문제 1 프리스트레스트 콘크리트

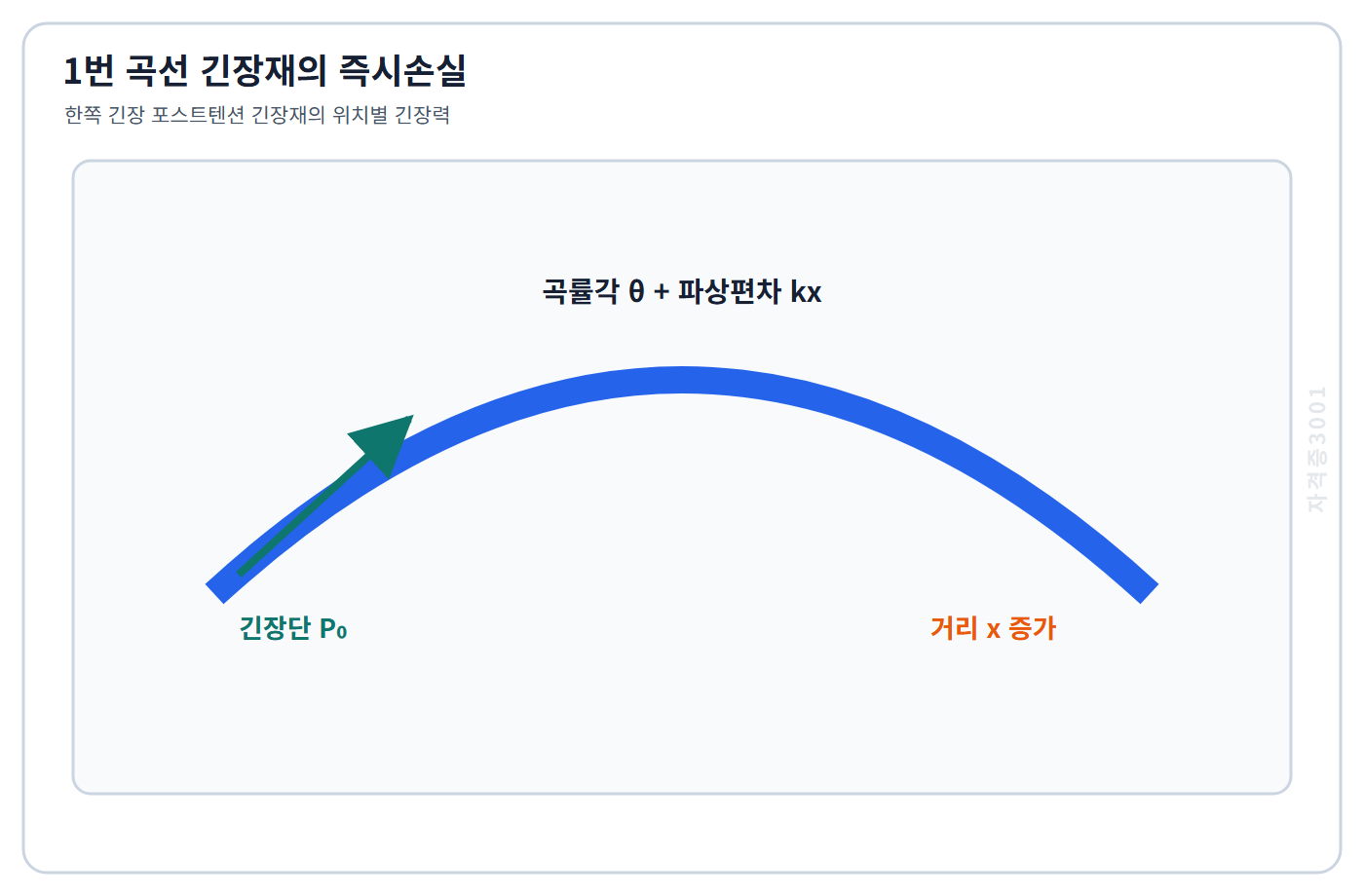

곡선 배치된 포스트텐션 긴장재를 한쪽 끝에서 긴장할 때, 긴장단에서 멀어질수록 긴장력이 감소하는 주된 즉시손실 원인은?

자격증3001 워터마크 적용 문제도: 한쪽에서 긴장하는 곡선 포스트텐션 긴장재와 거리 증가 방향 — 1번 문제 도식

콘크리트의 건조수축만
콘크리트의 장기 크리프만
강재의 장기 릴랙세이션만
덕트 곡률과 긴장재의 파상에 따른 마찰

정답·해설 보기

정답 4번 · 덕트 곡률과 긴장재의 파상에 따른 마찰

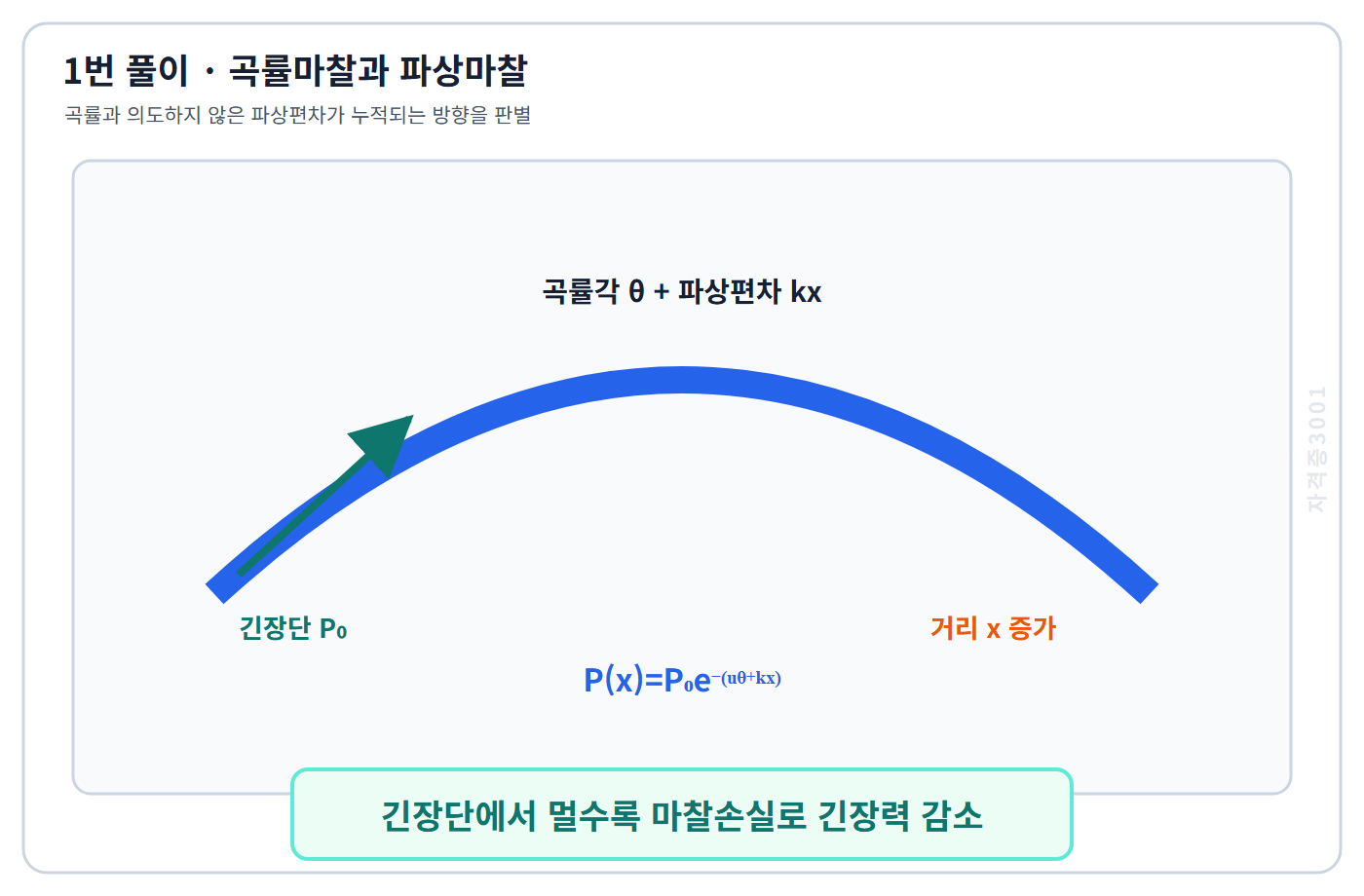

자격증3001 워터마크 적용 풀이도: 곡률마찰과 파상마찰 누적으로 긴장력이 감소하는 과정 — 1번 정답·풀이 도식

해설

포스트텐션 긴장재가 덕트 안에서 곡선을 따라 이동하면 곡률마찰과 의도하지 않은 파상마찰이 누적된다. 그 결과 긴장단에서 멀어질수록 도입 긴장력이 즉시 감소하므로 ④가 정답이다. ①의 건조수축, ②의 크리프, ③의 릴랙세이션도 프리스트레스 손실 원인이지만 시간에 따라 진행하는 장기손실이며, 거리 증가에 따른 즉시 감소를 직접 설명하지 못한다.

현행 주의 실제 CBT 원문을 뜻하지 않습니다. 구조기준의 수치·강도계수는 문제에서 제시한 조건을 우선하고 현행 기준 적용 시 국가건설기준센터 원문을 확인하세요.

문제 2 프리스트레스트 콘크리트

프리스트레스 힘에 의한 단면 평균압축응력이 8 MPa이고 편심에 의한 휨응력이 상연에서 압축 5 MPa, 하연에서 인장 5 MPa이다. 외력과 손실을 무시할 때 상연·하연 응력은?

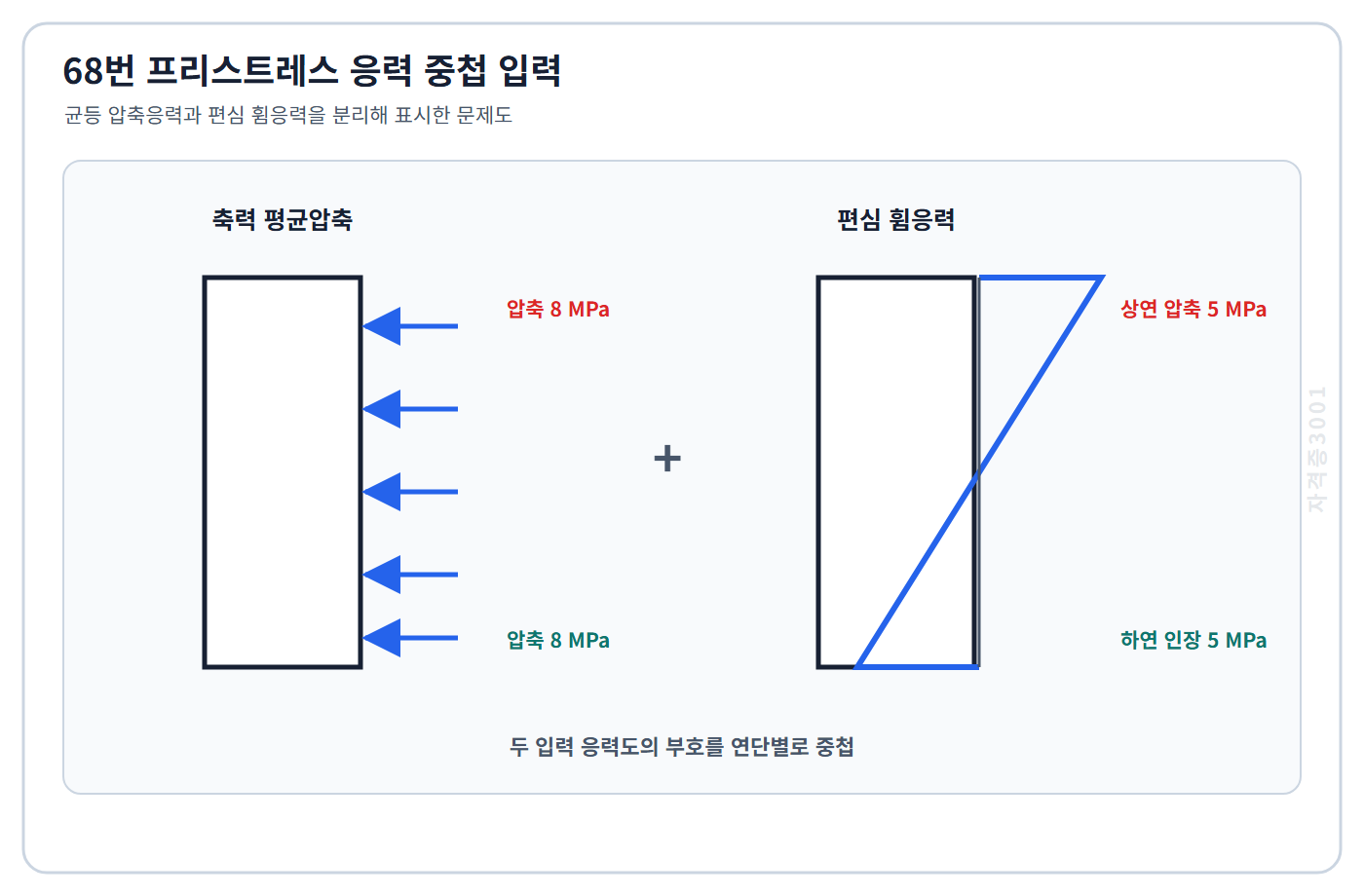

평균압축응력 8메가파스칼과 상연 압축·하연 인장 5메가파스칼 휨응력도를 분리한 자격증3001 워터마크 적용 문제도 — 2번 문제 도식

상연 압축 8 MPa, 하연 인장 8 MPa
상연 압축 5 MPa, 하연 압축 5 MPa
상연 인장 13 MPa, 하연 압축 3 MPa
상연 압축 13 MPa, 하연 압축 3 MPa

정답·해설 보기

정답 4번 · 상연 압축 13 MPa, 하연 압축 3 MPa

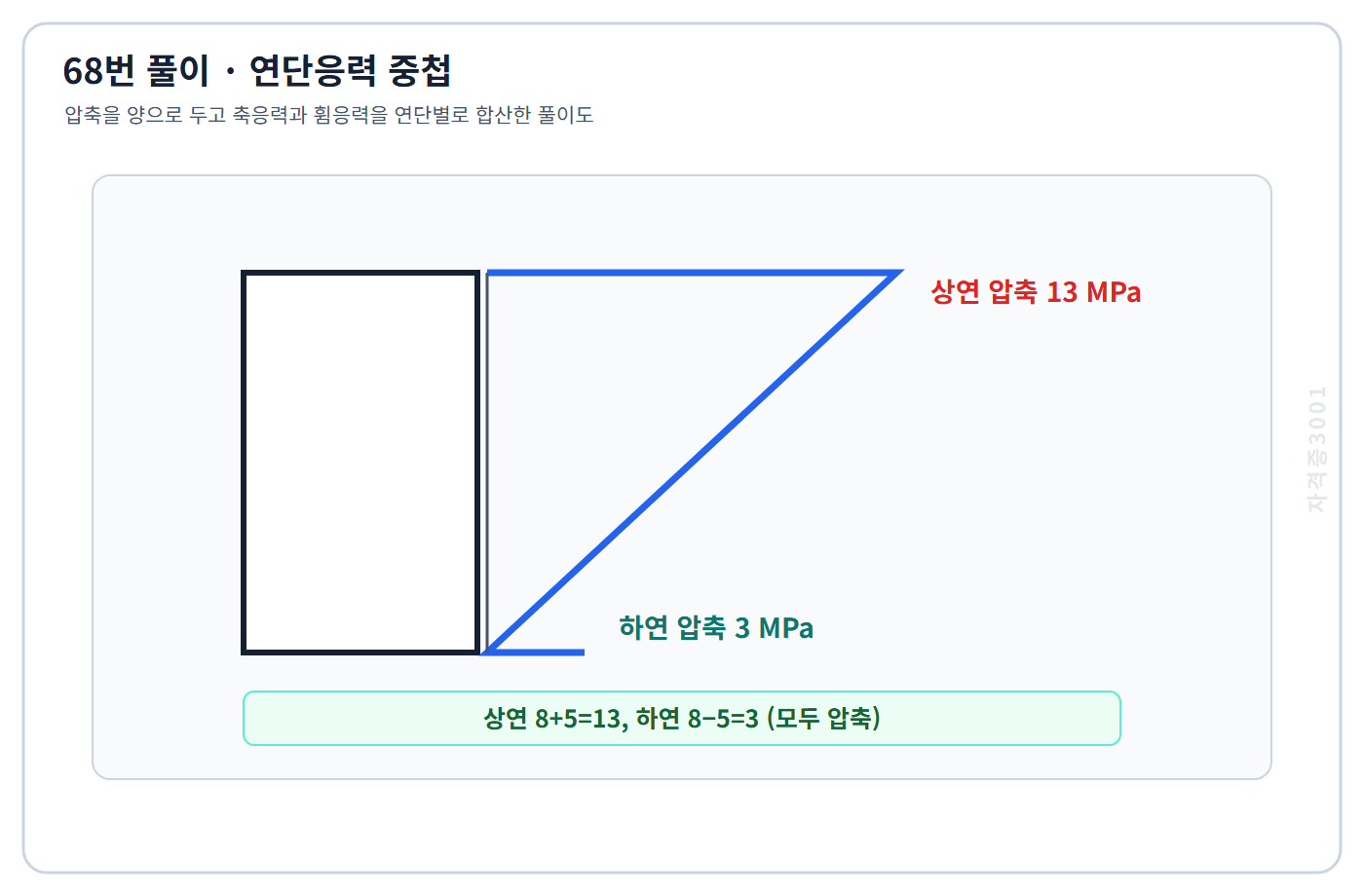

축응력과 휨응력을 중첩해 상연 압축 13메가파스칼과 하연 압축 3메가파스칼을 표시한 자격증3001 워터마크 적용 풀이도 — 2번 정답·풀이 도식

해설

축방향 프리스트레스는 전 단면에 8 MPa 압축을 만들고, 편심 휨은 상연 압축 5 MPa와 하연 인장 5 MPa를 더한다. 따라서 상연은 8+5=13 MPa 압축, 하연은 8-5=3 MPa 압축이 되어 ④가 정답이다. ①과 ②는 편심 휨응력의 부호·크기를 반영하지 않았고, ③은 상연의 압축을 인장으로 뒤집었다.

현행 주의 실제 CBT 원문을 뜻하지 않습니다. 구조기준의 수치·강도계수는 문제에서 제시한 조건을 우선하고 현행 기준 적용 시 국가건설기준센터 원문을 확인하세요.

문제 3 프리스트레스트 콘크리트

프리스트레스트 콘크리트 단면의 면적 A=0.30 m², 상·하연에 대한 단면계수 크기 Z=0.025 m³이다. 편심압축력만 작용할 때 어느 연단에도 인장이 생기지 않는 핵거리 e≤Z/A의 최대 편심은 약 얼마인가?

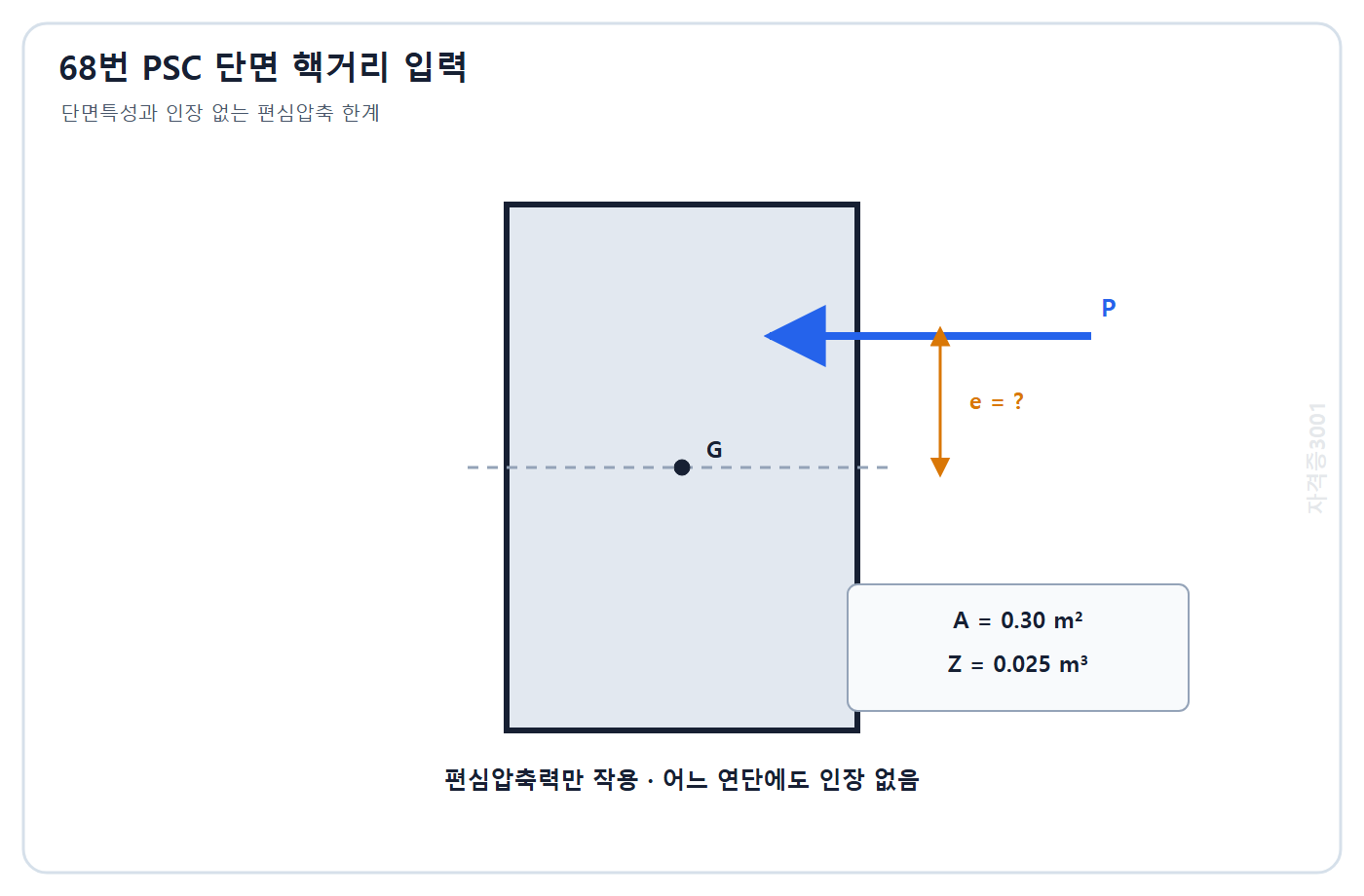

자격증3001 워터마크 적용 문제도: 면적 0.30 m2 단면계수 0.025 m3인 프리스트레스트 콘크리트 단면의 편심압축력 — 3번 문제 도식

42 mm
60 mm
75 mm
83 mm

정답·해설 보기

정답 4번 · 83 mm

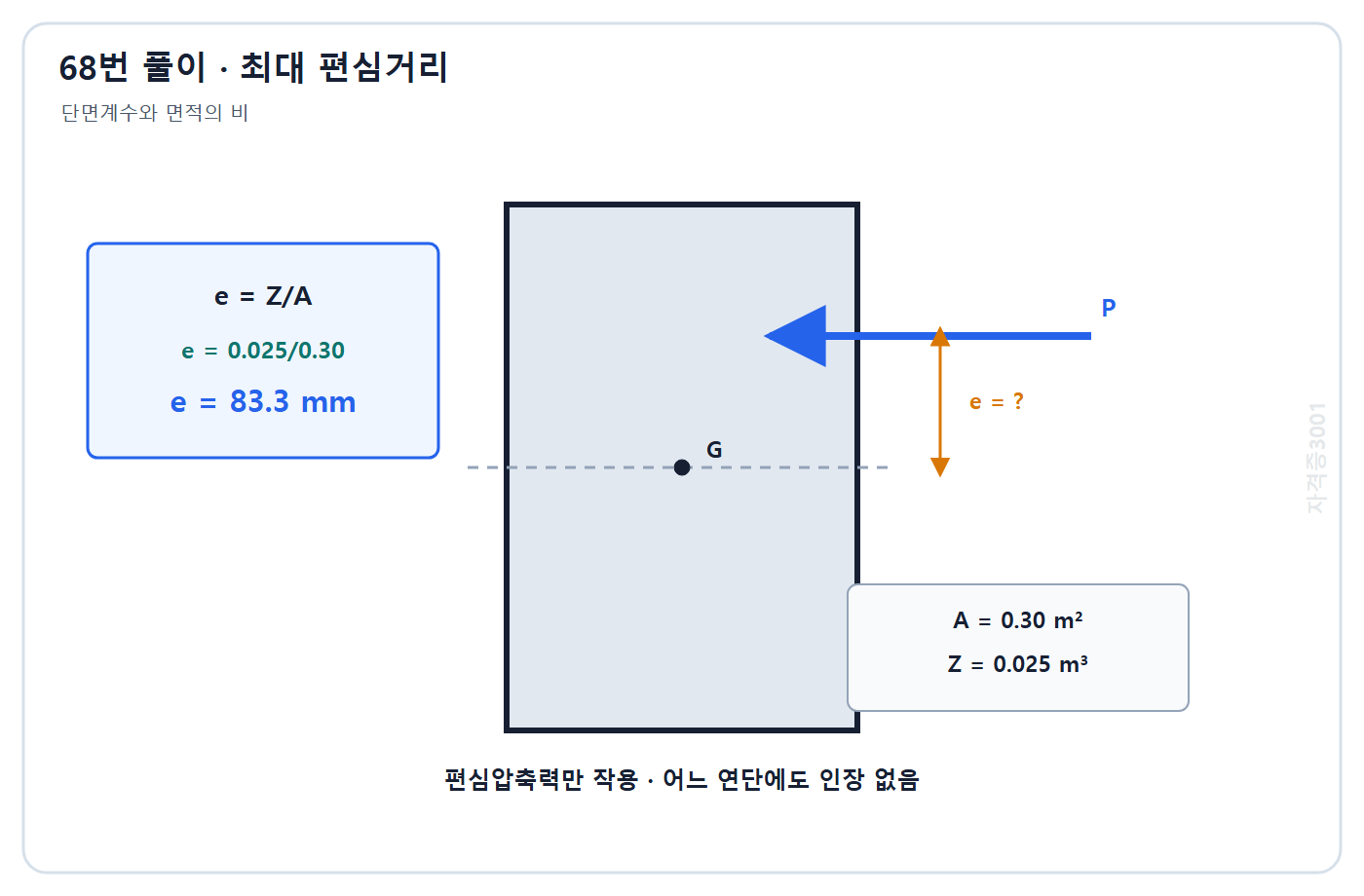

자격증3001 워터마크 적용 풀이도: 단면계수와 면적의 비로 핵거리 83.3 mm 계산 — 3번 정답·풀이 도식

해설

한 연단의 응력이 0이 되는 한계는 P/A=Pe/Z이므로 e=Z/A이다. e=0.025/0.30=0.08333 m=83.3 mm이므로 ④ 약 83 mm가 정답이다. ①과 ②는 단면계수를 과소 적용했고, ③은 면적 또는 단위환산을 부정확하게 처리했다. 편심이 이 핵거리 이내이면 균등압축이 편심휨에 의한 인장성분보다 크거나 같아 단면 전체가 압축상태를 유지한다.

현행 주의 실제 CBT 원문을 뜻하지 않습니다. 구조기준의 수치·강도계수는 문제에서 제시한 조건을 우선하고 현행 기준 적용 시 국가건설기준센터 원문을 확인하세요.

문제 4 볼트접합·편심볼트군

볼트 4개가 접합부 도심에서 x, y 방향으로 각각 ±50 mm인 정사각형 모서리에 배치되어 있다. 도심에 80 kN의 수직 직접전단과 12 kN·m의 모멘트가 함께 작용할 때 탄성법으로 구한 볼트의 최대 합성전단력은? 단, 직접전단은 균등분담하고 모멘트 전단은 도심거리 r에 비례한다.

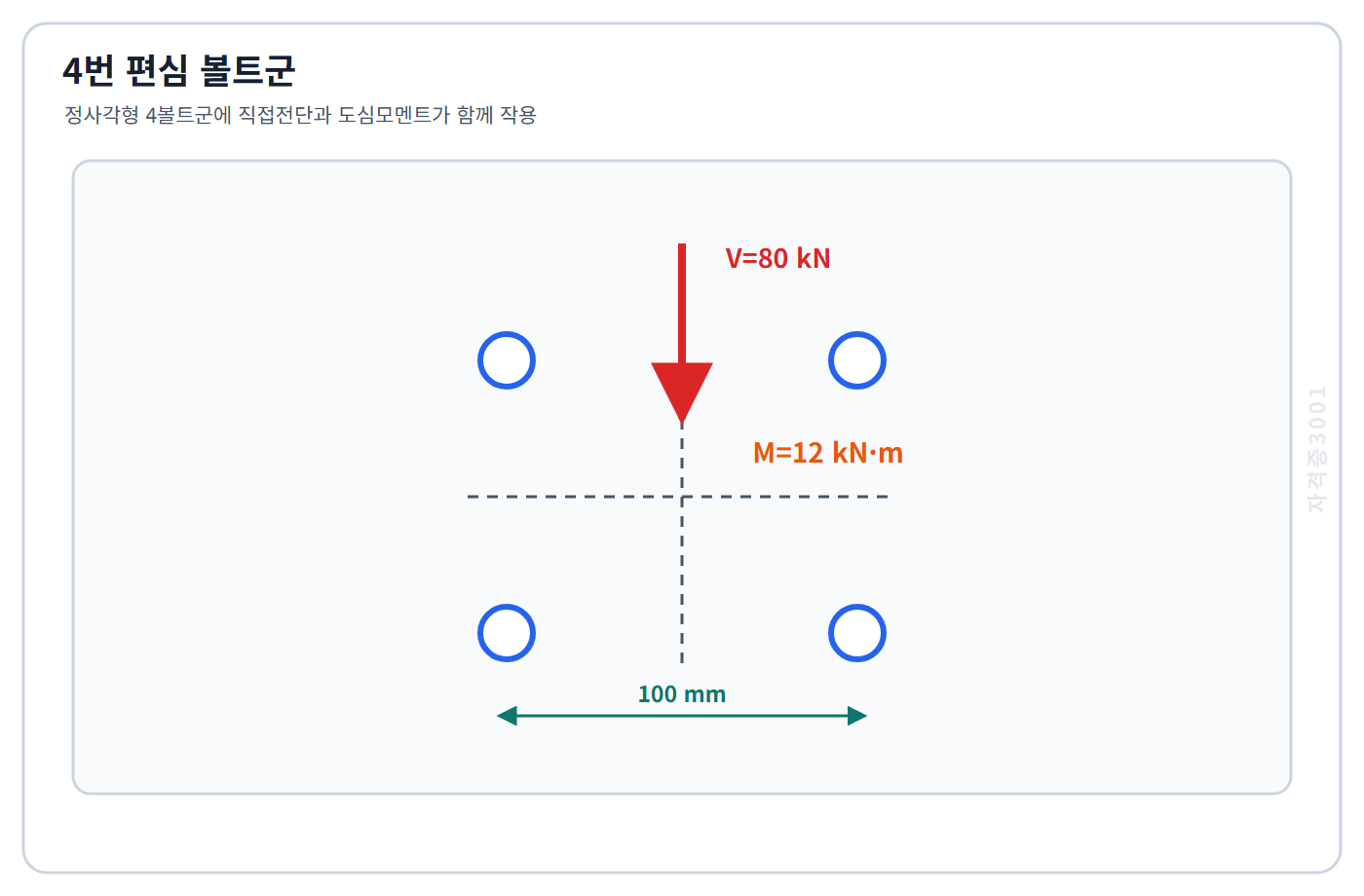

자격증3001 워터마크 적용 문제도: 100밀리미터 정사각형 4볼트군에 80킬로뉴턴 전단과 12킬로뉴턴미터 모멘트가 작용 — 4번 문제 도식

58.3 kN
42.4 kN
50.0 kN
62.0 kN

정답·해설 보기

정답 1번 · 58.3 kN

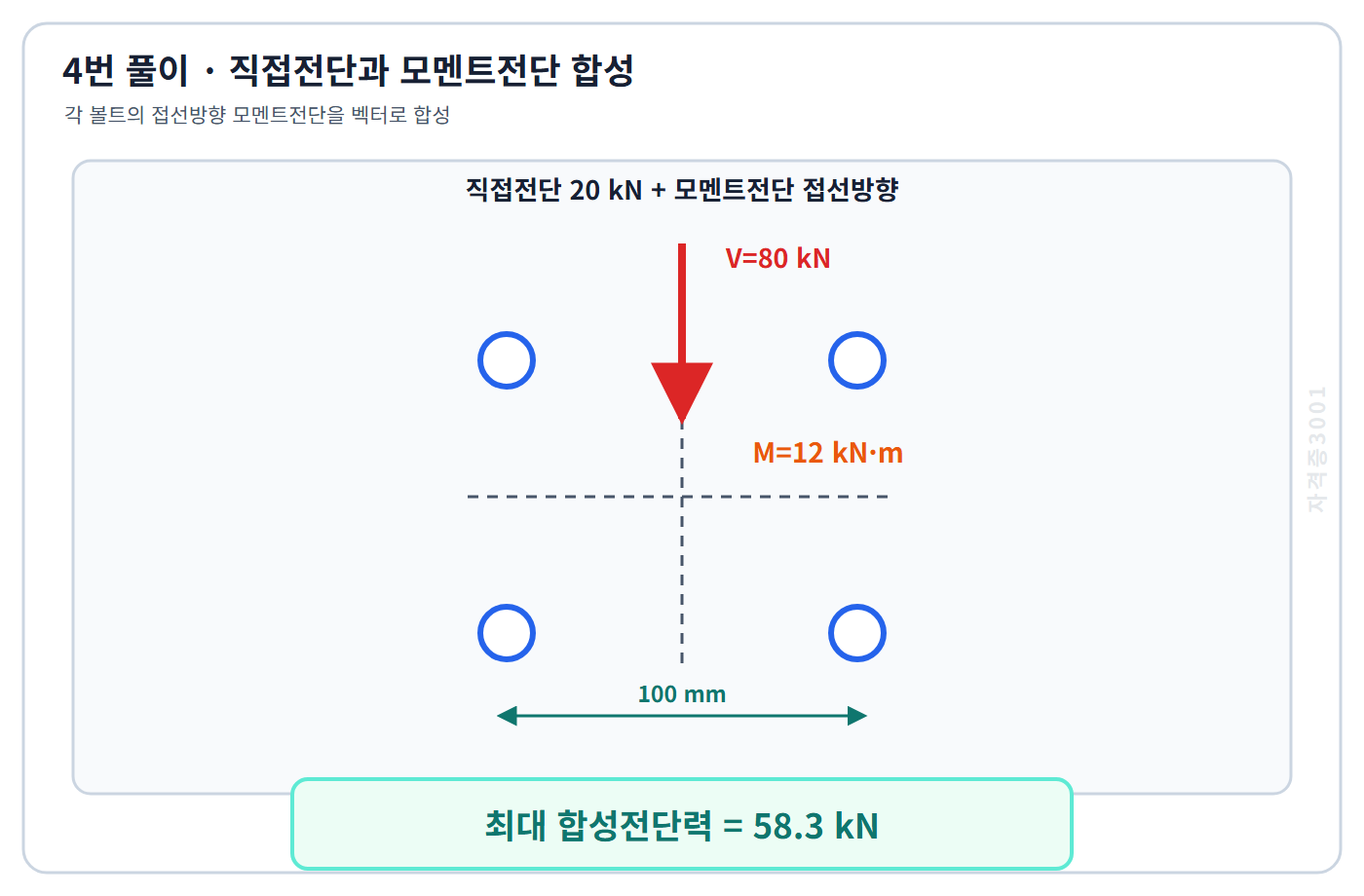

자격증3001 워터마크 적용 풀이도: 직접전단과 접선방향 모멘트전단을 합성해 최대 58.3킬로뉴턴 산정 — 4번 정답·풀이 도식

해설

각 볼트의 직접전단은 80/4=20 kN이다. 각 볼트에서 r²=50²+50²=5,000 mm²이고 Σr²=20,000 mm²이므로 모멘트에 의한 접선전단 크기는 Mr/Σr²=12×10^6×√5,000/20,000=42.43 kN이다. 그 직교성분은 각각 30 kN이며, 직접전단과 연직성분이 같은 방향인 볼트의 합성력은 √(30²+(30+20)²)=58.3 kN이다. 따라서 ①이 정답이고, ②는 모멘트 전단만, ③은 최대 볼트의 연직성분만 본 값이며 ④는 두 전단 크기를 단순 합한 값에 가깝다.

현행 주의 실제 CBT 원문을 뜻하지 않습니다. 구조기준의 수치·강도계수는 문제에서 제시한 조건을 우선하고 현행 기준 적용 시 국가건설기준센터 원문을 확인하세요.

문제 5 볼트접합·편심볼트군

볼트 한 개가 전단력 V와 인장력 T를 함께 받는다. 이 문항의 단순 상호작용식 (V/Vn)²+(T/Tn)²≤1을 사용한다. V/Vn=0.60, T/Tn=0.50일 때 판정은?

1.10이므로 불만족
0.30이므로 불만족
0.61이므로 만족
1.21이므로 만족

정답·해설 보기

정답 3번 · 0.61이므로 만족

해설

상호작용값은 0.60²+0.50²=0.36+0.25=0.61이다. 0.61≤1이므로 제시된 식을 만족한다. 선택지별 판단: ① 두 비를 제곱하지 않고 더했다. ② 두 비를 단순 곱했다. ③ 제곱합과 판정을 정확히 수행했다. ④ 0.60+0.50를 제곱했으며 판정 표현도 틀렸다.

현행 주의 실제 CBT 원문을 뜻하지 않습니다. 구조기준의 수치·강도계수는 문제에서 제시한 조건을 우선하고 현행 기준 적용 시 국가건설기준센터 원문을 확인하세요.

문제 6 볼트접합·편심볼트군

볼트군 도심에서 x,y 방향으로 각각 ±100 mm인 네 모서리에 동일 볼트 4개가 있다. 도심의 오른쪽 200 mm 지점에서 수직 아래로 80 kN 전단력이 작용할 때 탄성법으로 계산한 볼트 1개의 최대 합성전단력은?

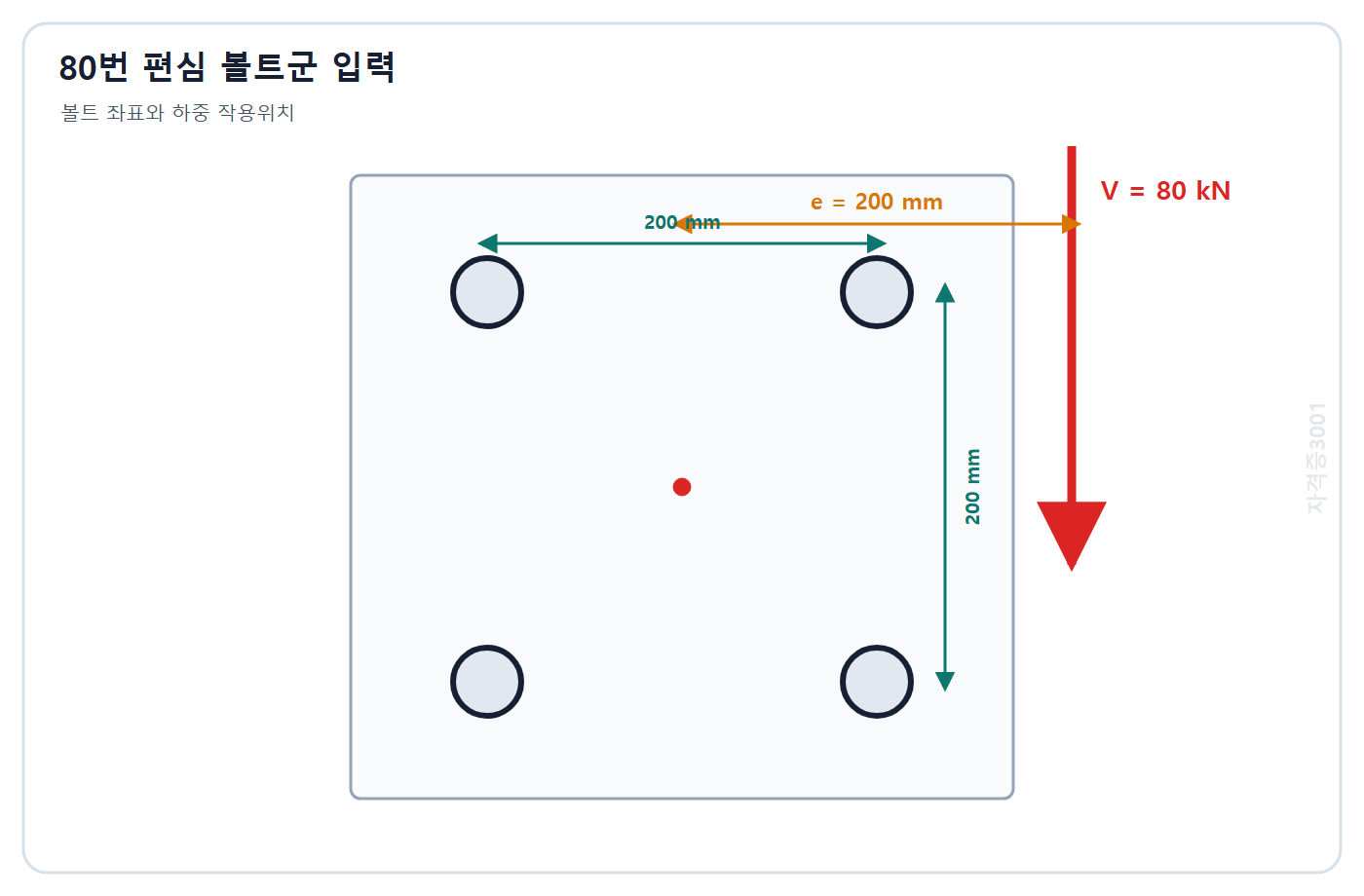

자격증3001 워터마크 적용 문제도: 도심에서 x y 각각 ±100 mm인 볼트 4개와 오른쪽 200 mm 위치의 아래쪽 80 kN 하중 — 6번 문제 도식

28.3 kN
36.1 kN
40.0 kN
44.7 kN

정답·해설 보기

정답 4번 · 44.7 kN

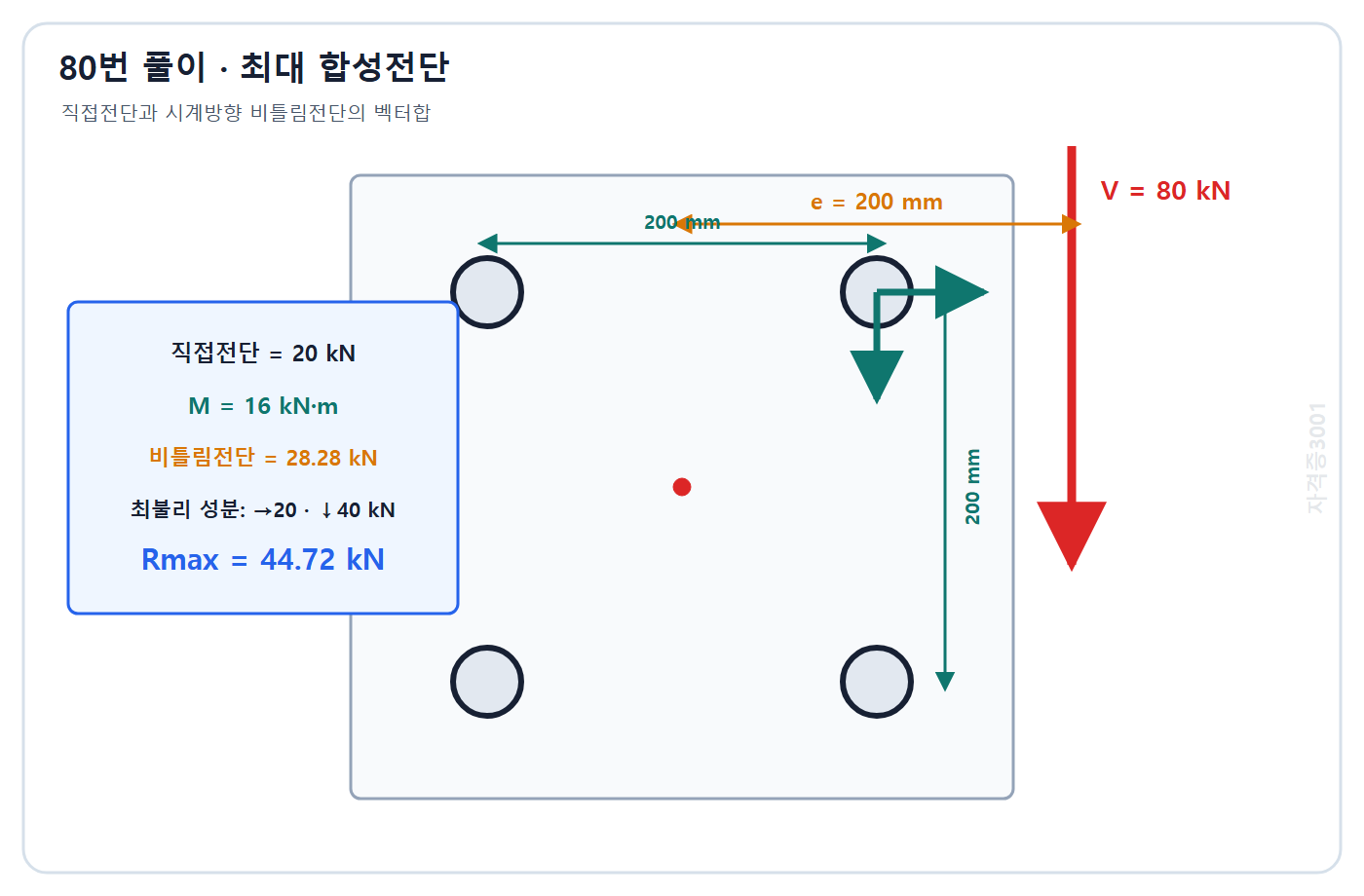

자격증3001 워터마크 적용 풀이도: 직접전단과 시계방향 비틀림전단을 합성해 최불리 볼트 44.72 kN 계산 — 6번 정답·풀이 도식

해설

직접전단은 각 볼트에 80/4=20 kN이다. 편심모멘트는 M=80×0.20=16 kN·m이고, 각 볼트 r=√(0.1²+0.1²), Σr²=4×0.02=0.08 m²이다. 비틀림전단 크기는 Mr/Σr²=28.28 kN이며 모서리에서 수평·수직 성분은 각각 20 kN이다. 직접전단과 같은 방향인 볼트의 합성은 √(20²+40²)=44.72 kN이므로 ④다.

현행 주의 실제 CBT 원문을 뜻하지 않습니다. 구조기준의 수치·강도계수는 문제에서 제시한 조건을 우선하고 현행 기준 적용 시 국가건설기준센터 원문을 확인하세요.

문제 7 용접접합·용접상세

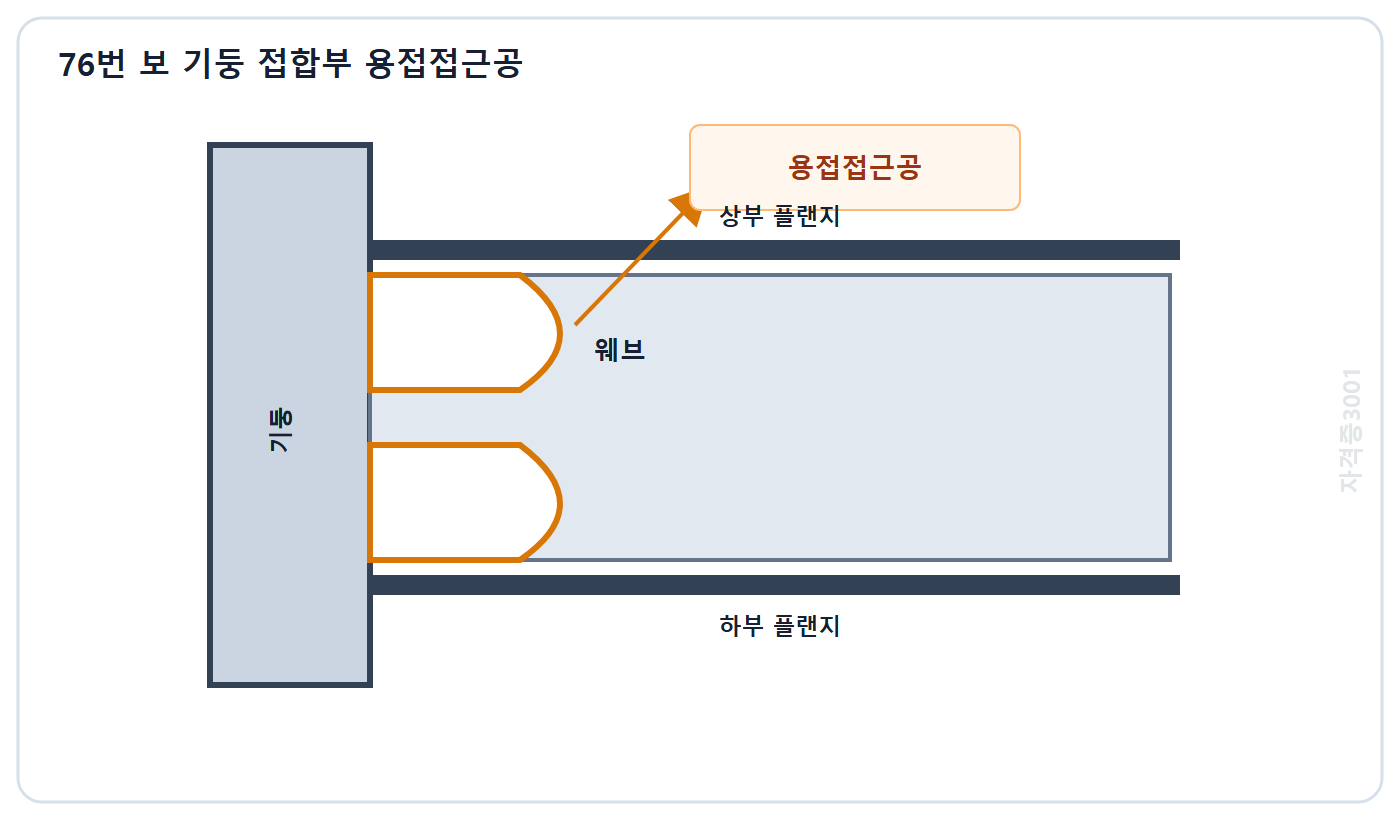

용접 강구조의 보-기둥 접합부에서 웨브 근처에 용접접근공(weld access hole)을 두는 주된 목적은?

자격증3001 워터마크 적용 문제도: 보 기둥 접합부의 상하 플랜지와 웨브 끝에 형성된 용접접근공 — 7번 문제 도식

보 플랜지 용접을 영구적으로 금지하기 위해
보 웨브의 모든 전단강도를 0으로 만들기 위해
볼트구멍을 자동으로 메우기 위해
플랜지 맞대기용접의 시작·종료와 백킹 제거·검사 등에 필요한 접근공간을 확보하기 위해

정답·해설 보기

정답 4번 · 플랜지 맞대기용접의 시작·종료와 백킹 제거·검사 등에 필요한 접근공간을 확보하기 위해

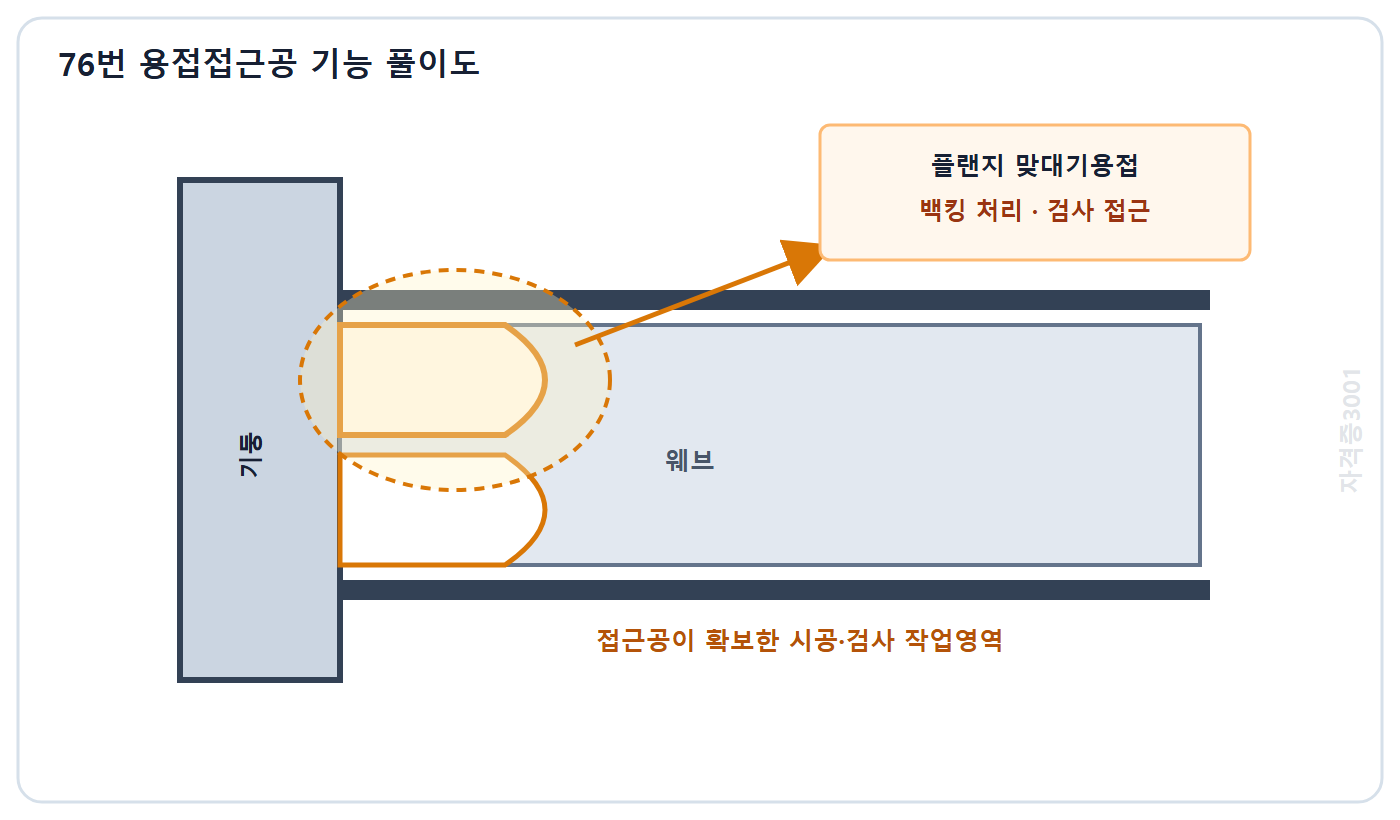

자격증3001 워터마크 적용 풀이도: 용접접근공으로 플랜지 맞대기용접과 백킹 처리 및 검사 공간을 확보하는 상세 — 7번 정답·풀이 도식

해설

보 플랜지와 기둥을 완전용입 용접할 때 웨브가 작업을 가로막을 수 있으므로 웨브 끝에 적절한 형상의 접근공을 두어 용접봉·백킹 처리와 용접부 검사 공간을 확보한다. 따라서 ④가 정답이다. ①은 오히려 플랜지 용접을 가능하게 하는 상세와 반대이고, ②는 접근공 주변도 적절히 설계해 웨브 힘을 전달한다. ③은 볼트구멍 보수와 무관하다.

현행 주의 실제 CBT 원문을 뜻하지 않습니다. 구조기준의 수치·강도계수는 문제에서 제시한 조건을 우선하고 현행 기준 적용 시 국가건설기준센터 원문을 확인하세요.

문제 8 용접접합·용접상세

용접군 도심에서 편심된 면내하중 P를 받는 선형 탄성 용접군의 응력 산정 원리로 옳은 것은?

편심모멘트는 무시하고 항상 모든 위치 응력을 0으로 둔다.
직접전단은 가장 먼 용접점 하나에만 집중시킨다.
비틀림전단은 용접군 도심에서 거리가 멀수록 감소한다고 본다.
직접전단 P/총유효목면적과 편심모멘트 M=Pe에 의한 거리 비례 비틀림전단을 벡터합성한다.

정답·해설 보기

정답 4번 · 직접전단 P/총유효목면적과 편심모멘트 M=Pe에 의한 거리 비례 비틀림전단을 벡터합성한다.

해설

편심하중은 용접군 전체에 분배되는 직접전단과 도심주위 비틀림모멘트를 동시에 만든다. 탄성법에서는 비틀림전단이 도심거리 r에 비례하고 용접군 극2차성질에 반비례한다. 선택지별 판단: ① 모멘트를 누락한다. ② 직접전단은 전체 유효목에 분포한다. ③ r에 비례한다. ④ 두 전단성분의 벡터합이 정확한 원리이다.

현행 주의 실제 CBT 원문을 뜻하지 않습니다. 구조기준의 수치·강도계수는 문제에서 제시한 조건을 우선하고 현행 기준 적용 시 국가건설기준센터 원문을 확인하세요.

문제 9 용접접합·용접상세

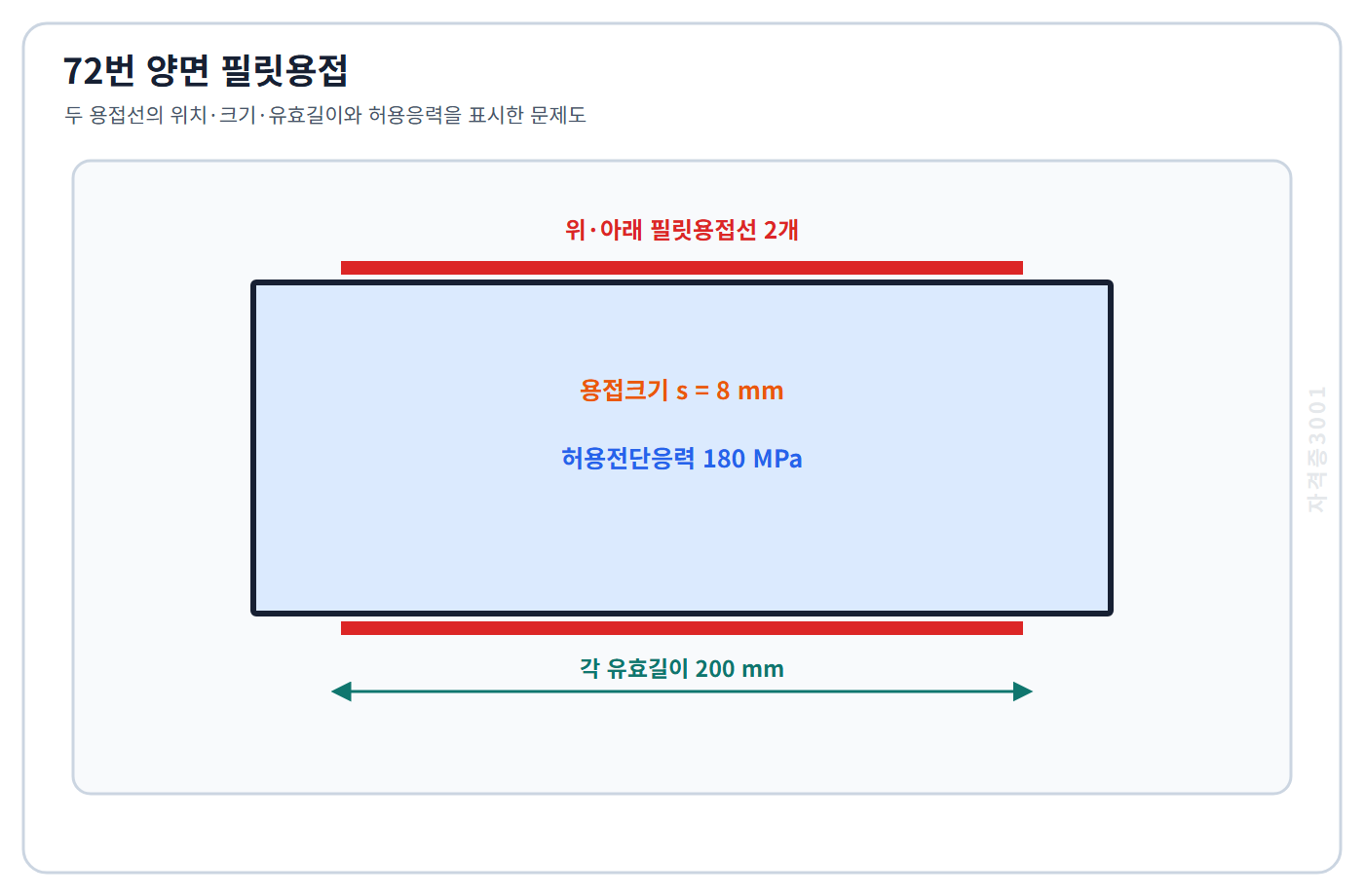

필릿용접 크기 8 mm, 유효길이 200 mm인 용접선이 접합부 양쪽에 하나씩 있다. 유효목두께를 0.707s, 문항의 허용전단응력을 180 MPa로 할 때 두 용접선의 허용전단력은 약 얼마인가?

필릿용접 크기8밀리미터 유효길이200밀리미터인 양쪽 두 용접선과 허용전단응력180메가파스칼을 표시한 자격증3001 워터마크 적용 문제도 — 9번 문제 도식

203.6 kN
288.0 kN
360.0 kN
407.2 kN

정답·해설 보기

정답 4번 · 407.2 kN

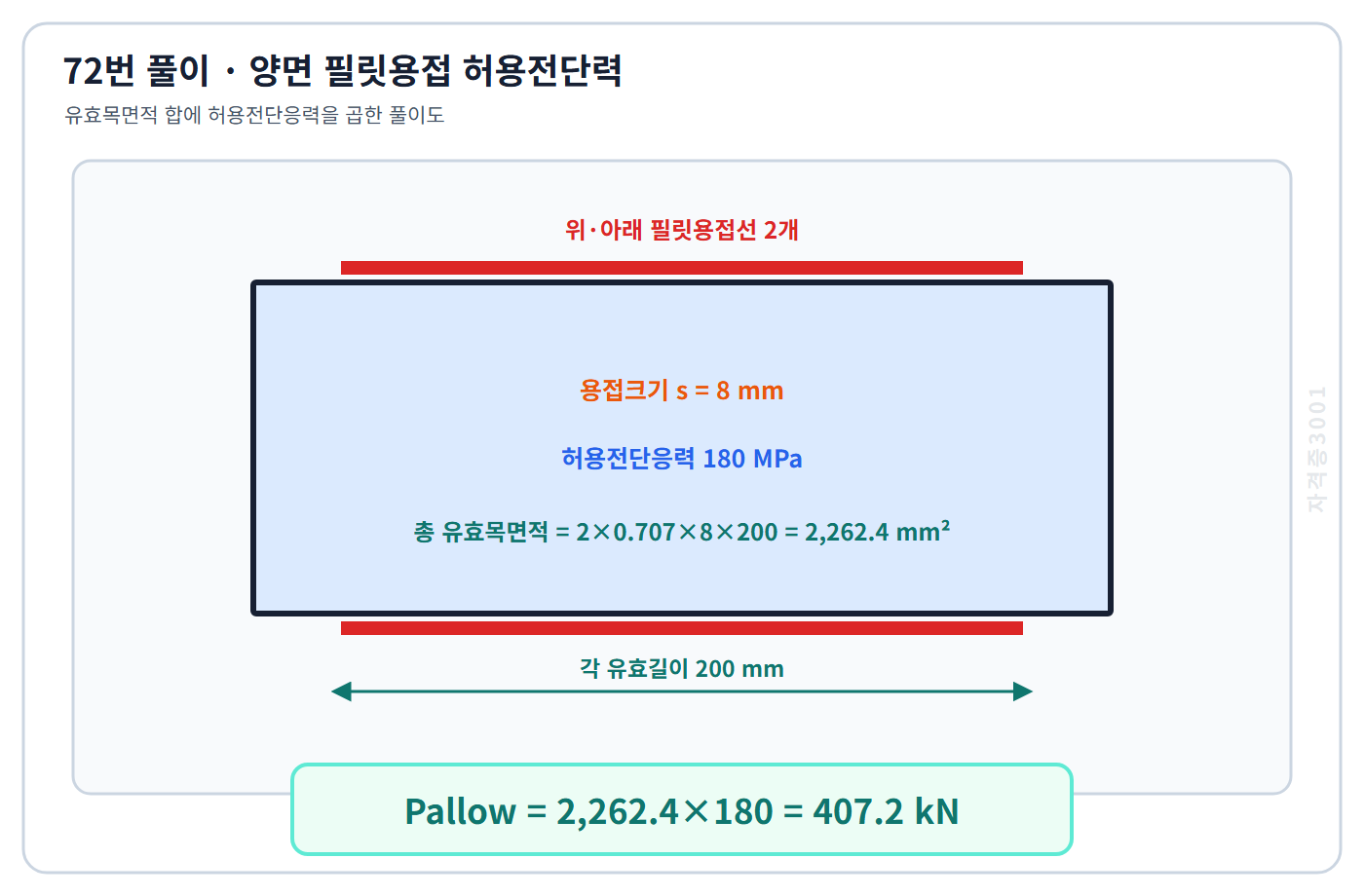

두 용접선 유효목면적2262.4제곱밀리미터에 허용전단응력을 곱해 허용전단력407.2킬로뉴턴을 구한 자격증3001 워터마크 적용 풀이도 — 9번 정답·풀이 도식

해설

필릿용접 한 선의 유효목면적은 0.707×8×200 mm²이고 두 선의 총면적은 0.707×8×400=2262.4 mm²이다. 허용전단력은 2262.4×180=407232 N=407.2 kN이므로 ④가 정답이다. ①은 한쪽 용접선만 반영했고, ②는 유효목계수 0.707을 잘못 적용했으며, ③은 목두께 대신 용접크기를 직접 사용한 뒤 다른 계수를 혼동한 값이다.

현행 주의 실제 CBT 원문을 뜻하지 않습니다. 구조기준의 수치·강도계수는 문제에서 제시한 조건을 우선하고 현행 기준 적용 시 국가건설기준센터 원문을 확인하세요.

문제 10 철근콘크리트 전단·비틀림

거칠게 처리된 시공이음면을 가로지르는 전단마찰 철근량 Avf=600 mm², 철근 항복강도 fy=400 MPa, 마찰계수 μ=0.90이다. 이 문항에서 Vn=μAvffy로 계산할 때 공칭 전단강도는?

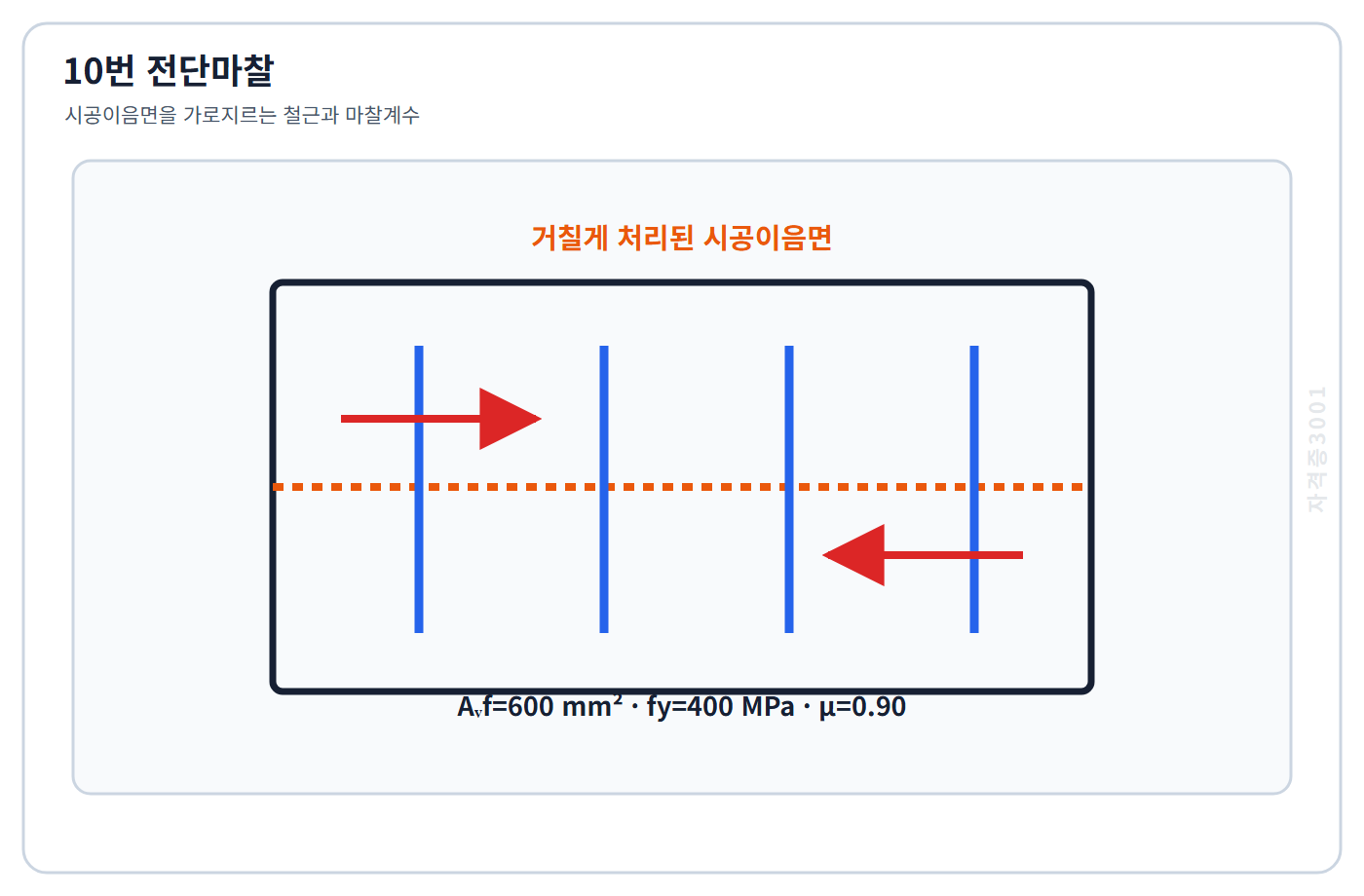

자격증3001 워터마크 적용 문제도: 거친 시공이음면과 이를 가로지르는 전단마찰 철근 — 10번 문제 도식

96 kN
144 kN
216 kN
240 kN

정답·해설 보기

정답 3번 · 216 kN

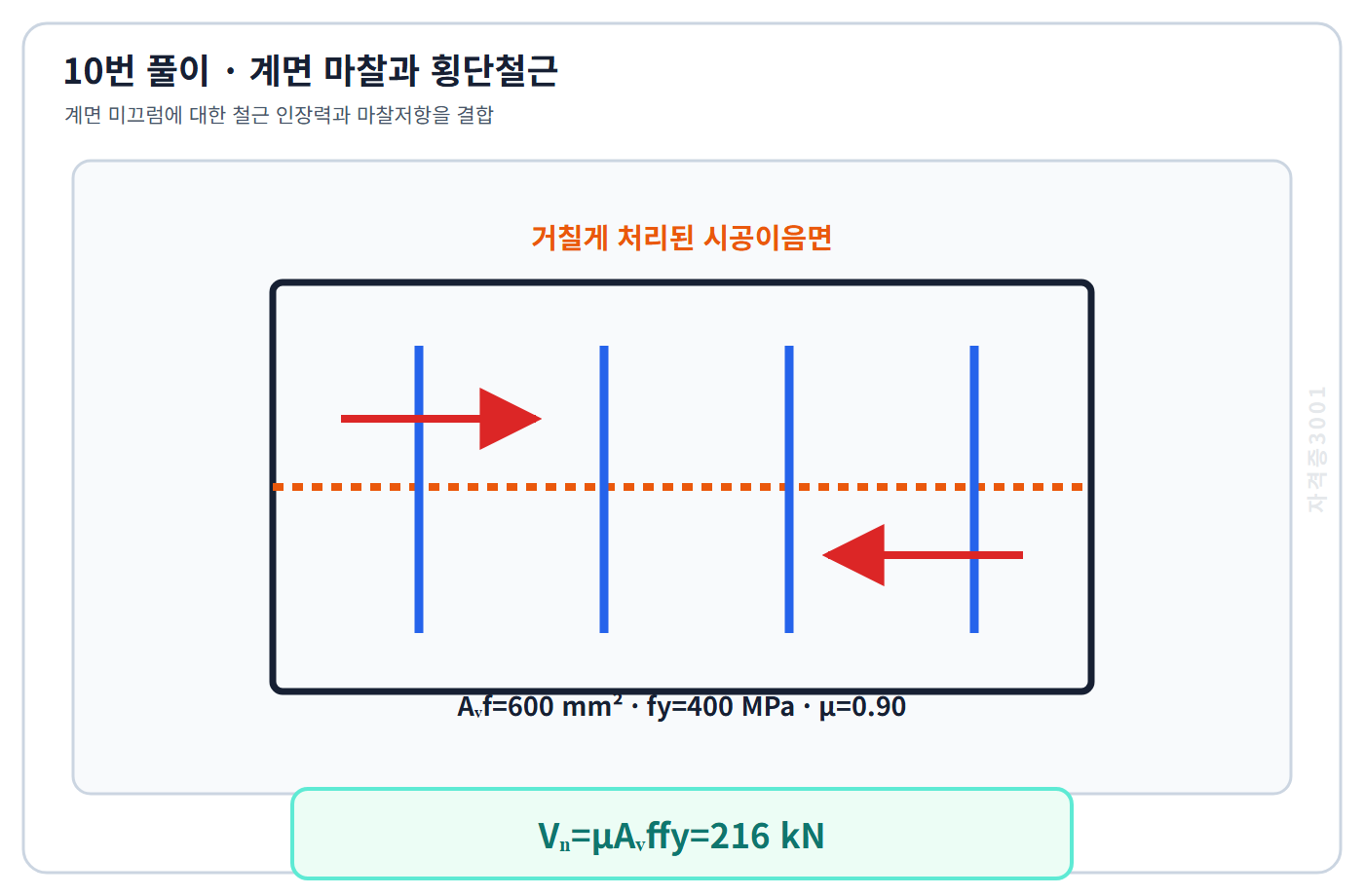

자격증3001 워터마크 적용 풀이도: 전단마찰식으로 공칭전단강도 216킬로뉴턴 계산 — 10번 정답·풀이 도식

해설

제시식에 대입하면 Vn=0.90×600×400=216,000 N=216 kN이므로 ③이 정답이다. ①은 철근량 또는 마찰계수를 잘못 축소한 값이고, ②는 μ 대신 0.60을 적용한 값이다. ④는 마찰계수 μ=0.90을 누락하여 Avffy만 계산한 값이다. MPa는 N/mm²이므로 mm²와 곱하면 N이 되고, 1,000으로 나누어 kN으로 바꾸는 단위 변환도 일치한다.

현행 주의 실제 CBT 원문을 뜻하지 않습니다. 구조기준의 수치·강도계수는 문제에서 제시한 조건을 우선하고 현행 기준 적용 시 국가건설기준센터 원문을 확인하세요.

문제 11 철근콘크리트 전단·비틀림

철근콘크리트 부재의 비틀림 설계에 쓰이는 얇은 폐합관 공간트러스 비유로 옳은 것은?

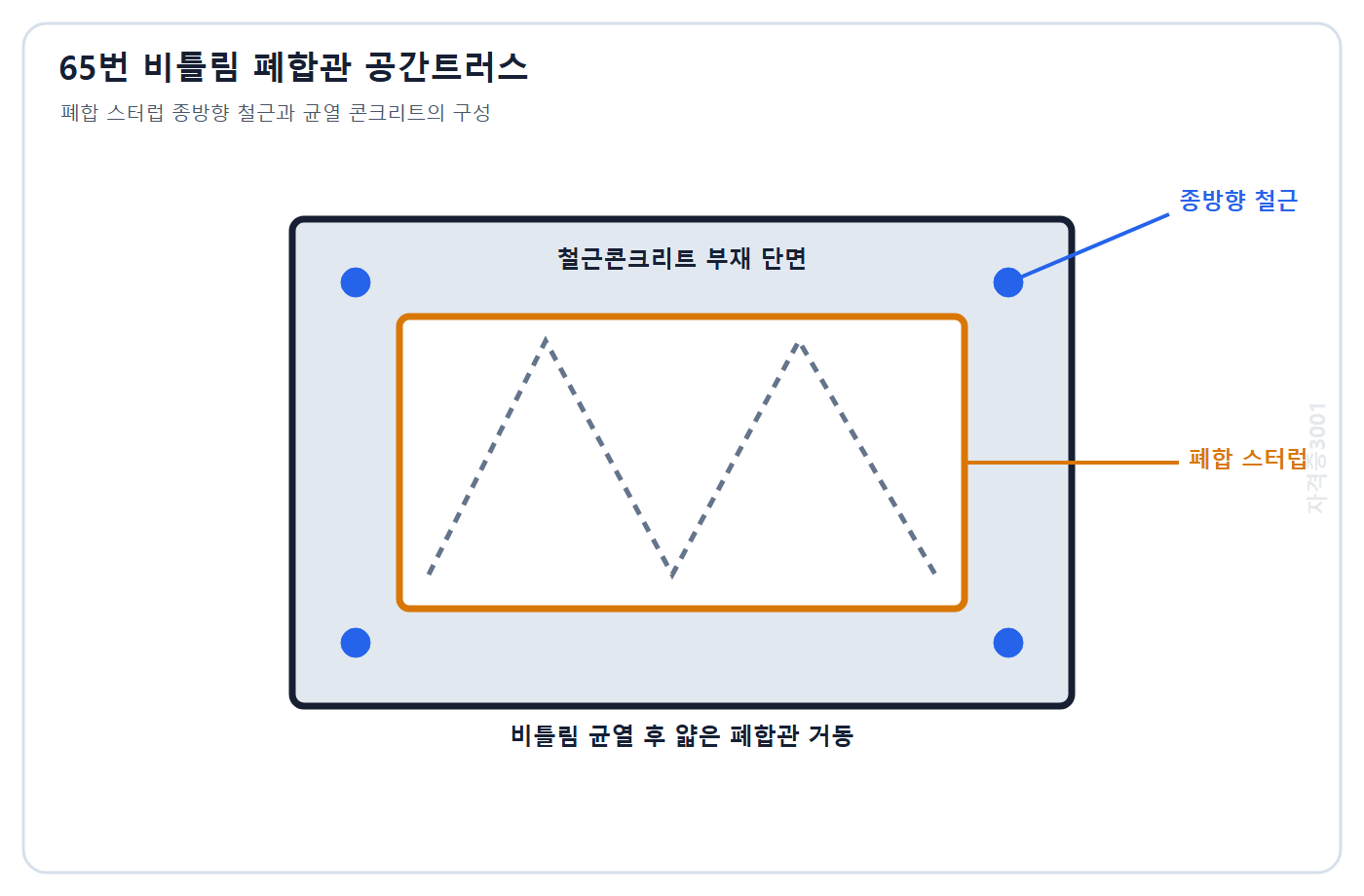

자격증3001 워터마크 적용 문제도: 폐합 스터럽 종방향 철근과 균열 콘크리트가 표시된 철근콘크리트 비틀림 단면 — 11번 문제 도식

폐합 스터럽은 횡방향 인장타이, 종방향 철근은 길이방향 타이, 균열 사이 콘크리트는 대각 압축스트럿 역할을 한다.
스터럽과 종방향 철근은 비틀림에 전혀 기여하지 않는다.
콘크리트는 순수인장만 받고 철근은 순수압축만 받는다.
개방형 스터럽 하나만으로 폐합 전단흐름이 자동 형성된다.

정답·해설 보기

정답 1번 · 폐합 스터럽은 횡방향 인장타이, 종방향 철근은 길이방향 타이, 균열 사이 콘크리트는 대각 압축스트럿 역할을 한다.

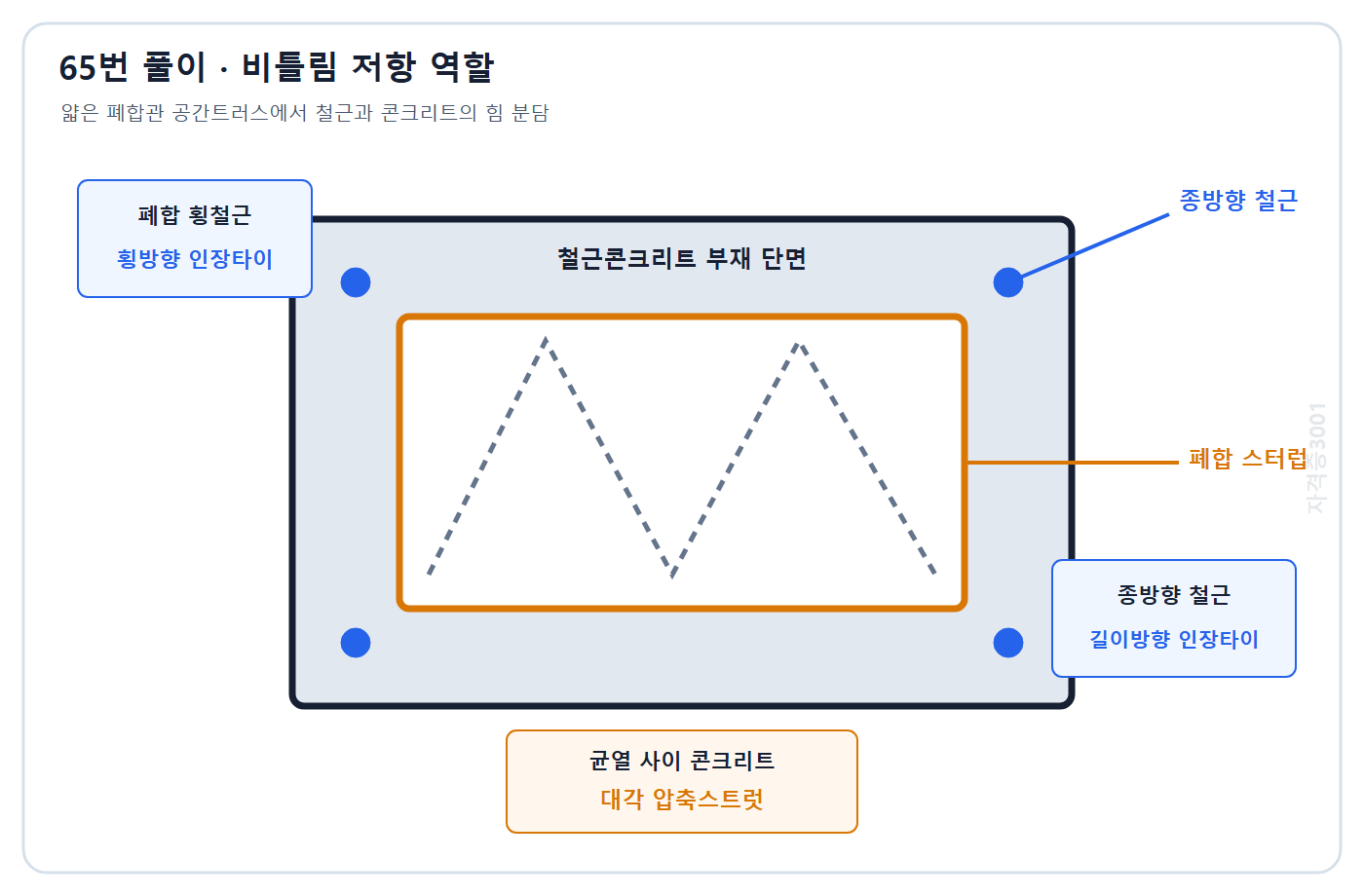

자격증3001 워터마크 적용 풀이도: 폐합 횡철근과 종철근 인장타이 및 콘크리트 대각 압축스트럿 역할 — 11번 정답·풀이 도식

해설

비틀림 균열 후 부재는 얇은 폐합튜브의 공간트러스처럼 거동하여 폐합 횡철근과 종철근이 인장, 균열 사이 콘크리트가 대각 압축을 분담한다. 선택지별 판단: ① 하중경로가 맞다. ② 두 철근군이 필수다. ③ 응력역할을 뒤바꿨다. ④ 비틀림 전단흐름에는 폐합상세가 중요하다.

현행 주의 실제 CBT 원문을 뜻하지 않습니다. 구조기준의 수치·강도계수는 문제에서 제시한 조건을 우선하고 현행 기준 적용 시 국가건설기준센터 원문을 확인하세요.

문제 12 철근콘크리트 전단·비틀림

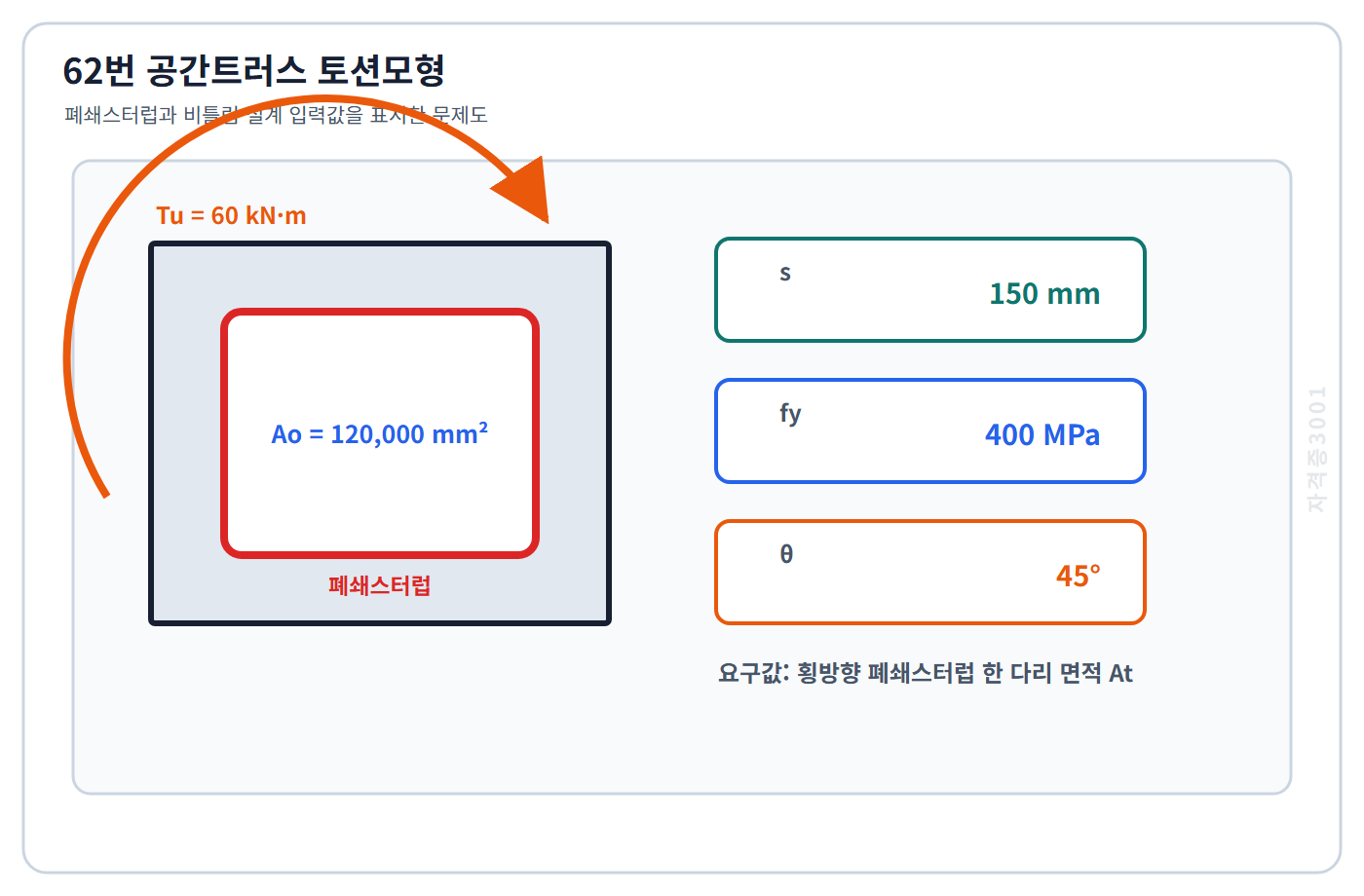

공간트러스 토션모형에서 횡방향 폐쇄스터럽 한 다리의 필요면적을 A_t=T_us/(2A_of_ycotθ)로 계산한다. T_u=60 kN·m, s=150 mm, A_o=120000 mm², f_y=400 MPa, θ=45°일 때 A_t는?

토션모형 폐쇄스터럽의 유효둘레 내부면적120000제곱밀리미터·간격150밀리미터·철근강도400메가파스칼·각도45도·비틀림모멘트60킬로뉴턴미터를 표시한 자격증3001 워터마크 적용 문제도 — 12번 문제 도식

75.0 mm²
93.8 mm²
112.5 mm²
187.5 mm²

정답·해설 보기

정답 2번 · 93.8 mm²

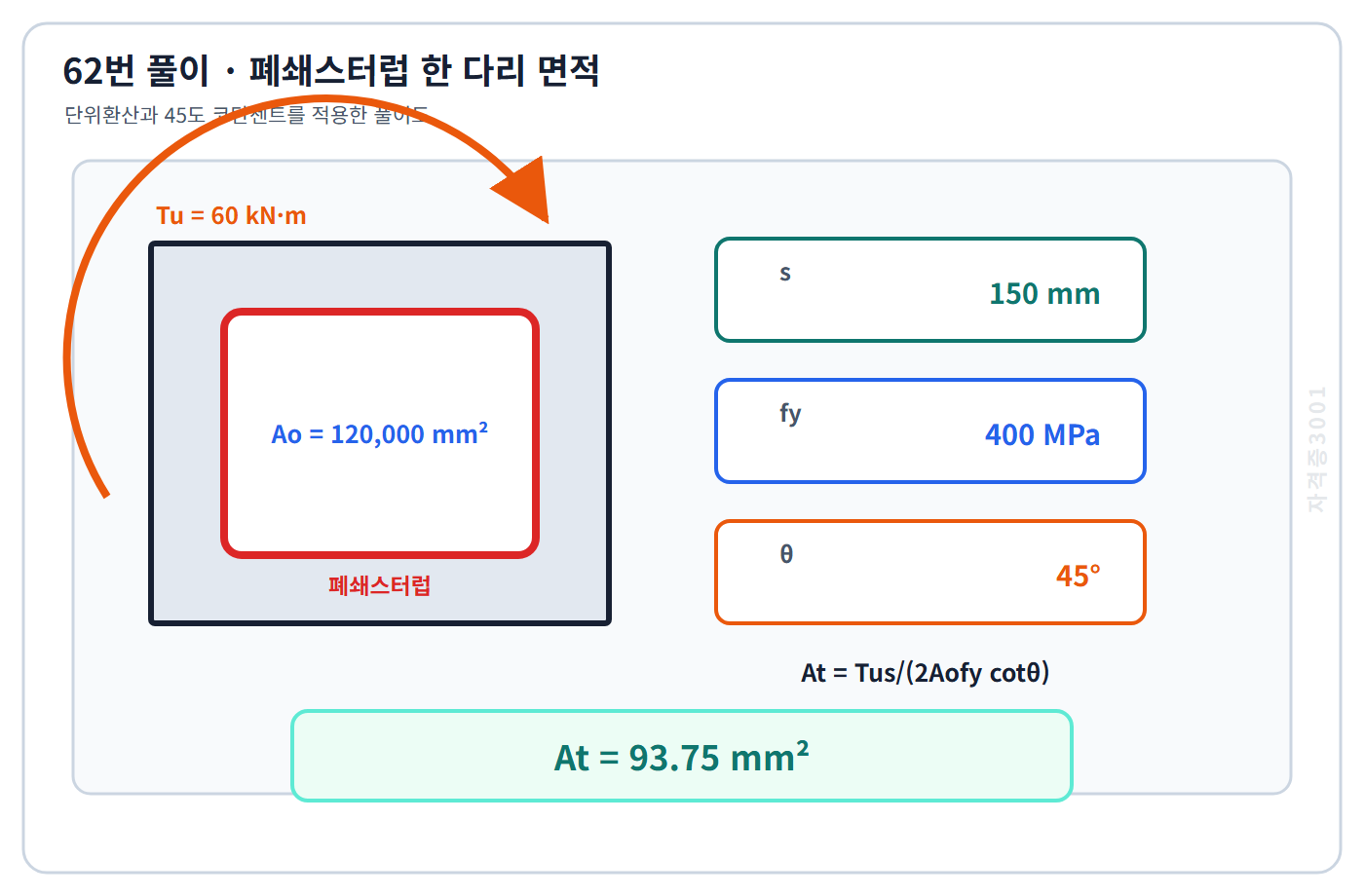

폐쇄스터럽 한 다리 필요면적 식에 단위환산한 수치를 대입해93.75제곱밀리미터를 구한 자격증3001 워터마크 적용 풀이도 — 12번 정답·풀이 도식

해설

θ=45°이므로 cotθ=1이다. T_u=60 kN·m=60×10⁶ N·mm로 바꾸어 식에 대입하면 A_t=(60×10⁶×150)/(2×120000×400×1)=93.75 mm²이다. 따라서 ②가 정답이다. ①과 ③은 단위환산이나 유효면적을 잘못 적용했고, ④는 분모의 계수 2를 누락한 값이다. 응력 MPa는 N/mm²이므로 모든 길이를 mm로 맞춰야 한다.

현행 주의 실제 CBT 원문을 뜻하지 않습니다. 구조기준의 수치·강도계수는 문제에서 제시한 조건을 우선하고 현행 기준 적용 시 국가건설기준센터 원문을 확인하세요.

문제 13 강재 보·휨·처짐

폭 200 mm, 높이 300 mm인 직사각형 강재 단면의 항복강도 F_y=275 MPa이다. 강축에 대한 소성단면계수 Z_p=bh²/4를 사용할 때 소성모멘트 M_p=F_yZ_p는?

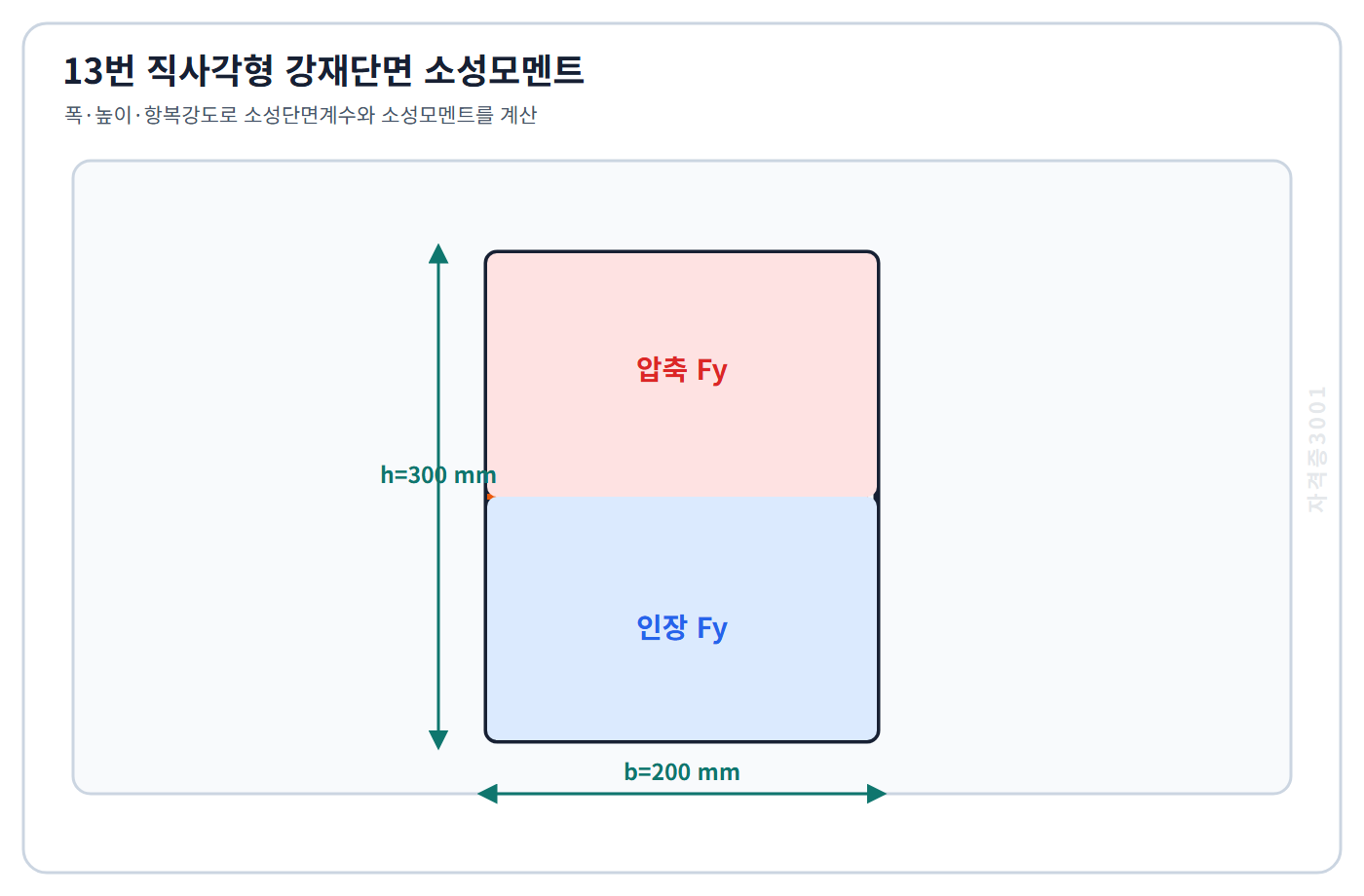

자격증3001 워터마크 적용 문제도: 폭 200밀리미터 높이 300밀리미터 직사각형 강재단면의 완전소성 응력블록 — 13번 문제 도식

618.8 kN·m
825.0 kN·m
1,237.5 kN·m
2,475.0 kN·m

정답·해설 보기

정답 3번 · 1,237.5 kN·m

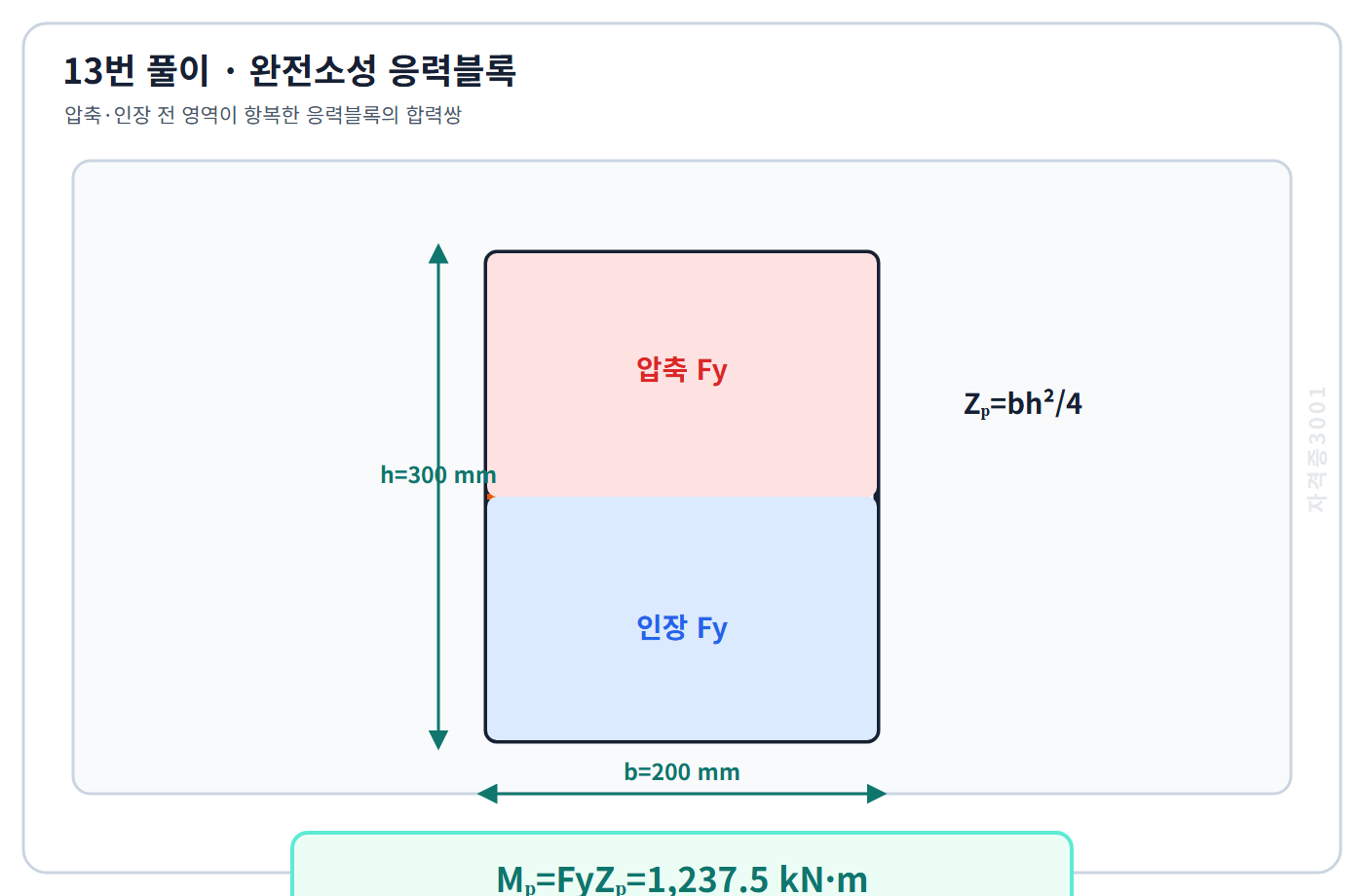

자격증3001 워터마크 적용 풀이도: 소성단면계수와 항복강도로 소성모멘트 1237.5킬로뉴턴미터 계산 — 13번 정답·풀이 도식

해설

직사각형의 소성단면계수는 Z_p=200×300²/4=4.50×10^6 mm³이다. 따라서 M_p=275×4.50×10^6=1.2375×10^9 N·mm=1,237.5 kN·m이므로 ③이 정답이다. ①은 결과를 절반으로 줄인 값이고, ②는 소성단면계수를 작게 계산한 값이다. ④는 소성모멘트를 두 배로 과대평가했다. M_p/Z_p를 역산하면 275 MPa로 주어진 항복강도가 복원된다.

현행 주의 실제 CBT 원문을 뜻하지 않습니다. 구조기준의 수치·강도계수는 문제에서 제시한 조건을 우선하고 현행 기준 적용 시 국가건설기준센터 원문을 확인하세요.

문제 14 강재 보·휨·처짐

얇은 벽을 가진 채널형 강재 단면에 횡하중이 작용할 때 전단중심(shear center)에 관한 설명으로 옳은 것은?

전단중심은 항상 단면적 도심과 일치한다.
전단중심을 지나 하중을 가하면 비틀림만 생기고 휨은 생기지 않는다.
횡하중의 작용선이 전단중심을 지나면 비틀림을 동반하지 않는 휨이 가능하고, 벗어나면 편심에 따른 비틀림이 함께 생긴다.
전단중심은 재료 항복강도와 같은 응력단위의 물성치이다.

정답·해설 보기

정답 3번 · 횡하중의 작용선이 전단중심을 지나면 비틀림을 동반하지 않는 휨이 가능하고, 벗어나면 편심에 따른 비틀림이 함께 생긴다.

해설

전단중심은 횡하중이 그 점을 통과할 때 단면에 순수한 휨만 생기고 비틀림이 생기지 않는 점이다. 채널처럼 대칭축이 하나뿐인 개방단면에서는 도심과 전단중심이 일반적으로 일치하지 않아 하중 편심을 확인해야 한다. 선택지별 판단: ① 임의의 단면에서 도심과 항상 같지 않다. ② 전단중심 통과 하중은 비틀림을 억제한다. ③ 정의와 편심효과를 정확히 설명한다. ④ 위치를 나타내는 기하학적 점이지 응력 물성치가 아니다.

현행 주의 실제 CBT 원문을 뜻하지 않습니다. 구조기준의 수치·강도계수는 문제에서 제시한 조건을 우선하고 현행 기준 적용 시 국가건설기준센터 원문을 확인하세요.

문제 15 강재 보·휨·처짐

강재 보 비지지구간의 모멘트가 단조롭게 변하고 Mmax=200 kN·m, 1/4점·중앙·3/4점의 절대모멘트가 각각 MA=100, MB=140, MC=180 kN·m이다. Cb=12.5Mmax/(2.5Mmax+3MA+4MB+3MC)는?

1.00
1.32
1.58
2.00

정답·해설 보기

정답 2번 · 1.32

해설

분자는 12.5×200=2,500이고 분모는 2.5×200+3×100+4×140+3×180=500+300+560+540=1,900이다. 따라서 Cb=2,500/1,900=1.3158, 약 1.32이므로 ②가 정답이다. ①은 균등모멘트 보정으로 간주했고, ③은 일부 계수를 누락했으며, ④는 분모를 과소 계산했다. 모든 모멘트는 같은 단위를 사용하므로 비 Cb는 무차원이다.

현행 주의 실제 CBT 원문을 뜻하지 않습니다. 구조기준의 수치·강도계수는 문제에서 제시한 조건을 우선하고 현행 기준 적용 시 국가건설기준센터 원문을 확인하세요.

문제 16 강재 압축재·좌굴

양단 힌지인 이상적 강재 기둥에서 E=200,000 N/mm², I=8.0×10⁶ mm⁴, L=4,000 mm, K=1.0이다. Euler식 Pcr=π²EI/(KL)²로 구한 탄성좌굴하중은?

493 kN
790 kN
987 kN
1,974 kN

정답·해설 보기

정답 3번 · 987 kN

해설

유효길이는 KL=1.0×4,000=4,000 mm이다. Euler식에 대입하면 Pcr=π²×200,000×8.0×10⁶/(4,000)² N이다. 분자와 분모를 정리하면 π²×100,000 N=986,960 N≈987 kN이므로 ③이 정답이다. ①은 결과를 절반으로 줄인 값이고, ④는 두 배로 한 값이다. ②도 제시된 E, I, L을 일관되게 대입한 결과가 아니다.

현행 주의 실제 CBT 원문을 뜻하지 않습니다. 구조기준의 수치·강도계수는 문제에서 제시한 조건을 우선하고 현행 기준 적용 시 국가건설기준센터 원문을 확인하세요.

문제 17 강재 압축재·좌굴

강재 기둥의 유효길이계수를 판단할 때 횡이동이 구속된 골조와 허용된 골조를 비교한 일반적 설명으로 옳은 것은?

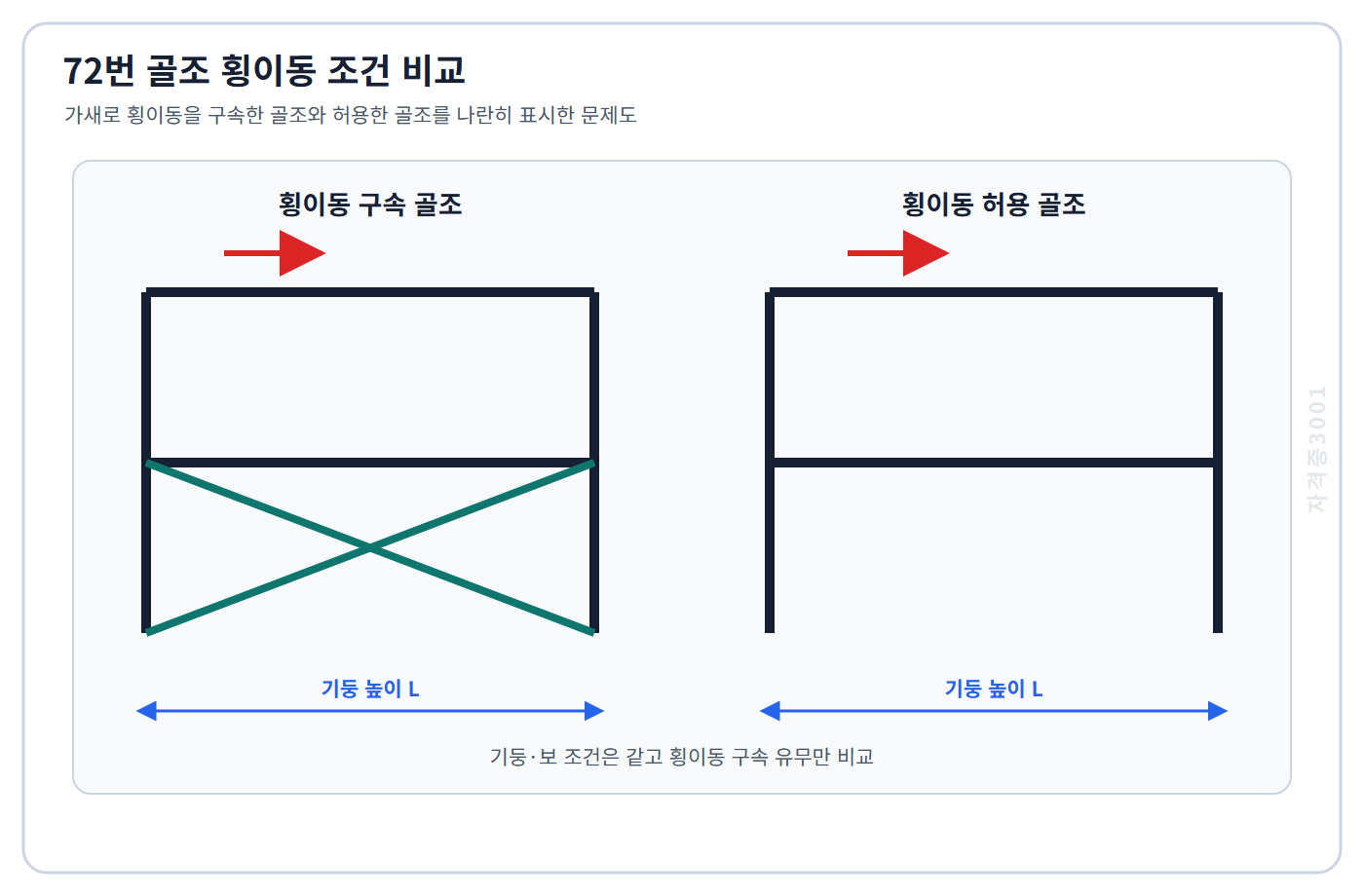

가새로 횡이동을 구속한 골조와 횡이동을 허용한 골조를 같은 기둥 높이로 비교한 자격증3001 워터마크 적용 문제도 — 17번 문제 도식

횡이동 허용 여부는 기둥 좌굴과 전혀 관계없다.
횡이동이 허용되면 유효길이는 반드시 0이 된다.
횡이동이 구속되면 모든 기둥의 유효길이계수는 재료와 관계없이 무한대다.
다른 조건이 비슷하면 횡이동이 구속된 골조가 횡이동 허용 골조보다 일반적으로 작은 유효길이를 가질 수 있다.

정답·해설 보기

정답 4번 · 다른 조건이 비슷하면 횡이동이 구속된 골조가 횡이동 허용 골조보다 일반적으로 작은 유효길이를 가질 수 있다.

해설

골조의 횡이동이 구속되면 기둥 단부의 회전·병진 구속이 좌굴변형을 억제하여, 같은 접합 회전강성 조건에서 횡이동이 허용되는 골조보다 일반적으로 유효길이가 짧아질 수 있다. 따라서 ④가 정답이다. ①은 골조 안정효과를 부정하고, ②는 횡이동 허용이 좌굴길이를 줄인다고 반대로 설명한다. ③도 유효길이가 무한대라는 근거 없는 절대화다.

현행 주의 실제 CBT 원문을 뜻하지 않습니다. 구조기준의 수치·강도계수는 문제에서 제시한 조건을 우선하고 현행 기준 적용 시 국가건설기준센터 원문을 확인하세요.

문제 18 강재 압축재·좌굴

길이 L=6.0 m인 강재 압축재가 횡이동이 방지된 골조에서 한쪽 고정, 다른 쪽 핀 지지이고 유효길이계수 K=0.70으로 주어졌다. 좌굴 유효길이 KL은?

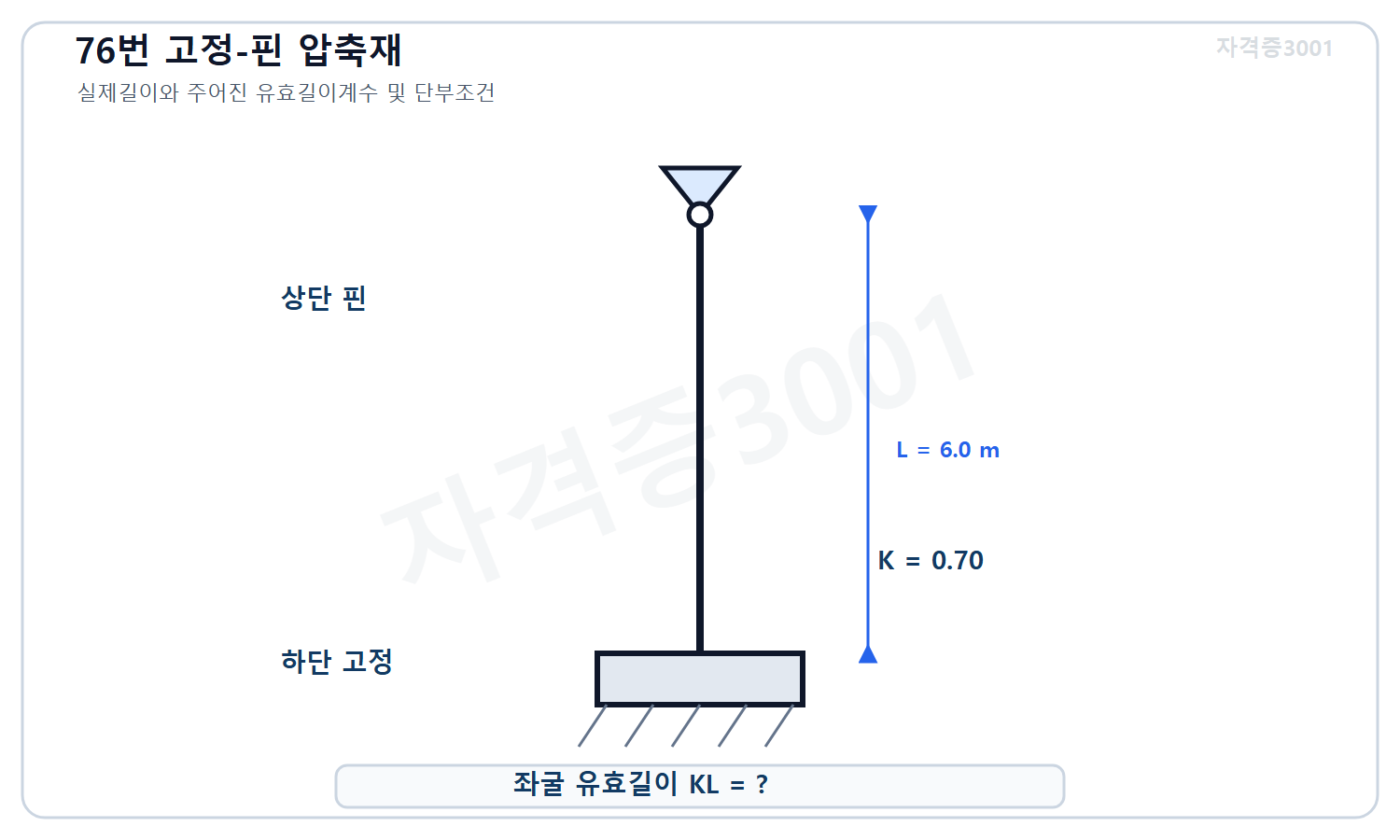

자격증3001 워터마크 적용 문제도로, 횡이동 방지 골조의 한쪽 고정 다른 쪽 핀 강재 압축재 길이 6미터와 유효길이계수 0.70 및 미지 좌굴 유효길이를 표시한 도식 — 18번 문제 도식

2.10 m
3.00 m
3.60 m
4.20 m

정답·해설 보기

정답 4번 · 4.20 m

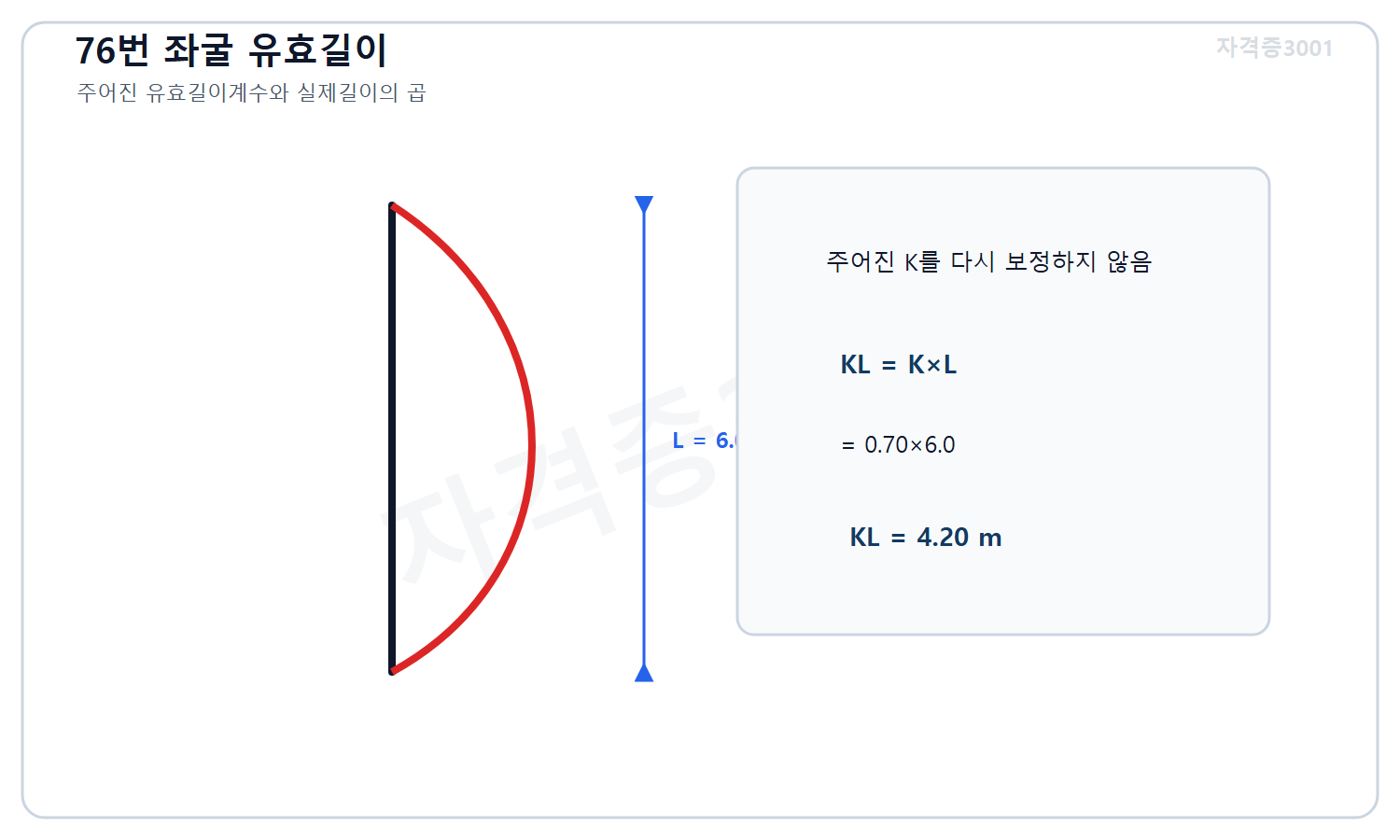

자격증3001 워터마크 적용 풀이도로, 주어진 유효길이계수 0.70과 실제길이 6미터를 곱해 좌굴 유효길이 4.20미터를 계산한 도식 — 18번 정답·풀이 도식

해설

유효길이는 실제 길이에 주어진 계수를 곱해 KL=0.70×6.0=4.20 m이므로 ④가 정답이다. ①은 K를 다시 절반 적용했고, ②는 K=0.5인 양단고정에 가까운 값을 사용했다. ③은 K=0.6을 임의 적용했다. 문제에서 골조 횡이동 조건과 K를 이미 제시했으므로 별도의 단부조건 계수를 다시 곱하지 않으며, 이 길이를 세장비와 좌굴강도 계산에 쓴다.

현행 주의 실제 CBT 원문을 뜻하지 않습니다. 구조기준의 수치·강도계수는 문제에서 제시한 조건을 우선하고 현행 기준 적용 시 국가건설기준센터 원문을 확인하세요.

문제 19 철근콘크리트 보 휨설계

철근콘크리트 연속보에서 탄성해석으로 구한 휨모멘트를 제한적으로 재분배하려 할 때 필요한 거동으로 가장 적절한 것은?

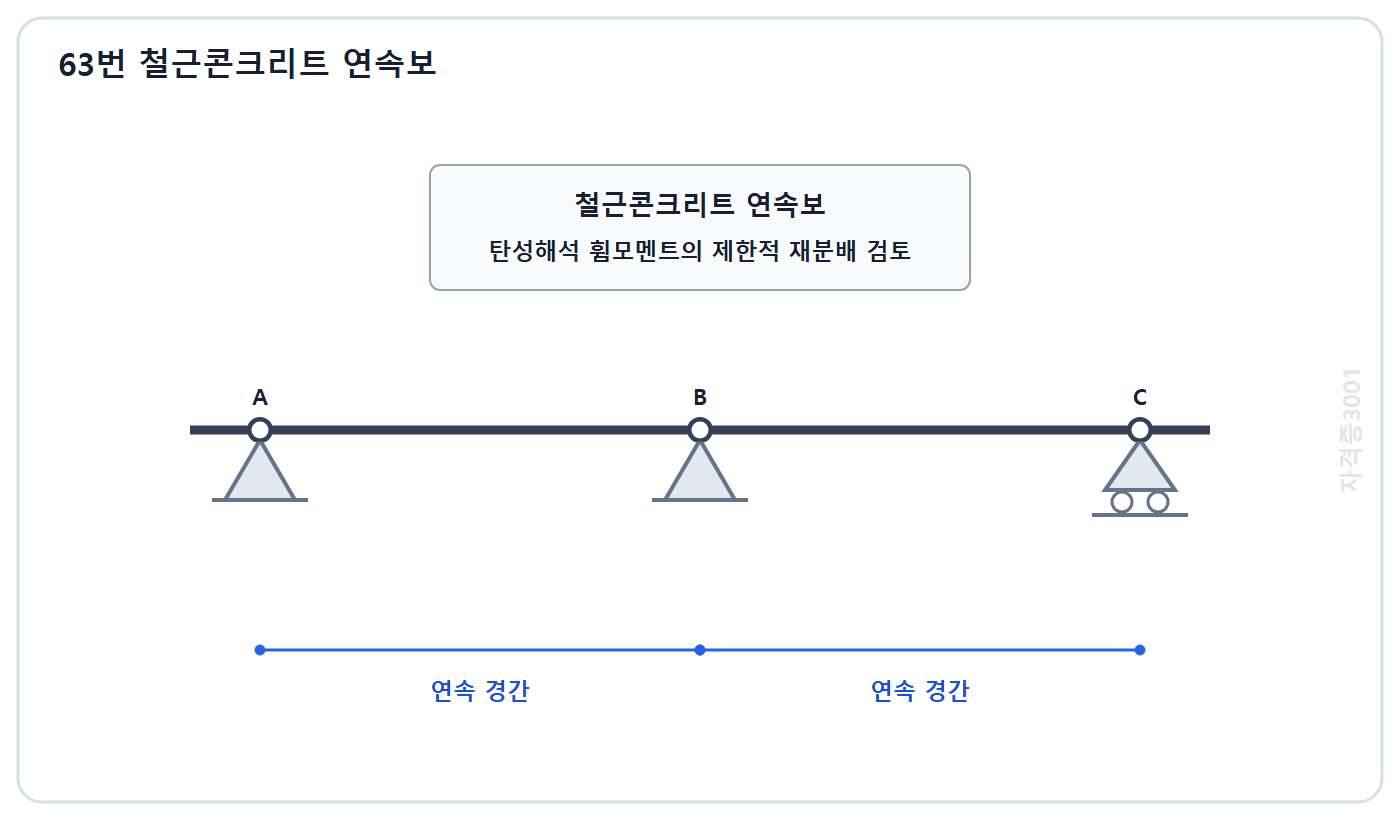

자격증3001 워터마크 적용 문제도: 탄성해석 휨모멘트의 제한적 재분배를 검토하는 철근콘크리트 연속보 — 19번 문제 도식

철근과 콘크리트 사이의 부착을 완전히 제거한다.
모든 단면이 휨균열 없이 완전탄성으로만 거동해야 한다.
압축콘크리트가 먼저 취성파괴하여 회전이 발생하지 않아야 한다.
고모멘트 구간이 충분한 연성과 회전능력을 가져 인접 구간으로 내부력을 옮길 수 있어야 한다.

정답·해설 보기

정답 4번 · 고모멘트 구간이 충분한 연성과 회전능력을 가져 인접 구간으로 내부력을 옮길 수 있어야 한다.

해설

모멘트 재분배는 한 단면의 강성이 저하되고 비탄성 회전이 생길 때 인접 구간이 추가 내부력을 부담하는 거동이다. 따라서 재분배를 허용하려면 해당 단면과 구조가 충분한 연성·회전능력을 가져야 한다는 ④가 정답이다. ①은 합성거동을 해치고, ②는 완전탄성만으로는 비탄성 재분배의 근거가 부족하다. ③은 회전능력 없이 취성파괴를 유도하므로 안전한 재분배 조건과 반대다.

현행 주의 실제 CBT 원문을 뜻하지 않습니다. 구조기준의 수치·강도계수는 문제에서 제시한 조건을 우선하고 현행 기준 적용 시 국가건설기준센터 원문을 확인하세요.

문제 20 철근콘크리트 보 휨설계

폭 b=300 mm, 유효깊이 d=500 mm인 단철근 직사각형보에 As=2,000 mm², fy=400 MPa, fck=24 MPa가 배근되었다. a=Asfy/(0.85fckb), Mn=Asfy(d-a/2)로 구한 공칭휨강도는?

347.7 kN·m
400.0 kN·m
521.5 kN·m
695.4 kN·m

정답·해설 보기

정답 1번 · 347.7 kN·m

해설

등가압축블록 깊이는 a=2000×400/(0.85×24×300)=130.72 mm이다. 인장력은 Asfy=800 kN이고 내부 지레팔은 500-130.72/2=434.64 mm이다. Mn=800×0.43464=347.7 kN·m이므로 ①이 정답이다. ②는 압축블록을 무시하고 d만 곱한 값이고, ③과 ④는 지레팔 또는 단위환산을 잘못 적용했다.

현행 주의 실제 CBT 원문을 뜻하지 않습니다. 구조기준의 수치·강도계수는 문제에서 제시한 조건을 우선하고 현행 기준 적용 시 국가건설기준센터 원문을 확인하세요.

문제 21 철근콘크리트 보 휨설계

직사각형 철근콘크리트 보에서 b=300 mm, d=500 mm, fck=30 MPa, fy=400 MPa, Es=200000 MPa이다. εcu=0.003, β1=0.85로 두고 균형상태 c=dεcu/(εcu+fy/Es), a=β1c, As=0.85fckba/fy로 계산한 균형철근량은 약 얼마인가?

3251 mm²
4064 mm²
4877 mm²
5689 mm²

정답·해설 보기

정답 3번 · 4877 mm²

해설

철근 항복변형률은 fy/Es=400/200000=0.002이다. 균형 중립축은 c=500×0.003/(0.003+0.002)=300 mm이고 a=0.85×300=255 mm이다. 따라서 As=0.85×30×300×255/400=4876.9 mm²이므로 ③이 정답이다. ①과 ②는 중립축 또는 등가응력블록 깊이를 과소 적용했고, ④는 β1이나 강도비를 과대 적용했다.

현행 주의 실제 CBT 원문을 뜻하지 않습니다. 구조기준의 수치·강도계수는 문제에서 제시한 조건을 우선하고 현행 기준 적용 시 국가건설기준센터 원문을 확인하세요.

문제 22 강재 인장재·순단면·블록전단

강판 인장접합부에서 볼트군 주변의 판 조각이 블록 형태로 뜯겨 나가는 블록전단 파괴의 저항면 조합을 가장 잘 설명한 것은?

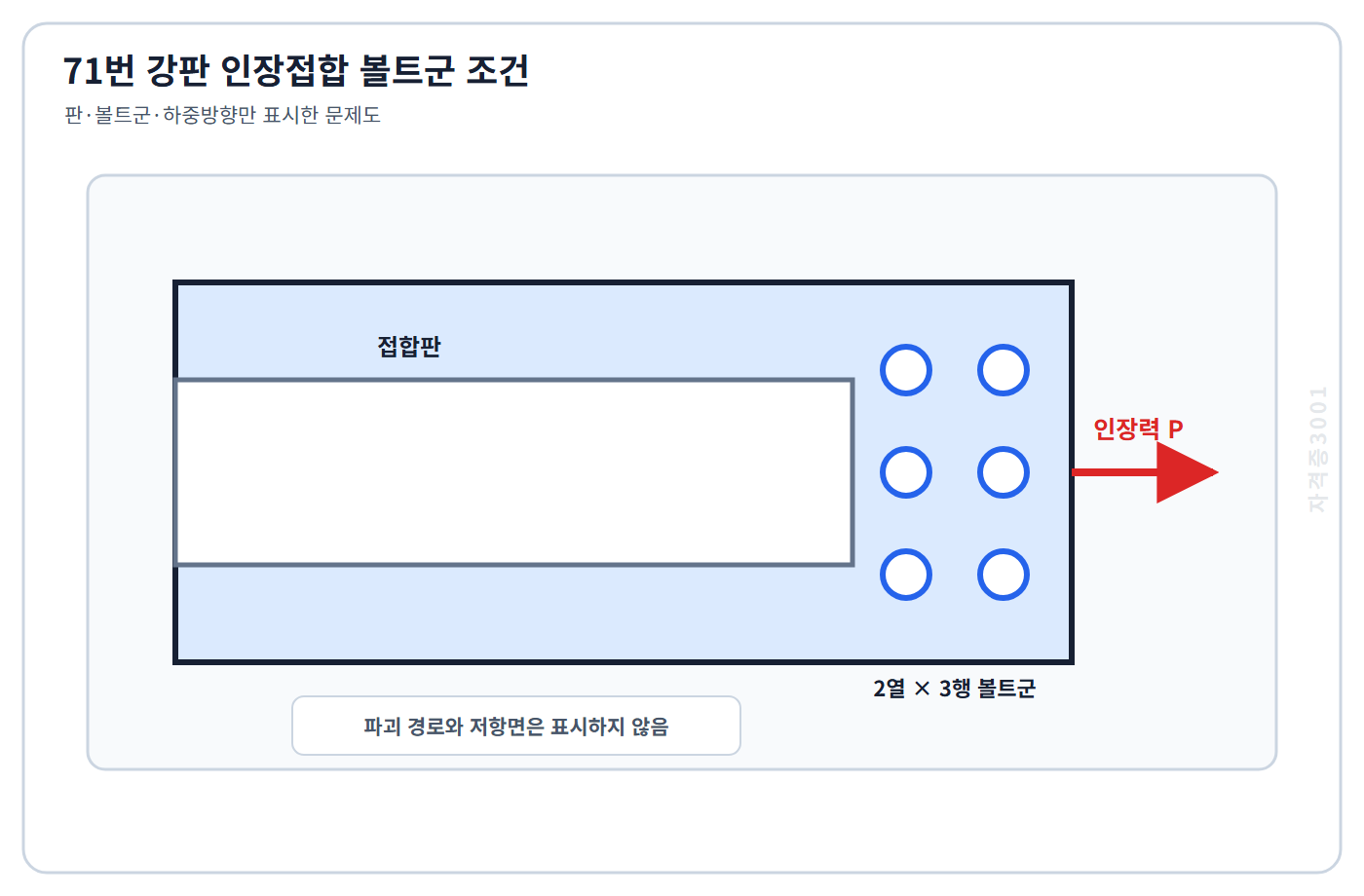

인장접합판과 2열 3행 볼트군 및 하중방향을 표시하고 파괴경로는 숨긴 자격증3001 워터마크 적용 문제도 — 22번 문제 도식

판 전체의 압축좌굴만으로 파괴된다.
볼트 한 개의 순수 휨만으로 파괴된다.
접합판 중앙의 순수 비틀림면 하나만 파괴된다.
하중방향의 전단면과 그에 직각인 인장면이 조합되어 파괴된다.

정답·해설 보기

정답 4번 · 하중방향의 전단면과 그에 직각인 인장면이 조합되어 파괴된다.

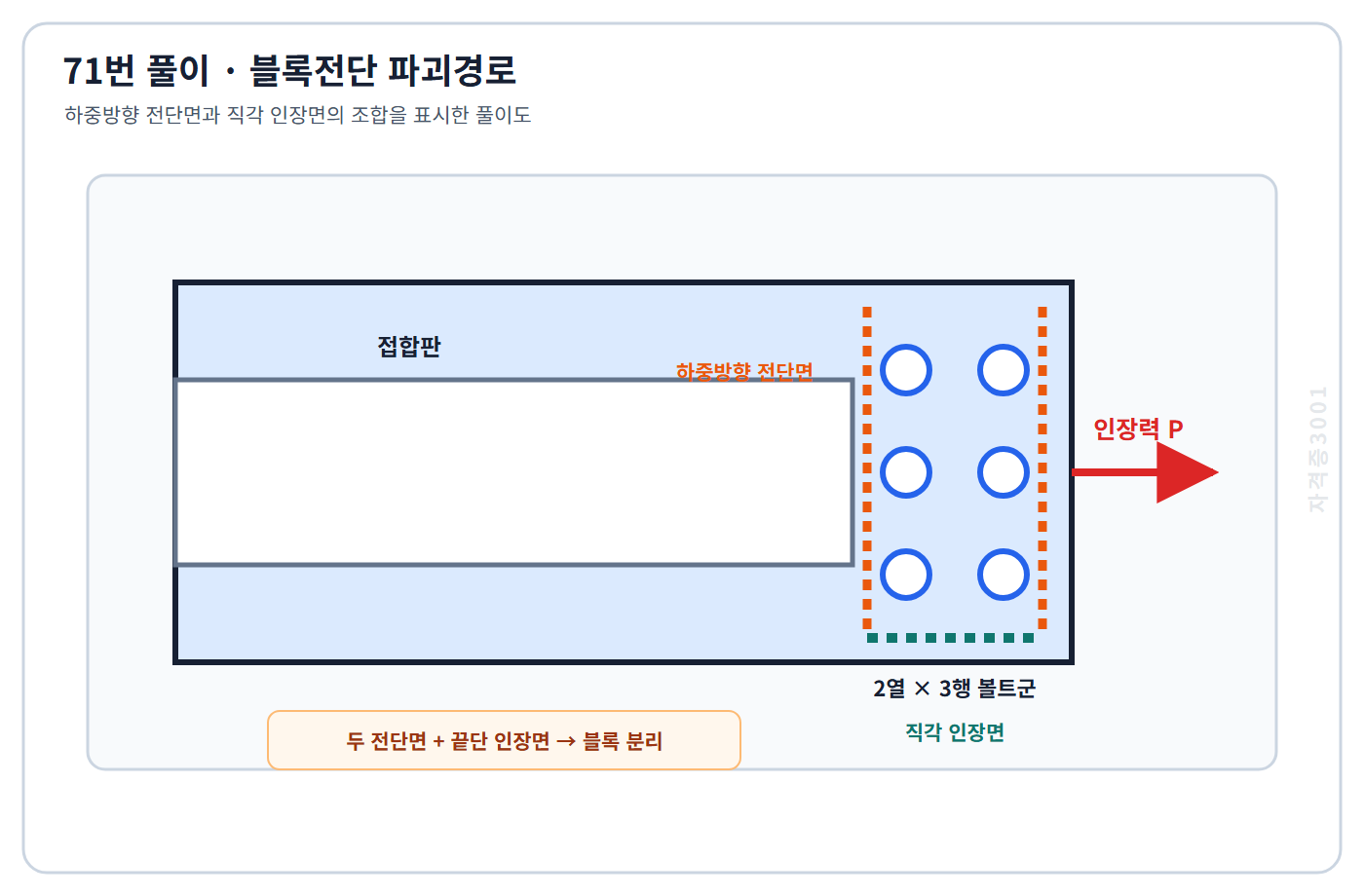

볼트군 주변 하중방향 전단면 두 개와 끝단 직각 인장면을 표시한 자격증3001 워터마크 적용 풀이도 — 22번 정답·풀이 도식

해설

블록전단은 볼트군 둘레에서 하중과 나란한 면들의 전단 항복·파단과 끝단의 직각 인장면 파단이 결합하여 판 블록이 분리되는 한계상태이므로 ④가 정답이다. ①의 전체 판 압축좌굴은 인장접합 블록 파괴와 다른 현상이다. ②는 볼트 자체의 휨만 보아 판의 파괴경로를 설명하지 못한다. ③도 하나의 순수 비틀림면이 아니라 명확한 전단면과 인장면의 조합으로 저항한다.

현행 주의 실제 CBT 원문을 뜻하지 않습니다. 구조기준의 수치·강도계수는 문제에서 제시한 조건을 우선하고 현행 기준 적용 시 국가건설기준센터 원문을 확인하세요.

문제 23 강재 인장재·순단면·블록전단

폭 300 mm, 두께 10 mm인 인장판의 위험단면에 지름 22 mm 구멍 두 개가 엇갈려 있다. 엇갈림 간격 s=60 mm, 게이지 g=50 mm이고 순폭 bn=b-2d+s²/(4g)를 적용할 때 순단면적은?

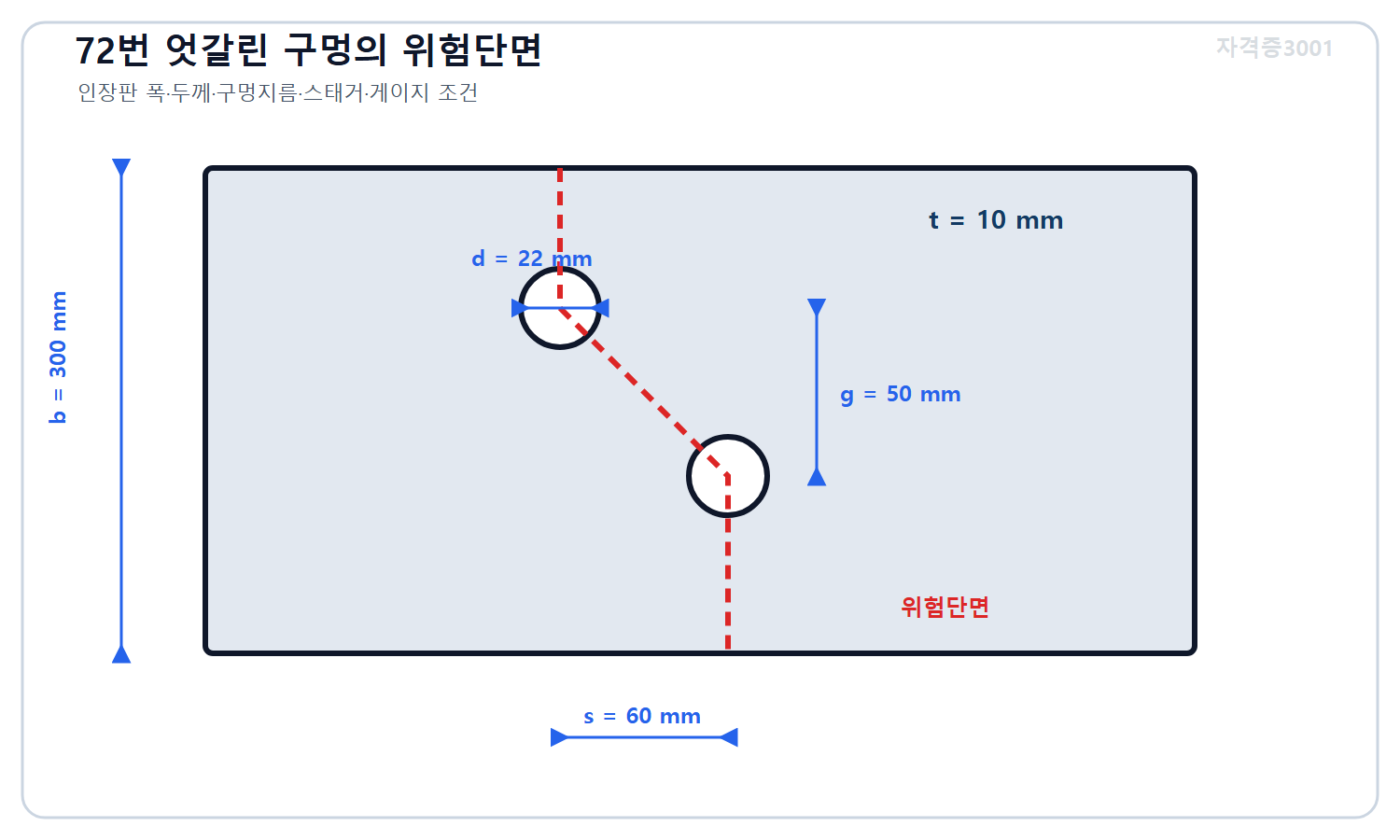

자격증3001 워터마크 적용 문제도로, 폭 300밀리미터·두께 10밀리미터 인장판의 지름 22밀리미터 엇갈린 구멍 두 개와 스태거 60밀리미터·게이지 50밀리미터를 표시한 도식 — 23번 문제 도식

2,380 mm²
2,560 mm²
2,620 mm²
2,740 mm²

정답·해설 보기

정답 4번 · 2,740 mm²

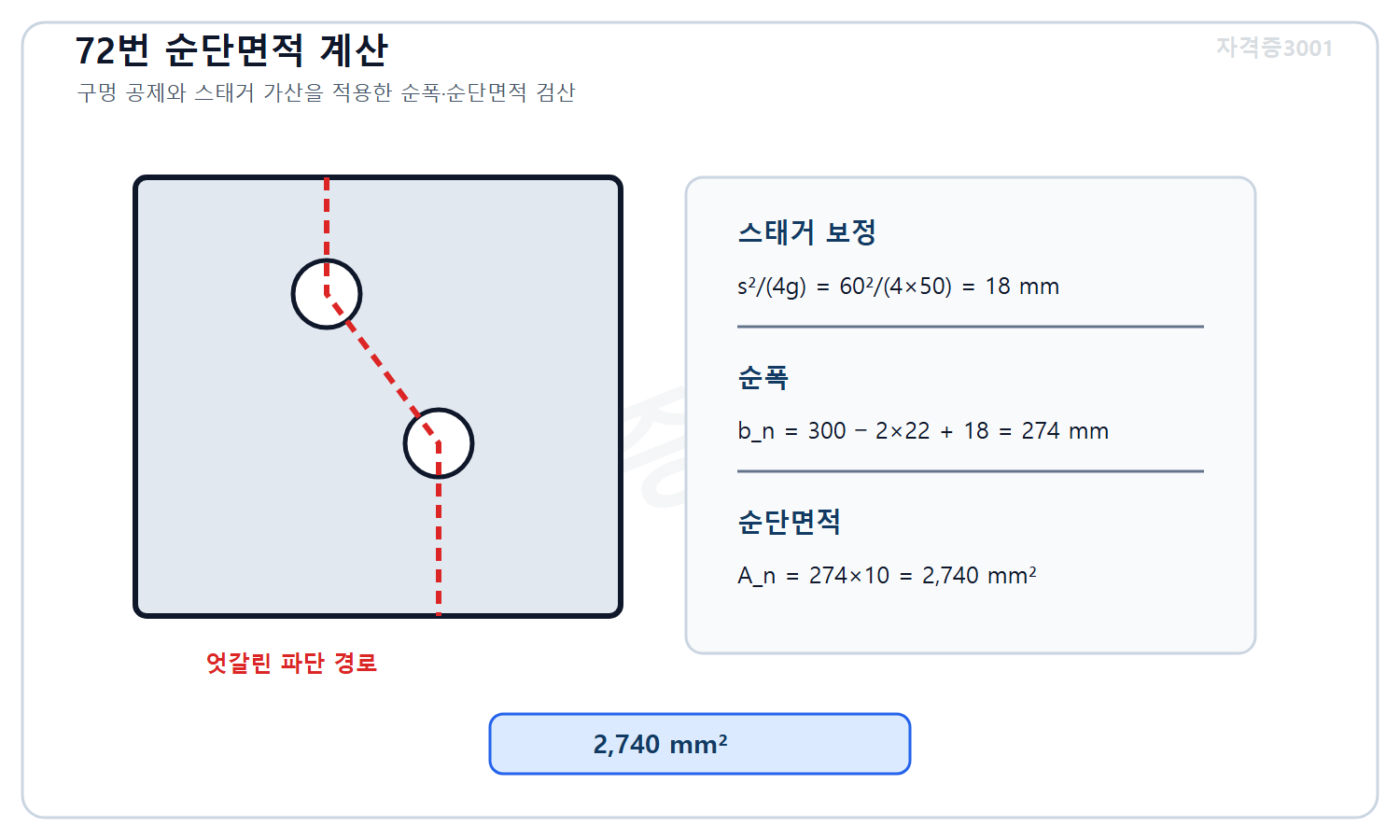

자격증3001 워터마크 적용 풀이도로, 구멍 공제와 스태거 보정을 적용해 순폭 274밀리미터와 순단면적 2740제곱밀리미터를 계산한 도식 — 23번 정답·풀이 도식

해설

엇갈림 보정은 s²/(4g)=60²/(4×50)=18 mm이다. 순폭은 300-2×22+18=274 mm이고 순단면적 An=274×10=2,740 mm²이다. 선택지별 판단: ① 구멍을 과대 공제했다. ② 엇갈림 보정을 빼고 직선 구멍만 공제한 값이다. ③ 보정항을 일부만 적용했다. ④ 구멍 공제와 엇갈림 가산을 정확히 반영했다.

현행 주의 실제 CBT 원문을 뜻하지 않습니다. 구조기준의 수치·강도계수는 문제에서 제시한 조건을 우선하고 현행 기준 적용 시 국가건설기준센터 원문을 확인하세요.

문제 24 강재 인장재·순단면·블록전단

폭 300 mm, 두께 12 mm인 인장강판의 지그재그 순단면 경로가 직경 22 mm 구멍 두 개를 지나며 피치 s=60 mm, 게이지 g=50 mm인 대각 보정 한 구간을 포함한다. 순폭 bn=b-Σd+Σs²/(4g)를 쓸 때 순단면적은 얼마인가?

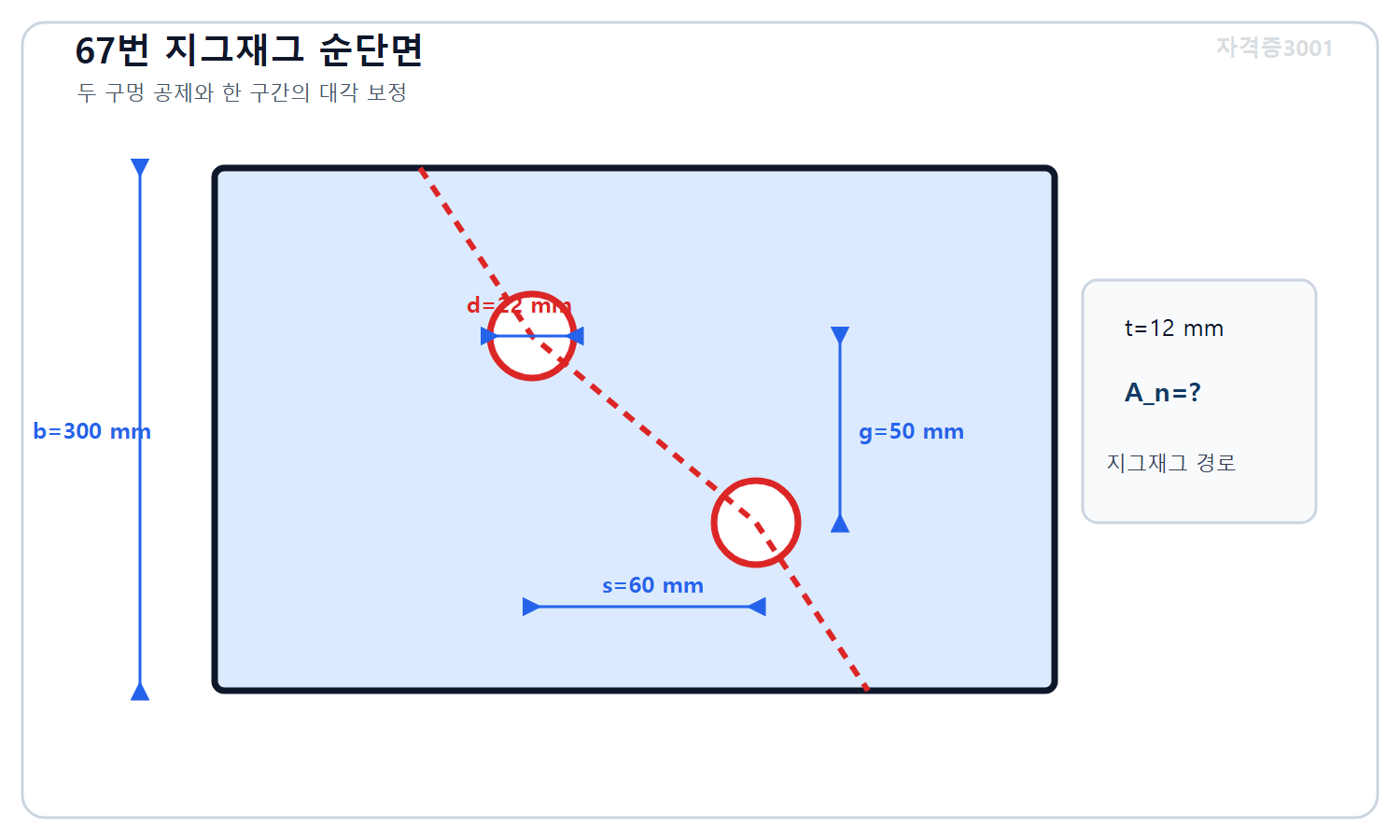

자격증3001 워터마크 적용 문제도로, 폭 300밀리미터 두께 12밀리미터 인장강판의 지름22밀리미터 지그재그 구멍 두 개와 피치60밀리미터·게이지50밀리미터 및 미지 순단면적을 표시한 접합 상세 — 24번 문제 도식

3,072 mm²
3,168 mm²
3,288 mm²
3,600 mm²

정답·해설 보기

정답 3번 · 3,288 mm²

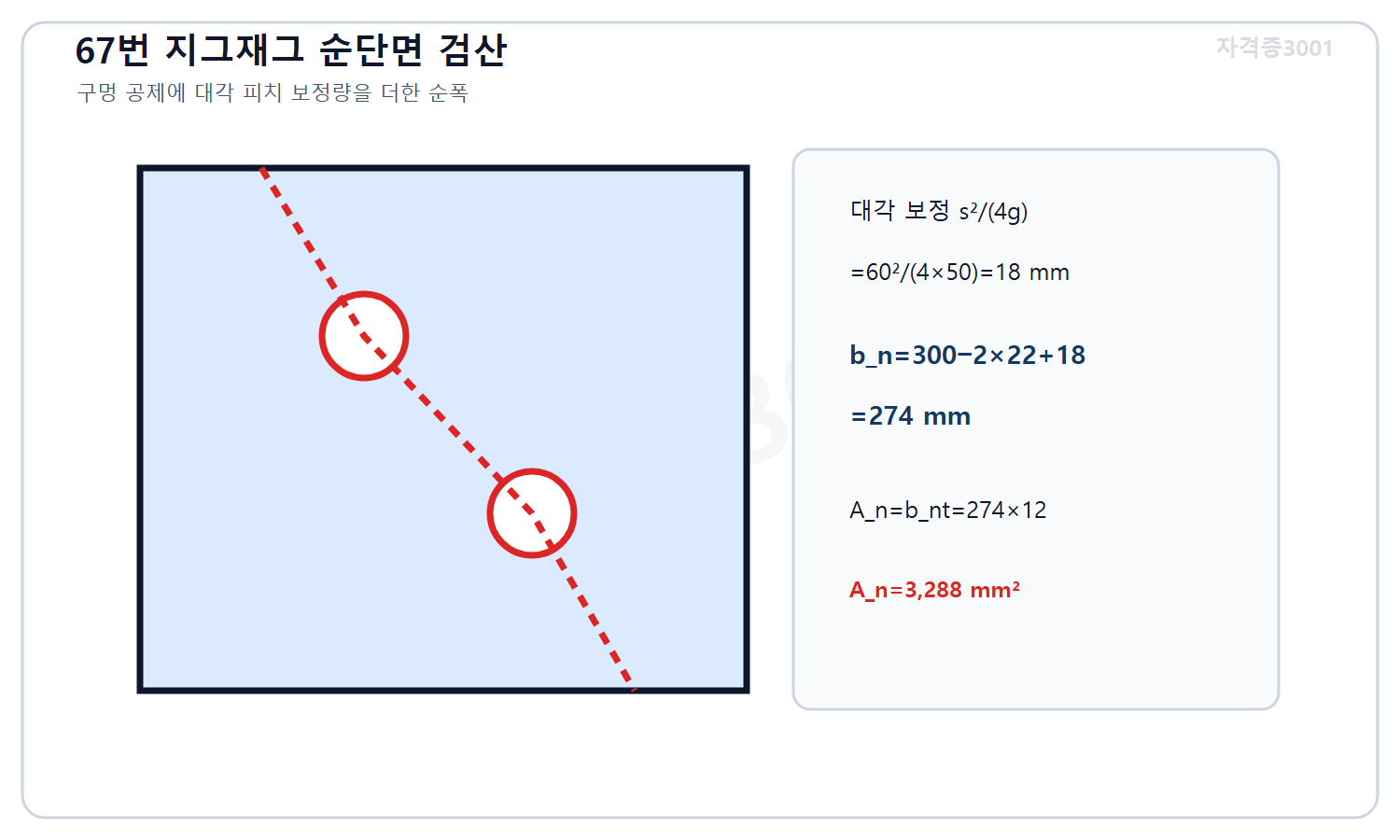

자격증3001 워터마크 적용 풀이도로, 두 구멍 공제와 지그재그 대각보정을 적용해 순폭274밀리미터와 순단면적3288제곱밀리미터를 계산한 상세 — 24번 정답·풀이 도식

해설

두 구멍 공제는 2×22=44 mm이고 지그재그 대각 보정은 s²/(4g)=60²/(4×50)=18 mm이다. 따라서 순폭 bn=300-44+18=274 mm이며 순단면적 An=274×12=3288 mm²이다. 그러므로 ③이 정답이다. ①은 대각 보정을 누락한 256×12이고, ②는 보정량을 작게 보았으며, ④는 구멍 공제를 전혀 하지 않은 총단면적이다.

현행 주의 실제 CBT 원문을 뜻하지 않습니다. 구조기준의 수치·강도계수는 문제에서 제시한 조건을 우선하고 현행 기준 적용 시 국가건설기준센터 원문을 확인하세요.

문제 25 균열·처짐·장기거동·내구성

철근콘크리트 보의 사용하중 처짐을 평가할 때 휨균열 발생 후 단면강성 변화에 대한 설명으로 가장 옳은 것은?

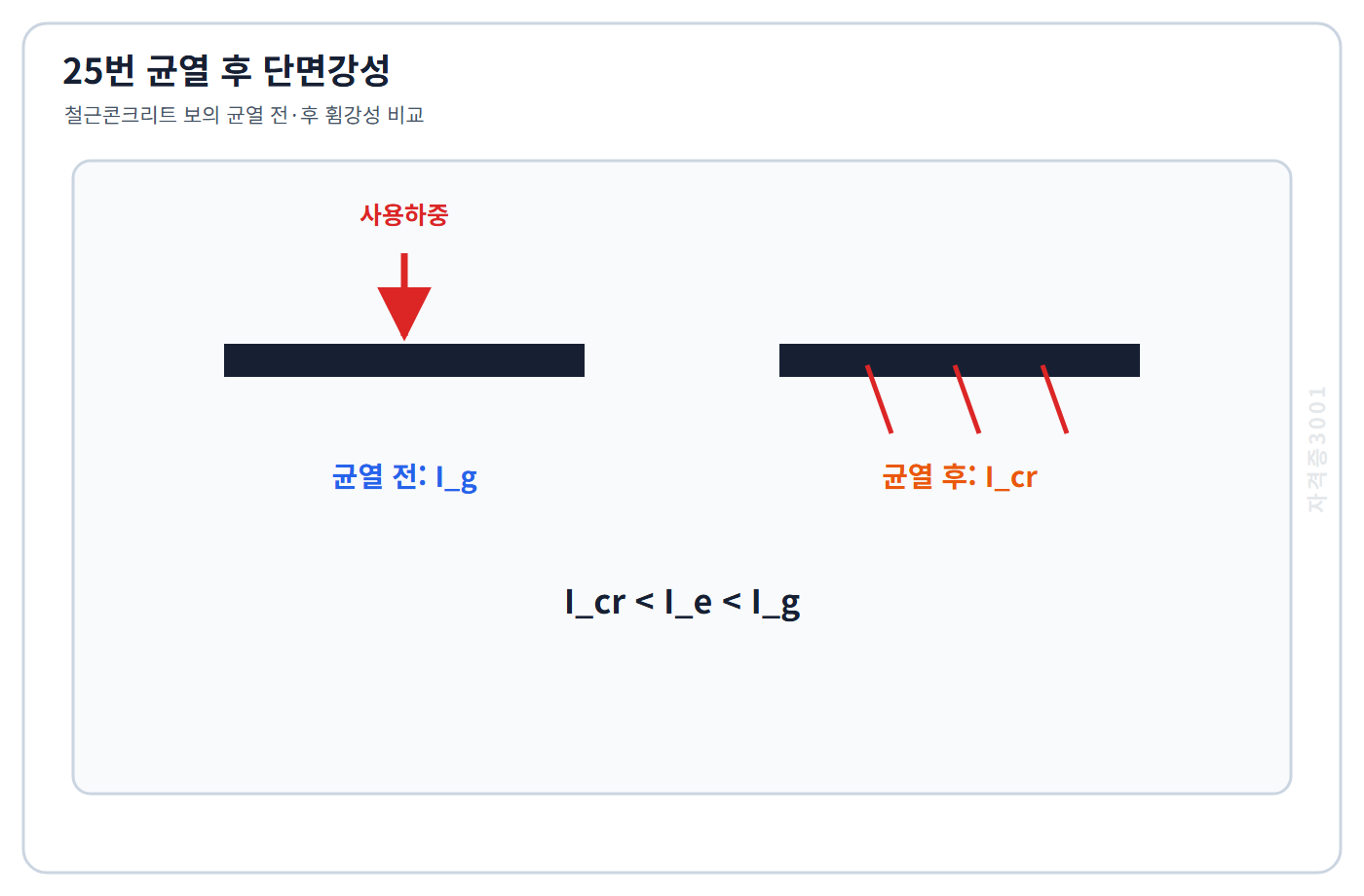

자격증3001 워터마크 적용 문제도: 철근콘크리트 보의 균열 전 총단면과 균열 후 단면강성 비교 — 25번 문제 도식

균열 후 유효 휨강성 EI가 작아져 같은 하중의 처짐이 커지는 경향이 있다.
균열 후 콘크리트 인장강성이 무한대가 되어 처짐이 0이 된다.
균열 여부는 단면강성과 무관하므로 항상 총단면 2차모멘트만 쓴다.
균열 후 철근 탄성계수가 0이 되어 곡률이 사라진다.

정답·해설 보기

정답 1번 · 균열 후 유효 휨강성 EI가 작아져 같은 하중의 처짐이 커지는 경향이 있다.

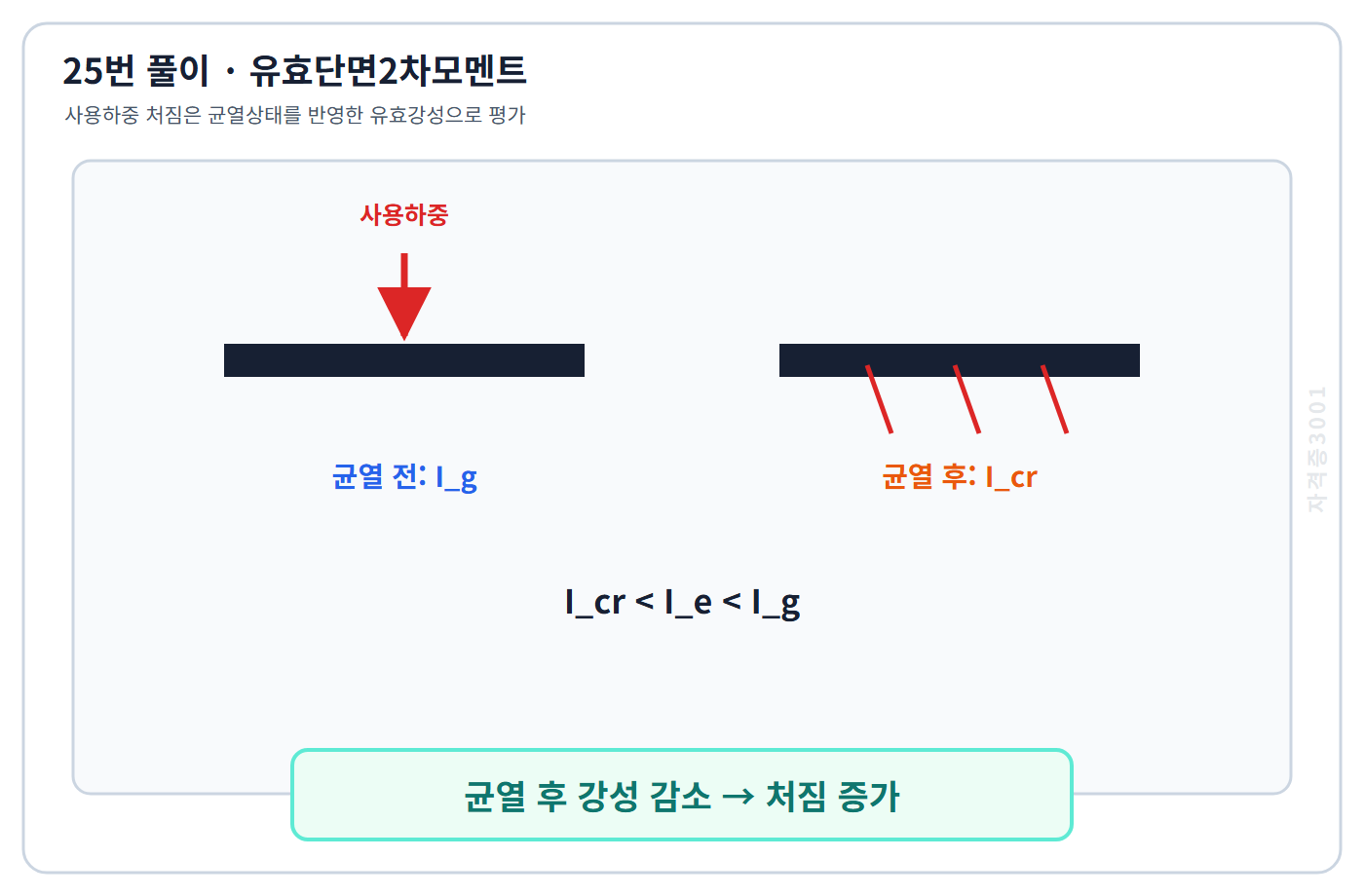

자격증3001 워터마크 적용 풀이도: 균열 후 유효단면2차모멘트 감소와 처짐 증가 관계 — 25번 정답·풀이 도식

해설

휨균열이 생기면 균열부 인장콘크리트의 기여가 크게 줄어 유효 단면2차모멘트와 EI가 감소하고 같은 하중에서 곡률과 처짐이 커지는 경향이 있으므로 ①이 정답이다. ②는 균열 후 인장강성이 오히려 무한대가 된다는 모순이다. ③은 균열단면 효과를 무시해 처짐을 과소평가할 수 있다. ④에서 철근 탄성계수는 균열 때문에 0이 되지 않으며 철근이 인장력을 계속 부담한다.

현행 주의 실제 CBT 원문을 뜻하지 않습니다. 구조기준의 수치·강도계수는 문제에서 제시한 조건을 우선하고 현행 기준 적용 시 국가건설기준센터 원문을 확인하세요.

문제 26 균열·처짐·장기거동·내구성

같은 총 인장철근량을 유지하면서 철근콘크리트 보의 균열폭을 줄이기 위한 배근 방향으로 가장 적절한 것은?

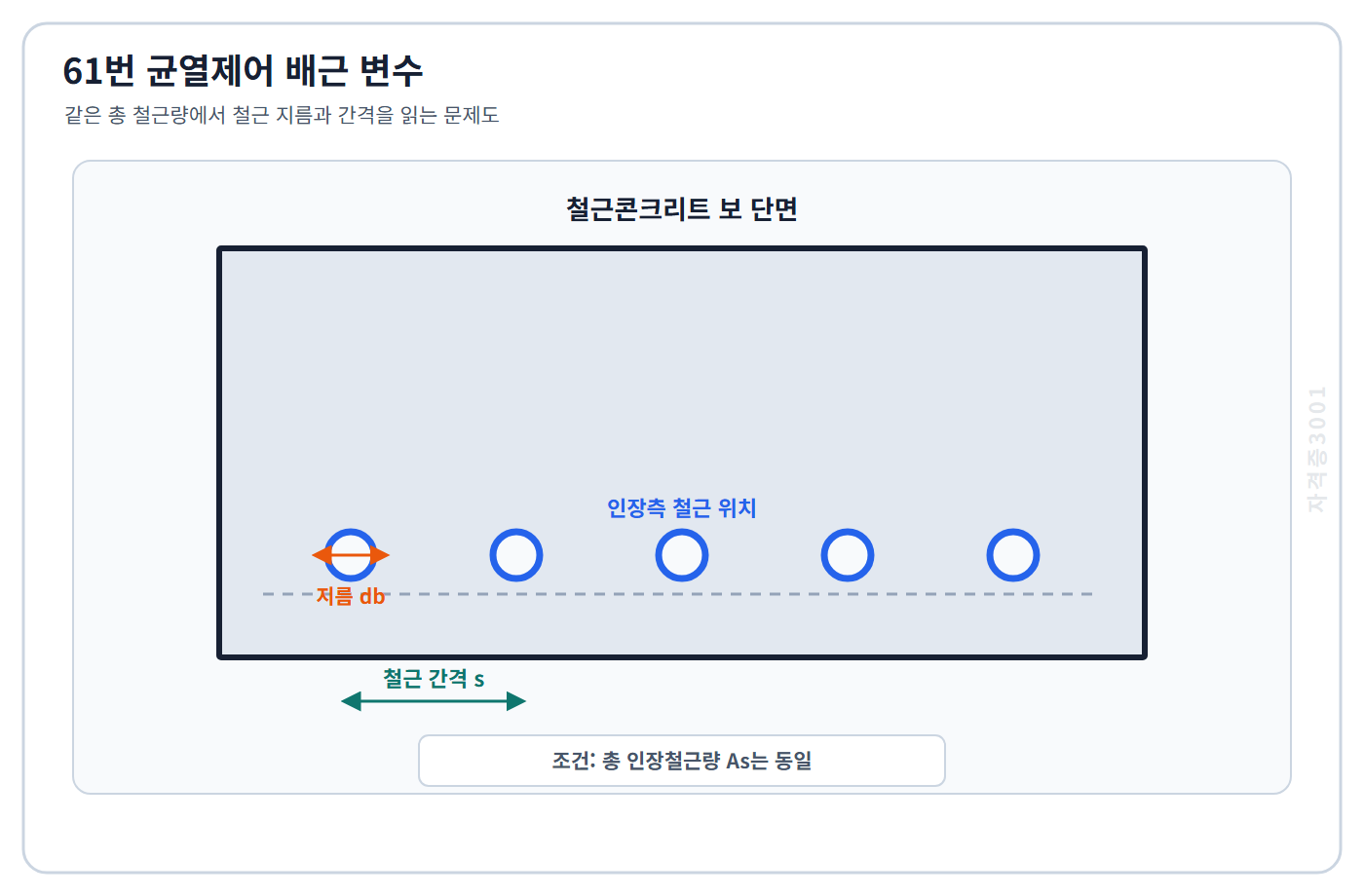

같은 총 인장철근량 조건의 보 단면에서 철근 지름과 간격 변수를 표시한 자격증3001 워터마크 적용 문제도 — 26번 문제 도식

더 작은 지름의 철근을 여러 개 사용해 철근 간격을 줄이고 분산 배치한다.
철근을 한곳에 모두 겹쳐 배치해 균열 간격을 크게 한다.
인장철근을 모두 제거해 콘크리트만 인장에 저항시킨다.
피복을 무한히 크게 해 철근과 표면 사이 거리를 계속 늘린다.

정답·해설 보기

정답 1번 · 더 작은 지름의 철근을 여러 개 사용해 철근 간격을 줄이고 분산 배치한다.

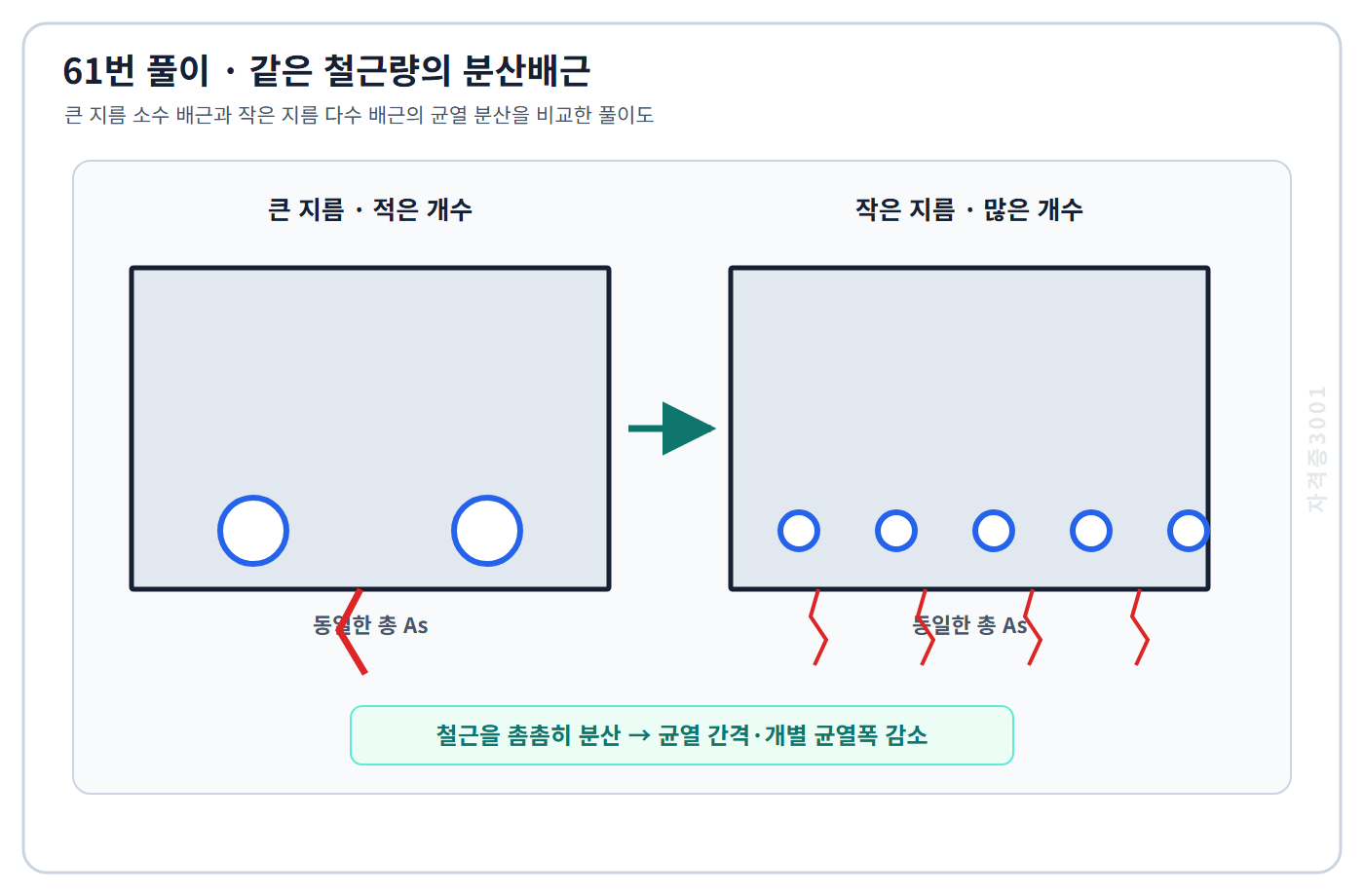

같은 총 철근량에서 큰 지름 소수 배근과 작은 지름 다수 배근의 균열 분산을 비교한 자격증3001 워터마크 적용 풀이도 — 26번 정답·풀이 도식

해설

총 철근량이 같다면 작은 지름의 철근을 더 촘촘히 분산 배치하는 편이 인장력이 여러 위치로 전달되어 균열 간격과 개별 균열폭을 줄이는 데 유리하므로 ①이 정답이다. ②는 철근 집중으로 넓은 균열을 유발할 수 있고, ③은 균열 후 인장력 전달수단을 없앤다. ④도 과도한 피복은 표면 균열폭 관리에 불리할 수 있어 무한히 키우는 방향이 아니다.

현행 주의 실제 CBT 원문을 뜻하지 않습니다. 구조기준의 수치·강도계수는 문제에서 제시한 조건을 우선하고 현행 기준 적용 시 국가건설기준센터 원문을 확인하세요.

문제 27 균열·처짐·장기거동·내구성

철근콘크리트의 염화물 유입이 철근 부식을 촉진하는 핵심 메커니즘으로 옳은 것은?

염화물이 철근을 비부식성 플라스틱으로 바꾼다.
철근 표면의 임계 염화물농도를 넘으면 높은 pH에서도 부동태피막이 국부적으로 파괴되어 공식 형태 부식이 시작될 수 있다.
염화물이 콘크리트 공극을 모두 진공으로 만든다.
염화물은 수분과 산소가 없어도 부식과 무관하다.

정답·해설 보기

정답 2번 · 철근 표면의 임계 염화물농도를 넘으면 높은 pH에서도 부동태피막이 국부적으로 파괴되어 공식 형태 부식이 시작될 수 있다.

해설

콘크리트의 알칼리 환경은 철근을 부동태화하지만 염화물이 일정 수준 이상 도달하면 피막이 국부 파괴될 수 있다. 수분과 산소가 있는 곳에서 양극부가 집중되어 공식과 단면손실이 진행된다. 선택지별 판단: ① 염화물은 철근 재료를 플라스틱으로 바꾸지 않는다. ② 임계농도·부동태 파괴·국부부식의 연결을 정확히 설명한다. ③ 공극 진공화는 염화물 침투나 부식 메커니즘이 아니다. ④ 전기화학 부식에는 수분·산소 등 환경조건도 중요하다.

현행 주의 실제 CBT 원문을 뜻하지 않습니다. 구조기준의 수치·강도계수는 문제에서 제시한 조건을 우선하고 현행 기준 적용 시 국가건설기준센터 원문을 확인하세요.

문제 28 철근 정착·이음·배근상세

철근콘크리트 부재에서 철근의 정착길이를 확보하는 주된 이유는?

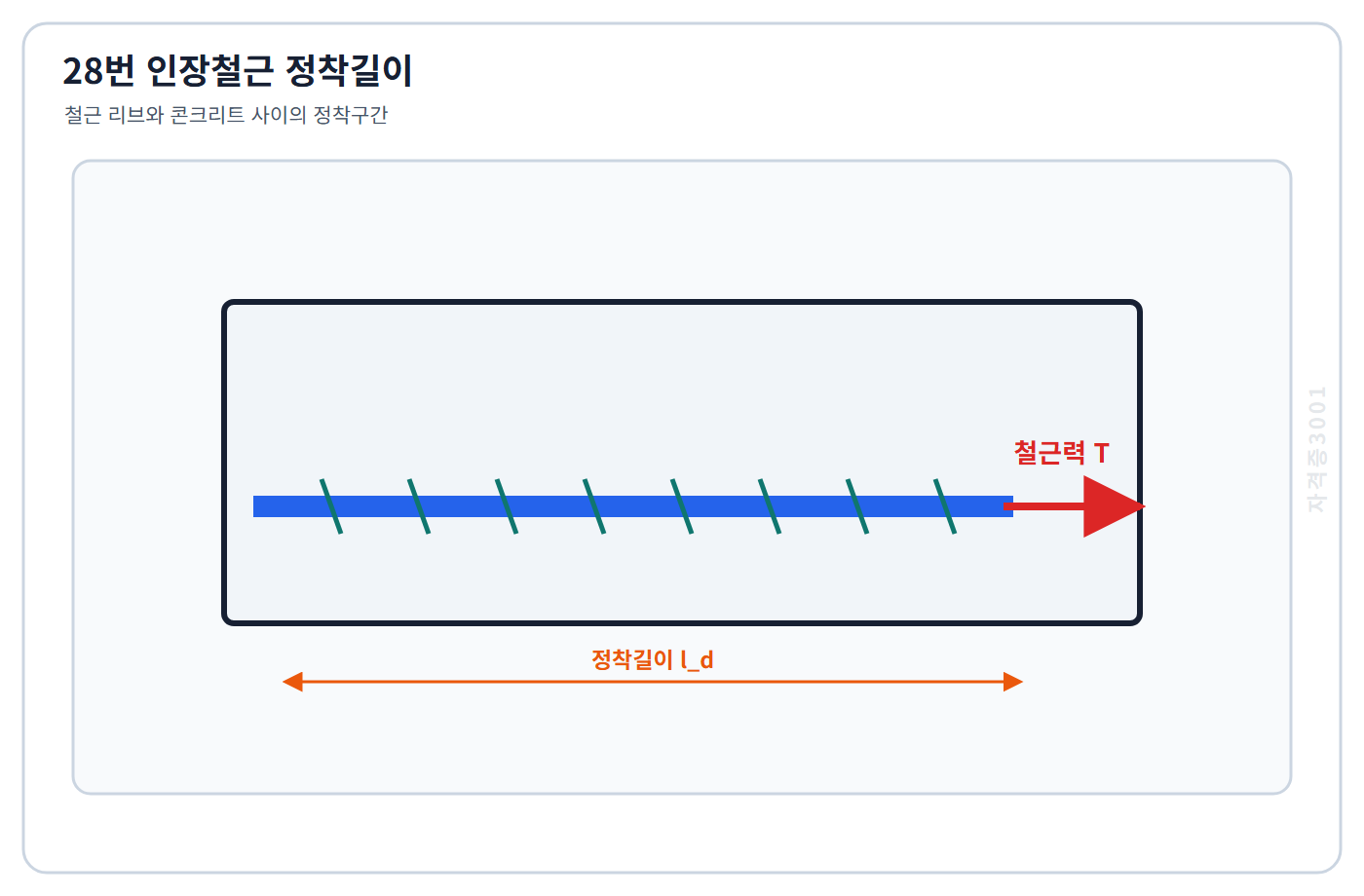

자격증3001 워터마크 적용 문제도: 콘크리트 속 이형철근의 인장력과 정착길이 — 28번 문제 도식

철근과 콘크리트 사이의 부착을 통해 철근력이 콘크리트로 안전하게 전달되도록 하기 위해
콘크리트의 탄성계수를 철근과 같게 만들기 위해
철근의 열팽창을 완전히 없애기 위해
부재의 자중을 계산에서 제외하기 위해

정답·해설 보기

정답 1번 · 철근과 콘크리트 사이의 부착을 통해 철근력이 콘크리트로 안전하게 전달되도록 하기 위해

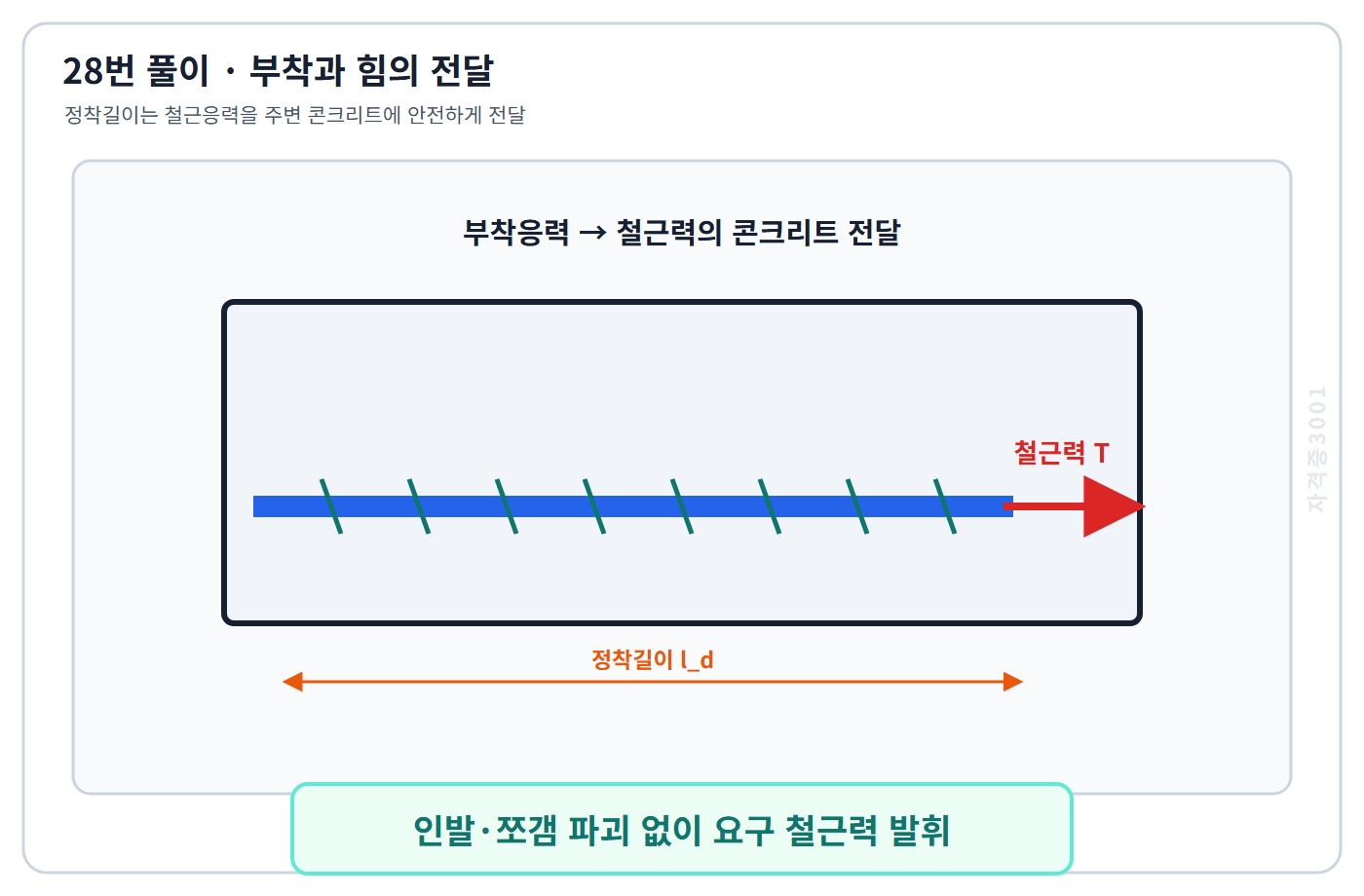

자격증3001 워터마크 적용 풀이도: 부착응력으로 철근력을 콘크리트에 전달하는 정착 원리 — 28번 정답·풀이 도식

해설

철근이 설계된 인장력 또는 압축력을 발휘하려면 그 힘이 철근 표면의 부착응력을 통해 주변 콘크리트로 전달되어야 한다. 필요한 매입길이를 확보하는 정착은 이 힘 전달과 철근 뽑힘 방지를 위한 것이므로 ①이 정답이다. ②는 재료 고유의 탄성계수를 정착으로 바꿀 수 없다는 점에서 틀리고, ③도 열팽창을 제거하는 기능이 아니다. ④의 자중은 정착길이와 관계없이 실제 하중으로 존재한다.

현행 주의 실제 CBT 원문을 뜻하지 않습니다. 구조기준의 수치·강도계수는 문제에서 제시한 조건을 우선하고 현행 기준 적용 시 국가건설기준센터 원문을 확인하세요.

문제 29 철근 정착·이음·배근상세

기계적 정착을 위해 철근 끝에 헤드(headed bar)를 사용하는 주된 원리로 옳은 것은?

철근과 콘크리트의 접촉을 완전히 없앤다.
철근 인장력을 공기 중으로 방출한다.
헤드의 콘크리트 지압과 철근 부착을 이용해 제한된 공간에서 정착력을 확보하되 헤드 주변 파괴와 피복을 검토한다.
헤드를 달면 철근 항복강도가 자동 두 배가 된다.

정답·해설 보기

정답 3번 · 헤드의 콘크리트 지압과 철근 부착을 이용해 제한된 공간에서 정착력을 확보하되 헤드 주변 파괴와 피복을 검토한다.

해설

헤디드바는 철근 끝의 확대 헤드가 주변 콘크리트에 지압력을 전달해 정착을 돕는다. 혼잡한 접합부에서 갈고리 대안이 될 수 있지만 측면파열·뽑힘과 피복을 검토한다. 선택지별 판단: ① 헤드와 콘크리트의 지압 접촉이 핵심이다. ② 철근력은 헤드와 부착을 통해 콘크리트로 전달된다. ③ 기계적 지압 정착과 한계상태를 정확히 설명한다. ④ 헤드는 정착상세이지 재료 항복강도를 바꾸지 않는다.

현행 주의 실제 CBT 원문을 뜻하지 않습니다. 구조기준의 수치·강도계수는 문제에서 제시한 조건을 우선하고 현행 기준 적용 시 국가건설기준센터 원문을 확인하세요.

문제 30 철근 정착·이음·배근상세

철근의 기본 정착길이를 l_d=φf_s/(4τ_bd)로 계산한다. 철근지름 φ=20 mm, 철근응력 f_s=300 MPa, 평균부착응력 τ_bd=1.5 MPa일 때 l_d는?

750 mm
900 mm
1000 mm
1200 mm

정답·해설 보기

정답 3번 · 1000 mm

해설

철근 인장력과 부착저항의 평형에서 주어진 식을 그대로 적용하면 l_d=20×300/(4×1.5)=6000/6=1000 mm이다. 따라서 ③이 정답이다. ①과 ②는 철근응력 또는 분모 4τ_bd를 과대 적용한 값이며, ④는 평균부착응력을 작게 보아 정착길이를 과대평가한 값이다. MPa=N/mm²를 사용하므로 계산 결과 단위는 mm가 된다.

현행 주의 실제 CBT 원문을 뜻하지 않습니다. 구조기준의 수치·강도계수는 문제에서 제시한 조건을 우선하고 현행 기준 적용 시 국가건설기준센터 원문을 확인하세요.

문제 31 슬래브·기초·옹벽

네 변이 지지된 직사각형 슬래브의 장변이 7.5 m, 단변이 3.0 m일 때 기본적인 하중 전달 거동으로 가장 적절한 것은?

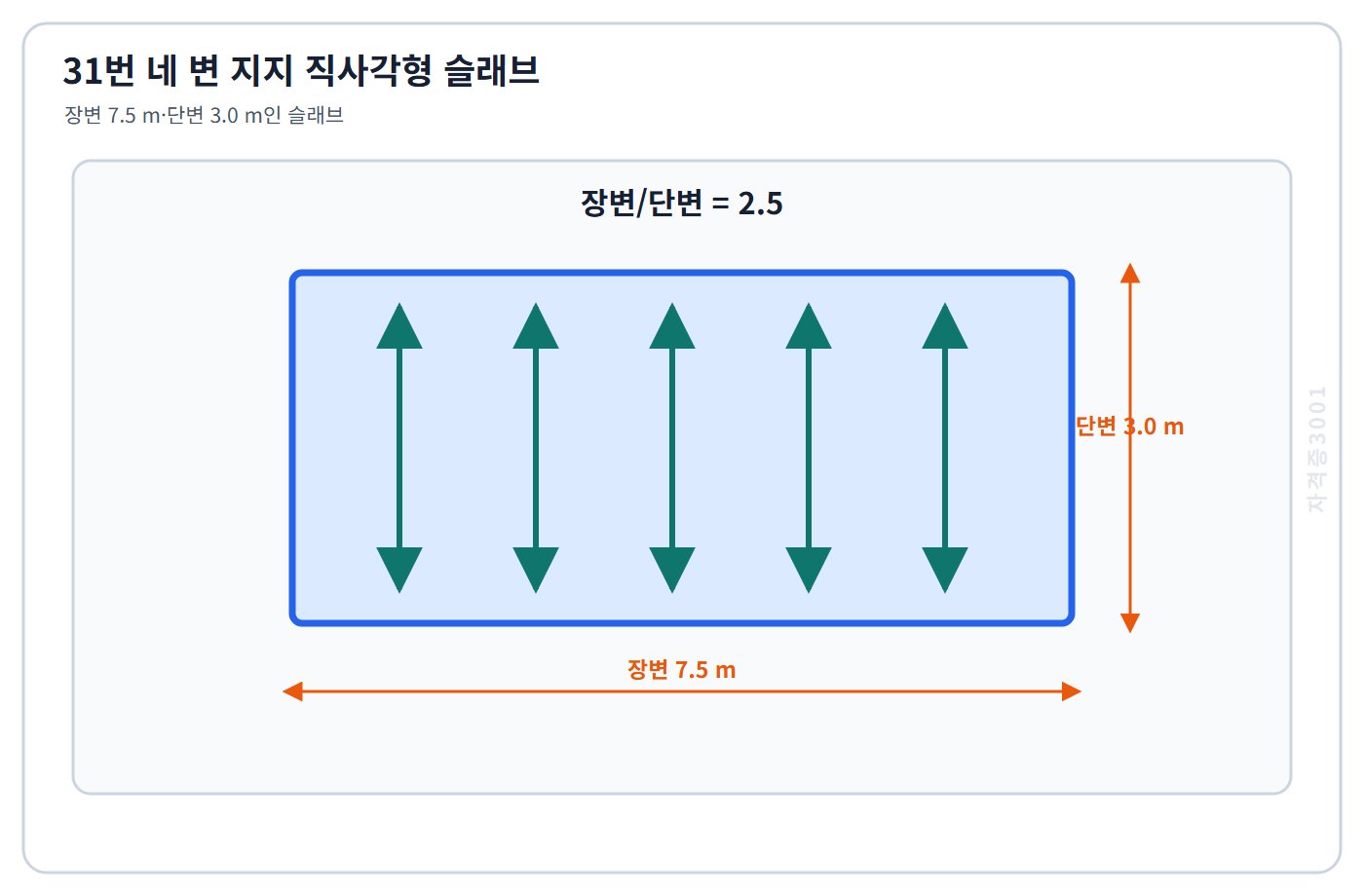

자격증3001 워터마크 적용 문제도: 장변 7.5미터 단변 3미터인 네 변 지지 직사각형 슬래브 — 31번 문제 도식

장변/단변=2.5이므로 주로 단변 방향으로 휨이 발생하는 1방향 거동으로 본다.
장변/단변=0.4이므로 주로 장변 방향으로만 휨이 발생한다.
변장비와 관계없이 항상 2방향 거동으로 본다.
변장비와 관계없이 슬래브에는 휨이 발생하지 않는다.

정답·해설 보기

정답 1번 · 장변/단변=2.5이므로 주로 단변 방향으로 휨이 발생하는 1방향 거동으로 본다.

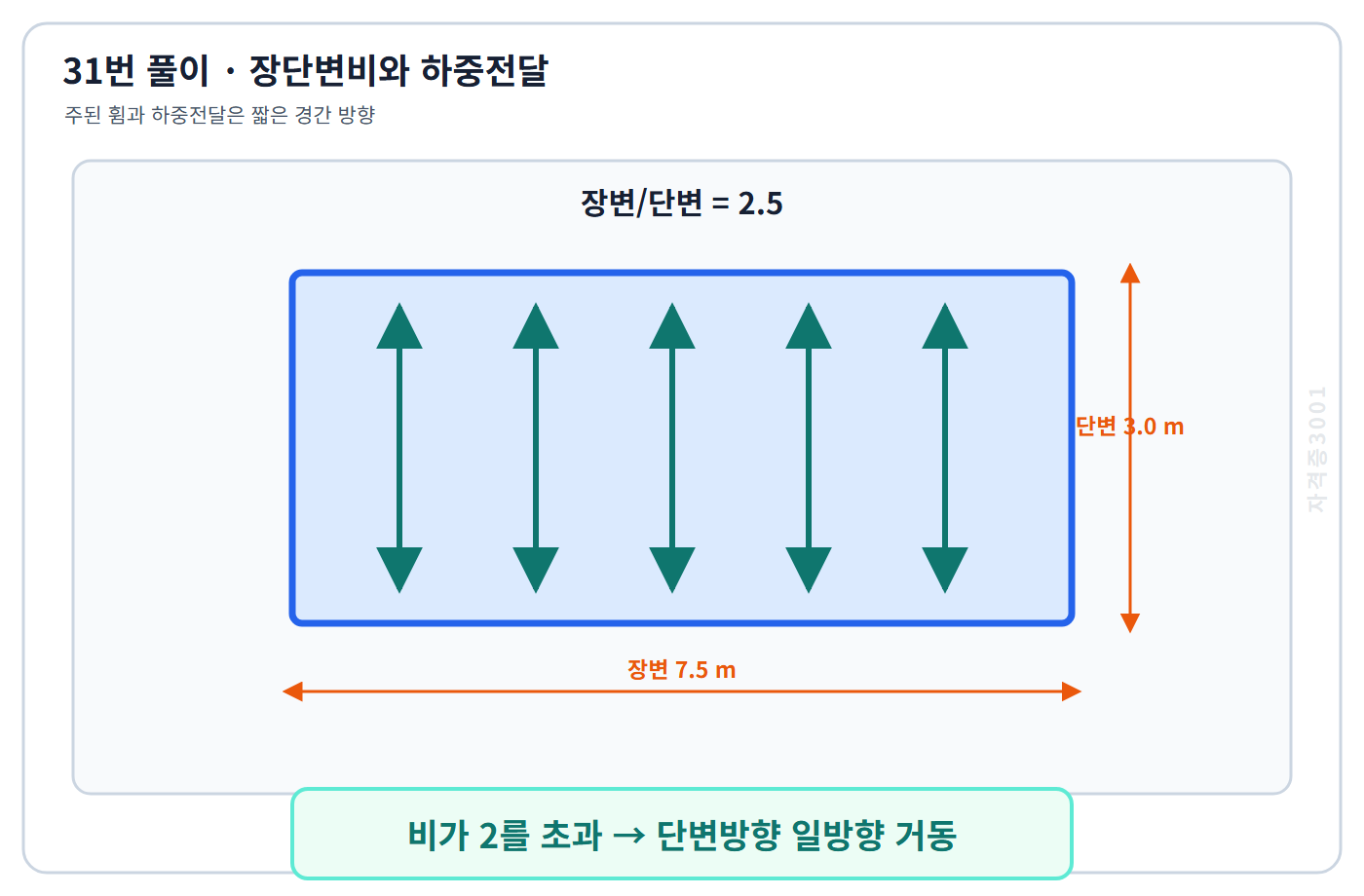

자격증3001 워터마크 적용 풀이도: 장단변비 2.5에 따른 단변방향 일방향 하중전달 — 31번 정답·풀이 도식

해설

장변과 단변의 비는 7.5/3.0=2.5이다. 길이 차이가 큰 직사각형 슬래브는 짧은 경간 방향의 강성이 상대적으로 커서 하중의 대부분을 그 방향 지지부로 전달하며, 기본 분류상 1방향 슬래브 거동으로 판단한다. 따라서 ①이 적절하다. ②는 변장비를 역수로 계산하고 주된 휨 방향도 잘못 보았으며, ③은 형상 영향을 무시한다. ④는 횡하중을 받는 슬래브의 휨 자체를 부정하므로 틀리다.

현행 주의 실제 CBT 원문을 뜻하지 않습니다. 구조기준의 수치·강도계수는 문제에서 제시한 조건을 우선하고 현행 기준 적용 시 국가건설기준센터 원문을 확인하세요.

문제 32 슬래브·기초·옹벽

기둥이 직접 지지하는 무량판의 뚫림전단 검토에 대한 설명으로 옳은 것은?

판 전체 둘레의 최외곽 경계만 전단면으로 본다.
기둥 중심 한 점에서만 전단응력을 계산한다.
일방향 보전단과 완전히 같은 폭 b만 사용한다.
기둥 또는 하중면 주위의 규정된 거리에서 폐합된 위험둘레 b0를 정하고 그 둘레를 통한 2방향 전단응력을 검토한다.

정답·해설 보기

정답 4번 · 기둥 또는 하중면 주위의 규정된 거리에서 폐합된 위험둘레 b0를 정하고 그 둘레를 통한 2방향 전단응력을 검토한다.

해설

집중반력 주위에서는 판이 둘레를 따라 원뿔·절두체 형태로 뚫릴 수 있으므로 기둥면 주변의 규정 위치에서 폐합 위험둘레를 설정해 검토한다. 선택지별 판단: ① 판 외곽은 국부 뚫림면이 아니다. ② 한 점응력만으로 둘레파괴를 나타내지 못한다. ③ 일방향 전단과 기하가 다르다. ④ b0 위험둘레의 2방향 전단검토를 정확히 설명한다.

현행 주의 실제 CBT 원문을 뜻하지 않습니다. 구조기준의 수치·강도계수는 문제에서 제시한 조건을 우선하고 현행 기준 적용 시 국가건설기준센터 원문을 확인하세요.

문제 33 판형보·플레이트거더

세장한 웨브를 가진 강재 판형보에서 횡보강재를 설치하는 주된 구조적 목적에 대한 설명으로 옳은 것은?

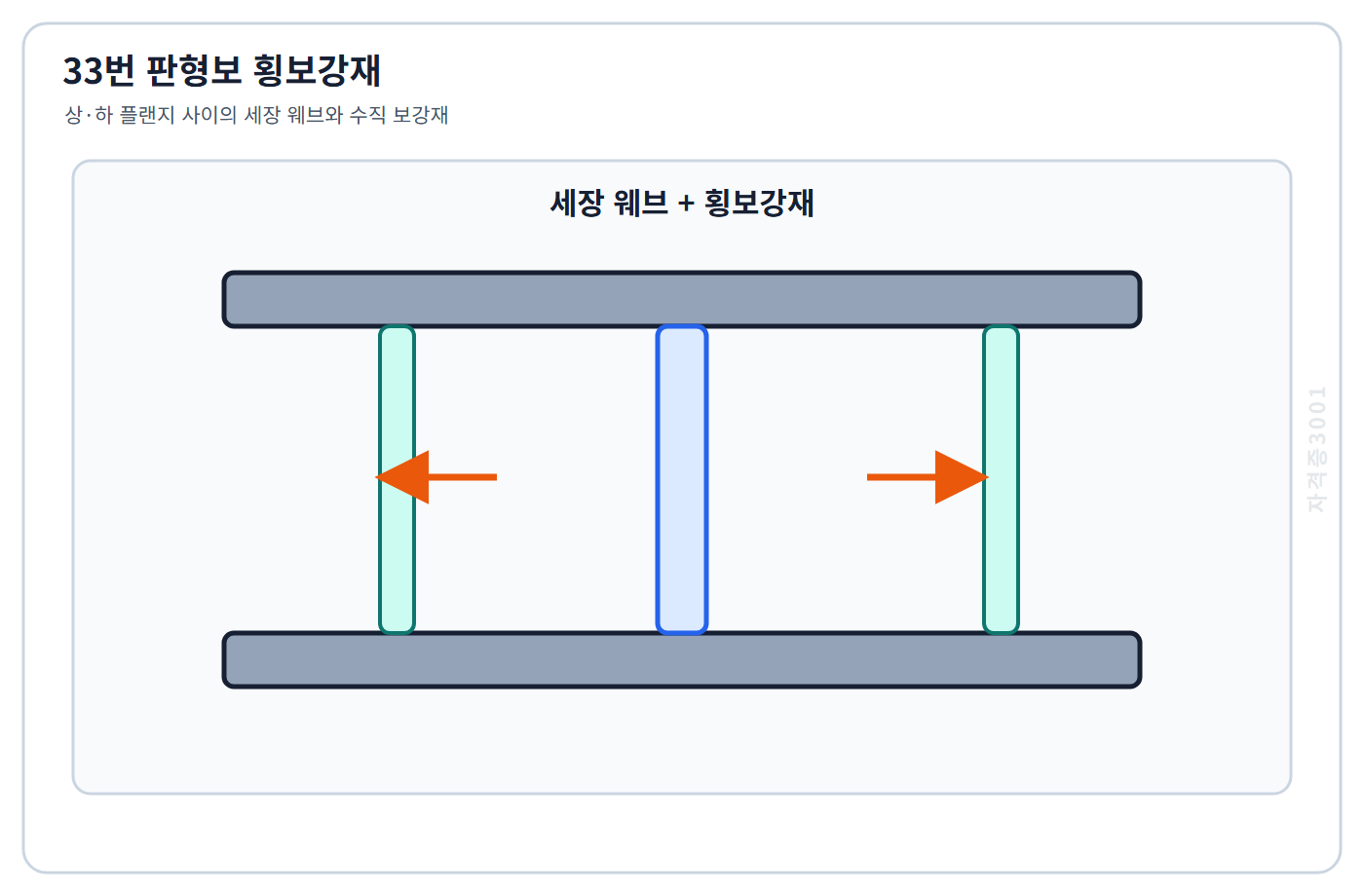

자격증3001 워터마크 적용 문제도: 상하 플랜지 사이 세장 웨브와 수직 횡보강재가 있는 판형보 — 33번 문제 도식

플랜지의 인장 항복을 완전히 없애기 위해서만 설치한다.
웨브의 전단좌굴을 억제하고 필요시 집중하중·반력 전달을 돕는다.
강재의 탄성계수를 증가시키기 위해 설치한다.
모든 볼트구멍의 순단면 손실을 자동 복원한다.

정답·해설 보기

정답 2번 · 웨브의 전단좌굴을 억제하고 필요시 집중하중·반력 전달을 돕는다.

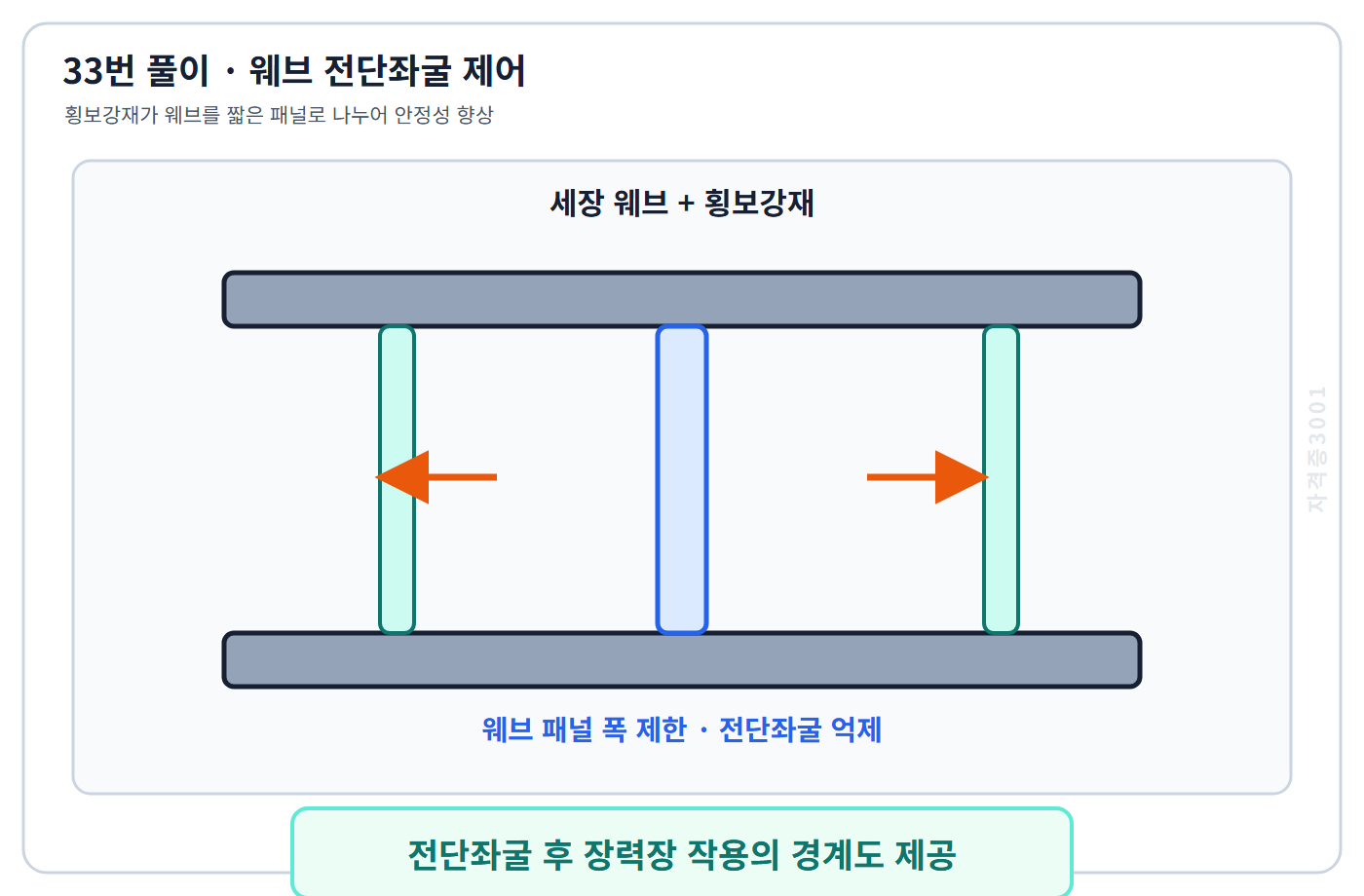

자격증3001 워터마크 적용 풀이도: 횡보강재가 웨브 전단좌굴을 억제하고 장력장 경계를 제공 — 33번 정답·풀이 도식

해설

판형보의 세장 웨브는 전단에 의해 좌굴하기 쉬우므로 횡보강재가 웨브 패널을 구획하고 전단좌굴을 억제하며, 하중점·지점에서는 집중하중이나 반력 전달도 돕는다. 따라서 ②가 정답이다. ①은 플랜지 항복을 완전히 제거하는 장치가 아니고, ③은 형상 보강이 재료 탄성계수 E를 바꾸지 않는다. ④도 볼트구멍으로 잃은 순단면을 자동으로 복원하는 기능과 무관하다.

현행 주의 실제 CBT 원문을 뜻하지 않습니다. 구조기준의 수치·강도계수는 문제에서 제시한 조건을 우선하고 현행 기준 적용 시 국가건설기준센터 원문을 확인하세요.

문제 34 판형보·플레이트거더

강재 판거더의 지점부에 수직 지점보강재(bearing stiffener)를 설치하는 주된 이유로 옳은 것은?

집중 지점반력을 플랜지와 웨브에 안전하게 전달하고 웨브의 국부항복·크리플링·좌굴을 억제하기 위해서이다.
지점반력이 거더에 들어오지 못하게 완전히 차단하기 위해서이다.
웨브의 유효높이를 무한대로 만들기 위해서이다.
보강재를 달면 받침과 거더 사이 하중경로가 사라지기 때문이다.

정답·해설 보기

정답 1번 · 집중 지점반력을 플랜지와 웨브에 안전하게 전달하고 웨브의 국부항복·크리플링·좌굴을 억제하기 위해서이다.

해설

받침의 큰 반력은 하부 플랜지의 좁은 영역을 통해 얇은 웨브로 들어간다. 지점보강재는 플랜지와 함께 압축 하중경로를 만들고 반력을 분산하여 웨브 국부항복, 크리플링과 좌굴을 억제한다. 선택지별 판단: ① 집중반력 전달과 웨브 국부한계상태 방지 목적을 정확히 설명한다. ② 반력을 차단하는 것이 아니라 상부구조로 전달한다. ③ 보강재가 웨브 높이를 바꾸지는 않는다. ④ 받침-보강재-웨브·플랜지의 연속 하중경로를 만든다.

현행 주의 실제 CBT 원문을 뜻하지 않습니다. 구조기준의 수치·강도계수는 문제에서 제시한 조건을 우선하고 현행 기준 적용 시 국가건설기준센터 원문을 확인하세요.

문제 35 철근콘크리트 기둥·축력-휨

철근콘크리트 기둥의 축력-휨모멘트 상관거동에 대한 설명으로 옳은 것은?

편심이 증가해도 휨모멘트는 항상 0이다.
순수축압축 강도와 순수휨 강도는 동시에 각각의 최대값을 발휘한다.
일반적으로 압축력의 편심이 증가하면 휨의 영향이 커지고 발휘 가능한 축압축력은 감소한다.
상관도는 단면과 재료강도에 관계없이 모든 기둥에서 같다.

정답·해설 보기

정답 3번 · 일반적으로 압축력의 편심이 증가하면 휨의 영향이 커지고 발휘 가능한 축압축력은 감소한다.

해설

기둥에 작용하는 압축력 P가 단면 도심에서 e만큼 편심되면 M=Pe의 휨모멘트가 함께 발생한다. 편심이 증가할수록 휨 지배가 커지고 상관도상 발휘 가능한 축압축력은 일반적으로 감소하므로 ③이 정답이다. ①은 M=Pe를 부정하고, ②는 축력과 휨의 상호작용 때문에 두 독립 최대강도를 동시에 발휘할 수 없다는 점에서 틀리다. ④도 단면·철근·재료강도에 따라 상관도가 달라져 틀리다.

현행 주의 실제 CBT 원문을 뜻하지 않습니다. 구조기준의 수치·강도계수는 문제에서 제시한 조건을 우선하고 현행 기준 적용 시 국가건설기준센터 원문을 확인하세요.

문제 36 철근콘크리트 기둥·축력-휨

철근콘크리트 기둥에 축력 1,000 kN과 단면 도심에 대한 휨모멘트 250 kN·m가 동시에 작용한다. 등가 편심거리 e=M/P는?

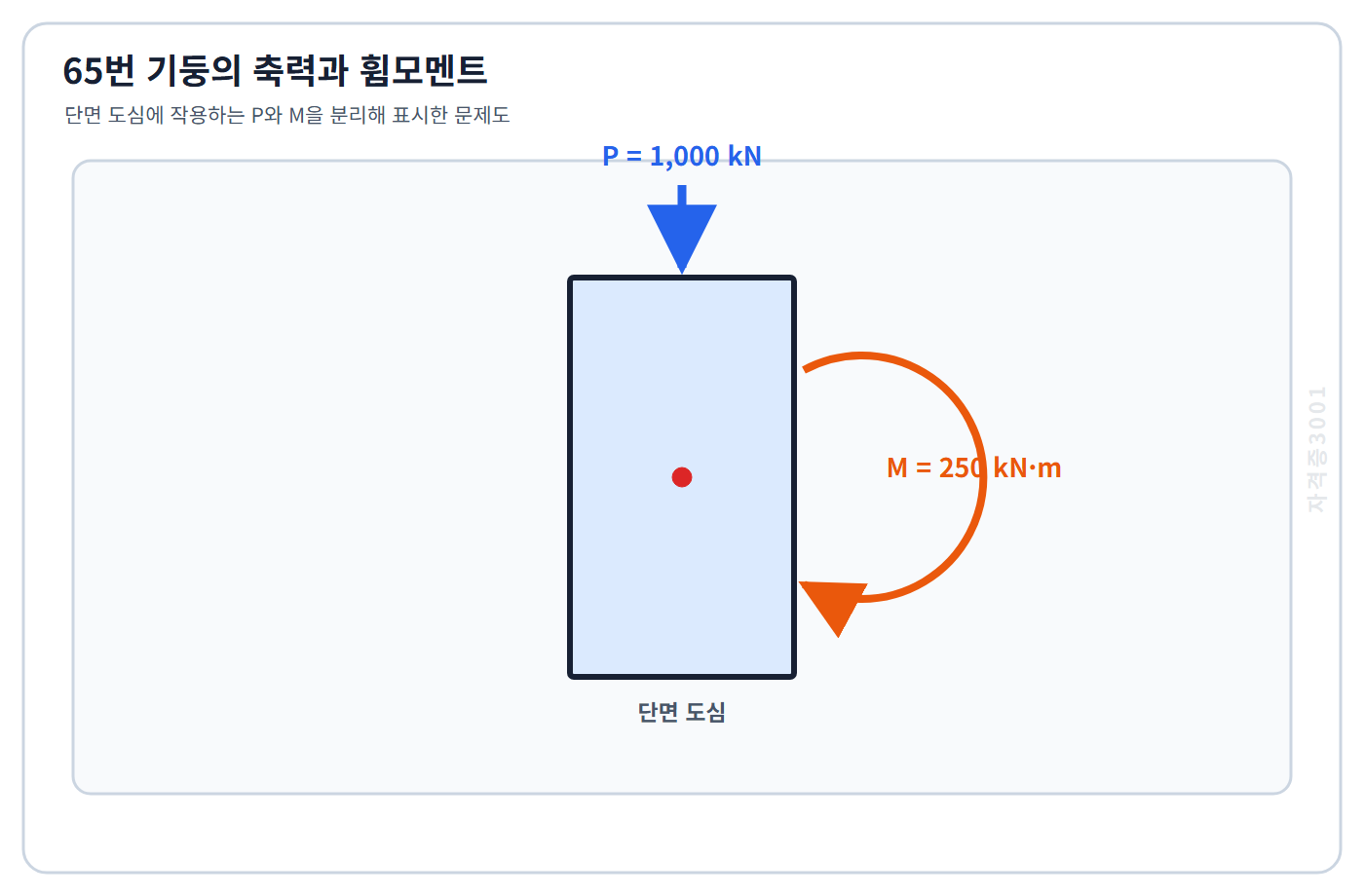

철근콘크리트 기둥 도심에 작용하는 축력 1000킬로뉴턴과 휨모멘트 250킬로뉴턴미터를 표시한 자격증3001 워터마크 적용 문제도 — 36번 문제 도식

0.25 m
0.040 m
2.50 m
4.00 m

정답·해설 보기

정답 1번 · 0.25 m

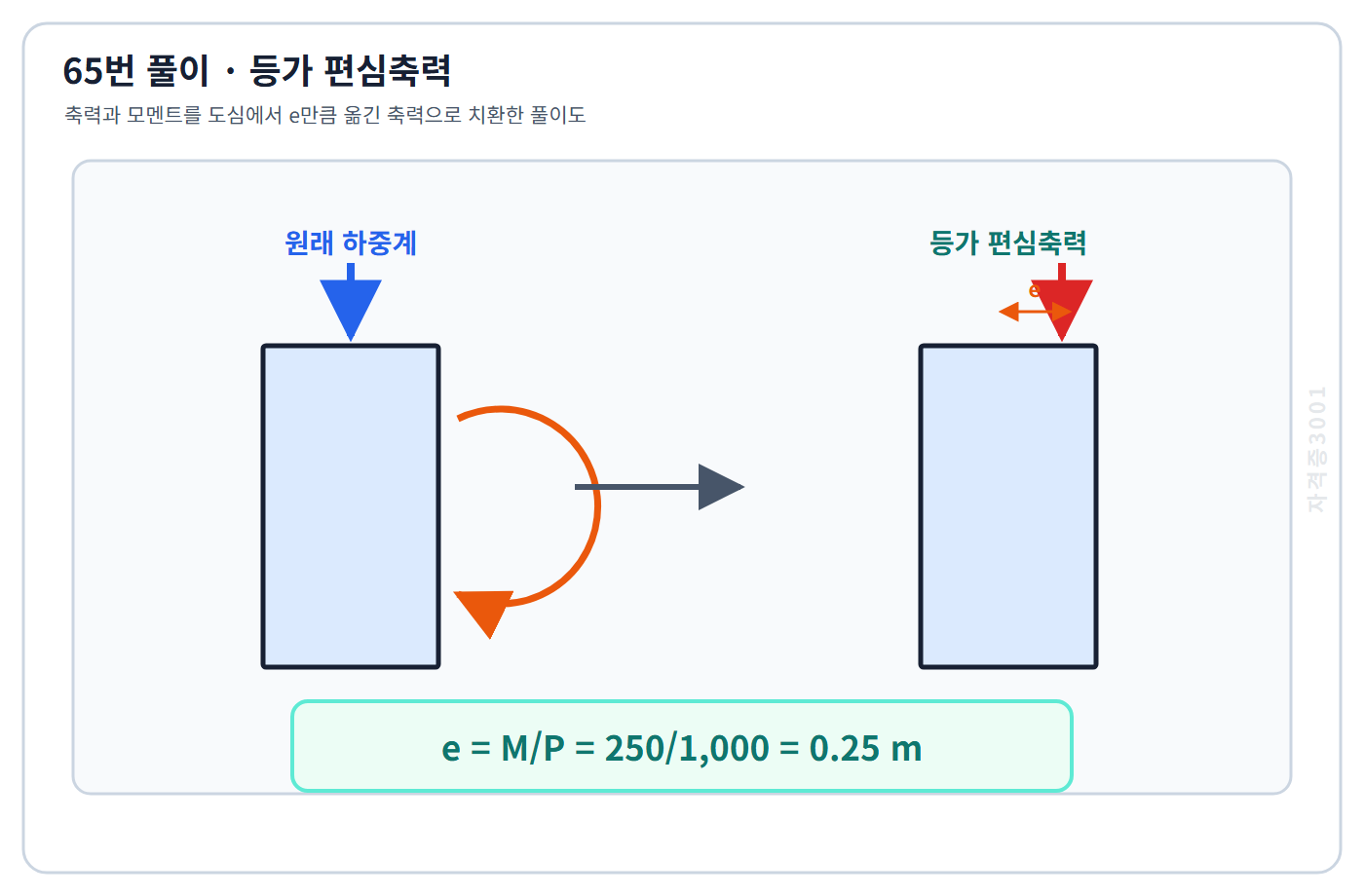

축력과 모멘트를 등가 편심축력으로 바꾸어 편심거리 0.25미터를 표시한 자격증3001 워터마크 적용 풀이도 — 36번 정답·풀이 도식

해설

축력과 모멘트를 등가 편심축력으로 바꾸면 편심은 e=M/P이다. 동일한 kN 단위를 약분하면 e=250 kN·m/1000 kN=0.25 m이므로 ①이 정답이다. ②는 축력과 모멘트의 비를 잘못 조합했고, ③은 분자·분모 또는 소수점을 틀렸다. ④는 P/M의 역수에 가까워 길이차원도 주어진 관계와 맞지 않는다.

현행 주의 실제 CBT 원문을 뜻하지 않습니다. 구조기준의 수치·강도계수는 문제에서 제시한 조건을 우선하고 현행 기준 적용 시 국가건설기준센터 원문을 확인하세요.

문제 37 강구조 재료·단면·상호작용

등방성 선형탄성 강재의 탄성계수 E=205 GPa, 포아송비 ν=0.30이다. G=E/[2(1+ν)]로 구한 전단탄성계수는 약 얼마인가?

51.3 GPa
61.5 GPa
68.3 GPa
78.8 GPa

정답·해설 보기

정답 4번 · 78.8 GPa

해설

등방성 선형탄성 재료에서는 E=2G(1+ν)이므로 G=205/[2(1+0.30)]=205/2.60=78.846 GPa이다. 반올림하면 78.8 GPa인 ④가 정답이다. ①은 E를 4로 단순 나눈 값에 가깝고, ②와 ③은 분모 2(1+ν)를 정확히 적용하지 않은 값이다. 역산하면 2×78.846×1.30≈205 GPa로 주어진 탄성계수가 복원되며, E와 G의 단위는 동일하다.

현행 주의 실제 CBT 원문을 뜻하지 않습니다. 구조기준의 수치·강도계수는 문제에서 제시한 조건을 우선하고 현행 기준 적용 시 국가건설기준센터 원문을 확인하세요.

문제 38 강구조 재료·단면·상호작용

서로 같은 200 mm×20 mm 강판 2장이 수평으로 놓여 있고 두 강판 도심 사이의 수직거리가 380 mm이다. 조립단면의 수평 도심축에 대한 단면2차모멘트는? 웨브는 무시한다.

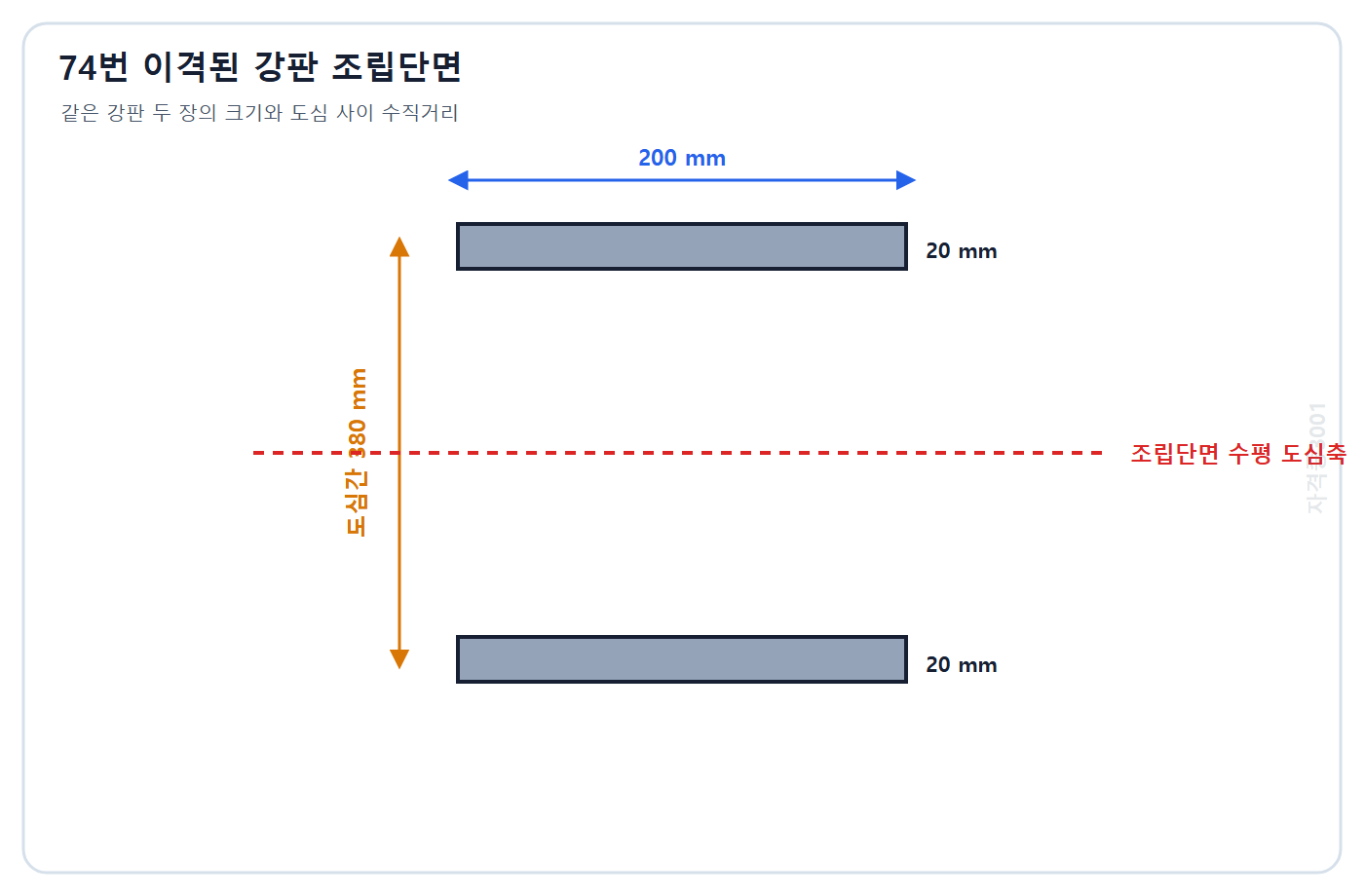

자격증3001 워터마크 적용 문제도: 200×20 mm 강판 두 장과 도심 사이 수직거리 380 mm인 조립단면 — 38번 문제 도식

1.44×10^8 mm⁴
2.89×10^8 mm⁴
5.78×10^8 mm⁴
7.60×10^8 mm⁴

정답·해설 보기

정답 2번 · 2.89×10^8 mm⁴

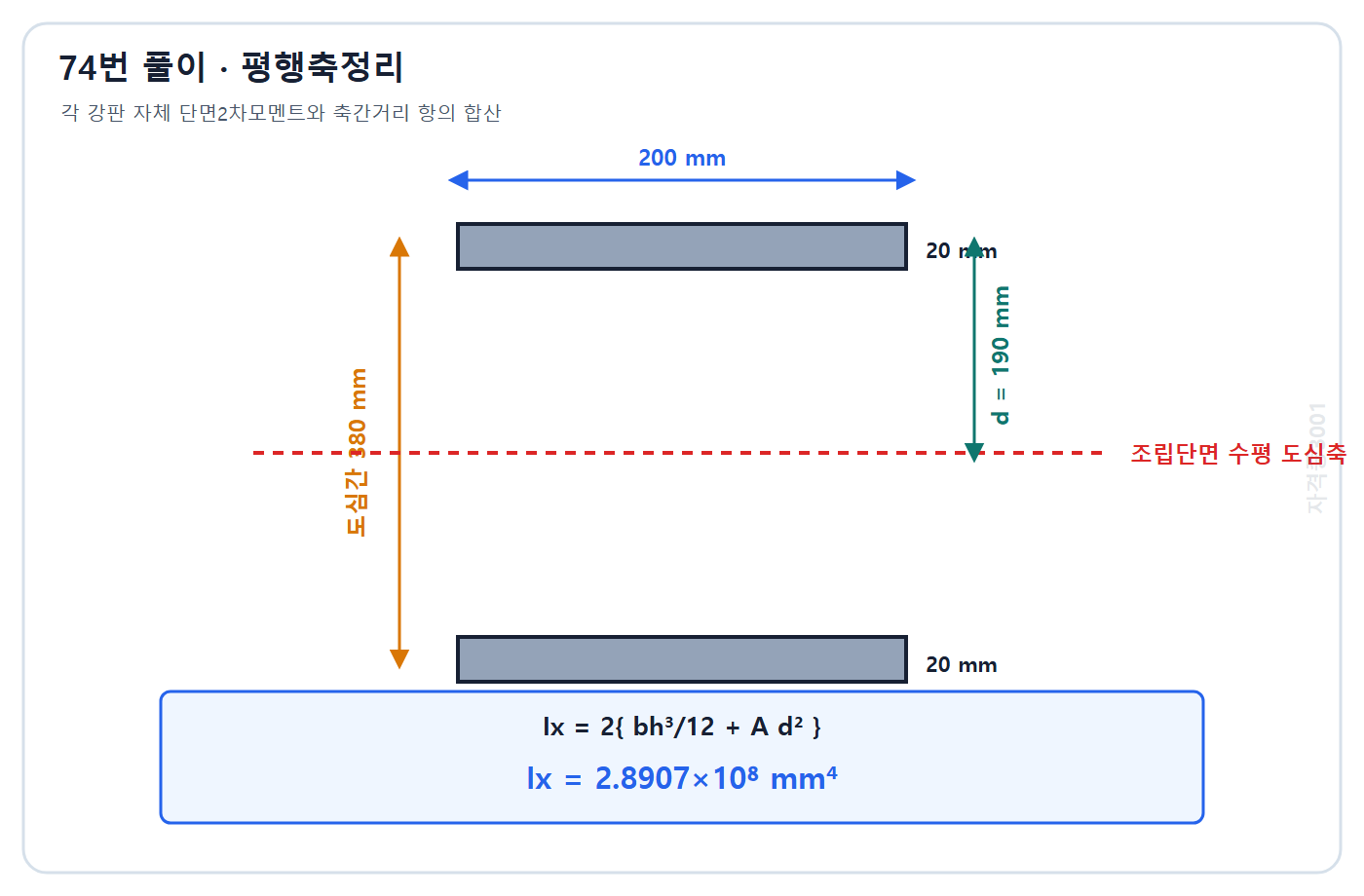

자격증3001 워터마크 적용 풀이도: 강판 도심거리 190 mm와 평행축정리로 단면2차모멘트 2.89×10^8 mm⁴ 계산 — 38번 정답·풀이 도식

해설

단면은 상하 대칭이므로 전체 도심축에서 각 강판 도심까지 거리는 380/2=190 mm이다. 강판 하나의 면적은 A=200×20=4000 mm²이고 자체 단면2차모멘트는 200×20³/12=133333 mm⁴이다. 평행축정리를 적용하면 Ix=2(133333+4000×190²)=2.8907×10^8 mm⁴이다. 따라서 ②가 정답이다. ①은 강판 한 장만, ③은 대칭계수를 중복, ④는 거리 또는 면적을 잘못 적용했다.

현행 주의 실제 CBT 원문을 뜻하지 않습니다. 구조기준의 수치·강도계수는 문제에서 제시한 조건을 우선하고 현행 기준 적용 시 국가건설기준센터 원문을 확인하세요.

문제 39 합성구조

강재 거더와 콘크리트 바닥판을 함께 거동시키는 합성보에서 전단연결재의 주된 역할은?

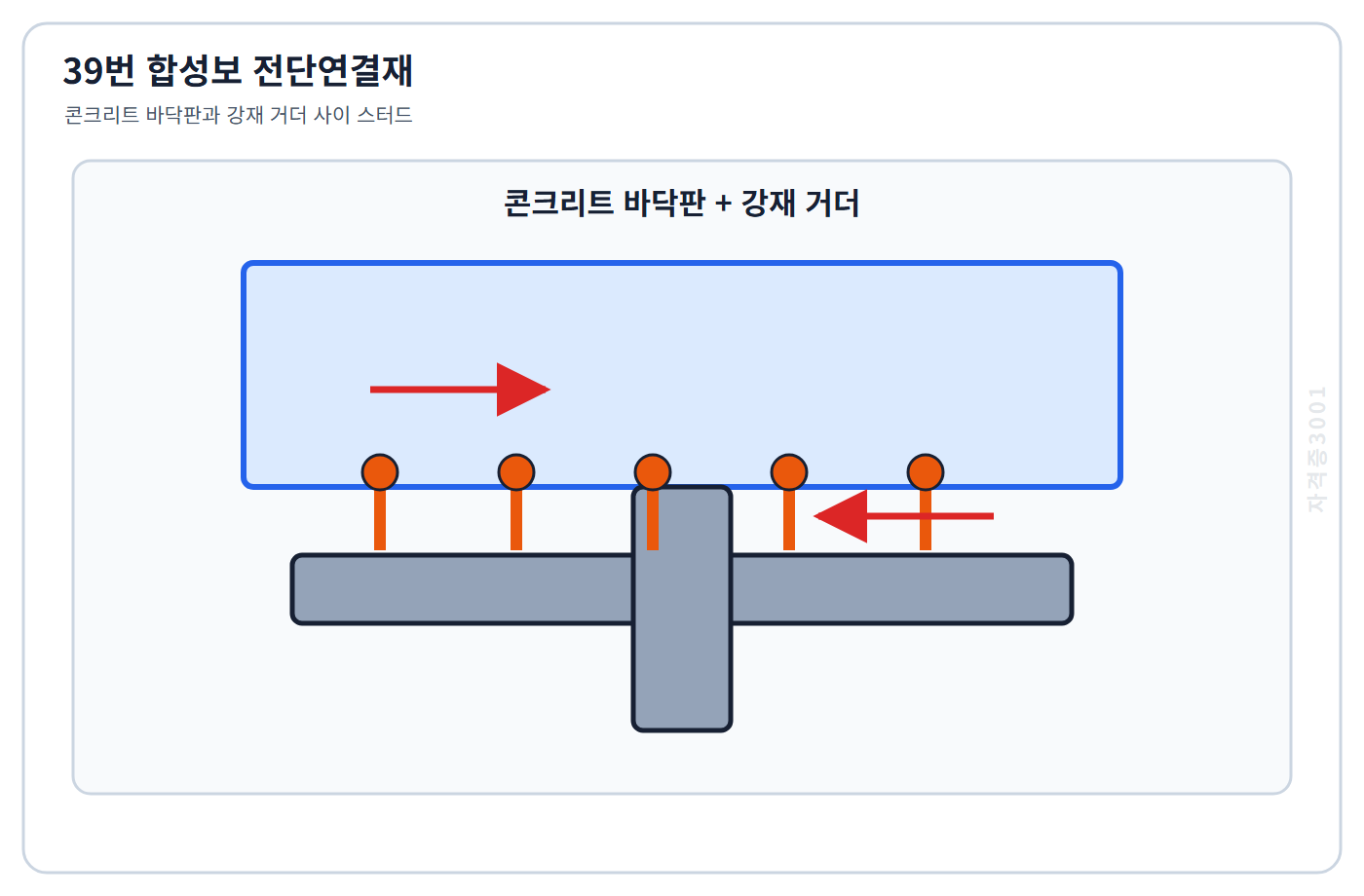

자격증3001 워터마크 적용 문제도: 콘크리트 바닥판과 강재 거더를 연결하는 스터드 전단연결재 — 39번 문제 도식

접합면의 종방향 전단을 전달하고 두 재료의 상대미끄럼을 억제한다.
콘크리트와 강재 사이의 모든 온도변형을 완전히 제거한다.
강재 거더의 탄성계수를 증가시킨다.
바닥판의 자중을 구조계산에서 0으로 만든다.

정답·해설 보기

정답 1번 · 접합면의 종방향 전단을 전달하고 두 재료의 상대미끄럼을 억제한다.

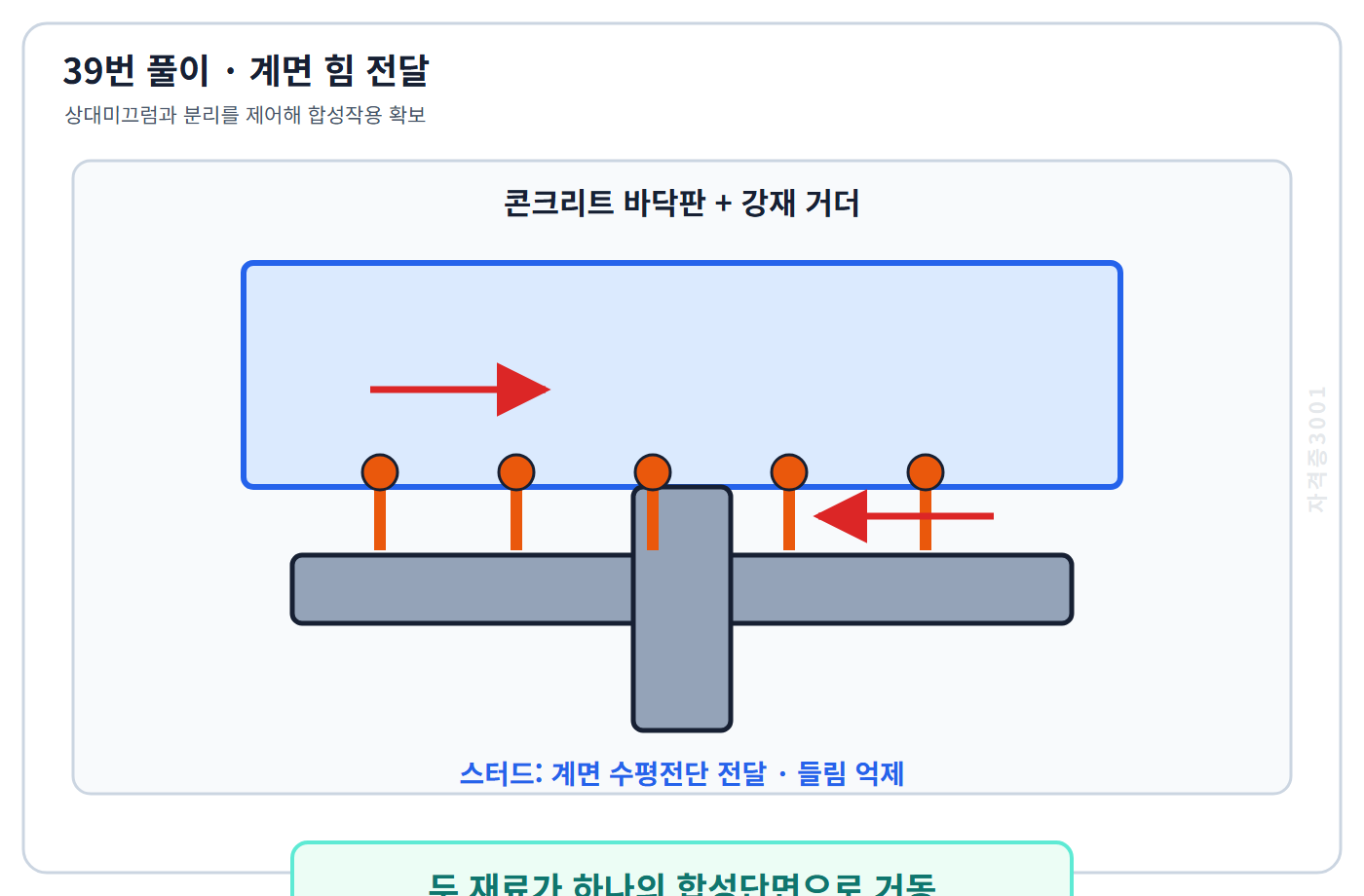

자격증3001 워터마크 적용 풀이도: 스터드가 계면전단을 전달하고 들림을 억제해 합성거동 확보 — 39번 정답·풀이 도식

해설

합성보가 하나의 단면처럼 휨에 저항하려면 강재 거더와 콘크리트 바닥판의 접합면에서 발생하는 종방향 전단력이 전달되어야 한다. 전단연결재는 이 힘을 전달하고 상대미끄럼과 들뜸을 억제해 합성작용을 확보하므로 ①이 맞다. ②는 온도변형을 모두 없앤다는 과장이고, ③은 재료 고유의 탄성계수를 접합재가 바꿀 수 없다는 점에서 틀리다. ④도 실제 존재하는 바닥판 자중을 무시하는 잘못된 설명이다.

현행 주의 실제 CBT 원문을 뜻하지 않습니다. 구조기준의 수치·강도계수는 문제에서 제시한 조건을 우선하고 현행 기준 적용 시 국가건설기준센터 원문을 확인하세요.

문제 40 합성구조

콘크리트충전 강관기둥(CFT)의 합성거동을 가장 적절하게 설명한 것은?

강관은 콘크리트를 구속하고 인장·휨 및 축력을 분담하며, 충전콘크리트는 강관의 국부좌굴을 지연시켜 상호보완할 수 있다.
충전콘크리트는 구조적으로 완전히 무시되고 자중만 증가시킨다.
강관과 콘크리트 사이에는 어떤 하중전달도 일어나지 않는다.
CFT는 압축력을 받을 수 없고 순수인장에만 사용한다.

정답·해설 보기

정답 1번 · 강관은 콘크리트를 구속하고 인장·휨 및 축력을 분담하며, 충전콘크리트는 강관의 국부좌굴을 지연시켜 상호보완할 수 있다.

해설

CFT에서는 외부 강관이 콘크리트를 횡구속하고 축력·휨을 분담하며, 내부 콘크리트는 강관 판요소를 지지해 국부좌굴을 지연시키는 상호작용이 가능하다. 따라서 ①이 정답이다. ②는 충전재의 압축저항을 무시하고, ③은 계면 하중전달과 변형호환을 부정하며, ④는 대표적인 압축·휨압축 부재라는 용도를 반대로 설명한다. 합성효과는 접합과 시공충전 품질에 좌우된다.

현행 주의 실제 CBT 원문을 뜻하지 않습니다. 구조기준의 수치·강도계수는 문제에서 제시한 조건을 우선하고 현행 기준 적용 시 국가건설기준센터 원문을 확인하세요.

문제 41 콘크리트 재료·설계 기본

한 구조부재의 고정하중 D=18 kN/m, 활하중 L=12 kN/m이다. 이 문항에서 적용할 계수하중 조합을 U=1.2D+1.6L로 제시할 때 계수등분포하중 U는?

30.0 kN/m
40.8 kN/m
48.0 kN/m
57.6 kN/m

정답·해설 보기

정답 2번 · 40.8 kN/m

해설

문항에 제시된 조합에 그대로 대입하면 U=1.2×18+1.6×12=21.6+19.2=40.8 kN/m이므로 ②가 정답이다. ①은 하중계수를 적용하지 않고 D+L만 더한 사용하중이다. ③은 두 하중 모두에 1.6을 곱한 값이고, ④는 합계 30에 1.92를 곱한 값으로 제시된 조합과 맞지 않는다. 고정하중과 활하중은 서로 다른 계수를 적용해야 한다.

현행 주의 실제 CBT 원문을 뜻하지 않습니다. 구조기준의 수치·강도계수는 문제에서 제시한 조건을 우선하고 현행 기준 적용 시 국가건설기준센터 원문을 확인하세요.

문제 42 콘크리트 재료·설계 기본

콘크리트의 알칼리-실리카 반응(ASR)에 대한 설명으로 가장 적절한 것은?

시멘트와 철근 사이의 전기저항만 줄이는 무팽창 반응이다.
반응성 골재가 없어도 물과 무관하게 항상 같은 속도로 진행된다.
콘크리트의 모든 공극을 즉시 진공으로 만든다.
알칼리와 반응성 실리카가 수분 존재 아래 팽창성 겔을 만들어 망상균열과 팽창을 유발할 수 있다.

정답·해설 보기

정답 4번 · 알칼리와 반응성 실리카가 수분 존재 아래 팽창성 겔을 만들어 망상균열과 팽창을 유발할 수 있다.

해설

ASR은 콘크리트 공극용액의 알칼리와 특정 반응성 실리카 골재가 수분이 있는 조건에서 반응해 흡수·팽창하는 겔을 형성하는 현상이다. 팽창압으로 망상균열과 변형이 생길 수 있으므로 ④가 정답이다. ①은 팽창손상을 부정하고, ②는 반응성 골재와 수분 조건을 무시한다. ③도 화학반응이 공극을 진공으로 만드는 현상은 아니다.

현행 주의 실제 CBT 원문을 뜻하지 않습니다. 구조기준의 수치·강도계수는 문제에서 제시한 조건을 우선하고 현행 기준 적용 시 국가건설기준센터 원문을 확인하세요.

문제 43 강구조 골조·내진상세

내진 강골조의 보 단부에 플랜지 폭을 일부 절삭한 RBS(reduced beam section, 이른바 도그본) 상세를 적용하는 주된 목적은?

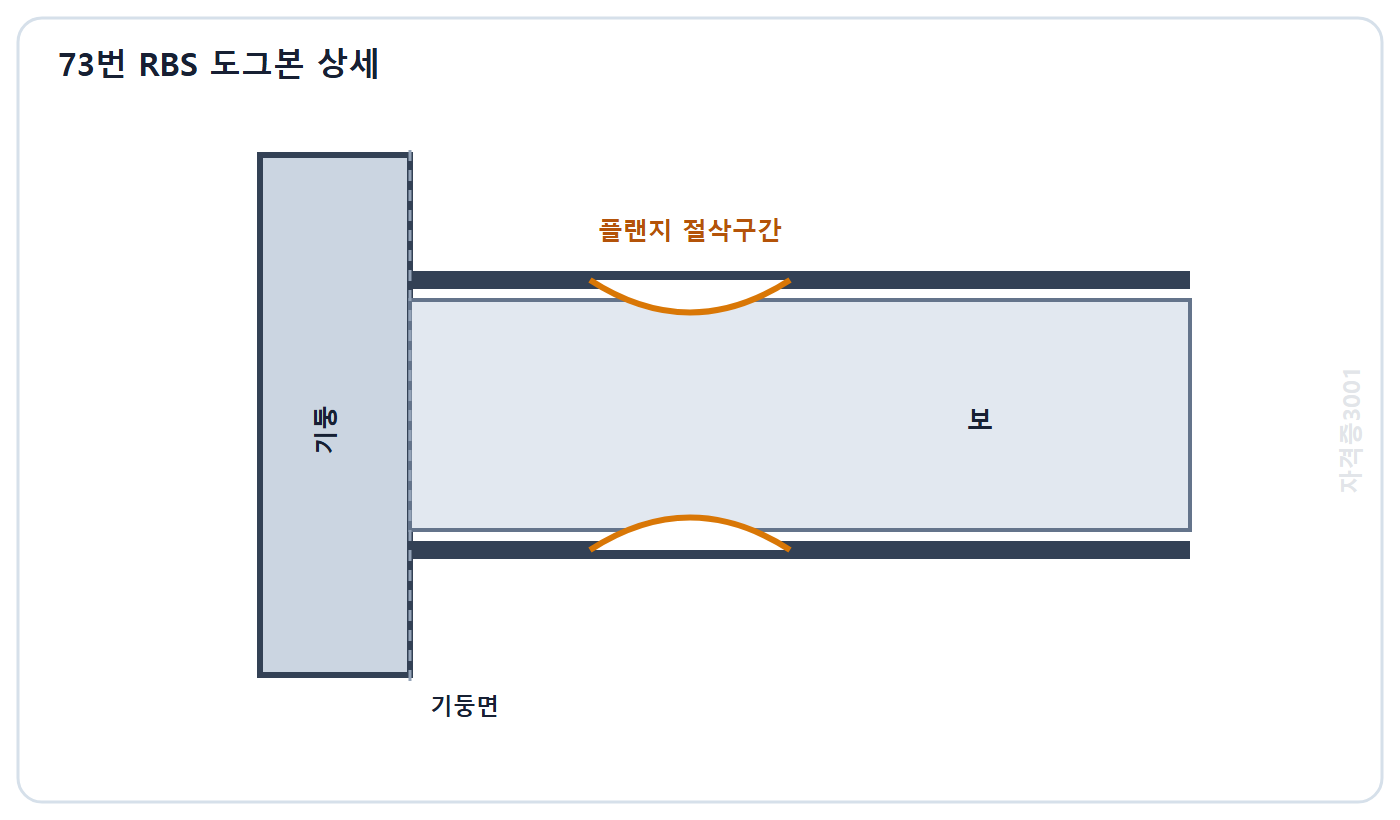

자격증3001 워터마크 적용 문제도: 기둥면에서 떨어진 보 플랜지 일부를 절삭한 RBS 도그본 접합 상세 — 43번 문제 도식

보-기둥 접합부의 모든 변형능력을 없애 완전 탄성상태만 유지하기 위해서이다.
기둥 플랜지에서만 취성파단이 생기도록 응력을 집중시키기 위해서이다.
보의 의도된 절삭 구간에서 소성힌지가 형성되도록 유도해 기둥면 용접부의 응력집중과 취성파괴 위험을 줄이기 위해서이다.
보의 자중과 지진하중을 모두 0으로 만들기 위해서이다.

정답·해설 보기

정답 3번 · 보의 의도된 절삭 구간에서 소성힌지가 형성되도록 유도해 기둥면 용접부의 응력집중과 취성파괴 위험을 줄이기 위해서이다.

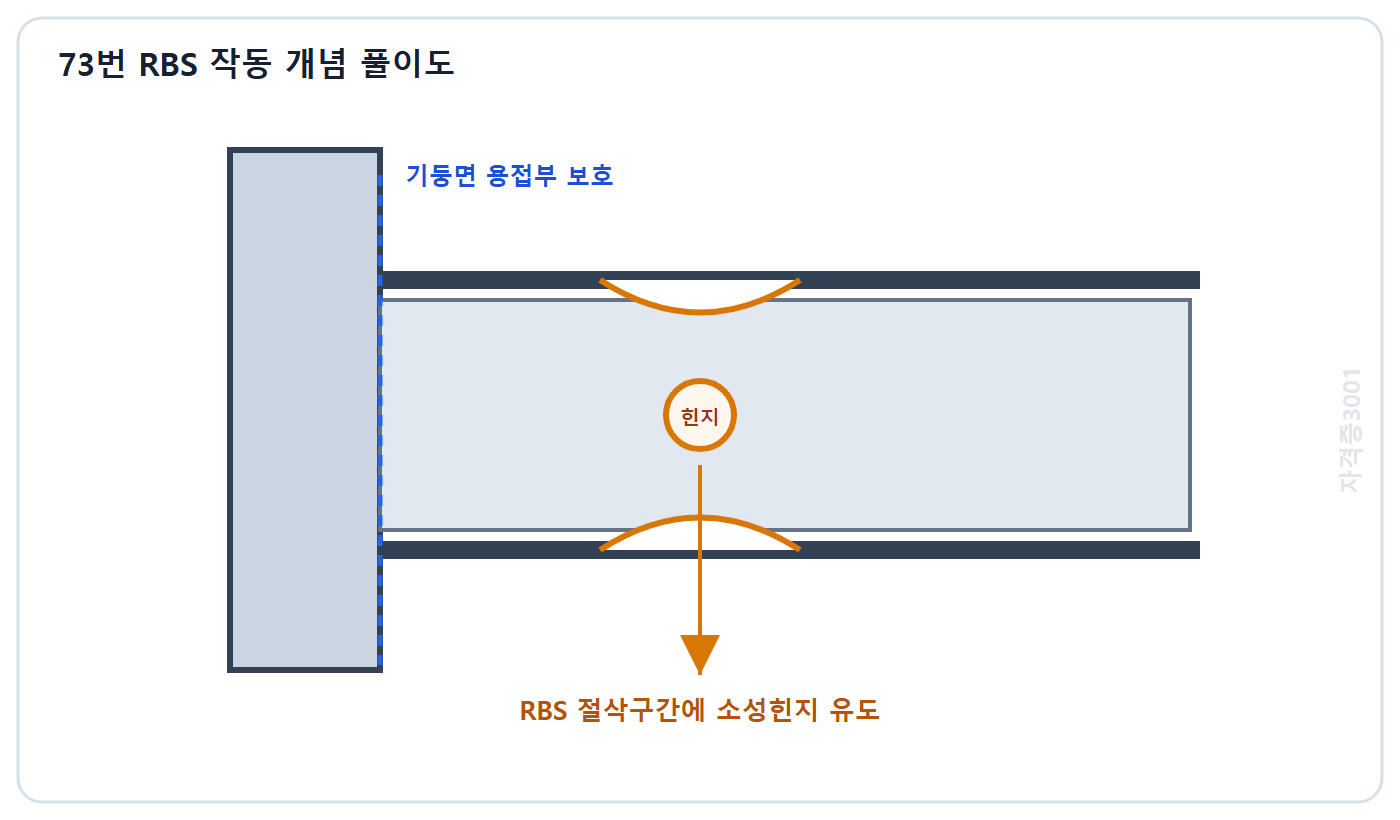

자격증3001 워터마크 적용 풀이도: RBS 절삭구간에 소성힌지를 유도해 기둥면 용접부를 보호하는 하중 전달 개념 — 43번 정답·풀이 도식

해설

RBS 상세는 보 플랜지 일부를 계획적으로 줄여 접합부에서 조금 떨어진 보 구간의 휨강도를 낮춘다. 지진 시 그곳에 연성 소성힌지가 형성되도록 하여 기둥면 완전용입용접부의 과도한 응력집중을 완화하므로 ③이 정답이다. ①은 에너지소산에 필요한 비탄성변형을 부정한다. ②는 보호해야 할 접합부에 취성파괴를 유도한다는 반대 설명이다. ④는 상세가 하중 자체를 제거하지 못한다.

현행 주의 실제 CBT 원문을 뜻하지 않습니다. 구조기준의 수치·강도계수는 문제에서 제시한 조건을 우선하고 현행 기준 적용 시 국가건설기준센터 원문을 확인하세요.

문제 44 강구조 골조·내진상세

강재 모멘트골조 보-기둥 접합부의 패널존(panel zone) 전단에 대한 설명으로 옳은 것은?

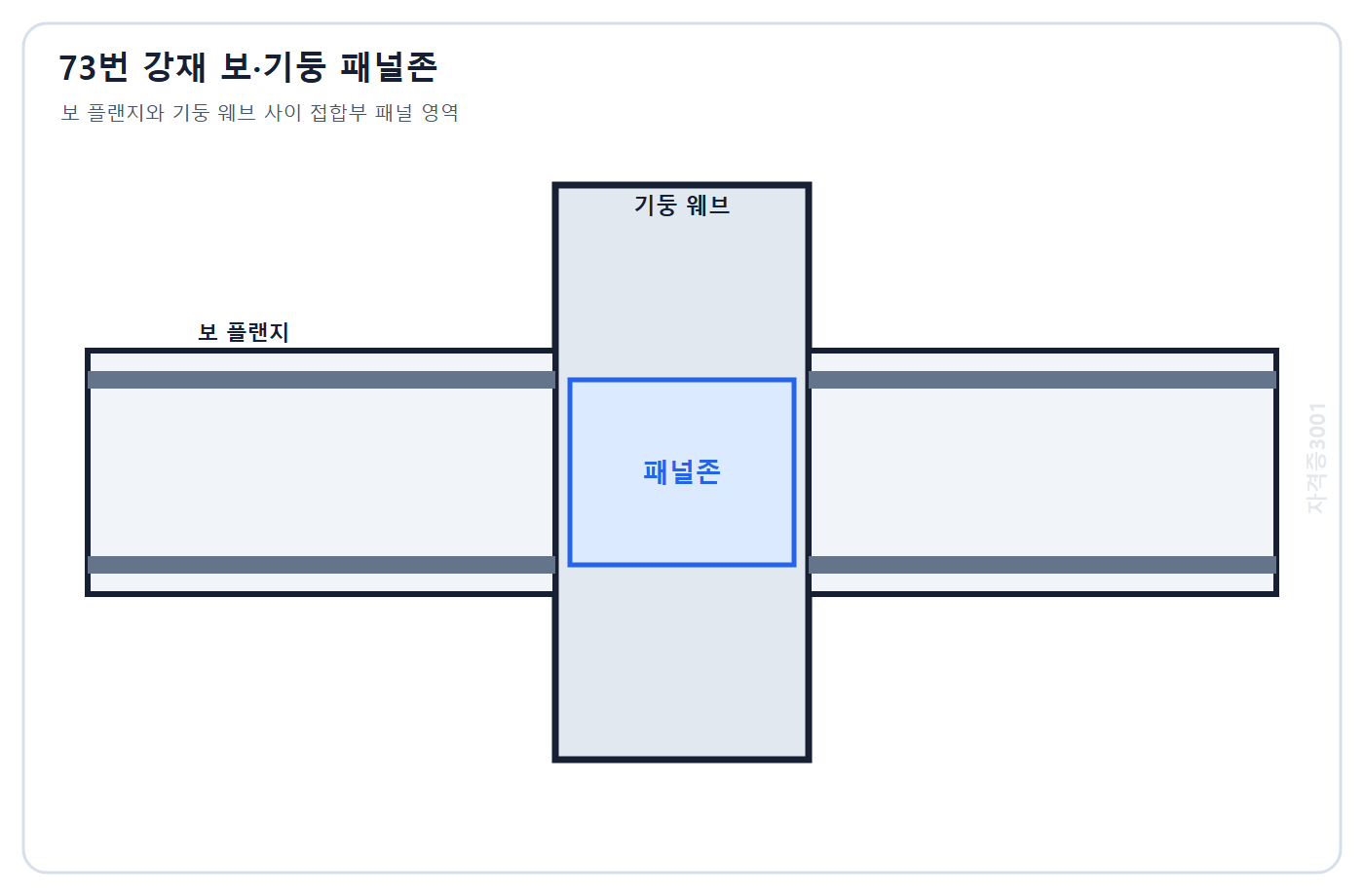

자격증3001 워터마크 적용 문제도: 보 플랜지와 기둥 웨브 및 패널존이 표시된 강재 보 기둥 접합부 — 44번 문제 도식

보 모멘트는 접합부에서 사라져 패널존 전단이 0이다.
패널존은 기둥 플랜지 밖의 공기영역만 뜻한다.
맞은편 보 플랜지력의 불평형이 기둥 웨브 패널에 큰 전단을 만들 수 있어 웨브두께·보강판과 변형능력을 검토한다.
패널존은 바닥슬래브의 온도철근만 검토하는 구역이다.

정답·해설 보기

정답 3번 · 맞은편 보 플랜지력의 불평형이 기둥 웨브 패널에 큰 전단을 만들 수 있어 웨브두께·보강판과 변형능력을 검토한다.

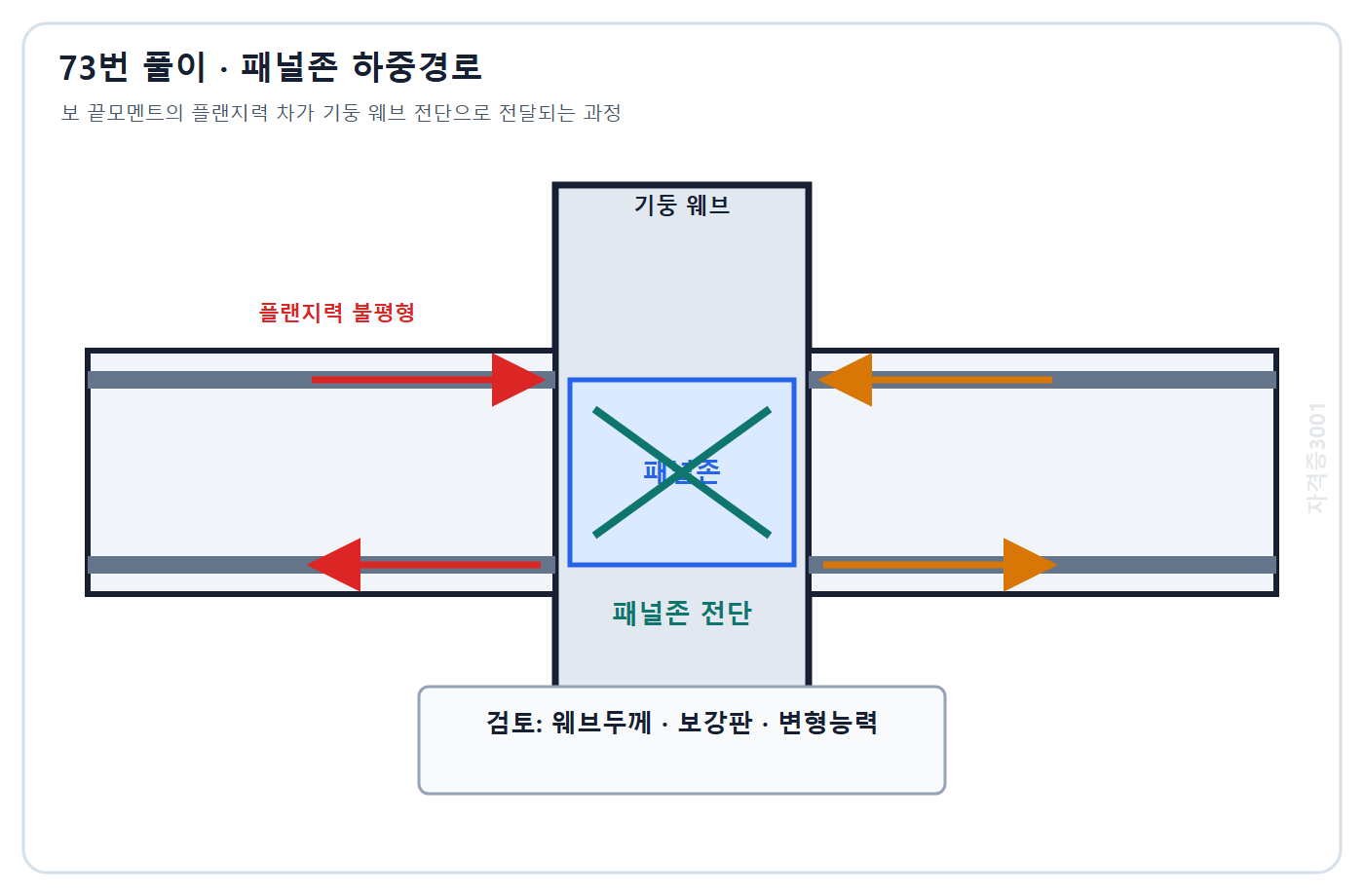

자격증3001 워터마크 적용 풀이도: 보 플랜지력 불평형이 기둥 웨브 패널존 전단으로 전달되는 하중경로 — 44번 정답·풀이 도식

해설

보 끝모멘트는 상·하 플랜지의 큰 인장·압축력쌍으로 접합부에 전달되고 이 힘들의 차가 기둥 웨브 패널에 전단변형을 만든다. 선택지별 판단: ① 모멘트 전달 때문에 전단이 생긴다. ② 기둥 웨브 영역이다. ③ 하중경로와 보강검토가 맞다. ④ 슬래브 온도철근 구역이 아니다.

현행 주의 실제 CBT 원문을 뜻하지 않습니다. 구조기준의 수치·강도계수는 문제에서 제시한 조건을 우선하고 현행 기준 적용 시 국가건설기준센터 원문을 확인하세요.

문제 45 강재 피로·부식·내화

옥외 강재 부재의 방식 방법인 용융아연도금에 대한 설명으로 가장 옳은 것은?

아연 피막이 장벽 역할과 희생양극 작용을 하여 강재 부식을 억제한다.
강재의 탄성계수를 영구적으로 두 배로 만든다.
강재 표면의 모든 피로균열을 용접 없이 제거한다.
아연은 강재보다 귀한 금속이므로 강재만 선택적으로 먼저 부식시킨다.

정답·해설 보기

정답 1번 · 아연 피막이 장벽 역할과 희생양극 작용을 하여 강재 부식을 억제한다.

해설

용융아연도금은 강재 표면에 아연 피막을 형성해 수분·산소의 접근을 막는 장벽을 만들고, 피막이 일부 손상되어도 아연이 강재보다 우선 부식하는 희생양극 작용으로 보호하므로 ①이 정답이다. ②는 표면처리가 강재 탄성계수를 두 배로 만들지 않는다. ③은 기존 피로균열을 구조적으로 제거하는 보수법이 아니다. ④는 전기화학적 서열과 희생부식 방향을 반대로 설명했다.

현행 주의 실제 CBT 원문을 뜻하지 않습니다. 구조기준의 수치·강도계수는 문제에서 제시한 조건을 우선하고 현행 기준 적용 시 국가건설기준센터 원문을 확인하세요.

문제 46 강재 피로·부식·내화

강재 피로 S-N 관계가 N=C/(Δσ)^3을 따른다. 다른 조건이 같고 응력범위 Δσ를 원래의 절반으로 줄이면 피로수명 N은 원래의 몇 배인가?

2배
8배
1/8배
16배

정답·해설 보기

정답 2번 · 8배

해설

N은 응력범위의 세제곱에 반비례하므로 N2/N1=(Δσ1/Δσ2)^3=(1/0.5)^3=2^3=8이다. 선택지별 판단: ① 단순 역비례만 적용했다. ② 세제곱 역비례를 정확히 계산했다. ③ 방향을 반대로 해 수명이 감소한다고 보았다. ④ 지수를 4로 잘못 사용했다.

현행 주의 실제 CBT 원문을 뜻하지 않습니다. 구조기준의 수치·강도계수는 문제에서 제시한 조건을 우선하고 현행 기준 적용 시 국가건설기준센터 원문을 확인하세요.

문제 47 철근콘크리트 내진·D영역

철근콘크리트 부재의 하중 도입부, 개구부 주변처럼 변형률 분포가 선형이라는 가정이 성립하기 어려운 D영역을 설계하는 스트럿-타이 모델의 구성에 대한 설명으로 옳은 것은?

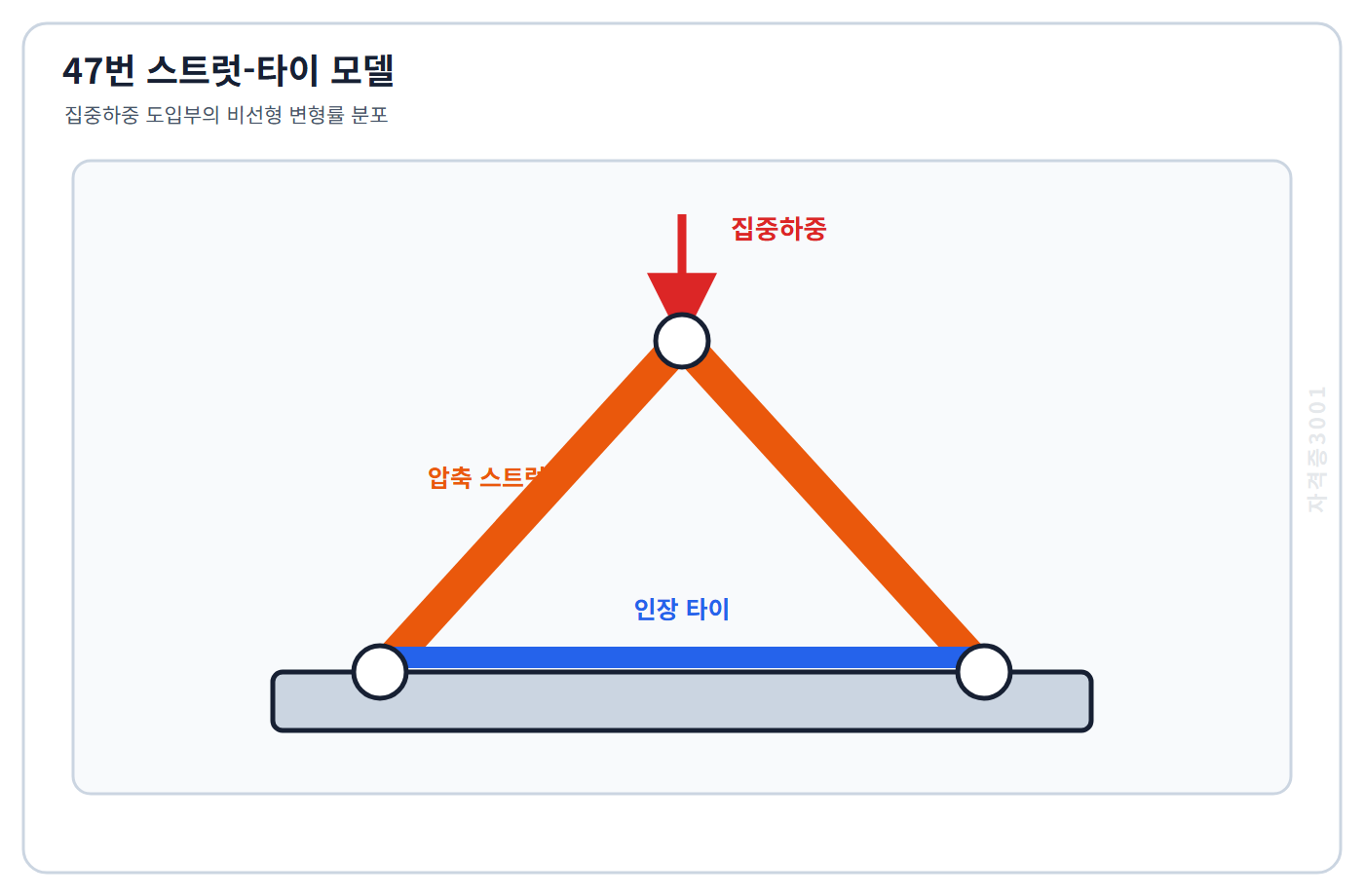

자격증3001 워터마크 적용 문제도: 집중하중 D영역의 두 압축 스트럿과 하부 인장 타이 — 47번 문제 도식

콘크리트 압축 스트럿, 철근 인장 타이, 절점영역으로 힘의 흐름을 이상화한다.
모든 콘크리트를 인장재로, 모든 철근을 압축재로만 본다.
휨균열을 무시하고 단면의 곡률만으로 D영역을 설계한다.
오직 장주 좌굴길이를 산정하기 위한 강구조 모델이다.

정답·해설 보기

정답 1번 · 콘크리트 압축 스트럿, 철근 인장 타이, 절점영역으로 힘의 흐름을 이상화한다.

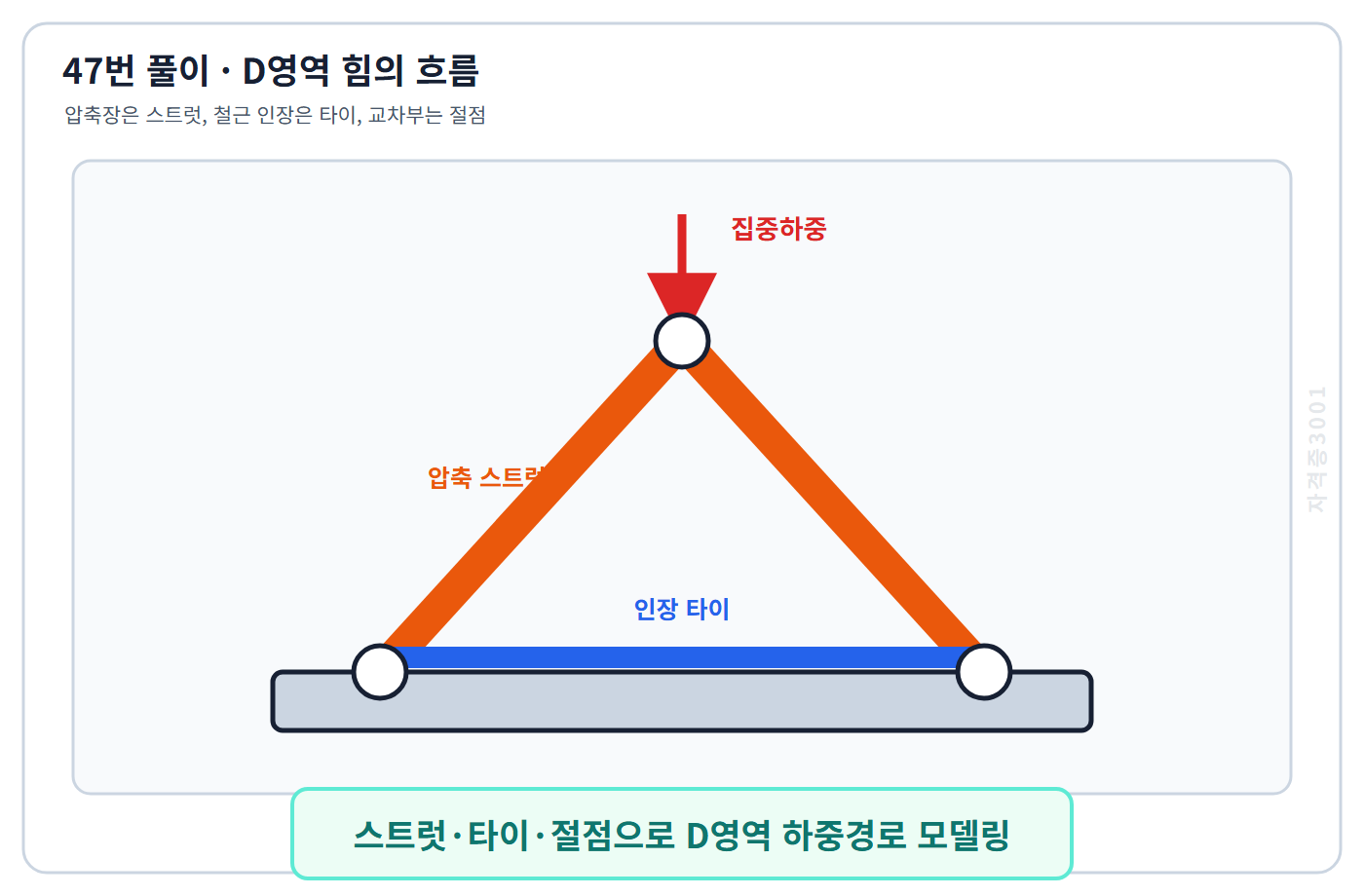

자격증3001 워터마크 적용 풀이도: 스트럿 타이 절점으로 표현한 철근콘크리트 D영역 하중경로 — 47번 정답·풀이 도식

해설

스트럿-타이 모델은 복잡한 응력흐름을 콘크리트 압축 스트럿, 철근 또는 긴장재 인장 타이, 이들이 만나는 절점영역으로 이상화하므로 ①이 정답이다. ②는 콘크리트와 철근의 주 역할을 반대로 서술했다. ③은 평면유지 가정이 부적절한 D영역에서 단순 곡률 해석만 쓰겠다는 내용이라 취지와 맞지 않는다. ④는 철근콘크리트 불연속영역 설계법을 강재 장주 좌굴모델로 오인한 설명이다.

현행 주의 실제 CBT 원문을 뜻하지 않습니다. 구조기준의 수치·강도계수는 문제에서 제시한 조건을 우선하고 현행 기준 적용 시 국가건설기준센터 원문을 확인하세요.

문제 48 철근콘크리트 내진·D영역

스트럿-타이 모델에서 수직하중 600 kN을 대칭인 두 압축스트럿이 각각 수평과 45°를 이루며 지지하고, 하부 타이가 두 스트럿의 수평성분을 저항한다. 타이 인장력은?

150 kN
300 kN
424 kN
600 kN

정답·해설 보기

정답 2번 · 300 kN

해설

대칭이므로 각 스트럿의 수직성분은 600/2=300 kN이다. 스트럿 각도가 수평과 45°이므로 수평성분도 300 kN이며, 하부 타이는 한쪽 절점에서 이 수평성분을 저항하므로 인장력은 300 kN이다. 따라서 ②가 정답이다. ①은 하중을 네 번 나눴고, ③은 스트럿축력 300/sin45°이며, ④는 두 수평성분을 같은 타이 단면에서 중복 합산했다.

현행 주의 실제 CBT 원문을 뜻하지 않습니다. 구조기준의 수치·강도계수는 문제에서 제시한 조건을 우선하고 현행 기준 적용 시 국가건설기준센터 원문을 확인하세요.

문제 49 강교·아치·교량구조

타이드아치교(tied-arch bridge)에서 타이 부재가 수행하는 주된 구조적 역할은?

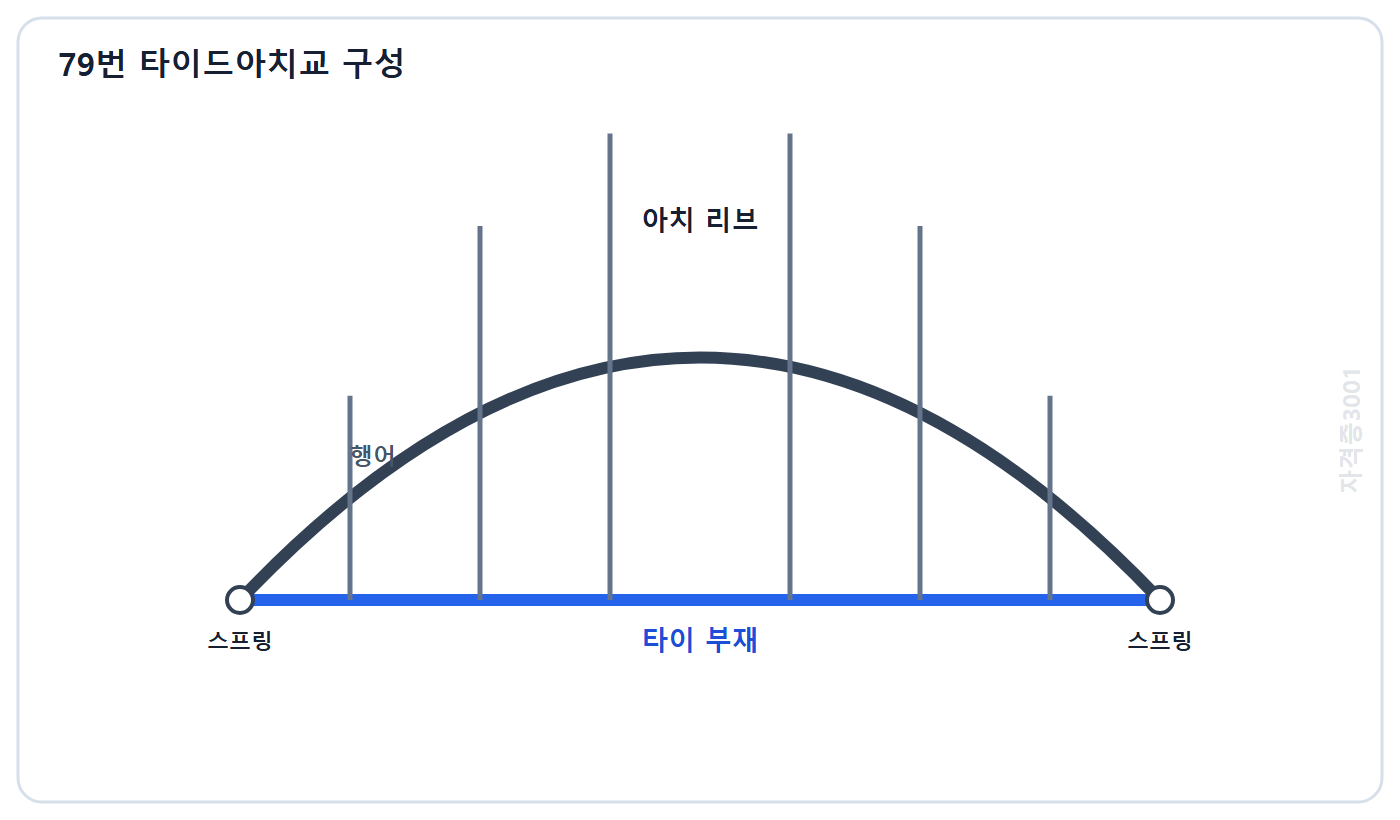

자격증3001 워터마크 적용 문제도: 아치 리브와 행어 및 양 스프링을 연결하는 타이 부재로 이루어진 타이드아치교 — 49번 문제 도식

아치 리브의 압축력을 모두 0으로 만든다.
교량의 자중을 공기 중으로 방출한다.
아치 스프링에서 생기는 수평추력을 인장력으로 연결해 하부구조에 전달되는 수평반력을 줄인다.
행어를 모두 압축재로 바꾸어 좌굴시키는 역할만 한다.

정답·해설 보기

정답 3번 · 아치 스프링에서 생기는 수평추력을 인장력으로 연결해 하부구조에 전달되는 수평반력을 줄인다.

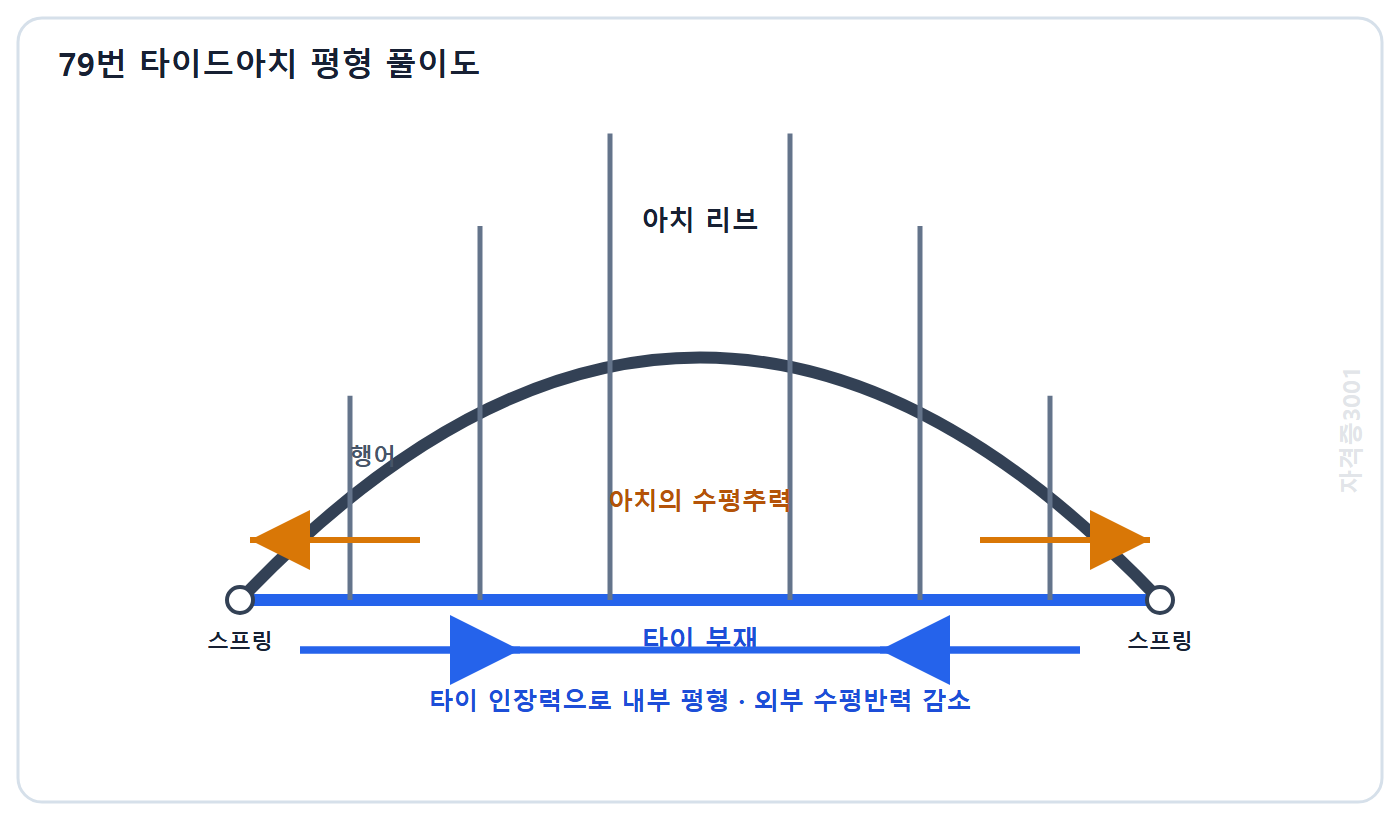

자격증3001 워터마크 적용 풀이도: 아치 스프링 수평추력을 타이 인장력으로 내부 평형시켜 수평반력을 줄이는 개념 — 49번 정답·풀이 도식

해설

아치 리브는 압축으로 하중을 전달하면서 양 스프링을 벌리려는 수평추력을 만든다. 타이드아치에서는 바닥계통의 타이가 두 스프링을 인장으로 연결해 이 추력을 내부에서 닫으므로 교대·기초에 필요한 큰 수평반력을 줄일 수 있어 ③이 정답이다. ①은 아치 압축의 하중경로를 부정하고, ②는 자중을 없애지 않는다. ④도 일반적인 행어가 주로 인장재라는 점과 반대다.

현행 주의 실제 CBT 원문을 뜻하지 않습니다. 구조기준의 수치·강도계수는 문제에서 제시한 조건을 우선하고 현행 기준 적용 시 국가건설기준센터 원문을 확인하세요.

문제 50 강교·아치·교량구조

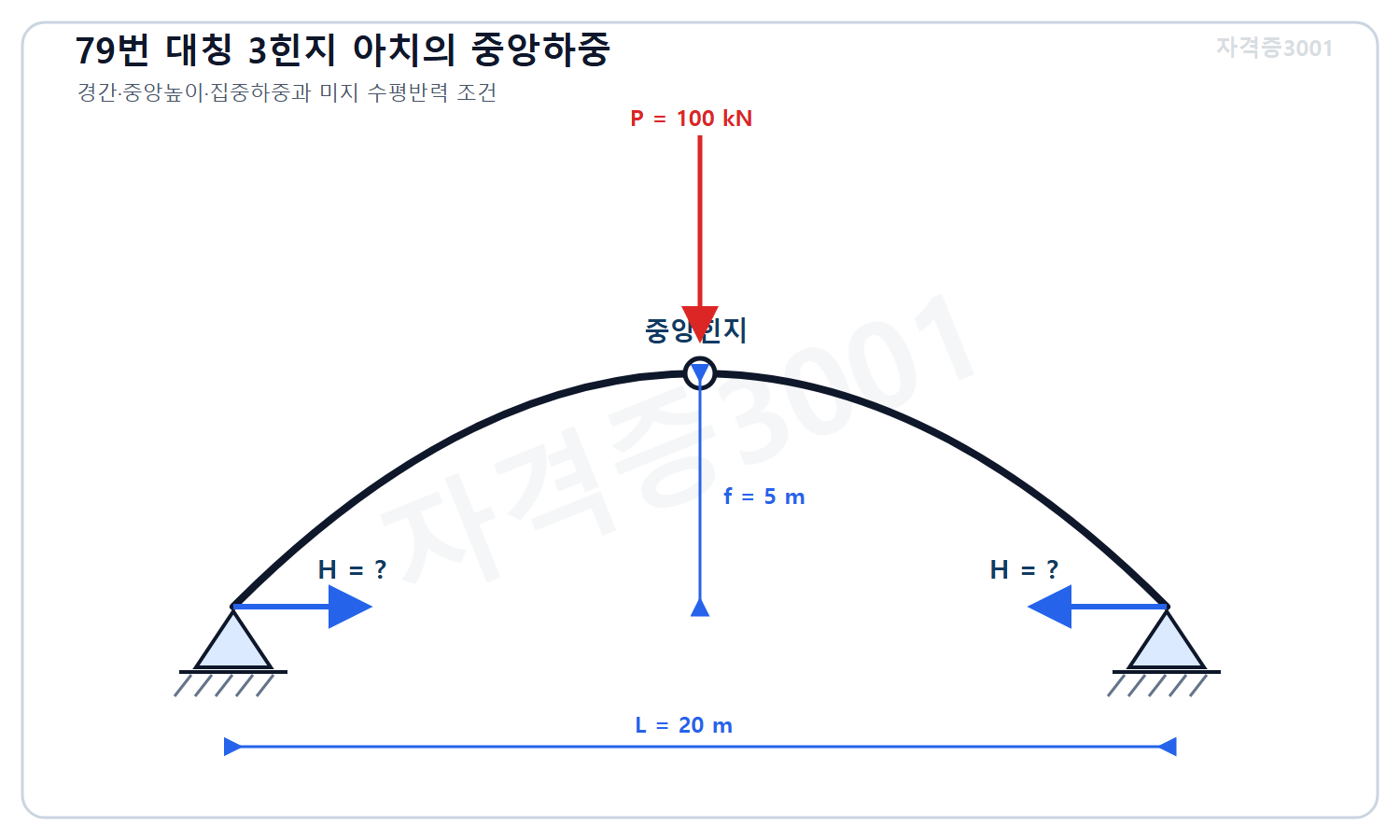

경간 20 m, 중앙높이 5 m인 대칭 3힌지 아치의 중앙힌지에 집중하중 100 kN이 작용한다. 같은 경간 단순보의 중앙모멘트를 Hf가 상쇄할 때 수평반력 H는?

자격증3001 워터마크 적용 문제도로, 경간 20미터·중앙높이 5미터 대칭 3힌지 아치의 중앙힌지에 작용하는 100킬로뉴턴 집중하중과 미지 수평반력을 표시한 도식 — 50번 문제 도식

50 kN
125 kN
100 kN
200 kN

정답·해설 보기

정답 3번 · 100 kN

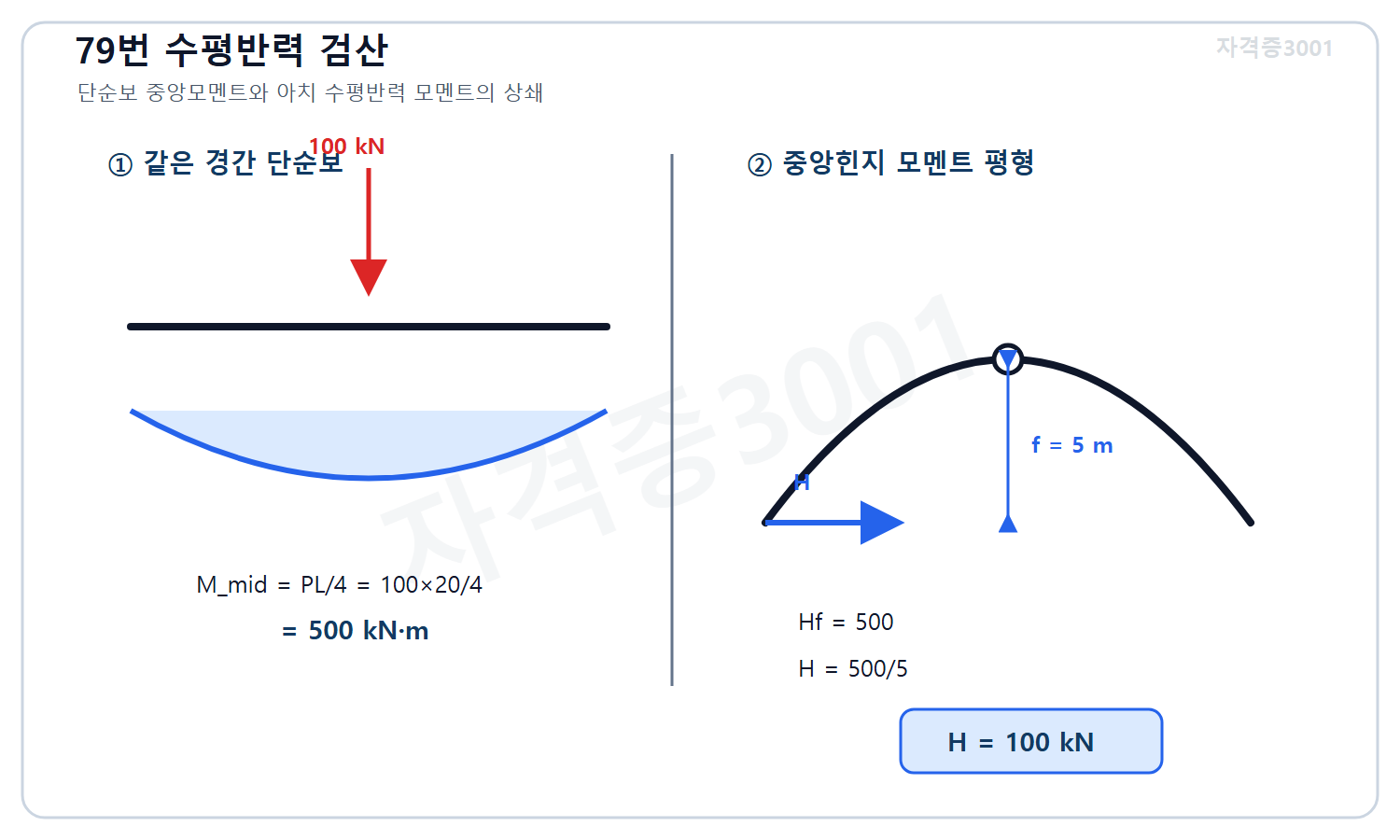

자격증3001 워터마크 적용 풀이도로, 같은 경간 단순보 중앙모멘트 500킬로뉴턴미터와 H 곱하기 f의 상쇄관계로 수평반력 100킬로뉴턴을 계산한 도식 — 50번 정답·풀이 도식

해설

중앙 집중하중을 받는 단순보의 중앙모멘트는 PL/4=100×20/4=500 kN·m이다. 3힌지 아치 중앙힌지의 모멘트는 0이므로 Hf=500이고 H=500/5=100 kN이다. 선택지별 판단: ① PL/8을 사용했다. ② 중앙높이를 5 m가 아닌 4 m로 잘못 적용했다. ③ 단순보 모멘트와 아치 수평반력의 상쇄조건이 맞다. ④ 양 지점 반력을 중복했다.

현행 주의 실제 CBT 원문을 뜻하지 않습니다. 구조기준의 수치·강도계수는 문제에서 제시한 조건을 우선하고 현행 기준 적용 시 국가건설기준센터 원문을 확인하세요.

인쇄해서 풀거나, 온라인으로 바로 시작하세요

곡선 배치된 포스트텐션 긴장재를 한쪽 끝에서 긴장할 때, 긴장단에서 멀어질수록 긴장력이 감소하는 주된 즉시손실 원인은?

프리스트레스 힘에 의한 단면 평균압축응력이 8 MPa이고 편심에 의한 휨응력이 상연에서 압축 5 MPa, 하연에서 인장 5 MPa이다. 외력과 손실을 무시할 때 상연·하연 응력은?

프리스트레스트 콘크리트 단면의 면적 A=0.30 m², 상·하연에 대한 단면계수 크기 Z=0.025 m³이다. 편심압축력만 작용할 때 어느 연단에도 인장이 생기지 않는 핵거리 e≤Z/A의 최대 편심은 약 얼마인가?

볼트 한 개가 전단력 V와 인장력 T를 함께 받는다. 이 문항의 단순 상호작용식 (V/Vn)²+(T/Tn)²≤1을 사용한다. V/Vn=0.60, T/Tn=0.50일 때 판정은?

볼트군 도심에서 x,y 방향으로 각각 ±100 mm인 네 모서리에 동일 볼트 4개가 있다. 도심의 오른쪽 200 mm 지점에서 수직 아래로 80 kN 전단력이 작용할 때 탄성법으로 계산한 볼트 1개의 최대 합성전단력은?

용접 강구조의 보-기둥 접합부에서 웨브 근처에 용접접근공(weld access hole)을 두는 주된 목적은?

용접군 도심에서 편심된 면내하중 P를 받는 선형 탄성 용접군의 응력 산정 원리로 옳은 것은?

필릿용접 크기 8 mm, 유효길이 200 mm인 용접선이 접합부 양쪽에 하나씩 있다. 유효목두께를 0.707s, 문항의 허용전단응력을 180 MPa로 할 때 두 용접선의 허용전단력은 약 얼마인가?

거칠게 처리된 시공이음면을 가로지르는 전단마찰 철근량 Avf=600 mm², 철근 항복강도 fy=400 MPa, 마찰계수 μ=0.90이다. 이 문항에서 Vn=μAvffy로 계산할 때 공칭 전단강도는?

철근콘크리트 부재의 비틀림 설계에 쓰이는 얇은 폐합관 공간트러스 비유로 옳은 것은?

공간트러스 토션모형에서 횡방향 폐쇄스터럽 한 다리의 필요면적을 A_t=T_us/(2A_of_ycotθ)로 계산한다. T_u=60 kN·m, s=150 mm, A_o=120000 mm², f_y=400 MPa, θ=45°일 때 A_t는?

폭 200 mm, 높이 300 mm인 직사각형 강재 단면의 항복강도 F_y=275 MPa이다. 강축에 대한 소성단면계수 Z_p=bh²/4를 사용할 때 소성모멘트 M_p=F_yZ_p는?

얇은 벽을 가진 채널형 강재 단면에 횡하중이 작용할 때 전단중심(shear center)에 관한 설명으로 옳은 것은?

강재 보 비지지구간의 모멘트가 단조롭게 변하고 Mmax=200 kN·m, 1/4점·중앙·3/4점의 절대모멘트가 각각 MA=100, MB=140, MC=180 kN·m이다. Cb=12.5Mmax/(2.5Mmax+3MA+4MB+3MC)는?

양단 힌지인 이상적 강재 기둥에서 E=200,000 N/mm², I=8.0×10⁶ mm⁴, L=4,000 mm, K=1.0이다. Euler식 Pcr=π²EI/(KL)²로 구한 탄성좌굴하중은?

강재 기둥의 유효길이계수를 판단할 때 횡이동이 구속된 골조와 허용된 골조를 비교한 일반적 설명으로 옳은 것은?

길이 L=6.0 m인 강재 압축재가 횡이동이 방지된 골조에서 한쪽 고정, 다른 쪽 핀 지지이고 유효길이계수 K=0.70으로 주어졌다. 좌굴 유효길이 KL은?

철근콘크리트 연속보에서 탄성해석으로 구한 휨모멘트를 제한적으로 재분배하려 할 때 필요한 거동으로 가장 적절한 것은?

폭 b=300 mm, 유효깊이 d=500 mm인 단철근 직사각형보에 As=2,000 mm², fy=400 MPa, fck=24 MPa가 배근되었다. a=Asfy/(0.85fckb), Mn=Asfy(d-a/2)로 구한 공칭휨강도는?

직사각형 철근콘크리트 보에서 b=300 mm, d=500 mm, fck=30 MPa, fy=400 MPa, Es=200000 MPa이다. εcu=0.003, β1=0.85로 두고 균형상태 c=dεcu/(εcu+fy/Es), a=β1c, As=0.85fckba/fy로 계산한 균형철근량은 약 얼마인가?

강판 인장접합부에서 볼트군 주변의 판 조각이 블록 형태로 뜯겨 나가는 블록전단 파괴의 저항면 조합을 가장 잘 설명한 것은?

폭 300 mm, 두께 10 mm인 인장판의 위험단면에 지름 22 mm 구멍 두 개가 엇갈려 있다. 엇갈림 간격 s=60 mm, 게이지 g=50 mm이고 순폭 bn=b-2d+s²/(4g)를 적용할 때 순단면적은?

폭 300 mm, 두께 12 mm인 인장강판의 지그재그 순단면 경로가 직경 22 mm 구멍 두 개를 지나며 피치 s=60 mm, 게이지 g=50 mm인 대각 보정 한 구간을 포함한다. 순폭 bn=b-Σd+Σs²/(4g)를 쓸 때 순단면적은 얼마인가?

철근콘크리트 보의 사용하중 처짐을 평가할 때 휨균열 발생 후 단면강성 변화에 대한 설명으로 가장 옳은 것은?

같은 총 인장철근량을 유지하면서 철근콘크리트 보의 균열폭을 줄이기 위한 배근 방향으로 가장 적절한 것은?

철근콘크리트의 염화물 유입이 철근 부식을 촉진하는 핵심 메커니즘으로 옳은 것은?

철근콘크리트 부재에서 철근의 정착길이를 확보하는 주된 이유는?

기계적 정착을 위해 철근 끝에 헤드(headed bar)를 사용하는 주된 원리로 옳은 것은?

철근의 기본 정착길이를 l_d=φf_s/(4τ_bd)로 계산한다. 철근지름 φ=20 mm, 철근응력 f_s=300 MPa, 평균부착응력 τ_bd=1.5 MPa일 때 l_d는?

네 변이 지지된 직사각형 슬래브의 장변이 7.5 m, 단변이 3.0 m일 때 기본적인 하중 전달 거동으로 가장 적절한 것은?

기둥이 직접 지지하는 무량판의 뚫림전단 검토에 대한 설명으로 옳은 것은?

세장한 웨브를 가진 강재 판형보에서 횡보강재를 설치하는 주된 구조적 목적에 대한 설명으로 옳은 것은?

강재 판거더의 지점부에 수직 지점보강재(bearing stiffener)를 설치하는 주된 이유로 옳은 것은?

철근콘크리트 기둥의 축력-휨모멘트 상관거동에 대한 설명으로 옳은 것은?

철근콘크리트 기둥에 축력 1,000 kN과 단면 도심에 대한 휨모멘트 250 kN·m가 동시에 작용한다. 등가 편심거리 e=M/P는?

등방성 선형탄성 강재의 탄성계수 E=205 GPa, 포아송비 ν=0.30이다. G=E/[2(1+ν)]로 구한 전단탄성계수는 약 얼마인가?

서로 같은 200 mm×20 mm 강판 2장이 수평으로 놓여 있고 두 강판 도심 사이의 수직거리가 380 mm이다. 조립단면의 수평 도심축에 대한 단면2차모멘트는? 웨브는 무시한다.

강재 거더와 콘크리트 바닥판을 함께 거동시키는 합성보에서 전단연결재의 주된 역할은?

콘크리트충전 강관기둥(CFT)의 합성거동을 가장 적절하게 설명한 것은?

한 구조부재의 고정하중 D=18 kN/m, 활하중 L=12 kN/m이다. 이 문항에서 적용할 계수하중 조합을 U=1.2D+1.6L로 제시할 때 계수등분포하중 U는?

콘크리트의 알칼리-실리카 반응(ASR)에 대한 설명으로 가장 적절한 것은?

내진 강골조의 보 단부에 플랜지 폭을 일부 절삭한 RBS(reduced beam section, 이른바 도그본) 상세를 적용하는 주된 목적은?

강재 모멘트골조 보-기둥 접합부의 패널존(panel zone) 전단에 대한 설명으로 옳은 것은?

옥외 강재 부재의 방식 방법인 용융아연도금에 대한 설명으로 가장 옳은 것은?

강재 피로 S-N 관계가 N=C/(Δσ)^3을 따른다. 다른 조건이 같고 응력범위 Δσ를 원래의 절반으로 줄이면 피로수명 N은 원래의 몇 배인가?

철근콘크리트 부재의 하중 도입부, 개구부 주변처럼 변형률 분포가 선형이라는 가정이 성립하기 어려운 D영역을 설계하는 스트럿-타이 모델의 구성에 대한 설명으로 옳은 것은?

스트럿-타이 모델에서 수직하중 600 kN을 대칭인 두 압축스트럿이 각각 수평과 45°를 이루며 지지하고, 하부 타이가 두 스트럿의 수평성분을 저항한다. 타이 인장력은?

타이드아치교(tied-arch bridge)에서 타이 부재가 수행하는 주된 구조적 역할은?

경간 20 m, 중앙높이 5 m인 대칭 3힌지 아치의 중앙힌지에 집중하중 100 kN이 작용한다. 같은 경간 단순보의 중앙모멘트를 Hf가 상쇄할 때 수평반력 H는?
