토목기사 실기 기출문제 2021년 3회 후기복원 · 수록 23항

정답: 히빙은 흙막이 안팎의 토중량·응력 불균형으로 연약점토 굴착저면이 전단파괴하며 솟는 현상이다. 선택 학습: 방지대책은 다음 5개 중 2개를 골라 쓸 수 있다. 흙막이벽 근입깊이 증대, 굴착저면 지반개량, 굴착저면 재하, 굴착깊이 또는 굴착폭 축소, 굴착부 주변 상재하중 제거.

채점 핵심어: 연약점토 · 저면 융기 · 응력 불균형 · 근입 증대 · 지반개량

풀이 순서

1. 굴착 외측 하중과 굴착측 저항의 불균형이 저면 전단파괴를 일으킨다고 정의한다.
2. 흙막이벽을 안정층까지 더 깊게 근입해 저항을 키운다.
3. 저면 재하·지반개량 또는 굴착계획 변경 중 한 가지를 추가한다.

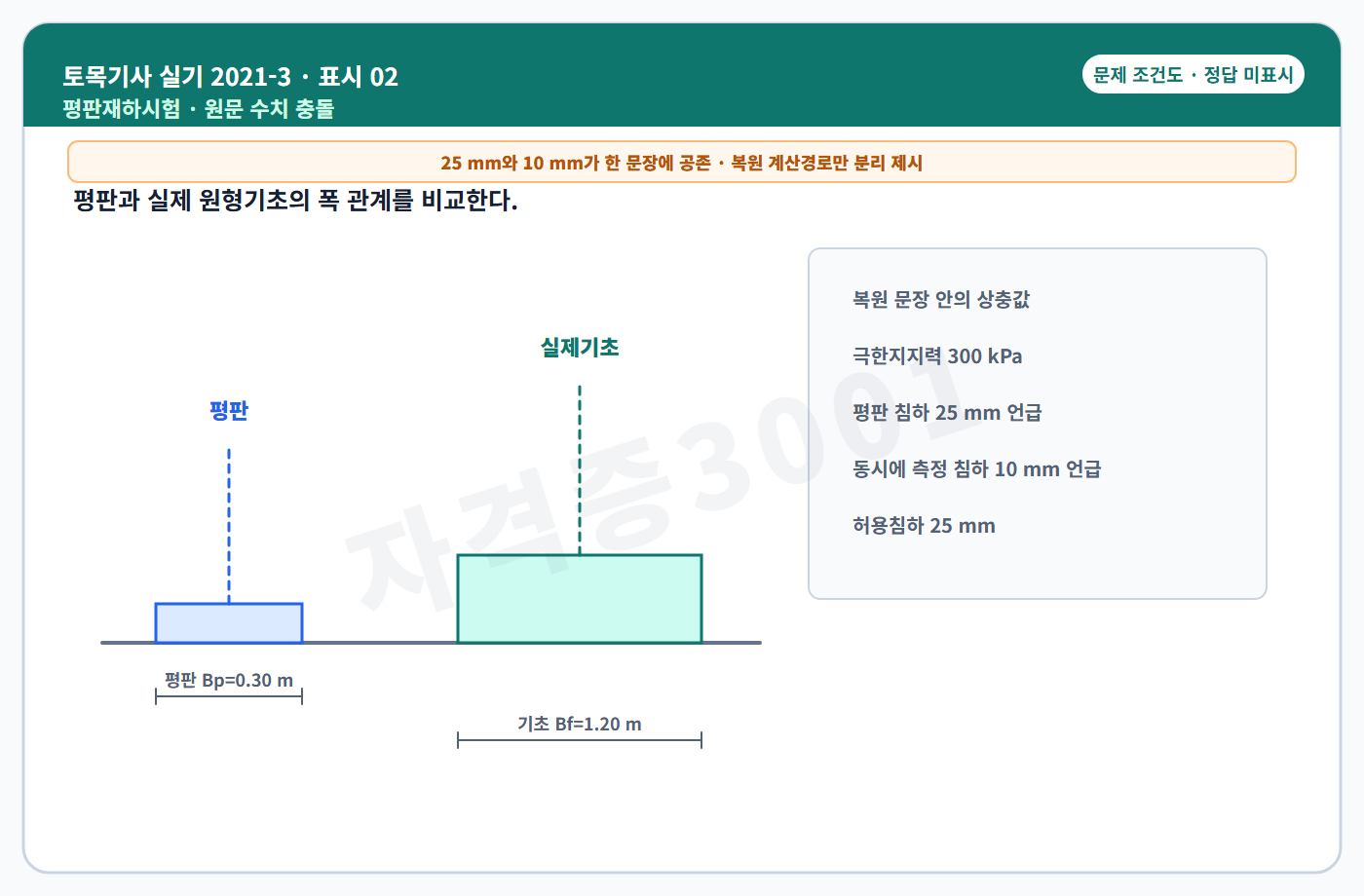

정답: 역사 원조건은 미확정이다. Sp=10 mm 경로에서 점토는 qu=300 kPa, Sf=10×1.2/0.3=40.0 mm이고, 사질토는 qu=300×1.2/0.3=1,200 kPa, Sf=10×(2×1.2/(1.2+0.3))²=25.6 mm이다.

채점 핵심어: 25 mm와 10 mm 충돌 · 점토 폭 비례 침하 · 사질토 지지력 폭 비례 · 25.6 mm

풀이 순서

1. 25 mm와 10 mm가 동시에 제시된 복원 문장 오류를 먼저 적는다.
2. 점토는 평판과 실제기초의 극한지지력을 같게 두고 침하를 폭에 비례시킨다.
3. 사질토는 지지력을 폭에 비례시키고 기초 폭 보정식으로 침하를 계산한다.
4. 사질토 25.6 mm와 허용침하 25 mm를 비교한다.

복원 차이: 후기복원 한 문장에 침하 25 mm와 10 mm가 공존한다. 300·40·1,200·25.6은 공개 해설이 Sp=10 mm를 사용한 계산결과일 뿐 정확한 시험 원문을 확정하지 않는다.

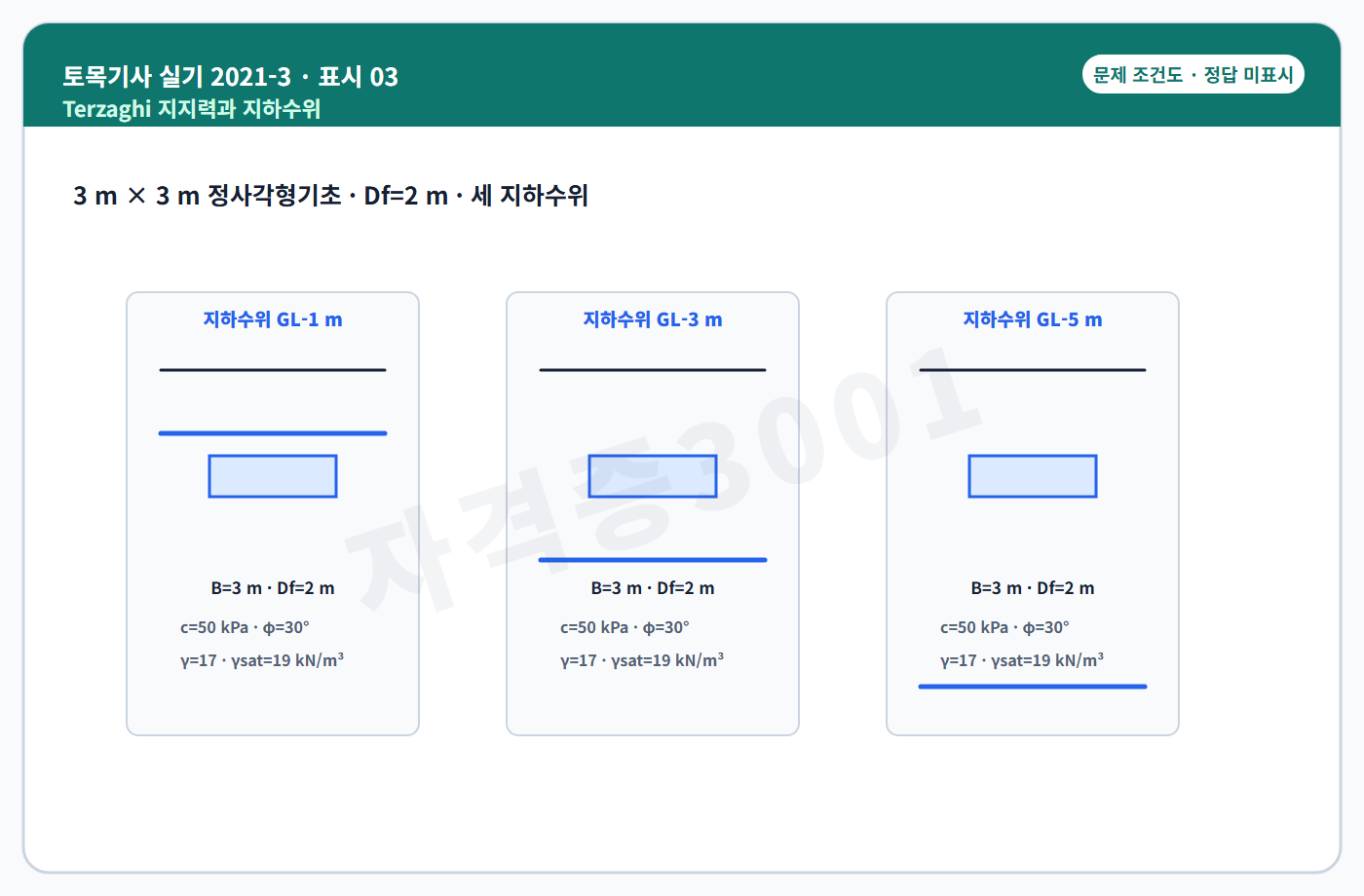

정답: 공개 복원값은 3,126.16 kPa, 3,342.22 kPa, 3,475.60 kPa이다. 다만 GL-3 m에서 해설은 d/B 대신 1/4를 써 γ1=11.15로 계산했다. B=3 m를 그대로 적용한 독립 검산은 γ1=11.80, qu=3,357.04 kPa이다.

채점 핵심어: γ′=9.2 · 정사각형 형상계수 · 수위별 surcharge · 3342.22 복원값 · 3357.04 독립검산

풀이 순서

1. γ′=19-9.80=9.20 kN/m³를 구한다.
2. GL-1 m는 근입층 상·하 단위중량을 적용해 복원값 3,126.16 kPa를 재현한다.
3. GL-3 m는 공개 해설의 γ1=9.2+(1/4)(17-9.2)=11.15가 B=3 m 조건과 충돌함을 표시한다.
4. B=3 m로 γ1=9.2+(1/3)(17-9.2)=11.80을 적용하면 3,357.04 kPa이다.
5. GL-5 m는 영향깊이 B 아래이므로 γ=17 kN/m³를 적용해 3,475.60 kPa를 얻는다.

복원 차이: GL-3 m 공개 해설은 B=3 m인데 γ1=9.2+(1/4)(17-9.2)=11.15를 사용해 3,342.22 kPa를 제시한다. 조건대로 d/B=1/3을 적용한 독립값은 γ1=11.80, 3,357.04 kPa이므로 복원답을 확정 계산값으로 승격하지 않았다.

정답: 선택 학습: 다음 6개 중 4개를 골라 쓸 수 있다. V컷(웨지컷), 피라미드컷, 팬컷, 번컷, 실린더컷, 코로만트컷.

채점 핵심어: V컷 · 번컷 · 노컷 · 스윙컷 · 피라미드컷

풀이 순서

1. 쐐기형 천공의 V컷을 쓴다.
2. 평행공 중심의 번컷을 쓴다.
3. 노컷·스윙컷·피라미드컷 중 두 가지를 더 쓴다.

복원 차이: 조사보고서 표에는 3개로 요약됐으나 공개 비교안 A PDF 본문은 4가지를 요구한다. 하위 요구 누락을 막기 위해 공개 원자산의 네 칸을 반영했다.

정답: 공내재하시험(PMT), 딜라토미터시험(DMT), 횡방향재하시험(LLT)

채점 핵심어: PMT · DMT · LLT · 수평지반반력

풀이 순서

1. 시추공 벽을 가압하는 PMT를 쓴다.
2. 평판 팽창을 측정하는 DMT를 쓴다.
3. 말뚝·재하판의 횡방향 거동을 재는 LLT를 쓴다.

정답: 선단정착형, 전면접착형, 혼합형

채점 핵심어: 선단정착 · 전면접착 · 혼합

풀이 순서

1. 볼트 끝부분에서 힘을 전달하는 선단정착형을 쓴다.
2. 길이 전반의 부착으로 전달하는 전면접착형을 쓴다.
3. 두 방식을 결합한 혼합형을 쓴다.

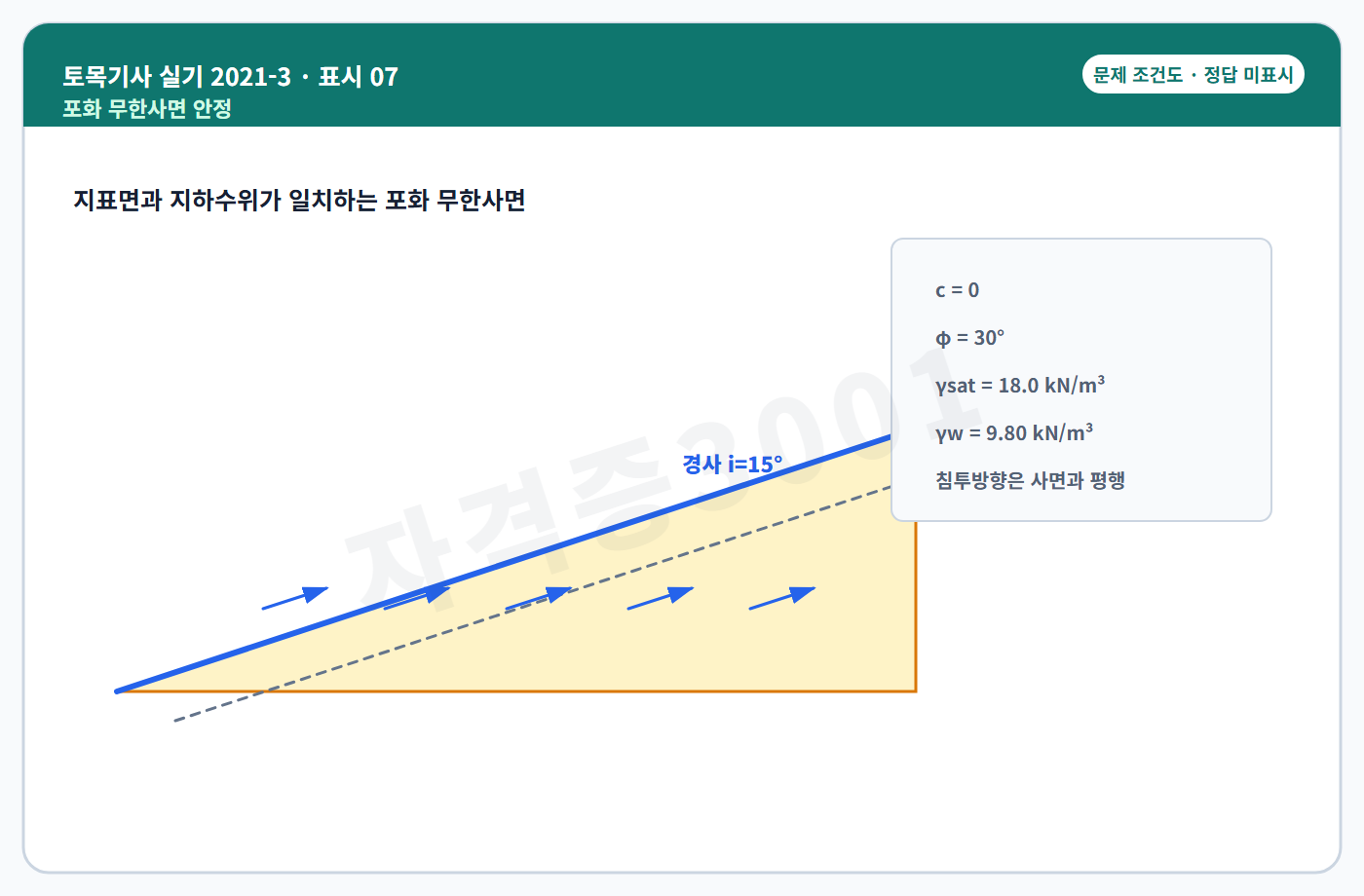

정답: γ′=8.20 kN/m³, Fs=(8.20/18.0)×tan30°/tan15°≈0.98

채점 핵심어: γ′=8.20 · 포화 무한사면 · tan30/tan15 · 0.98

풀이 순서

1. 유효단위중량 γ′=18.0-9.80=8.20 kN/m³를 구한다.
2. c=0이고 평행침투인 포화 무한사면식을 적용한다.
3. Fs=(γ′/γsat)(tanφ/tani)=0.98로 계산한다.

정답: 12월부터 3월까지 6.3×31+8.3×31+6.4×28+0.2×31=638°C·day

채점 핵심어: 음의 월평균기온 · 월 일수 · 638

풀이 순서

1. 양의 11월 기온은 동결지수 합에서 제외한다.
2. 12월·1월·2월·3월의 음의 평균기온 절댓값에 각 월 일수를 곱한다.
3. 네 기온-일을 합해 638°C·day를 얻는다.

복원 차이: 공개 해설 계산줄의 6.31처럼 보이는 표기는 월평균 표의 -6.3°C 및 최종 638°C·day와 맞지 않아 표 값으로 검산했다.

정답: 선택 학습: 다음 5개 중 3개를 골라 쓸 수 있다. FCM(외팔보공법), MSS(이동식 비계공법), ILM(연속압출공법), PSM(프리캐스트 세그먼트공법), SBS(경간별 가설공법).

채점 핵심어: FCM · MSS · ILM

풀이 순서

1. 교각에서 양쪽으로 시공하는 FCM을 쓴다.
2. 이동식 지보장치를 쓰는 MSS를 쓴다.
3. 제작장에서 세그먼트를 밀어내는 ILM을 쓴다.

정답: 기둥·벽은 바닥판 경계 부근, 바닥판·보는 지간 중앙 부근, 아치는 아치축에 직각 방향

채점 핵심어: 기둥·벽 경계 · 지간 중앙 · 아치축 직각

풀이 순서

1. 기둥과 벽은 바닥판과 만나는 경계 부근을 고른다.
2. 슬래브와 보는 전단이 작은 지간 중앙 부근을 고른다.
3. 아치 이음은 아치축에 직각이 되게 한다.

정답: 콜드조인트를 방지해 상·하층을 일체화하기 위함이며, 25°C 초과는 2시간, 25°C 이하는 2.5시간

채점 핵심어: 콜드조인트 · 일체성 · 25°C 초과 2시간 · 25°C 이하 2.5시간

풀이 순서

1. 선행층이 굳기 전에 후속층을 쳐 콜드조인트를 막는 목적을 쓴다.
2. 고온 조건의 허용간격 2시간을 쓴다.
3. 25°C 이하의 허용간격 2.5시간을 쓴다.

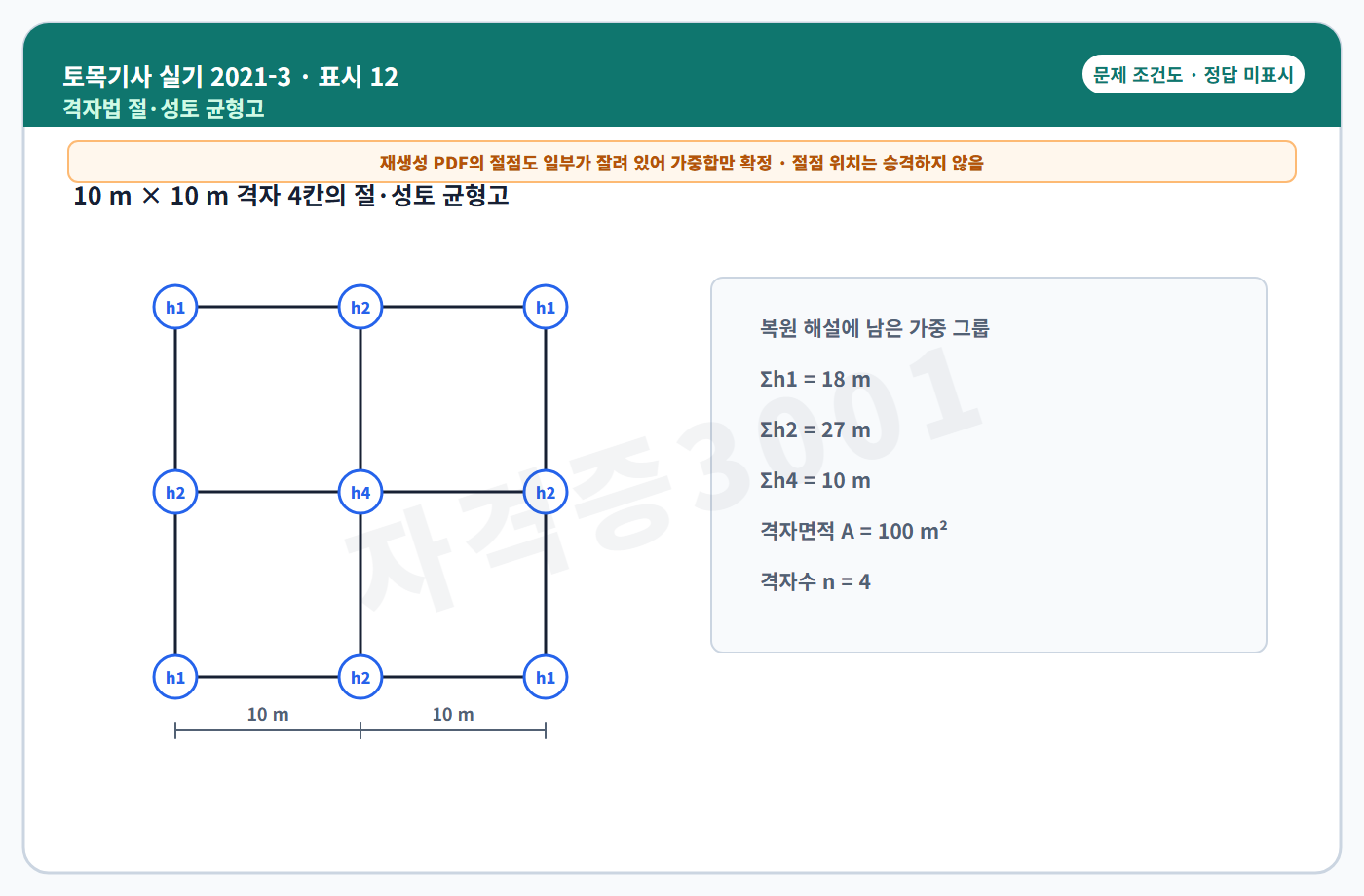

정답: 절점 위치는 미확정이다. V=100/4×(18+2×27+4×10)=2,800 m³, H=2,800/(100×4)=7.0 m

채점 핵심어: Σh1=18 · Σh2=27 · Σh4=10 · V=2800 · H=7

풀이 순서

1. 공개 도면의 절점 위치 일부가 잘린 상태임을 먼저 적는다.
2. 가중합으로 V=100/4×(18+54+40)=2,800 m³를 계산한다.
3. 총면적 100×4=400 m²로 나눠 H=7.0 m를 얻는다.

복원 차이: 현재 공개 PDF의 Q12 절점도 오른쪽 일부가 잘려 개별 절점의 전체 배치를 확정할 수 없다. 해설에 명시된 가중합과 결과만 사용하고 역사 도면을 완전복원했다고 표시하지 않았다.

정답: Q=3600×0.7×0.9×0.8×0.75/20=68.04 m³/h·대, D=16300/(68.04×2×8)=14.97일이므로 15일

채점 핵심어: 버킷계수 · 토량환산계수 · 작업효율 · 68.04 · 15일

풀이 순서

1. 사이클당 버킷량에 버킷계수·환산계수·효율을 곱한다.
2. 시간당 사이클 수 3600/20을 적용해 68.04 m³/h·대를 구한다.
3. 두 대의 8시간 생산량으로 총량을 나누고 올림해 15일을 얻는다.

정답: 굴착치환공법, 폭파치환공법, 강제치환공법(변위치환공법)

채점 핵심어: 굴착치환 · 폭파치환 · 강제치환 · 변위치환

풀이 순서

1. 연약토를 파내는 굴착치환을 쓴다.
2. 폭파로 연약토를 밀어내는 폭파치환을 쓴다.
3. 성토하중 등으로 변위시키는 강제치환을 쓴다.

정답: 선택 학습: 다음 5개 중 3개를 골라 쓸 수 있다. 면진받침으로 지진력 전달 저감, 점성댐퍼로 에너지 소산, 전단키·스토퍼로 과대변위 제한, 연결케이블·체인형 낙교방지장치 설치, 받침길이 확대 또는 좌대 확장으로 낙교 여유 확보.

채점 핵심어: 받침 보호 · 점성댐퍼 · 낙교방지 · 면진받침

풀이 순서

1. 받침의 과대변위를 제한하는 보호장치를 쓴다.
2. 에너지를 소산하는 점성댐퍼를 쓴다.
3. 상부구조 이탈을 막는 낙교방지장치 또는 면진받침을 쓴다.

정답: 슬립폼 페이버, 프라임 코트, 화이트 베이스

채점 핵심어: 슬립폼 페이버 · 프라임 코트 · 화이트 베이스

풀이 순서

1. 거푸집 없이 연속 성형하는 장비를 슬립폼 페이버라 한다.
2. 입상기층 표면의 방수·부착을 위한 살포를 프라임 코트라 한다.
3. 아스팔트 아래 시멘트콘크리트 기층을 화이트 베이스라 한다.

정답: 앵커두부, 자유부(인장부), 정착부(앵커체)

채점 핵심어: 앵커두부 · 자유부 · 인장부 · 정착부 · 앵커체

풀이 순서

1. 긴장력을 구조물에 전달하는 두부를 쓴다.
2. 긴장재가 자유롭게 늘어나는 자유부를 쓴다.
3. 지반에 부착되어 힘을 전달하는 정착부를 쓴다.

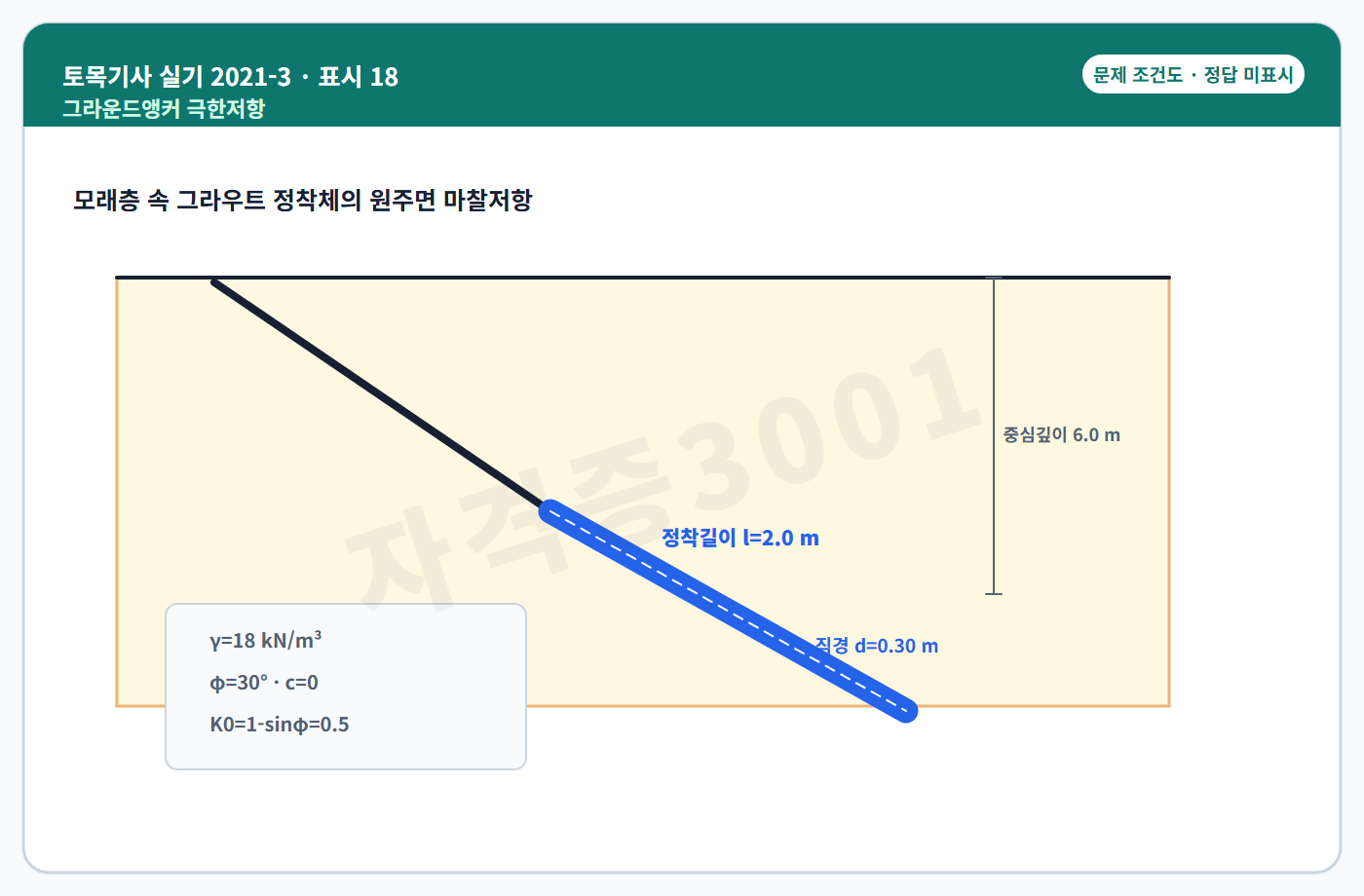

정답: K0=0.5, σv=18×6=108 kPa, Pu=π×0.30×2×108×0.5×tan30°=58.77 kN

채점 핵심어: K0=0.5 · σv=108 · πdl · tan30 · 58.77

풀이 순서

1. K0=1-sin30°=0.5를 구한다.
2. 정착체 중심깊이의 연직응력 σv=γz=108 kPa를 구한다.
3. 원주면적 πdl에 K0σv tanφ를 곱해 58.77 kN을 얻는다.

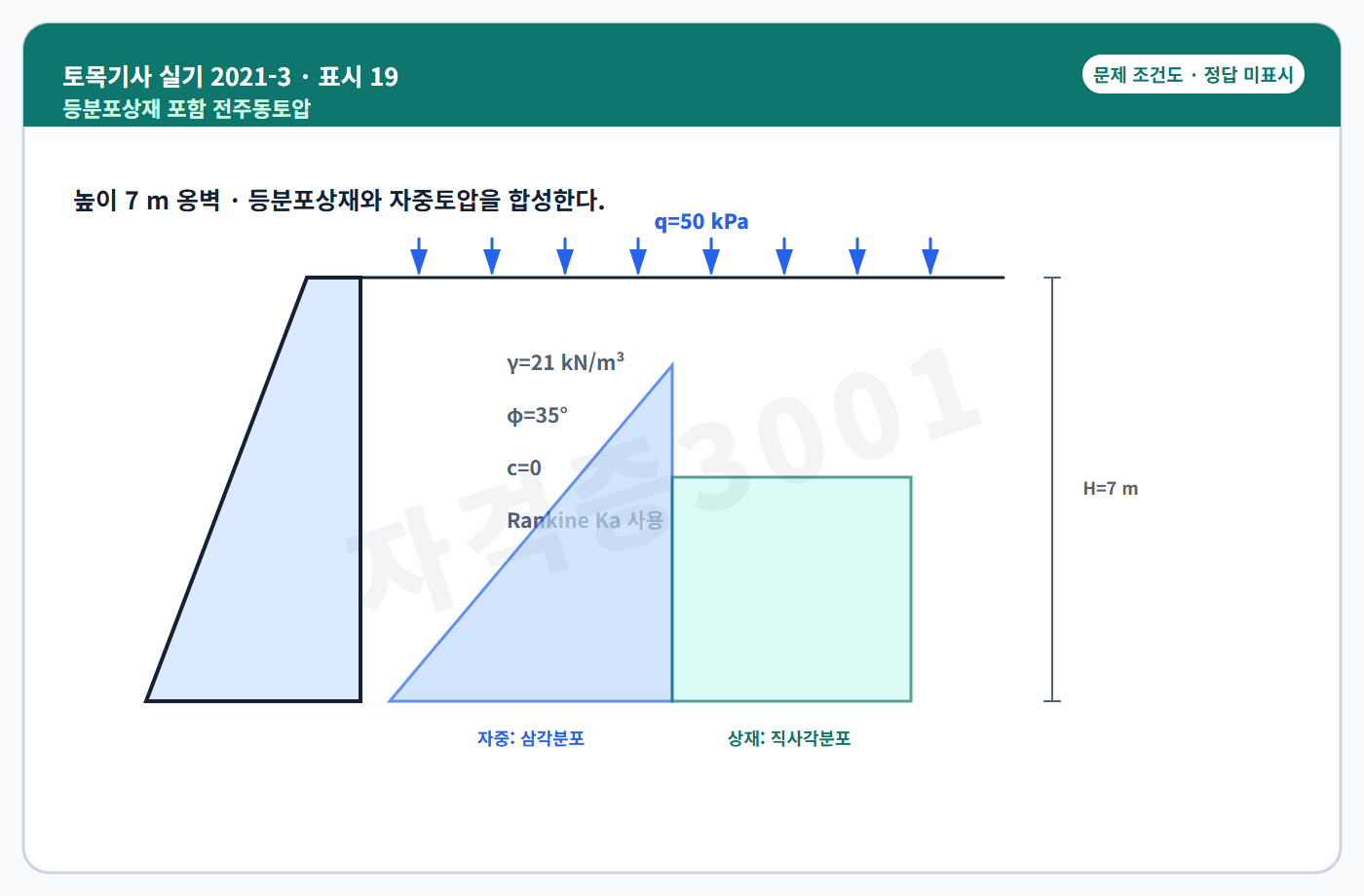

정답: Ka=tan²(45°-35°/2)=0.271, Pa1=0.5×21×7²×0.271=139.43 kN/m, Pa2=50×7×0.271=94.85 kN/m, Pa=234.28 kN/m

채점 핵심어: Ka=0.271 · 삼각분포 · 직사각분포 · 139.43 · 94.85 · 234.28

풀이 순서

1. Rankine Ka=tan²(45°-φ/2)=0.271을 구한다.
2. 자중에 의한 삼각분포 합력 0.5γH²Ka=139.43 kN/m를 구한다.
3. 상재에 의한 직사각분포 합력 qHKa=94.85 kN/m를 구한다.
4. 두 합력을 더해 234.28 kN/m를 얻는다.

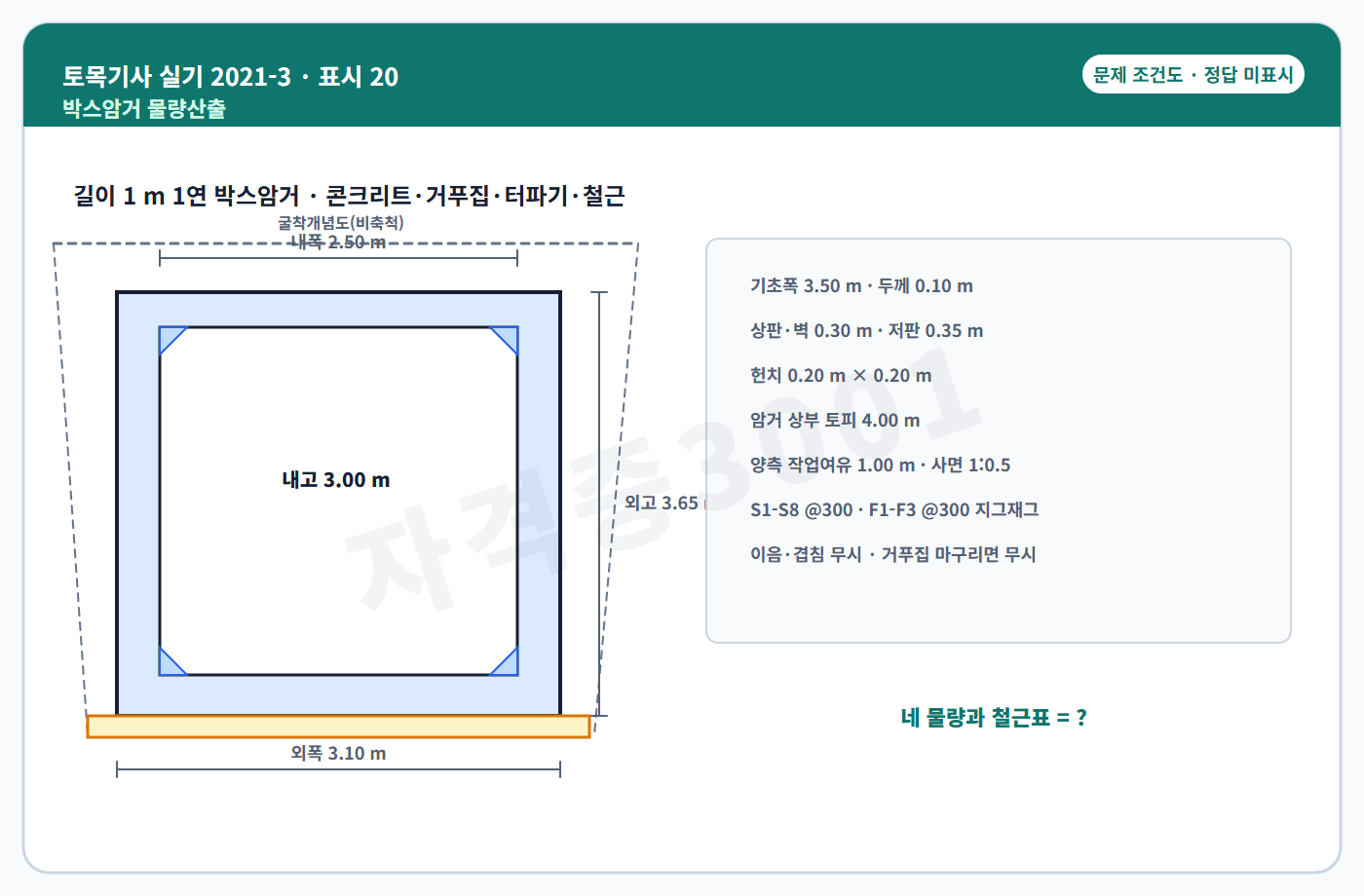

정답: 기초 0.350 m³, 구체 3.895 m³, 거푸집 15.931 m², 터파기 72.656 m³. S1 D22 6,832×6.67=45,569 mm; S7 D13 1,018×6.67=6,790 mm; S9 D16 1,000×56=56,000 mm; F1 D13 812×5=4,060 mm

채점 핵심어: 기초0.350 · 구체3.895 · 거푸집15.931 · 터파기72.656 · S1 · S7 · S9 · F1

풀이 순서

1. 기초는 3.5×0.1×1=0.350 m³이다.
2. 구체는 외곽 3.1×3.65에서 내공 2.5×3.0을 빼고 네 헌치 반삼각형을 더해 3.895 m³이다.
3. 노출 접촉면을 합산해 거푸집 15.931 m²를 구한다.
4. 깊이 7.75 m, 저면폭 5.50 m, 상면폭 13.25 m의 사다리꼴로 터파기 72.656 m³를 구한다.
5. 각 철근 가공길이에 간격·지그재그 수량을 곱해 네 총길이를 검산한다.

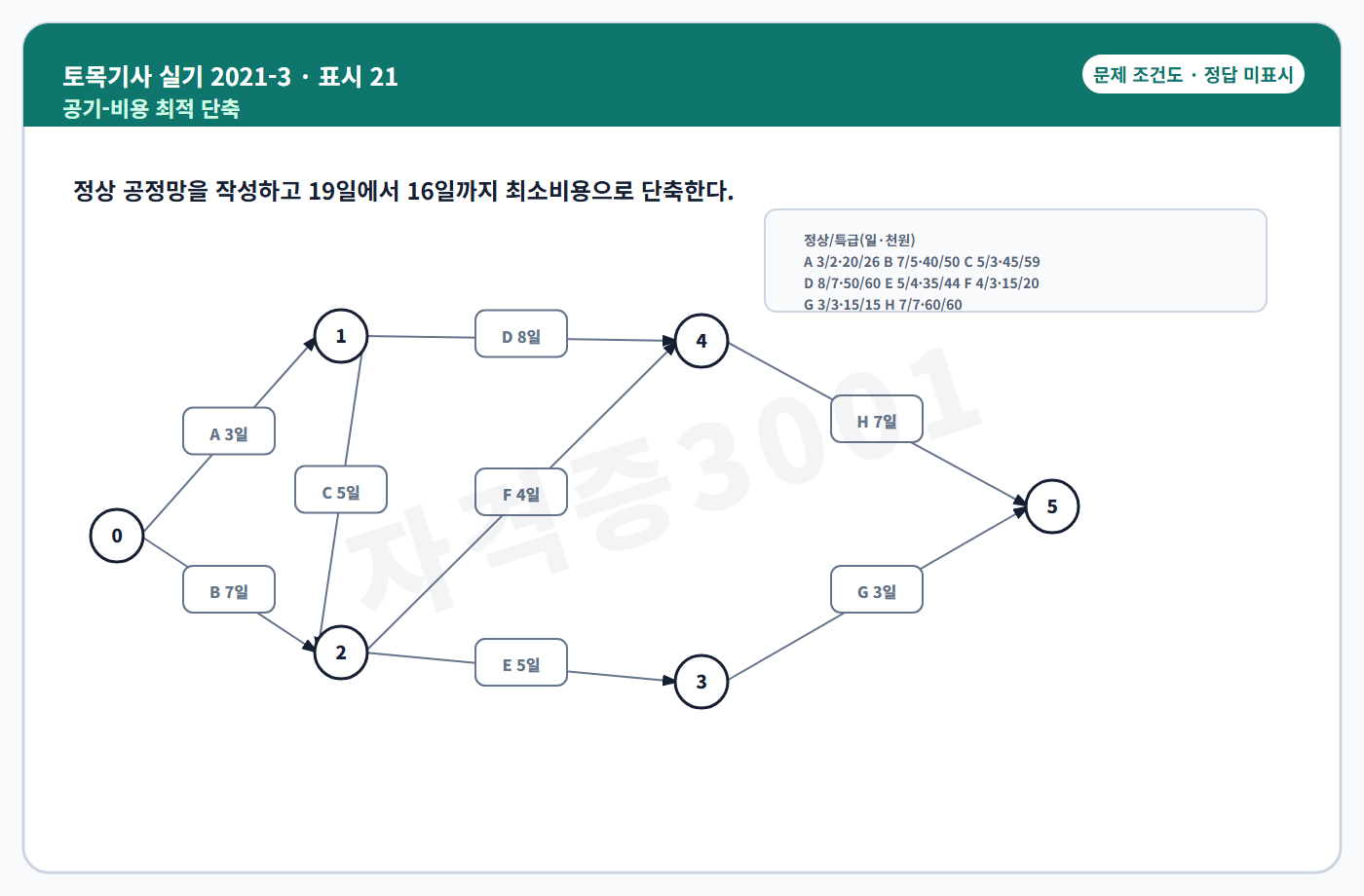

정답: 정상 주공정 A-C-F-H, 공기 19일, 정상 직접비 280천원. 비용구배 A6,B5,C7,D10,E9,F5천원/일. F 1일(+5), A 1일(+6), B·C·D 각 1일(+22)을 단축해 총 33천원 추가, 직접비 313천원

채점 핵심어: A-C-F-H · 19일 · 비용구배 · F 1일 · A 1일 · B+C+D · 33천원

풀이 순서

1. 정상 경로시간을 비교해 A-C-F-H=19일을 주공정으로 찾는다.
2. 특급-정상 비용을 단축가능일로 나눠 비용구배를 구한다.
3. 첫날은 주공정의 F를 1일 줄여 5천원을 추가한다.
4. 둘째 날은 A를 1일 줄여 누계 11천원으로 만든다.
5. 셋째 날은 형성된 복수 임계경로를 함께 줄이도록 B·C·D를 각 1일 단축해 누계 33천원을 얻는다.

정답: 선택 학습: 다음 5개 중 3개를 골라 쓸 수 있다. 지하구조물의 외벽, 건축물 지하층 벽체, 박스암거 측벽, 변위가 구속된 교대 배면벽, 버팀대가 설치되어 변위가 억제된 흙막이벽.

채점 핵심어: 정지토압 · 지하 구조물 · 교대 · 박스 암거

풀이 순서

1. 벽체 변위가 작게 구속되는 지하 구조물을 쓴다.
2. 상부구조·배면토에 의해 변위가 제한되는 교대를 쓴다.
3. 매립되어 횡변위가 제한되는 박스 암거를 쓴다.

복원 차이: 내부 순번 22는 공개 자료의 결손 표시번호 22를 채운 문항이 아니다. source_display_number=23인 실제 수록 항목을 validator 데이터 계약상 22번째 객체에 둔 것이며 역사 번호는 미확정이다.

정답: 테인터 게이트, 파이프 쿨링, 압밀 그라우팅

채점 핵심어: 테인터 게이트 · 파이프 쿨링 · 압밀 그라우팅

풀이 순서

1. 원호판의 수압이 트러니언으로 전달되는 수문을 테인터 게이트라 한다.
2. 매립관에 냉각수를 순환시키는 공법을 파이프 쿨링이라 한다.
3. 기초 전면 격자 주입으로 변형성과 강도를 균질화하는 압밀 그라우팅을 쓴다.

복원 차이: 내부 순번 23은 공개 자료 표시번호 24를 보존한 source_display_number=24 항목이다. Q22 결손 때문에 역사상 실제 24번이었다고 승격하지 않는다.
