전기기사 기출문제 2024년 1회 필기

이 문제로 익힐 것

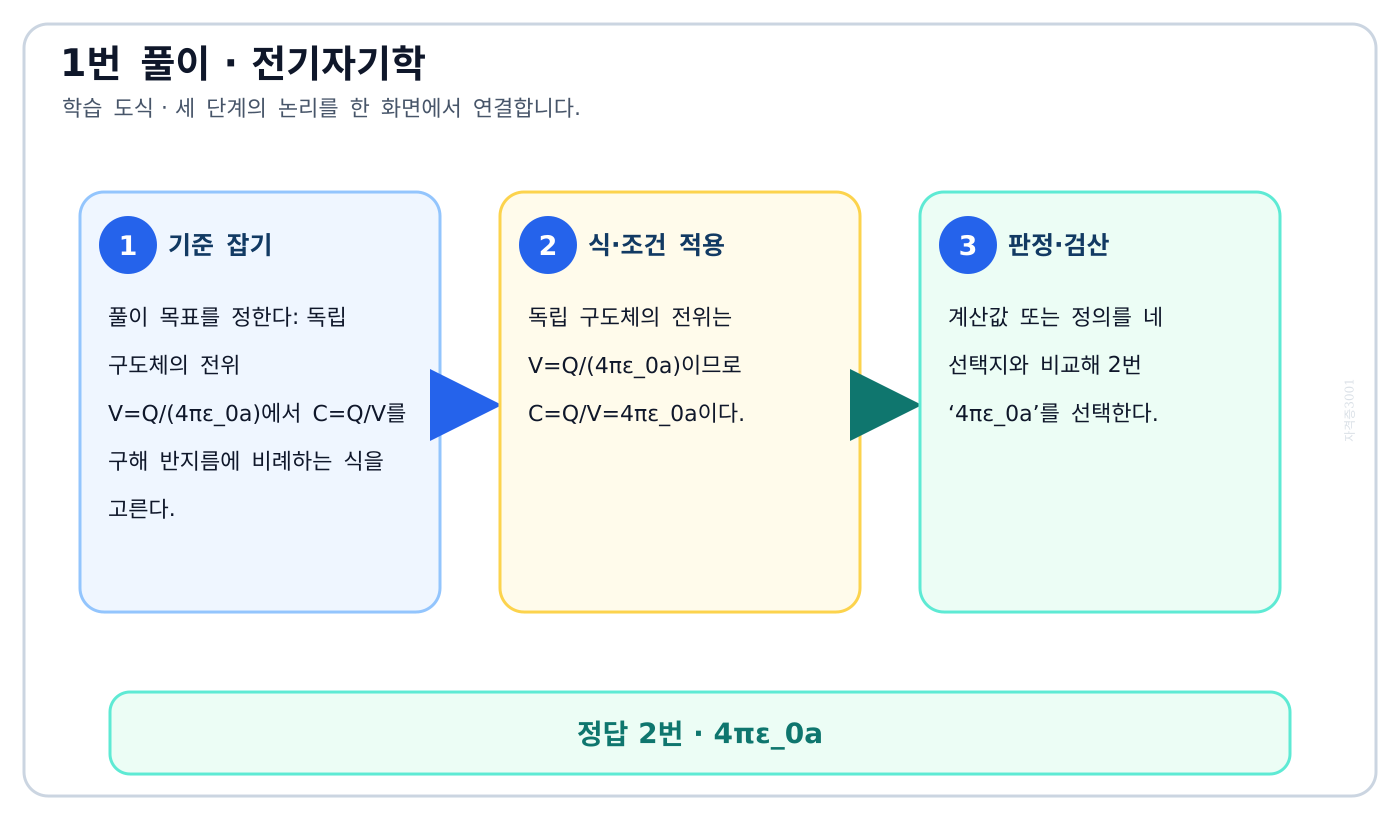

독립 구도체의 전위 V=Q/(4πε₀a)에서 C=Q/V를 구해 반지름에 비례하는 식을 고른다.

풀이 순서

1. 풀이 목표를 정한다: 독립 구도체의 전위 V=Q/(4πε₀a)에서 C=Q/V를 구해 반지름에 비례하는 식을 고른다.
2. 독립 구도체의 전위는 V=Q/(4πε₀a)이므로 C=Q/V=4πε₀a이다.
3. 계산값 또는 정의를 네 선택지와 비교해 2번 ‘4πε₀a’를 선택한다.

자주 하는 실수: 전위계수와 정전용량을 서로 역수 관계로 보지 않거나 구면적의 4π를 2π로 줄이기 쉽다.

다른 문제에 적용: 유사 계산에서는 독립 구도체의 전위 V=Q/(4πε₀a)에서 C=Q/V를 구해 반지름에 비례하는 식을 고른다. 먼저 식의 적용조건과 단위를 적고 수치를 넣은 뒤 방향·경계값으로 검산한다.

이 문제로 익힐 것

폐곡면을 통과하는 전속과 내부 전하를 연결하는 가우스 법칙의 적분형·미분형을 함께 식별한다.

풀이 순서

1. 풀이 목표를 정한다: 폐곡면을 통과하는 전속과 내부 전하를 연결하는 가우스 법칙의 적분형·미분형을 함께 식별한다.
2. 가우스 법칙의 미분형은 ∇·D=ρv이고 적분형은 폐곡면 전속이 내부 전하와 같다는 뜻이다.
3. 계산값 또는 정의를 네 선택지와 비교해 3번 ‘가우스 법칙’를 선택한다.

자주 하는 실수: 전자유도·전류의 순환·전류요소의 자계를 다루는 다른 전자기 법칙과 이름을 섞기 쉽다.

다른 문제에 적용: 유사 개념문제에서는 폐곡면을 통과하는 전속과 내부 전하를 연결하는 가우스 법칙의 적분형·미분형을 함께 식별한다. 정의와 반대개념을 나란히 적고 각 선택지에 하나씩 적용한다.

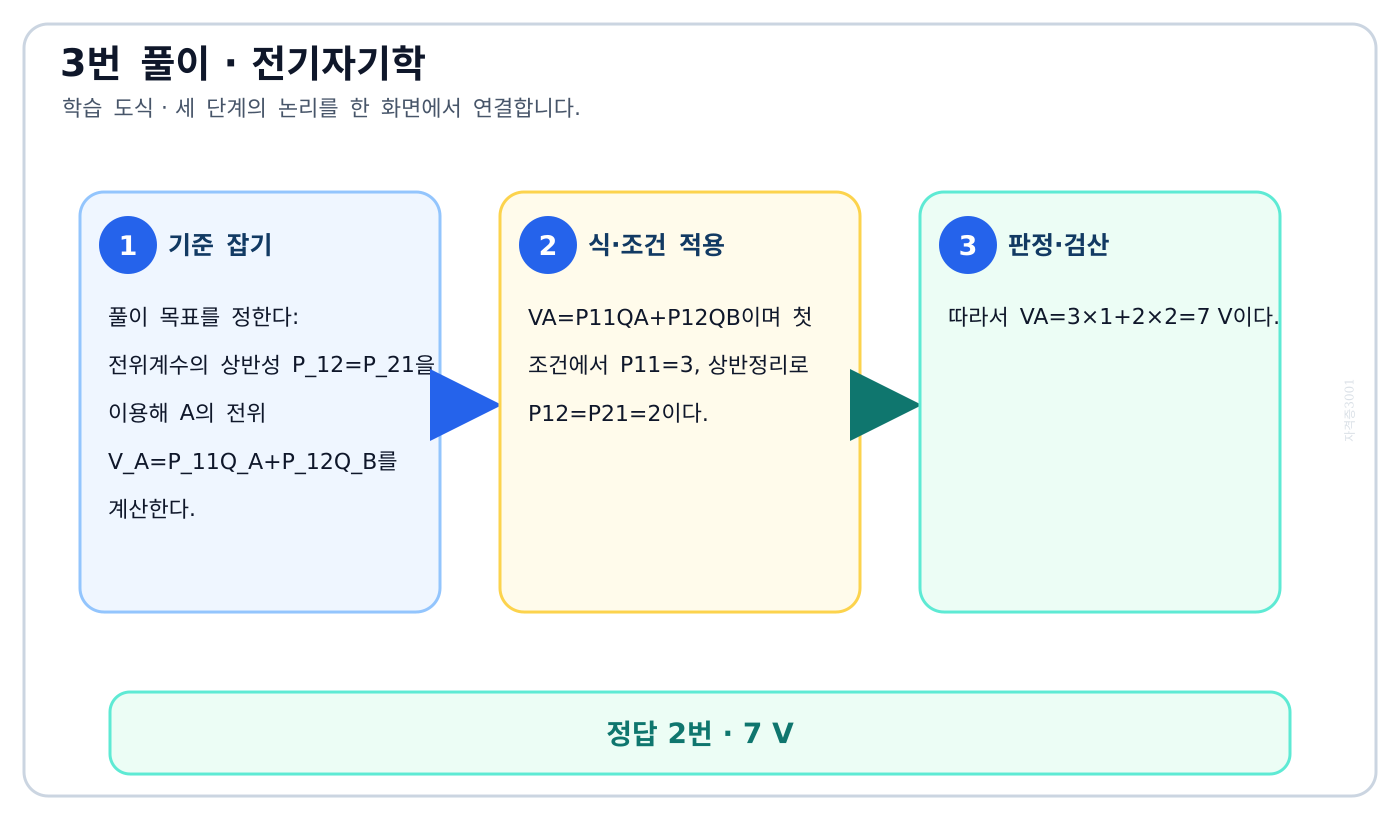

이 문제로 익힐 것

전위계수의 상반성 P₁₂=P₂₁을 이용해 A의 전위 V_A=P₁₁Q_A+P₁₂Q_B를 계산한다.

풀이 순서

1. 풀이 목표를 정한다: 전위계수의 상반성 P₁₂=P₂₁을 이용해 A의 전위 V_A=P₁₁Q_A+P₁₂Q_B를 계산한다.
2. VA=P11QA+P12QB이며 첫 조건에서 P11=3, 상반정리로 P12=P21=2이다.
3. 따라서 VA=3×1+2×2=7 V이다.

자주 하는 실수: B의 전위 2 V를 단순히 더하거나 B에 준 2 C를 한 번만 반영해 6 V로 고르기 쉽다.

다른 문제에 적용: 유사 계산에서는 전위계수의 상반성 P₁₂=P₂₁을 이용해 A의 전위 V_A=P₁₁Q_A+P₁₂Q_B를 계산한다. 먼저 식의 적용조건과 단위를 적고 수치를 넣은 뒤 방향·경계값으로 검산한다.

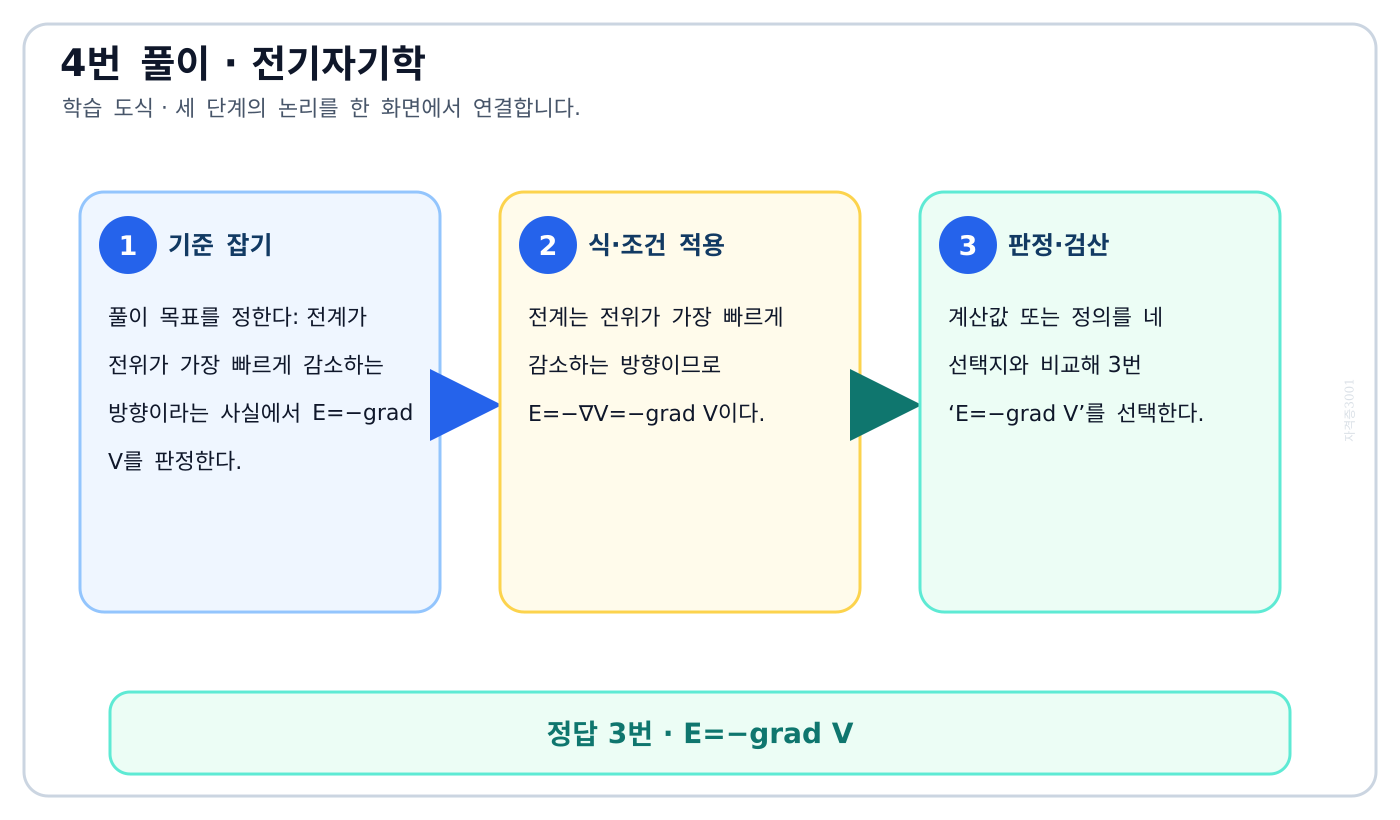

이 문제로 익힐 것

전계가 전위가 가장 빠르게 감소하는 방향이라는 사실에서 E=−grad V를 판정한다.

풀이 순서

1. 풀이 목표를 정한다: 전계가 전위가 가장 빠르게 감소하는 방향이라는 사실에서 E=−grad V를 판정한다.
2. 전계는 전위가 가장 빠르게 감소하는 방향이므로 E=−∇V=−grad V이다.
3. 계산값 또는 정의를 네 선택지와 비교해 3번 ‘E=−grad V’를 선택한다.

자주 하는 실수: 전위가 높은 방향을 전계 방향으로 보아 음의 부호를 빼거나 스칼라에 div를 적용하기 쉽다.

다른 문제에 적용: 유사 개념문제에서는 전계가 전위가 가장 빠르게 감소하는 방향이라는 사실에서 E=−grad V를 판정한다. 정의와 반대개념을 나란히 적고 각 선택지에 하나씩 적용한다.

이 문제로 익힐 것

도전율 σ와 고유저항 ρ=1/σ를 구분해 옴 법칙의 미분형 J=σE를 고른다.

풀이 순서

1. 풀이 목표를 정한다: 도전율 σ와 고유저항 ρ=1/σ를 구분해 옴 법칙의 미분형 J=σE를 고른다.
2. 도전율은 고유저항의 역수이므로 J=σE=E/ρ이다.
3. 계산값 또는 정의를 네 선택지와 비교해 1번 ‘J=σE’를 선택한다.

자주 하는 실수: 도전율과 고유저항을 같은 양으로 보거나 σ를 곱해야 할 자리에 나누기 쉽다.

다른 문제에 적용: 유사 개념문제에서는 도전율 σ와 고유저항 ρ=1/σ를 구분해 옴 법칙의 미분형 J=σE를 고른다. 정의와 반대개념을 나란히 적고 각 선택지에 하나씩 적용한다.

이 문제로 익힐 것

B-H 루프 한 주기가 둘러싼 면적이 단위체적당 히스테리시스 에너지 손실임을 연결한다.

풀이 순서

1. 풀이 목표를 정한다: B-H 루프 한 주기가 둘러싼 면적이 단위체적당 히스테리시스 에너지 손실임을 연결한다.
2. 자화 한 주기당 단위체적 손실은 B-H 히스테리시스 루프가 둘러싼 면적이다.
3. 계산값 또는 정의를 네 선택지와 비교해 4번 ‘히스테리시스 곡선의 면적’를 선택한다.

자주 하는 실수: 보자력과 잔류자기는 축 절편이므로 두 값의 곱만으로 실제 곡선 면적을 대신하기 쉽다.

다른 문제에 적용: 유사 개념문제에서는 B-H 루프 한 주기가 둘러싼 면적이 단위체적당 히스테리시스 에너지 손실임을 연결한다. 정의와 반대개념을 나란히 적고 각 선택지에 하나씩 적용한다.

이 문제로 익힐 것

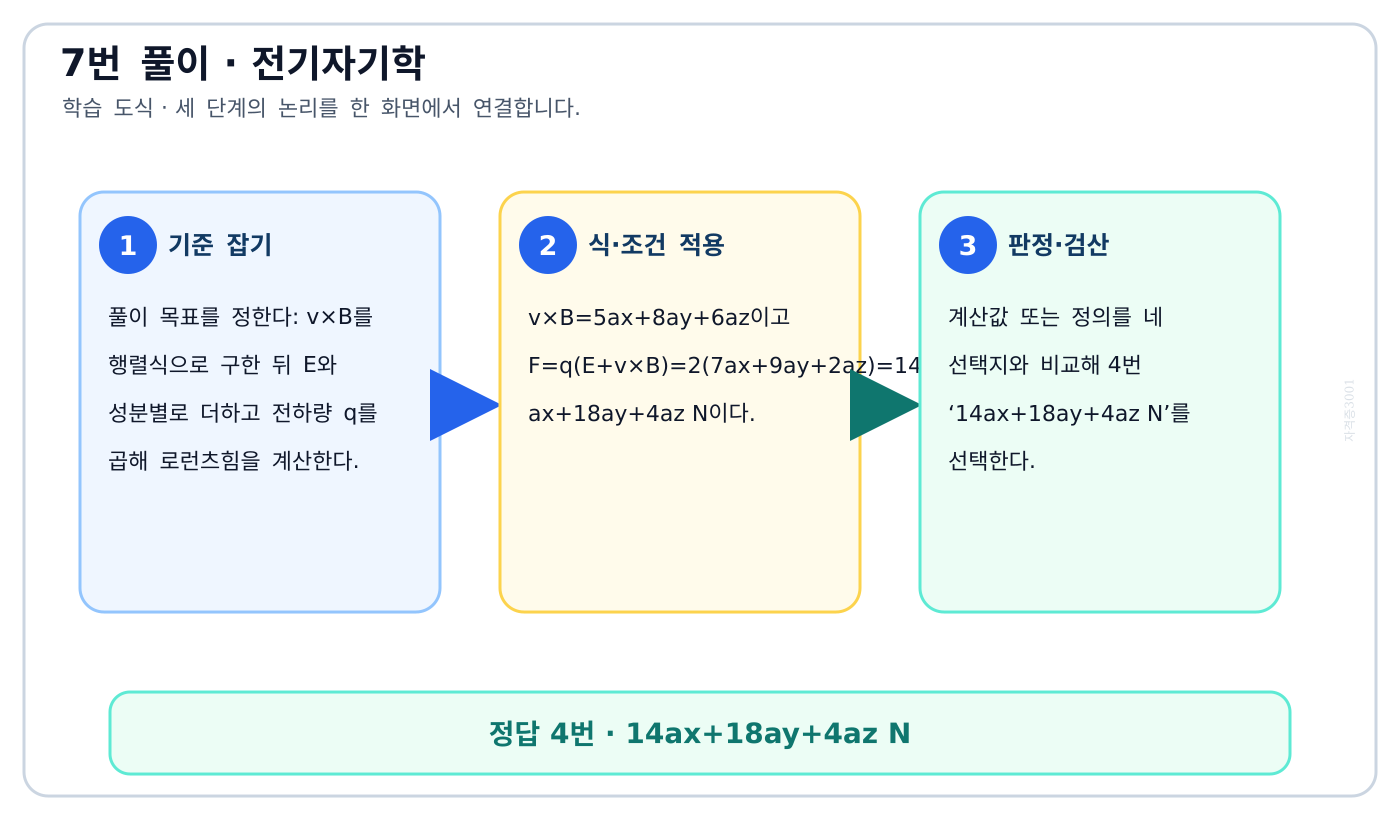

v×B를 행렬식으로 구한 뒤 E와 성분별로 더하고 전하량 q를 곱해 로런츠힘을 계산한다.

풀이 순서

1. 풀이 목표를 정한다: v×B를 행렬식으로 구한 뒤 E와 성분별로 더하고 전하량 q를 곱해 로런츠힘을 계산한다.
2. v×B=5ax+8ay+6az이고 F=q(E+v×B)=2(7ax+9ay+2az)=14ax+18ay+4az N이다.
3. 계산값 또는 정의를 네 선택지와 비교해 4번 ‘14ax+18ay+4az N’를 선택한다.

자주 하는 실수: 외적 순서를 B×v로 바꾸거나 E의 z성분 −4를 더하는 과정에서 부호를 잃기 쉽다.

다른 문제에 적용: 유사 계산에서는 v×B를 행렬식으로 구한 뒤 E와 성분별로 더하고 전하량 q를 곱해 로런츠힘을 계산한다. 먼저 식의 적용조건과 단위를 적고 수치를 넣은 뒤 방향·경계값으로 검산한다.

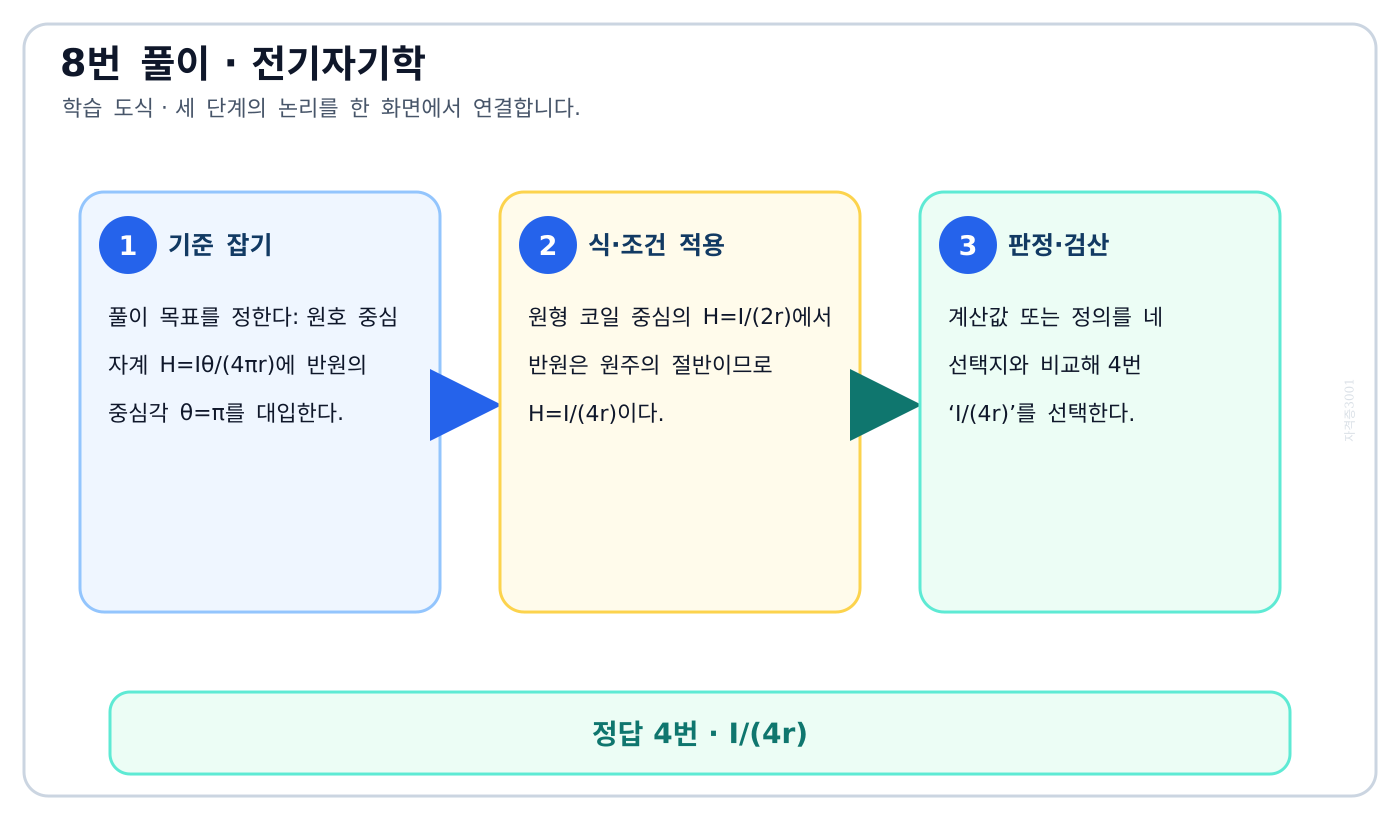

이 문제로 익힐 것

원호 중심 자계 H=Iθ/(4πr)에 반원의 중심각 θ=π를 대입한다.

풀이 순서

1. 풀이 목표를 정한다: 원호 중심 자계 H=Iθ/(4πr)에 반원의 중심각 θ=π를 대입한다.
2. 원형 코일 중심의 H=I/(2r)에서 반원은 원주의 절반이므로 H=I/(4r)이다.
3. 계산값 또는 정의를 네 선택지와 비교해 4번 ‘I/(4r)’를 선택한다.

자주 하는 실수: 완전 원형도선의 I/(2r)를 그대로 쓰거나 H 식에 불필요한 π를 남기기 쉽다.

다른 문제에 적용: 유사 계산에서는 원호 중심 자계 H=Iθ/(4πr)에 반원의 중심각 θ=π를 대입한다. 먼저 식의 적용조건과 단위를 적고 수치를 넣은 뒤 방향·경계값으로 검산한다.

이 문제로 익힐 것

전기력 qE=ma를 벡터 성분별로 적용하고 m/q=10⁻²의 지수를 계산한다.

풀이 순서

1. 풀이 목표를 정한다: 전기력 qE=ma를 벡터 성분별로 적용하고 m/q=10⁻²의 지수를 계산한다.
2. QE=ma에서 E=(m/Q)a=10⁻²(10²i+10²j)=i+j V/m이다.
3. 계산값 또는 정의를 네 선택지와 비교해 3번 ‘i+j V/m’를 선택한다.

자주 하는 실수: 질량과 전하의 지수 나눗셈을 반대로 하거나 i와 j 성분의 같은 가속도를 다르게 처리하기 쉽다.

다른 문제에 적용: 유사 계산에서는 전기력 qE=ma를 벡터 성분별로 적용하고 m/q=10⁻²의 지수를 계산한다. 먼저 식의 적용조건과 단위를 적고 수치를 넣은 뒤 방향·경계값으로 검산한다.

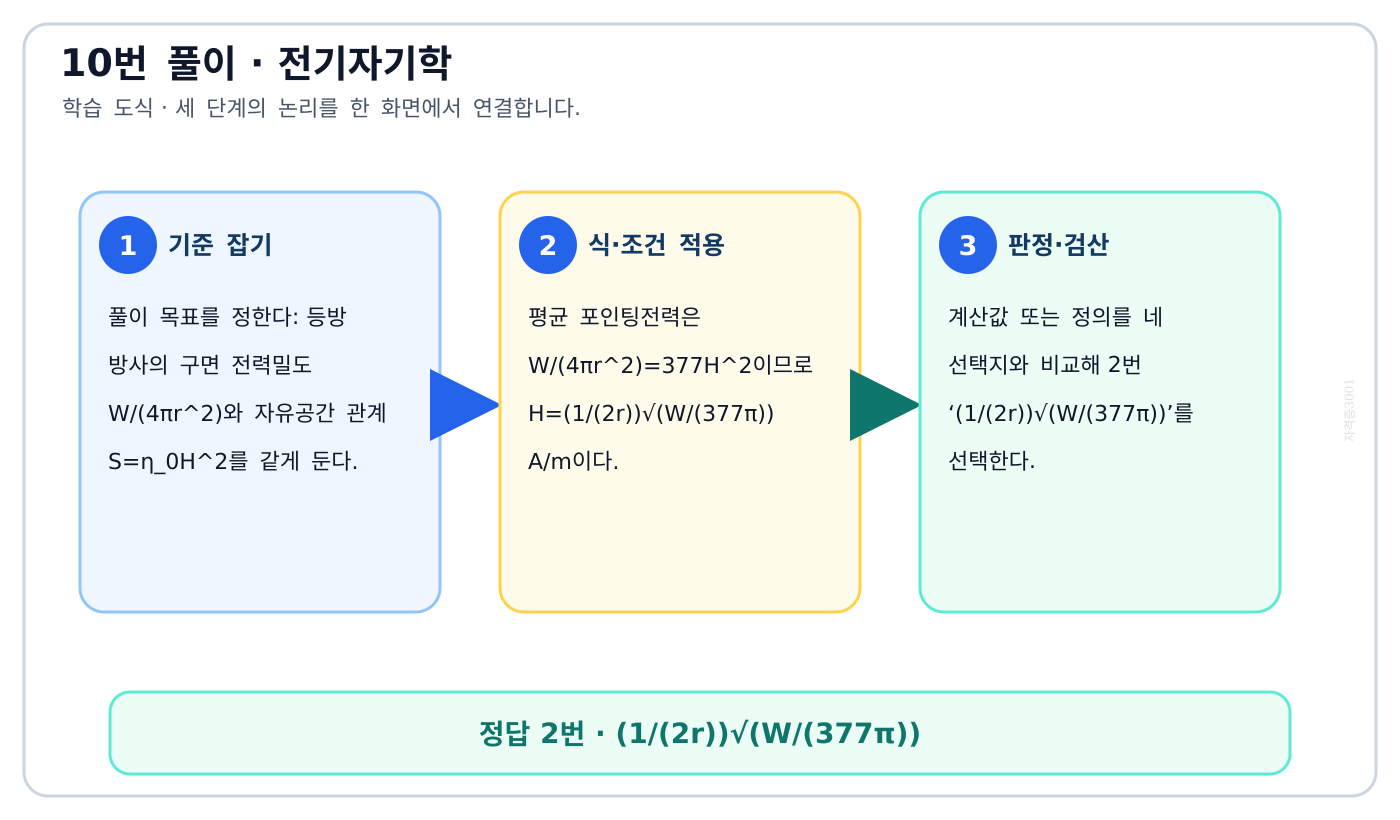

이 문제로 익힐 것

등방 방사의 구면 전력밀도 W/(4πr²)와 자유공간 관계 S=η₀H²를 같게 둔다.

풀이 순서

1. 풀이 목표를 정한다: 등방 방사의 구면 전력밀도 W/(4πr²)와 자유공간 관계 S=η₀H²를 같게 둔다.
2. 평균 포인팅전력은 W/(4πr²)=377H²이므로 H=(1/(2r))√(W/(377π)) A/m이다.
3. 계산값 또는 정의를 네 선택지와 비교해 2번 ‘(1/(2r))√(W/(377π))’를 선택한다.

자주 하는 실수: 구면적의 4를 제곱근 밖에서 빠뜨리거나 자유공간 임피던스 377을 188로 바꾸기 쉽다.

다른 문제에 적용: 유사 계산에서는 등방 방사의 구면 전력밀도 W/(4πr²)와 자유공간 관계 S=η₀H²를 같게 둔다. 먼저 식의 적용조건과 단위를 적고 수치를 넣은 뒤 방향·경계값으로 검산한다.

이 문제로 익힐 것

균일 자화된 원통의 자기모멘트를 자화 세기와 체적 πr²l의 곱으로 계산한다.

풀이 순서

1. 풀이 목표를 정한다: 균일 자화된 원통의 자기모멘트를 자화 세기와 체적 πr²l의 곱으로 계산한다.
2. 자기모멘트는 자화 세기×체적이므로 0.5×π(0.01)²×0.1=1.57×10⁻⁵ Wb·m이다.
3. 계산값 또는 정의를 네 선택지와 비교해 1번 ‘1.57×10⁻⁵ Wb·m’를 선택한다.

자주 하는 실수: cm를 m로 바꿀 때 반지름 제곱과 길이에서 발생하는 10의 지수를 하나씩 놓치기 쉽다.

다른 문제에 적용: 유사 계산에서는 균일 자화된 원통의 자기모멘트를 자화 세기와 체적 πr²l의 곱으로 계산한다. 먼저 식의 적용조건과 단위를 적고 수치를 넣은 뒤 방향·경계값으로 검산한다.

이 문제로 익힐 것

자유 표면전하가 없는 유전체 경계에서 E의 접선성분과 D의 법선성분 연속조건을 구분한다.

풀이 순서

1. 풀이 목표를 정한다: 자유 표면전하가 없는 유전체 경계에서 E의 접선성분과 D의 법선성분 연속조건을 구분한다.
2. 정전계 경계에서 Et1=Et2이고 자유 표면전하가 없으면 Dn1=Dn2이다.
3. 계산값 또는 정의를 네 선택지와 비교해 4번 ‘E의 접선성분과 D의 법선성분이 각각 연속이다.’를 선택한다.

자주 하는 실수: 유전율이 다른데 E와 D의 같은 방향 성분이 모두 연속이라고 묶어 외우기 쉽다.

다른 문제에 적용: 유사 개념문제에서는 자유 표면전하가 없는 유전체 경계에서 E의 접선성분과 D의 법선성분 연속조건을 구분한다. 정의와 반대개념을 나란히 적고 각 선택지에 하나씩 적용한다.

이 문제로 익힐 것

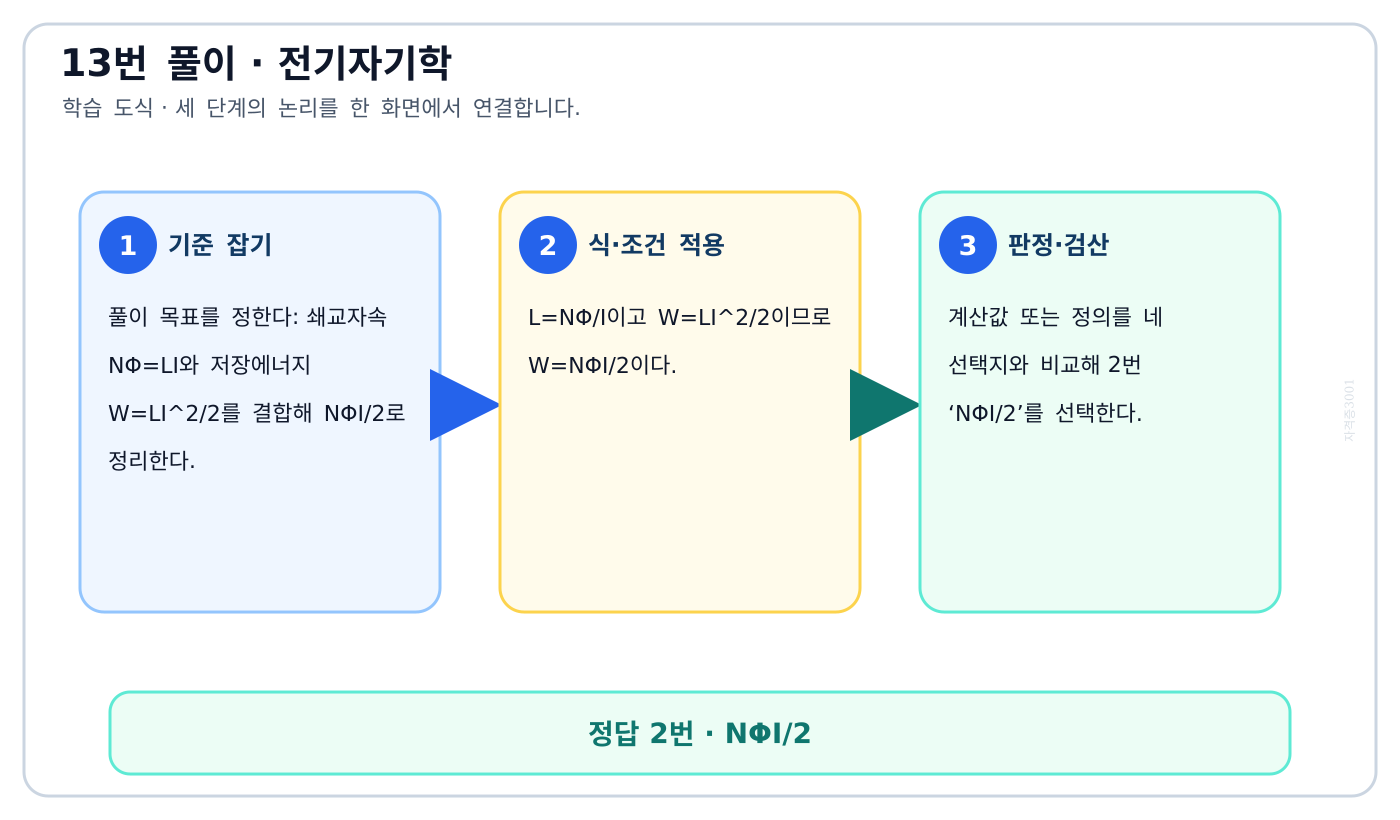

쇄교자속 NΦ=LI와 저장에너지 W=LI²/2를 결합해 NΦI/2로 정리한다.

풀이 순서

1. 풀이 목표를 정한다: 쇄교자속 NΦ=LI와 저장에너지 W=LI²/2를 결합해 NΦI/2로 정리한다.
2. L=NΦ/I이고 W=LI²/2이므로 W=NΦI/2이다.
3. 계산값 또는 정의를 네 선택지와 비교해 2번 ‘NΦI/2’를 선택한다.

자주 하는 실수: 자속 Φ나 권선수 N을 한 번 더 곱하거나 에너지식의 전류 제곱을 그대로 남기기 쉽다.

다른 문제에 적용: 유사 계산에서는 쇄교자속 NΦ=LI와 저장에너지 W=LI²/2를 결합해 NΦI/2로 정리한다. 먼저 식의 적용조건과 단위를 적고 수치를 넣은 뒤 방향·경계값으로 검산한다.

이 문제로 익힐 것

동축 원통의 방사상 전계를 a에서 b까지 적분해 단위길이 정전용량을 구한다.

풀이 순서

1. 풀이 목표를 정한다: 동축 원통의 방사상 전계를 a에서 b까지 적분해 단위길이 정전용량을 구한다.
2. 동축 원통의 단위길이 정전용량은 전위차 적분에서 C'=2πε/ln(b/a)로 얻는다.
3. 계산값 또는 정의를 네 선택지와 비교해 3번 ‘2πε/ln(b/a)’를 선택한다.

자주 하는 실수: 전위차 적분에서 ln(b/a)의 순서를 뒤집거나 C와 전위계수를 역수로 혼동하기 쉽다.

다른 문제에 적용: 유사 계산에서는 동축 원통의 방사상 전계를 a에서 b까지 적분해 단위길이 정전용량을 구한다. 먼저 식의 적용조건과 단위를 적고 수치를 넣은 뒤 방향·경계값으로 검산한다.

이 문제로 익힐 것

손실 없는 자유공간 평면파에서 E와 H가 공간적으로 직교하고 시간적으로 동상임을 구분한다.

풀이 순서

1. 풀이 목표를 정한다: 손실 없는 자유공간 평면파에서 E와 H가 공간적으로 직교하고 시간적으로 동상임을 구분한다.
2. 자유공간 평면파의 E와 H는 공간적으로 직교하지만 시간적으로 동상이다.
3. 계산값 또는 정의를 네 선택지와 비교해 1번 ‘서로 같은 위상이다.’를 선택한다.

자주 하는 실수: 전계와 자계가 직각이라는 공간 방향 관계를 90°의 시간 위상차로 오해하기 쉽다.

다른 문제에 적용: 유사 개념문제에서는 손실 없는 자유공간 평면파에서 E와 H가 공간적으로 직교하고 시간적으로 동상임을 구분한다. 정의와 반대개념을 나란히 적고 각 선택지에 하나씩 적용한다.

이 문제로 익힐 것

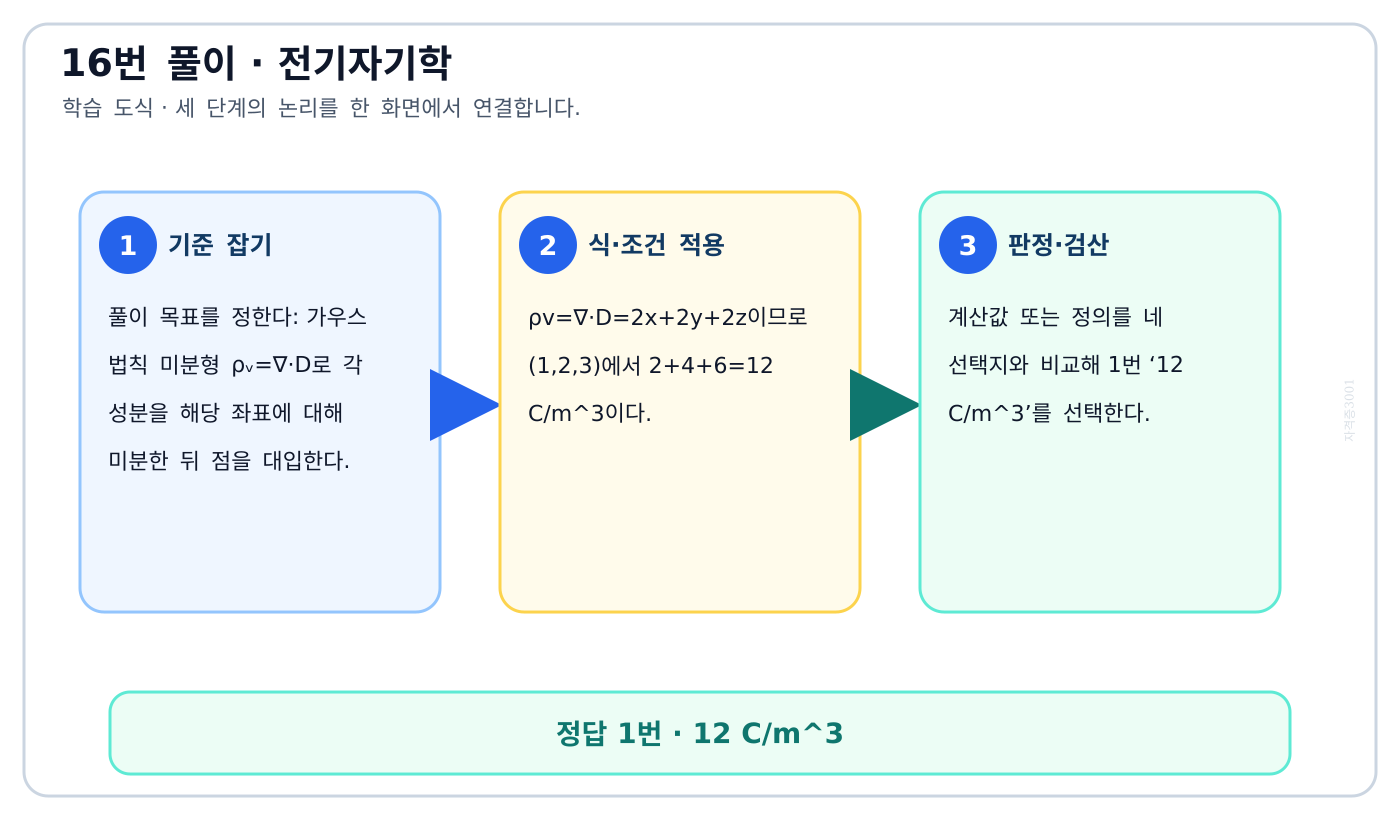

가우스 법칙 미분형 ρᵥ=∇·D로 각 성분을 해당 좌표에 대해 미분한 뒤 점을 대입한다.

풀이 순서

1. 풀이 목표를 정한다: 가우스 법칙 미분형 ρᵥ=∇·D로 각 성분을 해당 좌표에 대해 미분한 뒤 점을 대입한다.
2. ρv=∇·D=2x+2y+2z이므로 (1,2,3)에서 2+4+6=12 C/m³이다.
3. 계산값 또는 정의를 네 선택지와 비교해 1번 ‘12 C/m³’를 선택한다.

자주 하는 실수: D의 성분값 1,4,9를 직접 더하거나 편미분 전에 좌표를 먼저 대입하기 쉽다.

다른 문제에 적용: 유사 계산에서는 가우스 법칙 미분형 ρᵥ=∇·D로 각 성분을 해당 좌표에 대해 미분한 뒤 점을 대입한다. 먼저 식의 적용조건과 단위를 적고 수치를 넣은 뒤 방향·경계값으로 검산한다.

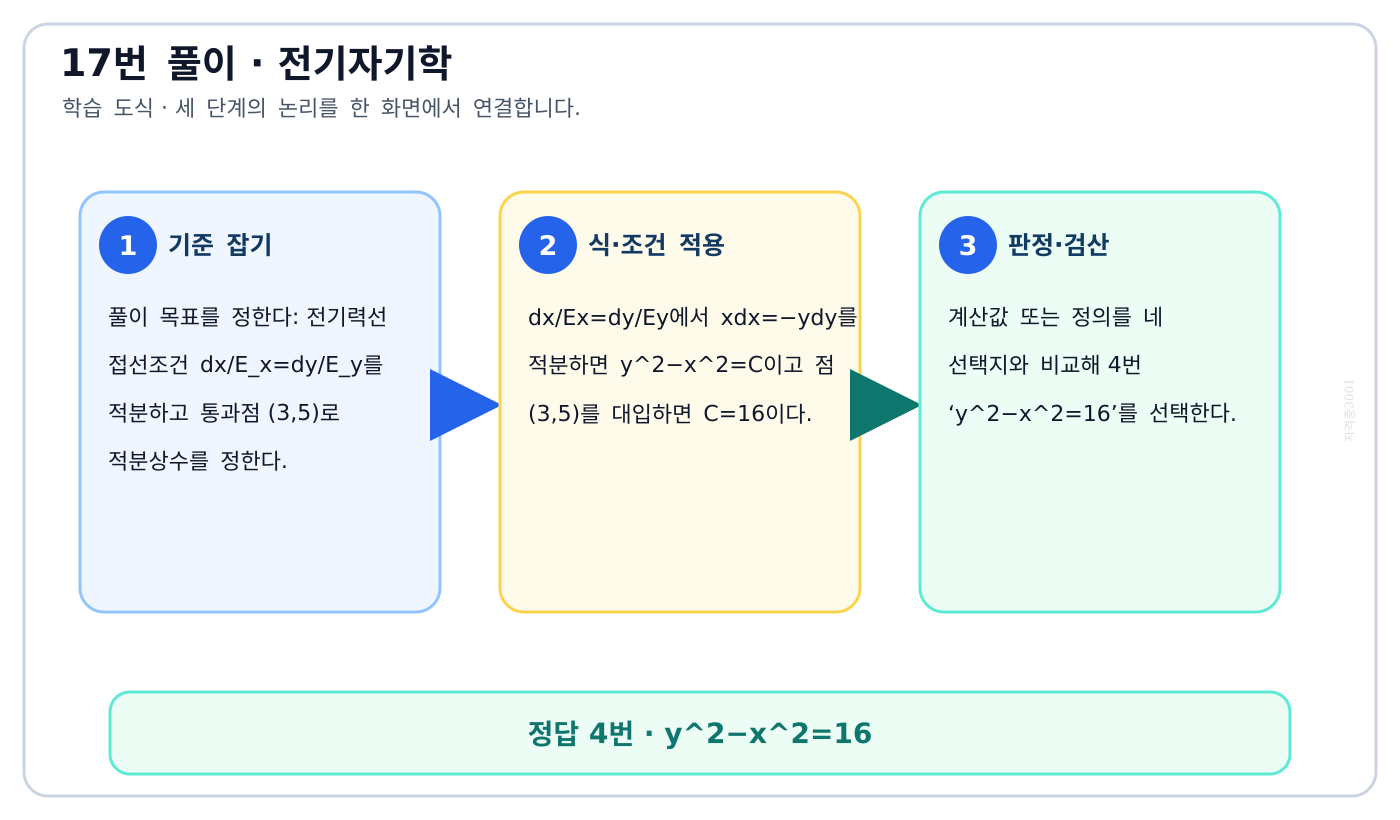

이 문제로 익힐 것

전기력선 접선조건 dx/Eₓ=dy/Eᵧ를 적분하고 통과점 (3,5)로 적분상수를 정한다.

풀이 순서

1. 풀이 목표를 정한다: 전기력선 접선조건 dx/Eₓ=dy/Eᵧ를 적분하고 통과점 (3,5)로 적분상수를 정한다.
2. dx/Ex=dy/Ey에서 xdx=−ydy를 적분하면 y²−x²=C이고 점 (3,5)를 대입하면 C=16이다.
3. 계산값 또는 정의를 네 선택지와 비교해 4번 ‘y²−x²=16’를 선택한다.

자주 하는 실수: y성분의 음의 부호를 놓쳐 원의 식으로 만들거나 5²−3²=16을 12로 계산하기 쉽다.

다른 문제에 적용: 유사 계산에서는 전기력선 접선조건 dx/Eₓ=dy/Eᵧ를 적분하고 통과점 (3,5)로 적분상수를 정한다. 먼저 식의 적용조건과 단위를 적고 수치를 넣은 뒤 방향·경계값으로 검산한다.

이 문제로 익힐 것

결합계수 k=M/√(L₁L₂)의 물리적 한계와 비결합·완전결합 경계를 구분한다.

풀이 순서

1. 풀이 목표를 정한다: 결합계수 k=M/√(L₁L₂)의 물리적 한계와 비결합·완전결합 경계를 구분한다.
2. k=M/√(L1L2)이며 비결합은 0, 완전결합은 1이므로 일반 결합은 0<k<1이다.
3. 계산값 또는 정의를 네 선택지와 비교해 2번 ‘0<k<1’를 선택한다.

자주 하는 실수: 상호 인덕턴스의 부호와 결합 정도를 혼동해 k를 음수로 보거나 1보다 크게 허용하기 쉽다.

다른 문제에 적용: 유사 개념문제에서는 결합계수 k=M/√(L₁L₂)의 물리적 한계와 비결합·완전결합 경계를 구분한다. 정의와 반대개념을 나란히 적고 각 선택지에 하나씩 적용한다.

이 문제로 익힐 것

앙페르 법칙 J=∇×H의 행렬식을 전개해 각 성분을 구한 뒤 좌표를 대입한다.

풀이 순서

1. 풀이 목표를 정한다: 앙페르 법칙 J=∇×H의 행렬식을 전개해 각 성분을 구한 뒤 좌표를 대입한다.
2. J=∇×H에서 ay 성분은 z, az 성분은 y이므로 점에서 J=5ay+3az A/m²이다.
3. 계산값 또는 정의를 네 선택지와 비교해 4번 ‘5ay+3az’를 선택한다.

자주 하는 실수: curl의 성분 순환과 음의 부호를 놓쳐 aₓ 성분을 만들거나 y·z 위치를 바꾸기 쉽다.

다른 문제에 적용: 유사 계산에서는 앙페르 법칙 J=∇×H의 행렬식을 전개해 각 성분을 구한 뒤 좌표를 대입한다. 먼저 식의 적용조건과 단위를 적고 수치를 넣은 뒤 방향·경계값으로 검산한다.

이 문제로 익힐 것

구 표면전계 E=Q/(4πε₀a²)를 정전압력 f=ε₀E²/2에 대입한다.

풀이 순서

1. 풀이 목표를 정한다: 구 표면전계 E=Q/(4πε₀a²)를 정전압력 f=ε₀E²/2에 대입한다.
2. 구 표면 E=Q/(4πε₀a²)이고 정전압력 f=ε₀E²/2이므로 Q²/(32π²ε₀a⁴)이다.
3. 계산값 또는 정의를 네 선택지와 비교해 4번 ‘Q²/(32π²ε₀a⁴)’를 선택한다.

자주 하는 실수: 전계 제곱에서 4π의 제곱과 압력식의 1/2을 각각 빠뜨리기 쉽다.

다른 문제에 적용: 유사 계산에서는 구 표면전계 E=Q/(4πε₀a²)를 정전압력 f=ε₀E²/2에 대입한다. 먼저 식의 적용조건과 단위를 적고 수치를 넣은 뒤 방향·경계값으로 검산한다.

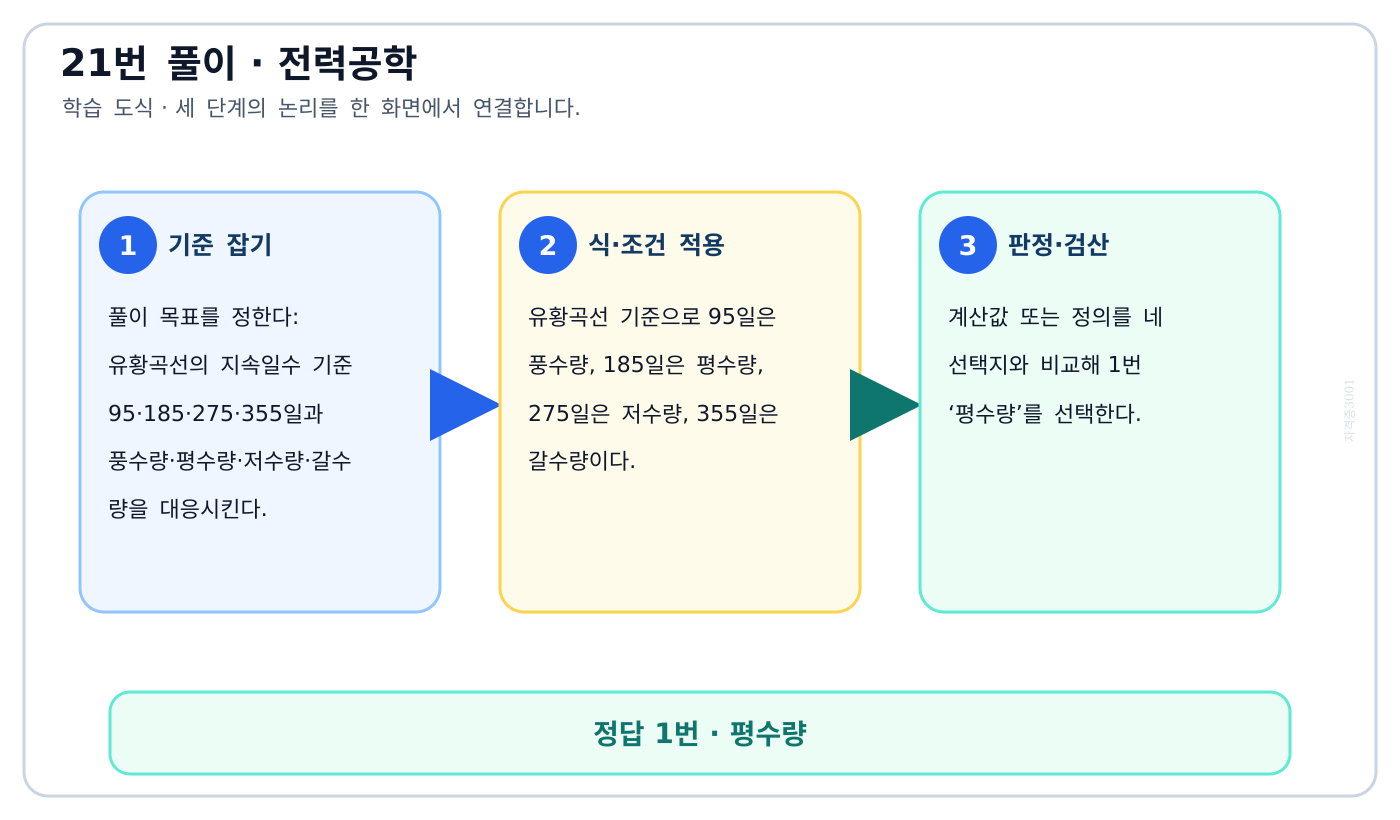

이 문제로 익힐 것

유황곡선의 지속일수 기준 95·185·275·355일과 풍수량·평수량·저수량·갈수량을 대응시킨다.

풀이 순서

1. 풀이 목표를 정한다: 유황곡선의 지속일수 기준 95·185·275·355일과 풍수량·평수량·저수량·갈수량을 대응시킨다.
2. 유황곡선 기준으로 95일은 풍수량, 185일은 평수량, 275일은 저수량, 355일은 갈수량이다.
3. 계산값 또는 정의를 네 선택지와 비교해 1번 ‘평수량’를 선택한다.

자주 하는 실수: 명칭의 일상적 의미만 보고 평수량과 풍수량을 바꾸거나 275일 기준을 선택하기 쉽다.

다른 문제에 적용: 유사 개념문제에서는 유황곡선의 지속일수 기준 95·185·275·355일과 풍수량·평수량·저수량·갈수량을 대응시킨다. 정의와 반대개념을 나란히 적고 각 선택지에 하나씩 적용한다.

이 문제로 익힐 것

대칭 장거리 선로의 4단자정수에서 A=D이고 상반회로에서 AD−BC=1임을 구분한다.

풀이 순서

1. 풀이 목표를 정한다: 대칭 장거리 선로의 4단자정수에서 A=D이고 상반회로에서 AD−BC=1임을 구분한다.
2. 대칭 선로의 ABCD 정수는 A=D이고 상반조건은 AD−BC=1이다.
3. 계산값 또는 정의를 네 선택지와 비교해 3번 ‘A=D’를 선택한다.

자주 하는 실수: A·D는 무차원이고 B·C는 서로 단위가 다른데 위치가 비슷하다는 이유로 같다고 보기 쉽다.

다른 문제에 적용: 유사 개념문제에서는 대칭 장거리 선로의 4단자정수에서 A=D이고 상반회로에서 AD−BC=1임을 구분한다. 정의와 반대개념을 나란히 적고 각 선택지에 하나씩 적용한다.

이 문제로 익힐 것

콘덴서의 i=C·dv/dt 관계로 전류가 전압보다 90° 앞서는 진상전류임을 판정한다.

풀이 순서

1. 풀이 목표를 정한다: 콘덴서의 i=C·dv/dt 관계로 전류가 전압보다 90° 앞서는 진상전류임을 판정한다.
2. 콘덴서 전류는 전압보다 위상이 90° 앞서는 용량성 진상전류이다.
3. 계산값 또는 정의를 네 선택지와 비교해 2번 ‘진상전류’를 선택한다.

자주 하는 실수: 유도성 부하의 지상전류와 역률보상용 콘덴서가 공급하는 전류 방향을 혼동하기 쉽다.

다른 문제에 적용: 유사 개념문제에서는 콘덴서의 i=C·dv/dt 관계로 전류가 전압보다 90° 앞서는 진상전류임을 판정한다. 정의와 반대개념을 나란히 적고 각 선택지에 하나씩 적용한다.

이 문제로 익힐 것

유황곡선이 365개의 일유량을 큰 값부터 내림차순으로 배열한 지속곡선임을 이해한다.

풀이 순서

1. 풀이 목표를 정한다: 유황곡선이 365개의 일유량을 큰 값부터 내림차순으로 배열한 지속곡선임을 이해한다.
2. 유황곡선은 매일의 유량을 큰 값부터 작은 값 순서로 배열한 지속곡선이다.
3. 계산값 또는 정의를 네 선택지와 비교해 3번 ‘일별 유량을 큰 순서로 배열한다.’를 선택한다.

자주 하는 실수: 월평균이나 월최대 유량 그래프로 생각하거나 작은 값부터 정렬하는 누가곡선과 혼동하기 쉽다.

다른 문제에 적용: 유사 개념문제에서는 유황곡선이 365개의 일유량을 큰 값부터 내림차순으로 배열한 지속곡선임을 이해한다. 정의와 반대개념을 나란히 적고 각 선택지에 하나씩 적용한다.

이 문제로 익힐 것

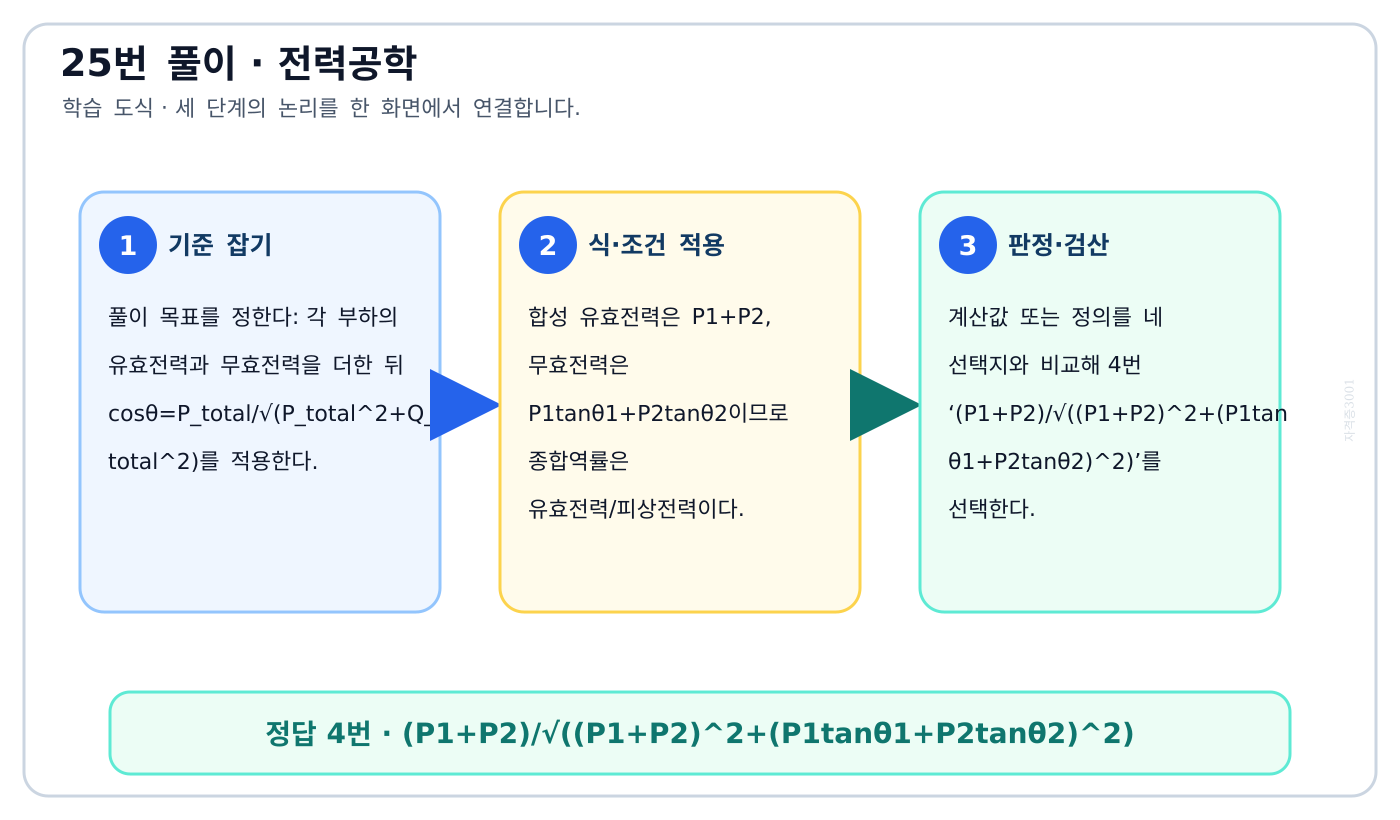

각 부하의 유효전력과 무효전력을 더한 뒤 cosθ=P_total/√(P_total²+Q_total²)를 적용한다.

풀이 순서

1. 풀이 목표를 정한다: 각 부하의 유효전력과 무효전력을 더한 뒤 cosθ=P_total/√(P_total²+Q_total²)를 적용한다.
2. 합성 유효전력은 P1+P2, 무효전력은 P1tanθ1+P2tanθ2이므로 종합역률은 유효전력/피상전력이다.
3. 계산값 또는 정의를 네 선택지와 비교해 4번 ‘(P1+P2)/√((P1+P2)²+(P1tanθ1+P2tanθ2)²)’를 선택한다.

자주 하는 실수: 개별 역률을 단순 평균하거나 유효전력에 cosθ를 다시 곱해 이중 반영하기 쉽다.

다른 문제에 적용: 유사 계산에서는 각 부하의 유효전력과 무효전력을 더한 뒤 cosθ=P_total/√(P_total²+Q_total²)를 적용한다. 먼저 식의 적용조건과 단위를 적고 수치를 넣은 뒤 방향·경계값으로 검산한다.

이 문제로 익힐 것

화력발전 열수지에서 터빈 배기증기의 잠열을 냉각수로 방출하는 복수기 손실을 식별한다.

풀이 순서

1. 풀이 목표를 정한다: 화력발전 열수지에서 터빈 배기증기의 잠열을 냉각수로 방출하는 복수기 손실을 식별한다.
2. 터빈 배기증기를 물로 되돌리면서 막대한 잠열을 냉각수로 버리므로 복수기 손실이 가장 크다.
3. 계산값 또는 정의를 네 선택지와 비교해 3번 ‘복수기 손실’를 선택한다.

자주 하는 실수: 눈에 보이는 굴뚝 배기가스 손실이 가장 클 것이라고 생각해 복수기의 잠열을 과소평가하기 쉽다.

다른 문제에 적용: 유사 개념문제에서는 화력발전 열수지에서 터빈 배기증기의 잠열을 냉각수로 방출하는 복수기 손실을 식별한다. 정의와 반대개념을 나란히 적고 각 선택지에 하나씩 적용한다.

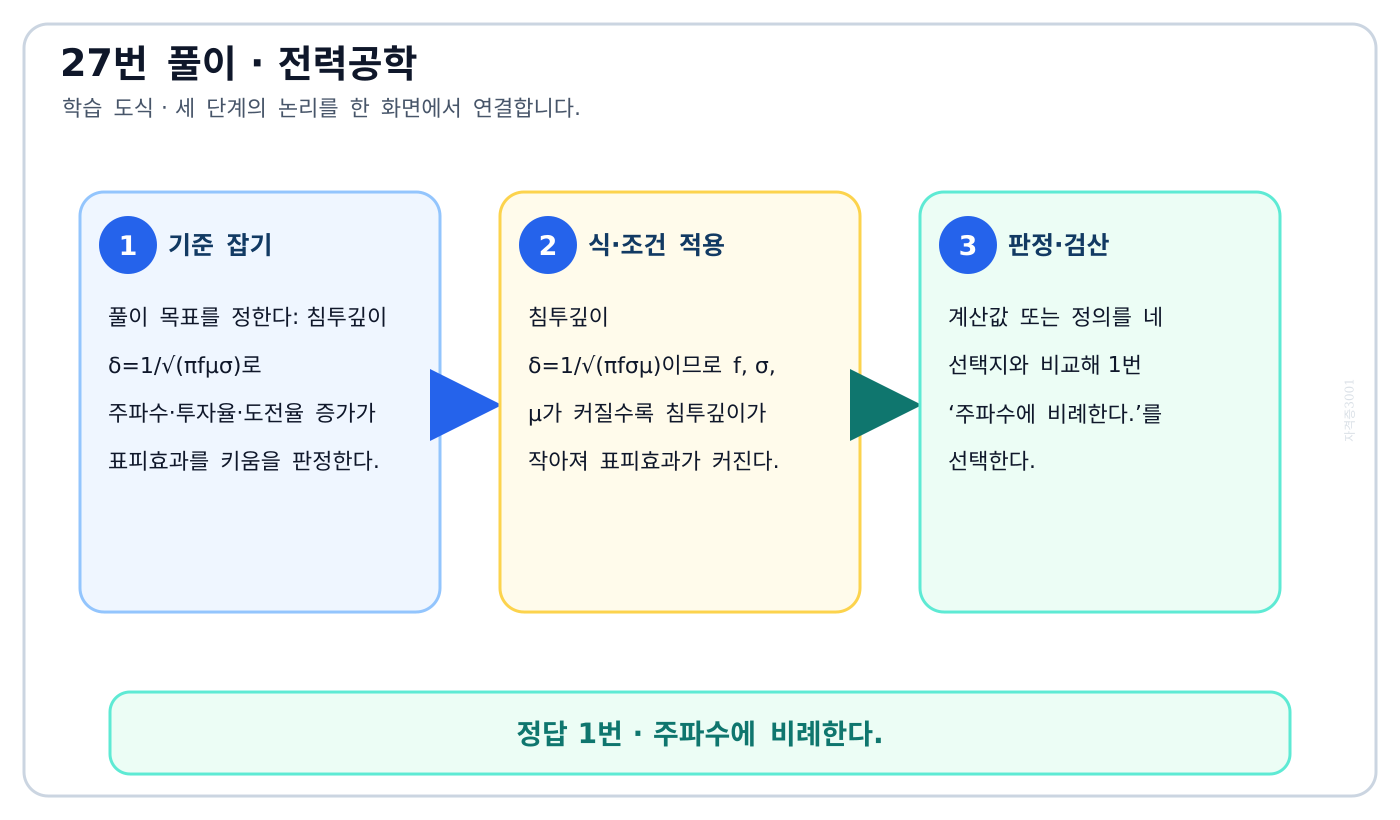

이 문제로 익힐 것

침투깊이 δ=1/√(πfμσ)로 주파수·투자율·도전율 증가가 표피효과를 키움을 판정한다.

풀이 순서

1. 풀이 목표를 정한다: 침투깊이 δ=1/√(πfμσ)로 주파수·투자율·도전율 증가가 표피효과를 키움을 판정한다.
2. 침투깊이 δ=1/√(πfσμ)이므로 f, σ, μ가 커질수록 침투깊이가 작아져 표피효과가 커진다.
3. 계산값 또는 정의를 네 선택지와 비교해 1번 ‘주파수에 비례한다.’를 선택한다.

자주 하는 실수: 침투깊이와 표피효과 세기는 반대 방향으로 변한다는 점을 놓쳐 비례·반비례를 뒤집기 쉽다.

다른 문제에 적용: 유사 개념문제에서는 침투깊이 δ=1/√(πfμσ)로 주파수·투자율·도전율 증가가 표피효과를 키움을 판정한다. 정의와 반대개념을 나란히 적고 각 선택지에 하나씩 적용한다.

이 문제로 익힐 것

일반 특성임피던스 Z₀=√[(R+jωL)/(G+jωC)]에서 R=G=0을 대입한다.

풀이 순서

1. 풀이 목표를 정한다: 일반 특성임피던스 Z₀=√[(R+jωL)/(G+jωC)]에서 R=G=0을 대입한다.
2. Z0=√((R+jωL)/(G+jωC))에서 R=G=0이면 √(L/C)이다.
3. 계산값 또는 정의를 네 선택지와 비교해 1번 ‘√(L/C)’를 선택한다.

자주 하는 실수: L/C의 제곱근을 빠뜨리거나 분자와 분모를 뒤집어 어드미턴스 형태를 고르기 쉽다.

다른 문제에 적용: 유사 계산에서는 일반 특성임피던스 Z₀=√[(R+jωL)/(G+jωC)]에서 R=G=0을 대입한다. 먼저 식의 적용조건과 단위를 적고 수치를 넣은 뒤 방향·경계값으로 검산한다.

이 문제로 익힐 것

배전변전소에서 급전선·간선·분기선으로 전력이 흘러가는 기능별 계층을 순서대로 배열한다.

풀이 순서

1. 풀이 목표를 정한다: 배전변전소에서 급전선·간선·분기선으로 전력이 흘러가는 기능별 계층을 순서대로 배열한다.
2. 변전소에서 급전선이 간선으로 전력을 보내고 간선에서 분기선이 수용가로 갈라진다.
3. 계산값 또는 정의를 네 선택지와 비교해 2번 ‘배전변전소→급전선→간선→분기선’를 선택한다.

자주 하는 실수: 급전선을 수용가 가까운 분기선으로 생각하거나 간선과 급전선의 위치를 바꾸기 쉽다.

다른 문제에 적용: 유사 개념문제에서는 배전변전소에서 급전선·간선·분기선으로 전력이 흘러가는 기능별 계층을 순서대로 배열한다. 정의와 반대개념을 나란히 적고 각 선택지에 하나씩 적용한다.

이 문제로 익힐 것

지락 때 발생하는 영상전류의 방향·크기로 고장회선을 선택하는 SGR의 기능을 구분한다.

풀이 순서

1. 풀이 목표를 정한다: 지락 때 발생하는 영상전류의 방향·크기로 고장회선을 선택하는 SGR의 기능을 구분한다.
2. 선택지락계전기 SGR은 병행회선의 영상전류 방향·크기로 고장회선을 선택한다.
3. 계산값 또는 정의를 네 선택지와 비교해 1번 ‘선택지락계전기’를 선택한다.

자주 하는 실수: 전압·차동·거리 계전기도 고장을 검출하므로 검출량인 영상전류를 확인하지 않고 고르기 쉽다.

다른 문제에 적용: 유사 개념문제에서는 지락 때 발생하는 영상전류의 방향·크기로 고장회선을 선택하는 SGR의 기능을 구분한다. 정의와 반대개념을 나란히 적고 각 선택지에 하나씩 적용한다.

이 문제로 익힐 것

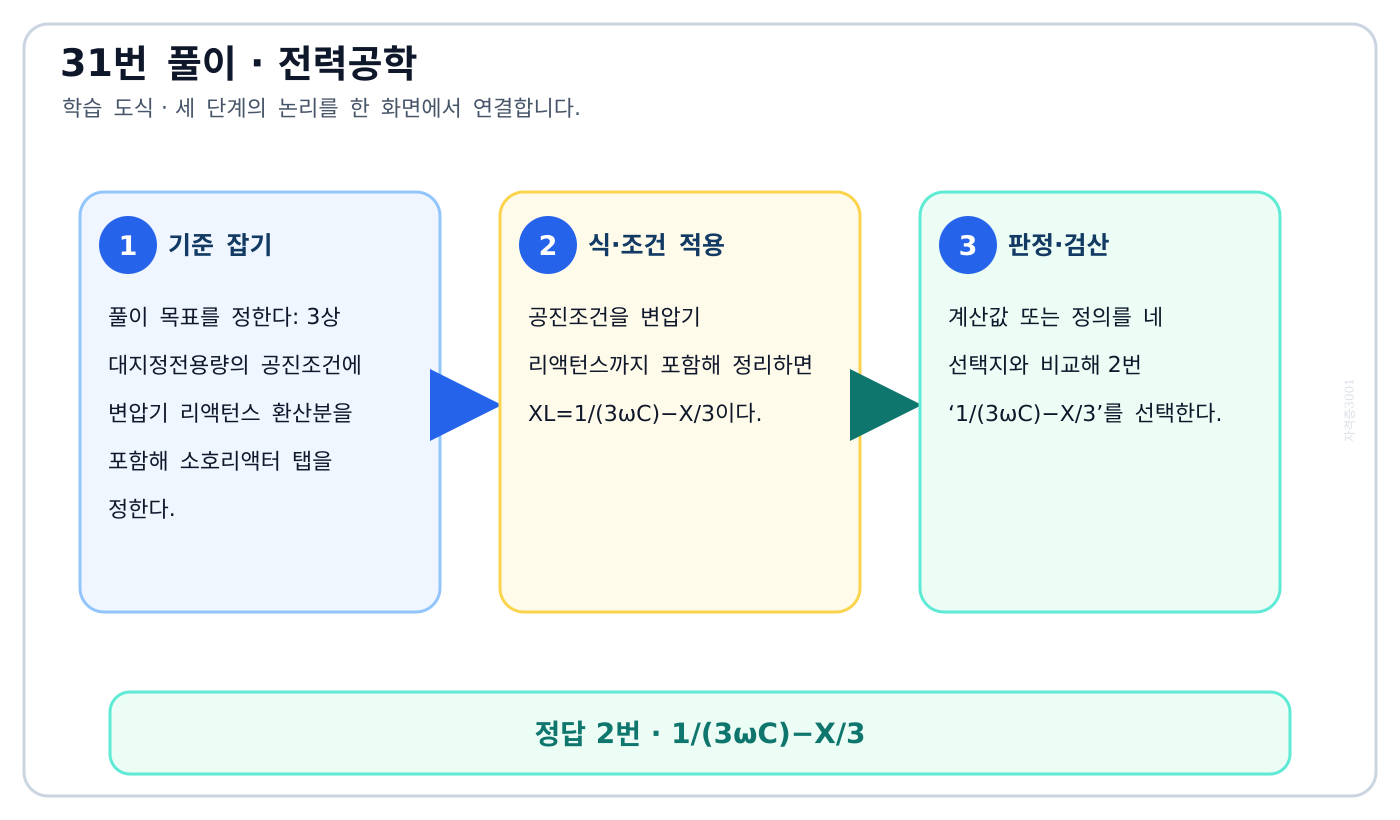

3상 대지정전용량의 공진조건에 변압기 리액턴스 환산분을 포함해 소호리액터 탭을 정한다.

풀이 순서

1. 풀이 목표를 정한다: 3상 대지정전용량의 공진조건에 변압기 리액턴스 환산분을 포함해 소호리액터 탭을 정한다.
2. 공진조건을 변압기 리액턴스까지 포함해 정리하면 XL=1/(3ωC)−X/3이다.
3. 계산값 또는 정의를 네 선택지와 비교해 2번 ‘1/(3ωC)−X/3’를 선택한다.

자주 하는 실수: 상수 3을 C와 X에 같은 방식으로 곱하거나 보정항 X/3의 부호를 더하기 쉽다.

다른 문제에 적용: 유사 계산에서는 3상 대지정전용량의 공진조건에 변압기 리액턴스 환산분을 포함해 소호리액터 탭을 정한다. 먼저 식의 적용조건과 단위를 적고 수치를 넣은 뒤 방향·경계값으로 검산한다.

이 문제로 익힐 것

최소 동작전류를 넘은 뒤 전류 크기와 관계없이 설정시간 후 동작하는 정한시 특성을 식별한다.

풀이 순서

1. 풀이 목표를 정한다: 최소 동작전류를 넘은 뒤 전류 크기와 관계없이 설정시간 후 동작하는 정한시 특성을 식별한다.
2. 정한시는 설정전류 이상에서 미리 정한 시간 후 동작한다.
3. 계산값 또는 정의를 네 선택지와 비교해 1번 ‘정한시계전기’를 선택한다.

자주 하는 실수: 전류가 클수록 빨리 동작하는 반한시 특성과 일정시간 동작을 이름만으로 혼동하기 쉽다.

다른 문제에 적용: 유사 개념문제에서는 최소 동작전류를 넘은 뒤 전류 크기와 관계없이 설정시간 후 동작하는 정한시 특성을 식별한다. 정의와 반대개념을 나란히 적고 각 선택지에 하나씩 적용한다.

이 문제로 익힐 것

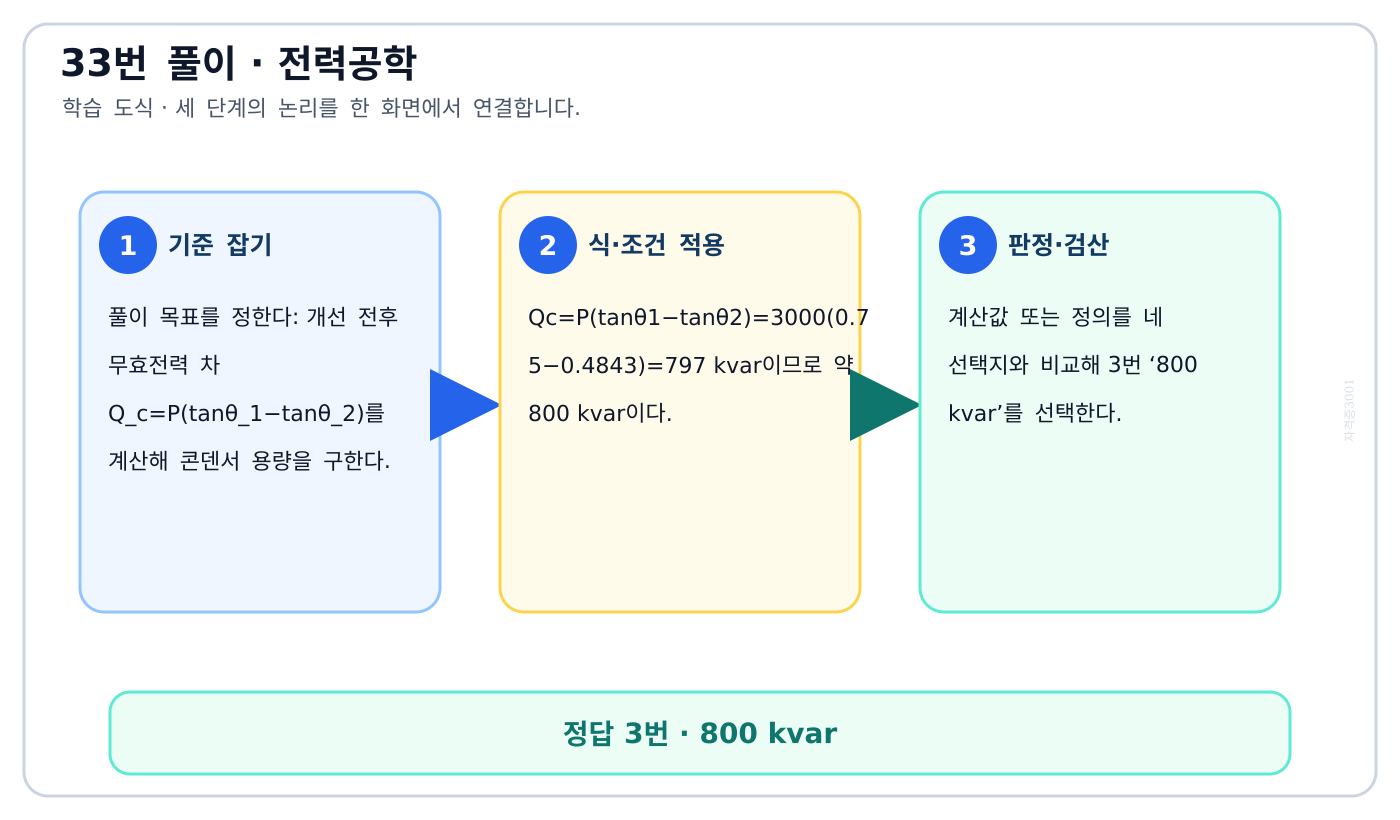

개선 전후 무효전력 차 Q_c=P(tanθ₁−tanθ₂)를 계산해 콘덴서 용량을 구한다.

풀이 순서

1. 풀이 목표를 정한다: 개선 전후 무효전력 차 Q_c=P(tanθ₁−tanθ₂)를 계산해 콘덴서 용량을 구한다.
2. Qc=P(tanθ1−tanθ2)=3000(0.75−0.4843)=797 kvar이므로 약 800 kvar이다.
3. 계산값 또는 정의를 네 선택지와 비교해 3번 ‘800 kvar’를 선택한다.

자주 하는 실수: cos값 0.8과 0.9를 직접 빼거나 tanθ₂의 근삿값을 0.5로 과도하게 반올림하기 쉽다.

다른 문제에 적용: 유사 계산에서는 개선 전후 무효전력 차 Q_c=P(tanθ₁−tanθ₂)를 계산해 콘덴서 용량을 구한다. 먼저 식의 적용조건과 단위를 적고 수치를 넣은 뒤 방향·경계값으로 검산한다.

이 문제로 익힐 것

1차측 차단기가 끊어야 할 최대 고장전류를 공급측 단락용량에서 산정함을 이해한다.

풀이 순서

1. 풀이 목표를 정한다: 1차측 차단기가 끊어야 할 최대 고장전류를 공급측 단락용량에서 산정함을 이해한다.
2. 차단기는 고장 때 공급측에서 유입되는 단락전류를 차단해야 하므로 공급측 단락용량으로 정한다.
3. 계산값 또는 정의를 네 선택지와 비교해 3번 ‘공급측 단락용량’를 선택한다.

자주 하는 실수: 평상시 부하 크기인 변압기·계약·부하설비 용량을 고장 차단능력과 혼동하기 쉽다.

다른 문제에 적용: 유사 개념문제에서는 1차측 차단기가 끊어야 할 최대 고장전류를 공급측 단락용량에서 산정함을 이해한다. 정의와 반대개념을 나란히 적고 각 선택지에 하나씩 적용한다.

이 문제로 익힐 것

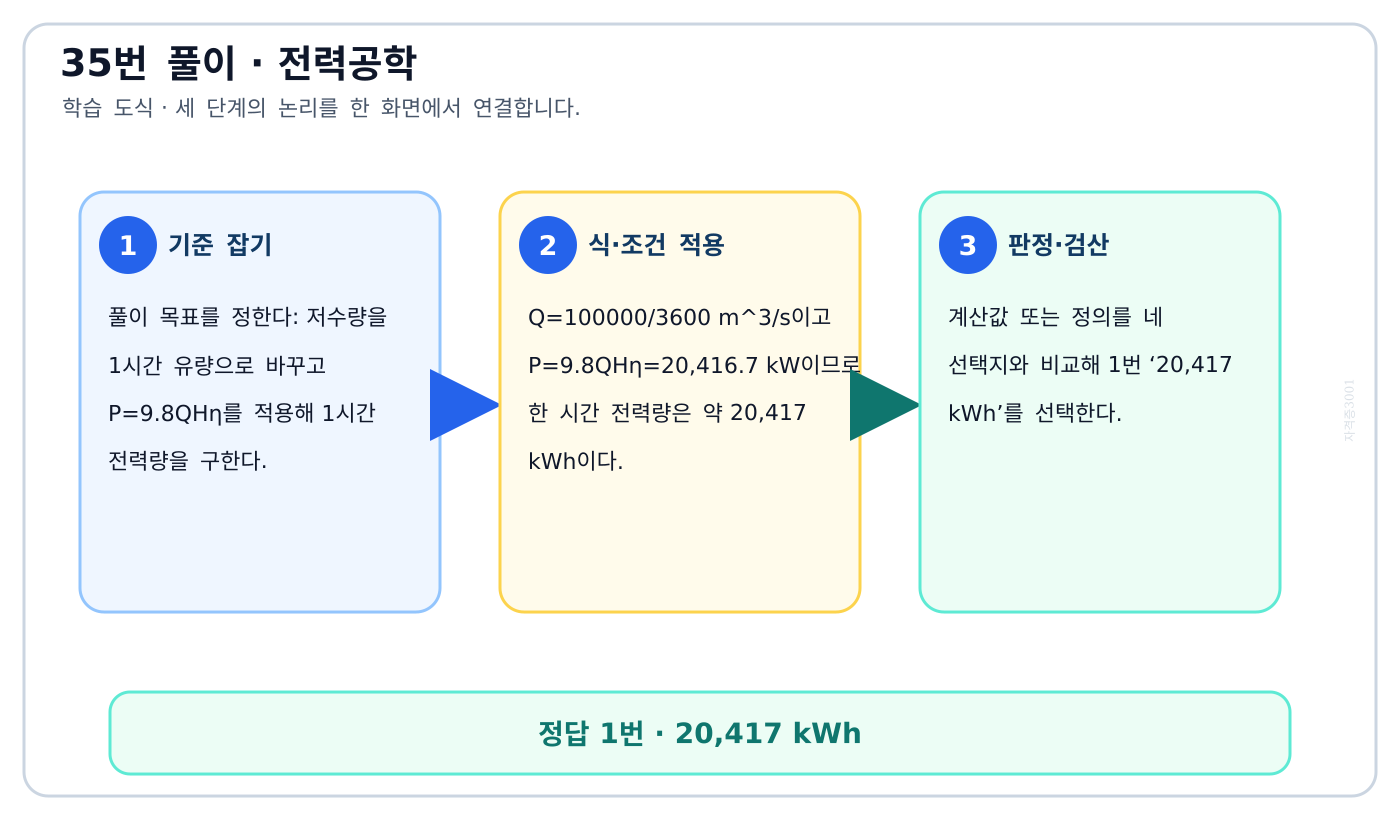

저수량을 1시간 유량으로 바꾸고 P=9.8QHη를 적용해 1시간 전력량을 구한다.

풀이 순서

1. 풀이 목표를 정한다: 저수량을 1시간 유량으로 바꾸고 P=9.8QHη를 적용해 1시간 전력량을 구한다.
2. Q=100000/3600 m³/s이고 P=9.8QHη=20,416.7 kW이므로 한 시간 전력량은 약 20,417 kWh이다.
3. 계산값 또는 정의를 네 선택지와 비교해 1번 ‘20,417 kWh’를 선택한다.

자주 하는 실수: 100,000 m³를 초당 유량으로 바꾸는 3,600을 빼거나 효율 75%를 나누기 쉽다.

다른 문제에 적용: 유사 계산에서는 저수량을 1시간 유량으로 바꾸고 P=9.8QHη를 적용해 1시간 전력량을 구한다. 먼저 식의 적용조건과 단위를 적고 수치를 넣은 뒤 방향·경계값으로 검산한다.

이 문제로 익힐 것

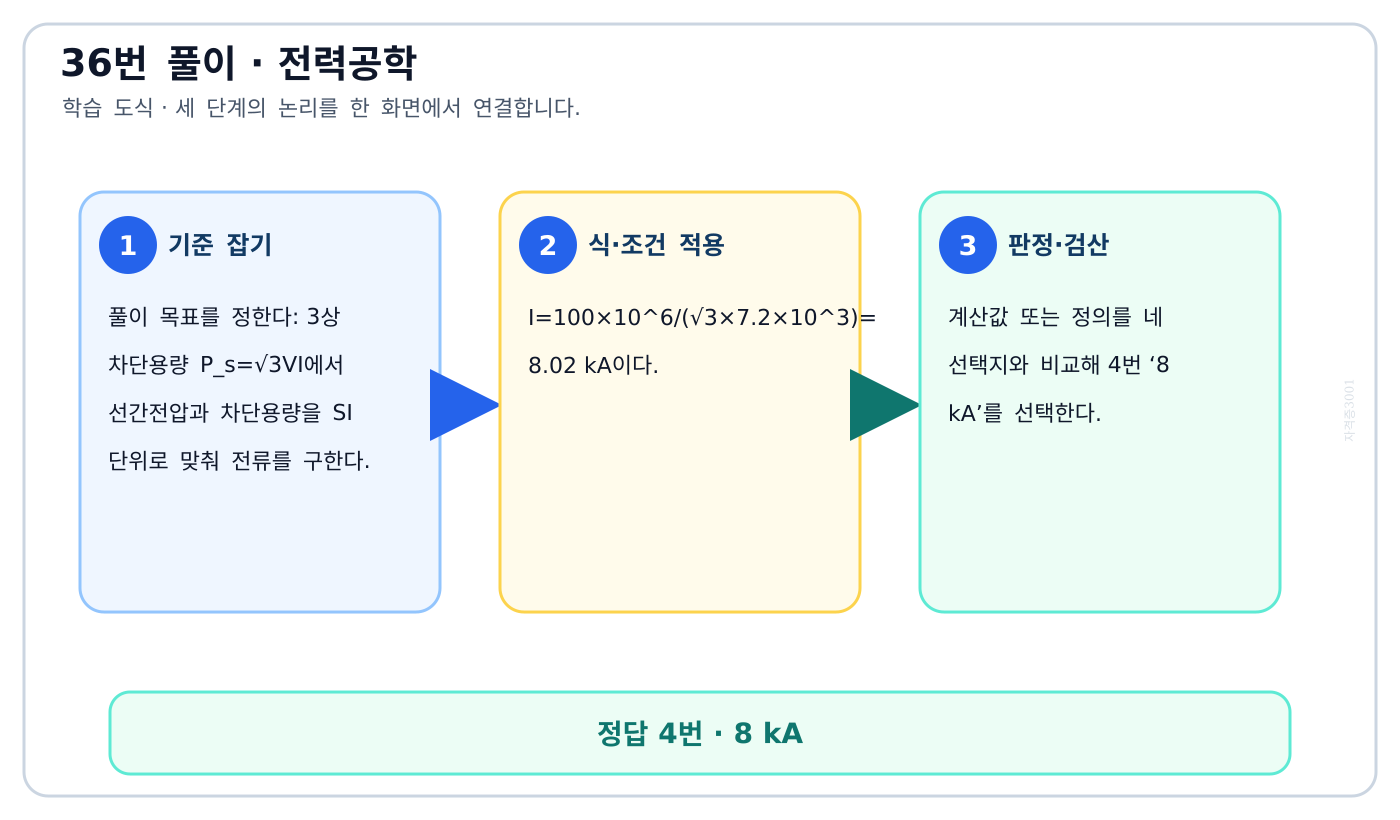

3상 차단용량 P_s=√3VI에서 선간전압과 차단용량을 SI 단위로 맞춰 전류를 구한다.

풀이 순서

1. 풀이 목표를 정한다: 3상 차단용량 P_s=√3VI에서 선간전압과 차단용량을 SI 단위로 맞춰 전류를 구한다.
2. I=100×10⁶/(√3×7.2×10³)=8.02 kA이다.
3. 계산값 또는 정의를 네 선택지와 비교해 4번 ‘8 kA’를 선택한다.

자주 하는 실수: √3을 빼거나 MVA·kV로 계산한 결과의 단위가 kA임을 놓치기 쉽다.

다른 문제에 적용: 유사 계산에서는 3상 차단용량 P_s=√3VI에서 선간전압과 차단용량을 SI 단위로 맞춰 전류를 구한다. 먼저 식의 적용조건과 단위를 적고 수치를 넣은 뒤 방향·경계값으로 검산한다.

이 문제로 익힐 것

보일러 후단 배기가스의 잔열로 급수를 예열하는 절탄기의 위치와 역할을 식별한다.

풀이 순서

1. 풀이 목표를 정한다: 보일러 후단 배기가스의 잔열로 급수를 예열하는 절탄기의 위치와 역할을 식별한다.
2. 절탄기는 배기가스의 잔열로 보일러 급수를 예열해 연료소비를 줄인다.
3. 계산값 또는 정의를 네 선택지와 비교해 3번 ‘보일러 급수를 데운다.’를 선택한다.

자주 하는 실수: 과열기·공기예열기·미분탄설비도 폐열을 이용하므로 가열 대상물을 구분하지 못하기 쉽다.

다른 문제에 적용: 유사 개념문제에서는 보일러 후단 배기가스의 잔열로 급수를 예열하는 절탄기의 위치와 역할을 식별한다. 정의와 반대개념을 나란히 적고 각 선택지에 하나씩 적용한다.

이 문제로 익힐 것

가공지선의 뇌차폐·유도전압·통신선 차폐 기능과 매설지선의 접지저항 저감 기능을 나눈다.

풀이 순서

1. 풀이 목표를 정한다: 가공지선의 뇌차폐·유도전압·통신선 차폐 기능과 매설지선의 접지저항 저감 기능을 나눈다.
2. 철탑 접지저항 경감은 매설지선의 기능이고 가공지선의 직접 목적이 아니다.
3. 계산값 또는 정의를 네 선택지와 비교해 4번 ‘철탑 접지저항을 낮춘다.’를 선택한다.

자주 하는 실수: 두 설비 모두 낙뢰대책이라는 공통점 때문에 철탑 접지저항 저감도 가공지선 기능으로 보기 쉽다.

다른 문제에 적용: 유사 개념문제에서는 가공지선의 뇌차폐·유도전압·통신선 차폐 기능과 매설지선의 접지저항 저감 기능을 나눈다. 정의와 반대개념을 나란히 적고 각 선택지에 하나씩 적용한다.

이 문제로 익힐 것

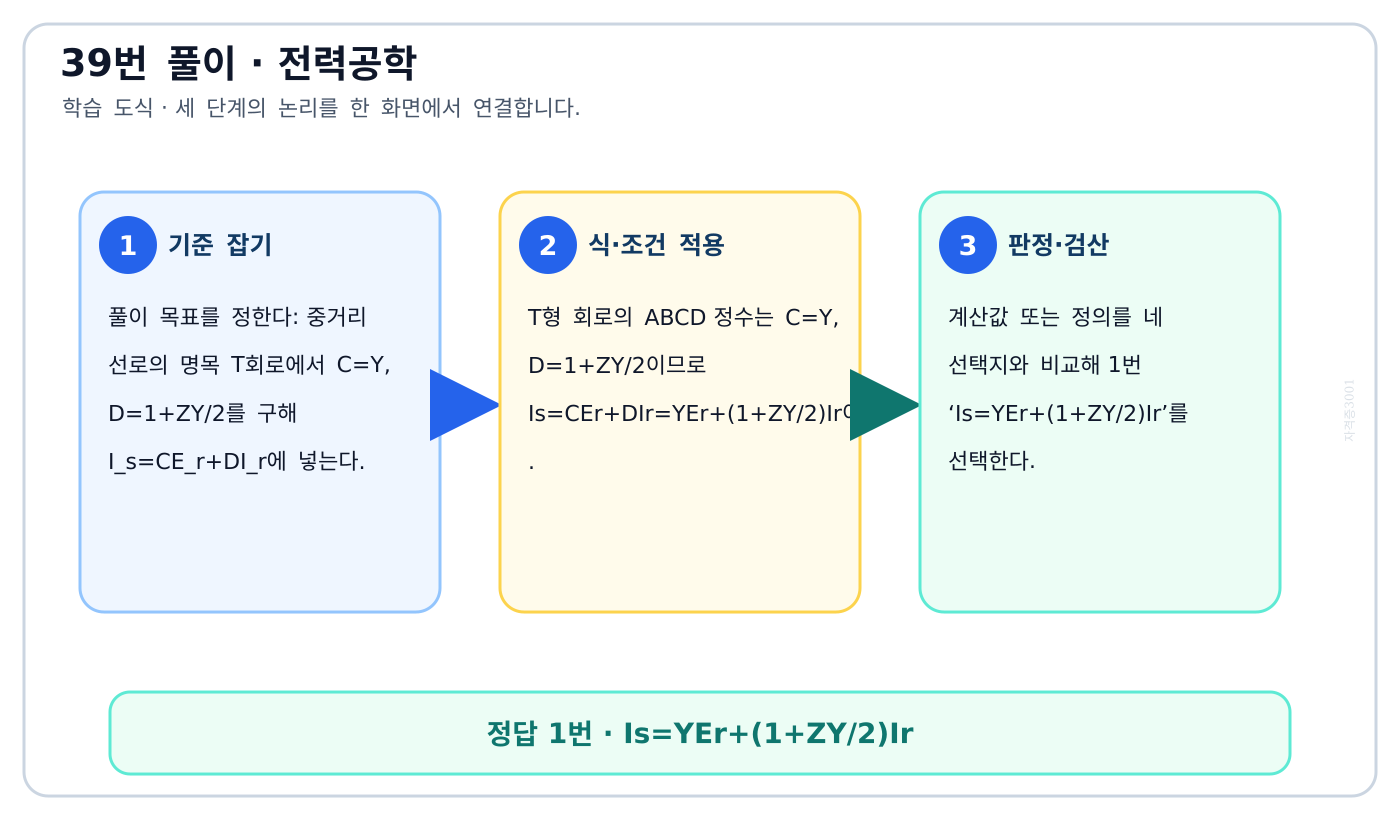

중거리 선로의 명목 T회로에서 C=Y, D=1+ZY/2를 구해 I_s=CE_r+DI_r에 넣는다.

풀이 순서

1. 풀이 목표를 정한다: 중거리 선로의 명목 T회로에서 C=Y, D=1+ZY/2를 구해 I_s=CE_r+DI_r에 넣는다.
2. T형 회로의 ABCD 정수는 C=Y, D=1+ZY/2이므로 Is=CEr+DIr=YEr+(1+ZY/2)Ir이다.
3. 계산값 또는 정의를 네 선택지와 비교해 1번 ‘Is=YEr+(1+ZY/2)Ir’를 선택한다.

자주 하는 실수: 송전단 전압식의 A·B와 전류식의 C·D를 바꾸거나 π형의 ZY/4 계수를 섞기 쉽다.

다른 문제에 적용: 유사 계산에서는 중거리 선로의 명목 T회로에서 C=Y, D=1+ZY/2를 구해 I_s=CE_r+DI_r에 넣는다. 먼저 식의 적용조건과 단위를 적고 수치를 넣은 뒤 방향·경계값으로 검산한다.

이 문제로 익힐 것

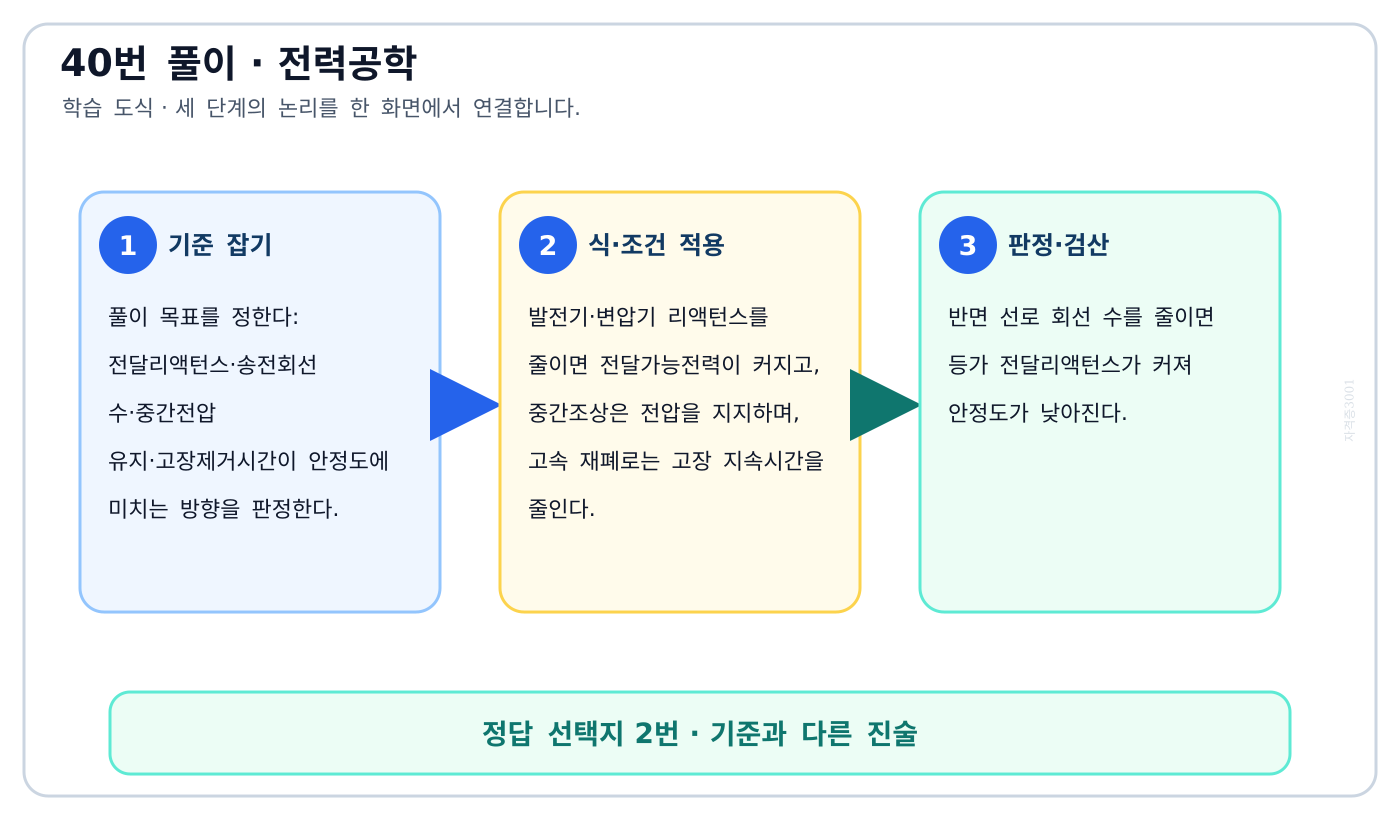

전달리액턴스·송전회선 수·중간전압 유지·고장제거시간이 안정도에 미치는 방향을 판정한다.

풀이 순서

1. 풀이 목표를 정한다: 전달리액턴스·송전회선 수·중간전압 유지·고장제거시간이 안정도에 미치는 방향을 판정한다.
2. 발전기·변압기 리액턴스를 줄이면 전달가능전력이 커지고, 중간조상은 전압을 지지하며, 고속 재폐로는 고장 지속시간을 줄인다.
3. 반면 선로 회선 수를 줄이면 등가 전달리액턴스가 커져 안정도가 낮아진다.

자주 하는 실수: 복원 문구의 ‘회선’을 ‘회전’으로 읽거나 회선 수 감소가 리액턴스를 늘린다는 점을 놓치기 쉽다.

다른 문제에 적용: 유사 개념문제에서는 전달리액턴스·송전회선 수·중간전압 유지·고장제거시간이 안정도에 미치는 방향을 판정한다. 정의와 반대개념을 나란히 적고 각 선택지에 하나씩 적용한다.

이 문제로 익힐 것

직류기 정류코일의 전류가 이상적인 직선 변화보다 초기에 빠르게 반전되는 과정류 특성을 구분한다.

풀이 순서

1. 풀이 목표를 정한다: 직류기 정류코일의 전류가 이상적인 직선 변화보다 초기에 빠르게 반전되는 과정류 특성을 구분한다.
2. 정류 초기 전류변화가 지나치게 큰 과정류에서는 브러시 출구 쪽에 불꽃이 생길 수 있다.
3. 계산값 또는 정의를 네 선택지와 비교해 1번 ‘과정류’를 선택한다.

자주 하는 실수: 불꽃의 위치만 외우거나 전류변화가 늦는 부족정류와 빠른 과정류를 서로 바꾸기 쉽다.

다른 문제에 적용: 유사 개념문제에서는 직류기 정류코일의 전류가 이상적인 직선 변화보다 초기에 빠르게 반전되는 과정류 특성을 구분한다. 정의와 반대개념을 나란히 적고 각 선택지에 하나씩 적용한다.

이 문제로 익힐 것

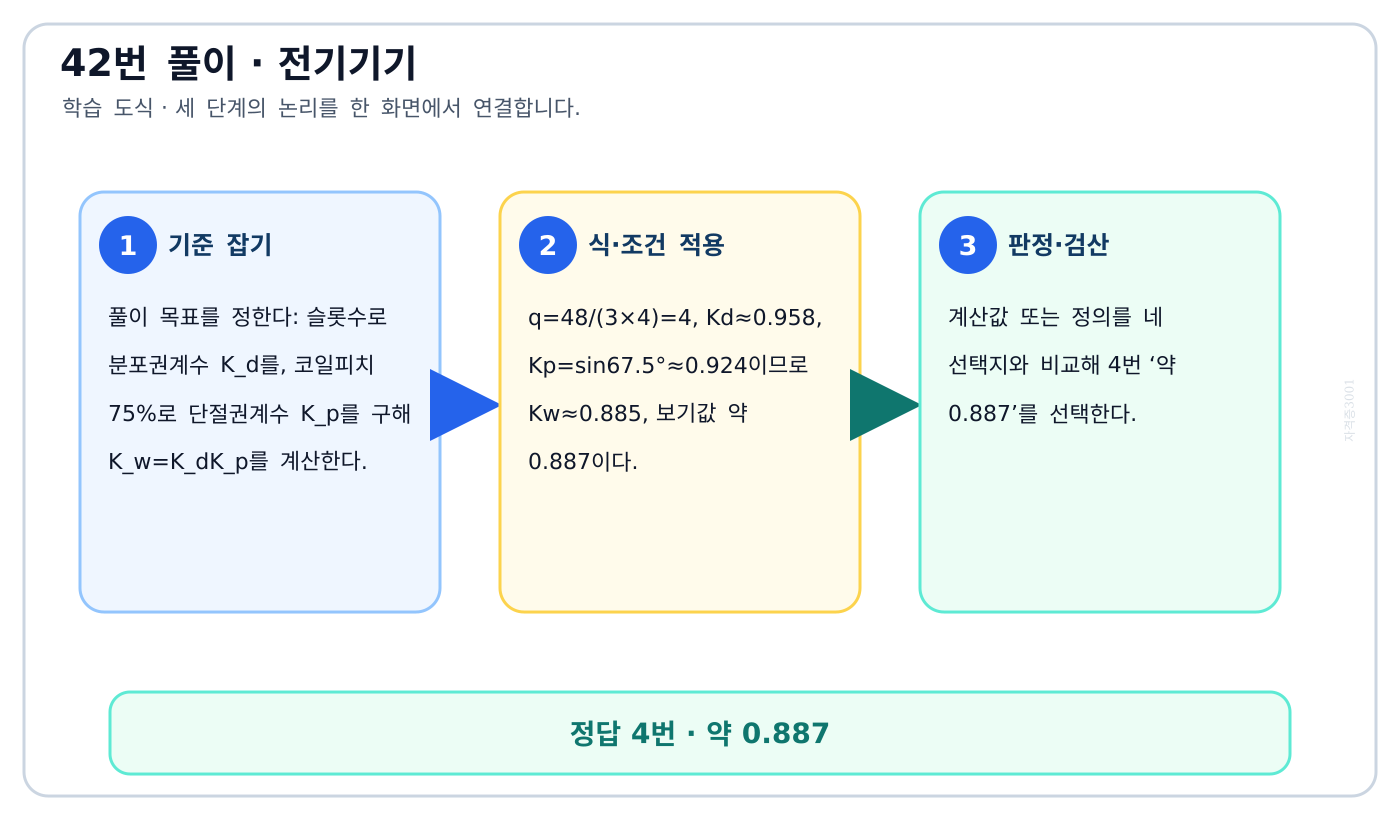

슬롯수로 분포권계수 K_d를, 코일피치 75%로 단절권계수 K_p를 구해 K_w=K_dK_p를 계산한다.

풀이 순서

1. 풀이 목표를 정한다: 슬롯수로 분포권계수 K_d를, 코일피치 75%로 단절권계수 K_p를 구해 K_w=K_dK_p를 계산한다.
2. q=48/(3×4)=4, Kd≈0.958, Kp=sin67.5°≈0.924이므로 Kw≈0.885, 보기값 약 0.887이다.
3. 계산값 또는 정의를 네 선택지와 비교해 4번 ‘약 0.887’를 선택한다.

자주 하는 실수: K_d와 K_p 중 하나만 답하거나 코일피치 75%를 단절각 75°로 바로 대입하기 쉽다.

다른 문제에 적용: 유사 계산에서는 슬롯수로 분포권계수 K_d를, 코일피치 75%로 단절권계수 K_p를 구해 K_w=K_dK_p를 계산한다. 먼저 식의 적용조건과 단위를 적고 수치를 넣은 뒤 방향·경계값으로 검산한다.

이 문제로 익힐 것

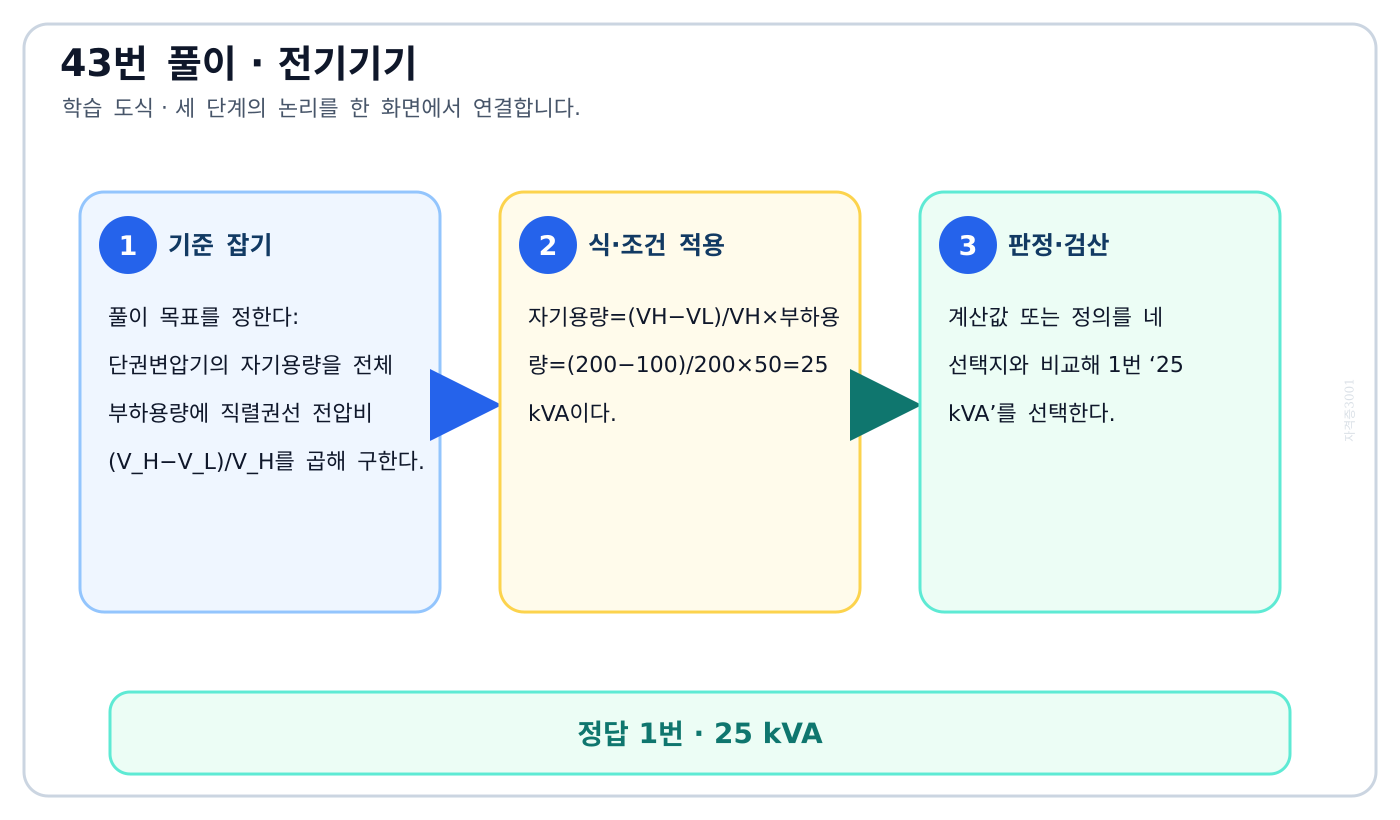

단권변압기의 자기용량을 전체 부하용량에 직렬권선 전압비 (V_H−V_L)/V_H를 곱해 구한다.

풀이 순서

1. 풀이 목표를 정한다: 단권변압기의 자기용량을 전체 부하용량에 직렬권선 전압비 (V_H−V_L)/V_H를 곱해 구한다.
2. 자기용량=(VH−VL)/VH×부하용량=(200−100)/200×50=25 kVA이다.
3. 계산값 또는 정의를 네 선택지와 비교해 1번 ‘25 kVA’를 선택한다.

자주 하는 실수: 선로출력 50 kVA를 그대로 자기용량으로 보거나 고·저압 전압비를 역으로 적용하기 쉽다.

다른 문제에 적용: 유사 계산에서는 단권변압기의 자기용량을 전체 부하용량에 직렬권선 전압비 (V_H−V_L)/V_H를 곱해 구한다. 먼저 식의 적용조건과 단위를 적고 수치를 넣은 뒤 방향·경계값으로 검산한다.

이 문제로 익힐 것

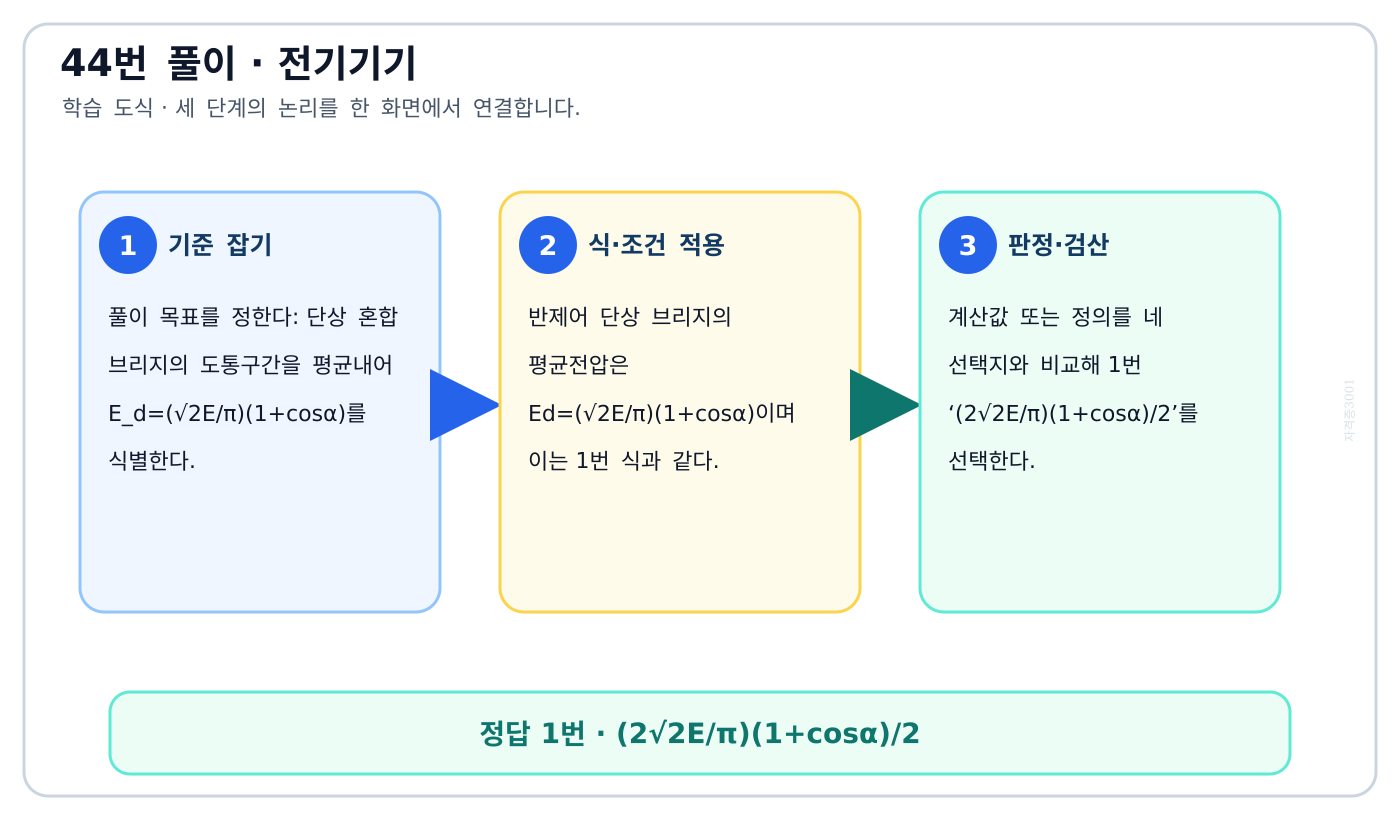

단상 혼합 브리지의 도통구간을 평균내어 E_d=(√2E/π)(1+cosα)를 식별한다.

풀이 순서

1. 풀이 목표를 정한다: 단상 혼합 브리지의 도통구간을 평균내어 E_d=(√2E/π)(1+cosα)를 식별한다.
2. 반제어 단상 브리지의 평균전압은 Ed=(√2E/π)(1+cosα)이며 이는 1번 식과 같다.
3. 계산값 또는 정의를 네 선택지와 비교해 1번 ‘(2√2E/π)(1+cosα)/2’를 선택한다.

자주 하는 실수: 전제어 브리지의 cosα식이나 인버터 영역의 1−cosα를 반제어 회로에 적용하기 쉽다.

다른 문제에 적용: 유사 계산에서는 단상 혼합 브리지의 도통구간을 평균내어 E_d=(√2E/π)(1+cosα)를 식별한다. 먼저 식의 적용조건과 단위를 적고 수치를 넣은 뒤 방향·경계값으로 검산한다.

이 문제로 익힐 것

DC 서보모터에서 직접 제어하는 전류·속도·위치와 교류 위상에 기반한 역률을 구분한다.

풀이 순서

1. 풀이 목표를 정한다: DC 서보모터에서 직접 제어하는 전류·속도·위치와 교류 위상에 기반한 역률을 구분한다.
2. 직류는 전압과 전류의 정상상태 위상차가 없어 역률제어 대상이 아니며 전류·속도·위치는 서보제어 대상이다.
3. 계산값 또는 정의를 네 선택지와 비교해 1번 ‘역률제어’를 선택한다.

자주 하는 실수: 모터 제어라는 이유로 교류기에서 쓰는 역률제어까지 DC 서보의 기능으로 포함하기 쉽다.

다른 문제에 적용: 유사 개념문제에서는 DC 서보모터에서 직접 제어하는 전류·속도·위치와 교류 위상에 기반한 역률을 구분한다. 정의와 반대개념을 나란히 적고 각 선택지에 하나씩 적용한다.

이 문제로 익힐 것

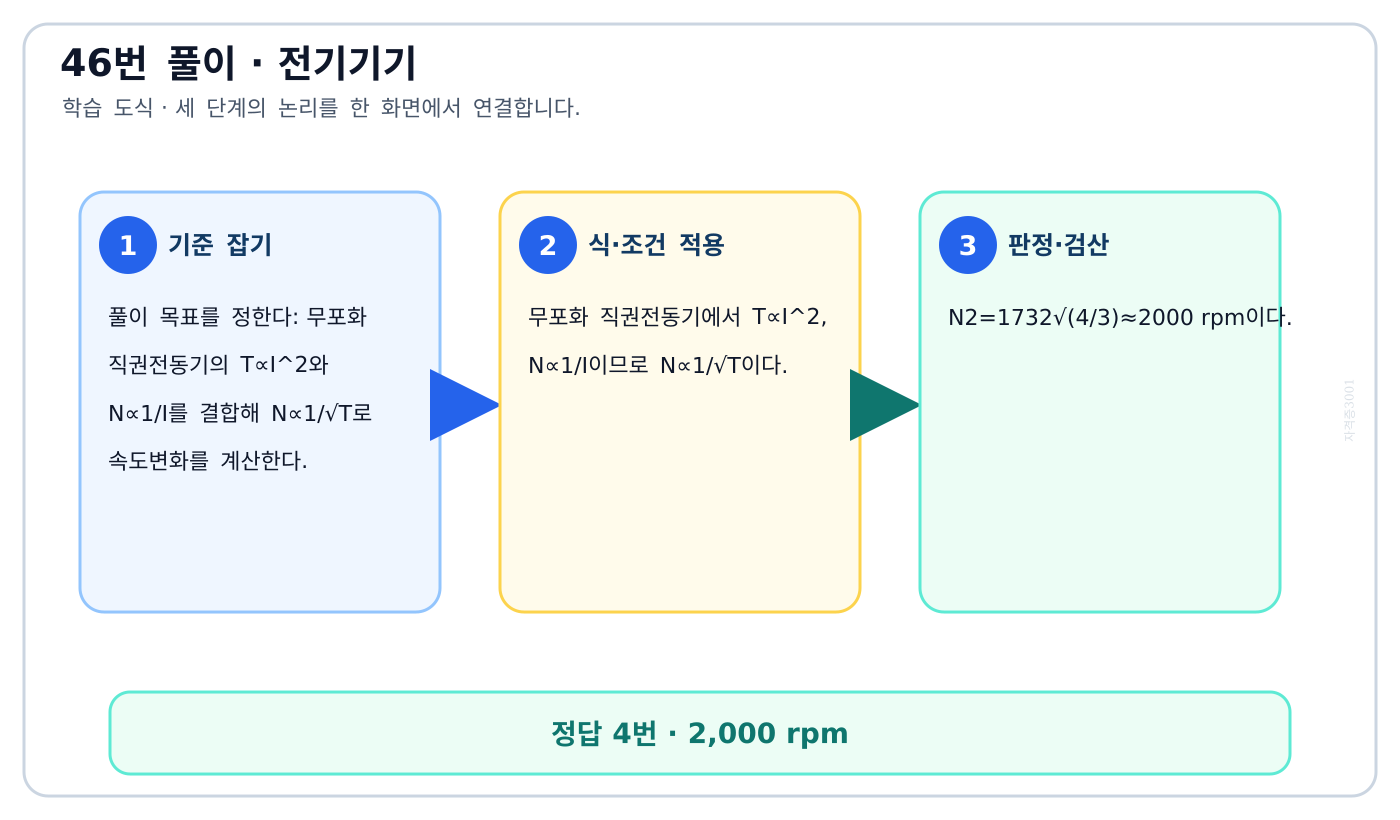

무포화 직권전동기의 T∝I²와 N∝1/I를 결합해 N∝1/√T로 속도변화를 계산한다.

풀이 순서

1. 풀이 목표를 정한다: 무포화 직권전동기의 T∝I²와 N∝1/I를 결합해 N∝1/√T로 속도변화를 계산한다.
2. 무포화 직권전동기에서 T∝I², N∝1/I이므로 N∝1/√T이다.
3. N2=1732√(4/3)≈2000 rpm이다.

자주 하는 실수: 토크가 3/4이면 속도가 단순히 4/3배라고 보거나 전류와 토크를 선형으로 두기 쉽다.

다른 문제에 적용: 유사 계산에서는 무포화 직권전동기의 T∝I²와 N∝1/I를 결합해 N∝1/√T로 속도변화를 계산한다. 먼저 식의 적용조건과 단위를 적고 수치를 넣은 뒤 방향·경계값으로 검산한다.

이 문제로 익힐 것

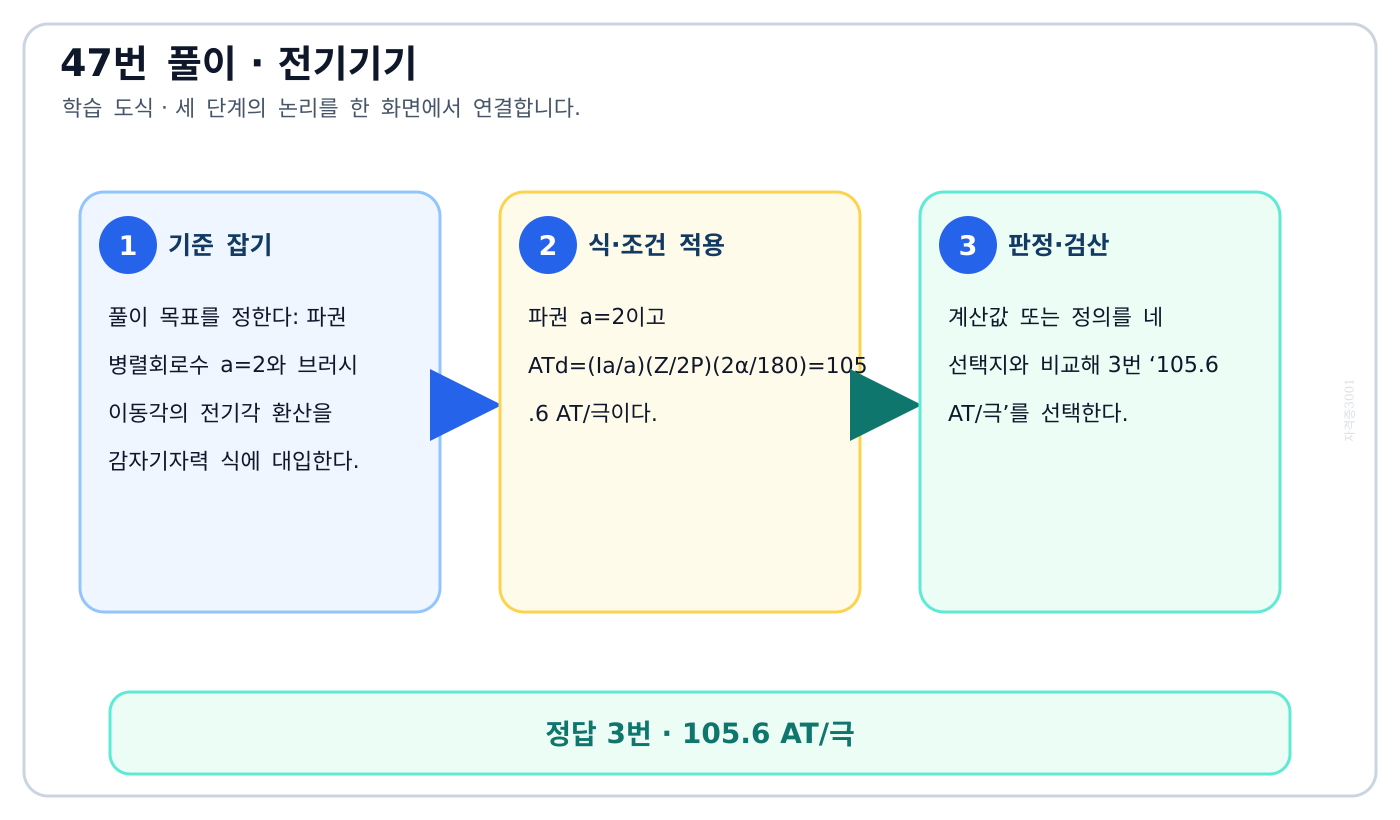

파권 병렬회로수 a=2와 브러시 이동각의 전기각 환산을 감자기자력 식에 대입한다.

풀이 순서

1. 풀이 목표를 정한다: 파권 병렬회로수 a=2와 브러시 이동각의 전기각 환산을 감자기자력 식에 대입한다.
2. 파권 a=2이고 ATd=(Ia/a)(Z/2P)(2α/180)=105.6 AT/극이다.
3. 계산값 또는 정의를 네 선택지와 비교해 3번 ‘105.6 AT/극’를 선택한다.

자주 하는 실수: 4극을 병렬회로수로 쓰거나 브러시 이동각 α에 2를 곱하는 항을 빠뜨리기 쉽다.

다른 문제에 적용: 유사 계산에서는 파권 병렬회로수 a=2와 브러시 이동각의 전기각 환산을 감자기자력 식에 대입한다. 먼저 식의 적용조건과 단위를 적고 수치를 넣은 뒤 방향·경계값으로 검산한다.

이 문제로 익힐 것

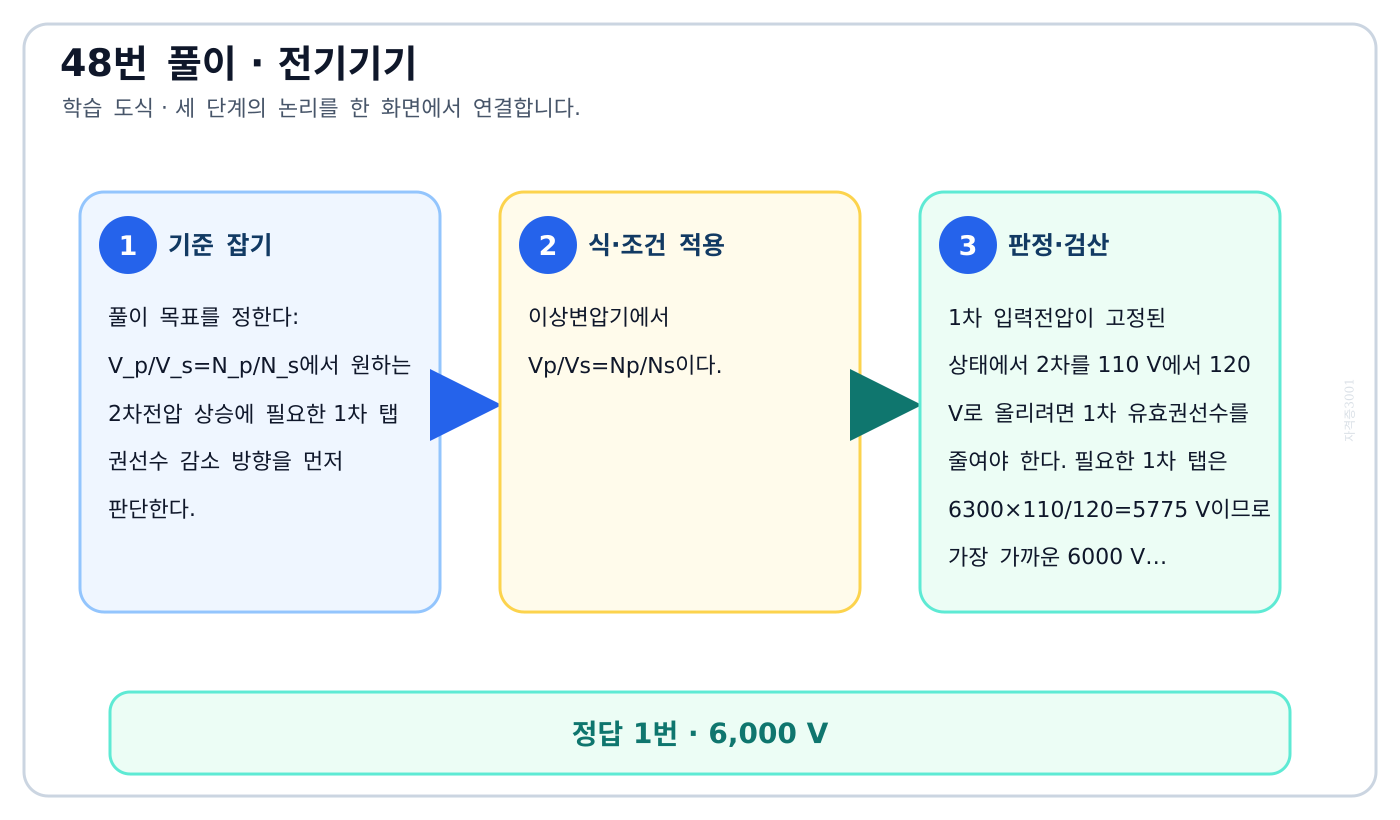

V_p/V_s=N_p/N_s에서 원하는 2차전압 상승에 필요한 1차 탭 권선수 감소 방향을 먼저 판단한다.

풀이 순서

1. 풀이 목표를 정한다: V_p/V_s=N_p/N_s에서 원하는 2차전압 상승에 필요한 1차 탭 권선수 감소 방향을 먼저 판단한다.
2. 이상변압기에서 Vp/Vs=Np/Ns이다.
3. 1차 입력전압이 고정된 상태에서 2차를 110 V에서 120 V로 올리려면 1차 유효권선수를 줄여야 한다. 필요한 1차 탭은 6300×110/120=5775 V이므로 가장 가까운 6000 V를 선택한다.

자주 하는 실수: 전압비를 V_s2/V_s1로 곱해 1차 탭을 높이면 2차전압도 높아진다고 거꾸로 생각하기 쉽다.

다른 문제에 적용: 유사 계산에서는 V_p/V_s=N_p/N_s에서 원하는 2차전압 상승에 필요한 1차 탭 권선수 감소 방향을 먼저 판단한다. 먼저 식의 적용조건과 단위를 적고 수치를 넣은 뒤 방향·경계값으로 검산한다.

이 문제로 익힐 것

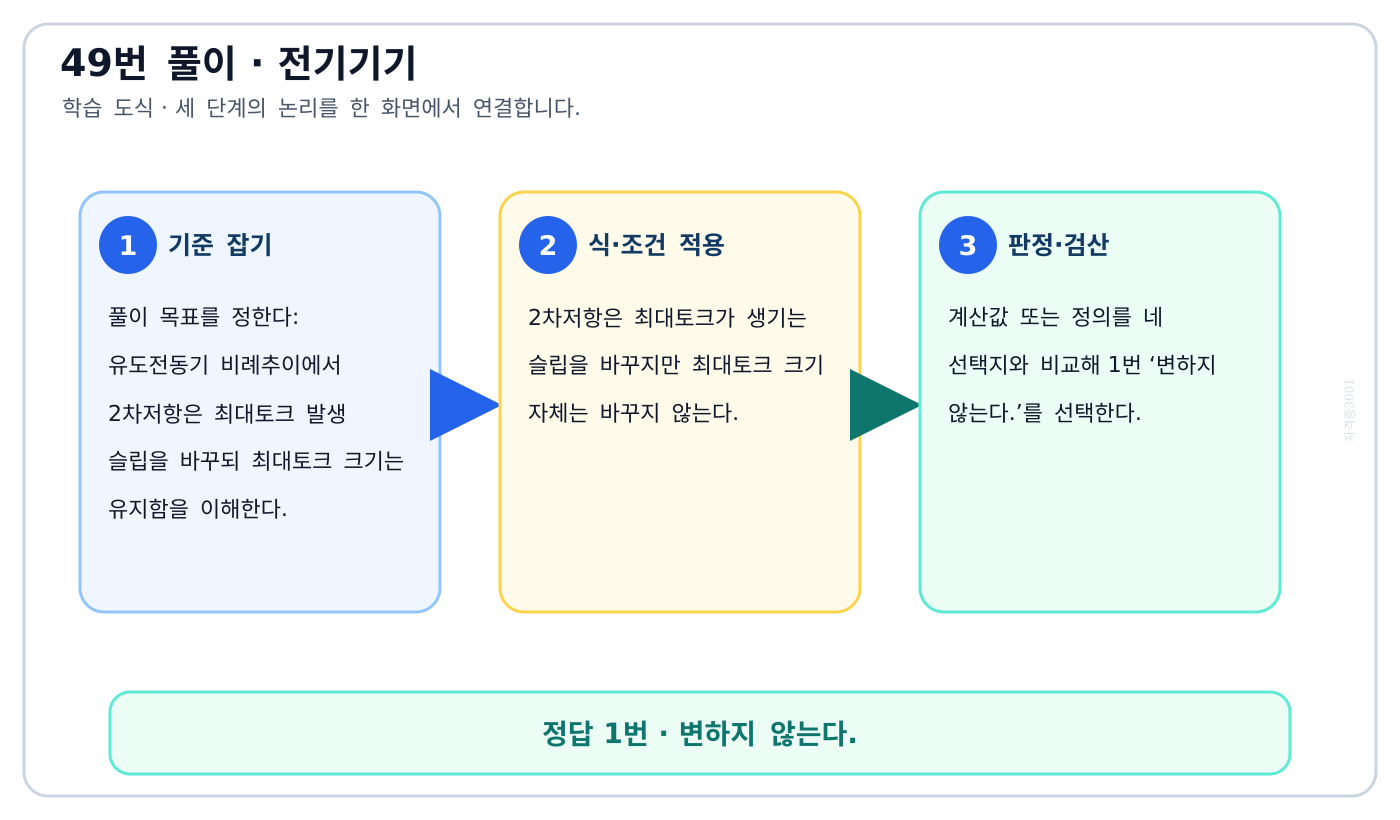

유도전동기 비례추이에서 2차저항은 최대토크 발생 슬립을 바꾸되 최대토크 크기는 유지함을 이해한다.

풀이 순서

1. 풀이 목표를 정한다: 유도전동기 비례추이에서 2차저항은 최대토크 발생 슬립을 바꾸되 최대토크 크기는 유지함을 이해한다.
2. 2차저항은 최대토크가 생기는 슬립을 바꾸지만 최대토크 크기 자체는 바꾸지 않는다.
3. 계산값 또는 정의를 네 선택지와 비교해 1번 ‘변하지 않는다.’를 선택한다.

자주 하는 실수: 저항이 두 배라는 조건을 최대토크에도 그대로 두 배 곱해 크기와 발생위치를 혼동하기 쉽다.

다른 문제에 적용: 유사 개념문제에서는 유도전동기 비례추이에서 2차저항은 최대토크 발생 슬립을 바꾸되 최대토크 크기는 유지함을 이해한다. 정의와 반대개념을 나란히 적고 각 선택지에 하나씩 적용한다.

이 문제로 익힐 것

동기와트 P_s=ω_sT가 유도전동기 공극을 넘어 회전자에 전달되는 2차입력임을 연결한다.

풀이 순서

1. 풀이 목표를 정한다: 동기와트 P_s=ω_sT가 유도전동기 공극을 넘어 회전자에 전달되는 2차입력임을 연결한다.
2. 동기와트는 토크와 동기각속도의 곱으로 유도전동기 2차입력에 해당한다.
3. 계산값 또는 정의를 네 선택지와 비교해 2번 ‘동기속도에서 2차입력’를 선택한다.

자주 하는 실수: 실제 회전속도의 기계출력과 동기속도로 환산한 전력을 같게 보거나 2차동손과 혼동하기 쉽다.

다른 문제에 적용: 유사 개념문제에서는 동기와트 P_s=ω_sT가 유도전동기 공극을 넘어 회전자에 전달되는 2차입력임을 연결한다. 정의와 반대개념을 나란히 적고 각 선택지에 하나씩 적용한다.

이 문제로 익힐 것

코일피치비 β=13/15를 기본파 단절권계수 K_p=sin(βπ/2)에 그대로 대입한다.

풀이 순서

1. 풀이 목표를 정한다: 코일피치비 β=13/15를 기본파 단절권계수 K_p=sin(βπ/2)에 그대로 대입한다.
2. 기본파 단절권계수 Kp=sin(βπ/2)=sin(13π/30)이다.
3. 계산값 또는 정의를 네 선택지와 비교해 3번 ‘sin(13π/30)’를 선택한다.

자주 하는 실수: 코일피치 전기각 βπ와 반코일 변의 위상차 βπ/2를 구분하지 못하기 쉽다.

다른 문제에 적용: 유사 계산에서는 코일피치비 β=13/15를 기본파 단절권계수 K_p=sin(βπ/2)에 그대로 대입한다. 먼저 식의 적용조건과 단위를 적고 수치를 넣은 뒤 방향·경계값으로 검산한다.

이 문제로 익힐 것

매극매상 슬롯수 q=3과 슬롯각을 분포권계수 K_d=sin(qα/2)/[qsin(α/2)]에 적용한다.

풀이 순서

1. 풀이 목표를 정한다: 매극매상 슬롯수 q=3과 슬롯각을 분포권계수 K_d=sin(qα/2)/[qsin(α/2)]에 적용한다.
2. Kd=sin(mqα/2)/(q sin(mα/2))이고 q=3, m=1을 정리하면 1/[6sin(π/18)] 형태가 된다.
3. 계산값 또는 정의를 네 선택지와 비교해 3번 ‘1/[6sin(π/18)]’를 선택한다.

자주 하는 실수: 분포권계수를 분자·분모가 뒤집힌 식으로 쓰거나 q=3을 두 번 곱하기 쉽다.

다른 문제에 적용: 유사 계산에서는 매극매상 슬롯수 q=3과 슬롯각을 분포권계수 K_d=sin(qα/2)/[qsin(α/2)]에 적용한다. 먼저 식의 적용조건과 단위를 적고 수치를 넣은 뒤 방향·경계값으로 검산한다.

이 문제로 익힐 것

3상 직권 정류자전동기 중간변압기의 정류자전압·권수비 조정과 과속억제 기능을 구분한다.

풀이 순서

1. 풀이 목표를 정한다: 3상 직권 정류자전동기 중간변압기의 정류자전압·권수비 조정과 과속억제 기능을 구분한다.
2. 중간변압기는 정류자전압과 실효권수비를 조정하고 경부하 과속을 억제하지만 회전자 상수 감소와는 무관하다.
3. 계산값 또는 정의를 네 선택지와 비교해 2번 ‘회전자 상수 감소’를 선택한다.

자주 하는 실수: 변압기가 회전자 회로에 연결된다는 이유만으로 기계의 회전자 상수까지 줄인다고 보기 쉽다.

다른 문제에 적용: 유사 개념문제에서는 3상 직권 정류자전동기 중간변압기의 정류자전압·권수비 조정과 과속억제 기능을 구분한다. 정의와 반대개념을 나란히 적고 각 선택지에 하나씩 적용한다.

이 문제로 익힐 것

자극면에 놓여 전기자반작용 자속을 상쇄하는 C 권선을 보상권선으로 식별한다.

풀이 순서

1. 풀이 목표를 정한다: 자극면에 놓여 전기자반작용 자속을 상쇄하는 C 권선을 보상권선으로 식별한다.
2. 전기자와 직렬로 배치해 전기자반작용 자속을 상쇄하는 권선은 보상권선이다.
3. 계산값 또는 정의를 네 선택지와 비교해 2번 ‘보상권선’를 선택한다.

자주 하는 실수: 정류 개선에 쓰이는 보극권선도 전기자반작용을 보상하므로 위치와 기능을 섞기 쉽다.

다른 문제에 적용: 유사 개념문제에서는 자극면에 놓여 전기자반작용 자속을 상쇄하는 C 권선을 보상권선으로 식별한다. 정의와 반대개념을 나란히 적고 각 선택지에 하나씩 적용한다.

이 문제로 익힐 것

부하변동이 큰 직류전동기의 전기자전압을 연속 조정하는 워드 레오너드 속도제어를 식별한다.

풀이 순서

1. 풀이 목표를 정한다: 부하변동이 큰 직류전동기의 전기자전압을 연속 조정하는 워드 레오너드 속도제어를 식별한다.
2. 워드 레오너드 방식은 발전기 출력전압을 연속 조정해 넓은 범위에서 안정적인 전압·속도제어가 가능하다.
3. 계산값 또는 정의를 네 선택지와 비교해 3번 ‘워드 레오너드 방식’를 선택한다.

자주 하는 실수: 간단한 계자·저항제어도 속도를 바꾸므로 넓은 범위와 부하변동 안정성 조건을 놓치기 쉽다.

다른 문제에 적용: 유사 개념문제에서는 부하변동이 큰 직류전동기의 전기자전압을 연속 조정하는 워드 레오너드 속도제어를 식별한다. 정의와 반대개념을 나란히 적고 각 선택지에 하나씩 적용한다.

이 문제로 익힐 것

단락비 K_s와 퍼유닛 동기임피던스의 역수관계에서 %Z_s=100/K_s를 계산한다.

풀이 순서

1. 풀이 목표를 정한다: 단락비 K_s와 퍼유닛 동기임피던스의 역수관계에서 %Z_s=100/K_s를 계산한다.
2. %Zs=100/단락비=100/1.2=83.3%이다.
3. 계산값 또는 정의를 네 선택지와 비교해 4번 ‘83%’를 선택한다.

자주 하는 실수: 단락비 1.2를 그대로 퍼센트로 바꾸거나 1.2를 100에 곱하기 쉽다.

다른 문제에 적용: 유사 계산에서는 단락비 K_s와 퍼유닛 동기임피던스의 역수관계에서 %Z_s=100/K_s를 계산한다. 먼저 식의 적용조건과 단위를 적고 수치를 넣은 뒤 방향·경계값으로 검산한다.

이 문제로 익힐 것

V결선의 출력 √3VI와 정상 Δ결선 3VI를 비교해 고장 전 출력에 대한 비율을 구한다.

풀이 순서

1. 풀이 목표를 정한다: V결선의 출력 √3VI와 정상 Δ결선 3VI를 비교해 고장 전 출력에 대한 비율을 구한다.
2. V결선 출력은 √3VIcosθ, Δ결선 출력은 3VIcosθ이므로 비는 1/√3=57.7%이다.
3. 계산값 또는 정의를 네 선택지와 비교해 4번 ‘57.7%’를 선택한다.

자주 하는 실수: V결선 이용률 86.6%와 정상 3대 용량 대비 출력비 57.7%를 혼동하기 쉽다.

다른 문제에 적용: 유사 계산에서는 V결선의 출력 √3VI와 정상 Δ결선 3VI를 비교해 고장 전 출력에 대한 비율을 구한다. 먼저 식의 적용조건과 단위를 적고 수치를 넣은 뒤 방향·경계값으로 검산한다.

이 문제로 익힐 것

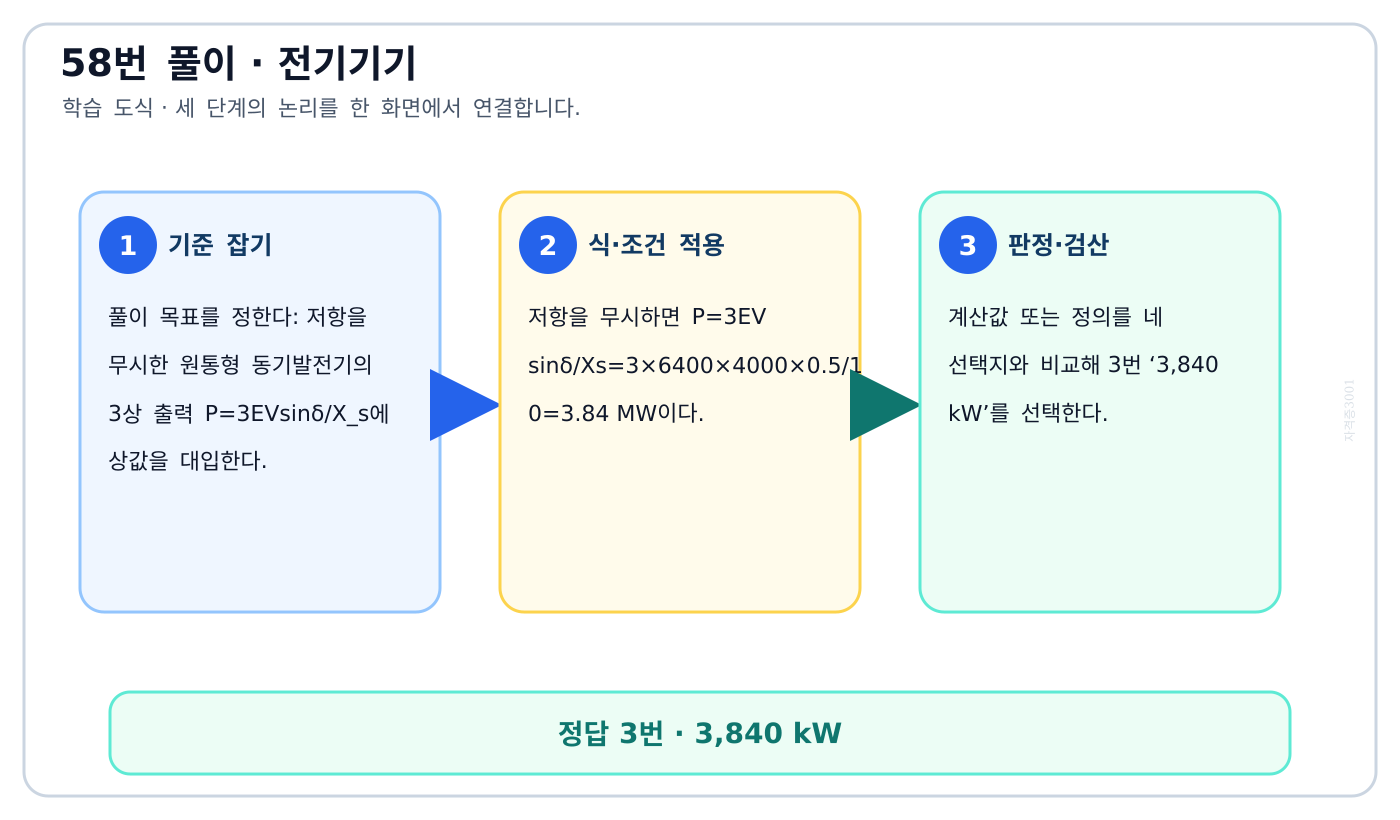

저항을 무시한 원통형 동기발전기의 3상 출력 P=3EVsinδ/X_s에 상값을 대입한다.

풀이 순서

1. 풀이 목표를 정한다: 저항을 무시한 원통형 동기발전기의 3상 출력 P=3EVsinδ/X_s에 상값을 대입한다.
2. 저항을 무시하면 P=3EV sinδ/Xs=3×6400×4000×0.5/10=3.84 MW이다.
3. 계산값 또는 정의를 네 선택지와 비교해 3번 ‘3,840 kW’를 선택한다.

자주 하는 실수: Y결선인데 주어진 상전압을 다시 √3으로 나누거나 3상 계수 3을 빠뜨리기 쉽다.

다른 문제에 적용: 유사 계산에서는 저항을 무시한 원통형 동기발전기의 3상 출력 P=3EVsinδ/X_s에 상값을 대입한다. 먼저 식의 적용조건과 단위를 적고 수치를 넣은 뒤 방향·경계값으로 검산한다.

이 문제로 익힐 것

무부하 장거리선로의 용량성 충전전류가 동기발전기 자기여자를 일으킨다는 원인에서 방지책을 판정한다.

풀이 순서

1. 풀이 목표를 정한다: 무부하 장거리선로의 용량성 충전전류가 동기발전기 자기여자를 일으킨다는 원인에서 방지책을 판정한다.
2. 자기여자는 선로 충전용량으로 생기므로 콘덴서 병렬접속은 용량성을 더해 현상을 악화시킬 수 있다.
3. 계산값 또는 정의를 네 선택지와 비교해 1번 ‘발전기에 콘덴서를 병렬 접속한다.’를 선택한다.

자주 하는 실수: 병렬 콘덴서를 일반 역률개선장치로만 보고 장거리 무부하선의 용량성을 더한다는 점을 놓치기 쉽다.

다른 문제에 적용: 유사 개념문제에서는 무부하 장거리선로의 용량성 충전전류가 동기발전기 자기여자를 일으킨다는 원인에서 방지책을 판정한다. 정의와 반대개념을 나란히 적고 각 선택지에 하나씩 적용한다.

이 문제로 익힐 것

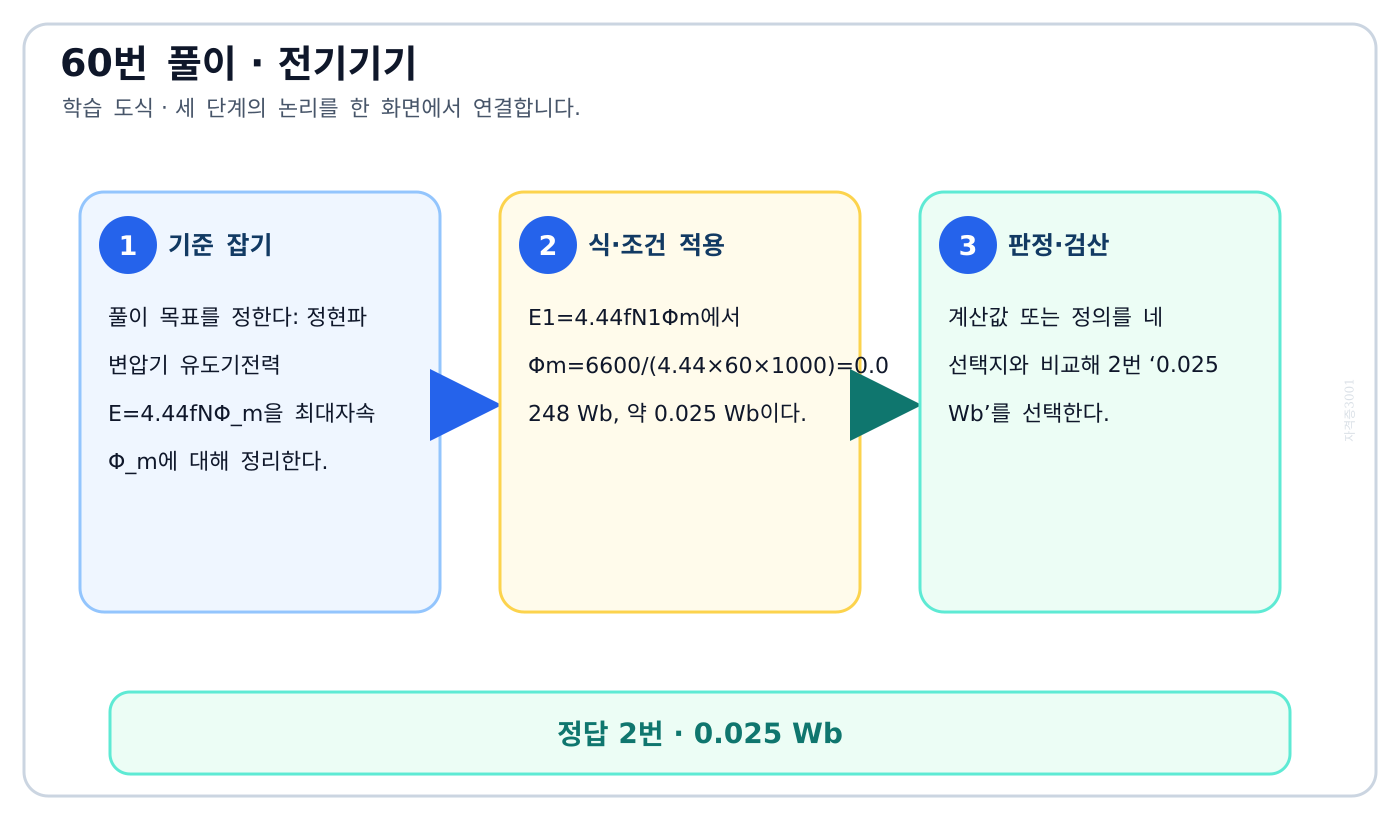

정현파 변압기 유도기전력 E=4.44fNΦ_m을 최대자속 Φ_m에 대해 정리한다.

풀이 순서

1. 풀이 목표를 정한다: 정현파 변압기 유도기전력 E=4.44fNΦ_m을 최대자속 Φ_m에 대해 정리한다.
2. E1=4.44fN1Φm에서 Φm=6600/(4.44×60×1000)=0.0248 Wb, 약 0.025 Wb이다.
3. 계산값 또는 정의를 네 선택지와 비교해 2번 ‘0.025 Wb’를 선택한다.

자주 하는 실수: 4.44 계수를 4 또는 2π로 바꾸거나 1차전압 6,600 V의 kV 환산을 중복하기 쉽다.

다른 문제에 적용: 유사 계산에서는 정현파 변압기 유도기전력 E=4.44fNΦ_m을 최대자속 Φ_m에 대해 정리한다. 먼저 식의 적용조건과 단위를 적고 수치를 넣은 뒤 방향·경계값으로 검산한다.

이 문제로 익힐 것

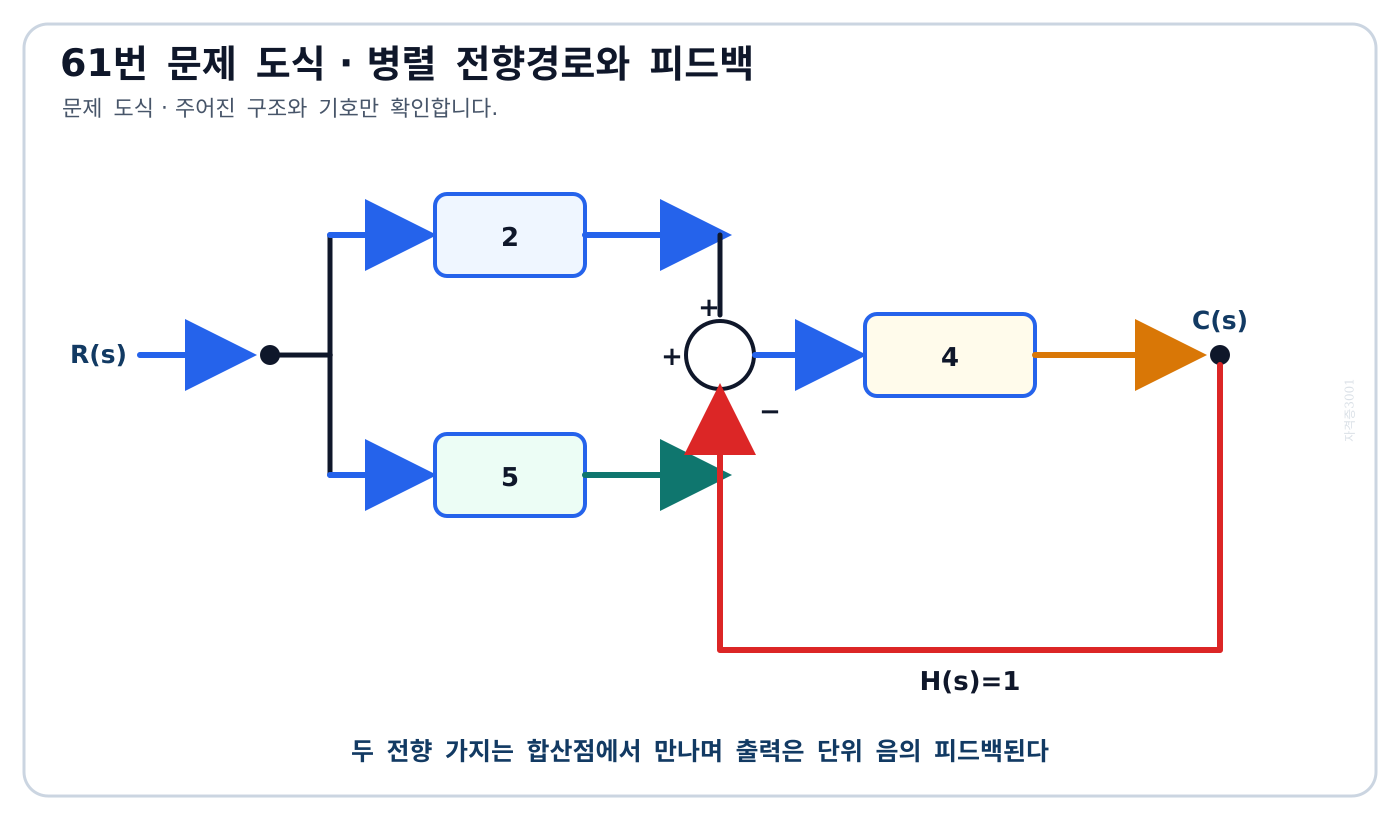

병렬 전향경로의 합 2×4+5×4=28과 음의 피드백 루프를 메이슨 공식으로 정리한다.

풀이 순서

1. 풀이 목표를 정한다: 병렬 전향경로의 합 2×4+5×4=28과 음의 피드백 루프를 메이슨 공식으로 정리한다.
2. 폐루프 전달함수는 G/(1+GH)=28/(1+4)=28/5이다.
3. 계산값 또는 정의를 네 선택지와 비교해 3번 ‘28/5’를 선택한다.

자주 하는 실수: 병렬 이득 2와 5를 곱하거나 루프이득 4를 분모에서 빼는 양의 피드백으로 처리하기 쉽다.

다른 문제에 적용: 유사 계산에서는 병렬 전향경로의 합 2×4+5×4=28과 음의 피드백 루프를 메이슨 공식으로 정리한다. 먼저 식의 적용조건과 단위를 적고 수치를 넣은 뒤 방향·경계값으로 검산한다.

이 문제로 익힐 것

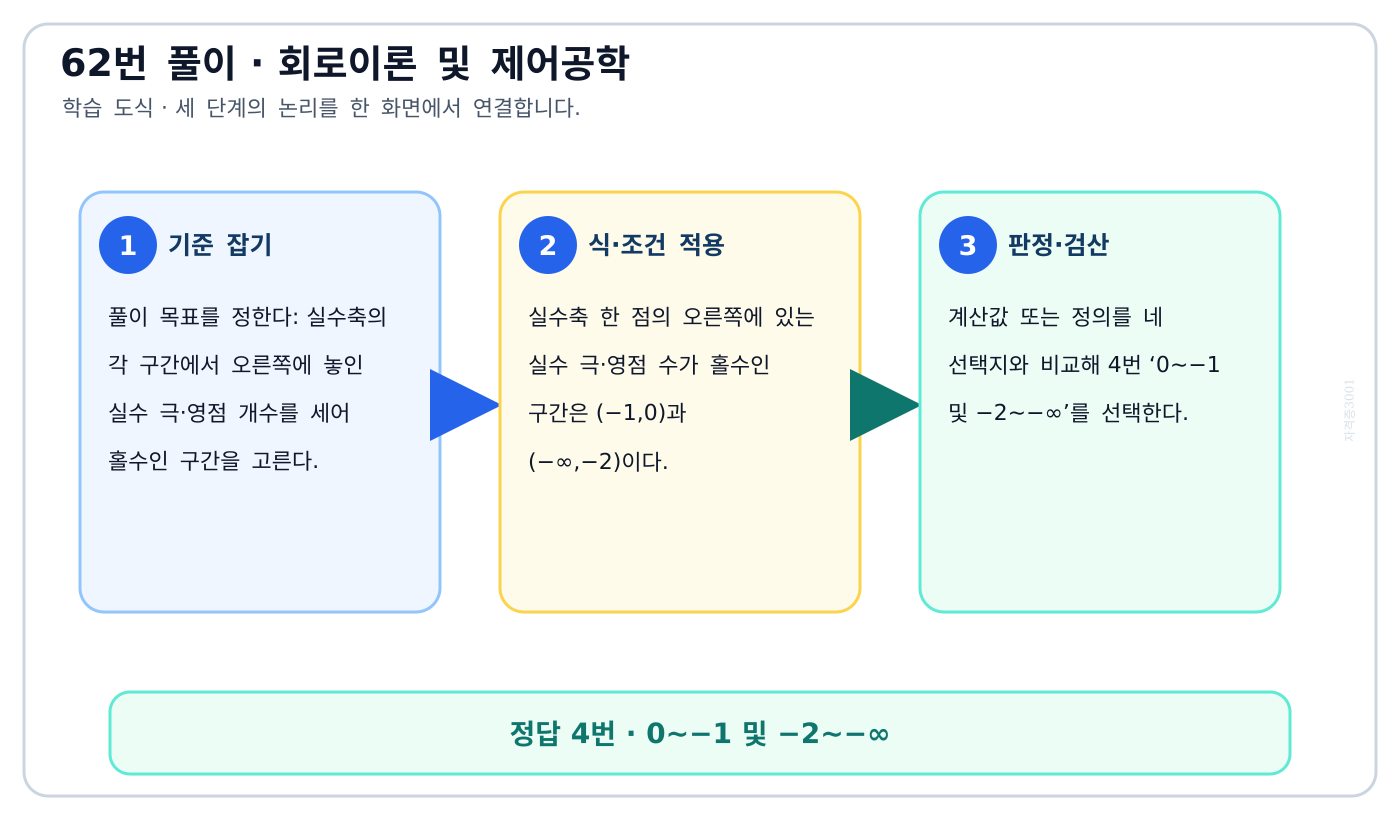

실수축의 각 구간에서 오른쪽에 놓인 실수 극·영점 개수를 세어 홀수인 구간을 고른다.

풀이 순서

1. 풀이 목표를 정한다: 실수축의 각 구간에서 오른쪽에 놓인 실수 극·영점 개수를 세어 홀수인 구간을 고른다.
2. 실수축 한 점의 오른쪽에 있는 실수 극·영점 수가 홀수인 구간은 (−1,0)과 (−∞,−2)이다.
3. 계산값 또는 정의를 네 선택지와 비교해 4번 ‘0~−1 및 −2~−∞’를 선택한다.

자주 하는 실수: 구간 왼쪽의 극을 세거나 끝점 −2, −1, 0의 순서를 부호 때문에 거꾸로 보기 쉽다.

다른 문제에 적용: 유사 개념문제에서는 실수축의 각 구간에서 오른쪽에 놓인 실수 극·영점 개수를 세어 홀수인 구간을 고른다. 정의와 반대개념을 나란히 적고 각 선택지에 하나씩 적용한다.

이 문제로 익힐 것

제어량의 성질에 따른 서보·프로세스·자동조정과 목표값 변화에 따른 추치제어를 구분한다.

풀이 순서

1. 풀이 목표를 정한다: 제어량의 성질에 따른 서보·프로세스·자동조정과 목표값 변화에 따른 추치제어를 구분한다.
2. 추치제어는 제어목표에 따른 분류이고 서보기구·프로세스제어·자동조정은 제어량 종류에 따른 분류다.
3. 계산값 또는 정의를 네 선택지와 비교해 2번 ‘추치제어’를 선택한다.

자주 하는 실수: 모두 자동제어 용어라는 이유로 분류기준이 서로 다른 추치제어까지 같은 묶음으로 보기 쉽다.

다른 문제에 적용: 유사 개념문제에서는 제어량의 성질에 따른 서보·프로세스·자동조정과 목표값 변화에 따른 추치제어를 구분한다. 정의와 반대개념을 나란히 적고 각 선택지에 하나씩 적용한다.

이 문제로 익힐 것

2차계 단위계단응답의 지연·상승·정정시간 정의에서 최초 50% 도달 조건을 식별한다.

풀이 순서

1. 풀이 목표를 정한다: 2차계 단위계단응답의 지연·상승·정정시간 정의에서 최초 50% 도달 조건을 식별한다.
2. 지연시간 td는 응답이 처음 최종값의 50%에 이르는 시간이다.
3. 계산값 또는 정의를 네 선택지와 비교해 1번 ‘지연시간’를 선택한다.

자주 하는 실수: 최초 도달, 목표범위 진입, 10~90% 통과처럼 서로 다른 시간응답 기준을 섞기 쉽다.

다른 문제에 적용: 유사 개념문제에서는 2차계 단위계단응답의 지연·상승·정정시간 정의에서 최초 50% 도달 조건을 식별한다. 정의와 반대개념을 나란히 적고 각 선택지에 하나씩 적용한다.

이 문제로 익힐 것

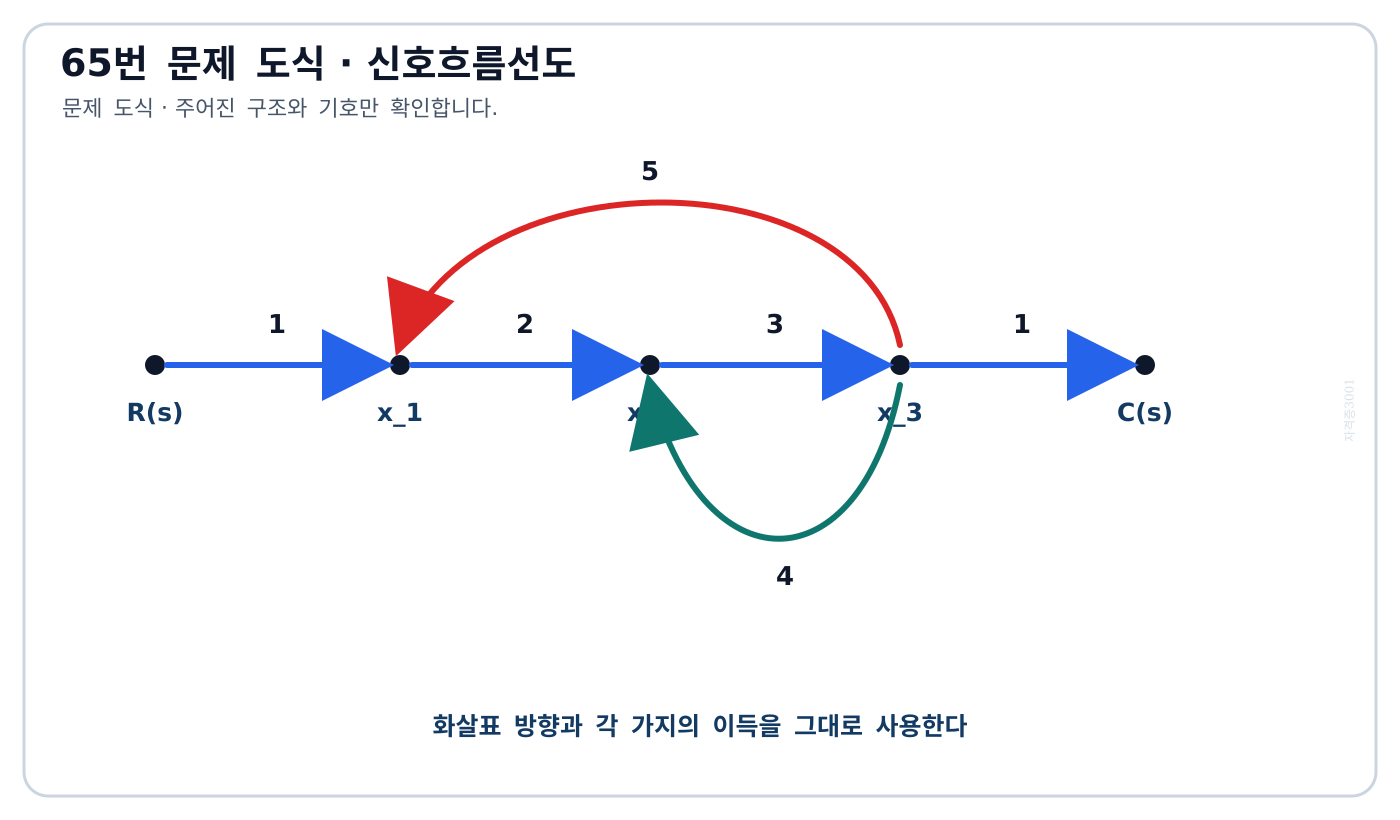

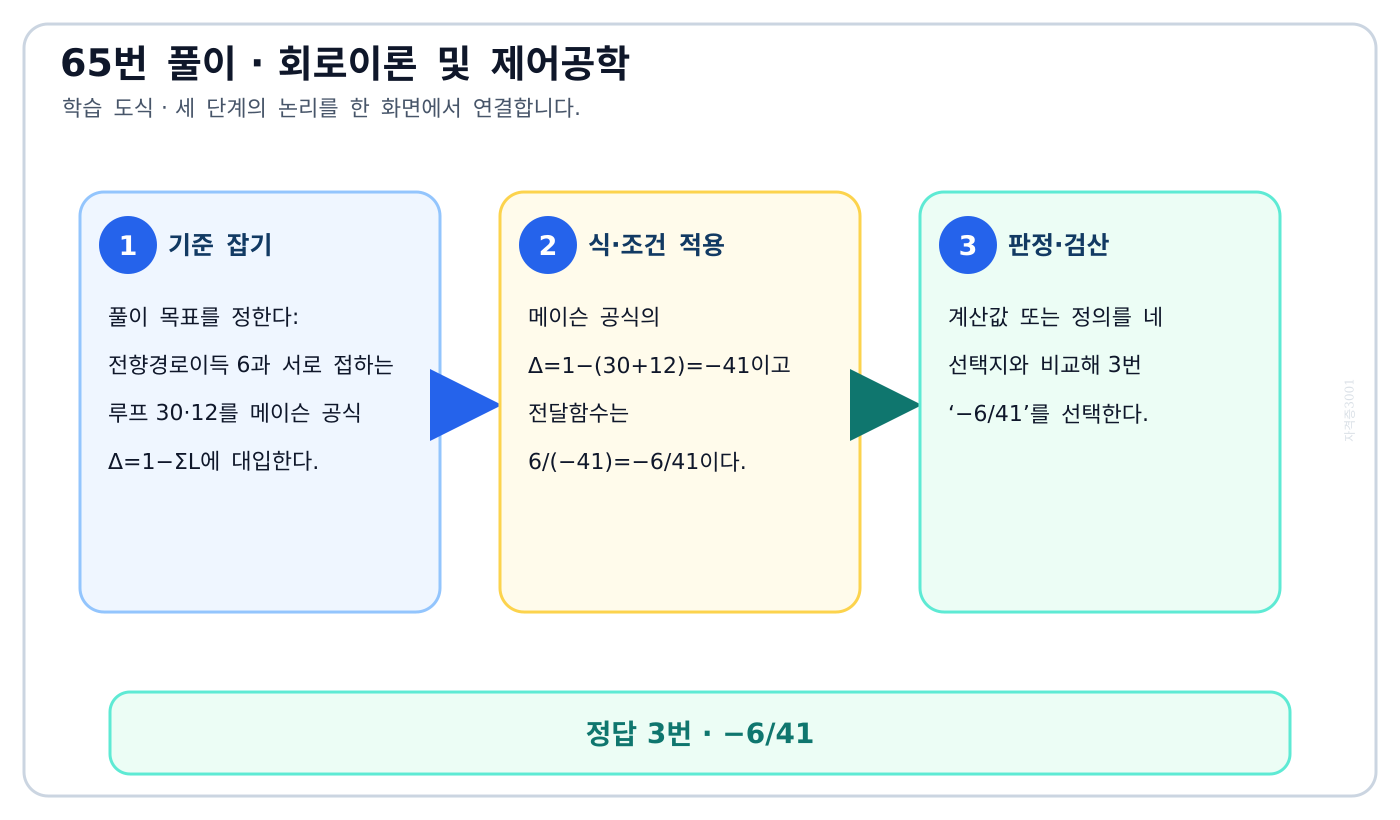

전향경로이득 6과 서로 접하는 루프 30·12를 메이슨 공식 Δ=1−ΣL에 대입한다.

풀이 순서

1. 풀이 목표를 정한다: 전향경로이득 6과 서로 접하는 루프 30·12를 메이슨 공식 Δ=1−ΣL에 대입한다.
2. 메이슨 공식의 Δ=1−(30+12)=−41이고 전달함수는 6/(−41)=−6/41이다.
3. 계산값 또는 정의를 네 선택지와 비교해 3번 ‘−6/41’를 선택한다.

자주 하는 실수: 접하는 두 루프의 곱을 비접촉 루프항에 더하거나 분자에서 전향경로이득 6을 빠뜨리기 쉽다.

다른 문제에 적용: 유사 계산에서는 전향경로이득 6과 서로 접하는 루프 30·12를 메이슨 공식 Δ=1−ΣL에 대입한다. 먼저 식의 적용조건과 단위를 적고 수치를 넣은 뒤 방향·경계값으로 검산한다.

이 문제로 익힐 것

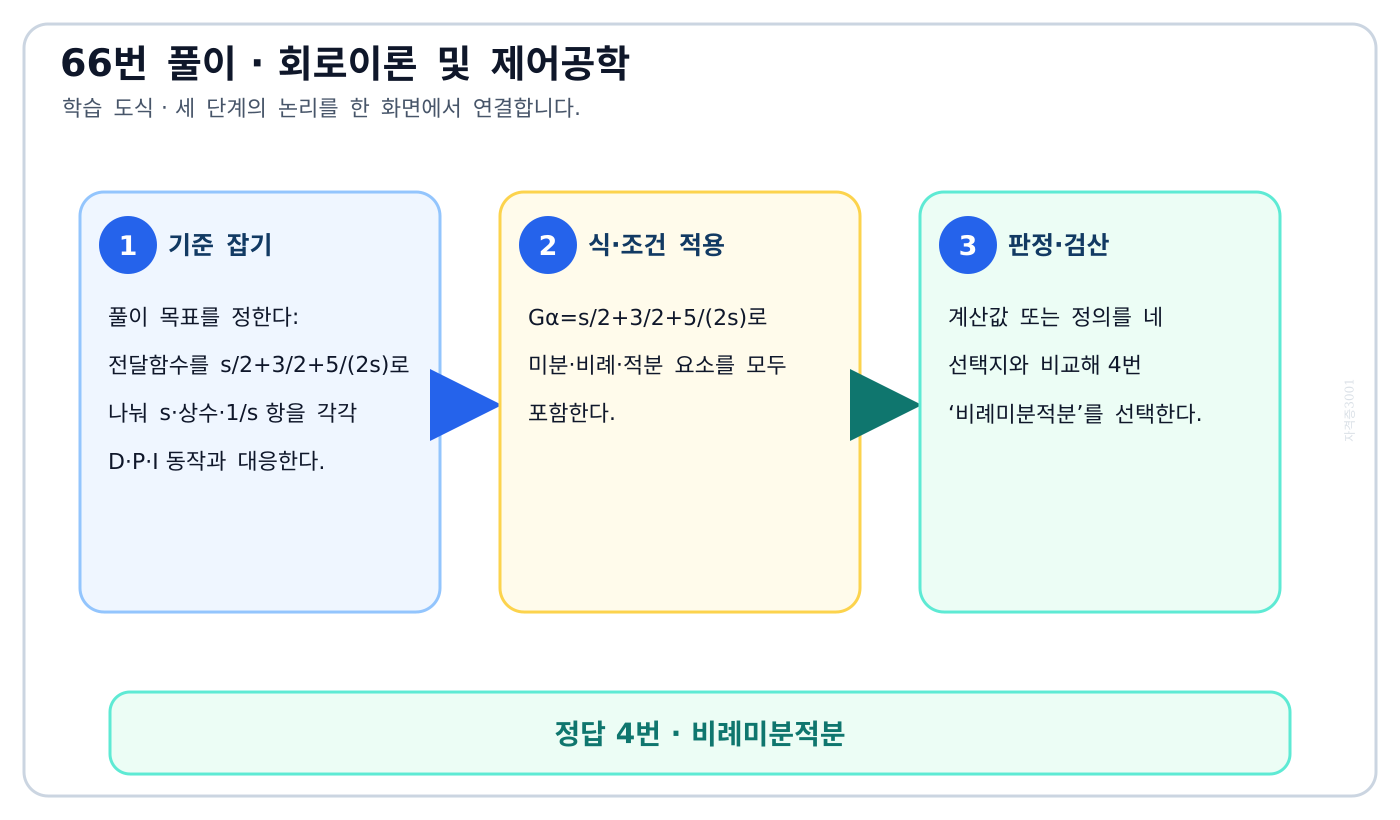

전달함수를 s/2+3/2+5/(2s)로 나눠 s·상수·1/s 항을 각각 D·P·I 동작과 대응한다.

풀이 순서

1. 풀이 목표를 정한다: 전달함수를 s/2+3/2+5/(2s)로 나눠 s·상수·1/s 항을 각각 D·P·I 동작과 대응한다.
2. Gα=s/2+3/2+5/(2s)로 미분·비례·적분 요소를 모두 포함한다.
3. 계산값 또는 정의를 네 선택지와 비교해 4번 ‘비례미분적분’를 선택한다.

자주 하는 실수: 분자 차수만 보고 PD로 고르거나 분모 s에만 주목해 적분제어기로 판단하기 쉽다.

다른 문제에 적용: 유사 개념문제에서는 전달함수를 s/2+3/2+5/(2s)로 나눠 s·상수·1/s 항을 각각 D·P·I 동작과 대응한다. 정의와 반대개념을 나란히 적고 각 선택지에 하나씩 적용한다.

이 문제로 익힐 것

직렬 RLC의 임피던스 전압분배에서 출력 임피던스 Z_C=1/(Cs)를 분자로 둔다.

풀이 순서

1. 풀이 목표를 정한다: 직렬 RLC의 임피던스 전압분배에서 출력 임피던스 Z_C=1/(Cs)를 분자로 둔다.
2. 전압분배로 (1/Cs)/(Ls+R+1/Cs)=1/(LCs²+RCs+1)이다.
3. 계산값 또는 정의를 네 선택지와 비교해 2번 ‘1/(LCs²+RCs+1)’를 선택한다.

자주 하는 실수: 출력소자를 L·C·R 중 잘못 고르거나 분모를 다항식으로 만들 때 Cs를 곱하지 않기 쉽다.

다른 문제에 적용: 유사 계산에서는 직렬 RLC의 임피던스 전압분배에서 출력 임피던스 Z_C=1/(Cs)를 분자로 둔다. 먼저 식의 적용조건과 단위를 적고 수치를 넣은 뒤 방향·경계값으로 검산한다.

이 문제로 익힐 것

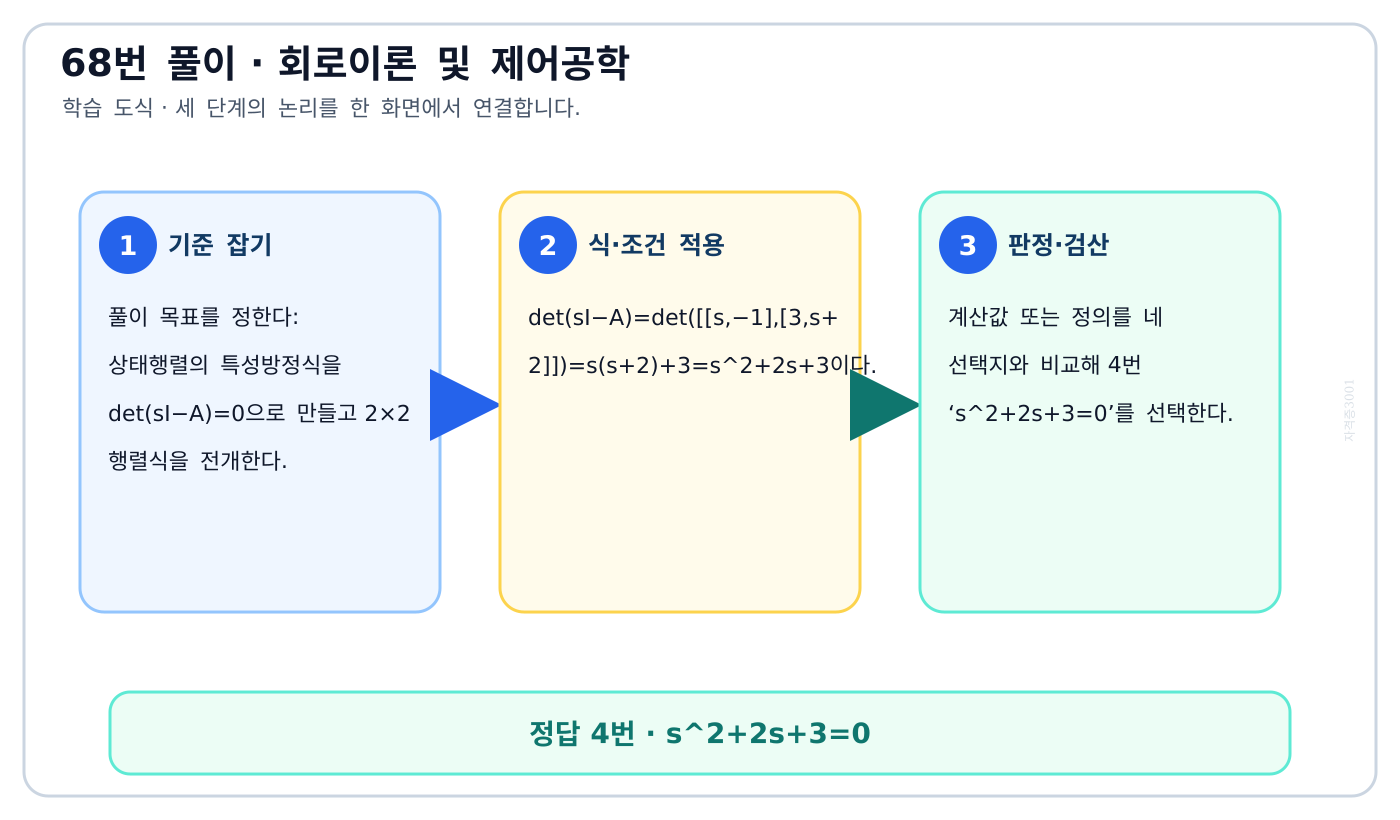

상태행렬의 특성방정식을 det(sI−A)=0으로 만들고 2×2 행렬식을 전개한다.

풀이 순서

1. 풀이 목표를 정한다: 상태행렬의 특성방정식을 det(sI−A)=0으로 만들고 2×2 행렬식을 전개한다.
2. det(sI−A)=det([[s,−1],[3,s+2]])=s(s+2)+3=s²+2s+3이다.
3. 계산값 또는 정의를 네 선택지와 비교해 4번 ‘s²+2s+3=0’를 선택한다.

자주 하는 실수: sI−A에서 비대각 원소의 부호를 바꾸지 않거나 trace와 determinant 부호를 섞기 쉽다.

다른 문제에 적용: 유사 계산에서는 상태행렬의 특성방정식을 det(sI−A)=0으로 만들고 2×2 행렬식을 전개한다. 먼저 식의 적용조건과 단위를 적고 수치를 넣은 뒤 방향·경계값으로 검산한다.

이 문제로 익힐 것

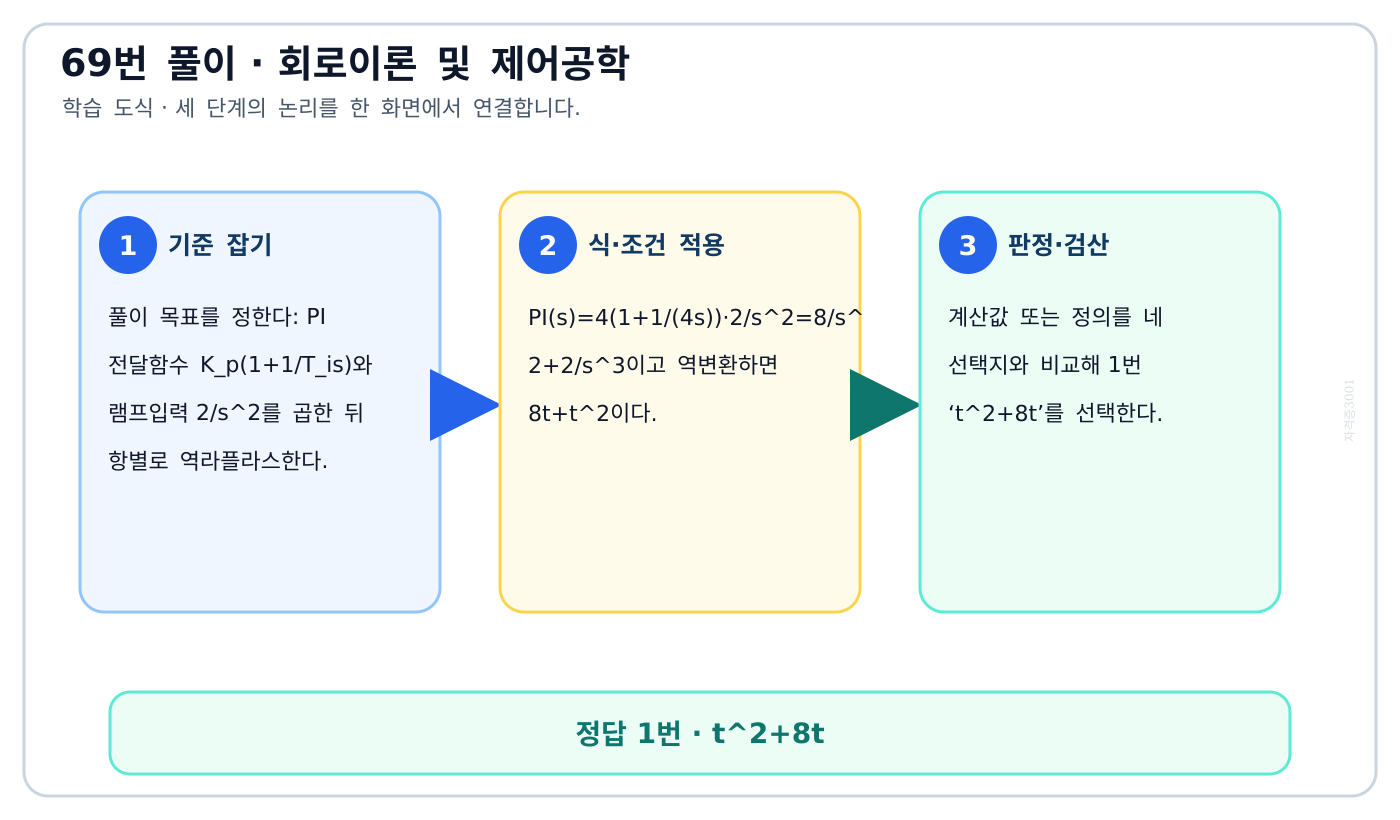

PI 전달함수 K_p(1+1/T_is)와 램프입력 2/s²를 곱한 뒤 항별로 역라플라스한다.

풀이 순서

1. 풀이 목표를 정한다: PI 전달함수 K_p(1+1/T_is)와 램프입력 2/s²를 곱한 뒤 항별로 역라플라스한다.
2. PI(s)=4(1+1/(4s))·2/s²=8/s²+2/s³이고 역변환하면 8t+t²이다.
3. 계산값 또는 정의를 네 선택지와 비교해 1번 ‘t²+8t’를 선택한다.

자주 하는 실수: 1/s³의 역변환이 t²/2임을 놓치거나 비례항 8t의 부호를 음수로 바꾸기 쉽다.

다른 문제에 적용: 유사 계산에서는 PI 전달함수 K_p(1+1/T_is)와 램프입력 2/s²를 곱한 뒤 항별로 역라플라스한다. 먼저 식의 적용조건과 단위를 적고 수치를 넣은 뒤 방향·경계값으로 검산한다.

이 문제로 익힐 것

det(sI−A)=0 또는 s²−tr(A)s+det(A)=0으로 특성방정식을 계산한다.

풀이 순서

1. 풀이 목표를 정한다: det(sI−A)=0 또는 s²−tr(A)s+det(A)=0으로 특성방정식을 계산한다.
2. det(sI−A)=det([[s,−1],[3,s−4]])=s(s−4)+3=s²−4s+3이다.
3. 계산값 또는 정의를 네 선택지와 비교해 2번 ‘s²−4s+3=0’를 선택한다.

자주 하는 실수: 행렬 A의 trace 4와 determinant 3 중 하나의 부호를 반대로 쓰기 쉽다.

다른 문제에 적용: 유사 계산에서는 det(sI−A)=0 또는 s²−tr(A)s+det(A)=0으로 특성방정식을 계산한다. 먼저 식의 적용조건과 단위를 적고 수치를 넣은 뒤 방향·경계값으로 검산한다.

이 문제로 익힐 것

초기전하 0에서 KVL을 라플라스변환하고 I(s)를 일차극 형태로 정리한다.

풀이 순서

1. 풀이 목표를 정한다: 초기전하 0에서 KVL을 라플라스변환하고 I(s)를 일차극 형태로 정리한다.
2. V/s=(R+1/(Cs))I(s)이므로 I(s)=VC/(RCs+1)=(V/R)/(s+1/RC)이다.
3. 계산값 또는 정의를 네 선택지와 비교해 3번 ‘(V/R)/(s+1/RC)’를 선택한다.

자주 하는 실수: 직류입력 V의 변환 V/s를 V로 두거나 안정한 RC 극 −1/RC의 부호를 양수로 쓰기 쉽다.

다른 문제에 적용: 유사 계산에서는 초기전하 0에서 KVL을 라플라스변환하고 I(s)를 일차극 형태로 정리한다. 먼저 식의 적용조건과 단위를 적고 수치를 넣은 뒤 방향·경계값으로 검산한다.

이 문제로 익힐 것

Δ결선에서 상전압=선간전압, 선전류=√3·상전류를 순서대로 적용한다.

풀이 순서

1. 풀이 목표를 정한다: Δ결선에서 상전압=선간전압, 선전류=√3·상전류를 순서대로 적용한다.
2. 상전류는 220/10=22 A이고 Δ결선 선전류는 √3배이므로 38.1 A이다.
3. 계산값 또는 정의를 네 선택지와 비교해 4번 ‘38.1 A’를 선택한다.

자주 하는 실수: Y결선처럼 전압을 √3으로 나누거나 상전류 22 A를 그대로 선전류로 답하기 쉽다.

다른 문제에 적용: 유사 계산에서는 Δ결선에서 상전압=선간전압, 선전류=√3·상전류를 순서대로 적용한다. 먼저 식의 적용조건과 단위를 적고 수치를 넣은 뒤 방향·경계값으로 검산한다.

이 문제로 익힐 것

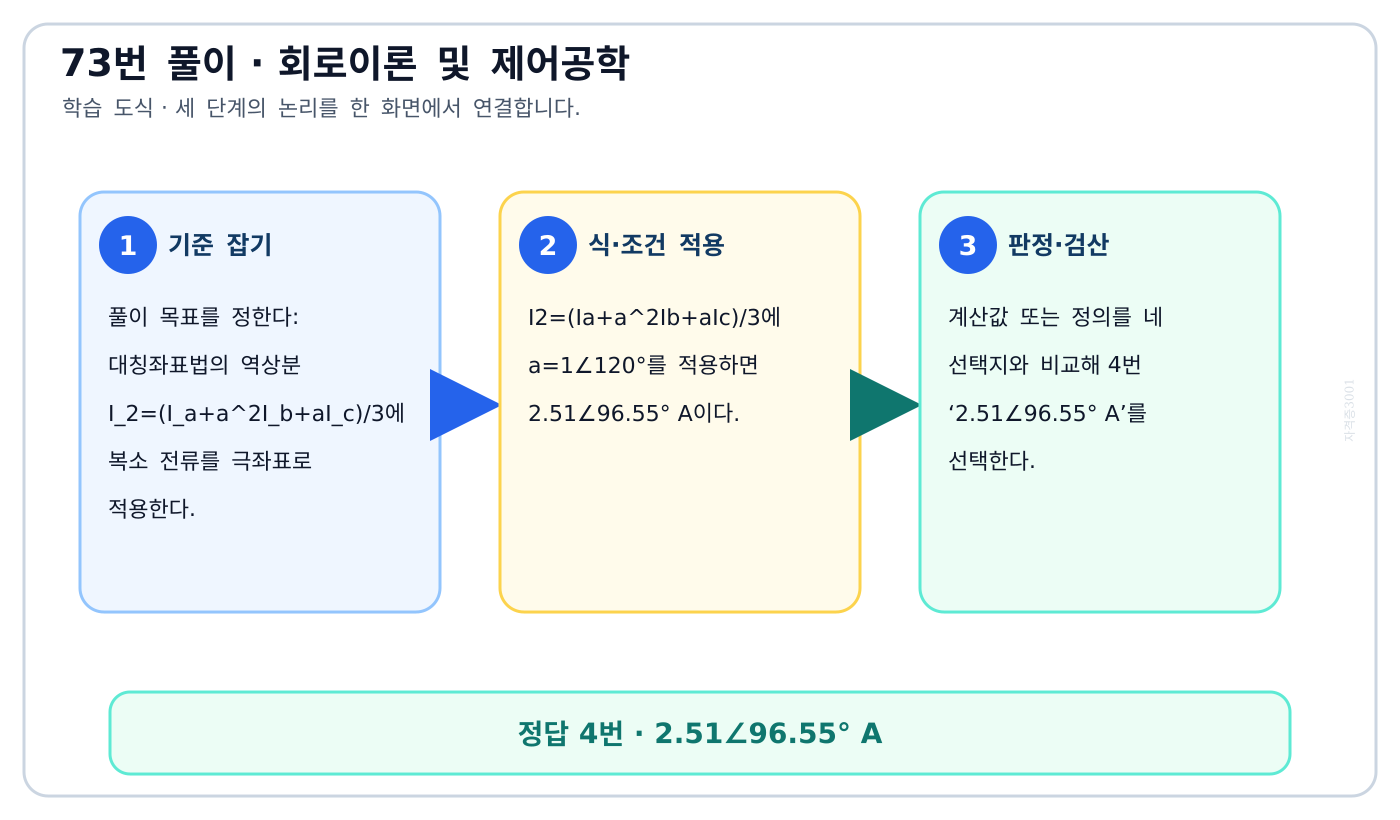

대칭좌표법의 역상분 I₂=(I_a+a²I_b+aI_c)/3에 복소 전류를 극좌표로 적용한다.

풀이 순서

1. 풀이 목표를 정한다: 대칭좌표법의 역상분 I₂=(I_a+a²I_b+aI_c)/3에 복소 전류를 극좌표로 적용한다.
2. I2=(Ia+a²Ib+aIc)/3에 a=1∠120°를 적용하면 2.51∠96.55° A이다.
3. 계산값 또는 정의를 네 선택지와 비교해 4번 ‘2.51∠96.55° A’를 선택한다.

자주 하는 실수: 정상분의 a·a² 순서를 사용하거나 결과의 위상각 부호를 반대로 읽기 쉽다.

다른 문제에 적용: 유사 계산에서는 대칭좌표법의 역상분 I₂=(I_a+a²I_b+aI_c)/3에 복소 전류를 극좌표로 적용한다. 먼저 식의 적용조건과 단위를 적고 수치를 넣은 뒤 방향·경계값으로 검산한다.

이 문제로 익힐 것

부하와 특성임피던스로 전압반사계수 Γ=(Z_L−Z₀)/(Z_L+Z₀)를 구해 입사전압에 곱한다.

풀이 순서

1. 풀이 목표를 정한다: 부하와 특성임피던스로 전압반사계수 Γ=(Z_L−Z₀)/(Z_L+Z₀)를 구해 입사전압에 곱한다.
2. 반사계수 Γ=(1200−400)/(1200+400)=0.5이므로 반사전압은 0.5×20=10 kV이다.
3. 계산값 또는 정의를 네 선택지와 비교해 3번 ‘10 kV’를 선택한다.

자주 하는 실수: 분모를 Z_L−Z₀로 두거나 반사계수 대신 투과계수를 사용하기 쉽다.

다른 문제에 적용: 유사 계산에서는 부하와 특성임피던스로 전압반사계수 Γ=(Z_L−Z₀)/(Z_L+Z₀)를 구해 입사전압에 곱한다. 먼저 식의 적용조건과 단위를 적고 수치를 넣은 뒤 방향·경계값으로 검산한다.

이 문제로 익힐 것

병렬 RC 임피던스 Z(s)=R/(1+sRC)에 지수함수의 복소주파수 s=−5를 대입한다.

풀이 순서

1. 풀이 목표를 정한다: 병렬 RC 임피던스 Z(s)=R/(1+sRC)에 지수함수의 복소주파수 s=−5를 대입한다.
2. 병렬 RC 임피던스 Z=R/(1+sRC)이고 지수함수의 s=−5를 대입하면 R/(1−5RC)이다.
3. 계산값 또는 정의를 네 선택지와 비교해 2번 ‘R/(1−5RC)’를 선택한다.

자주 하는 실수: 정현파의 s=jω를 자동으로 쓰거나 주어진 지수 e⁻⁵ᵗ의 음의 부호를 잃기 쉽다.

다른 문제에 적용: 유사 계산에서는 병렬 RC 임피던스 Z(s)=R/(1+sRC)에 지수함수의 복소주파수 s=−5를 대입한다. 먼저 식의 적용조건과 단위를 적고 수치를 넣은 뒤 방향·경계값으로 검산한다.

이 문제로 익힐 것

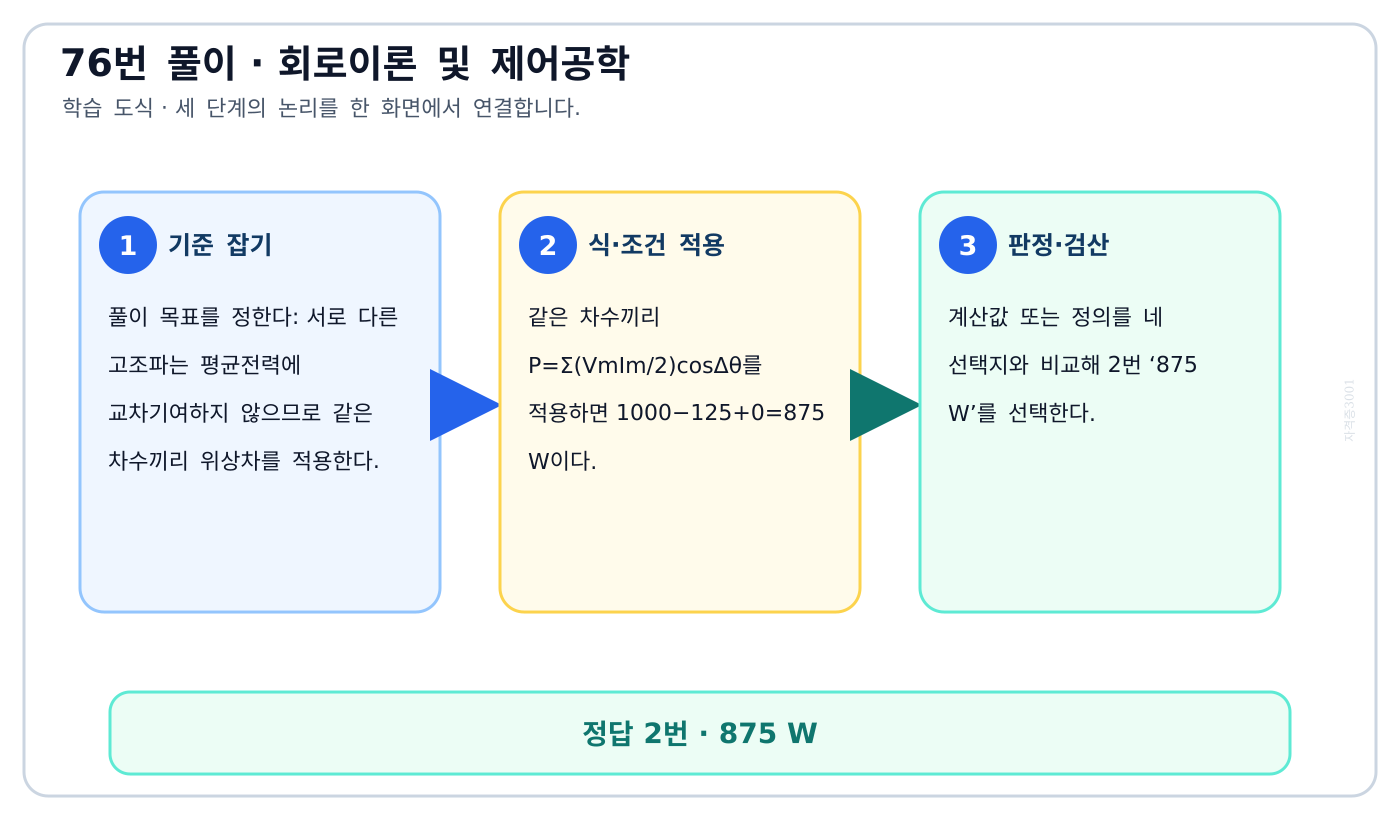

서로 다른 고조파는 평균전력에 교차기여하지 않으므로 같은 차수끼리 위상차를 적용한다.

풀이 순서

1. 풀이 목표를 정한다: 서로 다른 고조파는 평균전력에 교차기여하지 않으므로 같은 차수끼리 위상차를 적용한다.
2. 같은 차수끼리 P=Σ(VmIm/2)cosΔθ를 적용하면 1000−125+0=875 W이다.
3. 계산값 또는 정의를 네 선택지와 비교해 2번 ‘875 W’를 선택한다.

자주 하는 실수: 전압의 음의 3고조파를 진폭 −50으로만 계산하거나 모든 차수의 실효값을 단순 곱하기 쉽다.

다른 문제에 적용: 유사 계산에서는 서로 다른 고조파는 평균전력에 교차기여하지 않으므로 같은 차수끼리 위상차를 적용한다. 먼저 식의 적용조건과 단위를 적고 수치를 넣은 뒤 방향·경계값으로 검산한다.

이 문제로 익힐 것

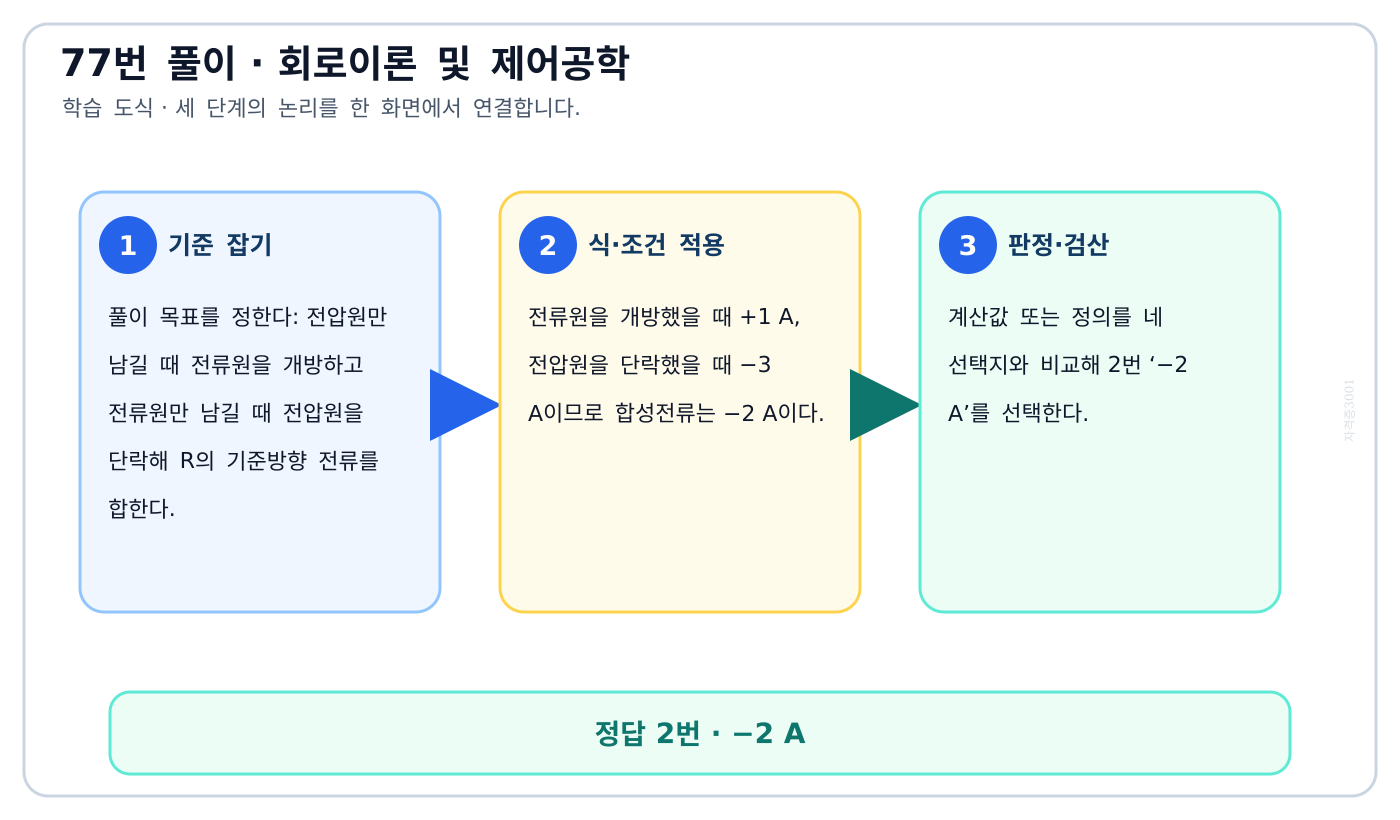

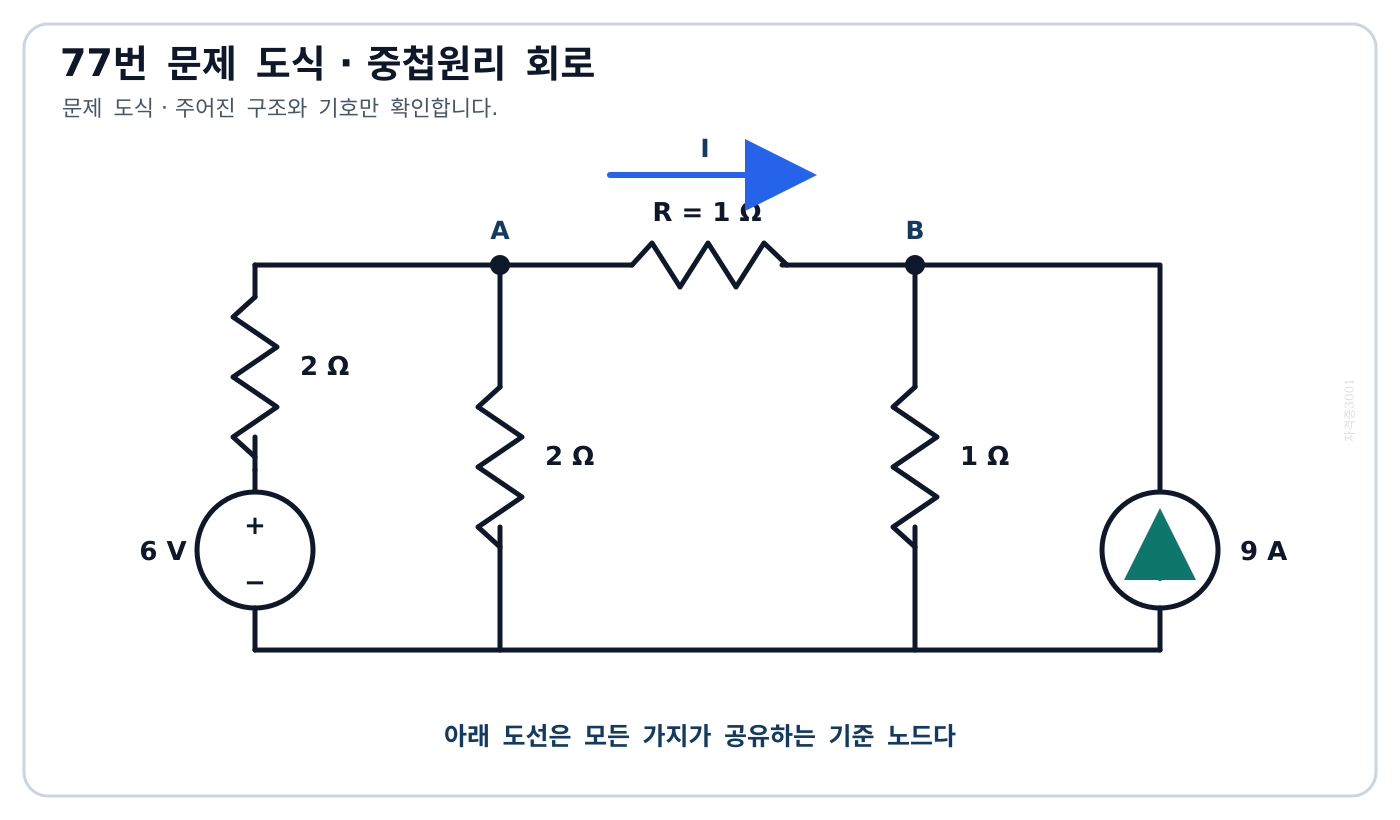

전압원만 남길 때 전류원을 개방하고 전류원만 남길 때 전압원을 단락해 R의 기준방향 전류를 합한다.

풀이 순서

1. 풀이 목표를 정한다: 전압원만 남길 때 전류원을 개방하고 전류원만 남길 때 전압원을 단락해 R의 기준방향 전류를 합한다.
2. 전류원을 개방했을 때 +1 A, 전압원을 단락했을 때 −3 A이므로 합성전류는 −2 A이다.
3. 계산값 또는 정의를 네 선택지와 비교해 2번 ‘−2 A’를 선택한다.

자주 하는 실수: 전원을 제거할 때 전압원과 전류원의 대체방법을 바꾸거나 두 부분전류의 방향부호를 잃기 쉽다.

다른 문제에 적용: 유사 계산에서는 전압원만 남길 때 전류원을 개방하고 전류원만 남길 때 전압원을 단락해 R의 기준방향 전류를 합한다. 먼저 식의 적용조건과 단위를 적고 수치를 넣은 뒤 방향·경계값으로 검산한다.

이 문제로 익힐 것

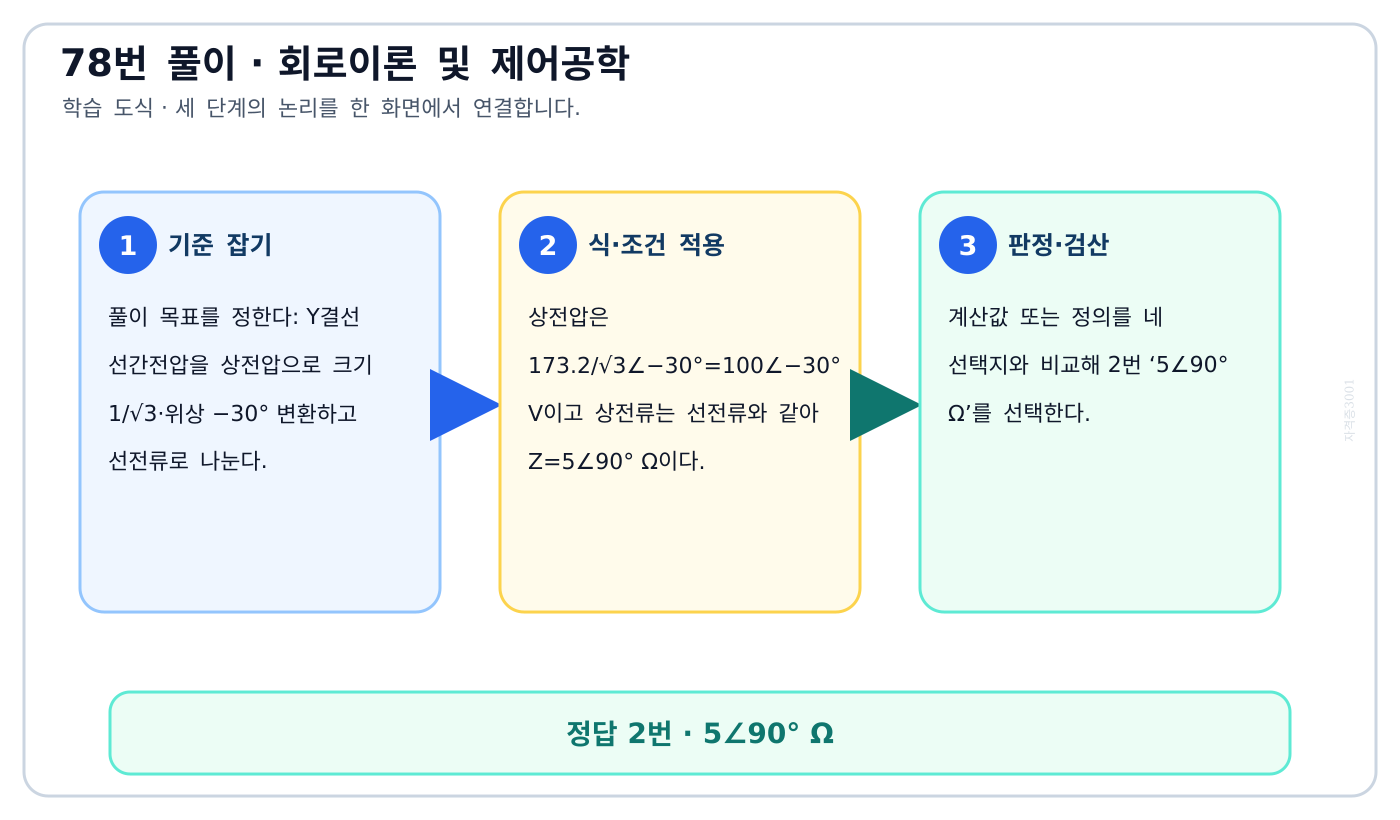

Y결선 선간전압을 상전압으로 크기 1/√3·위상 −30° 변환하고 선전류로 나눈다.

풀이 순서

1. 풀이 목표를 정한다: Y결선 선간전압을 상전압으로 크기 1/√3·위상 −30° 변환하고 선전류로 나눈다.
2. 상전압은 173.2/√3∠−30°=100∠−30° V이고 상전류는 선전류와 같아 Z=5∠90° Ω이다.
3. 계산값 또는 정의를 네 선택지와 비교해 2번 ‘5∠90° Ω’를 선택한다.

자주 하는 실수: Y결선에서 상전류=선전류임을 놓치거나 선간전압을 그대로 나눠 √3배 큰 임피던스를 얻기 쉽다.

다른 문제에 적용: 유사 계산에서는 Y결선 선간전압을 상전압으로 크기 1/√3·위상 −30° 변환하고 선전류로 나눈다. 먼저 식의 적용조건과 단위를 적고 수치를 넣은 뒤 방향·경계값으로 검산한다.

이 문제로 익힐 것

초기조건을 포함해 I(s)=1/[s(s+2)]로 변환하고 부분분수 후 역라플라스한다.

풀이 순서

1. 풀이 목표를 정한다: 초기조건을 포함해 I(s)=1/[s(s+2)]로 변환하고 부분분수 후 역라플라스한다.
2. I(s)=1/[s(s+2)]=(1/2)(1/s−1/(s+2))이므로 i(t)=(1/2)(1−e⁻²ᵗ)이다.
3. 계산값 또는 정의를 네 선택지와 비교해 1번 ‘(1/2)(1−e⁻²ᵗ)’를 선택한다.

자주 하는 실수: 정상값 1/2을 빠뜨리거나 안정한 극 −2를 e⁺²ᵗ로 바꾸기 쉽다.

다른 문제에 적용: 유사 계산에서는 초기조건을 포함해 I(s)=1/[s(s+2)]로 변환하고 부분분수 후 역라플라스한다. 먼저 식의 적용조건과 단위를 적고 수치를 넣은 뒤 방향·경계값으로 검산한다.

이 문제로 익힐 것

일반식 Z₀=√[(R+jωL)/(G+jωC)]에서 직류 조건 ω=0을 적용한다.

풀이 순서

1. 풀이 목표를 정한다: 일반식 Z₀=√[(R+jωL)/(G+jωC)]에서 직류 조건 ω=0을 적용한다.
2. Z0=√((R+jωL)/(G+jωC))이고 직류에서는 ω=0이므로 √(R/G)이다.
3. 계산값 또는 정의를 네 선택지와 비교해 4번 ‘√(R/G)’를 선택한다.

자주 하는 실수: 무손실 고주파선의 √(L/C)를 모든 주파수에 적용하거나 임피던스와 어드미턴스를 뒤집기 쉽다.

다른 문제에 적용: 유사 계산에서는 일반식 Z₀=√[(R+jωL)/(G+jωC)]에서 직류 조건 ω=0을 적용한다. 먼저 식의 적용조건과 단위를 적고 수치를 넣은 뒤 방향·경계값으로 검산한다.

이 문제로 익힐 것

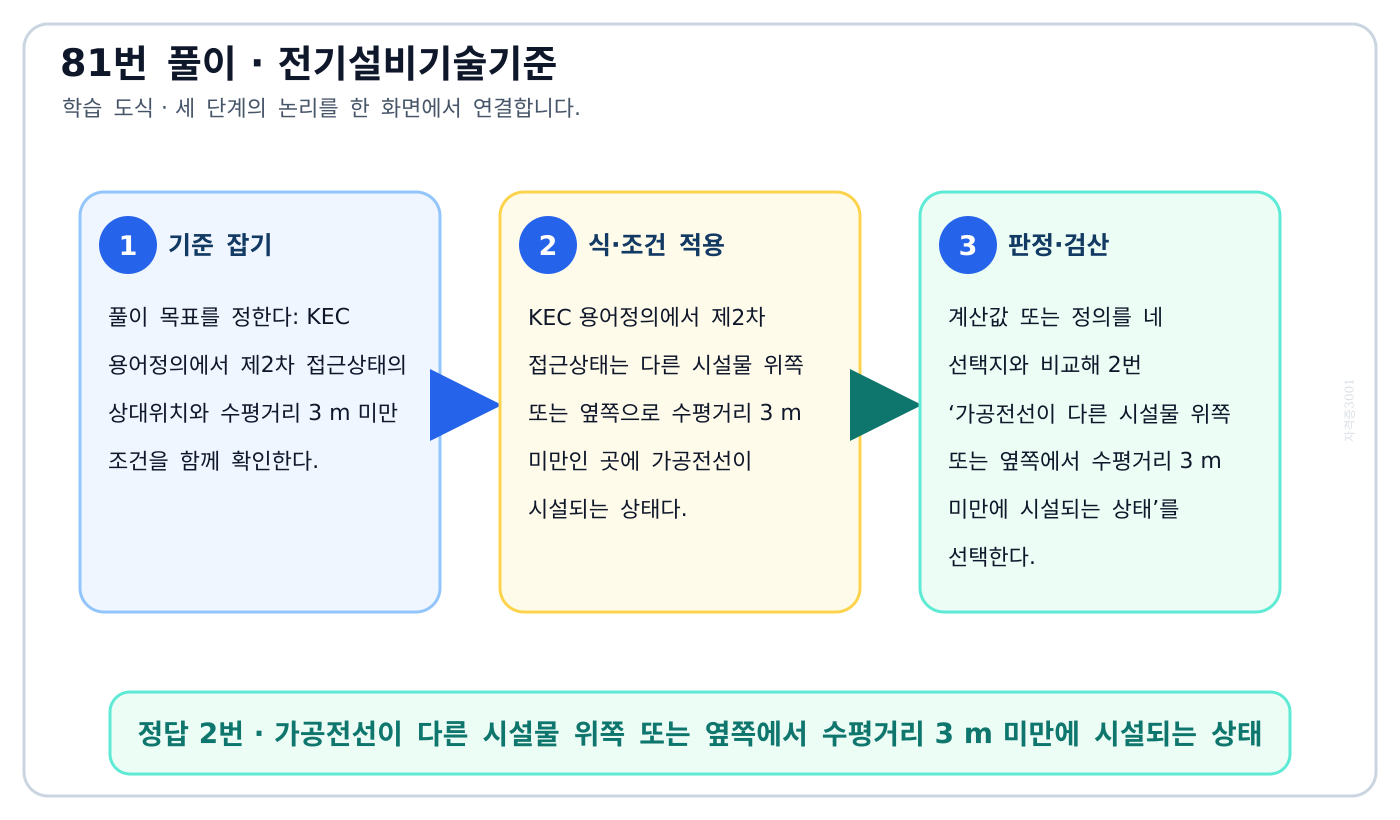

KEC 용어정의에서 제2차 접근상태의 상대위치와 수평거리 3 m 미만 조건을 함께 확인한다.

풀이 순서

1. 풀이 목표를 정한다: KEC 용어정의에서 제2차 접근상태의 상대위치와 수평거리 3 m 미만 조건을 함께 확인한다.
2. KEC 용어정의에서 제2차 접근상태는 다른 시설물 위쪽 또는 옆쪽으로 수평거리 3 m 미만인 곳에 가공전선이 시설되는 상태다.
3. 계산값 또는 정의를 네 선택지와 비교해 2번 ‘가공전선이 다른 시설물 위쪽 또는 옆쪽에서 수평거리 3 m 미만에 시설되는 상태’를 선택한다.

자주 하는 실수: 전선 절단·지지물 전도 때 접촉 우려를 말하는 제1차 접근상태와 거리 3 m 조건을 섞기 쉽다.

다른 문제에 적용: 유사 규정문제에서는 KEC 용어정의에서 제2차 접근상태의 상대위치와 수평거리 3 m 미만 조건을 함께 확인한다. 대상·전압구간·장소·예외조건을 한 묶음으로 현행 원문에서 확인한다.

확인 위치: KEC 112 용어의 정의 ‘접근상태’ 제2호 제2차 접근상태

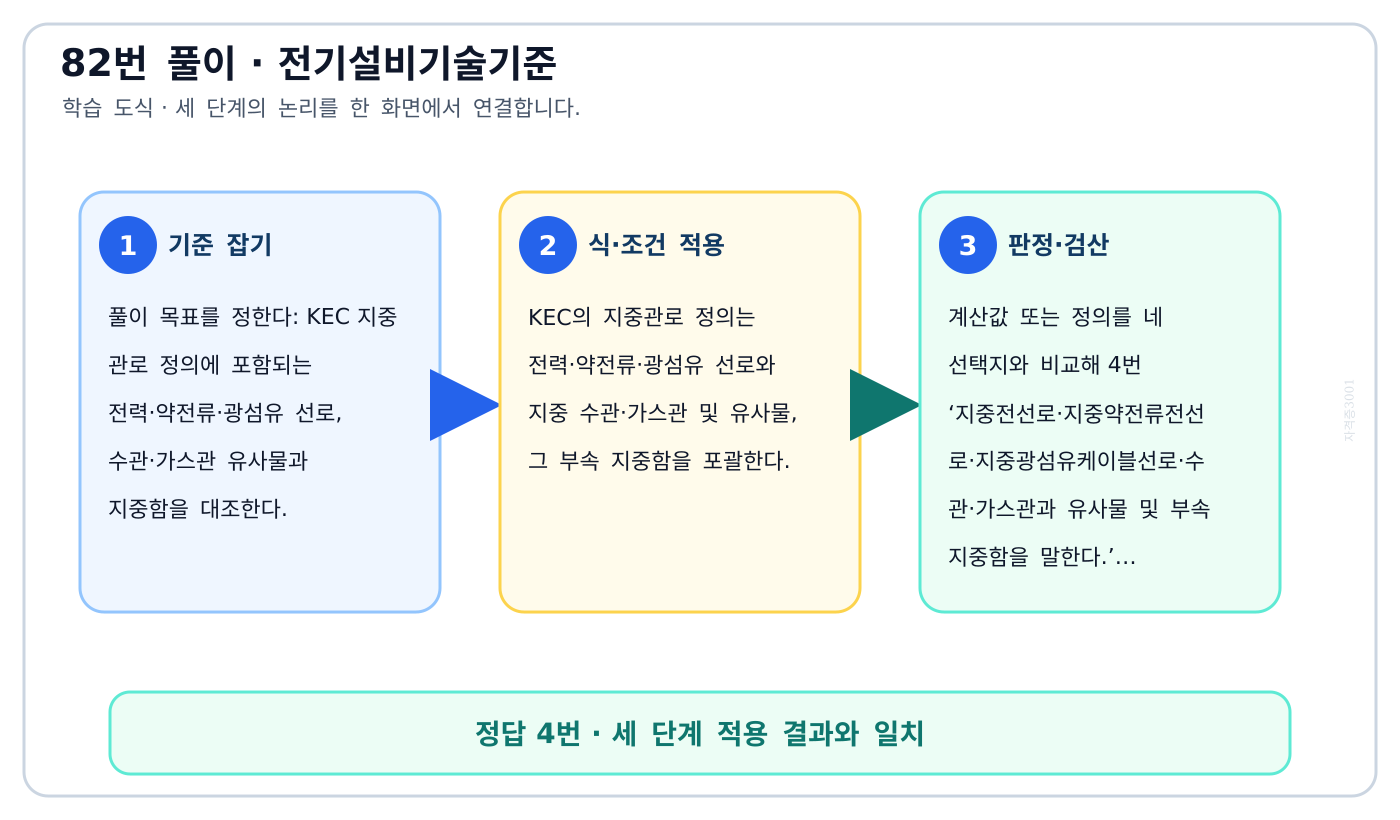

이 문제로 익힐 것

KEC 지중 관로 정의에 포함되는 전력·약전류·광섬유 선로, 수관·가스관 유사물과 지중함을 대조한다.

풀이 순서

1. 풀이 목표를 정한다: KEC 지중 관로 정의에 포함되는 전력·약전류·광섬유 선로, 수관·가스관 유사물과 지중함을 대조한다.
2. KEC의 지중관로 정의는 전력·약전류·광섬유 선로와 지중 수관·가스관 및 유사물, 그 부속 지중함을 포괄한다.
3. 계산값 또는 정의를 네 선택지와 비교해 4번 ‘지중전선로·지중약전류전선로·지중광섬유케이블선로·수관·가스관과 유사물 및 부속 지중함을 말한다.’를 선택한다.

자주 하는 실수: 전기선로만 관로로 생각해 수관·가스관을 빼거나 광섬유·부속 지중함을 누락하기 쉽다.

다른 문제에 적용: 유사 규정문제에서는 KEC 지중 관로 정의에 포함되는 전력·약전류·광섬유 선로, 수관·가스관 유사물과 지중함을 대조한다. 대상·전압구간·장소·예외조건을 한 묶음으로 현행 원문에서 확인한다.

확인 위치: KEC 112 용어의 정의 ‘지중 관로’

이 문제로 익힐 것

KEC 131의 대지 절연 원칙과 열거된 접지점·절연 곤란기기의 예외를 선택지별로 구분한다.

풀이 순서

1. 풀이 목표를 정한다: KEC 131의 대지 절연 원칙과 열거된 접지점·절연 곤란기기의 예외를 선택지별로 구분한다.
2. 열거된 접지점과 시험용 변압기는 절연 예외가 될 수 있으나 저압 가공전선로 접지측 전선은 일반 절연원칙 대상이다.
3. 계산값 또는 정의를 네 선택지와 비교해 3번 ‘저압 가공전선로의 접지측 전선’를 선택한다.

자주 하는 실수: ‘접지’라는 단어가 있는 모든 전선을 절연 예외로 보아 접지점과 접지측 전선 전체를 혼동하기 쉽다.

다른 문제에 적용: 유사 규정문제에서는 KEC 131의 대지 절연 원칙과 열거된 접지점·절연 곤란기기의 예외를 선택지별로 구분한다. 대상·전압구간·장소·예외조건을 한 묶음으로 현행 원문에서 확인한다.

확인 위치: KEC 131 전로의 절연 원칙 제1호·제8호

이 문제로 익힐 것

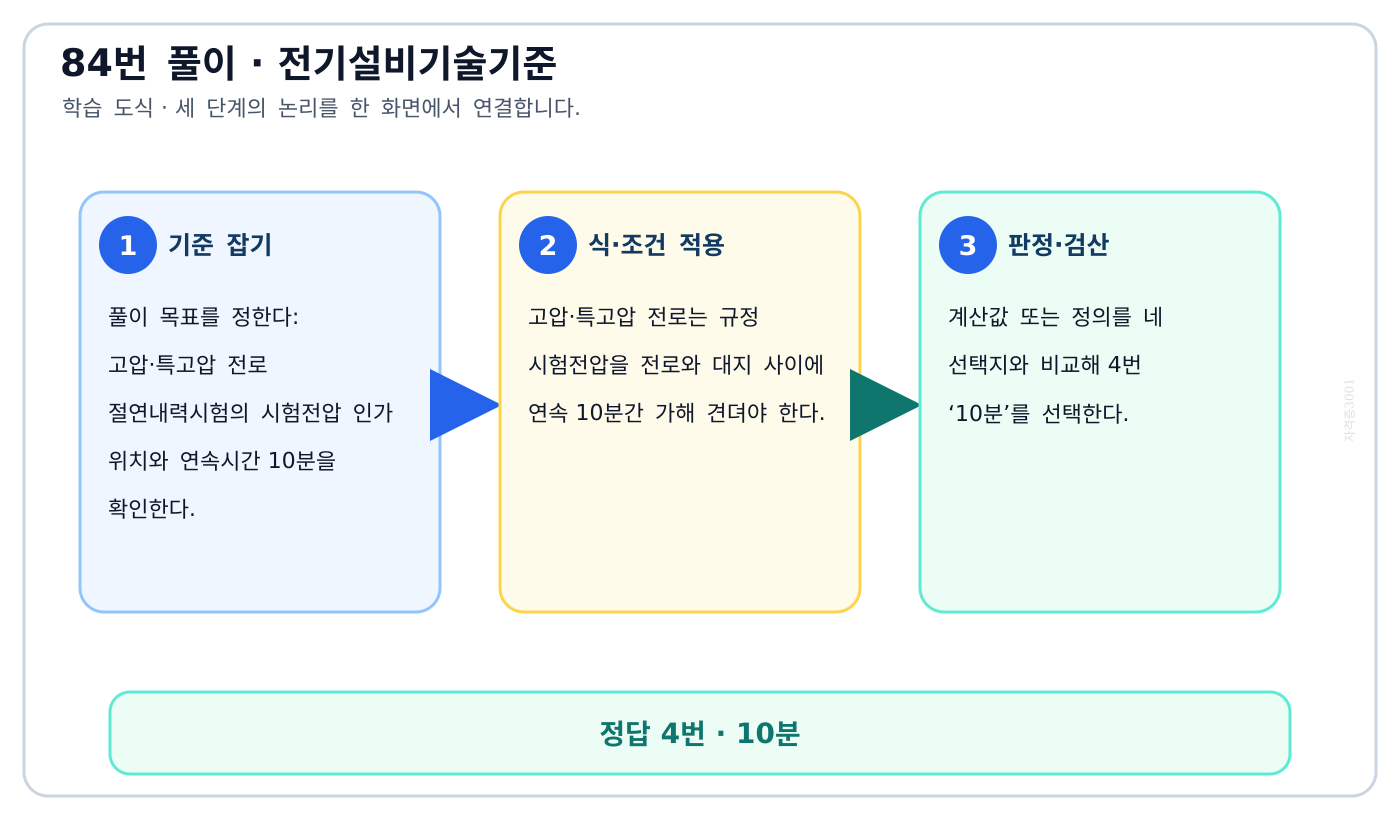

고압·특고압 전로 절연내력시험의 시험전압 인가 위치와 연속시간 10분을 확인한다.

풀이 순서

1. 풀이 목표를 정한다: 고압·특고압 전로 절연내력시험의 시험전압 인가 위치와 연속시간 10분을 확인한다.
2. 고압·특고압 전로는 규정 시험전압을 전로와 대지 사이에 연속 10분간 가해 견뎌야 한다.
3. 계산값 또는 정의를 네 선택지와 비교해 4번 ‘10분’를 선택한다.

자주 하는 실수: 케이블의 별도 시험조건이나 다른 기기 시험시간을 일반 전로의 10분 기준과 혼동하기 쉽다.

다른 문제에 적용: 유사 규정문제에서는 고압·특고압 전로 절연내력시험의 시험전압 인가 위치와 연속시간 10분을 확인한다. 대상·전압구간·장소·예외조건을 한 묶음으로 현행 원문에서 확인한다.

확인 위치: KEC 132 전로의 절연저항 및 절연내력 제2항

이 문제로 익힐 것

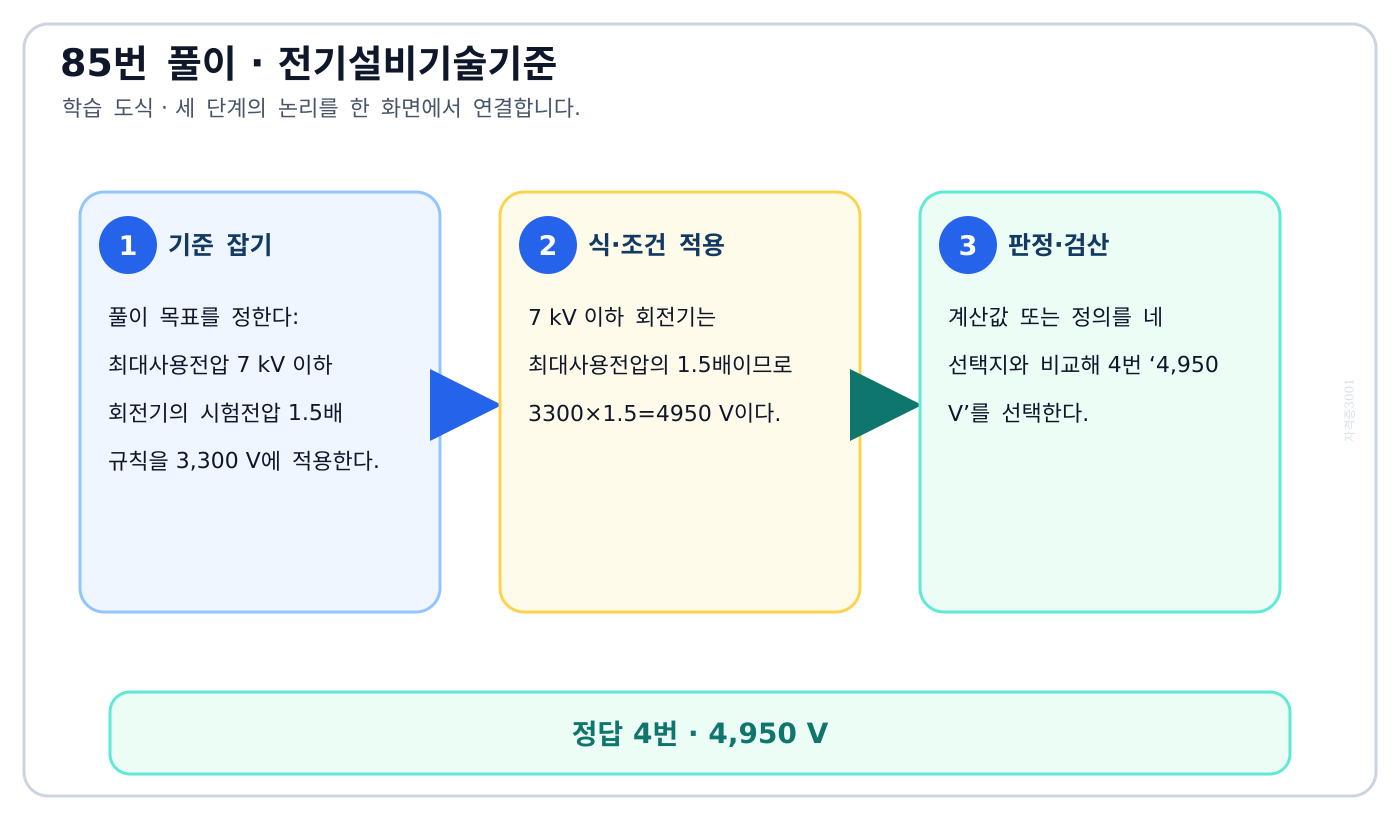

최대사용전압 7 kV 이하 회전기의 시험전압 1.5배 규칙을 3,300 V에 적용한다.

풀이 순서

1. 풀이 목표를 정한다: 최대사용전압 7 kV 이하 회전기의 시험전압 1.5배 규칙을 3,300 V에 적용한다.
2. 7 kV 이하 회전기는 최대사용전압의 1.5배이므로 3300×1.5=4950 V이다.
3. 계산값 또는 정의를 네 선택지와 비교해 4번 ‘4,950 V’를 선택한다.

자주 하는 실수: 전로 표의 1.1·1.25배나 공칭전압 보정값을 회전기 시험전압에 잘못 적용하기 쉽다.

다른 문제에 적용: 유사 규정문제에서는 최대사용전압 7 kV 이하 회전기의 시험전압 1.5배 규칙을 3,300 V에 적용한다. 대상·전압구간·장소·예외조건을 한 묶음으로 현행 원문에서 확인한다.

확인 위치: KEC 133 및 표 133-1 회전기·정류기 시험전압

이 문제로 익힐 것

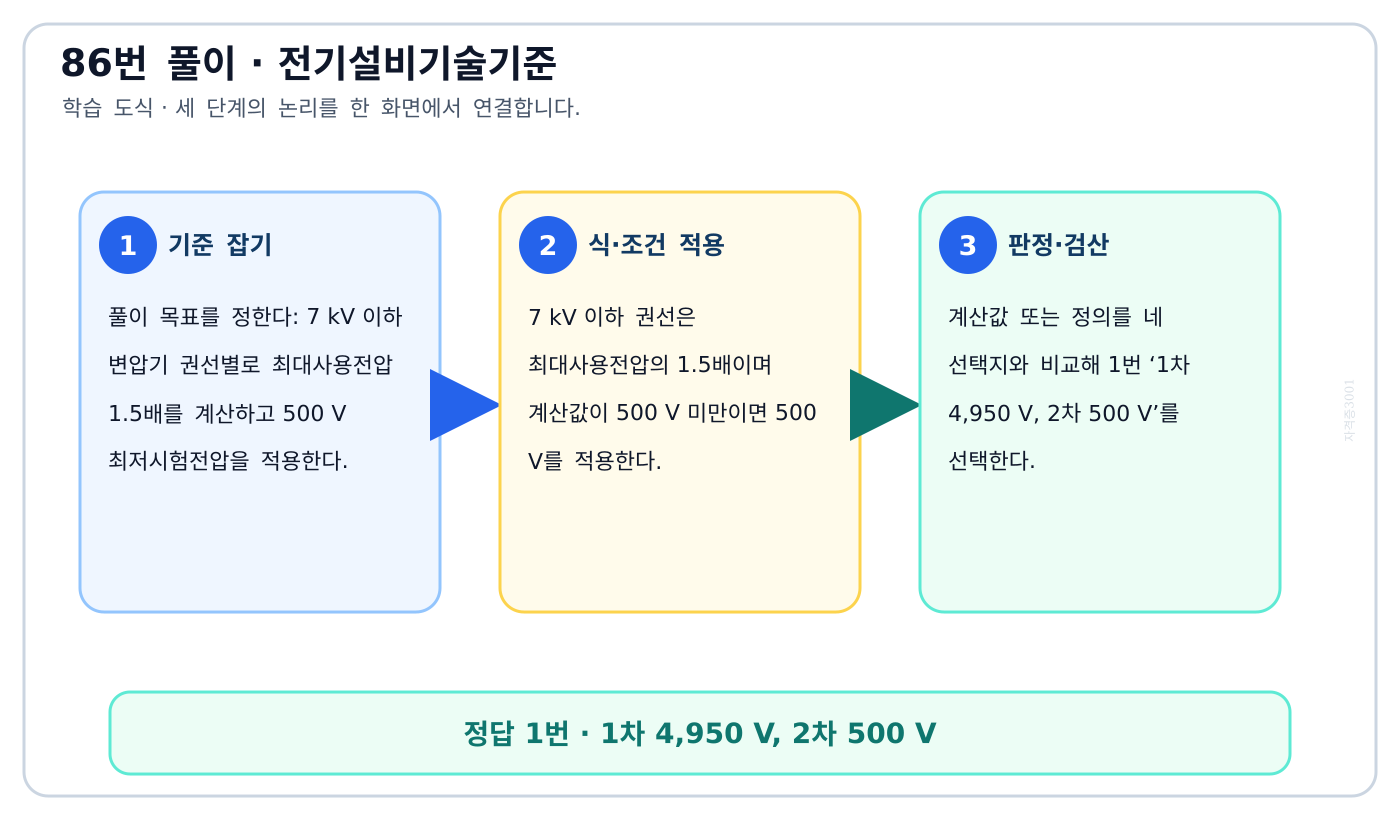

7 kV 이하 변압기 권선별로 최대사용전압 1.5배를 계산하고 500 V 최저시험전압을 적용한다.

풀이 순서

1. 풀이 목표를 정한다: 7 kV 이하 변압기 권선별로 최대사용전압 1.5배를 계산하고 500 V 최저시험전압을 적용한다.
2. 7 kV 이하 권선은 최대사용전압의 1.5배이며 계산값이 500 V 미만이면 500 V를 적용한다.
3. 계산값 또는 정의를 네 선택지와 비교해 1번 ‘1차 4,950 V, 2차 500 V’를 선택한다.

자주 하는 실수: 1차·2차에 같은 배율만 기계적으로 적용해 2차 계산값 330 V를 그대로 쓰기 쉽다.

다른 문제에 적용: 유사 규정문제에서는 7 kV 이하 변압기 권선별로 최대사용전압 1.5배를 계산하고 500 V 최저시험전압을 적용한다. 대상·전압구간·장소·예외조건을 한 묶음으로 현행 원문에서 확인한다.

확인 위치: KEC 135 및 표 135-1 변압기 전로 시험전압 제1란

이 문제로 익힐 것

비접지식 고압설비 접지극으로 건축물 철골을 사용할 때 대지저항 2 Ω 이하 조건을 찾는다.

풀이 순서

1. 풀이 목표를 정한다: 비접지식 고압설비 접지극으로 건축물 철골을 사용할 때 대지저항 2 Ω 이하 조건을 찾는다.
2. KEC는 해당 철골·금속제를 접지극으로 사용할 때 대지와의 저항을 2 Ω 이하로 유지하도록 한다.
3. 계산값 또는 정의를 네 선택지와 비교해 1번 ‘2 Ω’를 선택한다.

자주 하는 실수: 금속제 수도관의 일반 3 Ω 조건이나 피뢰기 접지 10 Ω 조건과 철골 접지극 요건을 섞기 쉽다.

다른 문제에 적용: 유사 규정문제에서는 비접지식 고압설비 접지극으로 건축물 철골을 사용할 때 대지저항 2 Ω 이하 조건을 찾는다. 대상·전압구간·장소·예외조건을 한 묶음으로 현행 원문에서 확인한다.

확인 위치: KEC 142.2 접지극의 시설 제7항 나목

이 문제로 익힐 것

특고압·고압 및 변압기 중성점 접지용 연동선의 일반 최소 공칭단면적 16 mm²를 확인한다.

풀이 순서

1. 풀이 목표를 정한다: 특고압·고압 및 변압기 중성점 접지용 연동선의 일반 최소 공칭단면적 16 mm²를 확인한다.
2. 중성점 접지용 접지도체는 16 mm² 이상의 연동선 또는 동등 이상의 단면적·세기를 가져야 한다.
3. 계산값 또는 정의를 네 선택지와 비교해 1번 ‘16 mm²’를 선택한다.

자주 하는 실수: 일반 접지도체 최소 6 mm²와 중성점 접지용 16 mm²를 서로 바꾸거나 예외조건을 일반화하기 쉽다.

다른 문제에 적용: 유사 규정문제에서는 특고압·고압 및 변압기 중성점 접지용 연동선의 일반 최소 공칭단면적 16 mm²를 확인한다. 대상·전압구간·장소·예외조건을 한 묶음으로 현행 원문에서 확인한다.

확인 위치: KEC 142.3.1 접지도체 제6항 나목

이 문제로 익힐 것

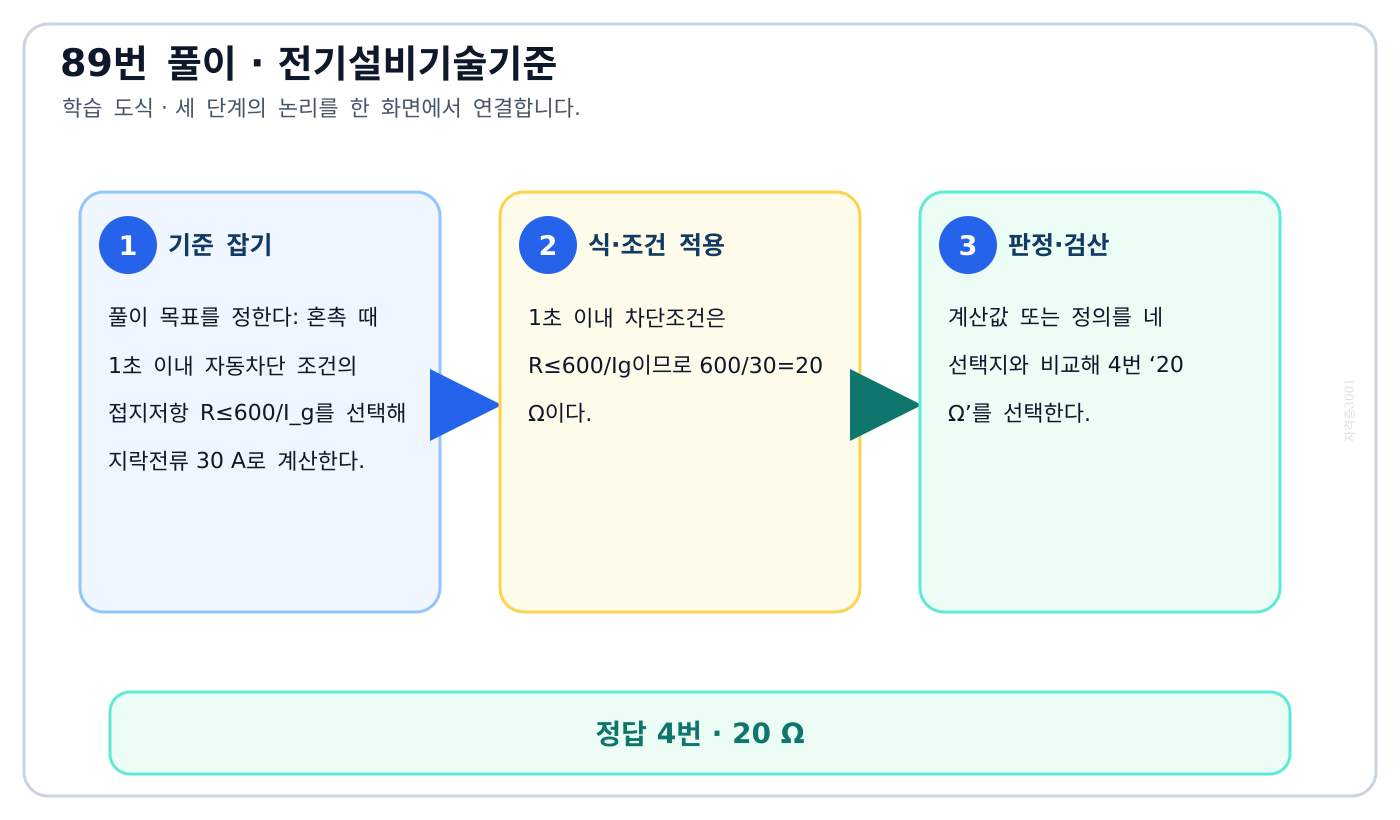

혼촉 때 1초 이내 자동차단 조건의 접지저항 R≤600/I_g를 선택해 지락전류 30 A로 계산한다.

풀이 순서

1. 풀이 목표를 정한다: 혼촉 때 1초 이내 자동차단 조건의 접지저항 R≤600/I_g를 선택해 지락전류 30 A로 계산한다.
2. 1초 이내 차단조건은 R≤600/Ig이므로 600/30=20 Ω이다.
3. 계산값 또는 정의를 네 선택지와 비교해 4번 ‘20 Ω’를 선택한다.

자주 하는 실수: 기본식 150/I_g 또는 1초 초과 2초 이내의 300/I_g를 시간조건 없이 선택하기 쉽다.

다른 문제에 적용: 유사 규정문제에서는 혼촉 때 1초 이내 자동차단 조건의 접지저항 R≤600/I_g를 선택해 지락전류 30 A로 계산한다. 대상·전압구간·장소·예외조건을 한 묶음으로 현행 원문에서 확인한다.

확인 위치: KEC 142.5 변압기 중성점 접지 제1항 나목 (2)

이 문제로 익힐 것

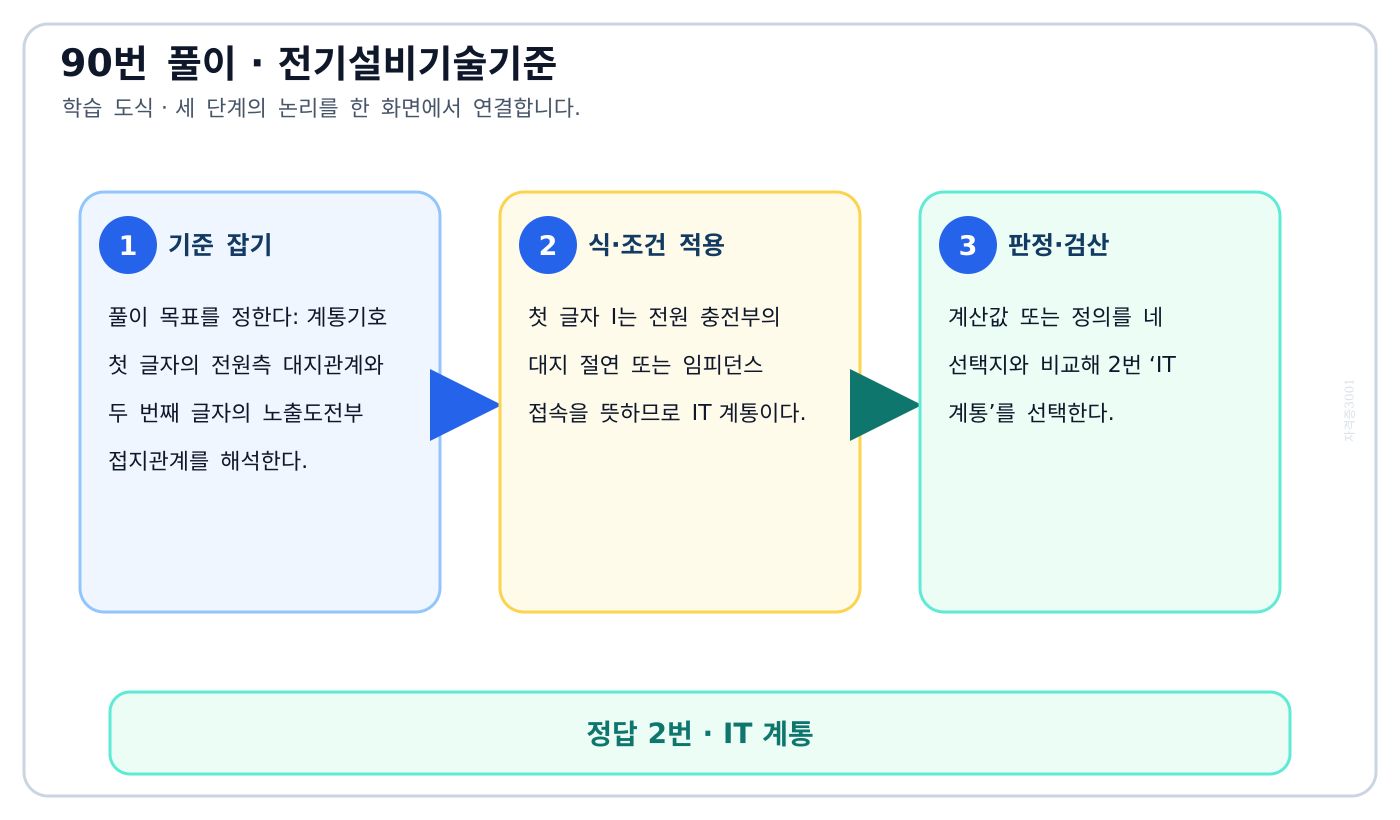

계통기호 첫 글자의 전원측 대지관계와 두 번째 글자의 노출도전부 접지관계를 해석한다.

풀이 순서

1. 풀이 목표를 정한다: 계통기호 첫 글자의 전원측 대지관계와 두 번째 글자의 노출도전부 접지관계를 해석한다.
2. 첫 글자 I는 전원 충전부의 대지 절연 또는 임피던스 접속을 뜻하므로 IT 계통이다.
3. 계산값 또는 정의를 네 선택지와 비교해 2번 ‘IT 계통’를 선택한다.

자주 하는 실수: 노출도전부가 접지됐다는 두 번째 조건만 보고 전원 중성점 직접접지인 TT·TN을 고르기 쉽다.

다른 문제에 적용: 유사 규정문제에서는 계통기호 첫 글자의 전원측 대지관계와 두 번째 글자의 노출도전부 접지관계를 해석한다. 대상·전압구간·장소·예외조건을 한 묶음으로 현행 원문에서 확인한다.

확인 위치: KEC 203.4 IT 계통 제1항

이 문제로 익힐 것

태양광설비 계측장치가 측정해야 하는 두 허용 조합 ‘전압·전류 또는 전압·전력’을 확인한다.

풀이 순서

1. 풀이 목표를 정한다: 태양광설비 계측장치가 측정해야 하는 두 허용 조합 ‘전압·전류 또는 전압·전력’을 확인한다.
2. 태양광설비에는 전압·전류 또는 전압·전력을 계측하는 장치를 시설한다.
3. 계산값 또는 정의를 네 선택지와 비교해 1번 ‘전압과 전류’를 선택한다.

자주 하는 실수: 계통운전에 중요한 역률·주파수도 반드시 이 계측장치 조문에 포함된다고 확대해석하기 쉽다.

다른 문제에 적용: 유사 규정문제에서는 태양광설비 계측장치가 측정해야 하는 두 허용 조합 ‘전압·전류 또는 전압·전력’을 확인한다. 대상·전압구간·장소·예외조건을 한 묶음으로 현행 원문에서 확인한다.

확인 위치: KEC 522.3.6 태양광설비의 계측장치

이 문제로 익힐 것

태양광 출력배선이 준용하는 전기배선 기준에서 연동선 최소 공칭단면적 2.5 mm²를 확인한다.

풀이 순서

1. 풀이 목표를 정한다: 태양광 출력배선이 준용하는 전기배선 기준에서 연동선 최소 공칭단면적 2.5 mm²를 확인한다.
2. 전선은 2.5 mm² 이상의 연동선 또는 이와 동등 이상의 세기·굵기를 사용한다.
3. 계산값 또는 정의를 네 선택지와 비교해 2번 ‘2.5 mm²’를 선택한다.

자주 하는 실수: 신호선이나 일반 소형기기 배선의 1.5·1.6 mm² 기준을 태양광 간선에 적용하기 쉽다.

다른 문제에 적용: 유사 규정문제에서는 태양광 출력배선이 준용하는 전기배선 기준에서 연동선 최소 공칭단면적 2.5 mm²를 확인한다. 대상·전압구간·장소·예외조건을 한 묶음으로 현행 원문에서 확인한다.

확인 위치: KEC 522.1.1 제1항 마목 및 준용 511.2.1 가목 전기배선

이 문제로 익힐 것

전기철도 귀선로의 구성·공통접지·허용전류·유도장해 조건을 KEC 431.5에서 대조한다.

풀이 순서

1. 풀이 목표를 정한다: 전기철도 귀선로의 구성·공통접지·허용전류·유도장해 조건을 KEC 431.5에서 대조한다.
2. KEC는 귀선로를 보호도체·매설접지도체·레일 등으로 구성하도록 하며 나전선 가공식 원칙을 두지 않는다.
3. 계산값 또는 정의를 네 선택지와 비교해 1번 ‘나전선을 가공식으로 가설하는 것을 원칙으로 한다.’를 선택한다.

자주 하는 실수: 바로 앞 조항인 급전선의 ‘나전선 가공식 원칙’을 귀선로에도 그대로 옮기기 쉽다.

다른 문제에 적용: 유사 규정문제에서는 전기철도 귀선로의 구성·공통접지·허용전류·유도장해 조건을 KEC 431.5에서 대조한다. 대상·전압구간·장소·예외조건을 한 묶음으로 현행 원문에서 확인한다.

확인 위치: KEC 431.5 귀선로 제1항~제3항 및 431.4 급전선로

이 문제로 익힐 것

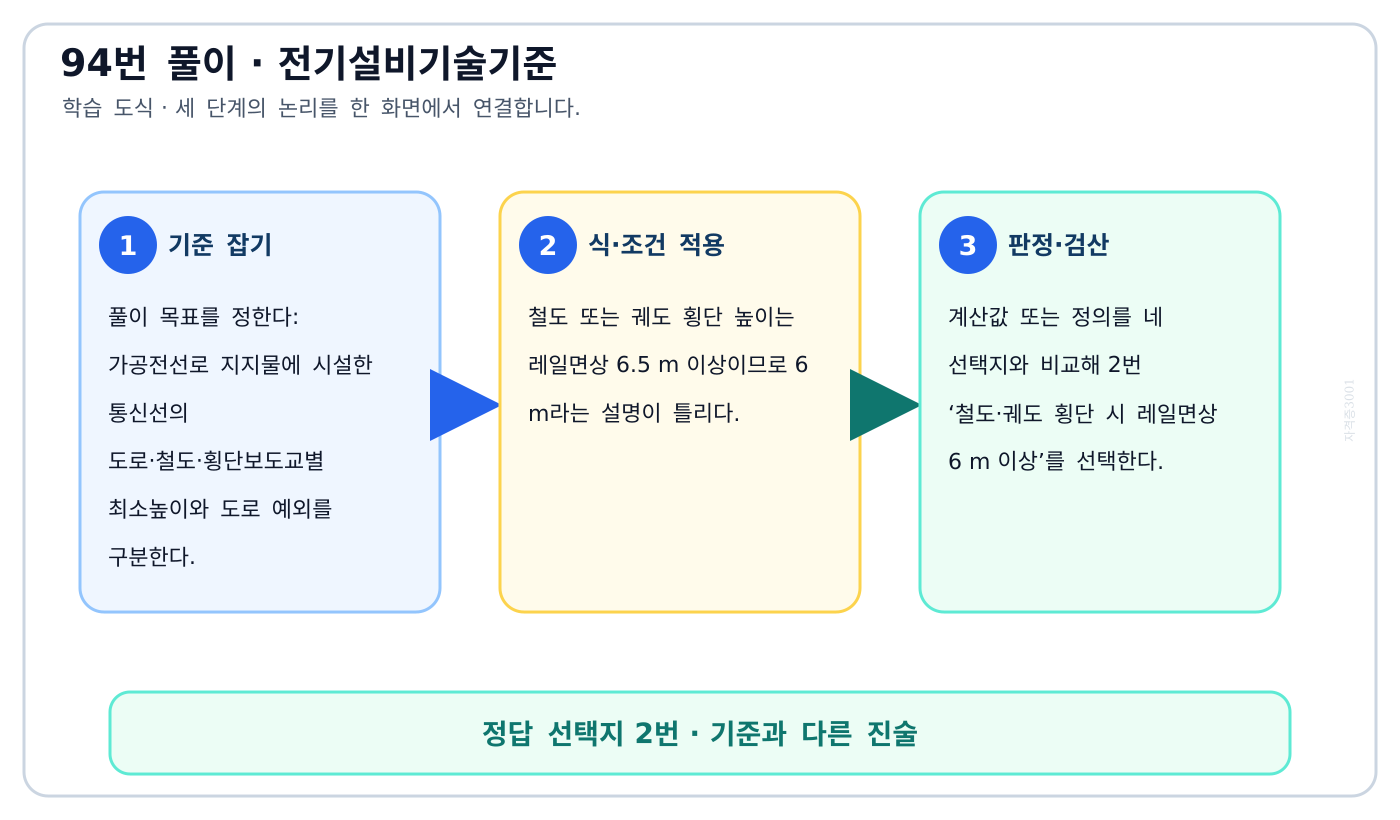

가공전선로 지지물에 시설한 통신선의 도로·철도·횡단보도교별 최소높이와 도로 예외를 구분한다.

풀이 순서

1. 풀이 목표를 정한다: 가공전선로 지지물에 시설한 통신선의 도로·철도·횡단보도교별 최소높이와 도로 예외를 구분한다.
2. 철도 또는 궤도 횡단 높이는 레일면상 6.5 m 이상이므로 6 m라는 설명이 틀리다.
3. 계산값 또는 정의를 네 선택지와 비교해 2번 ‘철도·궤도 횡단 시 레일면상 6 m 이상’를 선택한다.

자주 하는 실수: 일반 가공통신선 높이와 지지물 공가 통신선 높이 표를 섞거나 철도 6.5 m를 6 m로 외우기 쉽다.

다른 문제에 적용: 유사 규정문제에서는 가공전선로 지지물에 시설한 통신선의 도로·철도·횡단보도교별 최소높이와 도로 예외를 구분한다. 대상·전압구간·장소·예외조건을 한 묶음으로 현행 원문에서 확인한다.

확인 위치: KEC 362.2 전력보안통신선의 시설 높이와 간격 제2항

이 문제로 익힐 것

타냉식 특고압 변압기의 냉각장치 고장 또는 현저한 온도상승에 대응하는 보호장치를 찾는다.

풀이 순서

1. 풀이 목표를 정한다: 타냉식 특고압 변압기의 냉각장치 고장 또는 현저한 온도상승에 대응하는 보호장치를 찾는다.
2. 타냉식 변압기의 냉각장치 고장 또는 온도 현저한 상승 때 경보장치가 동작하도록 한다.
3. 계산값 또는 정의를 네 선택지와 비교해 1번 ‘경보장치’를 선택한다.

자주 하는 실수: 냉각장치 구성품 자체와 고장을 운전원에게 알리는 보호장치의 종류를 혼동하기 쉽다.

다른 문제에 적용: 유사 규정문제에서는 타냉식 특고압 변압기의 냉각장치 고장 또는 현저한 온도상승에 대응하는 보호장치를 찾는다. 대상·전압구간·장소·예외조건을 한 묶음으로 현행 원문에서 확인한다.

확인 위치: KEC 351.4 및 표 351.4-1 특고압용 변압기의 보호장치

이 문제로 익힐 것

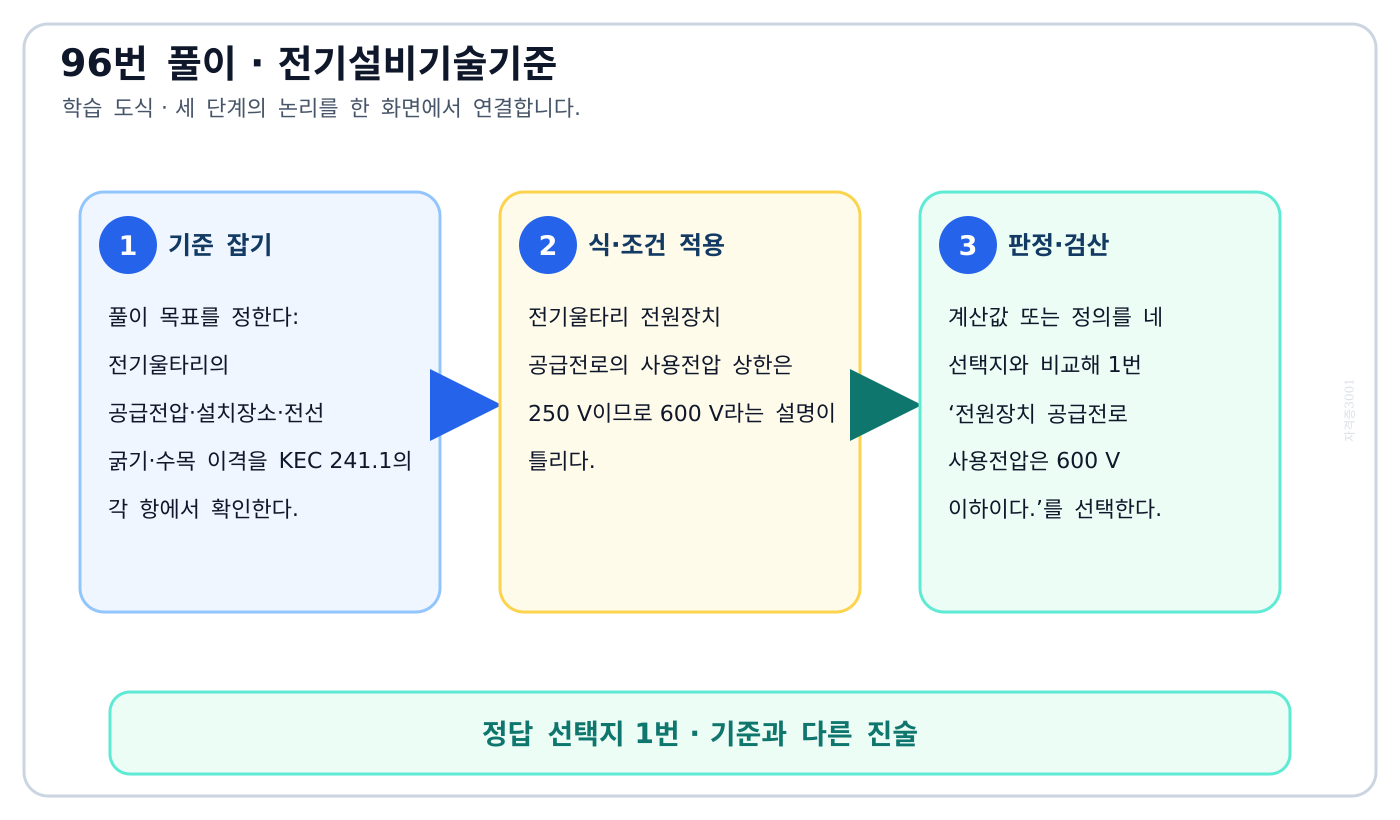

전기울타리의 공급전압·설치장소·전선 굵기·수목 이격을 KEC 241.1의 각 항에서 확인한다.

풀이 순서

1. 풀이 목표를 정한다: 전기울타리의 공급전압·설치장소·전선 굵기·수목 이격을 KEC 241.1의 각 항에서 확인한다.
2. 전기울타리 전원장치 공급전로의 사용전압 상한은 250 V이므로 600 V라는 설명이 틀리다.
3. 계산값 또는 정의를 네 선택지와 비교해 1번 ‘전원장치 공급전로 사용전압은 600 V 이하이다.’를 선택한다.

자주 하는 실수: 다른 저압설비의 600 V 구분을 전기울타리 전원장치 공급전로 상한으로 가져오기 쉽다.

다른 문제에 적용: 유사 규정문제에서는 전기울타리의 공급전압·설치장소·전선 굵기·수목 이격을 KEC 241.1의 각 항에서 확인한다. 대상·전압구간·장소·예외조건을 한 묶음으로 현행 원문에서 확인한다.

확인 위치: KEC 241.1.2 사용전압 및 241.1.3 전기울타리 시설

이 문제로 익힐 것

고압 가공전선로 피뢰기에 전용 접지도체를 쓰는 예외의 접지저항 30 Ω 이하를 확인한다.

풀이 순서

1. 풀이 목표를 정한다: 고압 가공전선로 피뢰기에 전용 접지도체를 쓰는 예외의 접지저항 30 Ω 이하를 확인한다.
2. 전용 접지도체를 사용하는 피뢰기 접지공사의 저항이 30 Ω 이하이면 규정된 예외를 적용할 수 있다.
3. 계산값 또는 정의를 네 선택지와 비교해 2번 ‘30 Ω’를 선택한다.

자주 하는 실수: 일반 피뢰기 10 Ω, 공통접지 조건 20 Ω, 다른 예외 75 Ω을 전용 접지도체 조건과 섞기 쉽다.

다른 문제에 적용: 유사 규정문제에서는 고압 가공전선로 피뢰기에 전용 접지도체를 쓰는 예외의 접지저항 30 Ω 이하를 확인한다. 대상·전압구간·장소·예외조건을 한 묶음으로 현행 원문에서 확인한다.

확인 위치: KEC 341.14 피뢰기의 접지 본문 단서

이 문제로 익힐 것

접지 연속성을 끊으면 위험한 접지도체·중성선·접지측 전선의 과전류차단기 금지 원칙을 적용한다.

풀이 순서

1. 풀이 목표를 정한다: 접지 연속성을 끊으면 위험한 접지도체·중성선·접지측 전선의 과전류차단기 금지 원칙을 적용한다.
2. 접지도체·다선식 중성선·접지측 전선에는 보호경로 단절을 막기 위해 과전류차단기를 시설하지 않는다.
3. 계산값 또는 정의를 네 선택지와 비교해 3번 ‘직접접지계통 변압기의 접지선’를 선택한다.

자주 하는 실수: 모든 전로에는 과전류차단기가 필요하다는 일반 보호원칙을 접지선에도 그대로 적용하기 쉽다.

다른 문제에 적용: 유사 규정문제에서는 접지 연속성을 끊으면 위험한 접지도체·중성선·접지측 전선의 과전류차단기 금지 원칙을 적용한다. 대상·전압구간·장소·예외조건을 한 묶음으로 현행 원문에서 확인한다.

확인 위치: KEC 341.11 과전류차단기의 시설 제한

이 문제로 익힐 것

터널 안 저압 애자사용공사의 전선 종류와 레일면·노면상 최소높이 2.5 m를 확인한다.

풀이 순서

1. 풀이 목표를 정한다: 터널 안 저압 애자사용공사의 전선 종류와 레일면·노면상 최소높이 2.5 m를 확인한다.
2. 터널 안 애자사용공사 전선은 레일면 또는 노면상 2.5 m 이상 유지한다.
3. 계산값 또는 정의를 네 선택지와 비교해 2번 ‘2.5 m’를 선택한다.

자주 하는 실수: 고압 애자사용공사의 3 m와 저압 2.5 m를 전압 구분 없이 섞기 쉽다.

다른 문제에 적용: 유사 규정문제에서는 터널 안 저압 애자사용공사의 전선 종류와 레일면·노면상 최소높이 2.5 m를 확인한다. 대상·전압구간·장소·예외조건을 한 묶음으로 현행 원문에서 확인한다.

확인 위치: KEC 335.1 터널 안 전선로의 시설 제1항 가목 (1)

이 문제로 익힐 것

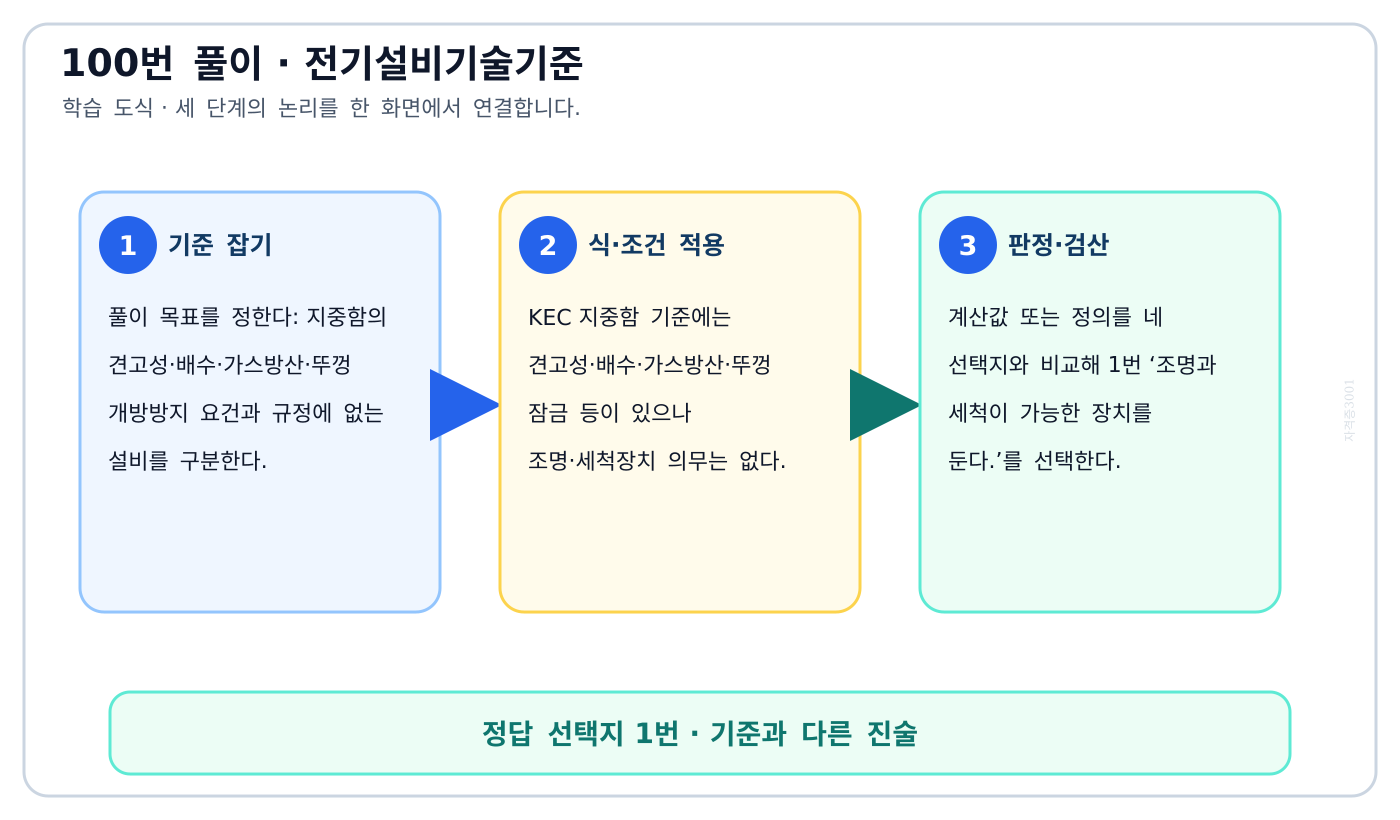

지중함의 견고성·배수·가스방산·뚜껑 개방방지 요건과 규정에 없는 설비를 구분한다.

풀이 순서

1. 풀이 목표를 정한다: 지중함의 견고성·배수·가스방산·뚜껑 개방방지 요건과 규정에 없는 설비를 구분한다.
2. KEC 지중함 기준에는 견고성·배수·가스방산·뚜껑 잠금 등이 있으나 조명·세척장치 의무는 없다.
3. 계산값 또는 정의를 네 선택지와 비교해 1번 ‘조명과 세척이 가능한 장치를 둔다.’를 선택한다.

자주 하는 실수: 유지보수에 유용한 조명·세척설비를 법정 필수요건으로 확대해석하기 쉽다.

다른 문제에 적용: 유사 규정문제에서는 지중함의 견고성·배수·가스방산·뚜껑 개방방지 요건과 규정에 없는 설비를 구분한다. 대상·전압구간·장소·예외조건을 한 묶음으로 현행 원문에서 확인한다.

확인 위치: KEC 334.2 지중함의 시설 가목~라목
