전기기사 기출문제 2022년 2회 필기

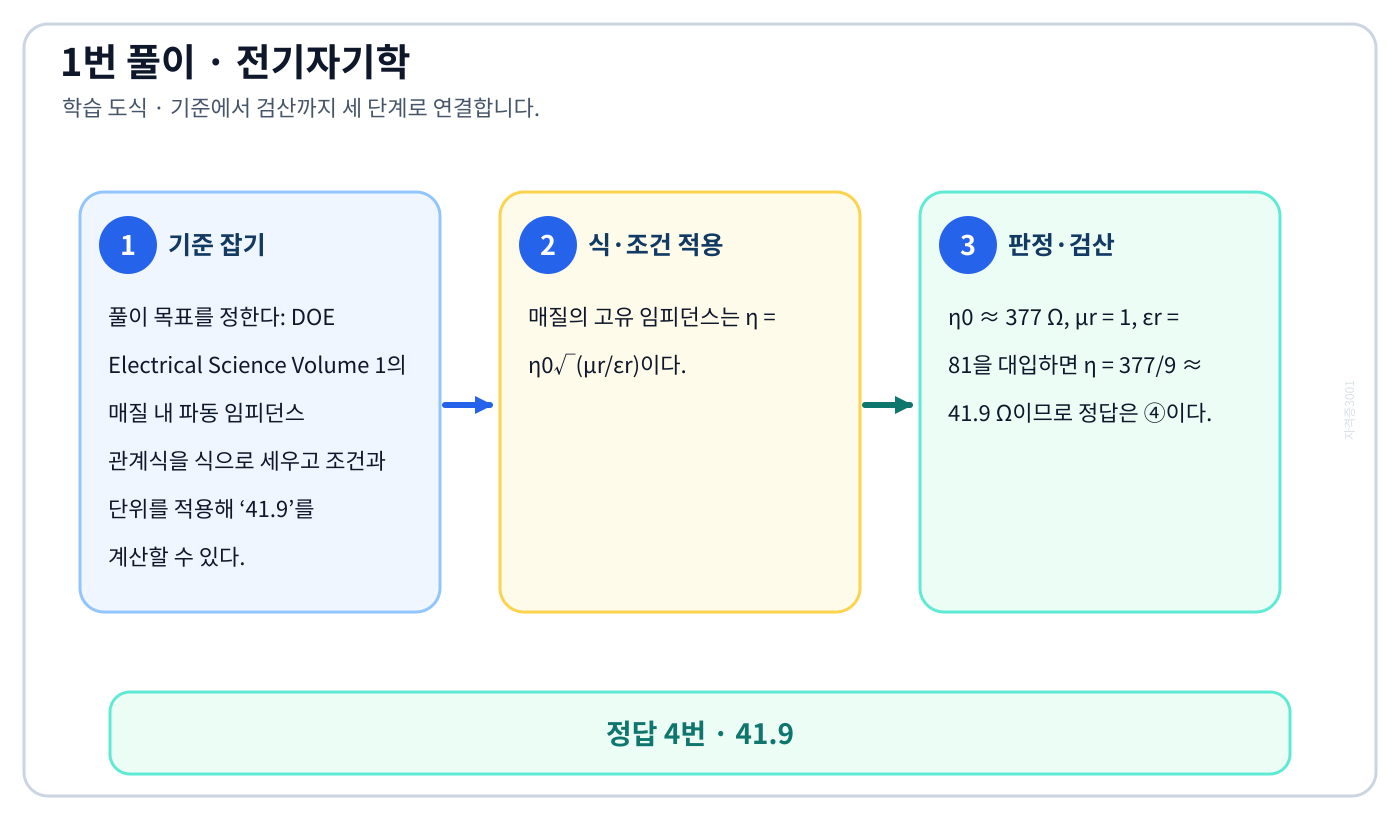

이 문제로 익힐 것

DOE Electrical Science Volume 1의 매질 내 파동 임피던스 관계식을 식으로 세우고 조건과 단위를 적용해 ‘41.9’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 1의 매질 내 파동 임피던스 관계식을 식으로 세우고 조건과 단위를 적용해 ‘41.9’를 계산할 수 있다.
2. 매질의 고유 임피던스는 η = η0√(μr/εr)이다.
3. η0 ≈ 377 Ω, μr = 1, εr = 81을 대입하면 η = 377/9 ≈ 41.9 Ω이므로 정답은 ④이다.

자주 하는 실수: η=η0√(μr/εr)에서 εr와 μr의 자리를 바꾸거나 81에 제곱근을 취하지 않는 실수가 가장 흔하다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

DOE Electrical Science Volume 1의 강자성체 B-H 곡선과 자구 거동의 정의와 반대개념을 비교해 ‘바크하우젠 효과(Barkhausen effect)’를 판별할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 1의 강자성체 B-H 곡선과 자구 거동의 정의와 반대개념을 비교해 ‘바크하우젠 효과(Barkhausen effect)’를 판별할 수 있다.
2. 강자성체의 자벽이 결함과 불순물에 붙잡혔다가 외부 자계가 증가할 때 불연속적으로 이동하면 자화와 자속밀도가 작은 계단 형태로 변한다.
3. 이 현상이 바크하우젠 효과이므로 정답은 ③이다.

자주 하는 실수: 자속밀도의 계단 변화는 자벽의 불연속 이동인 바크하우젠 효과이며 퀴리점·자왜·자기여자와 구분한다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

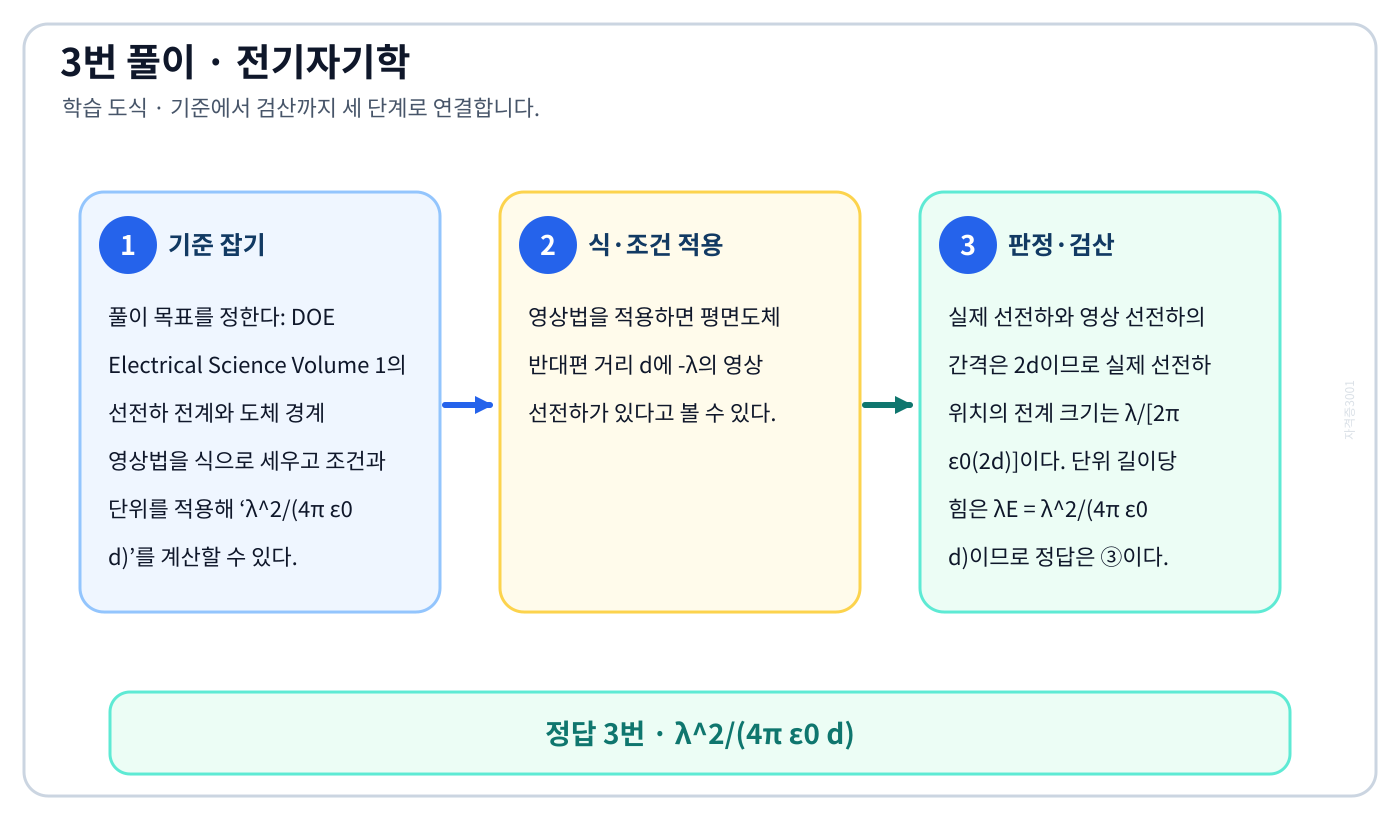

이 문제로 익힐 것

DOE Electrical Science Volume 1의 선전하 전계와 도체 경계 영상법을 식으로 세우고 조건과 단위를 적용해 ‘λ²/(4π ε0 d)’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 1의 선전하 전계와 도체 경계 영상법을 식으로 세우고 조건과 단위를 적용해 ‘λ²/(4π ε0 d)’를 계산할 수 있다.
2. 영상법을 적용하면 평면도체 반대편 거리 d에 -λ의 영상 선전하가 있다고 볼 수 있다.
3. 실제 선전하와 영상 선전하의 간격은 2d이므로 실제 선전하 위치의 전계 크기는 λ/[2π ε0(2d)]이다. 단위 길이당 힘은 λE = λ²/(4π ε0 d)이므로 정답은 ③이다.

자주 하는 실수: 영상 선전하는 도체면 반대쪽 d만큼 떨어져 실제 전하와의 간격이 d가 아니라 2d가 된다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

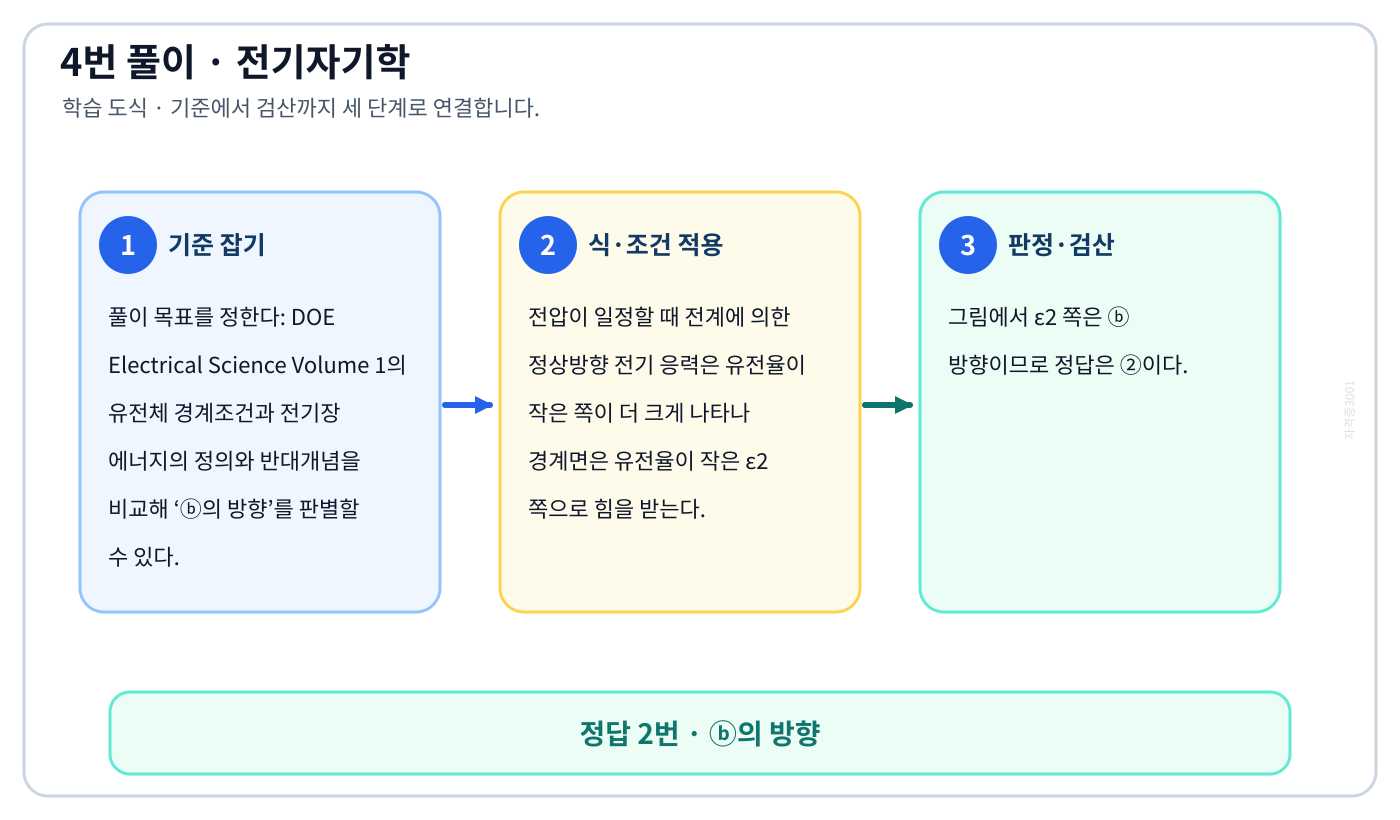

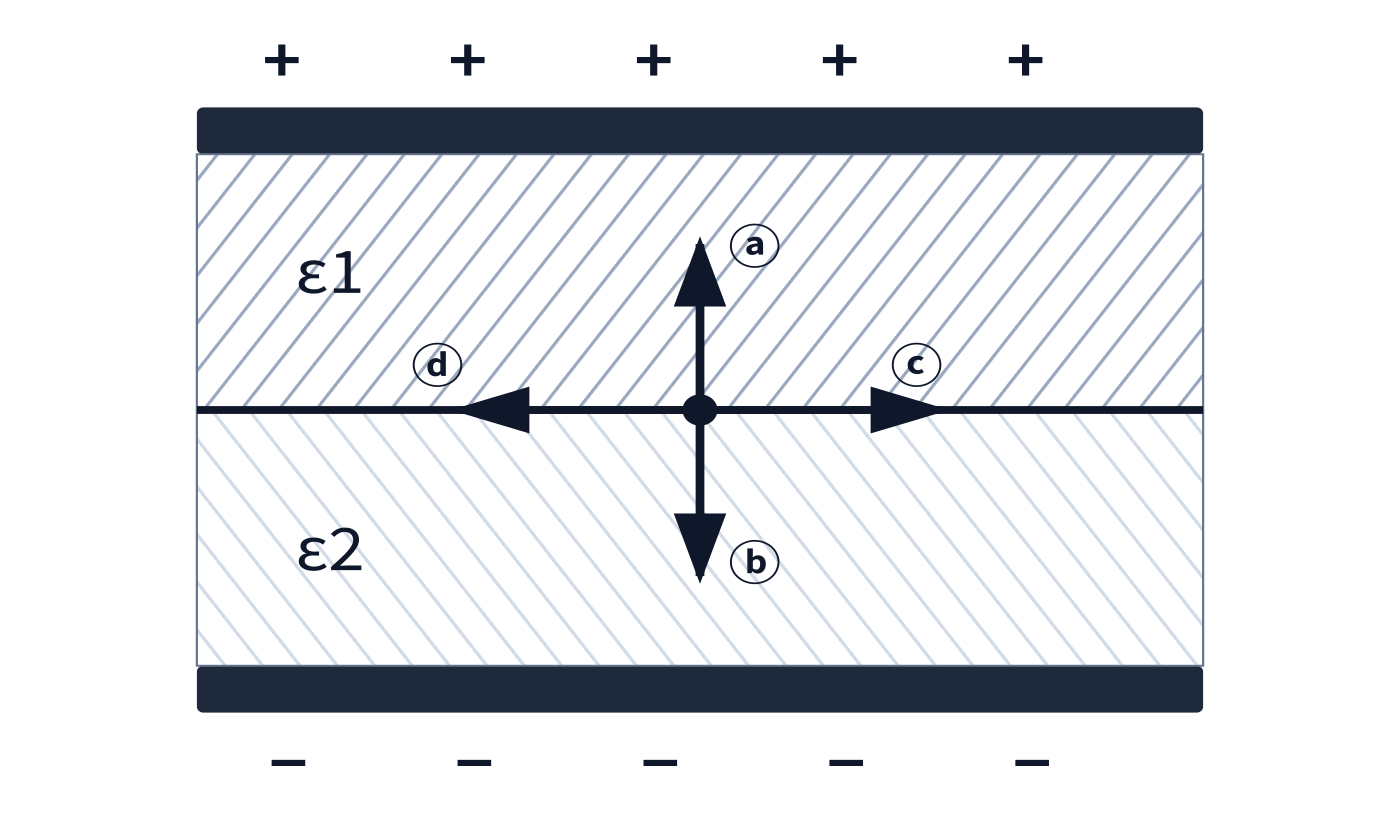

DOE Electrical Science Volume 1의 유전체 경계조건과 전기장 에너지의 정의와 반대개념을 비교해 ‘ⓑ의 방향’를 판별할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 1의 유전체 경계조건과 전기장 에너지의 정의와 반대개념을 비교해 ‘ⓑ의 방향’를 판별할 수 있다.
2. 전압이 일정할 때 전계에 의한 정상방향 전기 응력은 유전율이 작은 쪽이 더 크게 나타나 경계면은 유전율이 작은 ε2 쪽으로 힘을 받는다.
3. 그림에서 ε2 쪽은 ⓑ 방향이므로 정답은 ②이다.

자주 하는 실수: 전압 일정 조건의 경계면 힘은 유전율이 작은 ε2 쪽이며, 그림의 문자 방향을 마지막에 다시 대응한다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

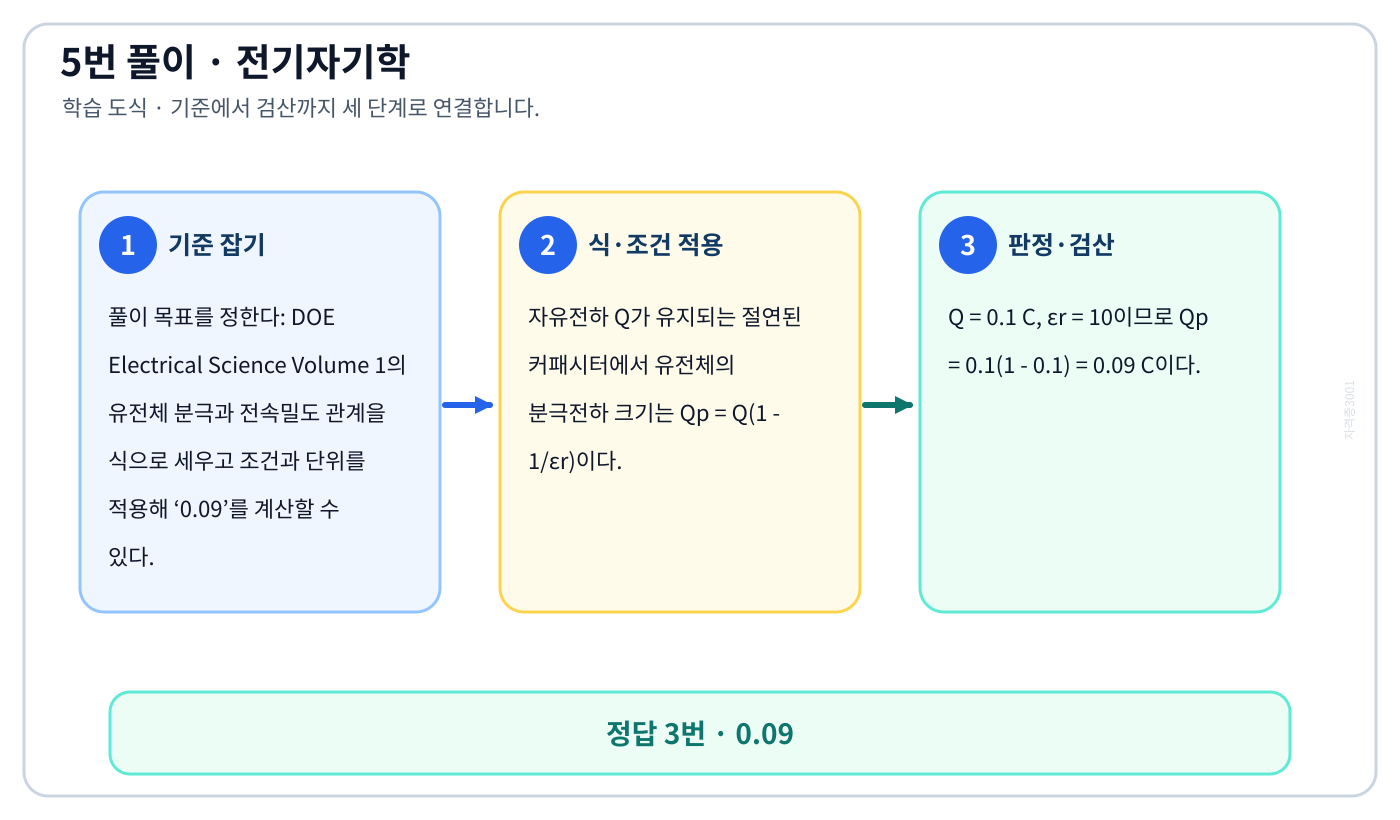

이 문제로 익힐 것

DOE Electrical Science Volume 1의 유전체 분극과 전속밀도 관계을 식으로 세우고 조건과 단위를 적용해 ‘0.09’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 1의 유전체 분극과 전속밀도 관계을 식으로 세우고 조건과 단위를 적용해 ‘0.09’를 계산할 수 있다.
2. 자유전하 Q가 유지되는 절연된 커패시터에서 유전체의 분극전하 크기는 Qp = Q(1 – 1/εr)이다.
3. Q = 0.1 C, εr = 10이므로 Qp = 0.1(1 – 0.1) = 0.09 C이다.

자주 하는 실수: 유전체 삽입 뒤에도 자유전하 Q가 고정된 조건이다. 분극전하를 Q/εr 또는 Q 자체로 고르지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

DOE Electrical Science Volume 1의 유전체 경계조건과 영상전하 관계의 정의와 반대개념을 비교해 ‘ε1 > ε2이면 반발력이 작용한다.’를 판별할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 1의 유전체 경계조건과 영상전하 관계의 정의와 반대개념을 비교해 ‘ε1 > ε2이면 반발력이 작용한다.’를 판별할 수 있다.
2. ε1 영역의 전하에 대한 영상전하 계수는 (ε1 – ε2)/(ε1 + ε2)이다.
3. ε1 > ε2이면 영상전하는 원전하와 같은 부호가 되어 경계면에서 멀어지는 반발력이 작용한다. 따라서 정답은 ①이다.

자주 하는 실수: 영상전하 계수 (ε1−ε2)/(ε1+ε2)의 부호가 힘의 방향을 정한다. ε1>ε2이면 같은 부호라 반발한다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

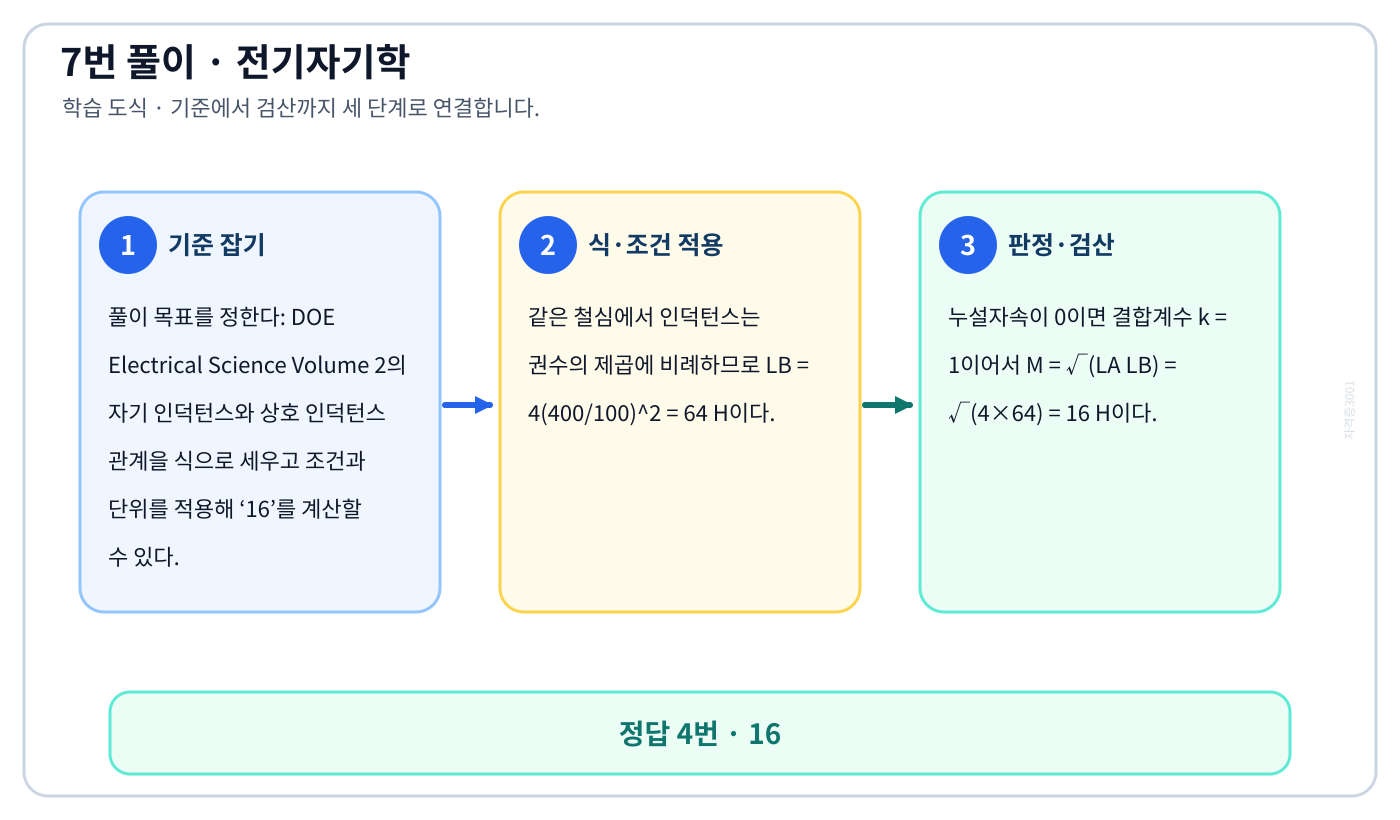

이 문제로 익힐 것

DOE Electrical Science Volume 2의 자기 인덕턴스와 상호 인덕턴스 관계을 식으로 세우고 조건과 단위를 적용해 ‘16’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 2의 자기 인덕턴스와 상호 인덕턴스 관계을 식으로 세우고 조건과 단위를 적용해 ‘16’를 계산할 수 있다.
2. 같은 철심에서 인덕턴스는 권수의 제곱에 비례하므로 LB = 4(400/100)² = 64 H이다.
3. 누설자속이 0이면 결합계수 k = 1이어서 M = √(LA LB) = √(4×64) = 16 H이다.

자주 하는 실수: 인덕턴스는 권수비가 아니라 권수비의 제곱에 비례하고, 완전결합이면 M=√(LA LB)이다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

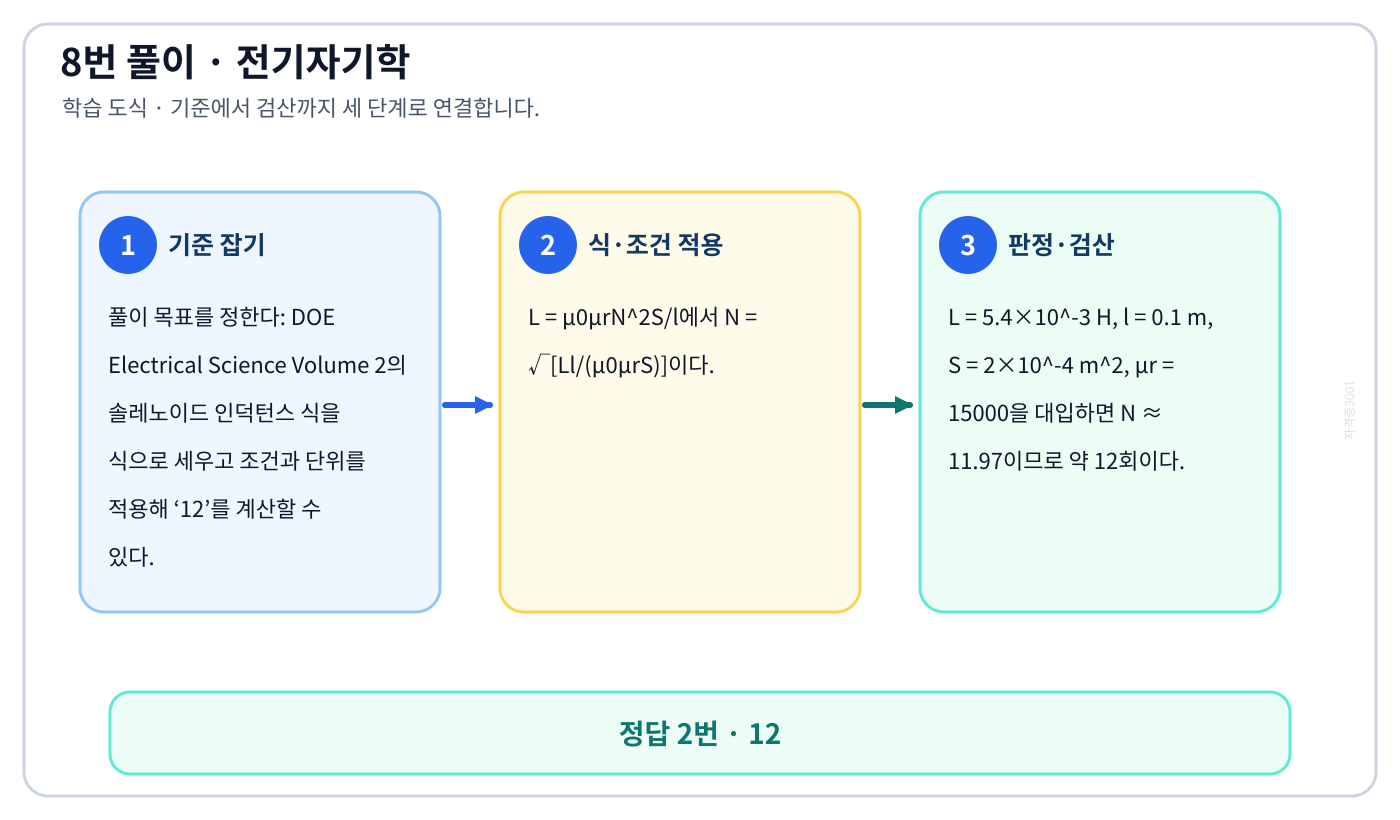

이 문제로 익힐 것

DOE Electrical Science Volume 2의 솔레노이드 인덕턴스 식을 식으로 세우고 조건과 단위를 적용해 ‘12’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 2의 솔레노이드 인덕턴스 식을 식으로 세우고 조건과 단위를 적용해 ‘12’를 계산할 수 있다.
2. L = μ0μrN²S/l에서 N = √[Ll/(μ0μrS)]이다.
3. L = 5.4×10^-3 H, l = 0.1 m, S = 2×10^-4 m², μr = 15000을 대입하면 N ≈ 11.97이므로 약 12회이다.

자주 하는 실수: cm·cm²를 m·m²로 각각 바꾼 뒤 L=μN²S/l를 N에 대해 풀 때 마지막 제곱근을 빠뜨리지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

DOE Electrical Science Volume 1의 기자력·자계·자속 관계을 식으로 세우고 조건과 단위를 적용해 ‘μNIS/l’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 1의 기자력·자계·자속 관계을 식으로 세우고 조건과 단위를 적용해 ‘μNIS/l’를 계산할 수 있다.
2. 자계의 세기는 H = NI/l이고 자속밀도는 B = μH = μNI/l이다.
3. 자속은 Φ = BS이므로 Φ = μNIS/l이 되어 정답은 ④이다.

자주 하는 실수: H=NI/l, B=μH, Φ=BS를 순서대로 연결하면 단면적 S는 분자가 된다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

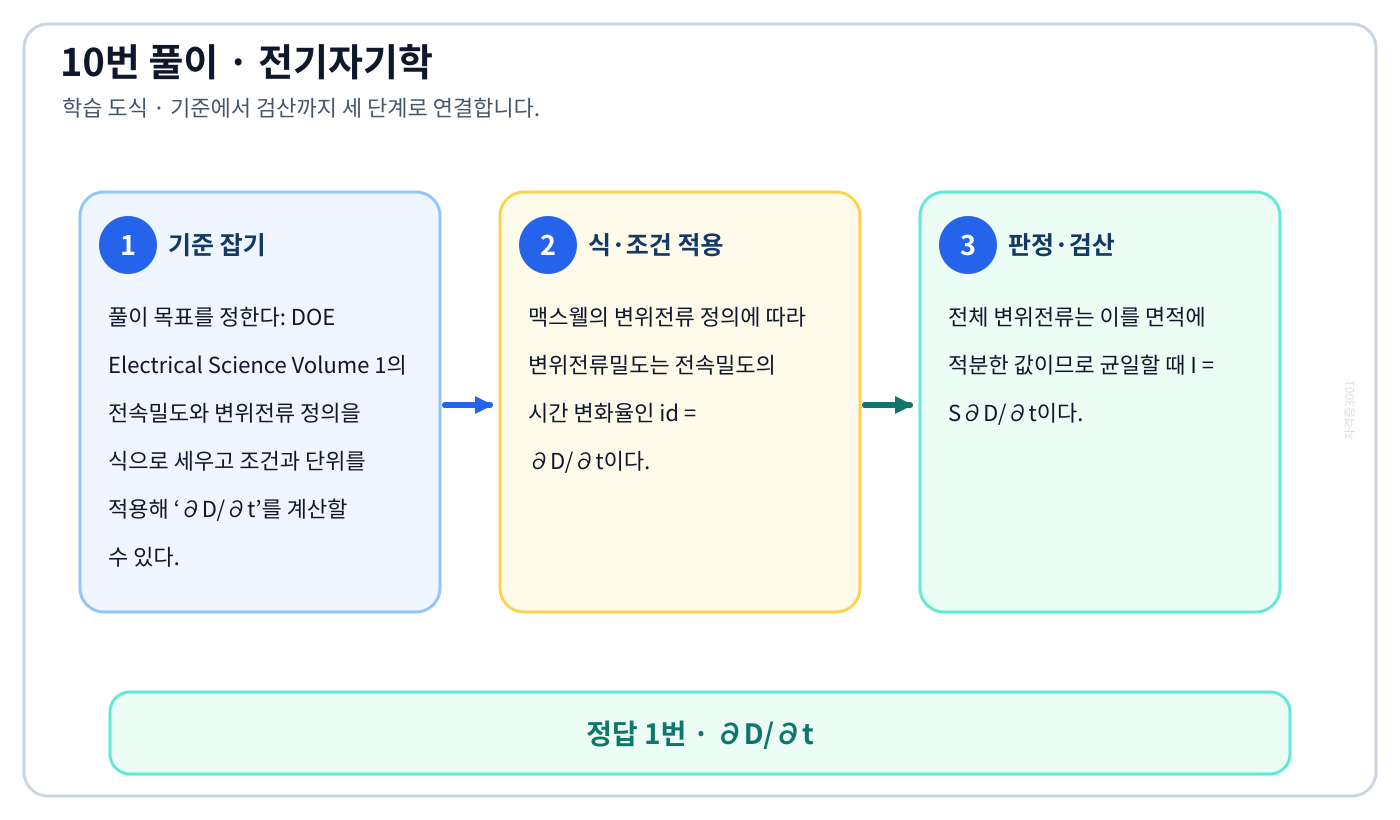

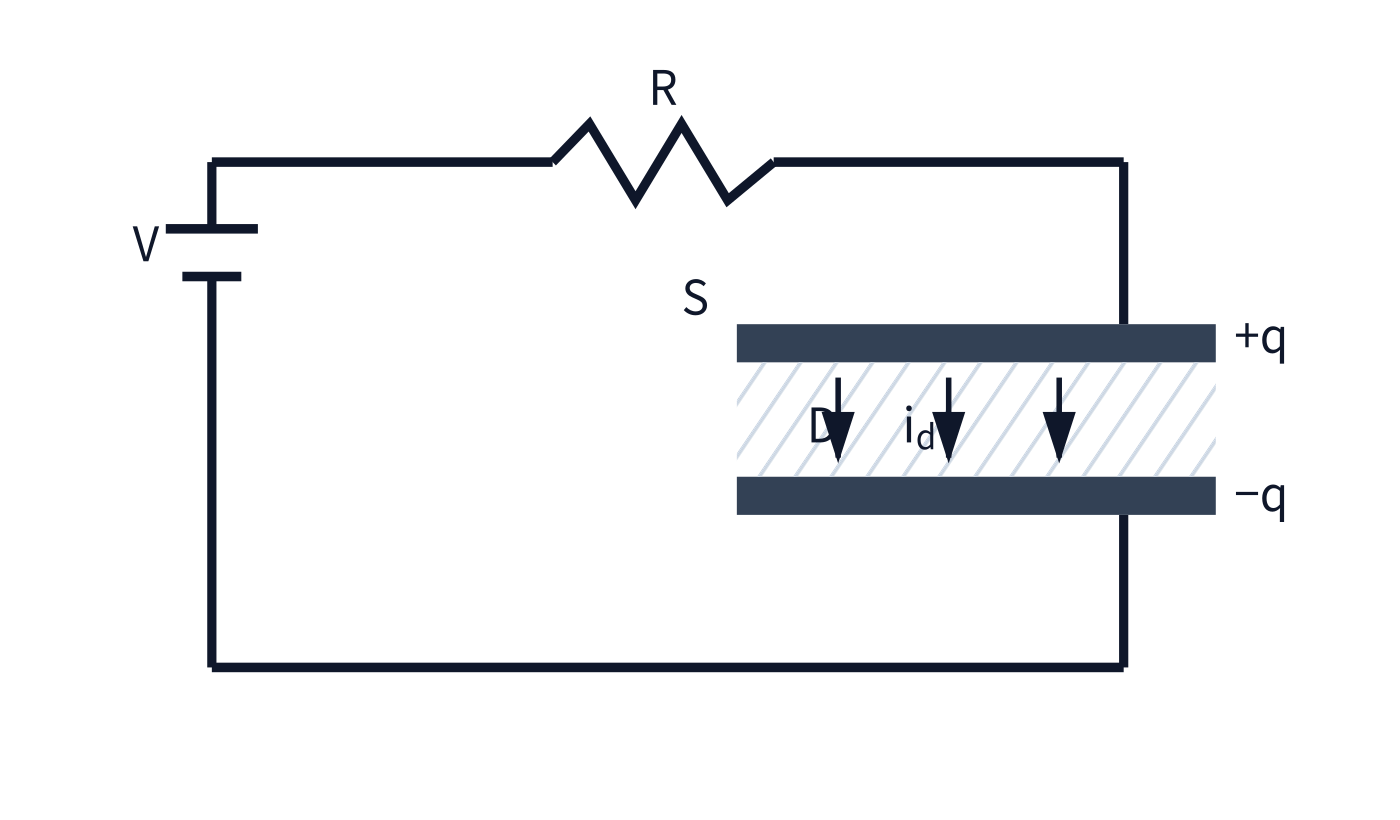

DOE Electrical Science Volume 1의 전속밀도와 변위전류 정의을 식으로 세우고 조건과 단위를 적용해 ‘∂D/∂t’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 1의 전속밀도와 변위전류 정의을 식으로 세우고 조건과 단위를 적용해 ‘∂D/∂t’를 계산할 수 있다.
2. 맥스웰의 변위전류 정의에 따라 변위전류밀도는 전속밀도의 시간 변화율인 id = ∂D/∂t이다.
3. 전체 변위전류는 이를 면적에 적분한 값이므로 균일할 때 I = S∂D/∂t이다.

자주 하는 실수: ∂D/∂t는 전류밀도이고 여기에 면적 S를 곱한 S∂D/∂t가 전체 변위전류다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

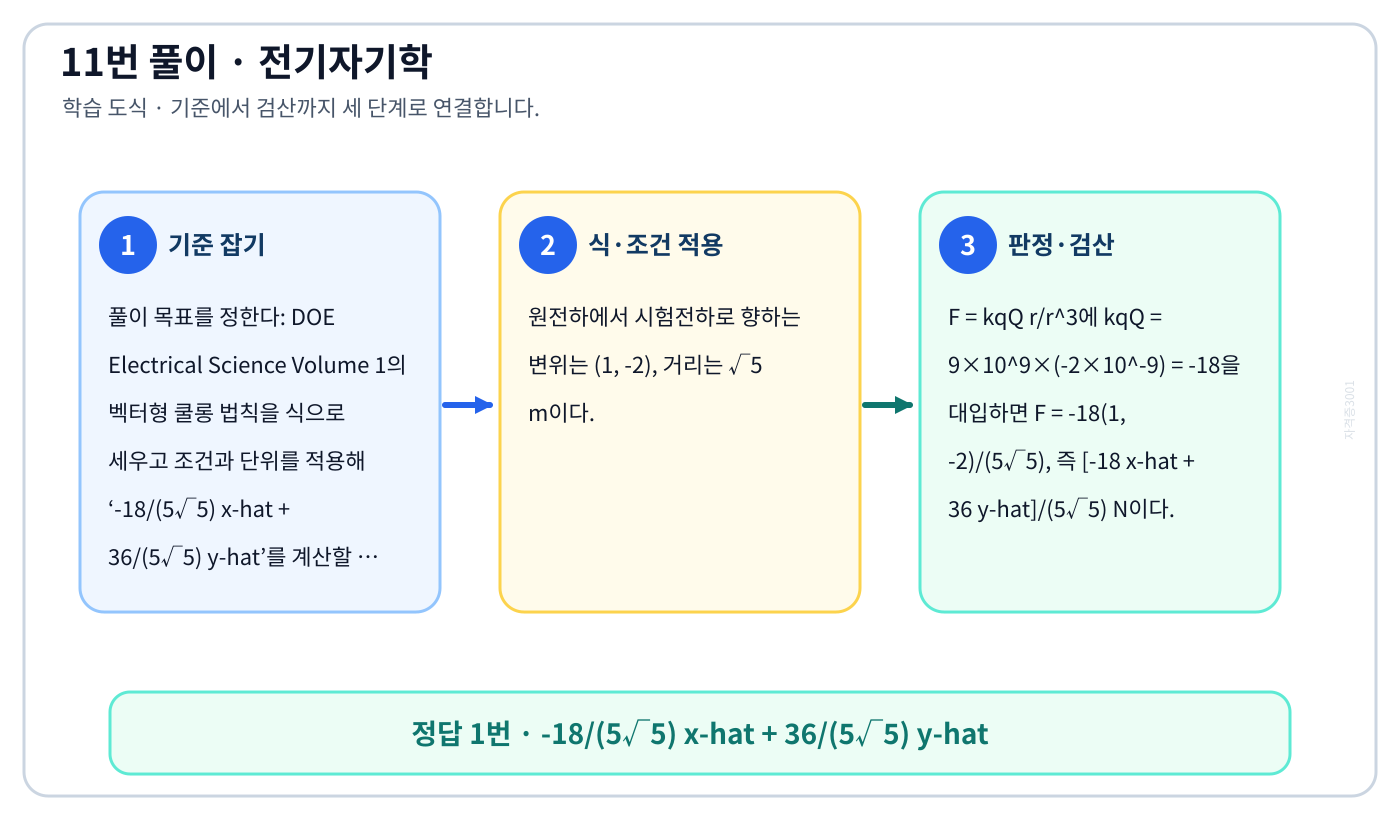

이 문제로 익힐 것

DOE Electrical Science Volume 1의 벡터형 쿨롱 법칙을 식으로 세우고 조건과 단위를 적용해 ‘-18/(5√5) x-hat + 36/(5√5) y-hat’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 1의 벡터형 쿨롱 법칙을 식으로 세우고 조건과 단위를 적용해 ‘-18/(5√5) x-hat + 36/(5√5) y-hat’를 계산할 수 있다.
2. 원전하에서 시험전하로 향하는 변위는 (1, -2), 거리는 √5 m이다.
3. F = kqQ r/r³에 kqQ = 9×10^9×(-2×10^-9) = -18을 대입하면 F = -18(1, -2)/(5√5), 즉 [-18 x-hat + 36 y-hat]/(5√5) N이다.

자주 하는 실수: 원전하에서 시험전하로의 변위벡터는 (1,−2)이고 원전하가 음전하이므로 최종 힘 방향은 반대다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

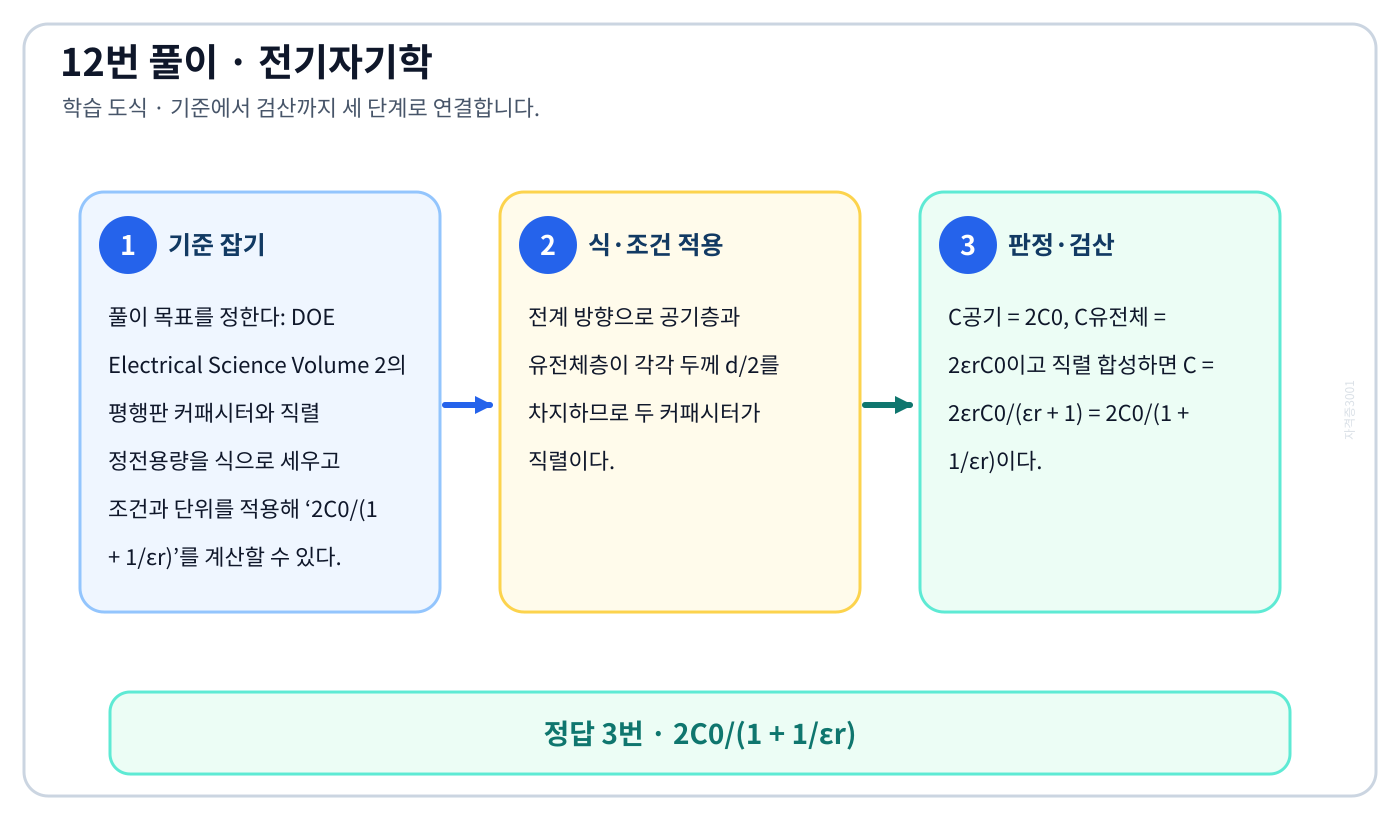

DOE Electrical Science Volume 2의 평행판 커패시터와 직렬 정전용량을 식으로 세우고 조건과 단위를 적용해 ‘2C0/(1 + 1/εr)’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 2의 평행판 커패시터와 직렬 정전용량을 식으로 세우고 조건과 단위를 적용해 ‘2C0/(1 + 1/εr)’를 계산할 수 있다.
2. 전계 방향으로 공기층과 유전체층이 각각 두께 d/2를 차지하므로 두 커패시터가 직렬이다.
3. C공기 = 2C0, C유전체 = 2εrC0이고 직렬 합성하면 C = 2εrC0/(εr + 1) = 2C0/(1 + 1/εr)이다.

자주 하는 실수: 두 재료가 전계 방향으로 두께 d/2씩 놓여 직렬이다. 면적을 절반씩 나눈 병렬 모델과 혼동하지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

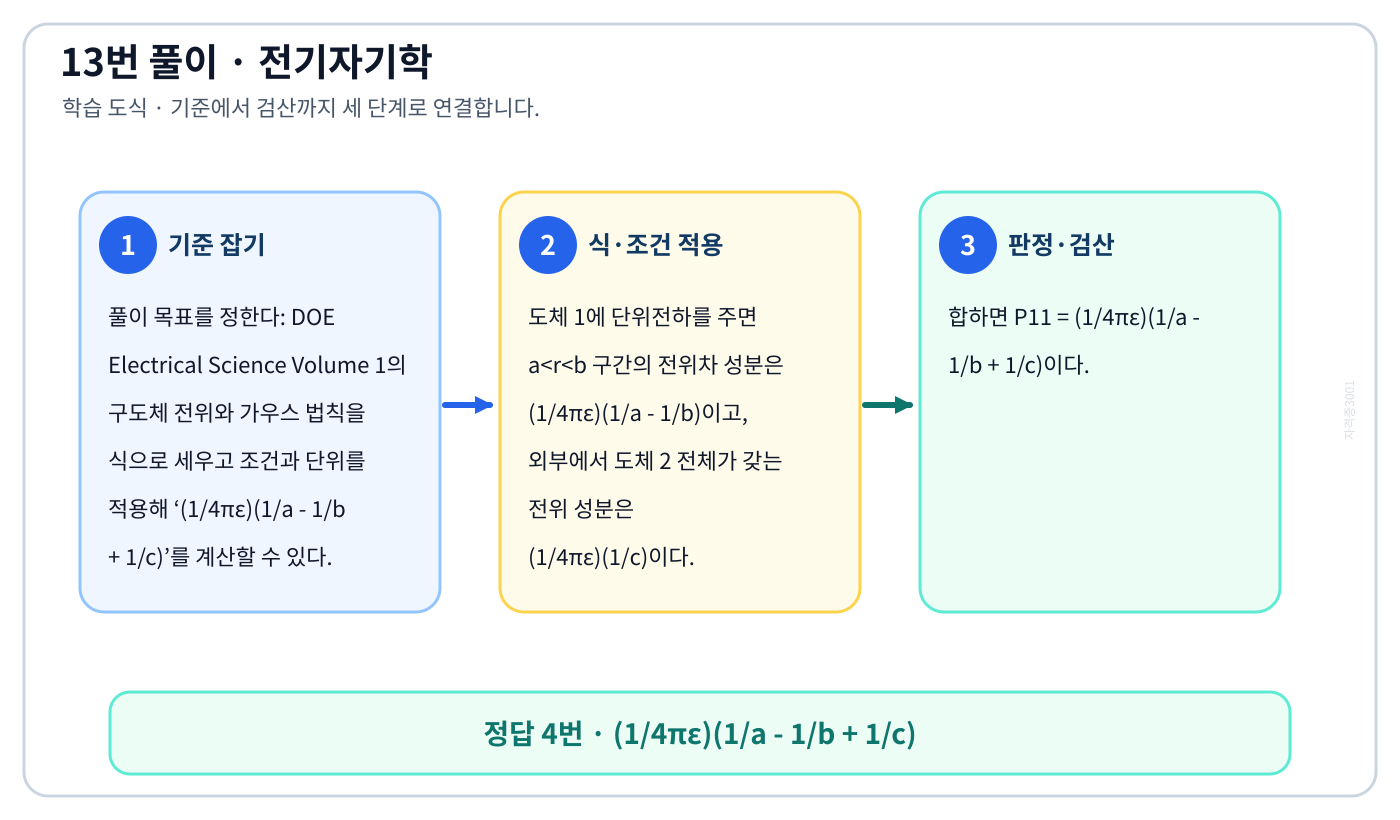

이 문제로 익힐 것

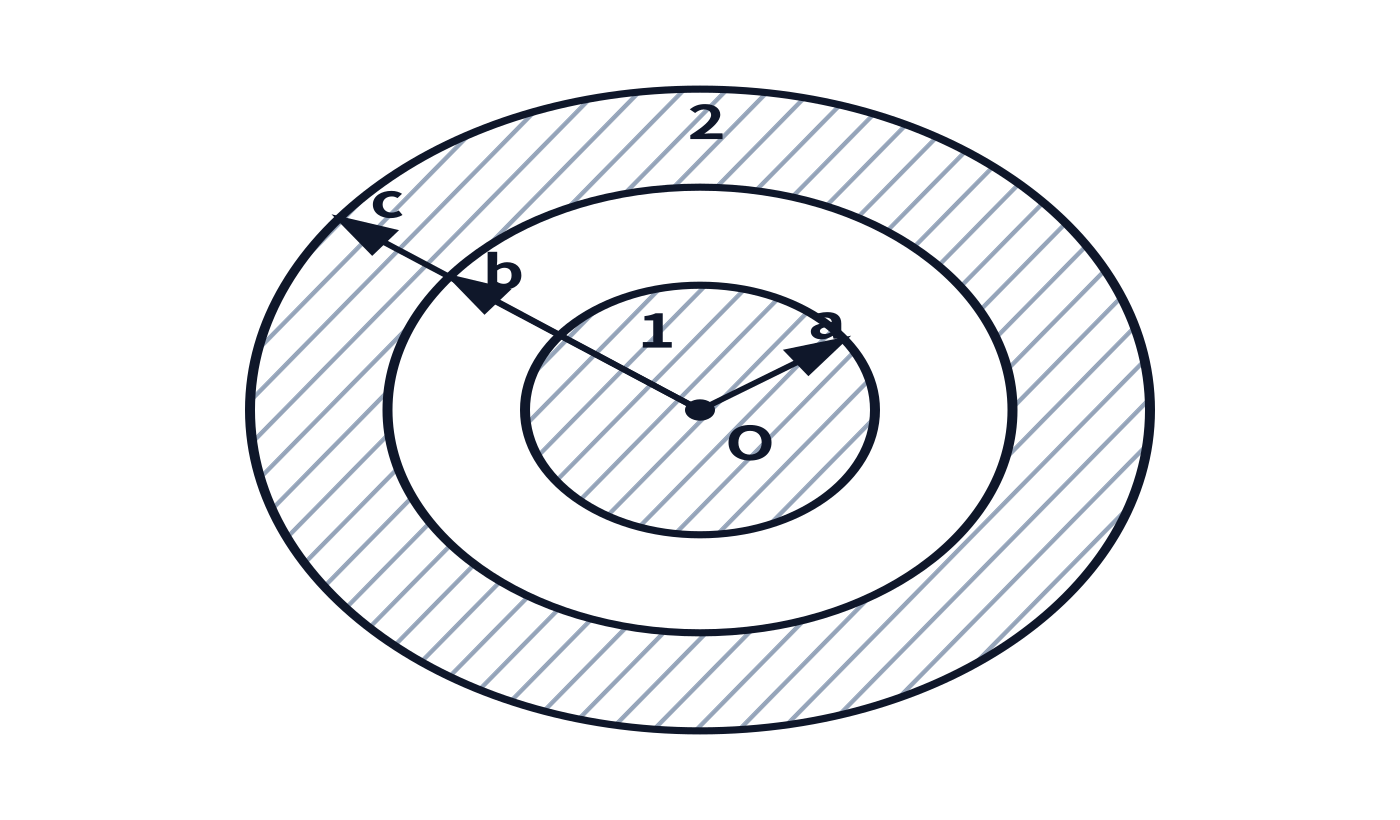

DOE Electrical Science Volume 1의 구도체 전위와 가우스 법칙을 식으로 세우고 조건과 단위를 적용해 ‘(1/4πε)(1/a – 1/b + 1/c)’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 1의 구도체 전위와 가우스 법칙을 식으로 세우고 조건과 단위를 적용해 ‘(1/4πε)(1/a – 1/b + 1/c)’를 계산할 수 있다.
2. 도체 1에 단위전하를 주면 a<r<b 구간의 전위차 성분은 (1/4πε)(1/a – 1/b)이고, 외부에서 도체 2 전체가 갖는 전위 성분은 (1/4πε)(1/c)이다.
3. 합하면 P11 = (1/4πε)(1/a – 1/b + 1/c)이다.

자주 하는 실수: P11에는 a~b 사이 전위차뿐 아니라 외구 바깥쪽 기준전위가 만드는 +1/c 항도 포함된다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

DOE Electrical Science Volume 1의 자계 H와 자속밀도 B의 단위의 정의와 반대개념을 비교해 ‘H·A/m²’를 판별할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 1의 자계 H와 자속밀도 B의 단위의 정의와 반대개념을 비교해 ‘H·A/m²’를 판별할 수 있다.
2. 자계의 세기 H의 SI 단위는 A/m이다.
3. N/Wb = A/m이고 Wb/(H·m) = A/m이다. 반면 H·A/m² = Wb/m² = T로 자속밀도 B의 단위이므로 정답은 ③이다.

자주 하는 실수: H·A/m²는 Wb/m²=T가 되어 자속밀도 B의 단위다. 식의 모양만 보지 말고 차원을 끝까지 줄인다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

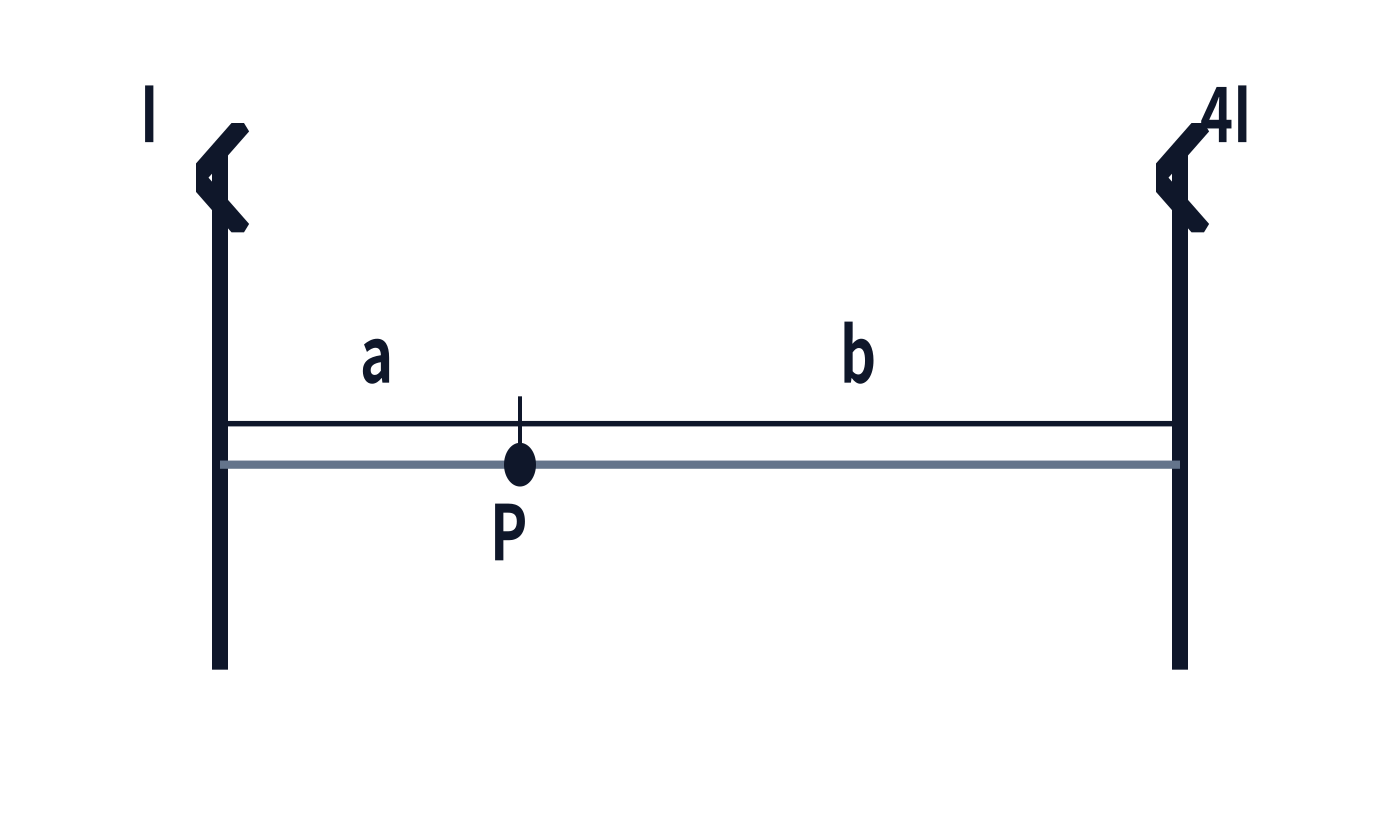

DOE Electrical Science Volume 1의 무한 직선도선 주위 자계을 식으로 세우고 조건과 단위를 적용해 ‘1/4’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 1의 무한 직선도선 주위 자계을 식으로 세우고 조건과 단위를 적용해 ‘1/4’를 계산할 수 있다.
2. 두 도선 사이에서는 같은 방향 전류가 만드는 자계 방향이 서로 반대이다.
3. 상쇄 조건 I/(2πa) = 4I/(2πb)에서 b = 4a이므로 a/b = 1/4이다.

자주 하는 실수: 상쇄식 I/a=4I/b에서 전류가 큰 도선 쪽 거리가 더 커야 한다는 물리적 검산을 함께 한다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

DOE Electrical Science Volume 2의 직렬 커패시터 전하·전압 관계을 식으로 세우고 조건과 단위를 적용해 ‘1000 V-2 μF’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 2의 직렬 커패시터 전하·전압 관계을 식으로 세우고 조건과 단위를 적용해 ‘1000 V-2 μF’를 계산할 수 있다.
2. 직렬 커패시터에는 같은 전하 Q가 저장되고 각 전압은 V = Q/C이다.
3. 각 커패시터의 허용 전하는 C×내압으로 비교하면 2000, 2100, 2400, 2400 μC이다. 가장 작은 2000 μC의 1000 V-2 μF가 먼저 한계에 도달한다.

자주 하는 실수: 직렬 커패시터는 전하가 같으므로 내압만 비교하지 말고 허용전하 C×V의 최솟값을 찾는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

DOE Electrical Science Volume 1의 원형 전류루프 중심 자계을 식으로 세우고 조건과 단위를 적용해 ‘1’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 1의 원형 전류루프 중심 자계을 식으로 세우고 조건과 단위를 적용해 ‘1’를 계산할 수 있다.
2. N회 원형코일 중심의 자계는 H = NI/(2r)이다.
3. I = 2rH/N = 2×2×30/120 = 1 A이므로 정답은 ①이다.

자주 하는 실수: 원형코일 중심은 H=NI/(2r)이다. 반지름 2m와 권수 120회를 분모·분자에 반대로 넣지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

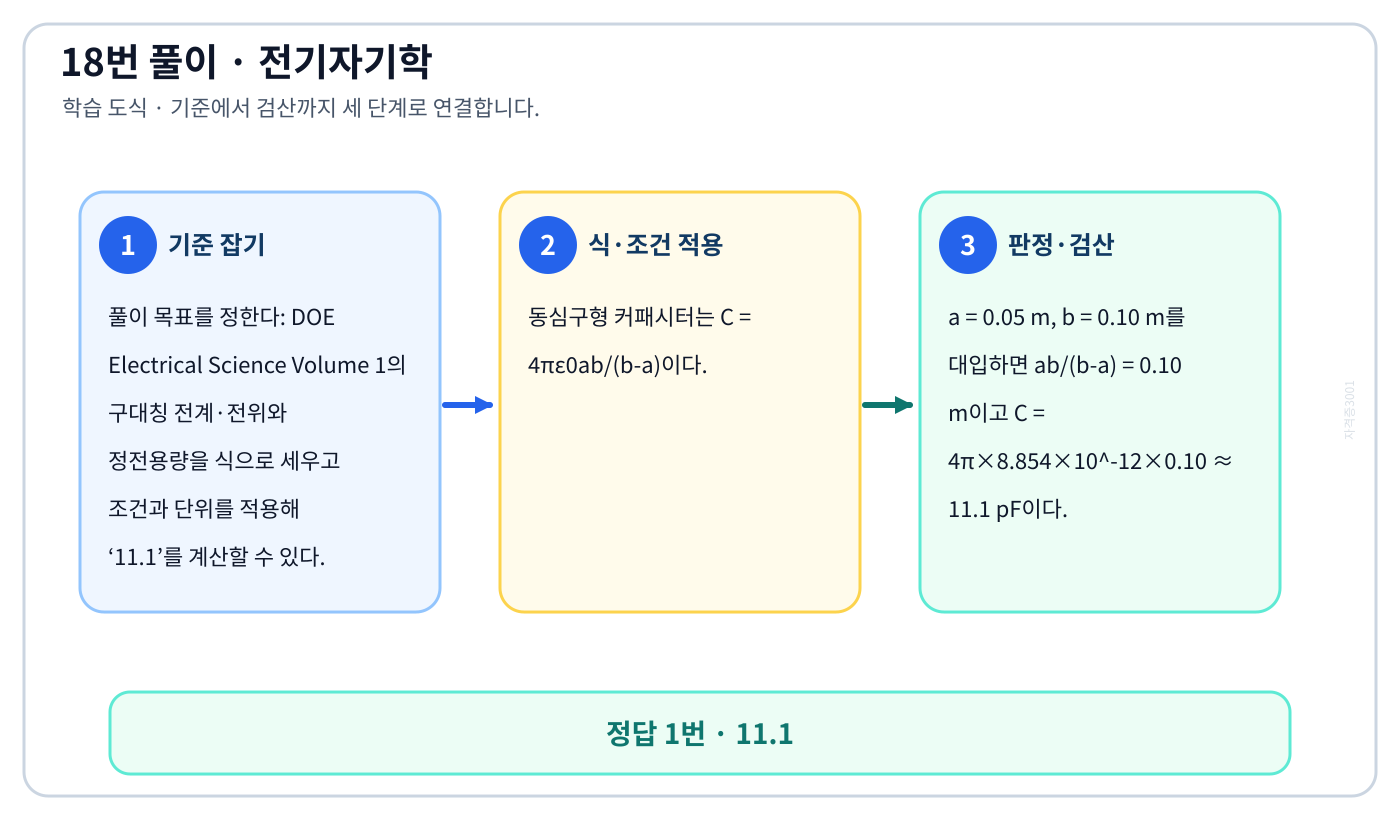

DOE Electrical Science Volume 1의 구대칭 전계·전위와 정전용량을 식으로 세우고 조건과 단위를 적용해 ‘11.1’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 1의 구대칭 전계·전위와 정전용량을 식으로 세우고 조건과 단위를 적용해 ‘11.1’를 계산할 수 있다.
2. 동심구형 커패시터는 C = 4πε0ab/(b-a)이다.
3. a = 0.05 m, b = 0.10 m를 대입하면 ab/(b-a) = 0.10 m이고 C = 4π×8.854×10^-12×0.10 ≈ 11.1 pF이다.

자주 하는 실수: 동심구 식 C=4πε0ab/(b−a)에 a·b를 m로 넣어야 하며 마지막 F→pF 변환은 10¹²배다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

DOE Electrical Science Volume 1의 자화율과 투자율 관계의 정의와 반대개념을 비교해 ‘μr < 1이면 역자성체이다.’를 판별할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 1의 자화율과 투자율 관계의 정의와 반대개념을 비교해 ‘μr < 1이면 역자성체이다.’를 판별할 수 있다.
2. 선형 등방성 매질에서 μr = 1 + χm이다.
3. 역자성체는 χm < 0이므로 μr < 1이고, 상자성체는 χm > 0이므로 μr > 1이다. 따라서 정답은 ④이다.

자주 하는 실수: μr=1+χm이므로 χm<0과 μr<1은 역자성체의 같은 조건이다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

Wolfram MathWorld의 3차원 라플라시안과 시험 관리기관 전기자기학 출제범위을 식으로 세우고 조건과 단위를 적용해 ‘2/r’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: Wolfram MathWorld의 3차원 라플라시안과 시험 관리기관 전기자기학 출제범위을 식으로 세우고 조건과 단위를 적용해 ‘2/r’를 계산할 수 있다.
2. r만의 함수 f(r)에 대한 3차원 라플라시안은 ∇²f = (1/r²)d/dr[r² df/dr]이다.
3. f(r) = r이면 df/dr = 1이므로 ∇²r = (1/r²)d(r²)/dr = 2/r이다.

자주 하는 실수: ∇²r은 3차원 구대칭 라플라시안으로 계산한다. 1차원에서 r을 두 번 미분해 0으로 두면 안 된다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

DOE Electrical Science Volume 4의 과전압 보호와 시험 관리기관 전력공학 출제범위의 정의와 반대개념을 비교해 ‘충격파의 최대치’를 판별할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 4의 과전압 보호와 시험 관리기관 전력공학 출제범위의 정의와 반대개념을 비교해 ‘충격파의 최대치’를 판별할 수 있다.
2. 충격방전 개시전압은 표준 충격전압을 인가했을 때 피뢰기 갭에서 방전이 시작되는 순간의 전압이며, 짧은 충격파는 파고값, 즉 최대치로 표시한다.
3. 평균값이나 실효값은 파형 전체의 크기 표현이므로 개시 순간의 절연파괴 수준을 나타내지 못한다. 따라서 정답은 ③이다.

자주 하는 실수: 충격방전 개시전압은 짧은 충격파의 파고값인 최대치로 표시하며 평균치·실효치와 구분한다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

DOE Electrical Science Volume 3·4의 동기기 여자와 무효전력 제어의 정의와 반대개념을 비교해 ‘진상전류 이외에 지상전류를 취할 수 있다.’를 판별할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 3·4의 동기기 여자와 무효전력 제어의 정의와 반대개념을 비교해 ‘진상전류 이외에 지상전류를 취할 수 있다.’를 판별할 수 있다.
2. 동기조상기는 무부하 동기전동기의 여자전류를 조절해 과여자 시 진상 무효전력을 공급하고 저여자 시 지상 무효전력을 흡수할 수 있다.
3. 전력용 콘덴서는 기본적으로 진상 무효전력만 공급한다. 회전기인 동기조상기는 소음·손실·정비 부담이 더 크므로 정답은 ②이다.

자주 하는 실수: 동기조상기는 여자 조절로 진상과 지상 무효전력을 모두 다루지만 회전기라 소음·손실·정비 부담은 작지 않다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

DOE Electrical Science Volume 4의 보호계전기·보호구간·고장 차단 원리의 정의와 반대개념을 비교해 ‘환상 선로의 단락 보호방식에서 전원이 1단에만 있을 경우 선택 단락 계전기를 사용한다.’를 판별할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 4의 보호계전기·보호구간·고장 차단 원리의 정의와 반대개념을 비교해 ‘환상 선로의 단락 보호방식에서 전원이 1단에만 있을 경우 선택 단락 계전기를 사용한다.’를 판별할 수 있다.
2. 단락 보호는 고장전류의 방향과 고장점까지의 전기적 거리를 계통 구성에 맞게 판별해야 한다.
3. 양단전원 방사상 선로는 방향요소가 필요하고, 다전원 환상망은 방향 거리요소가 적합하다. 단일전원 환상망에 선택 단락계전기를 적용한다는 ④는 표준적인 조합이 아니므로 틀렸다.

자주 하는 실수: ‘틀린 것’을 묻는다. 전원 위치와 방사상·환상 구조에 따라 방향·거리요소가 필요한지를 먼저 판단한다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

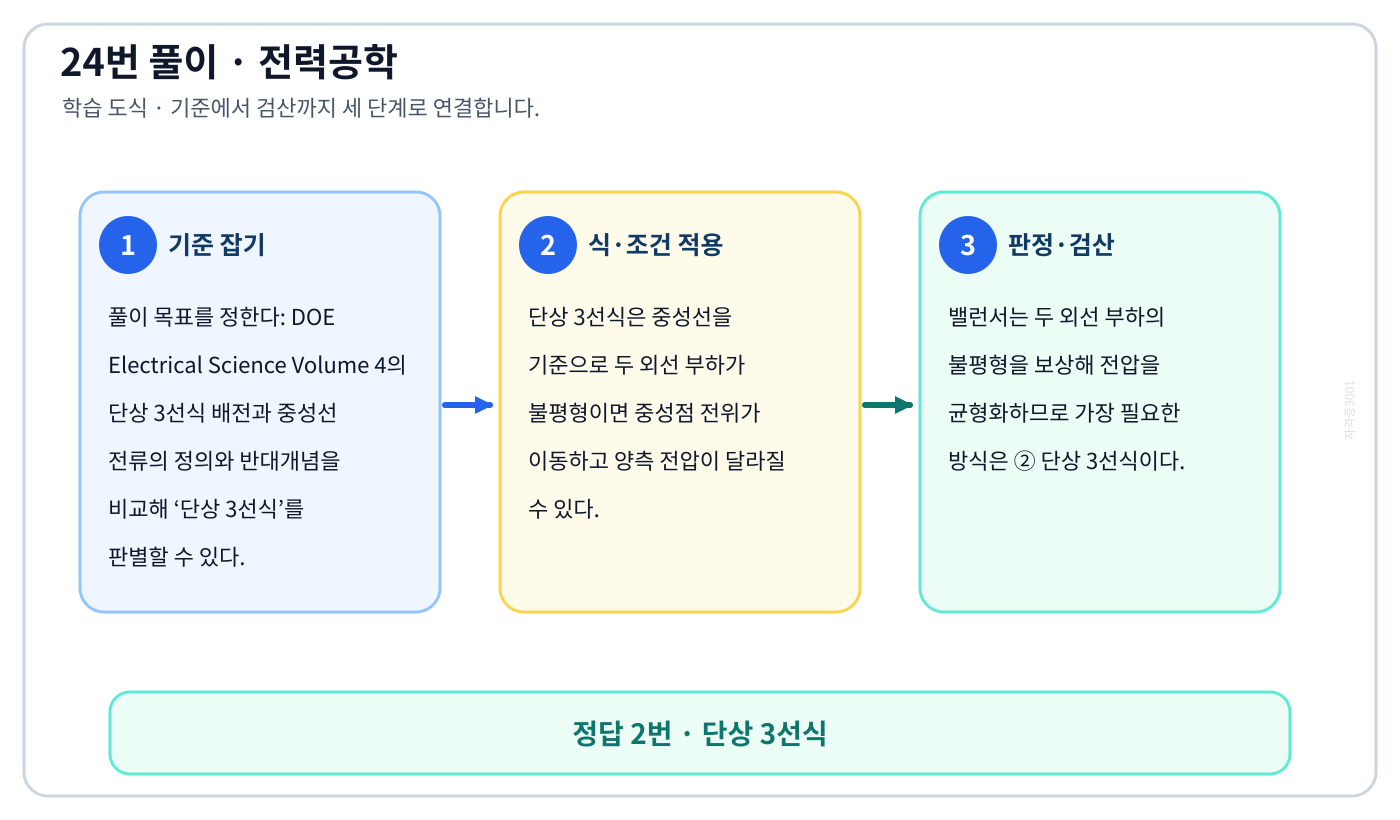

DOE Electrical Science Volume 4의 단상 3선식 배전과 중성선 전류의 정의와 반대개념을 비교해 ‘단상 3선식’를 판별할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 4의 단상 3선식 배전과 중성선 전류의 정의와 반대개념을 비교해 ‘단상 3선식’를 판별할 수 있다.
2. 단상 3선식은 중성선을 기준으로 두 외선 부하가 불평형이면 중성점 전위가 이동하고 양측 전압이 달라질 수 있다.
3. 밸런서는 두 외선 부하의 불평형을 보상해 전압을 균형화하므로 가장 필요한 방식은 ② 단상 3선식이다.

자주 하는 실수: 밸런서는 단상 3선식의 두 외선 부하 불평형과 중성점 이동을 보상하는 장치다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

DOE Electrical Science Volume 4의 차단기·보호장치·격리 기능의 정의와 반대개념을 비교해 ‘단로기’를 판별할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 4의 차단기·보호장치·격리 기능의 정의와 반대개념을 비교해 ‘단로기’를 판별할 수 있다.
2. 단로기는 무부하 상태에서 회로를 전기적으로 분리해 육안으로 확인 가능한 절연거리를 확보하는 장치다.
3. 아크 소호능력이 없어 정상 부하전류나 고장전류를 개폐하지 않는다. 점검·수리 및 계통 접속 변경에 쓰는 장치는 ②이다.

자주 하는 실수: 단로기는 무부하 격리용이라 부하전류나 고장전류를 끊는 차단기·부하개폐기와 역할이 다르다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

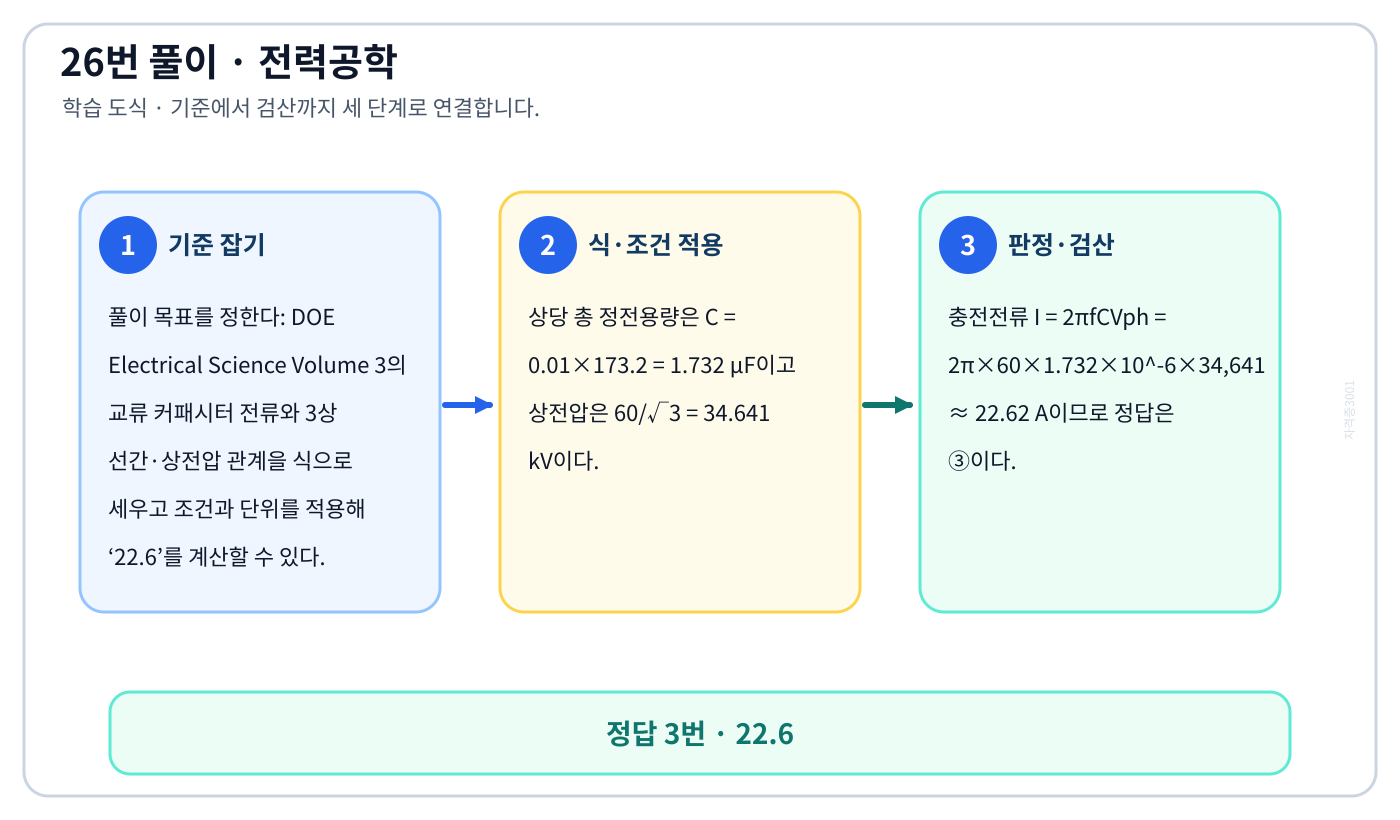

DOE Electrical Science Volume 3의 교류 커패시터 전류와 3상 선간·상전압 관계을 식으로 세우고 조건과 단위를 적용해 ‘22.6’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 3의 교류 커패시터 전류와 3상 선간·상전압 관계을 식으로 세우고 조건과 단위를 적용해 ‘22.6’를 계산할 수 있다.
2. 상당 총 정전용량은 C = 0.01×173.2 = 1.732 μF이고 상전압은 60/√3 = 34.641 kV이다.
3. 충전전류 I = 2πfCVph = 2π×60×1.732×10⁻⁶×34,641 ≈ 22.62 A이므로 정답은 ③이다.

자주 하는 실수: 0.01μF/km에 173.2km를 먼저 곱하고, 선간 60kV를 상전압으로 바꿔 I=ωCVph를 적용한다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

DOE Electrical Science Volume 4의 보호계전기와 시간-전류 선택협조의 정의와 반대개념을 비교해 ‘동작전류가 커질수록 동작시간이 짧아지며, 어떤 전류 이상이 되면 동작전류의 크기에 관계없이 일정한 시간에서 동작하는 특성’를 판별할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 4의 보호계전기와 시간-전류 선택협조의 정의와 반대개념을 비교해 ‘동작전류가 커질수록 동작시간이 짧아지며, 어떤 전류 이상이 되면 동작전류의 크기에 관계없이 일정한 시간에서 동작하는 특성’를 판별할 수 있다.
2. 반한시·정한시 계전기는 과전류가 커질수록 동작시간이 짧아지는 반한시 구간과, 큰 전류 영역에서 최소 동작시간이 일정하게 유지되는 정한시 구간을 결합한다.
3. 두 구간을 모두 설명한 ④가 정답이다.

자주 하는 실수: 반한시 구간과 큰 전류에서 시간이 일정한 정한시 구간을 모두 말한 선택지를 찾아야 한다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

DOE Electrical Science Volume 3의 동기기 전력각과 계통 운전범위의 정의와 반대개념을 비교해 ‘상태 안정도’를 판별할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 3의 동기기 전력각과 계통 운전범위의 정의와 반대개념을 비교해 ‘상태 안정도’를 판별할 수 있다.
2. 전력계통 안정도는 작은 서서히 변하는 외란에 대한 정태 안정도, 큰 급격한 외란에 대한 과도 안정도, 제어계와 장기 동특성을 포함하는 동태 안정도로 구분한다.
3. '상태 안정도'는 이 표준 분류 명칭이 아니므로 정답은 ②이다.

자주 하는 실수: 정태·과도·동태 안정도가 표준 분류이며 그럴듯한 표현인 ‘상태 안정도’는 해당 분류명이 아니다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

DOE Electrical Science Volume 3·4의 3상전력·역률·배전설비 정격의 정의와 반대개념을 비교해 ‘선로 절연의 비용 절감’를 판별할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 3·4의 3상전력·역률·배전설비 정격의 정의와 반대개념을 비교해 ‘선로 절연의 비용 절감’를 판별할 수 있다.
2. 같은 유효전력을 보낼 때 역률을 높이면 전류 I = P/(√3Vcosφ)가 줄어 I²R 손실과 전압강하가 감소하고 변압기·선로의 kVA 여유가 늘어난다.
3. 그러나 계통의 사용전압은 변하지 않으므로 요구 절연수준과 절연비는 직접 낮아지지 않는다. 정답은 ④이다.

자주 하는 실수: 역률 개선은 전류를 줄여 손실·전압강하·kVA 부담을 낮추지만 사용전압에 따른 절연수준까지 낮추지는 않는다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

DOE Electrical Science Volume 4의 배전보호·퓨즈·보호구간 선택협조의 정의와 반대개념을 비교해 ‘구분퓨즈’를 판별할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 4의 배전보호·퓨즈·보호구간 선택협조의 정의와 반대개념을 비교해 ‘구분퓨즈’를 판별할 수 있다.
2. 저압 뱅킹에서는 여러 변압기 2차가 연결되어 한 변압기 고장 시 다른 변압기에서 고장전류가 역공급될 수 있다.
3. 연락 저압선 중간의 구분퓨즈가 고장구간을 분리해 인접 변압기 퓨즈가 연쇄 용단되는 캐스케이딩을 막는다. 정답은 ①이다.

자주 하는 실수: 저압 뱅킹의 역공급 연쇄용단을 막는 것은 연락선 중간의 구분퓨즈다. 고압 배전 자동화기기와 섞지 않는다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

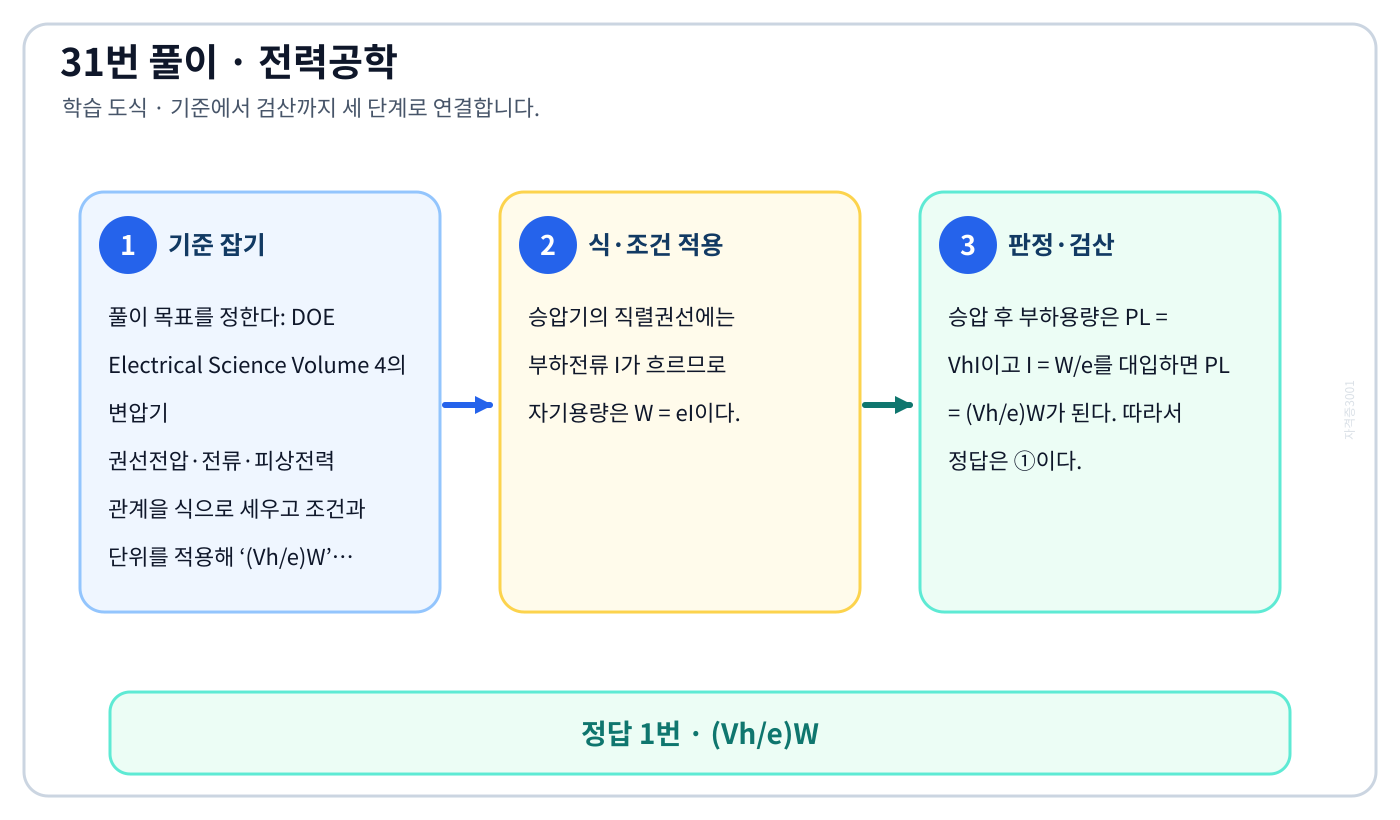

DOE Electrical Science Volume 4의 변압기 권선전압·전류·피상전력 관계을 식으로 세우고 조건과 단위를 적용해 ‘(Vh/e)W’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 4의 변압기 권선전압·전류·피상전력 관계을 식으로 세우고 조건과 단위를 적용해 ‘(Vh/e)W’를 계산할 수 있다.
2. 승압기의 직렬권선에는 부하전류 I가 흐르므로 자기용량은 W = eI이다.
3. 승압 후 부하용량은 PL = VhI이고 I = W/e를 대입하면 PL = (Vh/e)W가 된다. 따라서 정답은 ①이다.

자주 하는 실수: 승압기 자기용량은 eI이고 부하용량은 VhI다. 승압분 Vh−Ve를 부하전압으로 잘못 쓰지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

DOE Electrical Science Volume 3의 발전소 열사이클과 에너지 회수 원리의 정의와 반대개념을 비교해 ‘절탄기’를 판별할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 3의 발전소 열사이클과 에너지 회수 원리의 정의와 반대개념을 비교해 ‘절탄기’를 판별할 수 있다.
2. 절탄기(economizer)는 보일러를 떠나는 배기가스의 남은 열로 급수를 예열해 보일러에 필요한 연료를 줄이고 효율을 높인다.
3. 과열기·재열기는 증기를, 공기예열기는 연소용 공기를 가열하므로 정답은 ③이다.

자주 하는 실수: 절탄기는 배기가스로 급수를 예열한다. 공기를 데우는 공기예열기와 증기를 데우는 과열기·재열기를 구분한다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

DOE Electrical Science Volume 3의 교류 리액턴스·전력각 관계의 정의와 반대개념을 비교해 ‘송전단의 역률을 개선한다.’를 판별할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 3의 교류 리액턴스·전력각 관계의 정의와 반대개념을 비교해 ‘송전단의 역률을 개선한다.’를 판별할 수 있다.
2. 직렬콘덴서는 선로의 유도성 리액턴스 XL을 용량성 리액턴스 XC로 직접 보상해 유효 리액턴스를 줄인다.
3. 그 결과 전압강하가 감소하고 Pmax = VsVr/X의 한계가 커져 정태안정도가 향상된다. 송전단 역률 개선은 병렬콘덴서의 대표 효과이므로 정답은 ④이다.

자주 하는 실수: 직렬콘덴서는 선로리액턴스·전압강하·안정도를 개선한다. 송전단 역률 개선은 병렬보상의 대표 효과다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

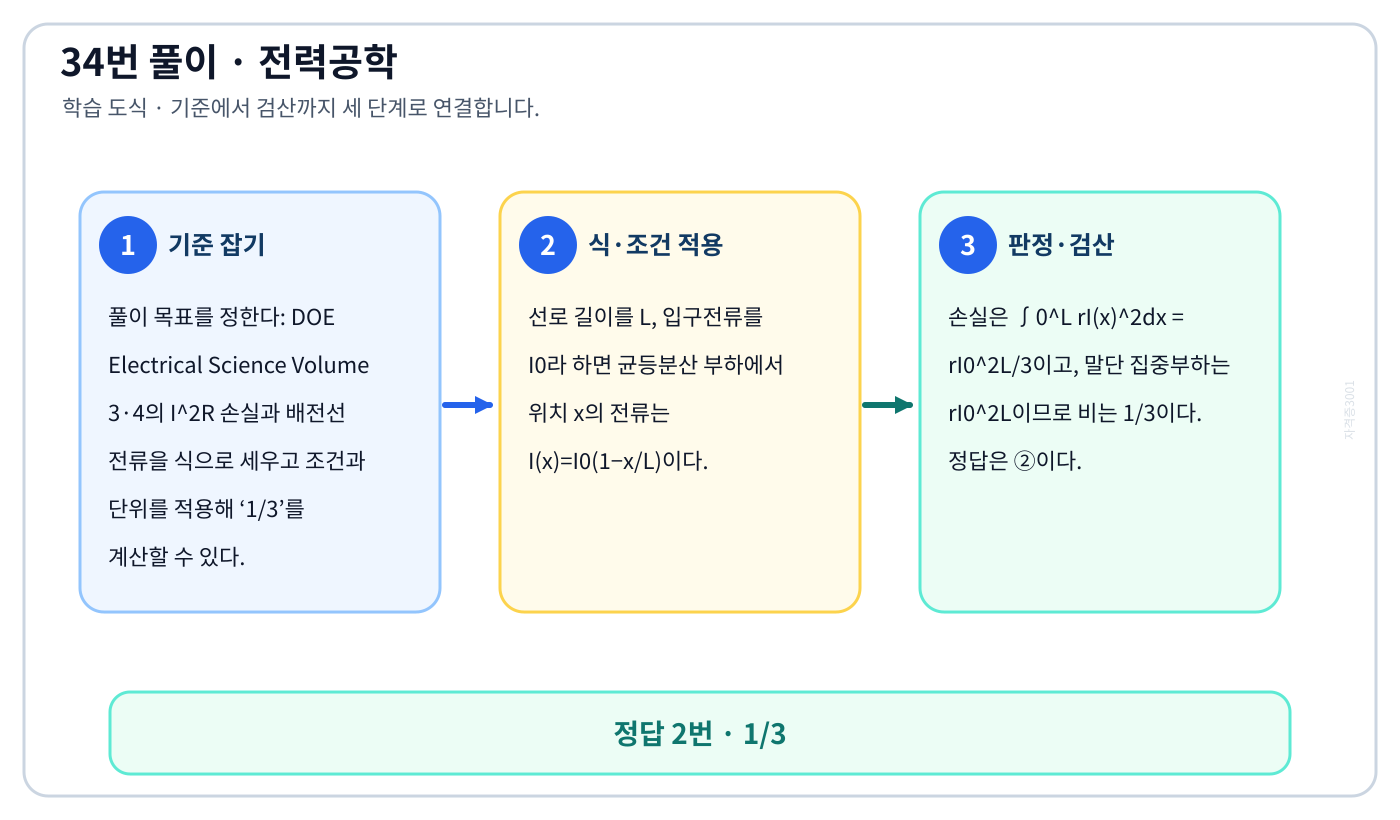

DOE Electrical Science Volume 3·4의 I²R 손실과 배전선 전류을 식으로 세우고 조건과 단위를 적용해 ‘1/3’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 3·4의 I²R 손실과 배전선 전류을 식으로 세우고 조건과 단위를 적용해 ‘1/3’를 계산할 수 있다.
2. 선로 길이를 L, 입구전류를 I0라 하면 균등분산 부하에서 위치 x의 전류는 I(x)=I0(1−x/L)이다.
3. 손실은 ∫0^L rI(x)²dx = rI0²L/3이고, 말단 집중부하는 rI0²L이므로 비는 1/3이다. 정답은 ②이다.

자주 하는 실수: 균등분산 부하는 전류가 선형으로 줄고 손실은 I² 적분이므로 평균전류의 제곱인 1/4이 아니라 1/3이다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

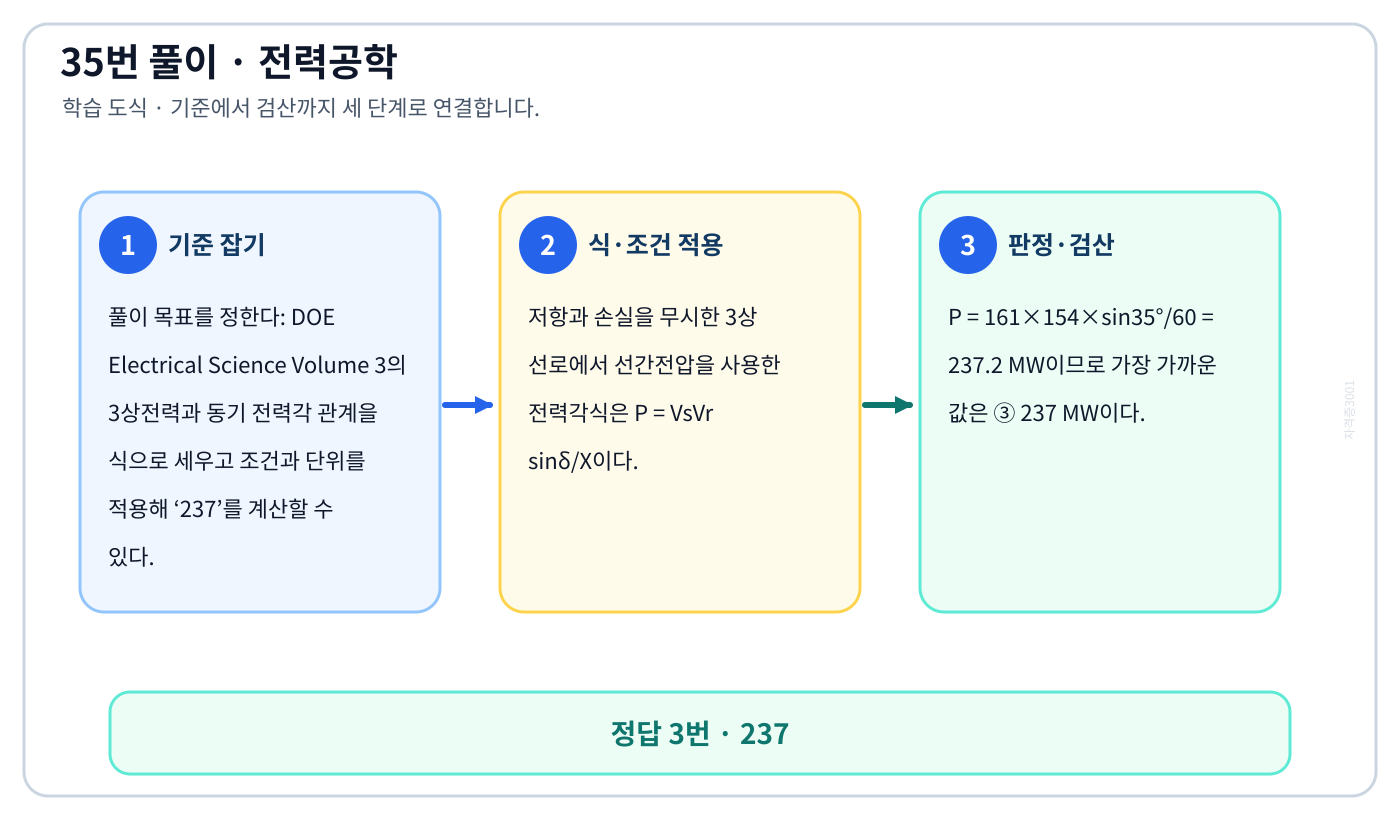

이 문제로 익힐 것

DOE Electrical Science Volume 3의 3상전력과 동기 전력각 관계을 식으로 세우고 조건과 단위를 적용해 ‘237’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 3의 3상전력과 동기 전력각 관계을 식으로 세우고 조건과 단위를 적용해 ‘237’를 계산할 수 있다.
2. 저항과 손실을 무시한 3상 선로에서 선간전압을 사용한 전력각식은 P = VsVr sinδ/X이다.
3. P = 161×154×sin35°/60 = 237.2 MW이므로 가장 가까운 값은 ③ 237 MW이다.

자주 하는 실수: 선간전압을 쓴 무손실 3상 전력각식 P=VsVr sinδ/X에는 √3을 또 곱하지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

DOE Electrical Science Volume 4의 중성점 접지·지락보호·차단 원리의 정의와 반대개념을 비교해 ‘보호계전기가 신속히 동작하므로 과도안정도가 좋다.’를 판별할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 4의 중성점 접지·지락보호·차단 원리의 정의와 반대개념을 비교해 ‘보호계전기가 신속히 동작하므로 과도안정도가 좋다.’를 판별할 수 있다.
2. 중성점 직접접지는 지락 시 건전상 대지전압 상승을 억제해 절연수준을 낮추고 변압기 단절연을 가능하게 한다.
3. 반면 지락전류가 커져 계통에 큰 충격을 주며, 계전기의 빠른 동작만으로 과도안정도가 본질적으로 좋아진다고 할 수 없다. 따라서 ④가 틀렸다.

자주 하는 실수: 직접접지는 건전상 전압상승 억제와 단절연에는 유리하지만 큰 지락전류가 과도안정도를 본질적으로 개선하지 않는다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

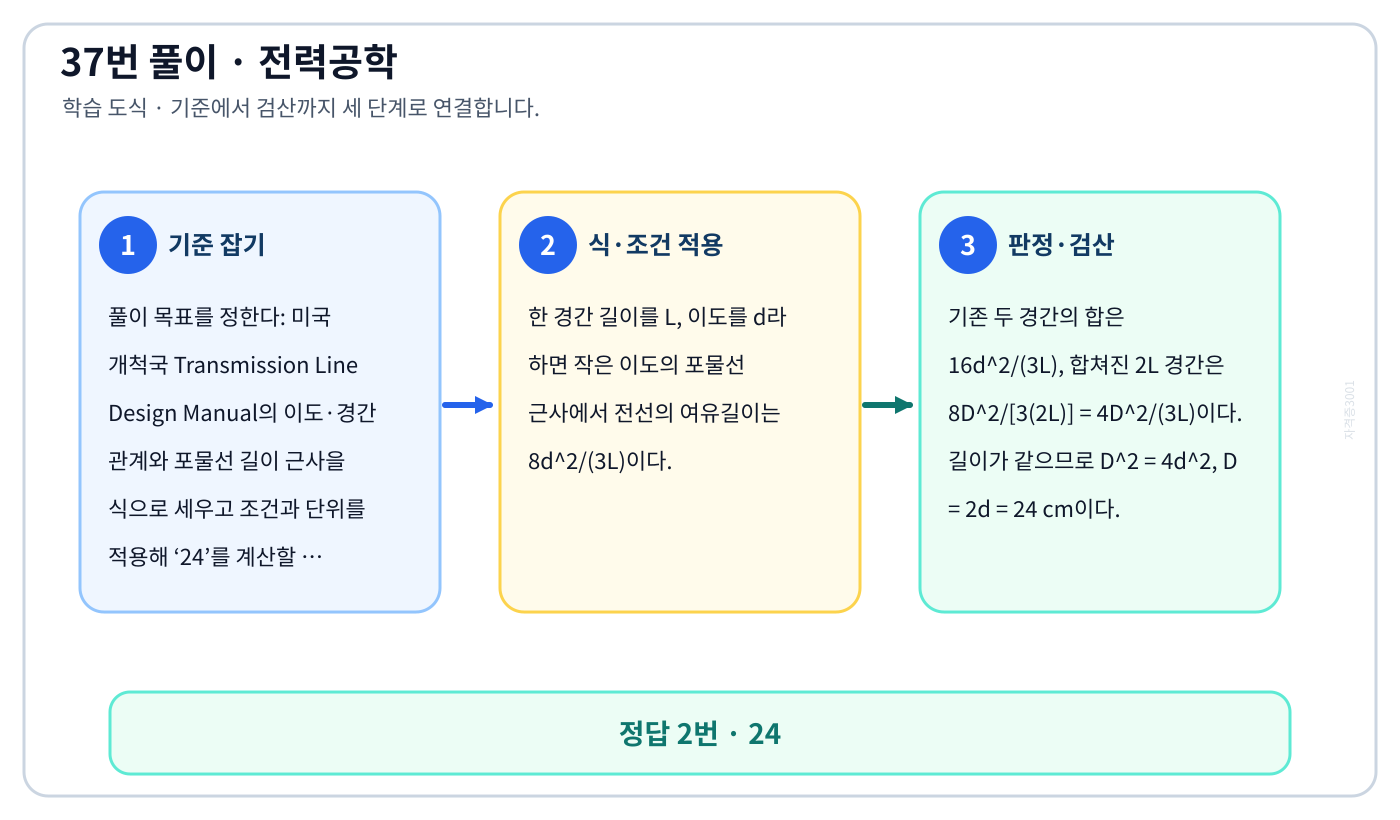

미국 개척국 Transmission Line Design Manual의 이도·경간 관계와 포물선 길이 근사을 식으로 세우고 조건과 단위를 적용해 ‘24’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: 미국 개척국 Transmission Line Design Manual의 이도·경간 관계와 포물선 길이 근사을 식으로 세우고 조건과 단위를 적용해 ‘24’를 계산할 수 있다.
2. 한 경간 길이를 L, 이도를 d라 하면 작은 이도의 포물선 근사에서 전선의 여유길이는 8d²/(3L)이다.
3. 기존 두 경간의 합은 16d²/(3L), 합쳐진 2L 경간은 8D²/[3(2L)] = 4D²/(3L)이다. 길이가 같으므로 D² = 4d², D = 2d = 24 cm이다.

자주 하는 실수: 전선 여유길이는 d²/L에 비례한다. 두 경간을 한 경간으로 합친 뒤 같은 길이 조건을 세워야 한다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

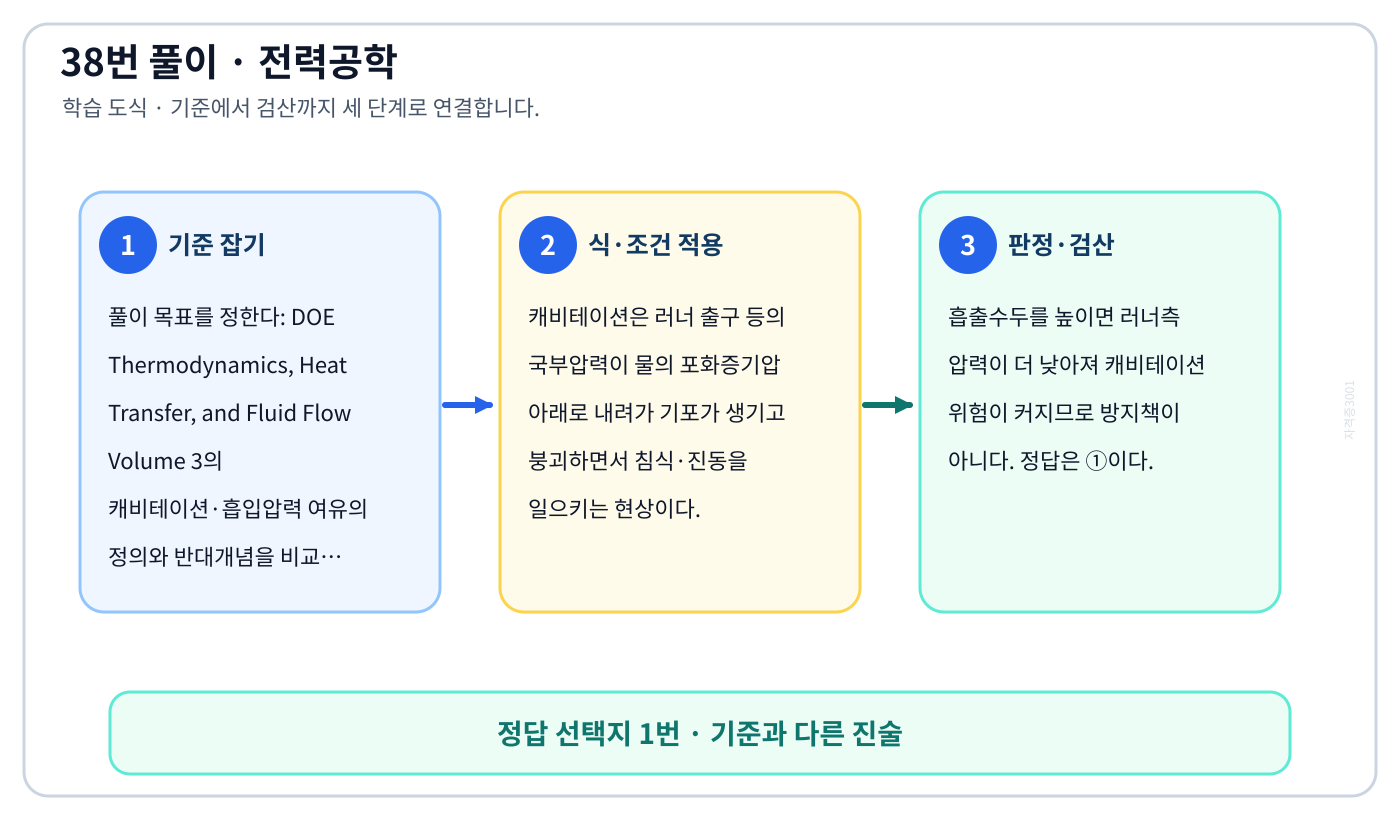

이 문제로 익힐 것

DOE Thermodynamics, Heat Transfer, and Fluid Flow Volume 3의 캐비테이션·흡입압력 여유의 정의와 반대개념을 비교해 ‘흡출수두를 증대시킨다.’를 판별할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Thermodynamics, Heat Transfer, and Fluid Flow Volume 3의 캐비테이션·흡입압력 여유의 정의와 반대개념을 비교해 ‘흡출수두를 증대시킨다.’를 판별할 수 있다.
2. 캐비테이션은 러너 출구 등의 국부압력이 물의 포화증기압 아래로 내려가 기포가 생기고 붕괴하면서 침식·진동을 일으키는 현상이다.
3. 흡출수두를 높이면 러너측 압력이 더 낮아져 캐비테이션 위험이 커지므로 방지책이 아니다. 정답은 ①이다.

자주 하는 실수: 흡출수두를 증가시키면 러너 출구 압력이 더 낮아져 캐비테이션 위험이 커진다. 방지책의 방향을 반대로 읽지 않는다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

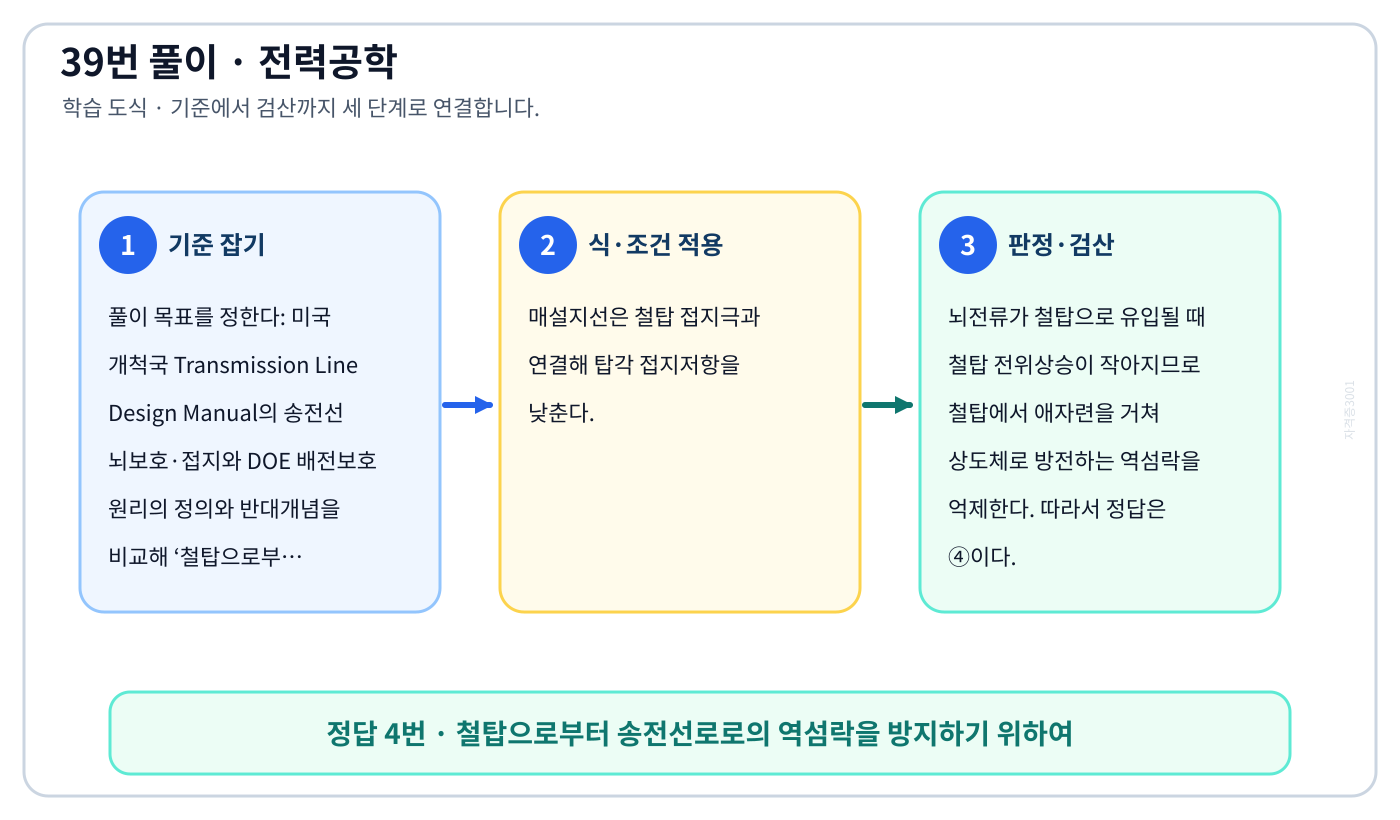

이 문제로 익힐 것

미국 개척국 Transmission Line Design Manual의 송전선 뇌보호·접지와 DOE 배전보호 원리의 정의와 반대개념을 비교해 ‘철탑으로부터 송전선로로의 역섬락을 방지하기 위하여’를 판별할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: 미국 개척국 Transmission Line Design Manual의 송전선 뇌보호·접지와 DOE 배전보호 원리의 정의와 반대개념을 비교해 ‘철탑으로부터 송전선로로의 역섬락을 방지하기 위하여’를 판별할 수 있다.
2. 매설지선은 철탑 접지극과 연결해 탑각 접지저항을 낮춘다.
3. 뇌전류가 철탑으로 유입될 때 철탑 전위상승이 작아지므로 철탑에서 애자련을 거쳐 상도체로 방전하는 역섬락을 억제한다. 따라서 정답은 ④이다.

자주 하는 실수: 매설지선은 탑각 접지저항을 낮춰 역섬락을 억제한다. 직격뢰 차폐용 가공지선과 구분한다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

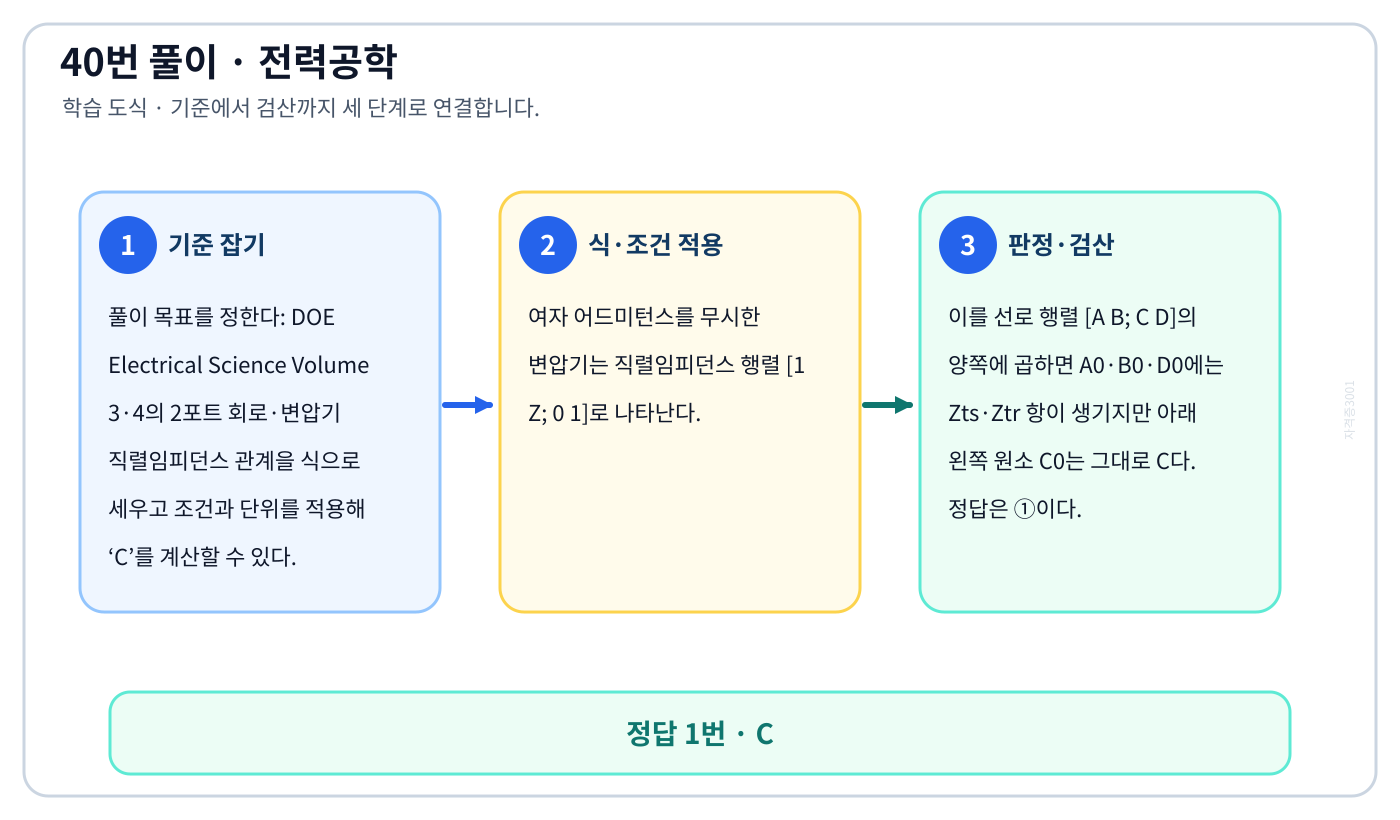

이 문제로 익힐 것

DOE Electrical Science Volume 3·4의 2포트 회로·변압기 직렬임피던스 관계을 식으로 세우고 조건과 단위를 적용해 ‘C’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 3·4의 2포트 회로·변압기 직렬임피던스 관계을 식으로 세우고 조건과 단위를 적용해 ‘C’를 계산할 수 있다.
2. 여자 어드미턴스를 무시한 변압기는 직렬임피던스 행렬 [1 Z; 0 1]로 나타난다.
3. 이를 선로 행렬 [A B; C D]의 양쪽에 곱하면 A0·B0·D0에는 Zts·Ztr 항이 생기지만 아래 왼쪽 원소 C0는 그대로 C다. 정답은 ①이다.

자주 하는 실수: 양쪽 변압기를 직렬임피던스 행렬로 곱하면 아래 왼쪽 C항은 변하지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

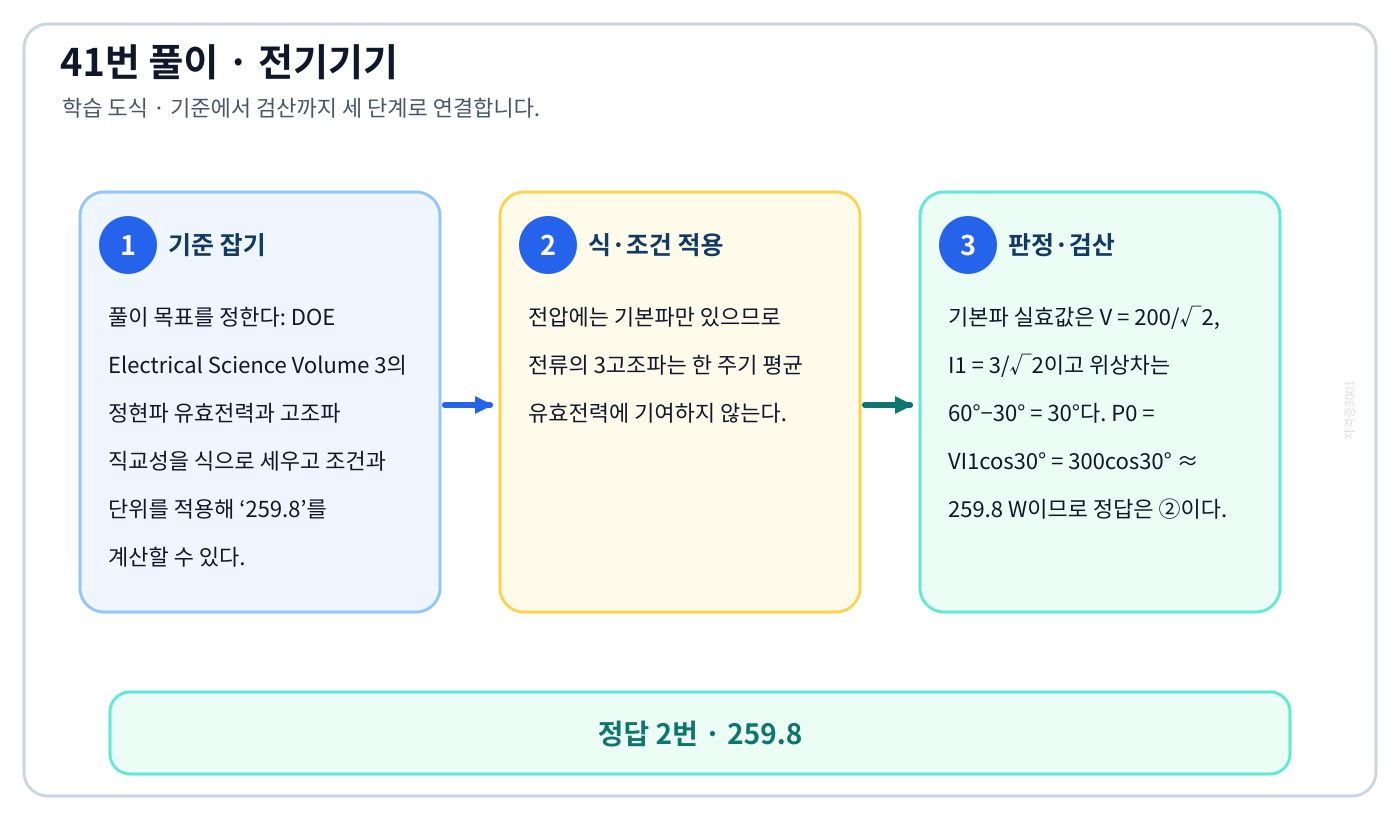

이 문제로 익힐 것

DOE Electrical Science Volume 3의 정현파 유효전력과 고조파 직교성을 식으로 세우고 조건과 단위를 적용해 ‘259.8’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 3의 정현파 유효전력과 고조파 직교성을 식으로 세우고 조건과 단위를 적용해 ‘259.8’를 계산할 수 있다.
2. 전압에는 기본파만 있으므로 전류의 3고조파는 한 주기 평균 유효전력에 기여하지 않는다.
3. 기본파 실효값은 V = 200/√2, I1 = 3/√2이고 위상차는 60°−30° = 30°다. P0 = VI1cos30° = 300cos30° ≈ 259.8 W이므로 정답은 ②이다.

자주 하는 실수: 전압 기본파와 주파수가 다른 전류 3고조파의 평균전력은 0이다. 기본파끼리만 실효값과 위상차를 쓴다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

DOE Electrical Science Volume 2·4의 정류·전동기 권선·유도기전력 원리의 정의와 반대개념을 비교해 ‘브러시로 단락되는 코일 중의 단락전류를 크게 한다.’를 판별할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 2·4의 정류·전동기 권선·유도기전력 원리의 정의와 반대개념을 비교해 ‘브러시로 단락되는 코일 중의 단락전류를 크게 한다.’를 판별할 수 있다.
2. 단상 직권 정류자 전동기는 교류 자속 때문에 변압기 기전력과 리액턴스 전압이 생기므로 계자 권수를 줄이고 전기자 권수를 늘려 성능과 역률을 개선한다.
3. 정류 중 단락코일 전류는 불꽃과 손실을 줄이도록 작게 해야 하므로 이를 크게 한다는 ④가 틀렸다.

자주 하는 실수: ‘틀린 것’을 묻고 있으며 정류 중 브러시로 단락된 코일의 전류는 크게가 아니라 작게 억제해야 한다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

DOE Electrical Science Volume 2의 직류발전기 복권·전압조정 특성의 정의와 반대개념을 비교해 ‘과복권발전기’를 판별할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 2의 직류발전기 복권·전압조정 특성의 정의와 반대개념을 비교해 ‘과복권발전기’를 판별할 수 있다.
2. 과복권발전기는 부하전류가 증가할수록 직권계자 자속이 충분히 더해져 전기자저항 강하와 전기자반작용을 초과 보상한다.
3. 따라서 부하 시 단자전압이 무부하보다 상승한다. 평복권은 거의 일정하고 분권·차동복권은 감소하므로 정답은 ③이다.

자주 하는 실수: 부하 시 전압이 무부하보다 높아지는 것은 직권계자가 전압강하를 과보상하는 과복권발전기다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

DOE Electrical Science Volume 2의 직류기 전기자 권선과 병렬전류 경로을 식으로 세우고 조건과 단위를 적용해 ‘a = mP’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 2의 직류기 전기자 권선과 병렬전류 경로을 식으로 세우고 조건과 단위를 적용해 ‘a = mP’를 계산할 수 있다.
2. 단순 중권(simplex lap winding)의 병렬회로 수는 극수와 같은 a = P이다.
3. 다중 중권에서는 동일한 중권 세트가 m개 병렬로 구성되므로 병렬회로 수도 m배가 되어 a = mP다. 따라서 정답은 ④이다.

자주 하는 실수: 단순 중권의 병렬회로 수 P에 다중도 m을 곱해 a=mP가 된다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

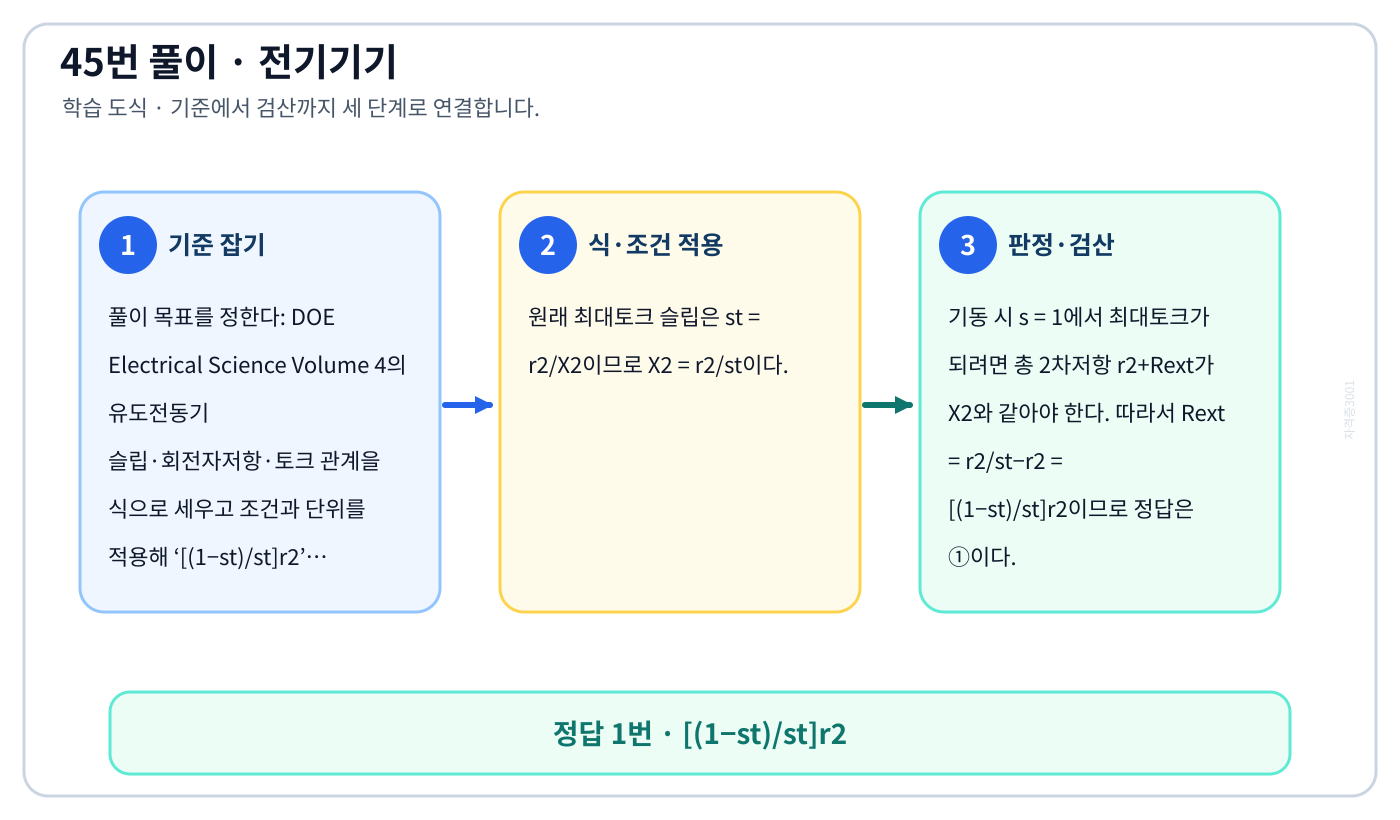

이 문제로 익힐 것

DOE Electrical Science Volume 4의 유도전동기 슬립·회전자저항·토크 관계을 식으로 세우고 조건과 단위를 적용해 ‘[(1−st)/st]r2’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 4의 유도전동기 슬립·회전자저항·토크 관계을 식으로 세우고 조건과 단위를 적용해 ‘[(1−st)/st]r2’를 계산할 수 있다.
2. 원래 최대토크 슬립은 st = r2/X2이므로 X2 = r2/st이다.
3. 기동 시 s = 1에서 최대토크가 되려면 총 2차저항 r2+Rext가 X2와 같아야 한다. 따라서 Rext = r2/st−r2 = [(1−st)/st]r2이므로 정답은 ①이다.

자주 하는 실수: 최대토크 기동에는 외부저항만이 아니라 기존 r2를 합친 총저항이 X2가 되어야 한다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

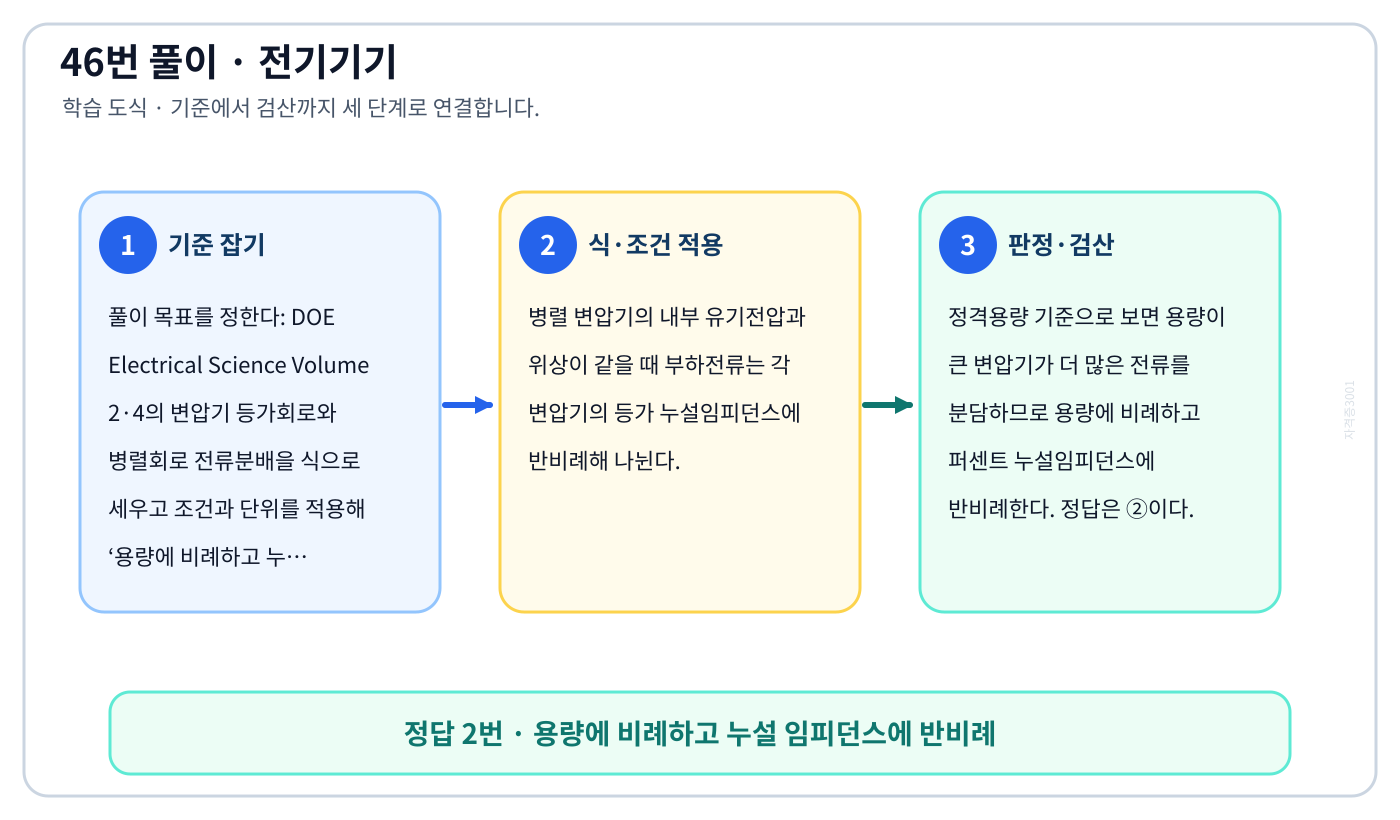

이 문제로 익힐 것

DOE Electrical Science Volume 2·4의 변압기 등가회로와 병렬회로 전류분배을 식으로 세우고 조건과 단위를 적용해 ‘용량에 비례하고 누설 임피던스에 반비례’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 2·4의 변압기 등가회로와 병렬회로 전류분배을 식으로 세우고 조건과 단위를 적용해 ‘용량에 비례하고 누설 임피던스에 반비례’를 계산할 수 있다.
2. 병렬 변압기의 내부 유기전압과 위상이 같을 때 부하전류는 각 변압기의 등가 누설임피던스에 반비례해 나뉜다.
3. 정격용량 기준으로 보면 용량이 큰 변압기가 더 많은 전류를 분담하므로 용량에 비례하고 퍼센트 누설임피던스에 반비례한다. 정답은 ②이다.

자주 하는 실수: 전류분담은 실제 등가임피던스에 반비례한다. 용량·퍼센트임피던스 표현으로 바꿀 때 용량 비례 항을 놓치지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

Texas Instruments 스텝모터 오픈루프 STEP 제어 응용보고서의 정의와 반대개념을 비교해 ‘위치제어를 할 때 각도 오차가 적고 누적된다.’를 판별할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: Texas Instruments 스텝모터 오픈루프 STEP 제어 응용보고서의 정의와 반대개념을 비교해 ‘위치제어를 할 때 각도 오차가 적고 누적된다.’를 판별할 수 있다.
2. 스텝 모터는 STEP 펄스 한 개마다 정해진 스텝각만큼 이동한다.
3. 따라서 총 이동각은 펄스 수, 속도는 펄스 주파수로 제어한다. 시험지 ①의 ‘속도는 펄스 수에 비례’라는 표현은 이 표준 관계를 압축한 문장으로 읽어야 한다. 정상적으로 탈조하지 않으면 각 스텝의 위치오차는 다음 스텝에 계속 누적되지 않으므로 ②가 틀린 설명이다.

자주 하는 실수: 총 이동각은 펄스 수, 속도는 펄스 주파수에 대응한다. 정상 추종 시 스텝각 오차가 계속 누적된다는 설명이 틀리다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

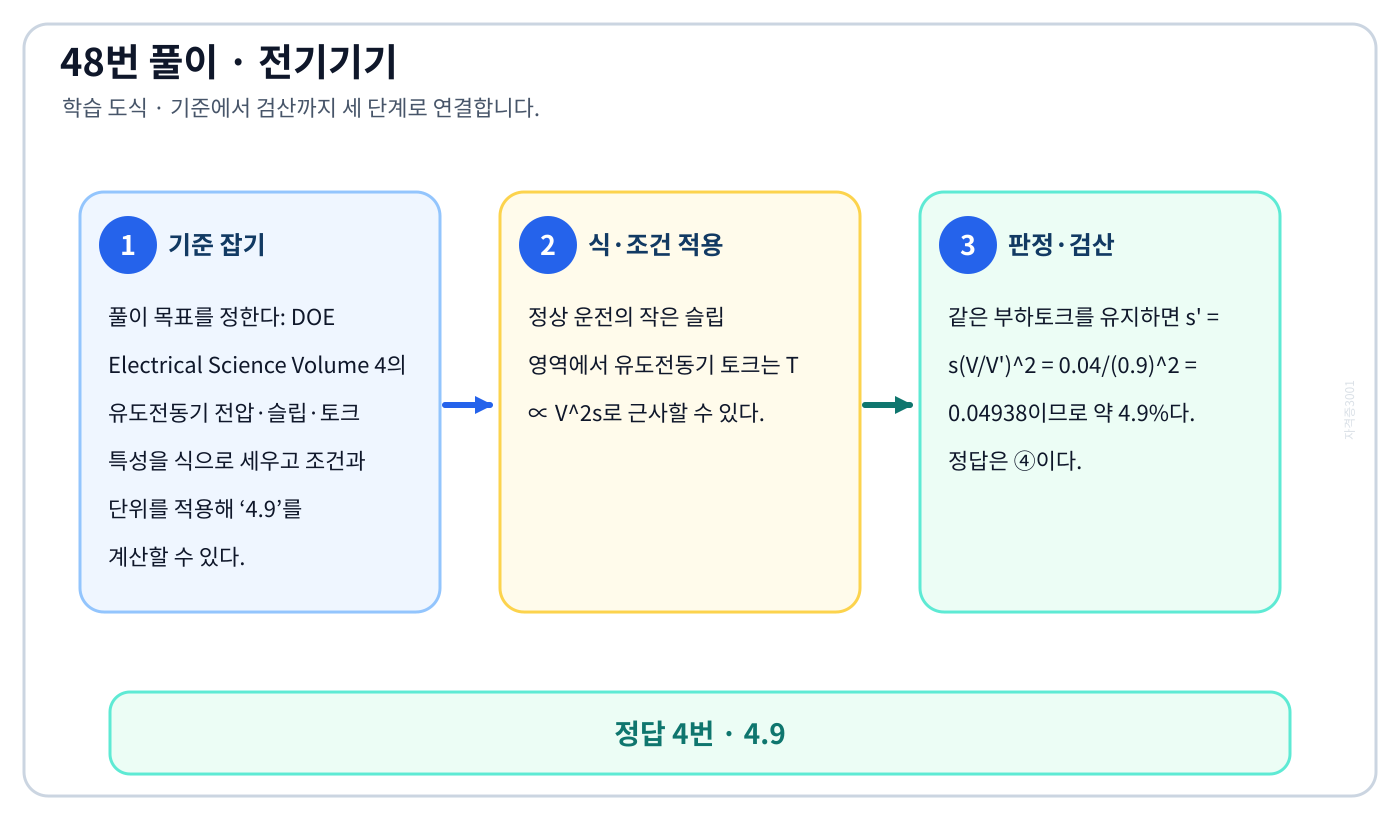

DOE Electrical Science Volume 4의 유도전동기 전압·슬립·토크 특성을 식으로 세우고 조건과 단위를 적용해 ‘4.9’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 4의 유도전동기 전압·슬립·토크 특성을 식으로 세우고 조건과 단위를 적용해 ‘4.9’를 계산할 수 있다.
2. 정상 운전의 작은 슬립 영역에서 유도전동기 토크는 T ∝ V²s로 근사할 수 있다.
3. 같은 부하토크를 유지하면 s' = s(V/V')² = 0.04/(0.9)² = 0.04938이므로 약 4.9%다. 정답은 ④이다.

자주 하는 실수: 작은 슬립 영역에서 같은 토크면 V²s가 일정하므로 전압을 0.9배 하면 슬립은 0.9가 아니라 0.9²로 나눈다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

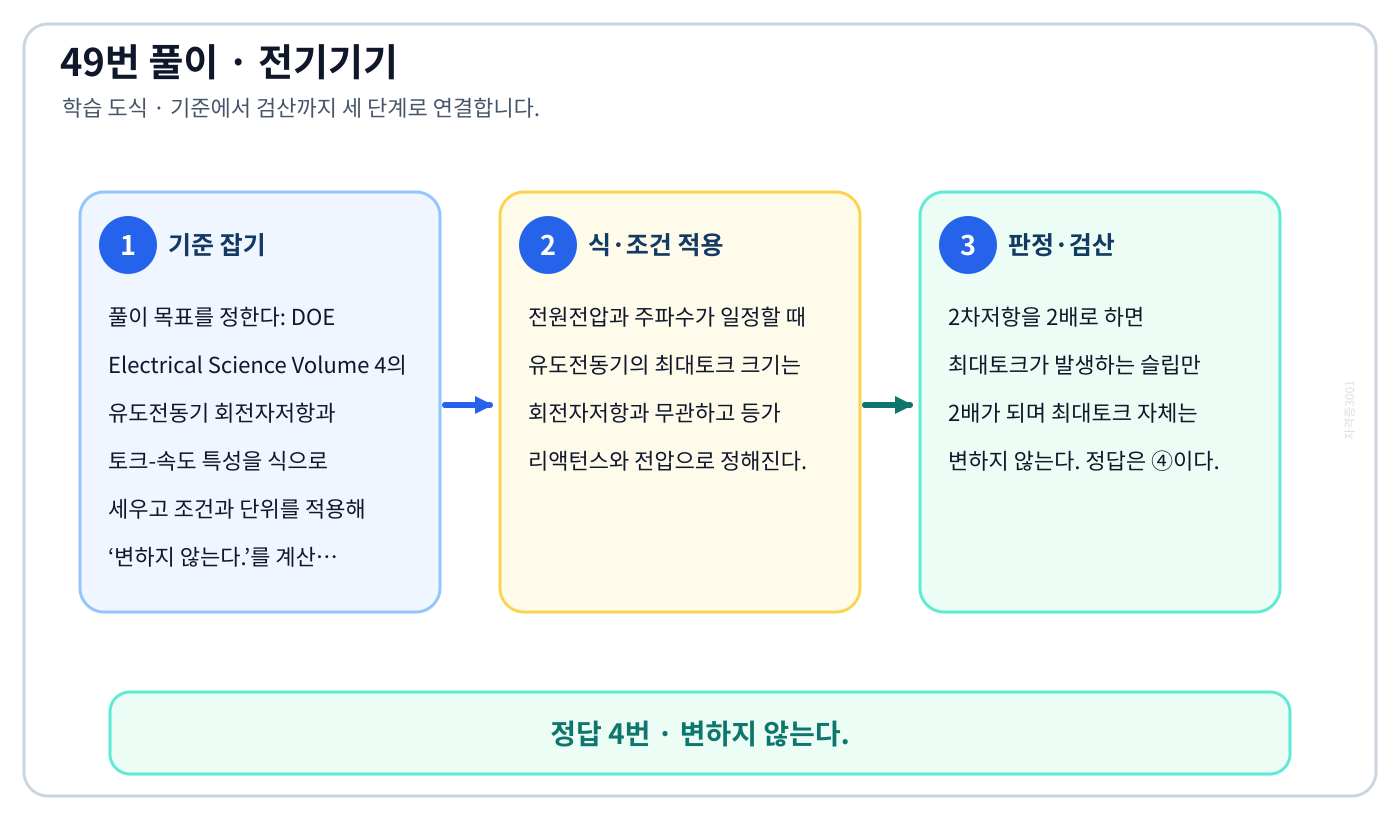

DOE Electrical Science Volume 4의 유도전동기 회전자저항과 토크-속도 특성을 식으로 세우고 조건과 단위를 적용해 ‘변하지 않는다.’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 4의 유도전동기 회전자저항과 토크-속도 특성을 식으로 세우고 조건과 단위를 적용해 ‘변하지 않는다.’를 계산할 수 있다.
2. 전원전압과 주파수가 일정할 때 유도전동기의 최대토크 크기는 회전자저항과 무관하고 등가 리액턴스와 전압으로 정해진다.
3. 2차저항을 2배로 하면 최대토크가 발생하는 슬립만 2배가 되며 최대토크 자체는 변하지 않는다. 정답은 ④이다.

자주 하는 실수: 2차저항은 최대토크가 생기는 슬립을 옮기지만 전압·주파수 일정 시 최대토크 크기는 바꾸지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

DOE Electrical Science Volume 2의 직류전동기 속도·자속·토크 관계을 식으로 세우고 조건과 단위를 적용해 ‘계자제어’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 2의 직류전동기 속도·자속·토크 관계을 식으로 세우고 조건과 단위를 적용해 ‘계자제어’를 계산할 수 있다.
2. 직류 분권전동기에서 계자자속을 약화하면 속도 n ≈ (V−IaRa)/(kΦ)가 올라간다.
3. 허용 전기자전류가 일정할 때 토크는 Φ에 비례해 감소하므로 속도 상승과 토크 감소가 상쇄되어 기본속도 이상의 정출력 영역을 만든다. 정답은 ①이다.

자주 하는 실수: 계자약화는 속도를 높이는 대신 토크를 낮춰 기본속도 이상에서 정출력 영역을 만든다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

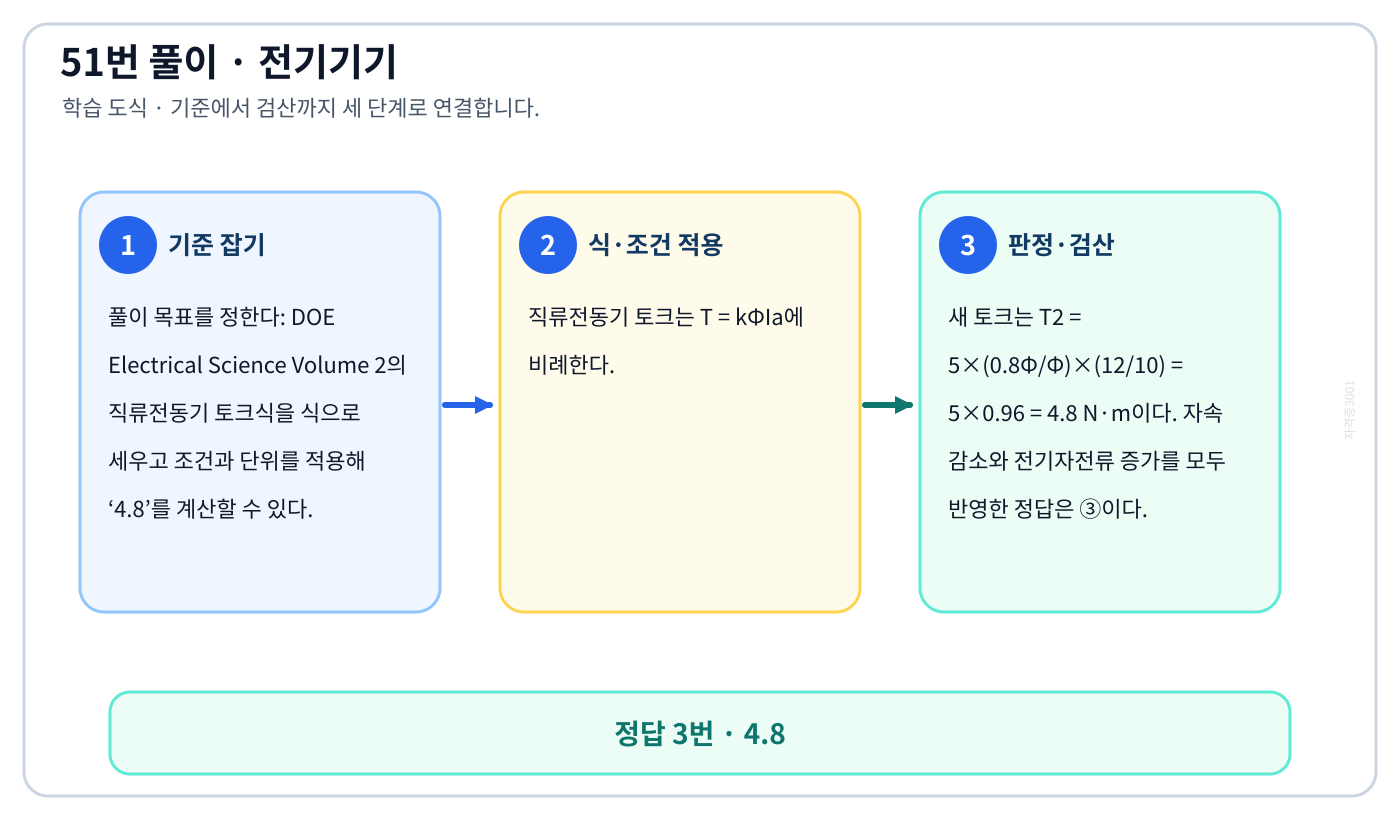

이 문제로 익힐 것

DOE Electrical Science Volume 2의 직류전동기 토크식을 식으로 세우고 조건과 단위를 적용해 ‘4.8’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 2의 직류전동기 토크식을 식으로 세우고 조건과 단위를 적용해 ‘4.8’를 계산할 수 있다.
2. 직류전동기 토크는 T = kΦIa에 비례한다.
3. 새 토크는 T2 = 5×(0.8Φ/Φ)×(12/10) = 5×0.96 = 4.8 N·m이다. 자속 감소와 전기자전류 증가를 모두 반영한 정답은 ③이다.

자주 하는 실수: 직류전동기 토크는 ΦIa에 비례하므로 자속 0.8배와 전류 1.2배를 모두 곱한다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

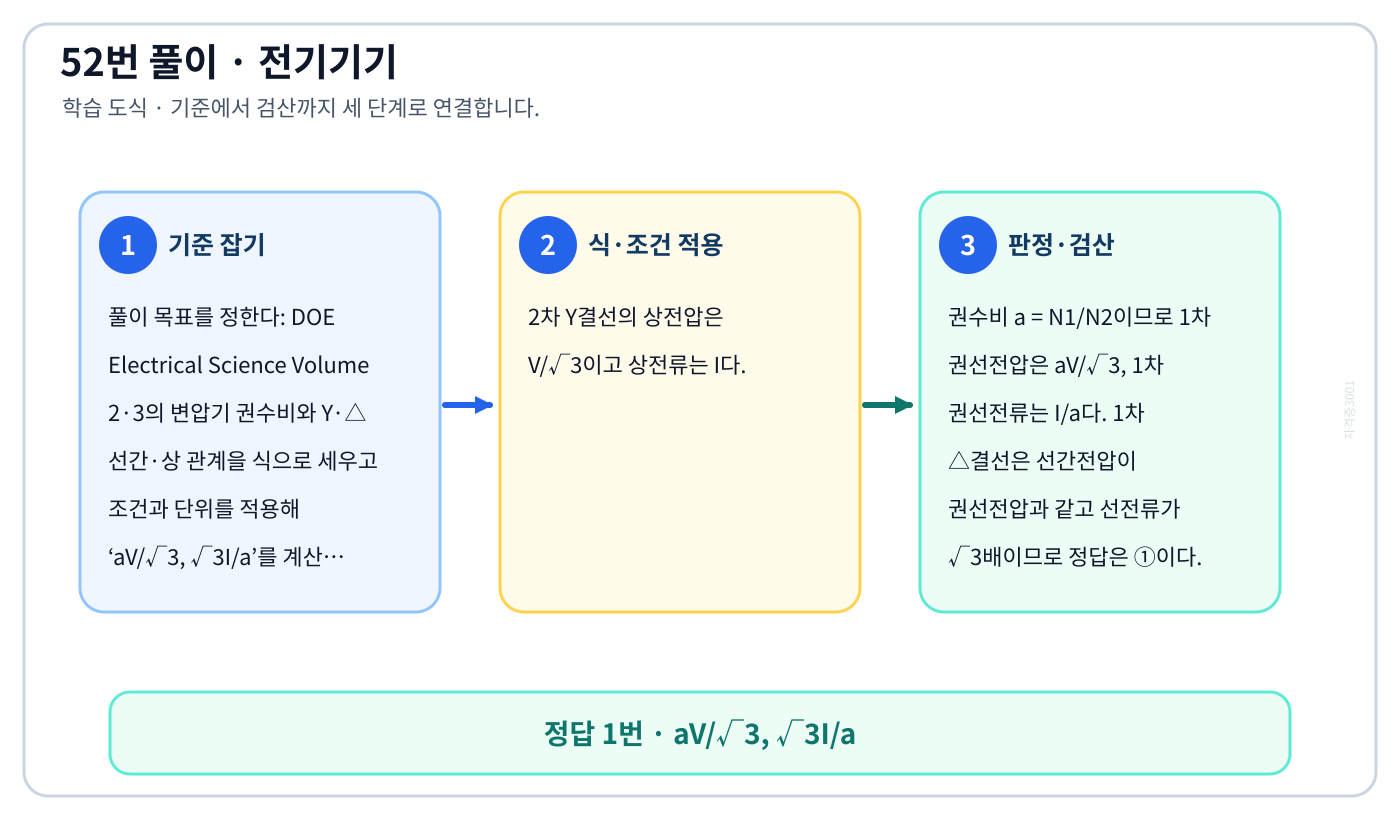

이 문제로 익힐 것

DOE Electrical Science Volume 2·3의 변압기 권수비와 Y·△ 선간·상 관계을 식으로 세우고 조건과 단위를 적용해 ‘aV/√3, √3I/a’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 2·3의 변압기 권수비와 Y·△ 선간·상 관계을 식으로 세우고 조건과 단위를 적용해 ‘aV/√3, √3I/a’를 계산할 수 있다.
2. 2차 Y결선의 상전압은 V/√3이고 상전류는 I다.
3. 권수비 a = N1/N2이므로 1차 권선전압은 aV/√3, 1차 권선전류는 I/a다. 1차 △결선은 선간전압이 권선전압과 같고 선전류가 √3배이므로 정답은 ①이다.

자주 하는 실수: 2차 Y의 선간→상전압, 권수비, 1차 △의 상→선전류 변환을 세 단계로 따로 적용한다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

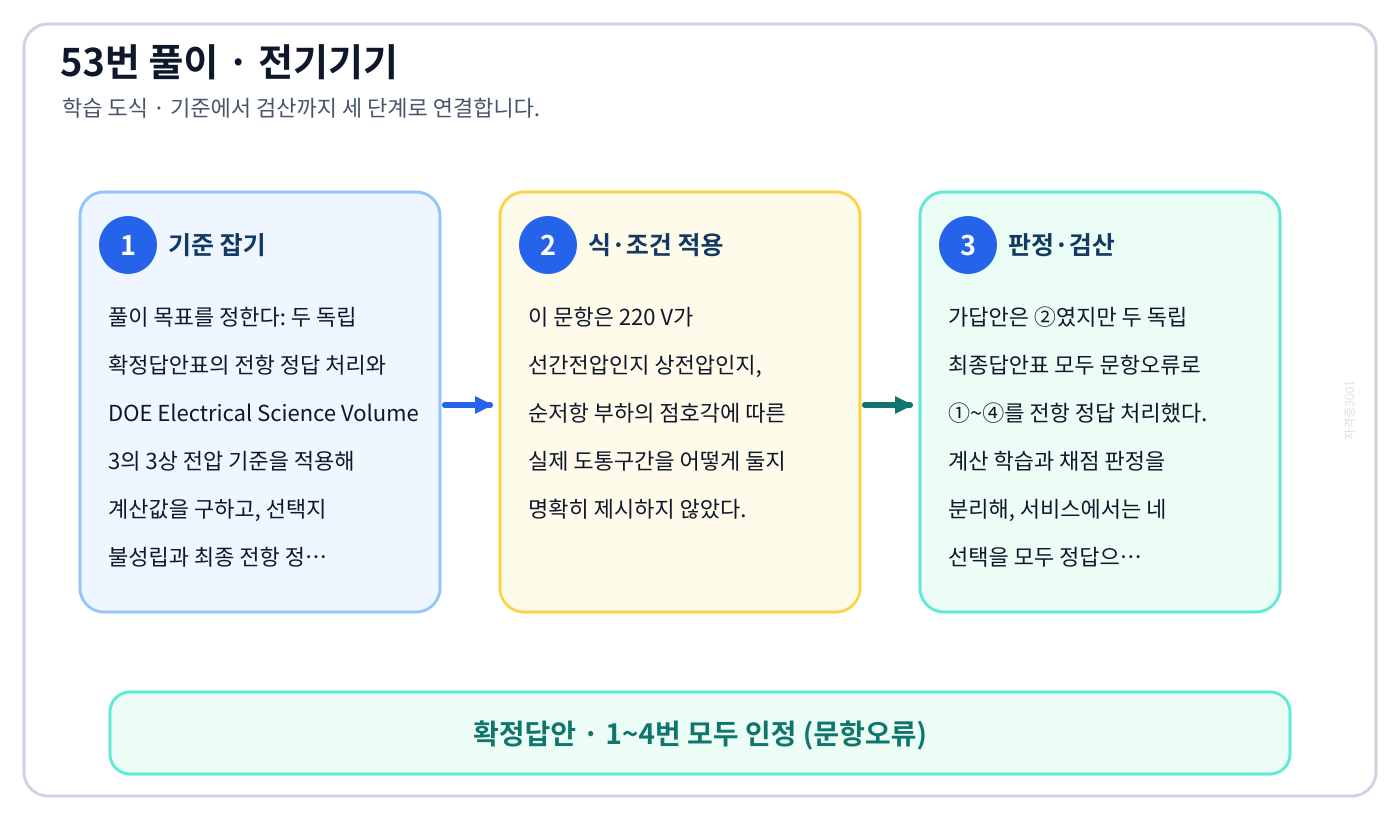

이 문제로 익힐 것

두 독립 확정답안표의 전항 정답 처리와 DOE Electrical Science Volume 3의 3상 전압 기준을 적용해 계산값을 구하고, 선택지 불성립과 최종 전항 정답 처리를 함께 설명할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: 두 독립 확정답안표의 전항 정답 처리와 DOE Electrical Science Volume 3의 3상 전압 기준을 적용해 계산값을 구하고, 선택지 불성립과 최종 전항 정답 처리를 함께 설명할 수 있다.
2. 이 문항은 220 V가 선간전압인지 상전압인지, 순저항 부하의 점호각에 따른 실제 도통구간을 어떻게 둘지 명확히 제시하지 않았다.
3. 가답안은 ②였지만 두 독립 최종답안표 모두 문항오류로 ①~④를 전항 정답 처리했다. 계산 학습과 채점 판정을 분리해, 서비스에서는 네 선택을 모두 정답으로 인정한다.

자주 하는 실수: 가답안 2번을 단일 정답으로 고정하면 안 된다. 전압 기준·도통구간이 불명확해 최종 확정답안은 전항 정답이다.

다른 문제에 적용: 계산값이 선택지와 맞지 않으면 가까운 값을 억지로 고르지 말고 단위·조건·공식과 확정답안의 문항오류 처리를 분리해 확인한다.

이 문제로 익힐 것

DOE Electrical Science Volume 2·3의 발전기 자속변화와 유도기전력 원리의 정의와 반대개념을 비교해 ‘계자극과 전기자가 고정되어 있다.’를 판별할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 2·3의 발전기 자속변화와 유도기전력 원리의 정의와 반대개념을 비교해 ‘계자극과 전기자가 고정되어 있다.’를 판별할 수 있다.
2. 유도자형 동기발전기는 계자권선과 전기자권선을 모두 고정자에 두고, 권선이 없는 치형 철심 회전자가 자기저항을 주기적으로 바꾸어 전기자에 교번자속을 만든다.
3. 따라서 계자극과 전기자가 모두 고정되어 있다는 ④가 옳다.

자주 하는 실수: 유도자형은 계자와 전기자 권선이 모두 고정되고 무권선 치형 회전자가 자기저항만 바꾼다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

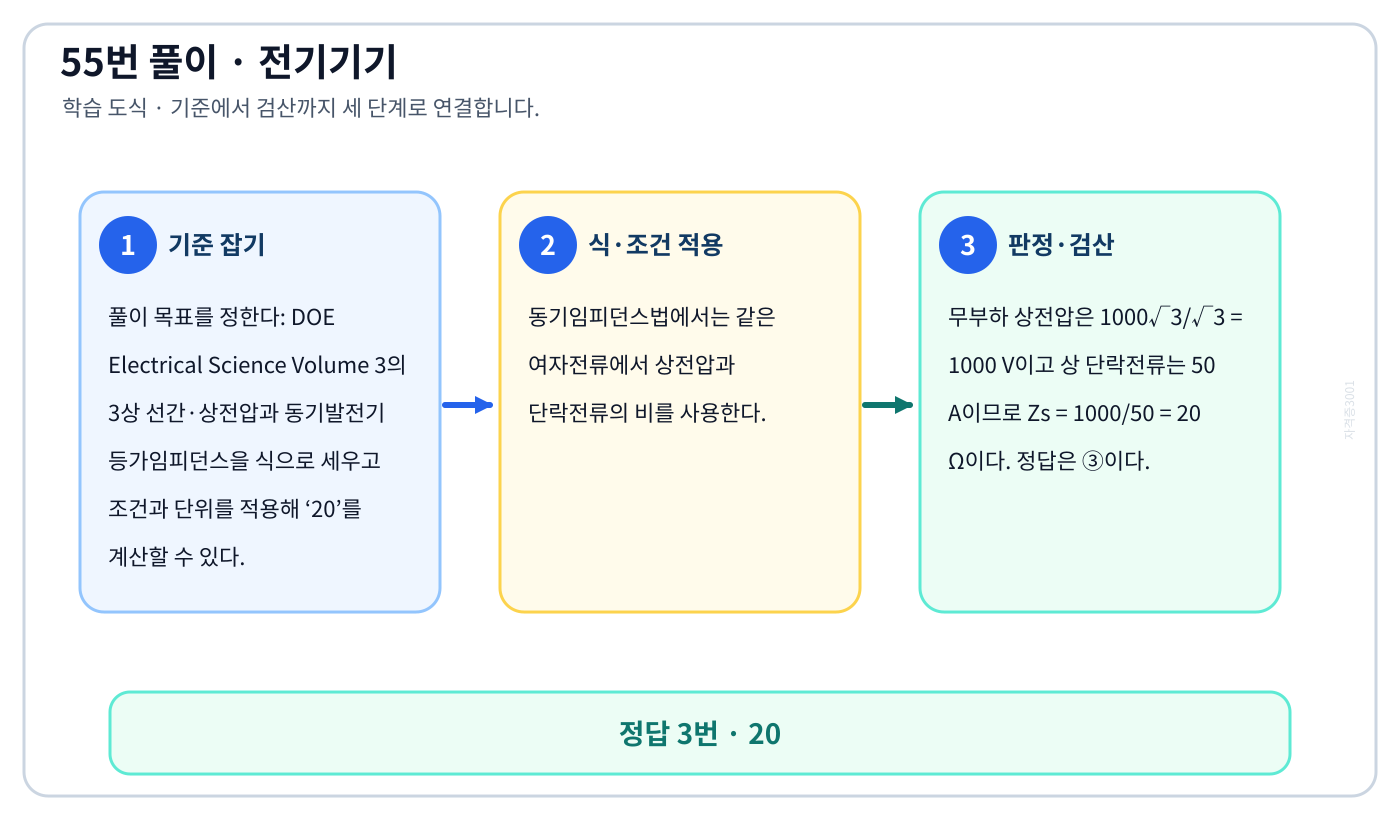

이 문제로 익힐 것

DOE Electrical Science Volume 3의 3상 선간·상전압과 동기발전기 등가임피던스을 식으로 세우고 조건과 단위를 적용해 ‘20’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 3의 3상 선간·상전압과 동기발전기 등가임피던스을 식으로 세우고 조건과 단위를 적용해 ‘20’를 계산할 수 있다.
2. 동기임피던스법에서는 같은 여자전류에서 상전압과 단락전류의 비를 사용한다.
3. 무부하 상전압은 1000√3/√3 = 1000 V이고 상 단락전류는 50 A이므로 Zs = 1000/50 = 20 Ω이다. 정답은 ③이다.

자주 하는 실수: 주어진 1000√3V는 선간전압이므로 √3으로 나눈 1000V 상전압을 단락전류와 나눈다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

DOE Electrical Science Volume 3의 동기발전기 무부하·단락 특성과 여자을 식으로 세우고 조건과 단위를 적용해 ‘If0/Ifs’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 3의 동기발전기 무부하·단락 특성과 여자을 식으로 세우고 조건과 단위를 적용해 ‘If0/Ifs’를 계산할 수 있다.
2. 단락비는 무부하에서 정격전압을 만드는 여자전류 If0를 단락상태에서 정격전류를 만드는 여자전류 Ifs로 나눈 값이다.
3. 정격부하 여자전류 If1은 전압변동률 등에 쓰이며 단락비 정의에는 들어가지 않는다. 따라서 정답은 ②이다.

자주 하는 실수: 단락비는 무부하 정격전압 여자전류 If0를 단락 정격전류 여자전류 Ifs로 나눈 If0/Ifs다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

DOE Electrical Science Volume 2·4의 변압기 절연·열·정비 원리의 정의와 반대개념을 비교해 ‘건식법’를 판별할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 2·4의 변압기 절연·열·정비 원리의 정의와 반대개념을 비교해 ‘건식법’를 판별할 수 있다.
2. 변압기 건조에는 가열한 공기를 순환시키는 열풍법, 권선에 단락전류를 흘려 자체 발열시키는 단락법, 압력을 낮춰 수분의 증발을 촉진하는 진공법 등이 있다.
3. '건식'은 절연·냉각 구조의 변압기 종류를 가리키며 습기 제거 공정명이 아니므로 정답은 ④이다.

자주 하는 실수: 열풍·단락·진공은 건조 공정이지만 ‘건식’은 변압기 구조·냉각 방식의 분류다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

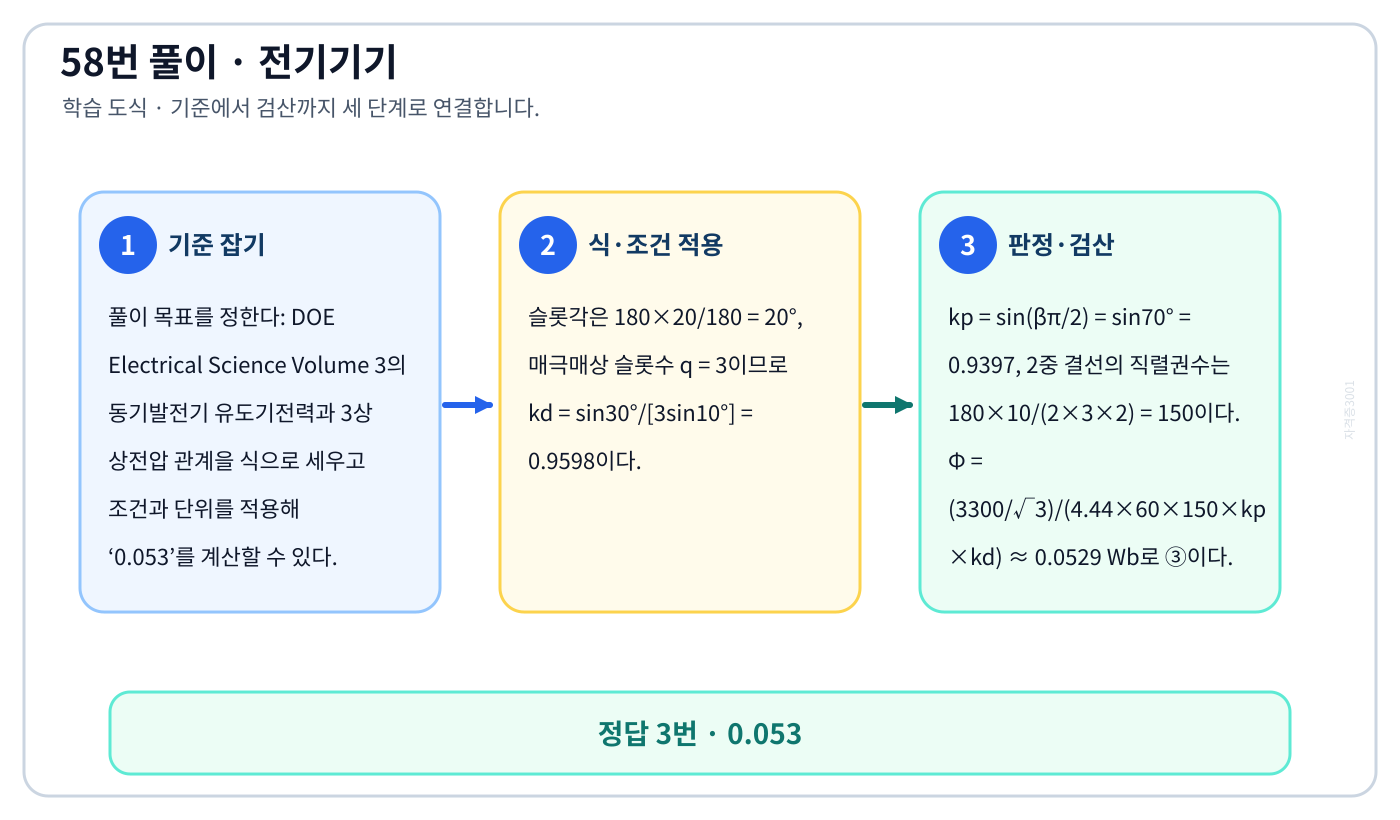

DOE Electrical Science Volume 3의 동기발전기 유도기전력과 3상 상전압 관계을 식으로 세우고 조건과 단위를 적용해 ‘0.053’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 3의 동기발전기 유도기전력과 3상 상전압 관계을 식으로 세우고 조건과 단위를 적용해 ‘0.053’를 계산할 수 있다.
2. 슬롯각은 180×20/180 = 20°, 매극매상 슬롯수 q = 3이므로 kd = sin30°/[3sin10°] = 0.9598이다.
3. kp = sin(βπ/2) = sin70° = 0.9397, 2중 결선의 직렬권수는 180×10/(2×3×2) = 150이다. Φ = (3300/√3)/(4.44×60×150×kp×kd) ≈ 0.0529 Wb로 ③이다.

자주 하는 실수: 분포계수·단절계수뿐 아니라 2층 중권과 2중 성형결선에 따른 직렬권수까지 반영해야 한다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

onsemi TRIAC 공식 응용보고서의 3단자 양방향 스위치 구조의 정의와 반대개념을 비교해 ‘TRIAC’를 판별할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: onsemi TRIAC 공식 응용보고서의 3단자 양방향 스위치 구조의 정의와 반대개념을 비교해 ‘TRIAC’를 판별할 수 있다.
2. TRIAC은 주단자 MT1·MT2와 게이트 G의 세 단자를 가지며, 게이트 트리거 후 주단자 사이에서 양방향 전류를 제어할 수 있는 사이리스터다.
3. SCR은 기본적으로 단방향 소자이고 SCS는 4단자 구조이므로 정답은 ④이다.

자주 하는 실수: TRIAC은 MT1·MT2·G의 3단자로 양방향 도통하며 단방향 SCR이나 4단자 SCS와 다르다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

DOE Electrical Science Volume 4의 유도전동기 농형·권선형 구조와 운전특성의 정의와 반대개념을 비교해 ‘농형은 권선형보다 구조가 견고하며 권선형에 비해 대형전동기로 널리 사용된다.’를 판별할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 4의 유도전동기 농형·권선형 구조와 운전특성의 정의와 반대개념을 비교해 ‘농형은 권선형보다 구조가 견고하며 권선형에 비해 대형전동기로 널리 사용된다.’를 판별할 수 있다.
2. 농형 유도전동기는 구조가 단순하고 견고하지만 외부 회전자저항을 넣을 수 없어 큰 기동토크와 기동전류 제어가 필요한 대형 용도에서는 권선형이 전통적으로 유리하다.
3. 견고하다는 사실만으로 권선형보다 대형기에 널리 쓰인다고 한 ③이 틀렸다.

자주 하는 실수: 시험의 ‘일반적 특성’ 분류를 묻는다. 농형의 견고함과 대형 고기동토크 용도에서 권선형의 이점을 섞지 않는다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

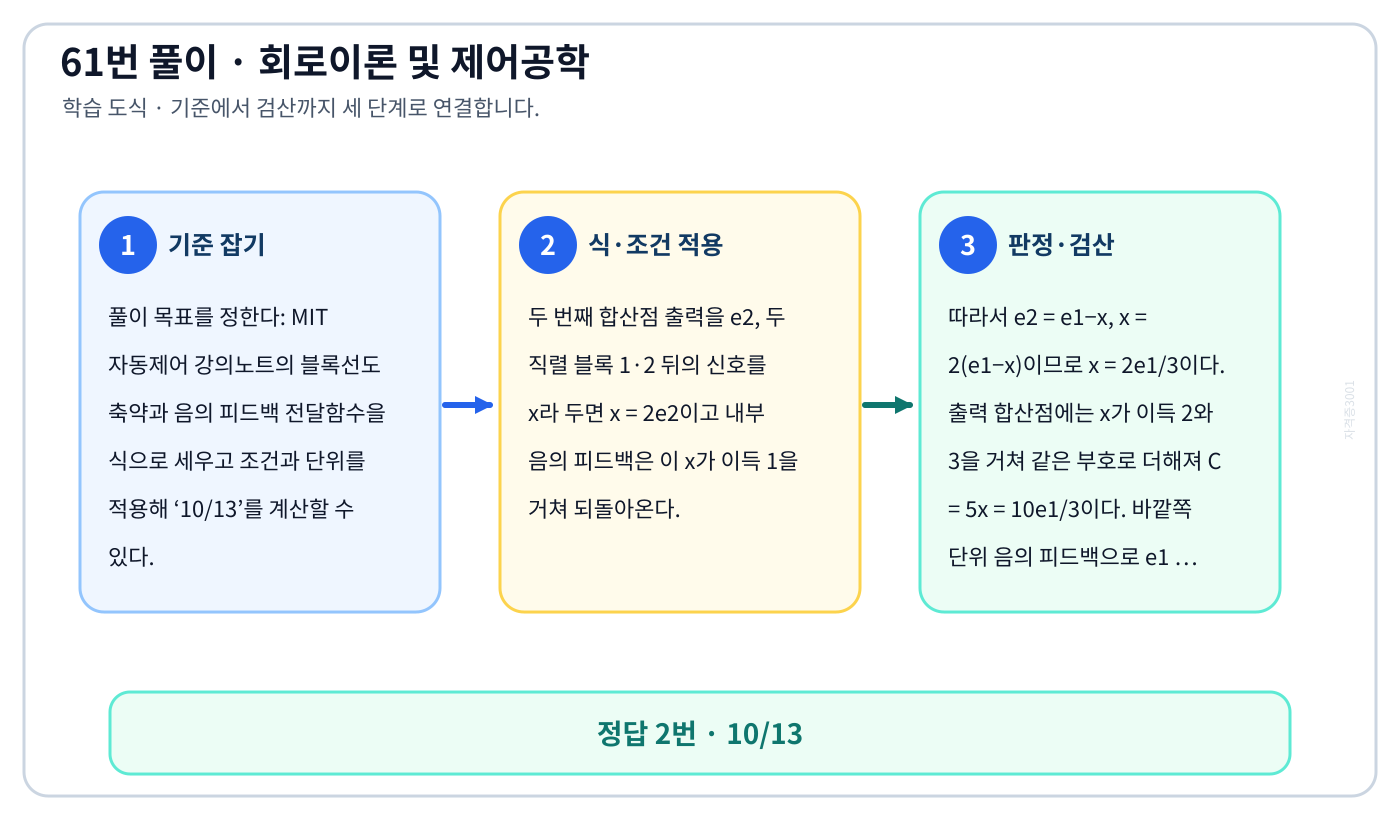

MIT 자동제어 강의노트의 블록선도 축약과 음의 피드백 전달함수을 식으로 세우고 조건과 단위를 적용해 ‘10/13’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: MIT 자동제어 강의노트의 블록선도 축약과 음의 피드백 전달함수을 식으로 세우고 조건과 단위를 적용해 ‘10/13’를 계산할 수 있다.
2. 두 번째 합산점 출력을 e2, 두 직렬 블록 1·2 뒤의 신호를 x라 두면 x = 2e2이고 내부 음의 피드백은 이 x가 이득 1을 거쳐 되돌아온다.
3. 따라서 e2 = e1−x, x = 2(e1−x)이므로 x = 2e1/3이다. 출력 합산점에는 x가 이득 2와 3을 거쳐 같은 부호로 더해져 C = 5x = 10e1/3이다. 바깥쪽 단위 음의 피드백으로 e1 = R−C이므로 C = 10(R−C)/3, 즉 13C = 10R이고 C/R = 10/13이다.

자주 하는 실수: 블록 모양만 직렬 곱하지 말고 내부 루프를 먼저 정리한 뒤 바깥 단위 음의 피드백을 적용한다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

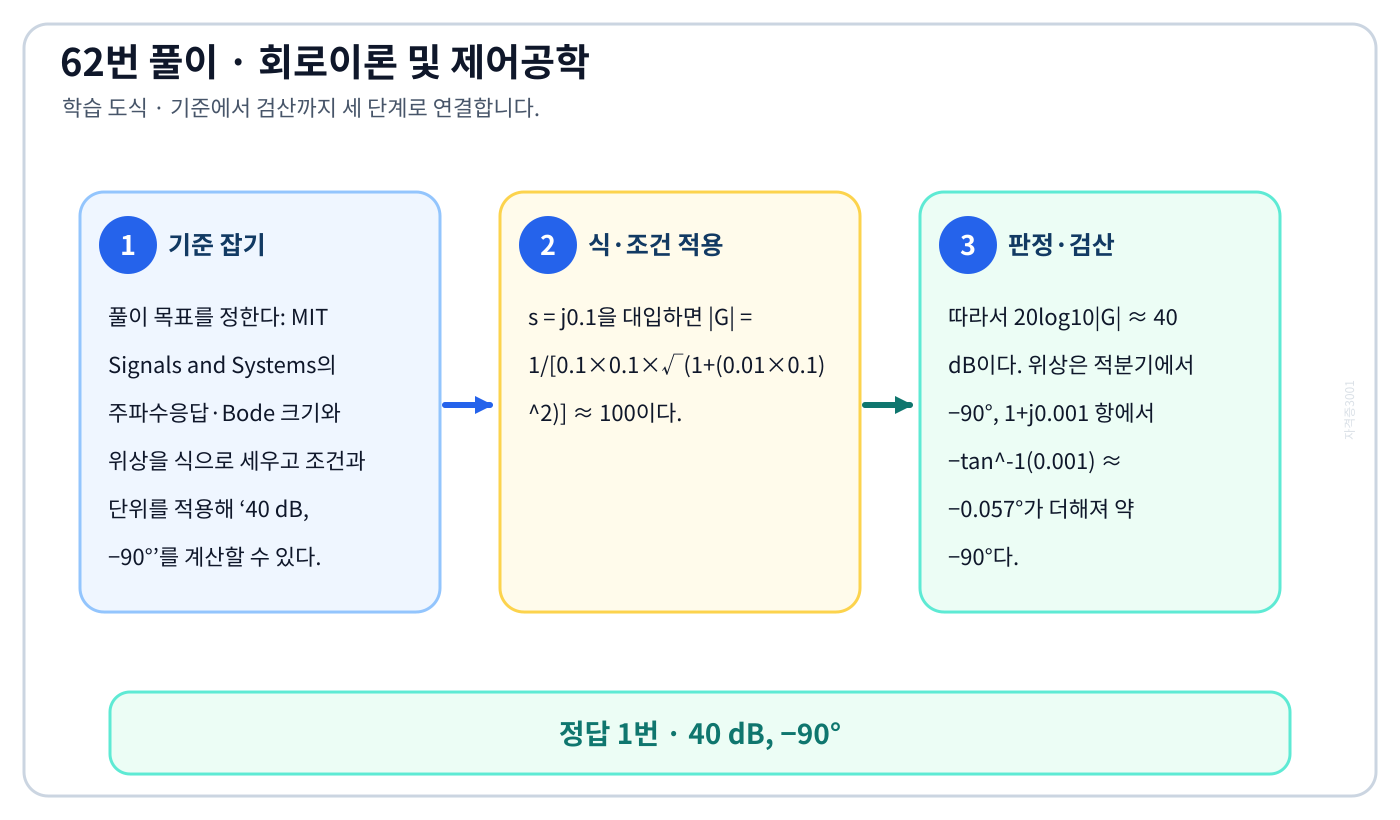

MIT Signals and Systems의 주파수응답·Bode 크기와 위상을 식으로 세우고 조건과 단위를 적용해 ‘40 dB, −90°’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: MIT Signals and Systems의 주파수응답·Bode 크기와 위상을 식으로 세우고 조건과 단위를 적용해 ‘40 dB, −90°’를 계산할 수 있다.
2. s = j0.1을 대입하면 |G| = 1/[0.1×0.1×√(1+(0.01×0.1)²)] ≈ 100이다.
3. 따라서 20log10|G| ≈ 40 dB이다. 위상은 적분기에서 −90°, 1+j0.001 항에서 −tan⁻¹(0.001) ≈ −0.057°가 더해져 약 −90°다.

자주 하는 실수: 적분기에서 −90°가 생기며 0.01jω 항의 위상은 ω=0.1에서 약 −0.057°뿐이다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

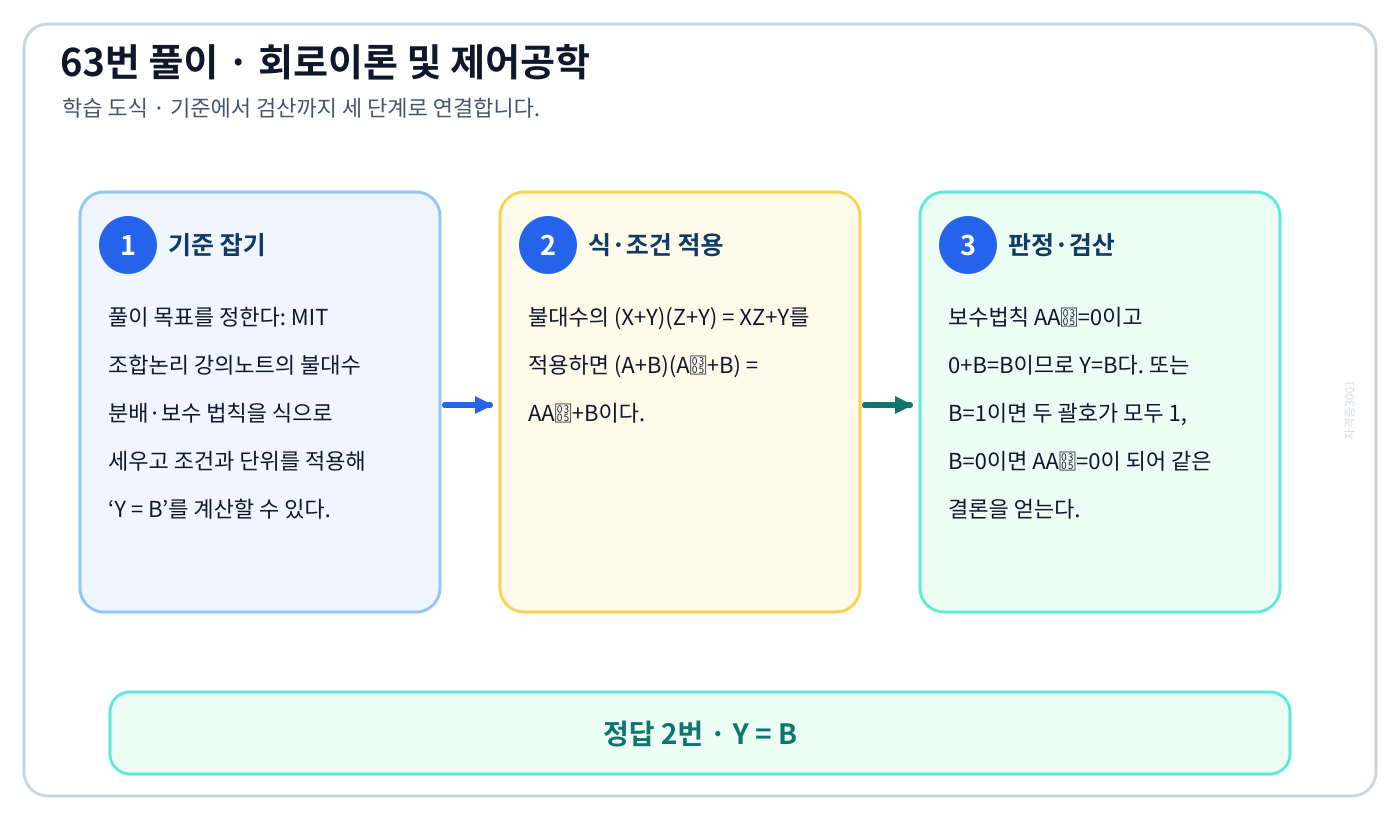

MIT 조합논리 강의노트의 불대수 분배·보수 법칙을 식으로 세우고 조건과 단위를 적용해 ‘Y = B’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: MIT 조합논리 강의노트의 불대수 분배·보수 법칙을 식으로 세우고 조건과 단위를 적용해 ‘Y = B’를 계산할 수 있다.
2. 불대수의 (X+Y)(Z+Y) = XZ+Y를 적용하면 (A+B)(A̅+B) = AA̅+B이다.
3. 보수법칙 AA̅=0이고 0+B=B이므로 Y=B다. 또는 B=1이면 두 괄호가 모두 1, B=0이면 AA̅=0이 되어 같은 결론을 얻는다.

자주 하는 실수: (A+B)(A̅+B)는 분배 후 AA̅+B이며 AA̅=0이므로 B만 남는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

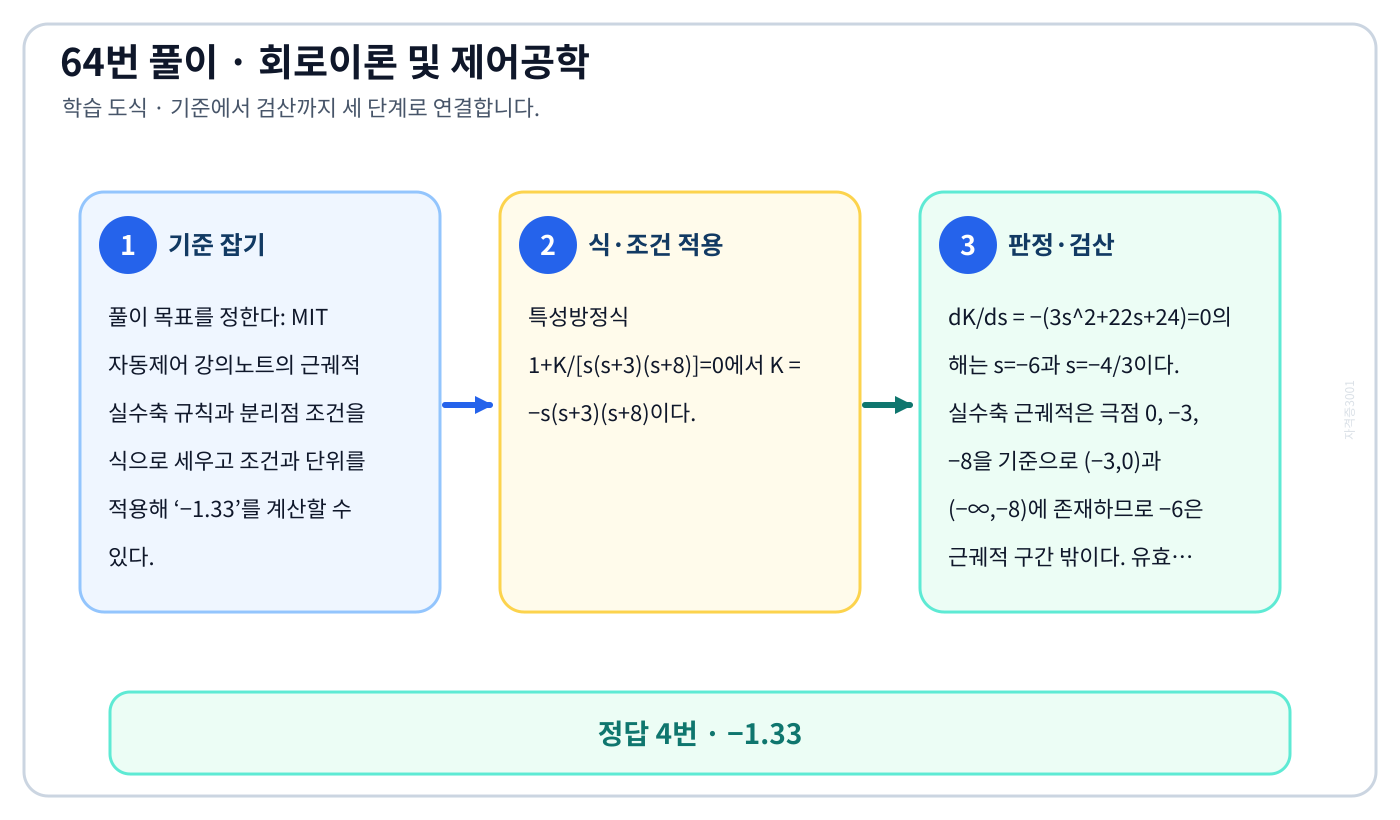

MIT 자동제어 강의노트의 근궤적 실수축 규칙과 분리점 조건을 식으로 세우고 조건과 단위를 적용해 ‘−1.33’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: MIT 자동제어 강의노트의 근궤적 실수축 규칙과 분리점 조건을 식으로 세우고 조건과 단위를 적용해 ‘−1.33’를 계산할 수 있다.
2. 특성방정식 1+K/[s(s+3)(s+8)]=0에서 K = −s(s+3)(s+8)이다.
3. dK/ds = −(3s²+22s+24)=0의 해는 s=−6과 s=−4/3이다. 실수축 근궤적은 극점 0, −3, −8을 기준으로 (−3,0)과 (−∞,−8)에 존재하므로 −6은 근궤적 구간 밖이다. 유효한 분리점은 −4/3≈−1.33이다.

자주 하는 실수: dK/ds=0의 두 해 중 실제 실수축 근궤적 구간 (−3,0)에 있는 −4/3만 분리점이다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

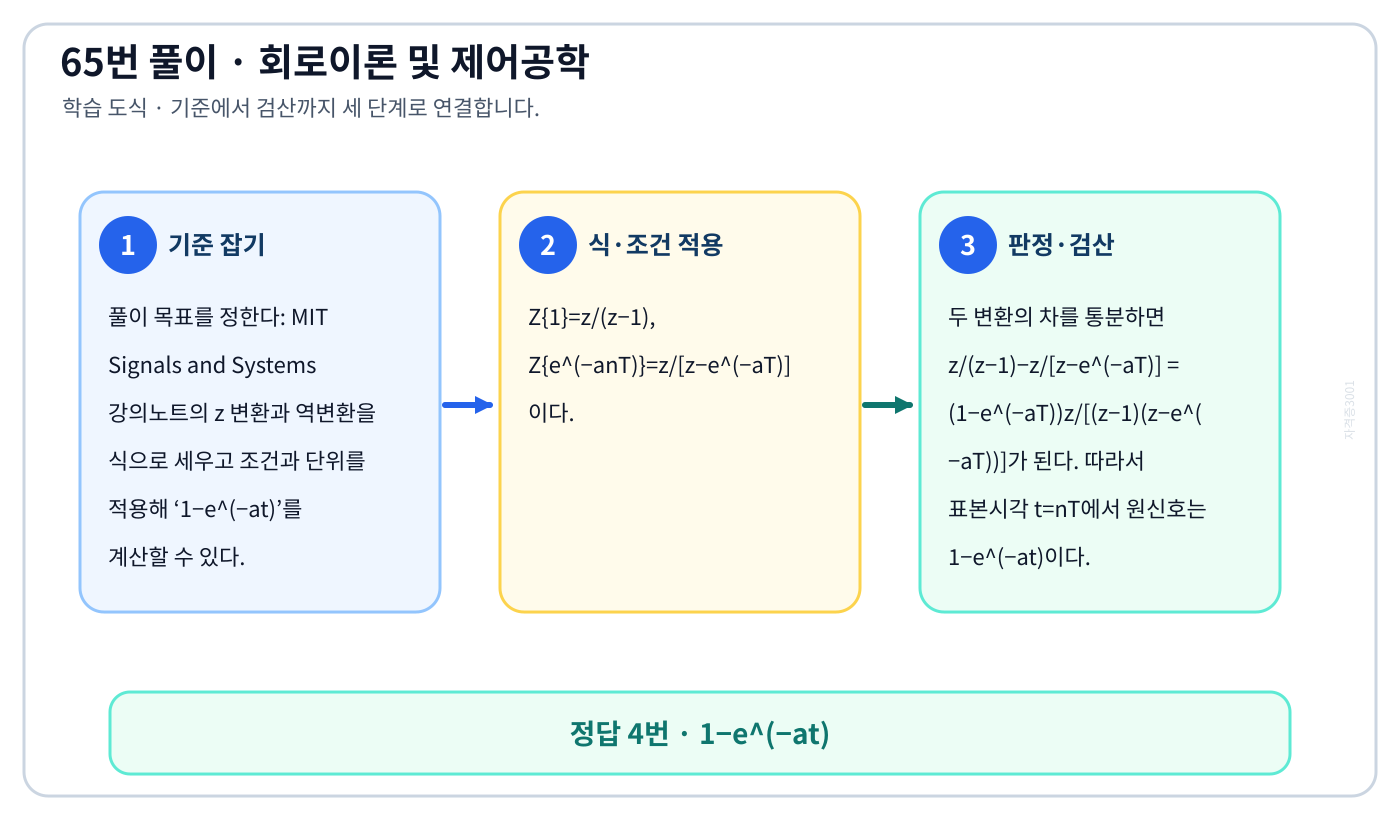

MIT Signals and Systems 강의노트의 z 변환과 역변환을 식으로 세우고 조건과 단위를 적용해 ‘1−e^(−at)’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: MIT Signals and Systems 강의노트의 z 변환과 역변환을 식으로 세우고 조건과 단위를 적용해 ‘1−e^(−at)’를 계산할 수 있다.
2. Z{1}=z/(z−1), Z{e^(−anT)}=z/[z−e^(−aT)]이다.
3. 두 변환의 차를 통분하면 z/(z−1)−z/[z−e^(−aT)] = (1−e^(−aT))z/[(z−1)(z−e^(−aT))]가 된다. 따라서 표본시각 t=nT에서 원신호는 1−e^(−at)이다.

자주 하는 실수: z/(z−1)−z/(z−e^(−aT))를 통분하면 주어진 식이다. 연속시간 t와 표본번호 n의 관계 t=nT를 유지한다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

MIT 자동제어 강의노트의 비례제어와 전달함수 정의의 정의와 반대개념을 비교해 ‘G(s)=K’를 판별할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: MIT 자동제어 강의노트의 비례제어와 전달함수 정의의 정의와 반대개념을 비교해 ‘G(s)=K’를 판별할 수 있다.
2. 비례요소는 시간영역에서 출력이 입력의 K배인 c(t)=Kr(t)다.
3. 영 초기조건으로 Laplace 변환하면 C(s)=KR(s)이므로 전달함수 G(s)=C(s)/R(s)=K다.

자주 하는 실수: 비례요소는 출력이 입력의 K배라 G(s)=K다. Ks는 미분, K/s는 적분요소다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

MIT 자동제어 강의노트의 상태공간 해와 상태천이행렬을 식으로 세우고 조건과 단위를 적용해 ‘[[1.5e^(−t)−0.5e^(−3t), 0.5e^(−t)−0.5e^(−3t)], [−1.5e^(−t)+1.5e^(−3t), −0.5e^(−t)+1.5e^(−3t)]]’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: MIT 자동제어 강의노트의 상태공간 해와 상태천이행렬을 식으로 세우고 조건과 단위를 적용해 ‘[[1.5e^(−t)−0.5e^(−3t), 0.5e^(−t)−0.5e^(−3t)], [−1.5e^(−t)+1.5e^(−3t), −0.5e^(−t)+1.5e^(−3t)]]’를 계산할 수 있다.
2. A의 특성식은 λ²+4λ+3=(λ+1)(λ+3)이므로 고유값은 −1, −3이다.
3. 서로 다른 두 고유값에 대해 e^(At)=[(A+3I)/2]e^(−t)−[(A+I)/2]e^(−3t)이다. 행렬을 대입하면 첫 행은 [1.5e^(−t)−0.5e^(−3t), 0.5e^(−t)−0.5e^(−3t)], 둘째 행은 [−1.5e^(−t)+1.5e^(−3t), −0.5e^(−t)+1.5e^(−3t)]가 되어 ②다.

자주 하는 실수: 고유값 −1·−3을 확인하고 e^(At)의 네 행렬 원소 위치와 계수 부호를 선택지와 대조한다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

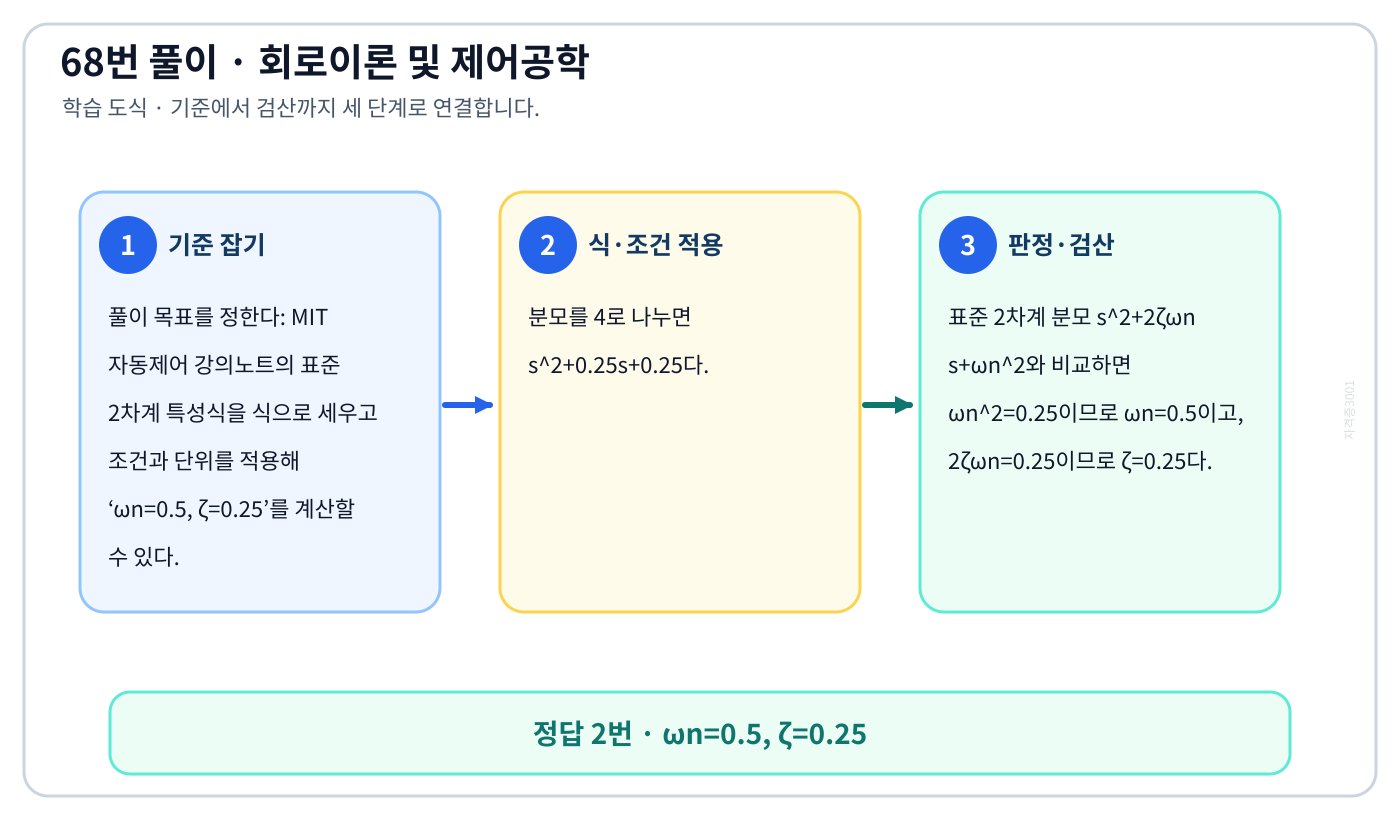

MIT 자동제어 강의노트의 표준 2차계 특성식을 식으로 세우고 조건과 단위를 적용해 ‘ωn=0.5, ζ=0.25’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: MIT 자동제어 강의노트의 표준 2차계 특성식을 식으로 세우고 조건과 단위를 적용해 ‘ωn=0.5, ζ=0.25’를 계산할 수 있다.
2. 분모를 4로 나누면 s²+0.25s+0.25다.
3. 표준 2차계 분모 s²+2ζωn s+ωn²와 비교하면 ωn²=0.25이므로 ωn=0.5이고, 2ζωn=0.25이므로 ζ=0.25다.

자주 하는 실수: 분모 전체를 4로 나눈 뒤 s²+2ζωn s+ωn²와 비교해야 한다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

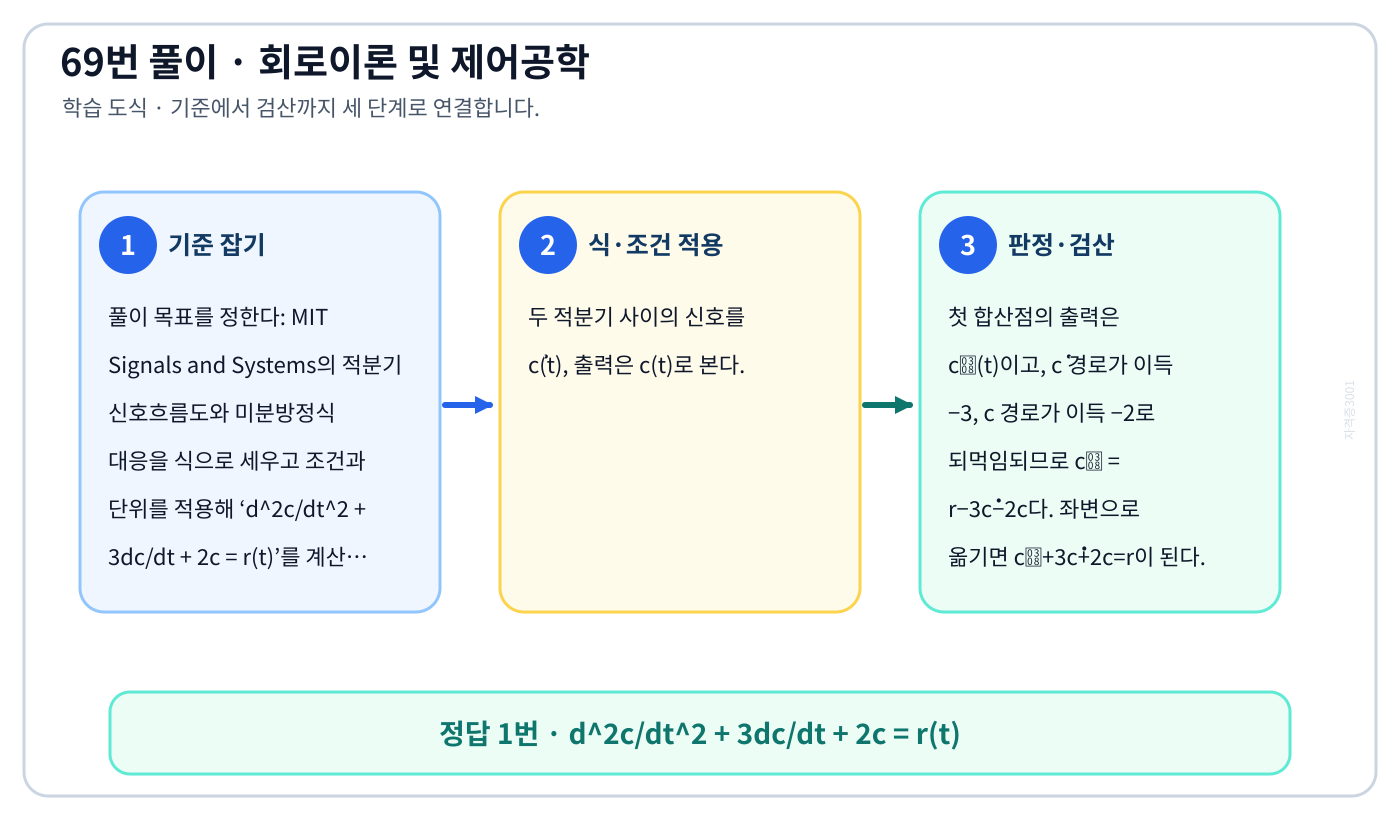

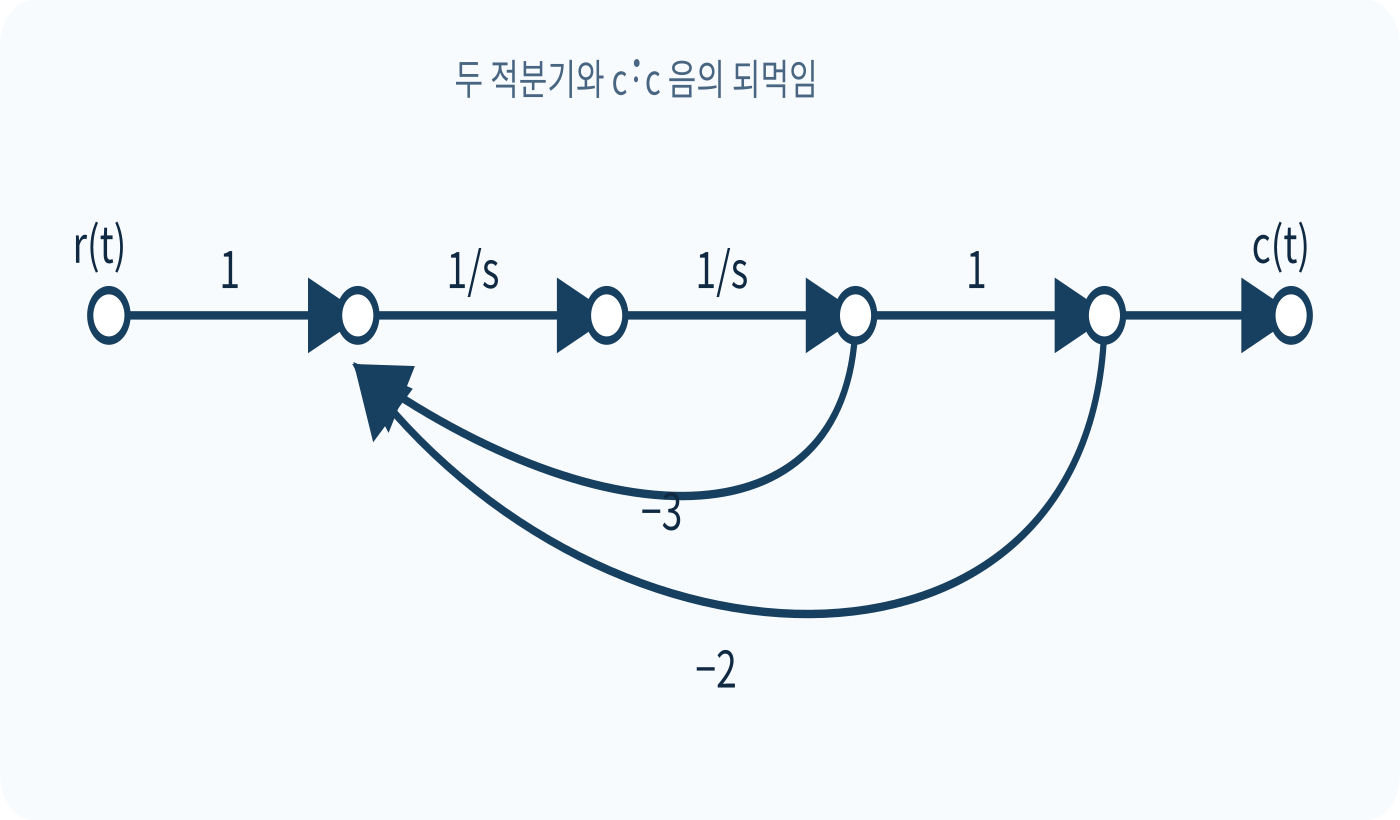

MIT Signals and Systems의 적분기 신호흐름도와 미분방정식 대응을 식으로 세우고 조건과 단위를 적용해 ‘d²c/dt² + 3dc/dt + 2c = r(t)’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: MIT Signals and Systems의 적분기 신호흐름도와 미분방정식 대응을 식으로 세우고 조건과 단위를 적용해 ‘d²c/dt² + 3dc/dt + 2c = r(t)’를 계산할 수 있다.
2. 두 적분기 사이의 신호를 ċ(t), 출력은 c(t)로 본다.
3. 첫 합산점의 출력은 c̈(t)이고, ċ 경로가 이득 −3, c 경로가 이득 −2로 되먹임되므로 c̈ = r−3ċ−2c다. 좌변으로 옮기면 c̈+3ċ+2c=r이 된다.

자주 하는 실수: 첫 합산점 출력은 c̈, 적분기 사이 신호는 ċ, 마지막은 c다. 되먹임 이득의 부호도 좌변 이동과 함께 확인한다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

MIT 자동제어 강의노트의 Routh 안정판별과 특성근 위치을 식으로 세우고 조건과 단위를 적용해 ‘2’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: MIT 자동제어 강의노트의 Routh 안정판별과 특성근 위치을 식으로 세우고 조건과 단위를 적용해 ‘2’를 계산할 수 있다.
2. 다항식은 (s−1)²(s+1)(s+2)로 인수분해된다.
3. 오른쪽 반평면의 근은 s=+1의 2중근 두 개이고 s=−1, −2는 왼쪽 반평면에 있다. 따라서 오른쪽 근은 2개다. Routh 배열의 첫 열 부호변화 수도 2회로 동일하다.

자주 하는 실수: (s−1)²의 +1은 중근이므로 오른쪽 반평면 근을 하나가 아니라 두 개로 센다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

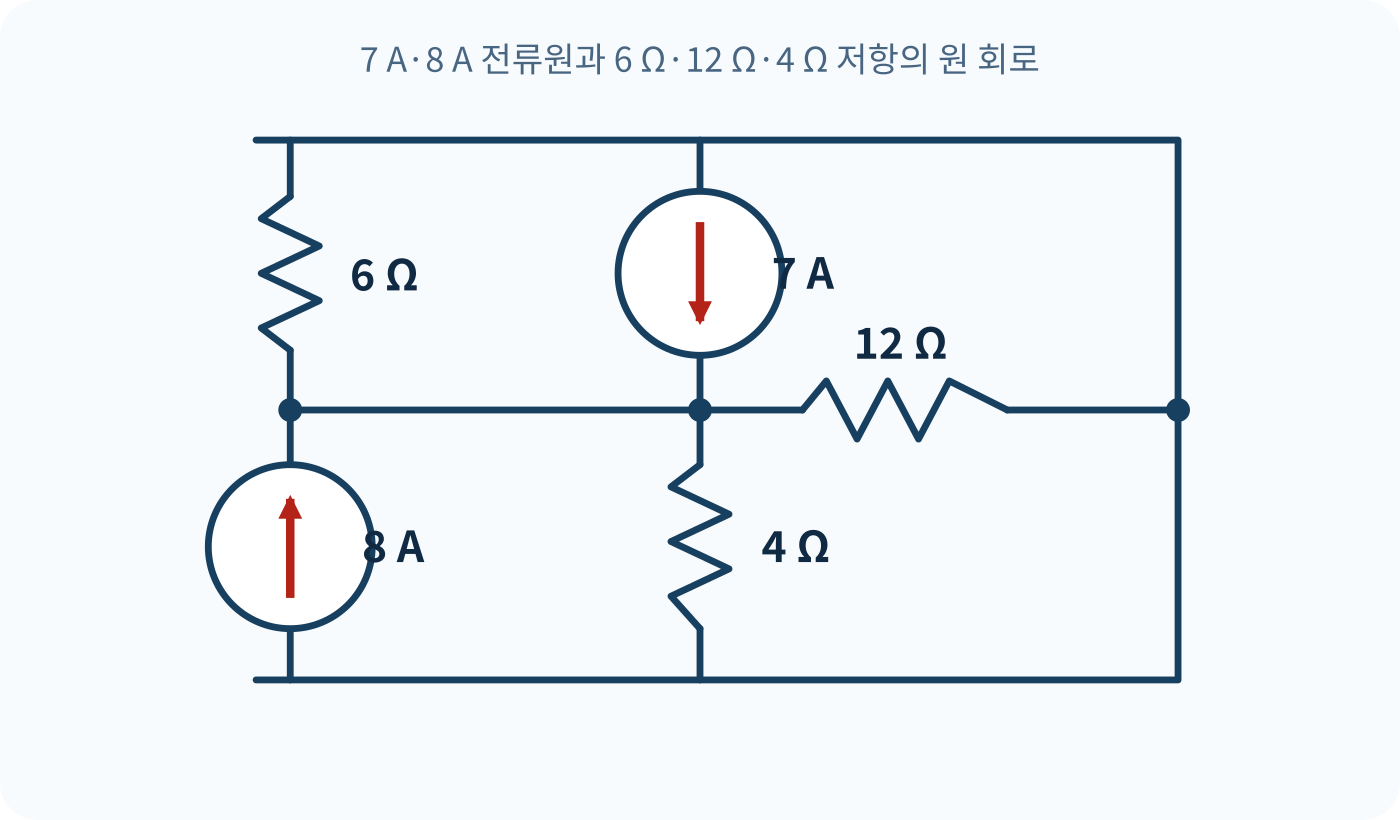

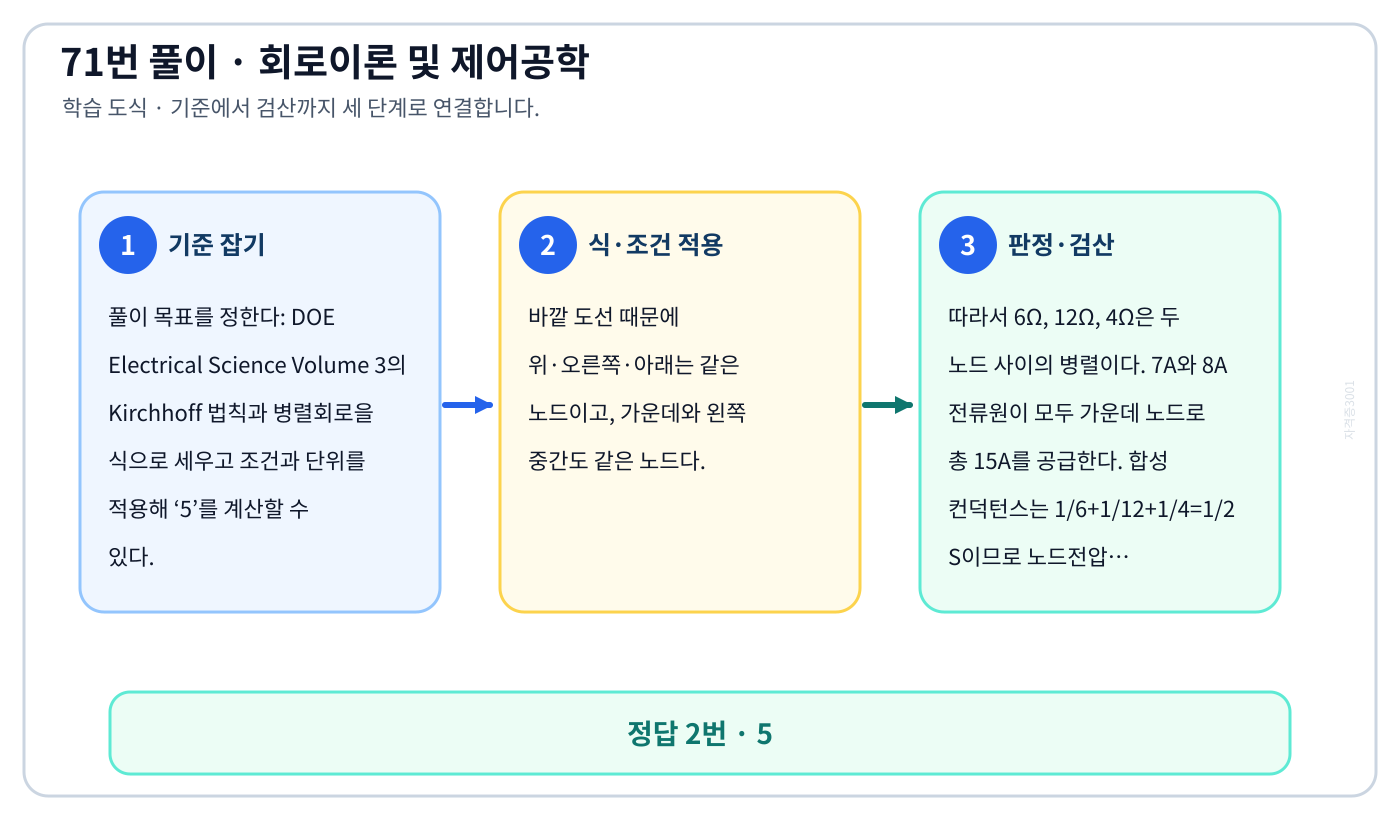

DOE Electrical Science Volume 3의 Kirchhoff 법칙과 병렬회로을 식으로 세우고 조건과 단위를 적용해 ‘5’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 3의 Kirchhoff 법칙과 병렬회로을 식으로 세우고 조건과 단위를 적용해 ‘5’를 계산할 수 있다.
2. 바깥 도선 때문에 위·오른쪽·아래는 같은 노드이고, 가운데와 왼쪽 중간도 같은 노드다.
3. 따라서 6Ω, 12Ω, 4Ω은 두 노드 사이의 병렬이다. 7A와 8A 전류원이 모두 가운데 노드로 총 15A를 공급한다. 합성 컨덕턴스는 1/6+1/12+1/4=1/2 S이므로 노드전압은 15/(1/2)=30V, 6Ω 전류는 30/6=5A다.

자주 하는 실수: 외곽 도선을 따라 같은 노드를 먼저 합치면 세 저항이 병렬이고 두 전류원은 같은 노드에 15A를 공급한다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

DOE Electrical Science Volume 3의 RL 과도응답과 시정수을 식으로 세우고 조건과 단위를 적용해 ‘441’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 3의 RL 과도응답과 시정수을 식으로 세우고 조건과 단위를 적용해 ‘441’를 계산할 수 있다.
2. RL 직렬회로의 자연응답은 e^(−tR/L)이므로 시정수는 τ=L/R이다.
3. 따라서 L=τR=0.03s×14.7Ω=0.441H다. 1H=1000mH를 적용하면 0.441H=441mH이므로 정답은 ①이다.

자주 하는 실수: RL 시정수는 L/R이므로 L=τR이며 0.441H를 441mH로 바꾼다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

DOE Electrical Science Volume 3의 3상 위상벡터와 대칭성분 원리을 식으로 세우고 조건과 단위를 적용해 ‘2.51∠96.55°’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 3의 3상 위상벡터와 대칭성분 원리을 식으로 세우고 조건과 단위를 적용해 ‘2.51∠96.55°’를 계산할 수 있다.
2. a=e^(j120°)라 두면 a-b-c 상순서의 역상분은 I2=(Ia+a²Ib+aIc)/3이다.
3. 세 전류를 직교좌표로 바꾸어 대입하면 I2≈−0.286+j2.494A다. 크기는 √(−0.286²+2.494²)≈2.51A, 위상은 atan2(2.494,−0.286)≈96.55°이므로 ④다.

자주 하는 실수: a-b-c 상순서의 역상분은 (Ia+a²Ib+aIc)/3이다. a와 a²의 위치를 바꾸면 정상분이 된다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

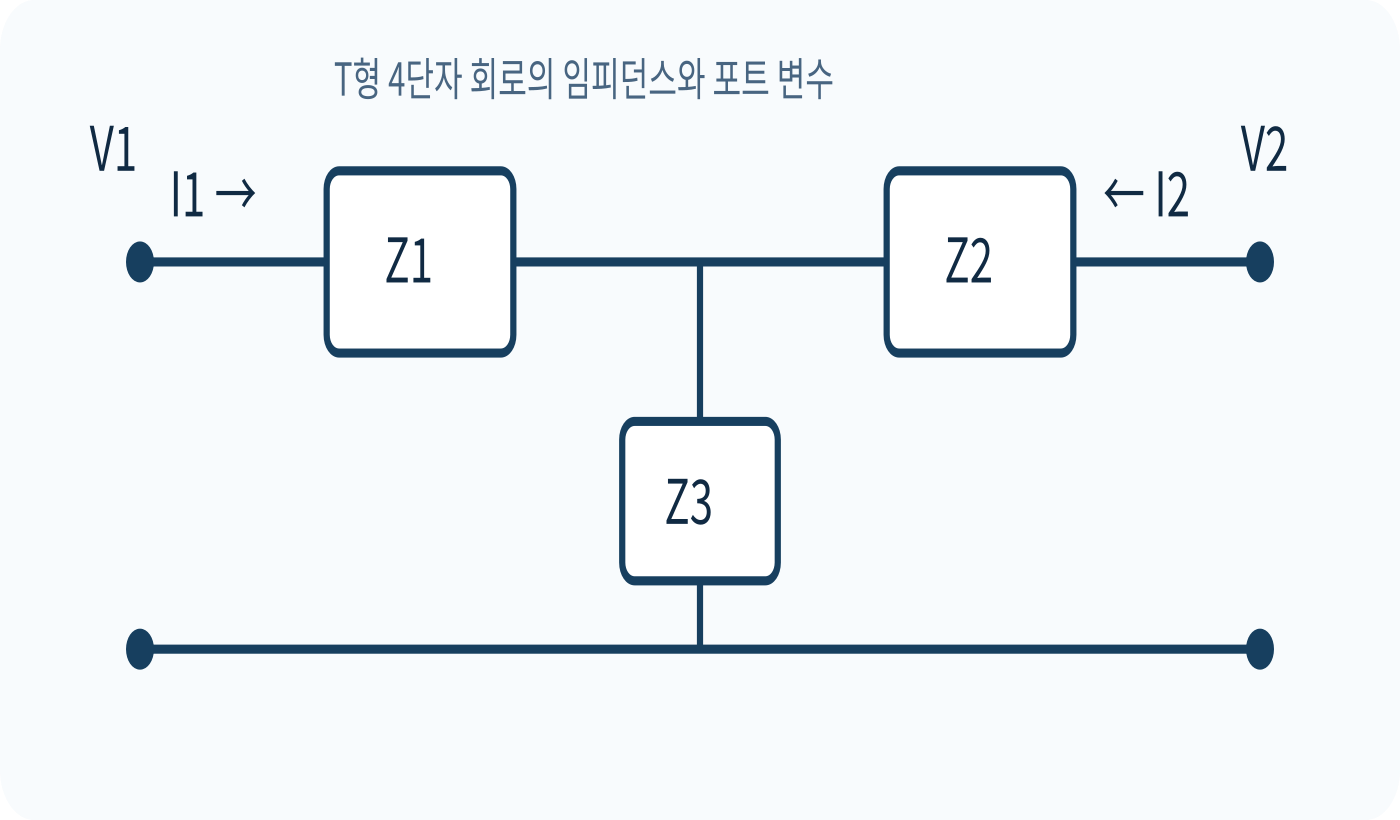

DOE Electrical Science Volume 3의 회로망 법칙과 4단자 임피던스 정의을 식으로 세우고 조건과 단위를 적용해 ‘Z2+Z3’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 3의 회로망 법칙과 4단자 임피던스 정의을 식으로 세우고 조건과 단위를 적용해 ‘Z2+Z3’를 계산할 수 있다.
2. Z 파라미터에서 Z22=V2/I2는 입력포트를 개방해 I1=0으로 둔 값이다.
3. I1=0이면 Z1에는 전류가 흐르지 않고, 출력포트 전류 I2가 Z2와 공통 종단 Z3을 연속해서 지난다. 따라서 V2=I2(Z2+Z3), Z22=Z2+Z3이다.

자주 하는 실수: Z22는 입력 개방 I1=0 조건이다. 입력 단락 V1=0인 다른 파라미터 조건과 혼동하지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

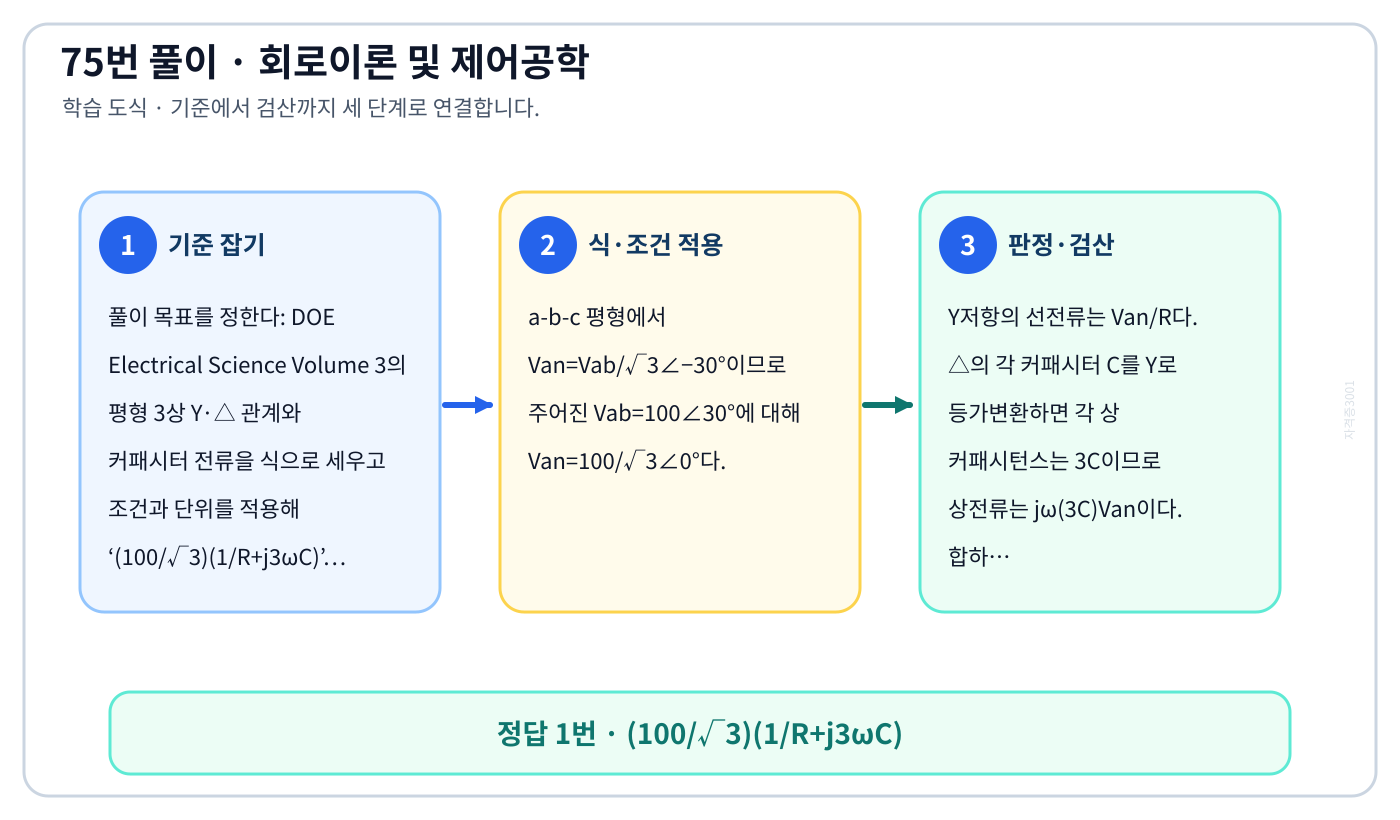

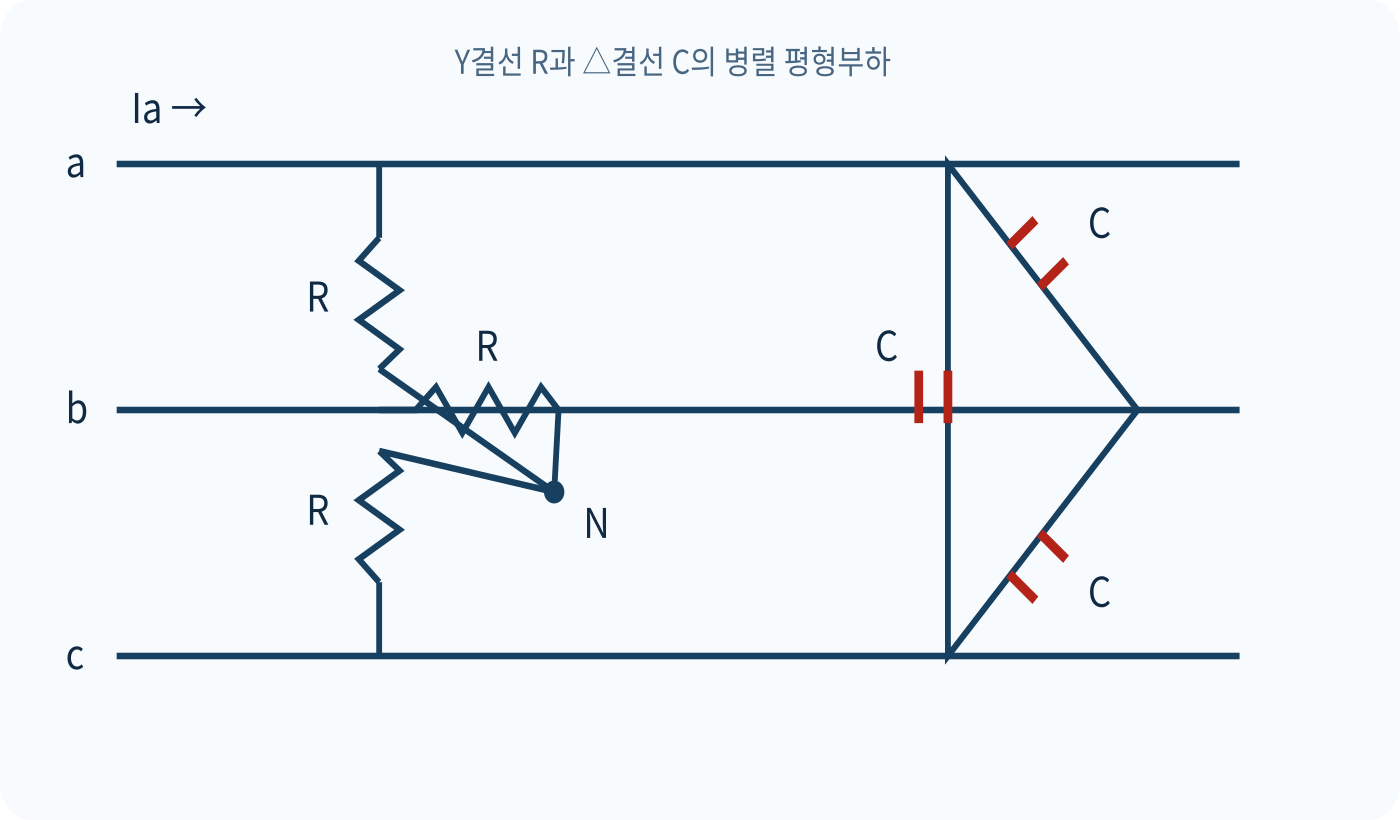

DOE Electrical Science Volume 3의 평형 3상 Y·△ 관계와 커패시터 전류을 식으로 세우고 조건과 단위를 적용해 ‘(100/√3)(1/R+j3ωC)’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 3의 평형 3상 Y·△ 관계와 커패시터 전류을 식으로 세우고 조건과 단위를 적용해 ‘(100/√3)(1/R+j3ωC)’를 계산할 수 있다.
2. a-b-c 평형에서 Van=Vab/√3∠−30°이므로 주어진 Vab=100∠30°에 대해 Van=100/√3∠0°다.
3. Y저항의 선전류는 Van/R다. △의 각 커패시터 C를 Y로 등가변환하면 각 상 커패시턴스는 3C이므로 상전류는 jω(3C)Van이다. 합하면 Ia=(100/√3)(1/R+j3ωC)다.

자주 하는 실수: Vab에서 Van으로 갈 때 크기는 1/√3, 위상은 −30°이며 △ 커패시터의 Y등가는 상별 3C다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

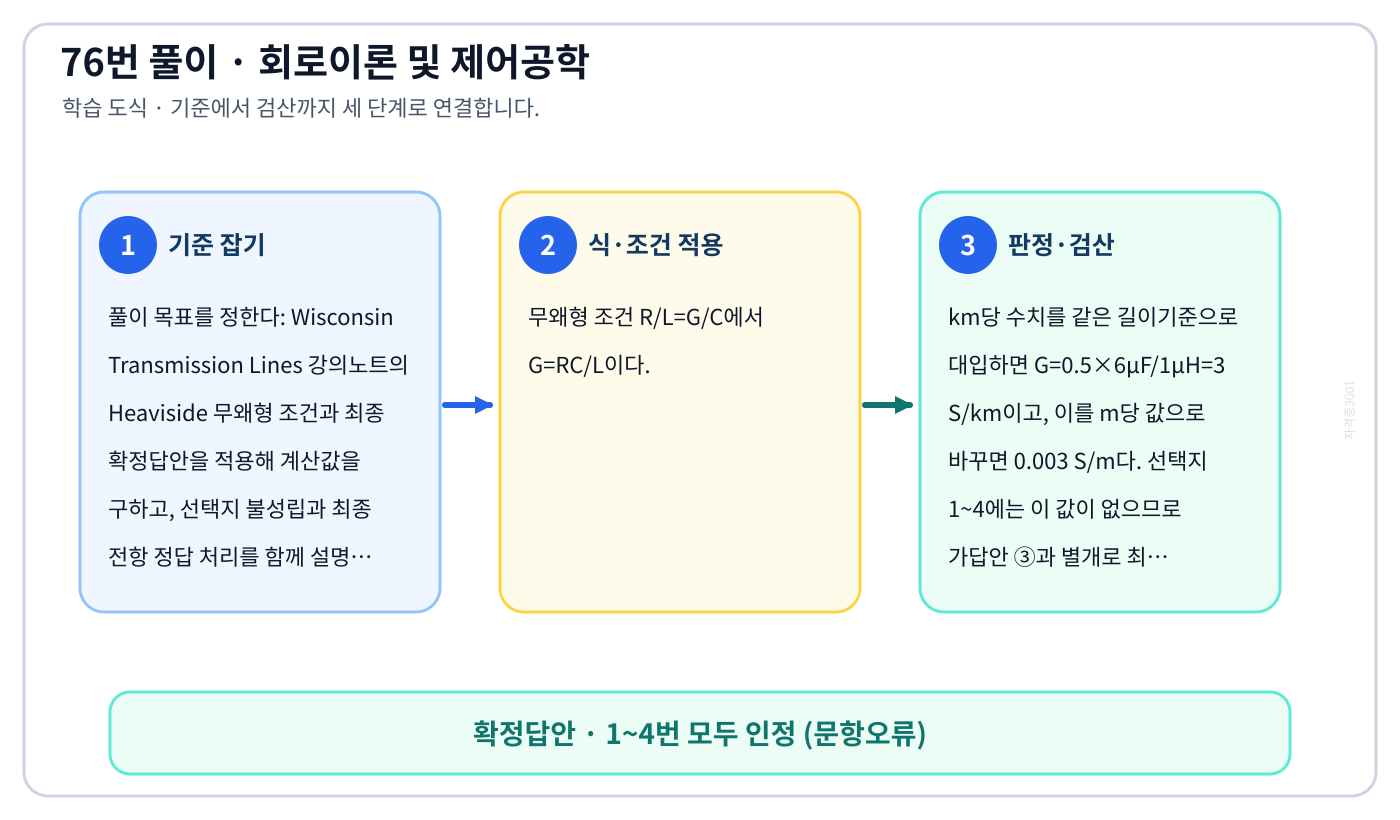

Wisconsin Transmission Lines 강의노트의 Heaviside 무왜형 조건과 최종 확정답안을 적용해 계산값을 구하고, 선택지 불성립과 최종 전항 정답 처리를 함께 설명할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: Wisconsin Transmission Lines 강의노트의 Heaviside 무왜형 조건과 최종 확정답안을 적용해 계산값을 구하고, 선택지 불성립과 최종 전항 정답 처리를 함께 설명할 수 있다.
2. 무왜형 조건 R/L=G/C에서 G=RC/L이다.
3. km당 수치를 같은 길이기준으로 대입하면 G=0.5×6μF/1μH=3 S/km이고, 이를 m당 값으로 바꾸면 0.003 S/m다. 선택지 1~4에는 이 값이 없으므로 가답안 ③과 별개로 최종 확정답안은 전항 정답 처리되었다.

자주 하는 실수: G=RC/L=3S/km=0.003S/m다. 선택지에 계산값이 없어 최종 확정답안은 1~4번 모두 인정된다.

다른 문제에 적용: 계산값이 선택지와 맞지 않으면 가까운 값을 억지로 고르지 말고 단위·조건·공식과 확정답안의 문항오류 처리를 분리해 확인한다.

이 문제로 익힐 것

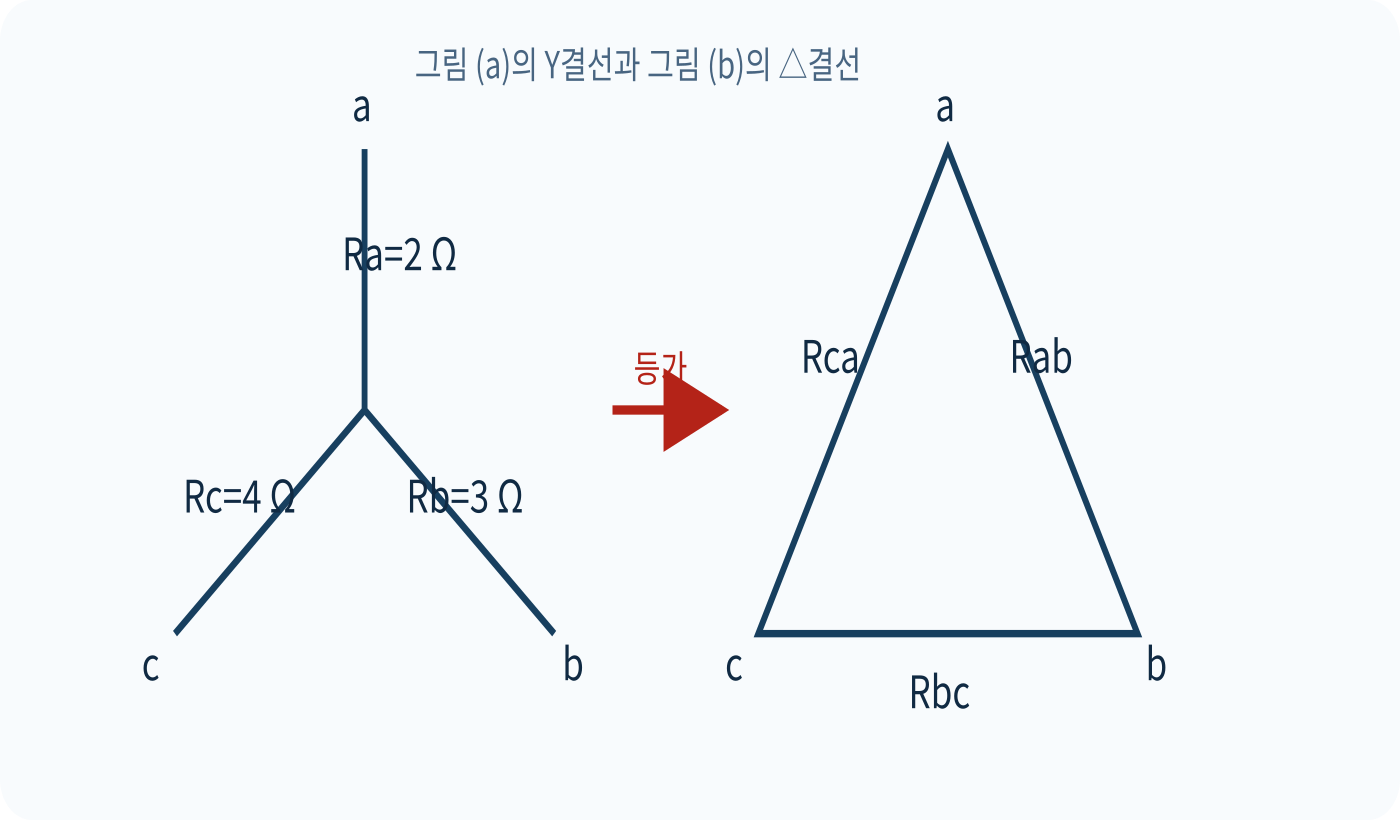

DOE Electrical Science Volume 3의 Y-△ 회로망 등가변환을 식으로 세우고 조건과 단위를 적용해 ‘Rab=13/2, Rbc=13, Rca=26/3’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 3의 Y-△ 회로망 등가변환을 식으로 세우고 조건과 단위를 적용해 ‘Rab=13/2, Rbc=13, Rca=26/3’를 계산할 수 있다.
2. Y→△ 변환에서 공통분자 S=RaRb+RbRc+RcRa=2×3+3×4+4×2=26이다.
3. Rab는 반대편 Y저항 Rc로 나누어 26/4=13/2, Rbc는 Ra로 나누어 26/2=13, Rca는 Rb로 나누어 26/3이다. 따라서 ③이다.

자주 하는 실수: Y→△의 공통분자 RaRb+RbRc+RcRa를 각 △변의 반대편 Y저항으로 나눈다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

DOE Electrical Science Volume 3과 MIT Signals and Systems의 정현파 평균전력·고조파 직교성을 식으로 세우고 조건과 단위를 적용해 ‘12.828’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 3과 MIT Signals and Systems의 정현파 평균전력·고조파 직교성을 식으로 세우고 조건과 단위를 적용해 ‘12.828’를 계산할 수 있다.
2. 서로 다른 고조파의 한 주기 평균 곱은 0이므로 같은 주파수끼리만 전력을 더한다.
3. 기본파는 (200×0.2/2)cos(π/3)=10W다. 3고조파는 (80×0.1/2)cos[(−π/2)−(−π/4)]=4cos(−π/4)=2.828W다. 합은 12.828W다.

자주 하는 실수: 서로 다른 고조파끼리의 평균 곱은 0이고, 최대값 표현이라 각 주파수 전력에 1/2가 붙는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

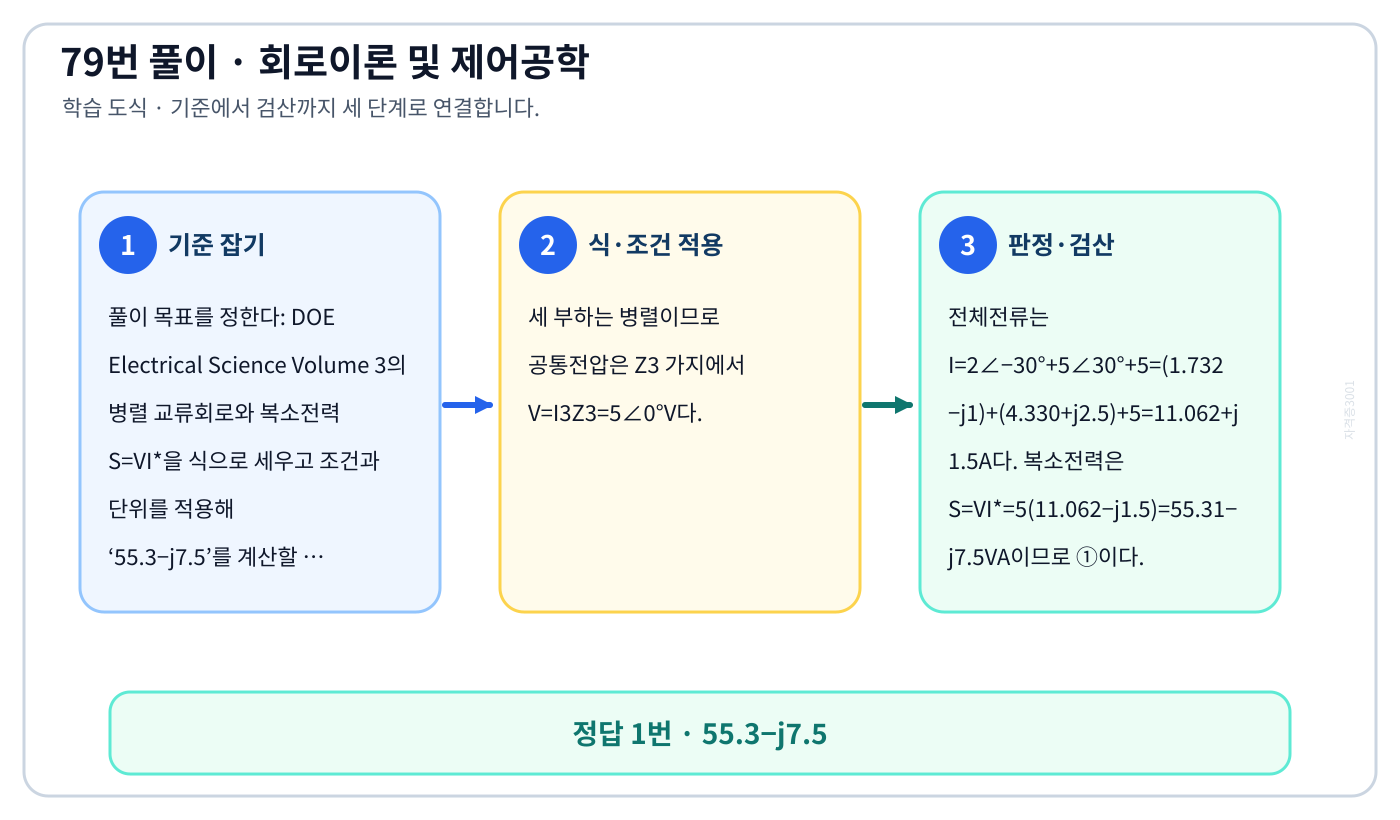

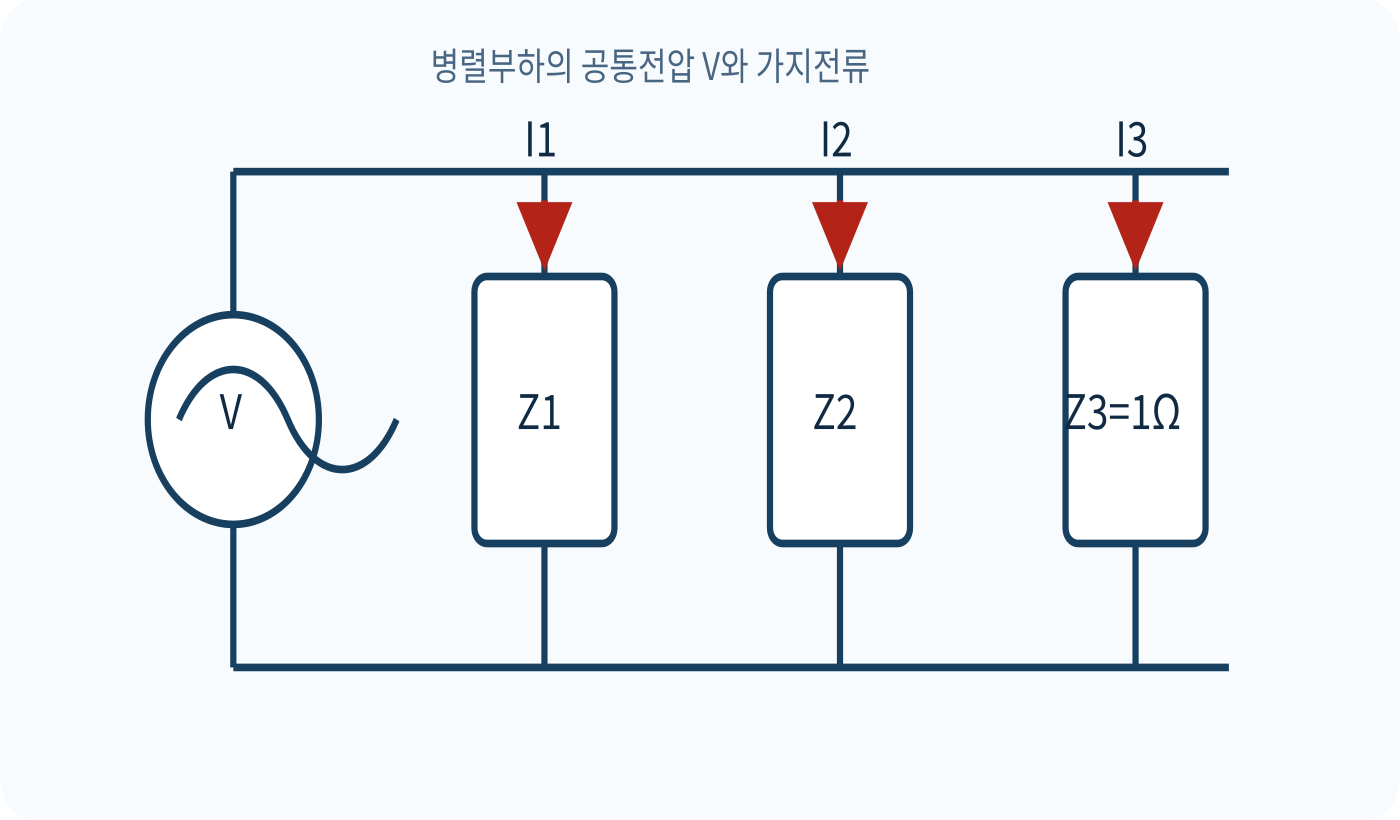

DOE Electrical Science Volume 3의 병렬 교류회로와 복소전력 S=VI*을 식으로 세우고 조건과 단위를 적용해 ‘55.3−j7.5’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 3의 병렬 교류회로와 복소전력 S=VI*을 식으로 세우고 조건과 단위를 적용해 ‘55.3−j7.5’를 계산할 수 있다.
2. 세 부하는 병렬이므로 공통전압은 Z3 가지에서 V=I3Z3=5∠0°V다.
3. 전체전류는 I=2∠−30°+5∠30°+5=(1.732−j1)+(4.330+j2.5)+5=11.062+j1.5A다. 복소전력은 S=VI*=5(11.062−j1.5)=55.31−j7.5VA이므로 ①이다.

자주 하는 실수: 복소전력은 S=VI*이므로 전체전류를 켤레 취한다. 켤레를 빠뜨리면 무효전력 부호가 뒤집힌다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

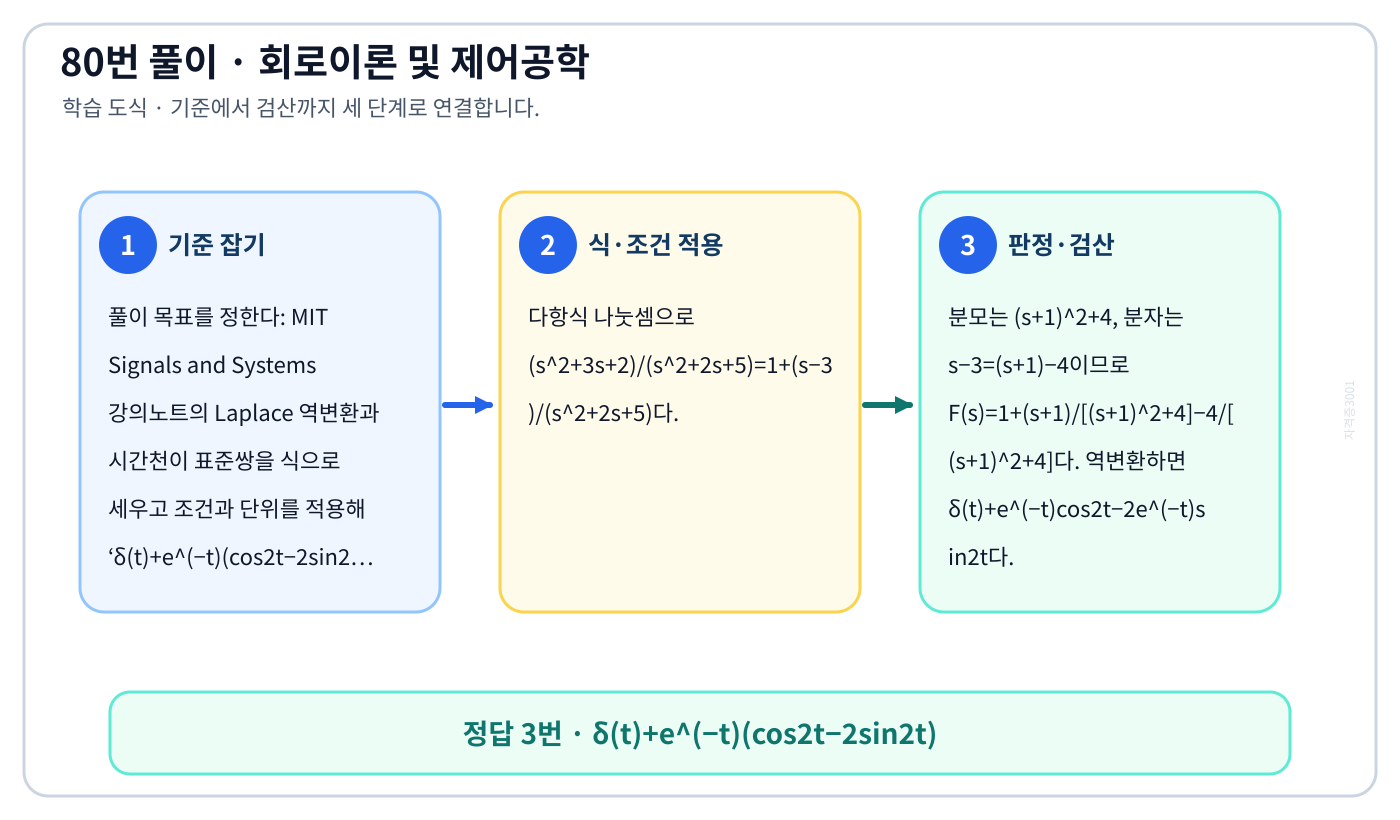

MIT Signals and Systems 강의노트의 Laplace 역변환과 시간천이 표준쌍을 식으로 세우고 조건과 단위를 적용해 ‘δ(t)+e^(−t)(cos2t−2sin2t)’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: MIT Signals and Systems 강의노트의 Laplace 역변환과 시간천이 표준쌍을 식으로 세우고 조건과 단위를 적용해 ‘δ(t)+e^(−t)(cos2t−2sin2t)’를 계산할 수 있다.
2. 다항식 나눗셈으로 (s²+3s+2)/(s²+2s+5)=1+(s−3)/(s²+2s+5)다.
3. 분모는 (s+1)²+4, 분자는 s−3=(s+1)−4이므로 F(s)=1+(s+1)/[(s+1)²+4]−4/[(s+1)²+4]다. 역변환하면 δ(t)+e^(−t)cos2t−2e^(−t)sin2t다.

자주 하는 실수: 분자·분모 차수가 같아 먼저 1을 나누며, Laplace 역변환의 상수 1은 단위계단이 아니라 δ(t)다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

KEC 532.3.5 피뢰설비 나.(1)~(4)의 대상·수치·장소·예외를 구분해 ‘수뢰부를 풍력터빈 중앙부분에 배치하되 뇌격전류의 발열에 용손되지 않도록 할 것’를 판정할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: KEC 532.3.5 피뢰설비 나.(1)~(4)의 대상·수치·장소·예외를 구분해 ‘수뢰부를 풍력터빈 중앙부분에 배치하되 뇌격전류의 발열에 용손되지 않도록 할 것’를 판정할 수 있다.
2. KEC 532.3.5는 풍력터빈 수뢰부를 ‘선단부분 및 가장자리 부분’에 배치하도록 정한다.
3. 뇌격 가능성이 높은 끝과 가장자리를 포착 지점으로 삼는 기준이므로 중앙부분이라고 바꾼 ④가 틀리다. 나머지 세 항목은 같은 조문의 피뢰설비 요구사항과 일치한다.

자주 하는 실수: ‘틀린 것’을 묻는다. 수뢰부는 중앙이 아니라 뇌격 가능성이 큰 선단과 가장자리에 배치한다.

다른 문제에 적용: 유사 규정문제에서는 대상·전압구간·장소·일반값·예외를 한 묶음으로 현행 원문에서 찾고, 시험시점 규정과 달라졌는지도 확인한다.

확인 위치: 현행 KEC 532.3.5 나.(1)~(4) · 풍력터빈 피뢰설비

이 문제로 익힐 것

KEC 234.5.2 욕조나 샤워시설이 있는 장소의 콘센트의 대상·수치·장소·예외를 구분해 ‘15 mA’를 판정할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: KEC 234.5.2 욕조나 샤워시설이 있는 장소의 콘센트의 대상·수치·장소·예외를 구분해 ‘15 mA’를 판정할 수 있다.
2. KEC 234.5.2의 욕실·화장실 콘센트 규정은 인체감전보호용 누전차단기를 정격감도전류 15mA 이하, 동작시간 0.03초 이하의 전류동작형으로 정한다.
3. 문제는 정격감도전류만 묻고 있으므로 정답은 ③ 15mA다.

자주 하는 실수: 욕실 콘센트는 일반 추가보호 30mA와 달리 15mA 이하이며 동작시간 0.03초 이하 조건도 함께 기억한다.

다른 문제에 적용: 유사 규정문제에서는 대상·전압구간·장소·일반값·예외를 한 묶음으로 현행 원문에서 찾고, 시험시점 규정과 달라졌는지도 확인한다.

확인 위치: 현행 KEC 234.5 제1항 라.(1) · 욕실·화장실 콘센트 감전보호

이 문제로 익힐 것

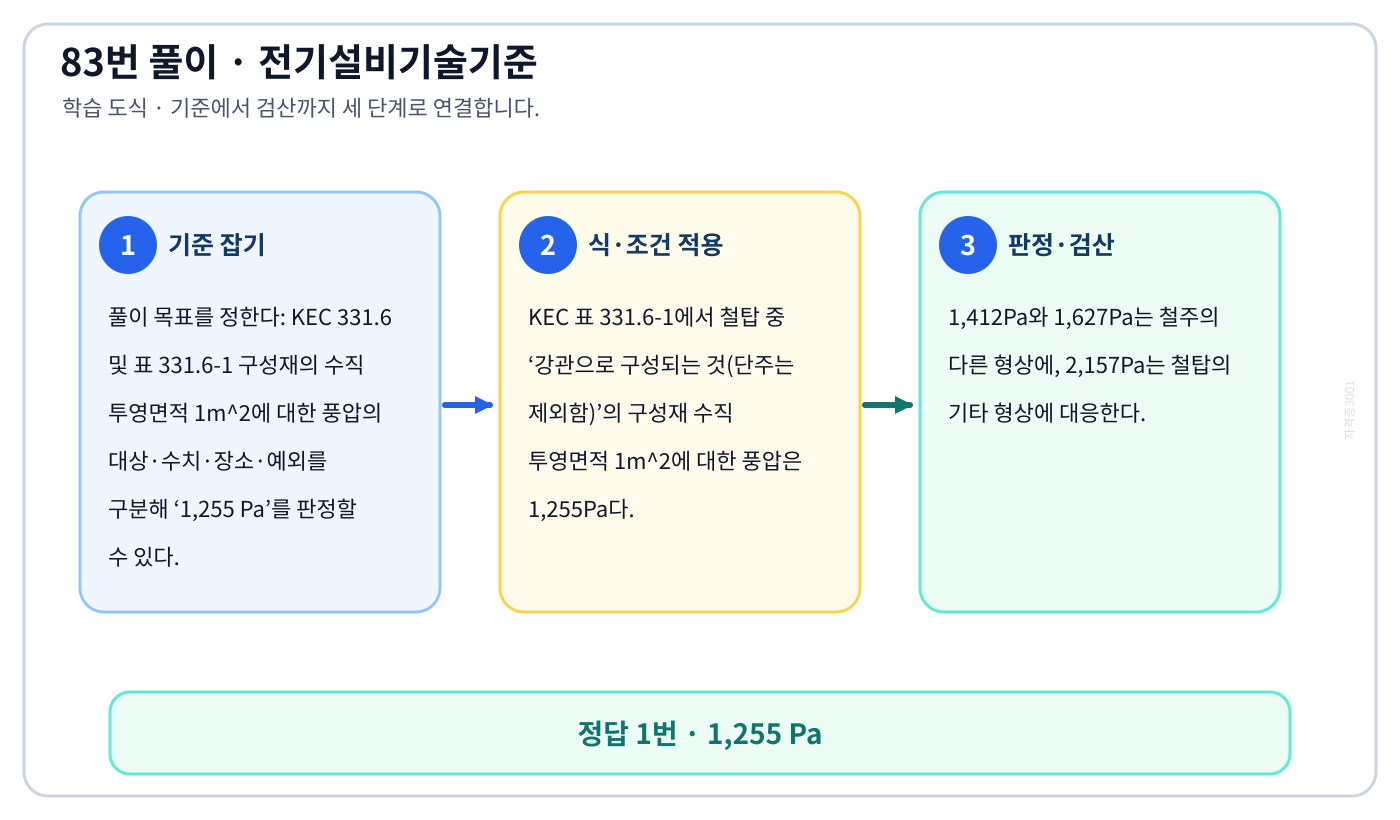

KEC 331.6 및 표 331.6-1 구성재의 수직 투영면적 1m²에 대한 풍압의 대상·수치·장소·예외를 구분해 ‘1,255 Pa’를 판정할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: KEC 331.6 및 표 331.6-1 구성재의 수직 투영면적 1m²에 대한 풍압의 대상·수치·장소·예외를 구분해 ‘1,255 Pa’를 판정할 수 있다.
2. KEC 표 331.6-1에서 철탑 중 ‘강관으로 구성되는 것(단주는 제외함)’의 구성재 수직 투영면적 1m²에 대한 풍압은 1,255Pa다.
3. 1,412Pa와 1,627Pa는 철주의 다른 형상에, 2,157Pa는 철탑의 기타 형상에 대응한다.

자주 하는 실수: 철탑 중 강관 구성·단주 제외 행을 찾아 1,255Pa를 읽는다. 철주 강관 4각형 수치와 섞지 않는다.

다른 문제에 적용: 유사 규정문제에서는 대상·전압구간·장소·일반값·예외를 한 묶음으로 현행 원문에서 찾고, 시험시점 규정과 달라졌는지도 확인한다.

확인 위치: 현행 KEC 331.6 표 331.6-1 · 갑종 풍압하중

이 문제로 익힐 것

KEC 112 용어 정의의 보호도체(PE)의 대상·수치·장소·예외를 구분해 ‘보호도체’를 판정할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: KEC 112 용어 정의의 보호도체(PE)의 대상·수치·장소·예외를 구분해 ‘보호도체’를 판정할 수 있다.
2. KEC 112 용어 정의는 보호도체(PE, Protective Conductor)를 ‘감전에 대한 보호 등 안전을 위해 제공되는 도체’라고 정의한다.
3. 접지도체와 접지극도체는 접지시스템 내의 특정 연결 역할을 나타내므로 질문의 포괄적 정의에는 ② 보호도체가 맞다.

자주 하는 실수: 감전보호 등 안전을 위해 제공되는 포괄적 도체는 보호도체 PE이며 접지도체는 접지극 연결이라는 별도 역할이다.

다른 문제에 적용: 유사 규정문제에서는 대상·전압구간·장소·일반값·예외를 한 묶음으로 현행 원문에서 찾고, 시험시점 규정과 달라졌는지도 확인한다.

확인 위치: 현행 KEC 112 · 보호도체(PE) 용어 정의

이 문제로 익힐 것

KEC 전기철도 및 가공약전류전선로의 통신상 유도장해 방지 규정의 대상·수치·장소·예외를 구분해 ‘유도작용’를 판정할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: KEC 전기철도 및 가공약전류전선로의 통신상 유도장해 방지 규정의 대상·수치·장소·예외를 구분해 ‘유도작용’를 판정할 수 있다.
2. 교류 전차선로의 전류가 만드는 시간변화 자기장은 인접 약전류선에 전압을 유도해 통신장해를 일으킬 수 있다.
3. KEC의 통신상 유도장해 방지 규정도 장해 원인을 ‘유도작용’으로 표현하므로 빈칸에는 ②가 들어간다.

자주 하는 실수: 교류 전차선로가 인접 통신선에 주는 장해 원인은 시간변화 전자계의 유도작용이다.

다른 문제에 적용: 유사 규정문제에서는 대상·전압구간·장소·일반값·예외를 한 묶음으로 현행 원문에서 찾고, 시험시점 규정과 달라졌는지도 확인한다.

확인 위치: 현행 KEC 461.7 · 교류식 전기철도 통신 유도장해 방지

이 문제로 익힐 것

KEC 511.3 옥내전로의 대지전압 제한의 대상·수치·장소·예외를 구분해 ‘600 V’를 판정할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: KEC 511.3 옥내전로의 대지전압 제한의 대상·수치·장소·예외를 구분해 ‘600 V’를 판정할 수 있다.
2. KEC 511.3은 주택 전기저장장치의 축전지에 접속하는 부하 측 옥내배선을 정해진 방호 방법으로 시설하고 지락 시 자동 차단장치를 두면 옥내전로의 대지전압을 직류 600V까지 적용할 수 있도록 한다.
3. 따라서 ④가 맞다.

자주 하는 실수: 직류 600V는 주택 전기저장장치에 방호배선·자동 지락차단 등 열거 조건을 모두 갖춘 특별 허용값이다.

다른 문제에 적용: 유사 규정문제에서는 대상·전압구간·장소·일반값·예외를 한 묶음으로 현행 원문에서 찾고, 시험시점 규정과 달라졌는지도 확인한다.

확인 위치: 현행 KEC 511.1.3 · 주택 전기저장장치 옥내전로 대지전압 제한

이 문제로 익힐 것

KEC 111 적용범위 및 전압 구분의 대상·수치·장소·예외를 구분해 ‘특고압은 7,000V를 초과하는 전압이다.’를 판정할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: KEC 111 적용범위 및 전압 구분의 대상·수치·장소·예외를 구분해 ‘특고압은 7,000V를 초과하는 전압이다.’를 판정할 수 있다.
2. KEC 111은 저압을 교류 1kV 이하·직류 1.5kV 이하, 고압을 그 저압 상한을 초과하고 7kV 이하, 특고압을 7kV 초과로 구분한다.
3. 따라서 ①과 ②는 교류·직류 기준을 바꿨고 ③은 직류 고압의 시작점을 잘못 제시했으며 ④만 옳다.

자주 하는 실수: 저압 상한은 교류 1kV·직류 1.5kV이고 특고압은 7kV 초과다. 교류와 직류 숫자를 바꾸지 않는다.

다른 문제에 적용: 유사 규정문제에서는 대상·전압구간·장소·일반값·예외를 한 묶음으로 현행 원문에서 찾고, 시험시점 규정과 달라졌는지도 확인한다.

확인 위치: 현행 KEC 111.1 제2항 · 저압·고압·특고압 구분

이 문제로 익힐 것

KEC 332.6 고압 가공전선로의 가공지선의 대상·수치·장소·예외를 구분해 ‘4.0 mm’를 판정할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: KEC 332.6 고압 가공전선로의 가공지선의 대상·수치·장소·예외를 구분해 ‘4.0 mm’를 판정할 수 있다.
2. KEC 332.6은 고압 가공전선로의 가공지선에 인장강도 5.26kN 이상의 것 또는 지름 4mm 이상의 나경동선을 사용하도록 한다.
3. 문제는 나경동선의 지름을 직접 물으므로 ③ 4.0mm가 맞다.

자주 하는 실수: 고압 가공지선의 나경동선은 4mm다. 특고압 가공지선의 5mm 기준과 구분한다.

다른 문제에 적용: 유사 규정문제에서는 대상·전압구간·장소·일반값·예외를 한 묶음으로 현행 원문에서 찾고, 시험시점 규정과 달라졌는지도 확인한다.

확인 위치: 현행 KEC 332.6 · 고압 가공전선로의 가공지선

이 문제로 익힐 것

KEC 351.4 및 표 351.4-1 특고압용 변압기의 보호장치의 대상·수치·장소·예외를 구분해 ‘5,000 kVA’를 판정할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: KEC 351.4 및 표 351.4-1 특고압용 변압기의 보호장치의 대상·수치·장소·예외를 구분해 ‘5,000 kVA’를 판정할 수 있다.
2. KEC 351.4의 표 351.4-1은 특고압용 변압기 뱅크용량이 5,000kVA 이상 10,000kVA 미만이면 내부고장에 동작하는 자동차단장치 또는 경보장치를 요구한다.
3. 따라서 이 의무가 시작되는 최소 용량은 ③ 5,000kVA다.

자주 하는 실수: 특고압 변압기 내부고장 보호 의무는 5,000kVA부터 시작하며 10,000kVA에서 장치 종류가 더 엄격해진다.

다른 문제에 적용: 유사 규정문제에서는 대상·전압구간·장소·일반값·예외를 한 묶음으로 현행 원문에서 찾고, 시험시점 규정과 달라졌는지도 확인한다.

확인 위치: 현행 KEC 351.4 표 351.4-1 · 특고압용 변압기 보호장치

이 문제로 익힐 것

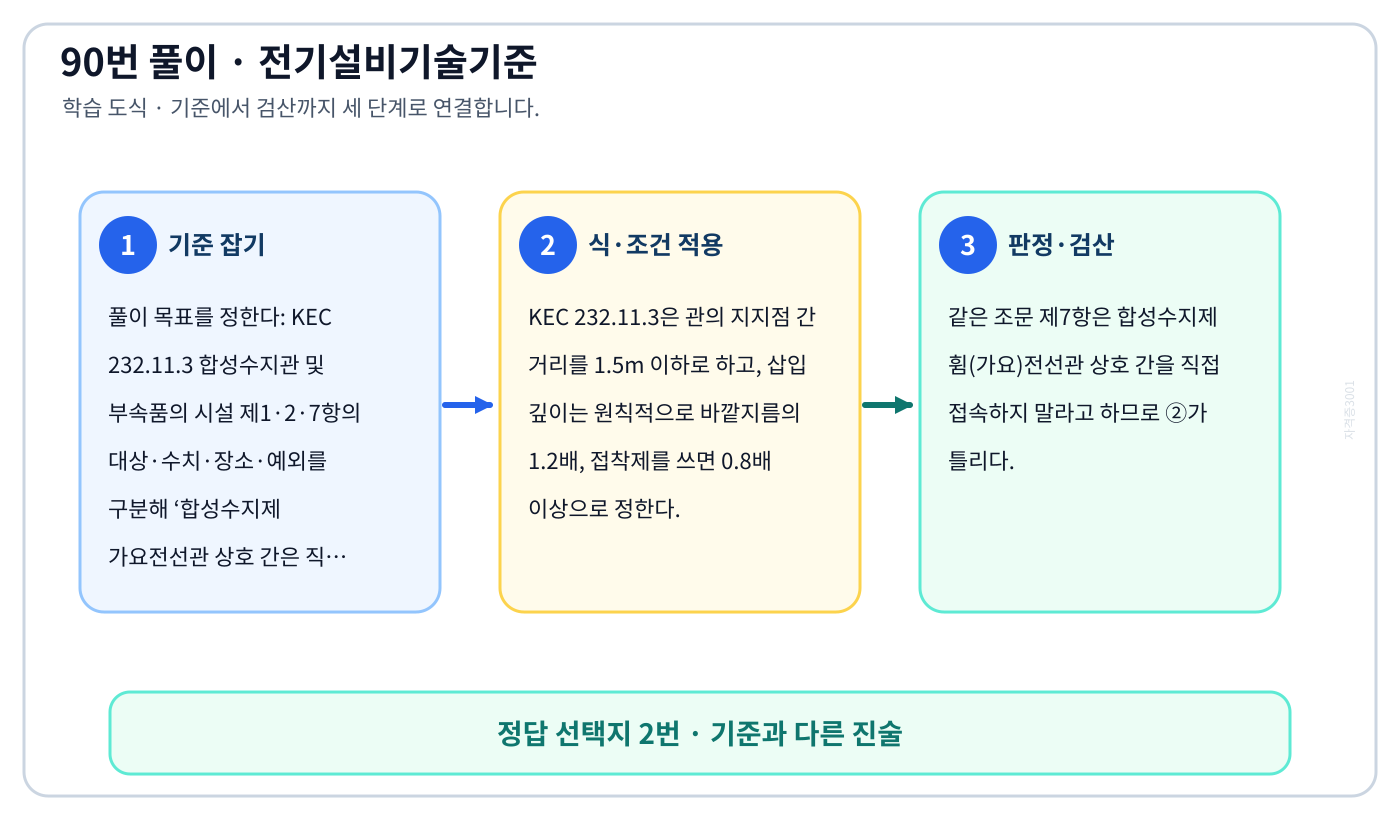

KEC 232.11.3 합성수지관 및 부속품의 시설 제1·2·7항의 대상·수치·장소·예외를 구분해 ‘합성수지제 가요전선관 상호 간은 직접 접속한다.’를 판정할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: KEC 232.11.3 합성수지관 및 부속품의 시설 제1·2·7항의 대상·수치·장소·예외를 구분해 ‘합성수지제 가요전선관 상호 간은 직접 접속한다.’를 판정할 수 있다.
2. KEC 232.11.3은 관의 지지점 간 거리를 1.5m 이하로 하고, 삽입 깊이는 원칙적으로 바깥지름의 1.2배, 접착제를 쓰면 0.8배 이상으로 정한다.
3. 같은 조문 제7항은 합성수지제 휨(가요)전선관 상호 간을 직접 접속하지 말라고 하므로 ②가 틀리다.

자주 하는 실수: 삽입깊이는 무접착 1.2배·접착 0.8배이고 합성수지제 가요전선관끼리는 직접 접속하지 않는다.

다른 문제에 적용: 유사 규정문제에서는 대상·전압구간·장소·일반값·예외를 한 묶음으로 현행 원문에서 찾고, 시험시점 규정과 달라졌는지도 확인한다.

확인 위치: 현행 KEC 232.11.3 제1·2·7항 · 합성수지관 및 부속품

이 문제로 익힐 것

KEC 특고압 가공전선의 높이 및 철도·궤도 횡단 기준의 대상·수치·장소·예외를 구분해 ‘6.5 m’를 판정할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: KEC 특고압 가공전선의 높이 및 철도·궤도 횡단 기준의 대상·수치·장소·예외를 구분해 ‘6.5 m’를 판정할 수 있다.
2. 22.9kV는 특고압이지만 철도 횡단 높이 기준은 KEC의 가공전선 높이 규정에서 레일면상 6.5m 이상으로 정해진다.
3. 도로·횡단보도교·일반 지표 기준과 구분해야 하므로 정답은 ④ 6.5m다.

자주 하는 실수: 22.9kV는 35kV 이하 특고압 구간이지만 철도 횡단은 지표가 아닌 레일면상 6.5m를 적용한다.

다른 문제에 적용: 유사 규정문제에서는 대상·전압구간·장소·일반값·예외를 한 묶음으로 현행 원문에서 찾고, 시험시점 규정과 달라졌는지도 확인한다.

확인 위치: 현행 KEC 333.7 표 333.7-1 · 특고압 가공전선의 높이

이 문제로 익힐 것

KEC 362.2 전력보안통신선의 시설 높이와 이격거리의 대상·수치·장소·예외를 구분해 ‘6.5 m’를 판정할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: KEC 362.2 전력보안통신선의 시설 높이와 이격거리의 대상·수치·장소·예외를 구분해 ‘6.5 m’를 판정할 수 있다.
2. KEC 362.2는 전력보안 가공통신선이 철도 또는 궤도를 횡단하는 경우 레일면상 6.5m 이상으로 시설하도록 한다.
3. 도로는 지표상 5m, 횡단보도교는 노면상 3m 등 기준점과 높이가 다르므로 철도 조건에는 ④를 적용한다.

자주 하는 실수: 전력선 자체가 아니라 지지물에 시설한 통신선의 기준이며 철도 횡단은 레일면상 6.5m다.

다른 문제에 적용: 유사 규정문제에서는 대상·전압구간·장소·일반값·예외를 한 묶음으로 현행 원문에서 찾고, 시험시점 규정과 달라졌는지도 확인한다.

확인 위치: 현행 KEC 362.2 제2항 나 · 지지물 통신선의 철도 횡단 높이

이 문제로 익힐 것

KEC 362.3 조가선 시설기준의 대상·수치·장소·예외를 구분해 ‘38 mm²’를 판정할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: KEC 362.3 조가선 시설기준의 대상·수치·장소·예외를 구분해 ‘38 mm²’를 판정할 수 있다.
2. KEC 362.3은 전력보안통신설비의 조가선에 단면적 38mm² 이상의 아연도강연선을 사용하도록 명시한다.
3. 재료가 아연도강연선으로 지정되고 최소 단면적까지 직접 제시되므로 ②가 정답이다.

자주 하는 실수: 전력보안통신설비 조가선은 38mm² 아연도강연선이다. 다른 가공선의 22mm² 기준과 섞지 않는다.

다른 문제에 적용: 유사 규정문제에서는 대상·전압구간·장소·일반값·예외를 한 묶음으로 현행 원문에서 찾고, 시험시점 규정과 달라졌는지도 확인한다.

확인 위치: 현행 KEC 362.3 제1항 가 · 조가선 단면적과 재료

이 문제로 익힐 것

KEC 232.13.3 가요전선관 및 부속품의 시설 제4항의 대상·수치·장소·예외를 구분해 ‘2.5 mm²’를 판정할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: KEC 232.13.3 가요전선관 및 부속품의 시설 제4항의 대상·수치·장소·예외를 구분해 ‘2.5 mm²’를 판정할 수 있다.
2. KEC 232.13.3 제4항은 1종 금속제 가요전선관에 단면적 2.5mm² 이상의 나연동선을 전체 길이에 걸쳐 삽입 또는 첨가하고 양쪽 끝에서 전기적으로 완전하게 접속하도록 한다.
3. 관 길이가 4m 이하이면 예외이므로 정답은 ③이다.

자주 하는 실수: 1종 금속제 가요전선관의 나연동선은 2.5mm² 이상이며 관 길이 4m 이하만 예외다.

다른 문제에 적용: 유사 규정문제에서는 대상·전압구간·장소·일반값·예외를 한 묶음으로 현행 원문에서 찾고, 시험시점 규정과 달라졌는지도 확인한다.

확인 위치: 현행 KEC 232.13.3 제4항 · 1종 금속제 가요전선관 나연동선

이 문제로 익힐 것

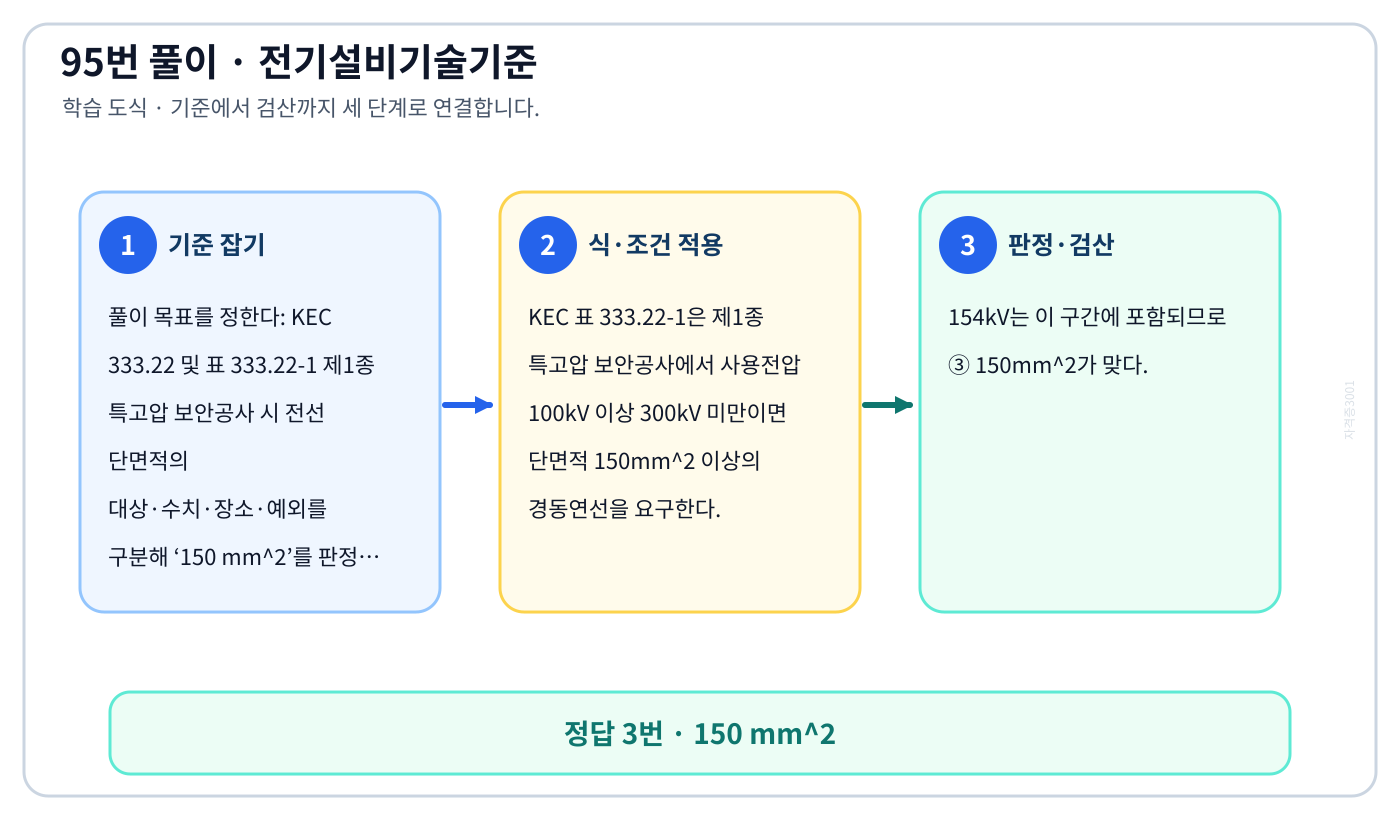

KEC 333.22 및 표 333.22-1 제1종 특고압 보안공사 시 전선 단면적의 대상·수치·장소·예외를 구분해 ‘150 mm²’를 판정할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: KEC 333.22 및 표 333.22-1 제1종 특고압 보안공사 시 전선 단면적의 대상·수치·장소·예외를 구분해 ‘150 mm²’를 판정할 수 있다.
2. KEC 표 333.22-1은 제1종 특고압 보안공사에서 사용전압 100kV 이상 300kV 미만이면 단면적 150mm² 이상의 경동연선을 요구한다.
3. 154kV는 이 구간에 포함되므로 ③ 150mm²가 맞다.

자주 하는 실수: 154kV는 100kV 이상 300kV 미만 행에 속하므로 경동연선 150mm²를 고른다.

다른 문제에 적용: 유사 규정문제에서는 대상·전압구간·장소·일반값·예외를 한 묶음으로 현행 원문에서 찾고, 시험시점 규정과 달라졌는지도 확인한다.

확인 위치: 현행 KEC 333.22 표 333.22-1 · 제1종 특고압 보안공사 전선

이 문제로 익힐 것

KEC 221.2 및 표 221.2-1 시설장소별 전선 간·조영재 간 이격거리의 대상·수치·장소·예외를 구분해 ‘0.06 m’를 판정할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: KEC 221.2 및 표 221.2-1 시설장소별 전선 간·조영재 간 이격거리의 대상·수치·장소·예외를 구분해 ‘0.06 m’를 판정할 수 있다.
2. KEC 221.2의 표 221.2-1에서 비나 이슬에 젖지 않는 장소, 사용전압 400V 이하인 저압 옥측전선로의 전선 상호 간 간격은 0.06m 이상이다.
3. 0.025m는 전선과 조영재 사이의 이격거리이므로 구분해야 한다.

자주 하는 실수: 0.06m는 전선 상호 간격이다. 전선과 조영재 사이의 0.025m를 고르면 측정대상을 바꾼 것이다.

다른 문제에 적용: 유사 규정문제에서는 대상·전압구간·장소·일반값·예외를 한 묶음으로 현행 원문에서 찾고, 시험시점 규정과 달라졌는지도 확인한다.

확인 위치: 현행 KEC 221.2 표 221.2-1 · 옥측전선로 전선 상호 간격

이 문제로 익힐 것

KEC 334.5 지중약전류전선의 유도장해 방지의 대상·수치·장소·예외를 구분해 ‘누설전류 또는 유도작용’를 판정할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: KEC 334.5 지중약전류전선의 유도장해 방지의 대상·수치·장소·예외를 구분해 ‘누설전류 또는 유도작용’를 판정할 수 있다.
2. KEC 334.5는 지중전선로가 기설 지중약전류전선로에 ‘누설전류 또는 유도작용’으로 통신상 장해를 주지 않도록 충분히 이격하거나 적절한 방법으로 시설하도록 한다.
3. 따라서 두 원인을 정확히 묶은 ④가 맞다.

자주 하는 실수: 지중선의 통신장해 원인은 누설전류와 유도작용의 두 가지이며 충전전류·표피작용 조합은 규정 문구가 아니다.

다른 문제에 적용: 유사 규정문제에서는 대상·전압구간·장소·일반값·예외를 한 묶음으로 현행 원문에서 찾고, 시험시점 규정과 달라졌는지도 확인한다.

확인 위치: 현행 KEC 334.5 · 지중약전류전선의 유도장해 방지

이 문제로 익힐 것

KEC 133 및 표 133-1 회전기 및 정류기 시험전압의 대상·수치·장소·예외를 구분해 ‘1.25배’를 판정할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: KEC 133 및 표 133-1 회전기 및 정류기 시험전압의 대상·수치·장소·예외를 구분해 ‘1.25배’를 판정할 수 있다.
2. KEC 133의 표 133-1은 회전변류기를 제외한 교류 회전기에서 최대사용전압이 7kV를 초과하면 시험전압을 최대사용전압의 1.25배로 정한다.
3. 단, 계산값이 10.5kV 미만이면 10.5kV를 적용하는 하한이 있으나 문제는 최대사용전압 자체가 10.5kV를 초과하므로 1.25배가 그대로 적용된다.

자주 하는 실수: 회전변류기 제외 교류 회전기는 최대사용전압 7kV 초과 행에서 1.25배를 적용한다. 10.5kV는 하한값 조건이다.

다른 문제에 적용: 유사 규정문제에서는 대상·전압구간·장소·일반값·예외를 한 묶음으로 현행 원문에서 찾고, 시험시점 규정과 달라졌는지도 확인한다.

확인 위치: 현행 KEC 133 표 133-1 · 회전기 및 정류기 시험전압

이 문제로 익힐 것

KEC 242.2.1 폭연성 분진 위험장소의 대상·수치·장소·예외를 구분해 ‘금속관공사’를 판정할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: KEC 242.2.1 폭연성 분진 위험장소의 대상·수치·장소·예외를 구분해 ‘금속관공사’를 판정할 수 있다.
2. KEC 242.2.1은 폭연성 분진 또는 화약류 분말 위험장소의 저압 옥내배선을 금속관공사 또는 케이블공사로 시설하도록 하되 캡타이어케이블 사용은 제외한다.
3. 제시 선택지 중 조건을 그대로 만족하는 것은 ① 금속관공사다.

자주 하는 실수: 폭연성 먼지 위험장소는 금속관 또는 케이블 공사이고 캡타이어케이블은 명시적으로 제외된다.

다른 문제에 적용: 유사 규정문제에서는 대상·전압구간·장소·일반값·예외를 한 묶음으로 현행 원문에서 찾고, 시험시점 규정과 달라졌는지도 확인한다.

확인 위치: 현행 KEC 242.2.1 · 폭연성 먼지 위험장소

이 문제로 익힐 것

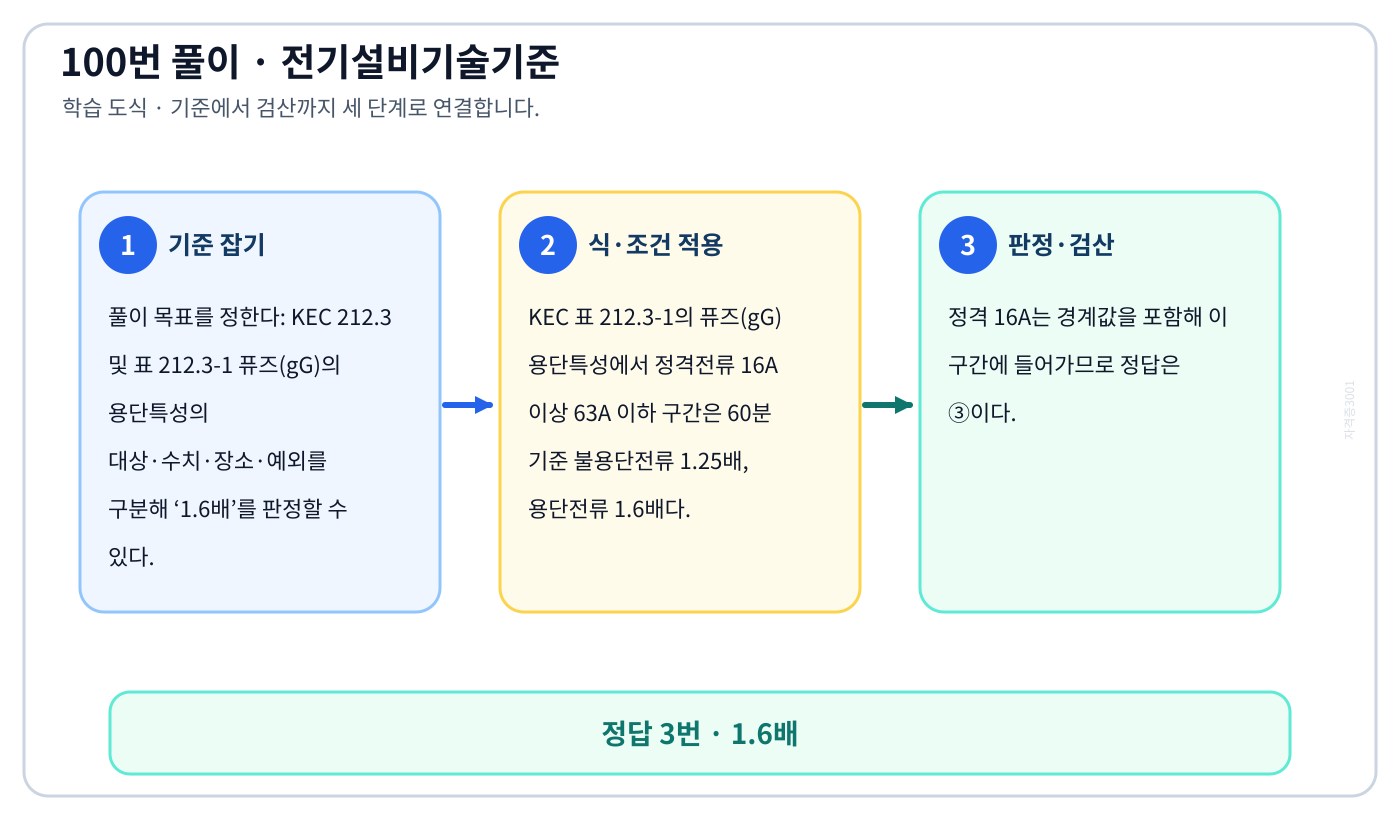

KEC 212.3 및 표 212.3-1 퓨즈(gG)의 용단특성의 대상·수치·장소·예외를 구분해 ‘1.6배’를 판정할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: KEC 212.3 및 표 212.3-1 퓨즈(gG)의 용단특성의 대상·수치·장소·예외를 구분해 ‘1.6배’를 판정할 수 있다.
2. KEC 표 212.3-1의 퓨즈(gG) 용단특성에서 정격전류 16A 이상 63A 이하 구간은 60분 기준 불용단전류 1.25배, 용단전류 1.6배다.
3. 정격 16A는 경계값을 포함해 이 구간에 들어가므로 정답은 ③이다.

자주 하는 실수: 정격 16A는 ‘16A 이상 63A 이하’ 행의 경계값이므로 용단전류 1.6배를 적용한다.

다른 문제에 적용: 유사 규정문제에서는 대상·전압구간·장소·일반값·예외를 한 묶음으로 현행 원문에서 찾고, 시험시점 규정과 달라졌는지도 확인한다.

확인 위치: 현행 KEC 212.3.4 표 212.3-1 · 퓨즈(gG) 용단특성
