전기기사 기출문제 2022년 1회 필기

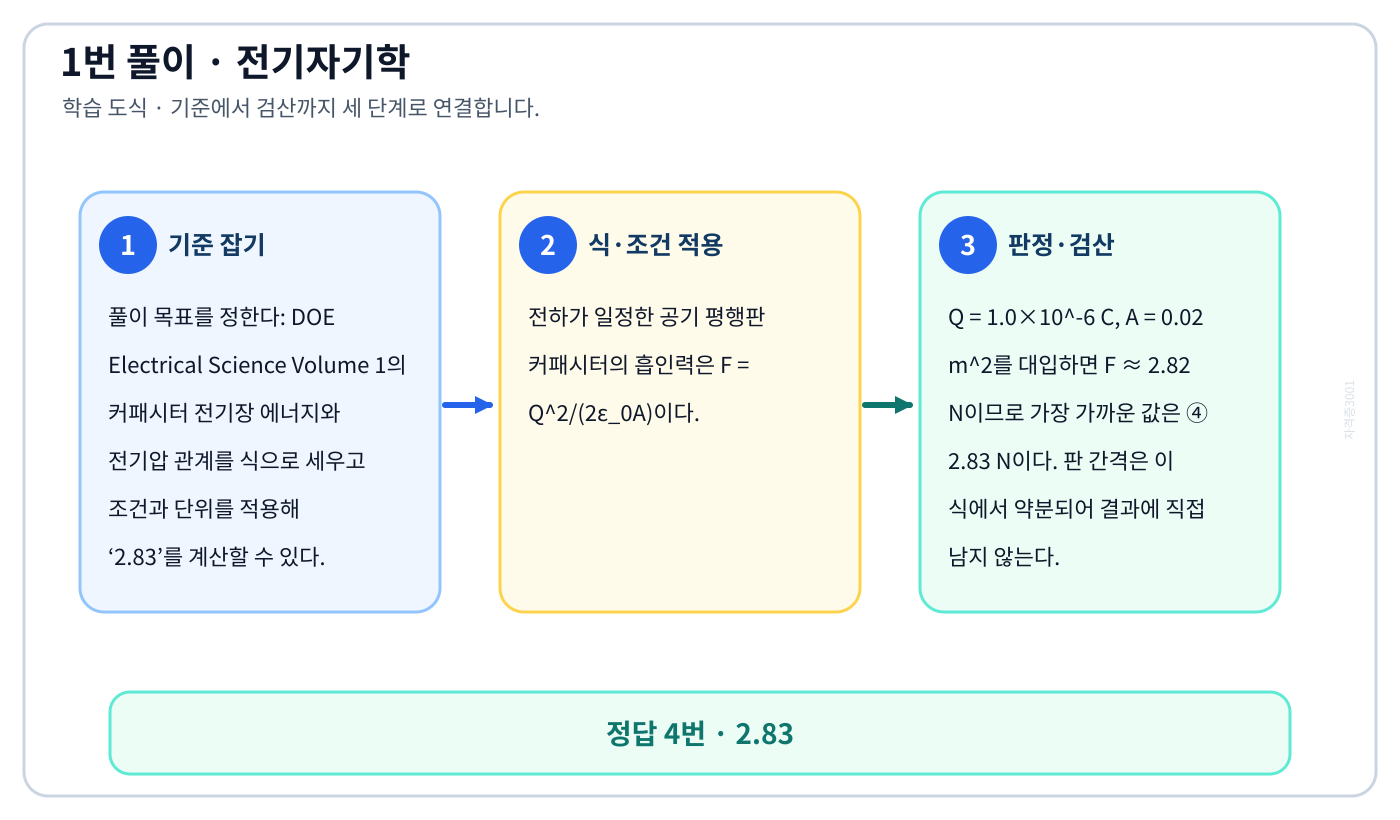

이 문제로 익힐 것

DOE Electrical Science Volume 1의 커패시터 전기장 에너지와 전기압 관계를 식으로 세우고 조건과 단위를 적용해 ‘2.83’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 1의 커패시터 전기장 에너지와 전기압 관계를 식으로 세우고 조건과 단위를 적용해 ‘2.83’를 계산할 수 있다.
2. 전하가 일정한 공기 평행판 커패시터의 흡인력은 F = Q²/(2ε₀A)이다.
3. Q = 1.0×10⁻⁶ C, A = 0.02 m²를 대입하면 F ≈ 2.82 N이므로 가장 가까운 값은 ④ 2.83 N이다. 판 간격은 이 식에서 약분되어 결과에 직접 남지 않는다.

자주 하는 실수: 전하가 일정한 조건에서는 F=Q²/(2ε0A)이고 판 간격은 소거된다. 전압 일정식과 섞어 d를 억지로 남기지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

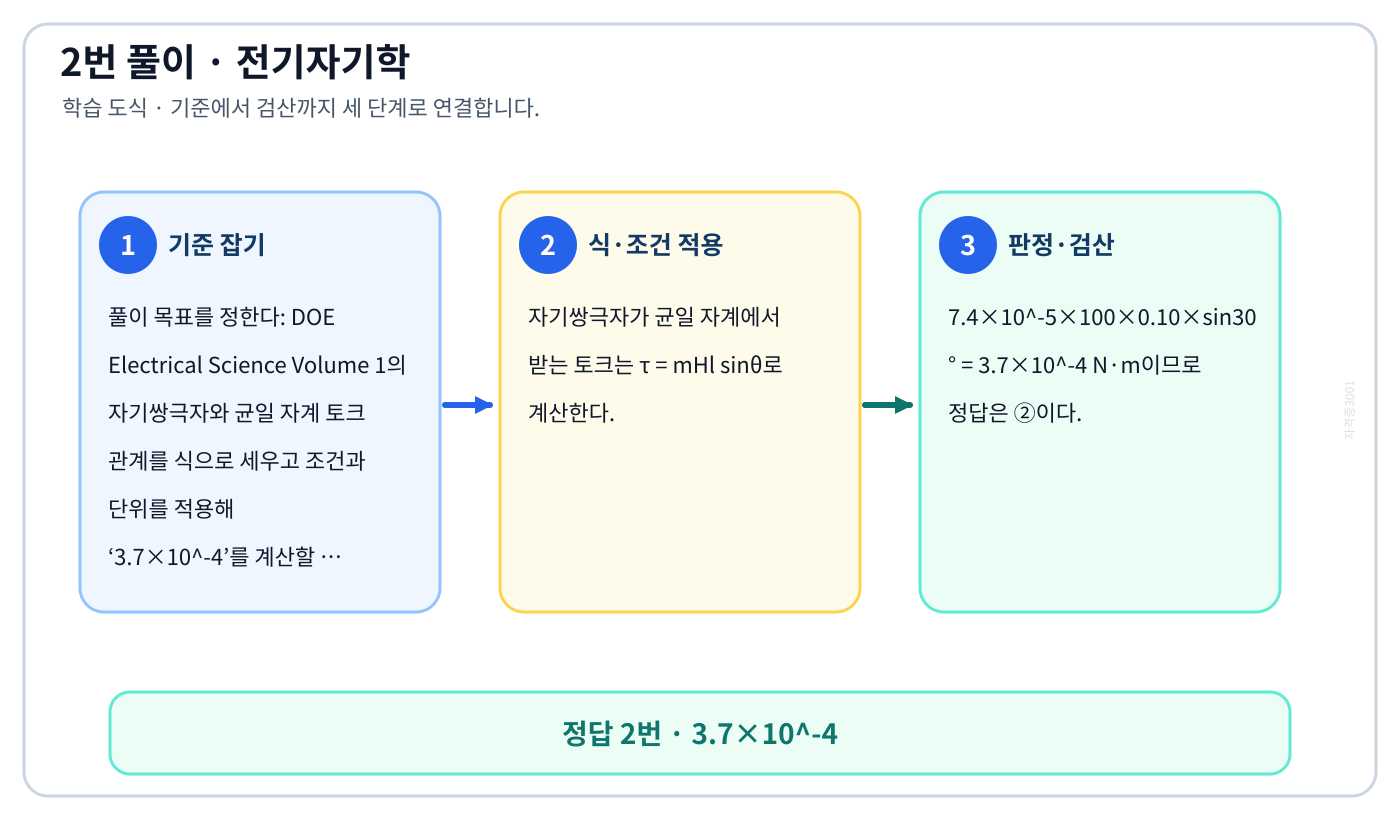

DOE Electrical Science Volume 1의 자기쌍극자와 균일 자계 토크 관계를 식으로 세우고 조건과 단위를 적용해 ‘3.7×10⁻⁴’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 1의 자기쌍극자와 균일 자계 토크 관계를 식으로 세우고 조건과 단위를 적용해 ‘3.7×10⁻⁴’를 계산할 수 있다.
2. 자기쌍극자가 균일 자계에서 받는 토크는 τ = mHl sinθ로 계산한다.
3. 7.4×10⁻⁵×100×0.10×sin30° = 3.7×10⁻⁴ N·m이므로 정답은 ②이다.

자주 하는 실수: 자석 길이 10 cm를 0.10 m로 바꾸고 자계와 이루는 각의 sin30°를 곱한다. cos30°를 쓰지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

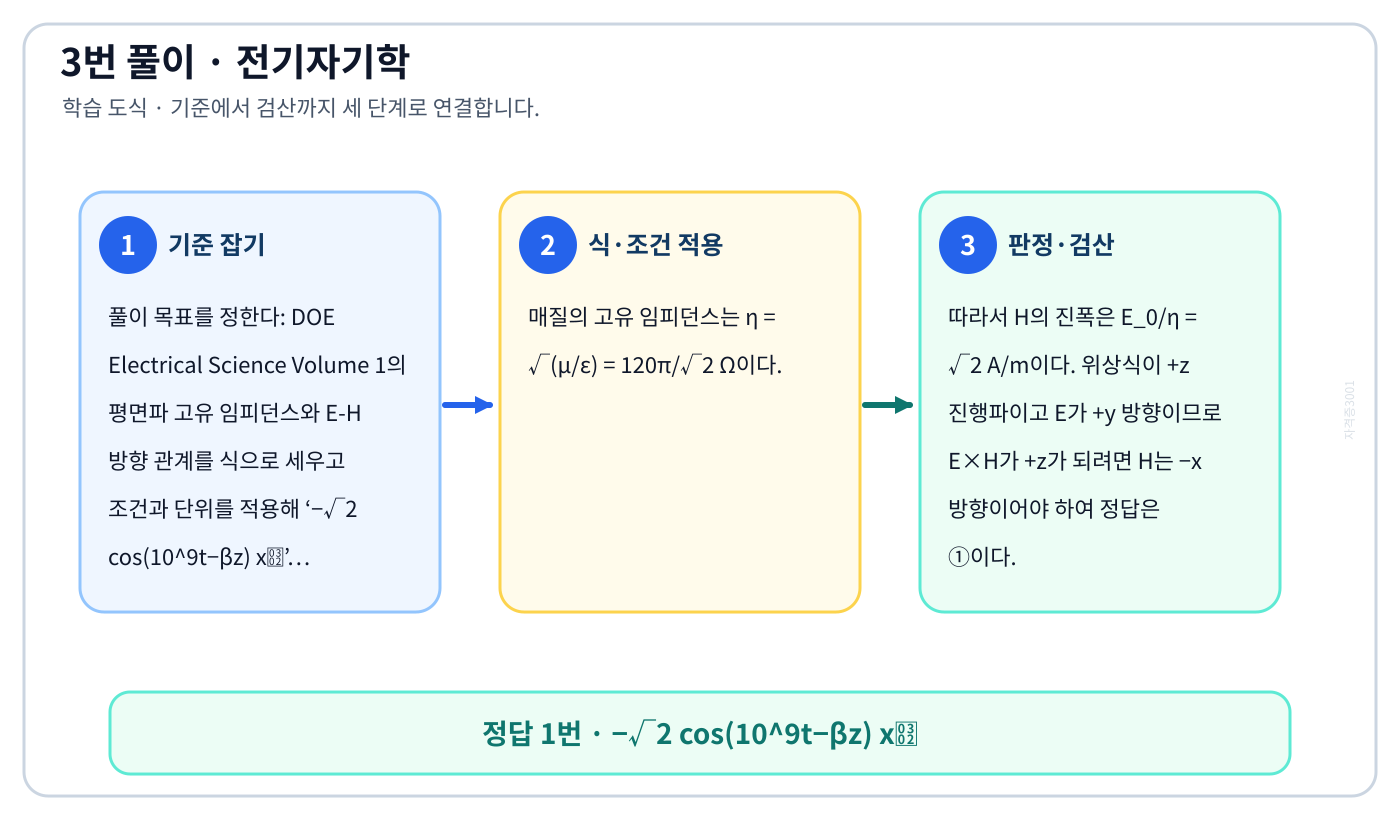

이 문제로 익힐 것

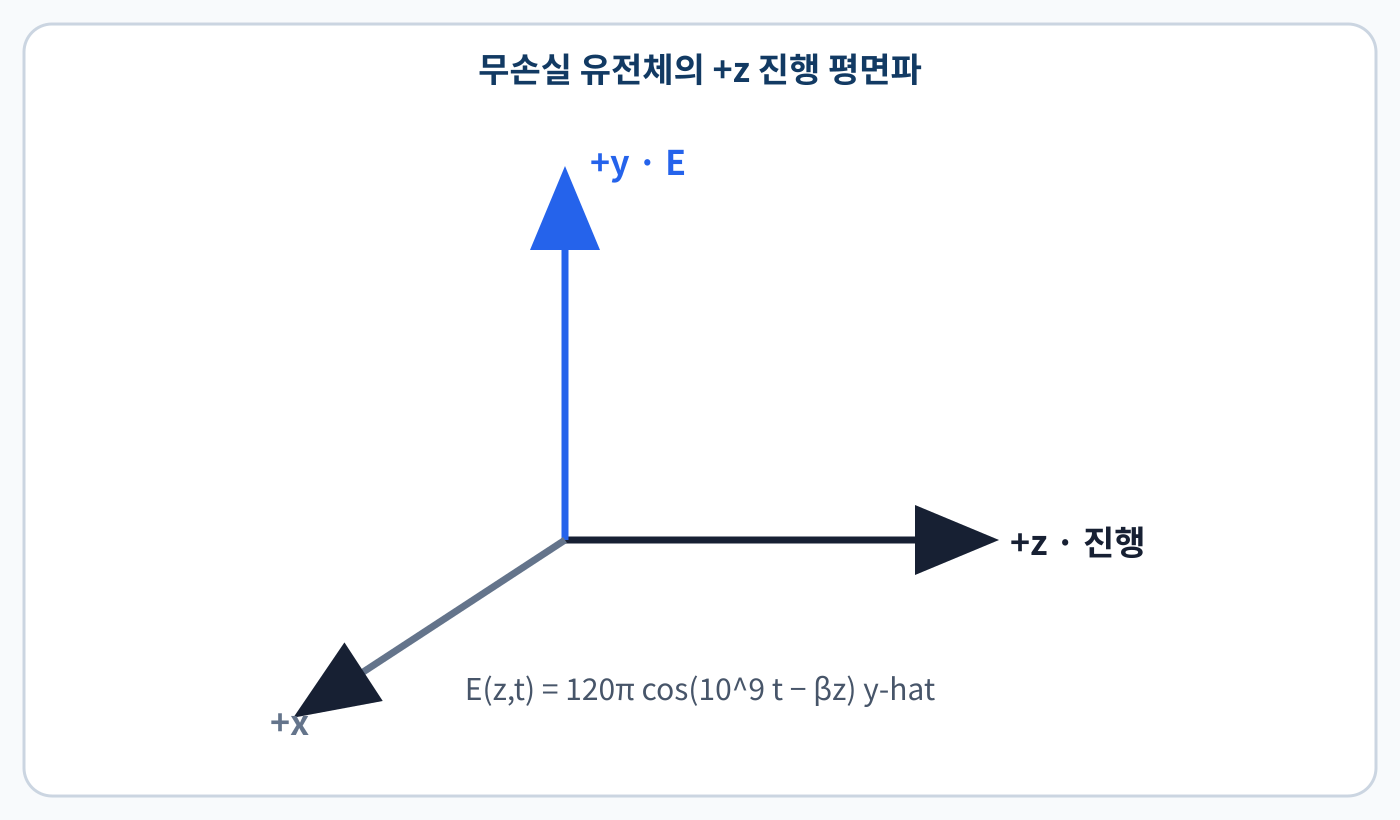

DOE Electrical Science Volume 1의 평면파 고유 임피던스와 E-H 방향 관계를 식으로 세우고 조건과 단위를 적용해 ‘−√2 cos(10⁹t−βz) x̂’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 1의 평면파 고유 임피던스와 E-H 방향 관계를 식으로 세우고 조건과 단위를 적용해 ‘−√2 cos(10⁹t−βz) x̂’를 계산할 수 있다.
2. 매질의 고유 임피던스는 η = √(μ/ε) = 120π/√2 Ω이다.
3. 따라서 H의 진폭은 E₀/η = √2 A/m이다. 위상식이 +z 진행파이고 E가 +y 방향이므로 E×H가 +z가 되려면 H는 −x 방향이어야 하여 정답은 ①이다.

자주 하는 실수: η=√(μ/ε)로 H의 크기를 구한 뒤 E×H가 +z가 되게 방향을 정한다. 크기만 맞고 x축 부호를 놓치기 쉽다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

DOE Electrical Science Volume 1의 전기회로와 자기회로 상사 관계의 정의와 반대개념을 비교해 ‘투자율’를 판별할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 1의 전기회로와 자기회로 상사 관계의 정의와 반대개념을 비교해 ‘투자율’를 판별할 수 있다.
2. 전기회로에서 전류밀도 J = σE이고 자기회로에서는 자속밀도 B = μH이다.
3. 두 구성식에서 장의 세기에 곱해져 흐름 밀도를 만드는 물성치가 각각 도전율 σ와 투자율 μ이므로 정답은 ③이다.

자주 하는 실수: 전기와 자기 회로의 구성식 J=σE, B=μH를 나란히 놓는다. 흐름량인 자속과 물성치인 투자율을 혼동하지 않는다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

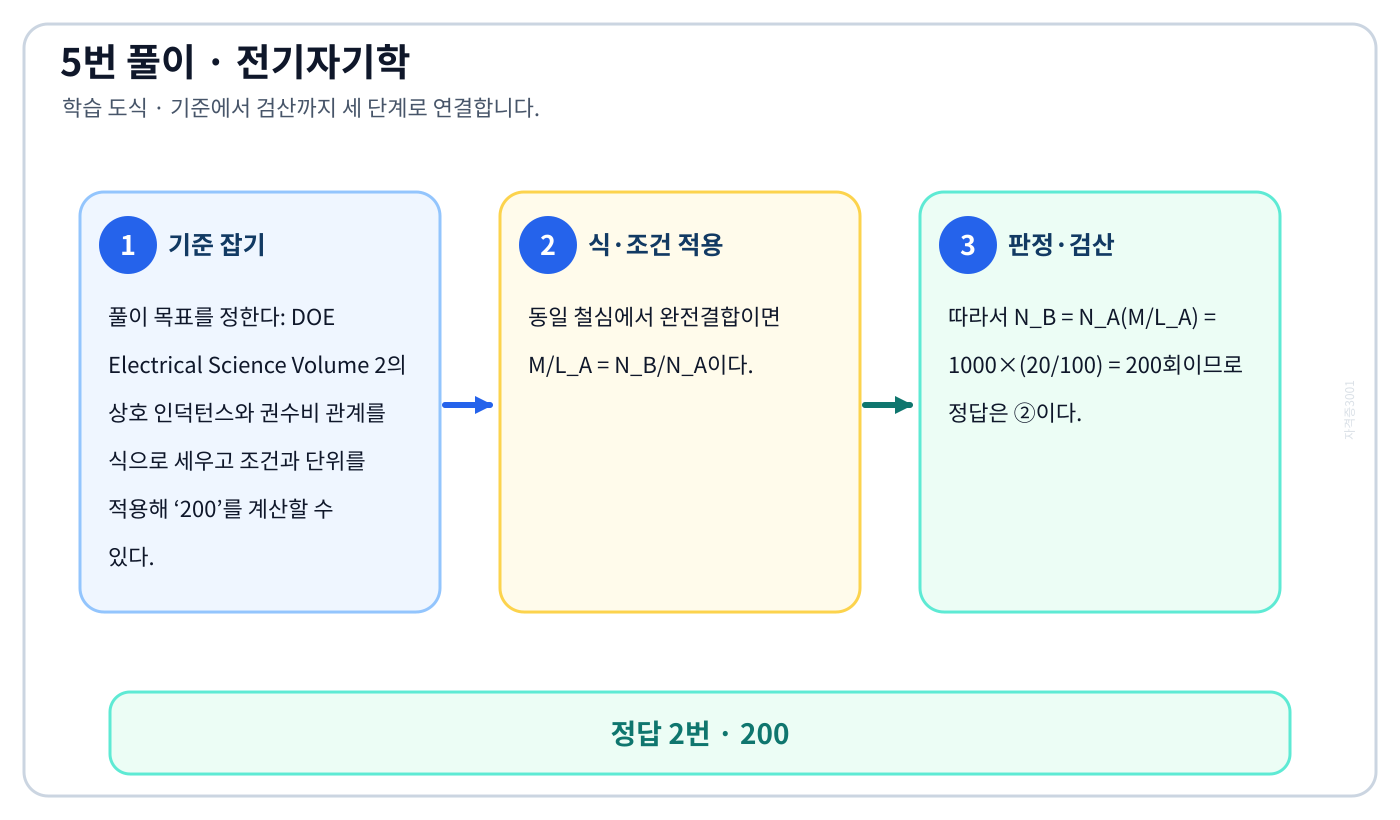

DOE Electrical Science Volume 2의 상호 인덕턴스와 권수비 관계를 식으로 세우고 조건과 단위를 적용해 ‘200’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 2의 상호 인덕턴스와 권수비 관계를 식으로 세우고 조건과 단위를 적용해 ‘200’를 계산할 수 있다.
2. 동일 철심에서 완전결합이면 M/L_A = N_B/N_A이다.
3. 따라서 N_B = N_A(M/L_A) = 1000×(20/100) = 200회이므로 정답은 ②이다.

자주 하는 실수: 완전결합·같은 철심에서는 M/LA=NB/NA다. 인덕턴스의 권수 제곱 관계를 그대로 M 비에도 적용하지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

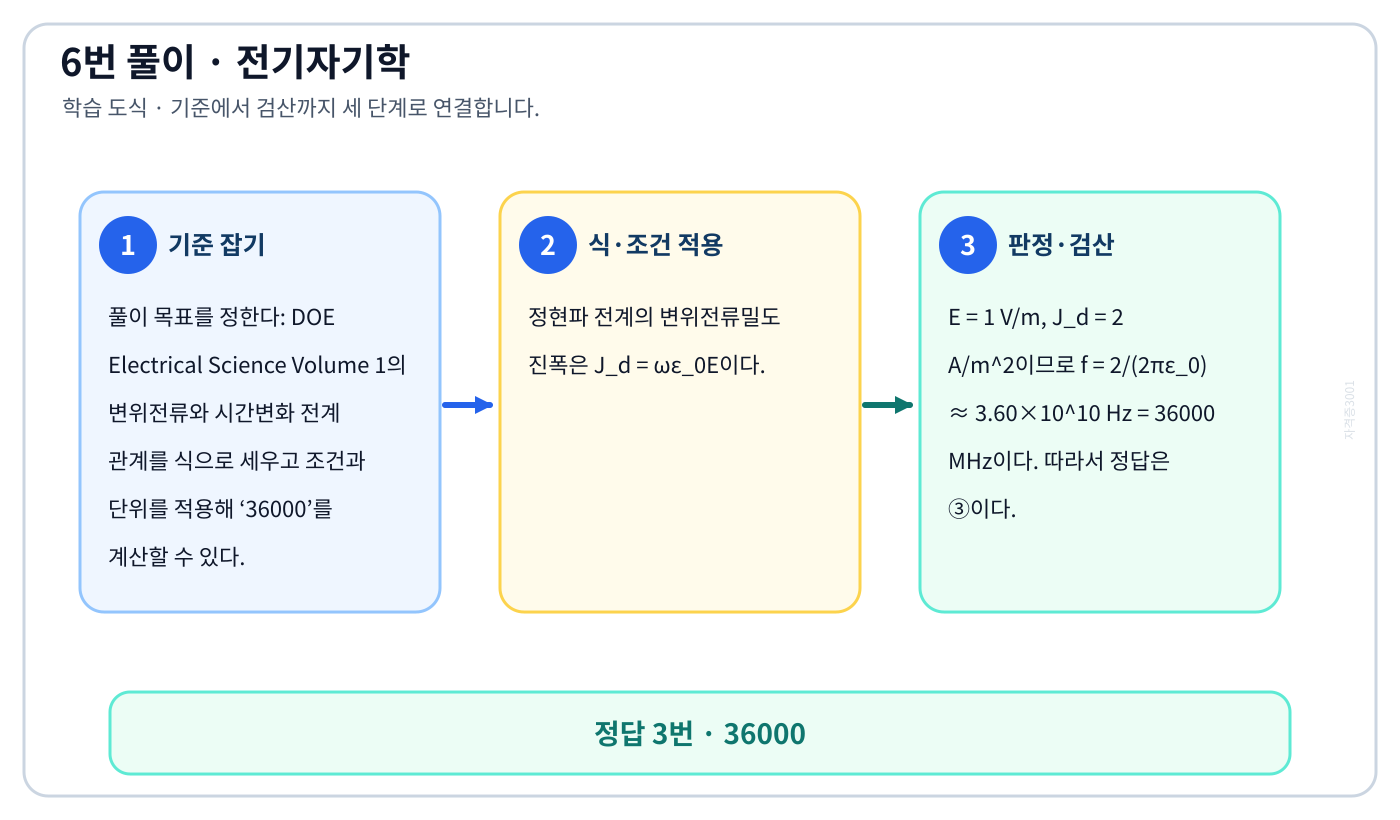

이 문제로 익힐 것

DOE Electrical Science Volume 1의 변위전류와 시간변화 전계 관계를 식으로 세우고 조건과 단위를 적용해 ‘36000’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 1의 변위전류와 시간변화 전계 관계를 식으로 세우고 조건과 단위를 적용해 ‘36000’를 계산할 수 있다.
2. 정현파 전계의 변위전류밀도 진폭은 J_d = ωε₀E이다.
3. E = 1 V/m, J_d = 2 A/m²이므로 f = 2/(2πε₀) ≈ 3.60×10¹⁰ Hz = 36000 MHz이다. 따라서 정답은 ③이다.

자주 하는 실수: Jd의 진폭은 2πfε0E다. Hz로 구한 뒤 MHz로 바꿀 때 10⁶으로 나누는 마지막 환산을 빠뜨리지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

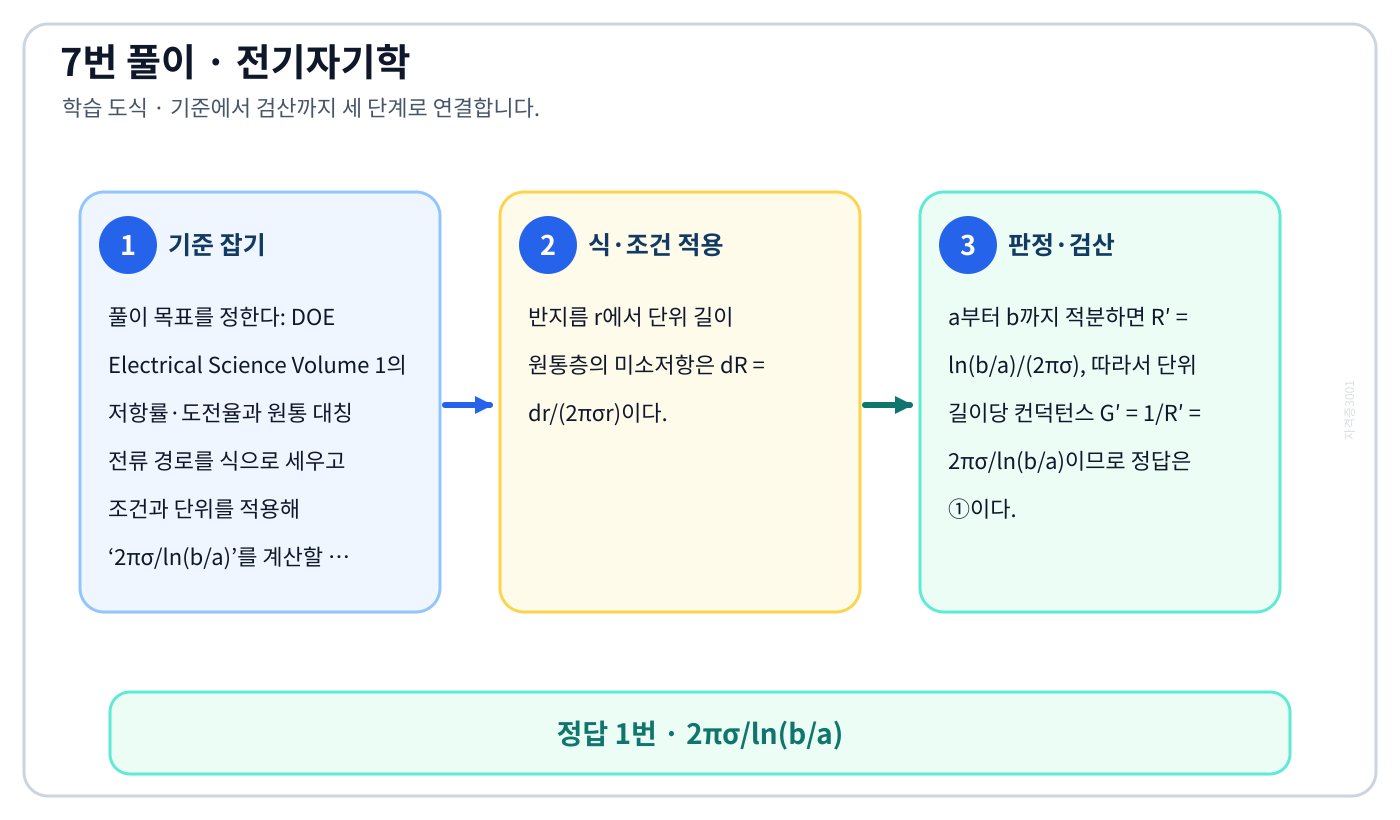

이 문제로 익힐 것

DOE Electrical Science Volume 1의 저항률·도전율과 원통 대칭 전류 경로를 식으로 세우고 조건과 단위를 적용해 ‘2πσ/ln(b/a)’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 1의 저항률·도전율과 원통 대칭 전류 경로를 식으로 세우고 조건과 단위를 적용해 ‘2πσ/ln(b/a)’를 계산할 수 있다.
2. 반지름 r에서 단위 길이 원통층의 미소저항은 dR = dr/(2πσr)이다.
3. a부터 b까지 적분하면 R′ = ln(b/a)/(2πσ), 따라서 단위 길이당 컨덕턴스 G′ = 1/R′ = 2πσ/ln(b/a)이므로 정답은 ①이다.

자주 하는 실수: 동축 원통의 미소 통과면적은 2πr×단위길이다. 적분 후 R′을 구한 다음 역수를 취해야 컨덕턴스가 된다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

DOE Electrical Science Volume 1의 전류요소가 자기장에서 받는 힘을 식으로 세우고 조건과 단위를 적용해 ‘40x̂+30ŷ’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 1의 전류요소가 자기장에서 받는 힘을 식으로 세우고 조건과 단위를 적용해 ‘40x̂+30ŷ’를 계산할 수 있다.
2. 단위 길이당 힘은 f = I(l̂×B)이다.
3. 10[ẑ×(3x̂−4ŷ)] = 10(3ŷ+4x̂) = 40x̂+30ŷ N/m이므로 정답은 ④이다.

자주 하는 실수: z×x=y, z×y=−x를 성분별로 적용한다. B의 y성분이 이미 음수라 두 부호가 상쇄됨을 확인한다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

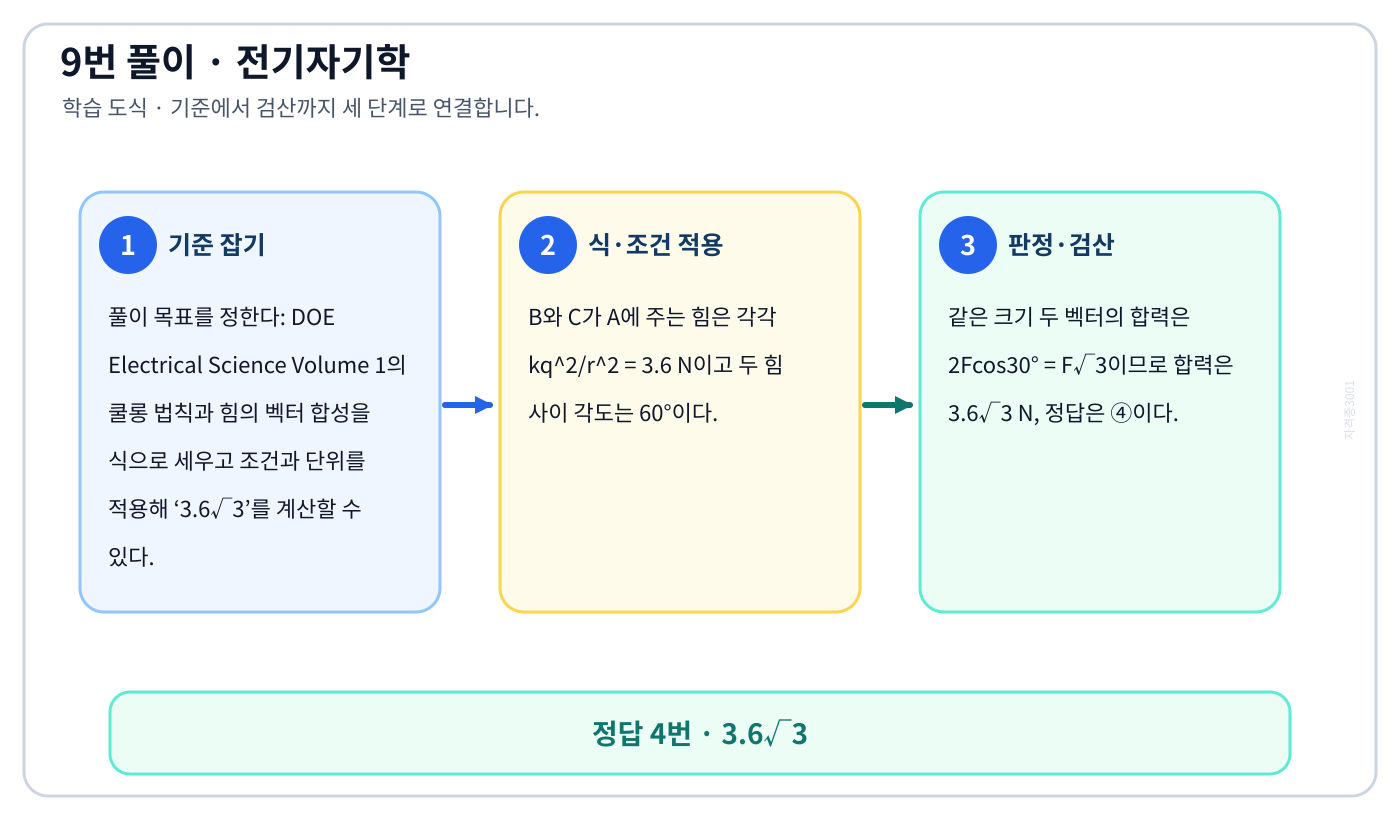

이 문제로 익힐 것

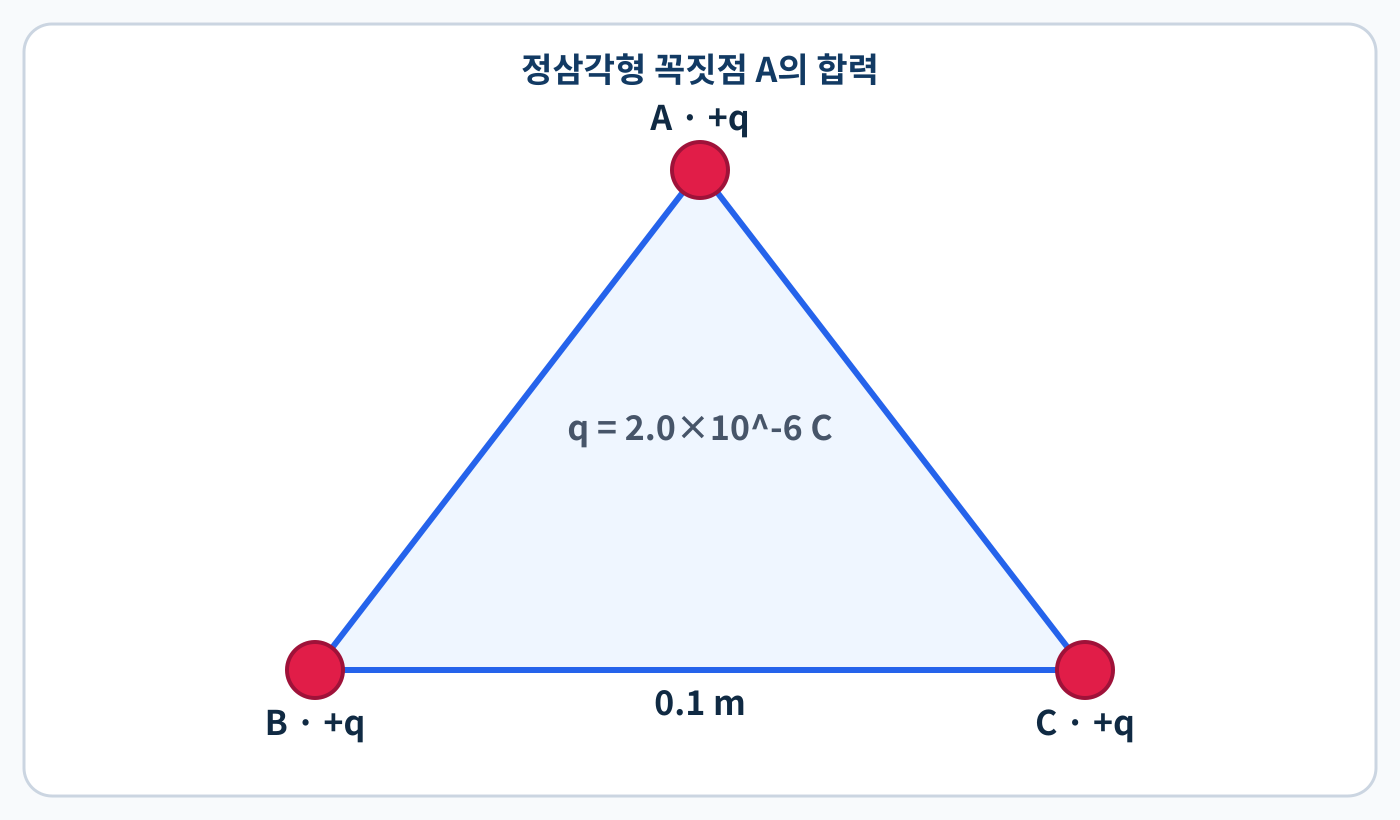

DOE Electrical Science Volume 1의 쿨롱 법칙과 힘의 벡터 합성을 식으로 세우고 조건과 단위를 적용해 ‘3.6√3’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 1의 쿨롱 법칙과 힘의 벡터 합성을 식으로 세우고 조건과 단위를 적용해 ‘3.6√3’를 계산할 수 있다.
2. B와 C가 A에 주는 힘은 각각 kq²/r² = 3.6 N이고 두 힘 사이 각도는 60°이다.
3. 같은 크기 두 벡터의 합력은 2Fcos30° = F√3이므로 합력은 3.6√3 N, 정답은 ④이다.

자주 하는 실수: A점의 두 반발력 사이각은 60°다. 직각합성 √2가 아니라 2Fcos30°=F√3을 사용한다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

DOE Electrical Science Volume 2의 인덕터와 자기장 저장에너지 관계를 식으로 세우고 조건과 단위를 적용해 ‘B²/(2μ)’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 2의 인덕터와 자기장 저장에너지 관계를 식으로 세우고 조건과 단위를 적용해 ‘B²/(2μ)’를 계산할 수 있다.
2. 선형 매질의 자계 에너지 밀도는 w = ∫₀ᴮ H dB = BH/2이다.
3. B = μH를 대입하면 w = B²/(2μ) = μH²/2이므로 제시된 식 중 정답은 ①이다.

자주 하는 실수: 선형 매질의 에너지는 BH/2이며 B=μH를 넣으면 B²/(2μ)=μH²/2다. BH나 H²/(2μ)를 고르지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

DOE Electrical Science Volume 1의 전위 기울기와 전기장 에너지 밀도를 식으로 세우고 조건과 단위를 적용해 ‘(4/3)ε₀’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 1의 전위 기울기와 전기장 에너지 밀도를 식으로 세우고 조건과 단위를 적용해 ‘(4/3)ε₀’를 계산할 수 있다.
2. E = −∇V = −2x x̂−2y ŷ이므로 |E|² = 4x²+4y²이다.
3. W = (ε₀/2)∫∫∫|E|²dV = 2ε₀(1/3+1/3) = 4ε₀/3 J이다. 따라서 정답은 ①이다.

자주 하는 실수: 먼저 E=−∇V를 구하고 |E|²을 부피 적분한다. 에너지밀도의 1/2와 x·y 두 적분항을 빠뜨리지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

DOE Electrical Science Volume 1의 유전체 경계에서 E와 D의 경계조건을 식으로 세우고 조건과 단위를 적용해 ‘θ₁>θ₂, E₁<E₂’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 1의 유전체 경계에서 E와 D의 경계조건을 식으로 세우고 조건과 단위를 적용해 ‘θ₁>θ₂, E₁<E₂’를 계산할 수 있다.
2. 자유 표면전하가 없는 유전체 경계에서 접선 전계는 같고 법선 전속밀도는 같다.
3. 유리의 유전율이 공기보다 크므로 공기 쪽 법선 전계가 더 커져 E₁<E₂가 된다. 전계선은 공기 쪽에서 법선에 더 가까워져 θ₁>θ₂이므로 정답은 ③이다.

자주 하는 실수: 경계각이 법선 기준인지부터 고정하고 Et 연속·Dn 연속을 함께 쓴다. 전계 크기 관계만으로 각도를 반대로 고르지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

DOE Electrical Science Volume 1의 무한 평면전하 전계와 전위차를 식으로 세우고 조건과 단위를 적용해 ‘1.8×10¹²’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 1의 무한 평면전하 전계와 전위차를 식으로 세우고 조건과 단위를 적용해 ‘1.8×10¹²’를 계산할 수 있다.
2. 반대 부호 무한 평판 사이의 합성 전계는 E = σ/ε₀이다.
3. 전위차는 V = Ed = 4×4/ε₀ ≈ 1.81×10¹² V이므로 정답은 ④이다.

자주 하는 실수: 반대 부호 두 무한평판 사이에서는 각 σ/(2ε0)가 더해져 σ/ε0가 된다. 1/2를 남기면 답이 절반이 된다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

DOE Electrical Science Volume 2의 인덕턴스 정의와 저장에너지 식의 정의와 반대개념을 비교해 ‘N/(A·m)’를 판별할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 2의 인덕턴스 정의와 저장에너지 식의 정의와 반대개념을 비교해 ‘N/(A·m)’를 판별할 수 있다.
2. 1 H = 1 Wb/A = 1 V·s/A = 1 Ω·s이며 저장에너지 W = LI²/2에서 H = J/A²도 된다.
3. N/(A·m)는 B/H에 해당하는 투자율 H/m의 단위이므로 인덕턴스 단위가 아니어서 정답은 ④이다.

자주 하는 실수: N/(A·m)는 투자율 H/m의 차원이다. 익숙한 기호만 보지 말고 Wb/A, Ω·s, J/A²로 단위를 끝까지 줄인다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

DOE Electrical Science Volume 1의 원통도체 전계·전위와 정전용량 정의를 식으로 세우고 조건과 단위를 적용해 ‘πε₀/ln((d−a)/a)’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 1의 원통도체 전계·전위와 정전용량 정의를 식으로 세우고 조건과 단위를 적용해 ‘πε₀/ln((d−a)/a)’를 계산할 수 있다.
2. 동일 반지름 2선식 선로의 단위 길이 정전용량은 양의 로그항이 분모에 놓이는 C′ = πε₀/ln((d−a)/a) 형태이다.
3. d>a이므로 로그 인수가 1보다 큰 정상 배치에서 양의 정전용량이 되어 정답은 ②이다.

자주 하는 실수: 정전용량의 로그항은 분모에 있고 인수는 양의 길이비여야 한다. ln(a/(d−a))처럼 음수가 되는 표현을 피한다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

DOE Electrical Science Volume 1의 평행 전류도선 사이 자기력을 식으로 세우고 조건과 단위를 적용해 ‘2’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 1의 평행 전류도선 사이 자기력을 식으로 세우고 조건과 단위를 적용해 ‘2’를 계산할 수 있다.
2. 평행도선의 단위 길이당 힘은 F/l = μ₀I²/(2πd) = 2×10⁻⁷I²/d이다.
3. d=4 m, F/l=2×10⁻⁷ N/m를 넣으면 I²=4이므로 I=2 A, 정답은 ②이다.

자주 하는 실수: 평행도선 힘은 단위길이당 μ0I²/(2πd)다. 거리 4 m를 분자에 놓거나 왕복전류라 2배 하지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

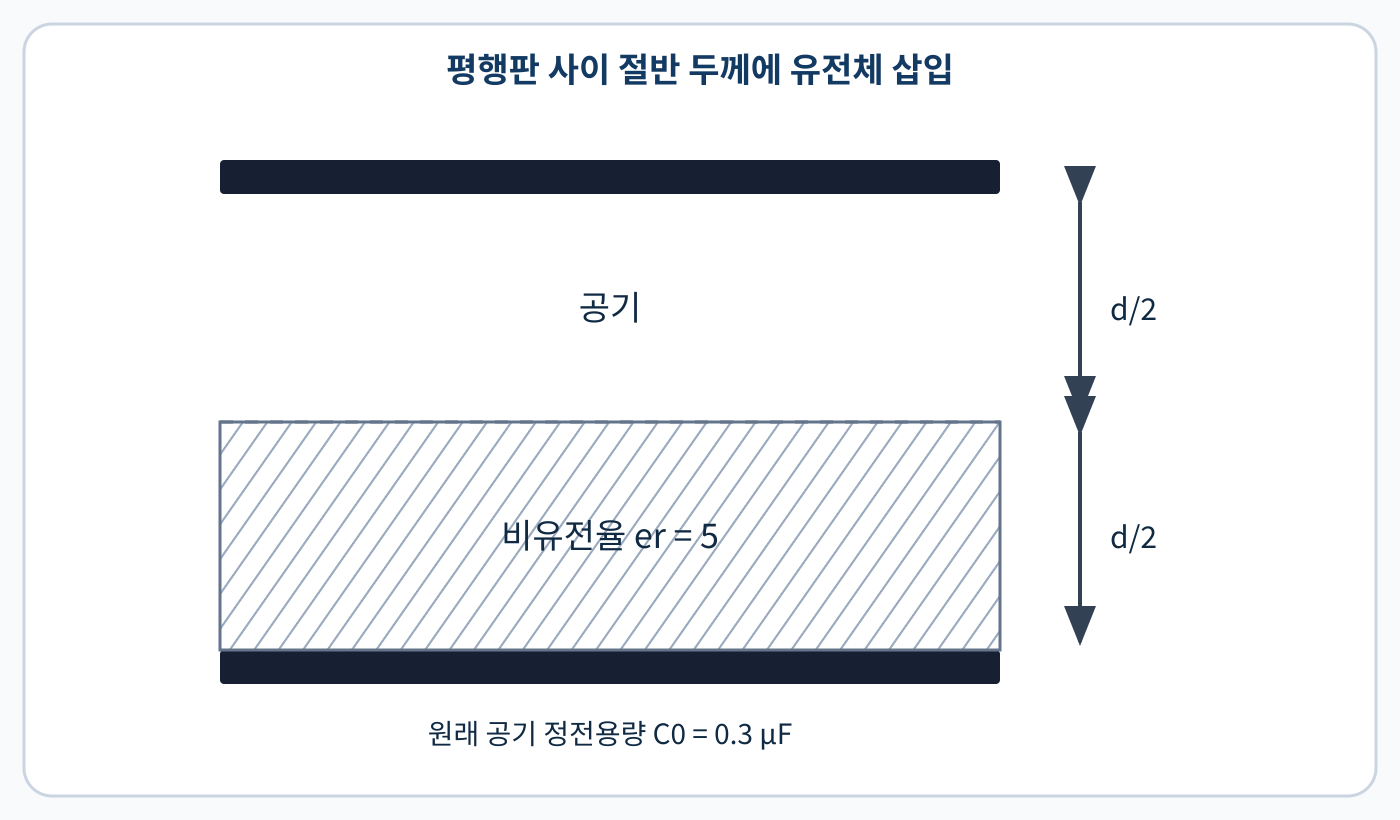

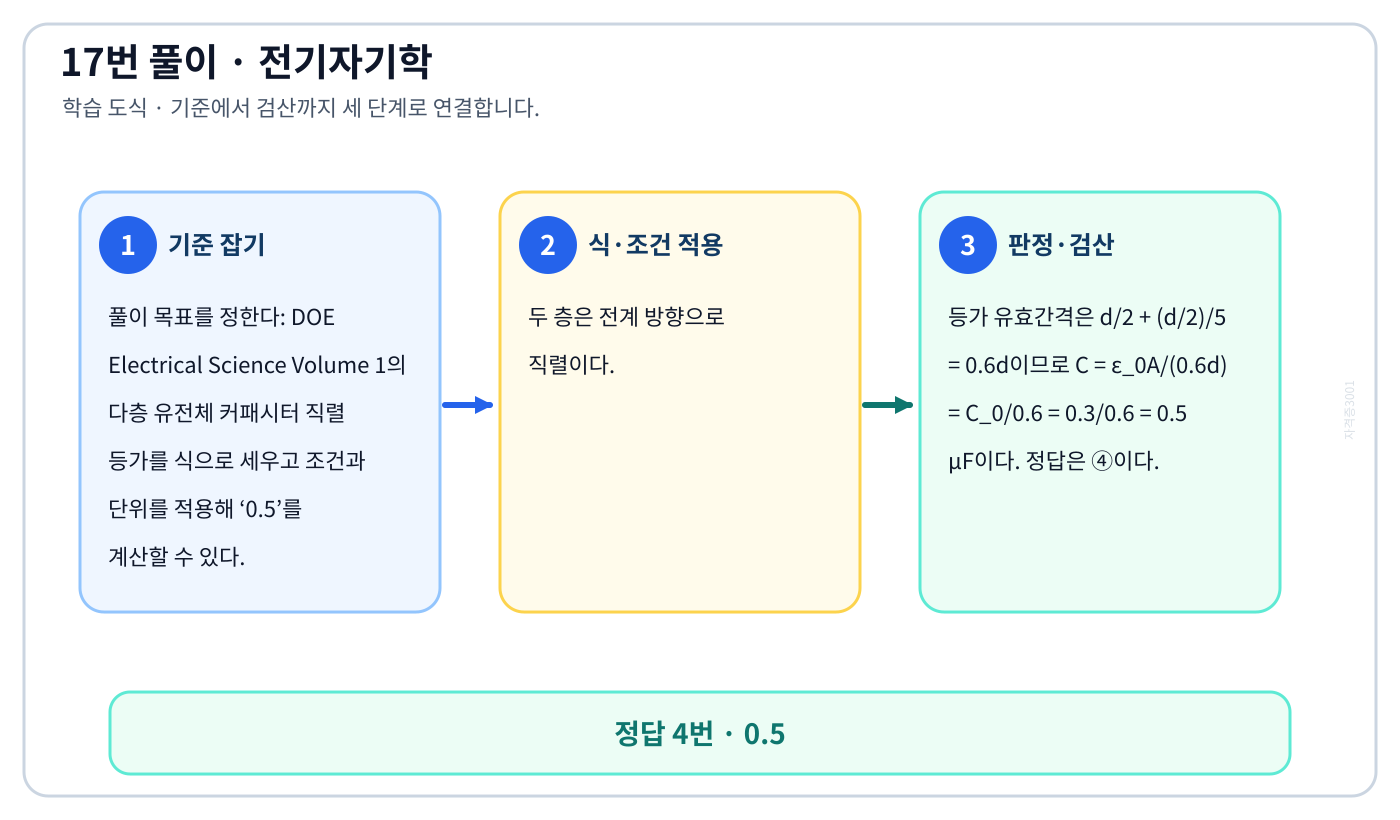

이 문제로 익힐 것

DOE Electrical Science Volume 1의 다층 유전체 커패시터 직렬 등가를 식으로 세우고 조건과 단위를 적용해 ‘0.5’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 1의 다층 유전체 커패시터 직렬 등가를 식으로 세우고 조건과 단위를 적용해 ‘0.5’를 계산할 수 있다.
2. 두 층은 전계 방향으로 직렬이다.
3. 등가 유효간격은 d/2 + (d/2)/5 = 0.6d이므로 C = ε₀A/(0.6d) = C₀/0.6 = 0.3/0.6 = 0.5 μF이다. 정답은 ④이다.

자주 하는 실수: 유전체가 전계 방향으로 절반 두께를 차지하므로 두 층은 직렬이다. 면적 절반의 병렬모델로 계산하지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

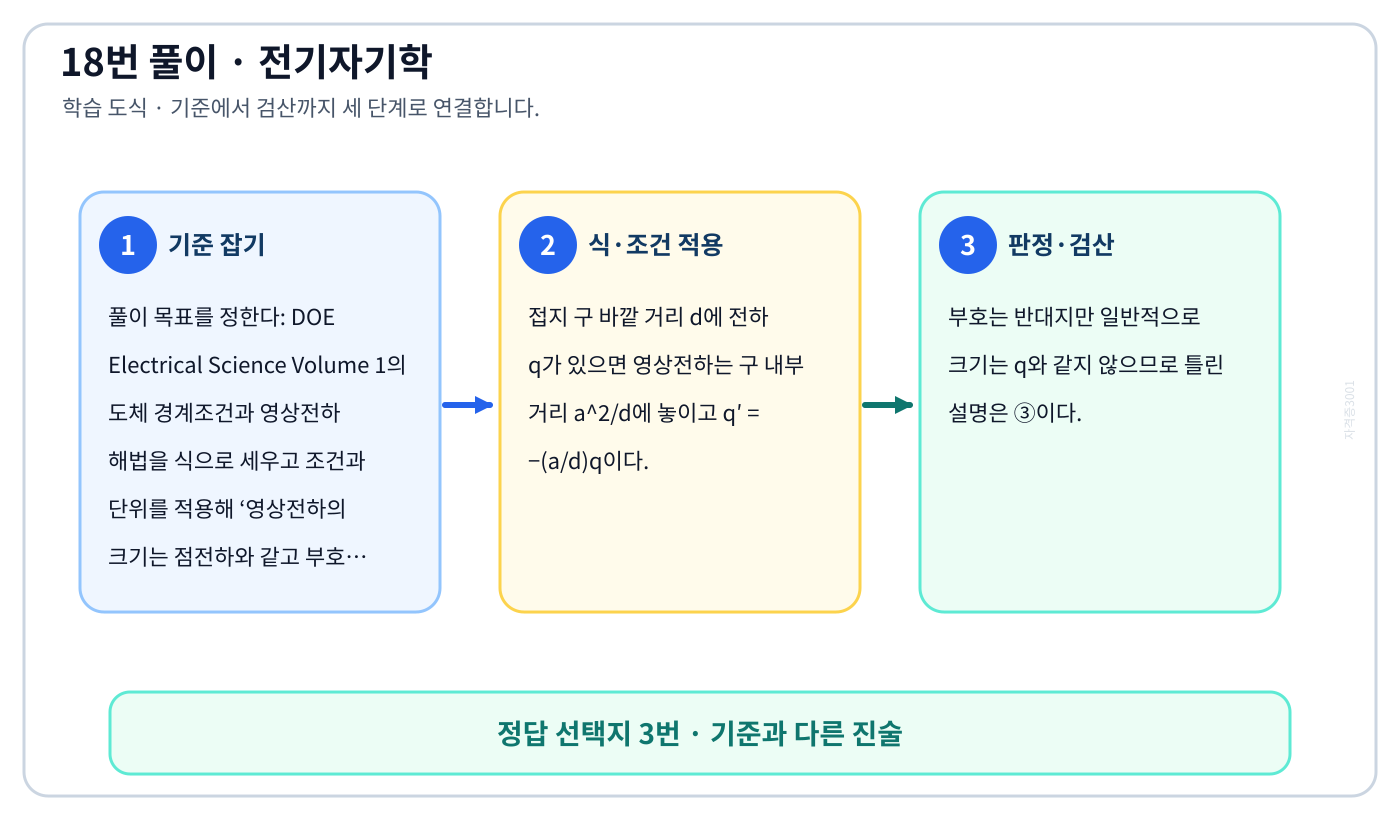

DOE Electrical Science Volume 1의 도체 경계조건과 영상전하 해법을 식으로 세우고 조건과 단위를 적용해 ‘영상전하의 크기는 점전하와 같고 부호는 반대이다.’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 1의 도체 경계조건과 영상전하 해법을 식으로 세우고 조건과 단위를 적용해 ‘영상전하의 크기는 점전하와 같고 부호는 반대이다.’를 계산할 수 있다.

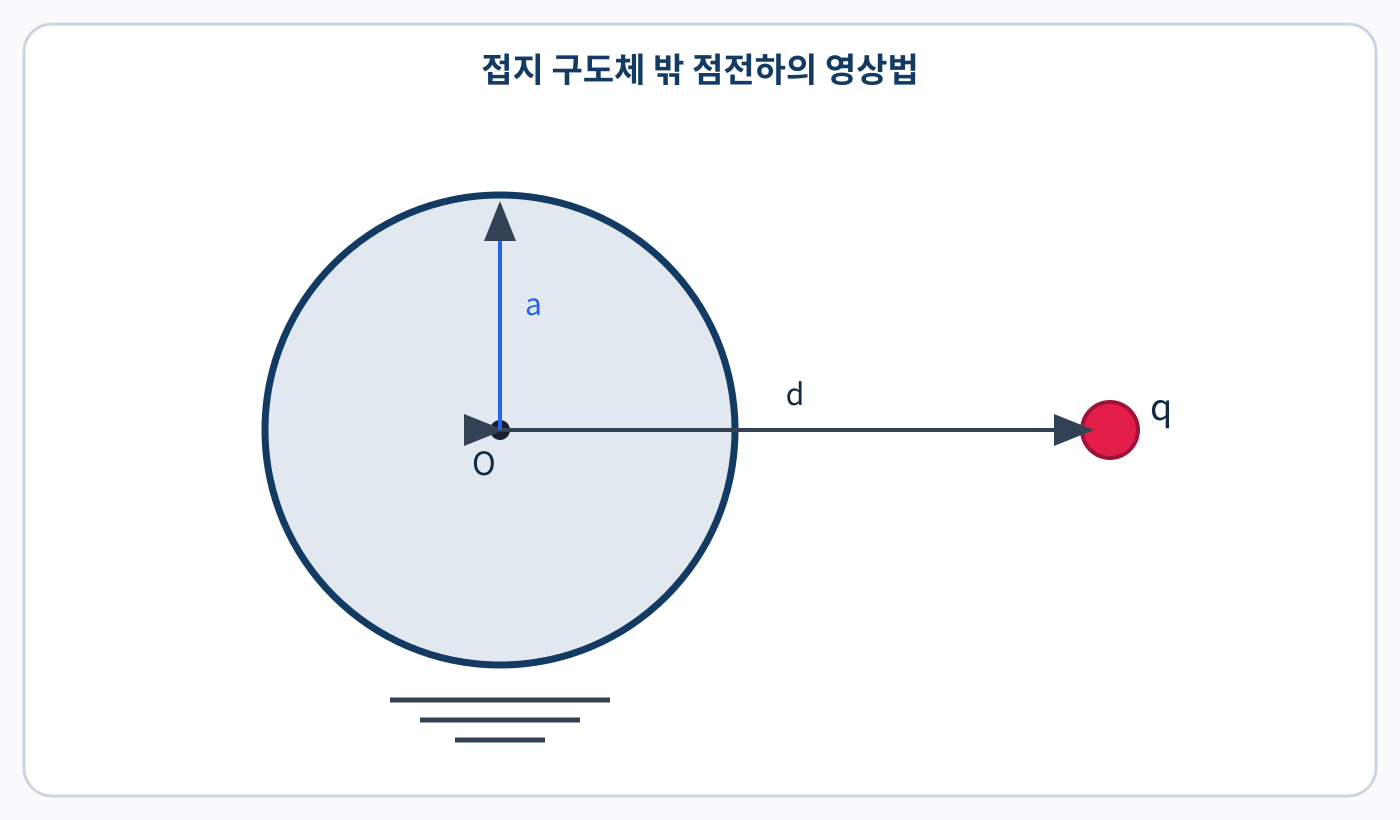

2. 접지 구 바깥 거리 d에 전하 q가 있으면 영상전하는 구 내부 거리 a²/d에 놓이고 q′ = −(a/d)q이다.
3. 부호는 반대지만 일반적으로 크기는 q와 같지 않으므로 틀린 설명은 ③이다.

자주 하는 실수: 접지 평면과 달리 접지 구의 영상전하는 q′=−(a/d)q이고 위치는 a²/d다. 크기가 원전하와 같다고 단정하지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

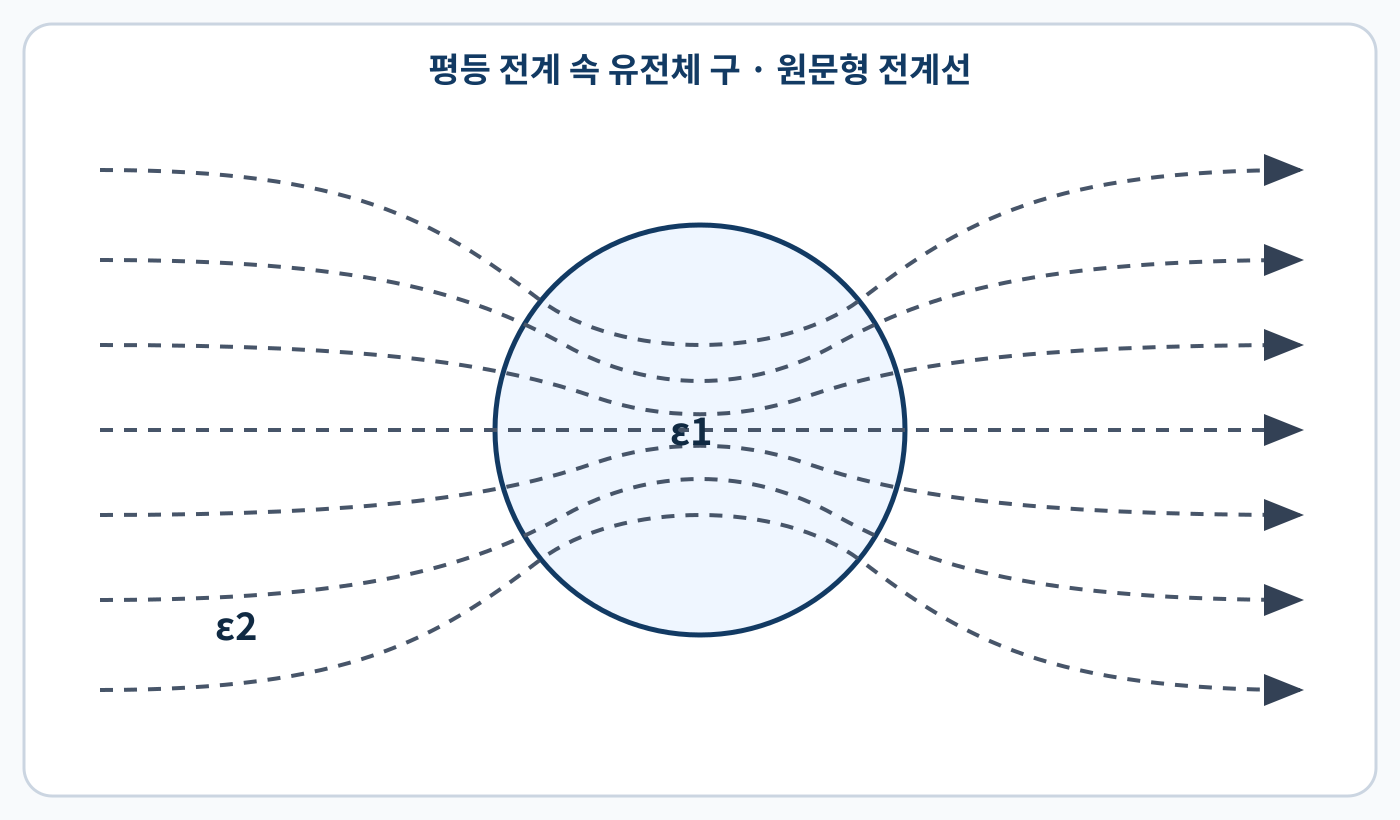

이 문제로 익힐 것

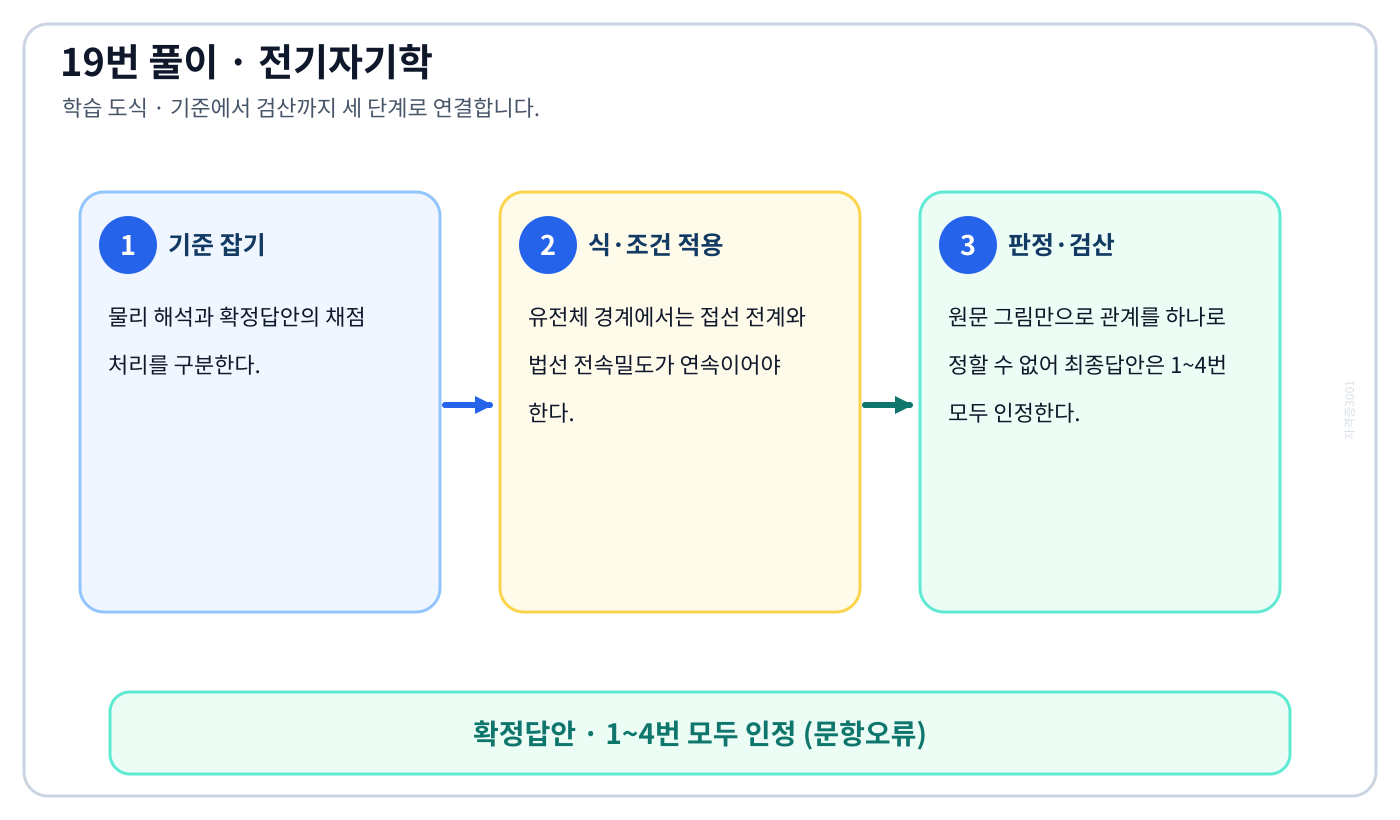

2022년 제1회 확정답안의 전항 정답 처리와 유전체 경계조건을 적용해 물리적 판정과 최종 전항 정답 처리를 구분해 설명할 수 있다.

풀이 순서

1. 물리 해석과 확정답안의 채점 처리를 구분한다.
2. 유전체 경계에서는 접선 전계와 법선 전속밀도가 연속이어야 한다.
3. 원문 그림만으로 관계를 하나로 정할 수 없어 최종답안은 1~4번 모두 인정한다.

자주 하는 실수: 가답안 2번을 단일 정답으로 고정하면 안 된다. 도면 판독 모호성 때문에 최종 확정답안은 1~4번 모두 인정이다.

다른 문제에 적용: 계산값이 선택지와 맞지 않으면 가까운 값을 억지로 고르지 말고 단위·조건·공식과 확정답안의 문항오류 처리를 분리해 확인한다.

이 문제로 익힐 것

DOE Electrical Science Volume 2의 교류도체 표피효과와 침투깊이 관계를 식으로 세우고 조건과 단위를 적용해 ‘전류 주파수가 높을수록 표피효과는 작아진다.’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 2의 교류도체 표피효과와 침투깊이 관계를 식으로 세우고 조건과 단위를 적용해 ‘전류 주파수가 높을수록 표피효과는 작아진다.’를 계산할 수 있다.
2. 표피깊이는 δ = √[2/(ωμσ)]이다.
3. 주파수 f, 투자율 μ, 도전율 σ가 커질수록 δ가 작아져 전류가 표면에 더 집중되므로 표피효과는 커진다. 따라서 주파수가 높을수록 작아진다는 ②가 틀리다.

자주 하는 실수: 표피깊이 δ는 √[2/(ωμσ)]다. 주파수·투자율·도전율이 커질수록 깊이는 줄고 표피효과는 커진다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

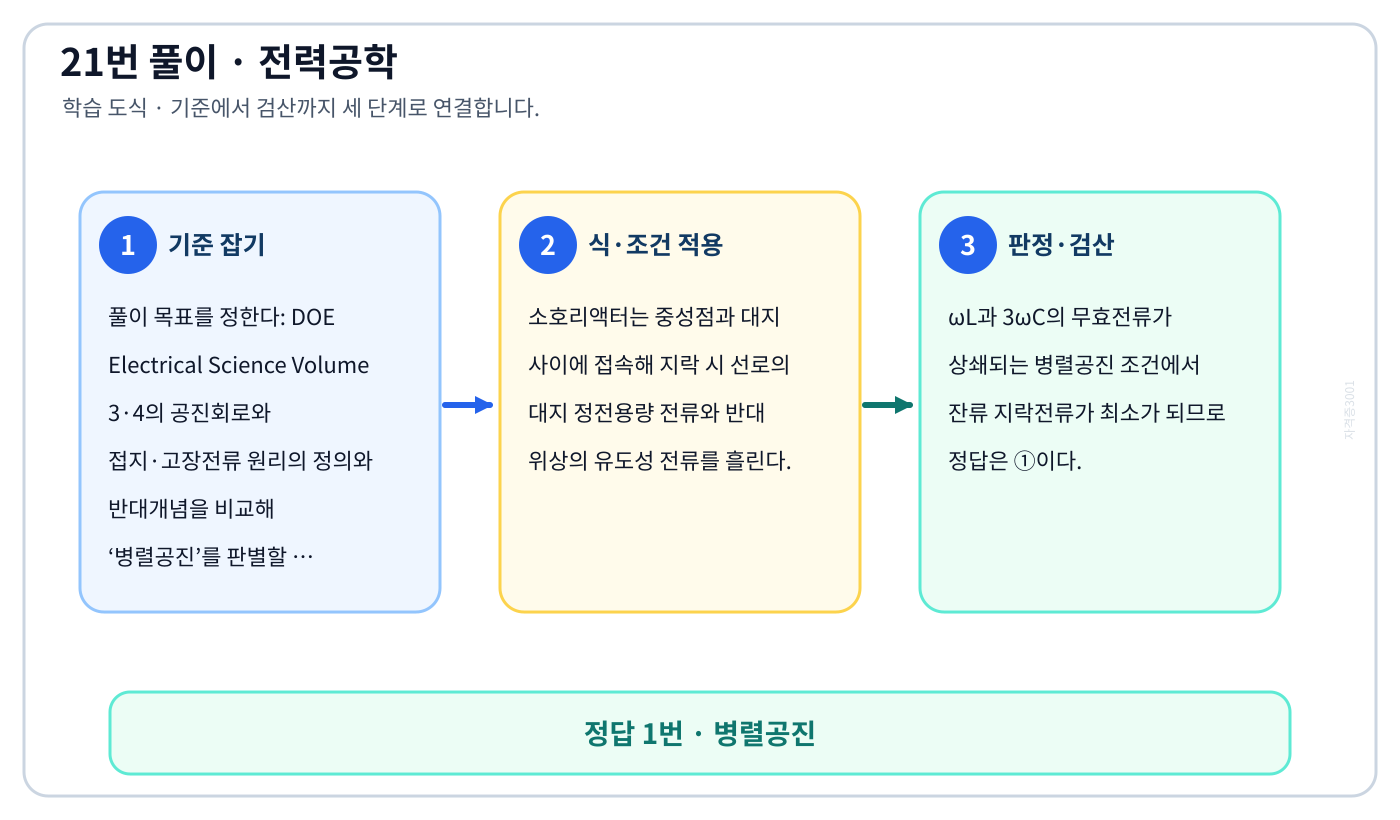

이 문제로 익힐 것

DOE Electrical Science Volume 3·4의 공진회로와 접지·고장전류 원리의 정의와 반대개념을 비교해 ‘병렬공진’를 판별할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 3·4의 공진회로와 접지·고장전류 원리의 정의와 반대개념을 비교해 ‘병렬공진’를 판별할 수 있다.
2. 소호리액터는 중성점과 대지 사이에 접속해 지락 시 선로의 대지 정전용량 전류와 반대 위상의 유도성 전류를 흘린다.
3. ωL과 3ωC의 무효전류가 상쇄되는 병렬공진 조건에서 잔류 지락전류가 최소가 되므로 정답은 ①이다.

자주 하는 실수: 소호리액터는 중성점에서 선로 대지정전용량과 병렬 무효분기를 이룬다. 전류 상쇄를 직렬공진으로 부르지 않는다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

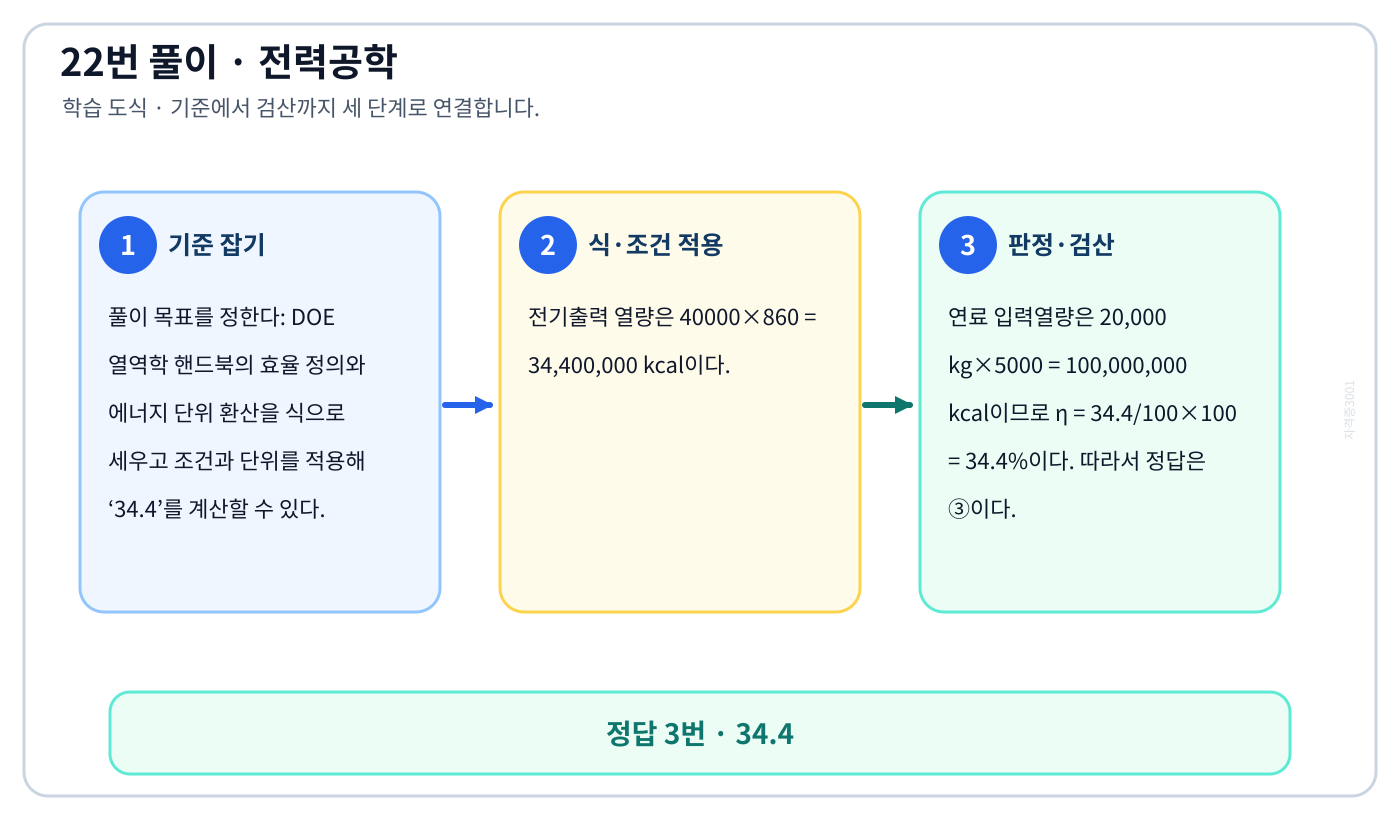

DOE 열역학 핸드북의 효율 정의와 에너지 단위 환산을 식으로 세우고 조건과 단위를 적용해 ‘34.4’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE 열역학 핸드북의 효율 정의와 에너지 단위 환산을 식으로 세우고 조건과 단위를 적용해 ‘34.4’를 계산할 수 있다.
2. 전기출력 열량은 40000×860 = 34,400,000 kcal이다.
3. 연료 입력열량은 20,000 kg×5000 = 100,000,000 kcal이므로 η = 34.4/100×100 = 34.4%이다. 따라서 정답은 ③이다.

자주 하는 실수: 석탄 20 t를 20,000 kg으로, 전력량 1 kWh를 860 kcal로 맞춘 뒤 출력열량/입력열량을 계산한다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

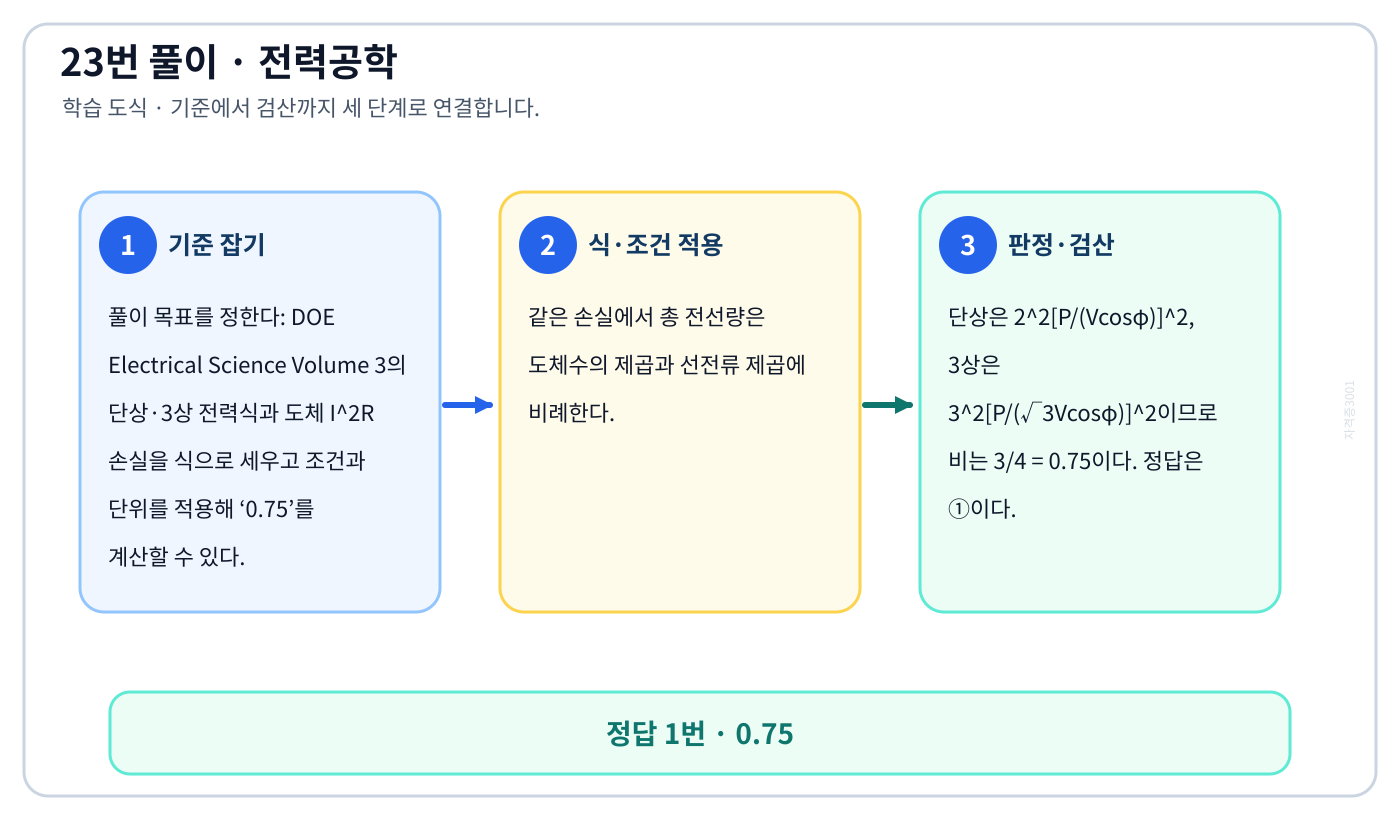

이 문제로 익힐 것

DOE Electrical Science Volume 3의 단상·3상 전력식과 도체 I²R 손실을 식으로 세우고 조건과 단위를 적용해 ‘0.75’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 3의 단상·3상 전력식과 도체 I²R 손실을 식으로 세우고 조건과 단위를 적용해 ‘0.75’를 계산할 수 있다.
2. 같은 손실에서 총 전선량은 도체수의 제곱과 선전류 제곱에 비례한다.
3. 단상은 2²[P/(Vcosφ)]², 3상은 3²[P/(√3Vcosφ)]²이므로 비는 3/4 = 0.75이다. 정답은 ①이다.

자주 하는 실수: 같은 선간전압에서 3상 전류는 단상의 1/√3이고 총 전선량에는 도체 수도 들어간다. 전류비만 비교하지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

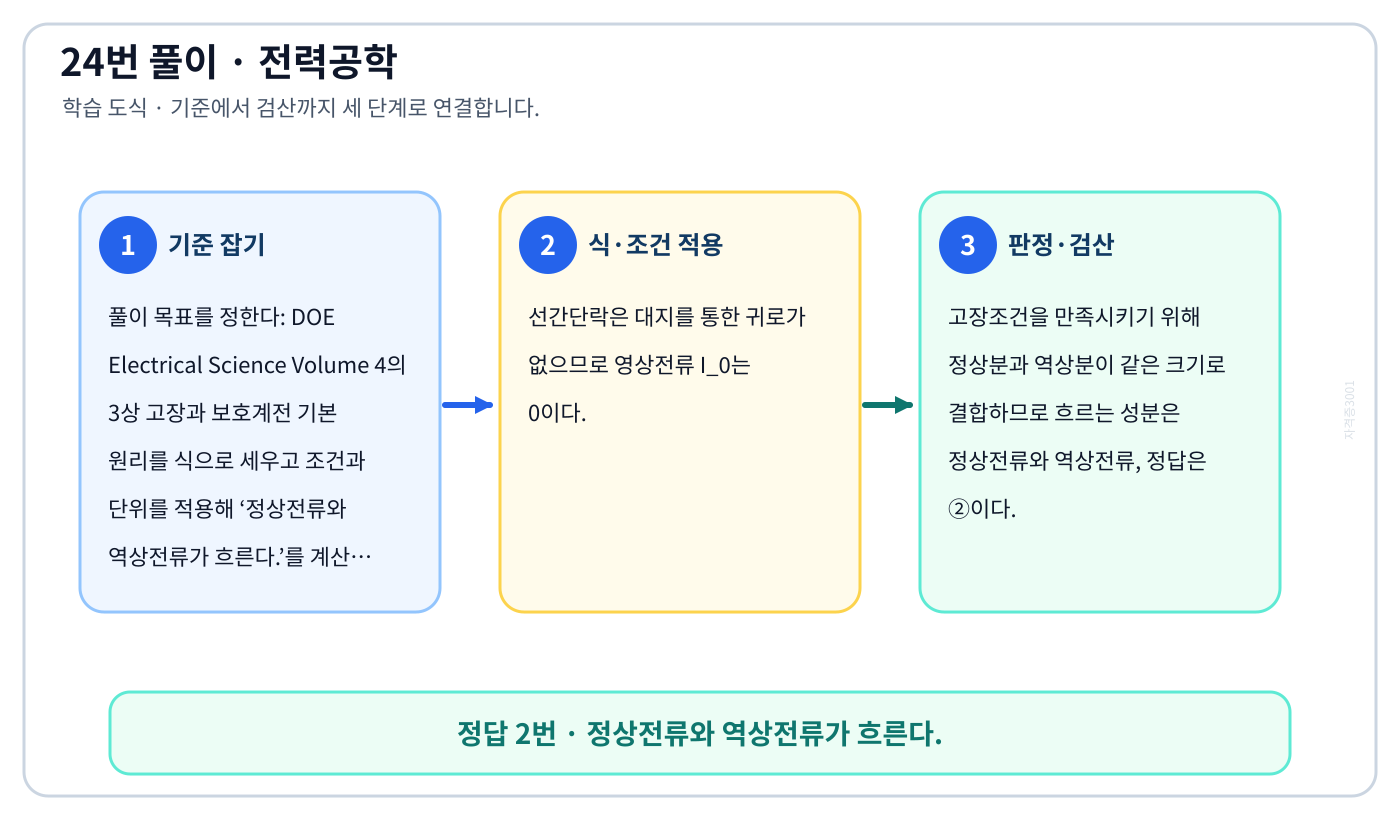

이 문제로 익힐 것

DOE Electrical Science Volume 4의 3상 고장과 보호계전 기본 원리를 식으로 세우고 조건과 단위를 적용해 ‘정상전류와 역상전류가 흐른다.’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 4의 3상 고장과 보호계전 기본 원리를 식으로 세우고 조건과 단위를 적용해 ‘정상전류와 역상전류가 흐른다.’를 계산할 수 있다.
2. 선간단락은 대지를 통한 귀로가 없으므로 영상전류 I₀는 0이다.
3. 고장조건을 만족시키기 위해 정상분과 역상분이 같은 크기로 결합하므로 흐르는 성분은 정상전류와 역상전류, 정답은 ②이다.

자주 하는 실수: 선간단락은 대지 귀로가 없어 I0=0이다. 정상·역상은 흐르지만 영상분까지 포함시키지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

DOE Electrical Science Volume 3의 2포트 회로와 송전선로 등가 관계를 식으로 세우고 조건과 단위를 적용해 ‘0’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 3의 2포트 회로와 송전선로 등가 관계를 식으로 세우고 조건과 단위를 적용해 ‘0’를 계산할 수 있다.
2. 상호성 선로의 4단자 정수는 AD−BC=1을 만족한다.
3. A=D=1이므로 1−(j190)C=1, 따라서 C=0이다. 이는 정전용량을 무시한 단거리형 근사와도 일치하므로 정답은 ①이다.

자주 하는 실수: 상호성 4단자망은 AD−BC=1이다. A=D=1일 때 B가 0이 아니므로 C=0임을 바로 확인한다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

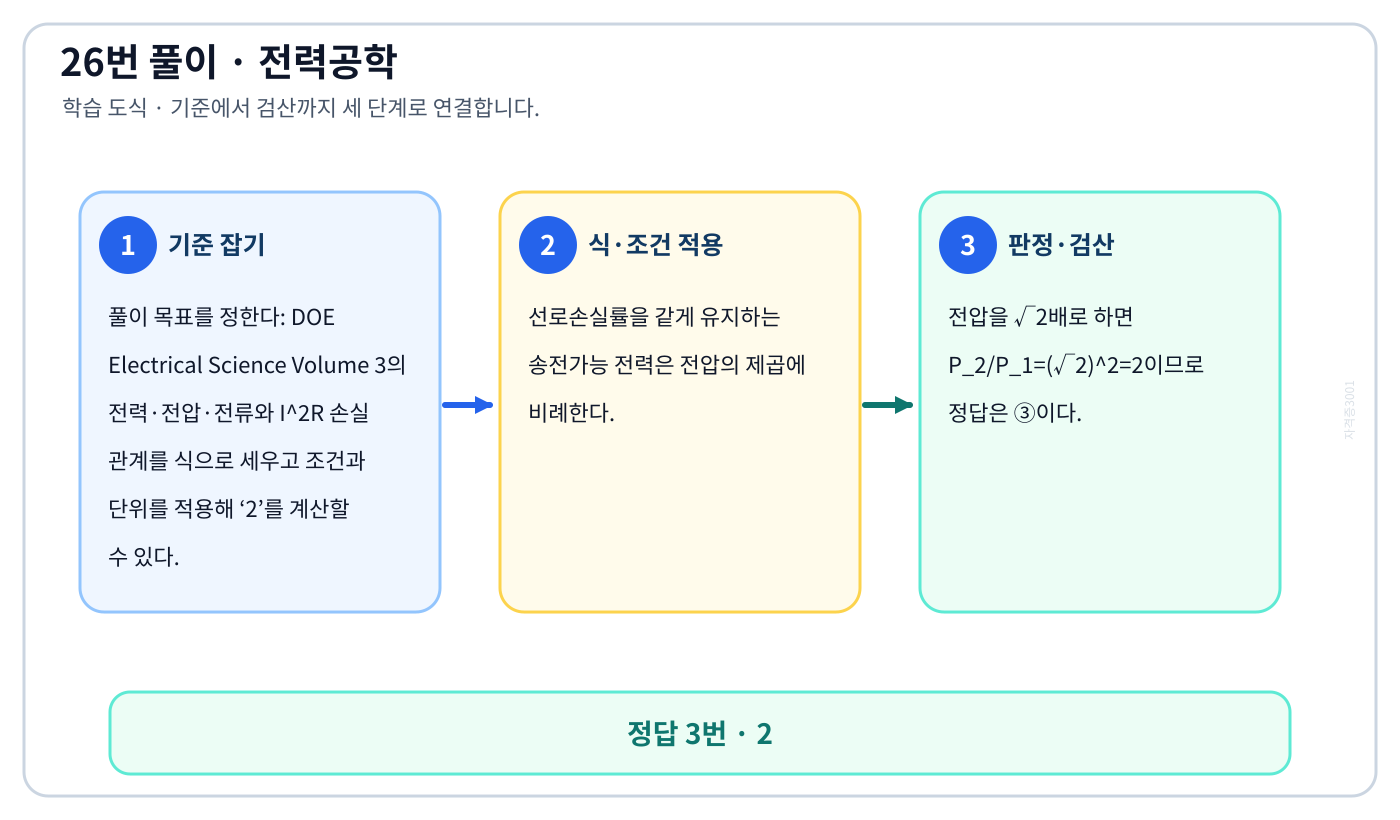

이 문제로 익힐 것

DOE Electrical Science Volume 3의 전력·전압·전류와 I²R 손실 관계를 식으로 세우고 조건과 단위를 적용해 ‘2’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 3의 전력·전압·전류와 I²R 손실 관계를 식으로 세우고 조건과 단위를 적용해 ‘2’를 계산할 수 있다.
2. 선로손실률을 같게 유지하는 송전가능 전력은 전압의 제곱에 비례한다.
3. 전압을 √2배로 하면 P₂/P₁=(√2)²=2이므로 정답은 ③이다.

자주 하는 실수: 같은 손실률에서 송전가능전력은 V²에 비례한다. 전압비 √2를 그대로 답으로 두지 말고 제곱한다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

DOE Electrical Science Volume 4의 차단기 아크 소호와 회복전압의 정의와 반대개념을 비교해 ‘진상전류’를 판별할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 4의 차단기 아크 소호와 회복전압의 정의와 반대개념을 비교해 ‘진상전류’를 판별할 수 있다.
2. 용량성 진상전류를 차단하면 전류 영점 뒤 전원측과 부하측 사이의 회복전압이 빠르게 커지고 전압 상승률도 높아진다.
3. 접점 간 절연회복보다 회복전압이 앞서면 재점호가 발생하기 쉬우므로 정답은 ③이다.

자주 하는 실수: 용량성 진상전류 차단 뒤에는 잔류전하로 회복전압 상승률이 커진다. 단락전류 크기만 보고 재점호를 판단하지 않는다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

미국 개척국 송전선로 설계 자료의 애자련·금구 구성과 시험 관리기관 범위의 정의와 반대개념을 비교해 ‘애자 기호는 P이며 2~5층 갓 모양 자기편을 시멘트로 접착해 주철재 베이스로 지지한다.’를 판별할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: 미국 개척국 송전선로 설계 자료의 애자련·금구 구성과 시험 관리기관 범위의 정의와 반대개념을 비교해 ‘애자 기호는 P이며 2~5층 갓 모양 자기편을 시멘트로 접착해 주철재 베이스로 지지한다.’를 판별할 수 있다.
2. P 기호와 여러 층의 갓 모양 자기편을 시멘트로 접착한 구조는 핀애자 설명이다.
3. 현수애자는 디스크 단위 애자를 볼소켓·클레비스 방식으로 연결하고 개수를 전압에 맞게 조절하며 다련으로 기계적 강도를 높이므로 정답은 ②이다.

자주 하는 실수: P 기호와 여러 층 갓 모양 자기편은 핀애자 설명이다. 디스크 유닛을 가감하는 현수애자와 구조를 구분한다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

DOE Electrical Science Volume 3의 동기발전기 여자와 전압조정의 정의와 반대개념을 비교해 ‘전압조정용 탭의 수동변환을 원활히 한다.’를 판별할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 3의 동기발전기 여자와 전압조정의 정의와 반대개념을 비교해 ‘전압조정용 탭의 수동변환을 원활히 한다.’를 판별할 수 있다.
2. 속응여자는 고장·전압저하 때 계자전압을 빠르게 올려 발전기 단자전압과 동기화력을 회복하고 과도안정도를 높인다.
3. 변압기 탭의 수동변환 편의와는 무관하므로 틀린 설명은 ④이다.

자주 하는 실수: 속응여자는 계자전압 상승과 과도안정도 향상을 위한 것이다. 변압기 탭 수동조작 편의와 연결하지 않는다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

DOE Electrical Science Volume 4의 보호계전기 동작과 차단기 트립·아크 소호 순서의 정의와 반대개념을 비교해 ‘트립코일 여자부터 소호까지의 시간’를 판별할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 4의 보호계전기 동작과 차단기 트립·아크 소호 순서의 정의와 반대개념을 비교해 ‘트립코일 여자부터 소호까지의 시간’를 판별할 수 있다.
2. 차단기의 차단시간은 트립회로가 여자된 순간부터 주접점이 열리고 모든 극의 아크가 최종 소호될 때까지이다.
3. 계전기 검출시간은 차단기 자체 정격에 포함하지 않으므로 정답은 ②이다.

자주 하는 실수: 차단기 자체 차단시간은 트립코일 여자부터 최종 소호까지다. 계전기 검출시간이 포함된 고장제거시간과 구분한다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

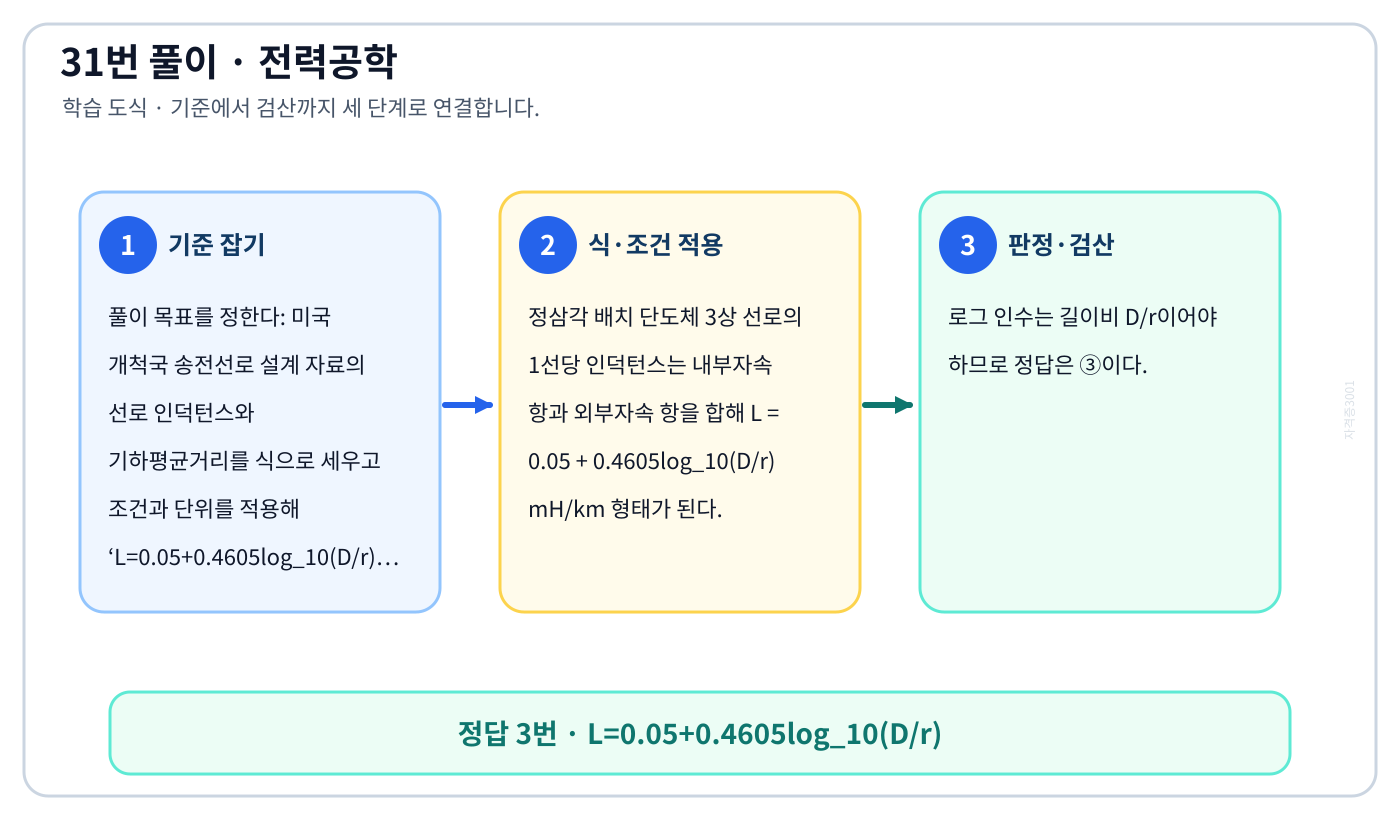

미국 개척국 송전선로 설계 자료의 선로 인덕턴스와 기하평균거리를 식으로 세우고 조건과 단위를 적용해 ‘L=0.05+0.4605log₁₀(D/r)’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: 미국 개척국 송전선로 설계 자료의 선로 인덕턴스와 기하평균거리를 식으로 세우고 조건과 단위를 적용해 ‘L=0.05+0.4605log₁₀(D/r)’를 계산할 수 있다.
2. 정삼각 배치 단도체 3상 선로의 1선당 인덕턴스는 내부자속 항과 외부자속 항을 합해 L = 0.05 + 0.4605log₁₀(D/r) mH/km 형태가 된다.
3. 로그 인수는 길이비 D/r이어야 하므로 정답은 ③이다.

자주 하는 실수: 상수항은 0.05 mH/km이고 로그 인수는 D/r인 무차원비다. 0.5나 D/r²처럼 차원이 남는 식을 거른다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

DOE Electrical Science Volume 3의 복소전력·유효전력·무효전력과 역률을 식으로 세우고 조건과 단위를 적용해 ‘유효전력/각 상 피상전력의 벡터합×100’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 3의 복소전력·유효전력·무효전력과 역률을 식으로 세우고 조건과 단위를 적용해 ‘유효전력/각 상 피상전력의 벡터합×100’를 계산할 수 있다.
2. 불평형 3상에서는 각 상의 복소전력 S_a, S_b, S_c를 벡터적으로 합한 전체 피상전력의 크기를 분모로 하고 총 유효전력 P를 분자로 삼는다.
3. 따라서 역률은 P/|ΣS|×100이며 정답은 ④이다.

자주 하는 실수: 불평형에서는 상별 복소전력을 먼저 벡터합한다. 상별 피상전력 크기의 산술합을 분모로 쓰지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

DOE Electrical Science Volume 4의 보호계전기 선택성·시간협조 원리의 정의와 반대개념을 비교해 ‘거리 보호계전’를 판별할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 4의 보호계전기 선택성·시간협조 원리의 정의와 반대개념을 비교해 ‘거리 보호계전’를 판별할 수 있다.
2. 전류차동·위상비교·방향비교는 보호구간 양단의 전류나 방향을 직접 비교해 내부고장을 고속 판별할 수 있다.
3. 거리계전은 임피던스 측정과 구간별 시간협조를 사용하므로 이 비교에서 가장 느린 방식은 ②이다.

자주 하는 실수: 거리계전은 측정 임피던스와 존별 시간협조를 사용한다. 양단 비교형 주보호와 같은 즉시동작으로 보지 않는다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

DOE Electrical Science Volume 3의 LC 공진과 Volume 4의 전력설비 보호의 정의와 반대개념을 비교해 ‘직렬 리액터’를 판별할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 3의 LC 공진과 Volume 4의 전력설비 보호의 정의와 반대개념을 비교해 ‘직렬 리액터’를 판별할 수 있다.
2. 진상용 콘덴서에 직렬 리액터를 넣으면 회로의 공진주파수를 문제 고조파보다 낮게 이동시키고 고조파 전류 유입을 제한할 수 있다.
3. 방전코일과 차단기는 공진점 조정 기능이 없으므로 정답은 ②이다.

자주 하는 실수: 고조파 공진점 이동과 전류 제한은 진상콘덴서에 직렬 리액터를 넣어 수행한다. 방전코일의 방전 기능과 섞지 않는다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

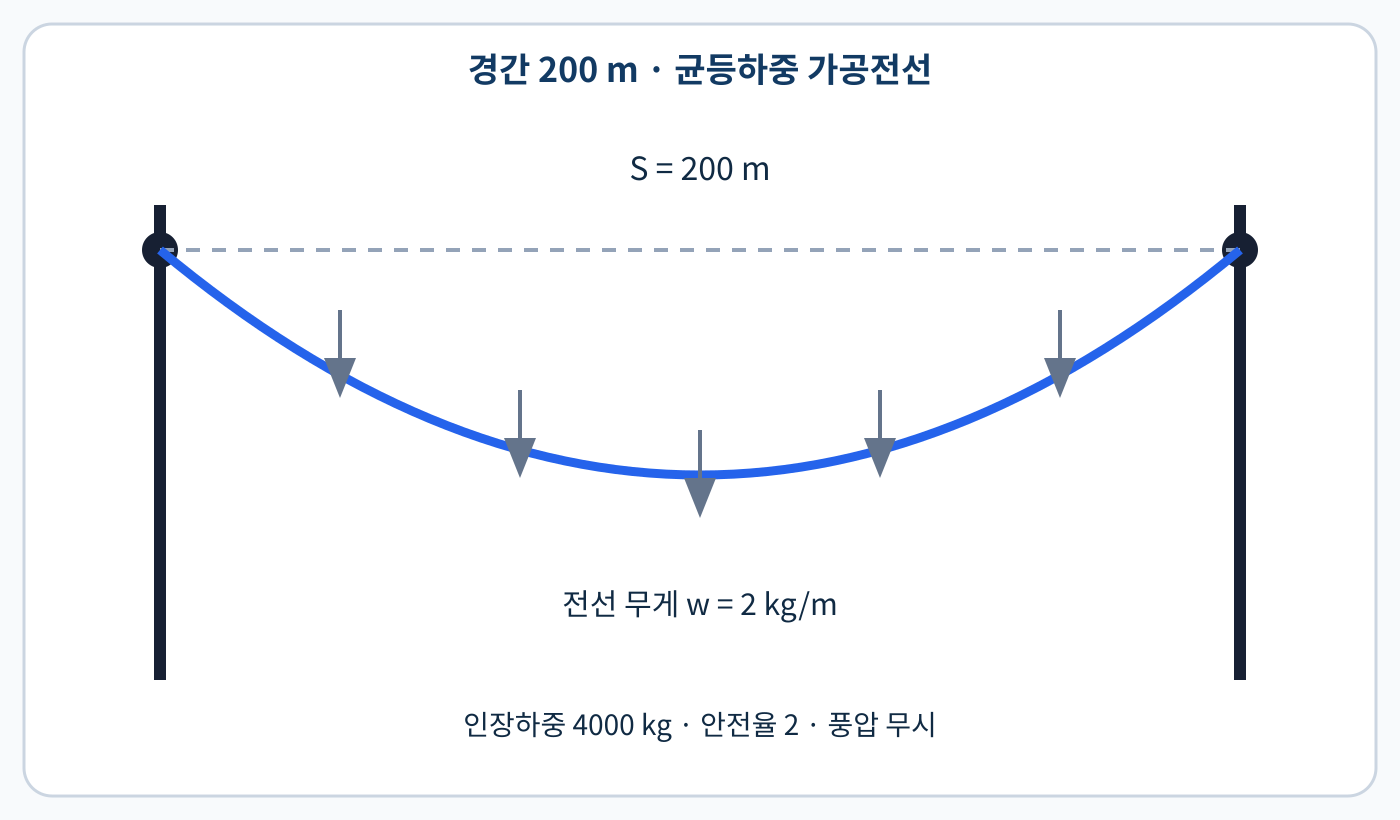

미국 개척국 Transmission Line Design Manual의 이도·장력·전선길이 관계를 식으로 세우고 조건과 단위를 적용해 ‘1/3’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: 미국 개척국 Transmission Line Design Manual의 이도·장력·전선길이 관계를 식으로 세우고 조건과 단위를 적용해 ‘1/3’를 계산할 수 있다.
2. 허용장력 T=4000/2=2000 kg, 이도 f=wS²/(8T)=2×200²/(8×2000)=5 m이다.
3. 포물선 근사에서 길이 증가량은 8f²/(3S)=8×25/(600)=1/3 m이므로 정답은 ③이다.

자주 하는 실수: 인장하중에 안전율을 먼저 적용해 허용장력을 구하고, 이도 f 뒤 길이 증가 8f²/(3S)를 순서대로 계산한다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

DOE Electrical Science Volume 3·4의 선로 전압강하와 전압변동률을 식으로 세우고 조건과 단위를 적용해 ‘11’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 3·4의 선로 전압강하와 전압변동률을 식으로 세우고 조건과 단위를 적용해 ‘11’를 계산할 수 있다.
2. 전압강하율은 수전단 전압을 기준으로 (V_s−V_r)/V_r×100이다.
3. (100−90)/90×100 = 11.11%이므로 가장 가까운 값은 ② 11%이다.

자주 하는 실수: 전압강하율의 분모는 수전단전압 Vr다. 송전단 100 V를 기준으로 10%라 계산하지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

DOE Electrical Science Volume 4의 방사상·루프 배전계통 구성의 정의와 반대개념을 비교해 ‘전력수요 증가 시 간선이나 분기선을 연장해 쉽게 공급할 수 있다.’를 판별할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 4의 방사상·루프 배전계통 구성의 정의와 반대개념을 비교해 ‘전력수요 증가 시 간선이나 분기선을 연장해 쉽게 공급할 수 있다.’를 판별할 수 있다.
2. 방사상 방식은 전원에서 부하로 가지처럼 뻗어 구조가 단순하고 증설이 쉽다.
3. 반면 사고 시 우회공급이 어렵고 전압변동·손실 및 신뢰도 측면에서는 환상방식보다 불리하므로 정답은 ①이다.

자주 하는 실수: 방사상은 구조가 단순하고 분기 연장이 쉽지만 우회공급과 신뢰도는 낮다. 환상방식의 장점을 뒤바꾸지 않는다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

미국 개척국 송전선로 설계 자료의 애자 보호금구와 과전압 방전 경로의 정의와 반대개념을 비교해 ‘선로 섬락 시 애자의 파손을 방지한다.’를 판별할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: 미국 개척국 송전선로 설계 자료의 애자 보호금구와 과전압 방전 경로의 정의와 반대개념을 비교해 ‘선로 섬락 시 애자의 파손을 방지한다.’를 판별할 수 있다.
2. 초호각은 애자 양단에 설치해 과전압 섬락 아크가 애자 표면 대신 금속 혼 사이에서 형성되도록 유도한다.
3. 아크열로 애자가 손상되는 것을 막는 장치이므로 정답은 ③이다.

자주 하는 실수: 초호각은 섬락 아크를 금속 혼으로 유도해 애자를 보호한다. 풍압·송전효율·고주파 조정장치가 아니다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

DOE 유체 핸드북의 수력에너지와 터보기계 상사 관계를 식으로 세우고 조건과 단위를 적용해 ‘180’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE 유체 핸드북의 수력에너지와 터보기계 상사 관계를 식으로 세우고 조건과 단위를 적용해 ‘180’를 계산할 수 있다.
2. 수차 비속도는 N_s = N√P/H^(5/4)이다.
3. 따라서 N = 210×90^(5/4)/√104500 ≈ 180.08 rpm이므로 가장 가까운 값은 ② 180 rpm이다.

자주 하는 실수: 수차 비속도식 Ns=N√P/H^(5/4)에서 N을 분리한다. 낙차 지수 5/4와 출력의 제곱근을 뒤바꾸지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

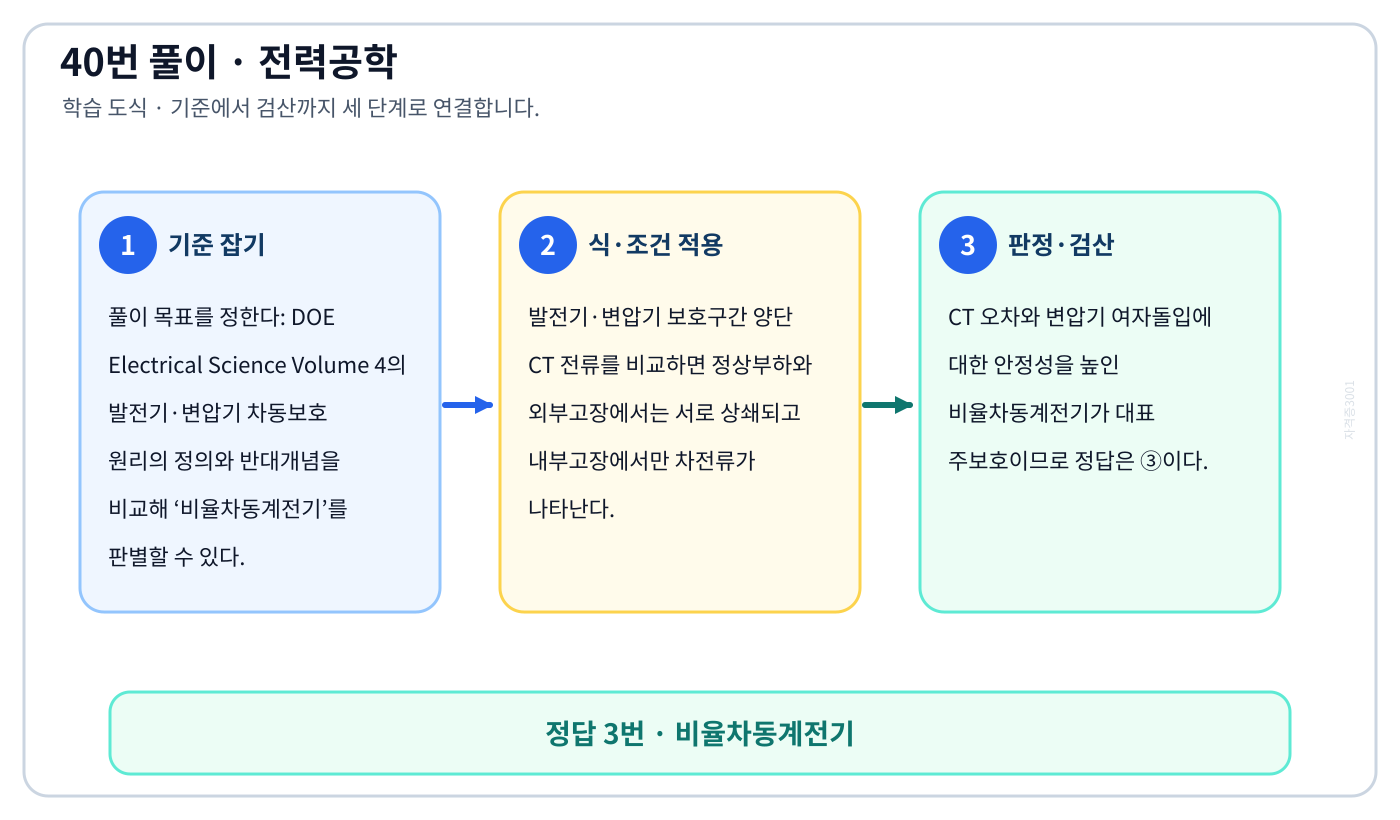

DOE Electrical Science Volume 4의 발전기·변압기 차동보호 원리의 정의와 반대개념을 비교해 ‘비율차동계전기’를 판별할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 4의 발전기·변압기 차동보호 원리의 정의와 반대개념을 비교해 ‘비율차동계전기’를 판별할 수 있다.
2. 발전기·변압기 보호구간 양단 CT 전류를 비교하면 정상부하와 외부고장에서는 서로 상쇄되고 내부고장에서만 차전류가 나타난다.
3. CT 오차와 변압기 여자돌입에 대한 안정성을 높인 비율차동계전기가 대표 주보호이므로 정답은 ③이다.

자주 하는 실수: 발전기·변압기 내부고장은 보호구간 양단 전류를 비교하는 비율차동이 주보호다. 거리·방향계전과 구분한다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

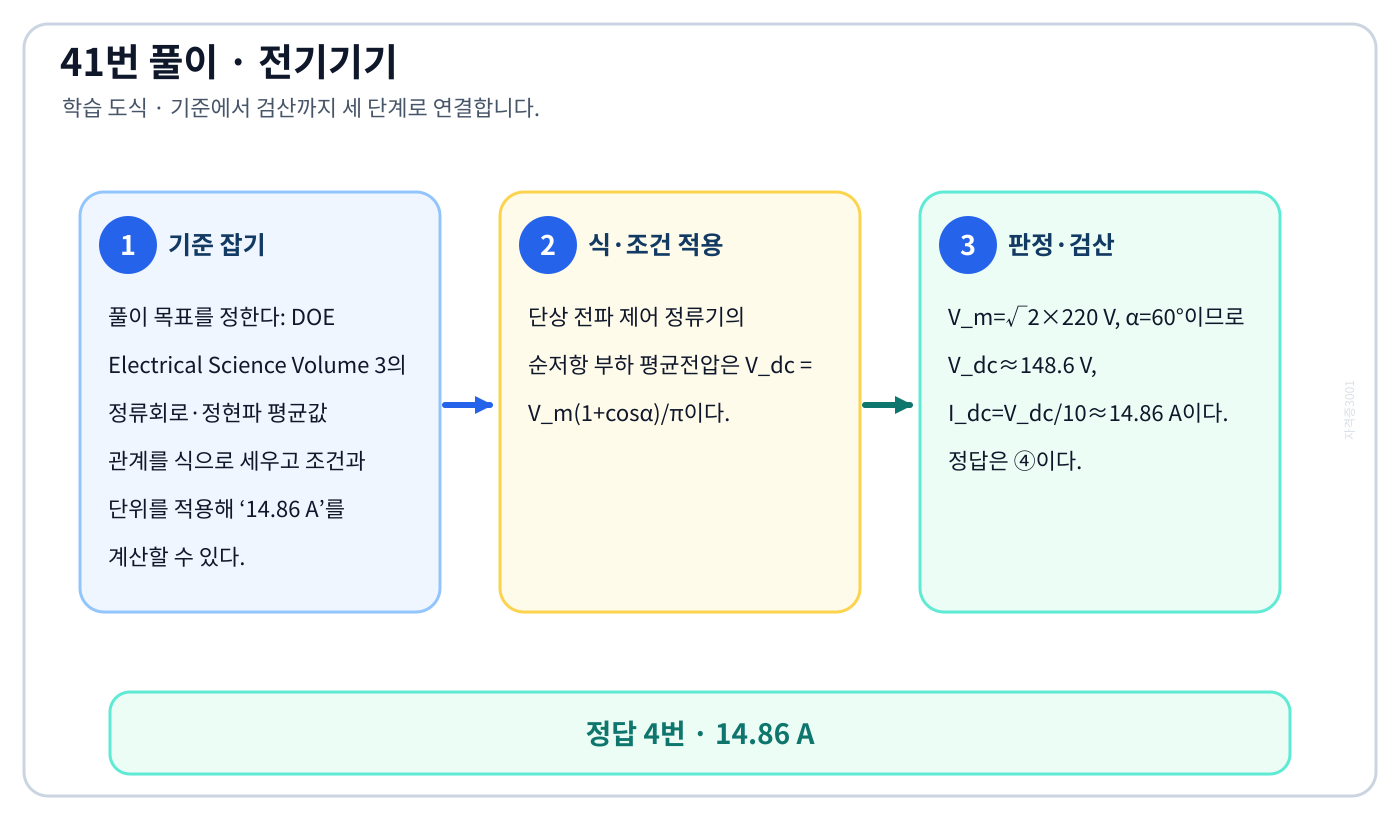

DOE Electrical Science Volume 3의 정류회로·정현파 평균값 관계를 식으로 세우고 조건과 단위를 적용해 ‘14.86 A’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 3의 정류회로·정현파 평균값 관계를 식으로 세우고 조건과 단위를 적용해 ‘14.86 A’를 계산할 수 있다.
2. 단상 전파 제어 정류기의 순저항 부하 평균전압은 V_dc = V_m(1+cosα)/π이다.
3. V_m=√2×220 V, α=60°이므로 V_dc≈148.6 V, I_dc=V_dc/10≈14.86 A이다. 정답은 ④이다.

자주 하는 실수: 220 V는 실효값이므로 Vm=√2V를 먼저 만들고 순저항 전파제어식 Vm(1+cosα)/π를 쓴다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

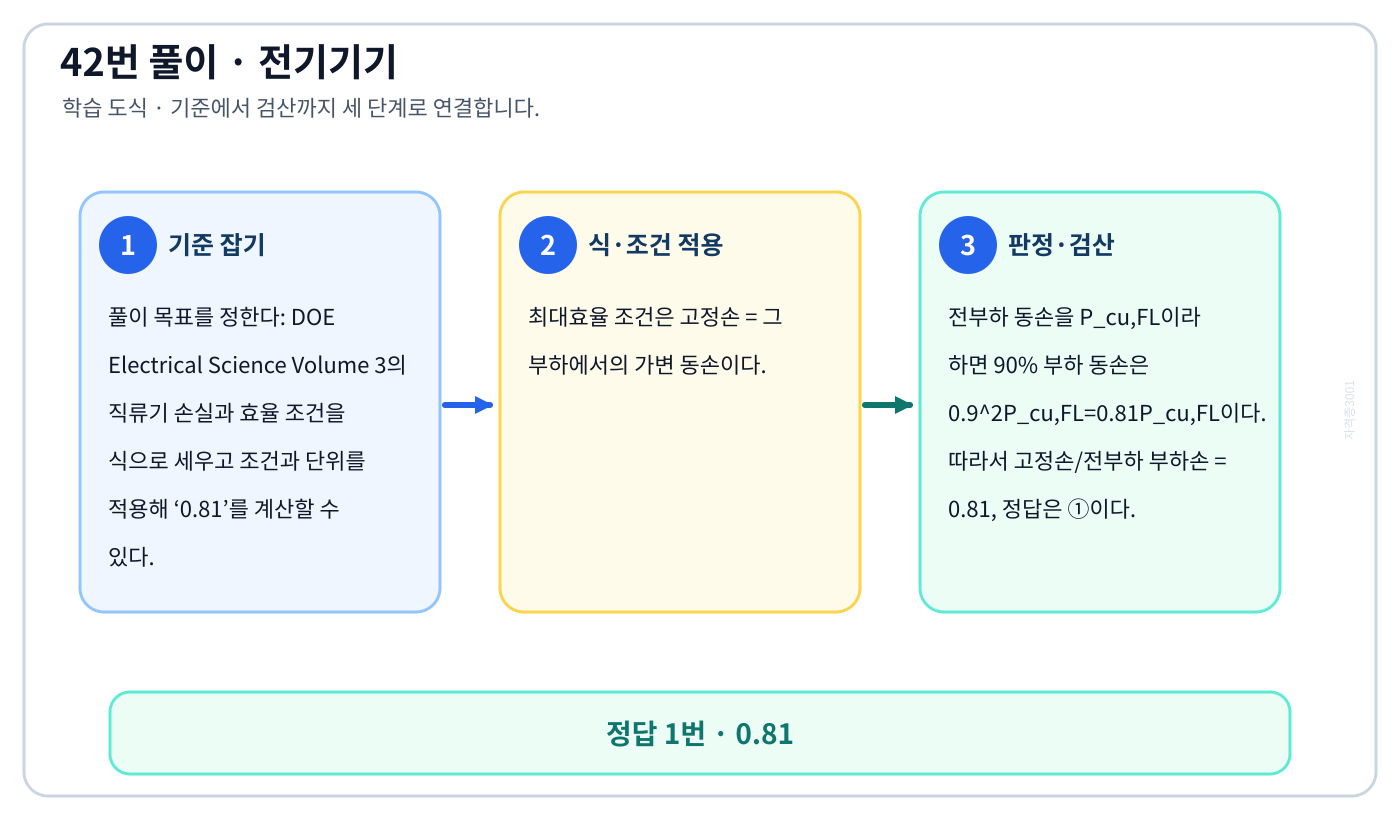

DOE Electrical Science Volume 3의 직류기 손실과 효율 조건을 식으로 세우고 조건과 단위를 적용해 ‘0.81’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 3의 직류기 손실과 효율 조건을 식으로 세우고 조건과 단위를 적용해 ‘0.81’를 계산할 수 있다.
2. 최대효율 조건은 고정손 = 그 부하에서의 가변 동손이다.
3. 전부하 동손을 P_cu,FL이라 하면 90% 부하 동손은 0.9²P_cu,FL=0.81P_cu,FL이다. 따라서 고정손/전부하 부하손 = 0.81, 정답은 ①이다.

자주 하는 실수: 90% 부하에서 동손은 전부하 동손의 0.9²배다. 부하율을 제곱하지 않고 0.9로 두면 안 된다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

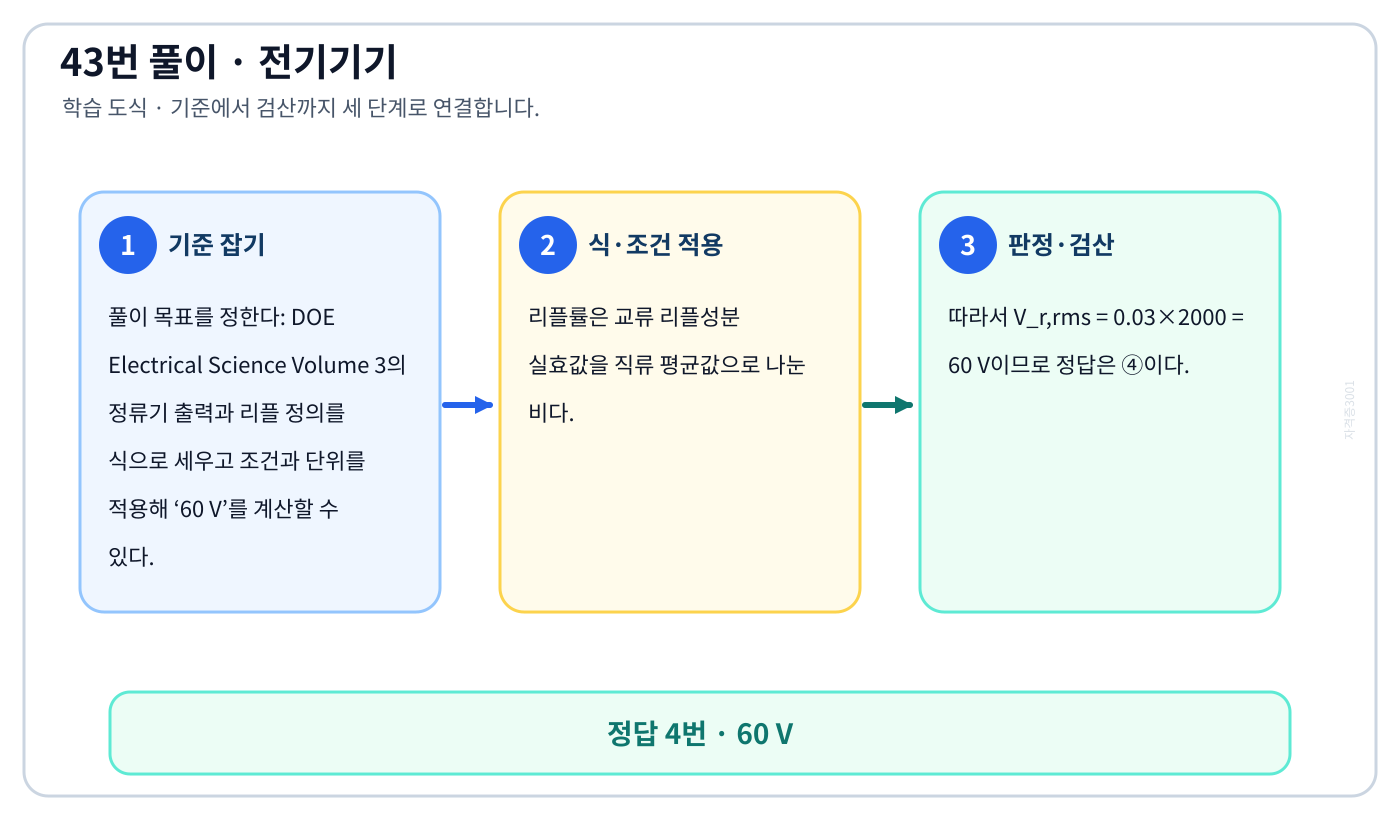

DOE Electrical Science Volume 3의 정류기 출력과 리플 정의를 식으로 세우고 조건과 단위를 적용해 ‘60 V’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 3의 정류기 출력과 리플 정의를 식으로 세우고 조건과 단위를 적용해 ‘60 V’를 계산할 수 있다.
2. 리플률은 교류 리플성분 실효값을 직류 평균값으로 나눈 비다.
3. 따라서 V_r,rms = 0.03×2000 = 60 V이므로 정답은 ④이다.

자주 하는 실수: 리플률은 리플 교류성분의 실효값/직류 평균값이다. 전체 출력 실효값에 3%를 적용하는 정의가 아니다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

DOE Electrical Science Volume 3의 정류자기 전기자 반작용과 보상의 정의와 반대개념을 비교해 ‘보상권선은 변압기 기전력을 크게 한다.’를 판별할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 3의 정류자기 전기자 반작용과 보상의 정의와 반대개념을 비교해 ‘보상권선은 변압기 기전력을 크게 한다.’를 판별할 수 있다.
2. 보상권선은 전기자 반작용 자속을 상쇄해 리액턴스 전압과 무효성분을 줄이고 역률·정류를 개선한다.
3. 변압기 기전력을 크게 하는 장치가 아니므로 틀린 설명은 ②이다. 저항도선은 단락전류 제한에 도움이 된다.

자주 하는 실수: 보상권선은 전기자반작용과 리액턴스 전압을 줄인다. 변압기 기전력을 크게 한다는 설명은 작용방향이 반대다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

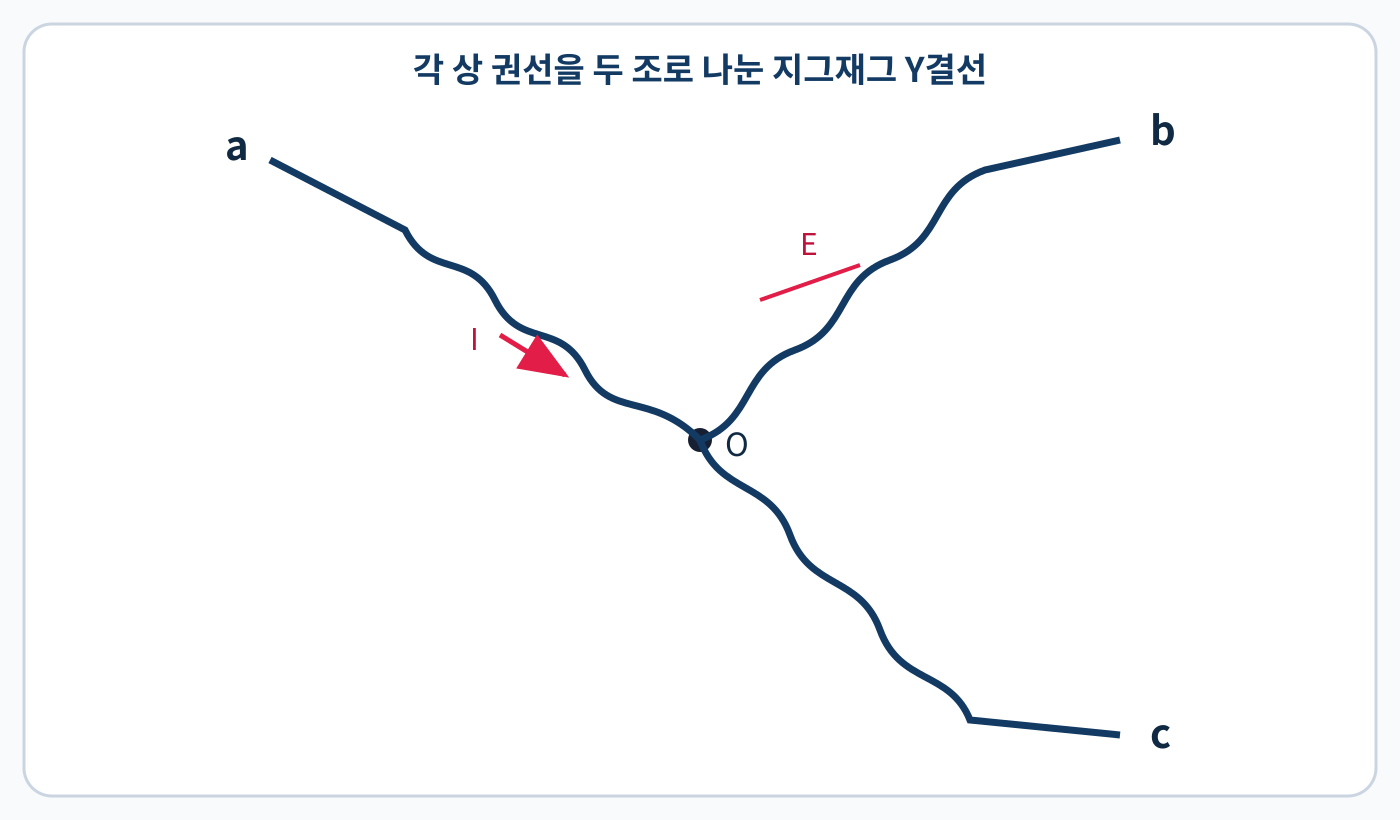

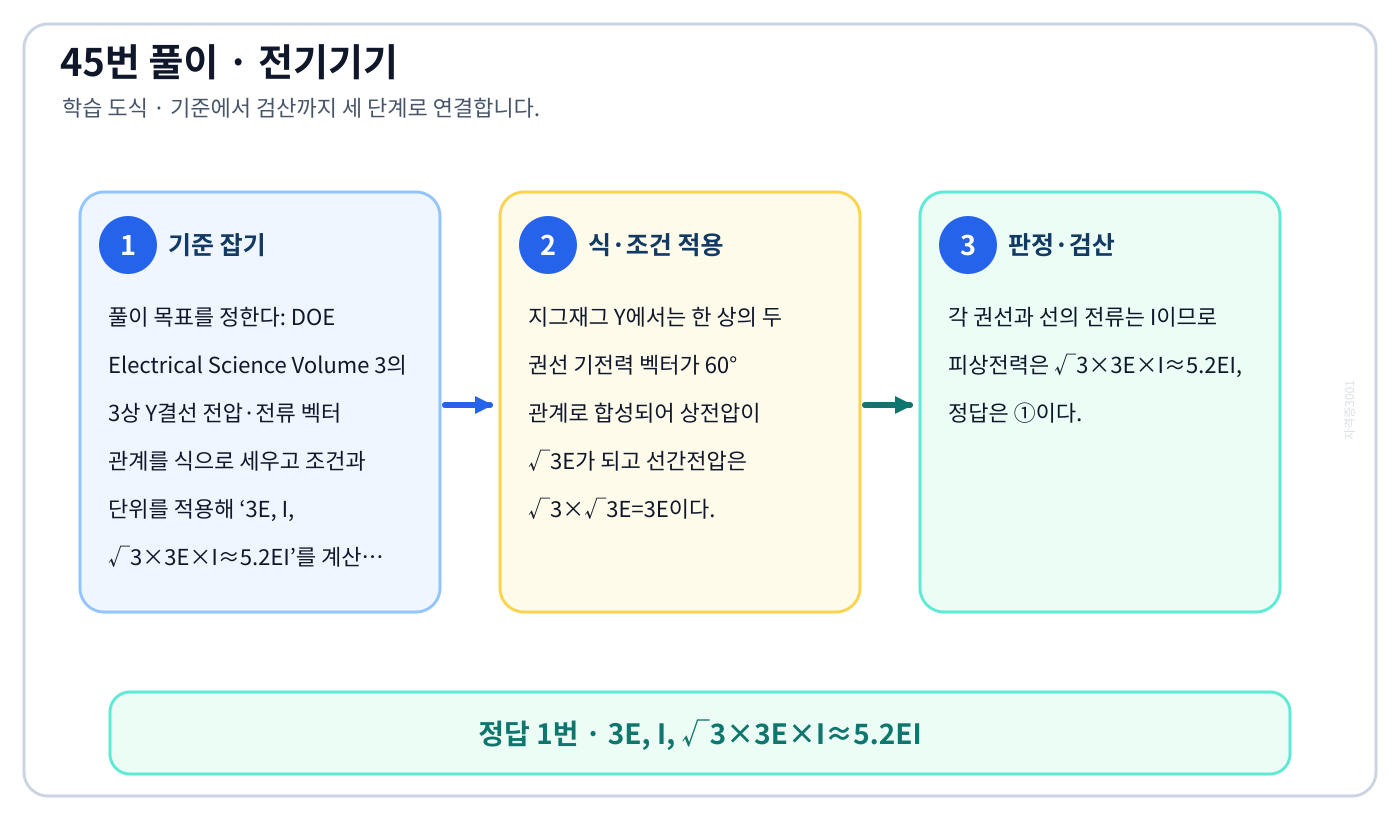

DOE Electrical Science Volume 3의 3상 Y결선 전압·전류 벡터 관계를 식으로 세우고 조건과 단위를 적용해 ‘3E, I, √3×3E×I≈5.2EI’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 3의 3상 Y결선 전압·전류 벡터 관계를 식으로 세우고 조건과 단위를 적용해 ‘3E, I, √3×3E×I≈5.2EI’를 계산할 수 있다.
2. 지그재그 Y에서는 한 상의 두 권선 기전력 벡터가 60° 관계로 합성되어 상전압이 √3E가 되고 선간전압은 √3×√3E=3E이다.
3. 각 권선과 선의 전류는 I이므로 피상전력은 √3×3E×I≈5.2EI, 정답은 ①이다.

자주 하는 실수: 반권선 전압 두 개를 60° 벡터합한 상전압 뒤 Y결선의 선간관계를 한 번 더 적용한다. 전류는 산술합하지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

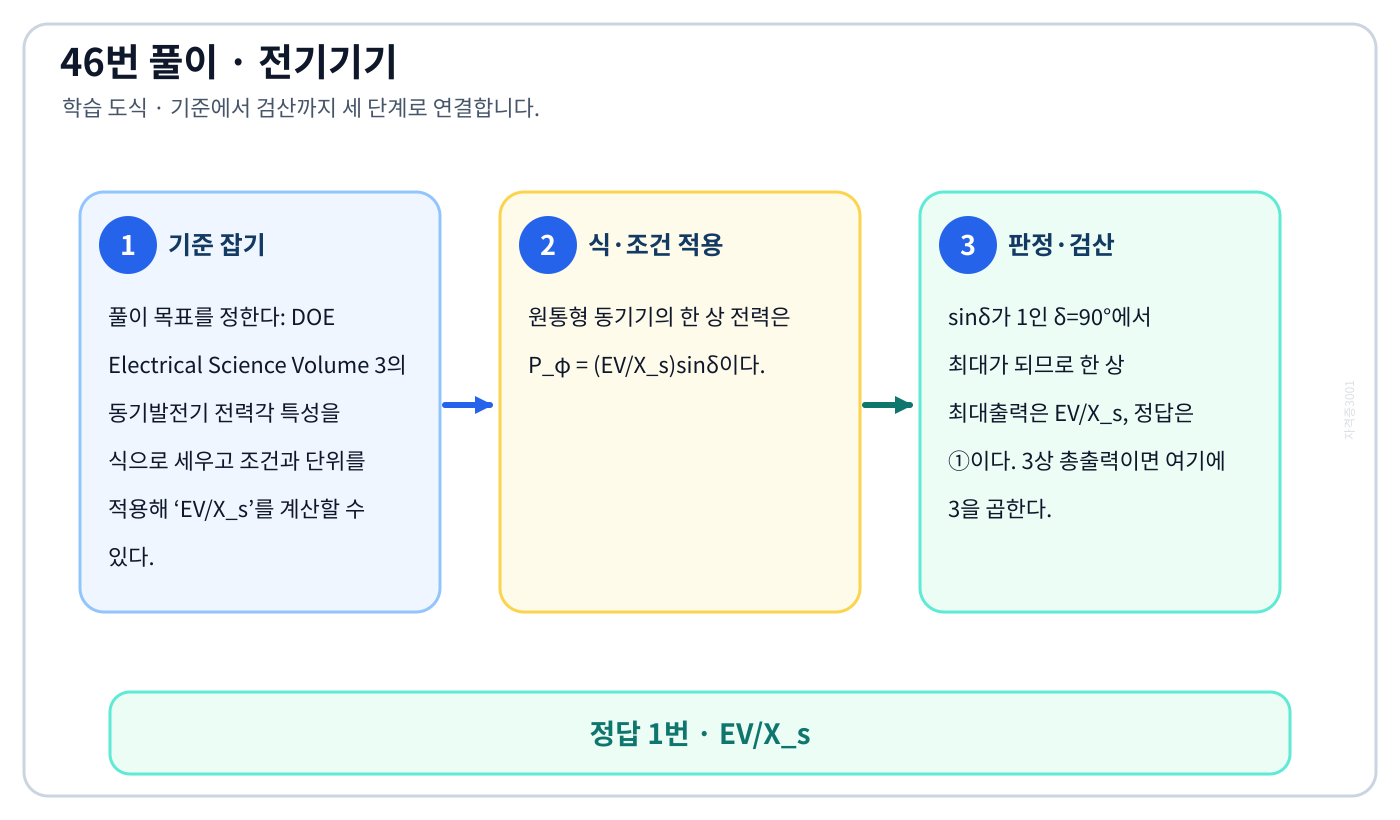

DOE Electrical Science Volume 3의 동기발전기 전력각 특성을 식으로 세우고 조건과 단위를 적용해 ‘EV/X_s’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 3의 동기발전기 전력각 특성을 식으로 세우고 조건과 단위를 적용해 ‘EV/X_s’를 계산할 수 있다.
2. 원통형 동기기의 한 상 전력은 P_φ = (EV/X_s)sinδ이다.
3. sinδ가 1인 δ=90°에서 최대가 되므로 한 상 최대출력은 EV/X_s, 정답은 ①이다. 3상 총출력이면 여기에 3을 곱한다.

자주 하는 실수: 문항은 한 상 최대출력을 묻는다. EV/Xs에 3을 곱하는 것은 3상 총출력일 때뿐이다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

DOE Electrical Science Volume 3의 권선형 유도전동기 회전자저항과 토크-슬립 특성의 정의와 반대개념을 비교해 ‘권선형 유도전동기’를 판별할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 3의 권선형 유도전동기 회전자저항과 토크-슬립 특성의 정의와 반대개념을 비교해 ‘권선형 유도전동기’를 판별할 수 있다.
2. 권선형 유도전동기는 2차 외부저항을 바꾸면 최대토크 크기는 거의 유지하면서 최대토크가 생기는 슬립이 저항에 비례해 이동한다.
3. 이 토크-슬립 곡선의 비례추이 특성을 이용하므로 정답은 ④이다.

자주 하는 실수: 회전자저항은 최대토크의 크기보다 최대토크 슬립을 이동시킨다. 이 비례추이는 외부저항을 넣는 권선형의 특성이다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

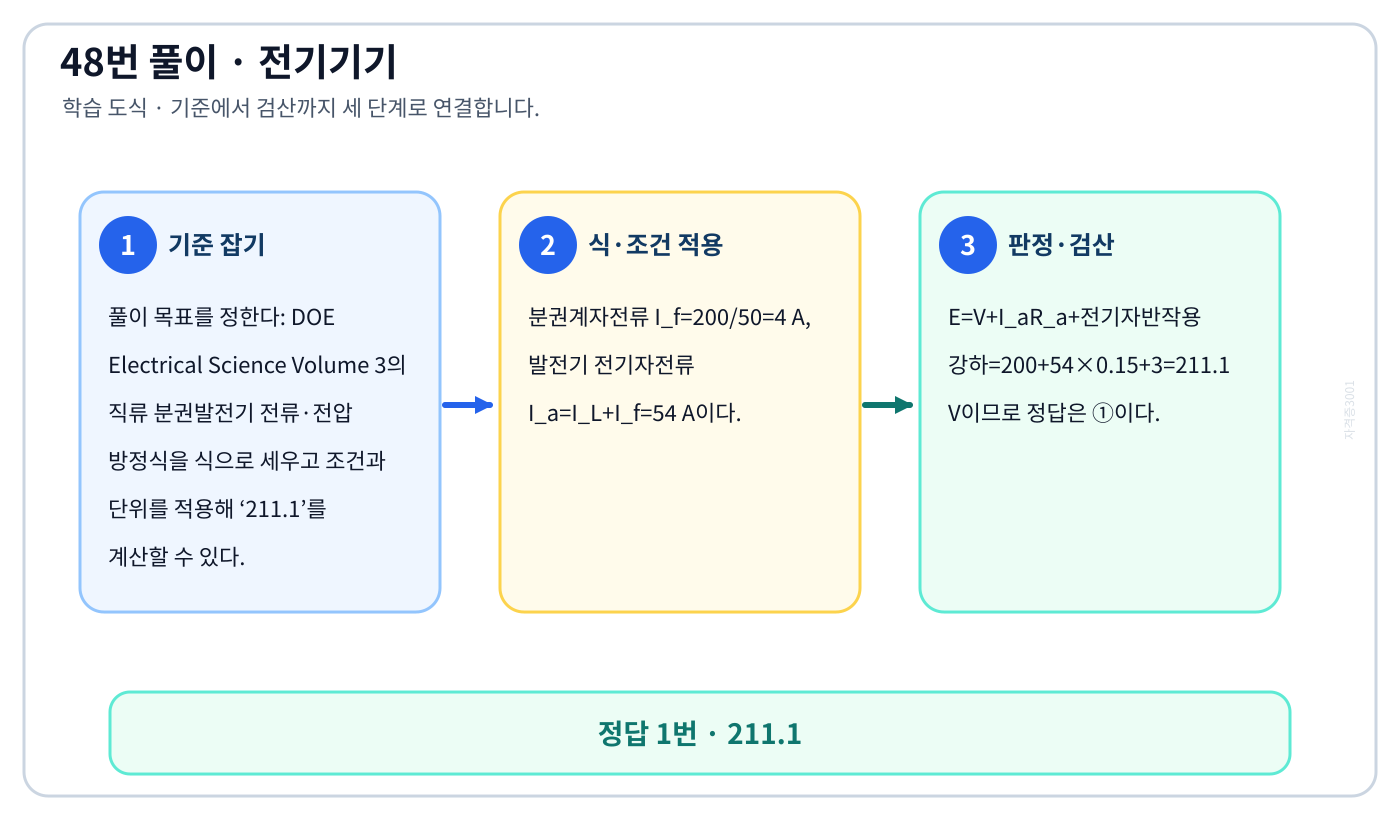

DOE Electrical Science Volume 3의 직류 분권발전기 전류·전압 방정식을 식으로 세우고 조건과 단위를 적용해 ‘211.1’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 3의 직류 분권발전기 전류·전압 방정식을 식으로 세우고 조건과 단위를 적용해 ‘211.1’를 계산할 수 있다.
2. 분권계자전류 I_f=200/50=4 A, 발전기 전기자전류 I_a=I_L+I_f=54 A이다.
3. E=V+I_aR_a+전기자반작용 강하=200+54×0.15+3=211.1 V이므로 정답은 ①이다.

자주 하는 실수: 분권발전기에서는 Ia=IL+If다. 부하전류 50 A만으로 전기자 저항강하를 계산하지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

DOE Electrical Science Volume 3의 교류기 권선분포와 유도기전력의 정의와 반대개념을 비교해 ‘단절권, 분포권’를 판별할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 3의 교류기 권선분포와 유도기전력의 정의와 반대개념을 비교해 ‘단절권, 분포권’를 판별할 수 있다.
2. 단절권은 코일피치를 조절해 특정 고조파 기전력을 줄이고, 분포권은 여러 슬롯 기전력의 벡터합으로 고조파를 감쇠한다.
3. 두 방법을 함께 쓰면 정현파에 가까워지므로 정답은 ③이다.

자주 하는 실수: 단절권은 코일피치, 분포권은 슬롯 분산으로 고조파를 줄인다. 전절·집중권을 파형개선 조합으로 고르지 않는다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

DOE Electrical Science Volume 3·4의 변압기 단락시험과 임피던스의 정의와 반대개념을 비교해 ‘임피던스와트’를 판별할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 3·4의 변압기 단락시험과 임피던스의 정의와 반대개념을 비교해 ‘임피던스와트’를 판별할 수 있다.
2. 2차를 단락하고 정격전류가 흐르도록 임피던스전압을 인가하면 자속과 철손은 작고 입력전력은 거의 권선 동손이다.
3. 이 단락시험 입력을 임피던스와트라 하므로 정답은 ④이다.

자주 하는 실수: 단락시험 입력은 거의 정격전류 동손인 임피던스와트다. 작은 인가전압 때문에 철손을 입력으로 보지 않는다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

DOE Electrical Science Volume 3의 직류기 정류와 브러시 접촉의 정의와 반대개념을 비교해 ‘A<B’를 판별할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 3의 직류기 정류와 브러시 접촉의 정의와 반대개념을 비교해 ‘A<B’를 판별할 수 있다.
2. 정류 중 코일의 전류반전을 방해하는 리액턴스전압이 브러시 접촉 전압강하보다 작아야 접촉저항이 전류를 안정적으로 전환하고 불꽃을 억제할 수 있다.
3. 따라서 A<B인 ②가 정답이다.

자주 하는 실수: 불꽃 없는 정류에는 리액턴스전압 A보다 브러시 접촉강하 B가 커야 한다. 부등호 방향을 반대로 외우지 않는다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

DOE Electrical Science Volume 3의 유도전동기 자속·회전자전류·토크 관계를 식으로 세우고 조건과 단위를 적용해 ‘τ∝Φ·I₂cosθ₂’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 3의 유도전동기 자속·회전자전류·토크 관계를 식으로 세우고 조건과 단위를 적용해 ‘τ∝Φ·I₂cosθ₂’를 계산할 수 있다.
2. 유도전동기의 전자토크는 공극자속과 그 자속에 대해 유효한 회전자 전류 성분의 곱에 비례한다.
3. 따라서 τ∝ΦI₂cosθ₂이고 정답은 ①이다.

자주 하는 실수: 전자토크는 공극자속과 회전자전류 유효분의 곱이다. 유효전류를 제곱하거나 역수로 만들지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

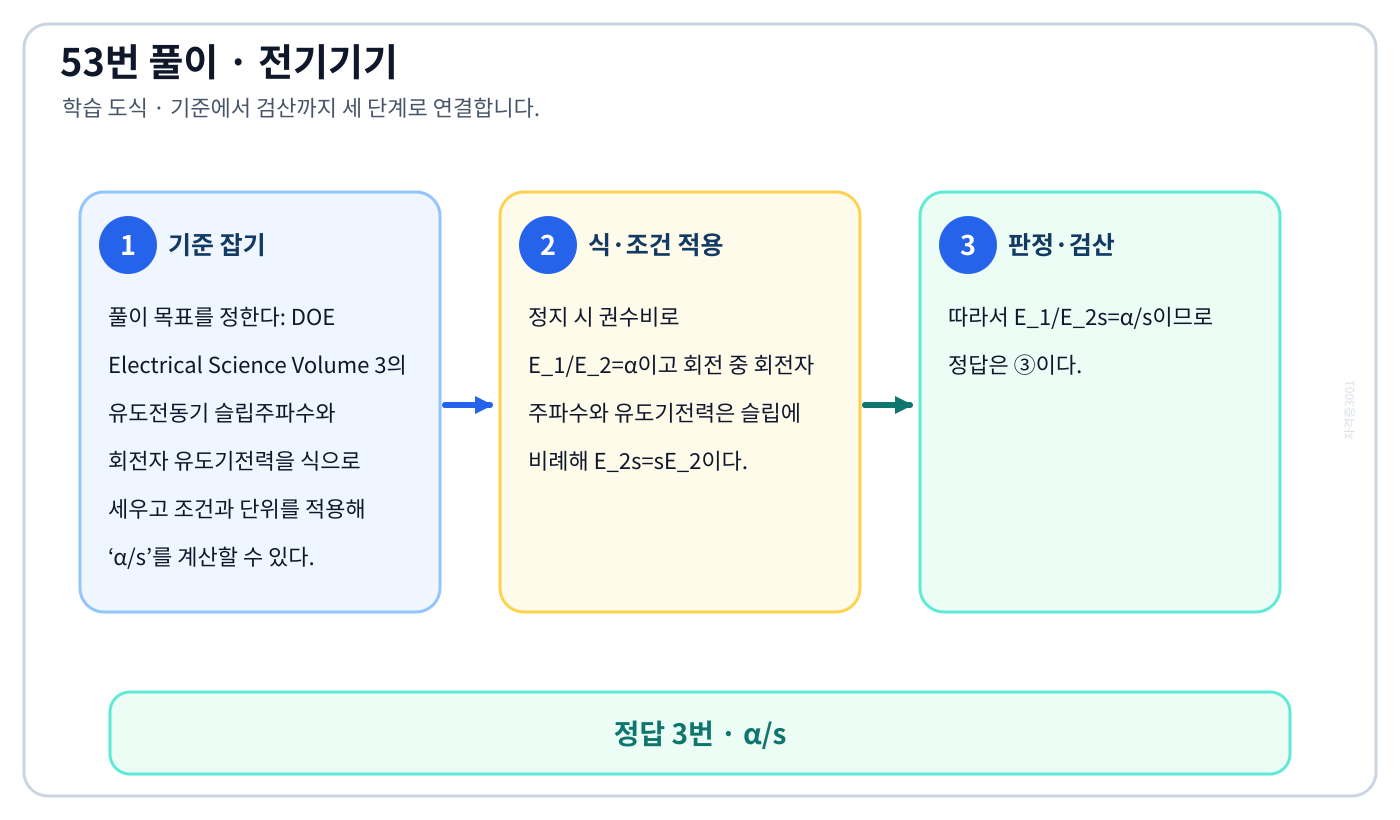

DOE Electrical Science Volume 3의 유도전동기 슬립주파수와 회전자 유도기전력을 식으로 세우고 조건과 단위를 적용해 ‘α/s’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 3의 유도전동기 슬립주파수와 회전자 유도기전력을 식으로 세우고 조건과 단위를 적용해 ‘α/s’를 계산할 수 있다.
2. 정지 시 권수비로 E₁/E₂=α이고 회전 중 회전자 주파수와 유도기전력은 슬립에 비례해 E₂s=sE₂이다.
3. 따라서 E₁/E₂s=α/s이므로 정답은 ③이다.

자주 하는 실수: 회전 중 2차 기전력은 정지값의 s배다. E1/E2s를 구할 때 α에 s를 곱하지 말고 α/s로 둔다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

DOE Electrical Science Volume 3의 직류 직권전동기 토크 특성을 식으로 세우고 조건과 단위를 적용해 ‘전류의 제곱에 비례한다.’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 3의 직류 직권전동기 토크 특성을 식으로 세우고 조건과 단위를 적용해 ‘전류의 제곱에 비례한다.’를 계산할 수 있다.
2. 직류기 전자토크는 T∝ΦI_a이고 직권전동기에서는 계자와 전기자에 같은 전류가 흘러 포화 전까지 Φ∝I_a이다.
3. 따라서 T∝I_a²이므로 정답은 ③이며 큰 기동토크 특성도 이 관계에서 나온다.

자주 하는 실수: 직권기에서 포화 전 Φ∝Ia이고 T∝ΦIa라서 T∝Ia²다. 포화 뒤의 전류비례 근사와 섞지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

DOE Electrical Science Volume 3의 동기발전기 병렬운전과 동기화력의 정의와 반대개념을 비교해 ‘동기화전류가 흐른다.’를 판별할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 3의 동기발전기 병렬운전과 동기화력의 정의와 반대개념을 비교해 ‘동기화전류가 흐른다.’를 판별할 수 있다.
2. 병렬 운전 발전기 사이에 위상차가 생기면 두 내부기전력의 위상차 전압이 동기리액턴스를 통해 유효성분 순환전류를 만들고 회전자를 다시 동기 위치로 끌어당긴다.
3. 이를 동기화전류라 하므로 정답은 ②이다.

자주 하는 실수: 기전력 위상차는 동기화전류와 복원토크를 만든다. 기전력 크기 차가 만드는 무효순환전류와 구분한다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

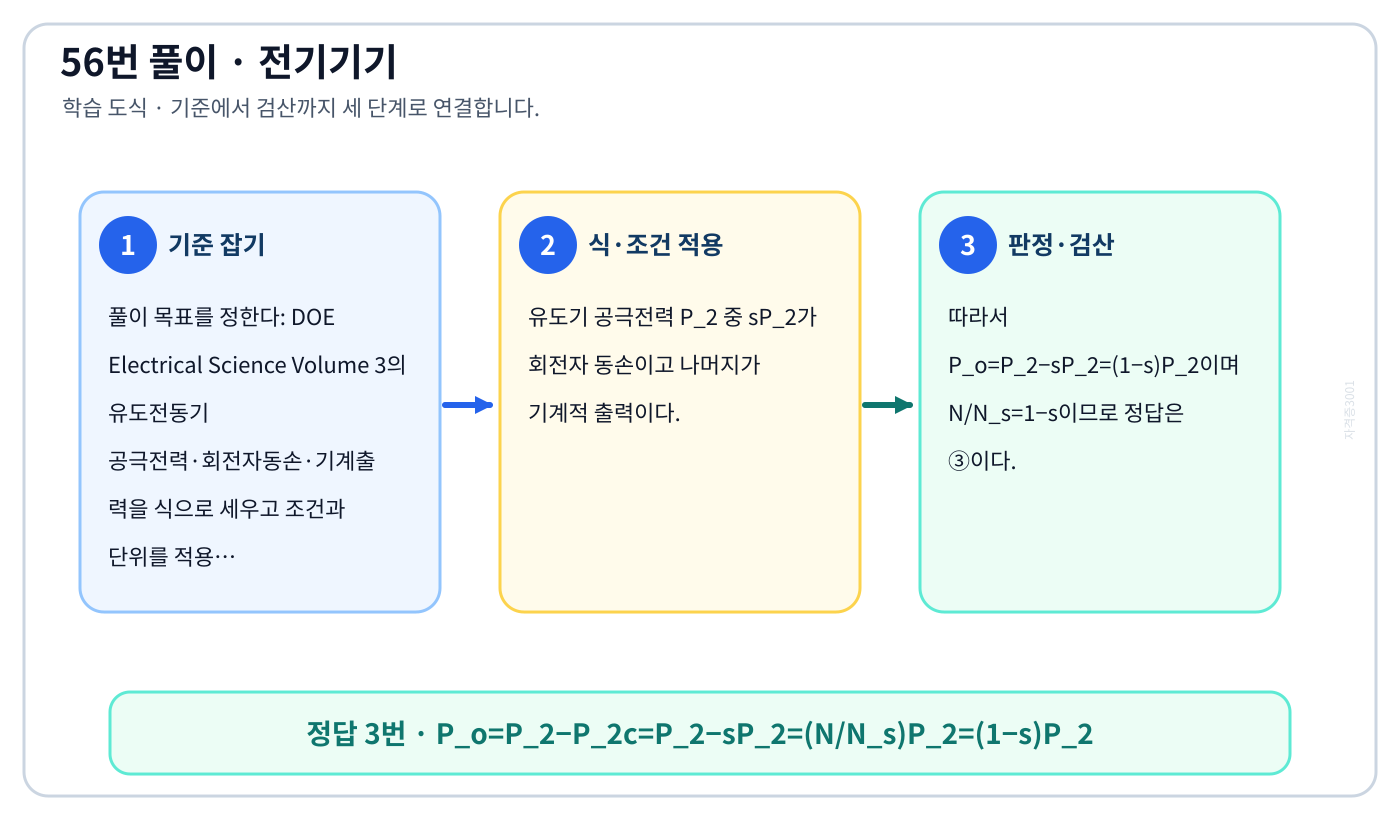

DOE Electrical Science Volume 3의 유도전동기 공극전력·회전자동손·기계출력을 식으로 세우고 조건과 단위를 적용해 ‘P_o=P₂−P₂c=P₂−sP₂=(N/N_s)P₂=(1−s)P₂’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 3의 유도전동기 공극전력·회전자동손·기계출력을 식으로 세우고 조건과 단위를 적용해 ‘P_o=P₂−P₂c=P₂−sP₂=(N/N_s)P₂=(1−s)P₂’를 계산할 수 있다.
2. 유도기 공극전력 P₂ 중 sP₂가 회전자 동손이고 나머지가 기계적 출력이다.
3. 따라서 P_o=P₂−sP₂=(1−s)P₂이며 N/N_s=1−s이므로 정답은 ③이다.

자주 하는 실수: 공극전력 P2 중 sP2가 2차동손이고 (1−s)P2가 기계출력이다. 입력·출력 기호를 뒤집지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

DOE Electrical Science Volume 3·4의 변압기 무부하·단락시험의 정의와 반대개념을 비교해 ‘부하시험’를 판별할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 3·4의 변압기 무부하·단락시험의 정의와 반대개념을 비교해 ‘부하시험’를 판별할 수 있다.
2. 무부하시험으로 여자분기, 단락시험으로 직렬 임피던스, 권선저항 측정으로 저항성분을 정할 수 있다.
3. 실제 부하를 연결한 부하시험은 등가회로 정수 산정에 필수적이지 않으므로 정답은 ②이다.

자주 하는 실수: 무부하시험은 여자분기, 단락시험은 직렬분기 정수를 준다. 실제 부하시험은 등가정수 산정의 필수시험이 아니다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

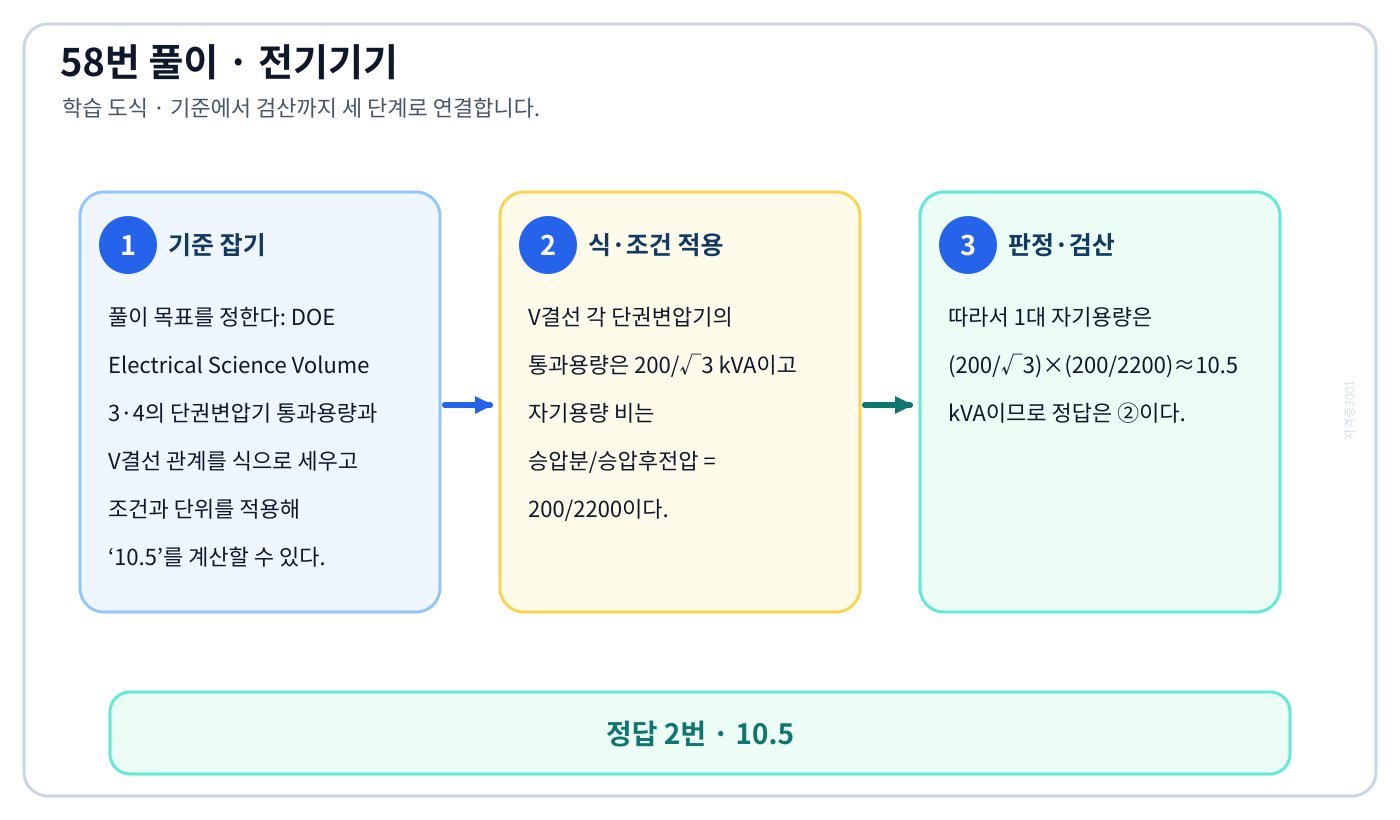

DOE Electrical Science Volume 3·4의 단권변압기 통과용량과 V결선 관계를 식으로 세우고 조건과 단위를 적용해 ‘10.5’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 3·4의 단권변압기 통과용량과 V결선 관계를 식으로 세우고 조건과 단위를 적용해 ‘10.5’를 계산할 수 있다.
2. V결선 각 단권변압기의 통과용량은 200/√3 kVA이고 자기용량 비는 승압분/승압후전압 = 200/2200이다.
3. 따라서 1대 자기용량은 (200/√3)×(200/2200)≈10.5 kVA이므로 정답은 ②이다.

자주 하는 실수: V결선 한 대의 통과용량 S/√3에 승압분/승압후전압을 곱한다. 3상 총용량 200 kVA를 그대로 쓰지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

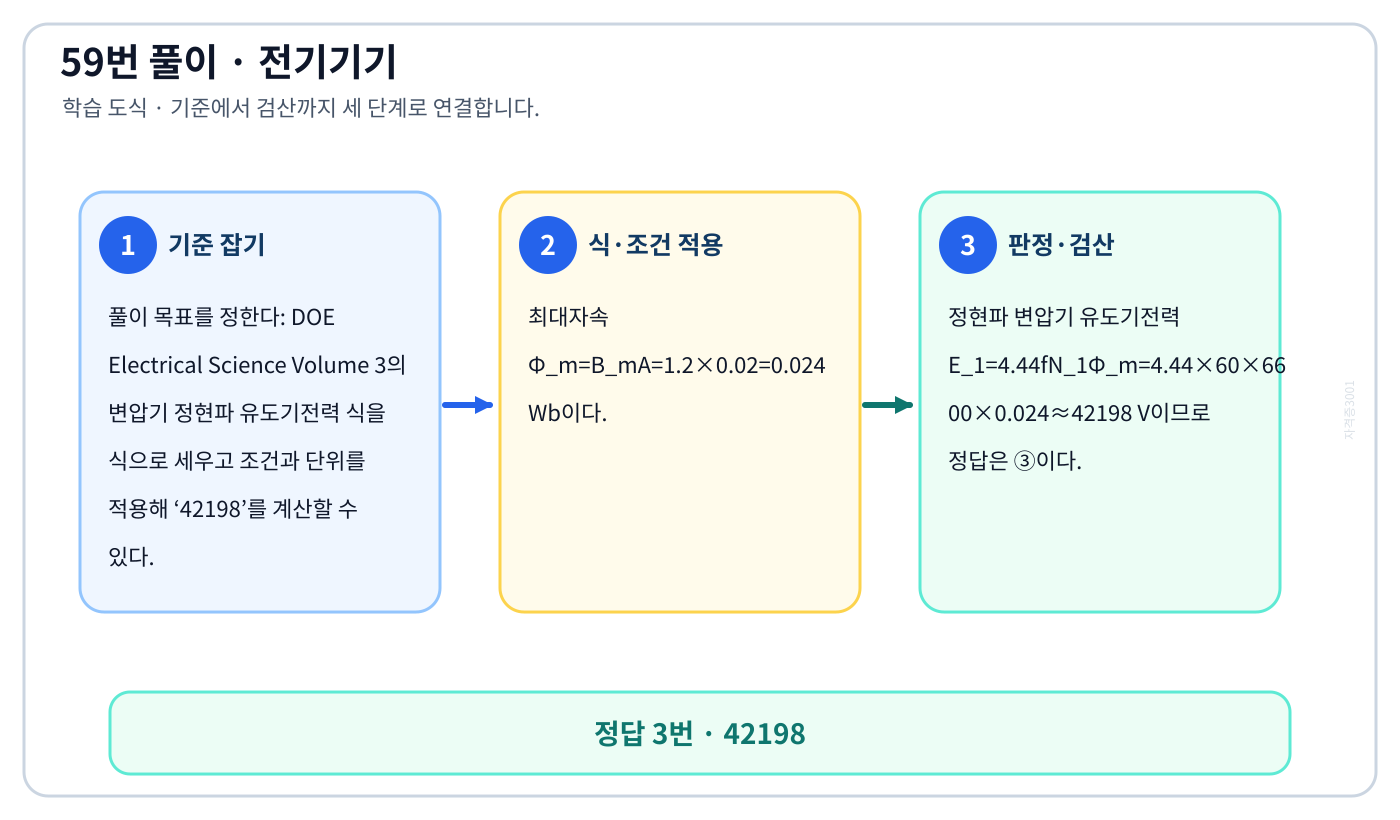

이 문제로 익힐 것

DOE Electrical Science Volume 3의 변압기 정현파 유도기전력 식을 식으로 세우고 조건과 단위를 적용해 ‘42198’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 3의 변압기 정현파 유도기전력 식을 식으로 세우고 조건과 단위를 적용해 ‘42198’를 계산할 수 있다.
2. 최대자속 Φ_m=B_mA=1.2×0.02=0.024 Wb이다.
3. 정현파 변압기 유도기전력 E₁=4.44fN₁Φ_m=4.44×60×6600×0.024≈42198 V이므로 정답은 ③이다.

자주 하는 실수: Φm=BmA 뒤 E=4.44fNΦm를 적용한다. 단면적과 권수를 권수비 6600/220와 중복 변환하지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

DOE Electrical Science Volume 3의 유도기 회전자계와 선형구동 확장 원리의 정의와 반대개념을 비교해 ‘선형전동기는 회전형보다 공극이 작다.’를 판별할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 3의 유도기 회전자계와 선형구동 확장 원리의 정의와 반대개념을 비교해 ‘선형전동기는 회전형보다 공극이 작다.’를 판별할 수 있다.
2. 선형전동기는 고정자와 이동자의 직선 안내·기계공차 때문에 일반적으로 회전형보다 공극이 크다.
3. 직접 직선구동이 가능하고 상순서로 진행자계 방향을 바꿀 수 있으므로 틀린 설명은 ①이다.

자주 하는 실수: 선형전동기는 기계 공차와 개방구조 때문에 회전형보다 공극이 보통 크다. 직접구동이라는 장점과 혼동하지 않는다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

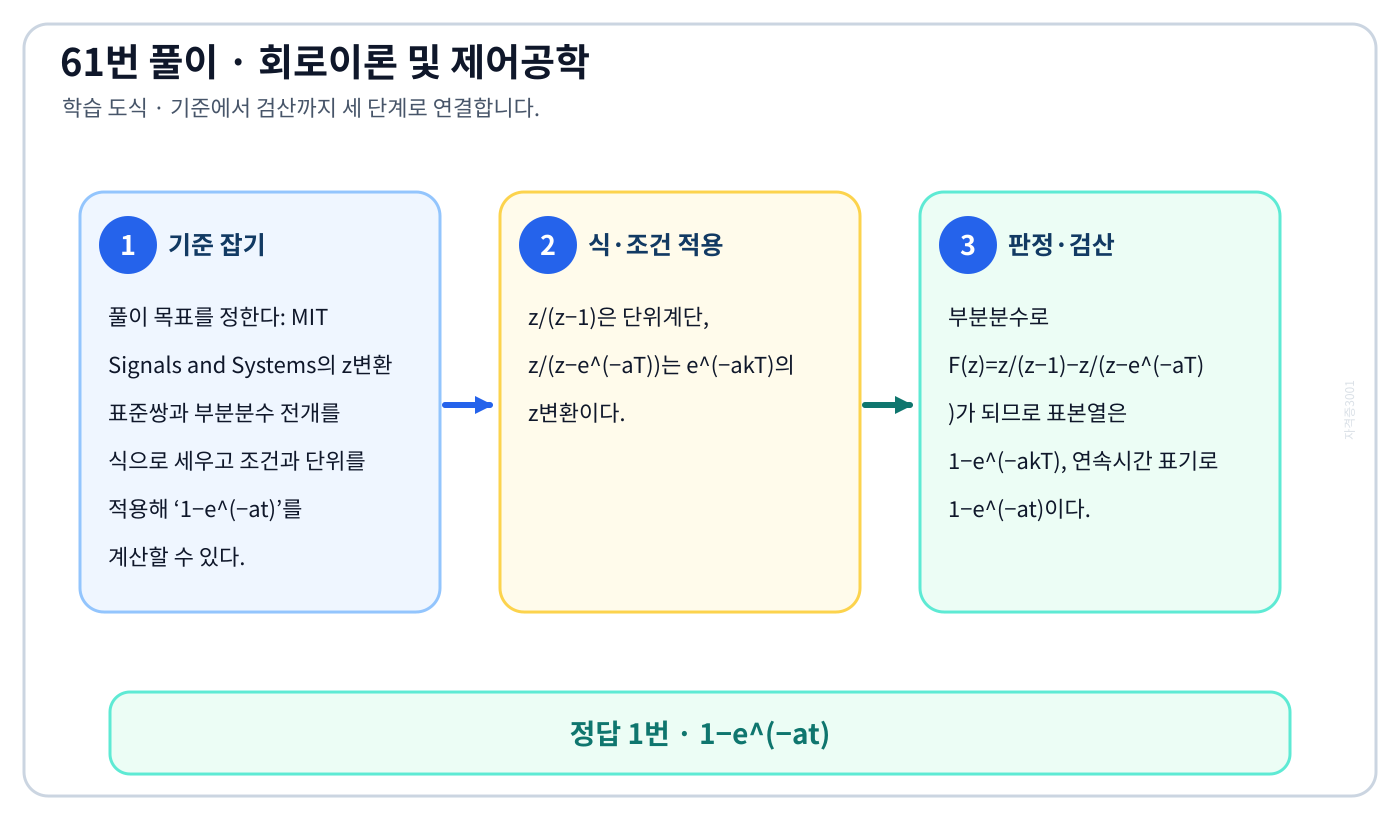

MIT Signals and Systems의 z변환 표준쌍과 부분분수 전개를 식으로 세우고 조건과 단위를 적용해 ‘1−e^(−at)’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: MIT Signals and Systems의 z변환 표준쌍과 부분분수 전개를 식으로 세우고 조건과 단위를 적용해 ‘1−e^(−at)’를 계산할 수 있다.
2. z/(z−1)은 단위계단, z/(z−e^(−aT))는 e^(−akT)의 z변환이다.
3. 부분분수로 F(z)=z/(z−1)−z/(z−e^(−aT))가 되므로 표본열은 1−e^(−akT), 연속시간 표기로 1−e^(−at)이다.

자주 하는 실수: 부분분수 z/(z−1)−z/(z−e^(−aT))를 먼저 확인한다. 표본 kT와 연속시간 t 표기를 섞지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

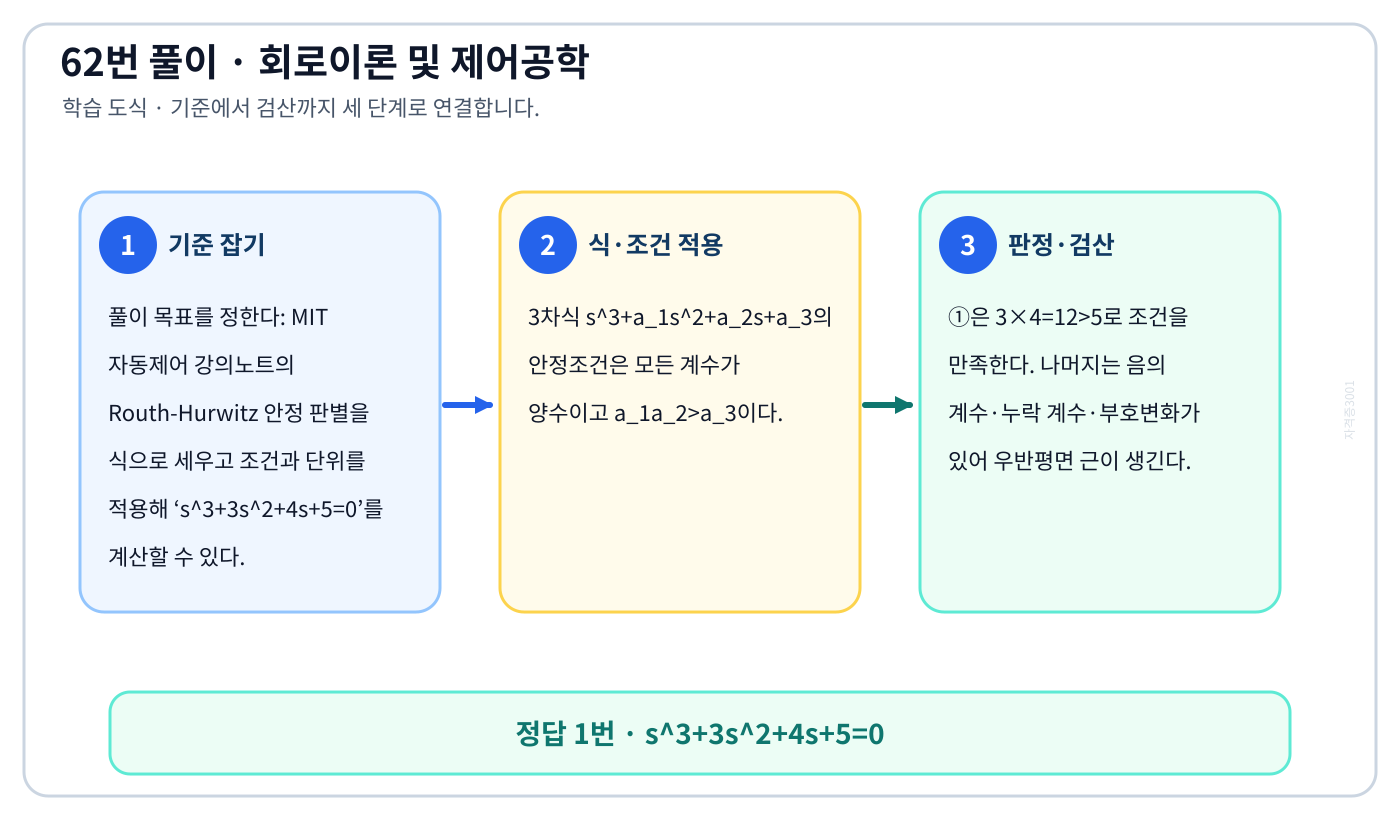

MIT 자동제어 강의노트의 Routh-Hurwitz 안정 판별을 식으로 세우고 조건과 단위를 적용해 ‘s³+3s²+4s+5=0’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: MIT 자동제어 강의노트의 Routh-Hurwitz 안정 판별을 식으로 세우고 조건과 단위를 적용해 ‘s³+3s²+4s+5=0’를 계산할 수 있다.
2. 3차식 s³+a₁s²+a₂s+a₃의 안정조건은 모든 계수가 양수이고 a₁a₂>a₃이다.
3. ①은 3×4=12>5로 조건을 만족한다. 나머지는 음의 계수·누락 계수·부호변화가 있어 우반평면 근이 생긴다.

자주 하는 실수: Routh 표는 첫 열 부호를 본다. 계수가 모두 양수라는 필요조건만으로 4·5차식을 안정이라 단정하지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

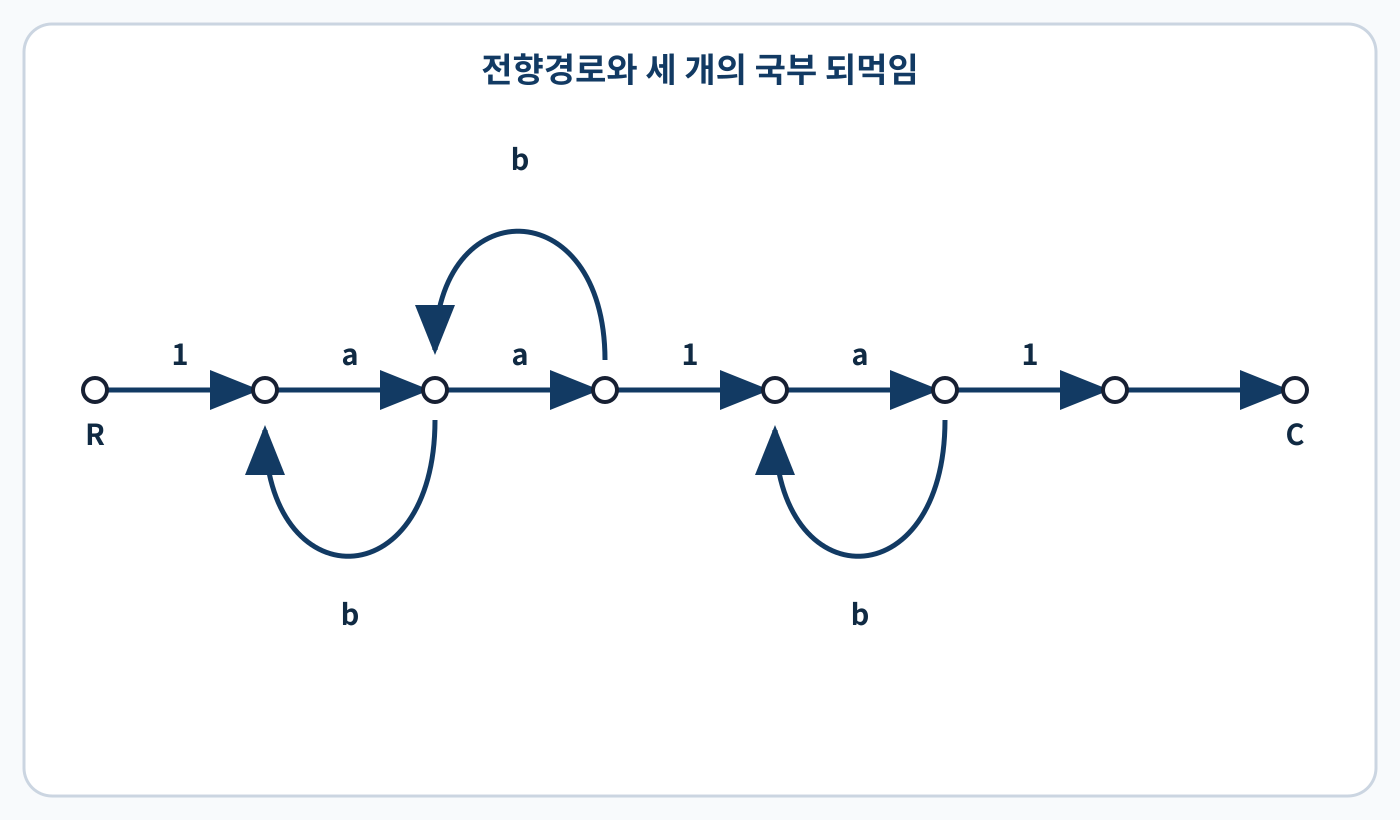

이 문제로 익힐 것

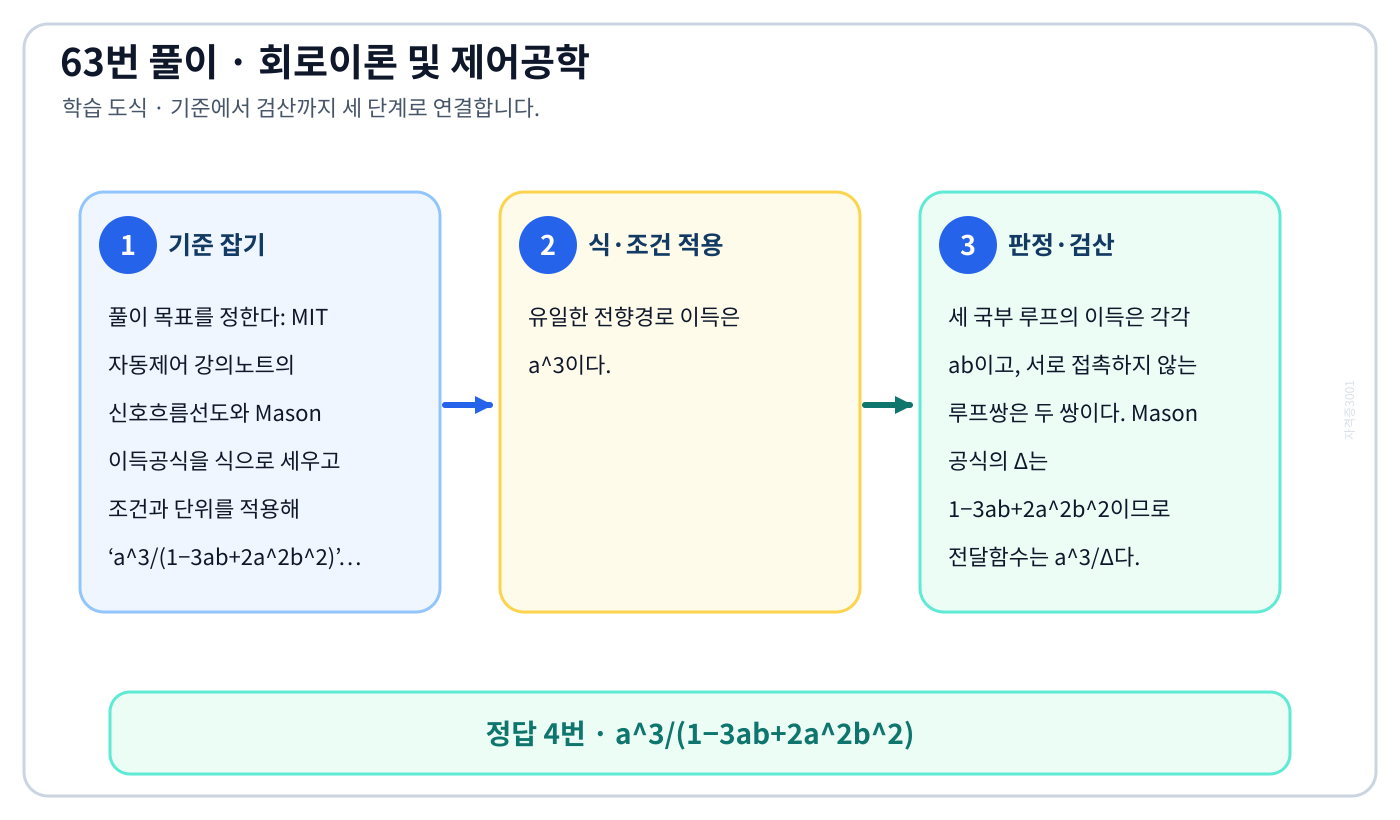

MIT 자동제어 강의노트의 신호흐름선도와 Mason 이득공식을 식으로 세우고 조건과 단위를 적용해 ‘a³/(1−3ab+2a²b²)’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: MIT 자동제어 강의노트의 신호흐름선도와 Mason 이득공식을 식으로 세우고 조건과 단위를 적용해 ‘a³/(1−3ab+2a²b²)’를 계산할 수 있다.
2. 유일한 전향경로 이득은 a³이다.
3. 세 국부 루프의 이득은 각각 ab이고, 서로 접촉하지 않는 루프쌍은 두 쌍이다. Mason 공식의 Δ는 1−3ab+2a²b²이므로 전달함수는 a³/Δ다.

자주 하는 실수: 세 루프합 3ab뿐 아니라 서로 닿지 않는 루프쌍 두 개의 곱 2a²b²을 Δ에 더해야 한다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

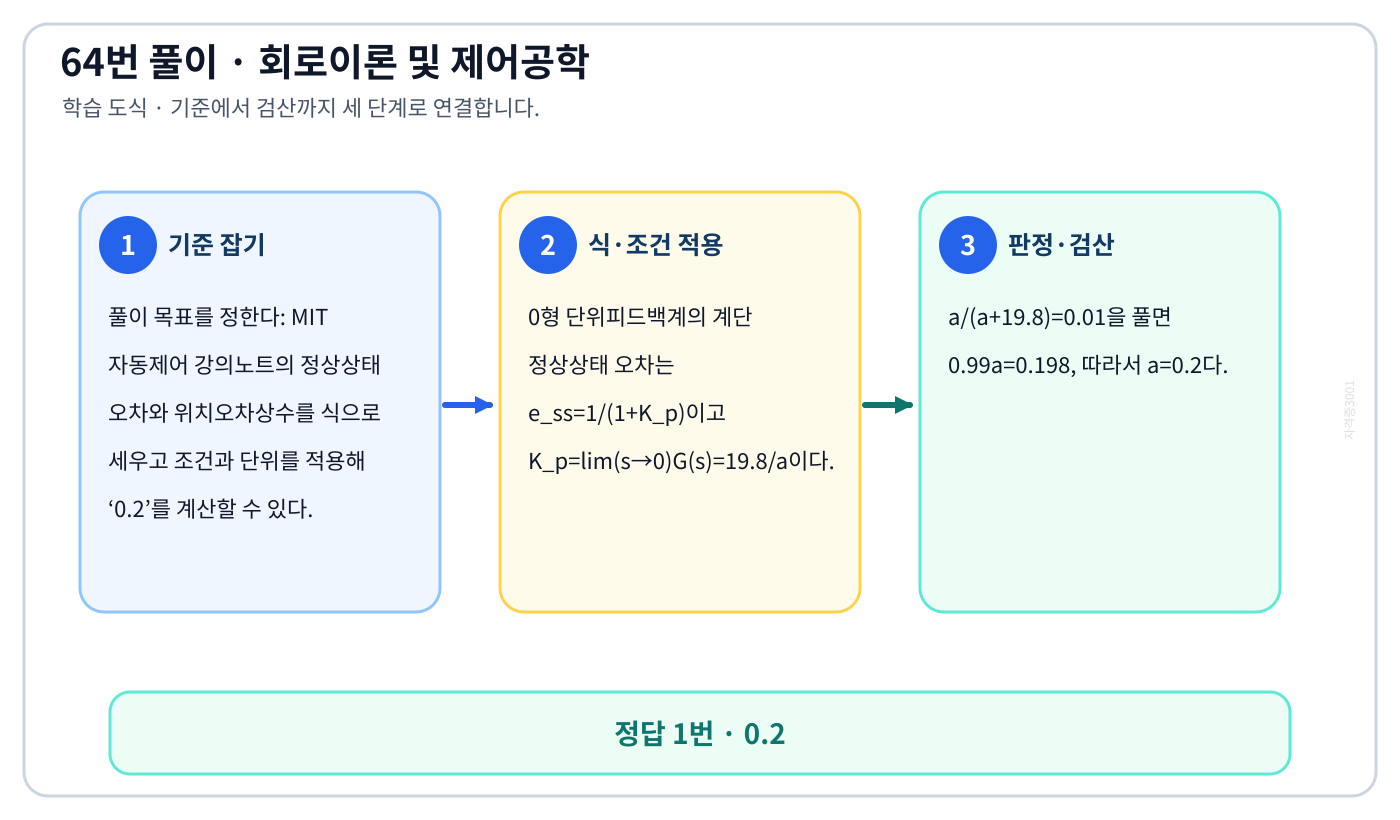

MIT 자동제어 강의노트의 정상상태 오차와 위치오차상수를 식으로 세우고 조건과 단위를 적용해 ‘0.2’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: MIT 자동제어 강의노트의 정상상태 오차와 위치오차상수를 식으로 세우고 조건과 단위를 적용해 ‘0.2’를 계산할 수 있다.
2. 0형 단위피드백계의 계단 정상상태 오차는 e_ss=1/(1+K_p)이고 K_p=lim(s→0)G(s)=19.8/a이다.
3. a/(a+19.8)=0.01을 풀면 0.99a=0.198, 따라서 a=0.2다.

자주 하는 실수: 0형 단위피드백의 계단오차는 1/(1+Kp)이고 Kp=19.8/a다. 오차를 단순히 1/Kp로 근사하지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

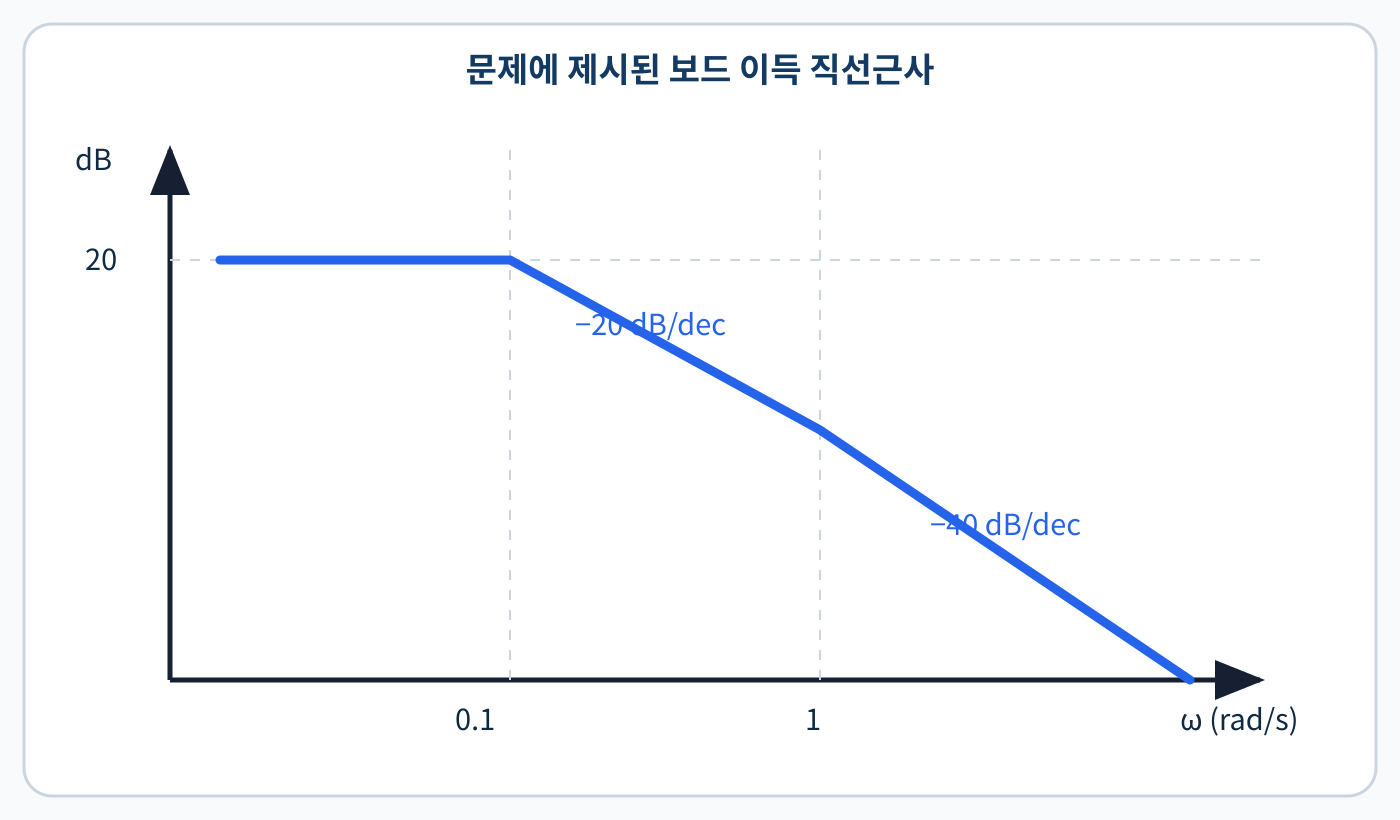

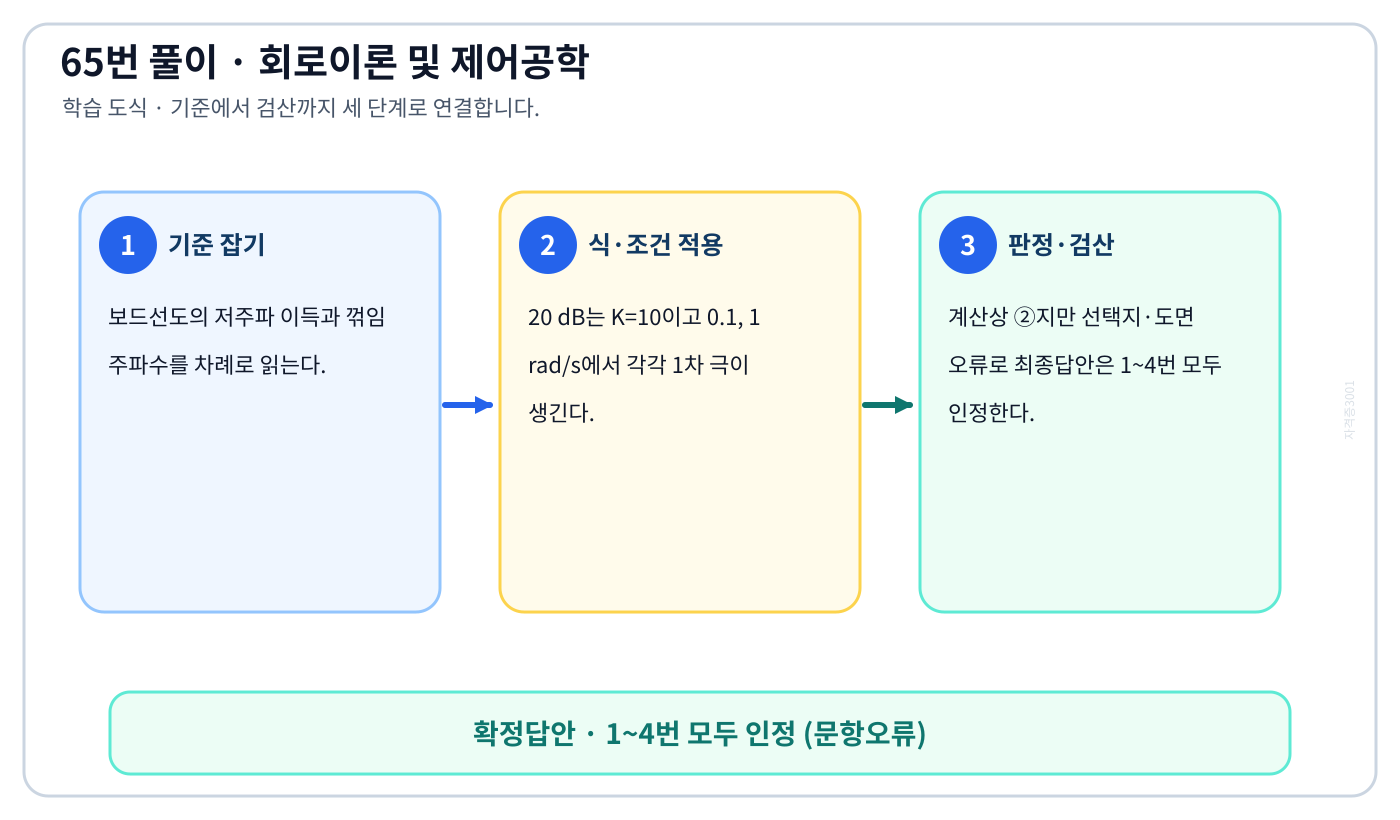

MIT 자동제어 강의노트의 Bode 점근선 해석과 공개 최종답안을 적용해 물리적 판정과 최종 전항 정답 처리를 구분해 설명할 수 있다.

풀이 순서

1. 보드선도의 저주파 이득과 꺾임 주파수를 차례로 읽는다.
2. 20 dB는 K=10이고 0.1, 1 rad/s에서 각각 1차 극이 생긴다.
3. 계산상 ②지만 선택지·도면 오류로 최종답안은 1~4번 모두 인정한다.

자주 하는 실수: 선도 해석상 가답안은 2번이지만 최종 확정답안은 문항오류로 전항 인정이다. 계산 학습과 채점판정을 분리한다.

다른 문제에 적용: 계산값이 선택지와 맞지 않으면 가까운 값을 억지로 고르지 말고 단위·조건·공식과 확정답안의 문항오류 처리를 분리해 확인한다.

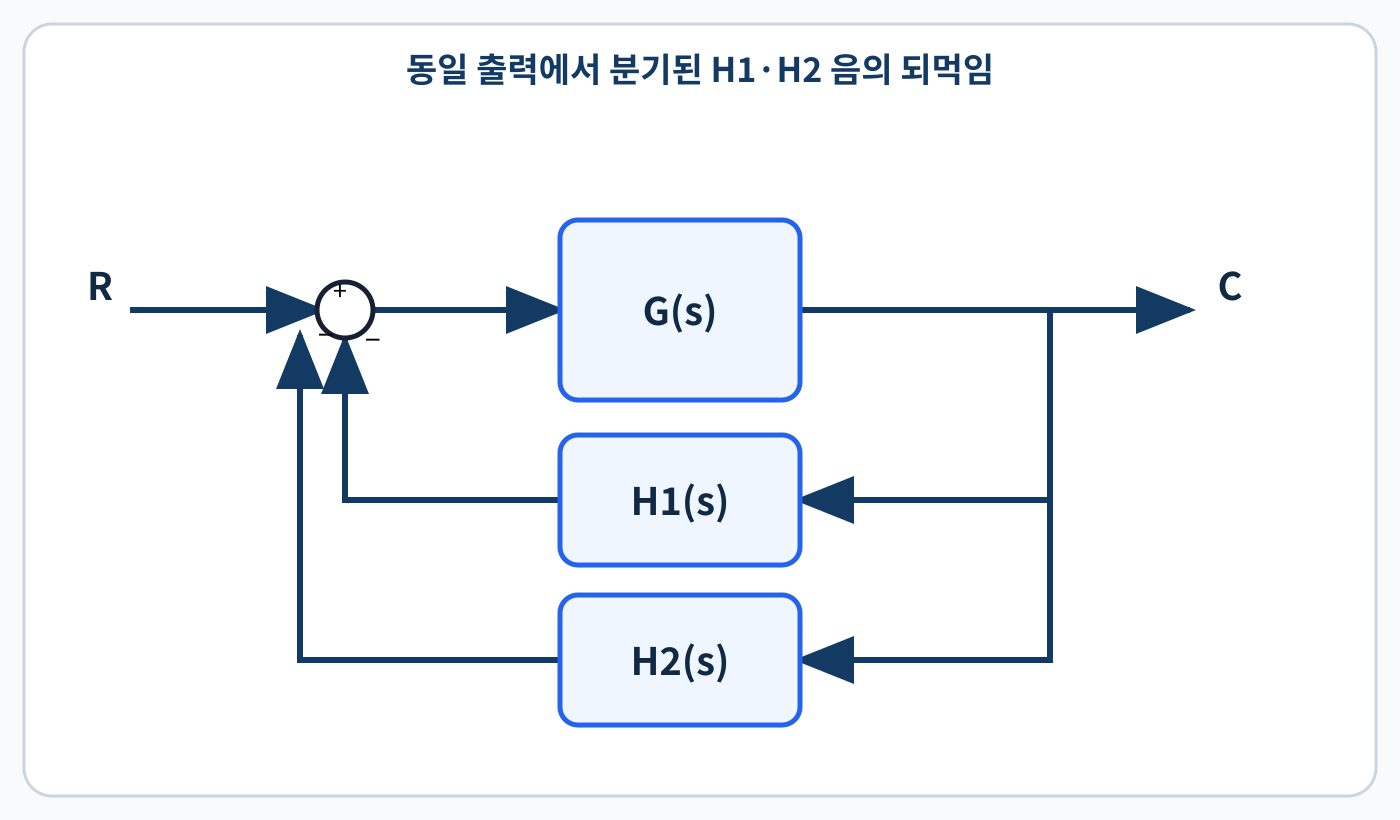

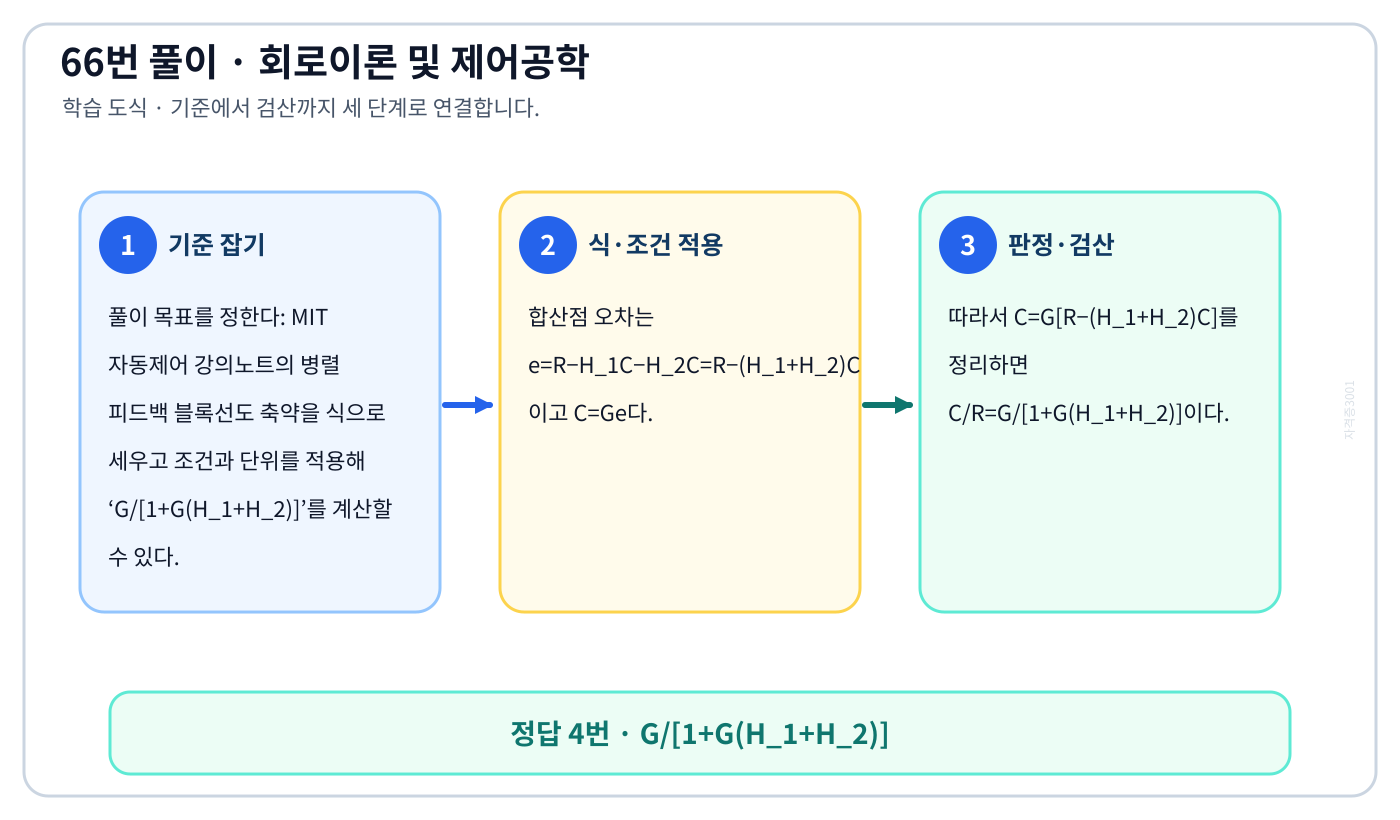

이 문제로 익힐 것

MIT 자동제어 강의노트의 병렬 피드백 블록선도 축약을 식으로 세우고 조건과 단위를 적용해 ‘G/[1+G(H₁+H₂)]’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: MIT 자동제어 강의노트의 병렬 피드백 블록선도 축약을 식으로 세우고 조건과 단위를 적용해 ‘G/[1+G(H₁+H₂)]’를 계산할 수 있다.
2. 합산점 오차는 e=R−H₁C−H₂C=R−(H₁+H₂)C이고 C=Ge다.
3. 따라서 C=G[R−(H₁+H₂)C]를 정리하면 C/R=G/[1+G(H₁+H₂)]이다.

자주 하는 실수: 같은 출력에서 분기된 두 음의 피드백은 H1+H2로 합쳐진다. H1H2처럼 직렬 곱하지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

MIT 조합논리 강의노트의 불대수 흡수·보수 법칙을 식으로 세우고 조건과 단위를 적용해 ‘OR’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: MIT 조합논리 강의노트의 불대수 흡수·보수 법칙을 식으로 세우고 조건과 단위를 적용해 ‘OR’를 계산할 수 있다.
2. AB̅+AB=A(B̅+B)=A이므로 Y=A+A̅B다.
3. 흡수·분배법칙으로 A+A̅B=(A+A̅)(A+B)=A+B가 되어 OR 게이트와 같다.

자주 하는 실수: AB̅+AB=A로 먼저 묶고 A+A̅B=A+B를 쓴다. 세 곱항이 있다고 3입력 OR로 읽지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

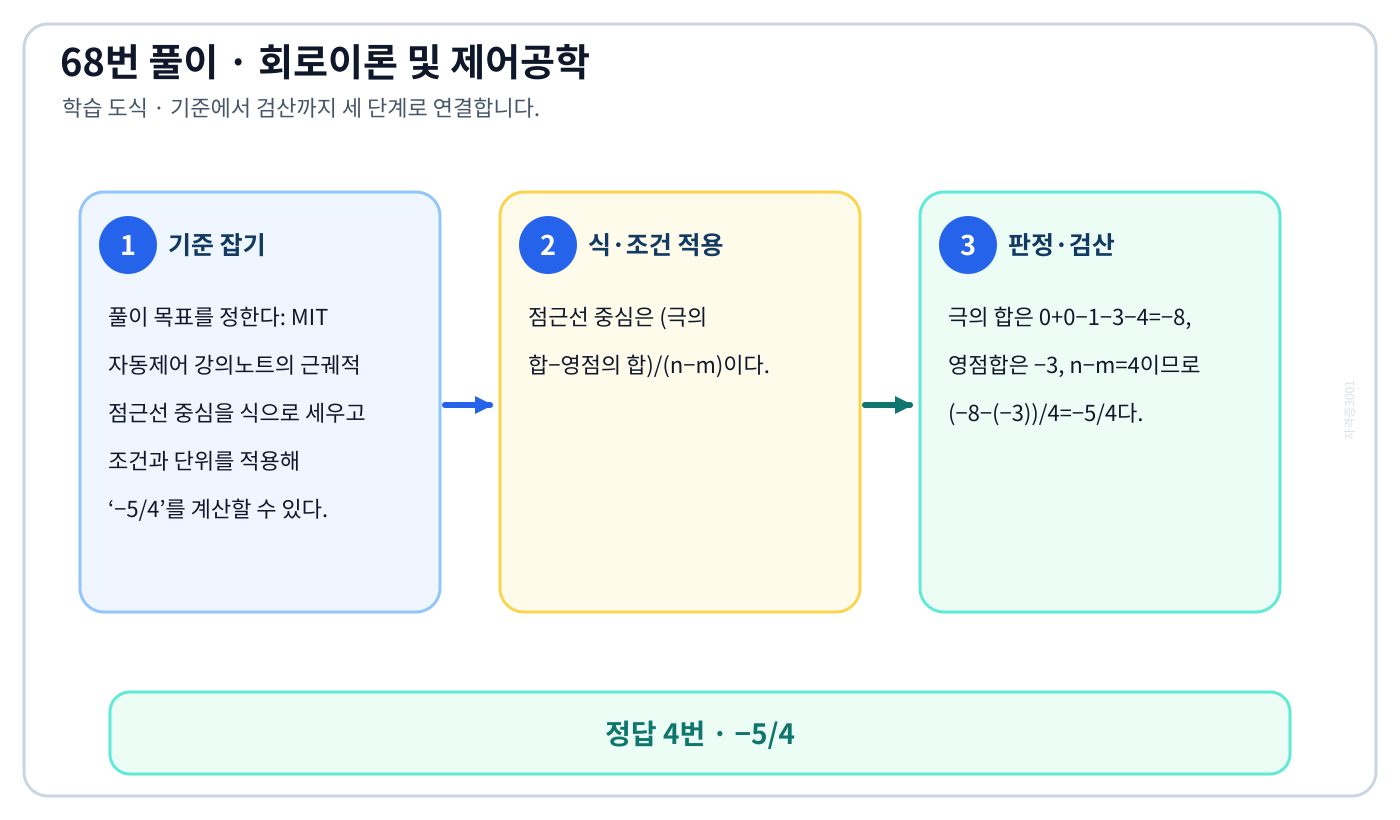

MIT 자동제어 강의노트의 근궤적 점근선 중심을 식으로 세우고 조건과 단위를 적용해 ‘−5/4’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: MIT 자동제어 강의노트의 근궤적 점근선 중심을 식으로 세우고 조건과 단위를 적용해 ‘−5/4’를 계산할 수 있다.
2. 점근선 중심은 (극의 합−영점의 합)/(n−m)이다.
3. 극의 합은 0+0−1−3−4=−8, 영점합은 −3, n−m=4이므로 (−8−(−3))/4=−5/4다.

자주 하는 실수: 점근선 중심은 (극합−영점합)/(n−m)다. 음의 극 위치 부호와 중복극 s=0 두 개를 빠뜨리지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

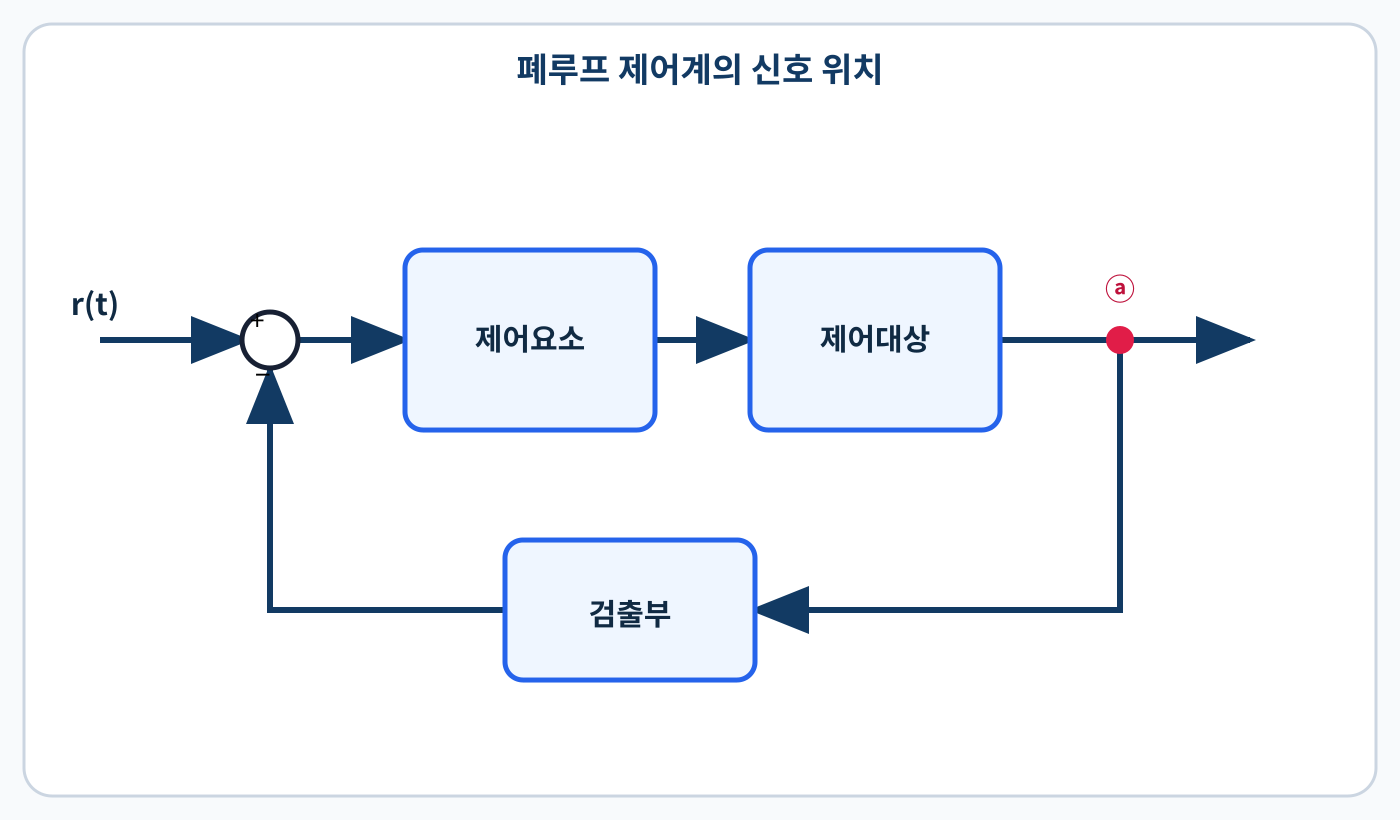

MIT 자동제어 강의노트의 표준 피드백계 신호 정의의 정의와 반대개념을 비교해 ‘제어량’를 판별할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: MIT 자동제어 강의노트의 표준 피드백계 신호 정의의 정의와 반대개념을 비교해 ‘제어량’를 판별할 수 있다.
2. 제어대상의 출력이며 동시에 검출부가 측정해 피드백하는 신호는 제어량이다.
3. 조작량은 제어요소가 제어대상에 가하는 입력, 기준입력은 목표값, 동작신호는 비교점의 오차신호다.

자주 하는 실수: 제어대상 바로 뒤 출력이며 검출부 입력으로 분기되는 a는 제어량이다. 제어요소 출력인 조작량과 구분한다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

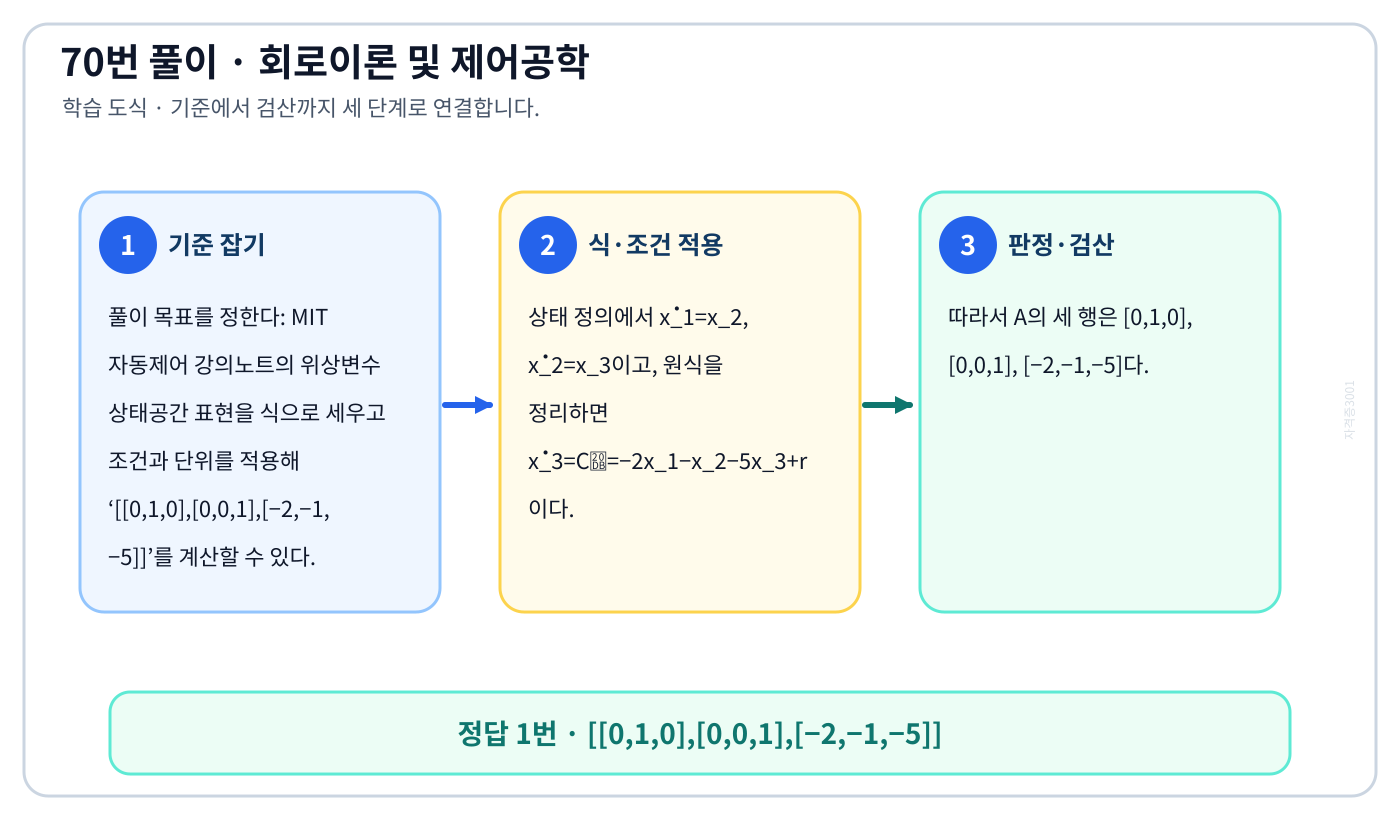

MIT 자동제어 강의노트의 위상변수 상태공간 표현을 식으로 세우고 조건과 단위를 적용해 ‘[[0,1,0],[0,0,1],[−2,−1,−5]]’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: MIT 자동제어 강의노트의 위상변수 상태공간 표현을 식으로 세우고 조건과 단위를 적용해 ‘[[0,1,0],[0,0,1],[−2,−1,−5]]’를 계산할 수 있다.
2. 상태 정의에서 ẋ₁=x₂, ẋ₂=x₃이고, 원식을 정리하면 ẋ₃=C⃛=−2x₁−x₂−5x₃+r이다.
3. 따라서 A의 세 행은 [0,1,0], [0,0,1], [−2,−1,−5]다.

자주 하는 실수: x1=C, x2=Ċ, x3=C̈ 순서를 유지하고 최고차항을 이항해 A의 마지막 행 부호를 정한다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

MIT Signals and Systems의 우·기함수 분해의 정의와 반대개념을 비교해 ‘fₑ(t)=[f(t)−f(−t)]/2’를 판별할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: MIT Signals and Systems의 우·기함수 분해의 정의와 반대개념을 비교해 ‘fₑ(t)=[f(t)−f(−t)]/2’를 판별할 수 있다.
2. 우함수 성분은 [f(t)+f(−t)]/2이고 기함수 성분은 [f(t)−f(−t)]/2이다.
3. ④는 빼기식을 우함수 성분이라고 했으므로 틀렸다.

자주 하는 실수: f(t)+f(−t)는 우성분, f(t)−f(−t)는 기성분을 추출한다. 두 분해식의 ±를 바꾸지 않는다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

DOE Electrical Science Volume 3의 3상 Y결선 전압·전류 관계를 식으로 세우고 조건과 단위를 적용해 ‘5∠30° Ω’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 3의 3상 Y결선 전압·전류 관계를 식으로 세우고 조건과 단위를 적용해 ‘5∠30° Ω’를 계산할 수 있다.
2. 정상 a-b-c 상순에서 V_ab는 V_a보다 30° 앞서므로 V_a=100∠−30° V다.
3. Y결선에서는 상전류=선전류이므로 Z=V_a/I_a=(100/20)∠[−30−(−60)]=5∠30° Ω다.

자주 하는 실수: abc 상순에서 Vab는 Va보다 30° 앞선다. 선간→상전압은 크기 1/√3, 위상 −30°를 함께 적용한다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

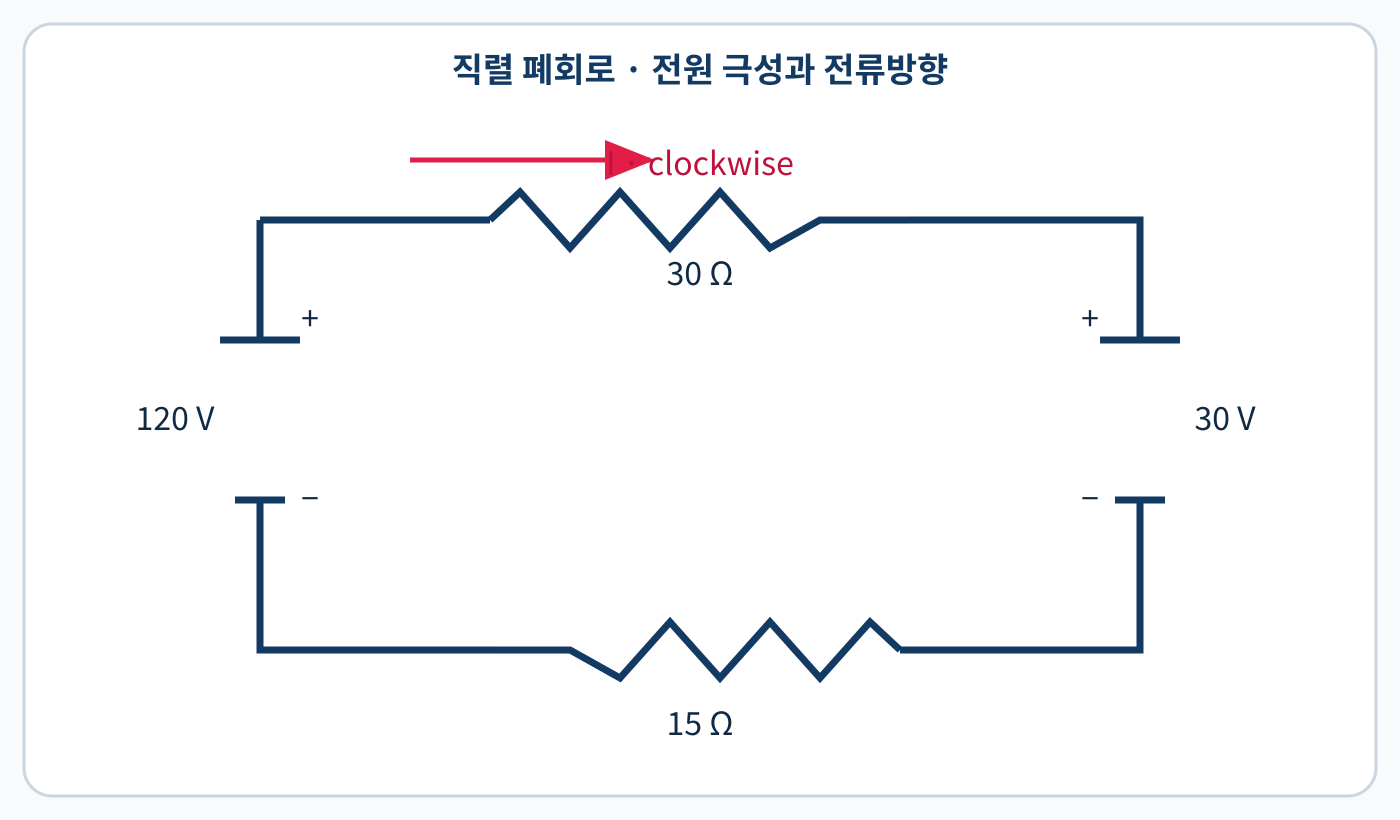

이 문제로 익힐 것

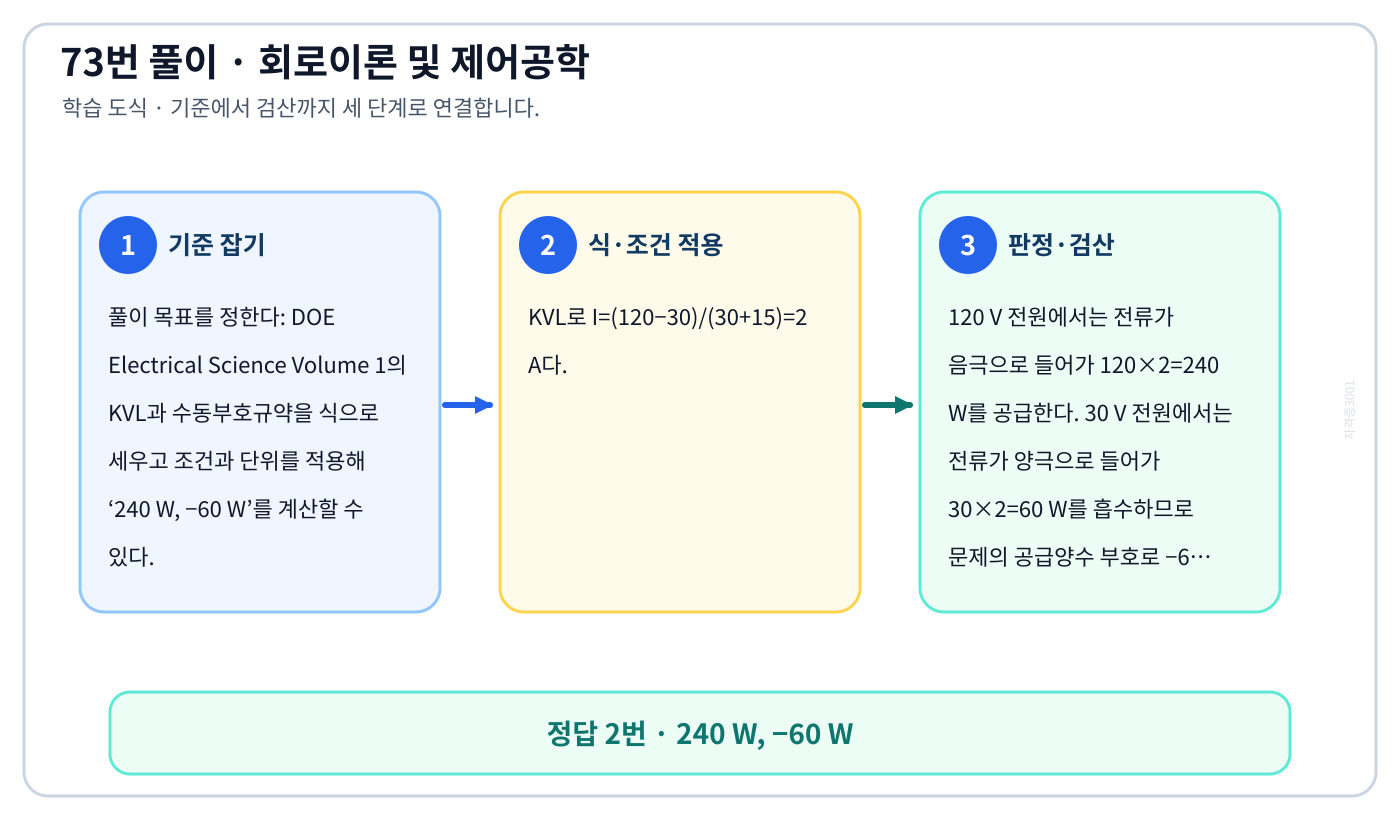

DOE Electrical Science Volume 1의 KVL과 수동부호규약을 식으로 세우고 조건과 단위를 적용해 ‘240 W, −60 W’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 1의 KVL과 수동부호규약을 식으로 세우고 조건과 단위를 적용해 ‘240 W, −60 W’를 계산할 수 있다.
2. KVL로 I=(120−30)/(30+15)=2 A다.
3. 120 V 전원에서는 전류가 음극으로 들어가 120×2=240 W를 공급한다. 30 V 전원에서는 전류가 양극으로 들어가 30×2=60 W를 흡수하므로 문제의 공급양수 부호로 −60 W다.

자주 하는 실수: 전류가 전원의 +단자로 들어가면 그 전원은 흡수한다. 문제의 공급전력 양수 규약에서는 부호가 음수다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

DOE Electrical Science Volume 3의 3상 성분과 상전압 합을 식으로 세우고 조건과 단위를 적용해 ‘(40/3)sinωt’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 3의 3상 성분과 상전압 합을 식으로 세우고 조건과 단위를 적용해 ‘(40/3)sinωt’를 계산할 수 있다.
2. 영상분은 세 상 순간값 합의 1/3이다.
3. v_b=−40cosωt, v_c=40cosωt로 서로 상쇄되어 합은 40sinωt다. 따라서 v₀=(v_a+v_b+v_c)/3=(40/3)sinωt다.

자주 하는 실수: 영상분은 세 순간전압의 평균이다. ±π/2 두 항이 상쇄됨을 확인하고 합 자체를 3으로 나눈다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

DOE Electrical Science Volume 3의 3상 유효전력과 2전력계법을 식으로 세우고 조건과 단위를 적용해 ‘2W’를 계산할 수 있다.

풀이 순서

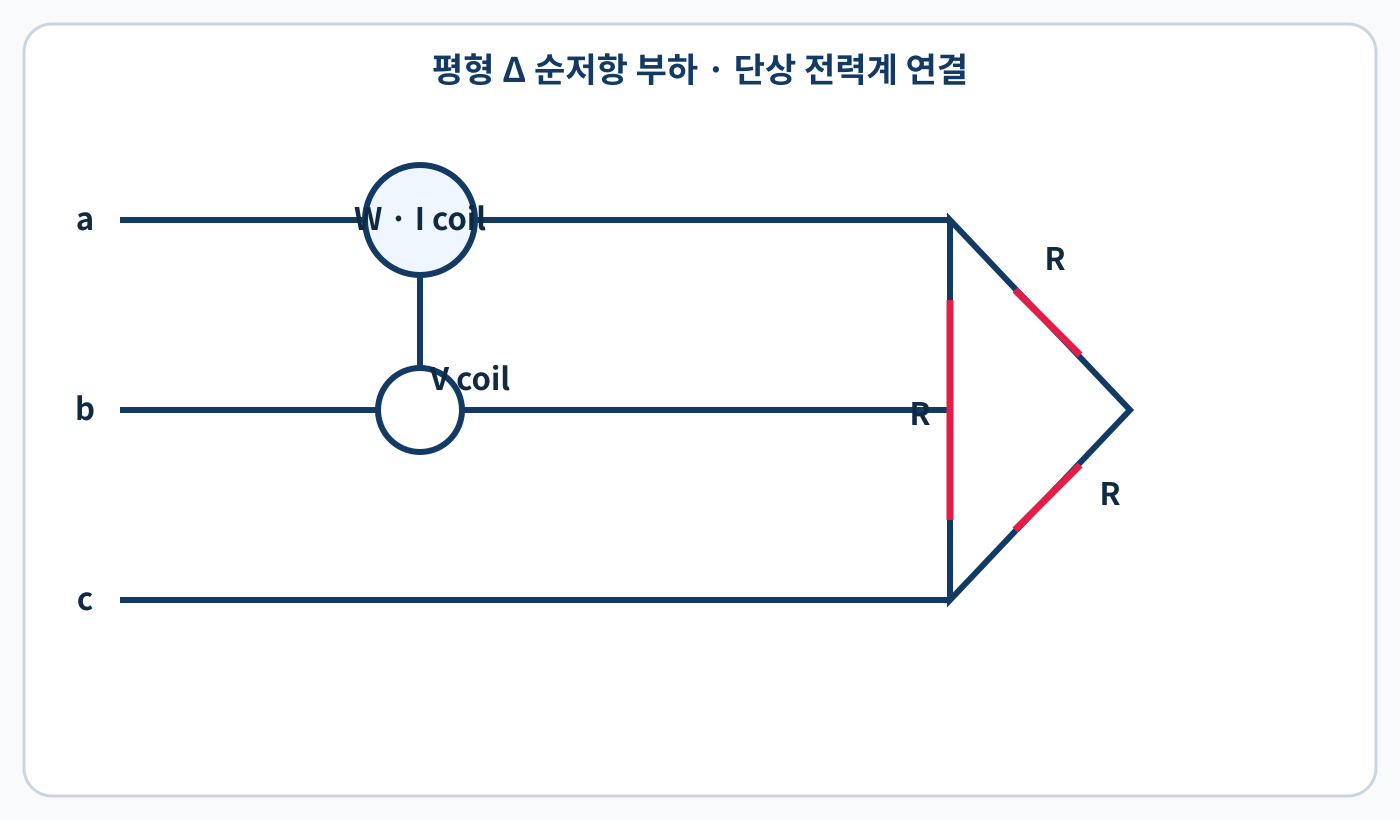

1. 풀이 목표를 정한다: DOE Electrical Science Volume 3의 3상 유효전력과 2전력계법을 식으로 세우고 조건과 단위를 적용해 ‘2W’를 계산할 수 있다.
2. 이 연결은 2전력계법의 한 전력계와 같은 선간전압·선전류 조합이다.
3. 평형 부하의 역률각 φ=0이므로 각 전력계 지시는 V_LI_Lcos(30°)=P_total/2다. 따라서 전체전력은 2W다.

자주 하는 실수: 역률 1인 평형 3상에서 2전력계 지시는 서로 같고 합이 총전력이다. 한 대 지시 W를 곧 총전력으로 두지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

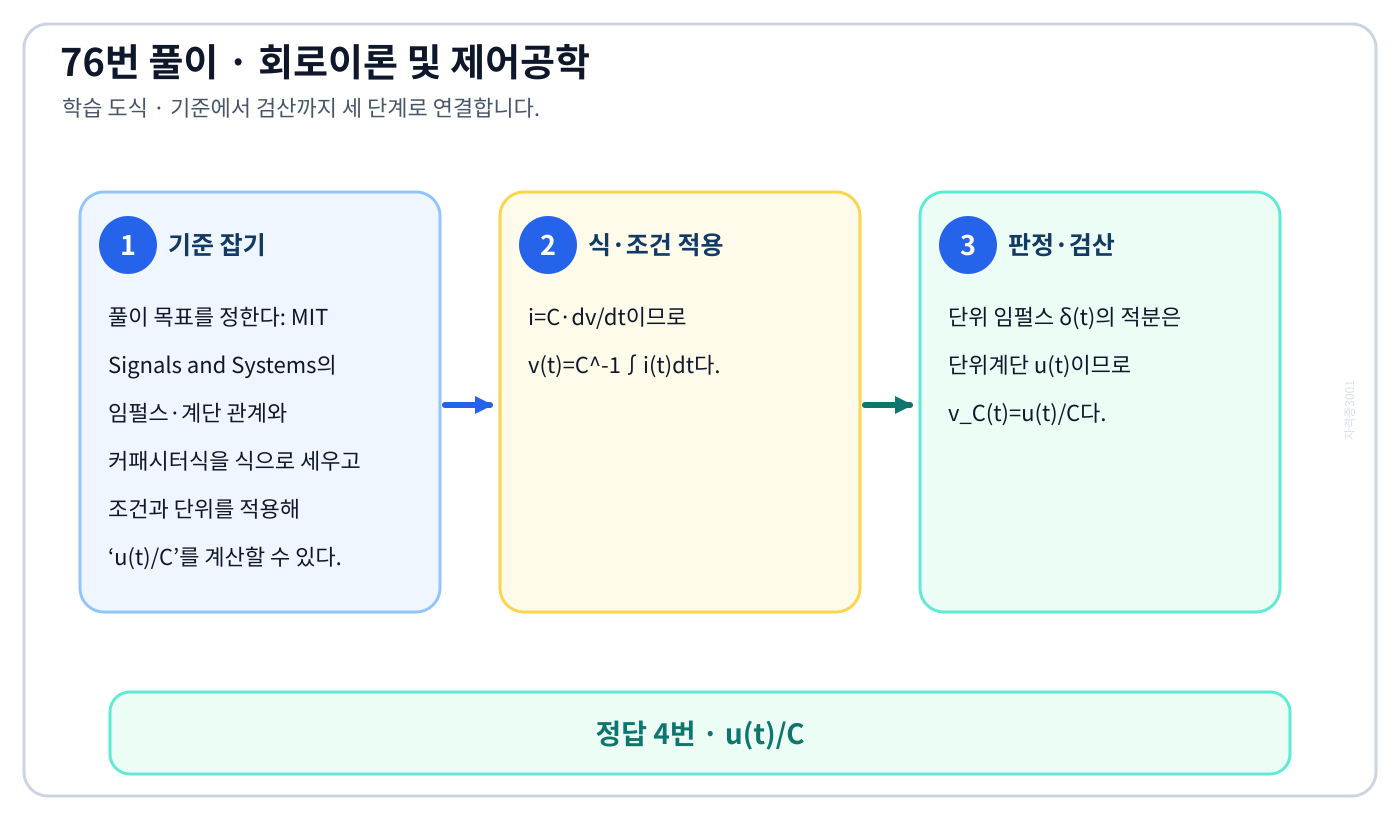

MIT Signals and Systems의 임펄스·계단 관계와 커패시터식을 식으로 세우고 조건과 단위를 적용해 ‘u(t)/C’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: MIT Signals and Systems의 임펄스·계단 관계와 커패시터식을 식으로 세우고 조건과 단위를 적용해 ‘u(t)/C’를 계산할 수 있다.
2. i=C·dv/dt이므로 v(t)=C⁻¹∫i(t)dt다.
3. 단위 임펄스 δ(t)의 적분은 단위계단 u(t)이므로 v_C(t)=u(t)/C다.

자주 하는 실수: 임펄스 전류의 시간적분은 전달전하 1이고 전압점프는 Q/C다. 상수 1/C가 아니라 u(t)/C로 시간축을 표시한다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

DOE Electrical Science Volume 1의 직렬 RL 과도응답을 식으로 세우고 조건과 단위를 적용해 ‘2.52’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 1의 직렬 RL 과도응답을 식으로 세우고 조건과 단위를 적용해 ‘2.52’를 계산할 수 있다.
2. RL 계단응답은 i(t)=(V/R)(1−e^(−tR/L))이다.
3. 최종전류는 4 A, 시정수 L/R=1 s이므로 t=1 s에서 i=4(1−e^(−1))≈2.528 A다.

자주 하는 실수: RL 시정수는 L/R=1 s이고 한 시정수 응답은 최종값의 1−e⁻¹이다. e⁻¹ 자체를 곱하지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

DOE Electrical Science Volume 1의 정현파 최대값·실효값을 식으로 세우고 조건과 단위를 적용해 ‘1.414’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 1의 정현파 최대값·실효값을 식으로 세우고 조건과 단위를 적용해 ‘1.414’를 계산할 수 있다.
2. 파고율은 파형의 최대값을 실효값으로 나눈 비다.
3. 정현파의 실효값은 I_m/√2이므로 파고율=I_m/(I_m/√2)=√2≈1.414다. 위상각 θ는 최대값과 실효값의 비에 영향을 주지 않는다.

자주 하는 실수: 파고율은 최대값/실효값이다. 실효값/최대값인 0.707과 뒤집지 않으며 위상 θ는 비에 영향이 없다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

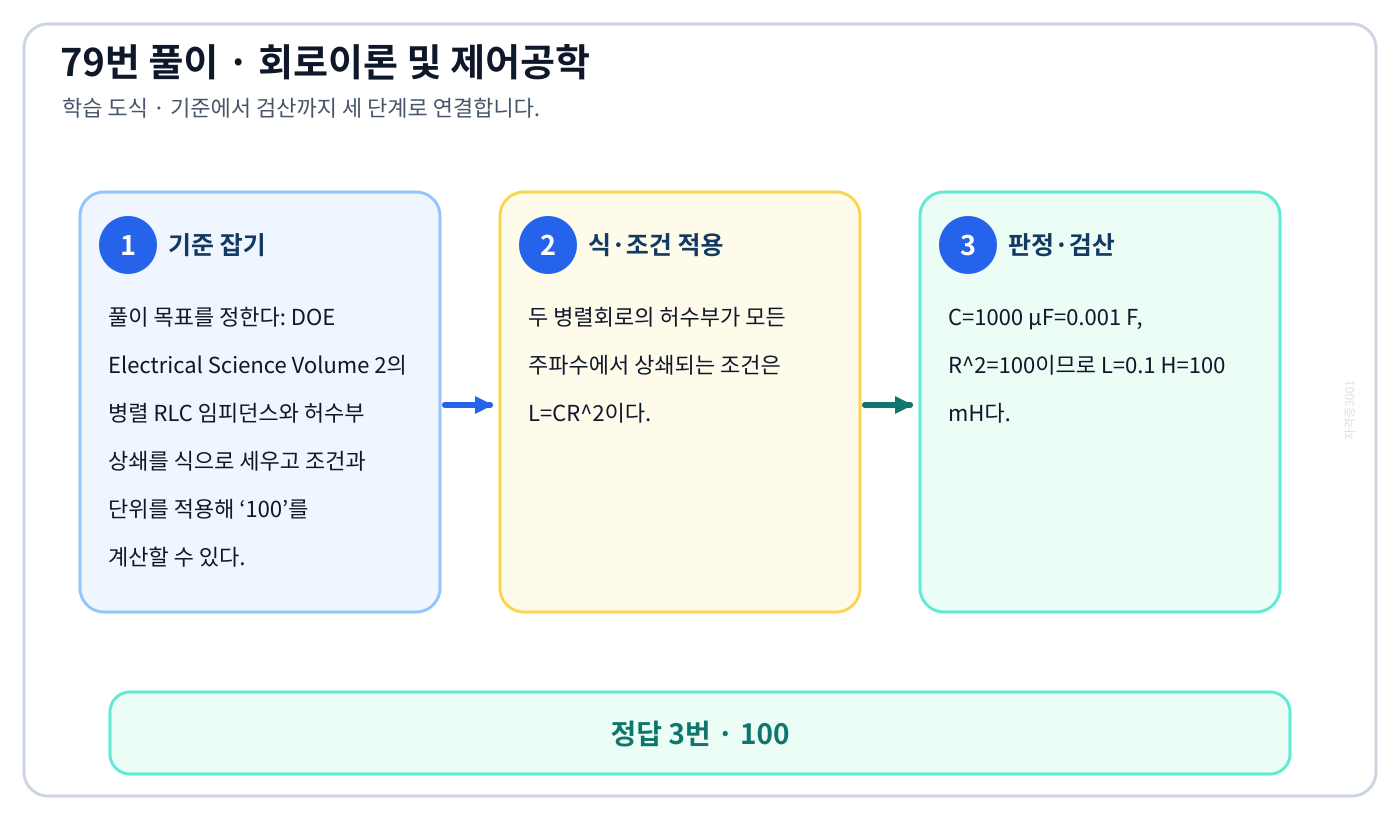

이 문제로 익힐 것

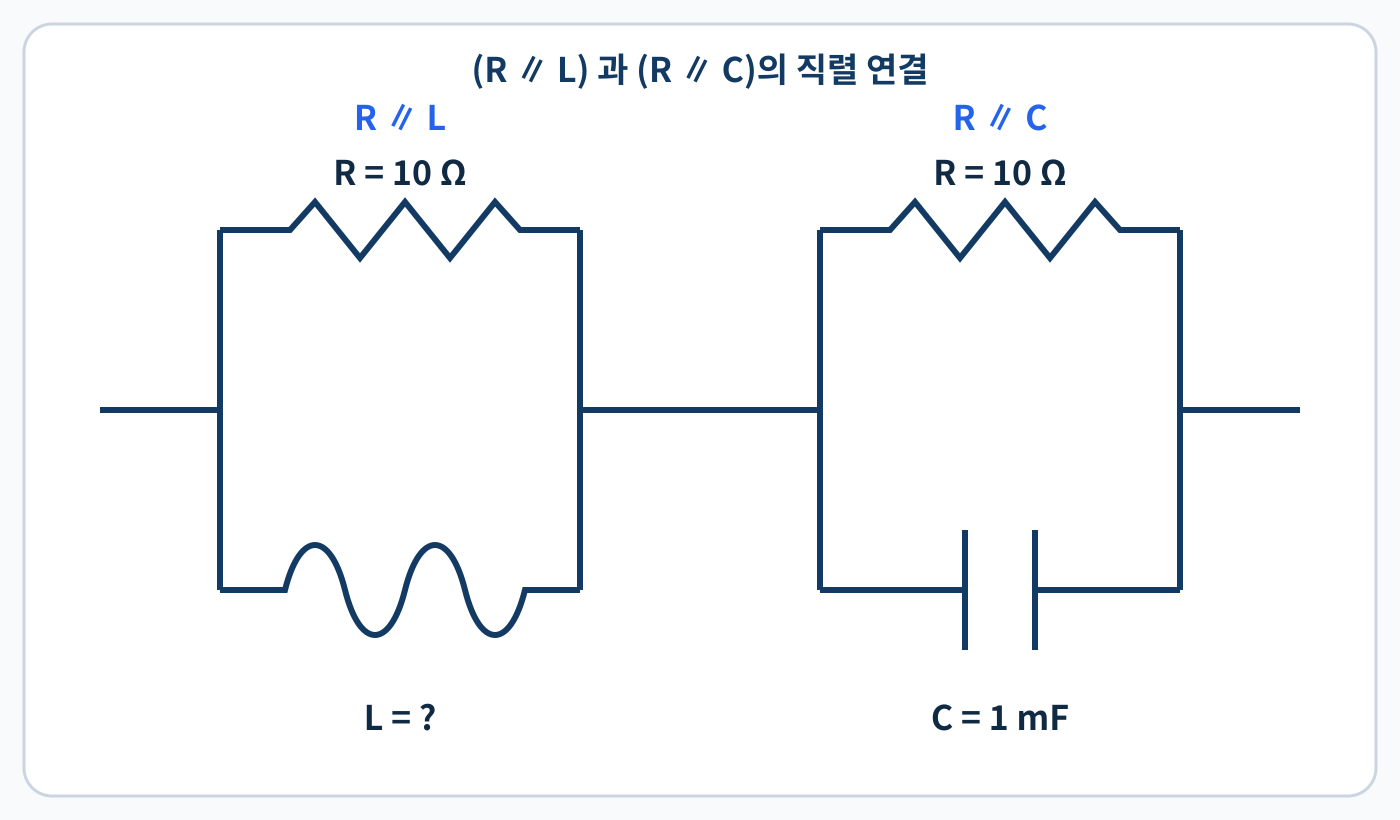

DOE Electrical Science Volume 2의 병렬 RLC 임피던스와 허수부 상쇄를 식으로 세우고 조건과 단위를 적용해 ‘100’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: DOE Electrical Science Volume 2의 병렬 RLC 임피던스와 허수부 상쇄를 식으로 세우고 조건과 단위를 적용해 ‘100’를 계산할 수 있다.
2. 두 병렬회로의 허수부가 모든 주파수에서 상쇄되는 조건은 L=CR²이다.
3. C=1000 μF=0.001 F, R²=100이므로 L=0.1 H=100 mH다.

자주 하는 실수: 두 병렬회로 임피던스의 허수부를 상쇄하면 L=CR²다. 1000 μF를 0.001 F로 바꾼 뒤 H→mH를 환산한다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

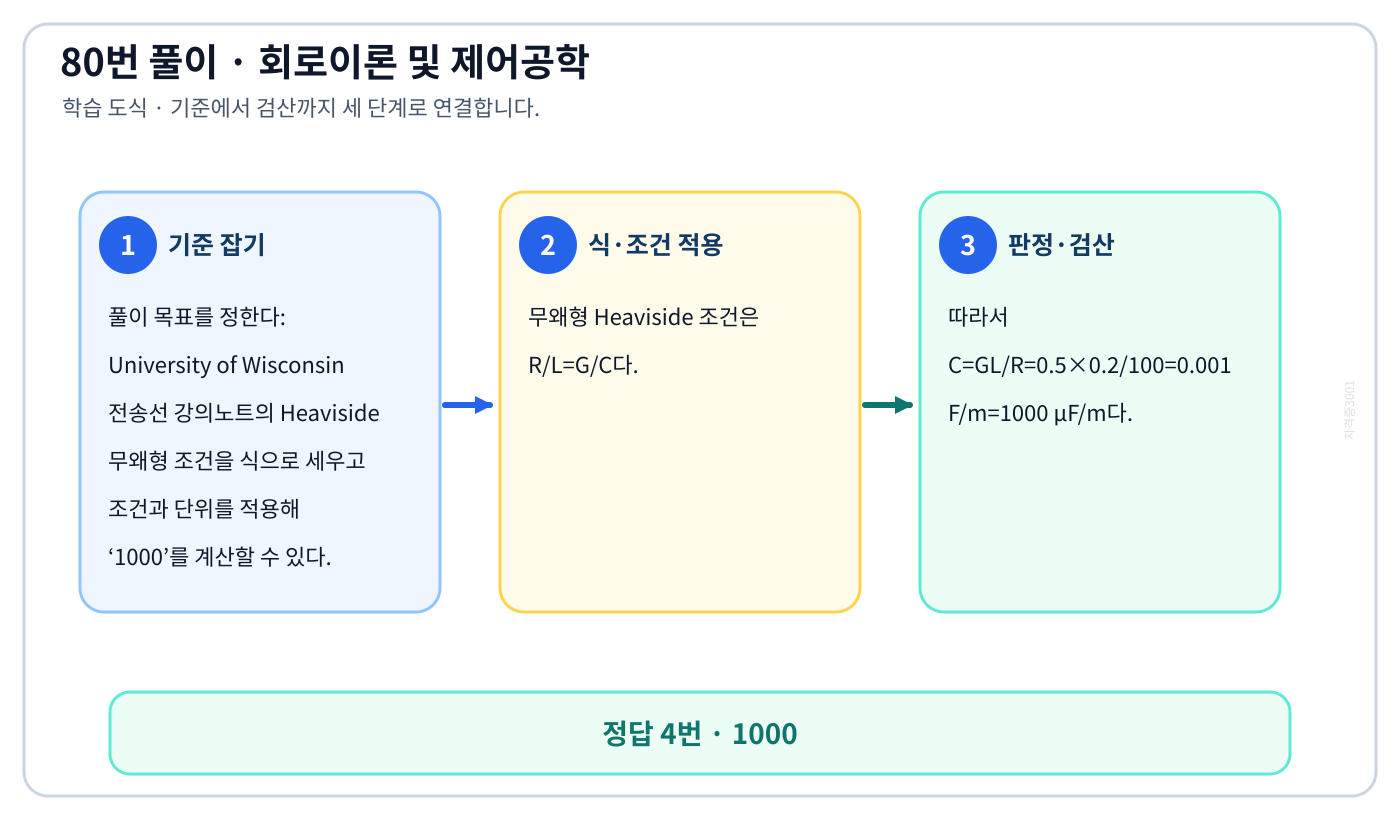

University of Wisconsin 전송선 강의노트의 Heaviside 무왜형 조건을 식으로 세우고 조건과 단위를 적용해 ‘1000’를 계산할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: University of Wisconsin 전송선 강의노트의 Heaviside 무왜형 조건을 식으로 세우고 조건과 단위를 적용해 ‘1000’를 계산할 수 있다.
2. 무왜형 Heaviside 조건은 R/L=G/C다.
3. 따라서 C=GL/R=0.5×0.2/100=0.001 F/m=1000 μF/m다.

자주 하는 실수: 무왜형 조건 R/L=G/C에서 C=GL/R다. L=200 mH를 0.2 H로 바꾸고 F→μF에 10⁶을 곱한다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

시험일 적용 KEC 제2021-509호 332.14 고압 가공전선과 안테나의 접근 또는 교차 제1호 나목의 대상·수치·장소·예외를 구분해 ‘60’를 판정할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: 시험일 적용 KEC 제2021-509호 332.14 고압 가공전선과 안테나의 접근 또는 교차 제1호 나목의 대상·수치·장소·예외를 구분해 ‘60’를 판정할 수 있다.
2. KEC 332.14 제1호 나목은 저압 가공전선과 안테나의 이격거리를 0.6 m 이상으로 정한다.
3. 절연전선·케이블 예외가 아닌 조건이므로 60 cm인 ①이다.

자주 하는 실수: 저압 일반값 0.6 m와 고압 0.8 m를 구분한다. 절연전선·케이블 예외값 0.3 m를 적용하지 않는다.

다른 문제에 적용: 유사 규정문제에서는 대상·전압구간·장소·일반값·예외를 한 묶음으로 현행 원문에서 찾고, 시험시점 규정과 달라졌는지도 확인한다.

확인 위치: 현행 KEC 222.14·332.14 제1항 나 · 저압 가공전선과 안테나의 간격

이 문제로 익힐 것

시험일 적용 KEC 제2021-509호 332.4 고압 가공전선의 안전율의 대상·수치·장소·예외를 구분해 ‘2.2’를 판정할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: 시험일 적용 KEC 제2021-509호 332.4 고압 가공전선의 안전율의 대상·수치·장소·예외를 구분해 ‘2.2’를 판정할 수 있다.
2. KEC 332.4는 고압 가공전선의 안전율을 경동선·내열 동합금선은 2.2 이상, 그 밖의 전선은 2.5 이상으로 구분한다.
3. 따라서 정답은 ②다.

자주 하는 실수: 경동선·내열 동합금선은 안전율 2.2, 그 밖의 전선은 2.5다. 재료 조건을 읽지 않고 큰 값을 고르지 않는다.

다른 문제에 적용: 유사 규정문제에서는 대상·전압구간·장소·일반값·예외를 한 묶음으로 현행 원문에서 찾고, 시험시점 규정과 달라졌는지도 확인한다.

확인 위치: 현행 KEC 332.4 · 고압 가공전선의 안전율

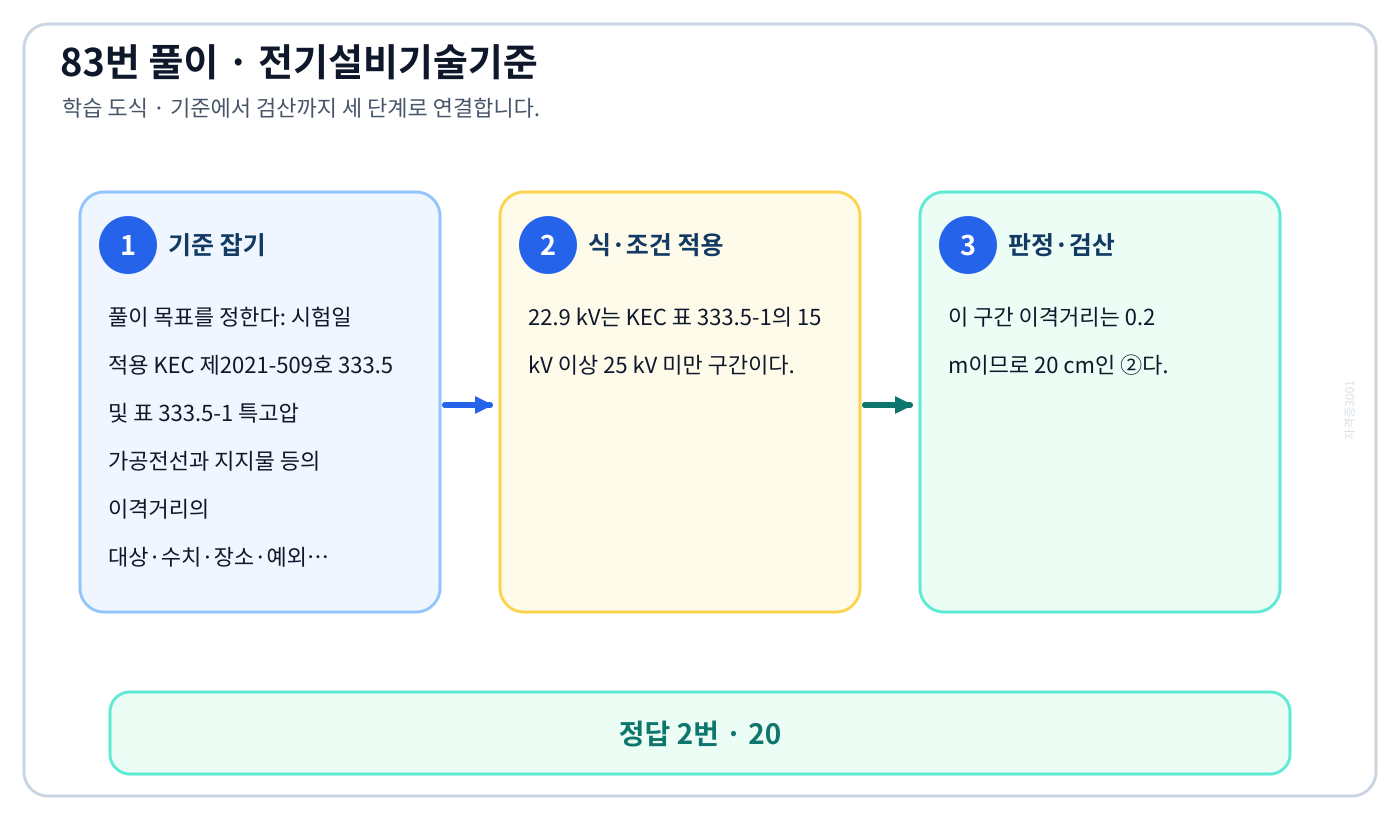

이 문제로 익힐 것

시험일 적용 KEC 제2021-509호 333.5 및 표 333.5-1 특고압 가공전선과 지지물 등의 이격거리의 대상·수치·장소·예외를 구분해 ‘20’를 판정할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: 시험일 적용 KEC 제2021-509호 333.5 및 표 333.5-1 특고압 가공전선과 지지물 등의 이격거리의 대상·수치·장소·예외를 구분해 ‘20’를 판정할 수 있다.
2. 22.9 kV는 KEC 표 333.5-1의 15 kV 이상 25 kV 미만 구간이다.
3. 이 구간 이격거리는 0.2 m이므로 20 cm인 ②다.

자주 하는 실수: 22.9 kV는 15 kV 이상 25 kV 미만 행이다. 표의 0.2 m를 20 cm로 단위 변환한다.

다른 문제에 적용: 유사 규정문제에서는 대상·전압구간·장소·일반값·예외를 한 묶음으로 현행 원문에서 찾고, 시험시점 규정과 달라졌는지도 확인한다.

확인 위치: 현행 KEC 333.5 표 333.5-1 · 특고압 가공전선과 지지물 등의 간격

이 문제로 익힐 것

시험일 적용 KEC 제2021-509호 431.4 급전선 및 431.5 귀선로의 대상·수치·장소·예외를 구분해 ‘급전선은 비절연보호도체·매설접지도체·레일 등으로 구성하여 단권변압기 중성점과 공통접지에 접속한다.’를 판정할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: 시험일 적용 KEC 제2021-509호 431.4 급전선 및 431.5 귀선로의 대상·수치·장소·예외를 구분해 ‘급전선은 비절연보호도체·매설접지도체·레일 등으로 구성하여 단권변압기 중성점과 공통접지에 접속한다.’를 판정할 수 있다.
2. KEC 431.5 제1호의 비절연보호도체·매설접지도체·레일 구성은 ‘귀선로’ 규정이다.
3. 급전선 시설기준은 431.4에 있고 ②~④는 그 조문의 내용과 일치하므로 틀린 것은 ①이다.

자주 하는 실수: 비절연보호도체·매설접지도체·레일은 귀선로 구성이다. 급전선 규정과 명칭을 바꾸어 읽지 않는다.

다른 문제에 적용: 유사 규정문제에서는 대상·전압구간·장소·일반값·예외를 한 묶음으로 현행 원문에서 찾고, 시험시점 규정과 달라졌는지도 확인한다.

확인 위치: 현행 KEC 431.4·431.5 · 교류 전기철도 급전선로와 귀선로

이 문제로 익힐 것

시험일 적용 KEC 제2021-509호 234.3 코드 및 이동전선과 234.8 진열장 내부 배선의 대상·수치·장소·예외를 구분해 ‘0.75’를 판정할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: 시험일 적용 KEC 제2021-509호 234.3 코드 및 이동전선과 234.8 진열장 내부 배선의 대상·수치·장소·예외를 구분해 ‘0.75’를 판정할 수 있다.
2. KEC 234.3은 조명용 전원코드 또는 이동전선을 단면적 0.75 mm² 이상의 코드나 캡타이어케이블로 정한다.
3. 진열장 내부 배선 예외도 234.8에 따라 0.75 mm² 이상이므로 ③이다.

자주 하는 실수: 진열장 내부 코드·캡타이어케이블 하한은 0.75 mm²다. 사용전압 400 V 조건 때문에 더 작은 값을 허용하지 않는다.

다른 문제에 적용: 유사 규정문제에서는 대상·전압구간·장소·일반값·예외를 한 묶음으로 현행 원문에서 찾고, 시험시점 규정과 달라졌는지도 확인한다.

확인 위치: 현행 KEC 234.8 · 진열장 또는 이와 유사한 것의 내부 배선

이 문제로 익힐 것

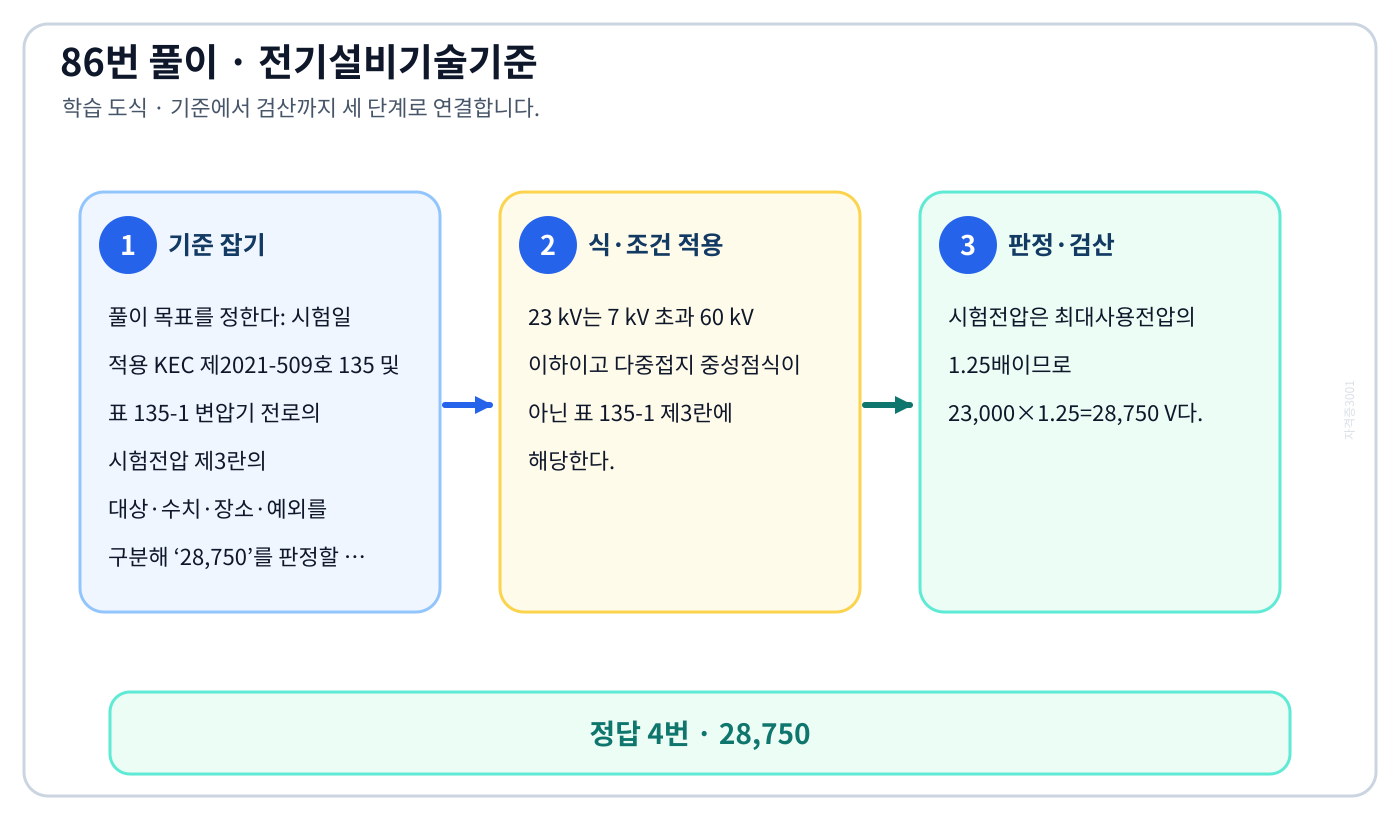

시험일 적용 KEC 제2021-509호 135 및 표 135-1 변압기 전로의 시험전압 제3란의 대상·수치·장소·예외를 구분해 ‘28,750’를 판정할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: 시험일 적용 KEC 제2021-509호 135 및 표 135-1 변압기 전로의 시험전압 제3란의 대상·수치·장소·예외를 구분해 ‘28,750’를 판정할 수 있다.
2. 23 kV는 7 kV 초과 60 kV 이하이고 다중접지 중성점식이 아닌 표 135-1 제3란에 해당한다.
3. 시험전압은 최대사용전압의 1.25배이므로 23,000×1.25=28,750 V다.

자주 하는 실수: 23 kV 중성점 비접지는 일반 1.25배 행이다. 다중접지 중성점식의 0.92배 기준을 적용하지 않는다.

다른 문제에 적용: 유사 규정문제에서는 대상·전압구간·장소·일반값·예외를 한 묶음으로 현행 원문에서 찾고, 시험시점 규정과 달라졌는지도 확인한다.

확인 위치: 현행 KEC 135 표 135-1 · 변압기 전로의 절연내력

이 문제로 익힐 것

시험일 적용 KEC 제2021-509호 334.1 지중전선로의 시설 제4호의 대상·수치·장소·예외를 구분해 ‘1.0’를 판정할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: 시험일 적용 KEC 제2021-509호 334.1 지중전선로의 시설 제4호의 대상·수치·장소·예외를 구분해 ‘1.0’를 판정할 수 있다.
2. KEC 334.1 제4호는 직접 매설식 지중전선로의 깊이를 차량 등 중량물 압력 우려 장소 1.0 m 이상, 기타 장소 0.6 m 이상으로 정한다.
3. 따라서 ②다.

자주 하는 실수: 직접매설식에서 차량 등 중량물 압력 우려 장소는 1.0 m, 그 밖은 0.6 m다. 관로식과 섞지 않는다.

다른 문제에 적용: 유사 규정문제에서는 대상·전압구간·장소·일반값·예외를 한 묶음으로 현행 원문에서 찾고, 시험시점 규정과 달라졌는지도 확인한다.

확인 위치: 현행 KEC 334.1 제4항 · 직접 매설식 지중전선로의 깊이

이 문제로 익힐 것

시험일 적용 KEC 제2021-509호 232.32 플로어덕트공사의 대상·수치·장소·예외를 구분해 ‘옥외용 비닐절연전선을 사용할 것’를 판정할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: 시험일 적용 KEC 제2021-509호 232.32 플로어덕트공사의 대상·수치·장소·예외를 구분해 ‘옥외용 비닐절연전선을 사용할 것’를 판정할 수 있다.
2. KEC 232.32.1 제1호는 플로어덕트 전선을 절연전선으로 하되 ‘옥외용 비닐절연전선을 제외’한다.
3. ①·③·④는 232.32.1과 232.32.3의 시설조건과 일치하므로 틀린 것은 ②다.

자주 하는 실수: ‘틀린 것’을 묻는다. 절연전선 허용 규정에는 옥외용 비닐절연전선 제외라는 단서가 있다.

다른 문제에 적용: 유사 규정문제에서는 대상·전압구간·장소·일반값·예외를 한 묶음으로 현행 원문에서 찾고, 시험시점 규정과 달라졌는지도 확인한다.

확인 위치: 현행 KEC 232.32.1·232.32.3 · 플로어덕트공사

이 문제로 익힐 것

시험일 적용 KEC 제2021-509호 112 용어의 정의 중 분산형전원의 대상·수치·장소·예외를 구분해 ‘분산형전원’를 판정할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: 시험일 적용 KEC 제2021-509호 112 용어의 정의 중 분산형전원의 대상·수치·장소·예외를 구분해 ‘분산형전원’를 판정할 수 있다.
2. KEC 112 용어 정의는 중앙급전 전원과 구분되어 소비지역 부근에 분산 배치 가능한 전원을 ‘분산형전원’이라 한다.
3. 신·재생에너지 발전설비와 전기저장장치를 포함하므로 ③이다.

자주 하는 실수: 분산형전원은 소비지역 부근의 신재생·저장장치 등을 뜻하며 정전 때만 쓰는 비상용 예비전원은 제외한다.

다른 문제에 적용: 유사 규정문제에서는 대상·전압구간·장소·일반값·예외를 한 묶음으로 현행 원문에서 찾고, 시험시점 규정과 달라졌는지도 확인한다.

확인 위치: 현행 KEC 112 · 분산형전원 용어 정의

이 문제로 익힐 것

시험일 적용 KEC 제2021-509호 221.2 저압 옥측전선로의 시설 제3호의 대상·수치·장소·예외를 구분해 ‘2’를 판정할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: 시험일 적용 KEC 제2021-509호 221.2 저압 옥측전선로의 시설 제3호의 대상·수치·장소·예외를 구분해 ‘2’를 판정할 수 있다.
2. KEC 221.2의 애자공사 저압 옥측전선로 조건 제3호는 전선 지지점 간 거리를 2 m 이하로 정한다.
3. 따라서 ③이다.

자주 하는 실수: 애자공사 저압 옥측전선로의 일반 지지점 간격은 2 m 이하이고 강화조건을 갖춘 예외만 15 m까지 가능하다.

다른 문제에 적용: 유사 규정문제에서는 대상·전압구간·장소·일반값·예외를 한 묶음으로 현행 원문에서 찾고, 시험시점 규정과 달라졌는지도 확인한다.

확인 위치: 현행 KEC 221.2 · 애자공사 저압 옥측전선로의 지지점 간격

이 문제로 익힐 것

시험일 적용 KEC 제2021-509호 222.8 저압 가공전선로 지지물의 강도의 대상·수치·장소·예외를 구분해 ‘1.2’를 판정할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: 시험일 적용 KEC 제2021-509호 222.8 저압 가공전선로 지지물의 강도의 대상·수치·장소·예외를 구분해 ‘1.2’를 판정할 수 있다.
2. KEC 222.8은 저압 가공전선로 지지물이 목주일 때 풍압하중의 1.2배에 견디는 강도를 요구한다.
3. 기타 지지물은 풍압하중 자체가 기준이므로 ①이다.

자주 하는 실수: 목주만 풍압하중의 1.2배를 요구한다. 기타 지지물의 기준과 안전율 숫자를 섞지 않는다.

다른 문제에 적용: 유사 규정문제에서는 대상·전압구간·장소·일반값·예외를 한 묶음으로 현행 원문에서 찾고, 시험시점 규정과 달라졌는지도 확인한다.

확인 위치: 현행 KEC 222.8 · 저압 가공전선로 지지물의 강도

이 문제로 익힐 것

시험일 적용 KEC 제2021-509호 431.11 전차선 등과 식물 사이의 이격거리의 대상·수치·장소·예외를 구분해 ‘5’를 판정할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: 시험일 적용 KEC 제2021-509호 431.11 전차선 등과 식물 사이의 이격거리의 대상·수치·장소·예외를 구분해 ‘5’를 판정할 수 있다.
2. KEC 431.11은 교류 전차선 등 충전부와 식물 사이를 5 m 이상 이격하도록 정한다.
3. 5 m 확보가 곤란할 때만 방호벽 등 안전조치를 요구하므로 조건상 ③이다.

자주 하는 실수: 식물과 충전부는 원칙 5 m 이상이다. 5 m 확보 곤란 때의 방호벽 예외를 기본값으로 읽지 않는다.

다른 문제에 적용: 유사 규정문제에서는 대상·전압구간·장소·일반값·예외를 한 묶음으로 현행 원문에서 찾고, 시험시점 규정과 달라졌는지도 확인한다.

확인 위치: 현행 KEC 431.11 · 전차선 등과 식물 사이의 간격

이 문제로 익힐 것

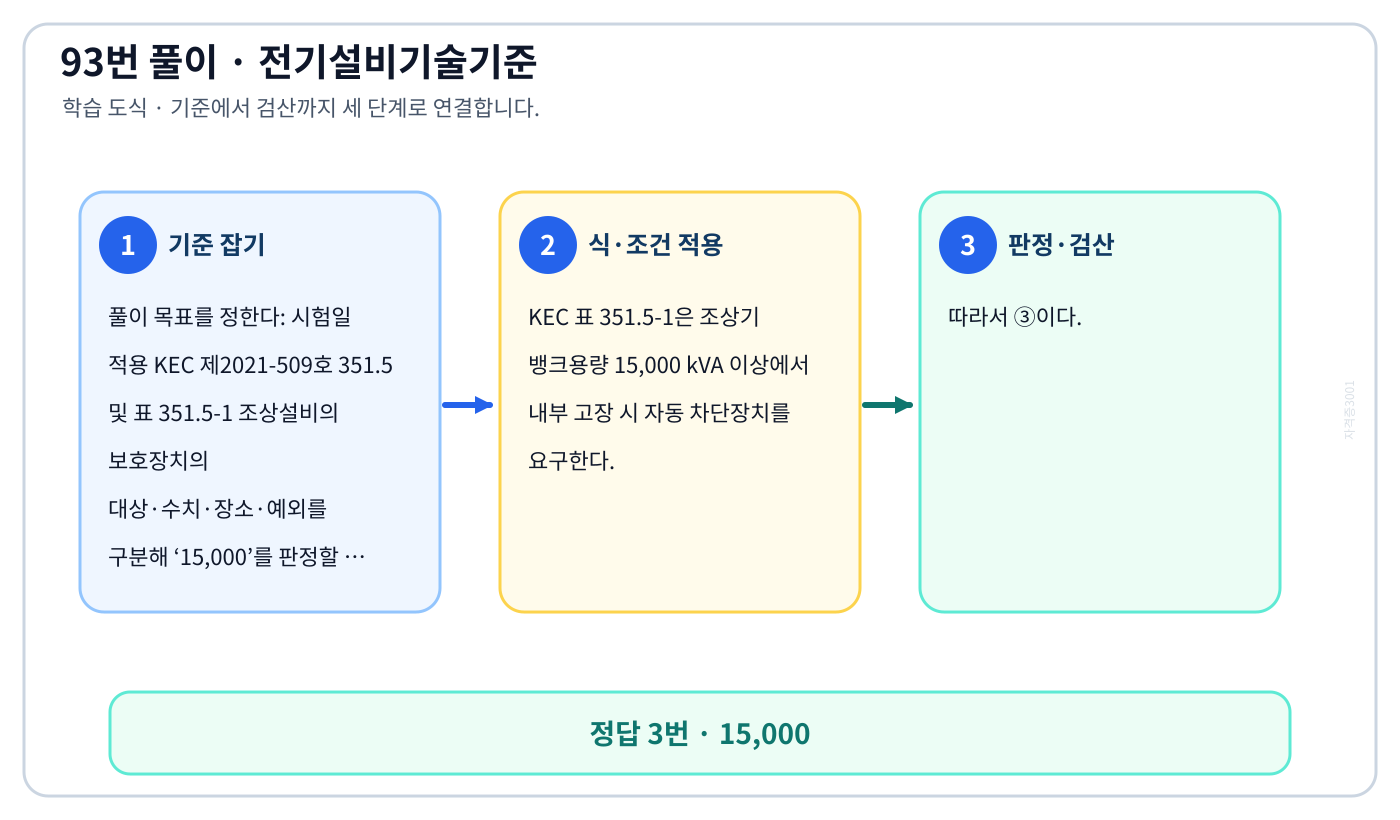

시험일 적용 KEC 제2021-509호 351.5 및 표 351.5-1 조상설비의 보호장치의 대상·수치·장소·예외를 구분해 ‘15,000’를 판정할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: 시험일 적용 KEC 제2021-509호 351.5 및 표 351.5-1 조상설비의 보호장치의 대상·수치·장소·예외를 구분해 ‘15,000’를 판정할 수 있다.
2. KEC 표 351.5-1은 조상기 뱅크용량 15,000 kVA 이상에서 내부 고장 시 자동 차단장치를 요구한다.
3. 따라서 ③이다.

자주 하는 실수: 표 351.5-1에서 조상기 행을 따로 읽는다. 전력용 커패시터·분로리액터의 용량구분과 혼동하지 않는다.

다른 문제에 적용: 유사 규정문제에서는 대상·전압구간·장소·일반값·예외를 한 묶음으로 현행 원문에서 찾고, 시험시점 규정과 달라졌는지도 확인한다.

확인 위치: 현행 KEC 351.5 표 351.5-1 · 조상설비 보호장치

이 문제로 익힐 것

시험일 적용 KEC 제2021-509호 113.2 감전에 대한 보호의 대상·수치·장소·예외를 구분해 ‘고장보호는 일반적으로 직접접촉을 방지하는 것이다.’를 판정할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: 시험일 적용 KEC 제2021-509호 113.2 감전에 대한 보호의 대상·수치·장소·예외를 구분해 ‘고장보호는 일반적으로 직접접촉을 방지하는 것이다.’를 판정할 수 있다.
2. KEC 113.2는 기본보호를 직접접촉 방지, 고장보호를 기본절연 고장에 의한 간접접촉 방지로 구분한다.
3. ②~④는 고장보호 방법으로 원문에 열거되므로 틀린 것은 ①이다.

자주 하는 실수: 정상상태 직접접촉 방지는 기본보호이고 절연고장 후 간접접촉 방지가 고장보호다. 두 정의를 뒤집지 않는다.

다른 문제에 적용: 유사 규정문제에서는 대상·전압구간·장소·일반값·예외를 한 묶음으로 현행 원문에서 찾고, 시험시점 규정과 달라졌는지도 확인한다.

확인 위치: 현행 KEC 113.2 · 기본보호와 고장보호

이 문제로 익힐 것

시험일 적용 KEC 제2021-509호 234.12.3 관등회로의 배선 제1호 다목의 대상·수치·장소·예외를 구분해 ‘60’를 판정할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: 시험일 적용 KEC 제2021-509호 234.12.3 관등회로의 배선 제1호 다목의 대상·수치·장소·예외를 구분해 ‘60’를 판정할 수 있다.
2. KEC 234.12.3 제1호 다목 (1)은 네온 관등회로의 전선 상호간 이격거리를 60 mm 이상으로 정한다.
3. 따라서 ②다.

자주 하는 실수: 네온 관등회로 전선 상호간은 60 mm다. 전선과 조영재 사이의 전압별 20·30·40 mm와 구분한다.

다른 문제에 적용: 유사 규정문제에서는 대상·전압구간·장소·일반값·예외를 한 묶음으로 현행 원문에서 찾고, 시험시점 규정과 달라졌는지도 확인한다.

확인 위치: 현행 KEC 234.12.3 제1항 다 · 네온 관등회로 전선 간격

이 문제로 익힐 것

시험일 적용 KEC 제2021-509호 351.10 수소냉각식 발전기 등의 시설의 대상·수치·장소·예외를 구분해 ‘수소를 통하는 관은 이음매가 있는 강판이어야 한다.’를 판정할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: 시험일 적용 KEC 제2021-509호 351.10 수소냉각식 발전기 등의 시설의 대상·수치·장소·예외를 구분해 ‘수소를 통하는 관은 이음매가 있는 강판이어야 한다.’를 판정할 수 있다.
2. KEC 351.10 사목은 수소관을 동관 또는 ‘이음매 없는 강판’으로 정한다.
3. ③은 마목, ④는 다목과 일치하고 동관도 허용되므로 틀린 것은 ②다.

자주 하는 실수: 수소관은 동관 또는 이음매 없는 강관이어야 한다. ‘이음매가 있는’이라는 한 단어가 틀린 핵심이다.

다른 문제에 적용: 유사 규정문제에서는 대상·전압구간·장소·일반값·예외를 한 묶음으로 현행 원문에서 찾고, 시험시점 규정과 달라졌는지도 확인한다.

확인 위치: 현행 KEC 351.10 · 수소냉각식 발전기의 수소관과 경보장치

이 문제로 익힐 것

시험일 적용 KEC 제2021-509호 364.1 무선용 안테나 등을 지지하는 철탑 등의 시설 나목의 대상·수치·장소·예외를 구분해 ‘1.5’를 판정할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: 시험일 적용 KEC 제2021-509호 364.1 무선용 안테나 등을 지지하는 철탑 등의 시설 나목의 대상·수치·장소·예외를 구분해 ‘1.5’를 판정할 수 있다.
2. KEC 364.1 나목은 무선용 안테나 등을 지지하는 철주·철근콘크리트주 또는 철탑의 기초 안전율을 1.5 이상으로 정한다.
3. 따라서 ②다.

자주 하는 실수: 일반 무선 안테나 지지 철주의 기초 안전율은 1.5 이상이다. 전선로 감시목적 예외조건을 끌어오지 않는다.

다른 문제에 적용: 유사 규정문제에서는 대상·전압구간·장소·일반값·예외를 한 묶음으로 현행 원문에서 찾고, 시험시점 규정과 달라졌는지도 확인한다.

확인 위치: 현행 KEC 364.1 · 무선용 안테나 지지 철주의 기초 안전율

이 문제로 익힐 것

시험일 적용 KEC 제2021-509호 333.11 특고압 가공전선로 철주·철근콘크리트주 또는 철탑의 종류의 대상·수치·장소·예외를 구분해 ‘내장형’를 판정할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: 시험일 적용 KEC 제2021-509호 333.11 특고압 가공전선로 철주·철근콘크리트주 또는 철탑의 종류의 대상·수치·장소·예외를 구분해 ‘내장형’를 판정할 수 있다.
2. KEC 333.11 라목은 전선로 지지물 양쪽의 경간 차가 큰 곳에 ‘내장형’을 사용한다고 정의한다.
3. 따라서 ①이다.

자주 하는 실수: 양쪽 경간 차가 큰 곳은 종방향 불평형 장력을 받는 내장형이다. 직선형·보강형·인류형의 용도와 구분한다.

다른 문제에 적용: 유사 규정문제에서는 대상·전압구간·장소·일반값·예외를 한 묶음으로 현행 원문에서 찾고, 시험시점 규정과 달라졌는지도 확인한다.

확인 위치: 현행 KEC 333.11 · 특고압 가공전선로 철탑의 종류

이 문제로 익힐 것

시험일 적용 KEC 제2021-509호 231.6 옥내전로의 대지전압 제한 제1호의 대상·수치·장소·예외를 구분해 ‘300’를 판정할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: 시험일 적용 KEC 제2021-509호 231.6 옥내전로의 대지전압 제한 제1호의 대상·수치·장소·예외를 구분해 ‘300’를 판정할 수 있다.
2. KEC 231.6 제1호는 주택을 제외한 옥내의 백열전등 또는 방전등 공급전로 대지전압을 300 V 이하로 정한다.
3. 사무실은 이 범위이므로 ②다.

자주 하는 실수: 사무실은 주택 외 조명전로 기준을 적용해 대지전압 300 V 이하다. 선간전압이나 사용전압과 바꾸지 않는다.

다른 문제에 적용: 유사 규정문제에서는 대상·전압구간·장소·일반값·예외를 한 묶음으로 현행 원문에서 찾고, 시험시점 규정과 달라졌는지도 확인한다.

확인 위치: 현행 KEC 231.6 · 주택 외 조명 옥내전로의 대지전압 제한

이 문제로 익힐 것

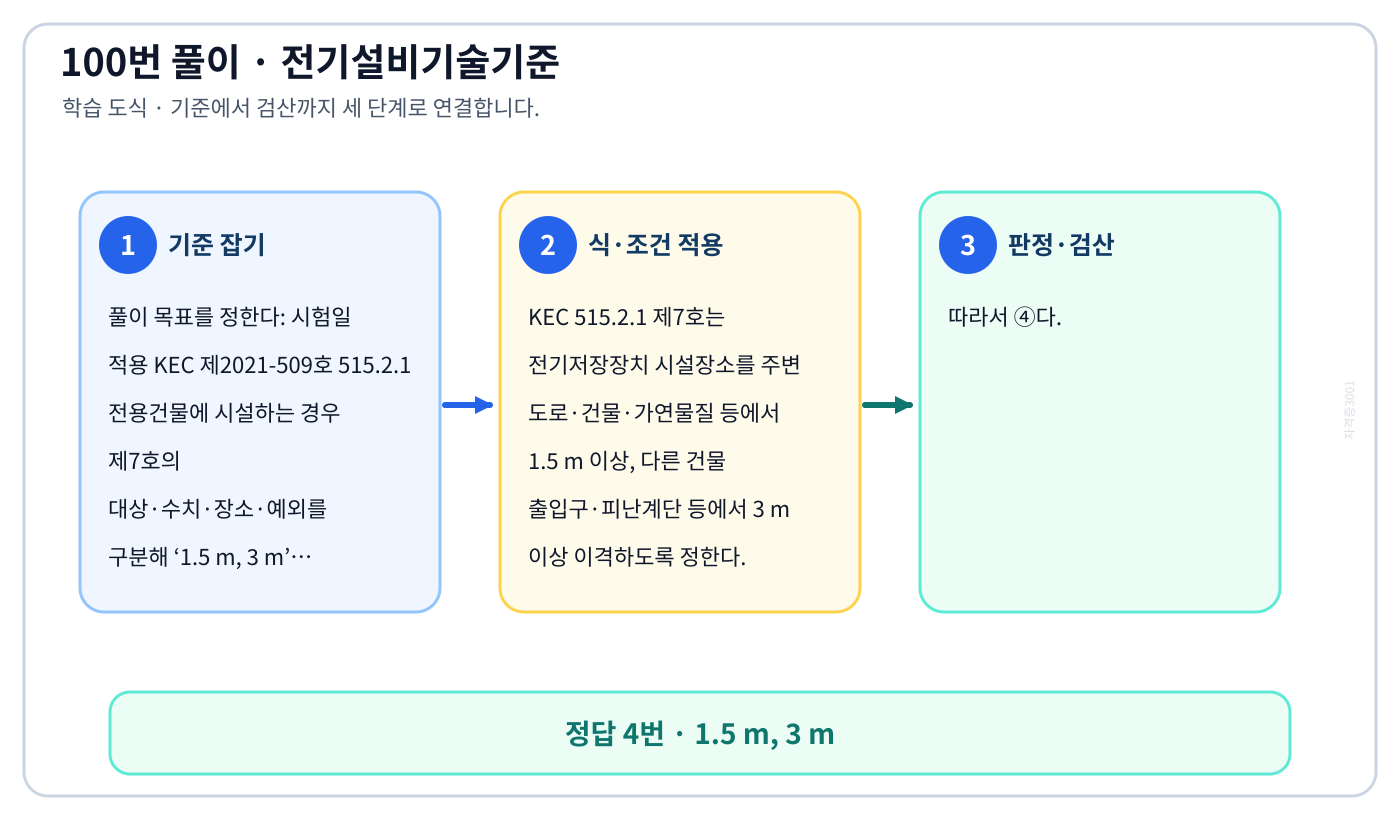

시험일 적용 KEC 제2021-509호 515.2.1 전용건물에 시설하는 경우 제7호의 대상·수치·장소·예외를 구분해 ‘1.5 m, 3 m’를 판정할 수 있다.

풀이 순서

1. 풀이 목표를 정한다: 시험일 적용 KEC 제2021-509호 515.2.1 전용건물에 시설하는 경우 제7호의 대상·수치·장소·예외를 구분해 ‘1.5 m, 3 m’를 판정할 수 있다.
2. KEC 515.2.1 제7호는 전기저장장치 시설장소를 주변 도로·건물·가연물질 등에서 1.5 m 이상, 다른 건물 출입구·피난계단 등에서 3 m 이상 이격하도록 정한다.
3. 따라서 ④다.

자주 하는 실수: 현행 KEC도 주변 시설 1.5 m, 다른 건물 출입구·피난계단 3 m 순서다. 두 거리를 거꾸로 고르지 않는다.

다른 문제에 적용: 유사 규정문제에서는 대상·전압구간·장소·일반값·예외를 한 묶음으로 현행 원문에서 찾고, 시험시점 규정과 달라졌는지도 확인한다.

확인 위치: 현행 KEC 512.1.5 바 · 전기저장장치 전용건물 이격거리
