전기기사 기출문제 2021년 2회 필기

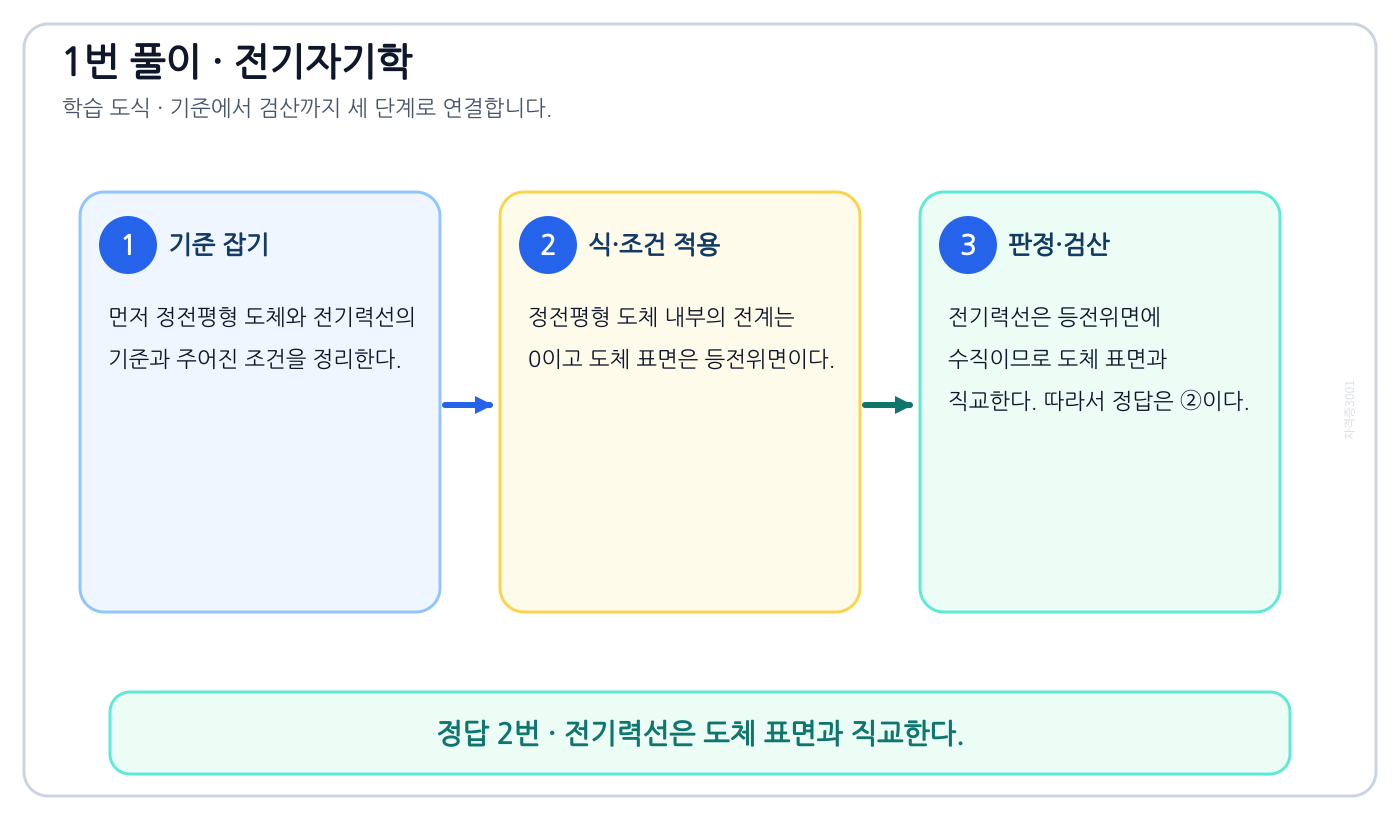

이 문제로 익힐 것

정전평형 도체와 전기력선의 정의와 반대개념을 비교해 ‘전기력선은 도체 표면과 직교한다.’를 판별할 수 있다.

풀이 순서

1. 먼저 정전평형 도체와 전기력선의 기준과 주어진 조건을 정리한다.
2. 정전평형 도체 내부의 전계는 0이고 도체 표면은 등전위면이다.
3. 전기력선은 등전위면에 수직이므로 도체 표면과 직교한다. 따라서 정답은 ②이다.

자주 하는 실수: 전기력선은 등전위면과 수직이고 높은 전위에서 낮은 전위로 향한다. 도체 내부 전계가 0이라는 조건도 함께 확인한다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

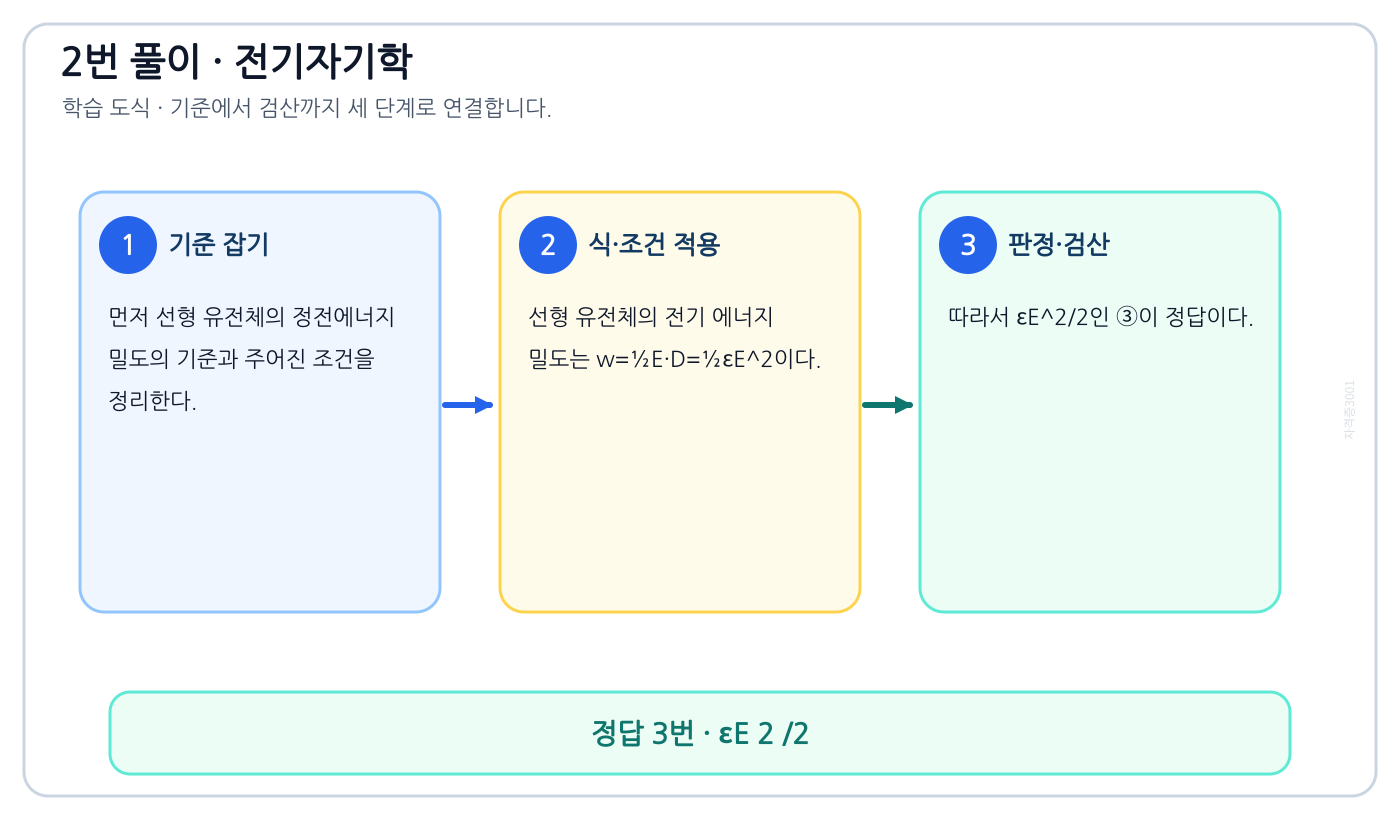

이 문제로 익힐 것

선형 유전체의 정전에너지 밀도를 식이나 관계로 세우고 조건·단위를 적용해 ‘εE 2 /2’를 도출할 수 있다.

풀이 순서

1. 먼저 선형 유전체의 정전에너지 밀도의 기준과 주어진 조건을 정리한다.
2. 선형 유전체의 전기 에너지 밀도는 w=½E·D=½εE²이다.
3. 따라서 εE²/2인 ③이 정답이다.

자주 하는 실수: 에너지 밀도는 1/2이 붙은 εE²이다. 전계 E를 제곱하지 않거나 ε를 분모에 두는 선지를 거른다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

와전류와 자기제동의 정의와 반대개념을 비교해 ‘자기 브레이크(magnetic brake)’를 판별할 수 있다.

풀이 순서

1. 먼저 와전류와 자기제동의 기준과 주어진 조건을 정리한다.
2. 도체에 생긴 와전류는 렌츠의 법칙에 따라 운동을 방해하는 제동력을 만든다.
3. 이 원리를 직접 이용하는 장치가 자기 브레이크이므로 정답은 ③이다.

자주 하는 실수: 와전류의 렌츠법칙 제동을 직접 쓰는 장치는 자기 브레이크다. 레이더·소나·사이클로트론의 파동·입자가속 원리와 섞지 않는다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

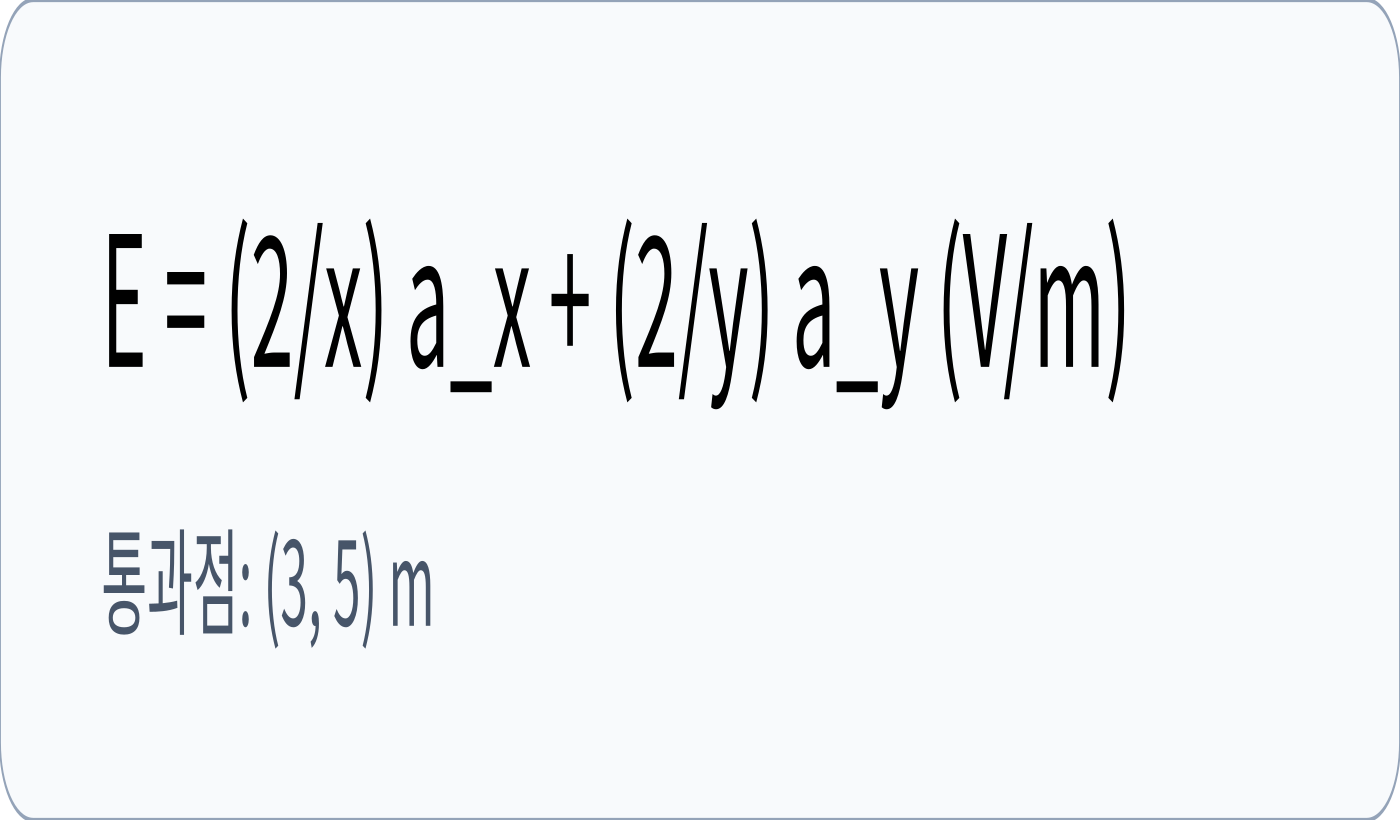

전기력선의 미분방정식을 식이나 관계로 세우고 조건·단위를 적용해 ‘y2-x2=16’를 도출할 수 있다.

풀이 순서

1. 먼저 전기력선의 미분방정식의 기준과 주어진 조건을 정리한다.
2. 전기력선은 dy/dx=Eᵧ/Eₓ=(2/y)/(2/x)=x/y를 만족한다.
3. y dy=x dx를 적분하면 y²-x²=C이고 점 (3,5)를 넣으면 C=25-9=16이므로 정답은 ④이다.

자주 하는 실수: 전기력선은 dy/dx=Ey/Ex로 세운다. 성분비를 뒤집지 말고 적분상수에는 반드시 점 (3,5)를 대입한다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

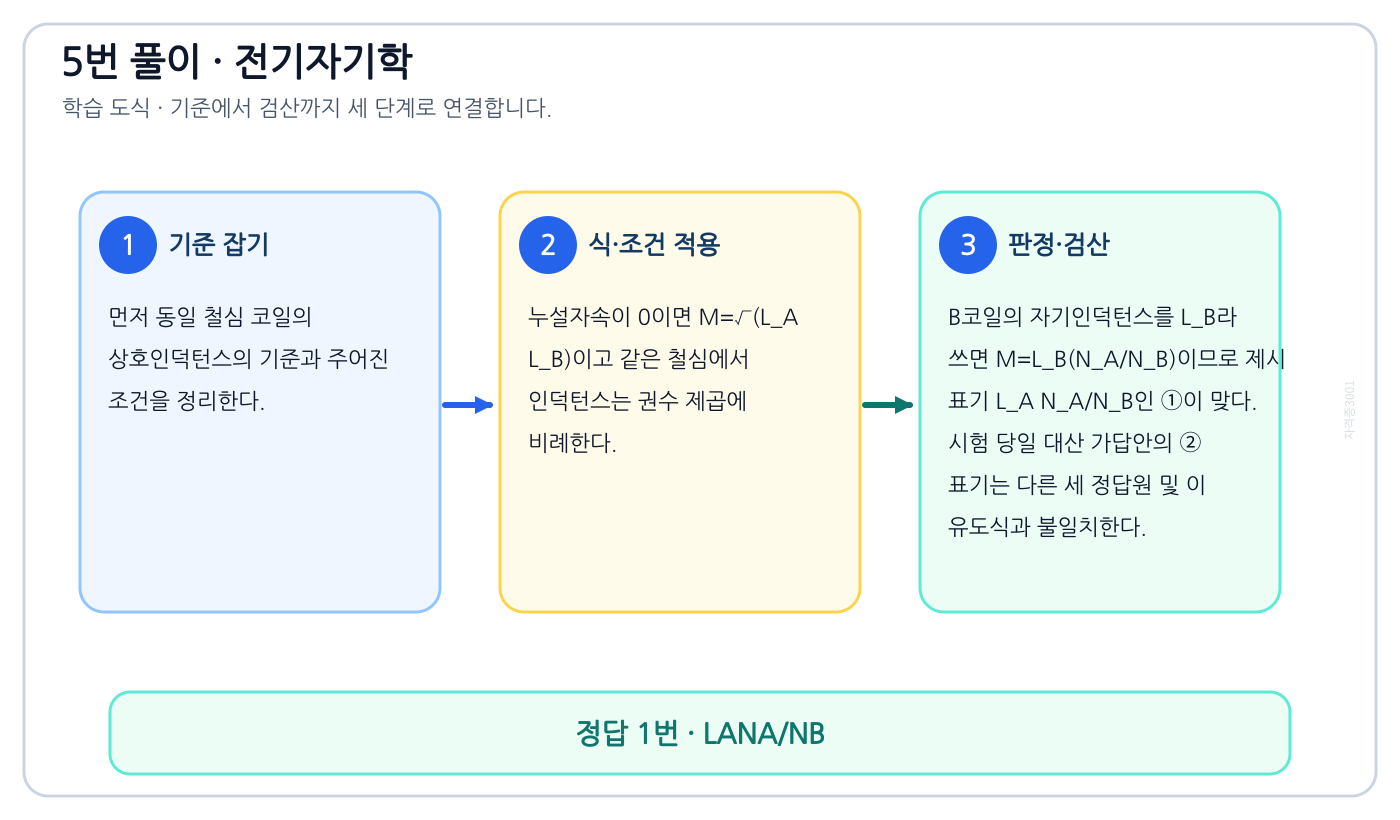

이 문제로 익힐 것

동일 철심 코일의 상호인덕턴스를 식이나 관계로 세우고 조건·단위를 적용해 ‘LANA/NB’를 도출할 수 있다.

풀이 순서

1. 먼저 동일 철심 코일의 상호인덕턴스의 기준과 주어진 조건을 정리한다.
2. 누설자속이 0이면 M=√(L_A L_B)이고 같은 철심에서 인덕턴스는 권수 제곱에 비례한다.
3. B코일의 자기인덕턴스를 L_B라 쓰면 M=L_B(N_A/N_B)이므로 제시 표기 L_A N_A/N_B인 ①이 맞다. 시험 당일 비교안 I 가답안의 ② 표기는 다른 세 정답원 및 이 유도식과 불일치한다.

자주 하는 실수: 같은 철심에서 L은 권수 제곱, M은 두 권수의 곱에 비례한다. 문제의 L_A 표기가 B코일 값을 뜻한다는 문장을 놓치지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

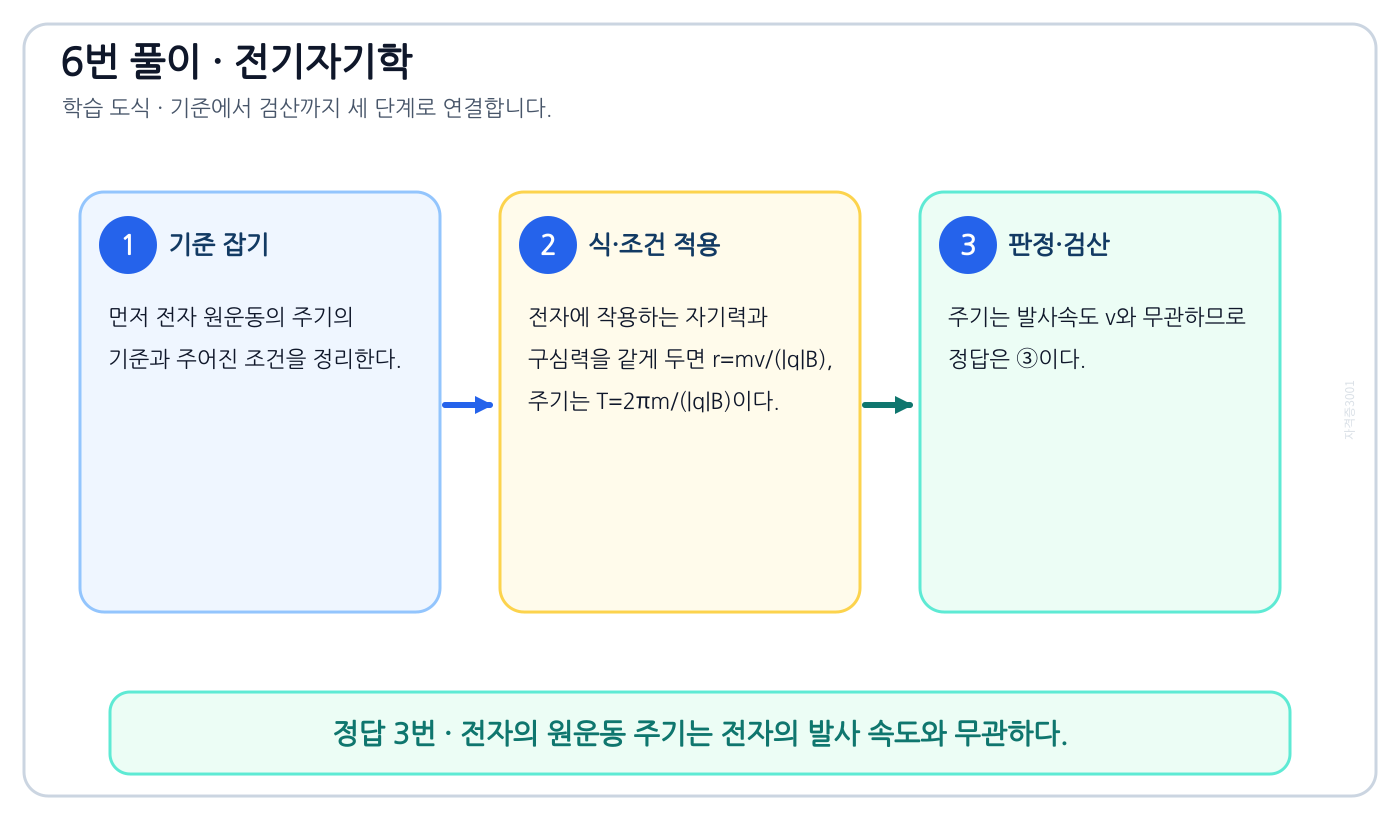

이 문제로 익힐 것

전자 원운동의 주기를 식이나 관계로 세우고 조건·단위를 적용해 ‘전자의 원운동 주기는 전자의 발사 속도와 무관하다.’를 도출할 수 있다.

풀이 순서

1. 먼저 전자 원운동의 주기의 기준과 주어진 조건을 정리한다.
2. 전자에 작용하는 자기력과 구심력을 같게 두면 r=mv/(|q|B), 주기는 T=2πm/(|q|B)이다.
3. 주기는 발사속도 v와 무관하므로 정답은 ③이다.

자주 하는 실수: 반지름은 속도에 비례하지만 주기 2πm/(|q|B)는 속도와 무관하다. 원심력 표현보다 로런츠힘-구심력 평형을 쓴다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

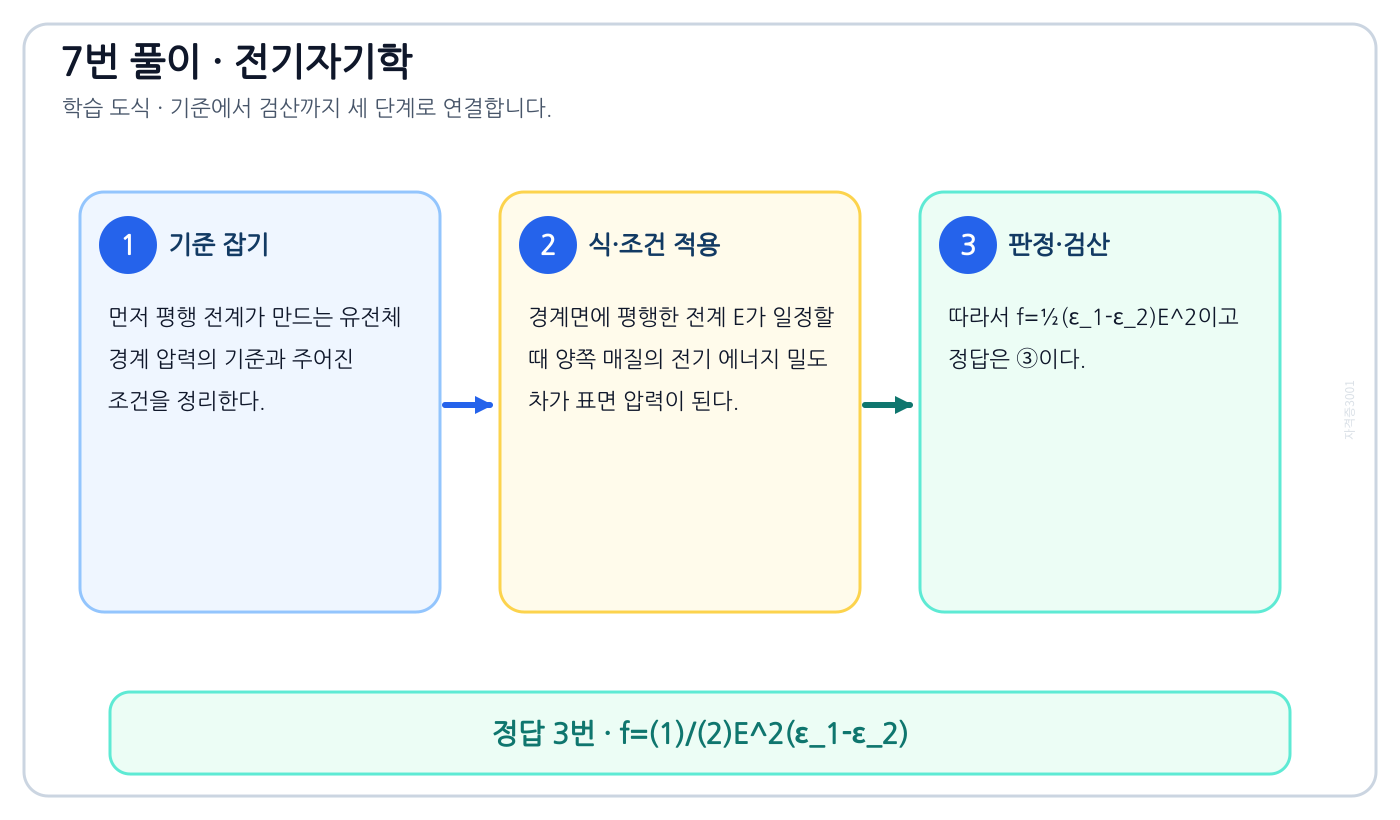

평행 전계가 만드는 유전체 경계 압력을 식이나 관계로 세우고 조건·단위를 적용해 ‘f=(1)/(2)E^2(ε_1-ε_2)’를 도출할 수 있다.

풀이 순서

1. 먼저 평행 전계가 만드는 유전체 경계 압력의 기준과 주어진 조건을 정리한다.
2. 경계면에 평행한 전계 E가 일정할 때 양쪽 매질의 전기 에너지 밀도 차가 표면 압력이 된다.
3. 따라서 f=½(ε₁-ε₂)E²이고 정답은 ③이다.

자주 하는 실수: 평행 전계의 표면압력은 에너지밀도 차 1/2(ε1-ε2)E²이다. 크기를 묻는 경우 매질 순서에 따른 부호와 구분한다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

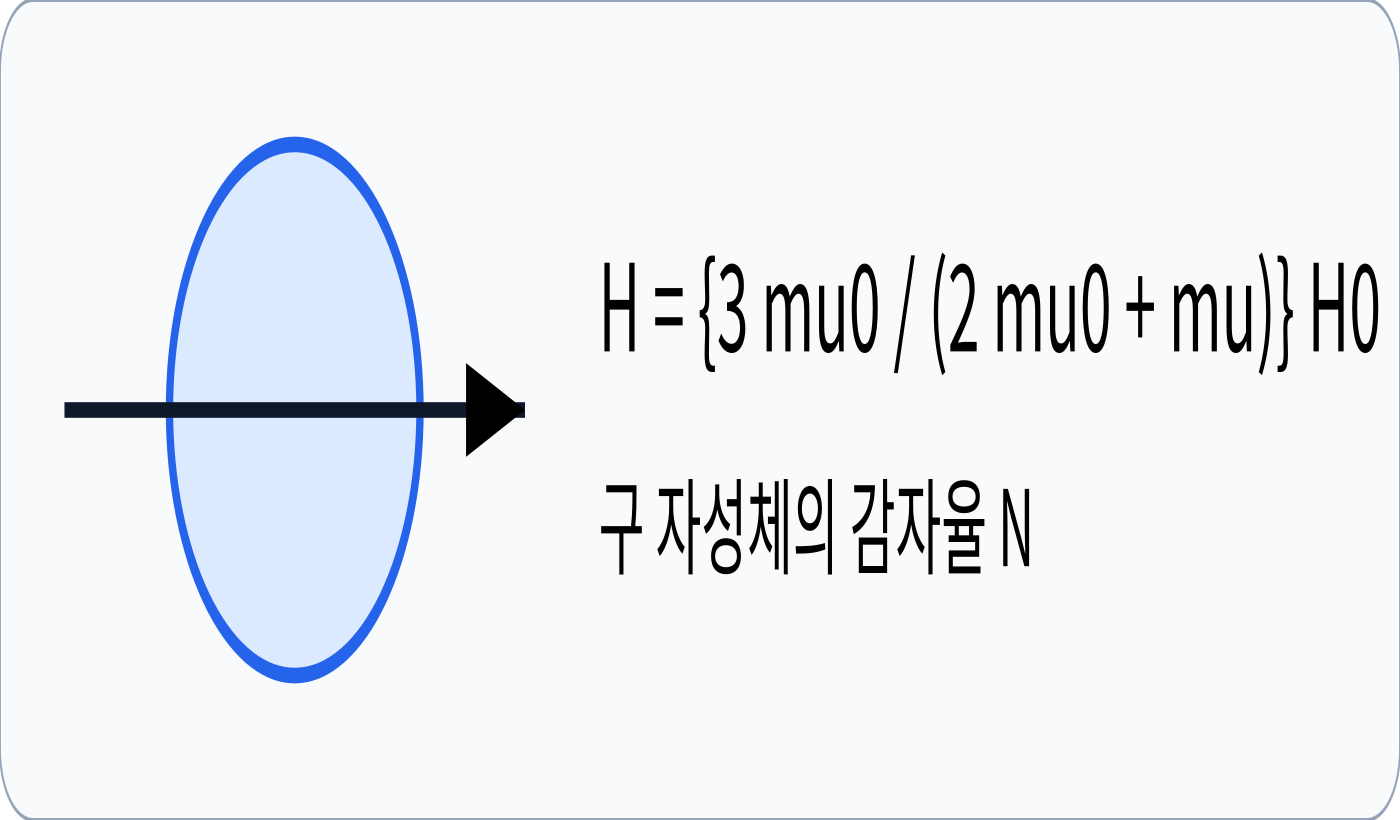

구 자성체의 감자율을 식이나 관계로 세우고 조건·단위를 적용해 ‘1/3’를 도출할 수 있다.

풀이 순서

1. 먼저 구 자성체의 감자율의 기준과 주어진 조건을 정리한다.
2. 구 자성체의 감자계는 H_d=-NM이며 형상만으로 정해지는 구의 감자율 N은 1/3이다.
3. 주어진 내부자계 식도 N=1/3을 대입한 결과이므로 정답은 ③이다.

자주 하는 실수: 구의 감자율 N=1/3은 형상으로 정해진다. 반지름이나 투자율 수치가 달라져도 감자율 자체를 다시 계산하지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

전위계수와 상반성을 식이나 관계로 세우고 조건·단위를 적용해 ‘7’를 도출할 수 있다.

풀이 순서

1. 먼저 전위계수와 상반성의 기준과 주어진 조건을 정리한다.
2. 전위계수법에서 A에 1 C만 주었을 때 P₁₁=3, 상호 전위계수 P₁₂=P₂₁=2이다.
3. Q_A=1, Q_B=2이면 V_A=P₁₁Q_A+P₁₂Q_B=3+4=7 V이므로 정답은 ②이다.

자주 하는 실수: 상호 전위계수는 P12=P21이다. A만 1 C일 때 얻은 2 V를 B전하가 A전위에 주는 계수로도 사용한다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

가우스 법칙과 전기 플럭스를 식이나 관계로 세우고 조건·단위를 적용해 ‘Q/ɛ0’를 도출할 수 있다.

풀이 순서

1. 먼저 가우스 법칙과 전기 플럭스의 기준과 주어진 조건을 정리한다.
2. 가우스 법칙 ∮E·dS=Q/ε₀에 따라 전하 Q에서 나오는 전기력선의 총수(전기 플럭스)는 Q/ε₀이다.
3. 정답은 ③이다.

자주 하는 실수: 전기력선 수를 전기 플럭스로 정의한 식은 Q/ε0이다. 전하량 Q나 유전율 ε0 하나만 고르지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

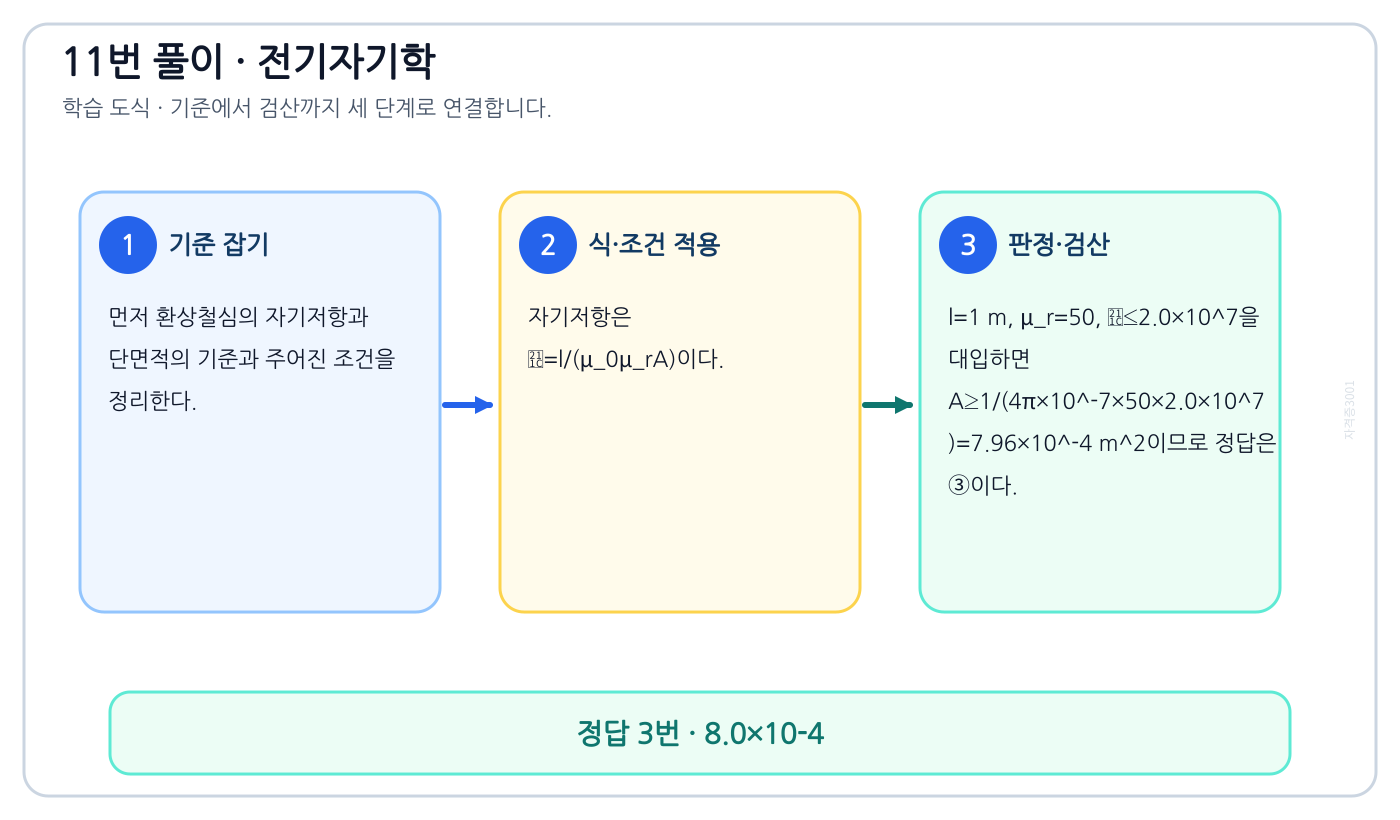

이 문제로 익힐 것

환상철심의 자기저항과 단면적을 식이나 관계로 세우고 조건·단위를 적용해 ‘8.0×10-4’를 도출할 수 있다.

풀이 순서

1. 먼저 환상철심의 자기저항과 단면적의 기준과 주어진 조건을 정리한다.
2. 자기저항은 ℜ=l/(μ₀μᵣA)이다.
3. l=1 m, μᵣ=50, ℜ≤2.0×10⁷을 대입하면 A≥1/(4π×10⁻⁷×50×2.0×10⁷)=7.96×10⁻⁴ m²이므로 정답은 ③이다.

자주 하는 실수: 자로 길이 100 cm를 1 m로 바꾸고 ℜ=l/(μ0μrA)를 A에 대해 푼다. '이하' 조건은 단면적의 하한으로 뒤집힌다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

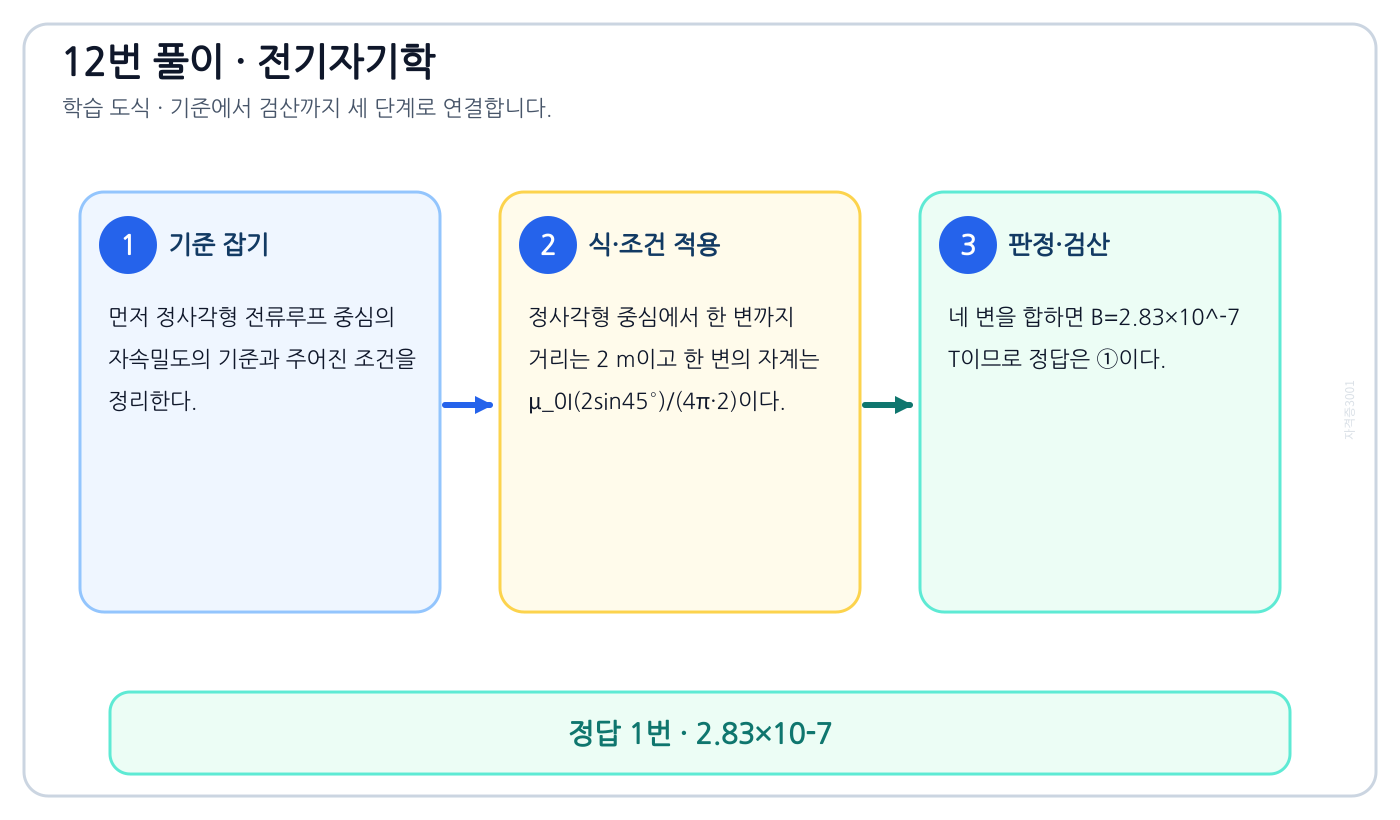

이 문제로 익힐 것

정사각형 전류루프 중심의 자속밀도를 식이나 관계로 세우고 조건·단위를 적용해 ‘2.83×10-7’를 도출할 수 있다.

풀이 순서

1. 먼저 정사각형 전류루프 중심의 자속밀도의 기준과 주어진 조건을 정리한다.
2. 정사각형 중심에서 한 변까지 거리는 2 m이고 한 변의 자계는 μ₀I(2sin45°)/(4π·2)이다.
3. 네 변을 합하면 B=2.83×10⁻⁷ T이므로 정답은 ①이다.

자주 하는 실수: 중심에서 한 변까지 거리는 한 변 길이의 절반인 2 m다. 한 변 기여를 구한 뒤 네 변을 모두 합산한다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

자화의 세기와 자화벡터를 식이나 관계로 세우고 조건·단위를 적용해 ‘0.15’를 도출할 수 있다.

풀이 순서

1. 먼저 자화의 세기와 자화벡터의 기준과 주어진 조건을 정리한다.
2. 자화의 세기를 자속밀도 단위로 나타내면 J=μ₀M=μ₀(μᵣ-1)H이다.
3. 4π×10⁻⁷×349×342=0.150 T이므로 정답은 ②이다.

자주 하는 실수: 자화의 세기를 Wb/m²로 물으면 J=μ0M=μ0(μr-1)H를 쓴다. B=μ0μrH와 동일시하지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

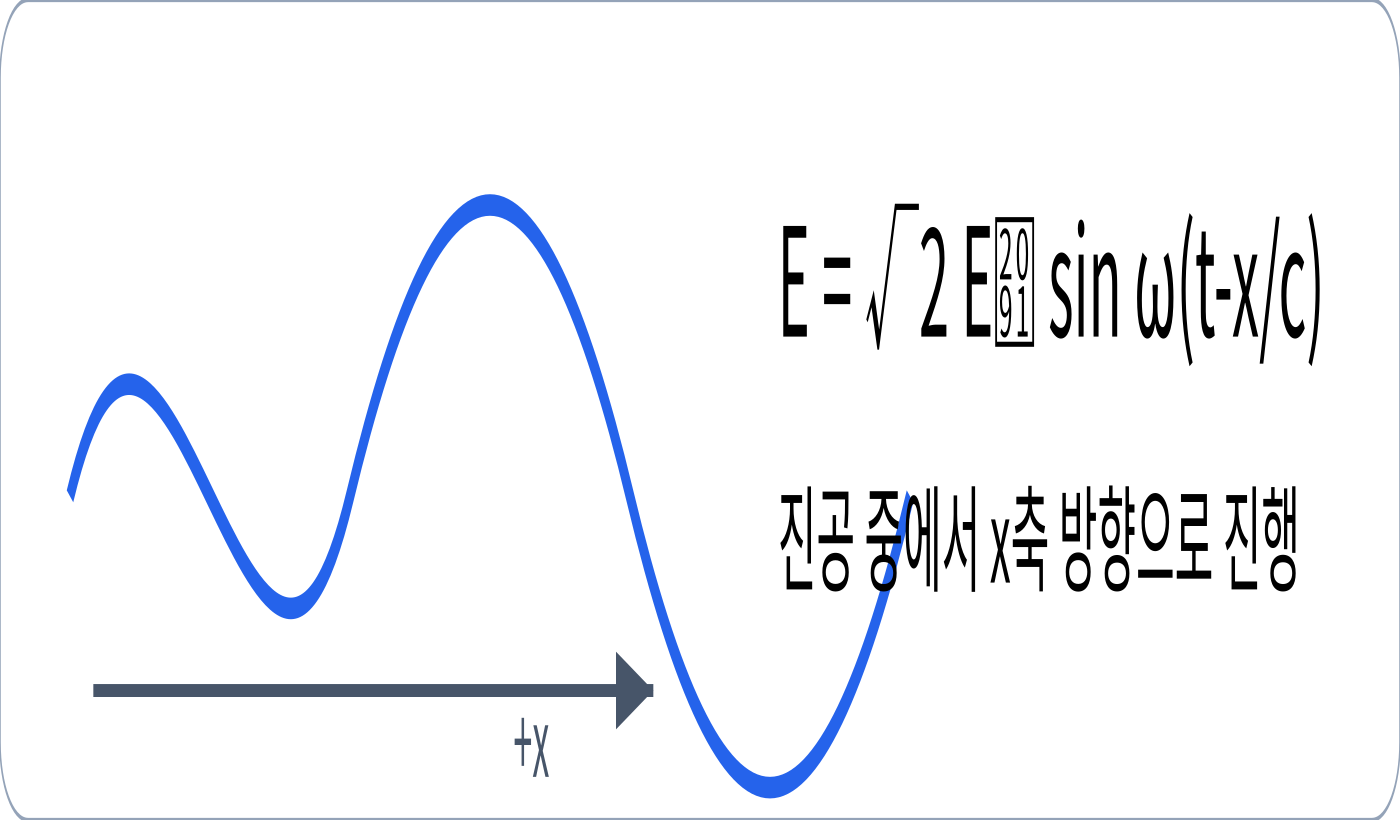

이 문제로 익힐 것

진공 평면파의 고유임피던스를 식이나 관계로 세우고 조건·단위를 적용해 ‘1/(120π) E_e’를 도출할 수 있다.

풀이 순서

1. 먼저 진공 평면파의 고유임피던스의 기준과 주어진 조건을 정리한다.
2. 진공 평면파의 고유임피던스는 η₀=E/H=√(μ₀/ε₀)=120π Ω이다.
3. 따라서 Hₑ=Eₑ/(120π) A/m이고 정답은 ③이다.

자주 하는 실수: 문제의 √2Ee는 파고값이고 Ee가 실효값이다. 진공 고유임피던스 E/H=120π를 실효값끼리 적용한다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

고립 구도체의 절연파괴 한계전하를 식이나 관계로 세우고 조건·단위를 적용해 ‘5×10-7’를 도출할 수 있다.

풀이 순서

1. 먼저 고립 구도체의 절연파괴 한계전하의 기준과 주어진 조건을 정리한다.
2. 고립 구도체 표면 전계는 E=Q/(4πε₀a²)이다.
3. Q=4πε₀a²E=4π×8.854×10⁻¹²×0.03²×5×10⁶≈5.0×10⁻⁷ C이므로 정답은 ①이다.

자주 하는 실수: 구 표면 전계는 Q/(4πε0a²)이므로 한계전하는 반지름의 제곱에 비례한다. 정전용량식 4πε0a만 쓰고 끝내지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

전자파 파장과 주파수를 식이나 관계로 세우고 조건·단위를 적용해 ‘100’를 도출할 수 있다.

풀이 순서

1. 먼저 전자파 파장과 주파수의 기준과 주어진 조건을 정리한다.
2. 전자기파 속도 c=fλ에서 f=3.0×10⁸/3=1.0×10⁸ Hz=100 MHz이다.
3. 정답은 ①이다.

자주 하는 실수: f=c/λ로 계산한 10^8 Hz를 MHz로 바꿀 때 10^6으로 나눈다. 파장과 주파수의 반비례도 확인한다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

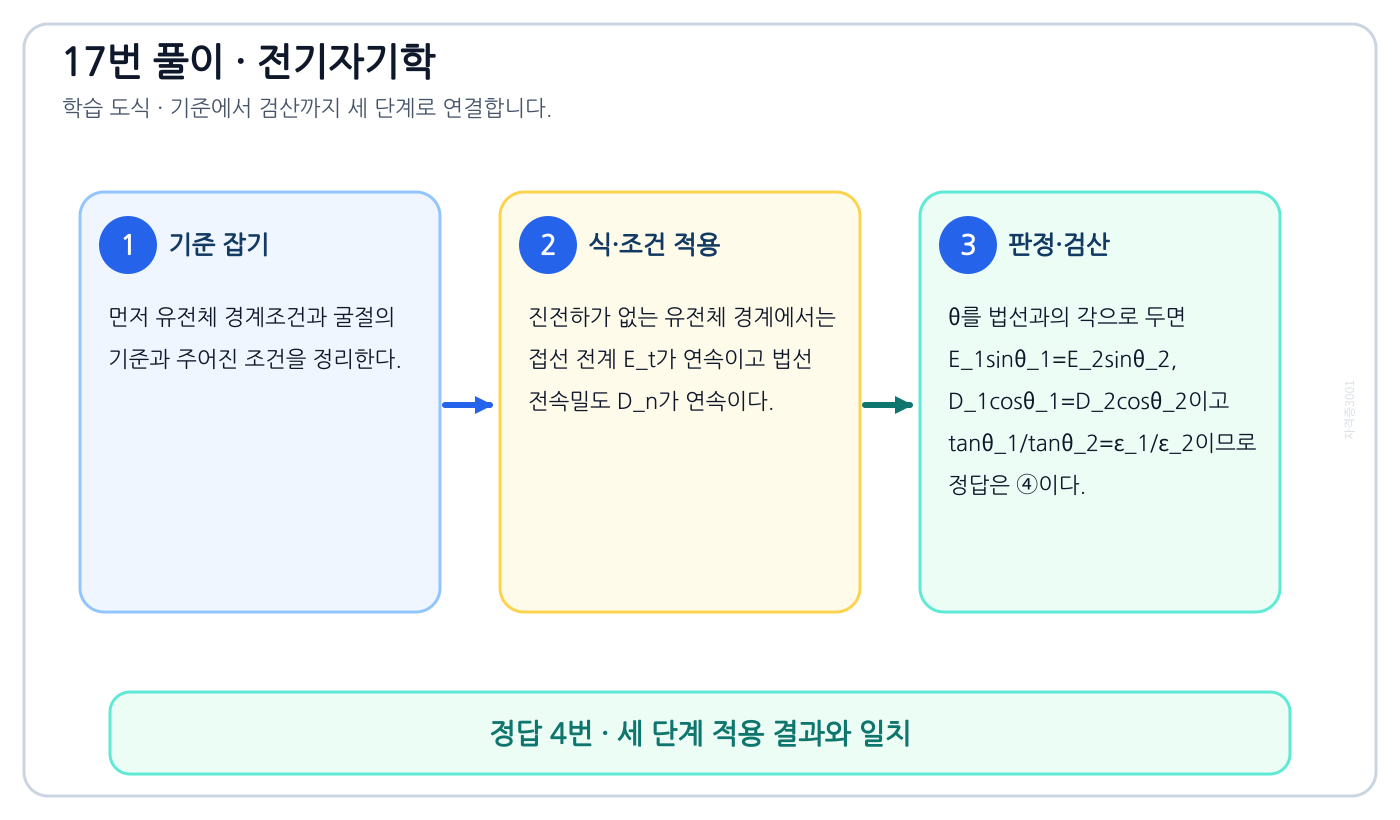

이 문제로 익힐 것

유전체 경계조건과 굴절을 식이나 관계로 세우고 조건·단위를 적용해 ‘E_1sinθ_1 = E_2sinθ_2, D_1cosθ_1 = D_2cosθ_2, (tanθ_1)/(tanθ_2) = (ε_1)/(ε_2)’를 도출할 수 있다.

풀이 순서

1. 먼저 유전체 경계조건과 굴절의 기준과 주어진 조건을 정리한다.
2. 진전하가 없는 유전체 경계에서는 접선 전계 E_t가 연속이고 법선 전속밀도 D_n가 연속이다.
3. θ를 법선과의 각으로 두면 E₁sinθ₁=E₂sinθ₂, D₁cosθ₁=D₂cosθ₂이고 tanθ₁/tanθ₂=ε₁/ε₂이므로 정답은 ④이다.

자주 하는 실수: 각 θ가 경계면이 아니라 법선과 이루는 각이다. 접선 E에는 sin, 법선 D에는 cos가 붙고 tan 비는 ε1/ε2다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

고립 금속구의 정전용량을 식이나 관계로 세우고 조건·단위를 적용해 ‘4πɛ0a’를 도출할 수 있다.

풀이 순서

1. 먼저 고립 금속구의 정전용량의 기준과 주어진 조건을 정리한다.
2. 반지름 a인 고립 금속구의 전위는 V=Q/(4πε₀a)이다.
3. C=Q/V=4πε₀a이므로 정답은 ②이다.

자주 하는 실수: 고립구의 전위 Q/(4πε0a)에서 C=Q/V를 만든다. 평행판의 εA/d를 구 문제에 적용하지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

운동기전력의 크기를 식이나 관계로 세우고 조건·단위를 적용해 ‘15√3’를 도출할 수 있다.

풀이 순서

1. 먼저 운동기전력의 크기의 기준과 주어진 조건을 정리한다.
2. 운동기전력은 e=Blv sinθ이다.
3. B=10 T, l=0.1 m, v=30 m/s, θ=60°를 넣으면 e=30×√3/2=15√3 V이므로 정답은 ②이다.

자주 하는 실수: 운동기전력은 Blv sinθ다. 10 cm를 0.1 m로 바꾸고 60도의 사인값을 빠뜨리지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

점전하 전계의 방향 단위벡터를 식이나 관계로 세우고 조건·단위를 적용해 ‘0.41ax-0.41ay+0.8az’를 도출할 수 있다.

풀이 순서

1. 먼저 점전하 전계의 방향 단위벡터의 기준과 주어진 조건을 정리한다.
2. 원점에서 P로 향하는 위치벡터는 2x̂-2ŷ+4ẑ이고 크기는 √24이다.
3. 단위벡터는 (2,-2,4)/√24≈(0.41,-0.41,0.82)이므로 정답은 ①이다.

자주 하는 실수: 전계 방향은 양전하에서 원점으로가 아니라 원점의 양전하에서 P점으로 향한다. (2,-2,4)를 크기 √24로 나눈다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

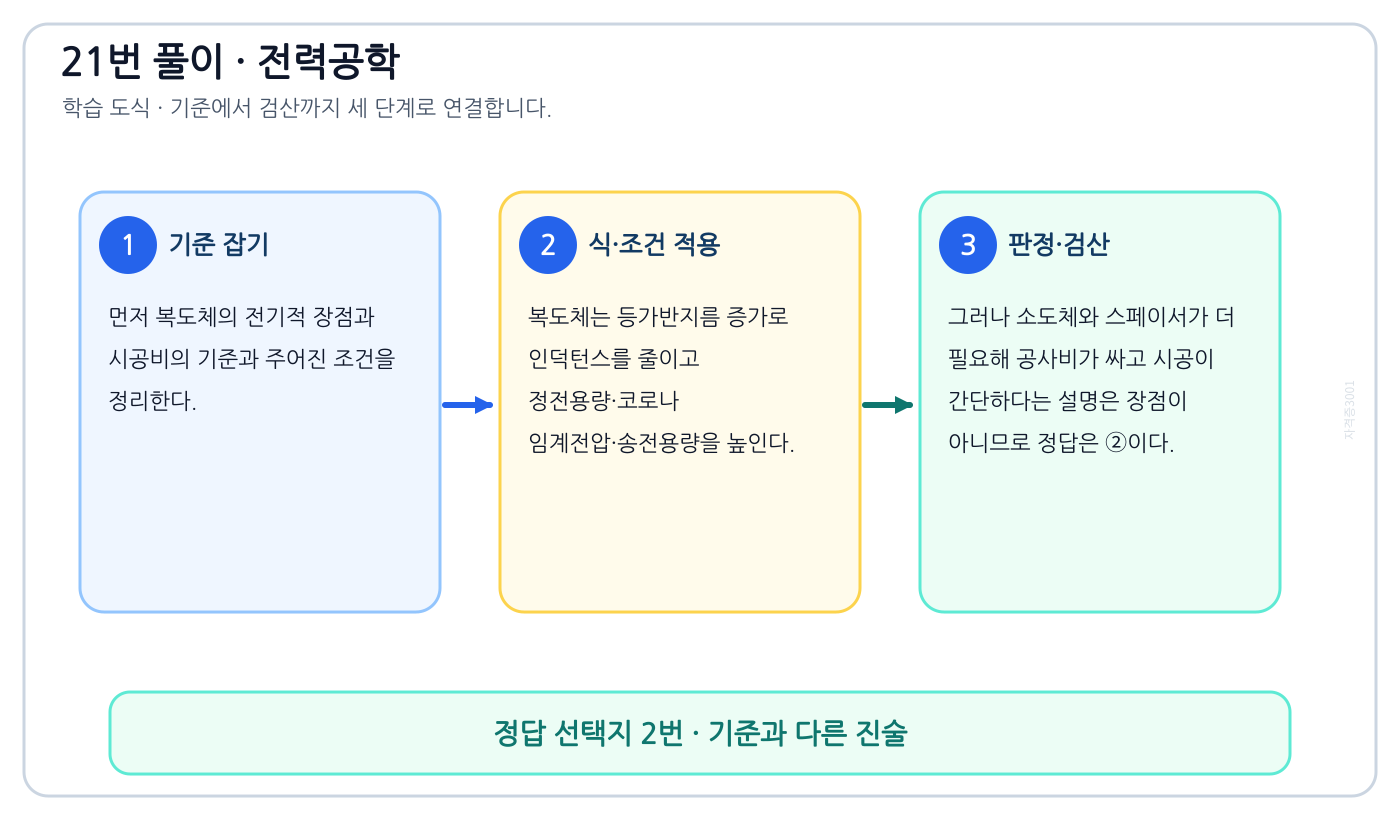

이 문제로 익힐 것

복도체의 전기적 장점과 시공비의 정의와 반대개념을 비교해 ‘공사비가 저렴하고 시공이 간편하다.’를 판별할 수 있다.

풀이 순서

1. 먼저 복도체의 전기적 장점과 시공비의 기준과 주어진 조건을 정리한다.
2. 복도체는 등가반지름 증가로 인덕턴스를 줄이고 정전용량·코로나 임계전압·송전용량을 높인다.
3. 그러나 소도체와 스페이서가 더 필요해 공사비가 싸고 시공이 간단하다는 설명은 장점이 아니므로 정답은 ②이다.

자주 하는 실수: 복도체는 전기적 성능은 좋아지지만 소도체와 스페이서 때문에 시공이 복잡하고 비싸다. '장점이 아닌 것'을 묻는다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

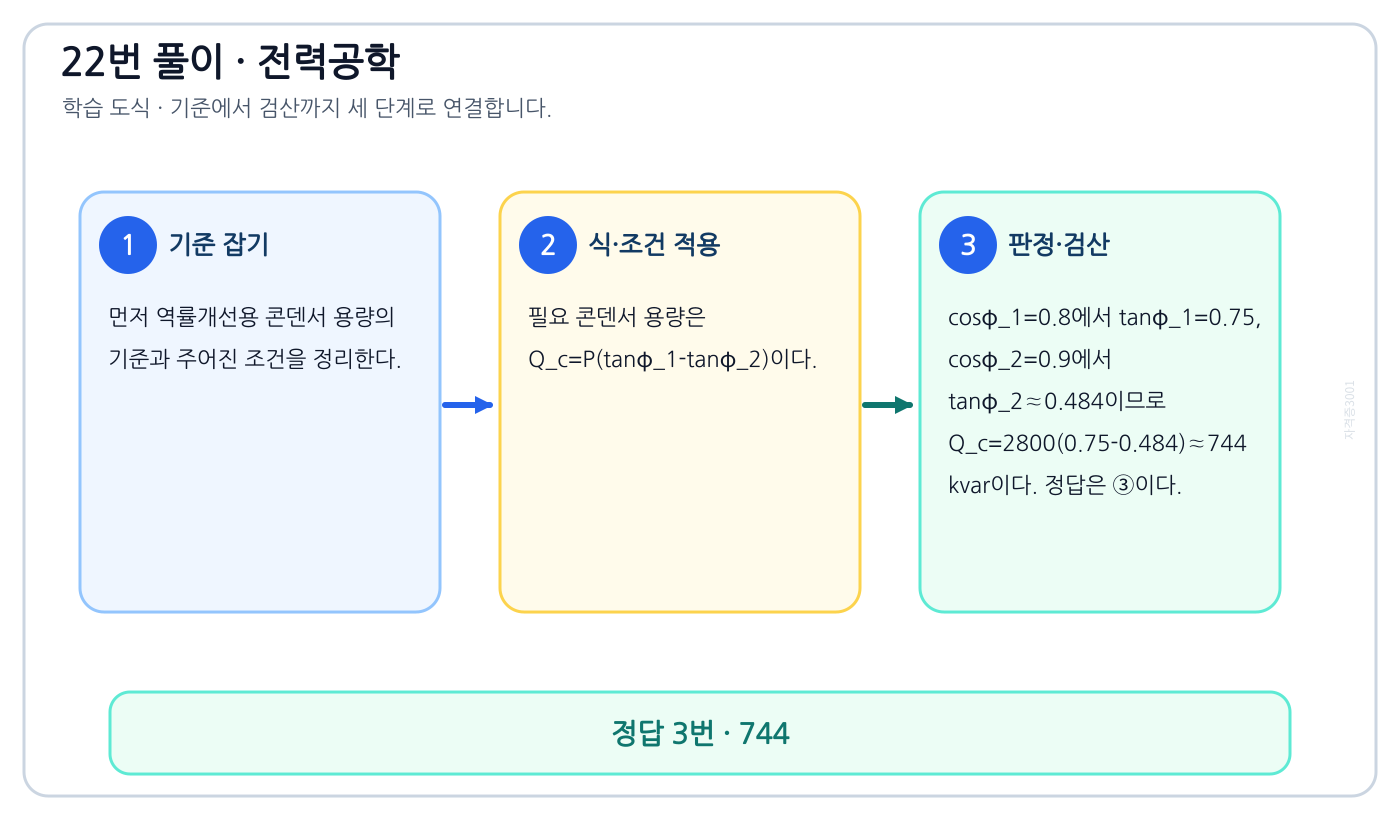

이 문제로 익힐 것

역률개선용 콘덴서 용량을 식이나 관계로 세우고 조건·단위를 적용해 ‘744’를 도출할 수 있다.

풀이 순서

1. 먼저 역률개선용 콘덴서 용량의 기준과 주어진 조건을 정리한다.
2. 필요 콘덴서 용량은 Q_c=P(tanφ₁-tanφ₂)이다.
3. cosφ₁=0.8에서 tanφ₁=0.75, cosφ₂=0.9에서 tanφ₂≈0.484이므로 Q_c=2800(0.75-0.484)≈744 kvar이다. 정답은 ③이다.

자주 하는 실수: 보상용량은 P(tanφ1-tanφ2)이며 단위는 kvar다. 역률값 0.8과 0.9를 직접 빼서 kW에 곱하지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

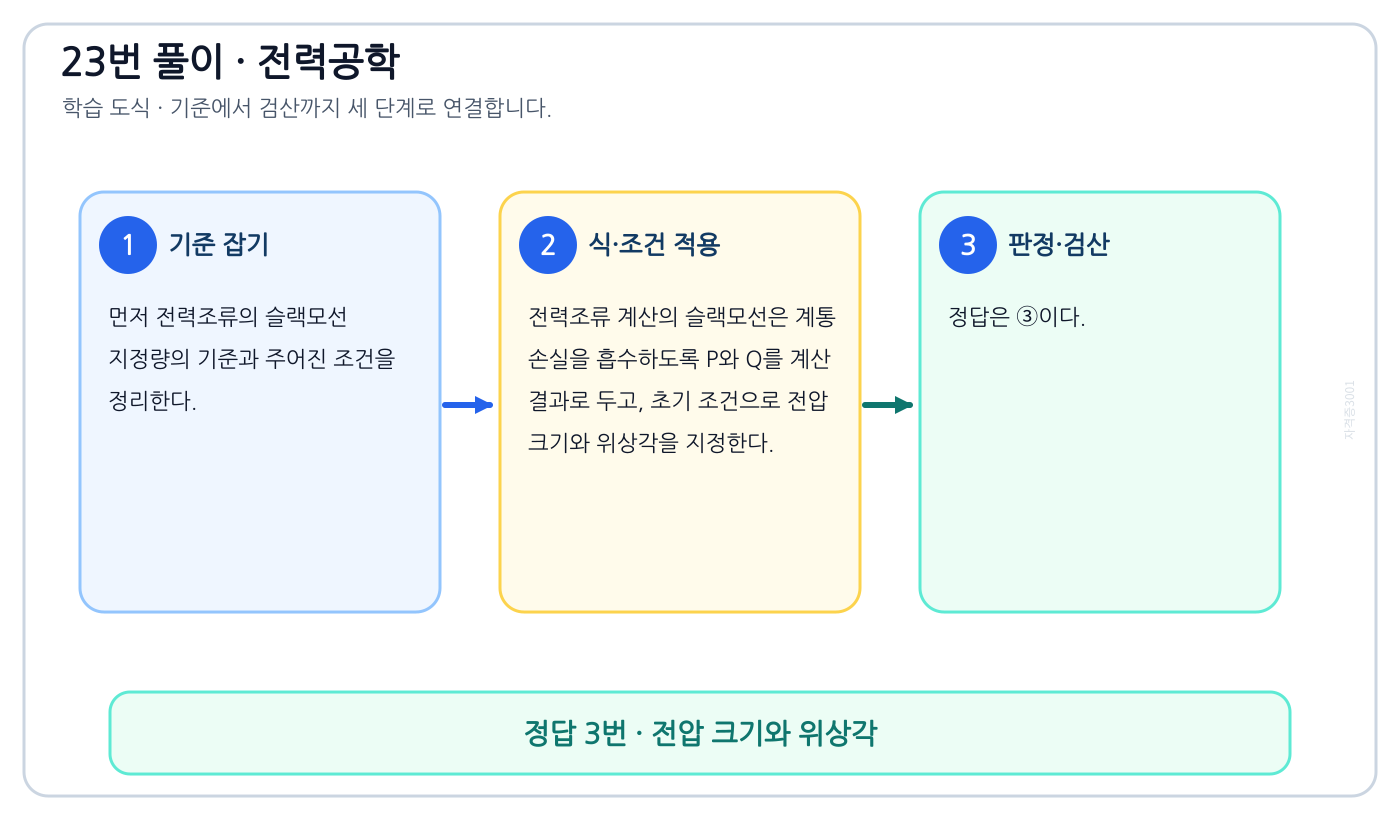

전력조류의 슬랙모선 지정량의 정의와 반대개념을 비교해 ‘전압 크기와 위상각’를 판별할 수 있다.

풀이 순서

1. 먼저 전력조류의 슬랙모선 지정량의 기준과 주어진 조건을 정리한다.
2. 전력조류 계산의 슬랙모선은 계통 손실을 흡수하도록 P와 Q를 계산 결과로 두고, 초기 조건으로 전압 크기와 위상각을 지정한다.
3. 정답은 ③이다.

자주 하는 실수: 슬랙모선은 전압 크기와 위상각을 지정하고 손실을 포함한 P·Q를 계산한다. PV모선의 지정량과 바꾸지 않는다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

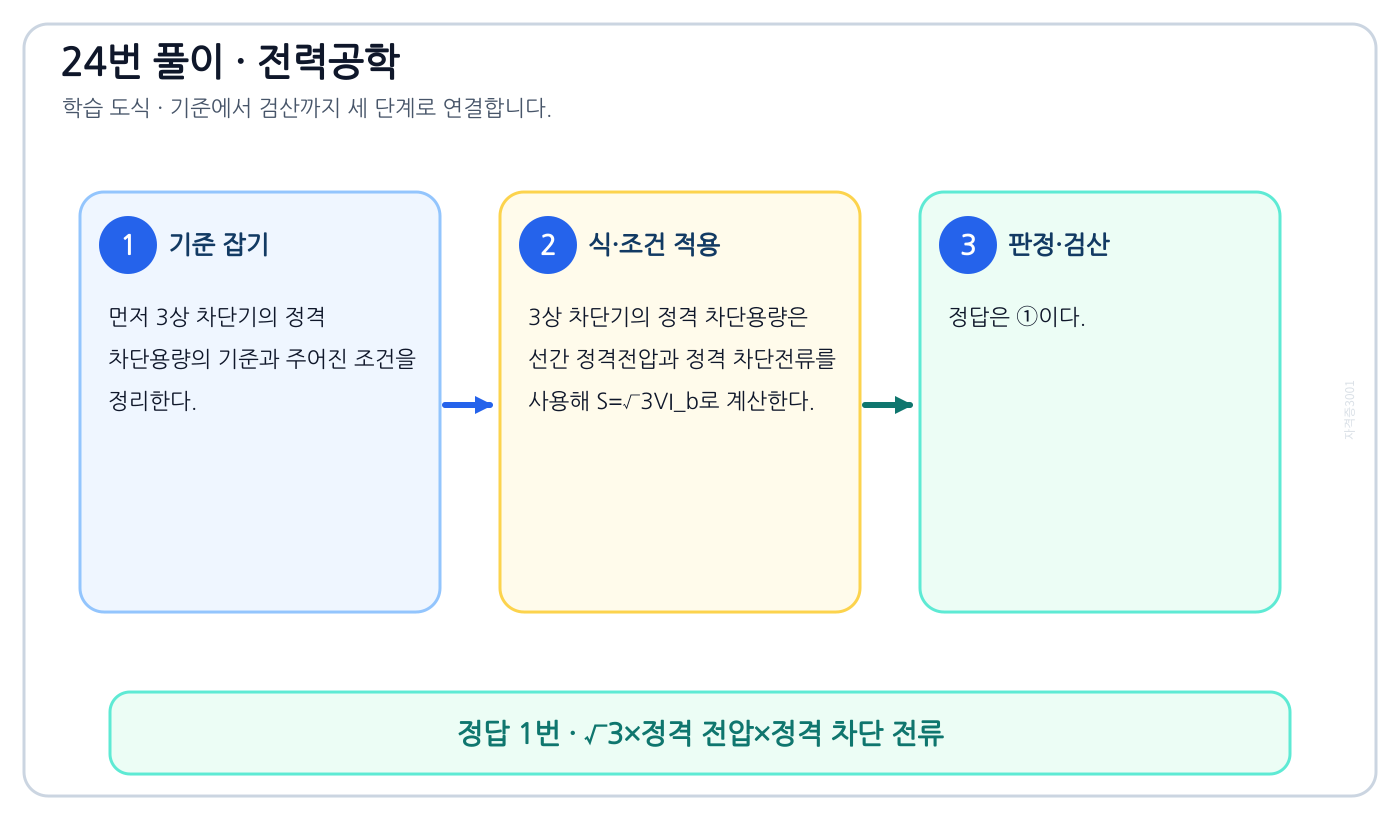

이 문제로 익힐 것

3상 차단기의 정격 차단용량을 식이나 관계로 세우고 조건·단위를 적용해 ‘√3×정격 전압×정격 차단 전류’를 도출할 수 있다.

풀이 순서

1. 먼저 3상 차단기의 정격 차단용량의 기준과 주어진 조건을 정리한다.
2. 3상 차단기의 정격 차단용량은 선간 정격전압과 정격 차단전류를 사용해 S=√3VI_b로 계산한다.
3. 정답은 ①이다.

자주 하는 실수: 차단용량에는 정격전류가 아니라 정격 차단전류가 들어간다. 선간전압을 쓰는 3상식의 계수는 √3이다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

증기터빈 재생사이클의 정의와 반대개념을 비교해 ‘재생사이클’를 판별할 수 있다.

풀이 순서

1. 먼저 증기터빈 재생사이클의 기준과 주어진 조건을 정리한다.
2. 터빈 중간단에서 증기를 추기해 급수를 가열하면 보일러에 들어가는 평균 급수온도가 올라가 열효율이 개선된다.
3. 이 방식은 재생사이클이므로 정답은 ③이다.

자주 하는 실수: 터빈 중간 증기로 급수를 데우면 재생, 팽창 뒤 증기를 다시 가열하면 재열이다. '추기'와 '급수가열'을 함께 읽는다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

단로기의 차단능력의 정의와 반대개념을 비교해 ‘단로기’를 판별할 수 있다.

풀이 순서

1. 먼저 단로기의 차단능력의 기준과 주어진 조건을 정리한다.
2. 단로기는 무전류 또는 매우 작은 충전전류 상태에서 회로를 눈에 보이게 분리하는 장치이며 부하전류 차단능력이 없다.
3. 정답은 ③이다.

자주 하는 실수: 단로기는 격리와 가시적 개방용이며 부하전류를 끊지 못한다. 차단기 종류와 이름이 비슷하다고 같은 기능으로 보지 않는다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

무부하 선로 충전전류 차단 과전압의 정의와 반대개념을 비교해 ‘무부하 선로 충전전류 차단 시’를 판별할 수 있다.

풀이 순서

1. 먼저 무부하 선로 충전전류 차단 과전압의 기준과 주어진 조건을 정리한다.
2. 무부하 송전선은 정전용량에 충전전류가 흐른다.
3. 이 소전류를 차단할 때 재점호와 고주파 진동으로 큰 내부 이상전압이 생길 수 있으므로 정답은 ③이다.

자주 하는 실수: 무부하 장거리선의 충전전류 차단은 재점호로 큰 내부 과전압을 만든다. 직격뢰 같은 외부 이상전압과 구분한다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

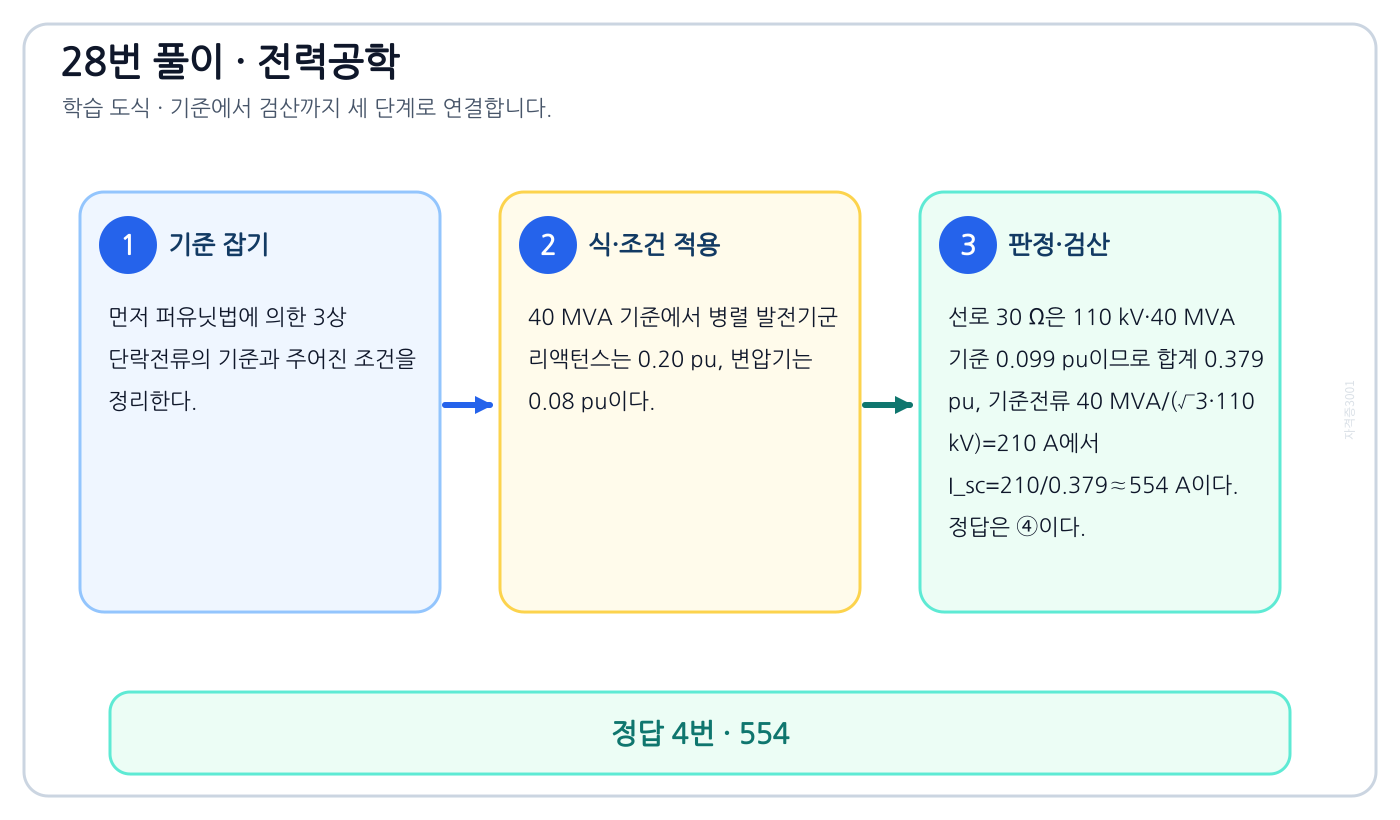

이 문제로 익힐 것

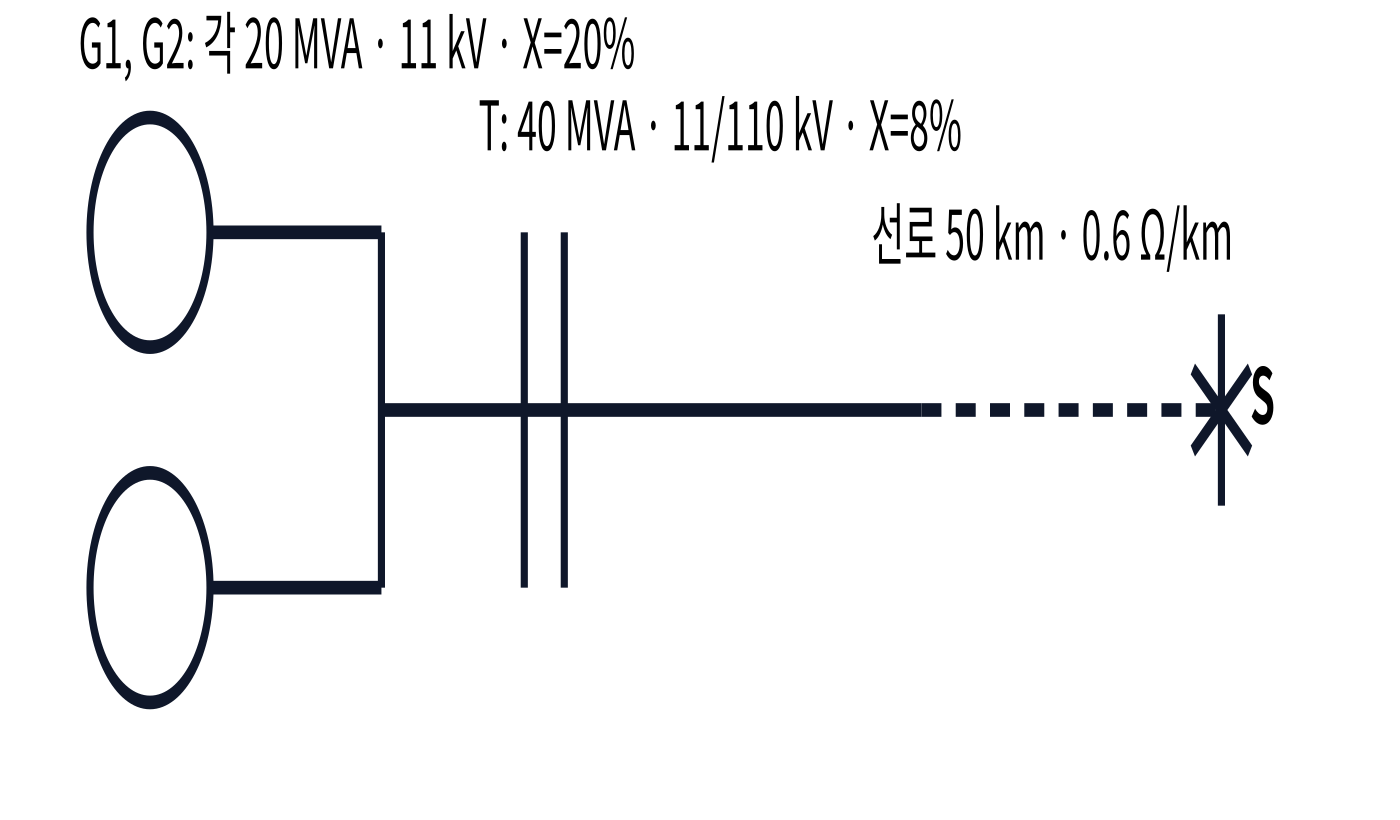

퍼유닛법에 의한 3상 단락전류를 식이나 관계로 세우고 조건·단위를 적용해 ‘554’를 도출할 수 있다.

풀이 순서

1. 먼저 퍼유닛법에 의한 3상 단락전류의 기준과 주어진 조건을 정리한다.
2. 40 MVA 기준에서 병렬 발전기군 리액턴스는 0.20 pu, 변압기는 0.08 pu이다.
3. 선로 30 Ω은 110 kV·40 MVA 기준 0.099 pu이므로 합계 0.379 pu, 기준전류 40 MVA/(√3·110 kV)=210 A에서 I_sc=210/0.379≈554 A이다. 정답은 ④이다.

자주 하는 실수: 모든 리액턴스를 40 MVA 공통기준으로 환산하고 직렬합한 뒤 기준전류로 나눈다. 선로 30 Ω을 pu 값과 그대로 더하지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

단상 3선식 밸런서의 정의와 반대개념을 비교해 ‘밸런서(balancer)는 단상 2선식에 필요하다.’를 판별할 수 있다.

풀이 순서

1. 먼저 단상 3선식 밸런서의 기준과 주어진 조건을 정리한다.
2. 밸런서는 단상 3선식의 두 외선 부하 불평형을 완화하는 장치이다.
3. 단상 2선식에 필요하다는 설명이 틀렸으므로 정답은 ②이다.

자주 하는 실수: 밸런서는 단상 3선식의 양 외선 부하 불평형을 줄인다. 2선식이라고 바꾼 문장이 틀린 진술이다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

망상배전방식의 장단점의 정의와 반대개념을 비교해 ‘인축의 접지사고가 적어진다.’를 판별할 수 있다.

풀이 순서

1. 먼저 망상배전방식의 장단점의 기준과 주어진 조건을 정리한다.
2. 망상배전은 다중 공급경로 덕분에 전압변동이 작고 무정전 공급과 부하증가 대응에 유리하다.
3. 접지사고 자체가 적어진다는 것은 망상구조의 장점이 아니므로 정답은 ②이다.

자주 하는 실수: 망상망은 다중 공급경로로 신뢰도와 전압특성이 좋아지지만 접지사고 발생 자체를 줄이는 방식은 아니다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

네 대 변압기의 V결선 공급용량을 식이나 관계로 세우고 조건·단위를 적용해 ‘1730’를 도출할 수 있다.

풀이 순서

1. 먼저 네 대 변압기의 V결선 공급용량의 기준과 주어진 조건을 정리한다.
2. 500 kVA 단상변압기 네 대는 두 조의 V결선으로 운전할 수 있다.
3. V결선 한 조 용량은 √3×500 kVA이므로 두 조의 합은 2√3×500≈1732 kVA, 정답은 ②이다.

자주 하는 실수: 네 대를 단순히 4×500 kVA로 더하지 않는다. 두 조의 V결선 용량 √3×500을 합쳐 2√3×500으로 계산한다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

가공지선의 직격뢰 차폐의 정의와 반대개념을 비교해 ‘가공지선’를 판별할 수 있다.

풀이 순서

1. 먼저 가공지선의 직격뢰 차폐의 기준과 주어진 조건을 정리한다.
2. 가공지선은 상도체 위에서 직격뢰를 먼저 받아 철탑과 대지로 방전시키는 차폐설비이다.
3. 정답은 ②이다.

자주 하는 실수: 가공지선은 직격뢰를 차폐하고 피뢰기·서지흡수기는 침입한 과전압을 제한한다. 보호 대상 단계가 다르다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

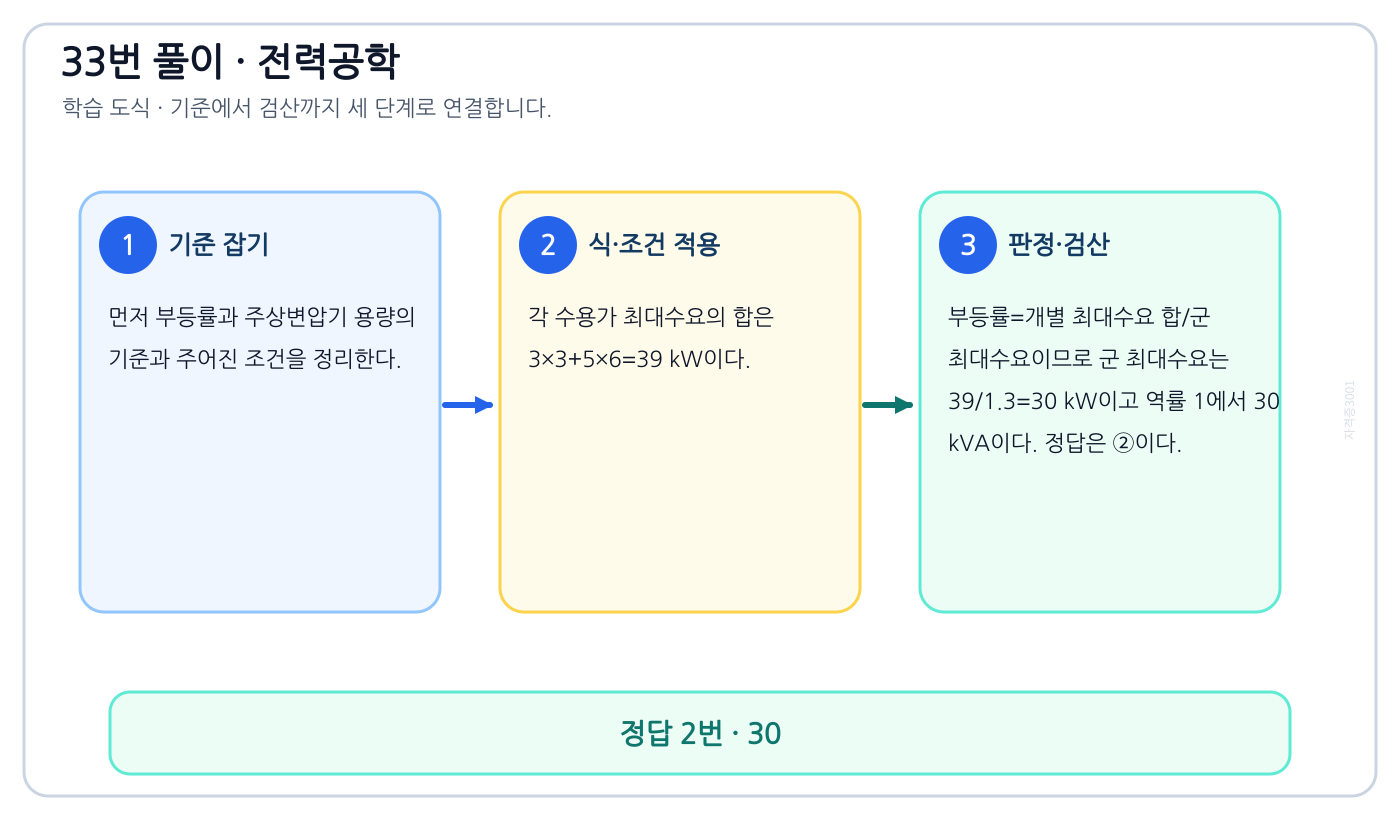

이 문제로 익힐 것

부등률과 주상변압기 용량을 식이나 관계로 세우고 조건·단위를 적용해 ‘30’를 도출할 수 있다.

풀이 순서

1. 먼저 부등률과 주상변압기 용량의 기준과 주어진 조건을 정리한다.
2. 각 수용가 최대수요의 합은 3×3+5×6=39 kW이다.
3. 부등률=개별 최대수요 합/군 최대수요이므로 군 최대수요는 39/1.3=30 kW이고 역률 1에서 30 kVA이다. 정답은 ②이다.

자주 하는 실수: 부등률은 개별 최대수요 합을 군 최대수요로 나눈 값이다. 따라서 군 최대수요는 39 kW를 1.3으로 나눈다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

배전용 변전소의 강압변압기의 정의와 반대개념을 비교해 ‘강압 변압기’를 판별할 수 있다.

풀이 순서

1. 먼저 배전용 변전소의 강압변압기의 기준과 주어진 조건을 정리한다.
2. 배전용 변전소는 송전계통의 높은 전압을 배전전압으로 낮춰 공급하므로 주변압기는 강압변압기이다.
3. 정답은 ①이다.

자주 하는 실수: 배전용 변전소는 송전전압을 배전전압으로 낮춘다. 단권·3권선은 구조 구분이고 여기서 묻는 주 기능은 강압이다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

비등수형 원자로의 증기계통의 정의와 반대개념을 비교해 ‘증기 발생기가 필요하다.’를 판별할 수 있다.

풀이 순서

1. 먼저 비등수형 원자로의 증기계통의 기준과 주어진 조건을 정리한다.
2. 비등수형 원자로는 노심에서 냉각수를 직접 끓여 만든 증기를 터빈으로 보낸다.
3. 별도 증기발생기가 필요하다는 설명이 틀렸으므로 정답은 ①이다.

자주 하는 실수: BWR은 노심에서 만든 증기를 터빈으로 직접 보내므로 별도 증기발생기가 없다. PWR의 2차계통과 혼동하지 않는다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

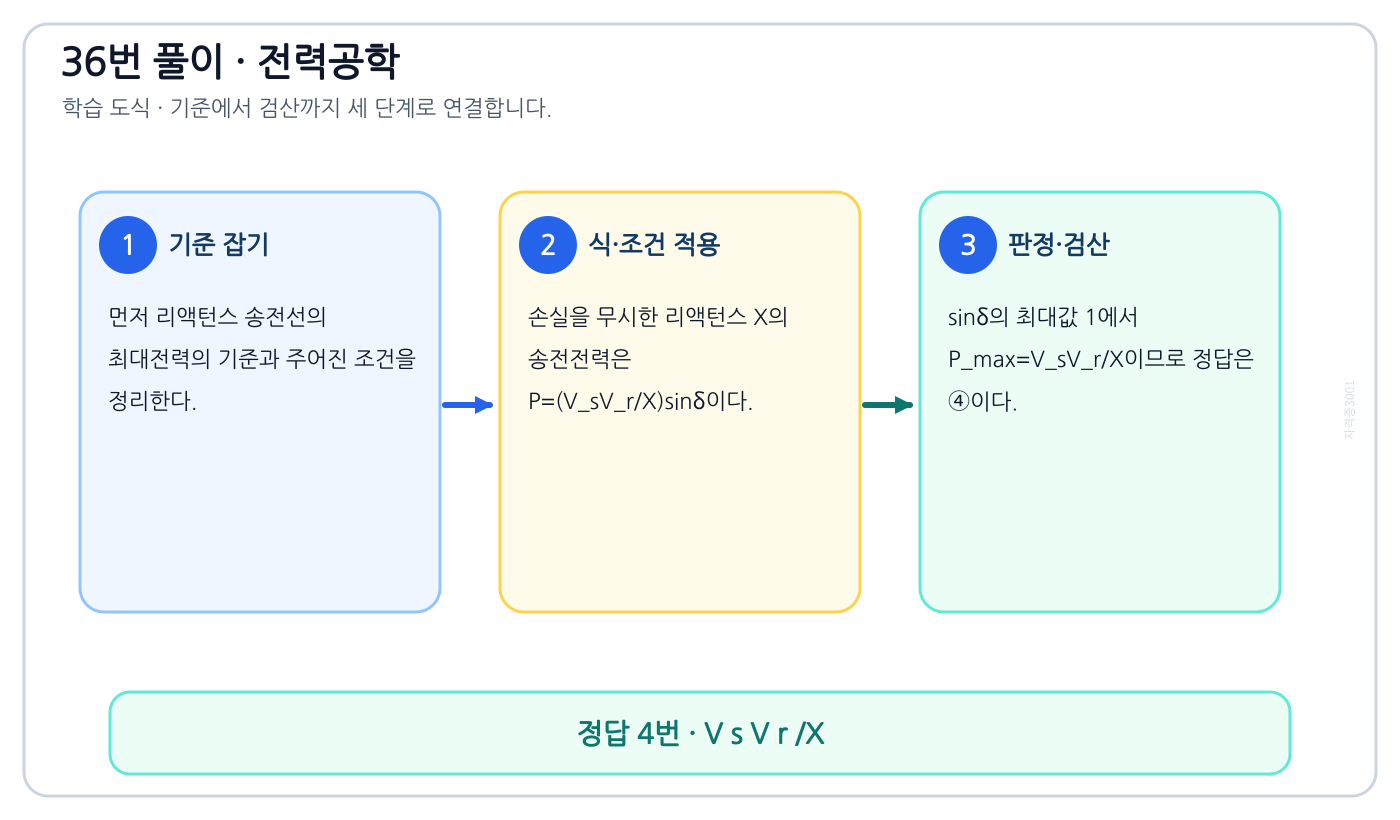

이 문제로 익힐 것

리액턴스 송전선의 최대전력을 식이나 관계로 세우고 조건·단위를 적용해 ‘V s V r /X’를 도출할 수 있다.

풀이 순서

1. 먼저 리액턴스 송전선의 최대전력의 기준과 주어진 조건을 정리한다.
2. 손실을 무시한 리액턴스 X의 송전전력은 P=(V_sV_r/X)sinδ이다.
3. sinδ의 최대값 1에서 P_max=V_sV_r/X이므로 정답은 ④이다.

자주 하는 실수: P=(VsVr/X)sinδ에서 정상상태 이론 최대는 sinδ=1일 때다. 전압차만으로 전력을 구하는 선지를 피한다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

3상 3선식의 작용정전용량을 식이나 관계로 세우고 조건·단위를 적용해 ‘0.9’를 도출할 수 있다.

풀이 순서

1. 먼저 3상 3선식의 작용정전용량의 기준과 주어진 조건을 정리한다.
2. 3상 3선식 1선의 작용정전용량은 대지정전용량 C_s와 세 선간정전용량 성분을 합한 C=C_s+3C_m이다.
3. 0.5096+3×0.1295=0.8981 μF≈0.9 μF이므로 정답은 ②이다.

자주 하는 실수: 1선의 작용정전용량은 Cs+3Cm이다. 선간정전용량을 한 번만 더하거나 3으로 나누지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

무효전력에 의한 계통전압 조정의 정의와 반대개념을 비교해 ‘계통의 무효전력 조정’를 판별할 수 있다.

풀이 순서

1. 먼저 무효전력에 의한 계통전압 조정의 기준과 주어진 조건을 정리한다.
2. 계통 전압은 무효전력 수급에 민감하다.
3. 발전기 여자, 조상설비, 콘덴서·리액터 등으로 무효전력을 조정하는 방법이 가장 보편적이므로 정답은 ④이다.

자주 하는 실수: 계통전압은 무효전력, 주파수는 유효전력 수급과 밀접하다. 두 제어쌍을 바꾸지 않는다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

직접접지와 절연수준의 정의와 반대개념을 비교해 ‘직접접지방식’를 판별할 수 있다.

풀이 순서

1. 먼저 직접접지와 절연수준의 기준과 주어진 조건을 정리한다.
2. 직접접지는 건전상 대지전압 상승이 작아 계통 절연수준을 낮출 수 있고 변압기 중성점 부근 권선의 단절연도 가능하다.
3. 정답은 ①이다.

자주 하는 실수: 직접접지는 지락전류가 커지는 대신 건전상 대지전압 상승이 작아 절연수준과 단절연에 유리하다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

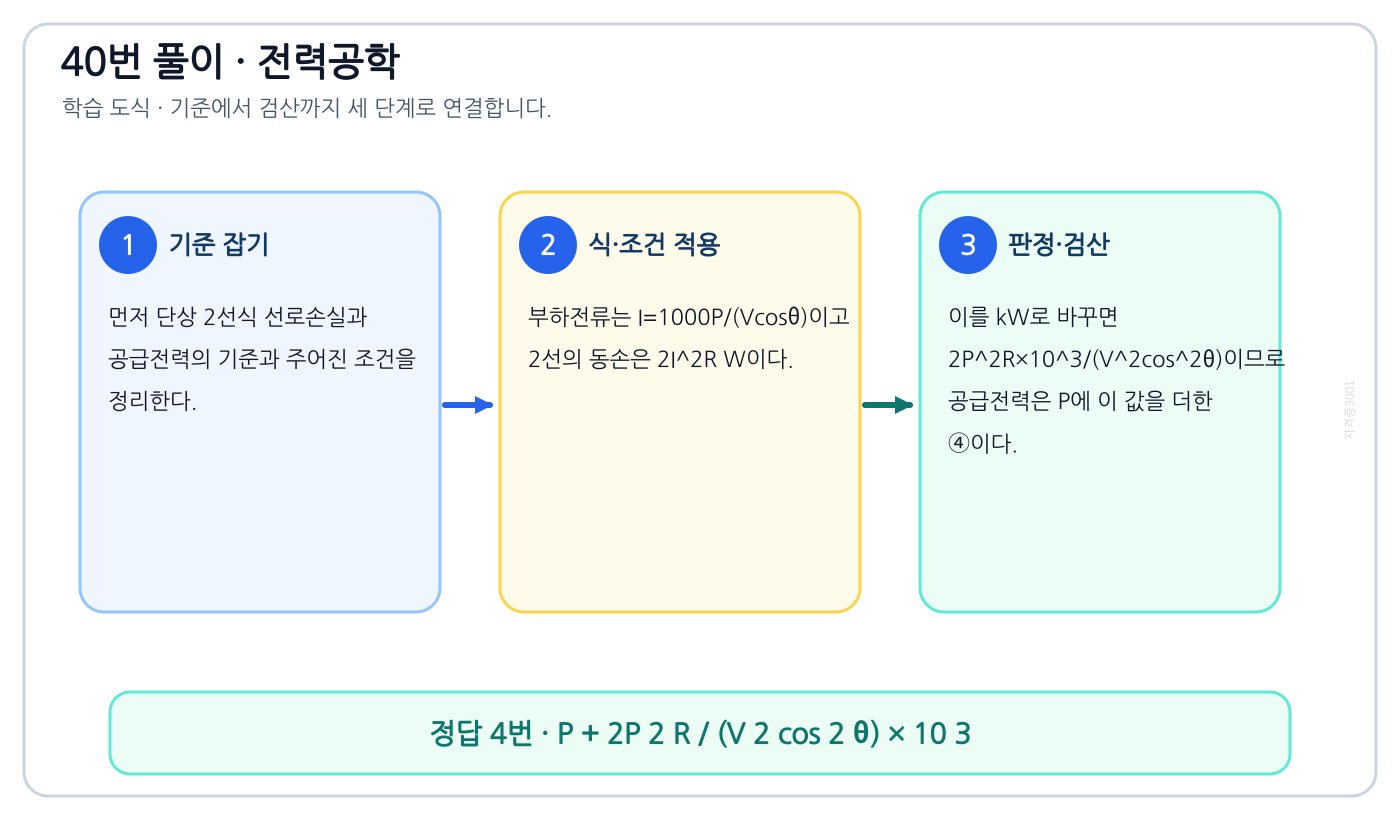

이 문제로 익힐 것

단상 2선식 선로손실과 공급전력을 식이나 관계로 세우고 조건·단위를 적용해 ‘P + 2P 2 R / (V 2 cos 2 θ) × 10 3’를 도출할 수 있다.

풀이 순서

1. 먼저 단상 2선식 선로손실과 공급전력의 기준과 주어진 조건을 정리한다.
2. 부하전류는 I=1000P/(Vcosθ)이고 2선의 동손은 2I²R W이다.
3. 이를 kW로 바꾸면 2P²R×10³/(V²cos²θ)이므로 공급전력은 P에 이 값을 더한 ④이다.

자주 하는 실수: 전류 I=1000P/(Vcosθ)를 먼저 구하고 두 가닥의 손실 2I²R을 kW로 환산한다. 2와 V², cos²을 빠뜨리지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

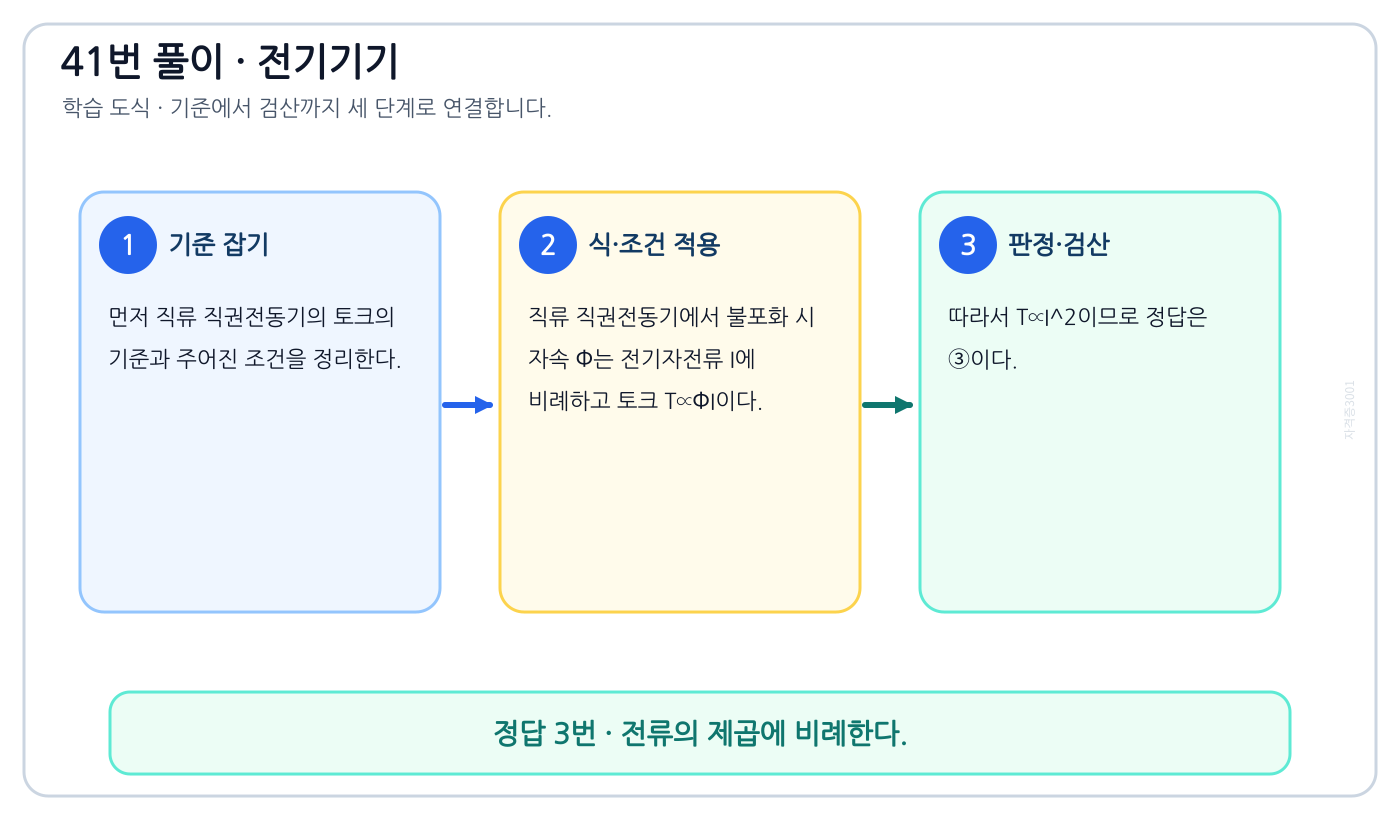

이 문제로 익힐 것

직류 직권전동기의 토크를 식이나 관계로 세우고 조건·단위를 적용해 ‘전류의 제곱에 비례한다.’를 도출할 수 있다.

풀이 순서

1. 먼저 직류 직권전동기의 토크의 기준과 주어진 조건을 정리한다.
2. 직류 직권전동기에서 불포화 시 자속 Φ는 전기자전류 I에 비례하고 토크 T∝ΦI이다.
3. 따라서 T∝I²이므로 정답은 ③이다.

자주 하는 실수: 불포화 직권기에서는 Φ∝I이고 T∝ΦI여서 T∝I²이다. 분권기의 거의 일정한 자속 조건과 섞지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

동기발전기 병렬운전 조건의 정의와 반대개념을 비교해 ‘기전력의 용량’를 판별할 수 있다.

풀이 순서

1. 먼저 동기발전기 병렬운전 조건의 기준과 주어진 조건을 정리한다.
2. 동기발전기 병렬운전에는 기전력의 크기·주파수·위상 및 상순서가 맞아야 한다.
3. 발전기 용량은 달라도 병렬운전할 수 있으므로 정답은 ①이다.

자주 하는 실수: 병렬운전은 기전력 크기·주파수·위상·상순서가 같아야 하지만 정격용량은 달라도 된다. 부하분담 조건과 동기투입 조건을 구분한다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

정류 다이오드의 전류용량 증대의 정의와 반대개념을 비교해 ‘다이오드를 병렬로 추가한다.’를 판별할 수 있다.

풀이 순서

1. 먼저 정류 다이오드의 전류용량 증대의 기준과 주어진 조건을 정리한다.
2. 과대한 순방향 전류를 분담하려면 다이오드를 병렬로 추가해 정격 전류용량을 높여야 한다.
3. 실제 설계에서는 전류균등용 저항과 열설계도 함께 필요하다. 정답은 ①이다.

자주 하는 실수: 병렬 연결은 순방향 전류를 분담하고 직렬 연결은 역전압을 분담한다. 실제 병렬에서는 균등저항과 열설계도 필요하다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

변압기 누설리액턴스와 권수를 식이나 관계로 세우고 조건·단위를 적용해 ‘N 2 에 비례한다.’를 도출할 수 있다.

풀이 순서

1. 먼저 변압기 누설리액턴스와 권수의 기준과 주어진 조건을 정리한다.
2. 누설자속에 의한 누설인덕턴스는 권수 제곱 N²에 비례하고 X_l=ωL_l이다.
3. 따라서 누설리액턴스도 N²에 비례하므로 정답은 ②이다.

자주 하는 실수: 인덕턴스는 쇄교자속과 권수 때문에 N²에 비례하고 Xl=ωL이다. 권수에 단순 비례한다고 고르지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

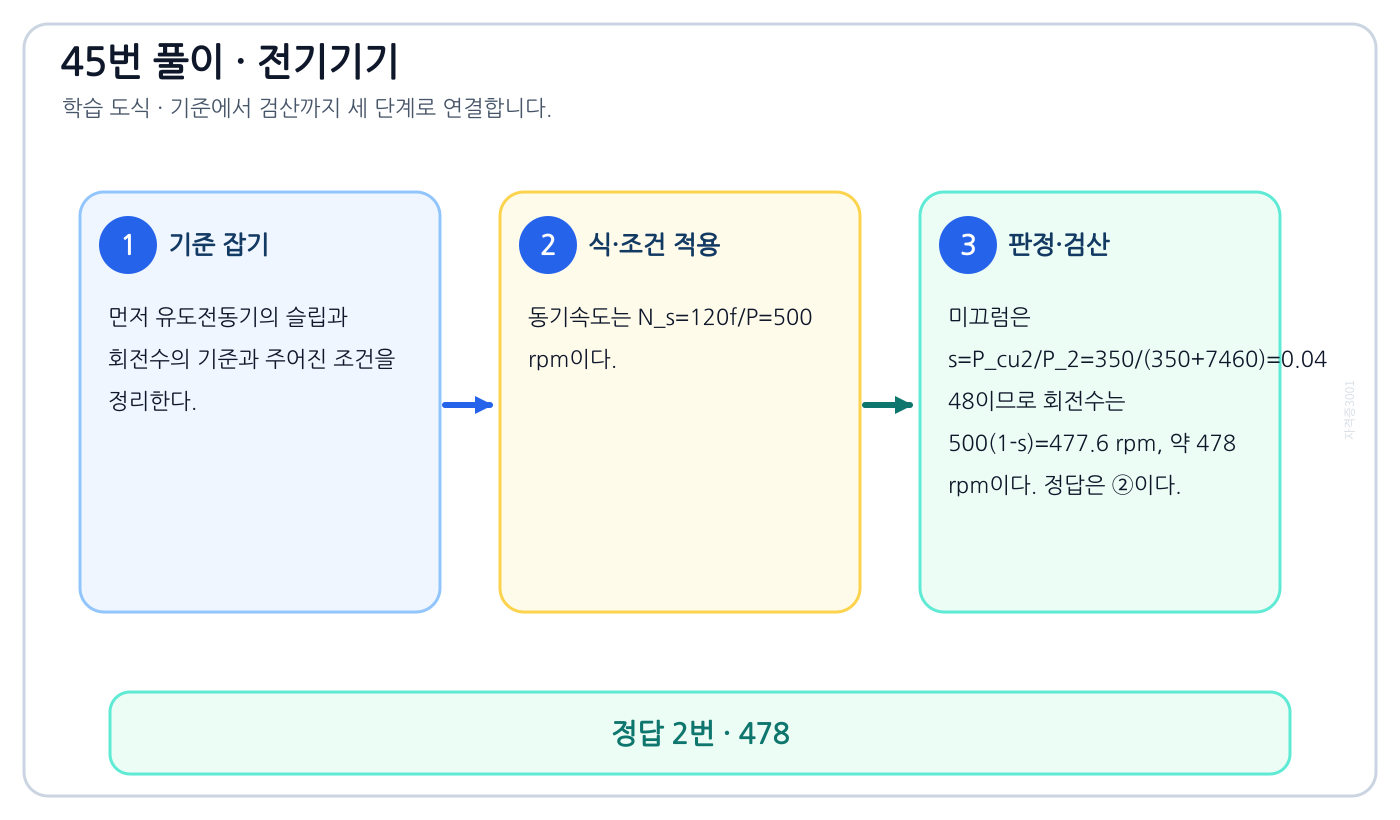

이 문제로 익힐 것

유도전동기의 슬립과 회전수를 식이나 관계로 세우고 조건·단위를 적용해 ‘478’를 도출할 수 있다.

풀이 순서

1. 먼저 유도전동기의 슬립과 회전수의 기준과 주어진 조건을 정리한다.
2. 동기속도는 N_s=120f/P=500 rpm이다.
3. 미끄럼은 s=P_cu2/P_2=350/(350+7460)=0.0448이므로 회전수는 500(1-s)=477.6 rpm, 약 478 rpm이다. 정답은 ②이다.

자주 하는 실수: 10 HP를 7,460 W로 바꾸고 s=회전자동손/회전자입력을 쓴다. 동손을 출력으로 나누지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

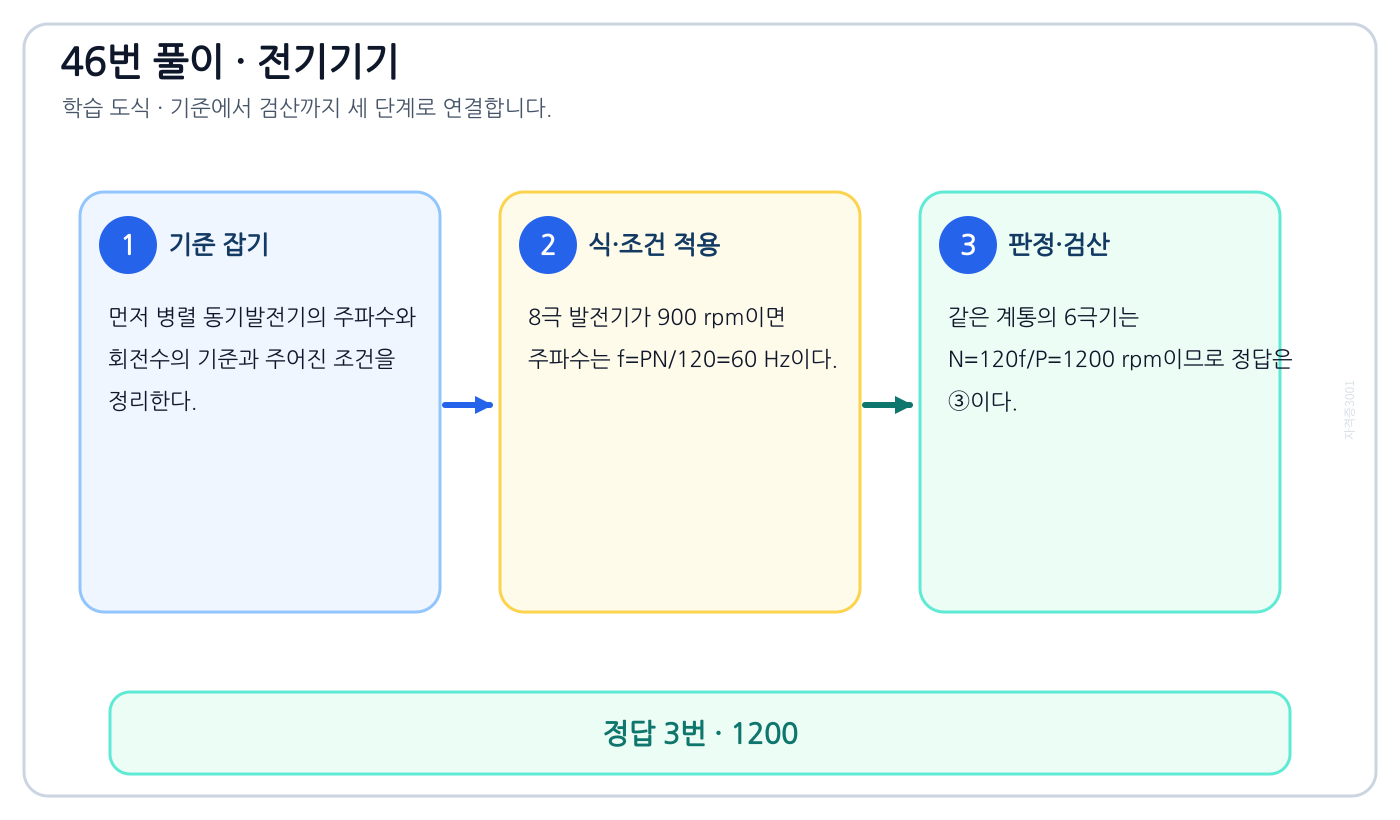

이 문제로 익힐 것

병렬 동기발전기의 주파수와 회전수를 식이나 관계로 세우고 조건·단위를 적용해 ‘1200’를 도출할 수 있다.

풀이 순서

1. 먼저 병렬 동기발전기의 주파수와 회전수의 기준과 주어진 조건을 정리한다.
2. 8극 발전기가 900 rpm이면 주파수는 f=PN/120=60 Hz이다.
3. 같은 계통의 6극기는 N=120f/P=1200 rpm이므로 정답은 ③이다.

자주 하는 실수: 먼저 8극 900 rpm에서 계통 주파수 60 Hz를 찾은 뒤 6극 속도를 구한다. 병렬운전이라고 회전수까지 같다고 보지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

단중 중권의 병렬회로 전류를 식이나 관계로 세우고 조건·단위를 적용해 ‘10’를 도출할 수 있다.

풀이 순서

1. 먼저 단중 중권의 병렬회로 전류의 기준과 주어진 조건을 정리한다.
2. 단중 중권의 병렬회로 수는 극수와 같은 A=P=4이다.
3. 각 병렬회로 전류는 40/4=10 A이므로 정답은 ④이다.

자주 하는 실수: 단중 중권의 병렬회로 수 A는 극수 P와 같다. 파권의 A=2를 적용하지 말고 40 A를 네 회로로 나눈다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

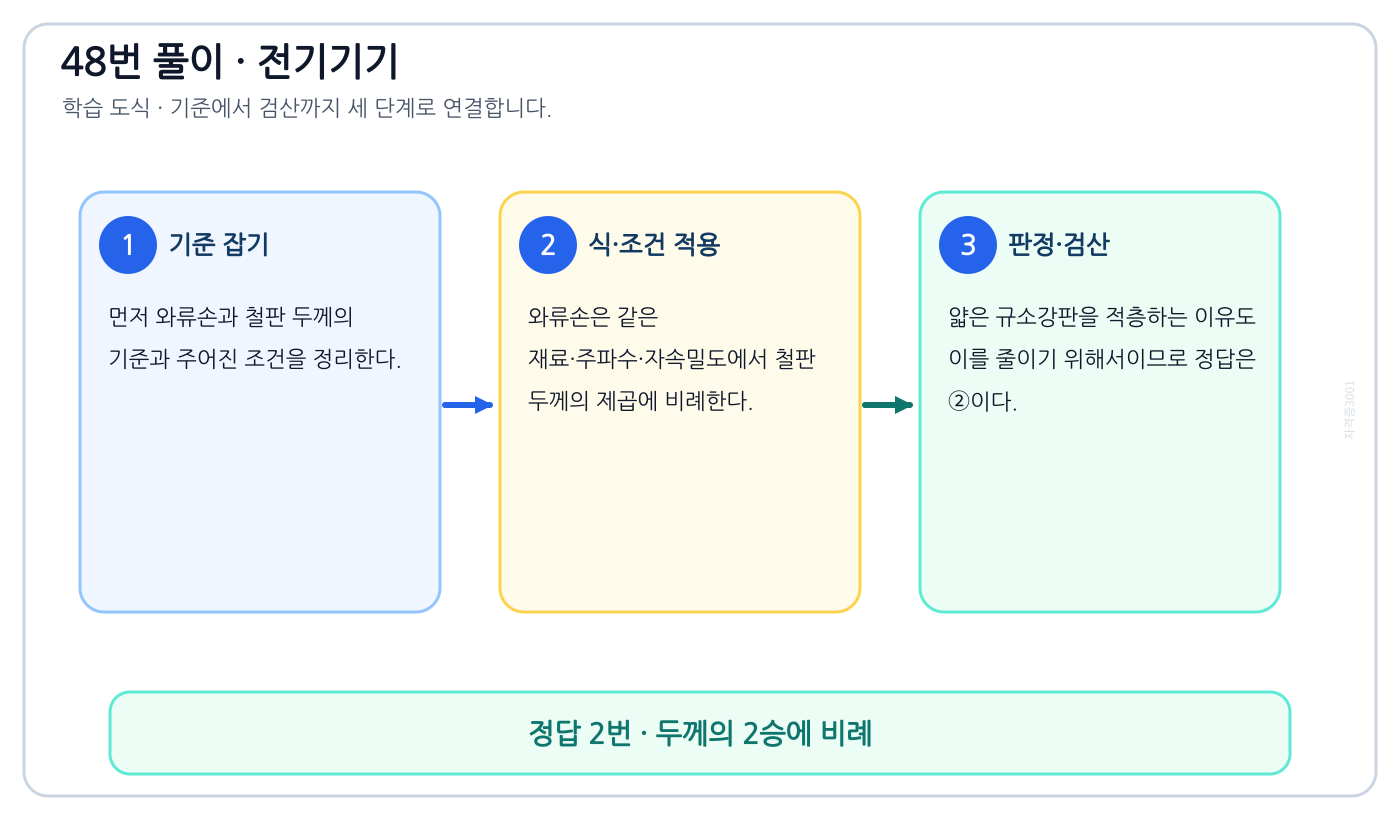

이 문제로 익힐 것

와류손과 철판 두께를 식이나 관계로 세우고 조건·단위를 적용해 ‘두께의 2승에 비례’를 도출할 수 있다.

풀이 순서

1. 먼저 와류손과 철판 두께의 기준과 주어진 조건을 정리한다.
2. 와류손은 같은 재료·주파수·자속밀도에서 철판 두께의 제곱에 비례한다.
3. 얇은 규소강판을 적층하는 이유도 이를 줄이기 위해서이므로 정답은 ②이다.

자주 하는 실수: 같은 재료와 자속밀도·주파수에서 와류손은 철판 두께의 제곱에 비례한다. 적층은 두께를 줄여 폐회로를 잘게 나눈다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

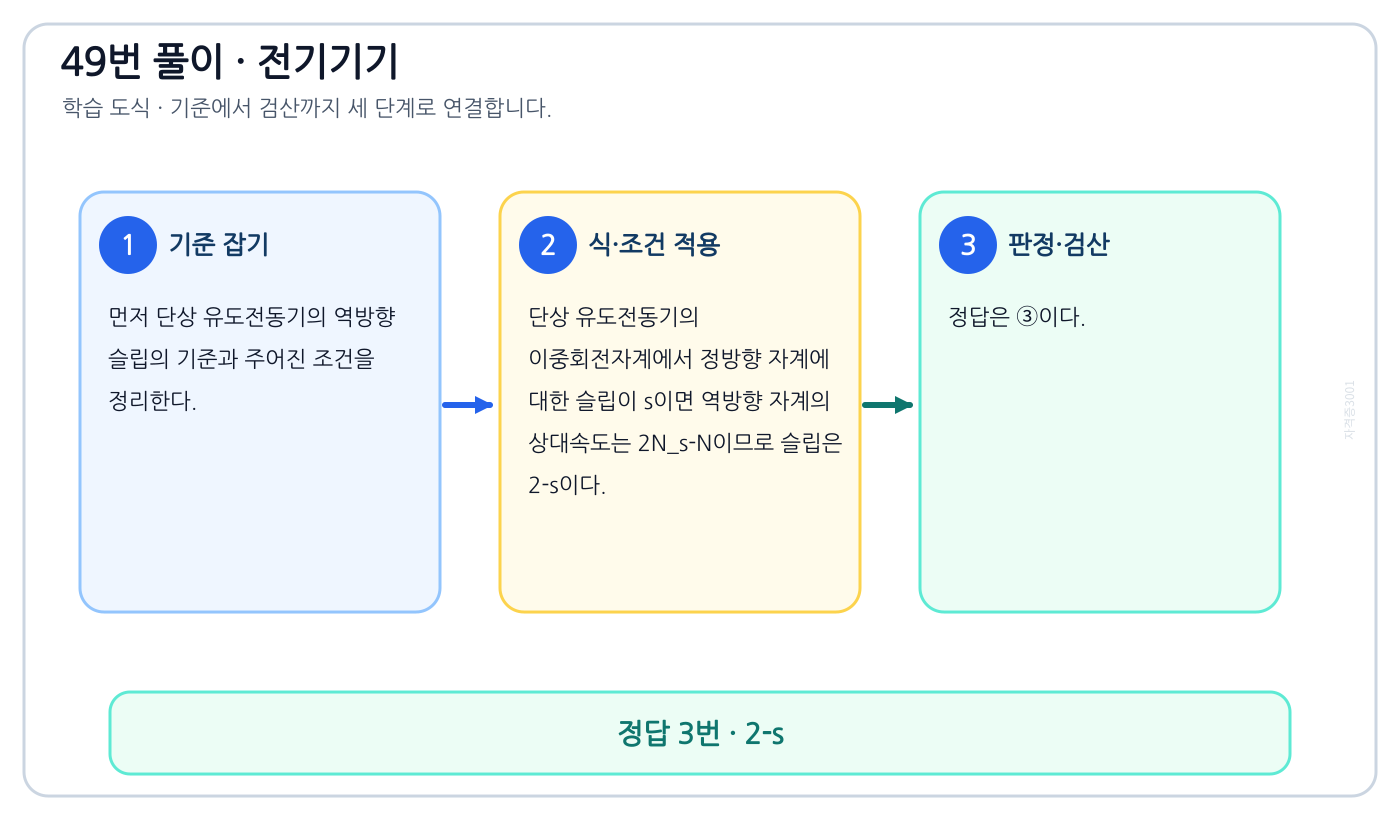

이 문제로 익힐 것

단상 유도전동기의 역방향 슬립을 식이나 관계로 세우고 조건·단위를 적용해 ‘2-s’를 도출할 수 있다.

풀이 순서

1. 먼저 단상 유도전동기의 역방향 슬립의 기준과 주어진 조건을 정리한다.
2. 단상 유도전동기의 이중회전자계에서 정방향 자계에 대한 슬립이 s이면 역방향 자계의 상대속도는 2N_s-N이므로 슬립은 2-s이다.
3. 정답은 ③이다.

자주 하는 실수: 정방향 슬립 s=(Ns-N)/Ns이고 역방향 자계와의 상대속도는 Ns+N이다. 이를 정리하면 2-s다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

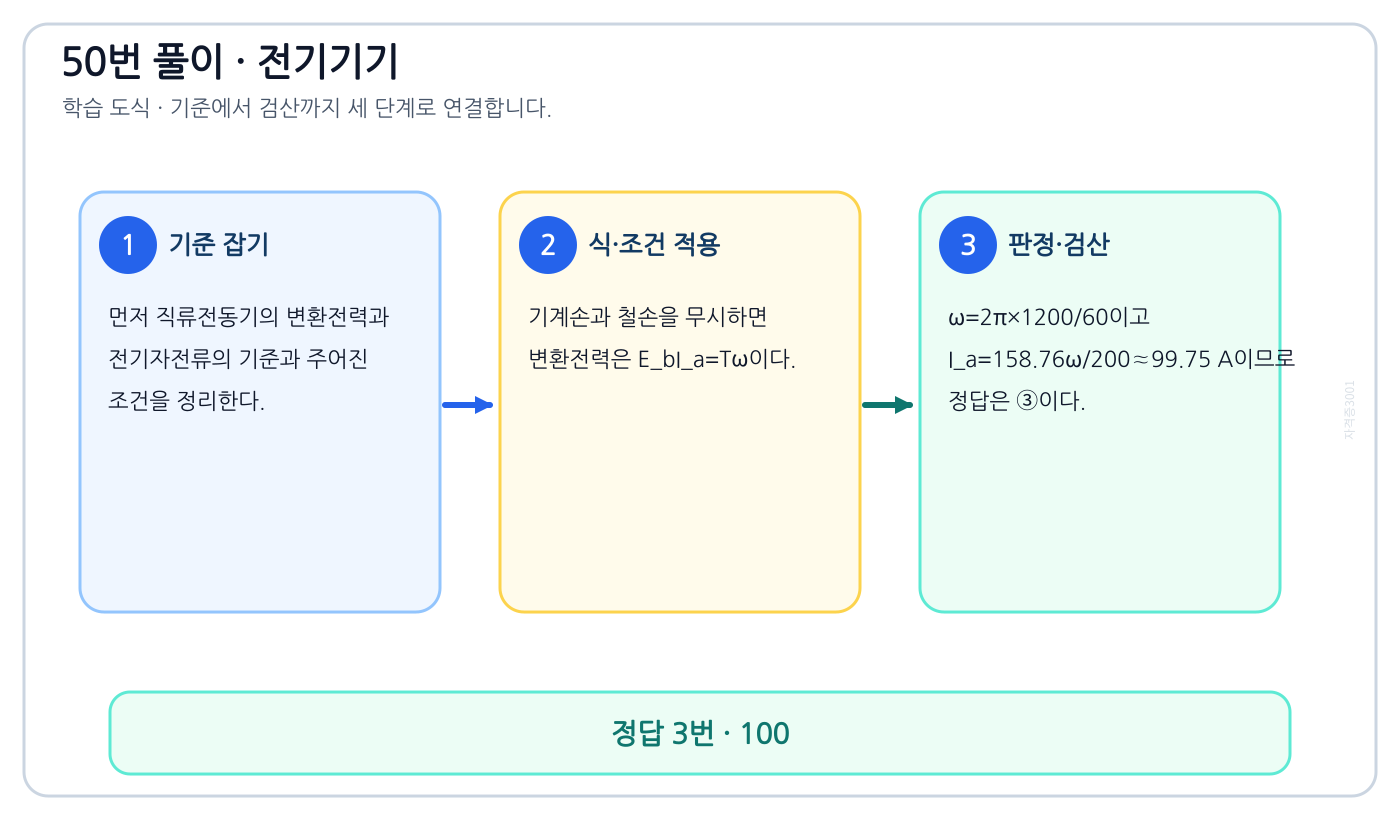

이 문제로 익힐 것

직류전동기의 변환전력과 전기자전류를 식이나 관계로 세우고 조건·단위를 적용해 ‘100’를 도출할 수 있다.

풀이 순서

1. 먼저 직류전동기의 변환전력과 전기자전류의 기준과 주어진 조건을 정리한다.
2. 기계손과 철손을 무시하면 변환전력은 E_bI_a=Tω이다.
3. ω=2π×1200/60이고 I_a=158.76ω/200≈99.75 A이므로 정답은 ③이다.

자주 하는 실수: 손실을 무시하면 전자기 변환전력 EbIa와 기계출력 Tω가 같다. rpm은 ω=2πN/60으로 바꾼다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

패러데이 법칙에서 와류손까지의 인과관계를 식이나 관계로 세우고 조건·단위를 적용해 ‘와전류 에너지 손실량은 전류밀도에 반비례’를 도출할 수 있다.

풀이 순서

1. 먼저 패러데이 법칙에서 와류손까지의 인과관계의 기준과 주어진 조건을 정리한다.
2. 와전류는 시변자속이 철심에 유도기전력을 만들고 그 전압이 철심 내부에 폐전류를 흘려 I²R 열을 내는 현상이다.
3. 손실이 전류밀도에 반비례한다는 설명은 반대이므로 정답은 ③이다.

자주 하는 실수: 와류손은 유도기전력→폐전류→I²R 발열 순서다. 전류밀도가 커질수록 손실이 감소한다는 진술은 방향이 반대다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

동기속도와 극수를 식이나 관계로 세우고 조건·단위를 적용해 ‘N=120f/P’를 도출할 수 있다.

풀이 순서

1. 먼저 동기속도와 극수의 기준과 주어진 조건을 정리한다.
2. 동기기의 전기 주파수는 f=PN/120이므로 동기속도는 N=120f/P (rpm)이다.
3. 정답은 ②이다.

자주 하는 실수: rpm과 극수를 쓰는 동기속도식은 120f/P다. 60은 극쌍 수를 사용했을 때 나타나는 계수다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

DC 서보모터의 제어량의 정의와 반대개념을 비교해 ‘역률제어’를 판별할 수 있다.

풀이 순서

1. 먼저 DC 서보모터의 제어량의 기준과 주어진 조건을 정리한다.
2. DC 서보모터의 대표 제어량은 토크, 속도, 위치이다.
3. 역률은 교류 전력의 위상관계이며 일반적인 DC 서보 제어량이 아니므로 정답은 ①이다.

자주 하는 실수: DC 서보의 대표 제어량은 토크·속도·위치다. 역률은 교류 전압과 전류의 위상관계이므로 대상이 아니다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

변압기 단락시험의 임피던스전압을 식이나 관계로 세우고 조건·단위를 적용해 ‘1차 전류가 정격전류에 도달했을 때의 변압기 내의 전압강하’를 도출할 수 있다.

풀이 순서

1. 먼저 변압기 단락시험의 임피던스전압의 기준과 주어진 조건을 정리한다.
2. 2차를 단락한 상태에서 1차 전류가 정격값이 되도록 가한 전압은 변압기 등가 임피던스에서 생기는 내부 전압강하와 같다.
3. 이를 임피던스전압이라 하므로 정답은 ③이다.

자주 하는 실수: 2차를 단락하고 정격전류가 흐를 만큼 1차에 가한 전압이 임피던스전압이다. 2차 단자전압은 거의 0이다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

단락시험과 전압변동률의 정의와 반대개념을 비교해 ‘단락시험’를 판별할 수 있다.

풀이 순서

1. 먼저 단락시험과 전압변동률의 기준과 주어진 조건을 정리한다.
2. 전압변동률 계산에는 등가저항과 등가리액턴스가 필요하고, 이 값은 정격전류를 흘리는 단락시험의 전압·전력으로 구한다.
3. 정답은 ①이다.

자주 하는 실수: 전압변동률에 필요한 등가저항과 리액턴스는 단락시험에서 얻는다. 무부하시험은 철손과 여자분을 구한다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

아트킨손형 반발전동기의 정의와 반대개념을 비교해 ‘아트킨손형전동기’를 판별할 수 있다.

풀이 순서

1. 먼저 아트킨손형 반발전동기의 기준과 주어진 조건을 정리한다.
2. 아트킨손형 전동기는 전기자 권선과 단락 브러시를 사용하는 단상 반발전동기의 한 형식이다.
3. 정답은 ③이다.

자주 하는 실수: 아트킨손형은 단상 반발전동기의 형식이다. 반발유도전동기나 시라게전동기라는 별도 분류와 이름만으로 섞지 않는다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

감전압 기동과 기동토크를 식이나 관계로 세우고 조건·단위를 적용해 ‘0.8T’를 도출할 수 있다.

풀이 순서

1. 먼저 감전압 기동과 기동토크의 기준과 주어진 조건을 정리한다.
2. 유도전동기 기동토크는 공급전압의 제곱에 비례한다.
3. T_s=1.8T×(2/3)²=1.8T×4/9=0.8T이므로 정답은 ②이다.

자주 하는 실수: 유도전동기 기동토크는 전압의 제곱에 비례한다. 전압비 2/3을 한 번만 곱하지 말고 제곱한다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

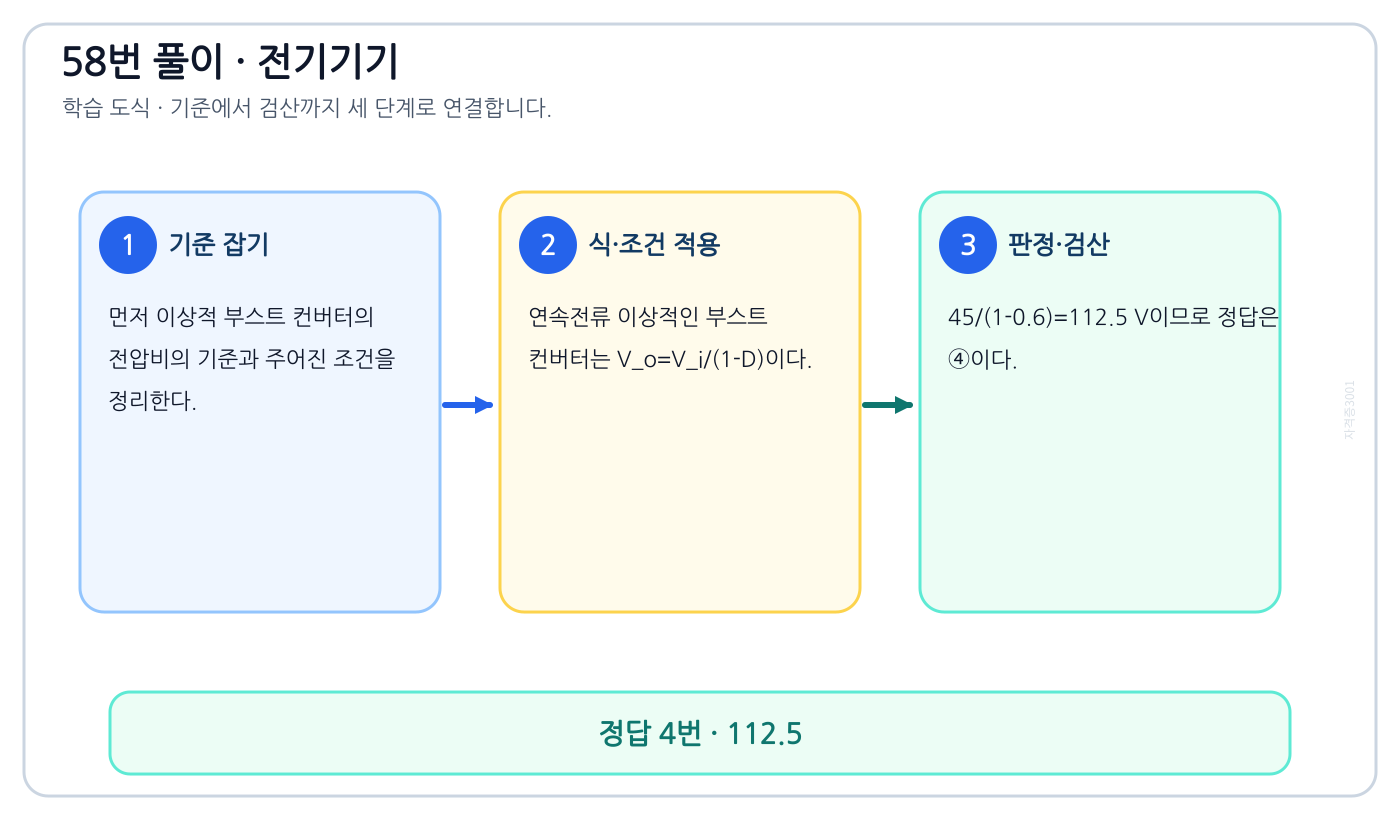

이 문제로 익힐 것

이상적 부스트 컨버터의 전압비를 식이나 관계로 세우고 조건·단위를 적용해 ‘112.5’를 도출할 수 있다.

풀이 순서

1. 먼저 이상적 부스트 컨버터의 전압비의 기준과 주어진 조건을 정리한다.
2. 연속전류 이상적인 부스트 컨버터는 V_o=V_i/(1-D)이다.
3. 45/(1-0.6)=112.5 V이므로 정답은 ④이다.

자주 하는 실수: 연속전류 이상적 부스트는 Vo=Vi/(1-D)다. 듀티 0.6을 곱하는 벅 컨버터 식과 바꾸지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

동기전동기의 회전방향 역전의 정의와 반대개념을 비교해 ‘3상 동기전동기의 회전방향을 바꾸려면 계자권선 전류의 방향을 반대로 한다.’를 판별할 수 있다.

풀이 순서

1. 먼저 동기전동기의 회전방향 역전의 기준과 주어진 조건을 정리한다.
2. 3상 동기전동기의 회전방향은 고정자 상순서를 바꾸어 역전한다.
3. 계자 직류의 방향만 반대로 해도 회전자계 방향은 바뀌지 않으므로 틀린 설명은 ④이다.

자주 하는 실수: 3상 동기전동기 회전방향은 고정자 두 상을 바꿔 상순서를 반전한다. 계자전류 방향만 바꿔도 회전자계 방향은 그대로다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

3상 유도전동기의 전부하전류를 식이나 관계로 세우고 조건·단위를 적용해 ‘21’를 도출할 수 있다.

풀이 순서

1. 먼저 3상 유도전동기의 전부하전류의 기준과 주어진 조건을 정리한다.
2. 출력 10 kW에서 입력 유효전력은 P_in=P_out/η이고 P_in=√3VIcosφ이다.
3. I=10000/(√3×380×0.85×0.85)≈21.0 A이므로 정답은 ②이다.

자주 하는 실수: 10 kW는 출력이므로 효율로 나눠 입력을 구한다. 3상식 √3VLILcosφ에서 효율과 역률을 모두 분모에 둔다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

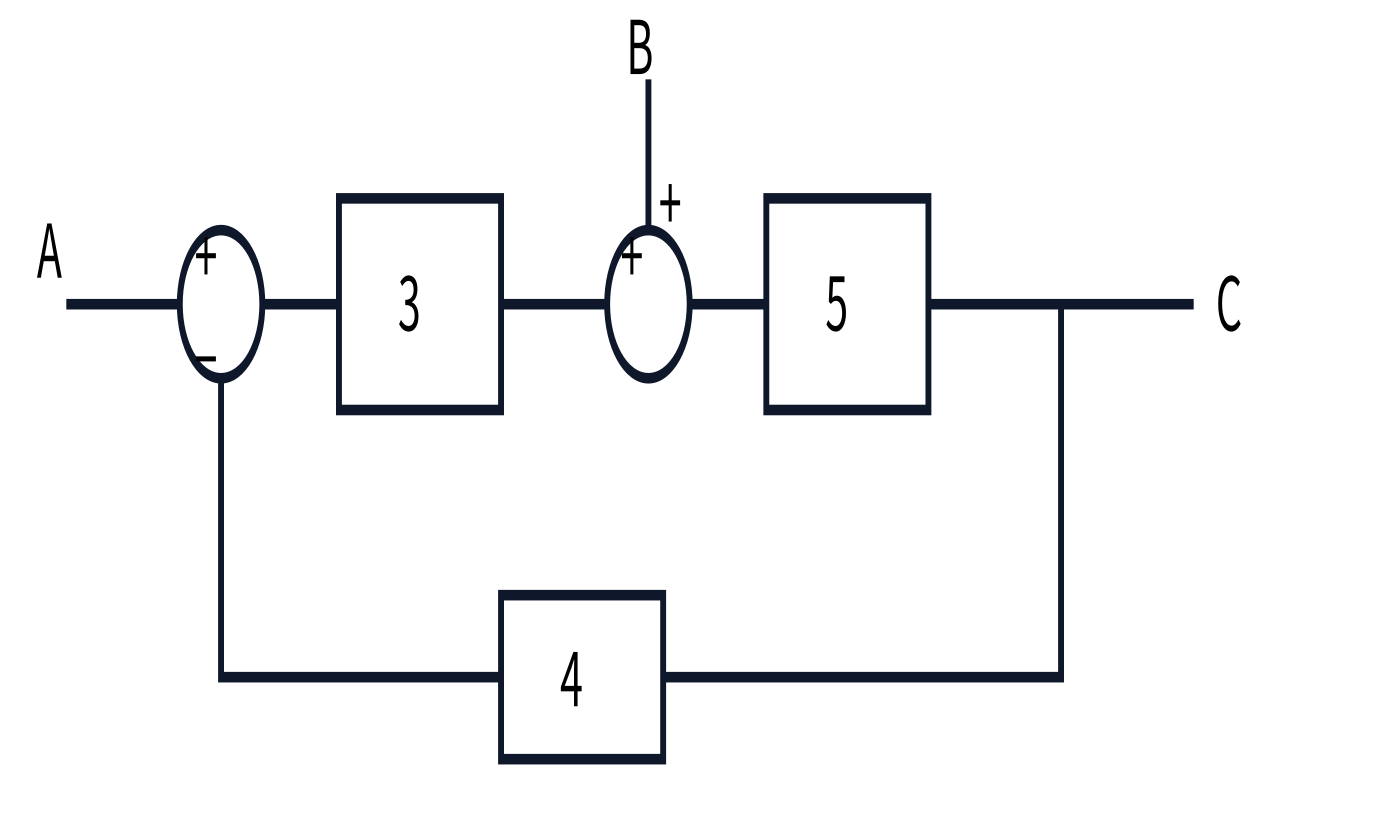

이 문제로 익힐 것

다중입력 음궤환 블록선도를 식이나 관계로 세우고 조건·단위를 적용해 ‘0.33’를 도출할 수 있다.

풀이 순서

1. 먼저 다중입력 음궤환 블록선도의 기준과 주어진 조건을 정리한다.
2. 첫 합산점에서 음궤환을 적용하면 블록 3의 출력은 3(A-4C)이고 두 번째 합산점에 B가 더해진 뒤 블록 5를 지난다.
3. C=5{3(A-4C)+B}, A=B=1에서 61C=20이므로 C≈0.328, 정답은 ②이다.

자주 하는 실수: 두 합산점의 부호와 피드백 4의 위치를 먼저 표시한다. 전방 이득 3과 5를 더하지 말고 신호방정식을 세운다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

제어요소의 조작량의 정의와 반대개념을 비교해 ‘조작량’를 판별할 수 있다.

풀이 순서

1. 먼저 제어요소의 조작량의 기준과 주어진 조건을 정리한다.
2. 제어요소(제어기)가 제어대상에 가하는 입력을 조작량이라고 한다.
3. 동작신호는 제어기 내부 입력, 제어량은 대상의 출력이므로 정답은 ②이다.

자주 하는 실수: 제어기가 대상에 주는 입력은 조작량이고 대상 출력은 제어량이다. 동작신호와 궤환량의 위치도 함께 구분한다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

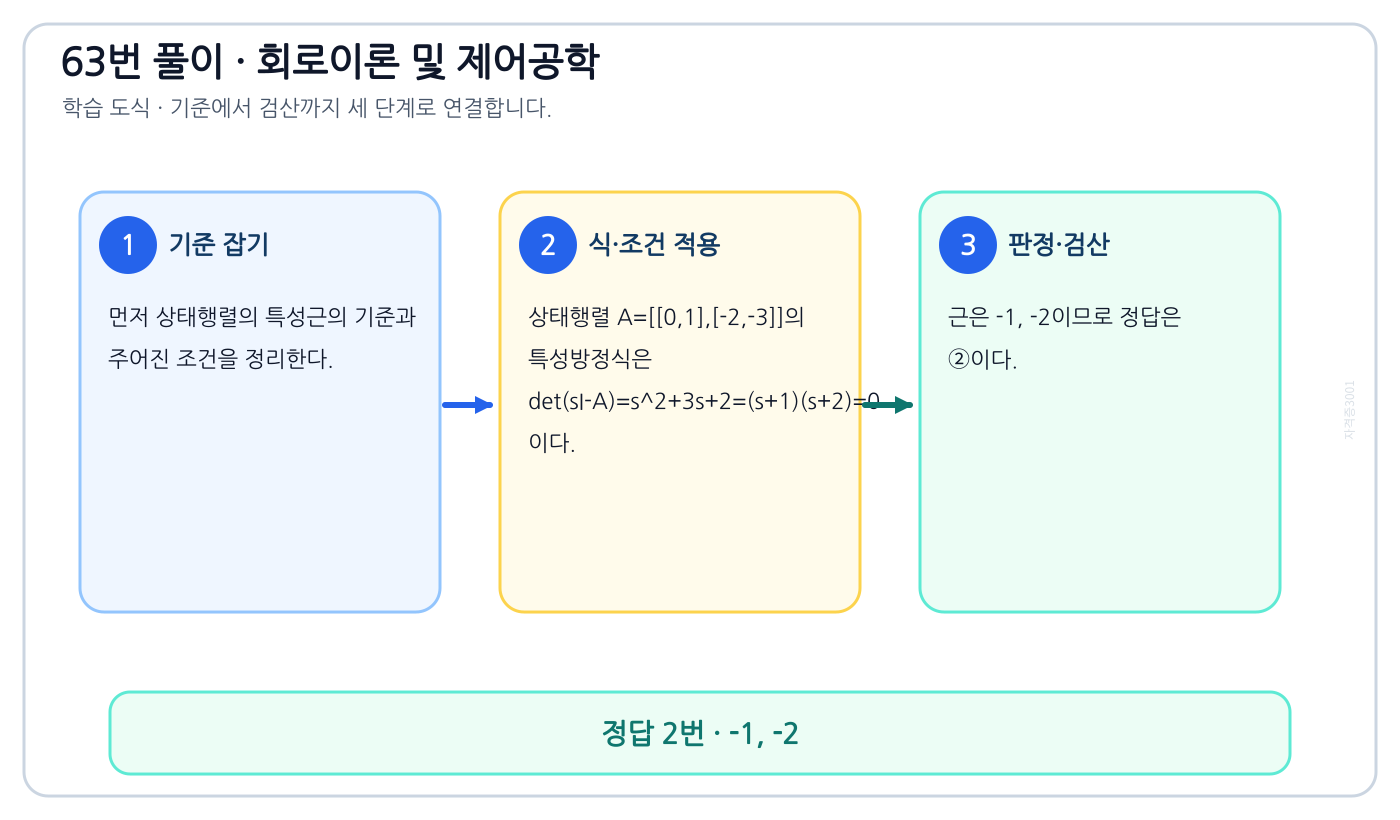

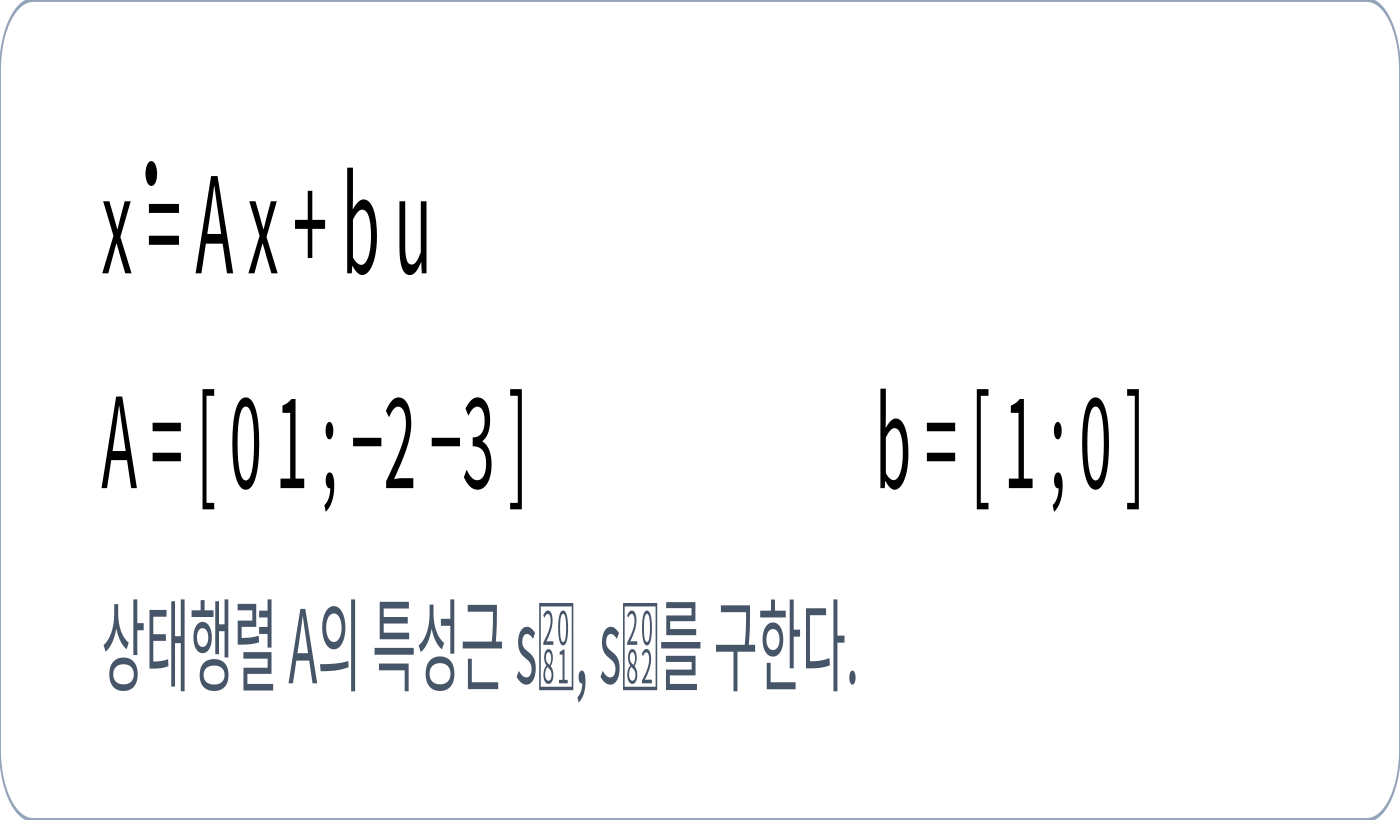

이 문제로 익힐 것

상태행렬의 특성근을 식이나 관계로 세우고 조건·단위를 적용해 ‘-1, -2’를 도출할 수 있다.

풀이 순서

1. 먼저 상태행렬의 특성근의 기준과 주어진 조건을 정리한다.
2. 상태행렬 A=[[0,1],[-2,-3]]의 특성방정식은 det(sI-A)=s²+3s+2=(s+1)(s+2)=0이다.
3. 근은 -1, -2이므로 정답은 ②이다.

자주 하는 실수: 특성방정식은 det(sI-A)=0이다. det(A)만 구하거나 sI-A의 비대각 부호를 틀리지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

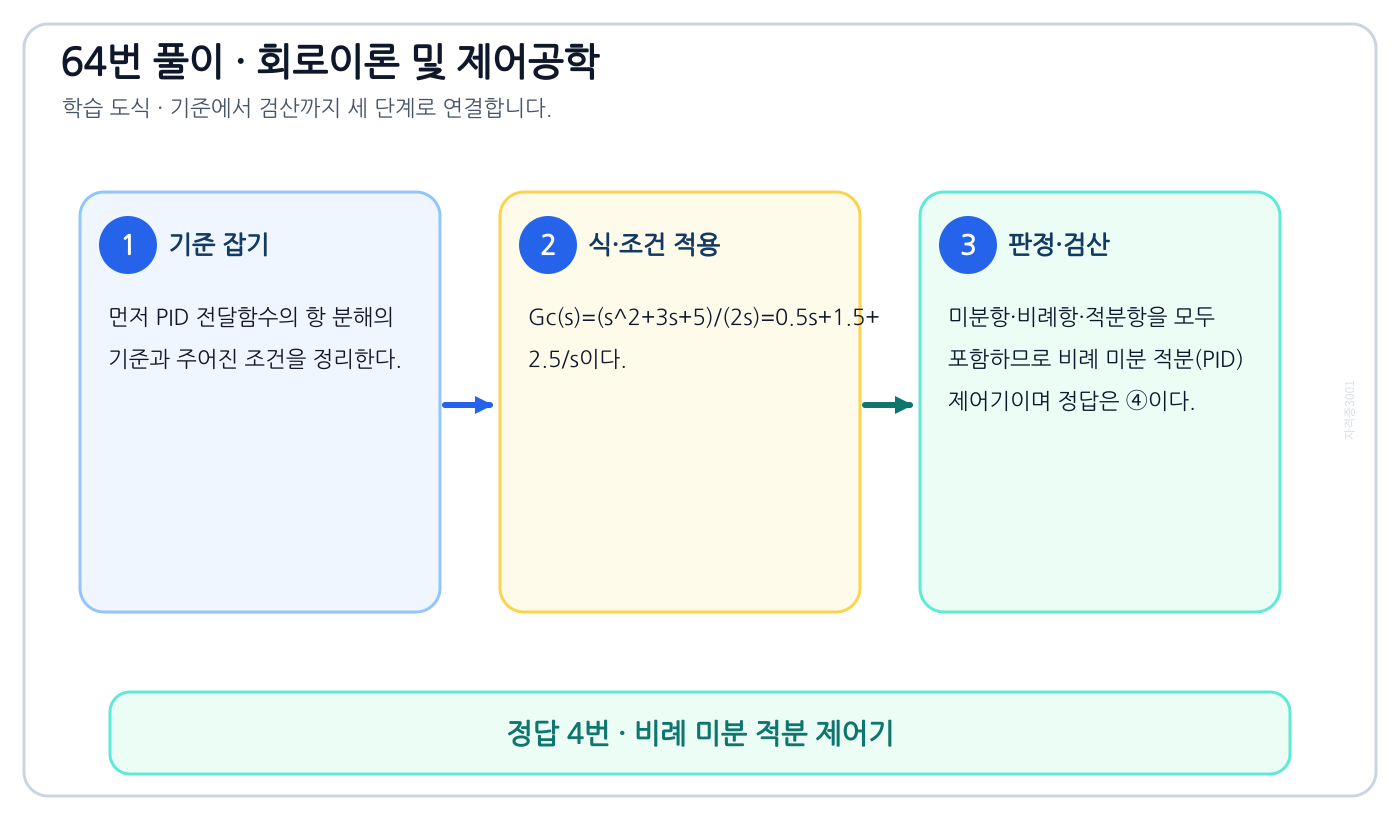

이 문제로 익힐 것

PID 전달함수의 항 분해를 식이나 관계로 세우고 조건·단위를 적용해 ‘비례 미분 적분 제어기’를 도출할 수 있다.

풀이 순서

1. 먼저 PID 전달함수의 항 분해의 기준과 주어진 조건을 정리한다.
2. Gc(s)=(s²+3s+5)/(2s)=0.5s+1.5+2.5/s이다.
3. 미분항·비례항·적분항을 모두 포함하므로 비례 미분 적분(PID) 제어기이며 정답은 ④이다.

자주 하는 실수: 분자를 2s로 나누면 0.5s+1.5+2.5/s다. s, 상수, 1/s가 각각 미분·비례·적분 항이다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

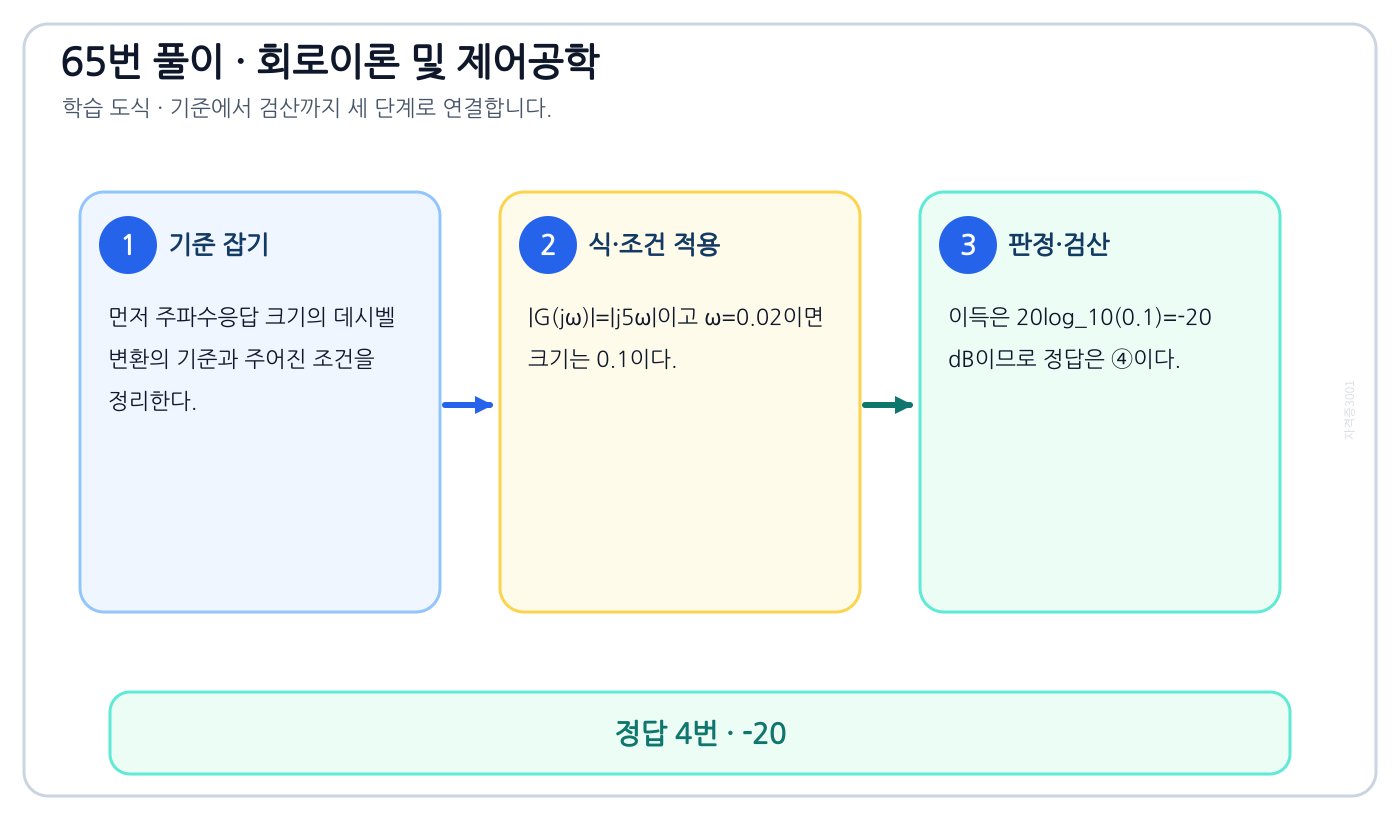

이 문제로 익힐 것

주파수응답 크기의 데시벨 변환을 식이나 관계로 세우고 조건·단위를 적용해 ‘-20’를 도출할 수 있다.

풀이 순서

1. 먼저 주파수응답 크기의 데시벨 변환의 기준과 주어진 조건을 정리한다.
2. |G(jω)|=|j5ω|이고 ω=0.02이면 크기는 0.1이다.
3. 이득은 20log₁₀(0.1)=-20 dB이므로 정답은 ④이다.

자주 하는 실수: 먼저 |j5ω|=0.1을 만든 뒤 20log10을 적용한다. 전력비처럼 10log를 쓰거나 j를 크기에 남기지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

2차계의 과제동 판정을 식이나 관계로 세우고 조건·단위를 적용해 ‘과제동’를 도출할 수 있다.

풀이 순서

1. 먼저 2차계의 과제동 판정의 기준과 주어진 조건을 정리한다.
2. 분모 3s²+4s+1=(3s+1)(s+1)은 서로 다른 두 음의 실근을 가진다.
3. 표준 2차계의 감쇠비도 ζ=4/(2√3)>1이므로 과제동이고 정답은 ④이다.

자주 하는 실수: 분모를 (3s+1)(s+1)로 인수분해하면 서로 다른 음의 실극 두 개다. 복소극이 필요한 부족제동과 구분한다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

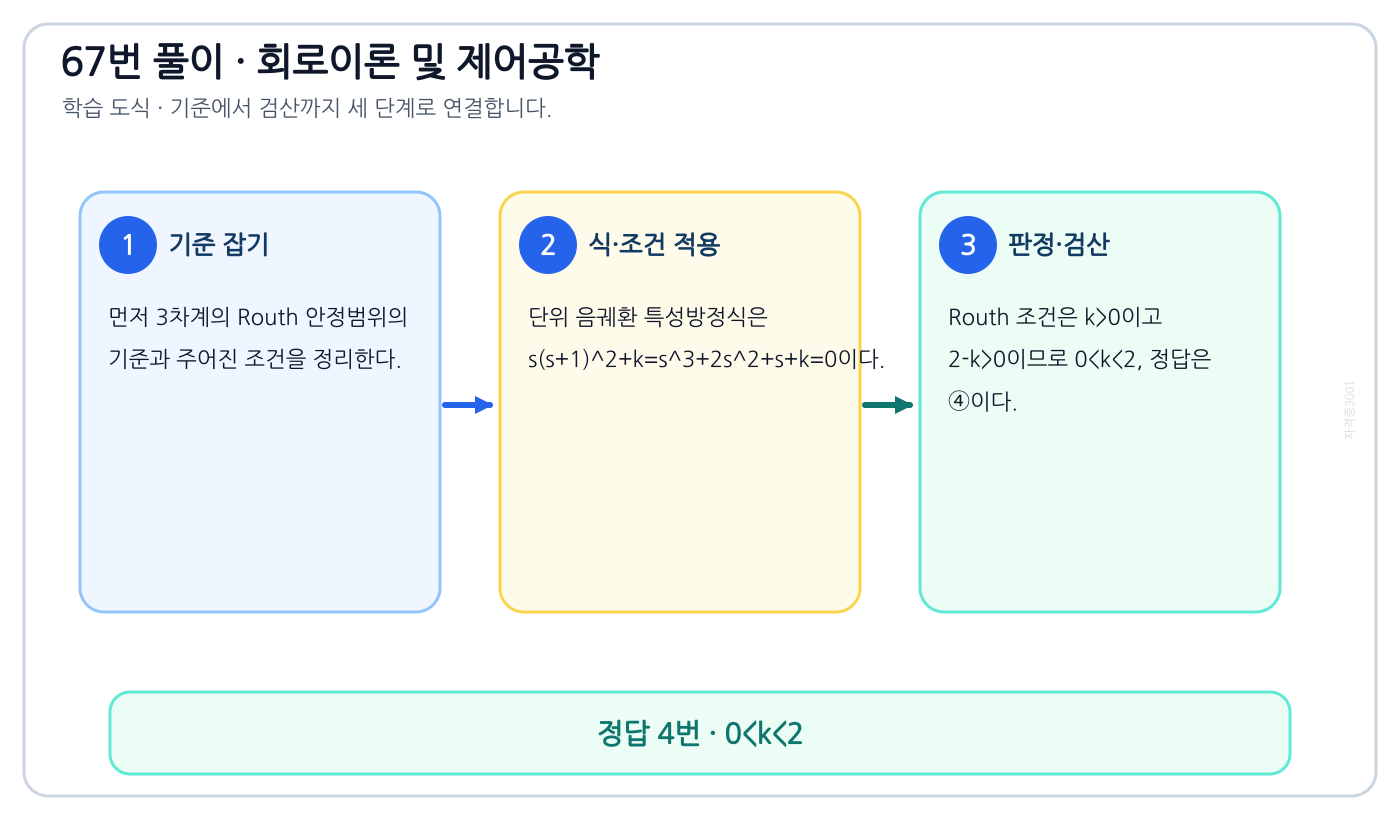

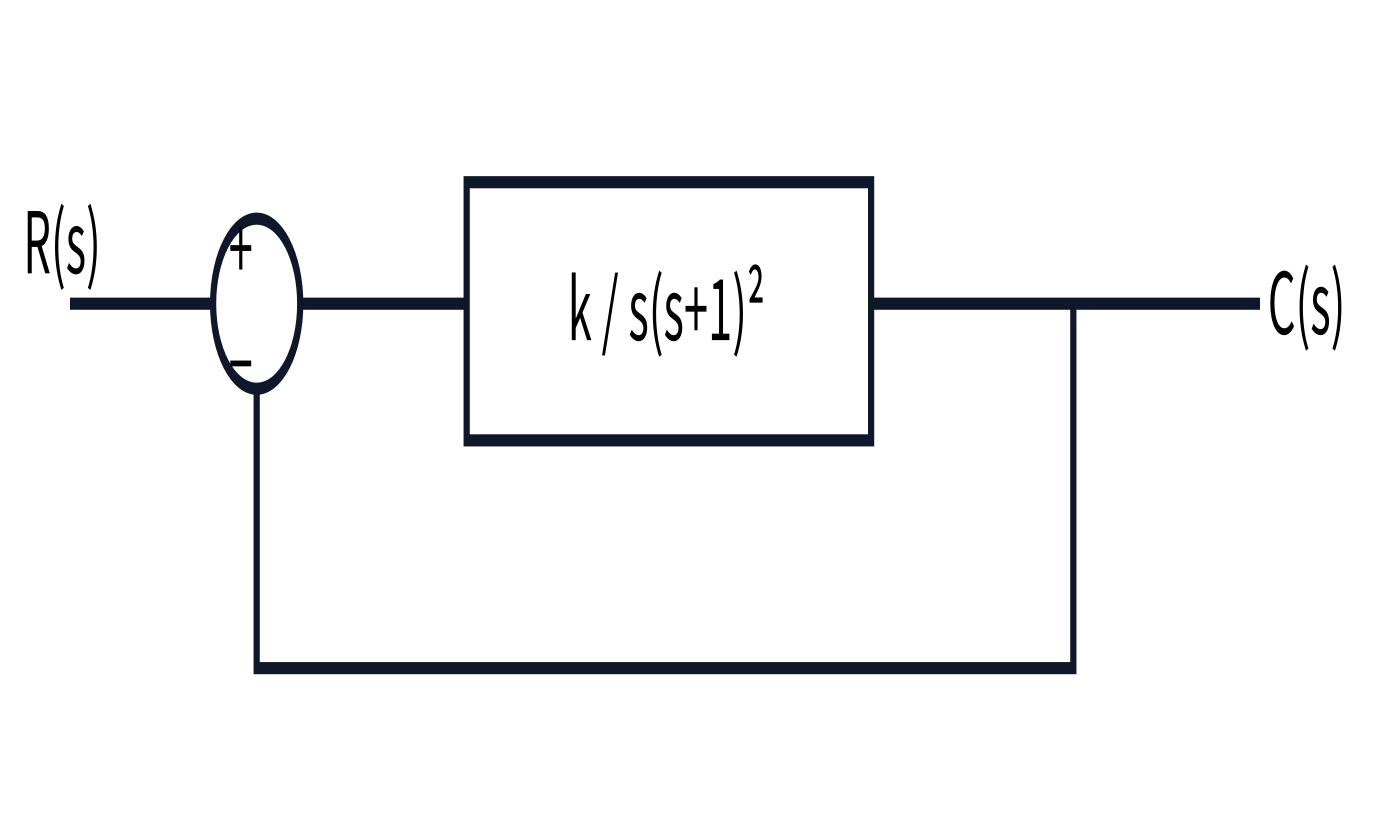

3차계의 Routh 안정범위를 식이나 관계로 세우고 조건·단위를 적용해 ‘0<k<2’를 도출할 수 있다.

풀이 순서

1. 먼저 3차계의 Routh 안정범위의 기준과 주어진 조건을 정리한다.
2. 단위 음궤환 특성방정식은 s(s+1)²+k=s³+2s²+s+k=0이다.
3. Routh 조건은 k>0이고 2-k>0이므로 0<k<2, 정답은 ④이다.

자주 하는 실수: Routh 첫 열에서 k>0과 2-k>0을 동시에 만족해야 한다. 경계 k=0,2는 안정범위에 포함하지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

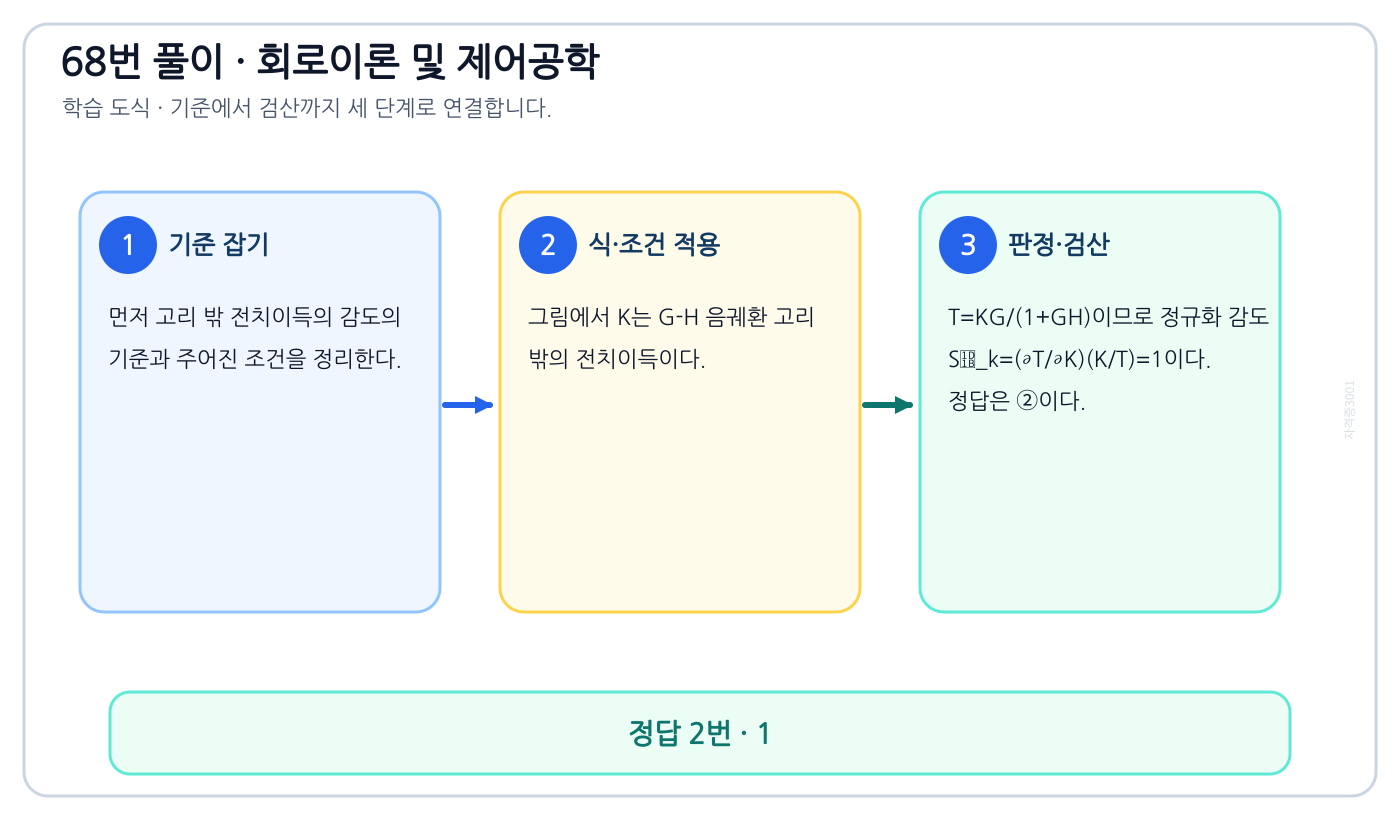

고리 밖 전치이득의 감도를 식이나 관계로 세우고 조건·단위를 적용해 ‘1’를 도출할 수 있다.

풀이 순서

1. 먼저 고리 밖 전치이득의 감도의 기준과 주어진 조건을 정리한다.

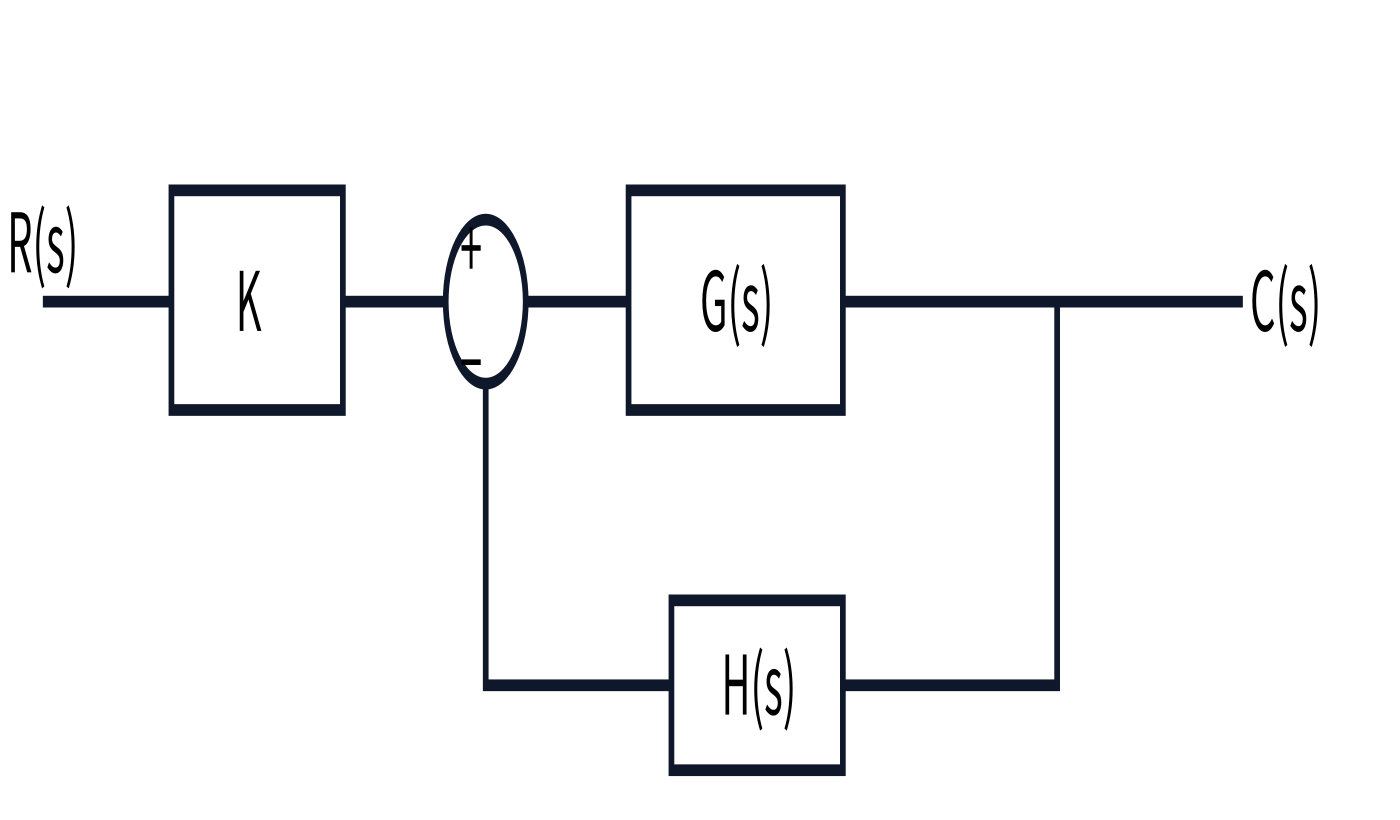

2. 그림에서 K는 G-H 음궤환 고리 밖의 전치이득이다.
3. T=KG/(1+GH)이므로 정규화 감도 Sᴛₖ=(∂T/∂K)(K/T)=1이다. 정답은 ②이다.

자주 하는 실수: K가 G-H 피드백 고리 바깥에 있어 T가 K에 1차 비례한다. G나 H에 대한 감도 공식을 K에 잘못 적용하지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

지수함수 표본열의 Z변환을 식이나 관계로 세우고 조건·단위를 적용해 ‘z/(z-e-aT)’를 도출할 수 있다.

풀이 순서

1. 먼저 지수함수 표본열의 Z변환의 기준과 주어진 조건을 정리한다.
2. 표본주기 T에서 e^{-at}의 표본열은 (e^{-aT})^k이다.
3. Z변환은 Σ(e^{-aT}z^{-1})^k=z/(z-e^{-aT})이므로 정답은 ④이다.

자주 하는 실수: 표본값은 e^(-a kT)이고 공비는 e^(-aT)이다. 연속시간 라플라스 1/(s+a)와 Z변환을 섞지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

논리식의 흡수법칙을 식이나 관계로 세우고 조건·단위를 적용해 ‘B’를 도출할 수 있다.

풀이 순서

1. 먼저 논리식의 흡수법칙의 기준과 주어진 조건을 정리한다.

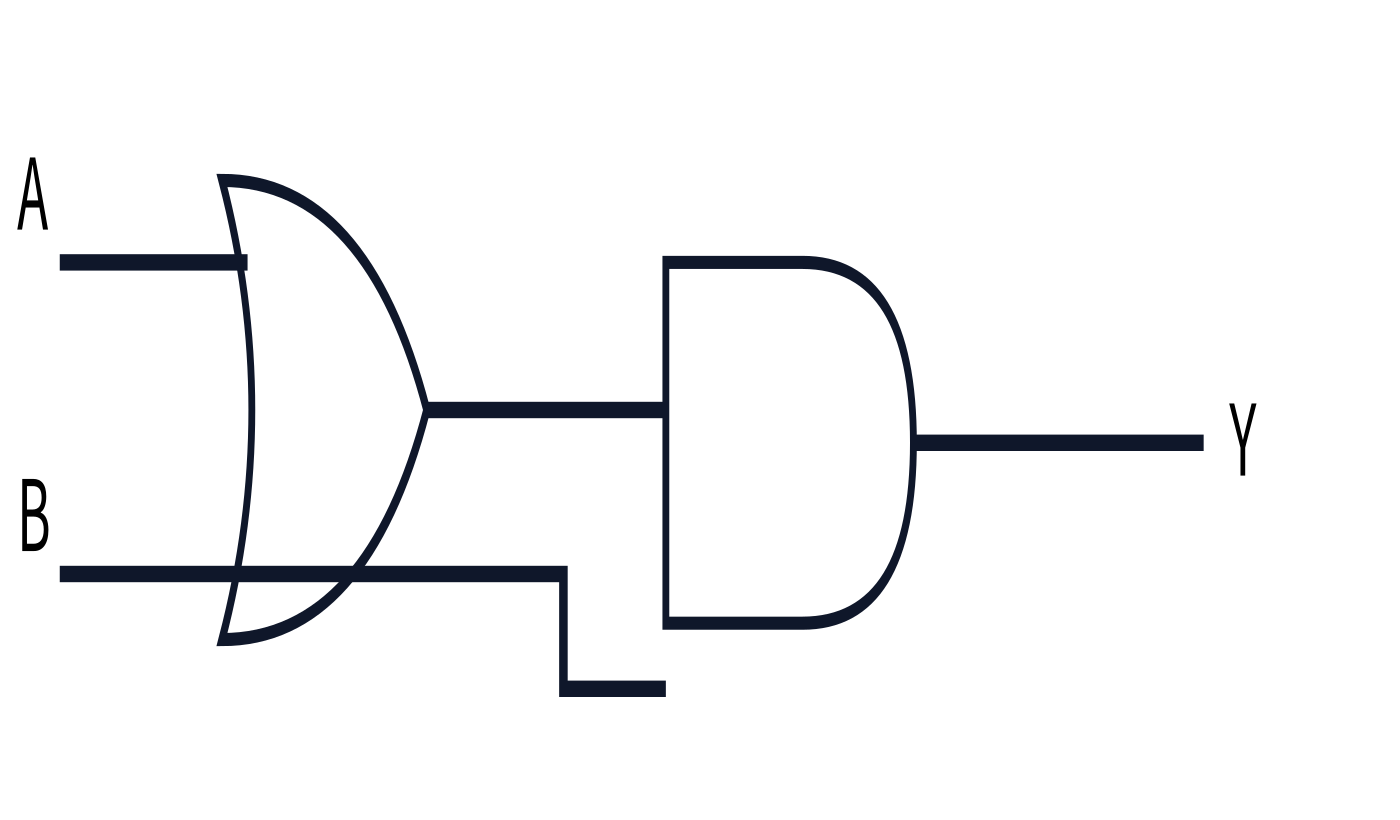

2. 첫 게이트 출력은 A+B이고 이것과 B가 AND 게이트에 들어간다.
3. 흡수법칙 B(A+B)=B이므로 Y=B, 정답은 ②이다.

자주 하는 실수: 첫 OR 출력은 A+B이고 이를 B와 AND하면 B(A+B)=B다. 게이트 기호를 논리합·논리곱 순서로 읽는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

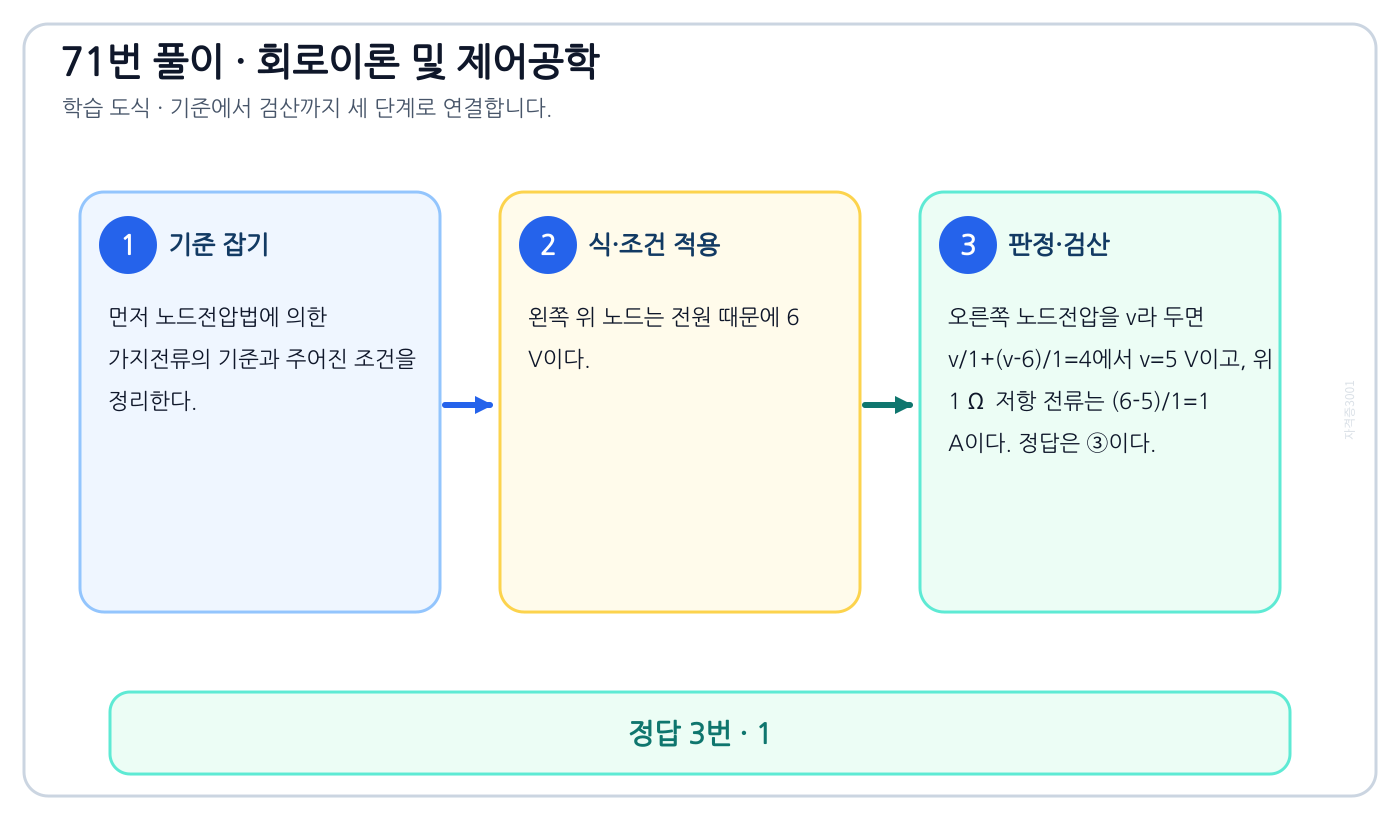

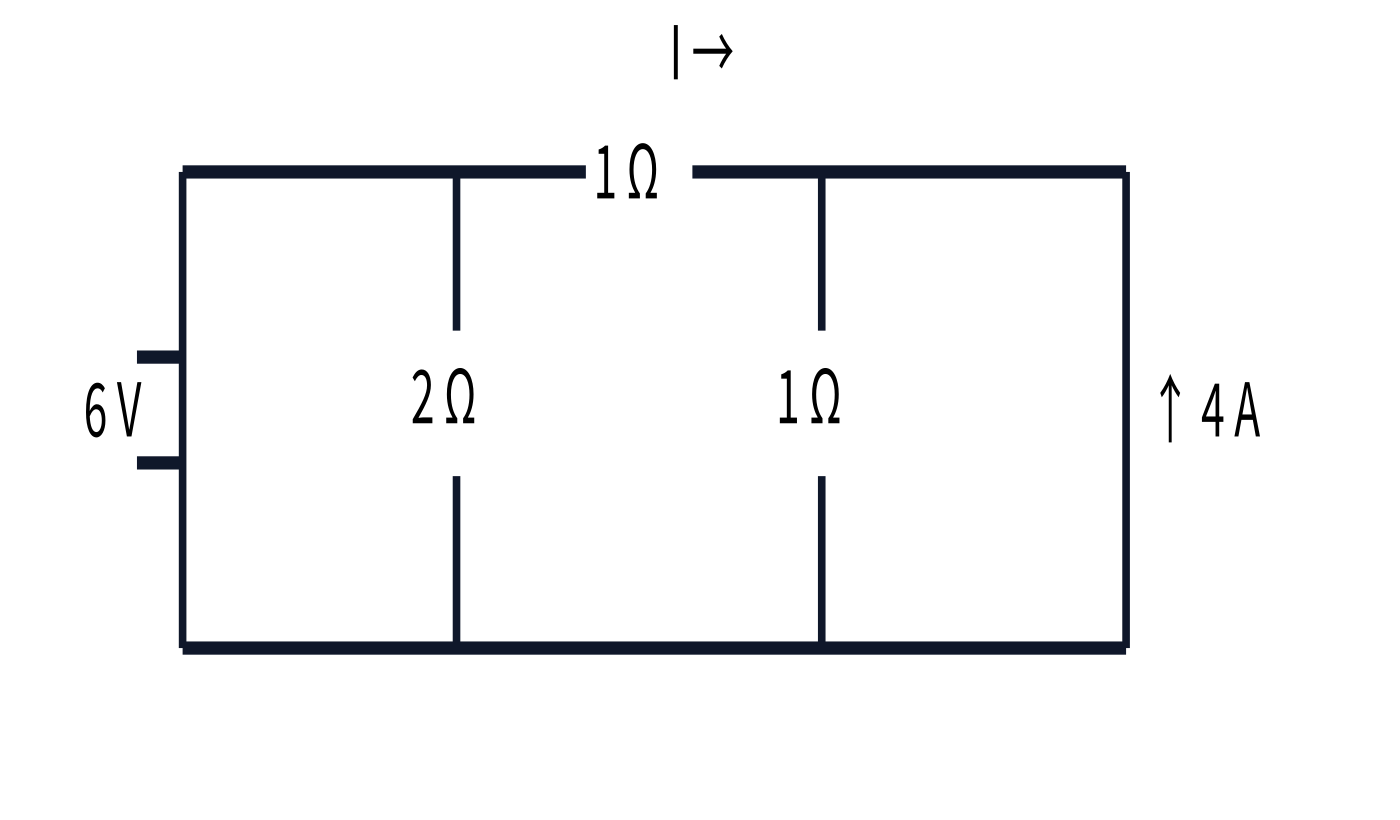

노드전압법에 의한 가지전류를 식이나 관계로 세우고 조건·단위를 적용해 ‘1’를 도출할 수 있다.

풀이 순서

1. 먼저 노드전압법에 의한 가지전류의 기준과 주어진 조건을 정리한다.
2. 왼쪽 위 노드는 전원 때문에 6 V이다.
3. 오른쪽 노드전압을 v라 두면 v/1+(v-6)/1=4에서 v=5 V이고, 위 1 Ω 저항 전류는 (6-5)/1=1 A이다. 정답은 ③이다.

자주 하는 실수: 전류원 화살표 방향을 반영해 오른쪽 노드 KCL을 세운다. 6 V와 4 A를 바로 더하는 차원 오류를 피한다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

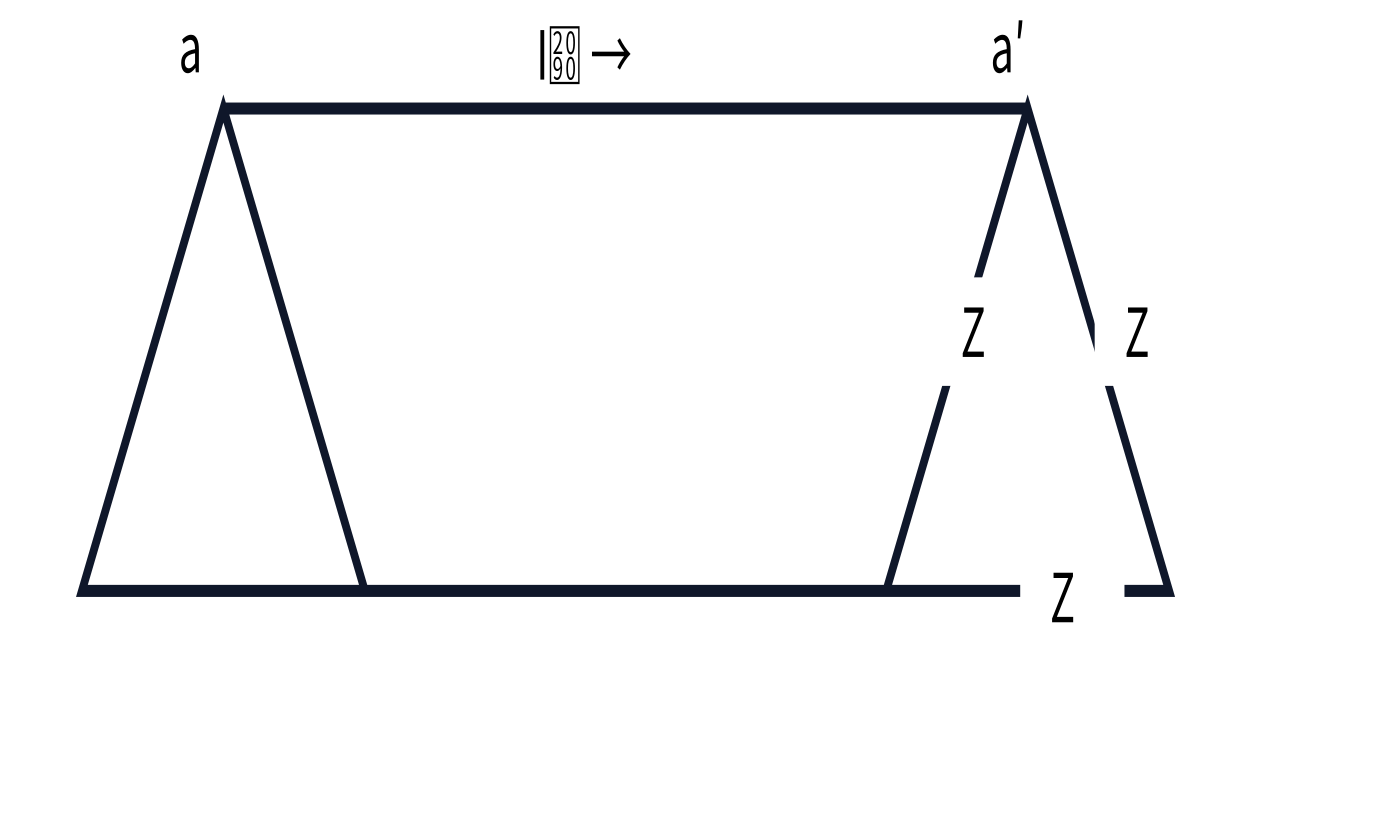

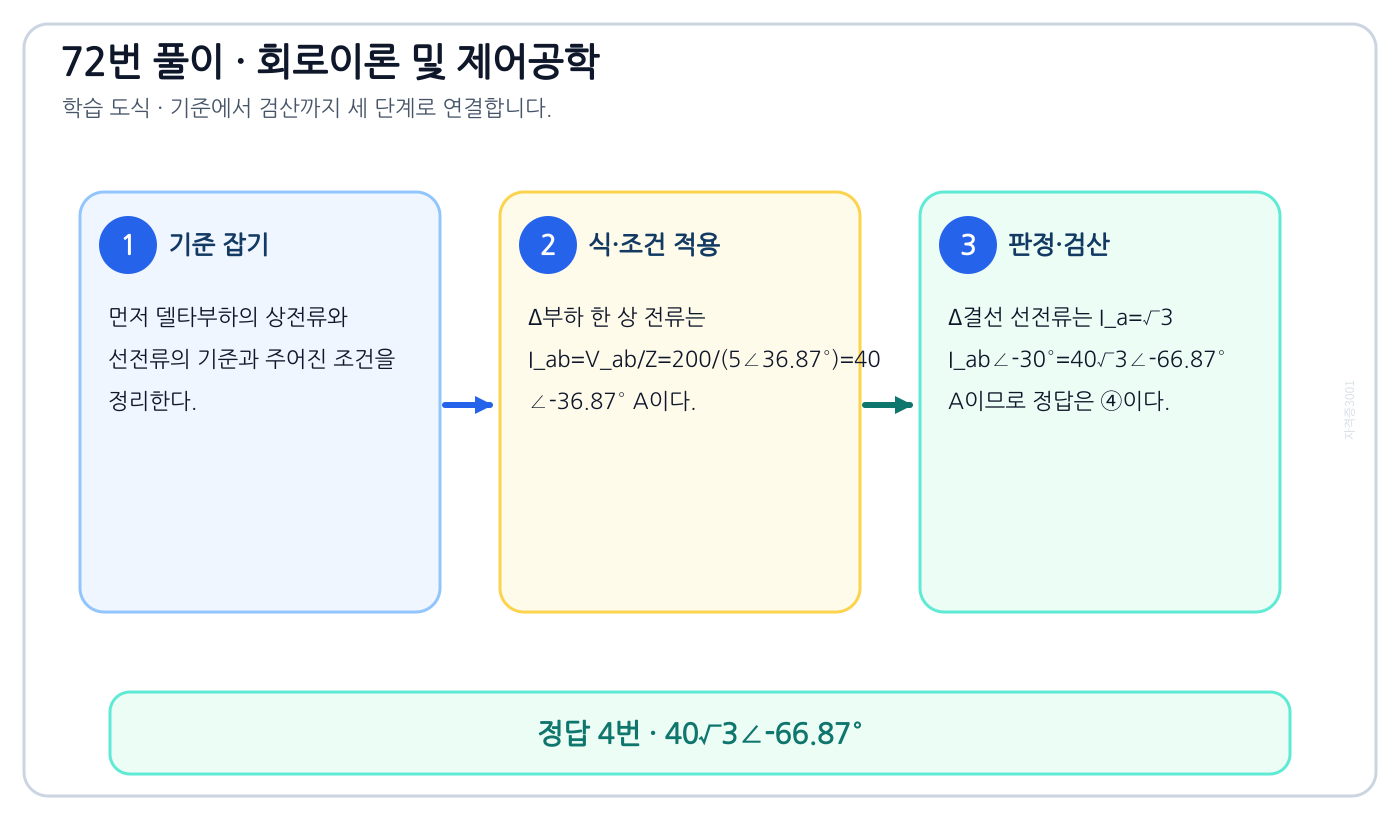

델타부하의 상전류와 선전류를 식이나 관계로 세우고 조건·단위를 적용해 ‘40√3∠-66.87°’를 도출할 수 있다.

풀이 순서

1. 먼저 델타부하의 상전류와 선전류의 기준과 주어진 조건을 정리한다.
2. Δ부하 한 상 전류는 I_ab=V_ab/Z=200/(5∠36.87°)=40∠-36.87° A이다.
3. Δ결선 선전류는 I_a=√3 I_ab∠-30°=40√3∠-66.87° A이므로 정답은 ④이다.

자주 하는 실수: 델타 상전류 Iab를 먼저 구한 뒤 선전류는 √3배, 위상은 -30도 이동한다. Y결선의 선전류 관계와 바꾸지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

고조파 합성파의 실효값을 식이나 관계로 세우고 조건·단위를 적용해 ‘11.2’를 도출할 수 있다.

풀이 순서

1. 먼저 고조파 합성파의 실효값의 기준과 주어진 조건을 정리한다.
2. 서로 다른 고조파는 실효값 제곱으로 합산한다.
3. 기본파 실효값은 10 V, 3고조파는 5 V이므로 V_rms=√(10²+5²)=11.18 V, 약 11.2 V이다. 정답은 ②이다.

자주 하는 실수: 서로 다른 고조파는 위상과 무관하게 실효값 제곱을 합한다. 파고값 14.14와 7.07을 그대로 더하지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

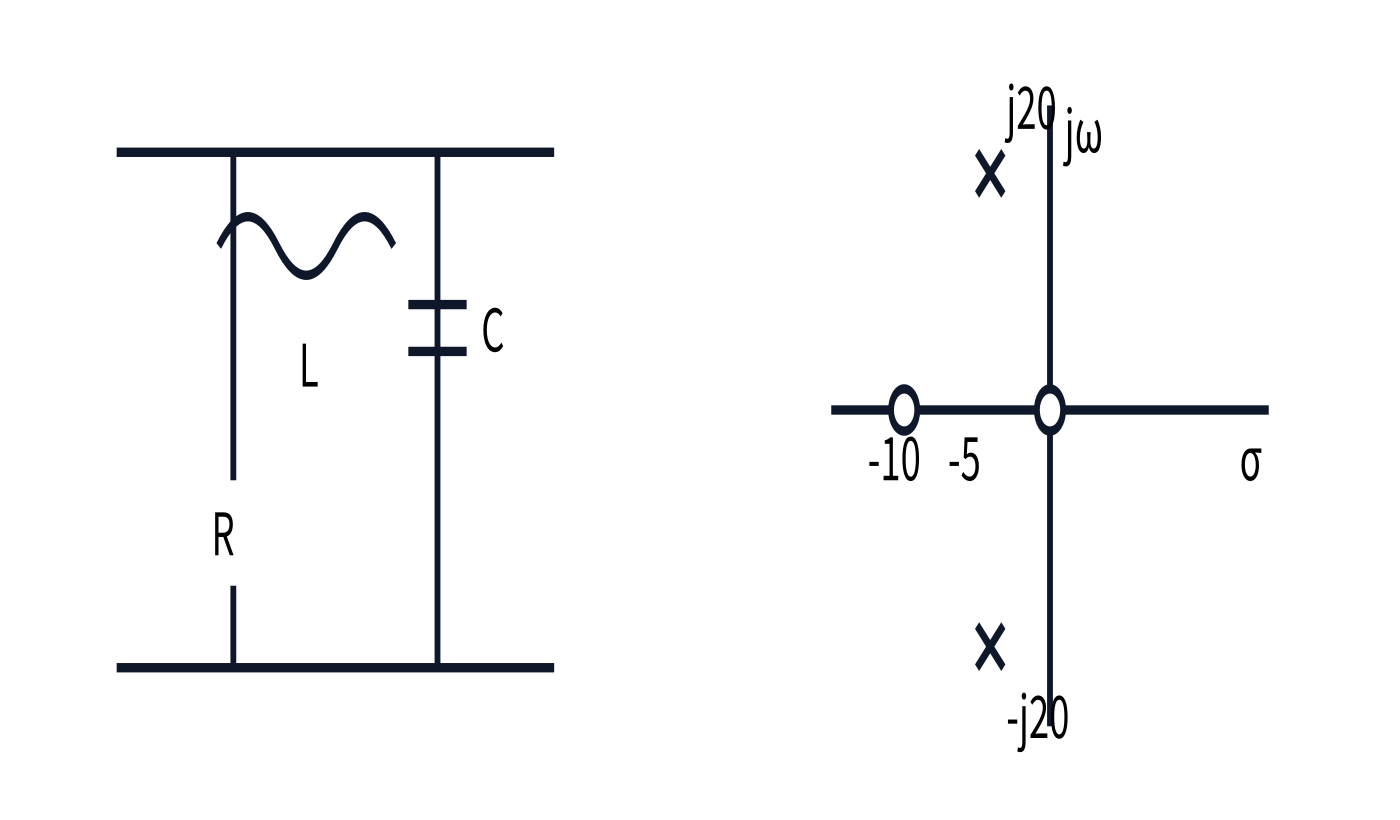

구동점 임피던스의 극점과 영점을 식이나 관계로 세우고 조건·단위를 적용해 ‘R=1.0Ω, L=0.1H, C=0.0235F’를 도출할 수 있다.

풀이 순서

1. 먼저 구동점 임피던스의 극점과 영점의 기준과 주어진 조건을 정리한다.
2. Z(0)=R이므로 R=1 Ω이다.
3. 영점 -R/L=-10에서 L=0.1 H이고 극점의 허수부 약 20 rad/s에 맞추면 LC≈1/20², 즉 C≈0.0235 F이다. 정답은 ①이다.

자주 하는 실수: Z(0)에서 R, 영점 -R/L에서 L, 극점 위치에서 C를 순서대로 찾는다. 극과 영점을 서로 바꾸지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

톱니파의 파형률을 식이나 관계로 세우고 조건·단위를 적용해 ‘1.155’를 도출할 수 있다.

풀이 순서

1. 먼저 톱니파의 파형률의 기준과 주어진 조건을 정리한다.
2. 0에서 최대값까지 선형으로 변하는 톱니파의 실효값은 V_m/√3, 평균값은 V_m/2이다.
3. 파형률은 (V_m/√3)/(V_m/2)=2/√3≈1.155이므로 정답은 ①이다.

자주 하는 실수: 파형률은 실효값/정류평균값이다. 톱니파의 Vrms=Vm/√3, Vavg=Vm/2를 사용한다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

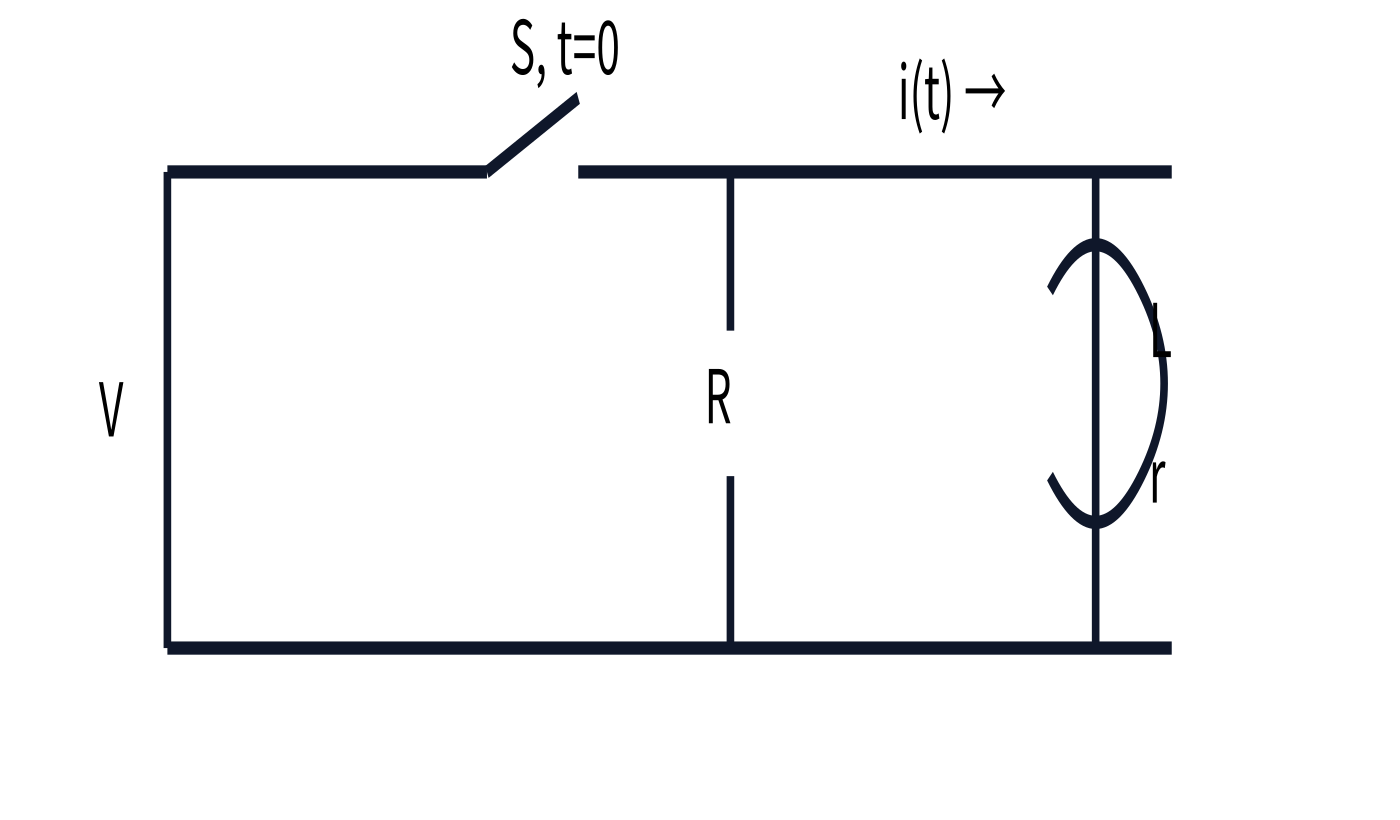

RL 회로의 초기전류와 자연응답을 식이나 관계로 세우고 조건·단위를 적용해 ‘(V/r)e^{-(R+r)t/L} (분모: 코일저항 r)’를 도출할 수 있다.

풀이 순서

1. 먼저 RL 회로의 초기전류와 자연응답의 기준과 주어진 조건을 정리한다.
2. 스위치를 열기 전 정상상태에서 인덕터는 단락이어서 초기전류는 V/r이다.
3. 전원을 분리한 뒤 방전회로 저항은 R+r이므로 i(t)=(V/r)e^{-(R+r)t/L}, 정답은 ②이다.

자주 하는 실수: 개방 직전 정상상태의 인덕터는 단락이므로 초기전류는 V/r이다. 개방 후 시정수에는 방전경로 R+r가 들어간다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

무손실 전송선의 특성임피던스를 식이나 관계로 세우고 조건·단위를 적용해 ‘4’를 도출할 수 있다.

풀이 순서

1. 먼저 무손실 전송선의 특성임피던스의 기준과 주어진 조건을 정리한다.
2. 무손실 전송선 특성임피던스는 Z₀=√(L/C)=√(7.5 μH/0.012 μF)=25 Ω이다.
3. 진행파 전류는 I=V/Z₀=100/25=4 A이므로 정답은 ②이다.

자주 하는 실수: 무손실선의 Z0=√(L/C)에서 μ 단위는 서로 상쇄된다. 전파속도 1/√(LC)와 식을 바꾸지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

평형 3상 부하의 무효전력을 식이나 관계로 세우고 조건·단위를 적용해 ‘2700’를 도출할 수 있다.

풀이 순서

1. 먼저 평형 3상 부하의 무효전력의 기준과 주어진 조건을 정리한다.
2. 평형 3상 무효전력은 Q=√3V_LI_Lsinφ이다.
3. cosφ=0.8에서 sinφ=0.6이므로 Q=√3×150×10√3×0.6=2700 var, 정답은 ③이다.

자주 하는 실수: 역률 0.8에서 sinφ=0.6이다. Q=√3VLILsinφ에 선전압과 선전류를 넣고 √3을 중복시키지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

유한 폭 펄스의 라플라스변환을 식이나 관계로 세우고 조건·단위를 적용해 ‘1/s (e^-s – e^-2s)’를 도출할 수 있다.

풀이 순서

1. 먼저 유한 폭 펄스의 라플라스변환의 기준과 주어진 조건을 정리한다.

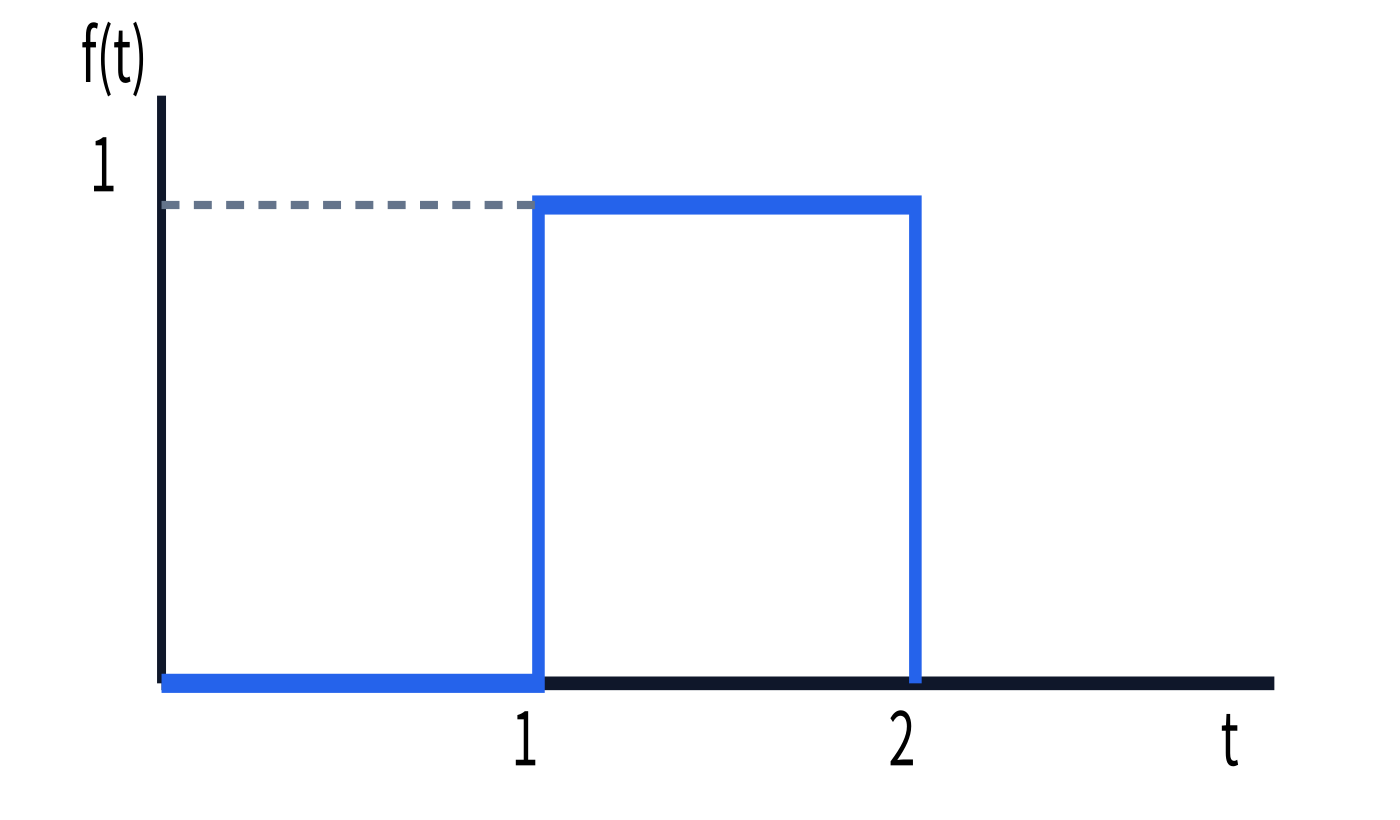

2. 그림은 t=1에서 켜지고 t=2에서 꺼지는 높이 1의 펄스이므로 f(t)=u(t-1)-u(t-2)이다.
3. 라플라스 변환은 (e^{-s}-e^{-2s})/s이고 정답은 ②이다.

자주 하는 실수: 높이 1 펄스는 u(t-1)-u(t-2)다. 시간지연의 지수는 e^(-as)이고 앞뒤 부호를 뒤집지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

불평형 3상전류의 영상분을 식이나 관계로 세우고 조건·단위를 적용해 ‘-2.67-j0.67’를 도출할 수 있다.

풀이 순서

1. 먼저 불평형 3상전류의 영상분의 기준과 주어진 조건을 정리한다.
2. 영상분은 세 상전류 합의 1/3이다.
3. I₀=(15+j2-20-j14-3+j10)/3=(-8-j2)/3=-2.67-j0.67 A이므로 정답은 ④이다.

자주 하는 실수: 영상분은 (Ia+Ib+Ic)/3이다. 정상분·역상분처럼 회전연산자 a를 곱하지 않고 실수부와 허수부를 각각 합한다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량(상·선간, 단위길이, 최대·실효값)을 먼저 확정한 뒤 수치를 넣고 차원·부호·극한값으로 검산한다.

이 문제로 익힐 것

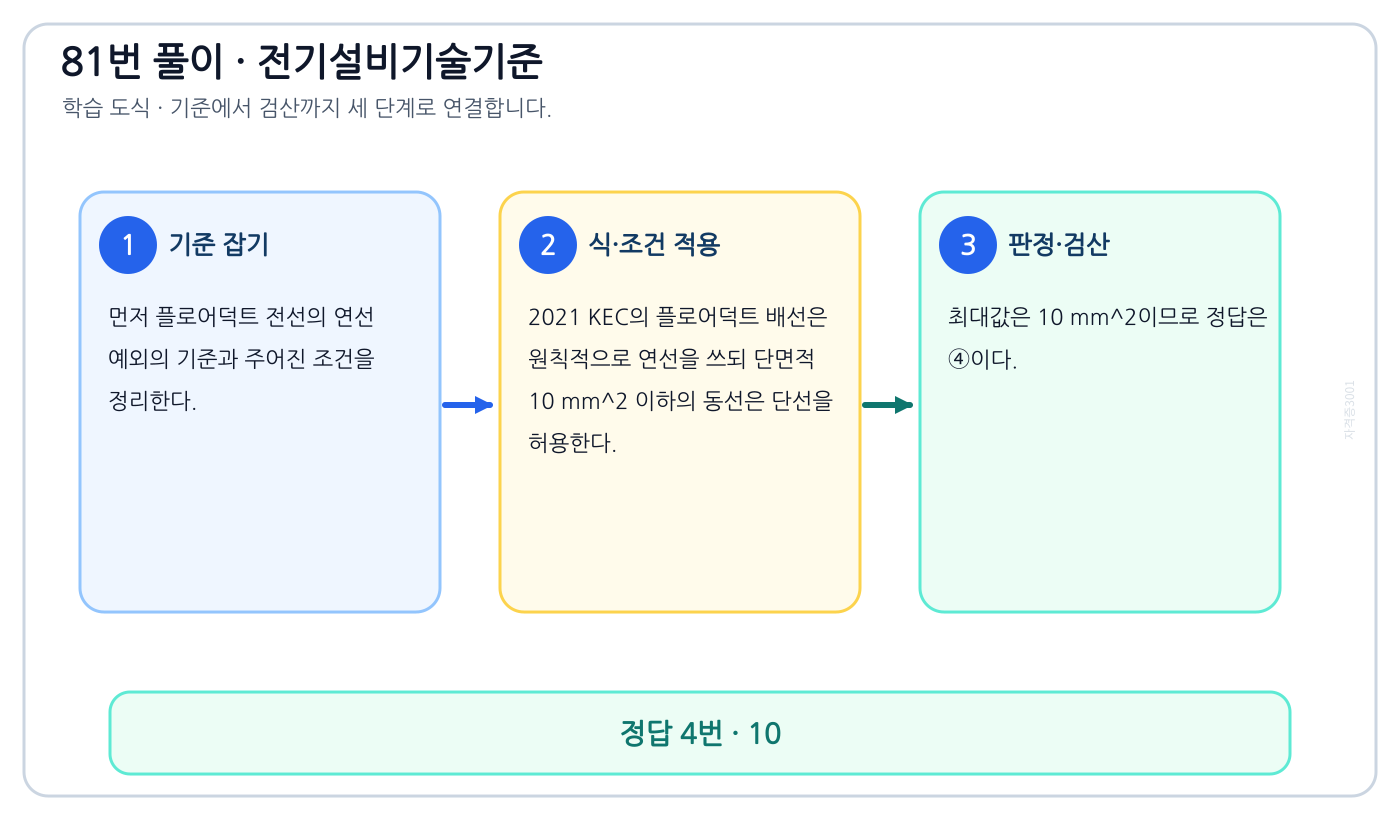

플로어덕트 전선의 연선 예외의 대상·조건·수치·예외를 구분해 ‘10’을 판정할 수 있다.

풀이 순서

1. 먼저 플로어덕트 전선의 연선 예외의 기준과 주어진 조건을 정리한다.
2. 2021 KEC의 플로어덕트 배선은 원칙적으로 연선을 쓰되 단면적 10 mm² 이하의 동선은 단선을 허용한다.
3. 최대값은 10 mm²이므로 정답은 ④이다.

자주 하는 실수: 동선은 10 mm² 이하, 알루미늄선은 16 mm² 이하가 연선 예외다. '최대'와 도체 재질을 함께 읽는다.

다른 문제에 적용: 유사 규정문제에서는 대상·전압구간·장소·일반값·예외를 한 묶음으로 현행 원문에서 찾고, 시험시점 규정과 달라졌는지도 확인한다.

확인 위치: 현행 KEC 232.32.1 제2항 · 플로어덕트 전선의 연선 예외

이 문제로 익힐 것

전기설비기술기준의 안전원칙의 대상·조건·수치·예외를 구분해 ‘전기설비는 경쟁과 새로운 기술 및 사업의 도입을 촉진함으로써 전기사업의 건전한 발전을 도모하도록 시설하여야 한다.’를 판정할 수 있다.

풀이 순서

1. 먼저 전기설비기술기준의 안전원칙의 기준과 주어진 조건을 정리한다.
2. 감전·화재 방지, 다른 설비에 대한 전기·자기 장해 방지, 안전한 작동은 전기설비 안전원칙이다.
3. 경쟁과 신기술·사업 도입 촉진은 전기사업 정책 목적이지 설비 안전원칙이 아니므로 정답은 ③이다.

자주 하는 실수: 감전·화재·기능장해 방지는 설비 안전원칙이다. 경쟁과 신사업 촉진이라는 산업정책 문장을 안전기준으로 고르지 않는다.

다른 문제에 적용: 유사 규정문제에서는 대상·전압구간·장소·일반값·예외를 한 묶음으로 현행 원문에서 찾고, 시험시점 규정과 달라졌는지도 확인한다.

확인 위치: 전기설비기술기준 제3조~제6조 및 현행 KEC 113 · 안전원칙

이 문제로 익힐 것

욕실 비데용 콘센트의 감전보호의 대상·조건·수치·예외를 구분해 ‘콘센트는 접지극이 없는 것을 사용한다.’를 판정할 수 있다.

풀이 순서

1. 먼저 욕실 비데용 콘센트의 감전보호의 기준과 주어진 조건을 정리한다.
2. 욕실의 비데용 콘센트는 보호접지가 가능한 접지극이 있는 형식을 사용해야 한다.
3. 접지극이 없는 콘센트를 사용한다는 ①이 부적합하다.

자주 하는 실수: 욕실 콘센트는 접지극 있는 방적형이어야 한다. 절연변압기와 누전차단기는 양자택일 보호수단임도 구분한다.

다른 문제에 적용: 유사 규정문제에서는 대상·전압구간·장소·일반값·예외를 한 묶음으로 현행 원문에서 찾고, 시험시점 규정과 달라졌는지도 확인한다.

확인 위치: 현행 KEC 234.5 제1항 라·마 · 욕실과 습윤장소의 콘센트

이 문제로 익힐 것

타냉식 특고압 변압기의 경보장치의 대상·조건·수치·예외를 구분해 ‘경보장치’를 판정할 수 있다.

풀이 순서

1. 먼저 타냉식 특고압 변압기의 경보장치의 기준과 주어진 조건을 정리한다.
2. 특고압 타냉식 변압기는 팬·펌프 등 냉각장치 고장 시 과열될 수 있다.
3. 냉각장치 고장을 즉시 알리는 경보장치를 시설해야 하므로 정답은 ①이다.

자주 하는 실수: 타냉식 변압기의 냉각장치 고장에는 경보장치를 둔다. 문제에 없는 속도조정·시험·냉매흐름 표시를 보호장치로 확대하지 않는다.

다른 문제에 적용: 유사 규정문제에서는 대상·전압구간·장소·일반값·예외를 한 묶음으로 현행 원문에서 찾고, 시험시점 규정과 달라졌는지도 확인한다.

확인 위치: 현행 KEC 351.4 표 351.4-1 · 타냉식 특고압 변압기 보호

이 문제로 익힐 것

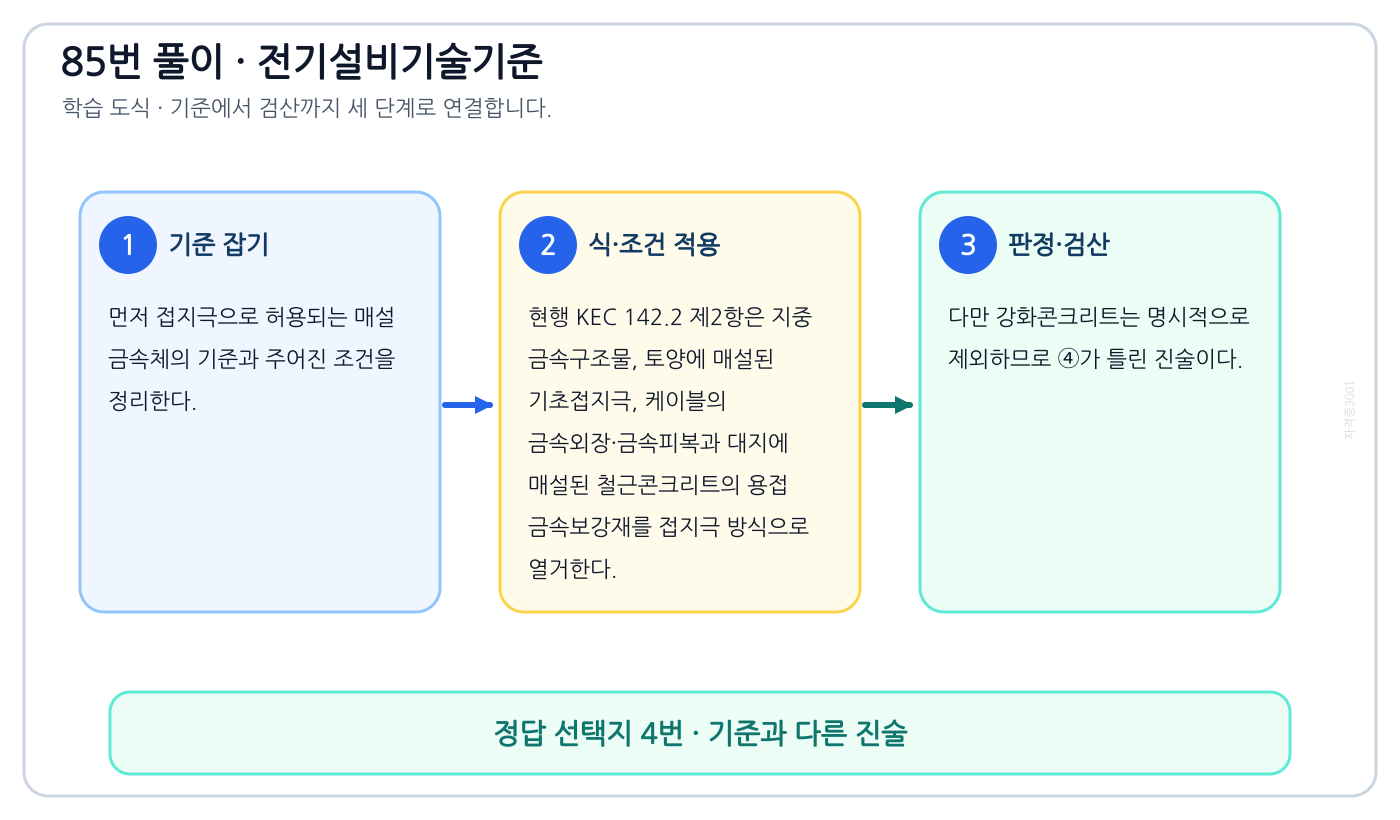

접지극으로 허용되는 매설 금속체의 대상·조건·수치·예외를 구분해 ‘대지에 매설된 강화콘크리트의 용접된 금속 보강재’를 판정할 수 있다.

풀이 순서

1. 먼저 접지극으로 허용되는 매설 금속체의 기준과 주어진 조건을 정리한다.
2. 현행 KEC 142.2 제2항은 지중 금속구조물, 토양에 매설된 기초접지극, 케이블의 금속외장·금속피복과 대지에 매설된 철근콘크리트의 용접 금속보강재를 접지극 방식으로 열거한다.
3. 다만 강화콘크리트는 명시적으로 제외하므로 ④가 틀린 진술이다.

자주 하는 실수: 현행 KEC는 철근콘크리트의 용접 금속보강재를 허용하지만 강화콘크리트는 제외한다. 두 용어 한 글자 차이를 놓치지 않는다.

다른 문제에 적용: 유사 규정문제에서는 대상·전압구간·장소·일반값·예외를 한 묶음으로 현행 원문에서 찾고, 시험시점 규정과 달라졌는지도 확인한다.

확인 위치: 현행 KEC 142.2 제2항 · 접지극 시설방법

이 문제로 익힐 것

버스덕트공사의 도체의 대상·조건·수치·예외를 구분해 ‘버스덕트공사’를 판정할 수 있다.

풀이 순서

1. 먼저 버스덕트공사의 도체의 기준과 주어진 조건을 정리한다.
2. 버스덕트는 금속함 안에 지지된 모선 자체를 사용하는 공사로, 반드시 절연전선을 넣는 방식이 아니다.
3. 나머지 관·덕트 배선은 규정된 절연전선을 사용하므로 정답은 ②이다.

자주 하는 실수: 버스덕트는 함 안의 버스바를 사용하는 공사라 절연전선을 반드시 넣는 방식이 아니다. 관공사와 구분한다.

다른 문제에 적용: 유사 규정문제에서는 대상·전압구간·장소·일반값·예외를 한 묶음으로 현행 원문에서 찾고, 시험시점 규정과 달라졌는지도 확인한다.

확인 위치: 현행 KEC 232.61 및 122.6 · 버스덕트공사와 나도체

이 문제로 익힐 것

중량물 압력을 받는 지중선의 매설깊이의 대상·조건·수치·예외를 구분해 ‘1’을 판정할 수 있다.

풀이 순서

1. 먼저 중량물 압력을 받는 지중선의 매설깊이의 기준과 주어진 조건을 정리한다.
2. 2021년 적용 지중전선로 기준에서 직접매설식이 차량 등 중량물의 압력을 받을 우려가 있는 장소의 매설깊이는 1.0 m 이상이다.
3. 정답은 ②이다.

자주 하는 실수: 차량 등 중량물 압력 우려 장소는 1.0 m, 기타 장소는 0.6 m다. 장소 조건 없이 두 수치를 외우지 않는다.

다른 문제에 적용: 유사 규정문제에서는 대상·전압구간·장소·일반값·예외를 한 묶음으로 현행 원문에서 찾고, 시험시점 규정과 달라졌는지도 확인한다.

확인 위치: 현행 KEC 334.1 제4항 · 직접매설식 지중전선로

이 문제로 익힐 것

외부피뢰시스템의 수뢰부의 대상·조건·수치·예외를 구분해 ‘수뢰부시스템’을 판정할 수 있다.

풀이 순서

1. 먼저 외부피뢰시스템의 수뢰부의 기준과 주어진 조건을 정리한다.
2. 피뢰시스템에서 돌침, 수평도체, 메시도체는 낙뢰를 받아들이는 수뢰부의 구성요소이다.
3. 하나 또는 조합해 수뢰부시스템을 구성하므로 정답은 ②이다.

자주 하는 실수: 돌침·수평도체·그물망도체는 낙뢰를 받는 수뢰부다. 뇌전류를 내리는 인하도선과 대지로 흘리는 접지극을 구분한다.

다른 문제에 적용: 유사 규정문제에서는 대상·전압구간·장소·일반값·예외를 한 묶음으로 현행 원문에서 찾고, 시험시점 규정과 달라졌는지도 확인한다.

확인 위치: 현행 KEC 152.1 제1항 · 수뢰부시스템의 구성

이 문제로 익힐 것

변전소 주요 변압기의 계측항목의 대상·조건·수치·예외를 구분해 ‘역률’을 판정할 수 있다.

풀이 순서

1. 먼저 변전소 주요 변압기의 계측항목의 기준과 주어진 조건을 정리한다.
2. 변전소 주요변압기의 운전 감시에 필요한 기본 계측은 전압·전류·전력이다.
3. 이 문항의 의무 계측항목에 역률은 포함되지 않으므로 정답은 ①이다.

자주 하는 실수: 일반 변전소 주요 변압기의 의무 계측은 전압 및 전류 또는 전력이다. 공동주택 상태감시의 역률 추가범위와 섞지 않는다.

다른 문제에 적용: 유사 규정문제에서는 대상·전압구간·장소·일반값·예외를 한 묶음으로 현행 원문에서 찾고, 시험시점 규정과 달라졌는지도 확인한다.

확인 위치: 현행 KEC 351.6 제4항·제6항 · 변압기 계측 범위

이 문제로 익힐 것

풍력터빈 손상방지 계측장치의 대상·조건·수치·예외를 구분해 ‘조도계’를 판정할 수 있다.

풀이 순서

1. 먼저 풍력터빈 손상방지 계측장치의 기준과 주어진 조건을 정리한다.
2. 풍력터빈 손상 방지를 위한 운전계측에는 풍속, 온도, 압력 등 기계·환경 상태가 쓰인다.
3. 조도는 터빈 손상 방지 운전상태 계측항목이 아니므로 정답은 ①이다.

자주 하는 실수: 풍력터빈 손상방지 계측은 회전속도·진동·풍속·압력·온도다. 조도는 이 목록에 없다.

다른 문제에 적용: 유사 규정문제에서는 대상·전압구간·장소·일반값·예외를 한 묶음으로 현행 원문에서 찾고, 시험시점 규정과 달라졌는지도 확인한다.

확인 위치: 현행 KEC 532.3.7 · 풍력터빈 계측장치

이 문제로 익힐 것

합성수지관의 지지점 간 거리의 대상·조건·수치·예외를 구분해 ‘합성수지관의 지지점 간의 거리를 2m로 하였다.’를 판정할 수 있다.

풀이 순서

1. 먼저 합성수지관의 지지점 간 거리의 기준과 주어진 조건을 정리한다.
2. 합성수지관의 지지점 간 거리는 1.5 m 이하로 해야 한다.
3. 2 m로 시설한 ①은 기준을 넘고, 관 안 무접속·규정 절연전선·인입구 개폐기는 적합하다.

자주 하는 실수: 합성수지관 지지점 간 거리는 1.5 m 이하이고 끝·박스·접속점 가까이도 지지한다. 2 m를 일반값으로 외우지 않는다.

다른 문제에 적용: 유사 규정문제에서는 대상·전압구간·장소·일반값·예외를 한 묶음으로 현행 원문에서 찾고, 시험시점 규정과 달라졌는지도 확인한다.

확인 위치: 현행 KEC 232.11.3 제2항 · 합성수지관 지지간격

이 문제로 익힐 것

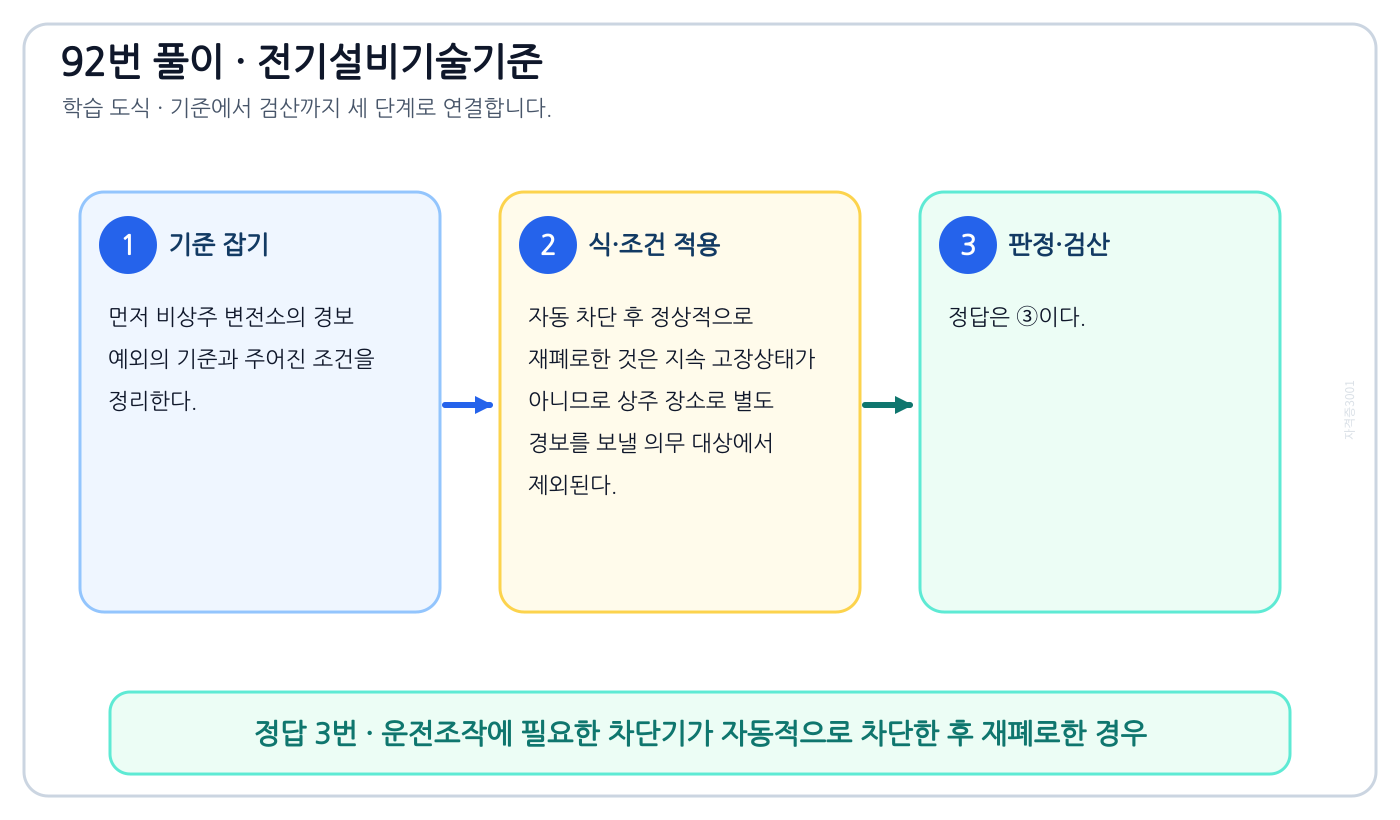

비상주 변전소의 경보 예외의 대상·조건·수치·예외를 구분해 ‘운전조작에 필요한 차단기가 자동적으로 차단한 후 재폐로한 경우’를 판정할 수 있다.

풀이 순서

1. 먼저 비상주 변전소의 경보 예외의 기준과 주어진 조건을 정리한다.
2. 자동 차단 후 정상적으로 재폐로한 것은 지속 고장상태가 아니므로 상주 장소로 별도 경보를 보낼 의무 대상에서 제외된다.
3. 정답은 ③이다.

자주 하는 실수: 자동 차단 뒤 재연결된 경우만 경보 예외다. 단순 자동차단과 재폐로 완료를 같은 상태로 읽지 않는다.

다른 문제에 적용: 유사 규정문제에서는 대상·전압구간·장소·일반값·예외를 한 묶음으로 현행 원문에서 찾고, 시험시점 규정과 달라졌는지도 확인한다.

확인 위치: 현행 KEC 351.9 제2항 가 · 비상주 변전소 경보

이 문제로 익힐 것

경간 차가 큰 곳의 내장형 지지물의 대상·조건·수치·예외를 구분해 ‘내장형’을 판정할 수 있다.

풀이 순서

1. 먼저 경간 차가 큰 곳의 내장형 지지물의 기준과 주어진 조건을 정리한다.
2. 지지물 양쪽 경간 차가 커 불평형 장력이 생기는 곳에는 장력을 견디도록 내장형 지지물을 사용한다.
3. 정답은 ③이다.

자주 하는 실수: 양쪽 경간 차가 커 불평형 장력이 생기는 곳은 내장형이다. 각도·인류·직선 보강의 사용장소를 구분한다.

다른 문제에 적용: 유사 규정문제에서는 대상·전압구간·장소·일반값·예외를 한 묶음으로 현행 원문에서 찾고, 시험시점 규정과 달라졌는지도 확인한다.

확인 위치: 현행 KEC 333.11 라 · 내장형 지지물

이 문제로 익힐 것

매설금속체 측 전식방지대책의 대상·조건·수치·예외를 구분해 ‘변전소 간 간격 축소’를 판정할 수 있다.

풀이 순서

1. 먼저 매설금속체 측 전식방지대책의 기준과 주어진 조건을 정리한다.
2. 누설전류 전식 대책에는 절연코팅, 배류장치, 저전위 금속체와의 적절한 접속 등이 있다.
3. 변전소 간격을 줄이는 것은 매설금속체 측 전식 대책이 아니므로 정답은 ③이다.

자주 하는 실수: 변전소 간격 축소는 전기철도측 대책이다. 매설금속체측 대책 목록과 적용 주체를 섞지 않는다.

다른 문제에 적용: 유사 규정문제에서는 대상·전압구간·장소·일반값·예외를 한 묶음으로 현행 원문에서 찾고, 시험시점 규정과 달라졌는지도 확인한다.

확인 위치: 현행 KEC 461.4 제2항·제3항 · 전기철도와 매설금속체의 전식방지

이 문제로 익힐 것

시가지 특고압 가공선의 제한경간의 대상·조건·수치·예외를 구분해 ‘250’을 판정할 수 있다.

풀이 순서

1. 먼저 시가지 특고압 가공선의 제한경간의 기준과 주어진 조건을 정리한다.
2. 2021년 특고압 가공전선로 경간 표에서 시가지, 170 kV 이하, 철탑, 수평 2선 이상이며 상호간격 4 m 미만인 조건의 최대경간은 250 m이다.
3. 정답은 ④이다.

자주 하는 실수: 철탑 일반값 400 m라도 수평 2선 이상이고 선간격 4 m 미만이면 250 m로 제한된다. 단주 조건과도 구분한다.

다른 문제에 적용: 유사 규정문제에서는 대상·전압구간·장소·일반값·예외를 한 묶음으로 현행 원문에서 찾고, 시험시점 규정과 달라졌는지도 확인한다.

확인 위치: 현행 KEC 333.1 표 333.1-1 · 시가지 특고압선 지지물 간 거리

이 문제로 익힐 것

교류 저압의 상한의 대상·조건·수치·예외를 구분해 ‘저압’을 판정할 수 있다.

풀이 순서

1. 먼저 교류 저압의 상한의 기준과 주어진 조건을 정리한다.
2. 2021 KEC 전압 구분에서 교류 저압은 1,000 V 이하이다.
3. 교류 600 V는 저압이므로 정답은 ①이다.

자주 하는 실수: 현행 교류 저압은 1 kV 이하이므로 600 V가 포함된다. 1 kV 경계값과 과거 600 V 구분을 혼동하지 않는다.

다른 문제에 적용: 유사 규정문제에서는 대상·전압구간·장소·일반값·예외를 한 묶음으로 현행 원문에서 찾고, 시험시점 규정과 달라졌는지도 확인한다.

확인 위치: 현행 KEC 111.1 제2항 · 전압 구분

이 문제로 익힐 것

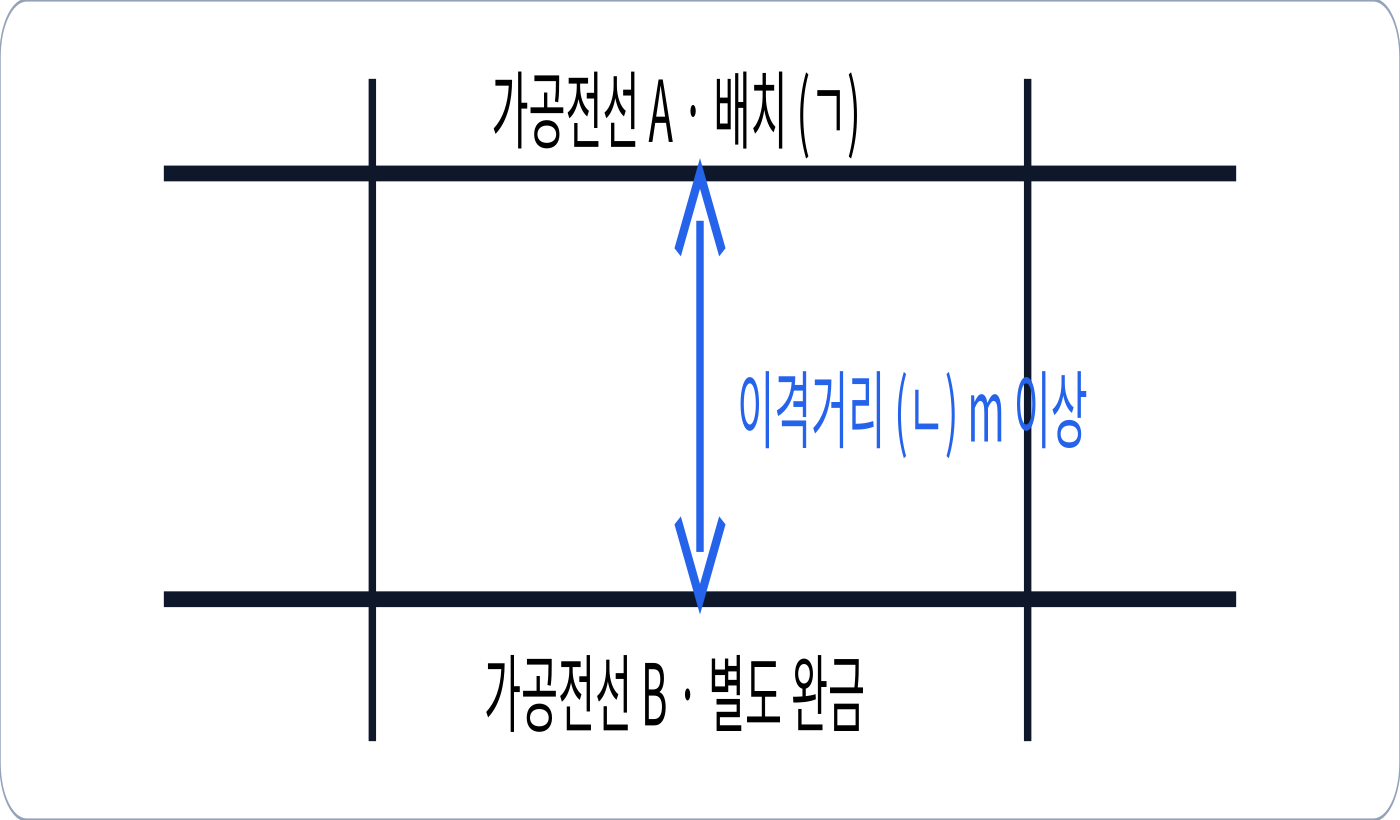

동일 지지물 저압선과 고압선의 배치의 대상·조건·수치·예외를 구분해 ‘ᄀ 위, ᄂ 0.5’를 판정할 수 있다.

풀이 순서

1. 먼저 동일 지지물 저압선과 고압선의 배치의 기준과 주어진 조건을 정리한다.
2. 동일 지지물에서 고압 가공전선은 저압 가공전선의 위쪽에 별도 완금으로 시설하고 두 전선 사이를 0.5 m 이상 이격한다.
3. 따라서 ㉠ 위, ㉡ 0.5 m인 ③이 정답이다.

자주 하는 실수: 고압선은 저압선 위, 별도 완금, 간격 0.5 m 이상이다. 위아래와 0.5/1 m 조합을 따로 외우지 않는다.

다른 문제에 적용: 유사 규정문제에서는 대상·전압구간·장소·일반값·예외를 한 묶음으로 현행 원문에서 찾고, 시험시점 규정과 달라졌는지도 확인한다.

확인 위치: 현행 KEC 332.8 제1항 · 저압선과 고압선의 병행설치

이 문제로 익힐 것

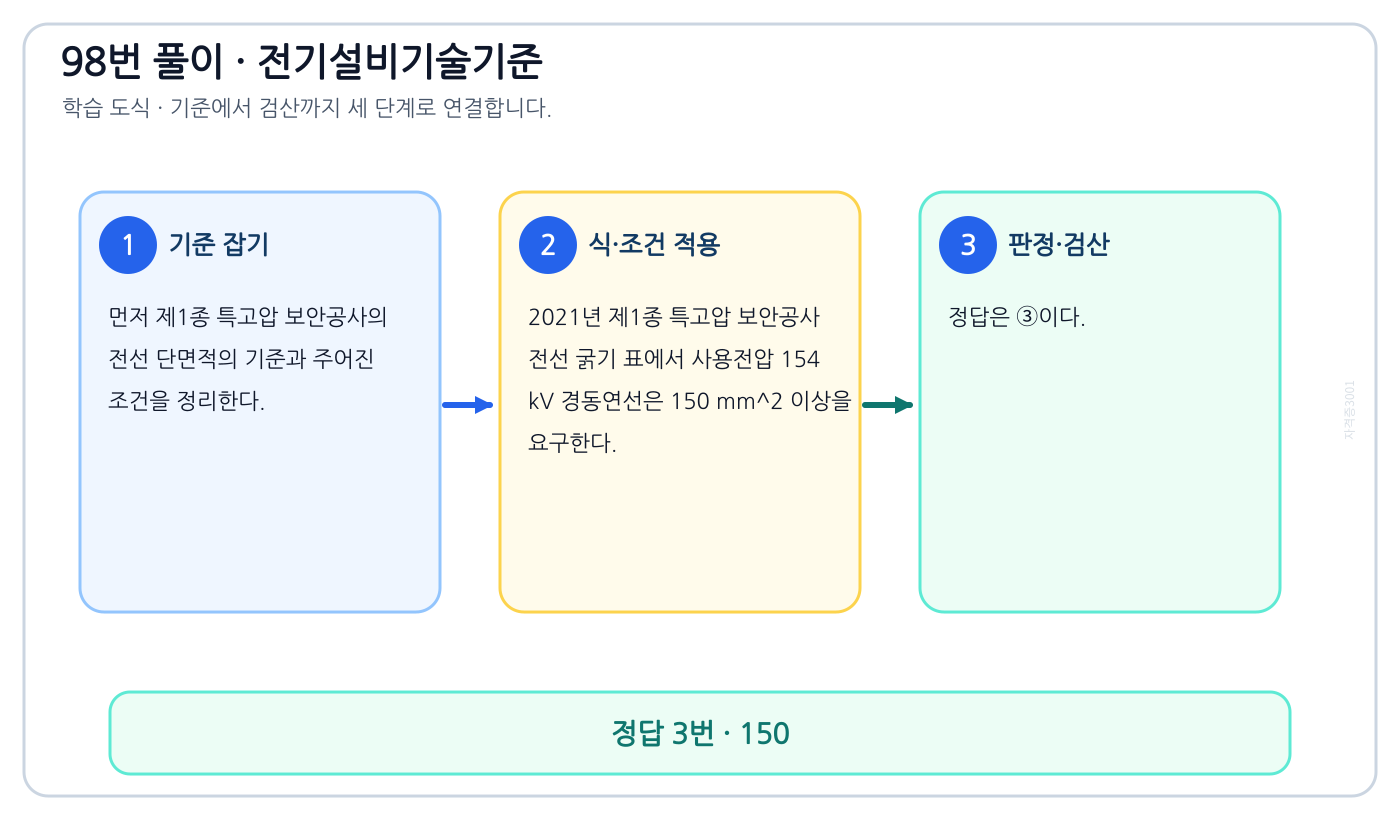

제1종 특고압 보안공사의 전선 단면적의 대상·조건·수치·예외를 구분해 ‘150’을 판정할 수 있다.

풀이 순서

1. 먼저 제1종 특고압 보안공사의 전선 단면적의 기준과 주어진 조건을 정리한다.
2. 2021년 제1종 특고압 보안공사 전선 굵기 표에서 사용전압 154 kV 경동연선은 150 mm² 이상을 요구한다.
3. 정답은 ③이다.

자주 하는 실수: 154 kV는 100 kV 이상 300 kV 미만 구간이므로 경동연선 150 mm² 이상이다. 55와 200 구간을 바꾸지 않는다.

다른 문제에 적용: 유사 규정문제에서는 대상·전압구간·장소·일반값·예외를 한 묶음으로 현행 원문에서 찾고, 시험시점 규정과 달라졌는지도 확인한다.

확인 위치: 현행 KEC 333.22 표 333.22-1 · 제1종 특고압 보안공사

이 문제로 익힐 것

지중함의 구조와 부대설비의 대상·조건·수치·예외를 구분해 ‘조명 및 세척이 가능한 장치를 하도록 할 것’을 판정할 수 있다.

풀이 순서

1. 먼저 지중함의 구조와 부대설비의 기준과 주어진 조건을 정리한다.
2. 지중함은 외력에 견디고 고인 물을 제거할 수 있으며 제3자가 쉽게 열지 못해야 한다.
3. 조명과 세척이 가능한 장치를 의무로 한 규정은 없으므로 틀린 것은 ①이다.

자주 하는 실수: 지중함은 내압구조·배수·필요 시 통풍·잠금 뚜껑을 요구한다. 조명과 세척장치는 의무항목이 아니다.

다른 문제에 적용: 유사 규정문제에서는 대상·전압구간·장소·일반값·예외를 한 묶음으로 현행 원문에서 찾고, 시험시점 규정과 달라졌는지도 확인한다.

확인 위치: 현행 KEC 334.2 · 지중함 시설

이 문제로 익힐 것

고압 가공지선용 나경동선의 지름의 대상·조건·수치·예외를 구분해 ‘4.0’을 판정할 수 있다.

풀이 순서

1. 먼저 고압 가공지선용 나경동선의 지름의 기준과 주어진 조건을 정리한다.
2. 2021년 고압 가공전선로의 가공지선에 나경동선을 사용할 때 최소 지름은 4.0 mm이다.
3. 정답은 ③이다.

자주 하는 실수: 고압 가공지선은 나경동선 지름 4 mm 이상이다. 특고압 가공지선의 5 mm 기준을 가져오지 않는다.

다른 문제에 적용: 유사 규정문제에서는 대상·전압구간·장소·일반값·예외를 한 묶음으로 현행 원문에서 찾고, 시험시점 규정과 달라졌는지도 확인한다.

확인 위치: 현행 KEC 332.6 · 고압 가공전선로의 가공지선
