전기기사 기출문제 2019년 1회 필기

이 문제로 익힐 것

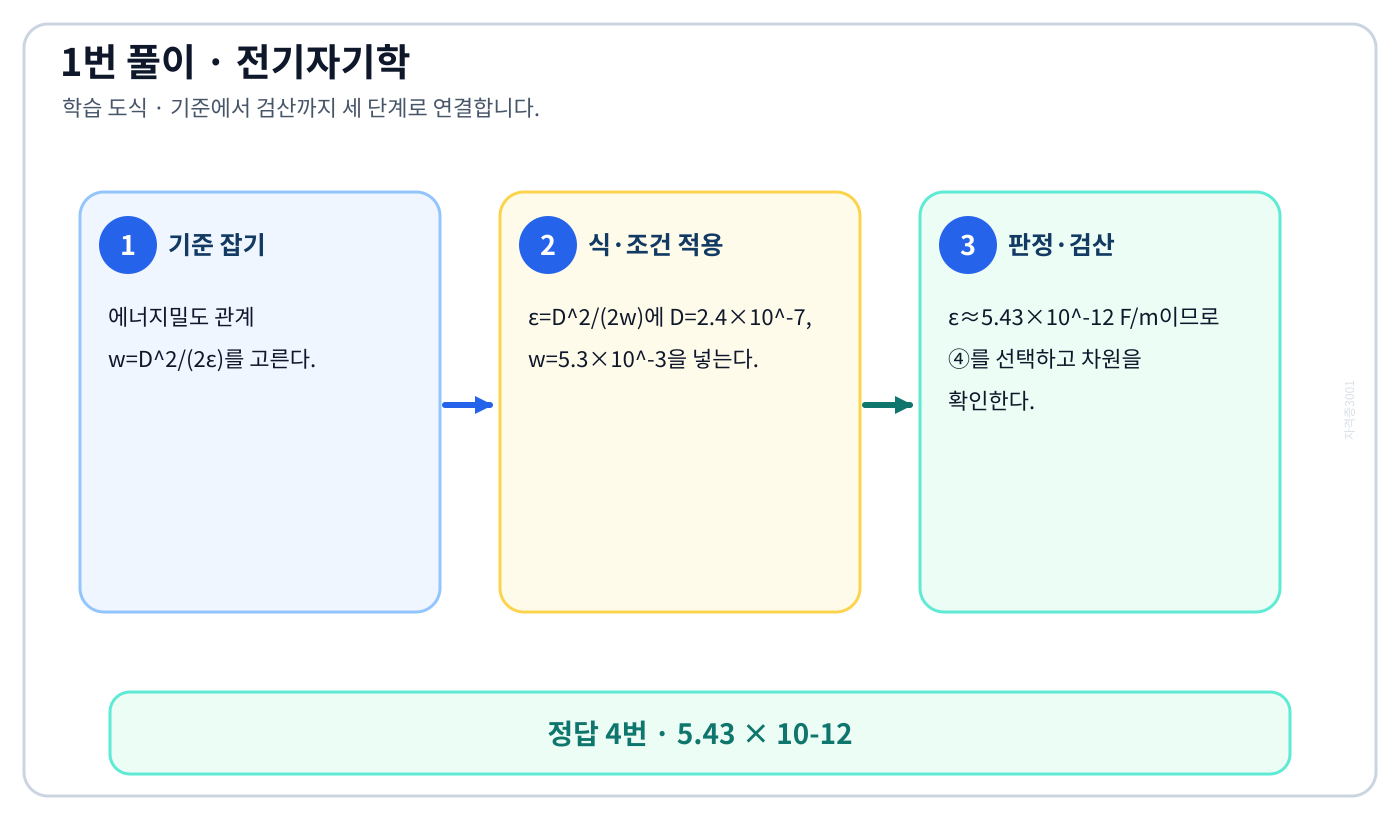

에너지밀도와 전속밀도로 구하는 유전율의 기준식을 세우고 단위·부호·위상·조건을 적용하여 ‘5.43 × 10-12’를 도출할 수 있다.

풀이 순서

1. 에너지밀도 관계 w=D²/(2ε)를 고른다.
2. ε=D²/(2w)에 D=2.4×10⁻⁷, w=5.3×10⁻³을 넣는다.
3. ε≈5.43×10⁻¹² F/m이므로 ④를 선택하고 차원을 확인한다.

자주 하는 실수: 에너지밀도와 전속밀도로 구하는 유전율의 식을 쓰기 전에 기준전압·단위·방향·초기조건을 확정한다. ‘2.17 × 10-11’가 나오면 분모, 제곱, 위상 또는 단위변환을 역산해 오류를 찾는다.

다른 문제에 적용: 유사 계산문제에서도 기호식을 먼저 세운 뒤 SI 단위로 바꾸고, 차원·부호·위상·초기조건 또는 역산으로 결과를 검산한다.

이 문제로 익힐 것

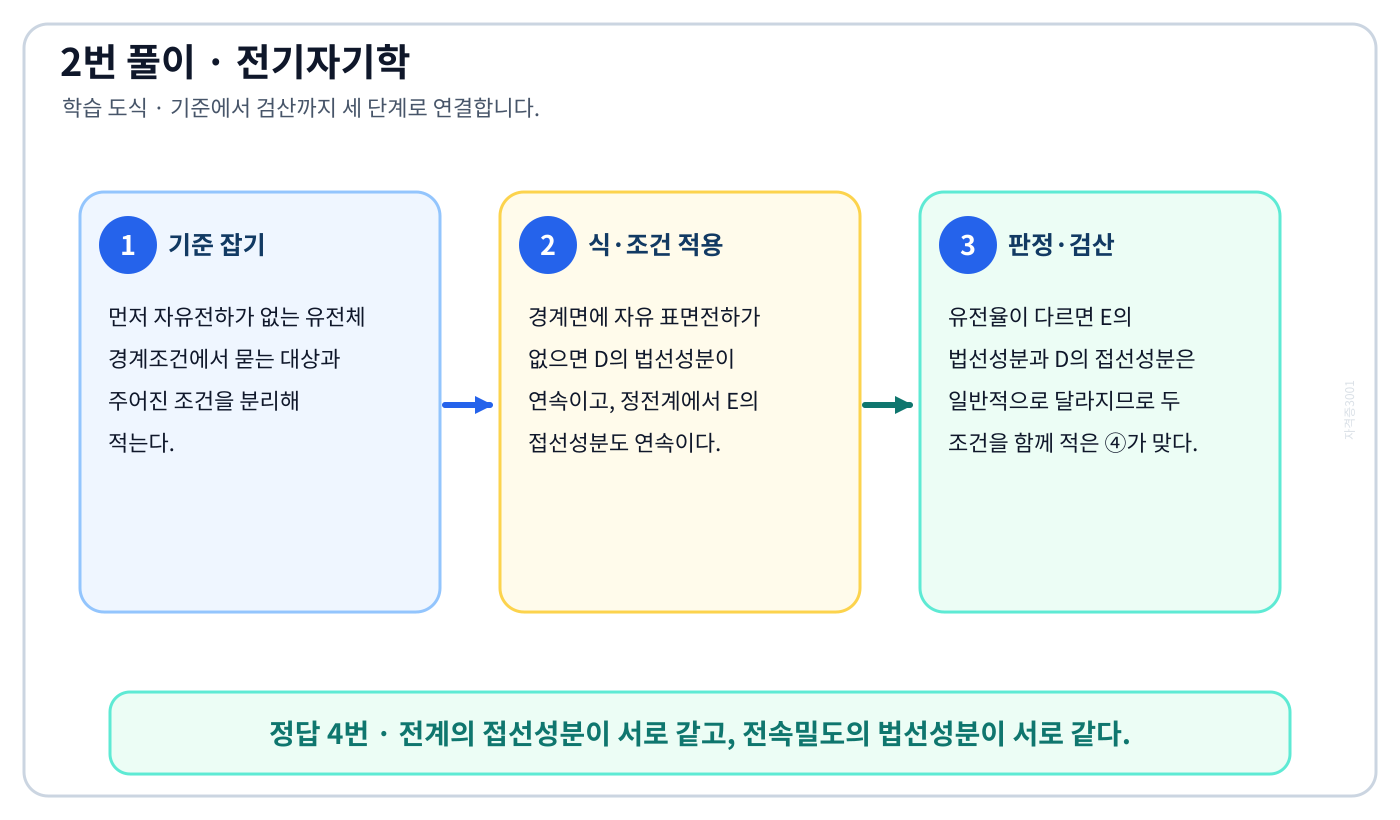

자유전하가 없는 유전체 경계조건의 정의와 반대개념을 비교하여 ‘전계의 접선성분이 서로 같고, 전속밀도의 법선성분이 서로 같다.’를 판별할 수 있다.

풀이 순서

1. 먼저 자유전하가 없는 유전체 경계조건에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. 경계면에 자유 표면전하가 없으면 D의 법선성분이 연속이고, 정전계에서 E의 접선성분도 연속이다.
3. 유전율이 다르면 E의 법선성분과 D의 접선성분은 일반적으로 달라지므로 두 조건을 함께 적은 ④가 맞다.

자주 하는 실수: 자유전하가 없는 유전체 경계조건에서 원인·결과나 적용대상을 바꾸면 ‘전계 및 전속밀도의 접선성분은 서로 같다.’를 고르기 쉽다. 정의의 주어·작용·방향을 한 묶음으로 비교한다.

다른 문제에 적용: 유사 개념문제에서는 정의의 주어·원인·방향을 표시한 뒤 반대개념과 나란히 비교하여 단어 하나가 바뀐 선지까지 판별한다.

이 문제로 익힐 것

와류손의 주파수·자속밀도·두께·저항률 비례식의 정의와 반대개념을 비교하여 ‘ρ2 에 비례한다.’를 판별할 수 있다.

풀이 순서

1. 먼저 와류손의 주파수·자속밀도·두께·저항률 비례식에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. 얇은 규소강판의 와류손은 Pₑ∝Bₘ²f²t²/ρ로 본다.
3. 두께·주파수·최대자속밀도에는 각각 제곱 비례하지만 저항률에는 반비례하므로 ρ²에 비례한다는 ③이 틀리다.

자주 하는 실수: 와류손의 주파수·자속밀도·두께·저항률 비례식의 익숙한 문장만 보고 고르지 말고 부정어를 먼저 표시한다. ‘t2 에 비례한다.’가 옳은 이유와 정답 진술이 어긋나는 이유를 따로 설명한다.

다른 문제에 적용: 유사 개념문제에서는 정의의 주어·원인·방향을 표시한 뒤 반대개념과 나란히 비교하여 단어 하나가 바뀐 선지까지 판별한다.

이 문제로 익힐 것

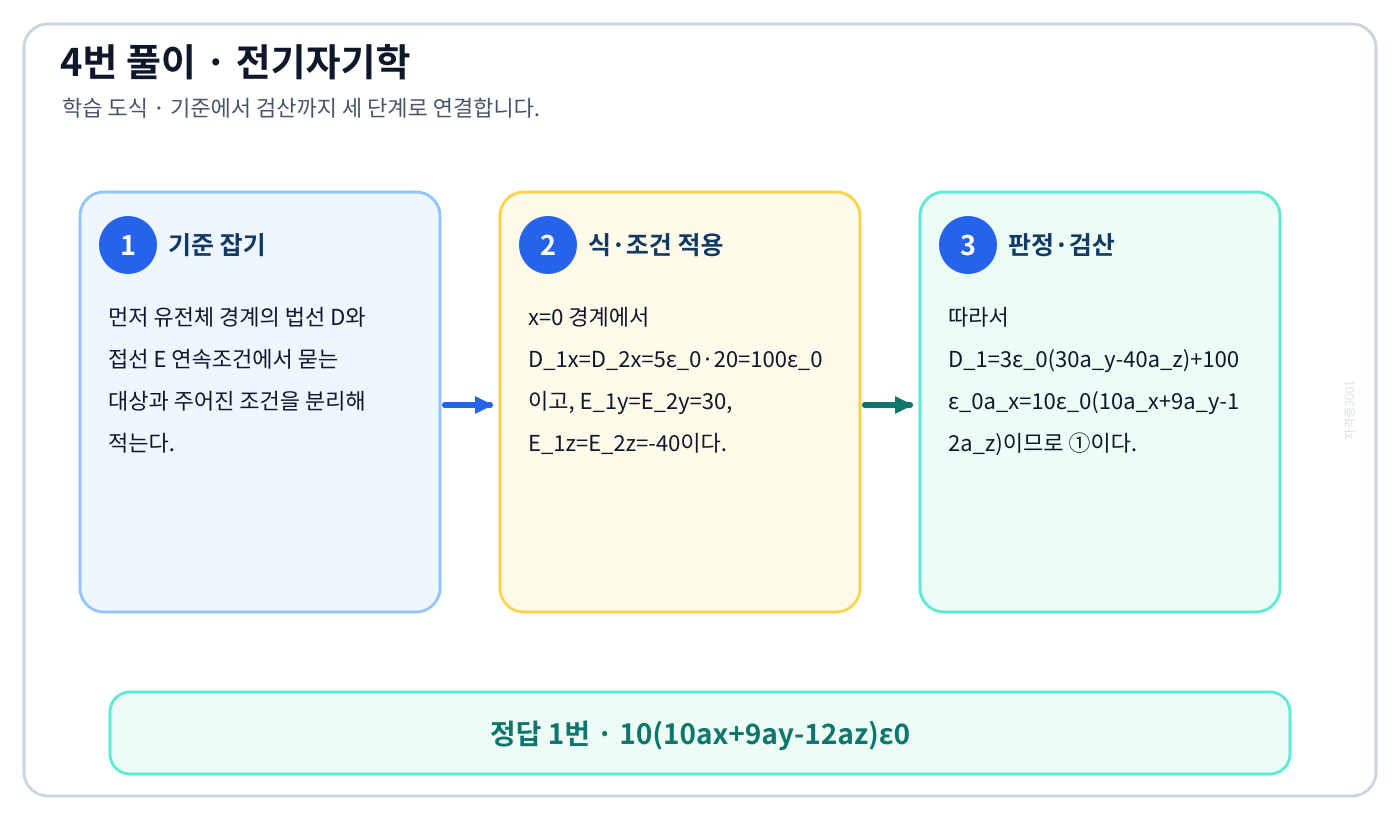

유전체 경계의 법선 D와 접선 E 연속조건의 기준식을 세우고 단위·부호·위상·조건을 적용하여 ‘10(10ax+9ay-12az)ε0’를 도출할 수 있다.

풀이 순서

1. 먼저 유전체 경계의 법선 D와 접선 E 연속조건에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. x=0 경계에서 D₁x=D₂x=5ε₀·20=100ε₀이고, E₁y=E₂y=30, E₁z=E₂z=-40이다.
3. 따라서 D₁=3ε₀(30a_y-40a_z)+100ε₀a_x=10ε₀(10a_x+9a_y-12a_z)이므로 ①이다.

자주 하는 실수: 유전체 경계의 법선 D와 접선 E 연속조건의 식을 쓰기 전에 기준전압·단위·방향·초기조건을 확정한다. ‘20(5ax-10ay+6az)ε0’가 나오면 분모, 제곱, 위상 또는 단위변환을 역산해 오류를 찾는다.

다른 문제에 적용: 유사 계산문제에서도 기호식을 먼저 세운 뒤 SI 단위로 바꾸고, 차원·부호·위상·초기조건 또는 역산으로 결과를 검산한다.

이 문제로 익힐 것

운동하는 점전하가 만드는 자계의 기준식을 세우고 단위·부호·위상·조건을 적용하여 ‘qv sinθ / 4πr^2’를 도출할 수 있다.

풀이 순서

1. 먼저 운동하는 점전하가 만드는 자계에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. 비상대론적 속도로 움직이는 점전하가 만드는 자계는 H=(q/4π)(v×a_r)/r²다.
3. 크기는 qv sinθ/(4πr²)이므로 분자에 q와 v가 함께 있는 ③이 맞다.

자주 하는 실수: 운동하는 점전하가 만드는 자계의 식을 쓰기 전에 기준전압·단위·방향·초기조건을 확정한다. ‘q sinθ / 4πr^2 v’가 나오면 분모, 제곱, 위상 또는 단위변환을 역산해 오류를 찾는다.

다른 문제에 적용: 유사 계산문제에서도 기호식을 먼저 세운 뒤 SI 단위로 바꾸고, 차원·부호·위상·초기조건 또는 역산으로 결과를 검산한다.

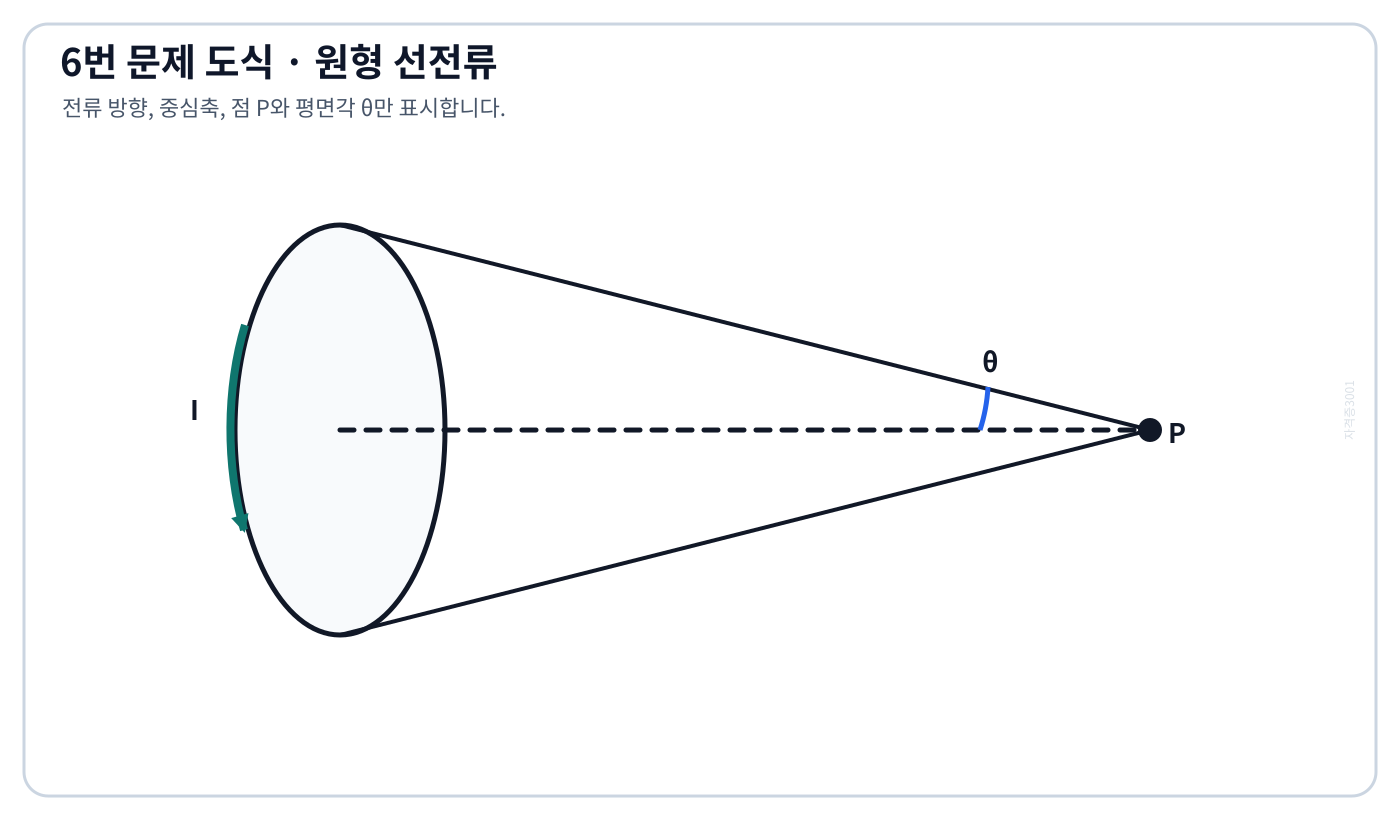

이 문제로 익힐 것

원형 선전류의 자위와 입체각의 기준식을 세우고 단위·부호·위상·조건을 적용하여 ‘(I/2)(1 – cosθ)’를 도출할 수 있다.

풀이 순서

1. 먼저 원형 선전류의 자위와 입체각에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. 전류고리의 자위는 Vₘ=IΩ/(4π)이고, 점 P에서 고리가 이루는 입체각은 Ω=2π(1-cosθ)다.
3. 두 식을 합치면 Vₘ=(I/2)(1-cosθ)이므로 ①이다.

자주 하는 실수: 원형 선전류의 자위와 입체각의 식을 쓰기 전에 기준전압·단위·방향·초기조건을 확정한다. ‘(I/4)(1 – cosθ)’가 나오면 분모, 제곱, 위상 또는 단위변환을 역산해 오류를 찾는다.

다른 문제에 적용: 유사 계산문제에서도 기호식을 먼저 세운 뒤 SI 단위로 바꾸고, 차원·부호·위상·초기조건 또는 역산으로 결과를 검산한다.

이 문제로 익힐 것

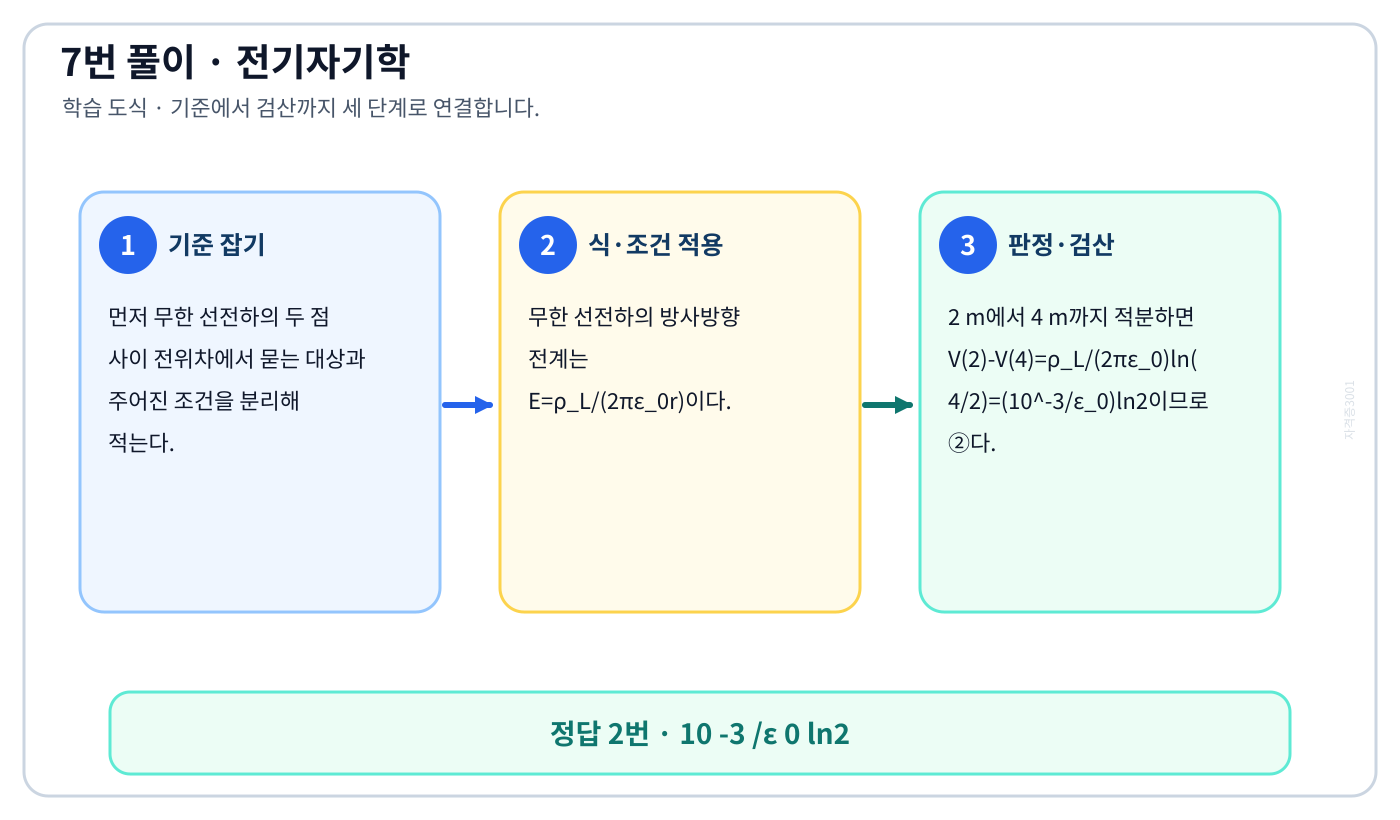

무한 선전하의 두 점 사이 전위차의 기준식을 세우고 단위·부호·위상·조건을 적용하여 ‘10 -3 /ε 0 ln2’를 도출할 수 있다.

풀이 순서

1. 먼저 무한 선전하의 두 점 사이 전위차에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. 무한 선전하의 방사방향 전계는 E=ρ_L/(2πε₀r)이다.
3. 2 m에서 4 m까지 적분하면 V(2)-V(4)=ρ_L/(2πε₀)ln(4/2)=(10⁻³/ε₀)ln2이므로 ②다.

자주 하는 실수: 무한 선전하의 두 점 사이 전위차의 식을 쓰기 전에 기준전압·단위·방향·초기조건을 확정한다. ‘10 -3 /(πε 0 ) ln2’가 나오면 분모, 제곱, 위상 또는 단위변환을 역산해 오류를 찾는다.

다른 문제에 적용: 유사 계산문제에서도 기호식을 먼저 세운 뒤 SI 단위로 바꾸고, 차원·부호·위상·초기조건 또는 역산으로 결과를 검산한다.

이 문제로 익힐 것

전류·도선길이 변화에 따른 전자력의 기준식을 세우고 단위·부호·위상·조건을 적용하여 ‘4’를 도출할 수 있다.

풀이 순서

1. 먼저 전류·도선길이 변화에 따른 전자력에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. 직선도선의 힘은 F=BIl sinθ다.
3. 자계와 각도가 같을 때 I와 l을 각각 2배로 하면 곱 Il이 4배가 되므로 힘도 4배인 ③이다.

자주 하는 실수: 전류·도선길이 변화에 따른 전자력의 식을 쓰기 전에 기준전압·단위·방향·초기조건을 확정한다. ‘1’가 나오면 분모, 제곱, 위상 또는 단위변환을 역산해 오류를 찾는다.

다른 문제에 적용: 유사 계산문제에서도 기호식을 먼저 세운 뒤 SI 단위로 바꾸고, 차원·부호·위상·초기조건 또는 역산으로 결과를 검산한다.

이 문제로 익힐 것

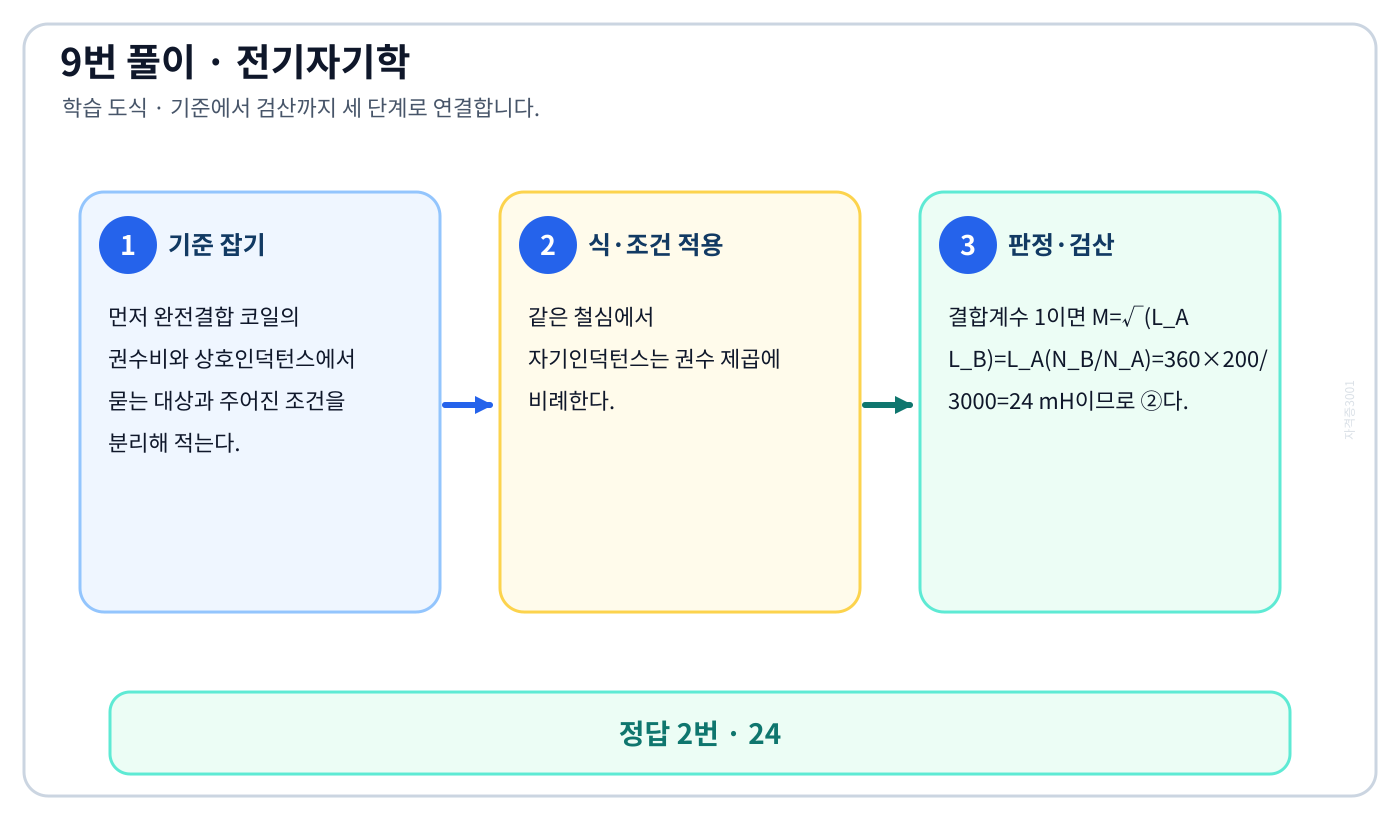

완전결합 코일의 권수비와 상호인덕턴스의 기준식을 세우고 단위·부호·위상·조건을 적용하여 ‘24’를 도출할 수 있다.

풀이 순서

1. 먼저 완전결합 코일의 권수비와 상호인덕턴스에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. 같은 철심에서 자기인덕턴스는 권수 제곱에 비례한다.
3. 결합계수 1이면 M=√(L_A L_B)=L_A(N_B/N_A)=360×200/3000=24 mH이므로 ②다.

자주 하는 실수: 완전결합 코일의 권수비와 상호인덕턴스의 식을 쓰기 전에 기준전압·단위·방향·초기조건을 확정한다. ‘16’가 나오면 분모, 제곱, 위상 또는 단위변환을 역산해 오류를 찾는다.

다른 문제에 적용: 유사 계산문제에서도 기호식을 먼저 세운 뒤 SI 단위로 바꾸고, 차원·부호·위상·초기조건 또는 역산으로 결과를 검산한다.

이 문제로 익힐 것

자기에 대한 가우스 법칙의 정의와 반대개념을 비교하여 ‘∮ s B · dS = ρ s’를 판별할 수 있다.

풀이 순서

1. 먼저 자기에 대한 가우스 법칙에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. 자기 단극자가 없으므로 폐곡면을 지나는 자속의 합은 ∮_S B·dS=0이다.
3. 우변을 표면전하밀도 ρ_s로 둔 ①은 전기에 대한 가우스 법칙과 혼동한 식이라 틀리다.

자주 하는 실수: 자기에 대한 가우스 법칙의 익숙한 문장만 보고 고르지 말고 부정어를 먼저 표시한다. ‘∮ s D · dS = ∫ v ρdv’가 옳은 이유와 정답 진술이 어긋나는 이유를 따로 설명한다.

다른 문제에 적용: 유사 개념문제에서는 정의의 주어·원인·방향을 표시한 뒤 반대개념과 나란히 비교하여 단어 하나가 바뀐 선지까지 판별한다.

이 문제로 익힐 것

자기회로의 자기저항의 정의와 반대개념을 비교하여 ‘투자율에 반비례한다.’를 판별할 수 있다.

풀이 순서

1. 먼저 자기회로의 자기저항에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. 자기저항은 R_m=l/(μS)다.
3. 길이에는 비례하고 투자율과 단면적에는 반비례하므로 투자율에 반비례한다는 ①만 옳다.

자주 하는 실수: 자기회로의 자기저항에서 원인·결과나 적용대상을 바꾸면 ‘자기회로의 단면적에 비례한다.’를 고르기 쉽다. 정의의 주어·작용·방향을 한 묶음으로 비교한다.

다른 문제에 적용: 유사 개념문제에서는 정의의 주어·원인·방향을 표시한 뒤 반대개념과 나란히 비교하여 단어 하나가 바뀐 선지까지 판별한다.

이 문제로 익힐 것

접지 도체와 외부 점전하의 영상전하 힘의 정의와 반대개념을 비교하여 ‘항상 흡인력이다.’를 판별할 수 있다.

풀이 순서

1. 먼저 접지 도체와 외부 점전하의 영상전하 힘에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. 접지된 도체구에는 외부 점전하와 반대 부호인 영상전하가 생긴다.
3. 영상전하의 위치와 크기가 달라도 실제 점전하가 받는 힘의 방향은 항상 구도체 쪽이므로 ① 흡인력이다.

자주 하는 실수: 접지 도체와 외부 점전하의 영상전하 힘에서 원인·결과나 적용대상을 바꾸면 ‘항상 반발력이다.’를 고르기 쉽다. 정의의 주어·작용·방향을 한 묶음으로 비교한다.

다른 문제에 적용: 유사 개념문제에서는 정의의 주어·원인·방향을 표시한 뒤 반대개념과 나란히 비교하여 단어 하나가 바뀐 선지까지 판별한다.

이 문제로 익힐 것

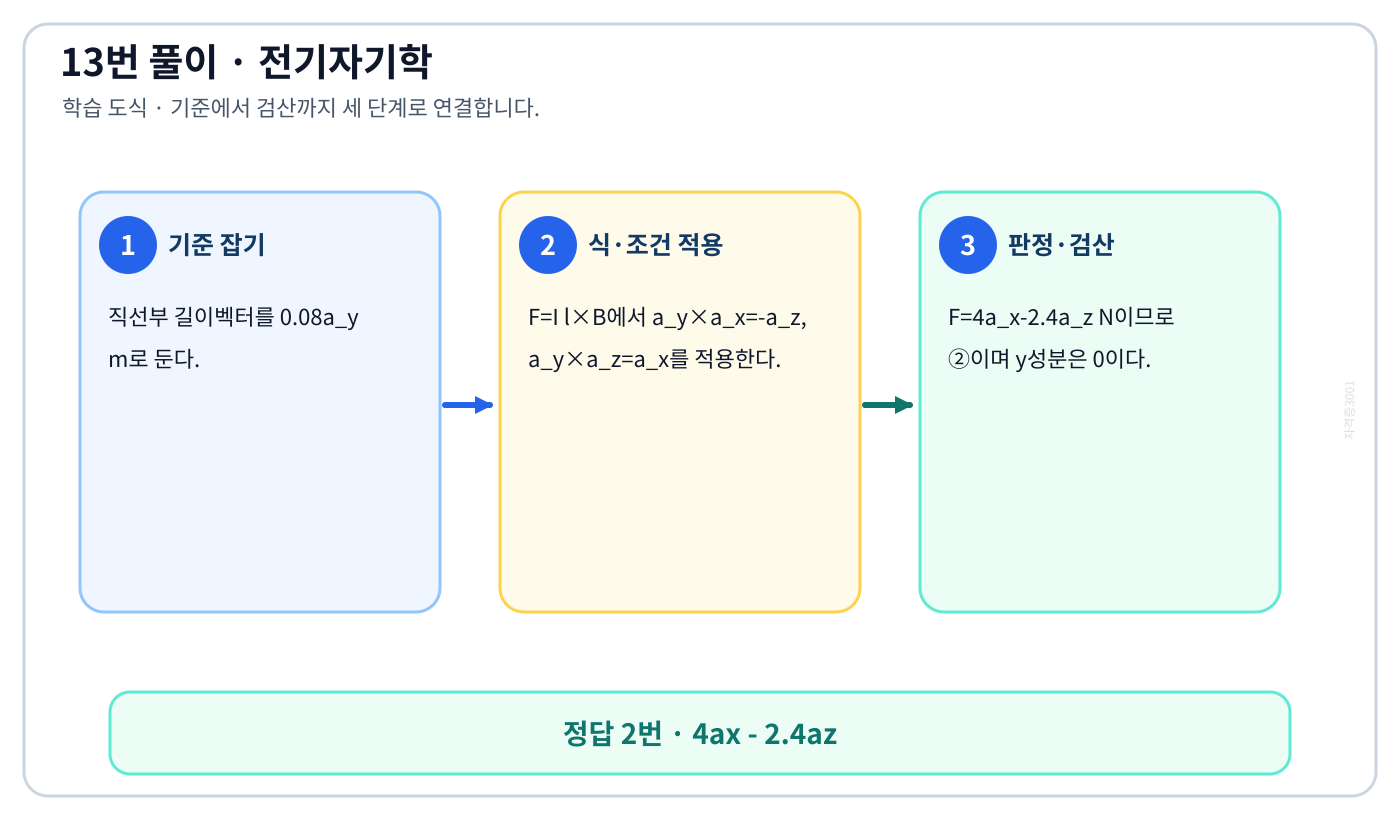

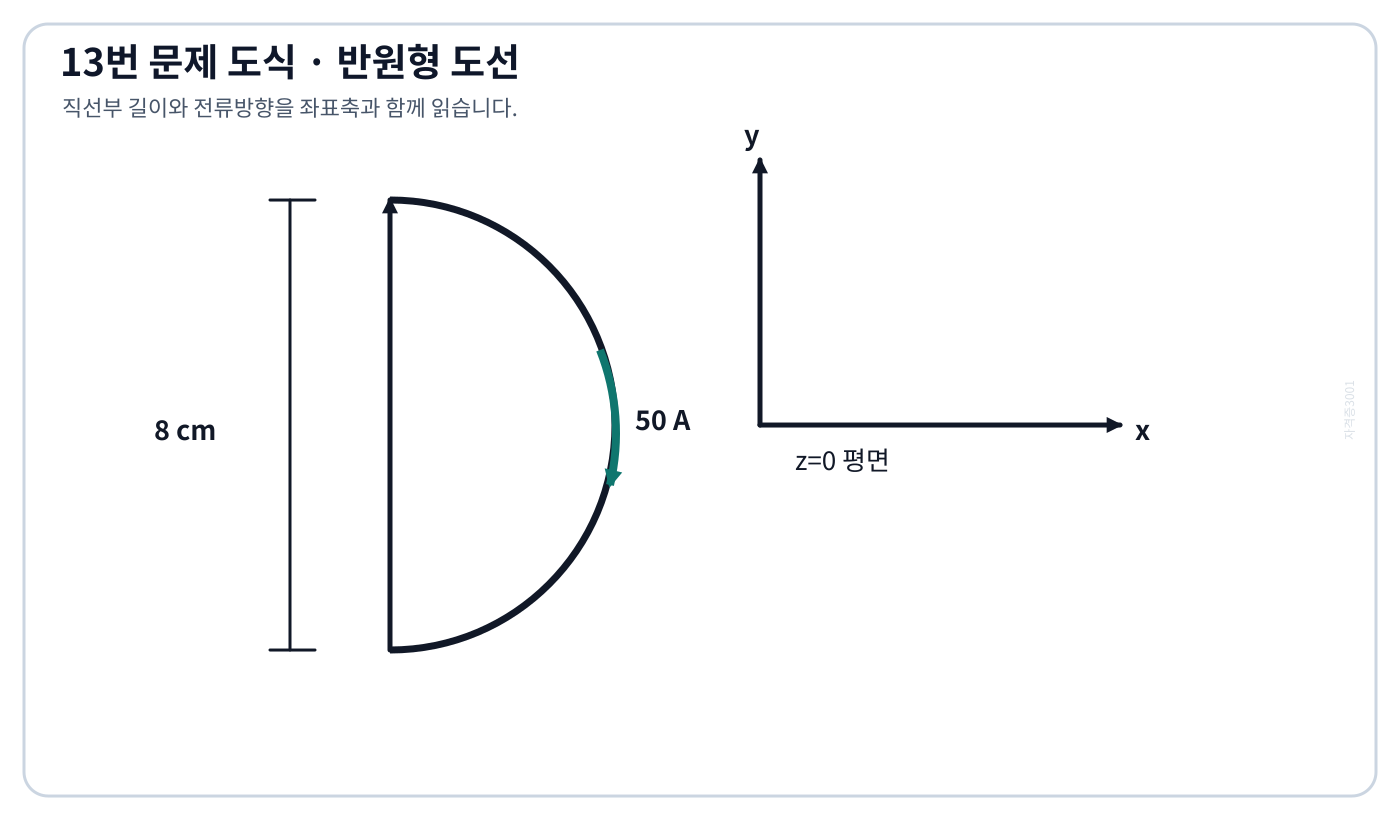

균일자계 속 직선도선의 벡터 힘의 기준식을 세우고 단위·부호·위상·조건을 적용하여 ‘4ax – 2.4az’를 도출할 수 있다.

풀이 순서

1. 직선부 길이벡터를 0.08a_y m로 둔다.
2. F=I l×B에서 a_y×a_x=-a_z, a_y×a_z=a_x를 적용한다.
3. F=4a_x-2.4a_z N이므로 ②이며 y성분은 0이다.

자주 하는 실수: 균일자계 속 직선도선의 벡터 힘의 식을 쓰기 전에 기준전압·단위·방향·초기조건을 확정한다. ‘4ax + 2.4az’가 나오면 분모, 제곱, 위상 또는 단위변환을 역산해 오류를 찾는다.

다른 문제에 적용: 유사 계산문제에서도 기호식을 먼저 세운 뒤 SI 단위로 바꾸고, 차원·부호·위상·초기조건 또는 역산으로 결과를 검산한다.

이 문제로 익힐 것

평행 도선 사이 전자력의 거리 의존성의 기준식을 세우고 단위·부호·위상·조건을 적용하여 ‘r에 반비례’를 도출할 수 있다.

풀이 순서

1. 먼저 평행 도선 사이 전자력의 거리 의존성에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. 긴 평행도선 단위길이당 힘은 F/l=μI₁I₂/(2πr)다.
3. 전류가 같을 때 힘은 거리 r의 1승에 반비례하므로 ③이다.

자주 하는 실수: 평행 도선 사이 전자력의 거리 의존성의 식을 쓰기 전에 기준전압·단위·방향·초기조건을 확정한다. ‘r에 비례’가 나오면 분모, 제곱, 위상 또는 단위변환을 역산해 오류를 찾는다.

다른 문제에 적용: 유사 계산문제에서도 기호식을 먼저 세운 뒤 SI 단위로 바꾸고, 차원·부호·위상·초기조건 또는 역산으로 결과를 검산한다.

이 문제로 익힐 것

투자율·자화율·자화의 세기 관계의 정의와 반대개념을 비교하여 ‘J = χB’를 판별할 수 있다.

풀이 순서

1. 먼저 투자율·자화율·자화의 세기 관계에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. 이 문항의 기호계에서는 J=χH, B=μH, μ=μ₀+χ, μ_s=1+χ/μ₀가 서로 일관된다.
3. 자화를 B에 직접 비례시킨 J=χB는 차원과 정의가 맞지 않아 ①이 성립할 수 없다.

자주 하는 실수: 투자율·자화율·자화의 세기 관계의 익숙한 문장만 보고 고르지 말고 부정어를 먼저 표시한다. ‘B = μH’가 옳은 이유와 정답 진술이 어긋나는 이유를 따로 설명한다.

다른 문제에 적용: 유사 개념문제에서는 정의의 주어·원인·방향을 표시한 뒤 반대개념과 나란히 비교하여 단어 하나가 바뀐 선지까지 판별한다.

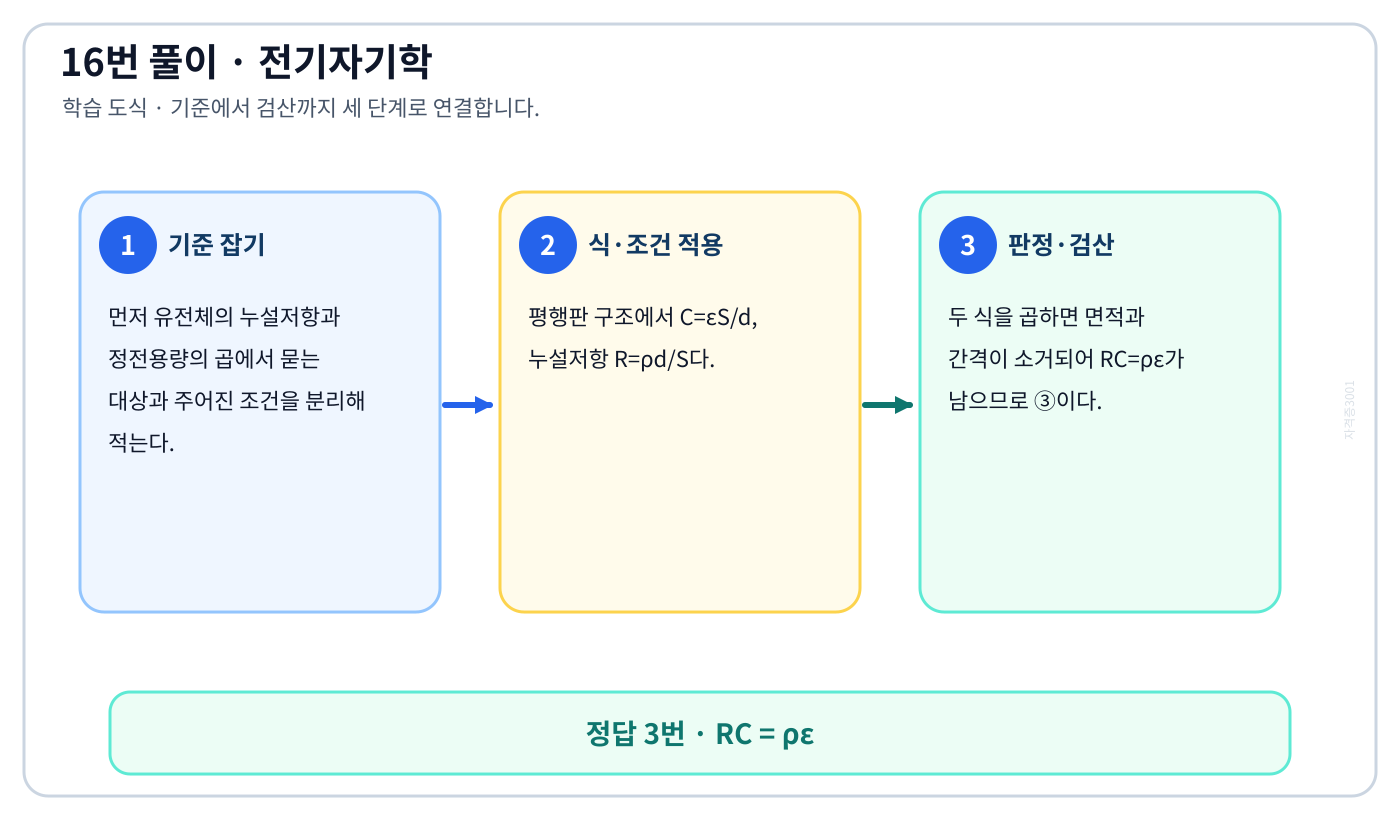

이 문제로 익힐 것

유전체의 누설저항과 정전용량의 곱의 기준식을 세우고 단위·부호·위상·조건을 적용하여 ‘RC = ρε’를 도출할 수 있다.

풀이 순서

1. 먼저 유전체의 누설저항과 정전용량의 곱에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. 평행판 구조에서 C=εS/d, 누설저항 R=ρd/S다.
3. 두 식을 곱하면 면적과 간격이 소거되어 RC=ρε가 남으므로 ③이다.

자주 하는 실수: 유전체의 누설저항과 정전용량의 곱의 식을 쓰기 전에 기준전압·단위·방향·초기조건을 확정한다. ‘R = ρεC’가 나오면 분모, 제곱, 위상 또는 단위변환을 역산해 오류를 찾는다.

다른 문제에 적용: 유사 계산문제에서도 기호식을 먼저 세운 뒤 SI 단위로 바꾸고, 차원·부호·위상·초기조건 또는 역산으로 결과를 검산한다.

이 문제로 익힐 것

매질의 비유전율·비투자율과 고유임피던스의 기준식을 세우고 단위·부호·위상·조건을 적용하여 ‘39.7’를 도출할 수 있다.

풀이 순서

1. 먼저 매질의 비유전율·비투자율과 고유임피던스에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. 무손실 매질의 고유임피던스는 η=η₀√(μ_r/ε_r)다.
3. 377√(1/90)≈39.7 Ω이므로 ②다.

자주 하는 실수: 매질의 비유전율·비투자율과 고유임피던스의 식을 쓰기 전에 기준전압·단위·방향·초기조건을 확정한다. ‘32.5’가 나오면 분모, 제곱, 위상 또는 단위변환을 역산해 오류를 찾는다.

다른 문제에 적용: 유사 계산문제에서도 기호식을 먼저 세운 뒤 SI 단위로 바꾸고, 차원·부호·위상·초기조건 또는 역산으로 결과를 검산한다.

이 문제로 익힐 것

양성자 빔 출력과 사이클로트론 효율의 기준식을 세우고 단위·부호·위상·조건을 적용하여 ‘4.8’를 도출할 수 있다.

풀이 순서

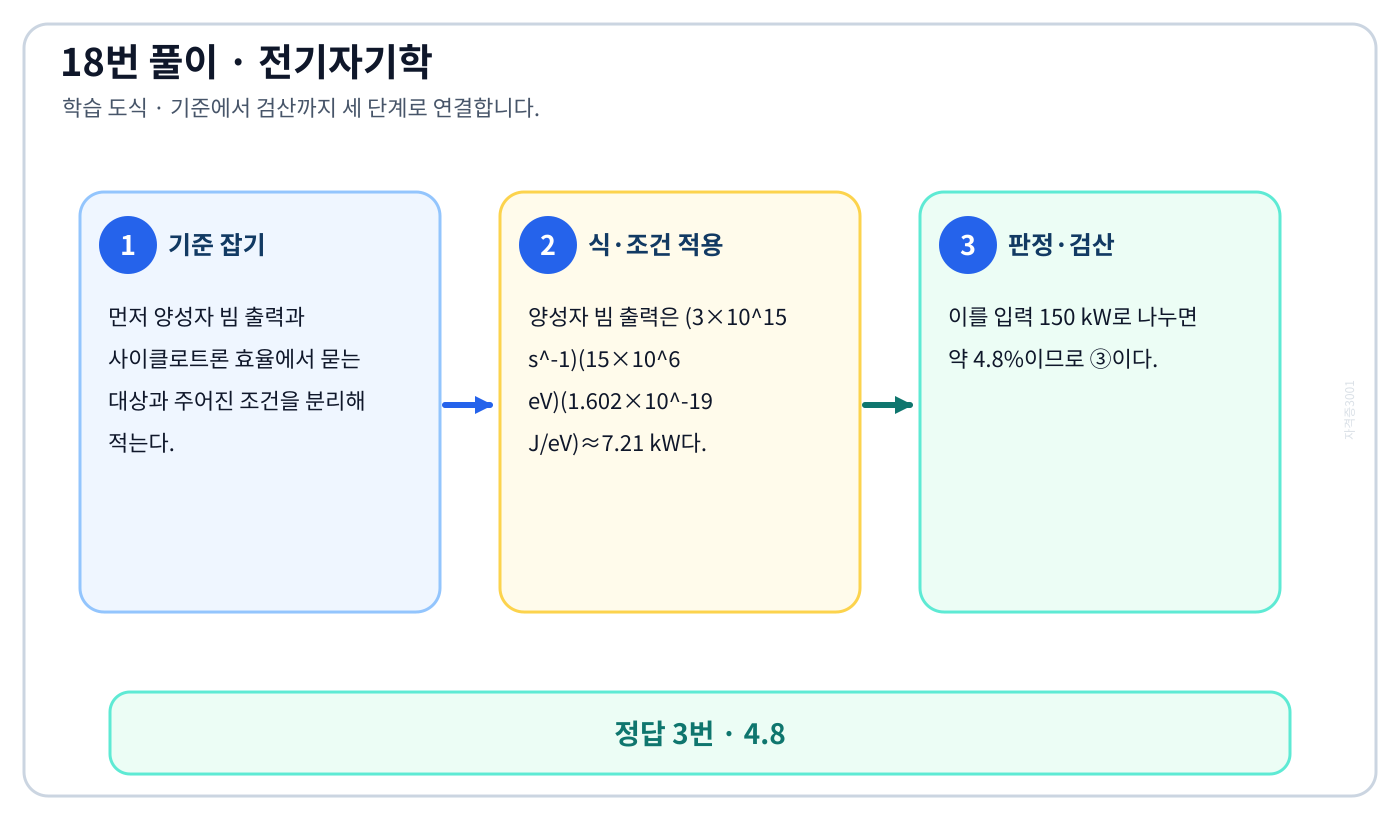

1. 먼저 양성자 빔 출력과 사이클로트론 효율에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. 양성자 빔 출력은 (3×10¹⁵ s⁻¹)(15×10⁶ eV)(1.602×10⁻¹⁹ J/eV)≈7.21 kW다.
3. 이를 입력 150 kW로 나누면 약 4.8%이므로 ③이다.

자주 하는 실수: 양성자 빔 출력과 사이클로트론 효율의 식을 쓰기 전에 기준전압·단위·방향·초기조건을 확정한다. ‘2.8’가 나오면 분모, 제곱, 위상 또는 단위변환을 역산해 오류를 찾는다.

다른 문제에 적용: 유사 계산문제에서도 기호식을 먼저 세운 뒤 SI 단위로 바꾸고, 차원·부호·위상·초기조건 또는 역산으로 결과를 검산한다.

이 문제로 익힐 것

자속·단면적·자계로 구하는 비투자율의 기준식을 세우고 단위·부호·위상·조건을 적용하여 ‘426’를 도출할 수 있다.

풀이 순서

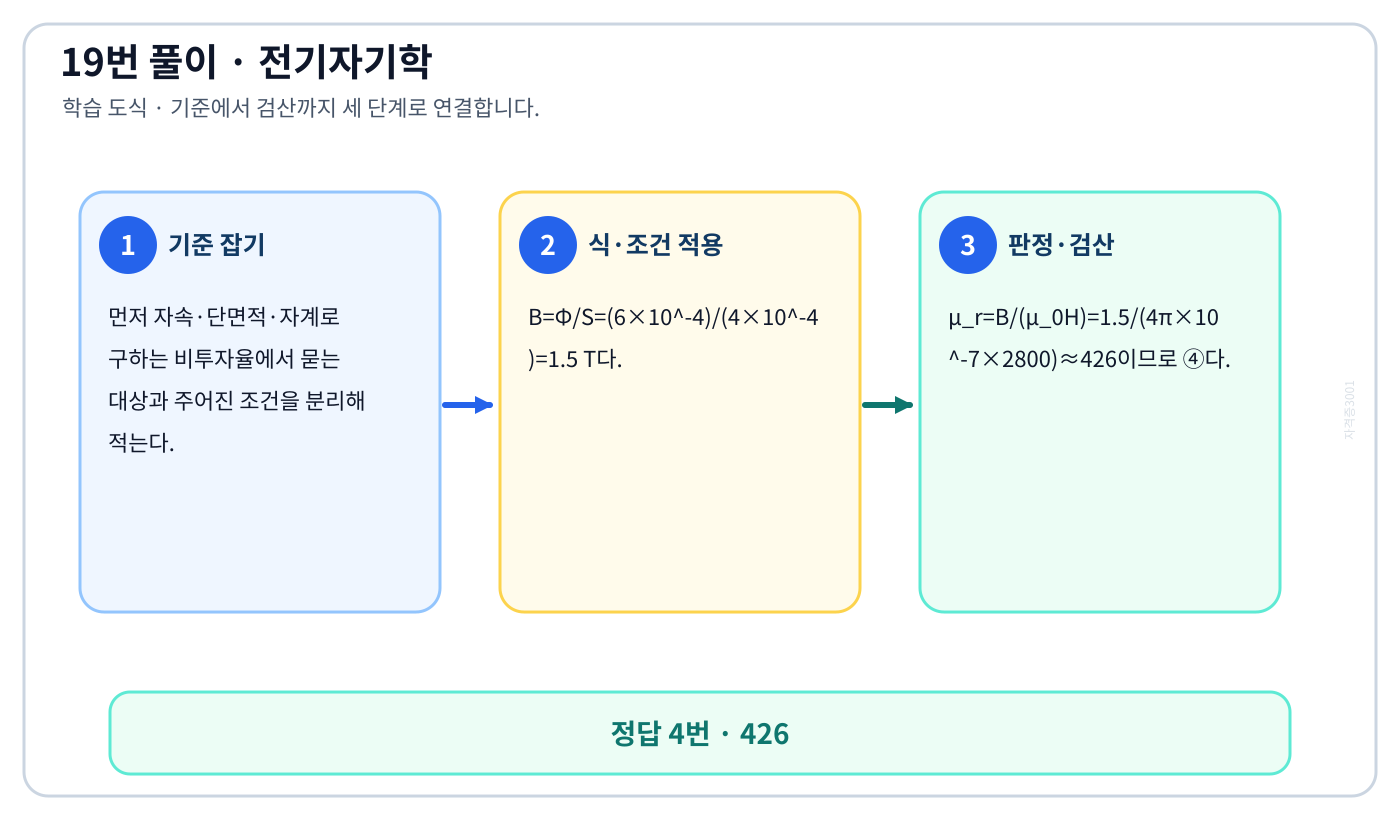

1. 먼저 자속·단면적·자계로 구하는 비투자율에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. B=Φ/S=(6×10⁻⁴)/(4×10⁻⁴)=1.5 T다.
3. μ_r=B/(μ₀H)=1.5/(4π×10⁻⁷×2800)≈426이므로 ④다.

자주 하는 실수: 자속·단면적·자계로 구하는 비투자율의 식을 쓰기 전에 기준전압·단위·방향·초기조건을 확정한다. ‘346’가 나오면 분모, 제곱, 위상 또는 단위변환을 역산해 오류를 찾는다.

다른 문제에 적용: 유사 계산문제에서도 기호식을 먼저 세운 뒤 SI 단위로 바꾸고, 차원·부호·위상·초기조건 또는 역산으로 결과를 검산한다.

이 문제로 익힐 것

정전평형 도체의 전하와 전계의 정의와 반대개념을 비교하여 ‘가우스정리에 의해 내부에는 전하가 존재한다.’를 판별할 수 있다.

풀이 순서

1. 먼저 정전평형 도체의 전하와 전계에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. 정전평형 도체 내부의 전계는 0이고 초과전하는 표면에 분포한다.
3. 표면 전계는 수직이며 곡률이 큰 곳의 표면전하밀도가 크므로 내부에 전하가 존재한다는 ①이 틀리다.

자주 하는 실수: 정전평형 도체의 전하와 전계의 익숙한 문장만 보고 고르지 말고 부정어를 먼저 표시한다. ‘전계는 도체 표면에 수직인 방향으로 진행된다.’가 옳은 이유와 정답 진술이 어긋나는 이유를 따로 설명한다.

다른 문제에 적용: 유사 개념문제에서는 정의의 주어·원인·방향을 표시한 뒤 반대개념과 나란히 비교하여 단어 하나가 바뀐 선지까지 판별한다.

이 문제로 익힐 것

도체 간격에 따른 송전선 인덕턴스의 기준식을 세우고 단위·부호·위상·조건을 적용하여 ‘커진다.’를 도출할 수 있다.

풀이 순서

1. 먼저 도체 간격에 따른 송전선 인덕턴스에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. 가공선 한 상의 인덕턴스는 L∝ln(D/r′)로 나타난다.
3. 도체 굵기 즉 r′를 고정하고 도체 간 등가거리 D를 키우면 로그항이 증가하므로 ①처럼 인덕턴스가 커진다.

자주 하는 실수: 도체 간격에 따른 송전선 인덕턴스의 식을 쓰기 전에 기준전압·단위·방향·초기조건을 확정한다. ‘작아진다.’가 나오면 분모, 제곱, 위상 또는 단위변환을 역산해 오류를 찾는다.

다른 문제에 적용: 유사 계산문제에서도 기호식을 먼저 세운 뒤 SI 단위로 바꾸고, 차원·부호·위상·초기조건 또는 역산으로 결과를 검산한다.

이 문제로 익힐 것

같은 전선중량에서 3상과 단상의 손실비의 기준식을 세우고 단위·부호·위상·조건을 적용하여 ‘3/4’를 도출할 수 있다.

풀이 순서

1. 같은 총 전선중량에서 3상 한 가닥 면적은 단상의 2/3다.
2. 같은 P·V·역률이면 3상 선전류는 단상전류의 1/√3이다.
3. 선수·I²R을 나누면 손실비가 3/4이므로 ②다.

자주 하는 실수: 같은 전선중량에서 3상과 단상의 손실비의 식을 쓰기 전에 기준전압·단위·방향·초기조건을 확정한다. ‘1’가 나오면 분모, 제곱, 위상 또는 단위변환을 역산해 오류를 찾는다.

다른 문제에 적용: 유사 계산문제에서도 기호식을 먼저 세운 뒤 SI 단위로 바꾸고, 차원·부호·위상·초기조건 또는 역산으로 결과를 검산한다.

이 문제로 익힐 것

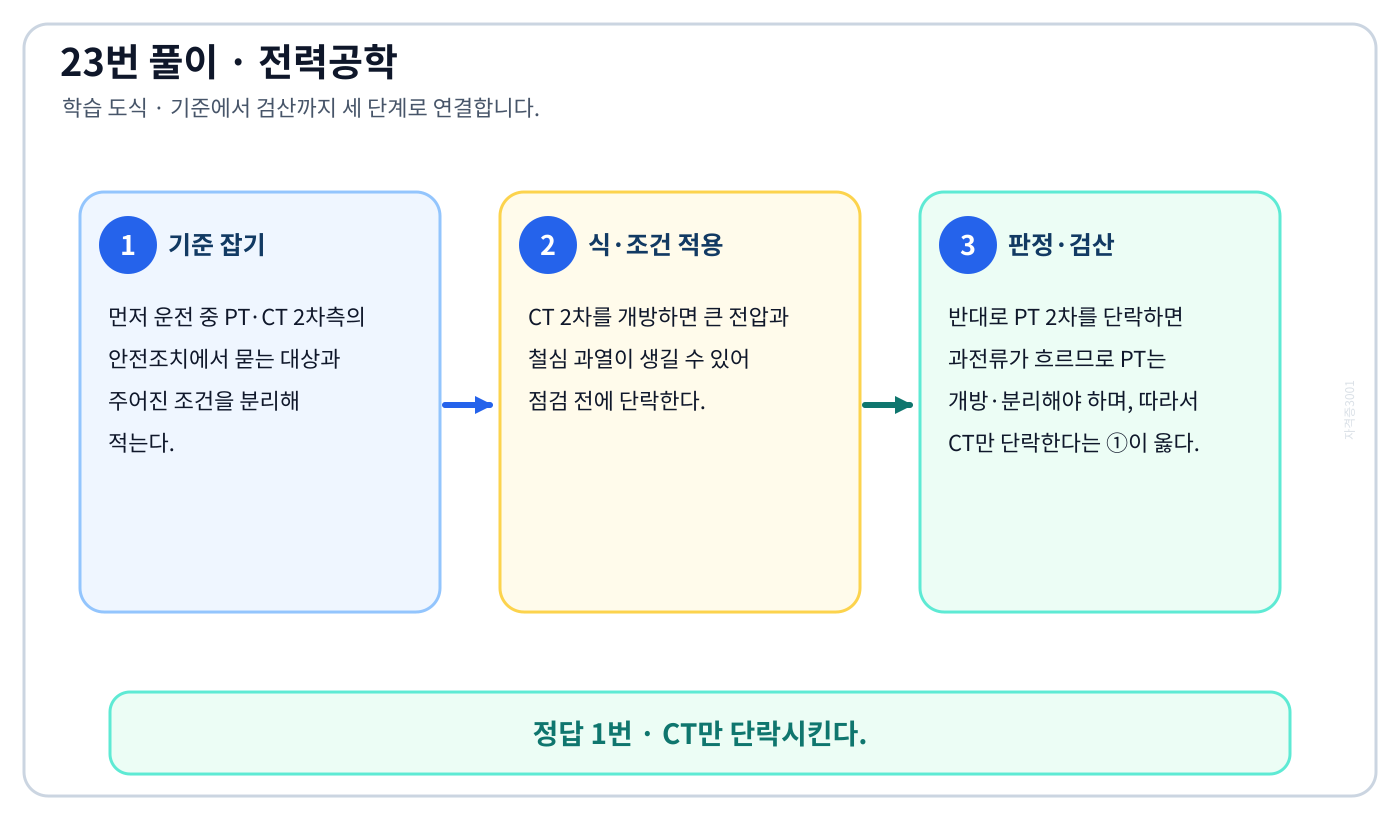

운전 중 PT·CT 2차측의 안전조치의 정의와 반대개념을 비교하여 ‘CT만 단락시킨다.’를 판별할 수 있다.

풀이 순서

1. 먼저 운전 중 PT·CT 2차측의 안전조치에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. CT 2차를 개방하면 큰 전압과 철심 과열이 생길 수 있어 점검 전에 단락한다.
3. 반대로 PT 2차를 단락하면 과전류가 흐르므로 PT는 개방·분리해야 하며, 따라서 CT만 단락한다는 ①이 옳다.

자주 하는 실수: 운전 중 PT·CT 2차측의 안전조치에서 원인·결과나 적용대상을 바꾸면 ‘PT만 단락시킨다.’를 고르기 쉽다. 정의의 주어·작용·방향을 한 묶음으로 비교한다.

다른 문제에 적용: 유사 개념문제에서는 정의의 주어·원인·방향을 표시한 뒤 반대개념과 나란히 비교하여 단어 하나가 바뀐 선지까지 판별한다.

이 문제로 익힐 것

역률개선의 전류·손실·전압강하 효과의 정의와 반대개념을 비교하여 ‘선로 절연의 비용 절감’를 판별할 수 있다.

풀이 순서

1. 먼저 역률개선의 전류·손실·전압강하 효과에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. 같은 유효전력에서 역률을 높이면 선전류가 줄어 I²R 손실과 전압강하가 감소하고 설비 여유가 커진다.
3. 계통 사용전압과 절연등급은 그대로이므로 절연비용 절감이라는 ④는 직접 효과가 아니다.

자주 하는 실수: 역률개선의 전류·손실·전압강하 효과의 익숙한 문장만 보고 고르지 말고 부정어를 먼저 표시한다. ‘선로의 전력손실 경감’가 옳은 이유와 정답 진술이 어긋나는 이유를 따로 설명한다.

다른 문제에 적용: 유사 개념문제에서는 정의의 주어·원인·방향을 표시한 뒤 반대개념과 나란히 비교하여 단어 하나가 바뀐 선지까지 판별한다.

이 문제로 익힐 것

유효낙차와 종합효율로 구하는 수력출력의 기준식을 세우고 단위·부호·위상·조건을 적용하여 ‘48750’를 도출할 수 있다.

풀이 순서

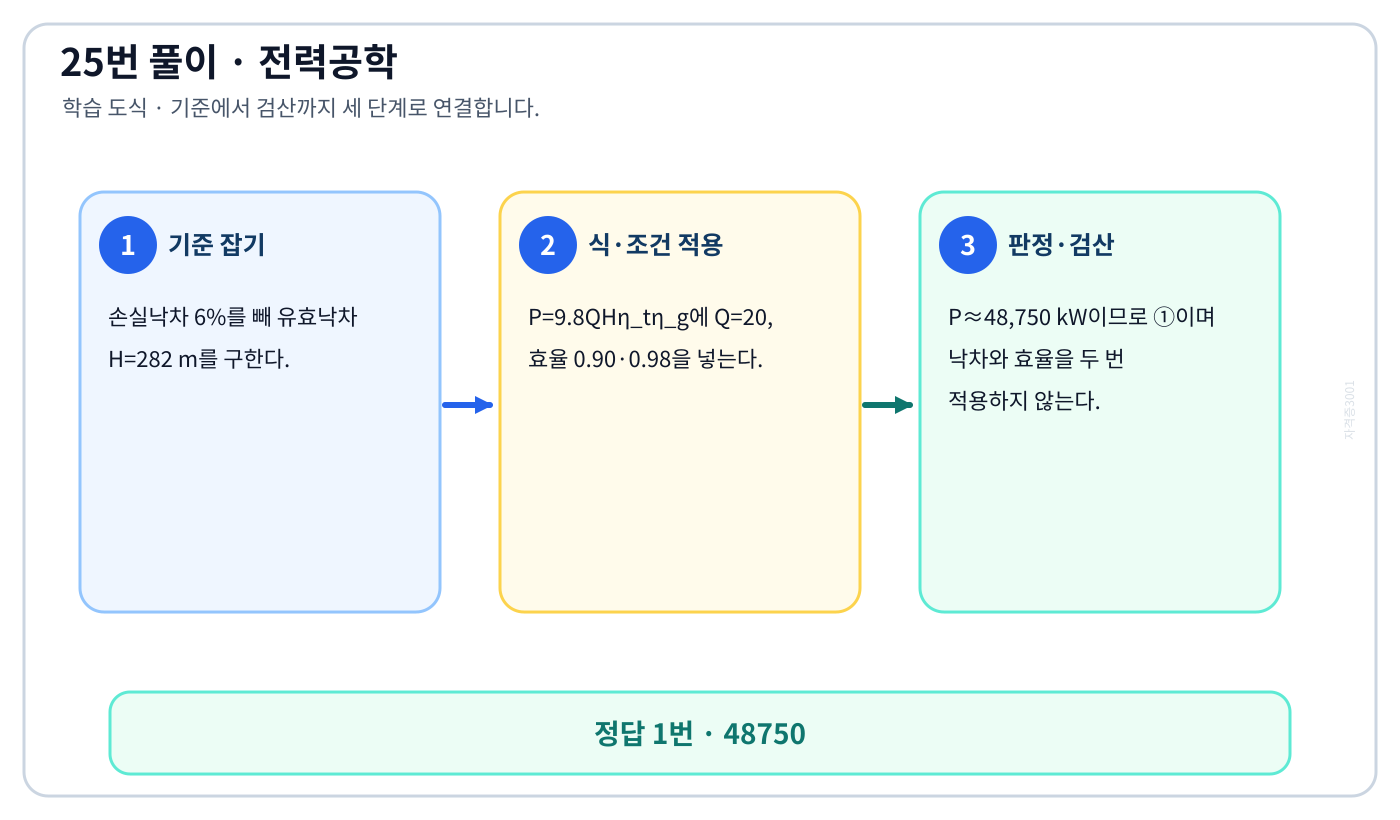

1. 손실낙차 6%를 빼 유효낙차 H=282 m를 구한다.
2. P=9.8QHη_tη_g에 Q=20, 효율 0.90·0.98을 넣는다.
3. P≈48,750 kW이므로 ①이며 낙차와 효율을 두 번 적용하지 않는다.

자주 하는 실수: 유효낙차와 종합효율로 구하는 수력출력의 식을 쓰기 전에 기준전압·단위·방향·초기조건을 확정한다. ‘51860’가 나오면 분모, 제곱, 위상 또는 단위변환을 역산해 오류를 찾는다.

다른 문제에 적용: 유사 계산문제에서도 기호식을 먼저 세운 뒤 SI 단위로 바꾸고, 차원·부호·위상·초기조건 또는 역산으로 결과를 검산한다.

이 문제로 익힐 것

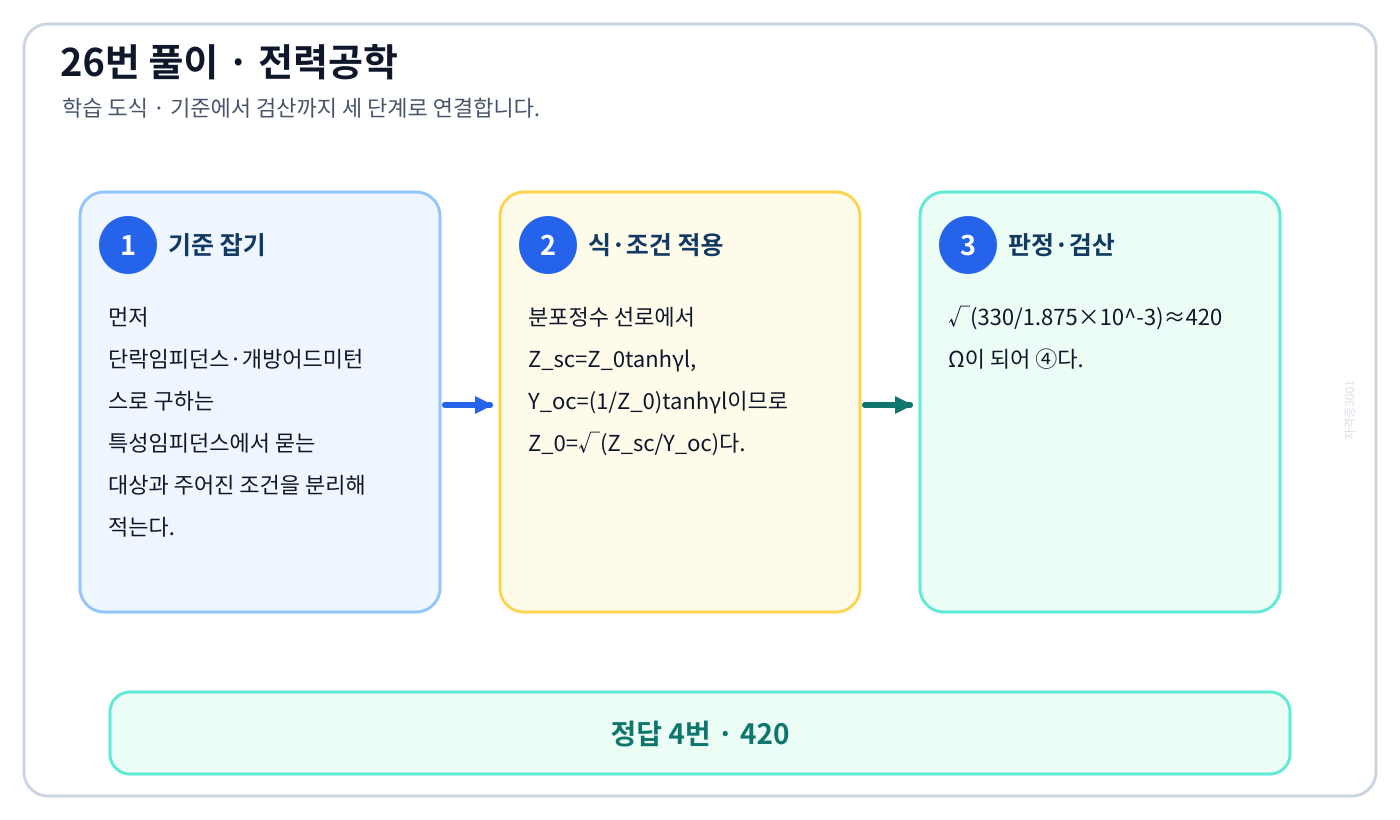

단락임피던스·개방어드미턴스로 구하는 특성임피던스의 기준식을 세우고 단위·부호·위상·조건을 적용하여 ‘420’를 도출할 수 있다.

풀이 순서

1. 먼저 단락임피던스·개방어드미턴스로 구하는 특성임피던스에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. 분포정수 선로에서 Z_sc=Z₀tanhγl, Y_oc=(1/Z₀)tanhγl이므로 Z₀=√(Z_sc/Y_oc)다.
3. √(330/1.875×10⁻³)≈420 Ω이 되어 ④다.

자주 하는 실수: 단락임피던스·개방어드미턴스로 구하는 특성임피던스의 식을 쓰기 전에 기준전압·단위·방향·초기조건을 확정한다. ‘120’가 나오면 분모, 제곱, 위상 또는 단위변환을 역산해 오류를 찾는다.

다른 문제에 적용: 유사 계산문제에서도 기호식을 먼저 세운 뒤 SI 단위로 바꾸고, 차원·부호·위상·초기조건 또는 역산으로 결과를 검산한다.

이 문제로 익힐 것

자동 재폐로 보호기기 리클로저의 정의와 반대개념을 비교하여 ‘리클로저’를 판별할 수 있다.

풀이 순서

1. 먼저 자동 재폐로 보호기기 리클로저에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. 과전류를 검출해 차단한 뒤 설정시간 후 자동으로 다시 투입하는 장치는 리클로저다.
3. 섹셔널라이저는 상위 리클로저의 무전압 시간에 고장구간을 분리할 뿐 자체 차단·재폐로 기능이 없으므로 ②다.

자주 하는 실수: 자동 재폐로 보호기기 리클로저에서 원인·결과나 적용대상을 바꾸면 ‘라인퓨즈’를 고르기 쉽다. 정의의 주어·작용·방향을 한 묶음으로 비교한다.

다른 문제에 적용: 유사 개념문제에서는 정의의 주어·원인·방향을 표시한 뒤 반대개념과 나란히 비교하여 단어 하나가 바뀐 선지까지 판별한다.

이 문제로 익힐 것

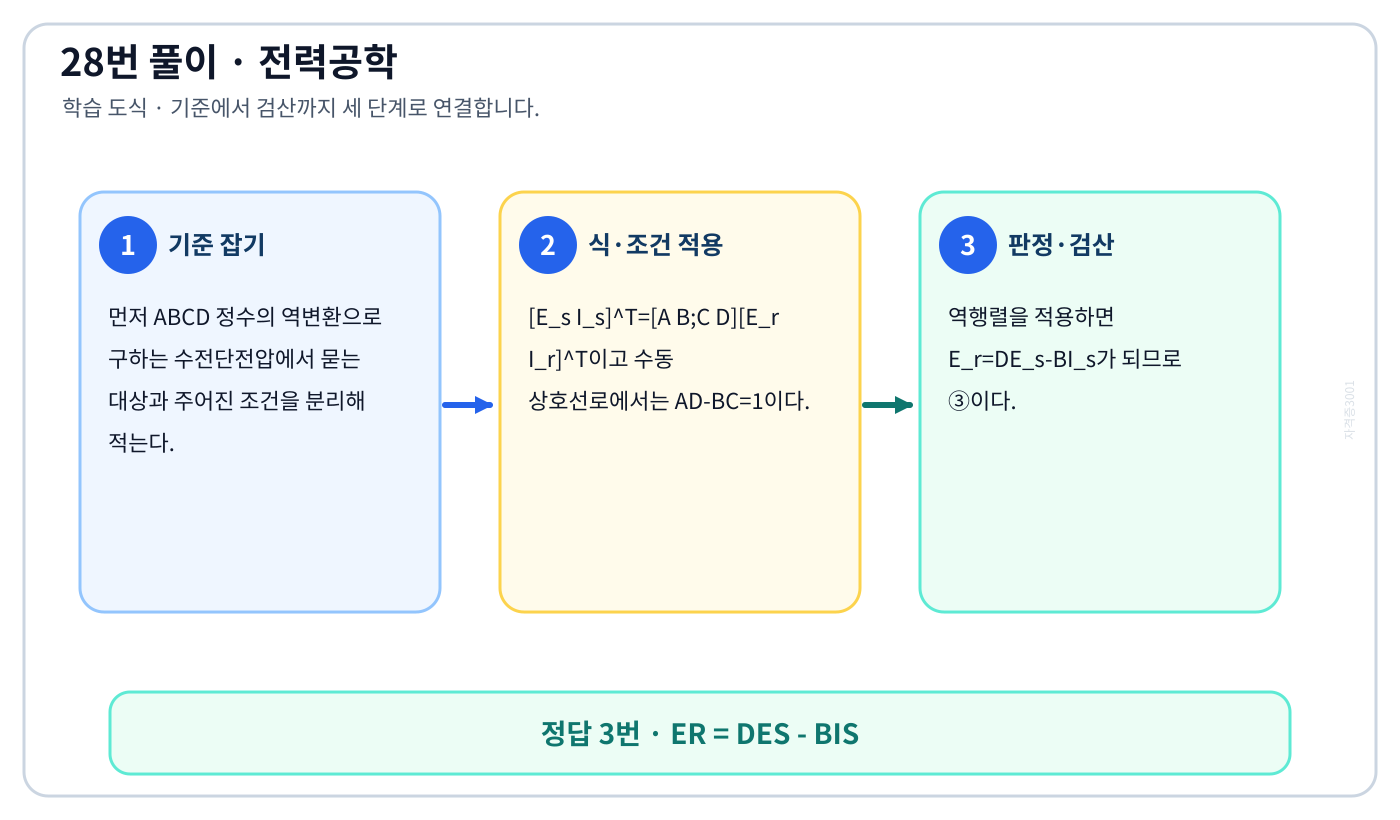

ABCD 정수의 역변환으로 구하는 수전단전압의 기준식을 세우고 단위·부호·위상·조건을 적용하여 ‘ER = DES – BIS’를 도출할 수 있다.

풀이 순서

1. 먼저 ABCD 정수의 역변환으로 구하는 수전단전압에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. [E_s I_s]^T=[A B;C D][E_r I_r]^T이고 수동 상호선로에서는 AD-BC=1이다.
3. 역행렬을 적용하면 E_r=DE_s-BI_s가 되므로 ③이다.

자주 하는 실수: ABCD 정수의 역변환으로 구하는 수전단전압의 식을 쓰기 전에 기준전압·단위·방향·초기조건을 확정한다. ‘ER = AES + CIS’가 나오면 분모, 제곱, 위상 또는 단위변환을 역산해 오류를 찾는다.

다른 문제에 적용: 유사 계산문제에서도 기호식을 먼저 세운 뒤 SI 단위로 바꾸고, 차원·부호·위상·초기조건 또는 역산으로 결과를 검산한다.

이 문제로 익힐 것

비접지계통 1선지락과 대지정전용량의 정의와 반대개념을 비교하여 ‘대지정전용량’를 판별할 수 있다.

풀이 순서

1. 먼저 비접지계통 1선지락과 대지정전용량에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. 비접지 3상계통의 1선지락전류는 건전상에서 대지로 흐르는 충전전류의 벡터합이다.
3. 따라서 계산에 쓰는 것은 선간정전용량이 아니라 각 상의 대지정전용량인 ②다.

자주 하는 실수: 비접지계통 1선지락과 대지정전용량에서 원인·결과나 적용대상을 바꾸면 ‘작용정전용량’를 고르기 쉽다. 정의의 주어·작용·방향을 한 묶음으로 비교한다.

다른 문제에 적용: 유사 개념문제에서는 정의의 주어·원인·방향을 표시한 뒤 반대개념과 나란히 비교하여 단어 하나가 바뀐 선지까지 판별한다.

이 문제로 익힐 것

영상전류 검출용 ZCT의 정의와 반대개념을 비교하여 ‘ZCT’를 판별할 수 있다.

풀이 순서

1. 먼저 영상전류 검출용 ZCT에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. 세 상 도체를 함께 관통시켜 I_a+I_b+I_c=3I₀를 검출하는 변류기가 ZCT다.
3. CT는 상전류, GPT는 영상전압을 제공하므로 영상전류를 계전기에 공급하는 답은 ③이다.

자주 하는 실수: 영상전류 검출용 ZCT에서 원인·결과나 적용대상을 바꾸면 ‘PT’를 고르기 쉽다. 정의의 주어·작용·방향을 한 묶음으로 비교한다.

다른 문제에 적용: 유사 개념문제에서는 정의의 주어·원인·방향을 표시한 뒤 반대개념과 나란히 비교하여 단어 하나가 바뀐 선지까지 판별한다.

이 문제로 익힐 것

이상전압 제한용 피뢰기의 정의와 반대개념을 비교하여 ‘피뢰기’를 판별할 수 있다.

풀이 순서

1. 먼저 이상전압 제한용 피뢰기에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. 피뢰기는 낙뢰·개폐서지 때 전압을 제한하고 서지전류를 대지로 흘려 피보호설비의 절연을 지킨다.
3. 계전기나 접지봉만으로 파고값을 제한할 수 없으므로 ②다.

자주 하는 실수: 이상전압 제한용 피뢰기에서 원인·결과나 적용대상을 바꾸면 ‘초호환’를 고르기 쉽다. 정의의 주어·작용·방향을 한 묶음으로 비교한다.

다른 문제에 적용: 유사 개념문제에서는 정의의 주어·원인·방향을 표시한 뒤 반대개념과 나란히 비교하여 단어 하나가 바뀐 선지까지 판별한다.

이 문제로 익힐 것

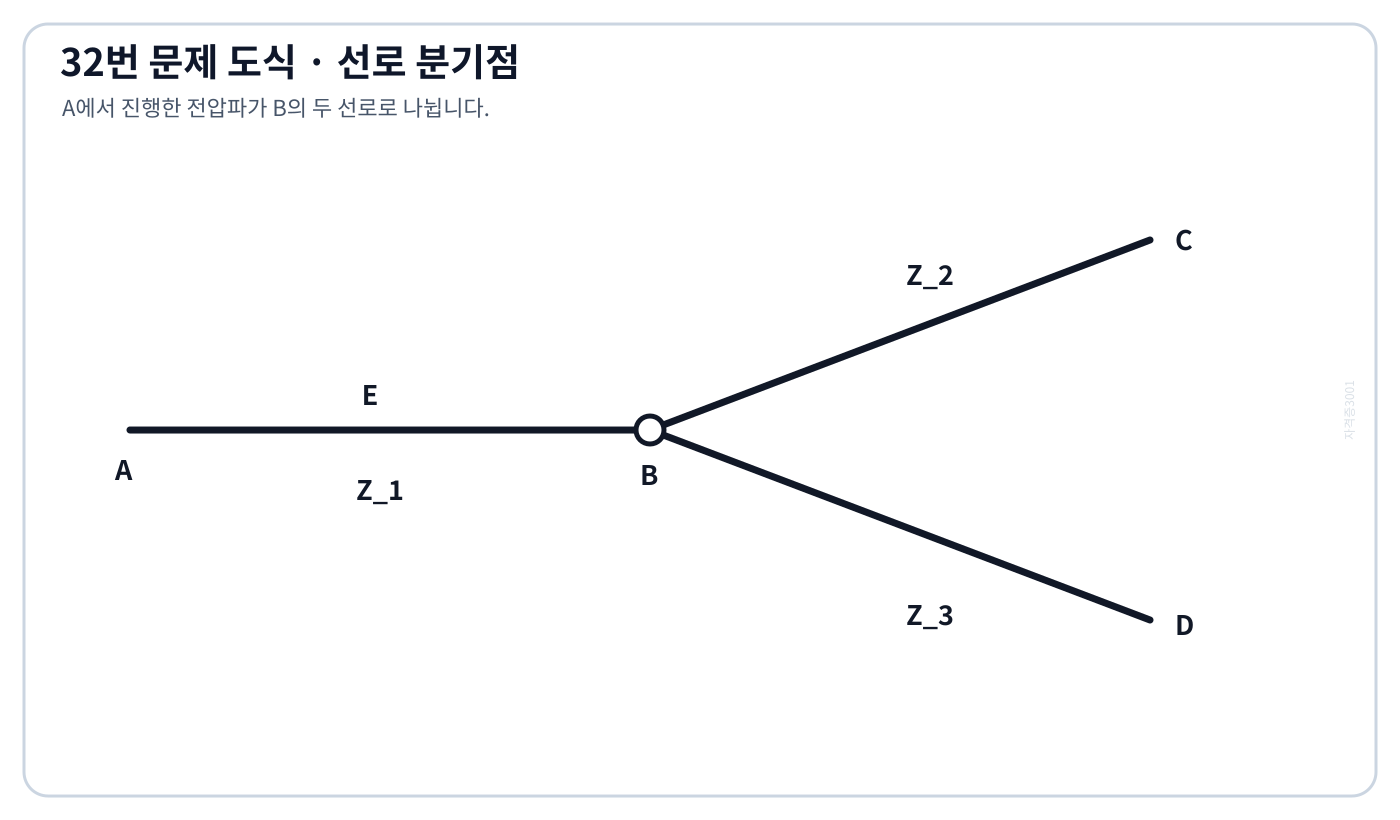

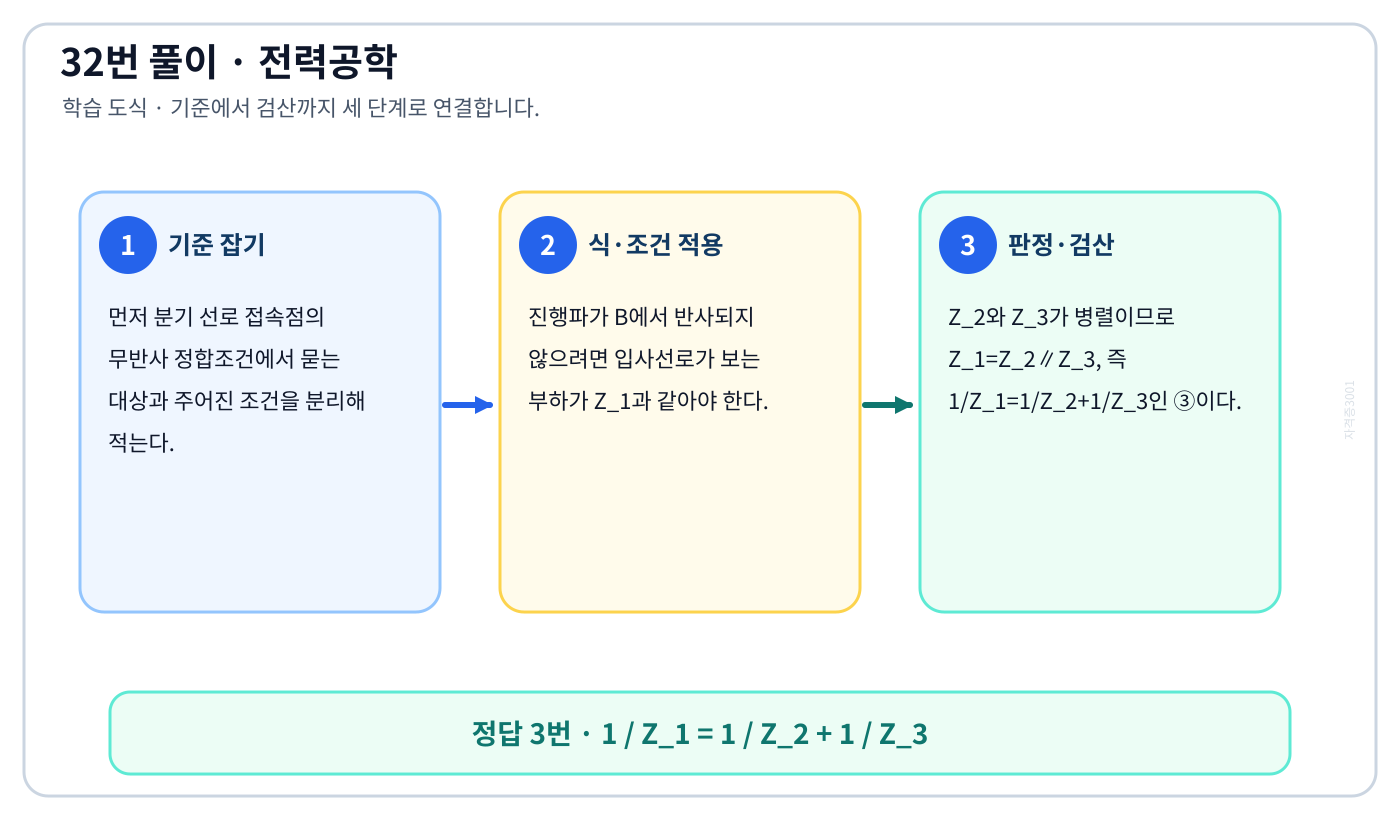

분기 선로 접속점의 무반사 정합조건의 기준식을 세우고 단위·부호·위상·조건을 적용하여 ‘1 / Z_1 = 1 / Z_2 + 1 / Z_3’를 도출할 수 있다.

풀이 순서

1. 먼저 분기 선로 접속점의 무반사 정합조건에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. 진행파가 B에서 반사되지 않으려면 입사선로가 보는 부하가 Z₁과 같아야 한다.
3. Z₂와 Z₃가 병렬이므로 Z₁=Z₂∥Z₃, 즉 1/Z₁=1/Z₂+1/Z₃인 ③이다.

자주 하는 실수: 분기 선로 접속점의 무반사 정합조건의 식을 쓰기 전에 기준전압·단위·방향·초기조건을 확정한다. ‘Z_1 = Z_2 + Z_3’가 나오면 분모, 제곱, 위상 또는 단위변환을 역산해 오류를 찾는다.

다른 문제에 적용: 유사 계산문제에서도 기호식을 먼저 세운 뒤 SI 단위로 바꾸고, 차원·부호·위상·초기조건 또는 역산으로 결과를 검산한다.

이 문제로 익힐 것

저압 뱅킹방식의 캐스케이딩의 정의와 반대개념을 비교하여 ‘캐스케이딩(Cascading)’를 판별할 수 있다.

풀이 순서

1. 먼저 저압 뱅킹방식의 캐스케이딩에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. 저압 뱅킹에서 한 저압측 고장이 네트워크를 통해 건전 변압기에도 과전류를 만들고 보호장치가 연쇄 차단되는 현상이 캐스케이딩이다.
3. 순간 전압변동인 플리커와 구분하면 ④다.

자주 하는 실수: 저압 뱅킹방식의 캐스케이딩에서 원인·결과나 적용대상을 바꾸면 ‘아킹(Arcing)’를 고르기 쉽다. 정의의 주어·작용·방향을 한 묶음으로 비교한다.

다른 문제에 적용: 유사 개념문제에서는 정의의 주어·원인·방향을 표시한 뒤 반대개념과 나란히 비교하여 단어 하나가 바뀐 선지까지 판별한다.

이 문제로 익힐 것

가스차단기의 소호·절연회복 특성의 정의와 반대개념을 비교하여 ‘근거리 차단에 유리하지 못하다.’를 판별할 수 있다.

풀이 순서

1. 먼저 가스차단기의 소호·절연회복 특성에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. SF₆ 가스차단기는 불연성이며 절연·소호 성능과 절연회복이 우수해 특고압에 널리 쓴다.
3. 근거리선로 고장 차단에도 유리하므로 ‘유리하지 못하다’는 ①이 틀리다.

자주 하는 실수: 가스차단기의 소호·절연회복 특성의 익숙한 문장만 보고 고르지 말고 부정어를 먼저 표시한다. ‘불연성이므로 화재의 위험성이 적다.’가 옳은 이유와 정답 진술이 어긋나는 이유를 따로 설명한다.

다른 문제에 적용: 유사 개념문제에서는 정의의 주어·원인·방향을 표시한 뒤 반대개념과 나란히 비교하여 단어 하나가 바뀐 선지까지 판별한다.

이 문제로 익힐 것

켈빈 법칙의 경제적 전선단면적의 정의와 반대개념을 비교하여 ‘경제적인 전선의 굵기를 선정하고자 하는 경우’를 판별할 수 있다.

풀이 순서

1. 먼저 켈빈 법칙의 경제적 전선단면적에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. 켈빈의 법칙은 전선 설비비의 연간 고정비와 전력손실비의 합이 최소가 되는 단면적을 정한다.
3. 단순히 전압강하나 손실 하나만 최소화하는 법칙이 아니므로 ④가 맞다.

자주 하는 실수: 켈빈 법칙의 경제적 전선단면적에서 원인·결과나 적용대상을 바꾸면 ‘전압 강하를 감소시키고자 하는 경우’를 고르기 쉽다. 정의의 주어·작용·방향을 한 묶음으로 비교한다.

다른 문제에 적용: 유사 개념문제에서는 정의의 주어·원인·방향을 표시한 뒤 반대개념과 나란히 비교하여 단어 하나가 바뀐 선지까지 판별한다.

이 문제로 익힐 것

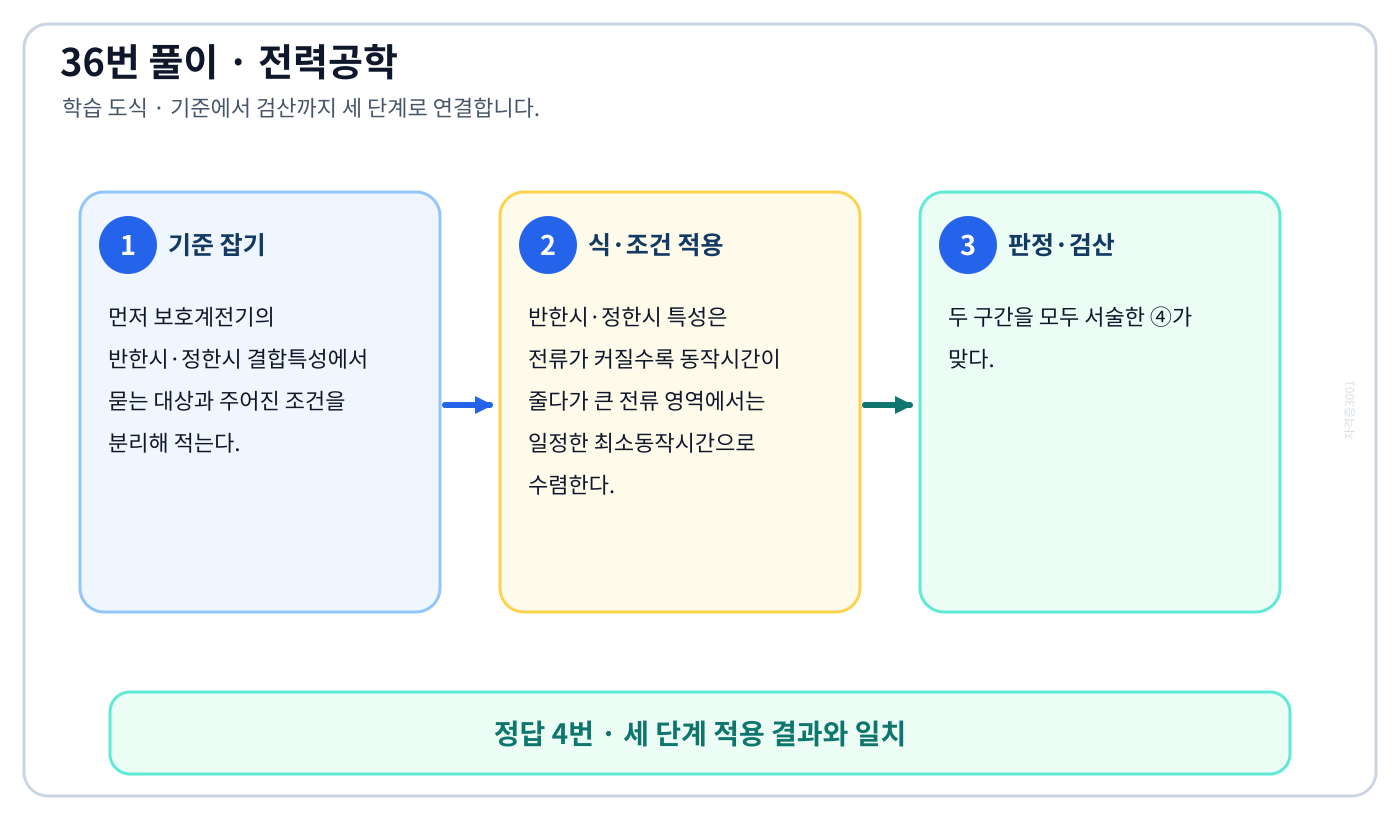

보호계전기의 반한시·정한시 결합특성의 정의와 반대개념을 비교하여 ‘동작전류가 커질수록 동작시간이 짧아지며, 어떤 전류이상이 되면 동작전류의 크기에 관계없이 일정한 시간에서 동작하는 특성’를 판별할 수 있다.

풀이 순서

1. 먼저 보호계전기의 반한시·정한시 결합특성에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. 반한시·정한시 특성은 전류가 커질수록 동작시간이 줄다가 큰 전류 영역에서는 일정한 최소동작시간으로 수렴한다.
3. 두 구간을 모두 서술한 ④가 맞다.

자주 하는 실수: 보호계전기의 반한시·정한시 결합특성에서 원인·결과나 적용대상을 바꾸면 ‘동작전류가 커질수록 동작시간이 짧게 되는 특성’를 고르기 쉽다. 정의의 주어·작용·방향을 한 묶음으로 비교한다.

다른 문제에 적용: 유사 개념문제에서는 정의의 주어·원인·방향을 표시한 뒤 반대개념과 나란히 비교하여 단어 하나가 바뀐 선지까지 판별한다.

이 문제로 익힐 것

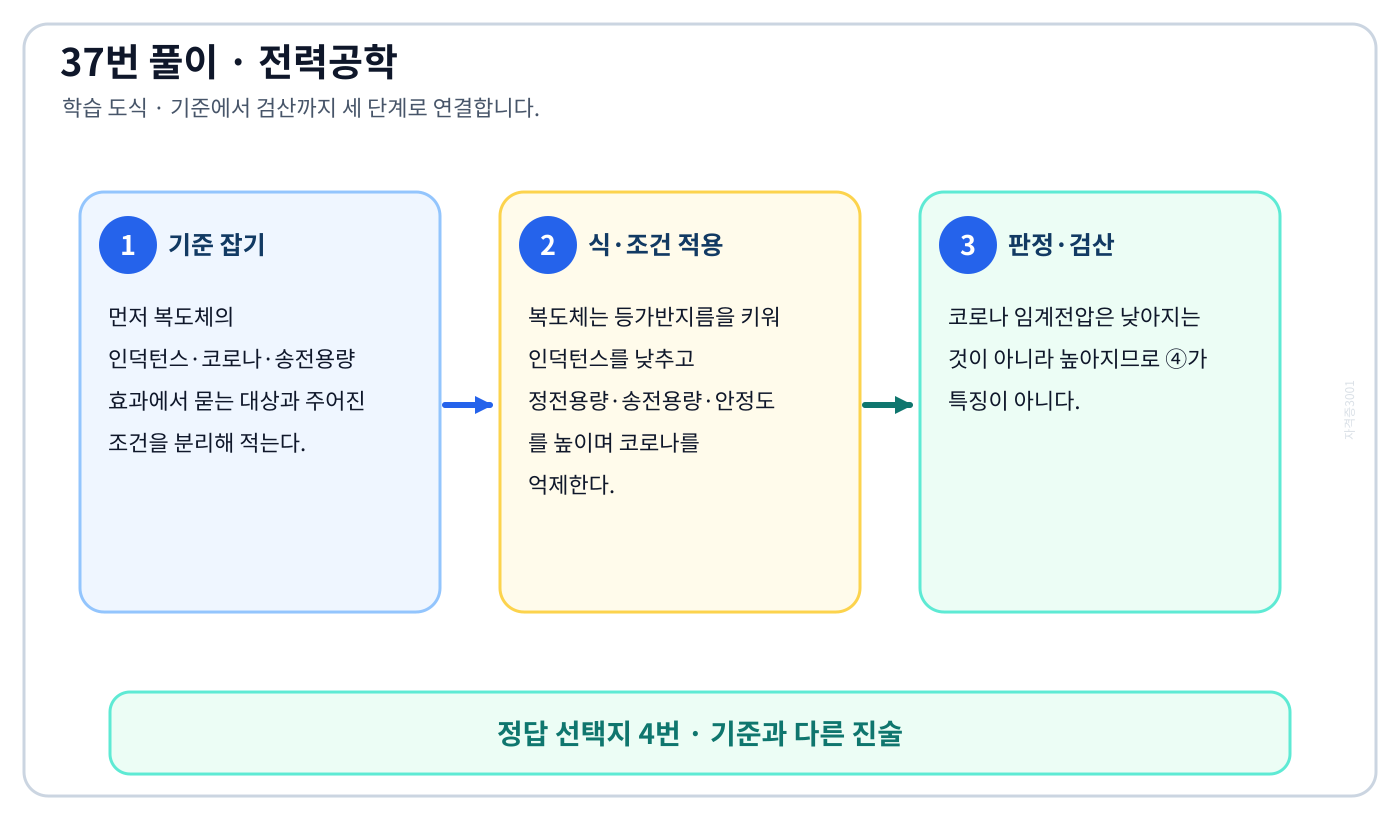

복도체의 인덕턴스·코로나·송전용량 효과의 정의와 반대개념을 비교하여 ‘코로나 임계전압이 감소된다.’를 판별할 수 있다.

풀이 순서

1. 먼저 복도체의 인덕턴스·코로나·송전용량 효과에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. 복도체는 등가반지름을 키워 인덕턴스를 낮추고 정전용량·송전용량·안정도를 높이며 코로나를 억제한다.
3. 코로나 임계전압은 낮아지는 것이 아니라 높아지므로 ④가 특징이 아니다.

자주 하는 실수: 복도체의 인덕턴스·코로나·송전용량 효과의 익숙한 문장만 보고 고르지 말고 부정어를 먼저 표시한다. ‘안정도가 증가된다.’가 옳은 이유와 정답 진술이 어긋나는 이유를 따로 설명한다.

다른 문제에 적용: 유사 개념문제에서는 정의의 주어·원인·방향을 표시한 뒤 반대개념과 나란히 비교하여 단어 하나가 바뀐 선지까지 판별한다.

이 문제로 익힐 것

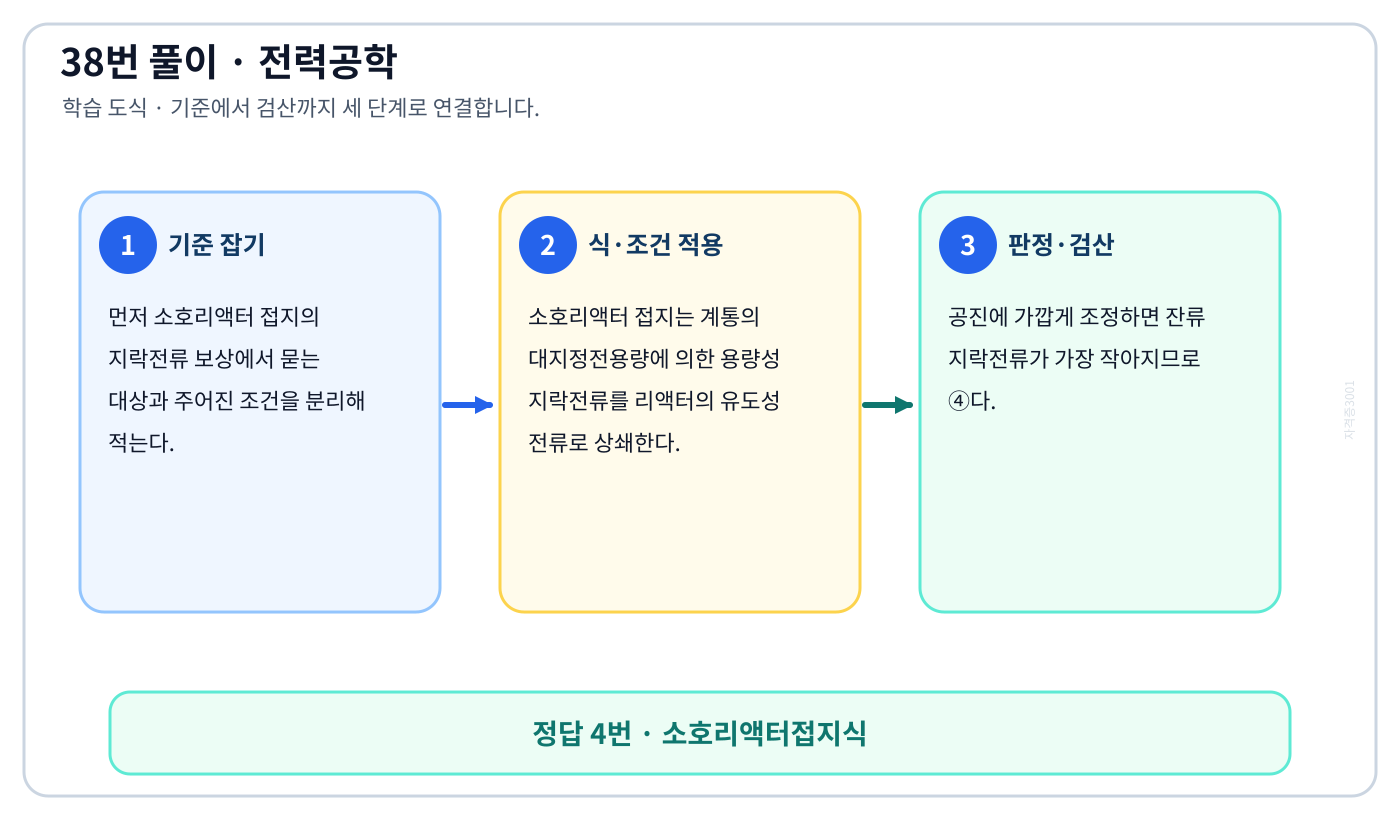

소호리액터 접지의 지락전류 보상의 정의와 반대개념을 비교하여 ‘소호리액터접지식’를 판별할 수 있다.

풀이 순서

1. 먼저 소호리액터 접지의 지락전류 보상에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. 소호리액터 접지는 계통의 대지정전용량에 의한 용량성 지락전류를 리액터의 유도성 전류로 상쇄한다.
3. 공진에 가깝게 조정하면 잔류 지락전류가 가장 작아지므로 ④다.

자주 하는 실수: 소호리액터 접지의 지락전류 보상에서 원인·결과나 적용대상을 바꾸면 ‘비접지식’를 고르기 쉽다. 정의의 주어·작용·방향을 한 묶음으로 비교한다.

다른 문제에 적용: 유사 개념문제에서는 정의의 주어·원인·방향을 표시한 뒤 반대개념과 나란히 비교하여 단어 하나가 바뀐 선지까지 판별한다.

이 문제로 익힐 것

수차 캐비테이션의 발생조건과 방지의 정의와 반대개념을 비교하여 ‘흡출수두를 증대시킨다.’를 판별할 수 있다.

풀이 순서

1. 먼저 수차 캐비테이션의 발생조건과 방지에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. 캐비테이션은 러너 출구 압력이 증기압 아래로 떨어질 때 생긴다.
3. 흡출수두를 줄이고 과부하·과대한 비속도를 피하며 내침식 재료를 써야 하므로 흡출수두를 증대한다는 ①이 틀리다.

자주 하는 실수: 수차 캐비테이션의 발생조건과 방지의 익숙한 문장만 보고 고르지 말고 부정어를 먼저 표시한다. ‘과부화 운전을 가능한 한 피한다.’가 옳은 이유와 정답 진술이 어긋나는 이유를 따로 설명한다.

다른 문제에 적용: 유사 개념문제에서는 정의의 주어·원인·방향을 표시한 뒤 반대개념과 나란히 비교하여 단어 하나가 바뀐 선지까지 판별한다.

이 문제로 익힐 것

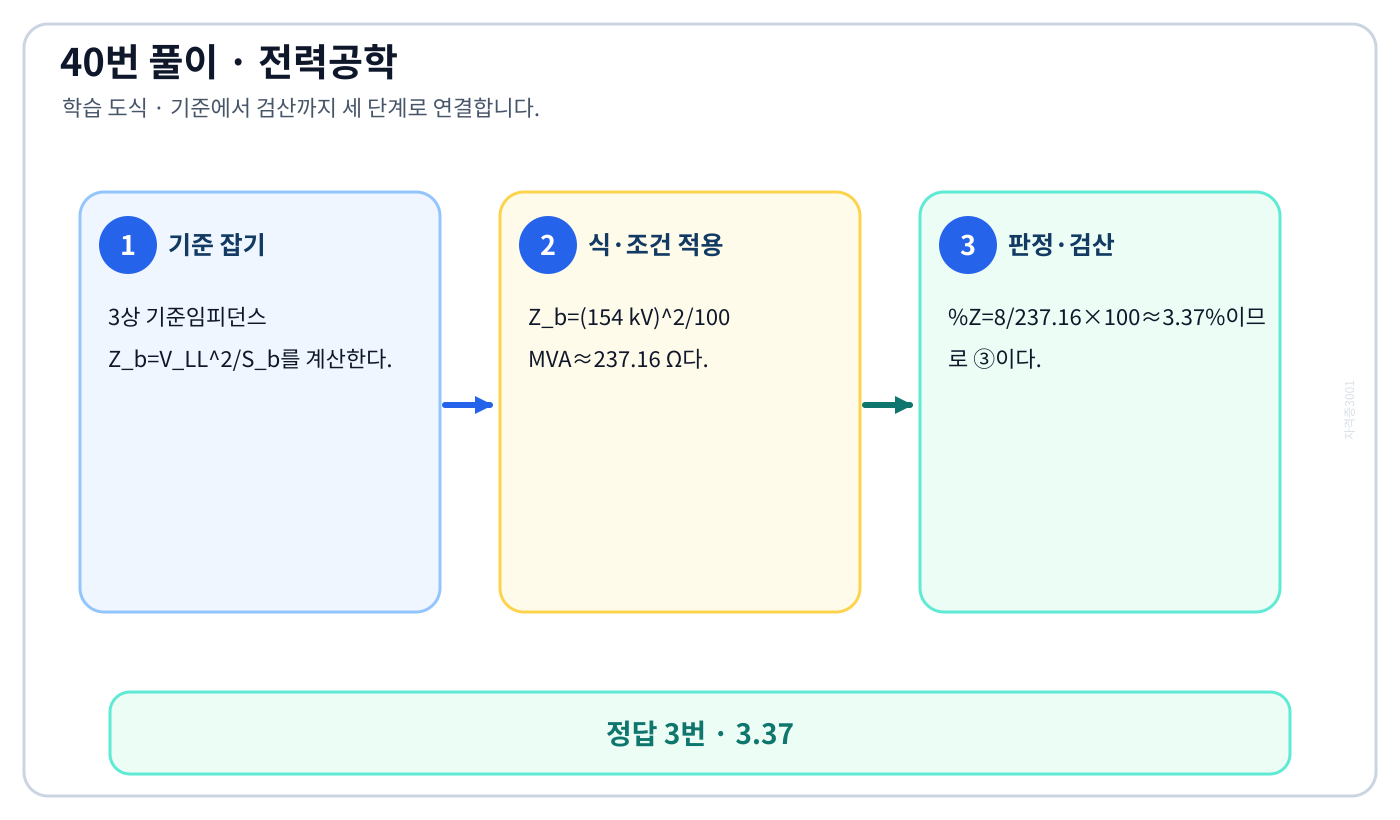

기준임피던스로 환산하는 퍼센트임피던스의 기준식을 세우고 단위·부호·위상·조건을 적용하여 ‘3.37’를 도출할 수 있다.

풀이 순서

1. 3상 기준임피던스 Z_b=V_LL²/S_b를 계산한다.
2. Z_b=(154 kV)²/100 MVA≈237.16 Ω다.
3. %Z=8/237.16×100≈3.37%이므로 ③이다.

자주 하는 실수: 기준임피던스로 환산하는 퍼센트임피던스의 식을 쓰기 전에 기준전압·단위·방향·초기조건을 확정한다. ‘2.75’가 나오면 분모, 제곱, 위상 또는 단위변환을 역산해 오류를 찾는다.

다른 문제에 적용: 유사 계산문제에서도 기호식을 먼저 세운 뒤 SI 단위로 바꾸고, 차원·부호·위상·초기조건 또는 역산으로 결과를 검산한다.

이 문제로 익힐 것

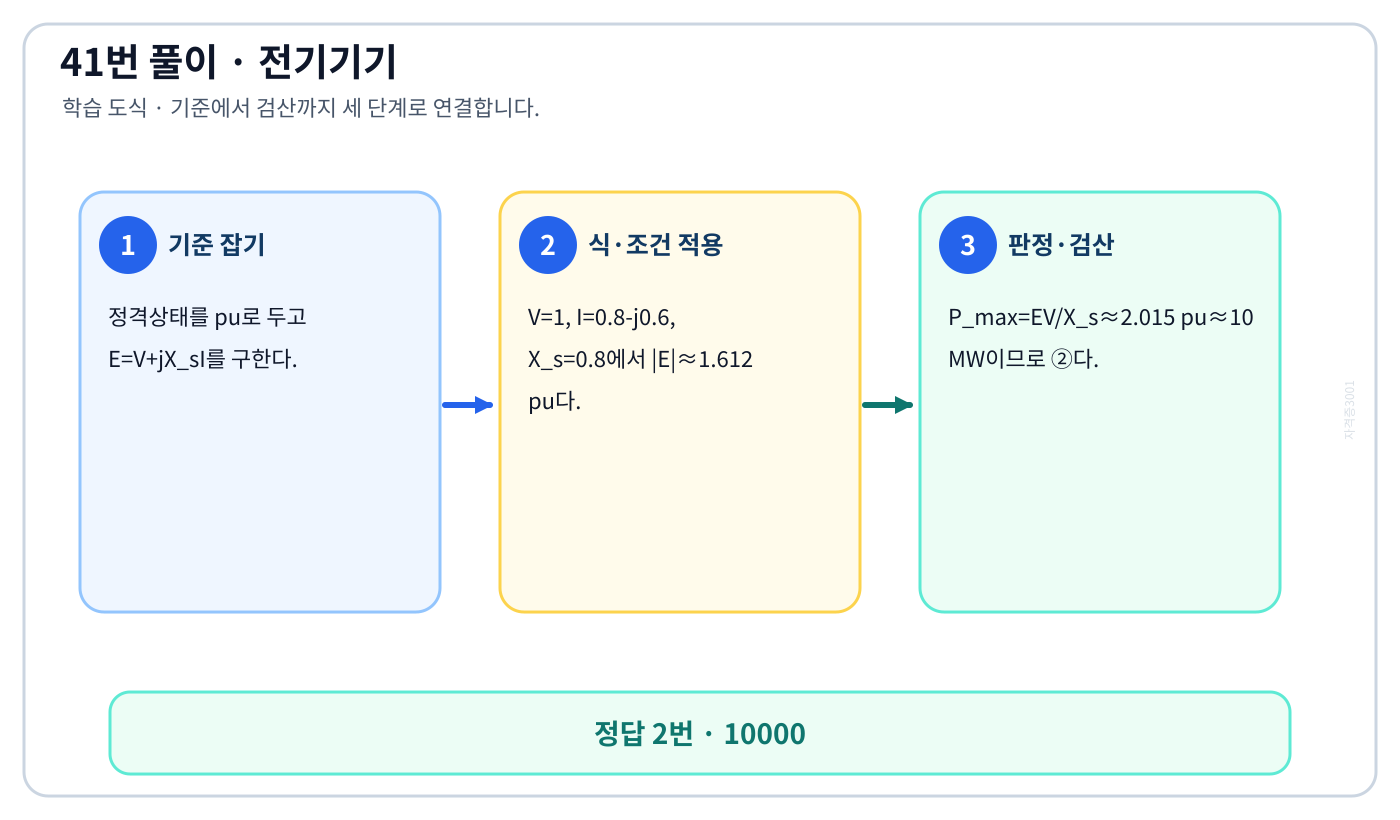

비돌극 동기발전기의 최대출력의 기준식을 세우고 단위·부호·위상·조건을 적용하여 ‘10000’를 도출할 수 있다.

풀이 순서

1. 정격상태를 pu로 두고 E=V+jX_sI를 구한다.
2. V=1, I=0.8-j0.6, X_s=0.8에서 |E|≈1.612 pu다.
3. P_max=EV/X_s≈2.015 pu≈10 MW이므로 ②다.

자주 하는 실수: 비돌극 동기발전기의 최대출력의 식을 쓰기 전에 기준전압·단위·방향·초기조건을 확정한다. ‘7500’가 나오면 분모, 제곱, 위상 또는 단위변환을 역산해 오류를 찾는다.

다른 문제에 적용: 유사 계산문제에서도 기호식을 먼저 세운 뒤 SI 단위로 바꾸고, 차원·부호·위상·초기조건 또는 역산으로 결과를 검산한다.

이 문제로 익힐 것

직류기의 기계손·철손·전기손 구분의 정의와 반대개념을 비교하여 ‘풍손’를 판별할 수 있다.

풀이 순서

1. 먼저 직류기의 기계손·철손·전기손 구분에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. 기계손은 회전으로 생기는 마찰손과 풍손이다.
3. 와류손은 철손, 브러시 전기손은 전기손, 표류부하손은 별도 부하손이므로 ①만 기계손이다.

자주 하는 실수: 직류기의 기계손·철손·전기손 구분에서 원인·결과나 적용대상을 바꾸면 ‘와류손’를 고르기 쉽다. 정의의 주어·작용·방향을 한 묶음으로 비교한다.

다른 문제에 적용: 유사 개념문제에서는 정의의 주어·원인·방향을 표시한 뒤 반대개념과 나란히 비교하여 단어 하나가 바뀐 선지까지 판별한다.

이 문제로 익힐 것

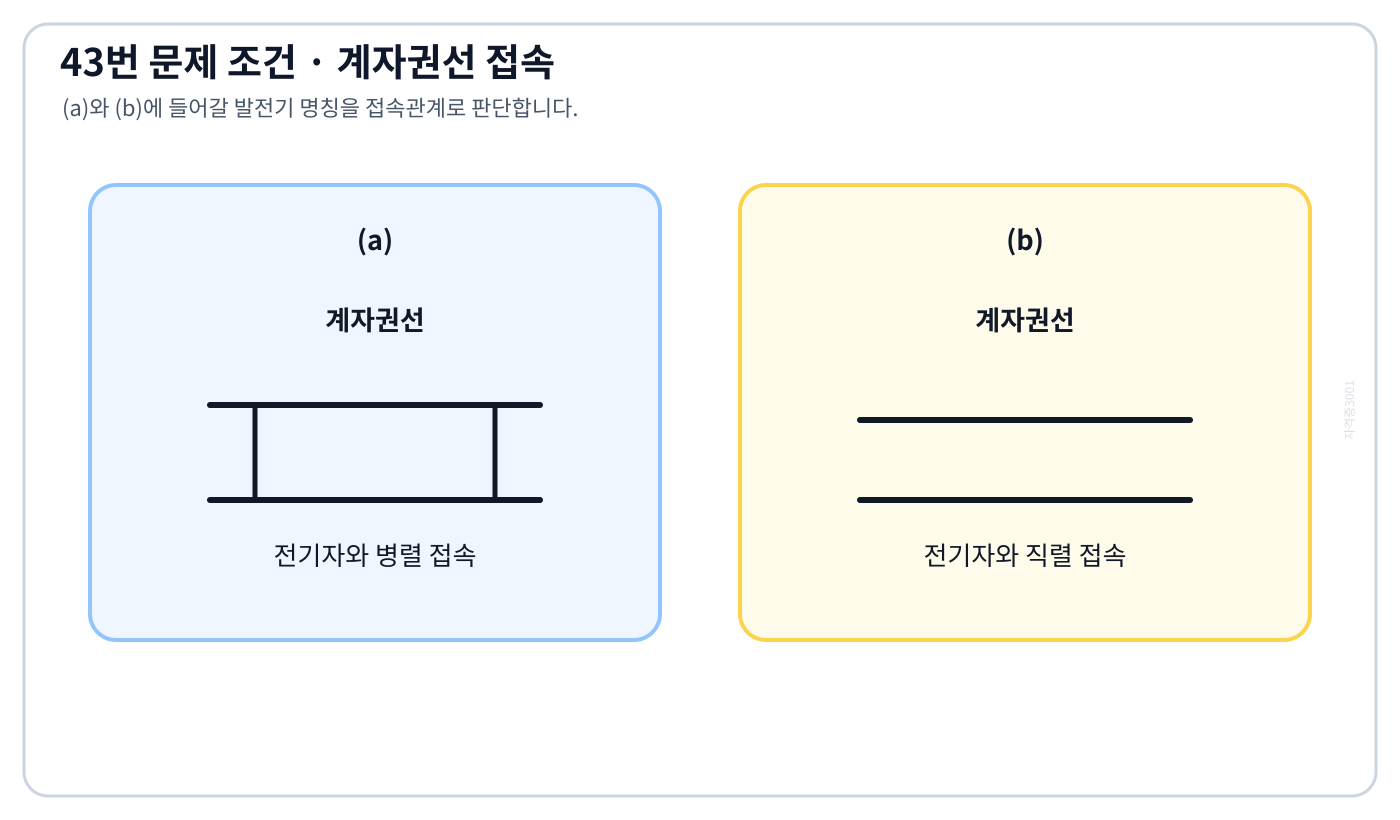

분권발전기와 직권발전기의 계자 접속의 정의와 반대개념을 비교하여 ‘a 분권, b 직권’를 판별할 수 있다.

풀이 순서

1. 먼저 분권발전기와 직권발전기의 계자 접속에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. 계자권선을 전기자와 병렬로 연결한 자여자 직류발전기는 분권발전기이고, 직렬로 연결한 것은 직권발전기다.
3. 따라서 (a) 분권, (b) 직권인 ①이다.

자주 하는 실수: 분권발전기와 직권발전기의 계자 접속에서 원인·결과나 적용대상을 바꾸면 ‘a 직권, b 분권’를 고르기 쉽다. 정의의 주어·작용·방향을 한 묶음으로 비교한다.

다른 문제에 적용: 유사 개념문제에서는 정의의 주어·원인·방향을 표시한 뒤 반대개념과 나란히 비교하여 단어 하나가 바뀐 선지까지 판별한다.

이 문제로 익힐 것

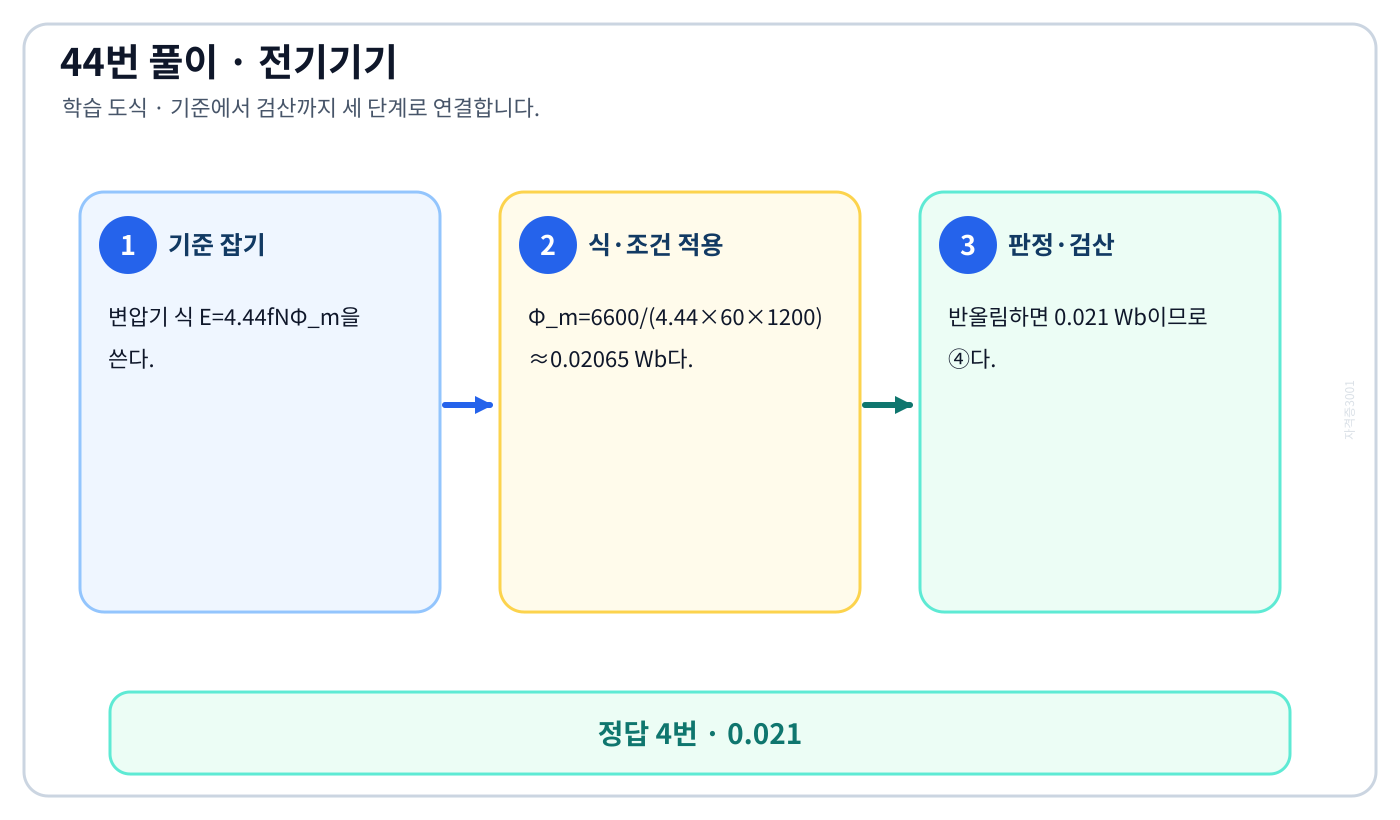

변압기 유기기전력식과 최대자속의 기준식을 세우고 단위·부호·위상·조건을 적용하여 ‘0.021’를 도출할 수 있다.

풀이 순서

1. 변압기 식 E=4.44fNΦ_m을 쓴다.
2. Φ_m=6600/(4.44×60×1200)≈0.02065 Wb다.
3. 반올림하면 0.021 Wb이므로 ④다.

자주 하는 실수: 변압기 유기기전력식과 최대자속의 식을 쓰기 전에 기준전압·단위·방향·초기조건을 확정한다. ‘0.36’가 나오면 분모, 제곱, 위상 또는 단위변환을 역산해 오류를 찾는다.

다른 문제에 적용: 유사 계산문제에서도 기호식을 먼저 세운 뒤 SI 단위로 바꾸고, 차원·부호·위상·초기조건 또는 역산으로 결과를 검산한다.

이 문제로 익힐 것

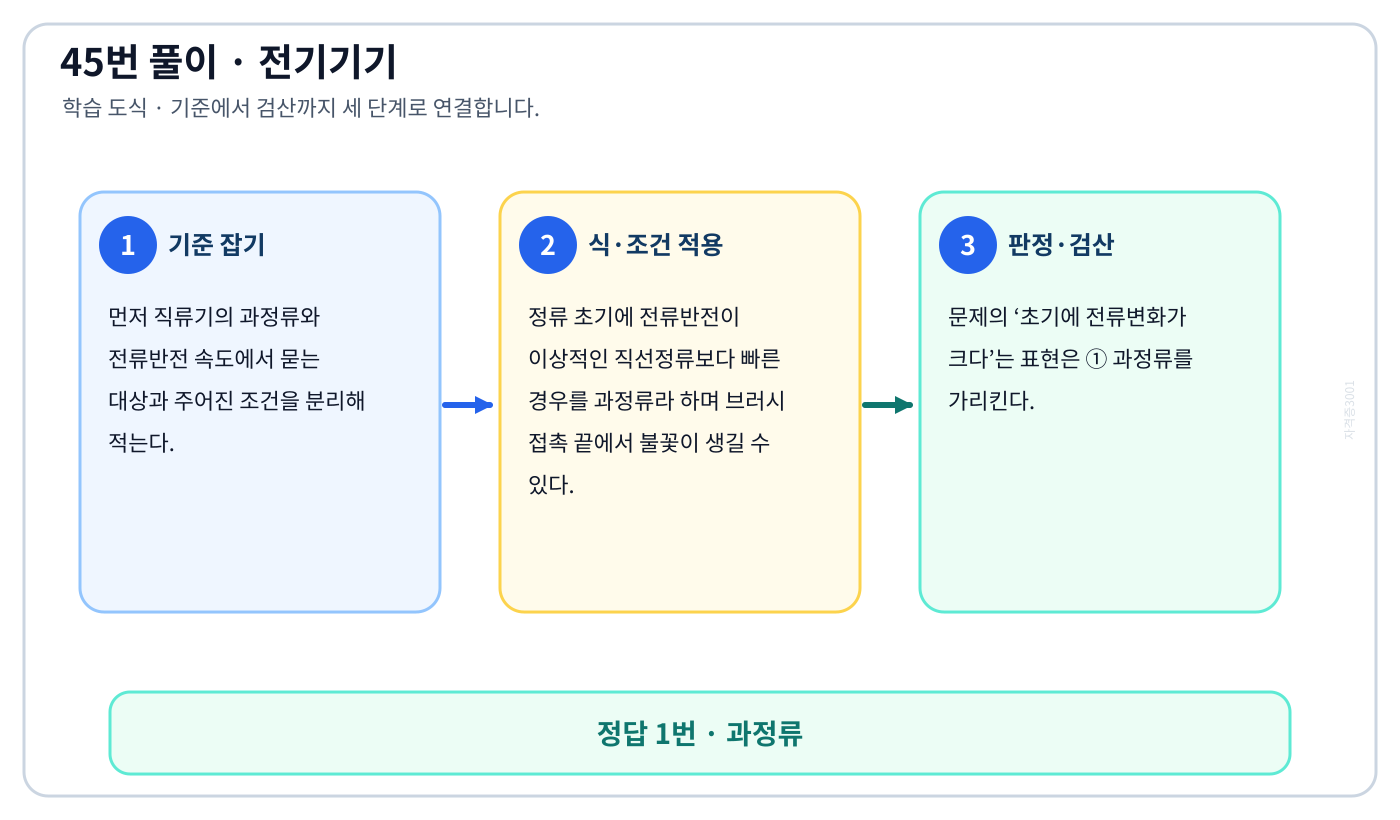

직류기의 과정류와 전류반전 속도의 정의와 반대개념을 비교하여 ‘과정류’를 판별할 수 있다.

풀이 순서

1. 먼저 직류기의 과정류와 전류반전 속도에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. 정류 초기에 전류반전이 이상적인 직선정류보다 빠른 경우를 과정류라 하며 브러시 접촉 끝에서 불꽃이 생길 수 있다.
3. 문제의 ‘초기에 전류변화가 크다’는 표현은 ① 과정류를 가리킨다.

자주 하는 실수: 직류기의 과정류와 전류반전 속도에서 원인·결과나 적용대상을 바꾸면 ‘직선정류’를 고르기 쉽다. 정의의 주어·작용·방향을 한 묶음으로 비교한다.

다른 문제에 적용: 유사 개념문제에서는 정의의 주어·원인·방향을 표시한 뒤 반대개념과 나란히 비교하여 단어 하나가 바뀐 선지까지 판별한다.

이 문제로 익힐 것

3상 유도전동기의 속도제어 축의 정의와 반대개념을 비교하여 ‘1차 저항법’를 판별할 수 있다.

풀이 순서

1. 먼저 3상 유도전동기의 속도제어 축에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. 3상 유도전동기의 대표 속도제어는 극수·전원주파수·전압 및 권선형의 2차저항 제어다.
3. ‘1차 저항법’은 손실을 이용한 표준 속도제어 분류가 아니므로 ①이 틀리다.

자주 하는 실수: 3상 유도전동기의 속도제어 축의 익숙한 문장만 보고 고르지 말고 부정어를 먼저 표시한다. ‘극수 제어법’가 옳은 이유와 정답 진술이 어긋나는 이유를 따로 설명한다.

다른 문제에 적용: 유사 개념문제에서는 정의의 주어·원인·방향을 표시한 뒤 반대개념과 나란히 비교하여 단어 하나가 바뀐 선지까지 판별한다.

이 문제로 익힐 것

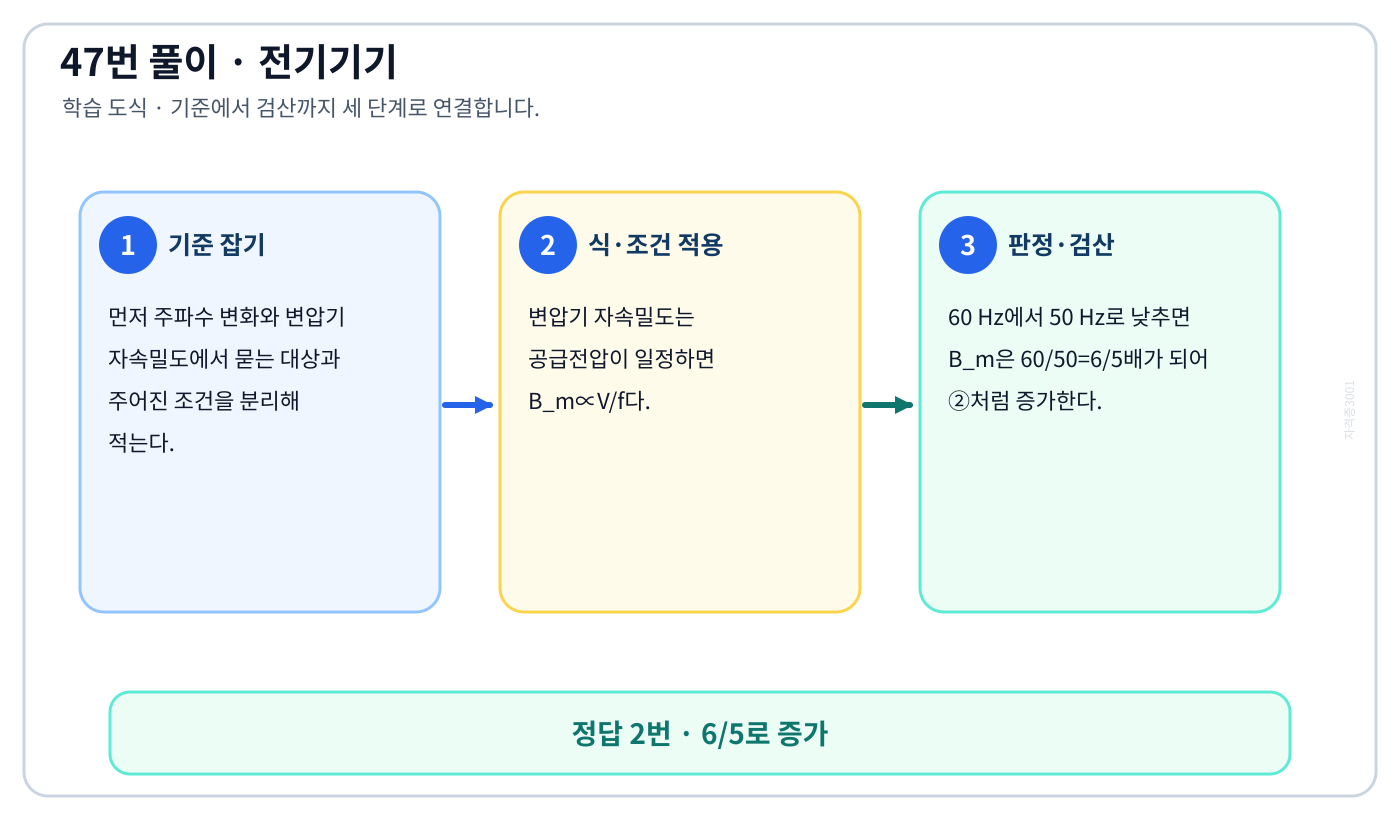

주파수 변화와 변압기 자속밀도의 기준식을 세우고 단위·부호·위상·조건을 적용하여 ‘6/5로 증가’를 도출할 수 있다.

풀이 순서

1. 먼저 주파수 변화와 변압기 자속밀도에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. 변압기 자속밀도는 공급전압이 일정하면 B_m∝V/f다.
3. 60 Hz에서 50 Hz로 낮추면 B_m은 60/50=6/5배가 되어 ②처럼 증가한다.

자주 하는 실수: 주파수 변화와 변압기 자속밀도의 식을 쓰기 전에 기준전압·단위·방향·초기조건을 확정한다. ‘5/6로 감소’가 나오면 분모, 제곱, 위상 또는 단위변환을 역산해 오류를 찾는다.

다른 문제에 적용: 유사 계산문제에서도 기호식을 먼저 세운 뒤 SI 단위로 바꾸고, 차원·부호·위상·초기조건 또는 역산으로 결과를 검산한다.

이 문제로 익힐 것

V결선 변압기의 설비 이용률의 기준식을 세우고 단위·부호·위상·조건을 적용하여 ‘86.6’를 도출할 수 있다.

풀이 순서

1. 먼저 V결선 변압기의 설비 이용률에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. V결선의 3상 출력은 √3배의 단상 변압기 정격이고 설치용량은 2배다.
3. 이용률은 √3/2×100≈86.6%이므로 ③이다.

자주 하는 실수: V결선 변압기의 설비 이용률의 식을 쓰기 전에 기준전압·단위·방향·초기조건을 확정한다. ‘57.8’가 나오면 분모, 제곱, 위상 또는 단위변환을 역산해 오류를 찾는다.

다른 문제에 적용: 유사 계산문제에서도 기호식을 먼저 세운 뒤 SI 단위로 바꾸고, 차원·부호·위상·초기조건 또는 역산으로 결과를 검산한다.

이 문제로 익힐 것

전전압 기동의 적용대상과 기동특성의 정의와 반대개념을 비교하여 ‘소용량으로 기동 시간이 길다.’를 판별할 수 있다.

풀이 순서

1. 먼저 전전압 기동의 적용대상과 기동특성에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. 전전압 기동은 전동기 단자에 정격전압을 직접 인가하는 소용량 농형전동기 방식이다.
3. 기동전류가 크고 역률은 낮지만 기동시간은 짧으므로 ‘소용량으로 기동시간이 길다’는 ②가 틀리다.

자주 하는 실수: 전전압 기동의 적용대상과 기동특성의 익숙한 문장만 보고 고르지 말고 부정어를 먼저 표시한다. ‘기동 시에 역률이 좋지 않다.’가 옳은 이유와 정답 진술이 어긋나는 이유를 따로 설명한다.

다른 문제에 적용: 유사 개념문제에서는 정의의 주어·원인·방향을 표시한 뒤 반대개념과 나란히 비교하여 단어 하나가 바뀐 선지까지 판별한다.

이 문제로 익힐 것

집중권의 매극 매상 슬롯수의 기준식을 세우고 단위·부호·위상·조건을 적용하여 ‘1개’를 도출할 수 있다.

풀이 순서

1. 먼저 집중권의 매극 매상 슬롯수에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. 집중권은 한 극·한 상의 코일변을 하나의 슬롯군에 집중하므로 매극 매상 슬롯수 q=1이다.
3. q가 2 이상이면 분포권이므로 ①이다.

자주 하는 실수: 집중권의 매극 매상 슬롯수의 식을 쓰기 전에 기준전압·단위·방향·초기조건을 확정한다. ‘2개’가 나오면 분모, 제곱, 위상 또는 단위변환을 역산해 오류를 찾는다.

다른 문제에 적용: 유사 계산문제에서도 기호식을 먼저 세운 뒤 SI 단위로 바꾸고, 차원·부호·위상·초기조건 또는 역산으로 결과를 검산한다.

이 문제로 익힐 것

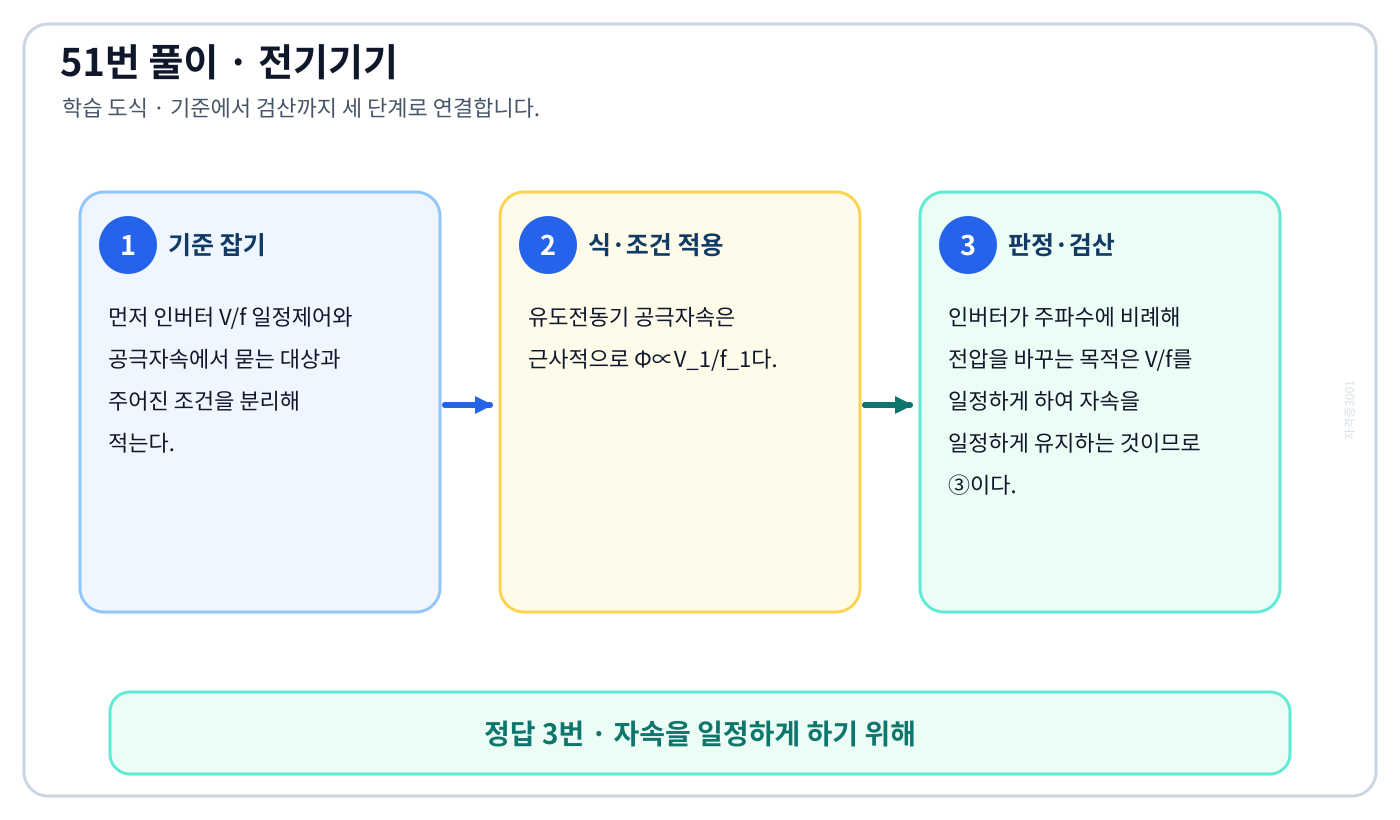

인버터 V/f 일정제어와 공극자속의 기준식을 세우고 단위·부호·위상·조건을 적용하여 ‘자속을 일정하게 하기 위해’를 도출할 수 있다.

풀이 순서

1. 먼저 인버터 V/f 일정제어와 공극자속에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. 유도전동기 공극자속은 근사적으로 Φ∝V₁/f₁다.
3. 인버터가 주파수에 비례해 전압을 바꾸는 목적은 V/f를 일정하게 하여 자속을 일정하게 유지하는 것이므로 ③이다.

자주 하는 실수: 인버터 V/f 일정제어와 공극자속의 식을 쓰기 전에 기준전압·단위·방향·초기조건을 확정한다. ‘역률을 제어하기 위해’가 나오면 분모, 제곱, 위상 또는 단위변환을 역산해 오류를 찾는다.

다른 문제에 적용: 유사 계산문제에서도 기호식을 먼저 세운 뒤 SI 단위로 바꾸고, 차원·부호·위상·초기조건 또는 역산으로 결과를 검산한다.

이 문제로 익힐 것

3상 유도전압조정기와 유도전동기 원리의 정의와 반대개념을 비교하여 ‘3상 유도전동기’를 판별할 수 있다.

풀이 순서

1. 먼저 3상 유도전압조정기와 유도전동기 원리에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. 3상 유도전압조정기는 고정자와 회전자 사이 상호유도 및 회전자 위치에 따른 합성전압 변화를 이용한다.
3. 이 기본 원리는 3상 유도전동기와 같으므로 ②다.

자주 하는 실수: 3상 유도전압조정기와 유도전동기 원리에서 원인·결과나 적용대상을 바꾸면 ‘3상 변압기’를 고르기 쉽다. 정의의 주어·작용·방향을 한 묶음으로 비교한다.

다른 문제에 적용: 유사 개념문제에서는 정의의 주어·원인·방향을 표시한 뒤 반대개념과 나란히 비교하여 단어 하나가 바뀐 선지까지 판별한다.

이 문제로 익힐 것

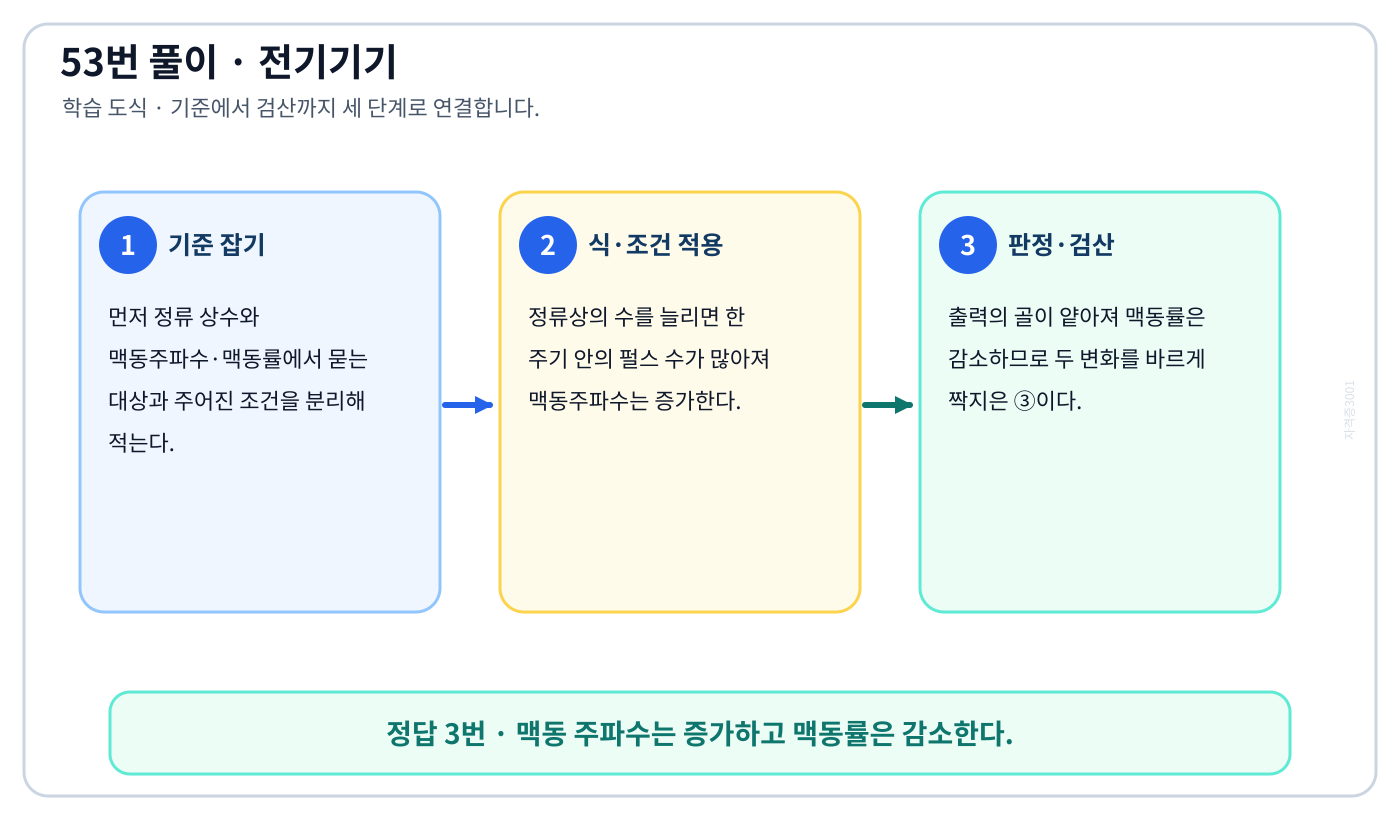

정류 상수와 맥동주파수·맥동률의 기준식을 세우고 단위·부호·위상·조건을 적용하여 ‘맥동 주파수는 증가하고 맥동률은 감소한다.’를 도출할 수 있다.

풀이 순서

1. 먼저 정류 상수와 맥동주파수·맥동률에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. 정류상의 수를 늘리면 한 주기 안의 펄스 수가 많아져 맥동주파수는 증가한다.
3. 출력의 골이 얕아져 맥동률은 감소하므로 두 변화를 바르게 짝지은 ③이다.

자주 하는 실수: 정류 상수와 맥동주파수·맥동률의 식을 쓰기 전에 기준전압·단위·방향·초기조건을 확정한다. ‘맥동 주파수와 맥동률이 증가한다.’가 나오면 분모, 제곱, 위상 또는 단위변환을 역산해 오류를 찾는다.

다른 문제에 적용: 유사 계산문제에서도 기호식을 먼저 세운 뒤 SI 단위로 바꾸고, 차원·부호·위상·초기조건 또는 역산으로 결과를 검산한다.

이 문제로 익힐 것

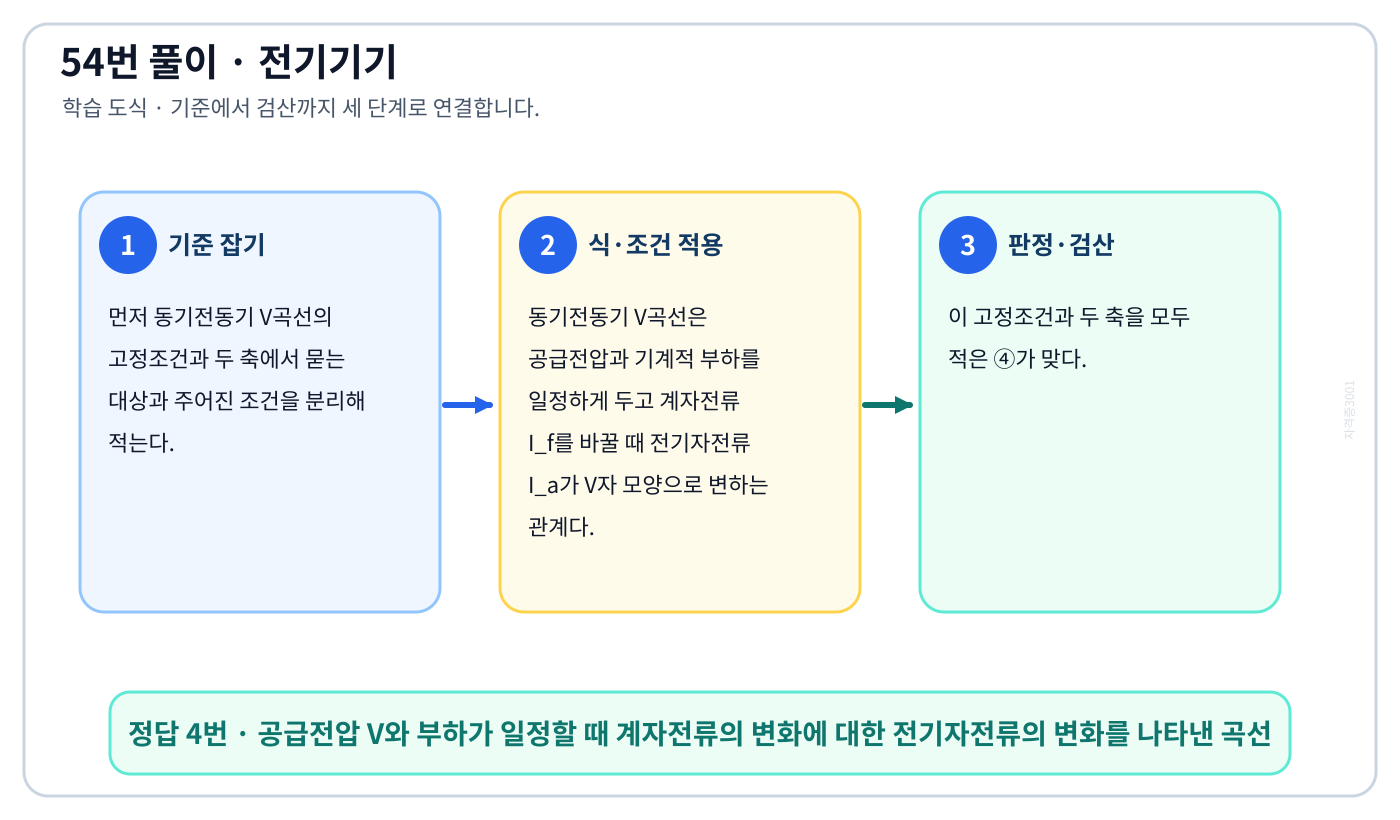

동기전동기 V곡선의 고정조건과 두 축의 정의와 반대개념을 비교하여 ‘공급전압 V와 부하가 일정할 때 계자전류의 변화에 대한 전기자전류의 변화를 나타낸 곡선’를 판별할 수 있다.

풀이 순서

1. 먼저 동기전동기 V곡선의 고정조건과 두 축에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. 동기전동기 V곡선은 공급전압과 기계적 부하를 일정하게 두고 계자전류 I_f를 바꿀 때 전기자전류 I_a가 V자 모양으로 변하는 관계다.
3. 이 고정조건과 두 축을 모두 적은 ④가 맞다.

자주 하는 실수: 동기전동기 V곡선의 고정조건과 두 축에서 원인·결과나 적용대상을 바꾸면 ‘출력을 일정하게 유지할 때 부하전류와 전기자전류의 관계를 나타낸 곡선’를 고르기 쉽다. 정의의 주어·작용·방향을 한 묶음으로 비교한다.

다른 문제에 적용: 유사 개념문제에서는 정의의 주어·원인·방향을 표시한 뒤 반대개념과 나란히 비교하여 단어 하나가 바뀐 선지까지 판별한다.

이 문제로 익힐 것

단권변압기식 기동보상기의 정의와 반대개념을 비교하여 ‘기동 보상기에 의한 기동’를 판별할 수 있다.

풀이 순서

1. 먼저 단권변압기식 기동보상기에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. 기동보상기법은 단권변압기로 기동 동안 전동기 단자전압을 낮춰 기동전류를 제한한 뒤 정격전압으로 전환한다.
3. 따라서 ④다.

자주 하는 실수: 단권변압기식 기동보상기에서 원인·결과나 적용대상을 바꾸면 ‘Y-Δ기동’를 고르기 쉽다. 정의의 주어·작용·방향을 한 묶음으로 비교한다.

다른 문제에 적용: 유사 개념문제에서는 정의의 주어·원인·방향을 표시한 뒤 반대개념과 나란히 비교하여 단어 하나가 바뀐 선지까지 판별한다.

이 문제로 익힐 것

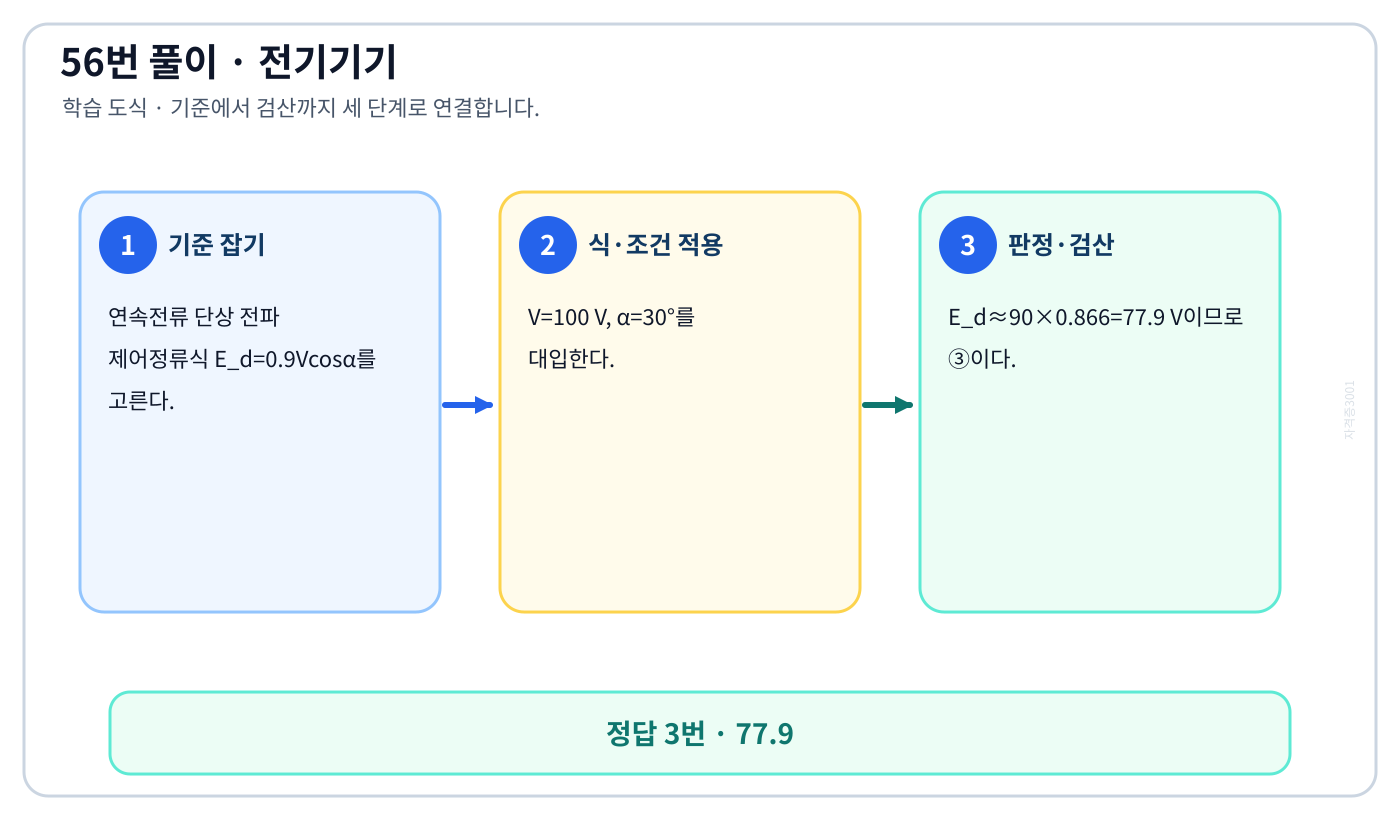

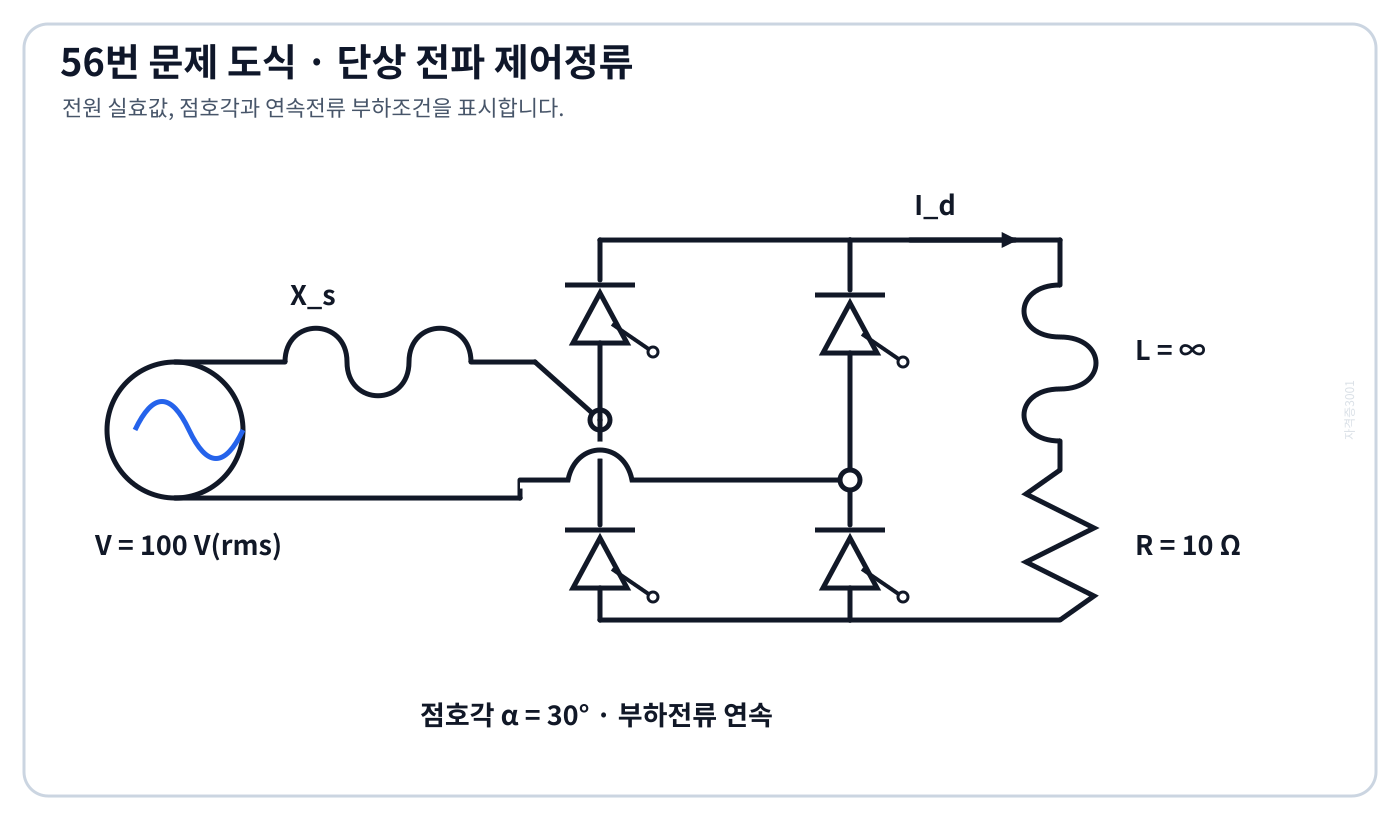

단상 전파 제어정류기의 평균직류전압의 기준식을 세우고 단위·부호·위상·조건을 적용하여 ‘77.9’를 도출할 수 있다.

풀이 순서

1. 연속전류 단상 전파 제어정류식 E_d=0.9Vcosα를 고른다.
2. V=100 V, α=30°를 대입한다.
3. E_d≈90×0.866=77.9 V이므로 ③이다.

자주 하는 실수: 단상 전파 제어정류기의 평균직류전압의 식을 쓰기 전에 기준전압·단위·방향·초기조건을 확정한다. ‘90’가 나오면 분모, 제곱, 위상 또는 단위변환을 역산해 오류를 찾는다.

다른 문제에 적용: 유사 계산문제에서도 기호식을 먼저 세운 뒤 SI 단위로 바꾸고, 차원·부호·위상·초기조건 또는 역산으로 결과를 검산한다.

이 문제로 익힐 것

분권전동기의 전기자전류와 토크의 기준식을 세우고 단위·부호·위상·조건을 적용하여 ‘60’를 도출할 수 있다.

풀이 순서

1. 먼저 분권전동기의 전기자전류와 토크에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. 분권전동기는 단자전압이 일정하면 계자자속이 거의 일정해 T∝ΦI_a≈I_a다.
3. 50×(120/100)=60 kg·m이므로 ①이다.

자주 하는 실수: 분권전동기의 전기자전류와 토크의 식을 쓰기 전에 기준전압·단위·방향·초기조건을 확정한다. ‘67’가 나오면 분모, 제곱, 위상 또는 단위변환을 역산해 오류를 찾는다.

다른 문제에 적용: 유사 계산문제에서도 기호식을 먼저 세운 뒤 SI 단위로 바꾸고, 차원·부호·위상·초기조건 또는 역산으로 결과를 검산한다.

이 문제로 익힐 것

권선형 유도전동기의 비례추이의 정의와 반대개념을 비교하여 ‘권선형 유도전동기’를 판별할 수 있다.

풀이 순서

1. 먼저 권선형 유도전동기의 비례추이에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. 비례추이는 권선형 유도전동기의 2차회로에 외부저항을 넣을 때 같은 토크의 슬립이 총 2차저항에 비례해 이동하는 성질이다.
3. 2차회로를 인출할 수 있는 ④가 맞다.

자주 하는 실수: 권선형 유도전동기의 비례추이에서 원인·결과나 적용대상을 바꾸면 ‘동기전동기’를 고르기 쉽다. 정의의 주어·작용·방향을 한 묶음으로 비교한다.

다른 문제에 적용: 유사 개념문제에서는 정의의 주어·원인·방향을 표시한 뒤 반대개념과 나란히 비교하여 단어 하나가 바뀐 선지까지 판별한다.

이 문제로 익힐 것

동기발전기 단락비와 동기임피던스의 정의와 반대개념을 비교하여 ‘동기 임피던스가 크고 전기자 반작용이 크다.’를 판별할 수 있다.

풀이 순서

1. 먼저 동기발전기 단락비와 동기임피던스에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. 단락비 SCR은 동기임피던스의 pu값과 거의 역비례한다.
3. 단락비가 작으면 동기임피던스가 크고 전기자반작용 영향도 크게 나타나므로 ②다.

자주 하는 실수: 동기발전기 단락비와 동기임피던스에서 원인·결과나 적용대상을 바꾸면 ‘동기 임피던스가 크고 전기자 반작용이 작다.’를 고르기 쉽다. 정의의 주어·작용·방향을 한 묶음으로 비교한다.

다른 문제에 적용: 유사 개념문제에서는 정의의 주어·원인·방향을 표시한 뒤 반대개념과 나란히 비교하여 단어 하나가 바뀐 선지까지 판별한다.

이 문제로 익힐 것

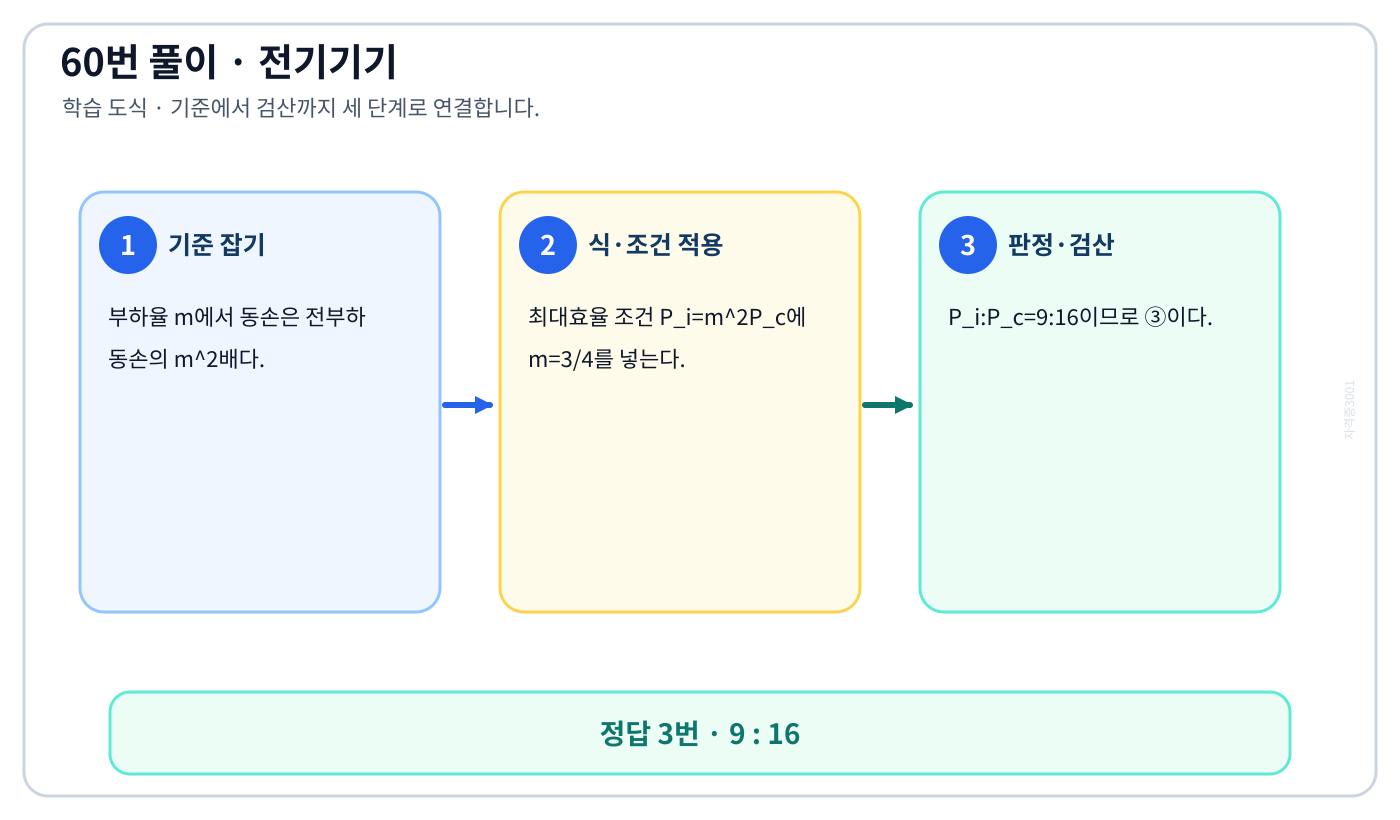

부분부하 최대효율과 철손·동손 관계의 기준식을 세우고 단위·부호·위상·조건을 적용하여 ‘9 : 16’를 도출할 수 있다.

풀이 순서

1. 부하율 m에서 동손은 전부하 동손의 m²배다.
2. 최대효율 조건 P_i=m²P_c에 m=3/4를 넣는다.
3. P_i:P_c=9:16이므로 ③이다.

자주 하는 실수: 부분부하 최대효율과 철손·동손 관계의 식을 쓰기 전에 기준전압·단위·방향·초기조건을 확정한다. ‘8 : 4’가 나오면 분모, 제곱, 위상 또는 단위변환을 역산해 오류를 찾는다.

다른 문제에 적용: 유사 계산문제에서도 기호식을 먼저 세운 뒤 SI 단위로 바꾸고, 차원·부호·위상·초기조건 또는 역산으로 결과를 검산한다.

이 문제로 익힐 것

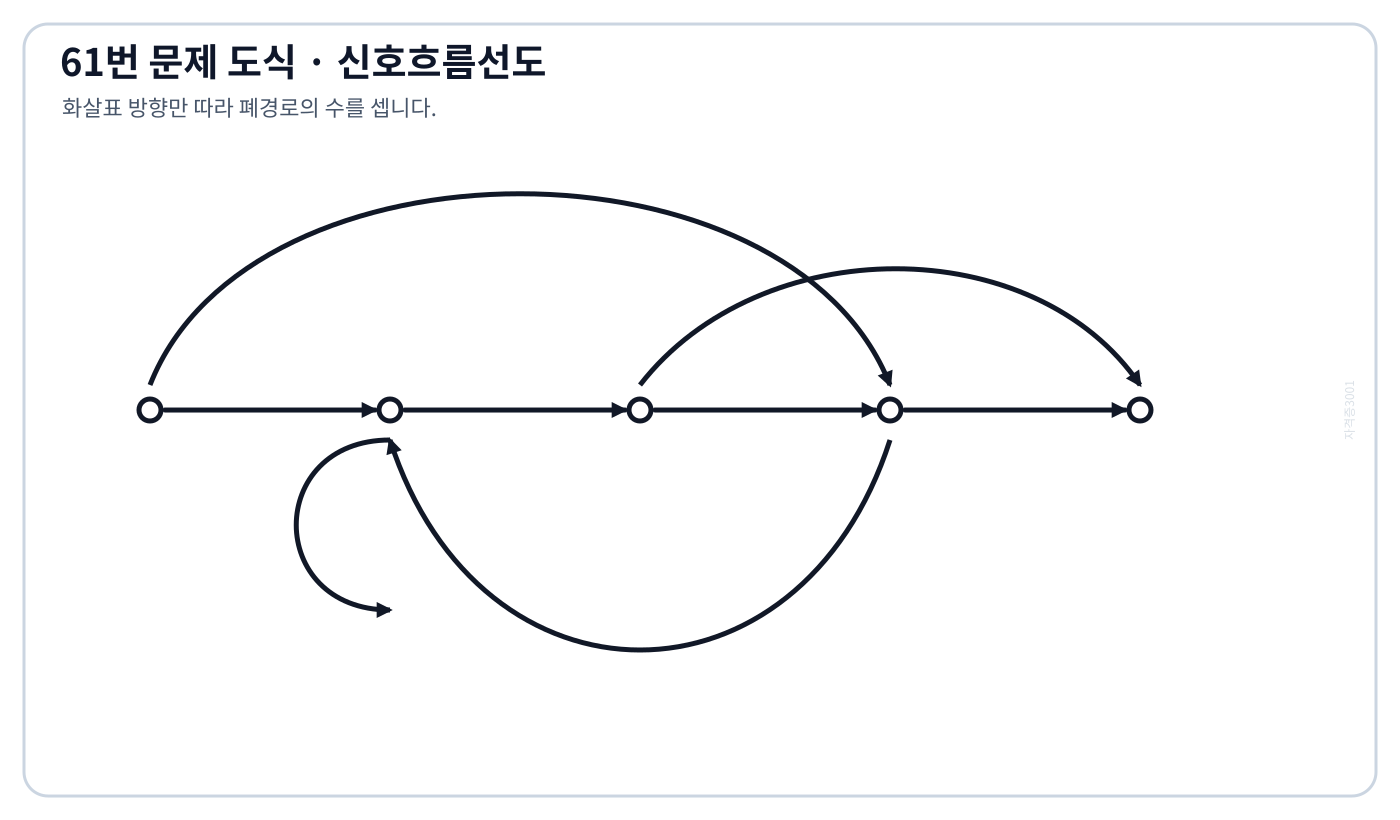

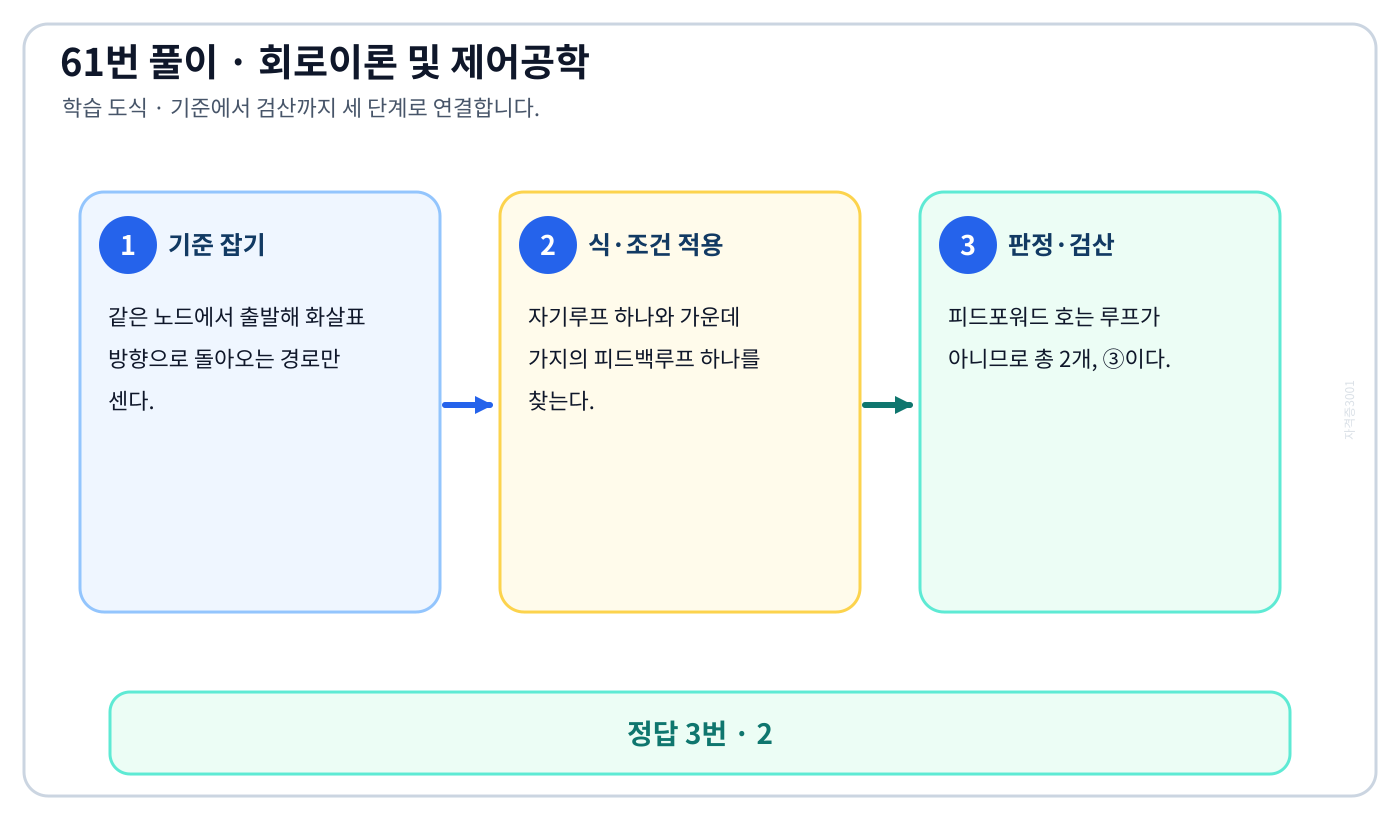

신호흐름선도의 폐루프 식별의 기준식을 세우고 단위·부호·위상·조건을 적용하여 ‘2’를 도출할 수 있다.

풀이 순서

1. 같은 노드에서 출발해 화살표 방향으로 돌아오는 경로만 센다.
2. 자기루프 하나와 가운데 가지의 피드백루프 하나를 찾는다.
3. 피드포워드 호는 루프가 아니므로 총 2개, ③이다.

자주 하는 실수: 신호흐름선도의 폐루프 식별의 식을 쓰기 전에 기준전압·단위·방향·초기조건을 확정한다. ‘0’가 나오면 분모, 제곱, 위상 또는 단위변환을 역산해 오류를 찾는다.

다른 문제에 적용: 유사 계산문제에서도 기호식을 먼저 세운 뒤 SI 단위로 바꾸고, 차원·부호·위상·초기조건 또는 역산으로 결과를 검산한다.

이 문제로 익힐 것

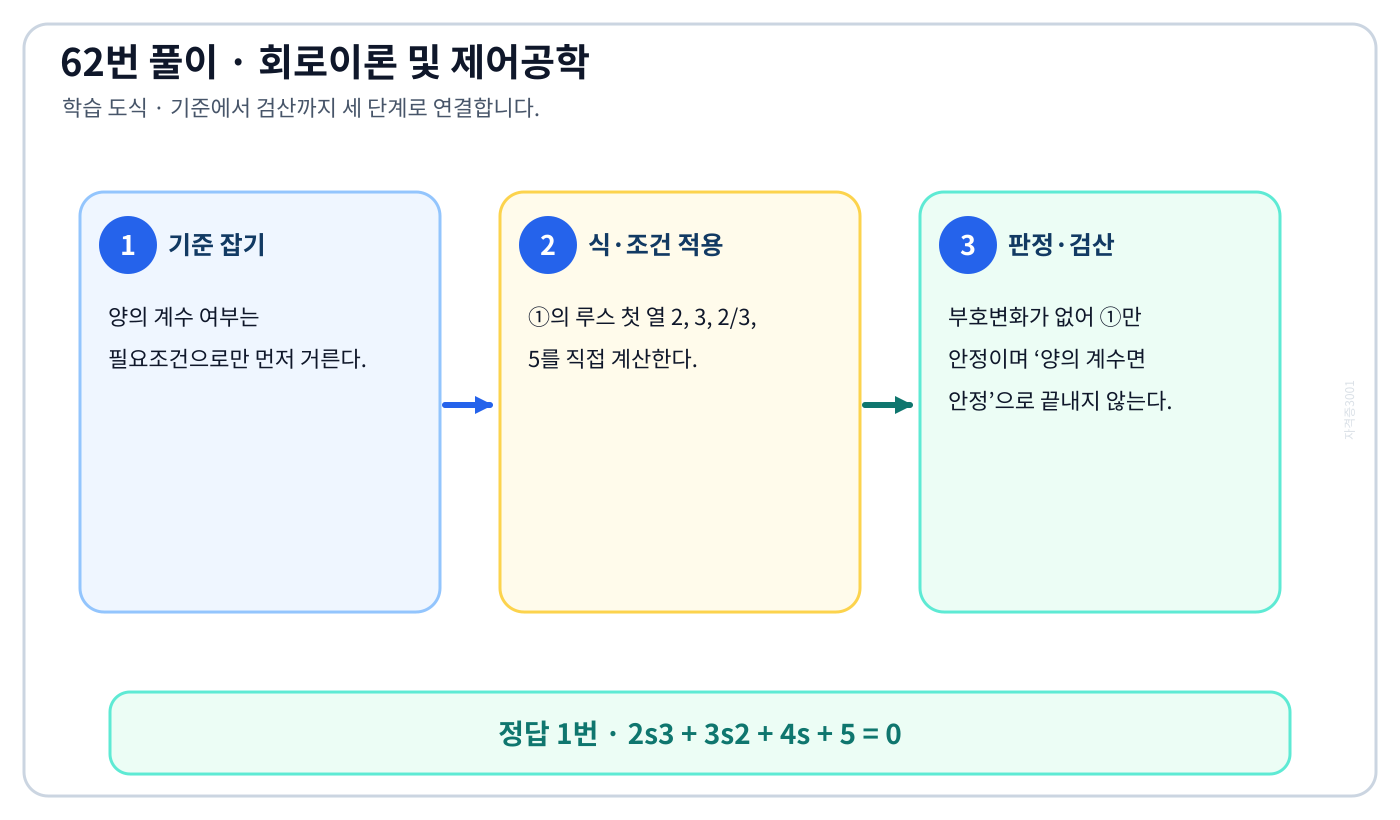

3차 특성방정식의 루스 안정판정의 기준식을 세우고 단위·부호·위상·조건을 적용하여 ‘2s3 + 3s2 + 4s + 5 = 0’를 도출할 수 있다.

풀이 순서

1. 양의 계수 여부는 필요조건으로만 먼저 거른다.
2. ①의 루스 첫 열 2, 3, 2/3, 5를 직접 계산한다.
3. 부호변화가 없어 ①만 안정이며 ‘양의 계수면 안정’으로 끝내지 않는다.

자주 하는 실수: 3차 특성방정식의 루스 안정판정의 식을 쓰기 전에 기준전압·단위·방향·초기조건을 확정한다. ‘s4 + 3s3 – s2 + s + 10 = 0’가 나오면 분모, 제곱, 위상 또는 단위변환을 역산해 오류를 찾는다.

다른 문제에 적용: 유사 계산문제에서도 기호식을 먼저 세운 뒤 SI 단위로 바꾸고, 차원·부호·위상·초기조건 또는 역산으로 결과를 검산한다.

이 문제로 익힐 것

순시동작·한시복귀 타이머의 정의와 반대개념을 비교하여 ‘순시동작 한시복귀’를 판별할 수 있다.

풀이 순서

1. 먼저 순시동작·한시복귀 타이머에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. 입력과 동시에 출력이 켜지는 것은 순시동작이고, 입력이 사라진 뒤 설정시간 후 출력이 꺼지는 것은 한시복귀다.
3. 두 동작을 조합한 ④가 맞다.

자주 하는 실수: 순시동작·한시복귀 타이머에서 원인·결과나 적용대상을 바꾸면 ‘한시동작 순시복귀’를 고르기 쉽다. 정의의 주어·작용·방향을 한 묶음으로 비교한다.

다른 문제에 적용: 유사 개념문제에서는 정의의 주어·원인·방향을 표시한 뒤 반대개념과 나란히 비교하여 단어 하나가 바뀐 선지까지 판별한다.

이 문제로 익힐 것

단위궤환계의 루스표와 안정 이득범위의 기준식을 세우고 단위·부호·위상·조건을 적용하여 ‘0 < K < 20’를 도출할 수 있다.

풀이 순서

1. 폐루프 특성식 s³+5s²+4s+K=0을 세운다.
2. 루스 첫 열은 1, 5, (20-K)/5, K다.
3. 모두 양수인 교집합 0<K<20이므로 ③이다.

자주 하는 실수: 단위궤환계의 루스표와 안정 이득범위의 식을 쓰기 전에 기준전압·단위·방향·초기조건을 확정한다. ‘K < -20’가 나오면 분모, 제곱, 위상 또는 단위변환을 역산해 오류를 찾는다.

다른 문제에 적용: 유사 계산문제에서도 기호식을 먼저 세운 뒤 SI 단위로 바꾸고, 차원·부호·위상·초기조건 또는 역산으로 결과를 검산한다.

이 문제로 익힐 것

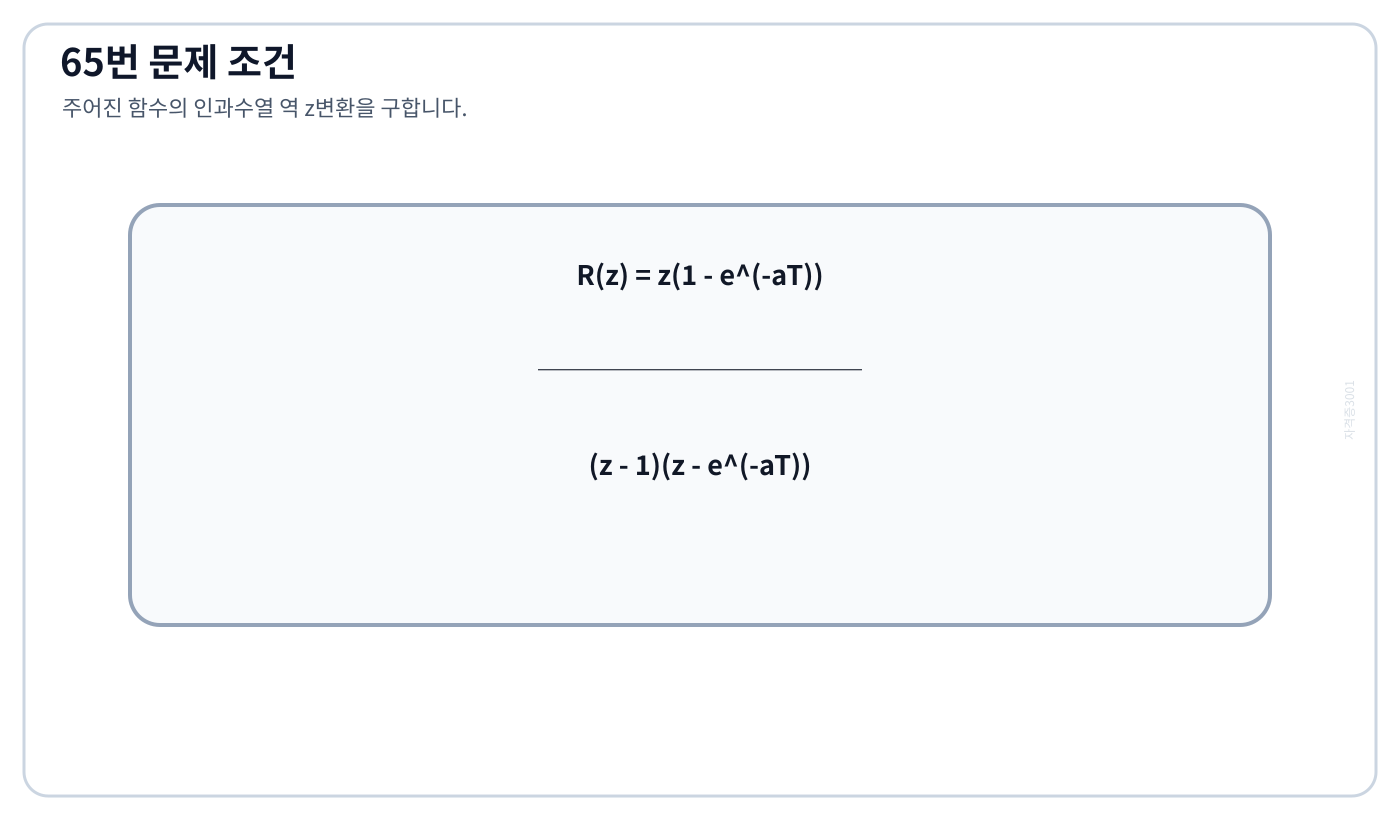

부분분수로 구하는 역 z변환의 기준식을 세우고 단위·부호·위상·조건을 적용하여 ‘1-e^(-aT)’를 도출할 수 있다.

풀이 순서

1. 먼저 부분분수로 구하는 역 z변환에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. 식을 z/(z-1)-z/(z-e⁻ᵃᵀ)로 부분분수 전개한다.
3. Z⁻¹{z/(z-a)}=a^k이므로 r[k]=1-e⁻ᵃᵏᵀ이고, 선택지의 축약표현으로는 ③이다.

자주 하는 실수: 부분분수로 구하는 역 z변환의 식을 쓰기 전에 기준전압·단위·방향·초기조건을 확정한다. ‘t e^(aT)’가 나오면 분모, 제곱, 위상 또는 단위변환을 역산해 오류를 찾는다.

다른 문제에 적용: 유사 계산문제에서도 기호식을 먼저 세운 뒤 SI 단위로 바꾸고, 차원·부호·위상·초기조건 또는 역산으로 결과를 검산한다.

이 문제로 익힐 것

시간영역 기본 시험입력의 정의와 반대개념을 비교하여 ‘정현파 입력’를 판별할 수 있다.

풀이 순서

1. 먼저 시간영역 기본 시험입력에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. 시간응답의 표준 시험입력은 임펄스·계단·램프(정속도)·포물선(정가속도)이다.
3. 정현파는 주파수응답 해석에 주로 쓰므로 시간영역 기본입력이 아닌 ②다.

자주 하는 실수: 시간영역 기본 시험입력의 익숙한 문장만 보고 고르지 말고 부정어를 먼저 표시한다. ‘정속도 입력’가 옳은 이유와 정답 진술이 어긋나는 이유를 따로 설명한다.

다른 문제에 적용: 유사 개념문제에서는 정의의 주어·원인·방향을 표시한 뒤 반대개념과 나란히 비교하여 단어 하나가 바뀐 선지까지 판별한다.

이 문제로 익힐 것

근궤적 점근선의 실축 교차점의 기준식을 세우고 단위·부호·위상·조건을 적용하여 ‘1’를 도출할 수 있다.

풀이 순서

1. 먼저 근궤적 점근선의 실축 교차점에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. 극점은 0, -1, 4로 합이 3이고 영점은 1이다.
3. 점근선 교차점은 (Σp-Σz)/(n-m)=(3-1)/(3-1)=1이므로 ③이다.

자주 하는 실수: 근궤적 점근선의 실축 교차점의 식을 쓰기 전에 기준전압·단위·방향·초기조건을 확정한다. ‘-1’가 나오면 분모, 제곱, 위상 또는 단위변환을 역산해 오류를 찾는다.

다른 문제에 적용: 유사 계산문제에서도 기호식을 먼저 세운 뒤 SI 단위로 바꾸고, 차원·부호·위상·초기조건 또는 역산으로 결과를 검산한다.

이 문제로 익힐 것

상태천이행렬의 정의와 역할의 정의와 반대개념을 비교하여 ‘Φ(t) 는 시스템의 정상상태응답’를 판별할 수 있다.

풀이 순서

1. 먼저 상태천이행렬의 정의와 역할에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. 상태천이행렬은 Φ(t)=e^{At}=L⁻¹{(sI-A)⁻¹}이고 dΦ/dt=AΦ를 만족한다.
3. 초기상태가 만드는 자연응답의 시간전파를 나타내므로 정상상태응답 자체라는 ④가 틀리다.

자주 하는 실수: 상태천이행렬의 정의와 역할의 익숙한 문장만 보고 고르지 말고 부정어를 먼저 표시한다. ‘Φ(t) = e^At’가 옳은 이유와 정답 진술이 어긋나는 이유를 따로 설명한다.

다른 문제에 적용: 유사 개념문제에서는 정의의 주어·원인·방향을 표시한 뒤 반대개념과 나란히 비교하여 단어 하나가 바뀐 선지까지 판별한다.

이 문제로 익힐 것

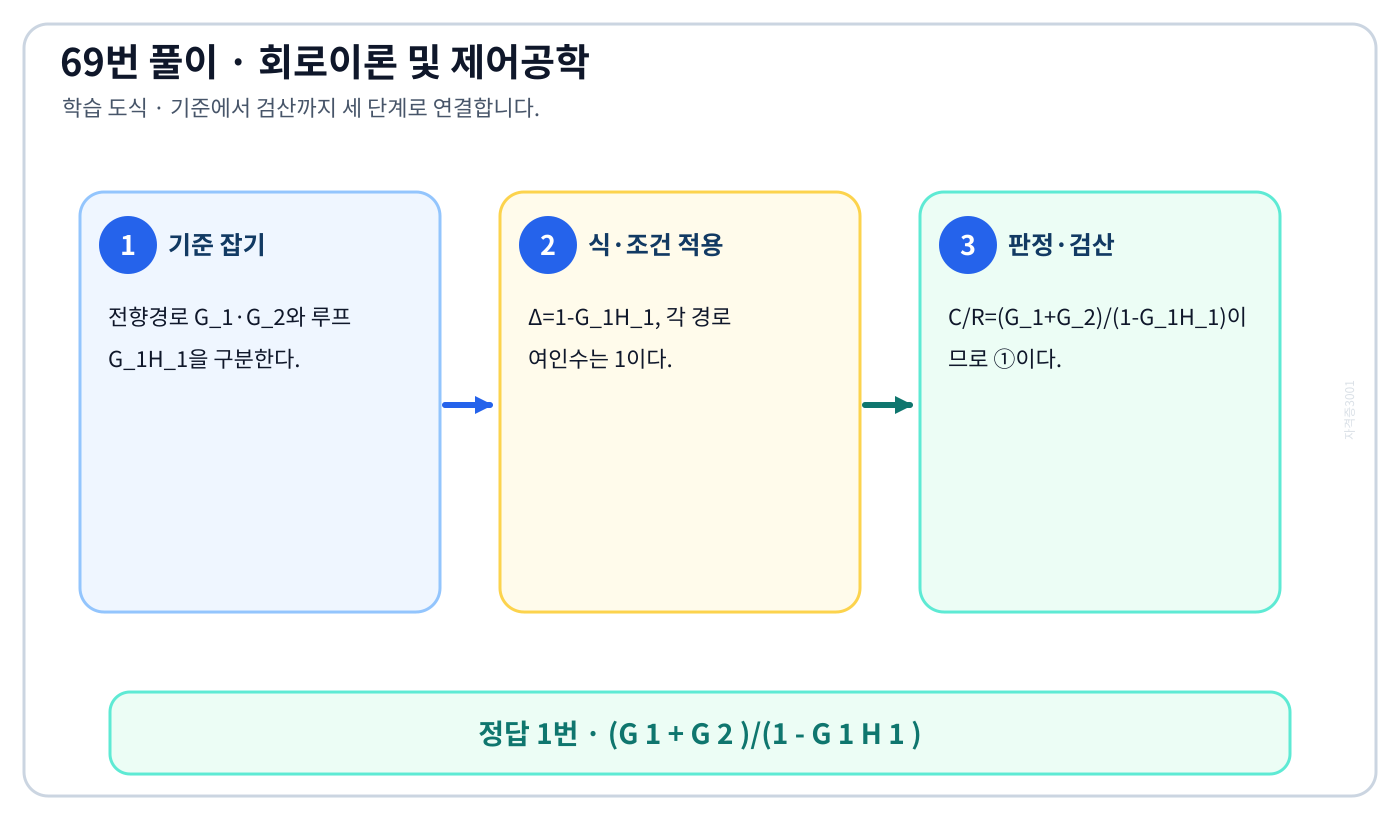

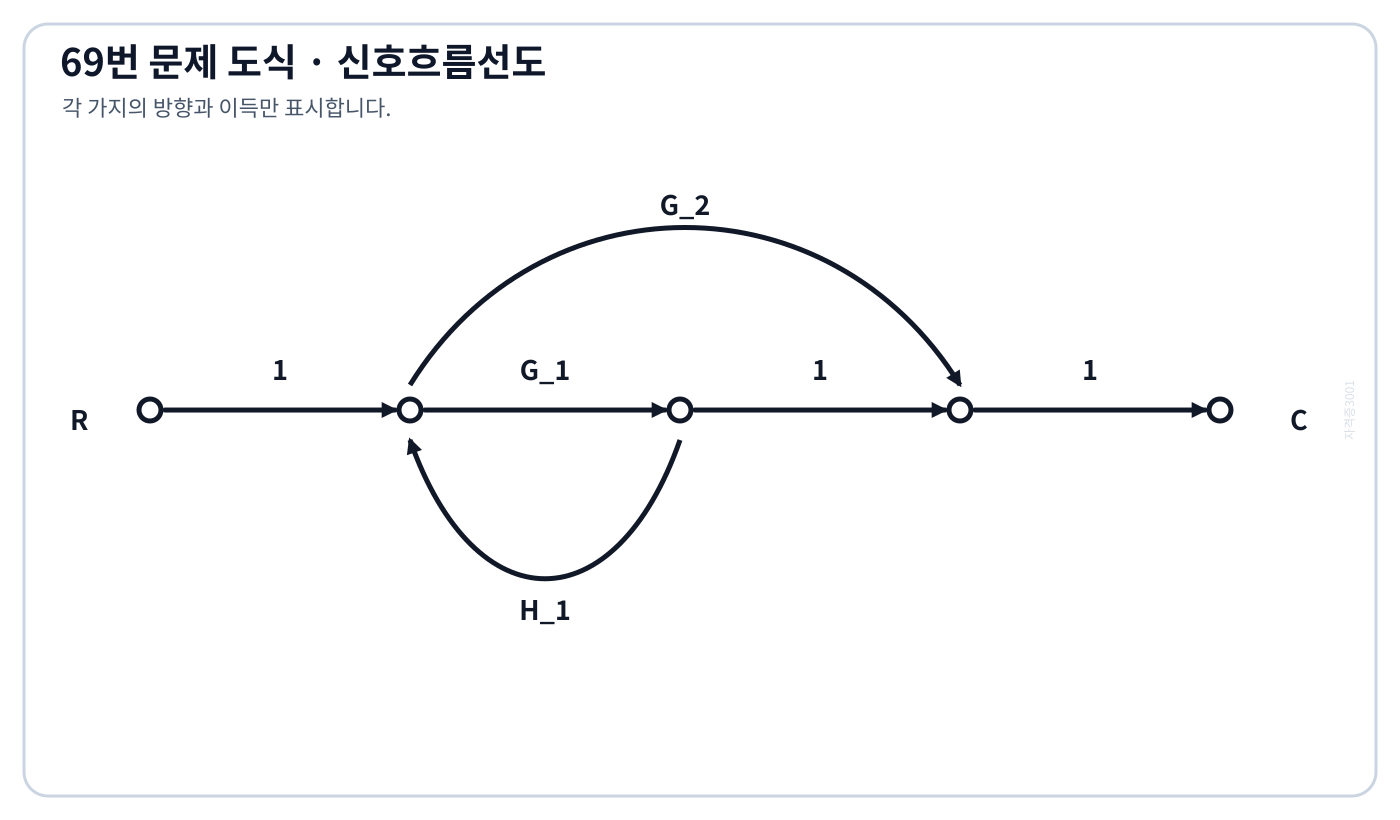

메이슨 공식의 전향경로와 루프이득의 기준식을 세우고 단위·부호·위상·조건을 적용하여 ‘(G 1 + G 2 )/(1 – G 1 H 1 )’를 도출할 수 있다.

풀이 순서

1. 전향경로 G₁·G₂와 루프 G₁H₁을 구분한다.
2. Δ=1-G₁H₁, 각 경로 여인수는 1이다.
3. C/R=(G₁+G₂)/(1-G₁H₁)이므로 ①이다.

자주 하는 실수: 메이슨 공식의 전향경로와 루프이득의 식을 쓰기 전에 기준전압·단위·방향·초기조건을 확정한다. ‘G 1 G 2 /(1 – G 1 H 1 )’가 나오면 분모, 제곱, 위상 또는 단위변환을 역산해 오류를 찾는다.

다른 문제에 적용: 유사 계산문제에서도 기호식을 먼저 세운 뒤 SI 단위로 바꾸고, 차원·부호·위상·초기조건 또는 역산으로 결과를 검산한다.

이 문제로 익힐 것

PD 조절기의 영점의 기준식을 세우고 단위·부호·위상·조건을 적용하여 ‘-60’를 도출할 수 있다.

풀이 순서

1. 먼저 PD 조절기의 영점에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. 영점은 전달함수의 분자가 0이 되는 s다.
3. 1.2+0.02s=0에서 s=-1.2/0.02=-60이므로 ①이다.

자주 하는 실수: PD 조절기의 영점의 식을 쓰기 전에 기준전압·단위·방향·초기조건을 확정한다. ‘-50’가 나오면 분모, 제곱, 위상 또는 단위변환을 역산해 오류를 찾는다.

다른 문제에 적용: 유사 계산문제에서도 기호식을 먼저 세운 뒤 SI 단위로 바꾸고, 차원·부호·위상·초기조건 또는 역산으로 결과를 검산한다.

이 문제로 익힐 것

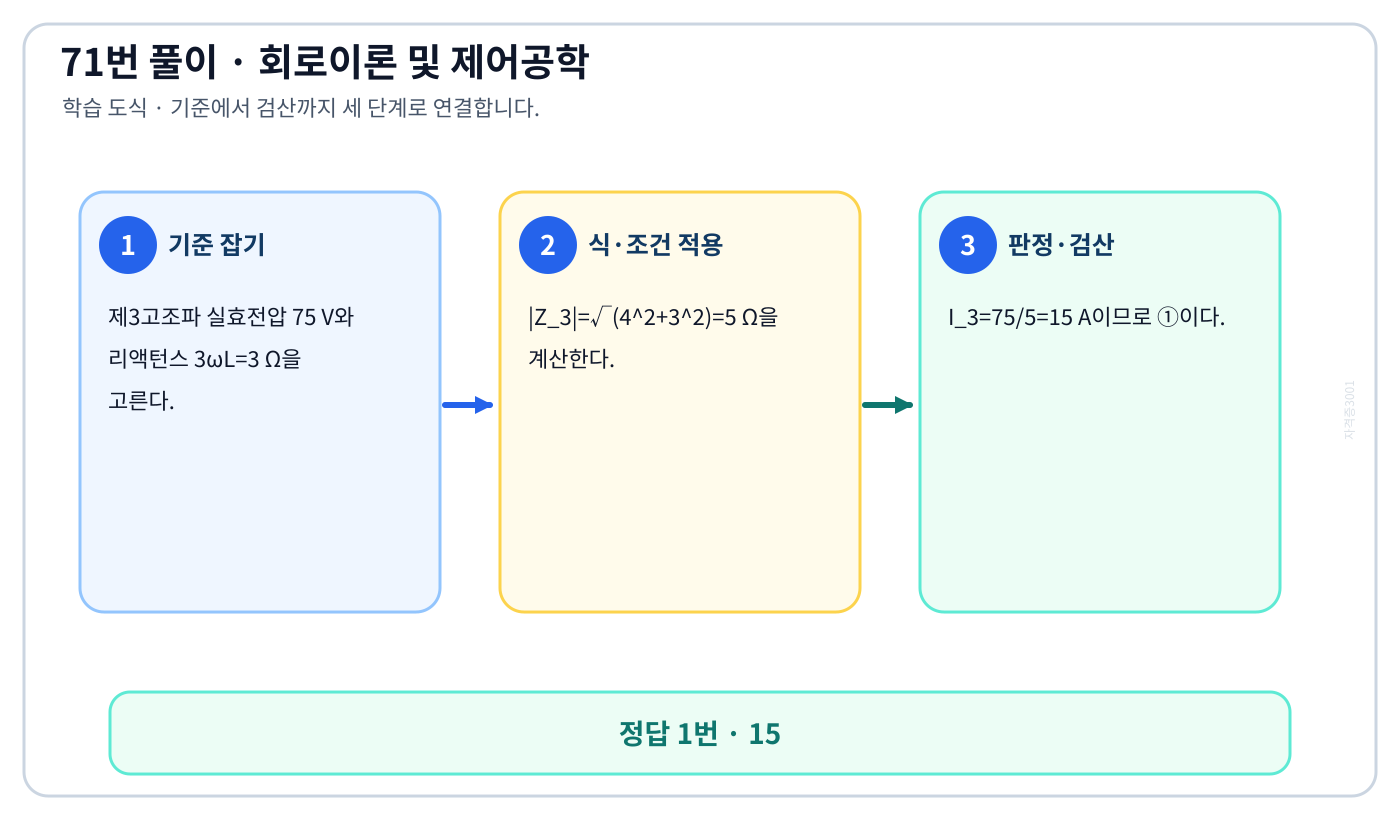

RL회로의 제3고조파 전류의 기준식을 세우고 단위·부호·위상·조건을 적용하여 ‘15’를 도출할 수 있다.

풀이 순서

1. 제3고조파 실효전압 75 V와 리액턴스 3ωL=3 Ω을 고른다.
2. |Z₃|=√(4²+3²)=5 Ω을 계산한다.
3. I₃=75/5=15 A이므로 ①이다.

자주 하는 실수: RL회로의 제3고조파 전류의 식을 쓰기 전에 기준전압·단위·방향·초기조건을 확정한다. ‘15√2’가 나오면 분모, 제곱, 위상 또는 단위변환을 역산해 오류를 찾는다.

다른 문제에 적용: 유사 계산문제에서도 기호식을 먼저 세운 뒤 SI 단위로 바꾸고, 차원·부호·위상·초기조건 또는 역산으로 결과를 검산한다.

이 문제로 익힐 것

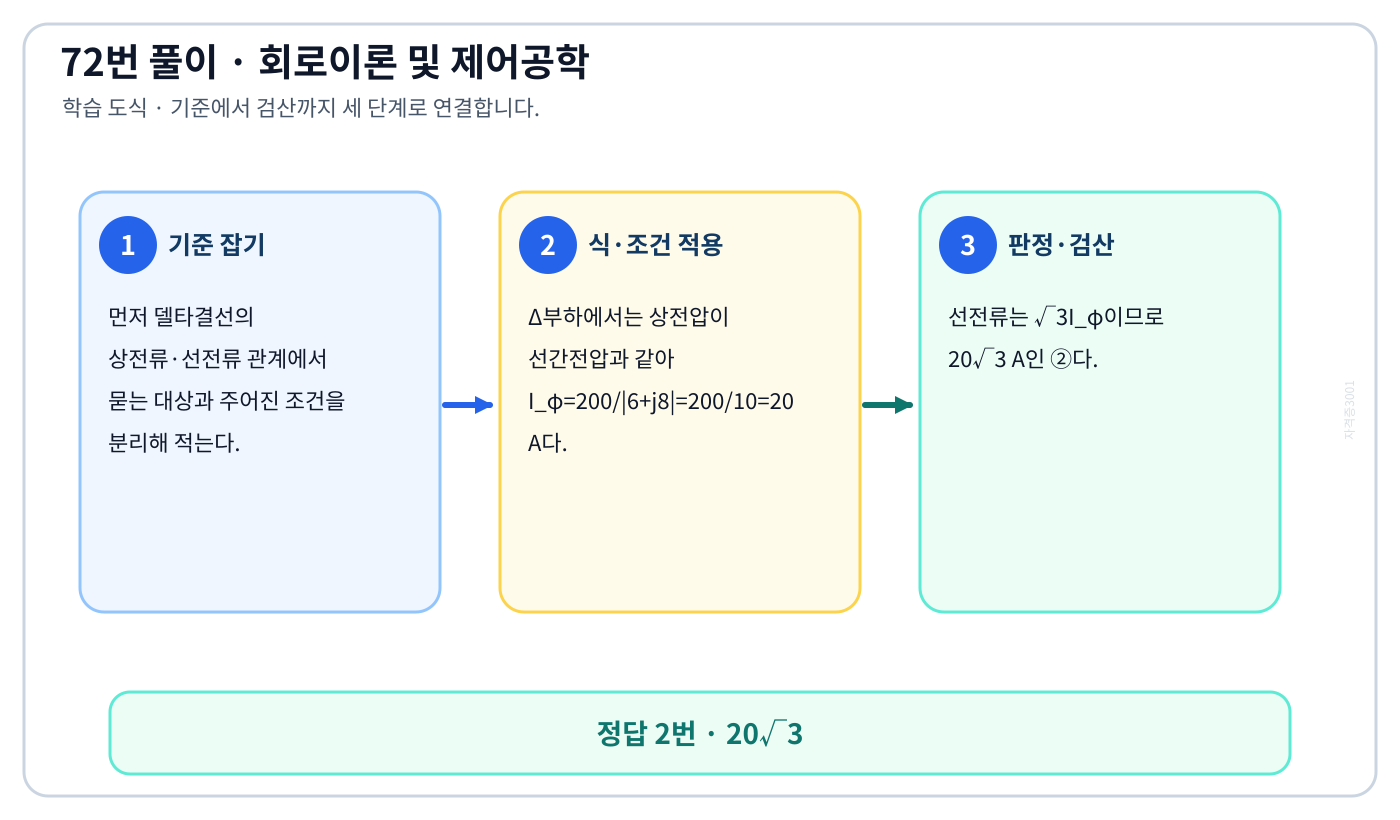

델타결선의 상전류·선전류 관계의 기준식을 세우고 단위·부호·위상·조건을 적용하여 ‘20√3’를 도출할 수 있다.

풀이 순서

1. 먼저 델타결선의 상전류·선전류 관계에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. Δ부하에서는 상전압이 선간전압과 같아 I_φ=200/|6+j8|=200/10=20 A다.
3. 선전류는 √3I_φ이므로 20√3 A인 ②다.

자주 하는 실수: 델타결선의 상전류·선전류 관계의 식을 쓰기 전에 기준전압·단위·방향·초기조건을 확정한다. ‘20’가 나오면 분모, 제곱, 위상 또는 단위변환을 역산해 오류를 찾는다.

다른 문제에 적용: 유사 계산문제에서도 기호식을 먼저 세운 뒤 SI 단위로 바꾸고, 차원·부호·위상·초기조건 또는 역산으로 결과를 검산한다.

이 문제로 익힐 것

무왜형 선로의 헤비사이드 조건의 기준식을 세우고 단위·부호·위상·조건을 적용하여 ‘감쇠량이 최소로 된다.’를 도출할 수 있다.

풀이 순서

1. 무왜형 조건 RC=LG를 전파정수 일반식에 넣는다.
2. γ=√RG+jω√LC에서 α=√RG, β=ω√LC를 읽는다.
3. α가 주파수 독립 최솟값이므로 ①이며 β는 일정하지 않다.

자주 하는 실수: 무왜형 선로의 헤비사이드 조건의 식을 쓰기 전에 기준전압·단위·방향·초기조건을 확정한다. ‘전파속도가 최대로 된다.’가 나오면 분모, 제곱, 위상 또는 단위변환을 역산해 오류를 찾는다.

다른 문제에 적용: 유사 계산문제에서도 기호식을 먼저 세운 뒤 SI 단위로 바꾸고, 차원·부호·위상·초기조건 또는 역산으로 결과를 검산한다.

이 문제로 익힐 것

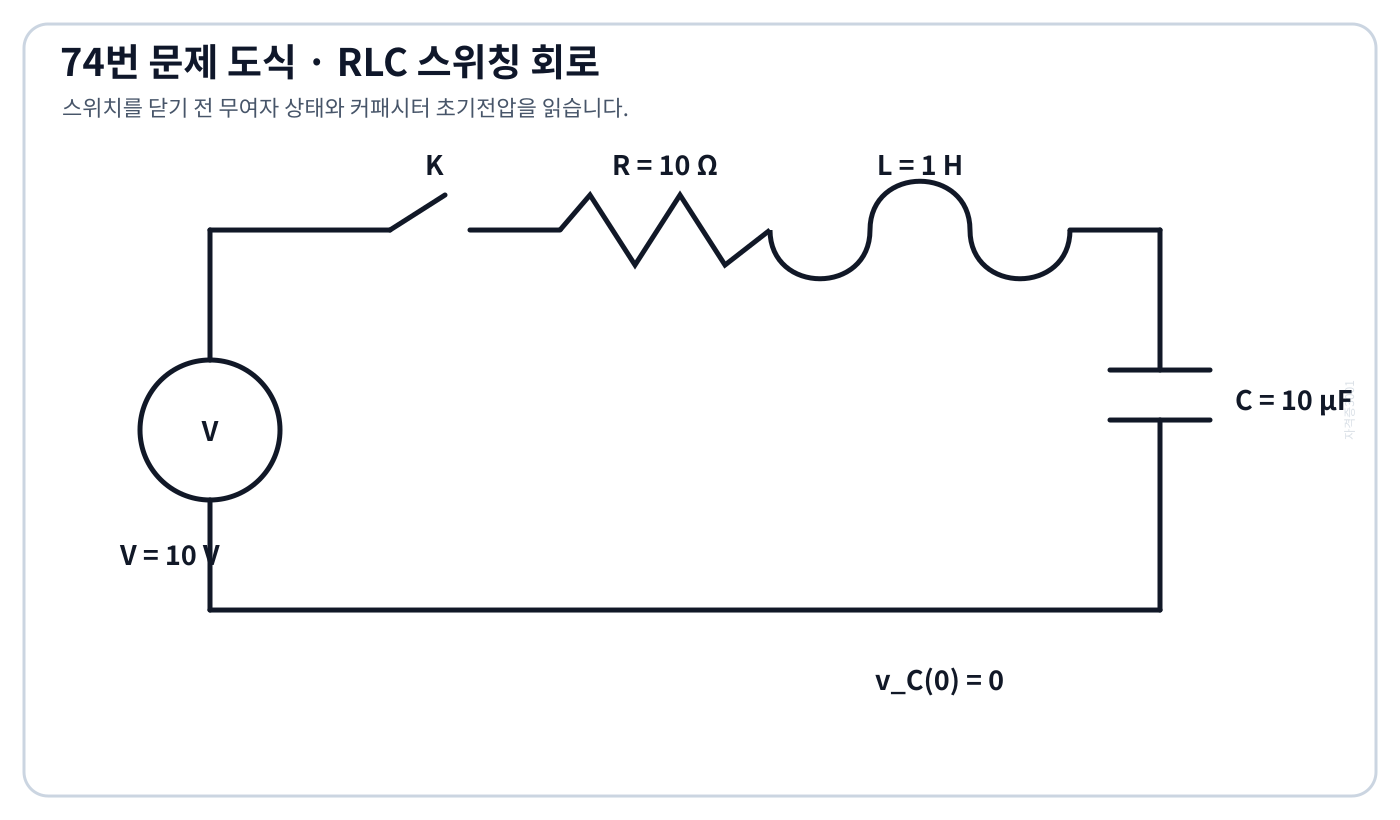

RLC 직렬회로의 스위칭 직후 전류변화율의 기준식을 세우고 단위·부호·위상·조건을 적용하여 ‘10’를 도출할 수 있다.

풀이 순서

1. 연속성으로 i_L(0+)=0, v_C(0+)=0을 둔다.
2. t=0+의 KVL은 V=L·di/dt가 된다.
3. di/dt=10/1=10 A/s이므로 ④다.

자주 하는 실수: RLC 직렬회로의 스위칭 직후 전류변화율의 식을 쓰기 전에 기준전압·단위·방향·초기조건을 확정한다. ‘0’가 나오면 분모, 제곱, 위상 또는 단위변환을 역산해 오류를 찾는다.

다른 문제에 적용: 유사 계산문제에서도 기호식을 먼저 세운 뒤 SI 단위로 바꾸고, 차원·부호·위상·초기조건 또는 역산으로 결과를 검산한다.

이 문제로 익힐 것

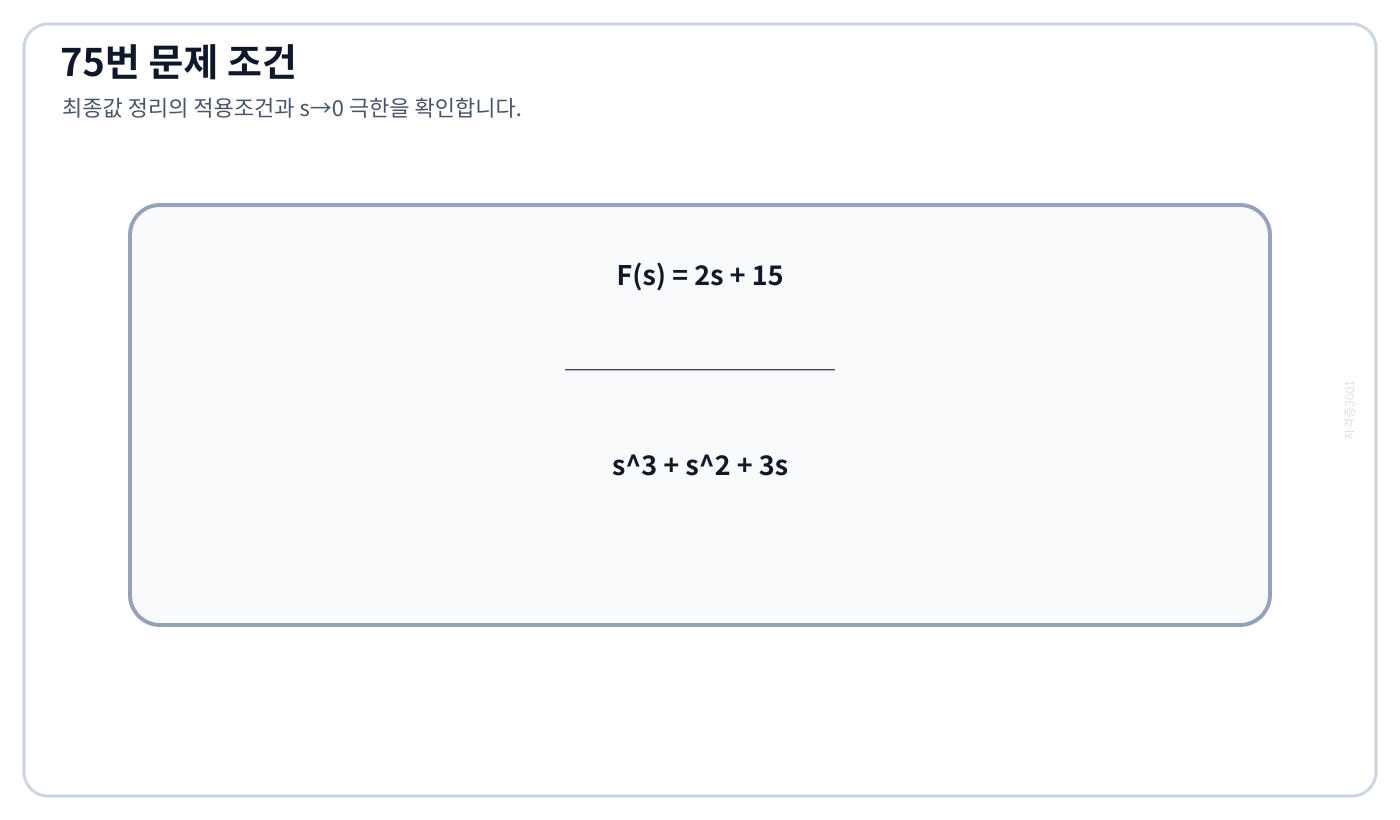

최종값 정리와 안정조건의 기준식을 세우고 단위·부호·위상·조건을 적용하여 ‘5’를 도출할 수 있다.

풀이 순서

1. 먼저 최종값 정리와 안정조건에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. 최종값 정리는 lim f(t)=lim_{s→0}sF(s)이며 sF(s)의 나머지 극이 좌반평면에 있어야 한다.
3. sF(s)=(2s+15)/(s²+s+3)이므로 최종값은 15/3=5, ③이다.

자주 하는 실수: 최종값 정리와 안정조건의 식을 쓰기 전에 기준전압·단위·방향·초기조건을 확정한다. ‘2’가 나오면 분모, 제곱, 위상 또는 단위변환을 역산해 오류를 찾는다.

다른 문제에 적용: 유사 계산문제에서도 기호식을 먼저 세운 뒤 SI 단위로 바꾸고, 차원·부호·위상·초기조건 또는 역산으로 결과를 검산한다.

이 문제로 익힐 것

대칭 5상 성형결선의 전압 위상차의 기준식을 세우고 단위·부호·위상·조건을 적용하여 ‘54°’를 도출할 수 있다.

풀이 순서

1. 먼저 대칭 5상 성형결선의 전압 위상차에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. n상 성형결선의 선간전압은 두 상전압의 벡터차다.
3. 기준 상전압과 선간전압의 위상차는 90°-180°/n이므로 n=5에서 90°-36°=54°, ③이다.

자주 하는 실수: 대칭 5상 성형결선의 전압 위상차의 식을 쓰기 전에 기준전압·단위·방향·초기조건을 확정한다. ‘27°’가 나오면 분모, 제곱, 위상 또는 단위변환을 역산해 오류를 찾는다.

다른 문제에 적용: 유사 계산문제에서도 기호식을 먼저 세운 뒤 SI 단위로 바꾸고, 차원·부호·위상·초기조건 또는 역산으로 결과를 검산한다.

이 문제로 익힐 것

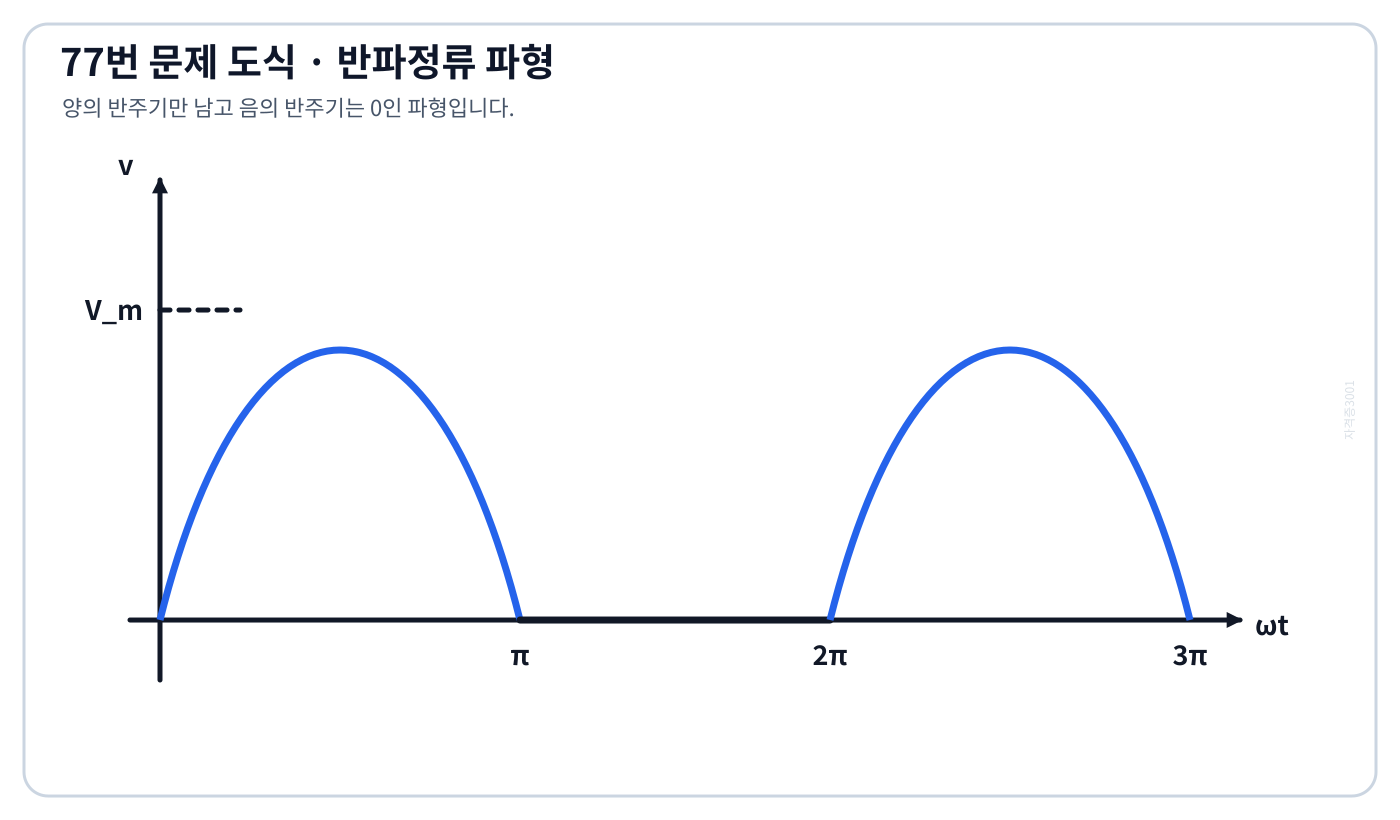

반파정류 정현파의 실효값의 기준식을 세우고 단위·부호·위상·조건을 적용하여 ‘Vm / 2’를 도출할 수 있다.

풀이 순서

1. 먼저 반파정류 정현파의 실효값에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. 반파정류 파형의 실효값은 √{(1/2π)∫₀^π V_m²sin²θ dθ}=V_m/2다.
3. 전파 정현파의 V_m/√2와 혼동하지 않으면 ②다.

자주 하는 실수: 반파정류 정현파의 실효값의 식을 쓰기 전에 기준전압·단위·방향·초기조건을 확정한다. ‘Vm / √2’가 나오면 분모, 제곱, 위상 또는 단위변환을 역산해 오류를 찾는다.

다른 문제에 적용: 유사 계산문제에서도 기호식을 먼저 세운 뒤 SI 단위로 바꾸고, 차원·부호·위상·초기조건 또는 역산으로 결과를 검산한다.

이 문제로 익힐 것

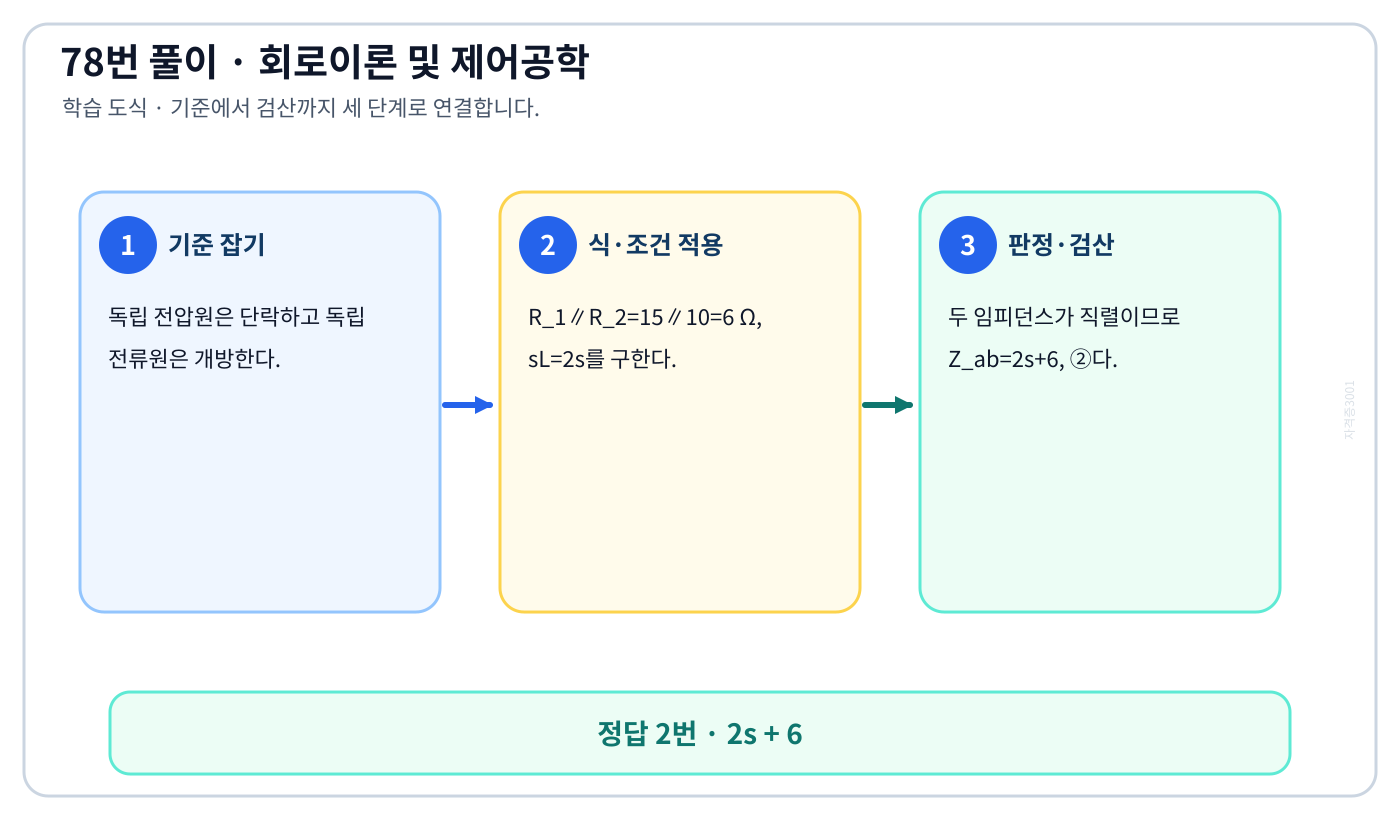

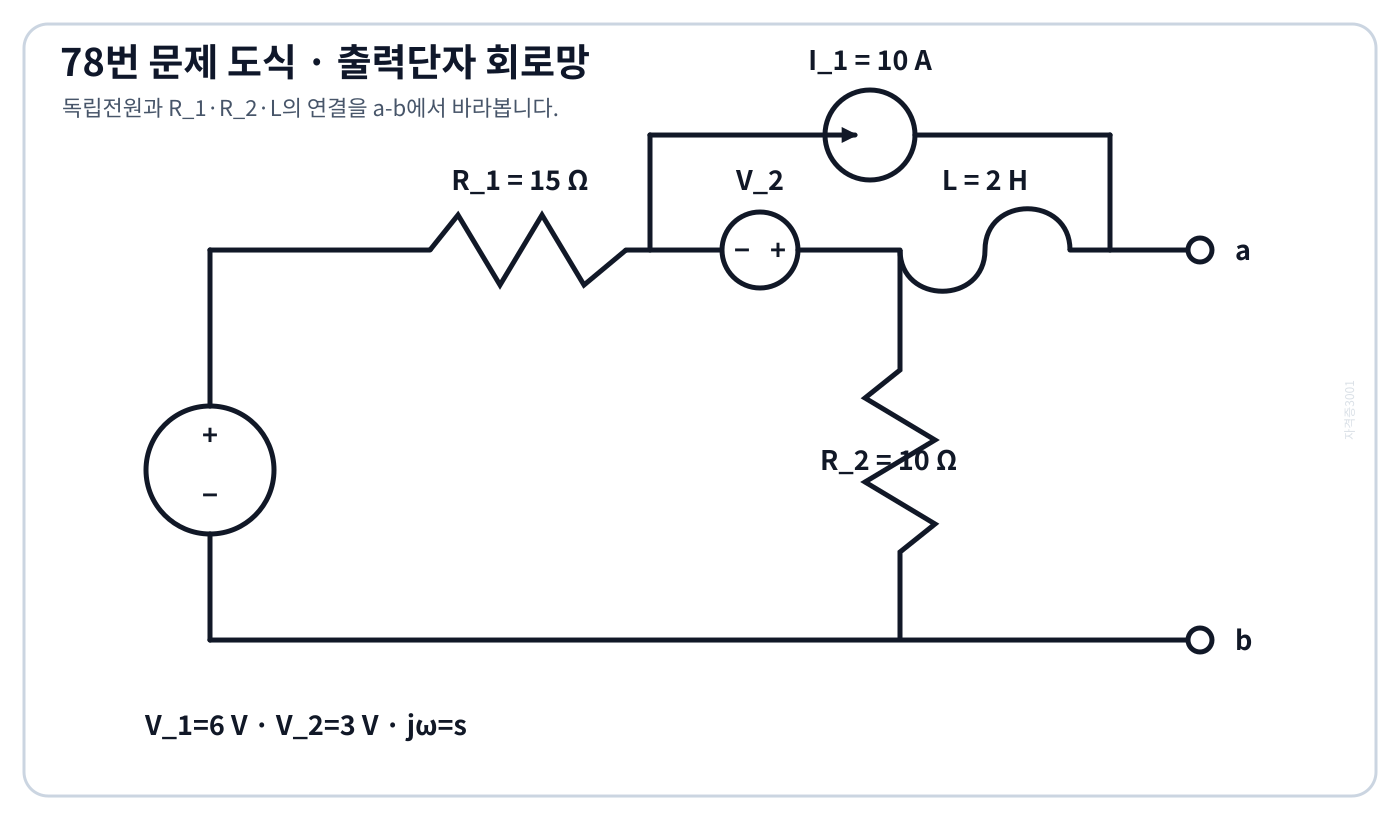

독립전원을 제거한 출력 등가임피던스의 기준식을 세우고 단위·부호·위상·조건을 적용하여 ‘2s + 6’를 도출할 수 있다.

풀이 순서

1. 독립 전압원은 단락하고 독립 전류원은 개방한다.
2. R₁∥R₂=15∥10=6 Ω, sL=2s를 구한다.
3. 두 임피던스가 직렬이므로 Z_ab=2s+6, ②다.

자주 하는 실수: 독립전원을 제거한 출력 등가임피던스의 식을 쓰기 전에 기준전압·단위·방향·초기조건을 확정한다. ‘s + 15’가 나오면 분모, 제곱, 위상 또는 단위변환을 역산해 오류를 찾는다.

다른 문제에 적용: 유사 계산문제에서도 기호식을 먼저 세운 뒤 SI 단위로 바꾸고, 차원·부호·위상·초기조건 또는 역산으로 결과를 검산한다.

이 문제로 익힐 것

대칭분 변환의 정상분 전압의 기준식을 세우고 단위·부호·위상·조건을 적용하여 ‘V_a’를 도출할 수 있다.

풀이 순서

1. 먼저 대칭분 변환의 정상분 전압에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. 정상분은 V₁=(V_a+aV_b+a²V_c)/3이다.
3. V_b=a²V_a, V_c=aV_a 및 a³=1을 넣으면 세 항이 모두 V_a가 되어 V₁=V_a, ②다.

자주 하는 실수: 대칭분 변환의 정상분 전압의 식을 쓰기 전에 기준전압·단위·방향·초기조건을 확정한다. ‘V_a/3’가 나오면 분모, 제곱, 위상 또는 단위변환을 역산해 오류를 찾는다.

다른 문제에 적용: 유사 계산문제에서도 기호식을 먼저 세운 뒤 SI 단위로 바꾸고, 차원·부호·위상·초기조건 또는 역산으로 결과를 검산한다.

이 문제로 익힐 것

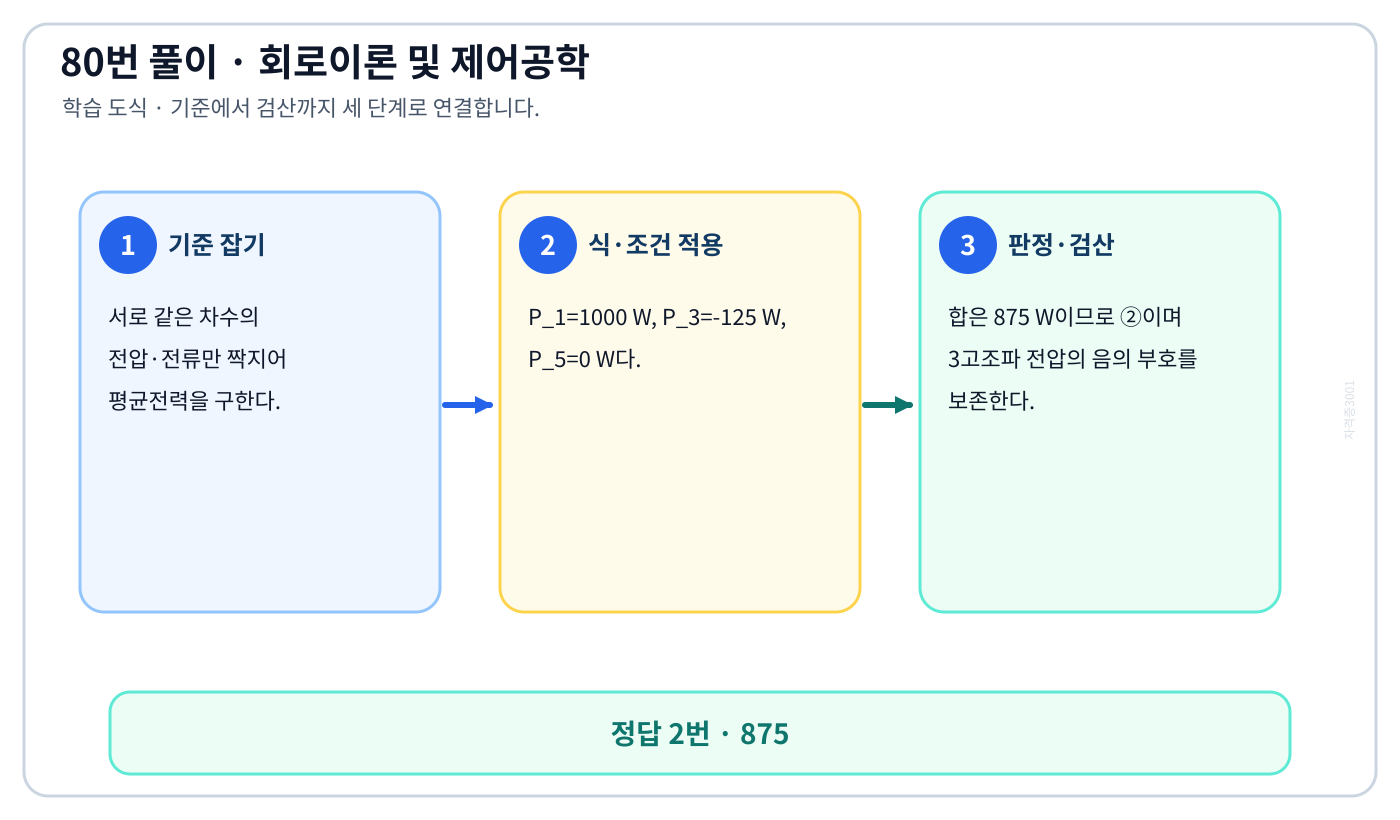

고조파별 평균전력의 직교합의 기준식을 세우고 단위·부호·위상·조건을 적용하여 ‘875’를 도출할 수 있다.

풀이 순서

1. 서로 같은 차수의 전압·전류만 짝지어 평균전력을 구한다.
2. P₁=1000 W, P₃=-125 W, P₅=0 W다.
3. 합은 875 W이므로 ②이며 3고조파 전압의 음의 부호를 보존한다.

자주 하는 실수: 고조파별 평균전력의 직교합의 식을 쓰기 전에 기준전압·단위·방향·초기조건을 확정한다. ‘825’가 나오면 분모, 제곱, 위상 또는 단위변환을 역산해 오류를 찾는다.

다른 문제에 적용: 유사 계산문제에서도 기호식을 먼저 세운 뒤 SI 단위로 바꾸고, 차원·부호·위상·초기조건 또는 역산으로 결과를 검산한다.

이 문제로 익힐 것

지중전선로의 세 가지 시설방법에서 시험시점 규정과 현행 KEC를 분리하여 ‘인입식’의 적용 여부를 판정할 수 있다.

풀이 순서

1. 먼저 지중전선로의 세 가지 시설방법에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. 시험시점 판단기준과 현행 KEC 334.1은 지중전선로를 관로식·암거식·직접매설식으로 시설하도록 한다.
3. 인입식은 전선을 건물이나 설비로 끌어들이는 구분이지 지중 매설방법이 아니므로 ②다.

자주 하는 실수: 지중전선로의 세 가지 시설방법에서는 2019년 시험시점 기준과 현행 KEC를 섞지 않는다. ‘관로식’도 대상·전압·장소·예외가 같은 조문인지 먼저 확인한다.

다른 문제에 적용: 유사 규정문제에서는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 대상·전압·장소·예외를 현행 KEC에서 다시 판정한다.

확인 위치: 시험시점 판단기준 지중전선로 · 현행 KEC 334.1 제1항

이 문제로 익힐 것

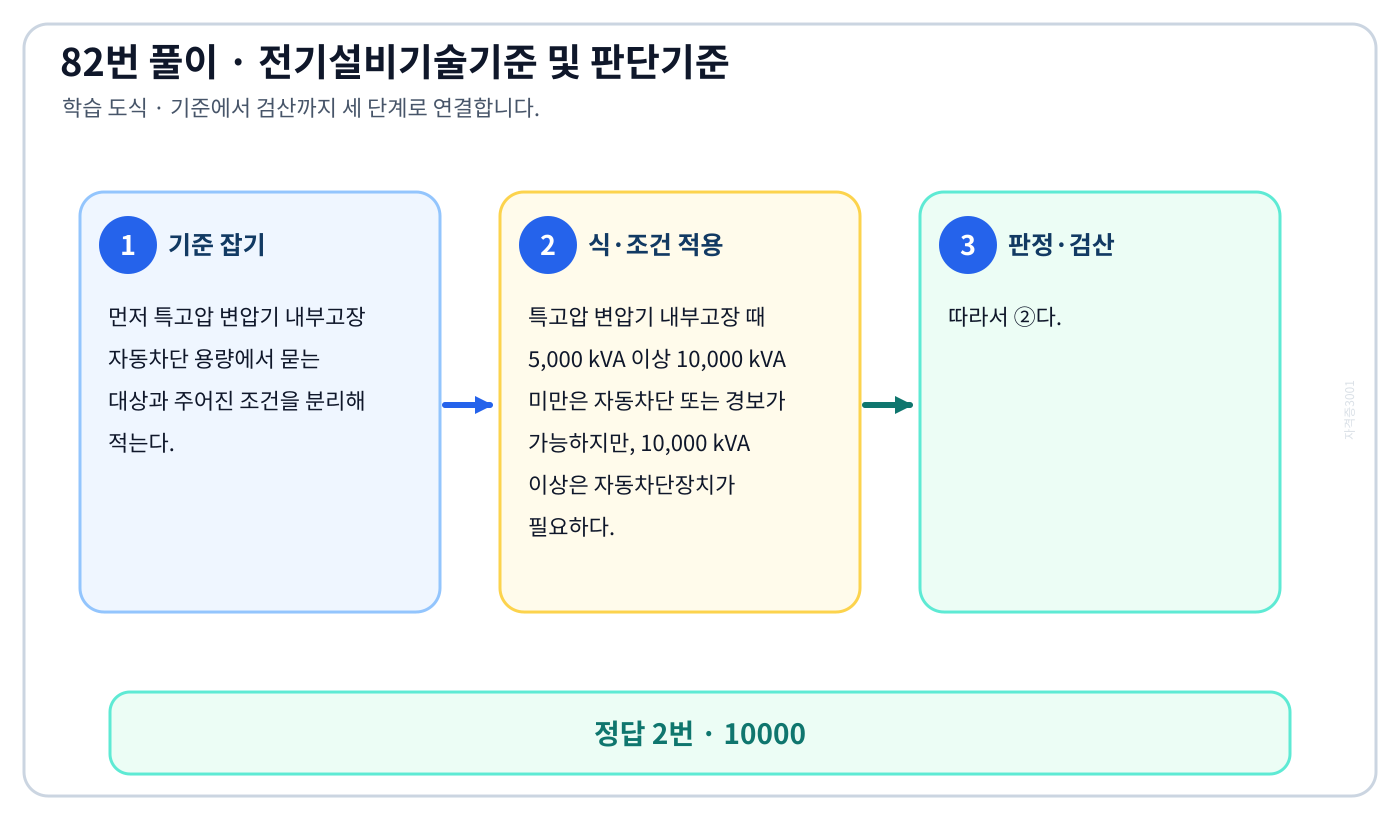

특고압 변압기 내부고장 자동차단 용량에서 시험시점 규정과 현행 KEC를 분리하여 ‘10000’의 적용 여부를 판정할 수 있다.

풀이 순서

1. 먼저 특고압 변압기 내부고장 자동차단 용량에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. 특고압 변압기 내부고장 때 5,000 kVA 이상 10,000 kVA 미만은 자동차단 또는 경보가 가능하지만, 10,000 kVA 이상은 자동차단장치가 필요하다.
3. 따라서 ②다.

자주 하는 실수: 특고압 변압기 내부고장 자동차단 용량에서는 2019년 시험시점 기준과 현행 KEC를 섞지 않는다. ‘5000’도 대상·전압·장소·예외가 같은 조문인지 먼저 확인한다.

다른 문제에 적용: 유사 규정문제에서는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 대상·전압·장소·예외를 현행 KEC에서 다시 판정한다.

확인 위치: 시험시점 판단기준 특고압 변압기 보호 · 현행 KEC 351.4 표 351.4-1

이 문제로 익힐 것

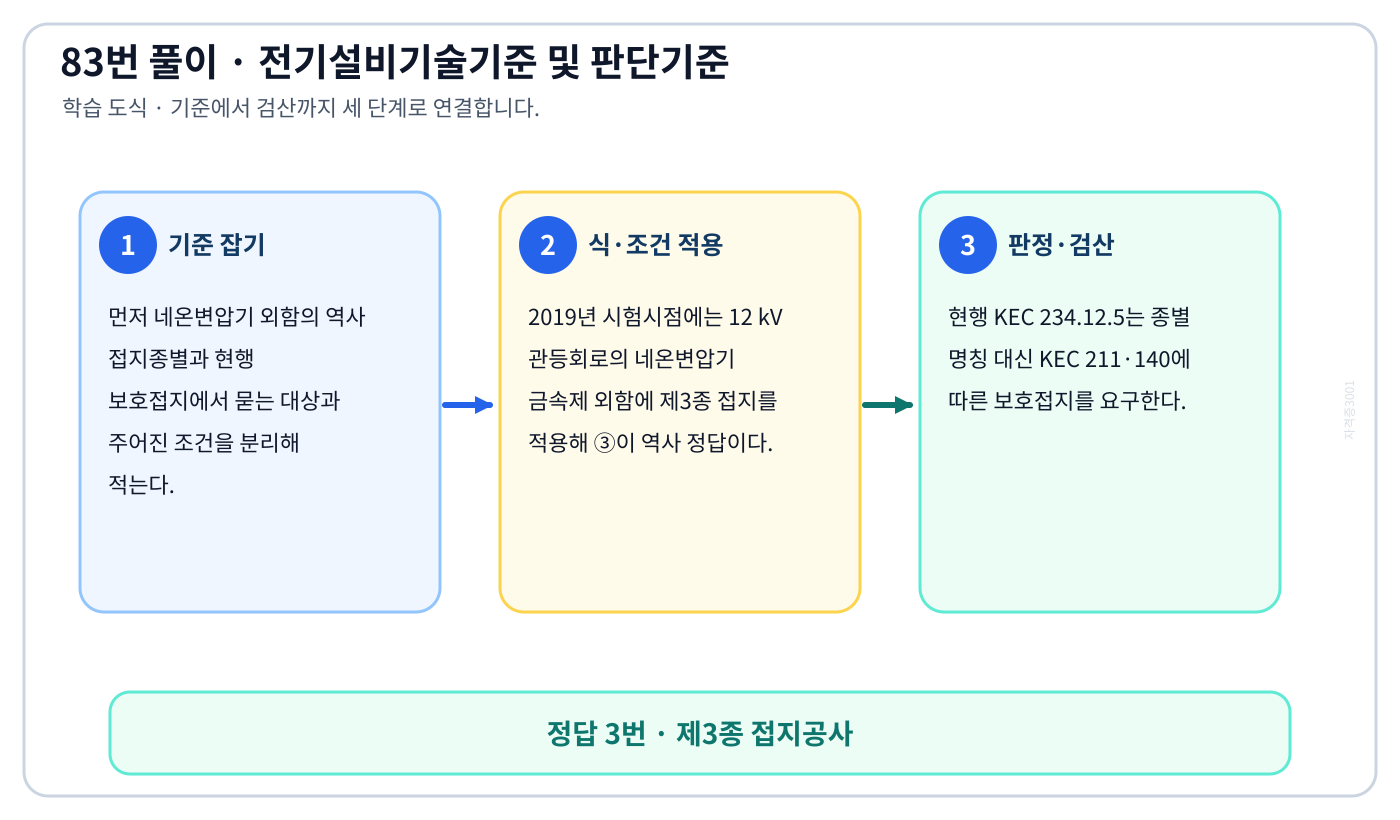

네온변압기 외함의 역사 접지종별과 현행 보호접지에서 시험시점 규정과 현행 KEC를 분리하여 ‘제3종 접지공사’의 적용 여부를 판정할 수 있다.

풀이 순서

1. 먼저 네온변압기 외함의 역사 접지종별과 현행 보호접지에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. 2019년 시험시점에는 12 kV 관등회로의 네온변압기 금속제 외함에 제3종 접지를 적용해 ③이 역사 정답이다.
3. 현행 KEC 234.12.5는 종별 명칭 대신 KEC 211·140에 따른 보호접지를 요구한다.

자주 하는 실수: 네온변압기 외함의 역사 접지종별과 현행 보호접지에서는 2019년 시험시점 기준과 현행 KEC를 섞지 않는다. ‘제1종 접지공사’도 대상·전압·장소·예외가 같은 조문인지 먼저 확인한다.

다른 문제에 적용: 유사 규정문제에서는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 대상·전압·장소·예외를 현행 KEC에서 다시 판정한다.

확인 위치: 시험시점 판단기준 네온변압기 제3종 접지 · 현행 KEC 234.12.5 및 211·140

이 문제로 익힐 것

전력보안 가공통신선의 금속 연선 조가에서 시험시점 규정과 현행 KEC를 분리하여 ‘금속선으로 된 연선’의 적용 여부를 판정할 수 있다.

풀이 순서

1. 먼저 전력보안 가공통신선의 금속 연선 조가에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. 광섬유케이블을 제외한 전력보안 가공통신선을 조가할 때 조가용 선은 인장과 처짐에 견디는 금속선 연선이어야 한다.
3. 금속 단선이나 재료가 한정된 알루미늄 선지가 아니라 ③이다.

자주 하는 실수: 전력보안 가공통신선의 금속 연선 조가에서는 2019년 시험시점 기준과 현행 KEC를 섞지 않는다. ‘금속으로 된 단선’도 대상·전압·장소·예외가 같은 조문인지 먼저 확인한다.

다른 문제에 적용: 유사 규정문제에서는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 대상·전압·장소·예외를 현행 KEC에서 다시 판정한다.

확인 위치: 시험시점 판단기준 전력보안 가공통신선 · 현행 KEC 362.2·362.3 조가선

이 문제로 익힐 것

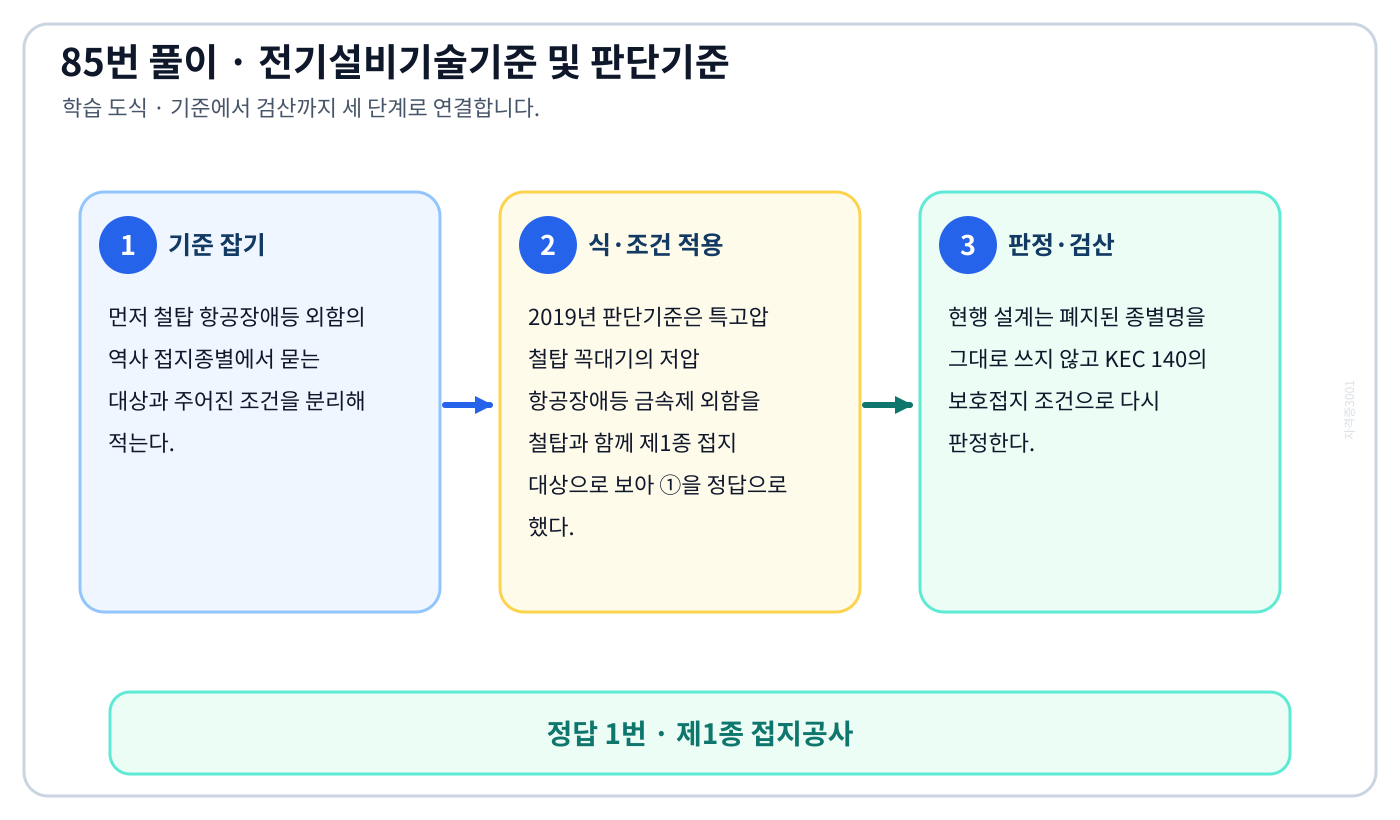

철탑 항공장애등 외함의 역사 접지종별에서 시험시점 규정과 현행 KEC를 분리하여 ‘제1종 접지공사’의 적용 여부를 판정할 수 있다.

풀이 순서

1. 먼저 철탑 항공장애등 외함의 역사 접지종별에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. 2019년 판단기준은 특고압 철탑 꼭대기의 저압 항공장애등 금속제 외함을 철탑과 함께 제1종 접지 대상으로 보아 ①을 정답으로 했다.
3. 현행 설계는 폐지된 종별명을 그대로 쓰지 않고 KEC 140의 보호접지 조건으로 다시 판정한다.

자주 하는 실수: 철탑 항공장애등 외함의 역사 접지종별에서는 2019년 시험시점 기준과 현행 KEC를 섞지 않는다. ‘제2종 접지공사’도 대상·전압·장소·예외가 같은 조문인지 먼저 확인한다.

다른 문제에 적용: 유사 규정문제에서는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 대상·전압·장소·예외를 현행 KEC에서 다시 판정한다.

확인 위치: 시험시점 판단기준 철탑 항공장애등 제1종 접지 · 현행 KEC 140 보호접지 체계

이 문제로 익힐 것

저·고압 가공전선과 통신선 공용설치 이격에서 시험시점 규정과 현행 KEC를 분리하여 ‘가공전선과 가공약전류전선 등 사이의 이격거리는 저압과 고압 모두 75cm 이상일 것’의 적용 여부를 판정할 수 있다.

풀이 순서

1. 먼저 저·고압 가공전선과 통신선 공용설치 이격에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. 공용 지지물에서는 전력선을 통신선 위의 별도 완금에 두고 목주 안전율 1.5 이상을 확보한다.
3. 이격은 저압 0.75 m, 고압 1.5 m가 원칙이므로 둘 다 0.75 m라는 ③이 틀리다.

자주 하는 실수: 저·고압 가공전선과 통신선 공용설치 이격에서는 2019년 시험시점 기준과 현행 KEC를 섞지 않는다. ‘가공전선을 가공약전류전선 등의 위로하고 별개의 완금류에 시설할 것’도 대상·전압·장소·예외가 같은 조문인지 먼저 확인한다.

다른 문제에 적용: 유사 규정문제에서는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 대상·전압·장소·예외를 현행 KEC에서 다시 판정한다.

확인 위치: 시험시점 판단기준 공용설치 · 현행 KEC 332.21 가목~마목

이 문제로 익힐 것

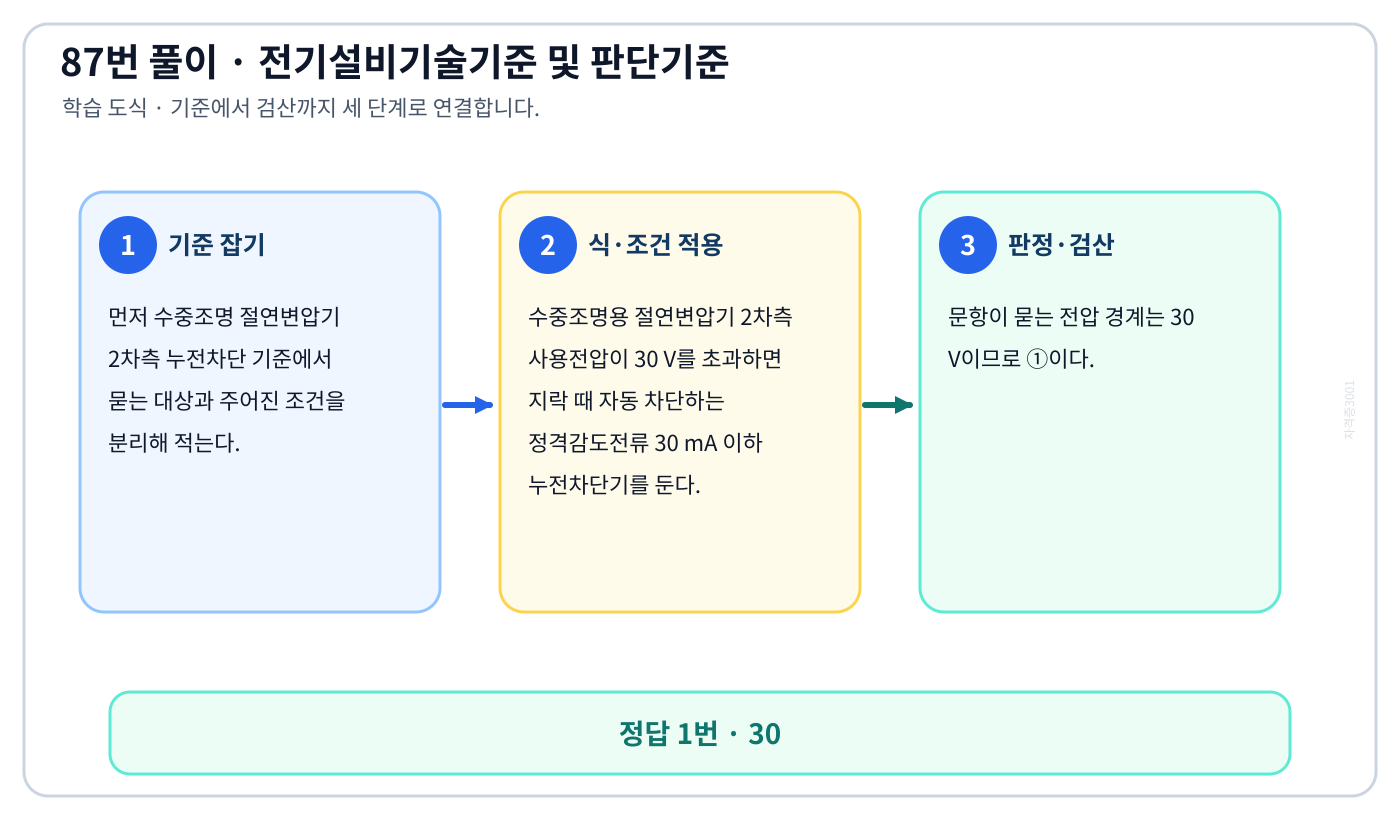

수중조명 절연변압기 2차측 누전차단 기준에서 시험시점 규정과 현행 KEC를 분리하여 ‘30’의 적용 여부를 판정할 수 있다.

풀이 순서

1. 먼저 수중조명 절연변압기 2차측 누전차단 기준에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. 수중조명용 절연변압기 2차측 사용전압이 30 V를 초과하면 지락 때 자동 차단하는 정격감도전류 30 mA 이하 누전차단기를 둔다.
3. 문항이 묻는 전압 경계는 30 V이므로 ①이다.

자주 하는 실수: 수중조명 절연변압기 2차측 누전차단 기준에서는 2019년 시험시점 기준과 현행 KEC를 섞지 않는다. ‘60’도 대상·전압·장소·예외가 같은 조문인지 먼저 확인한다.

다른 문제에 적용: 유사 규정문제에서는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 대상·전압·장소·예외를 현행 KEC에서 다시 판정한다.

확인 위치: 시험시점 판단기준 풀용 수중조명 · 현행 KEC 234.14.7

이 문제로 익힐 것

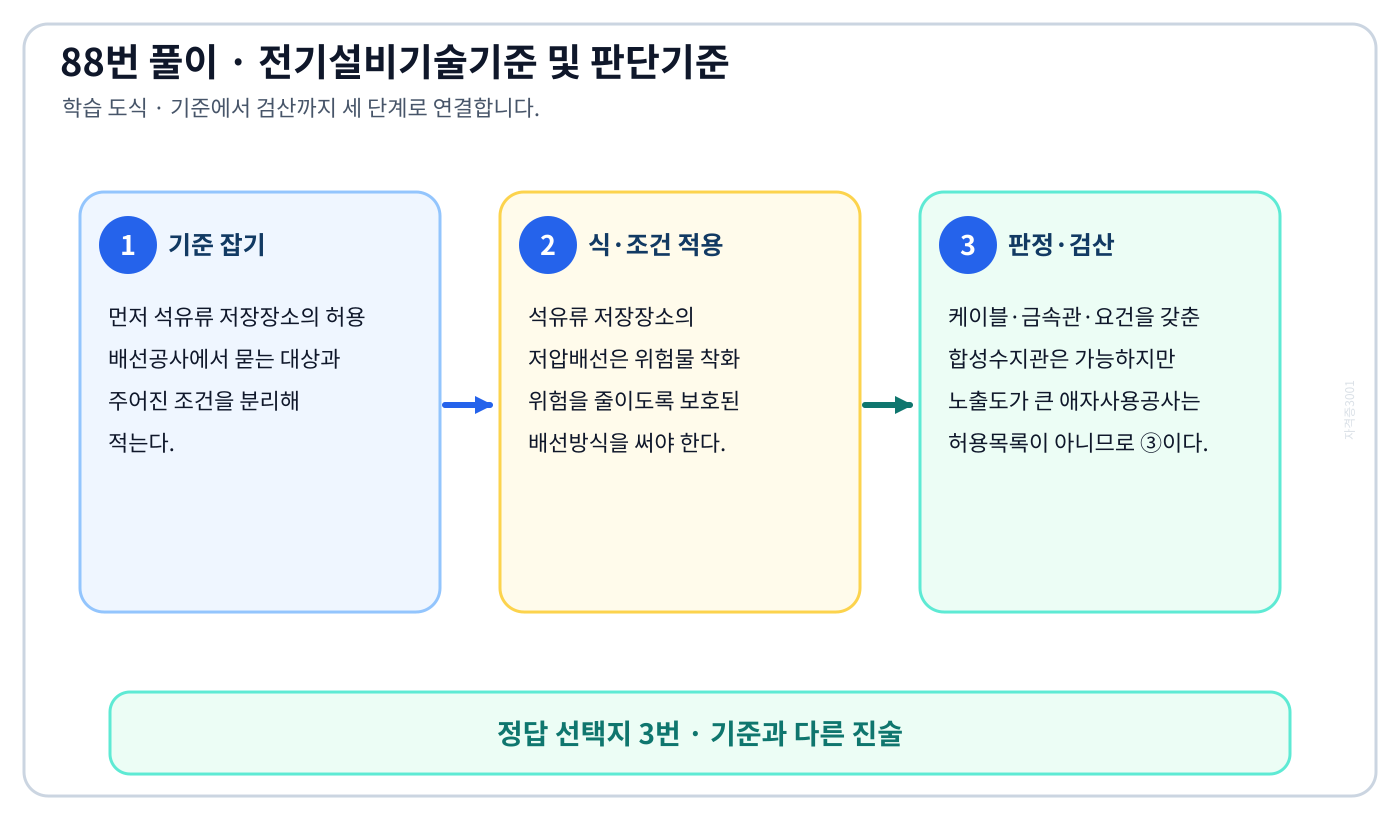

석유류 저장장소의 허용 배선공사에서 시험시점 규정과 현행 KEC를 분리하여 ‘애자사용 공사’의 적용 여부를 판정할 수 있다.

풀이 순서

1. 먼저 석유류 저장장소의 허용 배선공사에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. 석유류 저장장소의 저압배선은 위험물 착화 위험을 줄이도록 보호된 배선방식을 써야 한다.
3. 케이블·금속관·요건을 갖춘 합성수지관은 가능하지만 노출도가 큰 애자사용공사는 허용목록이 아니므로 ③이다.

자주 하는 실수: 석유류 저장장소의 허용 배선공사에서는 2019년 시험시점 기준과 현행 KEC를 섞지 않는다. ‘케이블 공사’도 대상·전압·장소·예외가 같은 조문인지 먼저 확인한다.

다른 문제에 적용: 유사 규정문제에서는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 대상·전압·장소·예외를 현행 KEC에서 다시 판정한다.

확인 위치: 시험시점 판단기준 위험물 장소 배선 · 현행 KEC 242.4 및 242.2.1

이 문제로 익힐 것

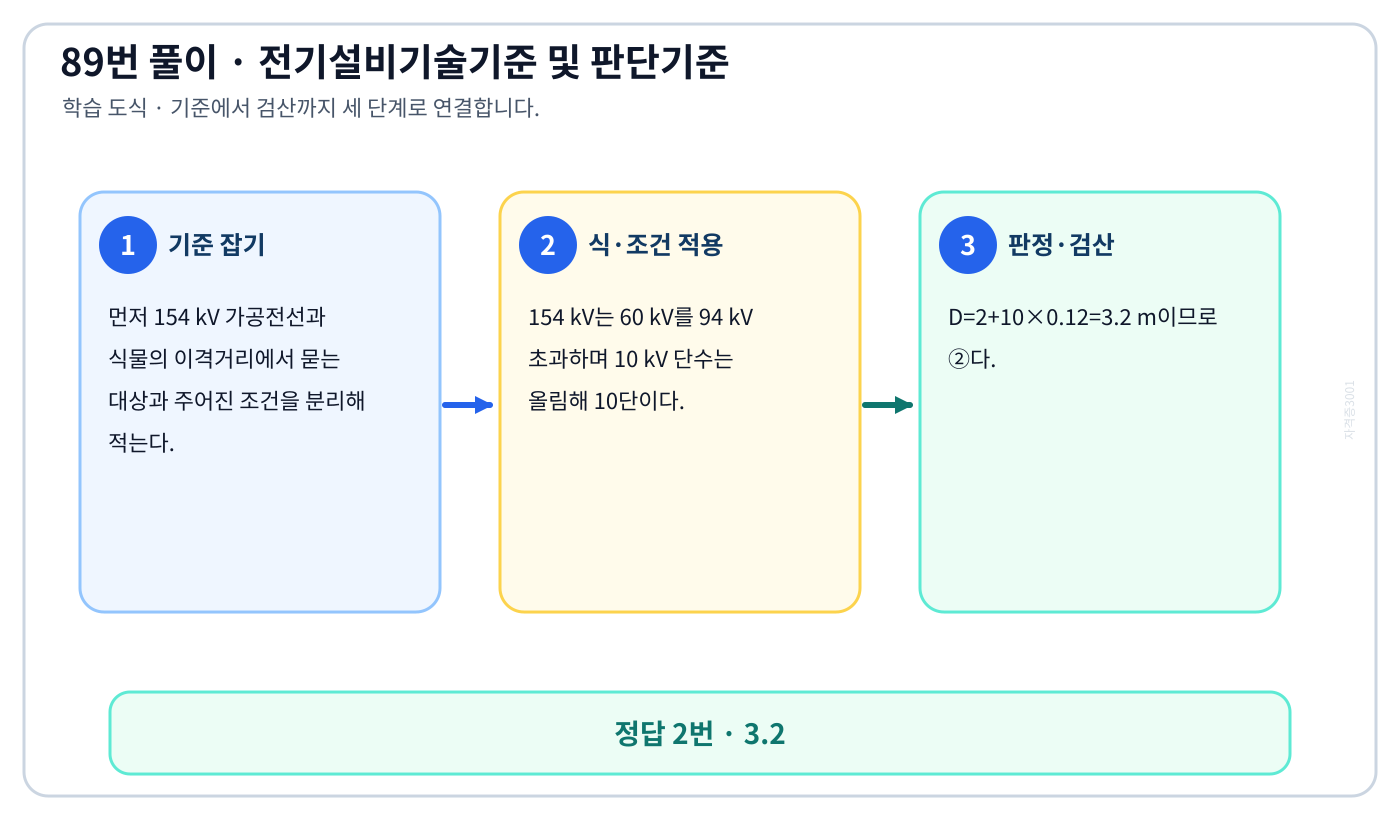

154 kV 가공전선과 식물의 이격거리에서 시험시점 규정과 현행 KEC를 분리하여 ‘3.2’의 적용 여부를 판정할 수 있다.

풀이 순서

1. 먼저 154 kV 가공전선과 식물의 이격거리에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. 154 kV는 60 kV를 94 kV 초과하며 10 kV 단수는 올림해 10단이다.
3. D=2+10×0.12=3.2 m이므로 ②다.

자주 하는 실수: 154 kV 가공전선과 식물의 이격거리에서는 2019년 시험시점 기준과 현행 KEC를 섞지 않는다. ‘2.8’도 대상·전압·장소·예외가 같은 조문인지 먼저 확인한다.

다른 문제에 적용: 유사 규정문제에서는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 대상·전압·장소·예외를 현행 KEC에서 다시 판정한다.

확인 위치: 시험시점 판단기준 특고압선 식물 이격 · 현행 KEC 333.30·333.26 표 333.26-1

이 문제로 익힐 것

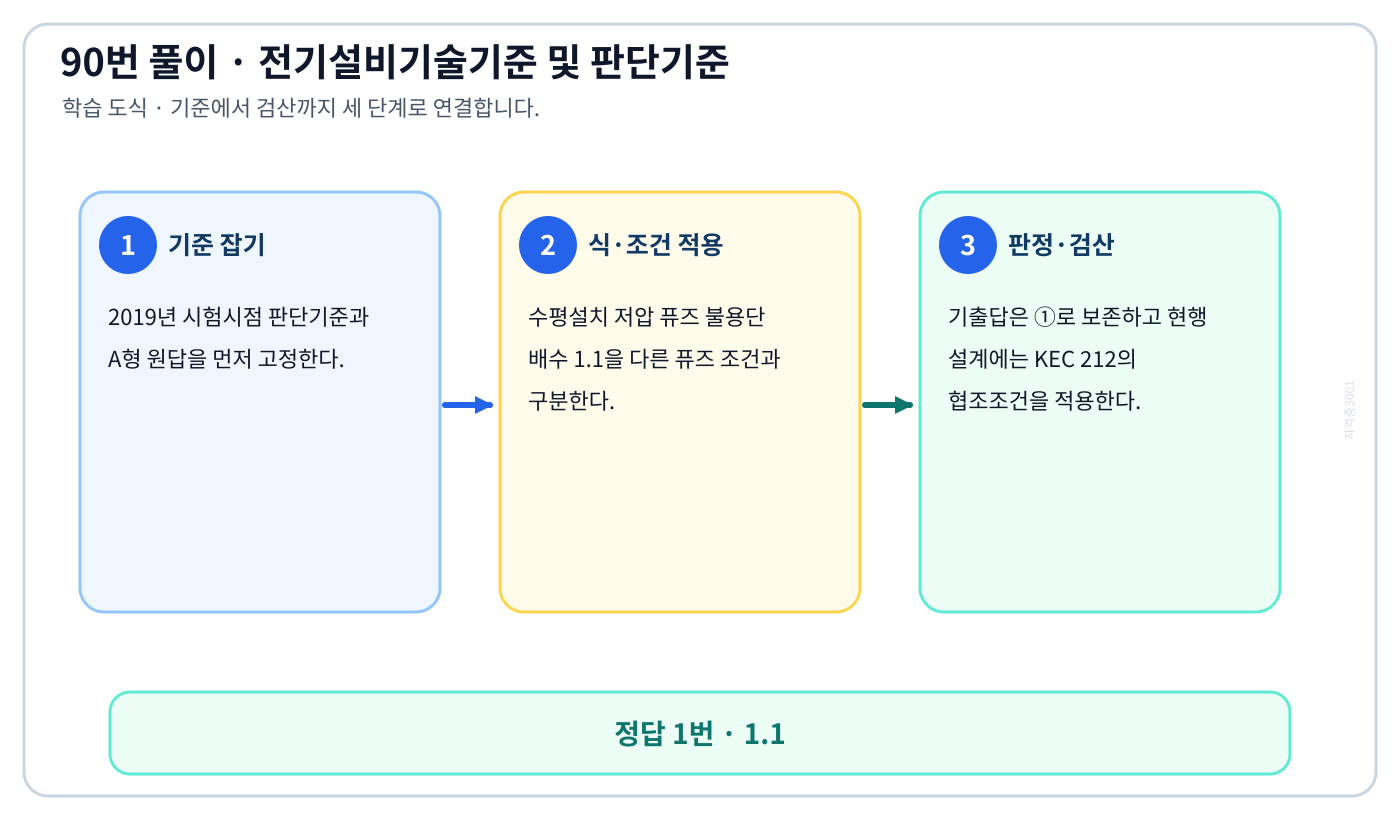

저압 수평설치 퓨즈의 역사 불용단 전류에서 시험시점 규정과 현행 KEC를 분리하여 ‘1.1’의 적용 여부를 판정할 수 있다.

풀이 순서

1. 2019년 시험시점 판단기준과 A형 원답을 먼저 고정한다.
2. 수평설치 저압 퓨즈 불용단 배수 1.1을 다른 퓨즈 조건과 구분한다.
3. 기출답은 ①로 보존하고 현행 설계에는 KEC 212의 협조조건을 적용한다.

자주 하는 실수: 저압 수평설치 퓨즈의 역사 불용단 전류에서는 2019년 시험시점 기준과 현행 KEC를 섞지 않는다. ‘1.25’도 대상·전압·장소·예외가 같은 조문인지 먼저 확인한다.

다른 문제에 적용: 유사 규정문제에서는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 대상·전압·장소·예외를 현행 KEC에서 다시 판정한다.

확인 위치: 시험시점 판단기준 저압 퓨즈 불용단 전류 · 현행 KEC 212.3·212.4 보호장치 협조

이 문제로 익힐 것

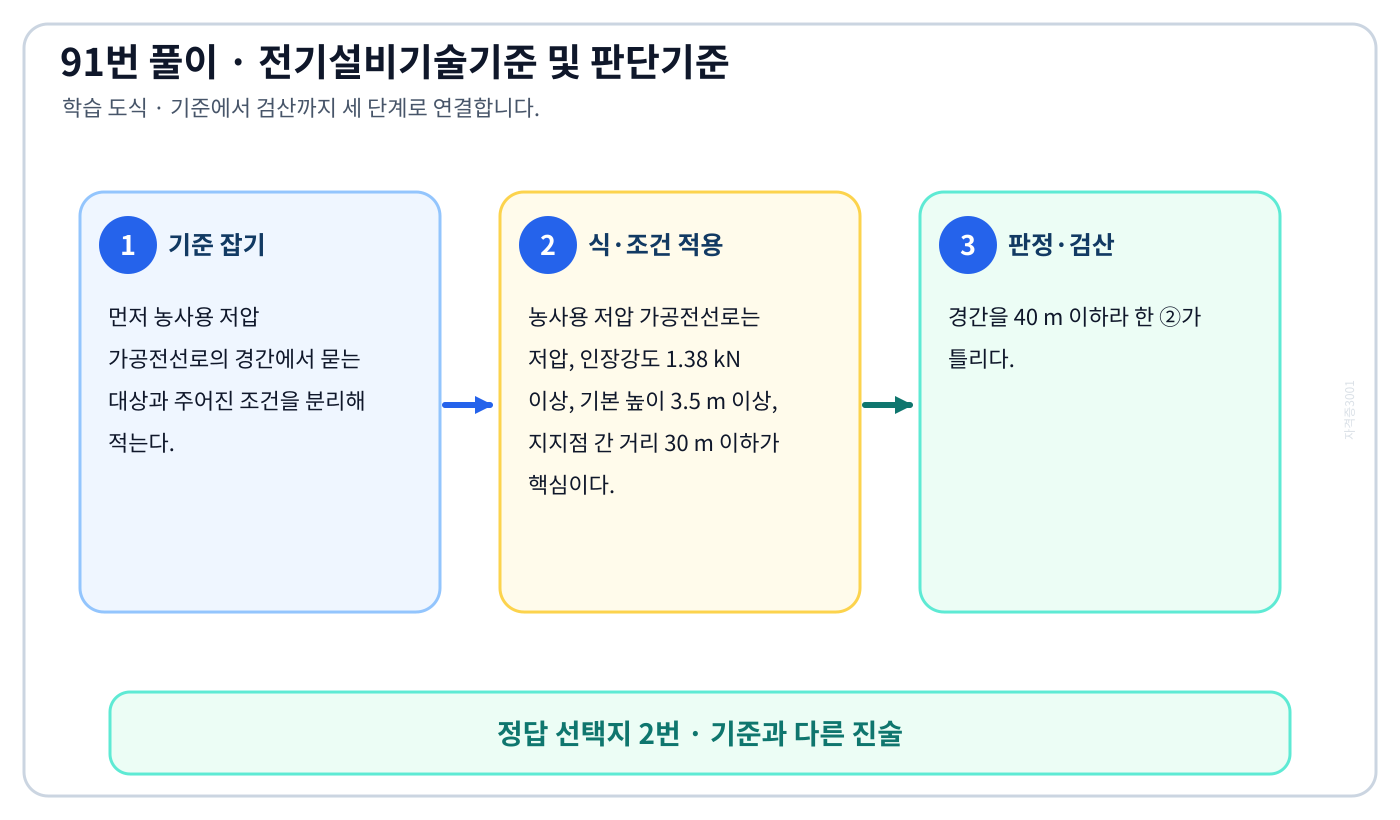

농사용 저압 가공전선로의 경간에서 시험시점 규정과 현행 KEC를 분리하여 ‘전선로의 경간은 40m 이하일 것’의 적용 여부를 판정할 수 있다.

풀이 순서

1. 먼저 농사용 저압 가공전선로의 경간에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. 농사용 저압 가공전선로는 저압, 인장강도 1.38 kN 이상, 기본 높이 3.5 m 이상, 지지점 간 거리 30 m 이하가 핵심이다.
3. 경간을 40 m 이하라 한 ②가 틀리다.

자주 하는 실수: 농사용 저압 가공전선로의 경간에서는 2019년 시험시점 기준과 현행 KEC를 섞지 않는다. ‘사용전압이 저압일 것’도 대상·전압·장소·예외가 같은 조문인지 먼저 확인한다.

다른 문제에 적용: 유사 규정문제에서는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 대상·전압·장소·예외를 현행 KEC에서 다시 판정한다.

확인 위치: 시험시점 판단기준 농사용 저압 가공선 · 현행 KEC 222.22

이 문제로 익힐 것

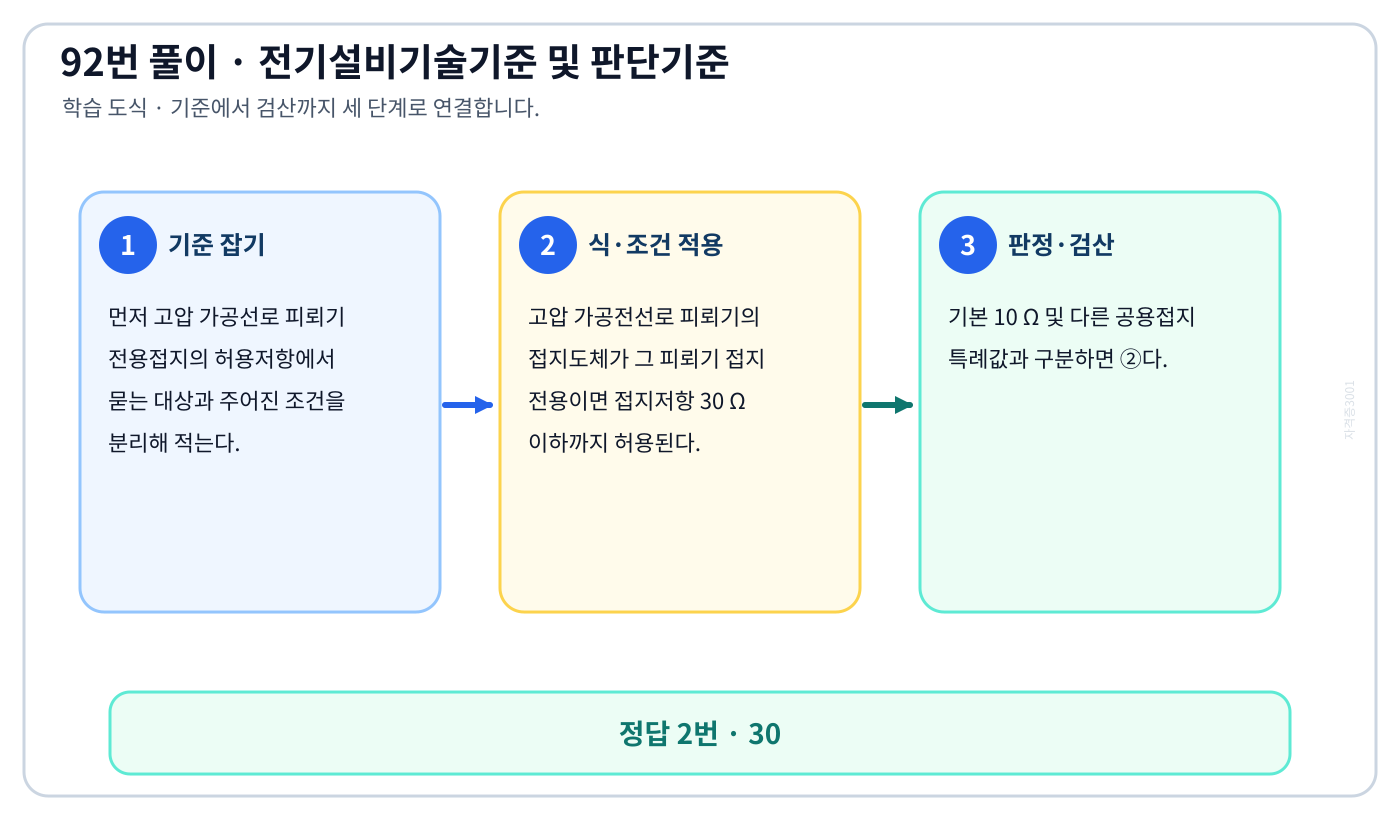

고압 가공선로 피뢰기 전용접지의 허용저항에서 시험시점 규정과 현행 KEC를 분리하여 ‘30’의 적용 여부를 판정할 수 있다.

풀이 순서

1. 먼저 고압 가공선로 피뢰기 전용접지의 허용저항에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. 고압 가공전선로 피뢰기의 접지도체가 그 피뢰기 접지 전용이면 접지저항 30 Ω 이하까지 허용된다.
3. 기본 10 Ω 및 다른 공용접지 특례값과 구분하면 ②다.

자주 하는 실수: 고압 가공선로 피뢰기 전용접지의 허용저항에서는 2019년 시험시점 기준과 현행 KEC를 섞지 않는다. ‘20’도 대상·전압·장소·예외가 같은 조문인지 먼저 확인한다.

다른 문제에 적용: 유사 규정문제에서는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 대상·전압·장소·예외를 현행 KEC에서 다시 판정한다.

확인 위치: 시험시점 판단기준 피뢰기 제1종 전용접지 · 현행 KEC 341.14

이 문제로 익힐 것

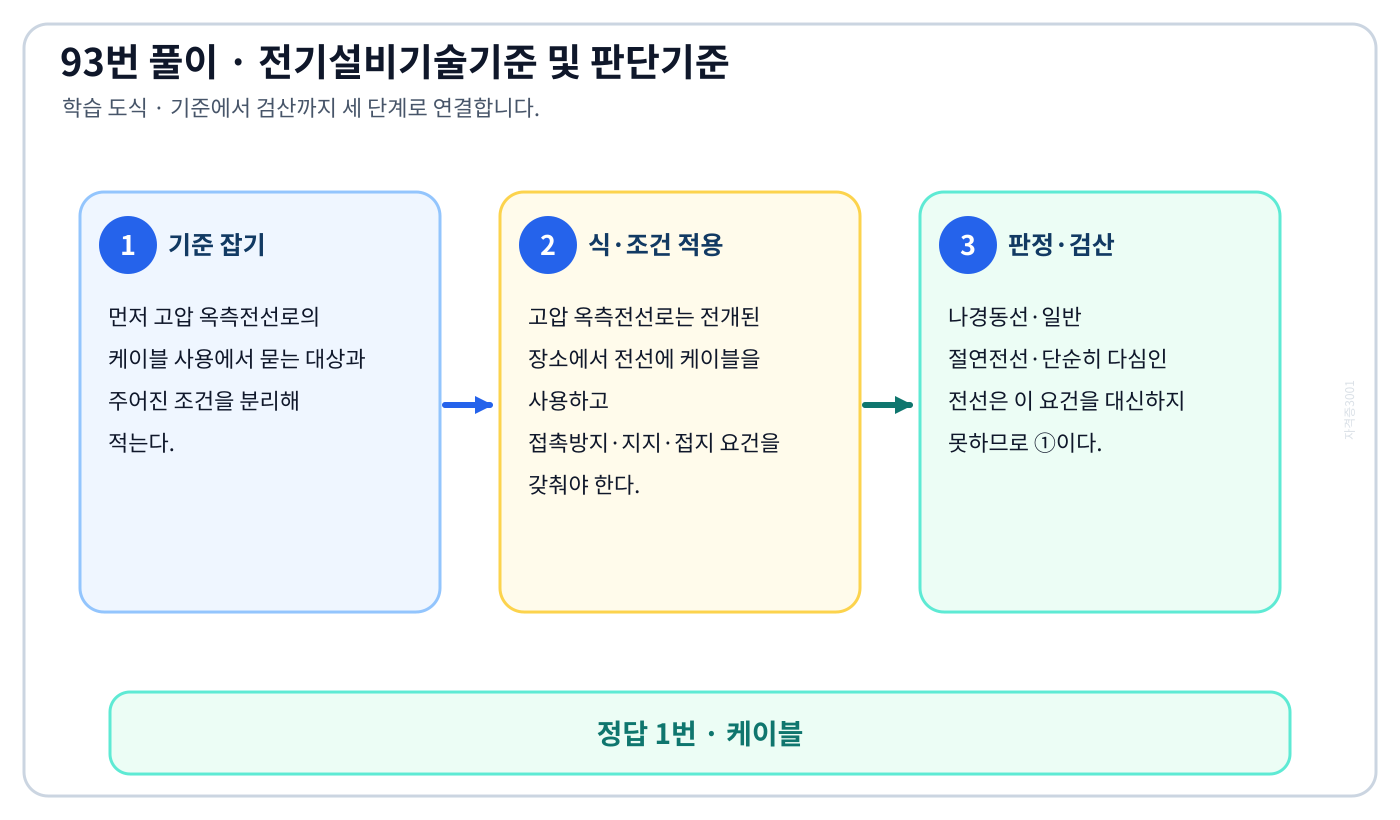

고압 옥측전선로의 케이블 사용에서 시험시점 규정과 현행 KEC를 분리하여 ‘케이블’의 적용 여부를 판정할 수 있다.

풀이 순서

1. 먼저 고압 옥측전선로의 케이블 사용에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. 고압 옥측전선로는 전개된 장소에서 전선에 케이블을 사용하고 접촉방지·지지·접지 요건을 갖춰야 한다.
3. 나경동선·일반 절연전선·단순히 다심인 전선은 이 요건을 대신하지 못하므로 ①이다.

자주 하는 실수: 고압 옥측전선로의 케이블 사용에서는 2019년 시험시점 기준과 현행 KEC를 섞지 않는다. ‘나경동선’도 대상·전압·장소·예외가 같은 조문인지 먼저 확인한다.

다른 문제에 적용: 유사 규정문제에서는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 대상·전압·장소·예외를 현행 KEC에서 다시 판정한다.

확인 위치: 시험시점 판단기준 고압 옥측전선로 · 현행 KEC 331.13.1 제2항

이 문제로 익힐 것

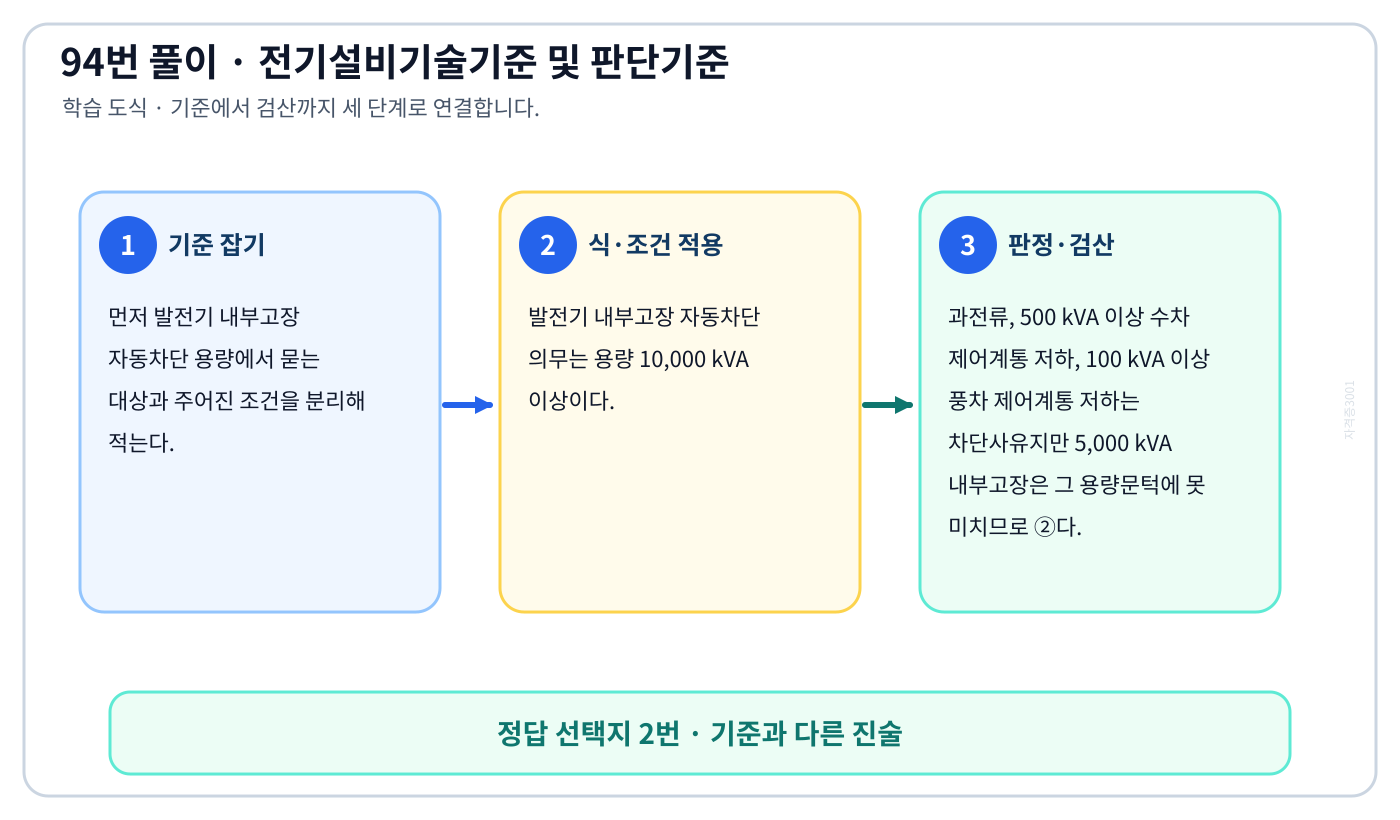

발전기 내부고장 자동차단 용량에서 시험시점 규정과 현행 KEC를 분리하여 ‘용량이 5000kVA 이상인 발전기의 내부에 고장이 생긴 경우’의 적용 여부를 판정할 수 있다.

풀이 순서

1. 먼저 발전기 내부고장 자동차단 용량에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. 발전기 내부고장 자동차단 의무는 용량 10,000 kVA 이상이다.
3. 과전류, 500 kVA 이상 수차 제어계통 저하, 100 kVA 이상 풍차 제어계통 저하는 차단사유지만 5,000 kVA 내부고장은 그 용량문턱에 못 미치므로 ②다.

자주 하는 실수: 발전기 내부고장 자동차단 용량에서는 2019년 시험시점 기준과 현행 KEC를 섞지 않는다. ‘발전기에 과전류가 생긴 경우’도 대상·전압·장소·예외가 같은 조문인지 먼저 확인한다.

다른 문제에 적용: 유사 규정문제에서는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 대상·전압·장소·예외를 현행 KEC에서 다시 판정한다.

확인 위치: 시험시점 판단기준 발전기 보호 · 현행 KEC 351.3 제1항

이 문제로 익힐 것

고압 옥내배선과 수관의 이격거리에서 시험시점 규정과 현행 KEC를 분리하여 ‘15’의 적용 여부를 판정할 수 있다.

풀이 순서

1. 먼저 고압 옥내배선과 수관의 이격거리에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. 고압 옥내배선과 수관·가스관 등 다른 시설물이 접근·교차할 때 기본 이격은 0.15 m다.
3. 이를 cm로 바꾸면 15 cm이므로 ①이다.

자주 하는 실수: 고압 옥내배선과 수관의 이격거리에서는 2019년 시험시점 기준과 현행 KEC를 섞지 않는다. ‘30’도 대상·전압·장소·예외가 같은 조문인지 먼저 확인한다.

다른 문제에 적용: 유사 규정문제에서는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 대상·전압·장소·예외를 현행 KEC에서 다시 판정한다.

확인 위치: 시험시점 판단기준 고압 옥내배선 이격 · 현행 KEC 342.1 제2항

이 문제로 익힐 것

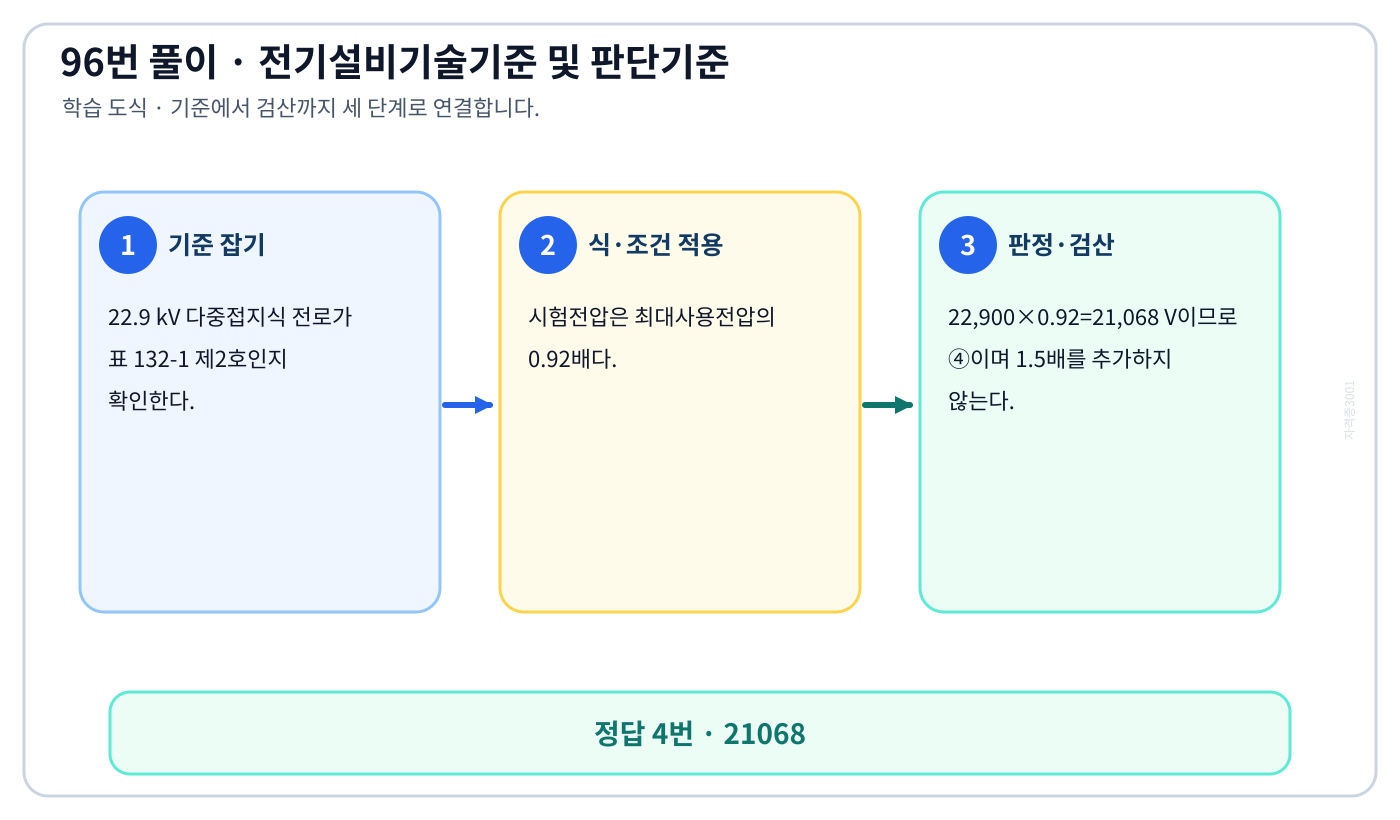

22.9 kV 다중접지식 전로의 절연내력 시험전압에서 시험시점 규정과 현행 KEC를 분리하여 ‘21068’의 적용 여부를 판정할 수 있다.

풀이 순서

1. 22.9 kV 다중접지식 전로가 표 132-1 제2호인지 확인한다.
2. 시험전압은 최대사용전압의 0.92배다.
3. 22,900×0.92=21,068 V이므로 ④이며 1.5배를 추가하지 않는다.

자주 하는 실수: 22.9 kV 다중접지식 전로의 절연내력 시험전압에서는 2019년 시험시점 기준과 현행 KEC를 섞지 않는다. ‘32510’도 대상·전압·장소·예외가 같은 조문인지 먼저 확인한다.

다른 문제에 적용: 유사 규정문제에서는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 대상·전압·장소·예외를 현행 KEC에서 다시 판정한다.

확인 위치: 시험시점 판단기준 전로 절연내력 · 현행 KEC 132 표 132-1 제2호

이 문제로 익힐 것

라이팅덕트의 조영재 관통 금지에서 시험시점 규정과 현행 KEC를 분리하여 ‘덕트는 조영재를 관통하여 시설할 것’의 적용 여부를 판정할 수 있다.

풀이 순서

1. 먼저 라이팅덕트의 조영재 관통 금지에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. 라이팅덕트는 끝을 막고 조영재에 견고히 붙이며 지지점 간 거리를 2 m 이하로 하되 조영재를 관통해서는 안 된다.
3. 관통하도록 한 ③이 틀리다.

자주 하는 실수: 라이팅덕트의 조영재 관통 금지에서는 2019년 시험시점 기준과 현행 KEC를 섞지 않는다. ‘덕트의 끝부분은 막을 것’도 대상·전압·장소·예외가 같은 조문인지 먼저 확인한다.

다른 문제에 적용: 유사 규정문제에서는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 대상·전압·장소·예외를 현행 KEC에서 다시 판정한다.

확인 위치: 시험시점 판단기준 라이팅덕트 · 현행 KEC 232.71.1 제2항~제6항

이 문제로 익힐 것

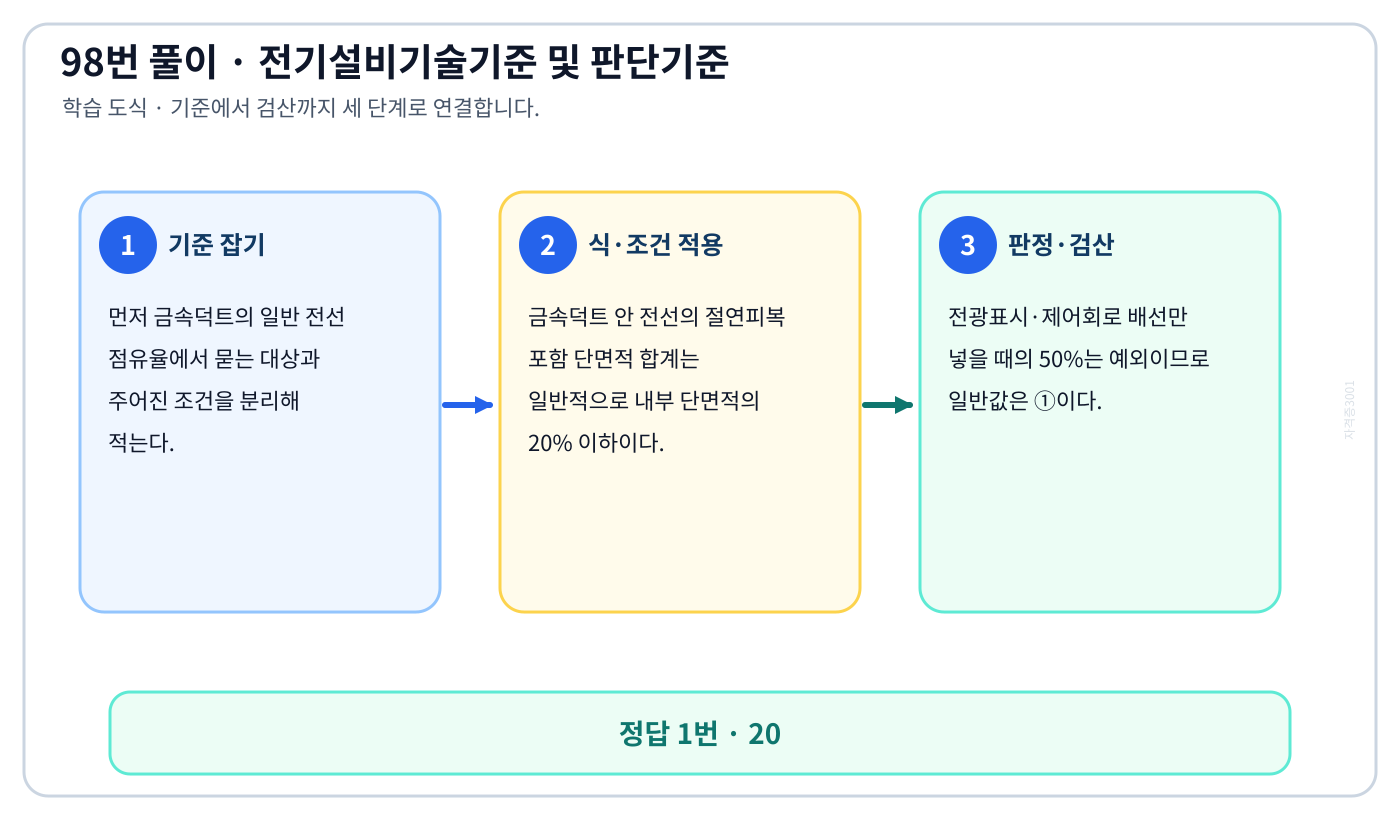

금속덕트의 일반 전선 점유율에서 시험시점 규정과 현행 KEC를 분리하여 ‘20’의 적용 여부를 판정할 수 있다.

풀이 순서

1. 먼저 금속덕트의 일반 전선 점유율에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. 금속덕트 안 전선의 절연피복 포함 단면적 합계는 일반적으로 내부 단면적의 20% 이하이다.
3. 전광표시·제어회로 배선만 넣을 때의 50%는 예외이므로 일반값은 ①이다.

자주 하는 실수: 금속덕트의 일반 전선 점유율에서는 2019년 시험시점 기준과 현행 KEC를 섞지 않는다. ‘30’도 대상·전압·장소·예외가 같은 조문인지 먼저 확인한다.

다른 문제에 적용: 유사 규정문제에서는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 대상·전압·장소·예외를 현행 KEC에서 다시 판정한다.

확인 위치: 시험시점 판단기준 금속덕트 점유율 · 현행 KEC 232.31.1 제2항

이 문제로 익힐 것

지중함의 구조·배수·뚜껑 요건에서 시험시점 규정과 현행 KEC를 분리하여 ‘조명 및 세척이 가능한 적당한 장치를 시설할 것’의 적용 여부를 판정할 수 있다.

풀이 순서

1. 먼저 지중함의 구조·배수·뚜껑 요건에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. 지중함은 중량물 압력에 견디고 고인 물을 제거할 수 있어야 하며 뚜껑은 시설자 외 사람이 쉽게 열지 못하게 한다.
3. 조명 및 세척장치는 필수 시설기준이 아니므로 ①이 틀리다.

자주 하는 실수: 지중함의 구조·배수·뚜껑 요건에서는 2019년 시험시점 기준과 현행 KEC를 섞지 않는다. ‘견고하고 차량 기타 중량물의 압력에 견디는 구조일 것’도 대상·전압·장소·예외가 같은 조문인지 먼저 확인한다.

다른 문제에 적용: 유사 규정문제에서는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 대상·전압·장소·예외를 현행 KEC에서 다시 판정한다.

확인 위치: 시험시점 판단기준 지중함 · 현행 KEC 334.2 가목~라목

이 문제로 익힐 것

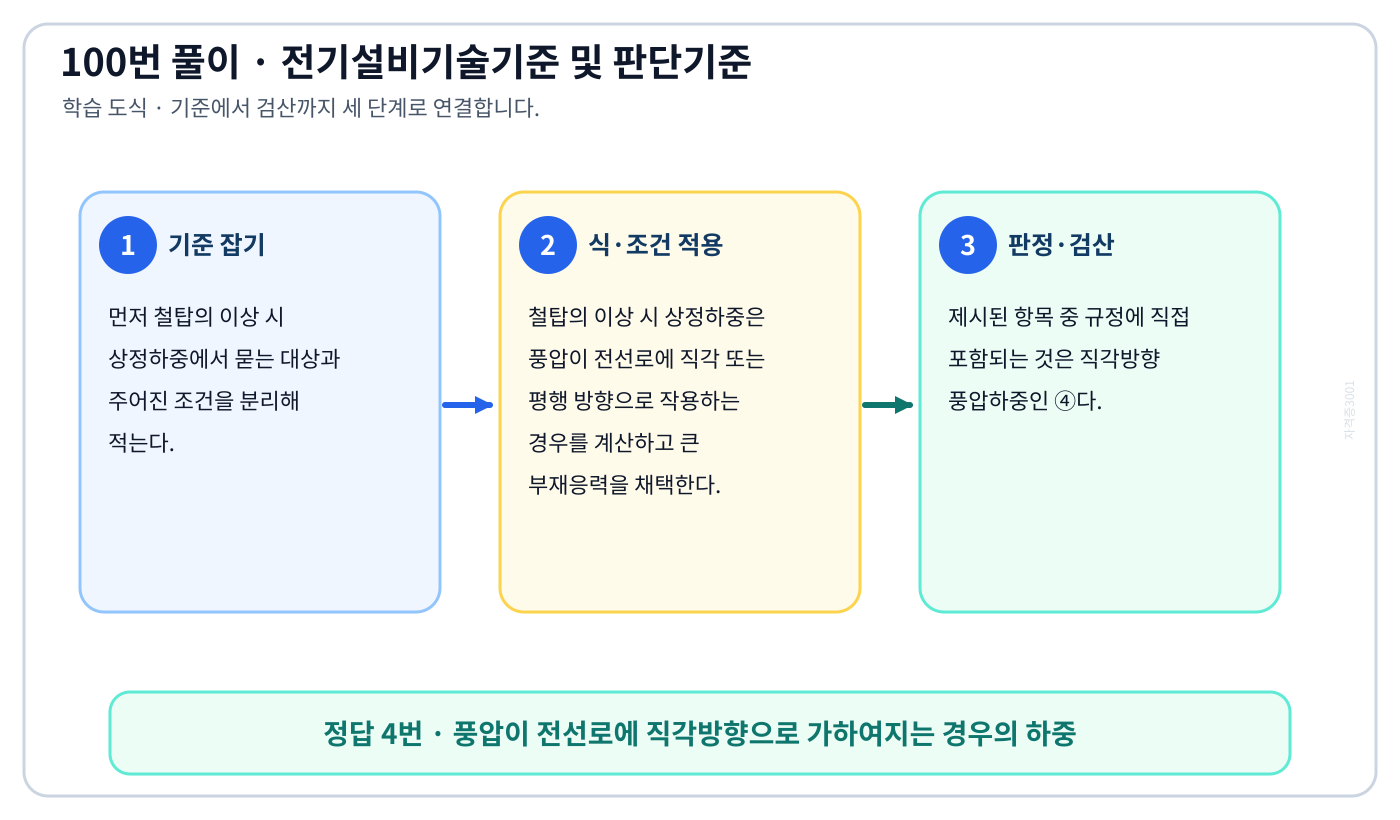

철탑의 이상 시 상정하중에서 시험시점 규정과 현행 KEC를 분리하여 ‘풍압이 전선로에 직각방향으로 가하여지는 경우의 하중’의 적용 여부를 판정할 수 있다.

풀이 순서

1. 먼저 철탑의 이상 시 상정하중에서 묻는 대상과 주어진 조건을 분리해 적는다.
2. 철탑의 이상 시 상정하중은 풍압이 전선로에 직각 또는 평행 방향으로 작용하는 경우를 계산하고 큰 부재응력을 채택한다.
3. 제시된 항목 중 규정에 직접 포함되는 것은 직각방향 풍압하중인 ④다.

자주 하는 실수: 철탑의 이상 시 상정하중에서는 2019년 시험시점 기준과 현행 KEC를 섞지 않는다. ‘미진에 의한 요동과 철구조물의 인장하중’도 대상·전압·장소·예외가 같은 조문인지 먼저 확인한다.

다른 문제에 적용: 유사 규정문제에서는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 대상·전압·장소·예외를 현행 KEC에서 다시 판정한다.

확인 위치: 시험시점 판단기준 철탑 이상 시 하중 · 현행 KEC 333.14 제1항
