전기기사 기출문제 2018년 1회 필기

이 문제로 익힐 것

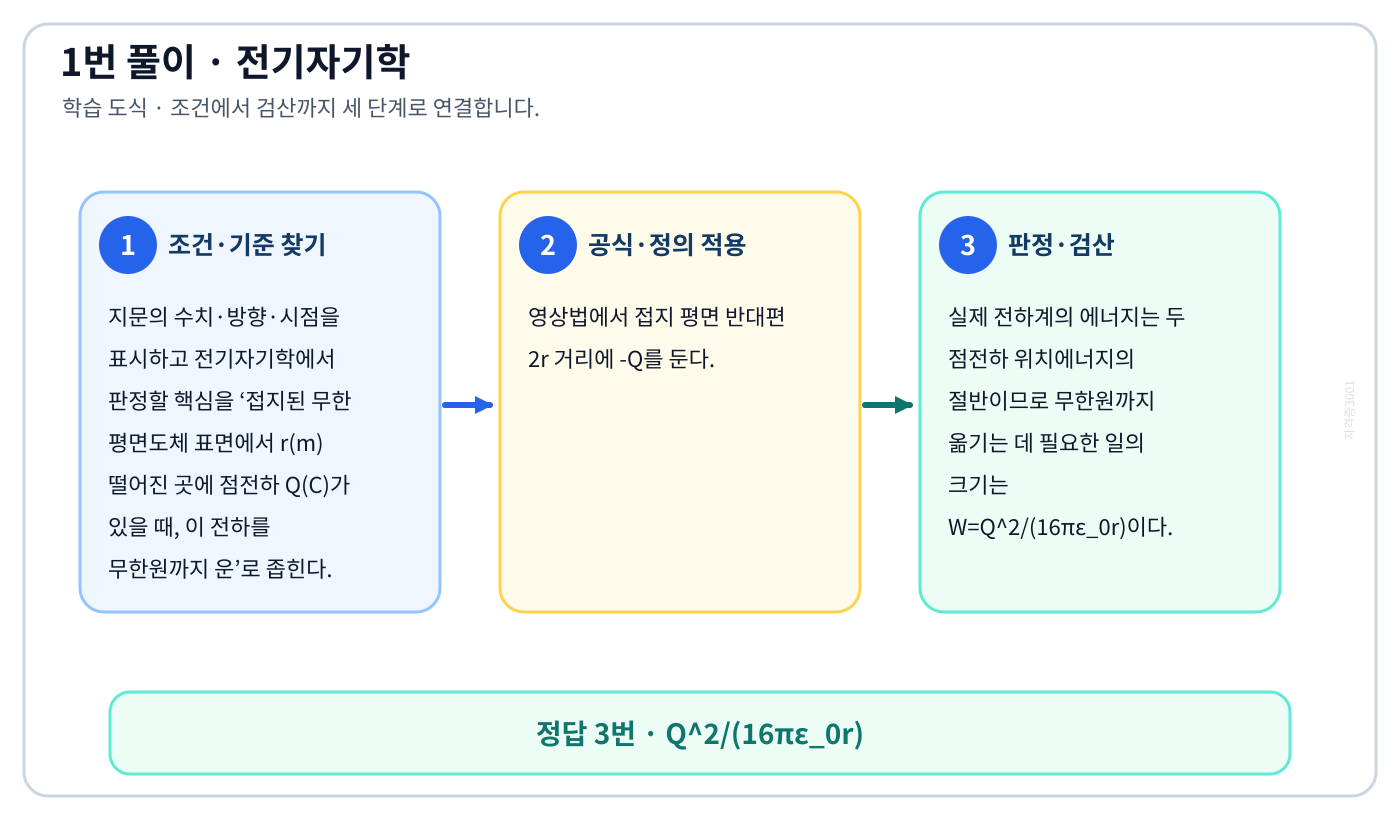

접지된 무한 평면도체 표면에서 r(m) 떨어진 곳에 점전하 Q(C)가 있을 때, 이 전하를 무한원까지 운의 기준식을 세우고 단위·계수·부호를 검산하여 ‘Q²/(16πε₀r)’를 도출할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전기자기학에서 판정할 핵심을 ‘접지된 무한 평면도체 표면에서 r(m) 떨어진 곳에 점전하 Q(C)가 있을 때, 이 전하를 무한원까지 운’로 좁힌다.
2. 영상법에서 접지 평면 반대편 2r 거리에 -Q를 둔다.
3. 실제 전하계의 에너지는 두 점전하 위치에너지의 절반이므로 무한원까지 옮기는 데 필요한 일의 크기는 W=Q²/(16πε₀r)이다.

자주 하는 실수: 숫자부터 대입하면 ‘Q²/(4πε₀r)’ 같은 계수 오답에 걸린다. 기호식 작성→SI 단위 변환→대입→차원 또는 역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

역자성체에서 비투자율(μs)은 어느 값을 갖는가의 정의와 반대개념을 비교하여 ‘μr<1’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전기자기학에서 판정할 핵심을 ‘역자성체에서 비투자율(μs)은 어느 값을 갖는가’로 좁힌다.
2. 역자성체는 외부 자계와 반대 방향으로 약하게 자화되어 χm<0이다.
3. μr=1+χm이므로 비투자율은 1보다 작고, 0은 초전도체의 이상적 완전반자성에 해당한다.

자주 하는 실수: 익숙한 용어 ‘μr=1’만 보고 고르지 않는다. 대상·원인·작용·결과를 연결해 정의가 요구하는 범위를 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

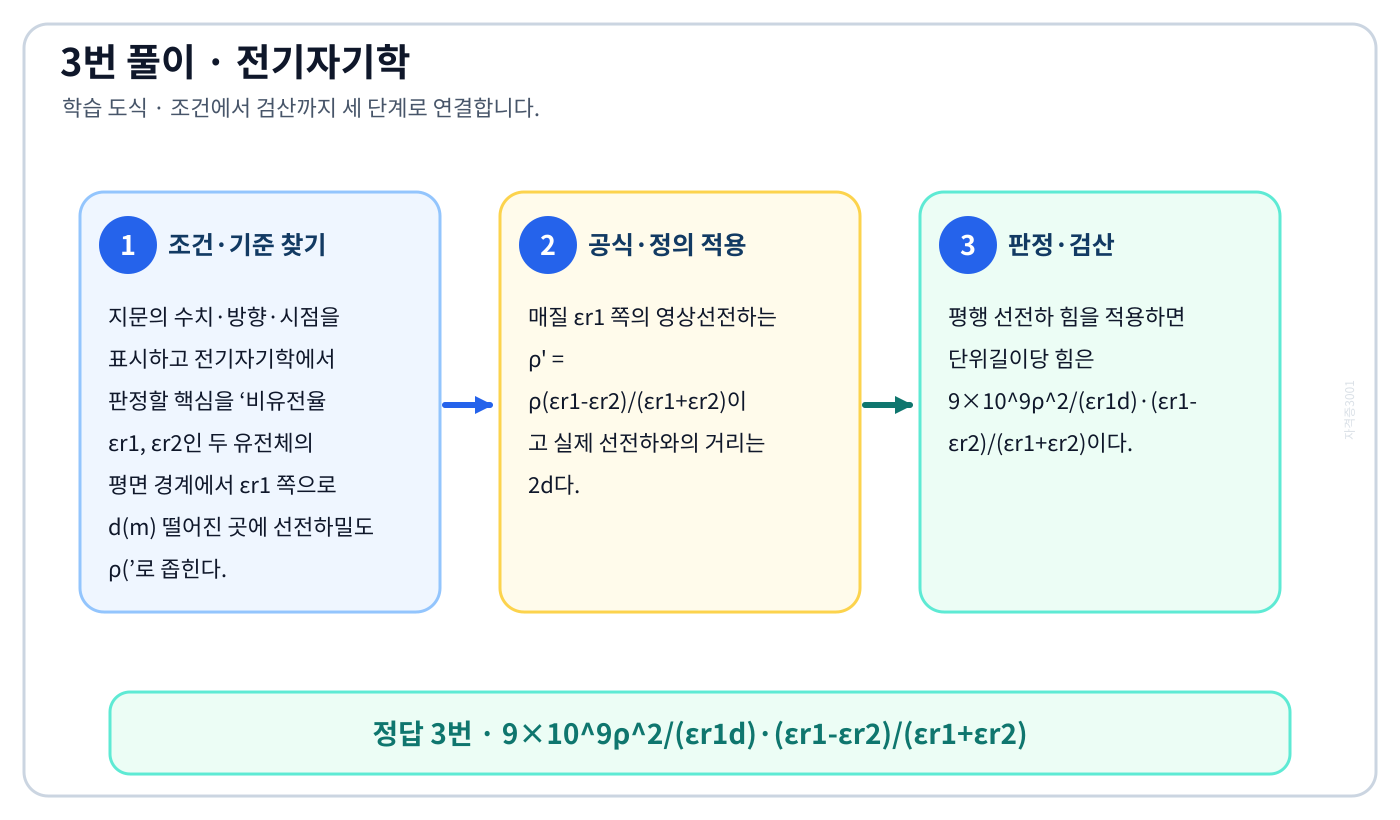

비유전율 εr1, εr2인 두 유전체의 평면 경계에서 εr1 쪽으로 d(m) 떨어진 곳에 선전하밀도 ρ(의 기준식을 세우고 단위·계수·부호를 검산하여 ‘9×10⁹ρ²/(εr1d)·(εr1-εr2)/(εr1+εr2)’를 도출할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전기자기학에서 판정할 핵심을 ‘비유전율 εr1, εr2인 두 유전체의 평면 경계에서 εr1 쪽으로 d(m) 떨어진 곳에 선전하밀도 ρ(’로 좁힌다.
2. 매질 εr1 쪽의 영상선전하는 ρ' = ρ(εr1-εr2)/(εr1+εr2)이고 실제 선전하와의 거리는 2d다.
3. 평행 선전하 힘을 적용하면 단위길이당 힘은 9×10⁹ρ²/(εr1d)·(εr1-εr2)/(εr1+εr2)이다.

자주 하는 실수: 숫자부터 대입하면 ‘9×10⁹ρ²/(εr2d)·(εr1+εr2)/(εr1-εr2)’ 같은 계수 오답에 걸린다. 기호식 작성→SI 단위 변환→대입→차원 또는 역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

점전하에 의한 전계는 쿨롱의 법칙을 사용하면 되지만 분포되어 있는 전하에 의한 전계를 구할 때는 무엇을의 정의와 반대개념을 비교하여 ‘가우스의 정리’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전기자기학에서 판정할 핵심을 ‘점전하에 의한 전계는 쿨롱의 법칙을 사용하면 되지만 분포되어 있는 전하에 의한 전계를 구할 때는 무엇을’로 좁힌다.
2. 분포전하가 대칭을 이루면 가우스면을 잡아 ∮D·dS=Q로 전계를 구한다.
3. 렌츠 법칙은 유도기전력 방향, 라플라스 방정식은 무전하 영역 전위, 스토크스 정리는 면적분과 선적분 변환에 쓰인다.

자주 하는 실수: 익숙한 용어 ‘렌츠의 법칙’만 보고 고르지 않는다. 대상·원인·작용·결과를 연결해 정의가 요구하는 범위를 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

패러데이관(Faraday tube)의 성질에 대한 설명으로 틀린 것은의 정의와 반대개념을 비교하여 ‘패러데이관의 밀도는 전속밀도와 같지 않다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전기자기학에서 판정할 핵심을 ‘패러데이관(Faraday tube)의 성질에 대한 설명으로 틀린 것은’로 좁힌다.
2. 패러데이관은 진전하가 없는 중간에서 끊기지 않고, 관 하나는 단위 전속을 나타내며 밀도는 전속밀도 D와 같다.
3. 따라서 “밀도가 전속밀도와 같지 않다”는 문장이 틀린 진술이다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘패러데이관 중에 있는 전속수는 그 관속에 진전하가 없으면 일정하며 연속적이다.’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 판정한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

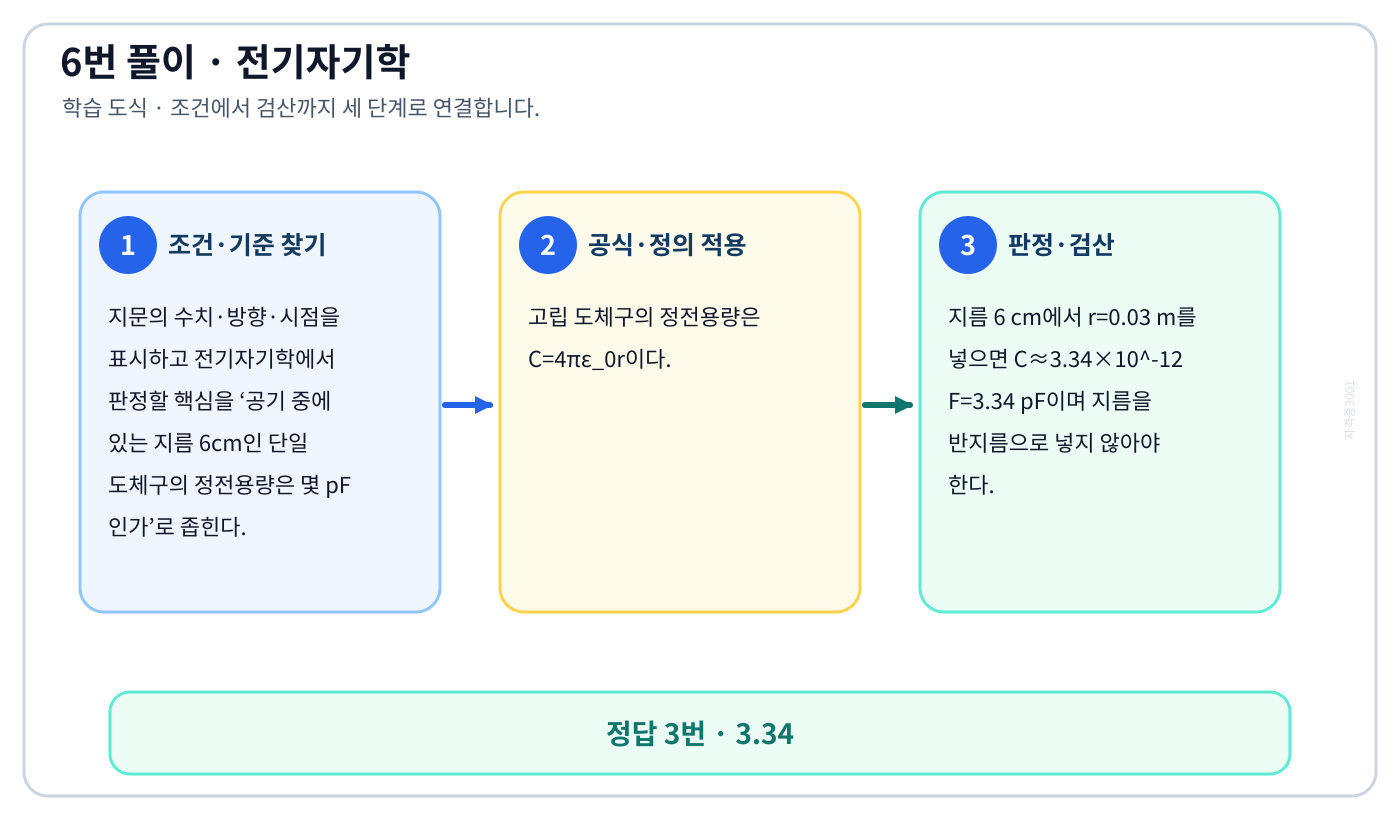

공기 중에 있는 지름 6cm인 단일 도체구의 정전용량은 몇 pF 인가의 기준식을 세우고 단위·계수·부호를 검산하여 ‘3.34’를 도출할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전기자기학에서 판정할 핵심을 ‘공기 중에 있는 지름 6cm인 단일 도체구의 정전용량은 몇 pF 인가’로 좁힌다.
2. 고립 도체구의 정전용량은 C=4πε₀r이다.
3. 지름 6 cm에서 r=0.03 m를 넣으면 C≈3.34×10⁻¹² F=3.34 pF이며 지름을 반지름으로 넣지 않아야 한다.

자주 하는 실수: 숫자부터 대입하면 ‘0.34’ 같은 계수 오답에 걸린다. 기호식 작성→SI 단위 변환→대입→차원 또는 역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

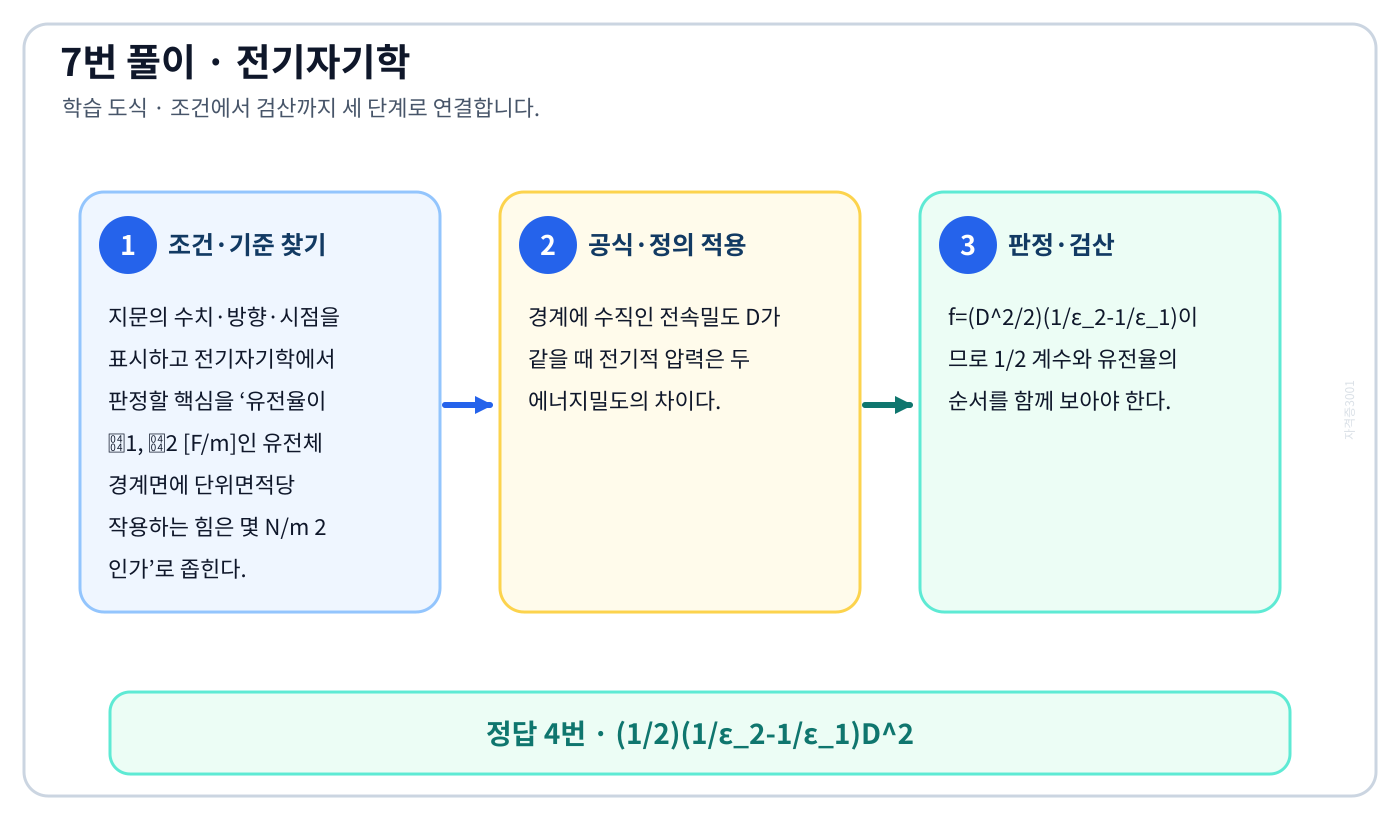

유전율이 Є1, Є2 [F/m]인 유전체 경계면에 단위면적당 작용하는 힘은 몇 N/m 2 인가의 기준식을 세우고 단위·계수·부호를 검산하여 ‘(1/2)(1/ε₂-1/ε₁)D²’를 도출할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전기자기학에서 판정할 핵심을 ‘유전율이 Є1, Є2 [F/m]인 유전체 경계면에 단위면적당 작용하는 힘은 몇 N/m 2 인가’로 좁힌다.
2. 경계에 수직인 전속밀도 D가 같을 때 전기적 압력은 두 에너지밀도의 차이다.
3. f=(D²/2)(1/ε₂-1/ε₁)이므로 1/2 계수와 유전율의 순서를 함께 보아야 한다.

자주 하는 실수: 숫자부터 대입하면 ‘2(1/ε₁-1/ε₂)D²’ 같은 계수 오답에 걸린다. 기호식 작성→SI 단위 변환→대입→차원 또는 역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

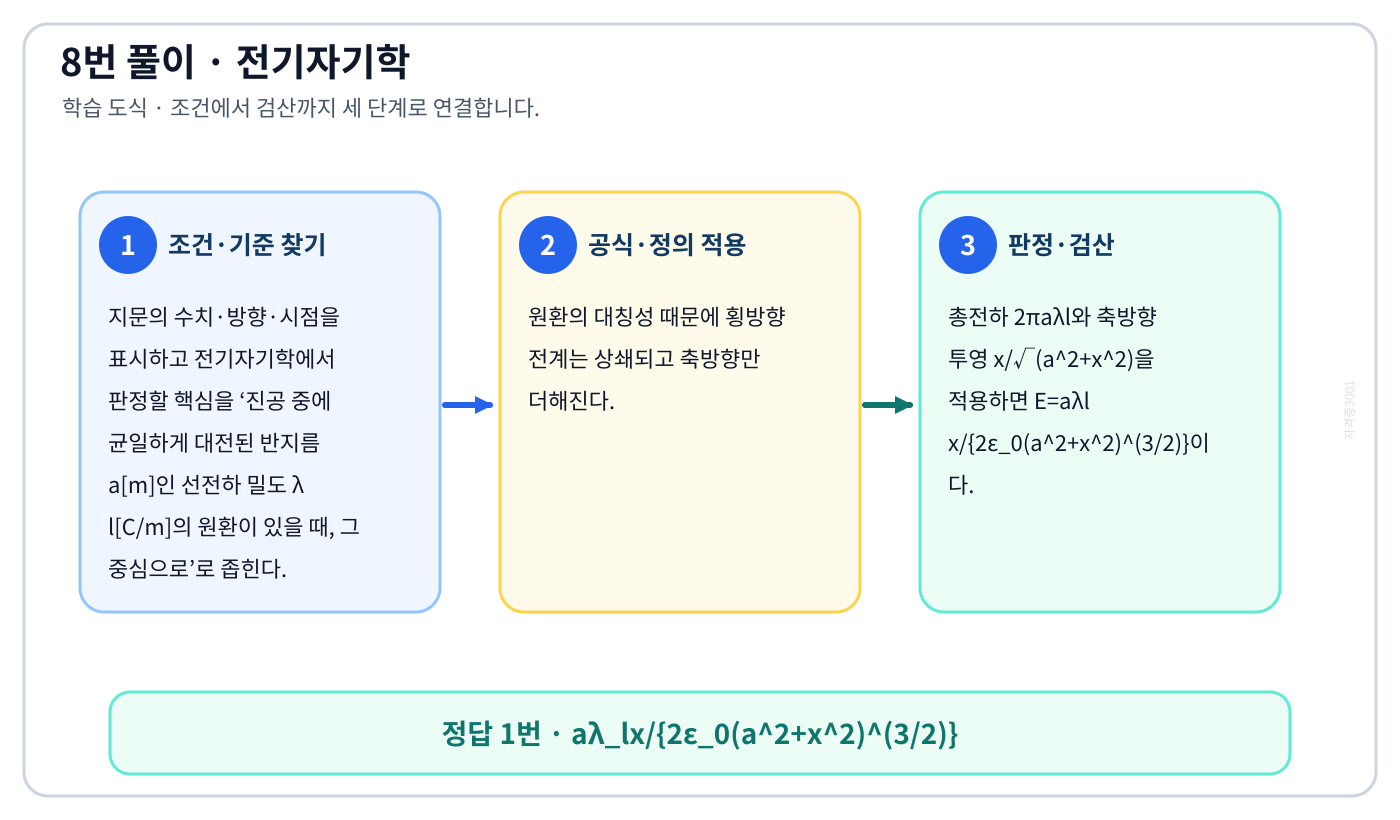

진공 중에 균일하게 대전된 반지름 a[m]인 선전하 밀도 λ l[C/m]의 원환이 있을 때, 그 중심으로의 기준식을 세우고 단위·계수·부호를 검산하여 ‘aλ_lx/{2ε₀(a²+x²)^(3/2)}’를 도출할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전기자기학에서 판정할 핵심을 ‘진공 중에 균일하게 대전된 반지름 a[m]인 선전하 밀도 λ l[C/m]의 원환이 있을 때, 그 중심으로’로 좁힌다.
2. 원환의 대칭성 때문에 횡방향 전계는 상쇄되고 축방향만 더해진다.
3. 총전하 2πaλl와 축방향 투영 x/√(a²+x²)을 적용하면 E=aλl x/{2ε₀(a²+x²)^(3/2)}이다.

자주 하는 실수: 숫자부터 대입하면 ‘aλ_lx/{ε₀(a²+x²)^(3/2)}’ 같은 계수 오답에 걸린다. 기호식 작성→SI 단위 변환→대입→차원 또는 역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

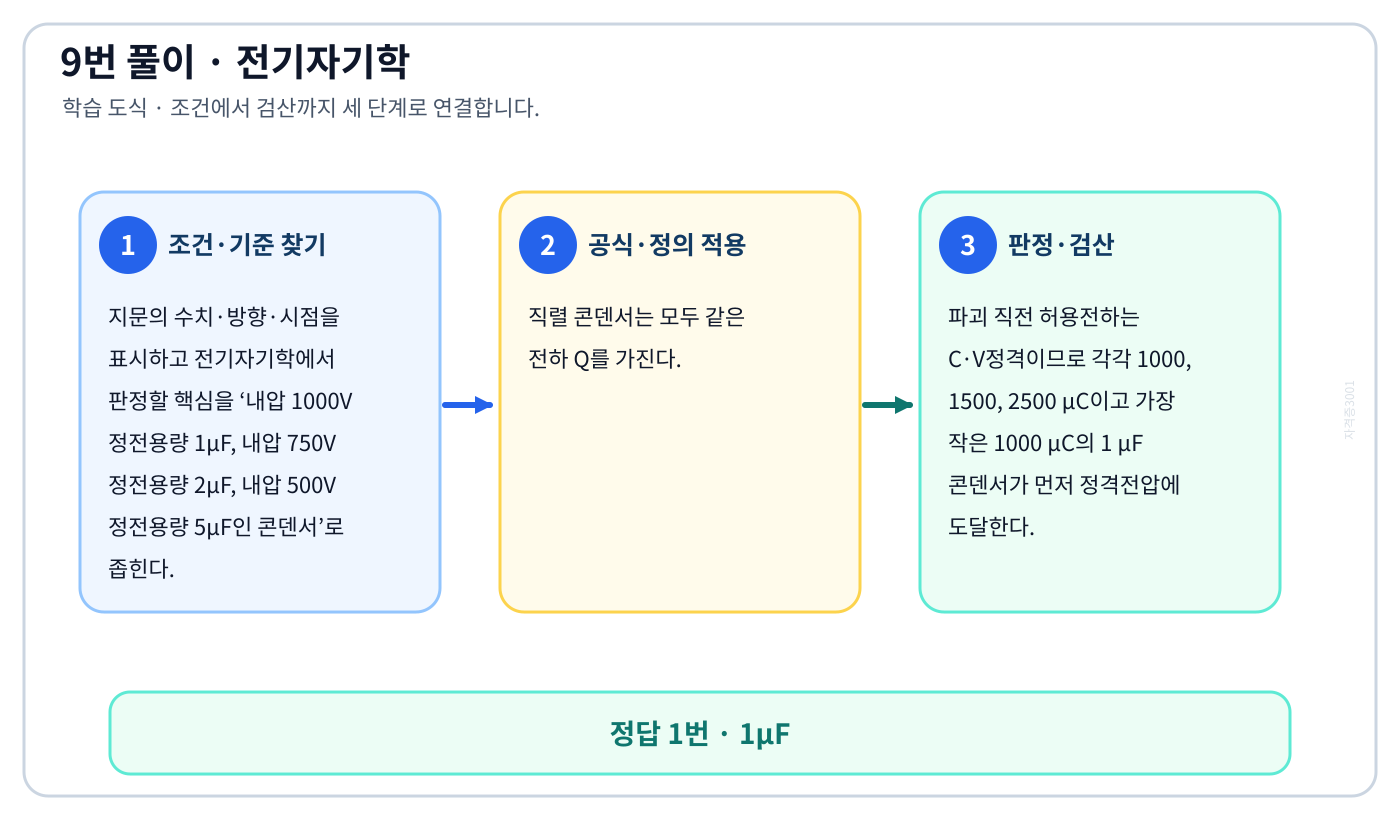

내압 1000V 정전용량 1μF, 내압 750V 정전용량 2μF, 내압 500V 정전용량 5μF인 콘덴서의 기준식을 세우고 단위·계수·부호를 검산하여 ‘1μF’를 도출할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전기자기학에서 판정할 핵심을 ‘내압 1000V 정전용량 1μF, 내압 750V 정전용량 2μF, 내압 500V 정전용량 5μF인 콘덴서’로 좁힌다.
2. 직렬 콘덴서는 모두 같은 전하 Q를 가진다.
3. 파괴 직전 허용전하는 C·V정격이므로 각각 1000, 1500, 2500 μC이고 가장 작은 1000 μC의 1 μF 콘덴서가 먼저 정격전압에 도달한다.

자주 하는 실수: 직렬이므로 전압이 작은 C에 크게 걸린다는 데서 멈추지 말고, 각 소자의 파괴 한계 C·V정격을 전하 단위로 비교한다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

내부장치 또는 공간을 물질로 포위시켜 외부자계의 영향을 차폐시키는 방식을 자기차폐라 한다. 다음 중 자기의 정의와 반대개념을 비교하여 ‘강자성체 중에서 비투자율이 큰 물질’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전기자기학에서 판정할 핵심을 ‘내부장치 또는 공간을 물질로 포위시켜 외부자계의 영향을 차폐시키는 방식을 자기차폐라 한다. 다음 중 자기’로 좁힌다.
2. 자기차폐는 자속이 공기보다 자기저항이 작은 외피로 우회하도록 만드는 방식이다.
3. 따라서 비투자율이 큰 강자성체가 적합하며, 단순히 두께만 키우거나 투자율이 작은 재료를 쓰는 설명은 충분하지 않다.

자주 하는 실수: 익숙한 용어 ‘비투자율이 1보다 작은 역자성체’만 보고 고르지 않는다. 대상·원인·작용·결과를 연결해 정의가 요구하는 범위를 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

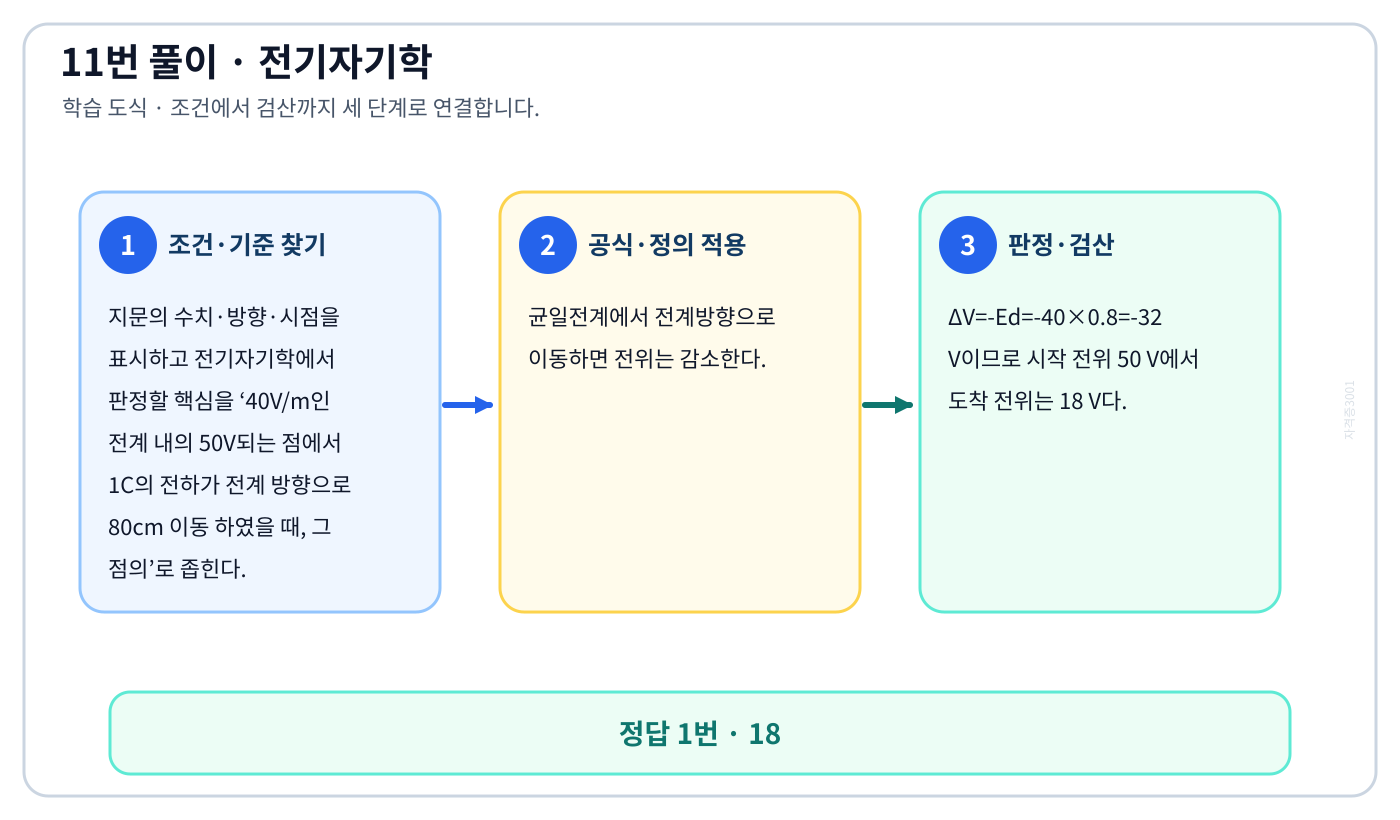

40V/m인 전계 내의 50V되는 점에서 1C의 전하가 전계 방향으로 80cm 이동 하였을 때, 그 점의의 기준식을 세우고 단위·계수·부호를 검산하여 ‘18’를 도출할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전기자기학에서 판정할 핵심을 ‘40V/m인 전계 내의 50V되는 점에서 1C의 전하가 전계 방향으로 80cm 이동 하였을 때, 그 점의’로 좁힌다.
2. 균일전계에서 전계방향으로 이동하면 전위는 감소한다.
3. ΔV=-Ed=-40×0.8=-32 V이므로 시작 전위 50 V에서 도착 전위는 18 V다.

자주 하는 실수: 숫자부터 대입하면 ‘22’ 같은 계수 오답에 걸린다. 기호식 작성→SI 단위 변환→대입→차원 또는 역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

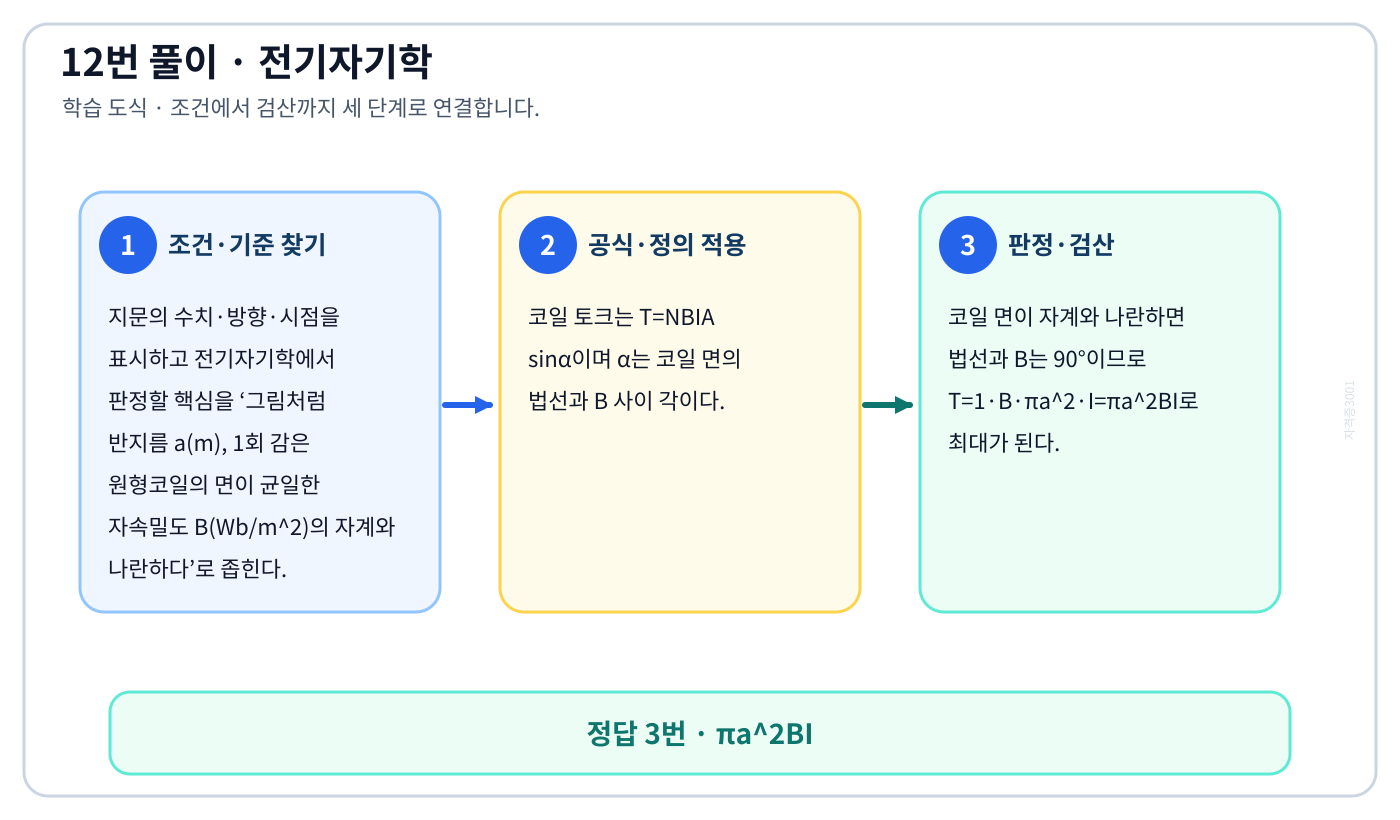

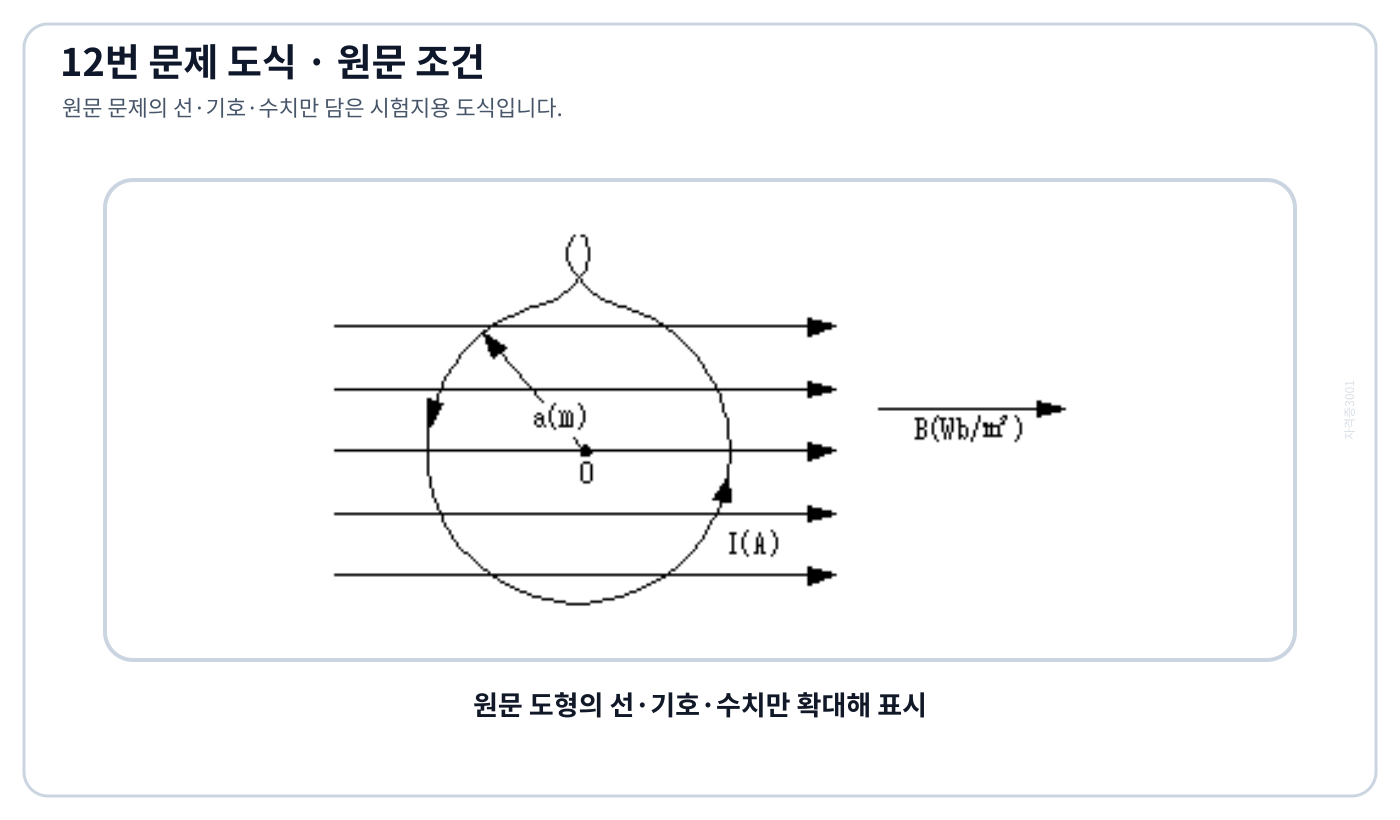

그림처럼 반지름 a(m), 1회 감은 원형코일의 면이 균일한 자속밀도 B(Wb/m^2)의 자계와 나란하다의 기준식을 세우고 단위·계수·부호를 검산하여 ‘πa²BI’를 도출할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전기자기학에서 판정할 핵심을 ‘그림처럼 반지름 a(m), 1회 감은 원형코일의 면이 균일한 자속밀도 B(Wb/m^2)의 자계와 나란하다’로 좁힌다.
2. 코일 토크는 T=NBIA sinα이며 α는 코일 면의 법선과 B 사이 각이다.
3. 코일 면이 자계와 나란하면 법선과 B는 90°이므로 T=1·B·πa²·I=πa²BI로 최대가 된다.

자주 하는 실수: 숫자부터 대입하면 ‘πaBI’ 같은 계수 오답에 걸린다. 기호식 작성→SI 단위 변환→대입→차원 또는 역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

다음 조건들 중 초전도체에 부합되는 것은? ))의 정의와 반대개념을 비교하여 ‘χm=-1, μr=0, B=0’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전기자기학에서 판정할 핵심을 ‘다음 조건들 중 초전도체에 부합되는 것은? ))’로 좁힌다.
2. 임계온도 아래 초전도체는 마이스너 효과로 내부 B를 배제하는 완전반자성체다.
3. 이상적으로 μr=0, χm=μr-1=-1, B=0의 조합이 성립한다.

자주 하는 실수: 익숙한 용어 ‘χm=0, μr=0, B=0’만 보고 고르지 않는다. 대상·원인·작용·결과를 연결해 정의가 요구하는 범위를 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

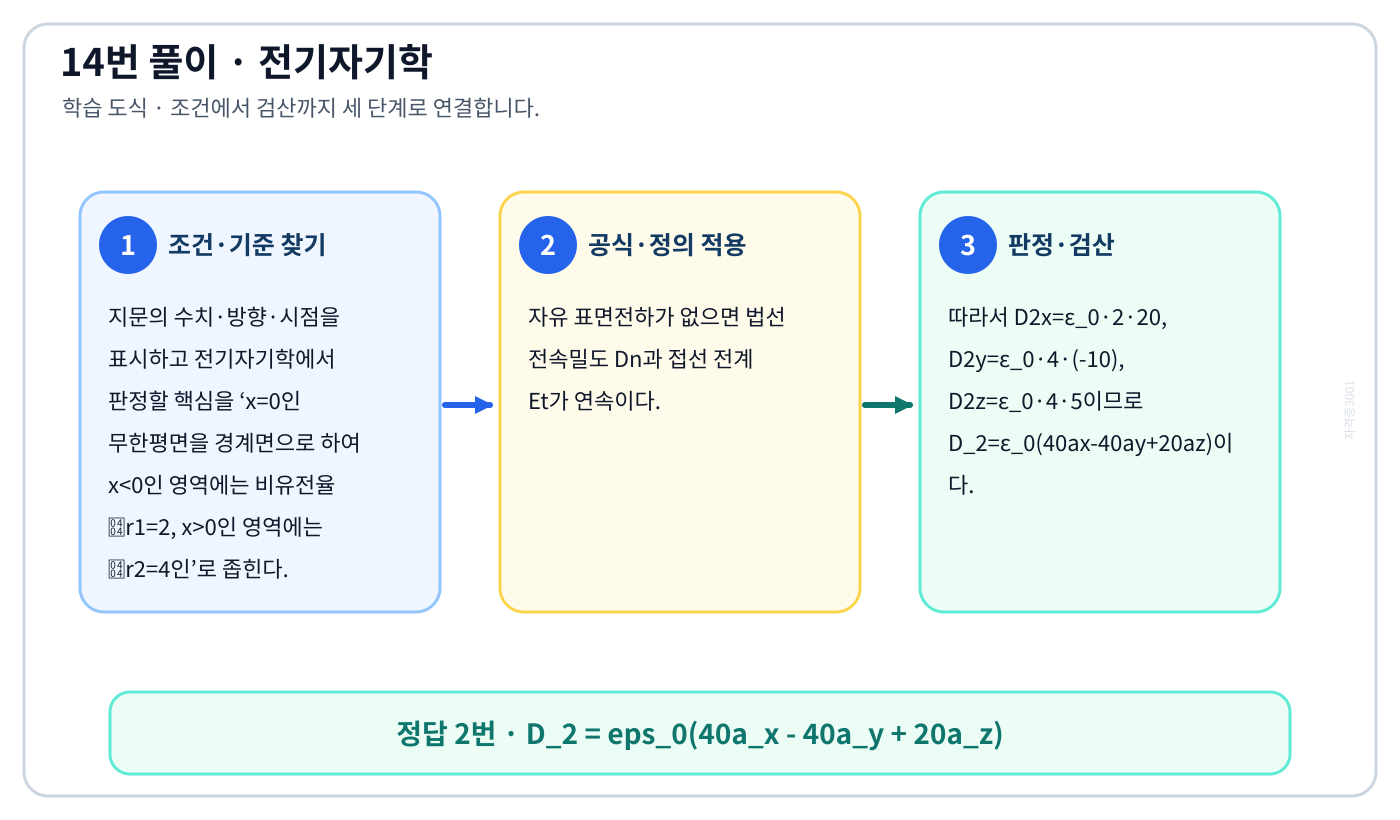

x=0인 무한평면을 경계면으로 하여 x<0인 영역에는 비유전율 Єr1=2, x>0인 영역에는 Єr2=4인의 기준식을 세우고 단위·계수·부호를 검산하여 ‘D_2 = eps_0(40a_x – 40a_y + 20a_z)’를 도출할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전기자기학에서 판정할 핵심을 ‘x=0인 무한평면을 경계면으로 하여 x<0인 영역에는 비유전율 Єr1=2, x>0인 영역에는 Єr2=4인’로 좁힌다.
2. 자유 표면전하가 없으면 법선 전속밀도 Dn과 접선 전계 Et가 연속이다.
3. 따라서 D2x=ε₀·2·20, D2y=ε₀·4·(-10), D2z=ε₀·4·5이므로 D₂=ε₀(40ax-40ay+20az)이다.

자주 하는 실수: 숫자부터 대입하면 ‘D_2 = eps_0(20a_x – 40a_y + 5a_z)’ 같은 계수 오답에 걸린다. 기호식 작성→SI 단위 변환→대입→차원 또는 역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

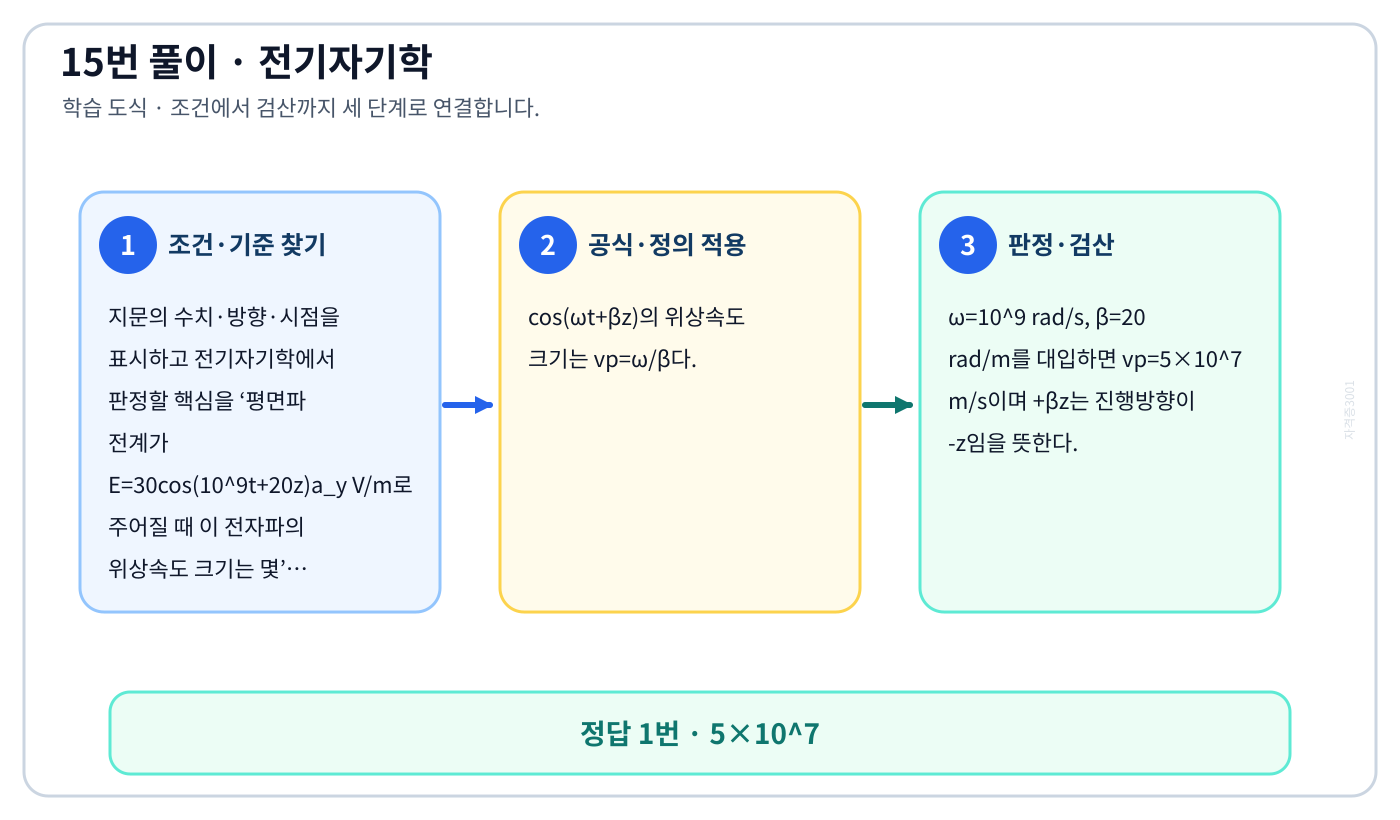

평면파 전계가 E=30cos(10⁹t+20z)a_y V/m로 주어질 때 이 전자파의 위상속도 크기는 몇의 기준식을 세우고 단위·계수·부호를 검산하여 ‘5×10⁷’를 도출할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전기자기학에서 판정할 핵심을 ‘평면파 전계가 E=30cos(10⁹t+20z)a_y V/m로 주어질 때 이 전자파의 위상속도 크기는 몇’로 좁힌다.
2. cos(ωt+βz)의 위상속도 크기는 vp=ω/β다.
3. ω=10⁹ rad/s, β=20 rad/m를 대입하면 vp=5×10⁷ m/s이며 +βz는 진행방향이 -z임을 뜻한다.

자주 하는 실수: 숫자부터 대입하면 ‘(1/3)×10³’ 같은 계수 오답에 걸린다. 기호식 작성→SI 단위 변환→대입→차원 또는 역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

자속밀도 10 Wb/m 2 자계 중에 10cm 도체를 자계와 30°의 각도로 30m/s로 움직일 때, 도의 기준식을 세우고 단위·계수·부호를 검산하여 ‘15’를 도출할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전기자기학에서 판정할 핵심을 ‘자속밀도 10 Wb/m 2 자계 중에 10cm 도체를 자계와 30°의 각도로 30m/s로 움직일 때, 도’로 좁힌다.
2. 운동기전력은 e=Blv sinθ이다.
3. B=10 T, l=0.1 m, v=30 m/s, θ=30°를 넣으면 e=15 V이며 길이의 cm를 m로 바꾸는 단계가 필수다.

자주 하는 실수: 숫자부터 대입하면 ‘15√3’ 같은 계수 오답에 걸린다. 기호식 작성→SI 단위 변환→대입→차원 또는 역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

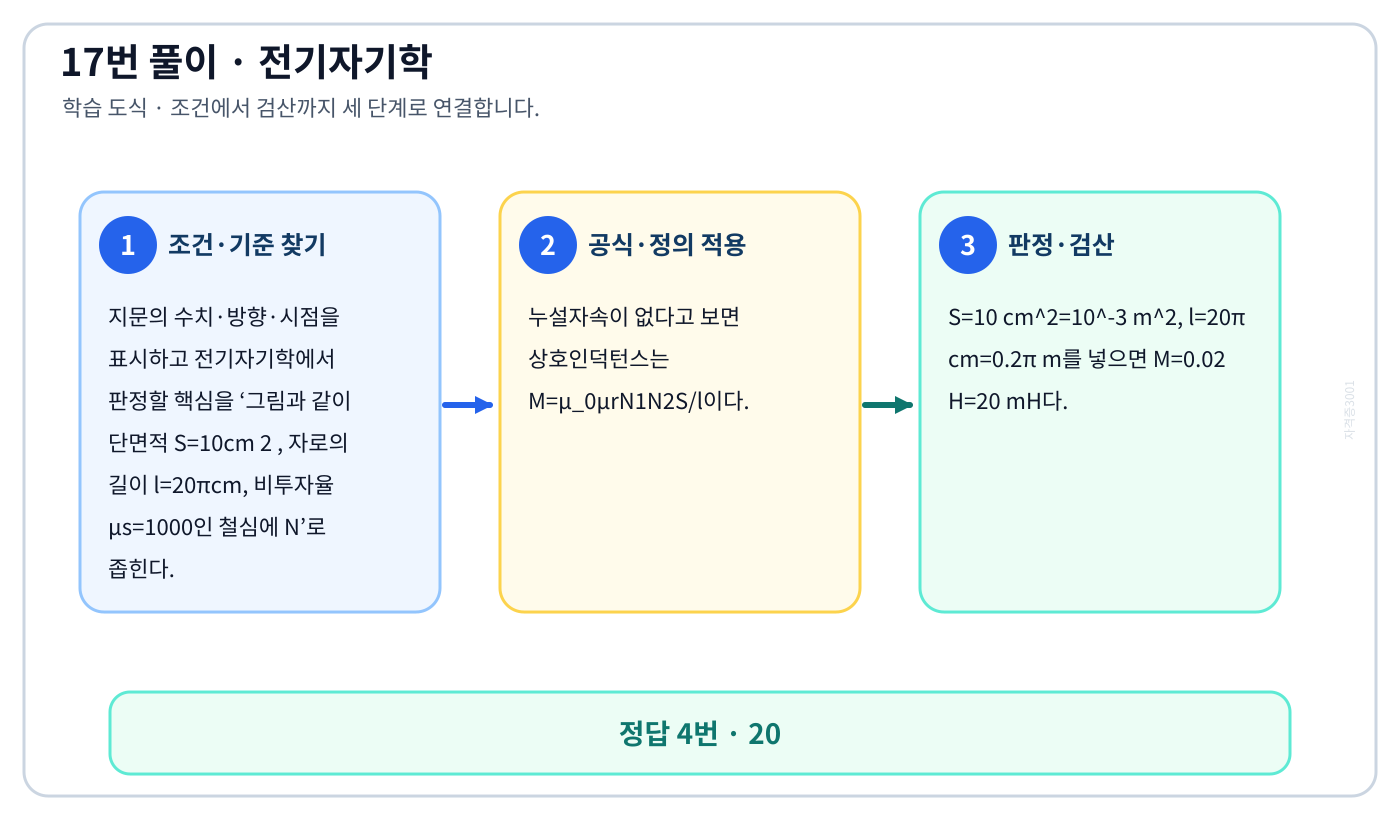

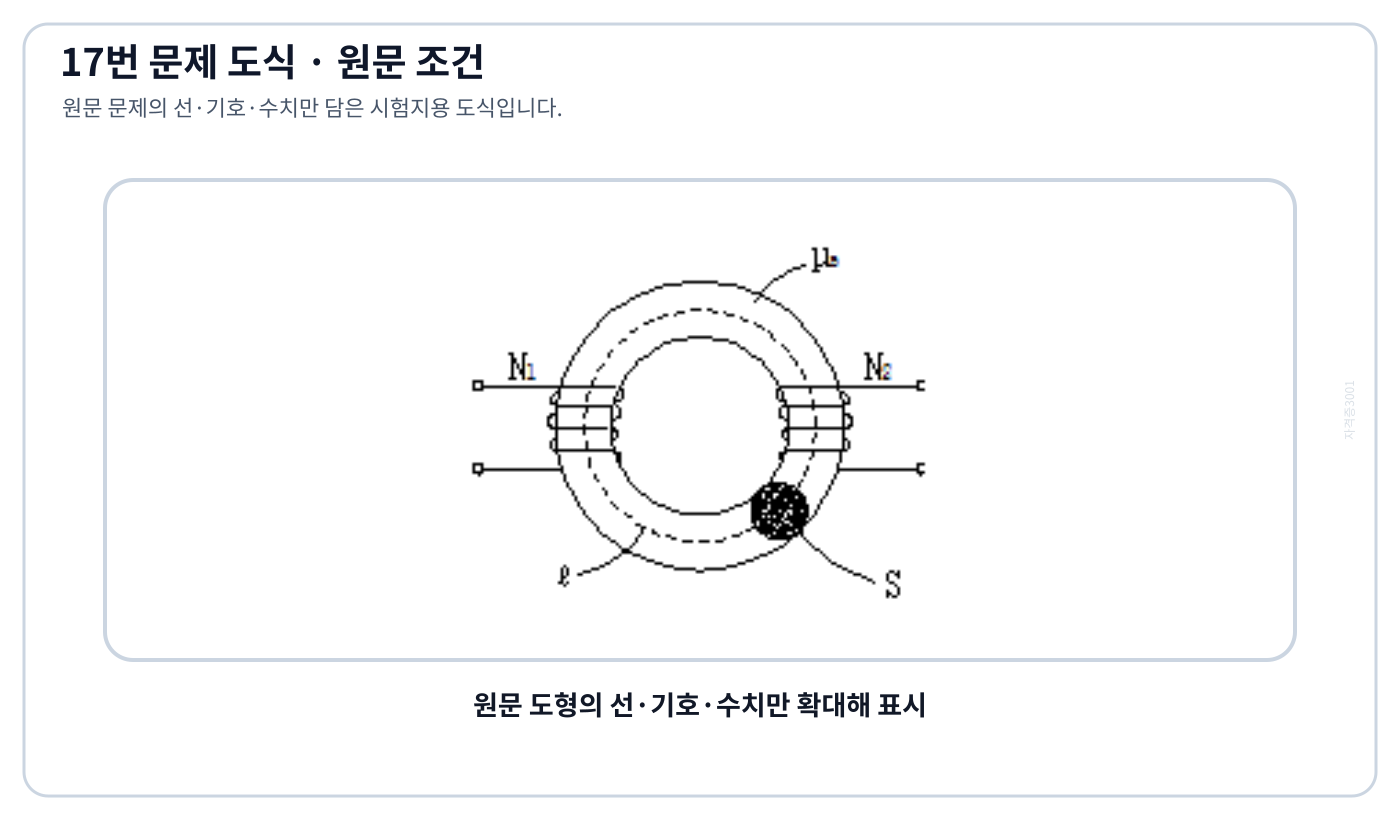

그림과 같이 단면적 S=10cm 2 , 자로의 길이 l=20πcm, 비투자율 μs=1000인 철심에 N의 기준식을 세우고 단위·계수·부호를 검산하여 ‘20’를 도출할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전기자기학에서 판정할 핵심을 ‘그림과 같이 단면적 S=10cm 2 , 자로의 길이 l=20πcm, 비투자율 μs=1000인 철심에 N’로 좁힌다.
2. 누설자속이 없다고 보면 상호인덕턴스는 M=μ₀μrN1N2S/l이다.
3. S=10 cm²=10⁻³ m², l=20π cm=0.2π m를 넣으면 M=0.02 H=20 mH다.

자주 하는 실수: 숫자부터 대입하면 ‘0.1’ 같은 계수 오답에 걸린다. 기호식 작성→SI 단위 변환→대입→차원 또는 역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

1μA의 전류가 흐르고 있을 때, 1초 동안 통과하는 전자 수는 약 몇 개 인가의 기준식을 세우고 단위·계수·부호를 검산하여 ‘6.24×10¹²’를 도출할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전기자기학에서 판정할 핵심을 ‘1μA의 전류가 흐르고 있을 때, 1초 동안 통과하는 전자 수는 약 몇 개 인가’로 좁힌다.
2. 1초 동안 흐른 전하량은 Q=It=10⁻⁶ C이다.
3. 전자수 n=Q/e=10⁻⁶/(1.602×10⁻¹⁹)≈6.24×10¹²개이며 전자의 부호는 개수를 셀 때 절댓값으로 쓴다.

자주 하는 실수: 숫자부터 대입하면 ‘6.24×10¹⁰’ 같은 계수 오답에 걸린다. 기호식 작성→SI 단위 변환→대입→차원 또는 역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

균일하게 원형단면을 흐르는 전류 I[A]에 의한, 반지름 a[m], 길이 l[m], 비투자율 μs인 원통의 기준식을 세우고 단위·계수·부호를 검산하여 ‘(1/2)×10⁻⁷μr l’를 도출할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전기자기학에서 판정할 핵심을 ‘균일하게 원형단면을 흐르는 전류 I[A]에 의한, 반지름 a[m], 길이 l[m], 비투자율 μs인 원통’로 좁힌다.
2. 균일한 전류밀도의 원형 도체 내부 에너지를 적분하면 내부 인덕턴스는 반지름과 무관하게 L=μl/(8π)이다.
3. μ=4π×10⁻⁷μr를 넣으면 L=(1/2)×10⁻⁷μr l H다.

자주 하는 실수: 숫자부터 대입하면 ‘10⁻⁷μr l’ 같은 계수 오답에 걸린다. 기호식 작성→SI 단위 변환→대입→차원 또는 역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

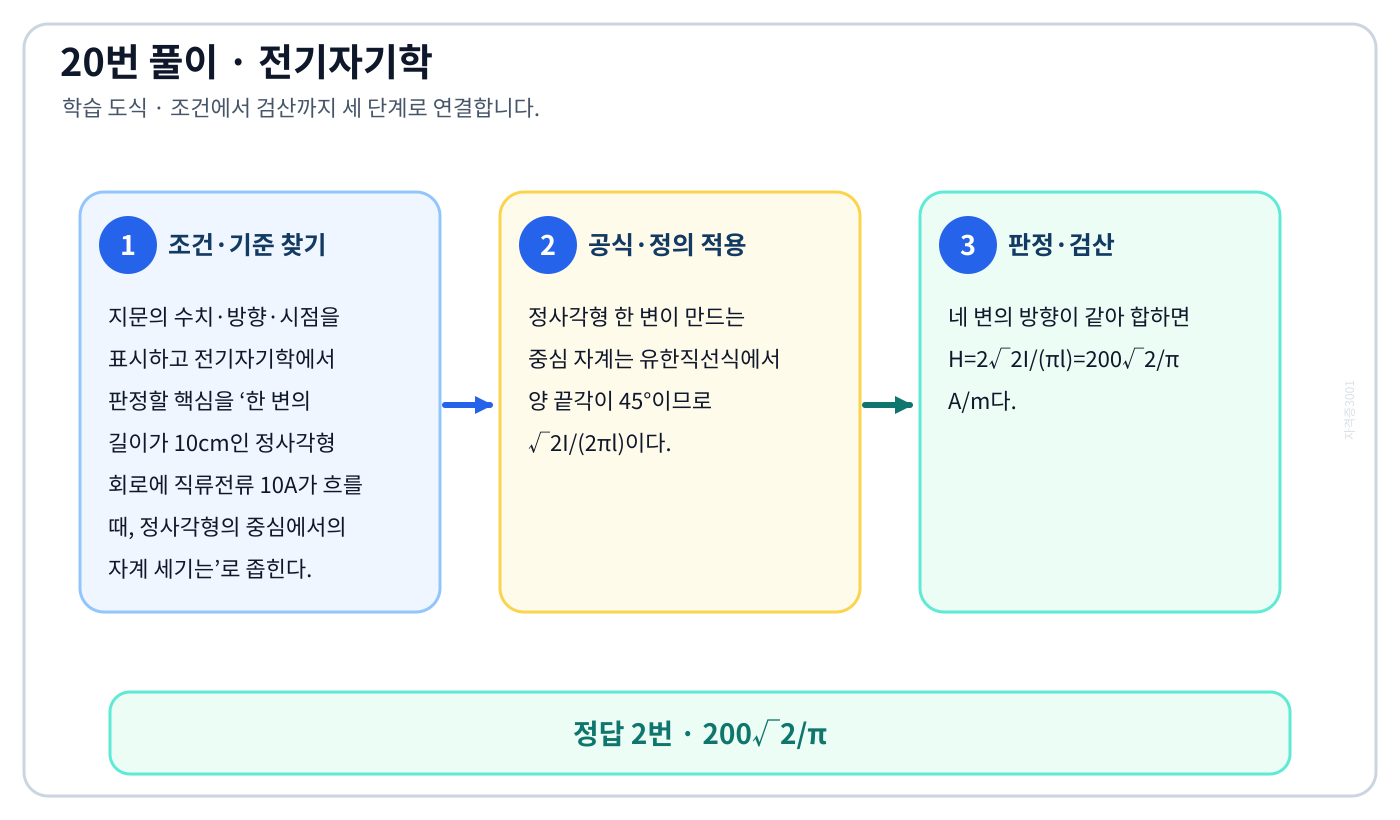

한 변의 길이가 10cm인 정사각형 회로에 직류전류 10A가 흐를 때, 정사각형의 중심에서의 자계 세기는의 기준식을 세우고 단위·계수·부호를 검산하여 ‘200√2/π’를 도출할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전기자기학에서 판정할 핵심을 ‘한 변의 길이가 10cm인 정사각형 회로에 직류전류 10A가 흐를 때, 정사각형의 중심에서의 자계 세기는’로 좁힌다.
2. 정사각형 한 변이 만드는 중심 자계는 유한직선식에서 양 끝각이 45°이므로 √2I/(2πl)이다.
3. 네 변의 방향이 같아 합하면 H=2√2I/(πl)=200√2/π A/m다.

자주 하는 실수: 숫자부터 대입하면 ‘100√2/π’ 같은 계수 오답에 걸린다. 기호식 작성→SI 단위 변환→대입→차원 또는 역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

송전선에서 재폐로 방식을 사용하는 목적은의 정의와 반대개념을 비교하여 ‘안정도 증진’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전력공학에서 판정할 핵심을 ‘송전선에서 재폐로 방식을 사용하는 목적은’로 좁힌다.
2. 재폐로는 낙뢰·수목 접촉 같은 일시고장 후 자동으로 다시 투입하여 송전을 회복한다.
3. 고장이 소멸하면 탈조 위험과 정전시간을 줄여 계통 안정도를 높이는 것이 직접 목적이다.

자주 하는 실수: 익숙한 용어 ‘역률 개선’만 보고 고르지 않는다. 대상·원인·작용·결과를 연결해 정의가 요구하는 범위를 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

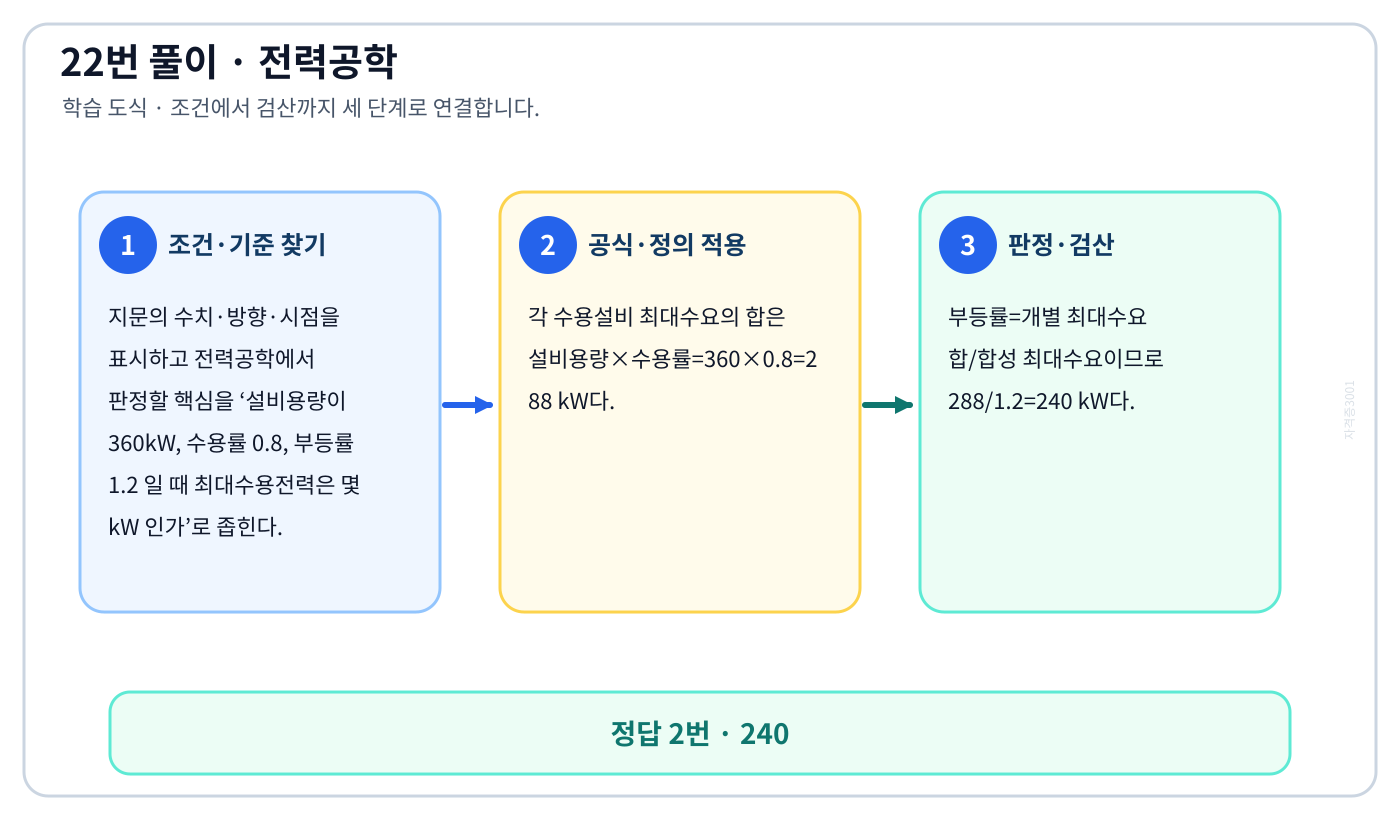

설비용량이 360kW, 수용률 0.8, 부등률 1.2 일 때 최대수용전력은 몇 kW 인가의 기준식을 세우고 단위·계수·부호를 검산하여 ‘240’를 도출할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전력공학에서 판정할 핵심을 ‘설비용량이 360kW, 수용률 0.8, 부등률 1.2 일 때 최대수용전력은 몇 kW 인가’로 좁힌다.
2. 각 수용설비 최대수요의 합은 설비용량×수용률=360×0.8=288 kW다.
3. 부등률=개별 최대수요 합/합성 최대수요이므로 288/1.2=240 kW다.

자주 하는 실수: 숫자부터 대입하면 ‘120’ 같은 계수 오답에 걸린다. 기호식 작성→SI 단위 변환→대입→차원 또는 역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

배전계통에서 사용하는 고압용 차단기의 종류가 아닌 것은의 정의와 반대개념을 비교하여 ‘기중차단기 ACB’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전력공학에서 판정할 핵심을 ‘배전계통에서 사용하는 고압용 차단기의 종류가 아닌 것은’로 좁힌다.
2. ACB는 공기 중에서 아크를 소호하는 저압용 기중차단기다.
3. ABB(압축공기), VCB(진공), OCB(절연유)는 고압계통에 쓰이는 차단기 종류이므로 고압용이 아닌 것은 ACB다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘공기차단기 ABB’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 판정한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

SF 6 가스차단기에 대한 설명으로 틀린 것은의 정의와 반대개념을 비교하여 ‘SF 6 가스를 이용한 것으로서 독성이 있으므로 취급에 유의하여야 한다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전력공학에서 판정할 핵심을 ‘SF 6 가스차단기에 대한 설명으로 틀린 것은’로 좁힌다.
2. 순수 SF₆는 불활성이고 높은 절연·소호성능 때문에 차단기를 소형화할 수 있다.
3. 순수 가스 자체를 독성이라고 한 문장은 틀리지만, 아크 분해생성물은 유해할 수 있으므로 정비 시 환기와 보호구가 필요하다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘SF 6 가스 자체는 불활성 기체이다.’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 판정한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

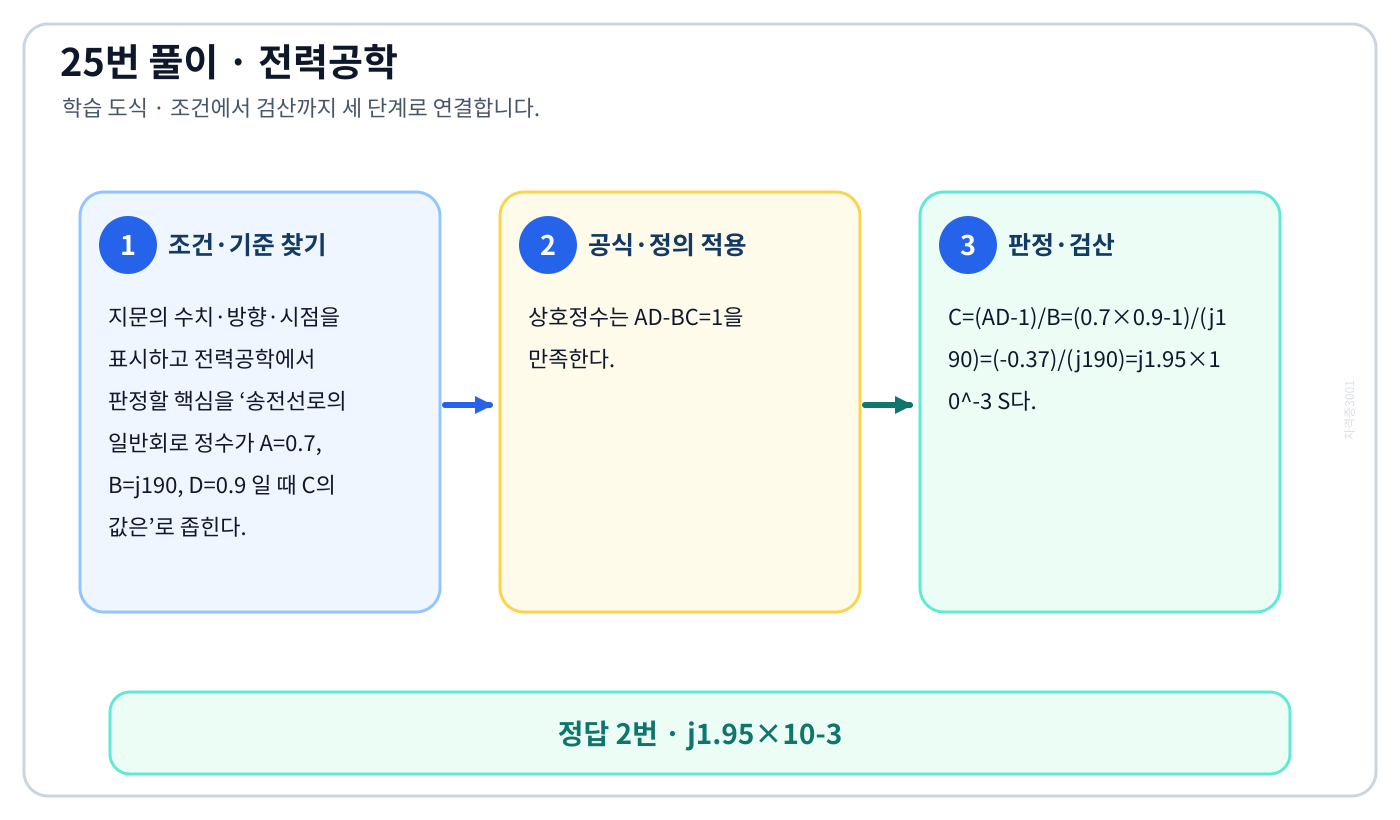

송전선로의 일반회로 정수가 A=0.7, B=j190, D=0.9 일 때 C의 값은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘j1.95×10-3’를 도출할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전력공학에서 판정할 핵심을 ‘송전선로의 일반회로 정수가 A=0.7, B=j190, D=0.9 일 때 C의 값은’로 좁힌다.
2. 상호정수는 AD-BC=1을 만족한다.
3. C=(AD-1)/B=(0.7×0.9-1)/(j190)=(-0.37)/(j190)=j1.95×10⁻³ S다.

자주 하는 실수: 숫자부터 대입하면 ‘-j1.95×10-3’ 같은 계수 오답에 걸린다. 기호식 작성→SI 단위 변환→대입→차원 또는 역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

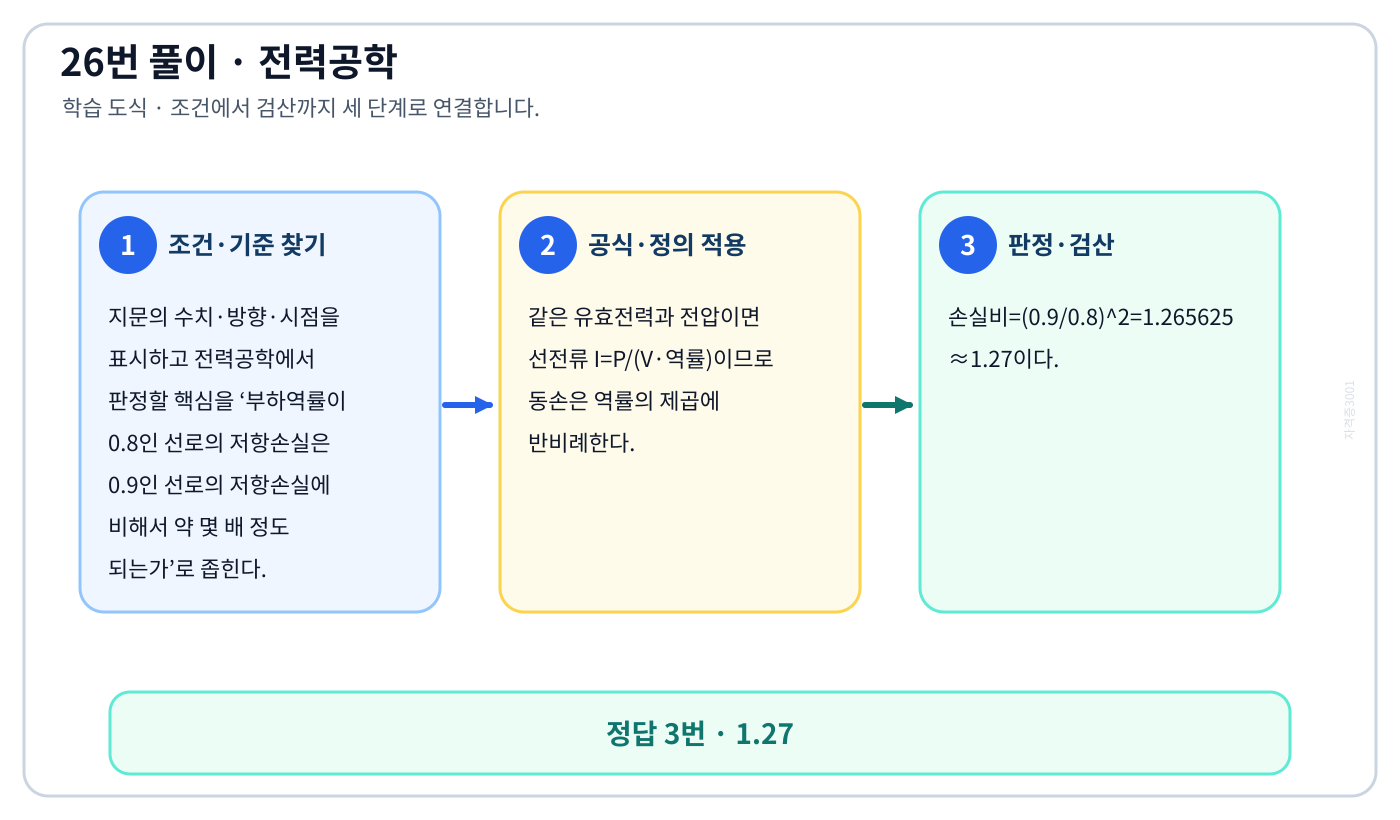

부하역률이 0.8인 선로의 저항손실은 0.9인 선로의 저항손실에 비해서 약 몇 배 정도 되는가의 기준식을 세우고 단위·계수·부호를 검산하여 ‘1.27’를 도출할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전력공학에서 판정할 핵심을 ‘부하역률이 0.8인 선로의 저항손실은 0.9인 선로의 저항손실에 비해서 약 몇 배 정도 되는가’로 좁힌다.
2. 같은 유효전력과 전압이면 선전류 I=P/(V·역률)이므로 동손은 역률의 제곱에 반비례한다.
3. 손실비=(0.9/0.8)²=1.265625≈1.27이다.

자주 하는 실수: 숫자부터 대입하면 ‘0.97’ 같은 계수 오답에 걸린다. 기호식 작성→SI 단위 변환→대입→차원 또는 역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

단상변압기 3대에 의한 △결선에서 1대를 제거하고 동일전력을 V결선으로 보낸다면 동손은 약 몇 배가 되는의 기준식을 세우고 단위·계수·부호를 검산하여 ‘2.0’를 도출할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전력공학에서 판정할 핵심을 ‘단상변압기 3대에 의한 △결선에서 1대를 제거하고 동일전력을 V결선으로 보낸다면 동손은 약 몇 배가 되는’로 좁힌다.
2. 같은 3상 전력을 V결선으로 보내면 각 변압기 전류 부담이 √3배가 된다.
3. 전체 동손비는 2(√3I)²R/{3I²R}=2이므로 V결선 동손은 원래 Δ결선의 2배다.

자주 하는 실수: 숫자부터 대입하면 ‘0.67’ 같은 계수 오답에 걸린다. 기호식 작성→SI 단위 변환→대입→차원 또는 역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

피뢰기의 충격방전 개시전압은 무엇으로 표시하는가의 정의와 반대개념을 비교하여 ‘충격파의 최대치’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전력공학에서 판정할 핵심을 ‘피뢰기의 충격방전 개시전압은 무엇으로 표시하는가’로 좁힌다.
2. 충격방전개시전압은 표준 충격파를 인가했을 때 방전이 시작되는 파고값으로 표시한다.
3. 충격파의 평균값·실효값이나 직류전압이 아니라 최대치가 기준이다.

자주 하는 실수: 익숙한 용어 ‘직류전압의 크기’만 보고 고르지 않는다. 대상·원인·작용·결과를 연결해 정의가 요구하는 범위를 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

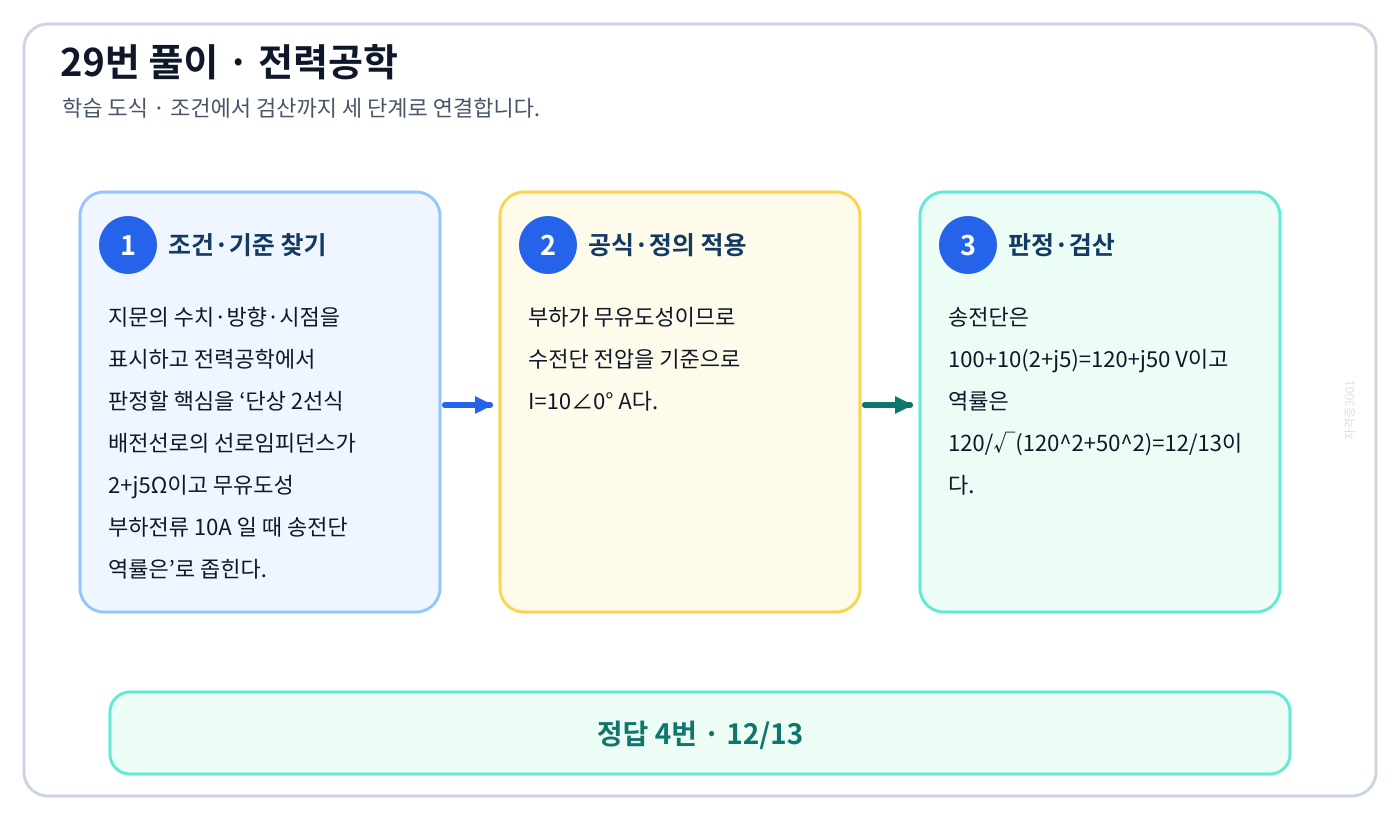

단상 2선식 배전선로의 선로임피던스가 2+j5Ω이고 무유도성 부하전류 10A 일 때 송전단 역률은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘12/13’를 도출할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전력공학에서 판정할 핵심을 ‘단상 2선식 배전선로의 선로임피던스가 2+j5Ω이고 무유도성 부하전류 10A 일 때 송전단 역률은’로 좁힌다.
2. 부하가 무유도성이므로 수전단 전압을 기준으로 I=10∠0° A다.
3. 송전단은 100+10(2+j5)=120+j50 V이고 역률은 120/√(120²+50²)=12/13이다.

자주 하는 실수: 숫자부터 대입하면 ‘5/12’ 같은 계수 오답에 걸린다. 기호식 작성→SI 단위 변환→대입→차원 또는 역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

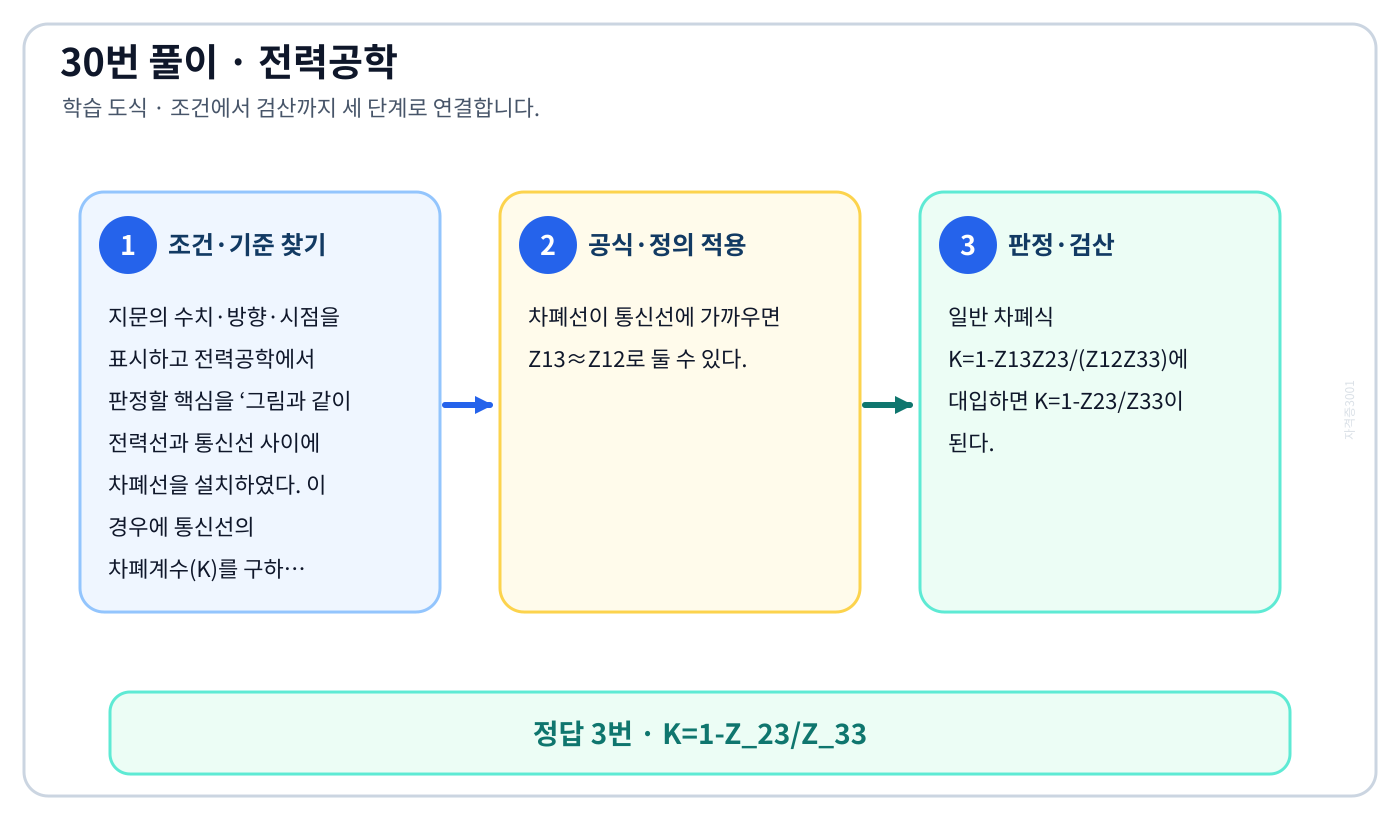

이 문제로 익힐 것

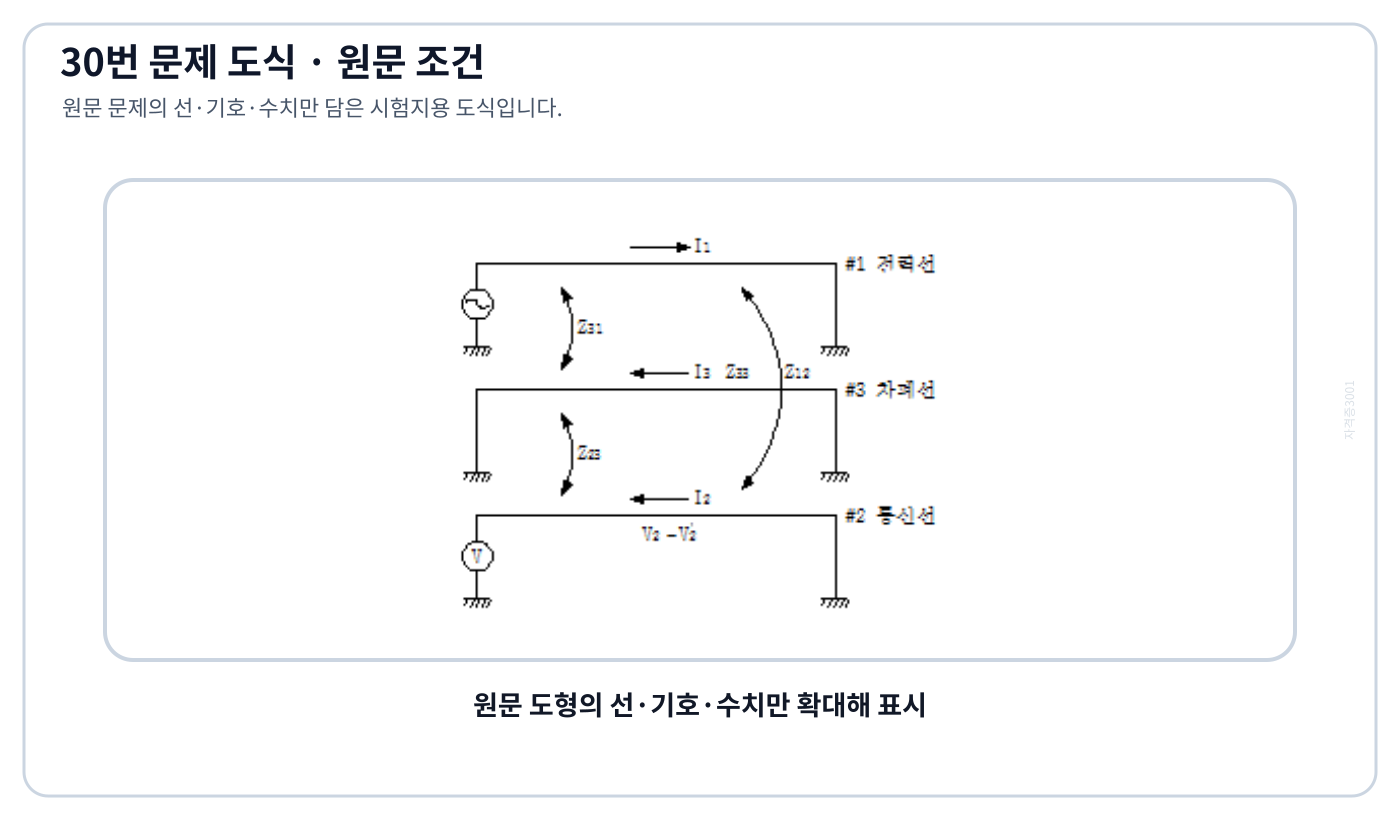

그림과 같이 전력선과 통신선 사이에 차폐선을 설치하였다. 이 경우에 통신선의 차폐계수(K)를 구하는 관계의 기준식을 세우고 단위·계수·부호를 검산하여 ‘K=1-Z₂₃/Z₃₃’를 도출할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전력공학에서 판정할 핵심을 ‘그림과 같이 전력선과 통신선 사이에 차폐선을 설치하였다. 이 경우에 통신선의 차폐계수(K)를 구하는 관계’로 좁힌다.
2. 차폐선이 통신선에 가까우면 Z13≈Z12로 둘 수 있다.
3. 일반 차폐식 K=1-Z13Z23/(Z12Z33)에 대입하면 K=1-Z23/Z33이 된다.

자주 하는 실수: 숫자부터 대입하면 ‘K=1+Z₃₁/Z₁₂’ 같은 계수 오답에 걸린다. 기호식 작성→SI 단위 변환→대입→차원 또는 역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

모선 보호에 사용되는 계전방식이 아닌 것은의 정의와 반대개념을 비교하여 ‘선택접지 계전방식’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전력공학에서 판정할 핵심을 ‘모선 보호에 사용되는 계전방식이 아닌 것은’로 좁힌다.
2. 모선 보호에는 전류차동·위상비교·방향거리 방식 등이 쓰인다.
3. 선택접지 계전방식은 여러 접지선로 중 지락회선을 선택하는 용도라 모선 내부고장 보호방식이 아니다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘위상 비교방식’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 판정한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

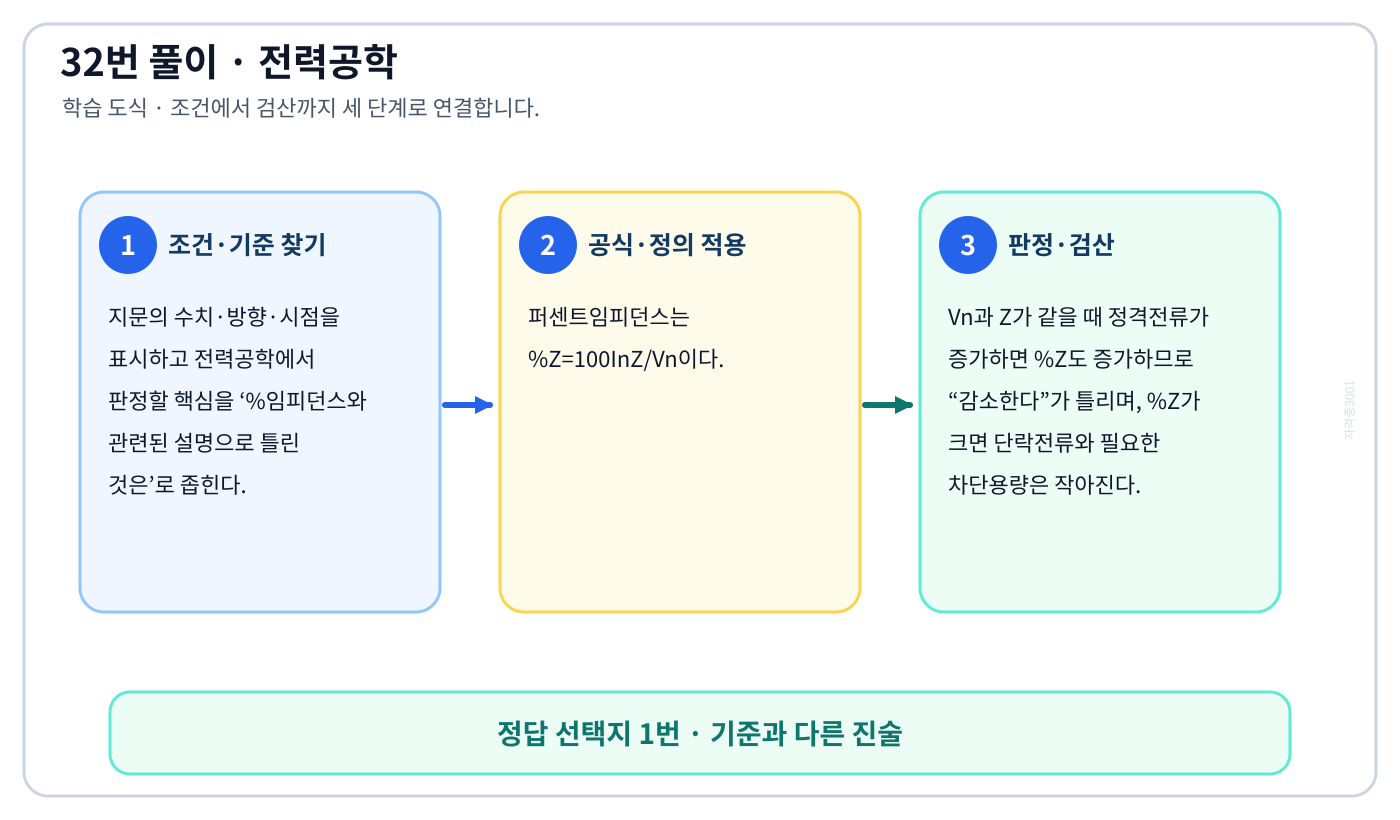

%임피던스와 관련된 설명으로 틀린 것은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘정격전류가 증가하면 %임피던스는 감소한다.’를 도출할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전력공학에서 판정할 핵심을 ‘%임피던스와 관련된 설명으로 틀린 것은’로 좁힌다.
2. 퍼센트임피던스는 %Z=100InZ/Vn이다.
3. Vn과 Z가 같을 때 정격전류가 증가하면 %Z도 증가하므로 “감소한다”가 틀리며, %Z가 크면 단락전류와 필요한 차단용량은 작아진다.

자주 하는 실수: 숫자부터 대입하면 ‘직렬리액터가 감소하면 %임피던스도 감소한다.’ 같은 계수 오답에 걸린다. 기호식 작성→SI 단위 변환→대입→차원 또는 역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

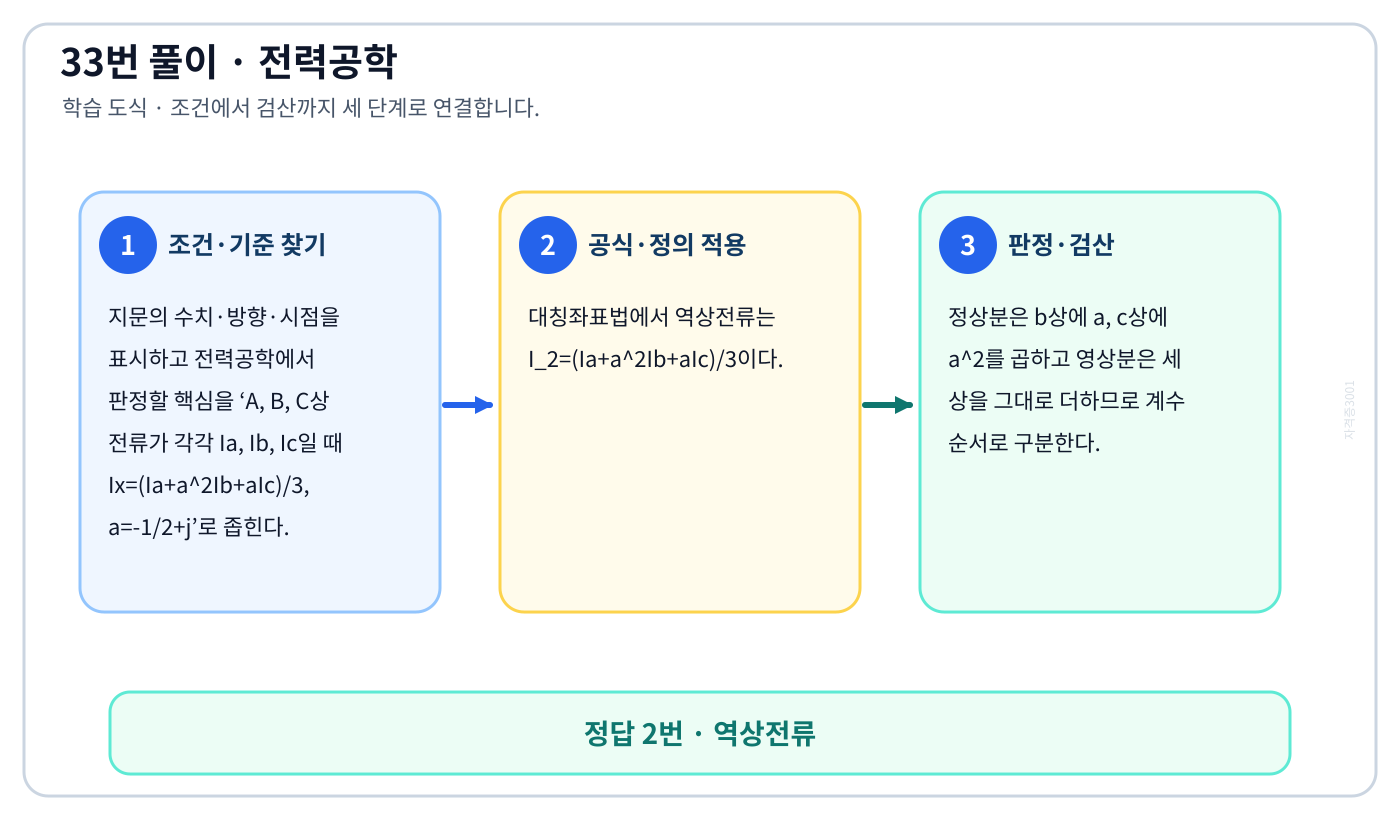

A, B, C상 전류가 각각 Ia, Ib, Ic일 때 Ix=(Ia+a²Ib+aIc)/3, a=-1/2+j의 기준식을 세우고 단위·계수·부호를 검산하여 ‘역상전류’를 도출할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전력공학에서 판정할 핵심을 ‘A, B, C상 전류가 각각 Ia, Ib, Ic일 때 Ix=(Ia+a²Ib+aIc)/3, a=-1/2+j’로 좁힌다.
2. 대칭좌표법에서 역상전류는 I₂=(Ia+a²Ib+aIc)/3이다.
3. 정상분은 b상에 a, c상에 a²를 곱하고 영상분은 세 상을 그대로 더하므로 계수 순서로 구분한다.

자주 하는 실수: 숫자부터 대입하면 ‘정상전류’ 같은 계수 오답에 걸린다. 기호식 작성→SI 단위 변환→대입→차원 또는 역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

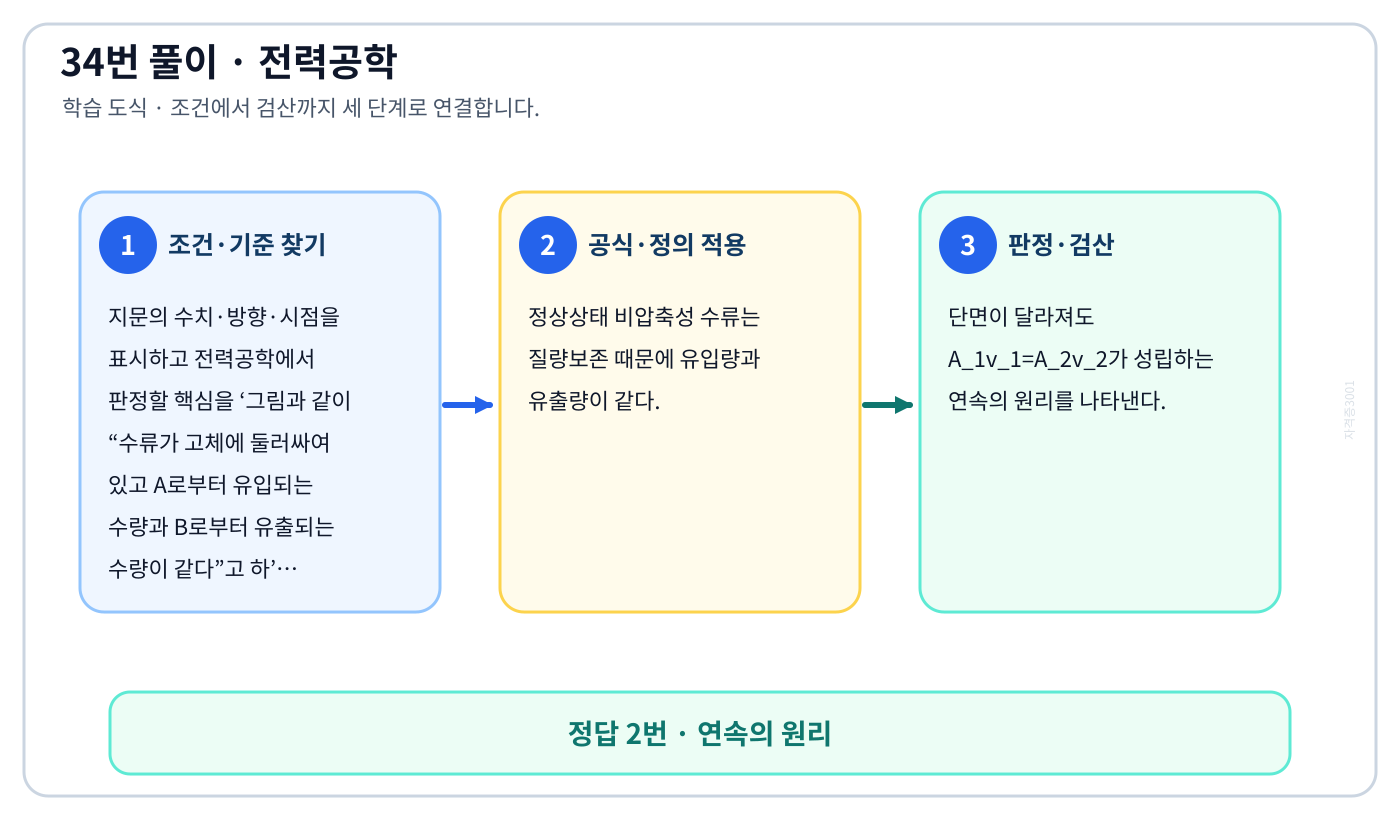

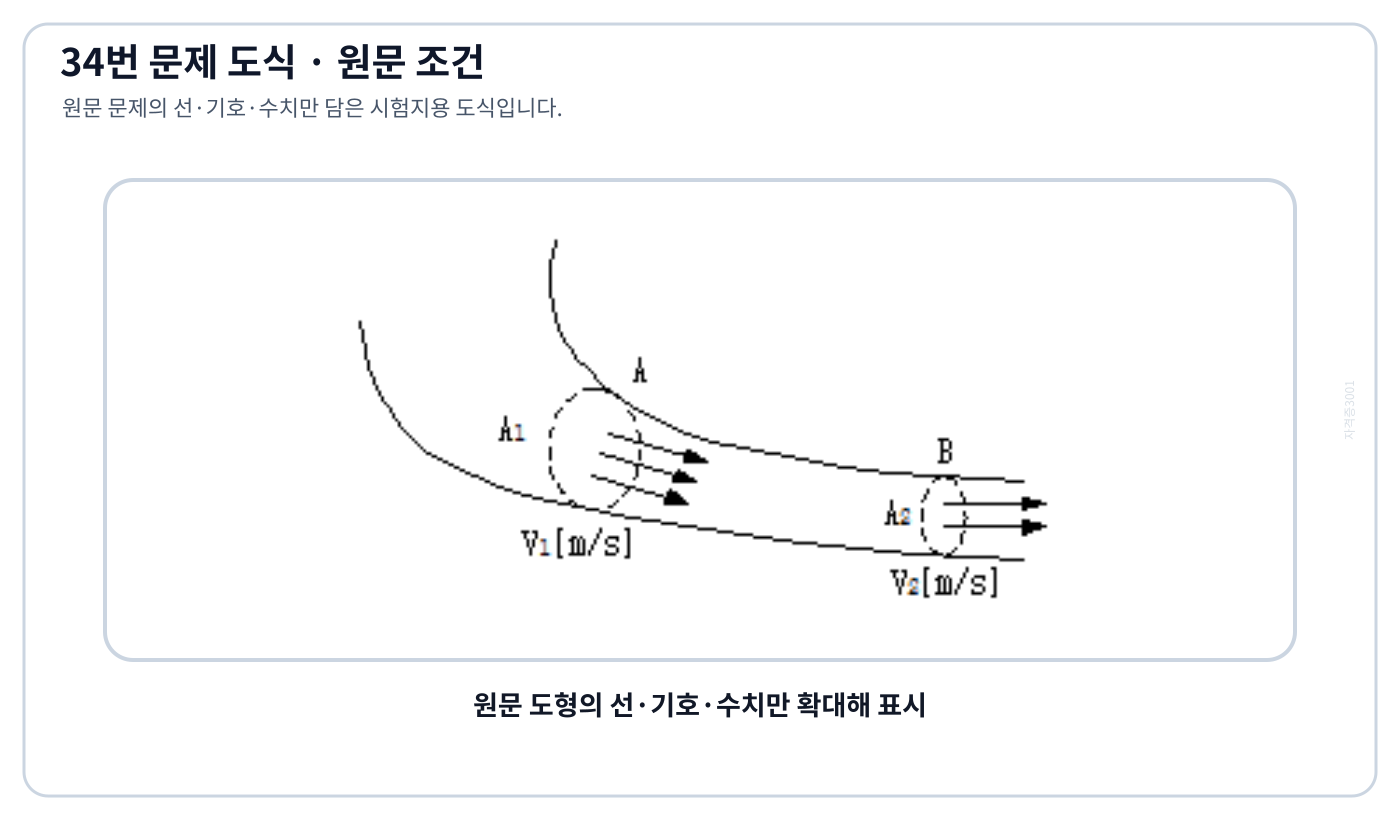

그림과 같이 “수류가 고체에 둘러싸여 있고 A로부터 유입되는 수량과 B로부터 유출되는 수량이 같다”고 하의 정의와 반대개념을 비교하여 ‘연속의 원리’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전력공학에서 판정할 핵심을 ‘그림과 같이 “수류가 고체에 둘러싸여 있고 A로부터 유입되는 수량과 B로부터 유출되는 수량이 같다”고 하’로 좁힌다.
2. 정상상태 비압축성 수류는 질량보존 때문에 유입량과 유출량이 같다.
3. 단면이 달라져도 A₁v₁=A₂v₂가 성립하는 연속의 원리를 나타낸다.

자주 하는 실수: 익숙한 용어 ‘수두이론’만 보고 고르지 않는다. 대상·원인·작용·결과를 연결해 정의가 요구하는 범위를 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

4단자 정수가 A, B, C, D인 선로에 임피던스가 1/ZT인 변압기가 수전단에 접속된 경우 계통의 4의 기준식을 세우고 단위·계수·부호를 검산하여 ‘D₀=(C+DZT)/ZT’를 도출할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전력공학에서 판정할 핵심을 ‘4단자 정수가 A, B, C, D인 선로에 임피던스가 1/ZT인 변압기가 수전단에 접속된 경우 계통의 4’로 좁힌다.
2. 수전단 병렬 임피던스 1/ZT의 4단자행렬은 [[1,0],[1/ZT,1]]이다.
3. 선로행렬과 곱하면 D₀=C/ZT+D=(C+DZT)/ZT가 된다.

자주 하는 실수: 숫자부터 대입하면 ‘D₀=(C+AZT)/ZT’ 같은 계수 오답에 걸린다. 기호식 작성→SI 단위 변환→대입→차원 또는 역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

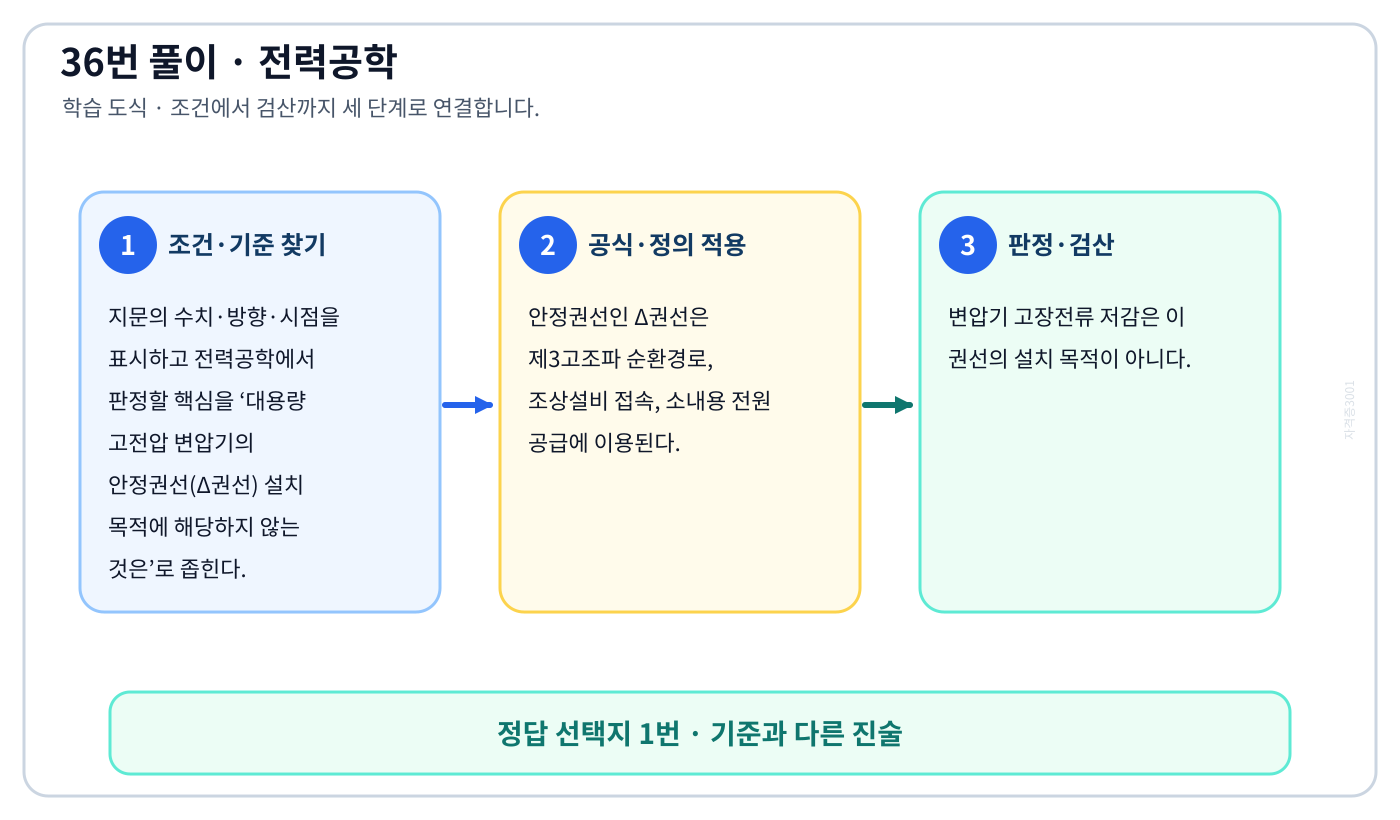

대용량 고전압 변압기의 안정권선(Δ권선) 설치 목적에 해당하지 않는 것은의 정의와 반대개념을 비교하여 ‘고장전류 저감’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전력공학에서 판정할 핵심을 ‘대용량 고전압 변압기의 안정권선(Δ권선) 설치 목적에 해당하지 않는 것은’로 좁힌다.
2. 안정권선인 Δ권선은 제3고조파 순환경로, 조상설비 접속, 소내용 전원 공급에 이용된다.
3. 변압기 고장전류 저감은 이 권선의 설치 목적이 아니다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘제3고조파 제거’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 판정한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

한류리액터를 사용하는 가장 큰 목적은의 정의와 반대개념을 비교하여 ‘단락전류의 제한’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전력공학에서 판정할 핵심을 ‘한류리액터를 사용하는 가장 큰 목적은’로 좁힌다.
2. 한류리액터는 계통에 직렬 리액턴스를 더해 단락 시 합성임피던스를 키운다.
3. 따라서 가장 큰 목적은 단락전류 제한이며 충전전류·누설전류 제한과 구분한다.

자주 하는 실수: 익숙한 용어 ‘충전전류의 제한’만 보고 고르지 않는다. 대상·원인·작용·결과를 연결해 정의가 요구하는 범위를 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

변압기 등 전력설비 내부 고장 시 변류기에 유입하는 전류와 유출하는 전류의 차로 동작하는 보호계전기는의 정의와 반대개념을 비교하여 ‘차동계전기’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전력공학에서 판정할 핵심을 ‘변압기 등 전력설비 내부 고장 시 변류기에 유입하는 전류와 유출하는 전류의 차로 동작하는 보호계전기는’로 좁힌다.
2. 차동계전기는 보호구간으로 들어가는 전류와 나오는 전류의 벡터차를 감시한다.
3. 정상·외부고장 때는 거의 상쇄되고 내부고장 때 차전류가 커져 차단한다.

자주 하는 실수: 익숙한 용어 ‘지락계전기’만 보고 고르지 않는다. 대상·원인·작용·결과를 연결해 정의가 요구하는 범위를 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

3상 결선 변압기의 단상운전에 의한 소손방지 목적으로 설치하는 계전기는의 정의와 반대개념을 비교하여 ‘역상계전기’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전력공학에서 판정할 핵심을 ‘3상 결선 변압기의 단상운전에 의한 소손방지 목적으로 설치하는 계전기는’로 좁힌다.
2. 3상 중 한 상이 끊기면 역상분 전류가 커져 권선 과열과 토크 저하가 생긴다.
3. 역상계전기가 이 성분을 검출하여 결상 운전에 따른 소손을 막는다.

자주 하는 실수: 익숙한 용어 ‘차동계전기’만 보고 고르지 않는다. 대상·원인·작용·결과를 연결해 정의가 요구하는 범위를 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

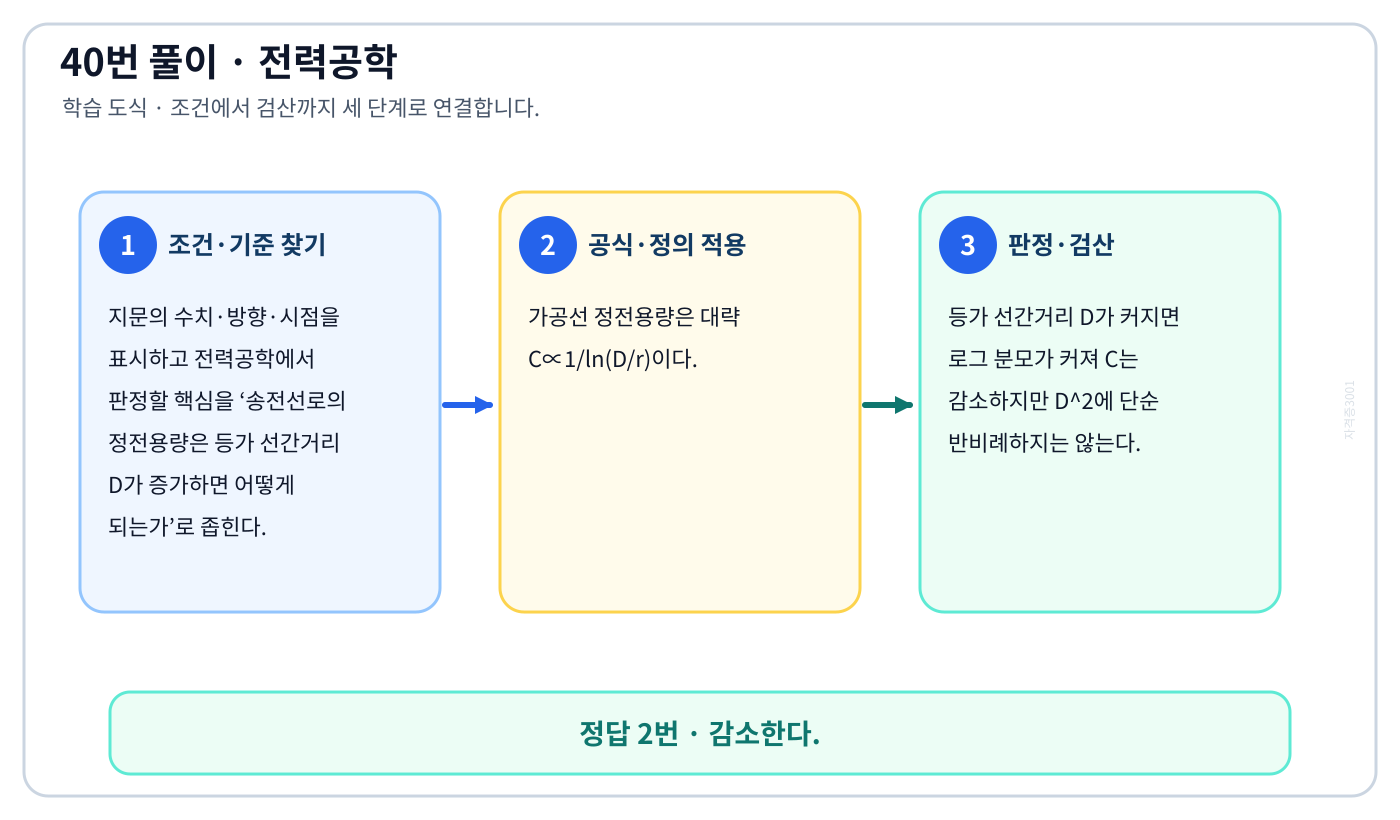

송전선로의 정전용량은 등가 선간거리 D가 증가하면 어떻게 되는가의 기준식을 세우고 단위·계수·부호를 검산하여 ‘감소한다.’를 도출할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전력공학에서 판정할 핵심을 ‘송전선로의 정전용량은 등가 선간거리 D가 증가하면 어떻게 되는가’로 좁힌다.
2. 가공선 정전용량은 대략 C∝1/ln(D/r)이다.
3. 등가 선간거리 D가 커지면 로그 분모가 커져 C는 감소하지만 D²에 단순 반비례하지는 않는다.

자주 하는 실수: 숫자부터 대입하면 ‘증가한다.’ 같은 계수 오답에 걸린다. 기호식 작성→SI 단위 변환→대입→차원 또는 역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

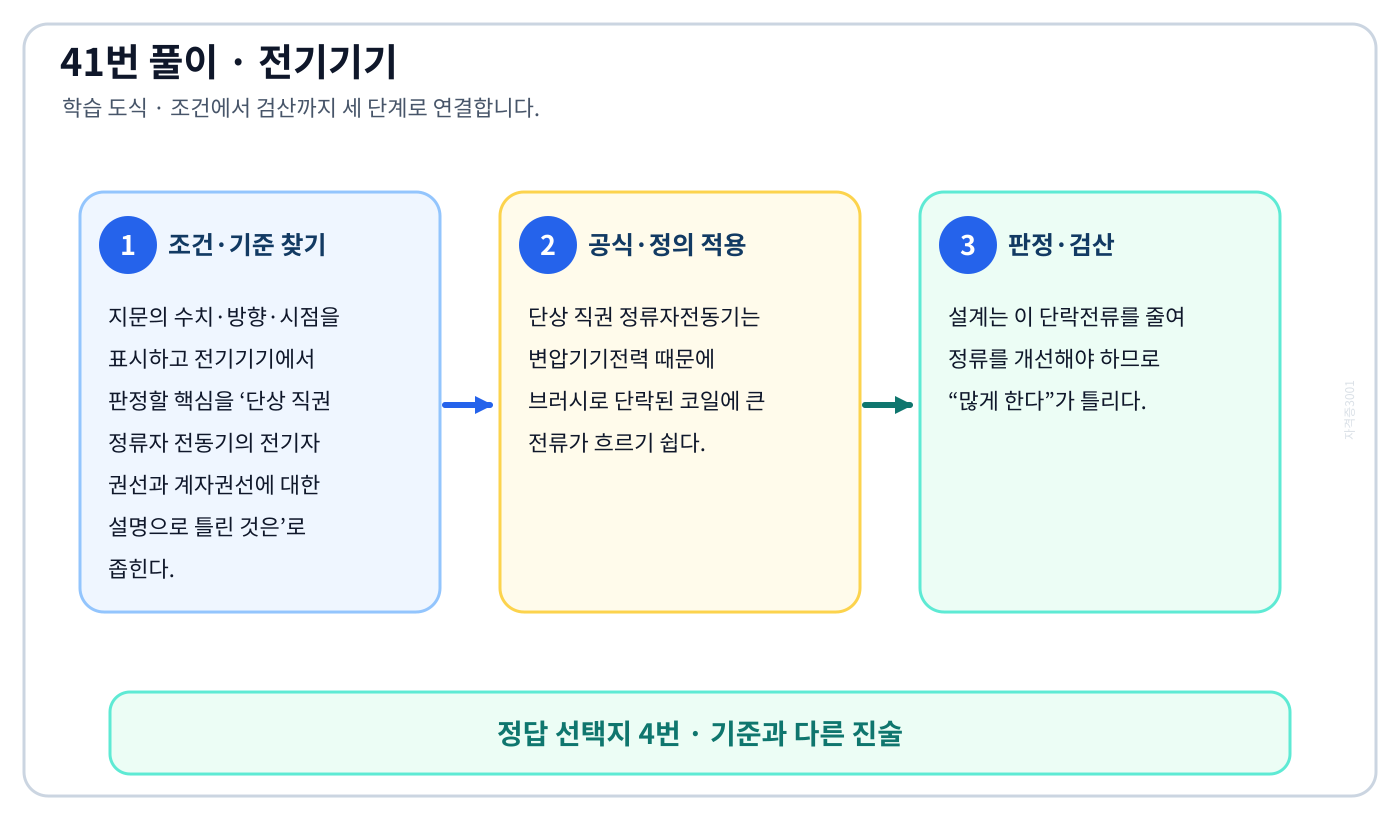

이 문제로 익힐 것

단상 직권 정류자 전동기의 전기자 권선과 계자권선에 대한 설명으로 틀린 것은의 정의와 반대개념을 비교하여 ‘브러시로 단락되는 코일 중의 단락전류를 많게 한다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전기기기에서 판정할 핵심을 ‘단상 직권 정류자 전동기의 전기자 권선과 계자권선에 대한 설명으로 틀린 것은’로 좁힌다.
2. 단상 직권 정류자전동기는 변압기기전력 때문에 브러시로 단락된 코일에 큰 전류가 흐르기 쉽다.
3. 설계는 이 단락전류를 줄여 정류를 개선해야 하므로 “많게 한다”가 틀리다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘계자권선의 권수를 적게 한다.’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 판정한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

단상 직권 전동기의 종류가 아닌 것은의 정의와 반대개념을 비교하여 ‘아트킨손형’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전기기기에서 판정할 핵심을 ‘단상 직권 전동기의 종류가 아닌 것은’로 좁힌다.
2. 아트킨손형은 반발전동기의 한 형식이며 단상 직권전동기의 분류가 아니다.
3. 직권형·보상직권형·유도보상직권형은 단상 직권 정류자전동기 계열이다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘직권형’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 판정한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

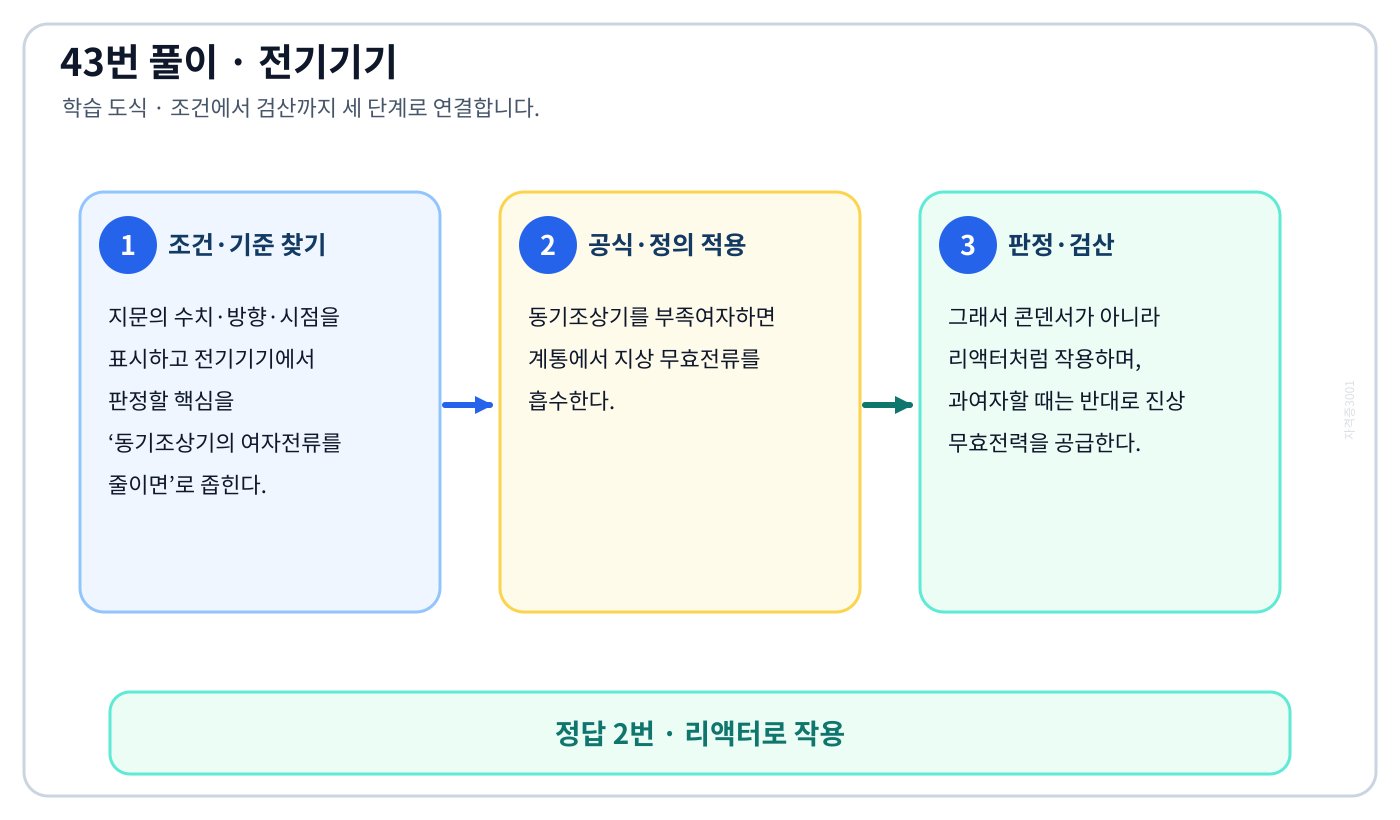

동기조상기의 여자전류를 줄이면의 정의와 반대개념을 비교하여 ‘리액터로 작용’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전기기기에서 판정할 핵심을 ‘동기조상기의 여자전류를 줄이면’로 좁힌다.
2. 동기조상기를 부족여자하면 계통에서 지상 무효전류를 흡수한다.
3. 그래서 콘덴서가 아니라 리액터처럼 작용하며, 과여자할 때는 반대로 진상 무효전력을 공급한다.

자주 하는 실수: 익숙한 용어 ‘콘덴서로 작용’만 보고 고르지 않는다. 대상·원인·작용·결과를 연결해 정의가 요구하는 범위를 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

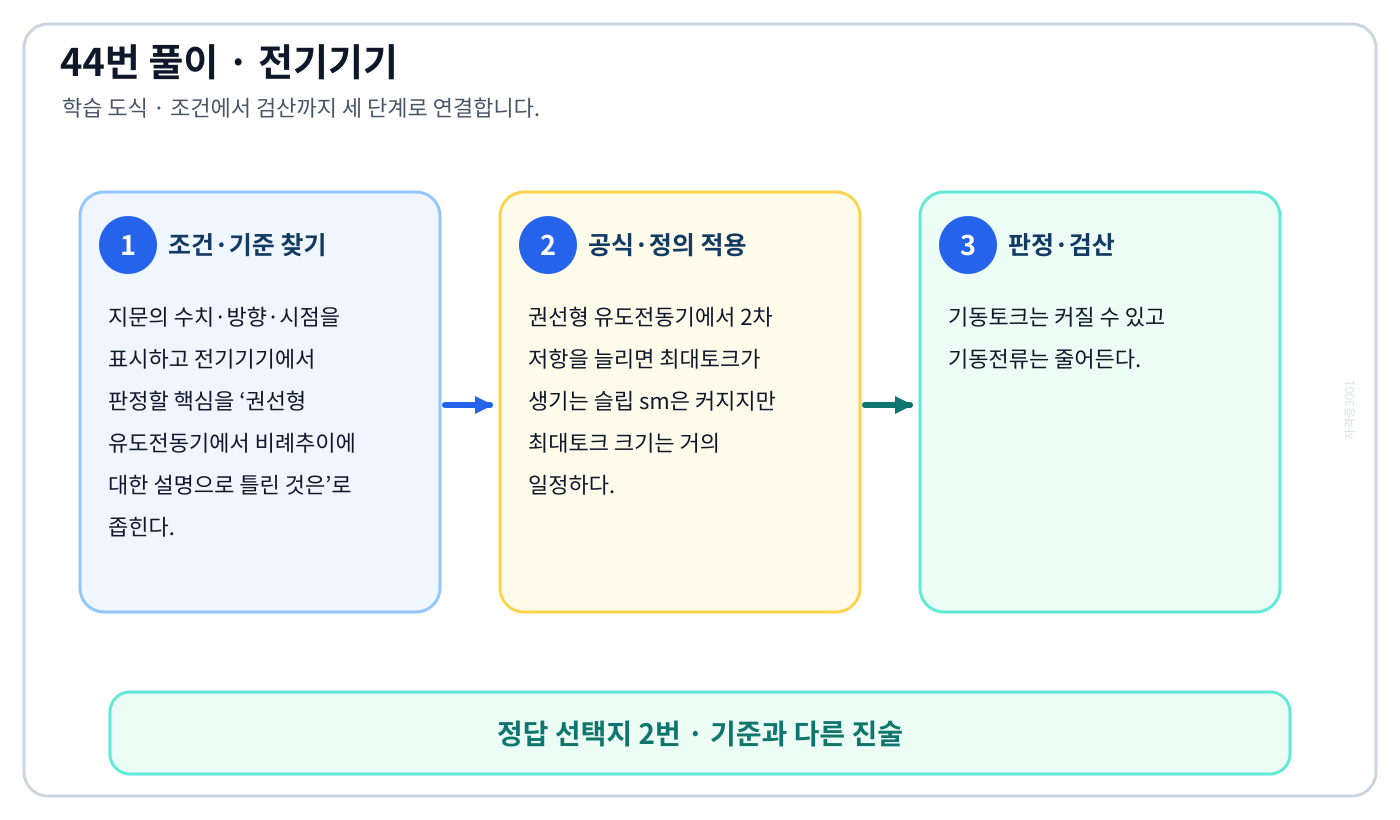

이 문제로 익힐 것

권선형 유도전동기에서 비례추이에 대한 설명으로 틀린 것은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘r2를 삽입하면 최대토크가 변한다.’를 도출할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전기기기에서 판정할 핵심을 ‘권선형 유도전동기에서 비례추이에 대한 설명으로 틀린 것은’로 좁힌다.
2. 권선형 유도전동기에서 2차 저항을 늘리면 최대토크가 생기는 슬립 sm은 커지지만 최대토크 크기는 거의 일정하다.
3. 기동토크는 커질 수 있고 기동전류는 줄어든다.

자주 하는 실수: 숫자부터 대입하면 ‘r2를 크게 하면 sm은 커진다.’ 같은 계수 오답에 걸린다. 기호식 작성→SI 단위 변환→대입→차원 또는 역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

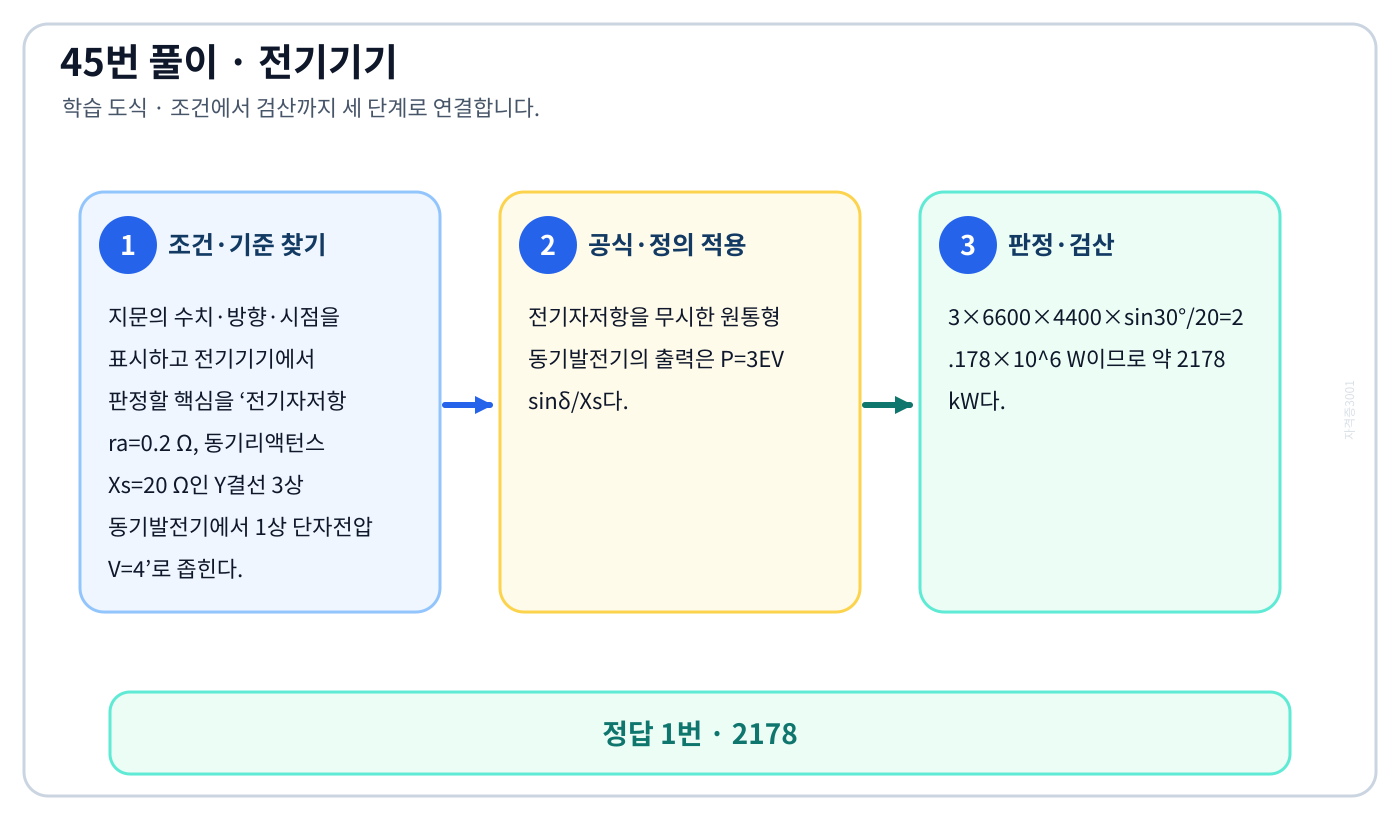

전기자저항 ra=0.2 Ω, 동기리액턴스 Xs=20 Ω인 Y결선 3상 동기발전기에서 1상 단자전압 V=4의 기준식을 세우고 단위·계수·부호를 검산하여 ‘2178’를 도출할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전기기기에서 판정할 핵심을 ‘전기자저항 ra=0.2 Ω, 동기리액턴스 Xs=20 Ω인 Y결선 3상 동기발전기에서 1상 단자전압 V=4’로 좁힌다.
2. 전기자저항을 무시한 원통형 동기발전기의 출력은 P=3EV sinδ/Xs다.
3. 3×6600×4400×sin30°/20=2.178×10⁶ W이므로 약 2178 kW다.

자주 하는 실수: 숫자부터 대입하면 ‘3251’ 같은 계수 오답에 걸린다. 기호식 작성→SI 단위 변환→대입→차원 또는 역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

반도체 정류기에 적용된 소자 중 첨두 역방향 내전압이 가장 큰 것은의 정의와 반대개념을 비교하여 ‘실리콘 정류기’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전기기기에서 판정할 핵심을 ‘반도체 정류기에 적용된 소자 중 첨두 역방향 내전압이 가장 큰 것은’로 좁힌다.
2. 제시된 고전적 정류소자 가운데 실리콘은 역방향 내전압과 허용 접합온도가 가장 높다.
3. 따라서 셀렌·게르마늄·아산화동보다 큰 PIV가 필요한 정류기에 적합하다.

자주 하는 실수: 익숙한 용어 ‘셀렌 정류기’만 보고 고르지 않는다. 대상·원인·작용·결과를 연결해 정의가 요구하는 범위를 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

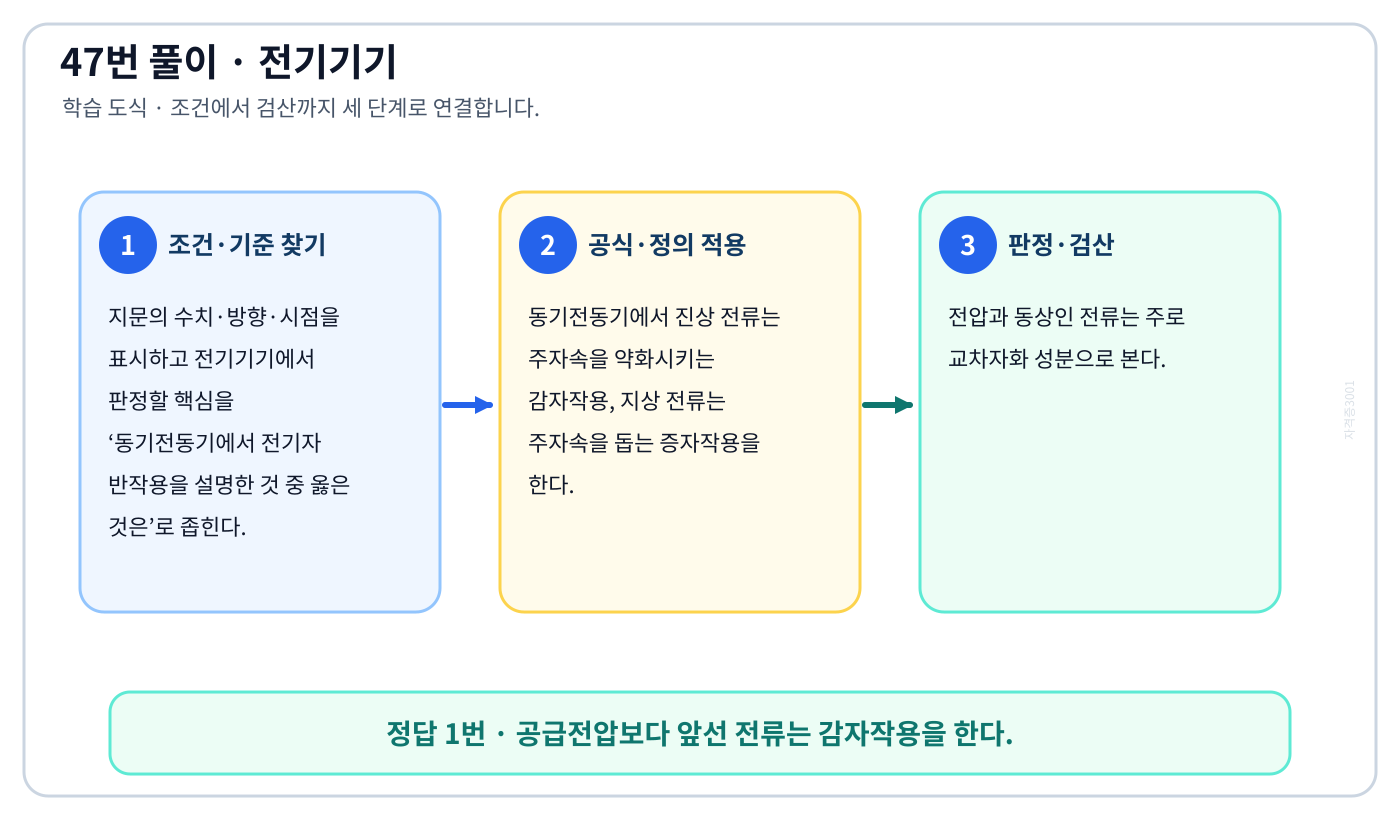

동기전동기에서 전기자 반작용을 설명한 것 중 옳은 것은의 정의와 반대개념을 비교하여 ‘공급전압보다 앞선 전류는 감자작용을 한다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전기기기에서 판정할 핵심을 ‘동기전동기에서 전기자 반작용을 설명한 것 중 옳은 것은’로 좁힌다.
2. 동기전동기에서 진상 전류는 주자속을 약화시키는 감자작용, 지상 전류는 주자속을 돕는 증자작용을 한다.
3. 전압과 동상인 전류는 주로 교차자화 성분으로 본다.

자주 하는 실수: 익숙한 용어 ‘공급전압보다 뒤진 전류는 감자작용을 한다.’만 보고 고르지 않는다. 대상·원인·작용·결과를 연결해 정의가 요구하는 범위를 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

변압기 결선방식 중 3상에서 6상으로 변환할 수 없는 것은의 정의와 반대개념을 비교하여 ‘2중 6각 결선’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전기기기에서 판정할 핵심을 ‘변압기 결선방식 중 3상에서 6상으로 변환할 수 없는 것은’로 좁힌다.
2. 3상에서 6상으로 바꾸는 고전적 결선에는 2중 성형, 환상, 대각 결선이 있다.
3. 2중 6각 결선은 이 변환방식의 표준 분류가 아니다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘2중 성형’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 판정한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

실리콘 제어정류기(SCR)의 설명 중 틀린 것은의 정의와 반대개념을 비교하여 ‘게이트에 (+)와 (-)의 특성을 갖는 펄스를 인가하여 제어한다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전기기기에서 판정할 핵심을 ‘실리콘 제어정류기(SCR)의 설명 중 틀린 것은’로 좁힌다.
2. 일반 SCR은 PNPN 구조의 단방향 래칭 소자로 +게이트 펄스로 켜진다.
3. 일단 켜지면 게이트의 -펄스로 끌 수 없고 전류를 유지전류 아래로 낮춰야 하므로 양·음 펄스로 제어한다는 설명이 틀리다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘PNPN 구조로 되어 있다.’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 판정한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

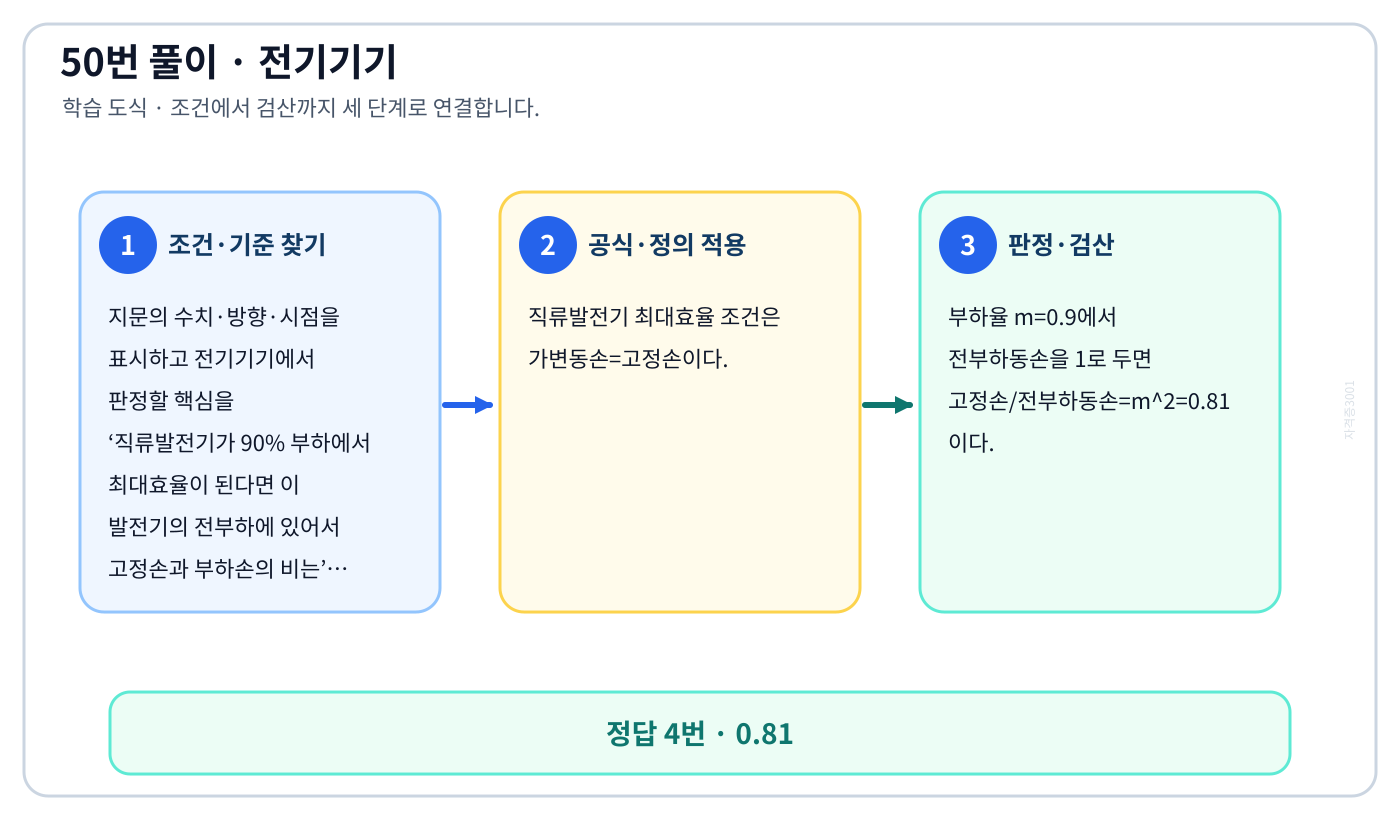

직류발전기가 90% 부하에서 최대효율이 된다면 이 발전기의 전부하에 있어서 고정손과 부하손의 비는의 기준식을 세우고 단위·계수·부호를 검산하여 ‘0.81’를 도출할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전기기기에서 판정할 핵심을 ‘직류발전기가 90% 부하에서 최대효율이 된다면 이 발전기의 전부하에 있어서 고정손과 부하손의 비는’로 좁힌다.
2. 직류발전기 최대효율 조건은 가변동손=고정손이다.
3. 부하율 m=0.9에서 전부하동손을 1로 두면 고정손/전부하동손=m²=0.81이다.

자주 하는 실수: 숫자부터 대입하면 ‘1.1’ 같은 계수 오답에 걸린다. 기호식 작성→SI 단위 변환→대입→차원 또는 역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

150kVA의 변압기의 철손이 1kW, 전부하동손이 2.5kW이다. 역률 80%에 있어서의 최대효율은 약의 기준식을 세우고 단위·계수·부호를 검산하여 ‘97.4’를 도출할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전기기기에서 판정할 핵심을 ‘150kVA의 변압기의 철손이 1kW, 전부하동손이 2.5kW이다. 역률 80%에 있어서의 최대효율은 약’로 좁힌다.
2. 최대효율 부하율은 m=√(철손/전부하동손)=√(1/2.5)=0.632다.
3. 출력은 150×0.632×0.8=75.9 kW이고 총손실 2 kW이므로 η≈75.9/77.9=97.4%다.

자주 하는 실수: 숫자부터 대입하면 ‘95’ 같은 계수 오답에 걸린다. 기호식 작성→SI 단위 변환→대입→차원 또는 역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

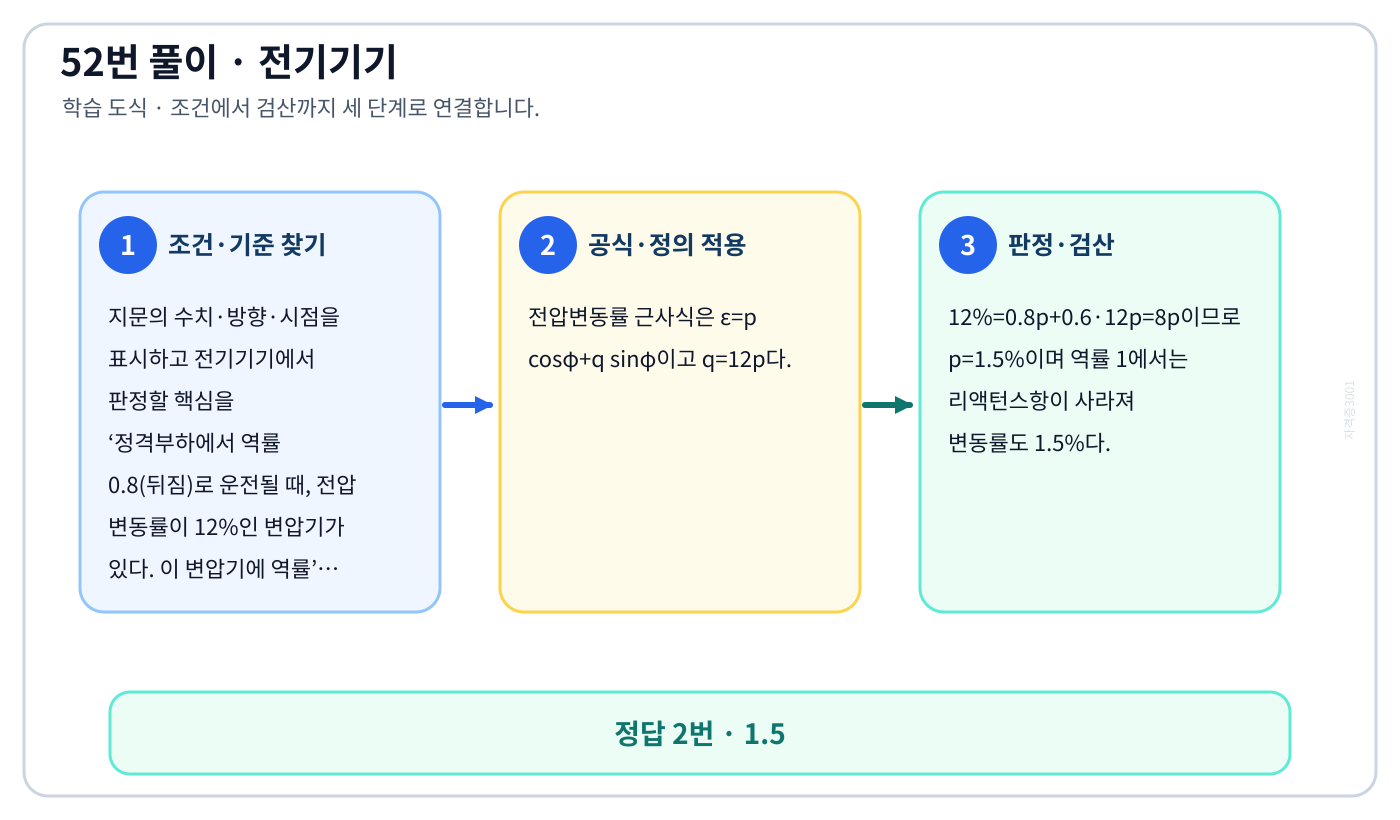

정격부하에서 역률 0.8(뒤짐)로 운전될 때, 전압 변동률이 12%인 변압기가 있다. 이 변압기에 역률의 기준식을 세우고 단위·계수·부호를 검산하여 ‘1.5’를 도출할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전기기기에서 판정할 핵심을 ‘정격부하에서 역률 0.8(뒤짐)로 운전될 때, 전압 변동률이 12%인 변압기가 있다. 이 변압기에 역률’로 좁힌다.
2. 전압변동률 근사식은 ε=p cosφ+q sinφ이고 q=12p다.
3. 12%=0.8p+0.6·12p=8p이므로 p=1.5%이며 역률 1에서는 리액턴스항이 사라져 변동률도 1.5%다.

자주 하는 실수: 숫자부터 대입하면 ‘0.909’ 같은 계수 오답에 걸린다. 기호식 작성→SI 단위 변환→대입→차원 또는 역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

권선형 유도전동기 저항제어법의 단점 중 틀린 것은의 정의와 반대개념을 비교하여 ‘부하에 대한 속도 변동이 작다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전기기기에서 판정할 핵심을 ‘권선형 유도전동기 저항제어법의 단점 중 틀린 것은’로 좁힌다.
2. 2차 저항제어는 저항손실 때문에 효율이 낮고 부하에 따라 슬립과 속도가 크게 변한다.
3. 따라서 “부하에 대한 속도 변동이 작다”는 문장은 단점 설명으로 틀리다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘운전 효율이 낮다.’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 판정한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

부하 급변 시 부하각과 부하 속도가 진동하는 난조 현상을 일으키는 원인이 아닌 것은의 정의와 반대개념을 비교하여 ‘자속의 분포가 기울어져 자속의 크기가 감소한 경우’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전기기기에서 판정할 핵심을 ‘부하 급변 시 부하각과 부하 속도가 진동하는 난조 현상을 일으키는 원인이 아닌 것은’로 좁힌다.
2. 난조는 부하 급변, 조속기 과민, 원동기 토크 고조파, 큰 전기자저항 등으로 동기화력이 흔들릴 때 생긴다.
3. 자속분포가 기울어 자속이 감소한다는 현상은 직접 원인으로 분류하지 않는다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘전기자 회로의 저항이 너무 큰 경우’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 판정한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

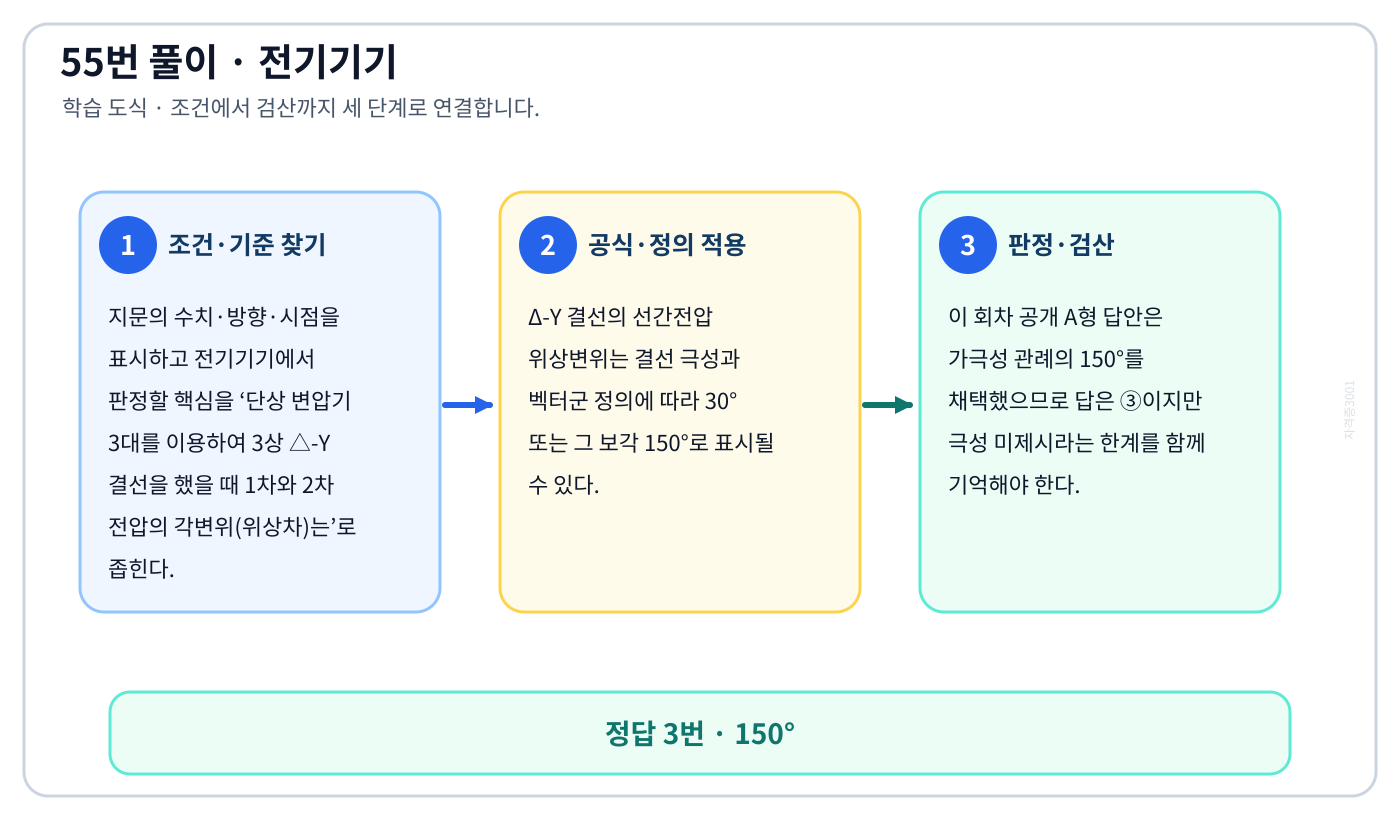

단상 변압기 3대를 이용하여 3상 △-Y 결선을 했을 때 1차와 2차 전압의 각변위(위상차)는의 기준식을 세우고 단위·계수·부호를 검산하여 ‘150°’를 도출할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전기기기에서 판정할 핵심을 ‘단상 변압기 3대를 이용하여 3상 △-Y 결선을 했을 때 1차와 2차 전압의 각변위(위상차)는’로 좁힌다.
2. Δ-Y 결선의 선간전압 위상변위는 결선 극성과 벡터군 정의에 따라 30° 또는 그 보각 150°로 표시될 수 있다.
3. 이 회차 공개 A형 답안은 가극성 관례의 150°를 채택했으므로 답은 ③이지만 극성 미제시라는 한계를 함께 기억해야 한다.

자주 하는 실수: Δ-Y라는 이름만으로 150°를 보편값으로 외우지 않는다. 극성·벡터군 기준을 확인하고 이 문항은 공개답 관례를 보존했음을 구분한다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

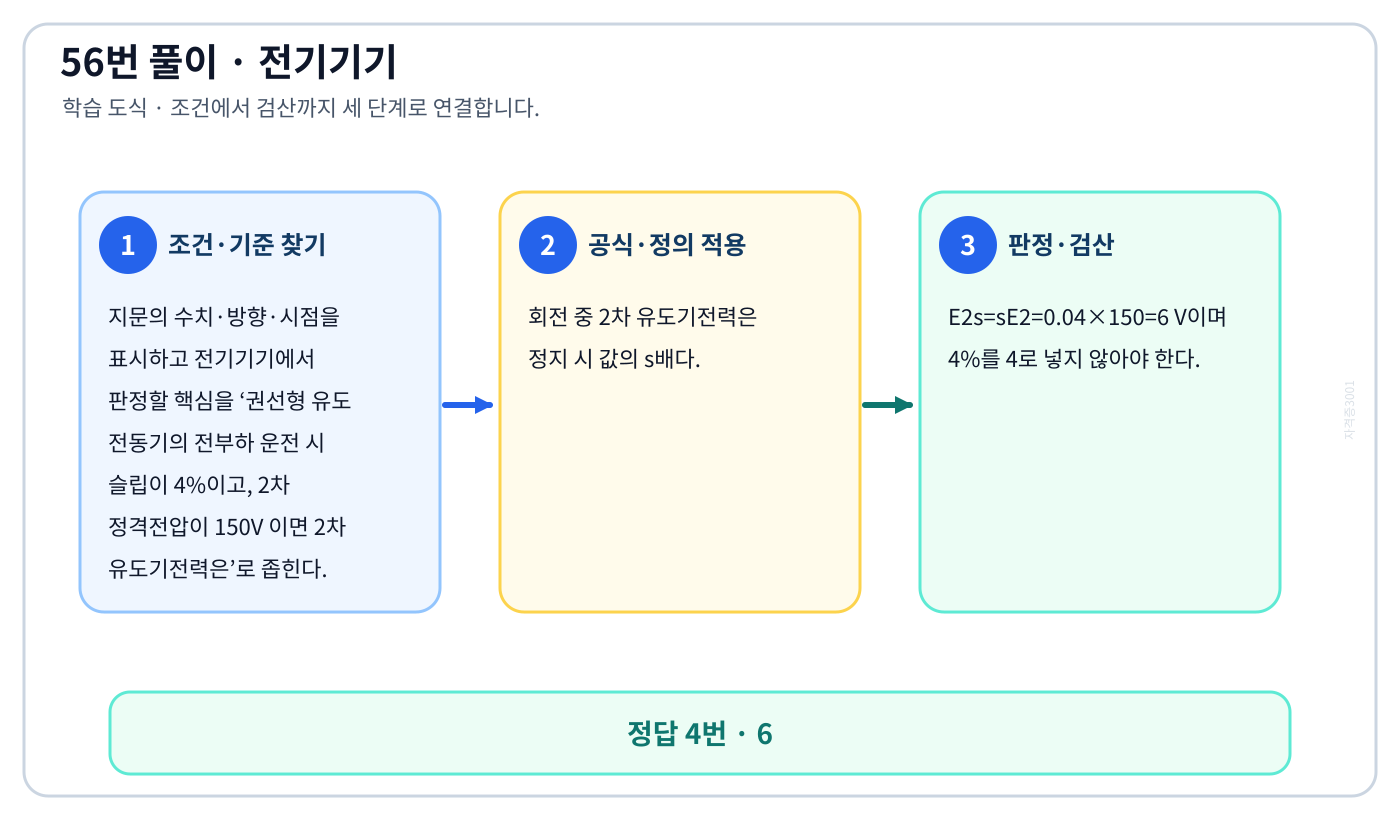

권선형 유도 전동기의 전부하 운전 시 슬립이 4%이고, 2차 정격전압이 150V 이면 2차 유도기전력은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘6’를 도출할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전기기기에서 판정할 핵심을 ‘권선형 유도 전동기의 전부하 운전 시 슬립이 4%이고, 2차 정격전압이 150V 이면 2차 유도기전력은’로 좁힌다.
2. 회전 중 2차 유도기전력은 정지 시 값의 s배다.
3. E2s=sE2=0.04×150=6 V이며 4%를 4로 넣지 않아야 한다.

자주 하는 실수: 숫자부터 대입하면 ‘9’ 같은 계수 오답에 걸린다. 기호식 작성→SI 단위 변환→대입→차원 또는 역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

3상 유도전동기의 슬립이 s일 때 2차 효율[%]은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘(1-s)×100’를 도출할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전기기기에서 판정할 핵심을 ‘3상 유도전동기의 슬립이 s일 때 2차 효율[%]은’로 좁힌다.
2. 유도전동기 회전자입력 P2 중 sP2는 동손, (1-s)P2는 기계적 변환출력이다.
3. 따라서 2차 효율은 (1-s)×100%다.

자주 하는 실수: 숫자부터 대입하면 ‘(2-s)×100’ 같은 계수 오답에 걸린다. 기호식 작성→SI 단위 변환→대입→차원 또는 역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

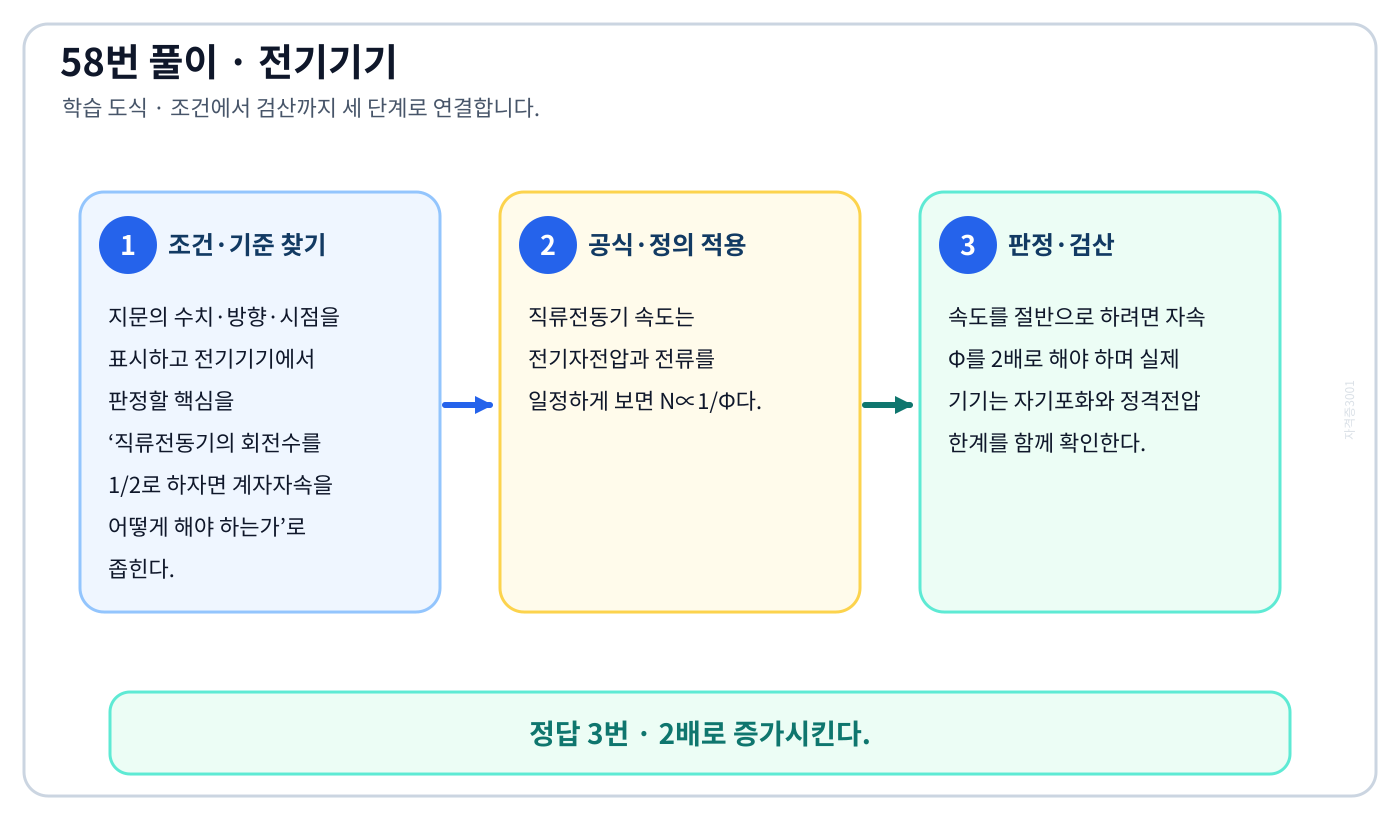

직류전동기의 회전수를 1/2로 하자면 계자자속을 어떻게 해야 하는가의 기준식을 세우고 단위·계수·부호를 검산하여 ‘2배로 증가시킨다.’를 도출할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전기기기에서 판정할 핵심을 ‘직류전동기의 회전수를 1/2로 하자면 계자자속을 어떻게 해야 하는가’로 좁힌다.
2. 직류전동기 속도는 전기자전압과 전류를 일정하게 보면 N∝1/Φ다.
3. 속도를 절반으로 하려면 자속 Φ를 2배로 해야 하며 실제 기기는 자기포화와 정격전압 한계를 함께 확인한다.

자주 하는 실수: 숫자부터 대입하면 ‘1/4로 감소시킨다.’ 같은 계수 오답에 걸린다. 기호식 작성→SI 단위 변환→대입→차원 또는 역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

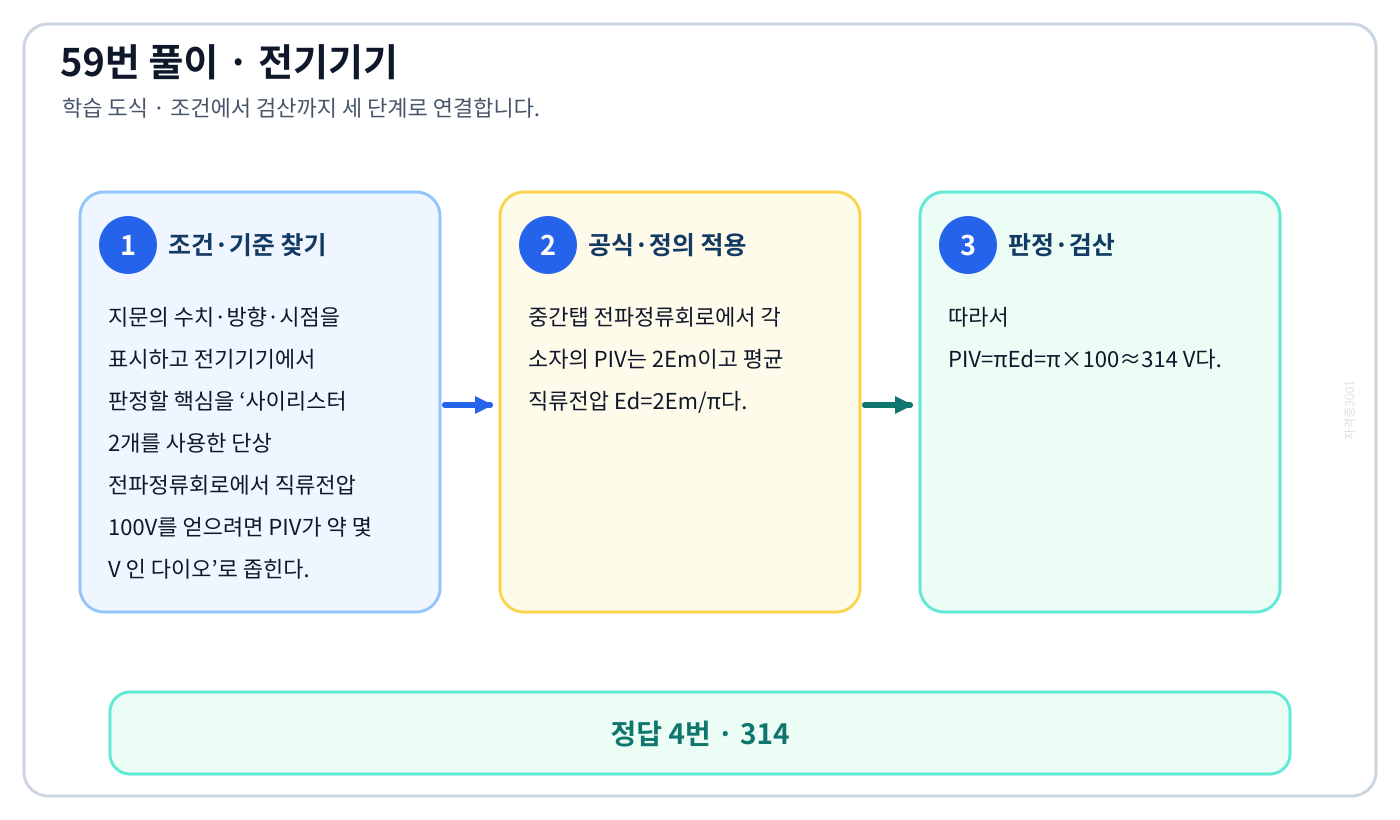

사이리스터 2개를 사용한 단상 전파정류회로에서 직류전압 100V를 얻으려면 PIV가 약 몇 V 인 다이오의 기준식을 세우고 단위·계수·부호를 검산하여 ‘314’를 도출할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전기기기에서 판정할 핵심을 ‘사이리스터 2개를 사용한 단상 전파정류회로에서 직류전압 100V를 얻으려면 PIV가 약 몇 V 인 다이오’로 좁힌다.
2. 중간탭 전파정류회로에서 각 소자의 PIV는 2Em이고 평균 직류전압 Ed=2Em/π다.
3. 따라서 PIV=πEd=π×100≈314 V다.

자주 하는 실수: 숫자부터 대입하면 ‘111’ 같은 계수 오답에 걸린다. 기호식 작성→SI 단위 변환→대입→차원 또는 역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

교류발전기의 고조파 발생을 방지하는 방법으로 틀린 것은의 정의와 반대개념을 비교하여 ‘전기자 반작용을 크게 한다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전기기기에서 판정할 핵심을 ‘교류발전기의 고조파 발생을 방지하는 방법으로 틀린 것은’로 좁힌다.
2. 교류발전기 고조파는 단절권·분포권, 슬롯 스큐, 성형결선 등으로 줄일 수 있다.
3. 전기자반작용을 크게 하면 자속파형 왜곡이 커지므로 방지방법이라는 설명이 틀리다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘전기자 권선을 단절권으로 감는다.’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 판정한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

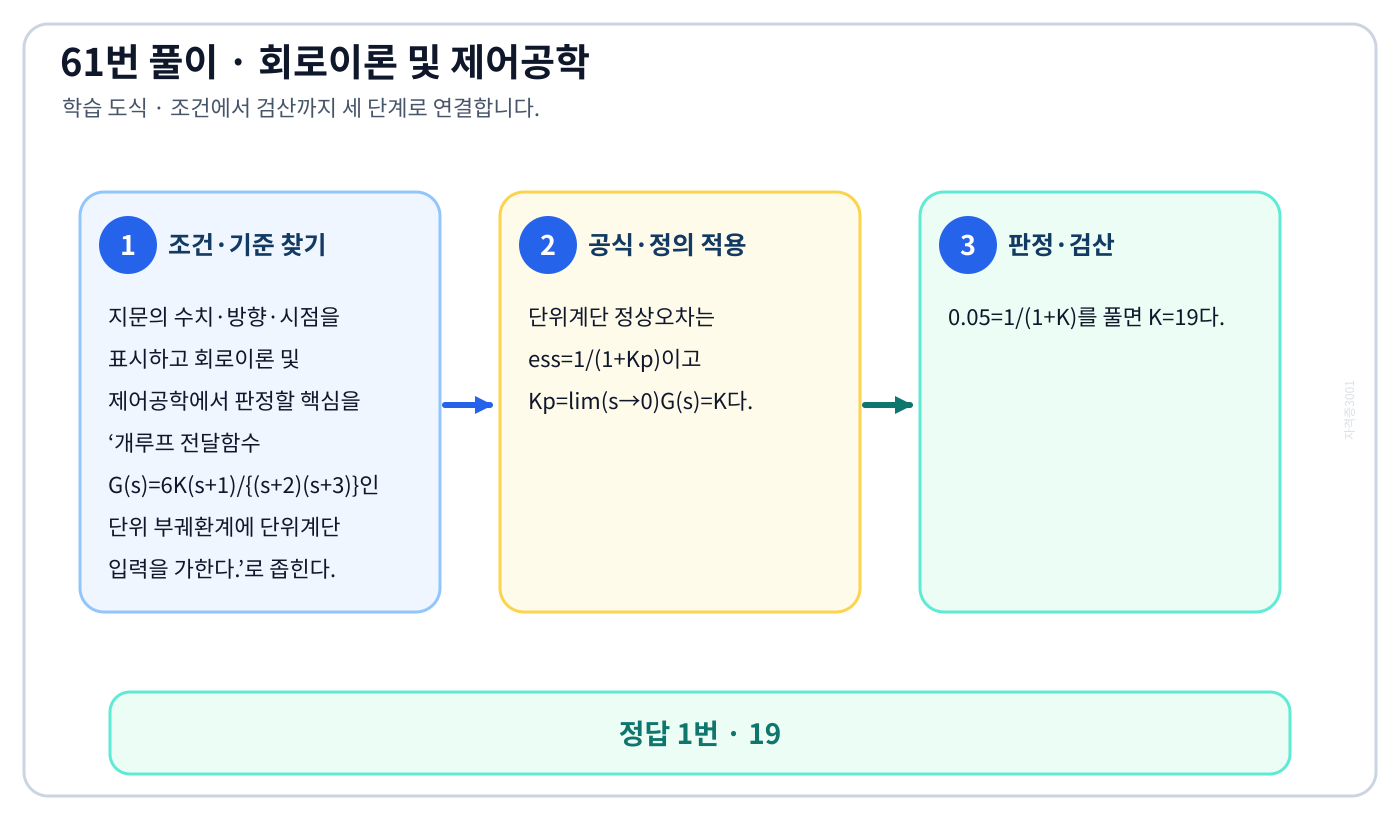

개루프 전달함수 G(s)=6K(s+1)/{(s+2)(s+3)}인 단위 부궤환계에 단위계단 입력을 가한다.의 기준식을 세우고 단위·계수·부호를 검산하여 ‘19’를 도출할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 회로이론 및 제어공학에서 판정할 핵심을 ‘개루프 전달함수 G(s)=6K(s+1)/{(s+2)(s+3)}인 단위 부궤환계에 단위계단 입력을 가한다.’로 좁힌다.
2. 단위계단 정상오차는 ess=1/(1+Kp)이고 Kp=lim(s→0)G(s)=K다.
3. 0.05=1/(1+K)를 풀면 K=19다.

자주 하는 실수: 숫자부터 대입하면 ‘20’ 같은 계수 오답에 걸린다. 기호식 작성→SI 단위 변환→대입→차원 또는 역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

제어량의 종류에 따른 분류가 아닌 것은의 정의와 반대개념을 비교하여 ‘적응제어’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 회로이론 및 제어공학에서 판정할 핵심을 ‘제어량의 종류에 따른 분류가 아닌 것은’로 좁힌다.
2. 제어량에 따른 고전적 분류는 자동조정, 서보기구, 프로세스제어다.
3. 적응제어는 파라미터 변화에 맞춰 제어법칙을 바꾸는 방식 분류이므로 제어량 종류에 따른 분류가 아니다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘자동조정’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 판정한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

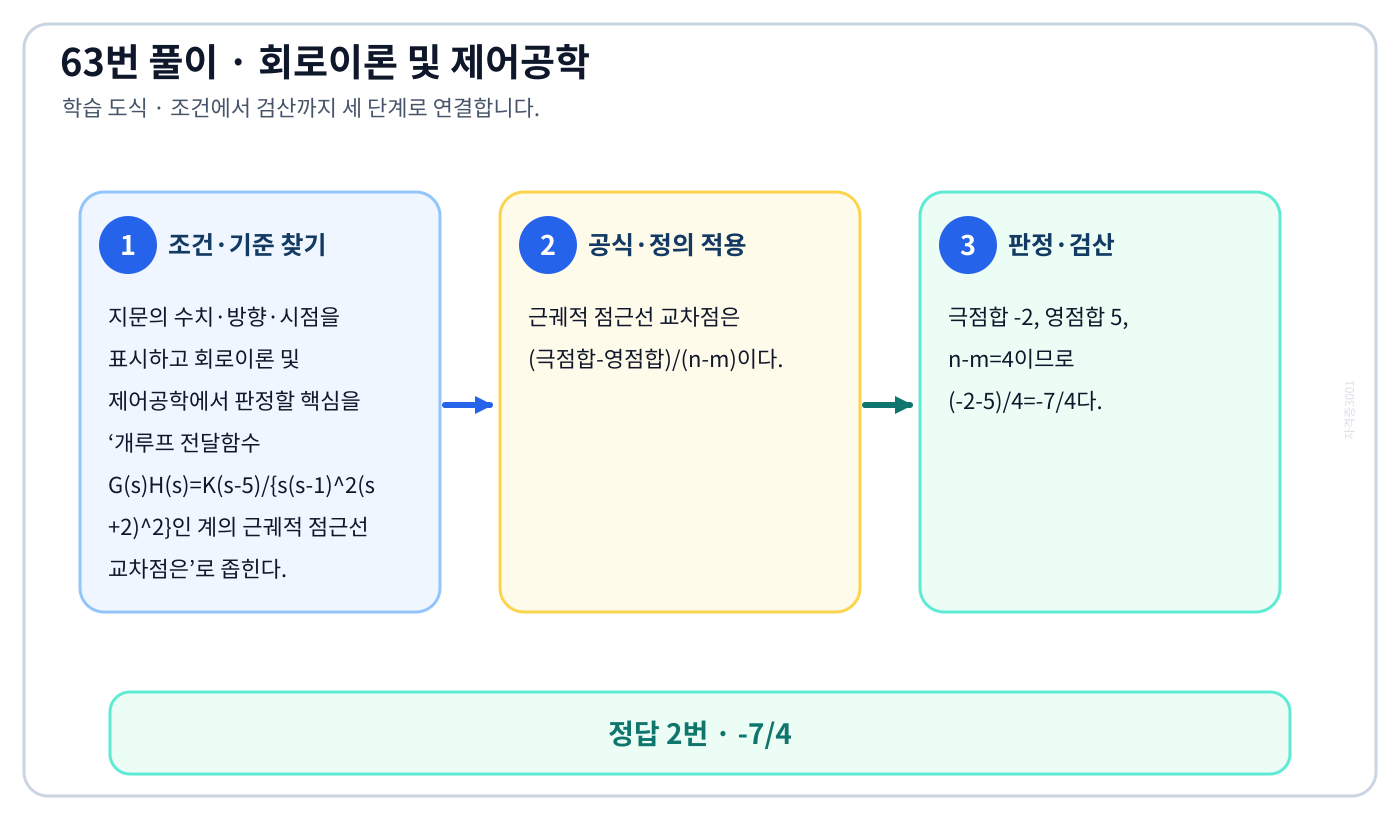

개루프 전달함수 G(s)H(s)=K(s-5)/{s(s-1)²(s+2)²}인 계의 근궤적 점근선 교차점은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘-7/4’를 도출할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 회로이론 및 제어공학에서 판정할 핵심을 ‘개루프 전달함수 G(s)H(s)=K(s-5)/{s(s-1)²(s+2)²}인 계의 근궤적 점근선 교차점은’로 좁힌다.
2. 근궤적 점근선 교차점은 (극점합-영점합)/(n-m)이다.
3. 극점합 -2, 영점합 5, n-m=4이므로 (-2-5)/4=-7/4다.

자주 하는 실수: 숫자부터 대입하면 ‘-3/2’ 같은 계수 오답에 걸린다. 기호식 작성→SI 단위 변환→대입→차원 또는 역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

단위계단함수의 라플라스변환과 z변환함수는의 기준식을 세우고 단위·계수·부호를 검산하여 ‘1/s, z / (z – 1)’를 도출할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 회로이론 및 제어공학에서 판정할 핵심을 ‘단위계단함수의 라플라스변환과 z변환함수는’로 좁힌다.
2. 단위계단 u(t)의 라플라스변환은 1/s이다.
3. 표본열 u[k]의 z변환은 Σz^-k=1/(1-z^-1)=z/(z-1)이며 수렴영역은 |z|>1이다.

자주 하는 실수: 숫자부터 대입하면 ‘s, z / (z – 1)’ 같은 계수 오답에 걸린다. 기호식 작성→SI 단위 변환→대입→차원 또는 역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

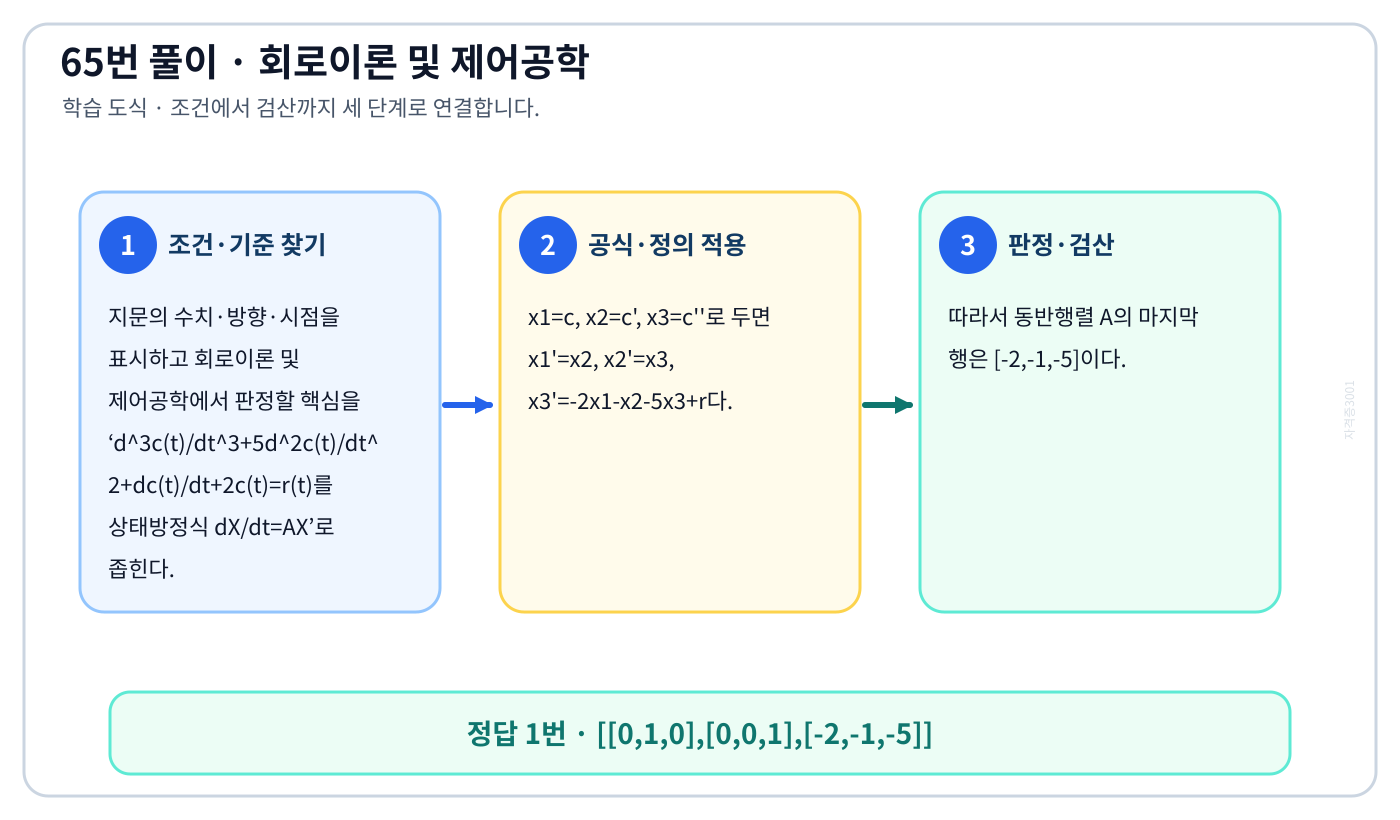

d³c(t)/dt³+5d²c(t)/dt²+dc(t)/dt+2c(t)=r(t)를 상태방정식 dX/dt=AX의 기준식을 세우고 단위·계수·부호를 검산하여 ‘[[0,1,0],[0,0,1],[-2,-1,-5]]’를 도출할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 회로이론 및 제어공학에서 판정할 핵심을 ‘d³c(t)/dt³+5d²c(t)/dt²+dc(t)/dt+2c(t)=r(t)를 상태방정식 dX/dt=AX’로 좁힌다.
2. x₁=c, x₂=c′, x₃=c″로 두면 x₁′=x₂, x₂′=x₃, x₃′=-2x₁-x₂-5x₃+r다.
3. 따라서 동반행렬 A의 마지막 행은 [-2,-1,-5]이다.

자주 하는 실수: 숫자부터 대입하면 ‘[[0,1,0],[1,0,0],[5,1,2]]’ 같은 계수 오답에 걸린다. 기호식 작성→SI 단위 변환→대입→차원 또는 역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

안정한 제어계에 임펄스 응답을 가했을 때 제어계의 정상상태 출력은의 정의와 반대개념을 비교하여 ‘0’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 회로이론 및 제어공학에서 판정할 핵심을 ‘안정한 제어계에 임펄스 응답을 가했을 때 제어계의 정상상태 출력은’로 좁힌다.
2. BIBO 안정인 제어계의 임펄스응답은 시간이 무한대로 갈 때 0으로 감쇠한다.
3. 일정값이 남거나 발산하면 안정계의 정상상태 조건을 만족하지 않는다.

자주 하는 실수: 익숙한 용어 ‘+∞ 또는 -∞’만 보고 고르지 않는다. 대상·원인·작용·결과를 연결해 정의가 요구하는 범위를 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

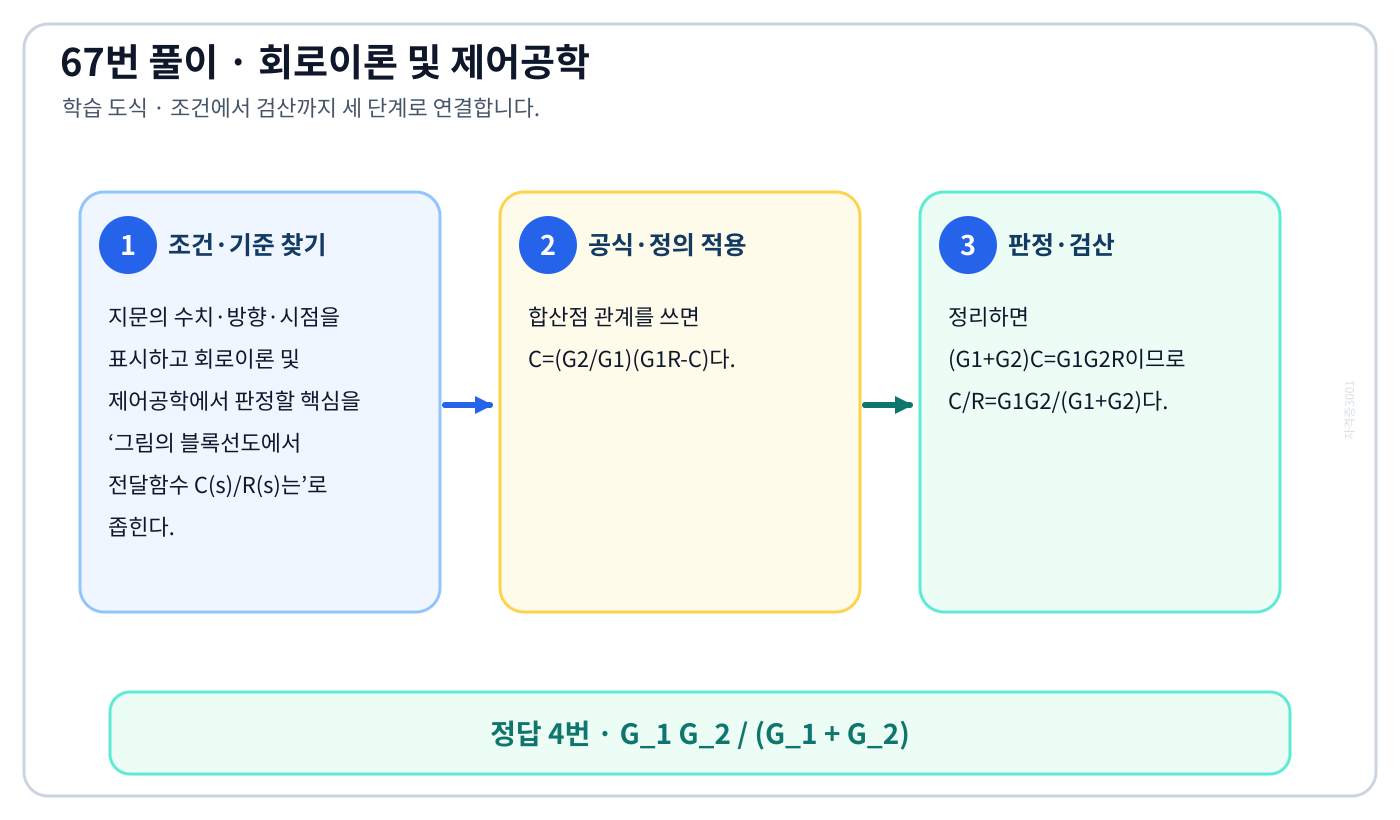

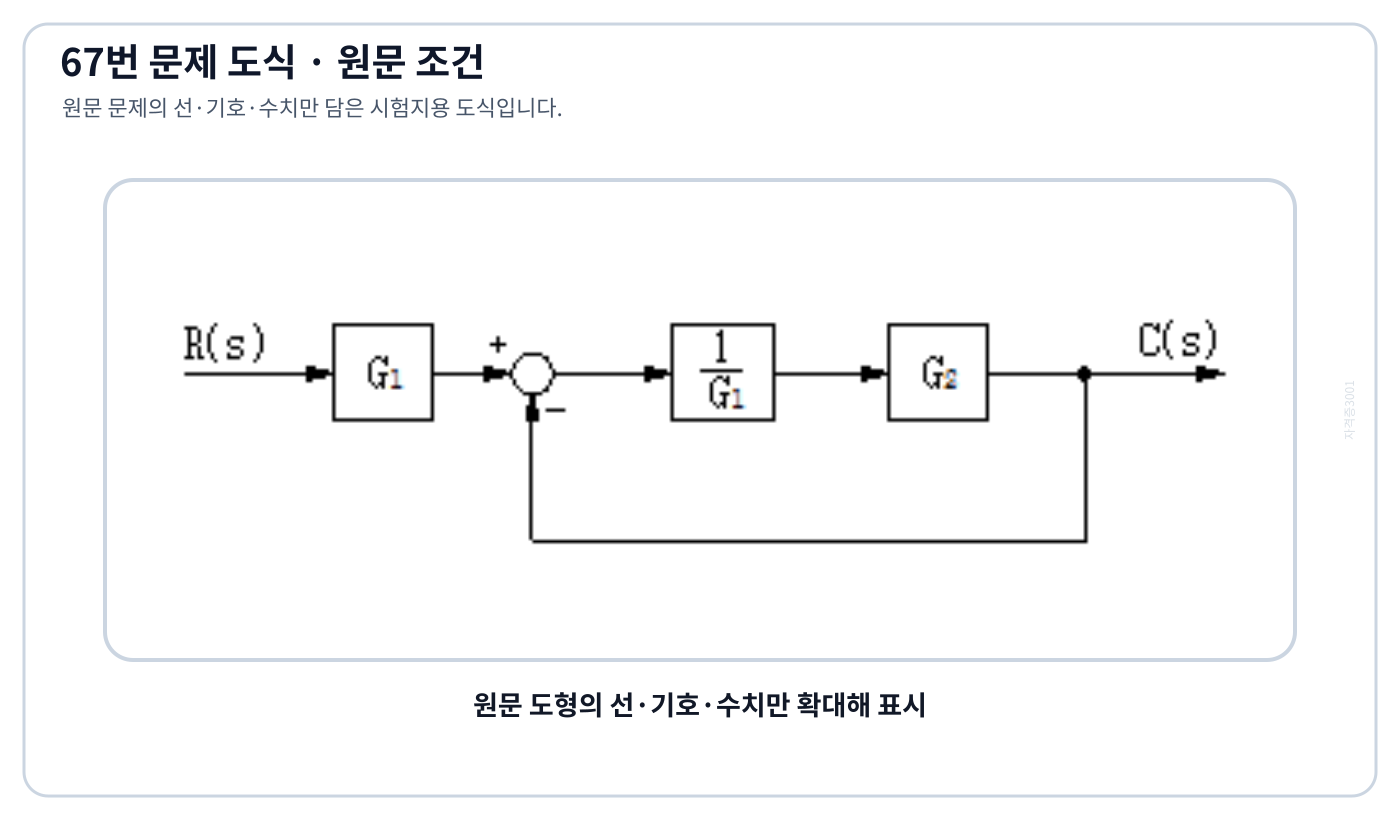

그림의 블록선도에서 전달함수 C(s)/R(s)는의 기준식을 세우고 단위·계수·부호를 검산하여 ‘G_1 G_2 / (G_1 + G_2)’를 도출할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 회로이론 및 제어공학에서 판정할 핵심을 ‘그림의 블록선도에서 전달함수 C(s)/R(s)는’로 좁힌다.
2. 합산점 관계를 쓰면 C=(G2/G1)(G1R-C)다.
3. 정리하면 (G1+G2)C=G1G2R이므로 C/R=G1G2/(G1+G2)다.

자주 하는 실수: 숫자부터 대입하면 ‘G_1 / (G_1 – G_2)’ 같은 계수 오답에 걸린다. 기호식 작성→SI 단위 변환→대입→차원 또는 역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

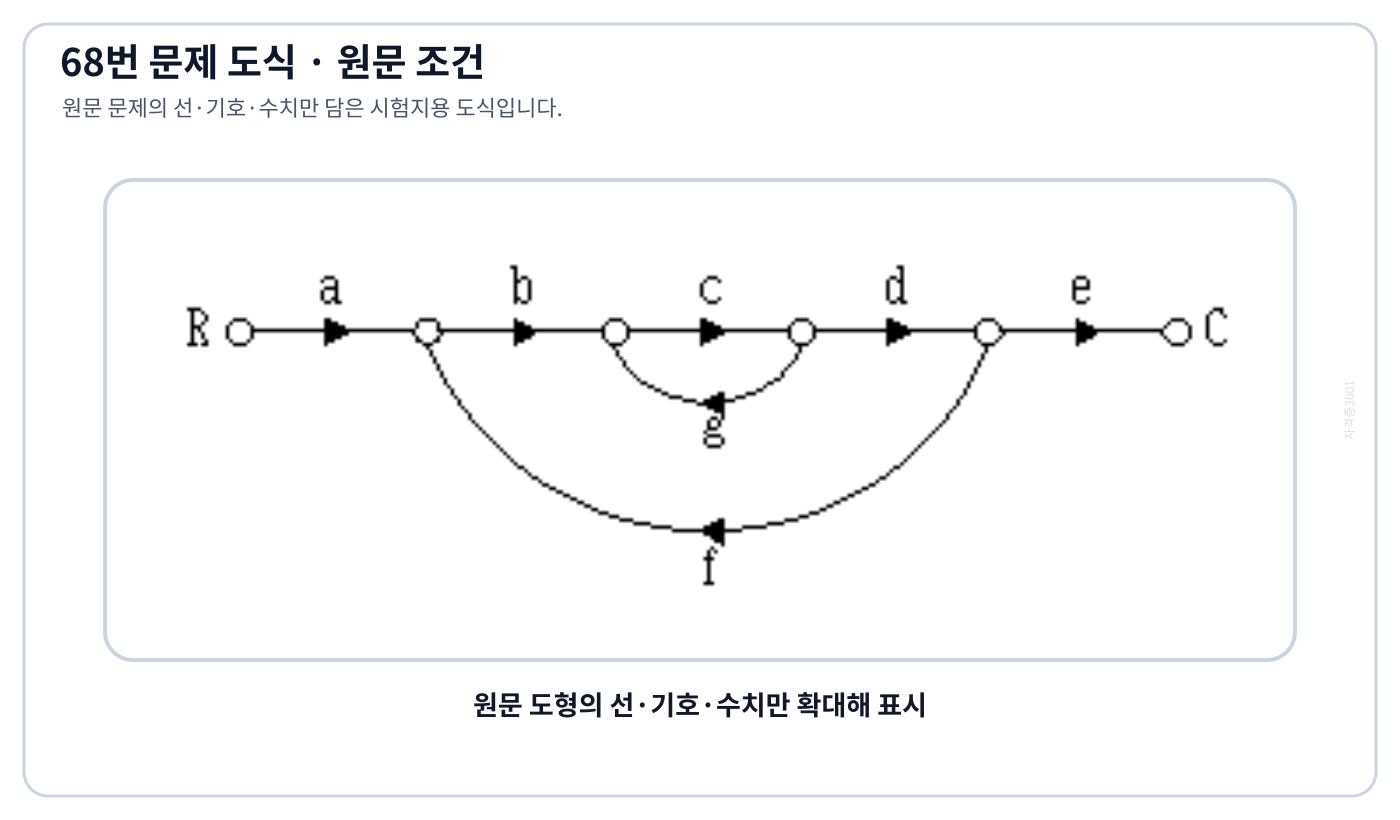

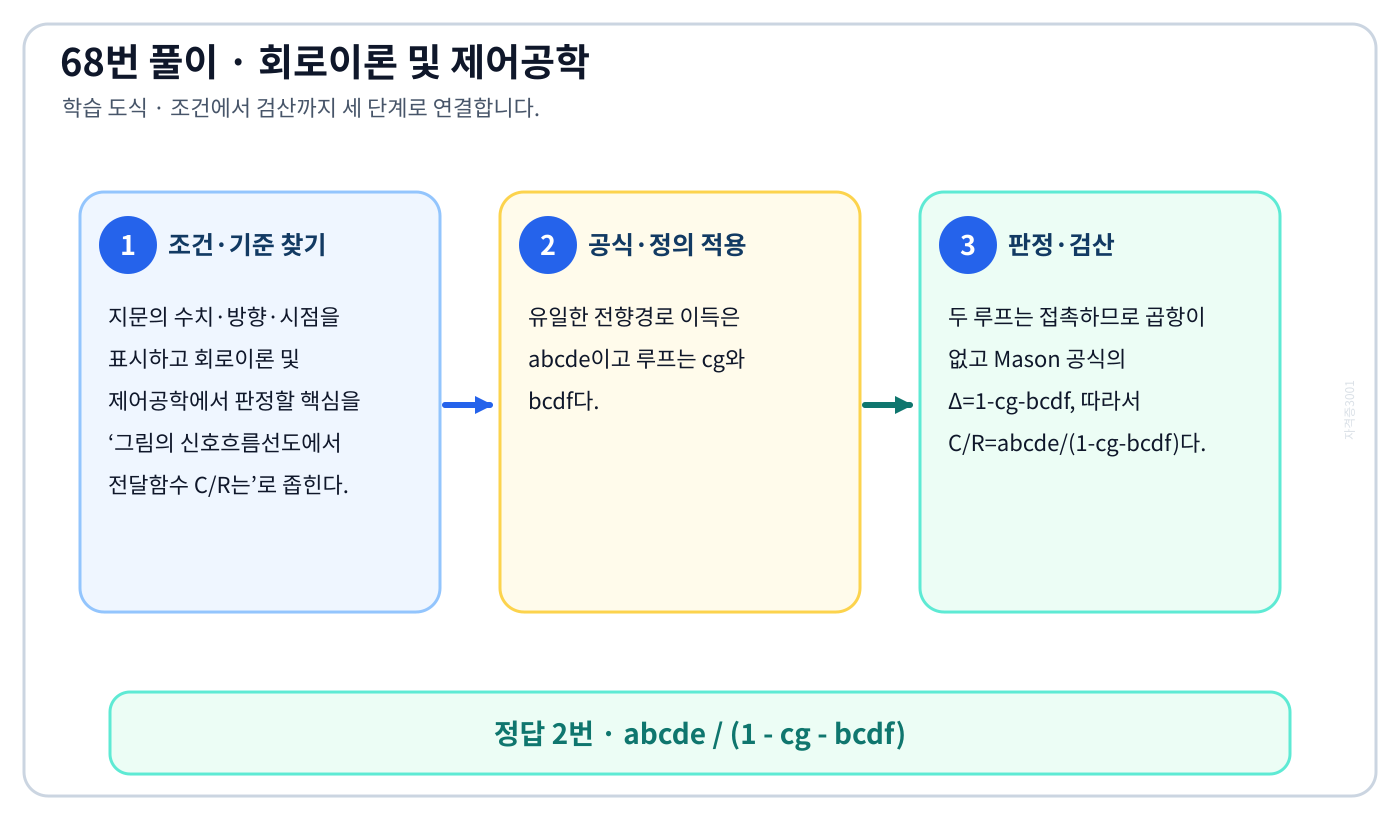

그림의 신호흐름선도에서 전달함수 C/R는의 기준식을 세우고 단위·계수·부호를 검산하여 ‘abcde / (1 – cg – bcdf)’를 도출할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 회로이론 및 제어공학에서 판정할 핵심을 ‘그림의 신호흐름선도에서 전달함수 C/R는’로 좁힌다.
2. 유일한 전향경로 이득은 abcde이고 루프는 cg와 bcdf다.
3. 두 루프는 접촉하므로 곱항이 없고 Mason 공식의 Δ=1-cg-bcdf, 따라서 C/R=abcde/(1-cg-bcdf)다.

자주 하는 실수: 숫자부터 대입하면 ‘abcdg / (1 – abcde)’ 같은 계수 오답에 걸린다. 기호식 작성→SI 단위 변환→대입→차원 또는 역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

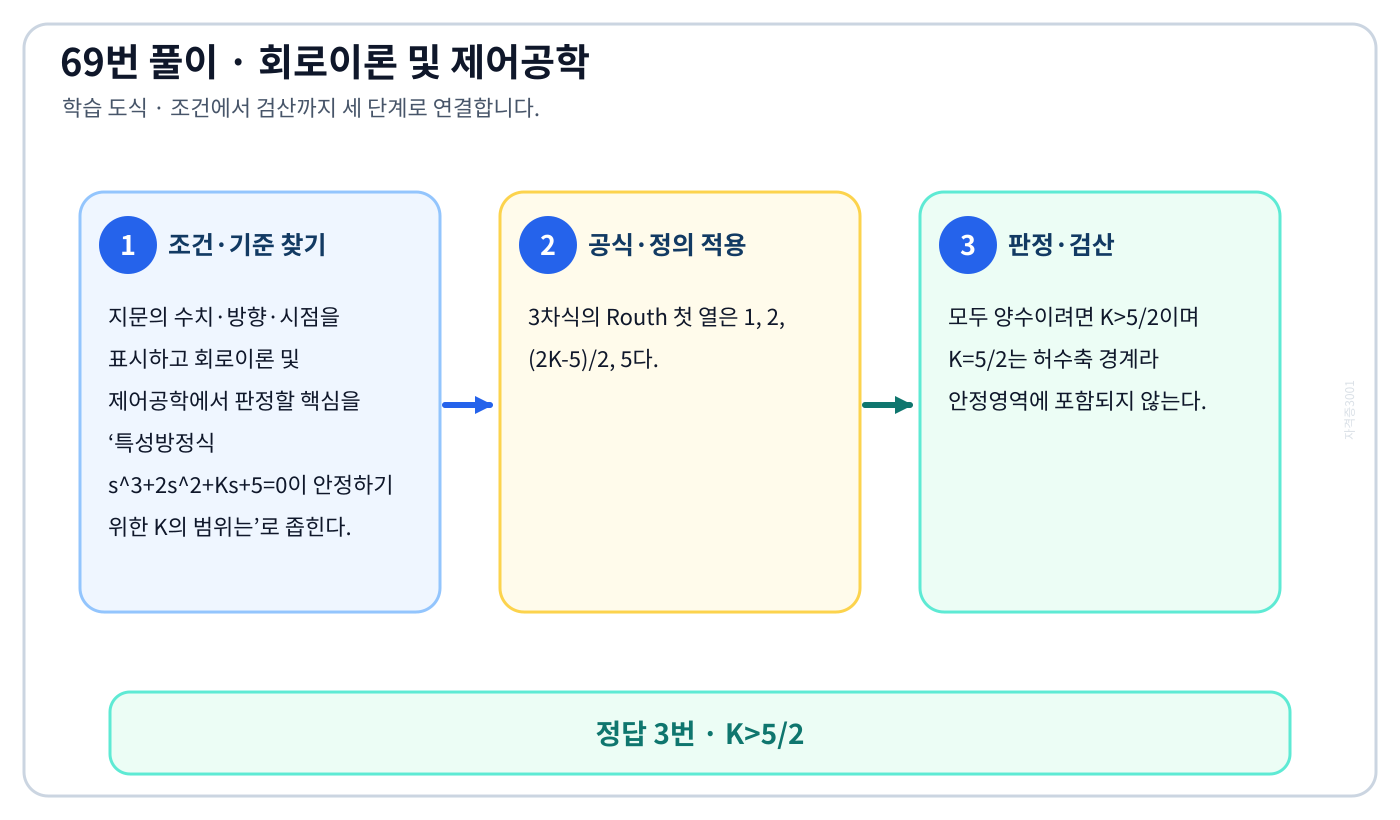

특성방정식 s³+2s²+Ks+5=0이 안정하기 위한 K의 범위는의 기준식을 세우고 단위·계수·부호를 검산하여 ‘K>5/2’를 도출할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 회로이론 및 제어공학에서 판정할 핵심을 ‘특성방정식 s³+2s²+Ks+5=0이 안정하기 위한 K의 범위는’로 좁힌다.
2. 3차식의 Routh 첫 열은 1, 2, (2K-5)/2, 5다.
3. 모두 양수이려면 K>5/2이며 K=5/2는 허수축 경계라 안정영역에 포함되지 않는다.

자주 하는 실수: 숫자부터 대입하면 ‘K>0’ 같은 계수 오답에 걸린다. 기호식 작성→SI 단위 변환→대입→차원 또는 역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

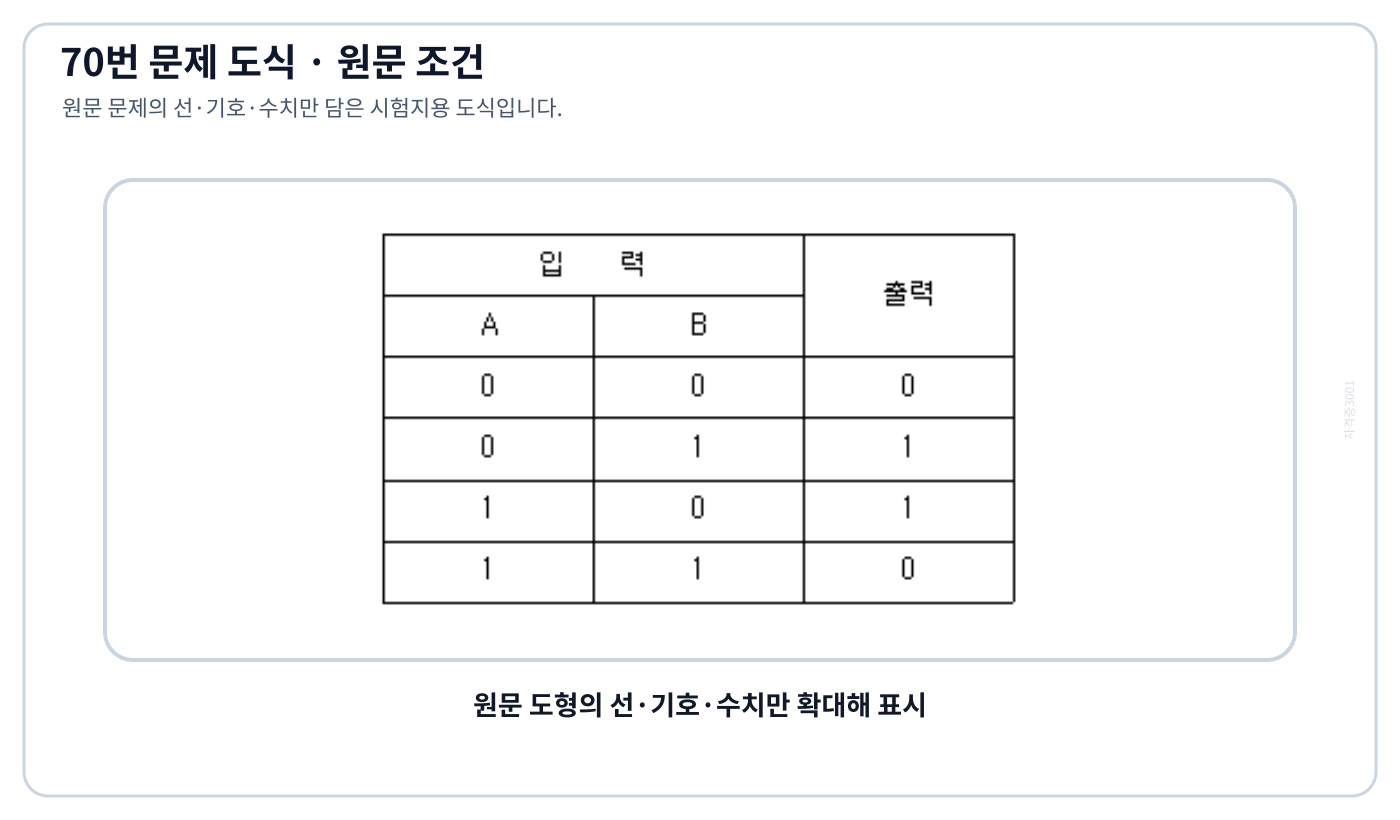

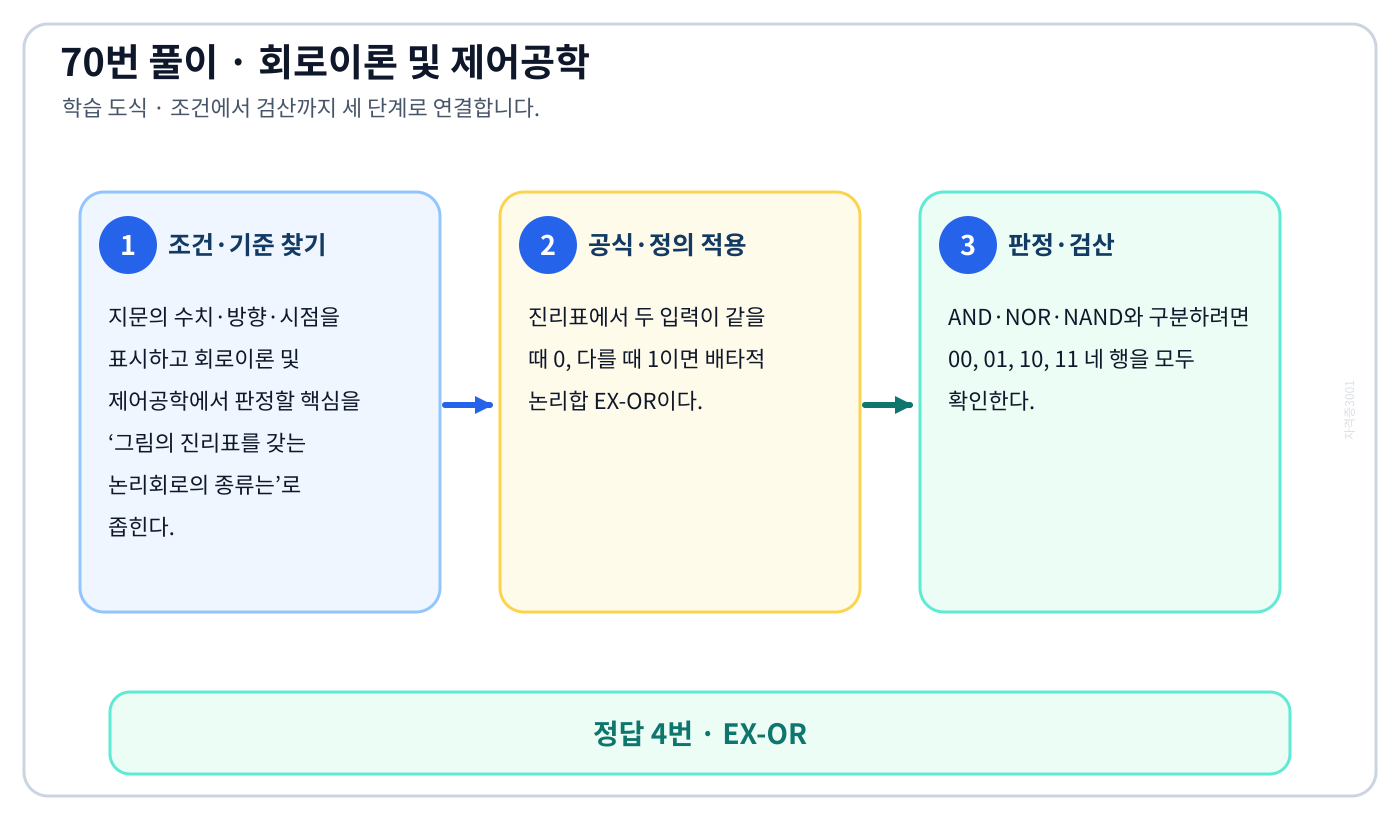

그림의 진리표를 갖는 논리회로의 종류는의 정의와 반대개념을 비교하여 ‘EX-OR’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 회로이론 및 제어공학에서 판정할 핵심을 ‘그림의 진리표를 갖는 논리회로의 종류는’로 좁힌다.
2. 진리표에서 두 입력이 같을 때 0, 다를 때 1이면 배타적 논리합 EX-OR이다.
3. AND·NOR·NAND와 구분하려면 00, 01, 10, 11 네 행을 모두 확인한다.

자주 하는 실수: 익숙한 용어 ‘AND’만 보고 고르지 않는다. 대상·원인·작용·결과를 연결해 정의가 요구하는 범위를 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

대칭좌표법에서 대칭분을 각 상전압으로 표시한 것 중 틀린 것은의 정의와 반대개념을 비교하여 ‘E3 = 1/3(Ea^2 + Eb^2 + Ec^2)’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 회로이론 및 제어공학에서 판정할 핵심을 ‘대칭좌표법에서 대칭분을 각 상전압으로 표시한 것 중 틀린 것은’로 좁힌다.
2. 대칭좌표법에는 영상 E0, 정상 E1, 역상 E2의 세 성분만 있다.
3. E3이라는 별도 성분이나 상전압을 제곱해 더하는 정의는 없으므로 네 번째 식이 틀리다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘E0 = 1/3(Ea + Eb + Ec)’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 판정한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

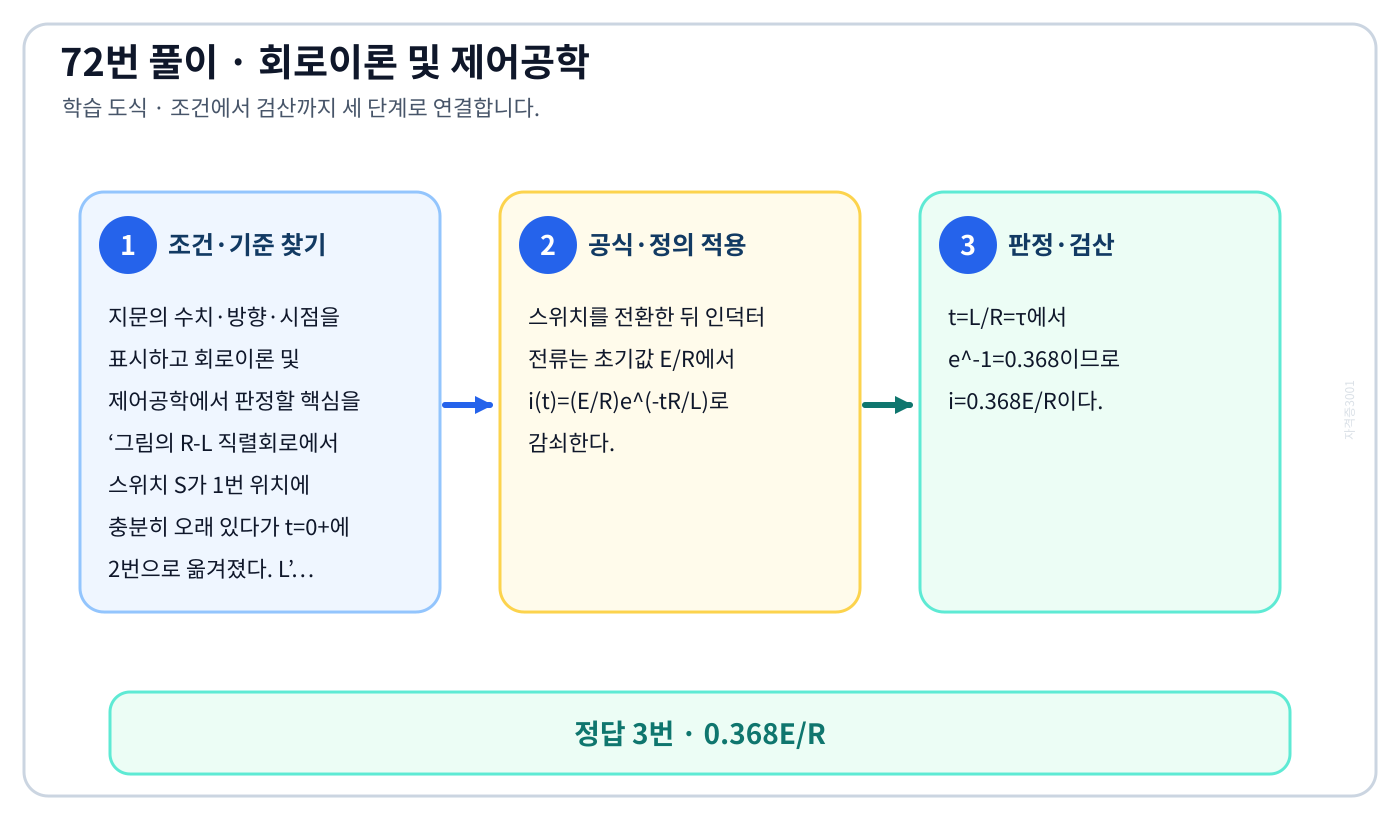

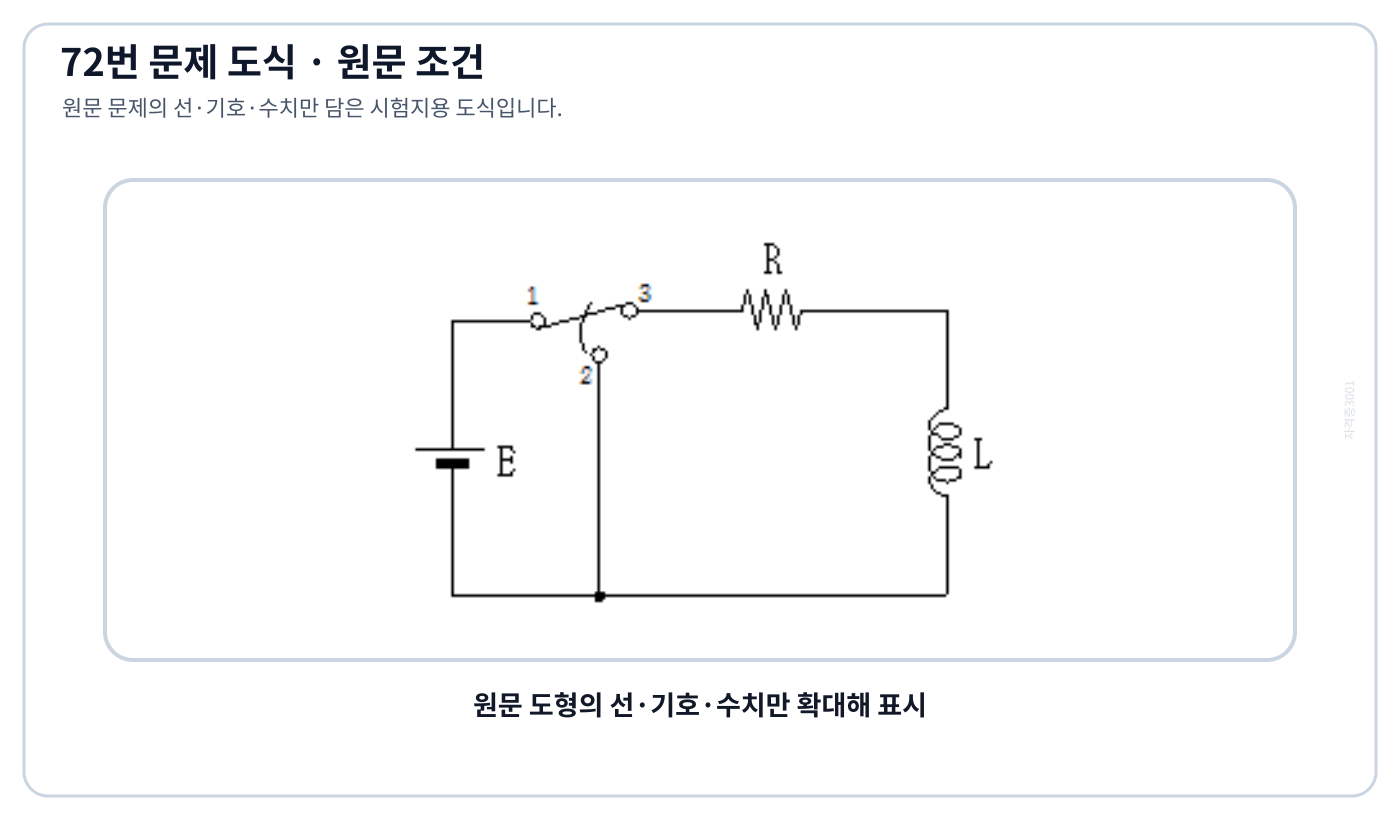

그림의 R-L 직렬회로에서 스위치 S가 1번 위치에 충분히 오래 있다가 t=0+에 2번으로 옮겨졌다. L의 기준식을 세우고 단위·계수·부호를 검산하여 ‘0.368E/R’를 도출할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 회로이론 및 제어공학에서 판정할 핵심을 ‘그림의 R-L 직렬회로에서 스위치 S가 1번 위치에 충분히 오래 있다가 t=0+에 2번으로 옮겨졌다. L’로 좁힌다.
2. 스위치를 전환한 뒤 인덕터 전류는 초기값 E/R에서 i(t)=(E/R)e^(-tR/L)로 감쇠한다.
3. t=L/R=τ에서 e^-1=0.368이므로 i=0.368E/R이다.

자주 하는 실수: 숫자부터 대입하면 ‘E/R’ 같은 계수 오답에 걸린다. 기호식 작성→SI 단위 변환→대입→차원 또는 역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

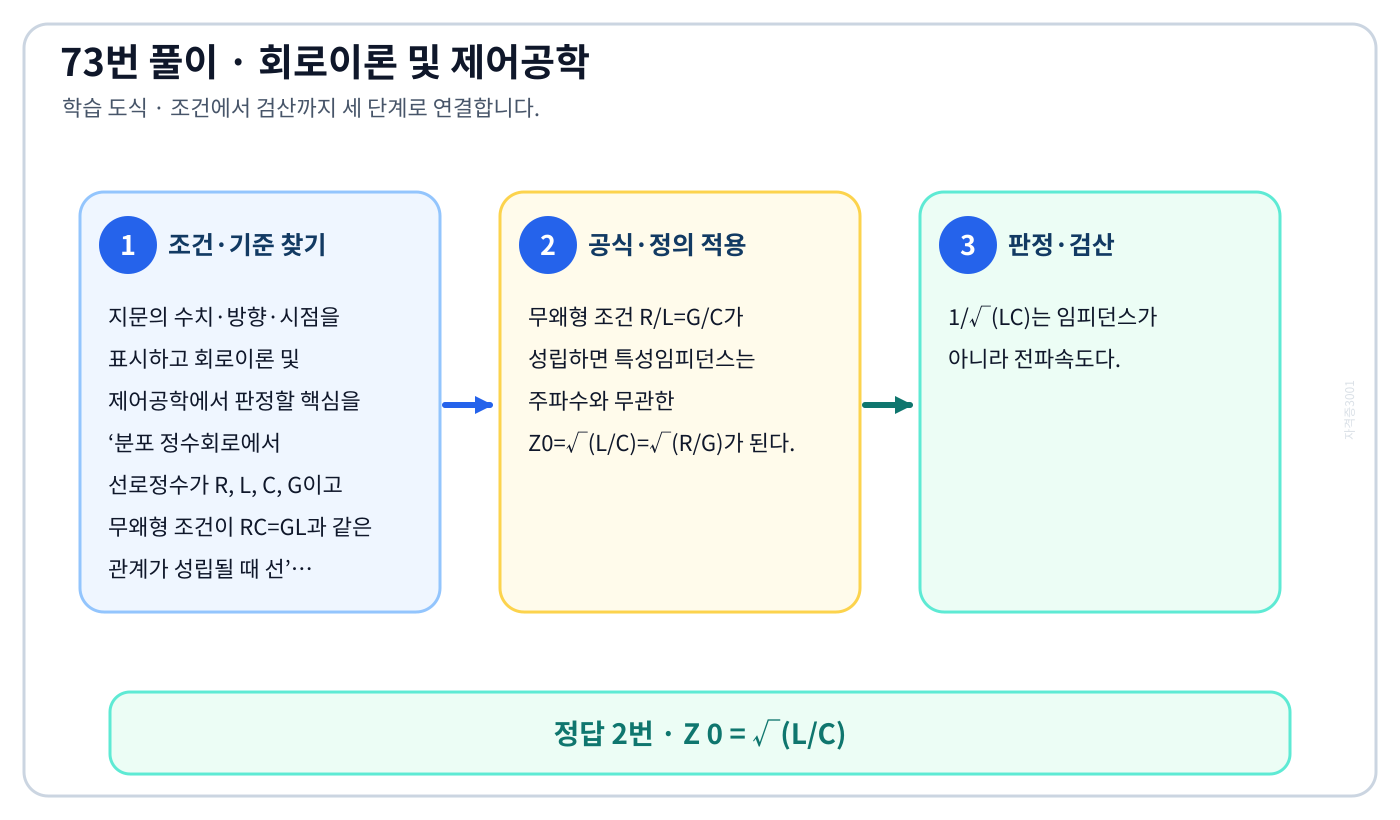

분포 정수회로에서 선로정수가 R, L, C, G이고 무왜형 조건이 RC=GL과 같은 관계가 성립될 때 선의 기준식을 세우고 단위·계수·부호를 검산하여 ‘Z 0 = √(L/C)’를 도출할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 회로이론 및 제어공학에서 판정할 핵심을 ‘분포 정수회로에서 선로정수가 R, L, C, G이고 무왜형 조건이 RC=GL과 같은 관계가 성립될 때 선’로 좁힌다.
2. 무왜형 조건 R/L=G/C가 성립하면 특성임피던스는 주파수와 무관한 Z0=√(L/C)=√(R/G)가 된다.
3. 1/√(LC)는 임피던스가 아니라 전파속도다.

자주 하는 실수: 숫자부터 대입하면 ‘Z 0 = 1 / √(CL)’ 같은 계수 오답에 걸린다. 기호식 작성→SI 단위 변환→대입→차원 또는 역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

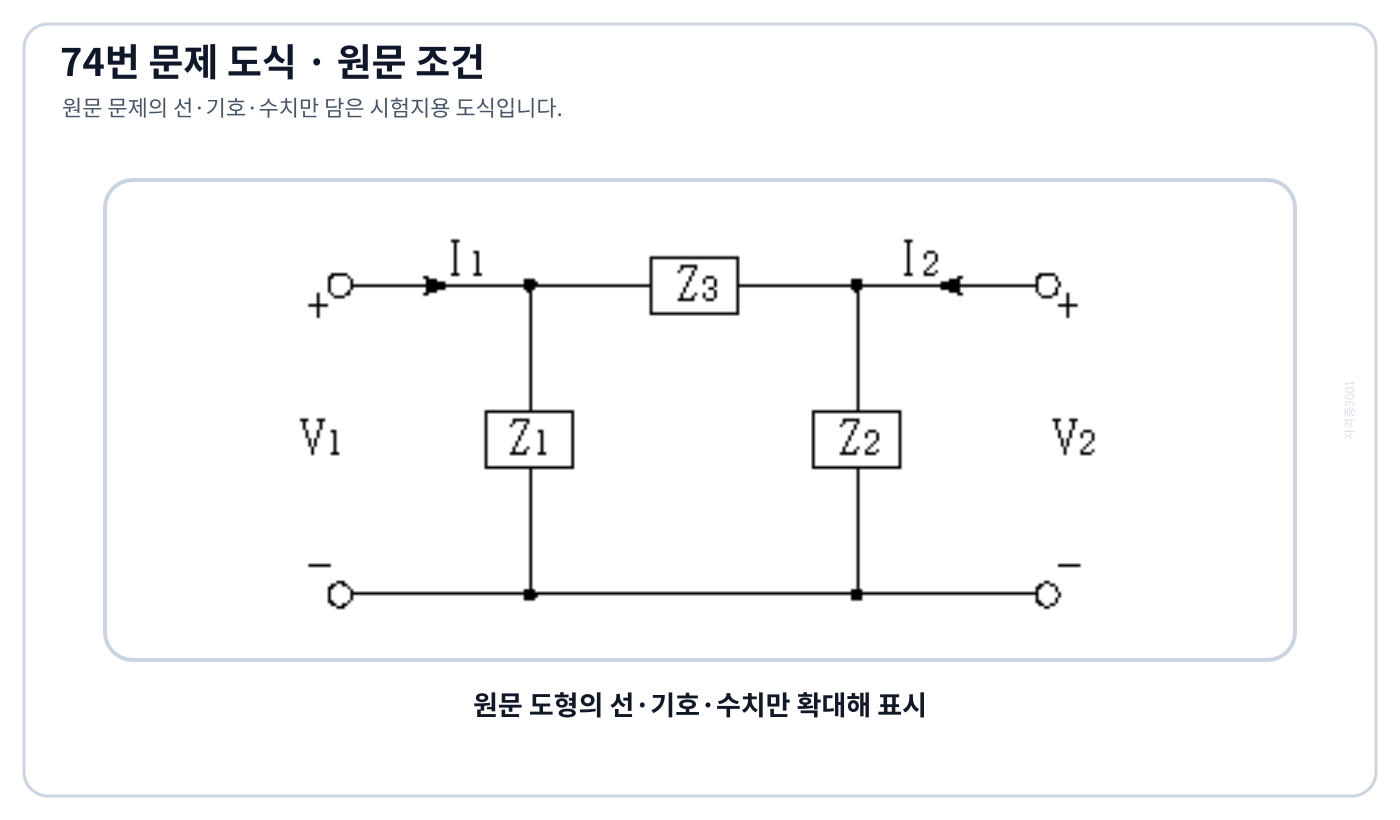

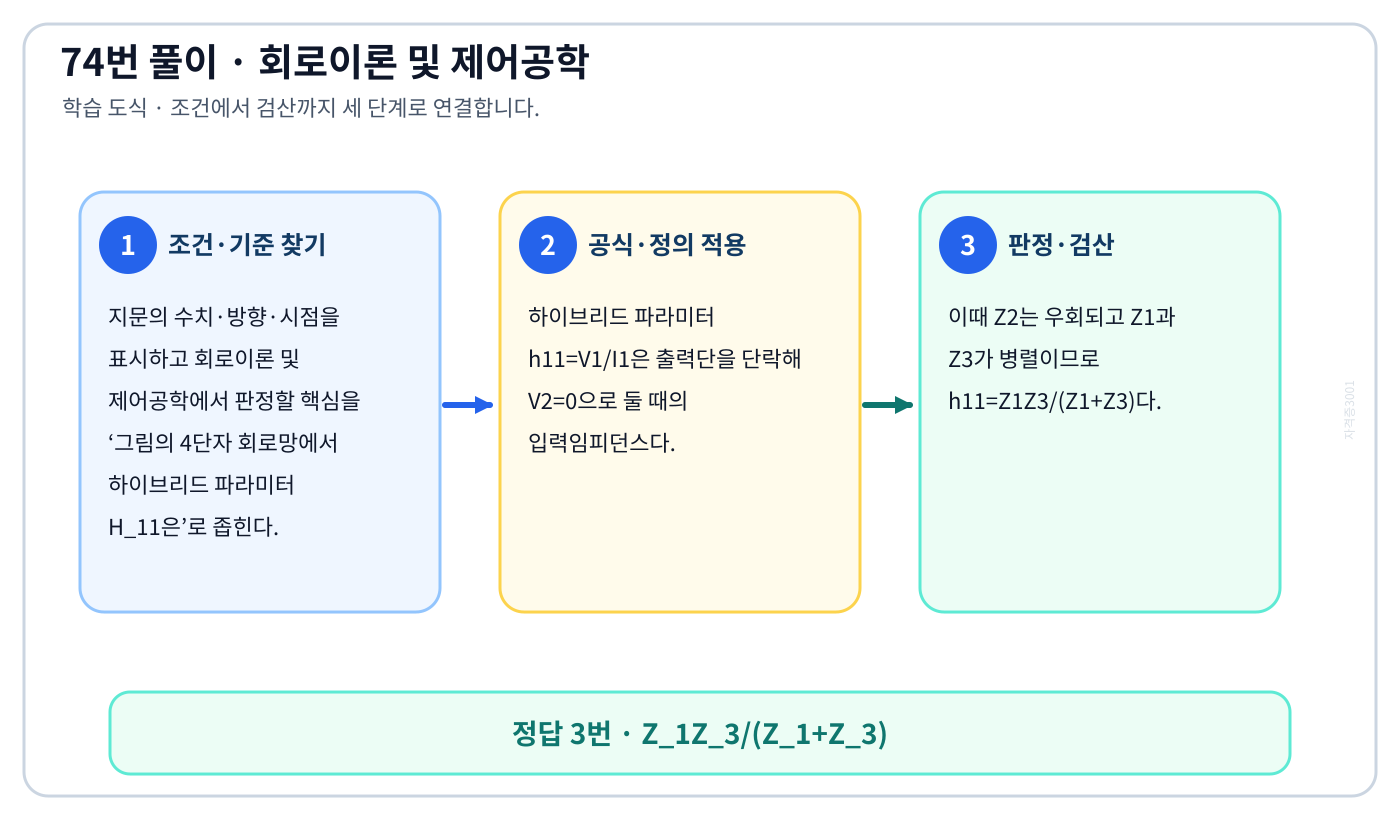

그림의 4단자 회로망에서 하이브리드 파라미터 H_11은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘Z₁Z₃/(Z₁+Z₃)’를 도출할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 회로이론 및 제어공학에서 판정할 핵심을 ‘그림의 4단자 회로망에서 하이브리드 파라미터 H_11은’로 좁힌다.
2. 하이브리드 파라미터 h11=V1/I1은 출력단을 단락해 V2=0으로 둘 때의 입력임피던스다.
3. 이때 Z2는 우회되고 Z1과 Z3가 병렬이므로 h11=Z1Z3/(Z1+Z3)다.

자주 하는 실수: 숫자부터 대입하면 ‘Z₁/(Z₁+Z₃)’ 같은 계수 오답에 걸린다. 기호식 작성→SI 단위 변환→대입→차원 또는 역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

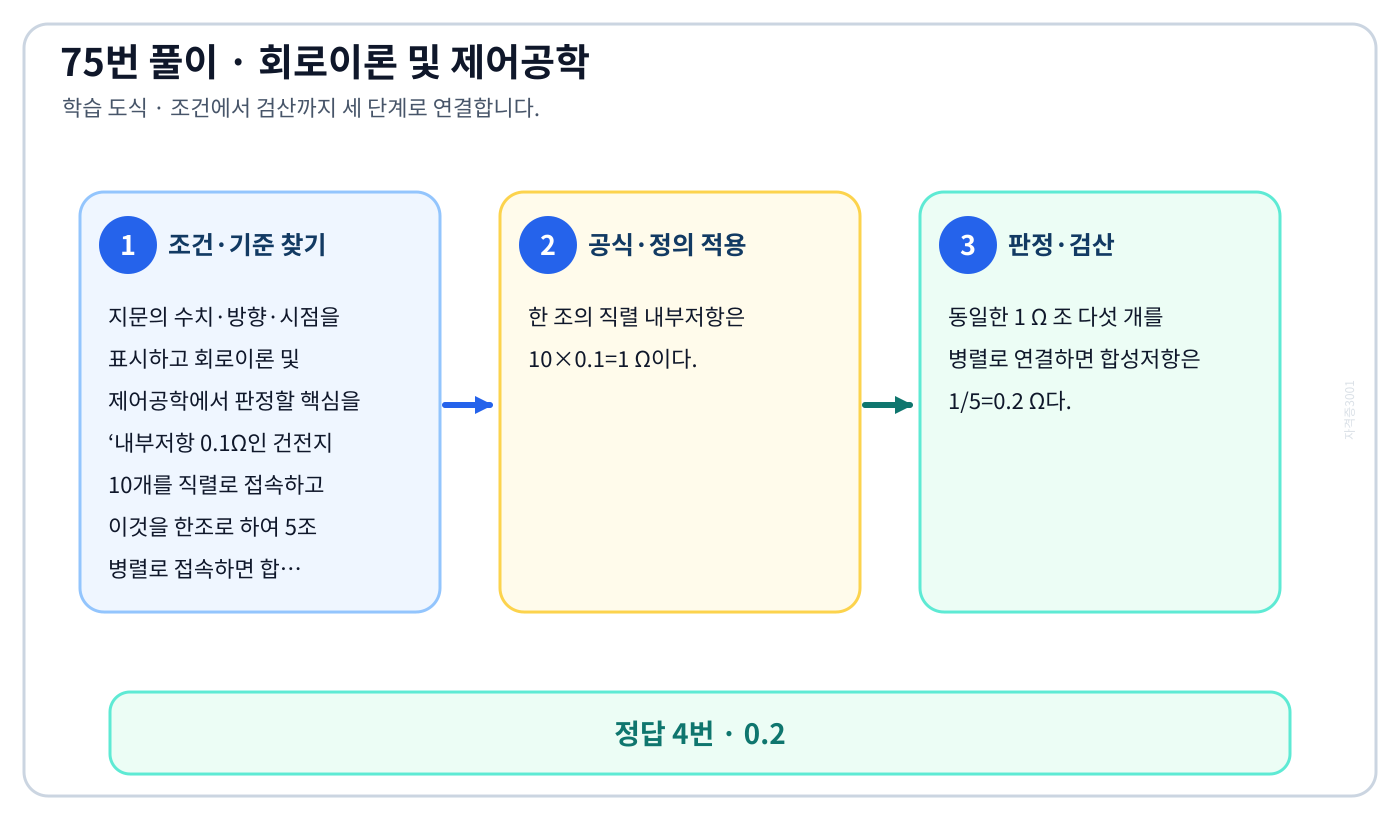

내부저항 0.1Ω인 건전지 10개를 직렬로 접속하고 이것을 한조로 하여 5조 병렬로 접속하면 합성 내부저의 기준식을 세우고 단위·계수·부호를 검산하여 ‘0.2’를 도출할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 회로이론 및 제어공학에서 판정할 핵심을 ‘내부저항 0.1Ω인 건전지 10개를 직렬로 접속하고 이것을 한조로 하여 5조 병렬로 접속하면 합성 내부저’로 좁힌다.
2. 한 조의 직렬 내부저항은 10×0.1=1 Ω이다.
3. 동일한 1 Ω 조 다섯 개를 병렬로 연결하면 합성저항은 1/5=0.2 Ω다.

자주 하는 실수: 숫자부터 대입하면 ‘5’ 같은 계수 오답에 걸린다. 기호식 작성→SI 단위 변환→대입→차원 또는 역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

함수 f(t)의 라플라스 변환은 어떤 식으로 정의되는가의 기준식을 세우고 단위·계수·부호를 검산하여 ‘∫₀∞f(t)e^(-st)dt’를 도출할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 회로이론 및 제어공학에서 판정할 핵심을 ‘함수 f(t)의 라플라스 변환은 어떤 식으로 정의되는가’로 좁힌다.
2. 단측 라플라스변환의 정의는 F(s)=∫₀∞f(t)e^(-st)dt이다.
3. 지수의 부호가 +이면 일반적인 라플라스 수렴과 반대이며 적분 하한도 0이어야 한다.

자주 하는 실수: 숫자부터 대입하면 ‘∫₀∞f(t)e^(st)dt’ 같은 계수 오답에 걸린다. 기호식 작성→SI 단위 변환→대입→차원 또는 역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

대칭좌표법에서 불평형률을 나타내는 것은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘(역상분 / 정상분) × 100’를 도출할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 회로이론 및 제어공학에서 판정할 핵심을 ‘대칭좌표법에서 불평형률을 나타내는 것은’로 좁힌다.
2. 전압불평형률은 정상분에 대한 역상분의 백분율, 즉 |V2|/|V1|×100이다.
3. 영상분은 중성점·접지상태와 관련하지만 이 불평형률 정의의 분자가 아니다.

자주 하는 실수: 숫자부터 대입하면 ‘(영상분 / 정상분) × 100’ 같은 계수 오답에 걸린다. 기호식 작성→SI 단위 변환→대입→차원 또는 역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

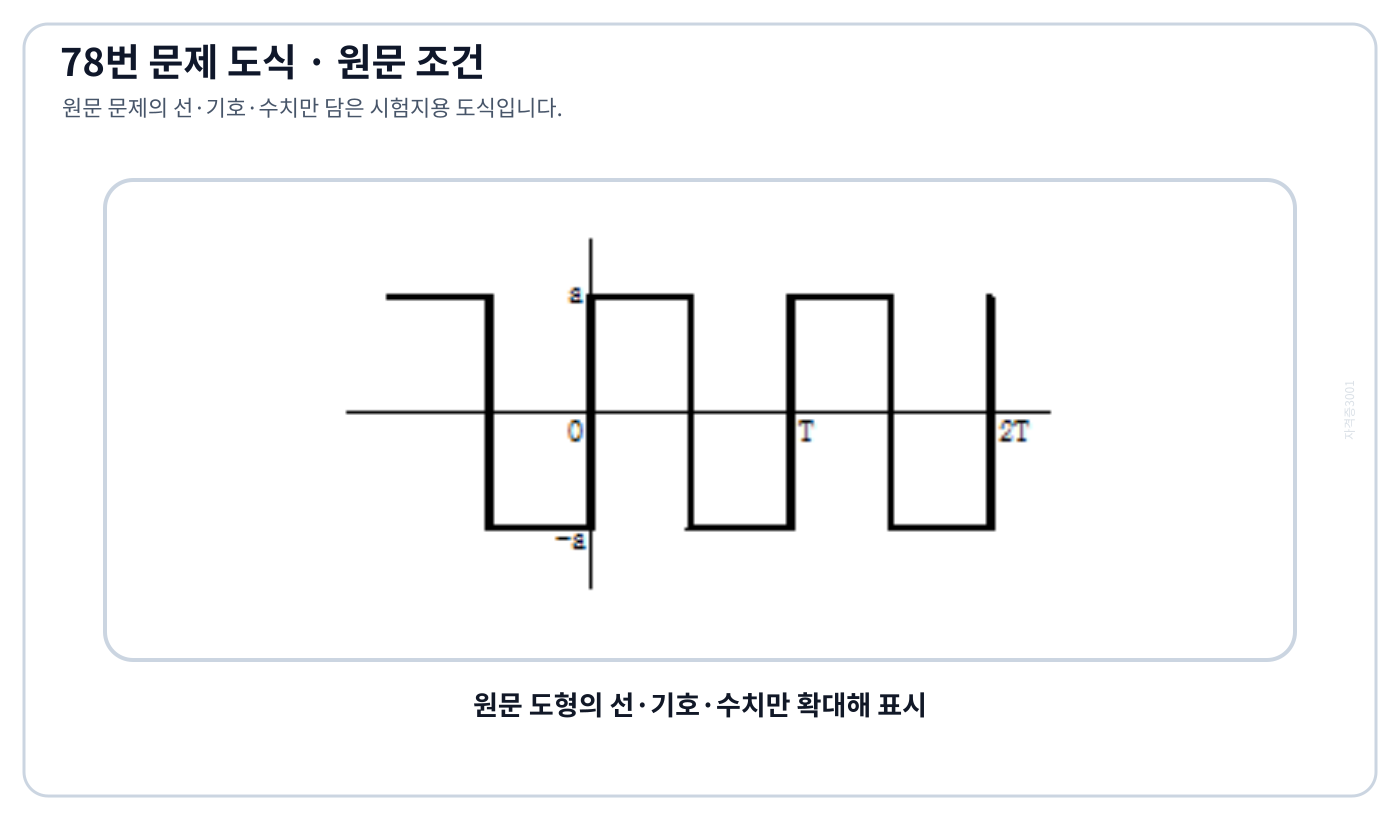

그림의 왜형파를 푸리에 급수로 전개할 때 옳은 것은의 정의와 반대개념을 비교하여 ‘기수파만 포함한다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 회로이론 및 제어공학에서 판정할 핵심을 ‘그림의 왜형파를 푸리에 급수로 전개할 때 옳은 것은’로 좁힌다.
2. 제시 파형은 f(t+T/2)=-f(t)의 반파대칭을 가진다.
3. 이 성질이면 직류분과 우수차 고조파가 사라져 기수차 고조파만 남는다.

자주 하는 실수: 익숙한 용어 ‘우수파만 포함한다.’만 보고 고르지 않는다. 대상·원인·작용·결과를 연결해 정의가 요구하는 범위를 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

최대값이 Em인 반파 정류 정현파의 실효값은 몇 V인가의 기준식을 세우고 단위·계수·부호를 검산하여 ‘Em/2’를 도출할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 회로이론 및 제어공학에서 판정할 핵심을 ‘최대값이 Em인 반파 정류 정현파의 실효값은 몇 V인가’로 좁힌다.
2. 반파정류 정현파의 실효값은 한 주기 전체에서 제곱평균하여 Vrms²=(1/2π)∫₀πEm²sin²θdθ=Em²/4다.
3. 따라서 Vrms=Em/2이다.

자주 하는 실수: 숫자부터 대입하면 ‘2Em/π’ 같은 계수 오답에 걸린다. 기호식 작성→SI 단위 변환→대입→차원 또는 역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

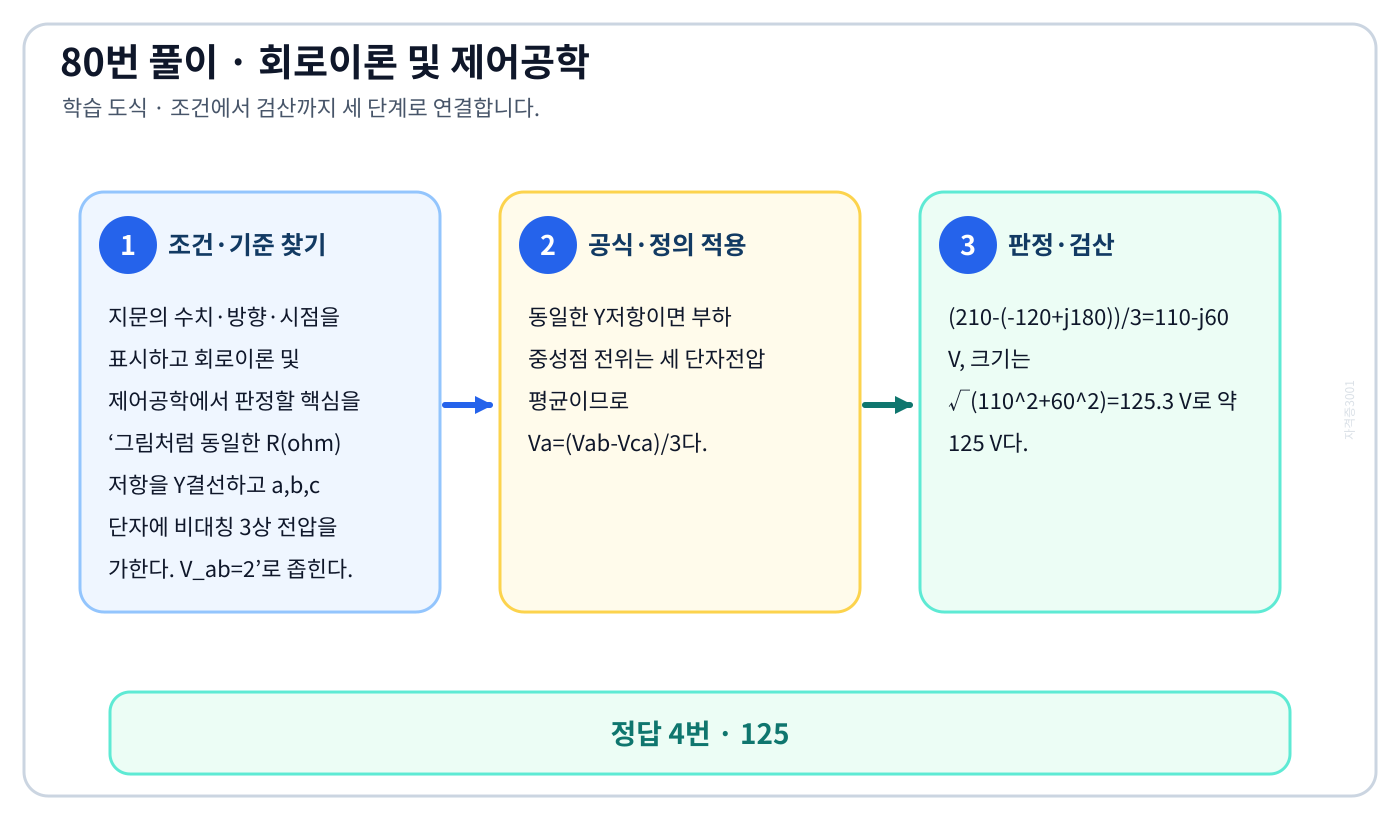

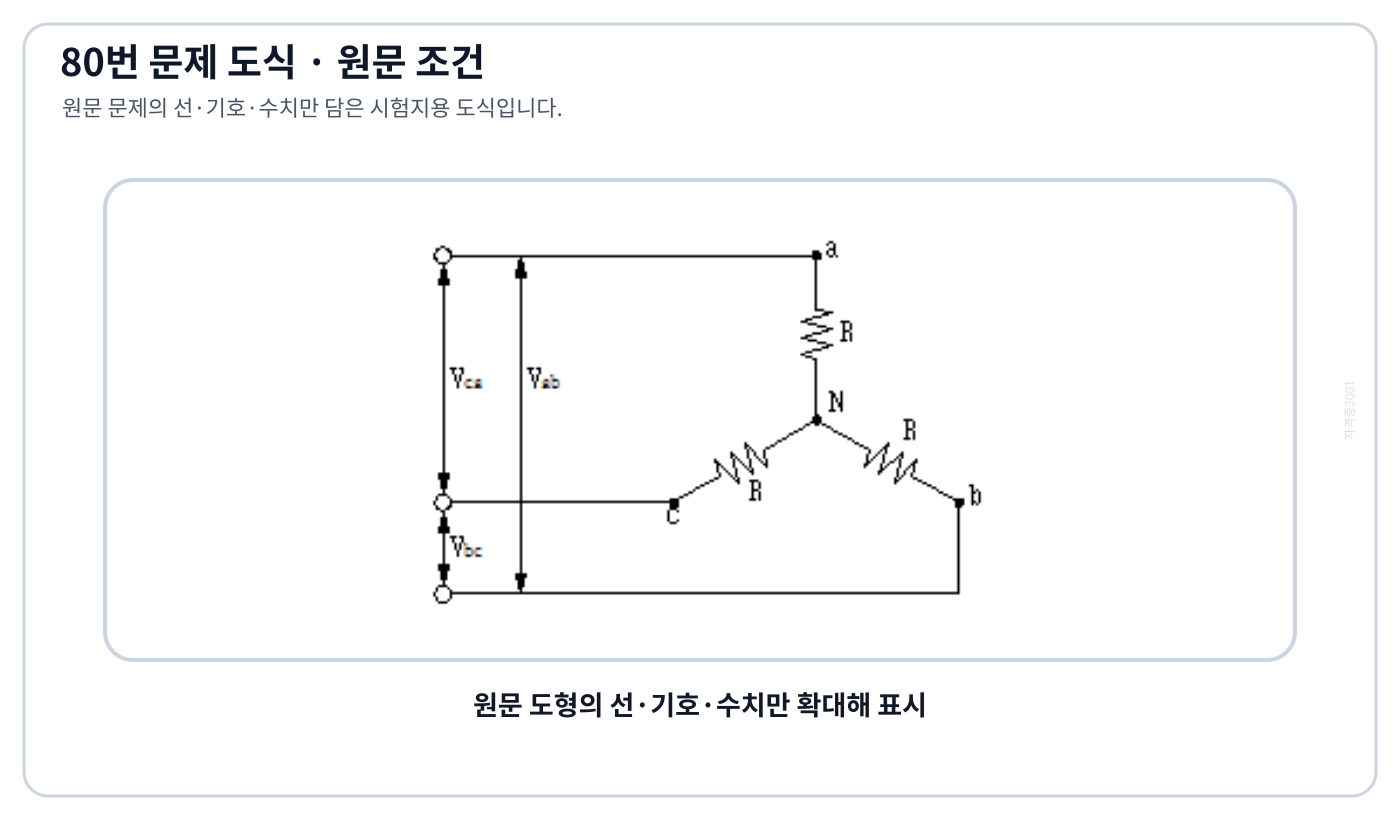

그림처럼 동일한 R(ohm) 저항을 Y결선하고 a,b,c 단자에 비대칭 3상 전압을 가한다. V_ab=2의 기준식을 세우고 단위·계수·부호를 검산하여 ‘125’를 도출할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 회로이론 및 제어공학에서 판정할 핵심을 ‘그림처럼 동일한 R(ohm) 저항을 Y결선하고 a,b,c 단자에 비대칭 3상 전압을 가한다. V_ab=2’로 좁힌다.
2. 동일한 Y저항이면 부하 중성점 전위는 세 단자전압 평균이므로 Va=(Vab-Vca)/3다.
3. (210-(-120+j180))/3=110-j60 V, 크기는 √(110²+60²)=125.3 V로 약 125 V다.

자주 하는 실수: 숫자부터 대입하면 ‘100’ 같은 계수 오답에 걸린다. 기호식 작성→SI 단위 변환→대입→차원 또는 역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

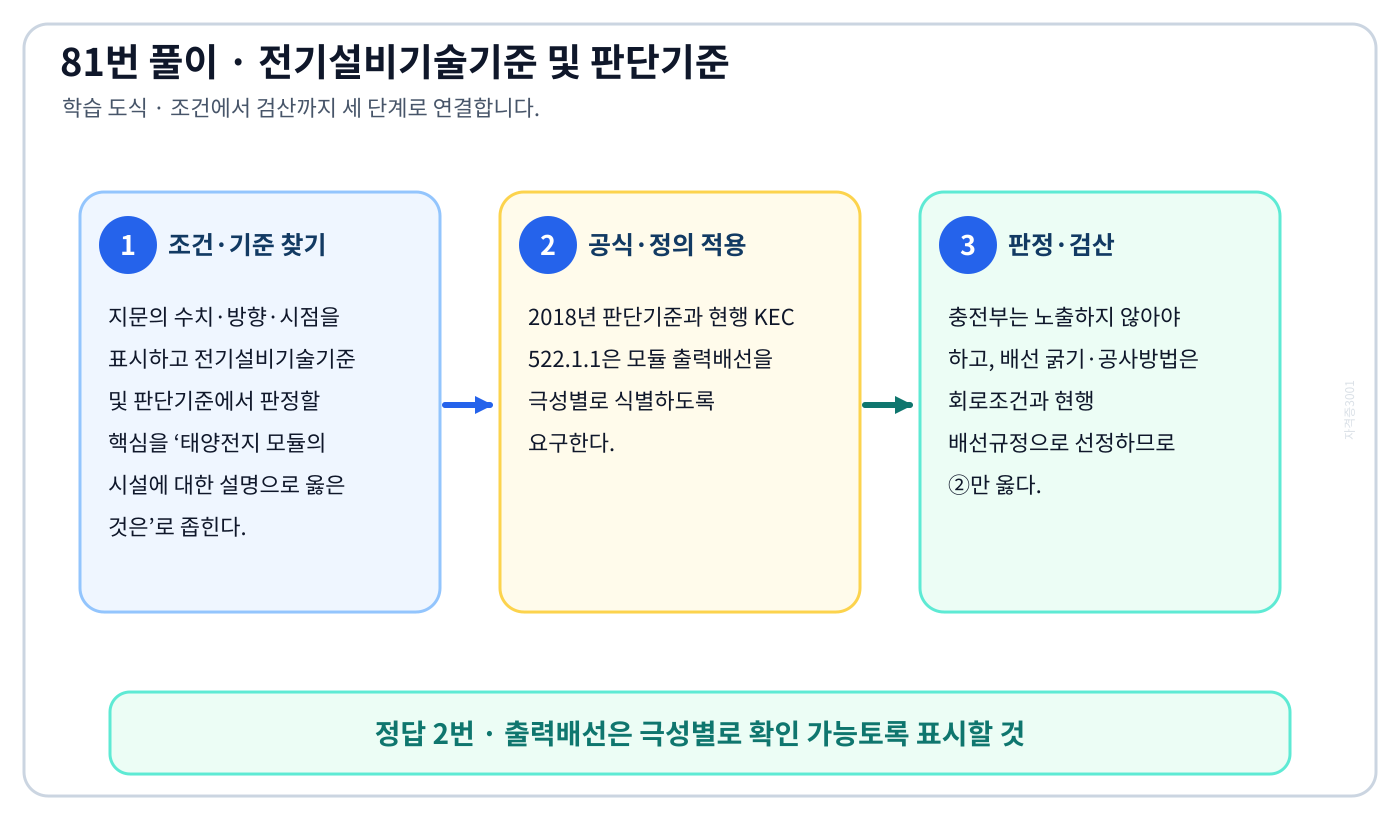

태양전지 모듈의 시설에 대한 설명으로 옳은 것은에서 2018년 적용기준과 현행 KEC를 분리하여 ‘출력배선은 극성별로 확인 가능토록 표시할 것’의 적용 범위를 설명할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전기설비기술기준 및 판단기준에서 판정할 핵심을 ‘태양전지 모듈의 시설에 대한 설명으로 옳은 것은’로 좁힌다.
2. 2018년 판단기준과 현행 KEC 522.1.1은 모듈 출력배선을 극성별로 식별하도록 요구한다.
3. 충전부는 노출하지 않아야 하고, 배선 굵기·공사방법은 회로조건과 현행 배선규정으로 선정하므로 ②만 옳다.

자주 하는 실수: 2018년 답과 현행 설계를 섞지 않는다. ‘충전부분은 노출하여 시설할 것’도 대상·전압·장소·예외·시행일을 조문 단위로 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 제54조 태양전지 모듈 · 현행 KEC 521.2 및 522.1.1

이 문제로 익힐 것

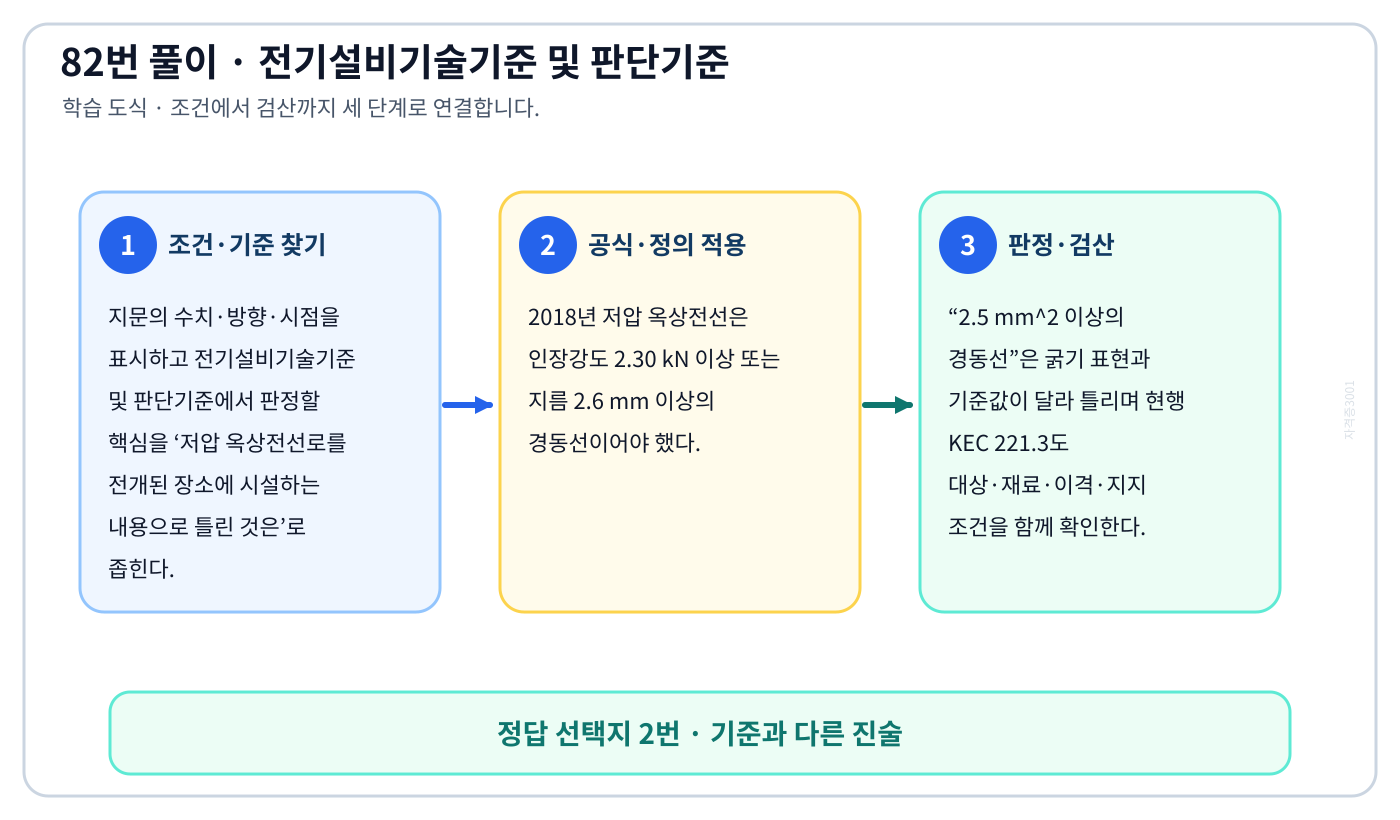

저압 옥상전선로를 전개된 장소에 시설하는 내용으로 틀린 것은에서 2018년 적용기준과 현행 KEC를 분리하여 ‘전선은 2.5 mm² 이상의 경동선일 것’의 적용 범위를 설명할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전기설비기술기준 및 판단기준에서 판정할 핵심을 ‘저압 옥상전선로를 전개된 장소에 시설하는 내용으로 틀린 것은’로 좁힌다.
2. 2018년 저압 옥상전선은 인장강도 2.30 kN 이상 또는 지름 2.6 mm 이상의 경동선이어야 했다.
3. “2.5 mm² 이상의 경동선”은 굵기 표현과 기준값이 달라 틀리며 현행 KEC 221.3도 대상·재료·이격·지지 조건을 함께 확인한다.

자주 하는 실수: 2018년 답과 현행 설계를 섞지 않는다. ‘전선은 절연전선일 것’도 대상·전압·장소·예외·시행일을 조문 단위로 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 제96조 저압 옥상전선로 · 현행 KEC 221.3

이 문제로 익힐 것

무대, 무대마루 밑, 오케스트라 박스, 영사실 기타 사람이나 무대 도구가 접촉할 우려가 있는 곳에 시설하에서 2018년 적용기준과 현행 KEC를 분리하여 ‘400’의 적용 범위를 설명할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전기설비기술기준 및 판단기준에서 판정할 핵심을 ‘무대, 무대마루 밑, 오케스트라 박스, 영사실 기타 사람이나 무대 도구가 접촉할 우려가 있는 곳에 시설하’로 좁힌다.
2. 2018년 흥행장 해당 장소의 배선은 사용전압 400 V 미만이 역사 답이다.
3. 현행 KEC 242.6.2는 저압 전기설비를 400 V 이하로 시설하도록 표현하므로 기출의 ‘미만’과 현행 ‘이하’를 같은 문구로 암기하지 않는다.

자주 하는 실수: 2018년 답과 현행 설계를 섞지 않는다. ‘60’도 대상·전압·장소·예외·시행일을 조문 단위로 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 제249조 흥행장 · 현행 KEC 242.6.2

이 문제로 익힐 것

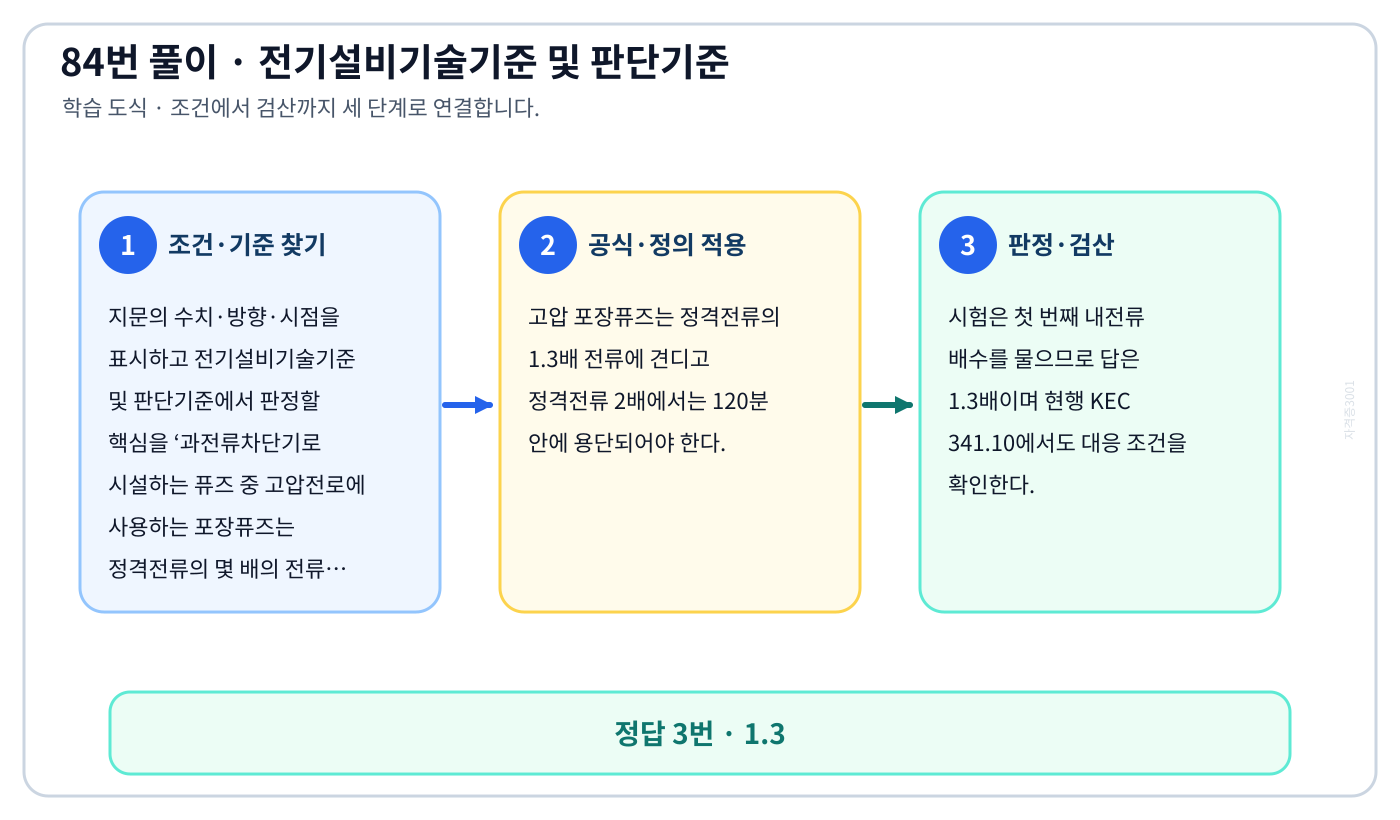

과전류차단기로 시설하는 퓨즈 중 고압전로에 사용하는 포장퓨즈는 정격전류의 몇 배의 전류에 견디어야 하는가에서 2018년 적용기준과 현행 KEC를 분리하여 ‘1.3’의 적용 범위를 설명할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전기설비기술기준 및 판단기준에서 판정할 핵심을 ‘과전류차단기로 시설하는 퓨즈 중 고압전로에 사용하는 포장퓨즈는 정격전류의 몇 배의 전류에 견디어야 하는가’로 좁힌다.
2. 고압 포장퓨즈는 정격전류의 1.3배 전류에 견디고 정격전류 2배에서는 120분 안에 용단되어야 한다.
3. 시험은 첫 번째 내전류 배수를 물으므로 답은 1.3배이며 현행 KEC 341.10에서도 대응 조건을 확인한다.

자주 하는 실수: 2018년 답과 현행 설계를 섞지 않는다. ‘1.1’도 대상·전압·장소·예외·시행일을 조문 단위로 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 제38조 고압 포장퓨즈 · 현행 KEC 341.10

이 문제로 익힐 것

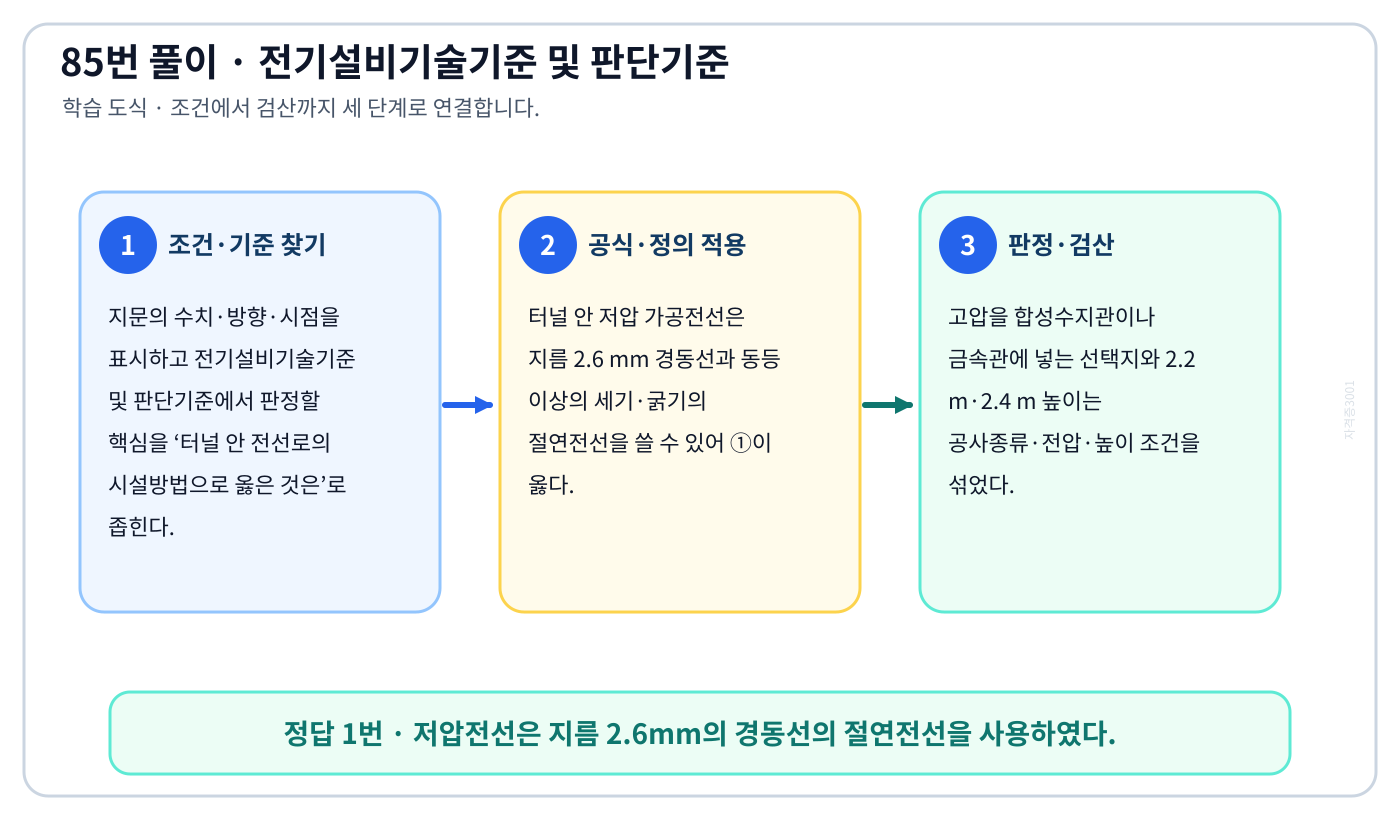

터널 안 전선로의 시설방법으로 옳은 것은에서 2018년 적용기준과 현행 KEC를 분리하여 ‘저압전선은 지름 2.6mm의 경동선의 절연전선을 사용하였다.’의 적용 범위를 설명할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전기설비기술기준 및 판단기준에서 판정할 핵심을 ‘터널 안 전선로의 시설방법으로 옳은 것은’로 좁힌다.
2. 터널 안 저압 가공전선은 지름 2.6 mm 경동선과 동등 이상의 세기·굵기의 절연전선을 쓸 수 있어 ①이 옳다.
3. 고압을 합성수지관이나 금속관에 넣는 선택지와 2.2 m·2.4 m 높이는 공사종류·전압·높이 조건을 섞었다.

자주 하는 실수: 2018년 답과 현행 설계를 섞지 않는다. ‘고압전선은 절연전선을 사용하여 합성수지관 공사로 하였다.’도 대상·전압·장소·예외·시행일을 조문 단위로 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 제143조 터널 안 전선로 · 현행 KEC 224.1 및 242.7

이 문제로 익힐 것

저압 옥측전선로에서 목조의 조영물에 시설할 수 있는 공사 방법은에서 2018년 적용기준과 현행 KEC를 분리하여 ‘합성수지관공사’의 적용 범위를 설명할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전기설비기술기준 및 판단기준에서 판정할 핵심을 ‘저압 옥측전선로에서 목조의 조영물에 시설할 수 있는 공사 방법은’로 좁힌다.
2. 저압 옥측전선로를 목조 조영물에 시설할 때 허용되는 대표 방식은 합성수지관공사다.
3. 금속관·버스덕트는 목재와의 시설조건이 다르고 연피·알루미늄피 케이블은 이 문항의 공사명 답이 아니다.

자주 하는 실수: 2018년 답과 현행 설계를 섞지 않는다. ‘금속관공사’도 대상·전압·장소·예외·시행일을 조문 단위로 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 제94조 저압 옥측전선로 · 현행 KEC 221.2

이 문제로 익힐 것

특고압을 직접 저압으로 변성하는 변압기 중 시설할 수 없는 것은에서 2018년 적용기준과 현행 KEC를 분리하여 ‘광산에서 물을 양수하기 위한 양수기용 변압기’의 적용 범위를 설명할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전기설비기술기준 및 판단기준에서 판정할 핵심을 ‘특고압을 직접 저압으로 변성하는 변압기 중 시설할 수 없는 것은’로 좁힌다.
2. 특고압을 직접 저압으로 변성하는 것은 원칙적으로 금지되고 전기로 대전류용, 전기철도 신호용, 발전소 등의 소내용 등만 예외다.
3. 광산 양수기용은 허용 예외에 없으므로 시설할 수 없는 ①이다; 현행 KEC 341.3은 예외 목록이 달라졌는지 별도 확인한다.

자주 하는 실수: 2018년 답과 현행 설계를 섞지 않는다. ‘전기로 등 전류가 큰 전기를 소비하기 위한 변압기’도 대상·전압·장소·예외·시행일을 조문 단위로 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 제29조 직접 변성 변압기 · 현행 KEC 341.3

이 문제로 익힐 것

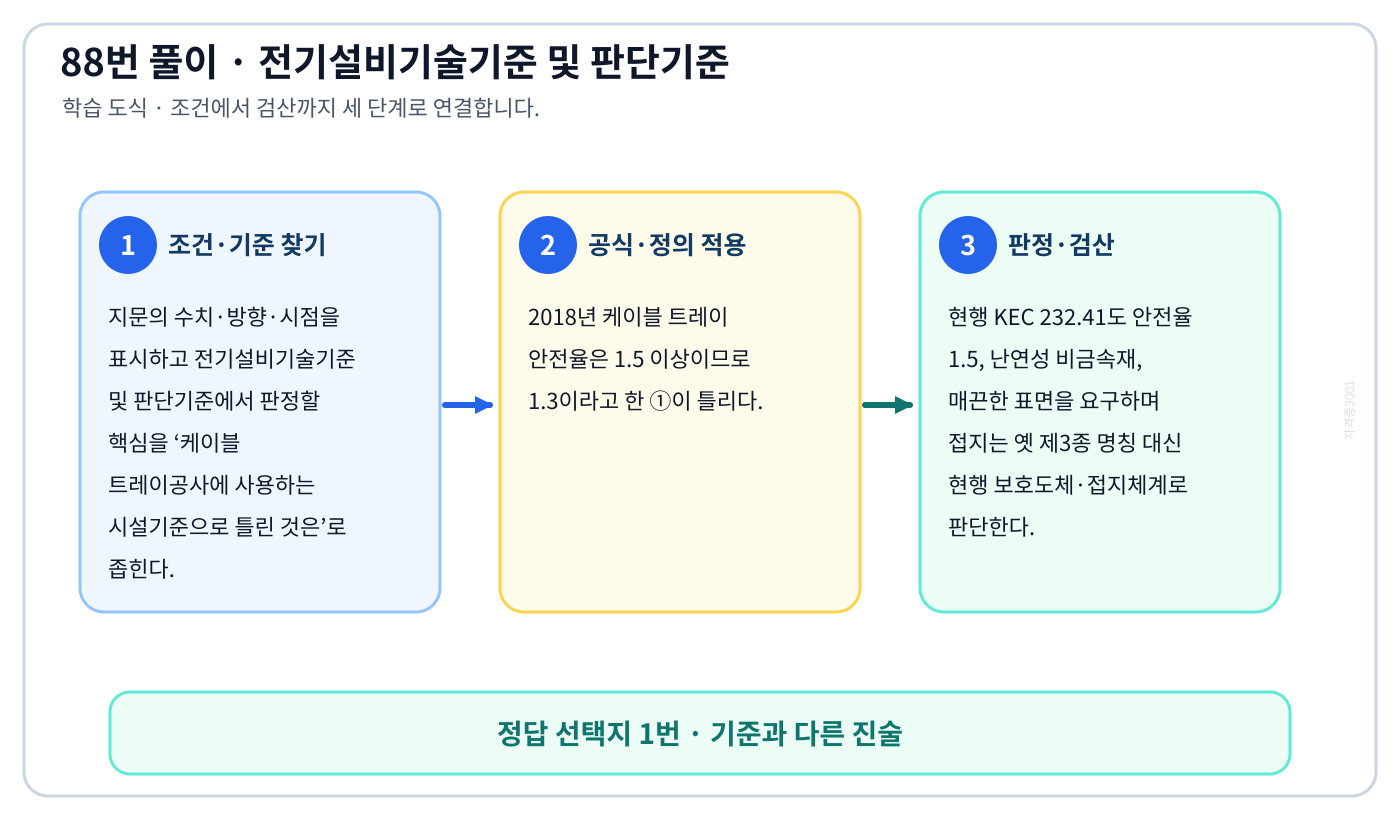

케이블 트레이공사에 사용하는 시설기준으로 틀린 것은에서 2018년 적용기준과 현행 KEC를 분리하여 ‘케이블 트레이 안전율은 1.3 이상이어야 한다.’의 적용 범위를 설명할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전기설비기술기준 및 판단기준에서 판정할 핵심을 ‘케이블 트레이공사에 사용하는 시설기준으로 틀린 것은’로 좁힌다.
2. 2018년 케이블 트레이 안전율은 1.5 이상이므로 1.3이라고 한 ①이 틀리다.
3. 현행 KEC 232.41도 안전율 1.5, 난연성 비금속재, 매끈한 표면을 요구하며 접지는 옛 제3종 명칭 대신 현행 보호도체·접지체계로 판단한다.

자주 하는 실수: 2018년 답과 현행 설계를 섞지 않는다. ‘비금속제 케이블 트레이는 난연성 재료의 것이어야 한다.’도 대상·전압·장소·예외·시행일을 조문 단위로 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 제194조 케이블 트레이 · 현행 KEC 232.40 및 232.41

이 문제로 익힐 것

전로에 대한 설명 중 옳은 것은에서 2018년 적용기준과 현행 KEC를 분리하여 ‘통상의 사용 상태에서 전기가 통하고 있는 곳’의 적용 범위를 설명할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전기설비기술기준 및 판단기준에서 판정할 핵심을 ‘전로에 대한 설명 중 옳은 것은’로 좁힌다.
2. 전로는 통상의 사용상태에서 전기가 통하고 있는 곳을 뜻한다.
3. 절연된 부분·접지된 부분·평상시 무전압 부분이라는 표현은 전로 전체의 정의가 아니다.

자주 하는 실수: 2018년 답과 현행 설계를 섞지 않는다. ‘통상의 사용 상태에서 전기를 절연한 곳’도 대상·전압·장소·예외·시행일을 조문 단위로 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 제3조 전로 정의 · 현행 KEC 112에서 동일 문구 미수록

이 문제로 익힐 것

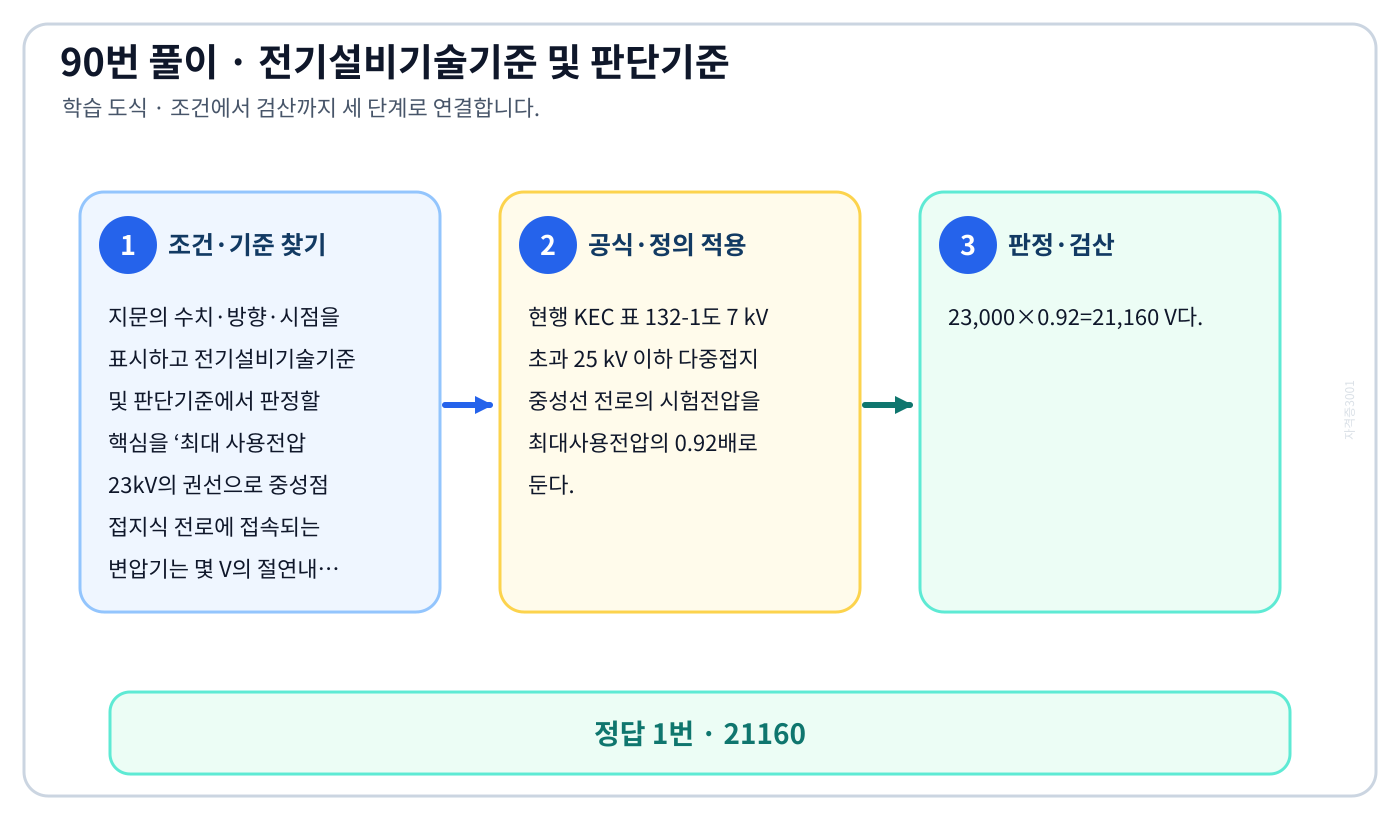

최대 사용전압 23kV의 권선으로 중성점 접지식 전로에 접속되는 변압기는 몇 V의 절연내력 시험전압에 견에서 2018년 적용기준과 현행 KEC를 분리하여 ‘21160’의 적용 범위를 설명할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전기설비기술기준 및 판단기준에서 판정할 핵심을 ‘최대 사용전압 23kV의 권선으로 중성점 접지식 전로에 접속되는 변압기는 몇 V의 절연내력 시험전압에 견’로 좁힌다.
2. 현행 KEC 표 132-1도 7 kV 초과 25 kV 이하 다중접지 중성선 전로의 시험전압을 최대사용전압의 0.92배로 둔다.
3. 23,000×0.92=21,160 V다.

자주 하는 실수: 2018년 답과 현행 설계를 섞지 않는다. ‘25300’도 대상·전압·장소·예외·시행일을 조문 단위로 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 제13조 절연내력 · 현행 KEC 132 표 132-1 제2란

이 문제로 익힐 것

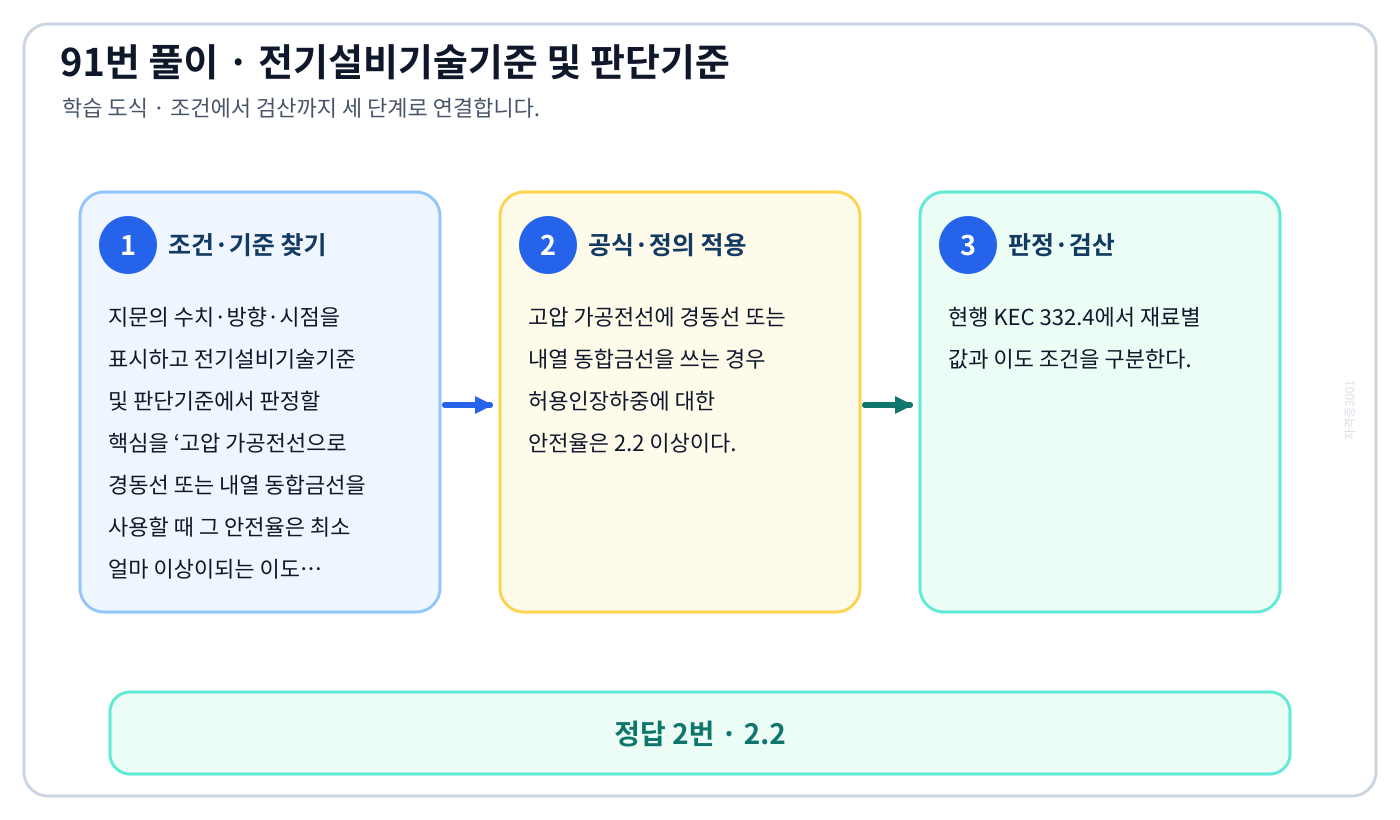

고압 가공전선으로 경동선 또는 내열 동합금선을 사용할 때 그 안전율은 최소 얼마 이상이되는 이도로 시설하에서 2018년 적용기준과 현행 KEC를 분리하여 ‘2.2’의 적용 범위를 설명할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전기설비기술기준 및 판단기준에서 판정할 핵심을 ‘고압 가공전선으로 경동선 또는 내열 동합금선을 사용할 때 그 안전율은 최소 얼마 이상이되는 이도로 시설하’로 좁힌다.
2. 고압 가공전선에 경동선 또는 내열 동합금선을 쓰는 경우 허용인장하중에 대한 안전율은 2.2 이상이다.
3. 현행 KEC 332.4에서 재료별 값과 이도 조건을 구분한다.

자주 하는 실수: 2018년 답과 현행 설계를 섞지 않는다. ‘2.0’도 대상·전압·장소·예외·시행일을 조문 단위로 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 제71조 고압 가공전선 · 현행 KEC 332.4

이 문제로 익힐 것

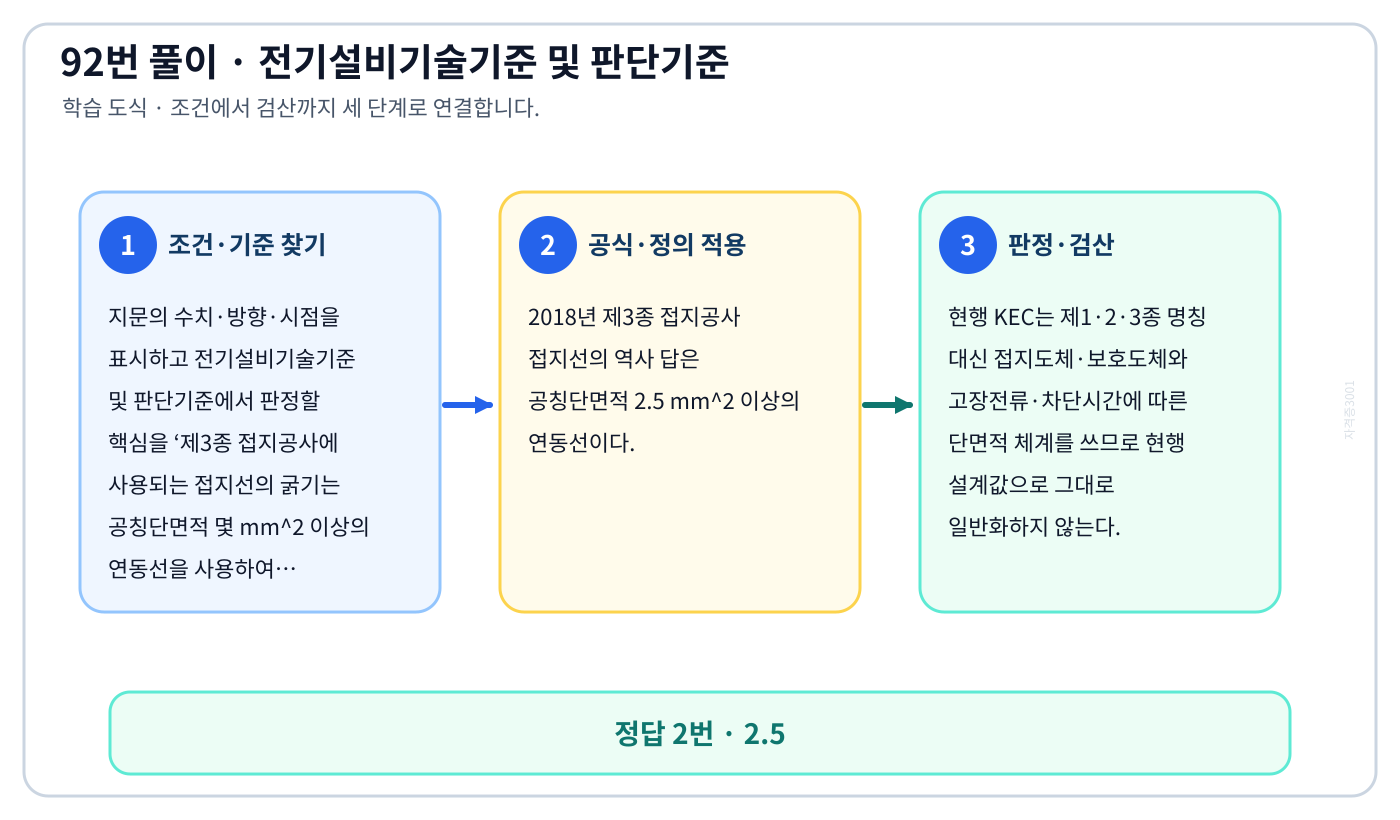

제3종 접지공사에 사용되는 접지선의 굵기는 공칭단면적 몇 mm² 이상의 연동선을 사용하여야 하는가에서 2018년 적용기준과 현행 KEC를 분리하여 ‘2.5’의 적용 범위를 설명할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전기설비기술기준 및 판단기준에서 판정할 핵심을 ‘제3종 접지공사에 사용되는 접지선의 굵기는 공칭단면적 몇 mm² 이상의 연동선을 사용하여야 하는가’로 좁힌다.
2. 2018년 제3종 접지공사 접지선의 역사 답은 공칭단면적 2.5 mm² 이상의 연동선이다.
3. 현행 KEC는 제1·2·3종 명칭 대신 접지도체·보호도체와 고장전류·차단시간에 따른 단면적 체계를 쓰므로 현행 설계값으로 그대로 일반화하지 않는다.

자주 하는 실수: 2018년 답과 현행 설계를 섞지 않는다. ‘0.75’도 대상·전압·장소·예외·시행일을 조문 단위로 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 제19조 접지선 · 현행 KEC 142.3 및 보호도체 체계

이 문제로 익힐 것

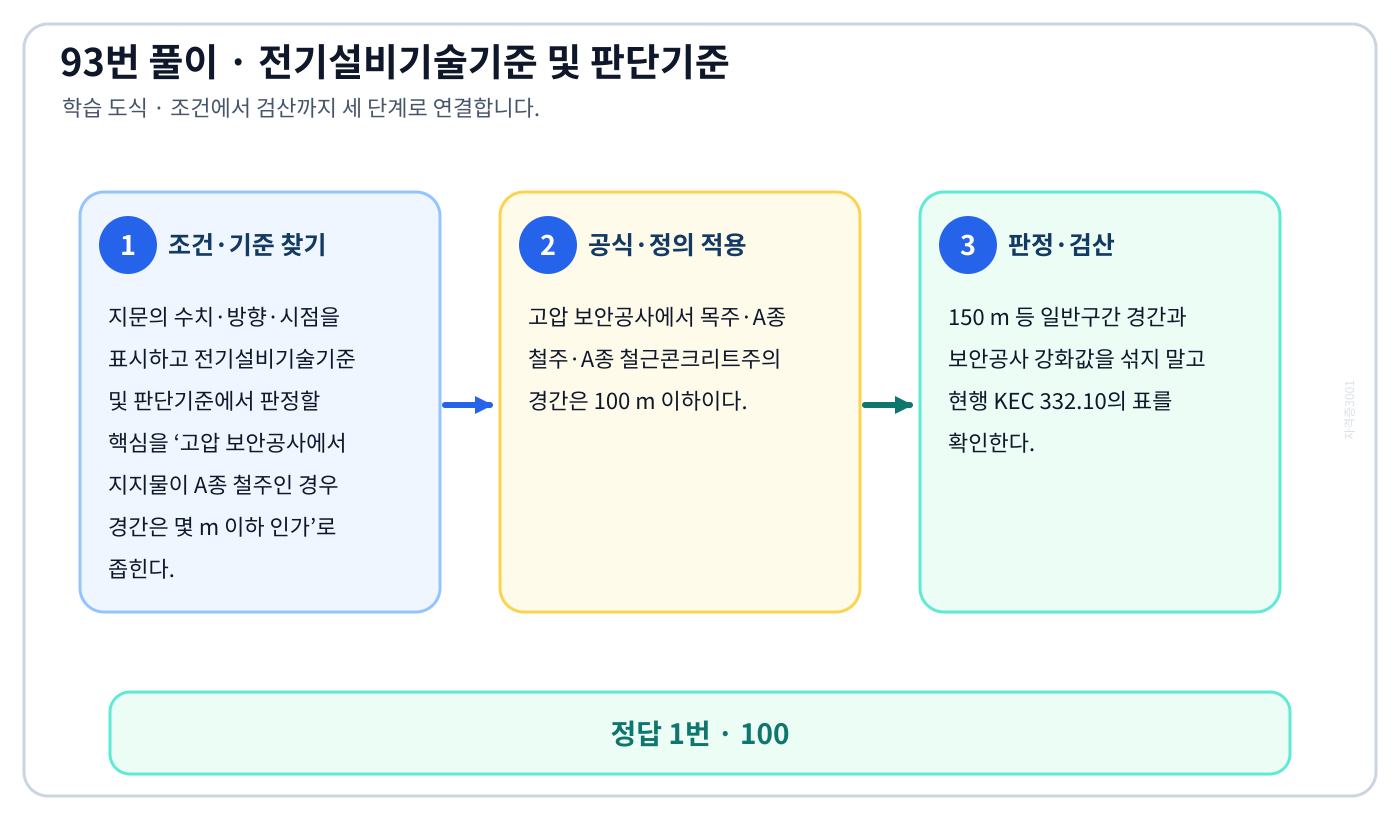

고압 보안공사에서 지지물이 A종 철주인 경우 경간은 몇 m 이하 인가에서 2018년 적용기준과 현행 KEC를 분리하여 ‘100’의 적용 범위를 설명할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전기설비기술기준 및 판단기준에서 판정할 핵심을 ‘고압 보안공사에서 지지물이 A종 철주인 경우 경간은 몇 m 이하 인가’로 좁힌다.
2. 고압 보안공사에서 목주·A종 철주·A종 철근콘크리트주의 경간은 100 m 이하이다.
3. 150 m 등 일반구간 경간과 보안공사 강화값을 섞지 말고 현행 KEC 332.10의 표를 확인한다.

자주 하는 실수: 2018년 답과 현행 설계를 섞지 않는다. ‘150’도 대상·전압·장소·예외·시행일을 조문 단위로 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 제78조 고압 보안공사 · 현행 KEC 332.10

이 문제로 익힐 것

가공 직류 전차선의 레일면상의 높이는 4.8m 이상이어야 하나 광산 기타의 갱도 안의 윗면에 시설하는 경에서 2018년 적용기준과 현행 KEC를 분리하여 ‘1.8’의 적용 범위를 설명할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전기설비기술기준 및 판단기준에서 판정할 핵심을 ‘가공 직류 전차선의 레일면상의 높이는 4.8m 이상이어야 하나 광산 기타의 갱도 안의 윗면에 시설하는 경’로 좁힌다.
2. 2018년 판단기준에서 광산·갱도 윗면에 시설하는 가공 직류 전차선은 레일면상 1.8 m 이상이 역사 답이다.
3. 현재 설계에서는 KEC 전기철도설비의 적용범위와 접촉방지 예외를 다시 확인한다.

자주 하는 실수: 2018년 답과 현행 설계를 섞지 않는다. ‘2’도 대상·전압·장소·예외·시행일을 조문 단위로 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 제145조 직류 전차선 · 현행 KEC 420 전기철도설비

이 문제로 익힐 것

가공전선로 지지물의 승탑 및 승주방지를 위한 발판 볼트는 지표상 몇 m 미만에 시설 하여서는 아니 되는가에서 2018년 적용기준과 현행 KEC를 분리하여 ‘1.8’의 적용 범위를 설명할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전기설비기술기준 및 판단기준에서 판정할 핵심을 ‘가공전선로 지지물의 승탑 및 승주방지를 위한 발판 볼트는 지표상 몇 m 미만에 시설 하여서는 아니 되는가’로 좁힌다.
2. 승탑·승주 방지용 발판볼트는 일반인이 쉽게 오르지 못하도록 지표상 1.8 m 미만에 시설하지 않는다.
3. 현행 KEC 331.4도 잠금장치·울타리 등 대체 방지조치 예외와 함께 읽어야 한다.

자주 하는 실수: 2018년 답과 현행 설계를 섞지 않는다. ‘1.2’도 대상·전압·장소·예외·시행일을 조문 단위로 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 제44조 승탑·승주 방지 · 현행 KEC 331.4

이 문제로 익힐 것

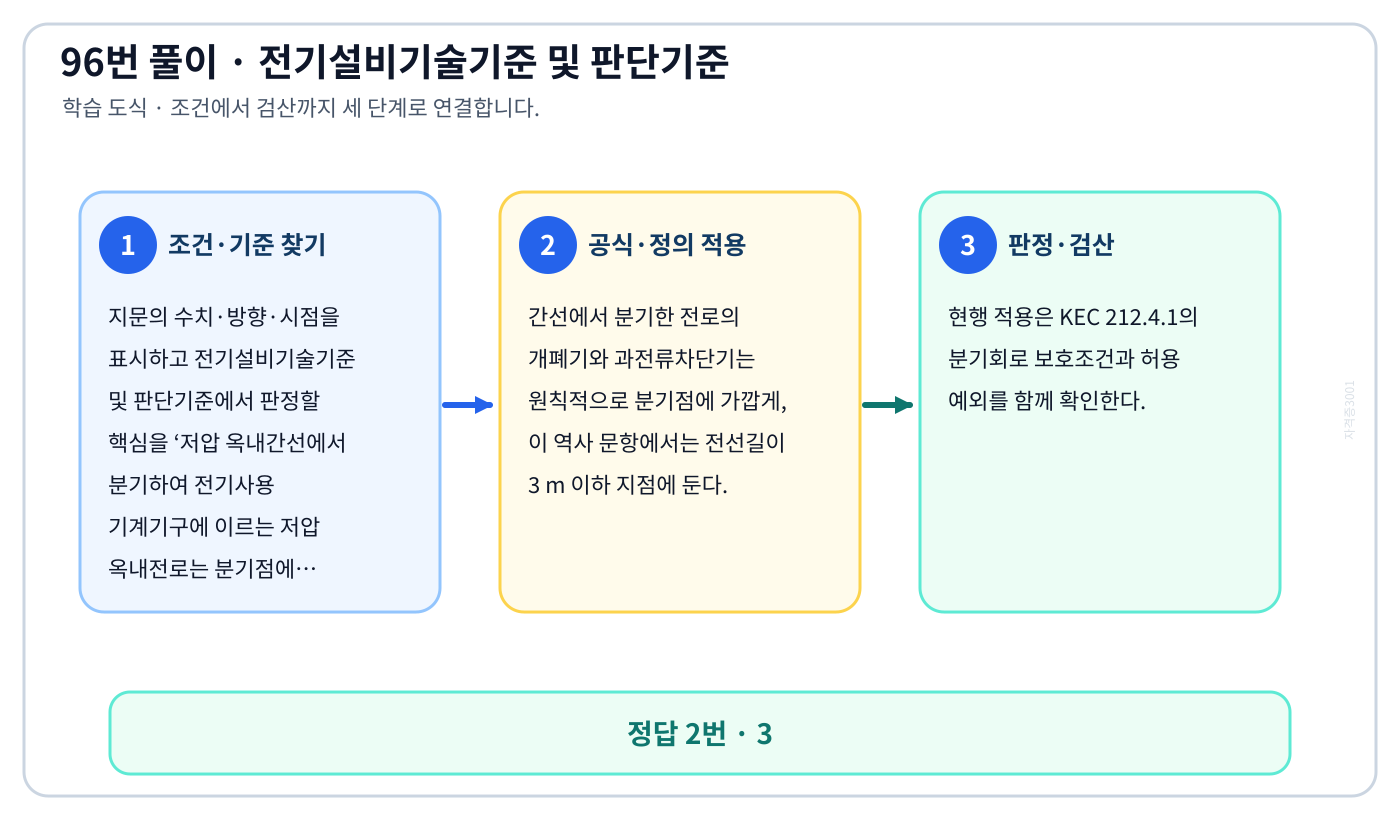

저압 옥내간선에서 분기하여 전기사용 기계기구에 이르는 저압 옥내전로는 분기점에서 전선의 길이가 몇 m 이에서 2018년 적용기준과 현행 KEC를 분리하여 ‘3’의 적용 범위를 설명할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전기설비기술기준 및 판단기준에서 판정할 핵심을 ‘저압 옥내간선에서 분기하여 전기사용 기계기구에 이르는 저압 옥내전로는 분기점에서 전선의 길이가 몇 m 이’로 좁힌다.
2. 간선에서 분기한 전로의 개폐기와 과전류차단기는 원칙적으로 분기점에 가깝게, 이 역사 문항에서는 전선길이 3 m 이하 지점에 둔다.
3. 현행 적용은 KEC 212.4.1의 분기회로 보호조건과 허용 예외를 함께 확인한다.

자주 하는 실수: 2018년 답과 현행 설계를 섞지 않는다. ‘2’도 대상·전압·장소·예외·시행일을 조문 단위로 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 제176조 분기회로 · 현행 KEC 212.4.1

이 문제로 익힐 것

사용전압이 60kV 이하인 경우 전화선로의 길이 12km 마다 유도전류는 몇 μA를 넘지 않도록 하여야에서 2018년 적용기준과 현행 KEC를 분리하여 ‘2’의 적용 범위를 설명할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전기설비기술기준 및 판단기준에서 판정할 핵심을 ‘사용전압이 60kV 이하인 경우 전화선로의 길이 12km 마다 유도전류는 몇 μA를 넘지 않도록 하여야’로 좁힌다.
2. 2018년 기준은 60 kV 이하 전력선에서 전화선로 12 km마다 유도전류를 2 μA 이하로 제한해 ②가 답이다.
3. 현행 KEC 333.2도 같은 12 km·2 μA 한계를 명시하므로 전압구간과 선로길이 단위를 함께 기억한다.

자주 하는 실수: 2018년 답과 현행 설계를 섞지 않는다. ‘1’도 대상·전압·장소·예외·시행일을 조문 단위로 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 제68조 유도장해 방지 · 현행 KEC 333.2 유도장해의 방지

이 문제로 익힐 것

발전소, 변전소, 개폐소 또는 이에 준하는 곳에서 개폐기 또는 차단기에 사용하는 압축공기장치의 공기압축기에서 2018년 적용기준과 현행 KEC를 분리하여 ‘10’의 적용 범위를 설명할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전기설비기술기준 및 판단기준에서 판정할 핵심을 ‘발전소, 변전소, 개폐소 또는 이에 준하는 곳에서 개폐기 또는 차단기에 사용하는 압축공기장치의 공기압축기’로 좁힌다.
2. 공기압축기는 최고사용압력 1.5배의 수압을 연속 10분 가해 견디고 누설이 없어야 한다.
3. 수압시험이 어려울 때 1.25배 기압을 쓰는 예외가 있으며 현행 KEC 341.15도 같은 두 조건을 구분한다.

자주 하는 실수: 2018년 답과 현행 설계를 섞지 않는다. ‘5’도 대상·전압·장소·예외·시행일을 조문 단위로 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 제31조 압축공기장치 · 현행 KEC 341.15

이 문제로 익힐 것

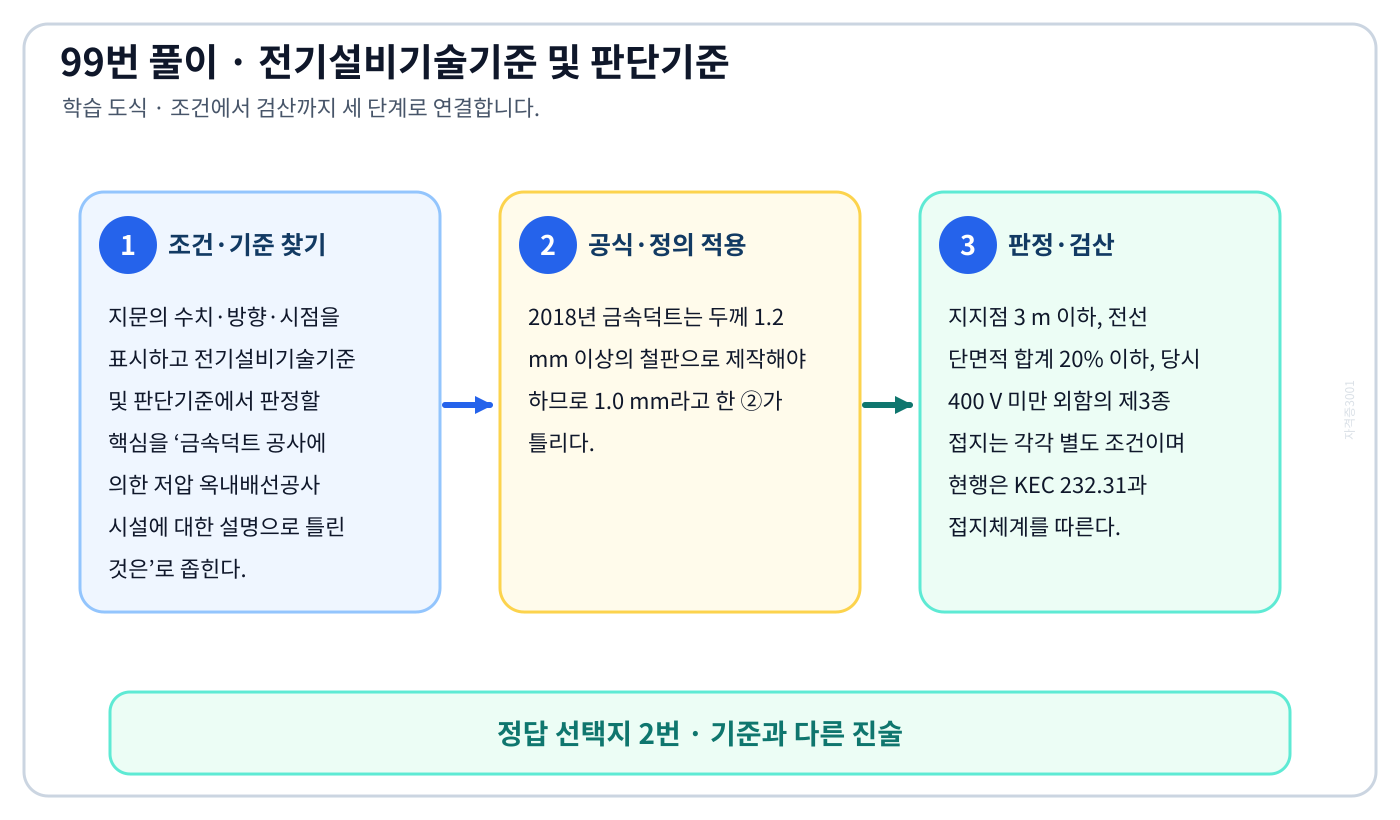

금속덕트 공사에 의한 저압 옥내배선공사 시설에 대한 설명으로 틀린 것은에서 2018년 적용기준과 현행 KEC를 분리하여 ‘금속덕트는 두께 1.0 mm 이상인 철판으로 제작하고 덕트 상호간에 완전하게 접속한다.’의 적용 범위를 설명할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전기설비기술기준 및 판단기준에서 판정할 핵심을 ‘금속덕트 공사에 의한 저압 옥내배선공사 시설에 대한 설명으로 틀린 것은’로 좁힌다.
2. 2018년 금속덕트는 두께 1.2 mm 이상의 철판으로 제작해야 하므로 1.0 mm라고 한 ②가 틀리다.
3. 지지점 3 m 이하, 전선 단면적 합계 20% 이하, 당시 400 V 미만 외함의 제3종 접지는 각각 별도 조건이며 현행은 KEC 232.31과 접지체계를 따른다.

자주 하는 실수: 2018년 답과 현행 설계를 섞지 않는다. ‘저압 옥내배선의 사용전압이 400V 미만인 경우에는 덕트에 제3종 접지공사를 한다.’도 대상·전압·장소·예외·시행일을 조문 단위로 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 제189조 금속덕트 · 현행 KEC 232.31

이 문제로 익힐 것

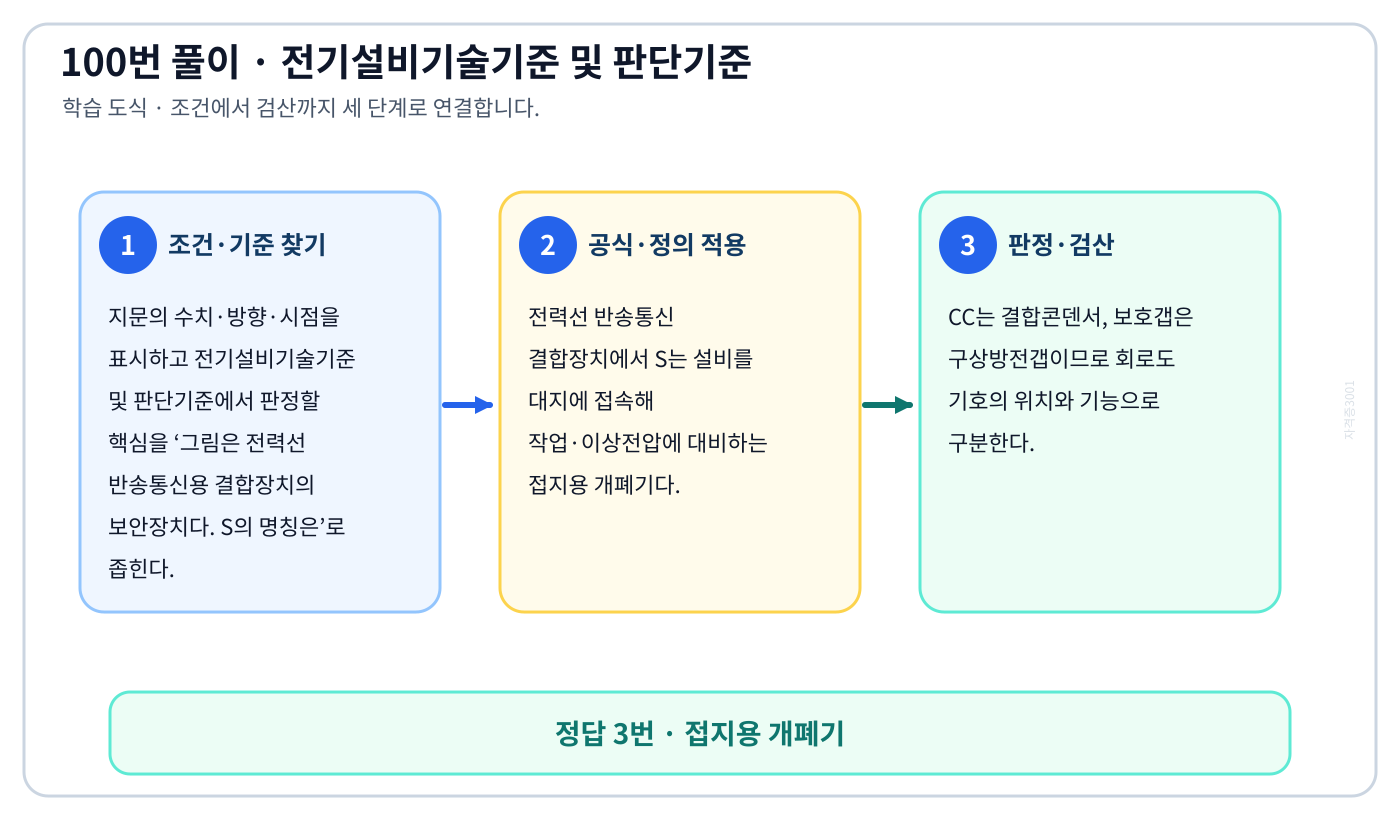

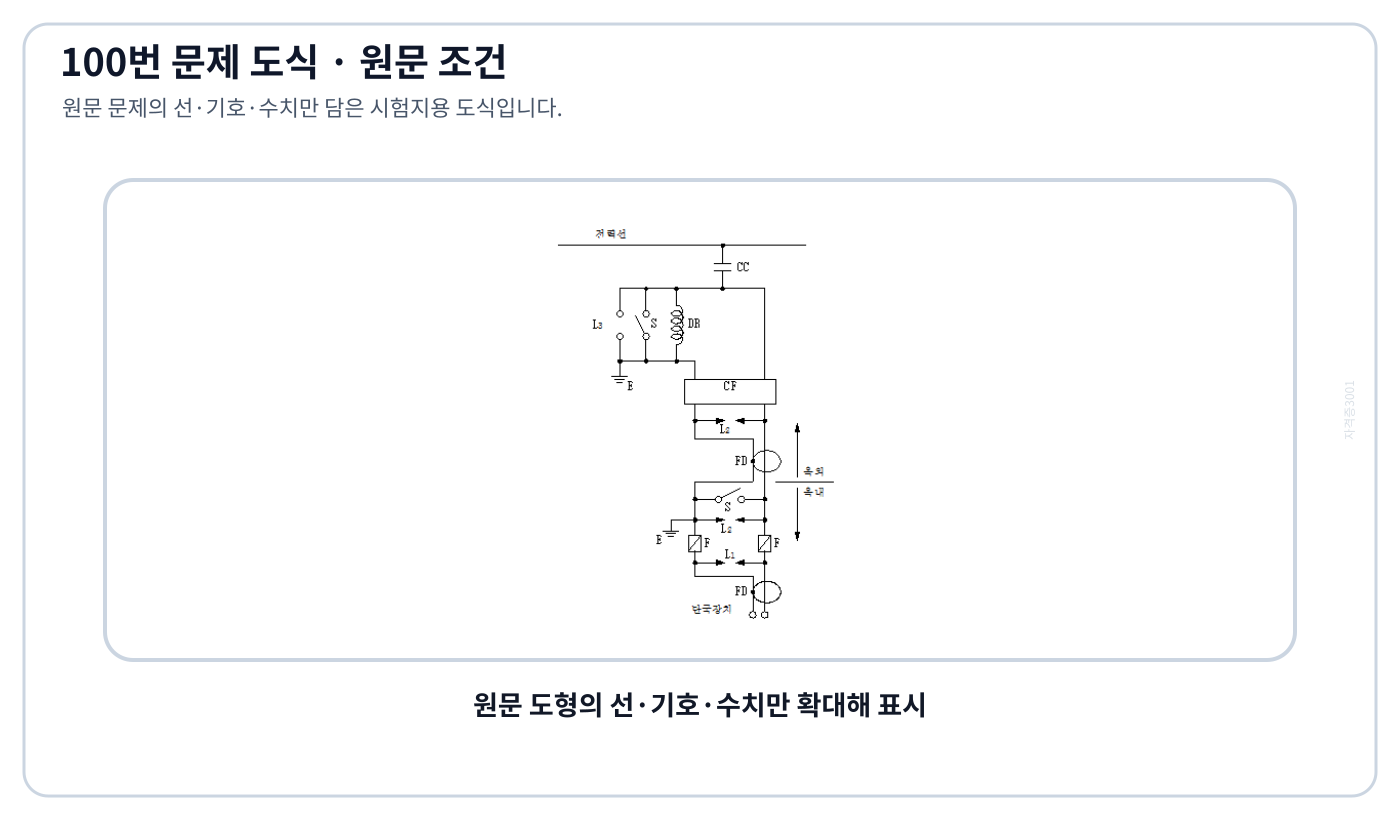

그림은 전력선 반송통신용 결합장치의 보안장치다. S의 명칭은에서 2018년 적용기준과 현행 KEC를 분리하여 ‘접지용 개폐기’의 적용 범위를 설명할 수 있다.

풀이 순서

1. 지문의 수치·방향·시점을 표시하고 전기설비기술기준 및 판단기준에서 판정할 핵심을 ‘그림은 전력선 반송통신용 결합장치의 보안장치다. S의 명칭은’로 좁힌다.
2. 전력선 반송통신 결합장치에서 S는 설비를 대지에 접속해 작업·이상전압에 대비하는 접지용 개폐기다.
3. CC는 결합콘덴서, 보호갭은 구상방전갭이므로 회로도 기호의 위치와 기능으로 구분한다.

자주 하는 실수: 2018년 답과 현행 설계를 섞지 않는다. ‘동축 케이블’도 대상·전압·장소·예외·시행일을 조문 단위로 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 제155조 반송통신 보안장치 · 현행 KEC 362.11
