전기기사 기출문제 2016년 3회 필기

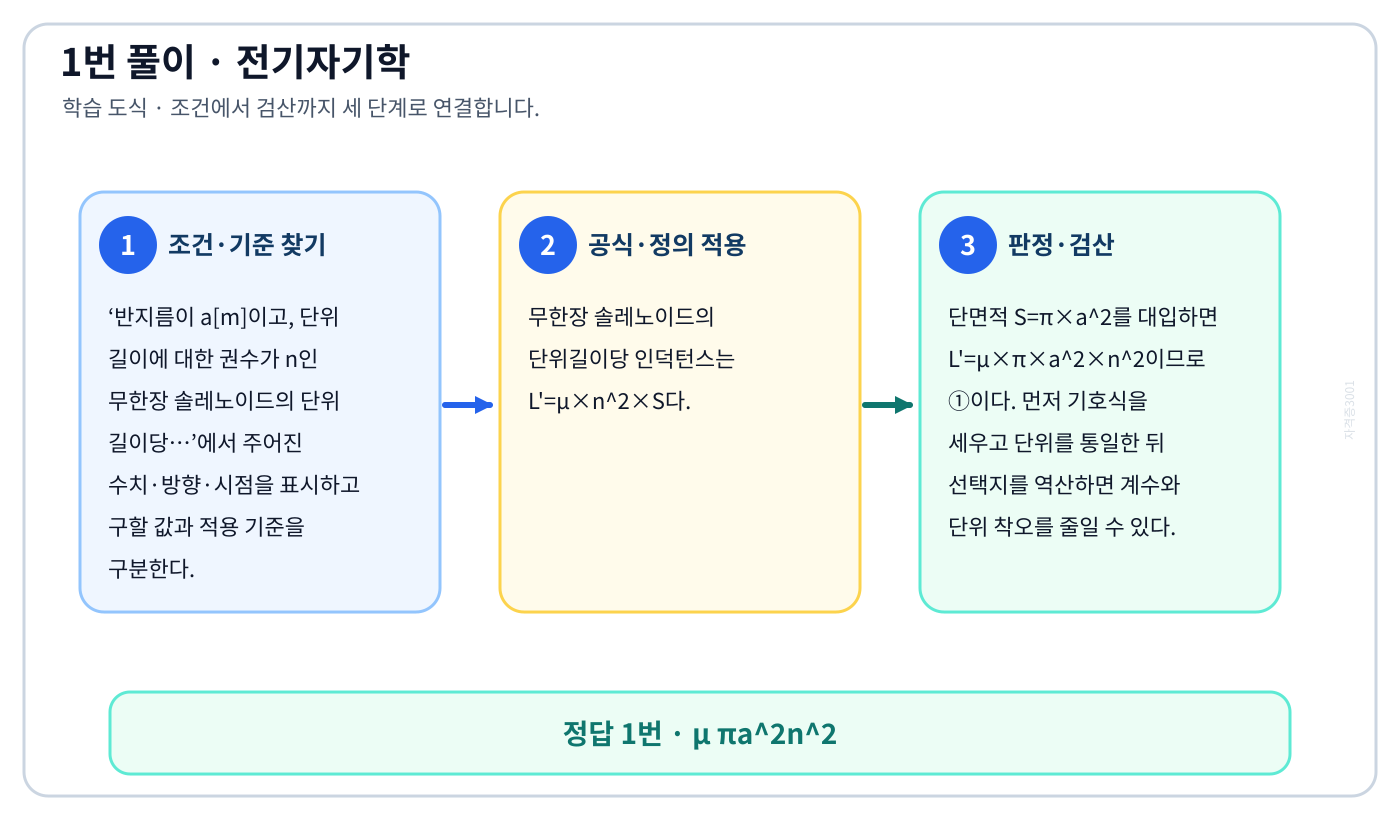

이 문제로 익힐 것

반지름이 a[m]이고, 단위 길이에 대한 권수가 n인 무한장 솔레노이드의 단위 길이당…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘μ πa^2n^2’를 도출할 수 있다.

풀이 순서

1. ‘반지름이 a[m]이고, 단위 길이에 대한 권수가 n인 무한장 솔레노이드의 단위 길이당…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 무한장 솔레노이드의 단위길이당 인덕턴스는 L'=μ×n^2×S다.
3. 단면적 S=π×a^2를 대입하면 L'=μ×π×a^2×n^2이므로 ①이다. 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘μ πan’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

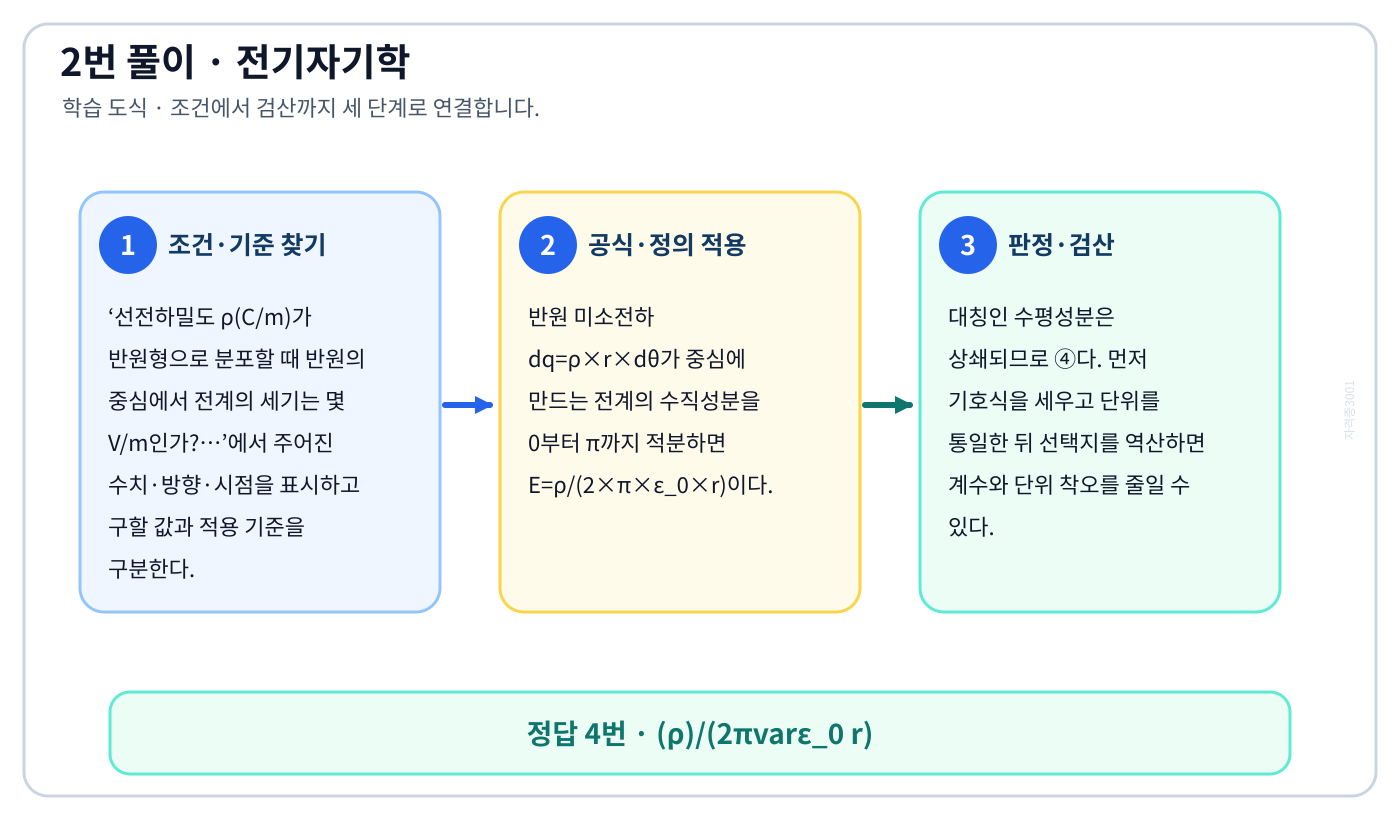

이 문제로 익힐 것

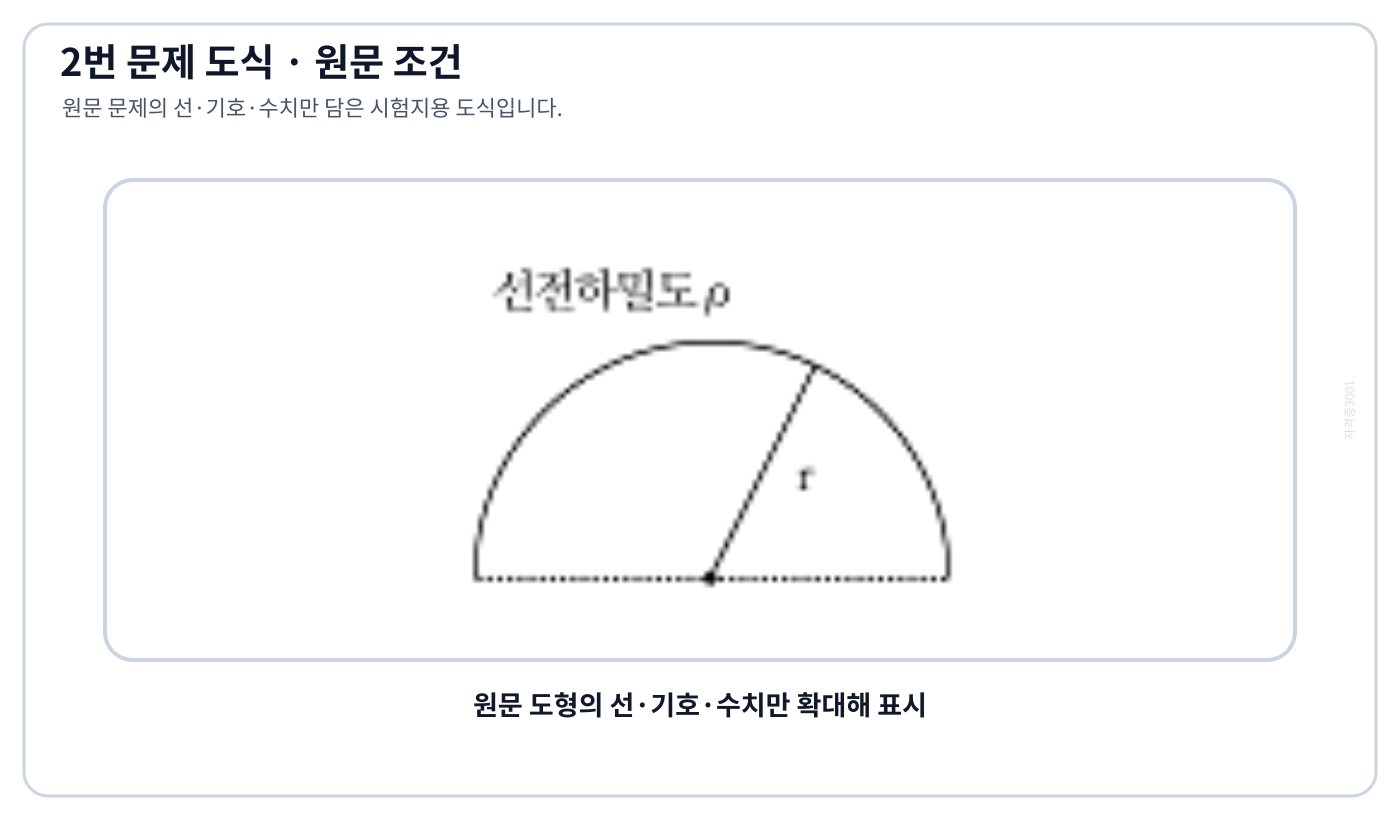

선전하밀도 ρ(C/m)가 반원형으로 분포할 때 반원의 중심에서 전계의 세기는 몇 V/m인가?…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘(ρ)/(2πvarε₀ r)’를 도출할 수 있다.

풀이 순서

1. ‘선전하밀도 ρ(C/m)가 반원형으로 분포할 때 반원의 중심에서 전계의 세기는 몇 V/m인가?…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 반원 미소전하 dq=ρ×r×dθ가 중심에 만드는 전계의 수직성분을 0부터 π까지 적분하면 E=ρ/(2×π×ε₀×r)이다.
3. 대칭인 수평성분은 상쇄되므로 ④다. 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘(ρ)/(8πvarε₀ r^2)’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

비투자율 μs는 역자성체에서 다음 어느 값을 갖는가의 정의와 반대개념을 비교하여 ‘μs <1’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘비투자율 μs는 역자성체에서 다음 어느 값을 갖는가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 물질의 자성 특성에 따라 비투자율 μs의 값이 결정된다.
3. 역자성체는 외부 자기장에 대해 반발하는 성질을 가지므로 비투자율이 1보다 작다. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘μs = 0’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

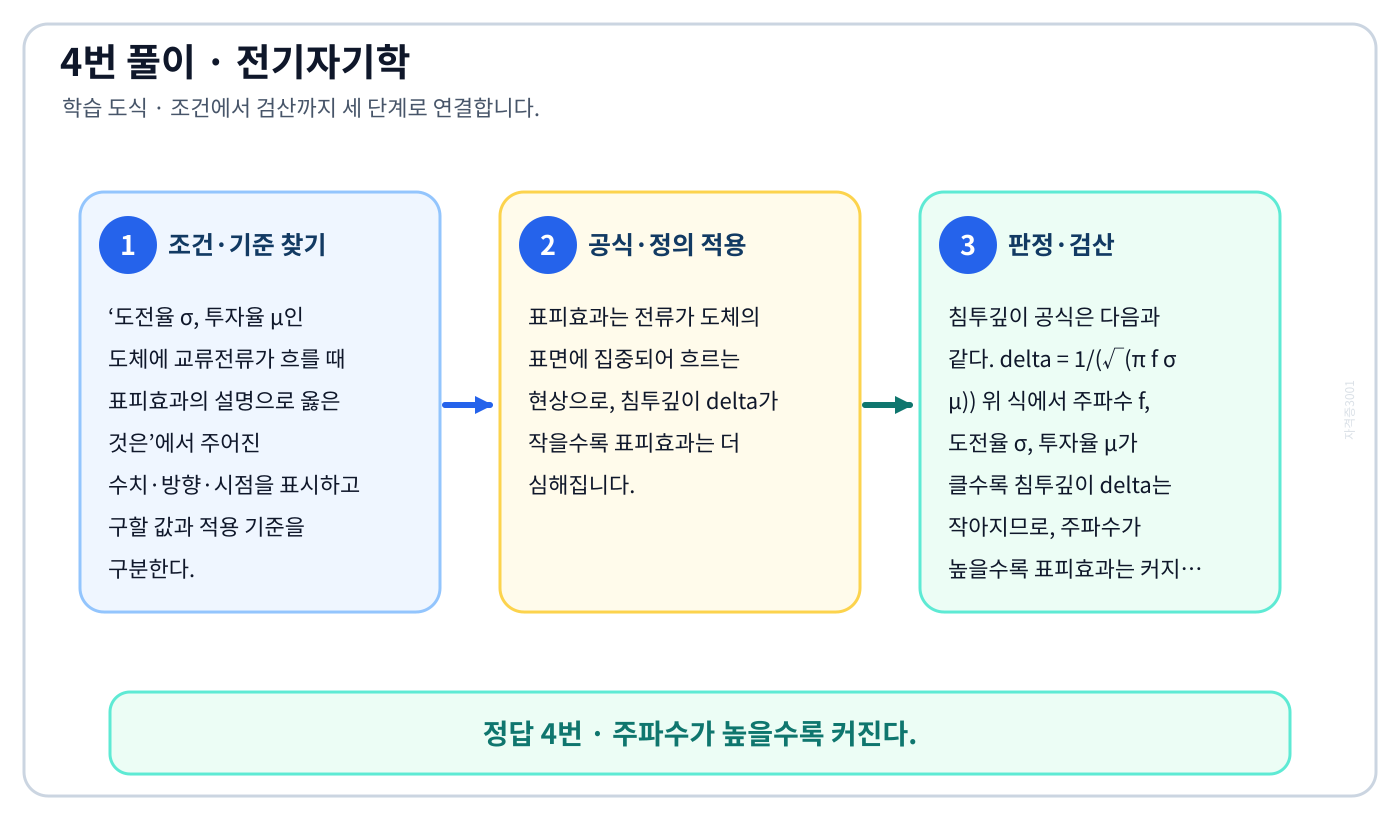

도전율 σ, 투자율 μ인 도체에 교류전류가 흐를 때 표피효과의 설명으로 옳은 것은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘주파수가 높을수록 커진다.’를 도출할 수 있다.

풀이 순서

1. ‘도전율 σ, 투자율 μ인 도체에 교류전류가 흐를 때 표피효과의 설명으로 옳은 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 표피효과는 전류가 도체의 표면에 집중되어 흐르는 현상으로, 침투깊이 delta가 작을수록 표피효과는 더 심해집니다.
3. 침투깊이 공식은 다음과 같다. delta = 1/(√(π f σ μ)) 위 식에서 주파수 f, 도전율 σ, 투자율 μ가 클수록 침투깊이 delta는 작아지므로, 주파수가 높을수록 표피효과는 커지게 된다.

자주 하는 실수: 수치부터 대입하면 ‘주파수가 높을수록 작아진다.’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

자계와 전류계의 대응으로 틀린 것은의 정의와 반대개념을 비교하여 ‘투자율 ↔ 유전율’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘자계와 전류계의 대응으로 틀린 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 자기회로와 전기회로의 대응은 자속-전류, 기자력-기전력, 자기저항-전기저항이다.
3. 투자율은 자기저항의 역수 쪽 성질이므로 전기회로의 도전율에 대응하며 유전율과 직접 대응시킨 ③이 틀리다. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘자속 ↔ 전류’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

다음 관계식 중 성립할 수 없는 것은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘J=χ×B’를 도출할 수 있다.

풀이 순서

1. ‘다음 관계식 중 성립할 수 없는 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 선형 자성체에서 자화의 세기는 J=χ×H이고 B=μ×H다.
3. J를 χ×B로 둔 ②는 H와 B를 바꾸어 쓴 식이므로 성립하지 않는다. 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘μ=μ₀+χ’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

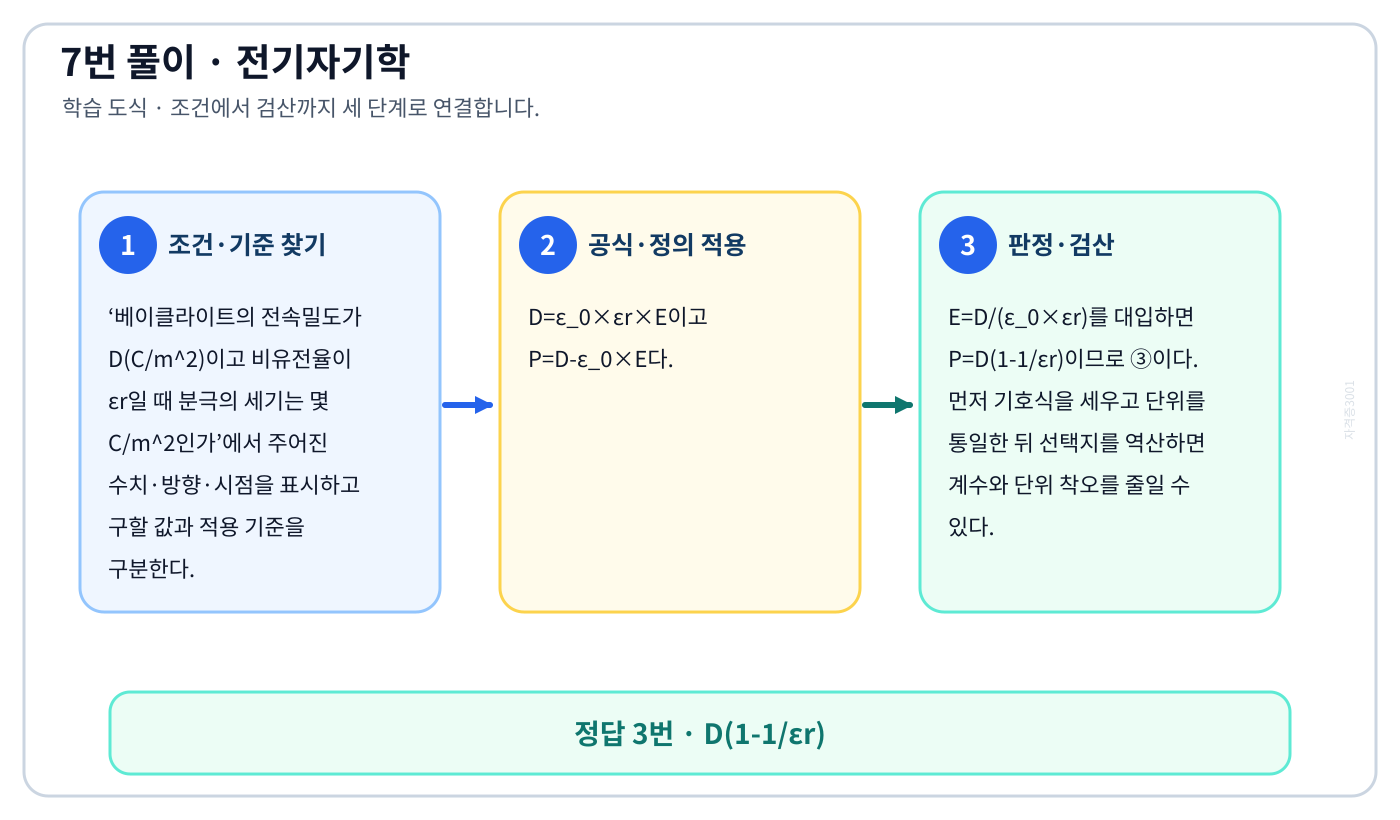

이 문제로 익힐 것

베이클라이트의 전속밀도가 D(C/m²)이고 비유전율이 εr일 때 분극의 세기는 몇 C/m²인가의 기준식을 세우고 단위·계수·부호를 검산하여 ‘D(1-1/εr)’를 도출할 수 있다.

풀이 순서

1. ‘베이클라이트의 전속밀도가 D(C/m²)이고 비유전율이 εr일 때 분극의 세기는 몇 C/m²인가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. D=ε₀×εr×E이고 P=D-ε₀×E다.
3. E=D/(ε₀×εr)를 대입하면 P=D(1-1/εr)이므로 ③이다. 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘D(εr-1)’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

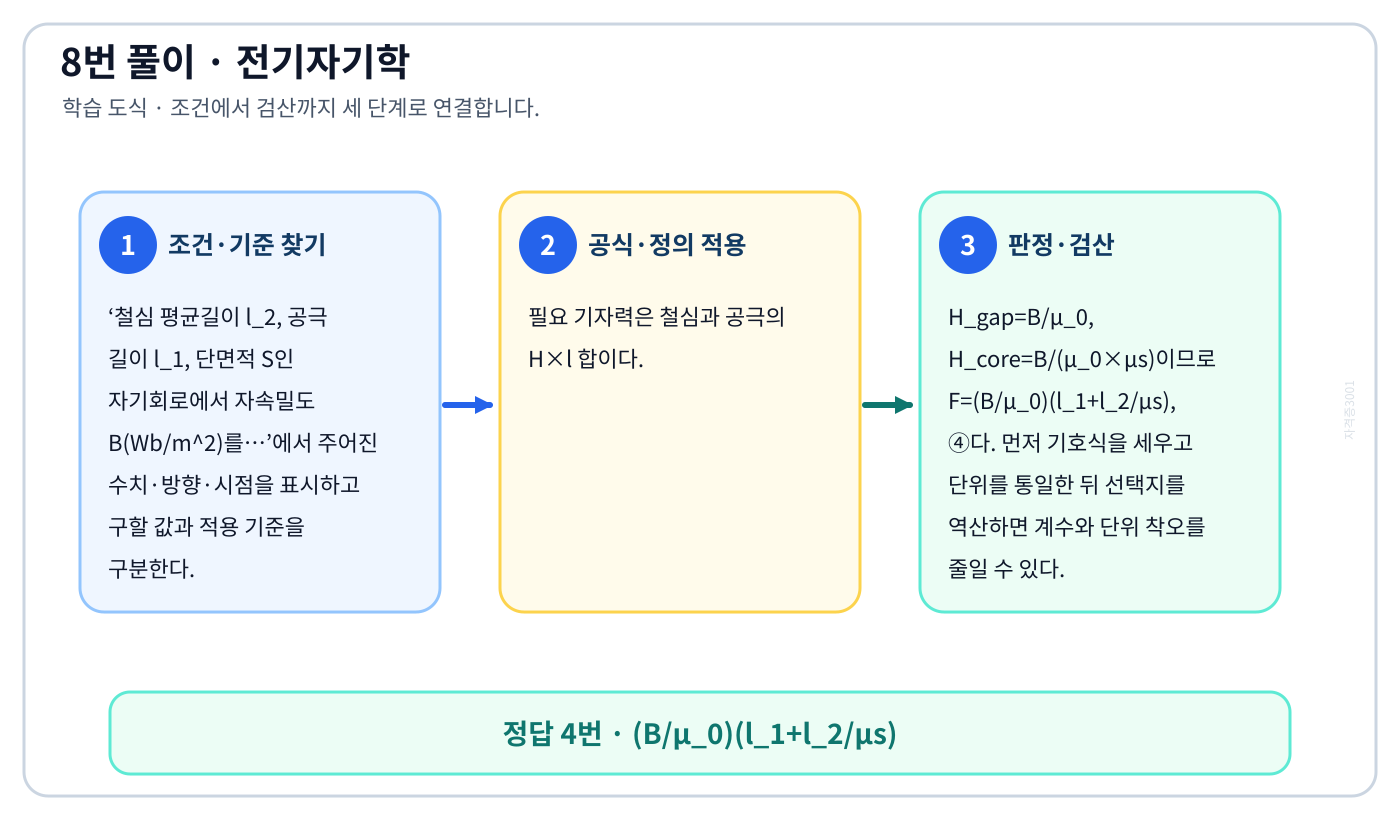

이 문제로 익힐 것

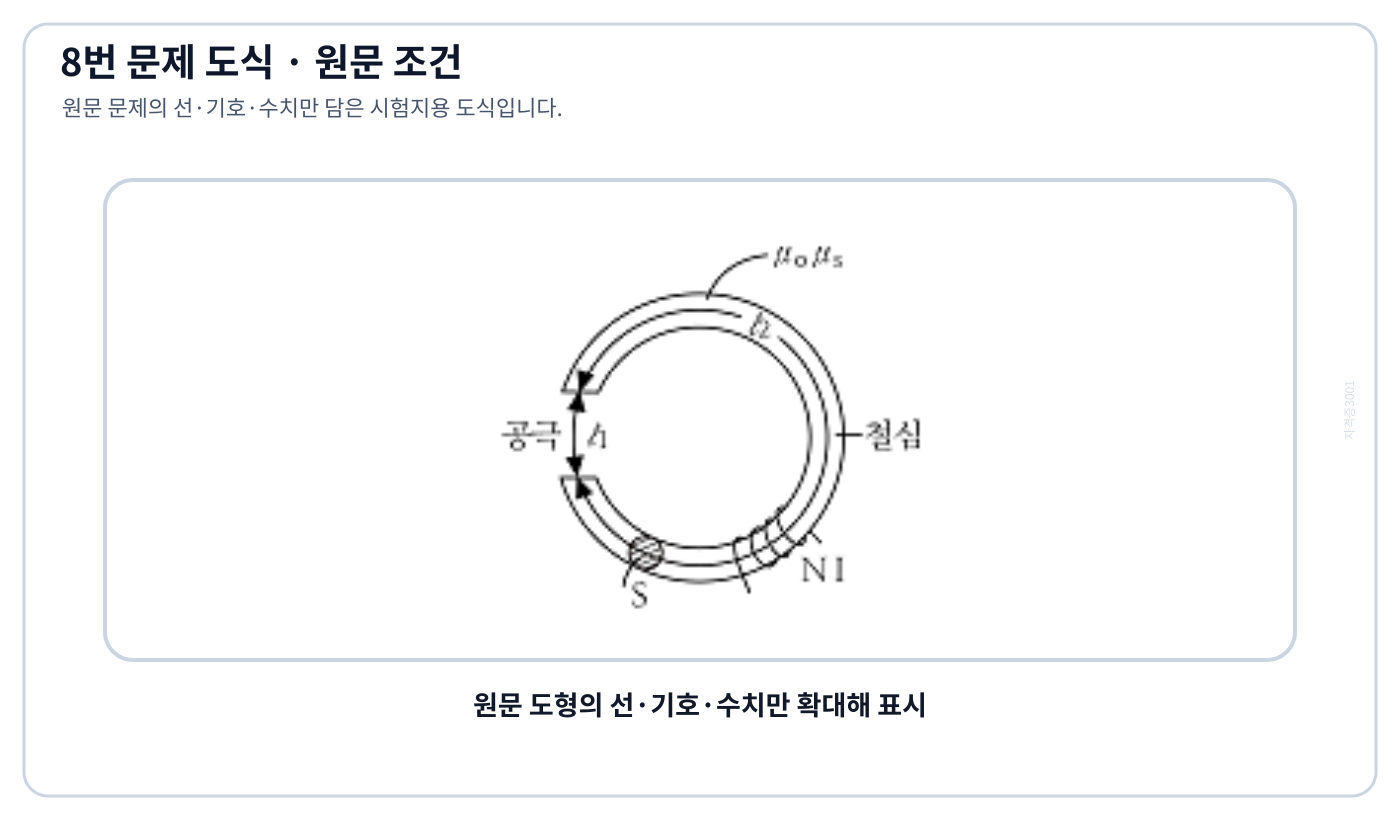

철심 평균길이 l_2, 공극 길이 l_1, 단면적 S인 자기회로에서 자속밀도 B(Wb/m²)를…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘(B/μ₀)(l_1+l_2/μs)’를 도출할 수 있다.

풀이 순서

1. ‘철심 평균길이 l_2, 공극 길이 l_1, 단면적 S인 자기회로에서 자속밀도 B(Wb/m²)를…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 필요 기자력은 철심과 공극의 H×l 합이다.
3. H_gap=B/μ₀, H_core=B/(μ₀×μs)이므로 F=(B/μ₀)(l_1+l_2/μs), ④다. 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘(μ₀/B)(l_1+μs/l_2)’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

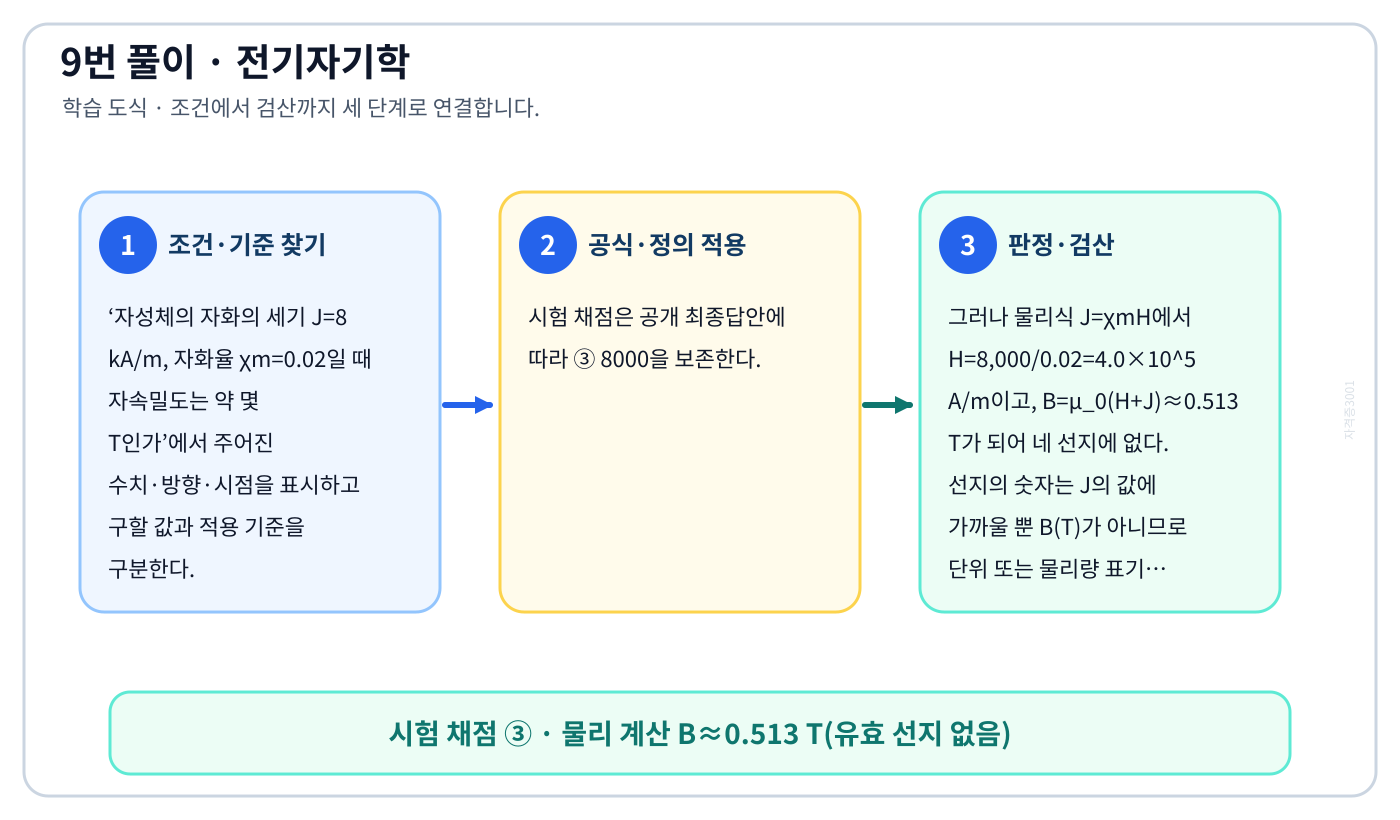

이 문제로 익힐 것

자화의 세기·자화율·자계·자속밀도의 단위관계를 계산해 공개 채점값과 물리값의 충돌을 설명할 수 있다.

풀이 순서

1. ‘자성체의 자화의 세기 J=8 kA/m, 자화율 χm=0.02일 때 자속밀도는 약 몇 T인가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 시험 채점은 공개 최종답안에 따라 ③ 8000을 보존한다.
3. 그러나 물리식 J=χmH에서 H=8,000/0.02=4.0×10⁵ A/m이고, B=μ₀(H+J)≈0.513 T가 되어 네 선지에 없다. 선지의 숫자는 J의 값에 가까울 뿐 B(T)가 아니므로 단위 또는 물리량 표기가 잘못된 문항이다.

자주 하는 실수: 수치부터 대입하면 ‘7000’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 선지 전체가 차원검산에 실패하면 억지로 맞추지 말고 원문 단위·물리량·공식과 확정답안을 분리해 기록한다.

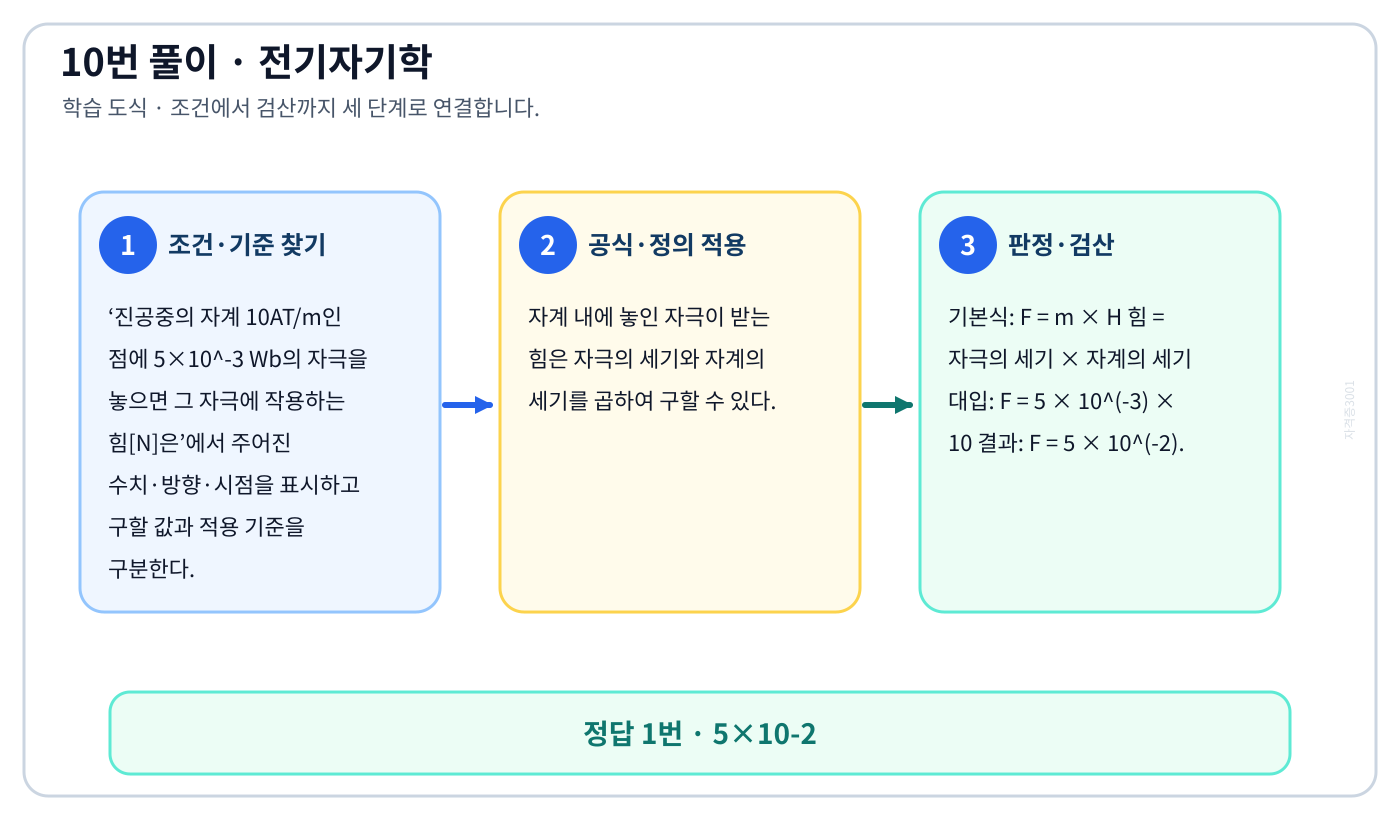

이 문제로 익힐 것

진공중의 자계 10AT/m인 점에 5×10⁻³ Wb의 자극을 놓으면 그 자극에 작용하는 힘[N]은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘5×10-2’를 도출할 수 있다.

풀이 순서

1. ‘진공중의 자계 10AT/m인 점에 5×10⁻³ Wb의 자극을 놓으면 그 자극에 작용하는 힘[N]은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 자계 내에 놓인 자극이 받는 힘은 자극의 세기와 자계의 세기를 곱하여 구할 수 있다.
3. 기본식: F = m × H 힘 = 자극의 세기 × 자계의 세기 대입: F = 5 × 10^(-3) × 10 결과: F = 5 × 10^(-2).

자주 하는 실수: 수치부터 대입하면 ‘5×10⁻³’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

유전율 ε, 투자율 μ인 매질에서 전계와 자계의 비로 정의되는 고유임피던스는의 기준식을 세우고 단위·계수·부호를 검산하여 ‘√(μ/ε)’를 도출할 수 있다.

풀이 순서

1. ‘유전율 ε, 투자율 μ인 매질에서 전계와 자계의 비로 정의되는 고유임피던스는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 전계와 자계의 관계에서 고유임피던스는 매질의 투자율과 유전율의 비에 루트를 씌운 값으로 정의된다.
3. 따라서 정답은 즉, √((μ)/(ε)) 입니다. 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘√(ε/μ)’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

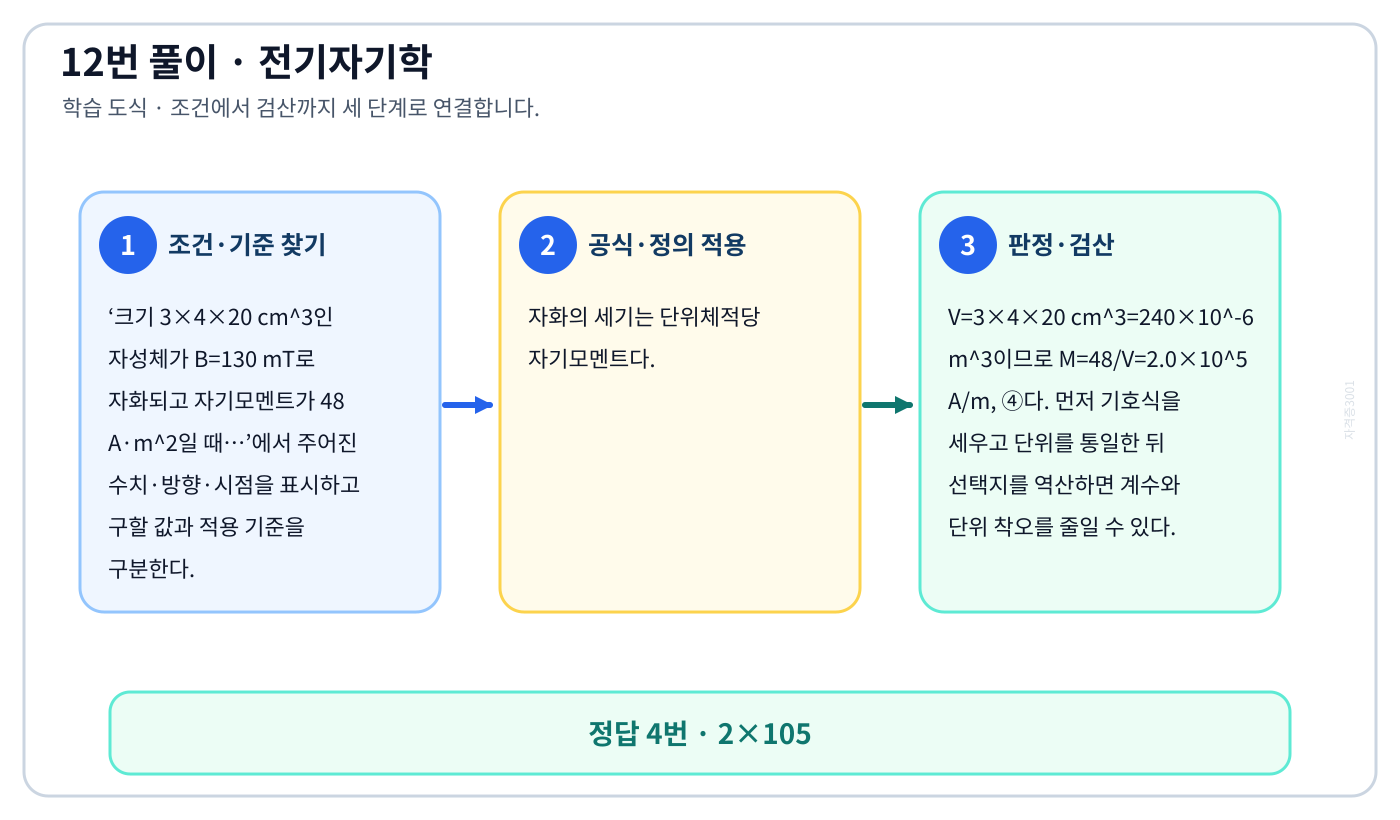

크기 3×4×20 cm³인 자성체가 B=130 mT로 자화되고 자기모멘트가 48 A·m²일 때…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘2×105’를 도출할 수 있다.

풀이 순서

1. ‘크기 3×4×20 cm³인 자성체가 B=130 mT로 자화되고 자기모멘트가 48 A·m²일 때…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 자화의 세기는 단위체적당 자기모멘트다.
3. V=3×4×20 cm³=240×10^-6 m³이므로 M=48/V=2.0×10^5 A/m, ④다. 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘104’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

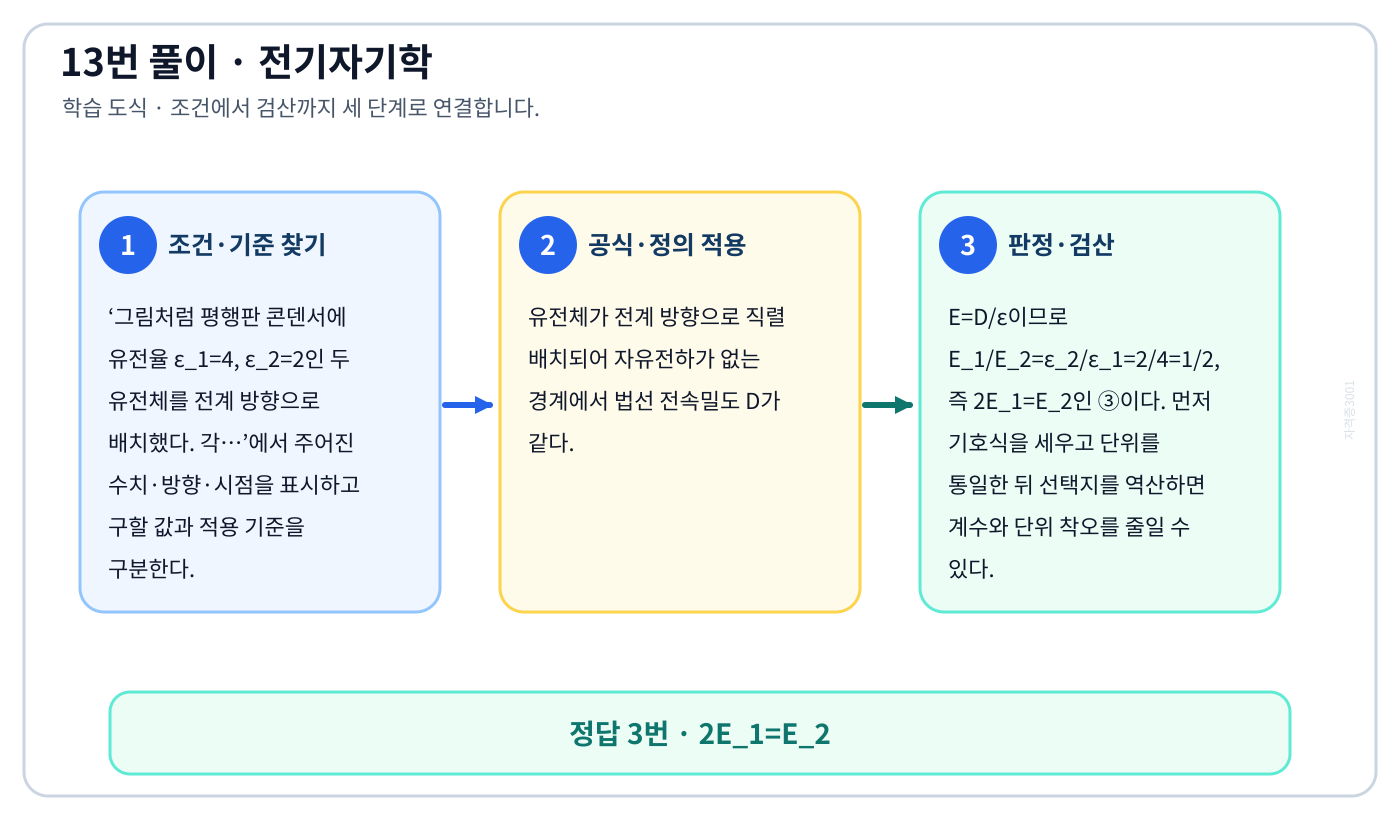

이 문제로 익힐 것

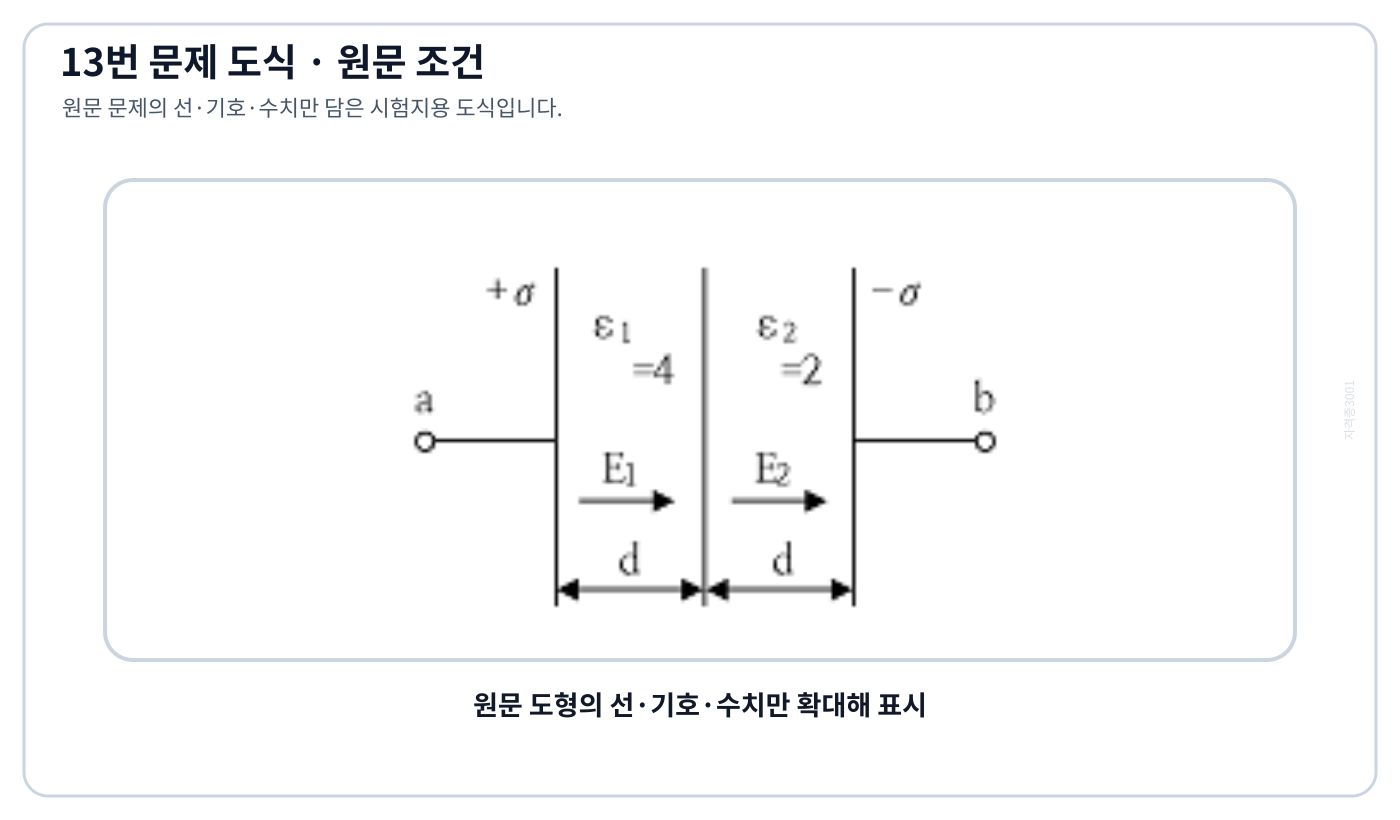

그림처럼 평행판 콘덴서에 유전율 ε₁=4, ε₂=2인 두 유전체를 전계 방향으로 배치했다. 각…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘2E_1=E_2’를 도출할 수 있다.

풀이 순서

1. ‘그림처럼 평행판 콘덴서에 유전율 ε₁=4, ε₂=2인 두 유전체를 전계 방향으로 배치했다. 각…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 유전체가 전계 방향으로 직렬 배치되어 자유전하가 없는 경계에서 법선 전속밀도 D가 같다.
3. E=D/ε이므로 E_1/E_2=ε_2/ε_1=2/4=1/2, 즉 2E_1=E_2인 ③이다. 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘E_1=2E_2’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

쌍극자 모멘트가 M[C ᆞ m]인 전기쌍극자에 의한 임의의 점 P에서의 전계의 크기는 전기…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘0’를 도출할 수 있다.

풀이 순서

1. ‘쌍극자 모멘트가 M[C ᆞ m]인 전기쌍극자에 의한 임의의 점 P에서의 전계의 크기는 전기…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 전기쌍극자에 의한 임의의 점 P에서의 전계 크기는 쌍극자 모멘트의 방향과 관측점 P를 잇는 선분 사이의 각도 θ에 따라 달라집니다.
3. 전계의 세기는 θ = 0 (축 방향)일 때 최대가 되며, θ = π/2 (수직 방향)일 때 최소가 된다.

자주 하는 실수: 수치부터 대입하면 ‘π/2’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

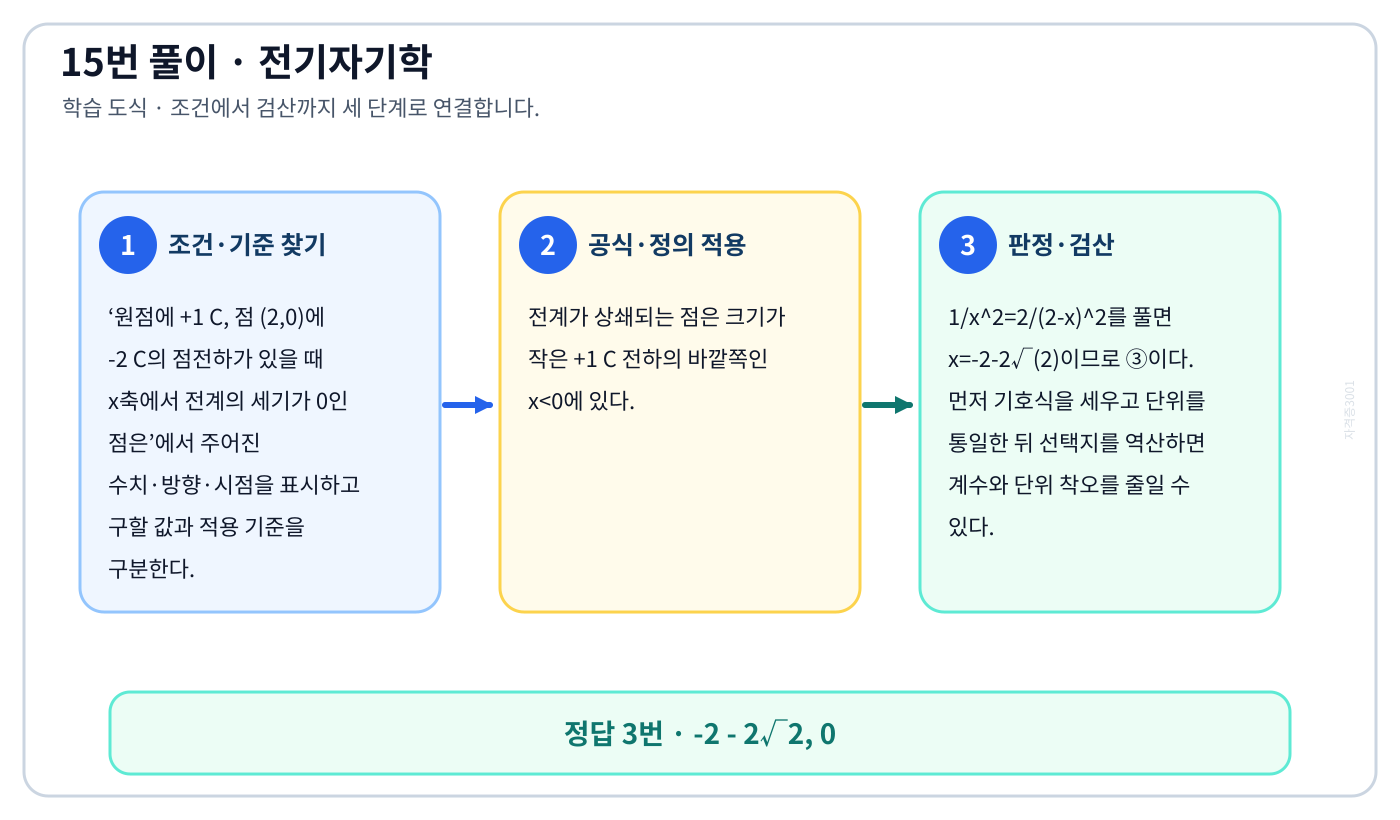

원점에 +1 C, 점 (2,0)에 -2 C의 점전하가 있을 때 x축에서 전계의 세기가 0인 점은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘-2 – 2√2, 0’를 도출할 수 있다.

풀이 순서

1. ‘원점에 +1 C, 점 (2,0)에 -2 C의 점전하가 있을 때 x축에서 전계의 세기가 0인 점은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 전계가 상쇄되는 점은 크기가 작은 +1 C 전하의 바깥쪽인 x<0에 있다.
3. 1/x^2=2/(2-x)^2를 풀면 x=-2-2√(2)이므로 ③이다. 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘-3 – 2√3, 0’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

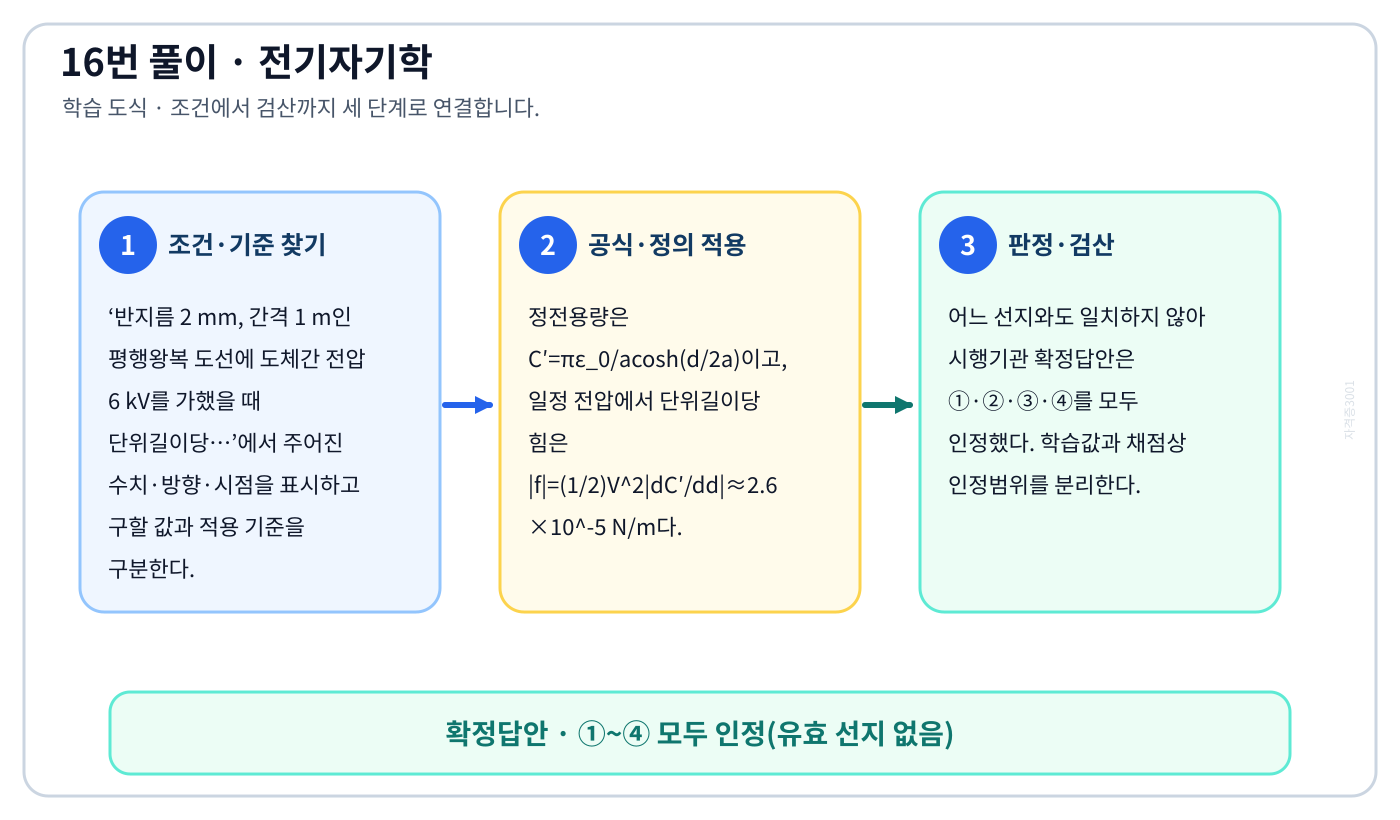

평행왕복 도선의 정전력 계산값과 2016년 확정답안의 전항정답 처리를 분리해 설명할 수 있다.

풀이 순서

1. ‘반지름 2 mm, 간격 1 m인 평행왕복 도선에 도체간 전압 6 kV를 가했을 때 단위길이당…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 정전용량은 C′=πε₀/acosh(d/2a)이고, 일정 전압에서 단위길이당 힘은 |f|=(1/2)V²|dC′/dd|≈2.6×10⁻⁵ N/m다.
3. 어느 선지와도 일치하지 않아 시행기관 확정답안은 ①·②·③·④를 모두 인정했다. 학습값과 채점상 인정범위를 분리한다.

자주 하는 실수: 수치부터 대입하면 ‘8.06×10⁻⁶’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 오류 문항은 원문 조건의 계산값, 최초 답, 최종 확정답안을 따로 기록하고 실제 학습값과 채점상 인정범위를 구분한다.

이 문제로 익힐 것

유전율 ε₁, ε₂인 유전체 경계면에 전계가 수직으로 작용할 때 단위면적당 수직력은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘(1/2)(1/ε₂-1/ε₁)D^2’를 도출할 수 있다.

풀이 순서

1. ‘유전율 ε₁, ε₂인 유전체 경계면에 전계가 수직으로 작용할 때 단위면적당 수직력은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 경계면에 수직인 전속밀도 D는 연속이고 전기 에너지밀도는 D^2/(2ε)이다.
3. 두 매질의 에너지밀도 차가 단위면적당 힘이므로 f=(1/2)(1/ε_2-1/ε_1)D^2, ④다. 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘2(1/ε₂-1/ε₁)E^2’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

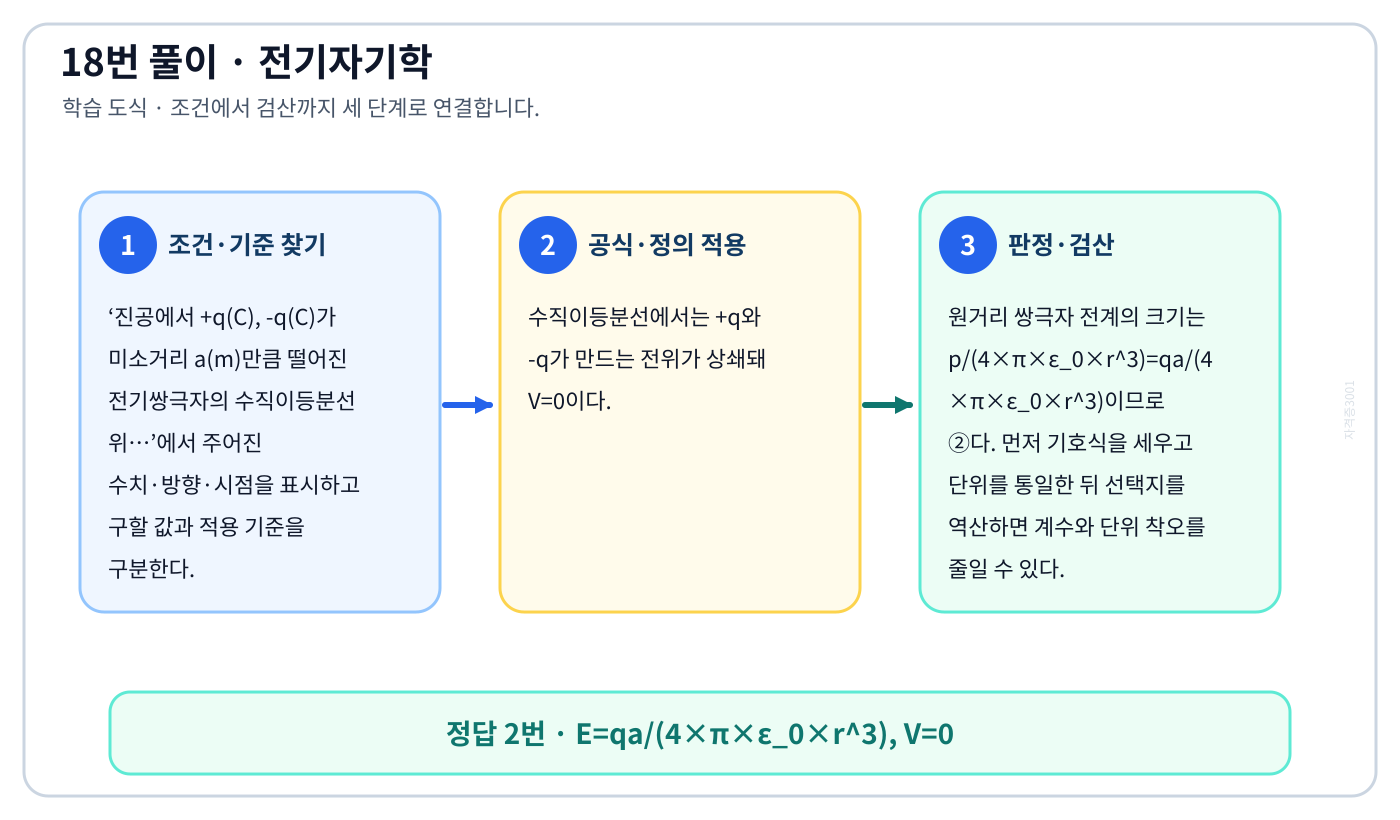

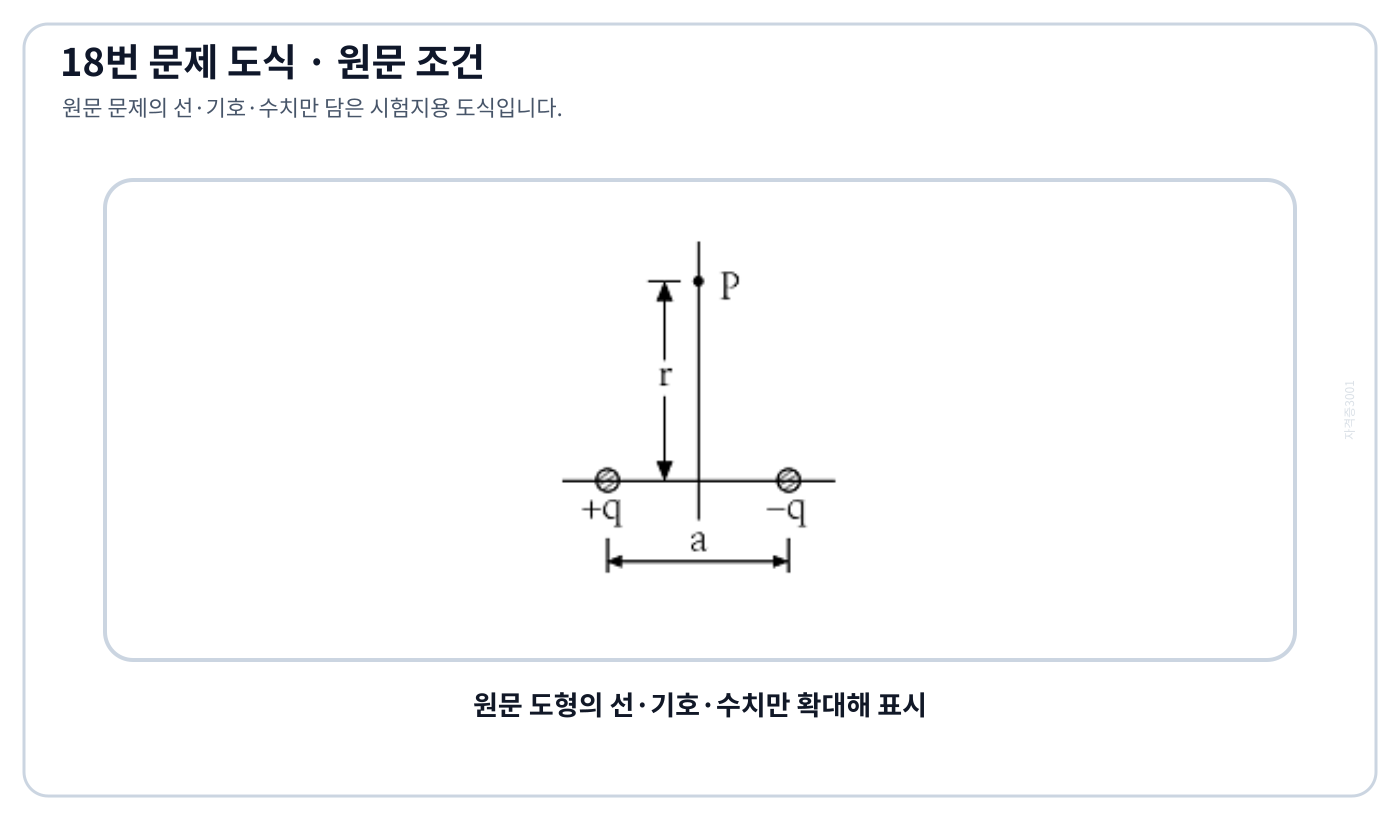

진공에서 +q(C), -q(C)가 미소거리 a(m)만큼 떨어진 전기쌍극자의 수직이등분선 위…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘E=qa/(4×π×ε₀×r^3), V=0’를 도출할 수 있다.

풀이 순서

1. ‘진공에서 +q(C), -q(C)가 미소거리 a(m)만큼 떨어진 전기쌍극자의 수직이등분선 위…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 수직이등분선에서는 +q와 -q가 만드는 전위가 상쇄돼 V=0이다.
3. 원거리 쌍극자 전계의 크기는 p/(4×π×ε₀×r^3)=qa/(4×π×ε₀×r^3)이므로 ②다. 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘E=qa/(4×π×ε₀×r^2), V=0’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

반지름 a[m]인 원형코일에 전류 I[A]가 흘렀을 때 코일 중심에서의 자계의 세기 [At/m]는의 기준식을 세우고 단위·계수·부호를 검산하여 ‘I/(2a)’를 도출할 수 있다.

풀이 순서

1. ‘반지름 a[m]인 원형코일에 전류 I[A]가 흘렀을 때 코일 중심에서의 자계의 세기 [At/m]는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 반지름이 a인 원형 코일 중심에서의 자계 세기를 구하는 문제입니다.
3. 원형 전류 도선 중심의 자계 공식 H = (I)/(2a)를 적용합니다. 기본식: H = (I)/(2a) 대입: (주어진 변수 I, a 대입) 결과: H = (I)/(2a).

자주 하는 실수: 수치부터 대입하면 ‘I/(4π a)’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

손실 유전체에서 전자파에 대한 전파정수 r로서 옳은 것은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘jω√(με) √(1 – j σ/(ωε))’를 도출할 수 있다.

풀이 순서

1. ‘손실 유전체에서 전자파에 대한 전파정수 r로서 옳은 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 손실 유전체 내에서 전자파의 전파정수 γ는 전도도 σ가 존재하는 경우 복소수 형태로 나타납니다.
3. 전파정수의 일반식은 다음과 같다. γ = jω√(με)√(1 – j(σ)/(ωε)). 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘jω√(με) √(j σ/(ωε))’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

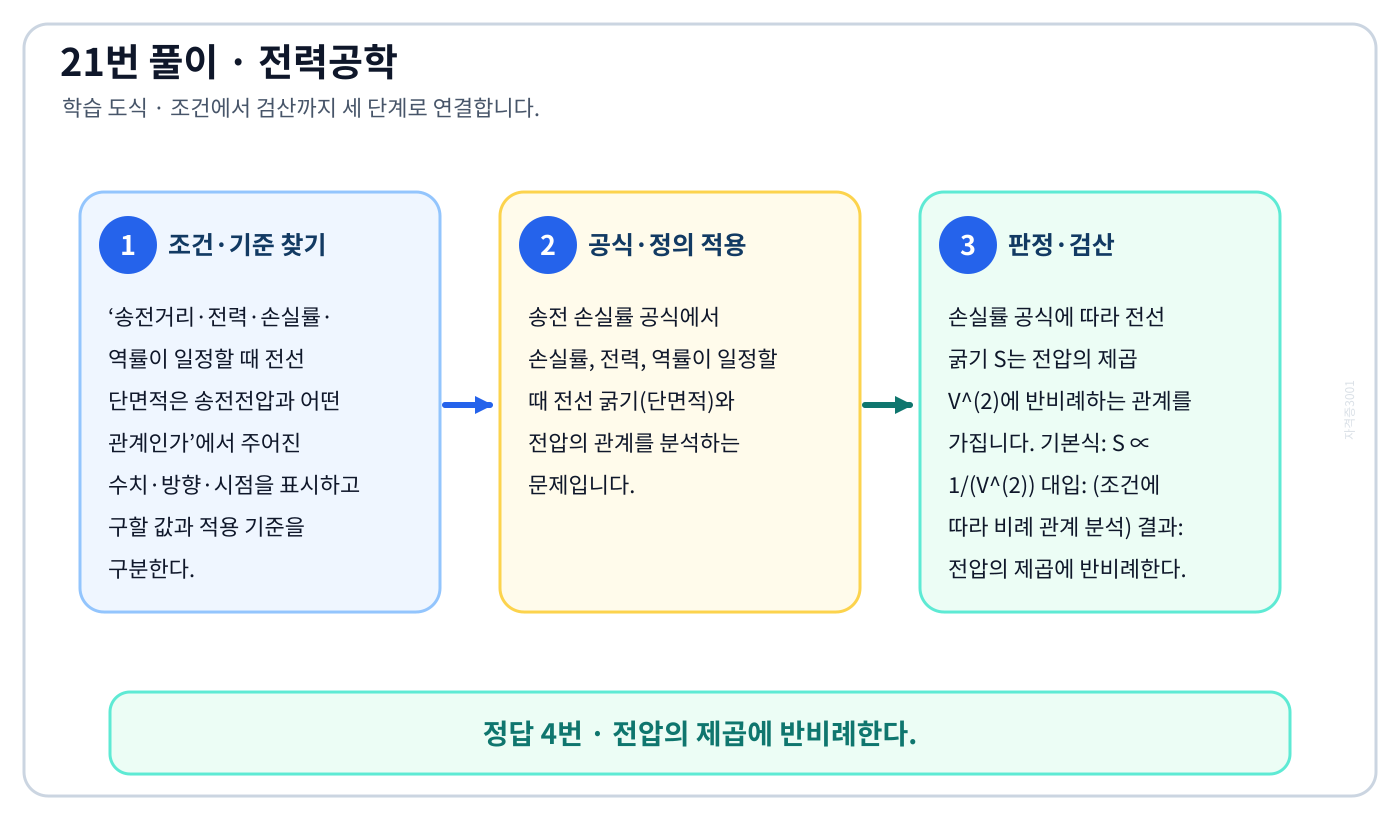

송전거리·전력·손실률·역률이 일정할 때 전선 단면적은 송전전압과 어떤 관계인가의 기준식을 세우고 단위·계수·부호를 검산하여 ‘전압의 제곱에 반비례한다.’를 도출할 수 있다.

풀이 순서

1. ‘송전거리·전력·손실률·역률이 일정할 때 전선 단면적은 송전전압과 어떤 관계인가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 송전 손실률 공식에서 손실률, 전력, 역률이 일정할 때 전선 굵기(단면적)와 전압의 관계를 분석하는 문제입니다.
3. 손실률 공식에 따라 전선 굵기 S는 전압의 제곱 V^(2)에 반비례하는 관계를 가집니다. 기본식: S ∝ 1/(V^(2)) 대입: (조건에 따라 비례 관계 분석) 결과: 전압의 제곱에 반비례한다.

자주 하는 실수: 수치부터 대입하면 ‘전류에 비례한다.’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

보호계전기의 보호방식 중 표시선 계전방식이 아닌 것은의 정의와 반대개념을 비교하여 ‘위상 비교 방식’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘보호계전기의 보호방식 중 표시선 계전방식이 아닌 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 표시선 계전방식에는 방향 비교 방식, 전압 방향 방식, 전류 순환 방식이 포함된다.
3. 위상 비교 방식은 모선 보호 계전방식의 한 종류입니다. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘방향 비교 방식’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

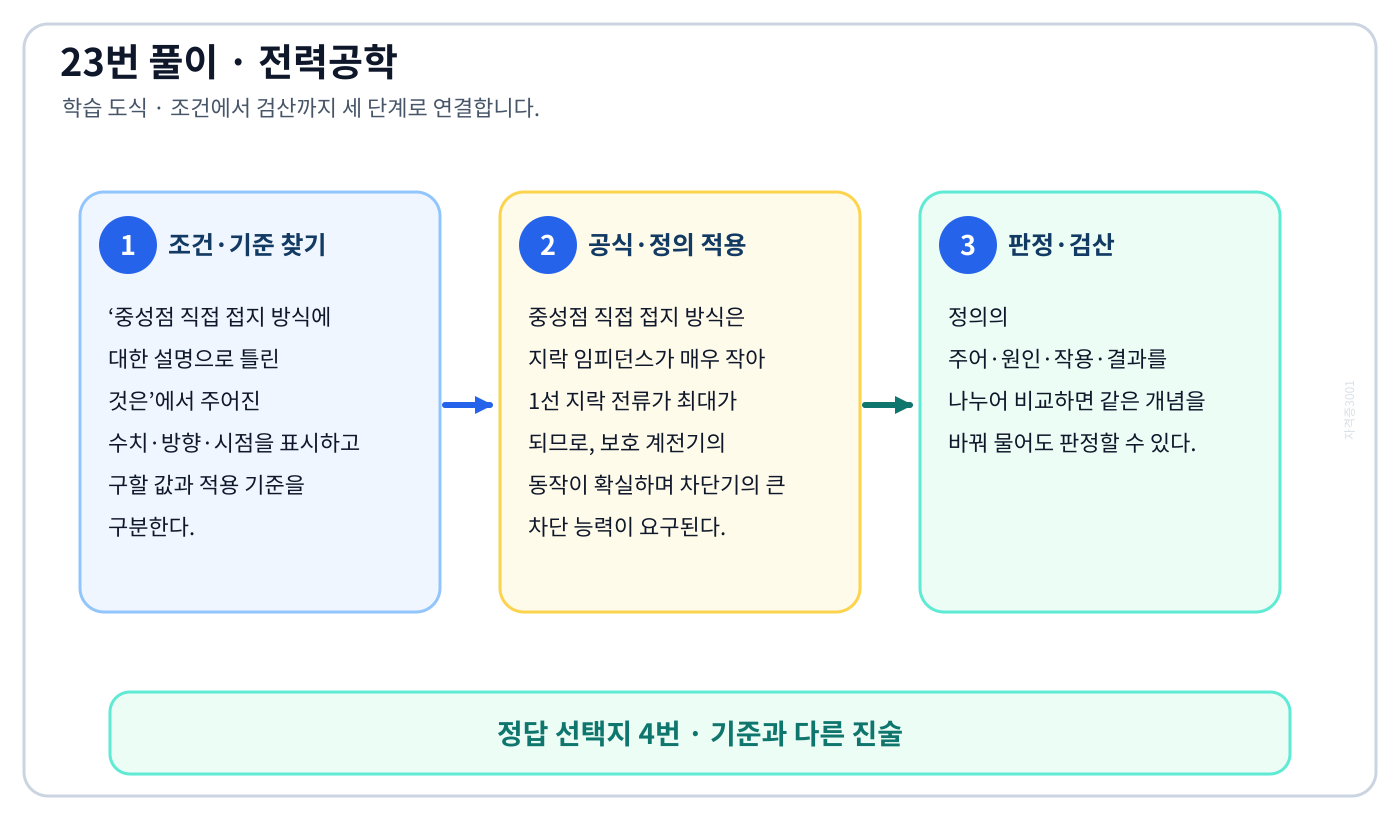

중성점 직접 접지 방식에 대한 설명으로 틀린 것은의 정의와 반대개념을 비교하여 ‘1선 지락전류가 적어 차단기의 차단능력이 감소된다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘중성점 직접 접지 방식에 대한 설명으로 틀린 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 중성점 직접 접지 방식은 지락 임피던스가 매우 작아 1선 지락 전류가 최대가 되므로, 보호 계전기의 동작이 확실하며 차단기의 큰 차단 능력이 요구된다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘계통의 과도 안정도가 나쁘다.’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

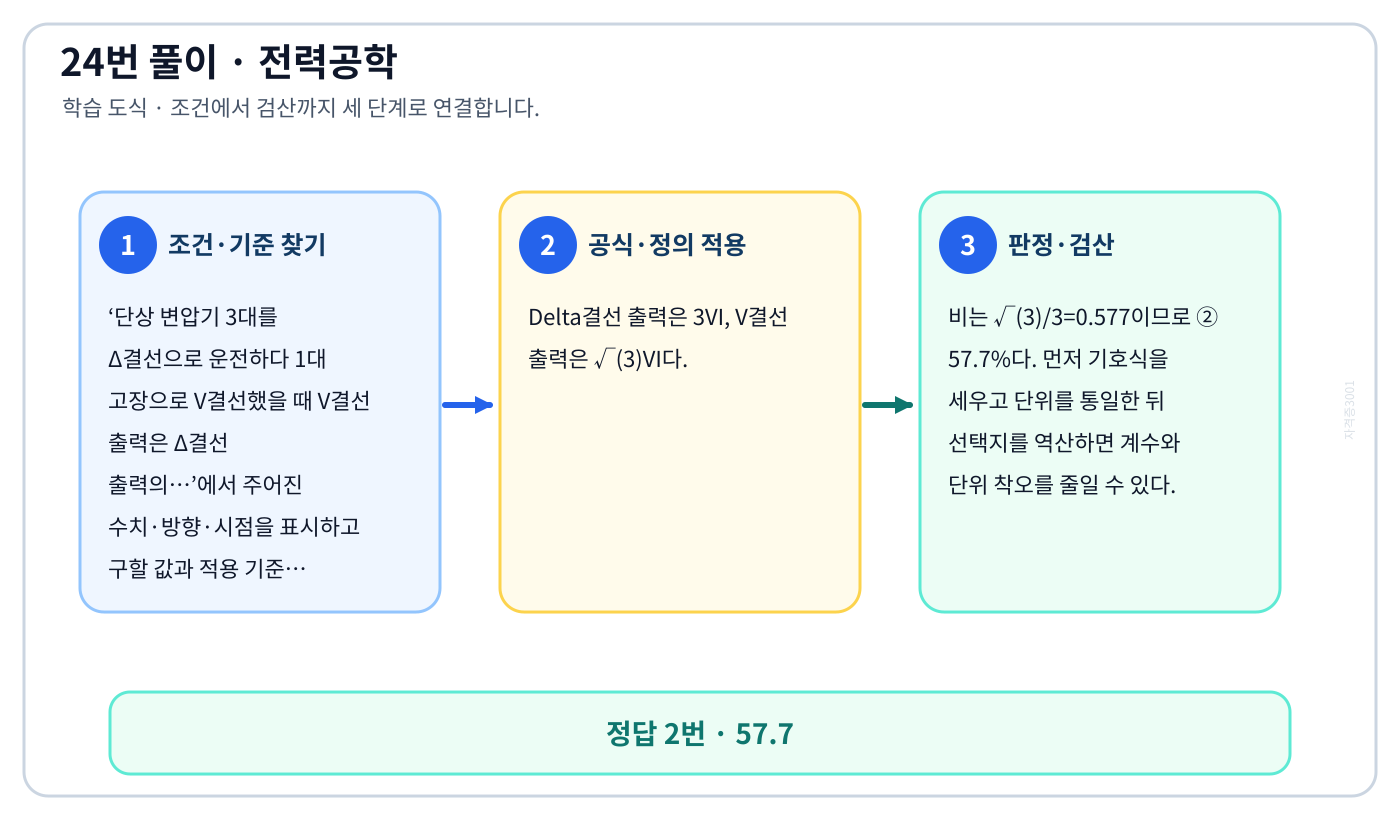

이 문제로 익힐 것

단상 변압기 3대를 Δ결선으로 운전하다 1대 고장으로 V결선했을 때 V결선 출력은 Δ결선 출력의…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘57.7’를 도출할 수 있다.

풀이 순서

1. ‘단상 변압기 3대를 Δ결선으로 운전하다 1대 고장으로 V결선했을 때 V결선 출력은 Δ결선 출력의…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. Delta결선 출력은 3VI, V결선 출력은 √(3)VI다.
3. 비는 √(3)/3=0.577이므로 ② 57.7%다. 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘52.2’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

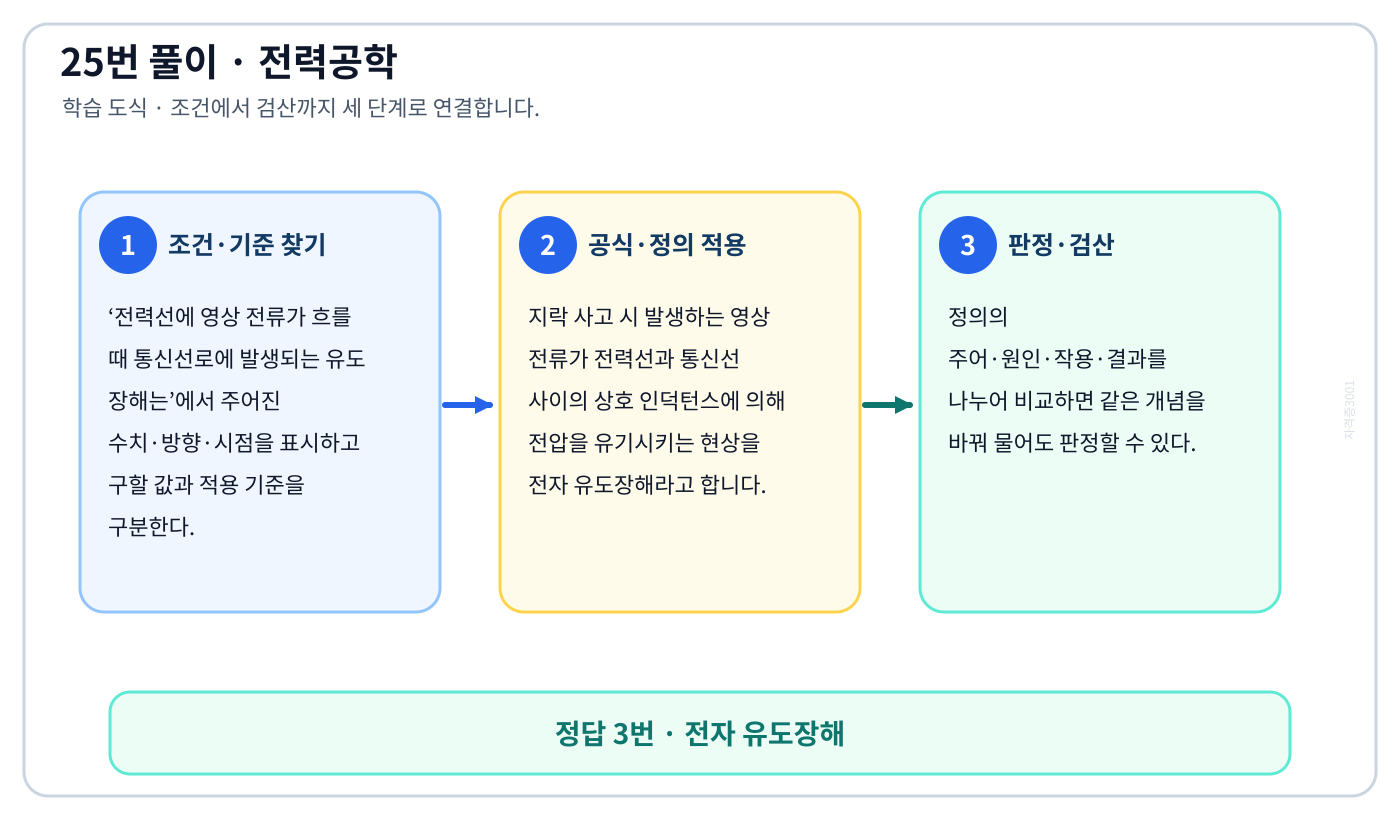

이 문제로 익힐 것

전력선에 영상 전류가 흐를 때 통신선로에 발생되는 유도 장해는의 정의와 반대개념을 비교하여 ‘전자 유도장해’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘전력선에 영상 전류가 흐를 때 통신선로에 발생되는 유도 장해는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 지락 사고 시 발생하는 영상 전류가 전력선과 통신선 사이의 상호 인덕턴스에 의해 전압을 유기시키는 현상을 전자 유도장해라고 합니다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘고조파 유도장해’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

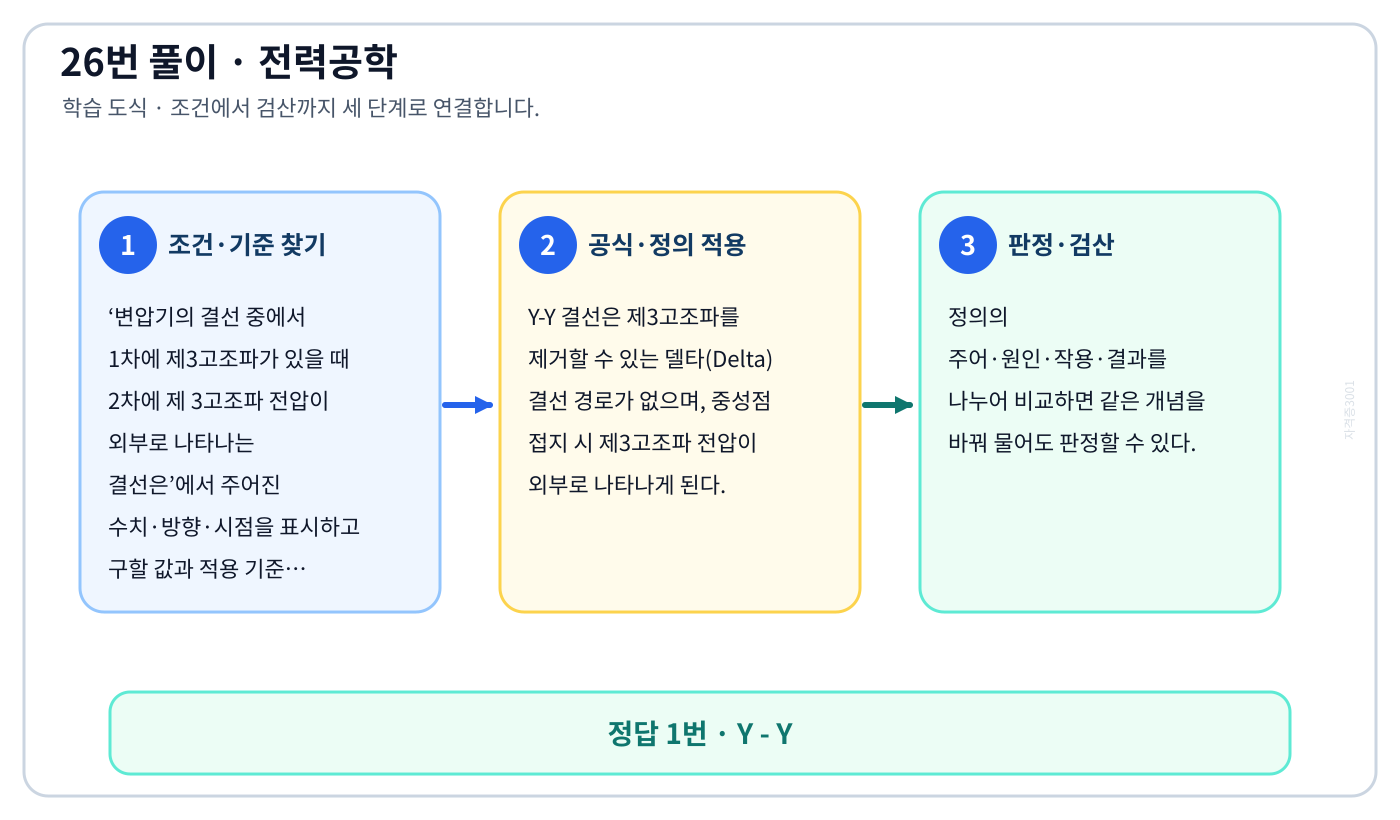

변압기의 결선 중에서 1차에 제3고조파가 있을 때 2차에 제 3고조파 전압이 외부로 나타나는 결선은의 정의와 반대개념을 비교하여 ‘Y – Y’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘변압기의 결선 중에서 1차에 제3고조파가 있을 때 2차에 제 3고조파 전압이 외부로 나타나는 결선은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. Y-Y 결선은 제3고조파를 제거할 수 있는 델타(Delta) 결선 경로가 없으며, 중성점 접지 시 제3고조파 전압이 외부로 나타나게 된다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘Y – △’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

3상 3선식의 전선 소요량에 대한 3상 4선식의 전선 소요량의 비는 얼마인가의 기준식을 세우고 단위·계수·부호를 검산하여 ‘4/9’를 도출할 수 있다.

풀이 순서

1. ‘3상 3선식의 전선 소요량에 대한 3상 4선식의 전선 소요량의 비는 얼마인가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 같은 전력·거리·손실과 같은 외선-중성선 전압 조건에서 전선량을 손실식으로 비교하면 3상 4선식/3상 3선식=4/9가 된다.
3. 따라서 ①이다. 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘2/3’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

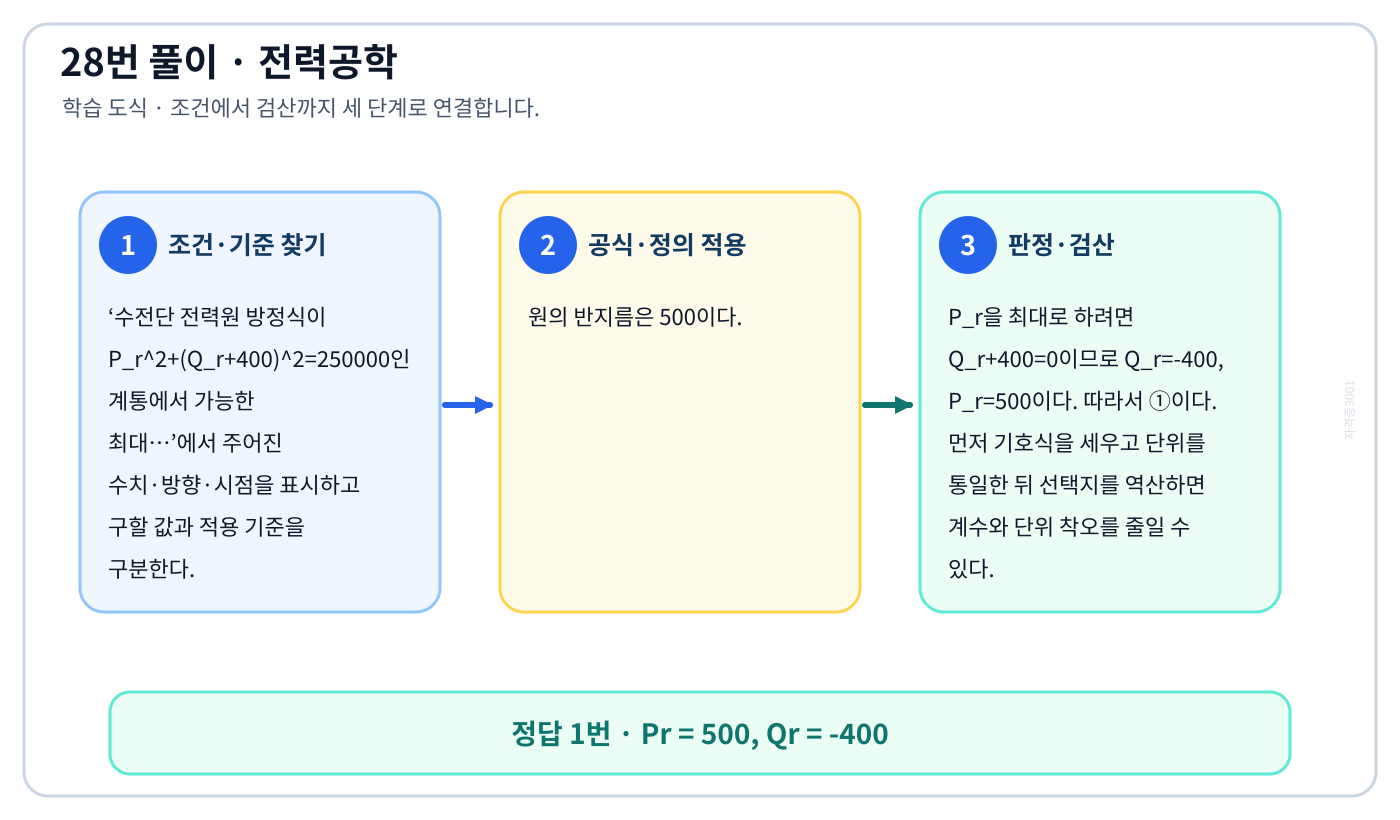

수전단 전력원 방정식이 P_r^2+(Q_r+400)^2=250000인 계통에서 가능한 최대…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘Pr = 500, Qr = -400’를 도출할 수 있다.

풀이 순서

1. ‘수전단 전력원 방정식이 P_r^2+(Q_r+400)^2=250000인 계통에서 가능한 최대…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 원의 반지름은 500이다.
3. P_r을 최대로 하려면 Q_r+400=0이므로 Q_r=-400, P_r=500이다. 따라서 ①이다. 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘Pr = 400, Qr = 500’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

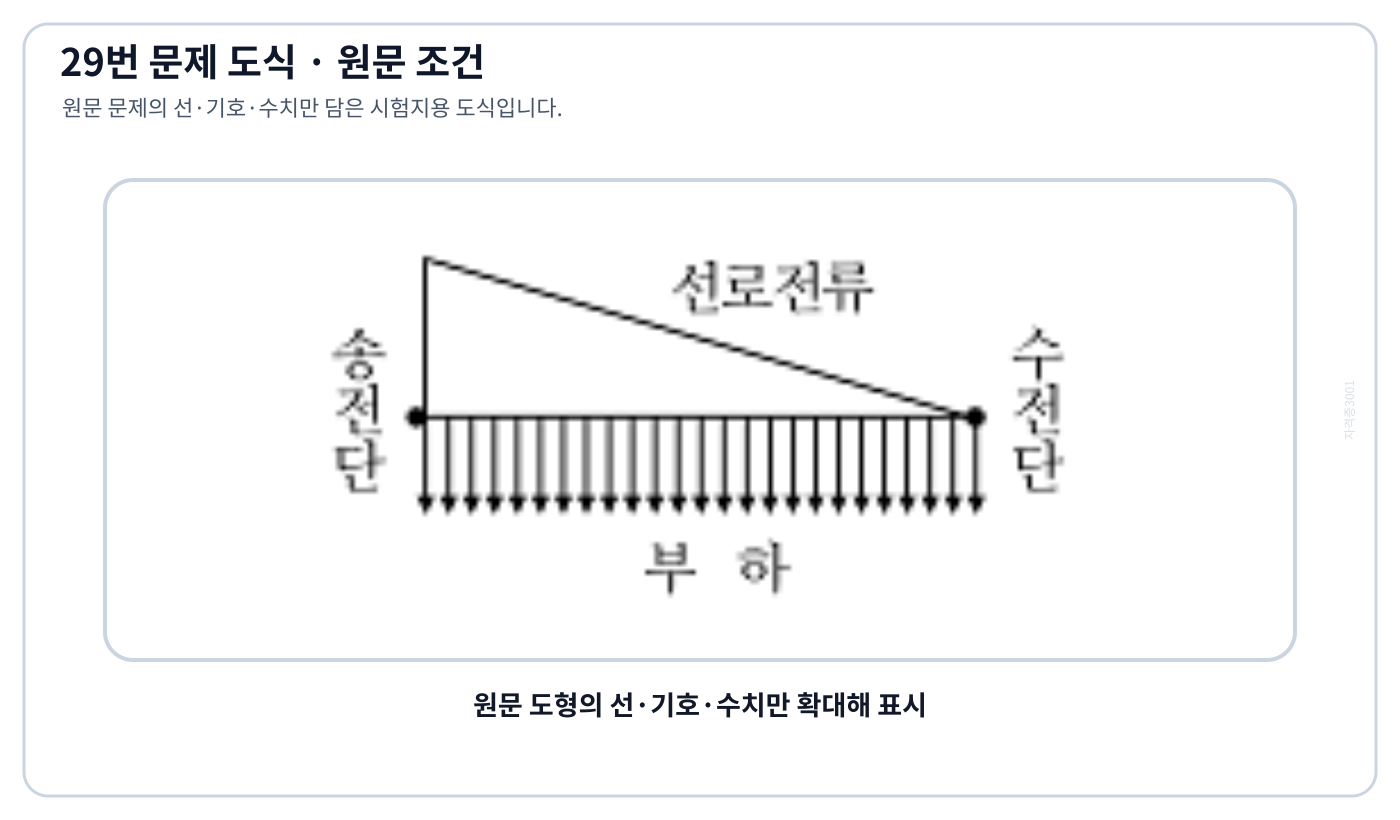

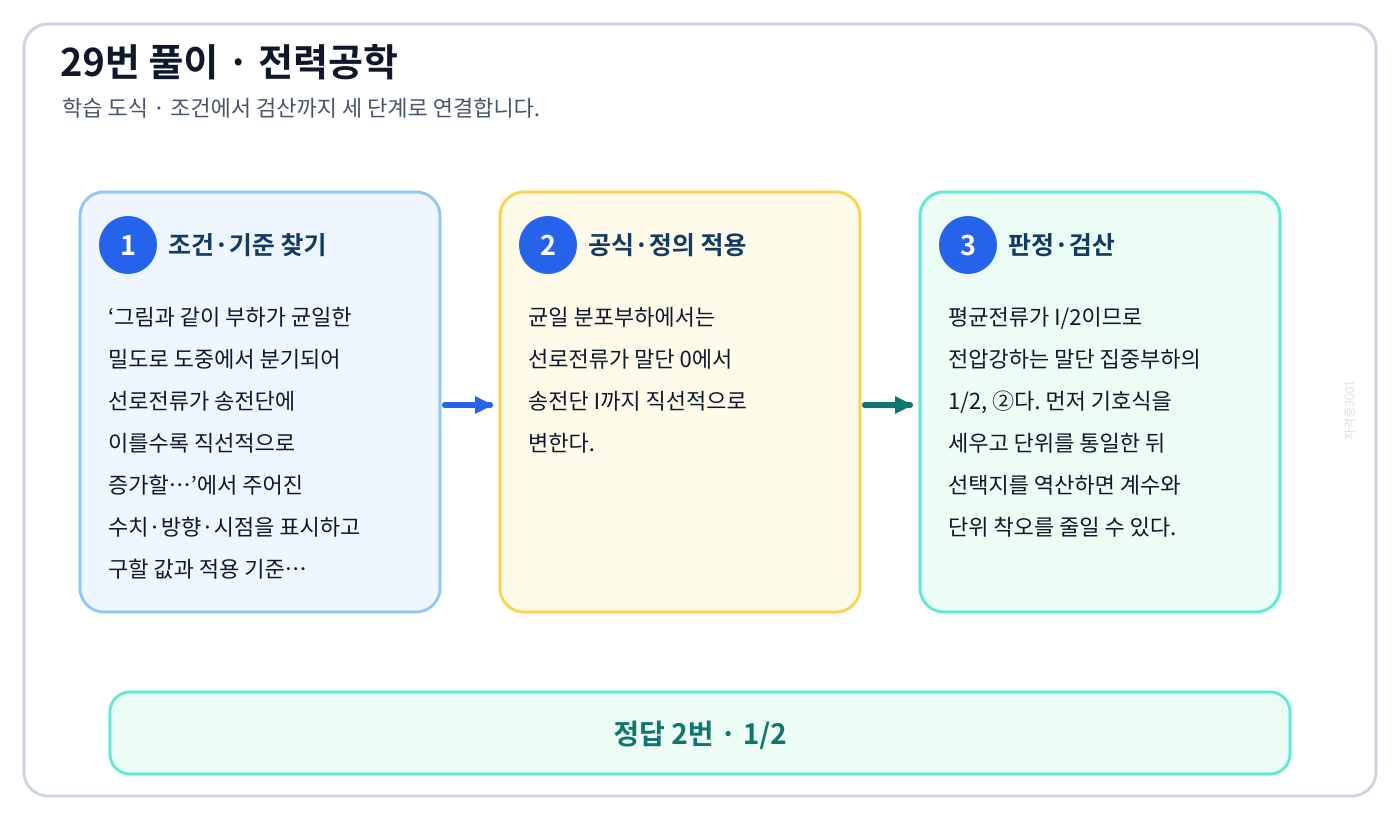

그림과 같이 부하가 균일한 밀도로 도중에서 분기되어 선로전류가 송전단에 이를수록 직선적으로 증가할…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘1/2’를 도출할 수 있다.

풀이 순서

1. ‘그림과 같이 부하가 균일한 밀도로 도중에서 분기되어 선로전류가 송전단에 이를수록 직선적으로 증가할…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 균일 분포부하에서는 선로전류가 말단 0에서 송전단 I까지 직선적으로 변한다.
3. 평균전류가 I/2이므로 전압강하는 말단 집중부하의 1/2, ②다. 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘1/3’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

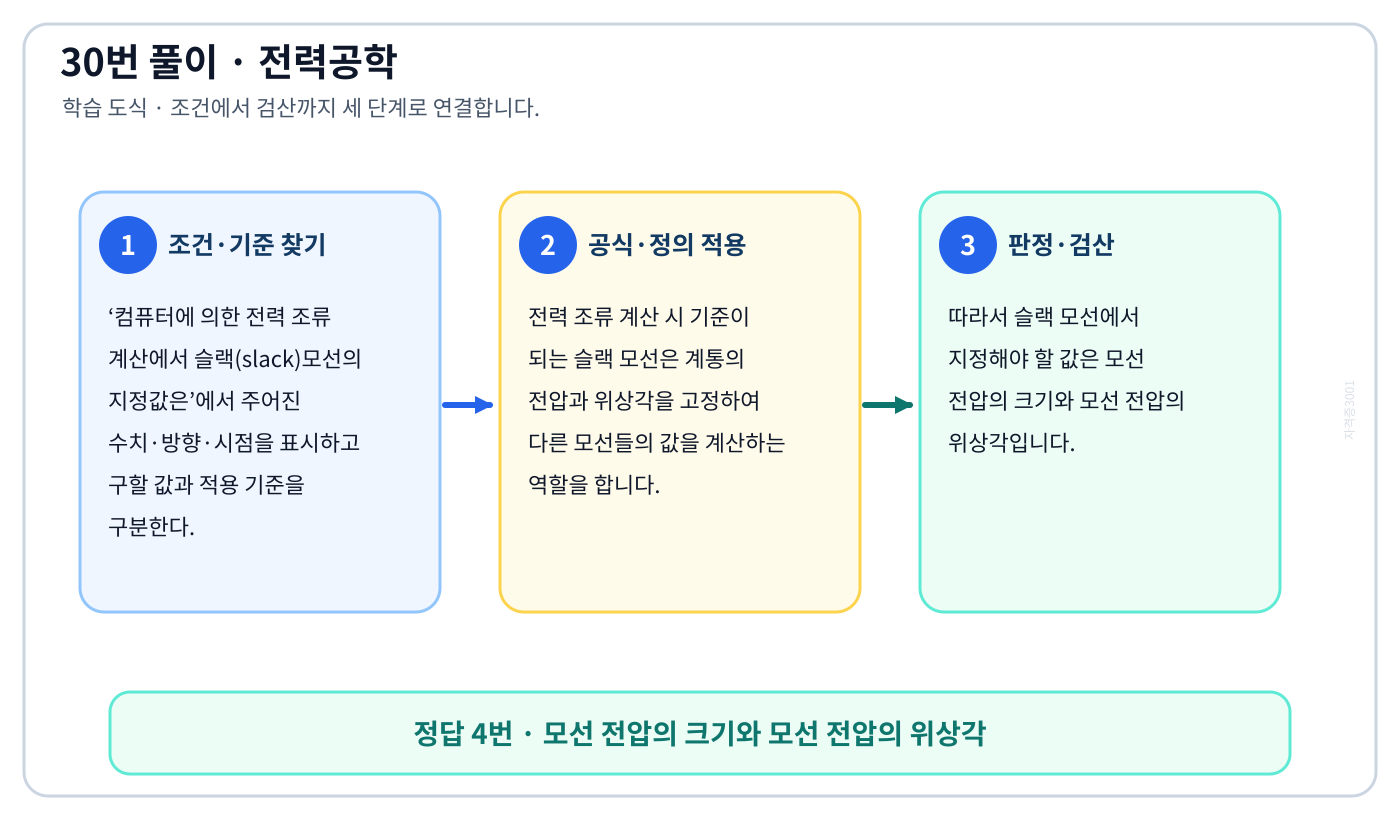

컴퓨터에 의한 전력 조류 계산에서 슬랙(slack)모선의 지정값은의 정의와 반대개념을 비교하여 ‘모선 전압의 크기와 모선 전압의 위상각’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘컴퓨터에 의한 전력 조류 계산에서 슬랙(slack)모선의 지정값은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 전력 조류 계산 시 기준이 되는 슬랙 모선은 계통의 전압과 위상각을 고정하여 다른 모선들의 값을 계산하는 역할을 합니다.
3. 따라서 슬랙 모선에서 지정해야 할 값은 모선 전압의 크기와 모선 전압의 위상각입니다.

자주 하는 실수: 익숙한 용어 ‘유효전력과 무효전력’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

동일 모선에 2개 이상의 급전선(Feeder)을 가진 비접지 배전계통에서 지락사고에 대한 보호계전기는의 정의와 반대개념을 비교하여 ‘SGR’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘동일 모선에 2개 이상의 급전선(Feeder)을 가진 비접지 배전계통에서 지락사고에 대한 보호계전기는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 비접지 배전계통에서 2회선 이상의 급전선이 있을 때, 특정 회선에서 발생한 지락 사고를 검출하여 해당 회선만을 선택적으로 차단하는 계전기는 선택지락계전기(SGR)입니다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘OCR’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

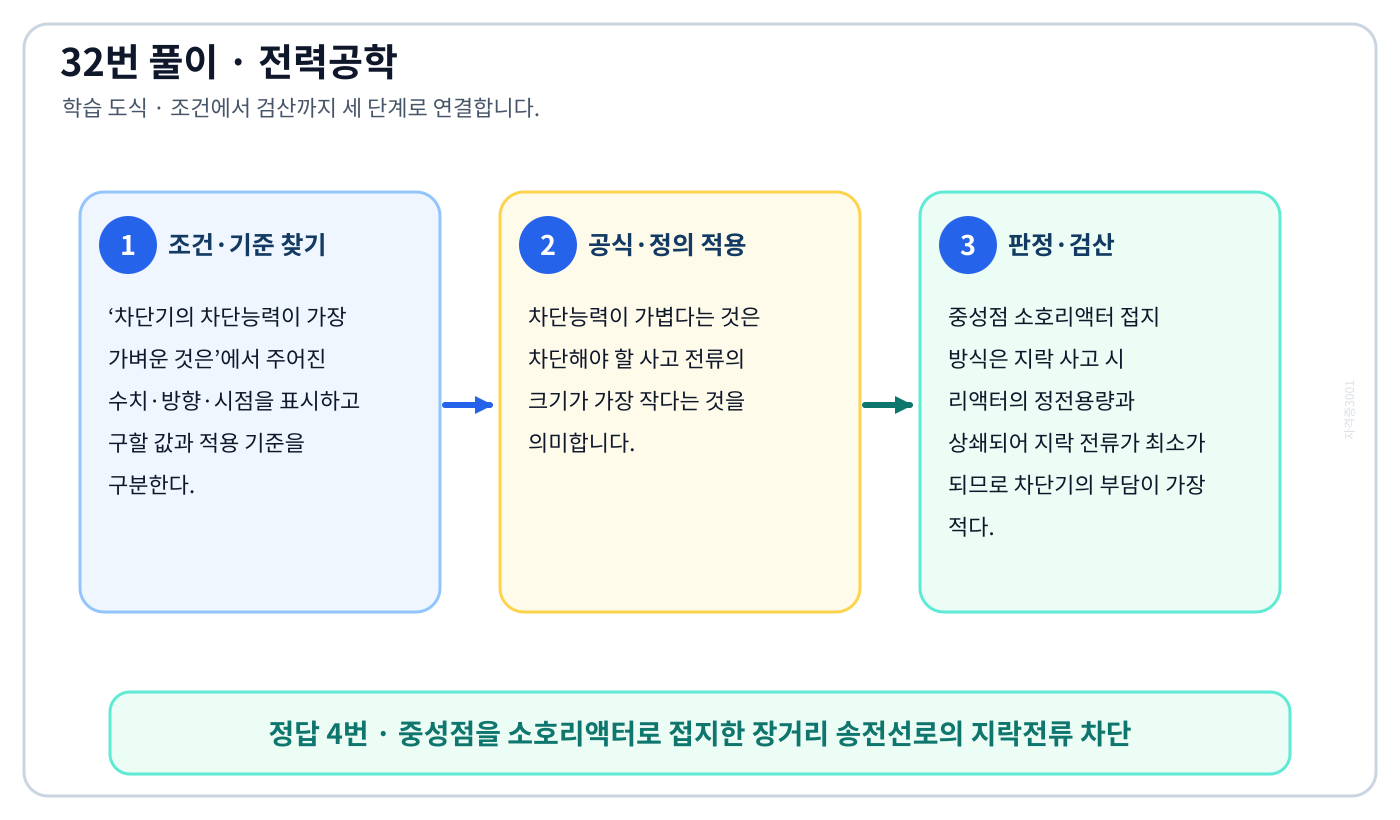

차단기의 차단능력이 가장 가벼운 것은의 정의와 반대개념을 비교하여 ‘중성점을 소호리액터로 접지한 장거리 송전선로의 지락전류 차단’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘차단기의 차단능력이 가장 가벼운 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 차단능력이 가볍다는 것은 차단해야 할 사고 전류의 크기가 가장 작다는 것을 의미합니다.
3. 중성점 소호리액터 접지 방식은 지락 사고 시 리액터의 정전용량과 상쇄되어 지락 전류가 최소가 되므로 차단기의 부담이 가장 적다.

자주 하는 실수: 익숙한 용어 ‘중성점 직접접지 계통의 지락 전류 차단’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

한류리액터의 사용 목적은의 정의와 반대개념을 비교하여 ‘단락전류의 제한’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘한류리액터의 사용 목적은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 한류 리액터는 계통에 직렬로 삽입하여 임피던스를 증가시킴으로써 사고 시 발생하는 단락전류의 크기를 제한하여 기기를 보호하는 것이 목적입니다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘누설전류의 제한’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

통신선과 평행인 주파수 60Hz의 3상 1회선 송전선이 있다. 1선 지락 때문에 영상전류가 100…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘271.4’를 도출할 수 있다.

풀이 순서

1. ‘통신선과 평행인 주파수 60Hz의 3상 1회선 송전선이 있다. 1선 지락 때문에 영상전류가 100…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 통신선 유도전압은 E=ω×M×l×(3I_0)다.
3. 2×π×60×0.06×10^-3×40×300=271.4 V이므로 ④다. 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘156.6’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

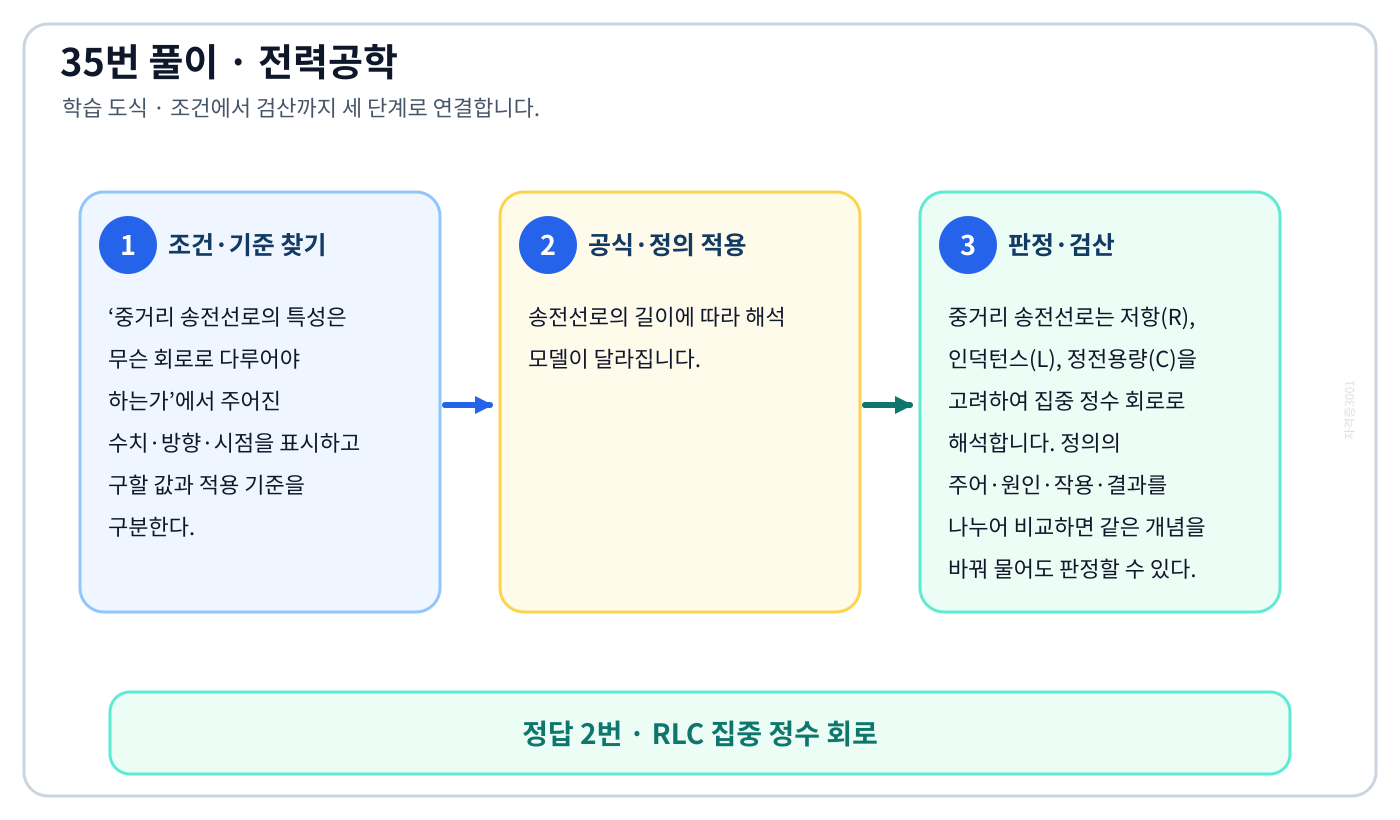

중거리 송전선로의 특성은 무슨 회로로 다루어야 하는가의 정의와 반대개념을 비교하여 ‘RLC 집중 정수 회로’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘중거리 송전선로의 특성은 무슨 회로로 다루어야 하는가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 송전선로의 길이에 따라 해석 모델이 달라집니다.
3. 중거리 송전선로는 저항(R), 인덕턴스(L), 정전용량(C)을 고려하여 집중 정수 회로로 해석합니다. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘RL 집중 정수 회로’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

전력용 콘덴서의 사용전압을 2배로 높이면서 용량 Q를 같게 유지하려면 정전용량은 처음의 몇 배가…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘1/4로 감소’를 도출할 수 있다.

풀이 순서

1. ‘전력용 콘덴서의 사용전압을 2배로 높이면서 용량 Q를 같게 유지하려면 정전용량은 처음의 몇 배가…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 전력용 콘덴서의 무효전력은 Q=2πfCV²이다.
3. Q와 f를 일정하게 두고 전압을 2V로 높이면 C′=Q/{2πf(2V)²}=C/4가 된다. 전압비를 제곱한 뒤 역수로 취하는 것이 핵심이다.

자주 하는 실수: 수치부터 대입하면 ‘4배로 증가’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

발전기의 단락비가 작은 경우의 현상으로 옳은 것은의 정의와 반대개념을 비교하여 ‘전압 변동률이 커진다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘발전기의 단락비가 작은 경우의 현상으로 옳은 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 단락비가 작다는 것은 동기 임피던스가 크다는 것을 의미하며, 이로 인해 전압 변동률이 커지고 안정도가 낮아지는 특성을 갖다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘단락전류가 커진다.’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

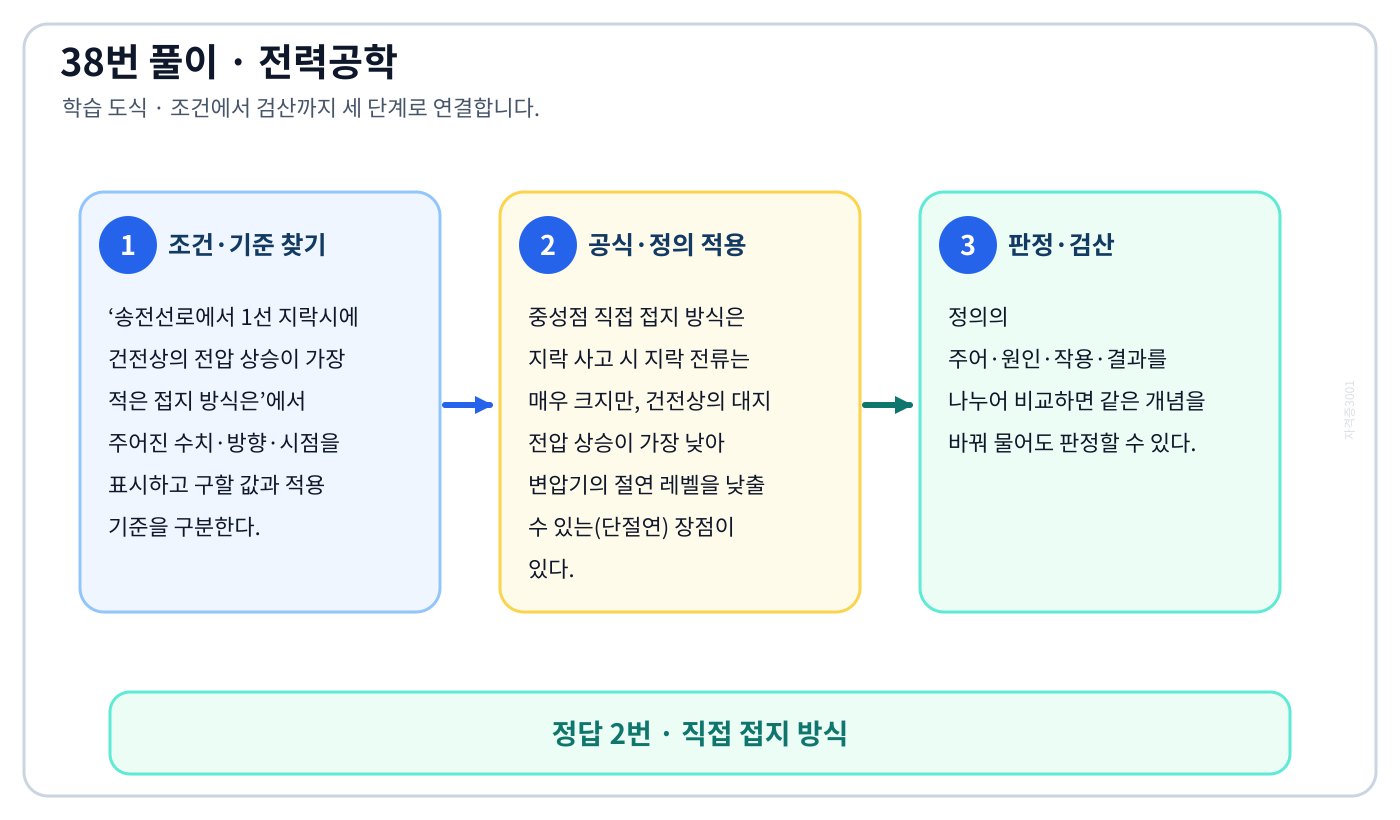

송전선로에서 1선 지락시에 건전상의 전압 상승이 가장 적은 접지 방식은의 정의와 반대개념을 비교하여 ‘직접 접지 방식’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘송전선로에서 1선 지락시에 건전상의 전압 상승이 가장 적은 접지 방식은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 중성점 직접 접지 방식은 지락 사고 시 지락 전류는 매우 크지만, 건전상의 대지 전압 상승이 가장 낮아 변압기의 절연 레벨을 낮출 수 있는(단절연) 장점이 있다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘비접지 방식’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

배전 선로의 손실을 경감하기 위한 대책으로 적절하지 않은 것은의 정의와 반대개념을 비교하여 ‘누전 차단기 설치’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘배전 선로의 손실을 경감하기 위한 대책으로 적절하지 않은 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 배전 선로의 전력 손실을 줄이기 위해서는 전압을 높여 전류를 줄이거나, 역률을 개선하고 전류 밀도를 균형 있게 유지해야 합니다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘배전 전압의 승압’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

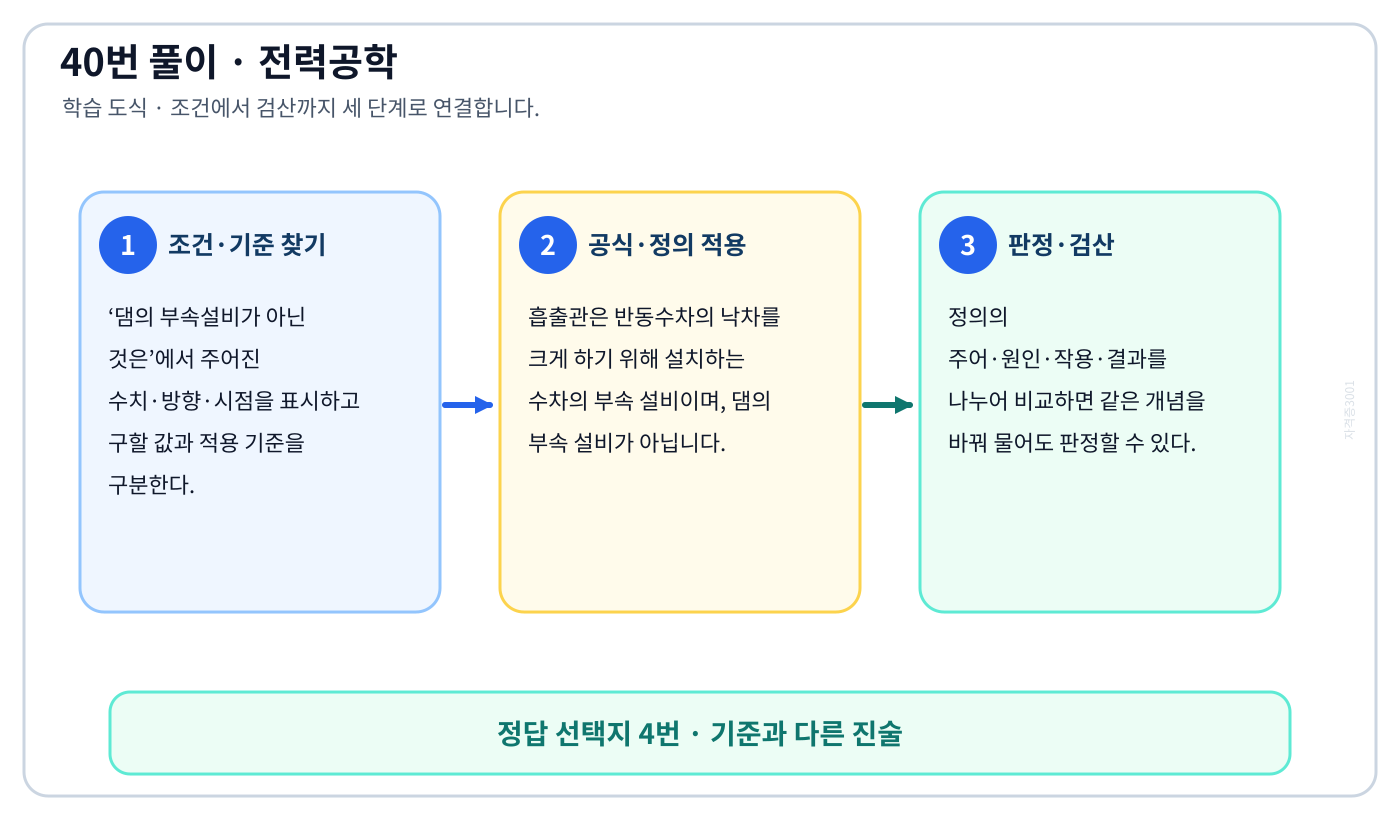

댐의 부속설비가 아닌 것은의 정의와 반대개념을 비교하여 ‘흡출관’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘댐의 부속설비가 아닌 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 흡출관은 반동수차의 낙차를 크게 하기 위해 설치하는 수차의 부속 설비이며, 댐의 부속 설비가 아닙니다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘수로’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

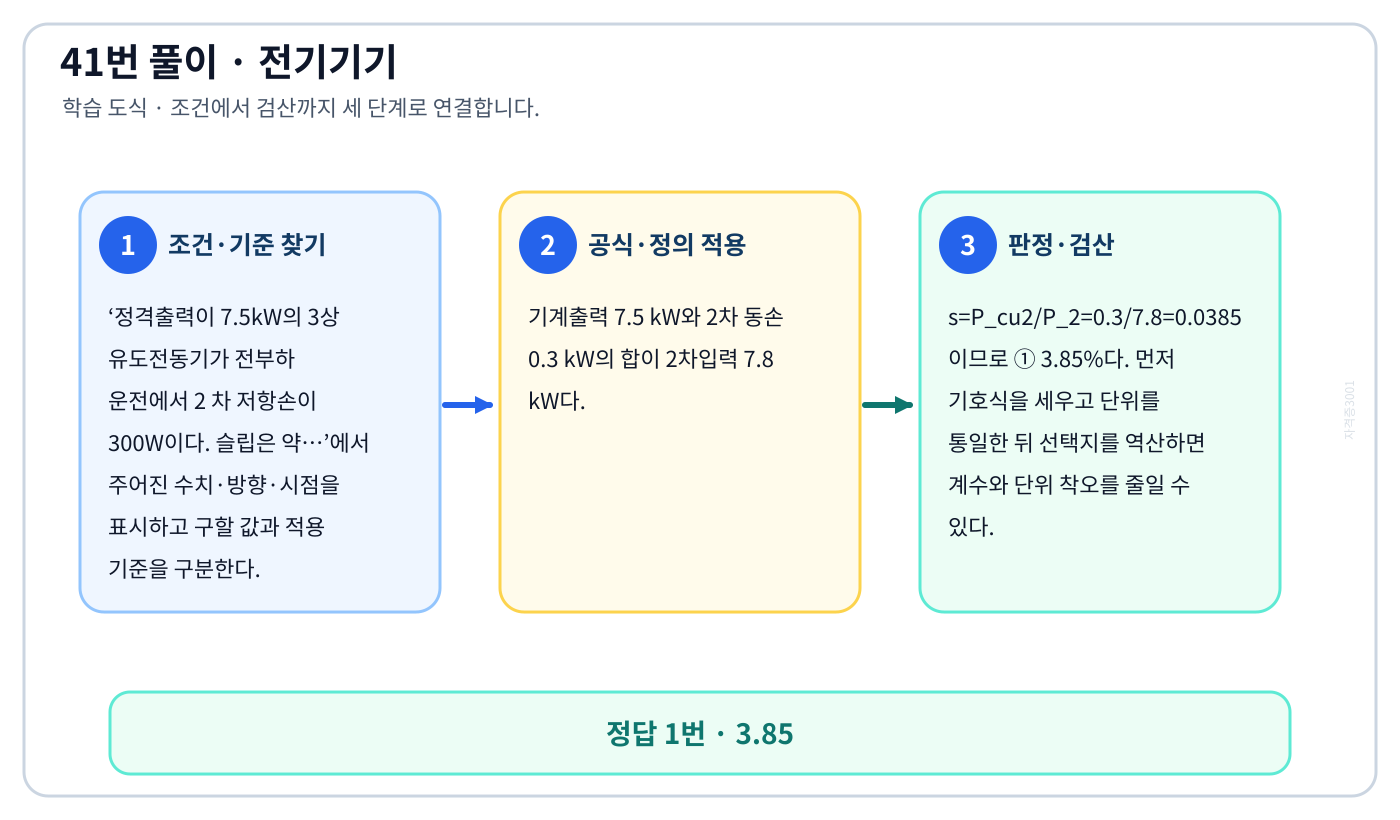

정격출력이 7.5kW의 3상 유도전동기가 전부하 운전에서 2 차 저항손이 300W이다. 슬립은 약…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘3.85’를 도출할 수 있다.

풀이 순서

1. ‘정격출력이 7.5kW의 3상 유도전동기가 전부하 운전에서 2 차 저항손이 300W이다. 슬립은 약…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 기계출력 7.5 kW와 2차 동손 0.3 kW의 합이 2차입력 7.8 kW다.
3. s=P_cu2/P_2=0.3/7.8=0.0385이므로 ① 3.85%다. 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘4.61’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

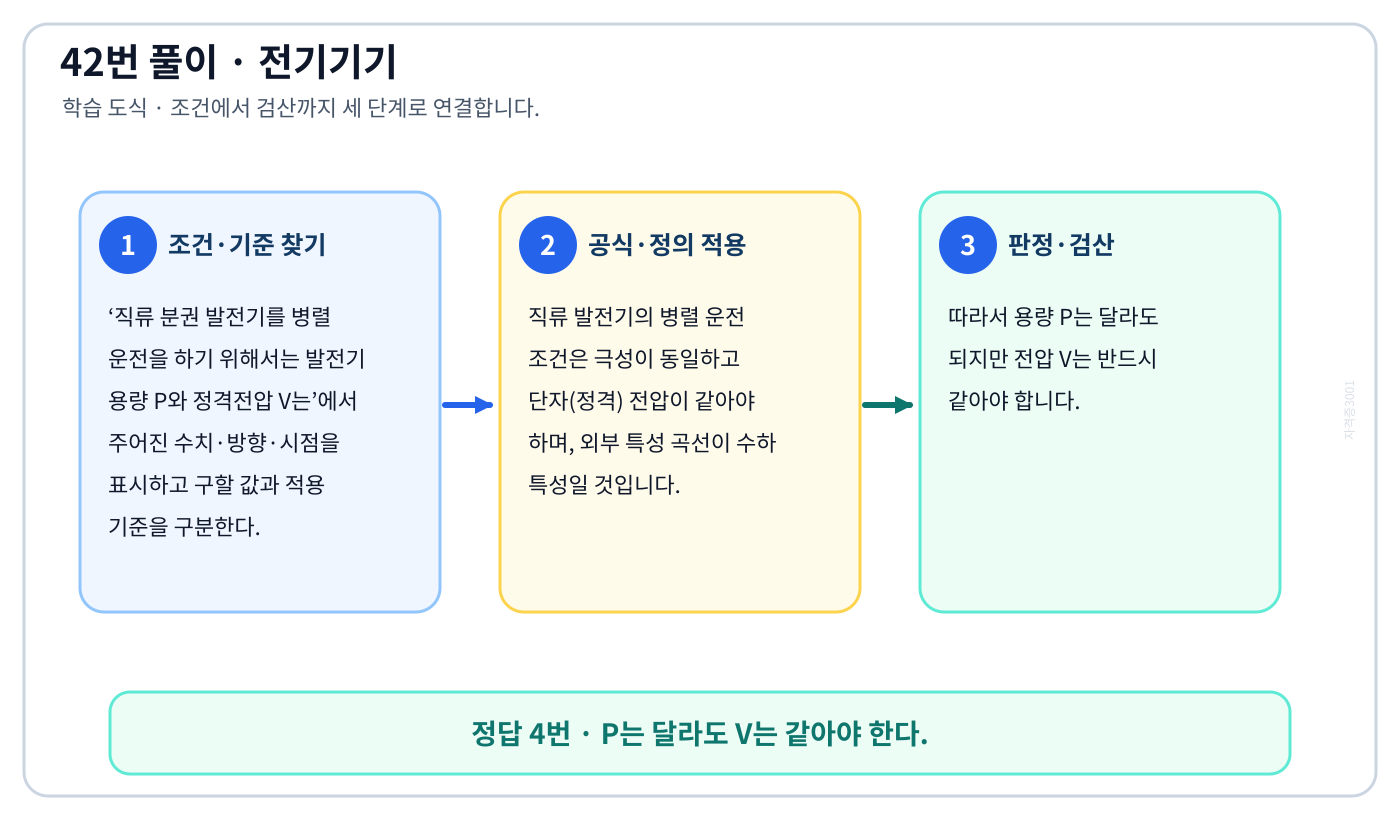

이 문제로 익힐 것

직류 분권 발전기를 병렬 운전을 하기 위해서는 발전기 용량 P와 정격전압 V는의 정의와 반대개념을 비교하여 ‘P는 달라도 V는 같아야 한다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘직류 분권 발전기를 병렬 운전을 하기 위해서는 발전기 용량 P와 정격전압 V는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 직류 발전기의 병렬 운전 조건은 극성이 동일하고 단자(정격) 전압이 같아야 하며, 외부 특성 곡선이 수하 특성일 것입니다.
3. 따라서 용량 P는 달라도 되지만 전압 V는 반드시 같아야 합니다.

자주 하는 실수: 익숙한 용어 ‘P와 V 모두 달라도 된다.’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

권선형 유도 전동기 기동 시 2차측에 저항을 넣는 이유는의 정의와 반대개념을 비교하여 ‘기동전류 감소와 기동 토크 증대’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘권선형 유도 전동기 기동 시 2차측에 저항을 넣는 이유는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 권선형 유도 전동기의 비례추이 원리에 따라 2차측 저항을 증가시키면 기동 전류는 감소하고 기동 토크는 증대되어 기동 특성이 개선된다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘회전수 감소’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

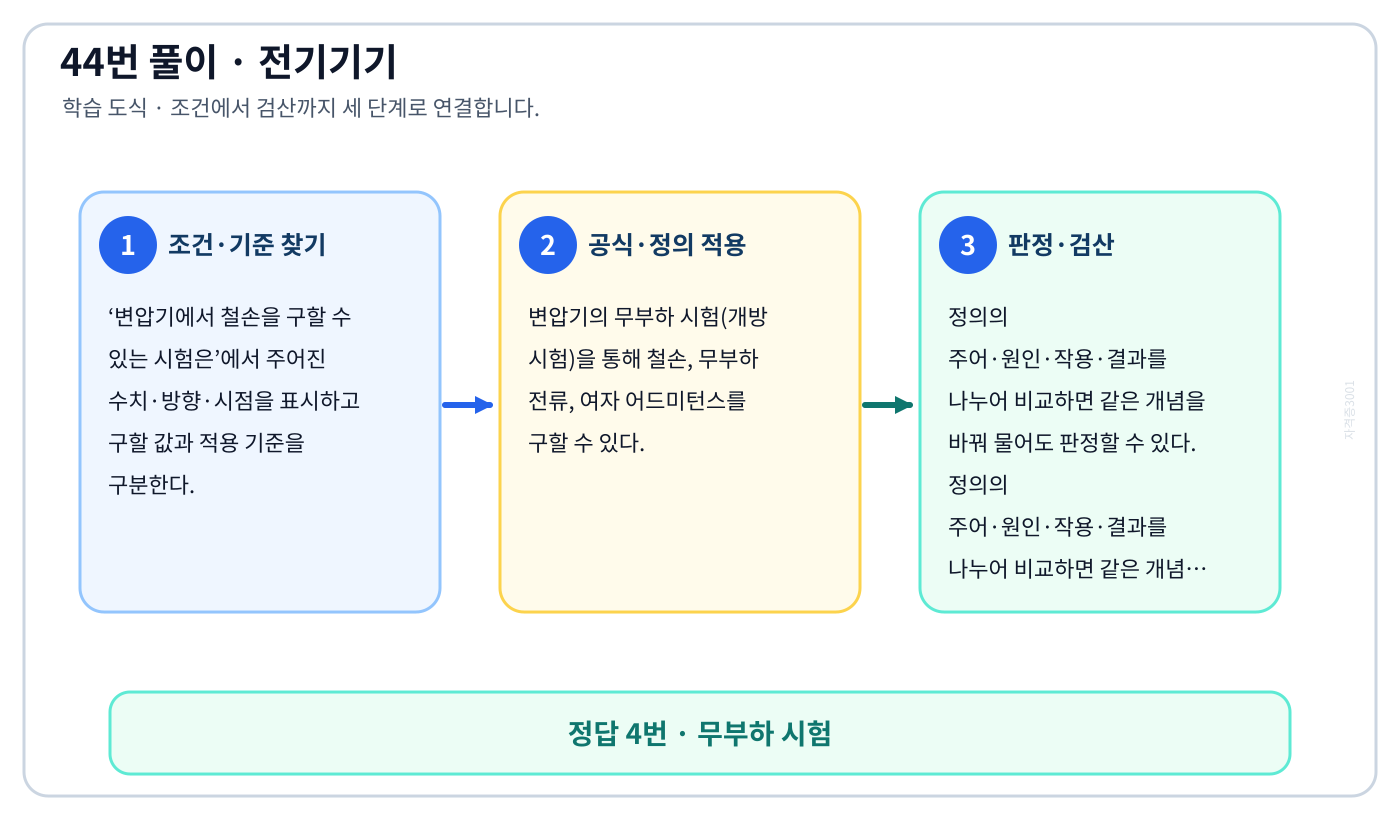

이 문제로 익힐 것

변압기에서 철손을 구할 수 있는 시험은의 정의와 반대개념을 비교하여 ‘무부하 시험’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘변압기에서 철손을 구할 수 있는 시험은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 변압기의 무부하 시험(개방 시험)을 통해 철손, 무부하 전류, 여자 어드미턴스를 구할 수 있다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘유도 시험’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

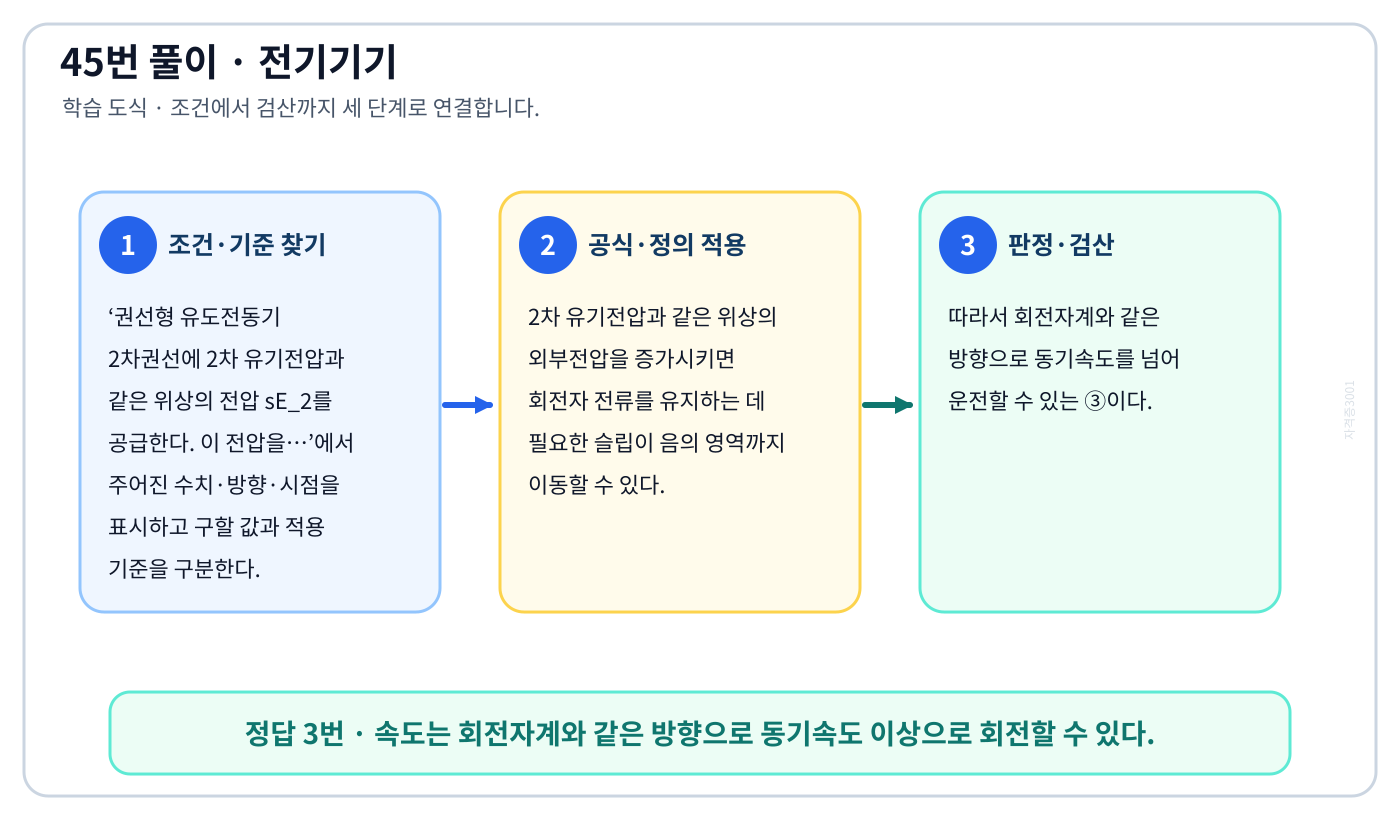

권선형 유도전동기 2차권선에 2차 유기전압과 같은 위상의 전압 sE_2를 공급한다. 이 전압을…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘속도는 회전자계와 같은 방향으로 동기속도 이상으로 회전할 수 있다.’를 도출할 수 있다.

풀이 순서

1. ‘권선형 유도전동기 2차권선에 2차 유기전압과 같은 위상의 전압 sE_2를 공급한다. 이 전압을…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 2차 유기전압과 같은 위상의 외부전압을 증가시키면 회전자 전류를 유지하는 데 필요한 슬립이 음의 영역까지 이동할 수 있다.
3. 따라서 회전자계와 같은 방향으로 동기속도를 넘어 운전할 수 있는 ③이다.

자주 하는 실수: 수치부터 대입하면 ‘속도는 회전자계와 같은 방향으로 동기속도까지만 상승 한다.’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

주파수 60 Hz 슬립 0.2인 경우 회전자 속도가 720rpm일 때 유도 전동기의 극수는의 기준식을 세우고 단위·계수·부호를 검산하여 ‘8’를 도출할 수 있다.

풀이 순서

1. ‘주파수 60 Hz 슬립 0.2인 경우 회전자 속도가 720rpm일 때 유도 전동기의 극수는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 동기속도 N_s=N/(1-s)=720/0.8=900 rpm이다.
3. P=120f/N_s=120×60/900=8극이므로 ③이다. 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘4’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

단락비가 큰 동기기에 대한 설명으로 옳은 것은의 정의와 반대개념을 비교하여 ‘안정도가 높다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘단락비가 큰 동기기에 대한 설명으로 옳은 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 단락비가 크다는 것은 공극이 넓어 전기자 반작용이 작아지고, 결과적으로 전압 변동률이 작아지며 안정도가 높아짐을 의미합니다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘기계가 소형이다.’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

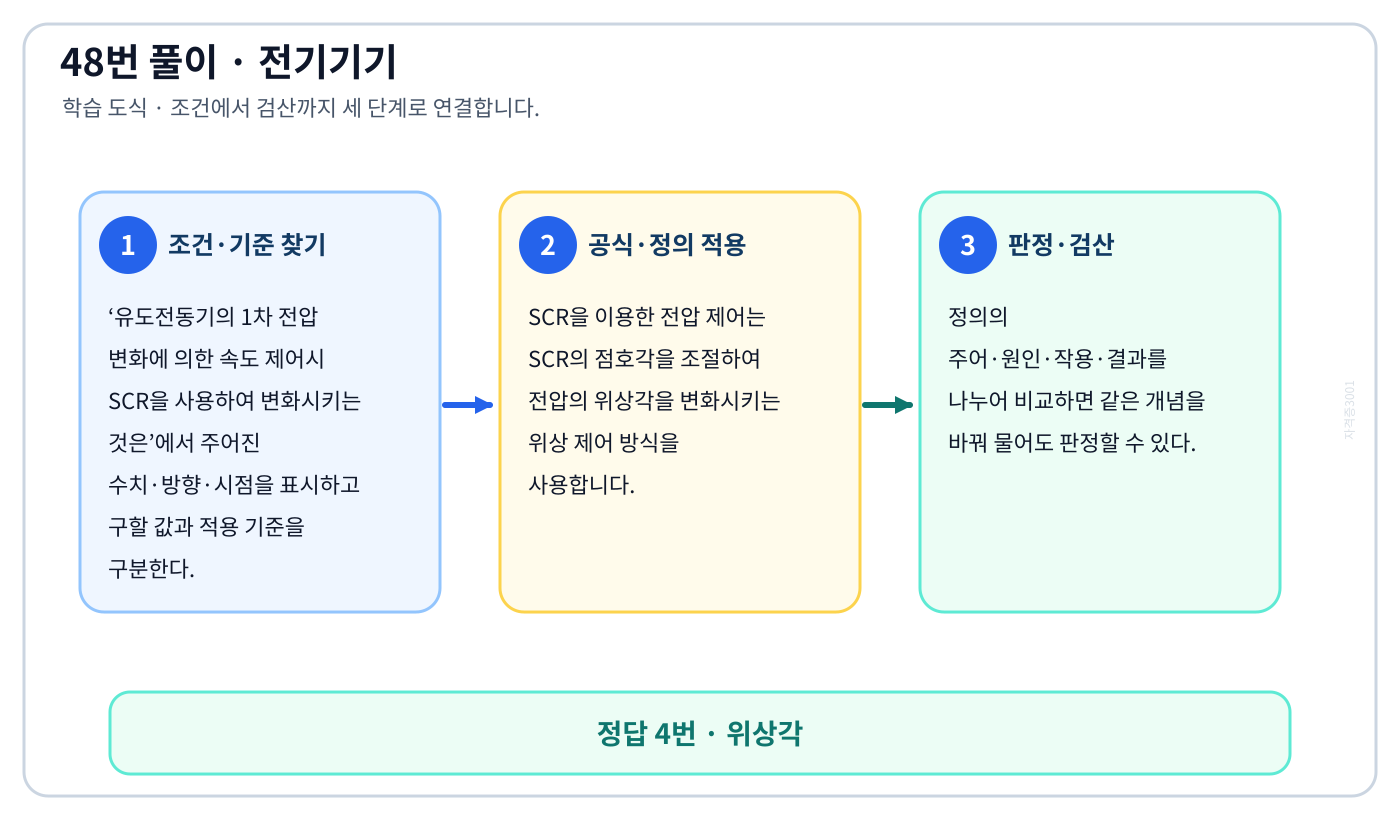

유도전동기의 1차 전압 변화에 의한 속도 제어시 SCR을 사용하여 변화시키는 것은의 정의와 반대개념을 비교하여 ‘위상각’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘유도전동기의 1차 전압 변화에 의한 속도 제어시 SCR을 사용하여 변화시키는 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. SCR을 이용한 전압 제어는 SCR의 점호각을 조절하여 전압의 위상각을 변화시키는 위상 제어 방식을 사용합니다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘토크’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

비철극형 3상 동기발전기의 동기 리액턴스 Xs=10 Ω, 유도기전력 E=6000 V 단자전압…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘4500’를 도출할 수 있다.

풀이 순서

1. ‘비철극형 3상 동기발전기의 동기 리액턴스 Xs=10 Ω, 유도기전력 E=6000 V 단자전압…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 비돌극 3상 동기발전기 출력은 P=3EV×sin(delta)/X_s다.
3. 3×6000×5000×sin30/10=4.5×10^6 W이므로 ③ 4500 kW다. 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘1500’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

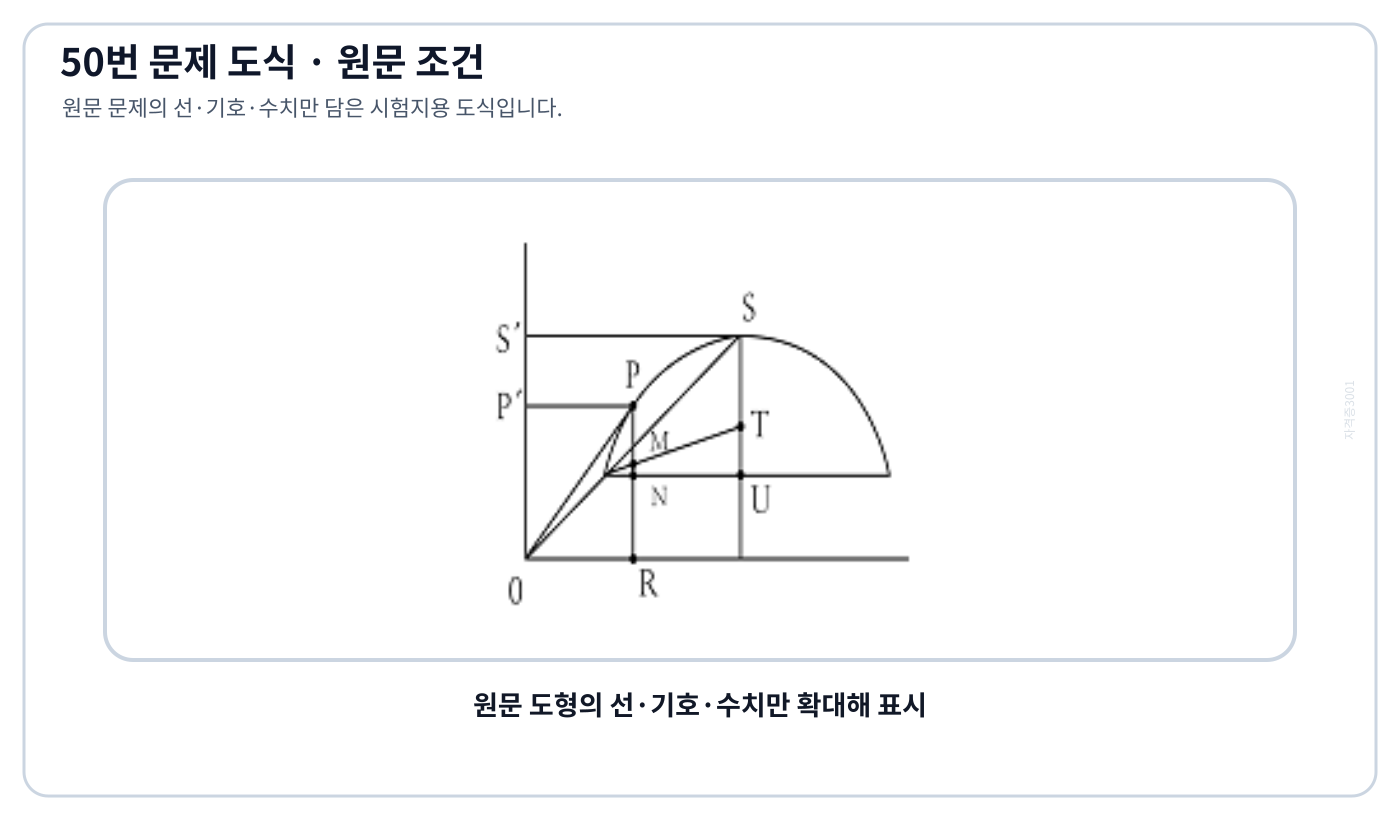

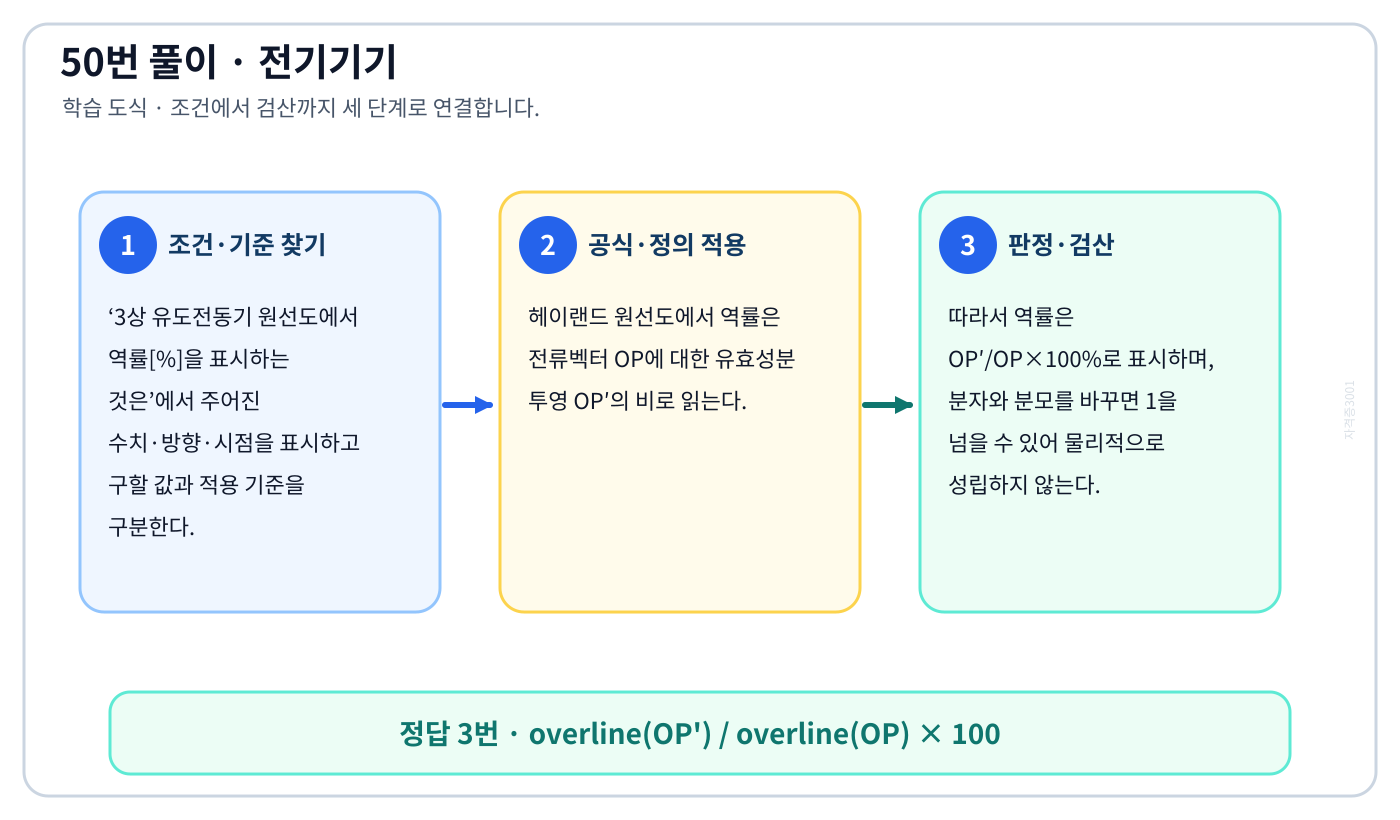

3상 유도전동기 원선도에서 역률[%]을 표시하는 것은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘overline(OP') / overline(OP) × 100’를 도출할 수 있다.

풀이 순서

1. ‘3상 유도전동기 원선도에서 역률[%]을 표시하는 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 헤이랜드 원선도에서 역률은 전류벡터 OP에 대한 유효성분 투영 OP′의 비로 읽는다.
3. 따라서 역률은 OP′/OP×100%로 표시하며, 분자와 분모를 바꾸면 1을 넘을 수 있어 물리적으로 성립하지 않는다.

자주 하는 실수: 수치부터 대입하면 ‘overline(OS') / overline(OS) × 100’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

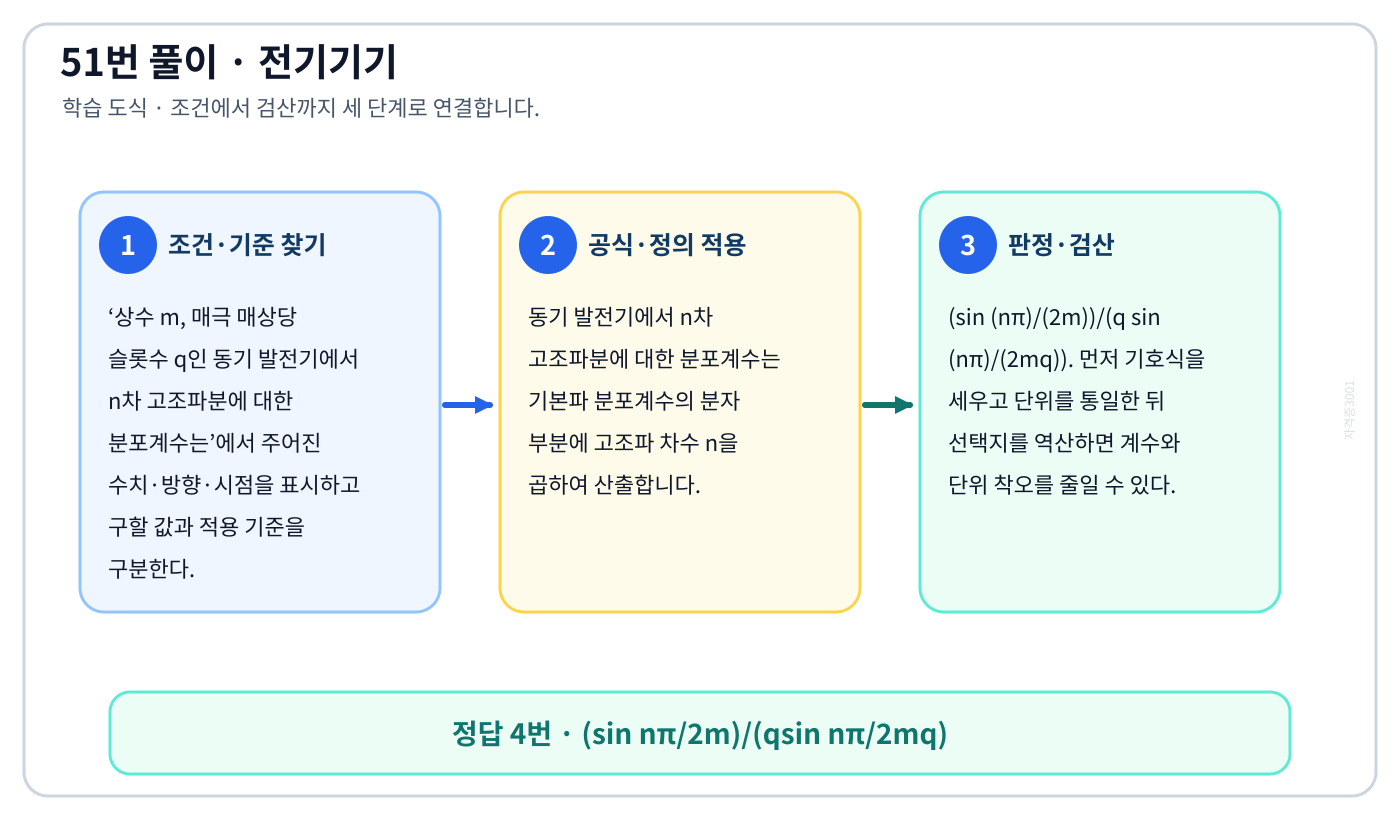

상수 m, 매극 매상당 슬롯수 q인 동기 발전기에서 n차 고조파분에 대한 분포계수는의 기준식을 세우고 단위·계수·부호를 검산하여 ‘(sin nπ/2m)/(qsin nπ/2mq)’를 도출할 수 있다.

풀이 순서

1. ‘상수 m, 매극 매상당 슬롯수 q인 동기 발전기에서 n차 고조파분에 대한 분포계수는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 동기 발전기에서 n차 고조파분에 대한 분포계수는 기본파 분포계수의 분자 부분에 고조파 차수 n을 곱하여 산출합니다.
3. (sin (nπ)/(2m))/(q sin (nπ)/(2mq)). 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘(qsin nπ/mq)/(sin nπ/m)’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

유도 전동기 1극의 자속 및 2차 도체에 흐르는 전류와 토크와의 관계는의 기준식을 세우고 단위·계수·부호를 검산하여 ‘토크는 1극의 자속과 2차 유효전류의 곱에 비례한다.’를 도출할 수 있다.

풀이 순서

1. ‘유도 전동기 1극의 자속 및 2차 도체에 흐르는 전류와 토크와의 관계는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 유도 전동기의 토크는 기본적으로 자속과 전류의 곱에 비례하는 원리를 가집니다.
3. T = k Φ I_2 cos θ 따라서 토크는 1극의 자속과 2차 유효전류의 곱에 비례합니다. 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘토크는 1극의 자속과 2차 유효전류의 제곱에 비례한다.’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

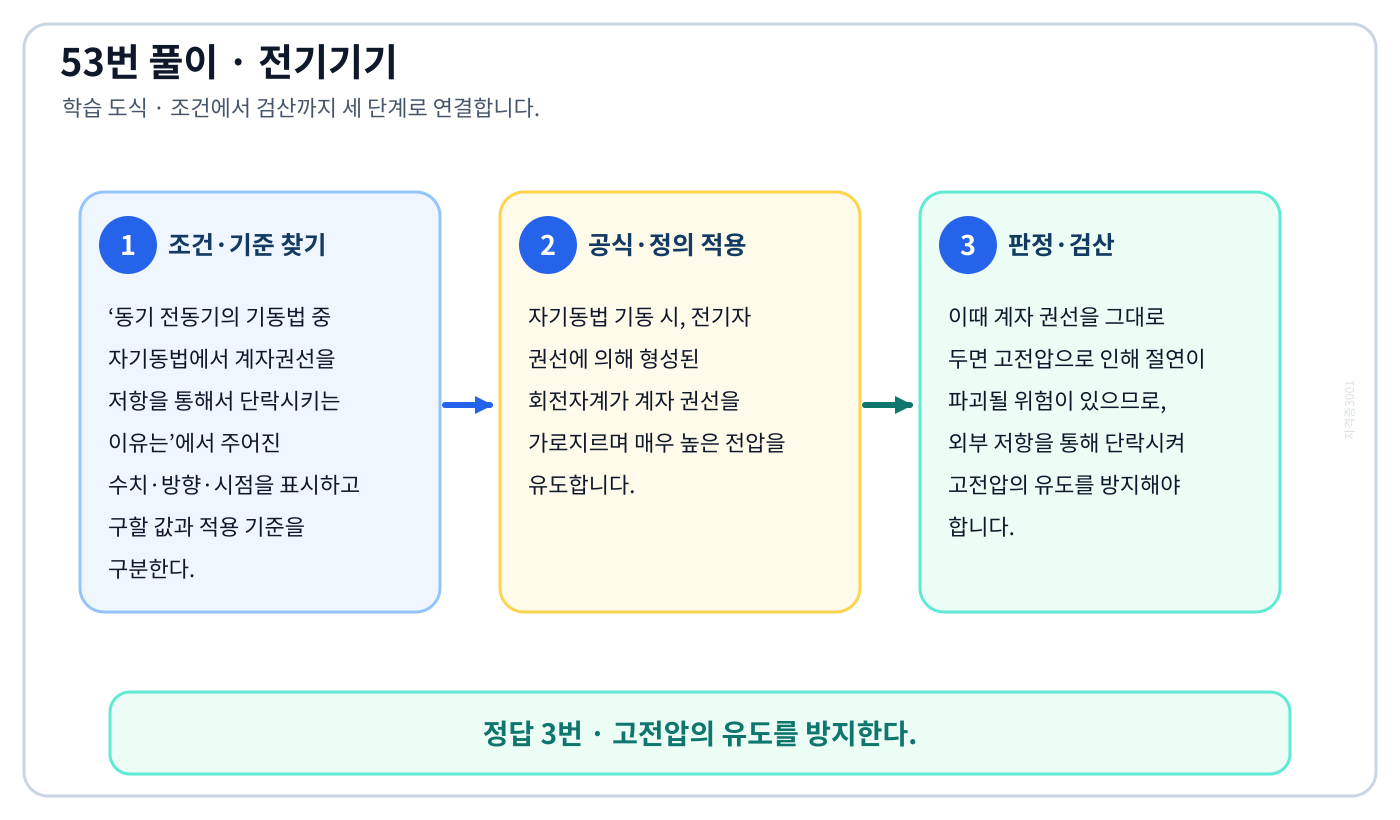

동기 전동기의 기동법 중 자기동법에서 계자권선을 저항을 통해서 단락시키는 이유는의 정의와 반대개념을 비교하여 ‘고전압의 유도를 방지한다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘동기 전동기의 기동법 중 자기동법에서 계자권선을 저항을 통해서 단락시키는 이유는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 자기동법 기동 시, 전기자 권선에 의해 형성된 회전자계가 계자 권선을 가로지르며 매우 높은 전압을 유도합니다.
3. 이때 계자 권선을 그대로 두면 고전압으로 인해 절연이 파괴될 위험이 있으므로, 외부 저항을 통해 단락시켜 고전압의 유도를 방지해야 합니다.

자주 하는 실수: 익숙한 용어 ‘기동이 쉽다.’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

슬롯수 36의 고정자 철심이 있다. 여기에 3상 4극의 2층권으로 권선할 때 매극 매상의 슬롯수와…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘3과 36’를 도출할 수 있다.

풀이 순서

1. ‘슬롯수 36의 고정자 철심이 있다. 여기에 3상 4극의 2층권으로 권선할 때 매극 매상의 슬롯수와…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 매극 매상 슬롯수 q=36/(4×3)=3이다.
3. 2층권에서는 슬롯마다 코일 한 개가 대응하므로 코일수는 36개, ③이다. 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘3과 18’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

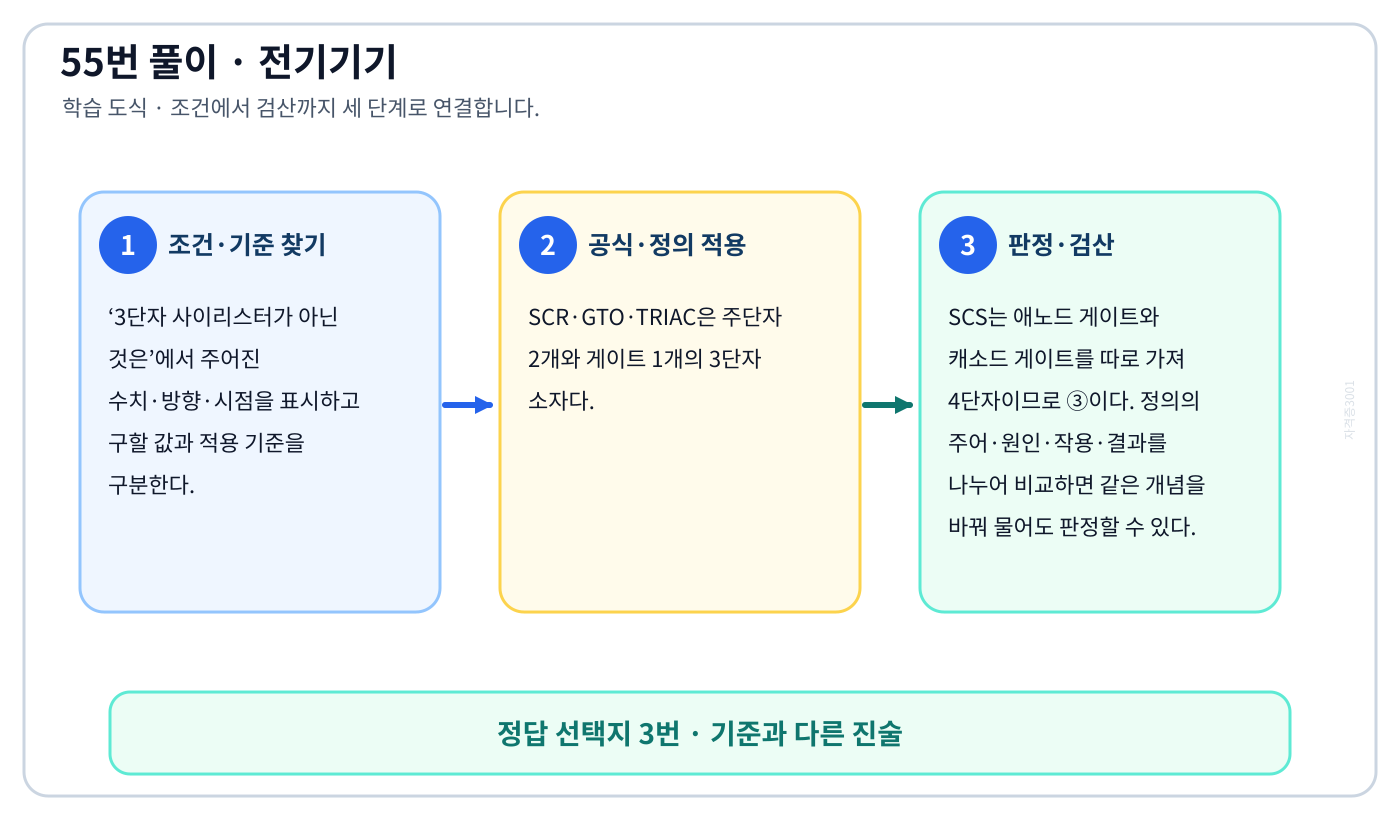

3단자 사이리스터가 아닌 것은의 정의와 반대개념을 비교하여 ‘SCS’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘3단자 사이리스터가 아닌 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. SCR·GTO·TRIAC은 주단자 2개와 게이트 1개의 3단자 소자다.
3. SCS는 애노드 게이트와 캐소드 게이트를 따로 가져 4단자이므로 ③이다. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘SCR’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

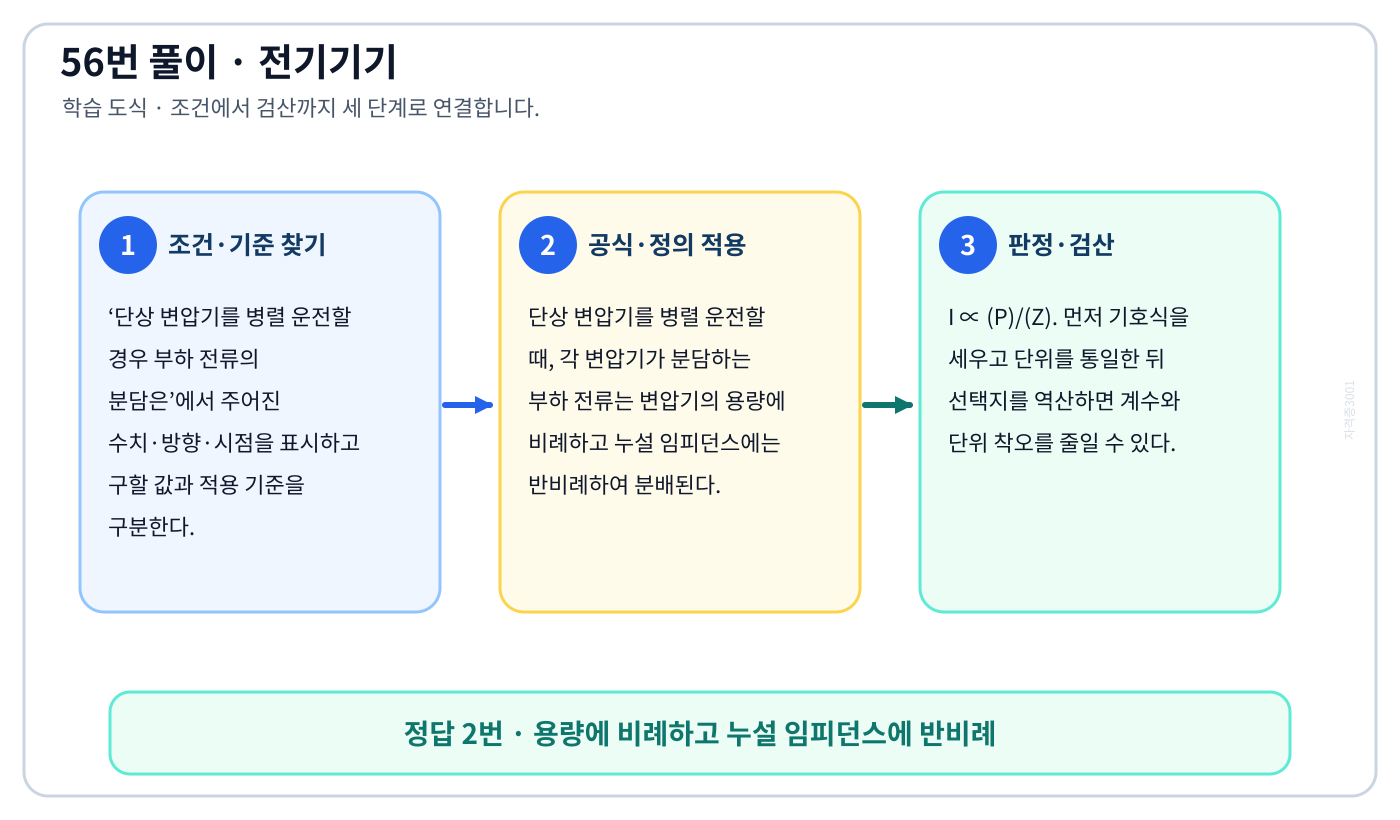

단상 변압기를 병렬 운전할 경우 부하 전류의 분담은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘용량에 비례하고 누설 임피던스에 반비례’를 도출할 수 있다.

풀이 순서

1. ‘단상 변압기를 병렬 운전할 경우 부하 전류의 분담은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 단상 변압기를 병렬 운전할 때, 각 변압기가 분담하는 부하 전류는 변압기의 용량에 비례하고 누설 임피던스에는 반비례하여 분배된다.
3. I ∝ (P)/(Z). 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘용량에 비례하고 누설 임피던스에 비례’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

6극 직류 발전기의 정류자 편수가 132, 유기기전력이 210 V, 직렬 도체수가 132개이고…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘9.5’를 도출할 수 있다.

풀이 순서

1. ‘6극 직류 발전기의 정류자 편수가 132, 유기기전력이 210 V, 직렬 도체수가 132개이고…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 중권 직류발전기의 정류자편간 평균전압은 P×E/K다.
3. 6×210/132=9.55 V이므로 ② 9.5 V다. 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘4’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

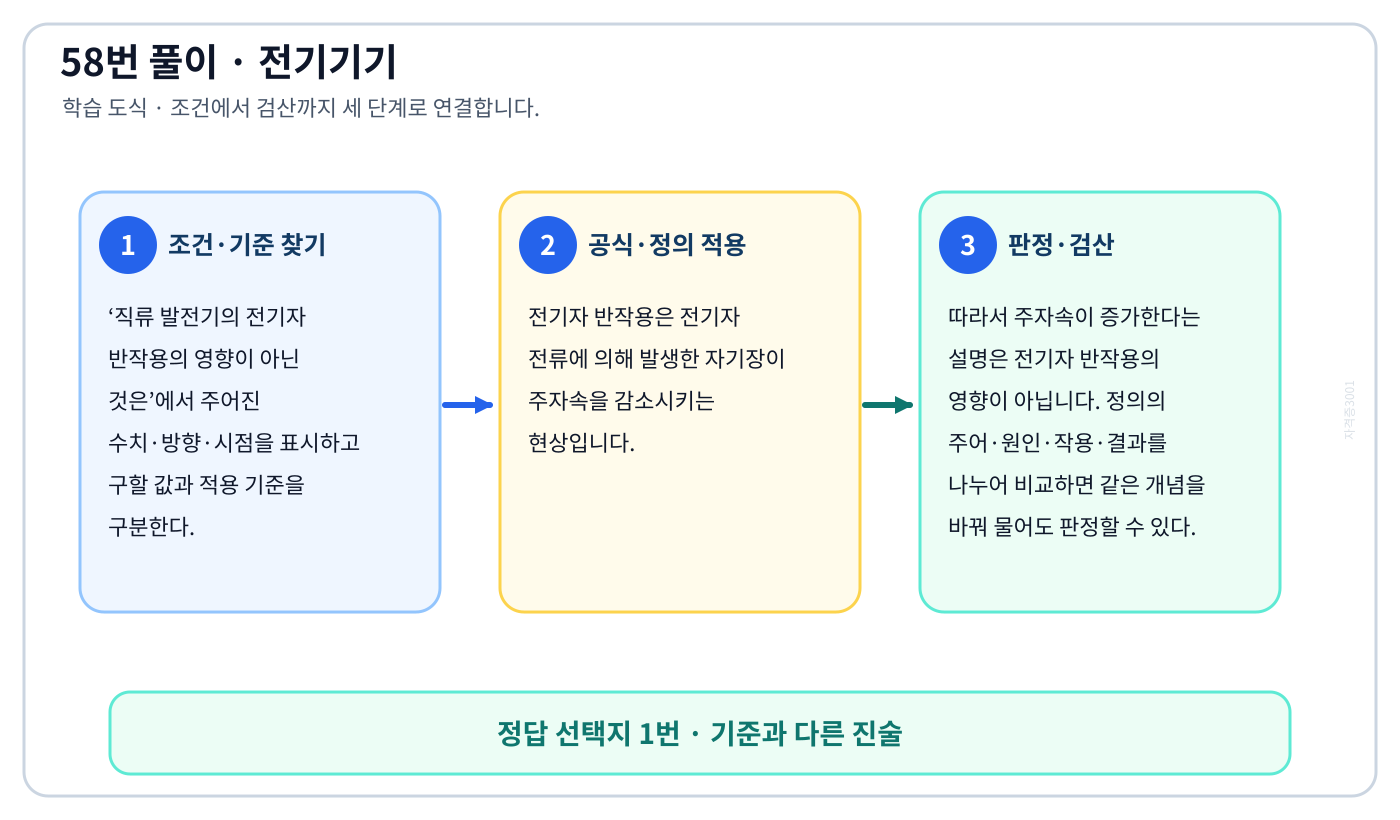

직류 발전기의 전기자 반작용의 영향이 아닌 것은의 정의와 반대개념을 비교하여 ‘주자속이 증가한다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘직류 발전기의 전기자 반작용의 영향이 아닌 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 전기자 반작용은 전기자 전류에 의해 발생한 자기장이 주자속을 감소시키는 현상입니다.
3. 따라서 주자속이 증가한다는 설명은 전기자 반작용의 영향이 아닙니다. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘전기적 중성축이 이동한다.’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

3000V의 단상 배전선 전압을 3300V로 승압하는 단권 변압기의 자기 용량은 약 몇 kVA인가의 기준식을 세우고 단위·계수·부호를 검산하여 ‘9.1’를 도출할 수 있다.

풀이 순서

1. ‘3000V의 단상 배전선 전압을 3300V로 승압하는 단권 변압기의 자기 용량은 약 몇 kVA인가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 단권변압기의 자기용량은 출력용량×(V_H-V_L)/V_H다.
3. 100×(3300-3000)/3300=9.09 kVA이므로 ④다. 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘2.1’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

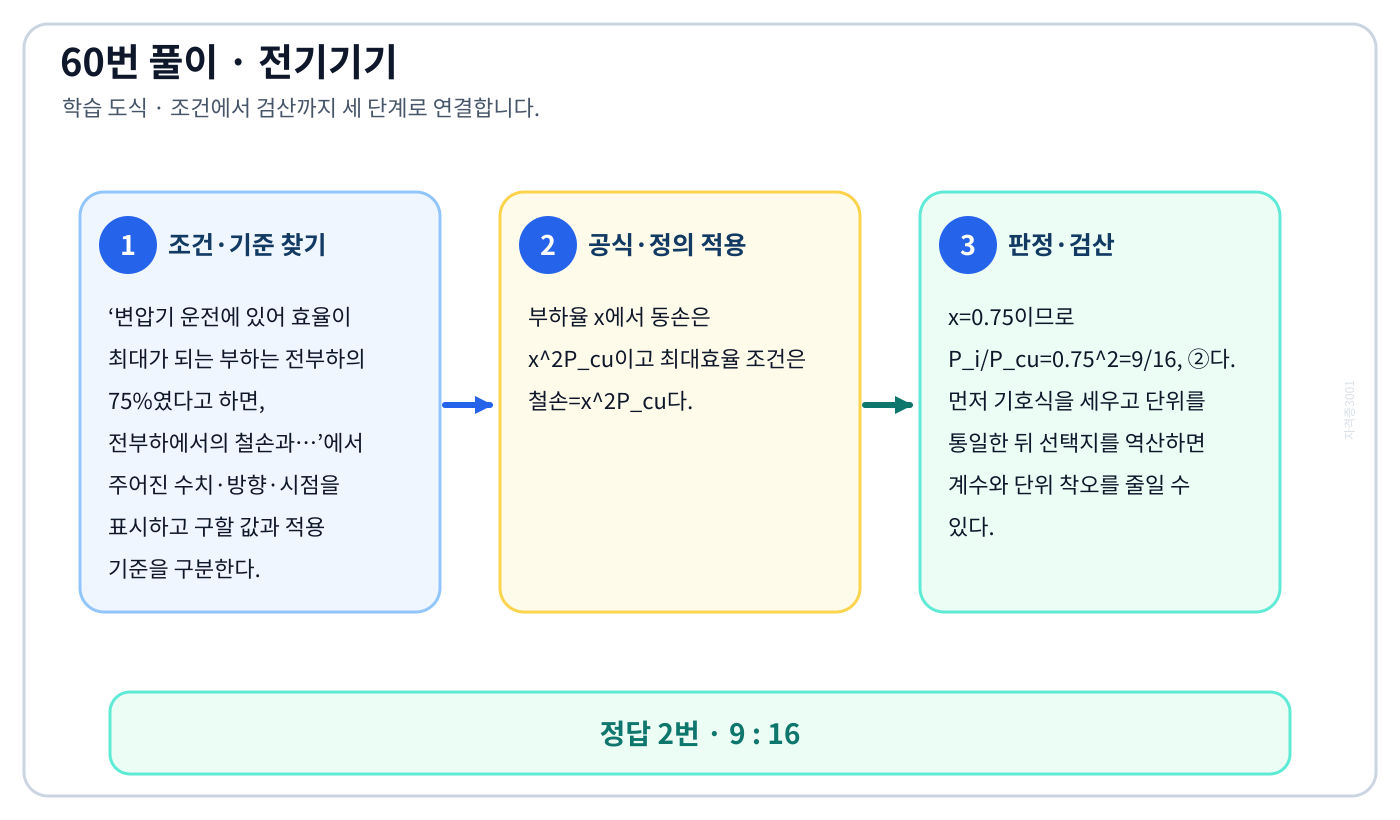

변압기 운전에 있어 효율이 최대가 되는 부하는 전부하의 75%였다고 하면, 전부하에서의 철손과…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘9 : 16’를 도출할 수 있다.

풀이 순서

1. ‘변압기 운전에 있어 효율이 최대가 되는 부하는 전부하의 75%였다고 하면, 전부하에서의 철손과…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 부하율 x에서 동손은 x^2P_cu이고 최대효율 조건은 철손=x^2P_cu다.
3. x=0.75이므로 P_i/P_cu=0.75^2=9/16, ②다. 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘4 : 3’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

단위피드백 제어계의 개루프 전달함수가 G(s)=1/{(s+1)(s+2)}일 때 단위계단 입력의 정상편차는의 기준식을 세우고 단위·계수·부호를 검산하여 ‘2/3’를 도출할 수 있다.

풀이 순서

1. ‘단위피드백 제어계의 개루프 전달함수가 G(s)=1/{(s+1)(s+2)}일 때 단위계단 입력의 정상편차는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 위치오차상수 K_p=G(0)=1/2다.
3. 단위계단 정상편차 e_ss=1/(1+K_p)=1/(1+1/2)=2/3이므로 ②다. 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘1/3’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

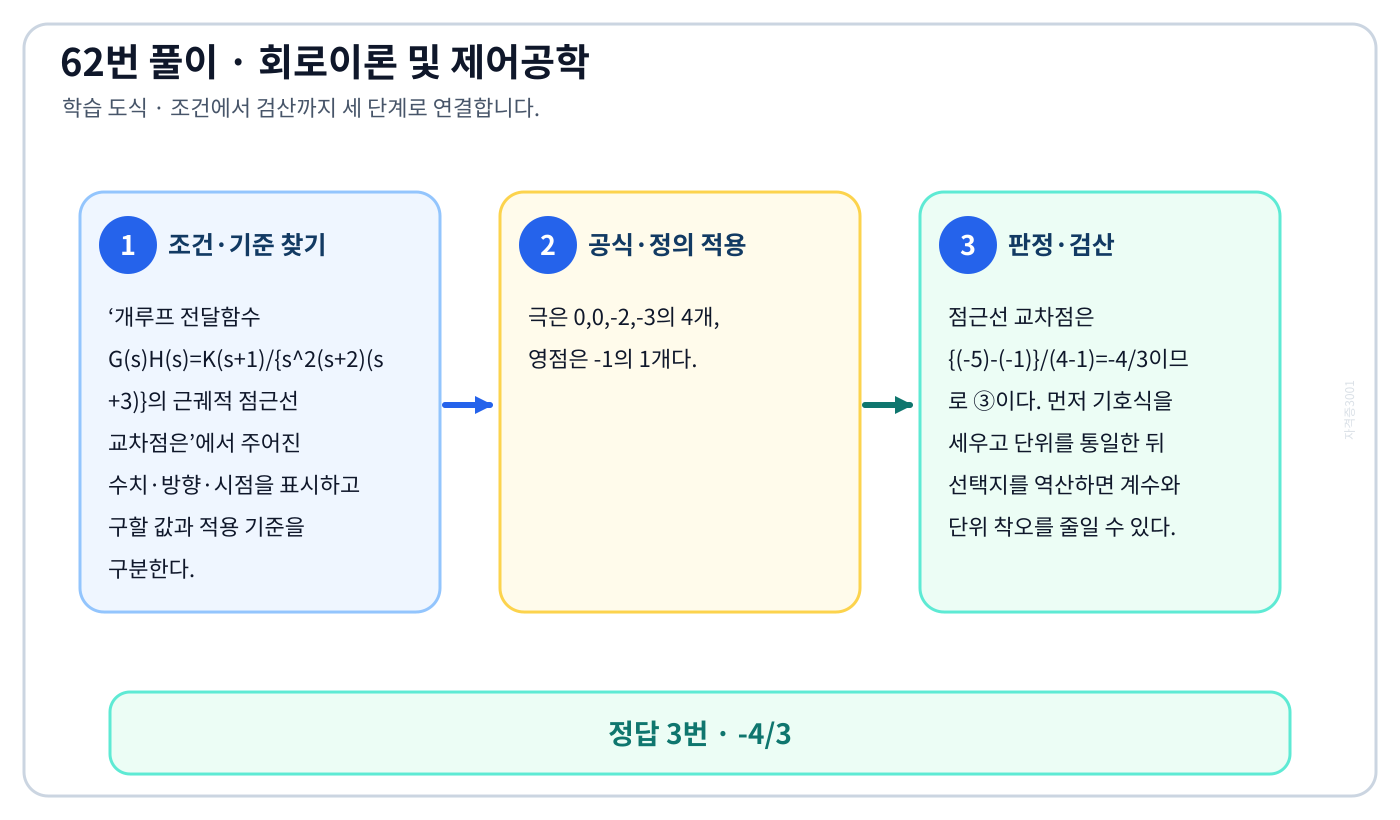

개루프 전달함수 G(s)H(s)=K(s+1)/{s²(s+2)(s+3)}의 근궤적 점근선 교차점은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘-4/3’를 도출할 수 있다.

풀이 순서

1. ‘개루프 전달함수 G(s)H(s)=K(s+1)/{s²(s+2)(s+3)}의 근궤적 점근선 교차점은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 극은 0,0,-2,-3의 4개, 영점은 -1의 1개다.
3. 점근선 교차점은 {(-5)-(-1)}/(4-1)=-4/3이므로 ③이다. 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘-5/6’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

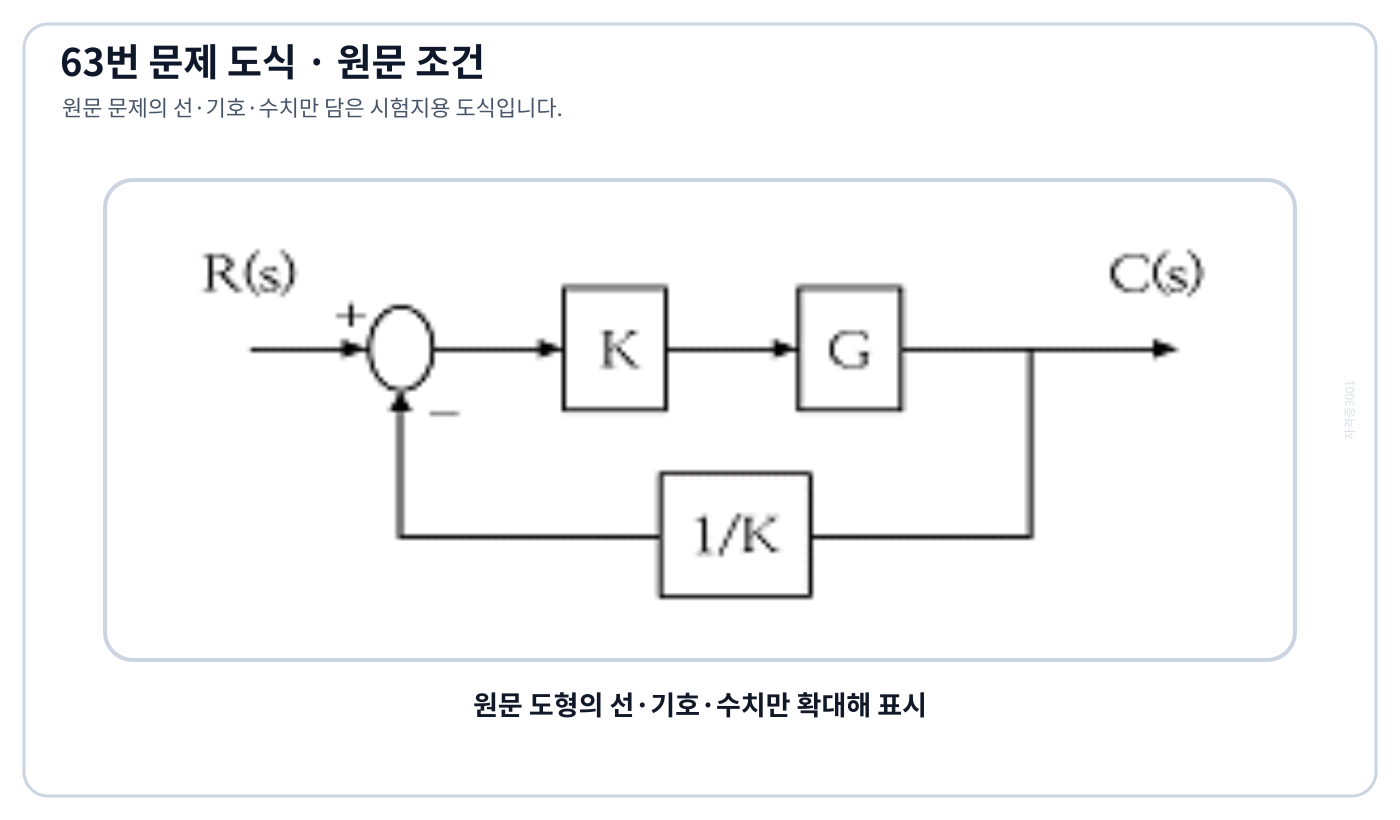

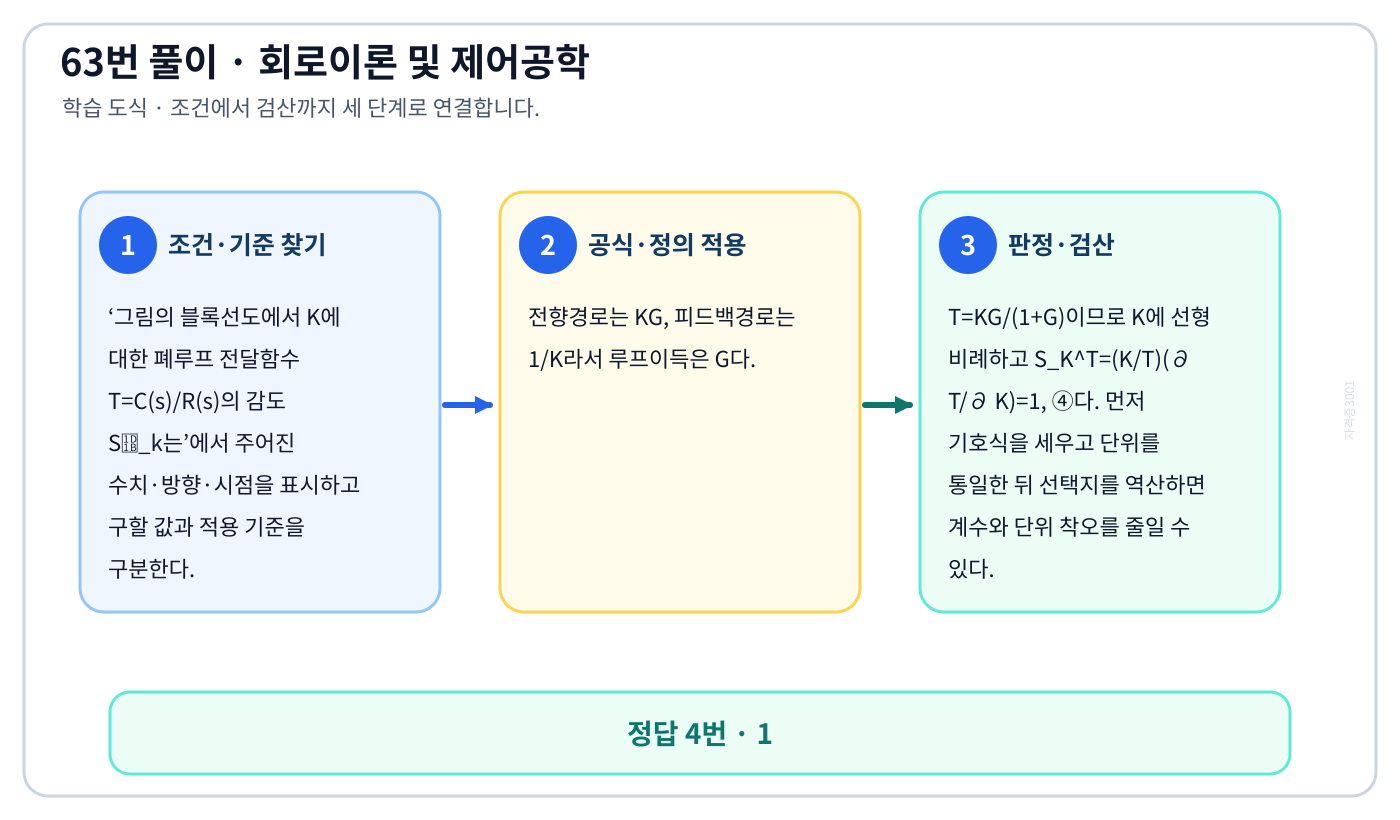

그림의 블록선도에서 K에 대한 폐루프 전달함수 T=C(s)/R(s)의 감도 Sᴛₖ는의 기준식을 세우고 단위·계수·부호를 검산하여 ‘1’를 도출할 수 있다.

풀이 순서

1. ‘그림의 블록선도에서 K에 대한 폐루프 전달함수 T=C(s)/R(s)의 감도 Sᴛₖ는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 전향경로는 KG, 피드백경로는 1/K라서 루프이득은 G다.
3. T=KG/(1+G)이므로 K에 선형 비례하고 S_K^T=(K/T)(∂ T/∂ K)=1, ④다. 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘-1’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

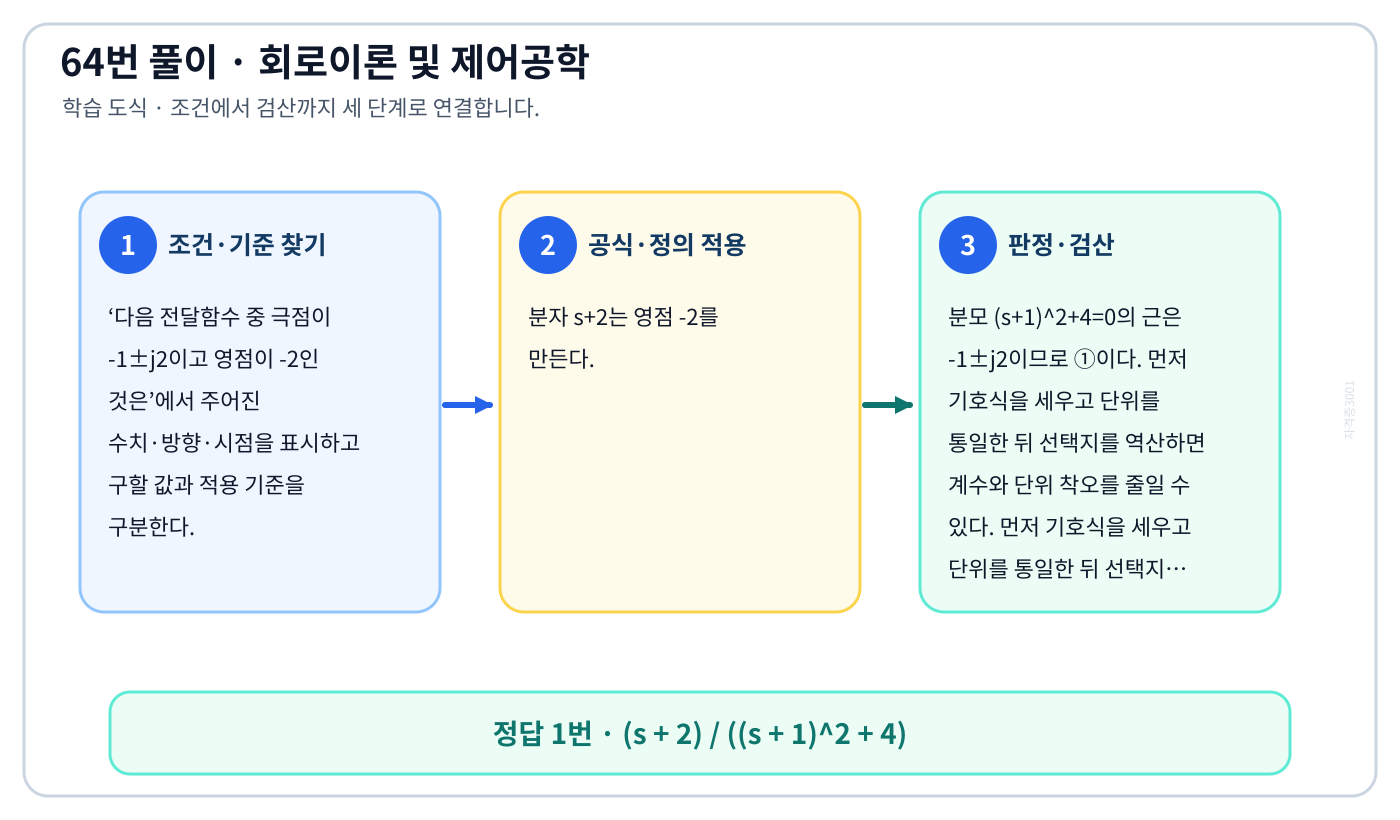

다음 전달함수 중 극점이 -1±j2이고 영점이 -2인 것은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘(s + 2) / ((s + 1)^2 + 4)’를 도출할 수 있다.

풀이 순서

1. ‘다음 전달함수 중 극점이 -1±j2이고 영점이 -2인 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 분자 s+2는 영점 -2를 만든다.
3. 분모 (s+1)^2+4=0의 근은 -1±j2이므로 ①이다. 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다. 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘(s – 2) / ((s + 1)^2 + 4)’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

비례요소를 나타내는 전달함수는의 정의와 반대개념을 비교하여 ‘G(s) = K’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘비례요소를 나타내는 전달함수는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 비례요소는 입력에 일정한 이득 K를 곱하여 출력하는 요소로, 전달함수는 다음과 같이 상수로 표현된다.
3. G(s) = K 따라서 가 정답입니다. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘G(s) = Ks’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

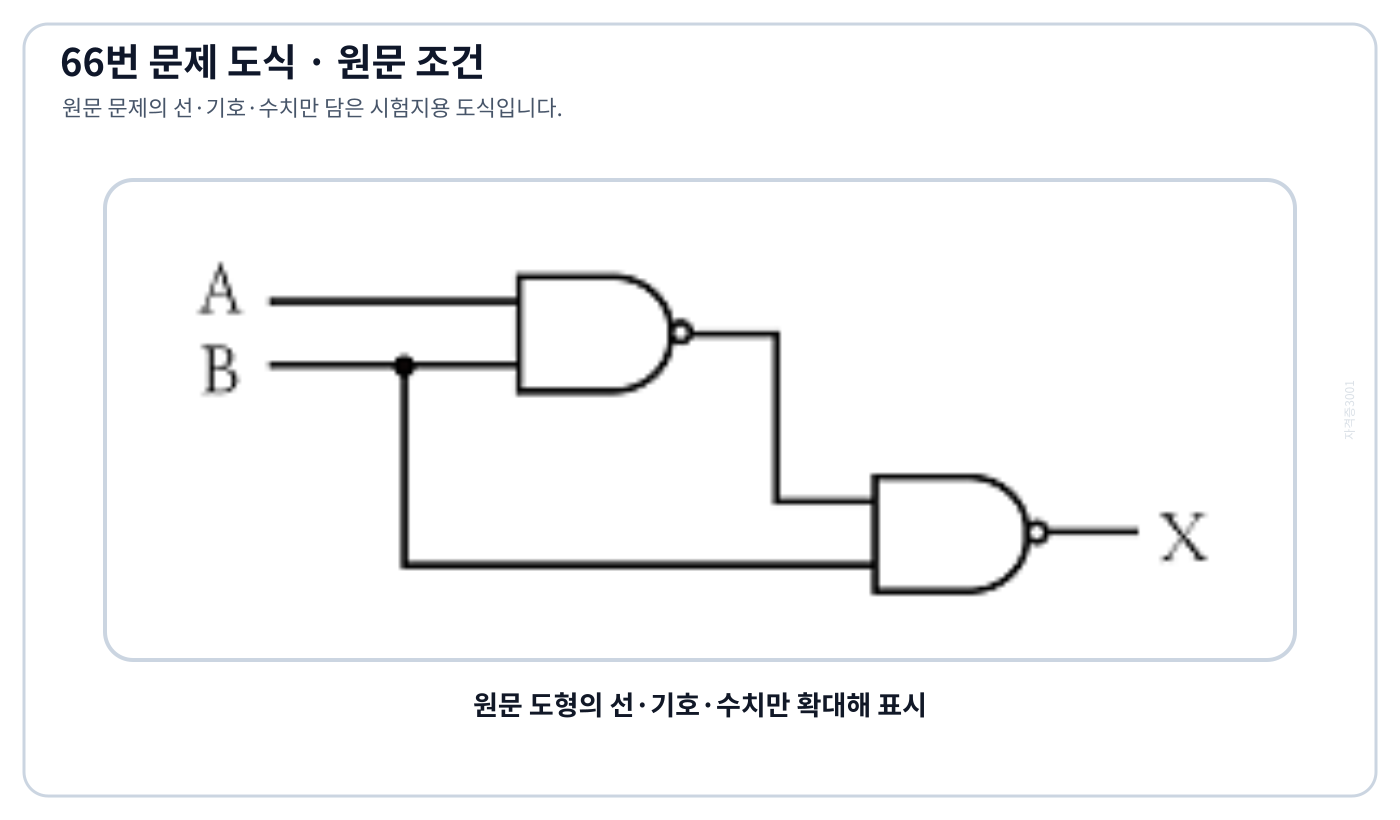

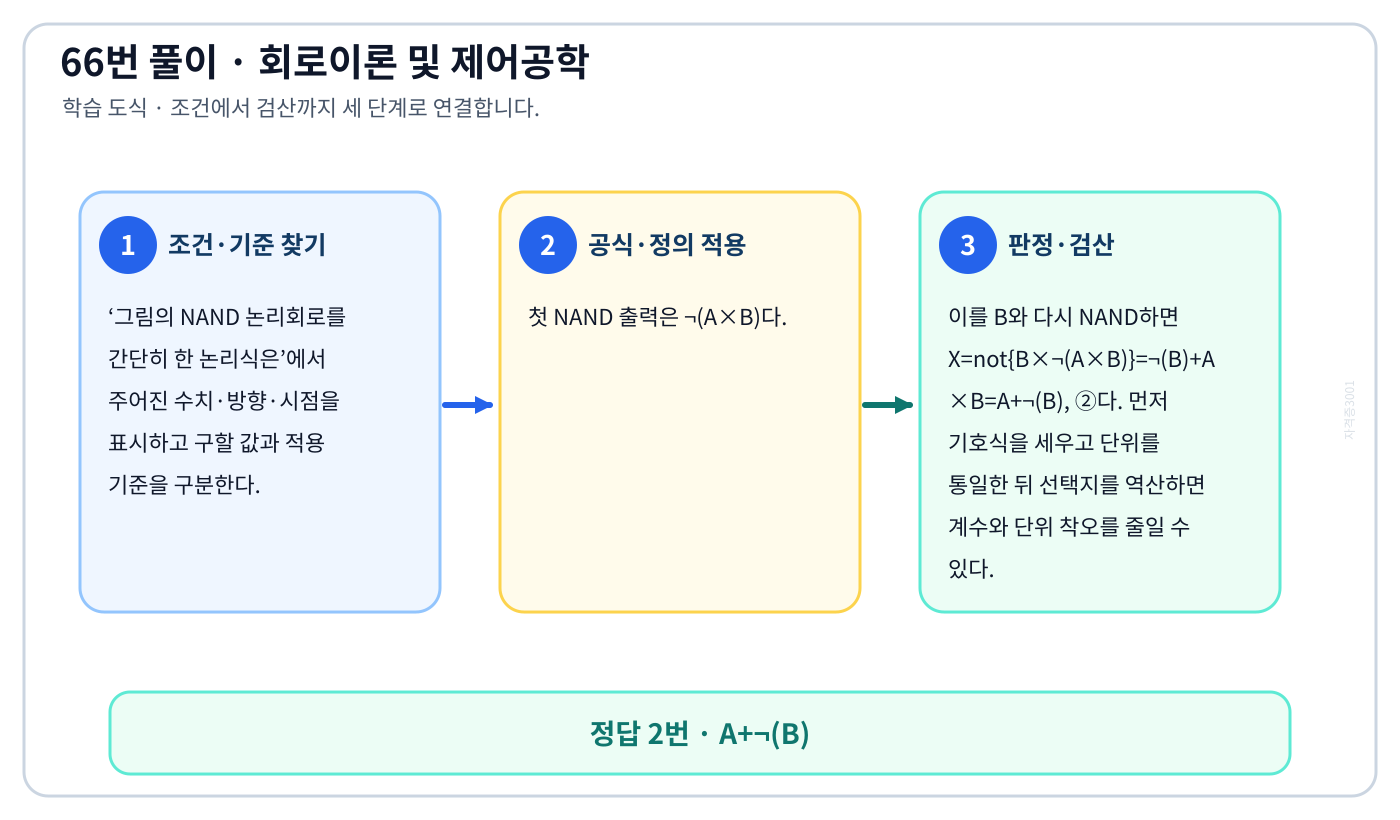

그림의 NAND 논리회로를 간단히 한 논리식은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘A+¬(B)’를 도출할 수 있다.

풀이 순서

1. ‘그림의 NAND 논리회로를 간단히 한 논리식은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 첫 NAND 출력은 ¬(A×B)다.
3. 이를 B와 다시 NAND하면 X=not{B׬(A×B)}=¬(B)+A×B=A+¬(B), ②다. 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘¬(A)+B’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

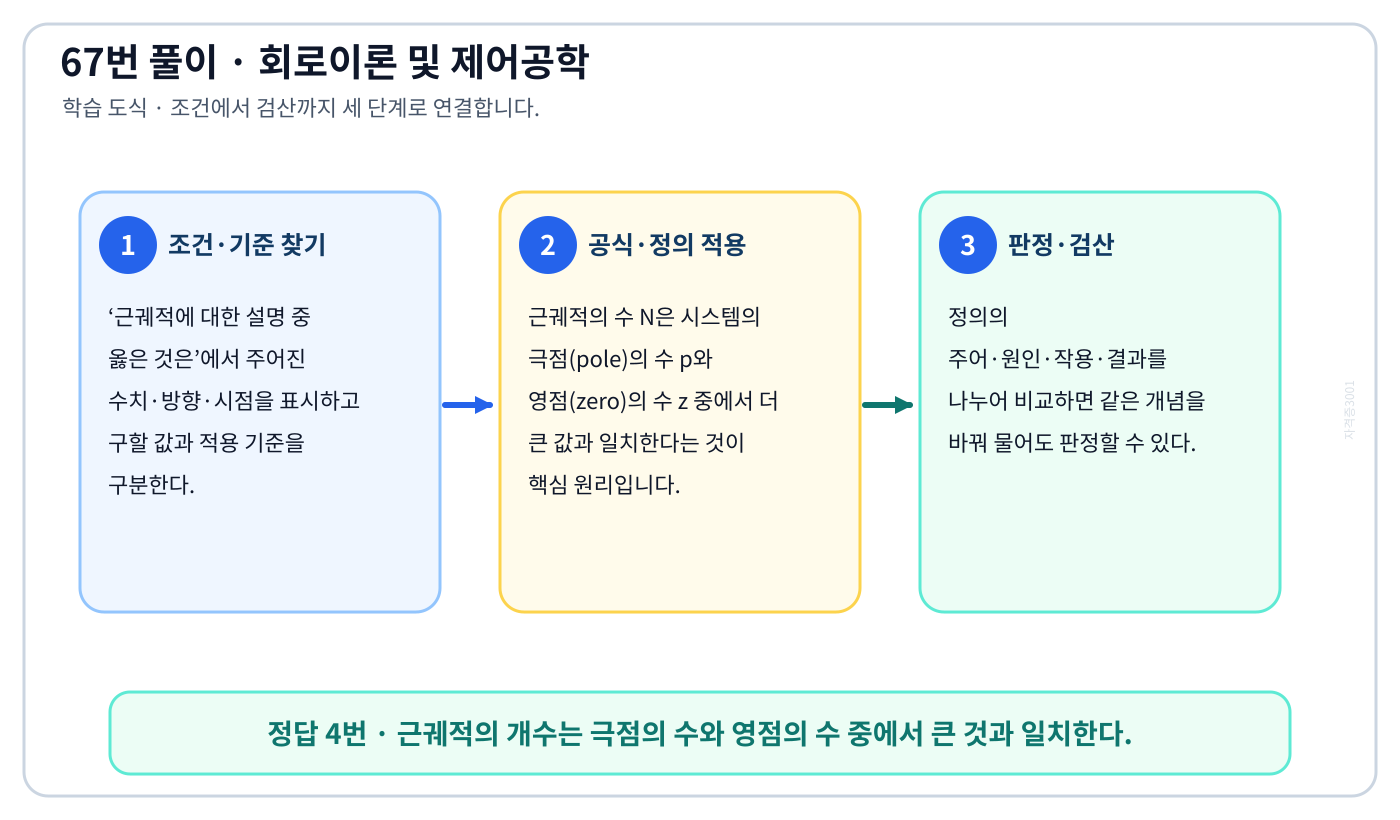

근궤적에 대한 설명 중 옳은 것은의 정의와 반대개념을 비교하여 ‘근궤적의 개수는 극점의 수와 영점의 수 중에서 큰 것과 일치한다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘근궤적에 대한 설명 중 옳은 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 근궤적의 수 N은 시스템의 극점(pole)의 수 p와 영점(zero)의 수 z 중에서 더 큰 값과 일치한다는 것이 핵심 원리입니다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘점근선은 허수축에서만 교차한다.’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

특성방정식 F(s)=s³+4s²+2s+K=0인 시스템이 안정하기 위한 K의 범위는의 기준식을 세우고 단위·계수·부호를 검산하여 ‘0 <K <8’를 도출할 수 있다.

풀이 순서

1. ‘특성방정식 F(s)=s³+4s²+2s+K=0인 시스템이 안정하기 위한 K의 범위는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 3차 Routh 배열의 제1열은 1,4,(8-K)/4,K다.
3. 모두 양수이려면 K>0이고 K<8이므로 ① 0<K<8이다. 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘-8 <K< 0’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

전달함수 G(s)=C(s)/R(s)=1/(s+a)^2인 제어계의 임펄스응답 c(t)는의 기준식을 세우고 단위·계수·부호를 검산하여 ‘te^-at’를 도출할 수 있다.

풀이 순서

1. ‘전달함수 G(s)=C(s)/R(s)=1/(s+a)^2인 제어계의 임펄스응답 c(t)는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 기본 변환쌍 L{t×e^(-a×t)}=1/(s+a)^2를 적용한다.
3. 따라서 임펄스응답은 c(t)=t×e^(-a×t)이고 ③이다. 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘e^-at’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

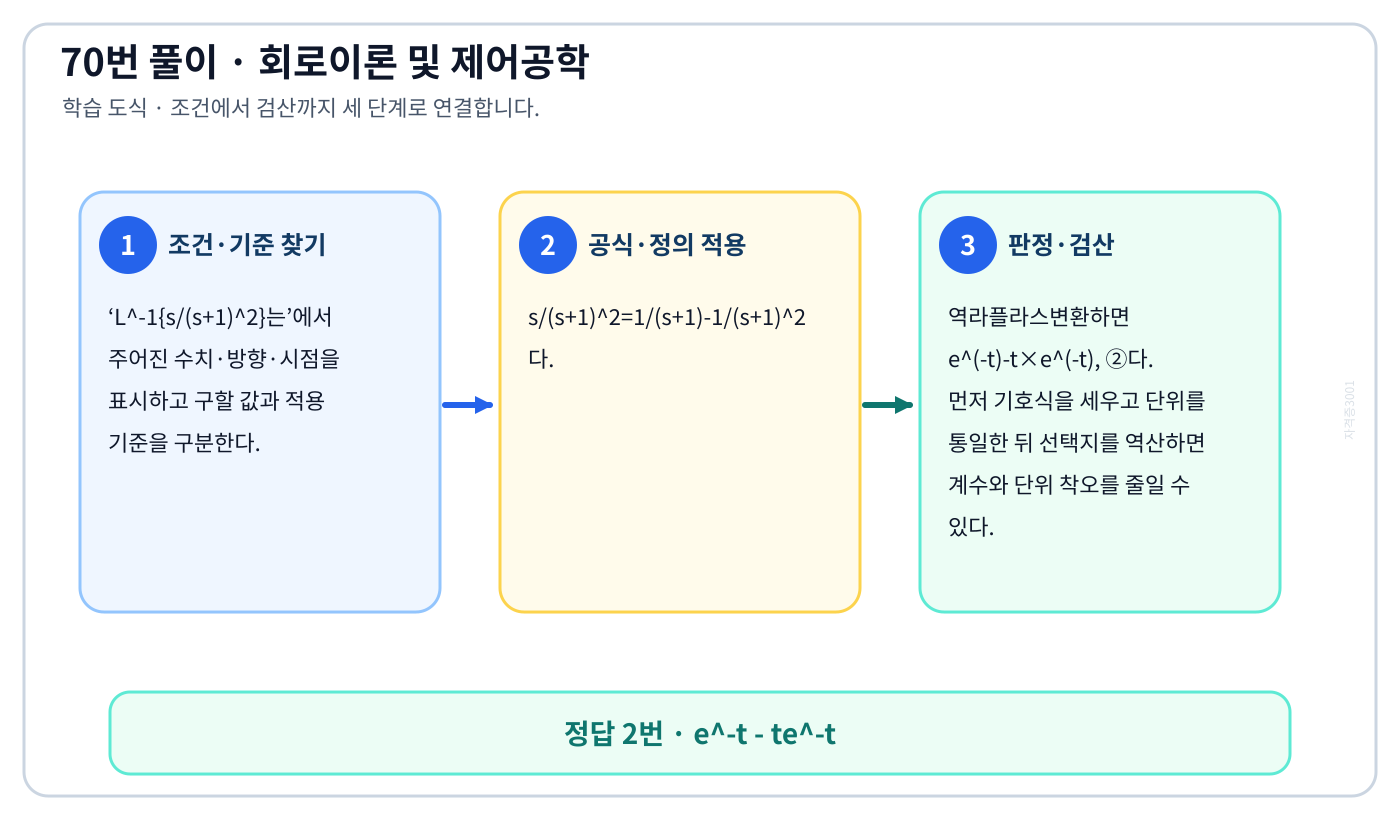

L^-1{s/(s+1)^2}는의 기준식을 세우고 단위·계수·부호를 검산하여 ‘e^-t – te^-t’를 도출할 수 있다.

풀이 순서

1. ‘L^-1{s/(s+1)^2}는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. s/(s+1)^2=1/(s+1)-1/(s+1)^2다.
3. 역라플라스변환하면 e^(-t)-t×e^(-t), ②다. 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘e^t – te^-t’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

전하 보존의 법칙과 가장 관계가 있는 것은의 정의와 반대개념을 비교하여 ‘키르히호프의 전류법칙’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘전하 보존의 법칙과 가장 관계가 있는 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 키르히호프의 전류법칙(KCL)은 회로의 임의의 마디에서 유입되는 전류의 총합과 유출되는 전류의 총합이 같다는 법칙으로, 이는 전하가 생성되거나 소멸되지 않는다는 전하 보존의 법칙에 근거합니다.
3. 네 선택지를 대조하면 1번 ‘키르히호프의 전류법칙’가 문항의 판정기준에 맞는다.

자주 하는 실수: 익숙한 용어 ‘키르히호프의 전압법칙’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

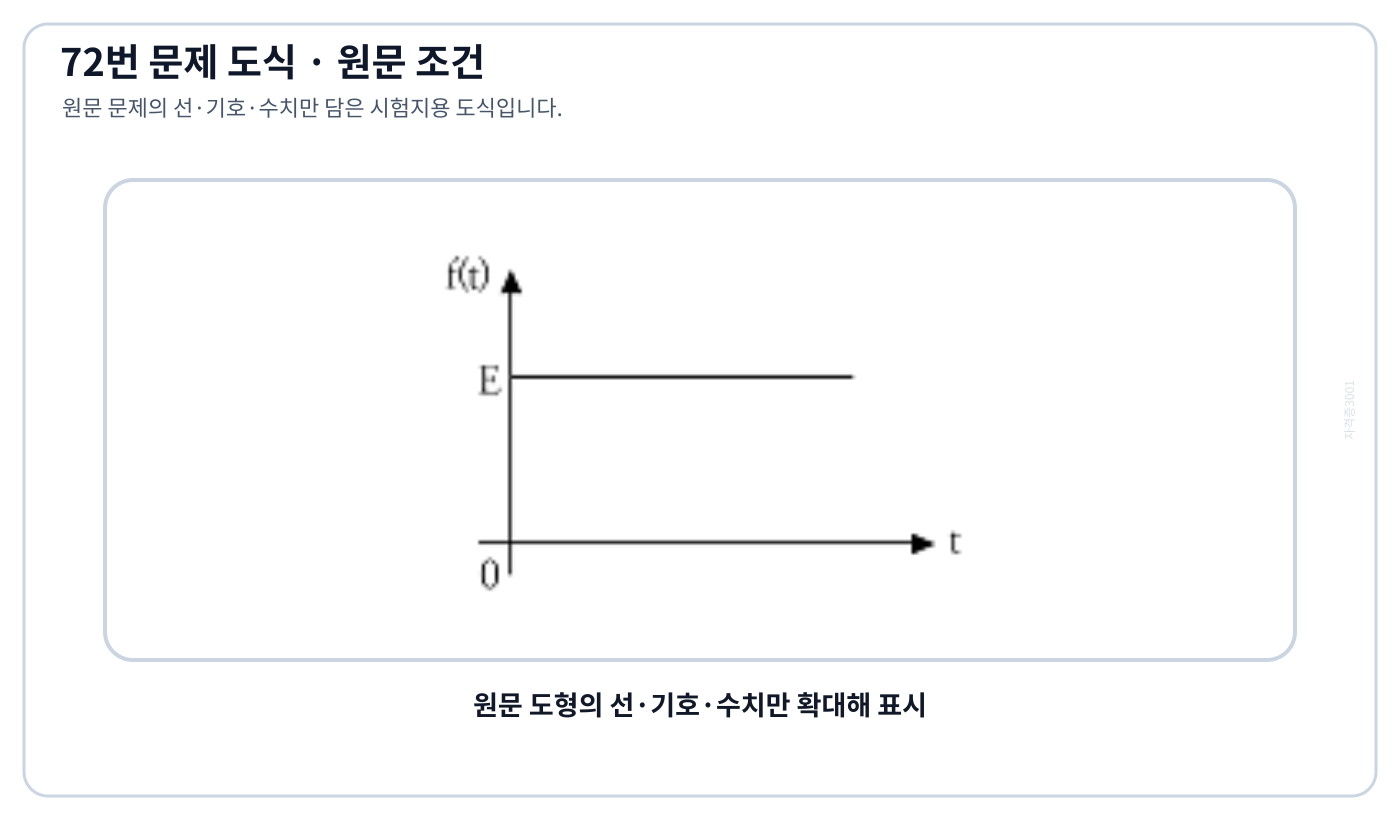

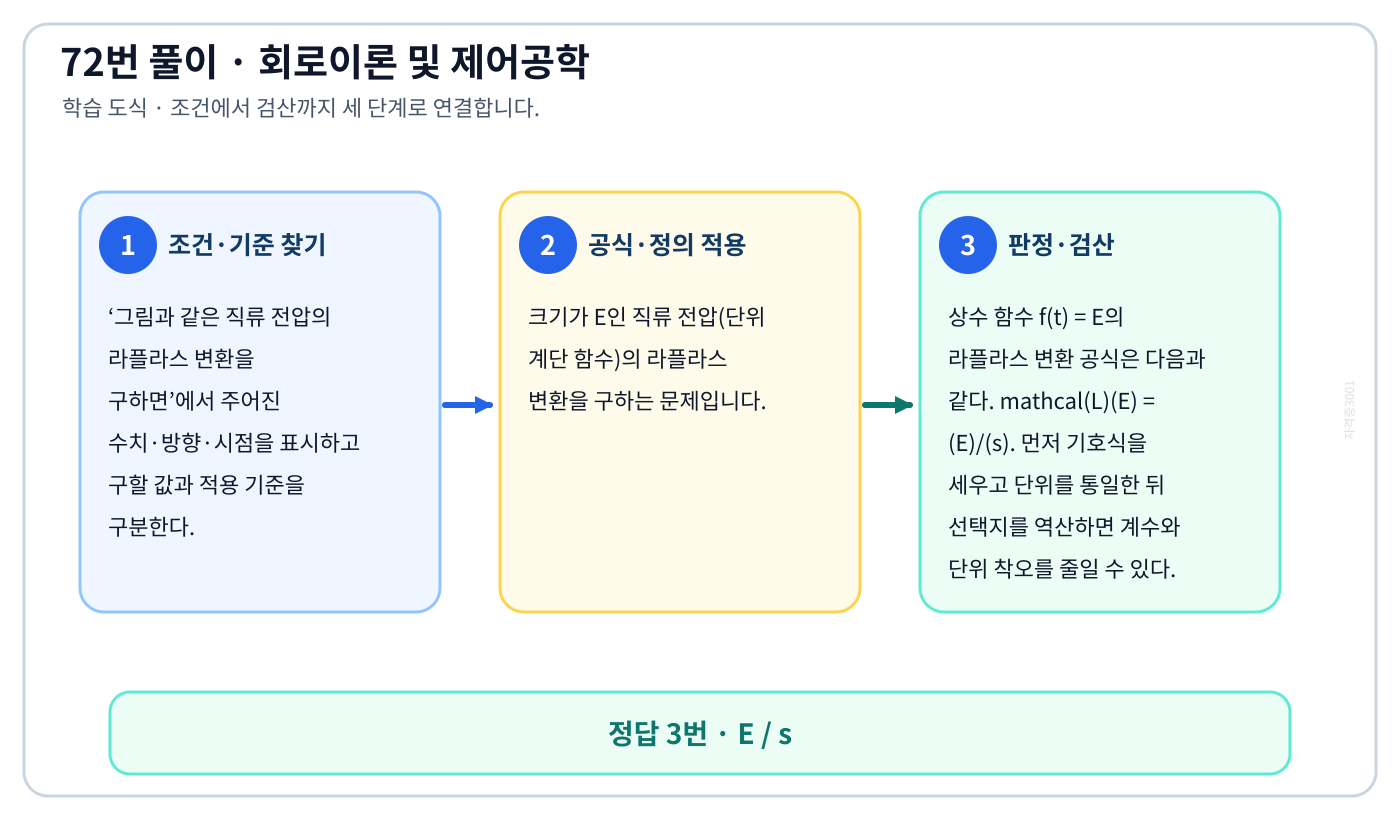

그림과 같은 직류 전압의 라플라스 변환을 구하면의 기준식을 세우고 단위·계수·부호를 검산하여 ‘E / s’를 도출할 수 있다.

풀이 순서

1. ‘그림과 같은 직류 전압의 라플라스 변환을 구하면’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 크기가 E인 직류 전압(단위 계단 함수)의 라플라스 변환을 구하는 문제입니다.
3. 상수 함수 f(t) = E의 라플라스 변환 공식은 다음과 같다. mathcal(L)(E) = (E)/(s). 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘E / (s – 1)’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

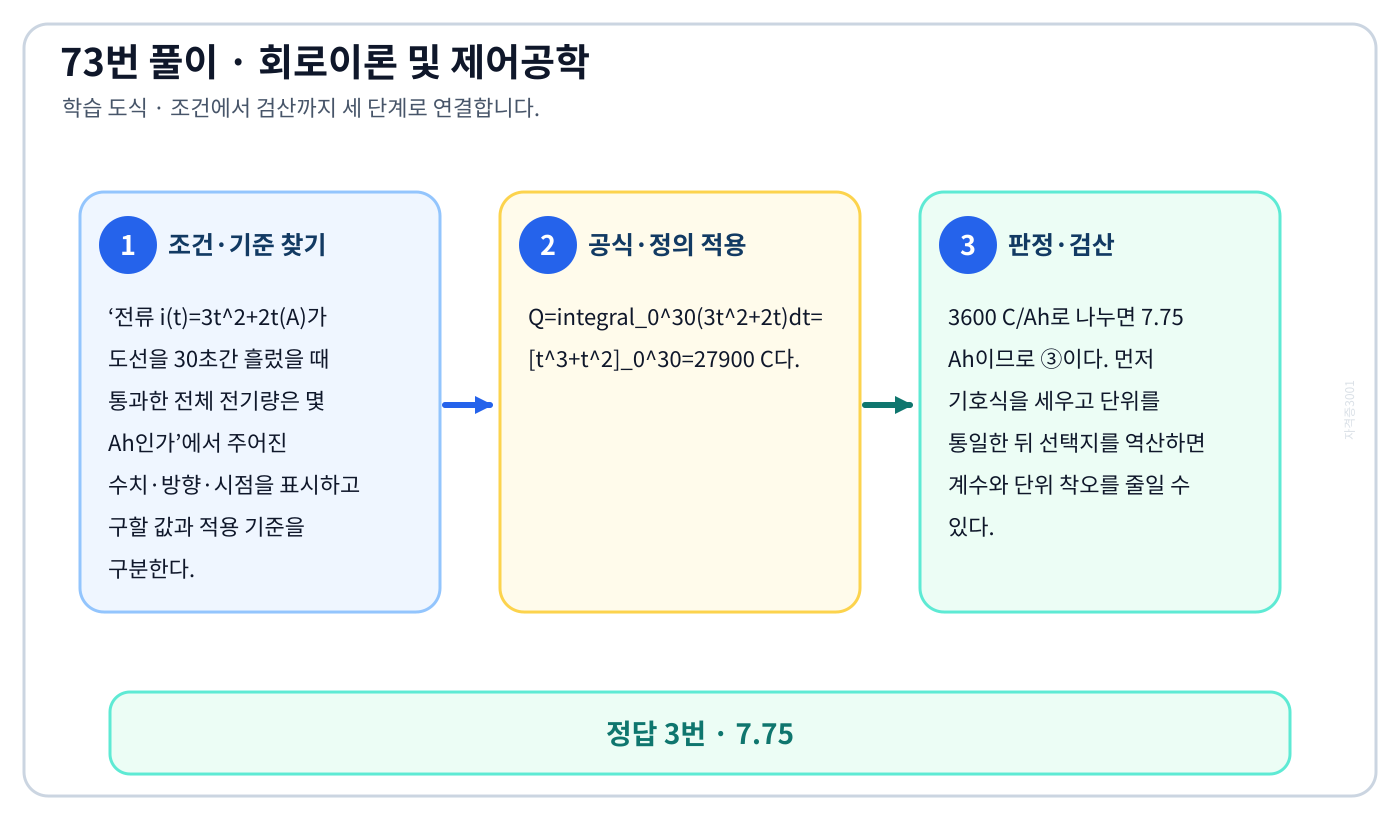

전류 i(t)=3t^2+2t(A)가 도선을 30초간 흘렀을 때 통과한 전체 전기량은 몇 Ah인가의 기준식을 세우고 단위·계수·부호를 검산하여 ‘7.75’를 도출할 수 있다.

풀이 순서

1. ‘전류 i(t)=3t^2+2t(A)가 도선을 30초간 흘렀을 때 통과한 전체 전기량은 몇 Ah인가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. Q=integral_0^30(3t^2+2t)dt=[t^3+t^2]_0^30=27900 C다.
3. 3600 C/Ah로 나누면 7.75 Ah이므로 ③이다. 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘4.25’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

인덕턴스 L=20[mH]인 코일에 실효값 E=50[V], 주파수 f=60[Hz]인 정현파 전압을…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘0.44’를 도출할 수 있다.

풀이 순서

1. ‘인덕턴스 L=20[mH]인 코일에 실효값 E=50[V], 주파수 f=60[Hz]인 정현파 전압을…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. I_rms=E/(2×π×f×L)=50/(2×π×60×0.02)=6.63 A다.
3. 평균 자기에너지는 (1/2)L×I_rms^2=0.44 J이므로 ④다. 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘6.3’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

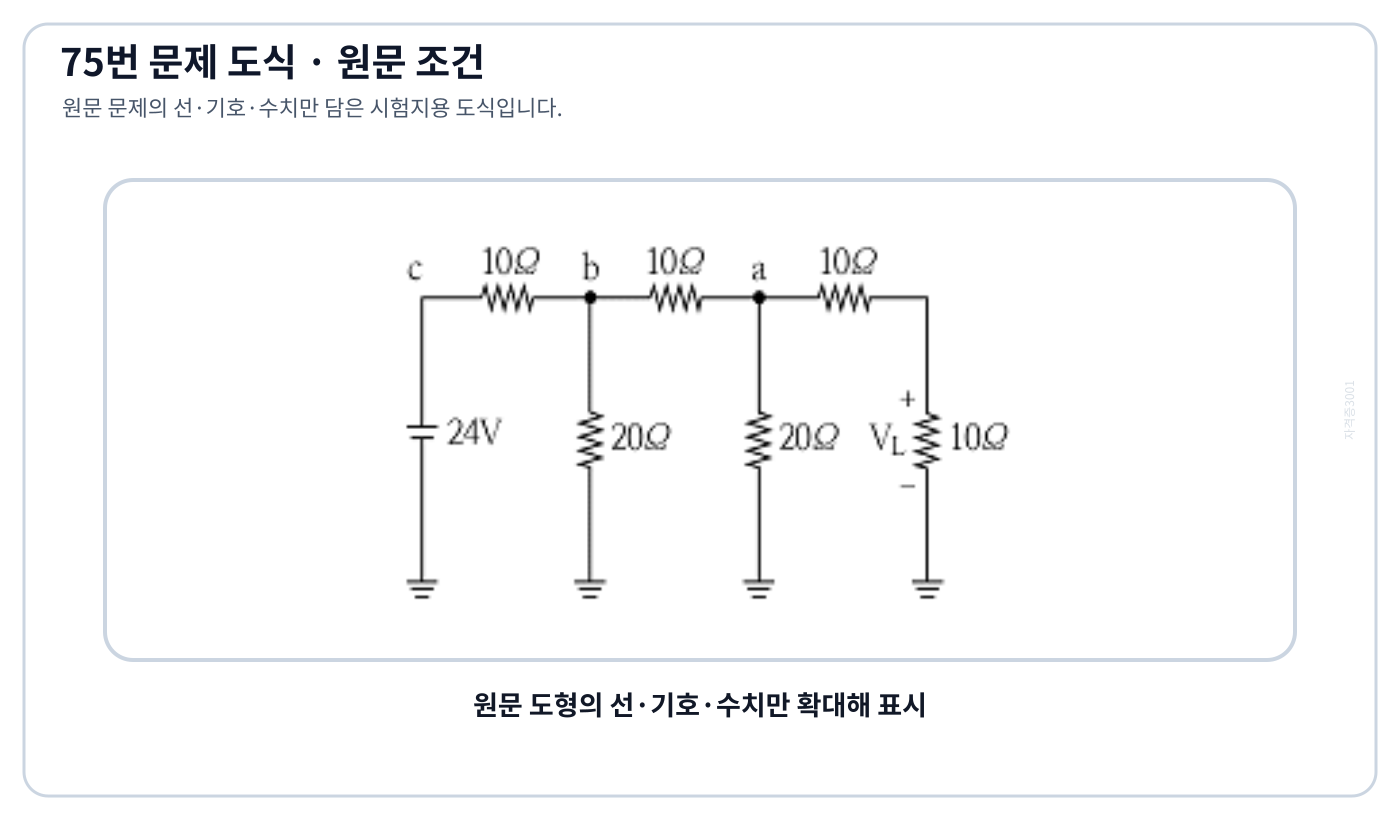

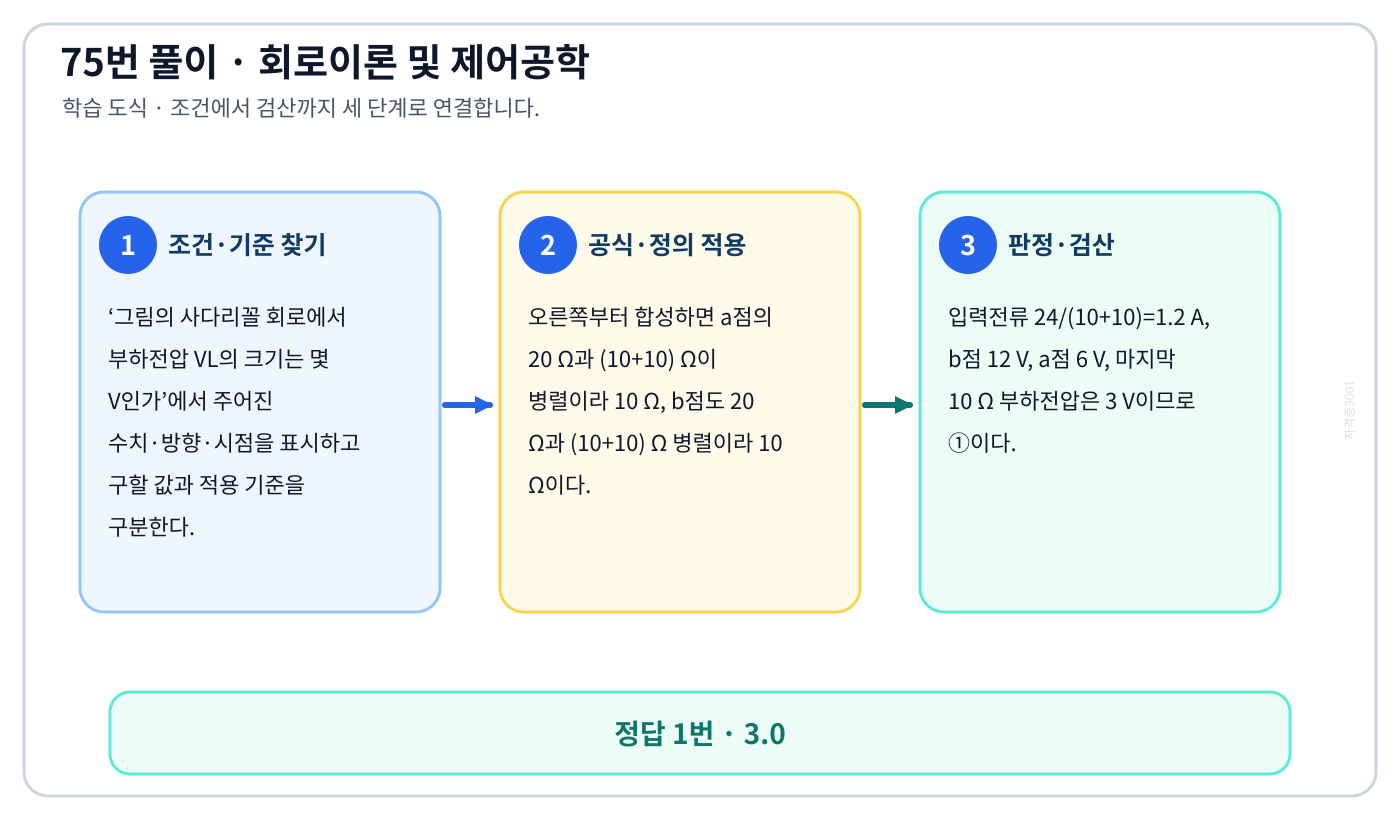

그림의 사다리꼴 회로에서 부하전압 VL의 크기는 몇 V인가의 기준식을 세우고 단위·계수·부호를 검산하여 ‘3.0’를 도출할 수 있다.

풀이 순서

1. ‘그림의 사다리꼴 회로에서 부하전압 VL의 크기는 몇 V인가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 오른쪽부터 합성하면 a점의 20 Ω과 (10+10) Ω이 병렬이라 10 Ω, b점도 20 Ω과 (10+10) Ω 병렬이라 10 Ω이다.
3. 입력전류 24/(10+10)=1.2 A, b점 12 V, a점 6 V, 마지막 10 Ω 부하전압은 3 V이므로 ①이다.

자주 하는 실수: 수치부터 대입하면 ‘3.25’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

전압비 106을 데시벨[dB]로 나타내면의 기준식을 세우고 단위·계수·부호를 검산하여 ‘120’를 도출할 수 있다.

풀이 순서

1. ‘전압비 106을 데시벨[dB]로 나타내면’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 전압비를 데시벨로 바꿀 때는 20log10(V_2/V_1)을 쓴다.
3. 주어진 비 10^6을 대입하면 20×6=120 dB이므로 ④다. 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘20’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

상전압 120 V인 평형 3상 Y결선 전원과 Y결선 부하를 연결했다. 상별 도선 임피던스는…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘113.14∠-1.1°’를 도출할 수 있다.

풀이 순서

1. ‘상전압 120 V인 평형 3상 Y결선 전원과 Y결선 부하를 연결했다. 상별 도선 임피던스는…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 평형이므로 한 상만 계산한다.
3. V_L=120×(20+j10)/{(1+j2)+(20+j10)}=113.14∠-1.1도 V이므로 ③이다. 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘67.18∠-25.4°’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

전송선로의 특성 임피던스가 100Ω이고, 부하저항이 400Ω일 때 전압 정재파비 S는 얼마인가의 기준식을 세우고 단위·계수·부호를 검산하여 ‘4.0’를 도출할 수 있다.

풀이 순서

1. ‘전송선로의 특성 임피던스가 100Ω이고, 부하저항이 400Ω일 때 전압 정재파비 S는 얼마인가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 반사계수 크기는 |Gamma|=(400-100)/(400+100)=0.6이다.
3. 정재파비 S=(1+0.6)/(1-0.6)=4.0이므로 ④다. 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘0.25’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

구동점 임피던스 함수에 있어서 극점은의 정의와 반대개념을 비교하여 ‘개방 회로 상태를 의미한다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘구동점 임피던스 함수에 있어서 극점은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 구동점 임피던스 함수에서 극점(Pole)은 임피던스가 무한대가 되는 지점으로, 이는 회로의 개방 회로 상태를 의미합니다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘단락 회로 상태를 의미한다.’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

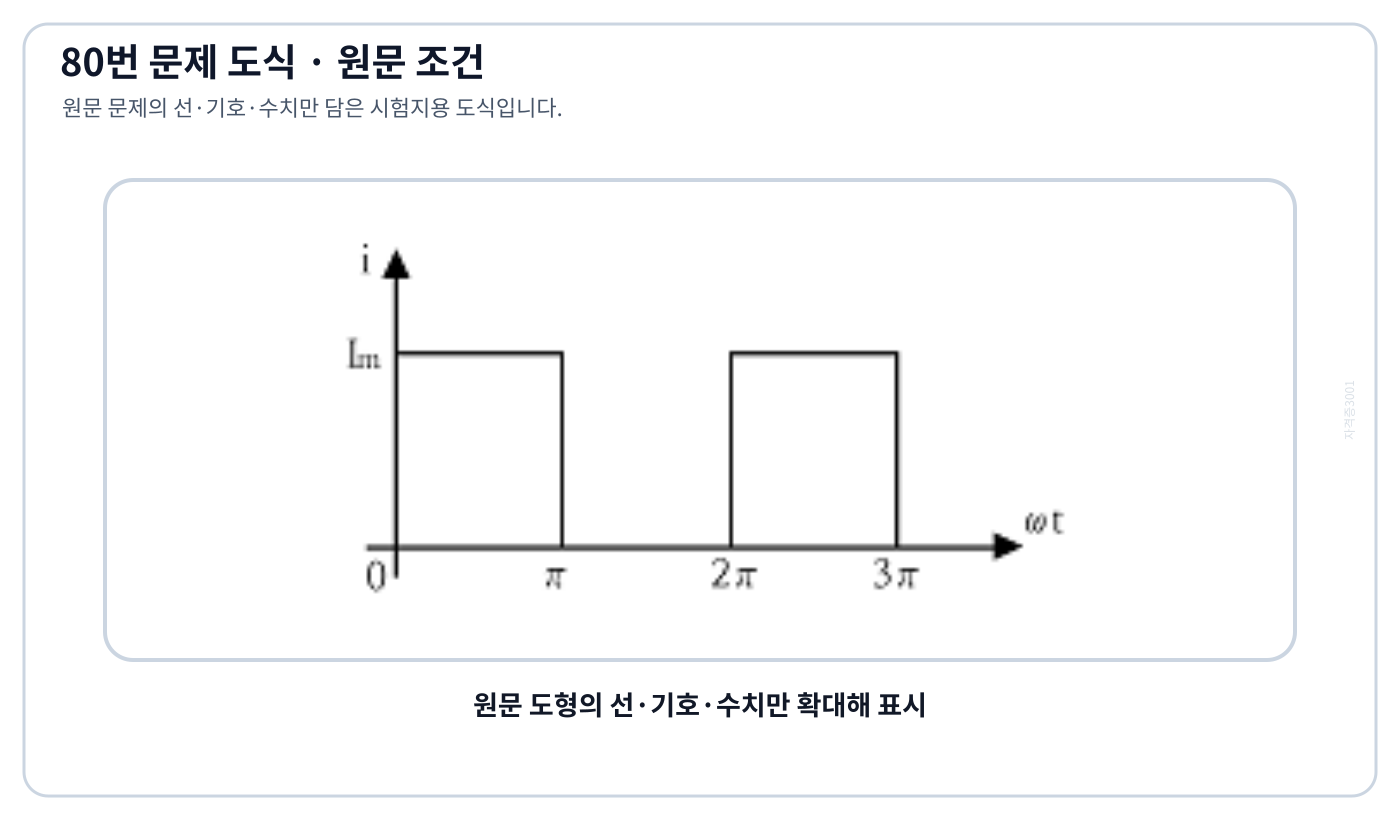

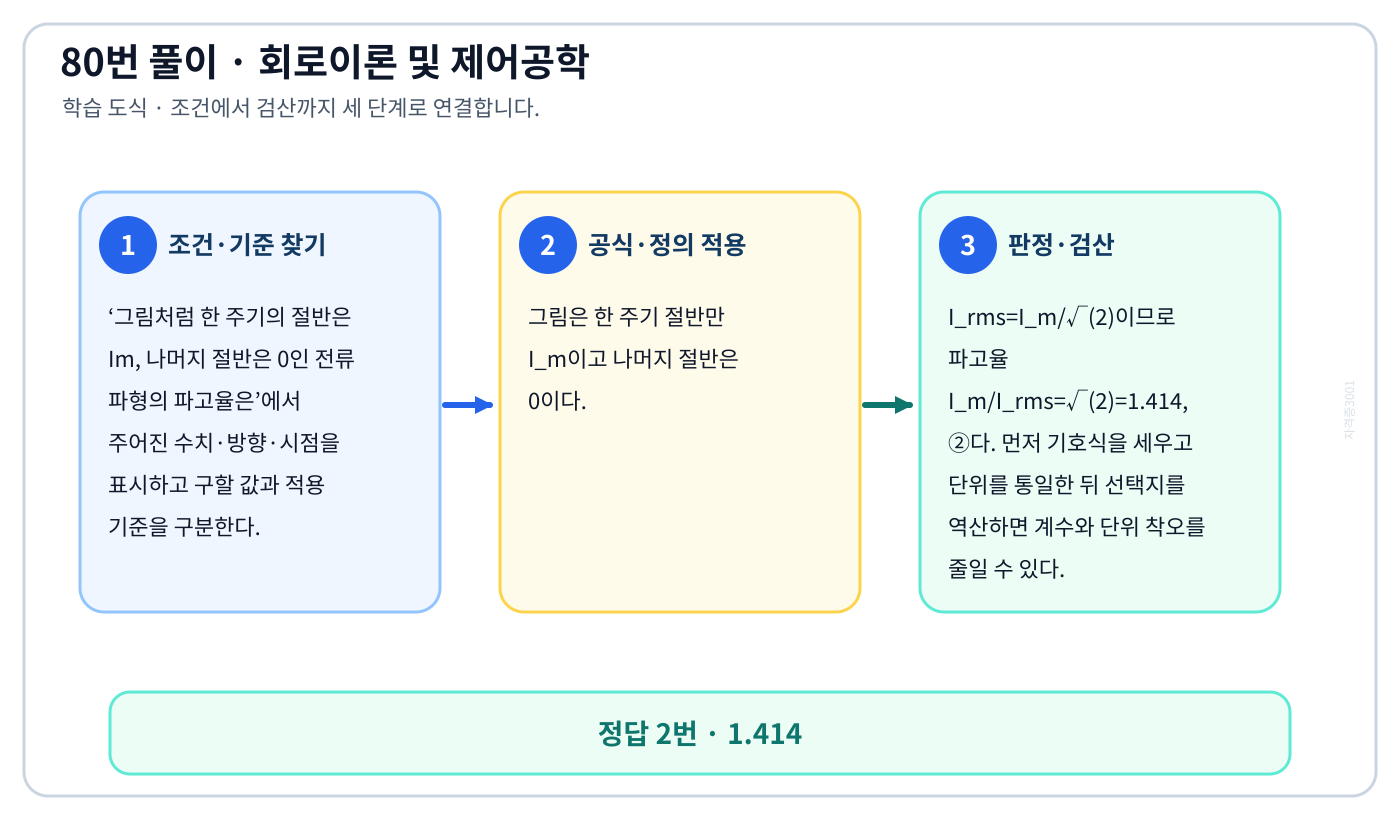

그림처럼 한 주기의 절반은 Im, 나머지 절반은 0인 전류 파형의 파고율은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘1.414’를 도출할 수 있다.

풀이 순서

1. ‘그림처럼 한 주기의 절반은 Im, 나머지 절반은 0인 전류 파형의 파고율은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 그림은 한 주기 절반만 I_m이고 나머지 절반은 0이다.
3. I_rms=I_m/√(2)이므로 파고율 I_m/I_rms=√(2)=1.414, ②다. 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘0.707’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

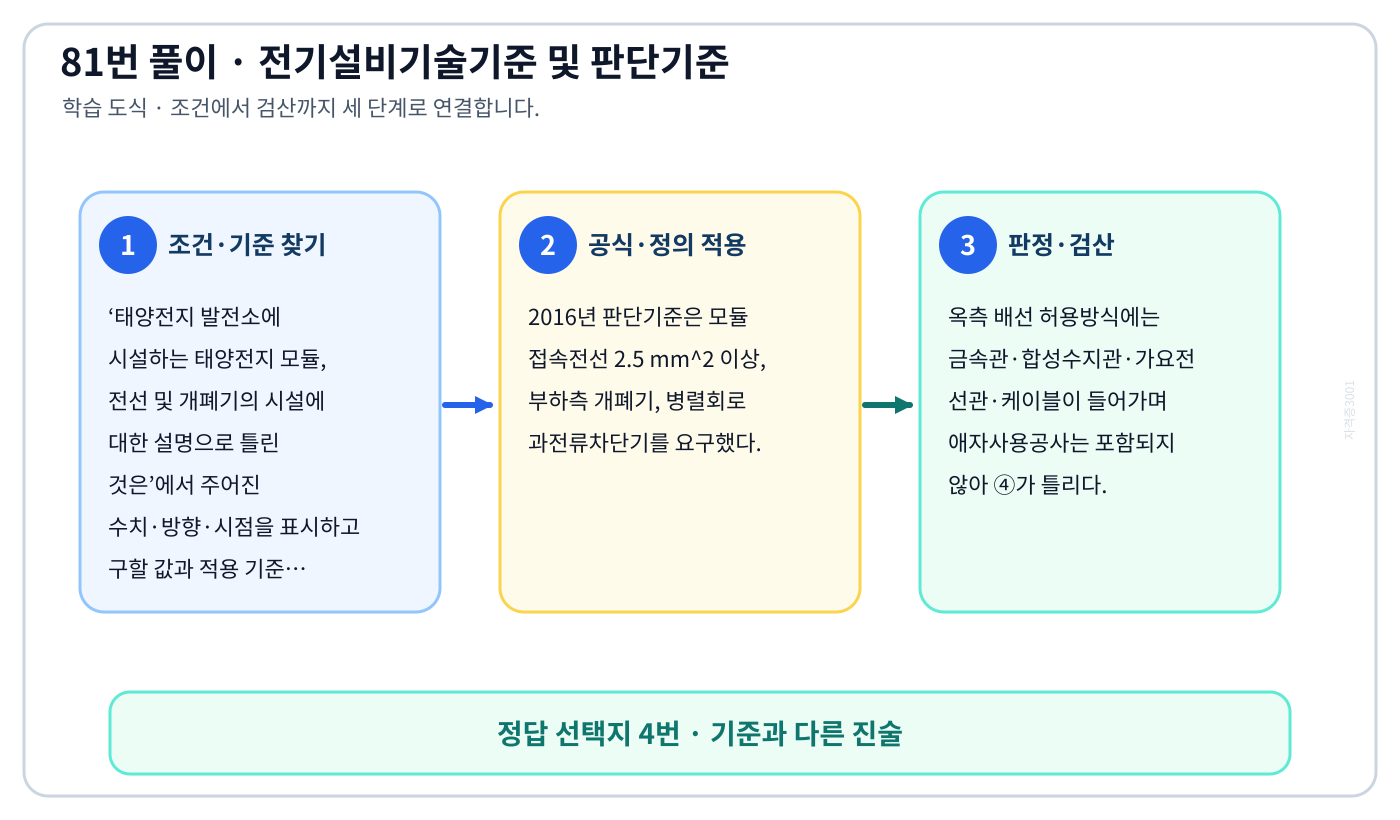

태양전지 발전소에 시설하는 태양전지 모듈, 전선 및 개폐기의 시설에 대한 설명으로 틀린 것은에서 시험시점 기준과 현행 KEC를 분리하여 ‘옥측에 시설하는 경우 금속관 공사, 합성수지관 공사, 애자 사용 공사로 배선할 것.’의 적용 범위를 설명할 수 있다.

풀이 순서

1. ‘태양전지 발전소에 시설하는 태양전지 모듈, 전선 및 개폐기의 시설에 대한 설명으로 틀린 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 2016년 판단기준은 모듈 접속전선 2.5 mm² 이상, 부하측 개폐기, 병렬회로 과전류차단기를 요구했다.
3. 옥측 배선 허용방식에는 금속관·합성수지관·가요전선관·케이블이 들어가며 애자사용공사는 포함되지 않아 ④가 틀리다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘전선은 공칭단면적 2.5mm²이상의 연동선을 사용할 것’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 태양전지 발전설비 · 현행 KEC 522.1.1 및 522.3.1 태양광설비

이 문제로 익힐 것

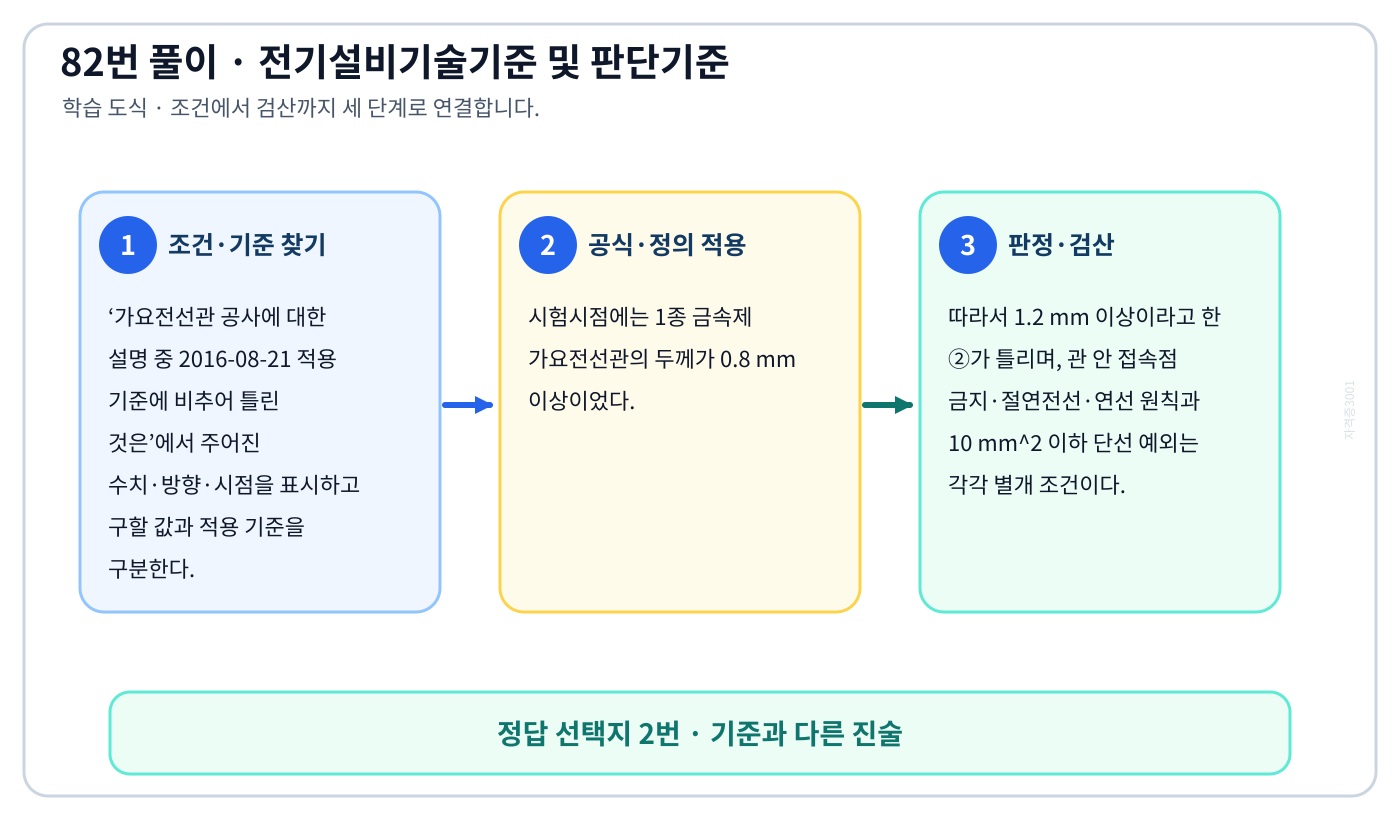

가요전선관 공사에 대한 설명 중 2016-08-21 적용 기준에 비추어 틀린 것은에서 시험시점 기준과 현행 KEC를 분리하여 ‘1종 금속제 가요 전선관의 두께는 1.2 mm 이상이어야 한다.’의 적용 범위를 설명할 수 있다.

풀이 순서

1. ‘가요전선관 공사에 대한 설명 중 2016-08-21 적용 기준에 비추어 틀린 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 시험시점에는 1종 금속제 가요전선관의 두께가 0.8 mm 이상이었다.
3. 따라서 1.2 mm 이상이라고 한 ②가 틀리며, 관 안 접속점 금지·절연전선·연선 원칙과 10 mm² 이하 단선 예외는 각각 별개 조건이다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘가요전선관 안에서는 전선의 접속점이 없어야 한다.’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 금속제 가요전선관 · 현행 KEC 232.13 금속제 가요전선관공사

이 문제로 익힐 것

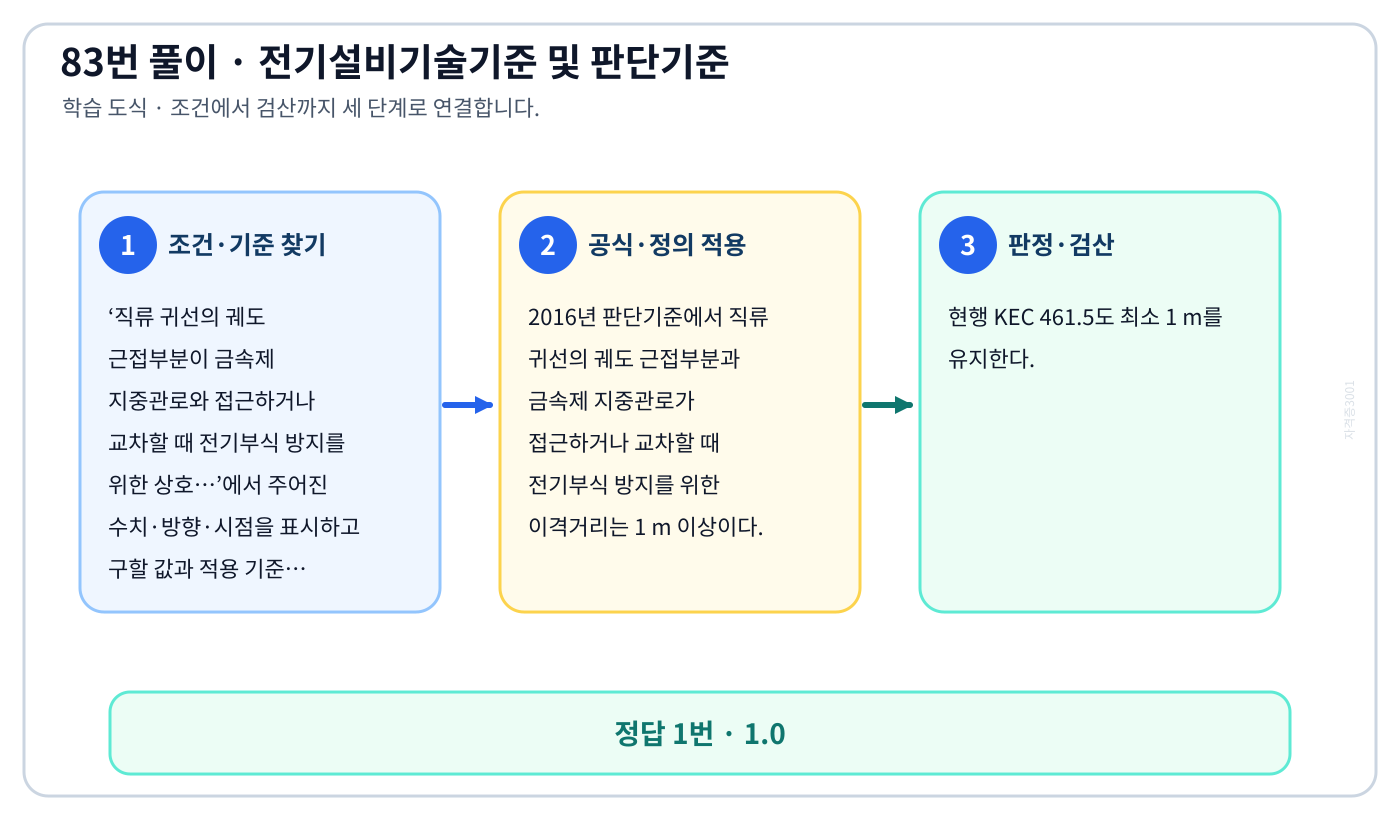

직류 귀선의 궤도 근접부분이 금속제 지중관로와 접근하거나 교차할 때 전기부식 방지를 위한 상호…에서 시험시점 기준과 현행 KEC를 분리하여 ‘1.0’의 적용 범위를 설명할 수 있다.

풀이 순서

1. ‘직류 귀선의 궤도 근접부분이 금속제 지중관로와 접근하거나 교차할 때 전기부식 방지를 위한 상호…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 2016년 판단기준에서 직류 귀선의 궤도 근접부분과 금속제 지중관로가 접근하거나 교차할 때 전기부식 방지를 위한 이격거리는 1 m 이상이다.
3. 현행 KEC 461.5도 최소 1 m를 유지한다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘1.5’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 직류 귀선 이격 · 현행 KEC 461.4 및 461.5 전기부식·누설전류 방지

이 문제로 익힐 것

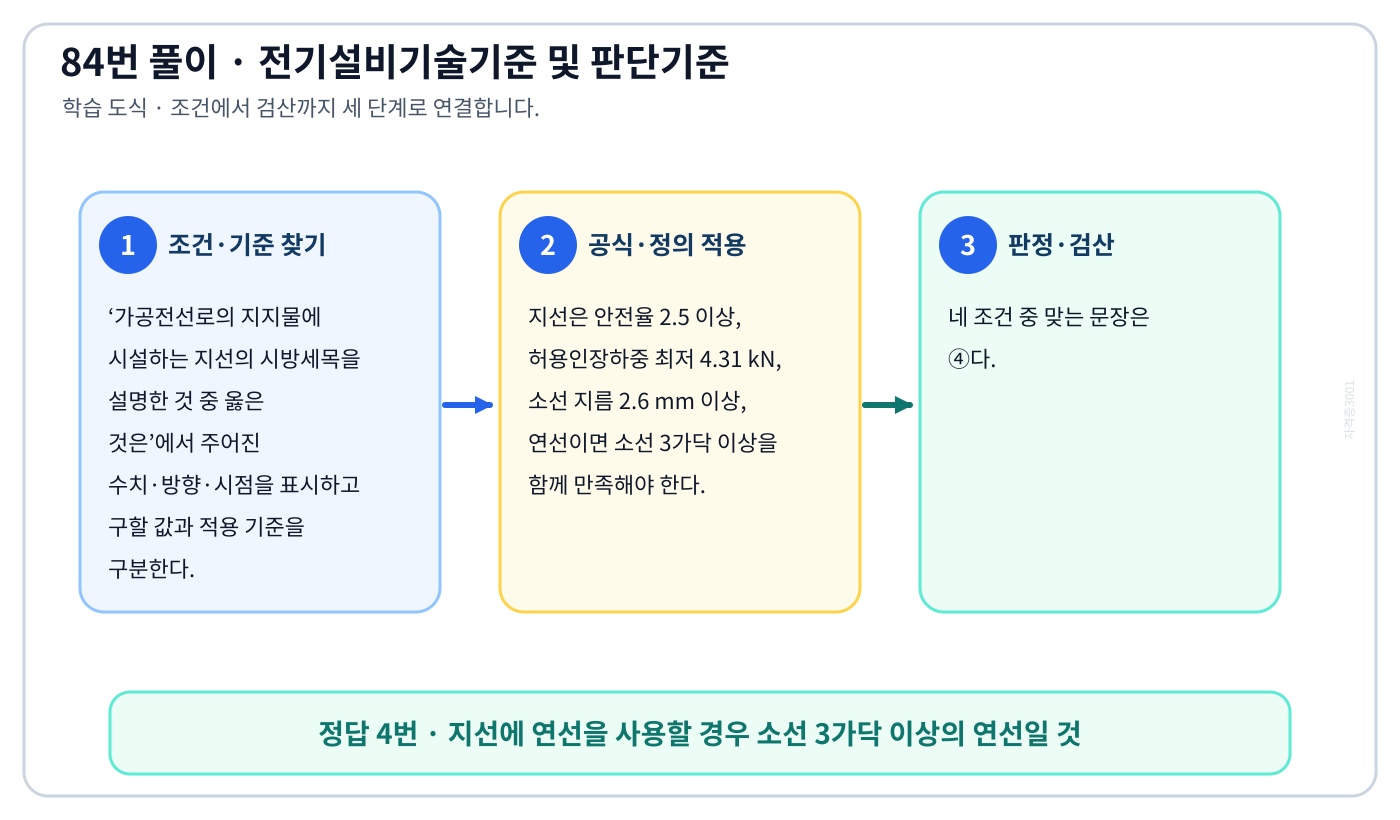

가공전선로의 지지물에 시설하는 지선의 시방세목을 설명한 것 중 옳은 것은에서 시험시점 기준과 현행 KEC를 분리하여 ‘지선에 연선을 사용할 경우 소선 3가닥 이상의 연선일 것’의 적용 범위를 설명할 수 있다.

풀이 순서

1. ‘가공전선로의 지지물에 시설하는 지선의 시방세목을 설명한 것 중 옳은 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 지선은 안전율 2.5 이상, 허용인장하중 최저 4.31 kN, 소선 지름 2.6 mm 이상, 연선이면 소선 3가닥 이상을 함께 만족해야 한다.
3. 네 조건 중 맞는 문장은 ④다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘안전율은 1.2 이상일 것’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 지선 구성 · 현행 KEC 331.11 가공전선로 지지선의 시설

이 문제로 익힐 것

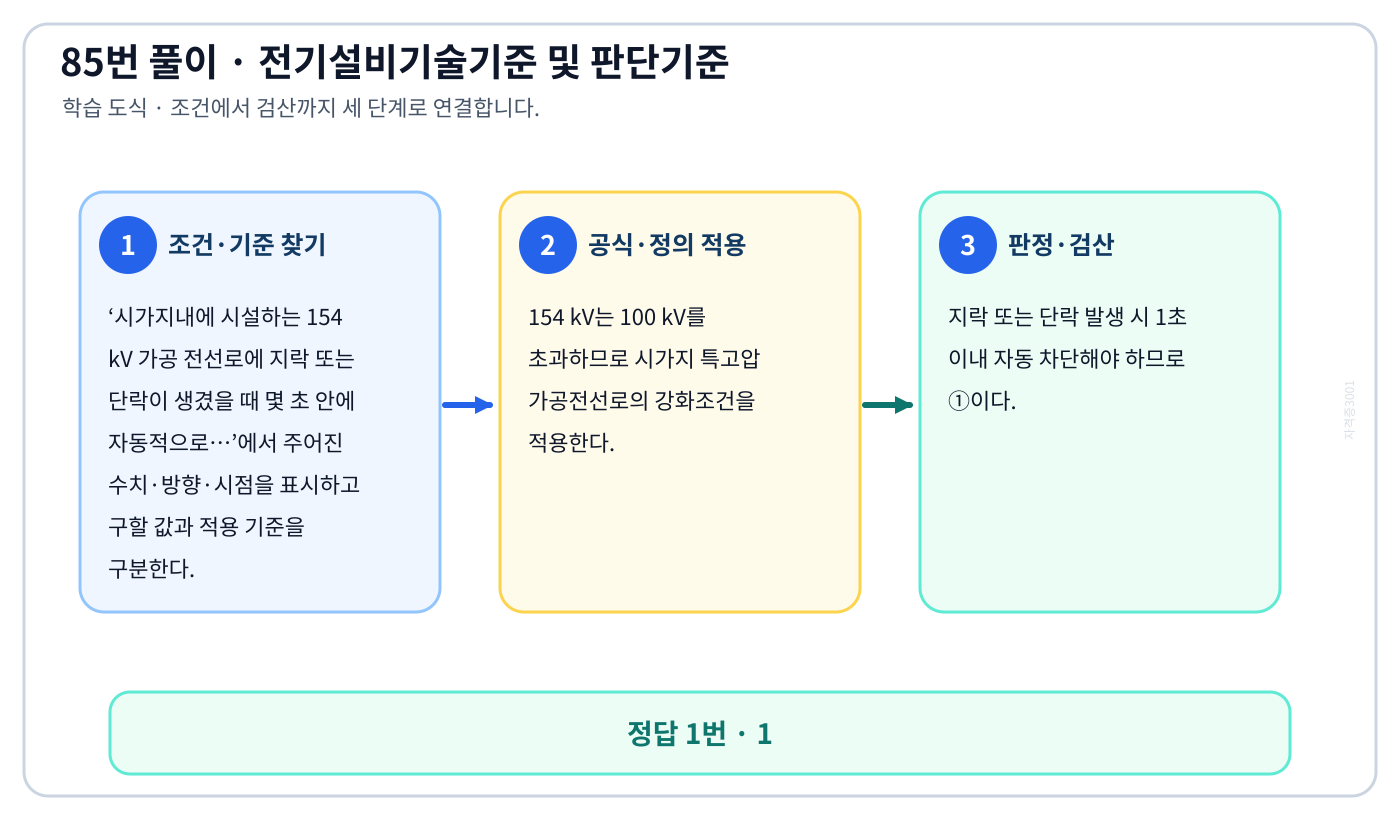

시가지내에 시설하는 154 kV 가공 전선로에 지락 또는 단락이 생겼을 때 몇 초 안에 자동적으로…에서 시험시점 기준과 현행 KEC를 분리하여 ‘1’의 적용 범위를 설명할 수 있다.

풀이 순서

1. ‘시가지내에 시설하는 154 kV 가공 전선로에 지락 또는 단락이 생겼을 때 몇 초 안에 자동적으로…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 154 kV는 100 kV를 초과하므로 시가지 특고압 가공전선로의 강화조건을 적용한다.
3. 지락 또는 단락 발생 시 1초 이내 자동 차단해야 하므로 ①이다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘3’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 시가지 특고압선 보호 · 현행 KEC 333.1 시가지 등의 특고압 가공전선로

이 문제로 익힐 것

발전소·변전소·개폐소 부지 조성을 위해 산지를 전용할 때 전용 산지의 평균 경사도는 몇 도…에서 시험시점 기준과 현행 KEC를 분리하여 ‘25’의 적용 범위를 설명할 수 있다.

풀이 순서

1. ‘발전소·변전소·개폐소 부지 조성을 위해 산지를 전용할 때 전용 산지의 평균 경사도는 몇 도…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 2016년 시험시점의 발전소·변전소·개폐소 부지 관련 산지전용 기준은 평균경사도 25° 이하였으므로 ④다.
3. 이 값은 KEC 전기설비 규칙이 아니라 입지 인허가 기준이라는 점을 구분한다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘10’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 산지전용 기준 · 현행 KEC 적용범위 밖의 산지관리 행정기준

이 문제로 익힐 것

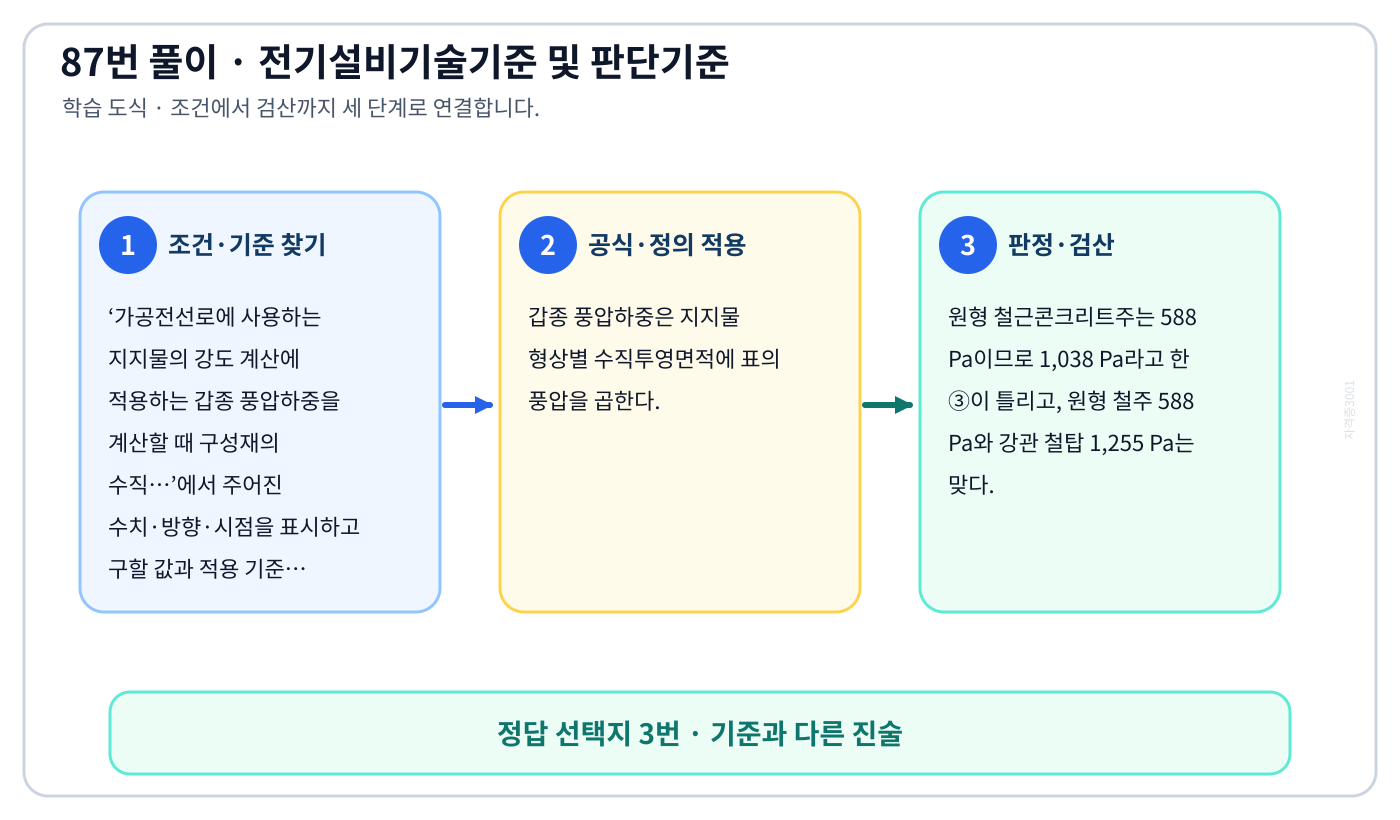

가공전선로에 사용하는 지지물의 강도 계산에 적용하는 갑종 풍압하중을 계산할 때 구성재의 수직…에서 시험시점 기준과 현행 KEC를 분리하여 ‘원형 철근 콘크리트주 : 1038’의 적용 범위를 설명할 수 있다.

풀이 순서

1. ‘가공전선로에 사용하는 지지물의 강도 계산에 적용하는 갑종 풍압하중을 계산할 때 구성재의 수직…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 갑종 풍압하중은 지지물 형상별 수직투영면적에 표의 풍압을 곱한다.
3. 원형 철근콘크리트주는 588 Pa이므로 1,038 Pa라고 한 ③이 틀리고, 원형 철주 588 Pa와 강관 철탑 1,255 Pa는 맞다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘목주 : 588’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 갑종 풍압하중 · 현행 KEC 331.6 가공전선로 지지물의 풍압하중

이 문제로 익힐 것

특고압 가공전선이 도로, 횡단보도교, 철도 또는 궤도와 제 1차 접근상태로 시설되는 경우 특고압…에서 시험시점 기준과 현행 KEC를 분리하여 ‘제 3종 특고압 보안공사’의 적용 범위를 설명할 수 있다.

풀이 순서

1. ‘특고압 가공전선이 도로, 횡단보도교, 철도 또는 궤도와 제 1차 접근상태로 시설되는 경우 특고압…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 특고압 가공전선이 도로 등과 제1차 접근상태이면 제3종 특고압 보안공사를 적용한다.
3. 제2차 접근이나 교차 조건과 보안공사 종별을 뒤섞지 않아야 한다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘제 1종 특고압 보안공사’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 도로 접근 보안공사 · 현행 KEC 333.24 특고압선과 도로 등의 접근

이 문제로 익힐 것

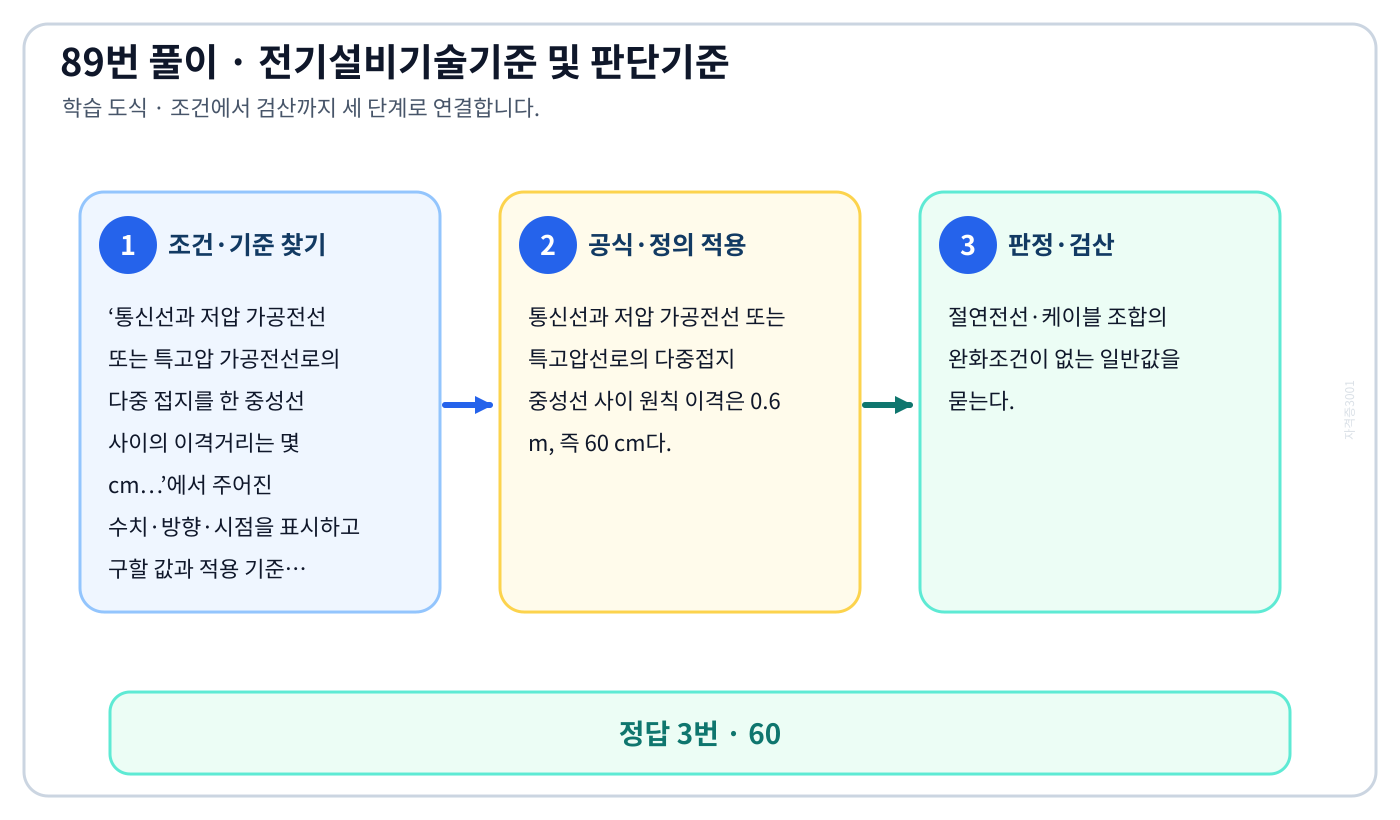

통신선과 저압 가공전선 또는 특고압 가공전선로의 다중 접지를 한 중성선 사이의 이격거리는 몇 cm…에서 시험시점 기준과 현행 KEC를 분리하여 ‘60’의 적용 범위를 설명할 수 있다.

풀이 순서

1. ‘통신선과 저압 가공전선 또는 특고압 가공전선로의 다중 접지를 한 중성선 사이의 이격거리는 몇 cm…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 통신선과 저압 가공전선 또는 특고압선로의 다중접지 중성선 사이 원칙 이격은 0.6 m, 즉 60 cm다.
3. 절연전선·케이블 조합의 완화조건이 없는 일반값을 묻는다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘15’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 통신선 이격 · 현행 KEC 362.2 전력보안통신선의 높이와 간격

이 문제로 익힐 것

철탑의 강도계산에 사용하는 이상시 상정하중이 가하여지는 경우의 그 이상시 상정 하중에 대한 철탑의…에서 시험시점 기준과 현행 KEC를 분리하여 ‘1.33’의 적용 범위를 설명할 수 있다.

풀이 순서

1. ‘철탑의 강도계산에 사용하는 이상시 상정하중이 가하여지는 경우의 그 이상시 상정 하중에 대한 철탑의…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 이상시 상정하중이 작용할 때 철탑 기초 안전율은 1.33 이상이다.
3. 지선 안전율 2.5나 다른 구조물의 값을 가져오지 말고 '철탑 기초·이상시 하중'이라는 적용대상을 먼저 고정한다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘1.2’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 철탑 기초 안전율 · 현행 KEC 331.7 지지물 기초의 안전율

이 문제로 익힐 것

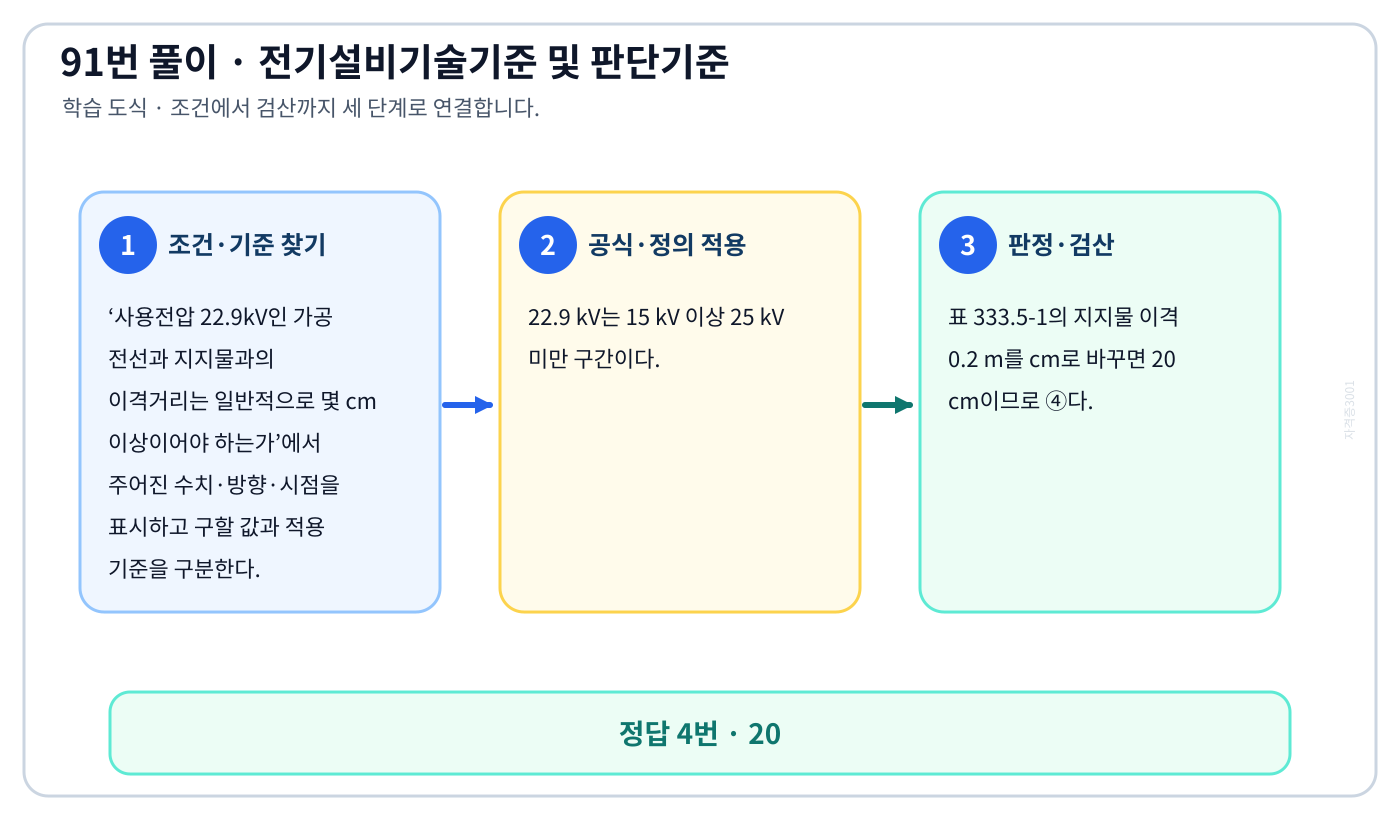

사용전압 22.9kV인 가공 전선과 지지물과의 이격거리는 일반적으로 몇 cm 이상이어야 하는가에서 시험시점 기준과 현행 KEC를 분리하여 ‘20’의 적용 범위를 설명할 수 있다.

풀이 순서

1. ‘사용전압 22.9kV인 가공 전선과 지지물과의 이격거리는 일반적으로 몇 cm 이상이어야 하는가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 22.9 kV는 15 kV 이상 25 kV 미만 구간이다.
3. 표 333.5-1의 지지물 이격 0.2 m를 cm로 바꾸면 20 cm이므로 ④다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘5’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 특고압선 이격 · 현행 KEC 333.5 특고압 가공전선과 지지물 등의 간격

이 문제로 익힐 것

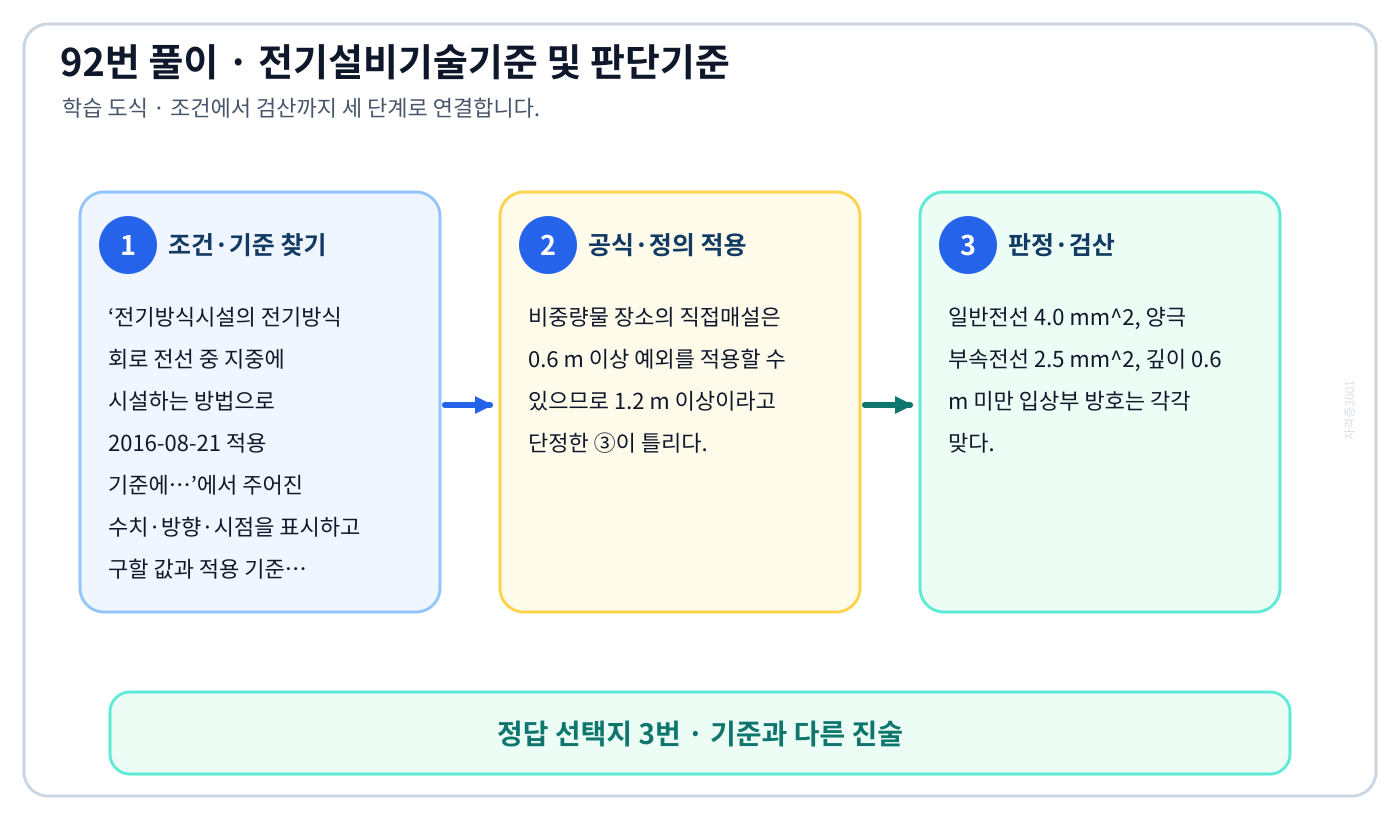

전기방식시설의 전기방식 회로 전선 중 지중에 시설하는 방법으로 2016-08-21 적용 기준에…에서 시험시점 기준과 현행 KEC를 분리하여 ‘전선을 직접 매설식에 의하여 시설하는 경우 차량 기타의 중량물의 압력을 받을 우려가 없는 것에 매설 깊이를 1.2m 이상으로 할 것’의 적용 범위를 설명할 수 있다.

풀이 순서

1. ‘전기방식시설의 전기방식 회로 전선 중 지중에 시설하는 방법으로 2016-08-21 적용 기준에…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 비중량물 장소의 직접매설은 0.6 m 이상 예외를 적용할 수 있으므로 1.2 m 이상이라고 단정한 ③이 틀리다.
3. 일반전선 4.0 mm², 양극 부속전선 2.5 mm², 깊이 0.6 m 미만 입상부 방호는 각각 맞다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘전선은 공칭단면적 4.0mm²의 연동선 또는 이와 동등 이상의 세기 및 굵기의 것일 것’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 전기방식 배선 · 현행 KEC 241.16.4 전기부식방지 회로 2차측 배선

이 문제로 익힐 것

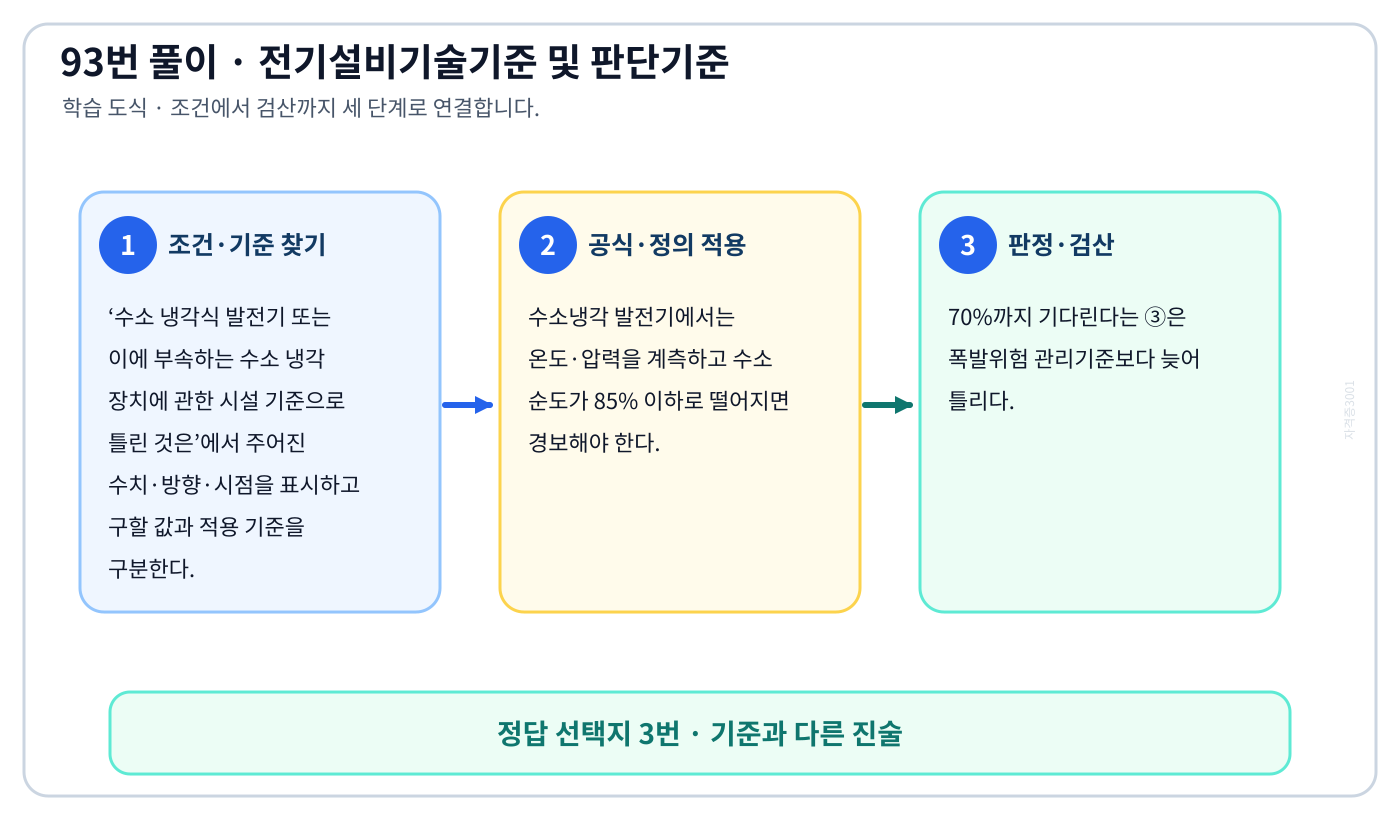

수소 냉각식 발전기 또는 이에 부속하는 수소 냉각 장치에 관한 시설 기준으로 틀린 것은에서 시험시점 기준과 현행 KEC를 분리하여 ‘발전기안의 수소의 순도가 70% 이하로 저하할 경우에 경보하는 장치를 시설할 것’의 적용 범위를 설명할 수 있다.

풀이 순서

1. ‘수소 냉각식 발전기 또는 이에 부속하는 수소 냉각 장치에 관한 시설 기준으로 틀린 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 수소냉각 발전기에서는 온도·압력을 계측하고 수소 순도가 85% 이하로 떨어지면 경보해야 한다.
3. 70%까지 기다린다는 ③은 폭발위험 관리기준보다 늦어 틀리다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘발전기안의 수소의 온도를 계측하는 장치를 시설할 것’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 수소냉각 발전기 · 현행 KEC 351.10 수소냉각식 발전기 등의 시설

이 문제로 익힐 것

전동기의 절연내력 시험은 권선과 대지간에 계속하여 시험전압을 가할 경우, 최소 몇 분간은 견디어야 하는가에서 시험시점 기준과 현행 KEC를 분리하여 ‘10’의 적용 범위를 설명할 수 있다.

풀이 순서

1. ‘전동기의 절연내력 시험은 권선과 대지간에 계속하여 시험전압을 가할 경우, 최소 몇 분간은 견디어야 하는가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 전동기 권선과 대지 사이 절연내력 시험은 정해진 시험전압을 연속 10분간 가해 견디는지 본다.
3. 시험전압의 크기와 가압시간을 분리해 기억하면 ② 10분이 남는다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘5’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 전동기 절연내력 · 현행 KEC 133 회전기 및 정류기의 절연내력

이 문제로 익힐 것

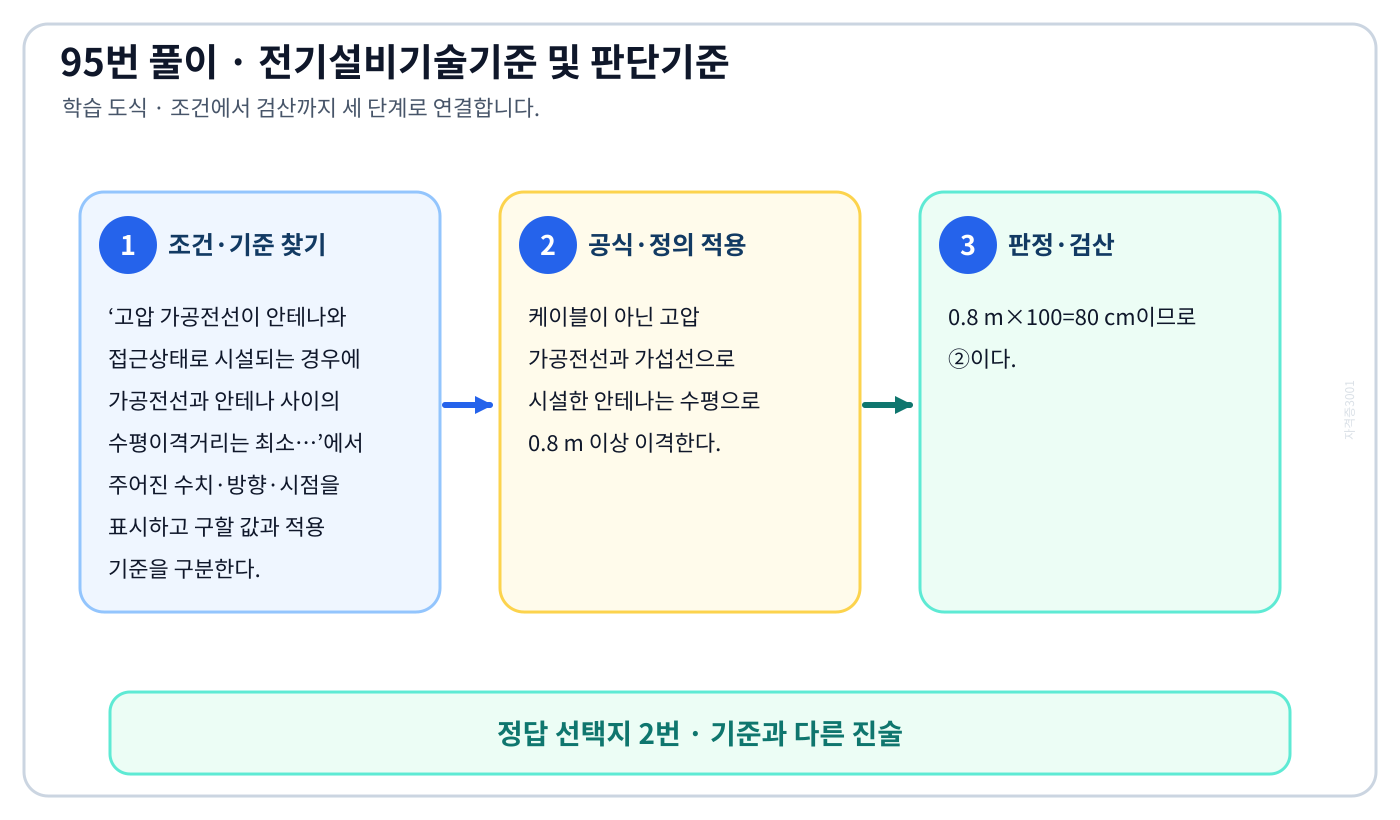

고압 가공전선이 안테나와 접근상태로 시설되는 경우에 가공전선과 안테나 사이의 수평이격거리는 최소…에서 시험시점 기준과 현행 KEC를 분리하여 ‘80’의 적용 범위를 설명할 수 있다.

풀이 순서

1. ‘고압 가공전선이 안테나와 접근상태로 시설되는 경우에 가공전선과 안테나 사이의 수평이격거리는 최소…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 케이블이 아닌 고압 가공전선과 가섭선으로 시설한 안테나는 수평으로 0.8 m 이상 이격한다.
3. 0.8 m×100=80 cm이므로 ②이다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘60’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 고압선·안테나 이격 · 현행 KEC 332.14 고압 가공전선과 안테나

이 문제로 익힐 것

옥내 관등회로의 사용전압이 1000 V를 초과하는 방전등 공사에서 네온 변압기 외함의 접지공사로…에서 시험시점 기준과 현행 KEC를 분리하여 ‘제 3종 접지공사’의 적용 범위를 설명할 수 있다.

풀이 순서

1. ‘옥내 관등회로의 사용전압이 1000 V를 초과하는 방전등 공사에서 네온 변압기 외함의 접지공사로…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 2016년 판단기준에서 사용전압 1 kV 초과 방전등용 네온변압기 외함은 제3종 접지공사 대상이므로 ③이다.
3. 현행 설계에서는 과거 접지종별을 그대로 쓰지 않고 KEC 140 보호요건으로 판정한다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘제 1종 접지공사’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 네온변압기 외함 접지 · 현행 KEC 234.11.9 및 140 접지시스템

이 문제로 익힐 것

주택의 옥내를 통과하여 그 주택 이외의 장소에 전기를 공급하기 위한 옥내 배선을 공사하는…에서 시험시점 기준과 현행 KEC를 분리하여 ‘금속덕트 공사’의 적용 범위를 설명할 수 있다.

풀이 순서

1. ‘주택의 옥내를 통과하여 그 주택 이외의 장소에 전기를 공급하기 위한 옥내 배선을 공사하는…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 이 조건의 주택 통과 옥내배선은 합성수지관·금속관·케이블 공사로 할 수 있다.
3. 금속덕트공사는 허용 목록에 없으므로 '아닌 것'은 ③이다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘금속관 공사’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 주택 통과 옥내배선 · 현행 KEC 231.6 주택의 옥내배선

이 문제로 익힐 것

전기 울타리의 시설에 관한 규정 중 틀린 것은에서 시험시점 기준과 현행 KEC를 분리하여 ‘전선과 수목 사이의 이격거리는 50 cm 이상이어야 한다.’의 적용 범위를 설명할 수 있다.

풀이 순서

1. ‘전기 울타리의 시설에 관한 규정 중 틀린 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 전기울타리 전선과 수목 사이 이격은 30 cm 이상이다.
3. 50 cm 이상이라고 한 ①은 규정 최소값을 바꾸어 쓴 틀린 문장이며, 장소·전선강도·전원전압 조건은 맞다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘전기 울타리는 사람이 쉽게 출입하지 아니하는 곳에 시설하여야 한다.’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 전기울타리 · 현행 KEC 241.1 전기울타리의 시설

이 문제로 익힐 것

주택 등 저압 수용 장소에서 고정 전기설비에 TN-C-S 접지 방식으로 접지공사 시 중성선 겸용…에서 시험시점 기준과 현행 KEC를 분리하여 ‘16’의 적용 범위를 설명할 수 있다.

풀이 순서

1. ‘주택 등 저압 수용 장소에서 고정 전기설비에 TN-C-S 접지 방식으로 접지공사 시 중성선 겸용…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. PEN 도체의 최소단면적은 재료별로 구리 10 mm², 알루미늄 16 mm²다.
3. 문제는 알루미늄을 물으므로 ④ 16 mm²이며 구리값 10 mm²와 혼동하지 않는다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘2.5’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 PEN 도체 · 현행 KEC 142.4.2 보호도체 최소 단면적

이 문제로 익힐 것

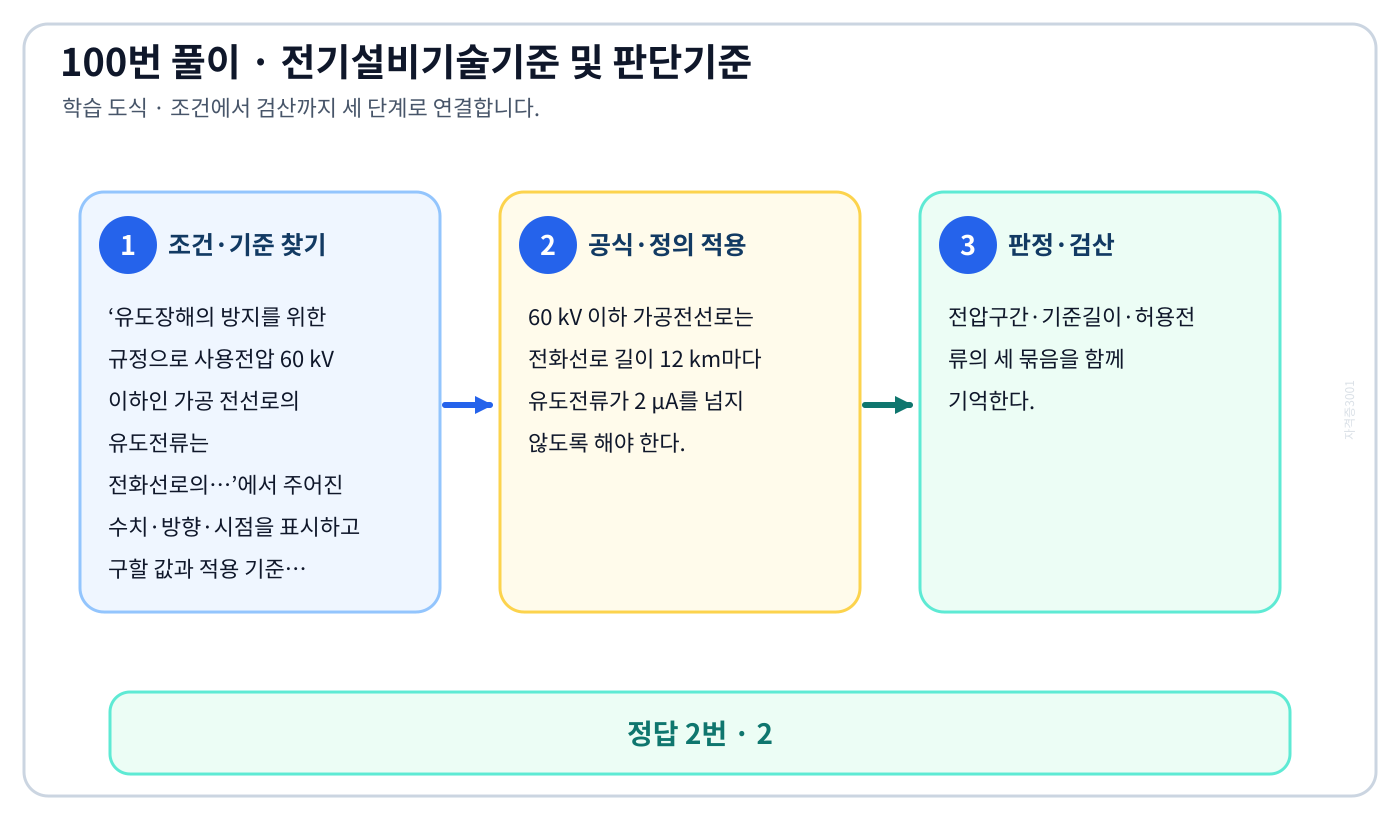

유도장해의 방지를 위한 규정으로 사용전압 60 kV 이하인 가공 전선로의 유도전류는 전화선로의…에서 시험시점 기준과 현행 KEC를 분리하여 ‘2’의 적용 범위를 설명할 수 있다.

풀이 순서

1. ‘유도장해의 방지를 위한 규정으로 사용전압 60 kV 이하인 가공 전선로의 유도전류는 전화선로의…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 60 kV 이하 가공전선로는 전화선로 길이 12 km마다 유도전류가 2 μA를 넘지 않도록 해야 한다.
3. 전압구간·기준길이·허용전류의 세 묶음을 함께 기억한다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘1’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 유도장해 · 현행 KEC 333.2 유도장해의 방지
