전기기사 기출문제 2016년 1회 필기

이 문제로 익힐 것

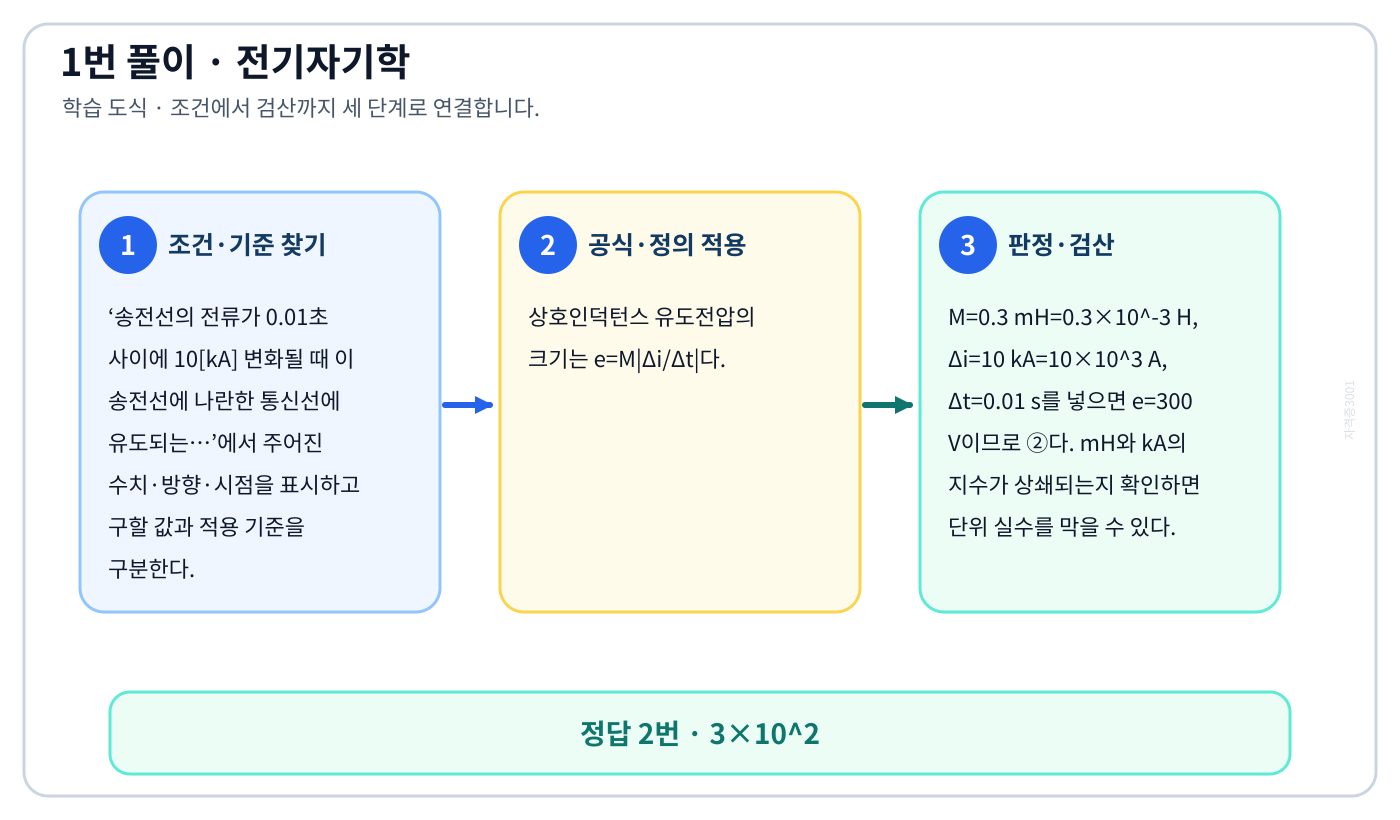

송전선의 전류가 0.01초 사이에 10[kA] 변화될 때 이 송전선에 나란한 통신선에 유도되는…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘3×10^2’를 도출할 수 있다.

풀이 순서

1. ‘송전선의 전류가 0.01초 사이에 10[kA] 변화될 때 이 송전선에 나란한 통신선에 유도되는…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 상호인덕턴스 유도전압의 크기는 e=M|Δi/Δt|다.
3. M=0.3 mH=0.3×10⁻³ H, Δi=10 kA=10×10³ A, Δt=0.01 s를 넣으면 e=300 V이므로 ②다. mH와 kA의 지수가 상쇄되는지 확인하면 단위 실수를 막을 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘30’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

전류가 흐르고 있는 도체와 직각방향으로 자계를 가하게 되면 도체 측면에 정·부의 전하가 생기는…의 정의와 반대개념을 비교하여 ‘홀(Hall) 효과’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘전류가 흐르고 있는 도체와 직각방향으로 자계를 가하게 되면 도체 측면에 정·부의 전하가 생기는…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 전류가 흐르는 도체에 수직 방향으로 자계를 가했을 때, 전하가 도체 측면으로 밀려나 전위차가 발생하는 현상을 홀(Hall) 효과라고 합니다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘톰슨(Thomson) 효과’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

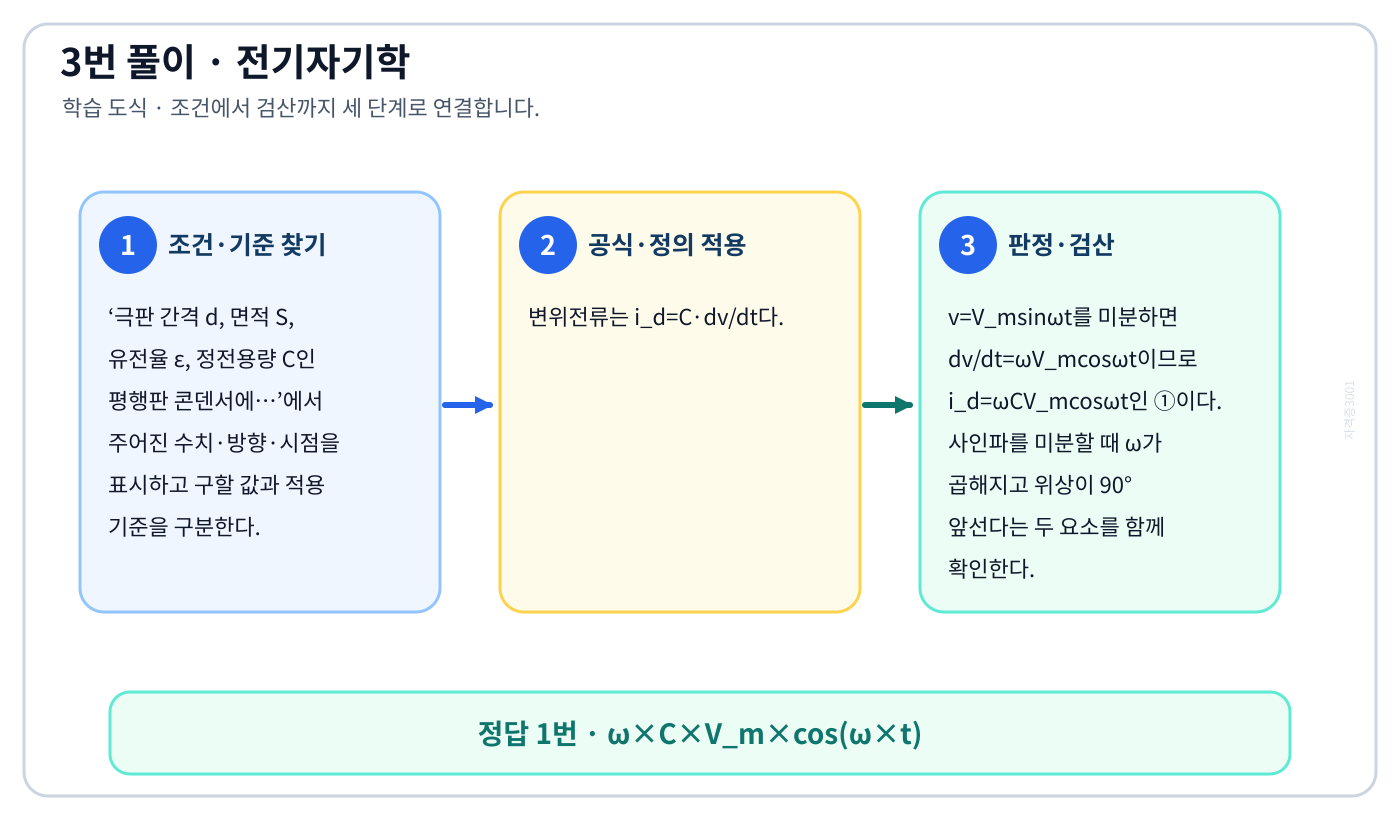

극판 간격 d, 면적 S, 유전율 ε, 정전용량 C인 평행판 콘덴서에…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘ω×C×V_m×cos(ω×t)’를 도출할 수 있다.

풀이 순서

1. ‘극판 간격 d, 면적 S, 유전율 ε, 정전용량 C인 평행판 콘덴서에…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 변위전류는 i_d=C·dv/dt다.
3. v=Vₘsinωt를 미분하면 dv/dt=ωVₘcosωt이므로 i_d=ωCVₘcosωt인 ①이다. 사인파를 미분할 때 ω가 곱해지고 위상이 90° 앞선다는 두 요소를 함께 확인한다.

자주 하는 실수: 수치부터 대입하면 ‘ω×C×V_m×sin(ω×t)’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

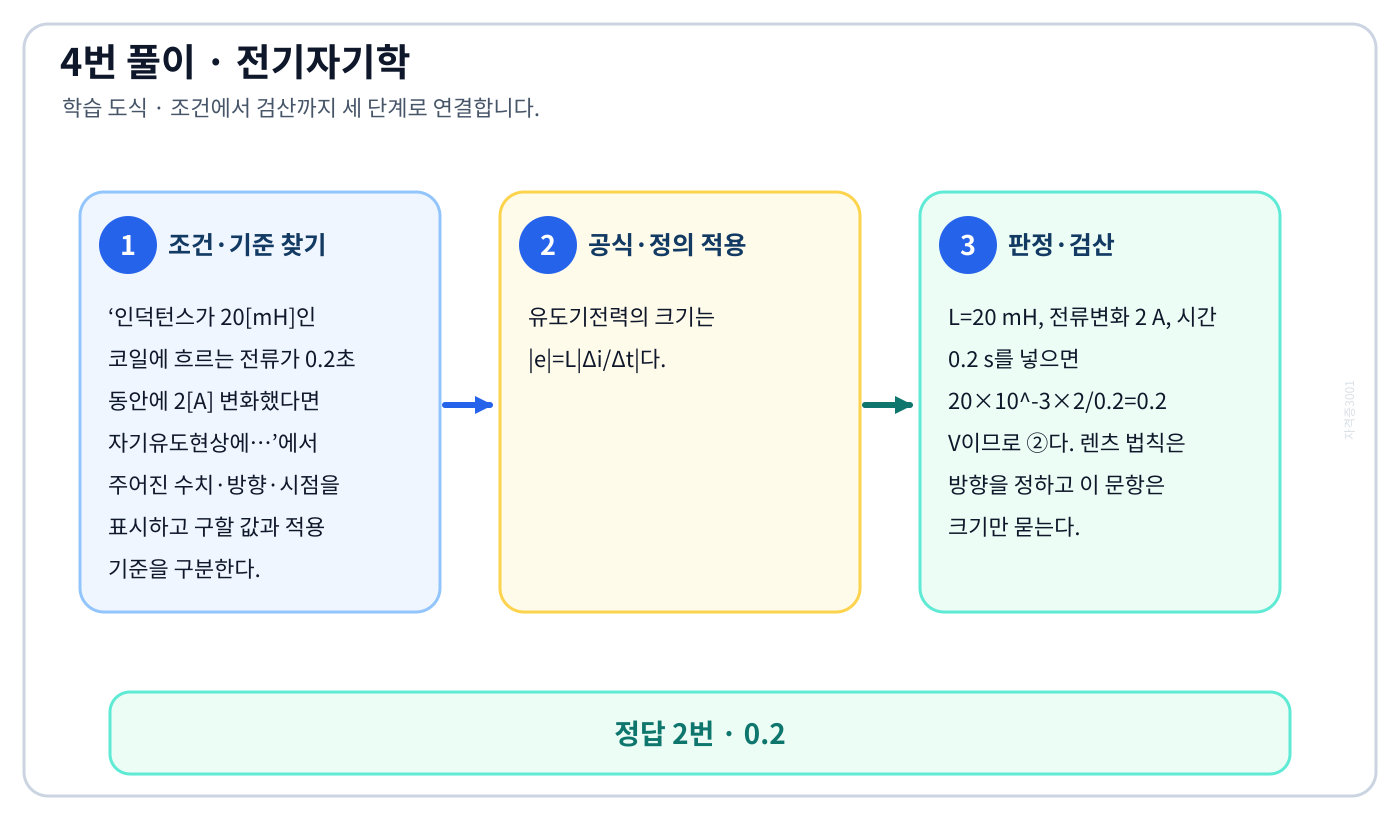

인덕턴스가 20[mH]인 코일에 흐르는 전류가 0.2초 동안에 2[A] 변화했다면 자기유도현상에…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘0.2’를 도출할 수 있다.

풀이 순서

1. ‘인덕턴스가 20[mH]인 코일에 흐르는 전류가 0.2초 동안에 2[A] 변화했다면 자기유도현상에…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 유도기전력의 크기는 |e|=L|Δi/Δt|다.
3. L=20 mH, 전류변화 2 A, 시간 0.2 s를 넣으면 20×10⁻³×2/0.2=0.2 V이므로 ②다. 렌츠 법칙은 방향을 정하고 이 문항은 크기만 묻는다.

자주 하는 실수: 수치부터 대입하면 ‘0.1’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

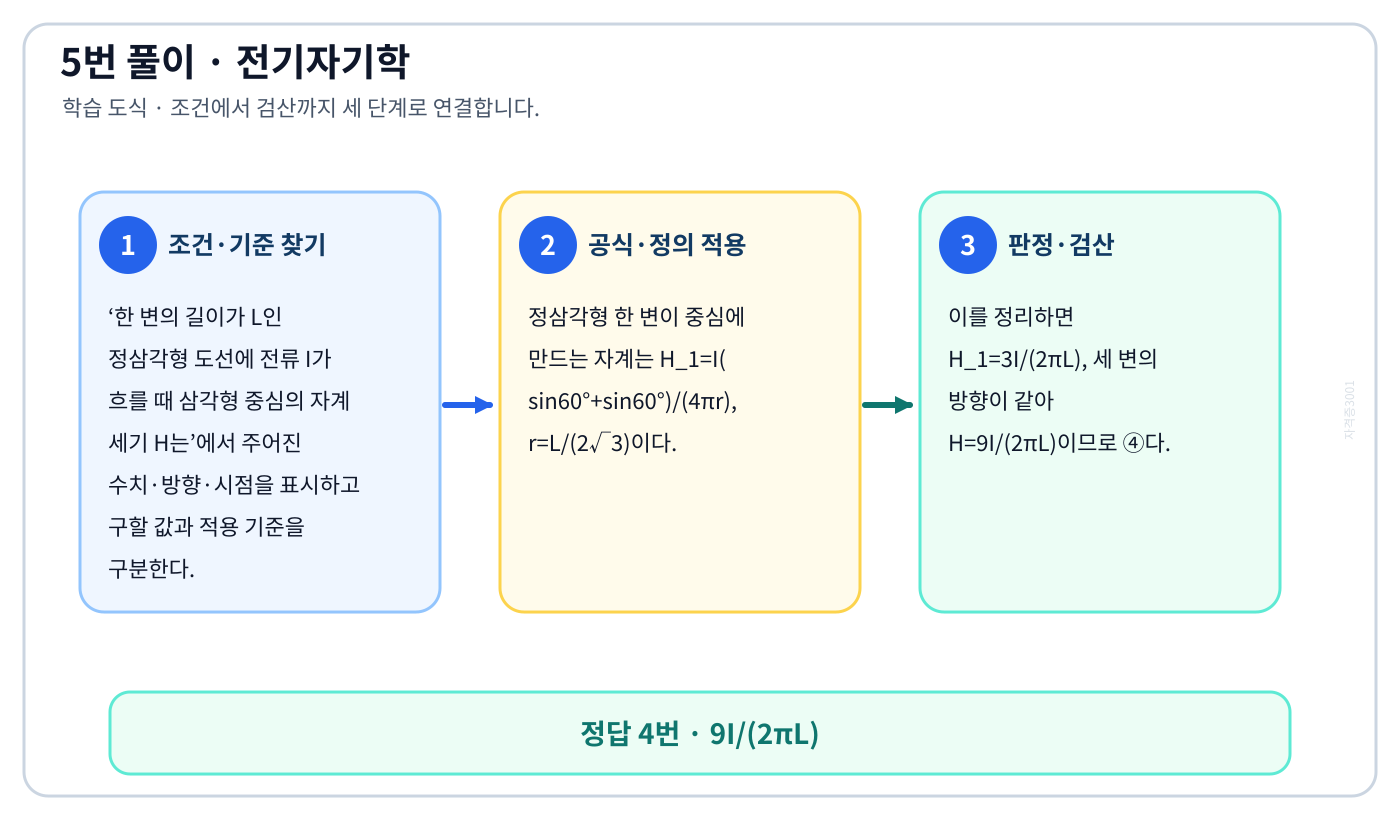

한 변의 길이가 L인 정삼각형 도선에 전류 I가 흐를 때 삼각형 중심의 자계 세기 H는의 기준식을 세우고 단위·계수·부호를 검산하여 ‘9I/(2πL)’를 도출할 수 있다.

풀이 순서

1. ‘한 변의 길이가 L인 정삼각형 도선에 전류 I가 흐를 때 삼각형 중심의 자계 세기 H는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 정삼각형 한 변이 중심에 만드는 자계는 H₁=I( sin60°+sin60°)/(4πr), r=L/(2√3)이다.
3. 이를 정리하면 H₁=3I/(2πL), 세 변의 방향이 같아 H=9I/(2πL)이므로 ④다.

자주 하는 실수: 수치부터 대입하면 ‘√2I/(3πL)’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

변위전류밀도와 관계 없는 것은의 정의와 반대개념을 비교하여 ‘자계의 세기’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘변위전류밀도와 관계 없는 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 변위전류밀도 J_d는 전속밀도 D의 시간적 변화율로 정의되며, 전속밀도는 전계의 세기 E와 유전율 ε의 곱으로 표현된다.
3. 따라서 자계의 세기와는 직접적인 관계가 없다. 기본식: J_d = (∂ D)/(∂ t) = ε (∂ E)/(∂ t).

자주 하는 실수: 익숙한 용어 ‘전계의 세기’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

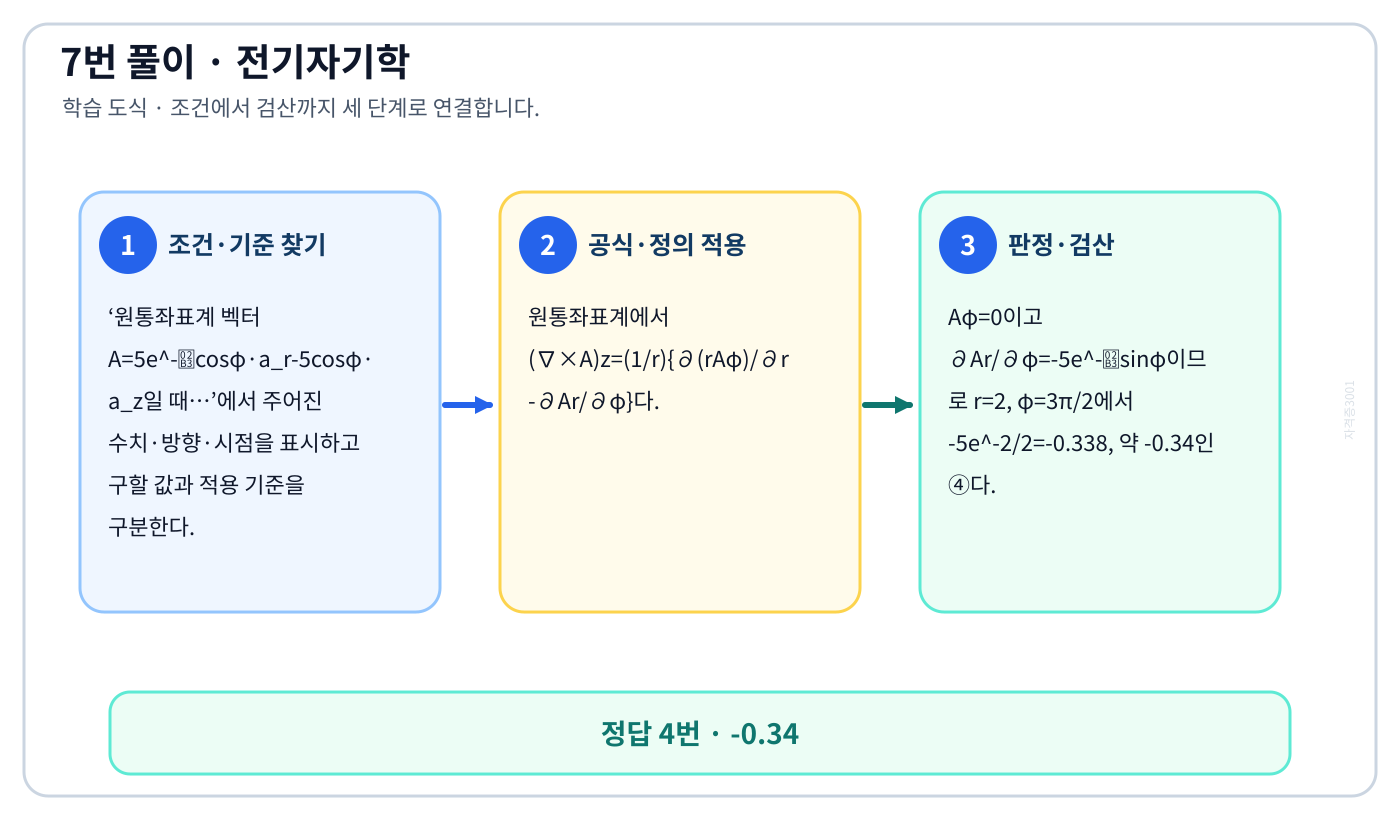

이 문제로 익힐 것

원통좌표계 벡터 A=5e⁻ʳcosφ·aᵣ-5cosφ·a_z일 때…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘-0.34’를 도출할 수 있다.

풀이 순서

1. ‘원통좌표계 벡터 A=5e⁻ʳcosφ·aᵣ-5cosφ·a_z일 때…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 원통좌표계에서 (∇×A)z=(1/r){∂(rAφ)/∂r-∂Ar/∂φ}다.
3. Aφ=0이고 ∂Ar/∂φ=-5e⁻ʳsinφ이므로 r=2, φ=3π/2에서 -5e⁻²/2=-0.338, 약 -0.34인 ④다.

자주 하는 실수: 수치부터 대입하면 ‘2.5’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

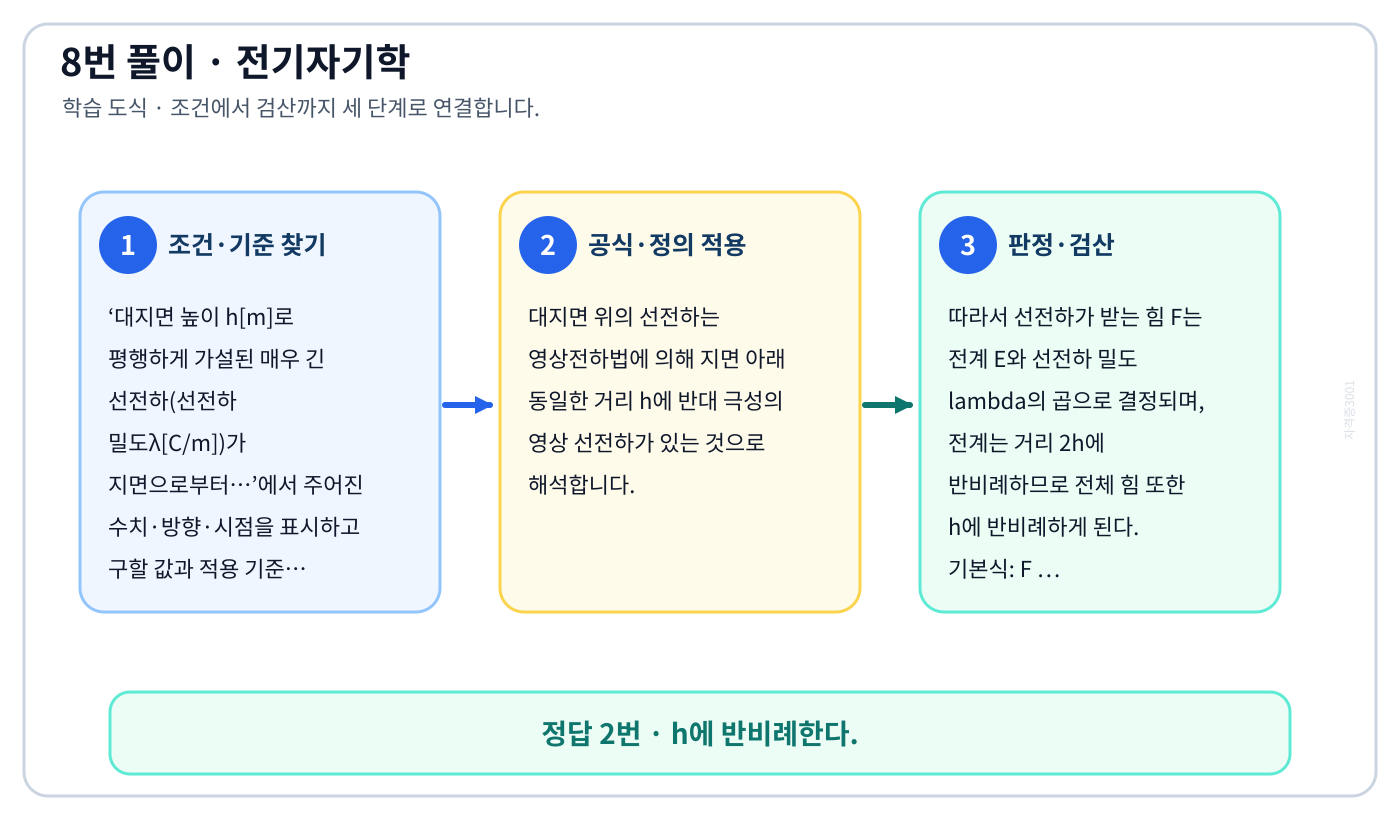

대지면 높이 h[m]로 평행하게 가설된 매우 긴 선전하(선전하 밀도λ[C/m])가 지면으로부터…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘h에 반비례한다.’를 도출할 수 있다.

풀이 순서

1. ‘대지면 높이 h[m]로 평행하게 가설된 매우 긴 선전하(선전하 밀도λ[C/m])가 지면으로부터…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 대지면 위의 선전하는 영상전하법에 의해 지면 아래 동일한 거리 h에 반대 극성의 영상 선전하가 있는 것으로 해석합니다.
3. 따라서 선전하가 받는 힘 F는 전계 E와 선전하 밀도 lambda의 곱으로 결정되며, 전계는 거리 2h에 반비례하므로 전체 힘 또한 h에 반비례하게 된다. 기본식: F = (lambda^2)/(4πε₀ h) 대입: (공식 내 변수 유지) 결과: F ∝ (1)/(h).

자주 하는 실수: 수치부터 대입하면 ‘h에 비례한다’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

비투자율 800, 원형 단면적 10 cm², 평균 자로 길이 30 cm인 환상철심에 600회…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘2×10⁻³’를 도출할 수 있다.

풀이 순서

1. ‘비투자율 800, 원형 단면적 10 cm², 평균 자로 길이 30 cm인 환상철심에 600회…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 환상철심의 자속은 Φ=μ₀μrNIS/l이다.
3. μr=800, N=600, I=1 A, S=10 cm²=10×10⁻⁴ m², l=30 cm=0.30 m를 대입하면 약 2.0×10⁻³ Wb이므로 ③이다. 면적과 길이를 SI 단위로 바꾸는 단계가 핵심이다.

자주 하는 실수: 수치부터 대입하면 ‘1×10⁻³’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

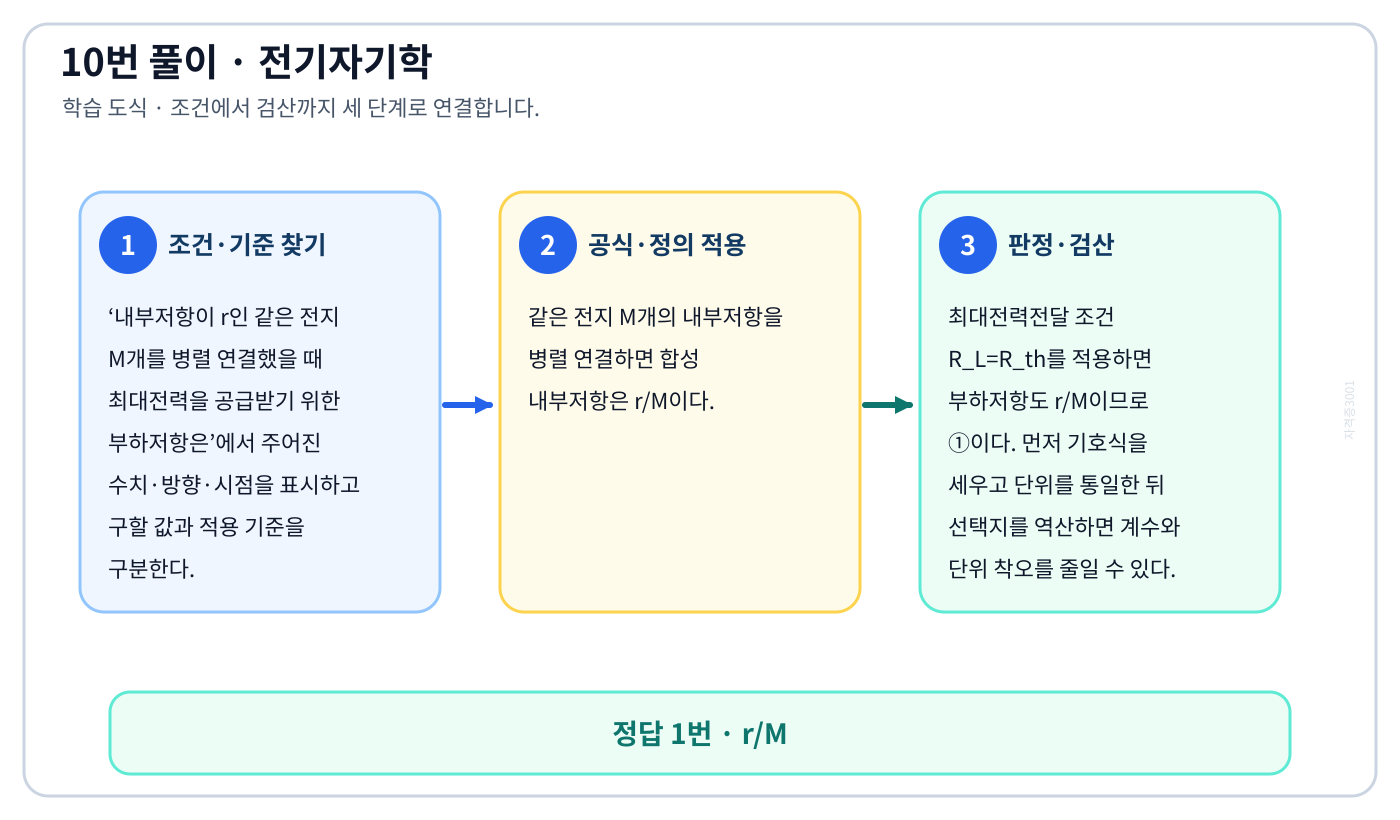

이 문제로 익힐 것

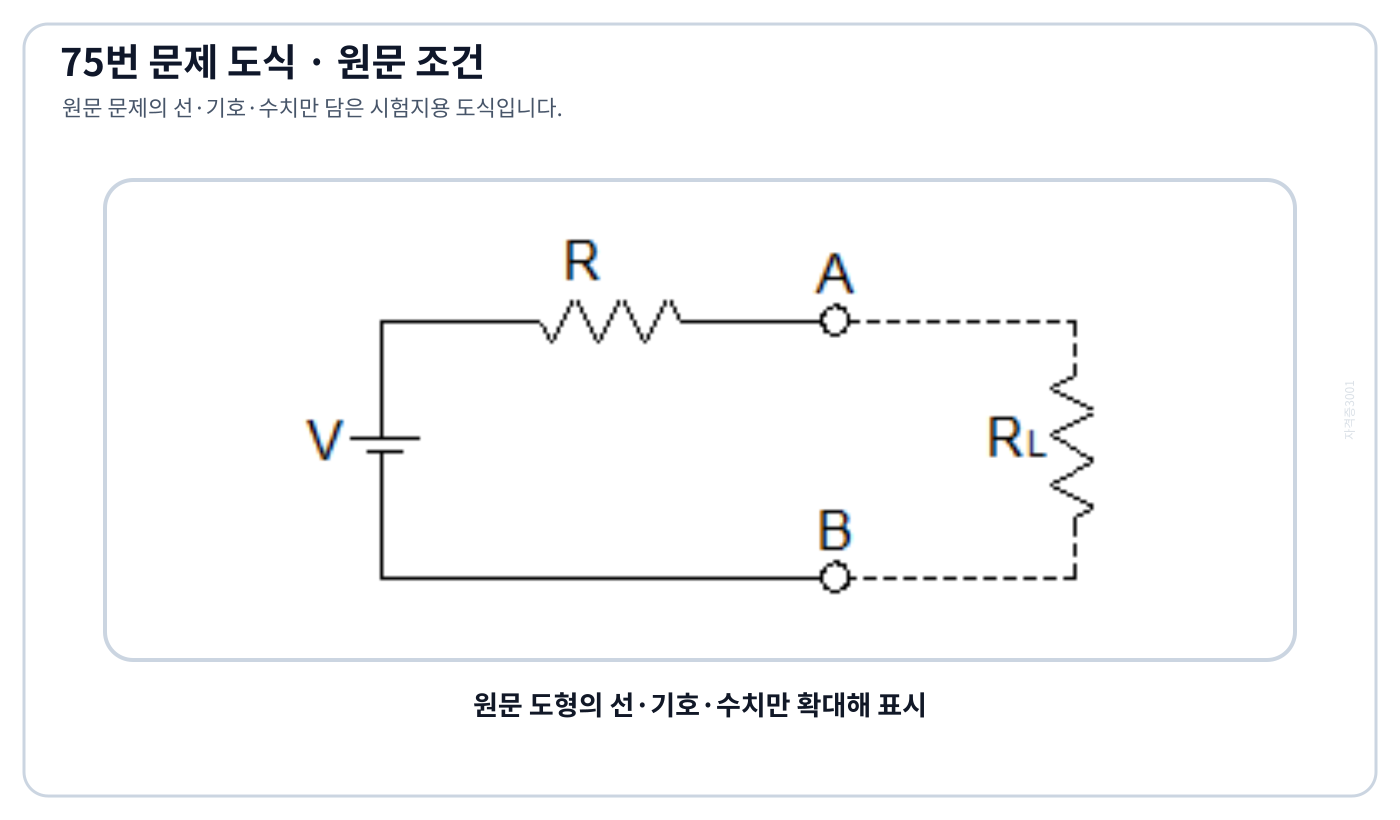

내부저항이 r인 같은 전지 M개를 병렬 연결했을 때 최대전력을 공급받기 위한 부하저항은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘r/M’를 도출할 수 있다.

풀이 순서

1. ‘내부저항이 r인 같은 전지 M개를 병렬 연결했을 때 최대전력을 공급받기 위한 부하저항은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 같은 전지 M개의 내부저항을 병렬 연결하면 합성 내부저항은 r/M이다.
3. 최대전력전달 조건 R_L=R_th를 적용하면 부하저항도 r/M이므로 ①이다. 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘M×r’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

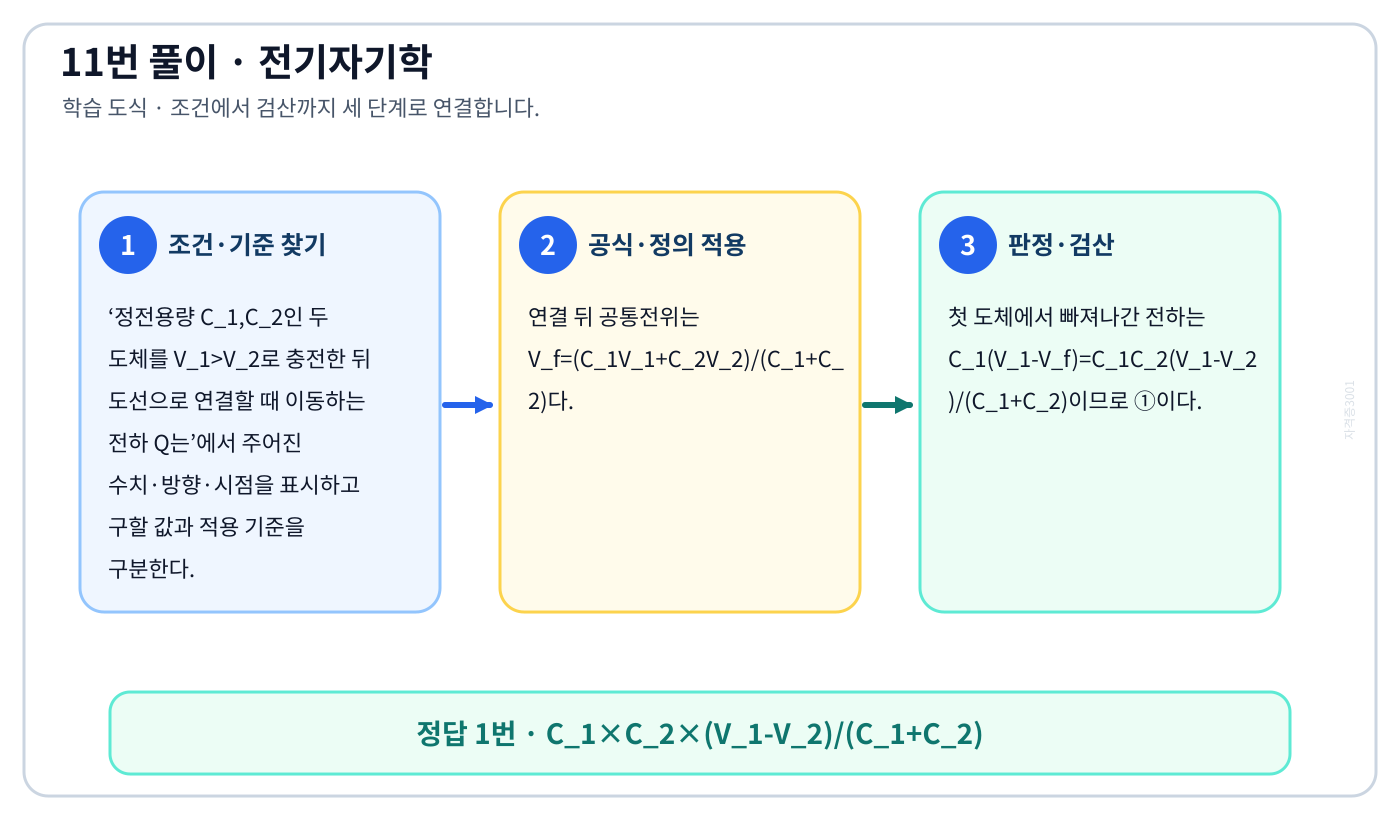

이 문제로 익힐 것

정전용량 C_1,C_2인 두 도체를 V_1>V_2로 충전한 뒤 도선으로 연결할 때 이동하는 전하 Q는의 기준식을 세우고 단위·계수·부호를 검산하여 ‘C_1×C_2×(V_1-V_2)/(C_1+C_2)’를 도출할 수 있다.

풀이 순서

1. ‘정전용량 C_1,C_2인 두 도체를 V_1>V_2로 충전한 뒤 도선으로 연결할 때 이동하는 전하 Q는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 연결 뒤 공통전위는 V_f=(C_1V_1+C_2V_2)/(C_1+C_2)다.
3. 첫 도체에서 빠져나간 전하는 C_1(V_1-V_f)=C_1C_2(V_1-V_2)/(C_1+C_2)이므로 ①이다.

자주 하는 실수: 수치부터 대입하면 ‘2×C_1×C_2×(V_1-V_2)/(C_1+C_2)’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

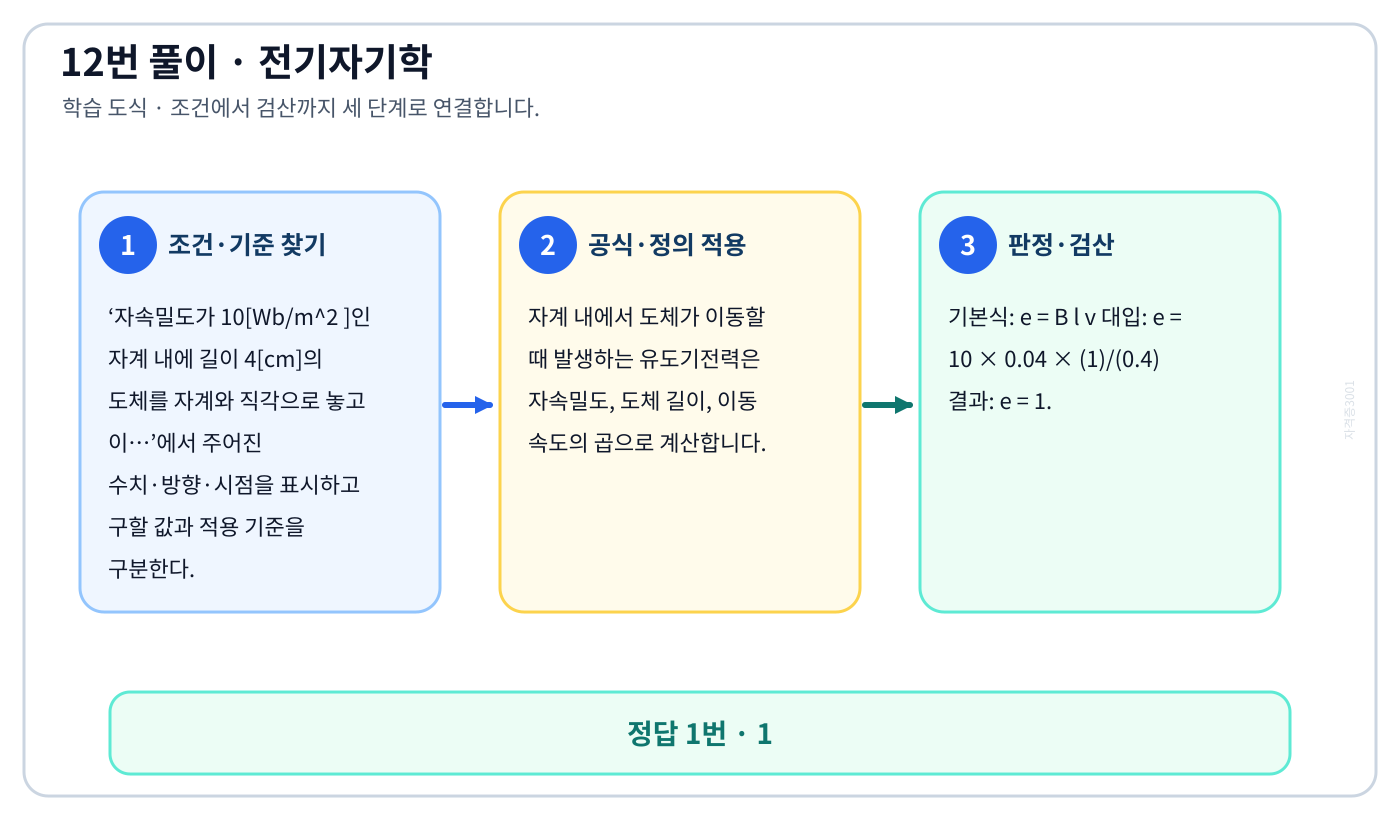

자속밀도가 10[Wb/m² ]인 자계 내에 길이 4[cm]의 도체를 자계와 직각으로 놓고 이…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘1’를 도출할 수 있다.

풀이 순서

1. ‘자속밀도가 10[Wb/m² ]인 자계 내에 길이 4[cm]의 도체를 자계와 직각으로 놓고 이…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 자계 내에서 도체가 이동할 때 발생하는 유도기전력은 자속밀도, 도체 길이, 이동 속도의 곱으로 계산합니다.
3. 기본식: e = B l v 대입: e = 10 × 0.04 × (1)/(0.4) 결과: e = 1.

자주 하는 실수: 수치부터 대입하면 ‘2’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

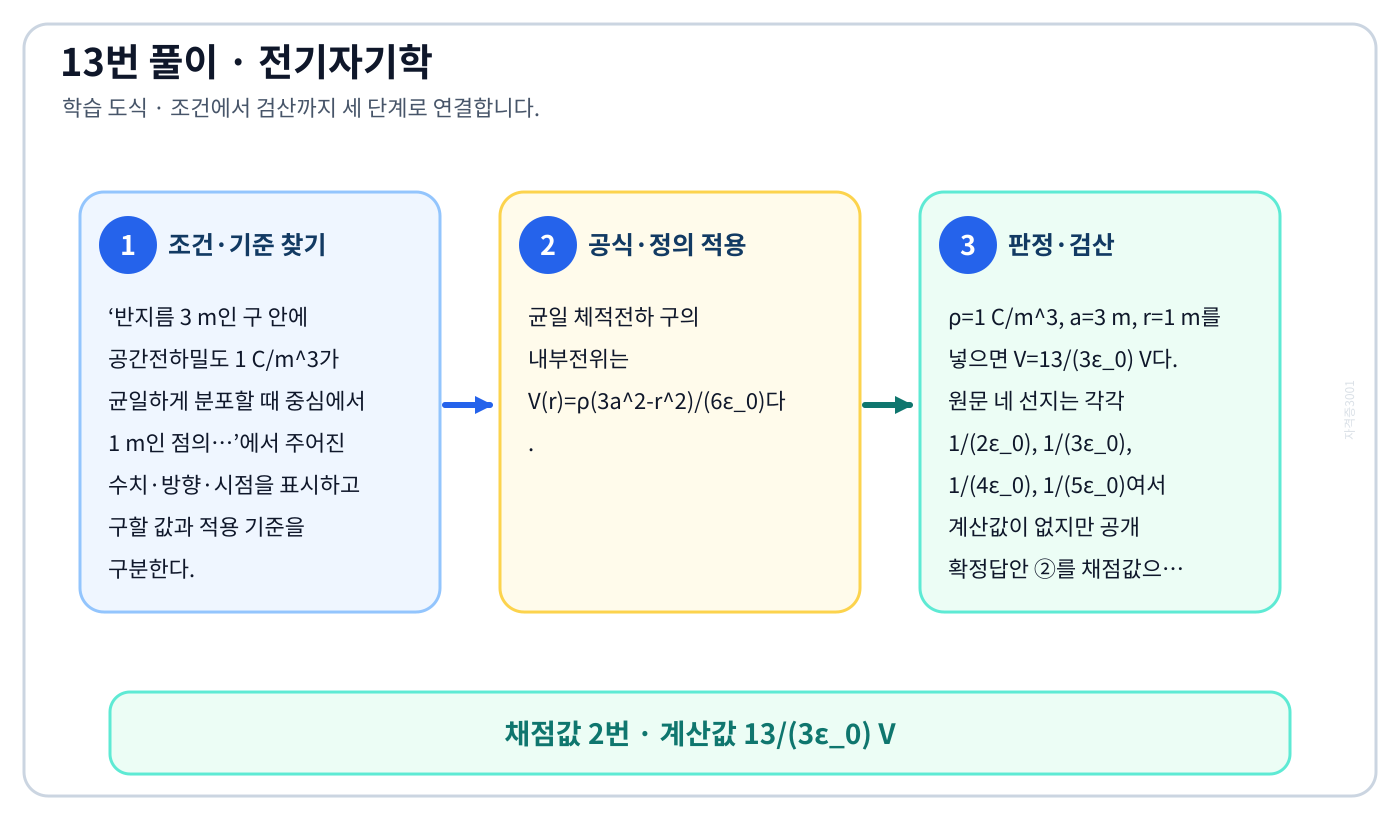

이 문제로 익힐 것

균일 체적전하 구의 내부전위를 직접 계산하고, 계산값과 공개 확정답안이 충돌하는 이유를 설명할 수 있다.

풀이 순서

1. ‘반지름 3 m인 구 안에 공간전하밀도 1 C/m³가 균일하게 분포할 때 중심에서 1 m인 점의…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 균일 체적전하 구의 내부전위는 V(r)=ρ(3a²-r²)/(6ε₀)다.
3. ρ=1 C/m³, a=3 m, r=1 m를 넣으면 V=13/(3ε₀) V다. 원문 네 선지는 각각 1/(2ε₀), 1/(3ε₀), 1/(4ε₀), 1/(5ε₀)여서 계산값이 없지만 공개 확정답안 ②를 채점값으로 보존한다.

자주 하는 실수: 공개답 ②에 맞추려고 계산식의 분자 13을 버리면 안 된다. 실제 물리값과 채점상 답을 분리해 기억한다.

다른 문제에 적용: 선지에 계산값이 없으면 억지로 계수를 버리지 말고 원문 수치·단위·공식·확정답안을 각각 기록해 학습값과 채점값을 분리한다.

이 문제로 익힐 것

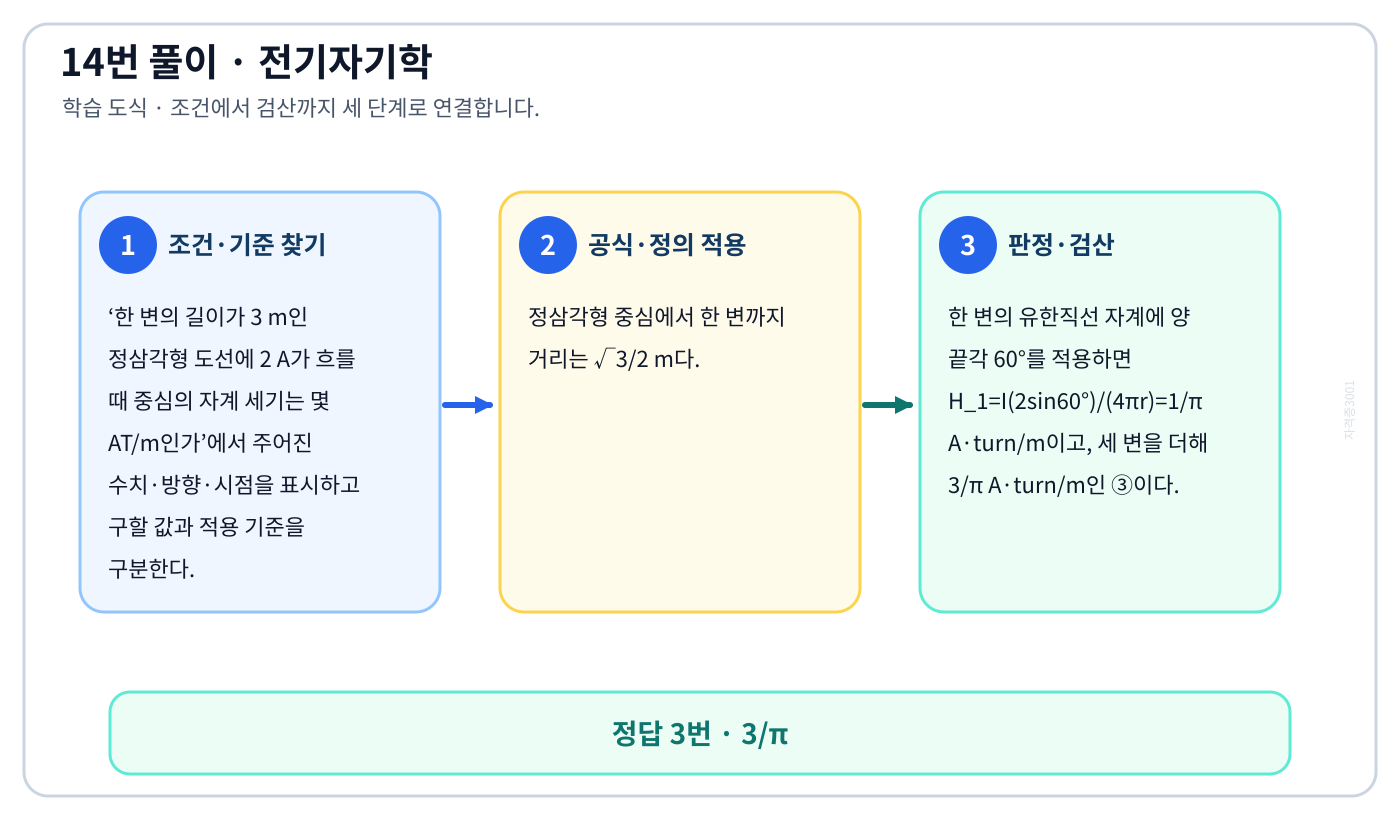

한 변의 길이가 3 m인 정삼각형 도선에 2 A가 흐를 때 중심의 자계 세기는 몇 AT/m인가의 기준식을 세우고 단위·계수·부호를 검산하여 ‘3/π’를 도출할 수 있다.

풀이 순서

1. ‘한 변의 길이가 3 m인 정삼각형 도선에 2 A가 흐를 때 중심의 자계 세기는 몇 AT/m인가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 정삼각형 중심에서 한 변까지 거리는 √3/2 m다.
3. 한 변의 유한직선 자계에 양 끝각 60°를 적용하면 H₁=I(2sin60°)/(4πr)=1/π A·turn/m이고, 세 변을 더해 3/π A·turn/m인 ③이다.

자주 하는 실수: 수치부터 대입하면 ‘1/π’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

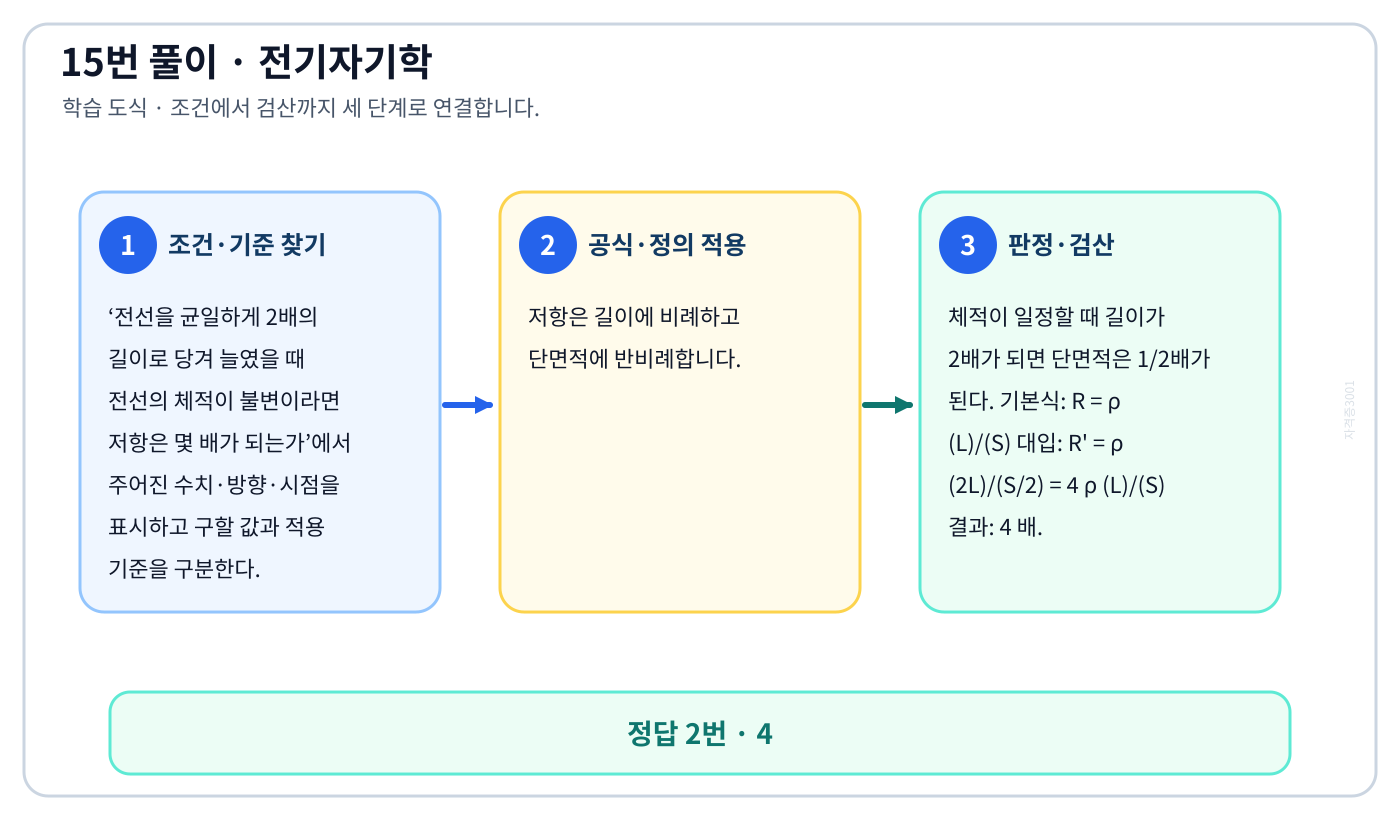

이 문제로 익힐 것

전선을 균일하게 2배의 길이로 당겨 늘였을 때 전선의 체적이 불변이라면 저항은 몇 배가 되는가의 기준식을 세우고 단위·계수·부호를 검산하여 ‘4’를 도출할 수 있다.

풀이 순서

1. ‘전선을 균일하게 2배의 길이로 당겨 늘였을 때 전선의 체적이 불변이라면 저항은 몇 배가 되는가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 저항은 길이에 비례하고 단면적에 반비례합니다.
3. 체적이 일정할 때 길이가 2배가 되면 단면적은 1/2배가 된다. 기본식: R = ρ (L)/(S) 대입: R' = ρ (2L)/(S/2) = 4 ρ (L)/(S) 결과: 4 배.

자주 하는 실수: 수치부터 대입하면 ‘2’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

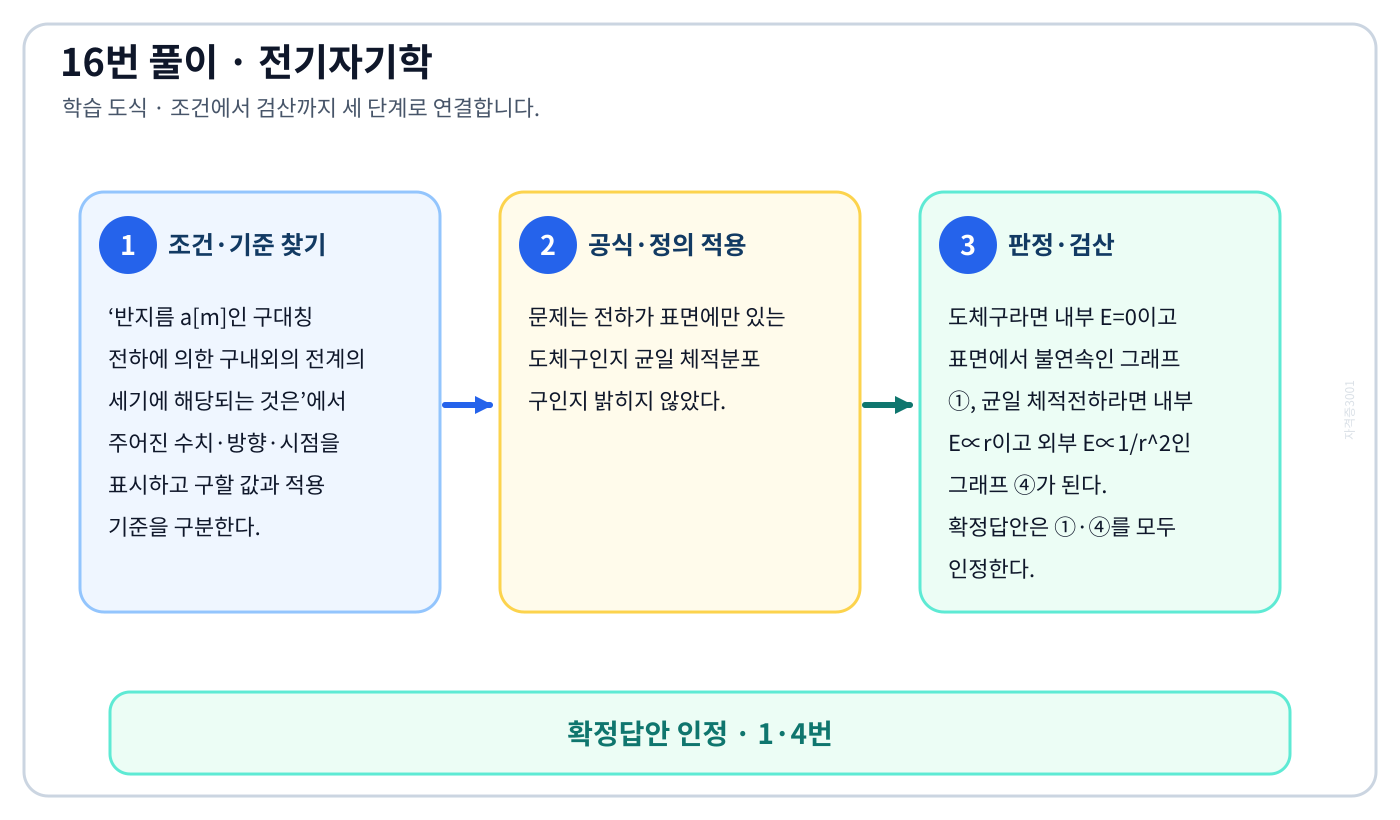

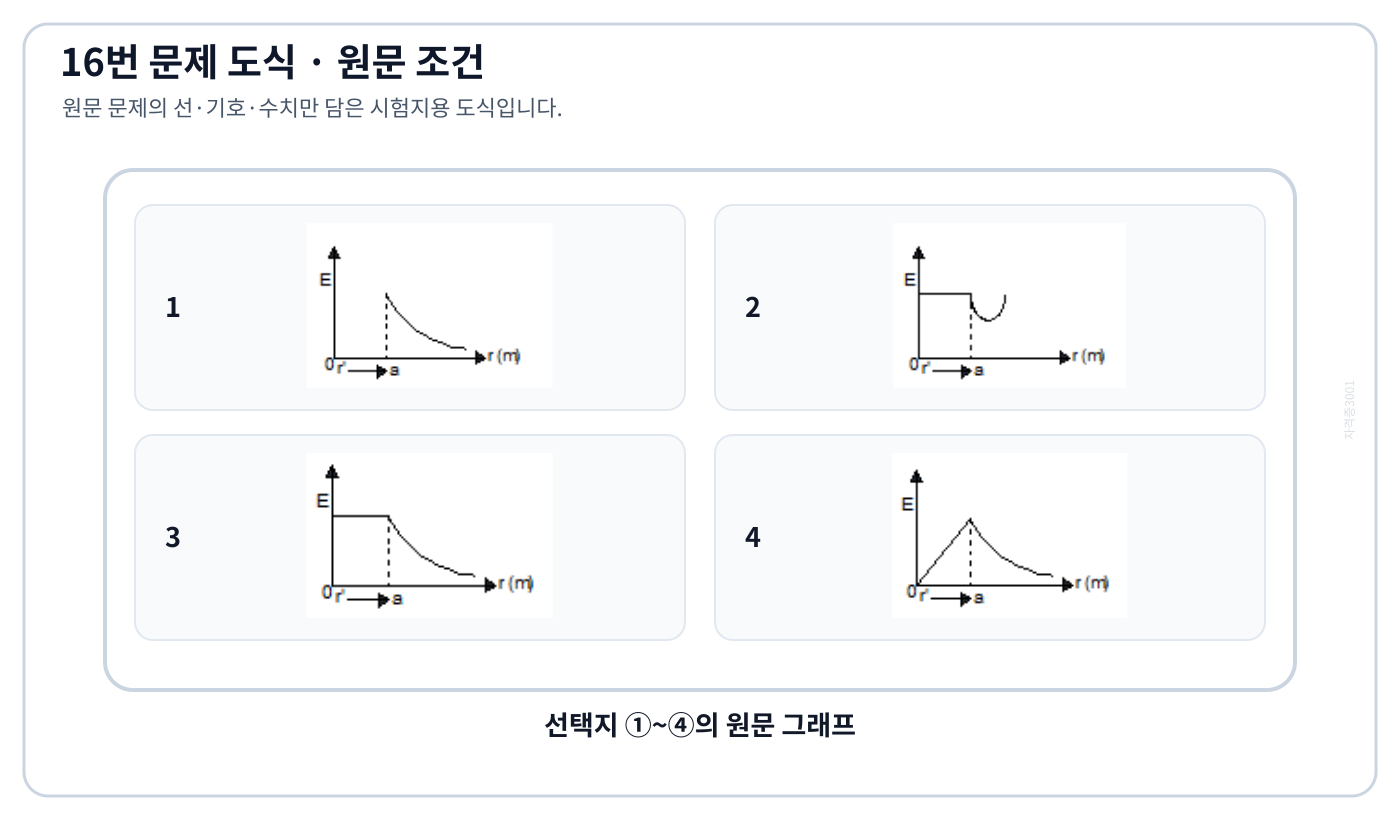

반지름 a[m]인 구대칭 전하에 의한 구내외의 전계의 세기에 해당되는 것은의 물리 조건을 판정하고 복수정답 확정 범위와 각 선택지의 성립조건을 설명할 수 있다.

풀이 순서

1. ‘반지름 a[m]인 구대칭 전하에 의한 구내외의 전계의 세기에 해당되는 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 문제는 전하가 표면에만 있는 도체구인지 균일 체적분포 구인지 밝히지 않았다.
3. 도체구라면 내부 E=0이고 표면에서 불연속인 그래프 ①, 균일 체적전하라면 내부 E∝r이고 외부 E∝1/r²인 그래프 ④가 된다. 확정답안은 ①·④를 모두 인정한다.

자주 하는 실수: 전하분포가 빠진 채 그래프 하나만 고르면 다른 물리모형을 놓친다. 도체 표면전하와 균일 체적전하를 각각 판정한다.

다른 문제에 적용: 복수정답 문항은 기본 답 하나만 외우지 말고 각 인정 선택지의 성립조건, 최초답, 최종 확정답안을 함께 기록한다.

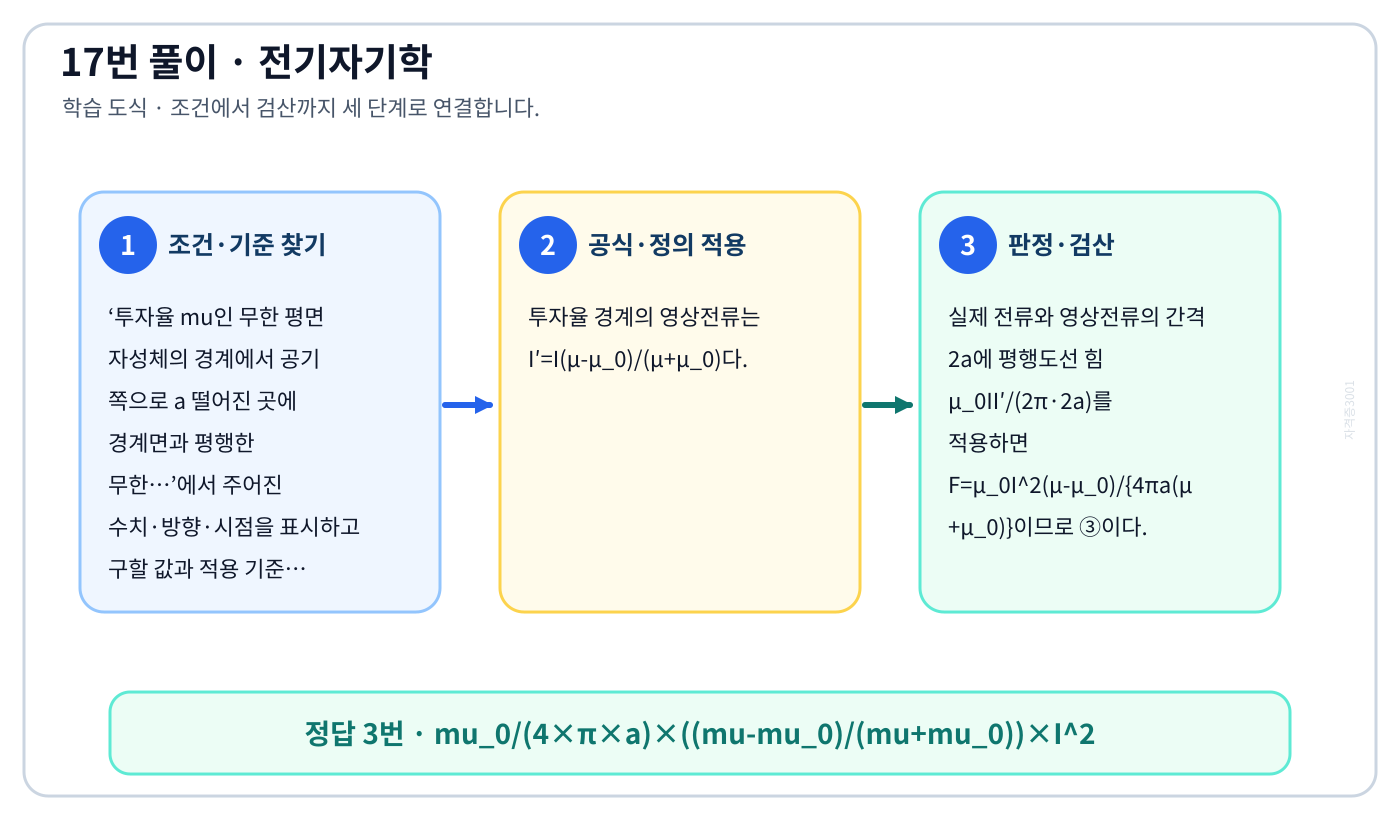

이 문제로 익힐 것

투자율 mu인 무한 평면 자성체의 경계에서 공기 쪽으로 a 떨어진 곳에 경계면과 평행한 무한…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘mu_0/(4×π×a)×((mu-mu_0)/(mu+mu_0))×I^2’를 도출할 수 있다.

풀이 순서

1. ‘투자율 mu인 무한 평면 자성체의 경계에서 공기 쪽으로 a 떨어진 곳에 경계면과 평행한 무한…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 투자율 경계의 영상전류는 I′=I(μ-μ₀)/(μ+μ₀)다.
3. 실제 전류와 영상전류의 간격 2a에 평행도선 힘 μ₀II′/(2π·2a)를 적용하면 F=μ₀I²(μ-μ₀)/{4πa(μ+μ₀)}이므로 ③이다.

자주 하는 실수: 수치부터 대입하면 ‘mu_0/(4×π×a)×((mu+mu_0)/(mu-mu_0))×I^2’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

전기 쌍극자에 관한 설명으로 틀린 것은의 정의와 반대개념을 비교하여 ‘쌍극자의 전위는 거리에 반비례한다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘전기 쌍극자에 관한 설명으로 틀린 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 전기 쌍극자의 전계 세기는 거리의 세제곱에 반비례하고, 전위는 거리의 제곱에 반비례하는 특성을 가집니다.
3. 따라서 쌍극자의 전위는 거리에 반비례한다는 설명은 틀린 내용입니다. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘전계의 세기는 거리의 세제곱에 반비례한다.’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

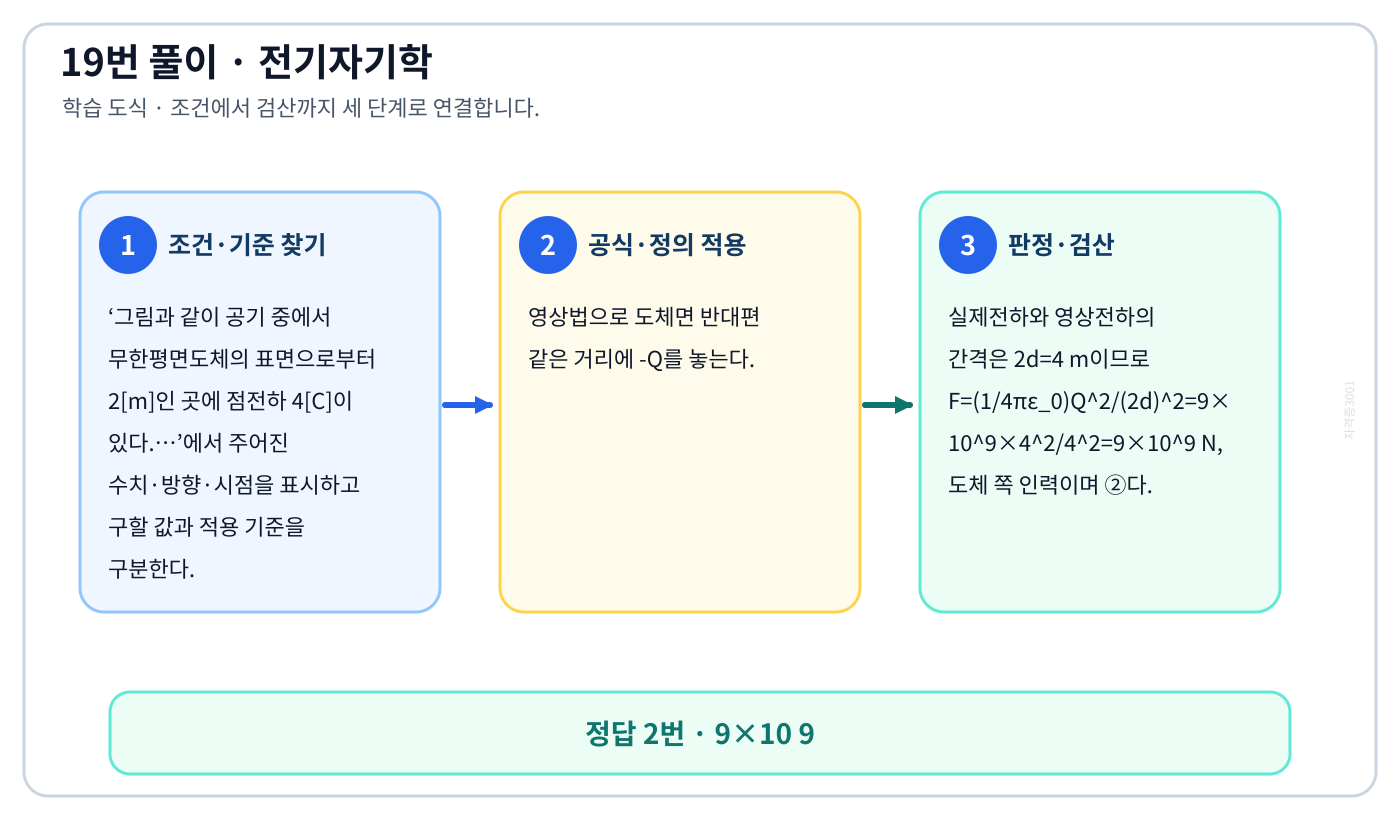

이 문제로 익힐 것

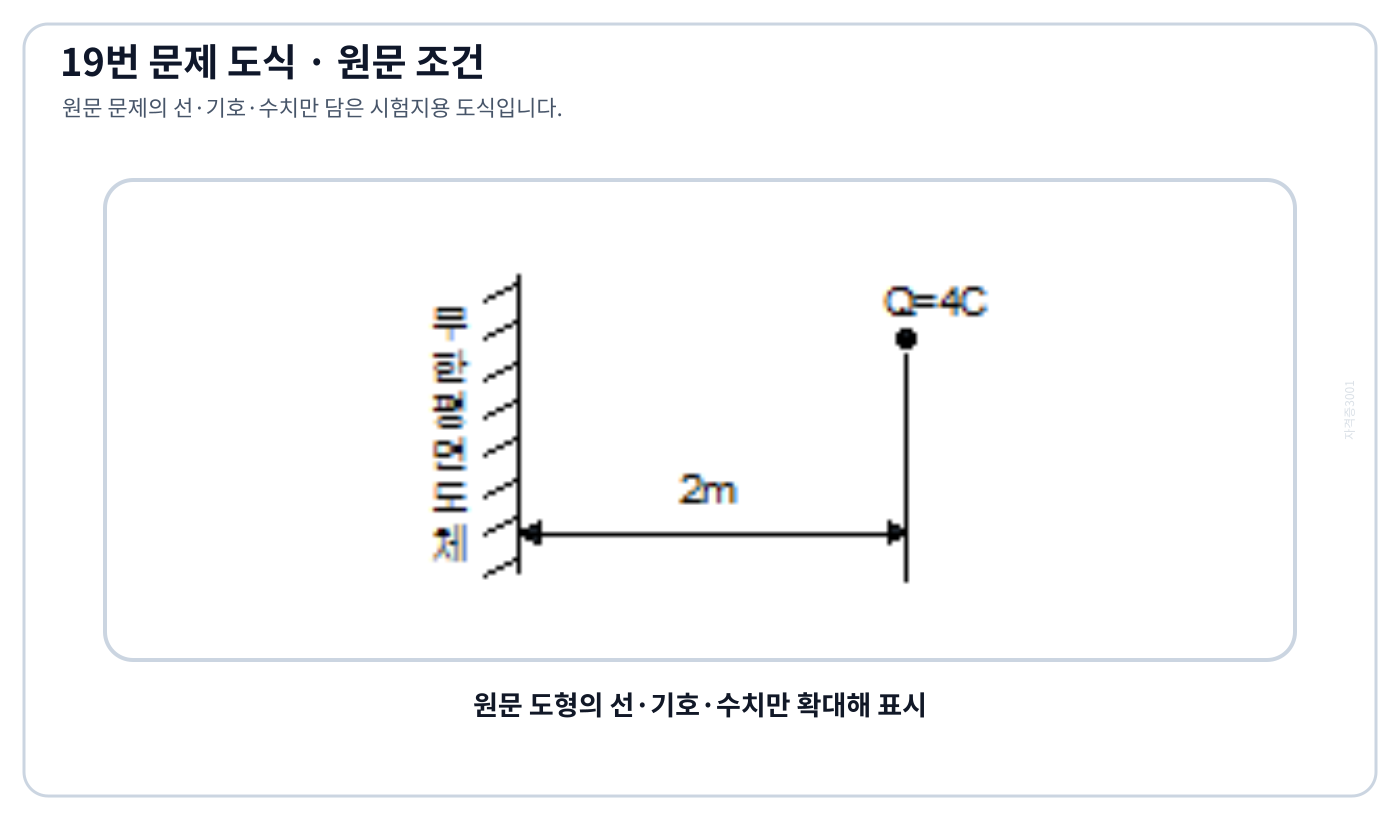

그림과 같이 공기 중에서 무한평면도체의 표면으로부터 2[m]인 곳에 점전하 4[C]이 있다.…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘9×10 9’를 도출할 수 있다.

풀이 순서

1. ‘그림과 같이 공기 중에서 무한평면도체의 표면으로부터 2[m]인 곳에 점전하 4[C]이 있다.…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 영상법으로 도체면 반대편 같은 거리에 -Q를 놓는다.
3. 실제전하와 영상전하의 간격은 2d=4 m이므로 F=(1/4πε₀)Q²/(2d)²=9×10⁹×4²/4²=9×10⁹ N, 도체 쪽 인력이며 ②다.

자주 하는 실수: 수치부터 대입하면 ‘3×10 9’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

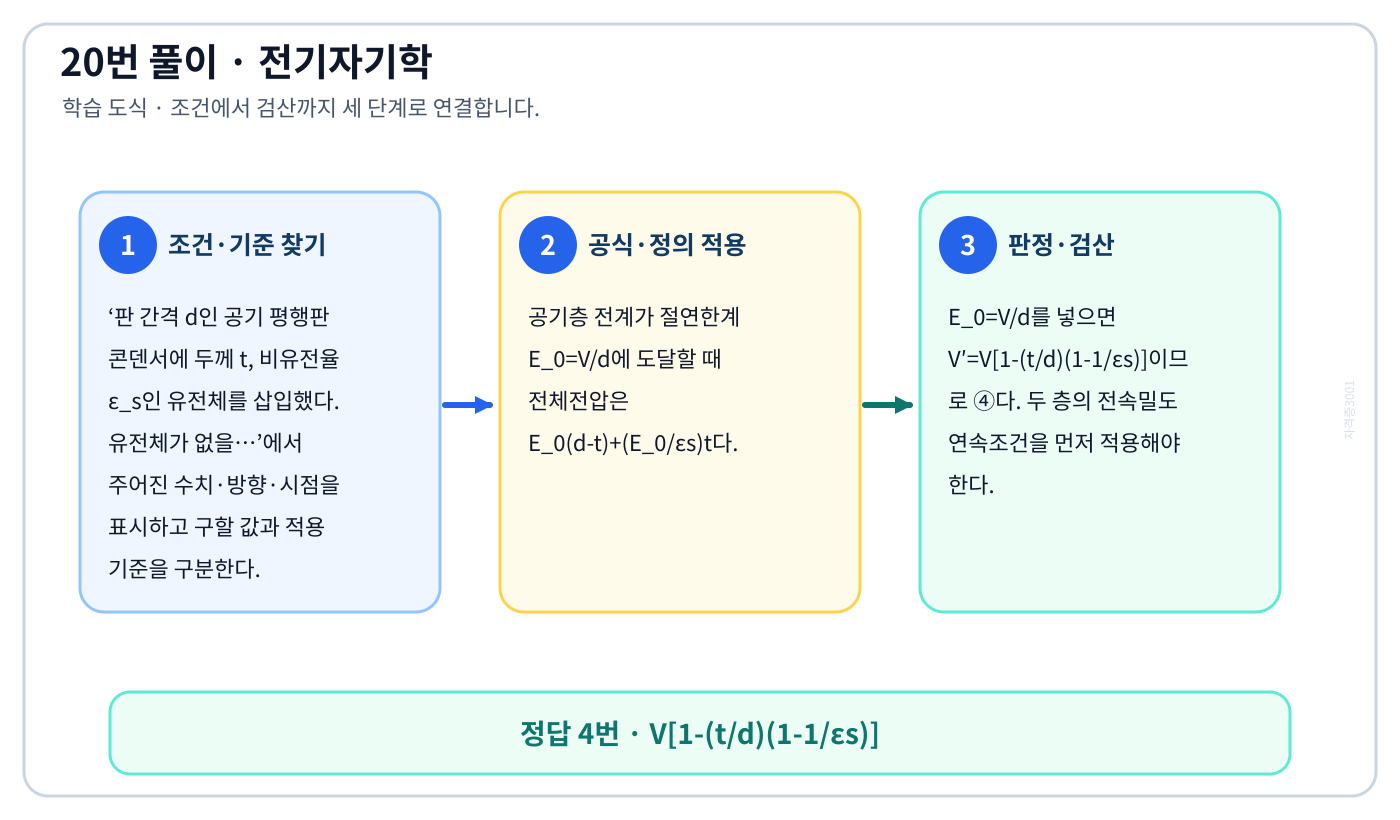

이 문제로 익힐 것

판 간격 d인 공기 평행판 콘덴서에 두께 t, 비유전율 ε_s인 유전체를 삽입했다. 유전체가 없을…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘V[1-(t/d)(1-1/εs)]’를 도출할 수 있다.

풀이 순서

1. ‘판 간격 d인 공기 평행판 콘덴서에 두께 t, 비유전율 ε_s인 유전체를 삽입했다. 유전체가 없을…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 공기층 전계가 절연한계 E₀=V/d에 도달할 때 전체전압은 E₀(d-t)+(E₀/εs)t다.
3. E₀=V/d를 넣으면 V′=V[1-(t/d)(1-1/εs)]이므로 ④다. 두 층의 전속밀도 연속조건을 먼저 적용해야 한다.

자주 하는 실수: 수치부터 대입하면 ‘V(1-t/(εs d))’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

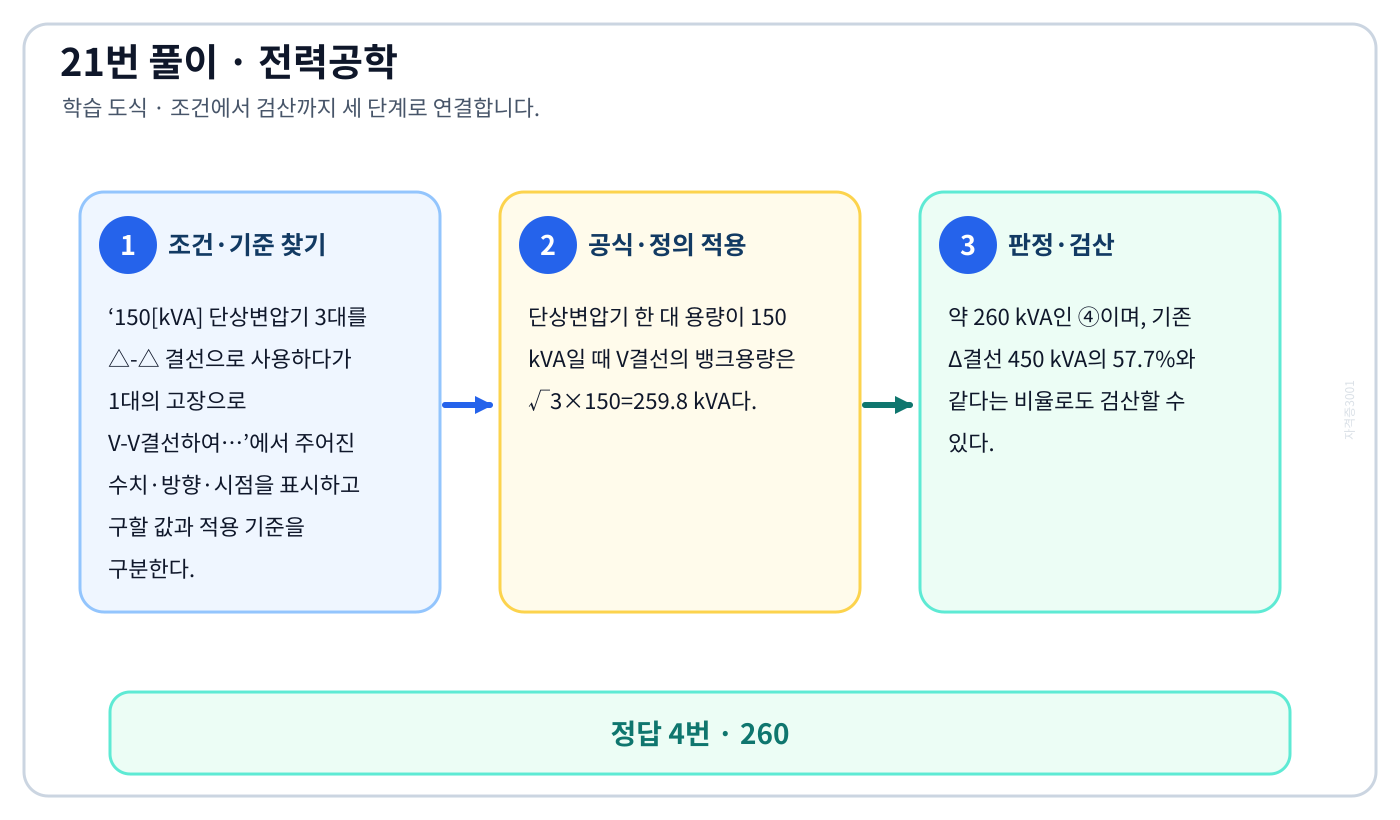

150[kVA] 단상변압기 3대를 △-△ 결선으로 사용하다가 1대의 고장으로 V-V결선하여…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘260’를 도출할 수 있다.

풀이 순서

1. ‘150[kVA] 단상변압기 3대를 △-△ 결선으로 사용하다가 1대의 고장으로 V-V결선하여…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 단상변압기 한 대 용량이 150 kVA일 때 V결선의 뱅크용량은 √3×150=259.8 kVA다.
3. 약 260 kVA인 ④이며, 기존 Δ결선 450 kVA의 57.7%와 같다는 비율로도 검산할 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘200’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

송전계통의 안정도를 증진시키는 방법이 아닌 것은의 정의와 반대개념을 비교하여 ‘직렬리액턴스를 크게 한다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘송전계통의 안정도를 증진시키는 방법이 아닌 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 송전계통의 안정도를 높이기 위해서는 전압 변동을 최소화하고, 직렬 리액턴스를 작게 유지하며, 중간 조상 방식을 채용하거나 제동 저항기를 설치하여 댐핑을 강화해야 합니다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘전압변동를 적게 한다.’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

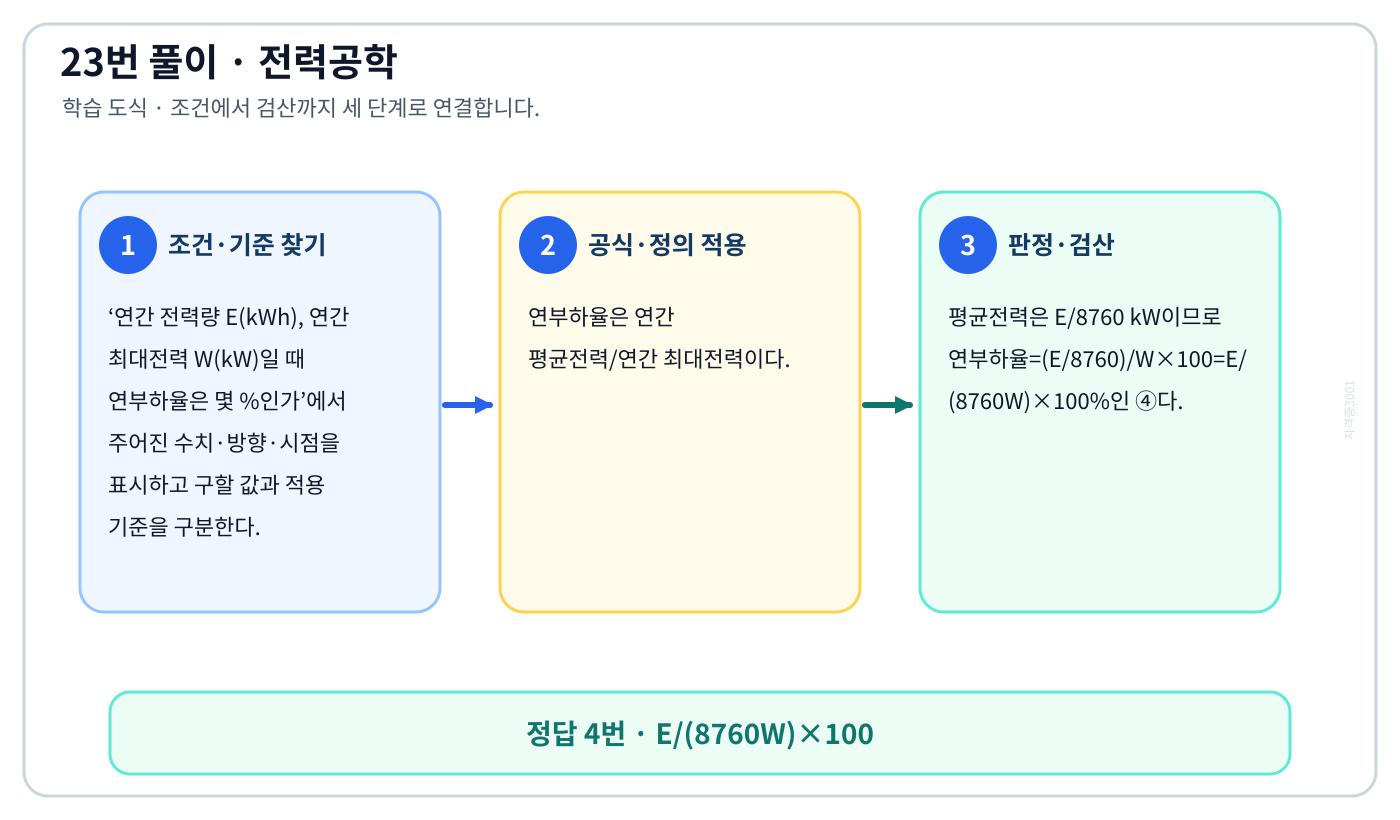

연간 전력량 E(kWh), 연간 최대전력 W(kW)일 때 연부하율은 몇 %인가의 기준식을 세우고 단위·계수·부호를 검산하여 ‘E/(8760W)×100’를 도출할 수 있다.

풀이 순서

1. ‘연간 전력량 E(kWh), 연간 최대전력 W(kW)일 때 연부하율은 몇 %인가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 연부하율은 연간 평균전력/연간 최대전력이다.
3. 평균전력은 E/8760 kW이므로 연부하율=(E/8760)/W×100=E/(8760W)×100%인 ④다.

자주 하는 실수: 수치부터 대입하면 ‘E/W×100’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

차단기의 정격차단시간은의 정의와 반대개념을 비교하여 ‘트립코일 여자부터 소호까지의 시간’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘차단기의 정격차단시간은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 차단기의 정격차단시간은 고장 검출 후 실제 차단이 완료되기까지의 시간을 의미하며, 트립코일 여자부터 아크가 완전히 소호될 때까지의 시간으로 정의합니다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘고장 발생부터 소호까지의 시간’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

3상 결선 변압기의 단상 운전에 의한 소손방지 목적으로 설치하는 계전기는의 정의와 반대개념을 비교하여 ‘결상 계전기’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘3상 결선 변압기의 단상 운전에 의한 소손방지 목적으로 설치하는 계전기는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 3상 변압기에서 한 상이 끊어지는 결상 사고가 발생하면 나머지 상에 과전류가 흘러 변압기가 소손될 수 있다.
3. 이를 방지하기 위해 결상 계전기를 설치하여 감시합니다. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘단락 계전기’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

인터록(interlock)의 기능에 대한 설명으로 맞는 것은의 정의와 반대개념을 비교하여 ‘차단기가 열려 있어야 단로기를 닫을 수 있다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘인터록(interlock)의 기능에 대한 설명으로 맞는 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 인터록은 오조작을 방지하기 위한 안전 장치입니다.
3. 단로기는 부하 전류를 차단하는 능력이 없으므로, 반드시 차단기가 열려 있어야(OFF) 단로기를 안전하게 조작할 수 있다. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘조작자의 의중에 따라 개폐되어야 한다.’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

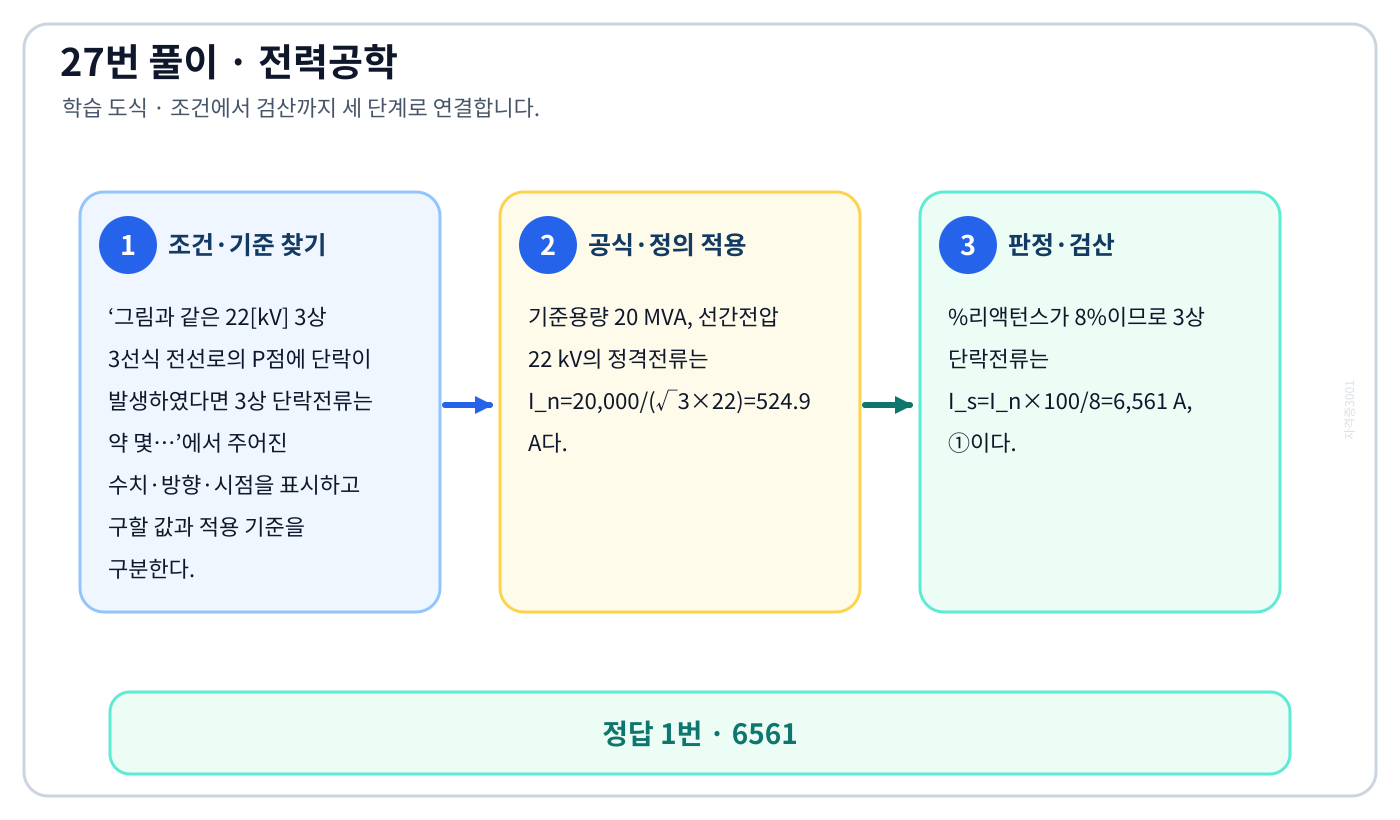

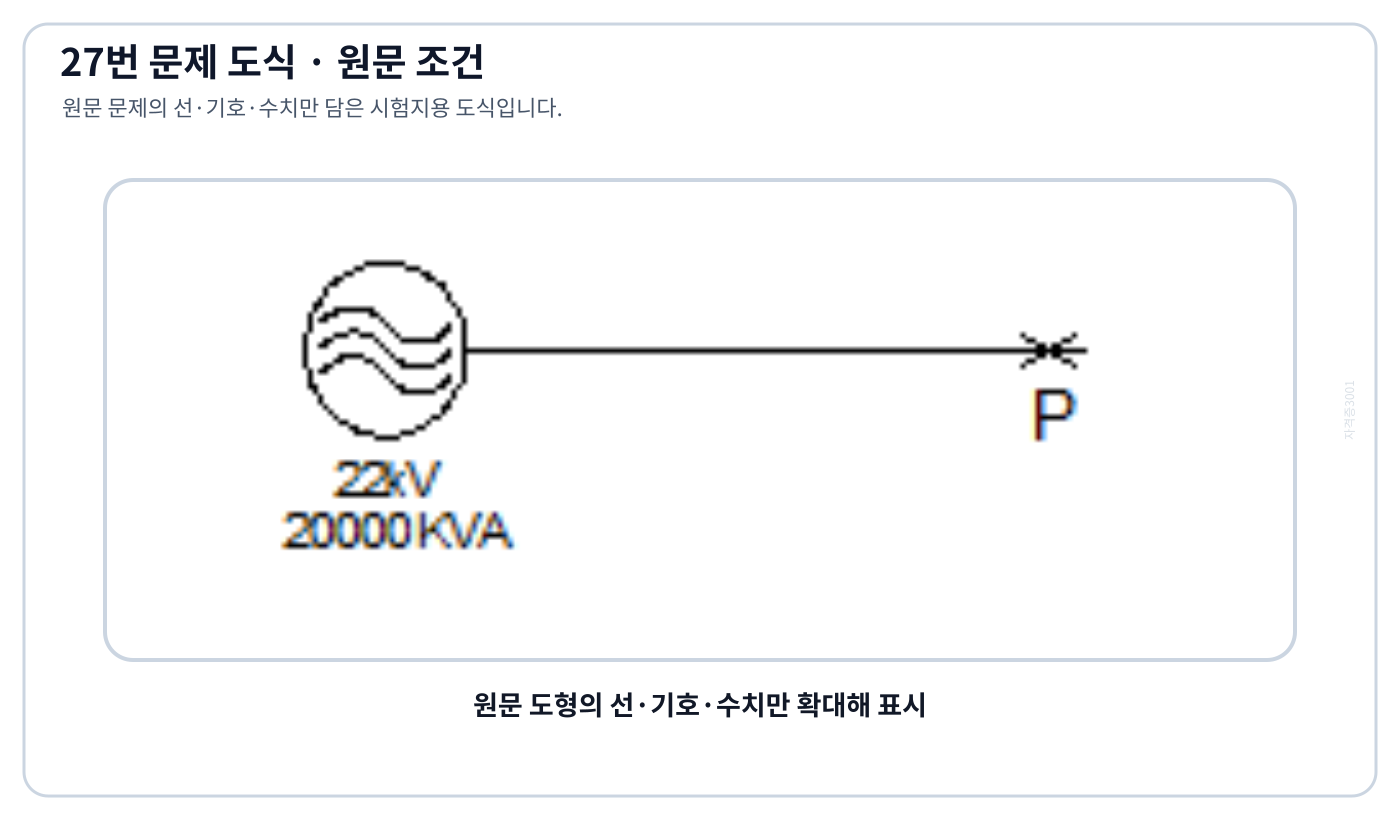

그림과 같은 22[kV] 3상 3선식 전선로의 P점에 단락이 발생하였다면 3상 단락전류는 약 몇…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘6561’를 도출할 수 있다.

풀이 순서

1. ‘그림과 같은 22[kV] 3상 3선식 전선로의 P점에 단락이 발생하였다면 3상 단락전류는 약 몇…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 기준용량 20 MVA, 선간전압 22 kV의 정격전류는 Iₙ=20,000/(√3×22)=524.9 A다.
3. %리액턴스가 8%이므로 3상 단락전류는 Iₛ=Iₙ×100/8=6,561 A, ①이다.

자주 하는 실수: 수치부터 대입하면 ‘8560’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

전력계통에서 내부 이상전압의 크기가 가장 큰 경우는의 정의와 반대개념을 비교하여 ‘무부하 선로 충전전류 차단시’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘전력계통에서 내부 이상전압의 크기가 가장 큰 경우는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 전력계통의 개폐서지 중 내부 이상전압이 가장 크게 발생하는 경우는 무부하 선로의 충전전류를 차단(개로)할 때이며, 이때 전압은 송전선 Y전압의 약 4.5 sim 6배까지 상승할 수 있다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘유도성 소전류 차단시’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

화력 발전소에서 재열기의 목적은의 정의와 반대개념을 비교하여 ‘증기가열’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘화력 발전소에서 재열기의 목적은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 재열기는 터빈에서 일을 하고 나온 증기를 다시 가열하여 증기의 엔탈피를 높임으로써 발전소의 전체적인 열효율을 향상시키는 장치입니다.
3. 따라서 목적은 증기가열입니다. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘급수예열’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

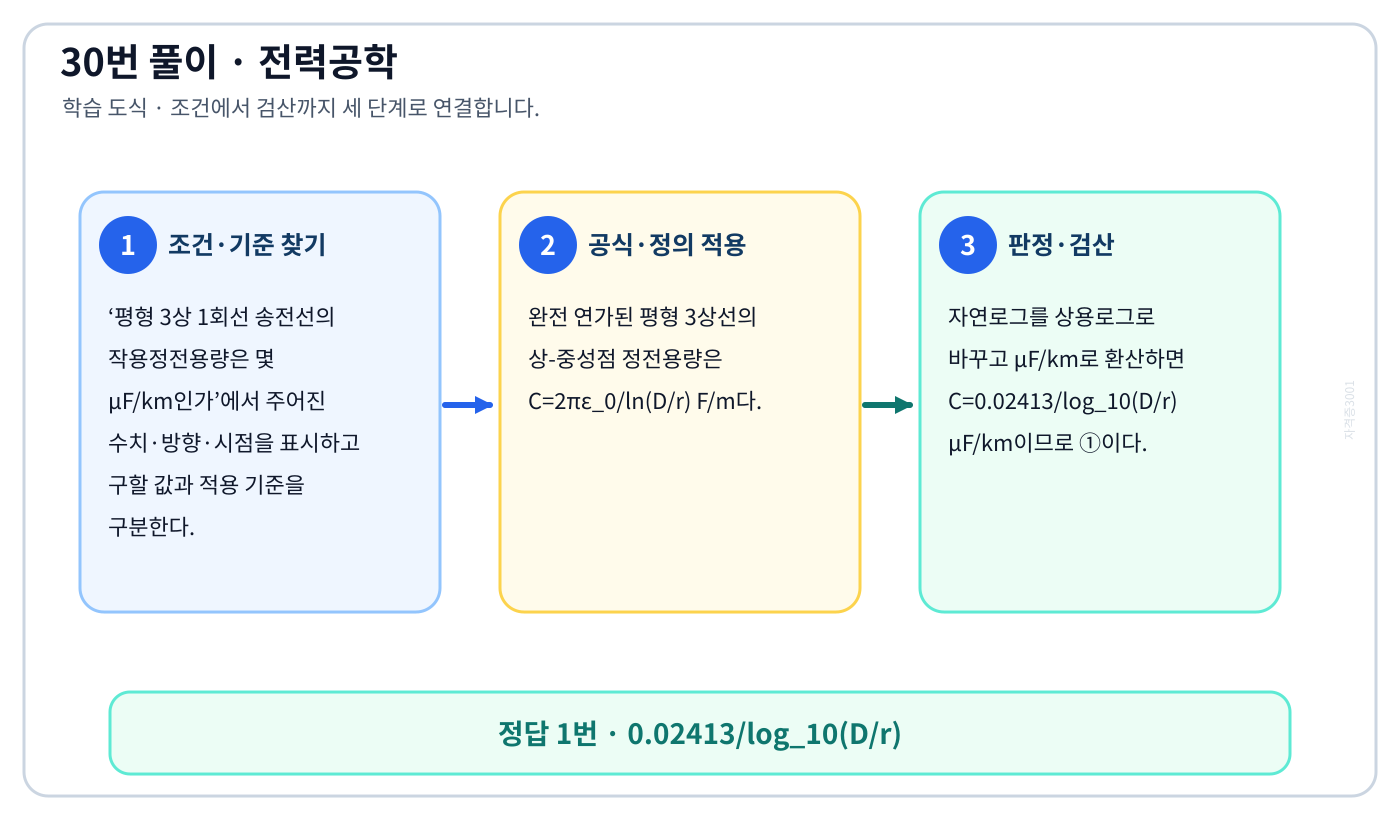

평형 3상 1회선 송전선의 작용정전용량은 몇 μF/km인가의 기준식을 세우고 단위·계수·부호를 검산하여 ‘0.02413/log₁₀(D/r)’를 도출할 수 있다.

풀이 순서

1. ‘평형 3상 1회선 송전선의 작용정전용량은 몇 μF/km인가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 완전 연가된 평형 3상선의 상-중성점 정전용량은 C=2πε₀/ln(D/r) F/m다.
3. 자연로그를 상용로그로 바꾸고 μF/km로 환산하면 C=0.02413/log₁₀(D/r) μF/km이므로 ①이다.

자주 하는 실수: 수치부터 대입하면 ‘0.2413/log₁₀(D/r)’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

플리커 경감을 위한 전력 공급측의 방안이 아닌 것은의 정의와 반대개념을 비교하여 ‘공급전압을 낮춘다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘플리커 경감을 위한 전력 공급측의 방안이 아닌 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 플리커 현상은 부하측의 전압 변동으로 인해 전등이 깜빡거리는 현상입니다.
3. 이를 경감하기 위해서는 전압 부족을 보완할 수 있도록 공급전압을 높여야 하므로, 공급전압을 낮춘다는 설명은 틀린 방안입니다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘전용 변압기로 공급한다.’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

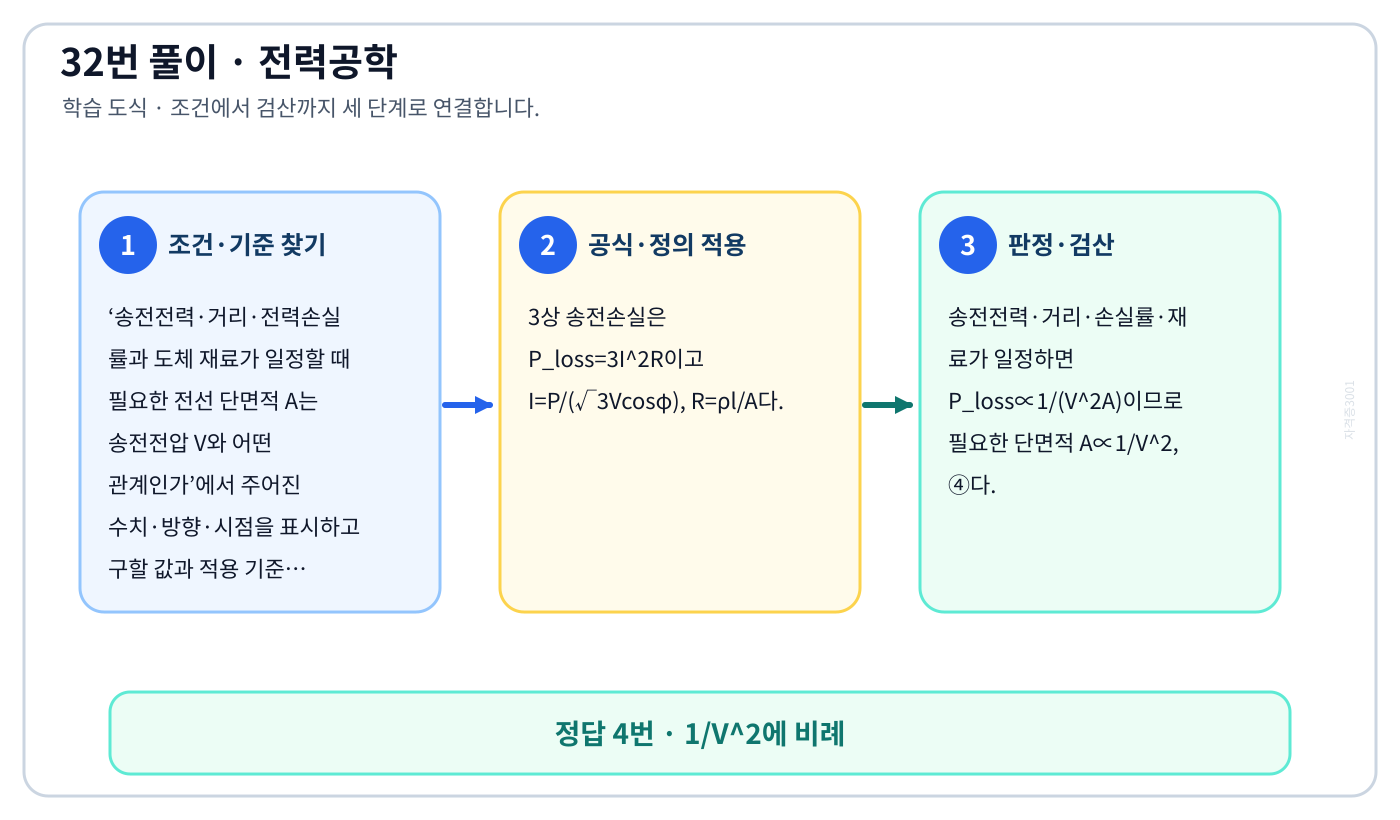

송전전력·거리·전력손실률과 도체 재료가 일정할 때 필요한 전선 단면적 A는 송전전압 V와 어떤 관계인가의 기준식을 세우고 단위·계수·부호를 검산하여 ‘1/V²에 비례’를 도출할 수 있다.

풀이 순서

1. ‘송전전력·거리·전력손실률과 도체 재료가 일정할 때 필요한 전선 단면적 A는 송전전압 V와 어떤 관계인가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 3상 송전손실은 P_loss=3I²R이고 I=P/(√3Vcosφ), R=ρl/A다.
3. 송전전력·거리·손실률·재료가 일정하면 P_loss∝1/(V²A)이므로 필요한 단면적 A∝1/V², ④다.

자주 하는 실수: 수치부터 대입하면 ‘V에 비례’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

동기조상기에 관한 설명으로 틀린 것은의 정의와 반대개념을 비교하여 ‘동기전동기를 부족여자로 하여 컨덕턴스로 사용한다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘동기조상기에 관한 설명으로 틀린 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 동기조상기는 동기전동기의 V특성을 이용하여 계통의 전압을 일정하게 유지하는 설비입니다.
3. 동기전동기를 과여자로 운전하면 콘덴서(진상)로 작용하고, 부족여자로 운전하면 리액터(지상)로 작용합니다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘동기전동기의 V특성을 이용하는 설비이다.’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

비등수형 원자로의 특색이 아닌 것은의 정의와 반대개념을 비교하여 ‘열교환기가 필요하다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘비등수형 원자로의 특색이 아닌 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 비등수형 원자로(BWR)는 원자로 내에서 물을 직접 끓여 발생시킨 증기를 별도의 열교환기 없이 바로 터빈으로 보내는 방식입니다.
3. 따라서 열교환기가 필요 없다는 점이 가장 큰 특징입니다. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘기포에 의한 자기 제어성이 있다.’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

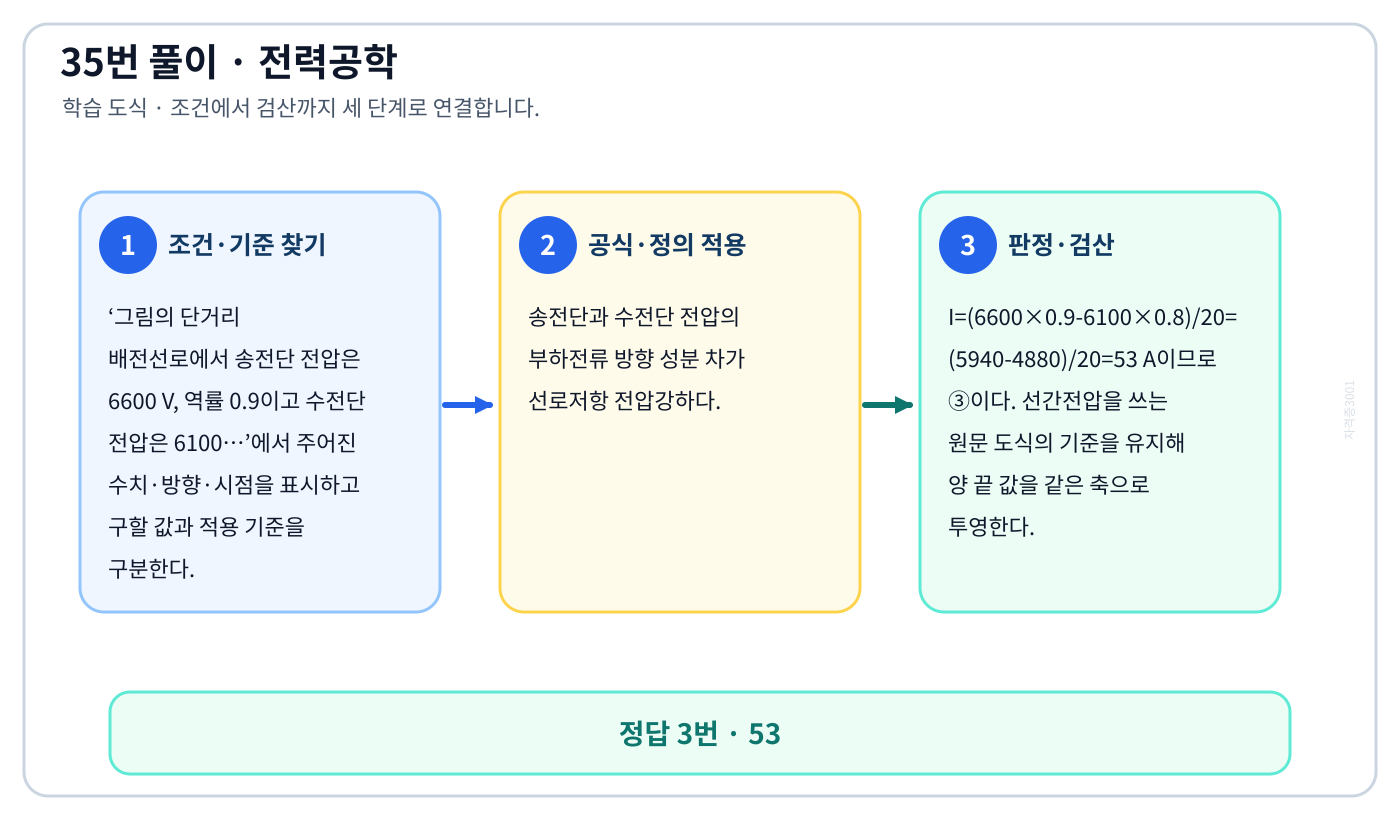

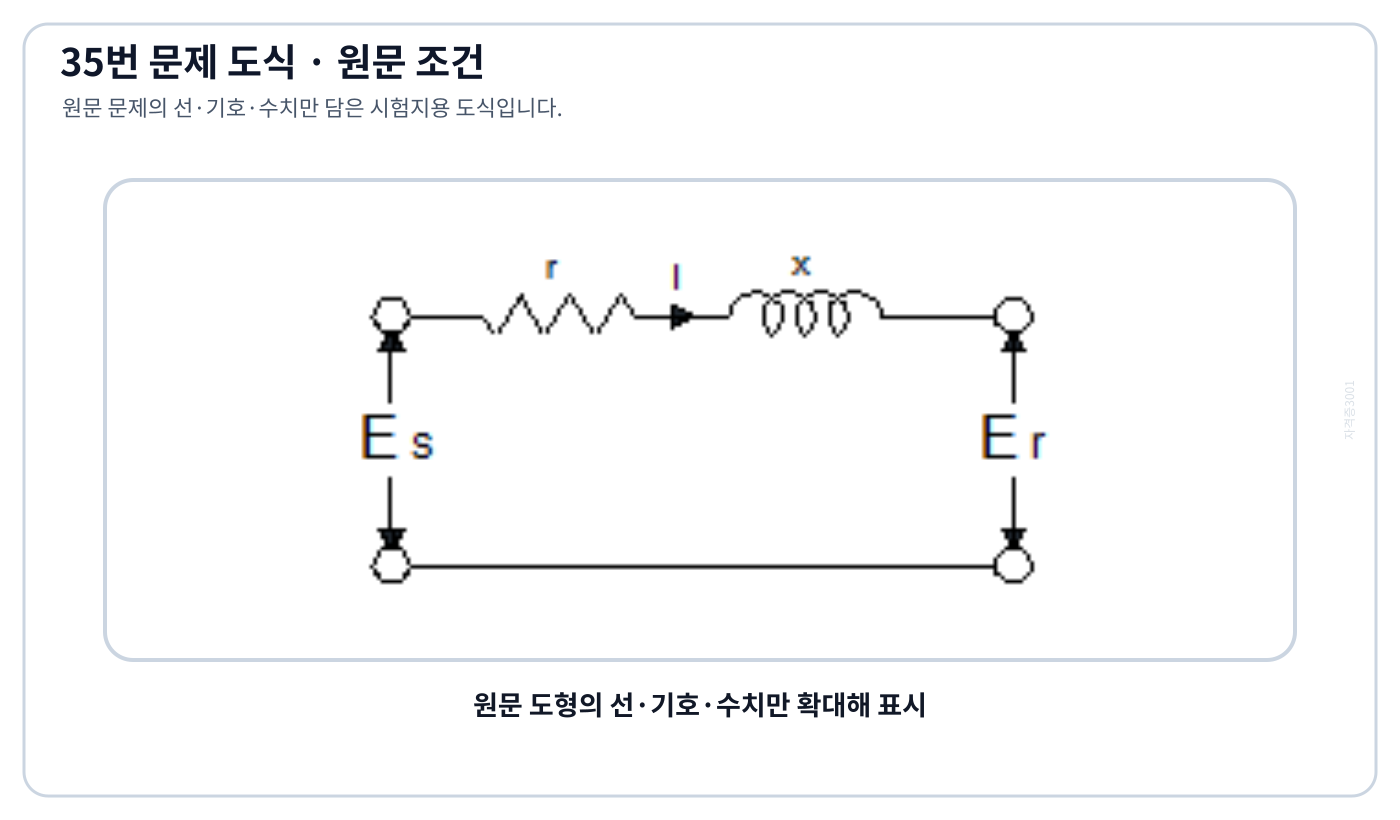

그림의 단거리 배전선로에서 송전단 전압은 6600 V, 역률 0.9이고 수전단 전압은 6100…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘53’를 도출할 수 있다.

풀이 순서

1. ‘그림의 단거리 배전선로에서 송전단 전압은 6600 V, 역률 0.9이고 수전단 전압은 6100…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 송전단과 수전단 전압의 부하전류 방향 성분 차가 선로저항 전압강하다.
3. I=(6600×0.9-6100×0.8)/20=(5940-4880)/20=53 A이므로 ③이다. 선간전압을 쓰는 원문 도식의 기준을 유지해 양 끝 값을 같은 축으로 투영한다.

자주 하는 실수: 수치부터 대입하면 ‘20’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

피뢰기의 제한전압이란의 정의와 반대개념을 비교하여 ‘피뢰기 동작 중 단자전압의 파고값’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘피뢰기의 제한전압이란’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 피뢰기의 제한전압이란 피뢰기가 동작하여 방전되고 있을 때, 피뢰기 단자 사이에 나타나는 전압의 최대치(파고값)를 의미합니다.
3. 이는 보호 대상 기기에 가해지는 전압을 제한하는 기준이 된다. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘충격파의 방전개시전압’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

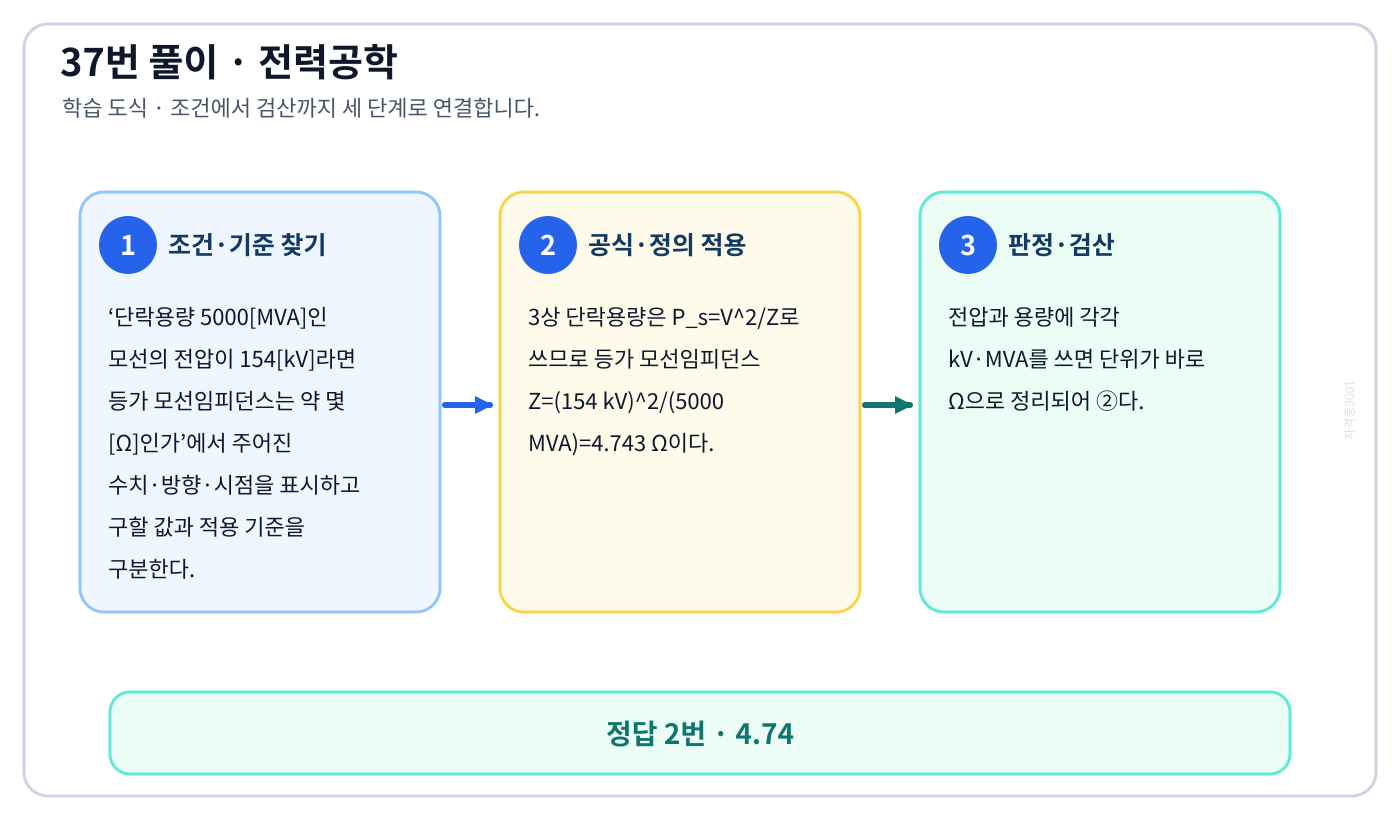

단락용량 5000[MVA]인 모선의 전압이 154[kV]라면 등가 모선임피던스는 약 몇 [Ω]인가의 기준식을 세우고 단위·계수·부호를 검산하여 ‘4.74’를 도출할 수 있다.

풀이 순서

1. ‘단락용량 5000[MVA]인 모선의 전압이 154[kV]라면 등가 모선임피던스는 약 몇 [Ω]인가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 3상 단락용량은 P_s=V²/Z로 쓰므로 등가 모선임피던스 Z=(154 kV)²/(5000 MVA)=4.743 Ω이다.
3. 전압과 용량에 각각 kV·MVA를 쓰면 단위가 바로 Ω으로 정리되어 ②다.

자주 하는 실수: 수치부터 대입하면 ‘2.54’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

피뢰기가 그 역할을 잘 하기 위하여 구비되어야 할 조건으로 틀린 것은의 정의와 반대개념을 비교하여 ‘제한전압은 피뢰기의 정격전압과 같게 할 것’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘피뢰기가 그 역할을 잘 하기 위하여 구비되어야 할 조건으로 틀린 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 피뢰기는 이상전압을 대지로 방전시킨 후 신속하게 차단해야 하며, 이때 기기에 가해지는 전압인 제한전압은 낮을수록 보호 성능이 우수합니다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘속류를 차단할 것’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

저압배전선로에 대한 설명으로 틀린 것은의 정의와 반대개념을 비교하여 ‘밸런서(balancer)는 단상 2선식에 필요하다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘저압배전선로에 대한 설명으로 틀린 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 밸런서는 단상 3선식 배전선로에서 중성선 단선 시 발생하는 전압 불평형을 방지하기 위해 선로 말단에 설치하는 장치입니다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘저압 뱅킹 방식은 전압변동을 경감할 수 있다.’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

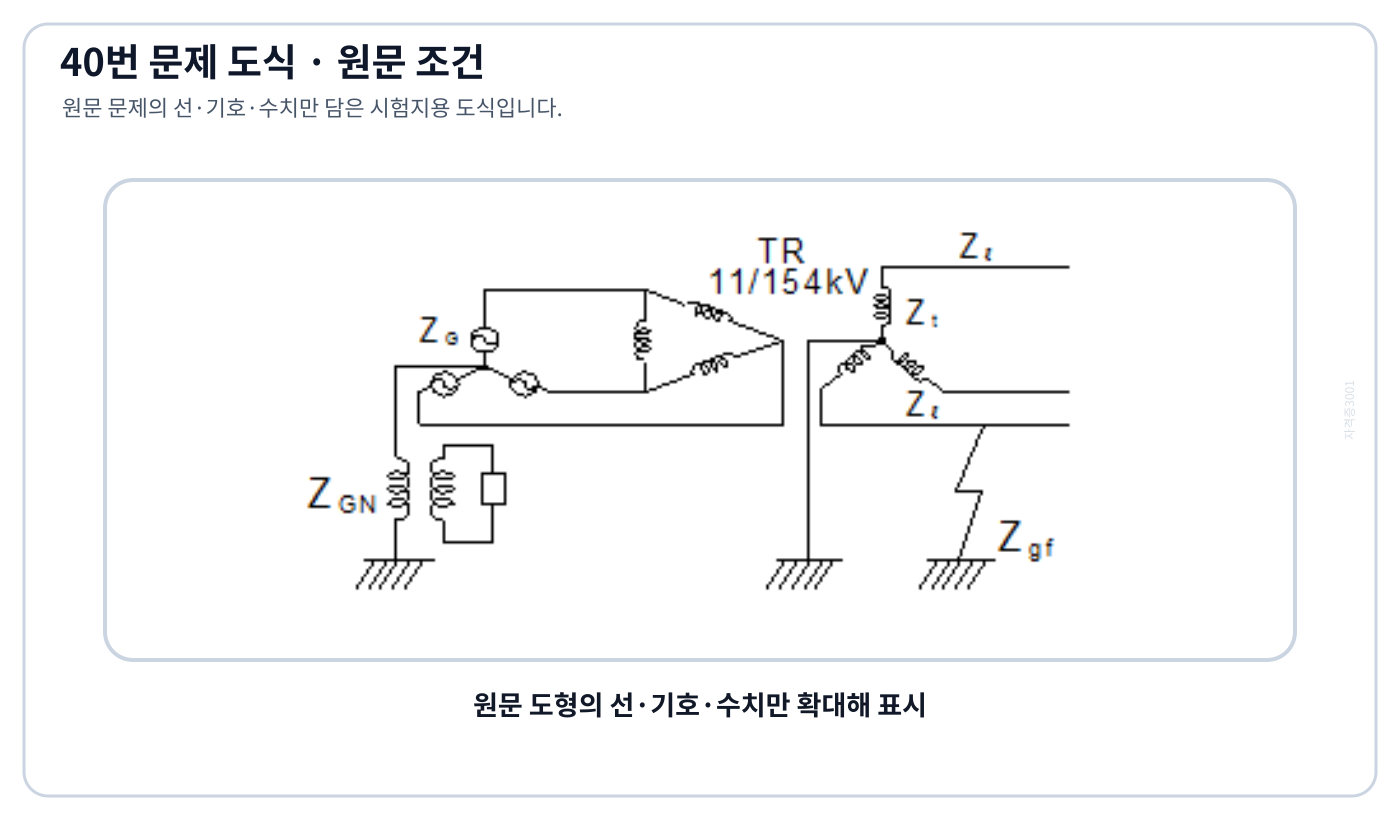

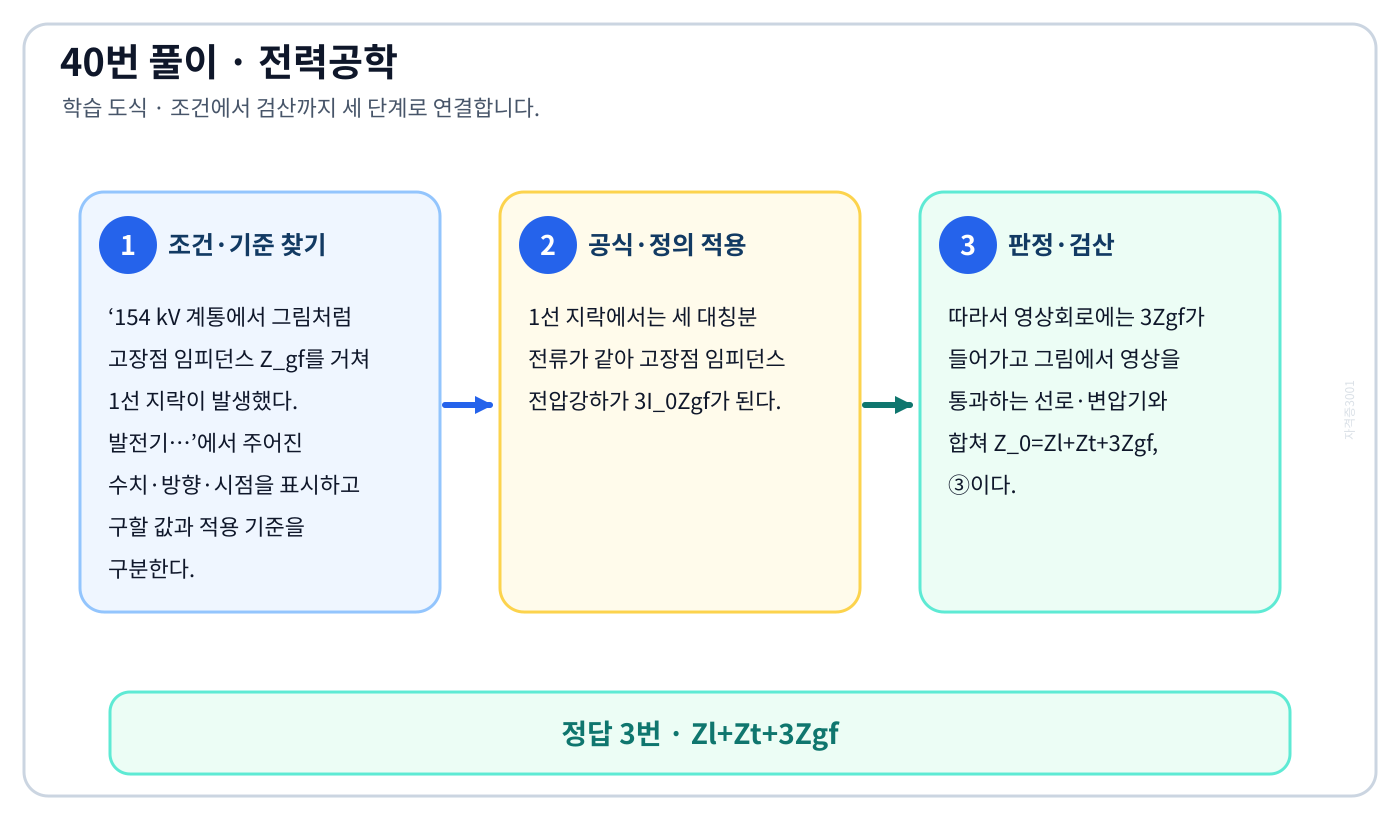

154 kV 계통에서 그림처럼 고장점 임피던스 Z_gf를 거쳐 1선 지락이 발생했다. 발전기…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘Zl+Zt+3Zgf’를 도출할 수 있다.

풀이 순서

1. ‘154 kV 계통에서 그림처럼 고장점 임피던스 Z_gf를 거쳐 1선 지락이 발생했다. 발전기…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 1선 지락에서는 세 대칭분 전류가 같아 고장점 임피던스 전압강하가 3I₀Zgf가 된다.
3. 따라서 영상회로에는 3Zgf가 들어가고 그림에서 영상을 통과하는 선로·변압기와 합쳐 Z₀=Zl+Zt+3Zgf, ③이다.

자주 하는 실수: 수치부터 대입하면 ‘Zl+Zt+ZG’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

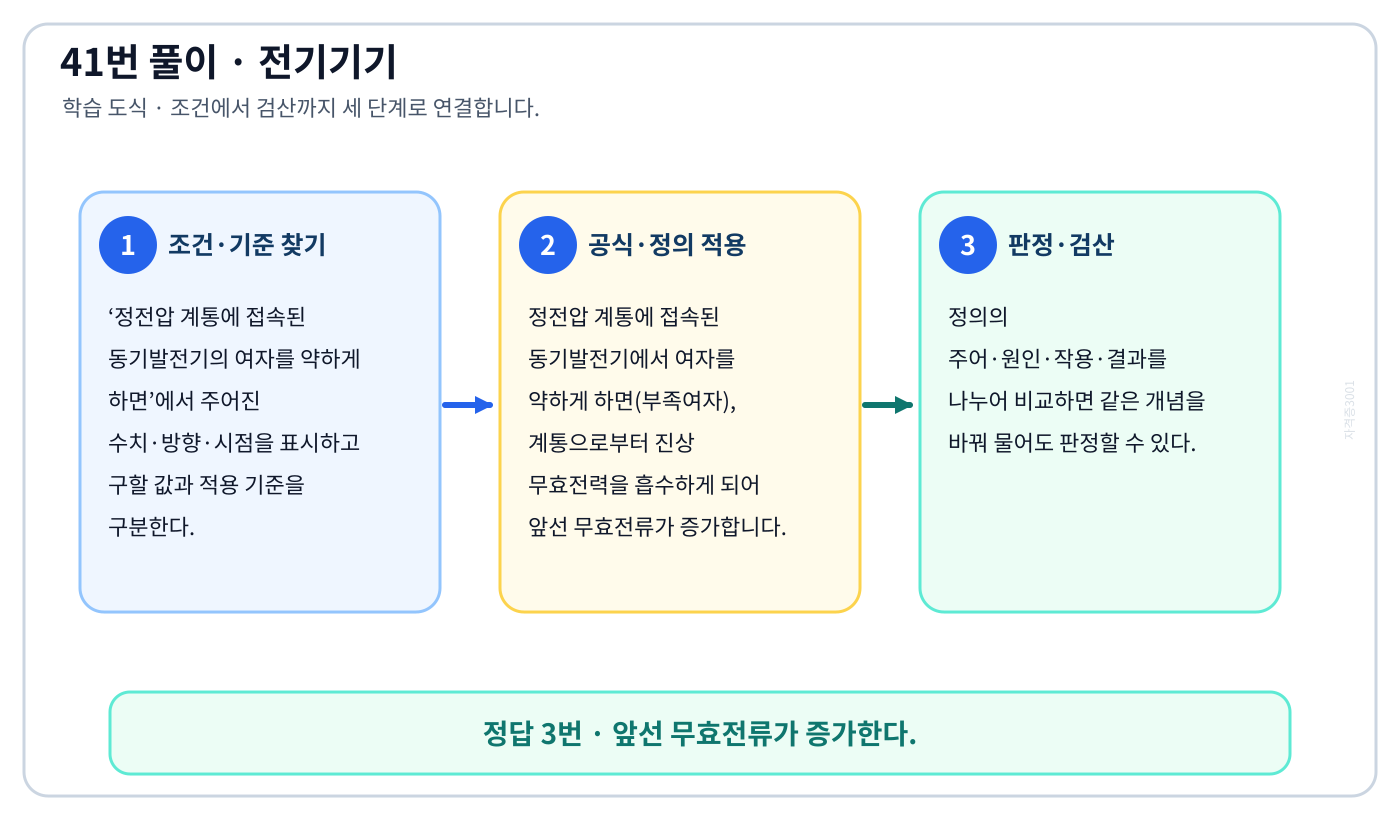

정전압 계통에 접속된 동기발전기의 여자를 약하게 하면의 정의와 반대개념을 비교하여 ‘앞선 무효전류가 증가한다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘정전압 계통에 접속된 동기발전기의 여자를 약하게 하면’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 정전압 계통에 접속된 동기발전기에서 여자를 약하게 하면(부족여자), 계통으로부터 진상 무효전력을 흡수하게 되어 앞선 무효전류가 증가합니다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘출력이 감소한다.’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

다이오드를 사용하는 정류회로에서 과대한 부하전류로 인하여 다이오드가 소손될 우려가 있을 때 가장…의 정의와 반대개념을 비교하여 ‘다이오드를 병렬로 추가한다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘다이오드를 사용하는 정류회로에서 과대한 부하전류로 인하여 다이오드가 소손될 우려가 있을 때 가장…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 회로에서 전류를 분산시키기 위해서는 소자를 병렬로 연결해야 합니다.
3. 따라서 과대한 부하전류로 인한 소손을 막기 위해서는 다이오드를 병렬로 추가하여 전류를 나누어 흐르게 해야 합니다. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘다이오드를 직렬로 추가한다.’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

직류 발전기의 외부 특성곡선에서 나타내는 관계로 옳은 것은의 정의와 반대개념을 비교하여 ‘부하전류와 단자전압’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘직류 발전기의 외부 특성곡선에서 나타내는 관계로 옳은 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 직류 발전기의 특성곡선은 관찰하려는 변수에 따라 구분되며, 외부 특성곡선은 부하전류와 단자전압의 관계를 나타냅니다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘계자전류와 단자전압’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

직류기의 전기자 반작용에 의한 영향이 아닌 것은의 정의와 반대개념을 비교하여 ‘브러시에 의해 단락된 코일에는 기전력이 발생하므로 브러시 사이의 유기기전력이 증가한다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘직류기의 전기자 반작용에 의한 영향이 아닌 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 전기자 반작용은 주자속을 감소시키는 감자작용과 자속의 분포를 왜곡시키는 편자작용을 일으킵니다.
3. 브러시 사이의 유기기전력은 자속 감소로 인해 오히려 감소하게 된다. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘자속이 감소하므로 유기기전력이 감소한다.’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

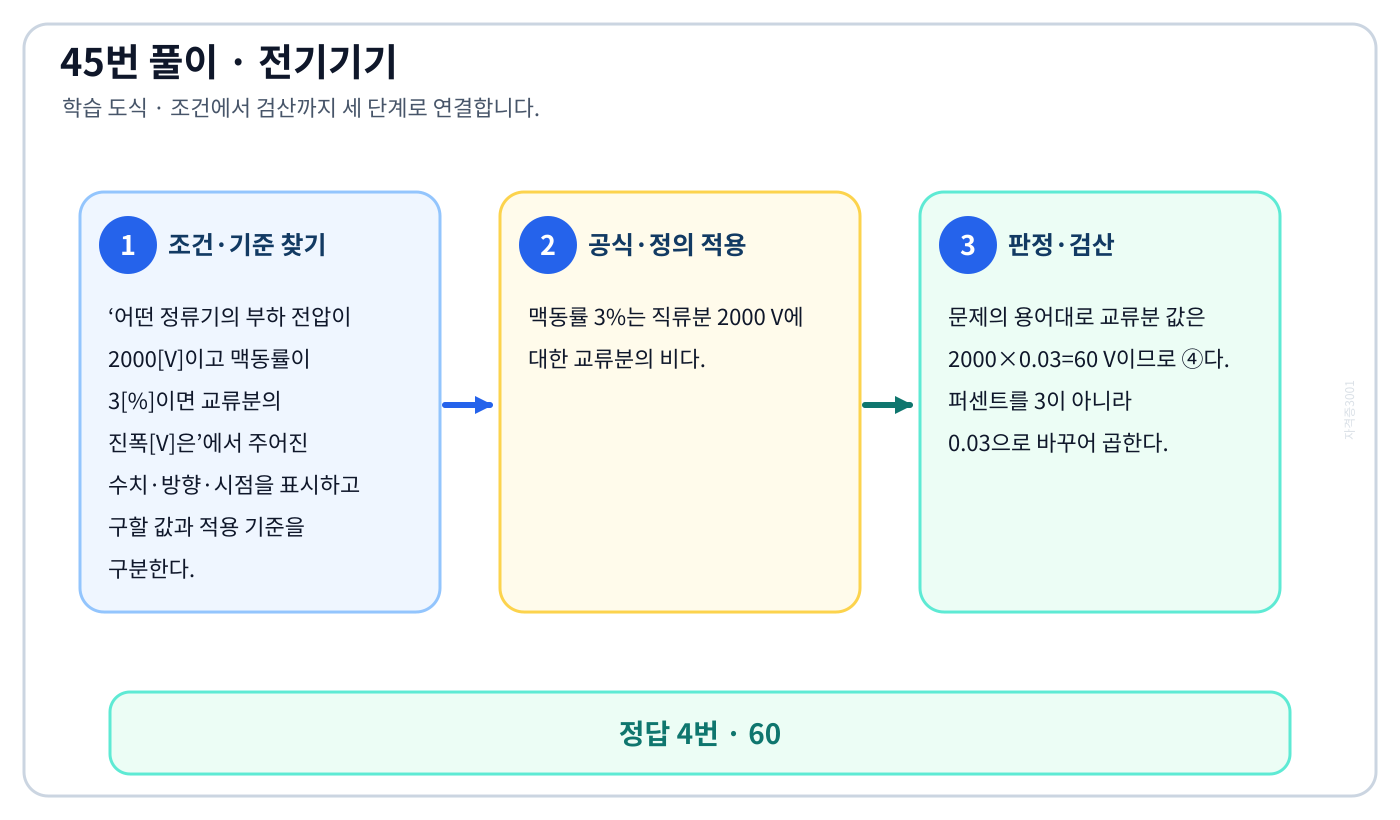

어떤 정류기의 부하 전압이 2000[V]이고 맥동률이 3[%]이면 교류분의 진폭[V]은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘60’를 도출할 수 있다.

풀이 순서

1. ‘어떤 정류기의 부하 전압이 2000[V]이고 맥동률이 3[%]이면 교류분의 진폭[V]은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 맥동률 3%는 직류분 2000 V에 대한 교류분의 비다.
3. 문제의 용어대로 교류분 값은 2000×0.03=60 V이므로 ④다. 퍼센트를 3이 아니라 0.03으로 바꾸어 곱한다.

자주 하는 실수: 수치부터 대입하면 ‘20’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

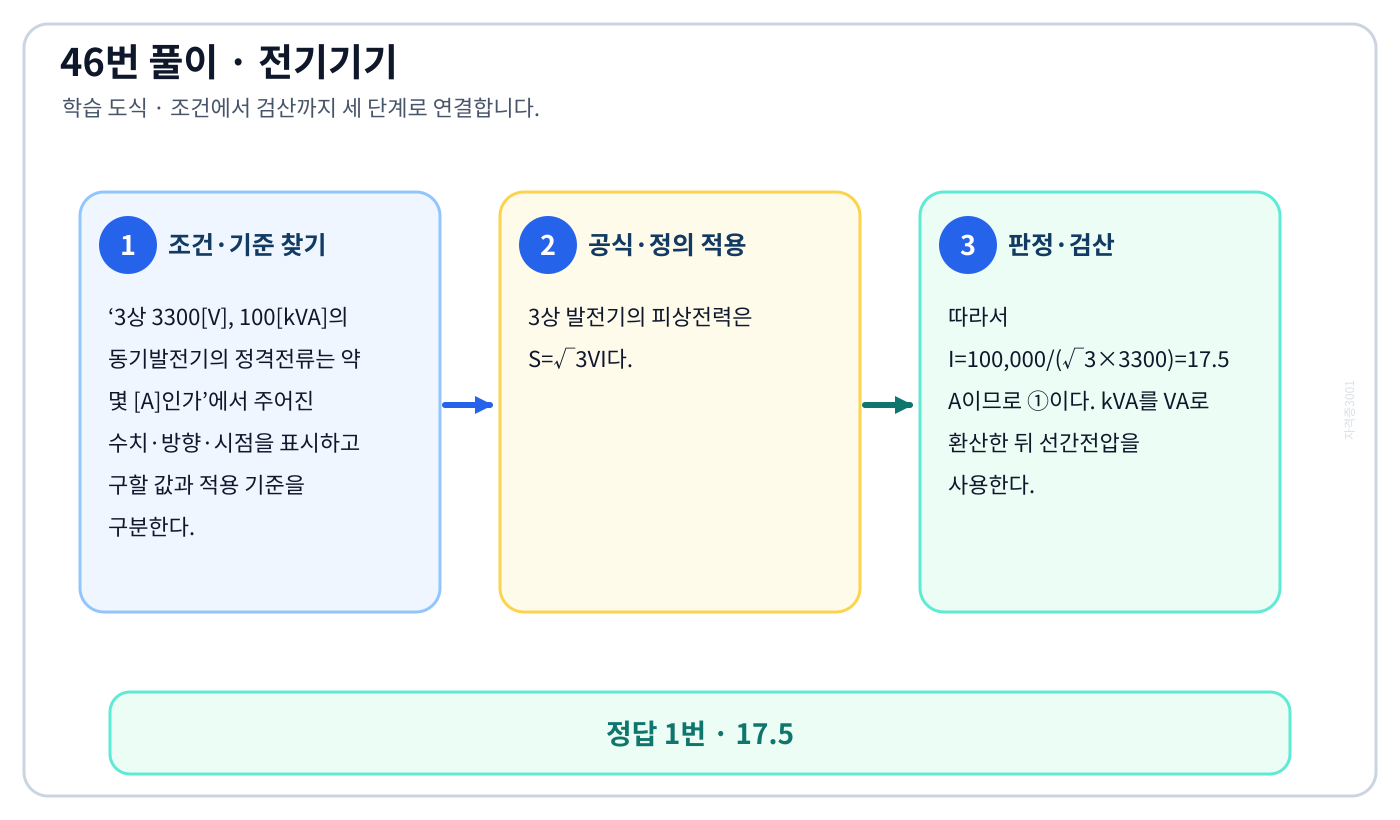

3상 3300[V], 100[kVA]의 동기발전기의 정격전류는 약 몇 [A]인가의 기준식을 세우고 단위·계수·부호를 검산하여 ‘17.5’를 도출할 수 있다.

풀이 순서

1. ‘3상 3300[V], 100[kVA]의 동기발전기의 정격전류는 약 몇 [A]인가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 3상 발전기의 피상전력은 S=√3VI다.
3. 따라서 I=100,000/(√3×3300)=17.5 A이므로 ①이다. kVA를 VA로 환산한 뒤 선간전압을 사용한다.

자주 하는 실수: 수치부터 대입하면 ‘25’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

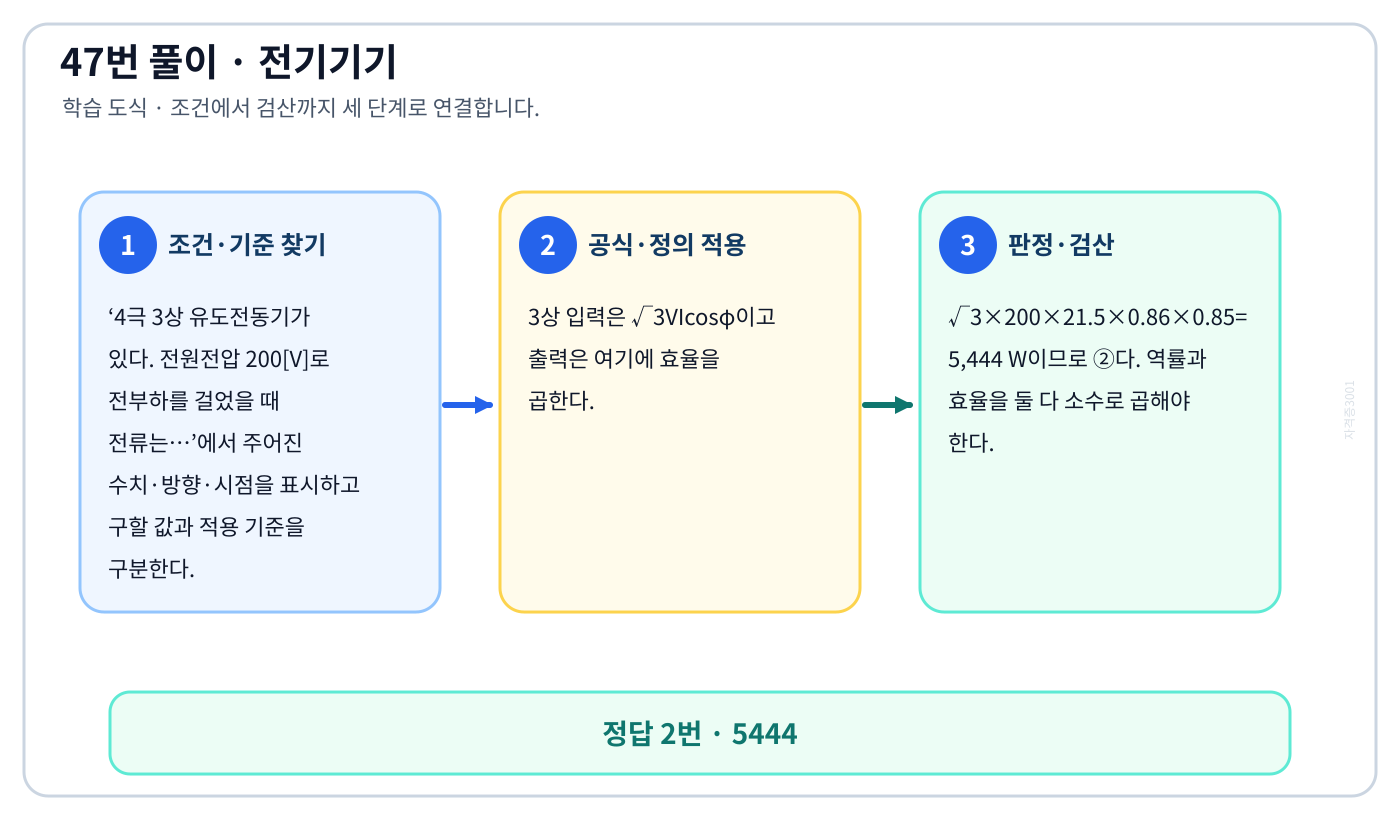

4극 3상 유도전동기가 있다. 전원전압 200[V]로 전부하를 걸었을 때 전류는…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘5444’를 도출할 수 있다.

풀이 순서

1. ‘4극 3상 유도전동기가 있다. 전원전압 200[V]로 전부하를 걸었을 때 전류는…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 3상 입력은 √3VIcosφ이고 출력은 여기에 효율을 곱한다.
3. √3×200×21.5×0.86×0.85=5,444 W이므로 ②다. 역률과 효율을 둘 다 소수로 곱해야 한다.

자주 하는 실수: 수치부터 대입하면 ‘5029’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

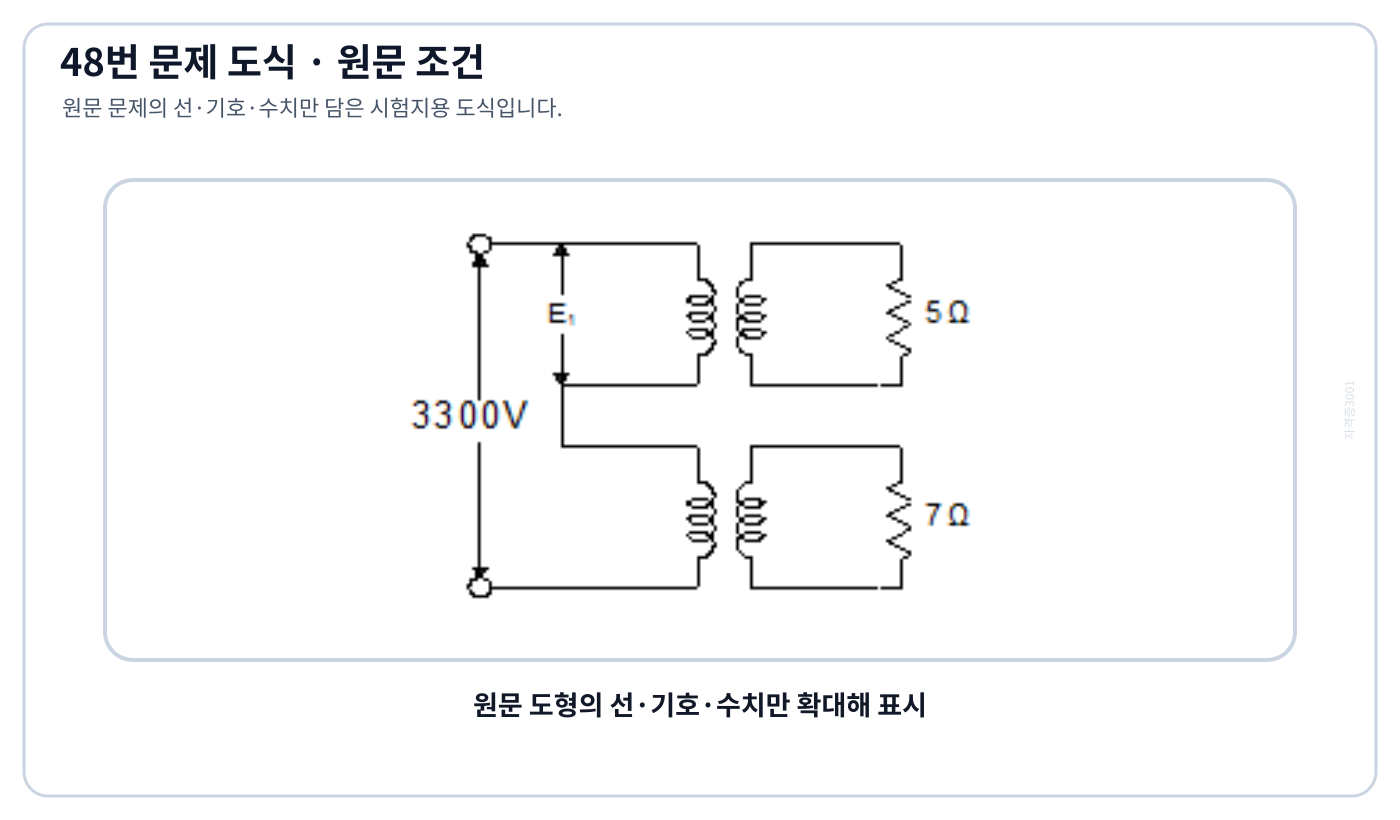

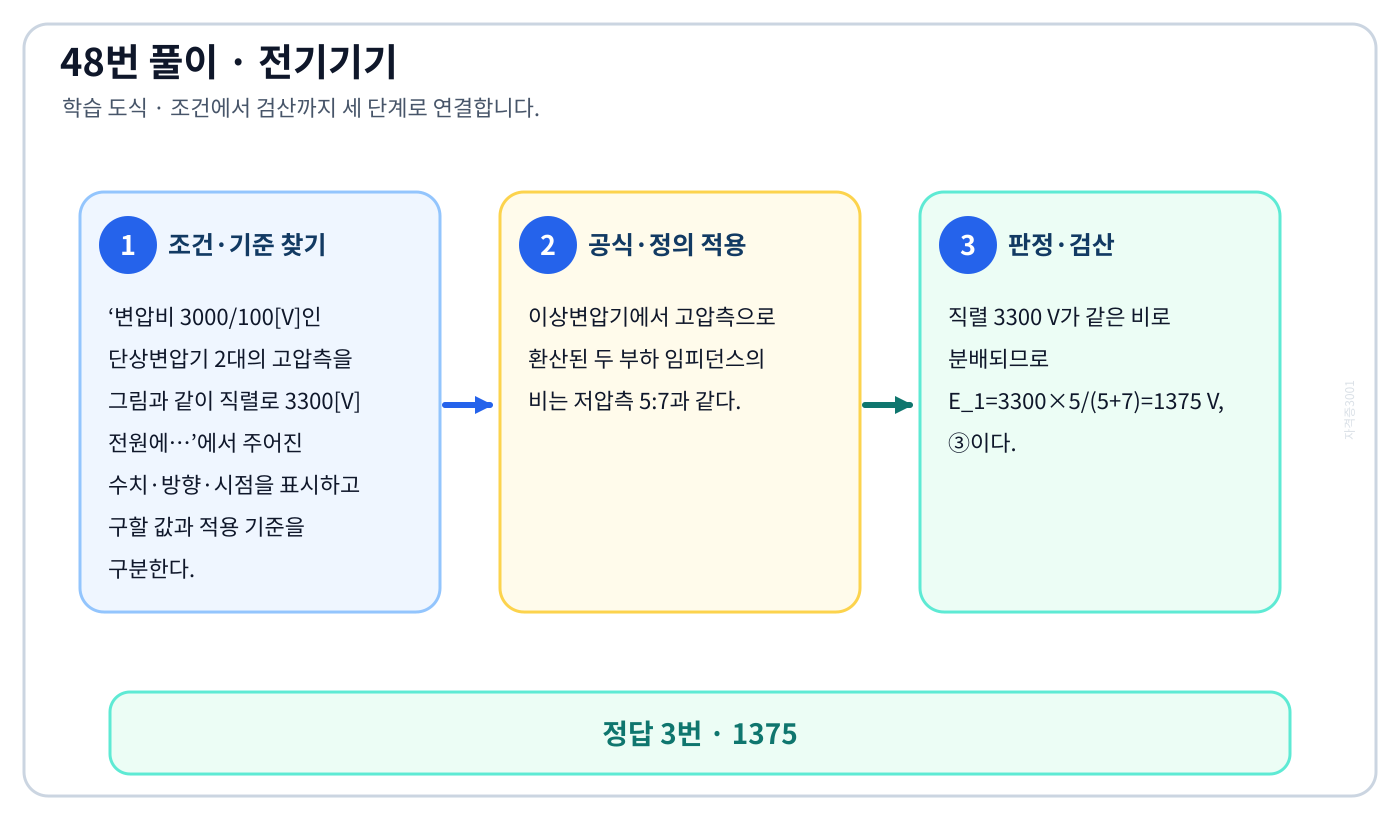

변압비 3000/100[V]인 단상변압기 2대의 고압측을 그림과 같이 직렬로 3300[V] 전원에…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘1375’를 도출할 수 있다.

풀이 순서

1. ‘변압비 3000/100[V]인 단상변압기 2대의 고압측을 그림과 같이 직렬로 3300[V] 전원에…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 이상변압기에서 고압측으로 환산된 두 부하 임피던스의 비는 저압측 5:7과 같다.
3. 직렬 3300 V가 같은 비로 분배되므로 E₁=3300×5/(5+7)=1375 V, ③이다.

자주 하는 실수: 수치부터 대입하면 ‘471’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

교류기에서 유기기전력의 특징 고조파분을 제거하고 또 권선을 절약하기 위하여 자주 사용되는 권선법은의 정의와 반대개념을 비교하여 ‘단절권’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘교류기에서 유기기전력의 특징 고조파분을 제거하고 또 권선을 절약하기 위하여 자주 사용되는 권선법은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 단절권은 권선을 일부 절단하여 감는 방식으로, 동량을 절약하고 자기 인덕턴스를 감소시키며 특정 고조파를 제거하여 전압 파형을 개선하는 특징이 있다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘전절권’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

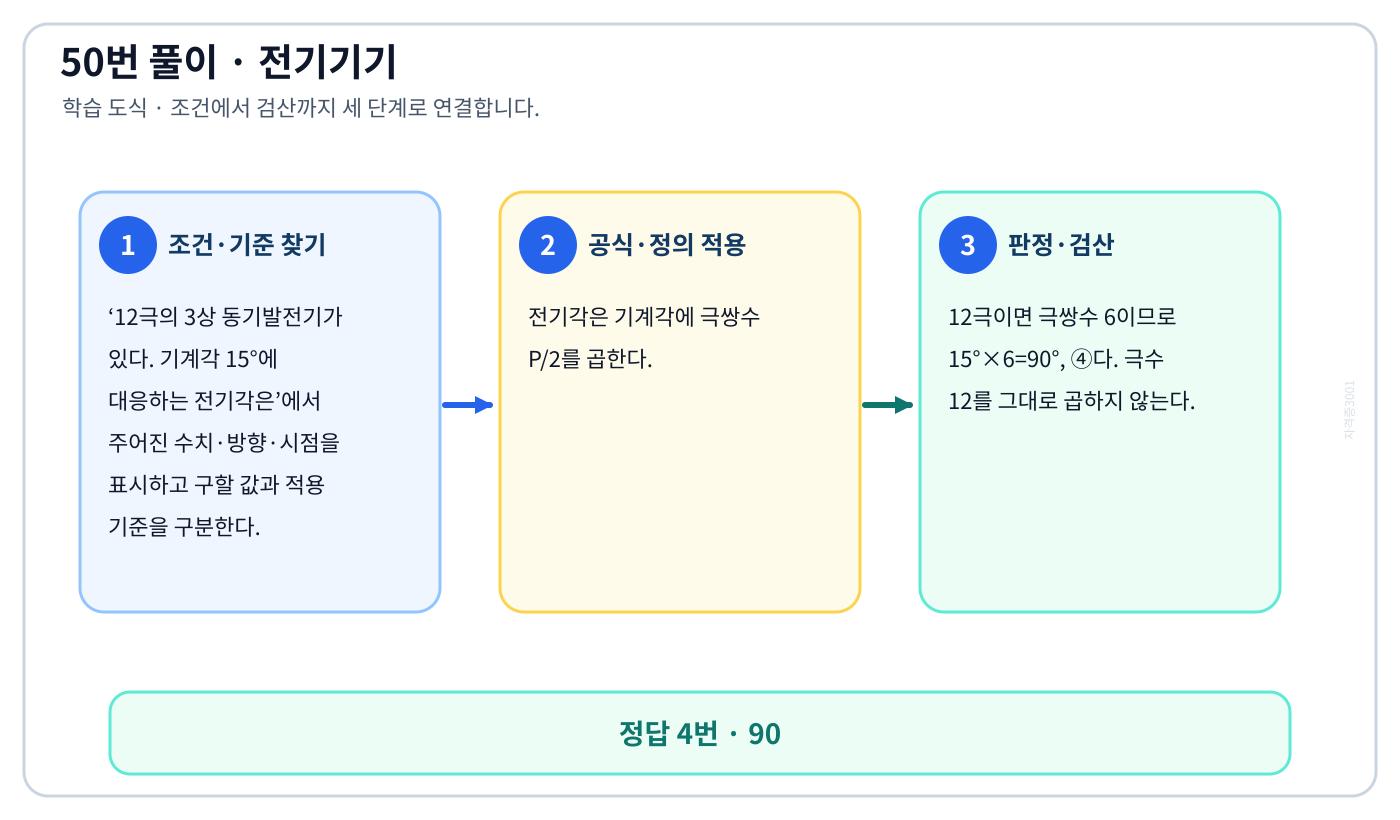

12극의 3상 동기발전기가 있다. 기계각 15°에 대응하는 전기각은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘90’를 도출할 수 있다.

풀이 순서

1. ‘12극의 3상 동기발전기가 있다. 기계각 15°에 대응하는 전기각은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 전기각은 기계각에 극쌍수 P/2를 곱한다.
3. 12극이면 극쌍수 6이므로 15°×6=90°, ④다. 극수 12를 그대로 곱하지 않는다.

자주 하는 실수: 수치부터 대입하면 ‘30’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

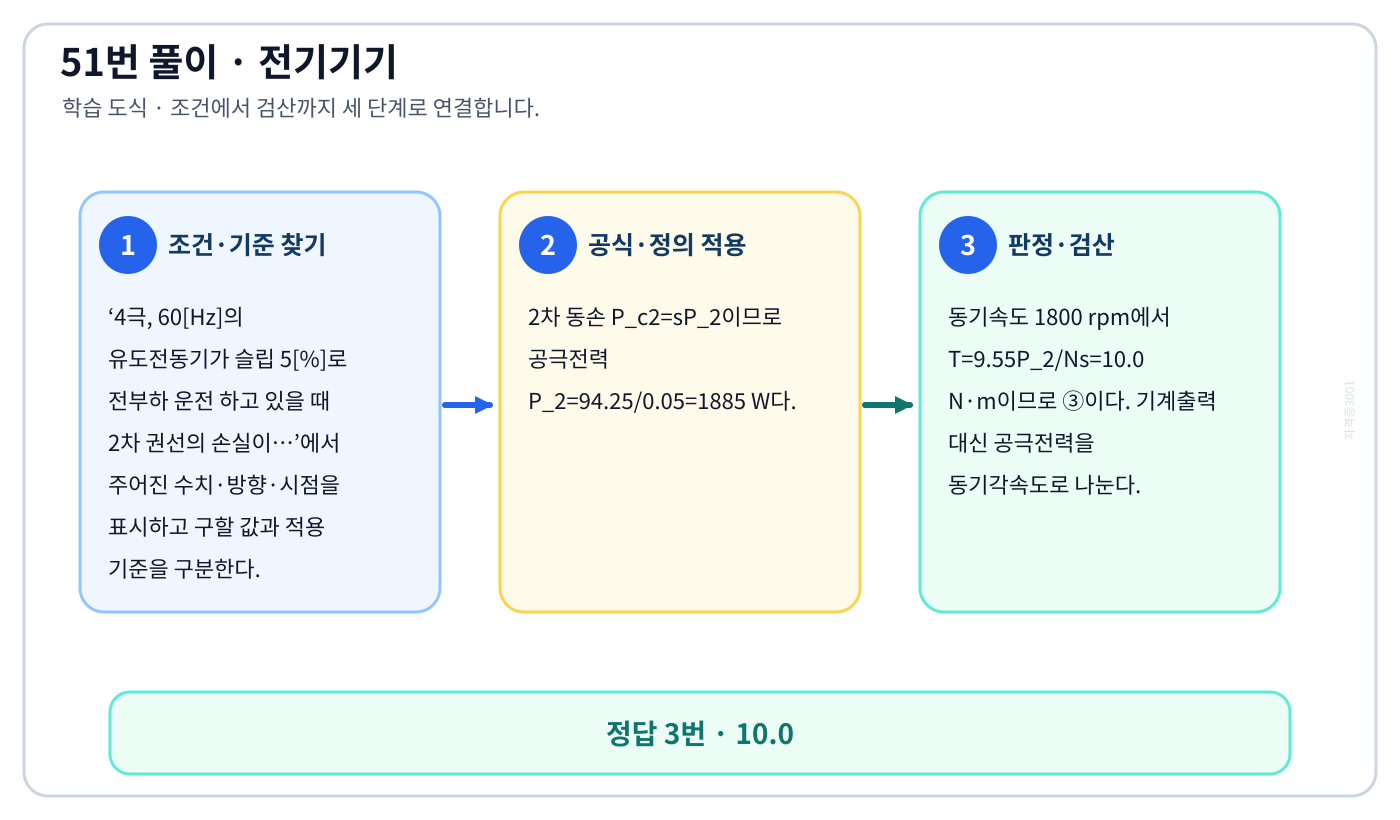

4극, 60[Hz]의 유도전동기가 슬립 5[%]로 전부하 운전 하고 있을 때 2차 권선의 손실이…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘10.0’를 도출할 수 있다.

풀이 순서

1. ‘4극, 60[Hz]의 유도전동기가 슬립 5[%]로 전부하 운전 하고 있을 때 2차 권선의 손실이…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 2차 동손 P_c2=sP₂이므로 공극전력 P₂=94.25/0.05=1885 W다.
3. 동기속도 1800 rpm에서 T=9.55P₂/Ns=10.0 N·m이므로 ③이다. 기계출력 대신 공극전력을 동기각속도로 나눈다.

자주 하는 실수: 수치부터 대입하면 ‘1.02’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

단상 변압기에 정현파 유기기전력을 유기하기 위한 여자전류의 파형은의 정의와 반대개념을 비교하여 ‘왜형파’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘단상 변압기에 정현파 유기기전력을 유기하기 위한 여자전류의 파형은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 변압기 철심의 자기 포화 현상으로 인해 자속 밀도가 비선형적으로 변하므로, 정현파 유기기전력을 만들기 위한 여자전류는 3고조파가 포함된 왜형파 형태가 된다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘정현파’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

회전형전동기와 선형전동기(Linear Motor)를 비교한 설명 중 틀린 것은의 정의와 반대개념을 비교하여 ‘선형의 경우 회전형에 비해 공극의 크기가 작다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘회전형전동기와 선형전동기(Linear Motor)를 비교한 설명 중 틀린 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 선형전동기는 회전형 전동기와 달리 구조적 특성상 공극의 크기가 더 크고 부하관성의 영향도 크게 받다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘선형의 경우 직접적으로 직선운동을 얻을 수 있다.’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

변압기의 전일 효율이 최대가 되는 조건은의 정의와 반대개념을 비교하여 ‘하루 중의 무부하손의 합 = 하루중의 부하손의 합’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘변압기의 전일 효율이 최대가 되는 조건은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 변압기의 효율이 최대가 되기 위해서는 고정손인 무부하손(철손)과 부하에 따라 변하는 부하손(동손)이 서로 같아야 합니다.
3. 따라서 하루 중의 무부하손의 합 = 하루 중의 부하손의 합일 때 최대 효율이 된다.

자주 하는 실수: 익숙한 용어 ‘하루 중의 무부하손의 합 <하루 중의 부하손의 합’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

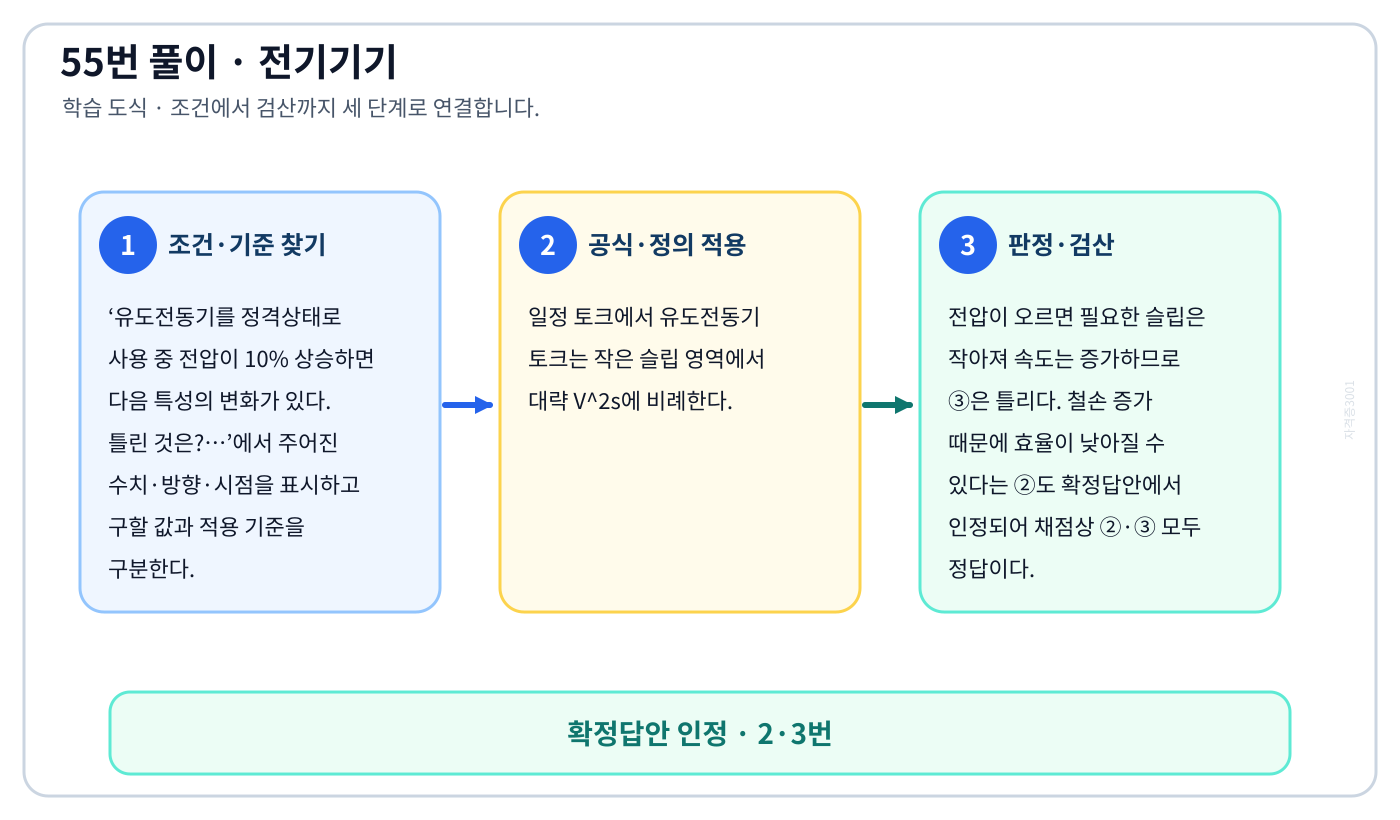

이 문제로 익힐 것

유도전동기를 정격상태로 사용 중 전압이 10% 상승하면 다음 특성의 변화가 있다. 틀린 것은?…의 물리 조건을 판정하고 복수정답 확정 범위와 각 선택지의 성립조건을 설명할 수 있다.

풀이 순서

1. ‘유도전동기를 정격상태로 사용 중 전압이 10% 상승하면 다음 특성의 변화가 있다. 틀린 것은?…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 일정 토크에서 유도전동기 토크는 작은 슬립 영역에서 대략 V²s에 비례한다.
3. 전압이 오르면 필요한 슬립은 작아져 속도는 증가하므로 ③은 틀리다. 철손 증가 때문에 효율이 낮아질 수 있다는 ②도 확정답안에서 인정되어 채점상 ②·③ 모두 정답이다.

자주 하는 실수: 전압 상승 시 속도를 전압과 직접 비례시키지 않는다. 일정 토크 조건에서 토크≈V²s로 슬립 변화를 먼저 판단한다.

다른 문제에 적용: 복수정답 문항은 기본 답 하나만 외우지 말고 각 인정 선택지의 성립조건, 최초답, 최종 확정답안을 함께 기록한다.

이 문제로 익힐 것

대칭 3상 권선에 평형 3상 교류가 흐르는 경우 회전자계의 설명으로 틀린 것은의 정의와 반대개념을 비교하여 ‘발생 회전 자계 속도는 동기 속도보다 늦음’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘대칭 3상 권선에 평형 3상 교류가 흐르는 경우 회전자계의 설명으로 틀린 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 대칭 3상 권선에 평형 3상 교류가 흐를 때 발생하는 회전자계의 속도는 전원 주파수와 극수에 의해 결정되는 동기 속도와 정확히 일치합니다.
3. 따라서 동기 속도보다 늦다는 설명은 틀린 내용입니다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘발생 회전 자계 방향 변경 가능’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

직류기 권선법에 대한 설명 중 틀린 것은의 정의와 반대개념을 비교하여 ‘단중 파권은 균압환이 필요하다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘직류기 권선법에 대한 설명 중 틀린 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 파권은 고전압 저전류 출력에 유리하며, 구조적으로 전위차가 발생하지 않아 균압환이 필요하지 않다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘단중 중권의 병렬회로 수는 극수와 같다.’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

스테핑 모터의 일반적인 특징으로 틀린 것은의 정의와 반대개념을 비교하여 ‘기동·정지 특성은 나쁘다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘스테핑 모터의 일반적인 특징으로 틀린 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 스테핑 모터는 펄스 신호에 의해 정밀한 각도 제어가 가능하며, 기동과 정지 특성이 매우 우수하고 응답 속도가 빠른 것이 특징입니다.
3. 따라서 기동·정지 특성이 나쁘다는 설명은 틀린 내용입니다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘회전각은 입력펄스 수에 비례한다.’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

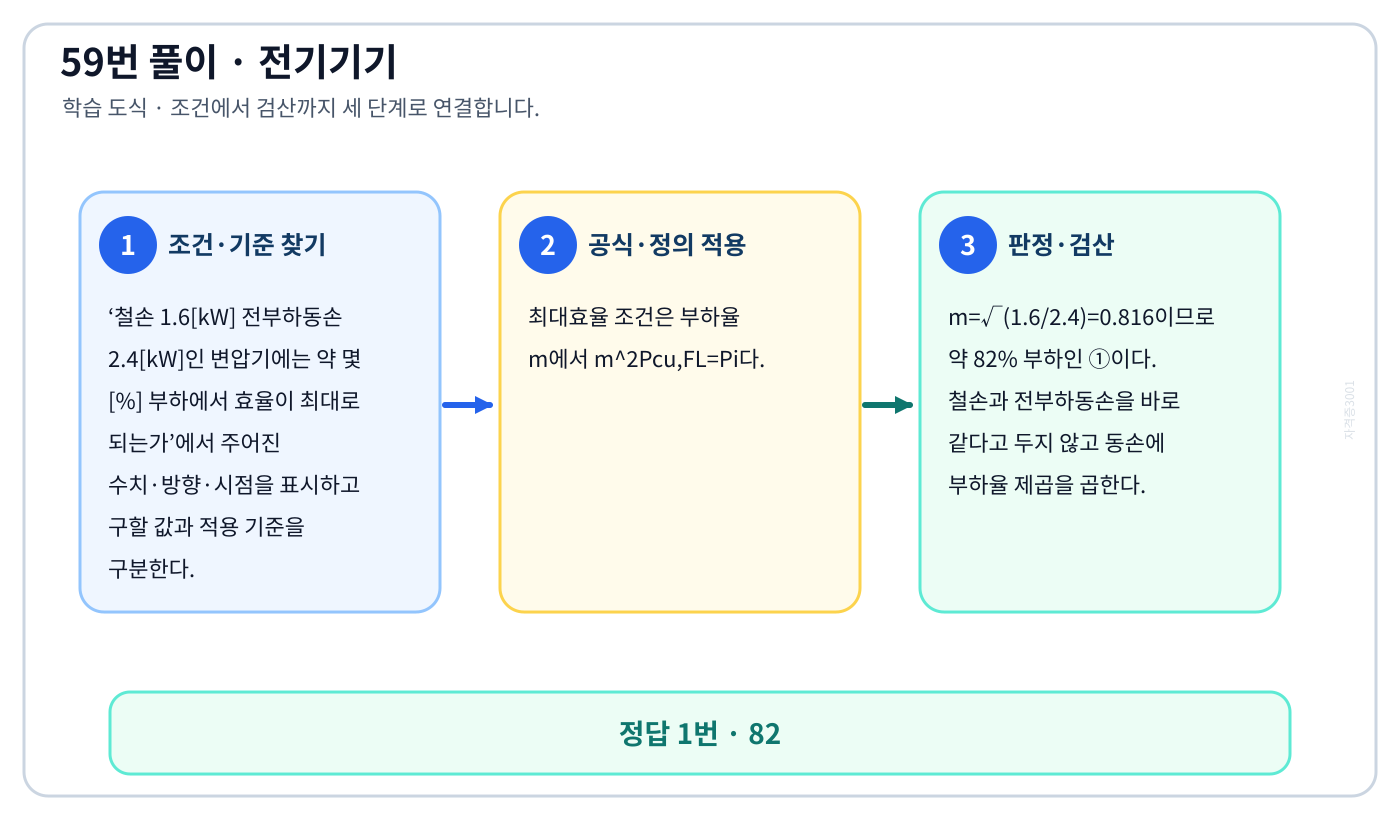

철손 1.6[kW] 전부하동손 2.4[kW]인 변압기에는 약 몇 [%] 부하에서 효율이 최대로 되는가의 기준식을 세우고 단위·계수·부호를 검산하여 ‘82’를 도출할 수 있다.

풀이 순서

1. ‘철손 1.6[kW] 전부하동손 2.4[kW]인 변압기에는 약 몇 [%] 부하에서 효율이 최대로 되는가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 최대효율 조건은 부하율 m에서 m²Pcu,FL=Pi다.
3. m=√(1.6/2.4)=0.816이므로 약 82% 부하인 ①이다. 철손과 전부하동손을 바로 같다고 두지 않고 동손에 부하율 제곱을 곱한다.

자주 하는 실수: 수치부터 대입하면 ‘95’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

동기 발전기의 제동권선의 주요 작용은의 정의와 반대개념을 비교하여 ‘난조방지작용’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘동기 발전기의 제동권선의 주요 작용은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 동기 발전기의 제동권선은 회전자의 속도가 변할 때 전자기적 제동력을 발생시켜 회전 속도의 변동(난조)을 억제하는 난조방지작용을 수행하며, 기동 토크를 발생시키는 역할도 합니다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘제동작용’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

제어오차가 검출될 때 오차가 변화하는 속도에 비례하여 조작량을 조절하는 동작으로 오차가 커지는…의 정의와 반대개념을 비교하여 ‘미분동작제어’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘제어오차가 검출될 때 오차가 변화하는 속도에 비례하여 조작량을 조절하는 동작으로 오차가 커지는…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 미분동작제어는 오차의 변화 속도(미분값)에 비례하여 조작량을 조절함으로써, 오차가 커지는 것을 미리 예측하여 방지하고 진동을 억제하여 속응성을 개선하는 제어 방식입니다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘비례동작제어’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

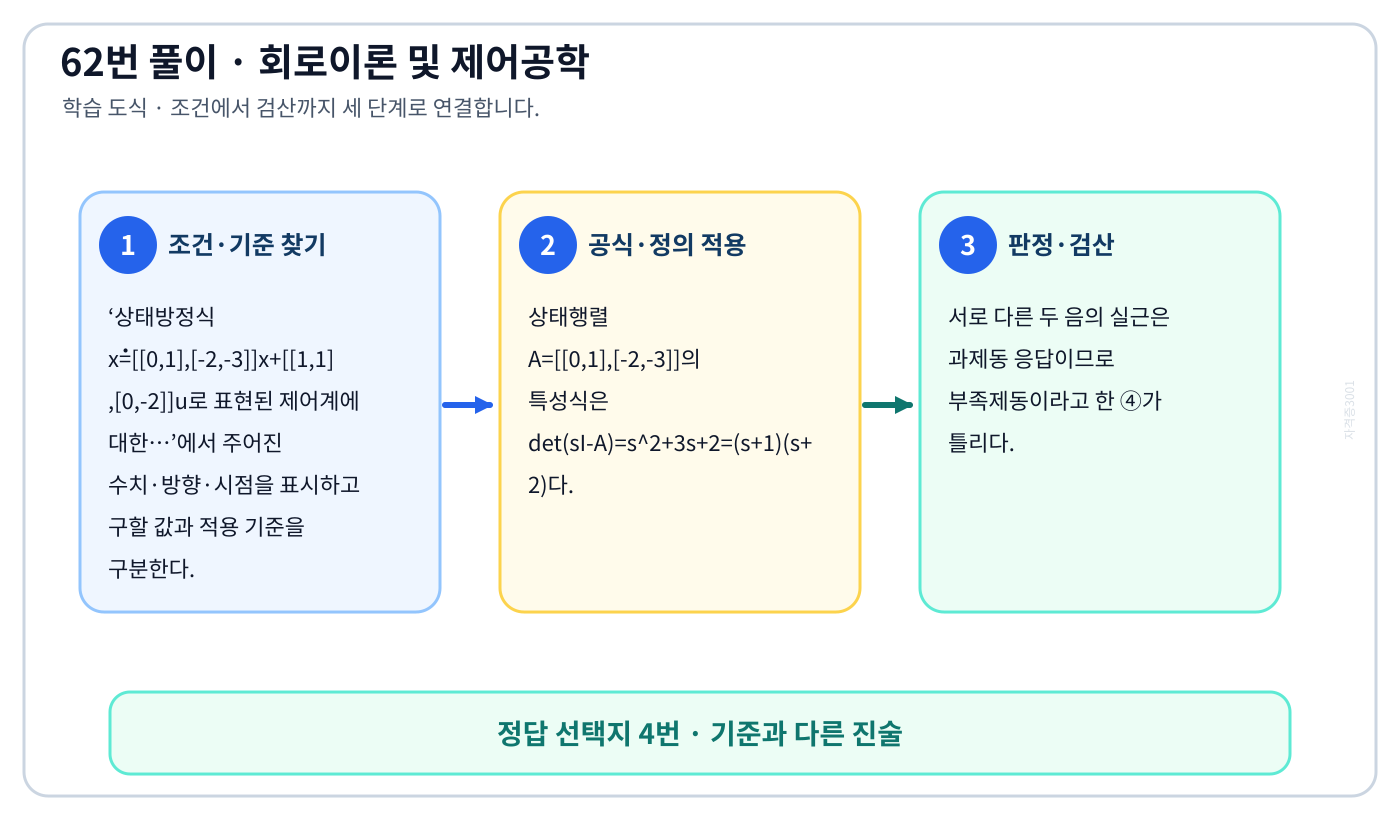

이 문제로 익힐 것

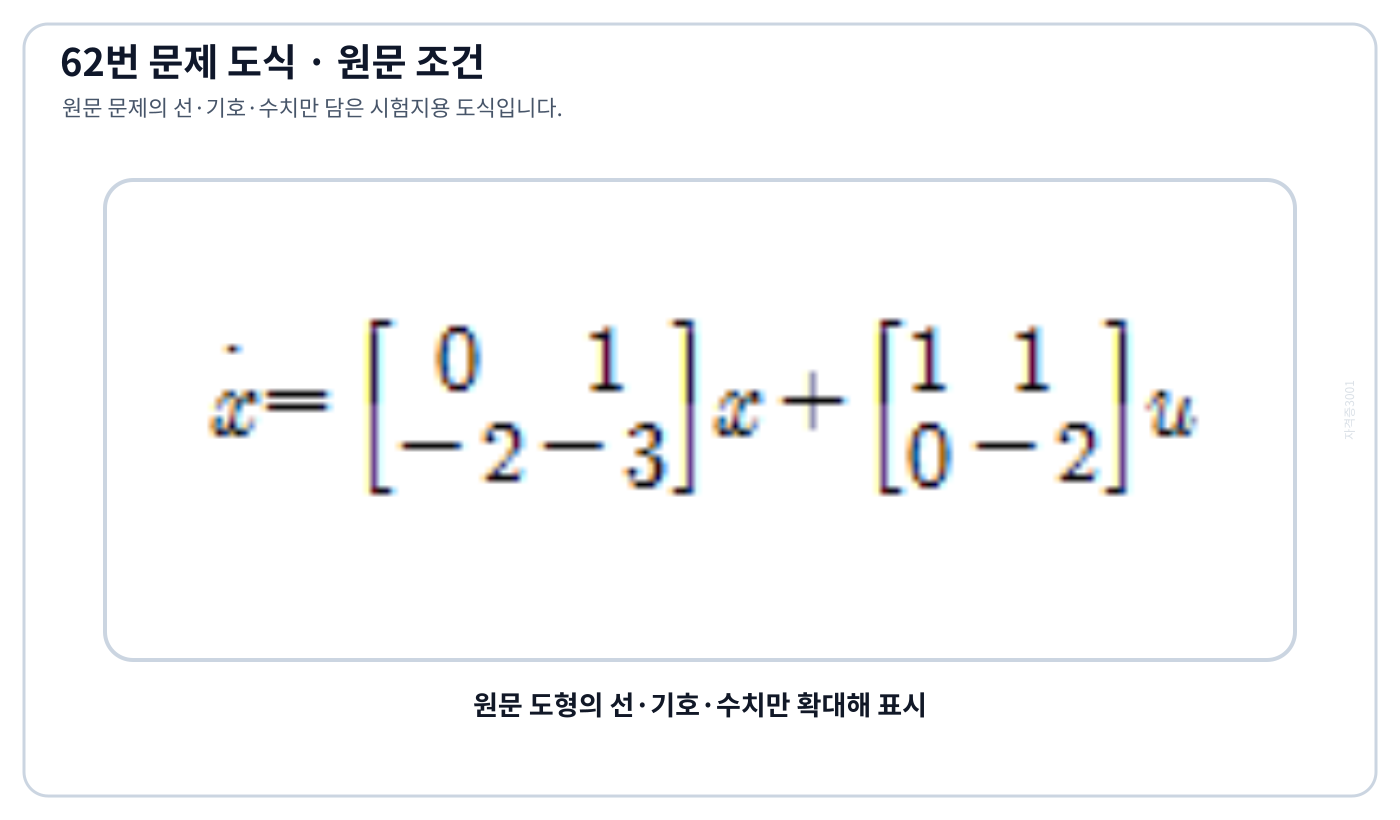

상태방정식 ẋ=[[0,1],[-2,-3]]x+[[1,1],[0,-2]]u로 표현된 제어계에 대한…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘제어계는 부족제동(under damped)된 상태에 있다.’를 도출할 수 있다.

풀이 순서

1. ‘상태방정식 ẋ=[[0,1],[-2,-3]]x+[[1,1],[0,-2]]u로 표현된 제어계에 대한…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 상태행렬 A=[[0,1],[-2,-3]]의 특성식은 det(sI-A)=s²+3s+2=(s+1)(s+2)다.
3. 서로 다른 두 음의 실근은 과제동 응답이므로 부족제동이라고 한 ④가 틀리다.

자주 하는 실수: 수치부터 대입하면 ‘2차 제어계이다.’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

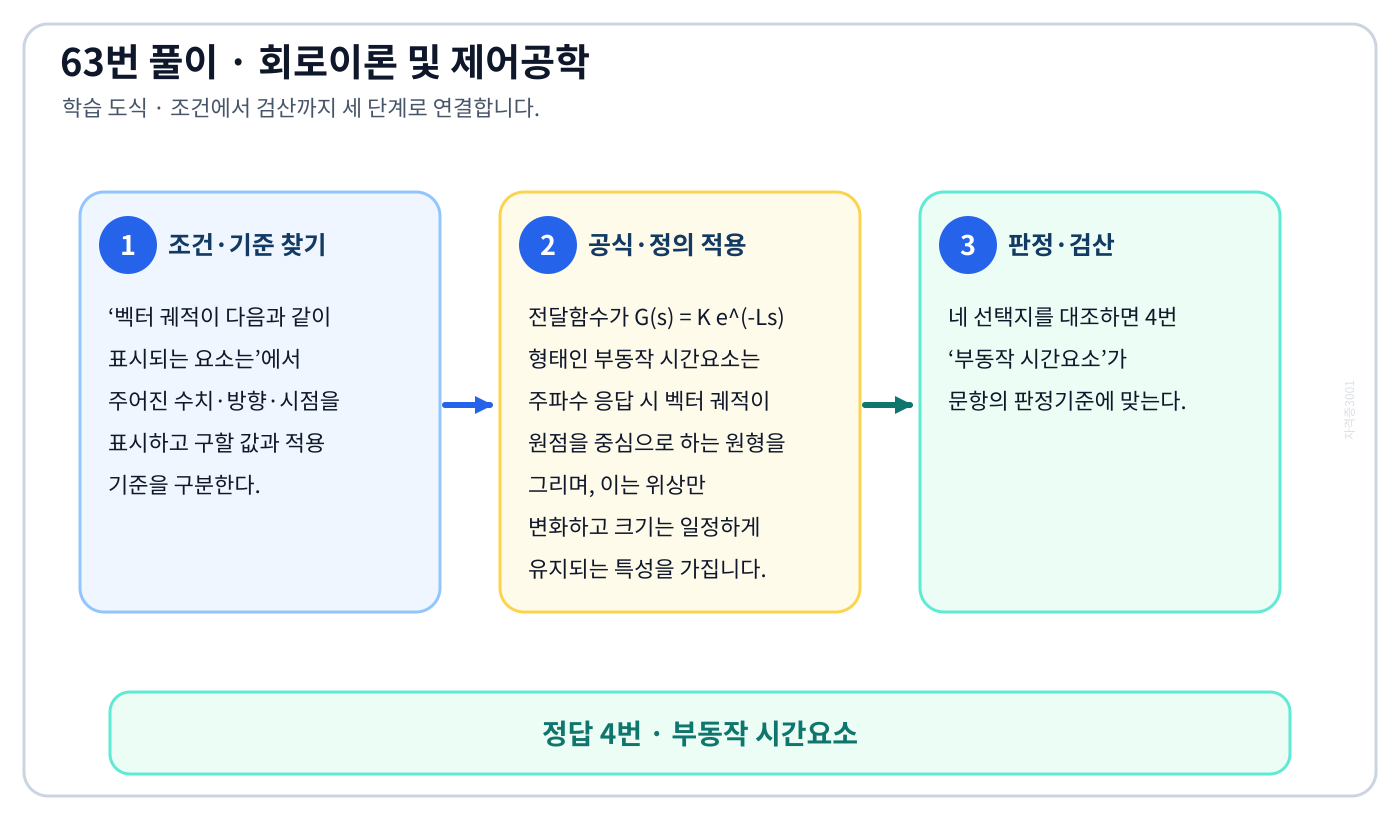

이 문제로 익힐 것

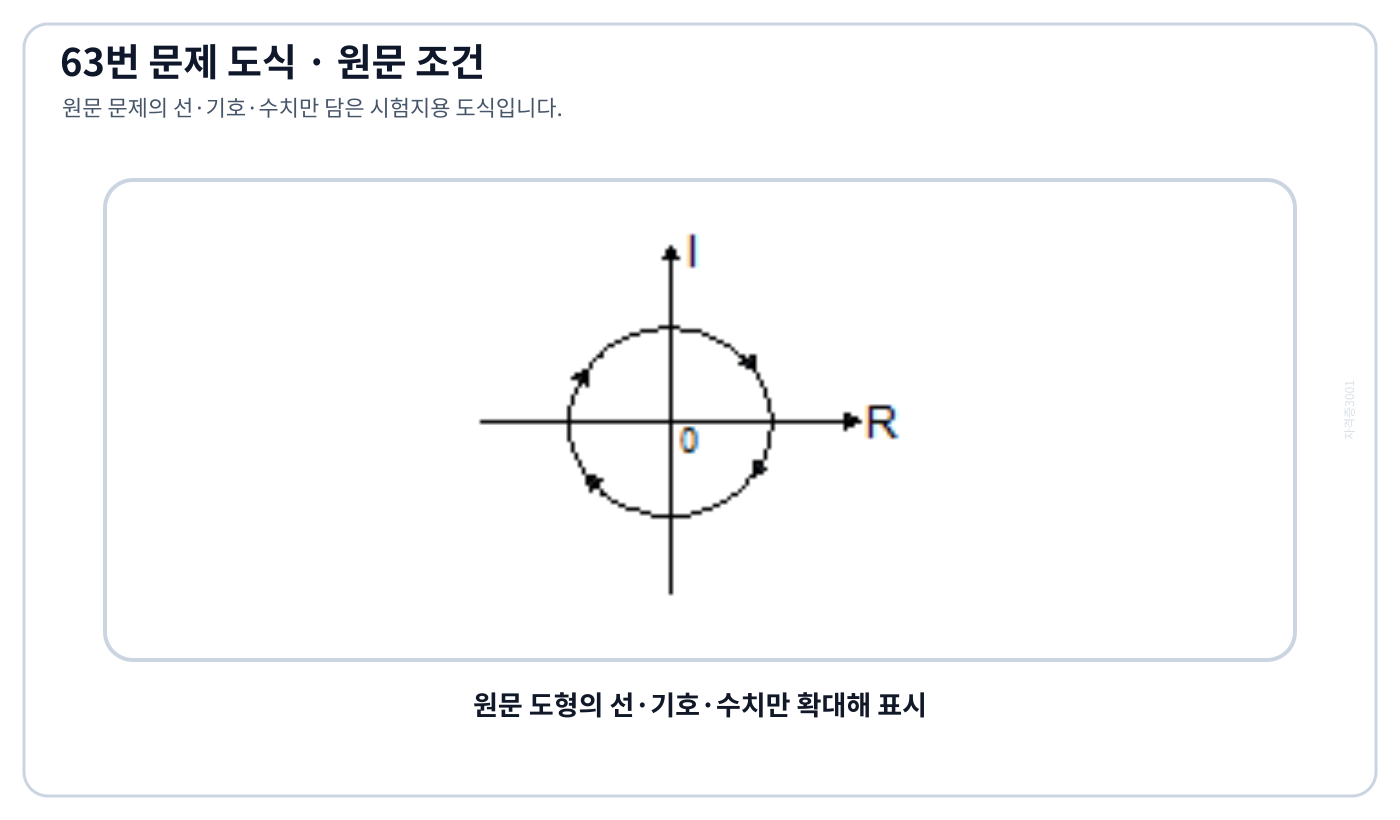

벡터 궤적이 다음과 같이 표시되는 요소는의 정의와 반대개념을 비교하여 ‘부동작 시간요소’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘벡터 궤적이 다음과 같이 표시되는 요소는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 전달함수가 G(s) = K e^(-Ls) 형태인 부동작 시간요소는 주파수 응답 시 벡터 궤적이 원점을 중심으로 하는 원형을 그리며, 이는 위상만 변화하고 크기는 일정하게 유지되는 특성을 가집니다.
3. 네 선택지를 대조하면 4번 ‘부동작 시간요소’가 문항의 판정기준에 맞는다.

자주 하는 실수: 익숙한 용어 ‘비례요소’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

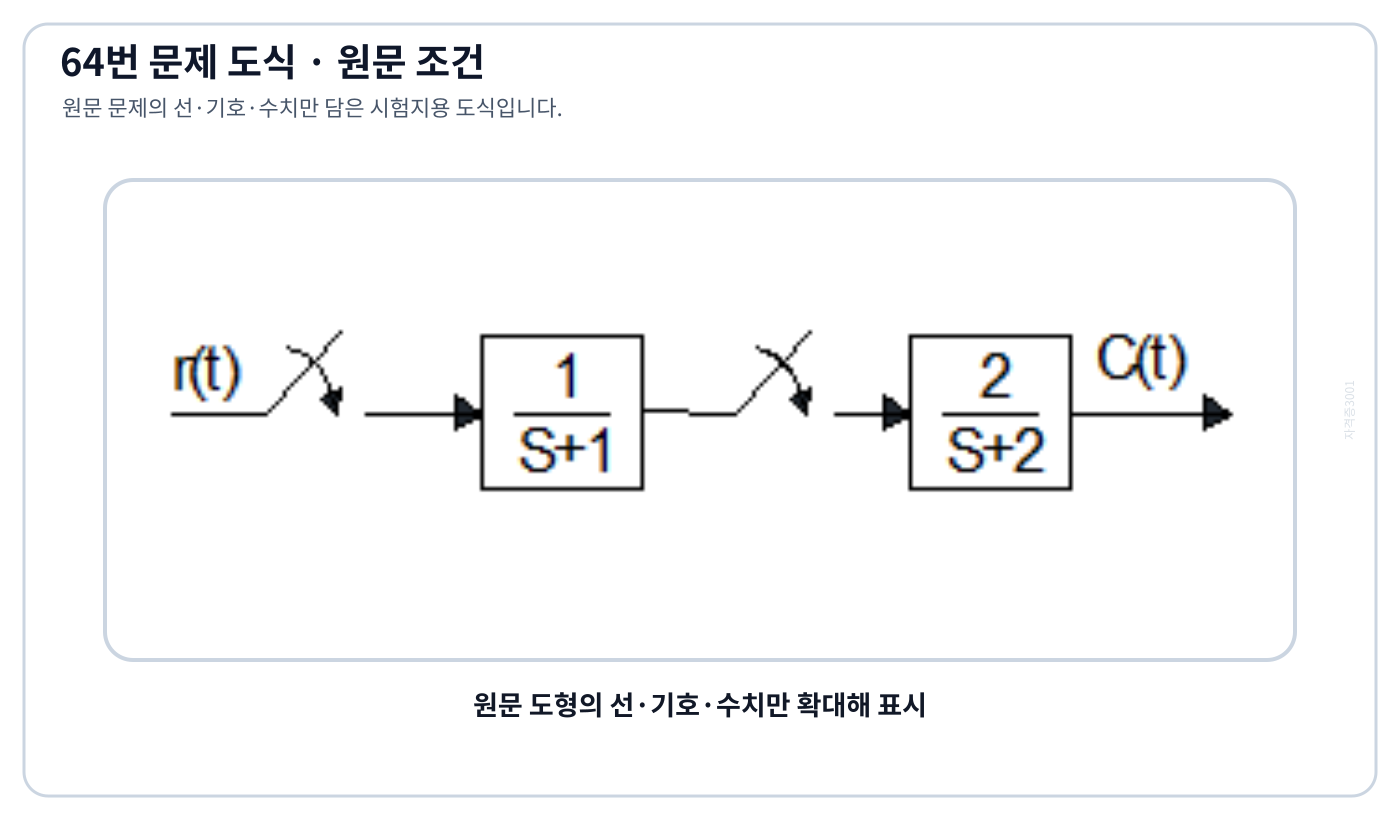

그림의 두 연속계 1/(s+1), 2/(s+2)를 주기 T로 샘플링한 이산계의 펄스전달함수…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘2z²/{(z-e⁻ᵀ)(z-e⁻²ᵀ)}’를 도출할 수 있다.

풀이 순서

1. ‘그림의 두 연속계 1/(s+1), 2/(s+2)를 주기 T로 샘플링한 이산계의 펄스전달함수…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 각 블록의 펄스전달함수는 z/(z-e⁻ᵀ), 2z/(z-e⁻²ᵀ)다.
3. 직렬 연결이므로 곱하여 C(z)/R(z)=2z²/{(z-e⁻ᵀ)(z-e⁻²ᵀ)}, ②다. 분자 z도 두 번 곱해야 한다.

자주 하는 실수: 수치부터 대입하면 ‘2z/(z-e⁻ᵀ)-2z/(z-e⁻²ᵀ)’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

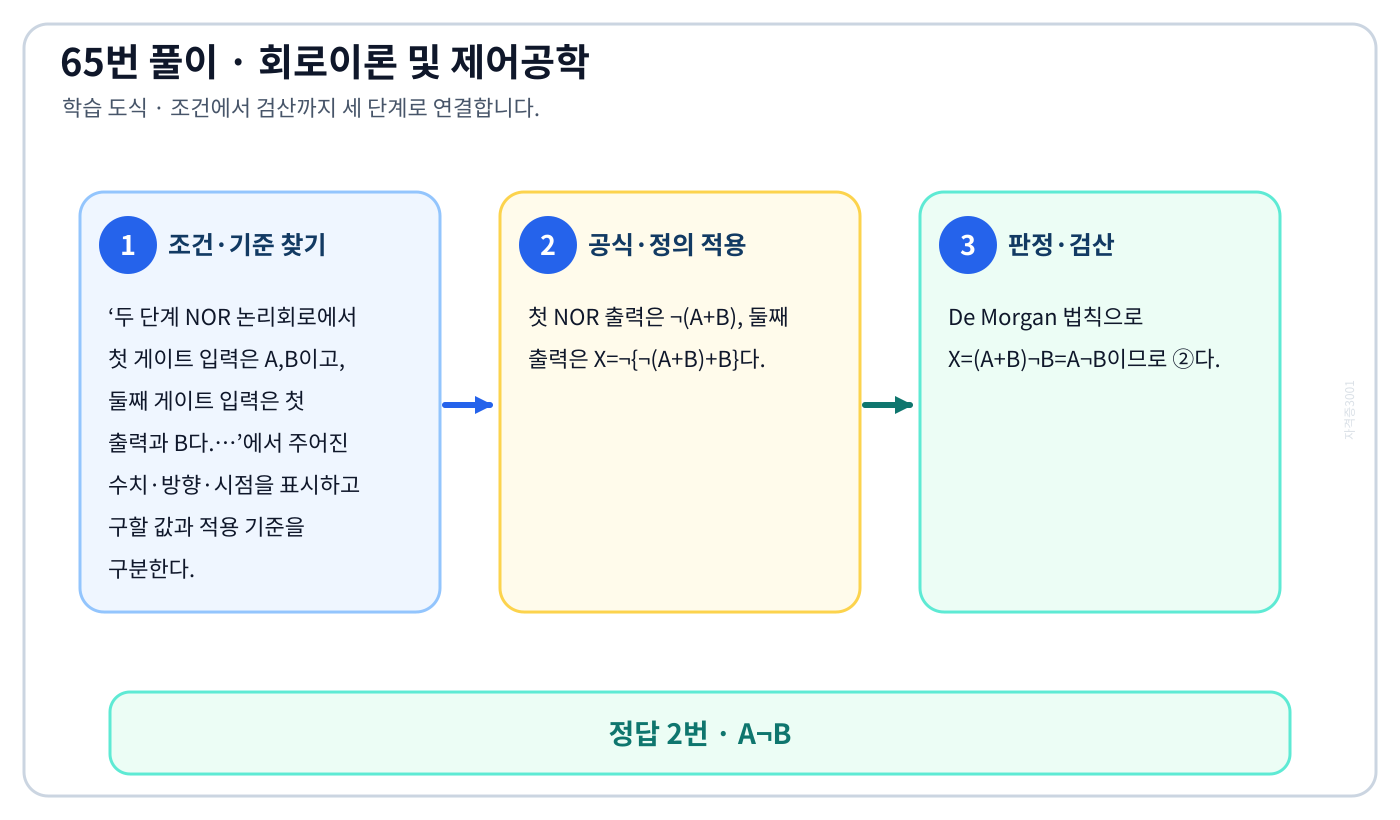

이 문제로 익힐 것

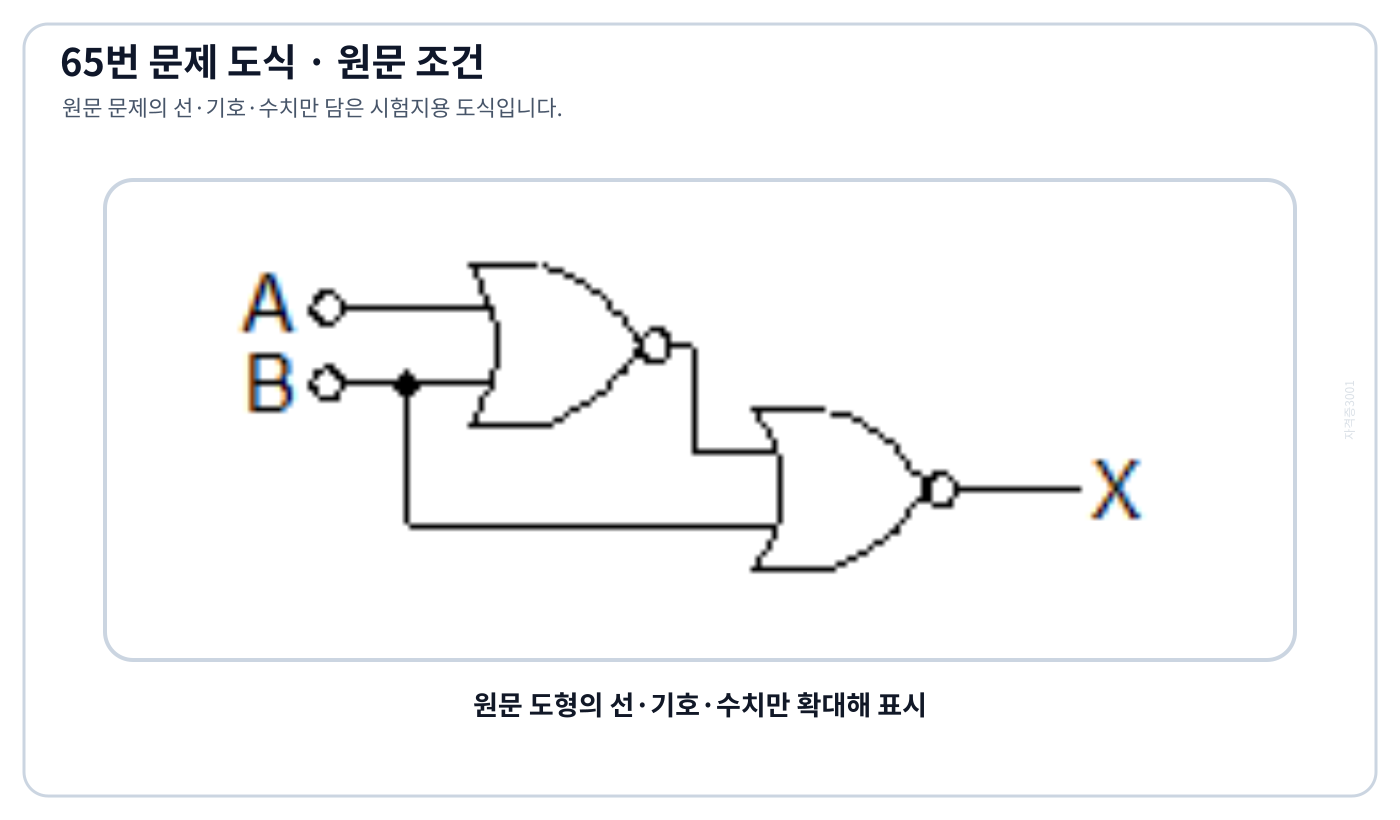

두 단계 NOR 논리회로에서 첫 게이트 입력은 A,B이고, 둘째 게이트 입력은 첫 출력과 B다.…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘A¬B’를 도출할 수 있다.

풀이 순서

1. ‘두 단계 NOR 논리회로에서 첫 게이트 입력은 A,B이고, 둘째 게이트 입력은 첫 출력과 B다.…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 첫 NOR 출력은 ¬(A+B), 둘째 출력은 X=¬{¬(A+B)+B}다.
3. De Morgan 법칙으로 X=(A+B)¬B=A¬B이므로 ②다.

자주 하는 실수: 수치부터 대입하면 ‘AB’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

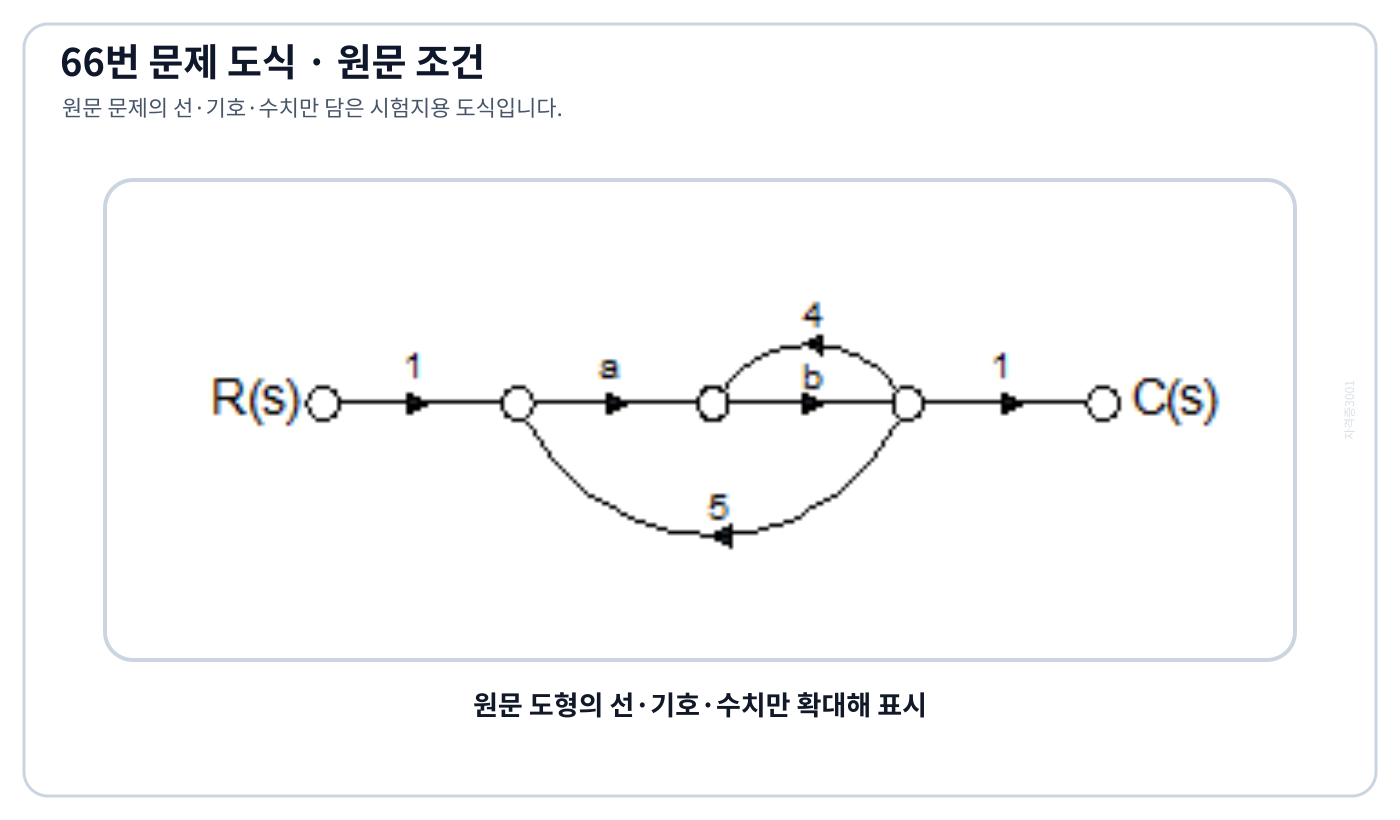

그림의 신호흐름선도에서 전향 이득은 1,a,b,1이고 b에서 a로 되먹임 이득은 4, b에서 첫…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘ab/(1-4b-5ab)’를 도출할 수 있다.

풀이 순서

1. ‘그림의 신호흐름선도에서 전향 이득은 1,a,b,1이고 b에서 a로 되먹임 이득은 4, b에서 첫…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 전향경로 이득은 ab다.
3. 두 루프 이득 4b와 5ab를 Mason식 Δ=1-(4b+5ab)에 넣으면 C/R=ab/(1-4b-5ab), ①이다. 두 루프가 접하므로 비접촉 루프 곱항은 없다.

자주 하는 실수: 수치부터 대입하면 ‘ab/(1+4b-5ab)’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

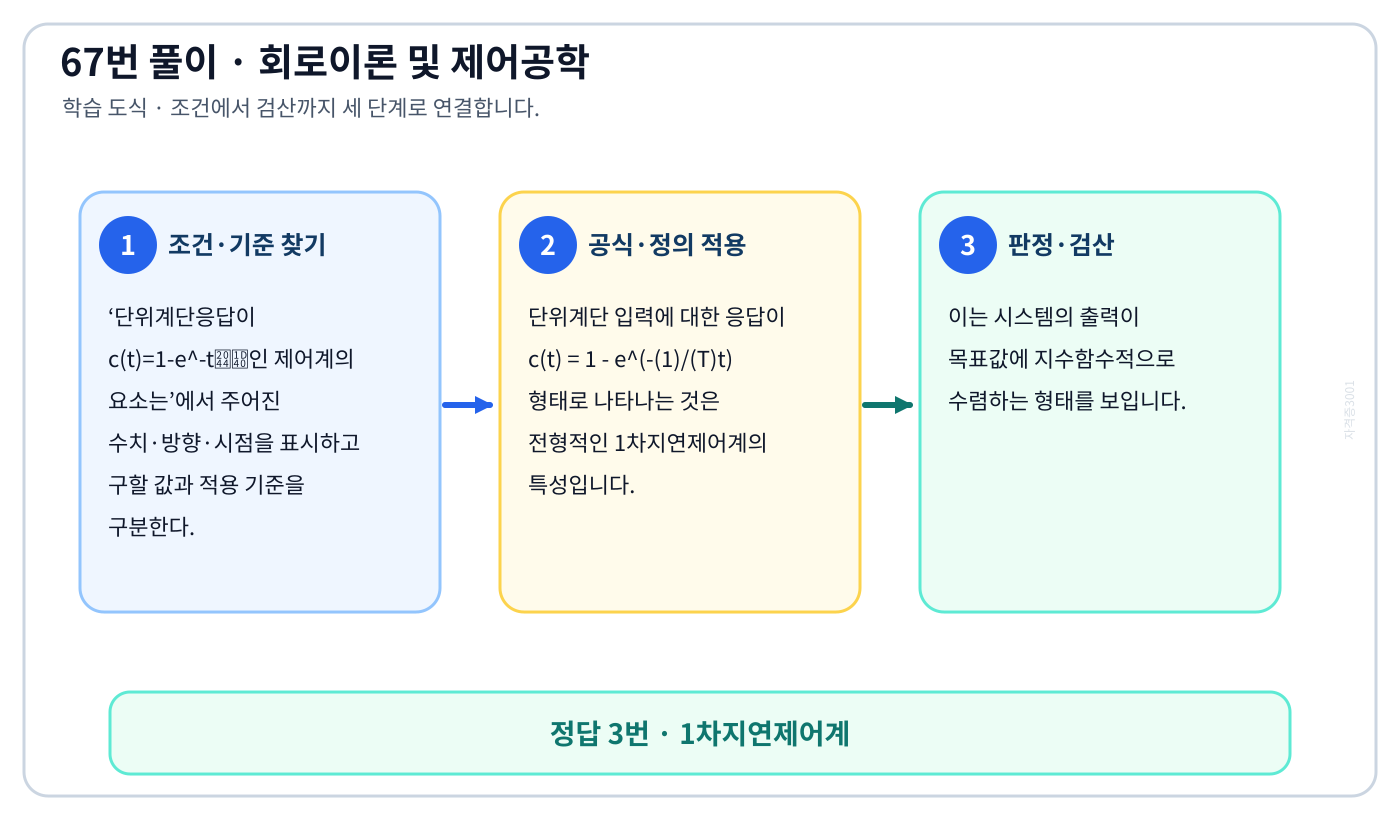

이 문제로 익힐 것

단위계단응답이 c(t)=1-e⁻ᵗ⁄ᵀ인 제어계의 요소는의 정의와 반대개념을 비교하여 ‘1차지연제어계’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘단위계단응답이 c(t)=1-e⁻ᵗ⁄ᵀ인 제어계의 요소는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 단위계단 입력에 대한 응답이 c(t) = 1 – e^(-(1)/(T)t) 형태로 나타나는 것은 전형적인 1차지연제어계의 특성입니다.
3. 이는 시스템의 출력이 목표값에 지수함수적으로 수렴하는 형태를 보입니다.

자주 하는 실수: 익숙한 용어 ‘비례제어계’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

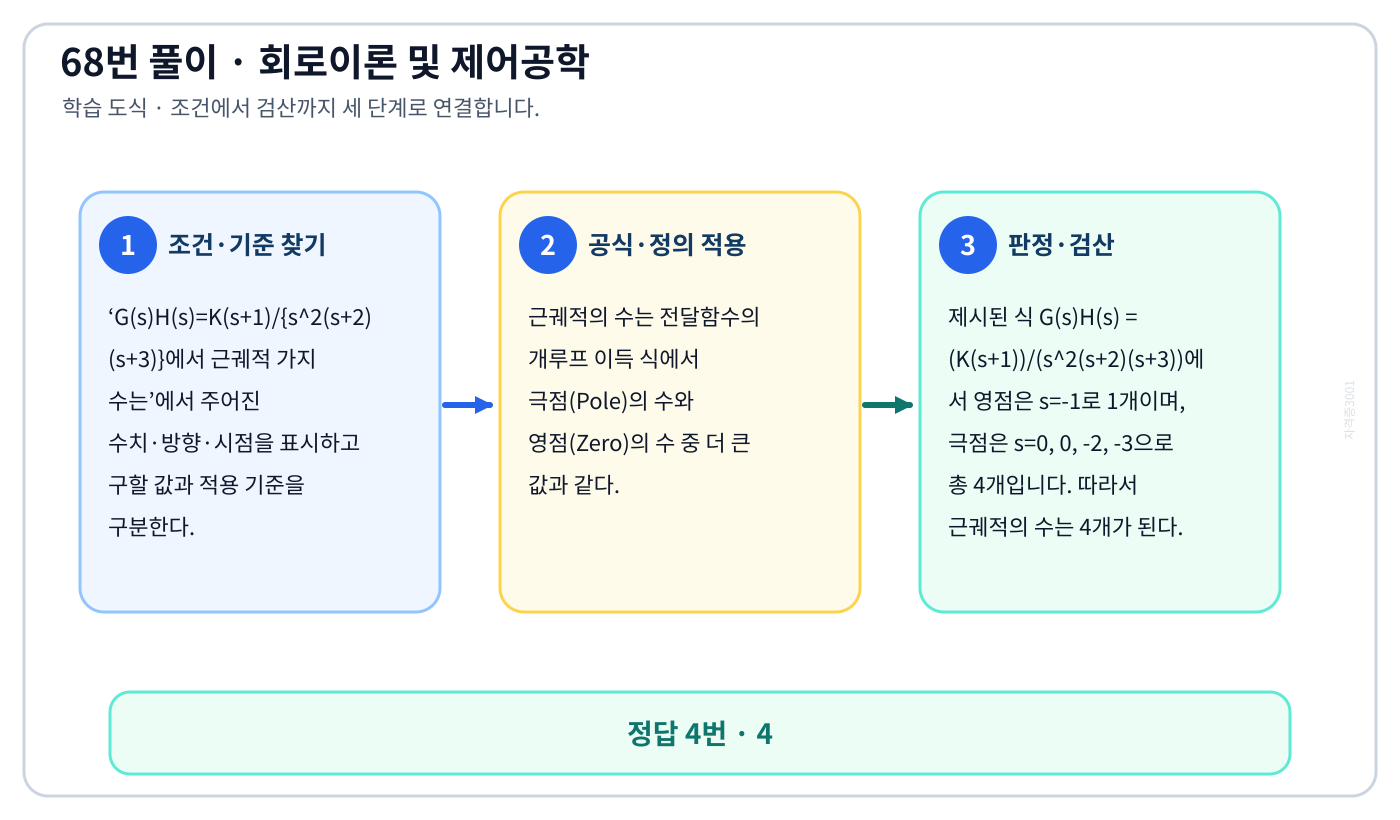

G(s)H(s)=K(s+1)/{s²(s+2)(s+3)}에서 근궤적 가지 수는의 기준식을 세우고 단위·계수·부호를 검산하여 ‘4’를 도출할 수 있다.

풀이 순서

1. ‘G(s)H(s)=K(s+1)/{s²(s+2)(s+3)}에서 근궤적 가지 수는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 근궤적의 수는 전달함수의 개루프 이득 식에서 극점(Pole)의 수와 영점(Zero)의 수 중 더 큰 값과 같다.
3. 제시된 식 G(s)H(s) = (K(s+1))/(s^2(s+2)(s+3))에서 영점은 s=-1로 1개이며, 극점은 s=0, 0, -2, -3으로 총 4개입니다. 따라서 근궤적의 수는 4개가 된다.

자주 하는 실수: 수치부터 대입하면 ‘1’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

주파수 응답에 의한 위치제어계 설계에서 계통 안정도 척도와 관계가 먼 것은의 정의와 반대개념을 비교하여 ‘고유주파수’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘주파수 응답에 의한 위치제어계 설계에서 계통 안정도 척도와 관계가 먼 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 주파수 응답을 이용한 제어계 설계에서 계통의 안정도를 판단하는 척도로는 공진치, 위상여유, 이득여유가 사용된다.
3. 고유주파수는 시스템의 고유한 특성일 뿐 안정도 척도와는 직접적인 관계가 적다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘공진치’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

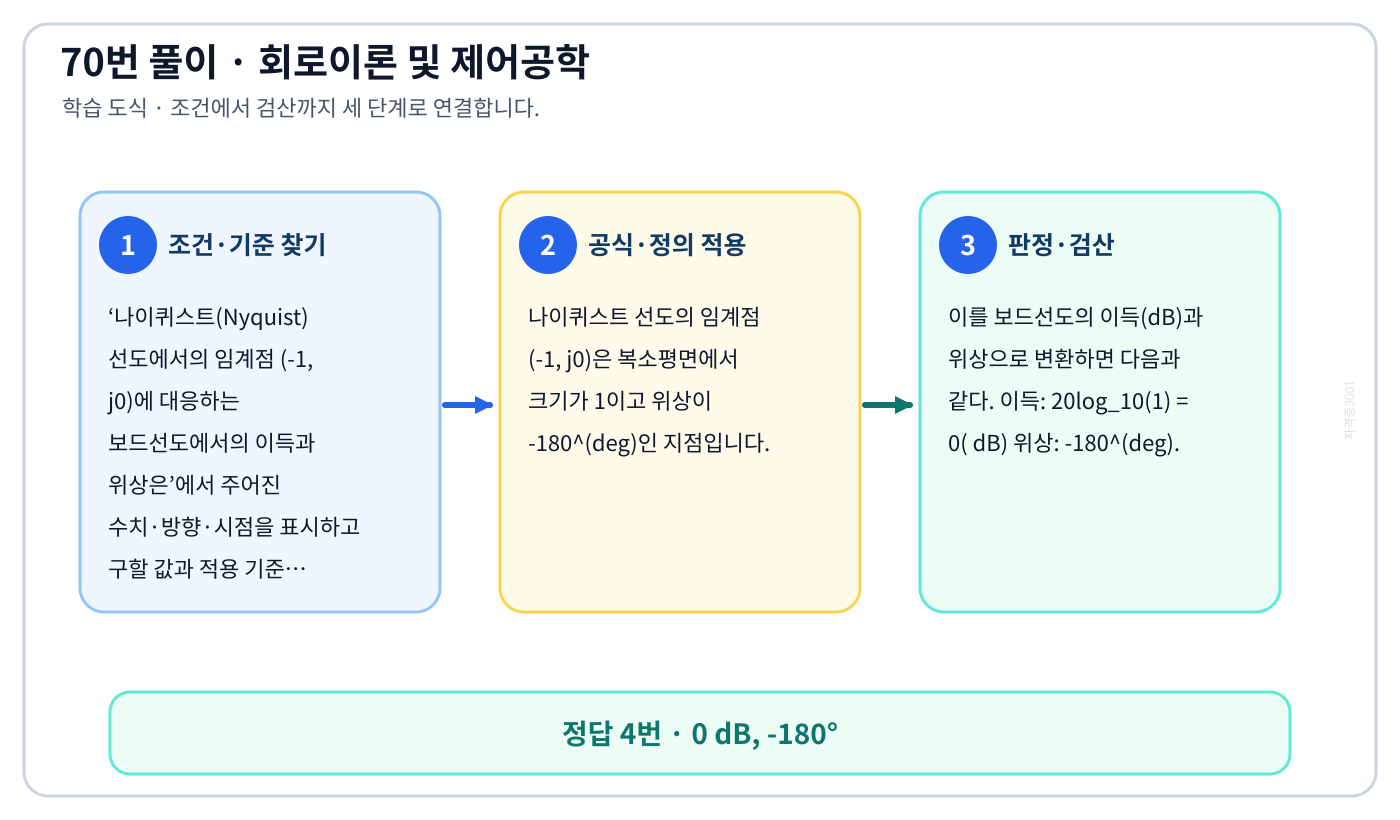

나이퀴스트(Nyquist) 선도에서의 임계점 (-1, j0)에 대응하는 보드선도에서의 이득과 위상은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘0 dB, -180°’를 도출할 수 있다.

풀이 순서

1. ‘나이퀴스트(Nyquist) 선도에서의 임계점 (-1, j0)에 대응하는 보드선도에서의 이득과 위상은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 나이퀴스트 선도의 임계점 (-1, j0)은 복소평면에서 크기가 1이고 위상이 -180^(deg)인 지점입니다.
3. 이를 보드선도의 이득(dB)과 위상으로 변환하면 다음과 같다. 이득: 20log_10(1) = 0( dB) 위상: -180^(deg).

자주 하는 실수: 수치부터 대입하면 ‘1 dB, 0°’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

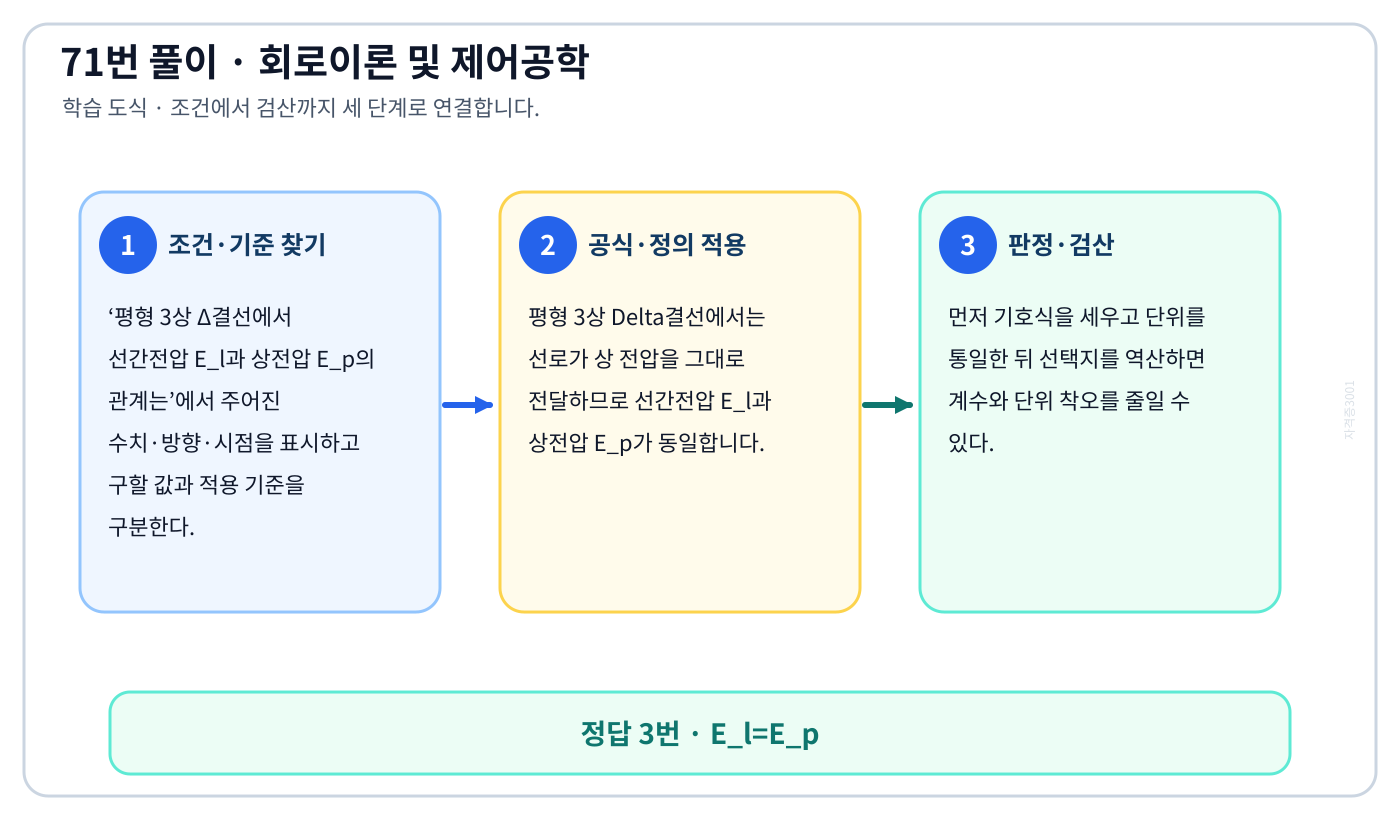

평형 3상 Δ결선에서 선간전압 E_l과 상전압 E_p의 관계는의 기준식을 세우고 단위·계수·부호를 검산하여 ‘E_l=E_p’를 도출할 수 있다.

풀이 순서

1. ‘평형 3상 Δ결선에서 선간전압 E_l과 상전압 E_p의 관계는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 평형 3상 Delta결선에서는 선로가 상 전압을 그대로 전달하므로 선간전압 E_l과 상전압 E_p가 동일합니다.
3. 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘E_l=√3E_p’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

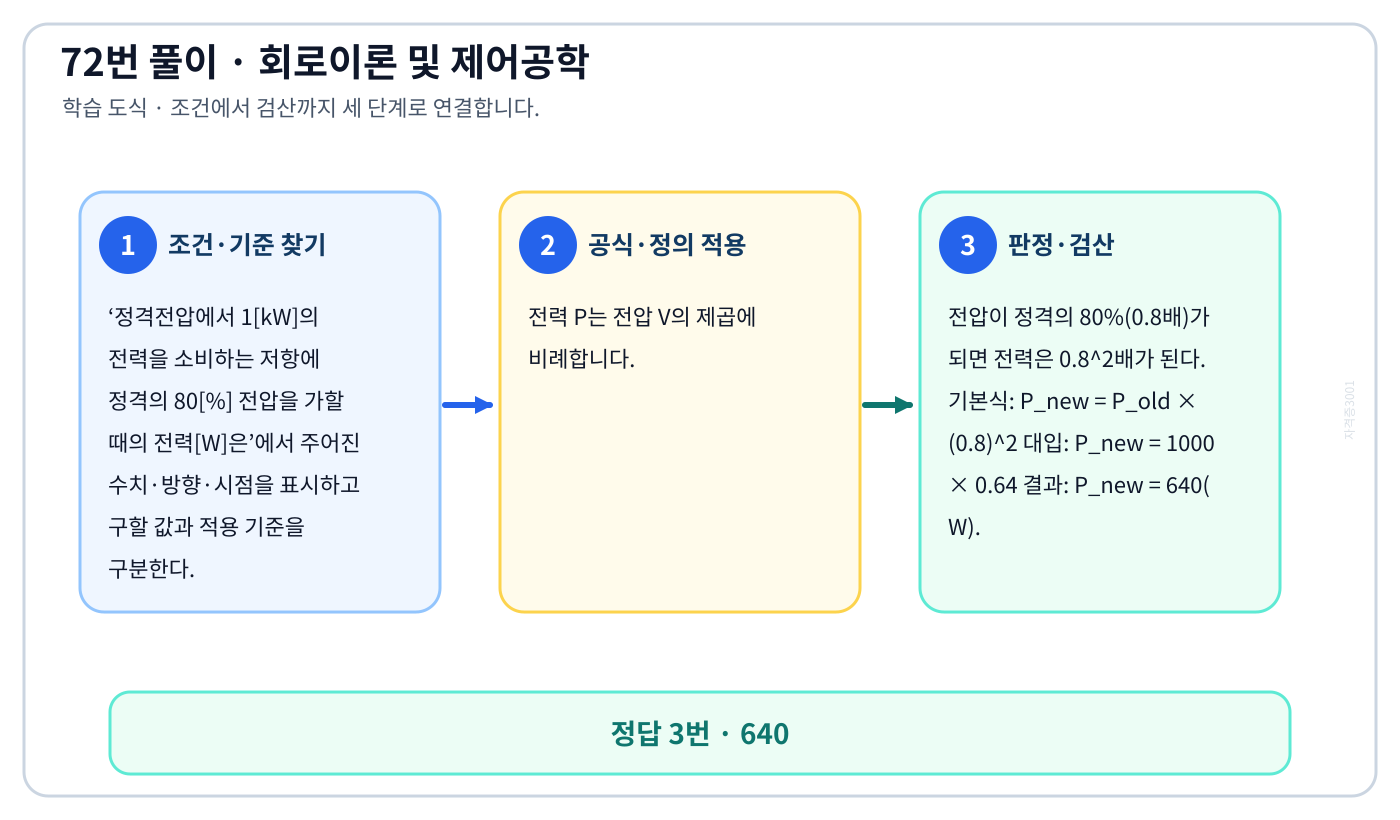

정격전압에서 1[kW]의 전력을 소비하는 저항에 정격의 80[%] 전압을 가할 때의 전력[W]은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘640’를 도출할 수 있다.

풀이 순서

1. ‘정격전압에서 1[kW]의 전력을 소비하는 저항에 정격의 80[%] 전압을 가할 때의 전력[W]은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 전력 P는 전압 V의 제곱에 비례합니다.
3. 전압이 정격의 80%(0.8배)가 되면 전력은 0.8^2배가 된다. 기본식: P_new = P_old × (0.8)^2 대입: P_new = 1000 × 0.64 결과: P_new = 640( W).

자주 하는 실수: 수치부터 대입하면 ‘320’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

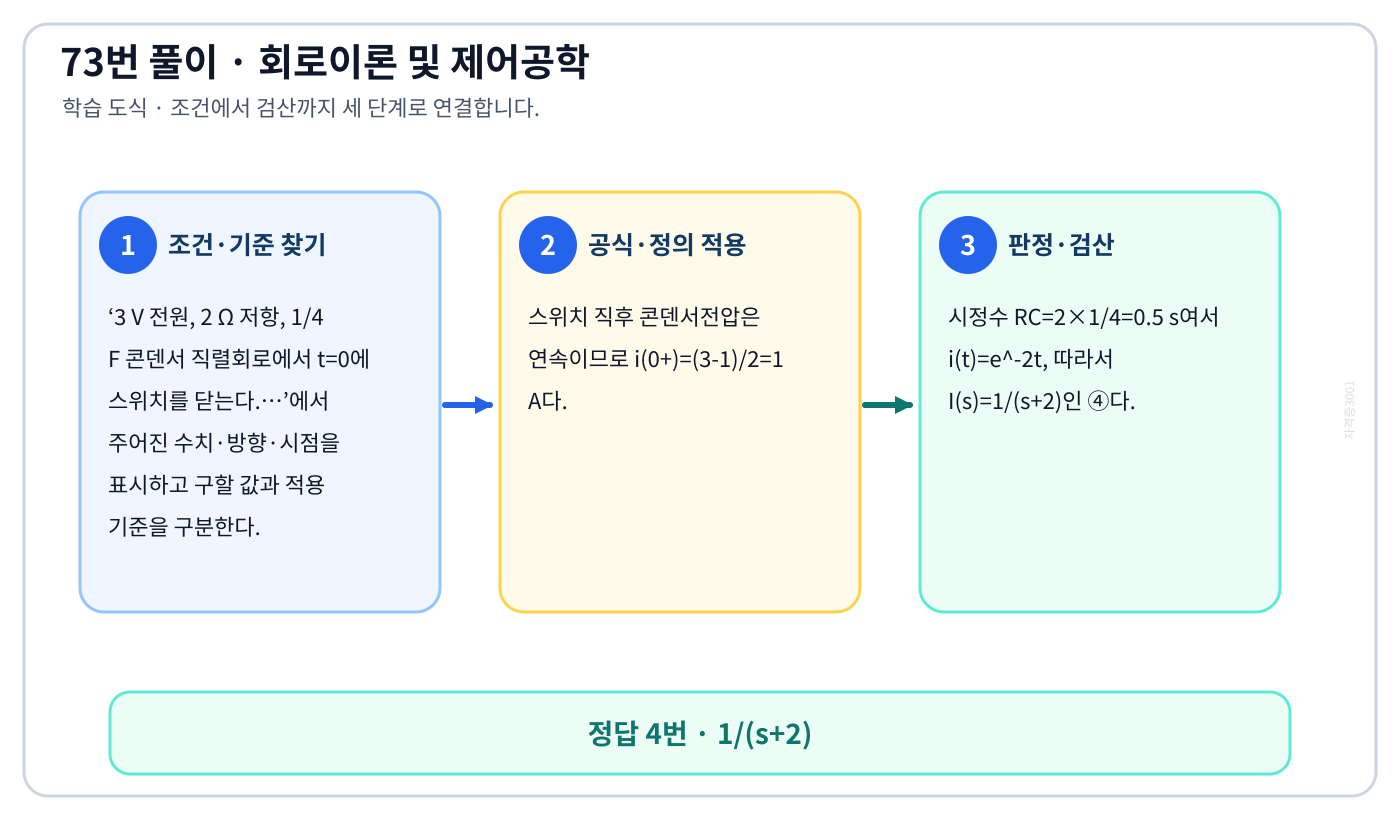

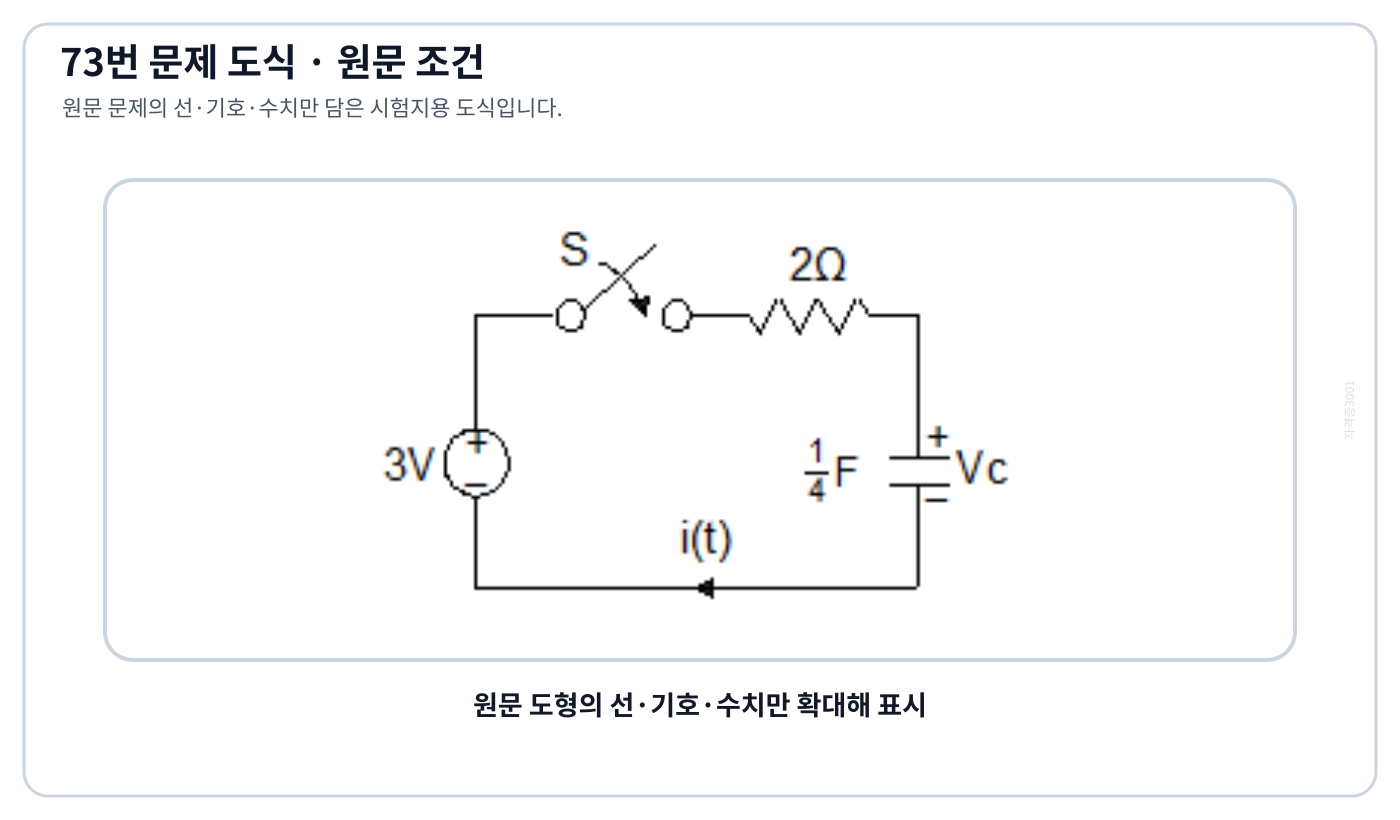

3 V 전원, 2 Ω 저항, 1/4 F 콘덴서 직렬회로에서 t=0에 스위치를 닫는다.…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘1/(s+2)’를 도출할 수 있다.

풀이 순서

1. ‘3 V 전원, 2 Ω 저항, 1/4 F 콘덴서 직렬회로에서 t=0에 스위치를 닫는다.…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 스위치 직후 콘덴서전압은 연속이므로 i(0+)=(3-1)/2=1 A다.
3. 시정수 RC=2×1/4=0.5 s여서 i(t)=e⁻²ᵗ, 따라서 I(s)=1/(s+2)인 ④다.

자주 하는 실수: 수치부터 대입하면 ‘3/(2s+4)’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

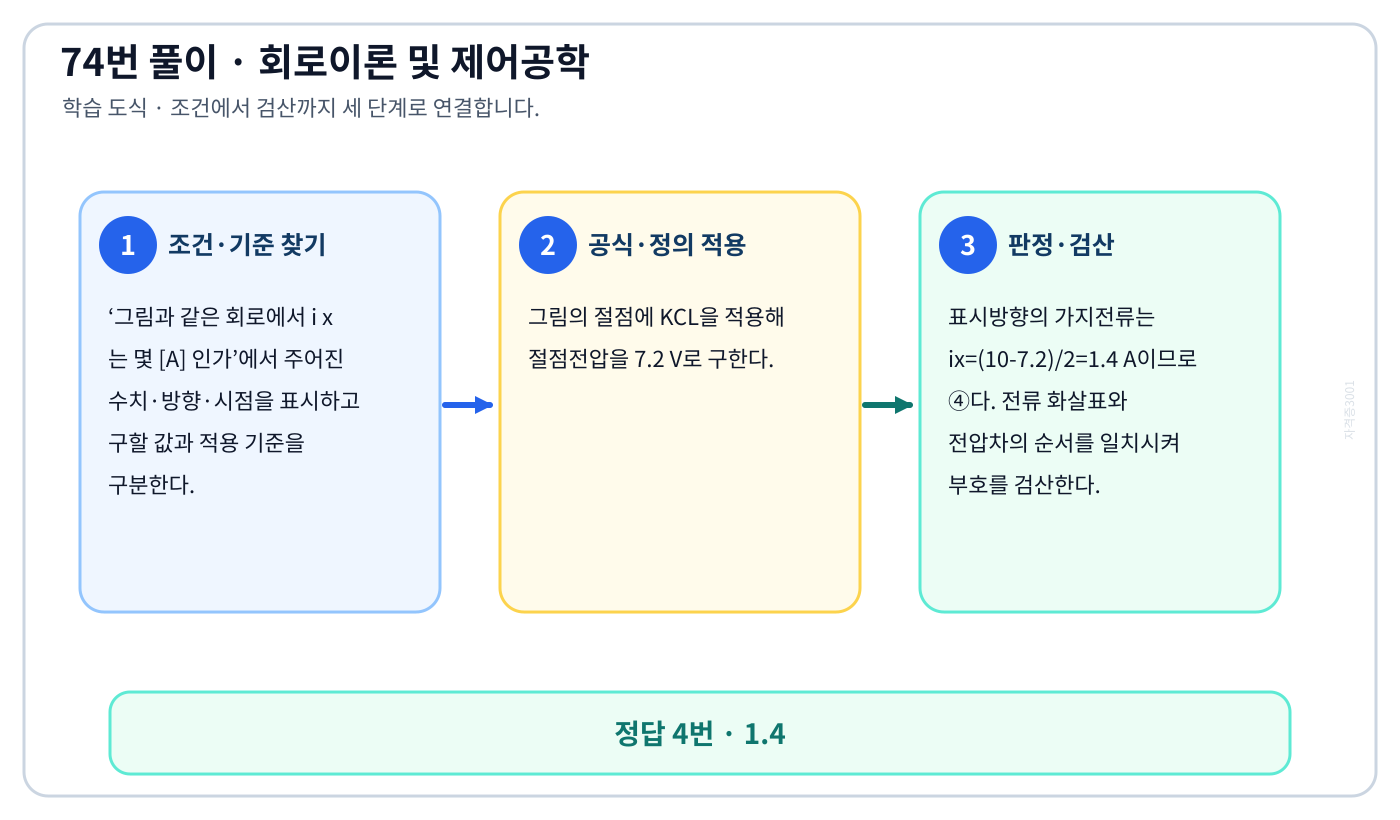

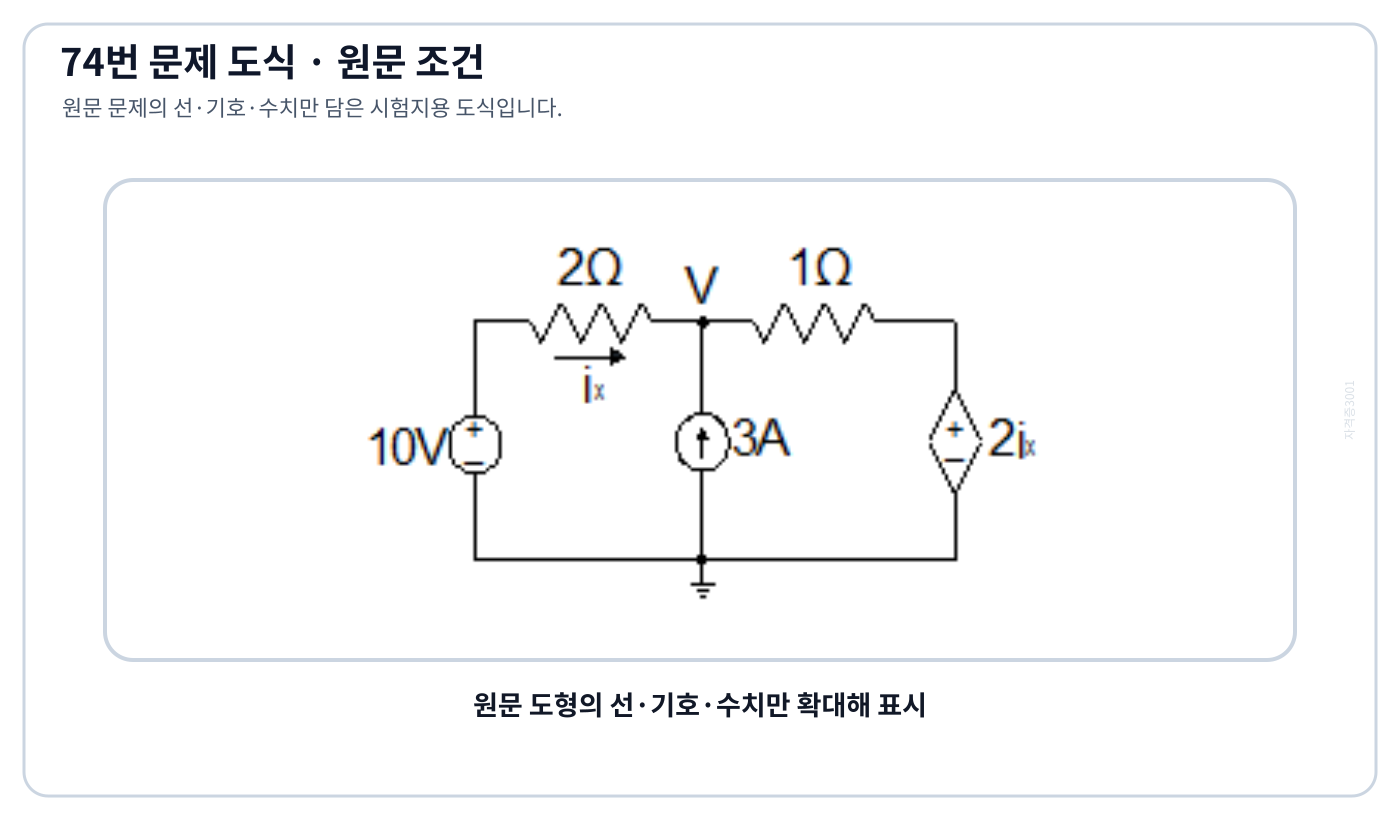

그림과 같은 회로에서 i x 는 몇 [A] 인가의 기준식을 세우고 단위·계수·부호를 검산하여 ‘1.4’를 도출할 수 있다.

풀이 순서

1. ‘그림과 같은 회로에서 i x 는 몇 [A] 인가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 그림의 절점에 KCL을 적용해 절점전압을 7.2 V로 구한다.
3. 표시방향의 가지전류는 ix=(10-7.2)/2=1.4 A이므로 ④다. 전류 화살표와 전압차의 순서를 일치시켜 부호를 검산한다.

자주 하는 실수: 수치부터 대입하면 ‘3.2’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

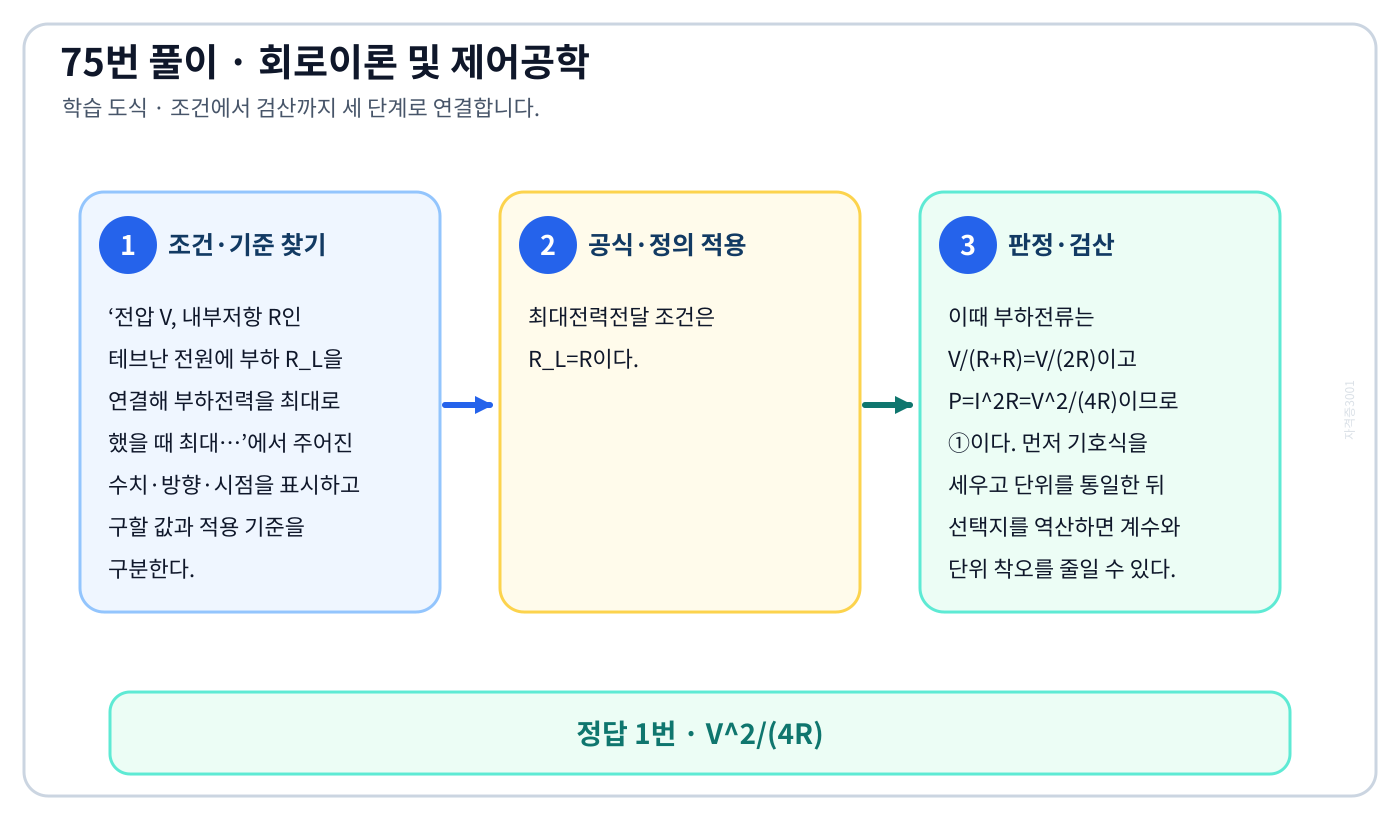

이 문제로 익힐 것

전압 V, 내부저항 R인 테브난 전원에 부하 R_L을 연결해 부하전력을 최대로 했을 때 최대…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘V²/(4R)’를 도출할 수 있다.

풀이 순서

1. ‘전압 V, 내부저항 R인 테브난 전원에 부하 R_L을 연결해 부하전력을 최대로 했을 때 최대…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 최대전력전달 조건은 R_L=R이다.
3. 이때 부하전류는 V/(R+R)=V/(2R)이고 P=I^2R=V^2/(4R)이므로 ①이다. 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘V²/(2R)’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

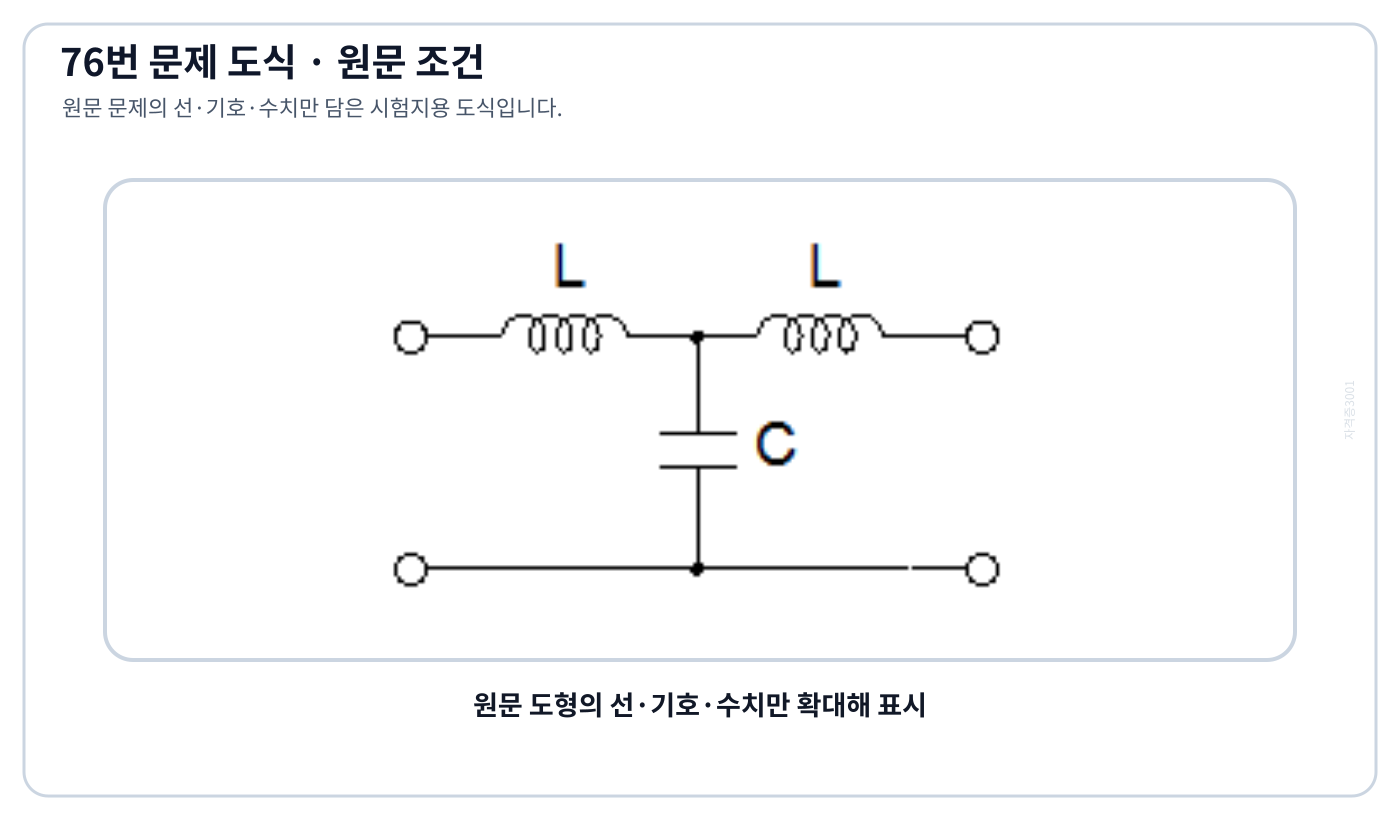

다음의 T형 4단자망 회로에서 ABCD 파라미터 사이의 성질 중 성립되는 대칭조건은의 정의와 반대개념을 비교하여 ‘A = D’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘다음의 T형 4단자망 회로에서 ABCD 파라미터 사이의 성질 중 성립되는 대칭조건은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 제시된 T형 회로와 같이 입력단과 출력단의 구성이 좌우 대칭인 4단자망의 경우, ABCD 파라미터에서 A와 D의 값이 같다는 대칭 조건이 성립합니다.
3. 핵심 원리: 회로가 좌우 대칭일 때 A = D가 성립함.

자주 하는 실수: 익숙한 용어 ‘A = C’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

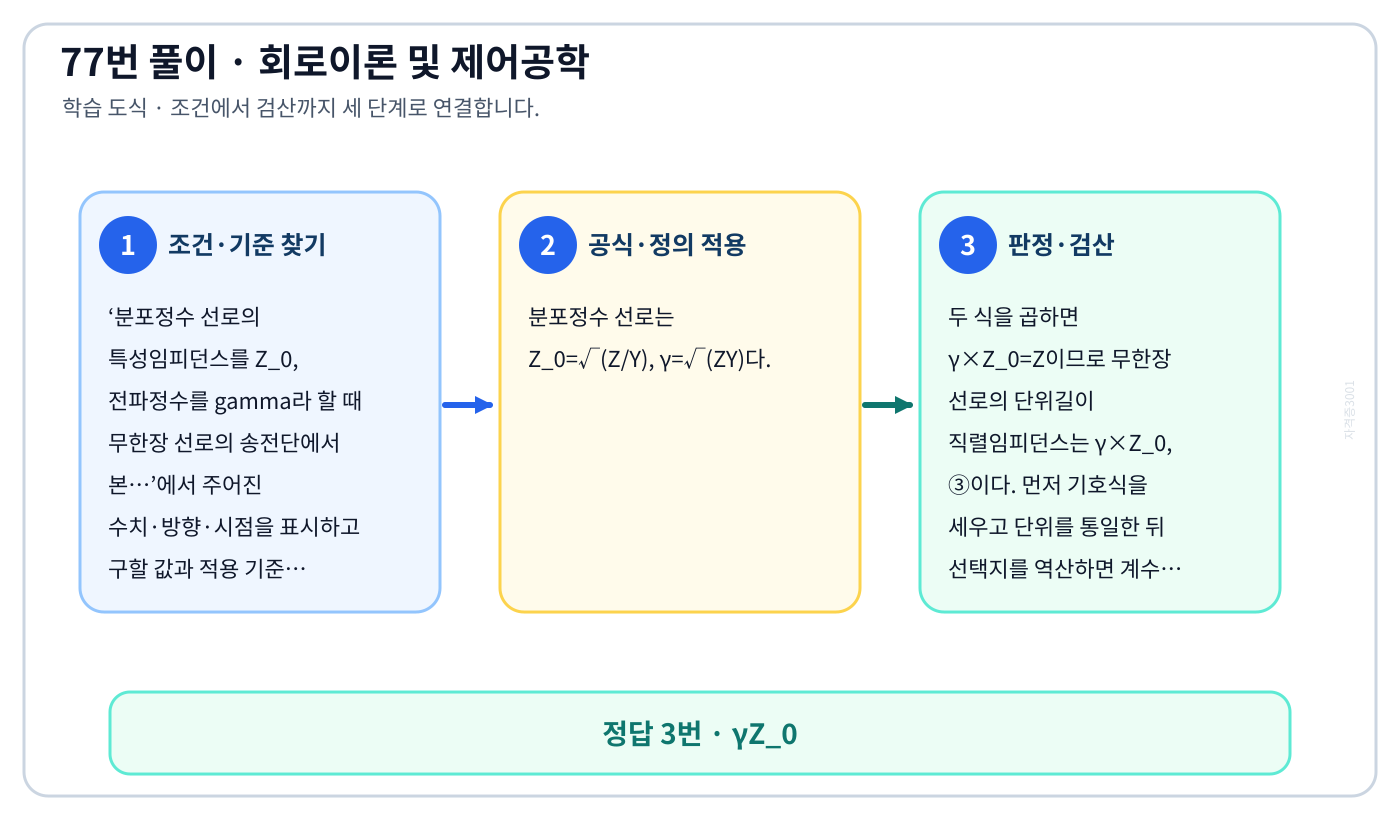

이 문제로 익힐 것

분포정수 선로의 특성임피던스를 Z_0, 전파정수를 gamma라 할 때 무한장 선로의 송전단에서 본…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘γZ₀’를 도출할 수 있다.

풀이 순서

1. ‘분포정수 선로의 특성임피던스를 Z_0, 전파정수를 gamma라 할 때 무한장 선로의 송전단에서 본…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 분포정수 선로는 Z_0=√(Z/Y), γ=√(ZY)다.
3. 두 식을 곱하면 γ×Z_0=Z이므로 무한장 선로의 단위길이 직렬임피던스는 γ×Z_0, ③이다. 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘Z₀/γ’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

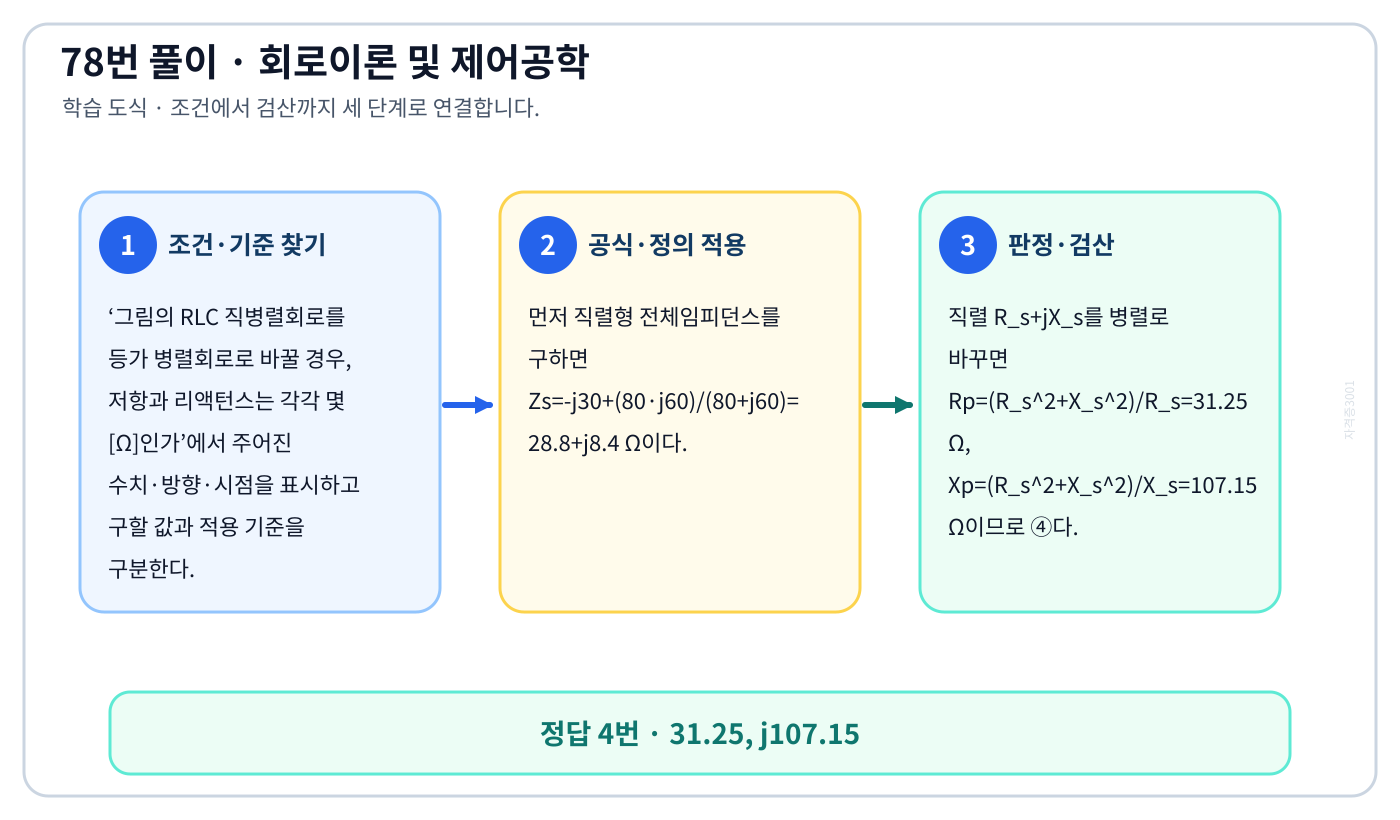

이 문제로 익힐 것

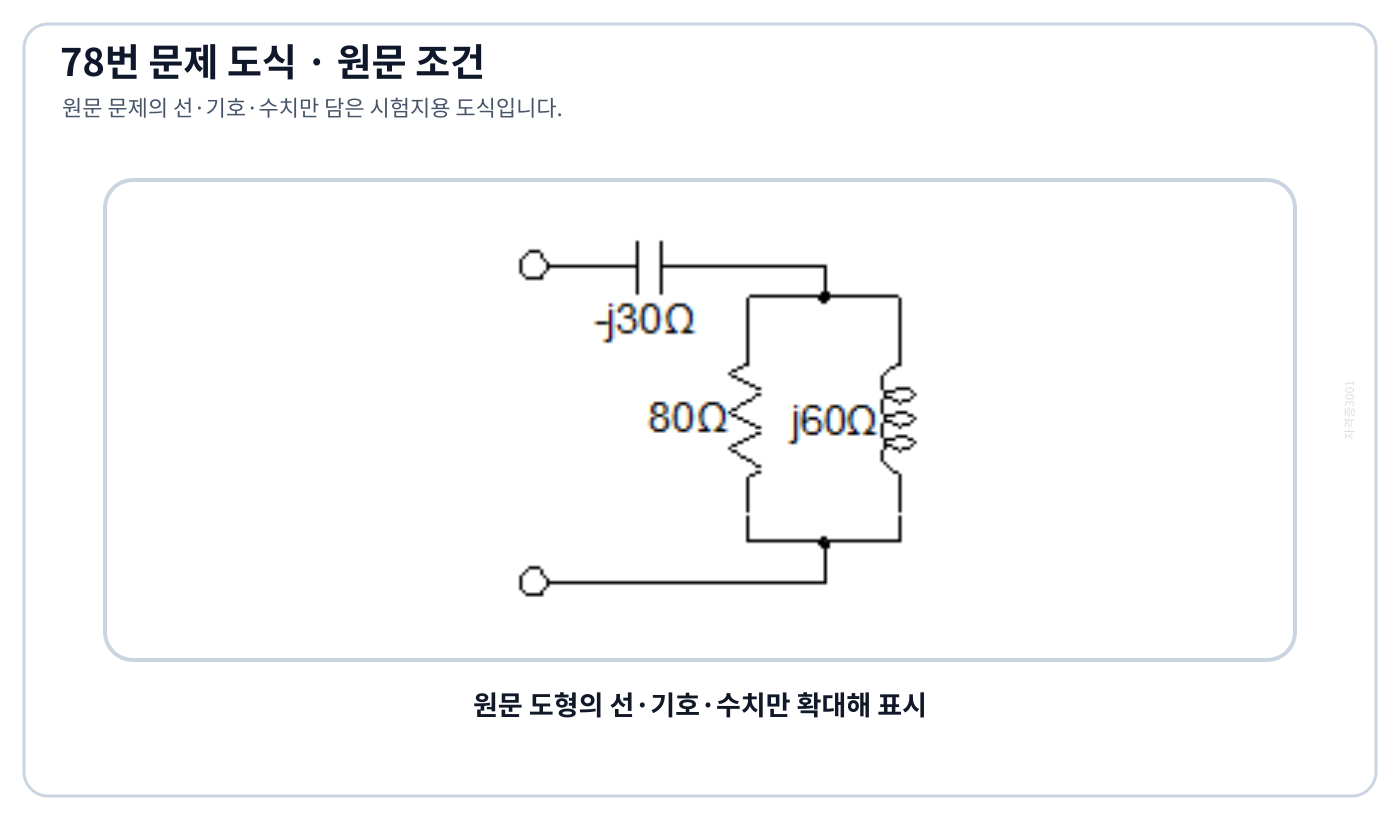

그림의 RLC 직병렬회로를 등가 병렬회로로 바꿀 경우, 저항과 리액턴스는 각각 몇 [Ω]인가의 기준식을 세우고 단위·계수·부호를 검산하여 ‘31.25, j107.15’를 도출할 수 있다.

풀이 순서

1. ‘그림의 RLC 직병렬회로를 등가 병렬회로로 바꿀 경우, 저항과 리액턴스는 각각 몇 [Ω]인가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 먼저 직렬형 전체임피던스를 구하면 Zs=-j30+(80·j60)/(80+j60)=28.8+j8.4 Ω이다.
3. 직렬 R_s+jX_s를 병렬로 바꾸면 Rp=(R_s²+X_s²)/R_s=31.25 Ω, Xp=(R_s²+X_s²)/X_s=107.15 Ω이므로 ④다.

자주 하는 실수: 수치부터 대입하면 ‘46.23, j87.67’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

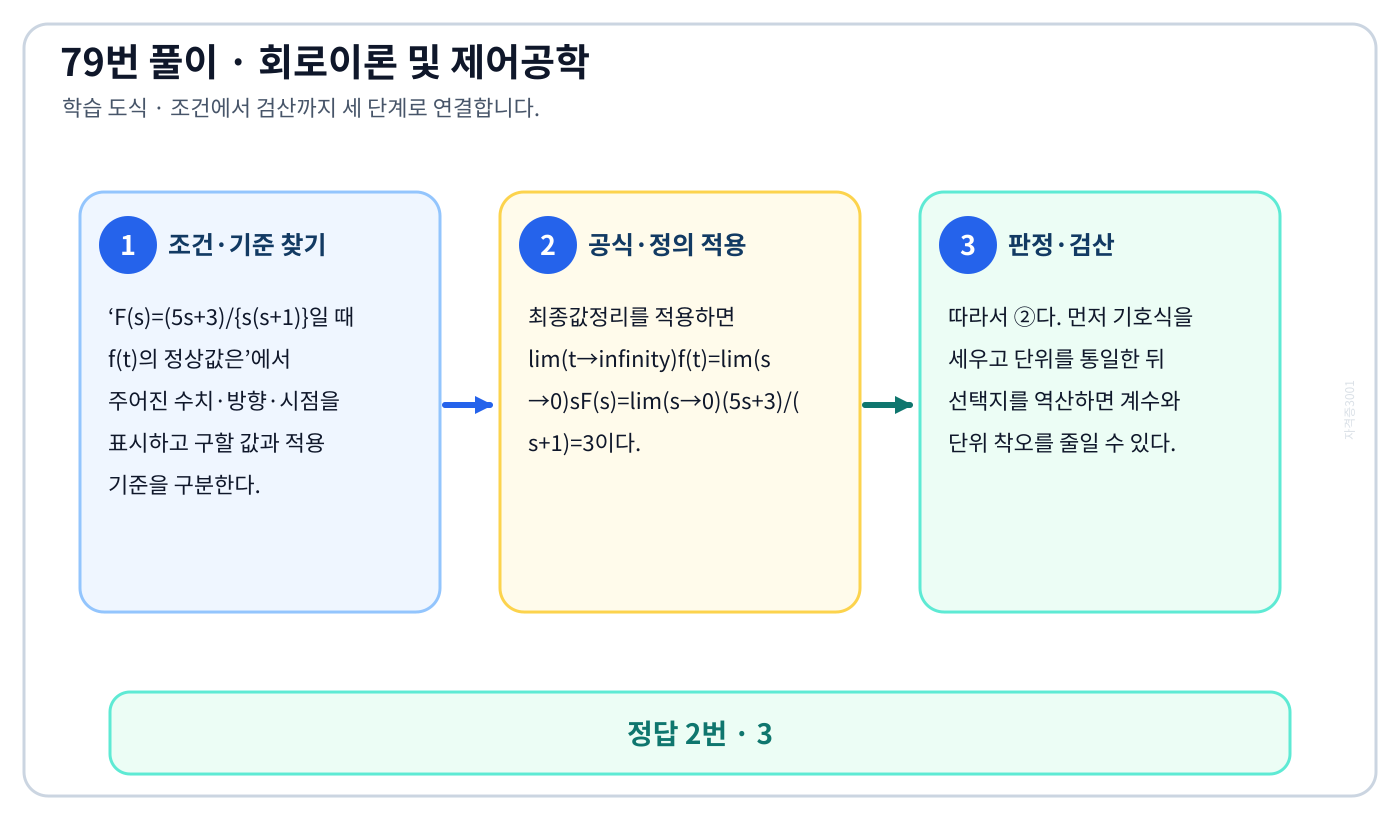

F(s)=(5s+3)/{s(s+1)}일 때 f(t)의 정상값은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘3’를 도출할 수 있다.

풀이 순서

1. ‘F(s)=(5s+3)/{s(s+1)}일 때 f(t)의 정상값은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 최종값정리를 적용하면 lim(t→infinity)f(t)=lim(s→0)sF(s)=lim(s→0)(5s+3)/(s+1)=3이다.
3. 따라서 ②다. 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘5’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

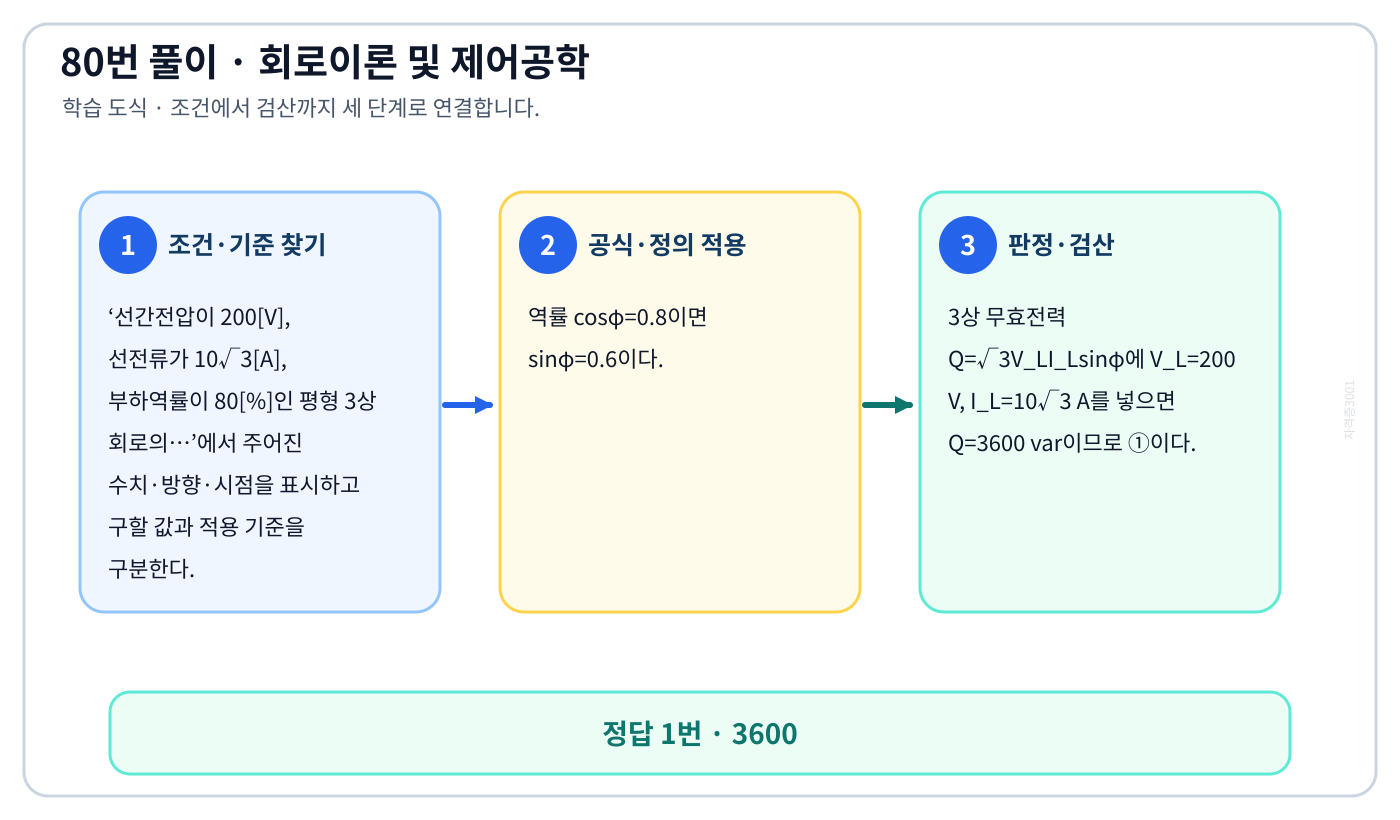

선간전압이 200[V], 선전류가 10√3[A], 부하역률이 80[%]인 평형 3상 회로의…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘3600’를 도출할 수 있다.

풀이 순서

1. ‘선간전압이 200[V], 선전류가 10√3[A], 부하역률이 80[%]인 평형 3상 회로의…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 역률 cosφ=0.8이면 sinφ=0.6이다.
3. 3상 무효전력 Q=√3V_LI_Lsinφ에 V_L=200 V, I_L=10√3 A를 넣으면 Q=3600 var이므로 ①이다.

자주 하는 실수: 수치부터 대입하면 ‘3000’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

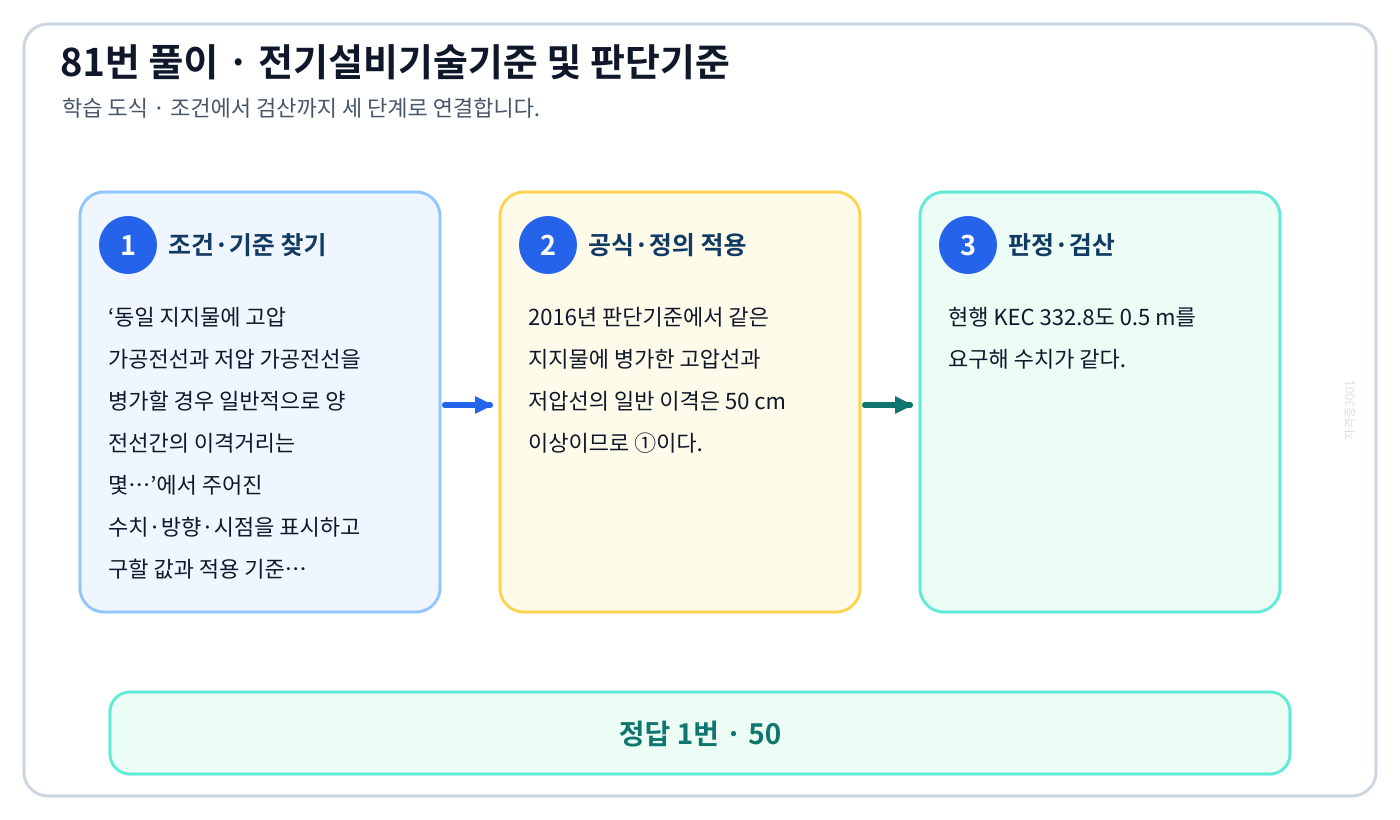

이 문제로 익힐 것

동일 지지물에 고압 가공전선과 저압 가공전선을 병가할 경우 일반적으로 양 전선간의 이격거리는 몇…에서 시험시점 기준과 현행 기준을 분리하여 ‘50’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘동일 지지물에 고압 가공전선과 저압 가공전선을 병가할 경우 일반적으로 양 전선간의 이격거리는 몇…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 2016년 판단기준에서 같은 지지물에 병가한 고압선과 저압선의 일반 이격은 50 cm 이상이므로 ①이다.
3. 현행 KEC 332.8도 0.5 m를 요구해 수치가 같다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘60’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC와 전기설비기술기준의 대상·전압·장소·예외·단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 고압·저압 가공전선 병가 · 현행 KEC 332.8 저압·고압 가공전선 등의 병가

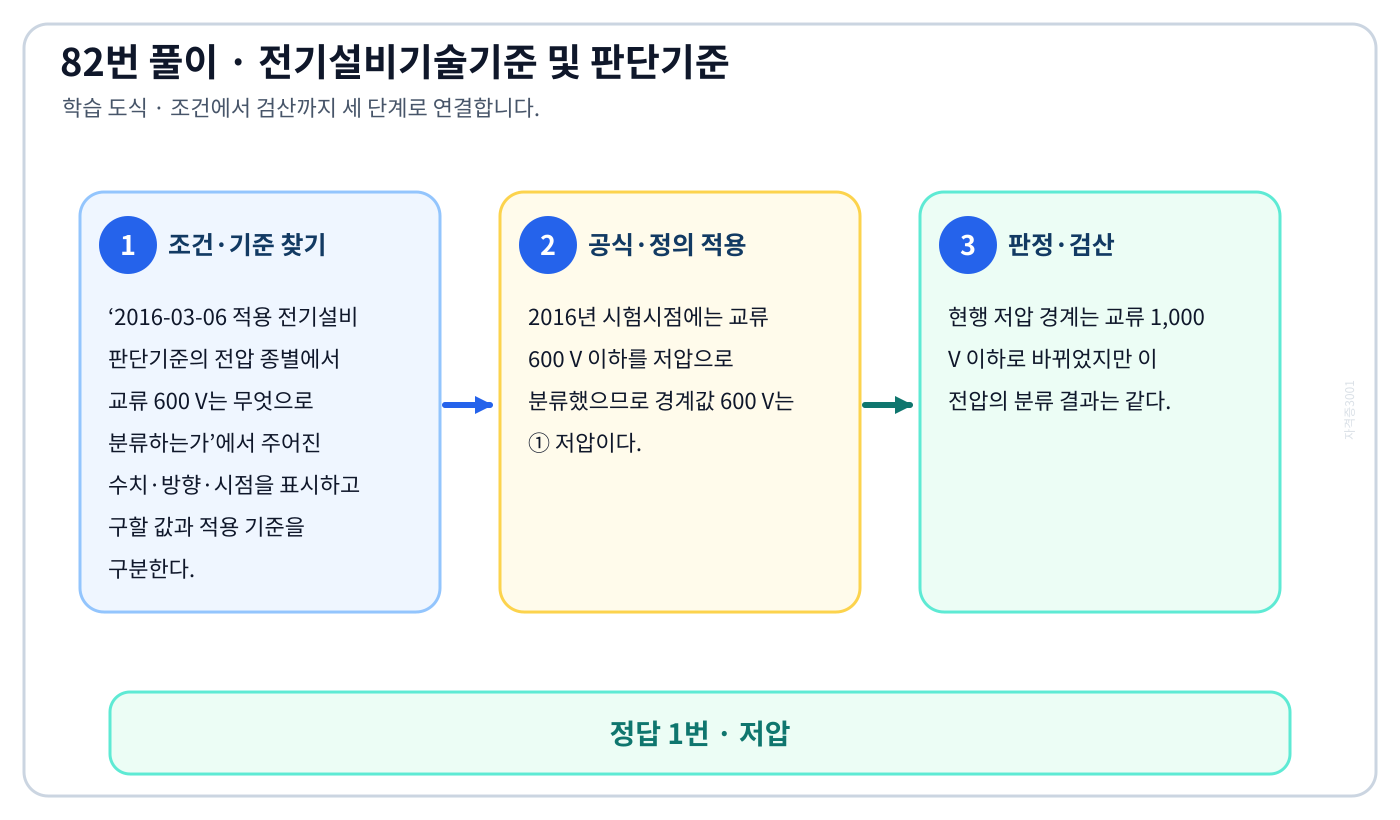

이 문제로 익힐 것

2016-03-06 적용 전기설비 판단기준의 전압 종별에서 교류 600 V는 무엇으로 분류하는가에서 시험시점 기준과 현행 기준을 분리하여 ‘저압’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘2016-03-06 적용 전기설비 판단기준의 전압 종별에서 교류 600 V는 무엇으로 분류하는가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 2016년 시험시점에는 교류 600 V 이하를 저압으로 분류했으므로 경계값 600 V는 ① 저압이다.
3. 현행 저압 경계는 교류 1,000 V 이하로 바뀌었지만 이 전압의 분류 결과는 같다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘고압’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC와 전기설비기술기준의 대상·전압·장소·예외·단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 전압의 종별 · 현행 전기설비기술기준 제3조 및 KEC 111 저압 범위

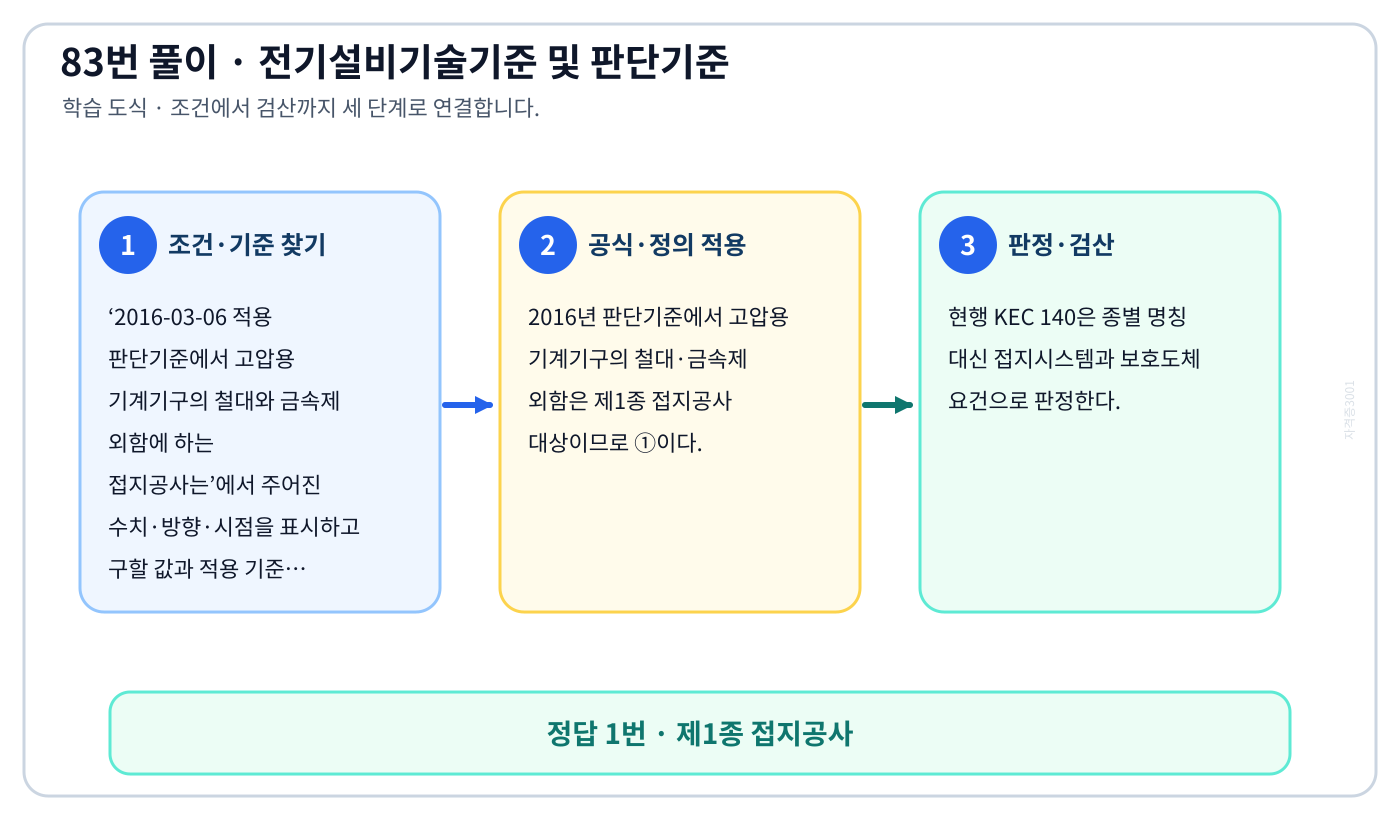

이 문제로 익힐 것

2016-03-06 적용 판단기준에서 고압용 기계기구의 철대와 금속제 외함에 하는 접지공사는에서 시험시점 기준과 현행 기준을 분리하여 ‘제1종 접지공사’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘2016-03-06 적용 판단기준에서 고압용 기계기구의 철대와 금속제 외함에 하는 접지공사는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 2016년 판단기준에서 고압용 기계기구의 철대·금속제 외함은 제1종 접지공사 대상이므로 ①이다.
3. 현행 KEC 140은 종별 명칭 대신 접지시스템과 보호도체 요건으로 판정한다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘제2종 접지공사’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC와 전기설비기술기준의 대상·전압·장소·예외·단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 기계기구 외함 접지 · 현행 KEC 140 접지시스템과 보호도체

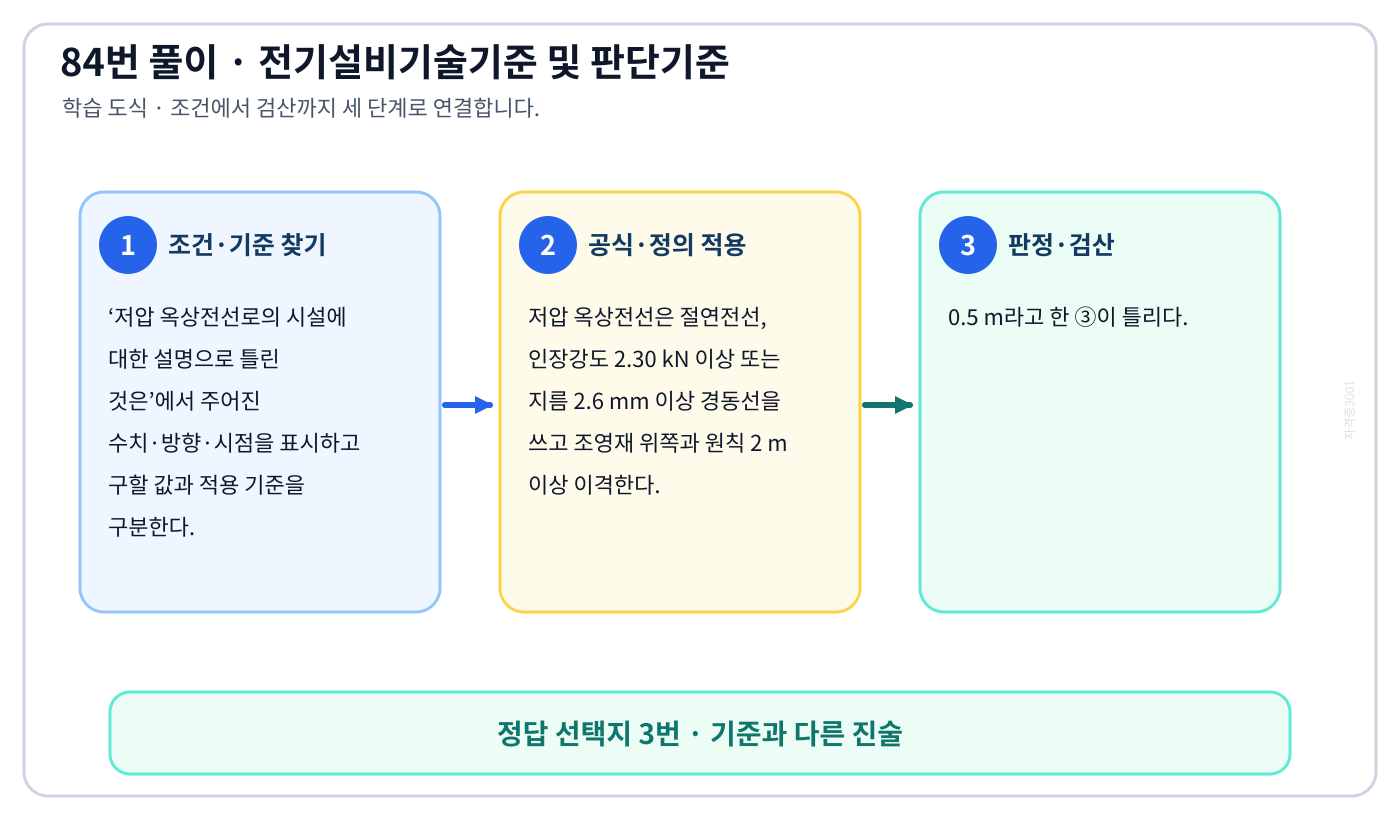

이 문제로 익힐 것

저압 옥상전선로의 시설에 대한 설명으로 틀린 것은에서 시험시점 기준과 현행 기준을 분리하여 ‘전선과 옥상전선로를 시설하는 조영재와의 이격거리를 0.5[m]로 한다.’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘저압 옥상전선로의 시설에 대한 설명으로 틀린 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 저압 옥상전선은 절연전선, 인장강도 2.30 kN 이상 또는 지름 2.6 mm 이상 경동선을 쓰고 조영재 위쪽과 원칙 2 m 이상 이격한다.
3. 0.5 m라고 한 ③이 틀리다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘전선은 절연전선을 사용한다.’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC와 전기설비기술기준의 대상·전압·장소·예외·단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 저압 옥상전선로 · 현행 KEC 221.3 저압 옥상전선로

이 문제로 익힐 것

저압 및 고압 가공전선의 높이에 대한 기준으로 틀린 것은에서 시험시점 기준과 현행 기준을 분리하여 ‘횡단 보도교 위에 시설하는 저압의 경우는 그 노면 상에서 3[m] 이상이다.’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘저압 및 고압 가공전선의 높이에 대한 기준으로 틀린 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 철도 횡단은 레일면상 6.5 m, 횡단보도교 위 고압은 3.5 m다.
3. 저압도 원칙 3.5 m이며 특정 절연전선·케이블일 때만 3 m로 완화되므로 조건 없이 3 m라고 한 ②가 틀리다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘철도를 횡단하는 경우는 레일면상 6.5[m] 이상이다.’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC와 전기설비기술기준의 대상·전압·장소·예외·단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 가공전선 높이 · 현행 KEC 222.7 저압·고압 가공전선의 높이

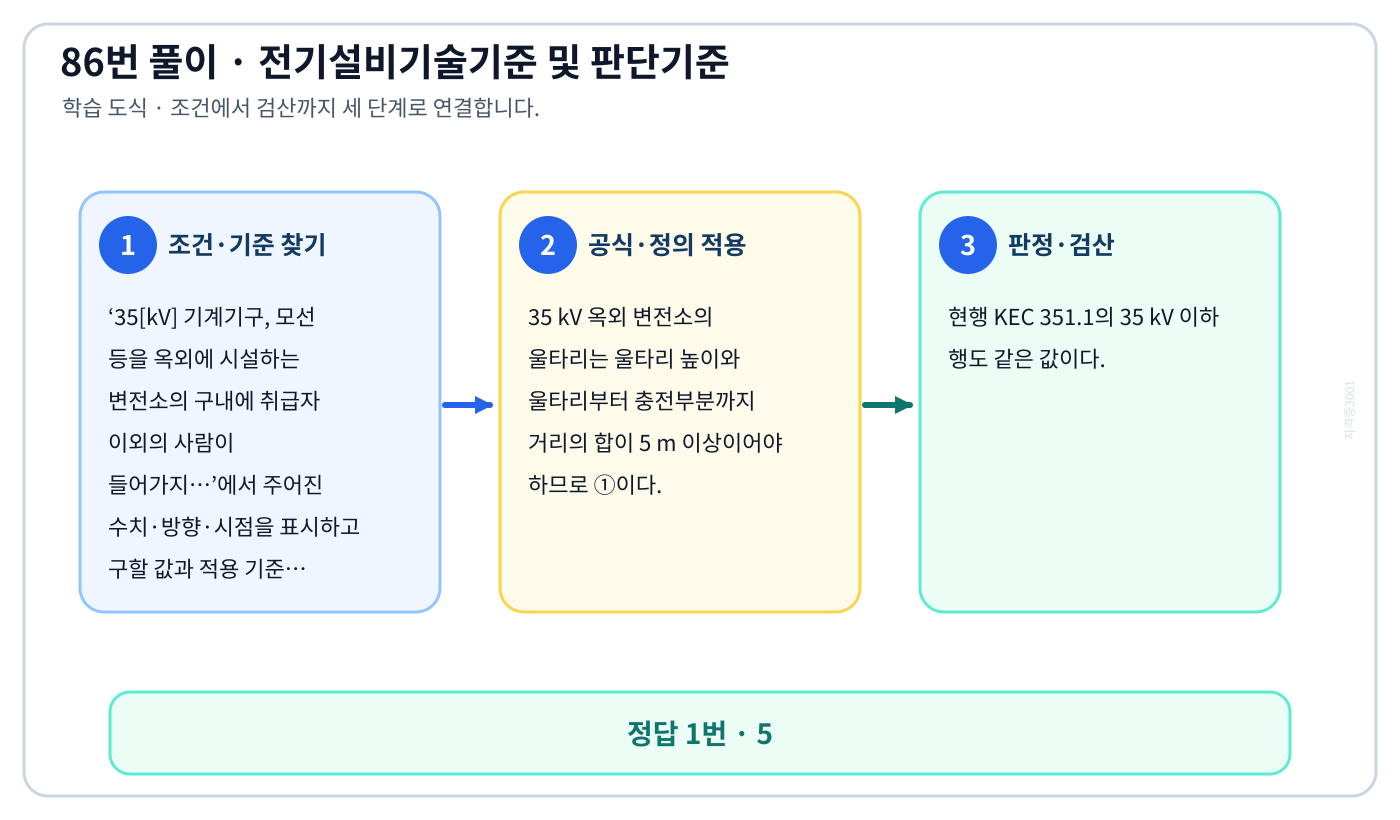

이 문제로 익힐 것

35[kV] 기계기구, 모선 등을 옥외에 시설하는 변전소의 구내에 취급자 이외의 사람이 들어가지…에서 시험시점 기준과 현행 기준을 분리하여 ‘5’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘35[kV] 기계기구, 모선 등을 옥외에 시설하는 변전소의 구내에 취급자 이외의 사람이 들어가지…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 35 kV 옥외 변전소의 울타리는 울타리 높이와 울타리부터 충전부분까지 거리의 합이 5 m 이상이어야 하므로 ①이다.
3. 현행 KEC 351.1의 35 kV 이하 행도 같은 값이다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘6’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC와 전기설비기술기준의 대상·전압·장소·예외·단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 옥외 변전소 울타리 · 현행 KEC 351.1 발전소·변전소 등의 울타리

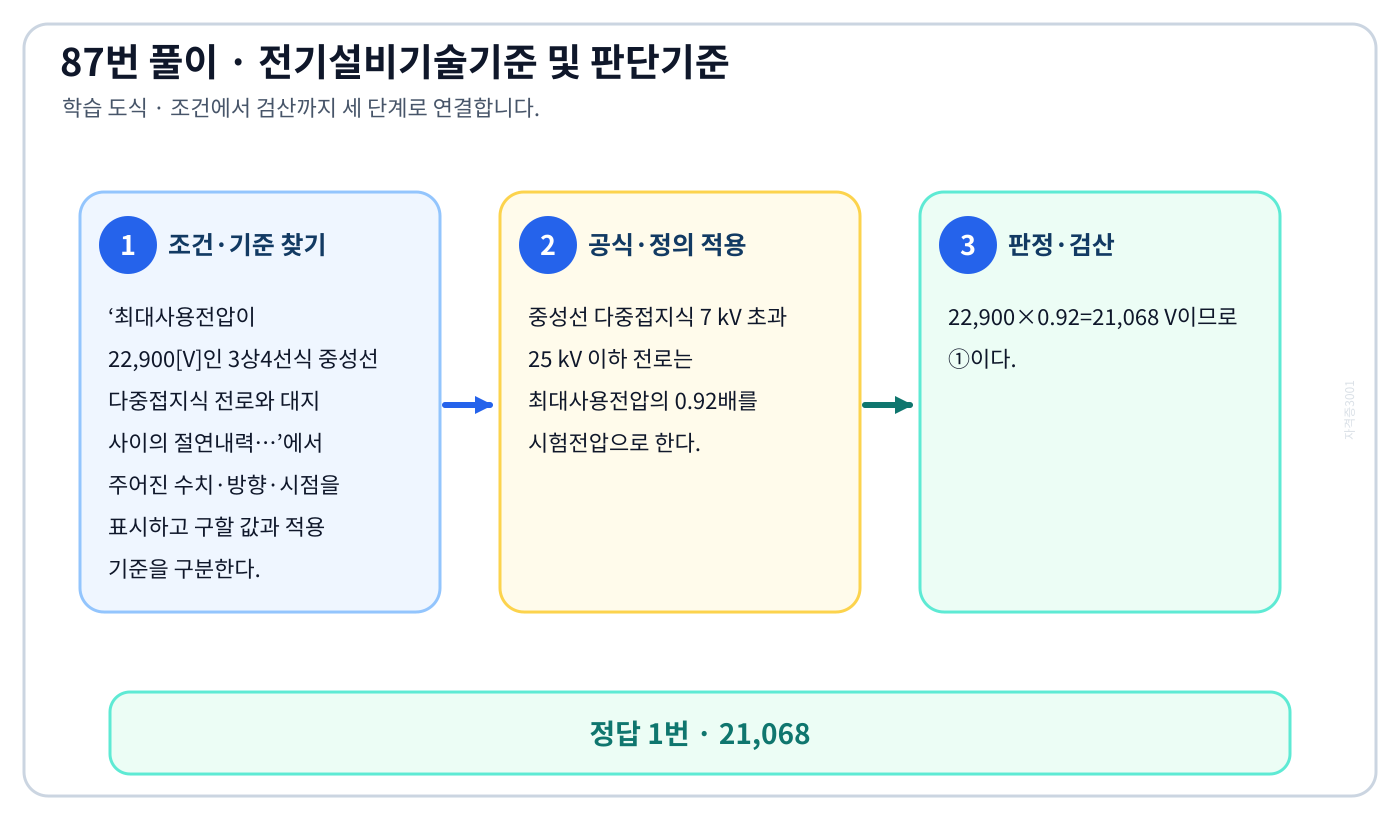

이 문제로 익힐 것

최대사용전압이 22,900[V]인 3상4선식 중성선 다중접지식 전로와 대지 사이의 절연내력…에서 시험시점 기준과 현행 기준을 분리하여 ‘21,068’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘최대사용전압이 22,900[V]인 3상4선식 중성선 다중접지식 전로와 대지 사이의 절연내력…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 중성선 다중접지식 7 kV 초과 25 kV 이하 전로는 최대사용전압의 0.92배를 시험전압으로 한다.
3. 22,900×0.92=21,068 V이므로 ①이다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘25,229’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC와 전기설비기술기준의 대상·전압·장소·예외·단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 절연내력 시험전압 · 현행 KEC 132 전로의 절연저항 및 절연내력

이 문제로 익힐 것

터널 등에 시설하는 사용전압 220 V 저압 전구선에 편조 고무코드를 쓰는 경우 단면적은 몇…에서 시험시점 기준과 현행 기준을 분리하여 ‘0.75’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘터널 등에 시설하는 사용전압 220 V 저압 전구선에 편조 고무코드를 쓰는 경우 단면적은 몇…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 터널의 220 V 저압 전구선에 편조 고무코드를 쓰면 단면적은 0.75 mm² 이상이어야 하므로 ②다.
3. 현행 KEC 242.7.4도 같은 최소단면적을 둔다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘0.5’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC와 전기설비기술기준의 대상·전압·장소·예외·단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 터널 전구선 · 현행 KEC 242.7.4 터널 등의 전구선·이동전선

이 문제로 익힐 것

고압 가공전선과 건조물의 상부 조영재와의 옆쪽 이격거리는 몇 [m] 이상인가? 단, 전선에 사람이…에서 시험시점 기준과 현행 기준을 분리하여 ‘1.2’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘고압 가공전선과 건조물의 상부 조영재와의 옆쪽 이격거리는 몇 [m] 이상인가? 단, 전선에 사람이…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 사람이 쉽게 접촉할 우려가 있고 케이블이 아닌 고압 가공전선은 건조물 상부 조영재의 옆쪽에서 1.2 m 이상 이격해야 하므로 ②다.
3. 네 선택지를 대조하면 2번 ‘1.2’가 문항의 판정기준에 맞는다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘1.0’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC와 전기설비기술기준의 대상·전압·장소·예외·단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 고압선·건조물 이격 · 현행 KEC 332.11 고압 가공전선과 건조물의 접근

이 문제로 익힐 것

특고압용 제2종 보안장치 또는 이에 준하는 보안장치 등이 되어 있지 않은 25[kV] 이하인…에서 시험시점 기준과 현행 기준을 분리하여 ‘광섬유 케이블’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘특고압용 제2종 보안장치 또는 이에 준하는 보안장치 등이 되어 있지 않은 25[kV] 이하인…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 문제의 시험시점 조건에서 해당 지지물의 통신선으로 사용할 수 있는 것은 절연성과 유도장해 요건을 만족하는 광섬유 케이블이므로 ①이다.
3. 전력용 CN/CV·캡타이어 케이블과 단순 절연전선은 통신선 답이 아니다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘CN/CV 케이블’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC와 전기설비기술기준의 대상·전압·장소·예외·단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 지지물의 통신선 · 현행 KEC 362.1 및 362.2 전력보안통신설비

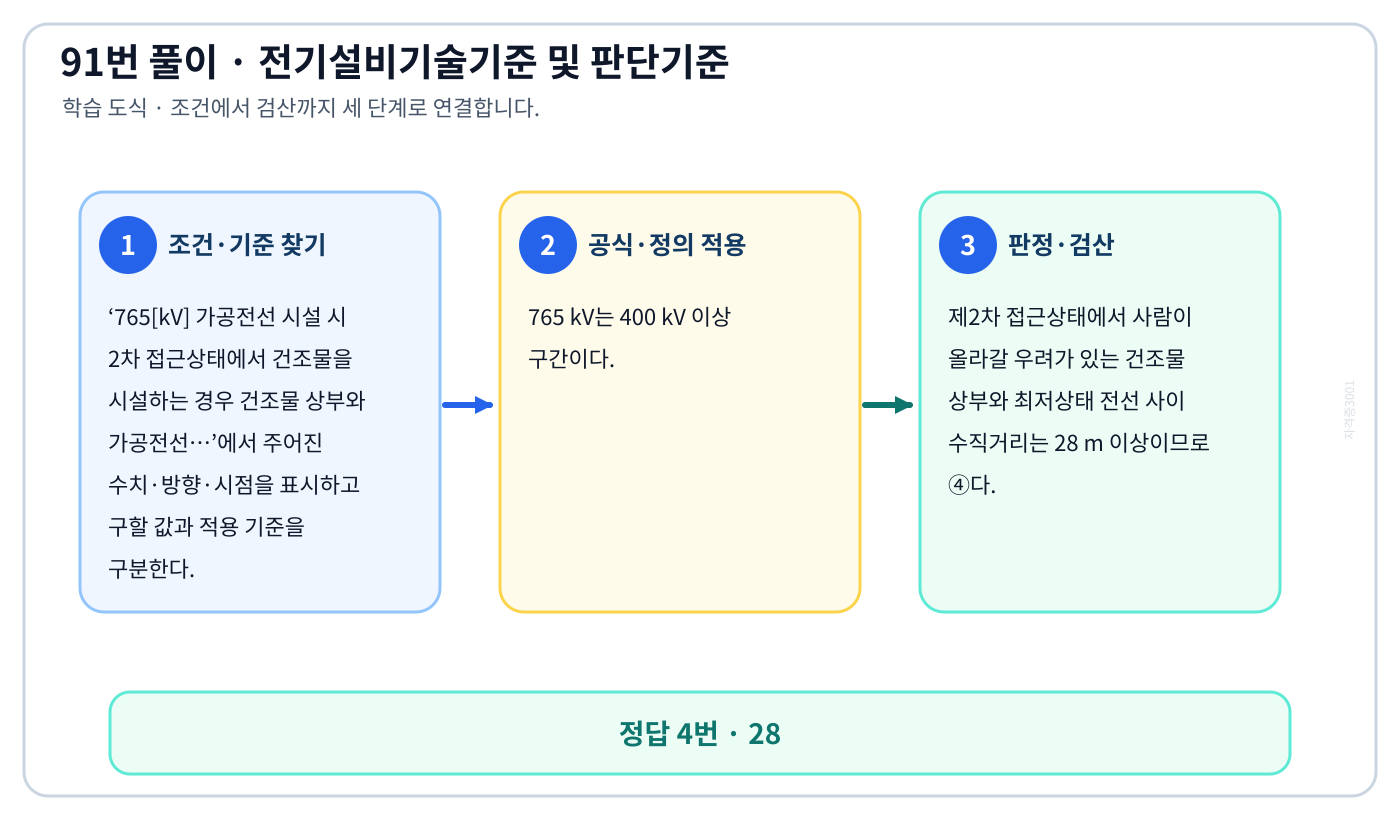

이 문제로 익힐 것

765[kV] 가공전선 시설 시 2차 접근상태에서 건조물을 시설하는 경우 건조물 상부와 가공전선…에서 시험시점 기준과 현행 기준을 분리하여 ‘28’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘765[kV] 가공전선 시설 시 2차 접근상태에서 건조물을 시설하는 경우 건조물 상부와 가공전선…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 765 kV는 400 kV 이상 구간이다.
3. 제2차 접근상태에서 사람이 올라갈 우려가 있는 건조물 상부와 최저상태 전선 사이 수직거리는 28 m 이상이므로 ④다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘15’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC와 전기설비기술기준의 대상·전압·장소·예외·단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 400 kV 이상 건조물 접근 · 현행 KEC 333.23 특고압 가공전선과 건조물의 접근

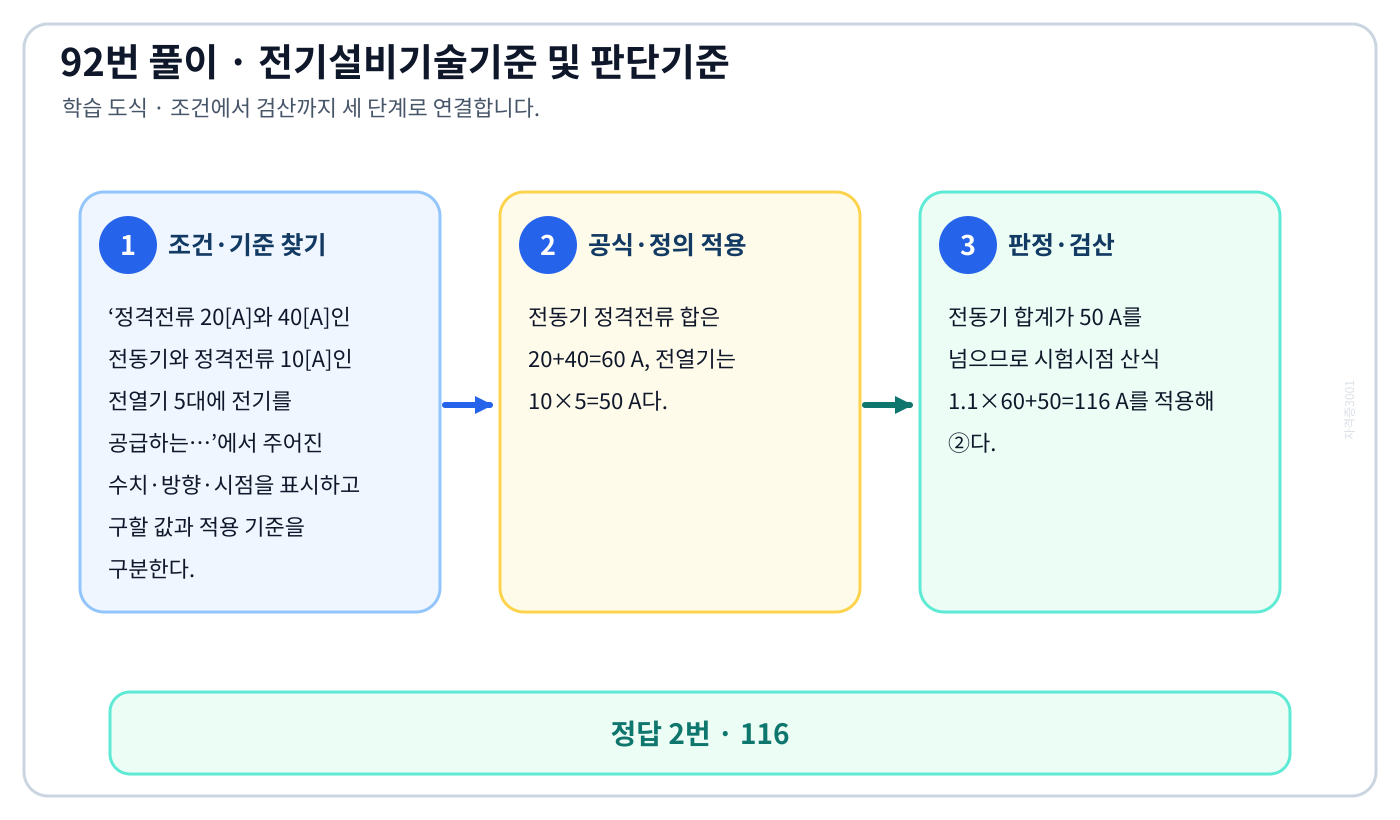

이 문제로 익힐 것

정격전류 20[A]와 40[A]인 전동기와 정격전류 10[A]인 전열기 5대에 전기를 공급하는…에서 시험시점 기준과 현행 기준을 분리하여 ‘116’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘정격전류 20[A]와 40[A]인 전동기와 정격전류 10[A]인 전열기 5대에 전기를 공급하는…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 전동기 정격전류 합은 20+40=60 A, 전열기는 10×5=50 A다.
3. 전동기 합계가 50 A를 넘으므로 시험시점 산식 1.1×60+50=116 A를 적용해 ②다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘100’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC와 전기설비기술기준의 대상·전압·장소·예외·단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 저압 옥내간선 허용전류 · 현행 KEC 212 과전류 보호와 배선설계

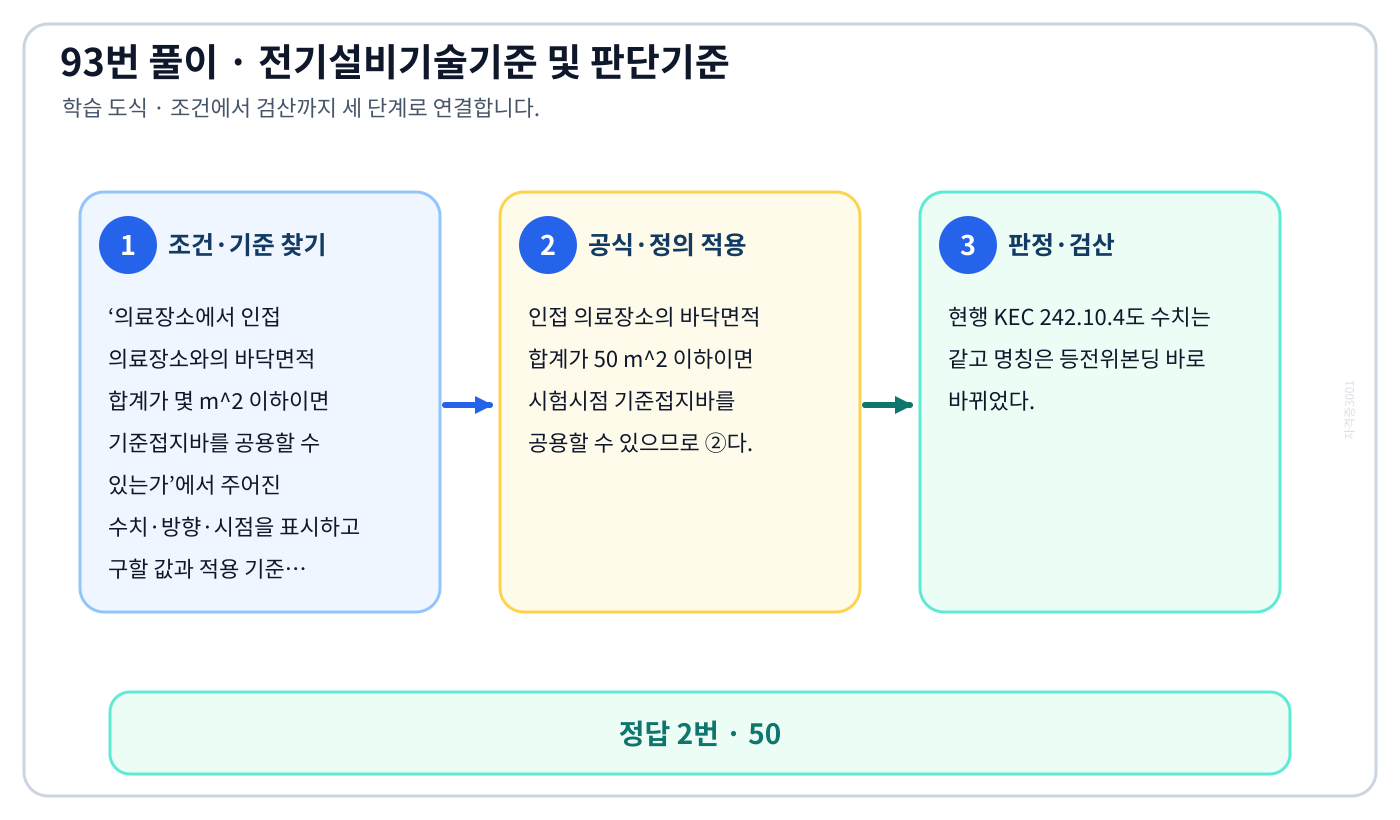

이 문제로 익힐 것

의료장소에서 인접 의료장소와의 바닥면적 합계가 몇 m² 이하이면 기준접지바를 공용할 수 있는가에서 시험시점 기준과 현행 기준을 분리하여 ‘50’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘의료장소에서 인접 의료장소와의 바닥면적 합계가 몇 m² 이하이면 기준접지바를 공용할 수 있는가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 인접 의료장소의 바닥면적 합계가 50 m² 이하이면 시험시점 기준접지바를 공용할 수 있으므로 ②다.
3. 현행 KEC 242.10.4도 수치는 같고 명칭은 등전위본딩 바로 바뀌었다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘30’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC와 전기설비기술기준의 대상·전압·장소·예외·단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 의료장소 기준접지바 · 현행 KEC 242.10.4 의료장소 등전위본딩 바

이 문제로 익힐 것

배선공사 중 전선이 반드시 절연전선이 아니라도 상관없는 공사방법은에서 시험시점 기준과 현행 기준을 분리하여 ‘버스덕트 공사’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘배선공사 중 전선이 반드시 절연전선이 아니라도 상관없는 공사방법은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 금속관·합성수지관·플로어덕트는 관 안에 절연전선을 사용하는 공사다.
3. 버스덕트는 외함 안에 나도체 버스바를 사용할 수 있어 반드시 절연전선일 필요가 없으므로 ③이다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘금속관 공사’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC와 전기설비기술기준의 대상·전압·장소·예외·단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 버스덕트 나도체 · 현행 KEC 232.61 버스덕트공사

이 문제로 익힐 것

폭발성 또는 연소성 가스가 침입할 우려가 있는 지중전선로 지중함은 크기가 몇 m³ 이상이면 통풍…에서 시험시점 기준과 현행 기준을 분리하여 ‘1’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘폭발성 또는 연소성 가스가 침입할 우려가 있는 지중전선로 지중함은 크기가 몇 m³ 이상이면 통풍…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 폭발성·연소성 가스 침입 우려가 있는 지중함은 크기가 1 m³ 이상이면 통풍 또는 가스 방산장치를 설치해야 하므로 ①이다.
3. 현행 KEC 334.2도 같다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘3’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC와 전기설비기술기준의 대상·전압·장소·예외·단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 지중함 환기 · 현행 KEC 334.2 지중함의 시설

이 문제로 익힐 것

2016-03-06 적용 판단기준에서 특고압 전기집진장치 전원 케이블을 사람이 접촉할 우려가 없게…에서 시험시점 기준과 현행 기준을 분리하여 ‘제3종 접지공사’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘2016-03-06 적용 판단기준에서 특고압 전기집진장치 전원 케이블을 사람이 접촉할 우려가 없게…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 2016년에는 사람이 접촉할 우려가 없게 시설한 특고압 전기집진장치 전원 케이블의 피복금속체를 제3종 접지공사로 할 수 있어 ③이다.
3. 현행은 KEC 140 접지시스템으로 판정한다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘제1종 접지공사’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC와 전기설비기술기준의 대상·전압·장소·예외·단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 전기집진장치 케이블 접지 · 현행 KEC 241.9 및 140 접지시스템

이 문제로 익힐 것

가공 전선로의 지지물에 시설하는 지선의 안전율은 일반적인 경우 얼마 이상이어야 하는가에서 시험시점 기준과 현행 기준을 분리하여 ‘2.5’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘가공 전선로의 지지물에 시설하는 지선의 안전율은 일반적인 경우 얼마 이상이어야 하는가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 가공전선로 지지물의 지선은 예상 인장하중에 대해 안전율 2.5 이상이어야 하므로 ③이다.
3. 현행 KEC 331.11도 같은 값을 둔다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘2.0’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC와 전기설비기술기준의 대상·전압·장소·예외·단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 지선 안전율 · 현행 KEC 331.11 가공전선로 지지선

이 문제로 익힐 것

2016-03-06 적용 판단기준의 고·저압 혼촉 방지용 제2종 접지공사 설명 중 틀린 것은에서 시험시점 기준과 현행 기준을 분리하여 ‘토지의 상황에 의하여 접지저항값을 얻기 어려운 경우, 가공 접지선을 사용하여 접지극을 100[m]까지 떼어 놓을 수 있다.’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘2016-03-06 적용 판단기준의 고·저압 혼촉 방지용 제2종 접지공사 설명 중 틀린 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 시설장소 접지가 원칙이지만 토지 사정상 접지저항을 얻기 어려우면 가공 접지도체로 접지극을 최대 200 m까지 떼어놓을 수 있다.
3. 100 m까지만 가능하다고 한 ②가 틀리고, 공동지선의 지름 400 m 조건은 맞다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘제2종 접지공사는 변압기의 시설장소마다 시행하여야 한다.’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC와 전기설비기술기준의 대상·전압·장소·예외·단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 혼촉방지 제2종 접지 · 현행 KEC 322.1 고압·특고압과 저압의 혼촉방지

이 문제로 익힐 것

저압 가공전선로의 지지물에 시설하는 통신선 또는 이에 접속하는 가공 통신선이 도로를 횡단하는…에서 시험시점 기준과 현행 기준을 분리하여 ‘6.0’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘저압 가공전선로의 지지물에 시설하는 통신선 또는 이에 접속하는 가공 통신선이 도로를 횡단하는…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 저압 가공전선 지지물의 통신선이 도로를 횡단할 때 일반 높이는 지표상 6 m 이상이므로 ①이다.
3. 현행 KEC 362.2도 같은 원칙값을 둔다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘4.0’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC와 전기설비기술기준의 대상·전압·장소·예외·단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 통신선 도로횡단 높이 · 현행 KEC 362.2 통신선의 높이와 간격

이 문제로 익힐 것

사용전압이 22.9[kV]인 특고압 가공전선이 도로를 횡단하는 경우, 지표상 높이는 최소 몇…에서 시험시점 기준과 현행 기준을 분리하여 ‘6’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘사용전압이 22.9[kV]인 특고압 가공전선이 도로를 횡단하는 경우, 지표상 높이는 최소 몇…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 22.9 kV 특고압 가공전선이 도로를 횡단할 때 최소 높이는 지표상 6 m이므로 ④다.
3. 철도 6.5 m나 일반 장소의 다른 높이와 적용대상을 섞지 않는다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘4.5’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC와 전기설비기술기준의 대상·전압·장소·예외·단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 22.9 kV 도로횡단 높이 · 현행 KEC 332.7 및 333.1 가공전선의 높이
