전기기사 기출문제 2015년 3회 필기

이 문제로 익힐 것

패러데이의 법칙에 대한 설명으로 가장 적합한 것은의 정의와 반대개념을 비교하여 ‘전자유도에 의해 회로에 발생하는 기전력은 자속 쇄교수의 시간에 대한 변화율에 비례한다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘패러데이의 법칙에 대한 설명으로 가장 적합한 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 패러데이의 법칙은 전자유도에 의해 발생하는 기전력의 크기가 자속 쇄교수의 시간에 대한 변화율(변화 속도)에 비례한다는 법칙입니다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘정전유도에 의해 회로에 발생하는 기자력은 자속의 변화 방향으로 유도된다.’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

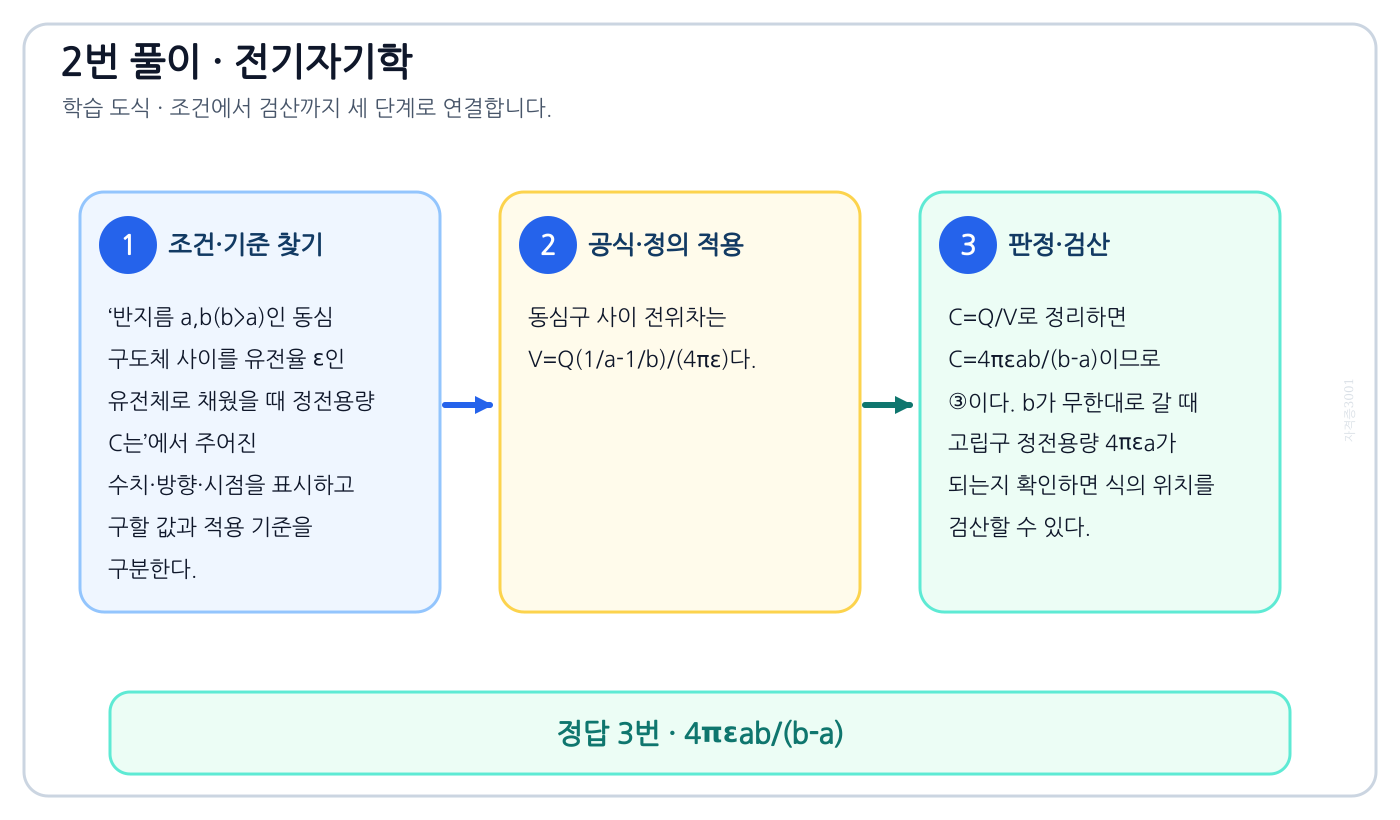

반지름 a,b(b>a)인 동심 구도체 사이를 유전율 ε인 유전체로 채웠을 때 정전용량 C는의 기준식을 세우고 단위·계수·부호를 검산하여 ‘4πεab/(b-a)’를 도출할 수 있다.

풀이 순서

1. ‘반지름 a,b(b>a)인 동심 구도체 사이를 유전율 ε인 유전체로 채웠을 때 정전용량 C는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 동심구 사이 전위차는 V=Q(1/a-1/b)/(4πε)다.
3. C=Q/V로 정리하면 C=4πεab/(b-a)이므로 ③이다. b가 무한대로 갈 때 고립구 정전용량 4πεa가 되는지 확인하면 식의 위치를 검산할 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘πεr/ln(b/a)’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

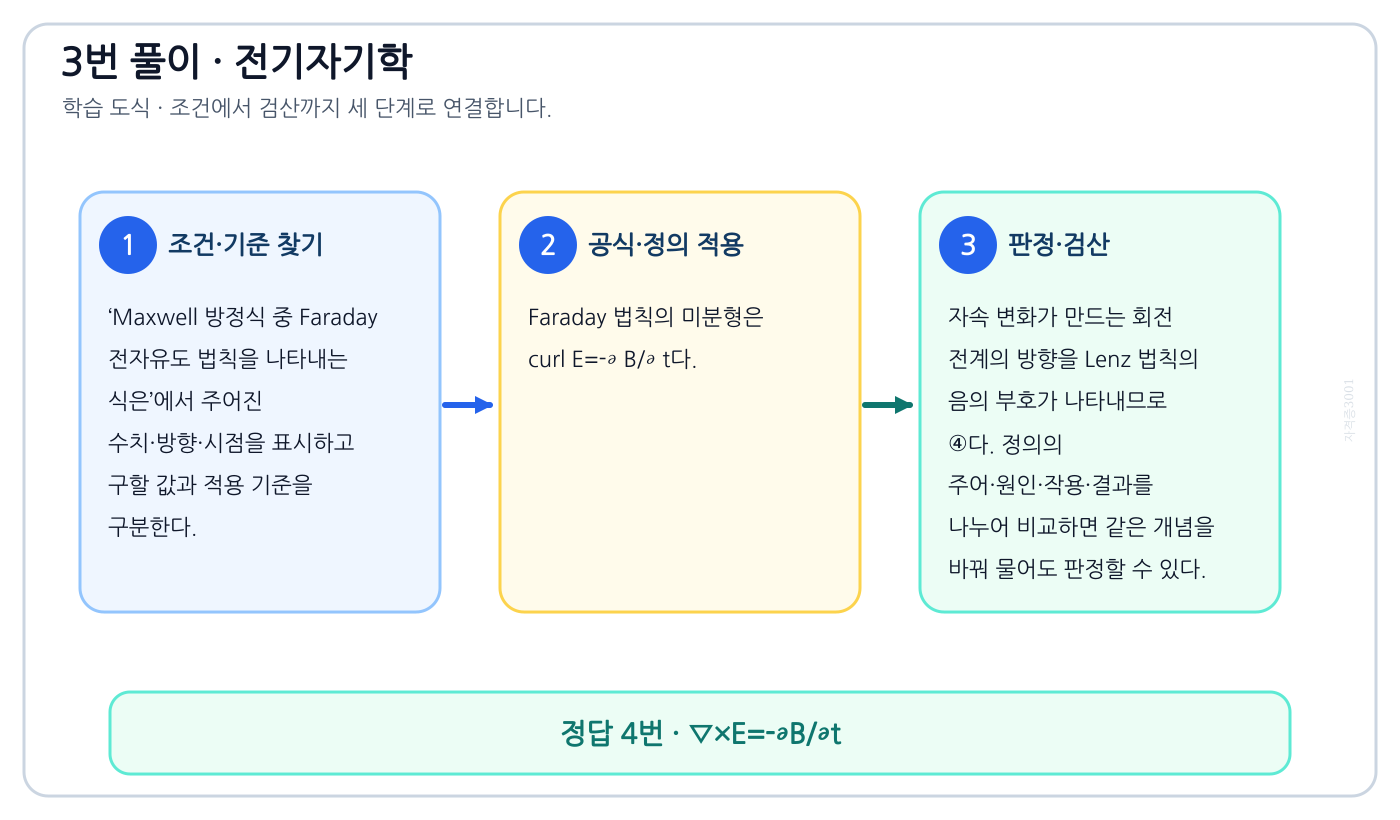

Maxwell 방정식 중 Faraday 전자유도 법칙을 나타내는 식은의 정의와 반대개념을 비교하여 ‘∇×E=-∂B/∂t’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘Maxwell 방정식 중 Faraday 전자유도 법칙을 나타내는 식은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. Faraday 법칙의 미분형은 curl E=-∂ B/∂ t다.
3. 자속 변화가 만드는 회전 전계의 방향을 Lenz 법칙의 음의 부호가 나타내므로 ④다. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘∇·D=ρv’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

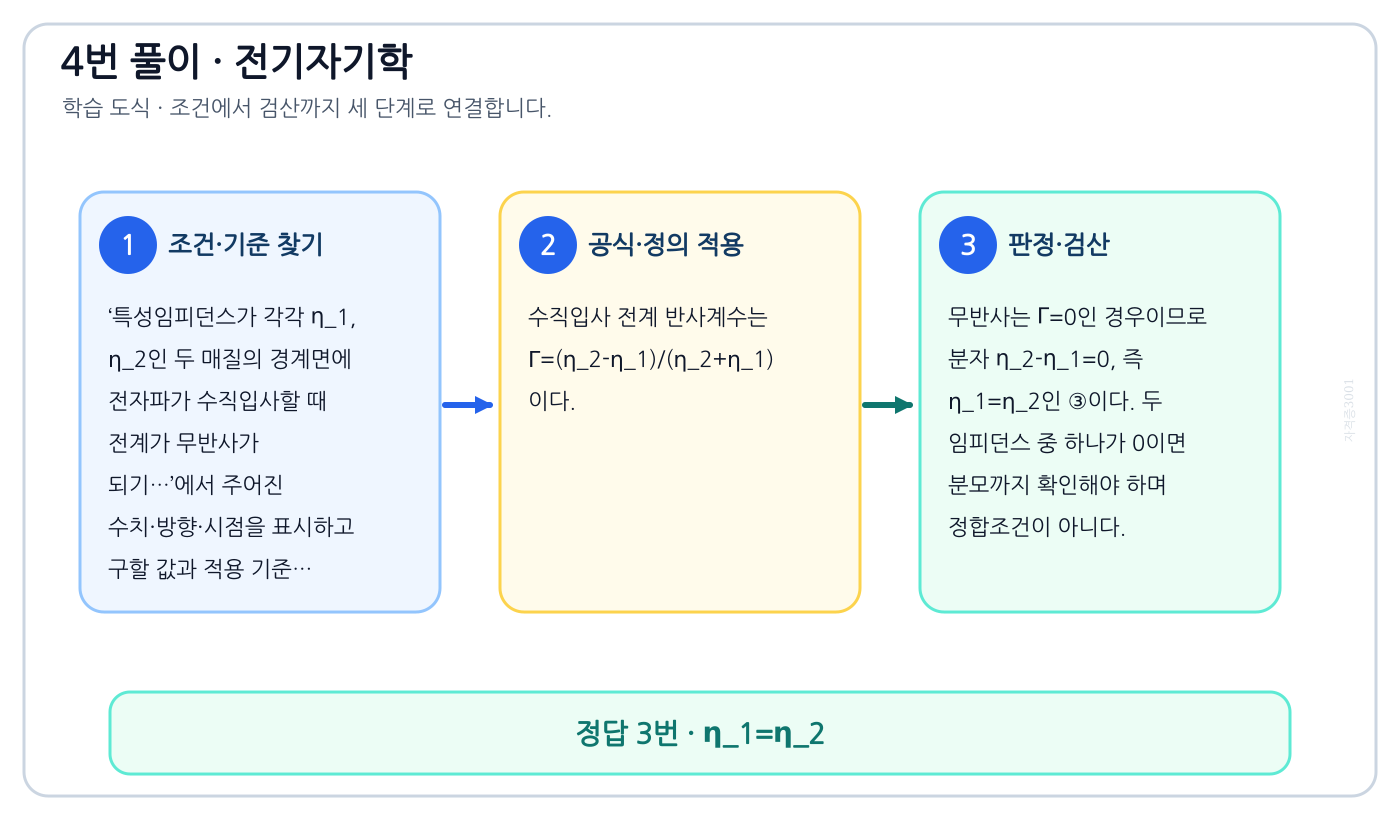

이 문제로 익힐 것

특성임피던스가 각각 η₁, η₂인 두 매질의 경계면에 전자파가 수직입사할 때 전계가 무반사가 되기…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘η₁=η₂’를 도출할 수 있다.

풀이 순서

1. ‘특성임피던스가 각각 η₁, η₂인 두 매질의 경계면에 전자파가 수직입사할 때 전계가 무반사가 되기…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 수직입사 전계 반사계수는 Γ=(η₂-η₁)/(η₂+η₁)이다.
3. 무반사는 Γ=0인 경우이므로 분자 η₂-η₁=0, 즉 η₁=η₂인 ③이다. 두 임피던스 중 하나가 0이면 분모까지 확인해야 하며 정합조건이 아니다.

자주 하는 실수: 수치부터 대입하면 ‘η₂=0’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

전기력선의 성질에 대한 설명 중 옳은 것은의 정의와 반대개념을 비교하여 ‘전기력선은 도체 표면과 직교한다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘전기력선의 성질에 대한 설명 중 옳은 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 전기력선은 전하가 분포된 도체 표면에서 항상 수직으로 나가거나 들어오는 성질이 있어 도체 표면과 직교합니다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘전기력선은 전위가 낮은 점에서 높은 점으로 향한다.’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

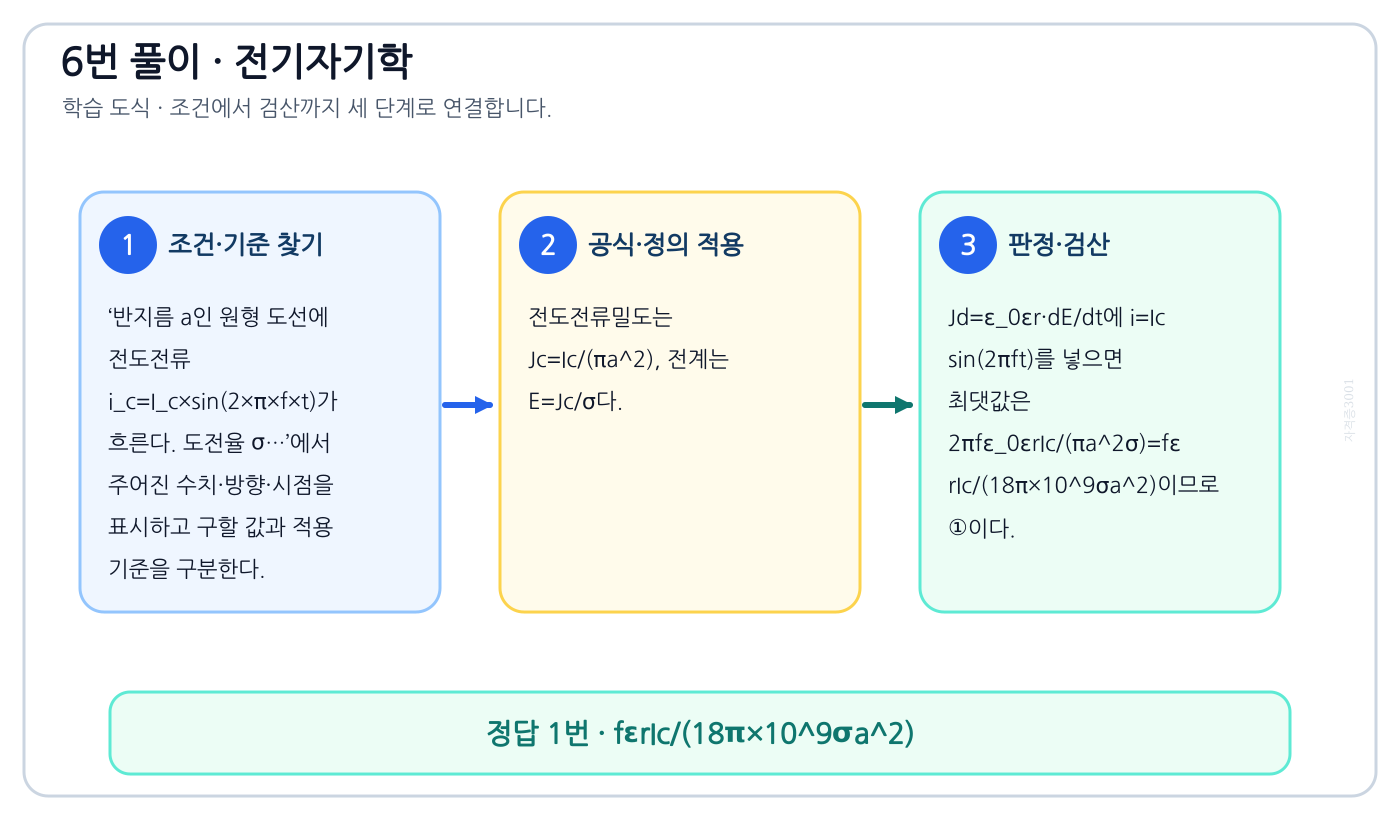

반지름 a인 원형 도선에 전도전류 i_c=I_c×sin(2×π×f×t)가 흐른다. 도전율 σ…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘fεrIc/(18π×10⁹σa²)’를 도출할 수 있다.

풀이 순서

1. ‘반지름 a인 원형 도선에 전도전류 i_c=I_c×sin(2×π×f×t)가 흐른다. 도전율 σ…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 전도전류밀도는 Jc=Ic/(πa²), 전계는 E=Jc/σ다.
3. Jd=ε₀εr·dE/dt에 i=Ic sin(2πft)를 넣으면 최댓값은 2πfε₀εrIc/(πa²σ)=fεrIc/(18π×10⁹σa²)이므로 ①이다.

자주 하는 실수: 수치부터 대입하면 ‘fεrIc/(9π×10⁹σa²)’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

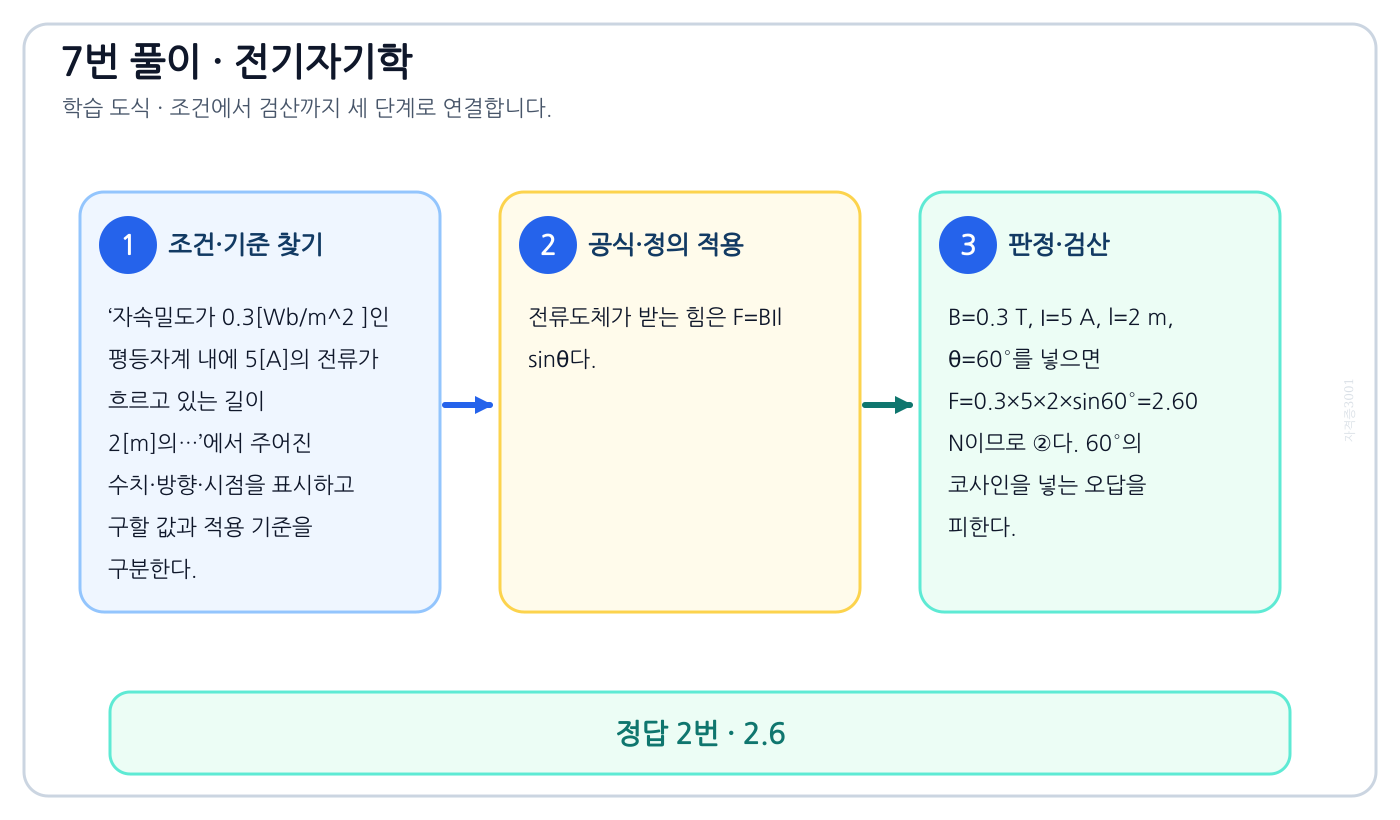

이 문제로 익힐 것

자속밀도가 0.3[Wb/m² ]인 평등자계 내에 5[A]의 전류가 흐르고 있는 길이 2[m]의…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘2.6’를 도출할 수 있다.

풀이 순서

1. ‘자속밀도가 0.3[Wb/m² ]인 평등자계 내에 5[A]의 전류가 흐르고 있는 길이 2[m]의…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 전류도체가 받는 힘은 F=BIl sinθ다.
3. B=0.3 T, I=5 A, l=2 m, θ=60°를 넣으면 F=0.3×5×2×sin60°=2.60 N이므로 ②다. 60°의 코사인을 넣는 오답을 피한다.

자주 하는 실수: 수치부터 대입하면 ‘1.3’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

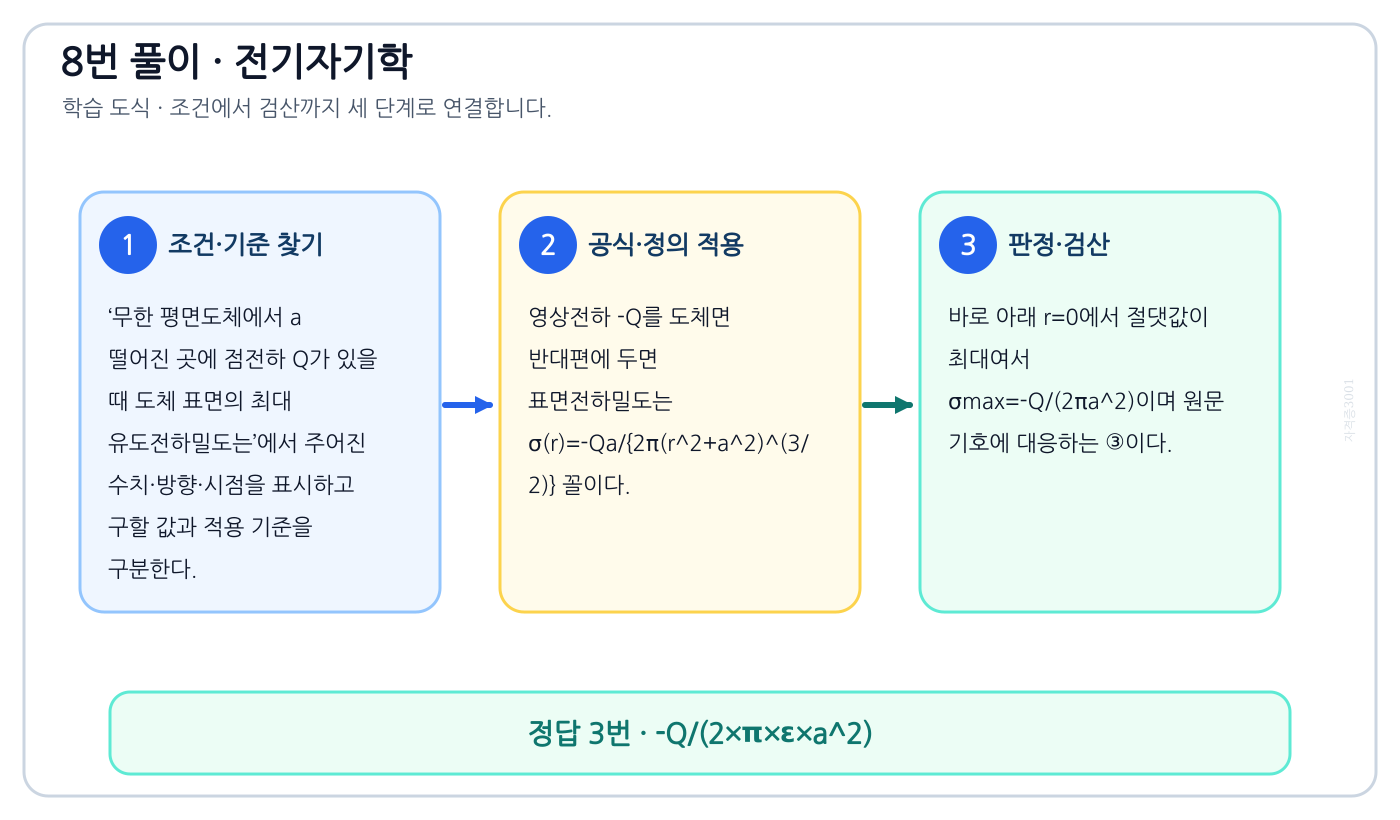

무한 평면도체에서 a 떨어진 곳에 점전하 Q가 있을 때 도체 표면의 최대 유도전하밀도는의 기준식을 세우고 단위·계수·부호를 검산하여 ‘-Q/(2×π×ε×a^2)’를 도출할 수 있다.

풀이 순서

1. ‘무한 평면도체에서 a 떨어진 곳에 점전하 Q가 있을 때 도체 표면의 최대 유도전하밀도는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 영상전하 -Q를 도체면 반대편에 두면 표면전하밀도는 σ(r)=-Qa/{2π(r²+a²)^(3/2)} 꼴이다.
3. 바로 아래 r=0에서 절댓값이 최대여서 σmax=-Q/(2πa²)이며 원문 기호에 대응하는 ③이다.

자주 하는 실수: 수치부터 대입하면 ‘Q/(2×π×ε₀×a^2)’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

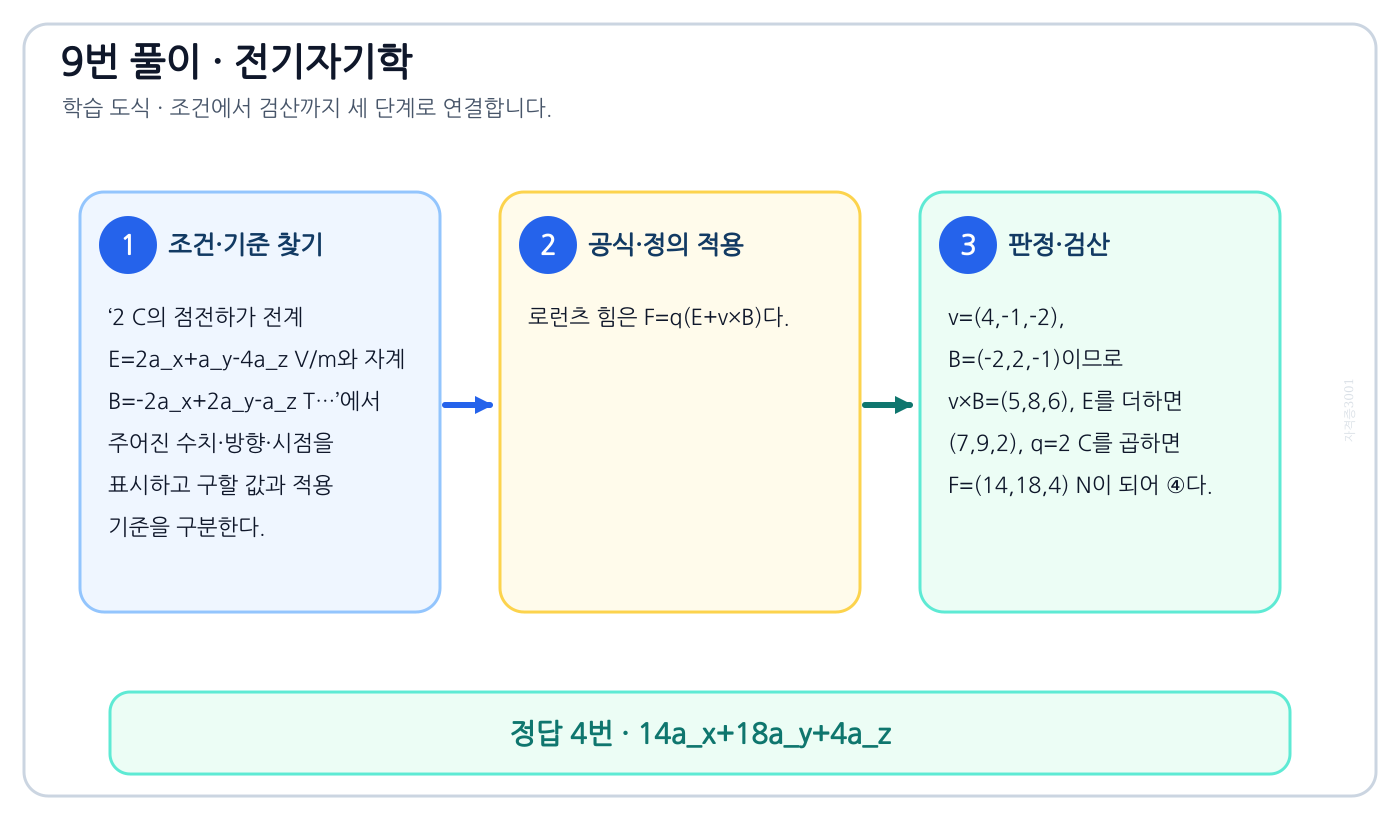

이 문제로 익힐 것

2 C의 점전하가 전계 E=2aₓ+aᵧ-4a_z V/m와 자계 B=-2aₓ+2aᵧ-a_z T…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘14aₓ+18aᵧ+4a_z’를 도출할 수 있다.

풀이 순서

1. ‘2 C의 점전하가 전계 E=2aₓ+aᵧ-4a_z V/m와 자계 B=-2aₓ+2aᵧ-a_z T…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 로런츠 힘은 F=q(E+v×B)다.
3. v=(4,-1,-2), B=(-2,2,-1)이므로 v×B=(5,8,6), E를 더하면 (7,9,2), q=2 C를 곱하면 F=(14,18,4) N이 되어 ④다.

자주 하는 실수: 수치부터 대입하면 ‘-14aₓ+18aᵧ+6a_z’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

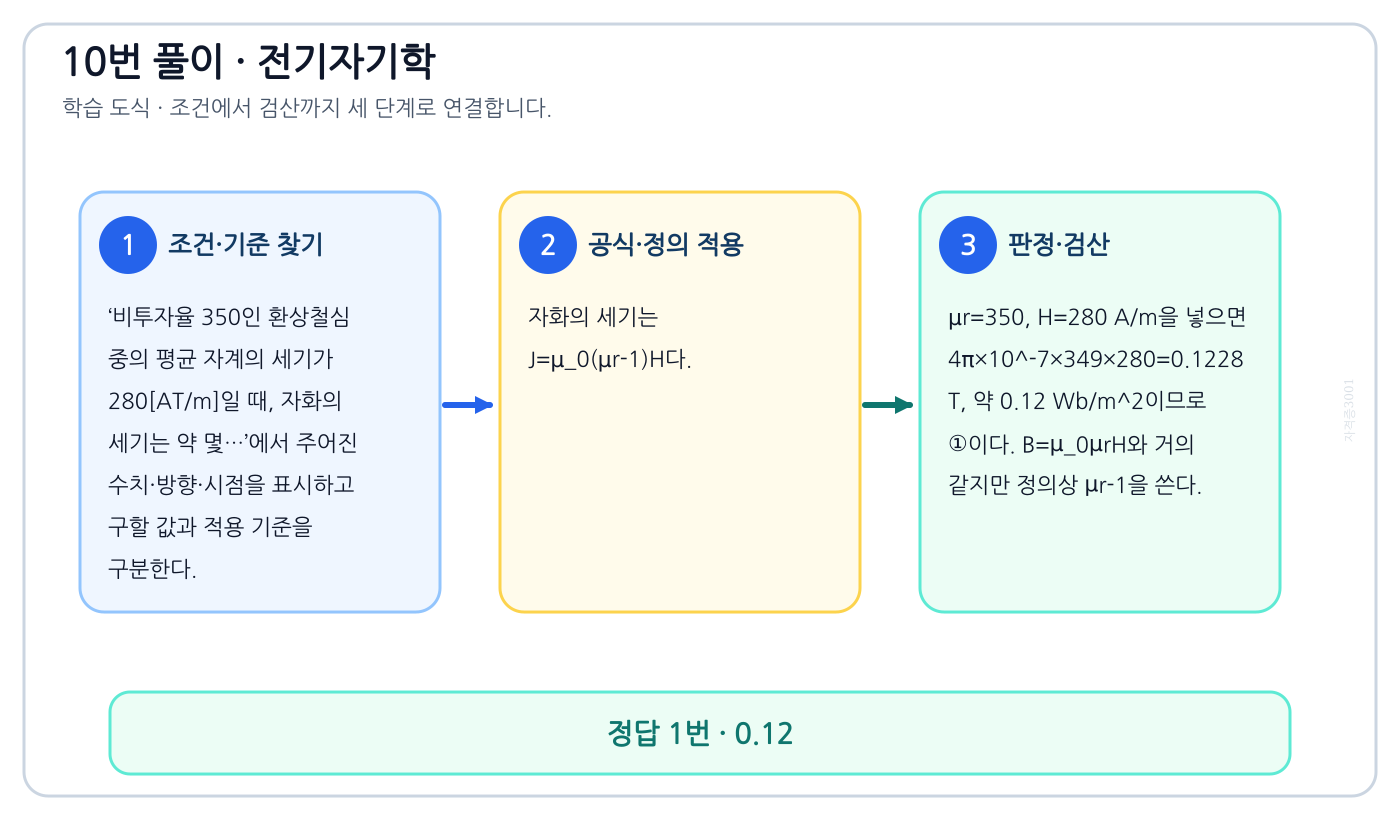

비투자율 350인 환상철심 중의 평균 자계의 세기가 280[AT/m]일 때, 자화의 세기는 약 몇…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘0.12’를 도출할 수 있다.

풀이 순서

1. ‘비투자율 350인 환상철심 중의 평균 자계의 세기가 280[AT/m]일 때, 자화의 세기는 약 몇…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 자화의 세기는 J=μ₀(μr-1)H다.
3. μr=350, H=280 A/m을 넣으면 4π×10⁻⁷×349×280=0.1228 T, 약 0.12 Wb/m²이므로 ①이다. B=μ₀μrH와 거의 같지만 정의상 μr-1을 쓴다.

자주 하는 실수: 수치부터 대입하면 ‘0.15’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

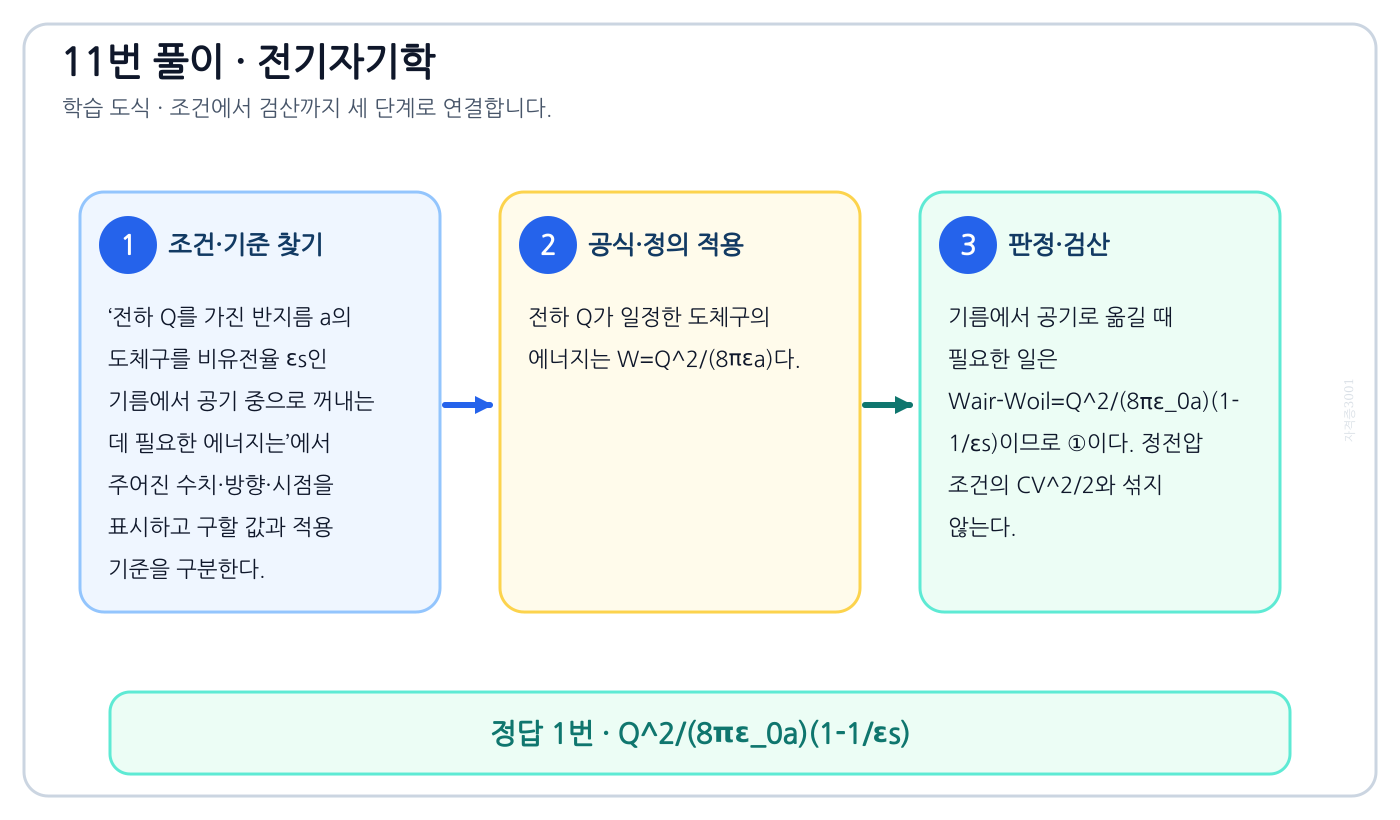

전하 Q를 가진 반지름 a의 도체구를 비유전율 εs인 기름에서 공기 중으로 꺼내는 데 필요한 에너지는의 기준식을 세우고 단위·계수·부호를 검산하여 ‘Q²/(8πε₀a)(1-1/εs)’를 도출할 수 있다.

풀이 순서

1. ‘전하 Q를 가진 반지름 a의 도체구를 비유전율 εs인 기름에서 공기 중으로 꺼내는 데 필요한 에너지는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 전하 Q가 일정한 도체구의 에너지는 W=Q²/(8πεa)다.
3. 기름에서 공기로 옮길 때 필요한 일은 Wair-Woil=Q²/(8πε₀a)(1-1/εs)이므로 ①이다. 정전압 조건의 CV²/2와 섞지 않는다.

자주 하는 실수: 수치부터 대입하면 ‘Q²/(4πε₀a)(1-1/εs)’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

다음 설명 중 옳은 것은의 정의와 반대개념을 비교하여 ‘벡터포텐셜은 거리에 반비례하며 전류의 방향과 같다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘다음 설명 중 옳은 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 벡터포텐셜 (A)는 전류의 방향과 같으며, 거리 r에 반비례하는 특성을 가집니다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘자계 내의 자속밀도는 벡터포텐셜을 폐로선적분하여 구할 수 있다.’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

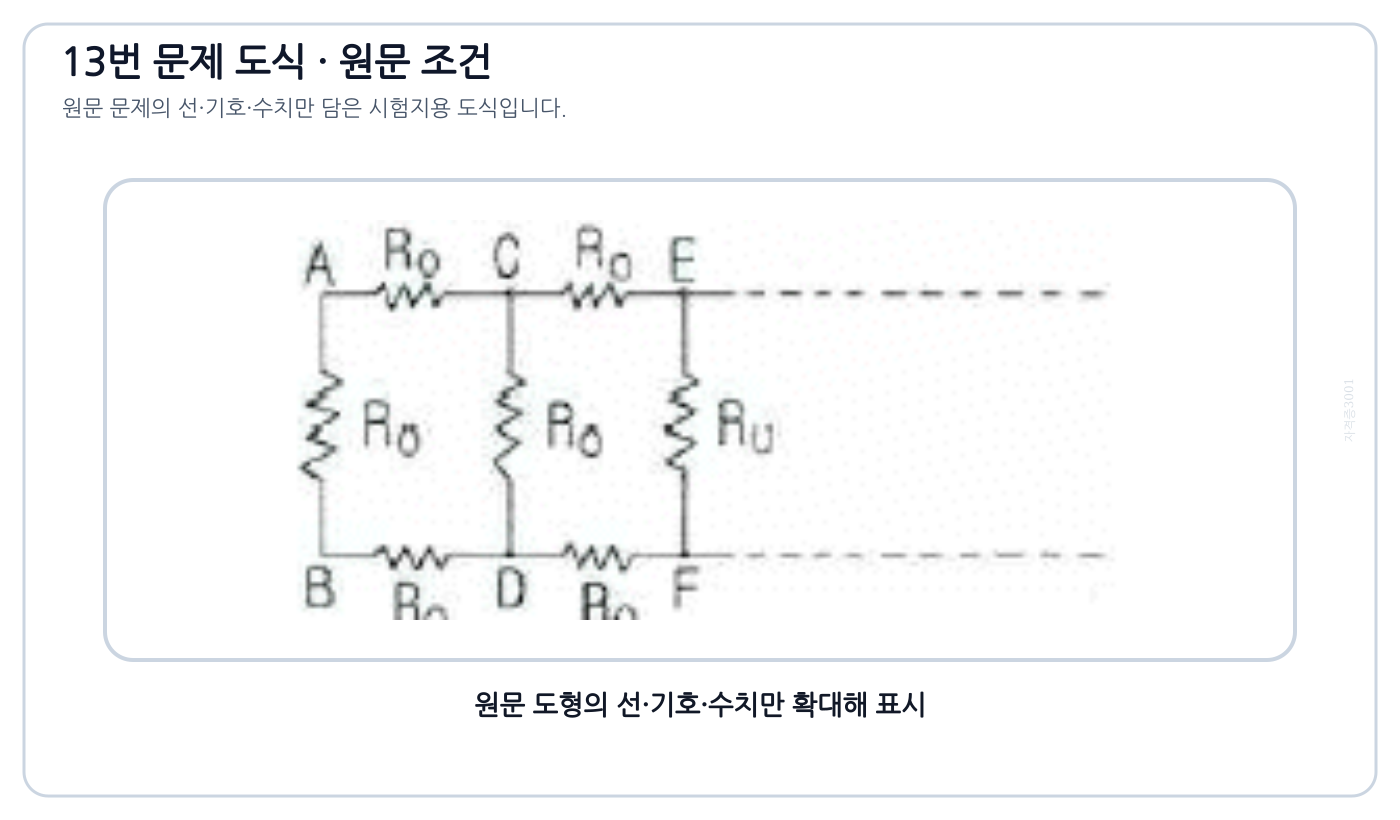

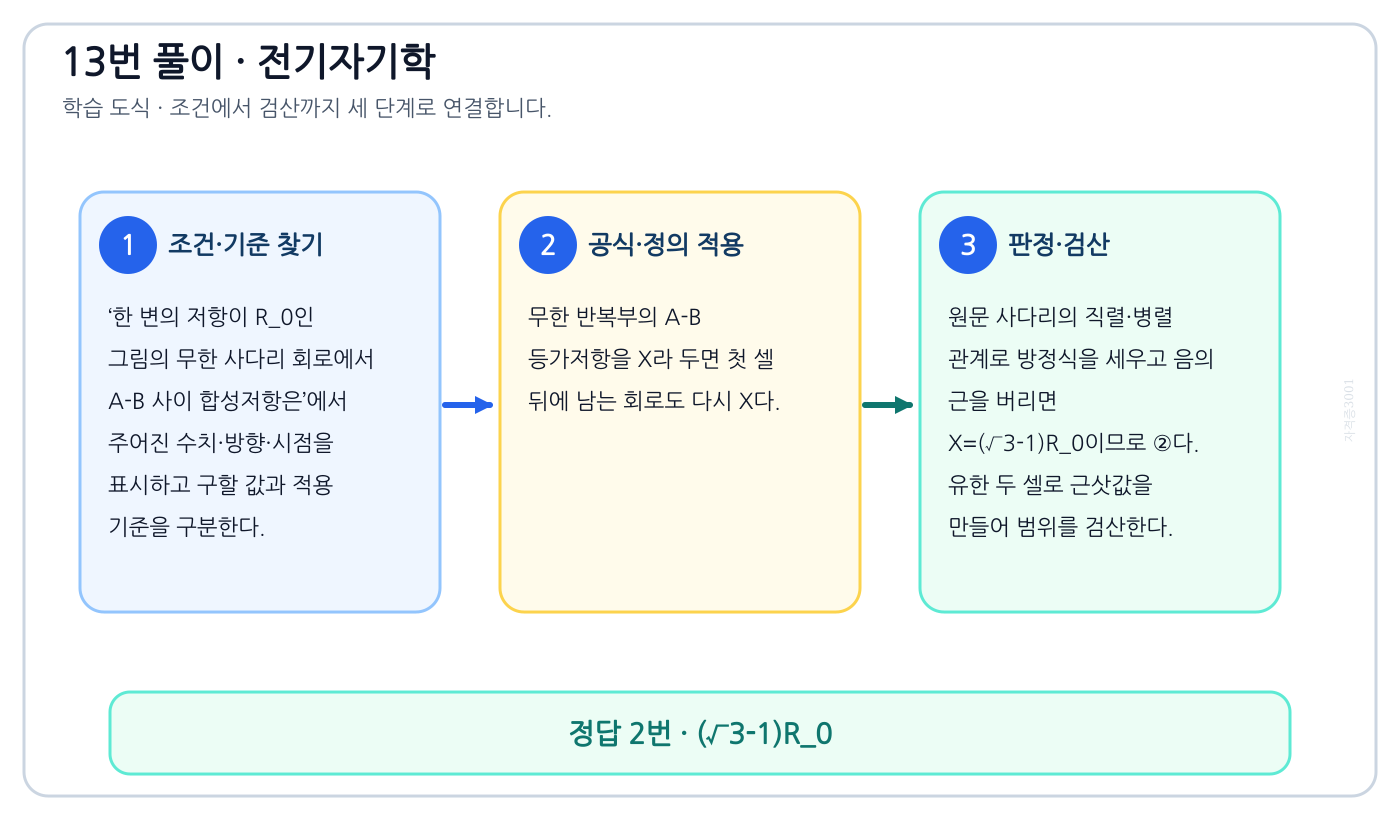

한 변의 저항이 R_0인 그림의 무한 사다리 회로에서 A-B 사이 합성저항은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘(√3-1)R₀’를 도출할 수 있다.

풀이 순서

1. ‘한 변의 저항이 R_0인 그림의 무한 사다리 회로에서 A-B 사이 합성저항은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 무한 반복부의 A-B 등가저항을 X라 두면 첫 셀 뒤에 남는 회로도 다시 X다.
3. 원문 사다리의 직렬·병렬 관계로 방정식을 세우고 음의 근을 버리면 X=(√3-1)R₀이므로 ②다. 유한 두 셀로 근삿값을 만들어 범위를 검산한다.

자주 하는 실수: 수치부터 대입하면 ‘(√2-1)R₀’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

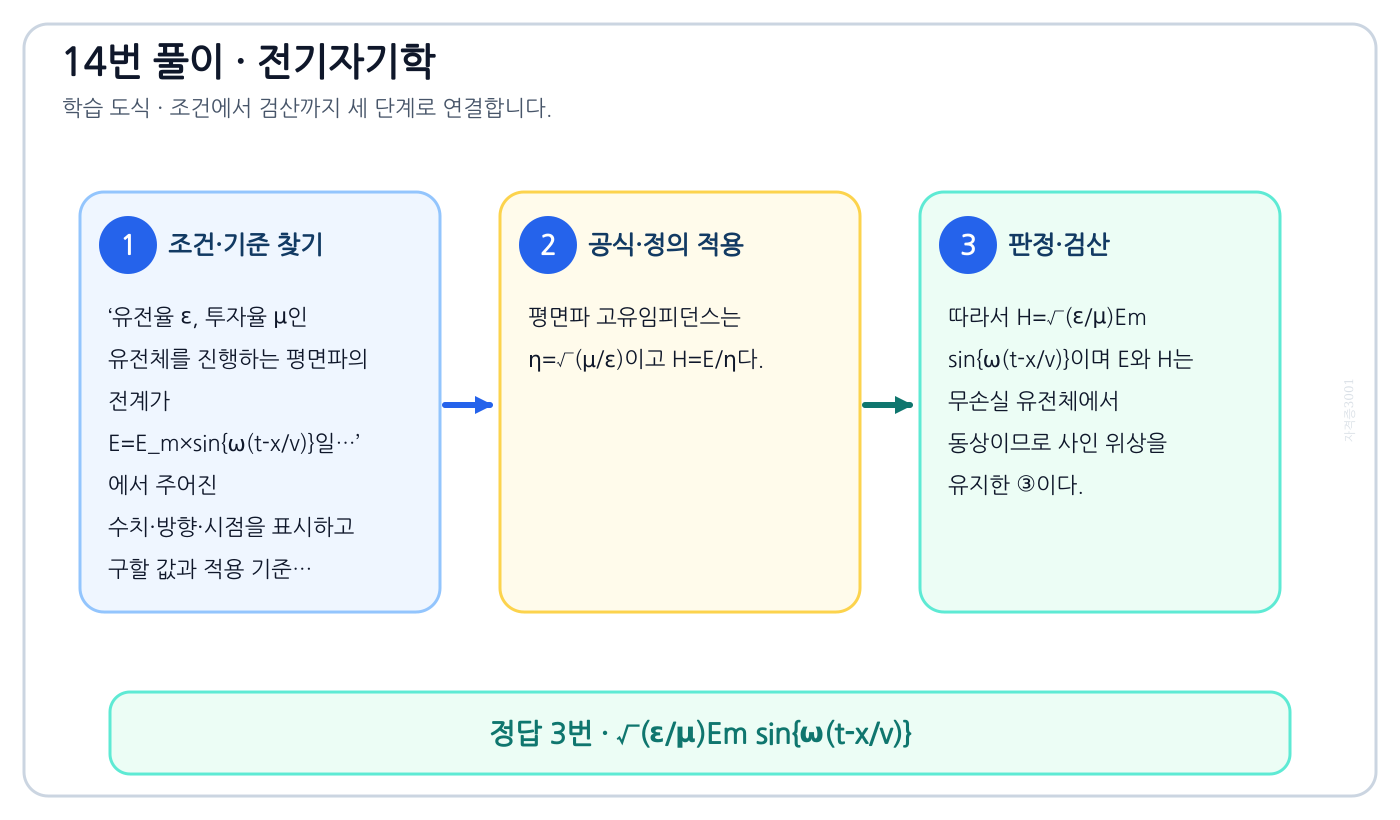

유전율 ε, 투자율 μ인 유전체를 진행하는 평면파의 전계가 E=E_m×sin{ω(t-x/v)}일…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘√(ε/μ)Em sin{ω(t-x/v)}’를 도출할 수 있다.

풀이 순서

1. ‘유전율 ε, 투자율 μ인 유전체를 진행하는 평면파의 전계가 E=E_m×sin{ω(t-x/v)}일…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 평면파 고유임피던스는 η=√(μ/ε)이고 H=E/η다.
3. 따라서 H=√(ε/μ)Em sin{ω(t-x/v)}이며 E와 H는 무손실 유전체에서 동상이므로 사인 위상을 유지한 ③이다.

자주 하는 실수: 수치부터 대입하면 ‘√(με)Em sin{ω(t-x/v)}’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

높은 전압이나, 낙뢰를 맞는 자동차 안에는 승객이 안전한 이유가 아닌것은의 정의와 반대개념을 비교하여 ‘표면의 도전성 코팅이나 프레임 사이에 도체의 연결이 필요없기 때문이다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘높은 전압이나, 낙뢰를 맞는 자동차 안에는 승객이 안전한 이유가 아닌것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 속 빈 중공도체 내부에는 전기장이 존재하지 않으며, 내부 벽의 전하 분포로 인해 등전위가 형성되어 전위차가 없으므로 전류가 흐르지 않아 안전합니다.
3. 따라서 표면의 도전성 코팅이나 프레임 사이에 도체의 연결이 필요없기 때문이라는 설명은 틀린 내용입니다.

자주 하는 실수: 익숙한 용어 ‘도전성 용기 내부의 장은 외부 전하나 자장이 정지 상태에서 영(zero)이다.’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

유도기전력의 크기는 폐회로에 쇄교하는 자속의 시간적인 변화율에 비례하는 정량적인 법칙은의 정의와 반대개념을 비교하여 ‘노이만의 법칙’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘유도기전력의 크기는 폐회로에 쇄교하는 자속의 시간적인 변화율에 비례하는 정량적인 법칙은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 유도기전력의 크기가 쇄교자속의 시간적 변화율에 비례한다는 정량적 법칙은 노이만의 법칙입니다.
3. 이는 페러데이 법칙에 유도기전력의 방향을 결정하는 렌츠의 법칙이 결합된 형태입니다. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘가우스의 법칙’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

전계 E가 유전율 ε₁,ε₂인 두 유전체 경계면에 평행하게 작용할 때 단위면적당 힘은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘E²(ε₁-ε₂)/2’를 도출할 수 있다.

풀이 순서

1. ‘전계 E가 유전율 ε₁,ε₂인 두 유전체 경계면에 평행하게 작용할 때 단위면적당 힘은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 경계면에 평행한 전계 E는 연속이고 전기 에너지밀도는 w=εE²/2다.
3. 두 매질의 에너지밀도 차가 단위면적당 힘이므로 f=(E²/2)(ε₁-ε₂), ①이다. 힘의 부호는 어느 매질 쪽인지 정한다.

자주 하는 실수: 수치부터 대입하면 ‘E²(ε₁-ε₂)’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

지름 2mm, 길이 25m인 동선의 내부 인덕턴스는 몇 [μH]인가의 기준식을 세우고 단위·계수·부호를 검산하여 ‘1.25’를 도출할 수 있다.

풀이 순서

1. ‘지름 2mm, 길이 25m인 동선의 내부 인덕턴스는 몇 [μH]인가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 원형 도선 내부 인덕턴스는 단위길이당 μ/(8π)이므로 L=μl/(8π)다.
3. 비자성 동선에서 μ=μ₀, l=25 m를 넣으면 L=4π×10⁻⁷×25/(8π)=1.25 μH이므로 ①이다.

자주 하는 실수: 수치부터 대입하면 ‘2.5’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

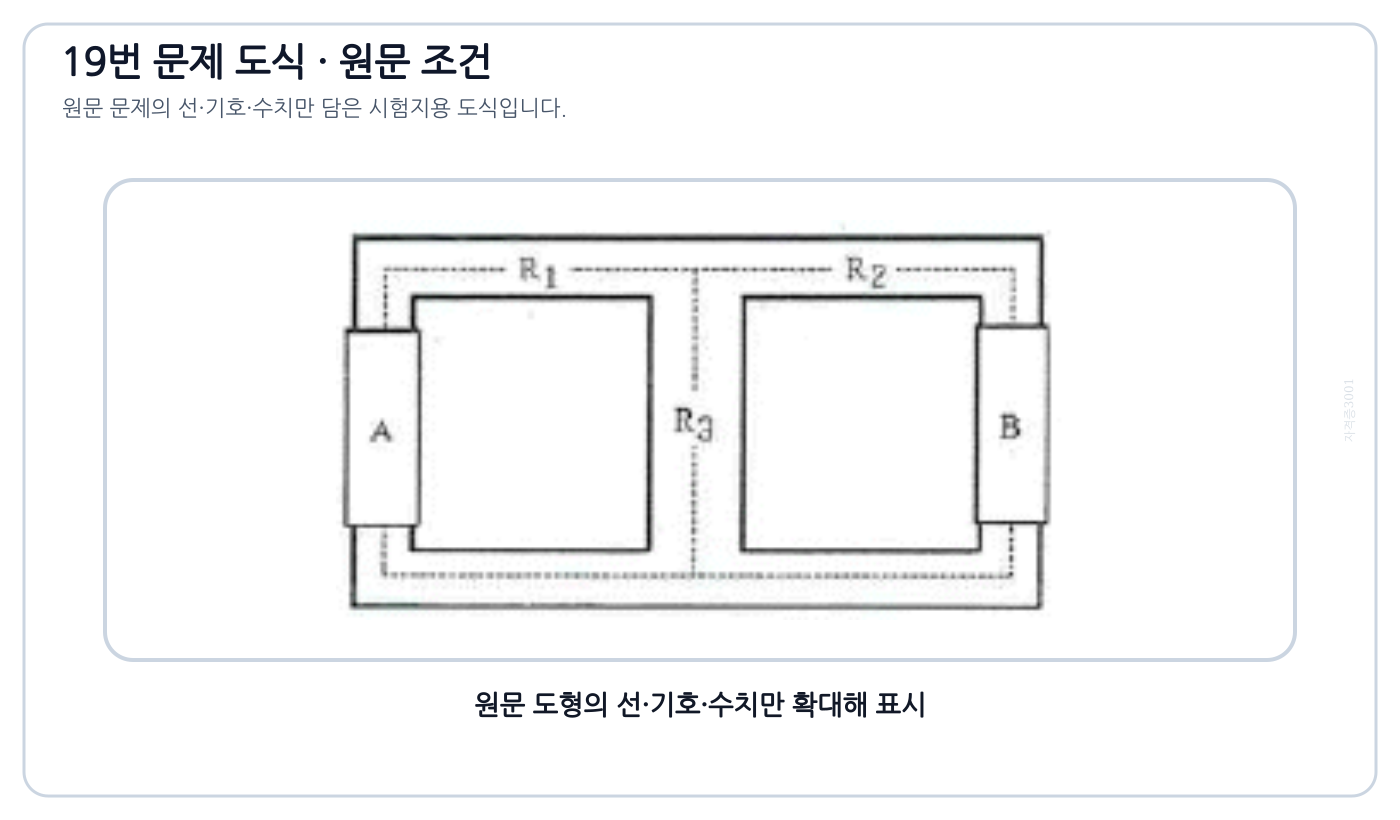

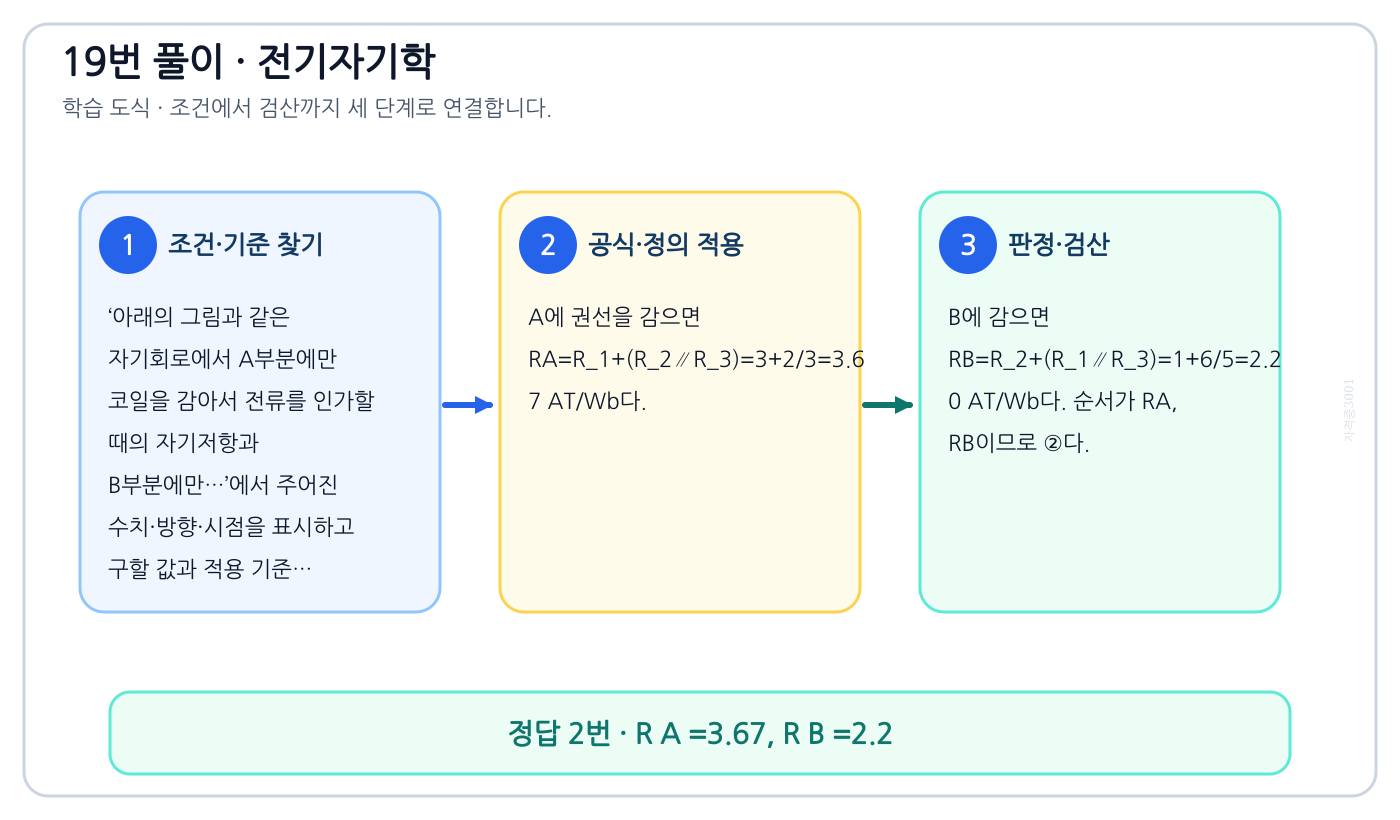

아래의 그림과 같은 자기회로에서 A부분에만 코일을 감아서 전류를 인가할 때의 자기저항과 B부분에만…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘R A =3.67, R B =2.2’를 도출할 수 있다.

풀이 순서

1. ‘아래의 그림과 같은 자기회로에서 A부분에만 코일을 감아서 전류를 인가할 때의 자기저항과 B부분에만…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. A에 권선을 감으면 RA=R₁+(R₂∥R₃)=3+2/3=3.67 AT/Wb다.
3. B에 감으면 RB=R₂+(R₁∥R₃)=1+6/5=2.20 AT/Wb다. 순서가 RA, RB이므로 ②다.

자주 하는 실수: 수치부터 대입하면 ‘R A =2.2, R B =3.67’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

5000[μF]의 콘덴서를 60[V]로 충전시켰을 때 콘덴서에 축적되는 에너지는 몇 [J]인가의 기준식을 세우고 단위·계수·부호를 검산하여 ‘9’를 도출할 수 있다.

풀이 순서

1. ‘5000[μF]의 콘덴서를 60[V]로 충전시켰을 때 콘덴서에 축적되는 에너지는 몇 [J]인가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 콘덴서 에너지는 W=CV²/2다.
3. C=5000 μF=5×10⁻³ F, V=60 V를 넣으면 W=0.5×5×10⁻³×60²=9 J이므로 ②다. μF를 F로 바꾸지 않으면 10⁶배 오차가 난다.

자주 하는 실수: 수치부터 대입하면 ‘5’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

기력발전소 내의 보조기 중 예비기를 가장 필요로 하는 것은의 정의와 반대개념을 비교하여 ‘급수펌프’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘기력발전소 내의 보조기 중 예비기를 가장 필요로 하는 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 기력발전소에서 급수펌프는 보일러에 물을 공급하는 핵심 설비로, 고장 시 보일러 파손 등 중대한 사고로 이어질 수 있다.
3. 따라서 신뢰성 확보를 위해 반드시 예비기를 갖추어야 합니다. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘미분탄 송입기’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

유량의 크기를 구분할 때 갈수량이란의 정의와 반대개념을 비교하여 ‘하천의 수위 중에서 1년을 통하여 355일간 이보다 내려가지 않는 수위’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘유량의 크기를 구분할 때 갈수량이란’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 유황곡선에서 유량의 크기를 구분할 때, 갈수량은 1년 365일 중 355일 동안 이보다 내려가지 않는 수위를 의미합니다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘하천의 수위 중에서 1년을 통하여 275일간 이보다 내려가지 않는 수위’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

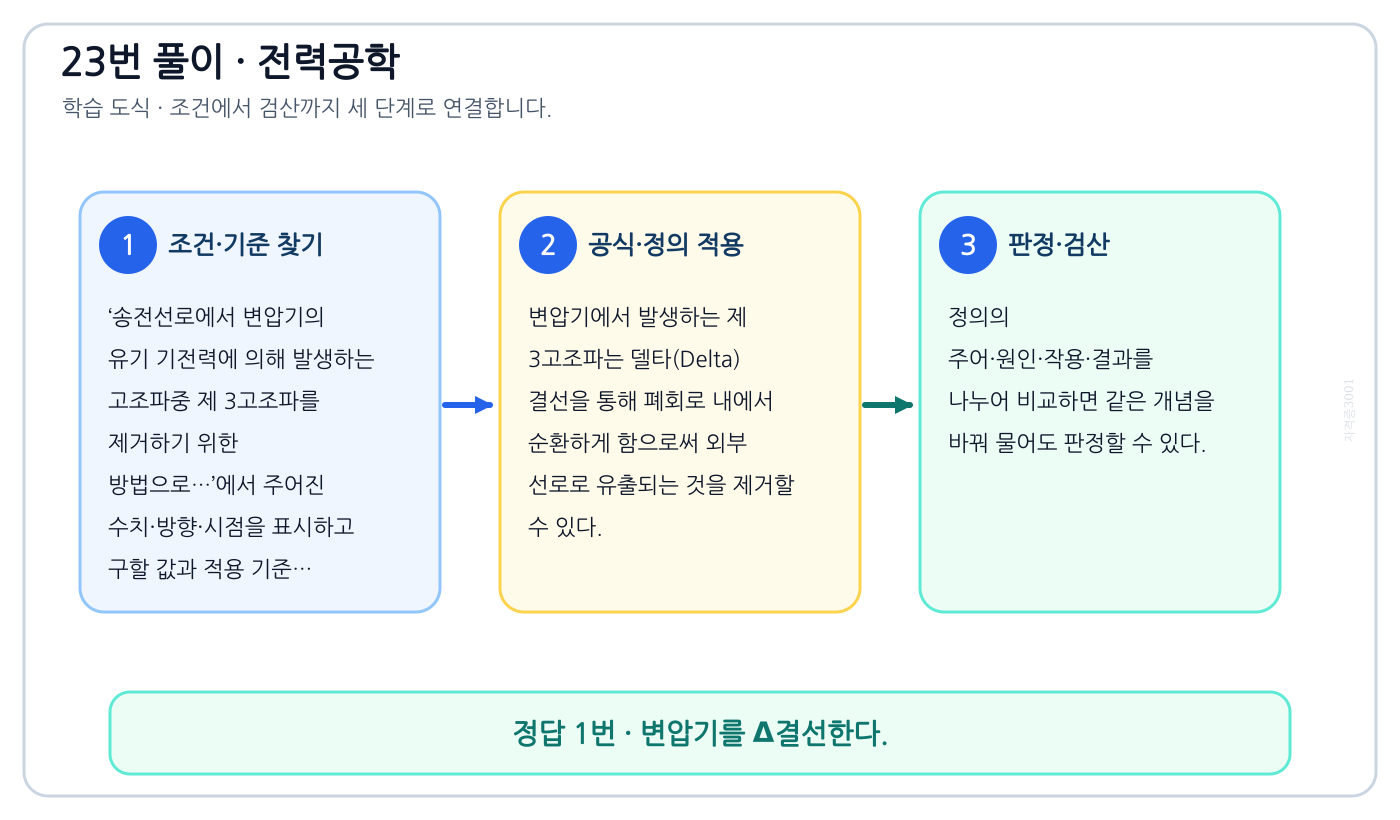

송전선로에서 변압기의 유기 기전력에 의해 발생하는 고조파중 제 3고조파를 제거하기 위한 방법으로…의 정의와 반대개념을 비교하여 ‘변압기를 Δ결선한다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘송전선로에서 변압기의 유기 기전력에 의해 발생하는 고조파중 제 3고조파를 제거하기 위한 방법으로…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 변압기에서 발생하는 제 3고조파는 델타(Delta) 결선을 통해 폐회로 내에서 순환하게 함으로써 외부 선로로 유출되는 것을 제거할 수 있다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘동기 조상기를 설치한다.’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

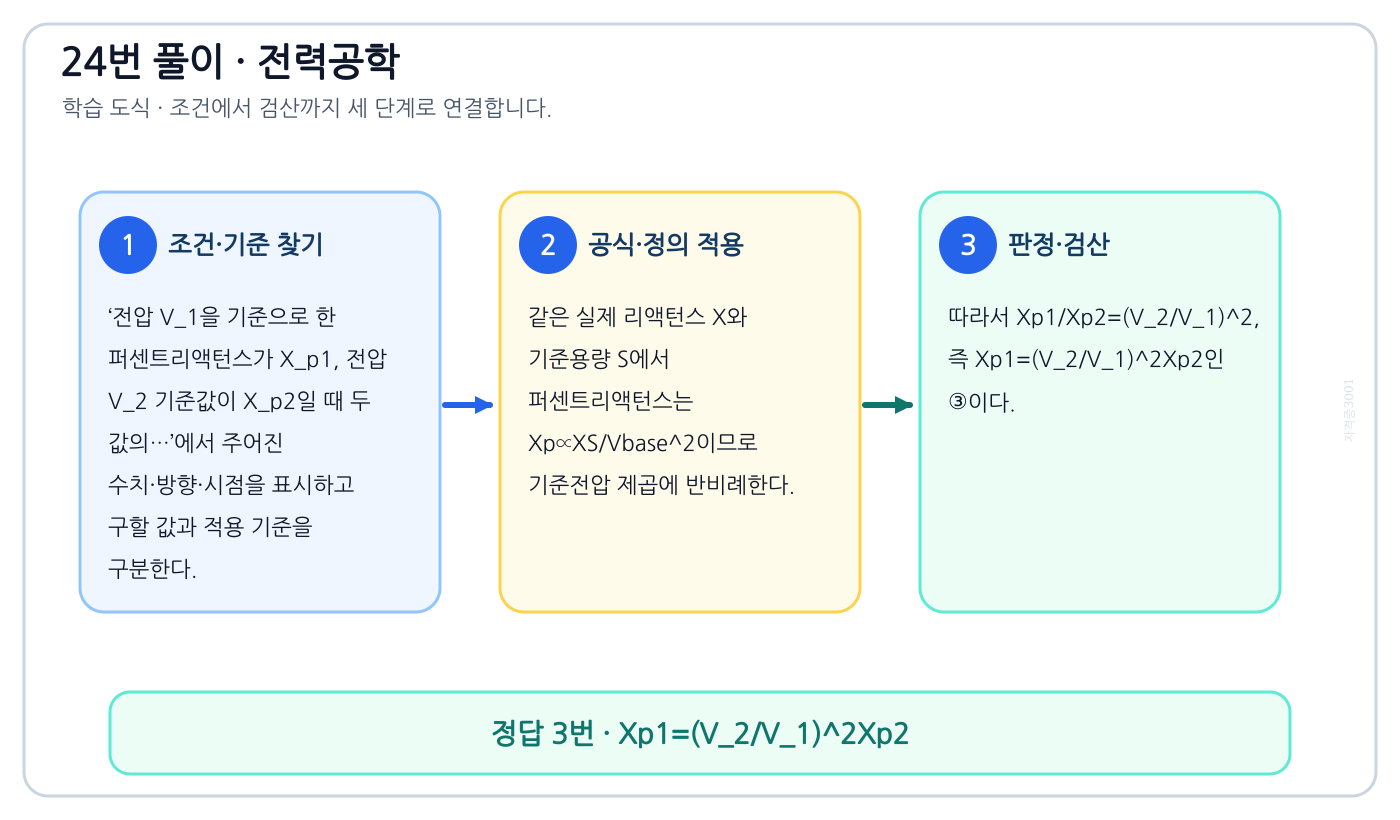

이 문제로 익힐 것

전압 V_1을 기준으로 한 퍼센트리액턴스가 X_p1, 전압 V_2 기준값이 X_p2일 때 두 값의…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘Xp1=(V₂/V₁)²Xp2’를 도출할 수 있다.

풀이 순서

1. ‘전압 V_1을 기준으로 한 퍼센트리액턴스가 X_p1, 전압 V_2 기준값이 X_p2일 때 두 값의…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 같은 실제 리액턴스 X와 기준용량 S에서 퍼센트리액턴스는 Xp∝XS/Vbase²이므로 기준전압 제곱에 반비례한다.
3. 따라서 Xp1/Xp2=(V₂/V₁)², 즉 Xp1=(V₂/V₁)²Xp2인 ③이다.

자주 하는 실수: 수치부터 대입하면 ‘Xp1=(V₁²/V₂)Xp2’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

22.9[kV-Y] 가공배전선로에서 주 공급선로의 정전사고시 예비전원 선로로 자동 전환되는 개폐장치는의 정의와 반대개념을 비교하여 ‘자동부하 전환 개폐기’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘22.9[kV-Y] 가공배전선로에서 주 공급선로의 정전사고시 예비전원 선로로 자동 전환되는 개폐장치는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 자동부하 전환 개폐기(ALTS)는 자가용 수용가에 예비전원 설비가 갖춰진 경우, 주 공급선로의 정전사고 시 자동으로 상시전원을 개방하고 예비전원으로 절체하여 부하에 전원을 공급함으로써 정전을 방지하는 장치입니다.
3. 네 선택지를 대조하면 4번 ‘자동부하 전환 개폐기’가 문항의 판정기준에 맞는다.

자주 하는 실수: 익숙한 용어 ‘기중부하 개폐기’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

보호 계전기의 반한시·정한시 특성은의 정의와 반대개념을 비교하여 ‘동작전류가 적은 동안에는 동작 전류가 커질수록 동작시간이 짧아지고, 어떤 전류 이상이 되면 동작전류의 크기에 관계 없이 일정한 시간에서 동작하는 특성’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘보호 계전기의 반한시·정한시 특성은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 반한시 특성은 전류가 커질수록 동작 시간이 짧아지는 성질이며, 정한시 특성은 전류 크기와 상관없이 일정 시간 후 동작하는 성질입니다.
3. 반한시·정한시 특성은 낮은 전류 영역에서는 전류가 커질수록 동작 시간이 짧아지다가, 특정 전류 이상이 되면 일정 시간 후에 동작하는 복합적인 특성을 가집니다.

자주 하는 실수: 익숙한 용어 ‘동작전류가 커질수록 동작시간이 짧게 되는 특성’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

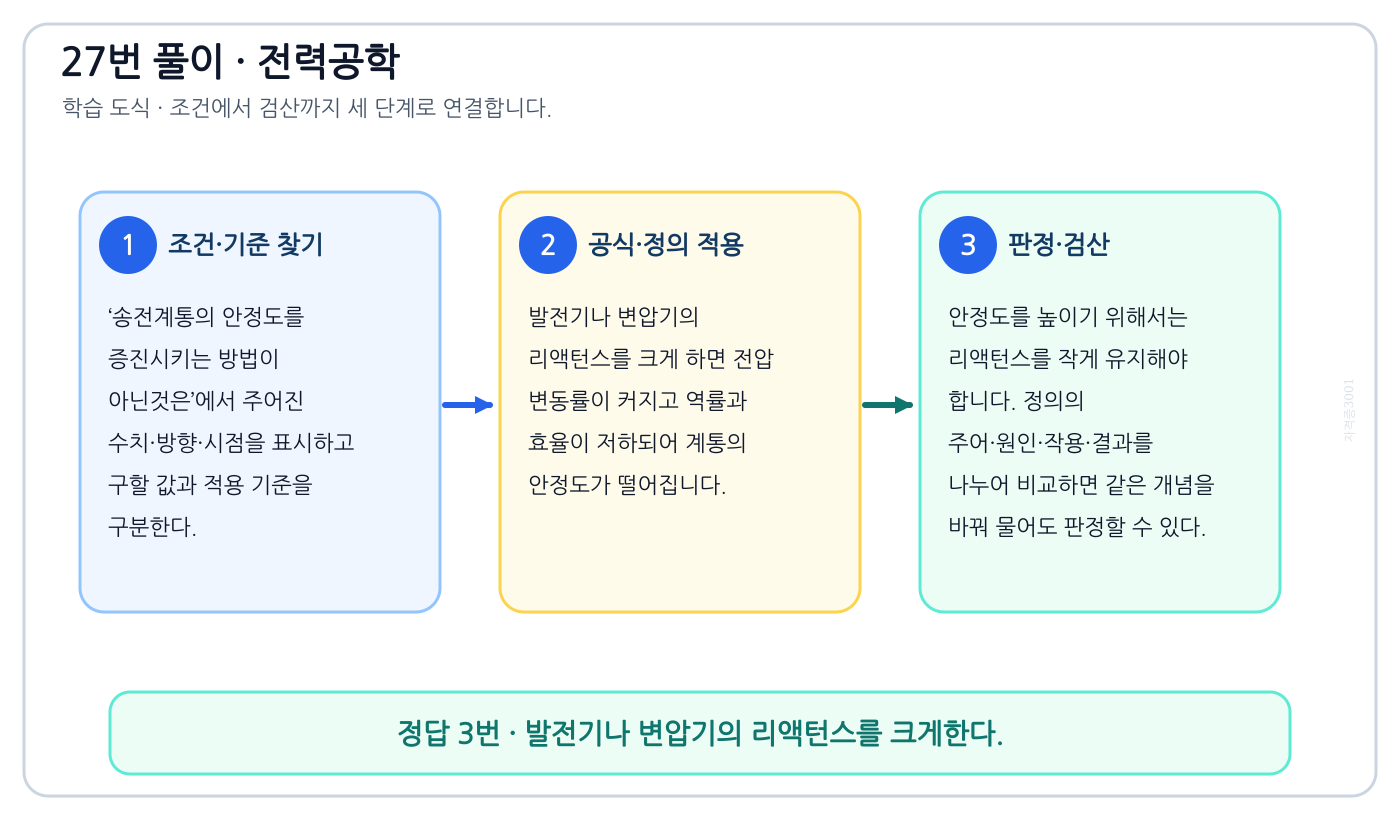

송전계통의 안정도를 증진시키는 방법이 아닌것은의 정의와 반대개념을 비교하여 ‘발전기나 변압기의 리액턴스를 크게한다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘송전계통의 안정도를 증진시키는 방법이 아닌것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 발전기나 변압기의 리액턴스를 크게 하면 전압 변동률이 커지고 역률과 효율이 저하되어 계통의 안정도가 떨어집니다.
3. 안정도를 높이기 위해서는 리액턴스를 작게 유지해야 합니다. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘속응 여자방식을 채택한다.’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

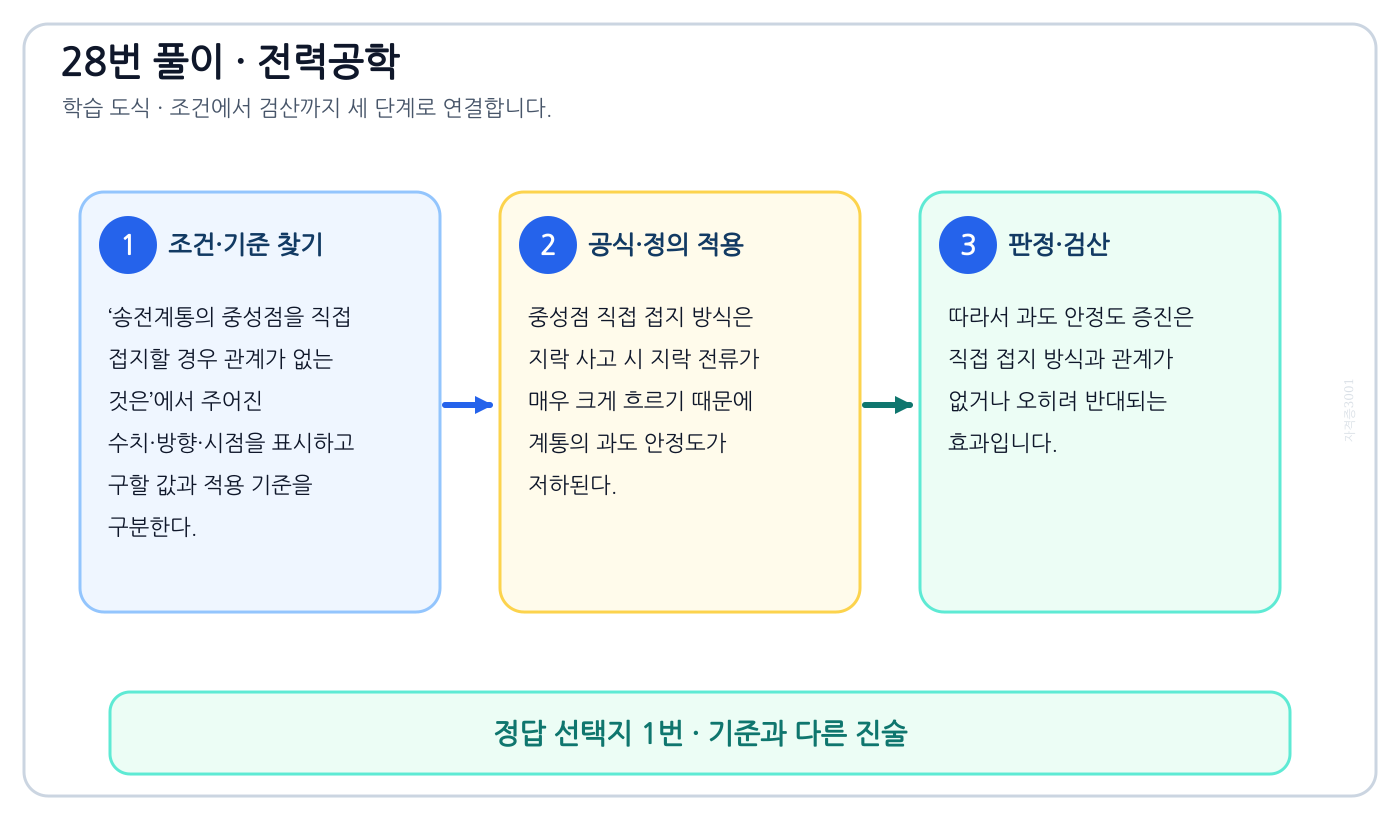

이 문제로 익힐 것

송전계통의 중성점을 직접 접지할 경우 관계가 없는 것은의 정의와 반대개념을 비교하여 ‘과도 안정도 증진’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘송전계통의 중성점을 직접 접지할 경우 관계가 없는 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 중성점 직접 접지 방식은 지락 사고 시 지락 전류가 매우 크게 흐르기 때문에 계통의 과도 안정도가 저하된다.
3. 따라서 과도 안정도 증진은 직접 접지 방식과 관계가 없거나 오히려 반대되는 효과입니다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘계전기 동작 확실’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

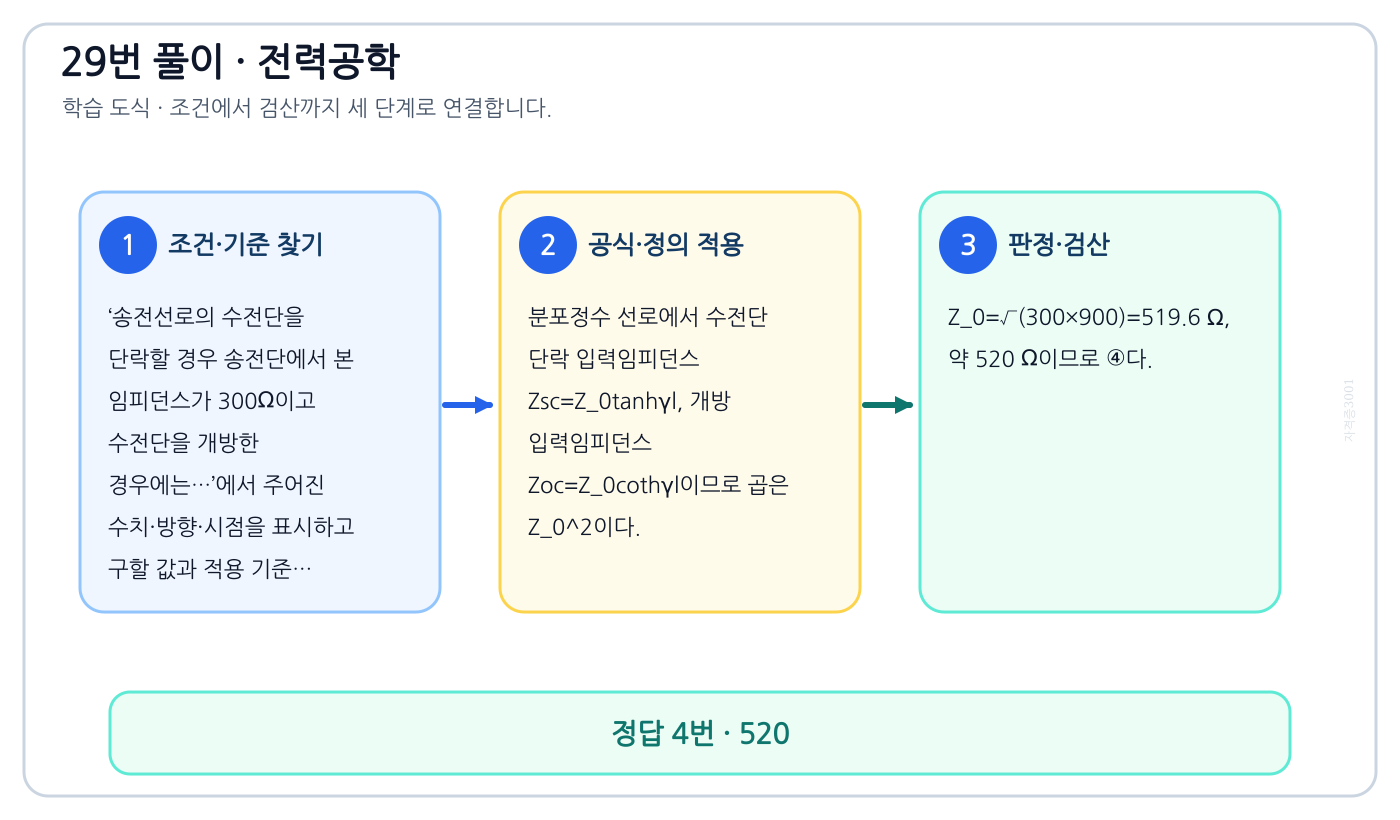

이 문제로 익힐 것

송전선로의 수전단을 단락할 경우 송전단에서 본 임피던스가 300Ω이고 수전단을 개방한 경우에는…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘520’를 도출할 수 있다.

풀이 순서

1. ‘송전선로의 수전단을 단락할 경우 송전단에서 본 임피던스가 300Ω이고 수전단을 개방한 경우에는…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 분포정수 선로에서 수전단 단락 입력임피던스 Zsc=Z₀tanhγl, 개방 입력임피던스 Zoc=Z₀cothγl이므로 곱은 Z₀²이다.
3. Z₀=√(300×900)=519.6 Ω, 약 520 Ω이므로 ④다.

자주 하는 실수: 수치부터 대입하면 ‘490’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

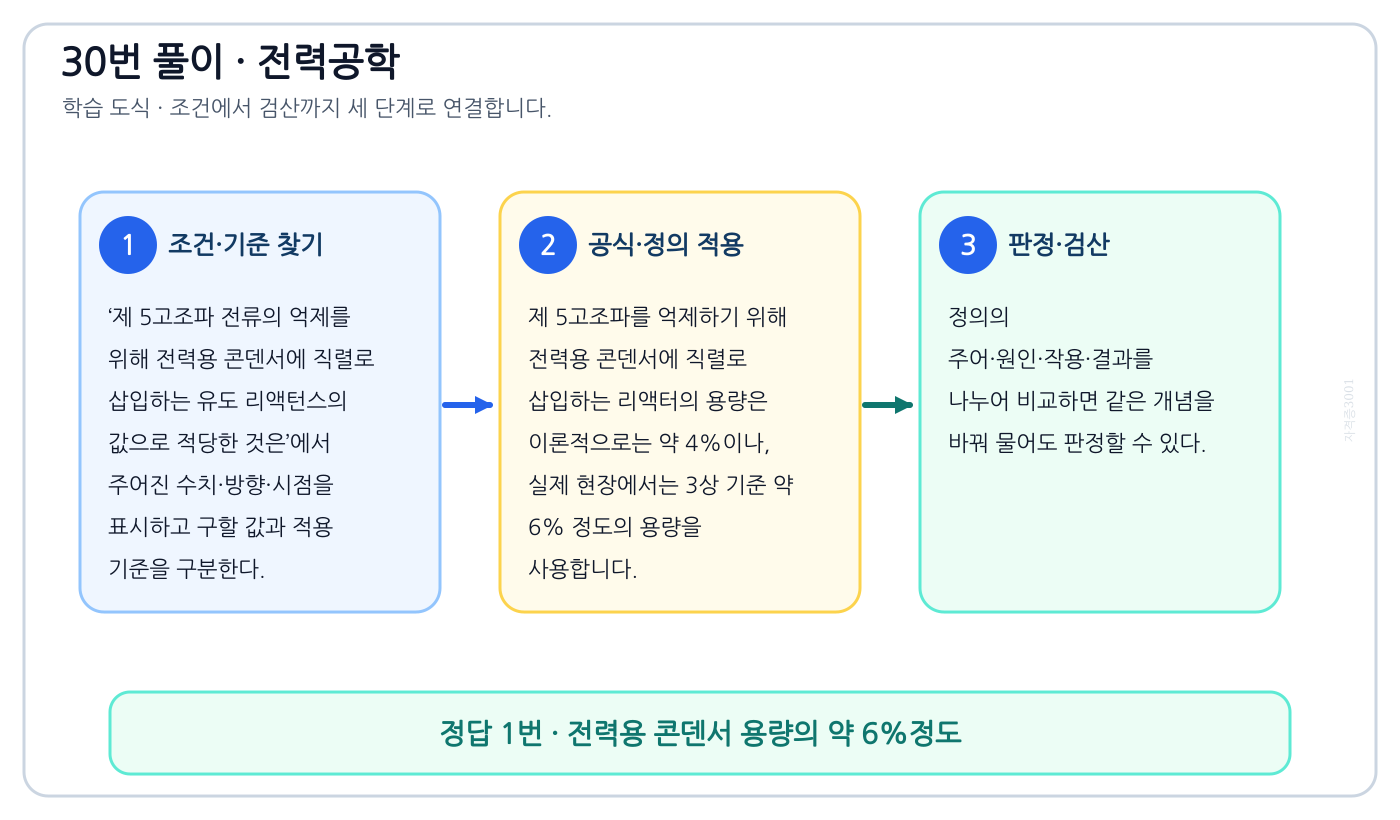

제 5고조파 전류의 억제를 위해 전력용 콘덴서에 직렬로 삽입하는 유도 리액턴스의 값으로 적당한 것은의 정의와 반대개념을 비교하여 ‘전력용 콘덴서 용량의 약 6%정도’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘제 5고조파 전류의 억제를 위해 전력용 콘덴서에 직렬로 삽입하는 유도 리액턴스의 값으로 적당한 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 제 5고조파를 억제하기 위해 전력용 콘덴서에 직렬로 삽입하는 리액터의 용량은 이론적으로는 약 4%이나, 실제 현장에서는 3상 기준 약 6% 정도의 용량을 사용합니다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘전력용 콘덴서 용량의 약 12%정도’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

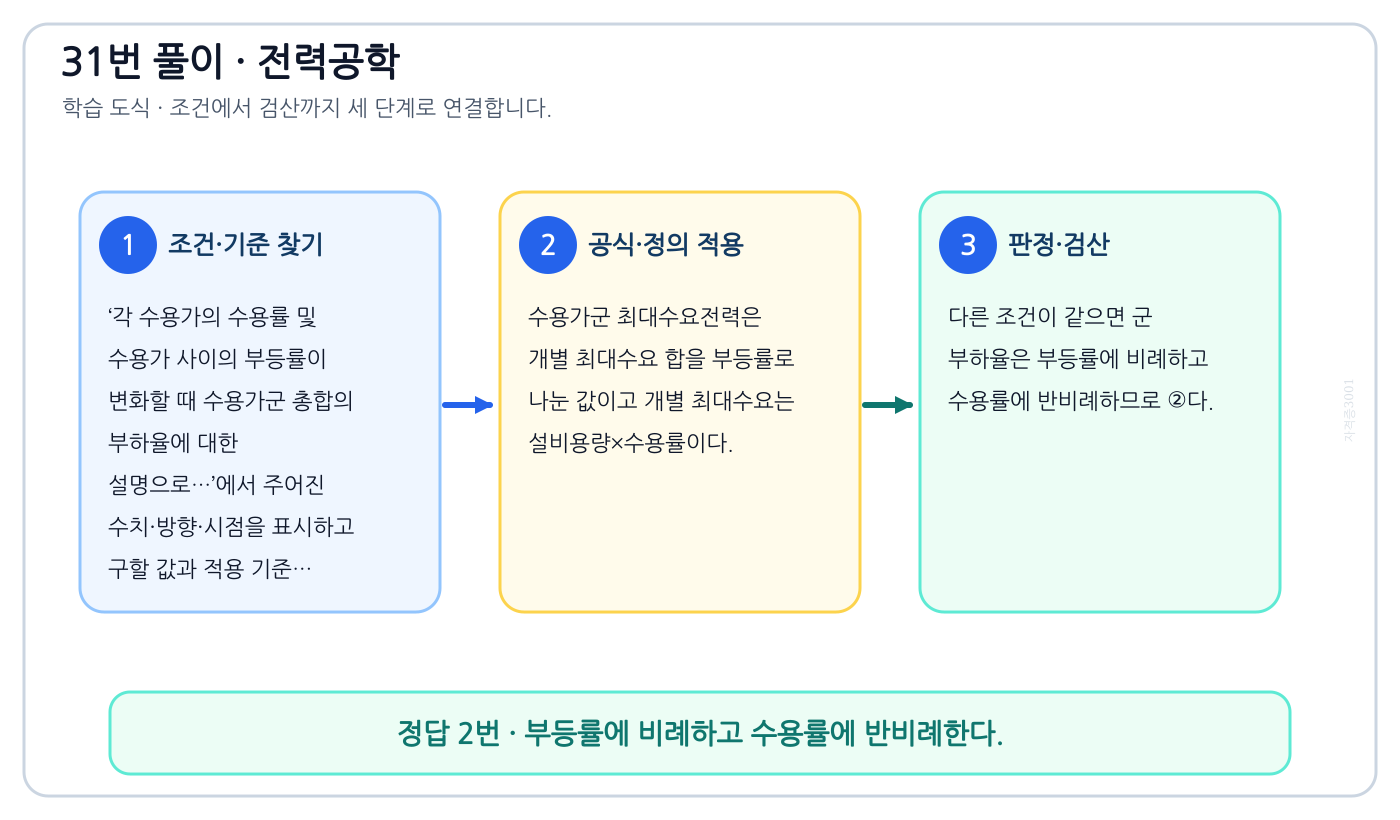

이 문제로 익힐 것

각 수용가의 수용률 및 수용가 사이의 부등률이 변화할 때 수용가군 총합의 부하율에 대한 설명으로…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘부등률에 비례하고 수용률에 반비례한다.’를 도출할 수 있다.

풀이 순서

1. ‘각 수용가의 수용률 및 수용가 사이의 부등률이 변화할 때 수용가군 총합의 부하율에 대한 설명으로…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 수용가군 최대수요전력은 개별 최대수요 합을 부등률로 나눈 값이고 개별 최대수요는 설비용량×수용률이다.
3. 다른 조건이 같으면 군 부하율은 부등률에 비례하고 수용률에 반비례하므로 ②다.

자주 하는 실수: 수치부터 대입하면 ‘수용률에 비례하고 부등률에 반비례한다.’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

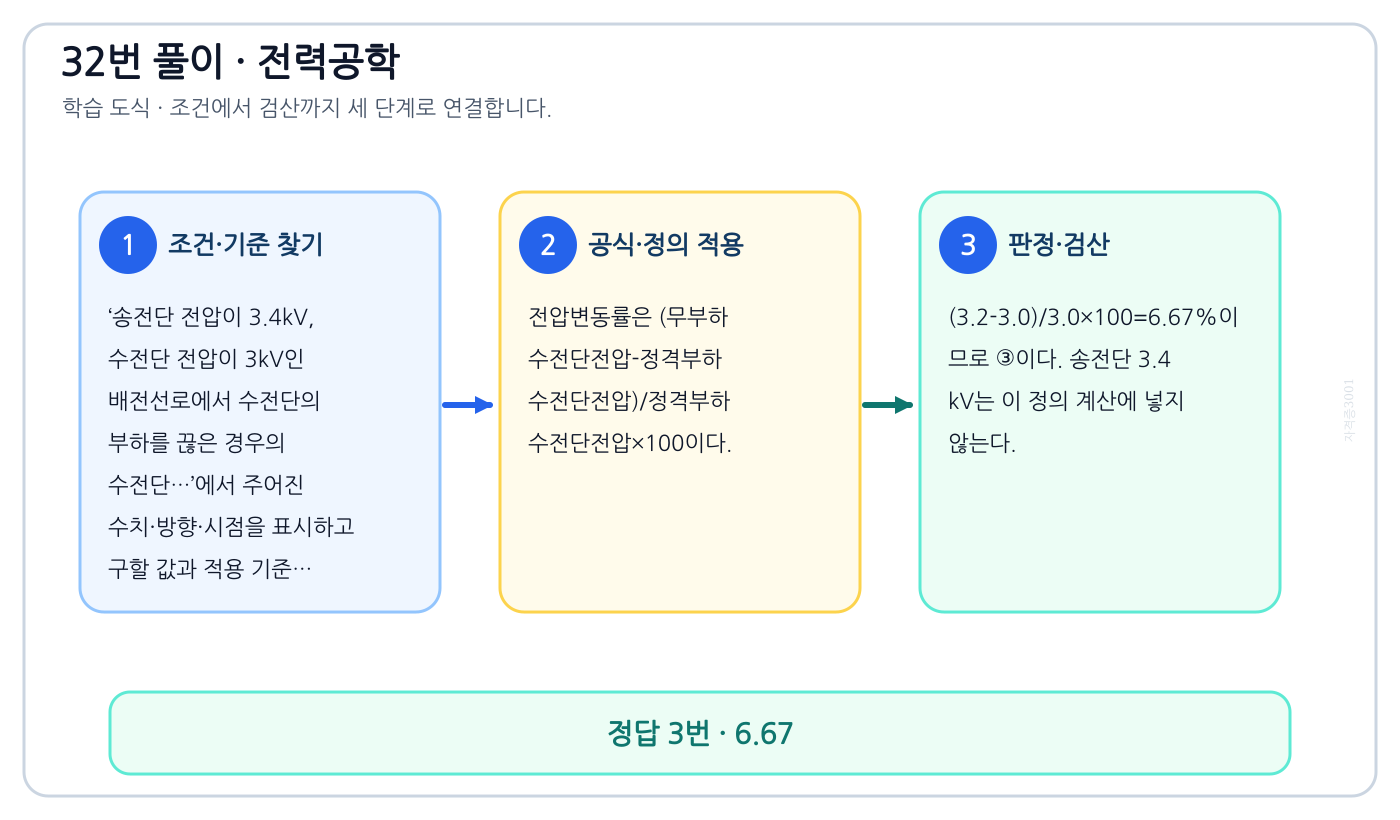

이 문제로 익힐 것

송전단 전압이 3.4kV, 수전단 전압이 3kV인 배전선로에서 수전단의 부하를 끊은 경우의 수전단…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘6.67’를 도출할 수 있다.

풀이 순서

1. ‘송전단 전압이 3.4kV, 수전단 전압이 3kV인 배전선로에서 수전단의 부하를 끊은 경우의 수전단…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 전압변동률은 (무부하 수전단전압-정격부하 수전단전압)/정격부하 수전단전압×100이다.
3. (3.2-3.0)/3.0×100=6.67%이므로 ③이다. 송전단 3.4 kV는 이 정의 계산에 넣지 않는다.

자주 하는 실수: 수치부터 대입하면 ‘5.88’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

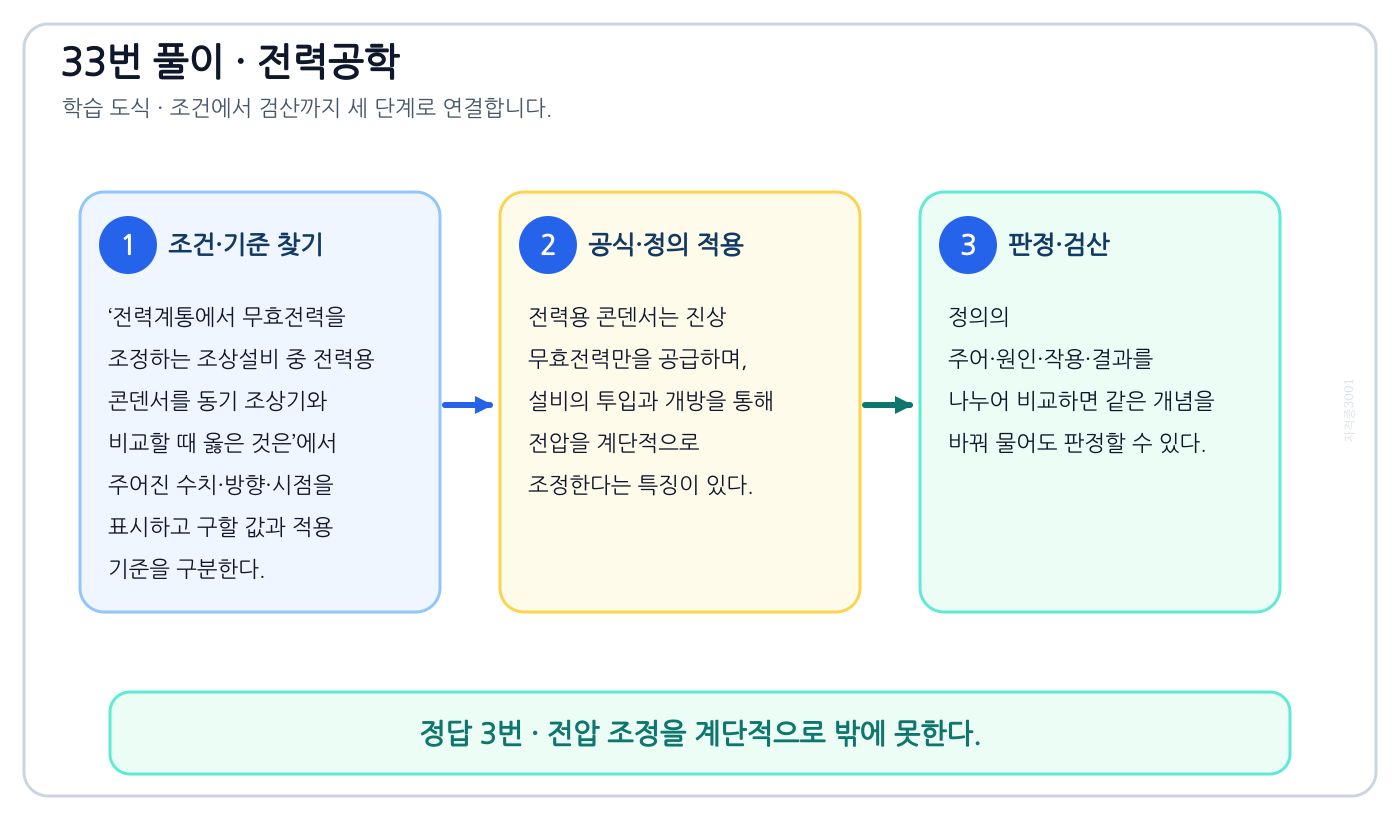

전력계통에서 무효전력을 조정하는 조상설비 중 전력용 콘덴서를 동기 조상기와 비교할 때 옳은 것은의 정의와 반대개념을 비교하여 ‘전압 조정을 계단적으로 밖에 못한다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘전력계통에서 무효전력을 조정하는 조상설비 중 전력용 콘덴서를 동기 조상기와 비교할 때 옳은 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 전력용 콘덴서는 진상 무효전력만을 공급하며, 설비의 투입과 개방을 통해 전압을 계단적으로 조정한다는 특징이 있다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘전력손실이 크다.’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

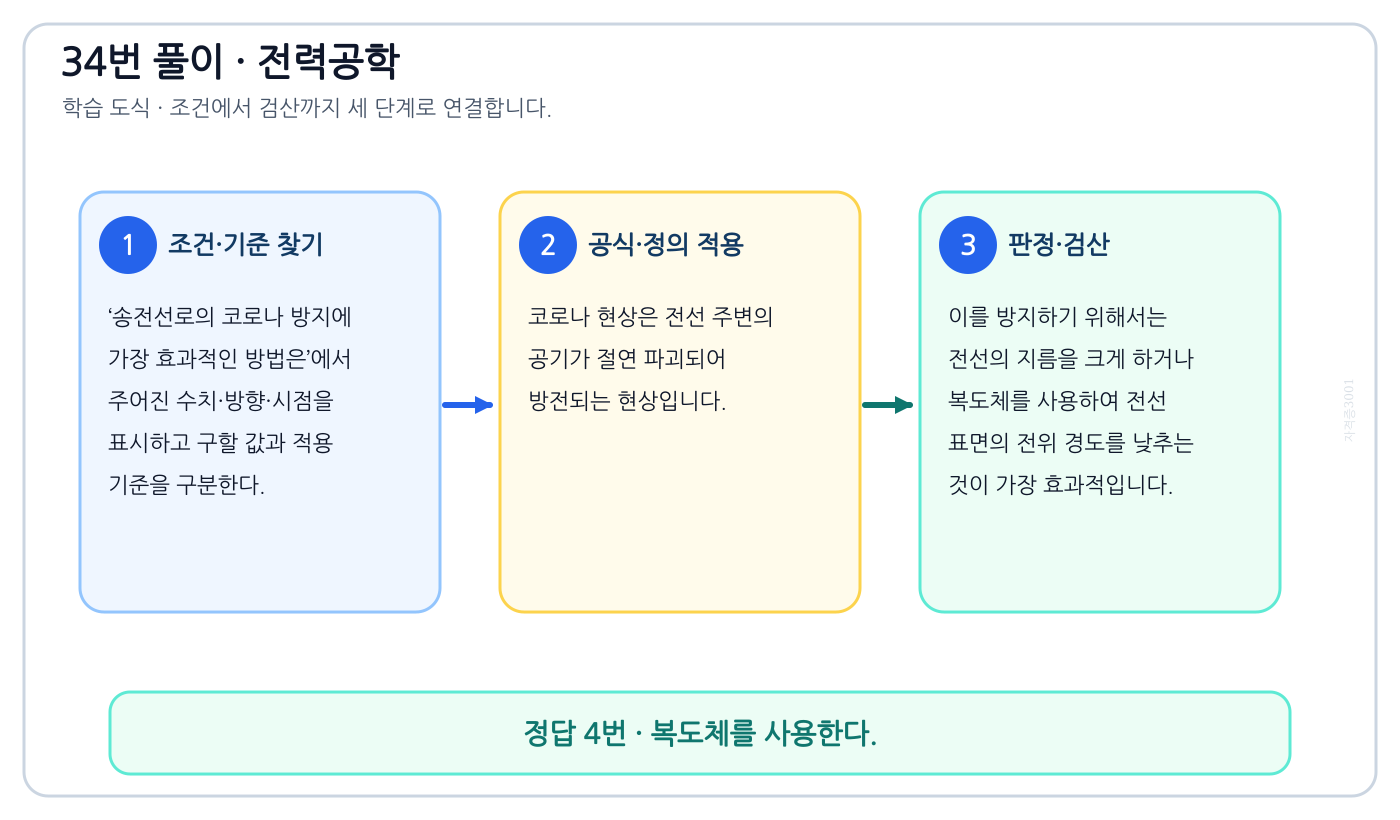

이 문제로 익힐 것

송전선로의 코로나 방지에 가장 효과적인 방법은의 정의와 반대개념을 비교하여 ‘복도체를 사용한다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘송전선로의 코로나 방지에 가장 효과적인 방법은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 코로나 현상은 전선 주변의 공기가 절연 파괴되어 방전되는 현상입니다.
3. 이를 방지하기 위해서는 전선의 지름을 크게 하거나 복도체를 사용하여 전선 표면의 전위 경도를 낮추는 것이 가장 효과적입니다.

자주 하는 실수: 익숙한 용어 ‘전선의 높이를 가급적 낮게 한다.’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

일반적으로 화력발전소에서 적용하고 있는 열사이클 중 가장 열효율이 좋은 것은의 정의와 반대개념을 비교하여 ‘재생재열 사이클’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘일반적으로 화력발전소에서 적용하고 있는 열사이클 중 가장 열효율이 좋은 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 화력발전소의 열효율을 높이기 위해 급수를 가열하는 재생 사이클과 증기를 다시 가열하는 재열 사이클을 모두 적용한 재생재열 사이클이 가장 열효율이 좋으며, 주로 대용량 발전소에서 채택합니다.
3. 네 선택지를 대조하면 4번 ‘재생재열 사이클’가 문항의 판정기준에 맞는다.

자주 하는 실수: 익숙한 용어 ‘재생 사이클’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

한류 리액터를 사용하는 가장 큰 목적은의 정의와 반대개념을 비교하여 ‘단락 전류의 제한’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘한류 리액터를 사용하는 가장 큰 목적은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 한류 리액터(Current Limiting Reactor)는 계통에 단락 사고가 발생했을 때 흐르는 과도한 단락 전류를 제한하여 기기를 보호하는 것이 주 목적입니다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘충전 전류의 제한’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

송전 계통의 절연협조에 있어서 절연 레벨을 가장 낮게 잡고 있는 기기는의 정의와 반대개념을 비교하여 ‘피뢰기’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘송전 계통의 절연협조에 있어서 절연 레벨을 가장 낮게 잡고 있는 기기는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 송전 계통의 절연 레벨은 보호 대상 기기보다 보호 기기의 레벨을 낮게 설정합니다.
3. 절연 레벨 순서는 선로애자 > 콘덴서 > 부싱 > 변압기 > 피뢰기 순이며, 따라서 피뢰기가 가장 낮다. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘차단기’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

송전계통에서 절연협조의 기본이 되는것은의 정의와 반대개념을 비교하여 ‘피뢰기의 제한전압’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘송전계통에서 절연협조의 기본이 되는것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 절연협조란 기기 간의 절연 강도를 적절히 배치하여 사고 시 피해를 최소화하는 것으로, 그 기준이 되는 기본은 피뢰기의 제한전압입니다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘애자의 섬락전압’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

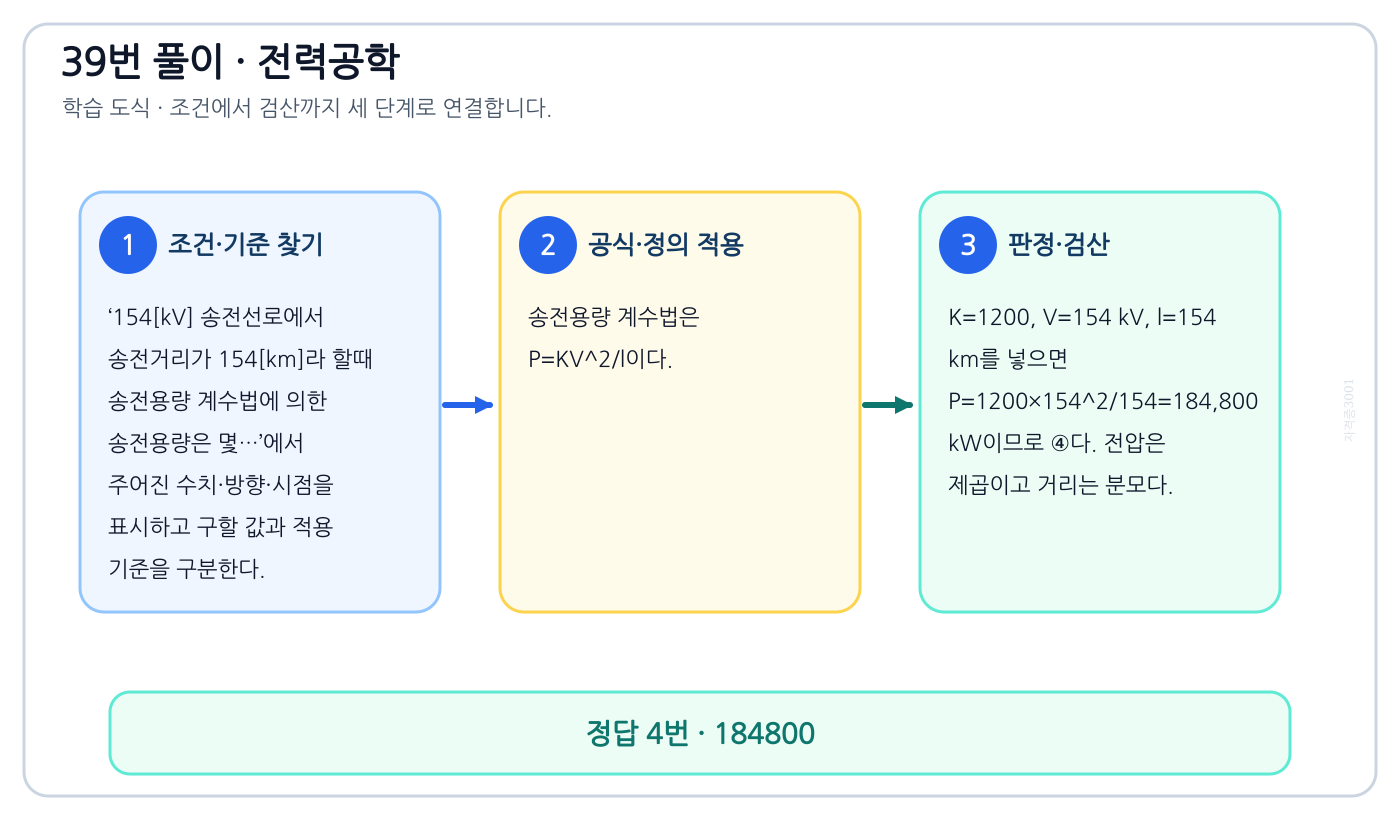

이 문제로 익힐 것

154[kV] 송전선로에서 송전거리가 154[km]라 할때 송전용량 계수법에 의한 송전용량은 몇…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘184800’를 도출할 수 있다.

풀이 순서

1. ‘154[kV] 송전선로에서 송전거리가 154[km]라 할때 송전용량 계수법에 의한 송전용량은 몇…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 송전용량 계수법은 P=KV²/l이다.
3. K=1200, V=154 kV, l=154 km를 넣으면 P=1200×154²/154=184,800 kW이므로 ④다. 전압은 제곱이고 거리는 분모다.

자주 하는 실수: 수치부터 대입하면 ‘61600’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

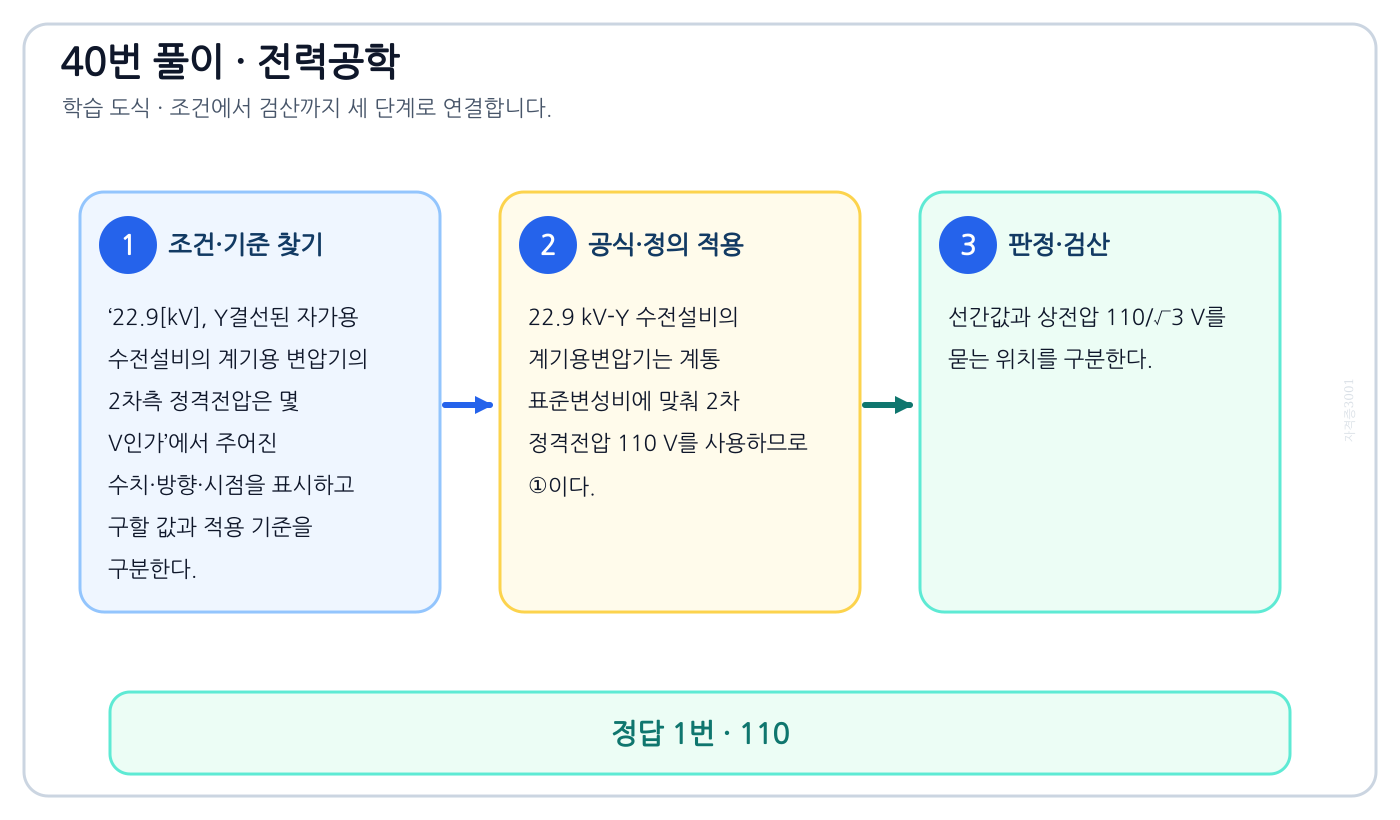

이 문제로 익힐 것

22.9[kV], Y결선된 자가용 수전설비의 계기용 변압기의 2차측 정격전압은 몇 V인가의 기준식을 세우고 단위·계수·부호를 검산하여 ‘110’를 도출할 수 있다.

풀이 순서

1. ‘22.9[kV], Y결선된 자가용 수전설비의 계기용 변압기의 2차측 정격전압은 몇 V인가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 22.9 kV-Y 수전설비의 계기용변압기는 계통 표준변성비에 맞춰 2차 정격전압 110 V를 사용하므로 ①이다.
3. 선간값과 상전압 110/√3 V를 묻는 위치를 구분한다.

자주 하는 실수: 수치부터 대입하면 ‘190’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

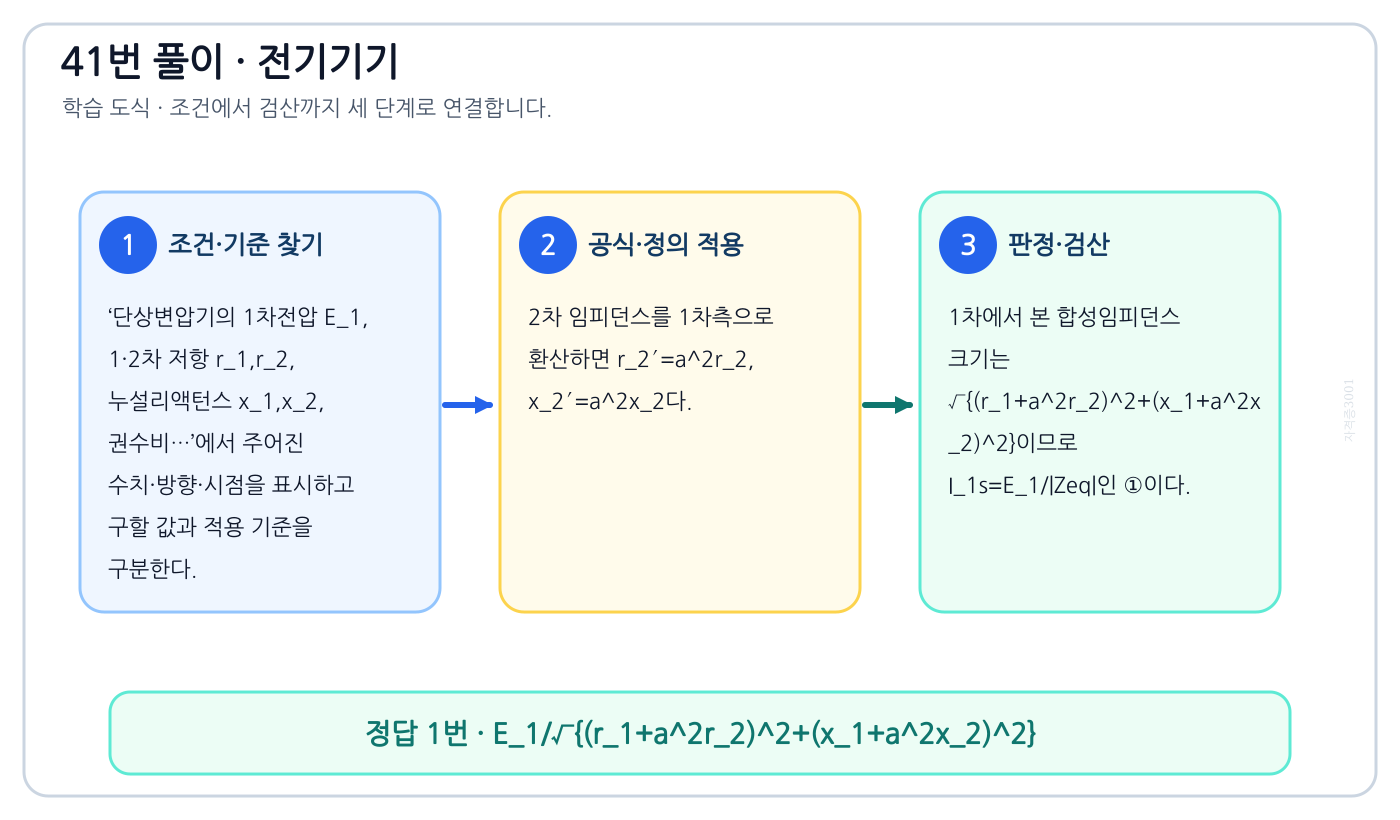

단상변압기의 1차전압 E_1, 1·2차 저항 r_1,r_2, 누설리액턴스 x_1,x_2, 권수비…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘E₁/√{(r₁+a²r₂)²+(x₁+a²x₂)²}’를 도출할 수 있다.

풀이 순서

1. ‘단상변압기의 1차전압 E_1, 1·2차 저항 r_1,r_2, 누설리액턴스 x_1,x_2, 권수비…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 2차 임피던스를 1차측으로 환산하면 r₂′=a²r₂, x₂′=a²x₂다.
3. 1차에서 본 합성임피던스 크기는 √{(r₁+a²r₂)²+(x₁+a²x₂)²}이므로 I₁s=E₁/|Zeq|인 ①이다.

자주 하는 실수: 수치부터 대입하면 ‘E₁/{a√{(r₁+a²r₂)²+(x₁+a²x₂)²}}’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

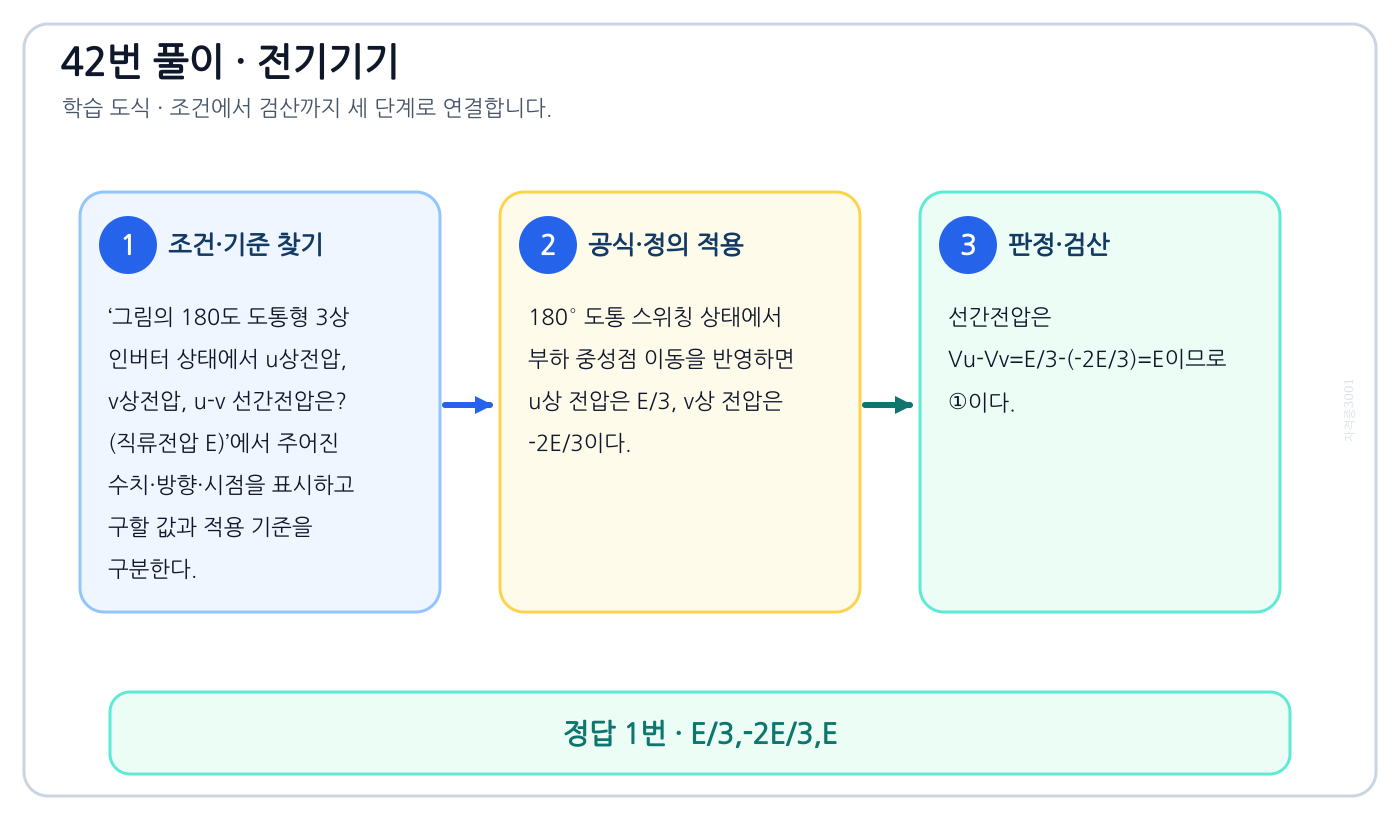

이 문제로 익힐 것

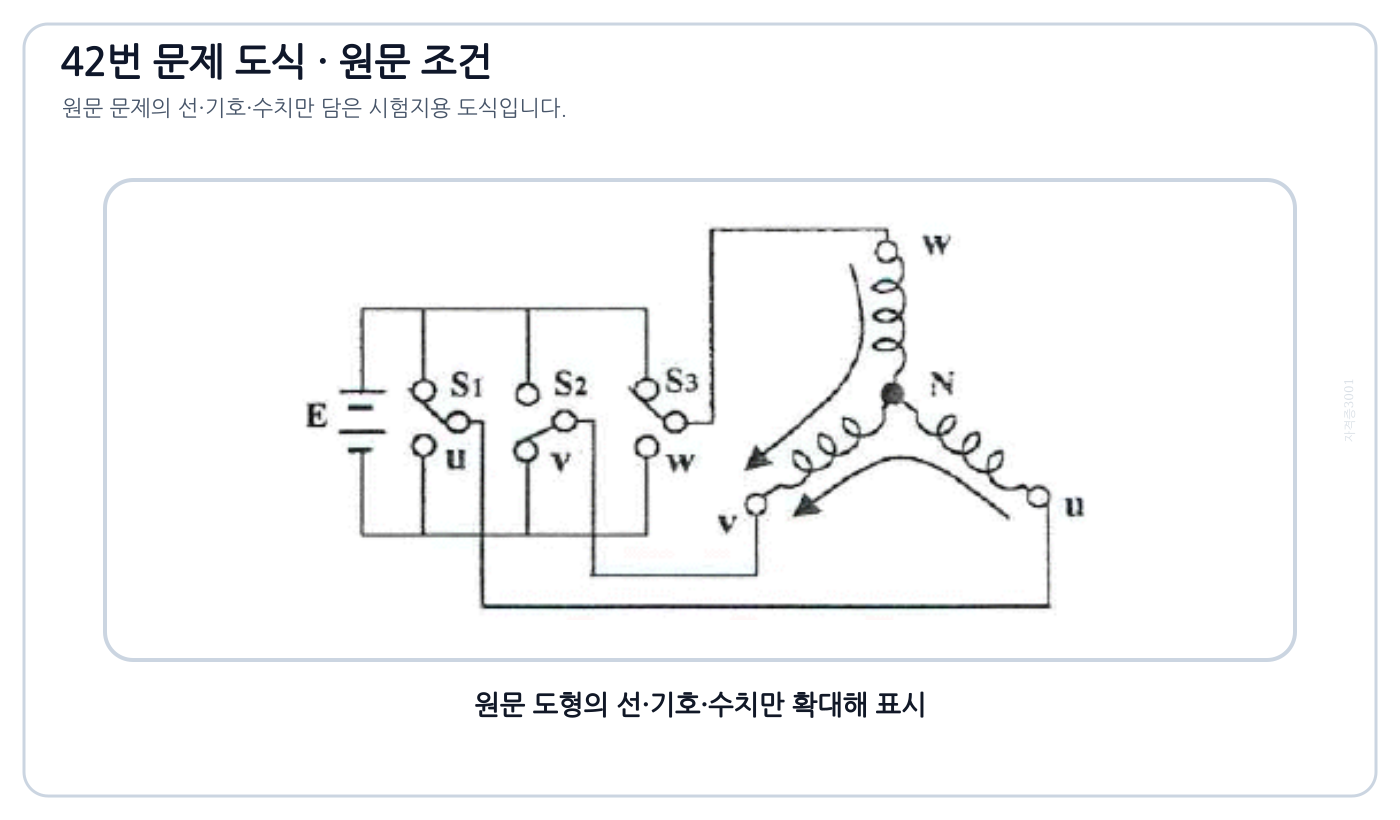

그림의 180도 도통형 3상 인버터 상태에서 u상전압, v상전압, u-v 선간전압은? (직류전압 E)의 기준식을 세우고 단위·계수·부호를 검산하여 ‘E/3,-2E/3,E’를 도출할 수 있다.

풀이 순서

1. ‘그림의 180도 도통형 3상 인버터 상태에서 u상전압, v상전압, u-v 선간전압은? (직류전압 E)’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 180° 도통 스위칭 상태에서 부하 중성점 이동을 반영하면 u상 전압은 E/3, v상 전압은 -2E/3이다.
3. 선간전압은 Vu-Vv=E/3-(-2E/3)=E이므로 ①이다.

자주 하는 실수: 수치부터 대입하면 ‘2E/3,E/3,E/3’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

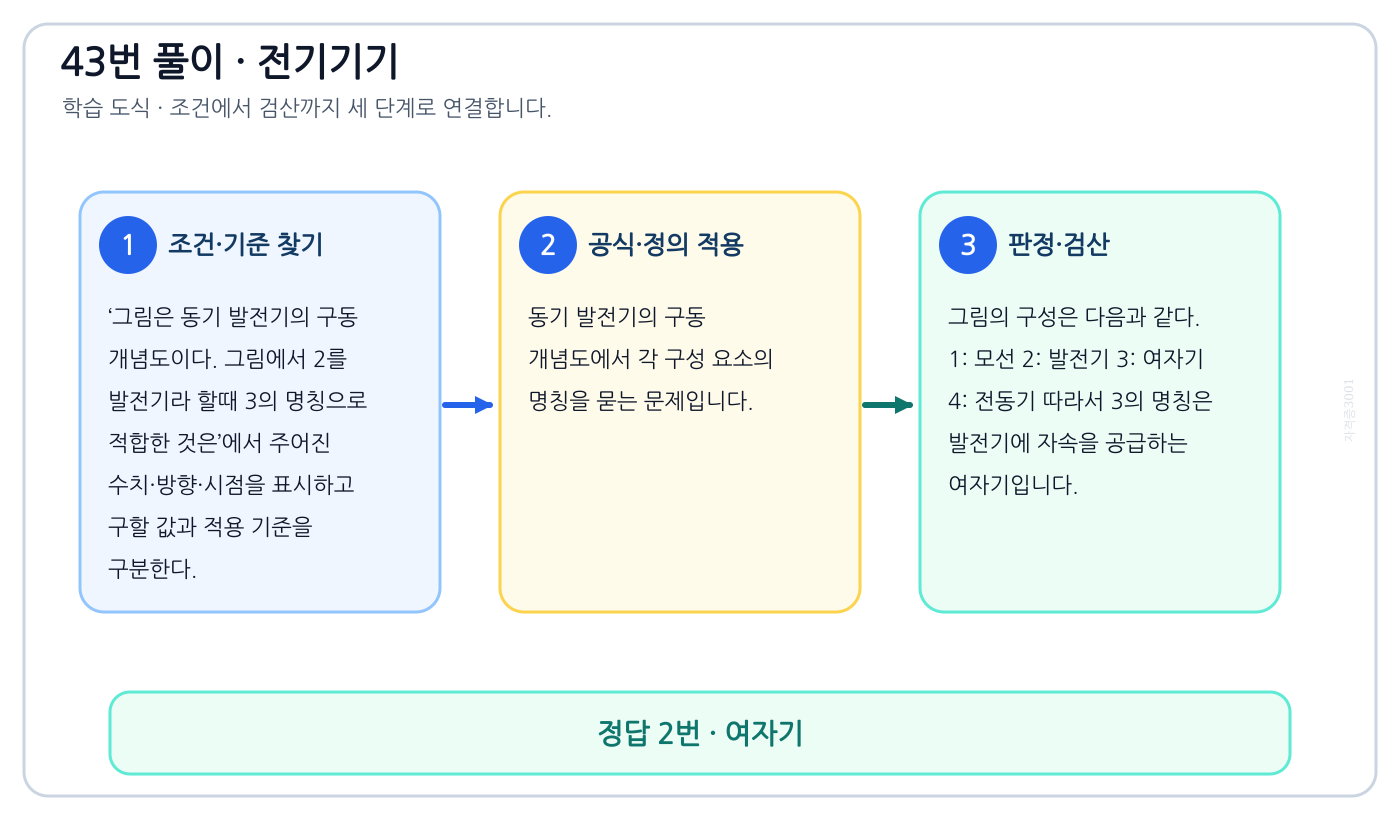

이 문제로 익힐 것

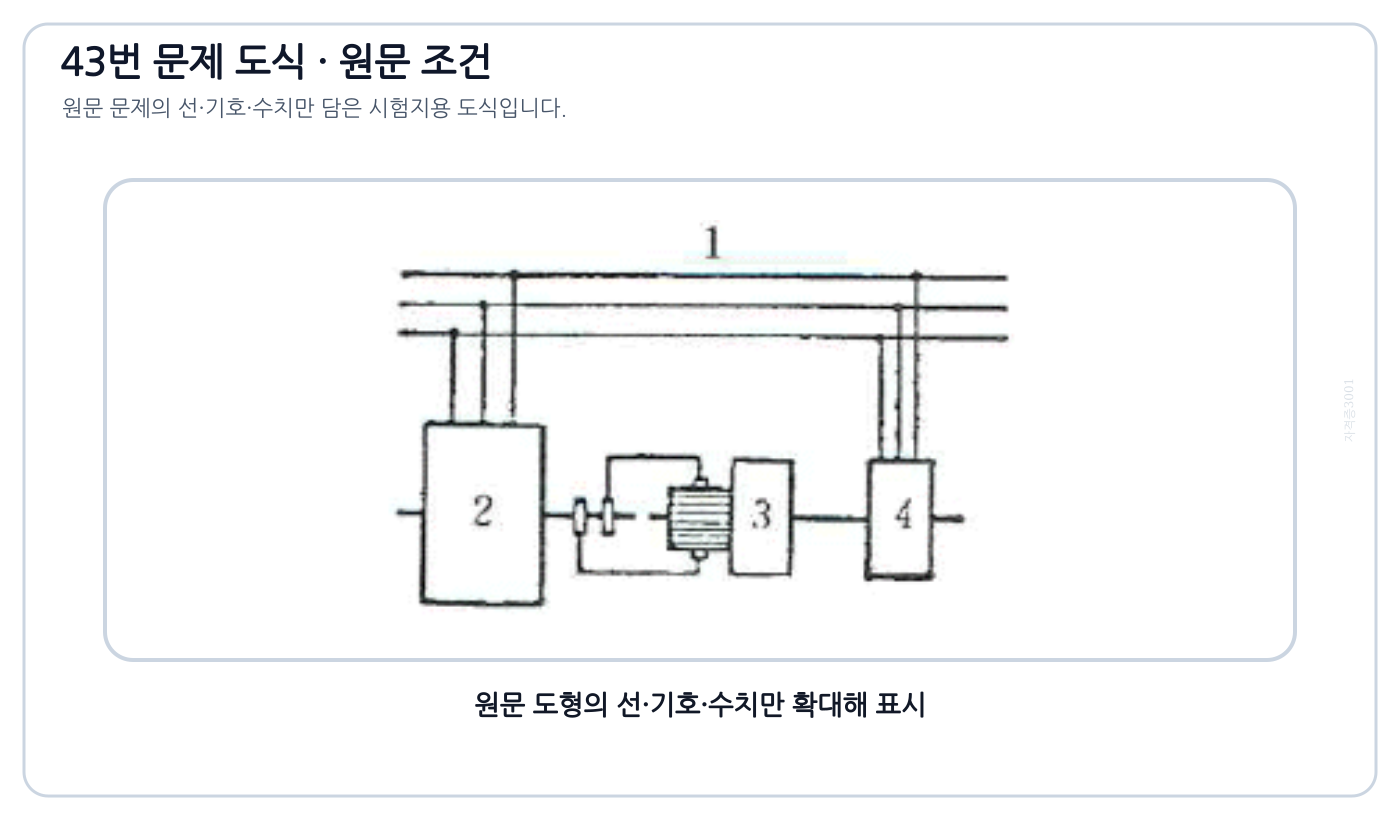

그림은 동기 발전기의 구동 개념도이다. 그림에서 2를 발전기라 할때 3의 명칭으로 적합한 것은의 정의와 반대개념을 비교하여 ‘여자기’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘그림은 동기 발전기의 구동 개념도이다. 그림에서 2를 발전기라 할때 3의 명칭으로 적합한 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 동기 발전기의 구동 개념도에서 각 구성 요소의 명칭을 묻는 문제입니다.
3. 그림의 구성은 다음과 같다. 1: 모선 2: 발전기 3: 여자기 4: 전동기 따라서 3의 명칭은 발전기에 자속을 공급하는 여자기입니다.

자주 하는 실수: 익숙한 용어 ‘전동기’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

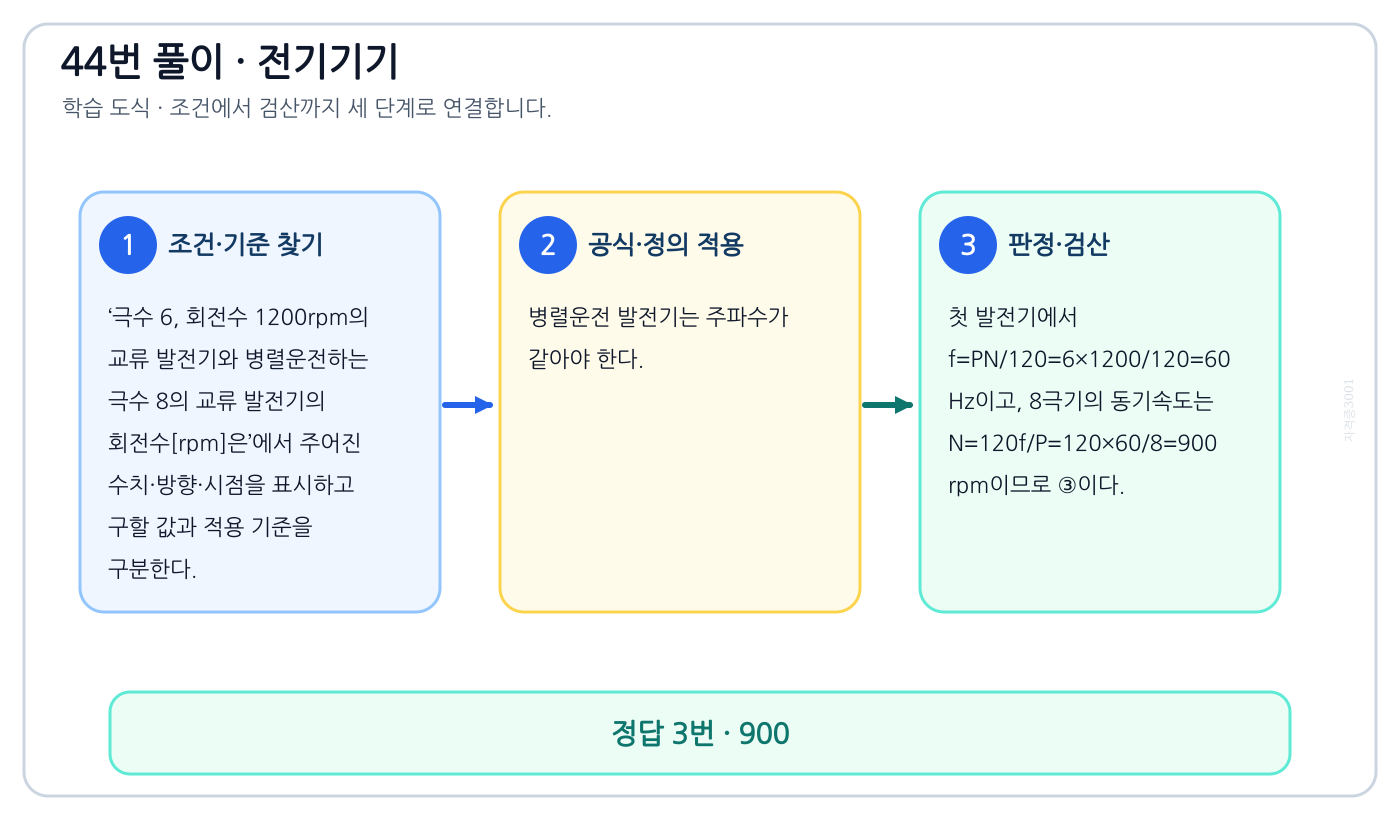

이 문제로 익힐 것

극수 6, 회전수 1200rpm의 교류 발전기와 병렬운전하는 극수 8의 교류 발전기의 회전수[rpm]은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘900’를 도출할 수 있다.

풀이 순서

1. ‘극수 6, 회전수 1200rpm의 교류 발전기와 병렬운전하는 극수 8의 교류 발전기의 회전수[rpm]은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 병렬운전 발전기는 주파수가 같아야 한다.
3. 첫 발전기에서 f=PN/120=6×1200/120=60 Hz이고, 8극기의 동기속도는 N=120f/P=120×60/8=900 rpm이므로 ③이다.

자주 하는 실수: 수치부터 대입하면 ‘600’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

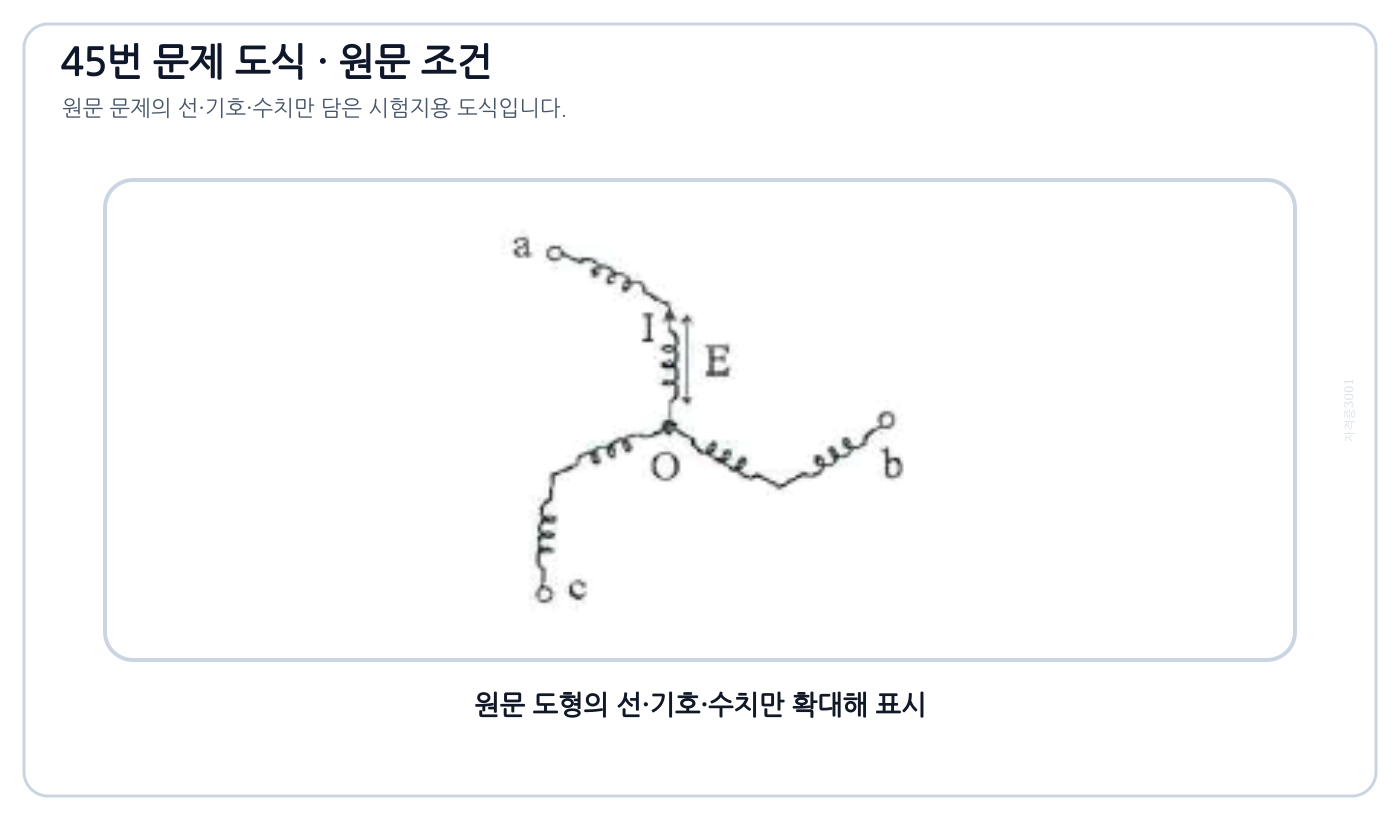

이 문제로 익힐 것

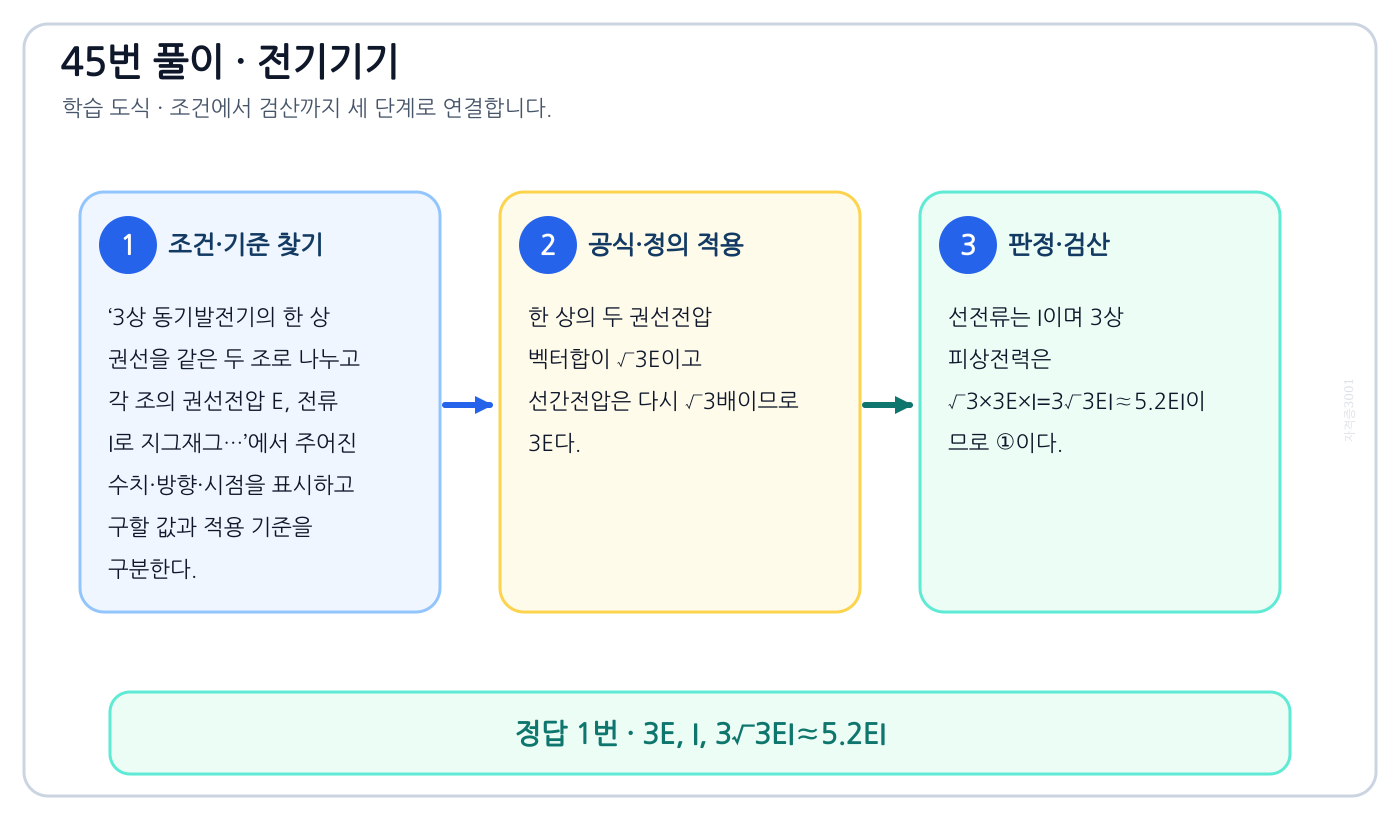

3상 동기발전기의 한 상 권선을 같은 두 조로 나누고 각 조의 권선전압 E, 전류 I로 지그재그…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘3E, I, 3√3EI≈5.2EI’를 도출할 수 있다.

풀이 순서

1. ‘3상 동기발전기의 한 상 권선을 같은 두 조로 나누고 각 조의 권선전압 E, 전류 I로 지그재그…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 한 상의 두 권선전압 벡터합이 √3E이고 선간전압은 다시 √3배이므로 3E다.
3. 선전류는 I이며 3상 피상전력은 √3×3E×I=3√3EI≈5.2EI이므로 ①이다.

자주 하는 실수: 수치부터 대입하면 ‘√3E, 2I, 6EI’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

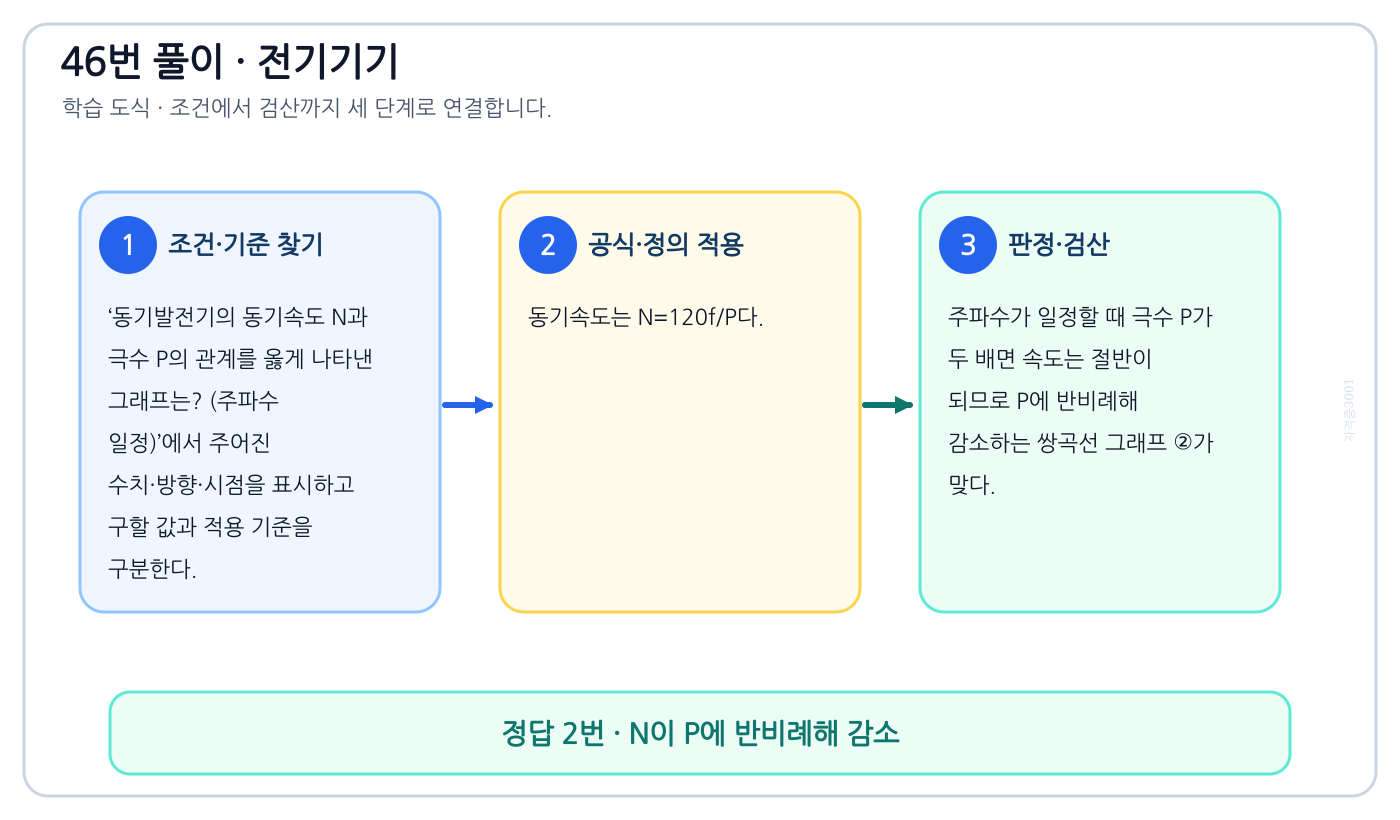

이 문제로 익힐 것

동기발전기의 동기속도 N과 극수 P의 관계를 옳게 나타낸 그래프는? (주파수 일정)의 기준식을 세우고 단위·계수·부호를 검산하여 ‘N이 P에 반비례해 감소’를 도출할 수 있다.

풀이 순서

1. ‘동기발전기의 동기속도 N과 극수 P의 관계를 옳게 나타낸 그래프는? (주파수 일정)’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 동기속도는 N=120f/P다.
3. 주파수가 일정할 때 극수 P가 두 배면 속도는 절반이 되므로 P에 반비례해 감소하는 쌍곡선 그래프 ②가 맞다.

자주 하는 실수: 수치부터 대입하면 ‘N이 P와 함께 위로 휘며 증가’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

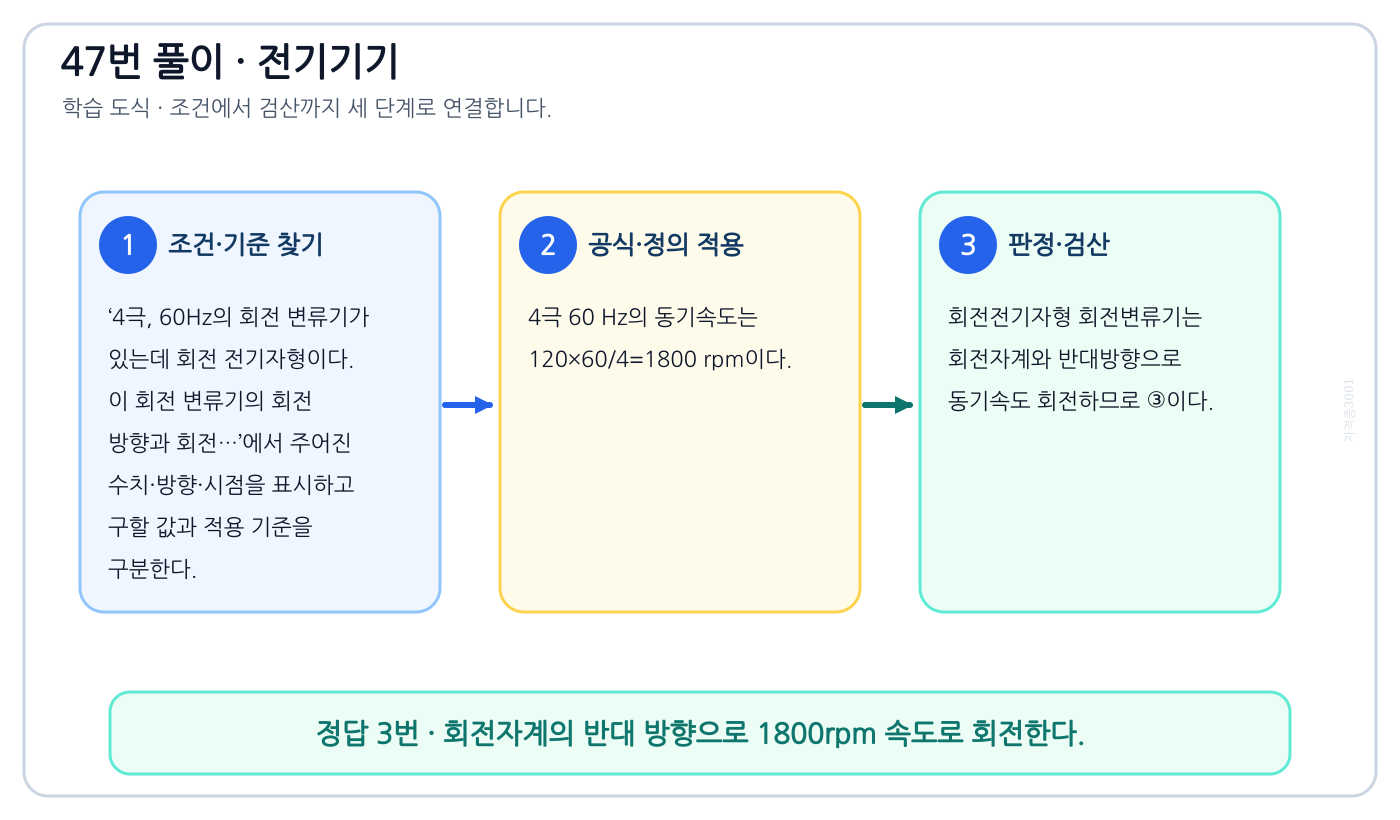

이 문제로 익힐 것

4극, 60Hz의 회전 변류기가 있는데 회전 전기자형이다. 이 회전 변류기의 회전 방향과 회전…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘회전자계의 반대 방향으로 1800rpm 속도로 회전한다.’를 도출할 수 있다.

풀이 순서

1. ‘4극, 60Hz의 회전 변류기가 있는데 회전 전기자형이다. 이 회전 변류기의 회전 방향과 회전…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 4극 60 Hz의 동기속도는 120×60/4=1800 rpm이다.
3. 회전전기자형 회전변류기는 회전자계와 반대방향으로 동기속도 회전하므로 ③이다.

자주 하는 실수: 수치부터 대입하면 ‘회전자계의 방향으로 1800rpm 속도로 회전한다.’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

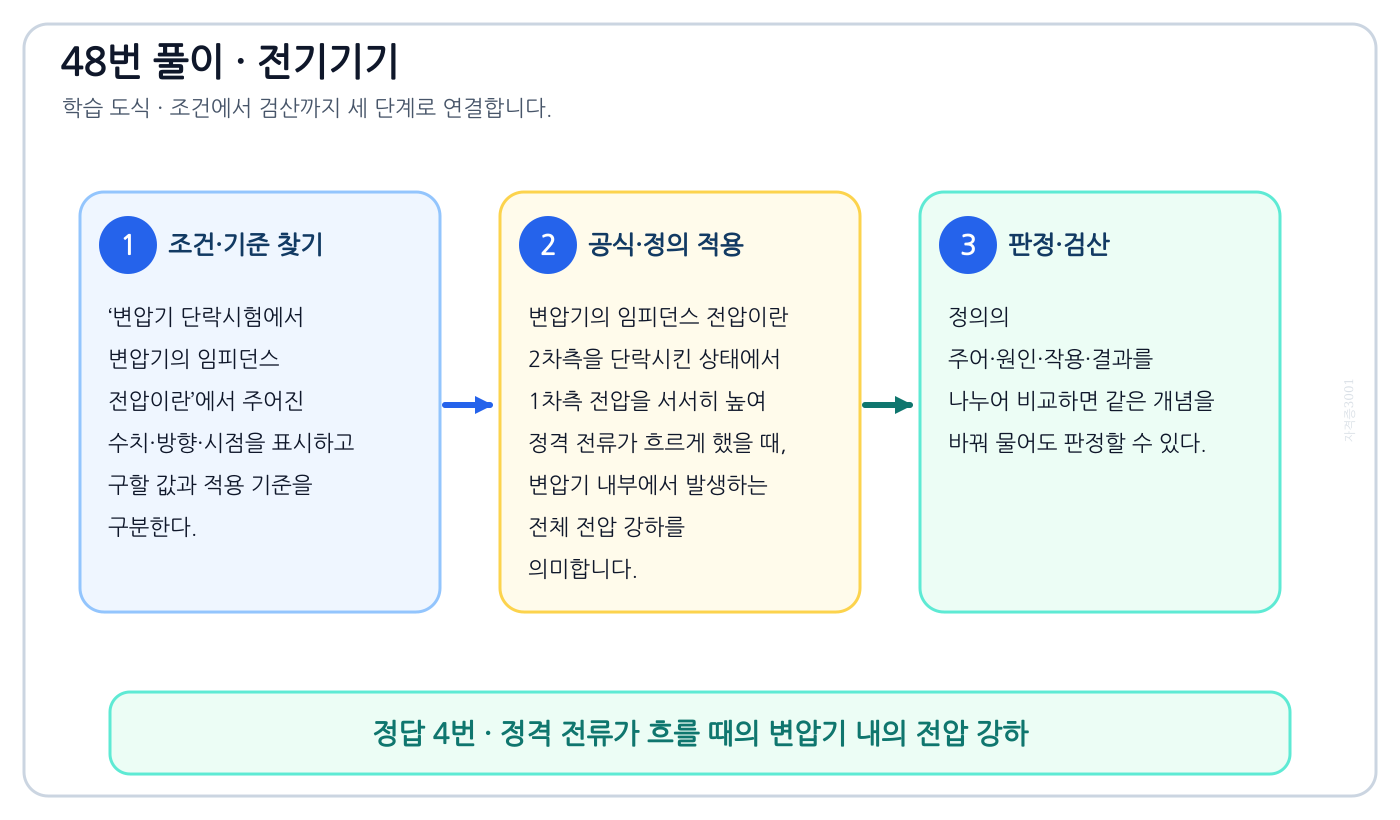

이 문제로 익힐 것

변압기 단락시험에서 변압기의 임피던스 전압이란의 정의와 반대개념을 비교하여 ‘정격 전류가 흐를 때의 변압기 내의 전압 강하’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘변압기 단락시험에서 변압기의 임피던스 전압이란’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 변압기의 임피던스 전압이란 2차측을 단락시킨 상태에서 1차측 전압을 서서히 높여 정격 전류가 흐르게 했을 때, 변압기 내부에서 발생하는 전체 전압 강하를 의미합니다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘여자 전류가 흐를 때의 2차측 단자전압’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

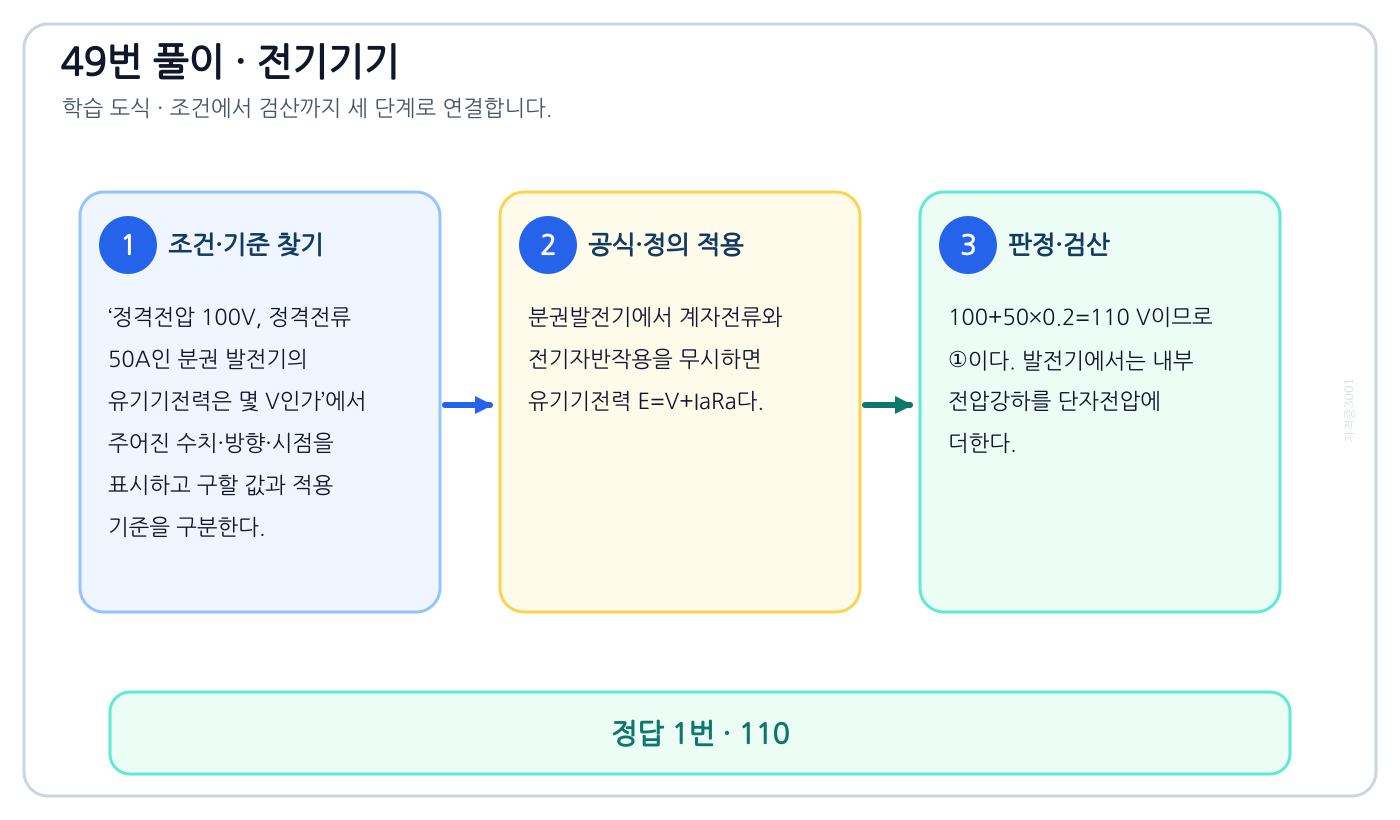

이 문제로 익힐 것

정격전압 100V, 정격전류 50A인 분권 발전기의 유기기전력은 몇 V인가의 기준식을 세우고 단위·계수·부호를 검산하여 ‘110’를 도출할 수 있다.

풀이 순서

1. ‘정격전압 100V, 정격전류 50A인 분권 발전기의 유기기전력은 몇 V인가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 분권발전기에서 계자전류와 전기자반작용을 무시하면 유기기전력 E=V+IaRa다.
3. 100+50×0.2=110 V이므로 ①이다. 발전기에서는 내부 전압강하를 단자전압에 더한다.

자주 하는 실수: 수치부터 대입하면 ‘120’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

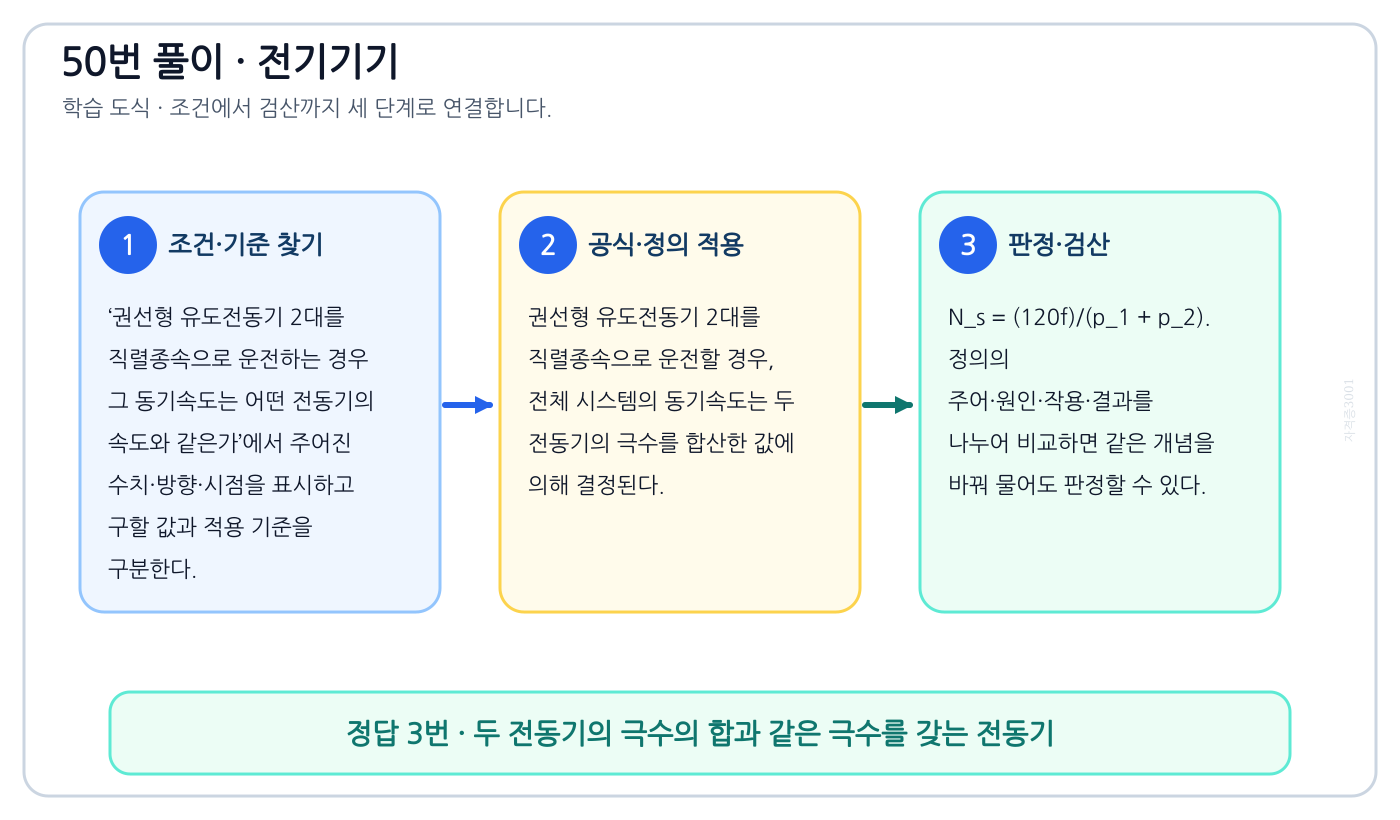

이 문제로 익힐 것

권선형 유도전동기 2대를 직렬종속으로 운전하는 경우 그 동기속도는 어떤 전동기의 속도와 같은가의 정의와 반대개념을 비교하여 ‘두 전동기의 극수의 합과 같은 극수를 갖는 전동기’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘권선형 유도전동기 2대를 직렬종속으로 운전하는 경우 그 동기속도는 어떤 전동기의 속도와 같은가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 권선형 유도전동기 2대를 직렬종속으로 운전할 경우, 전체 시스템의 동기속도는 두 전동기의 극수를 합산한 값에 의해 결정된다.
3. N_s = (120f)/(p_1 + p_2). 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘두 전동기 중 적은 극수를 갖는 전동기’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

사이리스터를 이용한 교류전압 크기 제어방식은의 정의와 반대개념을 비교하여 ‘위상제어 방식’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘사이리스터를 이용한 교류전압 크기 제어방식은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 사이리스터의 게이트에 인가하는 펄스의 위상을 조절함으로써 전압의 크기를 제어하는 방식을 위상제어 방식이라고 합니다.
3. 이는 순변환회로(rectifier)와 역변환회로(inverter) 모두에 활용된다.

자주 하는 실수: 익숙한 용어 ‘정지 레오나드 방식’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

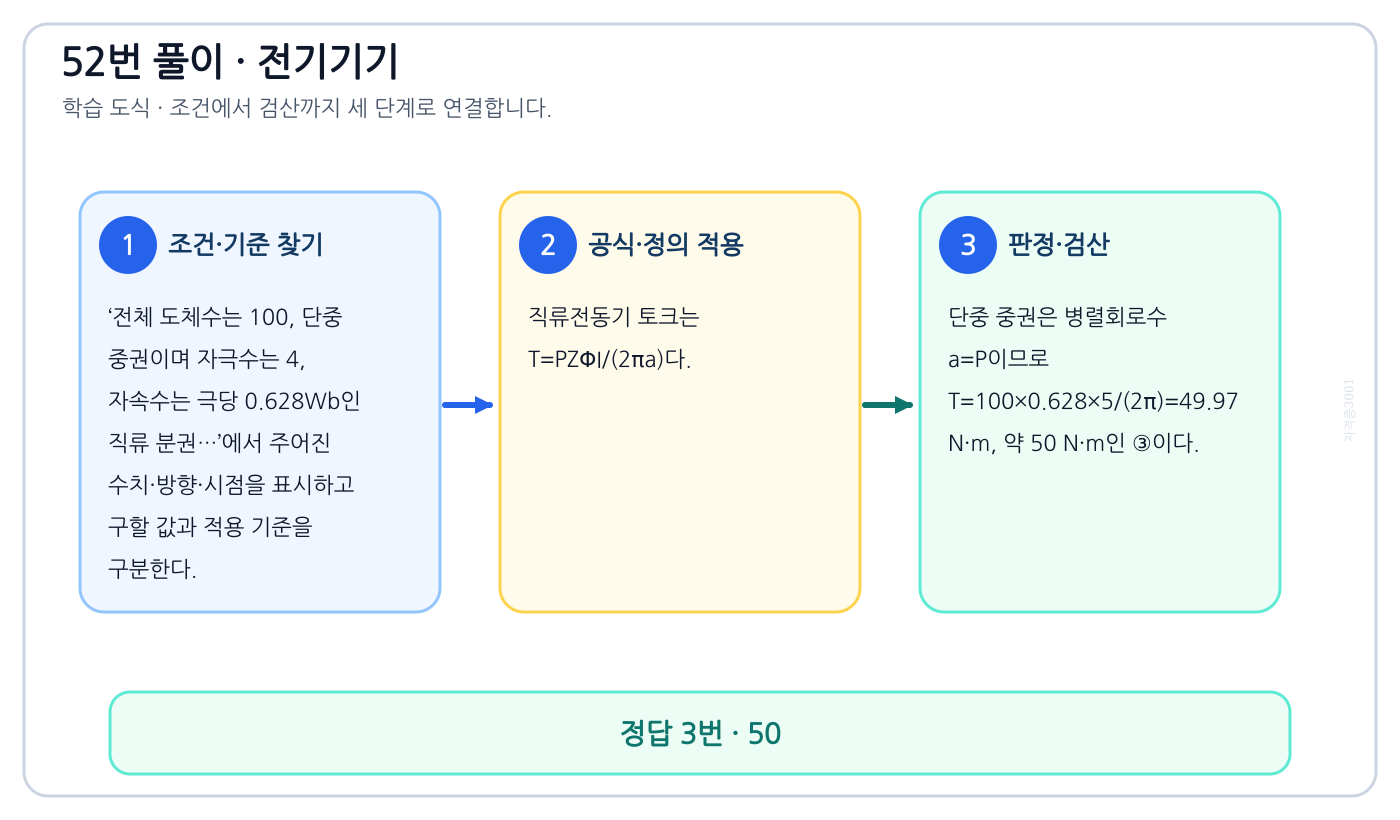

이 문제로 익힐 것

전체 도체수는 100, 단중 중권이며 자극수는 4, 자속수는 극당 0.628Wb인 직류 분권…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘50’를 도출할 수 있다.

풀이 순서

1. ‘전체 도체수는 100, 단중 중권이며 자극수는 4, 자속수는 극당 0.628Wb인 직류 분권…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 직류전동기 토크는 T=PZΦI/(2πa)다.
3. 단중 중권은 병렬회로수 a=P이므로 T=100×0.628×5/(2π)=49.97 N·m, 약 50 N·m인 ③이다.

자주 하는 실수: 수치부터 대입하면 ‘12.5’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

변압기에서 콘서베이터의 용도는의 정의와 반대개념을 비교하여 ‘변압유의 열화방지’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘변압기에서 콘서베이터의 용도는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 콘서베이터는 변압기 내부의 유량이 온도 변화에 따라 팽창 및 수축할 때, 변압유가 공기와 직접 접촉하는 것을 방지하여 변압유의 열화를 방지하는 역할을 합니다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘통풍 장치’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

3상 농형 유도전동기의 기동방법으로 틀린 것은의 정의와 반대개념을 비교하여 ‘2차 저항에 의한 기동’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘3상 농형 유도전동기의 기동방법으로 틀린 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 2차 저항에 의한 기동은 회전자에 권선이 감겨 있는 권선형 유도전동기에서만 가능한 방법입니다.
3. 농형 유도전동기는 구조적으로 2차 저항이 없으므로 사용할 수 없다. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘Y-Δ기동’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

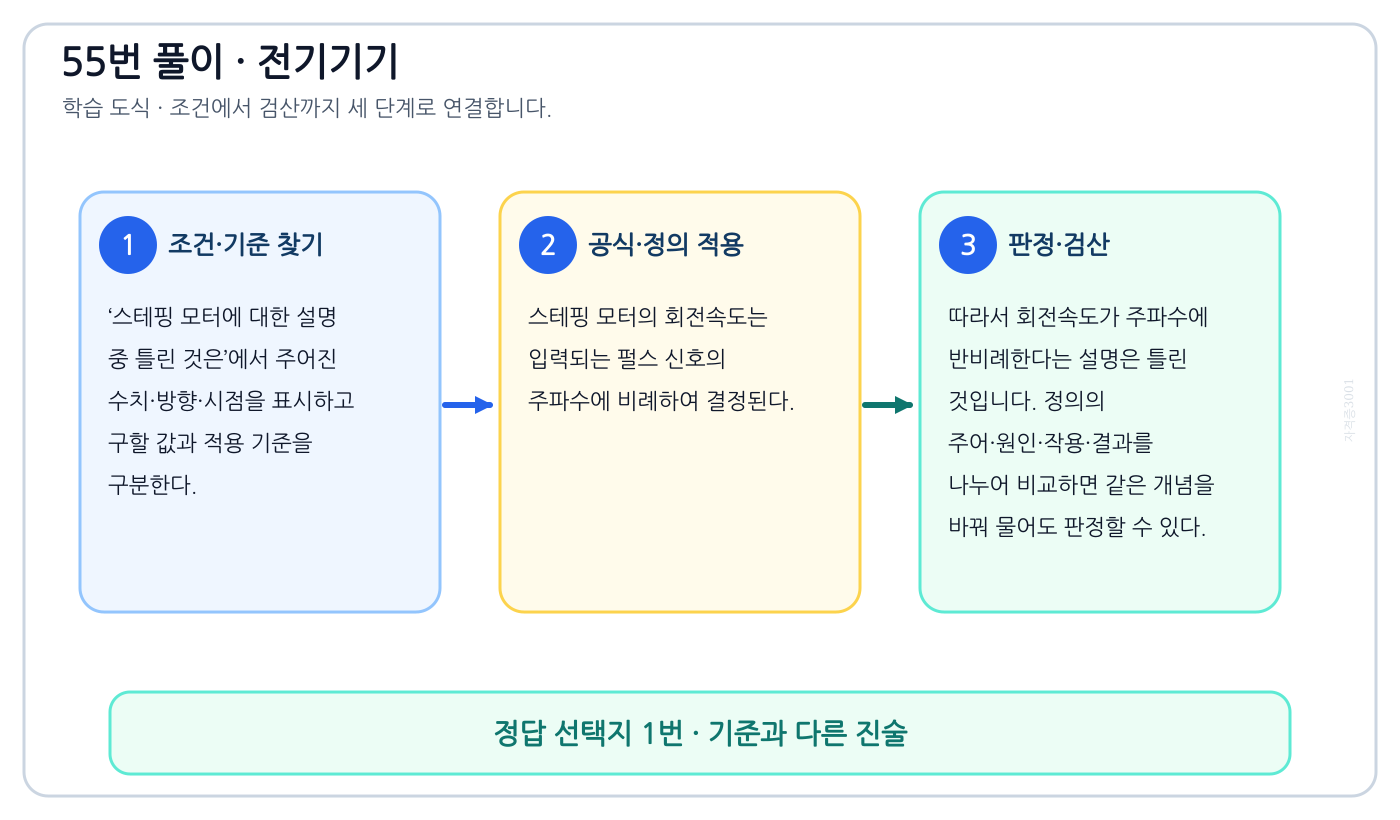

이 문제로 익힐 것

스테핑 모터에 대한 설명 중 틀린 것은의 정의와 반대개념을 비교하여 ‘회전속도는 스테핑 주파수에 반비례한다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘스테핑 모터에 대한 설명 중 틀린 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 스테핑 모터의 회전속도는 입력되는 펄스 신호의 주파수에 비례하여 결정된다.
3. 따라서 회전속도가 주파수에 반비례한다는 설명은 틀린 것입니다. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘총 회전각도는 스텝각과 스텝수의 곱이다.’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

전기철도에 가장 적합한 직류 전동기는의 정의와 반대개념을 비교하여 ‘직권 전동기’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘전기철도에 가장 적합한 직류 전동기는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 직권 전동기는 기동 토크가 매우 크고 부하 변동에 강한 특성이 있어, 큰 힘으로 출발해야 하는 전기철도나 기중기 등에 가장 적합합니다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘분권 전동기’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

3상 전원을 이용하여 2상 전압을 얻고자 할 때 사용하는 결선 방법은의 정의와 반대개념을 비교하여 ‘Scott 결선’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘3상 전원을 이용하여 2상 전압을 얻고자 할 때 사용하는 결선 방법은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 3상 전원을 이용하여 2상 전압을 얻기 위해 사용하는 대표적인 결선 방법은 Scott 결선입니다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘Fork 결선’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

직류 분권 발전기를 서서히 단락상태로 하면 어떤 상태로 되는가의 정의와 반대개념을 비교하여 ‘소전류가 흐른다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘직류 분권 발전기를 서서히 단락상태로 하면 어떤 상태로 되는가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 분권 발전기를 서서히 단락하면 부하 증가로 인해 전기자 저항강하와 전기자 반작용에 의한 감자 현상이 발생하여 단자전압이 급격히 떨어집니다.
3. 이에 따라 계자전류가 감소하고 유도기전력이 함께 낮아지면서 결국 매우 작은 소전류가 흐르는 상태가 된다.

자주 하는 실수: 익숙한 용어 ‘과전류로 소손된다.’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

권선형 유도전동기와 직류 분권전동기와의 유사한 점으로 가장 옳은 것은의 정의와 반대개념을 비교하여 ‘속도 변동률이 적고, 저항으로 속도 조정을 할 수 있다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘권선형 유도전동기와 직류 분권전동기와의 유사한 점으로 가장 옳은 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 권선형 유도전동기는 2차 저항 제어법을 통해, 직류 분권전동기는 직렬저항 제어법을 통해 속도를 조절할 수 있으며, 두 전동기 모두 속도 변동률이 적다는 공통점이 있다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘정류자가 있고, 저항으로 속도조정을 할 수 있다.’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

동기 발전기에서 전기자 권선과 계자 권선이 모두 고정되고 유도자가 회전하는 것은의 정의와 반대개념을 비교하여 ‘고주파 발전기’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘동기 발전기에서 전기자 권선과 계자 권선이 모두 고정되고 유도자가 회전하는 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 고주파 발전기는 계자극과 전기자를 모두 고정시키고, 그 중앙에 권선이 없는 유도자(회전자)를 회전시켜 수백~수만 (Hz)의 고주파를 발생시키는 구조를 가집니다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘수차 발전기’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

전달함수의 크기가 주파수 0에서 최대값을 갖는 저역통과 필터가 있다. 최대값의 70.7% 또는…의 정의와 반대개념을 비교하여 ‘대역폭’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘전달함수의 크기가 주파수 0에서 최대값을 갖는 저역통과 필터가 있다. 최대값의 70.7% 또는…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 저역통과 필터에서 최대 전력(또는 크기)의 70.7% (즉, -3(dB))가 되는 지점까지의 주파수 범위를 대역폭이라고 정의합니다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘공진 주파수’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

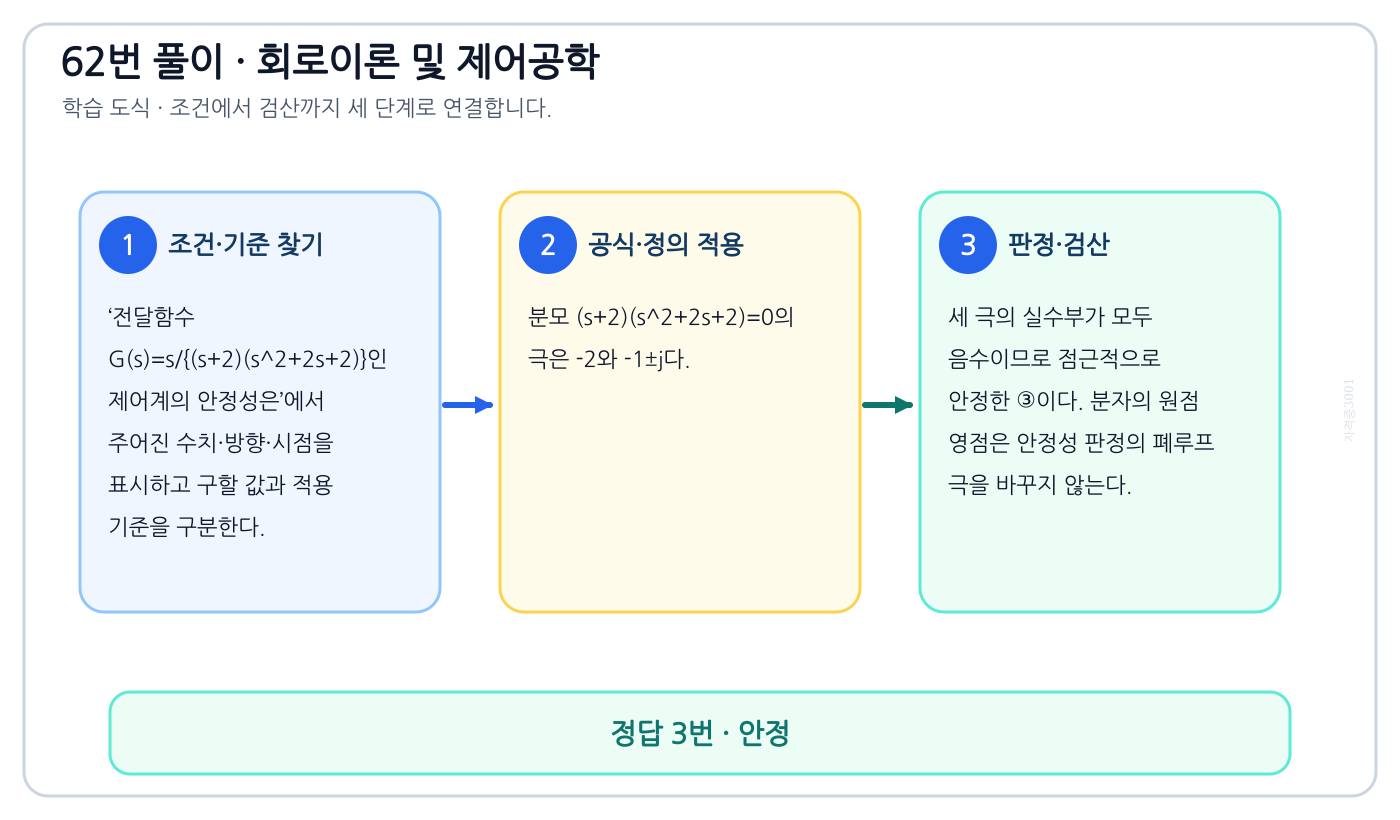

이 문제로 익힐 것

전달함수 G(s)=s/{(s+2)(s²+2s+2)}인 제어계의 안정성은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘안정’를 도출할 수 있다.

풀이 순서

1. ‘전달함수 G(s)=s/{(s+2)(s²+2s+2)}인 제어계의 안정성은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 분모 (s+2)(s²+2s+2)=0의 극은 -2와 -1±j다.
3. 세 극의 실수부가 모두 음수이므로 점근적으로 안정한 ③이다. 분자의 원점 영점은 안정성 판정의 폐루프 극을 바꾸지 않는다.

자주 하는 실수: 수치부터 대입하면 ‘임계상태’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

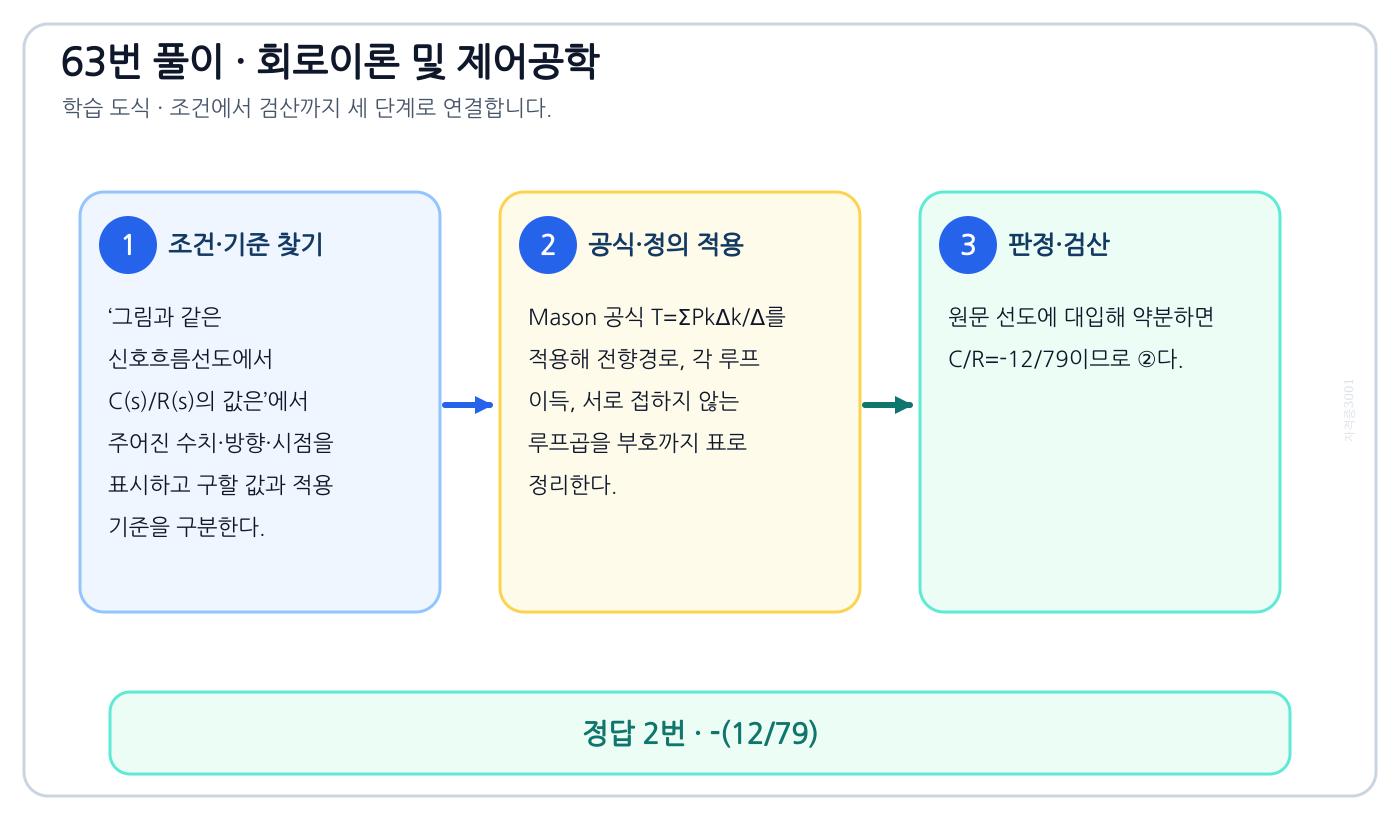

이 문제로 익힐 것

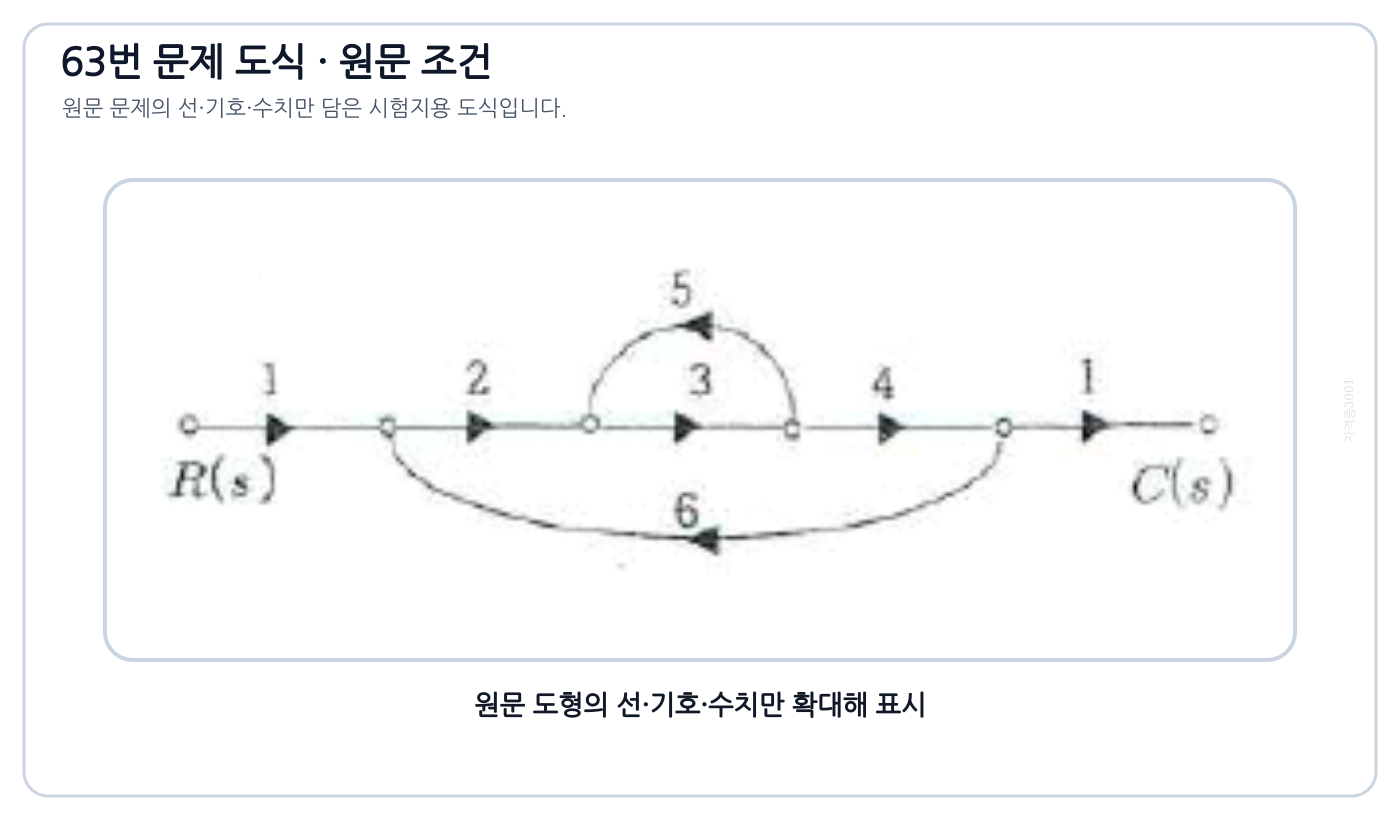

그림과 같은 신호흐름선도에서 C(s)/R(s)의 값은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘-(12/79)’를 도출할 수 있다.

풀이 순서

1. ‘그림과 같은 신호흐름선도에서 C(s)/R(s)의 값은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. Mason 공식 T=ΣPkΔk/Δ를 적용해 전향경로, 각 루프 이득, 서로 접하지 않는 루프곱을 부호까지 표로 정리한다.
3. 원문 선도에 대입해 약분하면 C/R=-12/79이므로 ②다.

자주 하는 실수: 수치부터 대입하면 ‘-(24/159)’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

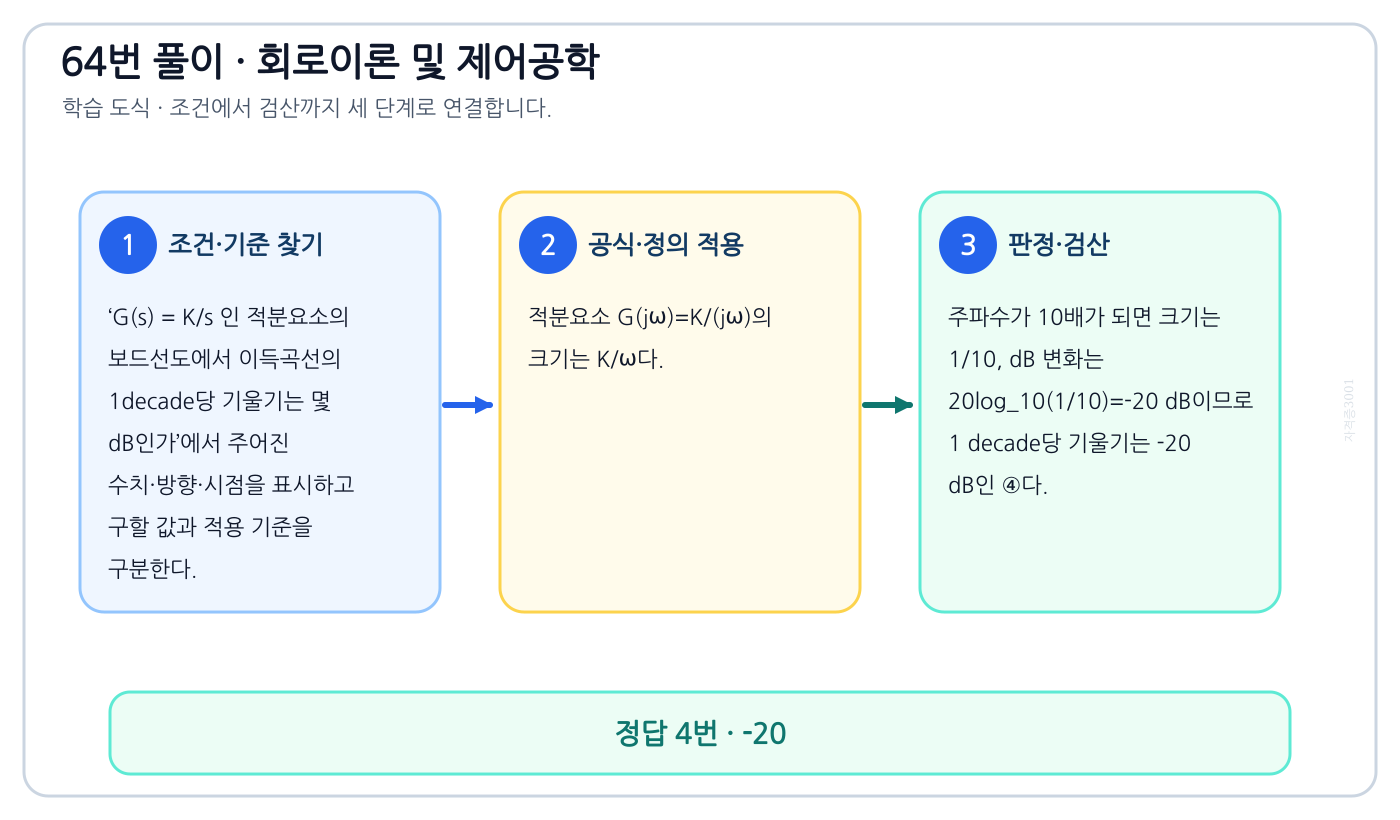

G(s) = K/s 인 적분요소의 보드선도에서 이득곡선의 1decade당 기울기는 몇 dB인가의 기준식을 세우고 단위·계수·부호를 검산하여 ‘-20’를 도출할 수 있다.

풀이 순서

1. ‘G(s) = K/s 인 적분요소의 보드선도에서 이득곡선의 1decade당 기울기는 몇 dB인가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 적분요소 G(jω)=K/(jω)의 크기는 K/ω다.
3. 주파수가 10배가 되면 크기는 1/10, dB 변화는 20log₁₀(1/10)=-20 dB이므로 1 decade당 기울기는 -20 dB인 ④다.

자주 하는 실수: 수치부터 대입하면 ‘10’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

자동제어계에서 과도응답 중 최종값의 10%에서 90%에 도달하는데 걸리는 시간은의 정의와 반대개념을 비교하여 ‘상승시간’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘자동제어계에서 과도응답 중 최종값의 10%에서 90%에 도달하는데 걸리는 시간은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 상승시간은 과도응답 시 응답값이 최종값의 10%에서 90%까지 도달하는 데 걸리는 시간을 의미합니다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘정정시간’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

연산증폭기의 성질에 관한 설명으로 틀린 것은의 정의와 반대개념을 비교하여 ‘입력 임피던스가 매우 작다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘연산증폭기의 성질에 관한 설명으로 틀린 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 이상적인 연산증폭기는 개방루프 이득과 입력임피던스가 매우 크고 출력임피던스는 매우 작다.
3. 입력전류가 거의 0이 되려면 입력임피던스가 작을 수 없으므로 ②가 틀린 진술이다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘전압 이득이 매우 크다.’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

다음 중 온도를 전압으로 변환시키는 요소는의 정의와 반대개념을 비교하여 ‘열전대’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘다음 중 온도를 전압으로 변환시키는 요소는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 열전대는 서로 다른 두 종류의 금속선을 접합하여 온도 차이가 발생할 때 전압이 생성되는 제베크 효과를 이용해 온도를 전압으로 변환하는 소자입니다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘차동 변압기’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

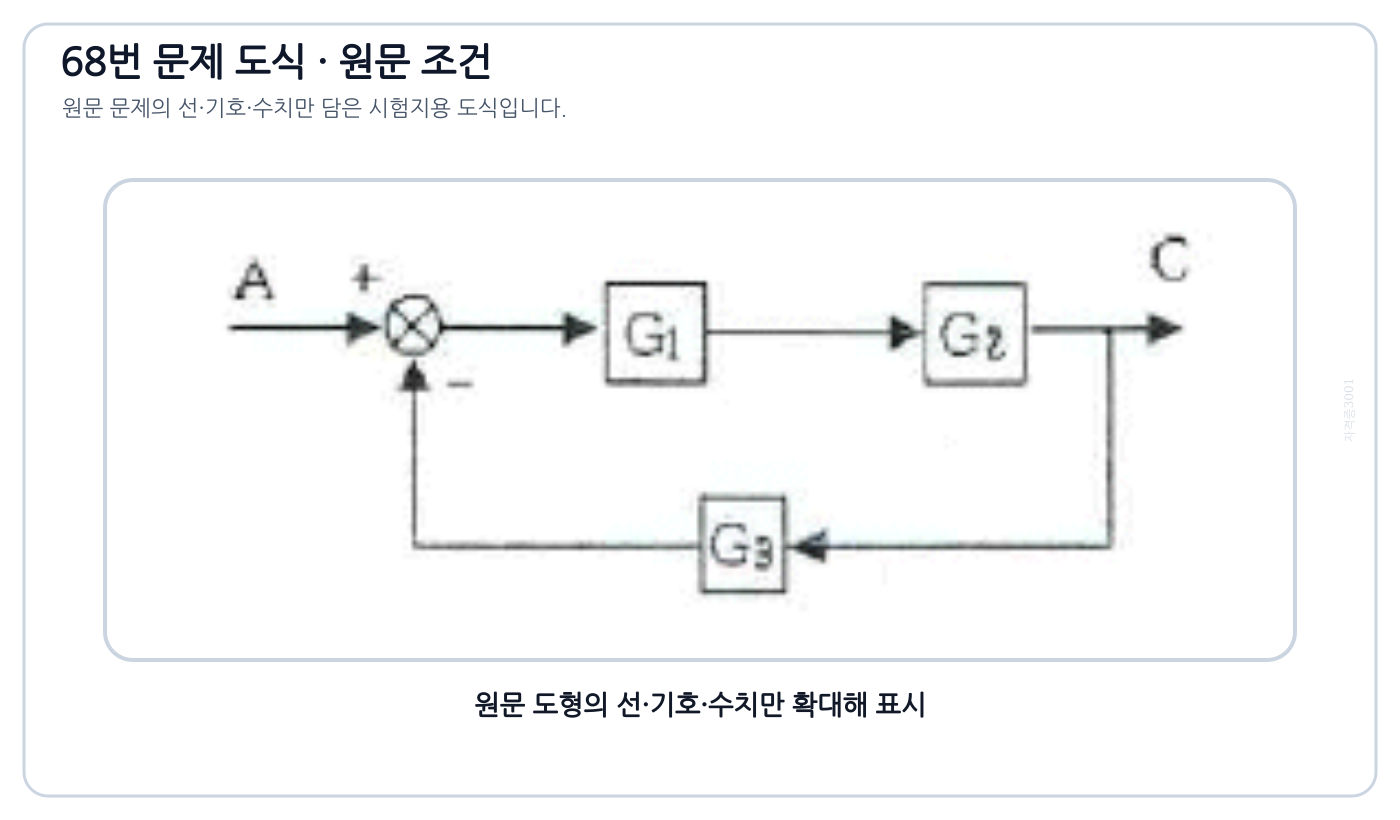

이 문제로 익힐 것

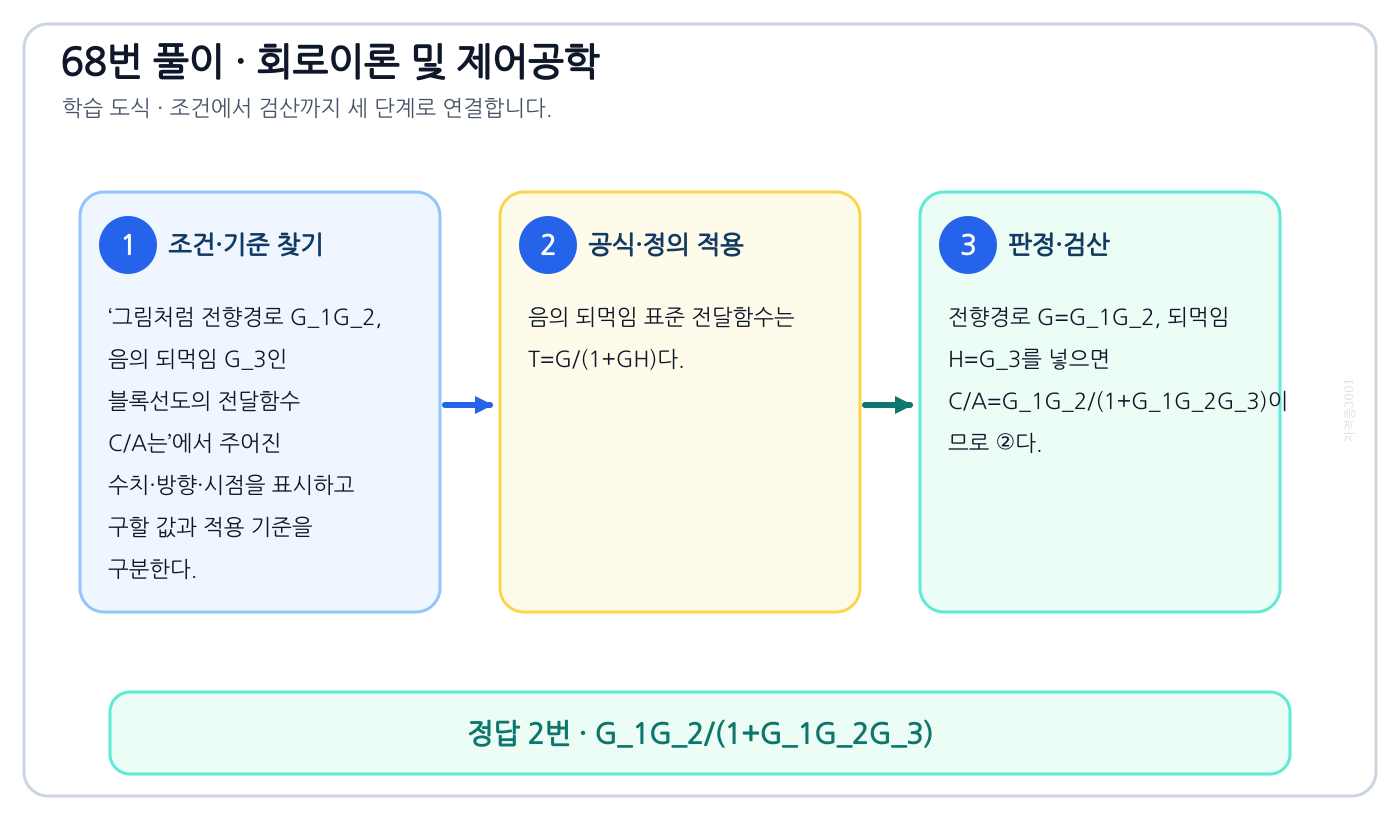

그림처럼 전향경로 G_1G_2, 음의 되먹임 G_3인 블록선도의 전달함수 C/A는의 기준식을 세우고 단위·계수·부호를 검산하여 ‘G₁G₂/(1+G₁G₂G₃)’를 도출할 수 있다.

풀이 순서

1. ‘그림처럼 전향경로 G_1G_2, 음의 되먹임 G_3인 블록선도의 전달함수 C/A는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 음의 되먹임 표준 전달함수는 T=G/(1+GH)다.
3. 전향경로 G=G₁G₂, 되먹임 H=G₃를 넣으면 C/A=G₁G₂/(1+G₁G₂G₃)이므로 ②다.

자주 하는 실수: 수치부터 대입하면 ‘G₁G₂/(1-G₁G₂G₃)’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

e(t)의 z변환을 E(z)라 할 때 이산신호의 초기값 e(0)는의 기준식을 세우고 단위·계수·부호를 검산하여 ‘lim(z→∞) E(z)’를 도출할 수 있다.

풀이 순서

1. ‘e(t)의 z변환을 E(z)라 할 때 이산신호의 초기값 e(0)는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 단측 z변환 E(z)=Σe[n]z⁻ⁿ에서 z→∞이면 n≥1 항은 모두 0으로 수렴하고 e[0]만 남는다.
3. 따라서 초기값 e(0)=lim(z→∞)E(z)이므로 ④다. 연속시간 라플라스 초기값 정리의 sF(s)와 섞지 않는다.

자주 하는 실수: 수치부터 대입하면 ‘lim(z→0) zE(z)’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

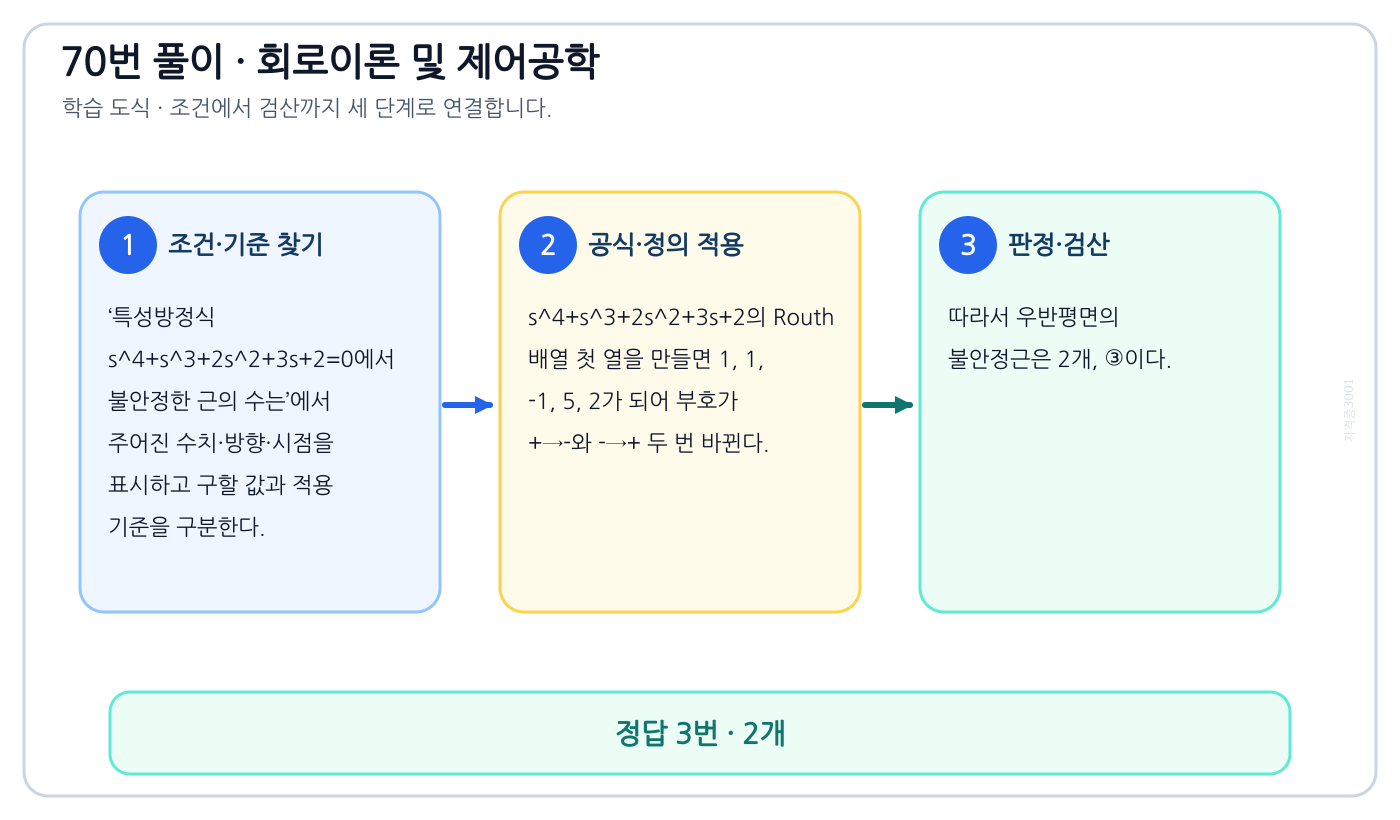

특성방정식 s⁴+s³+2s²+3s+2=0에서 불안정한 근의 수는의 기준식을 세우고 단위·계수·부호를 검산하여 ‘2개’를 도출할 수 있다.

풀이 순서

1. ‘특성방정식 s⁴+s³+2s²+3s+2=0에서 불안정한 근의 수는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. s⁴+s³+2s²+3s+2의 Routh 배열 첫 열을 만들면 1, 1, -1, 5, 2가 되어 부호가 +→-와 -→+ 두 번 바뀐다.
3. 따라서 우반평면의 불안정근은 2개, ③이다.

자주 하는 실수: 수치부터 대입하면 ‘0개’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

3상 불평형 전압 V_a,V_b,V_c의 역상전압 V_2는? (a=e^(j2×π/3))의 기준식을 세우고 단위·계수·부호를 검산하여 ‘(Va+a²Vb+aVc)/3’를 도출할 수 있다.

풀이 순서

1. ‘3상 불평형 전압 V_a,V_b,V_c의 역상전압 V_2는? (a=e^(j2×π/3))’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 대칭분 변환에서 역상은 V_2=(V_a+a^2V_b+aV_c)/3이다.
3. 정상분의 a와 a^2 순서가 반대이므로 ④다. 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘(Va+Vb+Vc)/3’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

무손실 전송선로의 단위길이 인덕턴스 L, 커패시턴스 C일 때 특성임피던스 Z_0는의 기준식을 세우고 단위·계수·부호를 검산하여 ‘√(L/C)’를 도출할 수 있다.

풀이 순서

1. ‘무손실 전송선로의 단위길이 인덕턴스 L, 커패시턴스 C일 때 특성임피던스 Z_0는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 무손실 선로의 특성임피던스는 Z_0=sqrt{(R+jωL)/(G+jωC)}에서 R=G=0을 넣어 √(L/C)가 된다.
3. 따라서 ①이다. 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘√(C/L)’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

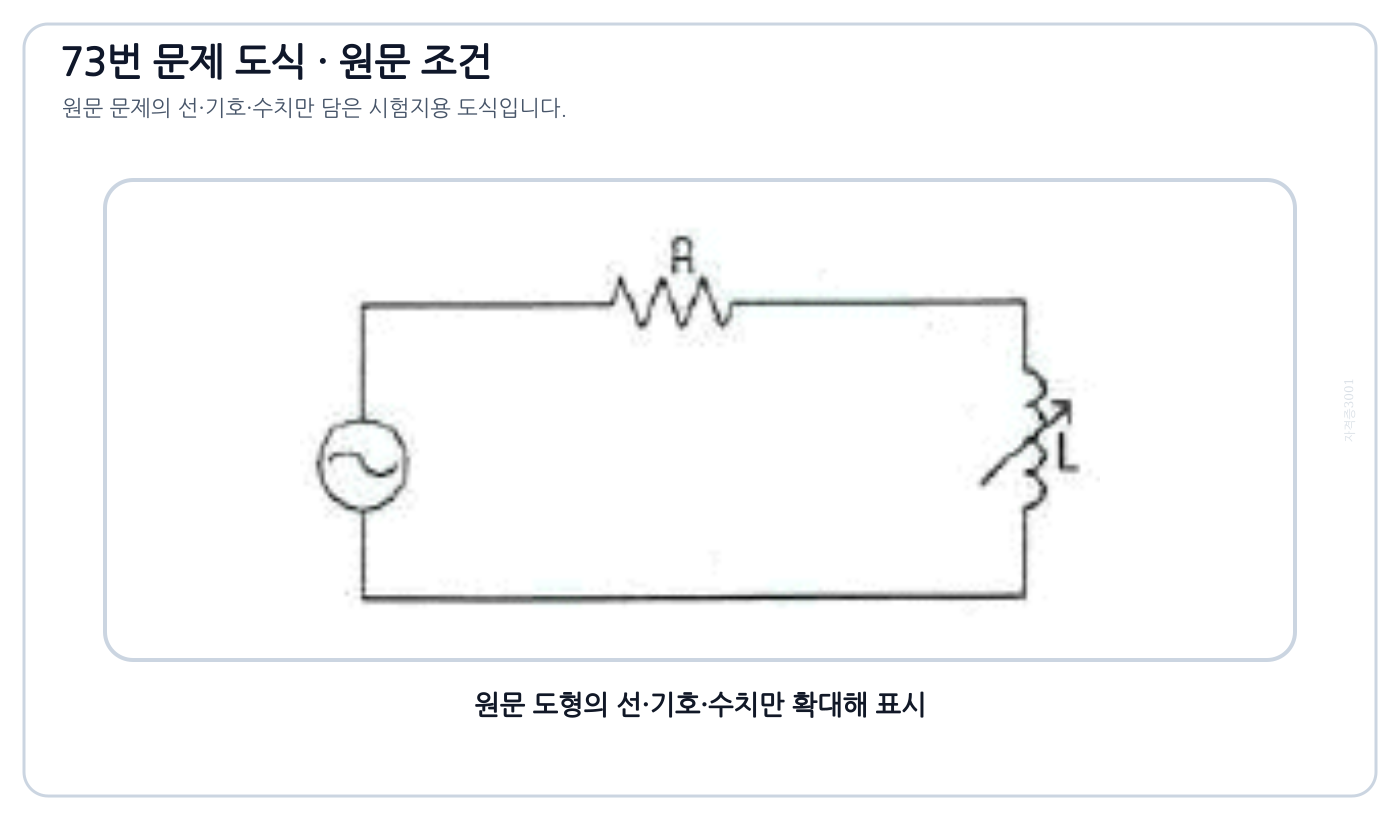

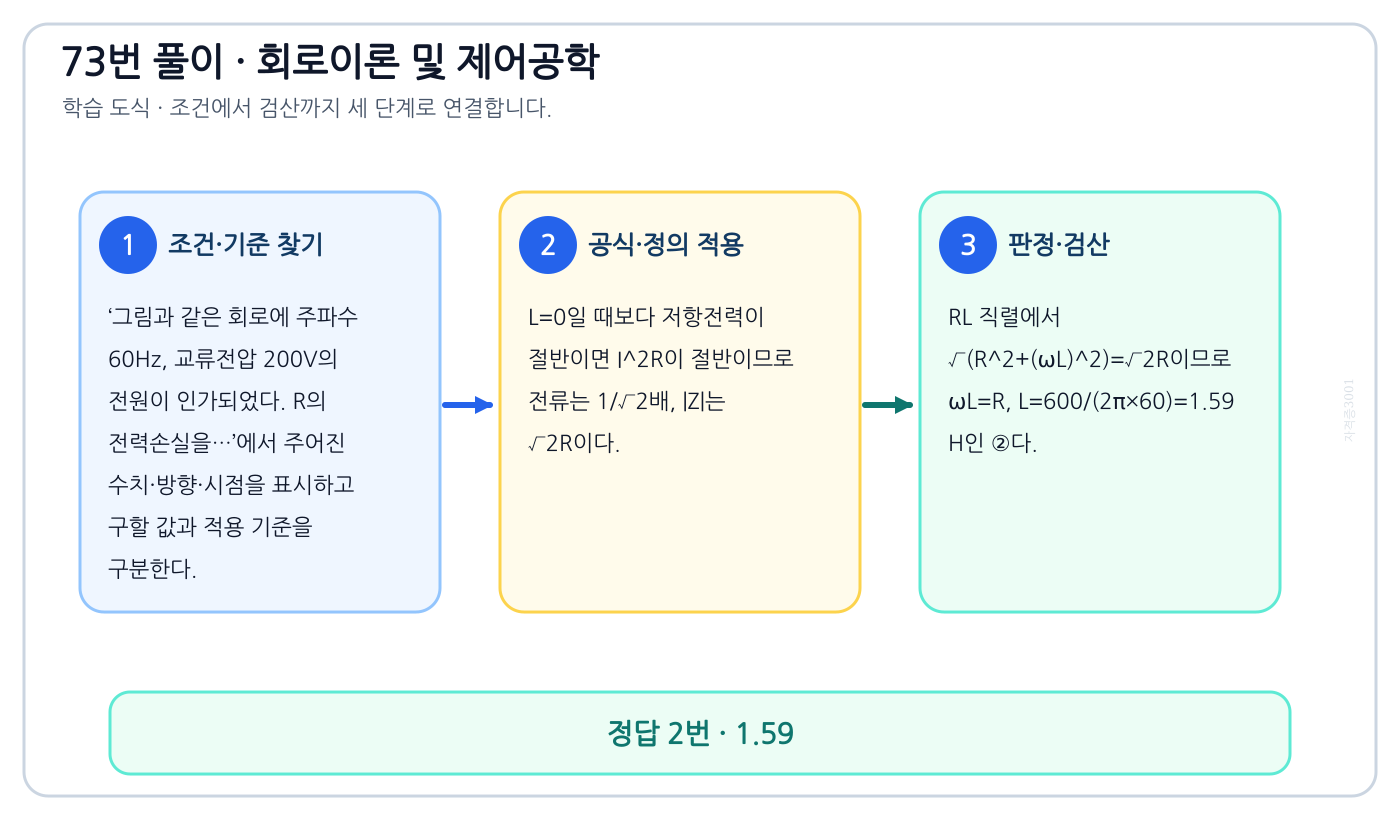

그림과 같은 회로에 주파수 60Hz, 교류전압 200V의 전원이 인가되었다. R의 전력손실을…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘1.59’를 도출할 수 있다.

풀이 순서

1. ‘그림과 같은 회로에 주파수 60Hz, 교류전압 200V의 전원이 인가되었다. R의 전력손실을…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. L=0일 때보다 저항전력이 절반이면 I²R이 절반이므로 전류는 1/√2배, |Z|는 √2R이다.
3. RL 직렬에서 √(R²+(ωL)²)=√2R이므로 ωL=R, L=600/(2π×60)=1.59 H인 ②다.

자주 하는 실수: 수치부터 대입하면 ‘0.59’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

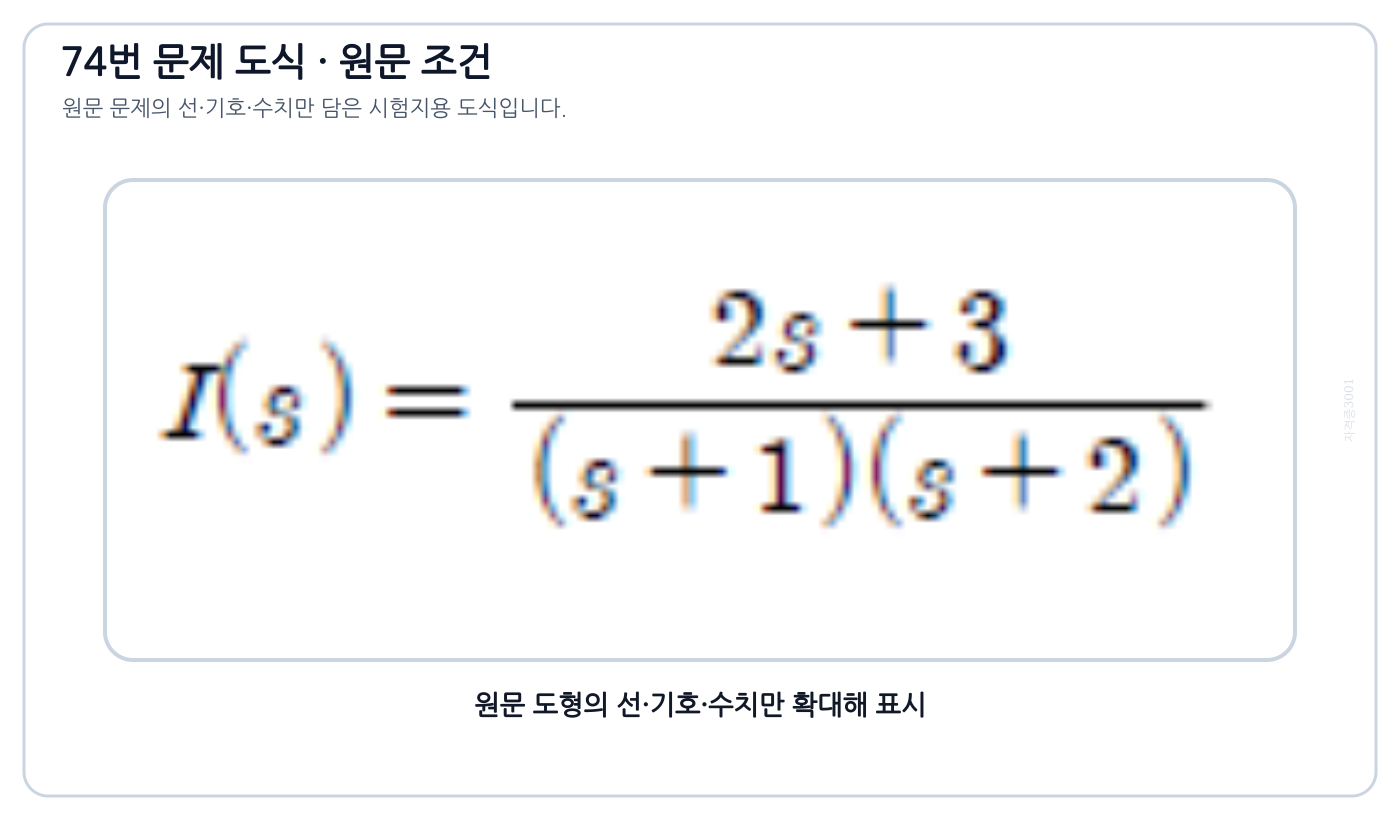

이 문제로 익힐 것

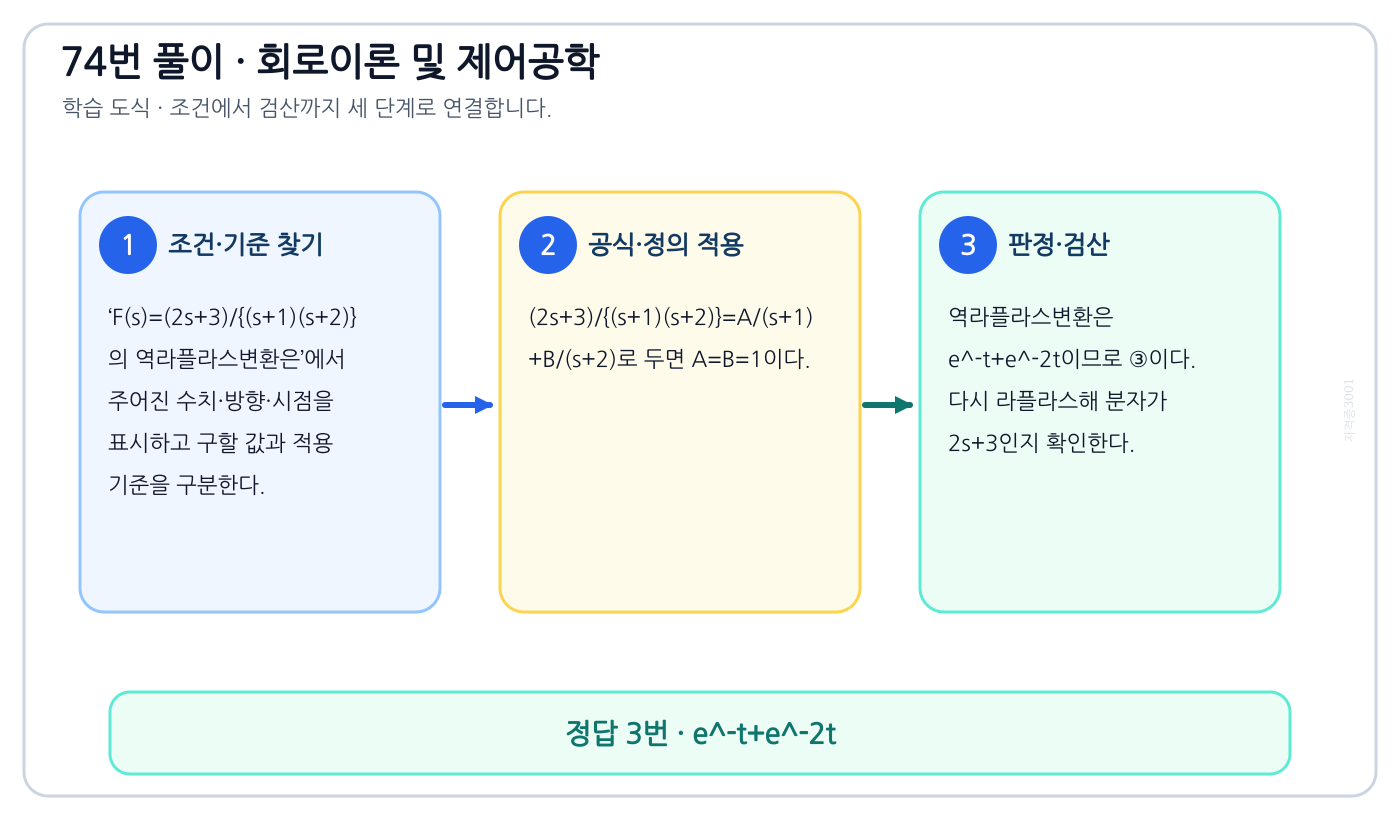

F(s)=(2s+3)/{(s+1)(s+2)}의 역라플라스변환은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘e⁻ᵗ+e⁻²ᵗ’를 도출할 수 있다.

풀이 순서

1. ‘F(s)=(2s+3)/{(s+1)(s+2)}의 역라플라스변환은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. (2s+3)/{(s+1)(s+2)}=A/(s+1)+B/(s+2)로 두면 A=B=1이다.
3. 역라플라스변환은 e⁻ᵗ+e⁻²ᵗ이므로 ③이다. 다시 라플라스해 분자가 2s+3인지 확인한다.

자주 하는 실수: 수치부터 대입하면 ‘e⁻ᵗ-e⁻²ᵗ’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

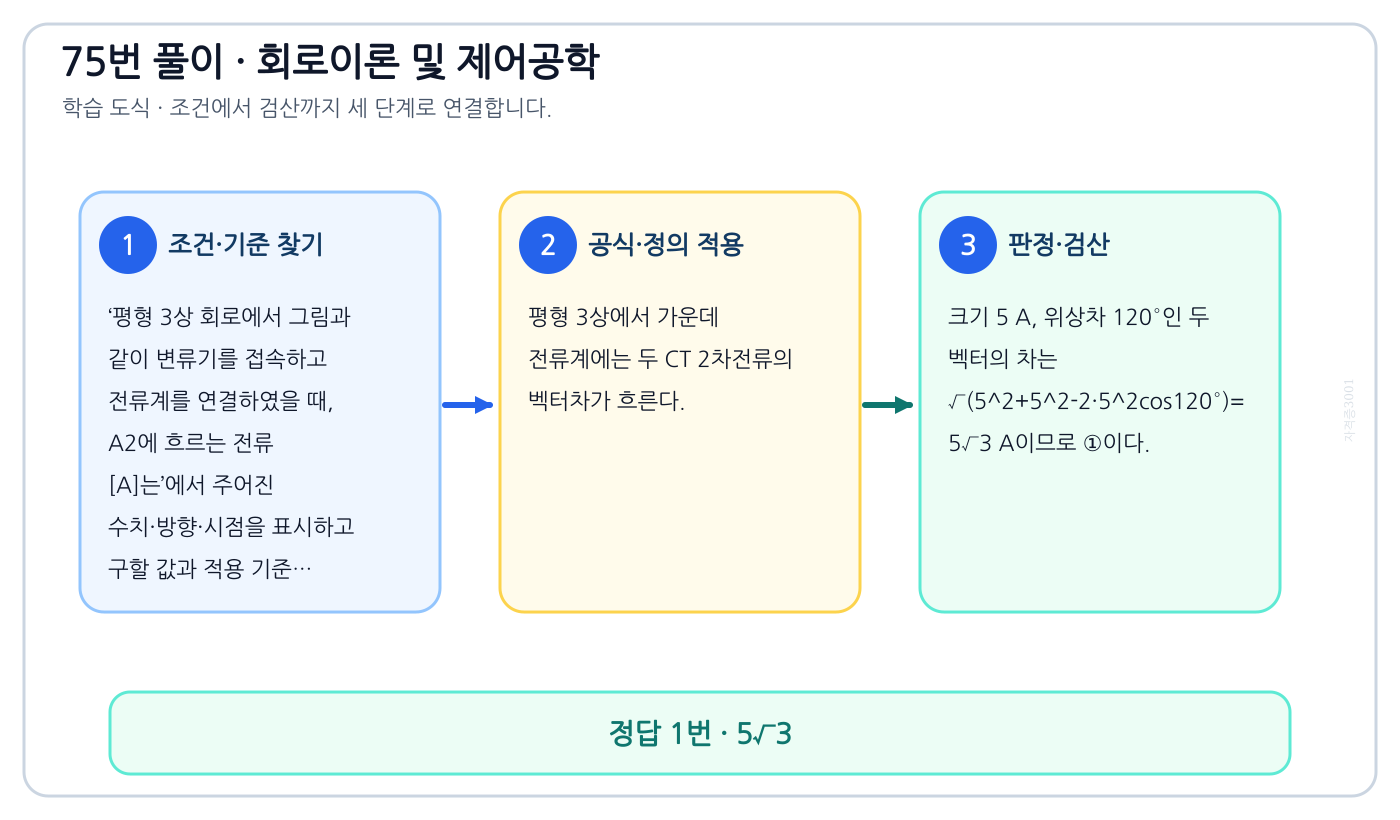

이 문제로 익힐 것

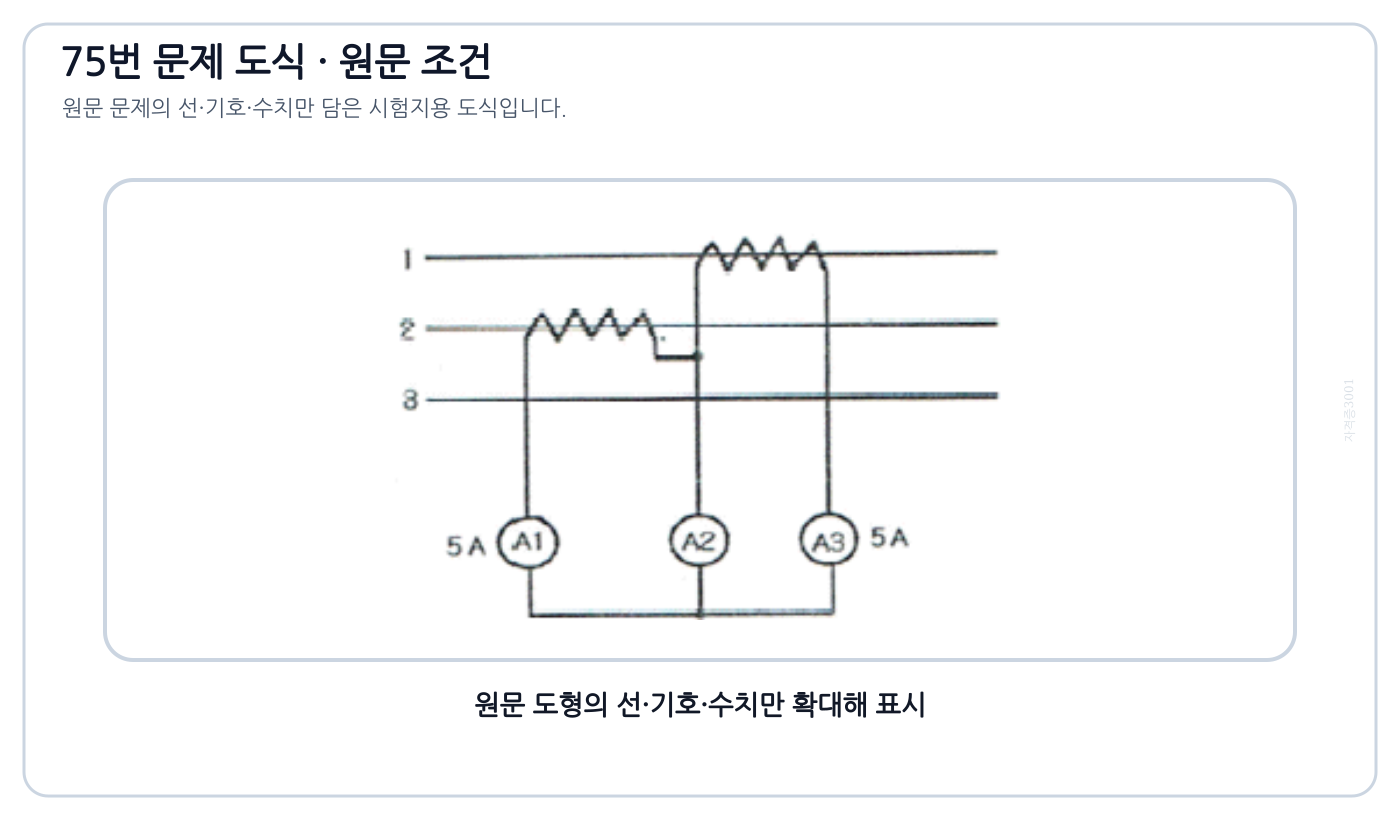

평형 3상 회로에서 그림과 같이 변류기를 접속하고 전류계를 연결하였을 때, A2에 흐르는 전류 [A]는의 기준식을 세우고 단위·계수·부호를 검산하여 ‘5√3’를 도출할 수 있다.

풀이 순서

1. ‘평형 3상 회로에서 그림과 같이 변류기를 접속하고 전류계를 연결하였을 때, A2에 흐르는 전류 [A]는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 평형 3상에서 가운데 전류계에는 두 CT 2차전류의 벡터차가 흐른다.
3. 크기 5 A, 위상차 120°인 두 벡터의 차는 √(5²+5²-2·5²cos120°)=5√3 A이므로 ①이다.

자주 하는 실수: 수치부터 대입하면 ‘5√2’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

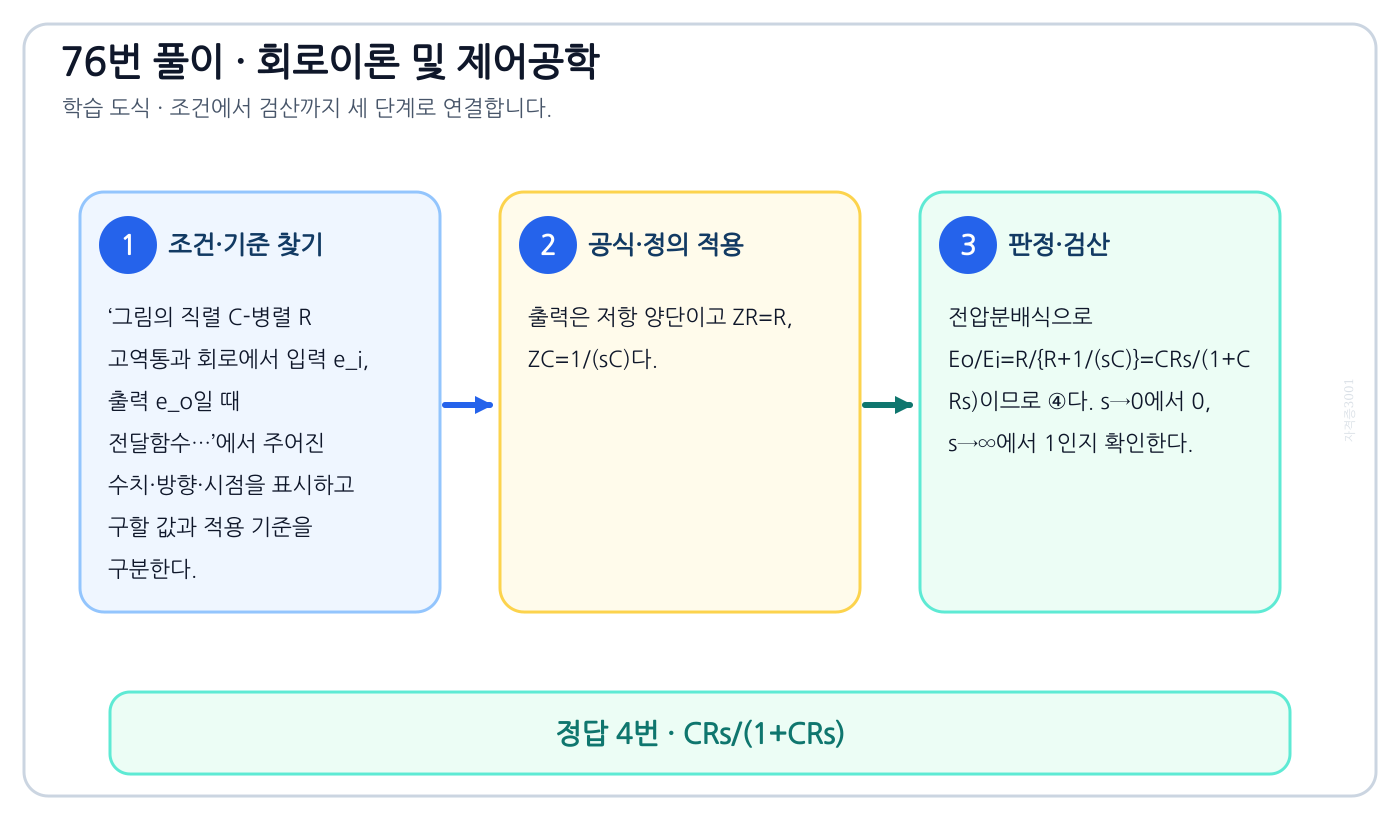

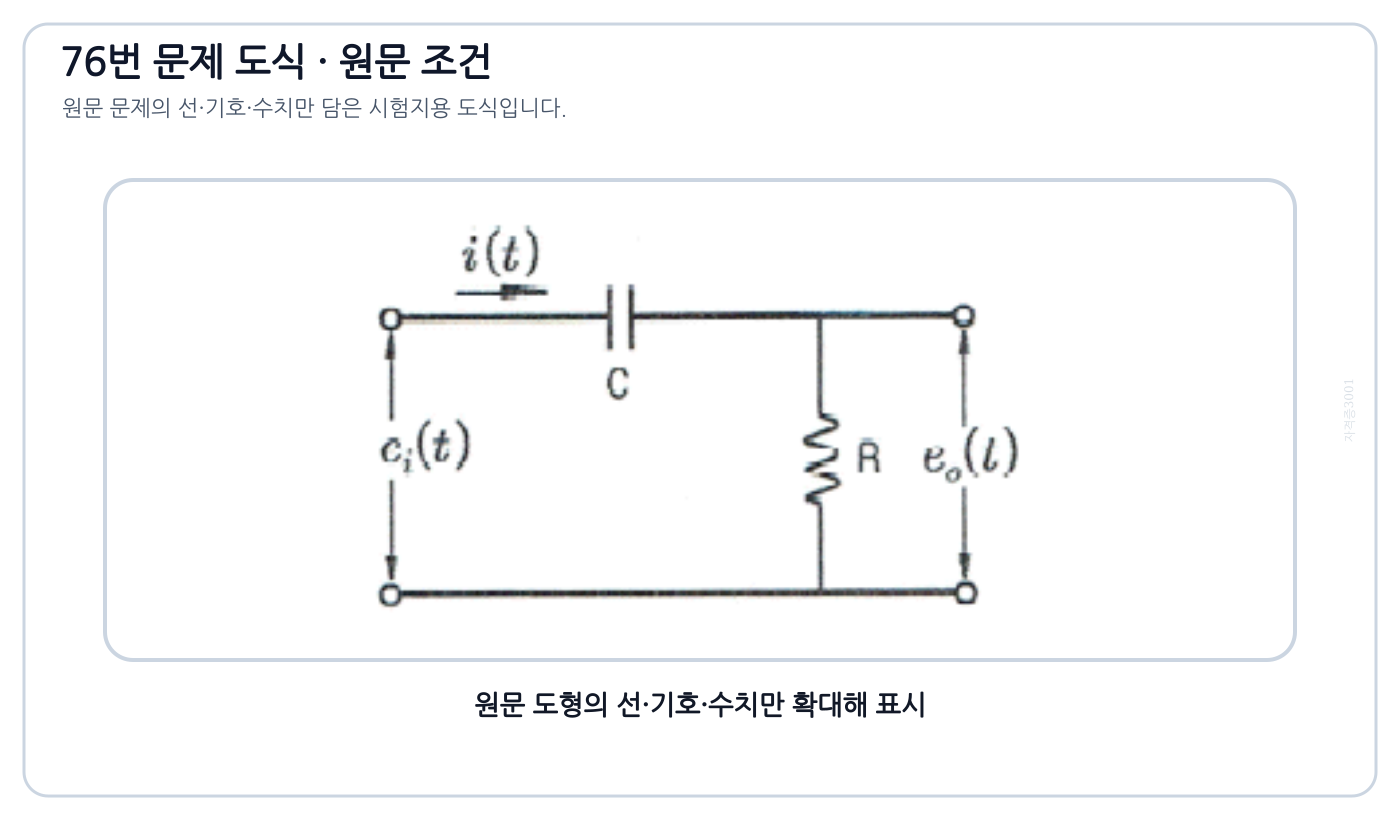

그림의 직렬 C-병렬 R 고역통과 회로에서 입력 e_i, 출력 e_o일 때 전달함수…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘CRs/(1+CRs)’를 도출할 수 있다.

풀이 순서

1. ‘그림의 직렬 C-병렬 R 고역통과 회로에서 입력 e_i, 출력 e_o일 때 전달함수…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 출력은 저항 양단이고 ZR=R, ZC=1/(sC)다.
3. 전압분배식으로 Eo/Ei=R/{R+1/(sC)}=CRs/(1+CRs)이므로 ④다. s→0에서 0, s→∞에서 1인지 확인한다.

자주 하는 실수: 수치부터 대입하면 ‘(1+CRs)/(CR)’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

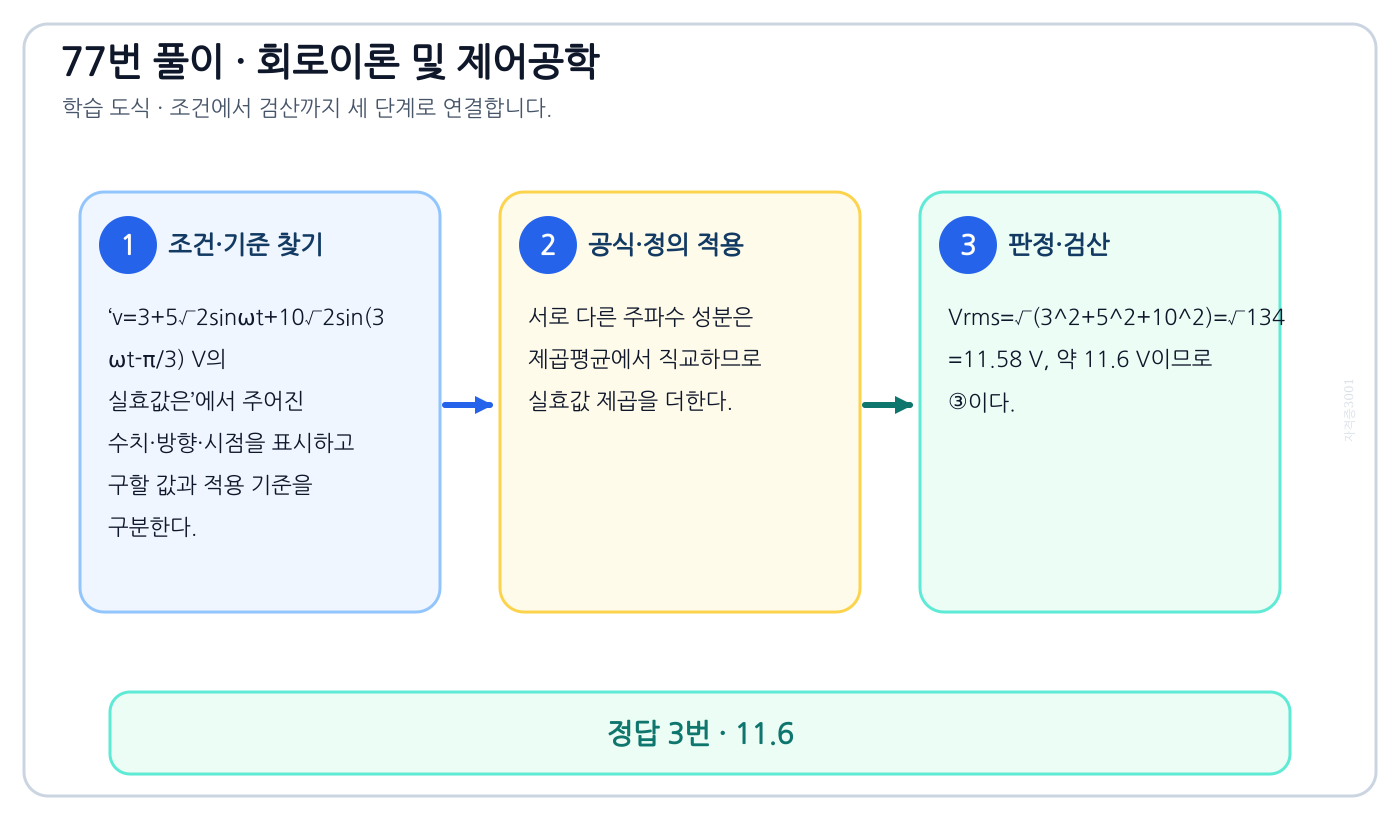

v=3+5√2sinωt+10√2sin(3ωt-π/3) V의 실효값은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘11.6’를 도출할 수 있다.

풀이 순서

1. ‘v=3+5√2sinωt+10√2sin(3ωt-π/3) V의 실효값은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 서로 다른 주파수 성분은 제곱평균에서 직교하므로 실효값 제곱을 더한다.
3. Vrms=√(3²+5²+10²)=√134=11.58 V, 약 11.6 V이므로 ③이다.

자주 하는 실수: 수치부터 대입하면 ‘9.6’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

RL 직렬회로에서 R=20Ω, L=40mH이다. 이 회로의 시정수[sec]는의 기준식을 세우고 단위·계수·부호를 검산하여 ‘2×10⁻³’를 도출할 수 있다.

풀이 순서

1. ‘RL 직렬회로에서 R=20Ω, L=40mH이다. 이 회로의 시정수[sec]는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. RL 직렬회로의 시정수는 τ=L/R다.
3. L=40 mH=0.040 H, R=20 Ω을 넣으면 τ=0.040/20=0.002 s=2×10⁻³ s이므로 ②다.

자주 하는 실수: 수치부터 대입하면 ‘2’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

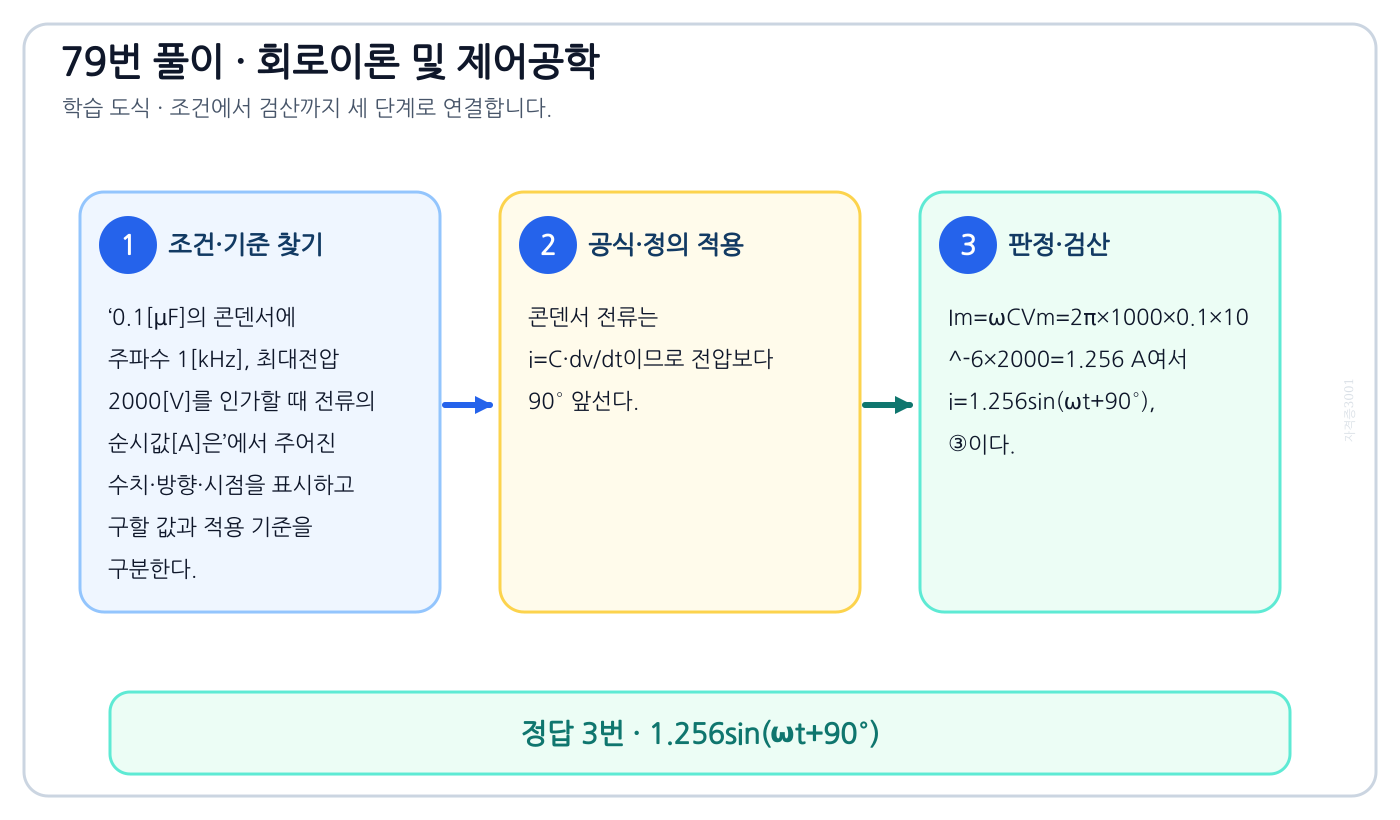

0.1[μF]의 콘덴서에 주파수 1[kHz], 최대전압 2000[V]를 인가할 때 전류의 순시값[A]은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘1.256sin(ωt+90°)’를 도출할 수 있다.

풀이 순서

1. ‘0.1[μF]의 콘덴서에 주파수 1[kHz], 최대전압 2000[V]를 인가할 때 전류의 순시값[A]은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 콘덴서 전류는 i=C·dv/dt이므로 전압보다 90° 앞선다.
3. Im=ωCVm=2π×1000×0.1×10⁻⁶×2000=1.256 A여서 i=1.256sin(ωt+90°), ③이다.

자주 하는 실수: 수치부터 대입하면 ‘4.446sin(ωt+90°)’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

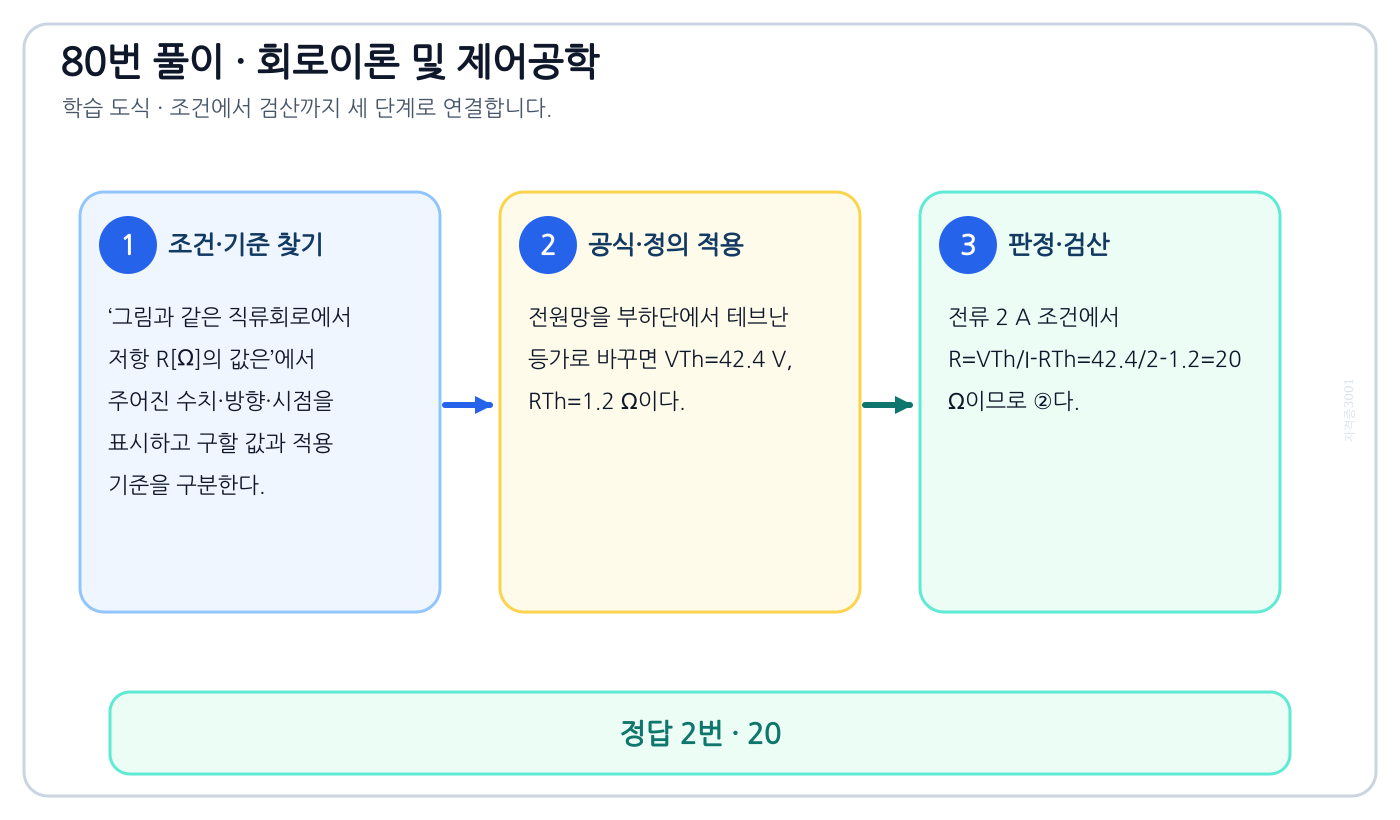

이 문제로 익힐 것

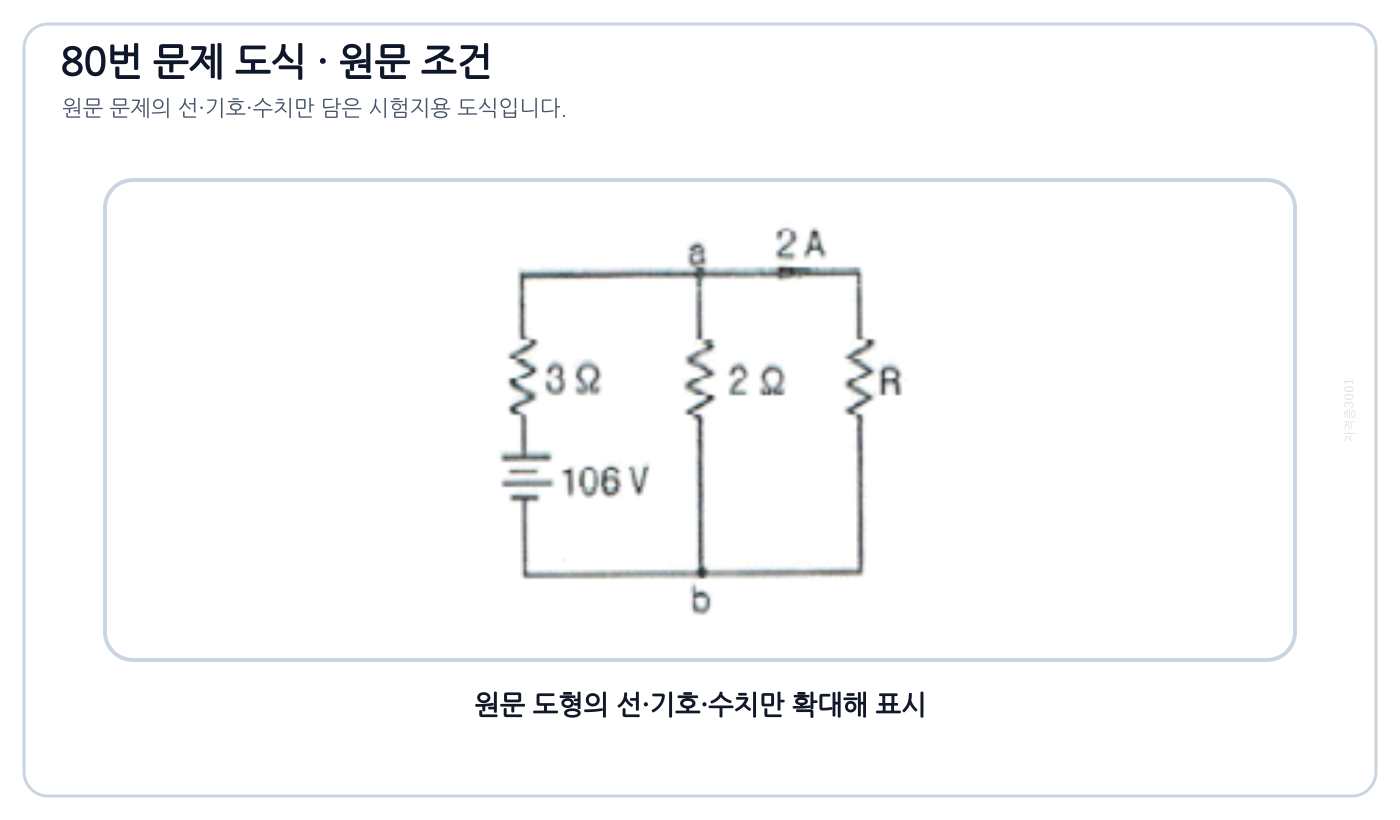

그림과 같은 직류회로에서 저항 R[Ω]의 값은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘20’를 도출할 수 있다.

풀이 순서

1. ‘그림과 같은 직류회로에서 저항 R[Ω]의 값은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 전원망을 부하단에서 테브난 등가로 바꾸면 VTh=42.4 V, RTh=1.2 Ω이다.
3. 전류 2 A 조건에서 R=VTh/I-RTh=42.4/2-1.2=20 Ω이므로 ②다.

자주 하는 실수: 수치부터 대입하면 ‘10’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

시가지에 시설하는 특고압 가공전선로용 지지물로 사용될 수 없는 것은에서 시험시점 기준과 현행 기준을 분리하여 ‘목주’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘시가지에 시설하는 특고압 가공전선로용 지지물로 사용될 수 없는 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 2015년 판단기준에서 시가지 170 kV 이하 특고압 가공전선로의 지지물은 철주·철근콘크리트주·철탑으로 제한됐다.
3. 목주는 목록에 없으므로 사용할 수 없는 ②다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘철근 콘크리트주’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC와 전기설비기술기준의 대상·전압·장소·예외·단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 시가지 170 kV 이하 지지물 · 현행 KEC 333.1 시가지 등의 특고압 가공전선로

이 문제로 익힐 것

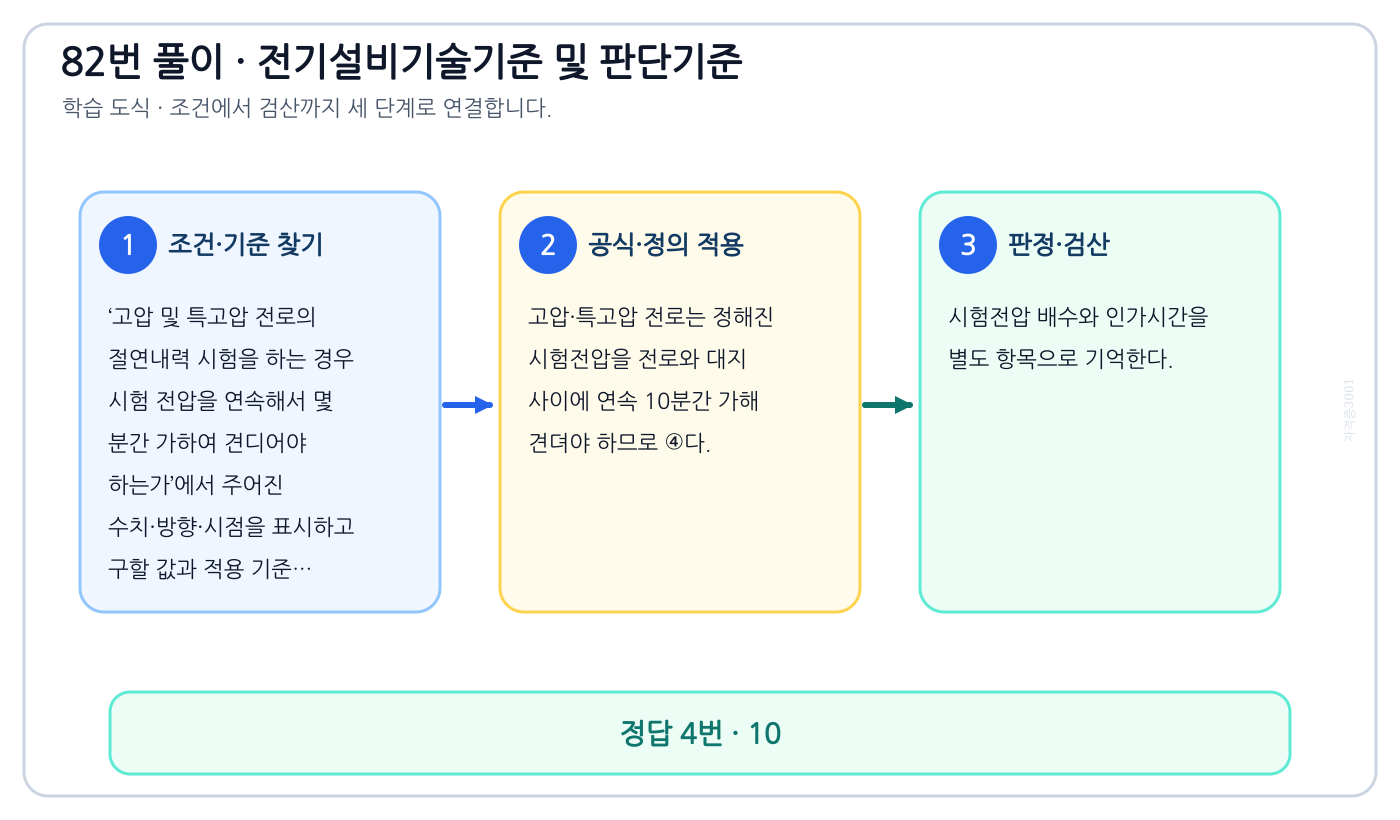

고압 및 특고압 전로의 절연내력 시험을 하는 경우 시험 전압을 연속해서 몇 분간 가하여 견디어야 하는가에서 시험시점 기준과 현행 기준을 분리하여 ‘10’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘고압 및 특고압 전로의 절연내력 시험을 하는 경우 시험 전압을 연속해서 몇 분간 가하여 견디어야 하는가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 고압·특고압 전로는 정해진 시험전압을 전로와 대지 사이에 연속 10분간 가해 견뎌야 하므로 ④다.
3. 시험전압 배수와 인가시간을 별도 항목으로 기억한다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘1’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC와 전기설비기술기준의 대상·전압·장소·예외·단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 고압·특고압 절연내력 · 현행 KEC 132 전로의 절연저항 및 절연내력

이 문제로 익힐 것

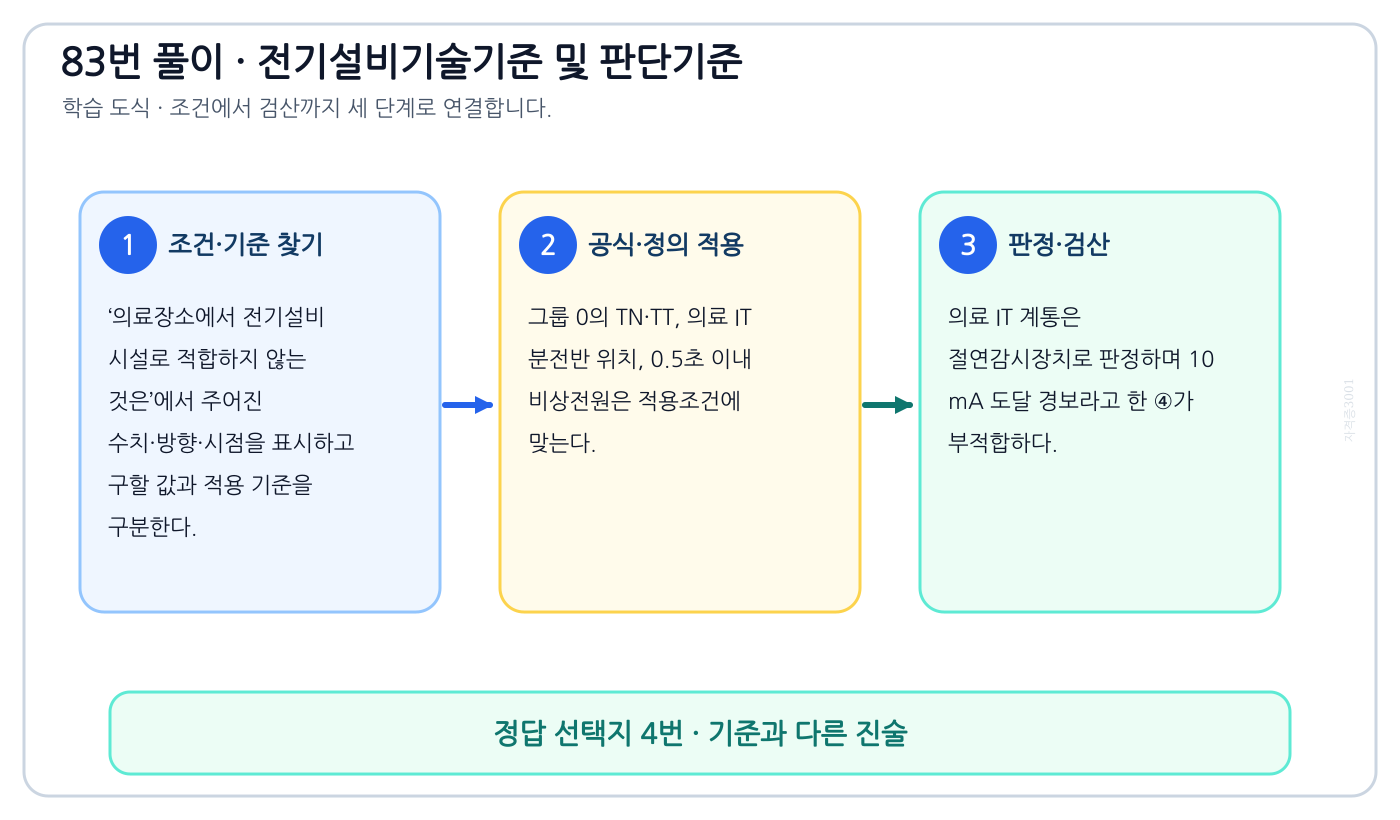

의료장소에서 전기설비 시설로 적합하지 않는 것은에서 시험시점 기준과 현행 기준을 분리하여 ‘의료 IT 계통의 누설전류 계측시 10mA에 도달하면 표시 및 경보 하도록 시설’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘의료장소에서 전기설비 시설로 적합하지 않는 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 그룹 0의 TN·TT, 의료 IT 분전반 위치, 0.5초 이내 비상전원은 적용조건에 맞는다.
3. 의료 IT 계통은 절연감시장치로 판정하며 10 mA 도달 경보라고 한 ④가 부적합하다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘그룹 0 장소는 TN 또는 TT 접지 계통 적용’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC와 전기설비기술기준의 대상·전압·장소·예외·단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 의료 IT 계통 · 현행 KEC 242.10.2~242.10.4 의료장소

이 문제로 익힐 것

전력용 콘덴서 또는 분로 리액터의 내부에 고장 또는 과전류 및 과전압이 생긴 경우에 자동적으로…에서 시험시점 기준과 현행 기준을 분리하여 ‘15000kVA 이상’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘전력용 콘덴서 또는 분로 리액터의 내부에 고장 또는 과전류 및 과전압이 생긴 경우에 자동적으로…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 전력용 콘덴서·분로리액터 15,000 kVA 이상 뱅크에는 내부고장·과전류·과전압이 생기면 자동으로 전로에서 차단하는 장치가 필요하므로 ④다.
3. 네 선택지를 대조하면 4번 ‘15000kVA 이상’가 문항의 판정기준에 맞는다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘500kVA를 넘고 7500kVA 미만’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC와 전기설비기술기준의 대상·전압·장소·예외·단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 조상설비 보호 · 현행 KEC 351.5 표 351.5-1 조상설비의 보호장치

이 문제로 익힐 것

가공전선로의 지지물로 볼 수 없는 것은에서 시험시점 기준과 현행 기준을 분리하여 ‘지선’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘가공전선로의 지지물로 볼 수 없는 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 지선은 전주·철탑 등이 하중을 견디도록 보강하는 부속설비다.
3. 철주·철탑·철근콘크리트주는 지지물 종류지만 지선은 지지물 자체가 아니므로 ②다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘철주’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC와 전기설비기술기준의 대상·전압·장소·예외·단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 가공전선로 지지물 · 현행 KEC 331 지지물과 331.11 지선

이 문제로 익힐 것

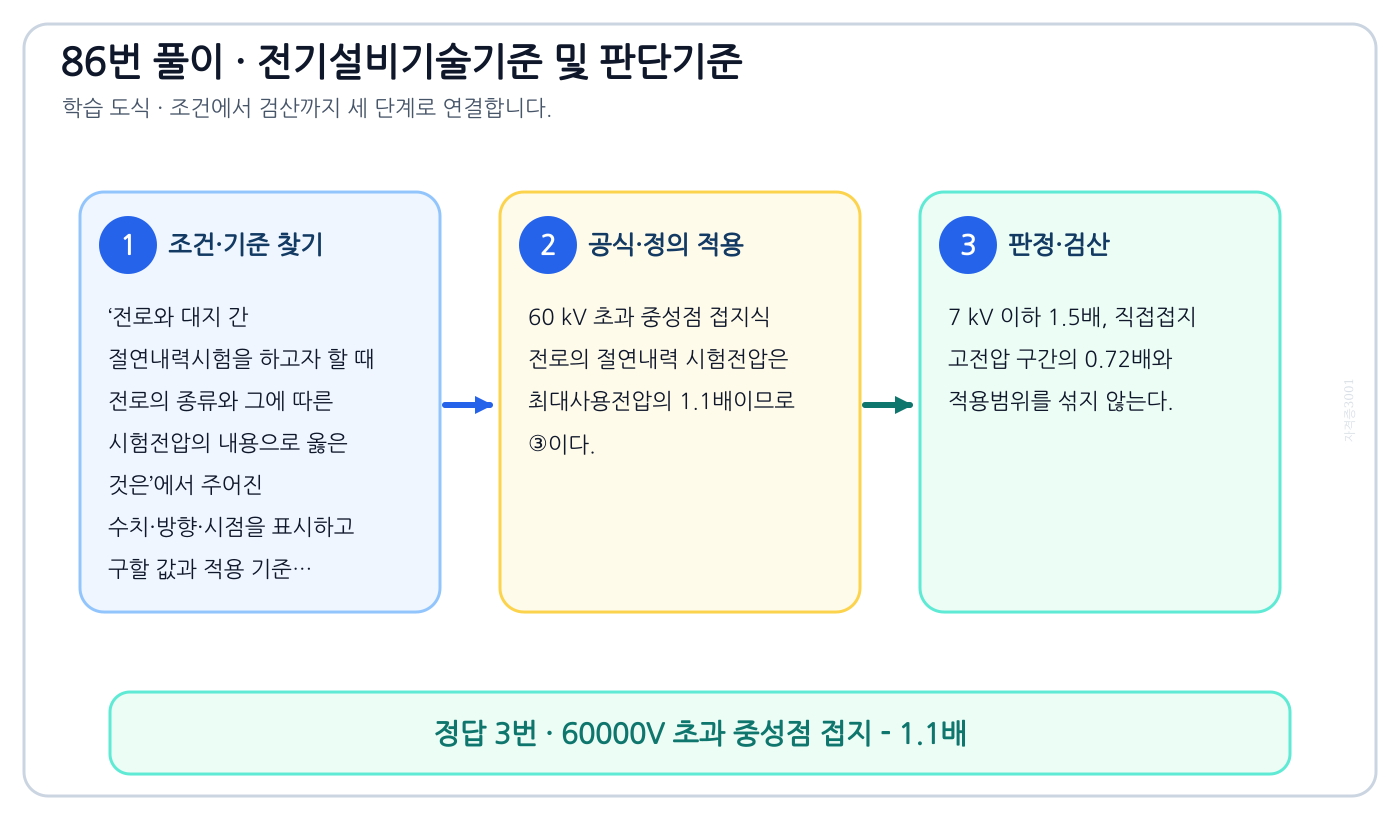

전로와 대지 간 절연내력시험을 하고자 할 때 전로의 종류와 그에 따른 시험전압의 내용으로 옳은 것은에서 시험시점 기준과 현행 기준을 분리하여 ‘60000V 초과 중성점 접지 – 1.1배’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘전로와 대지 간 절연내력시험을 하고자 할 때 전로의 종류와 그에 따른 시험전압의 내용으로 옳은 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 60 kV 초과 중성점 접지식 전로의 절연내력 시험전압은 최대사용전압의 1.1배이므로 ③이다.
3. 7 kV 이하 1.5배, 직접접지 고전압 구간의 0.72배와 적용범위를 섞지 않는다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘7000V 이하 – 2배’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC와 전기설비기술기준의 대상·전압·장소·예외·단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 전로별 시험전압 · 현행 KEC 132 표 132-1 절연내력 시험전압

이 문제로 익힐 것

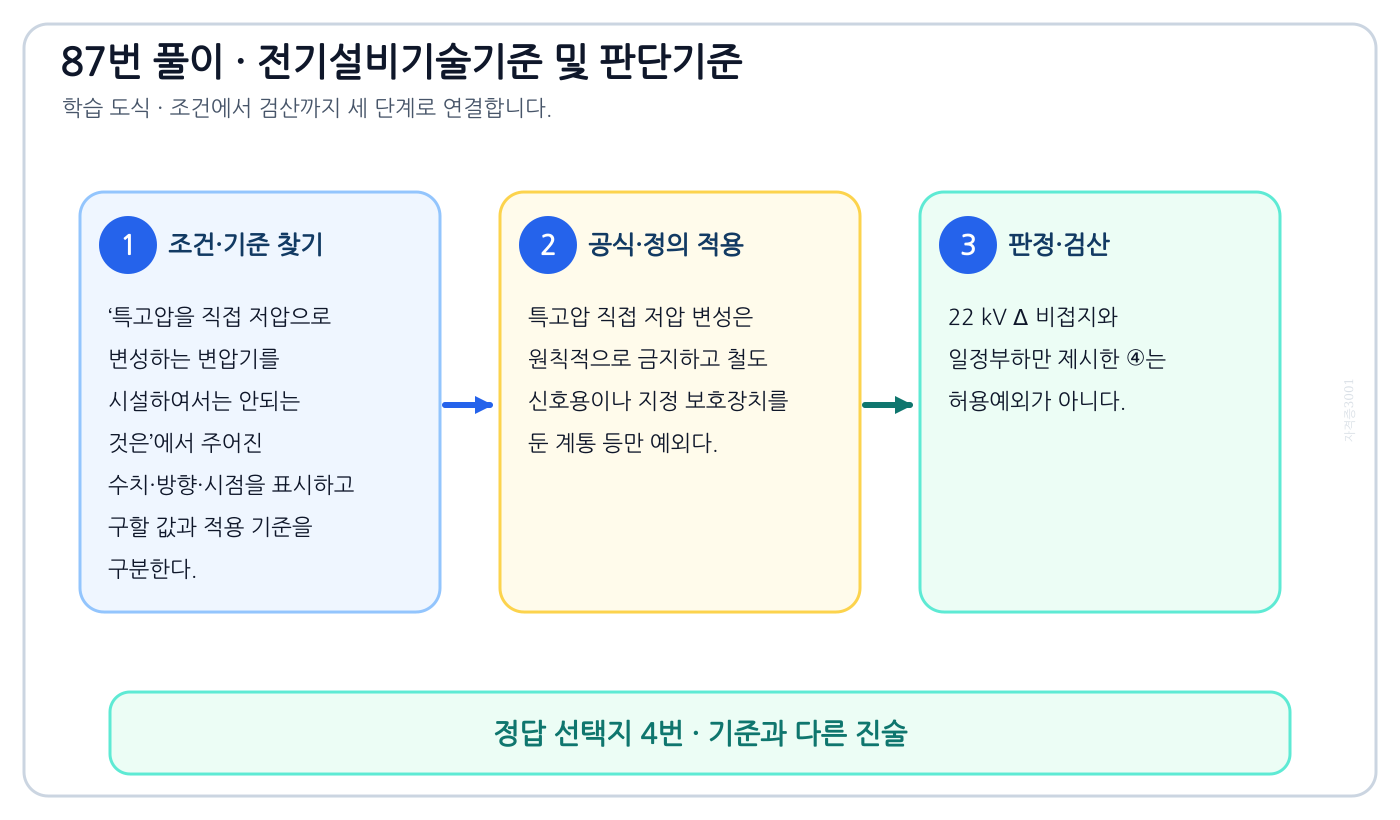

특고압을 직접 저압으로 변성하는 변압기를 시설하여서는 안되는 것은에서 시험시점 기준과 현행 기준을 분리하여 ‘1차 전압이 22kV이고 Δ 결선된 비접지 변압기로서 2차측 부하설비가 항상 일정하게 유지되는 변압기’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘특고압을 직접 저압으로 변성하는 변압기를 시설하여서는 안되는 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 특고압 직접 저압 변성은 원칙적으로 금지하고 철도 신호용이나 지정 보호장치를 둔 계통 등만 예외다.
3. 22 kV Δ 비접지와 일정부하만 제시한 ④는 허용예외가 아니다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘교류식 전기철도용 신호회로에 전기를 공급하기 위한 변압기’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC와 전기설비기술기준의 대상·전압·장소·예외·단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 특고압 직접변성 제한 · 현행 KEC 341.3 특고압을 직접 저압으로 변성하는 시설

이 문제로 익힐 것

고압 이상의 전압 조정기 내장권선을 이상전압으로부터 보호하기 위하여 특히 필요한 경우에는 그…에서 시험시점 기준과 현행 기준을 분리하여 ‘제 1종 접지공사’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘고압 이상의 전압 조정기 내장권선을 이상전압으로부터 보호하기 위하여 특히 필요한 경우에는 그…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 2015년 판단기준에서 고압 이상 전압조정기 내장권선을 이상전압에서 보호하기 위해 특히 접지할 때는 제1종 접지공사를 적용했으므로 ①이다.
3. 네 선택지를 대조하면 1번 ‘제 1종 접지공사’가 문항의 판정기준에 맞는다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘제 2종 접지공사’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC와 전기설비기술기준의 대상·전압·장소·예외·단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 전압조정기 제1종 접지 · 현행 KEC 140 접지시스템과 보호도체

이 문제로 익힐 것

제 1종 특고압 보안공사로 시설하는 전선로의 지지물로 사용할 수 없는 것은에서 시험시점 기준과 현행 기준을 분리하여 ‘목주’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘제 1종 특고압 보안공사로 시설하는 전선로의 지지물로 사용할 수 없는 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 제1종 특고압 보안공사의 지지물은 철탑과 정해진 B종 철주·철근콘크리트주를 사용한다.
3. 목주는 허용되지 않으므로 ④다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘철탑’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC와 전기설비기술기준의 대상·전압·장소·예외·단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 제1종 특고압 보안공사 · 현행 KEC 333.22 제1종 특고압 보안공사

이 문제로 익힐 것

가공전선로의 지지물에 시설하는 지선으로 연선을 사용할 경우, 소선은 몇 가닥 이상이어야 하는가에서 시험시점 기준과 현행 기준을 분리하여 ‘3’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘가공전선로의 지지물에 시설하는 지선으로 연선을 사용할 경우, 소선은 몇 가닥 이상이어야 하는가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 연선을 사용하는 지선은 일부 소선이 손상되어도 기계적 신뢰성을 유지하도록 소선 3가닥 이상으로 구성하므로 ②다.
3. 소선 지름 기준과 가닥 수를 혼동하지 않는다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘2’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC와 전기설비기술기준의 대상·전압·장소·예외·단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 지선 소선 수 · 현행 KEC 331.11 가공전선로 지지선의 시설

이 문제로 익힐 것

교류 전기철도에서는 단상 부하를 사용하기 때문에 전압 불평형이 발생하기 쉽다. 이때 전압…에서 시험시점 기준과 현행 기준을 분리하여 ‘계기용 변성기’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘교류 전기철도에서는 단상 부하를 사용하기 때문에 전압 불평형이 발생하기 쉽다. 이때 전압…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 단상 전기철도 부하는 역상분을 만들어 회전기와 변압기에 손실·과열·토크맥동을 일으킨다.
3. 보기 중 이러한 전력기계 장해의 직접 대상이 아닌 계기용 변성기 ④가 답이다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘발전기’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC와 전기설비기술기준의 대상·전압·장소·예외·단위를 다시 대조한다.

확인 위치: 시험시점 전기철도 전압불평형 장해 · 현행 전압품질·기기 내량 설계와 계통 검토

이 문제로 익힐 것

가로등, 경기장, 공장 등의 일반조명을 위하여 시설하는 고압 방전등의 효율은 몇 lm/W 이상인가에서 시험시점 기준과 현행 기준을 분리하여 ‘70’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘가로등, 경기장, 공장 등의 일반조명을 위하여 시설하는 고압 방전등의 효율은 몇 lm/W 이상인가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 2015년 판단기준에서 가로등·경기장·공장 일반조명용 고압방전등은 효율 70 lm/W 이상이어야 했으므로 ④다.
3. 전력 W와 광속 lm의 비인 광효율 단위를 함께 기억한다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘10’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC와 전기설비기술기준의 대상·전압·장소·예외·단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 고압방전등 효율 · 현행 KEC 234.8 방전등 및 최신 효율관리 기준

이 문제로 익힐 것

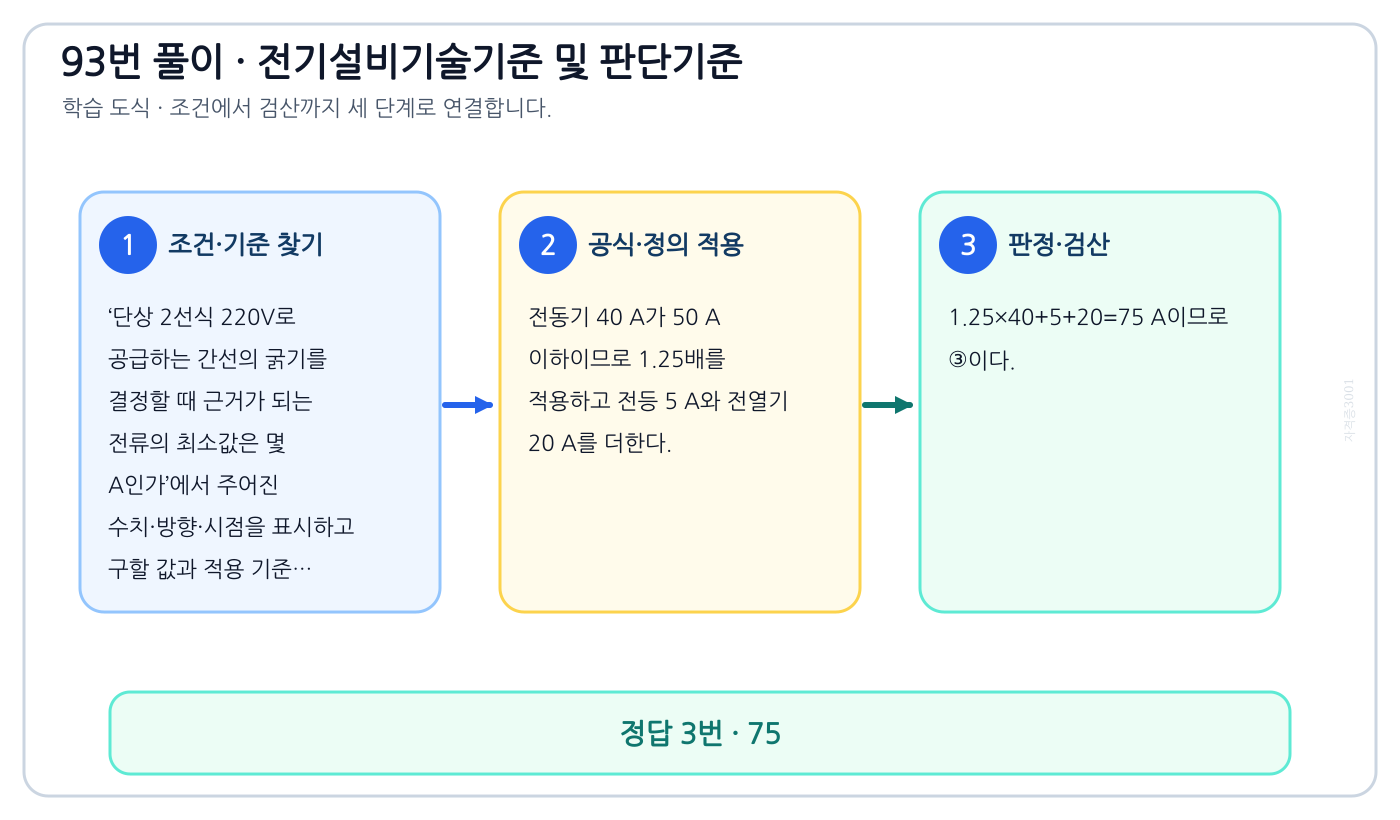

단상 2선식 220V로 공급하는 간선의 굵기를 결정할 때 근거가 되는 전류의 최소값은 몇 A인가에서 시험시점 기준과 현행 기준을 분리하여 ‘75’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘단상 2선식 220V로 공급하는 간선의 굵기를 결정할 때 근거가 되는 전류의 최소값은 몇 A인가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 전동기 40 A가 50 A 이하이므로 1.25배를 적용하고 전등 5 A와 전열기 20 A를 더한다.
3. 1.25×40+5+20=75 A이므로 ③이다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘55’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC와 전기설비기술기준의 대상·전압·장소·예외·단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 전동기 간선 허용전류 · 현행 KEC 212 과전류보호와 배선설계

이 문제로 익힐 것

철재 물탱크에 전기부식방지 시설을 하였다. 수중에 시설하는 양극과 그 주위 1m 안에 있는 점과의…에서 시험시점 기준과 현행 기준을 분리하여 ‘전위차 : 10, 전압 : 60’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘철재 물탱크에 전기부식방지 시설을 하였다. 수중에 시설하는 양극과 그 주위 1m 안에 있는 점과의…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 수중 양극과 주위 1 m 이내 점의 전위차는 10 V 미만이고 전기부식방지 회로 사용전압은 직류 60 V 이하이므로 두 조건을 묶은 ②다.
3. 네 선택지를 대조하면 2번 ‘전위차 : 10, 전압 : 60’가 문항의 판정기준에 맞는다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘전위차 : 5, 전압 : 30’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC와 전기설비기술기준의 대상·전압·장소·예외·단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 전기부식방지 전압 · 현행 KEC 241.16.3 전기부식방지 회로의 전압

이 문제로 익힐 것

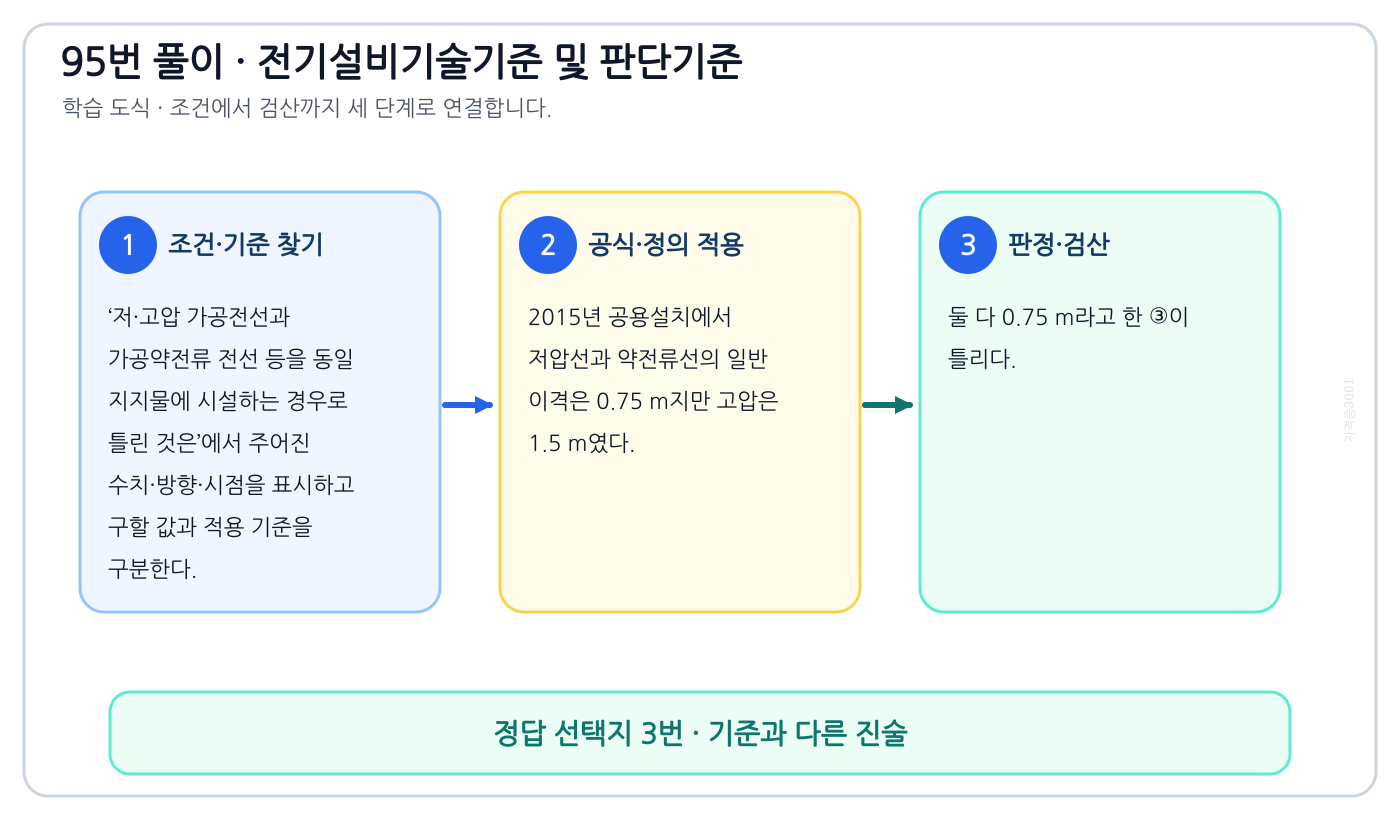

저·고압 가공전선과 가공약전류 전선 등을 동일 지지물에 시설하는 경우로 틀린 것은에서 시험시점 기준과 현행 기준을 분리하여 ‘가공전선과 가공약전류 전선 등 사이의 이격거리는 저압과 고압 모두 75cm 이상일 것’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘저·고압 가공전선과 가공약전류 전선 등을 동일 지지물에 시설하는 경우로 틀린 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 2015년 공용설치에서 저압선과 약전류선의 일반 이격은 0.75 m지만 고압은 1.5 m였다.
3. 둘 다 0.75 m라고 한 ③이 틀리다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘가공전선을 가공약전류 전선 등의 위로하고 별개의 완금류에 시설할 것’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC와 전기설비기술기준의 대상·전압·장소·예외·단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 약전류선 공용설치 · 현행 KEC 222.21·332.21 공용설치

이 문제로 익힐 것

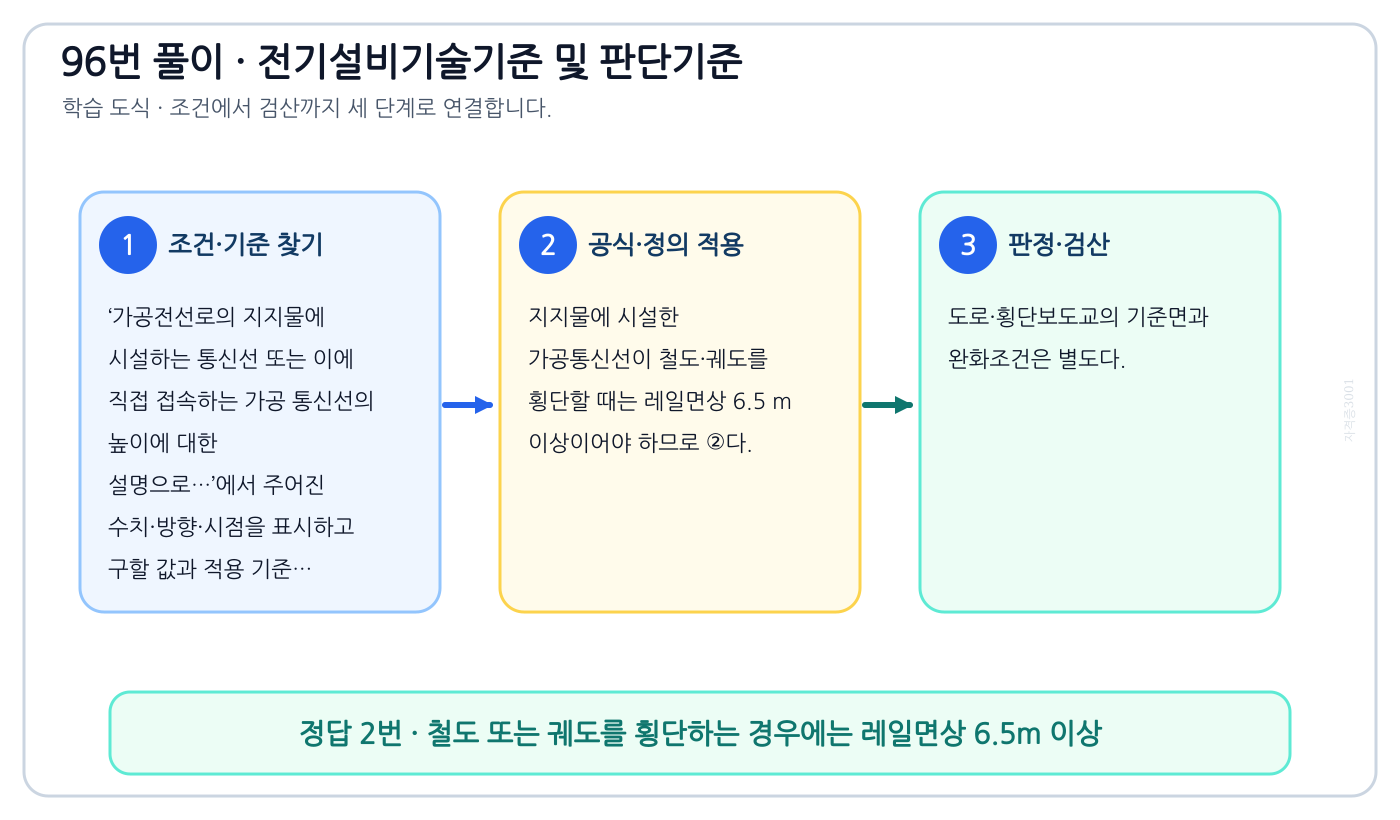

가공전선로의 지지물에 시설하는 통신선 또는 이에 직접 접속하는 가공 통신선의 높이에 대한 설명으로…에서 시험시점 기준과 현행 기준을 분리하여 ‘철도 또는 궤도를 횡단하는 경우에는 레일면상 6.5m 이상’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘가공전선로의 지지물에 시설하는 통신선 또는 이에 직접 접속하는 가공 통신선의 높이에 대한 설명으로…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 지지물에 시설한 가공통신선이 철도·궤도를 횡단할 때는 레일면상 6.5 m 이상이어야 하므로 ②다.
3. 도로·횡단보도교의 기준면과 완화조건은 별도다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘도로를 횡단하는 경우에는 지표상 5m 이상’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC와 전기설비기술기준의 대상·전압·장소·예외·단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 가공통신선 높이 · 현행 KEC 362.2 전력보안통신선의 높이와 간격

이 문제로 익힐 것

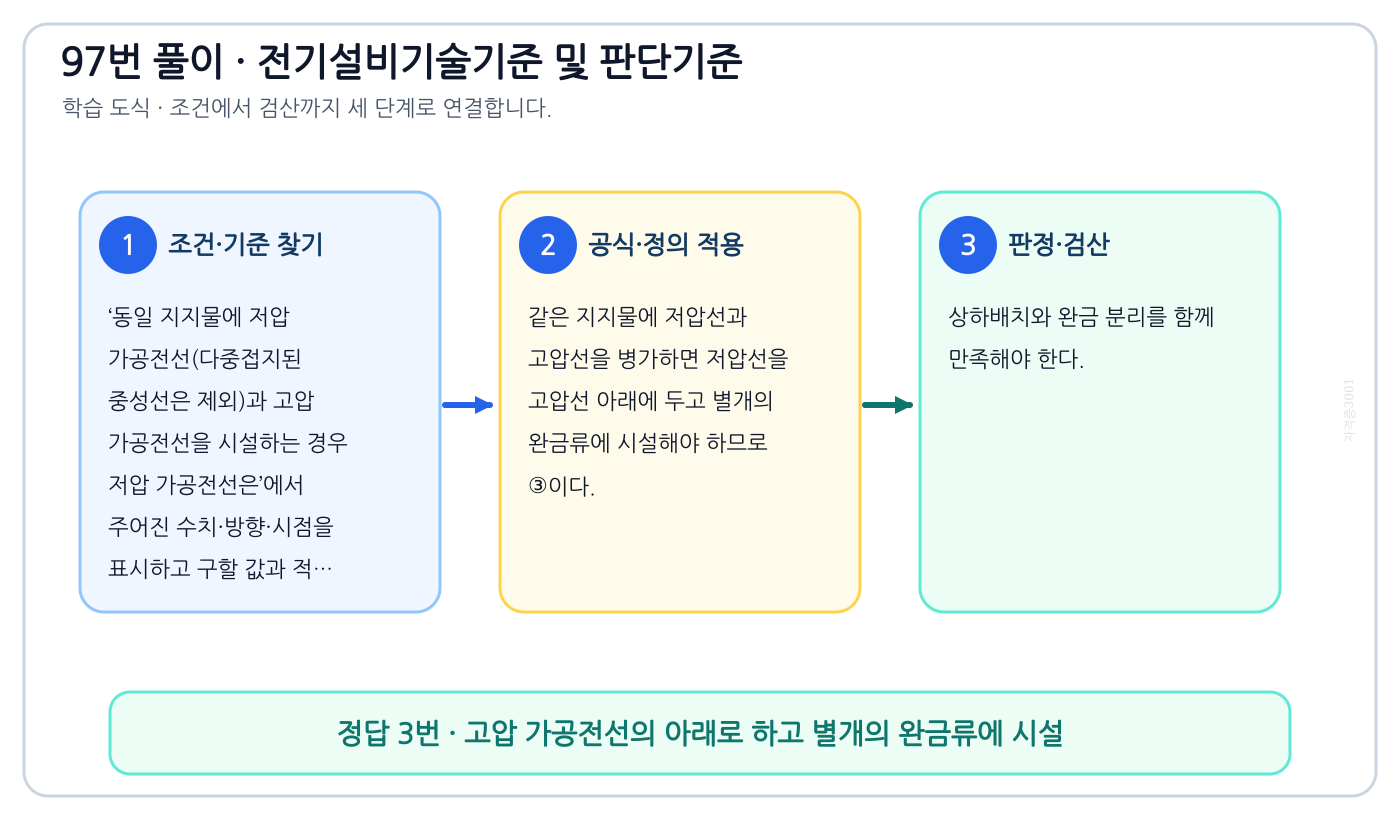

동일 지지물에 저압 가공전선(다중접지된 중성선은 제외)과 고압 가공전선을 시설하는 경우 저압 가공전선은에서 시험시점 기준과 현행 기준을 분리하여 ‘고압 가공전선의 아래로 하고 별개의 완금류에 시설’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘동일 지지물에 저압 가공전선(다중접지된 중성선은 제외)과 고압 가공전선을 시설하는 경우 저압 가공전선은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 같은 지지물에 저압선과 고압선을 병가하면 저압선을 고압선 아래에 두고 별개의 완금류에 시설해야 하므로 ③이다.
3. 상하배치와 완금 분리를 함께 만족해야 한다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘고압 가공전선의 위로 시설하고 동일 완금류에 시설’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC와 전기설비기술기준의 대상·전압·장소·예외·단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 저압·고압선 배치 · 현행 KEC 332.8 저압·고압 가공전선 등의 병가

이 문제로 익힐 것

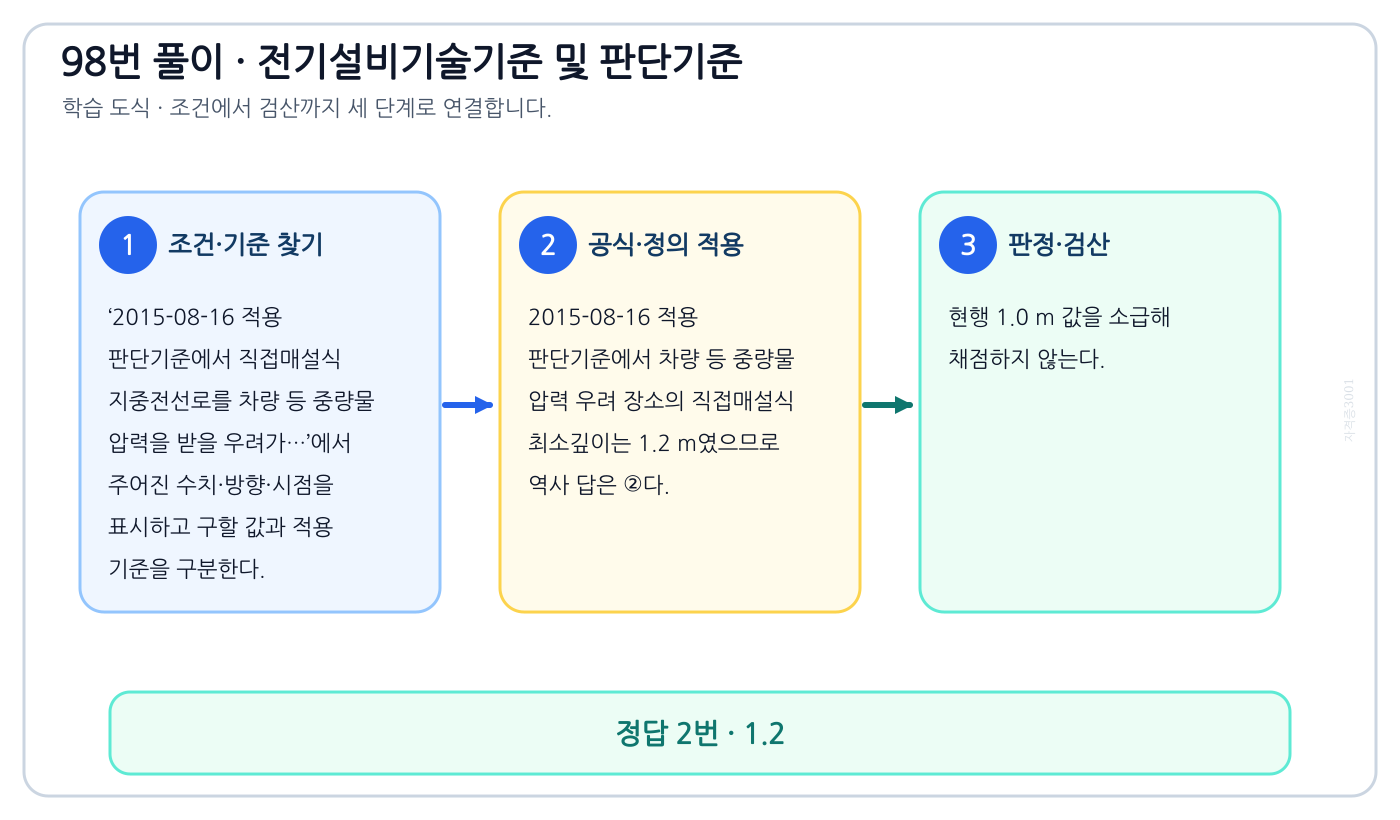

2015-08-16 적용 판단기준에서 직접매설식 지중전선로를 차량 등 중량물 압력을 받을 우려가…에서 시험시점 기준과 현행 기준을 분리하여 ‘1.2’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘2015-08-16 적용 판단기준에서 직접매설식 지중전선로를 차량 등 중량물 압력을 받을 우려가…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 2015-08-16 적용 판단기준에서 차량 등 중량물 압력 우려 장소의 직접매설식 최소깊이는 1.2 m였으므로 역사 답은 ②다.
3. 현행 1.0 m 값을 소급해 채점하지 않는다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘1’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC와 전기설비기술기준의 대상·전압·장소·예외·단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 직접매설 깊이 · 현행 KEC 334.1 지중전선로의 시설

이 문제로 익힐 것

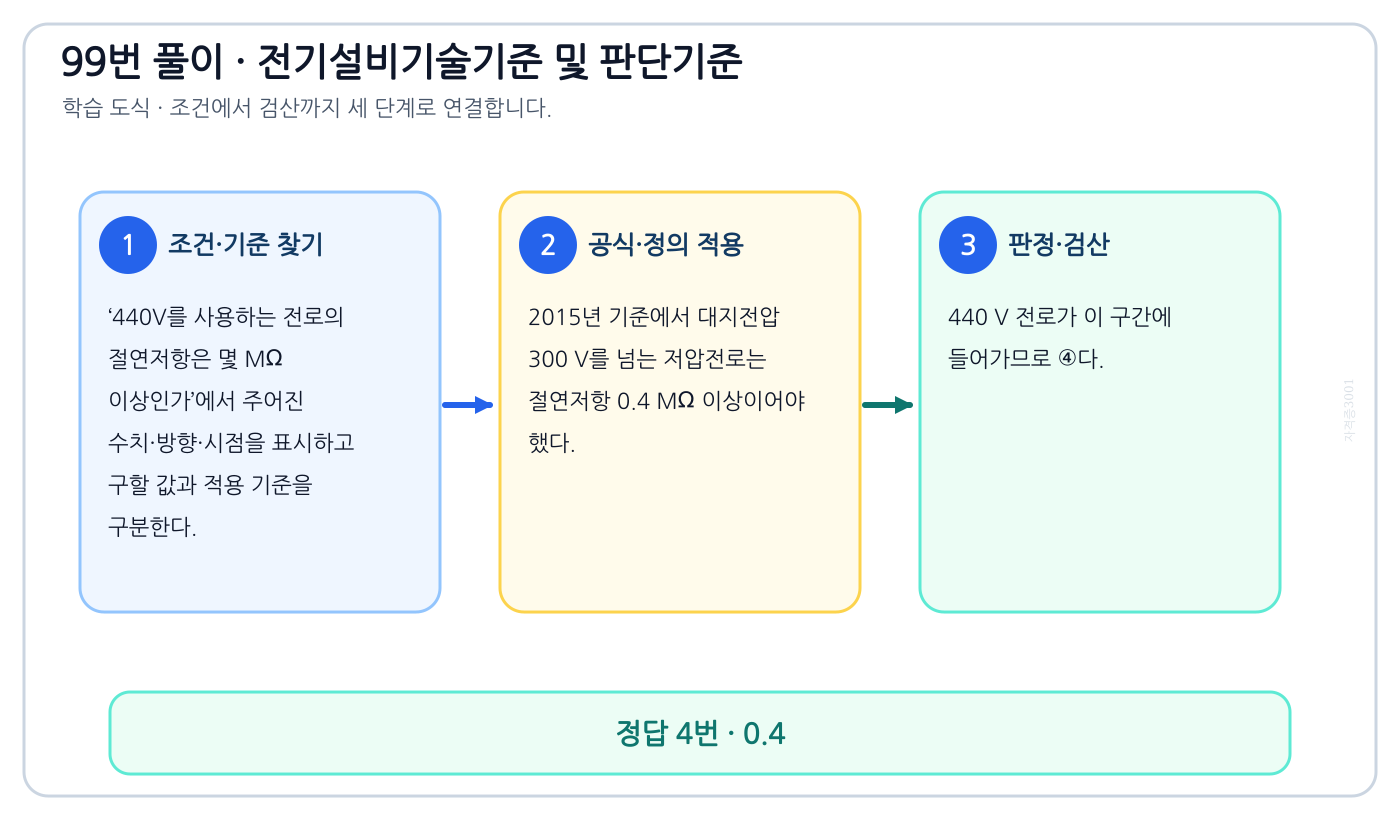

440V를 사용하는 전로의 절연저항은 몇 MΩ 이상인가에서 시험시점 기준과 현행 기준을 분리하여 ‘0.4’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘440V를 사용하는 전로의 절연저항은 몇 MΩ 이상인가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 2015년 기준에서 대지전압 300 V를 넘는 저압전로는 절연저항 0.4 MΩ 이상이어야 했다.
3. 440 V 전로가 이 구간에 들어가므로 ④다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘0.1’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC와 전기설비기술기준의 대상·전압·장소·예외·단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 저압전로 절연저항 · 현행 전기설비기술기준 제52조 및 KEC 132

이 문제로 익힐 것

옥내에 시설하는 전동기에 과부하 보호장치의 시설을 생략할 수 없는 경우는에서 시험시점 기준과 현행 기준을 분리하여 ‘정격 출력이 0.75kW인 전동기’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘옥내에 시설하는 전동기에 과부하 보호장치의 시설을 생략할 수 없는 경우는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 보호 생략 예외의 출력기준은 0.2 kW 이하이고, 상시 감시·과전류 우려 없음·소형 단상 분기회로 같은 별도조건이 있다.
3. 0.75 kW만 제시한 ①은 생략할 수 없다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘타인이 출입할 수 없고 전동기가 소손할 정도의 과전류가 생길 우려가 없는 경우’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC와 전기설비기술기준의 대상·전압·장소·예외·단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 전동기 과부하보호 · 현행 KEC 212.6.3 전동기 보호용 과전류보호장치
