전기기사 기출문제 2015년 1회 필기

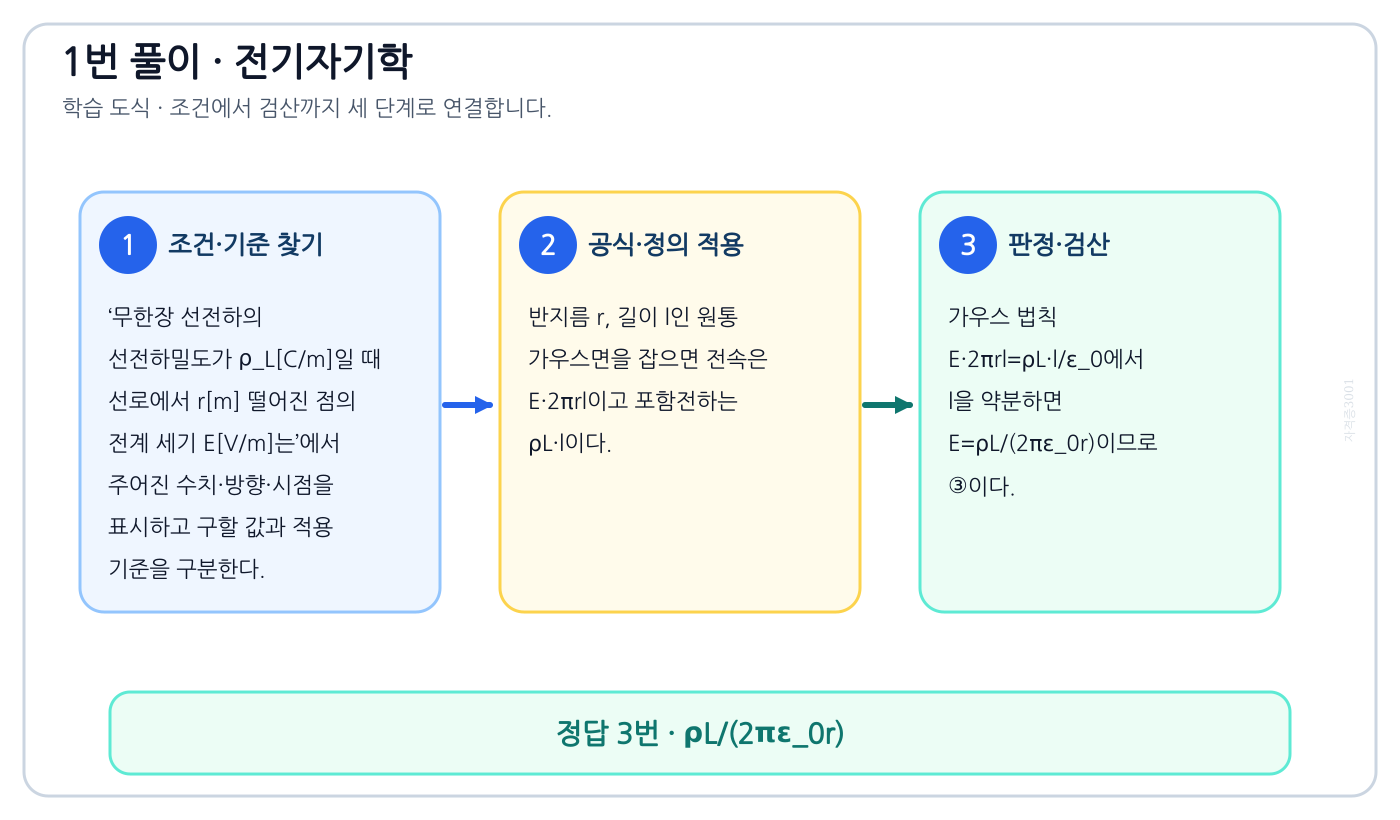

이 문제로 익힐 것

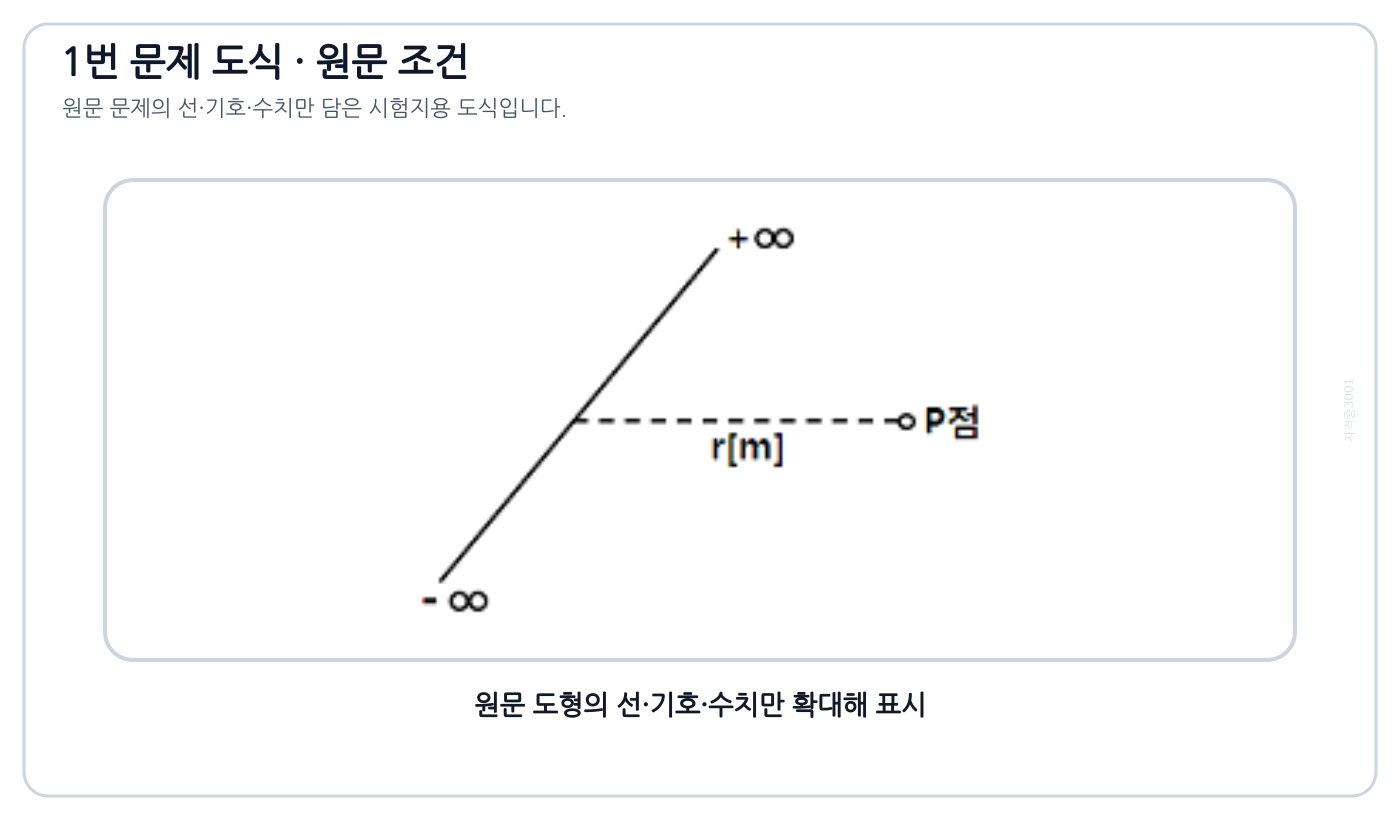

무한장 선전하의 선전하밀도가 ρ_L[C/m]일 때 선로에서 r[m] 떨어진 점의 전계 세기 E[V/m]는의 기준식을 세우고 단위·계수·부호를 검산하여 ‘ρL/(2πε₀r)’를 도출할 수 있다.

풀이 순서

1. ‘무한장 선전하의 선전하밀도가 ρ_L[C/m]일 때 선로에서 r[m] 떨어진 점의 전계 세기 E[V/m]는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 반지름 r, 길이 l인 원통 가우스면을 잡으면 전속은 E·2πrl이고 포함전하는 ρL·l이다.
3. 가우스 법칙 E·2πrl=ρL·l/ε₀에서 l을 약분하면 E=ρL/(2πε₀r)이므로 ③이다.

자주 하는 실수: 수치부터 대입하면 ‘ρL/(4πε₀r)’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

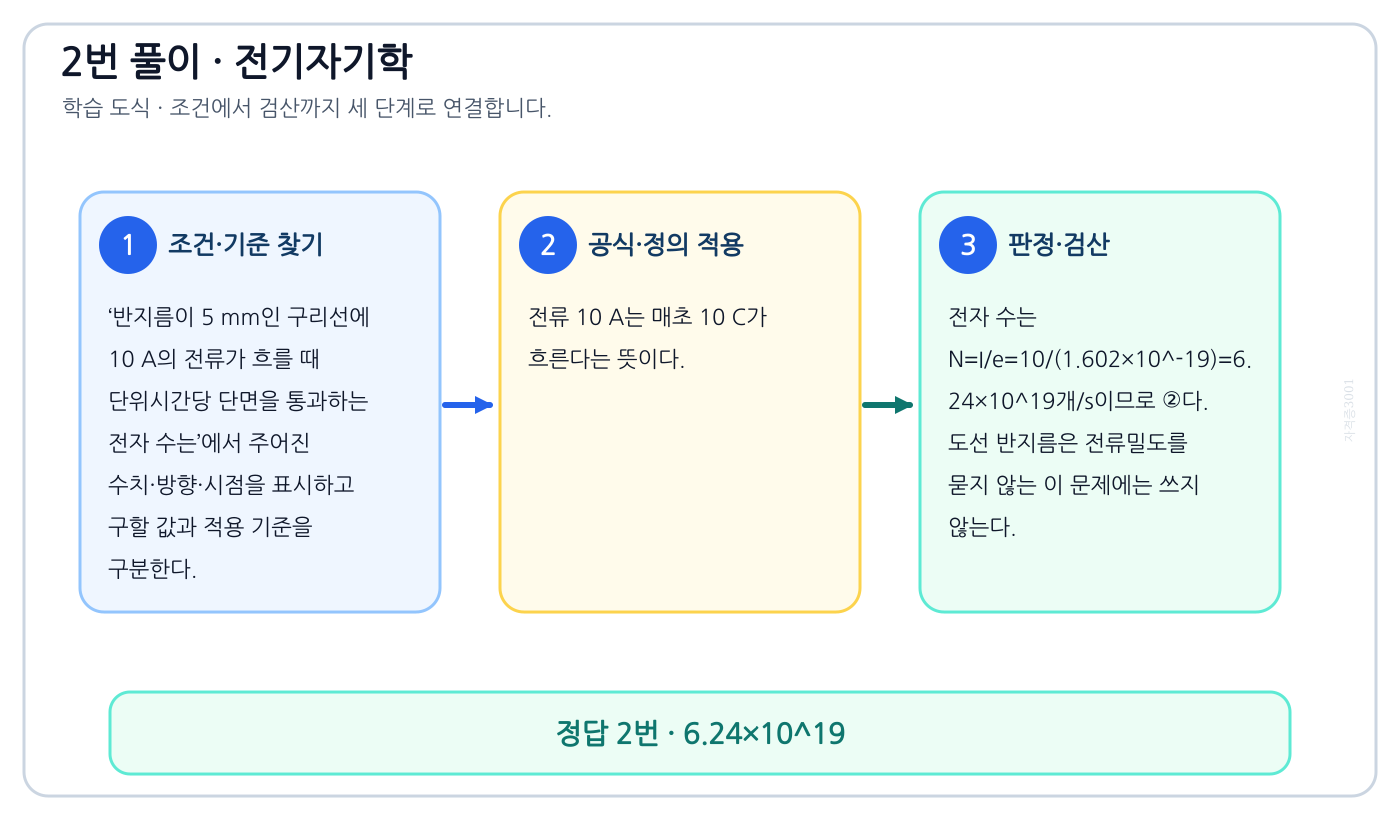

반지름이 5 mm인 구리선에 10 A의 전류가 흐를 때 단위시간당 단면을 통과하는 전자 수는의 기준식을 세우고 단위·계수·부호를 검산하여 ‘6.24×10¹⁹’를 도출할 수 있다.

풀이 순서

1. ‘반지름이 5 mm인 구리선에 10 A의 전류가 흐를 때 단위시간당 단면을 통과하는 전자 수는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 전류 10 A는 매초 10 C가 흐른다는 뜻이다.
3. 전자 수는 N=I/e=10/(1.602×10⁻¹⁹)=6.24×10¹⁹개/s이므로 ②다. 도선 반지름은 전류밀도를 묻지 않는 이 문제에는 쓰지 않는다.

자주 하는 실수: 수치부터 대입하면 ‘6.24×10¹⁷’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

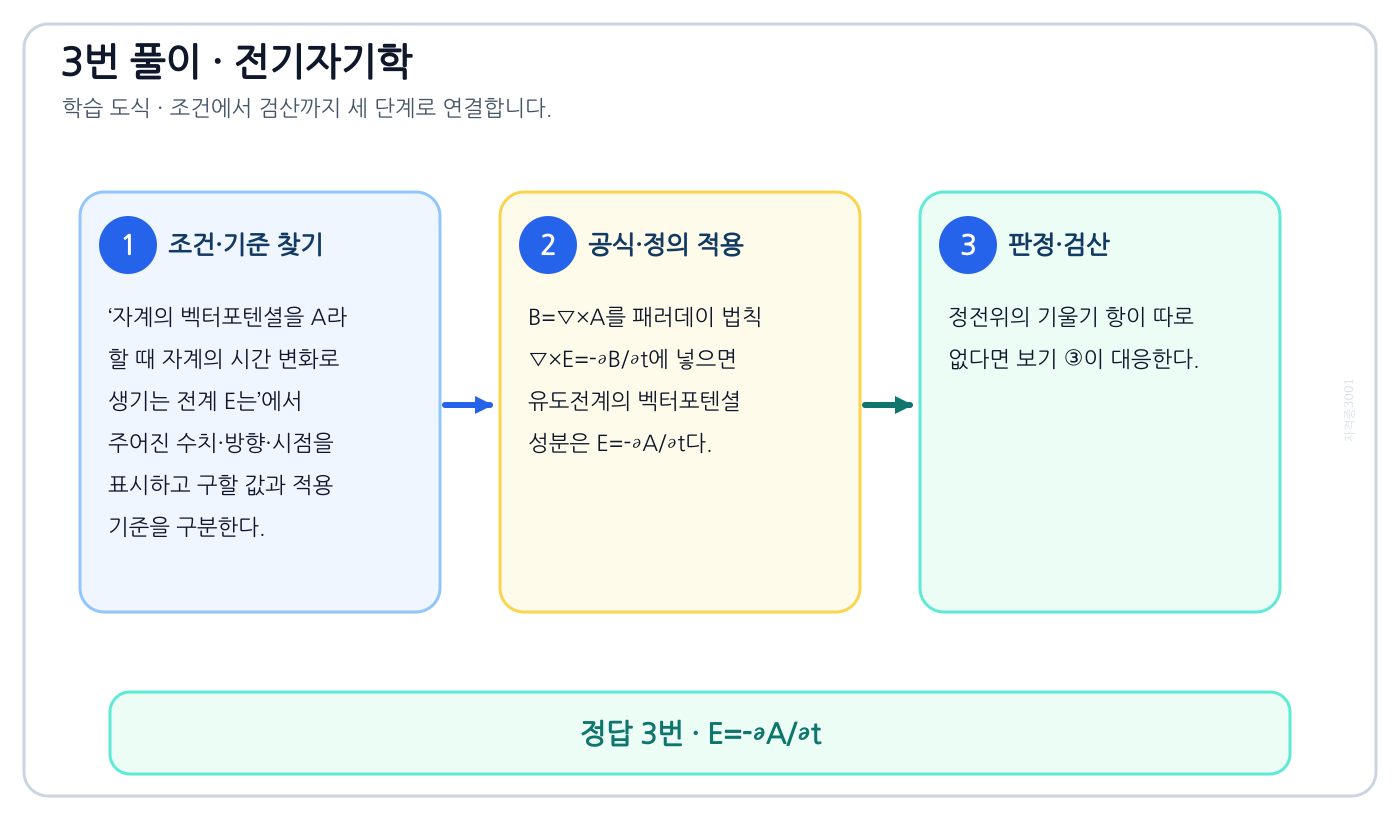

이 문제로 익힐 것

자계의 벡터포텐셜을 A라 할 때 자계의 시간 변화로 생기는 전계 E는의 정의와 반대개념을 비교하여 ‘E=-∂A/∂t’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘자계의 벡터포텐셜을 A라 할 때 자계의 시간 변화로 생기는 전계 E는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. B=∇×A를 패러데이 법칙 ∇×E=-∂B/∂t에 넣으면 유도전계의 벡터포텐셜 성분은 E=-∂A/∂t다.
3. 정전위의 기울기 항이 따로 없다면 보기 ③이 대응한다.

자주 하는 실수: 익숙한 용어 ‘E=∇×A’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

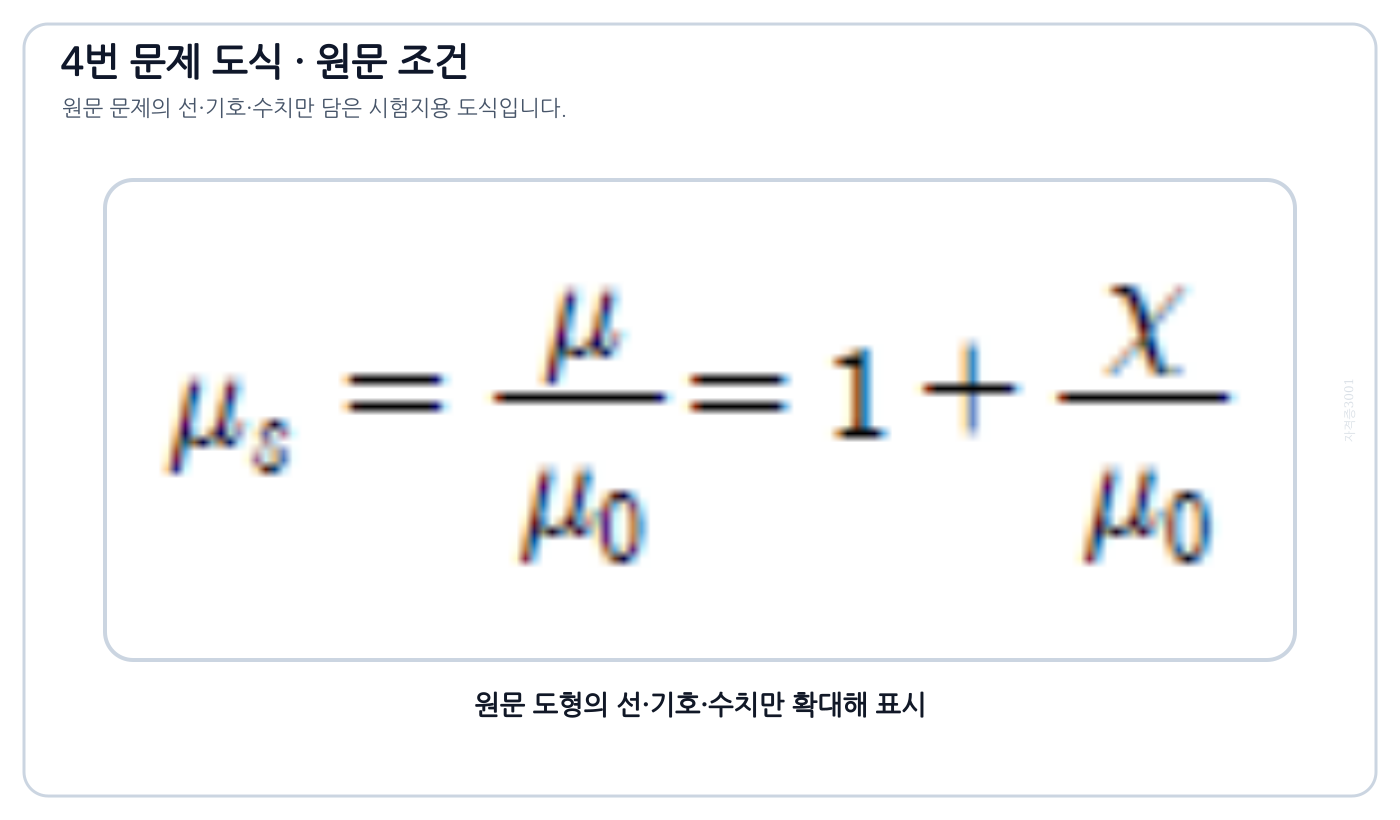

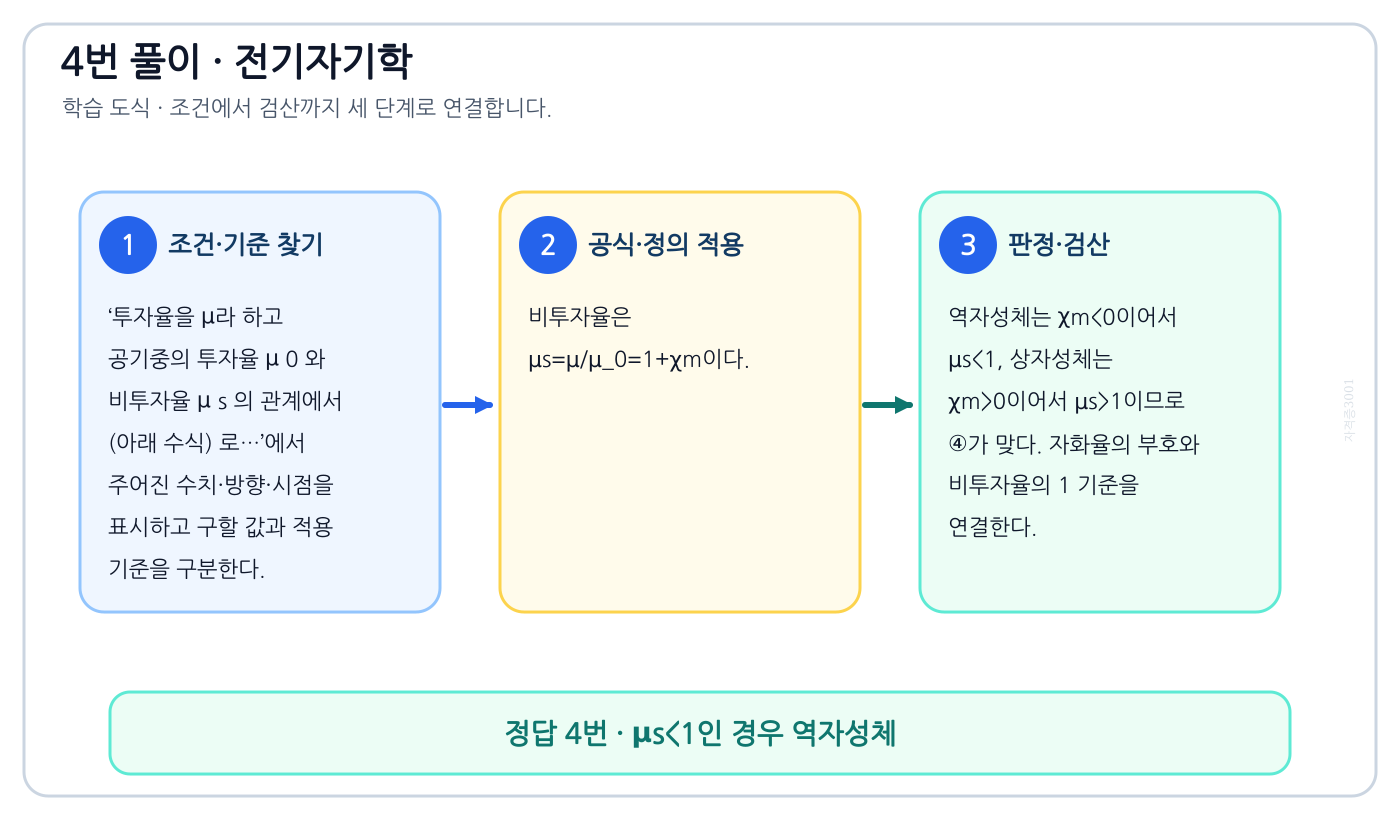

투자율을 μ라 하고 공기중의 투자율 μ 0 와 비투자율 μ s 의 관계에서 (아래 수식) 로…의 정의와 반대개념을 비교하여 ‘μs<1인 경우 역자성체’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘투자율을 μ라 하고 공기중의 투자율 μ 0 와 비투자율 μ s 의 관계에서 (아래 수식) 로…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 비투자율은 μs=μ/μ₀=1+χm이다.
3. 역자성체는 χm<0이어서 μs<1, 상자성체는 χm>0이어서 μs>1이므로 ④가 맞다. 자화율의 부호와 비투자율의 1 기준을 연결한다.

자주 하는 실수: 익숙한 용어 ‘χm>0인 경우 역자성체’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

Ω·sec와 같은 단위는의 기준식을 세우고 단위·계수·부호를 검산하여 ‘H’를 도출할 수 있다.

풀이 순서

1. ‘Ω·sec와 같은 단위는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 인덕터 식 v=L·di/dt에서 L=v·dt/di이므로 단위는 V·s/A=Ω·s=H다.
3. 따라서 Ω·sec와 같은 단위는 헨리(H)인 ③이다.

자주 하는 실수: 수치부터 대입하면 ‘F’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

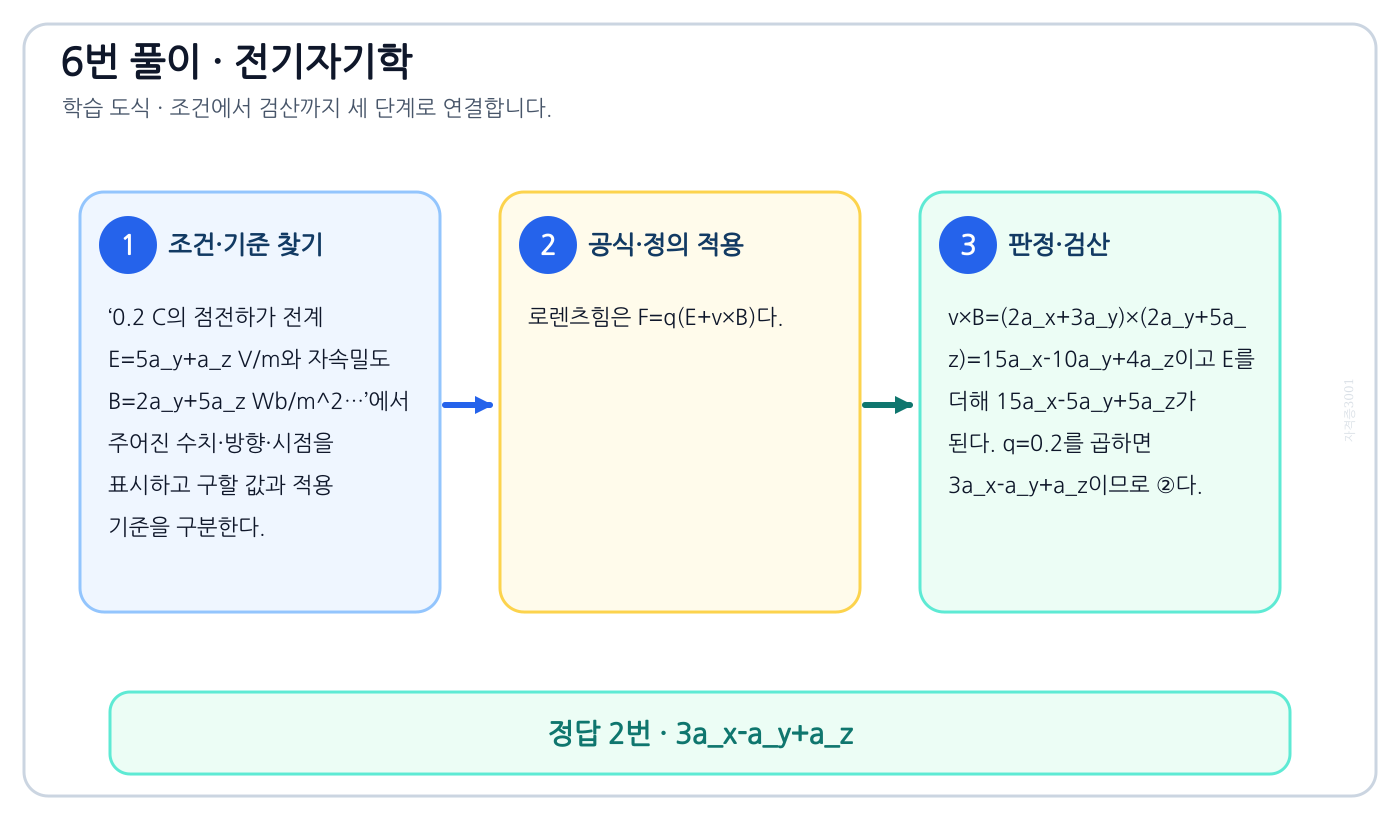

0.2 C의 점전하가 전계 E=5aᵧ+a_z V/m와 자속밀도 B=2aᵧ+5a_z Wb/m²…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘3aₓ-aᵧ+a_z’를 도출할 수 있다.

풀이 순서

1. ‘0.2 C의 점전하가 전계 E=5aᵧ+a_z V/m와 자속밀도 B=2aᵧ+5a_z Wb/m²…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 로렌츠힘은 F=q(E+v×B)다.
3. v×B=(2aₓ+3aᵧ)×(2aᵧ+5a_z)=15aₓ-10aᵧ+4a_z이고 E를 더해 15aₓ-5aᵧ+5a_z가 된다. q=0.2를 곱하면 3aₓ-aᵧ+a_z이므로 ②다.

자주 하는 실수: 수치부터 대입하면 ‘2aₓ-aᵧ+3a_z’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

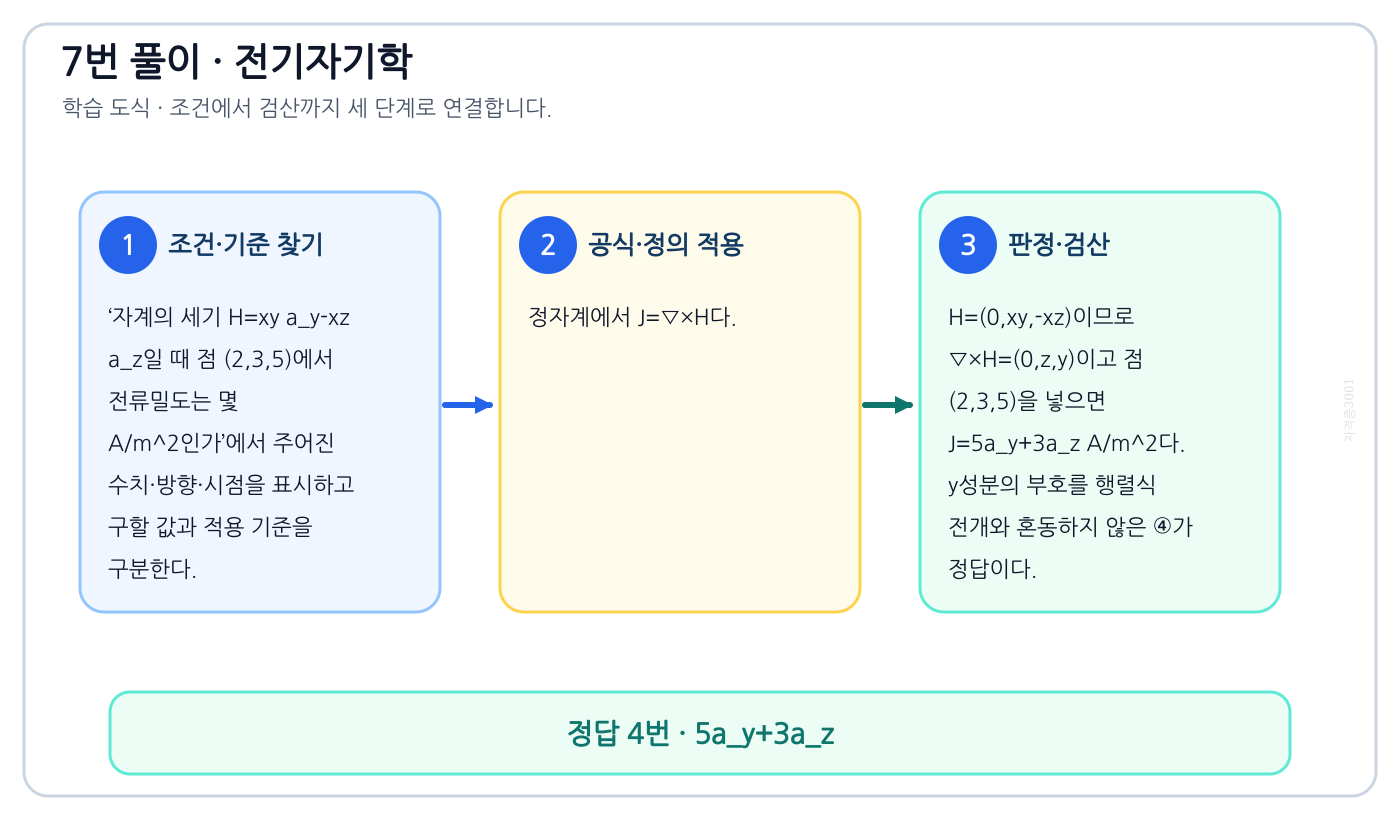

이 문제로 익힐 것

자계의 세기 H=xy aᵧ-xz a_z일 때 점 (2,3,5)에서 전류밀도는 몇 A/m²인가의 기준식을 세우고 단위·계수·부호를 검산하여 ‘5aᵧ+3a_z’를 도출할 수 있다.

풀이 순서

1. ‘자계의 세기 H=xy aᵧ-xz a_z일 때 점 (2,3,5)에서 전류밀도는 몇 A/m²인가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 정자계에서 J=∇×H다.
3. H=(0,xy,-xz)이므로 ∇×H=(0,z,y)이고 점 (2,3,5)을 넣으면 J=5aᵧ+3a_z A/m²다. y성분의 부호를 행렬식 전개와 혼동하지 않은 ④가 정답이다.

자주 하는 실수: 수치부터 대입하면 ‘3aₓ+5aᵧ’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

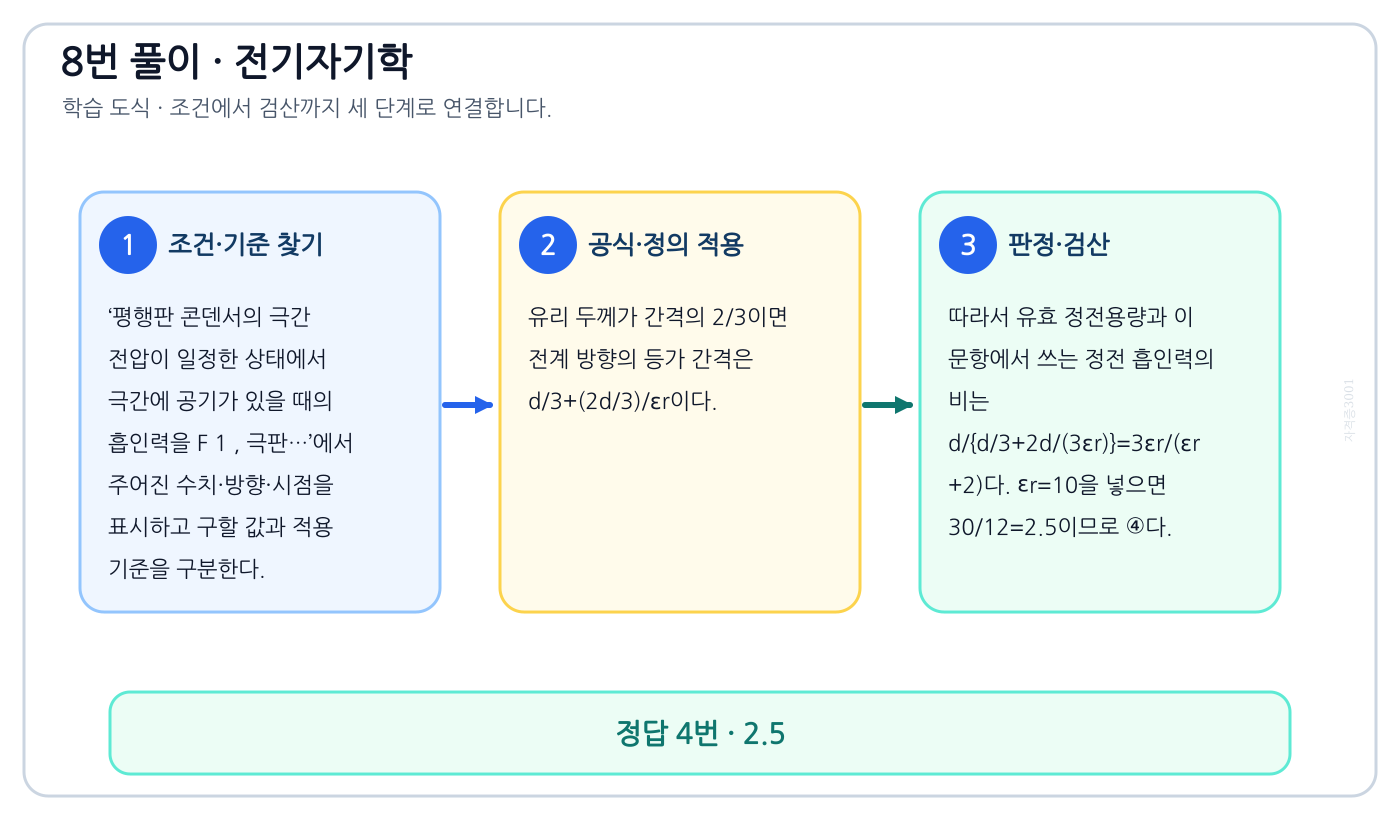

평행판 콘덴서의 극간 전압이 일정한 상태에서 극간에 공기가 있을 때의 흡인력을 F 1 , 극판…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘2.5’를 도출할 수 있다.

풀이 순서

1. ‘평행판 콘덴서의 극간 전압이 일정한 상태에서 극간에 공기가 있을 때의 흡인력을 F 1 , 극판…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 유리 두께가 간격의 2/3이면 전계 방향의 등가 간격은 d/3+(2d/3)/εr이다.
3. 따라서 유효 정전용량과 이 문항에서 쓰는 정전 흡인력의 비는 d/{d/3+2d/(3εr)}=3εr/(εr+2)다. εr=10을 넣으면 30/12=2.5이므로 ④다.

자주 하는 실수: 수치부터 대입하면 ‘0.6’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

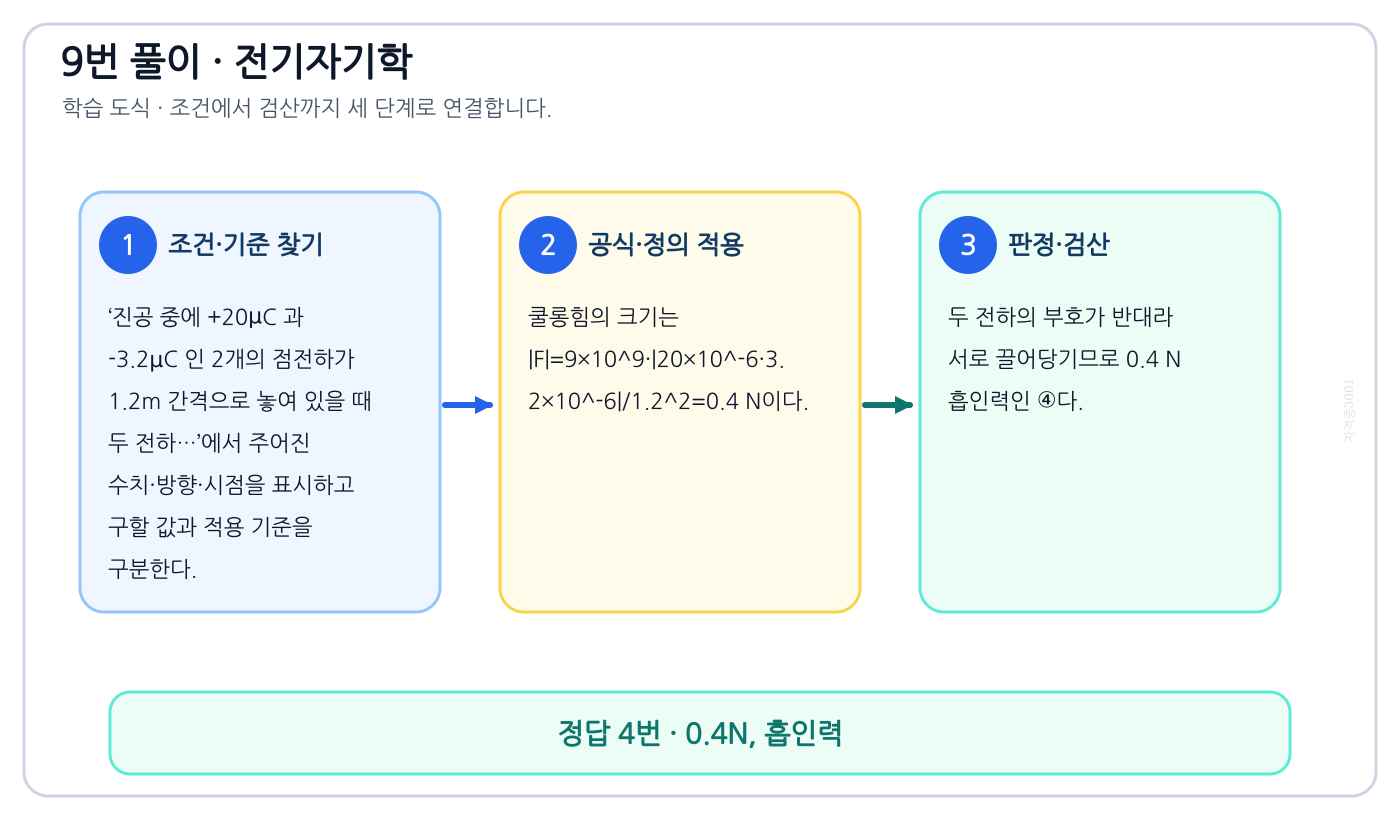

이 문제로 익힐 것

진공 중에 +20μC 과 -3.2μC 인 2개의 점전하가 1.2m 간격으로 놓여 있을 때 두 전하…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘0.4N, 흡인력’를 도출할 수 있다.

풀이 순서

1. ‘진공 중에 +20μC 과 -3.2μC 인 2개의 점전하가 1.2m 간격으로 놓여 있을 때 두 전하…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 쿨롱힘의 크기는 |F|=9×10⁹·|20×10⁻⁶·3.2×10⁻⁶|/1.2²=0.4 N이다.
3. 두 전하의 부호가 반대라 서로 끌어당기므로 0.4 N 흡인력인 ④다.

자주 하는 실수: 수치부터 대입하면 ‘0.2N, 반발력’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

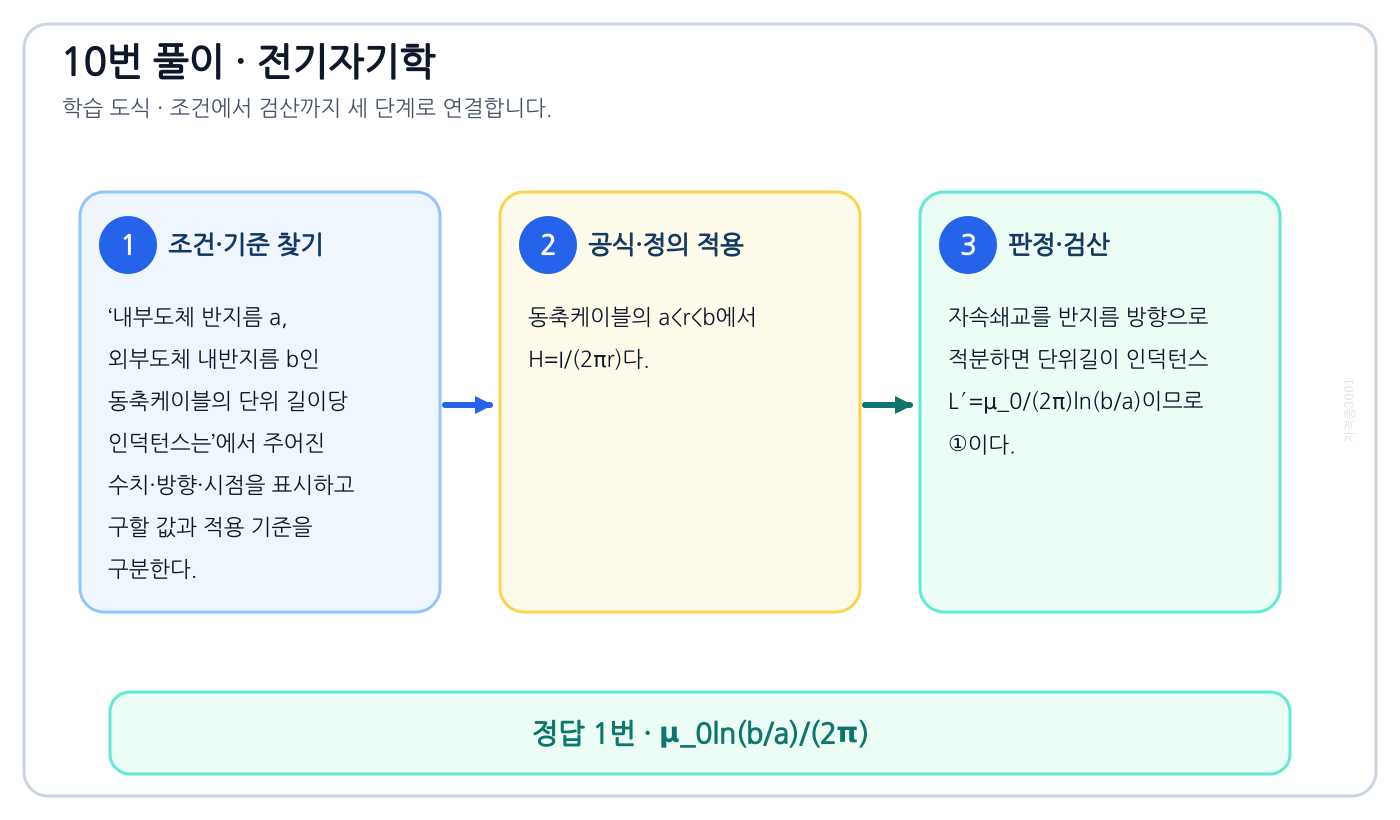

내부도체 반지름 a, 외부도체 내반지름 b인 동축케이블의 단위 길이당 인덕턴스는의 기준식을 세우고 단위·계수·부호를 검산하여 ‘μ₀ln(b/a)/(2π)’를 도출할 수 있다.

풀이 순서

1. ‘내부도체 반지름 a, 외부도체 내반지름 b인 동축케이블의 단위 길이당 인덕턴스는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 동축케이블의 a<r<b에서 H=I/(2πr)다.
3. 자속쇄교를 반지름 방향으로 적분하면 단위길이 인덕턴스 L′=μ₀/(2π)ln(b/a)이므로 ①이다.

자주 하는 실수: 수치부터 대입하면 ‘μ₀ln(b/a)/π’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

진공 중에 있는 반지름 a[m]인 도체구의 정전용량 [F]은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘4πε₀a’를 도출할 수 있다.

풀이 순서

1. ‘진공 중에 있는 반지름 a[m]인 도체구의 정전용량 [F]은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 고립 도체구 표면전위는 V=Q/(4πε₀a)다.
3. C=Q/V에 대입하면 C=4πε₀a이므로 ①이다. 평행판식 εA/d를 구형 도체에 적용하지 않는다.

자주 하는 실수: 수치부터 대입하면 ‘2πε₀a’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

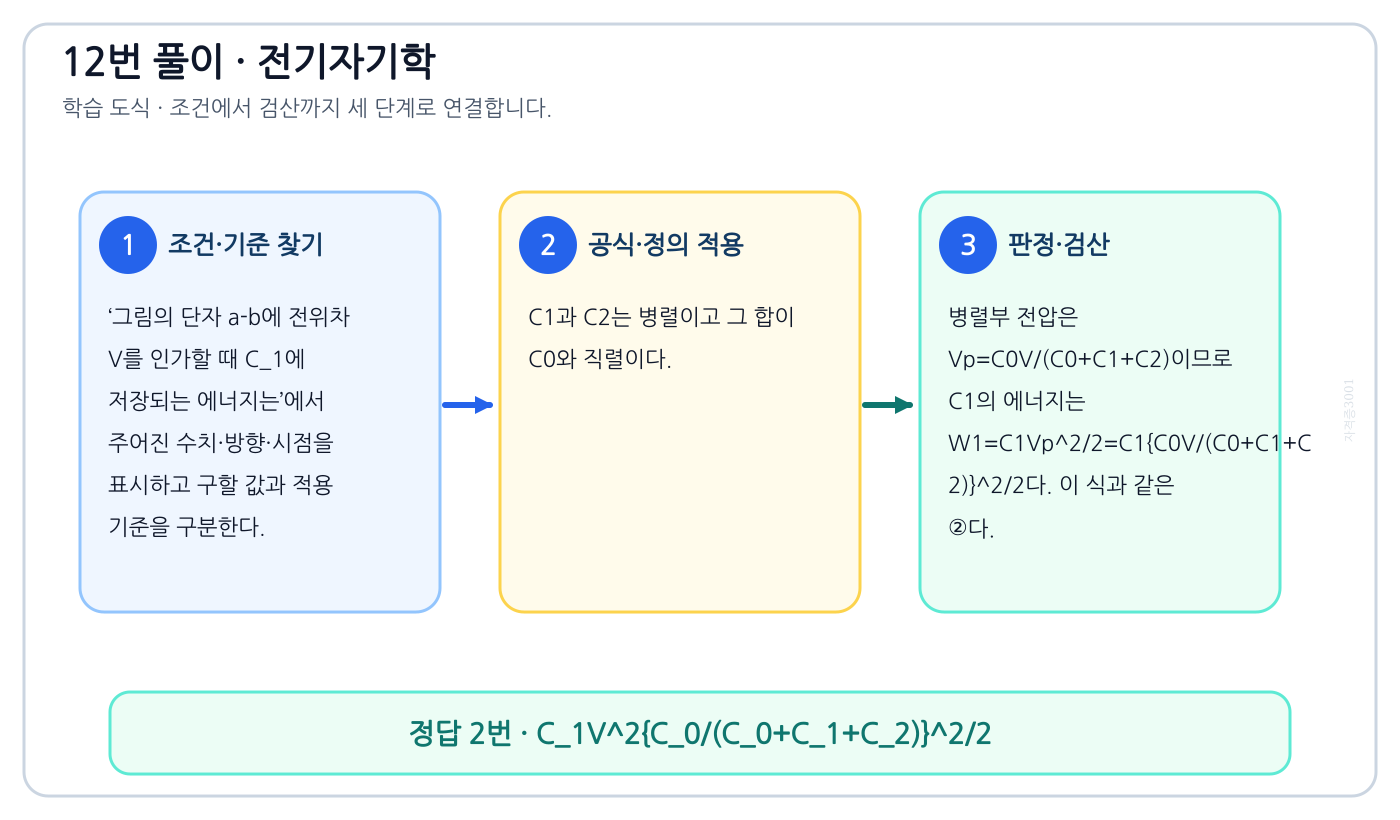

이 문제로 익힐 것

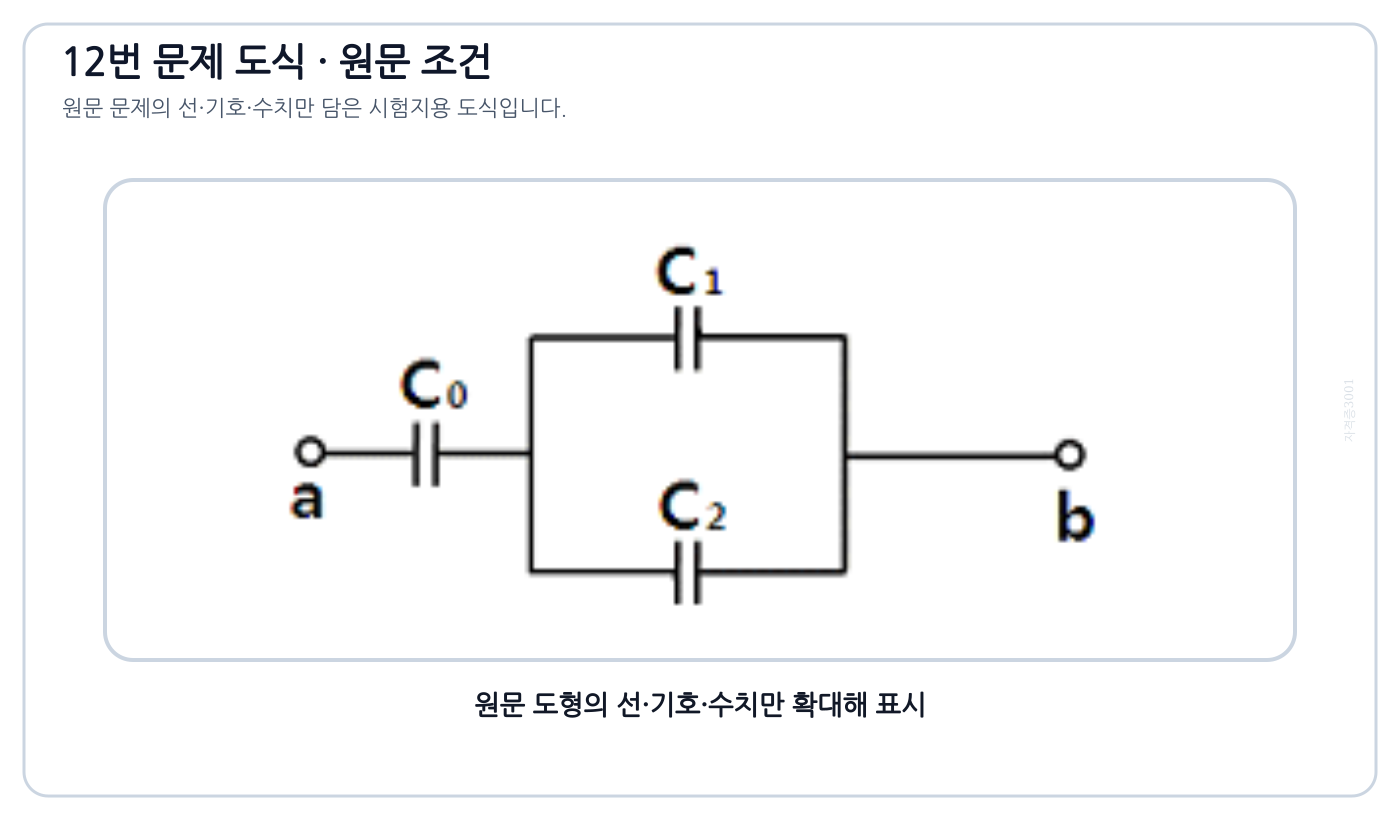

그림의 단자 a-b에 전위차 V를 인가할 때 C_1에 저장되는 에너지는의 기준식을 세우고 단위·계수·부호를 검산하여 ‘C₁V²{C₀/(C₀+C₁+C₂)}²/2’를 도출할 수 있다.

풀이 순서

1. ‘그림의 단자 a-b에 전위차 V를 인가할 때 C_1에 저장되는 에너지는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. C1과 C2는 병렬이고 그 합이 C0와 직렬이다.
3. 병렬부 전압은 Vp=C0V/(C0+C1+C2)이므로 C1의 에너지는 W1=C1Vp²/2=C1{C0V/(C0+C1+C2)}²/2다. 이 식과 같은 ②다.

자주 하는 실수: 수치부터 대입하면 ‘C₁²V²{(C₁+C₂)/(C₀+C₁+C₂)}²/2’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

무한장 직선도체가 있다. 이 도체로부터 수직으로 0.1m 떨어진 점의 자계의 세기가 180…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘60’를 도출할 수 있다.

풀이 순서

1. ‘무한장 직선도체가 있다. 이 도체로부터 수직으로 0.1m 떨어진 점의 자계의 세기가 180…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 무한장 직선전류의 자계 H=I/(2πr)는 거리에 반비례한다.
3. 같은 전류에서 H2=180×0.1/0.3=60 AT/m이므로 ②다.

자주 하는 실수: 수치부터 대입하면 ‘20’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

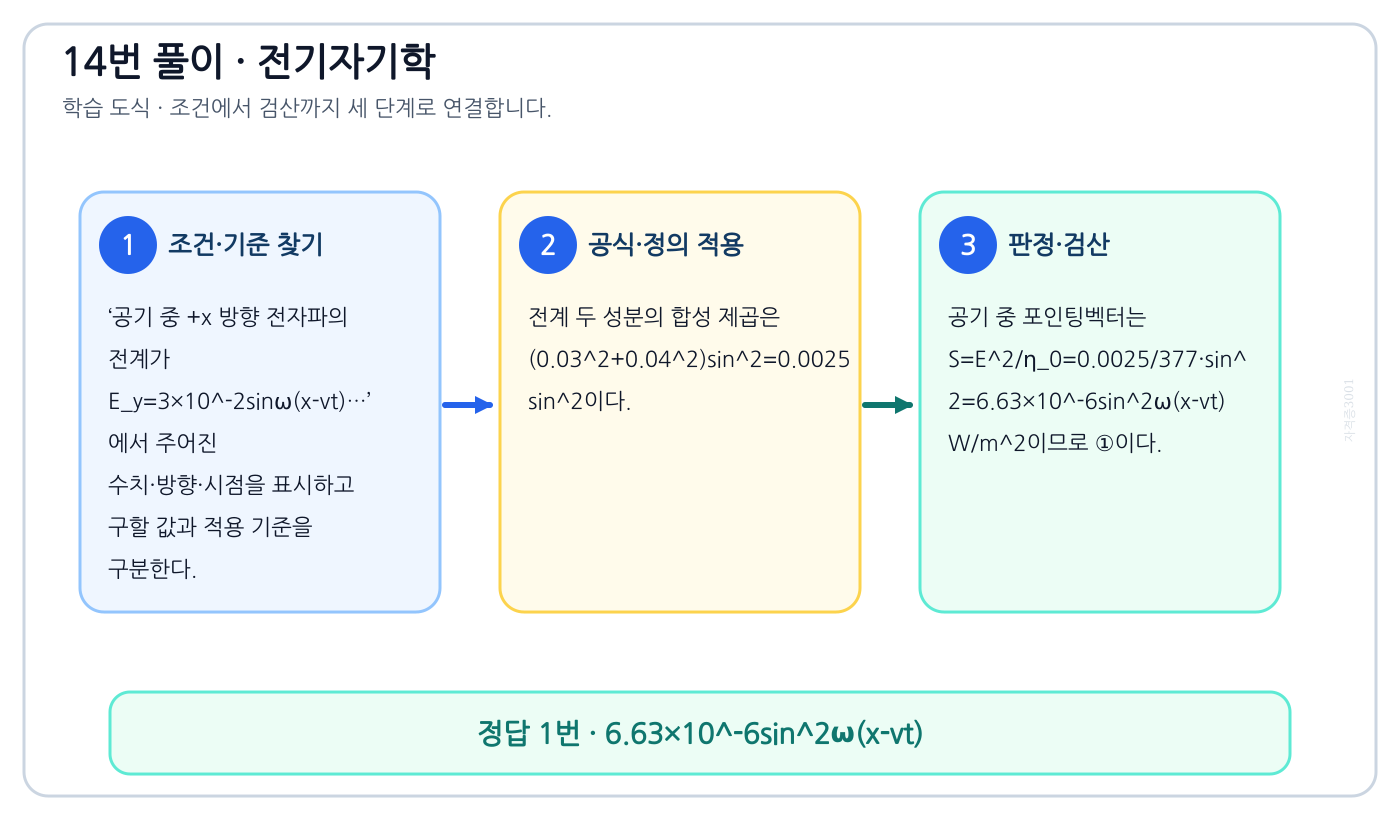

이 문제로 익힐 것

공기 중 +x 방향 전자파의 전계가 Eᵧ=3×10⁻²sinω(x-vt)…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘6.63×10⁻⁶sin²ω(x-vt)’를 도출할 수 있다.

풀이 순서

1. ‘공기 중 +x 방향 전자파의 전계가 Eᵧ=3×10⁻²sinω(x-vt)…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 전계 두 성분의 합성 제곱은 (0.03²+0.04²)sin²=0.0025sin²이다.
3. 공기 중 포인팅벡터는 S=E²/η₀=0.0025/377·sin²=6.63×10⁻⁶sin²ω(x-vt) W/m²이므로 ①이다.

자주 하는 실수: 수치부터 대입하면 ‘6.63×10⁻⁶cos²ω(x-vt)’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

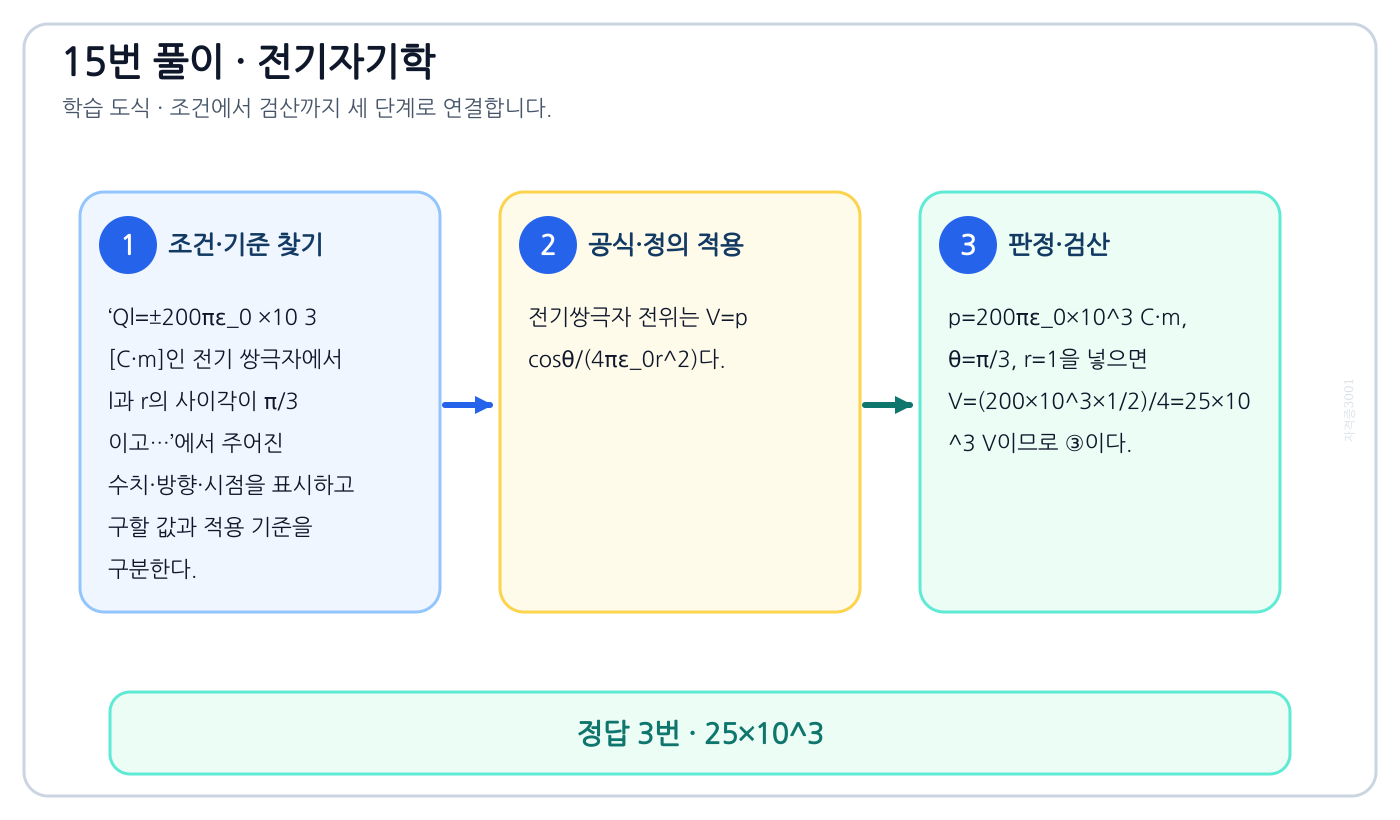

이 문제로 익힐 것

Ql=±200πε₀ ×10 3 [C·m]인 전기 쌍극자에서 l과 r의 사이각이 π/3 이고…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘25×10³’를 도출할 수 있다.

풀이 순서

1. ‘Ql=±200πε₀ ×10 3 [C·m]인 전기 쌍극자에서 l과 r의 사이각이 π/3 이고…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 전기쌍극자 전위는 V=p cosθ/(4πε₀r²)다.
3. p=200πε₀×10³ C·m, θ=π/3, r=1을 넣으면 V=(200×10³×1/2)/4=25×10³ V이므로 ③이다.

자주 하는 실수: 수치부터 대입하면 ‘50π×10⁴’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

60 Hz 교류발전기의 회전자가 자속밀도 0.15 Wb/m²에서 회전한다. 코일 면적 2×10⁻²…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘195회’를 도출할 수 있다.

풀이 순서

1. ‘60 Hz 교류발전기의 회전자가 자속밀도 0.15 Wb/m²에서 회전한다. 코일 면적 2×10⁻²…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 회전코일의 최대 유도기전력은 Em=NωBA다.
3. N=220/(377×0.15×2×10⁻²)=194.5이므로 정수 권수로 약 195회, ①이다. 실효값이 아니라 문제에서 준 최대값을 사용한다.

자주 하는 실수: 수치부터 대입하면 ‘220회’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

유전율 ε₁, ε₂인 두 유전체 경계면에 전계가 수직일 때 경계면에 작용하는 힘은? (ε₁>ε₂…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘(1/2)(1/ε₂-1/ε₁)D²’를 도출할 수 있다.

풀이 순서

1. ‘유전율 ε₁, ε₂인 두 유전체 경계면에 전계가 수직일 때 경계면에 작용하는 힘은? (ε₁>ε₂…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 경계에 수직인 전속밀도 D는 자유표면전하가 없으면 연속이다.
3. 전기적 압력은 에너지밀도 차이이므로 f=D²/2·(1/ε₂-1/ε₁)이며 ε₁>ε₂에서 양수가 된다. 따라서 ④다.

자주 하는 실수: 수치부터 대입하면 ‘(1/ε₁+1/ε₂)D’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

와전류와 관련된 설명으로 틀린 것은의 정의와 반대개념을 비교하여 ‘와전류는 교번자속의 주파수와 최대자속밀도에 비례한다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘와전류와 관련된 설명으로 틀린 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 와류손은 Pe∝f²Bm²t²/ρ로, 주파수와 최대자속밀도의 제곱에 비례한다.
3. 단순히 f와 Bm에 비례한다고 한 ②가 틀린 진술이다. 얇은 규소강판을 적층하면 전류경로가 끊겨 와류손이 감소한다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘단위체적당 와류손의 단위는 W/m³이다.’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

전속밀도에 대한 설명으로 가장 옳은 것은의 정의와 반대개념을 비교하여 ‘전속밀도는 유전체와 관계없이 크기는 일정하다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘전속밀도에 대한 설명으로 가장 옳은 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 가우스 법칙 D·S=Qfree에서 전속밀도 D는 자유전하와 면적에 의해 정해진다.
3. 같은 자유전하·형상이라면 유전체가 바뀌어도 D는 같고 E=D/ε가 달라지므로 ④가 가장 옳다.

자주 하는 실수: 익숙한 용어 ‘전속은 스칼라량이기 때문에 전속밀도도 스칼라량이다.’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

균일한 자속밀도 B 안에 자기모멘트 m, 관성모멘트 I인 자석이 있다. 미소 진동의 주기는의 기준식을 세우고 단위·계수·부호를 검산하여 ‘2π√(I/mB)’를 도출할 수 있다.

풀이 순서

1. ‘균일한 자속밀도 B 안에 자기모멘트 m, 관성모멘트 I인 자석이 있다. 미소 진동의 주기는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 미소각 θ에서 자석의 복원토크는 -mBθ다.
3. Iθ¨+mBθ=0의 고유각주파수는 √(mB/I)이므로 주기 T=2π√(I/mB), ③이다.

자주 하는 실수: 수치부터 대입하면 ‘√(I/mB)/(2π)’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

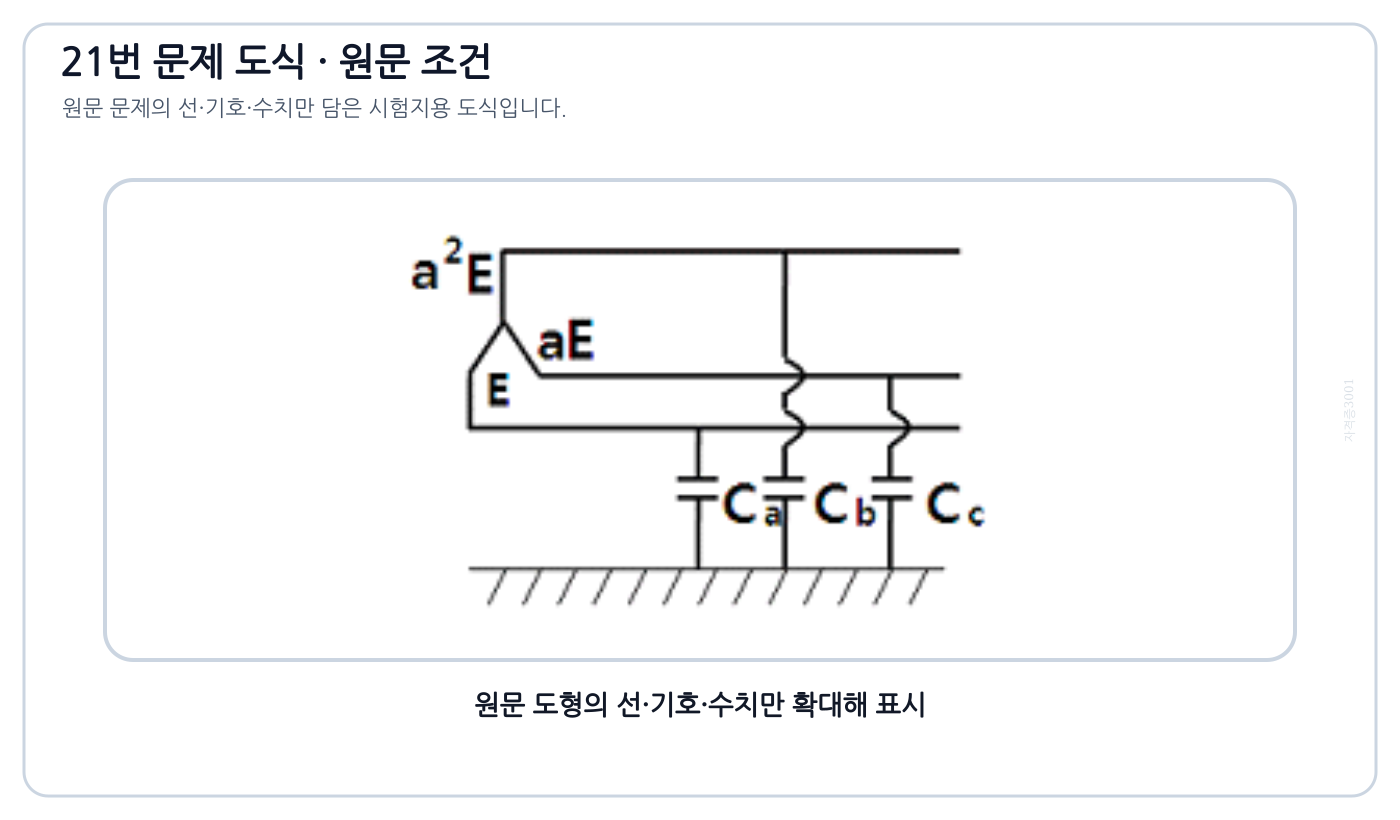

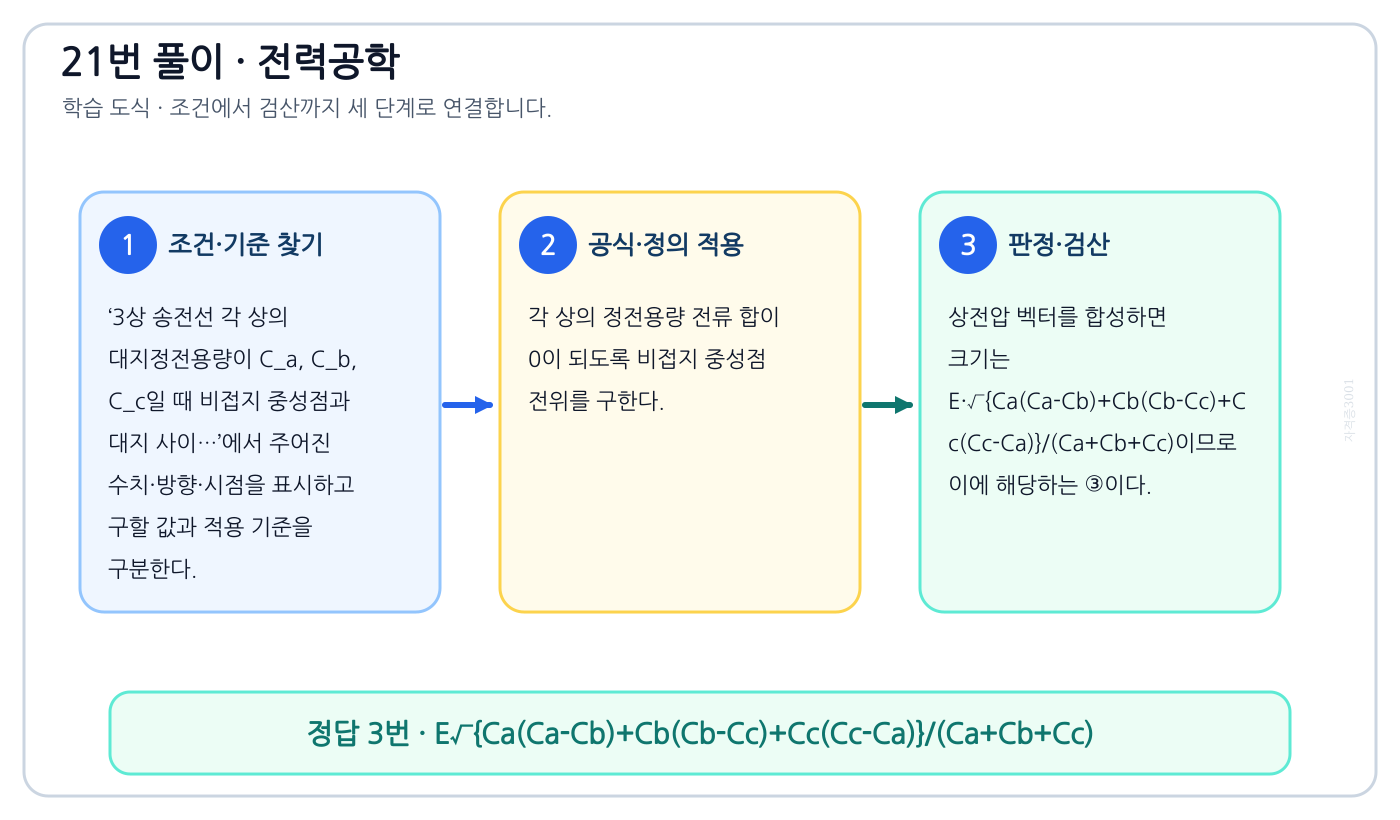

3상 송전선 각 상의 대지정전용량이 C_a, C_b, C_c일 때 비접지 중성점과 대지 사이…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘E√{Ca(Ca-Cb)+Cb(Cb-Cc)+Cc(Cc-Ca)}/(Ca+Cb+Cc)’를 도출할 수 있다.

풀이 순서

1. ‘3상 송전선 각 상의 대지정전용량이 C_a, C_b, C_c일 때 비접지 중성점과 대지 사이…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 각 상의 정전용량 전류 합이 0이 되도록 비접지 중성점 전위를 구한다.
3. 상전압 벡터를 합성하면 크기는 E·√{Ca(Ca-Cb)+Cb(Cb-Cc)+Cc(Cc-Ca)}/(Ca+Cb+Cc)이므로 이에 해당하는 ③이다.

자주 하는 실수: 수치부터 대입하면 ‘(Ca+Cb+Cc)E’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

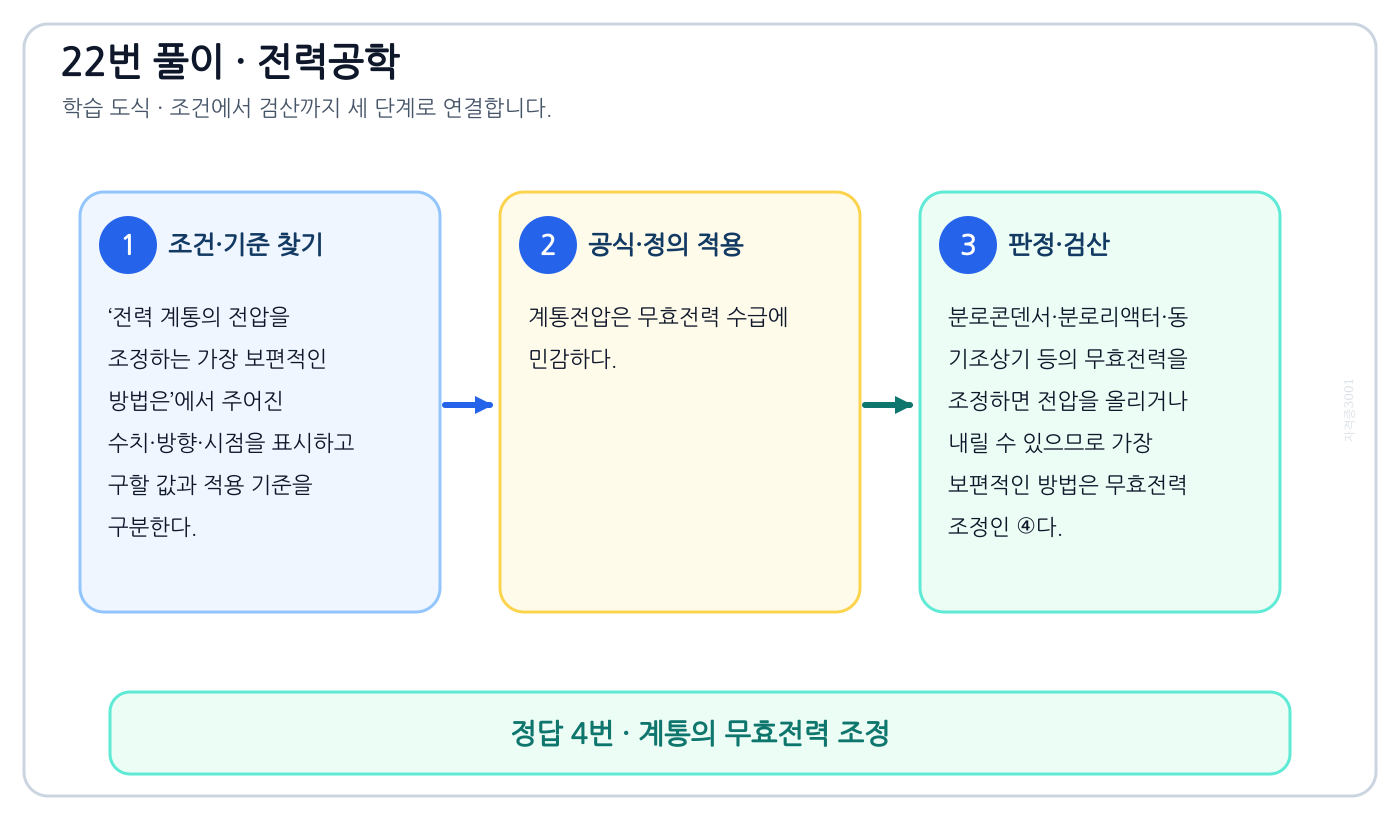

이 문제로 익힐 것

전력 계통의 전압을 조정하는 가장 보편적인 방법은의 정의와 반대개념을 비교하여 ‘계통의 무효전력 조정’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘전력 계통의 전압을 조정하는 가장 보편적인 방법은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 계통전압은 무효전력 수급에 민감하다.
3. 분로콘덴서·분로리액터·동기조상기 등의 무효전력을 조정하면 전압을 올리거나 내릴 수 있으므로 가장 보편적인 방법은 무효전력 조정인 ④다.

자주 하는 실수: 익숙한 용어 ‘발전기의 유효전력 조정’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

폐쇄 배전반을 사용하는 주된 이유는 무엇인가의 정의와 반대개념을 비교하여 ‘사람에 대한 안전’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘폐쇄 배전반을 사용하는 주된 이유는 무엇인가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 폐쇄배전반은 접지된 철판 외함 속에 모든 기기를 내장하여 충전부가 외부로 노출되지 않도록 설계된 배전반입니다.
3. 이를 통해 사람이 충전부에 직접 접촉하여 발생하는 사고를 방지함으로써 사람에 대한 안전도를 향상시키는 것이 주된 목적입니다.

자주 하는 실수: 익숙한 용어 ‘보수의 편리’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

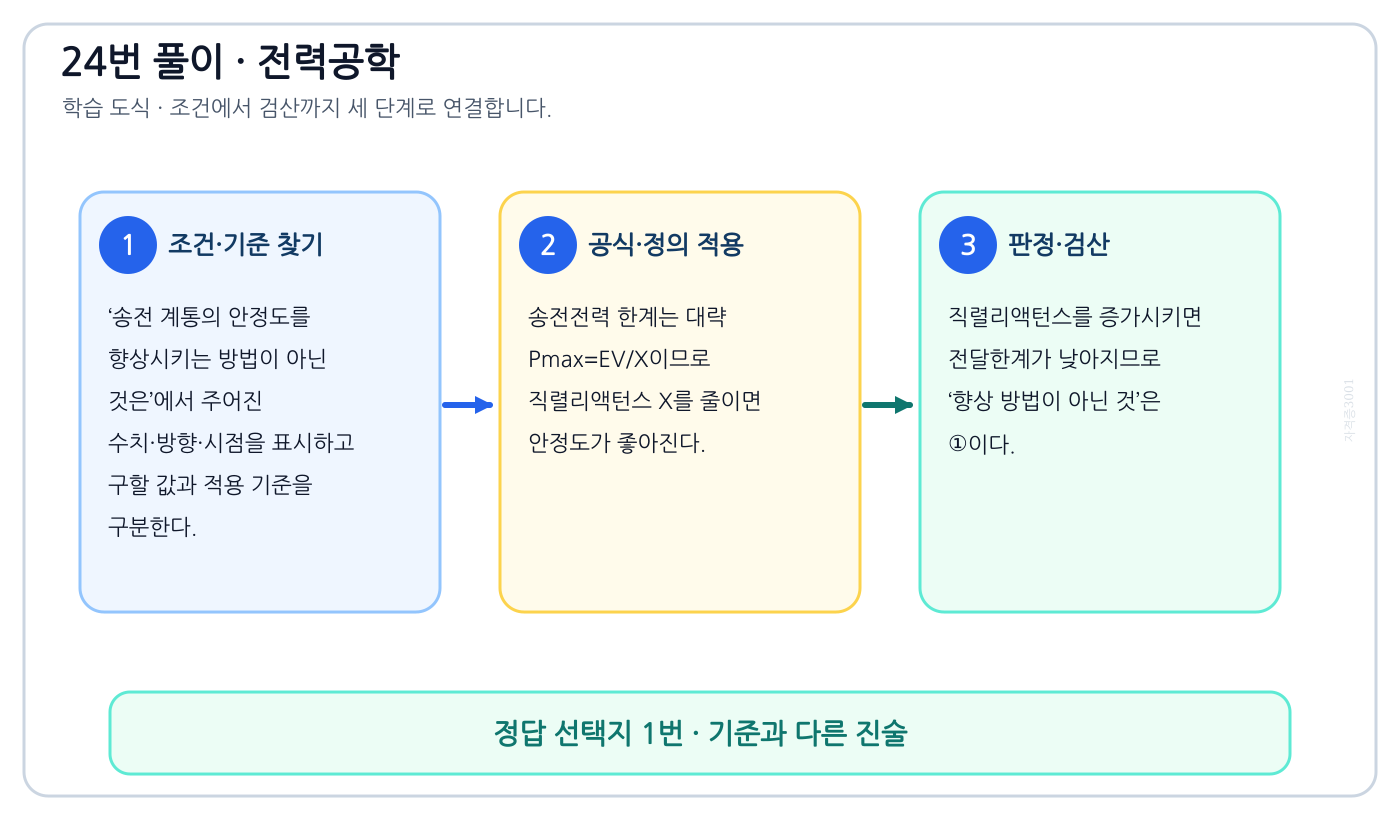

이 문제로 익힐 것

송전 계통의 안정도를 향상시키는 방법이 아닌 것은의 정의와 반대개념을 비교하여 ‘직렬 리액턴스를 증가시킨다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘송전 계통의 안정도를 향상시키는 방법이 아닌 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 송전전력 한계는 대략 Pmax=EV/X이므로 직렬리액턴스 X를 줄이면 안정도가 좋아진다.
3. 직렬리액턴스를 증가시키면 전달한계가 낮아지므로 ‘향상 방법이 아닌 것’은 ①이다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘전압 변동을 적게 한다.’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

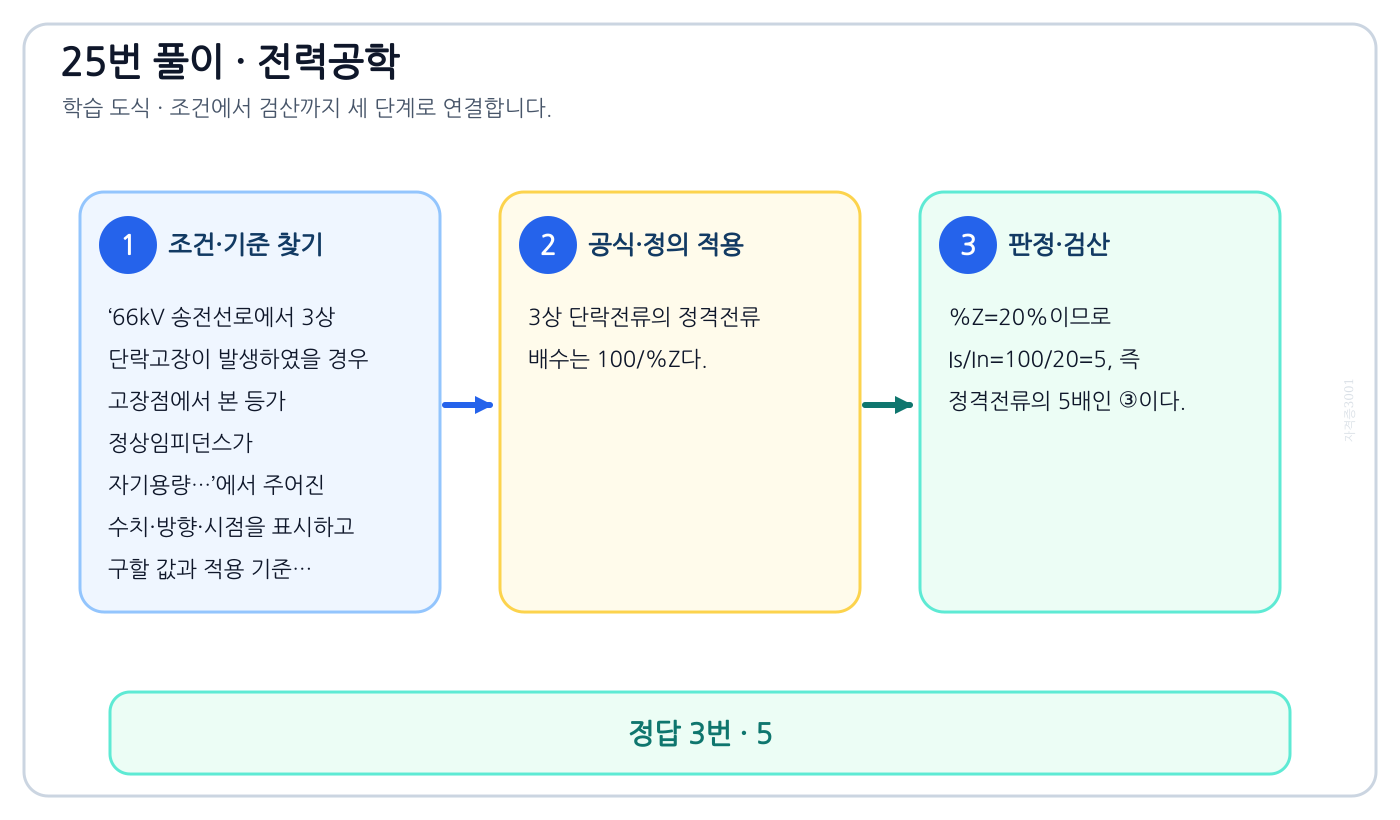

이 문제로 익힐 것

66kV 송전선로에서 3상 단락고장이 발생하였을 경우 고장점에서 본 등가 정상임피던스가 자기용량…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘5’를 도출할 수 있다.

풀이 순서

1. ‘66kV 송전선로에서 3상 단락고장이 발생하였을 경우 고장점에서 본 등가 정상임피던스가 자기용량…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 3상 단락전류의 정격전류 배수는 100/%Z다.
3. %Z=20%이므로 Is/In=100/20=5, 즉 정격전류의 5배인 ③이다.

자주 하는 실수: 수치부터 대입하면 ‘2’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

조압수조의 설치 목적은의 정의와 반대개념을 비교하여 ‘수압관의 보호’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘조압수조의 설치 목적은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 조압수조는 부하 변동 시 발생하는 수격현상을 완화시켜 수압관의 파손을 막고 보호하기 위해 설치합니다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘조속기의 보호’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

망상(network) 배전방식의 장점이 아닌것은의 정의와 반대개념을 비교하여 ‘인축의 접지사고가 적어진다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘망상(network) 배전방식의 장점이 아닌것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 망상 배전방식은 선로 구성이 복잡하고 많기 때문에 인축의 접촉 사고 위험이 증가하는 단점이 있다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘전압변동이 적다.’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

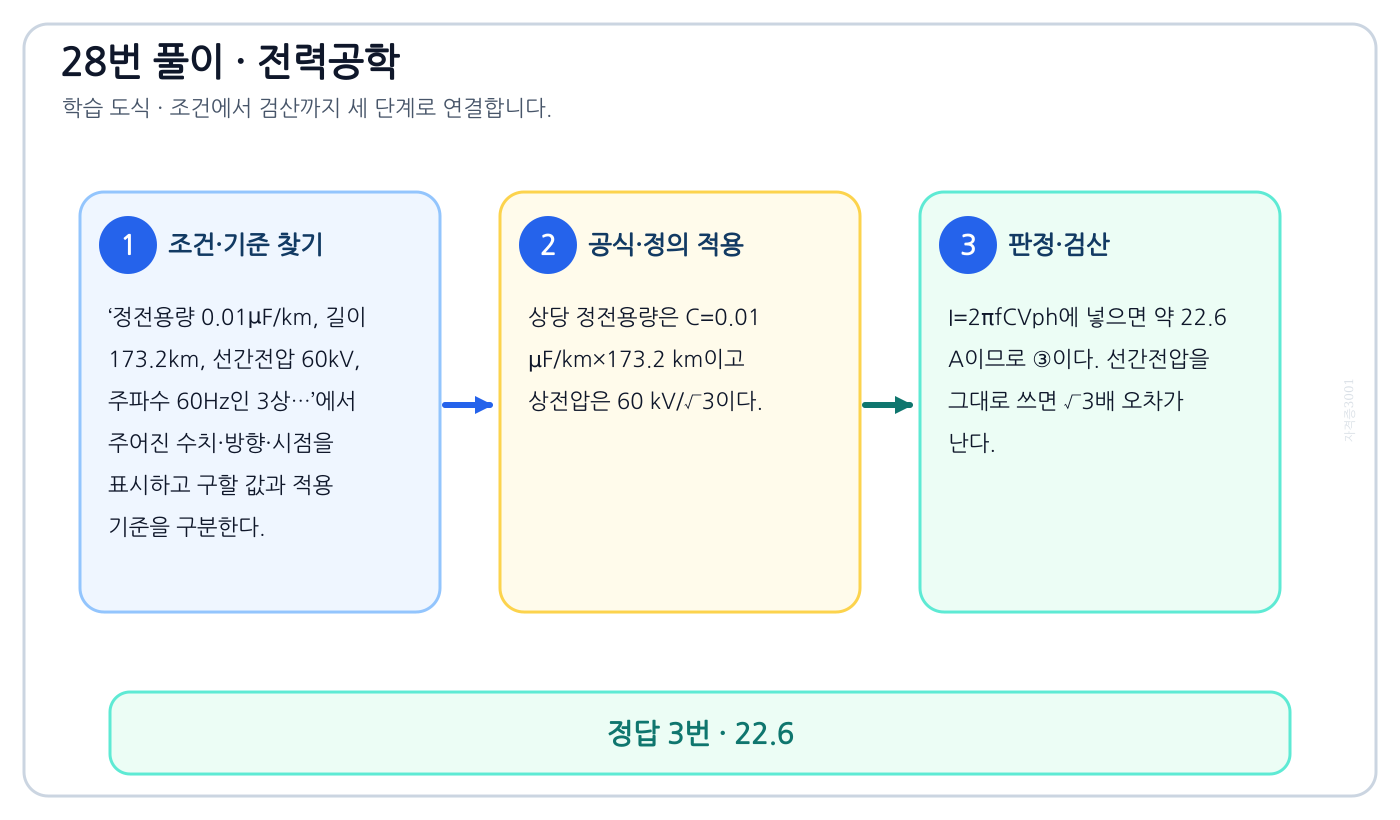

이 문제로 익힐 것

정전용량 0.01μF/km, 길이 173.2km, 선간전압 60kV, 주파수 60Hz인 3상…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘22.6’를 도출할 수 있다.

풀이 순서

1. ‘정전용량 0.01μF/km, 길이 173.2km, 선간전압 60kV, 주파수 60Hz인 3상…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 상당 정전용량은 C=0.01 μF/km×173.2 km이고 상전압은 60 kV/√3이다.
3. I=2πfCVph에 넣으면 약 22.6 A이므로 ③이다. 선간전압을 그대로 쓰면 √3배 오차가 난다.

자주 하는 실수: 수치부터 대입하면 ‘6.3’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

원자로의 냉각재가 갖추어야 할 조건이 아닌 것은의 정의와 반대개념을 비교하여 ‘열용량이 적을 것’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘원자로의 냉각재가 갖추어야 할 조건이 아닌 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 원자로 냉각재는 핵연료에서 발생하는 열을 효율적으로 제거하고 중성자 경제성을 유지해야 합니다.
3. 따라서 열을 많이 저장하고 전달할 수 있도록 열용량과 비열, 열전도율이 커야 하며, 중성자 흡수가 적고 방사화가 잘 되지 않는 물질이어야 합니다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘중성자의 흡수가 적을 것’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

접지봉으로 탑각의 접지저항값을 희망하는 접지저항값까지 줄일 수 없을 때 사용하는 것은의 정의와 반대개념을 비교하여 ‘매설지선’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘접지봉으로 탑각의 접지저항값을 희망하는 접지저항값까지 줄일 수 없을 때 사용하는 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 접지봉만으로 희망하는 접지저항값을 얻을 수 없을 때, 접지극을 넓게 배치하여 접지저항을 낮춤으로써 역섬락을 방지하기 위해 매설지선을 사용합니다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘가공지선’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

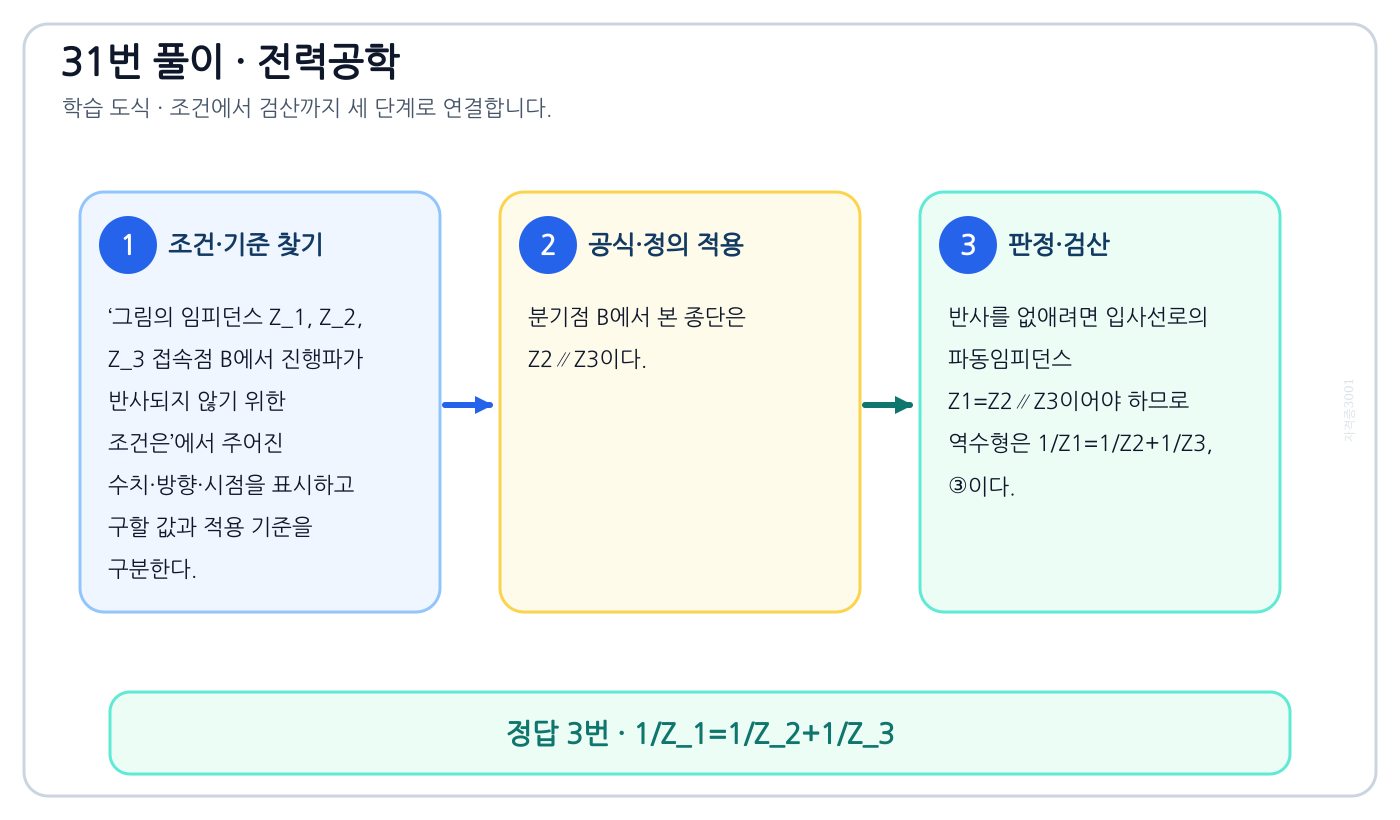

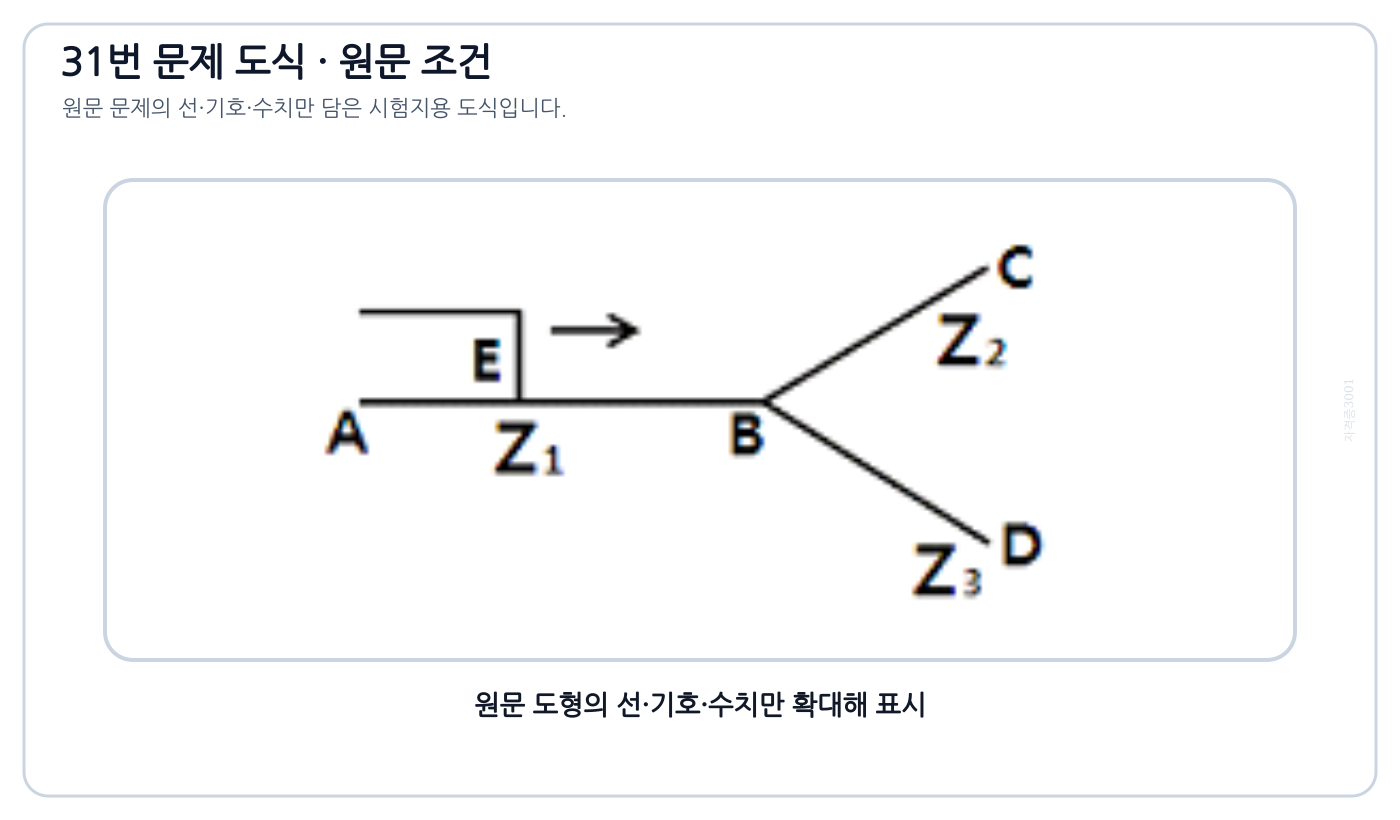

그림의 임피던스 Z_1, Z_2, Z_3 접속점 B에서 진행파가 반사되지 않기 위한 조건은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘1/Z₁=1/Z₂+1/Z₃’를 도출할 수 있다.

풀이 순서

1. ‘그림의 임피던스 Z_1, Z_2, Z_3 접속점 B에서 진행파가 반사되지 않기 위한 조건은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 분기점 B에서 본 종단은 Z2∥Z3이다.
3. 반사를 없애려면 입사선로의 파동임피던스 Z1=Z2∥Z3이어야 하므로 역수형은 1/Z1=1/Z2+1/Z3, ③이다.

자주 하는 실수: 수치부터 대입하면 ‘Z₁=Z₂+Z₃’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

선로고장 발생시 고장전류를 차단할 수 없어 리클로저와 같이 차단 기능이 있는 후비보호 장치와…의 정의와 반대개념을 비교하여 ‘섹셔널라이저’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘선로고장 발생시 고장전류를 차단할 수 없어 리클로저와 같이 차단 기능이 있는 후비보호 장치와…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 섹셔널라이저는 고장 전류를 스스로 차단하는 능력이 없으므로, 반드시 리클로저와 같은 차단 기능이 있는 후비보호 장치와 직렬로 설치하여 운용해야 합니다.
3. 암기 팁 : Recloser-Sectionalizer-Line Fuse 순서의 RST 조합으로 기억하세요.

자주 하는 실수: 익숙한 용어 ‘배선용 차단기’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

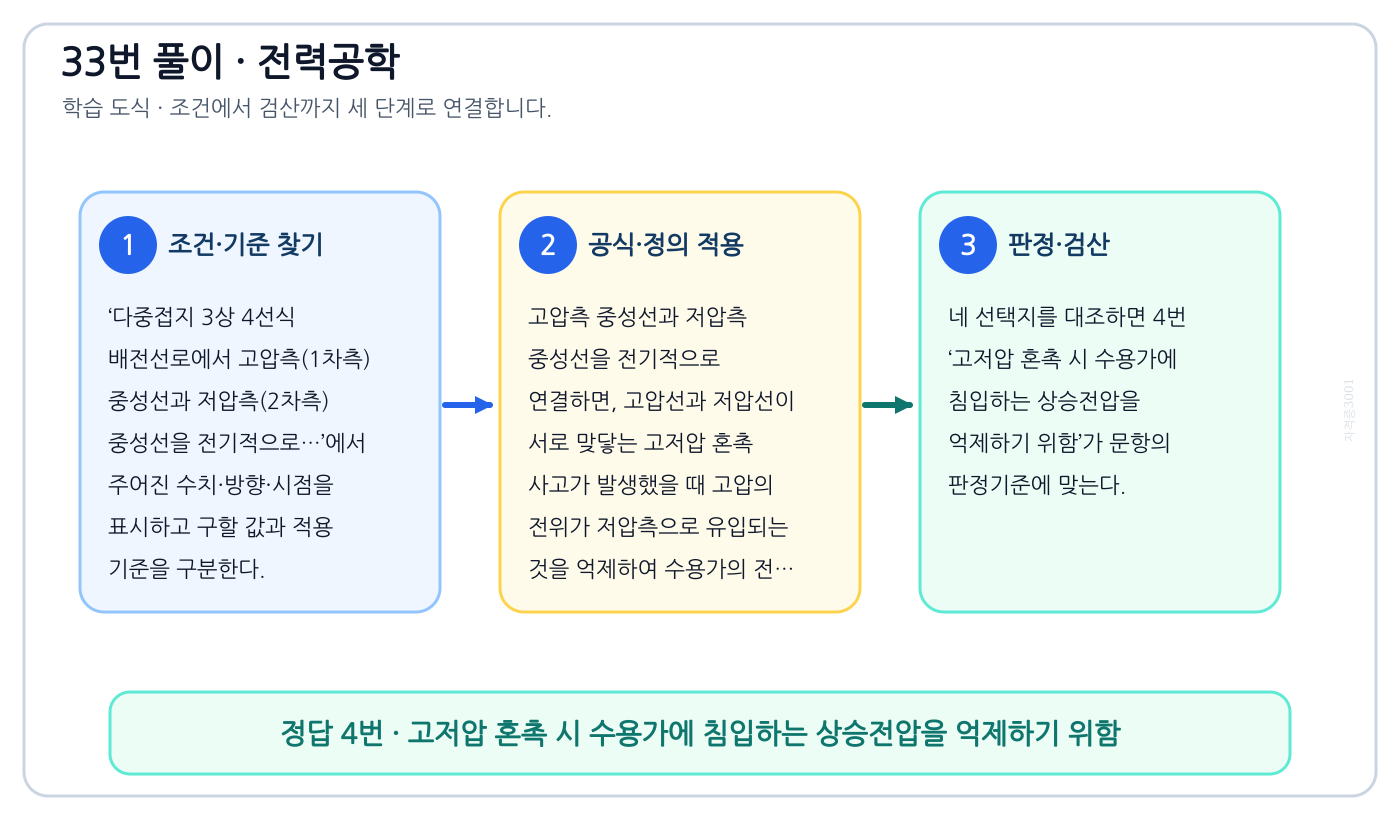

이 문제로 익힐 것

다중접지 3상 4선식 배전선로에서 고압측(1차측) 중성선과 저압측(2차측) 중성선을 전기적으로…의 정의와 반대개념을 비교하여 ‘고저압 혼촉 시 수용가에 침입하는 상승전압을 억제하기 위함’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘다중접지 3상 4선식 배전선로에서 고압측(1차측) 중성선과 저압측(2차측) 중성선을 전기적으로…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 고압측 중성선과 저압측 중성선을 전기적으로 연결하면, 고압선과 저압선이 서로 맞닿는 고저압 혼촉 사고가 발생했을 때 고압의 전위가 저압측으로 유입되는 것을 억제하여 수용가의 전위 상승을 방지할 수 있다.
3. 네 선택지를 대조하면 4번 ‘고저압 혼촉 시 수용가에 침입하는 상승전압을 억제하기 위함’가 문항의 판정기준에 맞는다.

자주 하는 실수: 익숙한 용어 ‘저압측의 단락 사고를 검출하기 위함’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

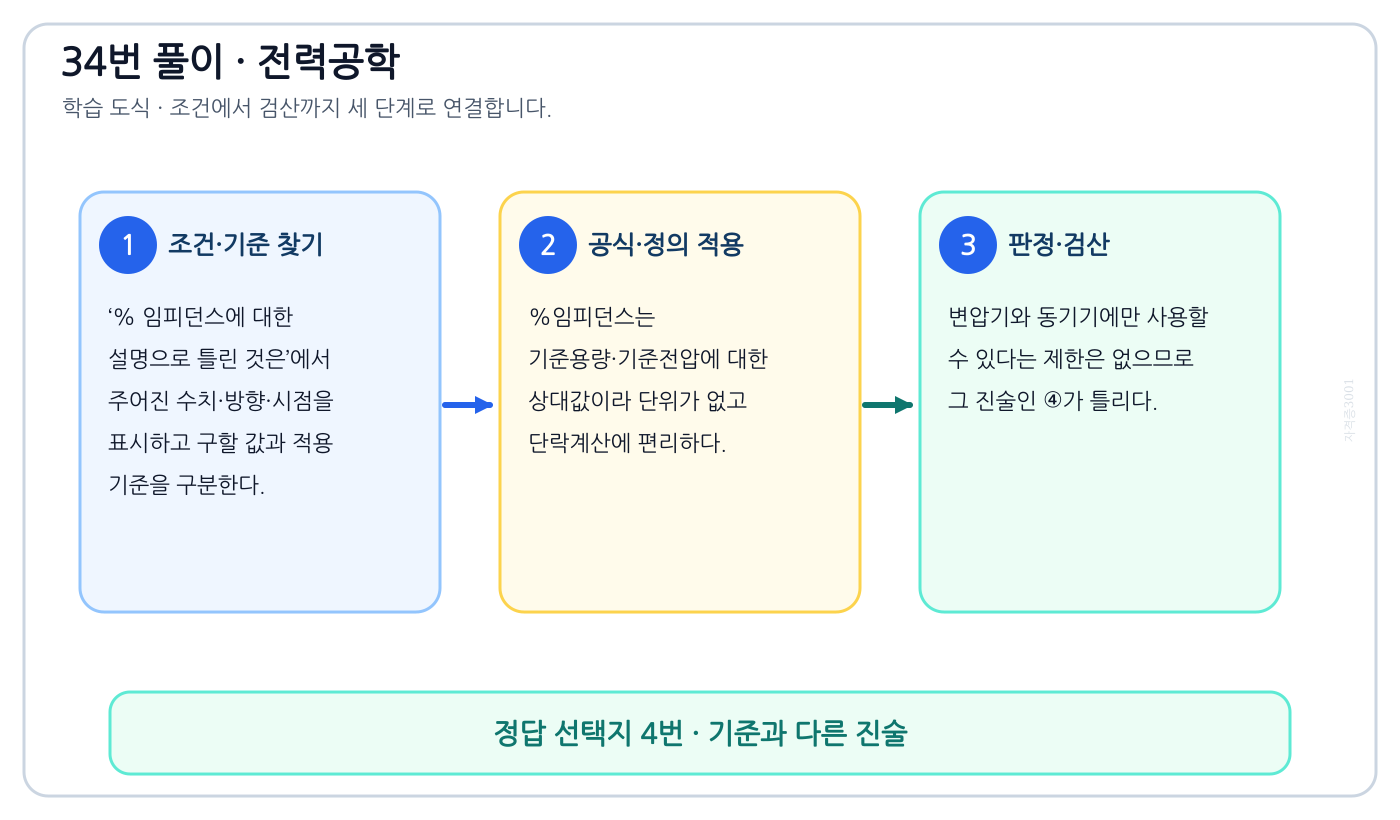

이 문제로 익힐 것

% 임피던스에 대한 설명으로 틀린 것은의 정의와 반대개념을 비교하여 ‘변압기나 동기기의 내부 임피던스에만 사용할 수 있다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘% 임피던스에 대한 설명으로 틀린 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. %임피던스는 기준용량·기준전압에 대한 상대값이라 단위가 없고 단락계산에 편리하다.
3. 변압기와 동기기에만 사용할 수 있다는 제한은 없으므로 그 진술인 ④가 틀리다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘단위를 갖지 않는다.’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

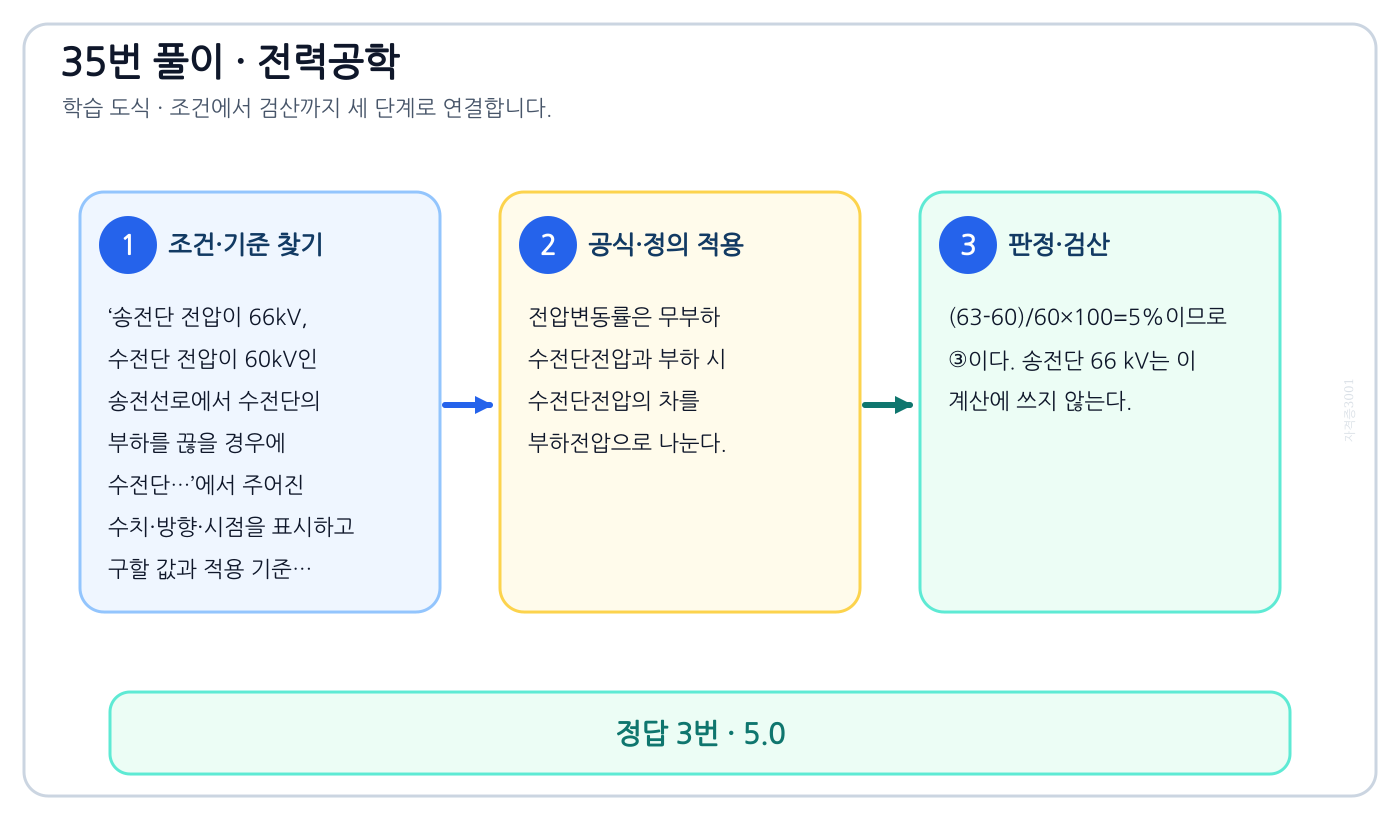

송전단 전압이 66kV, 수전단 전압이 60kV인 송전선로에서 수전단의 부하를 끊을 경우에 수전단…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘5.0’를 도출할 수 있다.

풀이 순서

1. ‘송전단 전압이 66kV, 수전단 전압이 60kV인 송전선로에서 수전단의 부하를 끊을 경우에 수전단…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 전압변동률은 무부하 수전단전압과 부하 시 수전단전압의 차를 부하전압으로 나눈다.
3. (63-60)/60×100=5%이므로 ③이다. 송전단 66 kV는 이 계산에 쓰지 않는다.

자주 하는 실수: 수치부터 대입하면 ‘4.5’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

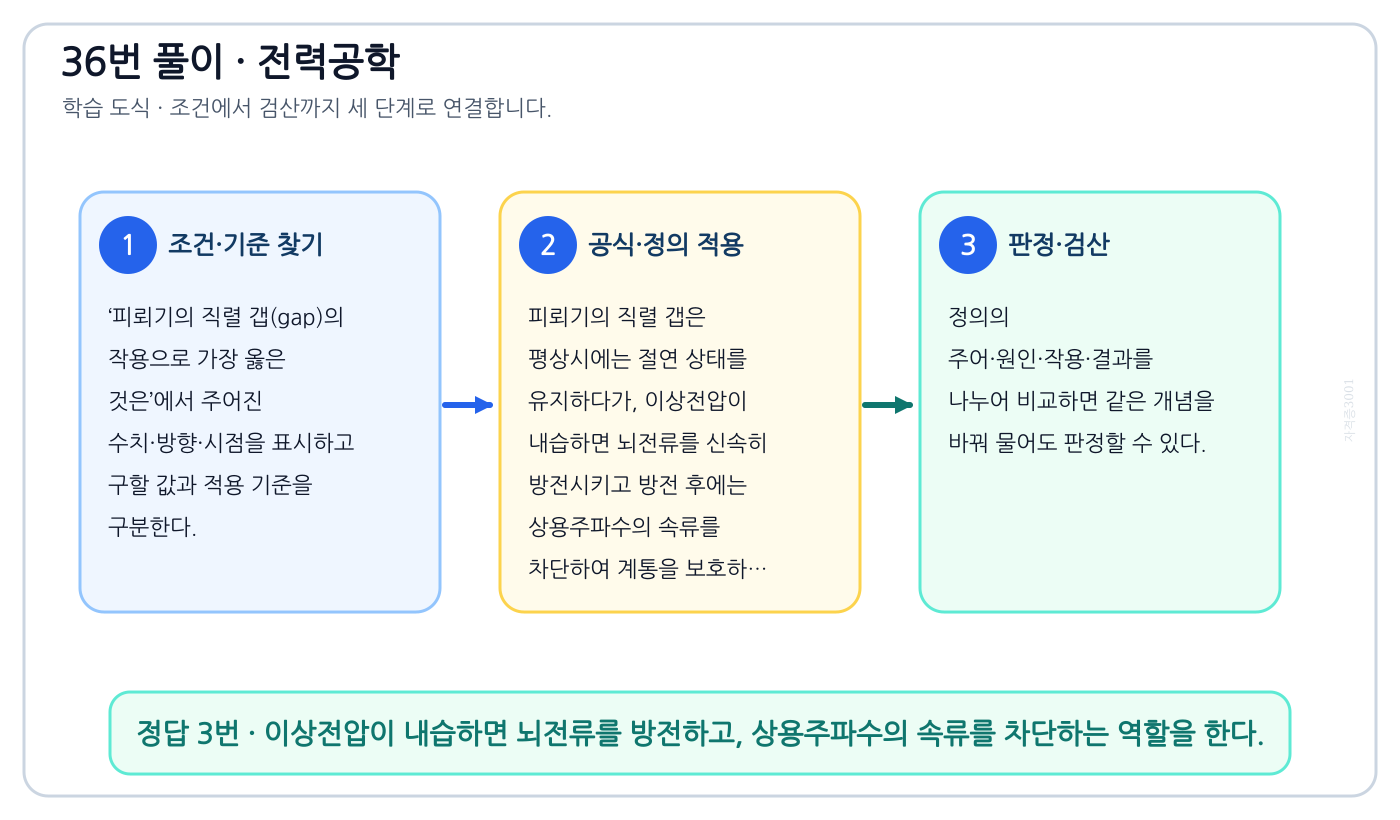

이 문제로 익힐 것

피뢰기의 직렬 갭(gap)의 작용으로 가장 옳은 것은의 정의와 반대개념을 비교하여 ‘이상전압이 내습하면 뇌전류를 방전하고, 상용주파수의 속류를 차단하는 역할을 한다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘피뢰기의 직렬 갭(gap)의 작용으로 가장 옳은 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 피뢰기의 직렬 갭은 평상시에는 절연 상태를 유지하다가, 이상전압이 내습하면 뇌전류를 신속히 방전시키고 방전 후에는 상용주파수의 속류를 차단하여 계통을 보호하는 역할을 합니다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘이상전압의 진행파를 증가시킨다.’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

전력선에 의한 통신선로의 전자유도장해 발생요인은 주로 무엇 때문인가의 정의와 반대개념을 비교하여 ‘지락사고 시 영상전류가 커지기 때문에’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘전력선에 의한 통신선로의 전자유도장해 발생요인은 주로 무엇 때문인가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 전자유도장해는 전력선에 흐르는 영상전류에 의해 발생합니다.
3. 따라서 지락사고 시 영상전류가 커지면 통신선로에 유도되는 전압이 증가하여 장해가 발생하게 된다. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘전력선의 전압이 통신선로보다 높기 때문에’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

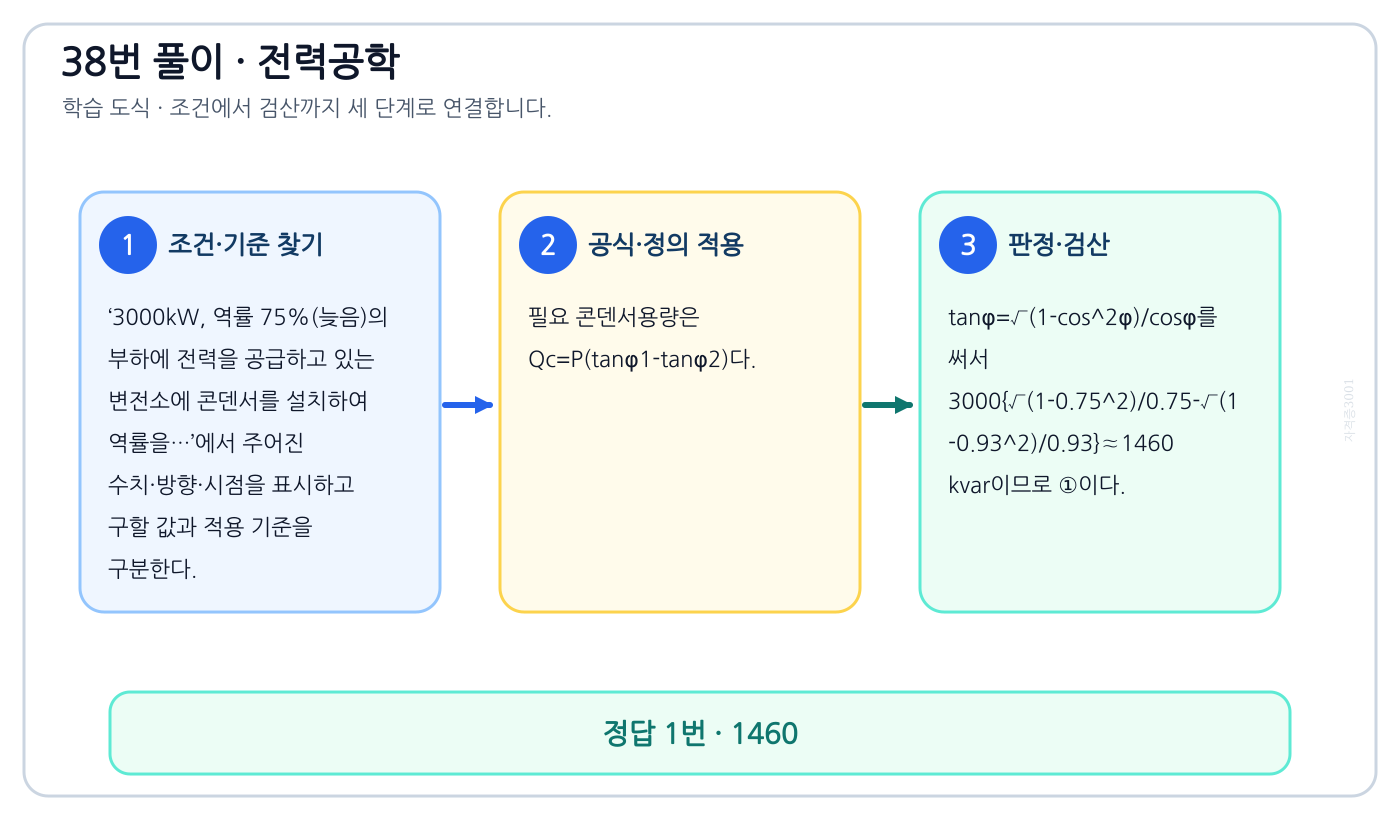

이 문제로 익힐 것

3000kW, 역률 75%(늦음)의 부하에 전력을 공급하고 있는 변전소에 콘덴서를 설치하여 역률을…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘1460’를 도출할 수 있다.

풀이 순서

1. ‘3000kW, 역률 75%(늦음)의 부하에 전력을 공급하고 있는 변전소에 콘덴서를 설치하여 역률을…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 필요 콘덴서용량은 Qc=P(tanφ1-tanφ2)다.
3. tanφ=√(1-cos²φ)/cosφ를 써서 3000{√(1-0.75²)/0.75-√(1-0.93²)/0.93}≈1460 kvar이므로 ①이다.

자주 하는 실수: 수치부터 대입하면 ‘1540’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

배전계통에서 전력용 콘덴서를 설치하는 목적으로 가장 타당한 것은의 정의와 반대개념을 비교하여 ‘배전선의 전력손실 감소’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘배전계통에서 전력용 콘덴서를 설치하는 목적으로 가장 타당한 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 배전계통에 전력용 콘덴서를 설치하는 주된 목적은 부하의 지상 무효전력을 상쇄하여 역률을 개선하는 것입니다.
3. 이를 통해 선로에 흐르는 전류가 감소하여 배전선의 전력손실이 감소하고 전압강하가 억제된다.

자주 하는 실수: 익숙한 용어 ‘전압강하 증대’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

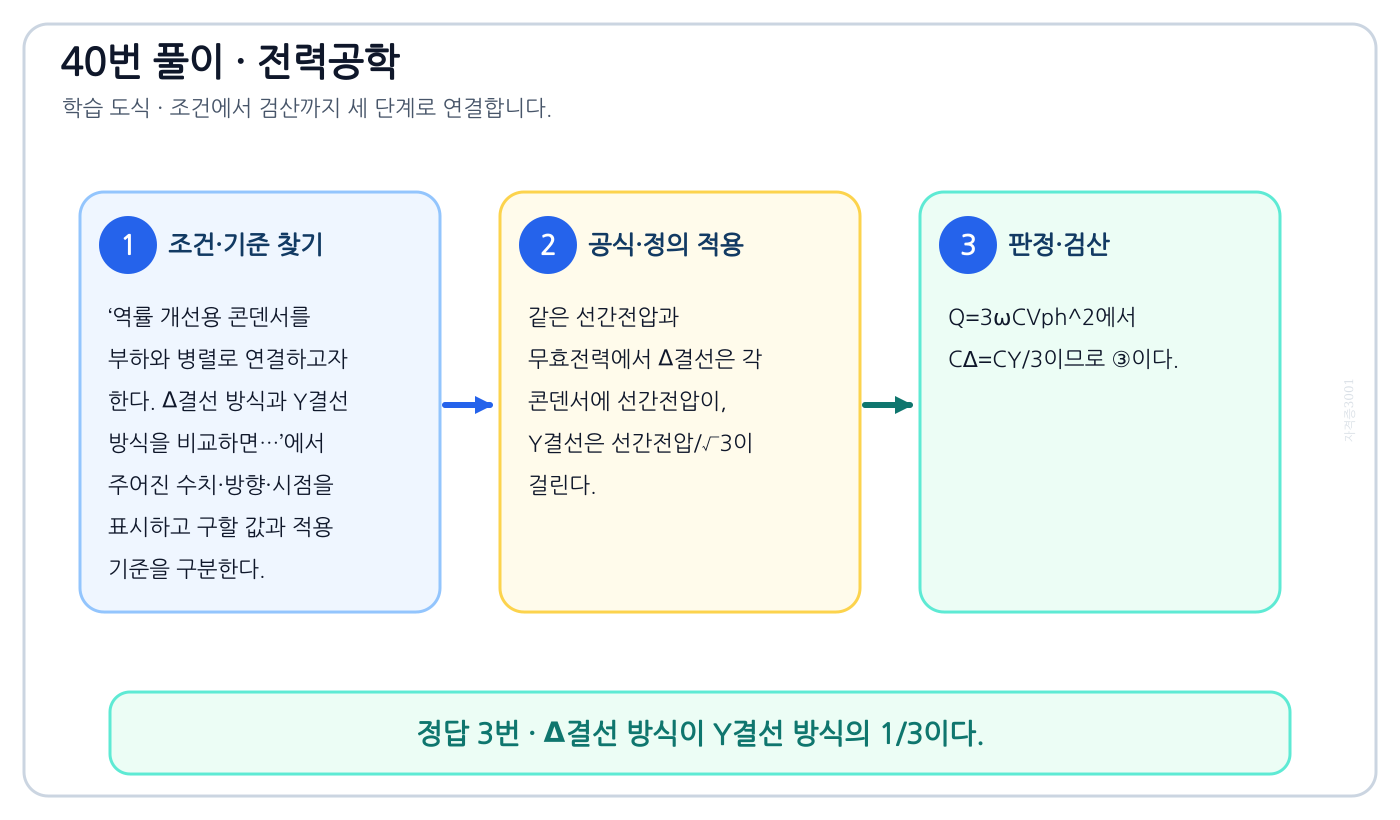

역률 개선용 콘덴서를 부하와 병렬로 연결하고자 한다. Δ결선 방식과 Y결선 방식을 비교하면…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘Δ결선 방식이 Y결선 방식의 1/3이다.’를 도출할 수 있다.

풀이 순서

1. ‘역률 개선용 콘덴서를 부하와 병렬로 연결하고자 한다. Δ결선 방식과 Y결선 방식을 비교하면…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 같은 선간전압과 무효전력에서 Δ결선은 각 콘덴서에 선간전압이, Y결선은 선간전압/√3이 걸린다.
3. Q=3ωCVph²에서 CΔ=CY/3이므로 ③이다.

자주 하는 실수: 수치부터 대입하면 ‘Δ결선 방식과 Y결선 방식은 동일하다.’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

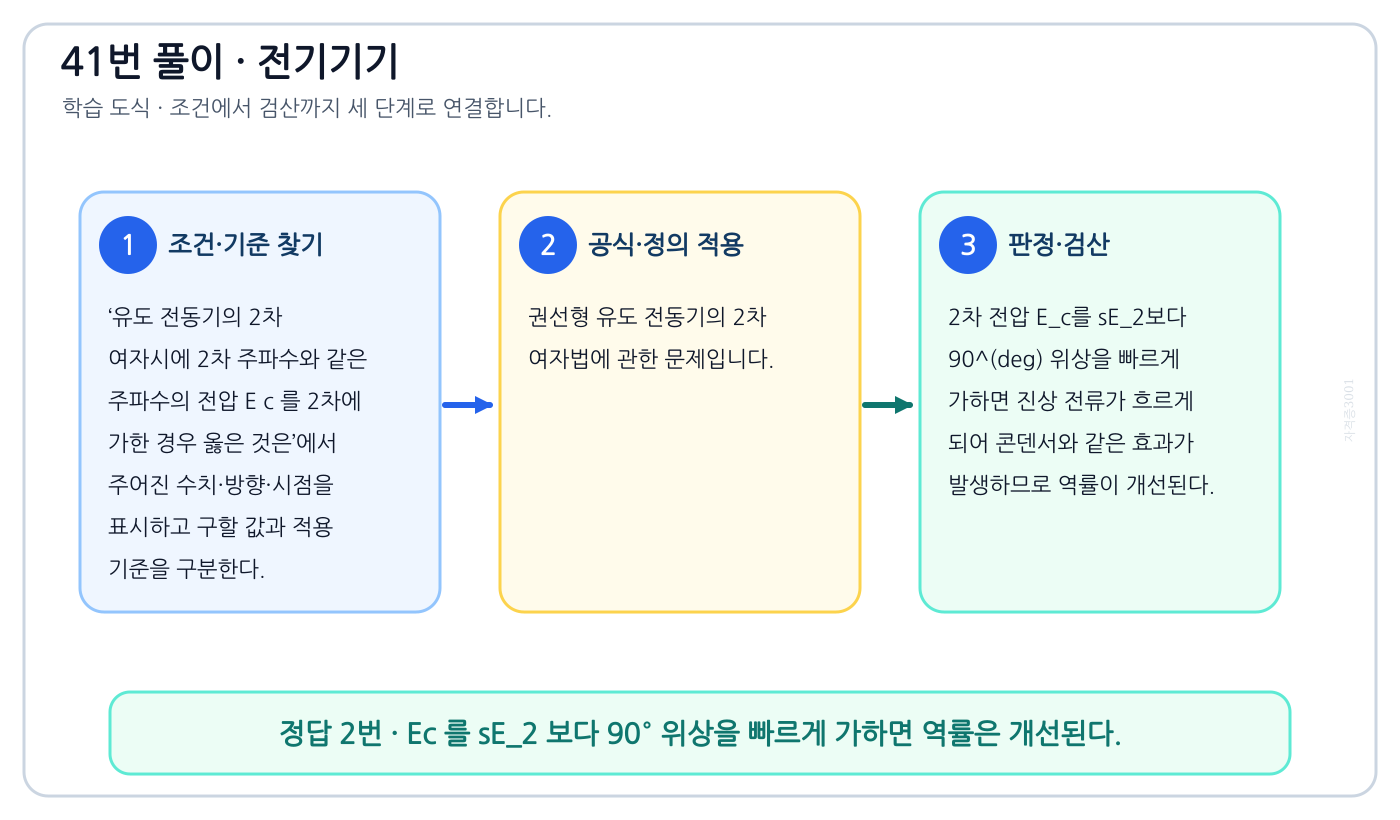

이 문제로 익힐 것

유도 전동기의 2차 여자시에 2차 주파수와 같은 주파수의 전압 E c 를 2차에 가한 경우 옳은 것은의 정의와 반대개념을 비교하여 ‘Ec 를 sE₂ 보다 90° 위상을 빠르게 가하면 역률은 개선된다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘유도 전동기의 2차 여자시에 2차 주파수와 같은 주파수의 전압 E c 를 2차에 가한 경우 옳은 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 권선형 유도 전동기의 2차 여자법에 관한 문제입니다.
3. 2차 전압 E_c를 sE_2보다 90^(deg) 위상을 빠르게 가하면 진상 전류가 흐르게 되어 콘덴서와 같은 효과가 발생하므로 역률이 개선된다.

자주 하는 실수: 익숙한 용어 ‘Ec 를 sE₂ 와 반대위상으로 가하면 속도는 증가한다.’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

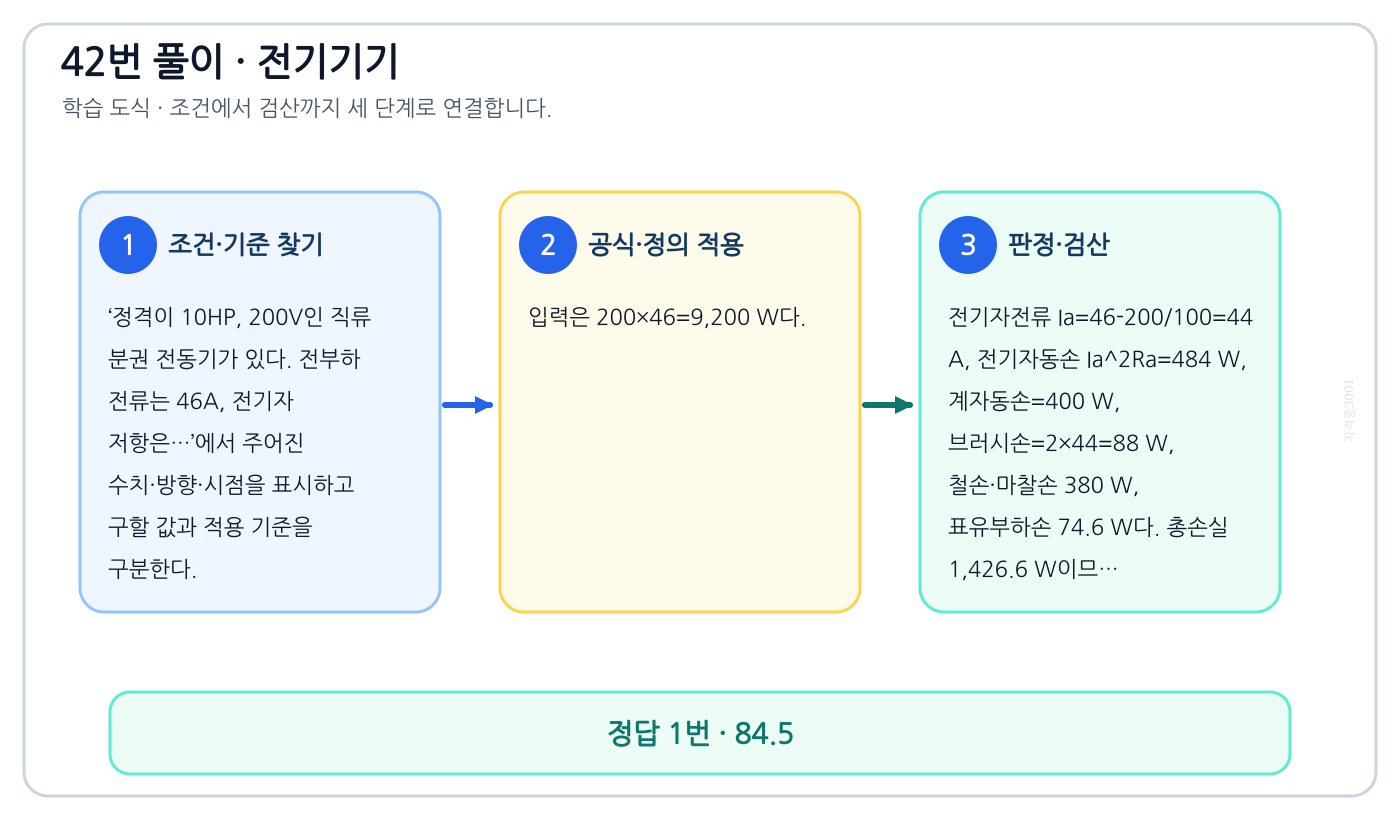

이 문제로 익힐 것

정격이 10HP, 200V인 직류 분권 전동기가 있다. 전부하 전류는 46A, 전기자 저항은…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘84.5’를 도출할 수 있다.

풀이 순서

1. ‘정격이 10HP, 200V인 직류 분권 전동기가 있다. 전부하 전류는 46A, 전기자 저항은…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 입력은 200×46=9,200 W다.
3. 전기자전류 Ia=46-200/100=44 A, 전기자동손 Ia²Ra=484 W, 계자동손=400 W, 브러시손=2×44=88 W, 철손·마찰손 380 W, 표유부하손 74.6 W다. 총손실 1,426.6 W이므로 η=(9200-1426.6)/9200×100≈84.5%, ①이다.

자주 하는 실수: 수치부터 대입하면 ‘82.5’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

자동제어장치에 쓰이는 서보모터의 특성을 나타내는 것 중 틀린 것은의 정의와 반대개념을 비교하여 ‘직류 서보 모터에 비하여 교류 서보 모터의 시동 토크가 매우 클 것’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘자동제어장치에 쓰이는 서보모터의 특성을 나타내는 것 중 틀린 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 서보모터는 응답성이 좋아야 하므로 시동 토크가 크고 관성 모멘트가 작으며 시정수가 짧아야 합니다.
3. 특히 기동 토크의 경우 교류 서보 모터보다 직류 서보 모터가 더 큽니다. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘빈번한 시동, 정지, 역전등의 가혹한 상태에 견디도록 견고하고 큰 돌입 전류에 견딜 것’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

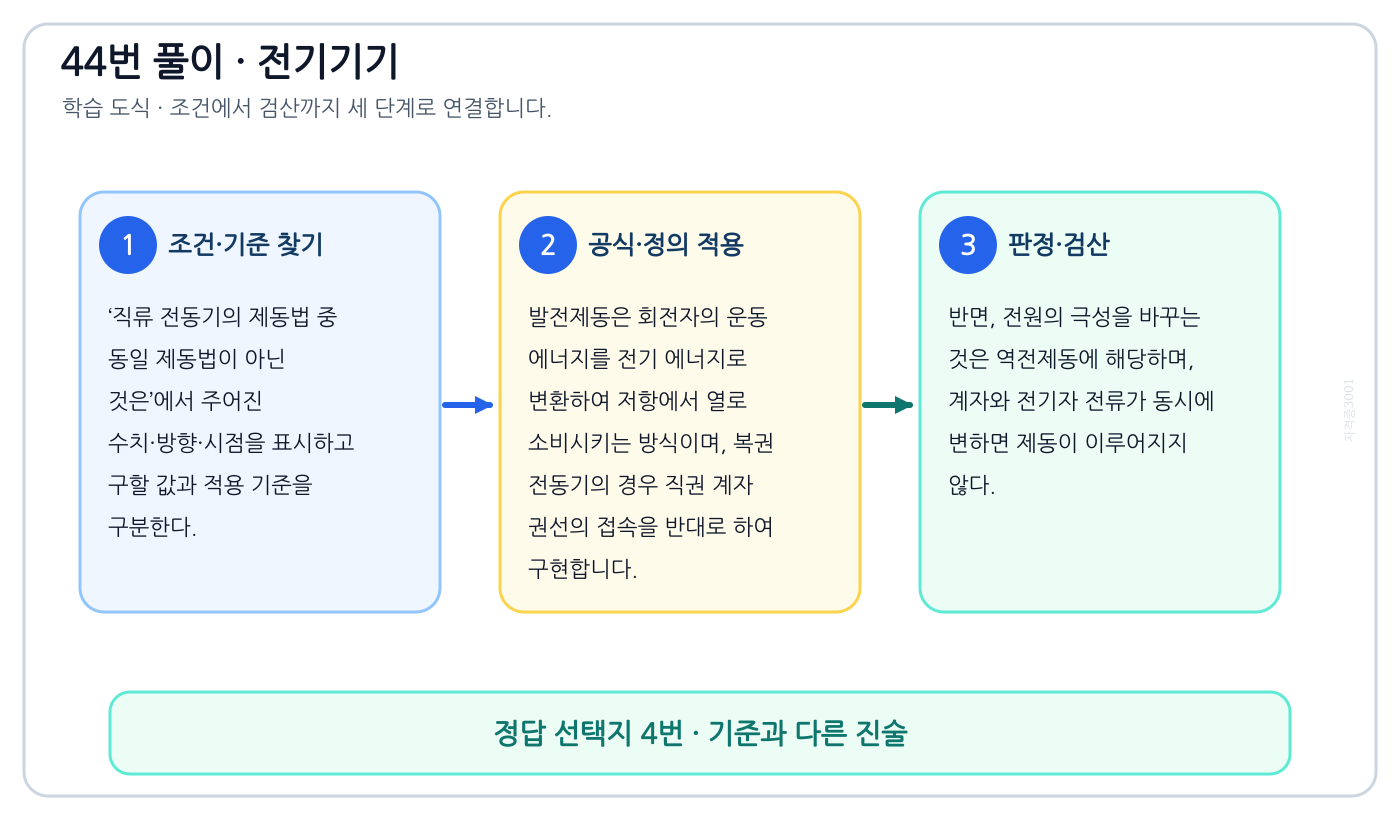

이 문제로 익힐 것

직류 전동기의 제동법 중 동일 제동법이 아닌 것은의 정의와 반대개념을 비교하여 ‘전원의 극성을 바꾼다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘직류 전동기의 제동법 중 동일 제동법이 아닌 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 발전제동은 회전자의 운동 에너지를 전기 에너지로 변환하여 저항에서 열로 소비시키는 방식이며, 복권 전동기의 경우 직권 계자 권선의 접속을 반대로 하여 구현합니다.
3. 반면, 전원의 극성을 바꾸는 것은 역전제동에 해당하며, 계자와 전기자 전류가 동시에 변하면 제동이 이루어지지 않다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘회전자의 운동 에너지를 전기 에너지로 변환 한다.’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

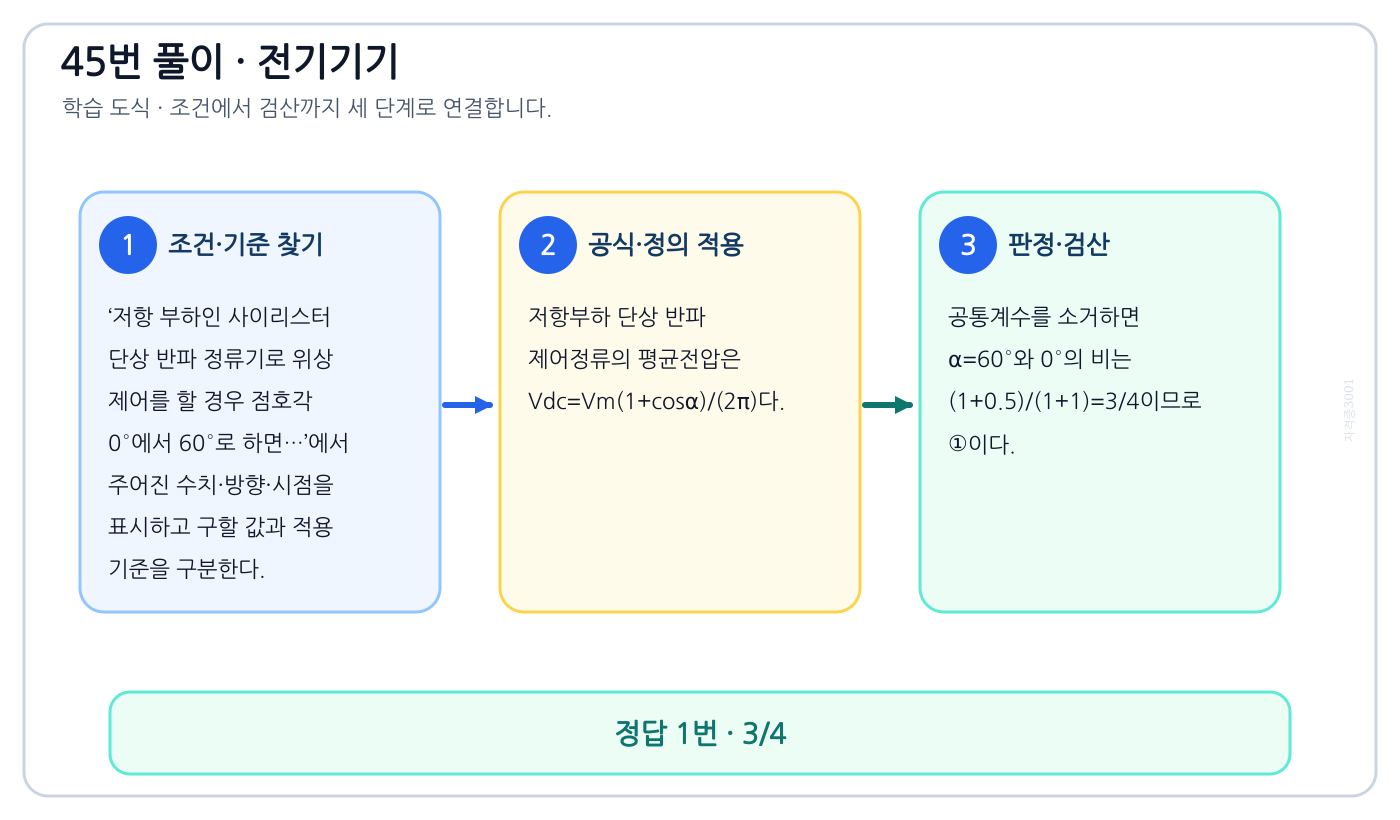

이 문제로 익힐 것

저항 부하인 사이리스터 단상 반파 정류기로 위상 제어를 할 경우 점호각 0°에서 60°로 하면…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘3/4’를 도출할 수 있다.

풀이 순서

1. ‘저항 부하인 사이리스터 단상 반파 정류기로 위상 제어를 할 경우 점호각 0°에서 60°로 하면…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 저항부하 단상 반파 제어정류의 평균전압은 Vdc=Vm(1+cosα)/(2π)다.
3. 공통계수를 소거하면 α=60°와 0°의 비는 (1+0.5)/(1+1)=3/4이므로 ①이다.

자주 하는 실수: 수치부터 대입하면 ‘4/3’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

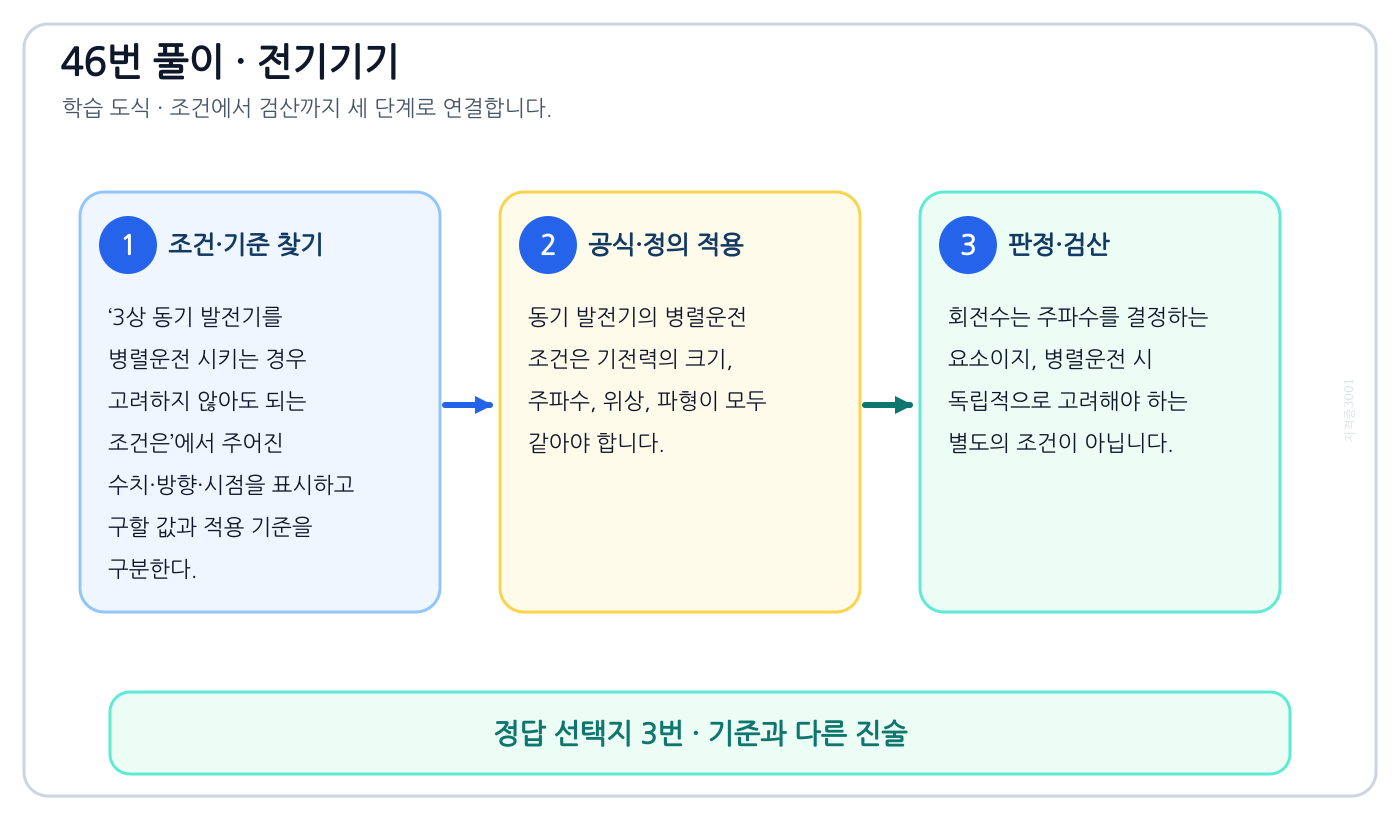

3상 동기 발전기를 병렬운전 시키는 경우 고려하지 않아도 되는 조건은의 정의와 반대개념을 비교하여 ‘회전수가 같을 것’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘3상 동기 발전기를 병렬운전 시키는 경우 고려하지 않아도 되는 조건은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 동기 발전기의 병렬운전 조건은 기전력의 크기, 주파수, 위상, 파형이 모두 같아야 합니다.
3. 회전수는 주파수를 결정하는 요소이지, 병렬운전 시 독립적으로 고려해야 하는 별도의 조건이 아닙니다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘기전력의 파형이 같을 것’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

병렬운전을 하고 있는 두 대의 3상 동기 발전기 사이에 무효순환전류가 흐르는 경우는의 정의와 반대개념을 비교하여 ‘여자 전류의 변화’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘병렬운전을 하고 있는 두 대의 3상 동기 발전기 사이에 무효순환전류가 흐르는 경우는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 동기발전기의 병렬운전 시 기전력의 크기가 서로 다르면 두 발전기 사이에 무효순환전류가 흐르게 되며, 이는 여자 전류의 변화로 인해 발생합니다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘부하의 증가’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

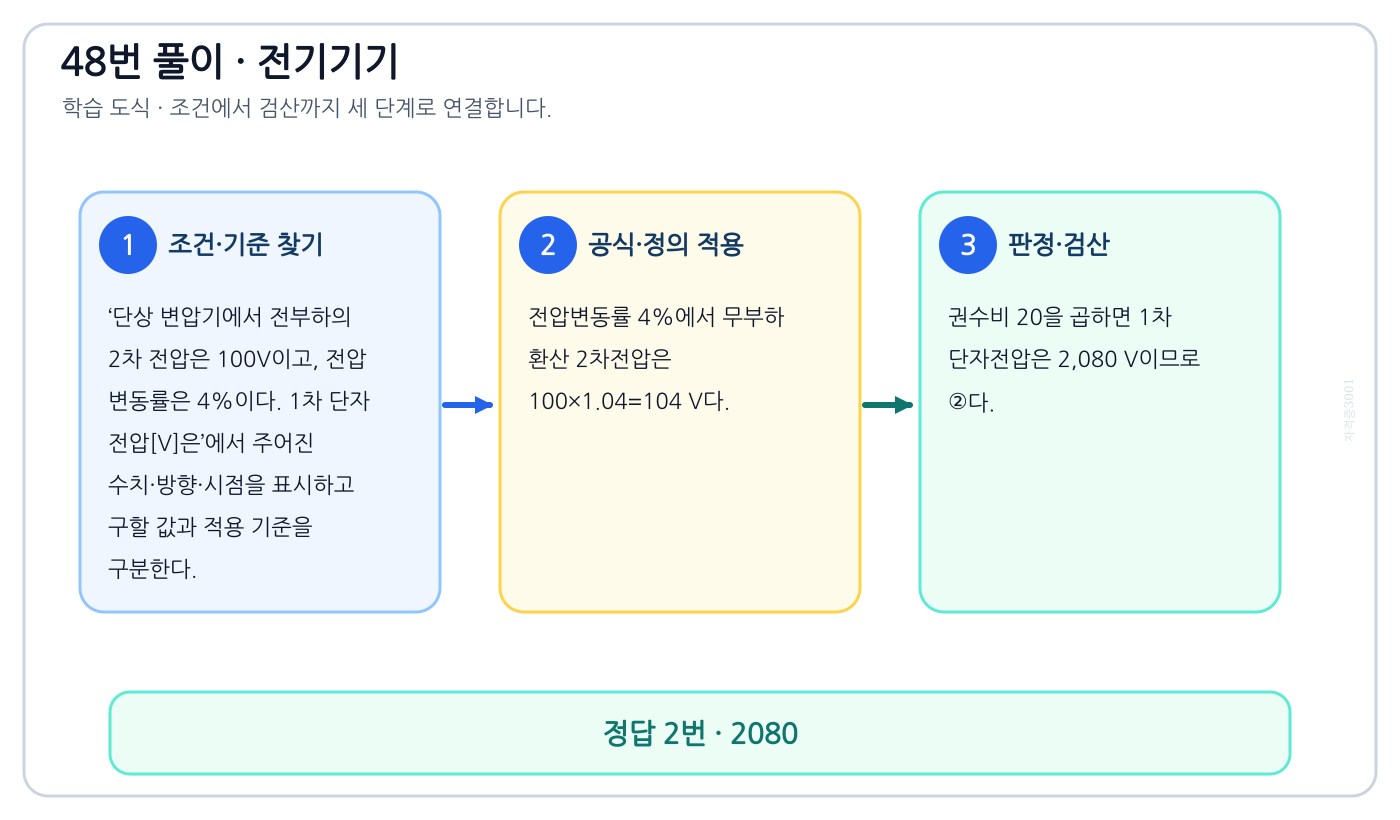

단상 변압기에서 전부하의 2차 전압은 100V이고, 전압 변동률은 4%이다. 1차 단자 전압[V]은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘2080’를 도출할 수 있다.

풀이 순서

1. ‘단상 변압기에서 전부하의 2차 전압은 100V이고, 전압 변동률은 4%이다. 1차 단자 전압[V]은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 전압변동률 4%에서 무부하 환산 2차전압은 100×1.04=104 V다.
3. 권수비 20을 곱하면 1차 단자전압은 2,080 V이므로 ②다.

자주 하는 실수: 수치부터 대입하면 ‘1920’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

유도 전동기의 속도제어법 중 저항제어와 관계가 없는 것은의 정의와 반대개념을 비교하여 ‘농형 유도 전동기’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘유도 전동기의 속도제어법 중 저항제어와 관계가 없는 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 저항제어(2차 저항 제어법)는 회전자에 권선이 감겨 있어 외부에서 저항을 조절할 수 있는 권선형 유도 전동기에서만 가능합니다.
3. 농형 유도 전동기는 회전자가 구리 막대로 단락된 구조이므로 외부에서 저항을 삽입하여 제어하는 것이 불가능합니다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘비례추이’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

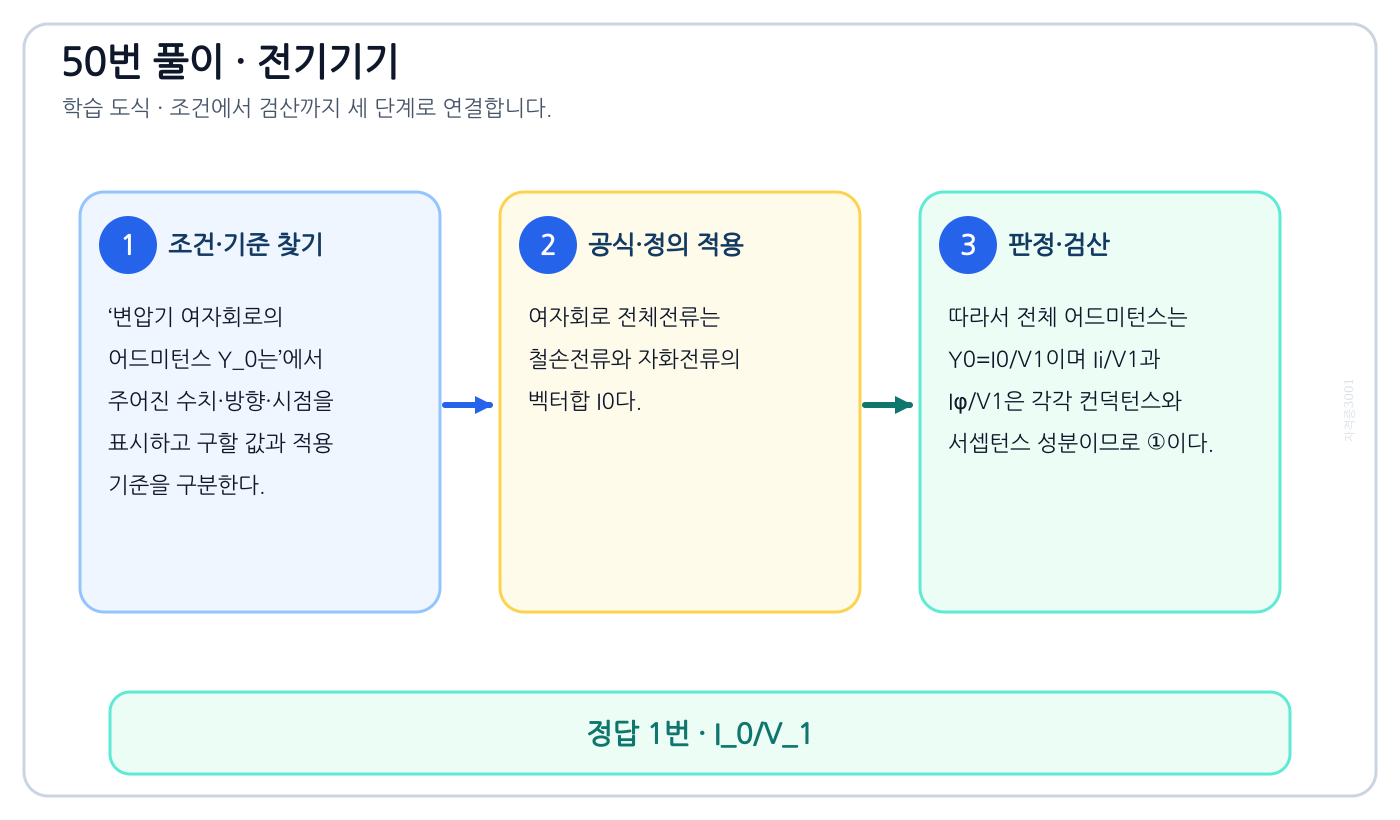

이 문제로 익힐 것

변압기 여자회로의 어드미턴스 Y_0는의 기준식을 세우고 단위·계수·부호를 검산하여 ‘I₀/V₁’를 도출할 수 있다.

풀이 순서

1. ‘변압기 여자회로의 어드미턴스 Y_0는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 여자회로 전체전류는 철손전류와 자화전류의 벡터합 I0다.
3. 따라서 전체 어드미턴스는 Y0=I0/V1이며 Ii/V1과 Iφ/V1은 각각 컨덕턴스와 서셉턴스 성분이므로 ①이다.

자주 하는 실수: 수치부터 대입하면 ‘Ii/V₁’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

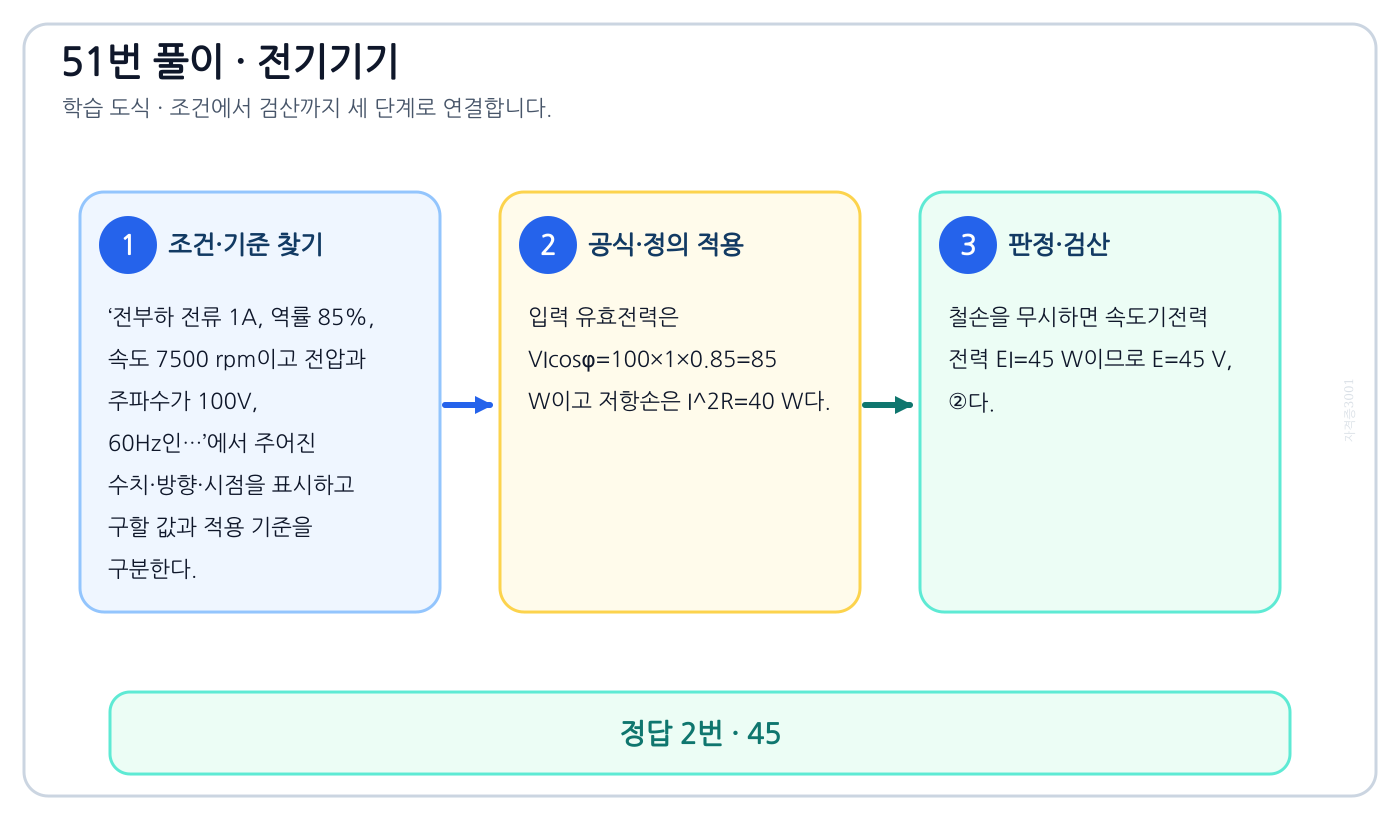

이 문제로 익힐 것

전부하 전류 1A, 역률 85%, 속도 7500 rpm이고 전압과 주파수가 100V, 60Hz인…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘45’를 도출할 수 있다.

풀이 순서

1. ‘전부하 전류 1A, 역률 85%, 속도 7500 rpm이고 전압과 주파수가 100V, 60Hz인…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 입력 유효전력은 VIcosφ=100×1×0.85=85 W이고 저항손은 I²R=40 W다.
3. 철손을 무시하면 속도기전력 전력 EI=45 W이므로 E=45 V, ②다.

자주 하는 실수: 수치부터 대입하면 ‘34’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

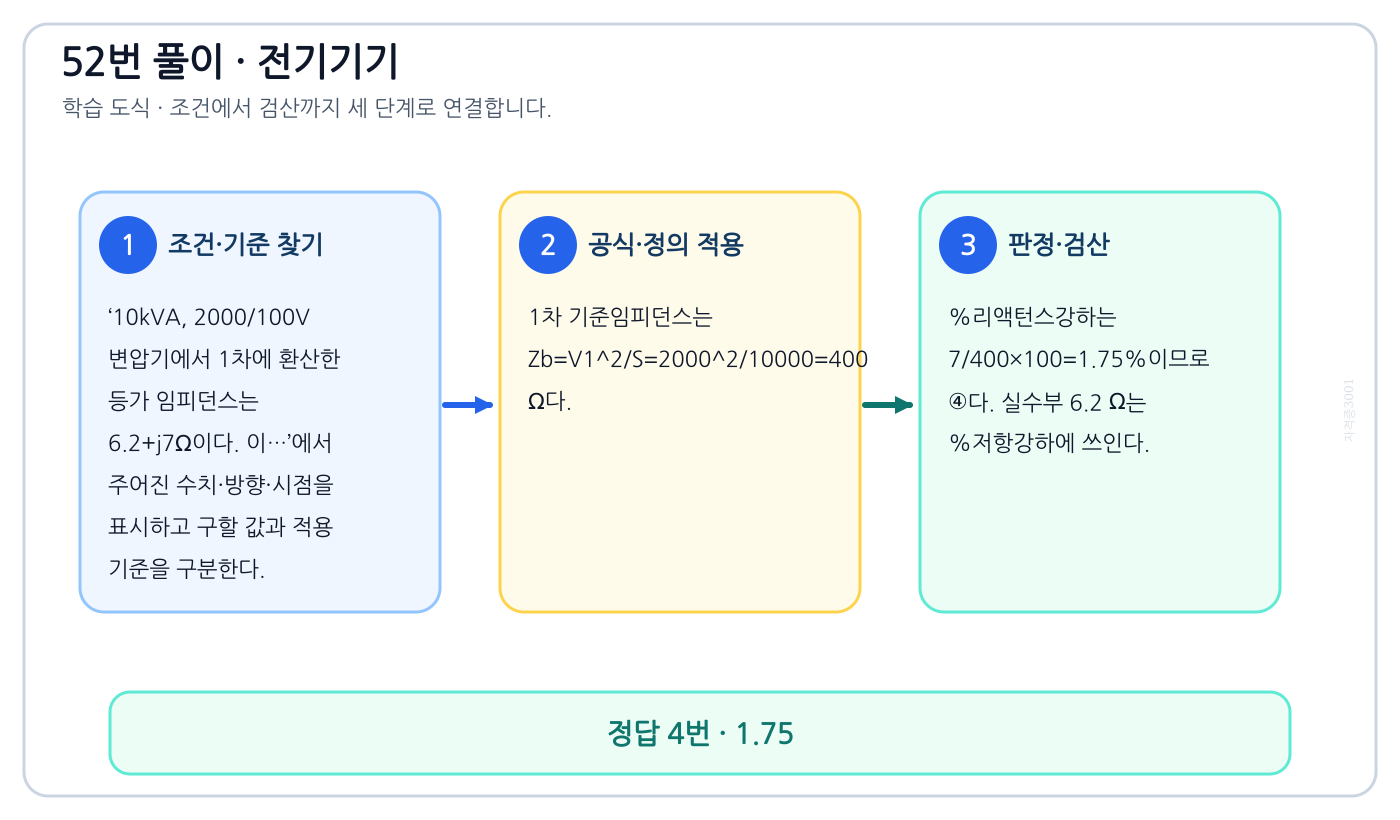

이 문제로 익힐 것

10kVA, 2000/100V 변압기에서 1차에 환산한 등가 임피던스는 6.2+j7Ω이다. 이…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘1.75’를 도출할 수 있다.

풀이 순서

1. ‘10kVA, 2000/100V 변압기에서 1차에 환산한 등가 임피던스는 6.2+j7Ω이다. 이…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 1차 기준임피던스는 Zb=V1²/S=2000²/10000=400 Ω다.
3. %리액턴스강하는 7/400×100=1.75%이므로 ④다. 실수부 6.2 Ω는 %저항강하에 쓰인다.

자주 하는 실수: 수치부터 대입하면 ‘3.5’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

농형 유도전동기에 주로 사용되는 속도 제어법은의 정의와 반대개념을 비교하여 ‘극수 제어법’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘농형 유도전동기에 주로 사용되는 속도 제어법은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 농형 유도 전동기는 회전자가 구리 막대로 단락되어 있어 2차 저항을 조절할 수 없으므로, 주파수 변화, 극수 변화, 전원 전압 변화를 통해 속도를 제어합니다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘2차여자 제어법’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

역률이 가장 좋은 전동기는의 정의와 반대개념을 비교하여 ‘동기 전동기’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘역률이 가장 좋은 전동기는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 동기 전동기는 여자 전류를 조절함으로써 역률을 자유롭게 조정할 수 있으며, 특히 역률을 항상 1로 운전하는 것이 가능하여 효율이 가장 좋다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘농형 유도 전동기’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

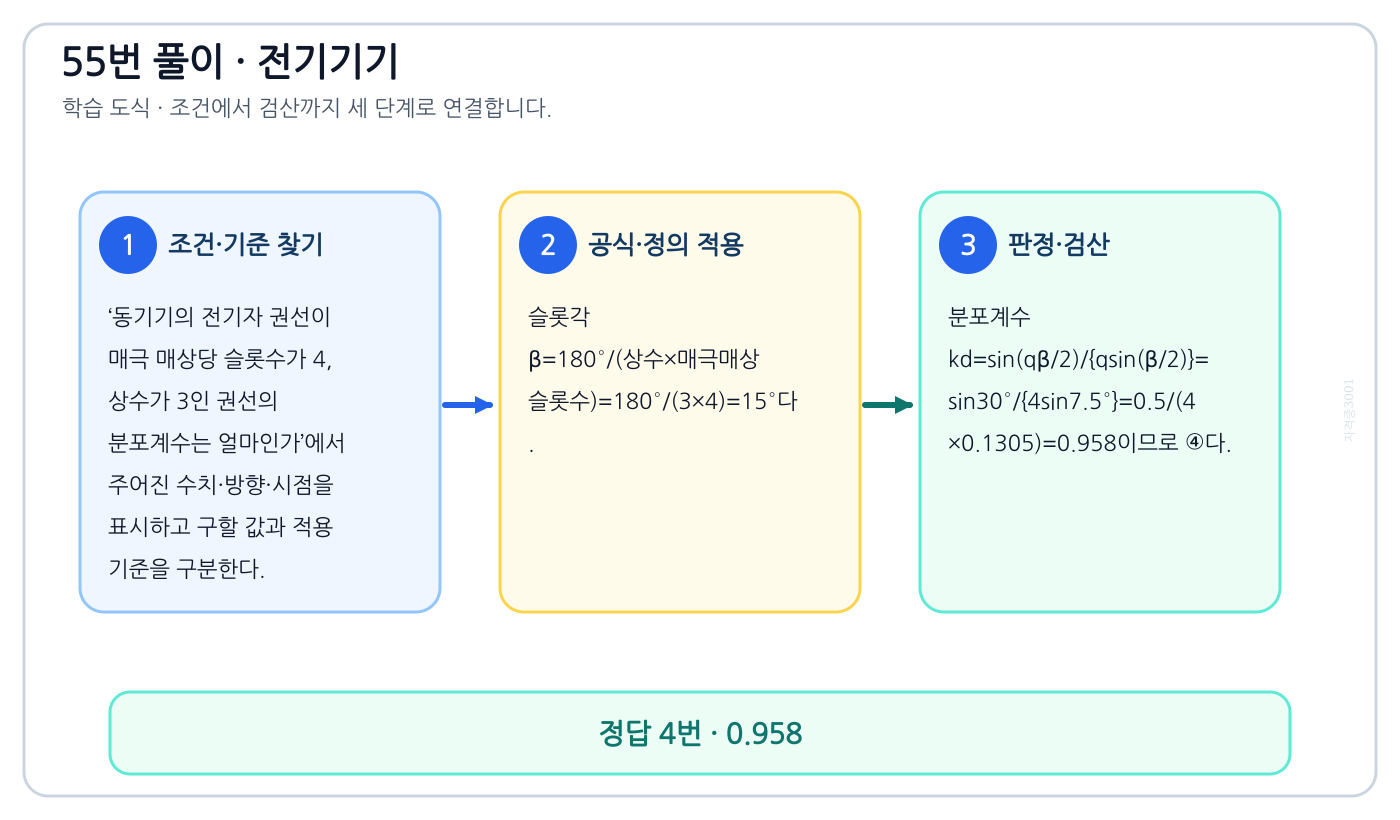

동기기의 전기자 권선이 매극 매상당 슬롯수가 4, 상수가 3인 권선의 분포계수는 얼마인가의 기준식을 세우고 단위·계수·부호를 검산하여 ‘0.958’를 도출할 수 있다.

풀이 순서

1. ‘동기기의 전기자 권선이 매극 매상당 슬롯수가 4, 상수가 3인 권선의 분포계수는 얼마인가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 슬롯각 β=180°/(상수×매극매상 슬롯수)=180°/(3×4)=15°다.
3. 분포계수 kd=sin(qβ/2)/{qsin(β/2)}=sin30°/{4sin7.5°}=0.5/(4×0.1305)=0.958이므로 ④다.

자주 하는 실수: 수치부터 대입하면 ‘0.487’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

전압 변동률이 작은 동기 발전기는의 정의와 반대개념을 비교하여 ‘단락비가 크다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘전압 변동률이 작은 동기 발전기는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 단락비가 큰 발전기(철기계)는 동기 임피던스와 전기자 반작용이 작아 전압 변동률이 작고 안정도가 높은 특징이 있다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘동기 리액턴스가 크다.’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

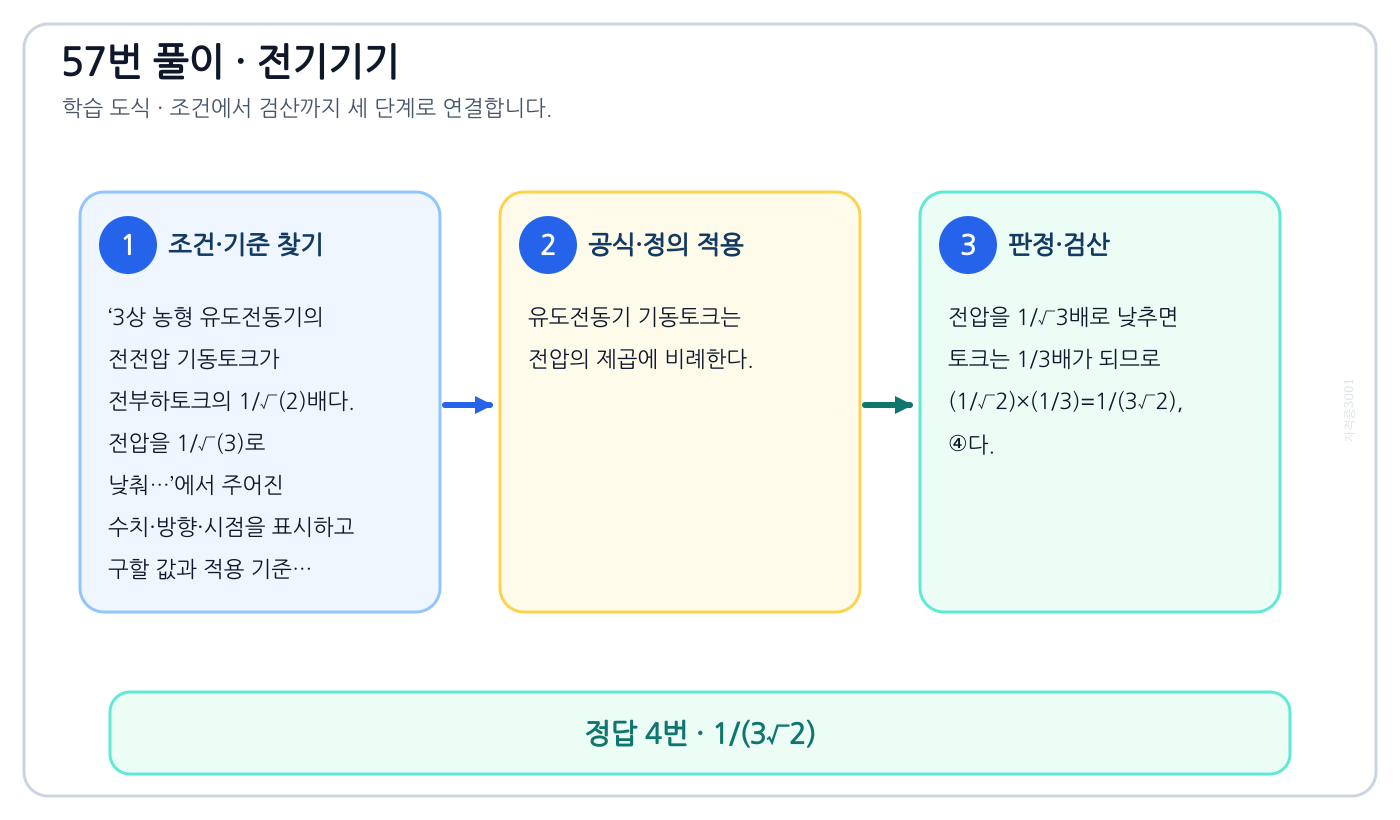

3상 농형 유도전동기의 전전압 기동토크가 전부하토크의 1/√(2)배다. 전압을 1/√(3)로 낮춰…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘1/(3√2)’를 도출할 수 있다.

풀이 순서

1. ‘3상 농형 유도전동기의 전전압 기동토크가 전부하토크의 1/√(2)배다. 전압을 1/√(3)로 낮춰…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 유도전동기 기동토크는 전압의 제곱에 비례한다.
3. 전압을 1/√3배로 낮추면 토크는 1/3배가 되므로 (1/√2)×(1/3)=1/(3√2), ④다.

자주 하는 실수: 수치부터 대입하면 ‘√3/2’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

3상 유도전동기의 2차 입력이 P_2, 슬립이 s일 때 2차 동손 P_c2는의 기준식을 세우고 단위·계수·부호를 검산하여 ‘Pc2=sP₂’를 도출할 수 있다.

풀이 순서

1. ‘3상 유도전동기의 2차 입력이 P_2, 슬립이 s일 때 2차 동손 P_c2는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 유도전동기 2차 동손은 2차 입력에 슬립을 곱한 sP_2이고 기계출력은 (1-s)P_2다.
3. 따라서 ②다. 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘Pc2=P₂/s’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

게이트 조작에 의해 부하전류 이상으로 유지 전류를 높일수 있어 게이트 턴온, 턴오프가 가능한 사이리스터는의 정의와 반대개념을 비교하여 ‘GTO’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘게이트 조작에 의해 부하전류 이상으로 유지 전류를 높일수 있어 게이트 턴온, 턴오프가 가능한 사이리스터는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. GTO(Gate Turn-Off thyristor)는 일반적인 사이리스터와 달리 게이트에 정방향 전류뿐만 아니라 역방향 전류를 흘려줌으로써 소자를 턴온(Turn-on) 및 턴오프(Turn-off) 시킬 수 있는 소자입니다.
3. 네 선택지를 대조하면 2번 ‘GTO’가 문항의 판정기준에 맞는다.

자주 하는 실수: 익숙한 용어 ‘SCR’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

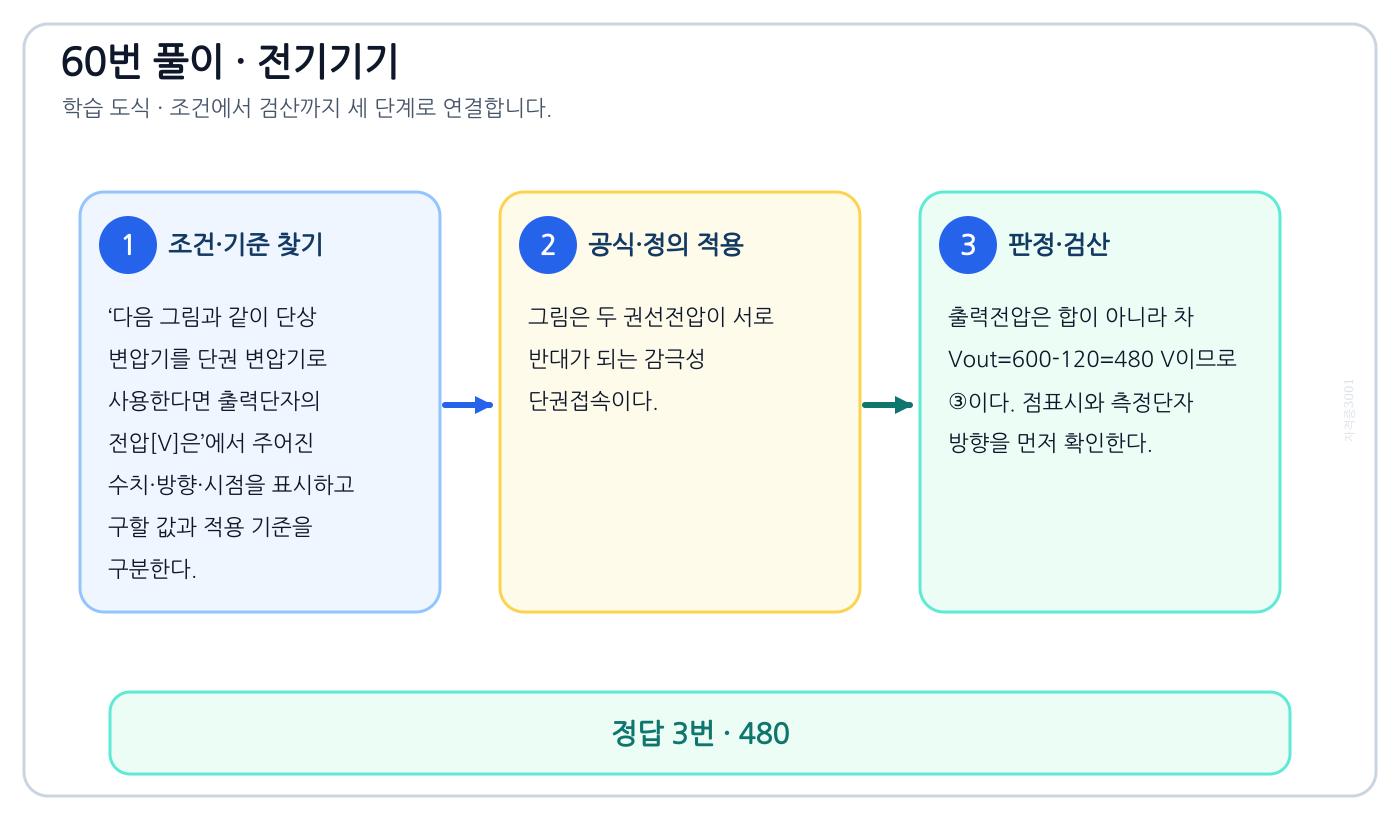

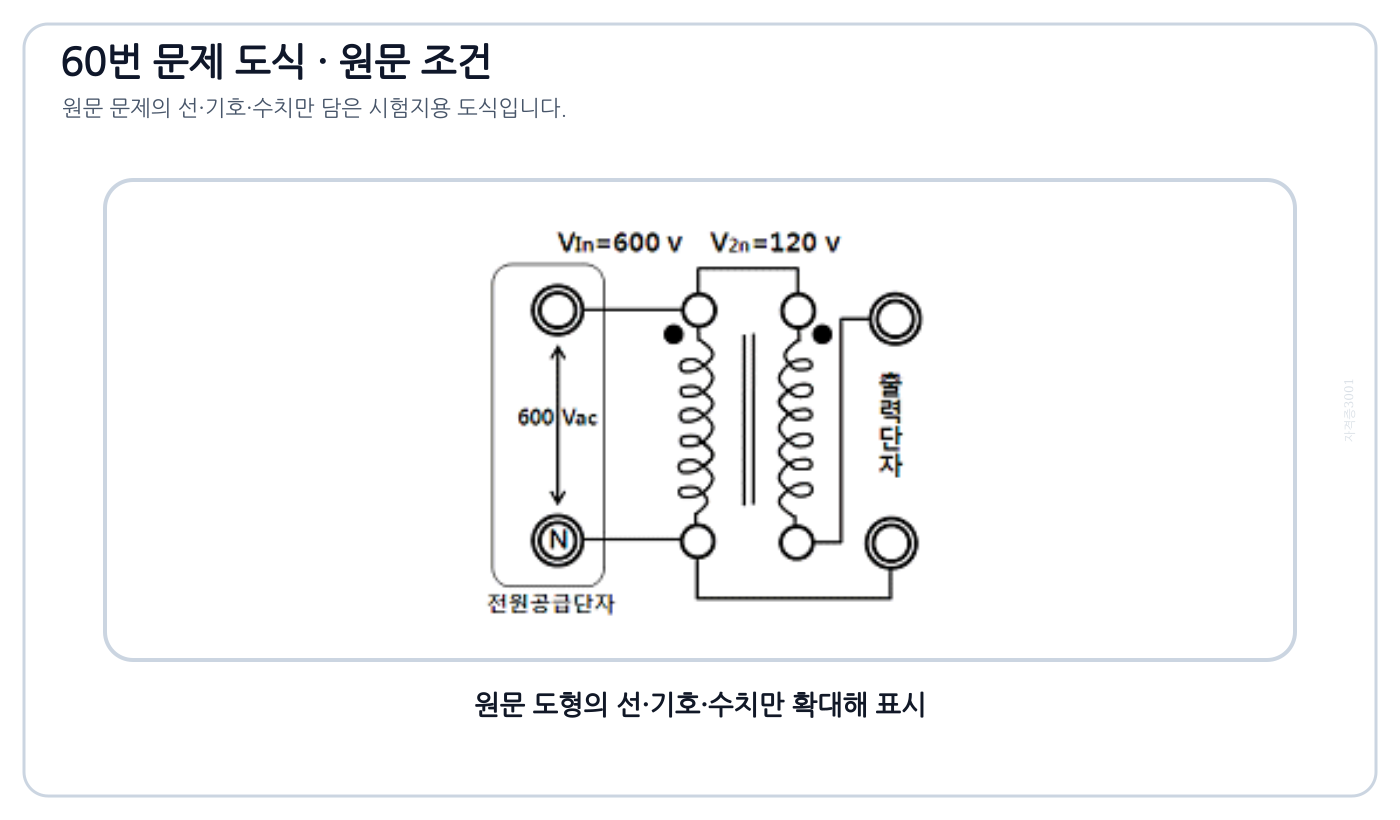

다음 그림과 같이 단상 변압기를 단권 변압기로 사용한다면 출력단자의 전압[V]은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘480’를 도출할 수 있다.

풀이 순서

1. ‘다음 그림과 같이 단상 변압기를 단권 변압기로 사용한다면 출력단자의 전압[V]은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 그림은 두 권선전압이 서로 반대가 되는 감극성 단권접속이다.
3. 출력전압은 합이 아니라 차 Vout=600-120=480 V이므로 ③이다. 점표시와 측정단자 방향을 먼저 확인한다.

자주 하는 실수: 수치부터 대입하면 ‘600’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

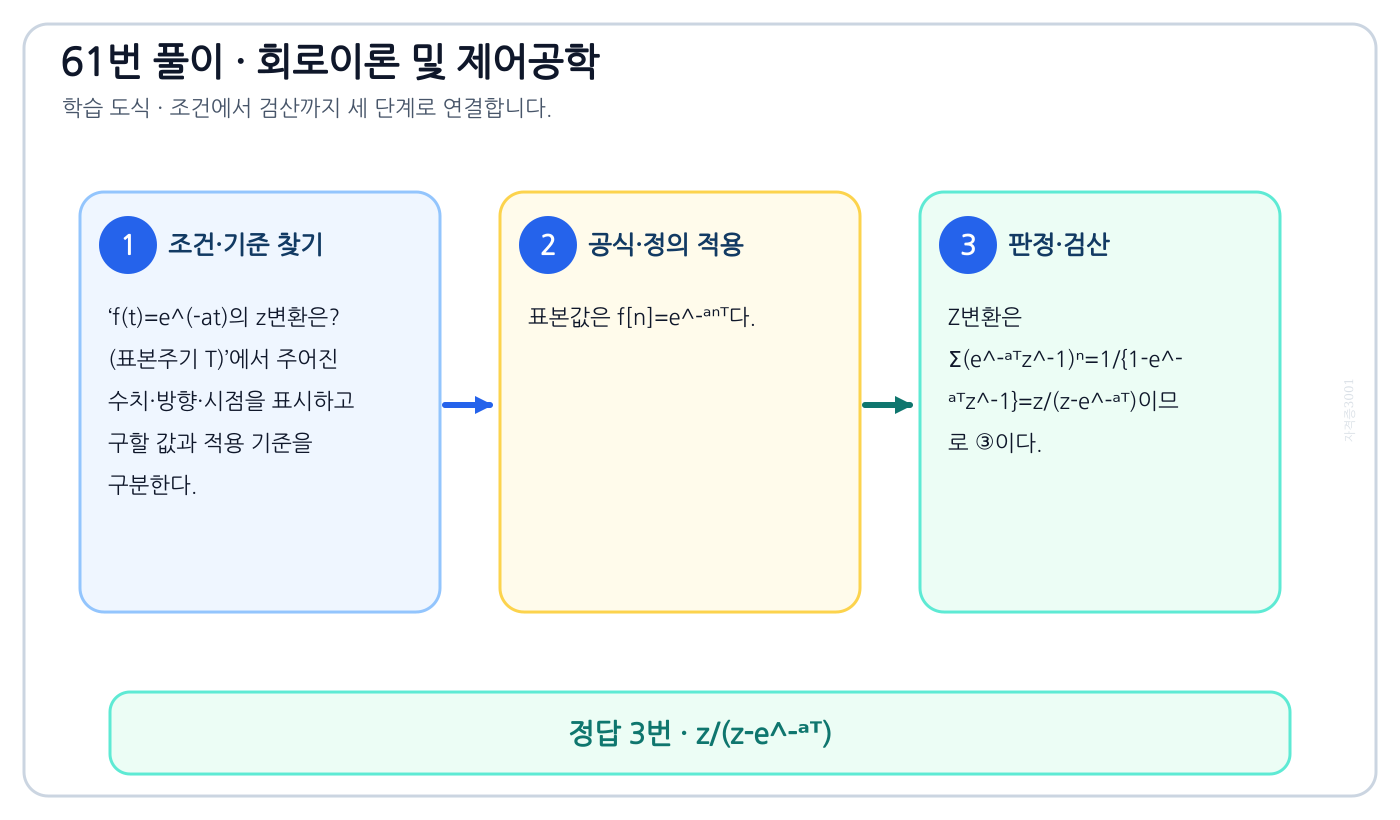

f(t)=e^(-at)의 z변환은? (표본주기 T)의 기준식을 세우고 단위·계수·부호를 검산하여 ‘z/(z-e⁻ᵃᵀ)’를 도출할 수 있다.

풀이 순서

1. ‘f(t)=e^(-at)의 z변환은? (표본주기 T)’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 표본값은 f[n]=e⁻ᵃⁿᵀ다.
3. Z변환은 Σ(e⁻ᵃᵀz⁻¹)ⁿ=1/{1-e⁻ᵃᵀz⁻¹}=z/(z-e⁻ᵃᵀ)이므로 ③이다.

자주 하는 실수: 수치부터 대입하면 ‘1/(z-e⁻ᵃᵀ)’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

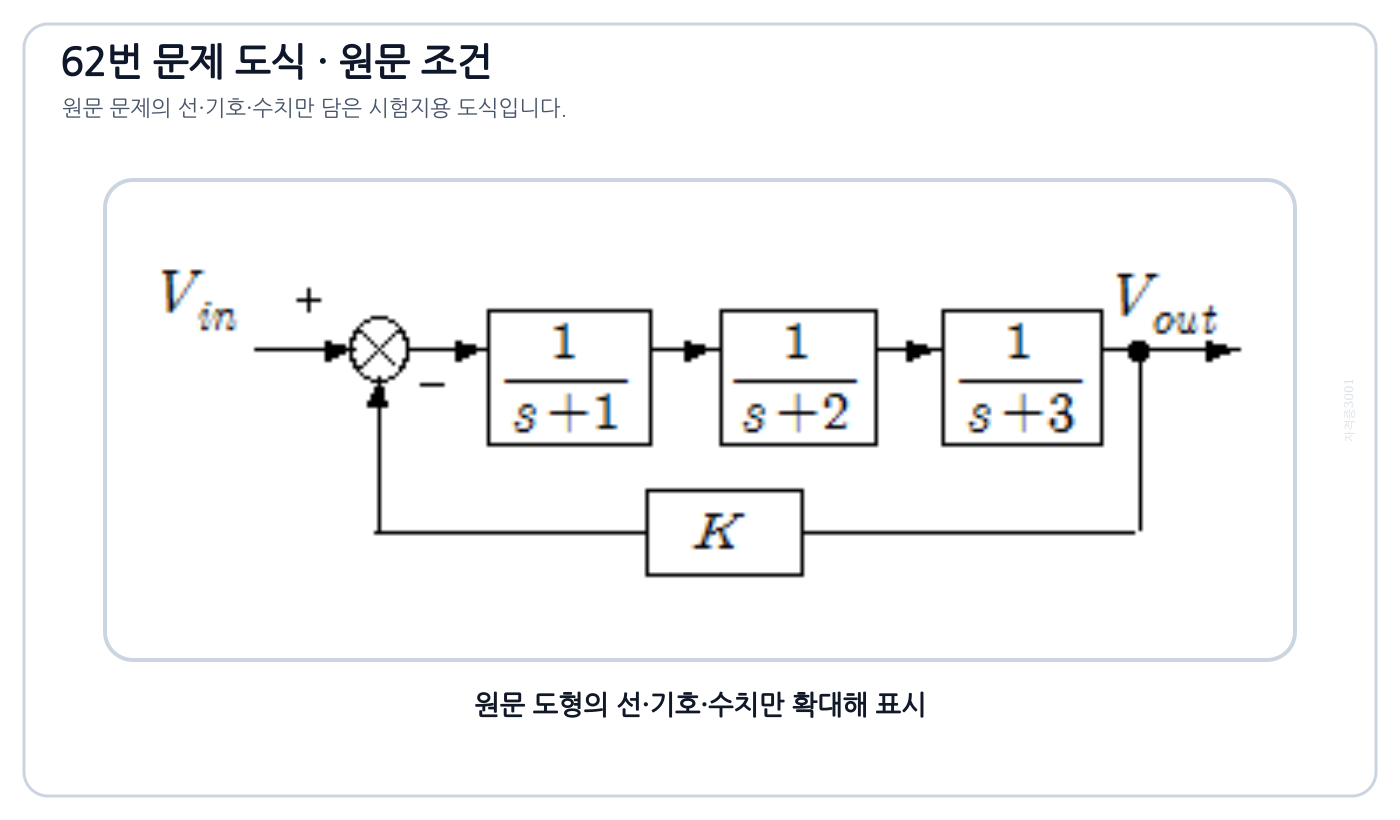

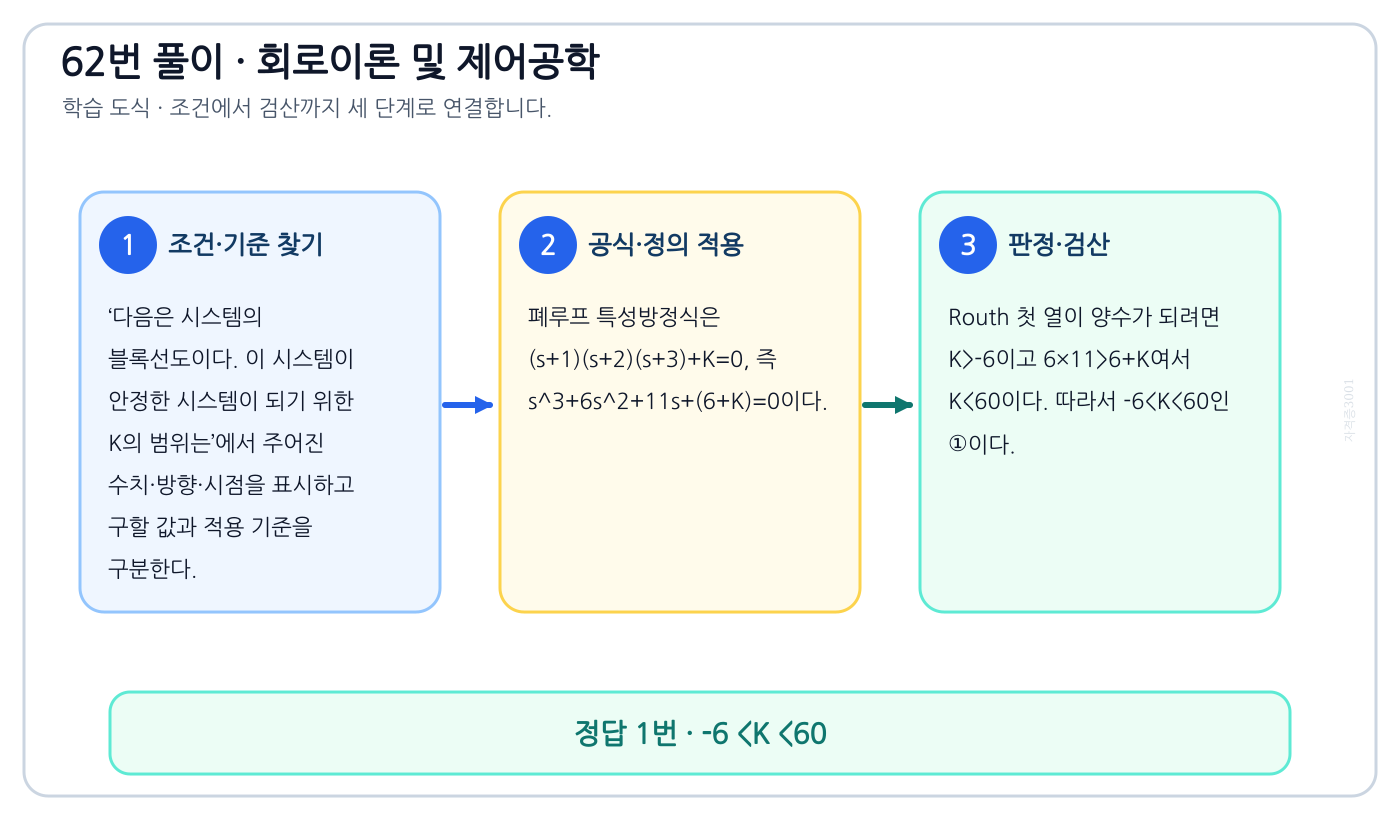

다음은 시스템의 블록선도이다. 이 시스템이 안정한 시스템이 되기 위한 K의 범위는의 기준식을 세우고 단위·계수·부호를 검산하여 ‘-6 <K <60’를 도출할 수 있다.

풀이 순서

1. ‘다음은 시스템의 블록선도이다. 이 시스템이 안정한 시스템이 되기 위한 K의 범위는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 폐루프 특성방정식은 (s+1)(s+2)(s+3)+K=0, 즉 s³+6s²+11s+(6+K)=0이다.
3. Routh 첫 열이 양수가 되려면 K>-6이고 6×11>6+K여서 K<60이다. 따라서 -6<K<60인 ①이다.

자주 하는 실수: 수치부터 대입하면 ‘0 <K <60’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

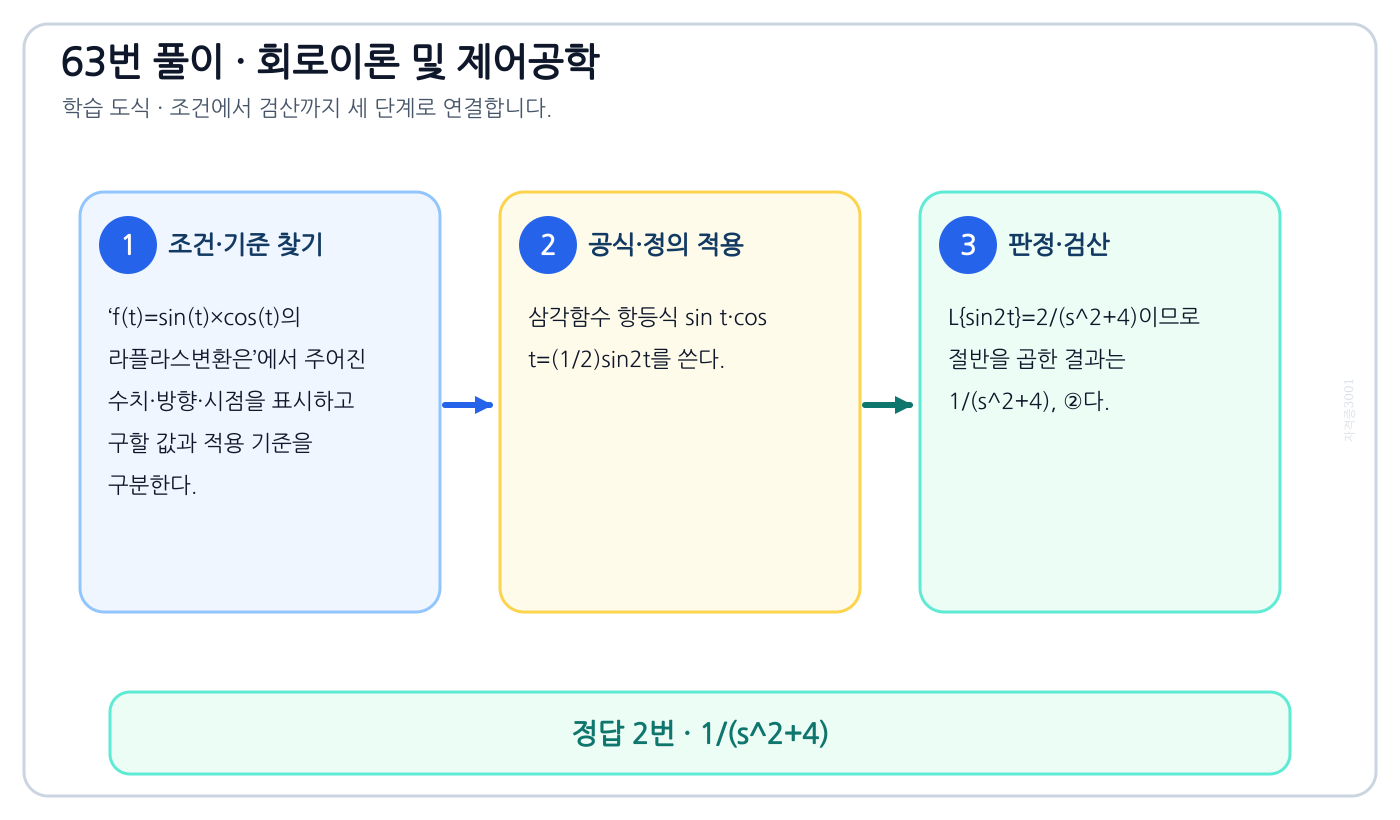

f(t)=sin(t)×cos(t)의 라플라스변환은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘1/(s²+4)’를 도출할 수 있다.

풀이 순서

1. ‘f(t)=sin(t)×cos(t)의 라플라스변환은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 삼각함수 항등식 sin t·cos t=(1/2)sin2t를 쓴다.
3. L{sin2t}=2/(s²+4)이므로 절반을 곱한 결과는 1/(s²+4), ②다.

자주 하는 실수: 수치부터 대입하면 ‘1/(s²+1)’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

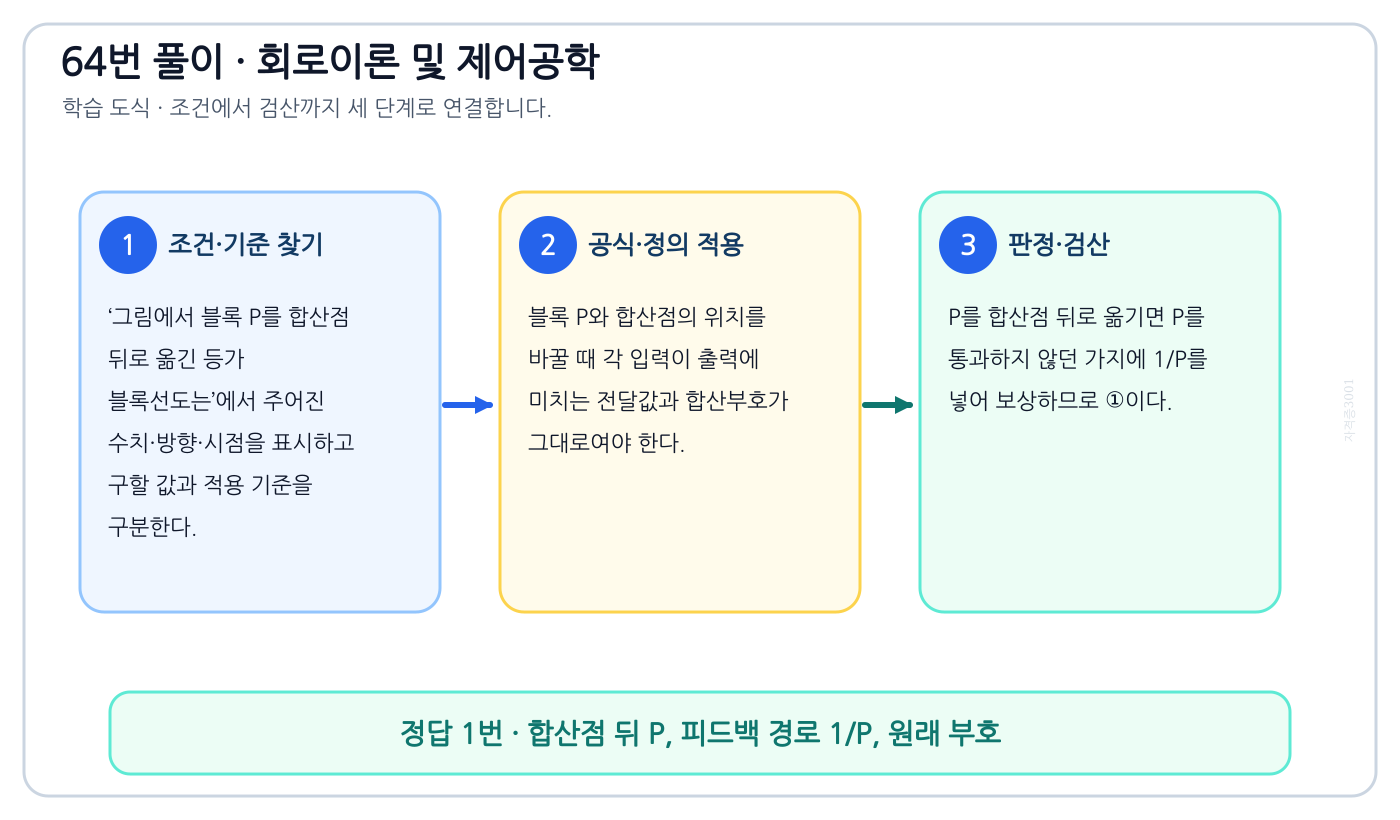

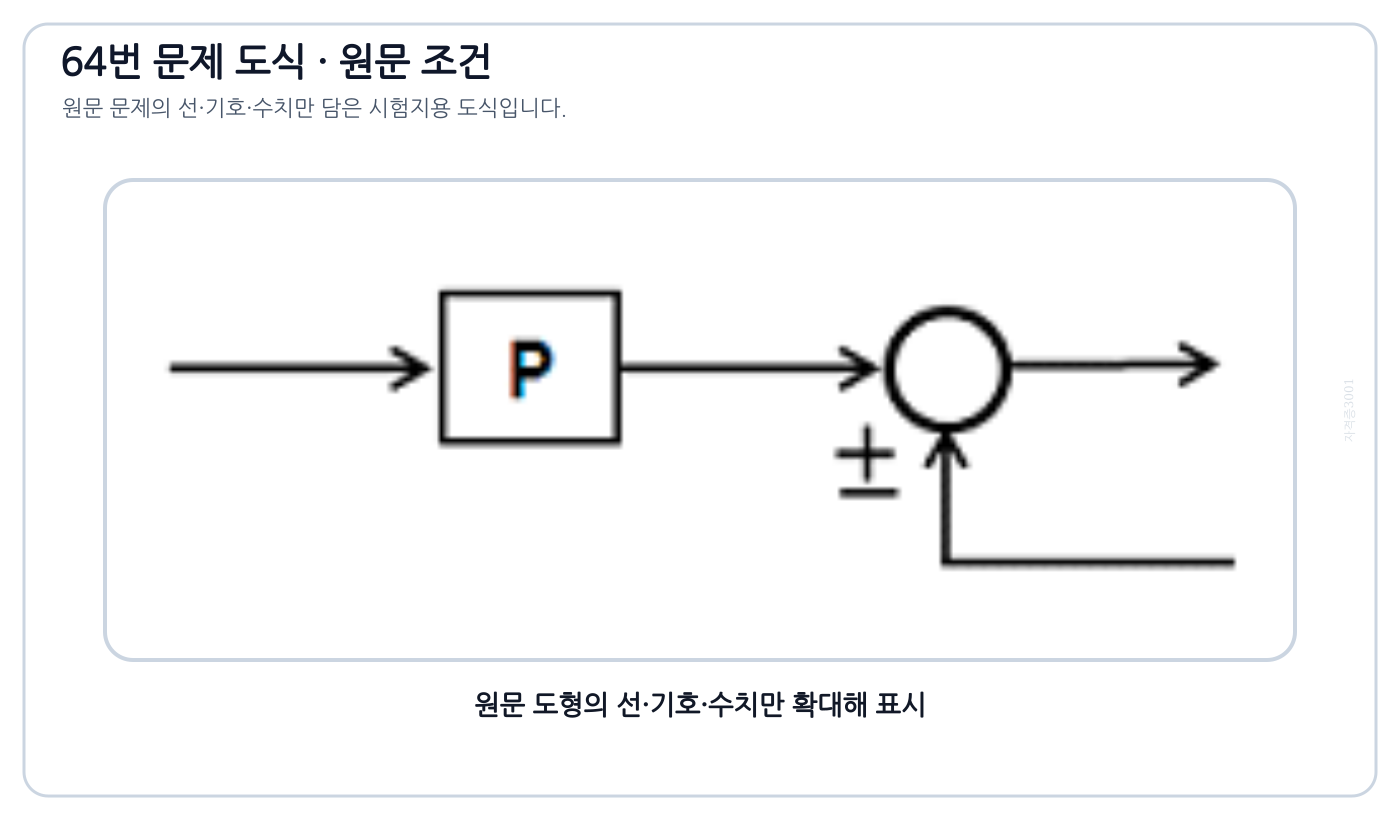

그림에서 블록 P를 합산점 뒤로 옮긴 등가 블록선도는의 정의와 반대개념을 비교하여 ‘합산점 뒤 P, 피드백 경로 1/P, 원래 부호’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘그림에서 블록 P를 합산점 뒤로 옮긴 등가 블록선도는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 블록 P와 합산점의 위치를 바꿀 때 각 입력이 출력에 미치는 전달값과 합산부호가 그대로여야 한다.
3. P를 합산점 뒤로 옮기면 P를 통과하지 않던 가지에 1/P를 넣어 보상하므로 ①이다.

자주 하는 실수: 익숙한 용어 ‘합산점 뒤 P, 피드백 경로 P, 원래 부호’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

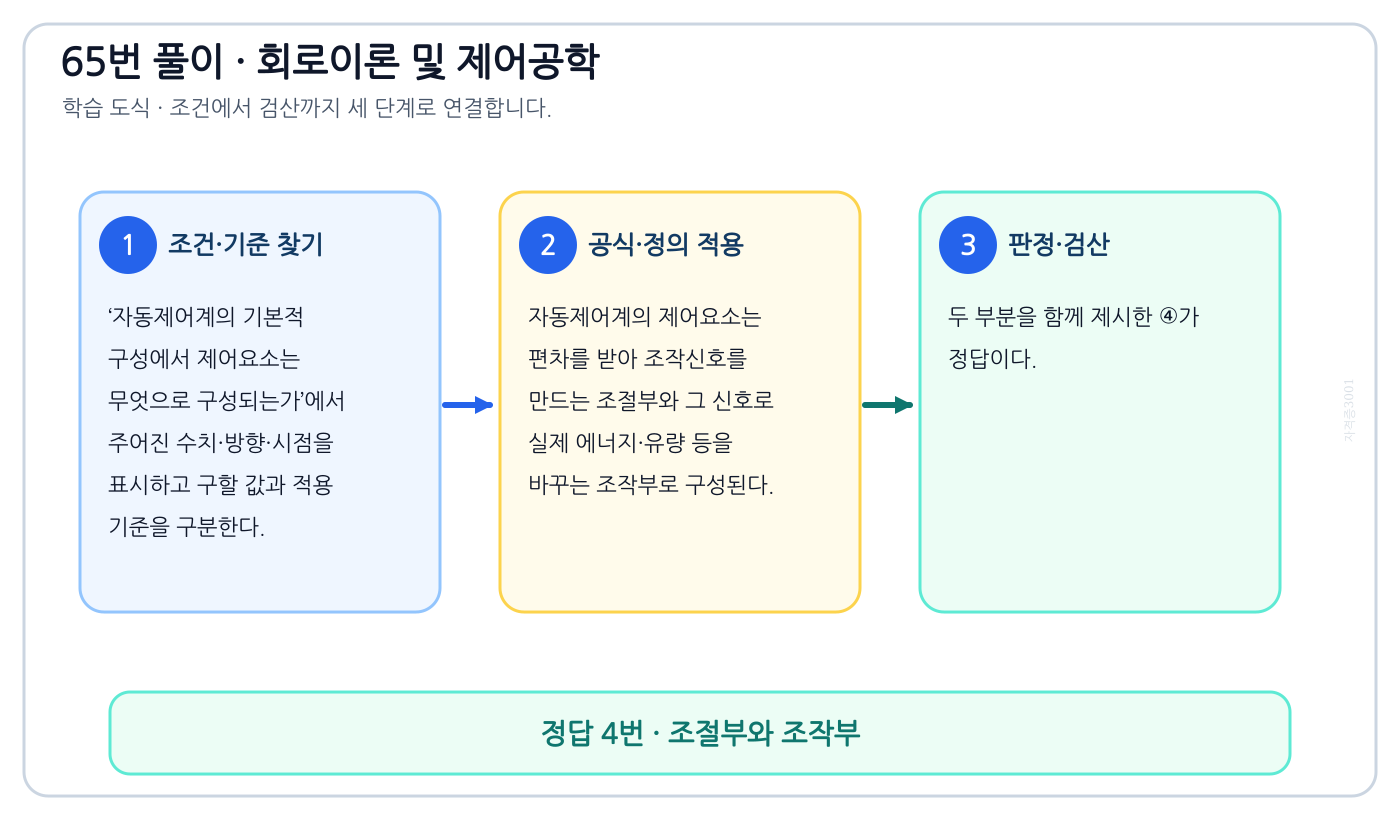

자동제어계의 기본적 구성에서 제어요소는 무엇으로 구성되는가의 정의와 반대개념을 비교하여 ‘조절부와 조작부’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘자동제어계의 기본적 구성에서 제어요소는 무엇으로 구성되는가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 자동제어계의 제어요소는 편차를 받아 조작신호를 만드는 조절부와 그 신호로 실제 에너지·유량 등을 바꾸는 조작부로 구성된다.
3. 두 부분을 함께 제시한 ④가 정답이다.

자주 하는 실수: 익숙한 용어 ‘비교부와 검출부’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

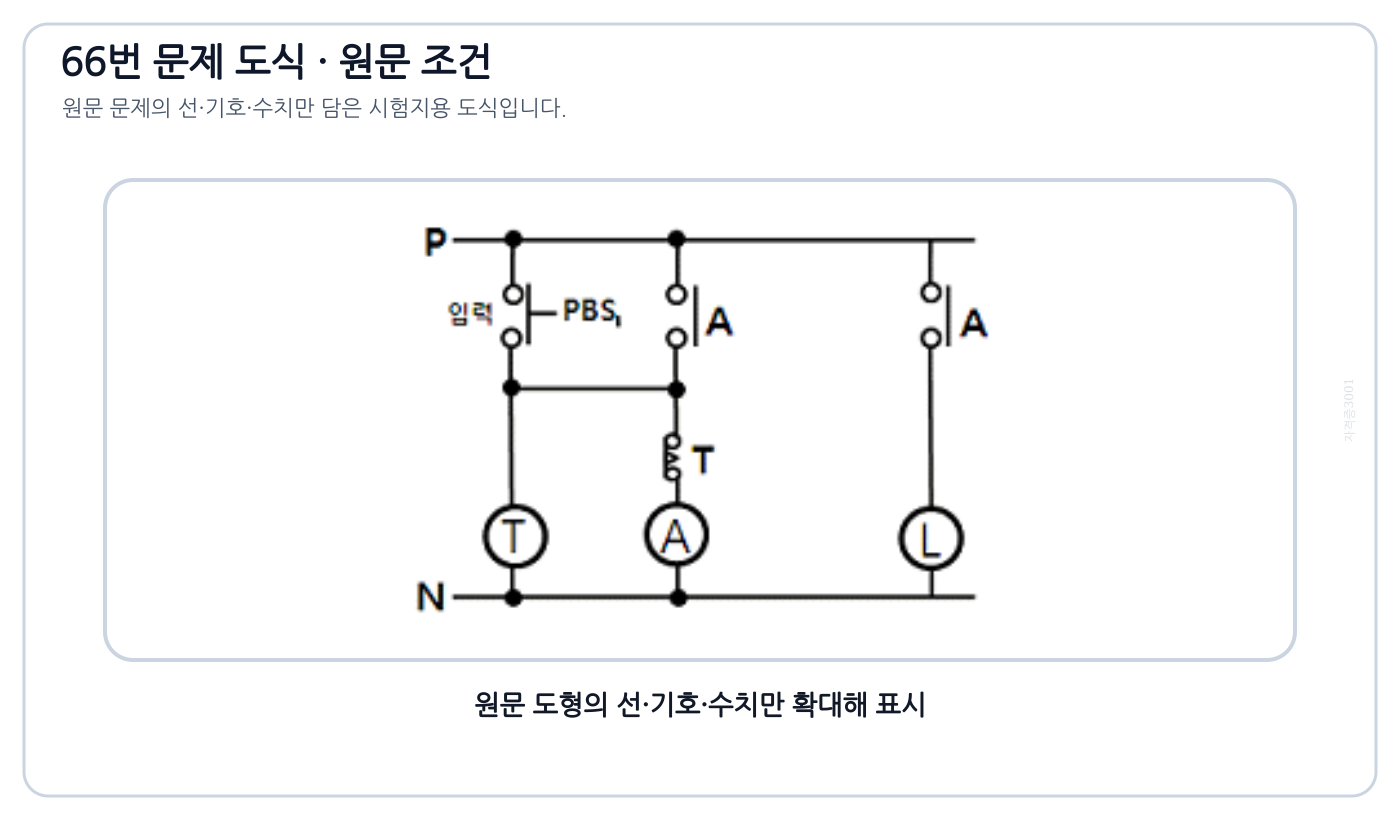

다음과 같은 계전기 회로는 어떤 회로인가의 정의와 반대개념을 비교하여 ‘단안정 회로’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘다음과 같은 계전기 회로는 어떤 회로인가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 제시된 회로 는 푸시버튼 스위치를 1회 조작하면 램프가 점등되었다가, 타이머에 의해 별도의 조작 없이도 일정 시간 후 자동으로 원래 상태(소등)로 되돌아오는 구조이므로 단안정 회로입니다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘쌍안정 회로’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

응답이 최종값의 10%에서 90%까지 되는데 요하는 시간은의 정의와 반대개념을 비교하여 ‘상승 시간(rising time)’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘응답이 최종값의 10%에서 90%까지 되는데 요하는 시간은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 응답이 최종값의 10%에서 90%까지 도달하는 데 걸리는 시간은 상승 시간(rising time)이라고 합니다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘지연 시간(delay time)’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

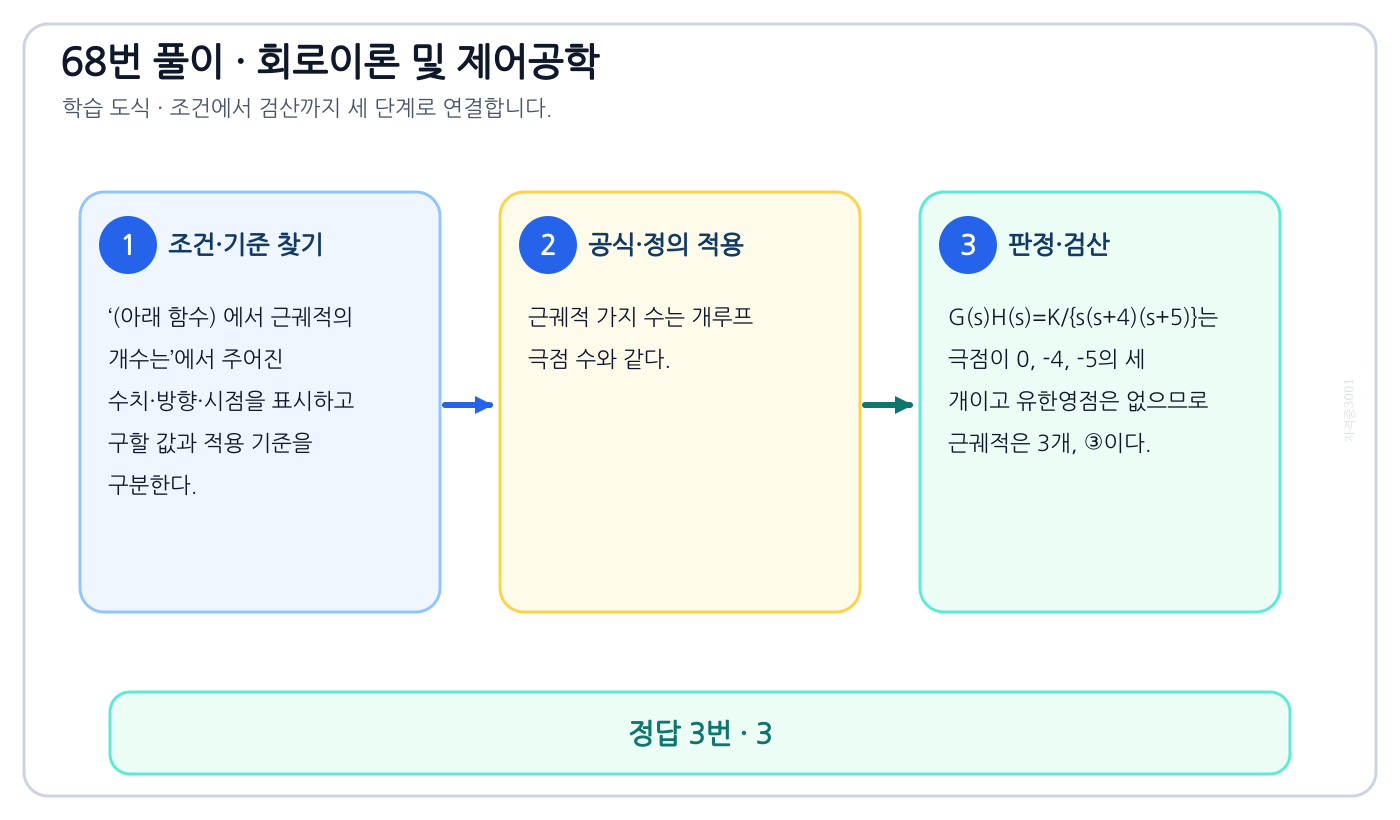

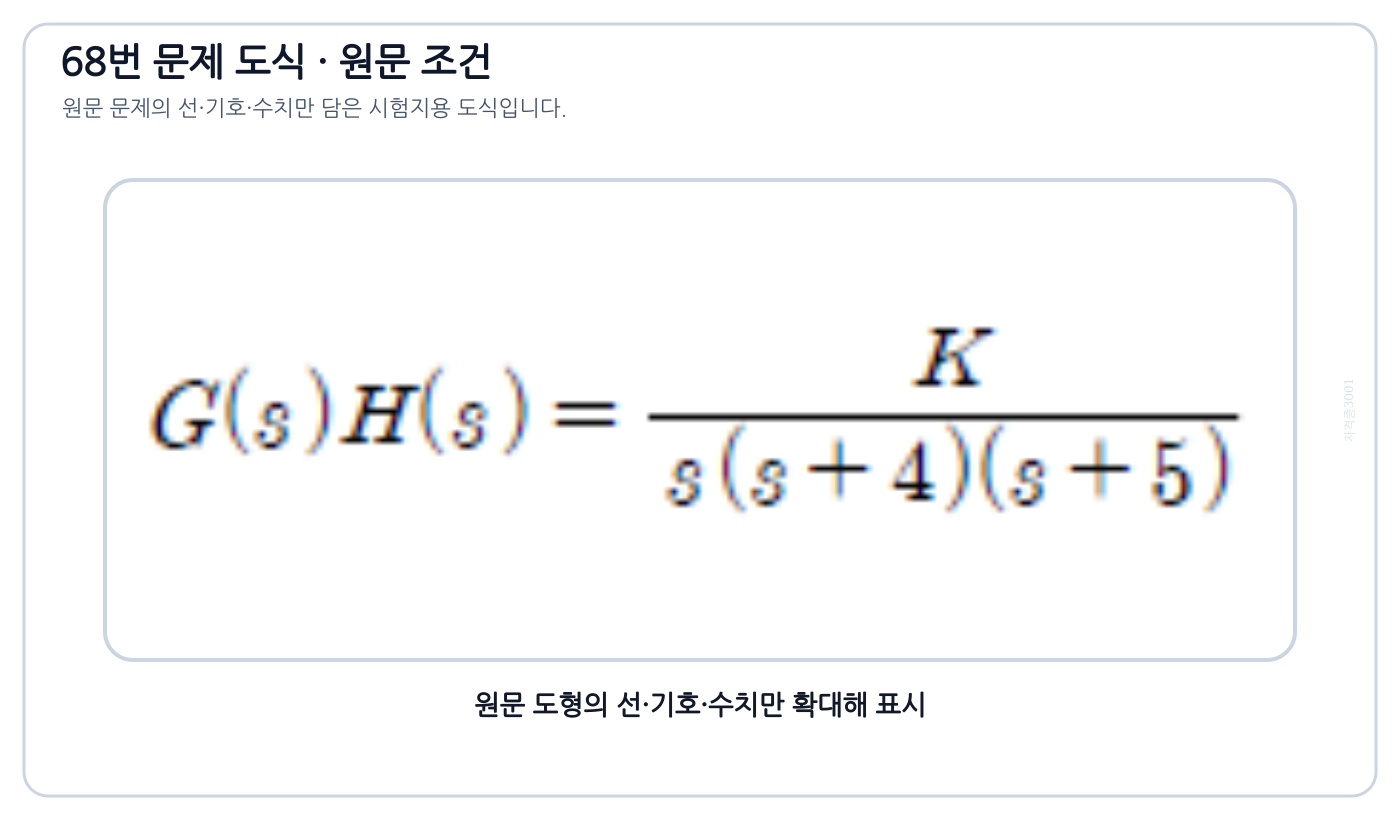

(아래 함수) 에서 근궤적의 개수는의 기준식을 세우고 단위·계수·부호를 검산하여 ‘3’를 도출할 수 있다.

풀이 순서

1. ‘(아래 함수) 에서 근궤적의 개수는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 근궤적 가지 수는 개루프 극점 수와 같다.
3. G(s)H(s)=K/{s(s+4)(s+5)}는 극점이 0, -4, -5의 세 개이고 유한영점은 없으므로 근궤적은 3개, ③이다.

자주 하는 실수: 수치부터 대입하면 ‘1’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

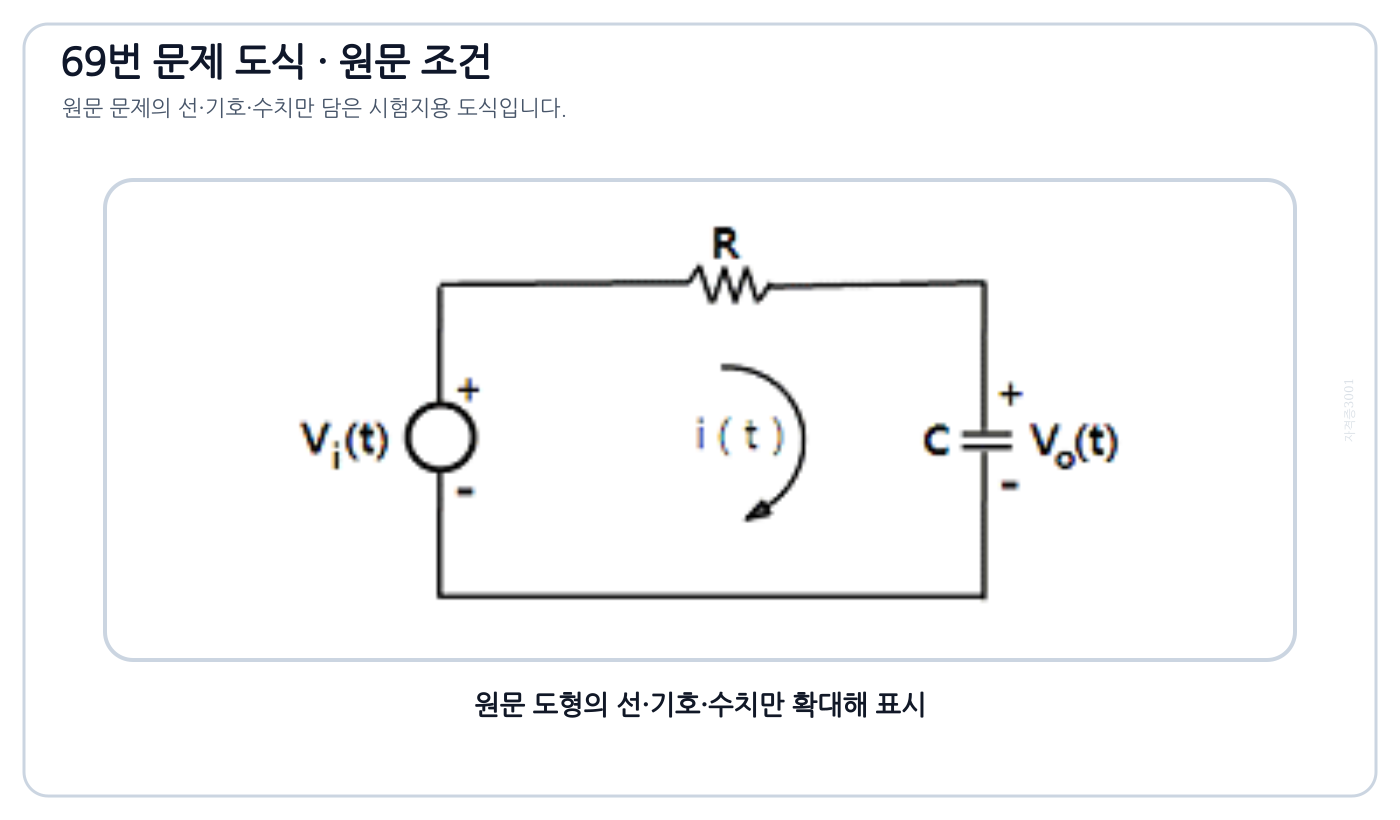

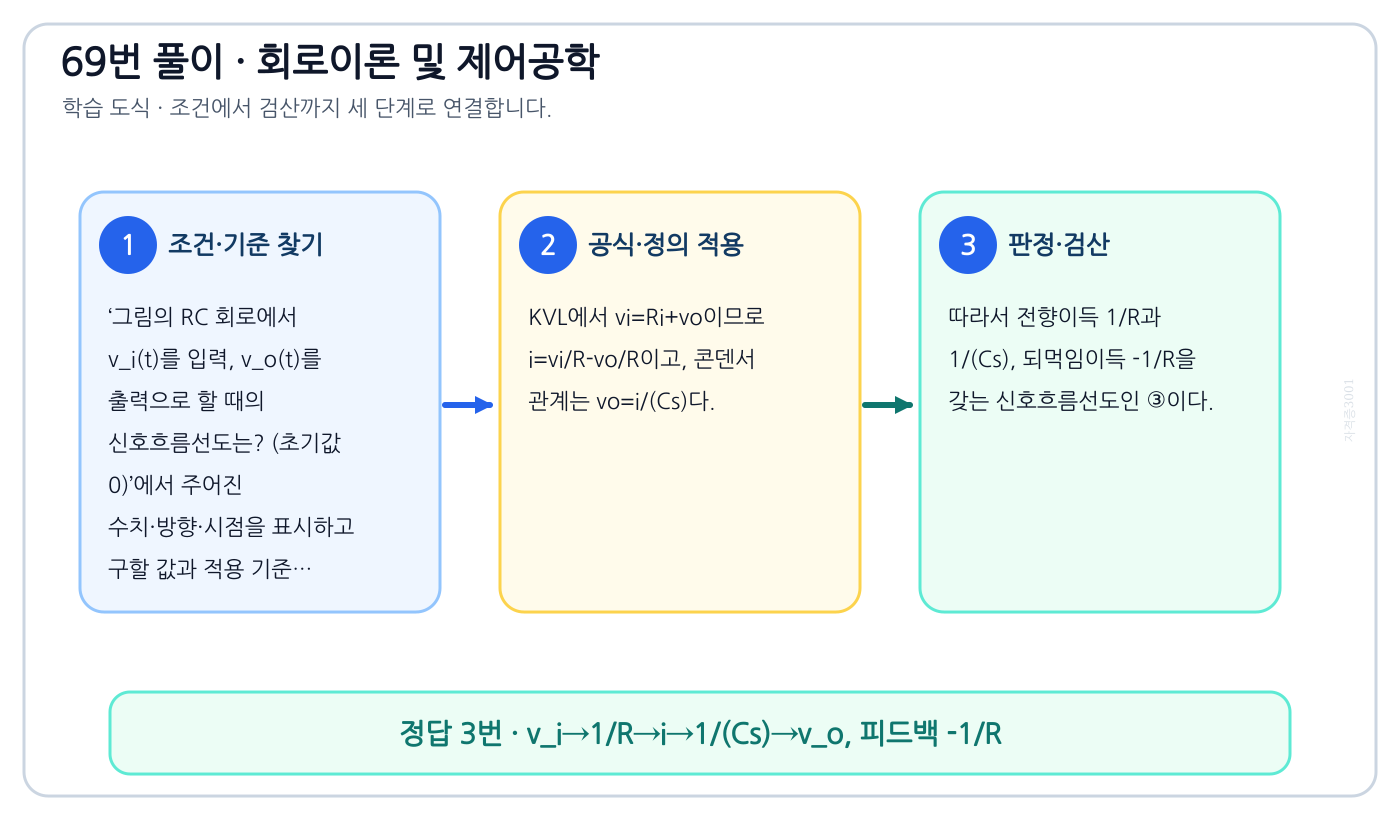

그림의 RC 회로에서 v_i(t)를 입력, v_o(t)를 출력으로 할 때의 신호흐름선도는? (초기값 0)의 기준식을 세우고 단위·계수·부호를 검산하여 ‘v_i→1/R→i→1/(Cs)→v_o, 피드백 -1/R’를 도출할 수 있다.

풀이 순서

1. ‘그림의 RC 회로에서 v_i(t)를 입력, v_o(t)를 출력으로 할 때의 신호흐름선도는? (초기값 0)’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. KVL에서 vi=Ri+vo이므로 i=vi/R-vo/R이고, 콘덴서 관계는 vo=i/(Cs)다.
3. 따라서 전향이득 1/R과 1/(Cs), 되먹임이득 -1/R을 갖는 신호흐름선도인 ③이다.

자주 하는 실수: 수치부터 대입하면 ‘v_i→-1/R→i→1/(Cs)→v_o, 피드백 1’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

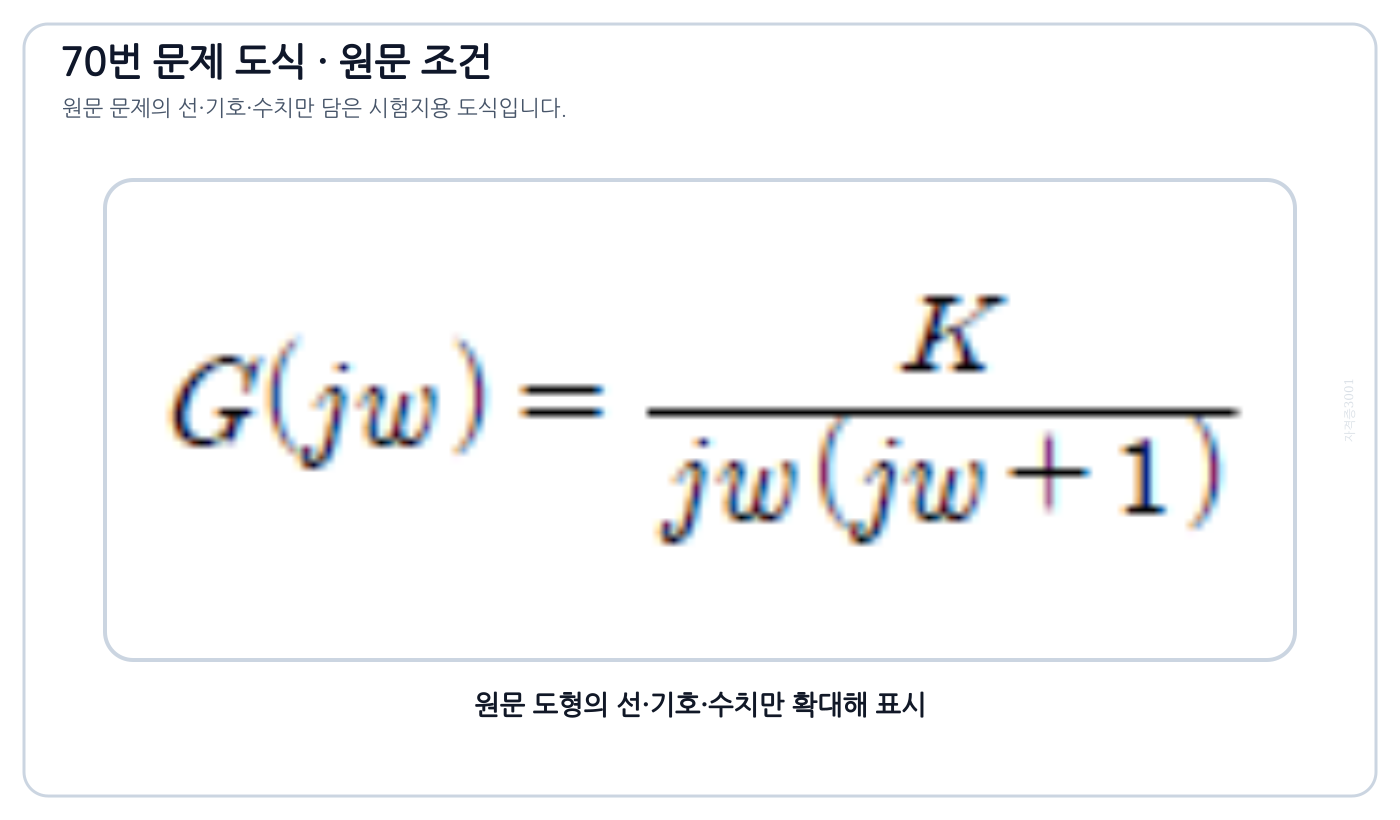

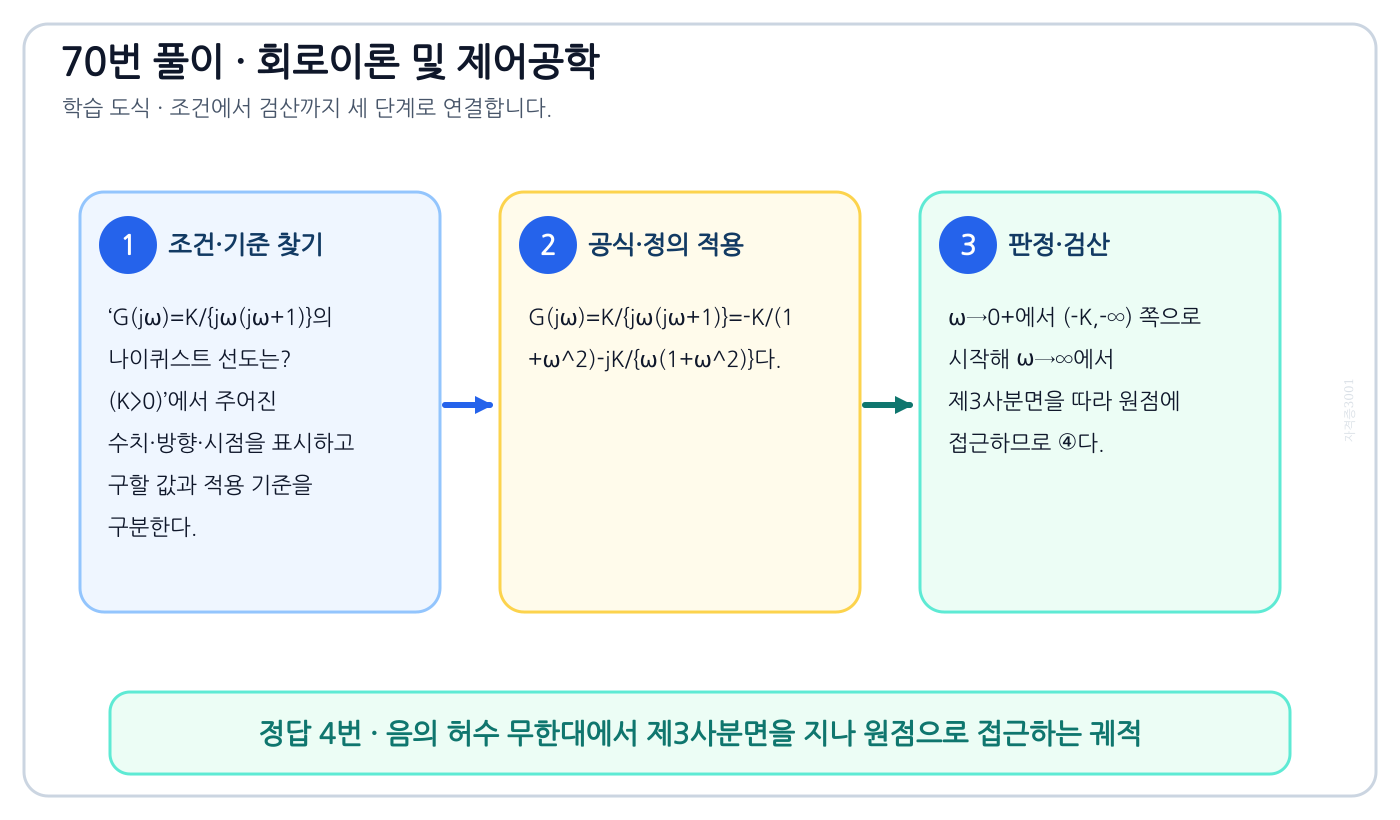

G(jω)=K/{jω(jω+1)}의 나이퀴스트 선도는? (K>0)의 기준식을 세우고 단위·계수·부호를 검산하여 ‘음의 허수 무한대에서 제3사분면을 지나 원점으로 접근하는 궤적’를 도출할 수 있다.

풀이 순서

1. ‘G(jω)=K/{jω(jω+1)}의 나이퀴스트 선도는? (K>0)’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. G(jω)=K/{jω(jω+1)}=-K/(1+ω²)-jK/{ω(1+ω²)}다.
3. ω→0+에서 (-K,-∞) 쪽으로 시작해 ω→∞에서 제3사분면을 따라 원점에 접근하므로 ④다.

자주 하는 실수: 수치부터 대입하면 ‘음의 실수축에서 좌측 상반평면으로 향하는 궤적’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

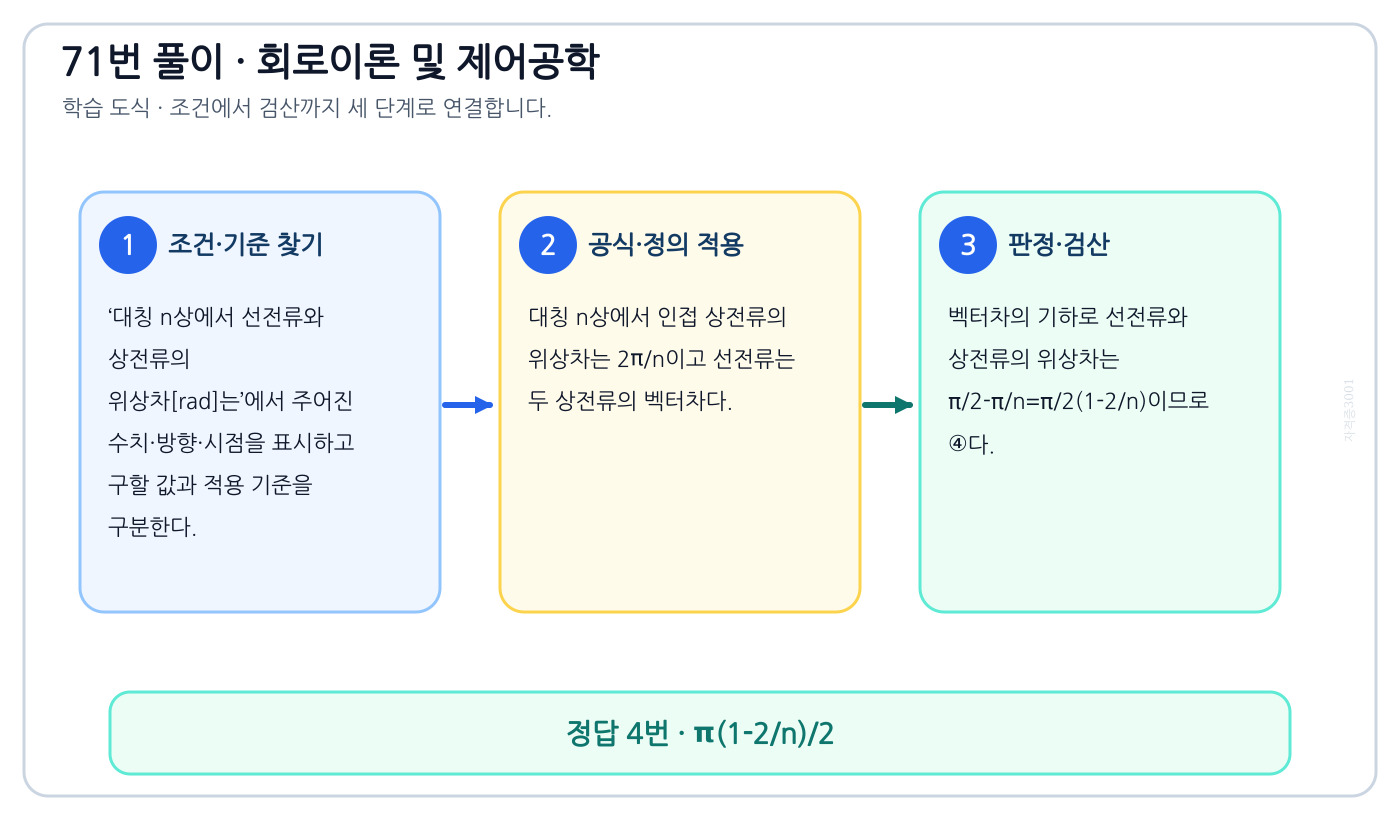

대칭 n상에서 선전류와 상전류의 위상차[rad]는의 기준식을 세우고 단위·계수·부호를 검산하여 ‘π(1-2/n)/2’를 도출할 수 있다.

풀이 순서

1. ‘대칭 n상에서 선전류와 상전류의 위상차[rad]는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 대칭 n상에서 인접 상전류의 위상차는 2π/n이고 선전류는 두 상전류의 벡터차다.
3. 벡터차의 기하로 선전류와 상전류의 위상차는 π/2-π/n=π/2(1-2/n)이므로 ④다.

자주 하는 실수: 수치부터 대입하면 ‘n(1-π/2)/2’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

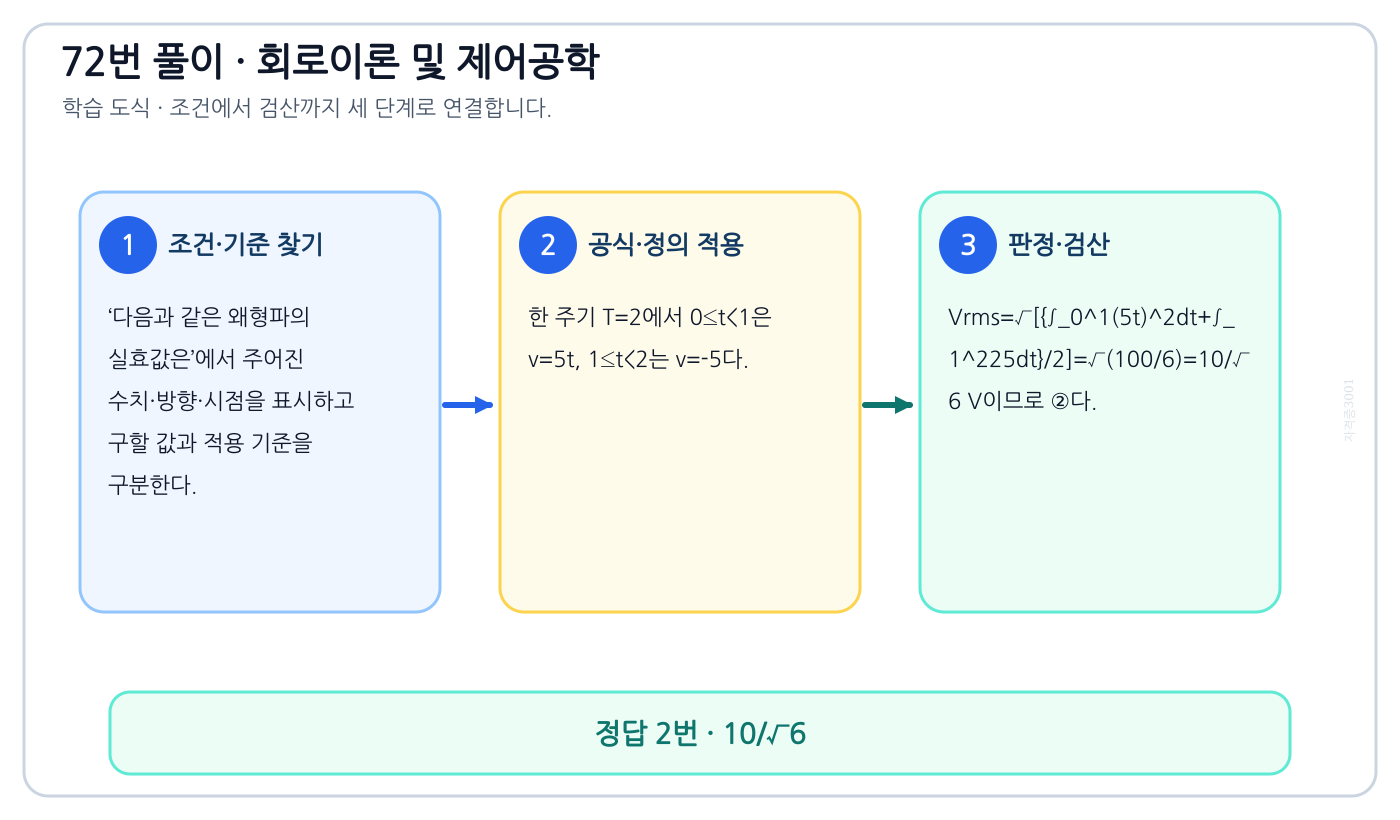

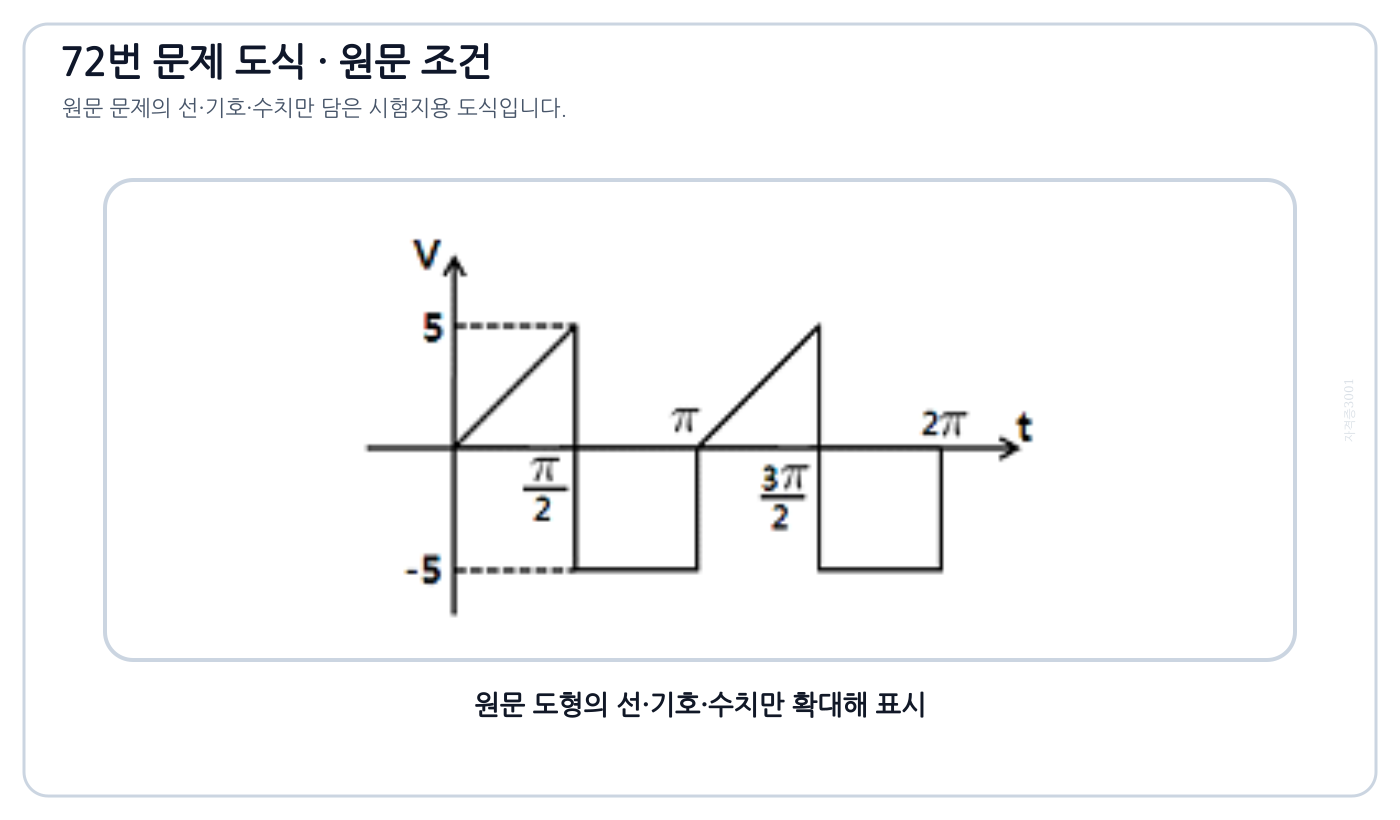

다음과 같은 왜형파의 실효값은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘10/√6’를 도출할 수 있다.

풀이 순서

1. ‘다음과 같은 왜형파의 실효값은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 한 주기 T=2에서 0≤t<1은 v=5t, 1≤t<2는 v=-5다.
3. Vrms=√[{∫₀¹(5t)²dt+∫₁²25dt}/2]=√(100/6)=10/√6 V이므로 ②다.

자주 하는 실수: 수치부터 대입하면 ‘5√2’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

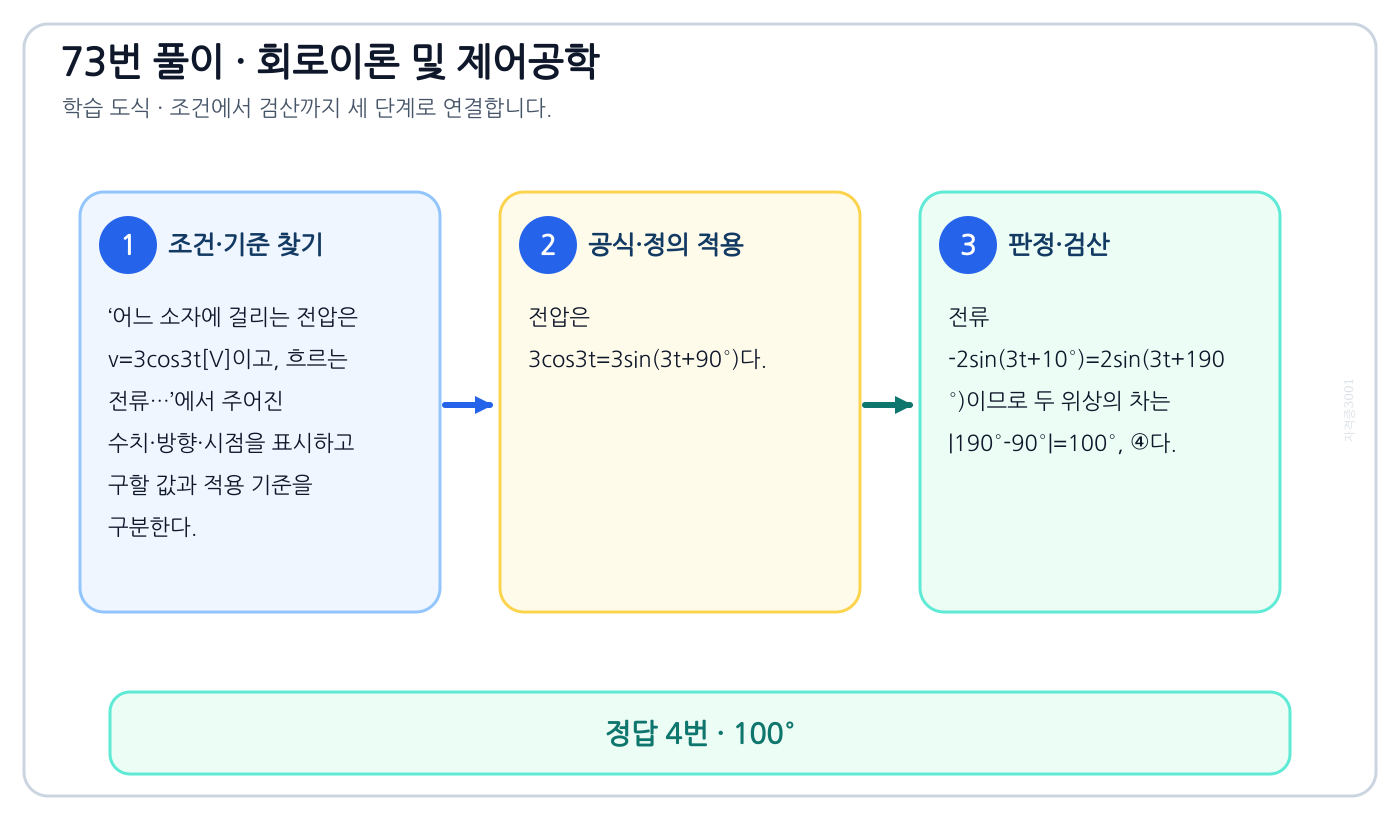

어느 소자에 걸리는 전압은 v=3cos3t[V]이고, 흐르는 전류…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘100°’를 도출할 수 있다.

풀이 순서

1. ‘어느 소자에 걸리는 전압은 v=3cos3t[V]이고, 흐르는 전류…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 전압은 3cos3t=3sin(3t+90°)다.
3. 전류 -2sin(3t+10°)=2sin(3t+190°)이므로 두 위상의 차는 |190°-90°|=100°, ④다.

자주 하는 실수: 수치부터 대입하면 ‘10°’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

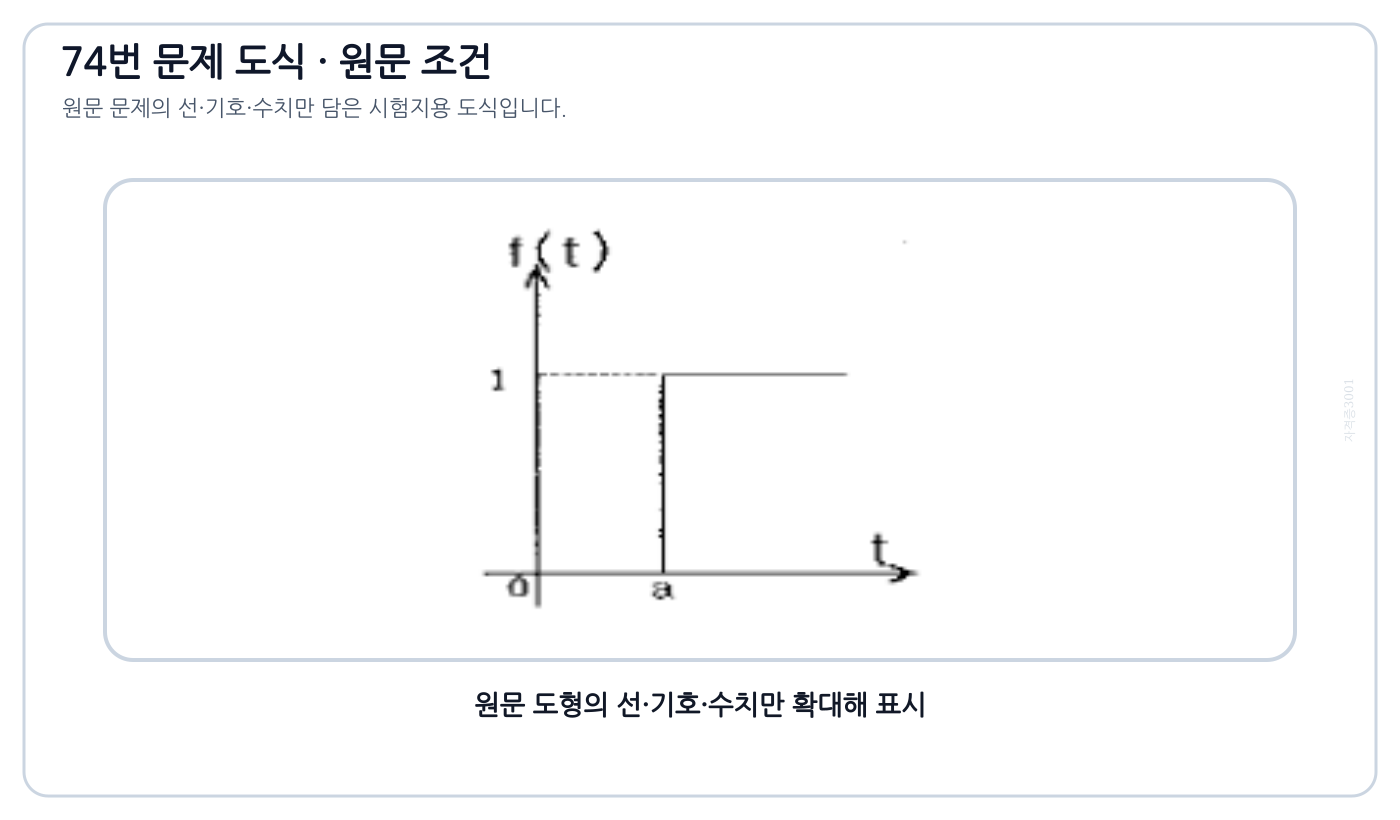

그림과 같은 단위 계단 함수는의 정의와 반대개념을 비교하여 ‘u(t-a)’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘그림과 같은 단위 계단 함수는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 기본 단위 계단 함수 u(t)는 t=0에서 값이 변합니다.
3. 제시된 이미지 를 보면 함수가 t축 방향으로 a만큼 평행이동하여 t=a에서 값이 변하므로, t 대신 t-a를 대입한 u(t-a)가 정답입니다.

자주 하는 실수: 익숙한 용어 ‘u(t)’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

권수 2000회, 저항 12 Ω인 솔레노이드에 전류 10 A를 흘릴 때 자속 6×10⁻² Wb가…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘1’를 도출할 수 있다.

풀이 순서

1. ‘권수 2000회, 저항 12 Ω인 솔레노이드에 전류 10 A를 흘릴 때 자속 6×10⁻² Wb가…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 자속쇄교 λ=NΦ=2000×0.06=120 Wb·turn이고 L=λ/I=120/10=12 H다.
3. RL 시정수는 τ=L/R=12/12=1 s이므로 ①이다.

자주 하는 실수: 수치부터 대입하면 ‘0.1’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

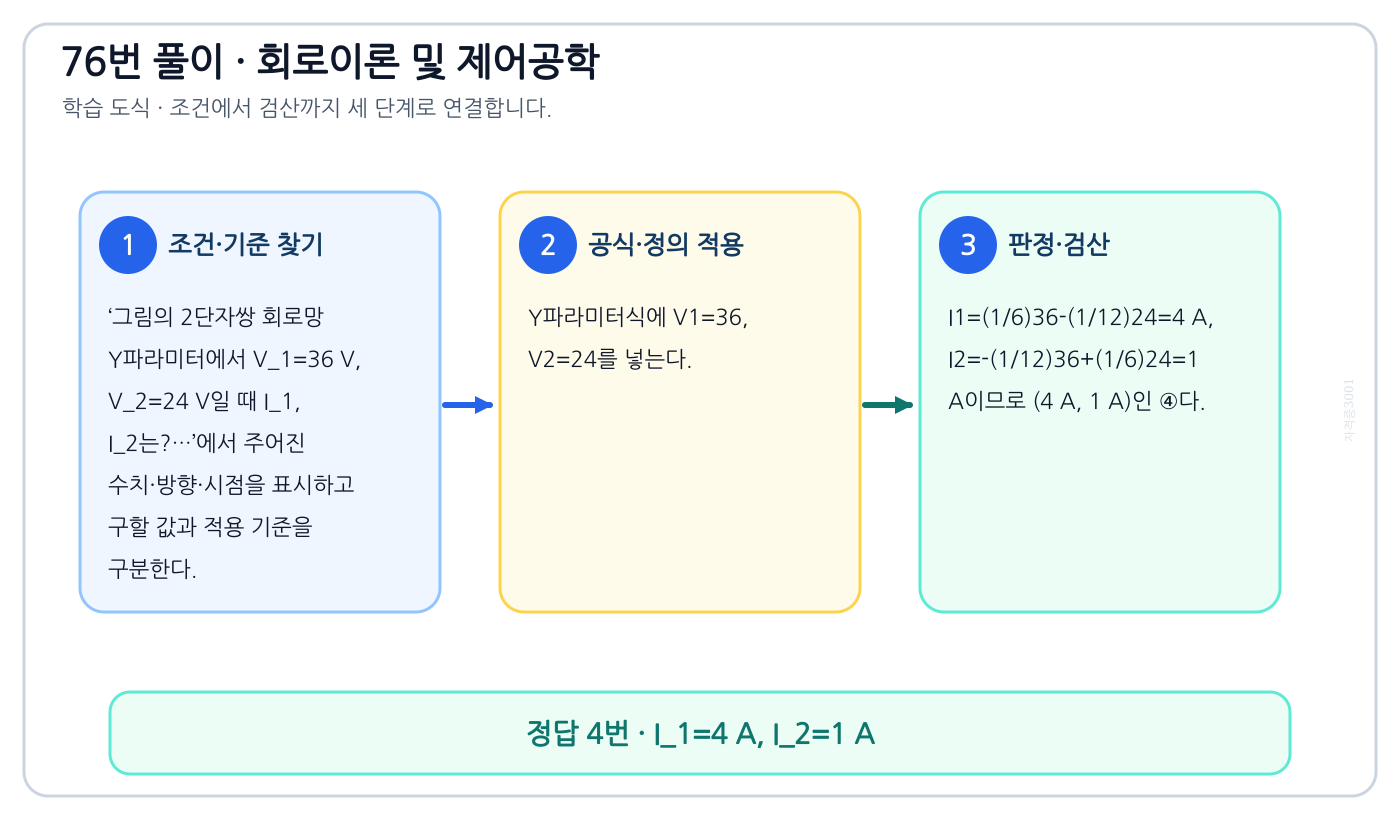

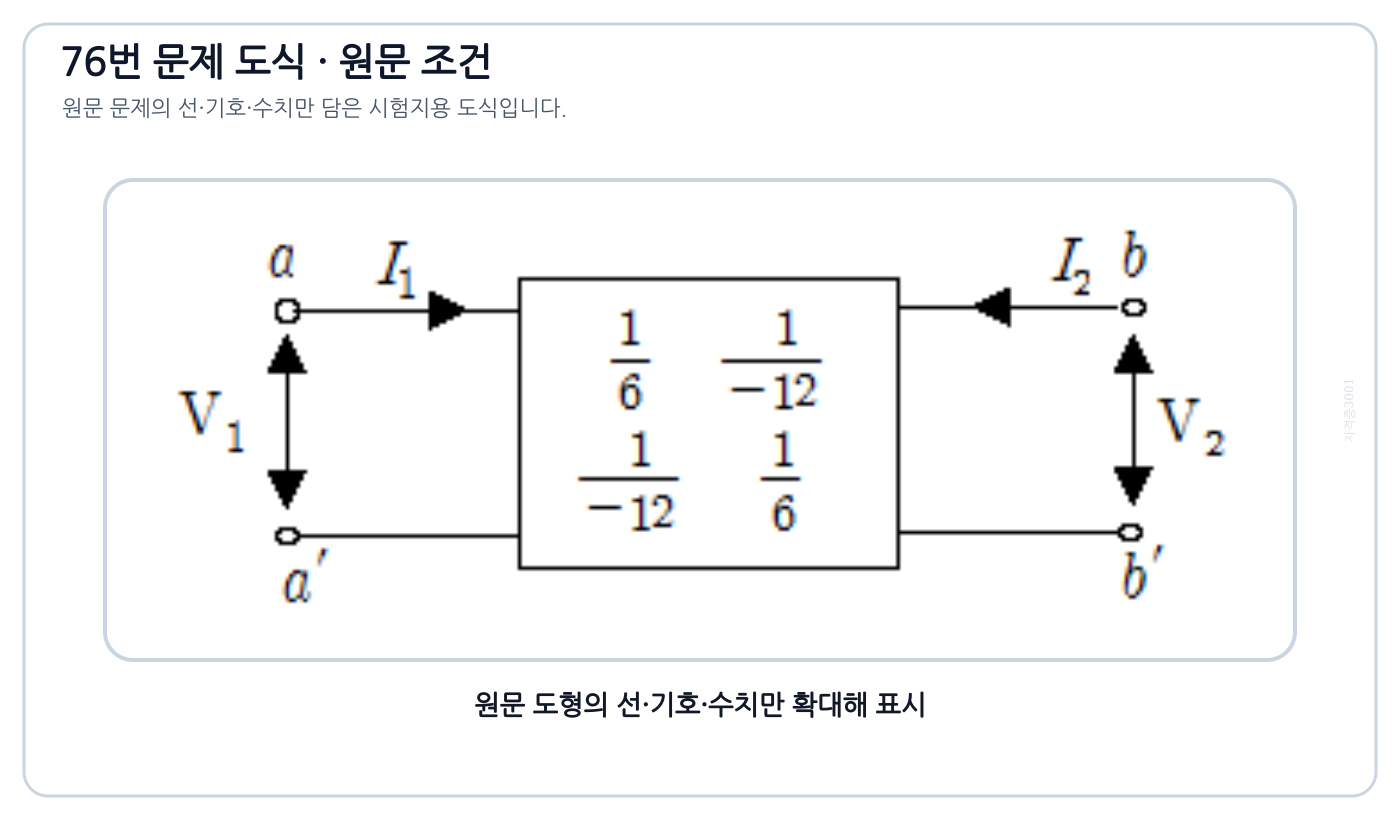

그림의 2단자쌍 회로망 Y파라미터에서 V_1=36 V, V_2=24 V일 때 I_1, I_2는?…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘I₁=4 A, I₂=1 A’를 도출할 수 있다.

풀이 순서

1. ‘그림의 2단자쌍 회로망 Y파라미터에서 V_1=36 V, V_2=24 V일 때 I_1, I_2는?…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. Y파라미터식에 V1=36, V2=24를 넣는다.
3. I1=(1/6)36-(1/12)24=4 A, I2=-(1/12)36+(1/6)24=1 A이므로 (4 A, 1 A)인 ④다.

자주 하는 실수: 수치부터 대입하면 ‘I₁=4 A, I₂=5 A’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

자기 인덕턴스 0.1H인 코일에 실효값 100V, 60Hz, 위상각 0°인 전압을 가했을 때…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘2.65’를 도출할 수 있다.

풀이 순서

1. ‘자기 인덕턴스 0.1H인 코일에 실효값 100V, 60Hz, 위상각 0°인 전압을 가했을 때…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 순수 인덕터의 리액턴스는 XL=2πfL=2π×60×0.1≈37.70 Ω다.
3. 전류 실효값 I=V/XL=100/37.70≈2.65 A이므로 ③이다.

자주 하는 실수: 수치부터 대입하면 ‘1.25’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

2전력계법으로 평형 3상 전력을 측정하였더니 한쪽의 지시가 500W, 다른 한쪽의 지시가…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘2646’를 도출할 수 있다.

풀이 순서

1. ‘2전력계법으로 평형 3상 전력을 측정하였더니 한쪽의 지시가 500W, 다른 한쪽의 지시가…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 2전력계법에서 피상전력은 S=2√(W1²+W2²-W1W2)다.
3. 500 W와 1500 W를 넣으면 2√(250000+2250000-750000)=2645.8 VA이므로 약 2646 VA, ③이다.

자주 하는 실수: 수치부터 대입하면 ‘2000’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

위상 정수가 π/8[rad/m]인 선로의 1Mhz에 대한 전파속도는 몇 m/s인가의 기준식을 세우고 단위·계수·부호를 검산하여 ‘1.6×10⁷’를 도출할 수 있다.

풀이 순서

1. ‘위상 정수가 π/8[rad/m]인 선로의 1Mhz에 대한 전파속도는 몇 m/s인가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 위상정수 β와 전파속도는 β=ω/v 관계다.
3. v=2πf/β=2π×10⁶/(π/8)=1.6×10⁷ m/s이므로 ①이다.

자주 하는 실수: 수치부터 대입하면 ‘3.2×10⁷’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

3상 불평형 전압에서 역상전압 50V, 정상전압 250V 및 영상 전압 20V이면, 전압…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘20’를 도출할 수 있다.

풀이 순서

1. ‘3상 불평형 전압에서 역상전압 50V, 정상전압 250V 및 영상 전압 20V이면, 전압…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 전압 불평형률은 정상분전압에 대한 역상분전압의 백분율이다.
3. 50/250×100=20%이므로 ③이다. 영상분 20 V는 이 정의의 분자에 넣지 않는다.

자주 하는 실수: 수치부터 대입하면 ‘10’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

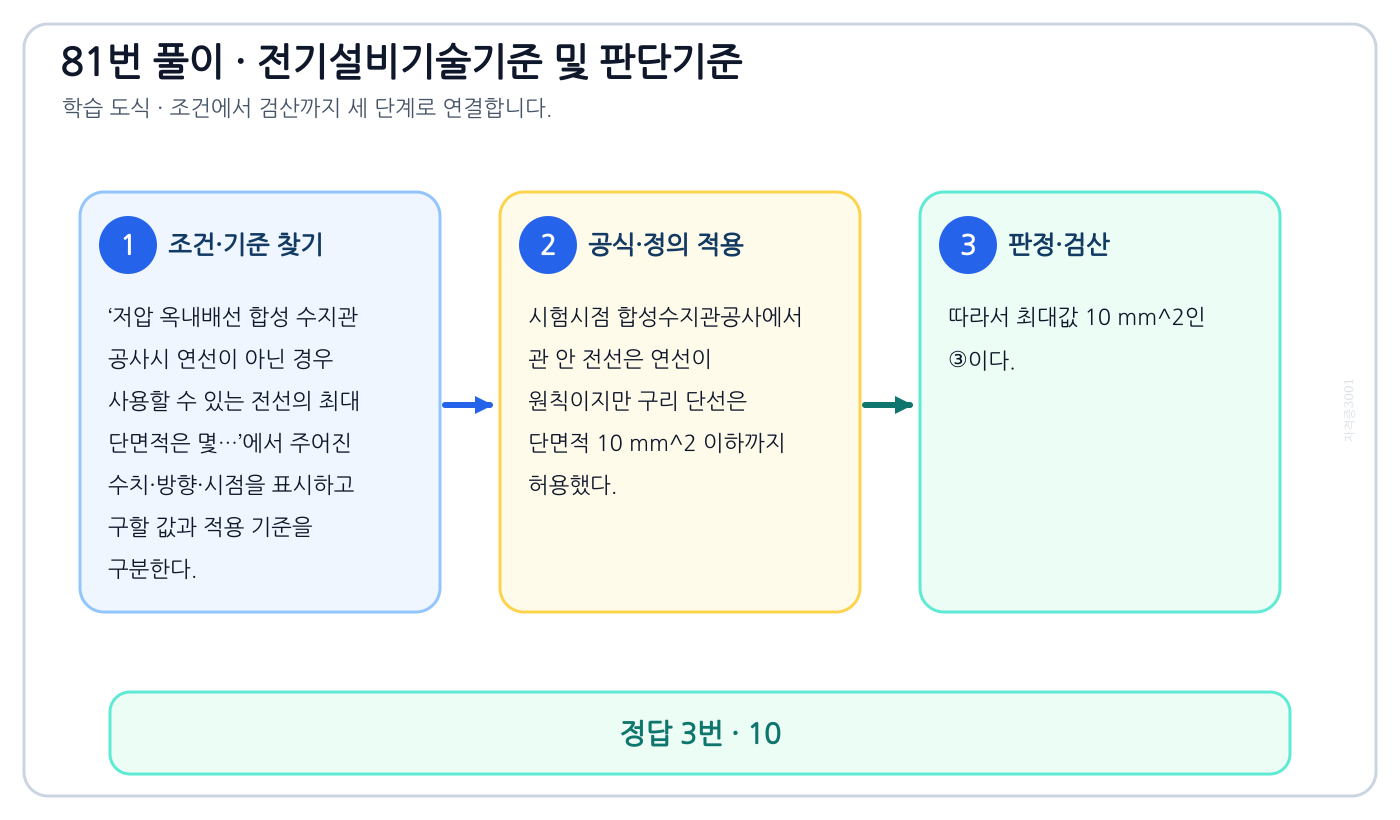

저압 옥내배선 합성 수지관 공사시 연선이 아닌 경우 사용할 수 있는 전선의 최대 단면적은 몇…에서 시험시점 기준과 현행 기준을 분리하여 ‘10’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘저압 옥내배선 합성 수지관 공사시 연선이 아닌 경우 사용할 수 있는 전선의 최대 단면적은 몇…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 시험시점 합성수지관공사에서 관 안 전선은 연선이 원칙이지만 구리 단선은 단면적 10 mm² 이하까지 허용했다.
3. 따라서 최대값 10 mm²인 ③이다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘4’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외·단위와 시행일을 다시 대조한다.

확인 위치: 시험시점 판단기준 합성수지관공사 · 현행 KEC 232.11 합성수지관공사

이 문제로 익힐 것

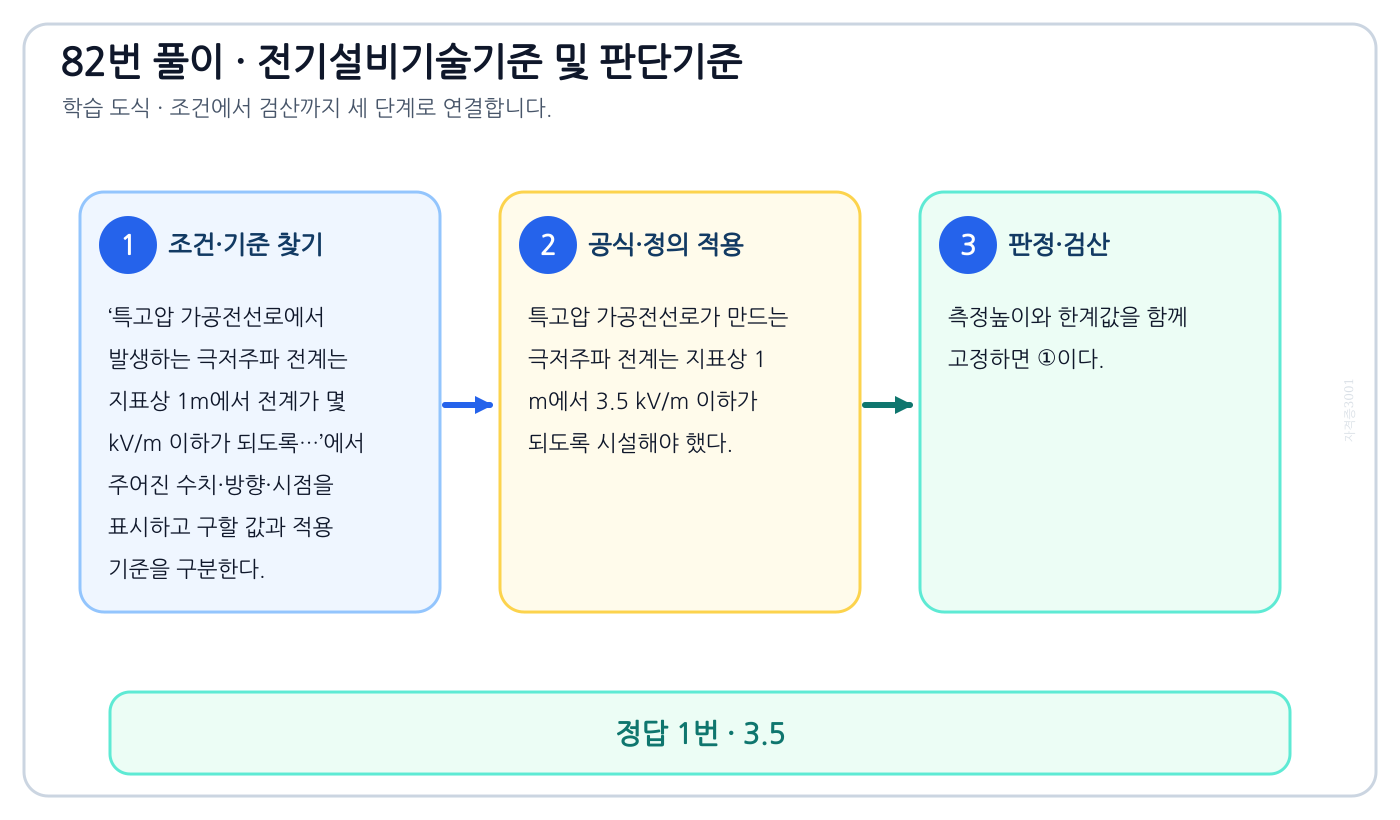

특고압 가공전선로에서 발생하는 극저주파 전계는 지표상 1m에서 전계가 몇 kV/m 이하가 되도록…에서 시험시점 기준과 현행 기준을 분리하여 ‘3.5’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘특고압 가공전선로에서 발생하는 극저주파 전계는 지표상 1m에서 전계가 몇 kV/m 이하가 되도록…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 특고압 가공전선로가 만드는 극저주파 전계는 지표상 1 m에서 3.5 kV/m 이하가 되도록 시설해야 했다.
3. 측정높이와 한계값을 함께 고정하면 ①이다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘2.5’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외·단위와 시행일을 다시 대조한다.

확인 위치: 시험시점 판단기준 특고압 가공선 전계 · 현행 KEC 333.1 시가지 등의 특고압 가공전선로

이 문제로 익힐 것

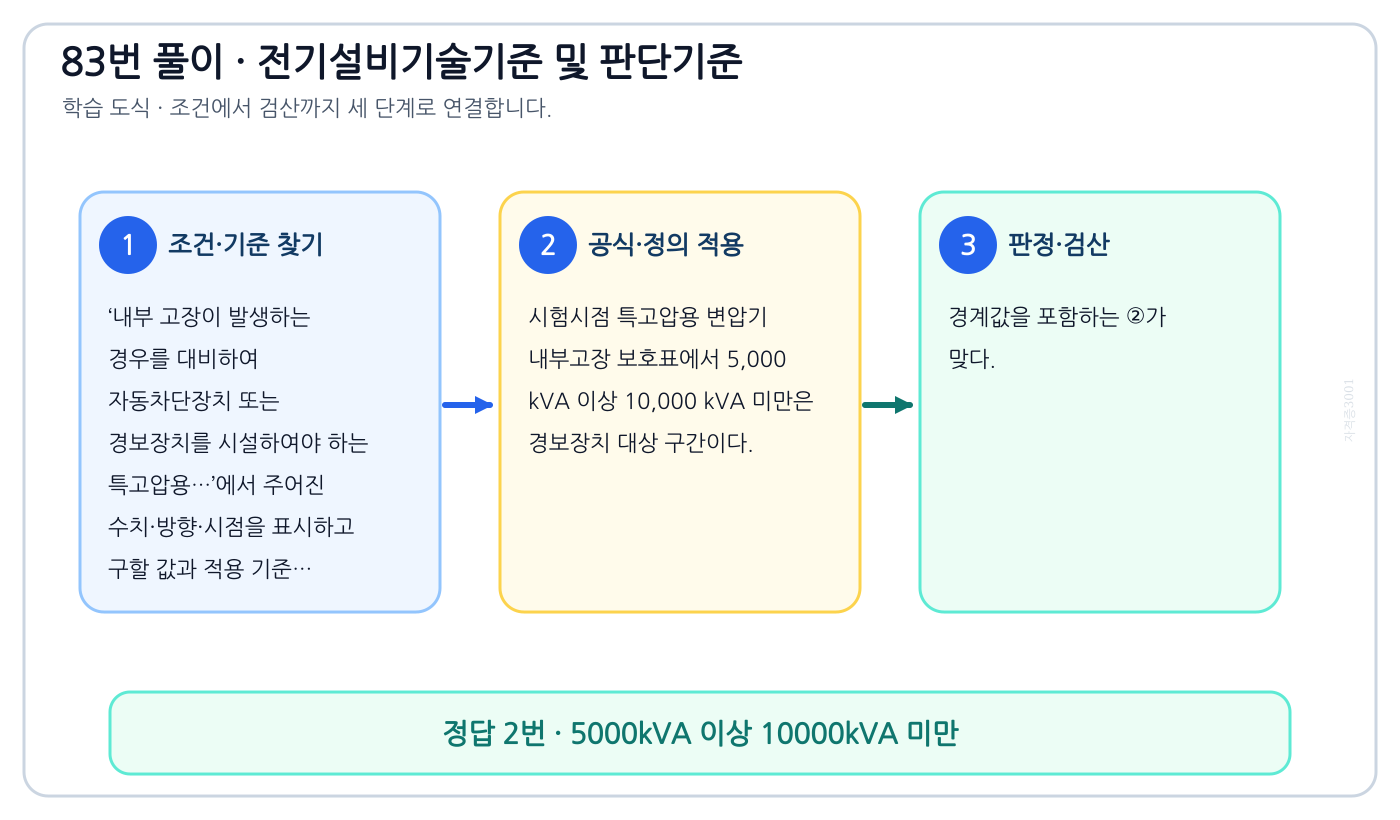

내부 고장이 발생하는 경우를 대비하여 자동차단장치 또는 경보장치를 시설하여야 하는 특고압용…에서 시험시점 기준과 현행 기준을 분리하여 ‘5000kVA 이상 10000kVA 미만’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘내부 고장이 발생하는 경우를 대비하여 자동차단장치 또는 경보장치를 시설하여야 하는 특고압용…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 시험시점 특고압용 변압기 내부고장 보호표에서 5,000 kVA 이상 10,000 kVA 미만은 경보장치 대상 구간이다.
3. 경계값을 포함하는 ②가 맞다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘5000kVA 미만’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외·단위와 시행일을 다시 대조한다.

확인 위치: 시험시점 판단기준 특고압 변압기 보호 · 현행 KEC 351.3 특고압용 변압기의 보호장치

이 문제로 익힐 것

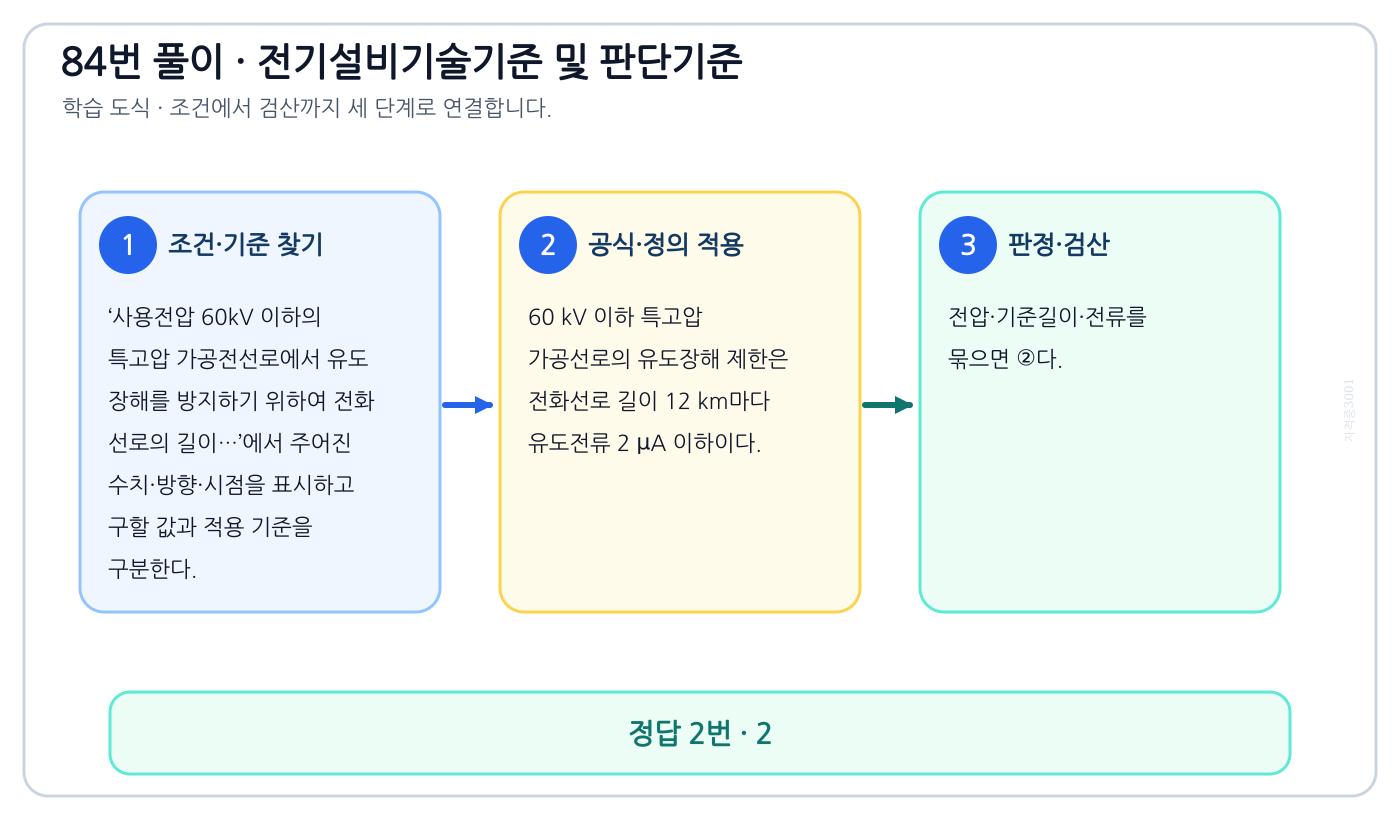

사용전압 60kV 이하의 특고압 가공전선로에서 유도 장해를 방지하기 위하여 전화 선로의 길이…에서 시험시점 기준과 현행 기준을 분리하여 ‘2’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘사용전압 60kV 이하의 특고압 가공전선로에서 유도 장해를 방지하기 위하여 전화 선로의 길이…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 60 kV 이하 특고압 가공선로의 유도장해 제한은 전화선로 길이 12 km마다 유도전류 2 μA 이하이다.
3. 전압·기준길이·전류를 묶으면 ②다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘1’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외·단위와 시행일을 다시 대조한다.

확인 위치: 시험시점 판단기준 유도장해 · 현행 KEC 333.2 유도장해의 방지

이 문제로 익힐 것

지지물이 A종 철근 콘크리트주일 때, 고압 가공전선로의 경간은 몇 m 이하인가에서 시험시점 기준과 현행 기준을 분리하여 ‘150’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘지지물이 A종 철근 콘크리트주일 때, 고압 가공전선로의 경간은 몇 m 이하인가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. A종 철근콘크리트주를 쓰는 고압 가공전선로의 시험시점 표준 최대경간은 150 m다.
3. 지지물 종류와 전압을 먼저 고정하면 ①이다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘250’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외·단위와 시행일을 다시 대조한다.

확인 위치: 시험시점 판단기준 고압 가공선 경간 · 현행 KEC 331.8 가공전선로의 경간

이 문제로 익힐 것

태양전지 모듈에 사용하는 연동선의 최소 단면적[mm² ]은에서 시험시점 기준과 현행 기준을 분리하여 ‘2.5’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘태양전지 모듈에 사용하는 연동선의 최소 단면적[mm² ]은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 시험시점 태양전지 모듈 배선에 쓰는 연동선의 최소 공칭단면적은 2.5 mm²였다.
3. 최소값을 묻고 있으므로 ②다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘1.5’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외·단위와 시행일을 다시 대조한다.

확인 위치: 시험시점 판단기준 태양전지 모듈 배선 · 현행 KEC 522 태양광설비

이 문제로 익힐 것

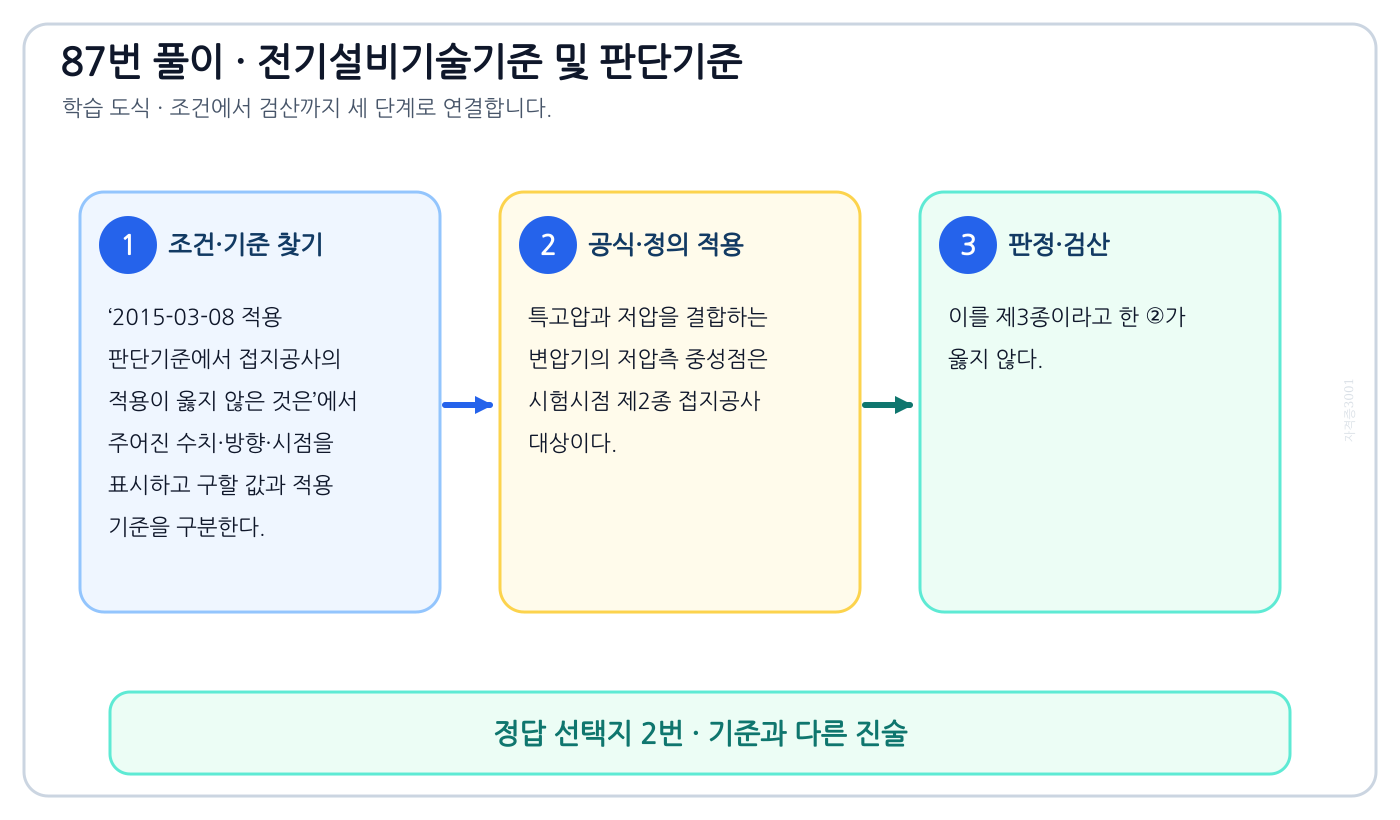

2015-03-08 적용 판단기준에서 접지공사의 적용이 옳지 않은 것은에서 시험시점 기준과 현행 기준을 분리하여 ‘특고압 전로와 저압전로를 결합하는 변압기의 저압측 중성점에 제 3종 접지 공사를 하였다.’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘2015-03-08 적용 판단기준에서 접지공사의 적용이 옳지 않은 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 특고압과 저압을 결합하는 변압기의 저압측 중성점은 시험시점 제2종 접지공사 대상이다.
3. 이를 제3종이라고 한 ②가 옳지 않다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘특고압 계기용 변성기의 2차측 전로에 제 1종 접지 공사를 하였다.’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외·단위와 시행일을 다시 대조한다.

확인 위치: 시험시점 판단기준 접지공사 종별 · 현행 KEC 140 접지시스템과 142 보호도체

이 문제로 익힐 것

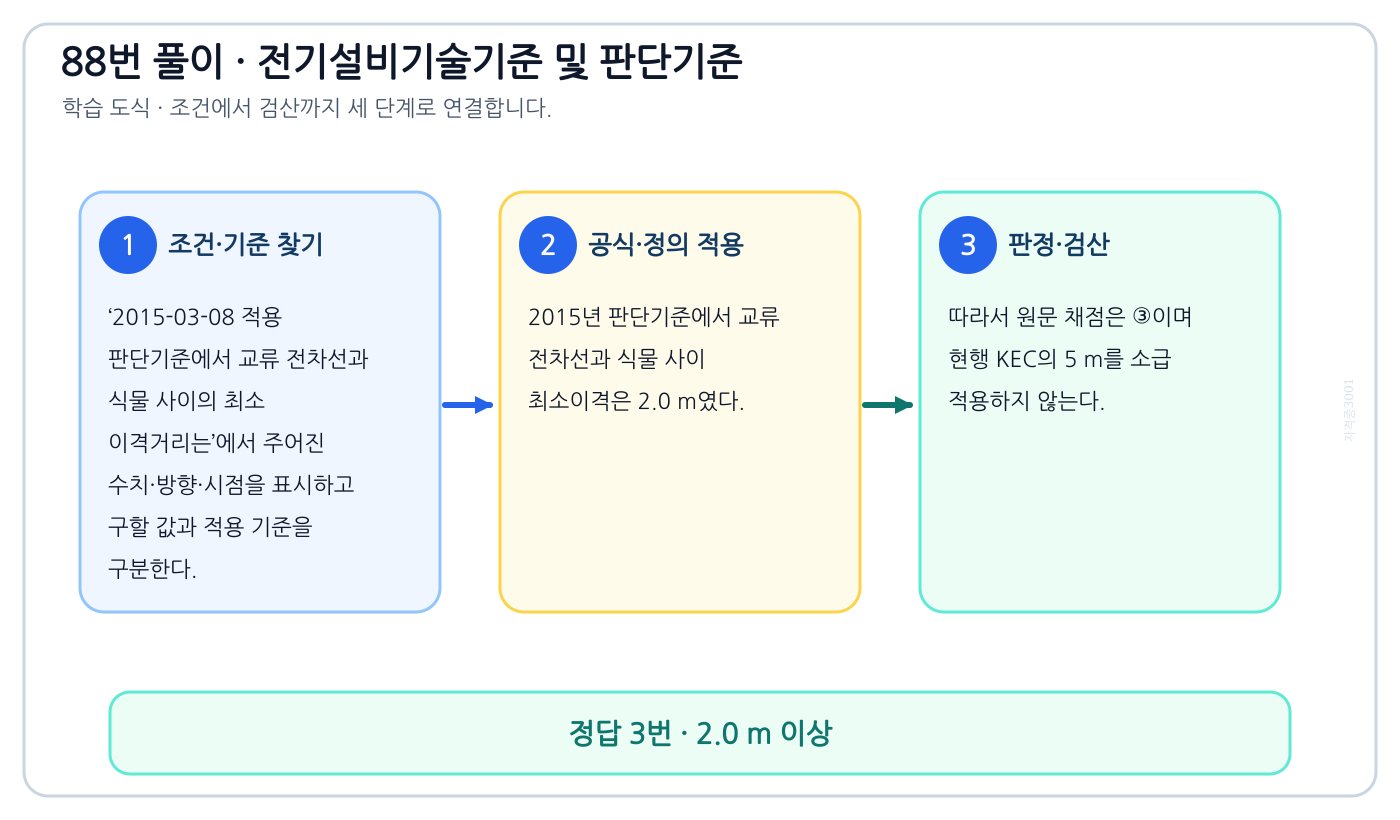

2015-03-08 적용 판단기준에서 교류 전차선과 식물 사이의 최소 이격거리는에서 시험시점 기준과 현행 기준을 분리하여 ‘2.0 m 이상’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘2015-03-08 적용 판단기준에서 교류 전차선과 식물 사이의 최소 이격거리는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 2015년 판단기준에서 교류 전차선과 식물 사이 최소이격은 2.0 m였다.
3. 따라서 원문 채점은 ③이며 현행 KEC의 5 m를 소급 적용하지 않는다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘1.0 m 이상’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외·단위와 시행일을 다시 대조한다.

확인 위치: 시험시점 판단기준 전차선·식물 이격 · 현행 KEC 431.11 전차선 등과 식물 사이 5 m

이 문제로 익힐 것

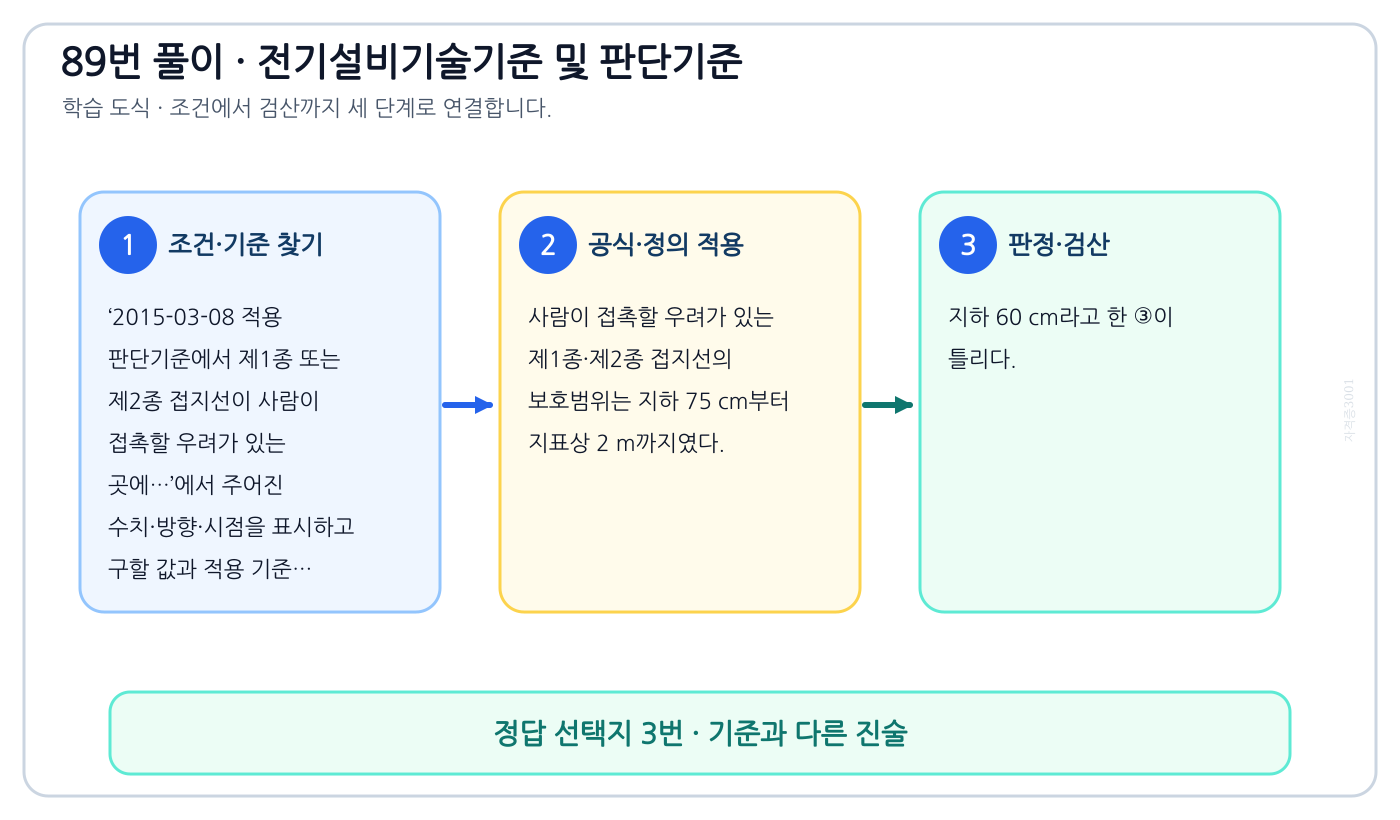

2015-03-08 적용 판단기준에서 제1종 또는 제2종 접지선이 사람이 접촉할 우려가 있는 곳에…에서 시험시점 기준과 현행 기준을 분리하여 ‘접지선의 지하 60cm로부터 지표상 2m 까지의 부분은 합성수지관 등으로 덮어야 한다.’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘2015-03-08 적용 판단기준에서 제1종 또는 제2종 접지선이 사람이 접촉할 우려가 있는 곳에…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 사람이 접촉할 우려가 있는 제1종·제2종 접지선의 보호범위는 지하 75 cm부터 지표상 2 m까지였다.
3. 지하 60 cm라고 한 ③이 틀리다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘접지극은 지하 75cm 이상으로 하되 동결 깊이를 감안하여 매설한다.’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외·단위와 시행일을 다시 대조한다.

확인 위치: 시험시점 판단기준 접지선 보호 · 현행 KEC 140 접지시스템과 142.3 접지도체

이 문제로 익힐 것

고압 및 특고압 전로 중 전로에 지락이 생긴 경우에 자동적으로 전로를 차단하는 장치를 하지 않아도…에서 시험시점 기준과 현행 기준을 분리하여 ‘수전점에서 수전하는 전기를 모두 그 수전점에 속하는 수전 장소에서 변성하여 사용하는 경우’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘고압 및 특고압 전로 중 전로에 지락이 생긴 경우에 자동적으로 전로를 차단하는 장치를 하지 않아도…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 수전점에서 받은 전기를 전부 그 수전점에 속한 같은 수전장소에서 변성해 쓰는 경우는 시험시점 지락 자동차단장치 설치 예외다.
3. 따라서 ②다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘발전소, 변전소 또는 이에 준하는 곳의 인출구’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외·단위와 시행일을 다시 대조한다.

확인 위치: 시험시점 판단기준 지락 자동차단 예외 · 현행 KEC 351 발전소·변전소 등의 전기설비

이 문제로 익힐 것

사무실 건물의 조명설비에 사용되는 백열전등 또는 방전등에 전기를 공급하는 옥내전로의 대지전압은 몇…에서 시험시점 기준과 현행 기준을 분리하여 ‘300’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘사무실 건물의 조명설비에 사용되는 백열전등 또는 방전등에 전기를 공급하는 옥내전로의 대지전압은 몇…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 사무실 조명용 백열전등·방전등에 공급하는 옥내전로의 대지전압은 시험시점 300 V 이하로 제한했다.
3. 따라서 ②다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘250’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외·단위와 시행일을 다시 대조한다.

확인 위치: 시험시점 판단기준 옥내전로 대지전압 · 현행 KEC 231.2 전압구분과 옥내전로

이 문제로 익힐 것

전력보안 통신 설비 시설시 가공전선로로부터 가장 주의 하여야 하는 것은에서 시험시점 기준과 현행 기준을 분리하여 ‘전자 유도 작용’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘전력보안 통신 설비 시설시 가공전선로로부터 가장 주의 하여야 하는 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 가공전선로 전류가 만드는 자속은 인근 전력보안 통신선에 유도전압과 잡음을 발생시킨다.
3. 가장 주의할 현상은 전자유도작용인 ③이다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘전선의 굵기’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외·단위와 시행일을 다시 대조한다.

확인 위치: 시험시점 판단기준 전력보안통신 유도장해 · 현행 KEC 362 전력보안통신설비

이 문제로 익힐 것

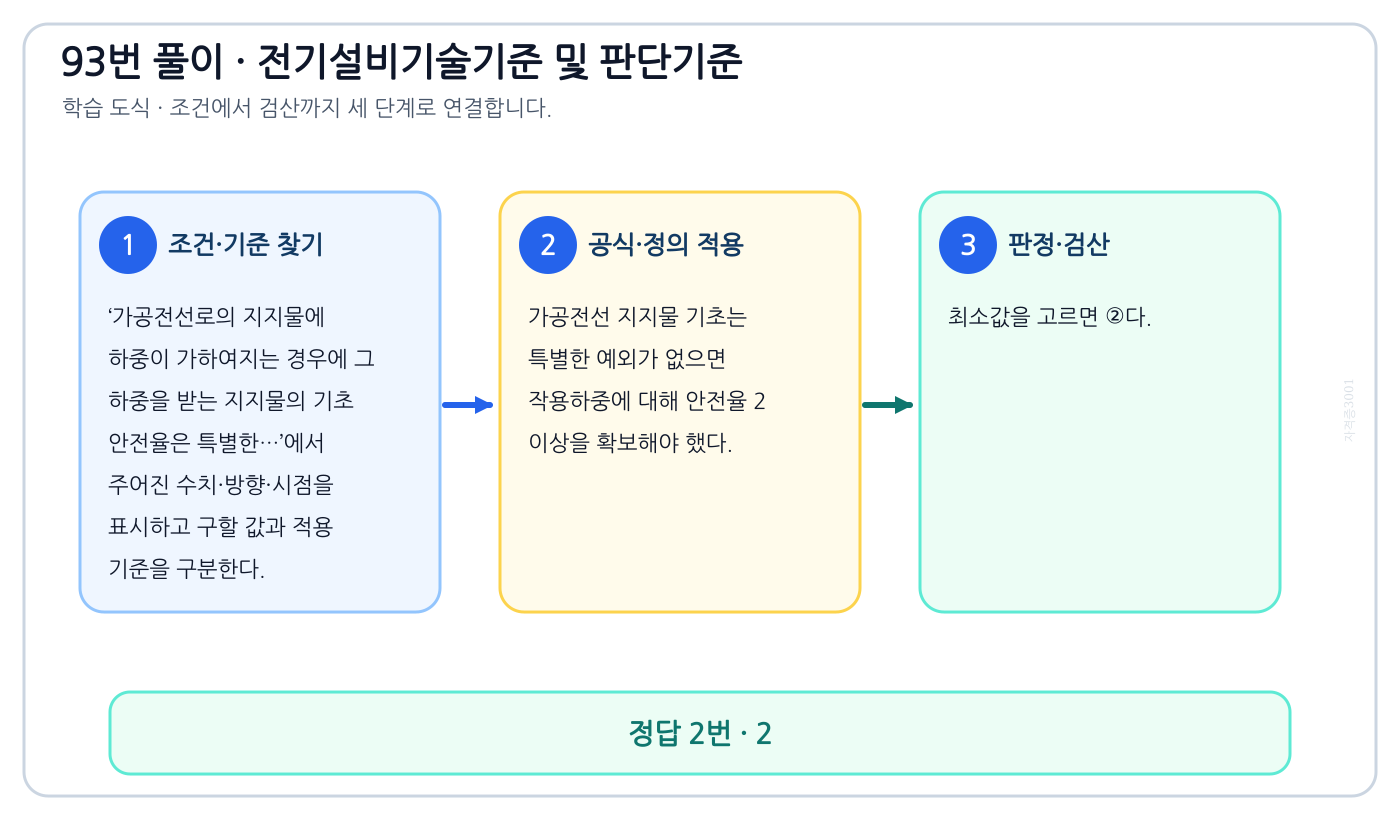

가공전선로의 지지물에 하중이 가하여지는 경우에 그 하중을 받는 지지물의 기초 안전율은 특별한…에서 시험시점 기준과 현행 기준을 분리하여 ‘2’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘가공전선로의 지지물에 하중이 가하여지는 경우에 그 하중을 받는 지지물의 기초 안전율은 특별한…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 가공전선 지지물 기초는 특별한 예외가 없으면 작용하중에 대해 안전율 2 이상을 확보해야 했다.
3. 최소값을 고르면 ②다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘1.5’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외·단위와 시행일을 다시 대조한다.

확인 위치: 시험시점 판단기준 지지물 기초 안전율 · 현행 KEC 331.7 지지물 기초의 안전율

이 문제로 익힐 것

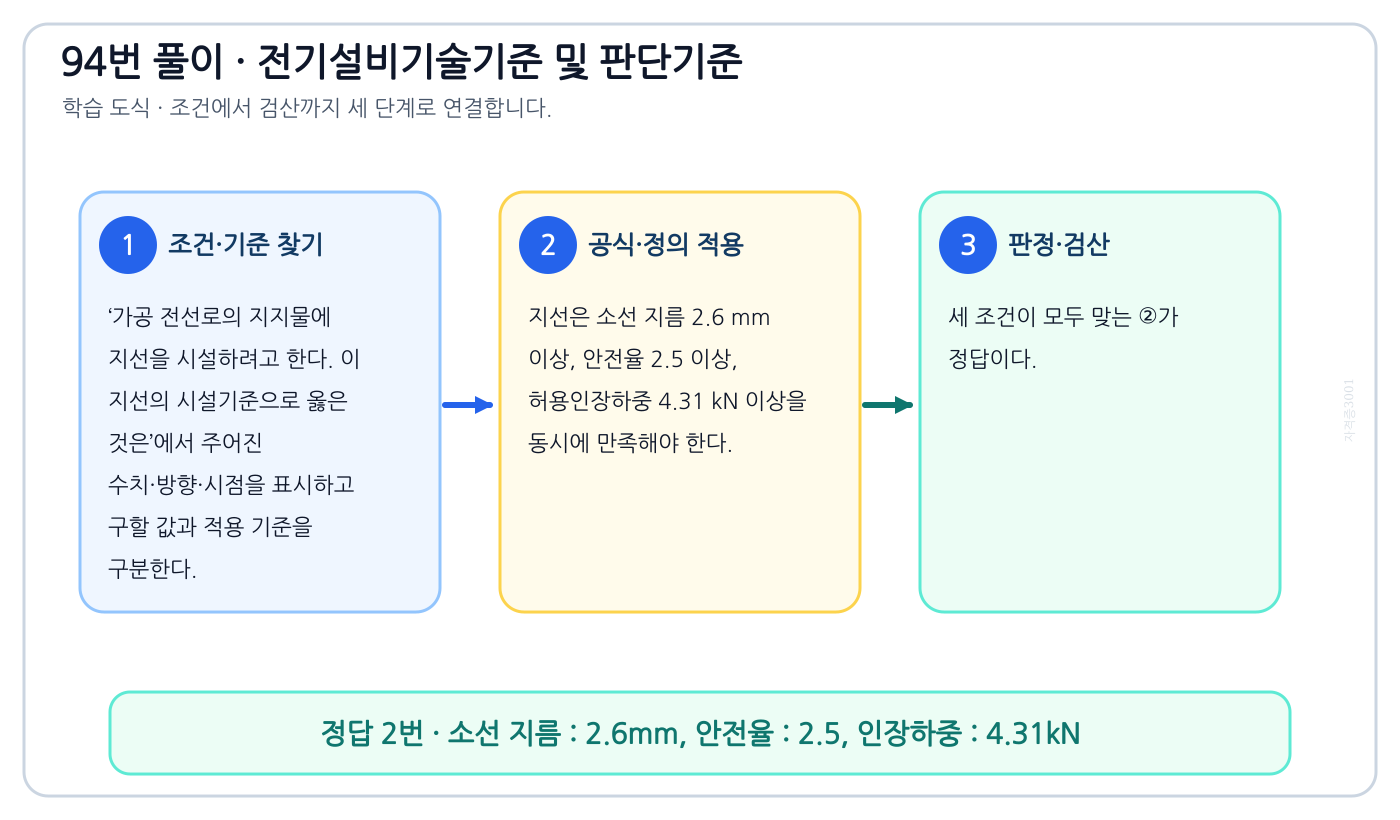

가공 전선로의 지지물에 지선을 시설하려고 한다. 이 지선의 시설기준으로 옳은 것은에서 시험시점 기준과 현행 기준을 분리하여 ‘소선 지름 : 2.6mm, 안전율 : 2.5, 인장하중 : 4.31kN’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘가공 전선로의 지지물에 지선을 시설하려고 한다. 이 지선의 시설기준으로 옳은 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 지선은 소선 지름 2.6 mm 이상, 안전율 2.5 이상, 허용인장하중 4.31 kN 이상을 동시에 만족해야 한다.
3. 세 조건이 모두 맞는 ②가 정답이다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘소선 지름 : 2.0mm, 안전율 : 2.5, 인장하중 : 2.11kN’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외·단위와 시행일을 다시 대조한다.

확인 위치: 시험시점 판단기준 지선 강도 · 현행 KEC 331.11 가공전선로 지지선의 시설

이 문제로 익힐 것

22.9kV의 가공 전선로를 시가지에 시설하는 경우 전선의 지표상 높이는 최소 몇 m 이상인가에서 시험시점 기준과 현행 기준을 분리하여 ‘8’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘22.9kV의 가공 전선로를 시가지에 시설하는 경우 전선의 지표상 높이는 최소 몇 m 이상인가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 시가지에 시설하는 22.9 kV 특고압 절연전선은 시험시점 지표상 8 m 이상 높이에 두었다.
3. 장소·전압·전선종류를 모두 만족하는 ③이다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘6’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외·단위와 시행일을 다시 대조한다.

확인 위치: 시험시점 판단기준 시가지 22.9 kV 높이 · 현행 KEC 332.5 가공전선의 높이

이 문제로 익힐 것

가공전선로의 지지물에 시설하는 지선으로 연선을 사용할 경우 소선은 최소 몇 가닥 이상이어야 하는가에서 시험시점 기준과 현행 기준을 분리하여 ‘3’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘가공전선로의 지지물에 시설하는 지선으로 연선을 사용할 경우 소선은 최소 몇 가닥 이상이어야 하는가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 지선에 연선을 사용할 때 기계적 신뢰성을 위해 소선을 3가닥 이상으로 구성한다.
3. 최소 가닥 수 3을 제시한 ①이다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘5’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외·단위와 시행일을 다시 대조한다.

확인 위치: 시험시점 판단기준 지선 소선 수 · 현행 KEC 331.11 가공전선로 지지선의 시설

이 문제로 익힐 것

지중전선로를 직접 매설식에 의하여 시설할 때, 중량물의 압력을 받을 우려가 있는 장소에 지중…에서 시험시점 기준과 현행 기준을 분리하여 ‘콤바인덕트 케이블’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘지중전선로를 직접 매설식에 의하여 시설할 때, 중량물의 압력을 받을 우려가 있는 장소에 지중…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 시험시점 직접매설식에서 중량물 압력을 받을 우려가 있어도 콤바인덕트 케이블은 자체 기계적 보호구조로 별도 견고한 트라프 없이 시설할 수 있었다.
3. 따라서 ③이다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘염화비닐 절연 케이블’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외·단위와 시행일을 다시 대조한다.

확인 위치: 시험시점 판단기준 직접매설 케이블 · 현행 KEC 334.1 지중전선로의 시설

이 문제로 익힐 것

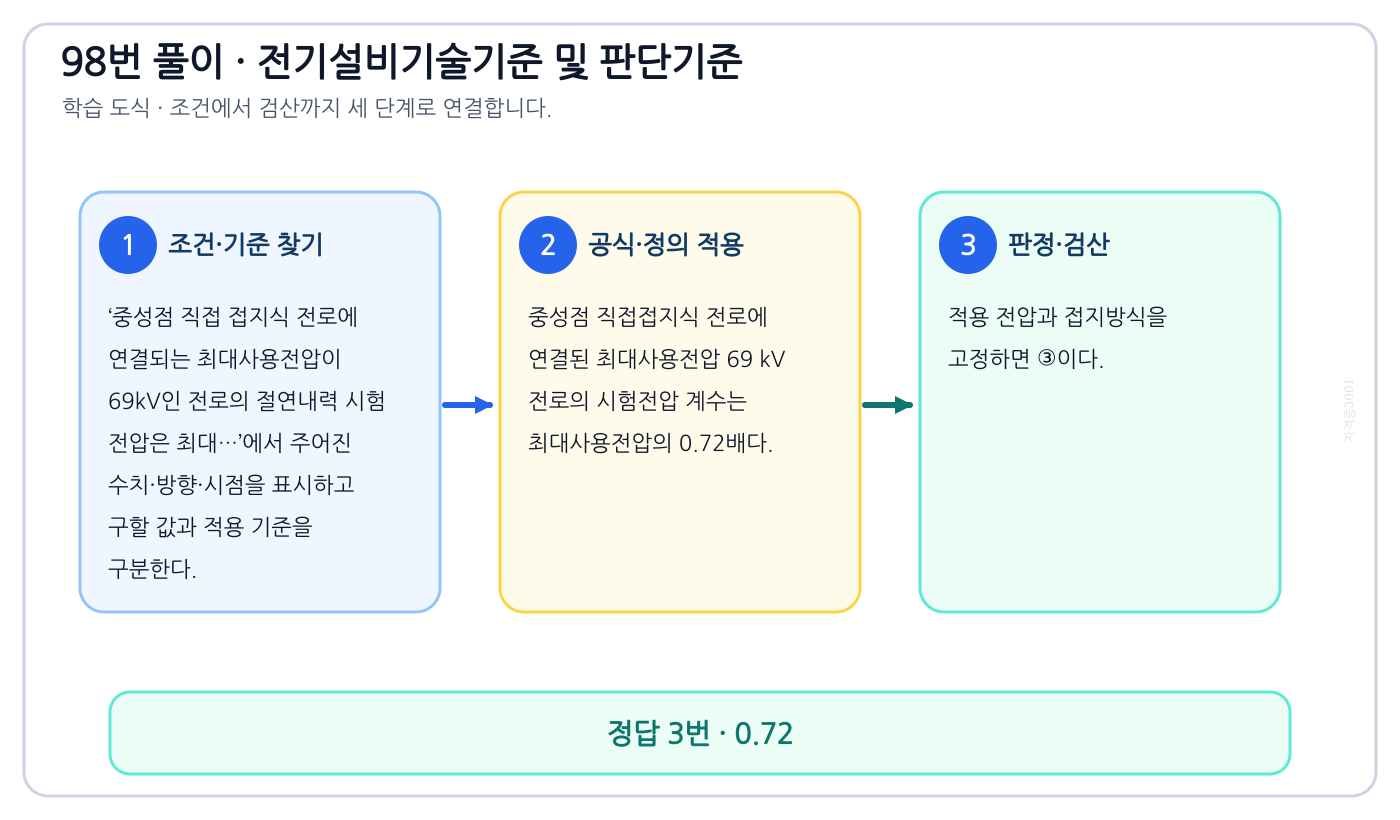

중성점 직접 접지식 전로에 연결되는 최대사용전압이 69kV인 전로의 절연내력 시험 전압은 최대…에서 시험시점 기준과 현행 기준을 분리하여 ‘0.72’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘중성점 직접 접지식 전로에 연결되는 최대사용전압이 69kV인 전로의 절연내력 시험 전압은 최대…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 중성점 직접접지식 전로에 연결된 최대사용전압 69 kV 전로의 시험전압 계수는 최대사용전압의 0.72배다.
3. 적용 전압과 접지방식을 고정하면 ③이다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘1.25’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외·단위와 시행일을 다시 대조한다.

확인 위치: 시험시점 판단기준 절연내력 시험전압 · 현행 KEC 132 전로의 절연저항 및 절연내력

이 문제로 익힐 것

옥내 저압전선으로 나전선의 사용이 기본적으로 허용되지 않는 것은에서 시험시점 기준과 현행 기준을 분리하여 ‘제분 공장의 전선’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘옥내 저압전선으로 나전선의 사용이 기본적으로 허용되지 않는 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 전기로용·접촉전선·피복이 부식하는 제한장소에는 역사적 예외가 있었지만 제분공장은 가연성 분진과 화재위험 때문에 나전선을 허용하지 않는다.
3. 따라서 ③이다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘애자 사용 공사의 전기로용 전선’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외·단위와 시행일을 다시 대조한다.

확인 위치: 시험시점 판단기준 옥내 나전선 · 현행 KEC 232.56 애자공사와 외부영향

이 문제로 익힐 것

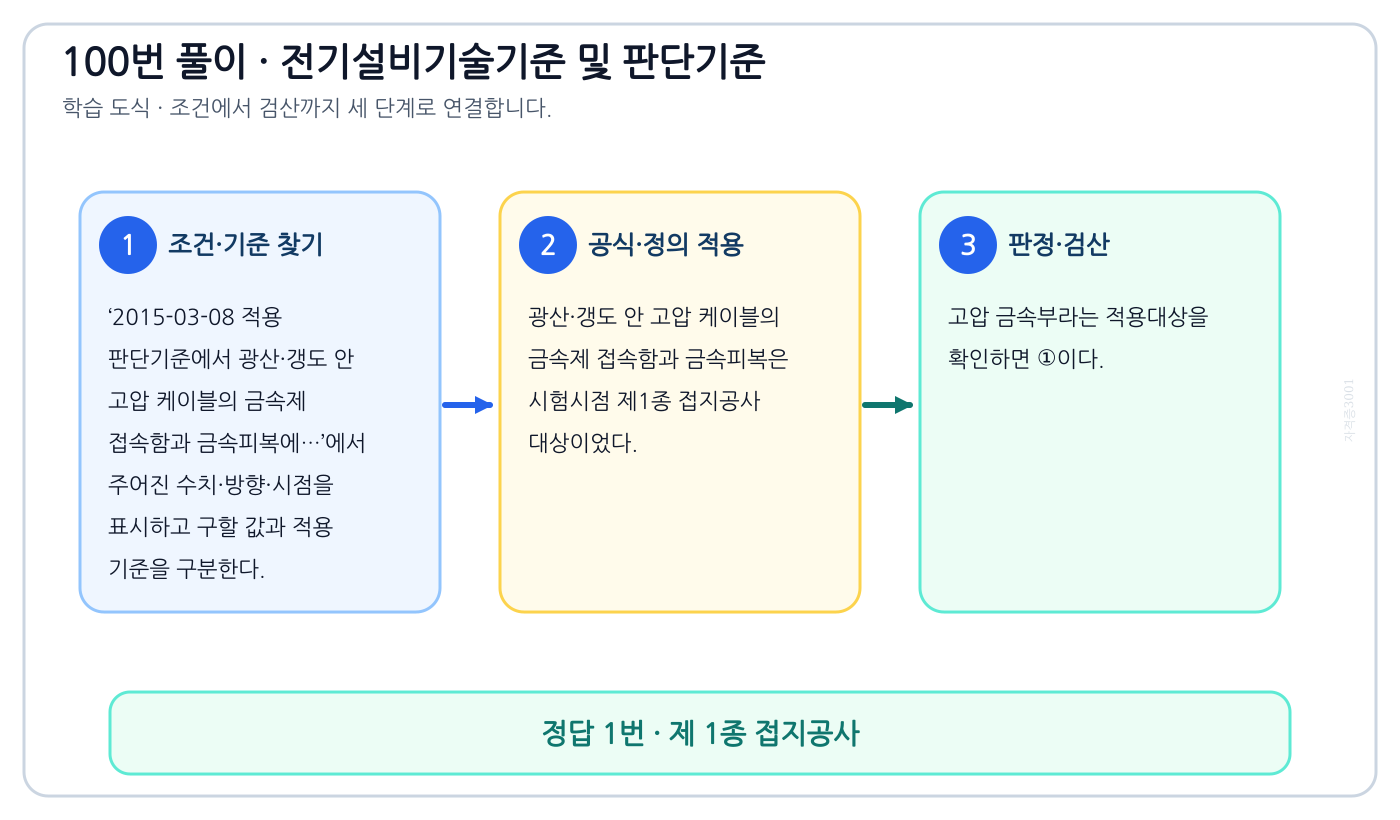

2015-03-08 적용 판단기준에서 광산·갱도 안 고압 케이블의 금속제 접속함과 금속피복에…에서 시험시점 기준과 현행 기준을 분리하여 ‘제 1종 접지공사’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘2015-03-08 적용 판단기준에서 광산·갱도 안 고압 케이블의 금속제 접속함과 금속피복에…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 광산·갱도 안 고압 케이블의 금속제 접속함과 금속피복은 시험시점 제1종 접지공사 대상이었다.
3. 고압 금속부라는 적용대상을 확인하면 ①이다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘제 2종 접지공사’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외·단위와 시행일을 다시 대조한다.

확인 위치: 시험시점 판단기준 광산 고압 케이블 접지 · 현행 KEC 140 접지시스템
