건축기사 실기 기출문제 2023년 2회 후기복원
2023년 2회 건축기사 실기 26문항을 비교안 A 공개 PDF와 비교안 B 26문항, 시험 직후 공개해설로 대조해 독립 재구성했습니다. 정답·계산과정·채점 핵심어, 복원답과 현행 기술 기준을 함께 확인합니다.
© 자격증3001. 이 건축기사 실기 기출문제 게시물의 문제 재구성 문장, 해설, 재작성 도식, 편집 및 PDF 디자인은 자격증3001의 저작권 보호를 받습니다. 국가기술자격 시험 및 관련 명칭의 권리는 해당 기관에 있으며, 본 자료는 시험 관리기관 공식 문제지 또는 공식 해설이 아닙니다. 무단 복제·재배포를 금합니다.
건축기사 실기 기출문제 2023년 2회 후기복원 안내
건축기사 실기 기출문제 2023년 2회 후기복원 26문항입니다. 문제별 정답, 허용표현, 계산과정, 채점포인트와 법령·KS·KDS·KCS 근거를 확인하세요.
시험 관리기관이 공개한 공식 문제지·정답·문항별 배점이 아닙니다. 2023년 7월 22일 시험 뒤 공개된 비교안 A 기출유형 26문항과 비교안 B의 섞기형 26문항을 대조하여 자격증3001이 문장·표·풀이를 독립 재구성했습니다. 비교안 A 배열과 개별 복원배점 합계 100점을 사용하되 공식 순서·배점으로 단정하지 않습니다. Q3·Q4·Q5·Q6·Q18·Q21은 요구수량 또는 문항형식에 출처 차이가 있고, Q8은 과거 철근지름 1.5배 자료와 2023년 건축 KDS 1.0배가 다르며, Q22는 단축 후 A-C-G-I를 포함한 세 임계경로를 적용했습니다. 기술 근거 확인일은 2026년 8월 24일입니다.
건축기사 실기 기출문제 · 건축시공
1. 가설출입구를 설치할 때 고려할 사항을 세 가지 쓰시오.
- 고려사항 1
- 고려사항 2
- 고려사항 3
정답과 해설 보기
정답: 다음 일곱 가지 중 서로 다른 세 가지를 골라 쓴다. ① 공사차량이 간선도로에서 안전하게 접근할 수 있는 위치로 한다. ② 자재 하역장·야적장과의 동선을 짧게 한다. ③ 주변 차량통행과 교통흐름을 방해하지 않게 한다. ④ 보행자 통로와 공사차량 동선을 분리한다. ⑤ 전면도로 폭·출입구 유효폭·차량 회전반경을 확보한다. ⑥ 출입구 전후의 시야를 확보하고 신호수·표지·조명을 배치한다. ⑦ 세륜시설과 배수시설을 설치해 토사·오수가 도로로 유출되지 않게 한다.
- 공사차량이 간선도로에서 안전하게 접근 가능한 위치
- 자재 하역장·야적장과의 동선 단축
- 주변 차량통행과 교통흐름 방해 최소화
- 보행자 통로와 공사차량 동선 분리
- 전면도로 폭·출입구 유효폭·차량 회전반경 확보
- 출입구 시야 확보와 신호수·표지·조명 배치
- 세륜·배수시설로 토사·오수의 도로 유출 방지
채점 핵심어: 현장 접근 · 자재 야적 · 주변 교통 · 도로 · 진입 유효폭 · 진입각도
풀이 순서
- 공사차량의 접근성과 자재 반출입을 쓴다.
- 보행자·주변 교통 영향을 쓴다.
- 도로폭·회전반경·진입폭을 쓴다.
가설출입구는 현장 물류 효율뿐 아니라 공공도로의 차량·보행자 안전과 환경오염 방지를 함께 만족해야 한다. 요구 답안은 세 가지지만 선택 학습을 위해 접근, 하역동선, 교통, 보행자, 기하구조, 시야·통제, 세륜·배수의 일곱 항목을 제시한다. 같은 의미의 도로폭과 유효폭만 반복하지 말고 서로 다른 관리영역에서 고른다.
복원 차이: 두 핵심 복원자료가 요구수량과 답에 일치한다. 실제 설치는 관할기관 허가·보행안전 조건을 별도 확인한다.
건축기사 실기 기출문제 · 건축적산

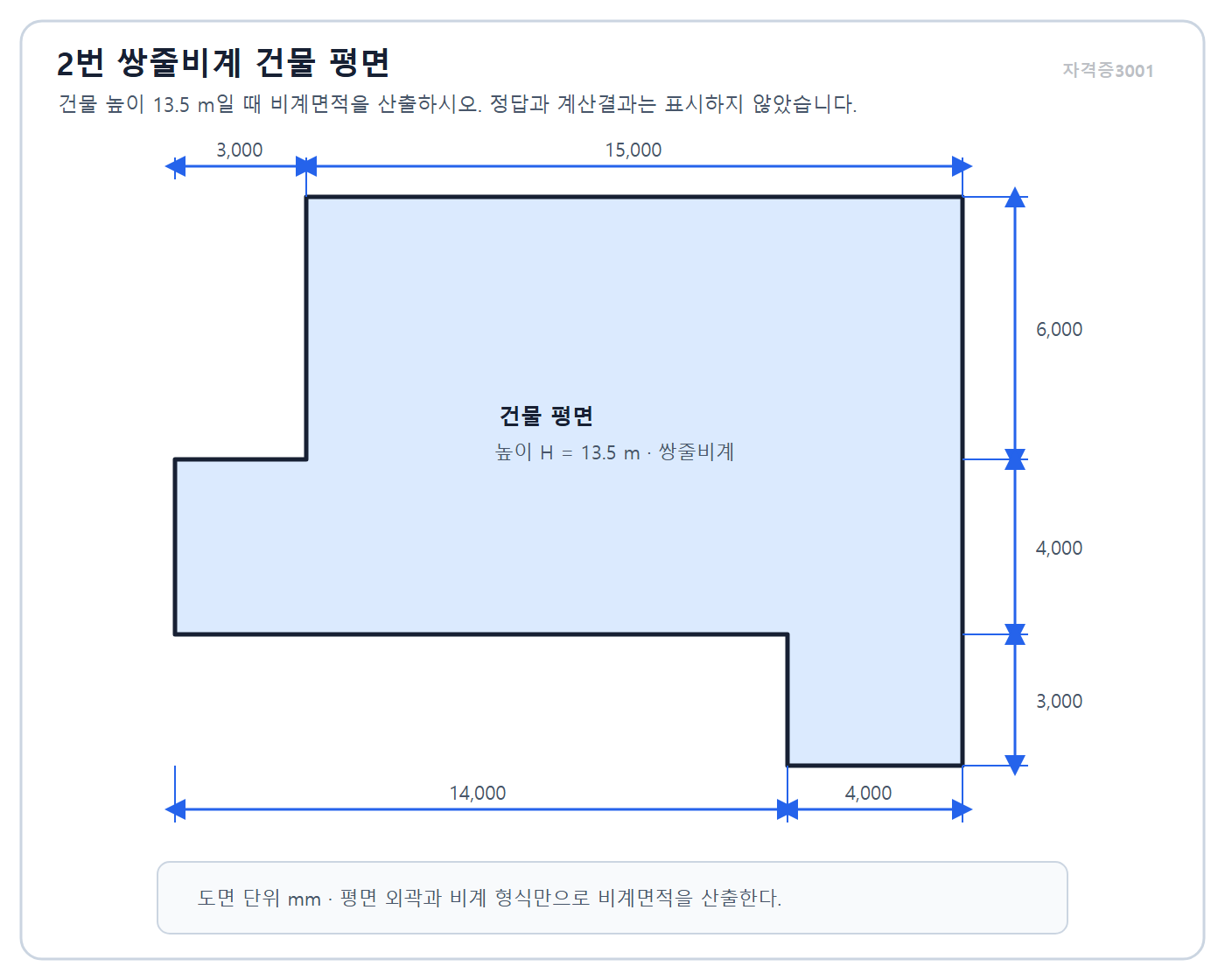

2. 도식의 평면 건물 높이가 13.5 m일 때 쌍줄비계 면적을 구하시오. 평면 외곽 전체 범위는 18 m×13 m이고 비계 이격거리는 0.9 m이다.
정답과 해설 보기
정답: 건물 외주=(18+13)×2=62 m. 쌍줄비계 길이=62+8×0.9=69.2 m. 면적=13.5×69.2=934.2 m².
- 934.2 m²
채점 핵심어: 외주 62 m · 8×0.9 · 69.2 m · 13.5 m · 934.2 m²
풀이 순서
- 도식의 요철을 정리해 외주 (18+13)×2=62 m를 구한다.
- 쌍줄비계 모서리 이격 보정 8×0.9=7.2 m를 더한다.
- 비계길이 69.2 m에 높이 13.5 m를 곱한다.
쌍줄비계 면적은 비계 중심선 길이에 설치높이를 곱하며, 복원문제는 각 모서리의 0.9 m 이격을 8회 보정한다.
복원 차이: 두 복원자료의 답은 일치한다. 자체 도식은 요철형 평면과 3,000·15,000·6,000·4,000·3,000·14,000·4,000 mm 조건을 보존해야 한다.
건축기사 실기 기출문제 · 건축시공
3. 지반조사에서 실시하는 보링(Boring)의 종류를 세 가지 쓰시오.
- 보링 1
- 보링 2
- 보링 3
정답과 해설 보기
정답: 다음 네 가지 중 서로 다른 세 가지를 골라 쓴다. ① 오거 보링, ② 수세식 보링, ③ 회전식 보링, ④ 충격식 보링.
- 오거 보링
- 수세식 보링
- 회전식 보링
- 충격식 보링
채점 핵심어: 오거 · 수세식 · 회전식 · 충격식
풀이 순서
- 나사형 오거 굴진을 쓴다.
- 물을 이용한 수세식 굴진을 쓴다.
- 회전식 또는 충격식 중 독립된 공법을 쓴다.
보링은 굴진과 배토 방식에 따라 오거·수세·회전·충격식으로 구분한다. 요구 답안은 세 가지지만 확인 가능한 네 분류 전체를 제시한다. 정확성을 위해 명확한 근거가 없는 다섯 번째 명칭은 추가하지 않으며, 조사목적·지층과 필요한 시료품질에 맞춰 공법을 선택한다.
복원 차이: 비교안 B 18589는 같은 회차를 4개 요구형으로 재구성해 충격식까지 포함한다. 본문은 비교안 A 답란에 맞춰 3개, 허용답 풀은 4개로 둔다.
4. 연약지반 개량공법을 세 가지 쓰시오.
- 개량공법 1
- 개량공법 2
- 개량공법 3
정답과 해설 보기
정답: 다음 여덟 가지 중 서로 다른 세 가지를 골라 쓴다. ① 샌드드레인공법, ② 팩드레인공법, ③ 페이퍼드레인·PVD공법, ④ 선행재하·프리로딩공법, ⑤ 샌드컴팩션파일공법, ⑥ 심층혼합처리공법, ⑦ 치환공법, ⑧ 바이브로플로테이션 등 진동다짐공법.
- 샌드드레인공법
- 팩드레인공법
- 페이퍼드레인·PVD공법
- 선행재하·프리로딩공법
- 샌드컴팩션파일공법
- 심층혼합처리공법
- 치환공법
- 바이브로플로테이션 등 진동다짐공법
채점 핵심어: 샌드드레인 · 팩드레인 · 페이퍼드레인 · 고결 · 진동다짐
풀이 순서
- 연직배수재를 쓰는 샌드드레인을 쓴다.
- 포장 배수재인 팩드레인을 쓴다.
- 합성 배수재인 페이퍼드레인을 쓴다.
연약지반 개량은 배수·압밀촉진, 재하, 다짐, 고결, 치환으로 지반의 강도와 침하특성을 개선한다. 요구 답안은 세 가지지만 선택 학습을 위해 서로 다른 원리와 대표 세부공법 여덟 가지를 제시한다. 샌드드레인·팩드레인·PVD는 모두 연직배수 계열이므로 답안 다양성을 높이려면 다른 계열을 함께 고른다.
복원 차이: 출처 차이: 비교안 A는 연직배수공법의 세 세부공법, 비교안 B는 연직배수·고결·진동다짐의 세 계열을 제시한다. 질문이 포괄적이므로 양쪽을 허용한다.
5. 지하수 부력으로 지하구조물이 부상하는 것을 막는 대책을 두 가지 쓰시오.
- 대책 1
- 대책 2
정답과 해설 보기
정답: 다음 여섯 가지 중 서로 다른 두 가지를 골라 쓴다. ① 기초저판 두께·상부 되메우기 등으로 구조물의 유효자중을 증가시킨다. ② 영구 부력앵커로 기초를 지반에 정착한다. ③ 인장말뚝·마찰말뚝으로 인발저항을 확보한다. ④ 신뢰성 있는 영구배수·감압 시스템으로 저판 하부 수압을 낮춘다. ⑤ 기초저판을 외측으로 확대해 상부 토사의 중량을 저항력으로 활용한다. ⑥ 구조검토와 권원자 승인을 거쳐 인접 구조물과 긴결한다.
- 기초저판 두께·상부 되메우기로 유효자중 증가
- 영구 부력앵커로 기초를 지반에 정착
- 인장말뚝·마찰말뚝으로 인발저항 확보
- 영구배수·감압 시스템으로 저판 하부 수압 저감
- 기초저판 확대와 상부 토사중량 활용
- 구조검토·권원자 승인 후 인접 구조물과 긴결
채점 핵심어: 배수 · 인접건물 긴결 · 자중 · 영구앵커 · 마찰말뚝
풀이 순서
- 양압력을 줄이는 설계된 배수 대책을 쓴다.
- 자중·앵커·말뚝 등 독립된 저항대책을 하나 더 쓴다.
부상 방지는 작용 부력을 낮추거나 구조물의 자중·정착·인발저항을 높이는 방식으로 구분한다. 요구 답안은 두 가지지만 선택 학습을 위해 자중, 앵커, 인장말뚝, 영구배수, 저판확대, 인접구조물 긴결의 여섯 대책을 제시한다. 배수와 인접구조물 긴결은 유지관리·정전·권원·구조검토 조건이 있으므로 무조건 적용할 수 있는 대책으로 암기하지 않는다.
복원 차이: 비교안 B는 3개 요구형이며 영구앵커를 추가한다. 인접건물 긴결은 승인과 구조검토 없이는 일반 영구대책으로 적용하지 않는다.
6. 기초의 부동침하 방지대책 중 기초구조 부분에서 처리할 수 있는 사항을 두 가지 쓰시오.
- 대책 1
- 대책 2
정답과 해설 보기
정답: 다음 여섯 가지 중 서로 다른 두 가지를 골라 쓴다. ① 건물 전체를 온통기초로 계획해 접지압을 분산한다. ② 독립기초를 충분한 강성의 지중보로 연결한다. ③ 말뚝기초를 동일한 지지층에 정착시킨다. ④ 한 구조물 안에서 지지기구가 다른 말뚝이나 직접기초·말뚝기초를 혼용하지 않는다. ⑤ 기초저면의 깊이와 지지조건을 가능한 한 동일하게 한다. ⑥ 침하차가 불가피한 구간에 침하줄눈을 두어 구조체를 분리한다.
- 건물 전체를 온통기초로 계획
- 독립기초를 충분한 강성의 지중보로 연결
- 말뚝기초를 동일한 지지층에 정착
- 지지기구가 다른 기초·말뚝 혼용 금지
- 기초저면 깊이와 지지조건을 동일하게 계획
- 침하차가 불가피한 구간에 침하줄눈 설치
채점 핵심어: 마찰말뚝 · 말뚝 혼용 금지 · 온통기초 · 지하실 · 지중보
풀이 순서
- 지지력과 침하가 다른 말뚝의 혼용을 피한다고 쓴다.
- 접지압을 균등하게 하는 온통기초를 쓴다.
기초형식·강성·지지층을 균질하게 하고 하중을 분산하거나 구조적으로 분리하면 지반 차이에 따른 상대침하를 줄일 수 있다. 요구 답안은 두 가지지만 선택 학습을 위해 온통기초, 지중보, 동일 지지층, 기초형식 통일, 저면조건 통일, 침하줄눈의 여섯 대책을 제시한다. 지반개량 대책과 혼동하지 않고 기초구조에서 처리하는 사항만 고른다.
복원 차이: 비교안 B는 3개 요구형으로 지중보 연결을 추가한다. 본문은 비교안 A 답란에 맞춰 2개로 복원하고 지중보를 허용답에 둔다.
건축기사 실기 기출문제 · 건축적산

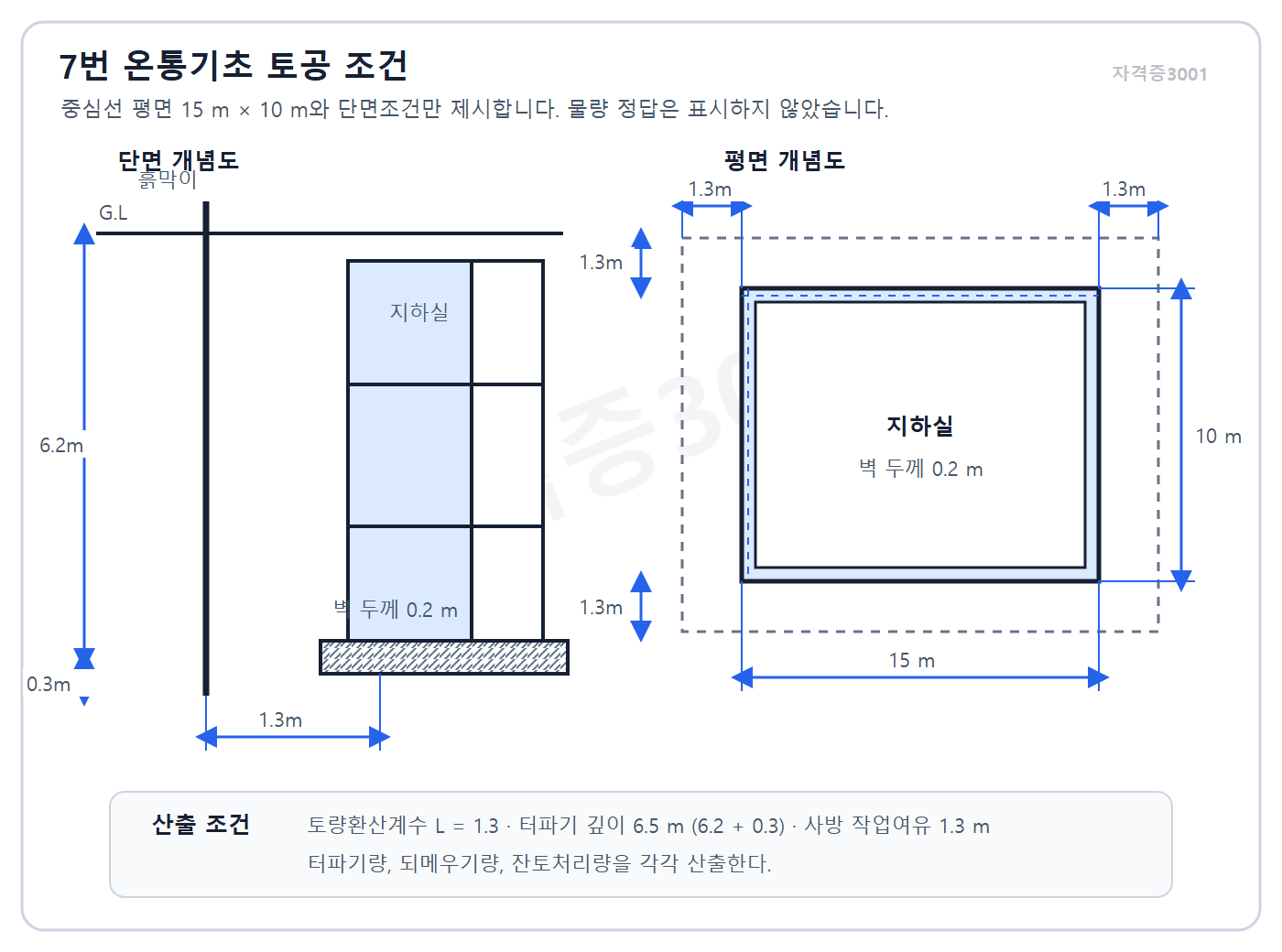

7. 온통기초 도식에서 토량환산계수 L=1.3일 때 ① 터파기량 ② 되메우기량 ③ 잔토처리량을 구하시오. 벽체 중심선은 15 m×10 m, 굴착 여유폭은 사방 1.3 m, 총 굴착깊이는 6.5 m, 지하벽 두께는 0.2 m, 바닥판 두께는 0.3 m이다.
- 터파기량
- 되메우기량
- 잔토처리량
정답과 해설 보기

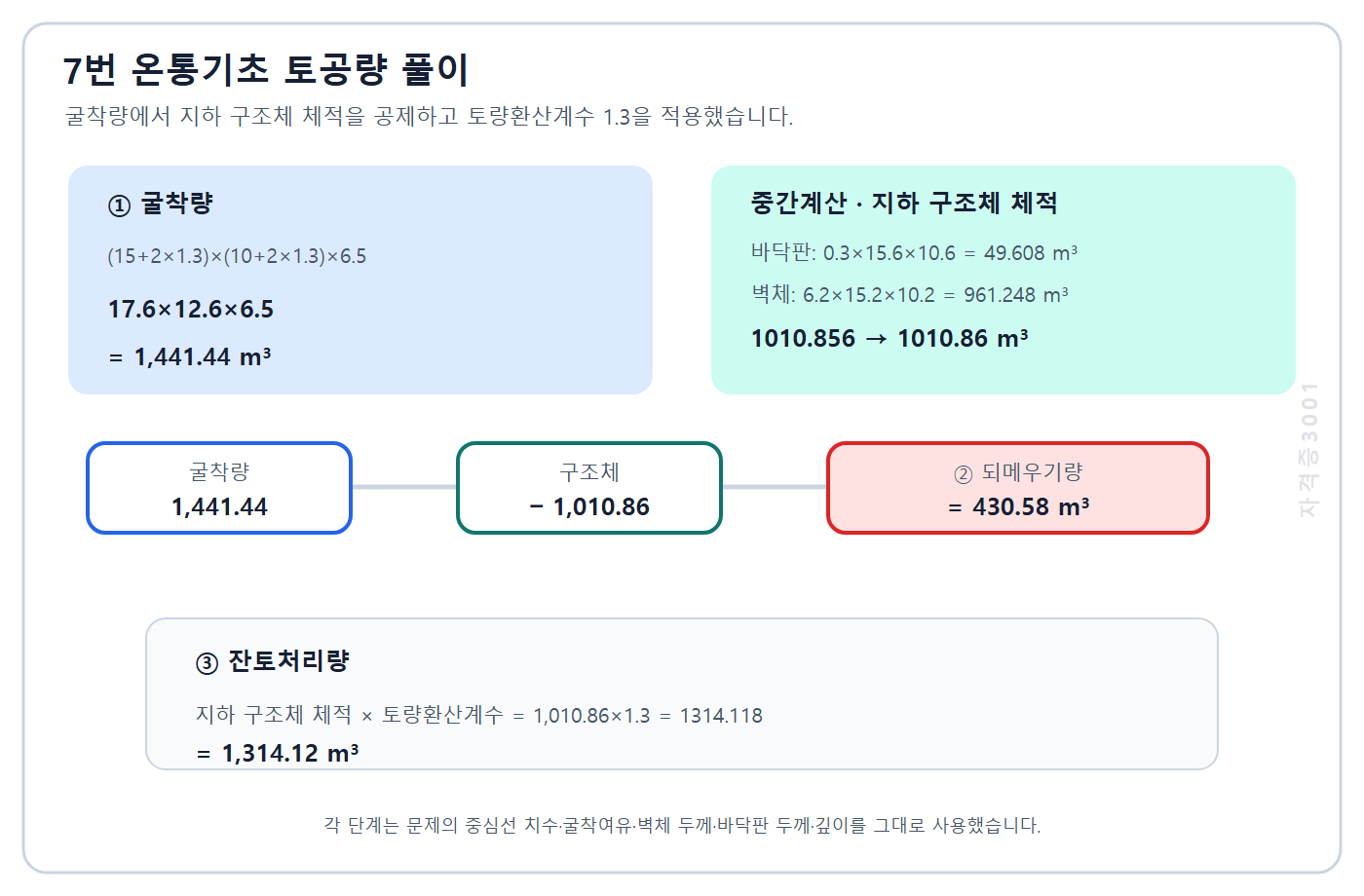

정답: ① 터파기=(15+2×1.3)(10+2×1.3)×6.5=1,441.44 m³. ② GL 이하 구조체=0.3(15+2×0.3)(10+2×0.3)+6.2(15+2×0.1)(10+2×0.1)=1,010.86 m³, 되메우기=1,441.44-1,010.86=430.58 m³. ③ 잔토처리=1,010.86×1.3=1,314.12 m³.
- 1,441.44 m³ / 430.58 m³ / 1,314.12 m³
채점 핵심어: 17.6×12.6×6.5 · 1,441.44 · 1,010.86 · 430.58 · L=1.3 · 1,314.12
풀이 순서
- 굴착 평면 17.6×12.6 m와 깊이 6.5 m로 터파기량을 구한다.
- 바닥판과 벽체의 GL 이하 구조체 체적 1,010.86 m³를 구한다.
- 터파기량에서 구조체 체적을 빼 되메우기량을 구한다.
- 구조체가 차지한 자연상태 토량에 L=1.3을 곱해 반출 잔토량을 구한다.
되메우기 후 현장 밖으로 반출할 자연토는 구조체가 대체한 체적이며, 복원문제는 이를 흐트러진 토량으로 환산한다.
복원 차이: 두 복원자료의 조건·답은 일치한다. 자체 도식은 중심선 15×10 m, 벽 0.2 m, 여유폭 1.3 m, 깊이 6.2+0.3 m를 보존해야 한다.
건축기사 실기 기출문제 · 건축구조
8. 보의 동일 평면에 나란히 배치하는 철근의 순간격은 굵은골재 최대치수의 ① 몇 배 이상, ② 몇 mm 이상, ③ 이형철근 공칭지름의 몇 배 이상이어야 하는지 쓰시오.
- 굵은골재 최대치수 배수
- 최소 mm
- 철근 공칭지름 배수
정답과 해설 보기
정답: ① 4/3배 ② 25 mm ③ 1배. 세 값 중 가장 큰 값 이상을 확보한다.
- 4/3, 25, 1
채점 핵심어: 4/3 · 25 mm · 공칭지름 1배 · 최댓값
풀이 순서
- 굵은골재 최대치수 조건에 4/3을 쓴다.
- 절대 최소치 25 mm를 쓴다.
- 철근 공칭지름 1배를 쓴다.
- 세 값 중 최댓값을 적용한다고 설명한다.
철근 사이로 굵은골재가 통과하고 콘크리트가 밀실하게 채워지도록 최소 순간격을 제한한다.
복원 차이: 비교안 A·비교안 B는 4/3·25·1에 일치한다. 비교안 A Q&A는 과거 자료의 1.5배와 달리 2023년 건축 KDS는 1.0배라고 확인한다. 기둥 축방향철근은 40 mm·1.5db 기준이므로 이 문항을 철근 전체의 공통값으로 일반화하면 안 된다.
건축기사 실기 기출문제 · 건축시공
9. 압축강도 시험을 하지 않은 경우, 기초·보 옆·기둥·벽 거푸집의 최소 존치기간을 평균기온과 시멘트 종류별로 쓰시오. 구분은 20℃ 이상과 10℃ 이상 20℃ 미만이다.
- 20℃ 이상-조강
- 20℃ 이상-보통계열
- 20℃ 이상-2종계열
- 10~20℃-조강
- 10~20℃-보통계열
- 10~20℃-2종계열
정답과 해설 보기
정답: 20℃ 이상: 조강 포틀랜드시멘트 2일, 보통 포틀랜드·고로슬래그 1종·포틀랜드포졸란 1종·플라이애시 1종 4일, 고로슬래그 2종·포틀랜드포졸란 2종·플라이애시 2종 5일. 10℃ 이상 20℃ 미만: 같은 순서로 3일, 6일, 8일.
- 20℃ 이상 2/4/5일, 10~20℃ 3/6/8일
채점 핵심어: 20℃ 이상 · 2일 · 4일 · 5일 · 10℃ 이상 20℃ 미만 · 3일 · 6일 · 8일
풀이 순서
- 부재가 기초·보 옆·기둥·벽임을 확인한다.
- 20℃ 이상 행에 2·4·5일을 쓴다.
- 10℃ 이상 20℃ 미만 행에 3·6·8일을 쓴다.
- 시멘트 종류별 열을 바꾸지 않는다.
압축강도 확인 없이 측면 거푸집을 떼는 경우에는 시멘트의 조기강도 발현 특성과 평균기온에 따라 최소 존치일수가 달라진다.
복원 차이: 복원답은 과년도 표 형식이다. 실제 현장에서는 콘크리트 강도 확인, 기온·양생상태와 최신 KCS 개정을 함께 적용한다.
10. 콘크리트 헤드(Concrete head)의 뜻을 쓰시오.
정답과 해설 보기
정답: 타설된 콘크리트 윗면에서 거푸집에 최대 측압이 작용하는 위치까지의 수직거리이다.
- 콘크리트 상면부터 최대 측압 작용점까지의 수직거리
- 타설면과 최대측압면 사이의 높이
채점 핵심어: 타설 상면 · 최대 측압 · 수직거리
풀이 순서
- 기준점을 타설 콘크리트 상면으로 쓴다.
- 종점을 최대 측압이 작용하는 면으로 쓴다.
- 두 점 사이 수직거리라고 정의한다.
유동상태의 콘크리트가 거푸집에 가하는 측압을 액체압으로 단순화할 때 그 압력 산정에 쓰는 유효 높이이다.
복원 차이: 복원 정의는 일치하지만 콘크리트 헤드를 항상 전체 타설높이로 보는 것은 아니다.
11. 콘크리트의 건조수축·온도수축 등에 따른 균열을 일정한 위치에 유도하기 위해 단면 일부를 감소시켜 설치하는 줄눈의 명칭을 쓰시오.
정답과 해설 보기
정답: 조절줄눈(Control joint).
- 조절줄눈
- Control joint
- 균열유도줄눈
채점 핵심어: 조절줄눈 · 균열 유도 · 단면 감소
풀이 순서
- 균열을 허용 위치로 유도한다는 목적을 확인한다.
- 조절줄눈이라고 쓴다.
조절줄눈은 수축변형을 구속 없이 완전히 분리하는 신축줄눈과 달리, 약화 단면에 균열이 생기도록 위치를 제어한다.
복원 차이: 복원자료 간 명칭 충돌은 없다. 수축줄눈·균열유도줄눈을 쓸 때는 조절줄눈의 목적을 함께 써야 한다.
12. 레디믹스트 콘크리트 배합표에서 보통골재와 인공경량골재의 질량은 각각 어떤 상태를 기준으로 표시하며, 물-결합재비의 기호는 무엇인지 쓰시오.
- 보통골재 기준상태
- 인공경량골재 기준상태
- 물-결합재비 기호
정답과 해설 보기
정답: 보통골재는 표면건조포화상태(SSD), 인공경량골재는 절대건조상태(oven-dry), 물-결합재비는 W/B로 표시한다.
- 표면건조포화상태 / 절대건조상태 / W/B
- 표건상태 / 절건상태 / 물-결합재비
채점 핵심어: 표면건조포화 · 절대건조 · W/B
풀이 순서
- 보통골재 기준을 표면건조포화상태로 쓴다.
- 인공경량골재 기준을 절대건조상태로 쓴다.
- 물-결합재비 기호 W/B를 쓴다.
골재 수분상태는 유효 단위수량과 배합질량에 직접 영향을 주므로 배합표의 기준상태를 구분한다.
복원 차이: 복원자료는 세 답에 일치한다. 실제 배합에서는 골재의 현장 함수율에 따른 계량 보정이 추가된다.
13. 철골 주각부의 현장 시공순서를 바르게 나열하시오: ① 기초 상부 고름질 ② 가조립 ③ 변형바로잡기 ④ 앵커볼트 설치 ⑤ 철골세우기 ⑥ 철골도장.
정답과 해설 보기
정답: ④ 앵커볼트 설치 → ① 기초 상부 고름질 → ⑤ 철골세우기 → ② 가조립 → ③ 변형바로잡기 → ⑥ 철골도장.
- 4-1-5-2-3-6
- ④→①→⑤→②→③→⑥
채점 핵심어: 앵커볼트 · 고름질 · 철골세우기 · 가조립 · 변형바로잡기 · 도장
풀이 순서
- 기초 시공 때 앵커볼트를 먼저 설치한다.
- 기초 상부를 고르게 한다.
- 철골을 세우고 가조립한다.
- 정밀도 검사 후 변형을 바로잡는다.
- 접합·검사 뒤 현장 도장을 마무리한다.
앵커볼트와 베이스플레이트 지지면을 먼저 확보하고, 세우기·임시고정·수직도 교정 후 방청도장을 보수하는 순서이다.
복원 차이: 비교안 A PDF 판독상 변형바로잡기는 도장보다 앞이다. 현장도장은 접합부 검사와 볼트 체결 후 보수도장을 뜻하는 것으로 해석한다.
건축기사 실기 기출문제 · 건축구조
14. 복원문제에서 제시한 고장력볼트 마찰접합의 미끄럼계수 최소값, 현장 체결 시 사용하는 장력, 그리고 설계볼트장력에 대한 표준볼트장력의 증가율을 쓰시오.
- 미끄럼계수
- 체결장력 명칭
- 증가율
정답과 해설 보기
정답: 미끄럼계수 0.5 이상 / 현장 체결은 표준볼트장력 / 표준볼트장력은 설계볼트장력의 10% 증가값(1.1배).
- 0.5 / 표준볼트장력 / 10%
- 0.5 이상 / 표준볼트장력 / 1.1배
채점 핵심어: 0.5 · 표준볼트장력 · 설계볼트장력 · 10% · 1.1배
풀이 순서
- 접촉면 미끄럼계수에 0.5를 쓴다.
- 현장 체결 관리값으로 표준볼트장력을 쓴다.
- 설계볼트장력보다 10% 크게 정한 값이라고 쓴다.
마찰접합은 볼트 축력으로 접촉면에 도입한 마찰력으로 하중을 전달하므로 표면처리와 도입축력 관리가 핵심이다.
복원 차이: 복원문구는 마찰면 처리조건을 생략했다. 미끄럼계수는 표면처리·도장 여부에 따라 달라지므로 모든 접촉면의 보편적 최솟값으로 일반화하지 않고 실제 프로젝트의 최신 KDS/KCS를 확인한다.
15. 철골기둥을 철근콘크리트로 완전히 둘러싸 일체화한 합성기둥의 명칭을 쓰시오.
정답과 해설 보기
정답: 매입형 합성기둥(철골철근콘크리트 기둥, encased composite column).
- 매입형 합성기둥
- 철골철근콘크리트기둥
- SRC 기둥
- encased composite column
채점 핵심어: 매입형 · 철골 · 철근콘크리트 · 합성기둥
풀이 순서
- 철골이 콘크리트 안에 완전히 매입된 형식을 확인한다.
- 매입형 합성기둥이라고 쓴다.
매입 철골과 주변 철근콘크리트가 부착·전단전달로 함께 축력과 휨을 부담하는 합성부재이다.
복원 차이: 복원자료 간 충돌은 없다. 단순 피복철골이 아니라 구조적으로 합성된 부재라는 뜻을 보존한다.
16. 초고층 철골구조에서 기둥 축력 때문에 기둥이 축방향으로 줄어드는 현상의 명칭과 뜻을 쓰시오.
정답과 해설 보기
정답: 기둥축소(Column shortening): 기둥의 축하중과 재료의 탄성·비탄성 변형 때문에 기둥 길이가 축방향으로 짧아지는 현상.
- 기둥축소
- Column shortening
- 기둥 축방향 단축
채점 핵심어: 기둥축소 · 축하중 · 축방향 · 단축
풀이 순서
- 현상명을 기둥축소라고 쓴다.
- 축력에 의한 축변형으로 길이가 감소한다고 정의한다.
층별 축력·부재강성·콘크리트 크리프와 수축 차이로 누적 변형이 달라져 마감과 수직부재 접합에 영향을 줄 수 있다.
복원 차이: 시험 답은 철골구조의 축력에 의한 단축을 중심으로 한다. 합성·콘크리트 건물에서는 크리프·수축도 별도 고려한다.
17. 합성보에서 전단연결재(Shear connector)의 역할을 쓰시오.
정답과 해설 보기
정답: 강재 보에 용접되고 콘크리트 슬래브에 매입되어 두 재료 접합면의 수평전단과 들뜸을 전달·저항하고, 강재와 콘크리트가 합성 거동하도록 한다.
- 접합면 전단 전달 및 합성거동
- 강재와 콘크리트의 미끄럼 방지
- 수평전단과 들뜸 저항
채점 핵심어: 강재 · 콘크리트 · 접합면 · 수평전단 · 미끄럼 · 합성거동
풀이 순서
- 강재와 콘크리트 사이에 설치됨을 쓴다.
- 접합면 전단을 전달한다고 쓴다.
- 두 부재를 일체화해 합성거동하게 한다고 쓴다.
스터드 등 전단연결재가 없다면 강재보와 슬래브가 미끄러져 한 단면처럼 휨에 저항하지 못한다.
복원 차이: 복원자료 간 핵심 기능은 일치한다. 단순 정착이 아니라 종방향 전단전달과 합성작용을 써야 한다.
건축기사 실기 기출문제 · 건축시공
18. 목재에 방부·방충처리를 해야 하는 부위를 두 가지 쓰시오.
- 방부·방충처리 부위 1
- 방부·방충처리 부위 2
정답과 해설 보기
정답: 다음 여섯 가지 중 서로 다른 두 가지를 골라 쓴다. ① 외부에 노출되어 비·눈을 맞는 구조용 목재와 버팀재, ② 급배수 배관·욕실·주방 주변에서 누수·결로 우려가 있는 목재, ③ 콘크리트나 조적에 직접 접하는 목재, ④ 토양에 접하거나 지면 가까이에 설치되는 목재, ⑤ 환기가 어려운 지하·바닥하부·천장 속의 습윤 우려 목재, ⑥ 절단면·천공부·이음부처럼 약제가 끊기거나 수분이 침투하기 쉬운 부위.
- 외부에 노출되어 비·눈을 맞는 목재
- 급배수 배관·욕실·주방 주변의 누수·결로 우려 목재
- 콘크리트·조적에 직접 접하는 목재
- 토양에 접하거나 지면 가까이에 설치되는 목재
- 환기가 어려운 지하·바닥하부·천장 속 습윤 우려 목재
- 절단면·천공부·이음부 등 수분침투 취약부
채점 핵심어: 외부 노출 · 구조용 목재 · 급배수 · 누수 · 습윤 · 콘크리트·벽돌·토양 접촉
풀이 순서
- 비·습기에 직접 노출되는 목재를 쓴다.
- 누수 또는 흡수 우려가 있는 접촉부 목재를 쓴다.
목재 함수율이 장기간 높아지거나 토양·조적·콘크리트와 접촉하면 부후균과 흰개미 피해 위험이 커진다. 요구 답안은 두 가지지만 선택 학습을 위해 외부노출, 누수·결로, 무기재료 접촉, 토양접촉, 밀폐공간, 가공부의 여섯 위치를 제시한다. 단순히 '습한 곳'이라고 쓰기보다 습윤 원인과 구체적인 설치부위를 함께 적는다.
복원 차이: 비교안 B는 3개 요구형으로 콘크리트·벽돌·토양 접촉부를 추가한다. 본문은 비교안 A 답란 2개, 허용답은 세 범주로 둔다.
19. 미장재료를 기경성 재료와 수경성 재료로 나누어 각각 두 가지씩 쓰시오.
- 기경성 재료 1
- 기경성 재료 2
- 수경성 재료 1
- 수경성 재료 2
정답과 해설 보기
정답: 기경성 재료는 다음 네 가지 중 두 가지를 고른다. ① 진흙·점토 미장, ② 회반죽·소석회 플라스터, ③ 돌로마이트 플라스터, ④ 석고계 플라스터. 수경성 재료는 다음 네 가지 중 두 가지를 고른다. ① 시멘트 모르타르, ② 인조석 바름재, ③ 테라조 바름재, ④ 폴리머 시멘트 모르타르.
- 진흙·점토 미장
- 회반죽·소석회 플라스터
- 돌로마이트 플라스터
- 석고계 플라스터
- 시멘트 모르타르
- 인조석 바름재
- 테라조 바름재
- 폴리머 시멘트 모르타르
채점 핵심어: 기경성 · 진흙 · 석회·돌로마이트·석고 · 수경성 · 시멘트 모르타르 · 인조석·테라조
풀이 순서
- 기경성은 진흙·석회·돌로마이트·석고계에서 서로 다른 두 가지를 쓴다.
- 수경성은 시멘트 결합재를 사용하고 수중에서도 경화 가능한 서로 다른 바름재 두 가지를 쓴다.
미장재료의 전통 분류에서는 진흙·석회·돌로마이트와 석고계 플라스터를 기경성 재료로, 시멘트계 모르타르·인조석·테라조·폴리머 시멘트 모르타르를 수경성 재료로 구분한다. 석고는 물과 반응해 경화하지만 내수성이 낮아 미장재료 분류상 기경성 측에 둔다. 회반죽과 소석회 플라스터는 같은 석회계 개념이므로 별도 두 답으로 중복 산정하지 않는다.
복원 차이: 기존 답은 석고·무수석고를 수경성으로 분류하고 회반죽·소석회를 중복 후보로 셌다. 석고계를 기경성 한 개념으로 묶고 수경성은 서로 다른 시멘트계 바름재 네 종류로 교정했다.
20. 설계도서 사이에 내용이 서로 다를 때 적용 우선순위를 쓰시오: ① 산출내역서 ② 공사시방서 ③ 설계도면 ④ 전문시방서 ⑤ 표준시방서.
정답과 해설 보기
정답: ② 공사시방서 → ③ 설계도면 → ④ 전문시방서 → ⑤ 표준시방서 → ① 산출내역서.
- 2-3-4-5-1
- 공사시방서-도면-전문시방서-표준시방서-산출내역서
- 공사시방서-도면-전문시방서-표준시방서-물량내역서
채점 핵심어: 공사시방서 · 설계도면 · 전문시방서 · 표준시방서 · 산출내역서
풀이 순서
- 해당 공사에 특화된 공사시방서를 먼저 둔다.
- 설계도면을 다음에 둔다.
- 전문·표준시방서를 순서대로 둔다.
- 산출내역서를 마지막에 둔다.
복원문제는 개별 공사에 특화된 문서가 일반 문서보다 우선한다는 시험용 배열을 묻는다.
복원 차이: 시험 복원순서는 고시와 일치하지만 계약에서 별도로 적용 우선순위를 정했다면 그 계약조건을 따른다. 비교안 A의 '공사(산출)내역서'는 현행 고시 용어인 '산출내역서'로 정리했다.
21. 다음 낙찰자 결정제도의 명칭을 쓰시오. ① 예정가격 이하 최저가격 입찰자부터 계약이행능력을 심사해 일정 점수 이상이면 낙찰자로 결정하는 제도 ② 공사수행능력·입찰가격·사회적 책임 등을 종합 심사하여 낙찰자를 결정하는 제도.
- 정의 ①의 제도
- 정의 ②의 제도
정답과 해설 보기
정답: ① 적격심사낙찰제 ② 종합심사낙찰제.
- 적격심사낙찰제 / 종합심사낙찰제
- 적격심사제 / 종합심사제
채점 핵심어: 예정가격 이하 · 최저가격 · 계약이행능력 · 적격심사 · 공사수행능력 · 입찰가격 · 사회적 책임 · 종합심사
풀이 순서
- 최저가 순으로 이행능력을 심사하는 정의를 적격심사낙찰제와 연결한다.
- 가격과 수행능력·사회적 책임을 함께 평가하는 정의를 종합심사낙찰제와 연결한다.
적격심사는 가격 기준 통과자부터 이행능력을 심사하고, 종합심사는 가격 외 수행역량과 사회적 책임 요소를 종합 평가한다.
복원 차이: 비교안 A 해설의 '적격낙찰제도'보다 법령·계약예규의 명칭인 '적격심사낙찰제'를 본답으로 삼는다. 비교안 B는 명칭을 주고 설명을 요구하는 반대 형식이다.

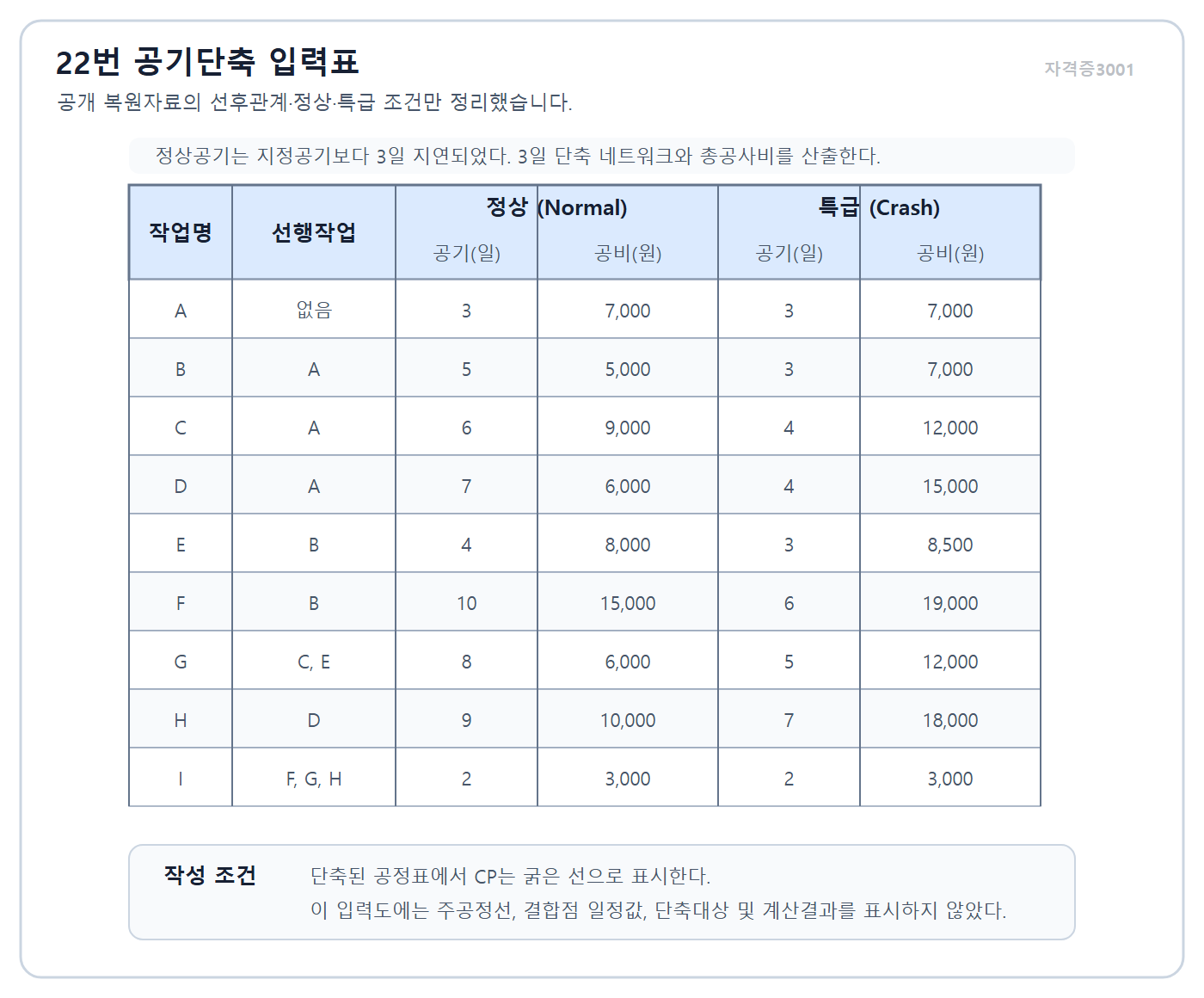

22. 주어진 A~I 활동의 정상·단축 기간과 비용표를 이용해 정상 네트워크, 3일 공기단축 과정, 최종 임계경로와 총공사비를 구하시오. 선행관계는 A(-), B(A), C(A), D(A), E(B), F(B), G(C,E), H(D), I(F,G,H)이다.
활동자료(정상기간/정상비용→단축기간/단축비용): A 3/7000→3/7000, B 5/5000→3/7000, C 6/9000→4/12000, D 7/6000→4/15000, E 4/8000→3/8500, F 10/15000→6/19000, G 8/6000→5/12000, H 9/10000→7/18000, I 2/3000→2/3000.
- 정상 네트워크와 정상공기
- 3일 단축 과정
- 최종 임계경로
- 최종 총공사비
정답과 해설 보기

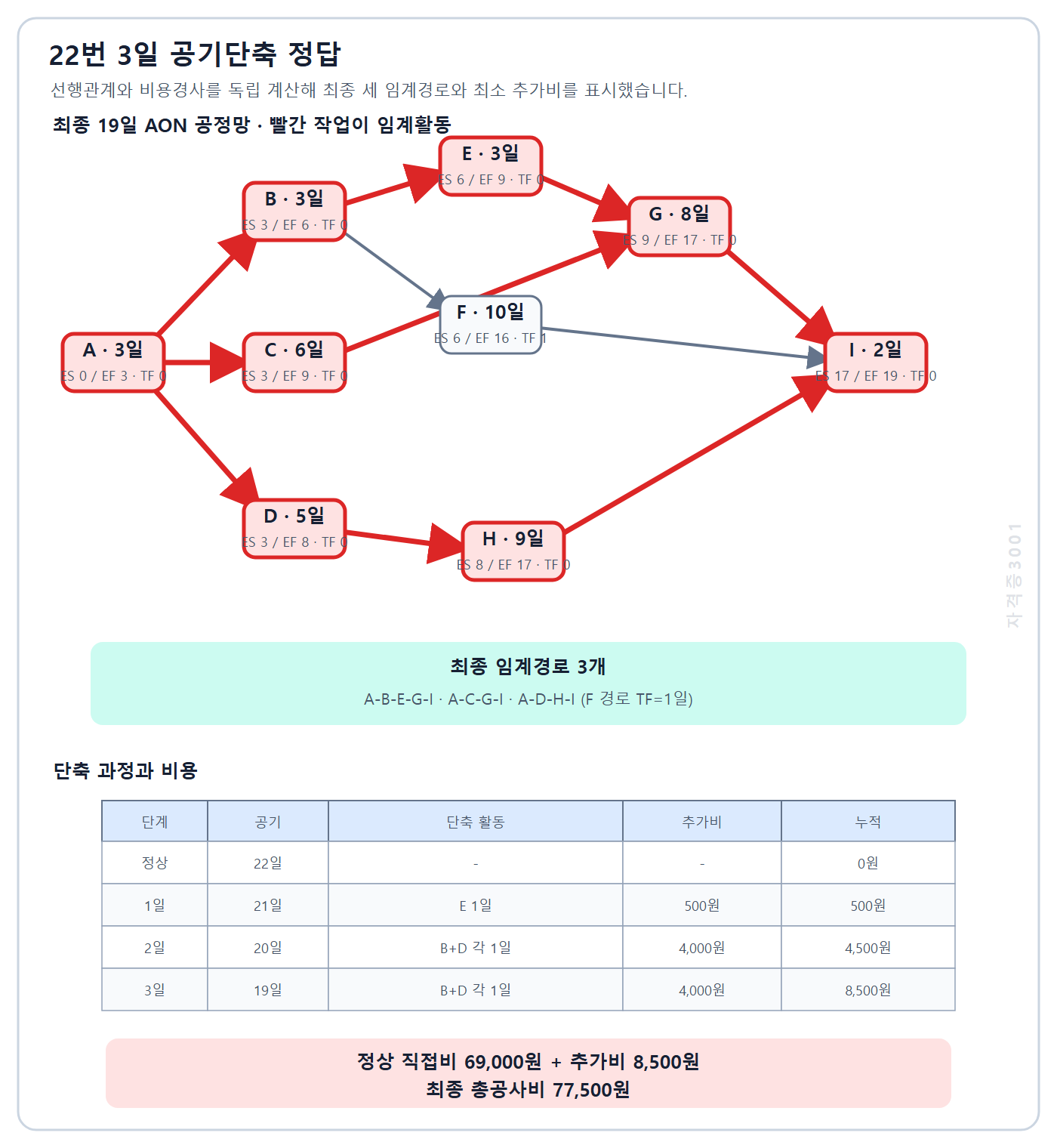

정답: 정상공기 22일, 정상 임계경로 A-B-E-G-I. 1일 단축: E 1일, +500원. 2일째: B와 D를 각각 1일 단축, +4,000원. 3일째: B와 D를 각각 다시 1일 단축, +4,000원. 최종 기간은 A3 B3 C6 D5 E3 F10 G8 H9 I2이고 공기는 19일이다. 최종 임계경로는 A-B-E-G-I, A-C-G-I, A-D-H-I 세 경로이며 F 경로에는 1일 여유가 있다. 정상 직접비 69,000원+추가비 8,500원=77,500원. 최종 이벤트 조기/최지 시각은 0:0/0, 1:3/3, 2:6/6, 3:9/9, 4:8/8, 5:17/17, 6:19/19이다.
- 19일, 77,500원, A-B-E-G-I·A-C-G-I·A-D-H-I
- 단축비 8,500원
채점 핵심어: 정상 22일 · A-B-E-G-I · E 1일 500 · B와 D 동시 · 8,500 · 19일 · 77,500 · A-C-G-I · A-D-H-I
풀이 순서
- 정상 네트워크에서 A-B-E-G-I=22일을 찾는다.
- 비용경사 최소인 E를 1일 줄여 21일, 500원을 추가한다.
- 복수 임계경로를 동시에 줄이기 위해 B와 D를 1일씩 줄여 20일, 4,000원을 추가한다.
- 같은 조합 B와 D를 다시 1일씩 줄여 19일, 4,000원을 추가한다.
- 최종 세 임계경로를 모두 표시한다.
- 정상비 69,000원에 8,500원을 더한다.
공기단축은 임계경로에 있는 활동을 대상으로 하며 임계경로가 여러 개가 되면 모든 임계경로가 동시에 줄어드는 활동 또는 조합을 선택해야 한다.
복원 차이: 일부 해설 도식이 최종 굵은선에서 A-C-G-I를 빠뜨릴 수 있으나 19일에는 B=3, E=3이 되어 A-B-E-G-I=19, A-C-G-I=19, D=5로 A-D-H-I=19이므로 세 경로가 모두 임계이다.
건축기사 실기 기출문제 · 건축구조

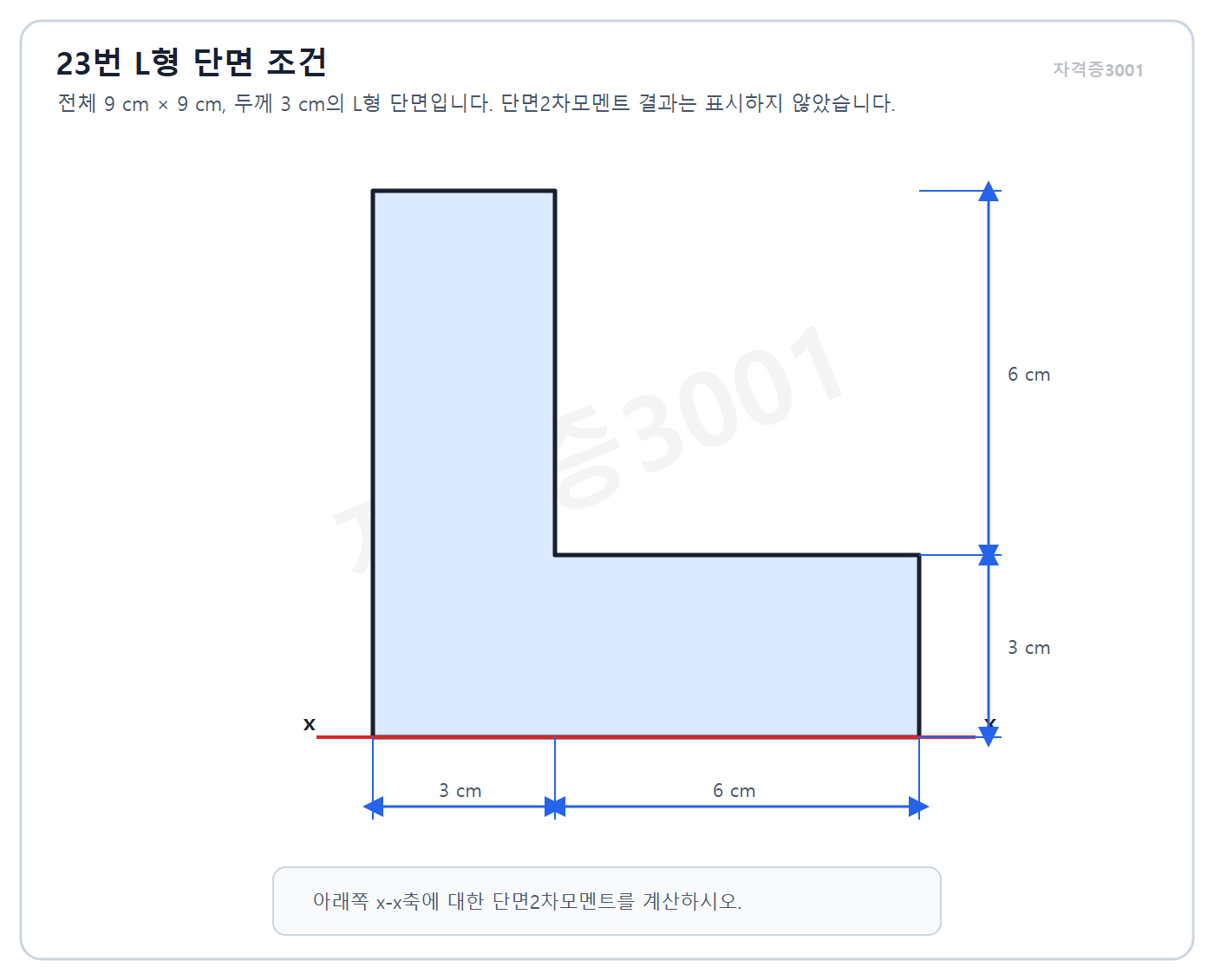

23. 도식의 ㄱ형 단면에 대해 하단 x축에 대한 단면2차모멘트 Ix를 구하시오. 전체 폭·높이는 각각 9 cm, 두께는 3 cm이다.
정답과 해설 보기
정답: 겹침을 피하려고 세로 3×9 cm와 가로 돌출부 6×3 cm로 나눈다. Ix=[3×9³/12+27×4.5²]+[6×3³/12+18×1.5²]=783 cm⁴.
- 783 cm⁴
- 783 cm4
채점 핵심어: 3×9 · 6×3 · 평행축정리 · 4.5 · 1.5 · 783 cm⁴
풀이 순서
- 단면을 세로 3×9와 겹치지 않는 가로 6×3 직사각형으로 나눈다.
- 각 도심축 단면2차모멘트 bh³/12를 구한다.
- 평행축정리 Ad²를 더한다.
- 두 값을 합해 783 cm⁴를 얻는다.
기준축이 단면 하단이므로 각 직사각형의 도심까지 거리로 평행축정리를 적용한다.
복원 차이: 복원자료의 치수와 답은 일치한다. 자체 도식은 9×9 cm 외곽, 두께 3 cm, 하단 x축을 보존해야 한다.

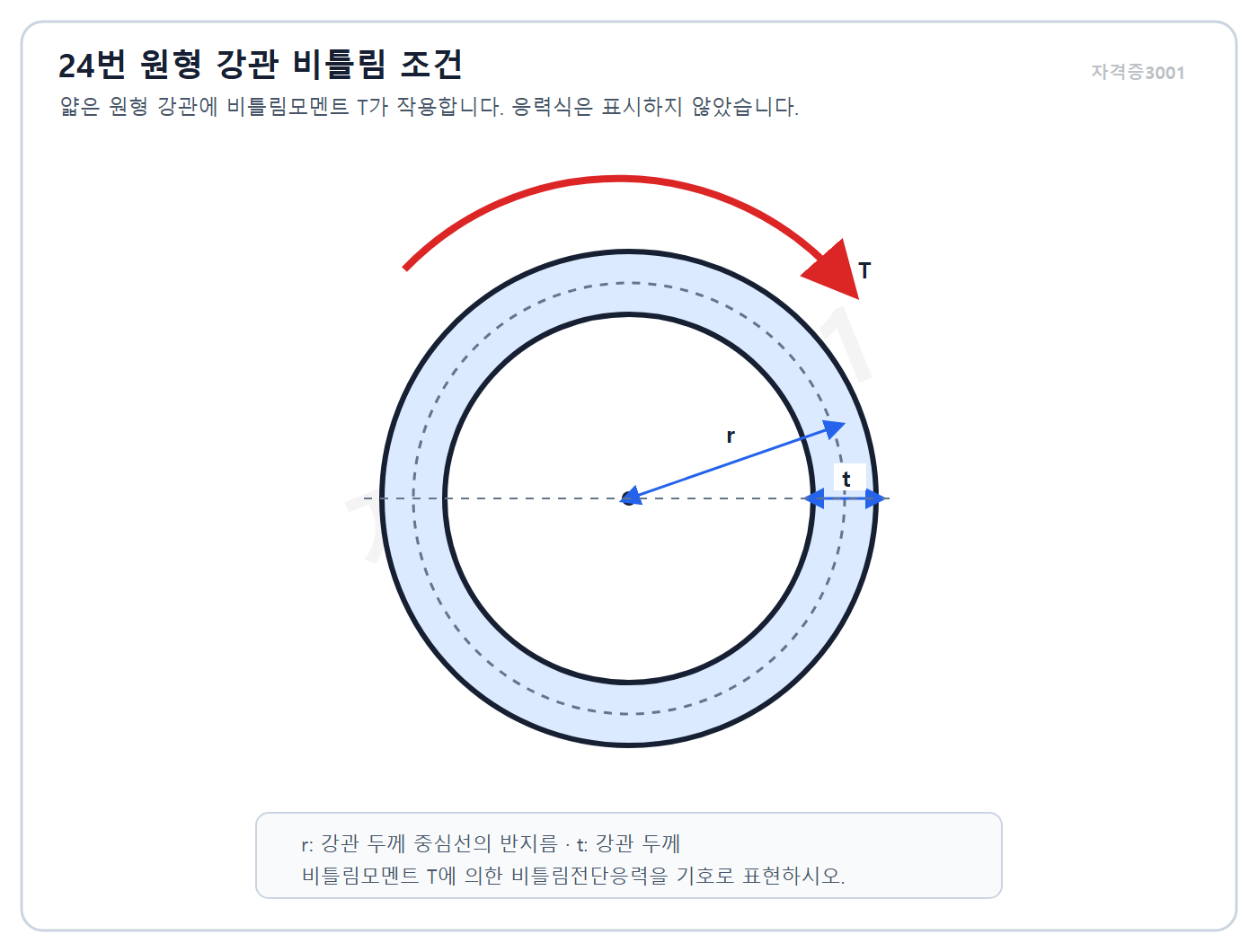

24. 얇은 두께 t의 원형 폐단면에 비틀림모멘트 T가 작용할 때 비틀림전단응력 τt를 평균선 반지름 r로 나타내시오.
정답과 해설 보기
정답: 박판 폐단면에서 전단흐름 q=T/(2Am), τt=q/t이므로 τt=T/(2tAm)=T/(2πr²t). 여기서 Am=πr²은 두께 중심선으로 둘러싸인 면적이다.
- T/(2πr²t)
- T/(2tAm), Am=πr²
채점 핵심어: 전단흐름 · q=T/(2Am) · Am=πr² · τ=q/t · T/(2πr²t)
풀이 순서
- 두께 중심선 면적 Am=πr²을 구한다.
- Bredt 식 q=T/(2Am)을 적용한다.
- τ=q/t를 대입해 T/(2πr²t)를 얻는다.
얇은 단일 셀 폐단면에서는 전단흐름이 둘레를 따라 일정하다고 보는 Bredt 식을 사용한다.
복원 차이: r은 외반지름이나 내반지름이 아니라 판 두께 중심선의 평균반지름이다.

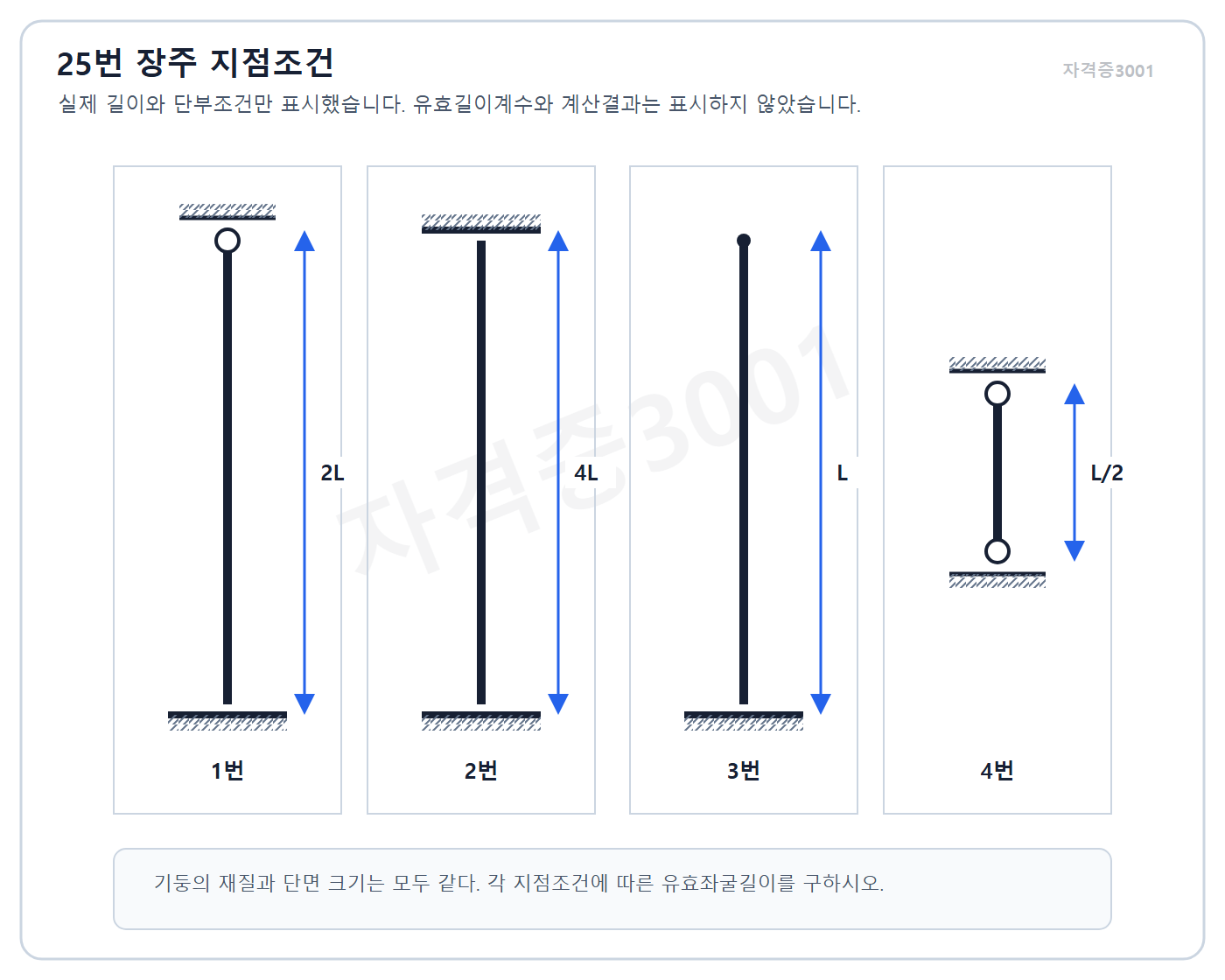

25. 도식의 네 기둥에 대해 유효좌굴길이를 L로 나타내시오: ① 길이 2L의 고정-힌지 ② 길이 4L의 고정-고정 ③ 길이 L의 고정-자유 ④ 길이 L/2의 힌지-힌지.
- 고정-힌지
- 고정-고정
- 고정-자유
- 힌지-힌지
정답과 해설 보기
정답: ① 0.7×2L=1.4L ② 0.5×4L=2L ③ 2.0×L=2L ④ 1.0×(L/2)=0.5L.
- 1.4L / 2L / 2L / 0.5L
채점 핵심어: 고정-힌지 K=0.7 · 고정-고정 K=0.5 · 고정-자유 K=2.0 · 힌지-힌지 K=1.0 · KL
풀이 순서
- 각 기둥의 실제 길이를 읽는다.
- 이상적인 단부조건별 K값 0.7, 0.5, 2.0, 1.0을 정한다.
- Le=Kℓ에 대입한다.
유효좌굴길이는 실제 부재길이에 단부 회전·이동 구속을 반영한 유효길이계수를 곱한 값이다.
복원 차이: 시험은 이상화된 K값을 묻는다. 실제 골조에 도식의 K값을 그대로 적용해서는 안 된다.
26. 전이보(Transfer girder)의 뜻을 쓰시오.
정답과 해설 보기
정답: 건축계획상 상부의 기둥이나 벽이 하부층까지 같은 위치로 연속될 수 없을 때, 상부 수직부재의 하중을 받아 다른 위치의 하부 기둥·벽으로 전달하는 큰 보이다.
- 상부 수직부재 하중을 위치가 다른 하부 수직부재로 전달하는 보
- 전이층의 대형보
- Transfer girder
채점 핵심어: 상부 기둥·벽 · 불연속 · 하중 전달 · 다른 위치 · 하부 기둥·벽
풀이 순서
- 상하부 수직부재 위치가 다름을 쓴다.
- 상부 하중을 받아 하부 수직부재로 전달한다고 쓴다.
전이보는 큰 집중하중·전단력·처짐을 받으며 전이층의 강성 불연속과 내진 하중경로를 함께 검토해야 한다.
복원 차이: 복원자료 간 핵심 정의는 일치한다. 단순 큰 보가 아니라 불연속 수직부재의 하중을 전이하는 기능을 써야 한다.
건축기사 실기 기출문제 학습 방법
먼저 PDF 문제지를 시간에 맞춰 푼 뒤, 이 글에서 오답의 정답·해설·근거를 확인하세요. 법규 문항은 근거 기준일 이후 개정 여부도 함께 확인하는 것이 안전합니다.
