건축기사 실기 기출문제 2015년 2회 후기복원 안내
건축기사 실기 기출문제 2015년 2회 후기복원 28문항입니다. 독립 계산과 공개자료 충돌, 현행 KDS·KCS 근거를 확인하세요.
시험 관리기관 공식 문제지·정답·문항별 배점표가 아닙니다. 비교안 A 후대 강의목차는 2015년 2회를 01~28번으로 구분하고, 비교안 R는 순단면적 문항이 빠진 27문항을 수록했습니다. 비교안 R 표시점수와 점수 누락 Q3=3·Q8=4·Q13=5를 합한 97점에 순단면적 산정방법 문항 3점을 더한 복원배점 [3, 2, 3, 4, 2, 3, 3, 4, 4, 3, 3, 4, 5, 4, 4, 3, 3, 4, 10, 2, 2, 3, 4, 4, 4, 3, 4, 3](합 100점)을 채택했습니다. 이는 점수 정합성에 따른 교차복원이지 공식 문항수·순서·배점 확정이 아닙니다. Q28은 주제와 일반식만 확인되며 원도·치수·수치답은 미확보입니다. 시험일은 기사 제2회 실기 창의 첫날인 2015-07-11로 정리했으나 건축기사 필답형 종목별 직접 공고는 미확보입니다. 후기 관용답은 현행 실무에 그대로 적용하지 않으며 기술근거는 2026-08-24 확인한 현행 법령·KDS·KCS·KS와 독립 계산만 사용했습니다.
건축기사 실기 기출문제 · 건축시공
1. 대안입찰의 의미를 설명하시오.
정답과 해설 보기
정답: 정부가 작성한 실시설계서의 대체 가능한 공종에 대해 기본방침을 바꾸지 않으면서 원안과 동등 이상의 기능·효과, 원 설계가격보다 낮고 원 공기를 초과하지 않는 대안을 원안입찰과 함께 제출하도록 허용한 입찰이다.
- 실시설계서 대체공종·기본방침 유지·동등 이상 기능효과·원안입찰과 함께
채점 핵심어: 실시설계서 · 대체 가능한 공종 · 기본방침 · 동등 이상 · 원안입찰
풀이 순서
- 대안의 대상과 성능·가격·공기 조건을 적는다.
- 원안입찰과 함께 제출하는 방식을 설명한다.
단순한 임의 설계변경이 아니라 입찰공고가 대안을 허용한 공종에 대한 원안 병행 입찰이다.
복원 차이: 비교안 R와 비교안 V 카드에서 주제가 일치한다.
2. 지반의 지지성능을 확인하는 현장시험 두 가지를 쓰시오.
- 시험 1
- 시험 2
정답과 해설 보기
정답: 다음 여섯 가지 중 기초형식과 조사목적에 맞는 서로 다른 두 가지를 골라 쓴다. ① 평판재하시험-얕은기초 지반의 하중·침하 거동 확인, ② 표준관입시험(SPT)-N값으로 지층 상태·지지력 간접 추정, ③ 정적 말뚝재하시험-말뚝의 축방향 하중·침하 성능 확인, ④ 동재하시험-항타말뚝의 동적 응답으로 지지력·건전성 평가, ⑤ 콘관입시험(CPT)-콘저항·주면마찰로 연속 지층특성 평가, ⑥ 공내재하시험-보링공 벽의 변형·압력 관계로 지반 변형특성 평가.
- 평판재하시험
- 표준관입시험(SPT)
- 정적 말뚝재하시험
- 동재하시험
- 콘관입시험(CPT)
- 공내재하시험
채점 핵심어: 평판재하시험 · 말뚝재하시험 · 표준관입시험 간접
풀이 순서
- 직접 재하시험과 간접 조사시험을 구분한다.
문항은 두 가지를 요구하지만 선택 학습을 위해 얕은기초, 말뚝, 관입, 공내 시험의 여섯 현장시험을 제시한다. 복원 지문에 기초형식이 없어 출처의 조합이 갈리므로 시험명만 외우지 말고 확인하려는 지지성능과 연결해 서로 다른 두 가지를 고른다.
복원 차이: 두 후기의 두 번째 시험이 충돌해 단일 공식답으로 단정하지 않는다.
3. 수평규준틀을 설치하는 목적 두 가지를 쓰시오.
- 목적 1
- 목적 2
정답과 해설 보기
정답: 다음 여섯 가지 중 서로 다른 두 가지를 골라 쓴다. ① 건물 중심선을 표시·보존한다. ② 벽·기둥·기초의 평면 위치를 표시한다. ③ 기초 폭과 건물 각 부 치수를 확인한다. ④ 터파기 경계와 굴착 기준선을 제공한다. ⑤ 직각·대각 치수를 검측해 평면 형상을 확인한다. ⑥ 기초공사 중 먹매김 기준을 반복 재현한다.
- 건물 중심선 표시·보존
- 벽·기둥·기초의 평면 위치 표시
- 기초 폭과 각 부 치수 확인
- 터파기 경계와 굴착 기준선 제공
- 직각·대각 치수 검측과 평면 형상 확인
- 기초공사 먹매김 기준 반복 재현
채점 핵심어: 중심선 · 위치 · 기초 폭 · 치수 · 기준
풀이 순서
- 평면 위치 기준과 치수 유지 기능을 나눠 쓴다.
문항은 두 가지를 요구하지만 선택 학습을 위해 중심선, 부재 위치, 치수, 굴착선, 평면검측, 기준 재현의 여섯 목적을 제시한다. 수평규준틀은 평면 위치 기준이므로 높이 기준점·세로규준틀의 기능과 혼동하지 않는다.
복원 차이: 비교안 R에서 배점이 빠졌으나 28문항 합100점 교차복원에서 3점으로 복원했다.
4. 지하연속벽의 가이드월 단면을 그리고 설치목적 두 가지를 쓰시오.
- 가이드월 단면 스케치
- 목적 1
- 목적 2
정답과 해설 보기

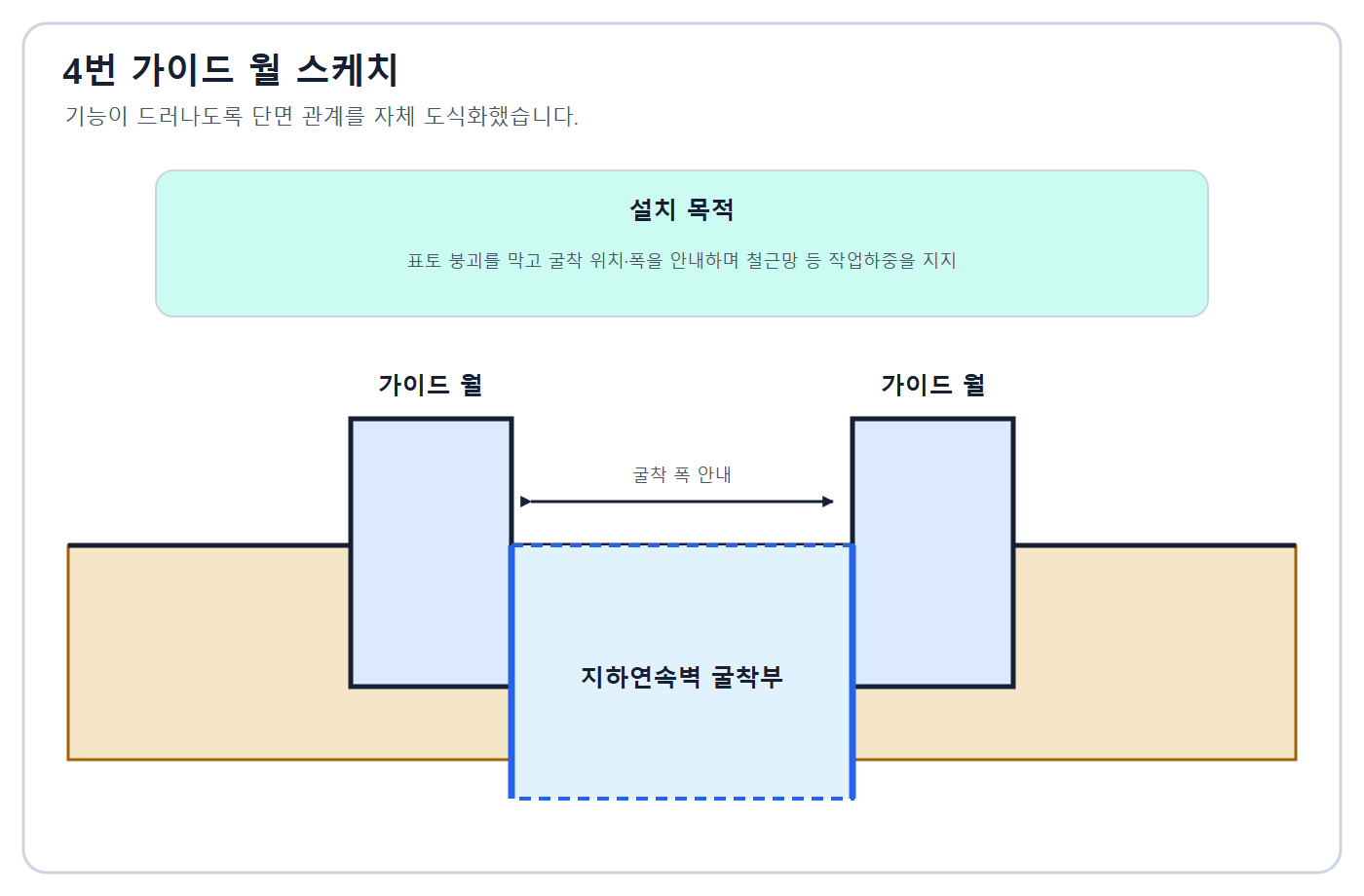

정답: 단면은 굴착 트렌치 양쪽 상부에 서로 마주 보는 철근콘크리트 안내벽을 그리고 중앙에 굴착폭을 표시한다. 설치목적은 다음 다섯 가지 중 서로 다른 두 가지를 고른다. ① 굴착 위치와 벽체 두께 기준 제공, ② 굴착장비의 초기 수직도 안내, ③ 지표면 부근 트렌치 붕괴 방지, ④ 안정액 수위·누출 관리와 상부 안정 확보, ⑤ 철근망·트레미관 작업의 지지·위치 기준 제공.
- 도식: 굴착 트렌치 양쪽 상부의 마주 보는 철근콘크리트 안내벽
- 목적: 굴착 위치와 벽체 두께 기준 제공
- 목적: 굴착장비 초기 수직도 안내
- 목적: 지표면 부근 트렌치 붕괴 방지
- 목적: 안정액 수위·누출 관리와 상부 안정 확보
- 목적: 철근망·트레미관 작업의 지지·위치 기준 제공
채점 핵심어: 가이드월 · 굴착 안내 · 수직도 · 표층 붕괴 · 안정액
풀이 순서
- 트렌치 양쪽 안내벽을 단면으로 그린다.
- 굴착 안내와 상부 안정 기능에서 두 가지를 쓴다.
단면도와 설치목적 두 가지를 요구하는 복합문항이다. 문제·답안 이미지에는 양측 안내벽과 중앙 굴착폭을 구분하고, 선택 학습을 위해 위치·수직도·상부안정·안정액·작업지지의 다섯 목적을 제시한다.
복원 차이: 비교안 R와 비교안 V에서 스케치+목적2개의 요구가 일치한다.
건축기사 실기 기출문제 · 건축구조
5. 온도철근의 배근 목적을 설명하시오.
정답과 해설 보기
정답: 온도변화와 건조수축으로 생기는 인장변형을 분산하여 균열 폭과 간격을 제어하기 위해 배근한다.
- 온도변화·건조수축·균열제어
채점 핵심어: 온도 · 수축 · 균열 폭 · 분산
풀이 순서
- 원인과 균열제어 목적을 연결한다.
온도철근이 온도변형 자체를 없애는 것은 아니며 균열을 분산·제어한다.
복원 차이: 두 후기에서 같은 정의형 문항이 확인된다.
건축기사 실기 기출문제 · 건축시공
6. 슬립폼과 트래블링폼을 각각 설명하시오.
- 슬립폼
- 트래블링폼
정답과 해설 보기
정답: 슬립폼은 콘크리트가 자립할 정도로 굳는 속도에 맞춰 거푸집을 연속 상승시키는 공법이다. 트래블링폼은 한 구간 타설 후 거푸집 장치를 해체하지 않고 다음 수평 구간으로 이동해 반복 사용하는 공법이다.
- 슬립폼 연속상승·트래블링폼 수평이동반복
채점 핵심어: 연속 상승 · 자립강도 · 수평 이동 · 반복
풀이 순서
- 이동 방향과 반복 방식으로 두 공법을 구분한다.
두 공법 모두 양중·이동장치와 콘크리트 강도발현, 작업발판 안전관리가 필요하다.
복원 차이: 비교안 R와 비교안 V의 용어·요구가 일치한다.
7. 바닥판 수축균열을 계획된 위치에 유도하기 위해 설치하는 줄눈의 명칭과 목적을 쓰시오.
정답과 해설 보기
정답: 조절줄눈(Control joint). 단면의 일부를 의도적으로 약화해 수축균열이 그 위치에 생기도록 유도하고 불규칙 균열을 줄인다.
- 조절줄눈·수축균열 유도
채점 핵심어: 조절줄눈 · control joint · 수축균열 · 유도
풀이 순서
- 정의의 핵심인 계획된 약화부와 균열유도를 적는다.
신축줄눈·시공줄눈과 구분한다.
복원 차이: 비교안 R와 비교안 V에서 조절줄눈 문항이 교차된다.
8. 용접결함인 슬래그 감싸들기의 원인 두 가지와 방지대책 두 가지를 쓰시오.
- 원인 1
- 원인 2
- 대책 1
- 대책 2
정답과 해설 보기
정답: 원인은 다음 네 가지 중 서로 다른 두 가지를 고른다. ① 각 층의 슬래그·산화물 제거 불량, ② 용접전류가 지나치게 낮아 용융이 부족함, ③ 운봉속도·전극각도가 부적절해 슬래그가 앞서감, ④ 홈각도·루트간격이 작아 슬래그 배출공간 부족. 방지대책은 다음 네 가지 중 서로 다른 두 가지를 고른다. ① 각 패스 뒤 슬래그·산화물을 완전히 제거, ② 적정 전류·전압 유지, ③ 적정 운봉속도·전극각도 유지, ④ 충분한 홈각도·루트간격과 패스 배치 확보.
- 층간 슬래그·산화물 제거 불량
- 낮은 용접전류와 용융 부족
- 부적절한 운봉속도·전극각도
- 작은 홈각도·루트간격과 슬래그 배출공간 부족
- 각 패스 후 슬래그·산화물 완전 제거
- 적정 용접전류·전압 유지
- 적정 운봉속도·전극각도 유지
- 충분한 홈각도·루트간격과 패스 배치 확보
채점 핵심어: 슬래그 제거 · 전류 · 운봉 · 홈 · 층간 청소
풀이 순서
- 포획 원인을 청소와 용접조건으로 나눈다.
- 각 원인에 대응하는 예방조치를 쓴다.
원인과 방지대책을 각각 두 가지씩 요구하므로 선택 학습을 위해 각 그룹에 네 후보를 제시한다. 원인과 대책을 짝지어 쓰고 같은 청소 불량을 두 번 세지 않는다. 급속냉각보다 층간 청소와 용융금속·슬래그 흐름 불량이 직접적인 설명이다.
복원 차이: 비교안 R에서 배점이 빠졌지만 요구수4개와 28문항 합계 정합성으로 4점 복원했다.

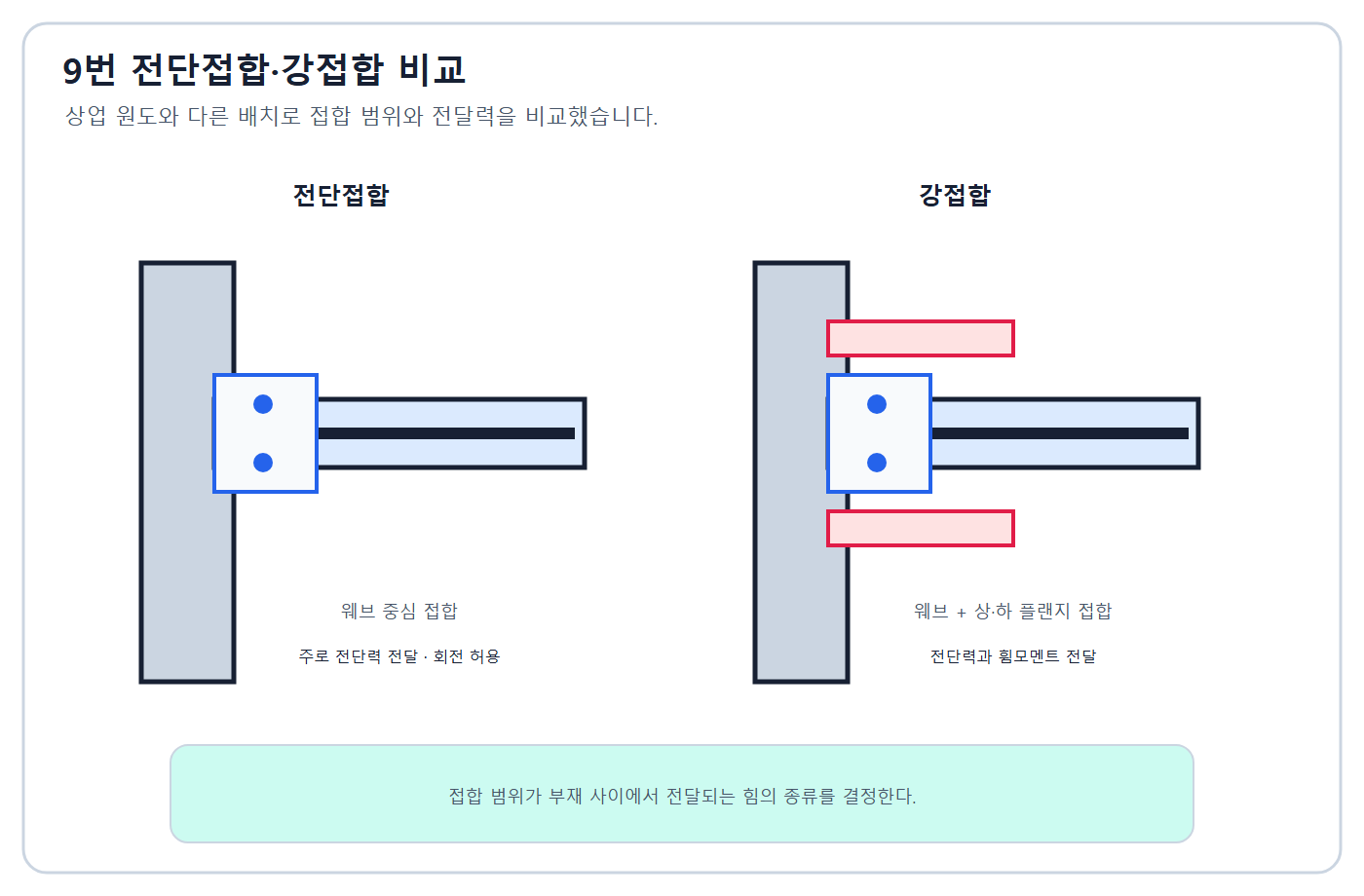

9. 철골 보-기둥 접합에서 전단접합과 강접합을 각각 도식하고 힘 전달 특성을 설명하시오.
정답과 해설 보기
정답: 전단접합은 주로 보 웨브를 연결해 전단력을 전달하고 접합부 회전을 허용하는 단순접합이다. 강접합은 웨브와 플랜지 등으로 전단력과 휨모멘트를 전달해 접합각을 유지한다.
- 전단접합 웨브·전단전달·회전허용·강접합 모멘트전달
채점 핵심어: 웨브 · 전단력 · 회전 · 플랜지 · 모멘트
풀이 순서
- 각 접합의 연결부와 전달내력을 도식한다.
- 회전구속 차이를 설명한다.
실제 접합은 공칭 '힌지/고정'이 아니라 설계 강성·강도·연성에 따라 분류한다.
복원 차이: 비교안 R와 비교안 V의 두 접합 요구가 일치한다.
10. 강재 절단가공 방법 세 가지를 쓰시오.
- 방법 1
- 방법 2
- 방법 3
정답과 해설 보기
정답: 다음 여섯 가지 중 강종·두께·절단정밀도에 맞는 서로 다른 세 가지를 골라 쓴다. ① 전단절단, ② 톱절단, ③ 가스절단, ④ 플라즈마절단, ⑤ 레이저절단, ⑥ 워터제트절단.
- 전단절단
- 톱절단
- 가스절단
- 플라즈마절단
- 레이저절단
- 워터제트절단
채점 핵심어: 전단 · 톱 · 열절단 · 가스
풀이 순서
- 서로 다른 절단 원리 세 가지를 쓴다.
문항은 세 가지를 요구하지만 선택 학습을 위해 기계·열·광·고압수 방식의 여섯 절단법을 제시한다. 절단 뒤 노치·열영향부·거친 면을 정리하고 치수와 개선면을 검사한다.
복원 차이: 비교안 R와 비교안 V의 세 가지 요구가 일치한다.
11. 강관 절단면 단부의 방청 밀폐방법을 쓰시오.
- 밀폐방법 3가지
정답과 해설 보기
정답: 단부를 가열·스피닝해 구형으로 닫기 / 단부를 압착해 밀폐하기 / 원판 또는 반구형판을 용접하기 / 캡을 용접해 밀봉하기 중 세 가지.
- 가열구형·압착·원판반구형판용접
- 스피닝·압착·용접캡
채점 핵심어: 가열 · 스피닝 · 압착 · 원판 · 용접
풀이 순서
- 개구부를 물·공기가 침투하지 않도록 닫는 방법을 쓴다.
비교안 R는3가지, 비교안 V는4가지 요구로 전사되어 요구수 충돌이 있다.
복원 차이: 세 가지를 주복원으로 두고 네 번째도 추가 허용한다.
12. 블록벽에 습기·빗물이 침투하는 원인 네 가지를 쓰시오.
- 원인 1
- 원인 2
- 원인 3
- 원인 4
정답과 해설 보기
정답: 다음 여덟 가지 중 서로 다른 네 가지를 골라 쓴다. ① 줄눈 모르타르 충전·다짐·마감 불량, ② 블록·모르타르의 균열과 건조수축, ③ 블록·모르타르의 높은 흡수성과 방수·보양 불량, ④ 창호·관통부 접합부 실링 불량, ⑤ 이질재 접합부의 변형 추종 상세 불량, ⑥ 물끊기·두겁·플래싱·배수구 누락, ⑦ 지면·기초에서 상승하는 모세관수 차단 불량, ⑧ 벽체 상부·개구부 주변 빗물 유입 상세 불량.
- 줄눈 모르타르 충전·다짐·마감 불량
- 블록·모르타르 균열과 건조수축
- 블록·모르타르 높은 흡수성과 방수·보양 불량
- 창호·관통부 접합부 실링 불량
- 이질재 접합부 변형 추종 상세 불량
- 물끊기·두겁·플래싱·배수구 누락
- 지면·기초 모세관수 차단 불량
- 벽체 상부·개구부 주변 빗물 유입 상세 불량
채점 핵심어: 줄눈 · 균열 · 이질재 · 개구부 · 물끊기 · 배수
풀이 순서
- 재료·줄눈·접합부·배수상세로 나눠 쓴다.
문항은 네 가지를 요구하지만 선택 학습을 위해 줄눈, 균열, 흡수, 접합부, 이질재, 배수, 모세관수, 빗물 상세의 여덟 원인을 제시한다. 물의 유입·이동 경로가 다른 네 가지를 고르고 같은 균열 원인을 중복하지 않는다.
복원 차이: 비교안 R와 비교안 V의 네 가지 원인형 문항을 교차했다.

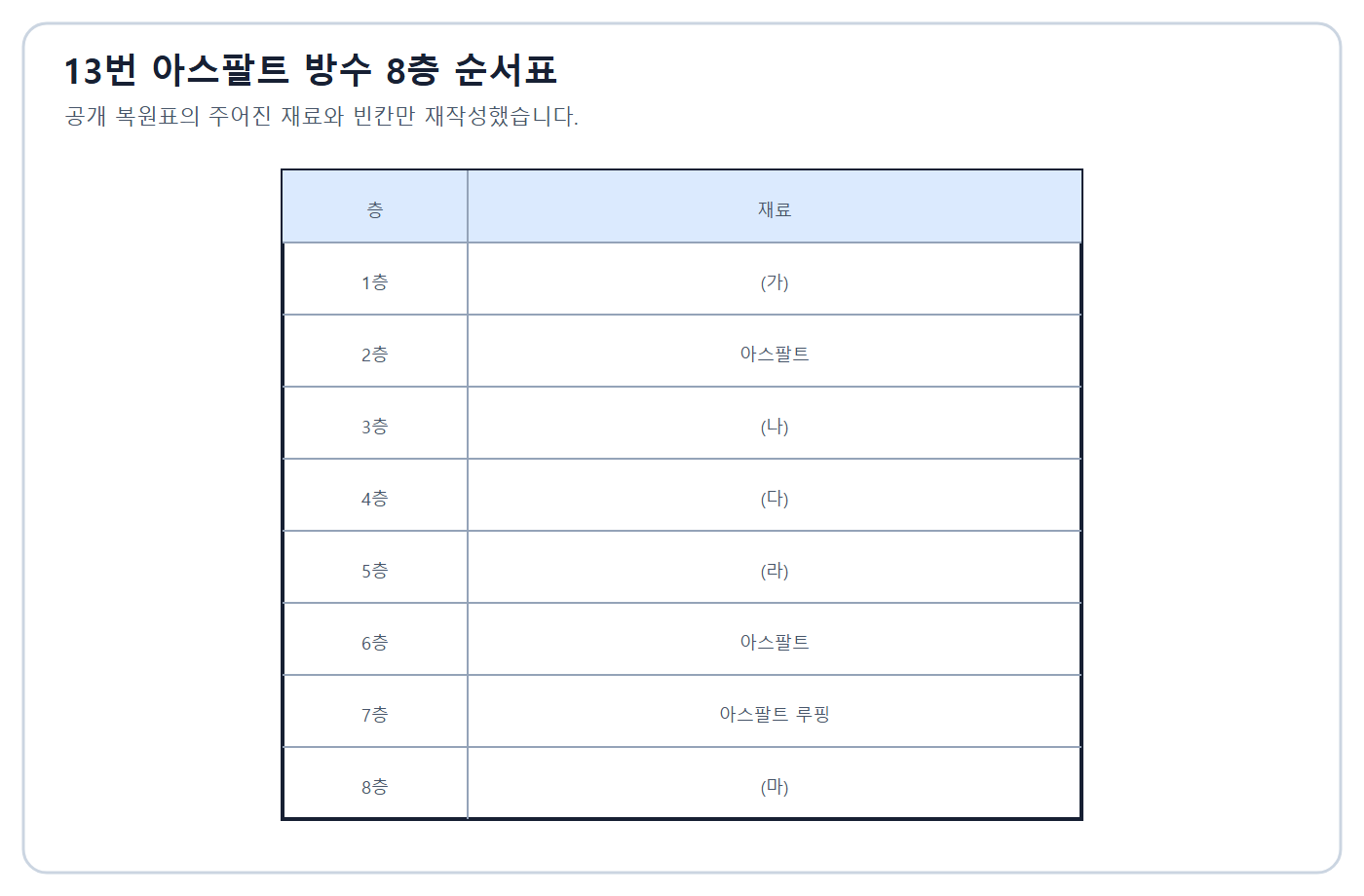

13. 후기복원 8층 아스팔트 방수 순서의 빈칸을 채우시오. 1층(가)-2층 아스팔트-3층(나)-4층(다)-5층(라)-6층 아스팔트-7층 아스팔트루핑-8층(마).
- 가
- 나
- 다
- 라
- 마
정답과 해설 보기

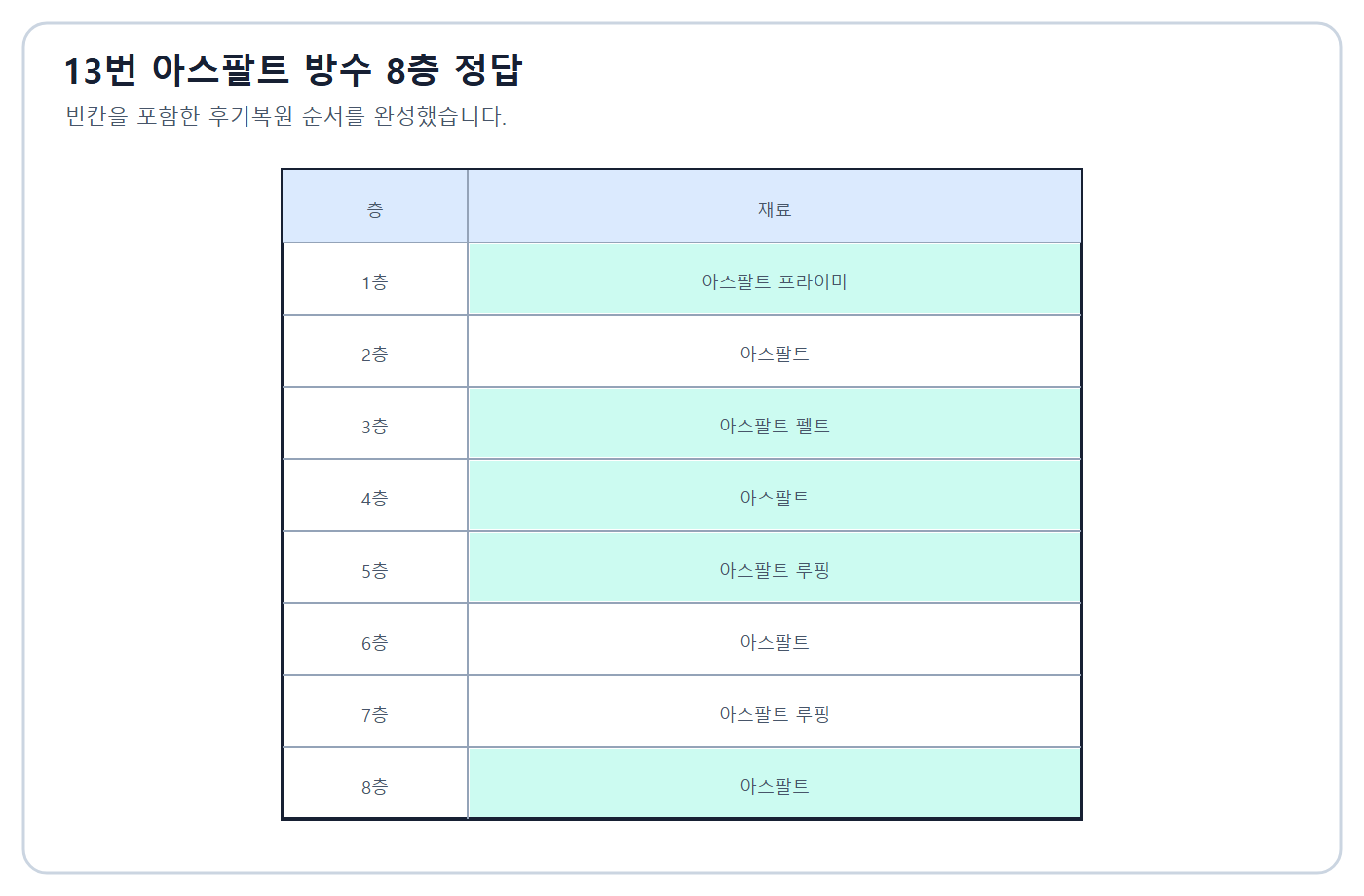

정답: 후기 관용답: (가) 아스팔트 프라이머, (나) 아스팔트 펠트, (다) 아스팔트, (라) 아스팔트 루핑, (마) 아스팔트.
- 프라이머·펠트·아스팔트·루핑·아스팔트
채점 핵심어: 프라이머 · 펠트 · 아스팔트 · 루핑
풀이 순서
- 제시된 고정층을 유지하고 다섯 빈칸을 순서대로 채운다.
이 8층 구성은 후기 관용답이며 현재 모든 아스팔트 방수공법의 보편 표준층으로 일반화하지 않는다.
복원 차이: 비교안 R는 배점이 빠졌으나 다섯 빈칸과 합계 정합성으로5점을 복원했다.
14. 접합유리와 로이유리를 각각 설명하시오.
- 접합유리
- 로이유리
정답과 해설 보기
정답: 접합유리는 두 장 이상의 유리 사이에 중간막을 접착해 파손 시 파편 이탈을 줄이는 유리다. 로이유리는 유리 표면에 저방사 코팅을 해 장파복사 열전달을 줄이는 에너지절약 유리다.
- 접합유리 중간막·파편유지·로이유리 저방사코팅·복사열저감
채점 핵심어: 중간막 · 파편 · 저방사 · 코팅 · 복사열
풀이 순서
- 구성, 파손 특성, 열적 기능을 구분한다.
로이유리는 단순히 '적외선 반사율이 높다'보다 방사율을 낮춰 복사열 이동을 줄인다고 설명한다.
복원 차이: 비교안 R와 비교안 V에서 두 유리의 조합이 일치한다.
15. 슬럼프 플로와 골재 조립률을 각각 설명하시오.
- 슬럼프 플로
- 조립률
정답과 해설 보기
정답: 슬럼프 플로는 슬럼프콘을 들어 올린 뒤 퍼진 콘크리트의 서로 직교하는 두 지름 평균으로 유동성을 나타낸 값이다. 조립률은 정해진 체의 누적잔류율 합을100으로 나눈 입도 지표다.
- 슬럼프플로 퍼진두지름평균·조립률 누적잔류율합/100
채점 핵심어: 두 지름 평균 · 유동성 · 누적잔류율 · 100
풀이 순서
- 각 시험에서 직접 측정·계산하는 양을 적는다.
슬럼프값과 슬럼프 플로를 혼동하지 않고, 조립률은 체의 계열을 함께 확인한다.
복원 차이: 비교안 R와 비교안 V의 두 용어 요구가 일치한다.
건축기사 실기 기출문제 · 건축적산
16. 파워쇼벨 버킷용량0.8m³, 버킷계수0.8, 토량환산계수1.28, 작업효율0.83, 사이클40초일 때 시간당 작업량을 구하시오.
정답과 해설 보기
정답: Qh=0.8×0.8×1.28×0.83×(3600/40)=61.194m³/h≈61.19m³/h.
- 61.19m3/h
채점 핵심어: 0.8 · 1.28 · 0.83 · 90회/h · 61.19
풀이 순서
- 시간당 사이클90회를 구한다.
- 버킷용량과 각 계수를 곱한다.
비교안 V에는 토량환산계수0.7의 변형조건도 노출되어33.47m³/h가 된다. 서로 혼합하지 않는다.
복원 차이: 비교안 R의 f=1.28 조건을 주복원으로 채택하고 비교안 V f=0.7 변형을 충돌로 공개한다.
17. 목재300,000재(1,000m³), 비중0.6을 적재한 6t 트럭의 용량이8.3m³일 때 필요한 대수를 구하시오.
정답과 해설 보기
정답: 총중량은1,000×0.6=600t이다. 중량한도는600/6=100대, 용적한도는1,000/8.3=120.48이므로 올림해121대다. 두 제한 중 큰 값인121대를 채택한다.
- 121대
채점 핵심어: 1000m3 · 600t · 100대 · 120.48 · 올림121대
풀이 순서
- 재를 m³로 환산한다.
- 중량·용적 기준 대수를 각각 구한다.
- 더 큰 값에서 올림한다.
비교안 R 풀이의 1000/0.83은 전사오류이며 결과120.48은 1000/8.3과 일치한다.
복원 차이: 조건8.3m³를 보존하고 식의 소수점 오류만 교정했다.
18. 표준형 벽돌1,000장을 1.5B 두께로 쌓을 때 할증을 무시한 벽체면적을 구하시오. 복원 환산값은224장/m²이다.
정답과 해설 보기
정답: 면적=1,000/224=4.464m²≈4.46m².
- 4.46m2
- 4.464m2
채점 핵심어: 1000/224 · 4.46
풀이 순서
- 복원 환산수량224장/m²로 나눈다.
224장/m²는 이 후기문항의 복원 조건이며 모든 벽돌·줄눈·쌓기법의 보편값이 아니다.
복원 차이: 비교안 R와 비교안 V의 주제 및 계산관례를 교차했다.
건축기사 실기 기출문제 · 공정관리

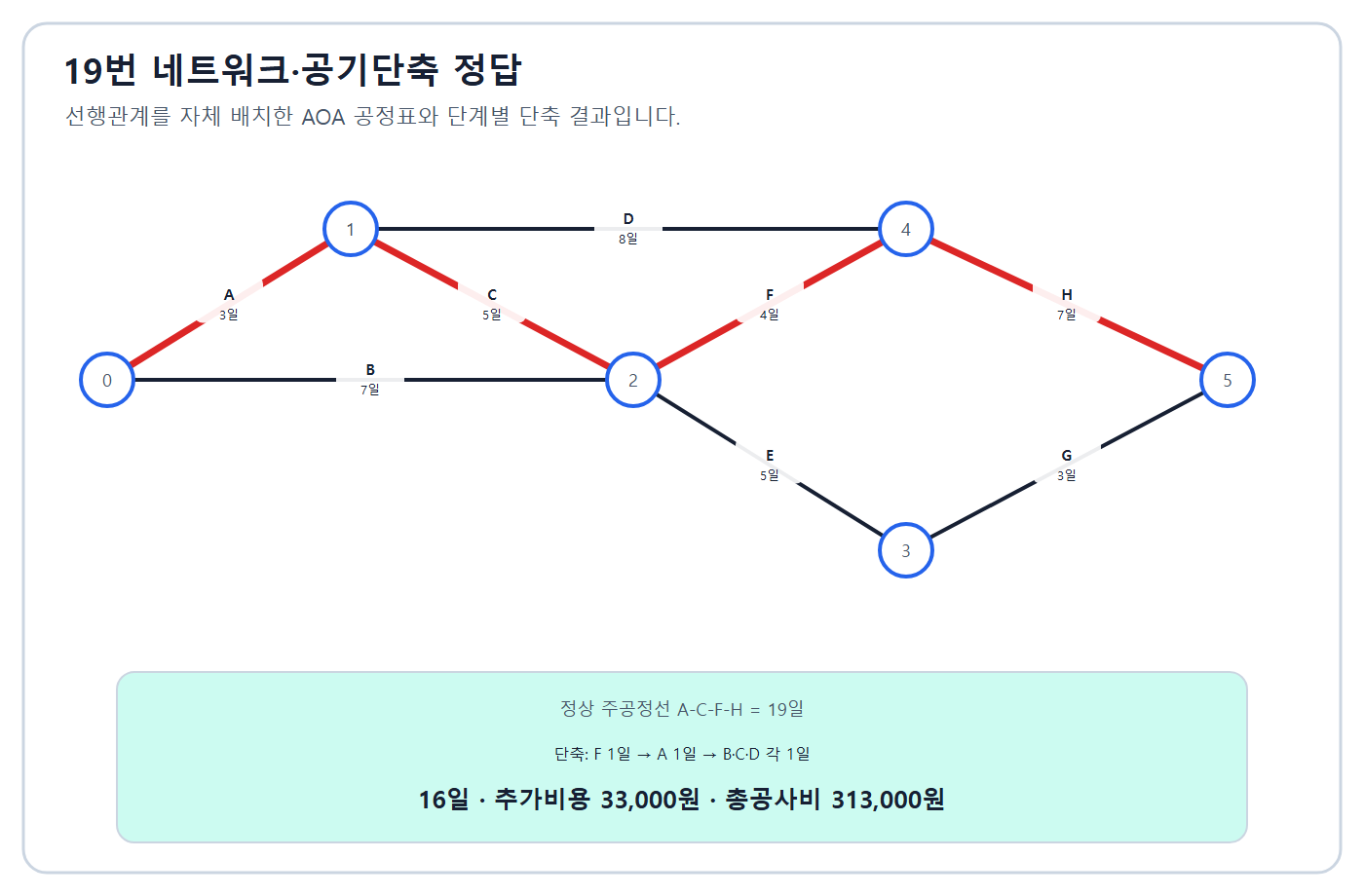

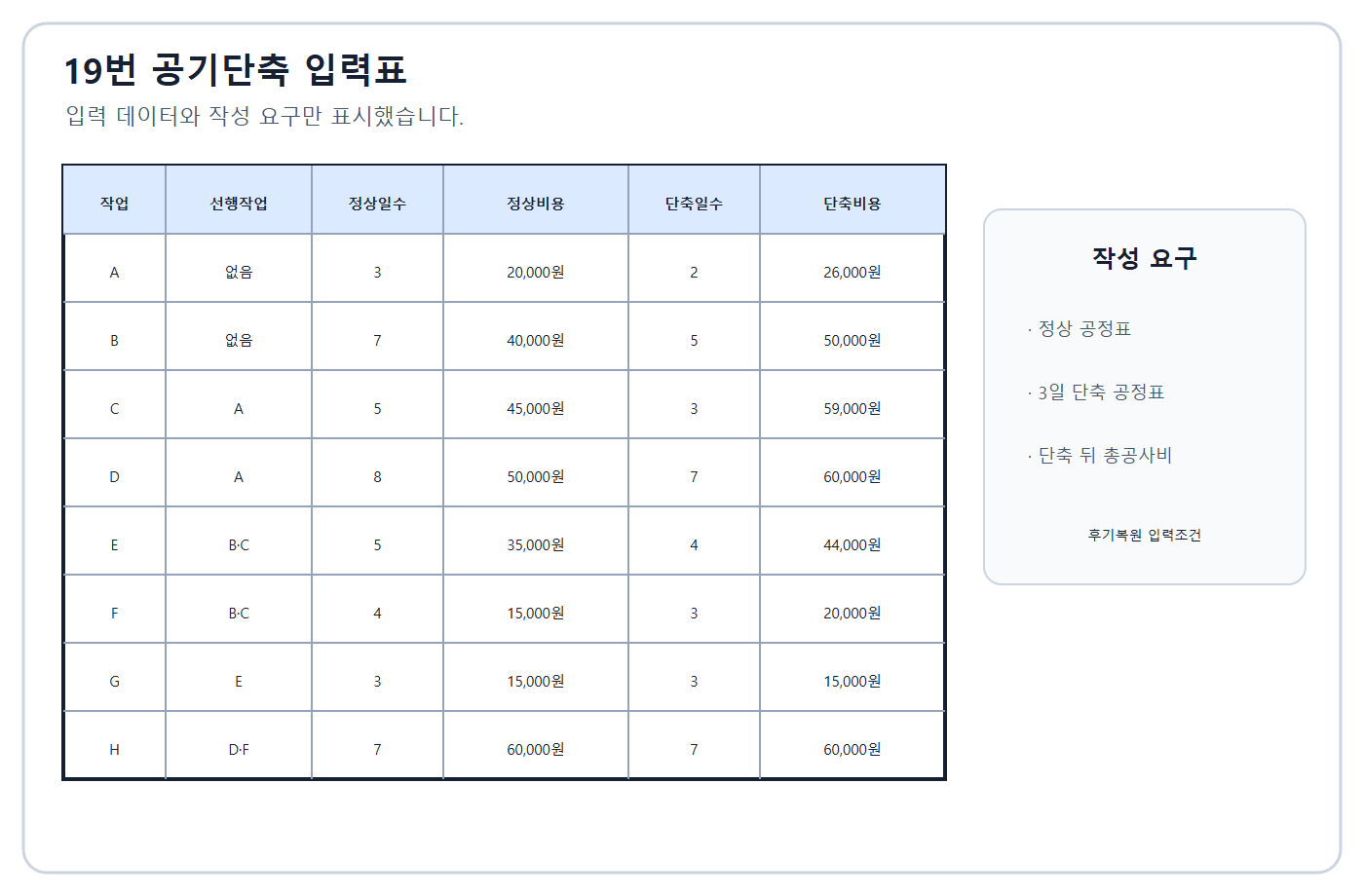

19. 제시된 A~H 공정표로 정상 공정망을 작성하고 3일 최소비용 단축 공정망과 총공사비를 구하시오.
정답과 해설 보기
정답: 정상공기는19일, 주공정선은 A-C-F-H이다. 1일차 F를1일 단축(5,000원), 2일차 A를1일 단축(6,000원), 3일차 B·C·D를 각각1일 동시 단축(5,000+7,000+10,000원)하면16일이다. 추가비33,000원, 정상비280,000원이므로 총313,000원이다.
- 19일·CP A-C-F-H·16일·추가33000원·총313000원
채점 핵심어: 19일 · A-C-F-H · F1일 · A1일 · B·C·D 동시 · 33,000 · 313,000
풀이 순서
- 정상 공정망과 주공정선을 계산한다.
- 매 단계 새 주공정선을 확인하며 최소 비용구배 작업을 고른다.
- 정상비와 추가비를 합한다.
다중 주공정선이 생긴 뒤에는 모든 주공정선을 동시에 줄여야 전체 공기가 단축된다.
복원 차이: 비교안 R 전체·상세 입력과 독립 계산이 일치한다.
건축기사 실기 기출문제 · 건축구조
20. 함수비가 감소할 때 흙이 소성상태에서 반고체상태로 바뀌는 한계와 액체상태에서 소성상태로 바뀌는 한계의 명칭을 쓰시오.
- 소성→반고체
- 액체→소성
정답과 해설 보기
정답: 소성한계 / 액성한계.
- 소성한계·액성한계
채점 핵심어: 소성한계 · 액성한계
풀이 순서
- Atterberg 한계의 상태전이를 구분한다.
두 한계의 차이가 소성지수다.
복원 차이: 비교안 R와 비교안 V에서 두 빈칸이 교차된다.
21. 압밀과 예민비를 각각 설명하시오.
- 압밀
- 예민비
정답과 해설 보기
정답: 압밀은 포화토에 지속하중이 작용할 때 간극수가 배출되면서 유효응력이 증가하고 체적이 감소하는 시간의존 현상이다. 예민비는 같은 함수비에서 불교란 점토의 비배수전단강도를 완전교란 점토의 비배수전단강도로 나눈 값이다.
- 압밀 간극수배출·유효응력증가·예민비 불교란강도/교란강도
채점 핵심어: 간극수 · 유효응력 · 체적 · 불교란 · 교란 · 강도비
풀이 순서
- 압밀의 시간의존 배수과정을 적는다.
- 예민비의 분자·분모를 명확히 쓴다.
단순 다짐과 압밀을 구분한다.
복원 차이: 비교안 R와 비교안 V의 두 용어 요구가 일치한다.
22. 지름150mm 콘크리트 원주 공시체의 파괴하중이450kN일 때 압축강도를 구하시오.
정답과 해설 보기
정답: fc=P/A=450,000/[π(150²)/4]=25.46479MPa이므로 소수 셋째 자리까지25.465MPa, 둘째 자리까지25.46MPa이다. π=3.14를 쓰면25.4777MPa이므로 각각25.478MPa 또는25.48MPa이다.
- 25.465MPa
- 25.46MPa
- 25.478MPa
- 25.48MPa
채점 핵심어: 450000N · π150²/4 · 25.46479 · 반올림 자리
풀이 순서
- 하중을N으로 바꾼다.
- 원형 단면적으로 나눈다.
- 사용한 π와 반올림을 밝힌다.
원주 높이300mm는 가압면적 계산에 들어가지 않는다.
복원 차이: 비교안 R와 비교안 V에서 조건이 일치하고 독립 계산으로 반올림 차이를 공개했다.
건축기사 실기 기출문제 · 품질관리
23. 보기의 여섯 단계를 히스토그램 작성순서로 배열하시오. ①규격값과 대조 ②히스토그램 작성 ③도수분포표 작성 ④범위 계산 ⑤구간폭 결정 ⑥데이터 수집.
정답과 해설 보기
정답: ⑥→④→⑤→③→②→①.
- 6-4-5-3-2-1
채점 핵심어: 데이터 수집 · 범위 · 구간폭 · 도수분포 · 히스토그램 · 규격대조
풀이 순서
- 자료 확보, 계급설계, 도수집계, 도표작성, 판정 순으로 배열한다.
계급수·경계값은 자료수와 분포에 맞춰 일관되게 정한다.
복원 차이: 비교안 R와 비교안 V의 배열이 일치한다.
건축기사 실기 기출문제 · 건축구조

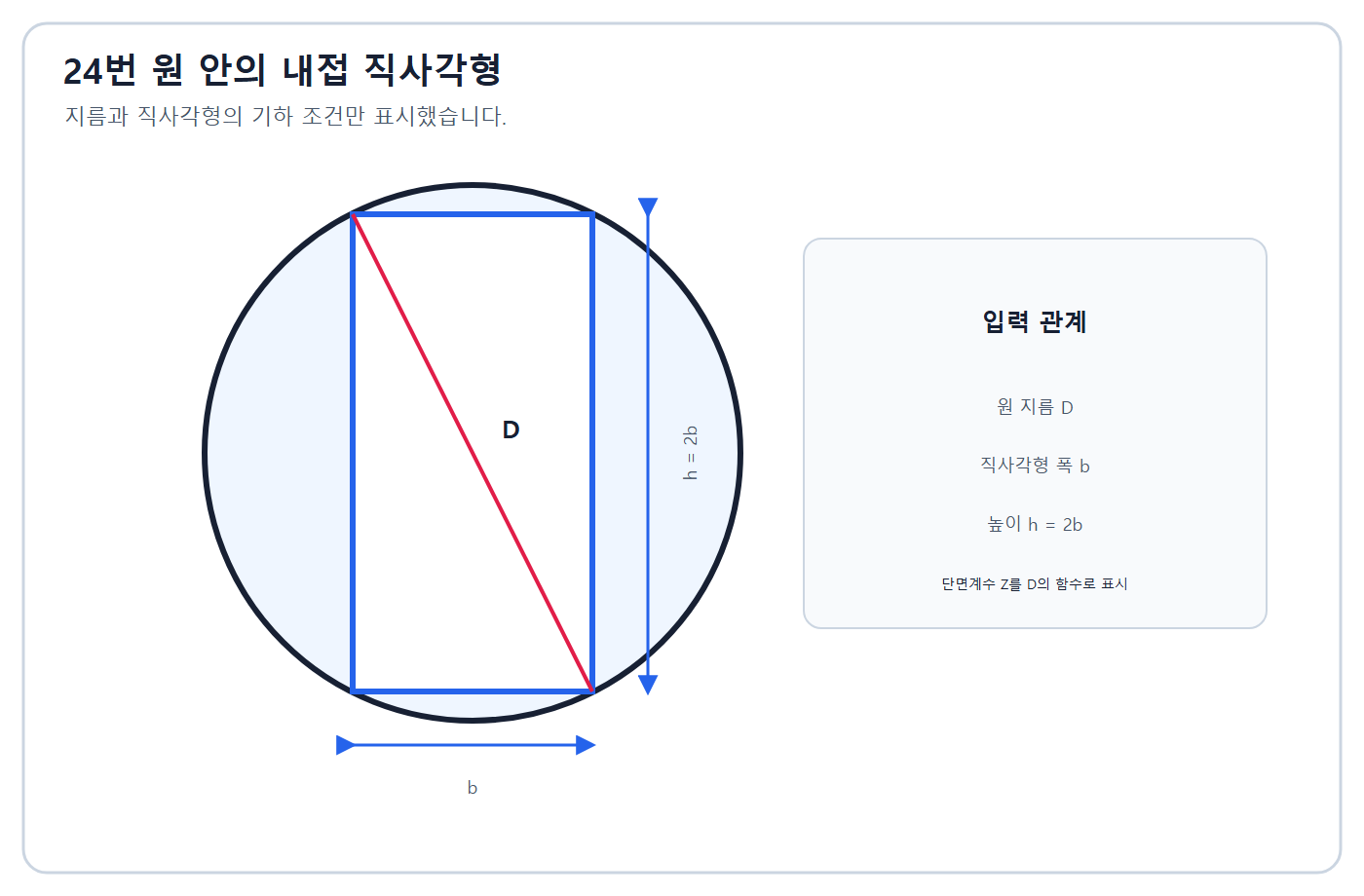

24. 지름D인 원 안에 폭b, 높이h=2b인 직사각형이 내접할 때 강축 단면계수 Z를 D의 함수로 나타내시오.
정답과 해설 보기

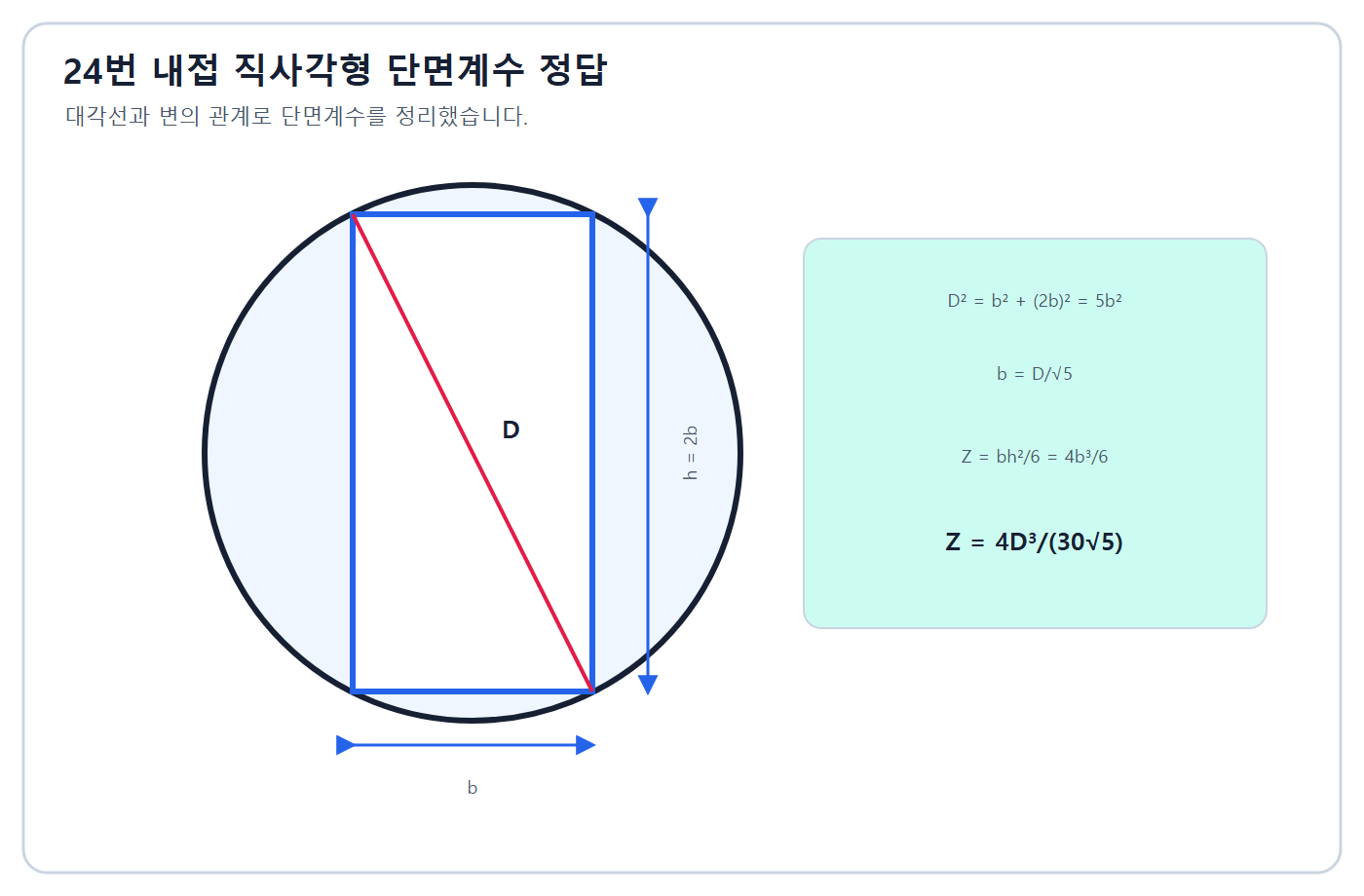

정답: D²=b²+(2b)²=5b²이므로 b=D/√5, h=2D/√5. Z=bh²/6=2D³/(15√5)=0.05963D³≈0.06D³.
- 2D3/(15sqrt5)
- 0.05963D3
- 0.06D3
채점 핵심어: D²=5b² · Z=bh²/6 · 2/(15√5) · 0.05963
풀이 순서
- 내접조건으로 b와h를 D로 바꾼다.
- 직사각형 강축 단면계수에 대입한다.
약식0.06D³는 정확식의 반올림값이다.
복원 차이: 비교안 R 전체·상세 도식과 독립 유도가 일치한다.

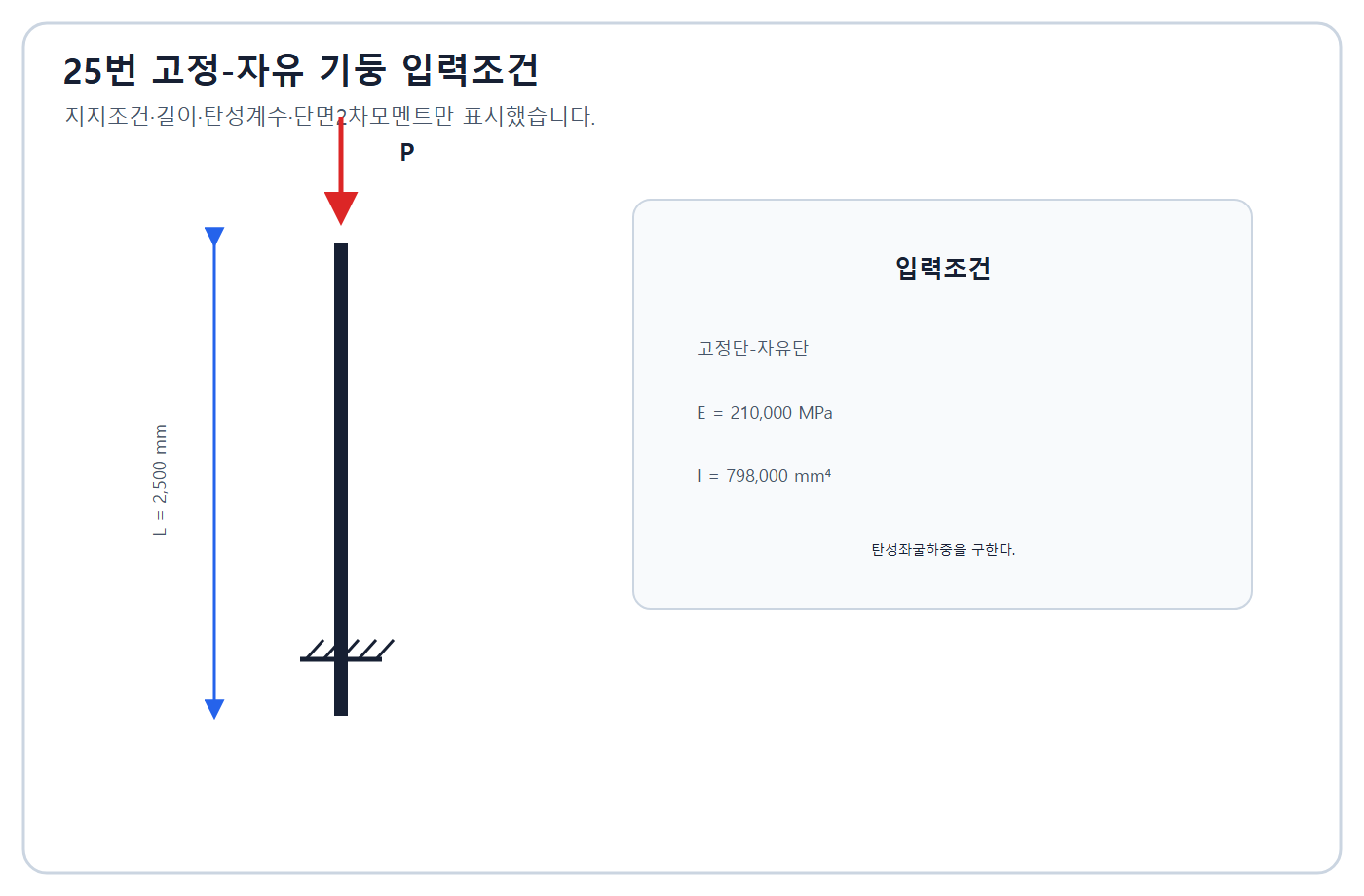

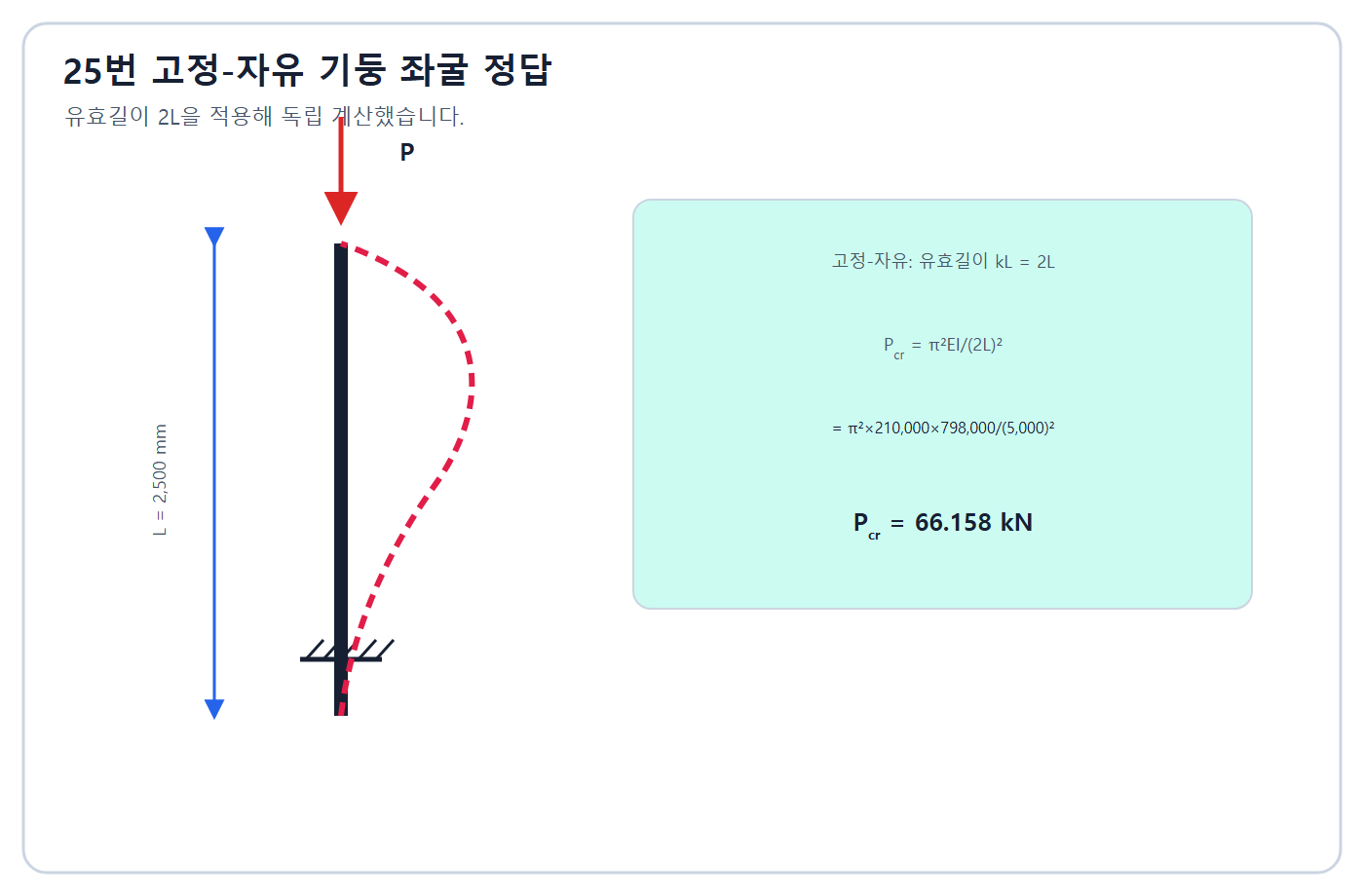

25. 길이2.5m, 탄성계수210,000MPa, 단면2차모멘트798,000mm⁴인 고정-자유 압축부재의 탄성좌굴하중을 구하시오.
정답과 해설 보기
정답: 고정-자유 부재의 유효길이는 KL=2×2,500=5,000mm. Pcr=π²EI/(KL)²=66,157N≈66.16kN이다.
- 66.157kN
- 66.16kN
채점 핵심어: K=2 · 5000mm · π²EI/(KL)² · 66.16kN
풀이 순서
- 유효길이계수2를 적용한다.
- Euler 식에 N·mm 단위를 일관되게 대입한다.
재료항복·초기휨·잔류응력과 단면 국부좌굴은 이 이상화 계산에 포함되지 않는다.
복원 차이: 비교안 R 전체·상세와 비교안 V 조건이 일치한다.

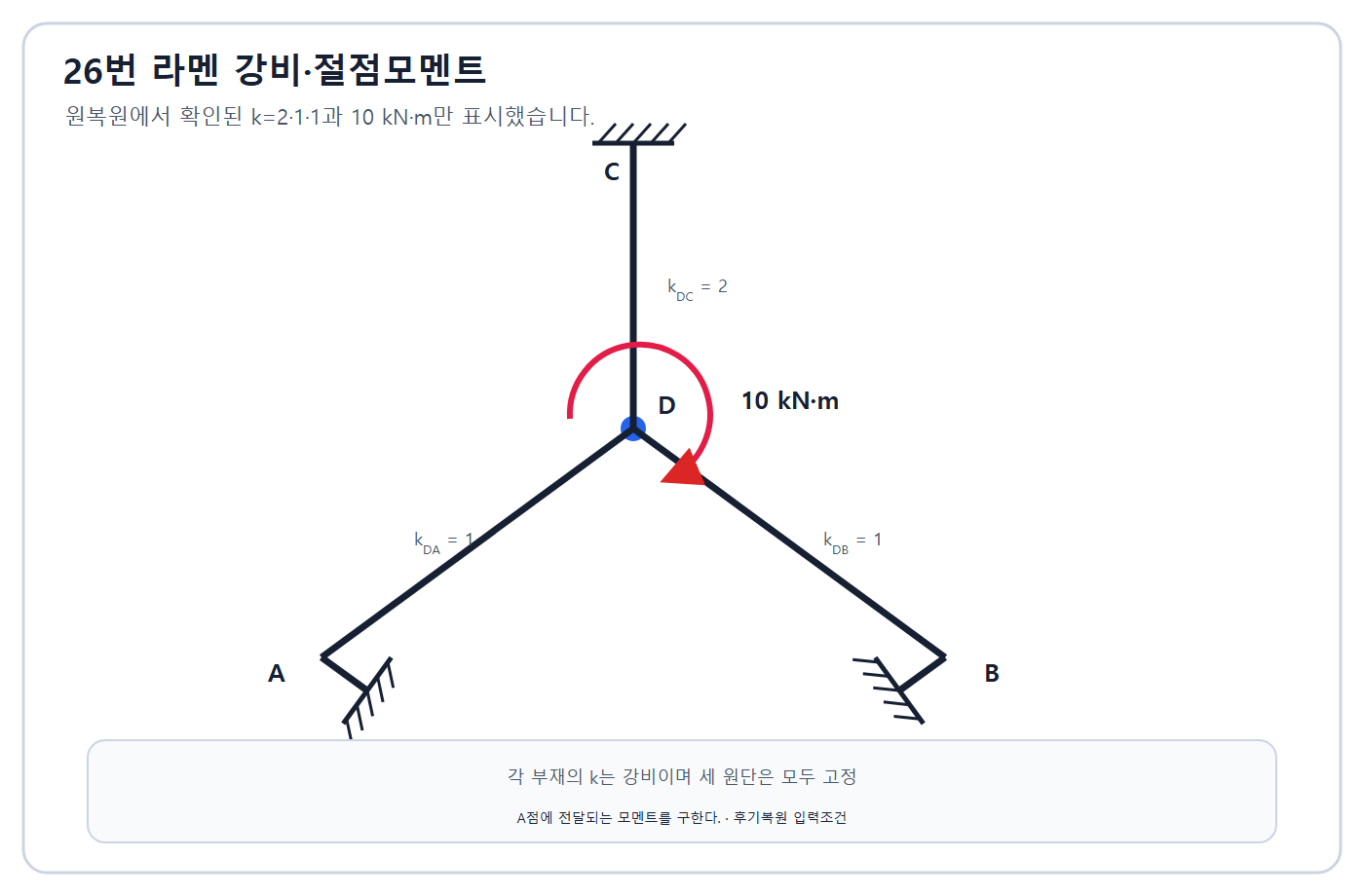

26. 절점D에서 DC·DA·DB 세 부재의 강비가 각각2,1,1이고 먼단이 고정이다. D에10kN·m가 작용할 때 A점 전달모멘트의 크기를 구하시오.
정답과 해설 보기

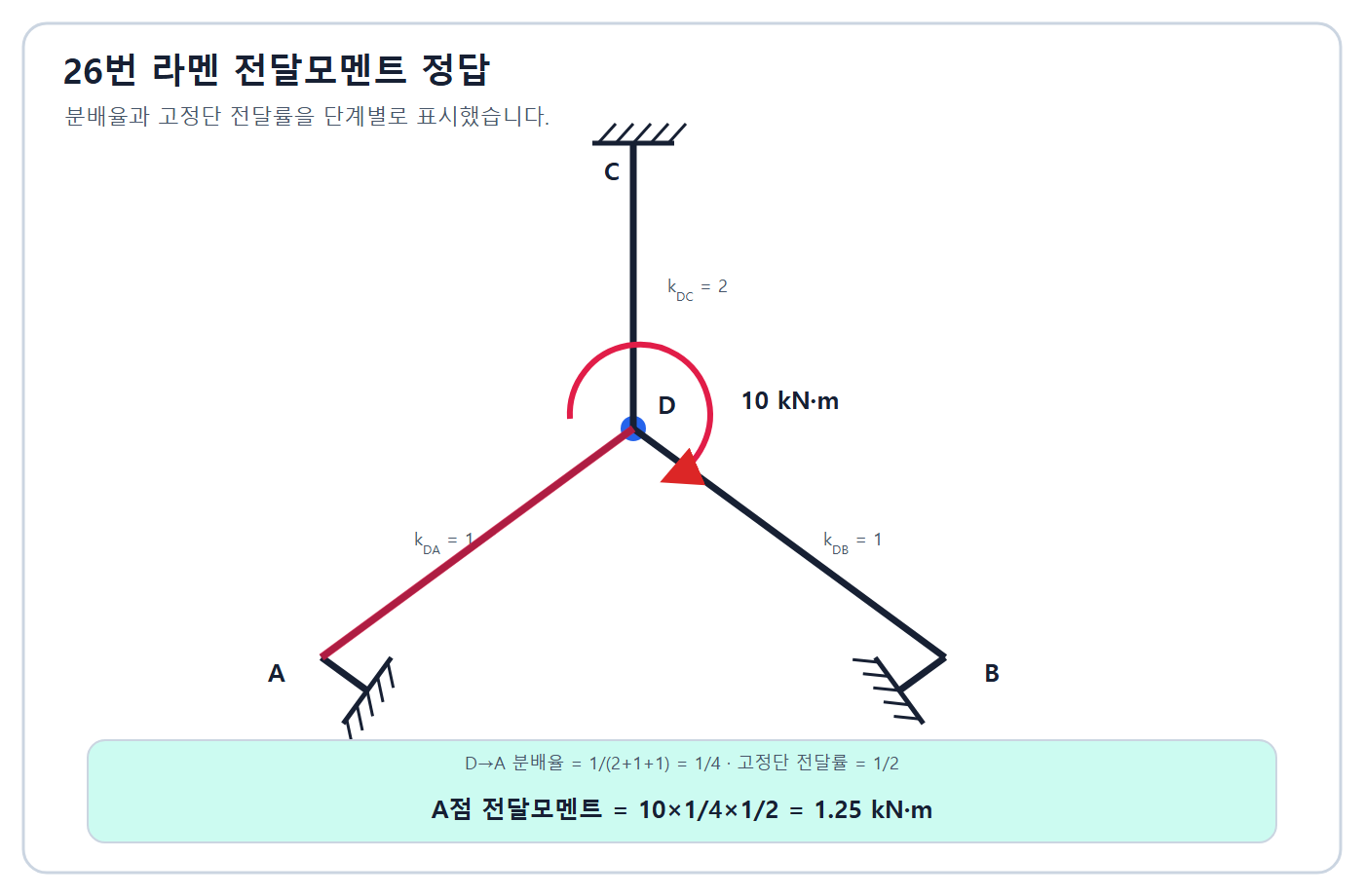

정답: DA의 분배율은1/(2+1+1)=1/4이다. D에서 DA로 분배되는 모멘트는10×1/4=2.5kN·m이고 고정 먼단 전달률1/2를 적용하면 A점 전달모멘트는1.25kN·m이다.
- 1.25kN·m
채점 핵심어: 분배율1/4 · 2.5kN·m · 전달률1/2 · 1.25
풀이 순서
- 절점 강비 합과 DA 분배율을 구한다.
- 분배모멘트에 전달률1/2를 곱한다.
부호는 원도 회전방향 약속에 따라 붙이고 여기서는 크기를 제시한다.
복원 차이: 비교안 R 상세의 본 계산1.25와 마지막 문장0.25가 충돌하므로 독립 계산1.25만 채택한다.
27. 압축철근비ρ'=0.016인 직사각형 보의 순간처짐이2cm이고 지속하중 시간계수ξ=1.8일 때 장기추가처짐과 총처짐을 구하시오.
- 장기추가처짐
- 총처짐
정답과 해설 보기
정답: λΔ=ξ/(1+50ρ')=1.8/(1+50×0.016)=1.0. 장기추가처짐=1.0×2=2cm, 총처짐=2+2=4cm이다.
- 장기2cm·총4cm
채점 핵심어: ρ'=0.016 · ξ=1.8 · λ=1 · 2cm · 4cm
풀이 순서
- 압축철근 보정계수를 계산한다.
- 순간처짐에 곱해 추가처짐을 구하고 합한다.
비교안 R 본문의 순간처짐20cm는 비교안 V의2cm와 계산결과4cm에 맞지 않는 전사오류다.
복원 차이: 비교안 V 독립복원2cm를 주입력으로 하고 비교안 R20cm는 충돌로 남긴다.
28. 볼트구멍이 있는 인장판에서 직선 및 엇모배치 파단경로의 순단면적을 산정하는 방법을 설명하시오.
정답과 해설 보기
정답: 각 가능한 파단경로에 대해 An=[b-Σd0+Σ(s²/(4g))]t를 적용한다. 직선경로는 엇모 보정항 없이 구멍지름 d0를 공제하고, 엇모경로는 각 엇모 구간마다 s²/(4g)를 더한다. 계산된 후보 중 최소 순단면적을 채택한다.
- An=[b-Σd0+Σ(s²/(4g))]t·가능한 파단경로 중 최소값
채점 핵심어: b · d0 · s²/(4g) · t · 최소 순단면적
풀이 순서
- 가능한 직선·엇모 파단경로를 모두 설정한다.
- 각 경로에서 구멍 공제와 엇모 보정을 적용한다.
- 후보 순단면적 중 최소값을 채택한다.
공개자료에서는 순단면적 주제와 일반식만 확인되며 2015-2 원도·치수·수치답은 확인되지 않았다. 따라서 수치문제로 꾸미지 않고 산정방법 문항으로 복원했다.
복원 차이: 비교안 A 강의목차의28문항 표기와 독립 공개자료의 순단면적 주제를 결합한 3점 교차복원이다. 실제 번호·도식·치수·수치답은 확정할 수 없다.
