건축기사 기출문제 2022년 1회 필기

아일랜드 전시는 독립된 전시물을 사방에서 보도록 배치하는 실물 중심 기법이다. 영상매체로 실물 전시의 한계를 보완한다는 설명은 영상전시 기법에 가깝다.

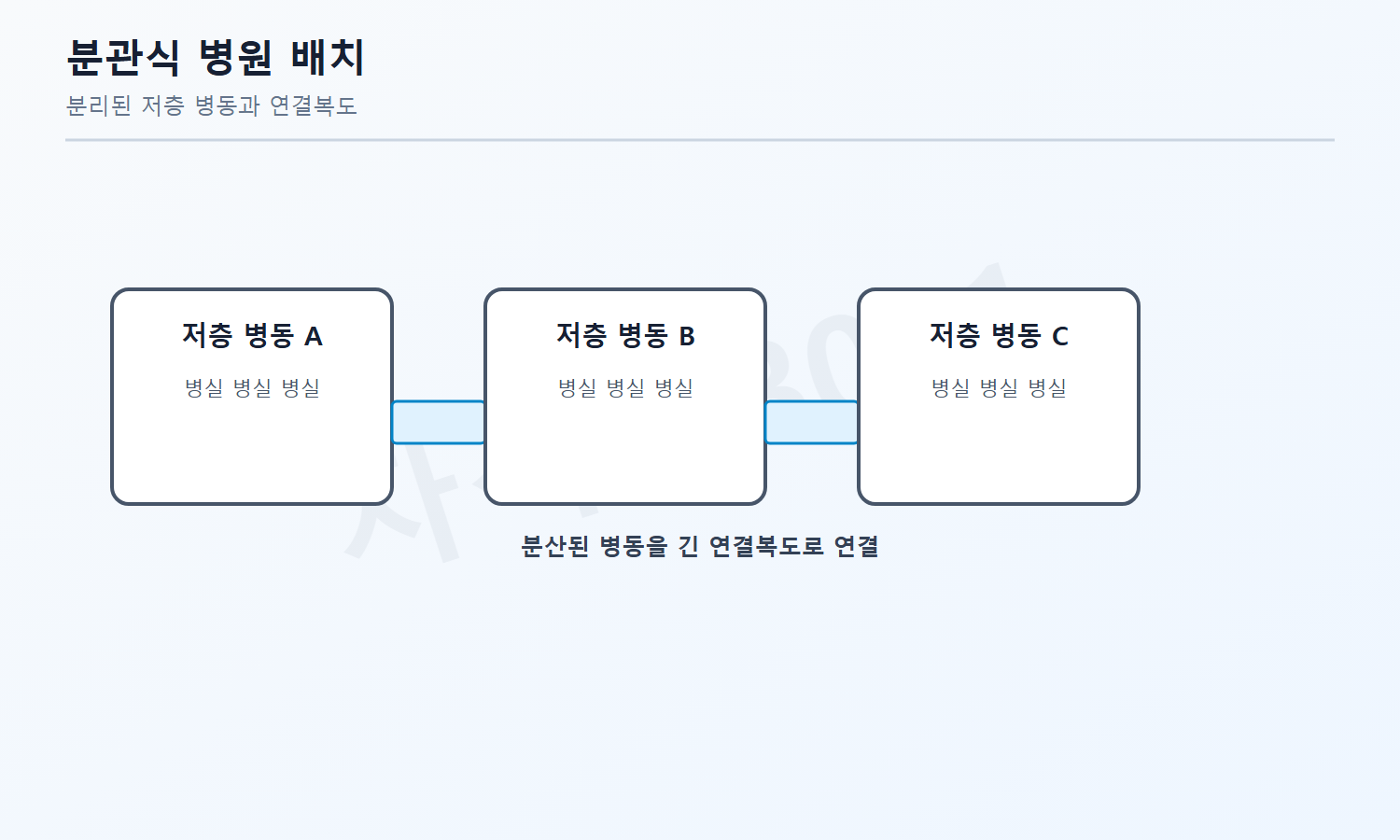

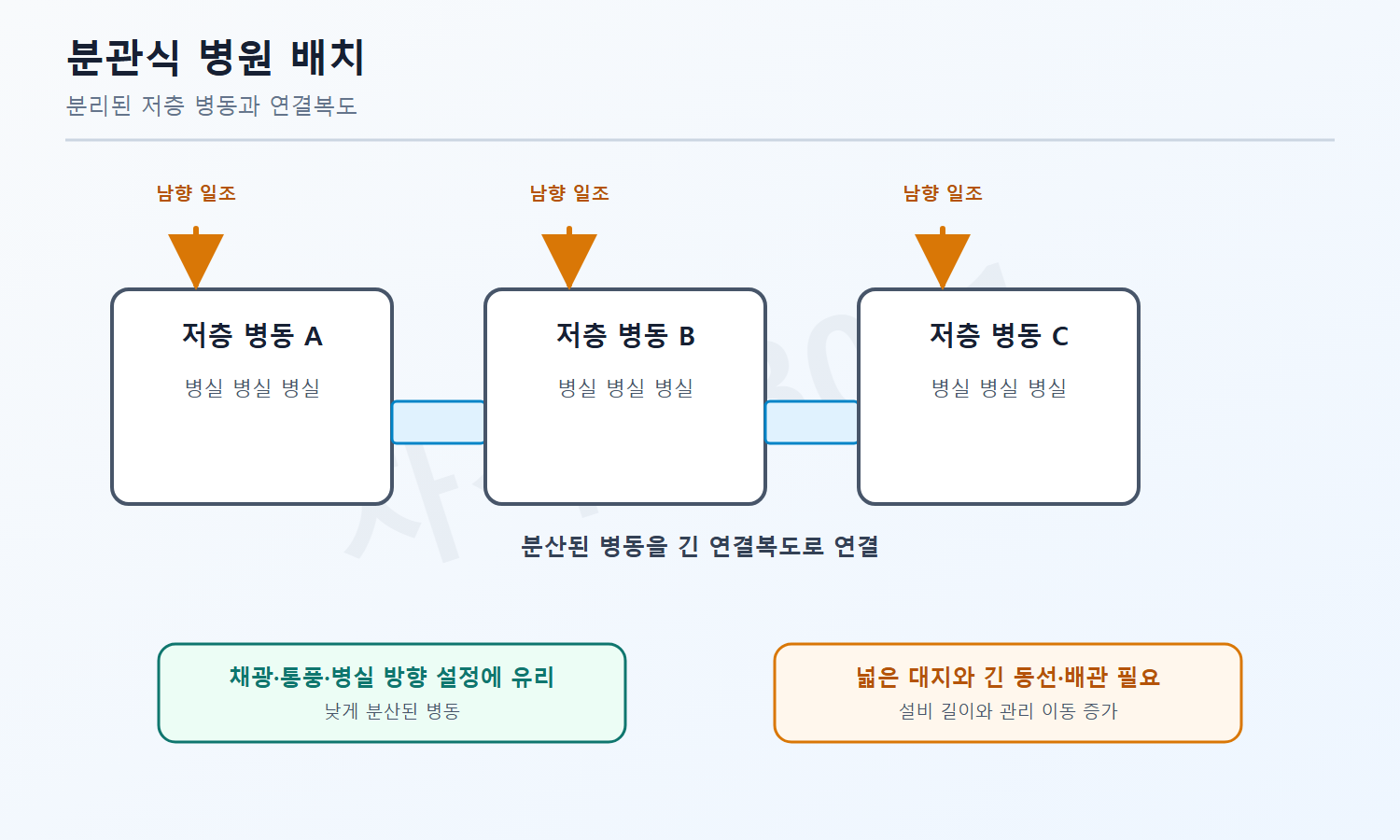

분관식 병원은 병동을 낮은 동으로 분산해 각 병실의 남향 배치와 채광·통풍에 유리하다. 반면 대지가 넓어야 하고 배관과 동선은 길어진다.

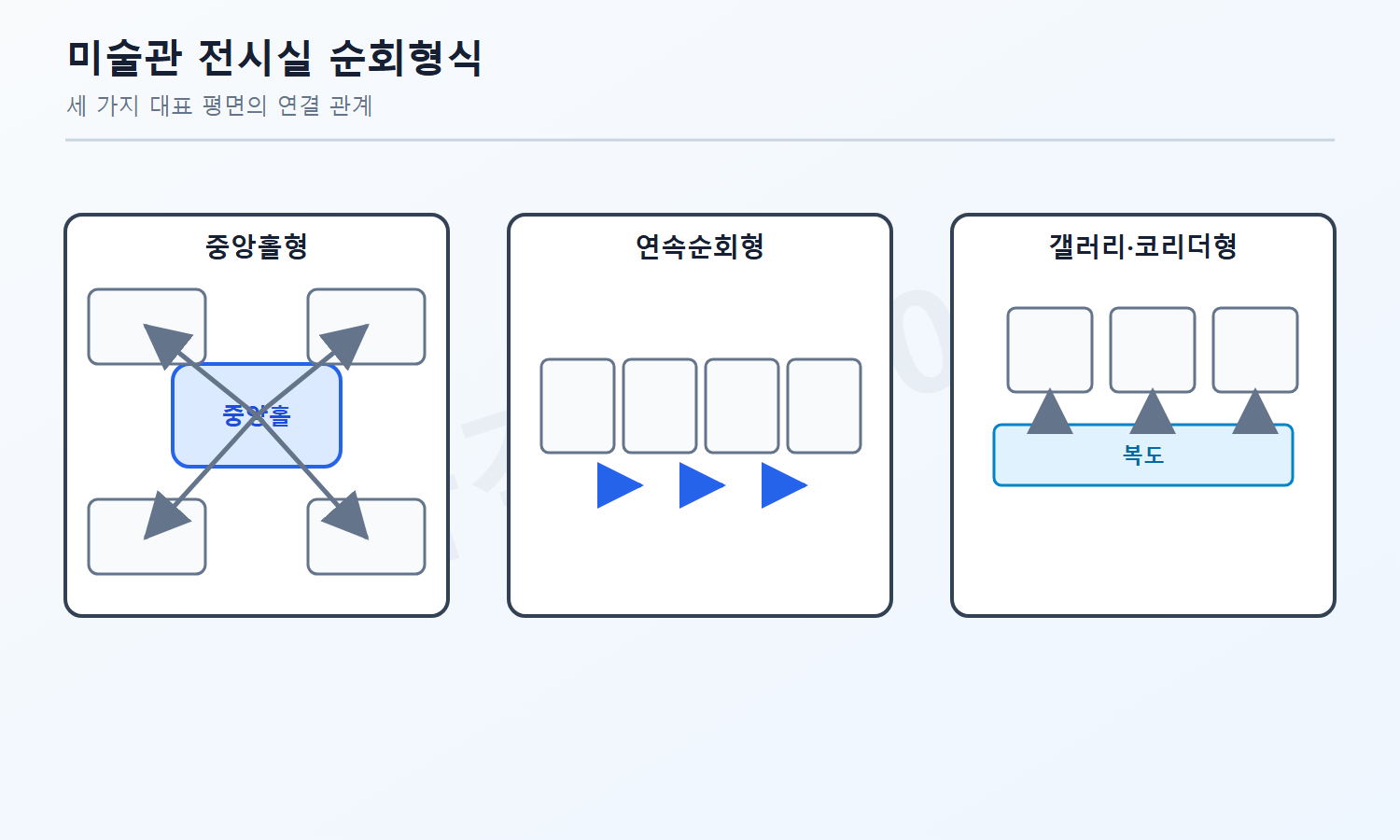

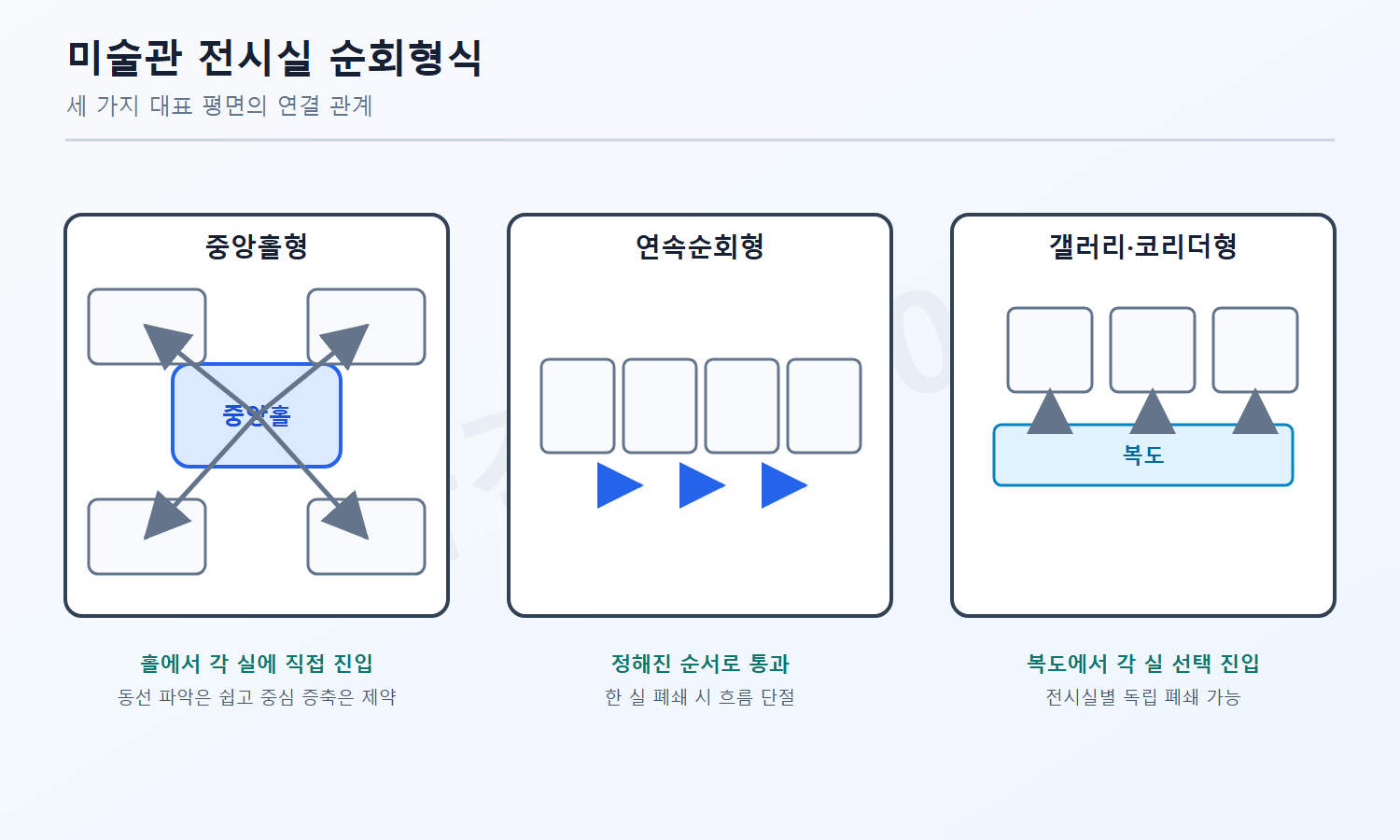

중앙홀 형식은 홀에서 각 전시실로 직접 들어갈 수 있어 선택 관람과 독립 폐쇄가 쉽다. 직접 들어갈 수 없다는 설명이 반대이다.

쿨드삭은 막다른 차량도로 끝을 회차공간으로 처리하고 보행로를 별도로 연결하는 평면적 보차분리 방식이다. 오버브리지는 입체분리이다.

해변 호텔은 휴양지 호텔에 속한다. 부두·공항·철도역 호텔은 교통 결절점에 설치되는 터미널 호텔이다.

레이트 모던은 공업기술과 하이테크 이미지를 강조한다. 기호학적 분절과 의미의 중첩은 포스트모던 건축의 성격이다.

백화점 기둥 간격은 진열장 모듈, 에스컬레이터 배치와 지하주차 모듈의 영향을 직접 받는다. 고객 동선 길이는 평면계획 요소지만 구조 그리드의 직접 결정요소와는 거리가 멀다.

부엌 작업은 식품 저장, 세척, 준비, 가열, 배선 순으로 진행한다. 따라서 냉장고-싱크대-조리대-가열대-배선대가 작업 흐름에 맞다.

폐가식은 이용자가 서가에 들어가지 않고 직원이 책을 찾아 주므로 출납 절차와 직원 작업량이 커진다. 대출이 간단하고 작업량이 적다는 설명이 틀리다.

르 코르뷔지에의 근대건축 5원칙은 필로티, 옥상정원, 자유로운 평면, 수평창, 자유로운 입면이다. 유기적 공간은 포함되지 않는다.

기준층 평면은 동선거리, 구조 스팬, 덕트·배선·배관 한계에 크게 좌우된다. 책상 배치는 내부 가변계획으로 대응할 수 있어 기준층 외곽형태의 직접 결정요소와 거리가 멀다.

플래툰형은 학급을 두 집단으로 나눠 한 집단이 일반교실을 쓸 때 다른 집단은 특별교실을 쓰고 교대하는 운영방식이다.

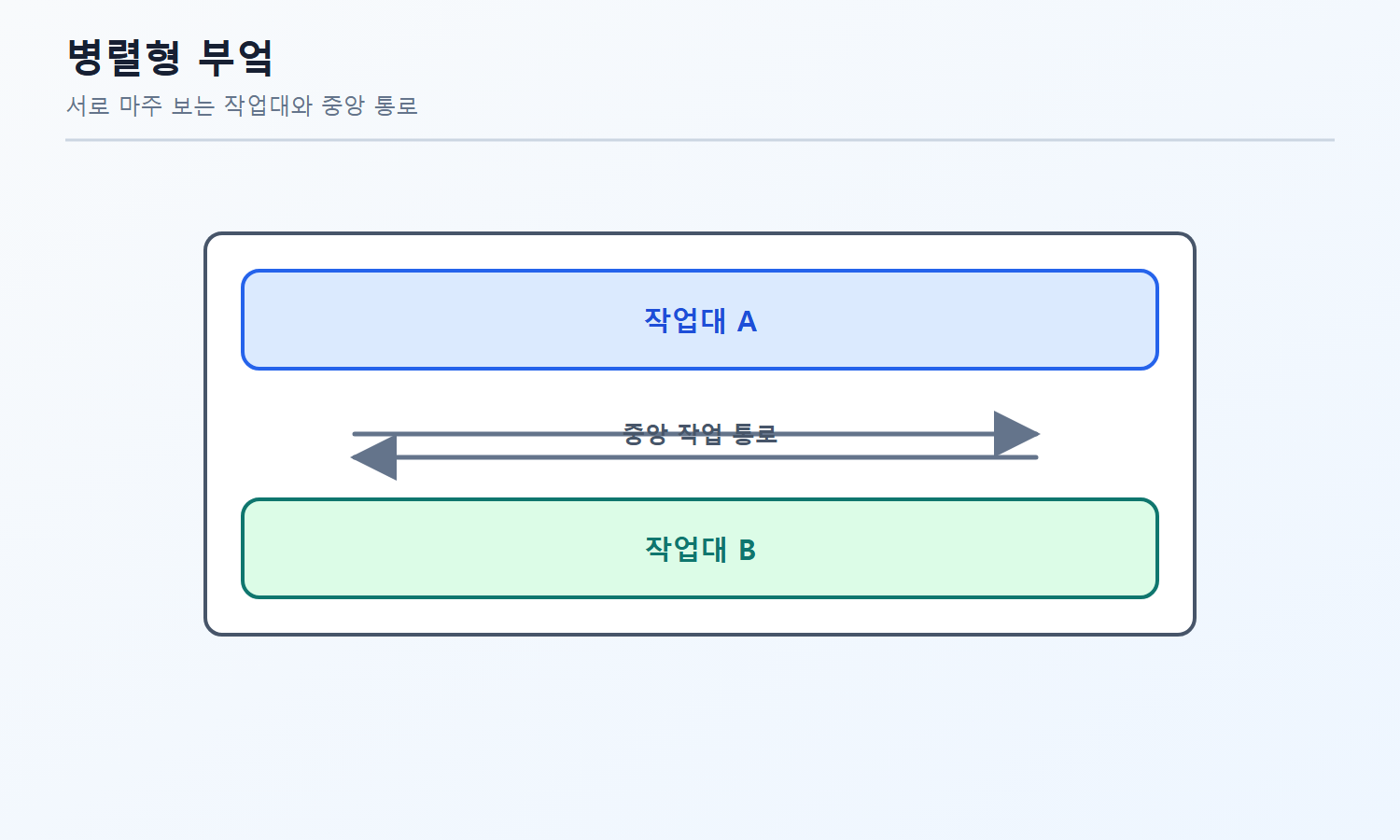

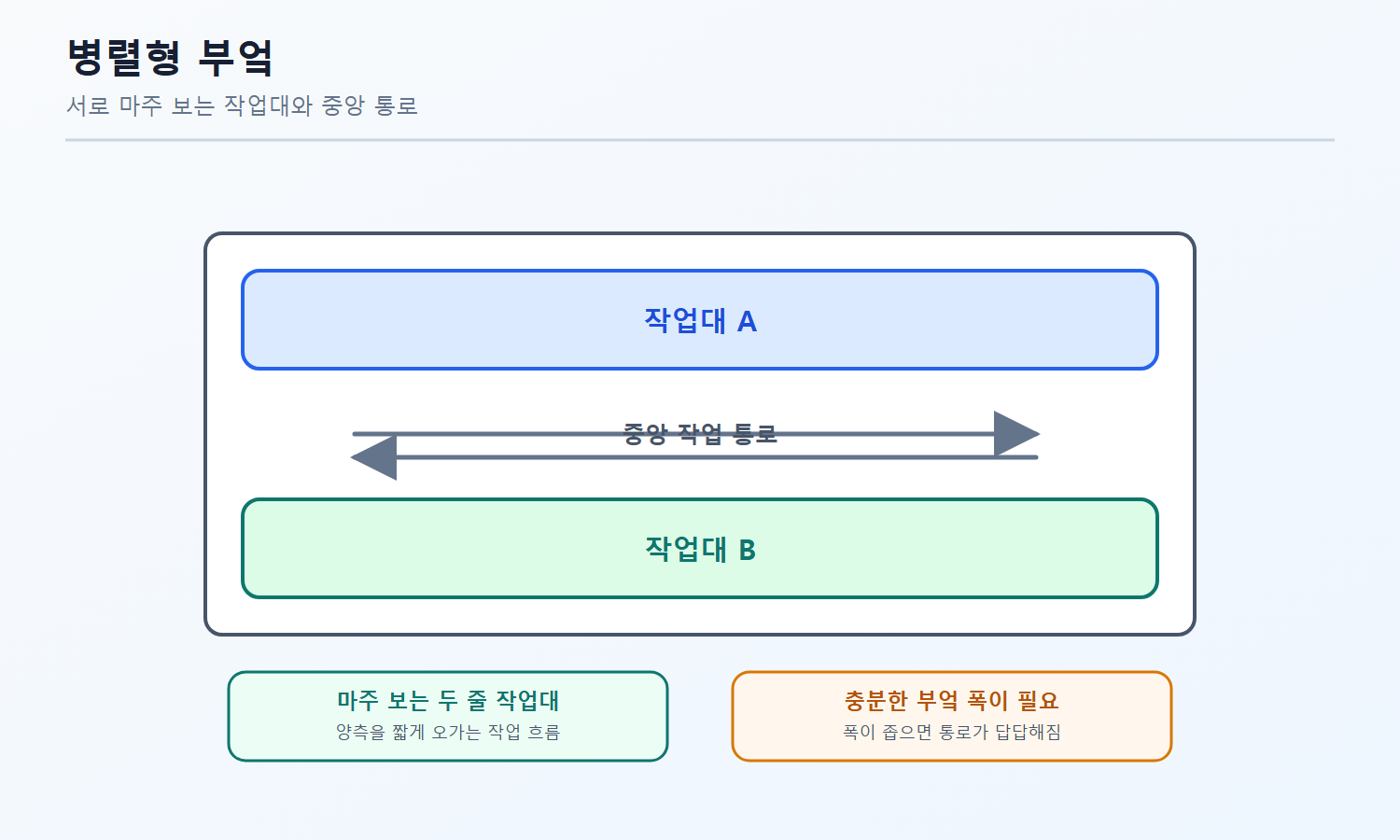

병렬형은 서로 마주 보는 두 줄로 작업대를 배치하므로 폭이 충분하고 길이에 비해 넓은 부엌에 적합하다. 좁은 소규모 부엌에는 통로가 답답해질 수 있다.

플라이 갤러리는 무대 측벽의 높은 위치에 설치한 좁은 작업통로로, 그리드 아이언 접근과 무대장치 조작에 이용한다.

봉정사 극락전은 고려시대 주심포식 건축이다. 서울 동대문, 창덕궁 돈화문, 전등사 대웅전은 다포식 사례이다.

미나렛은 모스크 옆에 세우는 높은 탑으로 예배시간을 알리고 이슬람 건축의 수직적 상징을 이룬다.

메조넷은 한 세대가 복층을 사용해 내부 공간의 변화가 크고 공용복도를 줄일 수 있다. 공간 변화가 없고 통로 때문에 유효면적이 감소한다는 설명은 장점과 반대이다.

톱날지붕은 북향 채광면을 반복해 직사일광의 변화를 줄이고 공장 내부에 비교적 균일한 주광조도를 확보한다.

AIDMA는 Attention, Interest, Desire, Memory, Action의 머리글자이다. Identity는 포함되지 않는다.

오피스 랜드스케이핑은 칸막이를 줄이고 작업그룹을 개방적으로 배치해 소통과 작업 흐름을 높인다. 개인실처럼 독립성을 확보하기는 어렵다.

정답은 ①이다. 경량철골 M-BAR(메인 바)는 금속천장틀을 구성하는 주부재로, 천장 마감을 지지하는 용도로 사용한다. 경량벽체의 구조용 지지틀은 스터드와 트랙으로 구성하는 별도 부재 체계이므로 '경량벽체 시공용 지지틀'이라는 연결은 틀렸다. 코너비드(모서리 보호), 논슬립(계단 미끄럼 방지), 조이너(이음새 감추기)는 명칭 그대로의 용도와 바르게 짝지어졌다.

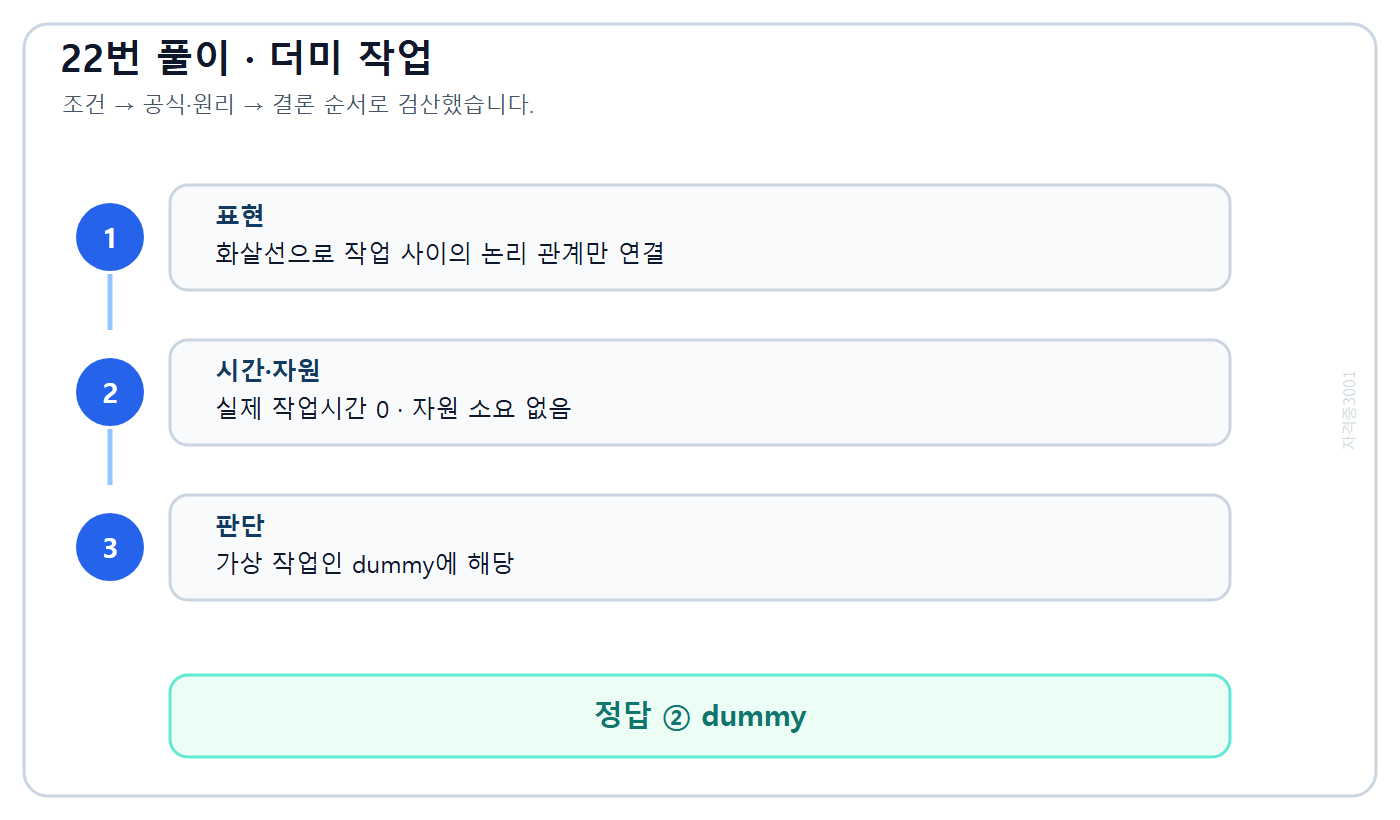

정답은 ② 더미(dummy)이다. 네트워크 공정표에서 더미는 소요기간과 자원이 0인 가상의 화살선으로, 앞뒤 작업의 논리적 선후관계만 나타낼 때 쓴다. 반면 액티비티(activity)는 시간과 자원을 소모하는 실제 작업, 이벤트(event)는 작업의 시작·끝 시점을 나타내는 결합점, 크리티컬 패스(critical path)는 전체 공기를 좌우하는 최장 경로를 뜻하므로 각각 구분된다.

정답은 ③이다. 같은 건축물에는 동일한 종류·산지의 석재를 사용해야 한다. 종류와 산지가 다른 석재를 섞어 쓰면 색·무늬·석리가 달라지고 풍화·변색 속도도 다르기 때문에 시간이 지날수록 외관 불균일과 유지관리 문제가 커진다. 구조재는 압축강도가 큰 것, 가공용은 석질이 균일한 것, 마감재는 석리와 색채가 우수한 것을 고른다는 나머지 설명은 옳다.

정답은 ③이다. 린건설(Lean Construction)은 낭비를 제거하기 위해 작업 흐름의 변이를 줄이고(변이관리), 후속 공정이 필요로 하는 만큼만 끌어당겨 만들고(당김생산), 공정 사이의 정체를 없애 연속 흐름을 만드는 것(흐름생산)을 관리 원리로 삼는다. 대량생산은 재고와 과잉생산을 전제로 하는 전통적 생산 방식으로, 린이 제거하고자 하는 낭비 그 자체이므로 린의 관리방법이 아니다.

건축견적의 전통적 분류에서 직접공사비를 재료비·노무비·외주비·경비로 구분하므로 공개 답안은 ④이다. 다만 현행 국가계약 원가계산은 공사원가의 기본 비목을 재료비·노무비·경비로 구분하고 외주 항목을 별도 기본 비목으로 두지 않으므로 두 분류체계를 구분해야 한다.

정답은 ④이다. 벽두께 1.0B(190mm)로 쌓을 때 벽면적 1m²당 표준형 벽돌(190×90×57mm)의 정미 소요량은 149매, 1:3 모르타르의 할증 포함 소요량은 약 0.049m³이다. 벽돌 매수는 줄눈을 포함한 벽돌 모듈로 1m²에 들어가는 단 수와 단당 매수를 곱해 구하고, 모르타르량은 벽돌공사 1m³당 소요량에 할증을 적용해 벽면적당 체적으로 환산한 표준 품셈 값이다. 224매·0.078m³는 이 조건에 비해 과대한 조합이다.

정답은 ①이다. 금속 커튼월의 성능시험은 구조시험(풍압·층간변위에 대한 안전성), 기밀시험(공기 누설), 수밀시험(정압 상태의 빗물 침투 저항)이 3대 항목이다. 내동해성 시험은 콘크리트·벽돌·석재처럼 내부에 수분을 흡수하는 다공질 재료가 동결·융해를 반복할 때의 저항을 평가하는 항목으로, 금속 프레임 중심의 커튼월 성능시험과는 거리가 멀다.

정답은 ③이다. 오픈조인트공법은 줄눈을 실링으로 막지 않고 개방해 외부와 배면 공간의 압력을 같게(등압) 만들고, 침투한 빗물을 배면의 배수로로 내보내는 수밀 방식이다. 개방 줄눈과 패널 지지 구조가 층간변위를 유연하게 흡수해 패널 파손 위험도 줄인다. 줄눈을 열어 두므로 실링재 소요가 적은 것이 특징이며, '실링재가 많이 소요된다'는 설명은 실링식(클로즈드) 조인트에 해당하므로 틀렸다.

정답은 ④이다. 웰포인트공법은 굴착부 주변에 작은 흡입 우물(웰포인트)을 박고 진공 펌프로 물을 빨아올려 지하수위를 낮추는 공법으로, 중력배수가 어려운 경우에 쓴다. 다만 진공 흡입이 유효하려면 어느 정도 투수성이 있는 모래·실트 지반이어야 하며, 투수계수가 매우 작은 점토질 지반에서는 물이 잘 빠지지 않아 효과가 거의 없다. 지하수위 저하에 따른 인접 지반·공동매설물의 침하에는 계측 관리가 필요하다.

정답은 ③이다. 타일 한 장과 줄눈을 합한 모듈은 100+6=106mm이므로, 1m 한 변에는 1000÷106≈9.43장이 들어간다. 면적으로 환산하면 (1000/106)²≈88.9장으로 반올림해 89매가 된다. 줄눈 폭을 빼먹고 타일 치수(100mm)만으로 계산하면 100매가 나오고, 줄눈을 과도하게 적용하면 85매처럼 작은 값이 나오므로 모듈 계산이 핵심이다.

KCS 14 20 12:2024 표 3.3-2는 이 조건의 최소 존치기간을 2일로 정한다. 실제 해체 시에는 표면 손상과 양생상태도 함께 확인해야 하므로 ②이 맞다.

정답은 ②이다. 공사도급계약서에는 공사의 착수·완성 시기, 공사대금의 지급 방법, 천재지변 등 불가항력으로 인한 손해의 부담, 분쟁 해결 방법 등이 명시사항으로 들어간다. 반면 재료의 시험 방법·절차 같은 품질관리 세부사항은 계약서가 아니라 설계도서·시방서와 품질관리계획에서 정하는 내용이므로, 계약서의 필수 기재항목으로 보지 않는다.

정답은 ②이다. 보링(시추) 조사의 주상도에는 시추공의 깊이별 토층 구성, 각 층의 두께, 표준관입시험(SPT)을 병행한 경우 N값, 지하수위 등이 기록된다. 투수계수는 주상도에 기록되는 값이 아니라 현장 투수시험(양수·주수시험)이나 실내 투수시험으로 별도 산정하는 물성치다.

정답은 ①이다. 레디믹스트 콘크리트의 호칭 '25-24-150'은 앞에서부터 굵은 골재의 최대치수 25mm, 호칭강도 24MPa, 슬럼프 150mm를 나타낸다. 염화물(염분) 함유량은 이 세 숫자에 포함되지 않으며, 구조물의 내구성이 문제되는 경우 별도로 지정하거나 시험으로 확인한다.

정답은 ③이다. 탑다운(역타)공법은 지하층을 위에서 아래로 내려가며 시공하되 1층 슬래브를 먼저 타설해 작업공간과 흙막이 지지체로 활용하므로 지상·지하 공사를 병행할 수 있고 주변 지반 변위가 작다. 반면 기둥 등 수직부재를 먼저 시공하고 슬래브를 아래쪽에서 이어 붙이는 구조라 수직부재 이음부의 정밀 시공과 품질 확보가 어렵다는 것이 대표적인 단점이다.

정답은 ②이다. 도장을 여러 회 나누어 칠할 때는 회차마다 색을 조금씩 달리해 칠 빠진 곳(미도장 부위)과 겹침을 육안으로 확인하기 쉽게 한다. '모든 회차를 같은 색으로 해야 혼동을 방지한다'는 설명은 이 원칙과 정반대다. 얇게 여러 번 칠해 균일한 도막을 만들고, 저온·다습·환기 불량 조건에서는 작업을 피하며, 유해물질이 배어 나오면 원인을 처리하고 재시공한다는 나머지 설명은 옳다.

정답은 ①이다. 겹침이음이나 T자이음처럼 두 부재가 직각에 가깝게 만나는 자리에, 단면이 삼각형이 되도록 쌓아 올리는 용접이 필릿용접이며 목두께 방향은 모재 면과 약 45°를 이룬다. 맞댐용접(완전·부분용입)은 부재를 일직선으로 맞대고 홈을 통해 용입하는 방식이고, 다층용접은 두꺼운 모재를 여러 층으로 나누어 용착하는 시공 수법의 이름이므로 이음 형상의 명칭이 아니다.

정답은 ②이다. MCR 공법은 거푸집 안쪽에 요철 형상의 전용 시트를 붙이고 콘크리트를 타설해, 해체 후 콘크리트 표면에 요철이 남게 하는 방식이다. 이 요철에 모르타르가 파고들어 기계적으로 맞물리면서 타일 붙임의 박리를 방지한다. 개량압착붙임은 바탕과 타일 뒷면 양쪽에 모르타르를 도포하는 방식, 마스크붙임은 타일 뒷면의 지정 부분에 도포하는 방식, 밀착붙임은 가압·진동으로 부착하는 방식으로 각각 구분된다.

정답은 ④이다. 도급자가 기획·금융·토지조달·설계·시공·시운전까지 전 과정을 일괄 수행해 '열쇠를 넘겨주면 바로 쓸 수 있는' 상태로 인도하는 방식이 턴키(turn-key) 방식이다. PM은 프로젝트 목표·범위·일정·비용의 통합관리, CM은 발주자를 대신한 건설사업관리, 파트너링은 참여 주체 간 공동목표와 협력 체계 구축을 뜻하므로 구분된다.

정답은 ②이다. 아스팔트 프라이머는 스트레이트 아스팔트를 등유·가솔린 같은 휘발성 용제에 녹여 묽게 만든 바탕처리재로, 콘크리트 바탕면에 대한 침투·접착력을 높이기 위해 바른다. '아스팔트 싱글을 용제로 녹인 것'은 잘못된 설명이다. 컴파운드는 블로운 아스팔트에 동식물성 섬유질을 혼합한 것, 펠트는 섬유 원지에 스트레이트 아스팔트를 침투시킨 것, 루핑은 침투 원지 양면에 컴파운드를 피복하고 광물질 분말을 살포한 것으로 각각 맞는 설명이다.

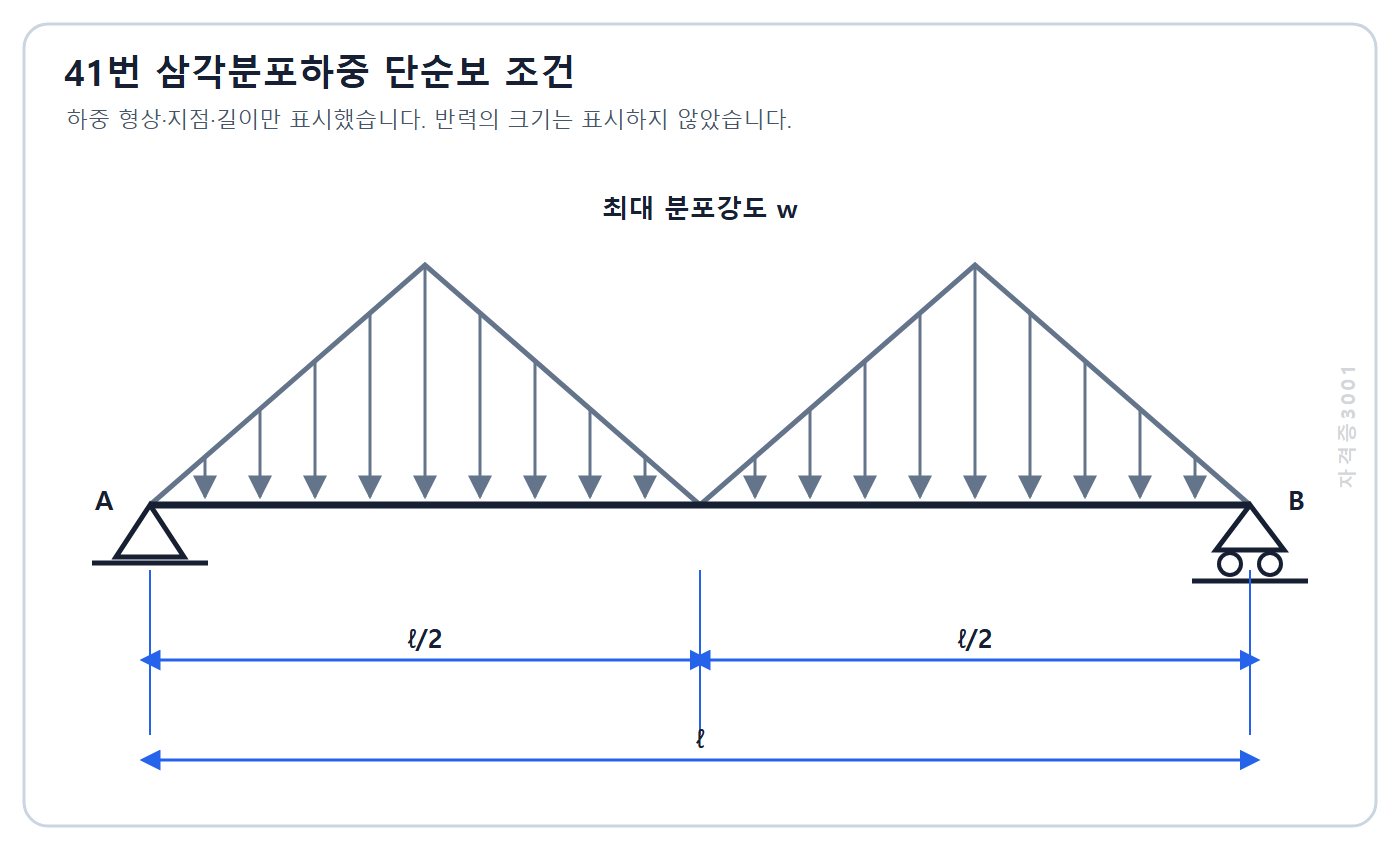

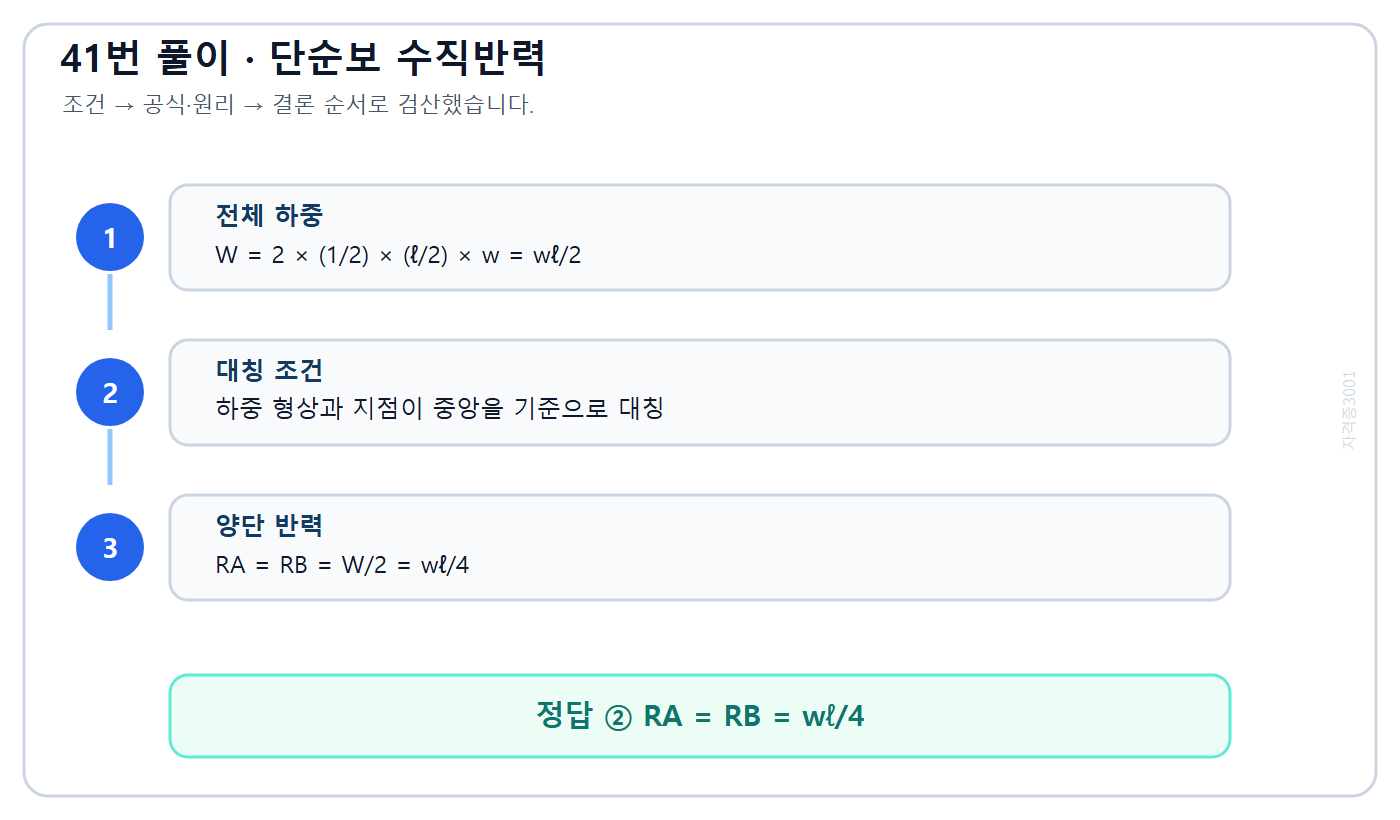

정답은 ②(RA = RB = wℓ/4)이다. 삼각분포하중의 합력은 분포도 면적과 같다. 중앙에서 최대 w가 되는 대칭 분포는 밑변 ℓ/2, 높이 w인 삼각형 2개이므로 전체 합력은 2 × (1/2) × (ℓ/2) × w = wℓ/2이다. 하중과 지점이 중앙 대칭이므로 각 지점이 절반씩 부담해 RA = RB = (wℓ/2)/2 = wℓ/4가 된다.

정답은 ②(150 mm)이다. 스터럽이 부담하는 전단력은 Vs = Av·fyt·d/s이므로 필요 간격은 s = Av·fyt·d/Vs = (2×127) × 350 × 450 / 265,000 ≈ 151 mm이다. 계산 간격보다 좁게 배치해야 안전하므로 151 mm를 넘지 않는 선지 중 가장 큰 150 mm를 선택한다. 또한 Vs ≤ 0.33√fck·bw·d 수준의 일반 전단에서는 최대간격 d/2 = 225 mm 조걸도 함께 만족한다.

부동침하는 경사지반, 이질지반, 서로 다른 기초형식 등 침하조건의 차이에서 생긴다. 건물 강도의 불균등은 균열 거동에 영향을 주지만 지반 침하의 직접 원인은 아니다.

가스트영향계수는 난류에 따른 순간 최대응답을 평균응답과 비교해 동적 증폭을 나타내는 계수이다.

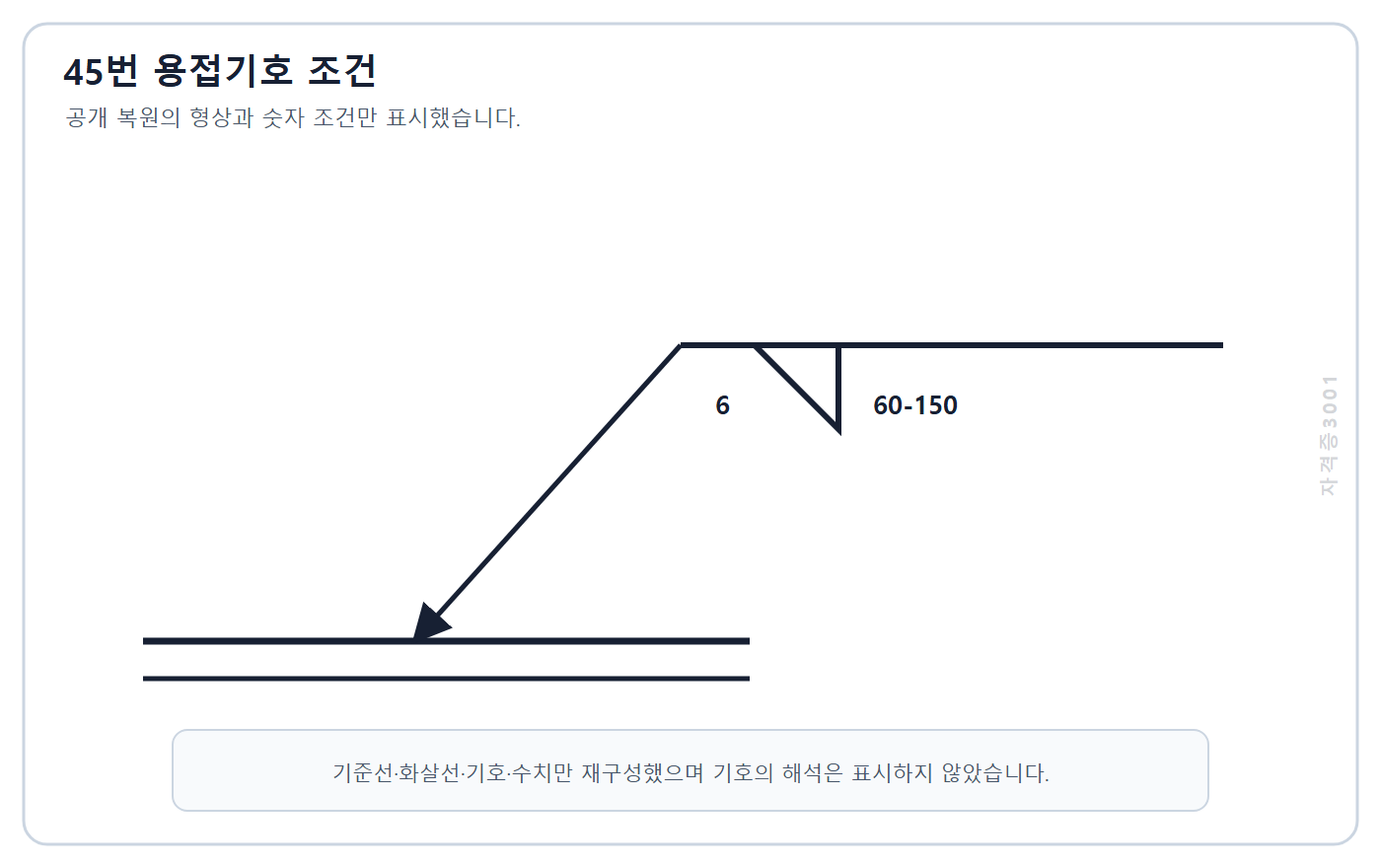

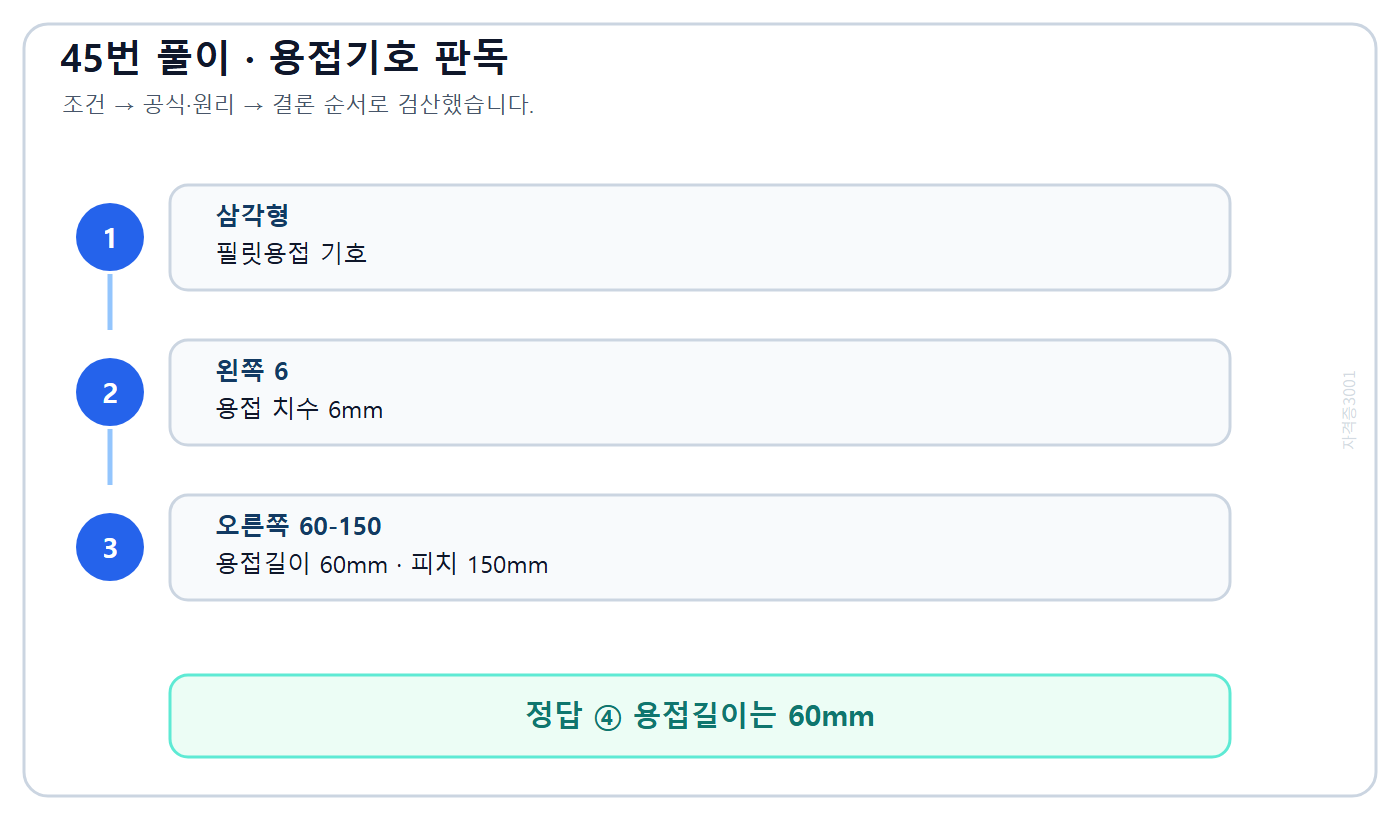

기호 6△60-150에서 60은 단속 필릿용접의 한 구간 길이, 150은 피치이다. 따라서 용접길이는 60mm라는 설명이 맞다.

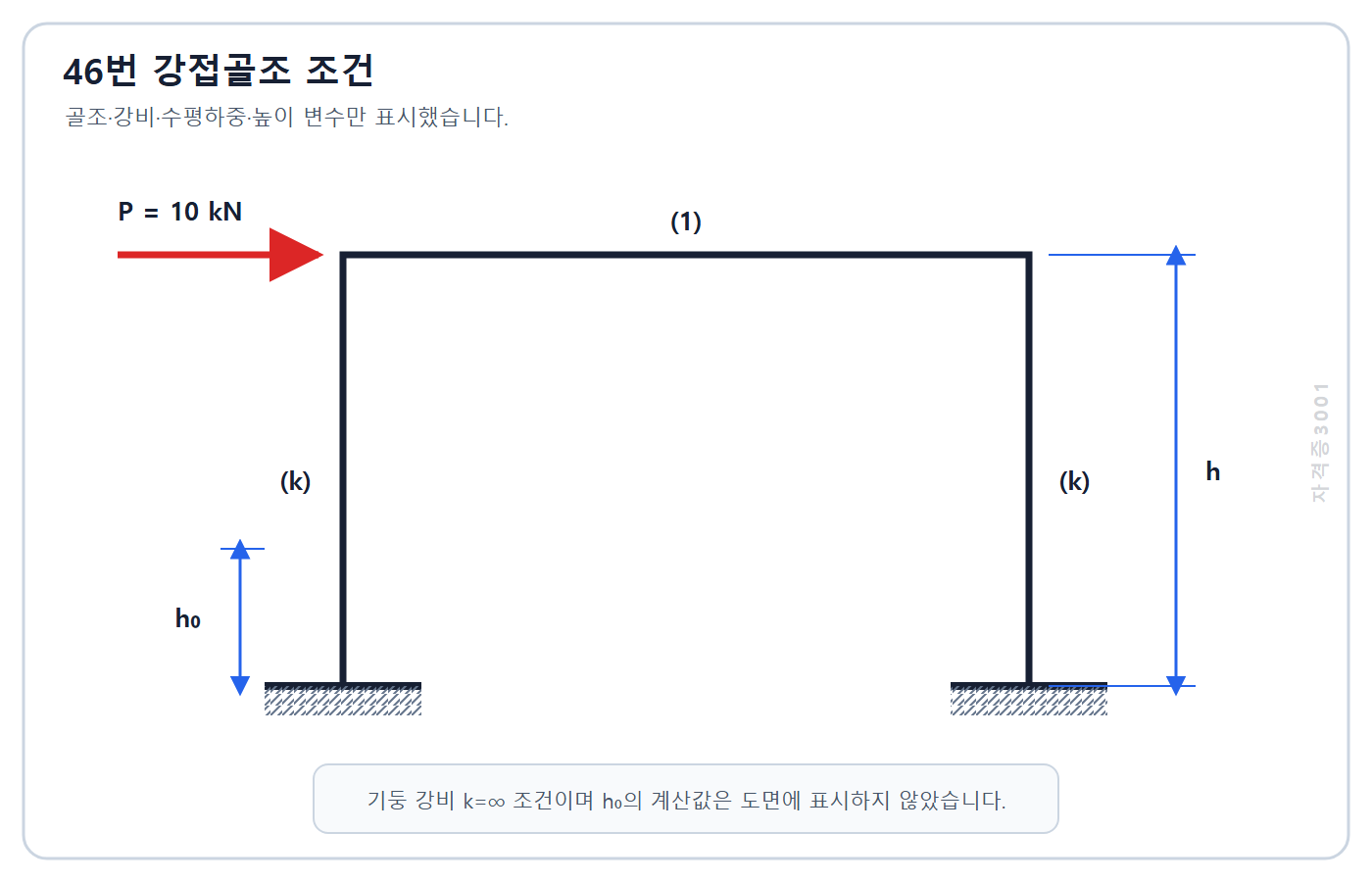

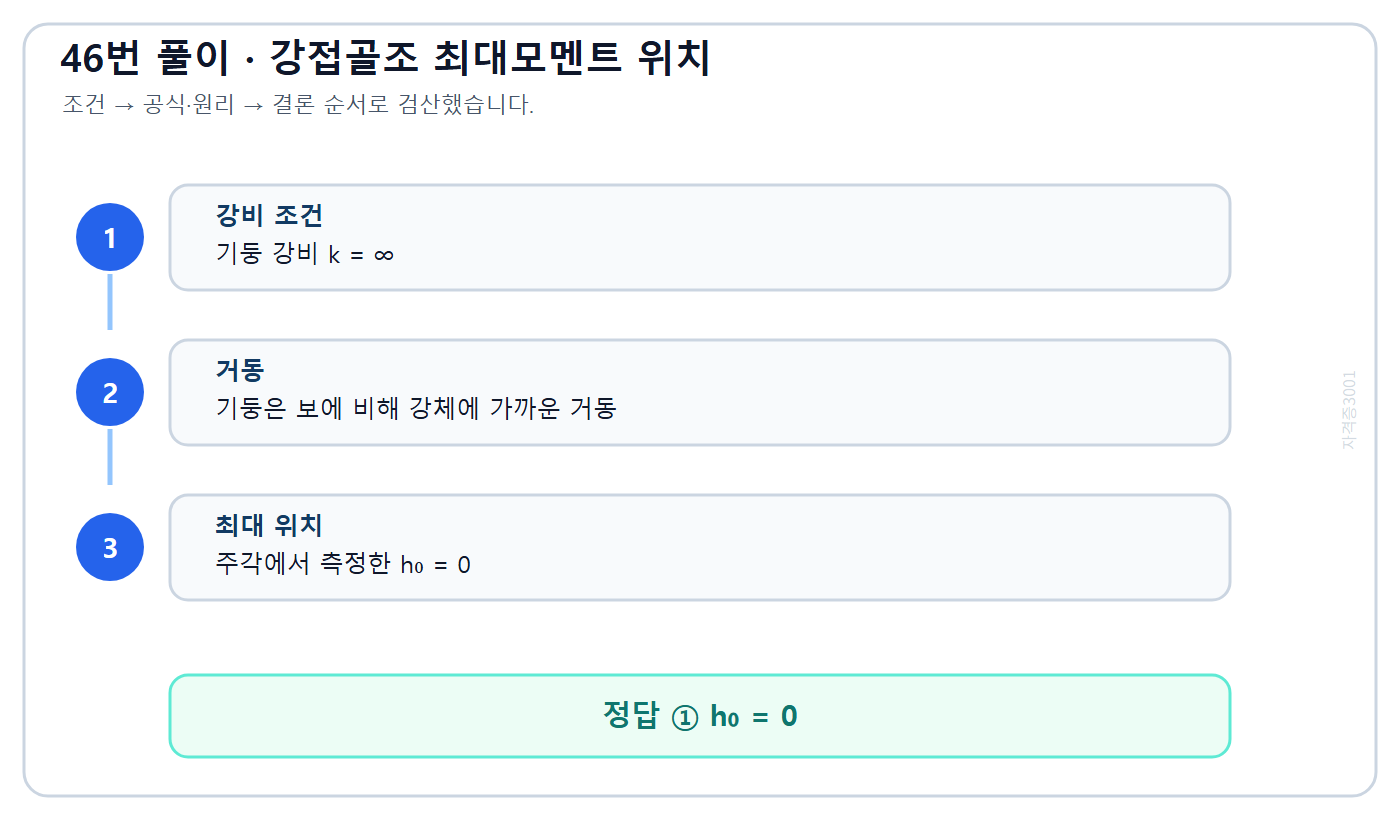

기둥의 강비 k가 무한대이면 보에 비해 기둥이 사실상 강체처럼 거동하며 기둥모멘트의 최대 위치는 주각이다. 주각에서 측정한 h₀=0이므로 정답은 ①이다.

앵커볼트는 기초 콘크리트에 매입되어 베이스플레이트와 주각을 고정하고 수평이동과 인발을 저항한다.

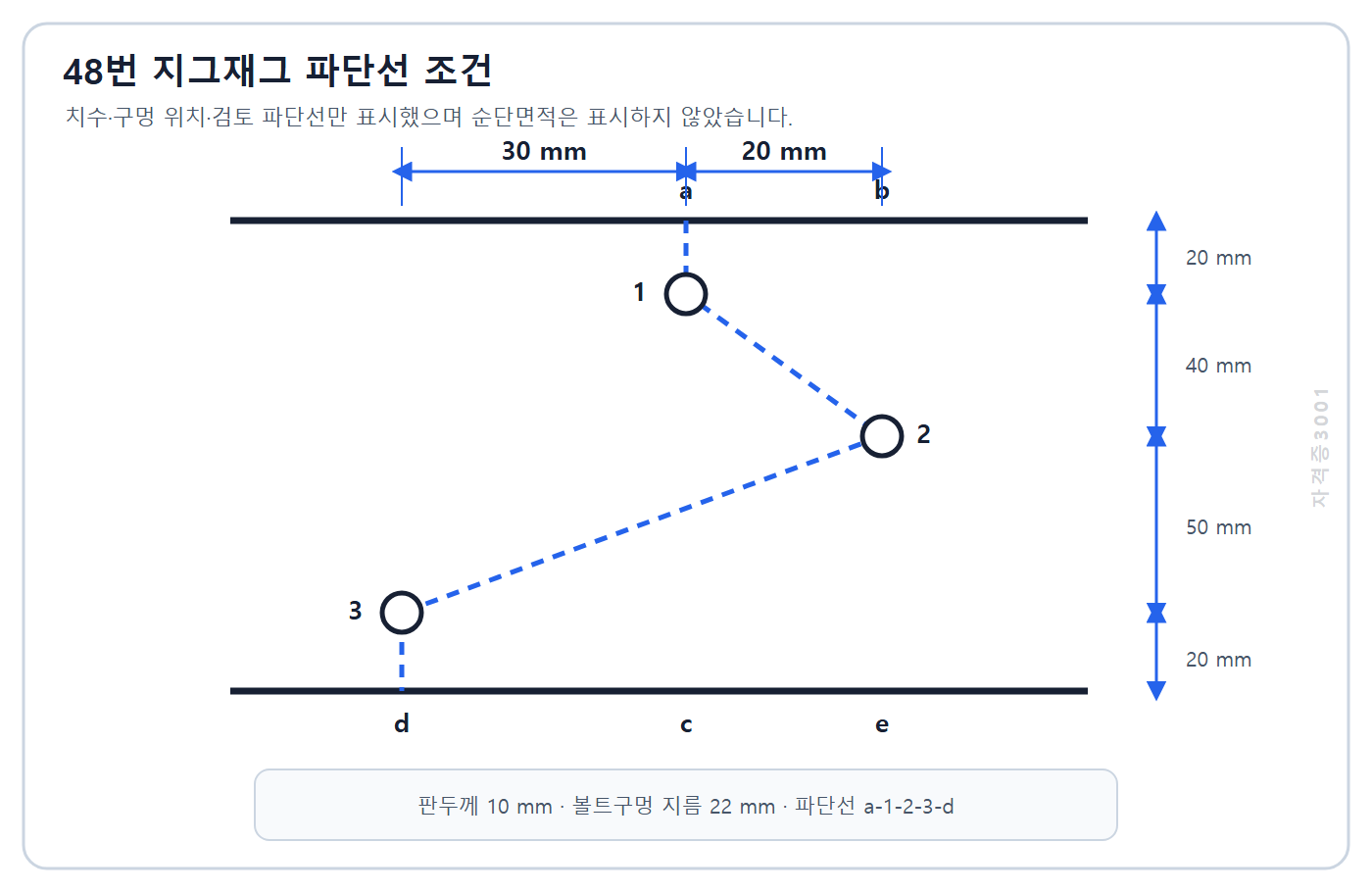

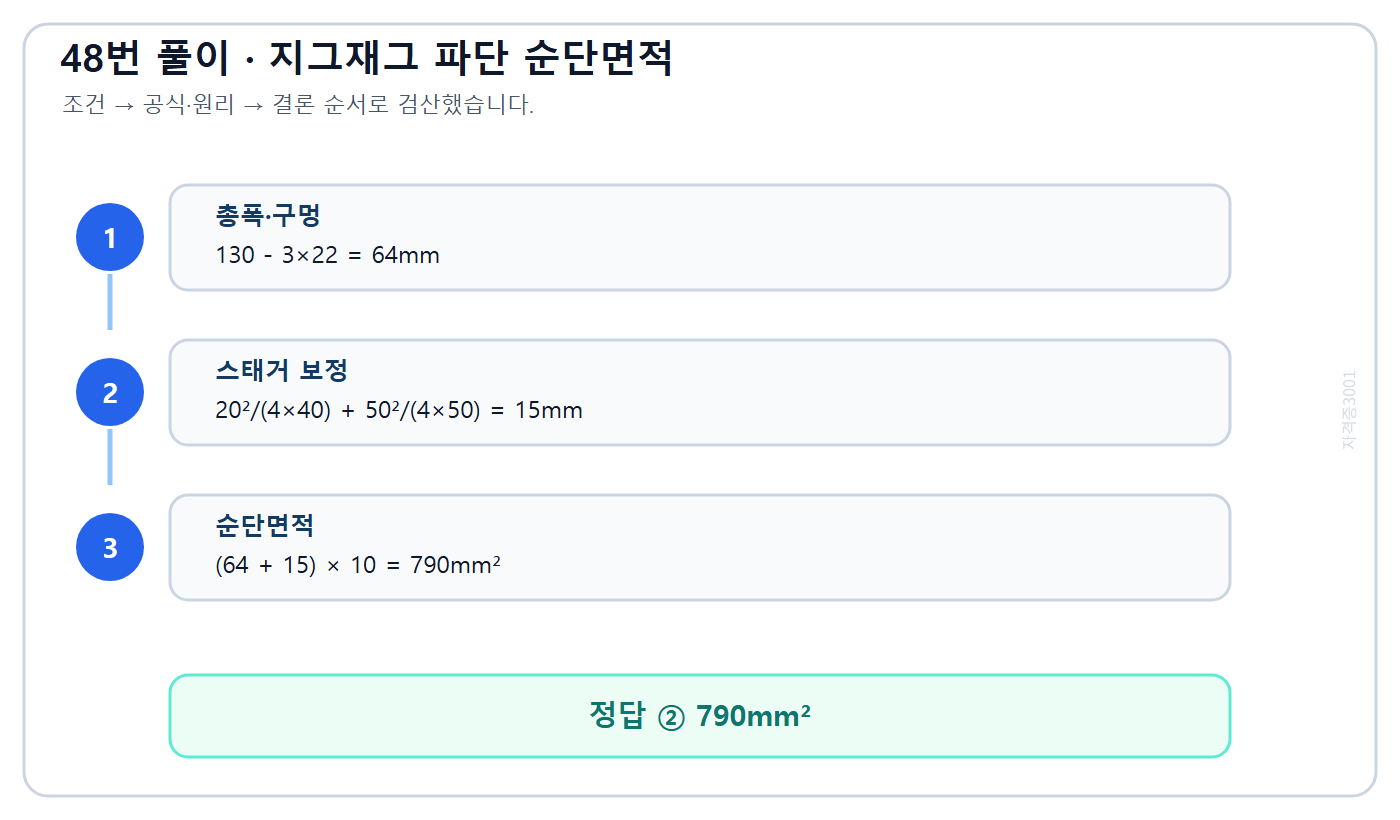

파단선 a-1-2-3-d의 총 폭은 130mm이고 구멍 3개를 공제한다. 스태거 보정은 20²/(4×40)+50²/(4×50)=15mm이므로 순폭은 130-3×22+15=79mm, 순단면적은 79×10=790mm²이다. 정답은 ②이다.

균열모멘트는 Mcr=fr·Ig/yt이다. 보통중량콘크리트 fr≈0.63√21MPa와 Ig=1.0×10¹⁰mm⁴, yt=420mm를 대입하면 약 68.8kN·m이다.

직접설계법은 각 방향 3경간 이상, 장단변비 2 이하, 인접경간 차 제한과 등분포하중을 전제로 한다. 모든 하중이 특정 지점의 집중하중이라는 조건은 틀리다.

인장 이형철근 정착길이 보정에는 경량콘크리트, 에폭시 도막, 상부철근 위치와 피복·간격 등이 영향을 준다. 구조설계의 하중계수는 정착길이 보정계수가 아니다.

정답은 ②(σt = 127.3 MPa, △L = 2.55 mm)이다. 단면적 A = π×30²/4 ≈ 706.9 mm²이므로 인장응력 σt = P/A = 90,000/706.9 ≈ 127.3 MPa이다. 늘어난 길이는 ΔL = PL/(AE) = 90,000×4,000/(706.9×200,000) ≈ 2.55 mm이다.

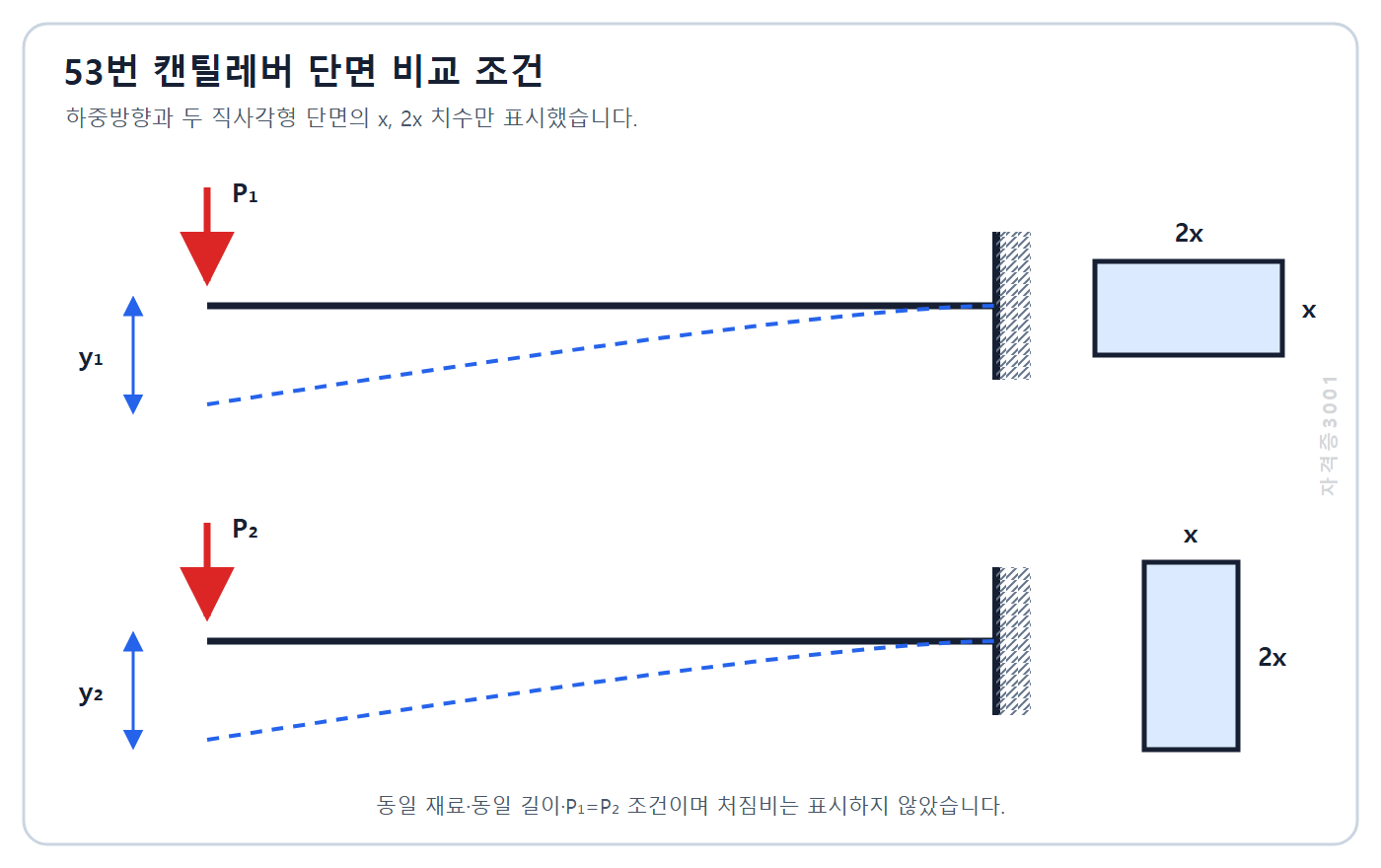

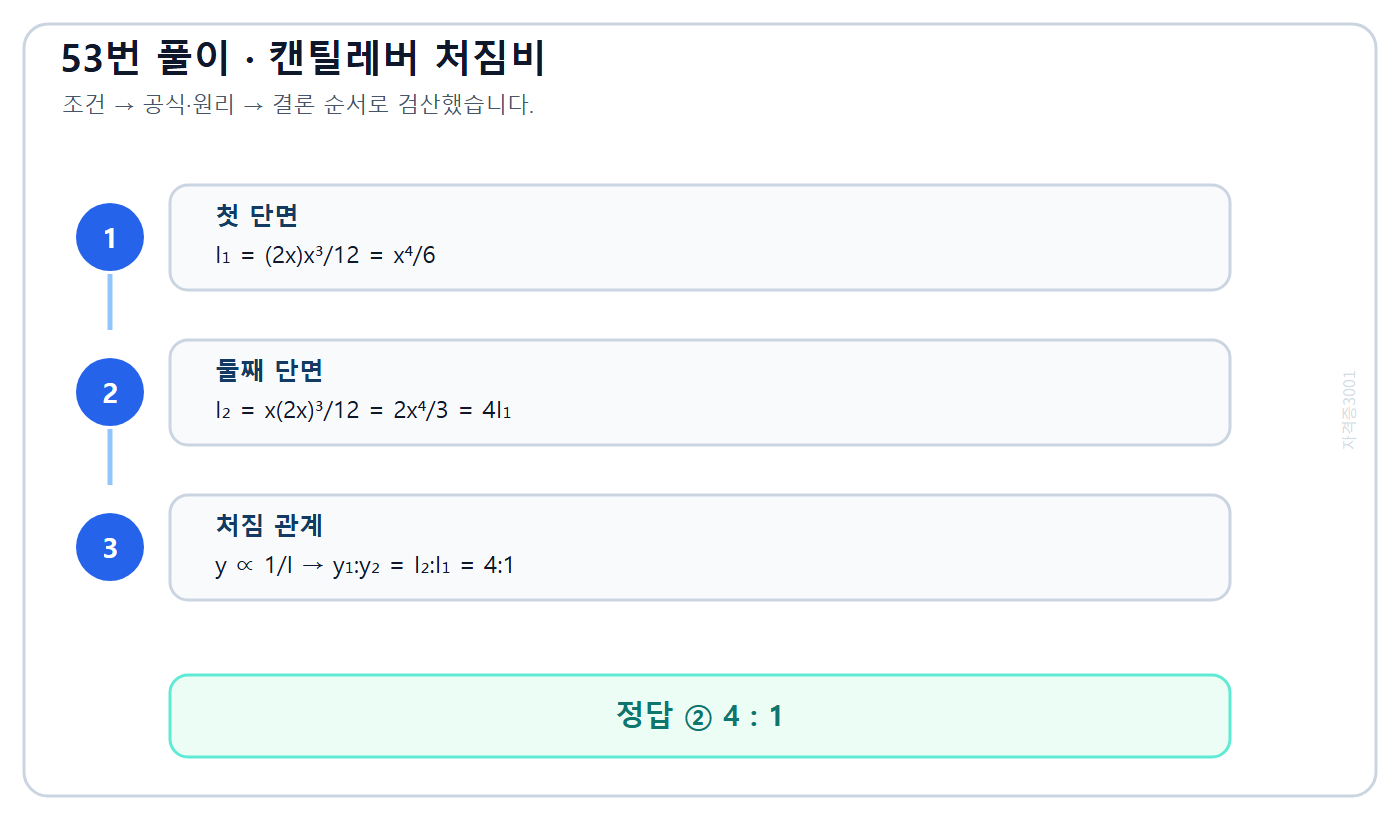

캔틸레버 끝 처짐은 PL³/(3EI)에 비례한다. 첫 단면은 I₁=(2x)x³/12=x⁴/6, 둘째 단면은 I₂=x(2x)³/12=2x⁴/3=4I₁이므로 y₁:y₂=I₂:I₁=4:1이다. 정답은 ②이다.

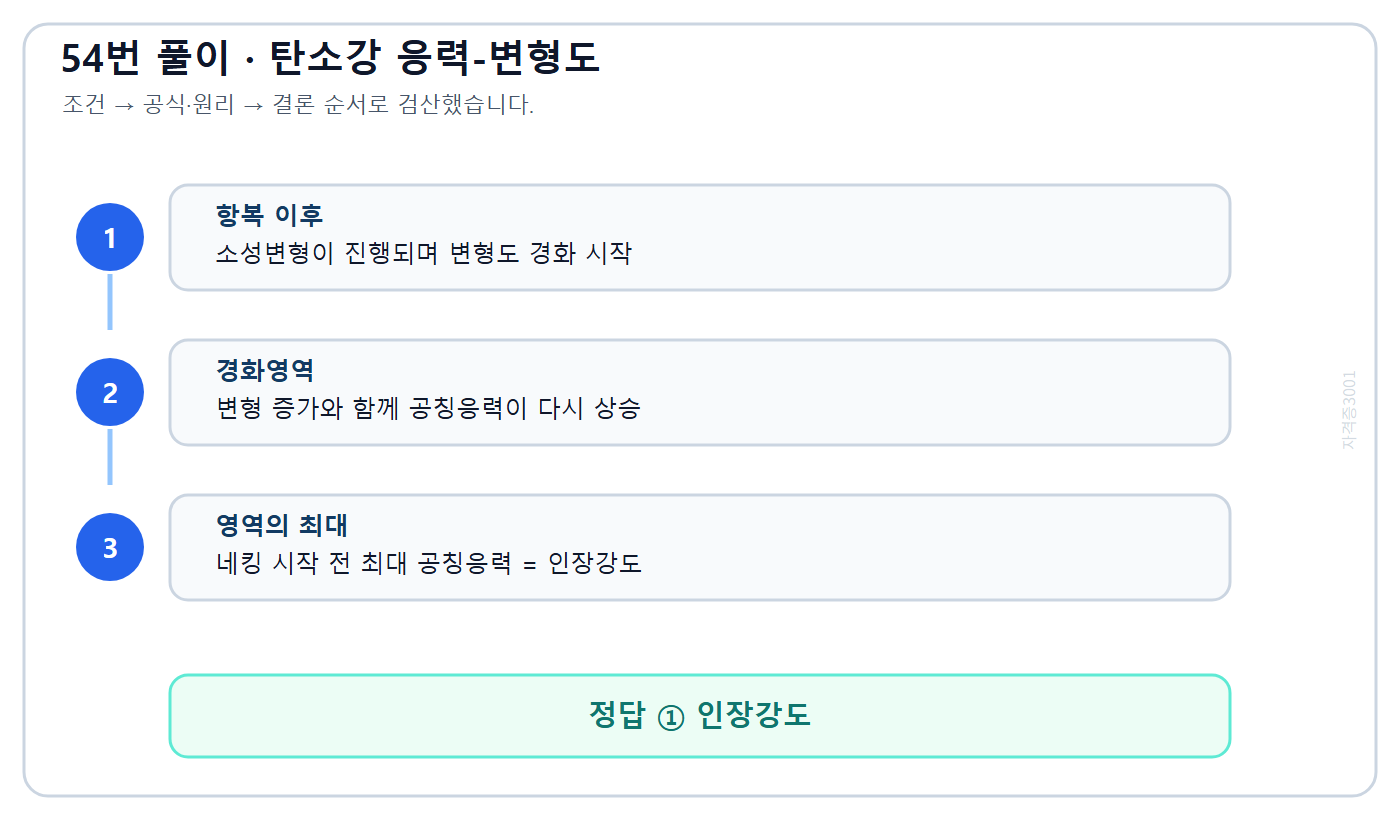

탄소강 응력-변형도 곡선에서 변형도 경화 후 도달하는 최대 공칭응력은 인장강도이다. 이후 네킹이 시작되며 공칭응력은 감소한다.

아웃리거는 코어와 외곽기둥을 대형 수평부재로 연결해 전도모멘트를 외곽기둥의 축력으로 분담시키는 고층 구조형식이다.

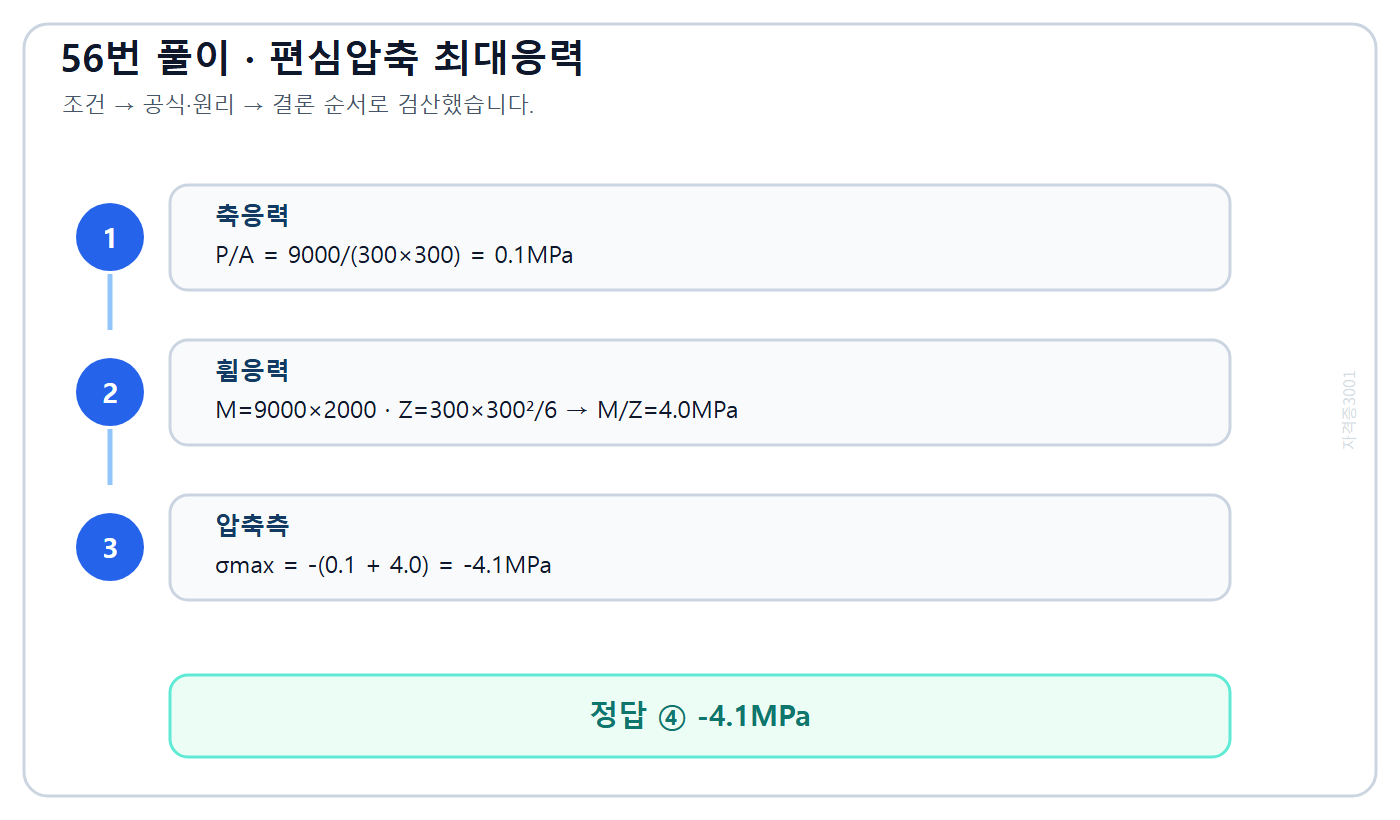

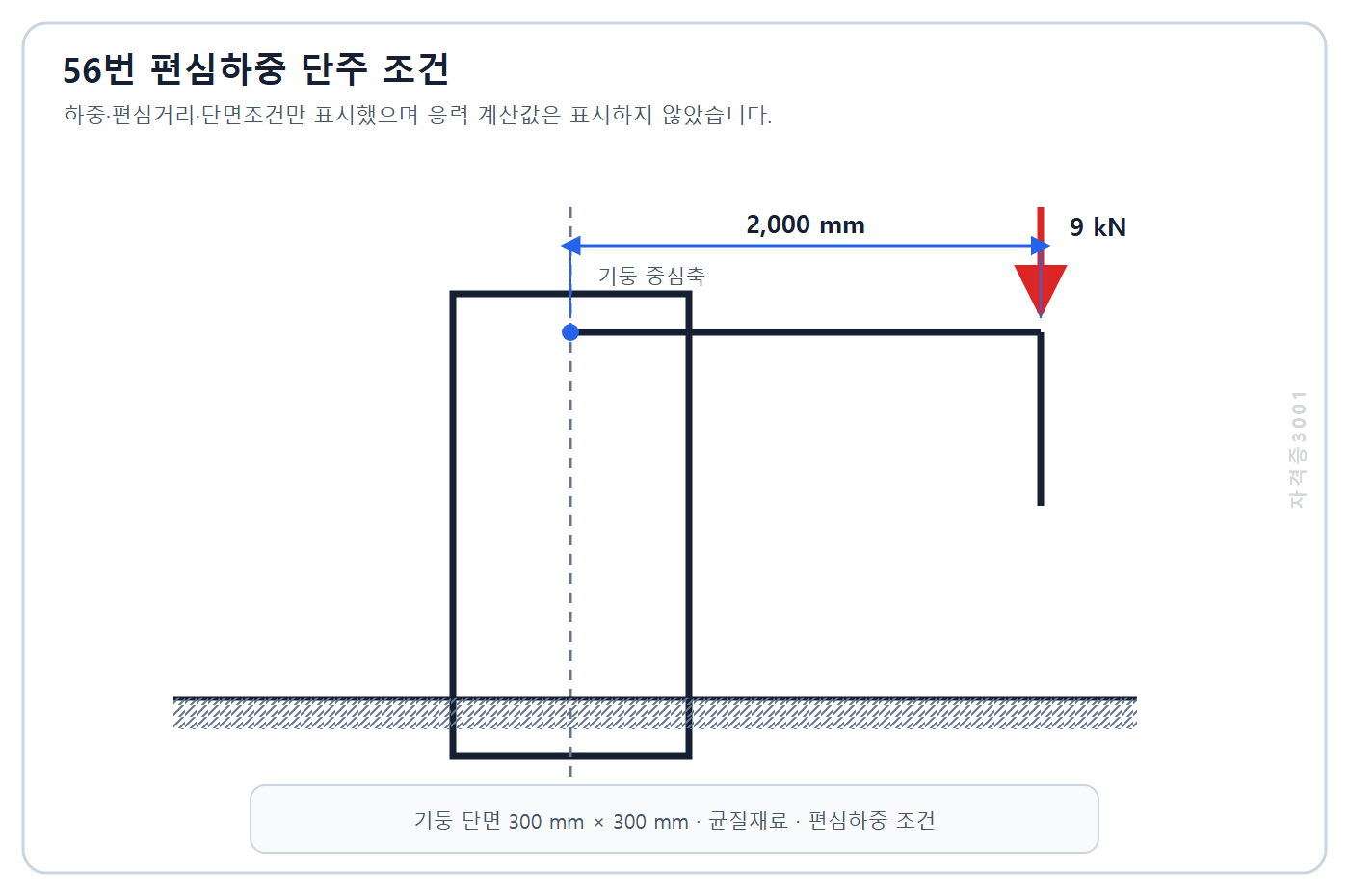

P/A=9000/(300×300)=0.1MPa이고 M=Pe=9000×2000=18×10⁶N·mm이다. Z=bh²/6=4.5×10⁶mm³이므로 M/Z=4.0MPa, 압축측 최대응력은 -(0.1+4.0)=-4.1MPa이다. 정답은 ④이다.

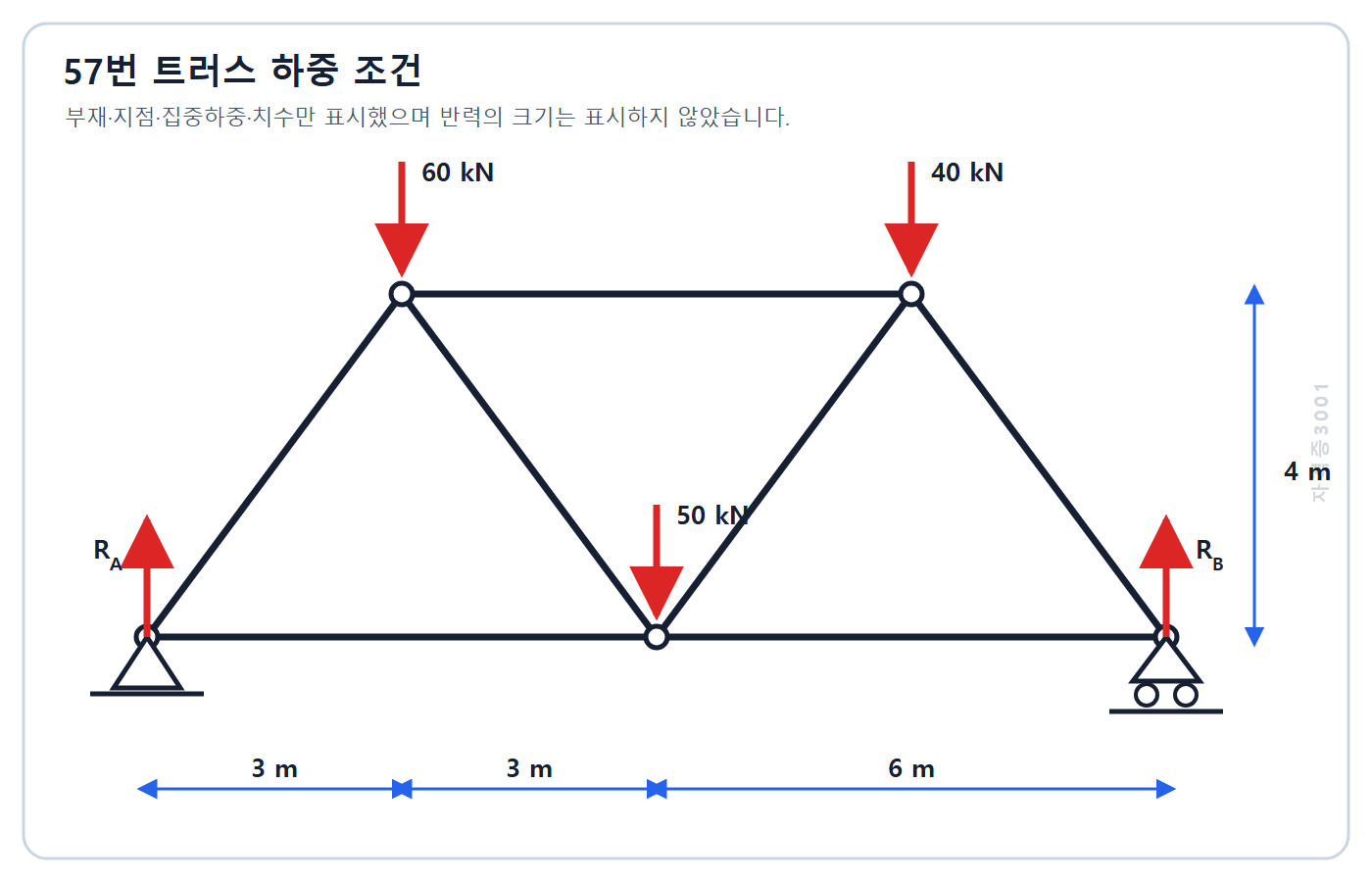

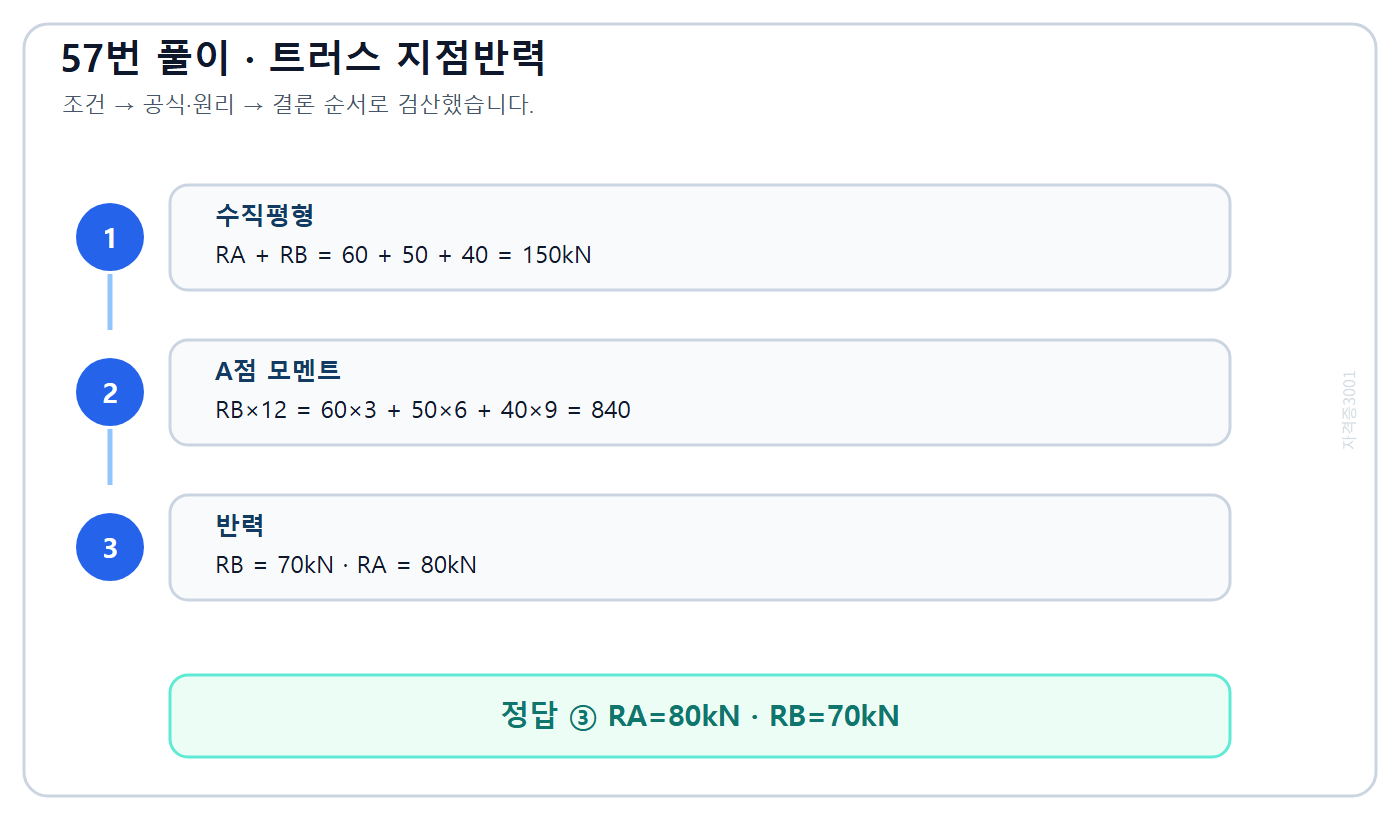

전체 수직하중은 60+50+40=150kN이다. A점 모멘트평형에서 RB×12=60×3+50×6+40×9=840이므로 RB=70kN, RA=150-70=80kN이다. 정답은 ③이다.

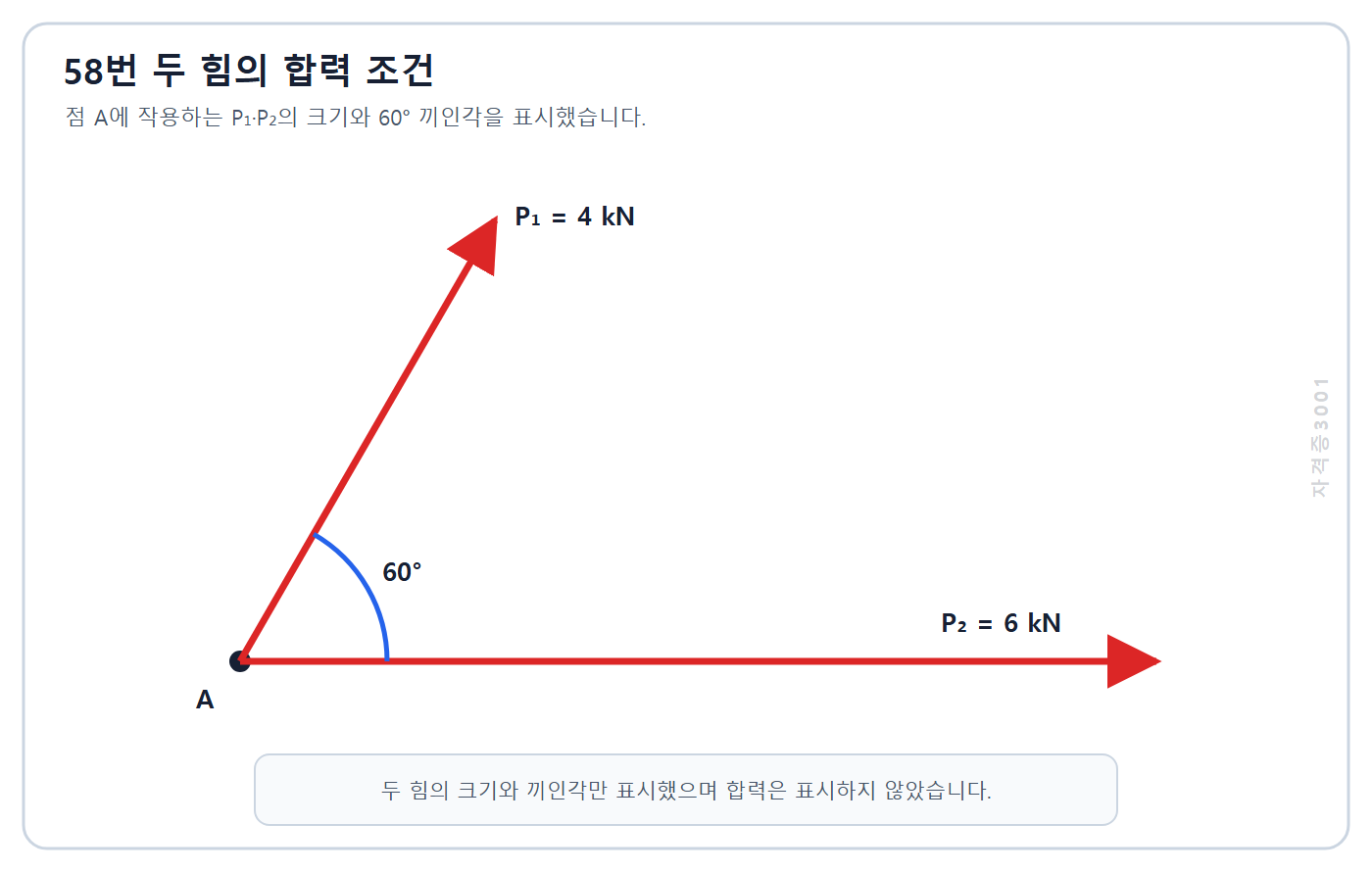

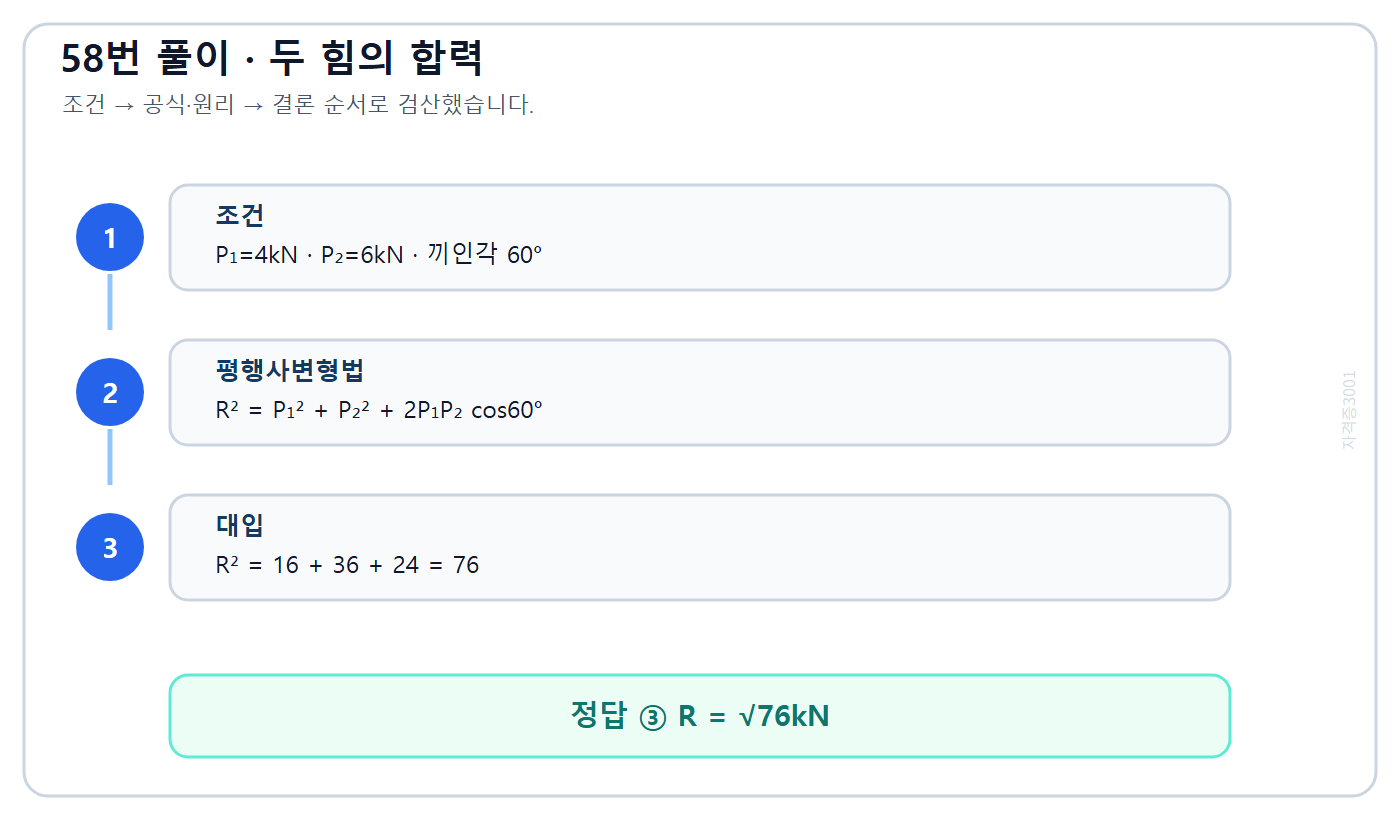

정답은 ③(√76 kN)이다. 한 점에 작용하는 두 힘의 합력은 평행사변형법의 코사인법칙으로 구한다. 두 힘 P1 = 4 kN, P2 = 6 kN의 끼인각이 60°이므로 R² = P1² + P2² + 2·P1·P2·cos60° = 16 + 36 + 48×(1/2) = 76, 따라서 R = √76 kN이다.

정답은 ④(235 mm)이다. KDS 41의 표준갈고리 인장 이형철근 기본정착길이는 ℓdh = 0.24·β·fy·db/(λ√fck)이다. β = 1.0, 보통중량콘크리트 λ = 1.0, fy = 400 MPa, fck = 27 MPa, db = 12.7 mm를 대입하면 ℓdh = 0.24×1.0×400×12.7/√27 ≈ 234.6 mm이므로 가장 가까운 235 mm가 정답이다.

정답은 ③(46.4)이다. 양단 핀지지이므로 유효좌굴길이계수 K = 1.0이다. x축은 중간 횡지지가 없어 유효길이 4,000 mm이고 KL/rx = 400/8.62 ≈ 46.4이다. y축은 부재 중간이 x축 방향으로 횡지지되어 유효길이 2,000 mm이고 KL/ry = 200/5.02 ≈ 39.8이다. 세장비는 두 값 중 큰 값이 지배하므로 46.4가 답이다.

정답은 ② '약 668m³/h'이다. 기기의 현열 4500W를 환기로 그대로 제거하려면 열수지식 Q=ρ·cp·V·ΔT를 만족하는 환기량 V를 구하면 된다.

핵심 해설: 비열 1.01kJ/(kg·K)=1010J/(kg·K), 온도차 ΔT=20-0=20K를 대입하면 V=4500/(1.2×1010×20)=0.1856m³/s이다. 이 값은 초당 풍량이므로 3600을 곱해 시간당 약 668m³/h를 얻는다. W=J/s 관계로 단위가 m³/s로 정리되는지 함께 확인한다.

정답은 ③ '정온식 스폿형 감지기'이다. '주위 온도가 일정 온도 이상이 되면 동작'이라는 문구가 정온식 감지기의 정의 그 자체다.

핵심 해설: 정온식은 설치지점의 온도가 정해진 온도에 도달하면 작동하고, 차동식은 온도의 상승률이 일정값을 넘을 때 작동한다. 이온화식·광전식은 온도가 아니라 연기 등 연소생성물을 감지하는 방식이다. 감지 대상이 온도 절대값인지, 온도 변화율인지, 연기인지로 구분하면 된다.

정답은 ① '건구온도가 높을수록 커진다'이다. 절대습도가 같다는 비교 조건에서는 건구온도 상승분만큼 건공기의 현열이 커져 습공기 엔탈피도 커진다.

핵심 해설: 습공기 엔탈피 h는 건공기 엔탈피와 수증기 엔탈피의 합(근사식 h≈1.01t+x(2501+1.85t) kJ/kg')이다. 절대습도 x가 같으면 t가 클수록 h가 커지고, t가 같으면 x가 클수록 h가 커진다. 따라서 ②(절대습도가 높으면 작아짐)는 관계가 반대이고, ③은 합이 아닌 차로 잘못 서술했으며, ④ 냉각·가습 조합은 엔탈피 변화 방향을 단정할 수 없어 모두 틀린다.

정답은 ④이다. 직접조명형은 광속의 90~100%를 아래쪽 작업면에 집중시키는 형식이라 효율이 높고 작업면에 고조도를 얻기 쉽지만, 광원과 주변의 휘도 대비가 커 짙은 그림자와 눈부심이 생기기 쉽다.

핵심 해설: 배광 분류는 상향·하향 광속 비율로 정한다. 상향과 하향이 거의 같으면 전반확산형, 상향이 90% 이상이면 간접조명형(천장을 2차 광원으로 이용해 그림자와 눈부심이 적음), 하향이 90~100%이면 직접조명형이다. '효율·고조도 ↔ 휘도차·그림자'의 장단점 대비로 기억한다.

정답은 ① '실의 용적'이다. Sabine 공식 T=0.161V/A에서 잔향시간 T는 실의 용적 V에 비례하고 실내 총흡음력 A에 반비례하므로, 보기 중 잔향시간에 가장 큰 영향을 주는 요소는 실의 용적이다.

핵심 해설: Sabine식의 변수는 용적 V와 흡음력 A(=ΣSα)뿐이다. 음원의 위치나 음압은 음장의 분포·크기에 영향을 줄 수 있어도 실 고유의 잔향시간을 정하는 기본 변수가 아니고, 벽체의 '두께'보다는 표면 재료의 흡음률과 면적이 흡음력을 결정한다.

정답은 ① '공용통기관'이다. 반대 방향 또는 병렬로 설치된 2개 기구배수관의 교점에 1개의 통기관을 접속해 두 기구의 트랩 봉수를 함께 보호하는 통기관이 공용통기관(common vent)이다.

핵심 해설: 각개통기관은 기구마다 개별로 설치하고, 공용통기관은 2개 기구가 1개를 공용한다. 결합통기관은 배수수직관과 통기수직관을 연결해 관내 압력을 균등화하는 관이고, 신정통기관은 배수수직관 상부를 그대로 연장해 외기에 개방하는 관이다. '몇 개 기구를 보호하는가 / 무엇과 무엇을 연결하는가'로 구분한다.

정답은 ① '노점온도'이다. 습공기를 절대습도 변화 없이 냉각할 때 포함된 수증기가 응축(이슬 맺힘)을 시작하는 온도가 노점온도다.

핵심 해설: 노점에서는 상대습도가 100%(포화)가 된다. 건구온도는 보통 온도계로 측정한 공기온도, 습구온도는 습구의 증발냉각이 평형에 이른 온도, 절대온도는 섭씨온도에 273.15를 더한 열역학 온도 눈금이다. 공기선도에서 노점은 같은 절대습도선을 따라 좌측 포화곡선에 도달하는 점이다.

정답은 ①이다. 변전실 위치는 부하의 중심, 기기 반입·점검 통로, 증설 여유, 침수 방지, 간선 배선의 용이성 등을 종합해 정하는 것이지 '건축물 최하층에 설치하는 것이 원칙'이라는 규정은 없다.

핵심 해설: ② 장래 증설에 대비한 여유면적 확보, ③ 부하중심 인접·간선 배선 용이 (간선 길이와 전압강하 감소), ④ 케이블 트렌치·무근콘크리트·기기 높이를 고려한 유효높이 확보는 모두 변전실 계획의 옳은 내용이다. 지하 설치는 침수·반입 측면에서 오히려 불리한 경우도 있으므로 최하층 설치를 원칙으로 단정한 ①이 옳지 않은 설명이다.

정답은 ④ '100배'이다. 10Ω 저항 10개의 직렬 합성저항은 10×10=100Ω, 병렬 합성저항은 10/10=1Ω이므로 직렬은 병렬의 100÷1=100배이다.

핵심 해설: 같은 저항 R을 n개 직렬 접속하면 nR, 병렬 접속하면 R/n이 된다. 따라서 직렬 대 병렬의 비는 nR÷(R/n)=n²으로, 저항 10개이면 10²=100배다. 개수만 알면 저항값과 무관하게 n²배임을 기억해 두면 검산이 빠르다.

정답은 ④이다. 증기난방은 증기의 응축잠열을 이용하므로 방열기가 빨리 뜨거워져 온수난방보다 예열시간이 짧다. '예열시간이 길다'는 설명이 틀린 것이다.

핵심 해설: ① 응축수 환수관은 산소·이산화탄소 등으로 부식되기 쉽고, ② 증기의 단위 방열량이 온수보다 커 같은 방열량이면 방열기 면적이 작아도 되며, ③ 방열기 설치로 복사난방 대비 실내 바닥 유효면적이 줄어드는 것도 맞는 설명이다. 증기난방의 장점(신속한 예열, 작은 방열기)과 단점(온도조절 곤란, 부식, 소음)을 짝지어 정리한다.

정답은 ① '27.2℃'이다. 단열혼합이면 혼합공기의 건구온도는 두 공기류의 풍량가중평균으로 구한다.

핵심 해설: 같은 비열을 가정하면 t=(Q₁t₁+Q₂t₂)/(Q₁+Q₂)=(8000×26+2000×32)/(8000+2000)=(208000+64000)/10000=27.2℃이다. 실내공기와 외기의 비가 8:2이므로 26+(32-26)×0.2=27.2℃로도 검산된다. 단순 산술평균 29℃는 풍량 차이를 무시한 값이다.

정답은 ① '80 ℓ/min'이다. 스프링클러설비 화재안전기준(NFPC 103)상 표준형 헤드 1개의 방수량은 방수압력 0.1MPa에서 분당 80L 이상이어야 한다.

핵심 해설: 전동기 펌프 방식 가압송수장치의 송수량은 기준 개수의 모든 헤드가 0.1MPa·80L/min 이상을 동시에 충족하도록 정한다. '헤드당 80L/min'과 '방수압력 0.1MPa'는 세트로 암기하는 수치이며, 옥내소화전(130L/min·0.17MPa)과 수치가 다르므로 혼동에 주의한다.

정답은 ④ '시그널 컨트롤 방식'이다. 요운전원 방식 중 운전원이 버튼으로 기동하고, 카 내 목적층 버튼과 승강장 호출신호에 따라 진행 방향 순서대로 자동 정지하는 것이 시그널 컨트롤이다.

핵심 해설: 카 스위치 방식은 운전원이 카 스위치(운전대)로 속도와 정지까지 직접 조작하는 가장 단순한 방식이고, 레코드 컨트롤 방식은 운전원 없이 승객의 버튼 조작만으로 자동 운전된다. 전자동 군관리방식은 여러 대의 엘리베이터를 한 그룹으로 묶어 호출에 가장 적합한 카를 자동 배차하는 방식이다. '운전원 유무'와 '자동정지 여부'로 구분한다.

정답은 ②이다. 같은 표준상태 기체 체적을 기준으로 하면 LPG의 발열량(프로판 기준 약 24,000kcal/Nm³)은 LNG 주성분 메탄(약 9,000~9,500kcal/Nm³)보다 크므로, LPG 발열량이 작다는 설명이 틀렸다.

핵심 해설: ① LPG 증기는 공기보다 무거워(비중 약 1.5~2.0) 누출 시 낮은 곳에 체류하고, ③ 순수 LPG는 무색·무취라 누출 감지용 부취제를 첨가하며, ④ 액화 시 체적은 기체의 약 1/250으로 줄어드는 것 모두 맞는 설명이다. 발열량은 단위 질량 기준과 단위 체적 기준이 다를 수 있으므로 비교 기준을 확인하는 습관이 필요하다.

정답은 ④이다. 고가수조방식은 옥상 수조의 수면 높이(낙차)로 급수압력을 얻으므로 수도 본관의 순간적인 압력 변동에 관계없이 일정한 압력으로 급수할 수 있다. '압력 변화가 심하다'는 설명이 틀렸다.

핵심 해설: 수도직결방식은 본관 압력을 그대로 쓰므로 압력변동 영향을 직접 받지만, 펌프가 없어 정전으로 인한 단수 염려가 작고 저수조가 없어 위생·유지관리에 유리하다. 압력수조방식은 압력탱크에 저장된 물로 단수 시 일정량 급수가 가능하다. 본관 압력변동의 영향이 큰 것은 수도직결방식이고, 고가수조방식은 이를 완충하는 방식임을 대비해 기억한다.

정답은 ④ '86.4Pa'이다. 덕트의 마찰저항은 Darcy-Weisbach식 ΔP=f·(L/D)·(ρv²/2)로 구한다.

핵심 해설: 길이비 L/D=20/0.4=50, 동압 ρv²/2=1.2×12²/2=86.4Pa를 먼저 계산하면 ΔP=0.02×50×86.4=86.4Pa이다. 지름을 mm에서 m로 환산(400mm=0.4m)하는 것과 속도의 제곱 항이 실수 포인트다. 이 문항은 동압이 86.4Pa이고 f·L/D=1.0이 되도록 수치가 구성되어 있어 단위를 10분의 1로 잘못 읽으면 ①②로 유도된다.

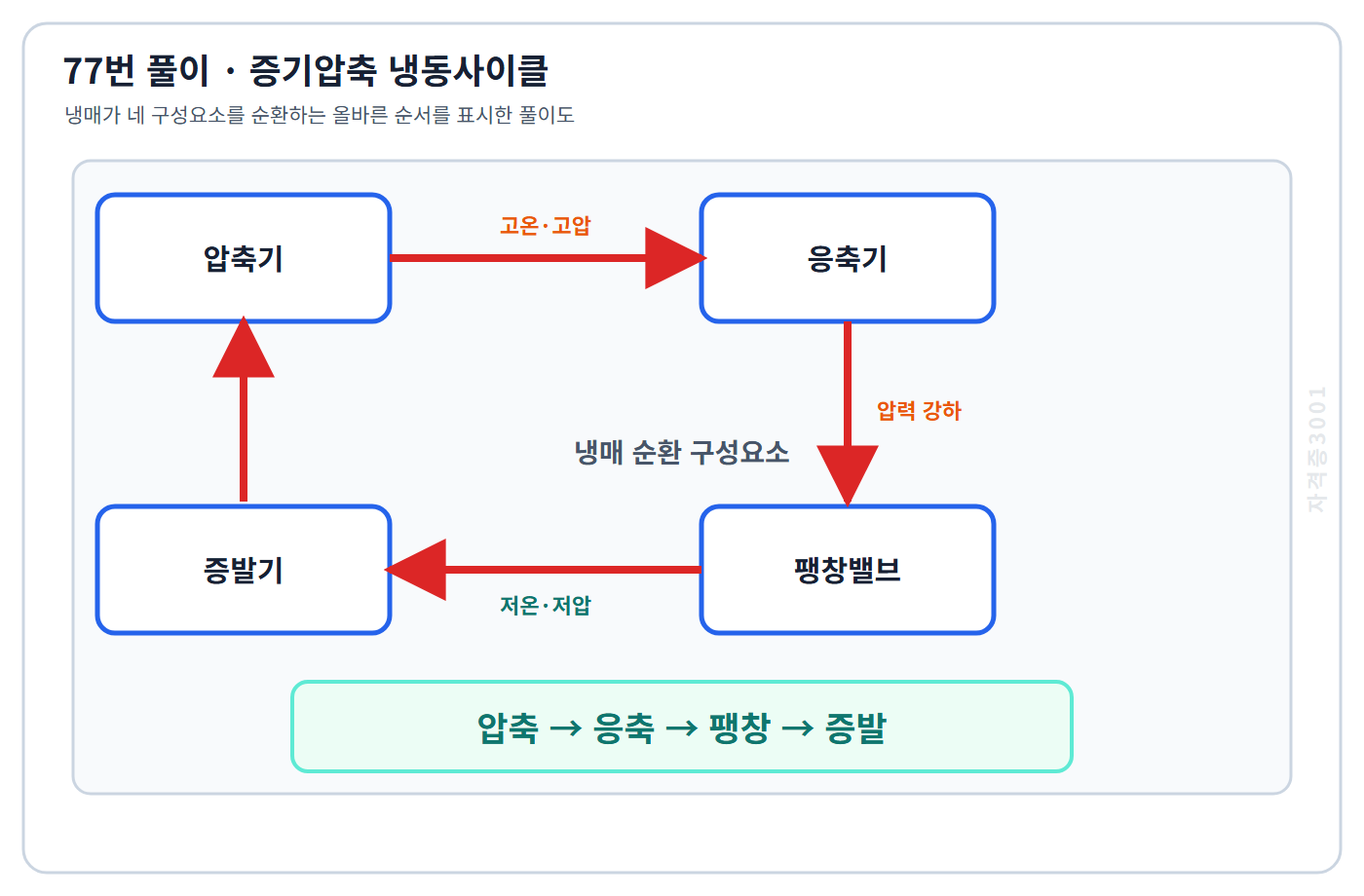

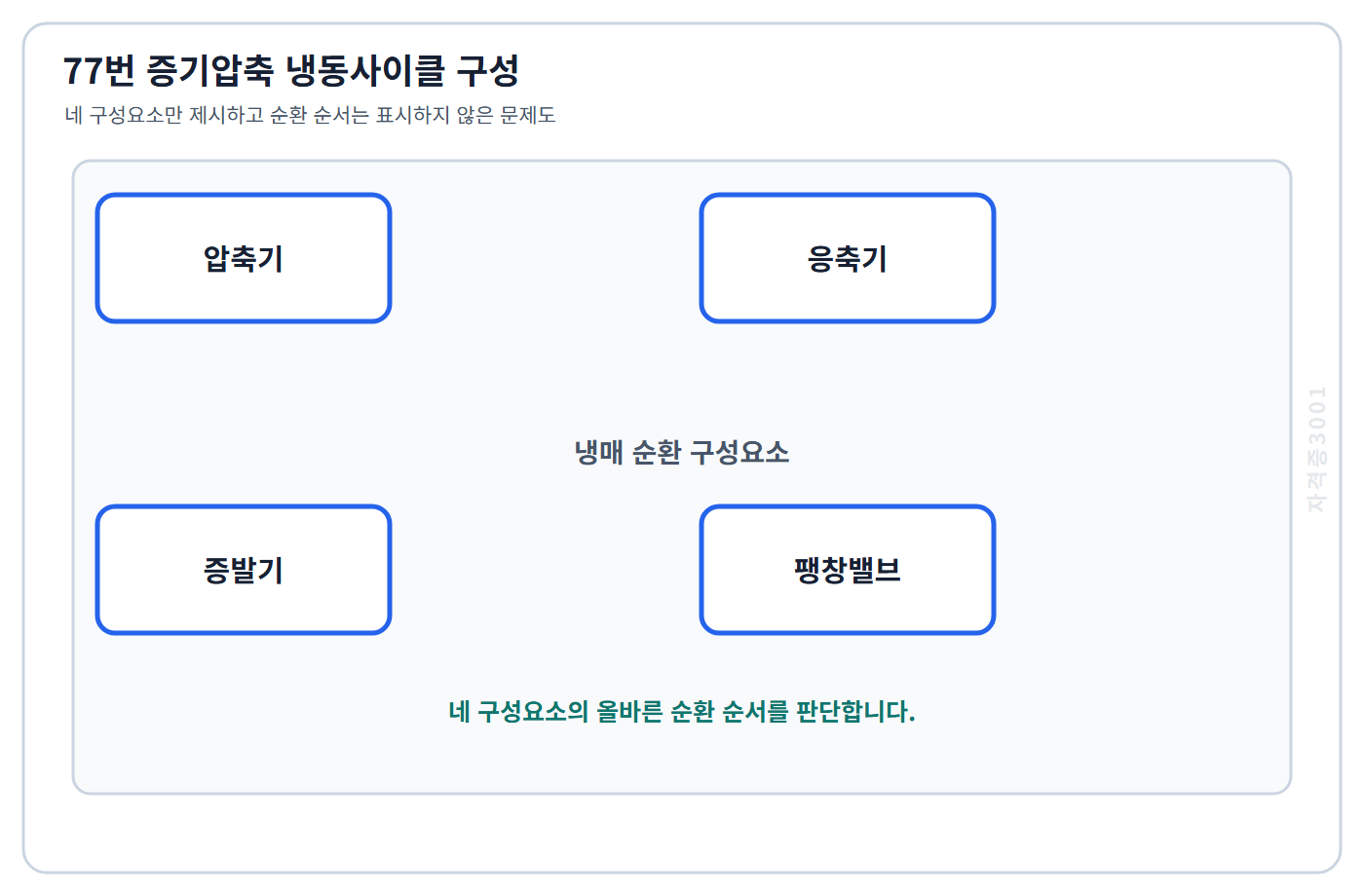

정답은 ① '압축 → 응축 → 팽창 → 증발'이다. 증기압축식 냉동사이클은 냉매가 압축기→응축기→팽창밸브→증발기를 순환하는 순서로 구성된다.

핵심 해설: 증발기에서 열을 흡수(냉각 작용)한 저압 증기 냉매를 압축기가 고압·고온으로 압축하고, 응축기에서 외부로 열을 방출해 액화하며, 팽창밸브에서 감압해 저온·저압으로 만든 뒤 다시 증발기로 들어간다. '열을 흡수하는 곳(증발기) 앞에는 반드시 감압(팽창)이 온다'는 논리로 순서를 복원할 수 있다.

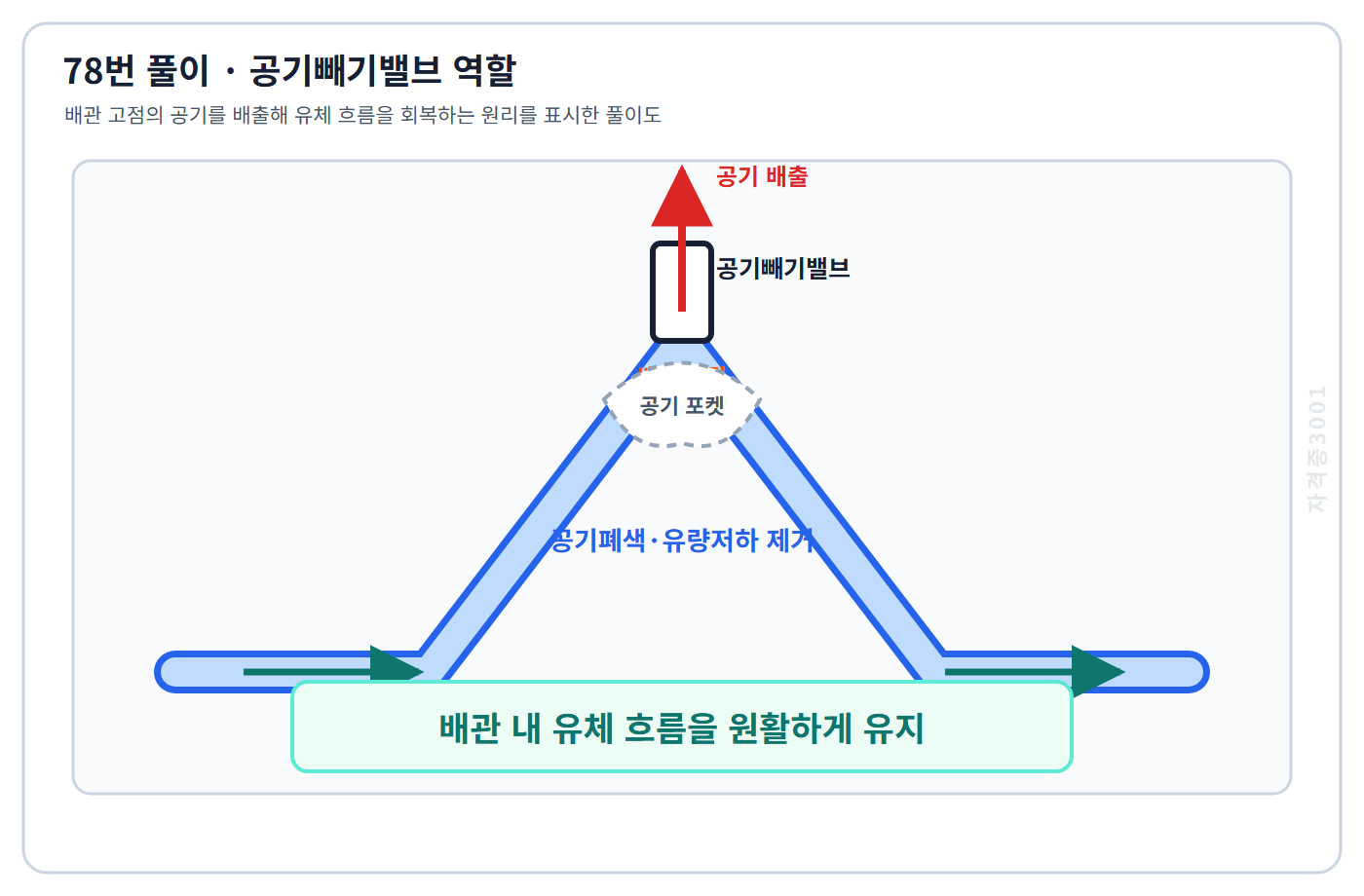

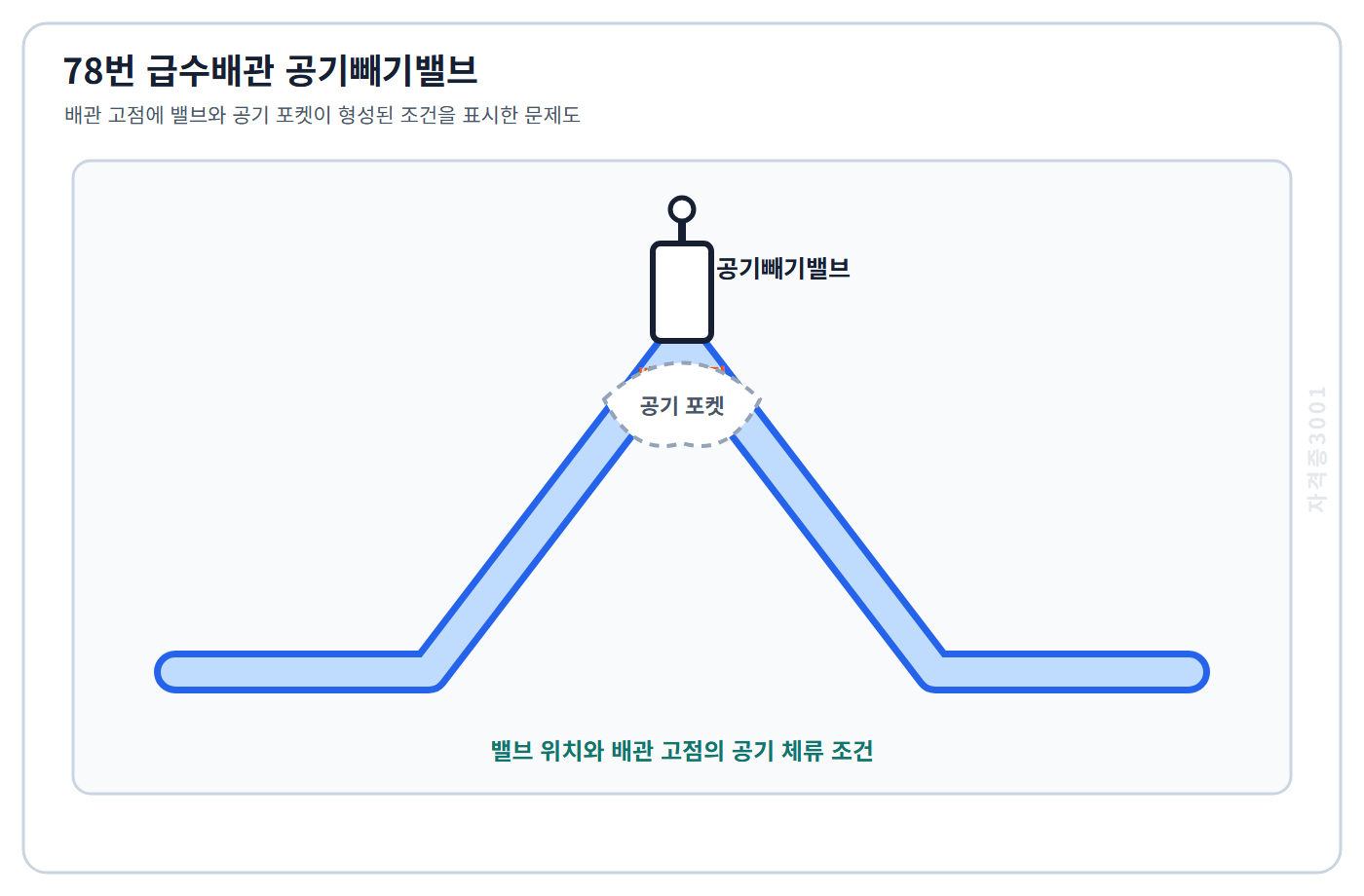

정답은 ③ '배관 내 유체의 흐름을 원활하게 하기 위하여'이다. 공기빼기밸브는 상향 배관의 고점에 모인 공기를 배출해 공기폐색(에어록)으로 인한 유량 저하와 단류를 막는 것이 주된 목적이다.

핵심 해설: 수격작용 방지는 수격완충기·압력조정 등으로 대응하고, 부식 방지는 재료 선정·방식 처리의 영역이며, 결로 방지는 단열공사로 해결한다. 공기 제거가 부수적으로 부식·소음 완화에 도움을 줄 수 있어도, 설치의 가장 직접적이고 주된 이유는 유체 흐름의 원활화다.

정답은 ② '모세관작용'이다. 통기관은 배수관 내 압력변화(부압·정압)를 완화해 사이펀 작용과 분출작용에 의한 봉수파괴를 방지하는 장치이므로, 압력과 무관한 모세관작용은 통기관으로 막을 수 없다.

핵심 해설: 자기사이펀(자기 배수 시 부압), 유도사이펀(타 기구 배수 시 부압), 분출작용(수직관 정압으로 봉수가 밀려 나옴)은 모두 압력 원인이라 통기관으로 방지할 수 있다. 모세관작용은 트랩에 걸친 섬유·오물이 봉수를 빨아내는 현상이고, 증발에 의한 봉수 감소 역시 통기관과 무관하게 보충수나 깊은 봉수로 대응한다.

정답은 ① '금속관공사'이다. 금속관(후강·박강 전선관)은 전선을 기계적으로 보호하는 관 자체 강도가 있어 KEC 기준에 맞게 시공하면 콘크리트에 직접 매설할 수 있다.

핵심 해설: 금속덕트공사와 버스덕트공사는 점검·유지관리가 가능하도록 노출 또는 점검 가능한 은폐 공간에 설치하는 공법으로 직접 매설 대상이 아니고, 금속몰드공사는 노출 배선의 보호·미관용 몰드를 사용하는 공법으로 역시 콘크리트 직접 매설이 불가하다. '관(conduit)은 매설 가능 / 덕트·몰드는 점검 가능 장소'로 구분해 기억한다.

정답은 ③ 6대다. 6층 이상 층의 거실면적은 2,000m²×10개 층(6~15층)=20,000m²다. 건축물의 설비기준 등에 관한 규칙 제5조 별표 1의2에서 판매시설은 '6층 이상 거실면적 3,000m² 이하 2대, 3,000m²를 초과하는 2,000m² 이내의 면적마다 1대를 더한 대수'이므로 기준대수는 2+(20,000-3,000)/2,000=2+9=11대다. 같은 별표 비고에서 16인승 이상 승강기는 1대를 2대로 본다. 따라서 11÷2=5.5를 올림한 6대가 실제 설치해야 하는 최소 대수다.

정답은 ④ 바닥판두께다. 건축법 시행규칙 제20조 및 별표 5의 건축허용오차에서 평면길이·출구너비·반자높이는 각각 ±2% 이내로 제한되고, 바닥판두께만 ±3% 이내가 허용된다. 따라서 허용오차 범위가 가장 큰 항목은 바닥판두께다.

정답은 ④다. 건축법 시행령 제24조 및 별표 3에서 비날력벽인 외벽의 내화구조 기준은 철근콘크리트조 두께 7cm 이상, 무근콘크리트조 두께 7cm 이상, 철골조 골구 양면의 모르타르 피복 3cm 이상, 철재로 보강된 콘크리트블록조는 철재 피복두께 4cm 이상이다. 피복두께가 3cm인 ④는 기준에 미달해 내화구조로 인정되지 않는다.

정답은 ②다. 국토의 계획 및 이용에 관한 법률 제105조에서 중앙도시계획위원회의 위원장과 부위원장은 모두 위원 중에서 국토교통부장관이 임명하거나 위촉한다. '위원장은 국토교통부장관이 된다'는 당연직 설명이 틀렸다. 위원 정수(위원장·부위원장 포함 25명 이상 30명 이하), 공무원이 아닌 위원 10명 이상·임기 2년, 도시·군계획 중요사항의 조사·연구 기능은 모두 법령과 일치한다.

정답은 ③ 30개다. 건축법 시행령 제34조 제3항은 층수가 50층 이상이거나 높이가 200m 이상인 초고층 건축물에, 직통계단과 직접 연결되는 피난안전구역을 지상층으로부터 최대 30개 층마다 1개소 이상 설치하도록 정한다. 따라서 빈칸에는 30개가 들어간다.

정답은 ①이다. 건축법 제64조와 시행령 제89조는 6층 이상으로서 연면적 2,000m² 이상인 건축물에 승강기 설치를 의무화하되, '층수가 6층인 건축물로서 각 층 거실의 바닥면적 300m² 이내의 면적마다 1개소 이상의 직통계단을 설치한 건축물'은 대통령령으로 정하는 예외 건축물로 둔다. 피난 동선이 촘촘히 확복된 6층 건축물은 승강기 설치 의무에서 제외되는 것이다.

정답은 ③ 14,000m²다. 주차장법 시행령 제1조의2 제1항에서 주차전용건축물은 연면적의 95% 이상이 주차장이어야 하지만, 주차장 외 용도가 판매시설 등 열거시설인 경우에는 70% 이상이면 된다. 판매시설이 복합된 이 건축물은 70% 특례를 적용해 20,000m²×0.70=14,000m² 이상이 주차장이어야 한다.

정답은 ③이다. 건축법 제42조와 시행령 제27조 제1항 단서는 축사, 녹지지역에 건축하는 건축물, 연면적의 합계가 1,500m² 미만인 공장, 면적 5,000m² 미만인 대지에 건축하는 공장 등을 조경 등의 조치 예외로 정한다. ③은 공장의 면적 기준을 2,000m² 미만으로 잘못 넓혀 적었으므로 틀렸다.

정답은 ③ 5년 이상 20년 이내다. 국토의 계획 및 이용에 관한 법률 제37조에 따라 시가화조정구역을 지정할 때는 개발제한의 시가화유보기간을 정해야 하고, 같은 법 시행령 제32조는 이 기간을 5년 이상 20년 이내로 정한다. 보기 중 하한과 상한이 모두 법정 범위와 일치하는 것은 ③뿐이다.

정답은 ③이다. 건축물의 설비기준 등에 관한 규칙 제13조는 공동주택·오피스텔의 개별난방 보일러의 연도를 '내화구조의 공동연도'로 설치하도록 정한다. ③은 구조(내화구조→방화구조)와 연도 방식(공동연도→개별연도)을 모두 잘못 적었다. 보일러실 윗부분의 0.5m² 이상 환기창, 거실과의 내화구조 경계벽, 기름저장소의 보일러실 외 설치는 모두 현행 기준과 일치한다.

정답은 ③이다. 건축법 시행령 제119조 제1항 제9호는 건축물이 부분에 따라 층수가 다른 경우 '그 중 가장 많은 층수'를 그 건축물의 층수로 본다고 정한다. 바닥면적에 따른 가중평균은 층고·반자높이의 산정 방식이지 층수 산정 방식이 아니다. 지하층 미산입, 층 구분 불명확 시 높이 4m마다 1개 층, 건축면적의 8분의 1 이하 계단탑 등 옥상 부분의 미산입은 모두 조문과 일치한다.

정답은 ① 5년이다. 국토의 계획 및 이용에 관한 법률 제24조 제2항은 특별시장·광역시장·특별자치시장·특별자치도지사·시장·군수가 관할 구역의 도시·군기본계획에 대하여 5년마다 그 타당성을 전반적으로 재검토하여 정비하도록 정한다. 도시·군기본계획의 목표연도가 20년인 것과 재검토 주기를 구분해야 한다.

정답은 ② 제2종일반주거지역이다. 국토의 계획 및 이용에 관한 법률 시행령 별표 4에서 제2종일반주거지역은 '중층주택을 중심으로 편리한 주거환경을 조성하기 위하여 지정하는 지역'이다. 제1종일반주거지역(저층주택 중심)과 헷갈리면 안 되고, 전용주거지역은 '양호한 주거환경 보호'가 목적이라 '조성' 목적의 일반주거지역과 구분된다.

정답은 ② 3층 이상이다. 건축법 제48조의2와 시행령 제32조의3은 사용승인 신청 시 내진능력 공개 대상을 정하는데, 원칙은 2층 이상 건축물이지만 주요 기둥과 보가 목재인 목구조 건축물은 3층 이상인 경우가 대상이다. 문제에서 목구조 건축물로 한정했으므로 3층 이상이 정답이다.

정답은 ④다. 건축물의 피난·방화구조 등의 기준에 관한 규칙 제14조는 건축물 낼부에서 노대·부속실로 통하는 출입구에 60분방화문 또는 60분+방화문을 설치하도록 하고, 노대·부속실에서 계단실로 통하는 출입구에는 요건(외기 개방 면적 등)을 갖춘 경우 30분방화문도 허용한다. ④는 두 위치의 방화문 등급을 뒤바꿔 적었으므로 틀렸다. 계단의 내화구조·피난층 직결, 불연재료 마감, 유효너비 0.9m 이상·피난 방향 개폐는 모두 맞는 기준이다.

정답은 ④다. 건축법 제14조와 시행령 제11조는 바닥면적 합계 85m² 이내의 증축·개축·재축과, 연면적 200m² 미만이면서 3층 미만인 건축물의 대수선을 신고로 허가를 갈음할 수 있는 대상으로 정한다. 75m²의 증축·재축·개축은 모두 85m² 이내이라 신고 대상이지만, 연면적 250m²의 대수선은 200m² 미만 요건에 들지 않아 신고 갈음 대상이 아니다.

정답은 ②다. 건축법 제24조에서 건축지도원의 '자격'은 건축조례로 정하도록 위임되지만, '업무 범위'는 같은 법 시행령 제24조가 직접 열거한다(건축물의 유지·관리 지도, 건축설비의 적합 관리 확인·지도·단속, 무허가·무신고 건축물 단속 등). 자격과 업무 범위를 모두 건축조례로 정한다는 ②가 틀렸다.

정답은 ③ 30대다. 주차장법 시행규칙 제6조 및 별표 3(노외주차장의 구조·설비기준)은 자동차용 승강기로 운단된 자동차가 주차구획까지 자주식으로 들어가는 노외주차장에 대해, 주차대수 30대마다 자동차용 승강기 1대 이상을 설치하도록 정한다. 따라서 빈칸에는 30대가 들어간다.

정답은 ②다. 건축물의 피난·방화구조 등의 기준에 관한 규칙 제18조의3은 비상용승강기 승강장의 배연구가 '평상시 닫힌 상태를 유지할 것'을 요구한다. 평상시 열린 상태라는 ②는 반대이므로 틀렸다. 배연구·배연풍도의 불연재료, 외기 미접 시 배연기 설치, 배연구 열림 연동의 자동 작동·공기 배출(가압) 능력은 모두 맞는 기준이다.

정답은 ② 3m다. 건축법 제2조 제1항 제11호와 시행령 제3조의3 제2호 표에서 막다른 도로가 건축법상 도로로 인정되려면 길이 10m 미만이면 너비 2m 이상, 10m 이상 35m 미만이면 3m 이상, 35m 이상이면 6m 이상(도시지역이 아닌 읍·면지역 4m)이어야 한다. 길이 15m는 10m 이상 35m 미만 구간이므로 최소 너비는 3m다.
