건축기사 기출문제 2020년 통합 1·2회 필기

열손실은 외기에 접하는 외피면적에 비례하므로 같은 체적이나 연면적이라면 외피면적 비를 작게 계획해야 한다. 크게 한다는 ②가 에너지절약 원칙과 반대다.

루프형은 막다른 쿨데삭의 우회로 부족을 보완하면서도 단지 내부의 불필요한 통과교통을 억제한다. 보행 안전과 차량 접근성을 함께 확보하는 설명에 해당한다.

이용 빈도가 높은 공동시설은 주민의 보행거리와 접근시간을 줄이도록 가까이 배치해야 한다. 이용거리를 길게 한다는 ②가 틀렸다.

반개가식은 이용자가 서가에 접근해 표제 정도는 확인하지만 열람·대출 때 관리자의 도움을 받는 방식이다. 완전한 자유열람이 가능한 자유개가식과 구별한다.

커머셜 호텔은 도심의 단기 체류객을 중심으로 객실 회전과 숙박 기능의 비중을 높인다. 리조트나 클럽하우스보다 연면적 중 숙박부분의 비율이 크다.

좌우대향형은 대향형과 동향형의 성격을 절충한 배치다. 상호 시선 간섭은 줄일 수 있지만 직접적인 의사소통에는 불리할 수 있으므로 ①이 맞다. 나머지는 칸막이형·십자형·대향형의 설명이다.

천추전은 경복궁의 편전 영역에 속하며 성균관의 건물이 아니다. 성균관에는 명륜당·대성전·동재·서재 등이 배치된다.

애리나형 무대는 객석이 무대를 둘러싸 배우와 관객의 거리가 가깝다. 프로시니엄형은 액자형 개구부로 무대와 객석을 분리하므로 해당 설명과 다르다.

통도사는 지형과 진입축을 따라 여러 영역이 이어지는 산지 가람이다. 일정한 직교축과 규칙적 대칭을 기본으로 하는 배치라고 보기 어렵다.

그리드아이언은 무대 상부에 격자형으로 설치해 배경막·조명·무대장치를 매다는 작업공간이다. 관객석이나 하부 기계실의 장치가 아니다.

공장 레이아웃은 기계 배치뿐 아니라 자재흐름, 안전, 유지관리, 공장규모와 공정 변경에 대한 융통성까지 검토한다. 이를 고려대상이 아니라고 한 ④가 틀렸다.

우진각지붕은 네 면 모두가 경사진 지붕으로 측면에도 지붕면이 형성된다. 박공지붕처럼 양쪽 끝에 수직 박공면을 두는 형식과 다르다.

중앙코어는 구조체 중심에 전단저항 요소가 모여 횡력에 대한 비틀림을 줄이기 쉽다. 외곽 임대공간도 비교적 자유롭게 계획할 수 있다.

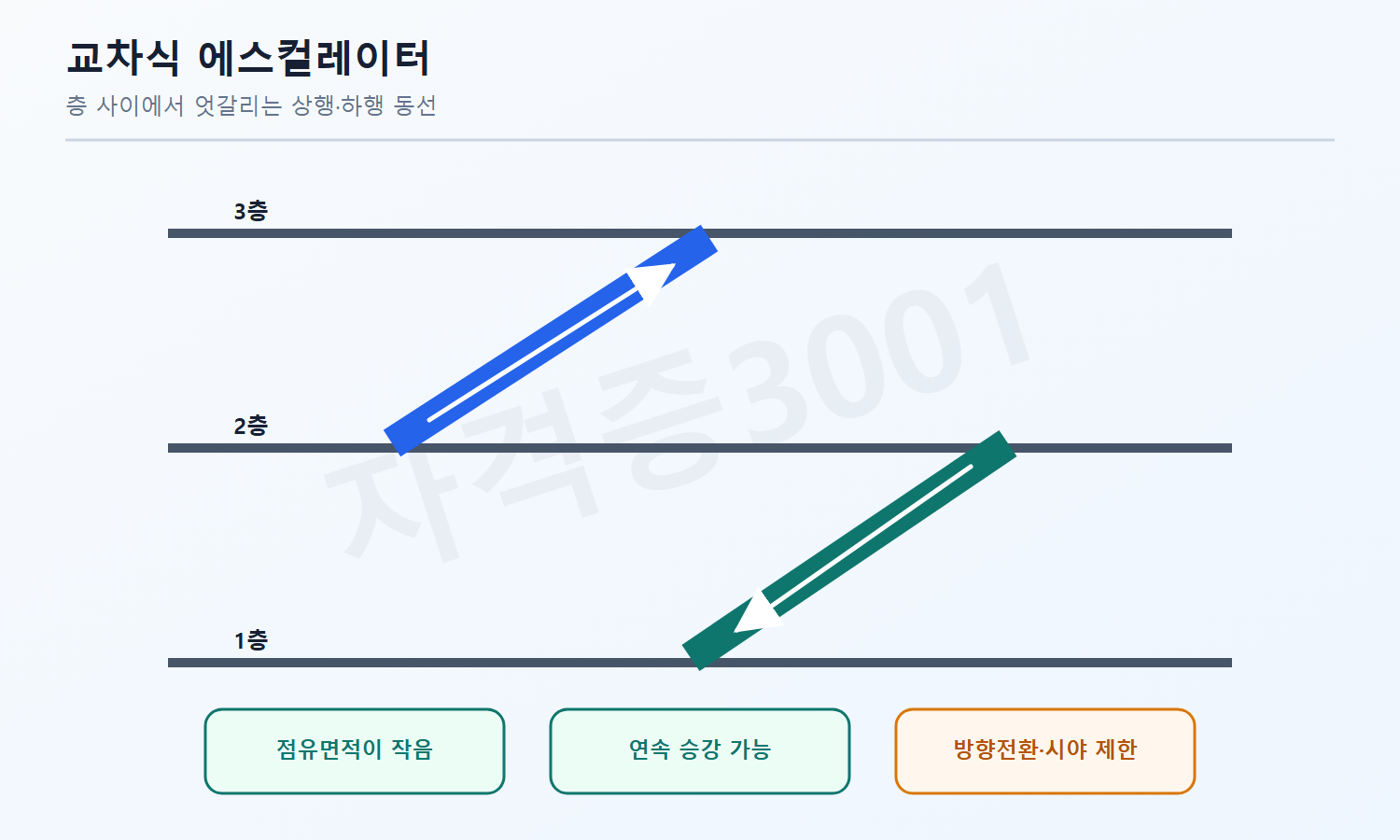

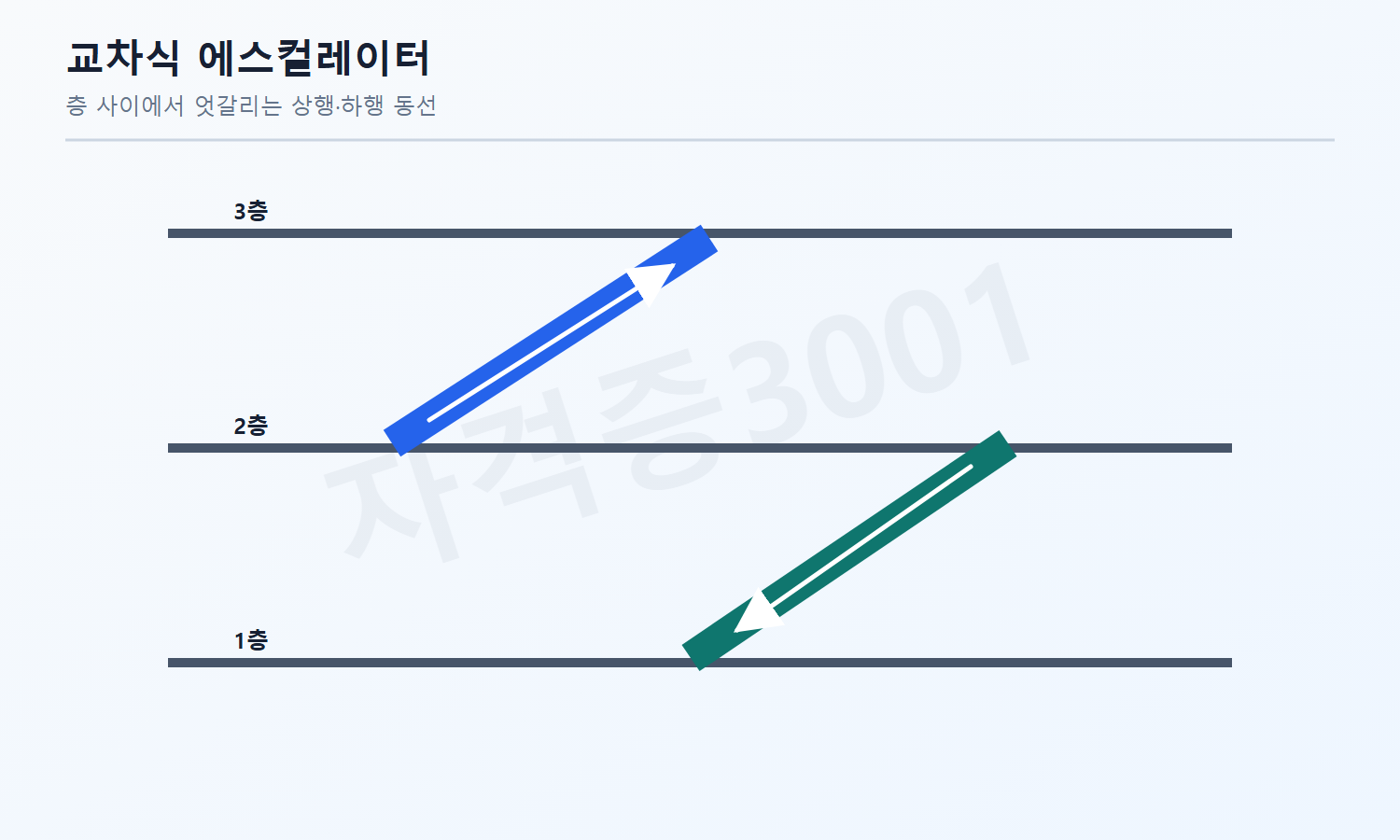

교차식은 상행과 하행 에스컬레이터를 교차 배치하여 동일 방향으로 연속 승강할 수 있고, 수직동선의 점유면적도 비교적 작게 구성한다. 따라서 ③이 맞다.

AIDMA는 주의·흥미·욕구·기억·행동의 구매 심리 과정이다. Attraction은 이 다섯 단계에 포함되지 않는다.

아일랜드 진열은 상품을 매장 중앙에 독립적으로 배치해 여러 방향에서 보게 하는 방식이다. 벽면을 따라 전개하는 진열 방식이라는 설명은 맞지 않는다.

나르텍스·트란셉트·아일은 바실리카식 교회 공간의 명칭이다. 파일론은 고대 이집트 신전 입구의 거대한 문탑이므로 ②가 관계없다.

편복도형은 한 대의 승강기가 긴 공용복도를 통해 여러 세대를 서비스할 수 있어 홀형보다 승강기 이용효율이 높다. 공용복도와 피난거리 측면에서는 오히려 불리할 수 있으므로 ③이 맞다.

단층교사는 직접 외부 출입과 피난, 실외학습 연계에 유리하지만 대지 점유가 커 부지 이용률이 낮고 설비의 수직 집약도 어렵다. 따라서 ③이 틀렸다.

분관식은 여러 저층동에 기능을 분산해 채광·통풍과 외부 대피에 유리하다. 연결동선이 길고 공사비가 커질 수는 있지만 피난이 어렵다고 묶어 서술한 ④은 틀렸다.

콘크리트의 크리프는 상대습도가 낮을수록 수분 손실이 커져 증가한다. 습도가 높을수록 크리프가 커진다는 설명은 반대다.

웰포인트는 투수성이 있는 모래질 지반의 지하수를 여러 소형 관정으로 낮추는 공법이다. 투수성이 작은 점토층에는 효과가 제한된다.

클리어 래커는 안료를 넣지 않은 투명 도료라 도막으로 목재 표면을 보호하면서도 무늬와 바탕 색을 그대로 보여 준다. 유성·에나멜·합성수지 페인트는 안료가 들어간 불투명 도료로 나뭇결을 가리므로 용도가 다르다.

벽면적은 3×5=15㎡이고 모르타르 소요량은 15×0.01=0.15㎥다. 따라서 ③이 맞다.

레디믹스트 콘크리트 주문에는 강도, 슬럼프, 굵은골재 최대치수, 공기량 등을 지정한다. 잔골재 조립률은 생산자가 배합설계에서 관리하는 항목이다.

일반적인 공정은 준비공사 뒤 가설·토공·기초·골조 순으로 진행한다. 선행 공정이 후속 구조체 시공 조건을 만들므로 이 순서를 따라야 한다.

CM for Fee에서 건설사업관리자는 발주자를 대리해 관리 서비스를 제공하고 실제 시공계약과 품질의 직접 책임은 시공자에게 있다. 관리자가 시공 품질을 직접 보증한다는 설명은 맞지 않는다.

2026년 건설공사 표준품셈의 재료 할증률은 유리 1%, 단열재 10%, 붉은벽돌 3%, 이형철근 3%다. 단열재는 절단·맞춤 손실이 커 10%를 적용하므로 5%로 제시한 ②가 옳지 않다.

커버플레이트·수직철근·슬라이드 공법은 ALC 패널 접합·고정 방식으로 분류된다. 피치 공법은 표준적인 ALC 패널 설치공법 명칭이 아니므로 ④가 답이다.

하도 도막의 색이나 성분이 상도 표면으로 배어 올라 상도의 색이 변하는 현상은 블리딩이다. 건조 지연이나 백화와 구별한다.

유동화 콘크리트는 감수제로 작업성을 높이되 같은 물-결합재비와 시멘트량이면 기본 강도는 일반 콘크리트와 비슷하다. 무조건 매우 높은 강도가 된다는 설명은 틀렸다.

단가계약은 수량이 확정되지 않은 반복 공종에 단가를 정해 정산하는 방식이다. 복잡한 공사의 원가절감과 전체 공사비 확정에 가장 유리하다고 볼 수 없다.

콘크리트용 굵은골재는 단단하고 내구적이며 입형이 양호해야 한다. 지나치게 각진 골재는 공극과 단위수량을 늘려 워커빌리티를 해친다.

도어체크는 여닫이문이 자동으로 천천히 닫히게 하는 장치다. 미닫이문을 구동하는 장치라는 설명은 맞지 않는다.

침엽수는 조직이 비교적 연하고 가공이 쉬우며, 수고가 높고 줄기가 통직해 직선부재의 대량생산에 유리하다. '단단하고 가공이 어려우나 미관이 좋다'는 것은 활엽수의 일반적 특징이므로 침엽수에 해당하지 않는 ②가 정답이다.

대안입찰은 원안과 대안을 함께 기술·가격 평가하므로 일반 입찰보다 심사 절차가 복잡하고 기간이 길어질 수 있다. 심사기간이 단축된다는 설명은 부적절하다.

블로운 아스팔트는 공기를 불어 넣어 연화점을 높이고 온도변화에 대한 감온성을 낮춘 재료다. 방수공사에 쓰이는 아스팔트의 성질과 일치한다.

굴착저면 아래 점토층이 토압 때문에 솟아오르고 흙막이벽이 안쪽으로 밀리는 현상은 히빙이다. 모래층의 보일링과 발생 조건이 다르다.

용접철망은 균열 분산과 시공성 확보에 쓰이지만 콘크리트와 기존 바탕의 접착력을 직접 높이는 재료는 아니다. 부착 증진 효과라는 설명이 틀렸다.

커튼월은 공장제작 부재를 골조 외곽에서 조립하므로 일반 조적 외벽보다 외부 비계 의존을 줄일 수 있다. 외부 비계가 반드시 필요하다는 설명은 맞지 않는다.

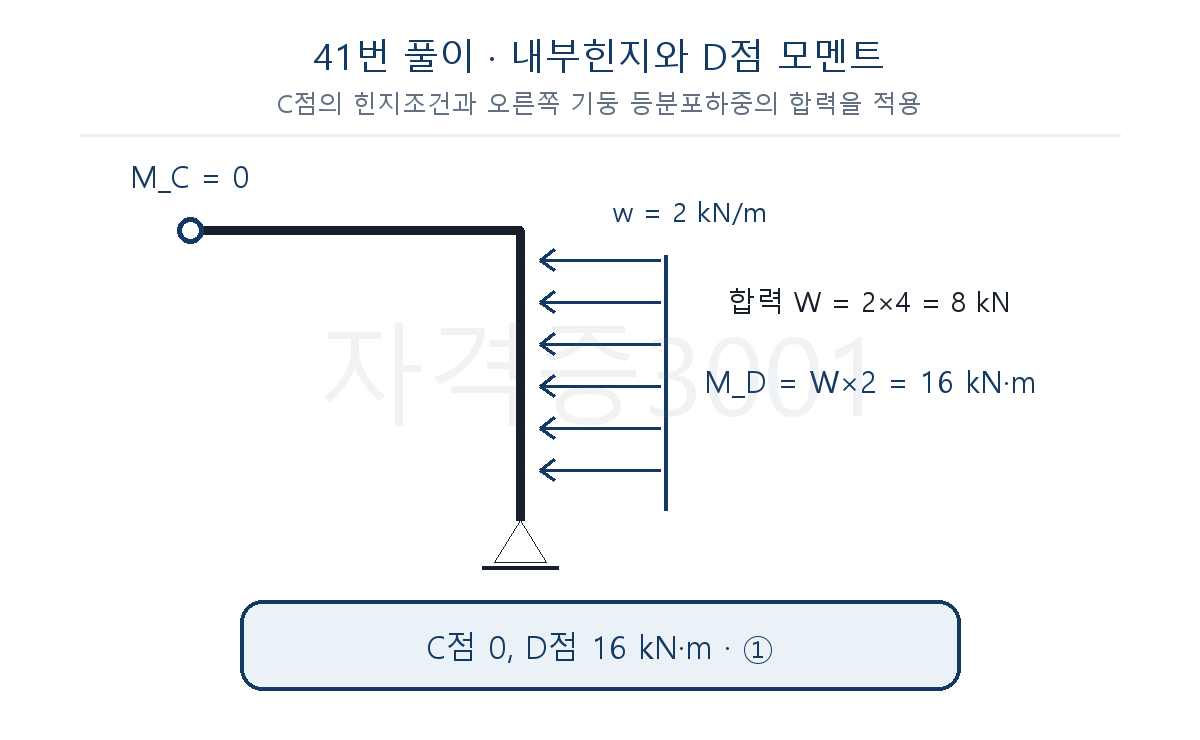

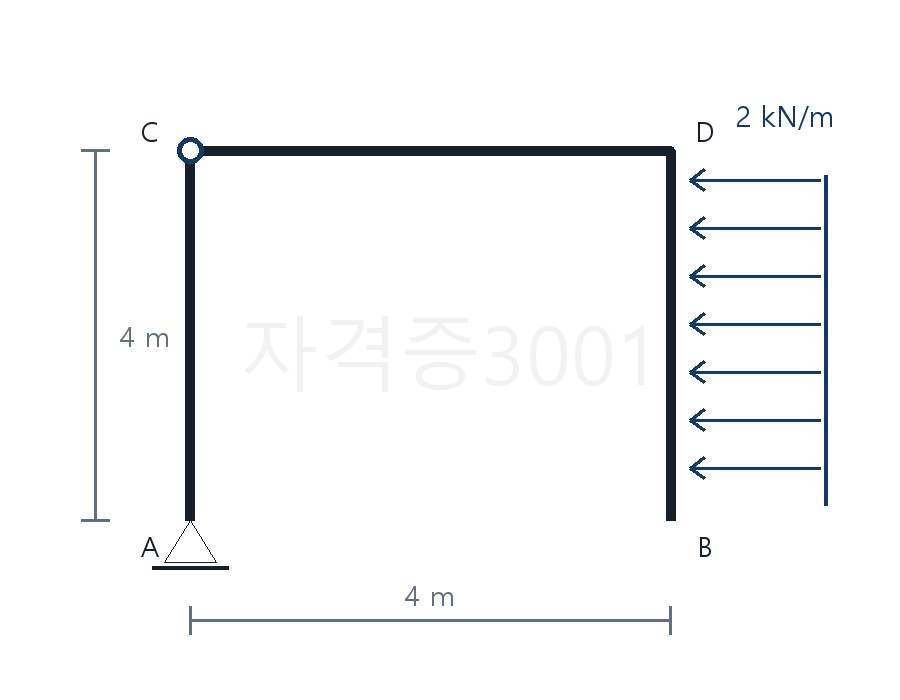

① C는 내부힌지이므로 M_C=0이다. 오른쪽 부분의 등분포 횡하중 합력은 2×4=8kN이고 B점에서 작용선까지 거리는 2m이므로 D점 휨모멘트의 크기는 8×2=16kN·m다.

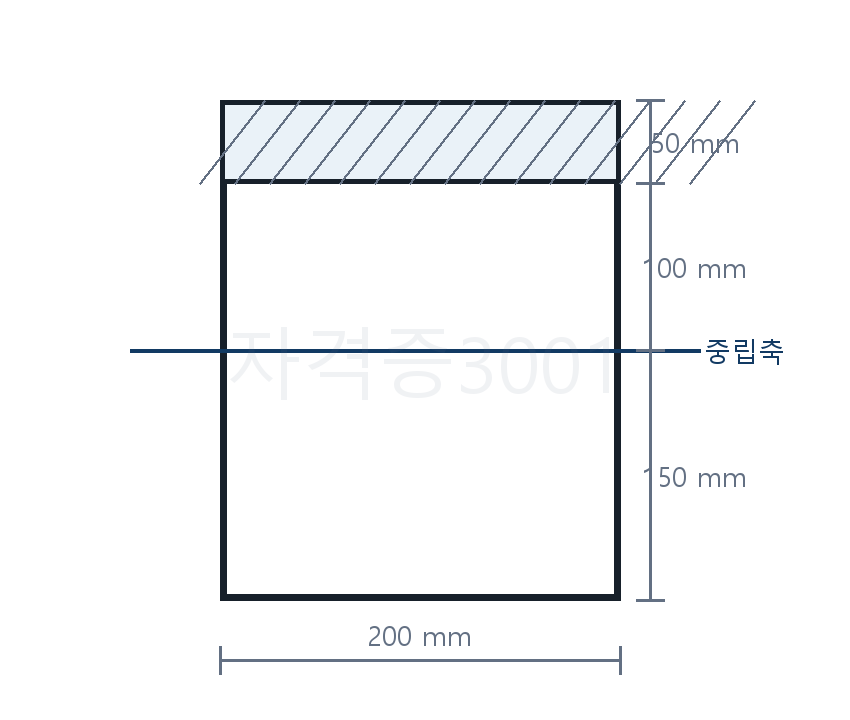

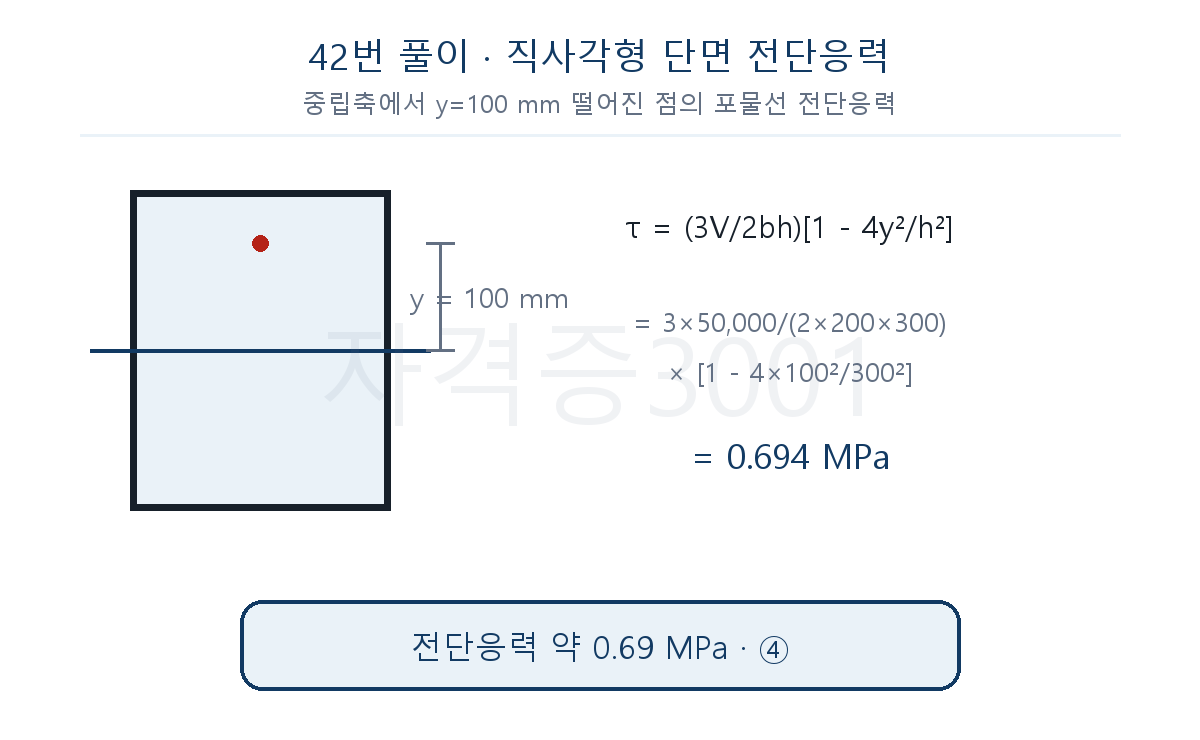

④ 직사각형 단면의 높이 h=300mm, 폭 b=200mm, 검토점 y=100mm, 전단력 V=50kN이다. τ=(3V/2bh)[1-4y²/h²]에 대입하면 0.694MPa이므로 0.69MPa가 맞다.

등가정적 지진하중의 분포에는 건물 중량, 높이, 고유주기와 지진계수가 쓰인다. 풍압의 노출계수는 풍하중 산정 변수이므로 해당하지 않는다.

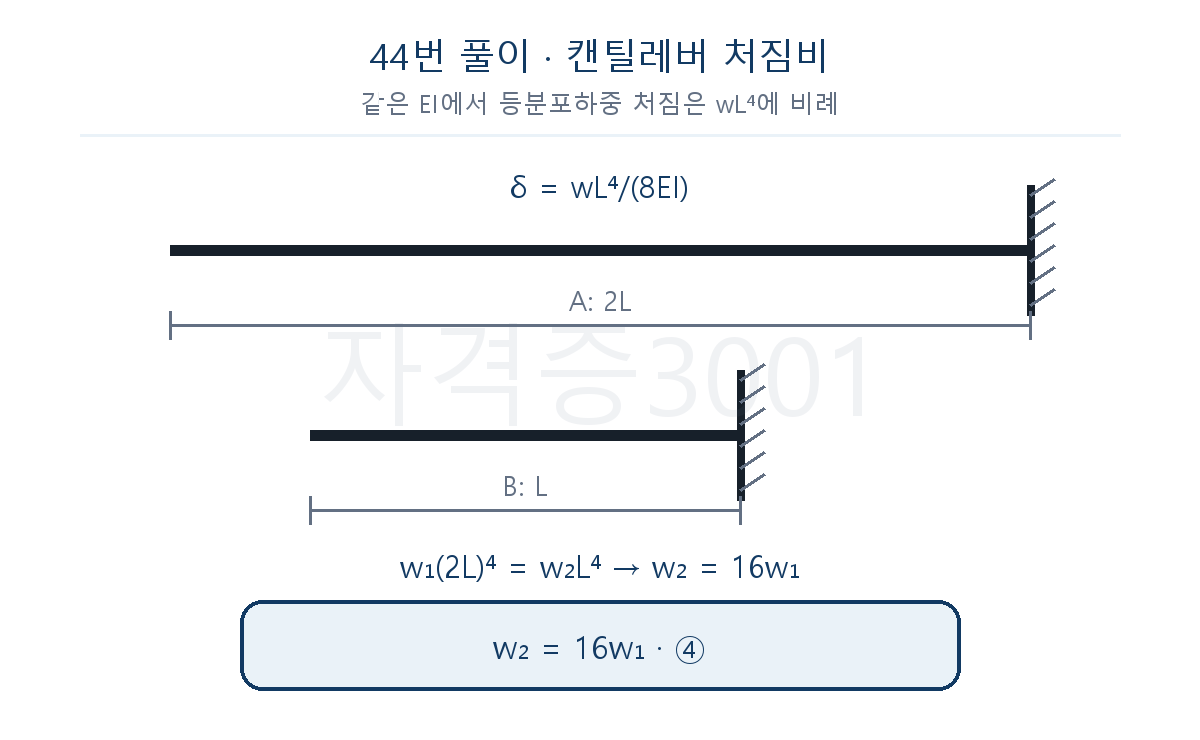

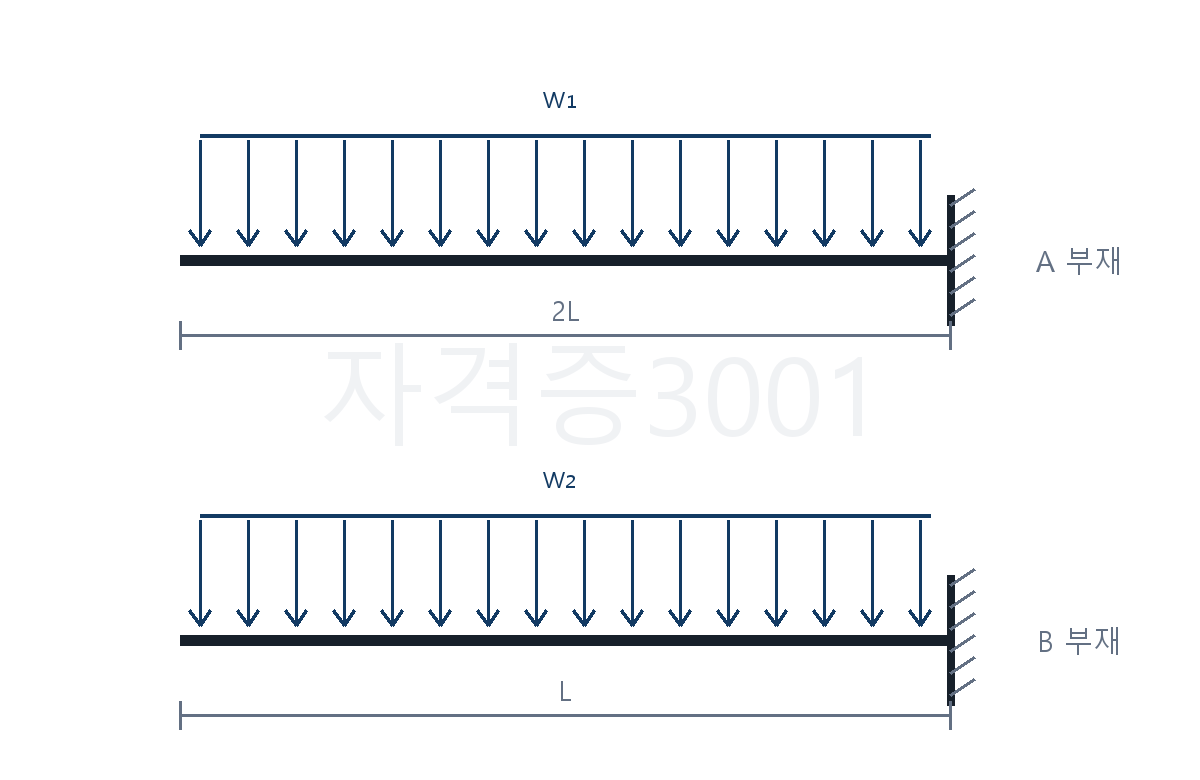

캔틸레버보의 등분포하중에 의한 자유단 처짐은 δ=wL⁴/(8EI)다. L_A=2L_B이고 처짐이 같으므로 w₂=2⁴w₁=16w₁이다. 따라서 ④이다.

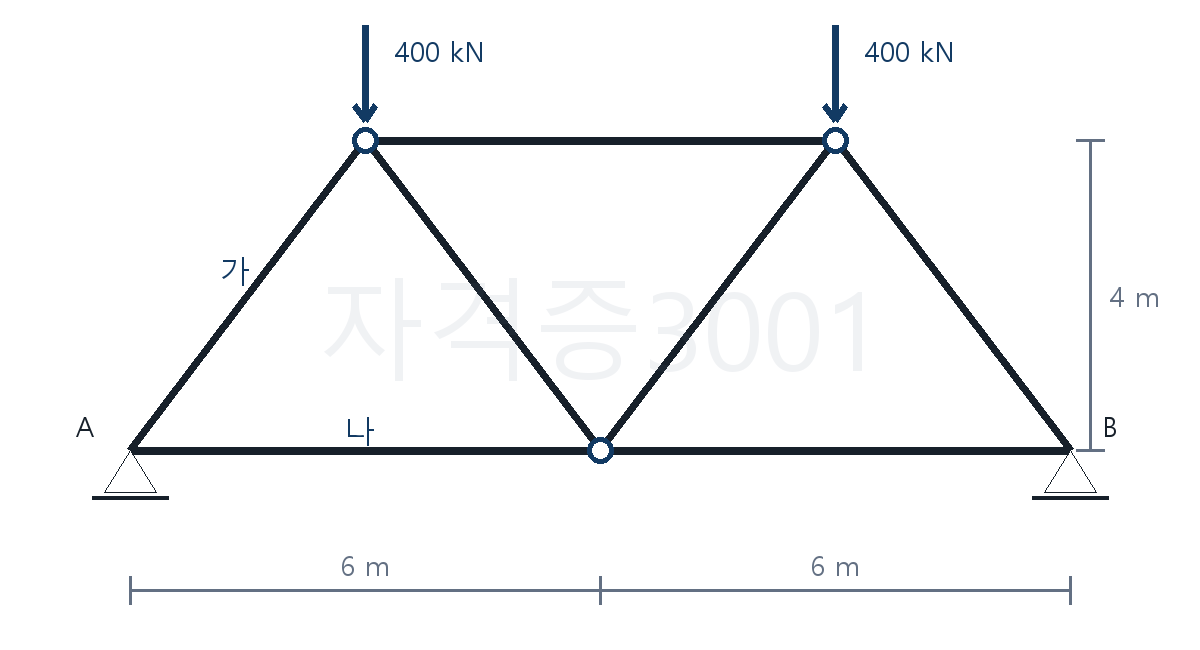

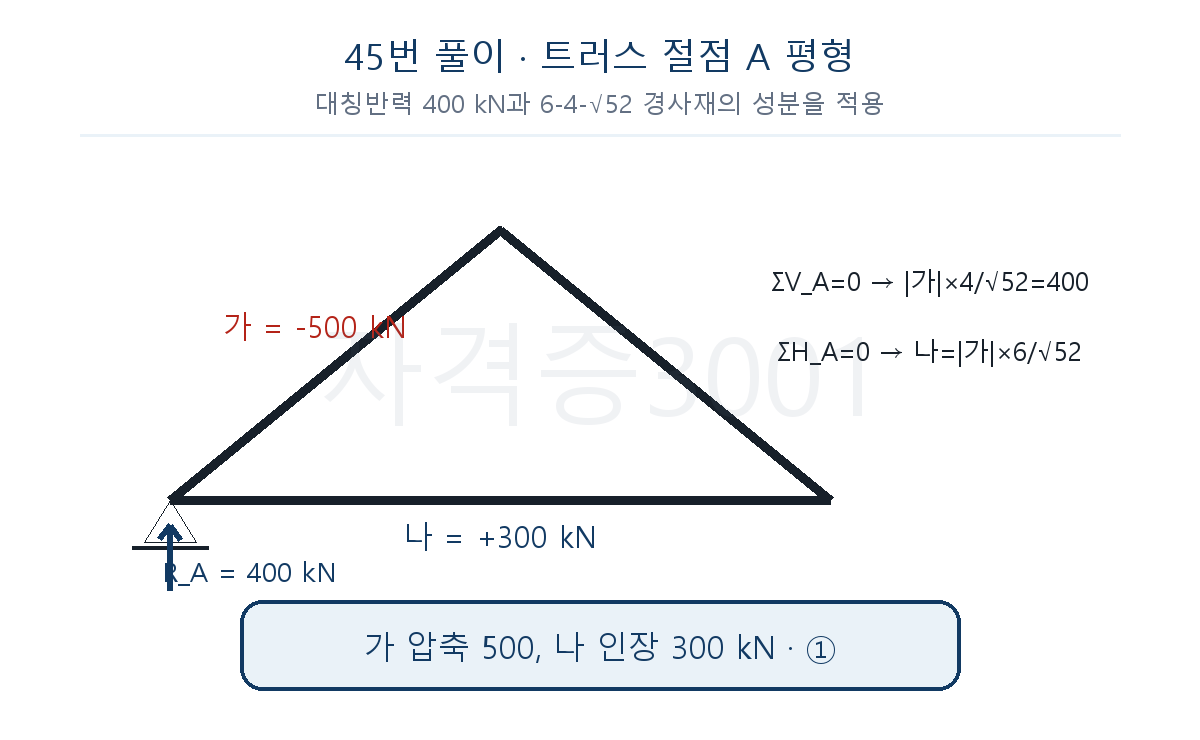

① 대칭하중으로 A의 연직반력은 400kN이다. 왼쪽 경사재는 3-4-5 삼각형이므로 절점 A의 연직평형에서 약 500kN 압축, 수평평형에서 하현재는 약 300kN 인장이 된다.

강도설계법은 공칭강도에 강도감소계수를 적용해 극한상태를 검토하는 비탄성 기반 설계다. 탄성범위의 허용응력만 비교하는 방법이라는 설명은 틀렸다.

장기처짐 계산의 시간경과계수 ξ는 하중 지속기간이 길수록 커지며 5년 이상은 2.0을 적용한다. 따라서 ③이다.

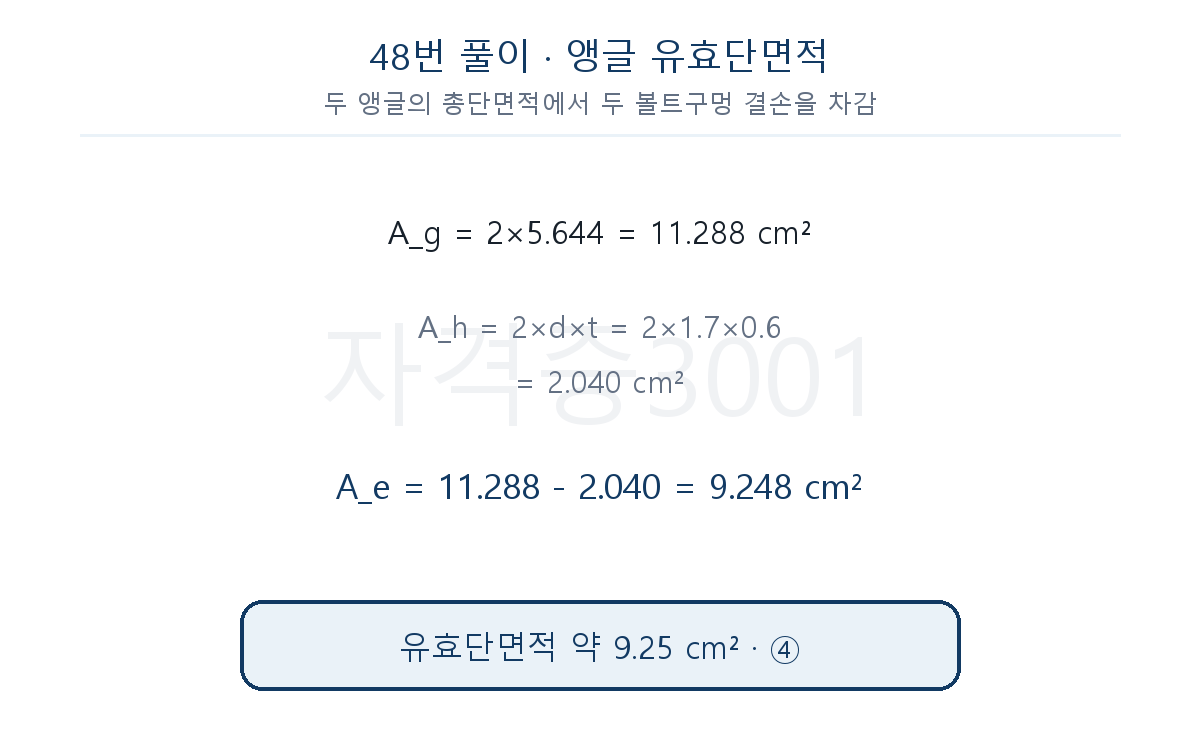

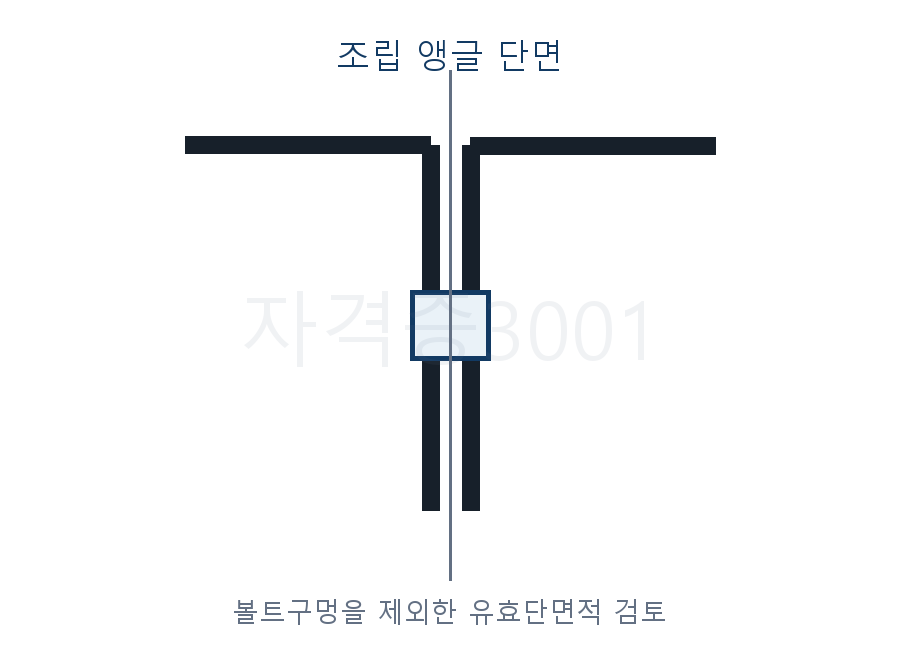

④ 두 앵글의 총단면적은 2×5.644=11.288㎠다. 지름 1.7cm의 구멍이 두께 0.6cm인 두 앵글을 관통하므로 결손은 2×1.7×0.6=2.04㎠, 유효단면적은 9.248≒9.25㎠다.

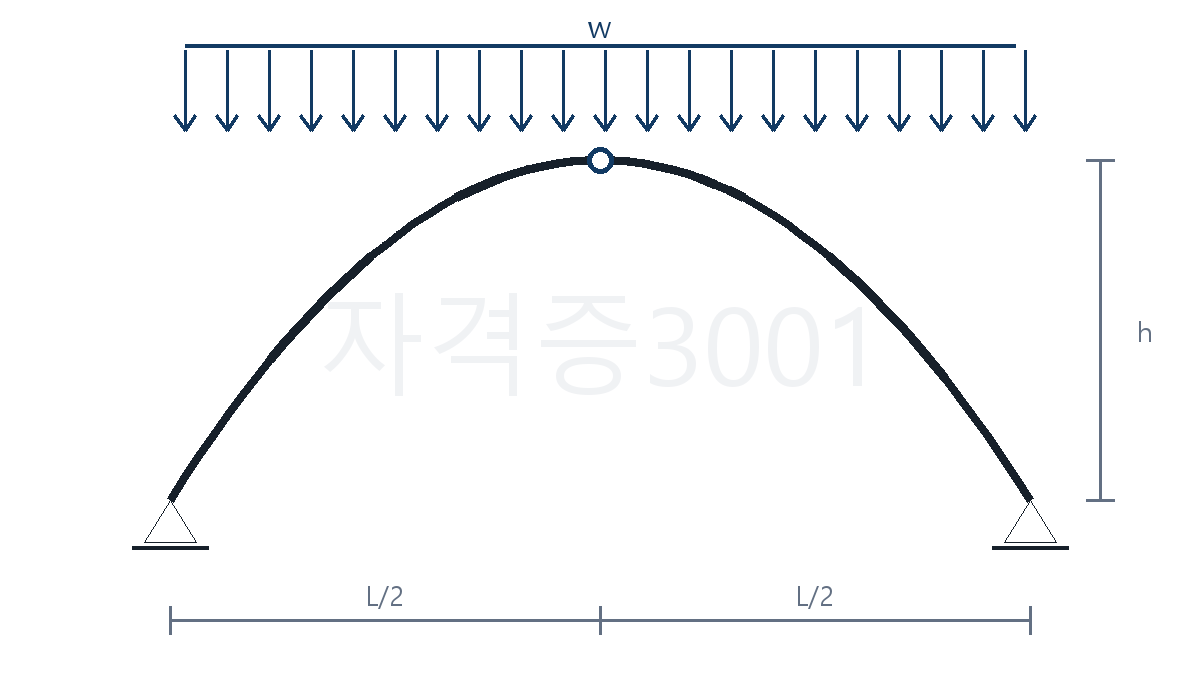

④ 전 경간 등분포하중에 대한 압력선은 포물선이고, 3힌지 포물선 아치의 축선과 일치한다. 따라서 휨모멘트와 전단력은 0이고 축방향 압축력만 발생한다.

바우싱거 효과는 한 방향으로 소성변형한 강재가 반대 방향 하중을 받을 때 항복응력이 낮아지는 현상이다. 반복·교번하중 거동을 설명한다.

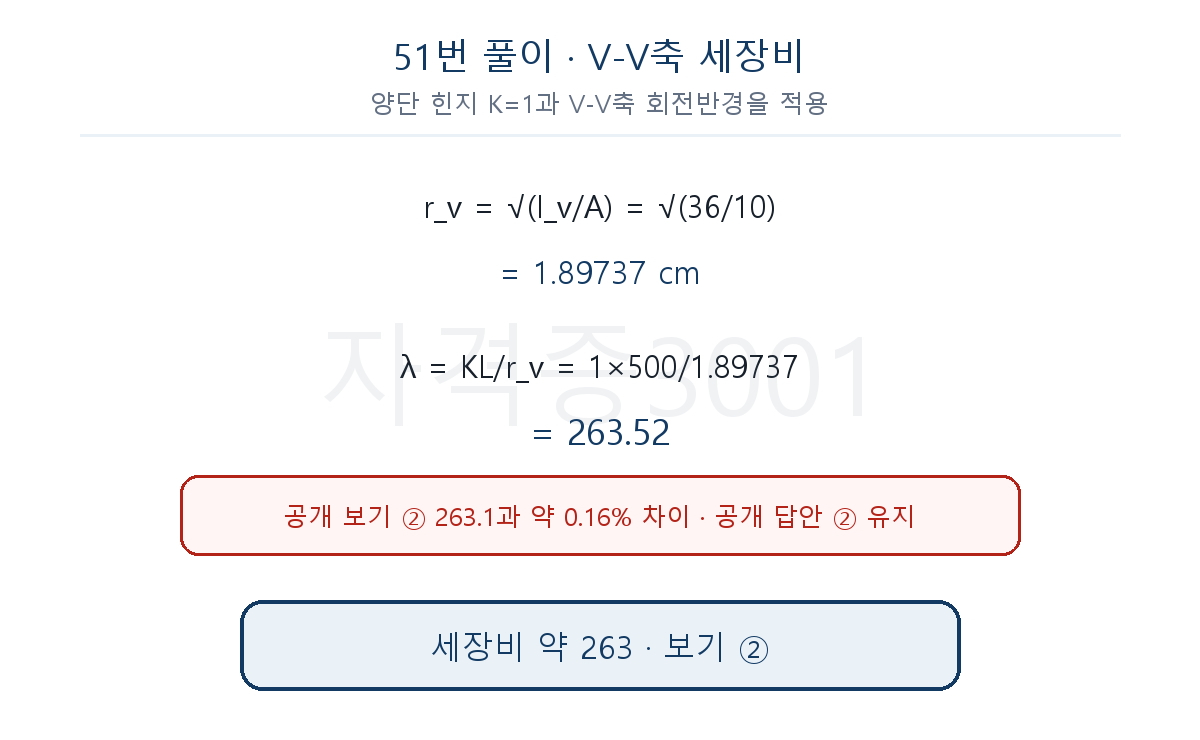

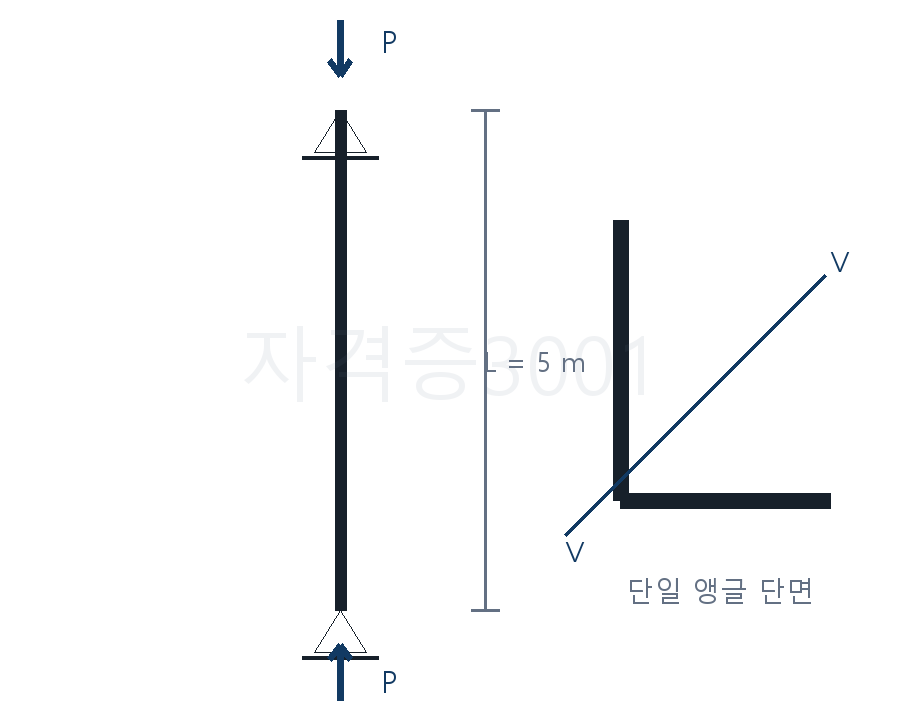

② 양단 힌지이므로 유효길이계수 K=1이고 L=500cm다. r_v=√(I_v/A)=√(36/10)=1.897cm이므로 세장비 KL/r_v=500/1.897=263.5로, 보기의 반올림값 263.1에 해당한다.

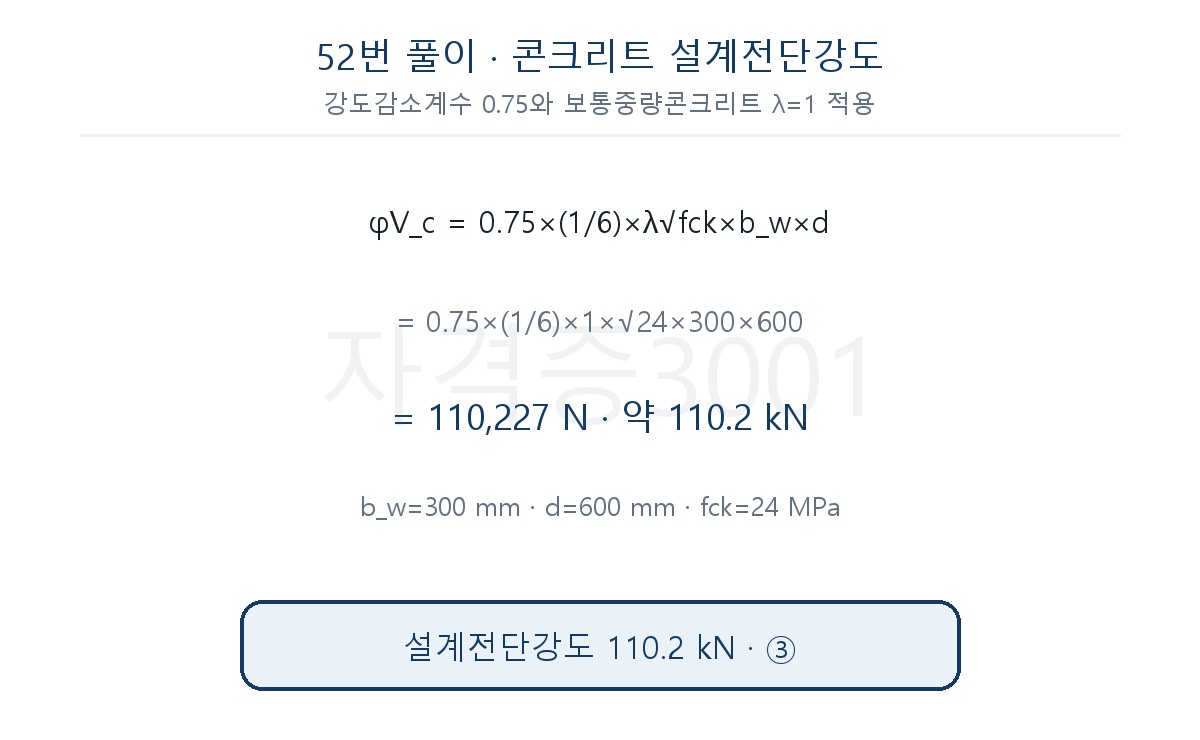

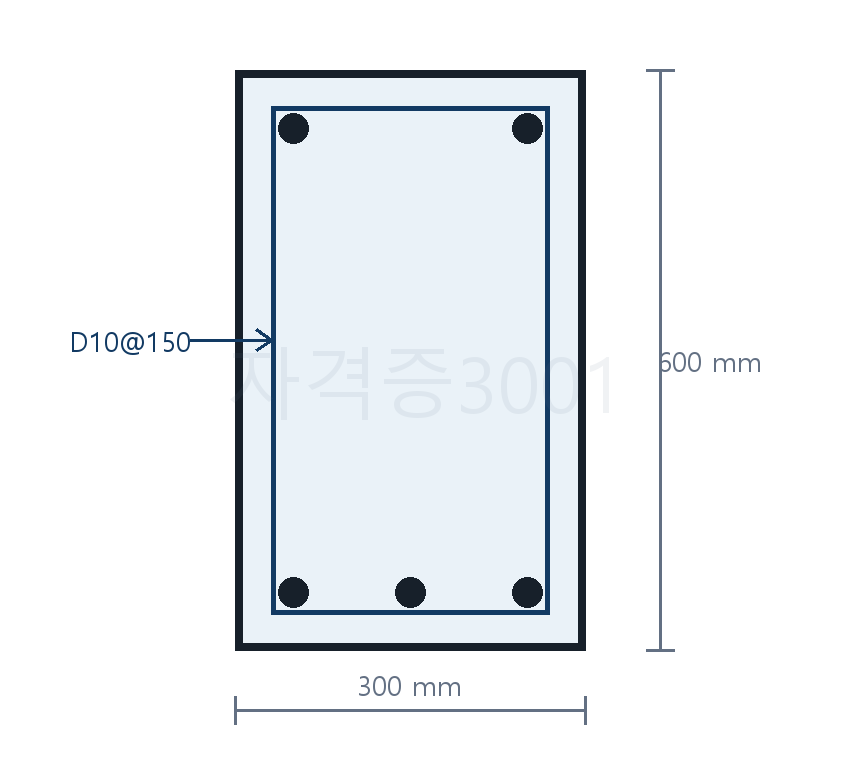

φV_c=0.75×(1/6)×1×√24×300×600=110,227N≈110.2kN이다. 따라서 ③이 맞다.

φ=0.65+[(0.004−0.002)/0.003]×0.20=0.7833이므로 ③ 0.783이다. 계산 규칙을 문제에 명시해 기준 개정에 따른 적용경계를 분명히 했다.

주각부 구성에는 베이스플레이트·앵커볼트·리브 또는 스티프너 등이 직접 쓰인다. 거셋플레이트는 주로 가새나 부재 접합판이므로 주각 구성과 거리가 멀다.

② 이 과년도 문항이 적용한 구 구조세칙에서 기성콘크리트말뚝의 중심간격은 말뚝머리지름의 2.5배 이상이면서 750mm 이상이므로 1,100mm라고 한 ②가 틀렸다. 현행 KDS 11 50 15는 말뚝 종류별 고정 mm값 대신 최소 2.5d와 시설물별 기준 검토를 규정한다.

바닥 진동은 붕괴강도보다 사용자의 쾌적성과 기능에 영향을 주므로 사용성 한계상태에서 검토한다. 강도 한계상태 항목이 아니다.

구조용 강재 기호의 가운데 수치는 재료의 인장강도 등급을 나타낸다. 제품형상과 항복강도 체계는 별도 기호와 규격표에서 확인한다.

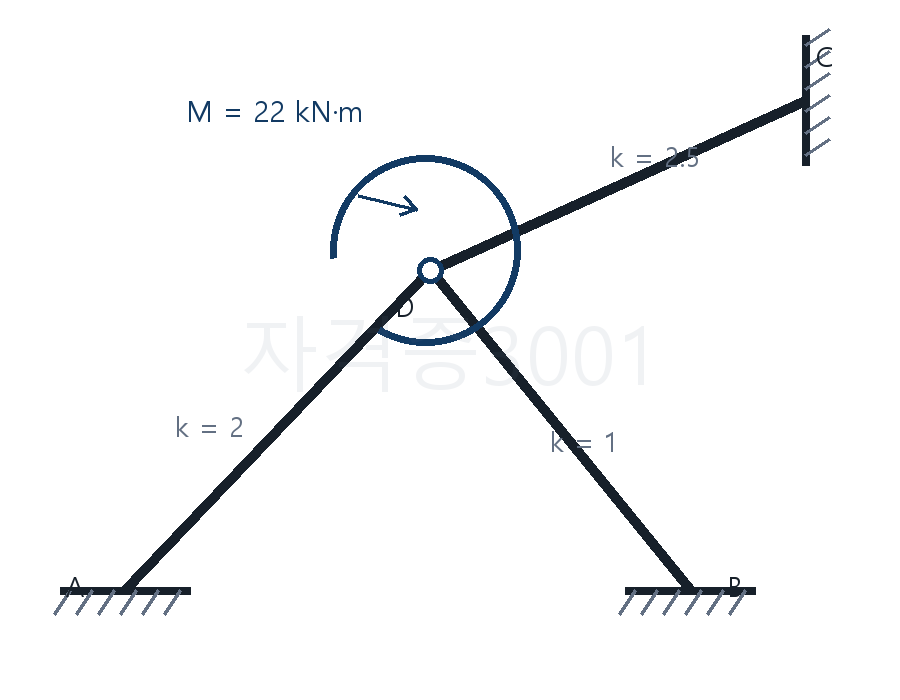

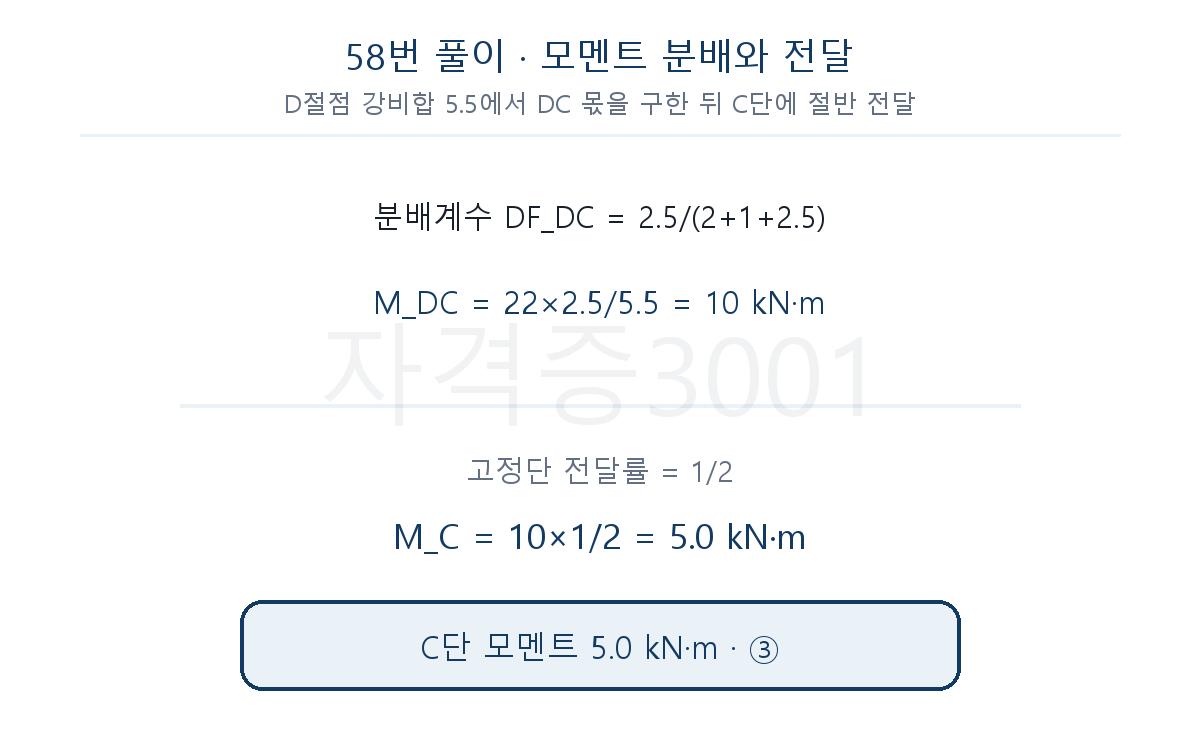

③ D절점의 22kN·m를 강비 2:1:2.5로 분배하면 DC부재 D단 몫은 22×2.5/(2+1+2.5)=10kN·m다. 고정단 C로 전달률 1/2을 적용하면 M_C=5.0kN·m다.

③ 압축부재 축방향 철근의 순간격은 40mm 이상이면서 철근 공칭지름의 1.5배 이상이어야 한다. 25mm와 2.5배를 제시한 ③이 현행 철근상세 기준과 다르다.

응력은 300kN/[π(150²)/4], 축변형률은 0.16/300이므로 E≈31,830MPa이다. 푸아송비는 (0.02/150)/(0.16/300)=0.25이다.

정답은 ③ — 변전실 면적은 수전전압·수전방식·큐비클 형식과 유지관리 통로에 직접 좌우되므로 ①②④는 모두 영향 요소다. 발전기 용량은 비상발전기실의 규모를 정하는 요소로, 변전실 면적과 직접 관련성이 가장 낮다.

정답은 ② — 가스계량기는 전기계량기·전기개폐기와 60cm 이상, 전기점멸기·전기접속기와 30cm 이상 이격한다. 점멸기 기준을 30cm가 아니라 60cm로 쓴 ②가 옳지 않다.

정답은 ① — 조속기는 카의 속도가 설정치를 넘으면 이를 감지해 안전장치(비상정지장치)를 작동시키는 과속 감지 장치다. 권상기는 구동, 완충기는 충격 흡수, 가이드슈는 안내 부품으로 기능이 다르다.

정답은 ② — 차음은 소리의 투과를 막는 성능, 흡음은 실내 반사음을 줄이는 성능으로 별개다. 콘크리트처럼 차음성능이 좋은 재료가 흡음성능까지 좋은 것은 아니므로 '차음이 높으면 흡음도 높다'는 설명은 성립하지 않는다.

정답은 ① — 나무·종이·섬유·고무처럼 연소 후 재가 남는 일반가연물 화재는 A급 화재다. 유류 화재는 B급, 전기 화재는 C급, 주방 조리용 기름 화재는 K급으로 구분한다.

정답은 ② — 영상변류기(ZCT)로 누설(지락)전류를 검출해 설정값을 넘으면 회로를 자동 차단하는 장치는 누전차단기다. 퓨즈처럼 과전류의 열로 끊는 것이 아니라 대지로 새는 전류를 감시한다.

정답은 ① — 고가수조방식은 수조의 수위차로 정수압을 만들기 때문에 사용량 변화에도 급수압력이 비교적 일정하게 유지된다. 저수조와 고가수조를 두므로 단수 대응도 가능하지만, 수조 오염 관리가 필요해 위생상 가장 바람직하다고 단정할 수는 없다.

정답은 ① — 필요환기량 Q = 발생량 ÷ (실내허용농도 − 외기농도) = 0.017 ÷ (0.0010 − 0.0004) ≈ 28.3㎥/h다. L/h를 ㎥/h로 환산(÷1000)하고 %를 소수로 바꾸는 단위 처리가 핵심이다.

정답은 ② — 펌프의 실양정은 흡수면에서 토출수면까지의 수직 높이차다. 전양정은 실양정에 배관 마찰손실 등 손실수두를 더한 값이므로 두 개념을 구분한다.

정답은 ② — Q = 490L/min = 0.008167㎥/s로 환산하고, P = ρgQH/η = 1000×9.81×0.008167×30 ÷ 0.60 ≈ 4.01kW를 얻는다. 따라서 약 4kW다.

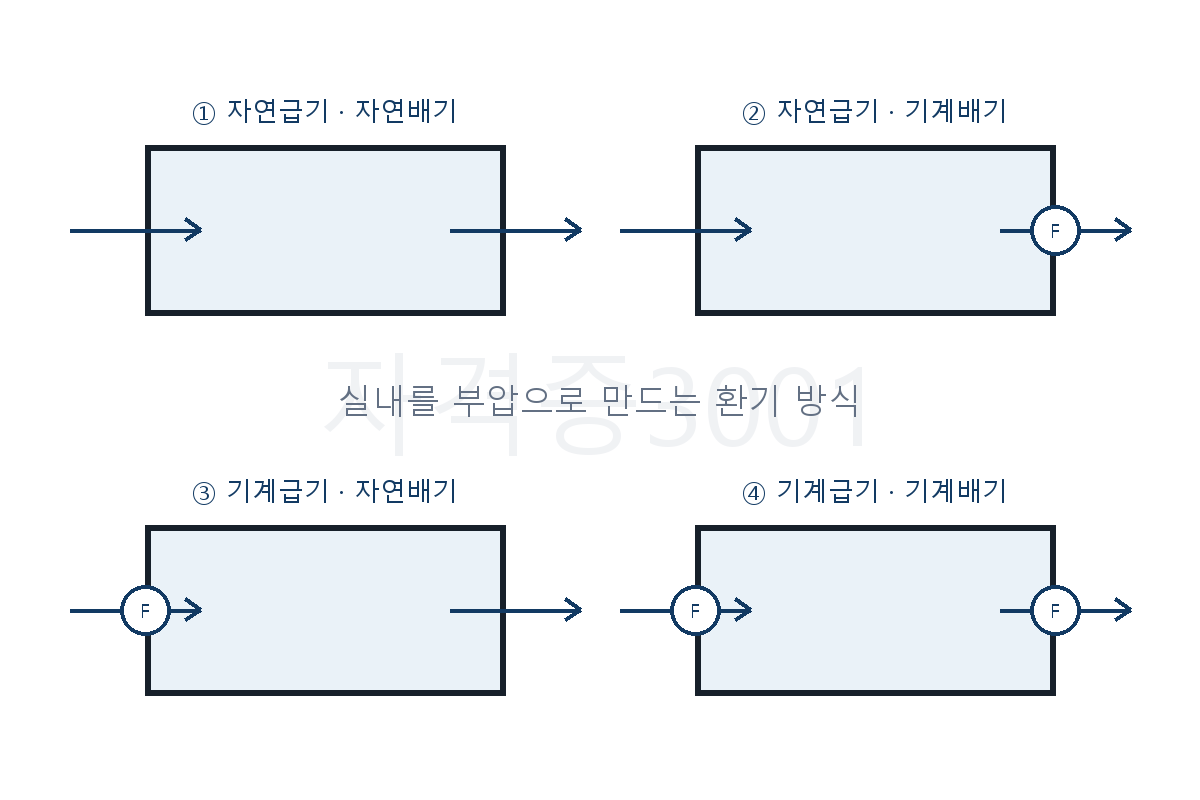

정답은 ② — 자연급기·기계배기는 배기팬이 실내 공기를 강제로 빼내어 실내를 부압으로 유지하므로, 냄새와 유해성분이 다른 실로 흘러가지 않아 욕실·화장실에 적합하다. 문제 이미지(급기·배기 조합 비교도)에서 자연급기와 기계배기가 만나는 조합을 확인한다.

정답은 ② — 온도차에 의한 중력환기는 실내외 온도차가 클수록 밀도차와 압력차가 커져 환기량이 증가한다. '온도차가 크면 환기량이 작아진다'는 ②는 관계를 반대로 쓴 설명이다.

정답은 ④ — 고온수 난방은 공급·환수 온도차를 크게 잡아 대량의 열을 먼 거리로 보낼 수 있어 지역난방과 대규모 시설에 널리 쓰인다. '지역난방에는 이용할 수 없다'는 설명은 반대다.

정답은 ② — 국소식 급탕은 사용점 가까이에 가열기를 두어 배관 열손실이 적고 증설이 쉽지만, 급탕개소와 사용량이 많으면 기기 분산과 유지관리 부담이 커져 중앙식이 유리하다.

정답은 ① — 절대습도가 일정한 채 건구온도만 올리면 엔탈피와 비체적은 증가하고, 포화수증기압이 커져 상대습도는 감소하며, 수증기량이 같아 노점온도는 거의 변하지 않는다. 따라서 '엔탈피는 증가한다'가 옳다.

정답은 ④ — 플로어덕트 배선은 바닥 슬래브나 마감 속에 매입하는 방식이므로 노출된 건조장소의 배선방법으로 사용할 수 없다. 금속관·버스덕트·가요전선관은 조건을 지키면 노출 건조장소에 적용할 수 있다.

정답은 ② — 현열부하 500W = 1,800kJ/h이고, 필요환기량 Q = 1,800 ÷ [1.2×1.01×(20−10)] ≈ 148.5㎥/h다. W를 kJ/h로 환산하는 단위 처리가 핵심이다.

정답은 ② — 전력용과 정보통신용 설비는 필요한 이격·구획과 유지관리 공간을 확보하면 하나의 샤프트에 구분 설치할 수 있다. '공용으로 사용해서는 안 된다'는 절대 금지 표현은 지나치다.

정답은 ① — 할로겐램프는 소형 발광부에서 높은 휘도를 얻는 광원이므로 '휘도가 낮다'는 설명이 틀렸다. 할로겐사이클로 흑화가 적어 수명이 길고 광속·색온도 유지가 좋으며 연색성도 우수하다.

정답은 ② — 벽체 관류열은 온도차에 따른 열전달만 발생해 수분 이동이 없으므로 현열부하만 고려한다. 인체·침기·외기 도입은 수분 발생이나 습도차를 동반해 잠열부하도 생긴다.

정답은 ③이다. 건축법 시행령 제35조 제1항은 5층 이상 또는 지하 2층 이하인 층의 직통계단을 피난계단 또는 특별피난계단으로 설치하도록 하고, 같은 조 제3항은 그중 판매시설의 용도로 쓰는 층으로부터의 직통계단은 그중 1개소 이상을 특별피난계단으로 설치하도록 강화한다. 의료시설·숙박시설·교육연구시설에는 이 강화 특례가 적용되지 않는다.

부족한 인정 조경면적은 20−10=10㎡다. 옥상 실제면적을 x라 하면 (2/3)x=10이므로 x=15㎡다. 따라서 ②이다.

리모델링이 쉬운 구조로 인정받으면 용적률·높이·일조 등의 기준을 완화할 수 있다. 대지분할 제한은 이 완화 대상이 아니다.

공동주택과 다중생활시설은 거주형태와 피난·방화 조건 때문에 같은 건축물 안에 함께 설치할 수 없는 조합에 해당한다.

정답은 ④다. 주차장법 시행규칙 제6조(노외주차장의 구조·설비기준) 제8호는 노외주차장 내부 공간의 일산화탄소 농도를 주차장을 이용하는 차량이 가장 빈번한 시각의 앞뒤 8시간 평균치 50ppm 이하로 유지하도록 규정한다. 다만 「실내공기질 관리법」제3조 제1항 제19호에 따른 실내주차장에는 25ppm 이하가 적용되며, 문제에서는 이를 제외한다고 명시했다.

정답은 ③이다. 건축법 시행령 제31조 제1항은 너비 8m 미만인 도로의 모퉁이에 있는 대지의 도로 모퉁이 부분 건축선을, 도로경계선의 교차점으로부터 도로경계선에 따라 표에 따른 거리를 각각 후퇴한 두 점을 연결한 선으로 규정한다. 교차각이 90도(90도 이상 120도 미만 구간)이고 두 도로가 각각 6m(6m 이상 8m 미만 구간)이면 후퇴거리는 각각 3m다. 참고로 도로 너비가 8m 이상인 모퉁이에는 이 규정이 적용되지 않는다.

문화재와 역사문화환경을 보존하고 주변 경관을 보호하기 위한 용도지구는 역사문화환경보호지구다. 방재지구나 개발진흥지구와 목적이 다르다.

정답은 ③이다. 「건축물의 피난·방화구조 등의 기준에 관한 규칙」제9조 제2항 제2호 다목은 건축물의 바깥쪽에 설치하는 피난계단(옥외 피난계단)의 유효너비를 0.9m 이상으로 규정한다. 피난층으로 통하는 직통계단으로서 바깥쪽에 설치하는 경우에도 같은 0.9m 기준을 적용하며, 복도 너비 등 다른 피난시설의 너비 기준과 혼동하지 않아야 한다.

② 현행 「건축물의 설비기준 등에 관한 규칙」 제23조제3항제1호는 상업지역·주거지역의 냉방시설 및 환기시설 배기구를 도로면으로부터 2m 이상의 높이에 설치하도록 규정한다.

유수지는 우수 유출을 일시 저류해 침수를 줄이는 방재시설이다. 공간시설이 아니라 방재시설 분류에 해당한다.

정답은 ①이다. 건축법 시행령 제119조 제1항 제2호 나목과 같은 법 시행규칙 제43조 제1항은 태양열을 주된 에너지원으로 이용하는 주택의 건축면적을 건축물의 외벽 중 내측 내력벽의 중심선을 기준으로 산정하도록 특례를 두고 있다. 같은 규정은 단열재를 구조체의 외기측에 설치하는 단열공법 건축물에도 함께 적용된다.

도매시장은 판매시설, 의원은 제1종 근린생활시설, 유스호스텔은 수련시설, 장례식장은 장례시설로 분류한다. 용도 연결이 다른 보기를 고른다.

연면적은 각 층 바닥면적의 합계다. 거실만의 면적을 합산하는 것이 아니며 주차장·기계실 등도 법정 제외가 없으면 포함된다.

정답은 ②다. 「건축물의 피난·방화구조 등의 기준에 관한 규칙」제12조(회전문의 설치기준)는 계단이나 에스컬레이터로부터 2m 이상 이격, 일정한 방향으로 회전하는 구조, 중심축에서 회전문날개 끝부분까지의 길이 140cm 이상, 회전속도 분당 8회 이하를 규정한다. 분당 15회라고 한 ②가 틀린 설명이다.

정답은 ①이다. 국토의 계획 및 이용에 관한 법률 시행령 제53조 제2호 가목은 도시지역 또는 지구단위계획구역에서의 경미한 공작물 설치를 무게 50t 이하, 부피 50㎥ 이하, 수평투영면적 50㎡ 이하로 규정한다. '무게 100t·수평투영면적 25㎡'로 적은 ①이 틀렸다. 도시지역·자연환경보전지역 및 지구단위계획구역 외의 지역 기준(무게 150t, 부피 150㎥, 수평투영면적 150㎡ 이하)과 혼동하지 않아야 한다.

특별건축구역 지정 가능 대상에는 도시개발구역·택지개발사업구역·혁신도시 사업구역 등이 포함될 수 있다. 도로법상 접도구역은 해당 대상이 아니다.

주거용 급수관 최소지름은 1가구 15mm, 2~3가구 20mm, 4~5가구 25mm, 6~8가구 32mm, 9~16가구 40mm, 17가구 이상 50mm다. 7가구를 25mm라고 한 ②가 틀렸다.

요양병원은 일반상업지역에서 건축할 수 있는 의료시설에 해당한다. 해당 용도지역의 건축 제한표에서 금지되는 시설과 구별한다.

비상용승강기 승강장은 피난층에서 외부로 통하는 출입구와 연결되지만 그 내부 연결부마다 반드시 방화문을 설치해야 하는 것은 아니다. 보기의 일률적 의무가 틀렸다.

부설주차장 기준은 위락시설 100㎡당 1대, 판매시설 150㎡당 1대, 숙박시설 200㎡당 1대, 골프장 1홀당 10대다. 80㎡당 1대라고 한 ②이 틀렸다.
