건축기사 기출문제 2018년 4회 필기

칠량가는 지붕을 받치는 도리가 일곱 줄인 가구형식이다. 수덕사 대웅전은 도리 세 줄인 3량가의 대표 사례이므로 칠량가에 속하지 않아 ②가 맞다.

타운하우스는 대체로 1층에 거실·식당 같은 공용공간, 2층에 침실 같은 사적공간을 둔다. 이를 거꾸로 설명한 ④가 옳지 않다.

사무소 기준층의 층고는 사용목적, 채광, 설비 덕트와 공조방식 등의 영향을 받는다. 계단 형태는 직접적인 기준층 층고 결정요소가 아니다.

다이닝키친은 부엌과 식사공간을 붙여 조리와 배식 동선을 짧게 만드는 형식이다. 동선이 길고 복잡하다는 ④가 반대 설명이다.

관리사무소는 단지의 관리에 필요한 부대시설이고, 경로당·어린이놀이터·주민운동시설은 주민 복리를 위한 복리시설이다.

도서관 장서는 시간이 지나며 계속 늘어나므로 서고는 장래 확장 가능성을 가장 우선해 계획해야 한다.

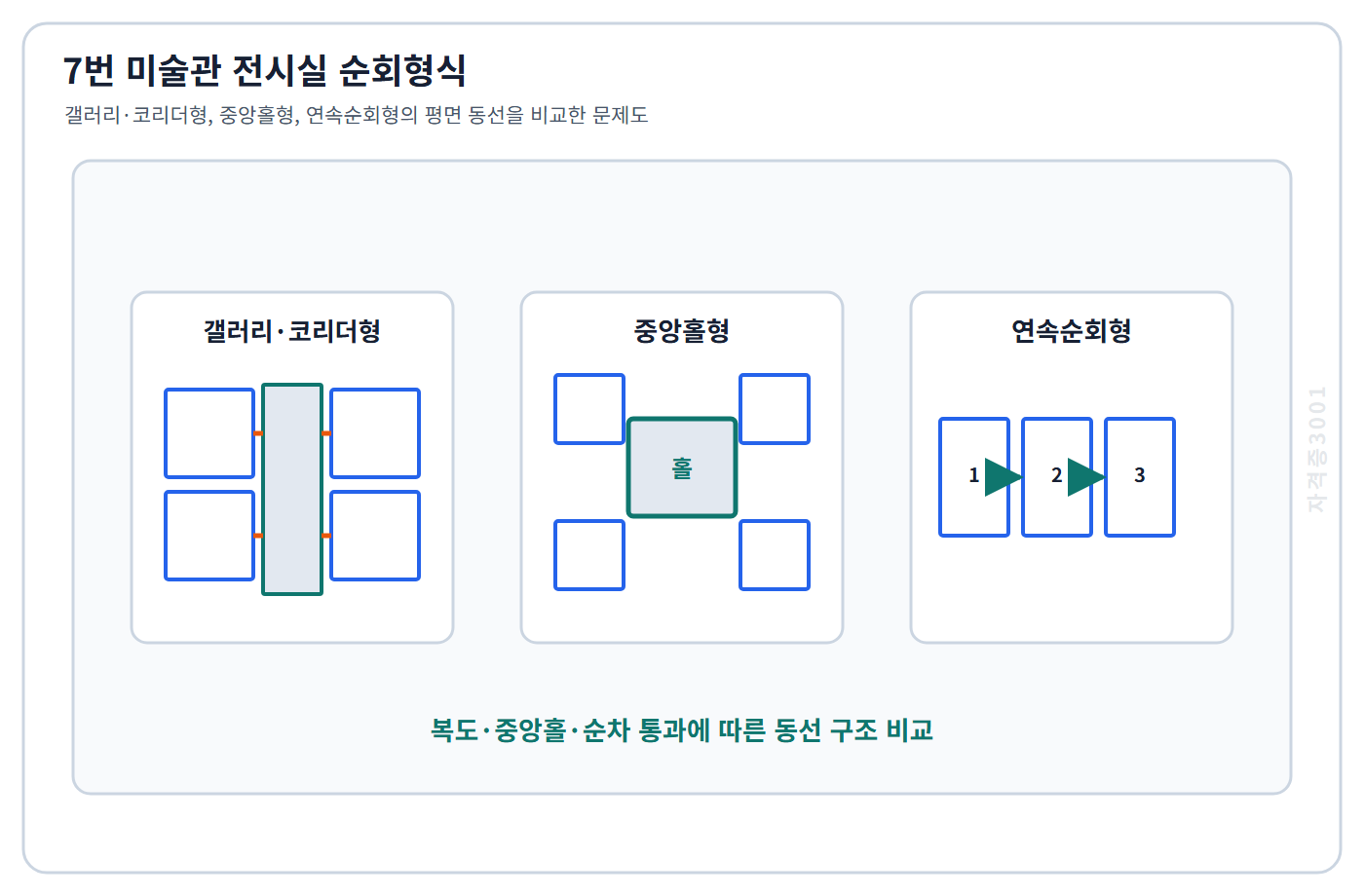

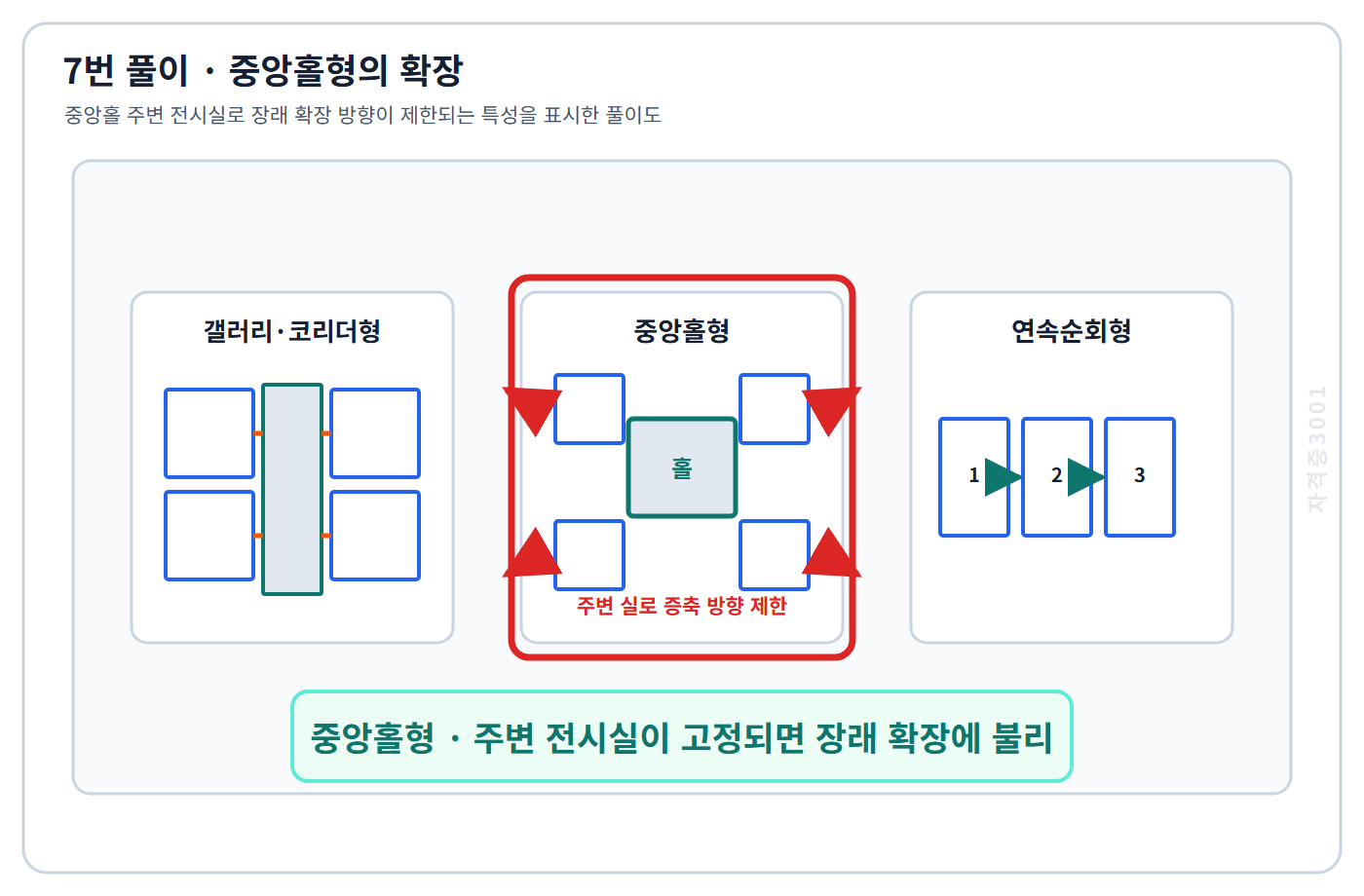

중앙홀형은 홀을 기준으로 각 전시실에 선택 진입할 수 있어 동선 파악이 쉽지만 중앙부가 커지면 증축과 전시실의 연속 확장이 불리하다.

엘리베이터를 일렬로 과도하게 늘이면 대기와 보행 동선이 길어진다. 일반 계획 기준은 한 군의 일렬 배치를 4대 정도, 중심 간 거리를 약 8m 이내로 보는 것이므로 ④가 옳지 않다.

이용률은 20시간÷40시간=50%이고, 순수율은 본래 용도인 음악수업 15시간÷전체 사용 20시간=75%이다.

외래진료부는 진료과목별 단위를 기본으로 구성한다. 간호단위는 병동부 계획의 기본단위이므로 ③이 틀렸다.

탑상형은 세대별 향과 위치가 달라 채광·통풍·조망 조건이 동일하지 않다. 입면 강조와 랜드마크 형성에는 유리하다.

에스컬레이터는 주출입구에서 고객을 받아 엘리베이터 존과 매장 깊숙한 곳으로 유도하도록 두 요소 사이에 두는 것이 효과적이다.

메조넷형은 한 세대가 두 층을 사용해 공용복도 면적을 줄이고 프라이버시와 다양한 평면을 확보한다. 공용·서비스 면적이 늘어 유효면적이 감소한다는 ④가 맞지 않는다.

제품중심 레이아웃은 제품의 생산 순서에 맞춰 기계와 공정을 배열한다. 흐름이 일정한 대량생산에서 운반거리가 짧고 생산성이 높다.

그린룸은 배우·연주자 등 출연자가 무대에 오르기 전 대기하며 휴식하고 마지막 준비를 하는 출연대기실이다. 의상실은 의상 보관·착용, 배경제작실은 세트 제작, 관리관계실은 운영·행정 공간이므로 ④가 맞다.

쇼핑센터의 몰은 각 점포 전면을 연속적으로 연결하는 주 보행동선이다. 고객을 점포로 유도하면서 휴식·만남·행사 공간의 역할도 하므로 ①이 맞다. 허브는 동선 결절점, 코트는 광장형 공간, 핵상점은 고객을 끄는 대형 점포이므로 몰과 구분한다.

해변 호텔은 휴양지 호텔에 속한다. 부두·공항·철도역 호텔은 교통 결절점에 설치되는 터미널 호텔이다.

아일랜드 전시는 전시물을 실 중앙에 독립 배치해 여러 방향에서 보게 하는 기법이다. 벽면 일부를 쓰는 전시라고 한 ④가 틀렸다.

신고전주의는 바로크·로코코의 과도한 장식을 벗어나 고대 그리스와 로마의 비례·질서를 되살리려 한 건축사조다.

주두가 에키누스와 아바쿠스로 구성되고 육중하고 엄정한 인상을 주는 것은 도리스 오더다.

압연강재가 고온에서 냉각될 때 표면에 생기는 산화철 피막을 밀스케일이라 한다. 밀스케일은 도장·용접 전 그라인딩이나 샌드블라스트 등으로 제거하는 대상이다.

슬래브 이어치기는 전단력이 작은 경간 중앙 부근에 두는 것이 원칙이다. 가장자리에서 한다는 ②가 옳지 않다.

시멘트 액체방수층은 바탕의 균열이나 구조 변형을 따라가는 성능이 낮다. 침하·건조수축·균열이 심한 부분에 적합하다는 ④가 틀렸다.

CM의 주요 업무는 발주자를 지원하는 입찰·계약관리, 종합건설업자(제네콘) 관리, 현장조직 관리 등이다. 건축물의 조사·감정은 별도의 전문업무로 이 문항이 묻는 CM의 주요업무에 해당하지 않으므로 ②가 옳지 않다.

직영·실비정산·단가도급은 발주·시공 계약방식으로 분류할 수 있다. 보증방식은 계약이행 위험을 담보하는 방식이지 시공방식이 아니다.

회전문은 중심축 둘레의 날개가 회전해 출입을 조절하고 외기 유입을 줄이는 문이다. ①은 접이문·가변 칸막이에 가까운 설명이며, 회전속도 설명에도 오류가 있어 실제 시험에서는 ①과 ②가 복수정답 처리됐다.

메탈라스는 얇은 강판에 절목을 내고 늘여 망 형태로 만든 미장 바탕재다.

오염 제거, 송진 처리, 옹이땜은 도장 전 목부 바탕처리다. 바니시칠은 바탕처리가 아니라 도막을 형성하는 도장 공정이다.

진흙·회반죽·돌로마이트 플라스터는 공기 중에서 경화하는 기경성 재료다. 시멘트 모르타르와 석고 플라스터가 포함된 보기는 제외된다.

트렌치컷은 중앙부를 남기고 외곽을 먼저 띠 모양으로 굴착해 주위벽과 기초를 만든 뒤 중앙부를 시공한다. 중앙부를 먼저 시공하는 것은 아일랜드컷이다.

목조 벽체가 수평력에 저항하도록 대각으로 설치하는 부재는 가새다. 귀잡이라고 한 ①이 옳지 않다.

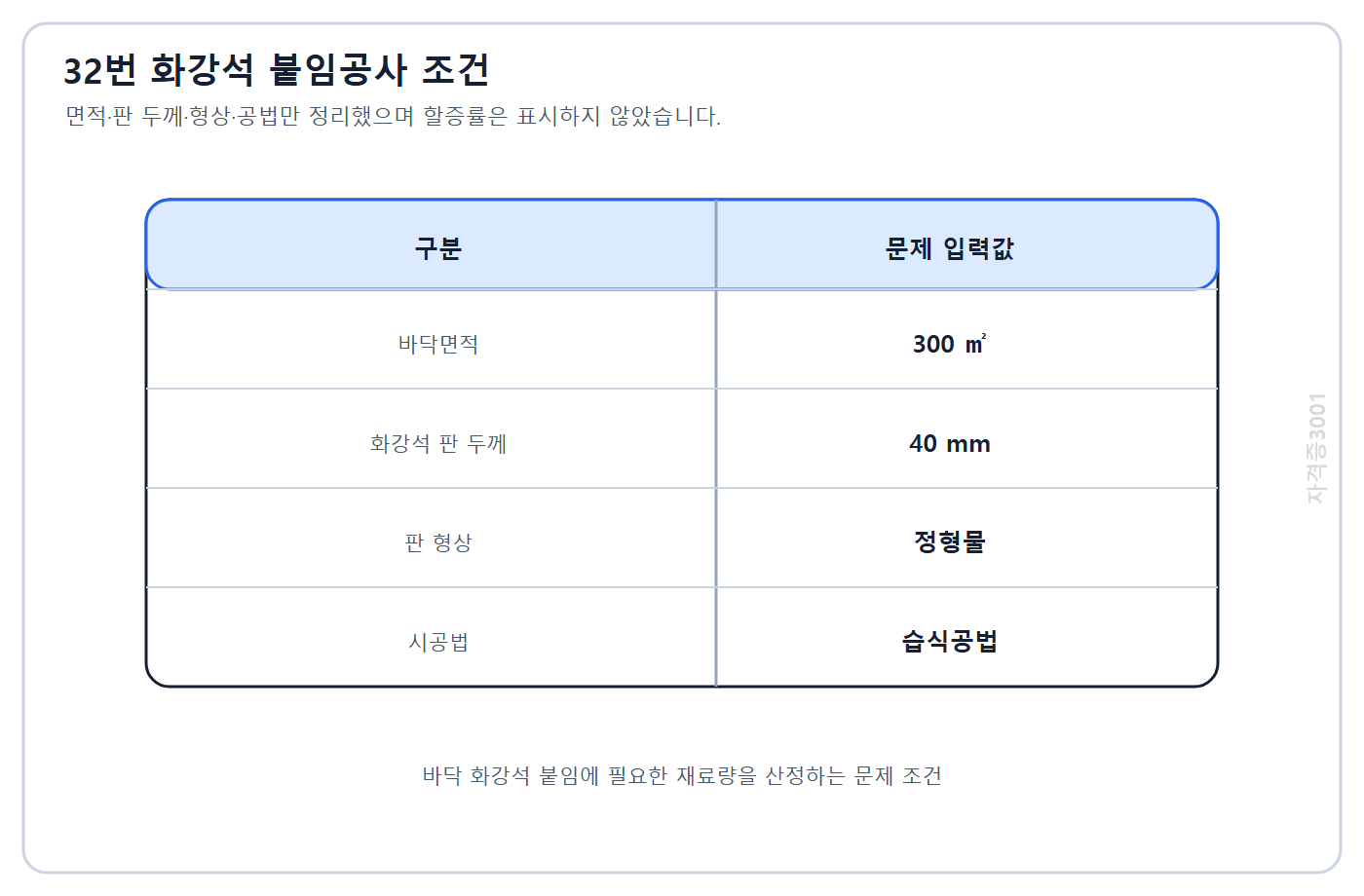

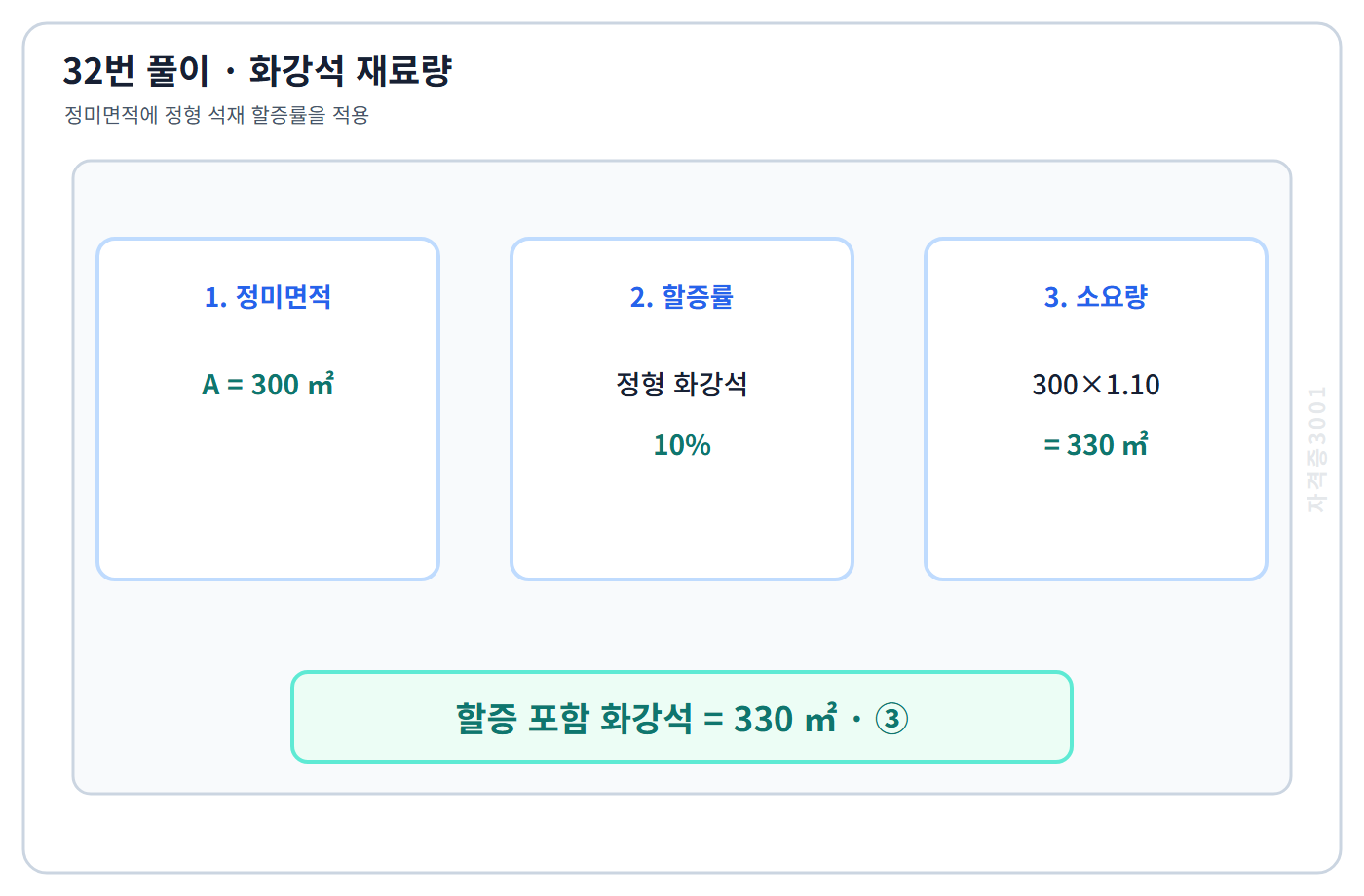

정형 화강석의 재료 할증률 10%를 적용하면 300×1.10=330㎡이므로 ③이다.

콘크리트 펌프에는 피스톤식과 스퀴즈식이 모두 사용된다. 스퀴즈식 적용이 불가하다는 ③이 틀렸다.

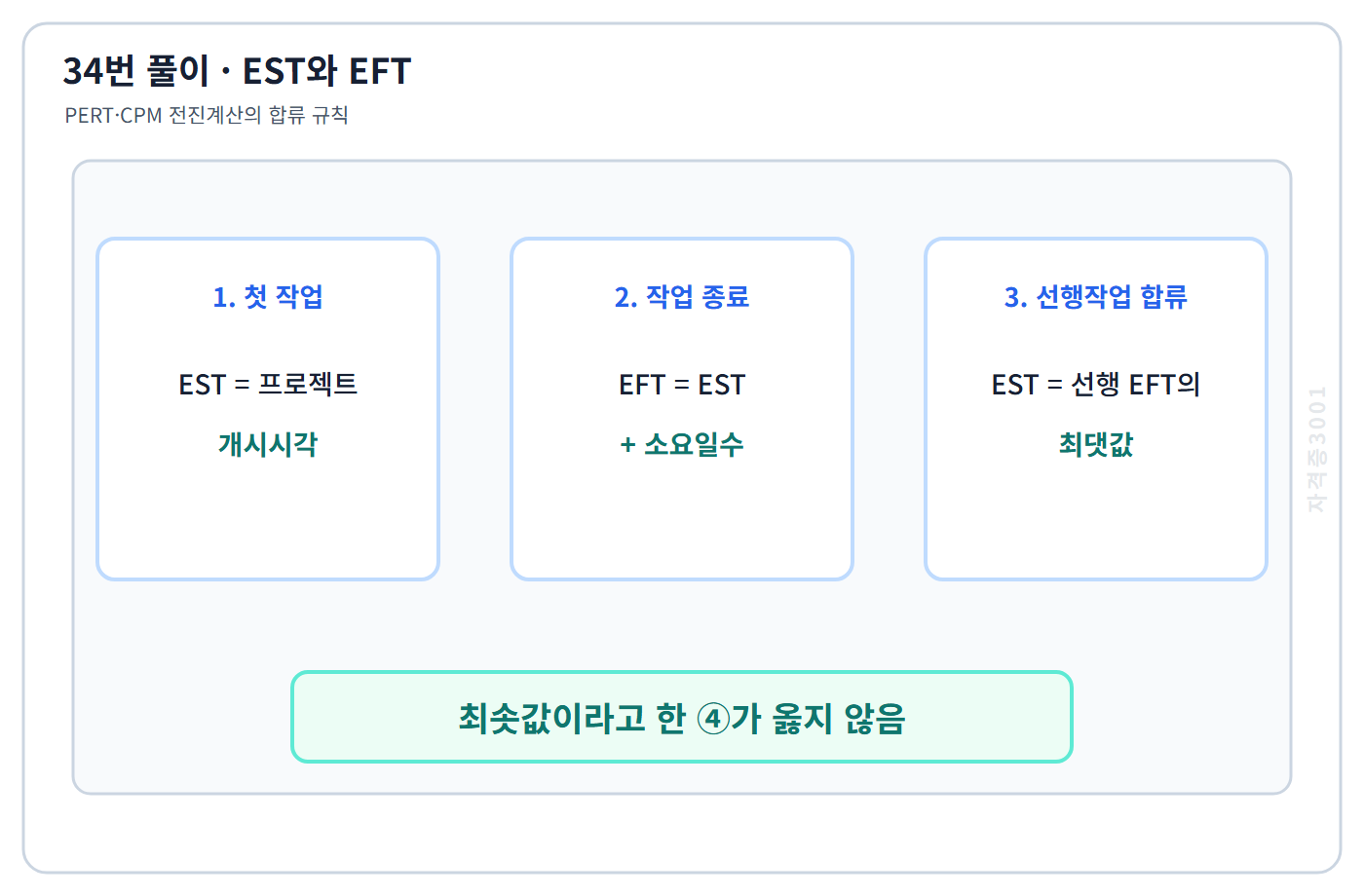

전진계산에서 여러 선행작업이 합류하는 작업의 EST는 선행작업 EFT 중 최댓값이다. 최솟값이라고 한 ④가 틀렸다.

웰포인트로 지하수위를 내리면 유효응력이 증가해 압밀침하가 생길 수 있고 주변 대지나 도로에 균열을 일으킬 수 있다.

고온에서는 수분 증발과 슬럼프 손실이 빨라 같은 슬럼프를 얻기 위한 단위수량 요구가 커진다. 콜드조인트 위험도 증가하고 장기강도에는 불리하다.

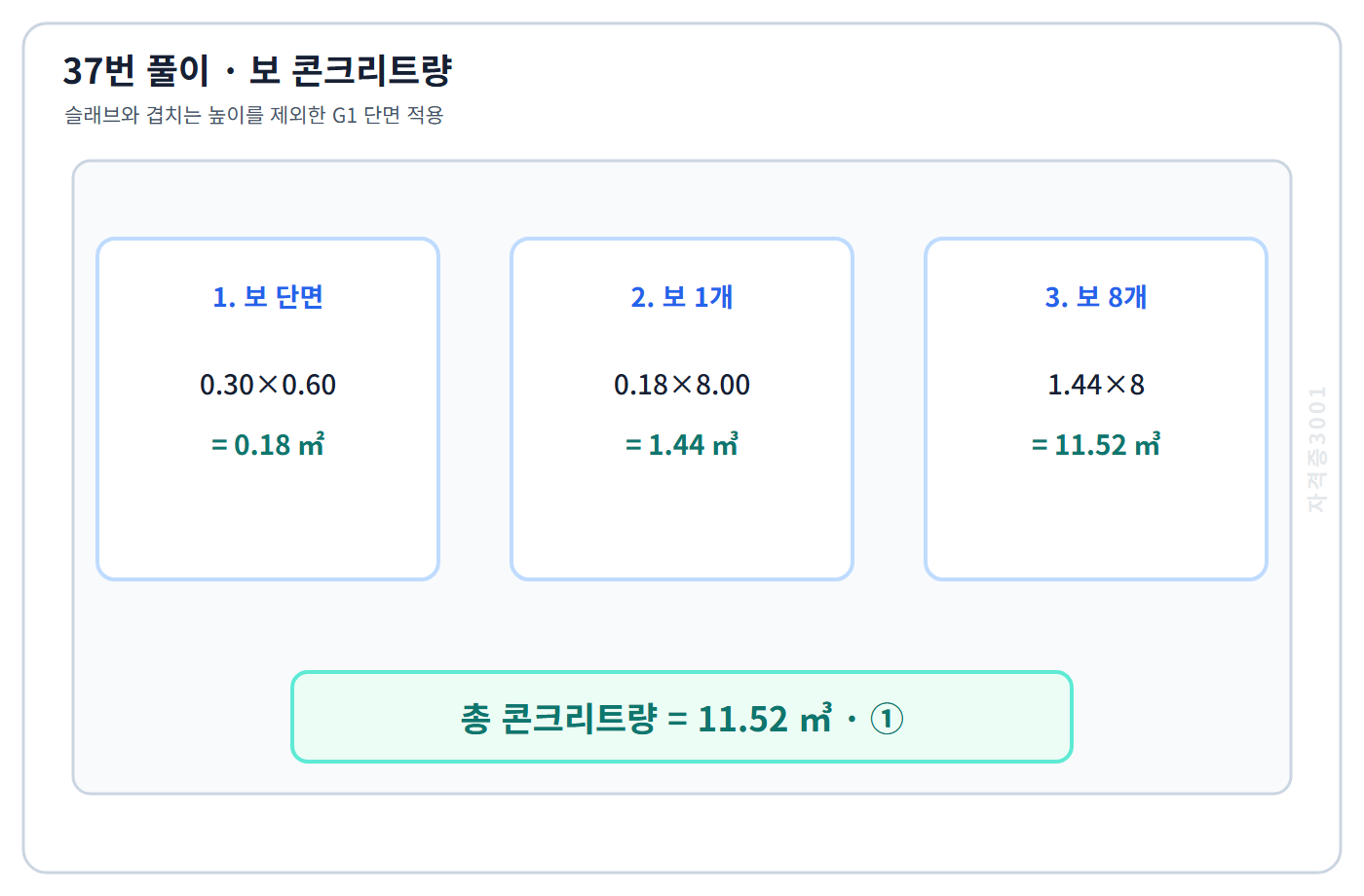

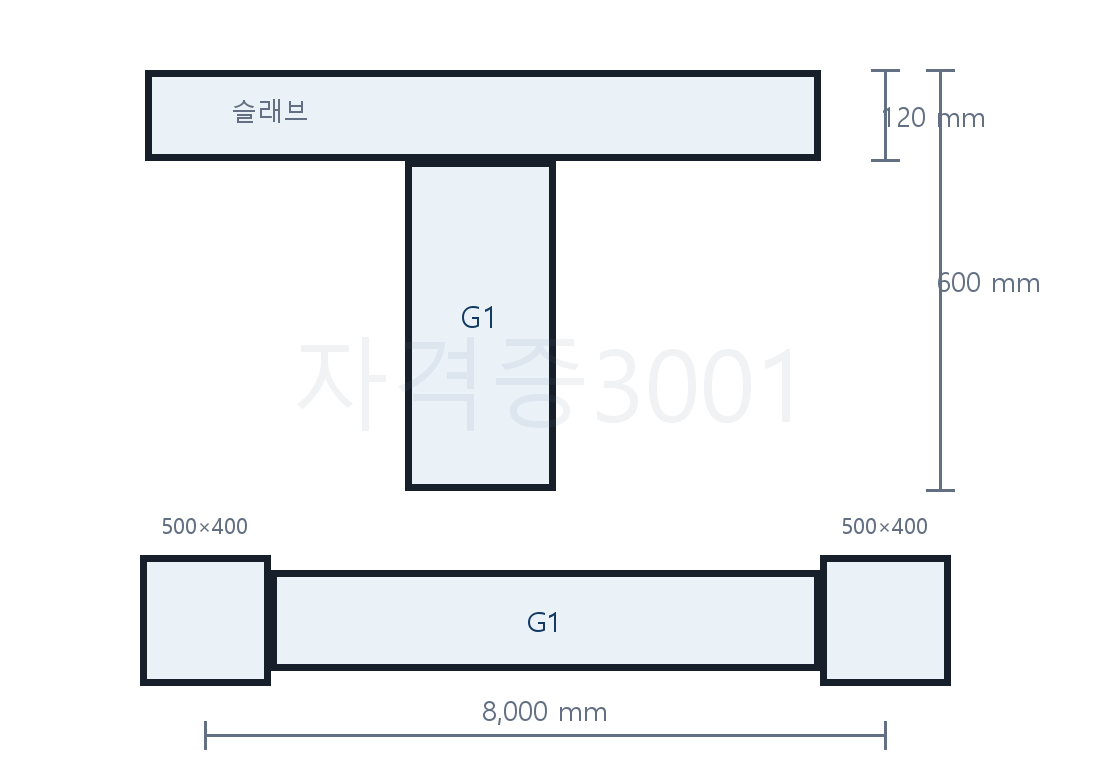

그림에서 슬래브와 겹치는 부분을 뺀 G1 보의 단면은 0.30m×0.60m이고 길이는 8.00m이다. 보 1개의 체적은 0.30×0.60×8.00=1.44m³, 8개의 총체적은 1.44×8=11.52m³이므로 정답은 ①이다.

철골 부재에 이형철근을 관통시키는 구멍지름은 철근 공칭지름보다 시공 여유를 두고 정하며, D22에는 35mm를 적용한다. 24~31mm는 관통과 위치오차에 필요한 여유가 부족하다.

티탄백은 백색 안료로 도료의 색과 은폐력을 만든다. 테레빈유·벤젠·나프타처럼 점도를 낮추는 희석제나 용제가 아니다.

공사용수설비는 공사 기간에만 쓰는 임시 공통가설설비이므로 가설공사비에 포함한다.

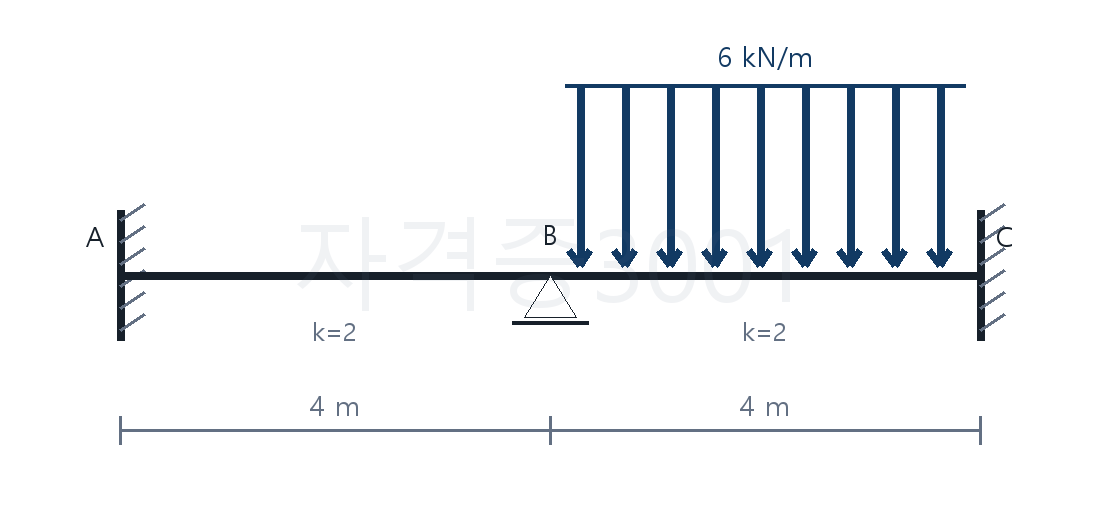

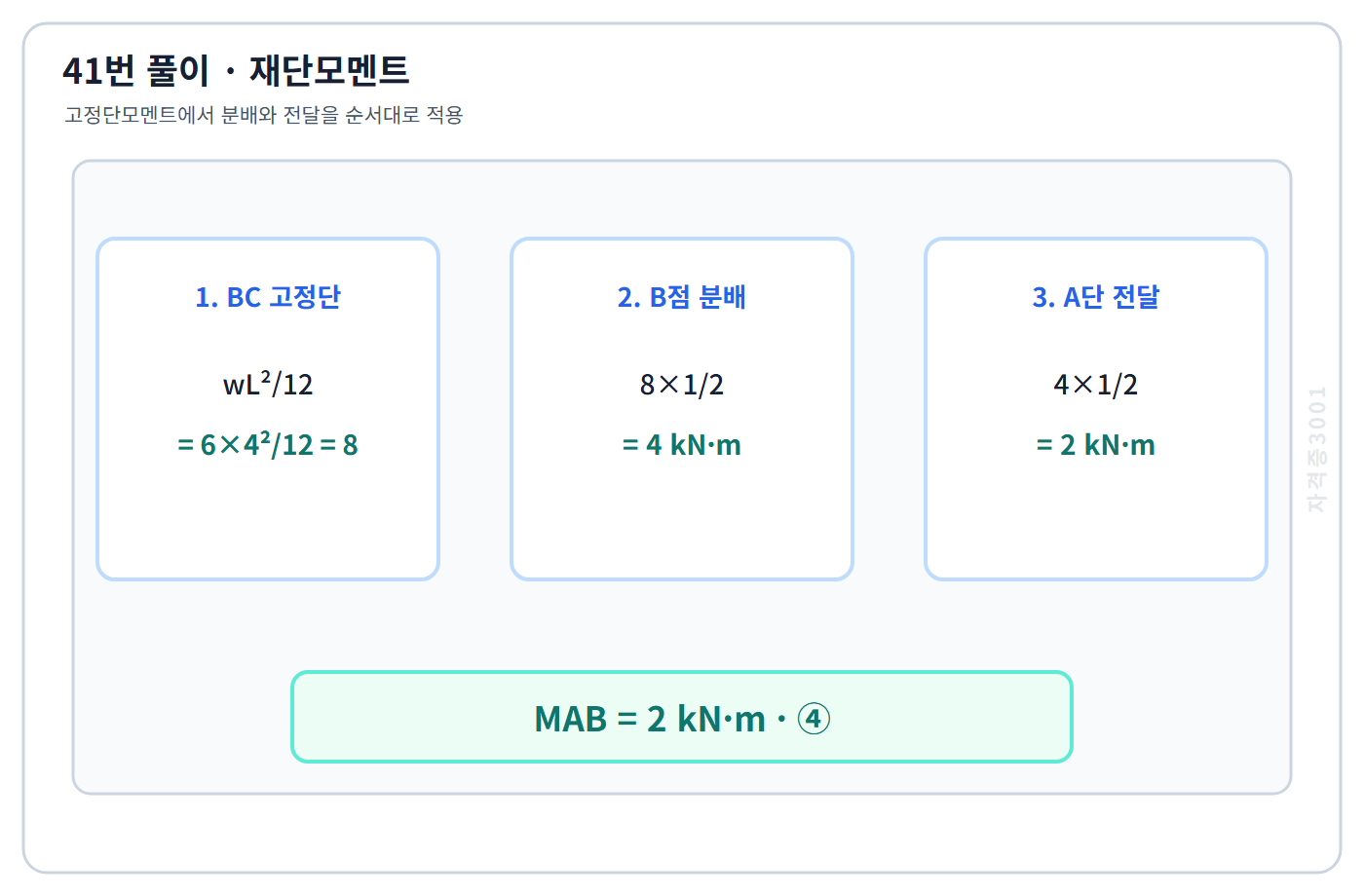

BC의 고정단모멘트 크기는 wL²/12=6×4²/12=8kN·m다. B에서 분배되고 A로 전달되는 몫은 8×1/2×1/2=2kN·m다.

F10T M24 볼트의 설계인장강도는 φFntAb=0.75×750×(π×24²/4)≈254kN이다.

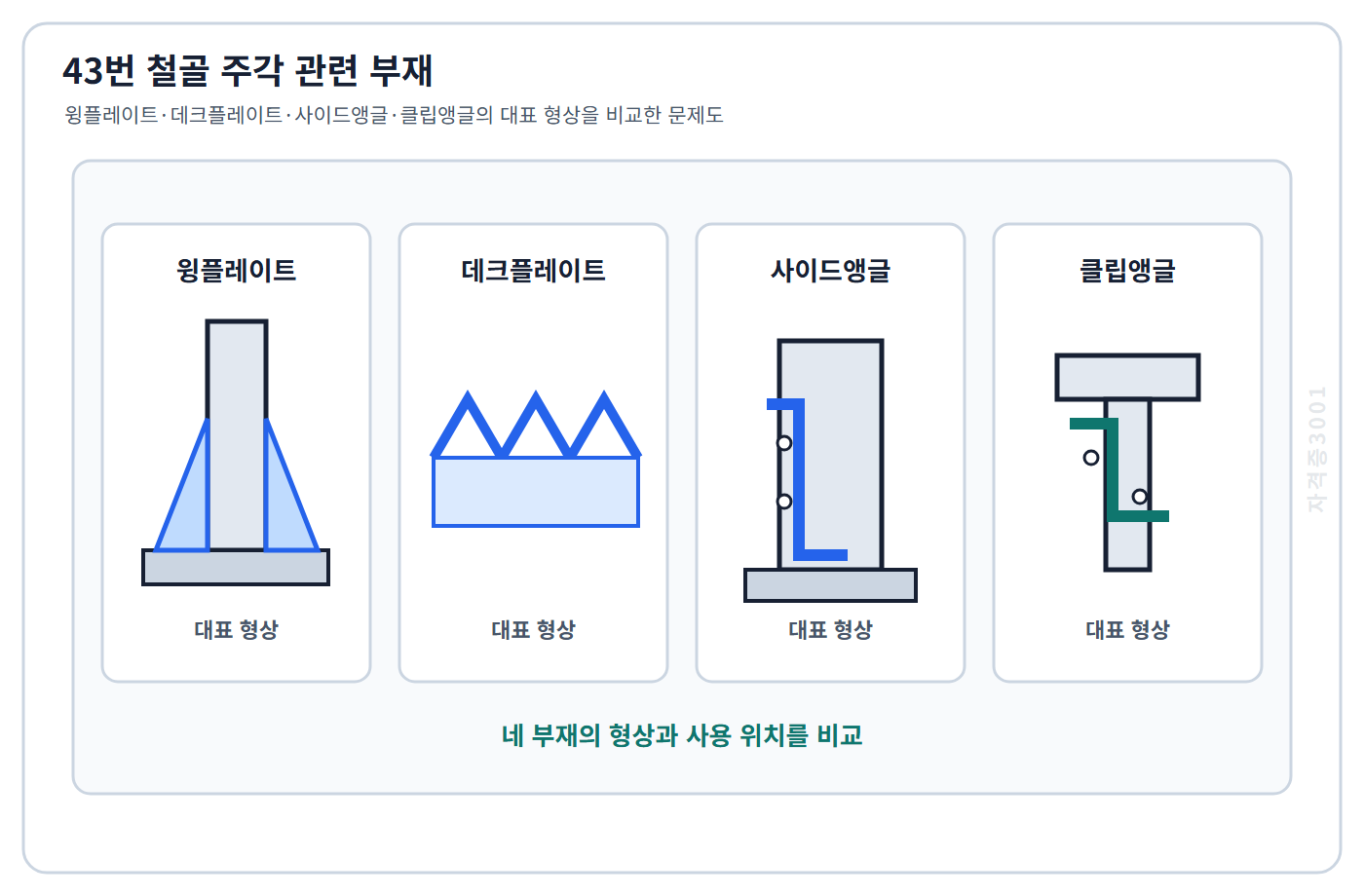

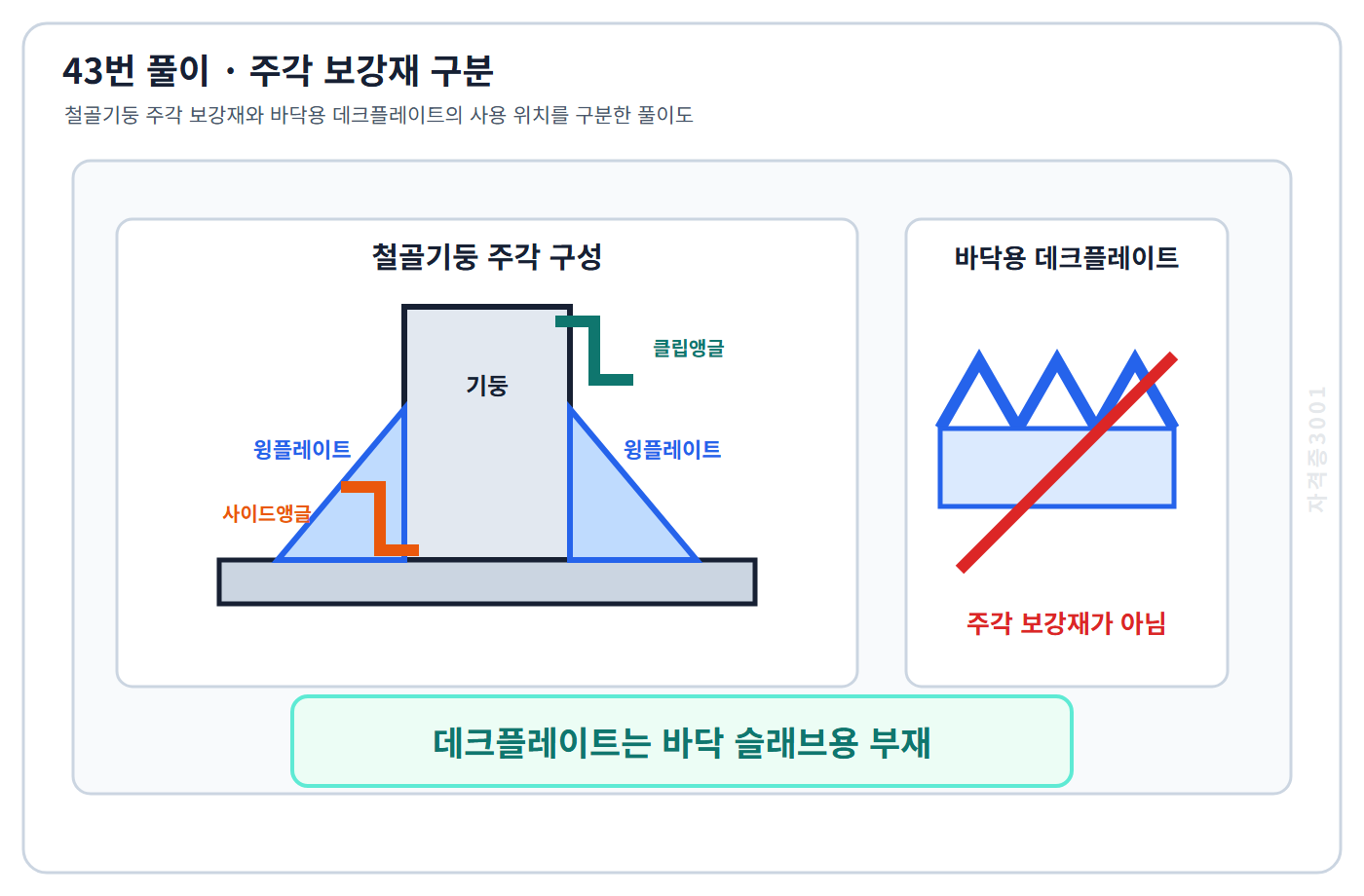

데크플레이트는 바닥 슬래브용 영구거푸집·구조 바닥재다. 윙플레이트·사이드앵글·클립앵글과 같은 주각 보강재가 아니다.

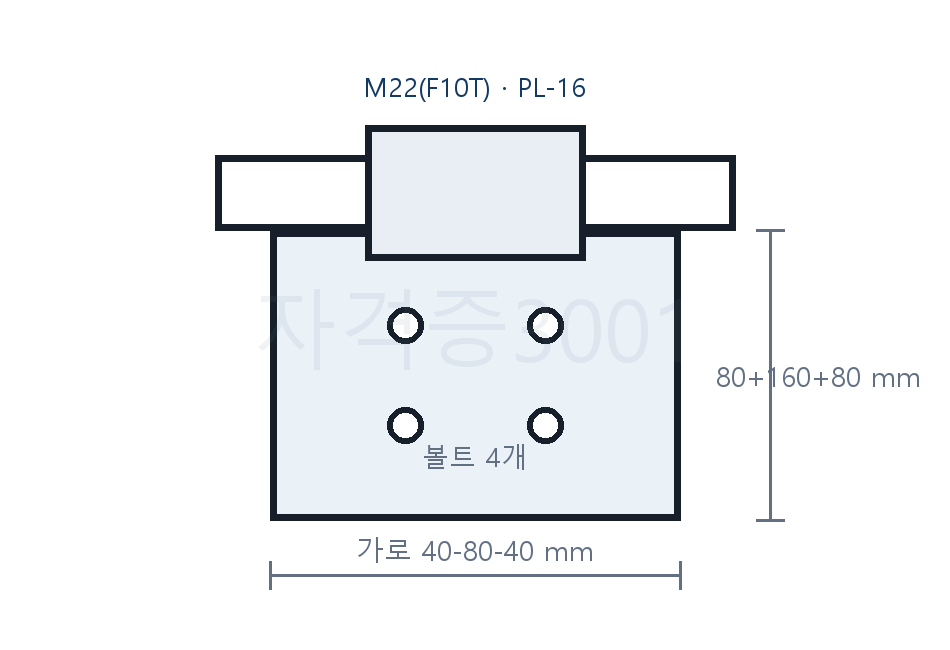

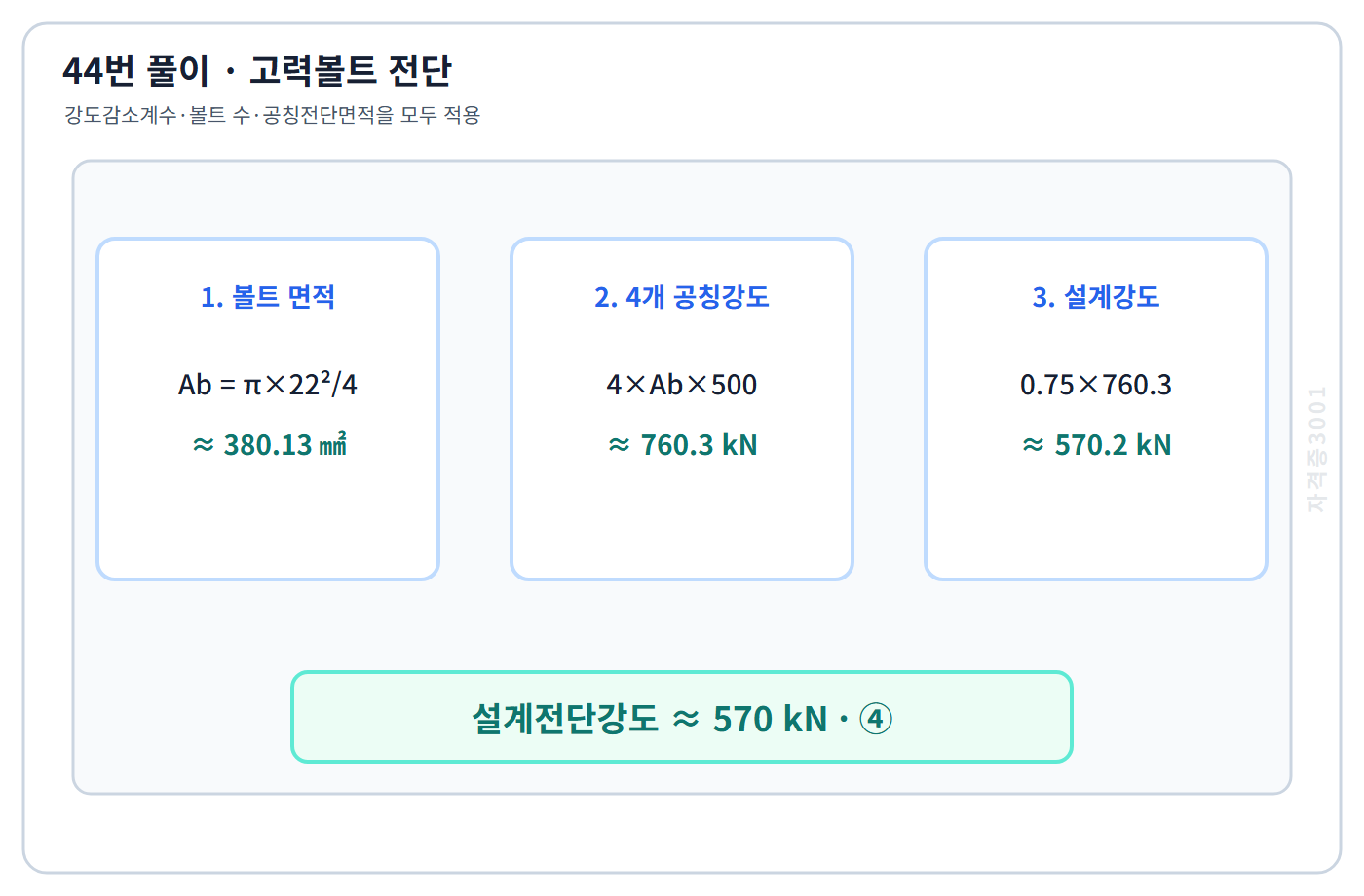

볼트 한 개의 공칭전단면적은 π×22²/4이고 4개가 한 전단면에서 저항한다. φRn=0.75×4×(π×22²/4)×500=570197N≈570kN이므로 정답은 ④다.

블리딩수는 수평철근 아래에 공극을 만들기 쉬워 상부 수평철근의 부착에 불리하다. 수직철근의 부착강도가 더 작다고 한 ②가 반대다.

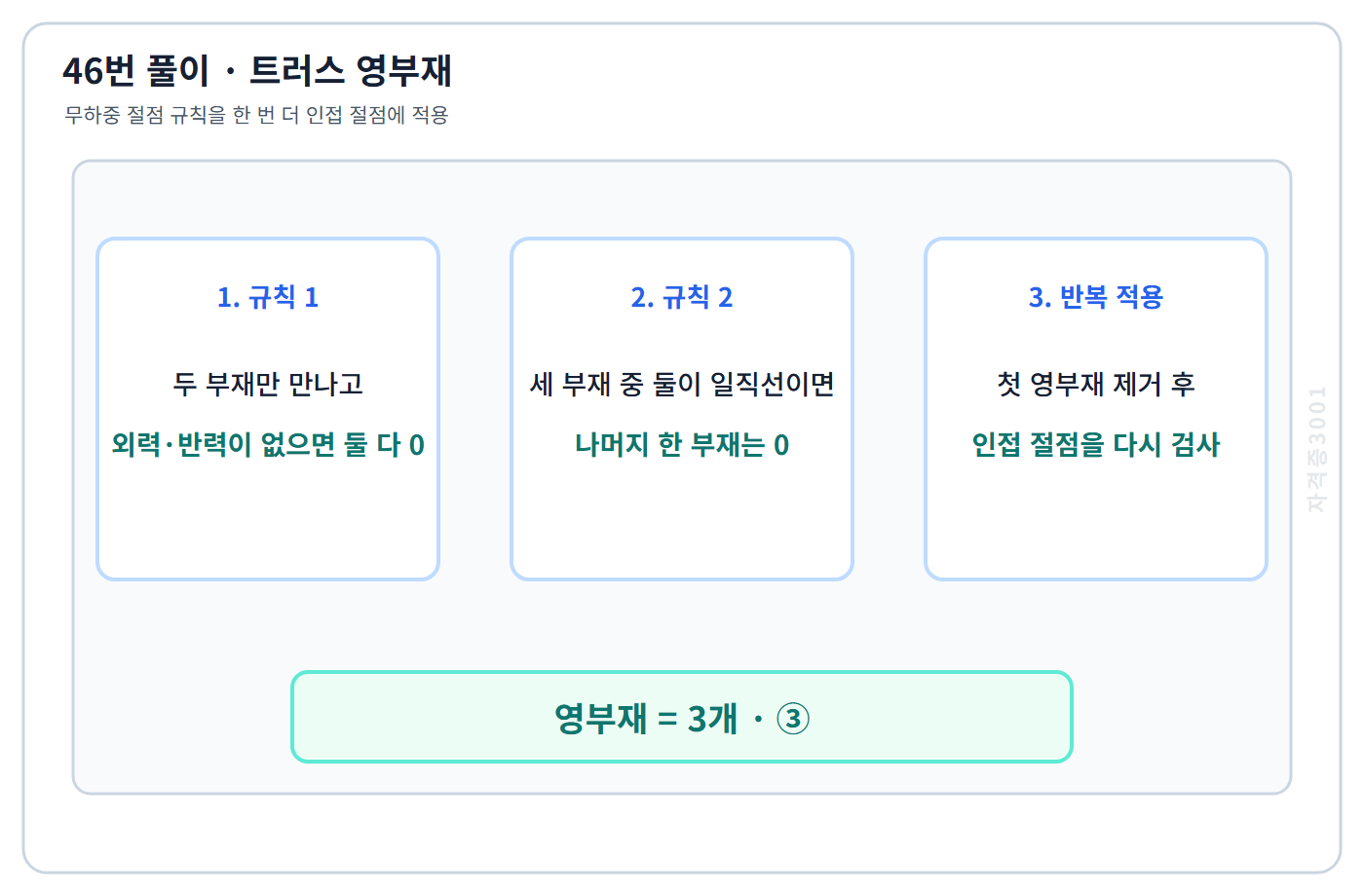

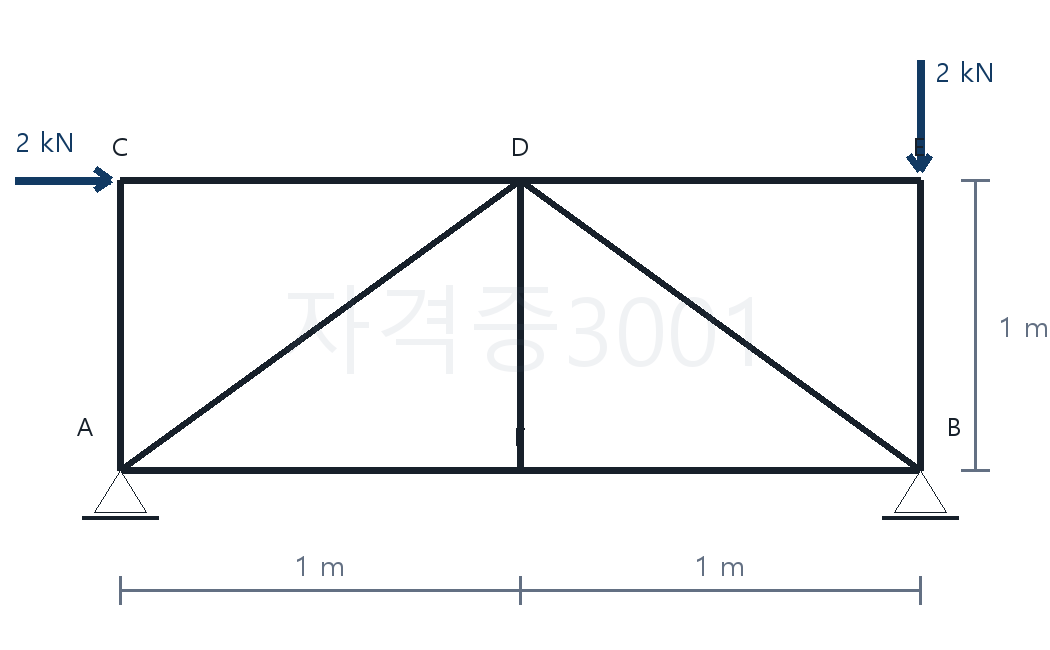

외력이 없는 절점에서 두 부재만 만나면 두 부재가 영부재가 되고, 세 부재 중 두 부재가 일직선이면 나머지 한 부재가 영부재다. 절점 규칙을 적용하면 3개다.

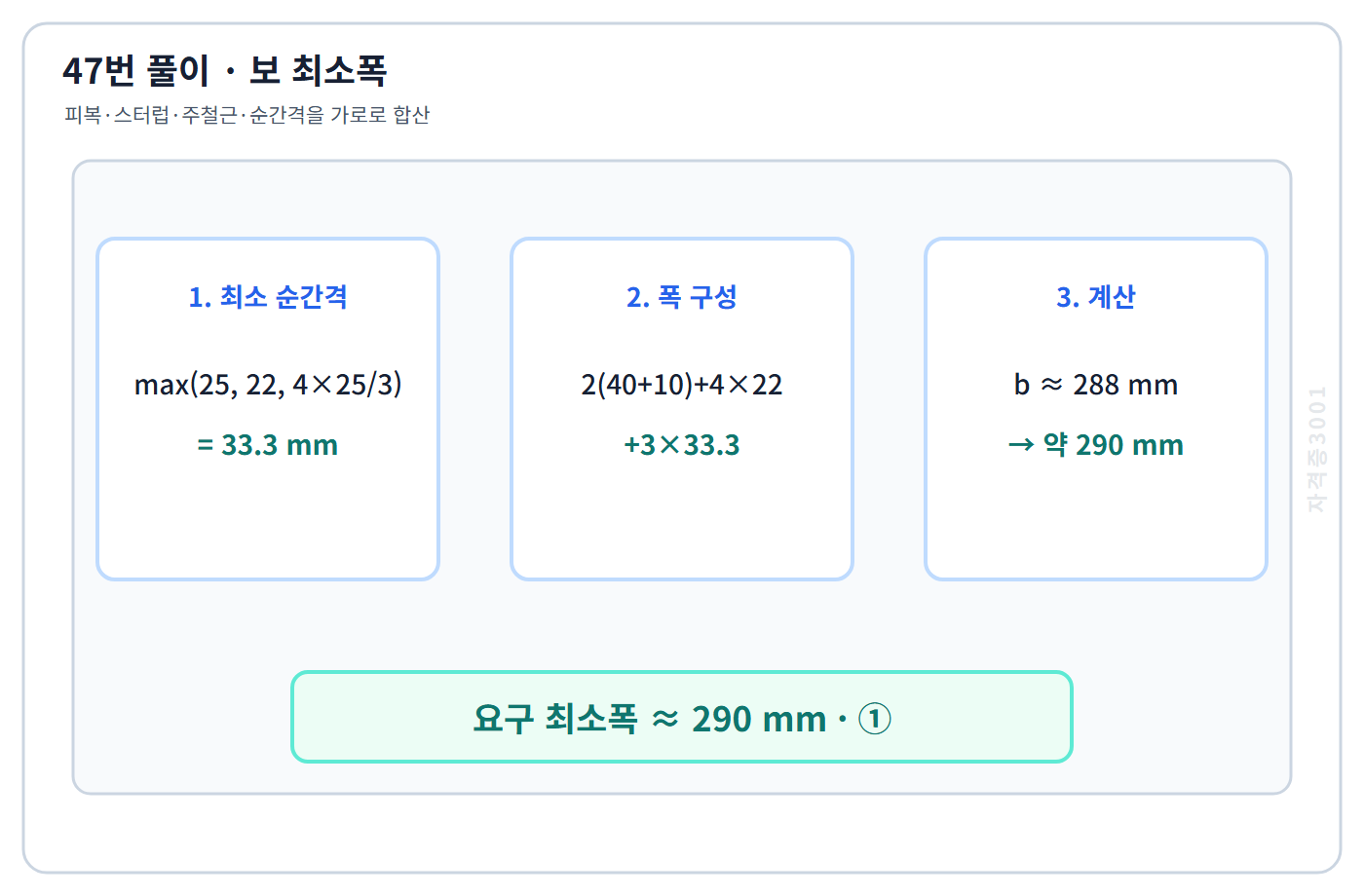

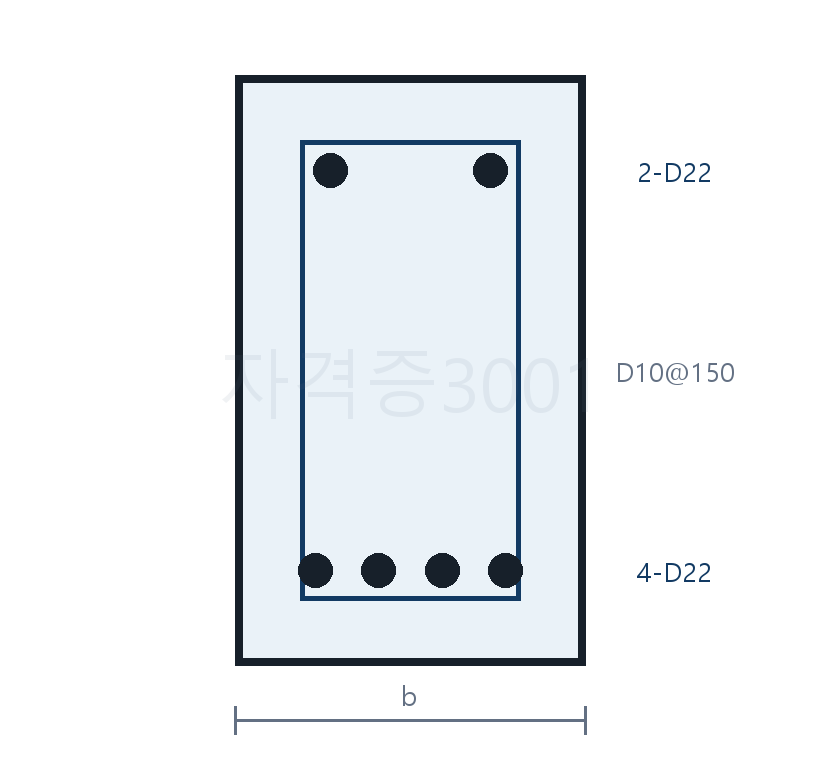

철근 순간격은 max(25, 22, 4×25/3)=33.3mm다. b=2(40+10)+4×22+3×33.3≈288mm이므로 약 290mm다.

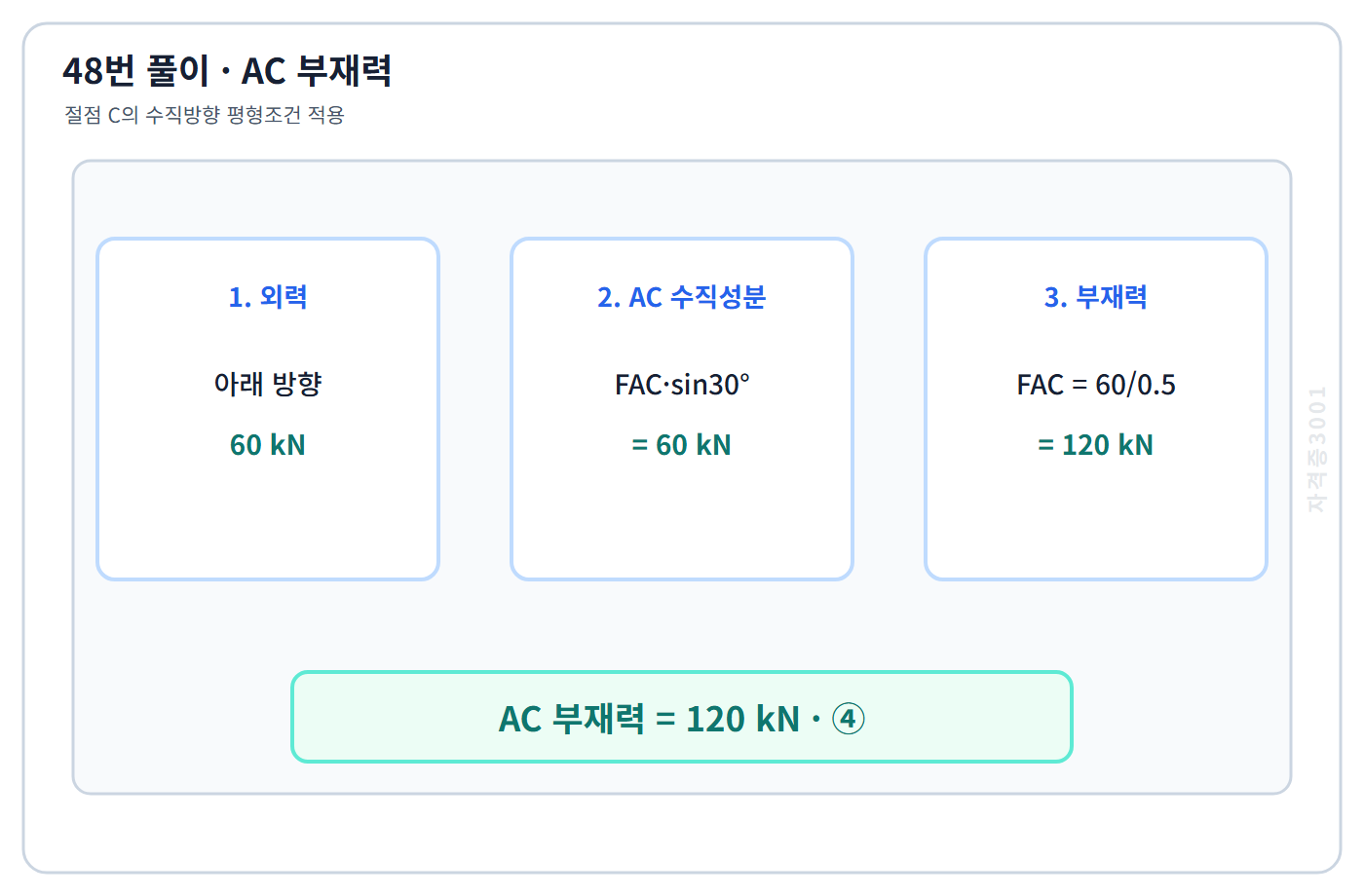

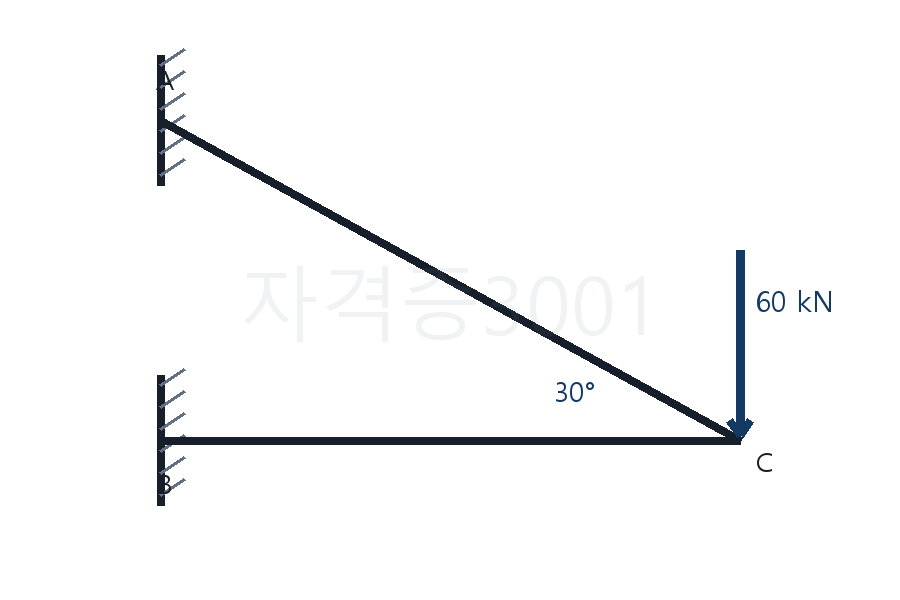

절점 C의 수직평형에서 AC의 수직성분이 60kN을 부담한다. FAC sin30°=60이므로 FAC=120kN이다.

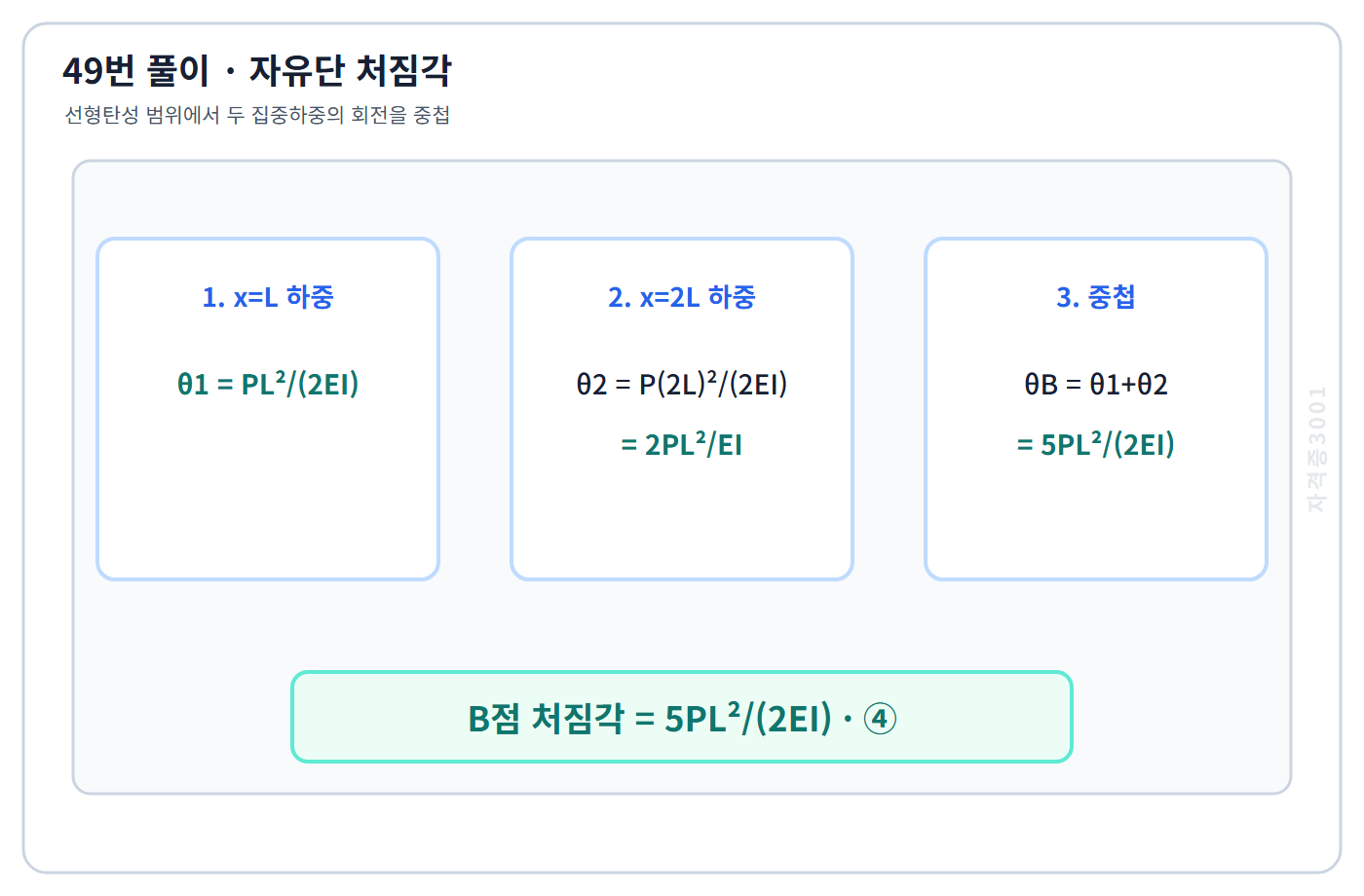

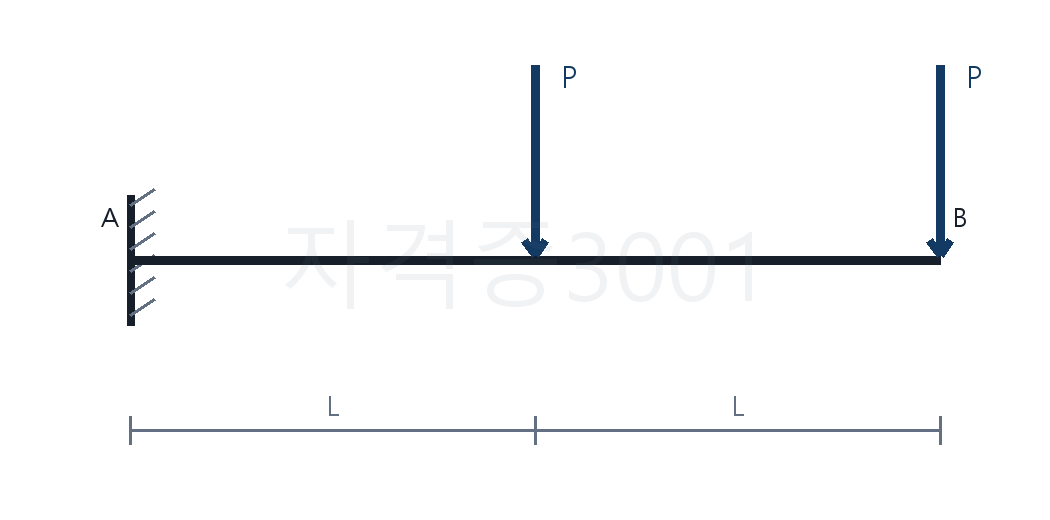

L 지점 하중의 자유단 회전각은 PL²/(2EI), 2L 자유단 하중은 P(2L)²/(2EI)=2PL²/EI다. 합은 5PL²/(2EI)다.

봉강 단면적은 π×24²/4=452.4mm²이고, 인장응력은 65,000/452.4≈143.7MPa이므로 약 144MPa다.

비구조 요소를 지지하거나 부착하지 않은 바닥구조의 활하중에 의한 즉시처짐 한계는 일반적으로 L/360이다.

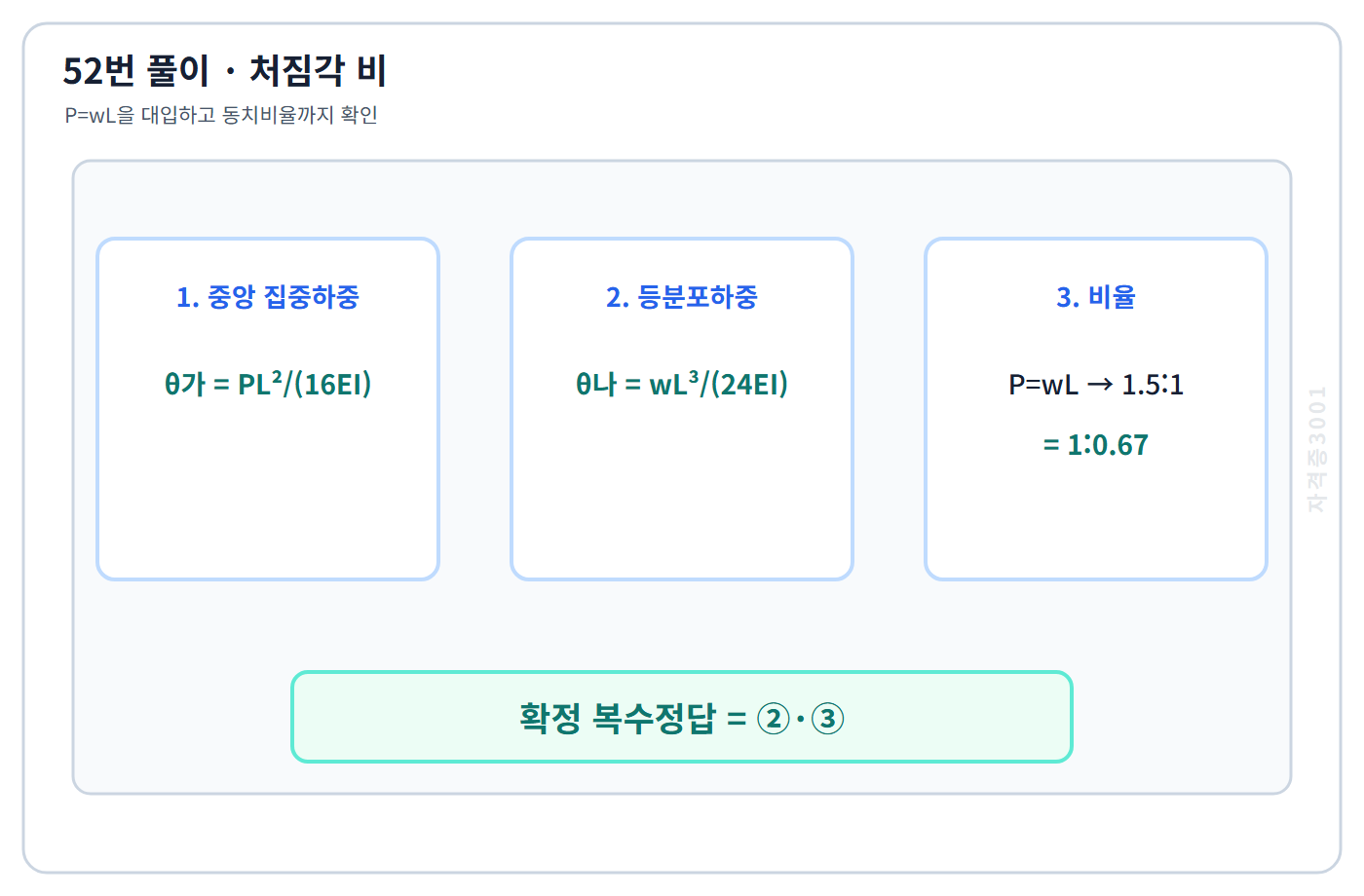

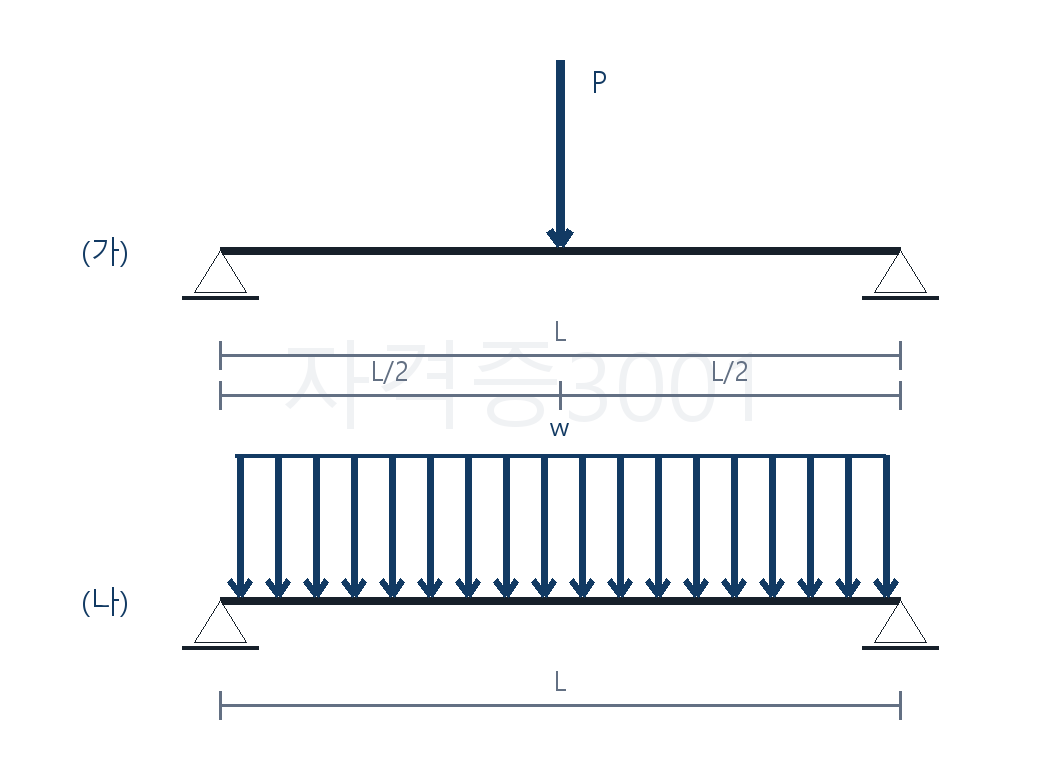

중앙 집중하중 보의 지점 회전각은 PL²/(16EI), 등분포하중 보는 wL³/(24EI)다. P=wL이면 비는 1.5:1이며 1:0.67과 같은 비율이어서 확정답안에서 ②와 ③이 함께 인정됐다.

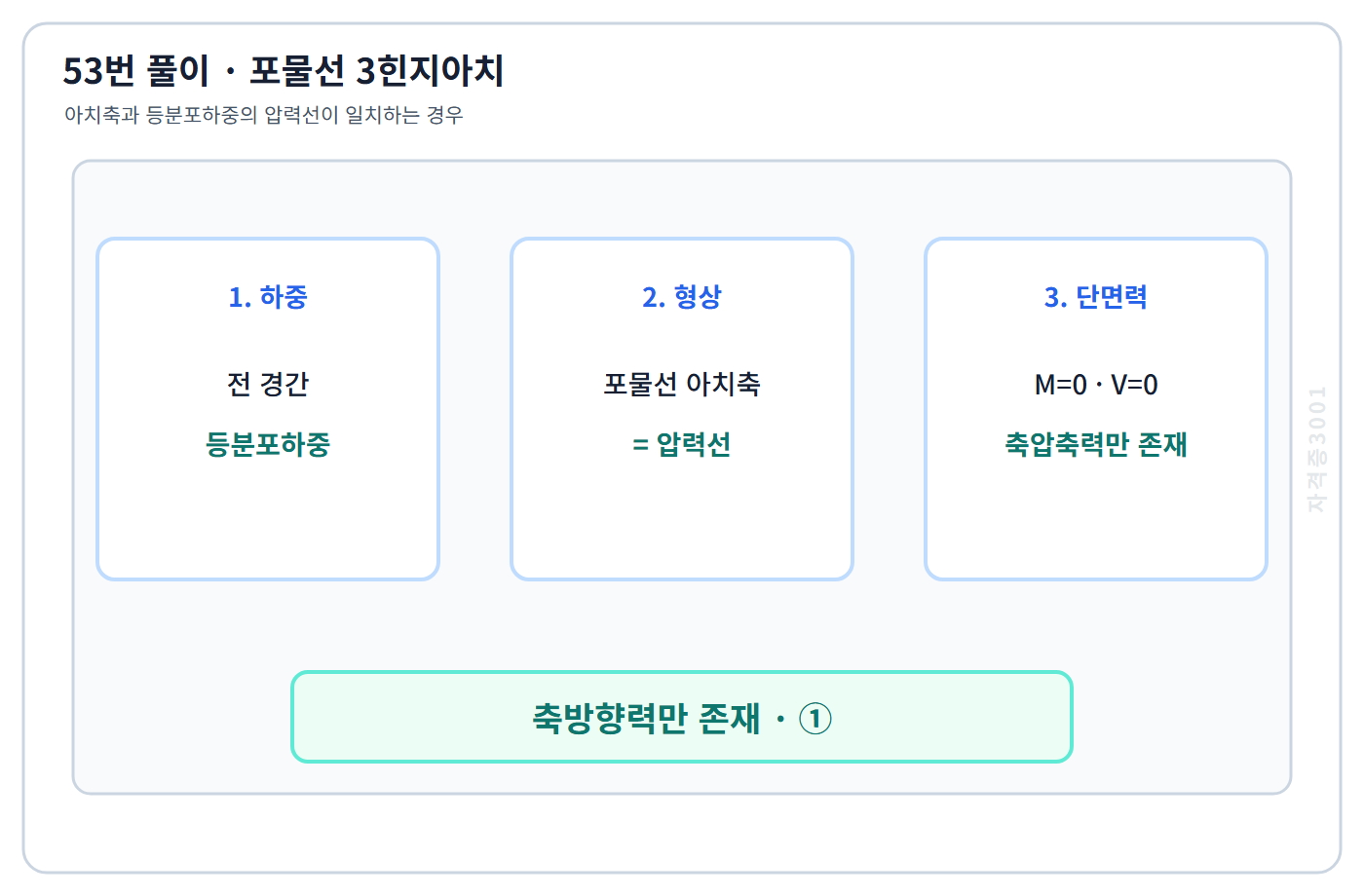

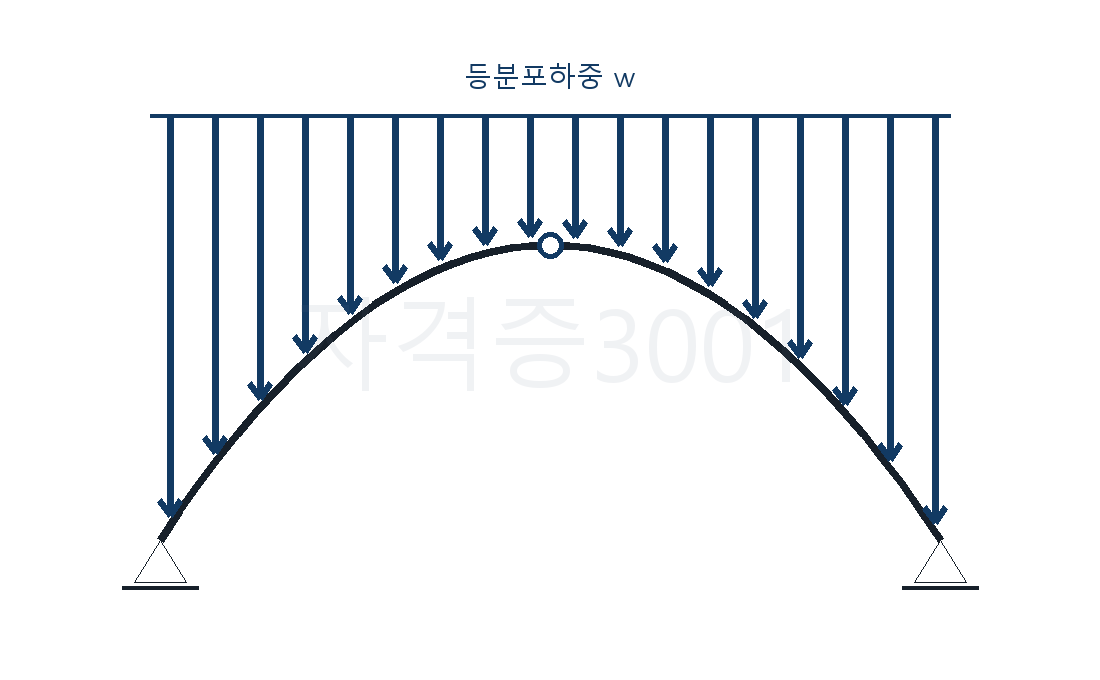

등분포하중의 압력선과 같은 포물선 형상의 3힌지아치는 휨모멘트와 전단력이 0이 되고 축방향 압축력만 전달한다.

마찰말뚝은 말뚝 주면과 지반의 마찰로 지지하므로 사질토에도 적용할 수 있다. 적용이 불가하다는 ①이 틀렸다.

등가직사각형 응력블록 깊이 a=As·fy/(0.85·fck·b)=1,520.1×400/(0.85×30×250)≈95.4mm다. β1=0.80을 적용하면 중립축 깊이 c=a/β1≈119.2mm이고 변형률 적합조건 εt=0.0033(d-c)/c=0.0033×(440-119.2)/119.2≈0.0089로 ④와 일치한다. 현행 기준의 β1=0.85-0.007(fck-28)=0.836을 쓰면 c≈114.1mm, εt≈0.0094가 되어서도 ④가 가장 가깝다.

띠철근 기둥의 최대 설계축하중은 φ×0.80[0.85fck(Ag-Ast)+fyAst]다. 주어진 값을 대입하면 약 2,614kN이다.

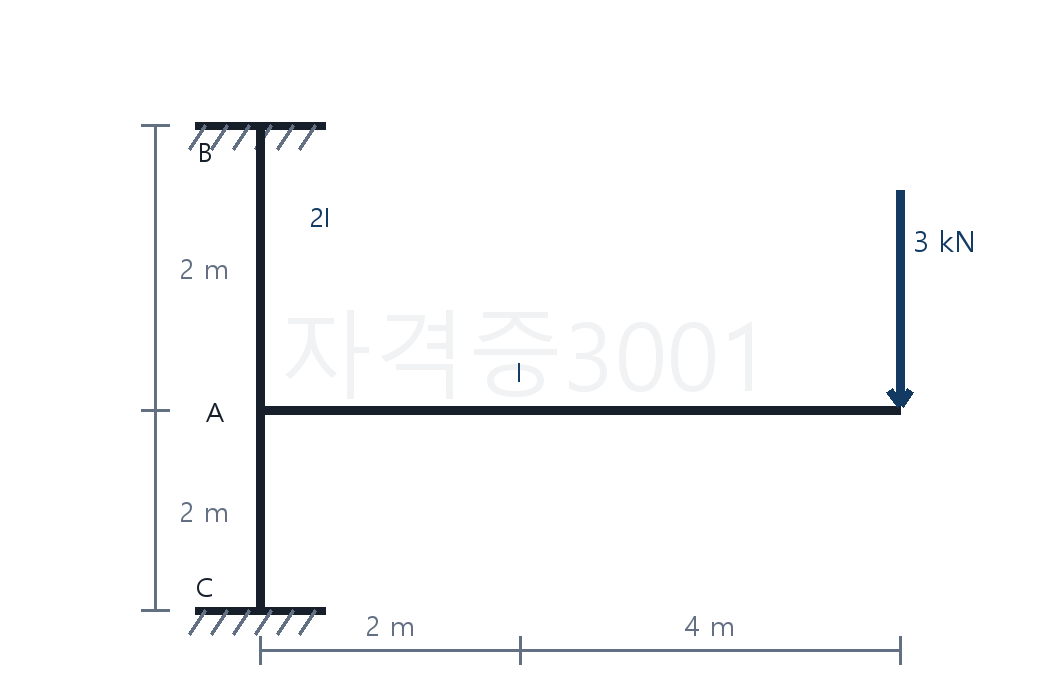

각 부재의 강성 I/L과 전달률을 적용해 모멘트분배를 수행하면 하중점 모멘트가 기둥을 통해 A단에 전달되는 크기는 3.0kN·m다.

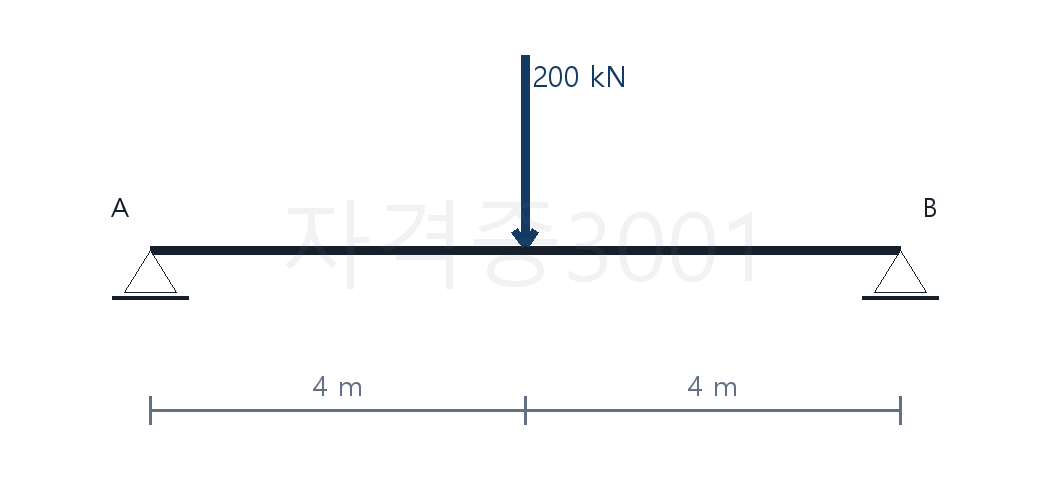

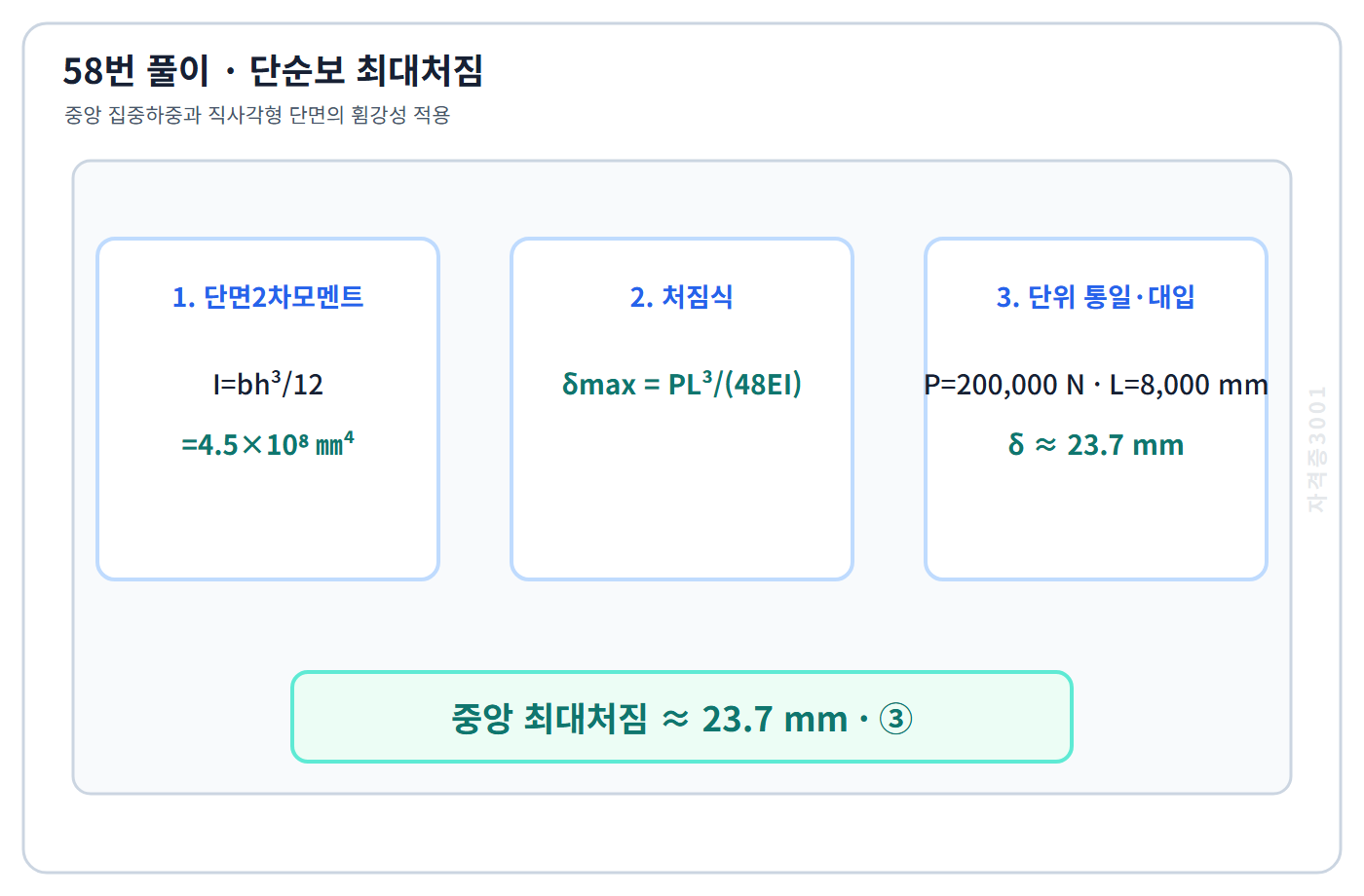

단면2차모멘트 I=bh³/12=200×300³/12이고 중앙 집중하중 단순보 처짐은 PL³/(48EI)다. P=200kN, L=8m를 대입하면 약 23.7mm다.

아웃리거는 코어와 외곽기둥을 대형 수평부재로 연결해 전도모멘트를 외곽기둥의 축력으로 분담시키는 고층 구조형식이다.

강재는 불연재지만 고온에서 강도와 강성이 급격히 떨어져 내화성이 크지 않다. 내화피복이 필요한 이유다.

정답은 ② 30°다. 에스컬레이터의 경사도는 원칙적으로 30° 이하로 제한하며, 공칭속도가 0.5m/s 이하이고 승강거리가 6m 이하인 경우 등 완화 조건을 만족할 때만 35°까지 허용한다. 이 문항은 공칭속도가 0.5m/s를 초과하므로 35° 완화를 적용할 수 없어 30° 이하여야 한다.

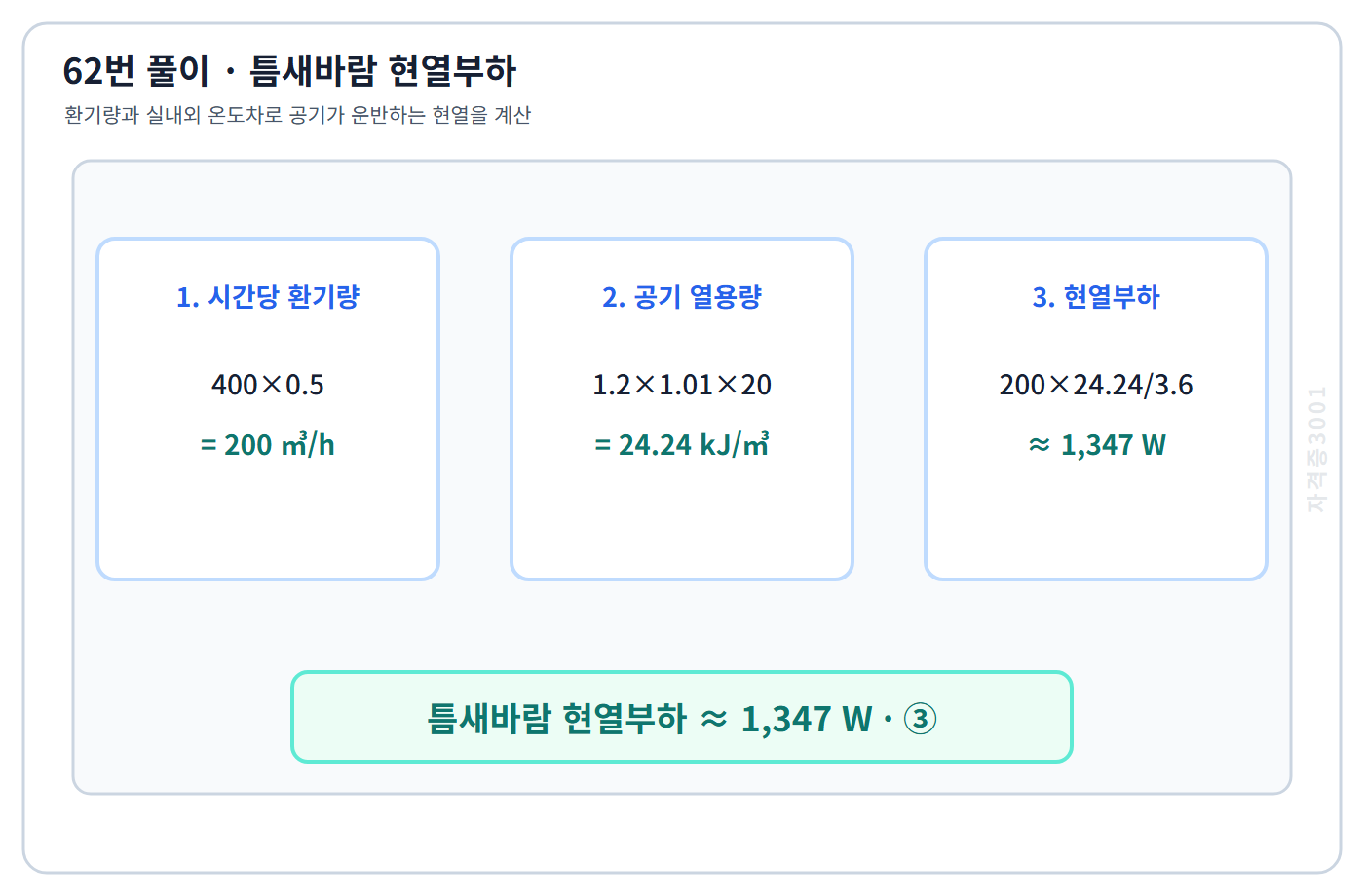

현열부하는 0.337×실체적×환기횟수×온도차다. 0.337×400×0.5×20≈1,348W이므로 약 1,347W다.

부등률=각 부하 최대수용전력 합/합성 최대수용전력이다. 따라서 1,200/1.2=1,000kW다.

Sabine식 T=0.161V/A에서 잔향시간은 실의 용적 V와 총흡음력 A에 좌우된다. 선택지 가운데 가장 직접적이고 큰 공간요인은 실의 용적이다.

수도직결 방식은 저수조를 거치지 않아 위생적이고 배수관 압력이 유지되는 한 건물 정전에도 급수가 가능하다.

차동식 열감지기는 일정 시간 동안의 온도상승률이 기준값을 넘을 때 작동한다. 정온식은 설정 온도 도달 여부로 작동한다.

수분을 가감하지 않고 습공기만 가열하면 수증기량은 그대로라 절대습도는 변하지 않는다. 건구온도는 오르고 상대습도는 낮아진다.

물은 0°C에서 얼음으로 상변화할 때 성긴 육각 결정구조를 형성해 밀도가 낮아진다. 질량은 그대로인데 밀도가 감소하므로 체적은 약 9% 증가한다. 따라서 감소가 아니라 팽창이며 ③이 맞다.

급수관은 배수관처럼 1/100을 일률적인 표준구배로 삼지 않는다. 공기와 물을 뺄 수 있는 완만한 기울기로 계획하며, 수평관의 정체 방지·티 분기·크로스커넥션 방지는 모두 필요한 주의사항이다. 따라서 배수관 구배를 급수관의 표준으로 옮긴 ①이 틀리다.

화장실은 냄새와 오염공기가 다른 실로 퍼지지 않도록 배기 위주로 음압을 만든다. 급기팬과 배기팬을 모두 설치하는 것이 일반적이라는 설명이 부정확하다.

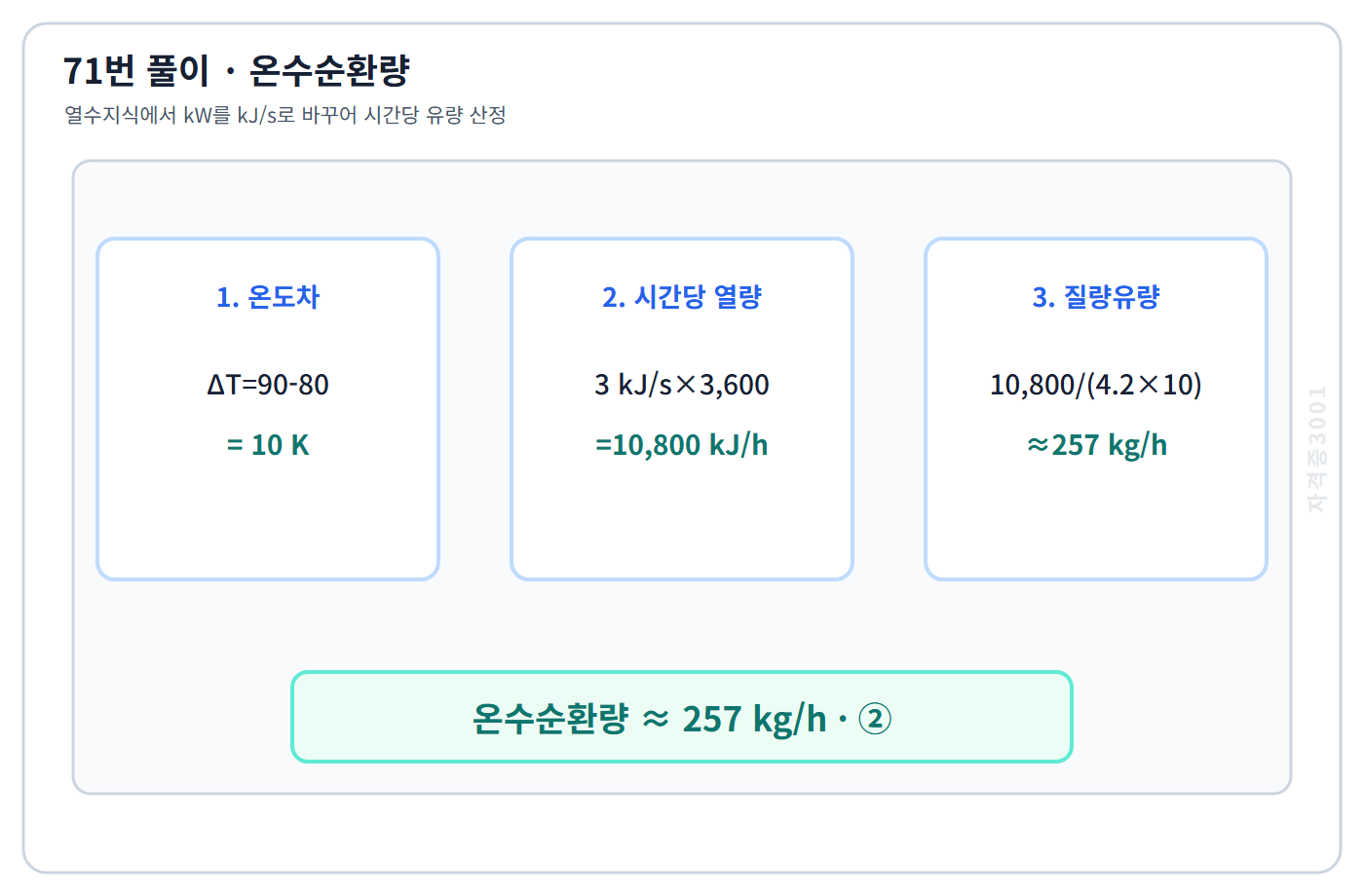

온수 질량유량은 Q/(cΔT)다. 3kW×3,600/(4.2kJ/kg·K×10K)≈257kg/h다.

MCCB는 몰드형 외함에 과전류 차단기구를 넣은 저압 배선용 차단기로 가장 널리 사용된다.

현열식 Q=ρcpVΔT에서 V=15×3,600/(1.2×1.01×10)≈4,455㎥/h다.

이중덕트방식은 냉풍과 온풍을 별도 덕트로 보내고 각 존의 혼합상자에서 필요한 비율로 섞는다.

고온수 지역난방은 증기난방과 달리 응축수트랩이 필요하지 않고 열교환기로 건물측 회로를 분리한다. ④는 증기계통의 특징을 섞은 설명이다.

정답은 ① 10개다. 개방형 헤드를 사용하는 연결살수설비는 하나의 송수구역에 설치하는 살수헤드를 10개 이하로 제한한다. 송수구역마다 개방형 헤드가 일제히 개방되어 살수하므로, 구역당 헤드 수를 제한해 수원 용량과 방수 압력을 확보하기 위한 기준이다.

통기관은 자기사이펀, 유도사이펀, 분출·역압처럼 압력변화에 따른 봉수파괴를 줄인다. 모세관작용은 트랩에 걸친 섬유 등에 의해 생겨 통기관으로 막을 수 없다.

평행식은 각 분전반을 독립 간선으로 공급하므로 한 분전반 사고가 다른 분전반으로 퍼지는 범위가 가장 작다.

광원 열화와 등기구 오염으로 생기는 조도 저하를 미리 보상해 설계광속을 키우는 계수가 감광보상률이다.

가스사용시설의 지상 노출배관은 식별을 위해 원칙적으로 황색으로 도색한다.

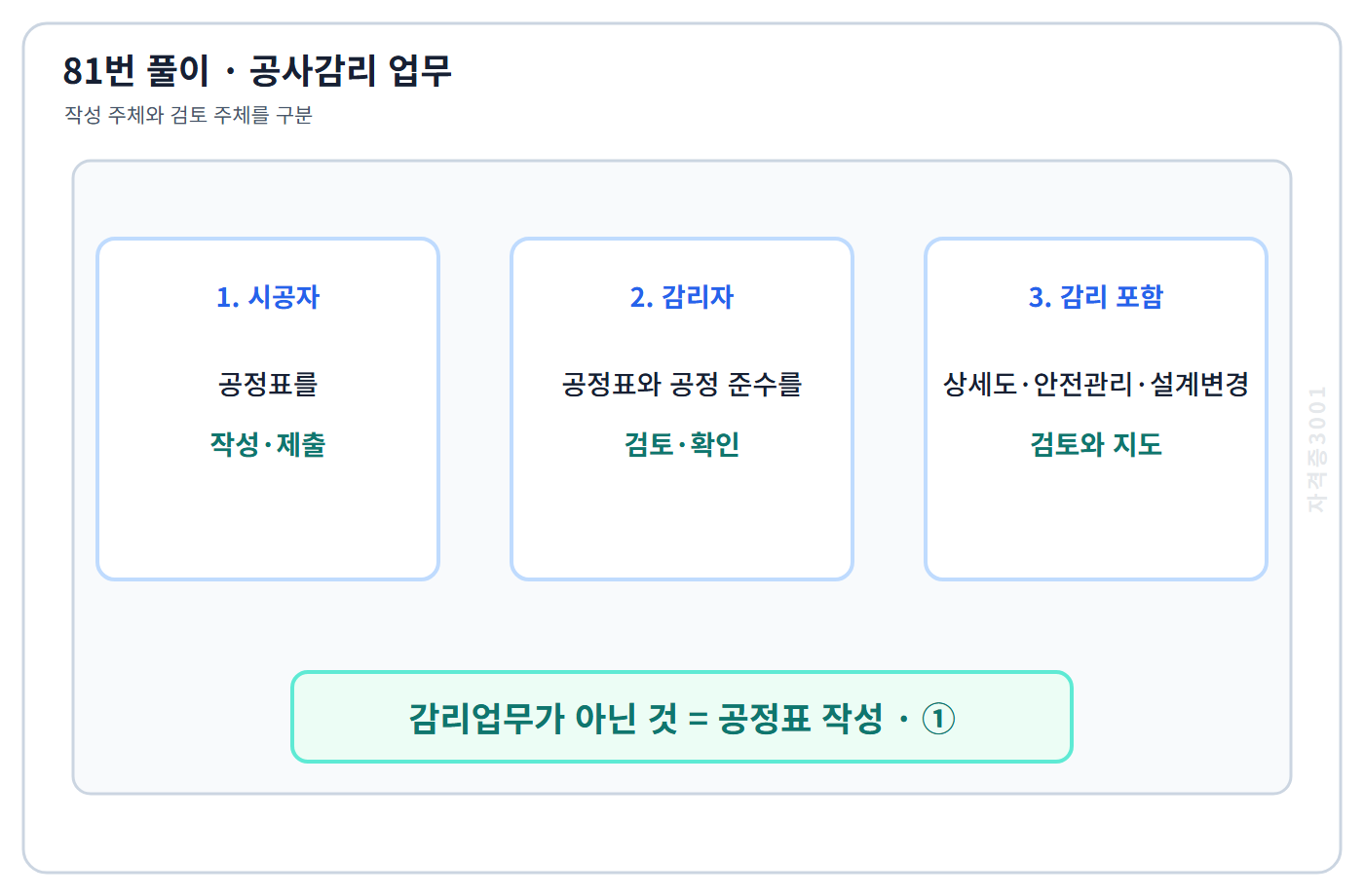

정답은 ①이다. 공정표는 시공자가 작성해 감리자에게 제출하는 서류이고, 감리자는 공정표의 내용과 공정 준수 여부를 검토할 뿐 직접 작성하지 않는다. 상세시공도면의 검토·확인, 현장 안전관리의 지도, 설계변경 적정 여부의 검토·확인은 모두 감리업무에 해당한다. 근거: 건축법 제25조(공사감리)의 감리업무 범위 — 감리업무는 시공 과정의 확인·점검·지도이고, 공정표 작성 같은 시공 준비행위는 시공자의 업무다.

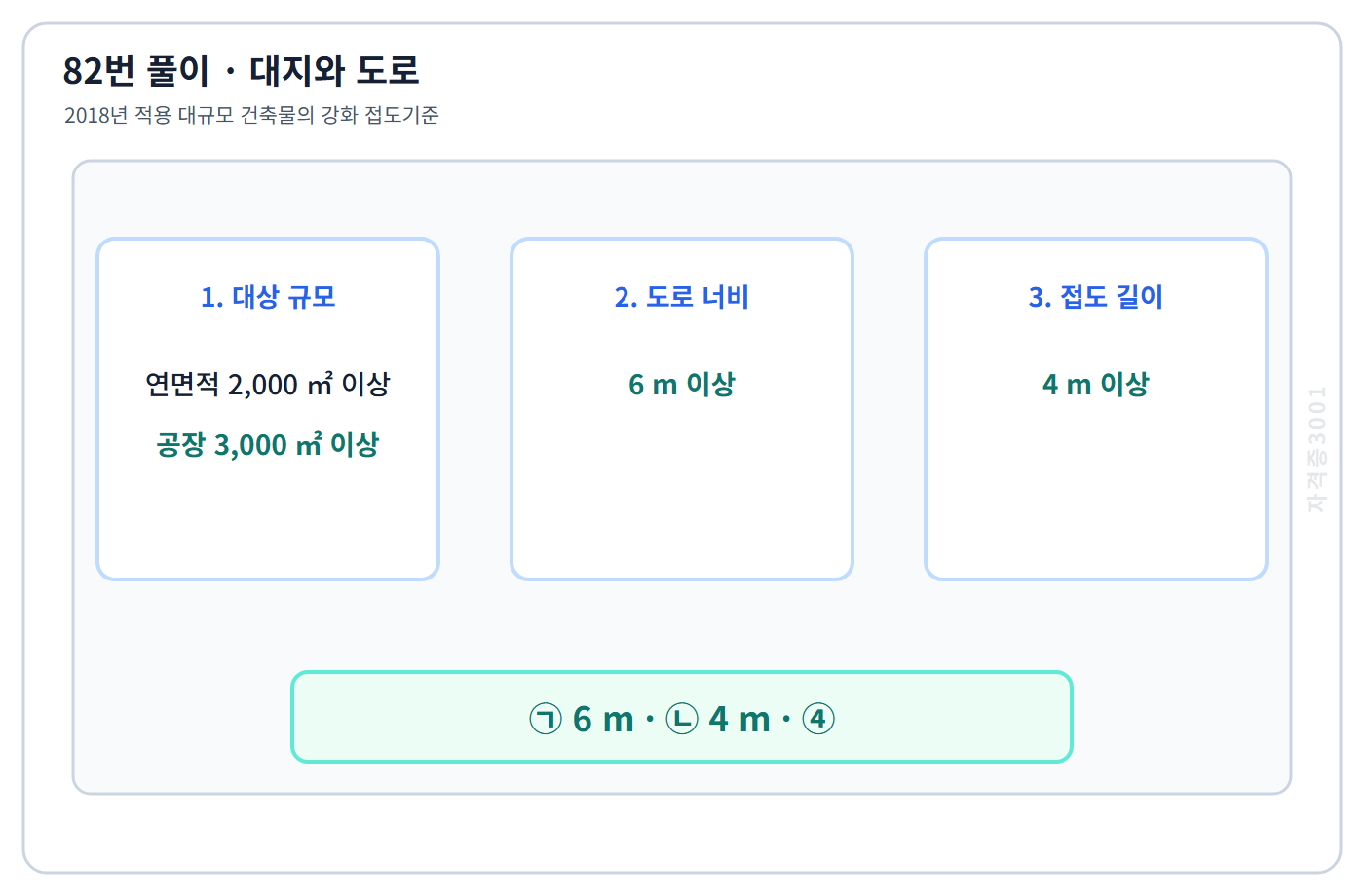

정답은 ④이다. 연면적 합계 2,000㎡(공장은 3,000㎡) 이상인 건축물의 대지는 너비 6m 이상의 도로에 4m 이상 접하여야 하므로 ㉠ 6m, ㉡ 4m다. 근거: 건축법 제44조제2항 및 같은 법 시행령 제28조제2항(대지와 도로의 관계) — 2026-09-16 기준 현행 조문에서도 동일 기준이 유지된다.

정답은 ②이다. 제2종 일반주거지역에서는 종교시설, 노유자시설, 제1종 근린생활시설 등이 건축 가능하지만 운수시설은 건축할 수 있는 용도로 열거되어 있지 않다. 근거: 국토계획법 제76조 및 같은 법 시행령 별표 5(용도지역에서 건축할 수 있는 건축물 등)의 제2종 일반주거지역 목록.

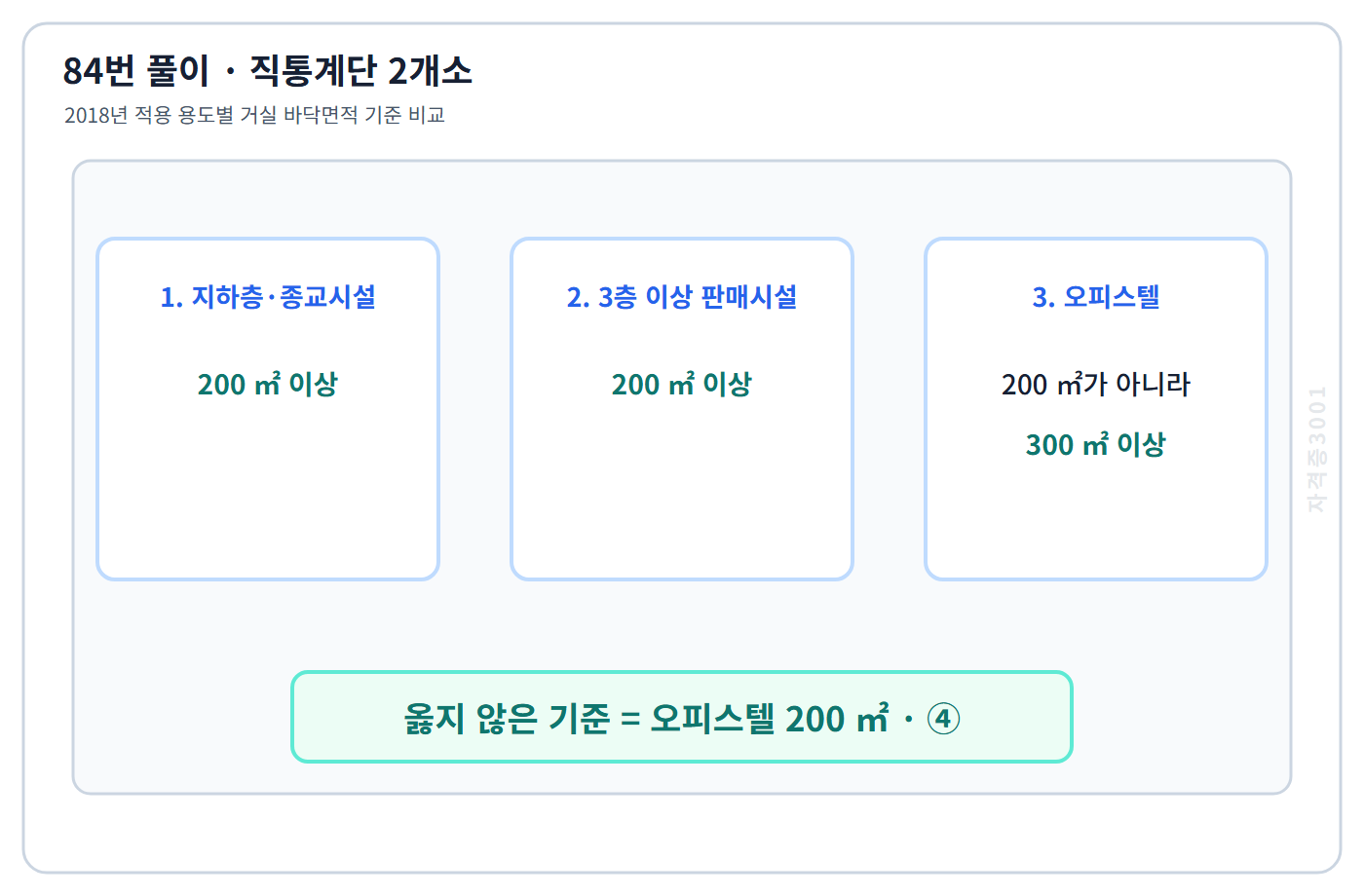

정답은 ④이다. 공동주택(층당 4세대 이하 제외) 또는 업무시설 중 오피스텔 용도로 쓰는 층은 해당 용도 거실 바닥면적 합계가 300㎡ 이상일 때 직통계단 2개소 설치 대상이 되므로 200㎡라고 한 ④가 틀렸다. ① 지하층 200㎡, ② 종교시설 200㎡, ③ 3층 이상 판매시설 200㎡는 모두 적용 기준과 일치한다. 근거: 건축법 시행령 제34조제2항(직통계단의 설치) — 2026-09-16 기준 현행 조문에서도 오피스텔 300㎡ 기준이 유지된다.

정답은 ④이다. 도시지역에서 용적률의 법정 최대한도는 주거지역 500%, 상업지역 1,500%, 공업지역 400%, 녹지지역 100% 이하이므로 상업지역을 1,000% 이하라고 한 ④가 틀렸다. 근거: 국토계획법 제77조(용적률)의 용도지역별 최대한도.

정답은 ②이다. 광역계획권의 장기발전방향을 제시하는 계획은 광역도시계획이고, 도시·군관리계획에는 용도지역·용도지구의 지정·변경, 기반시설의 설치·정비·개량, 도시개발사업·정비사업에 관한 계획이 포함된다. 근거: 국토계획법 제25조(광역도시계획)와 제28조(도시·군관리계획의 결정 대상)의 구분.

정답은 ①이다. 건축신고로 허가를 갈음할 수 있는 증축은 2018년 적용 기준에서 높이 증가 3m 이하에 한정되므로 높이 4m 증축은 신고가 아니라 허가 대상이다. 근거: 건축법 제14조 및 같은 법 시행령 별표 1(건축신고 대상) — 연면적 합계 100㎡ 이하의 건축, 바닥면적 합계 85㎡ 이내의 증축, 높이 3m 이하 증축, 연면적 200㎡ 미만이고 3층 미만인 건축물의 대수선 등이 신고 대상이다.

정답은 ③이다. 종교시설은 문화 및 집회시설(관람장 제외), 판매시설, 운수시설 등과 함께 시설면적 150㎡당 1대의 부설주차장 설치기준이 적용된다. 근거: 주차장법 제19조 및 같은 법 시행령 별표 1(부설주차장의 설치대상 시설물 종류 및 설치기준) — 2026-09-16 기준 현행 별표에서도 종교시설 150㎡당 1대가 유지된다.

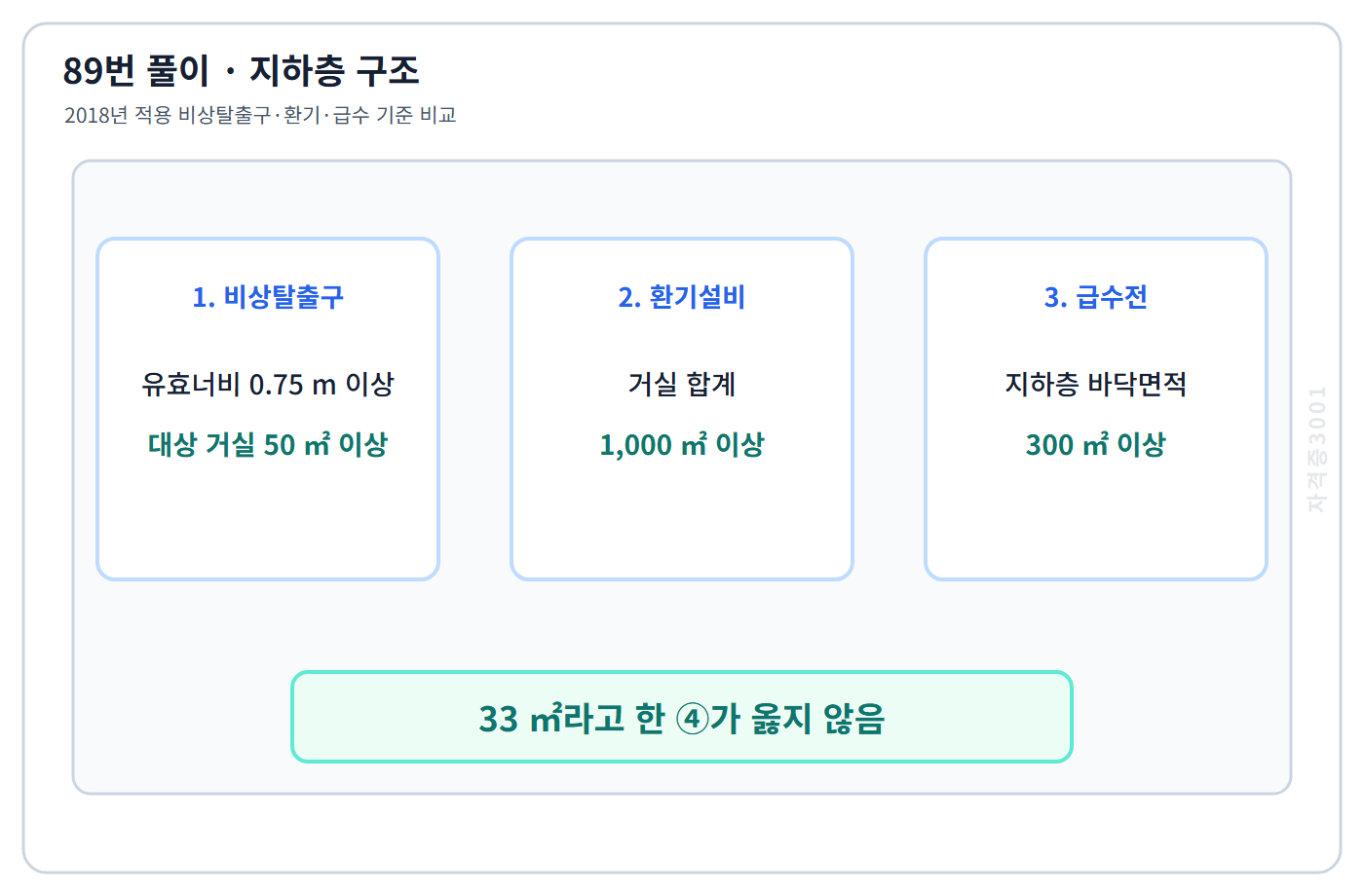

정답은 ④이다. 직통계단 외에 비상탈출구를 추가로 설치해야 하는 지하층은 2018년 적용 기준에서 거실 바닥면적 50㎡ 이상인 층이므로 33㎡ 이상이라고 한 ④가 틀렸다. 비상탈출구 유효너비 0.75m 이상, 환기설비 대상 거실 바닥면적 합계 1,000㎡ 이상, 급수전 설치 대상 바닥면적 300㎡ 이상은 모두 적용 기준과 일치한다. 근거: 건축물의 피난·방화구조 등의 기준에 관한 규칙의 지하층 구조기준.

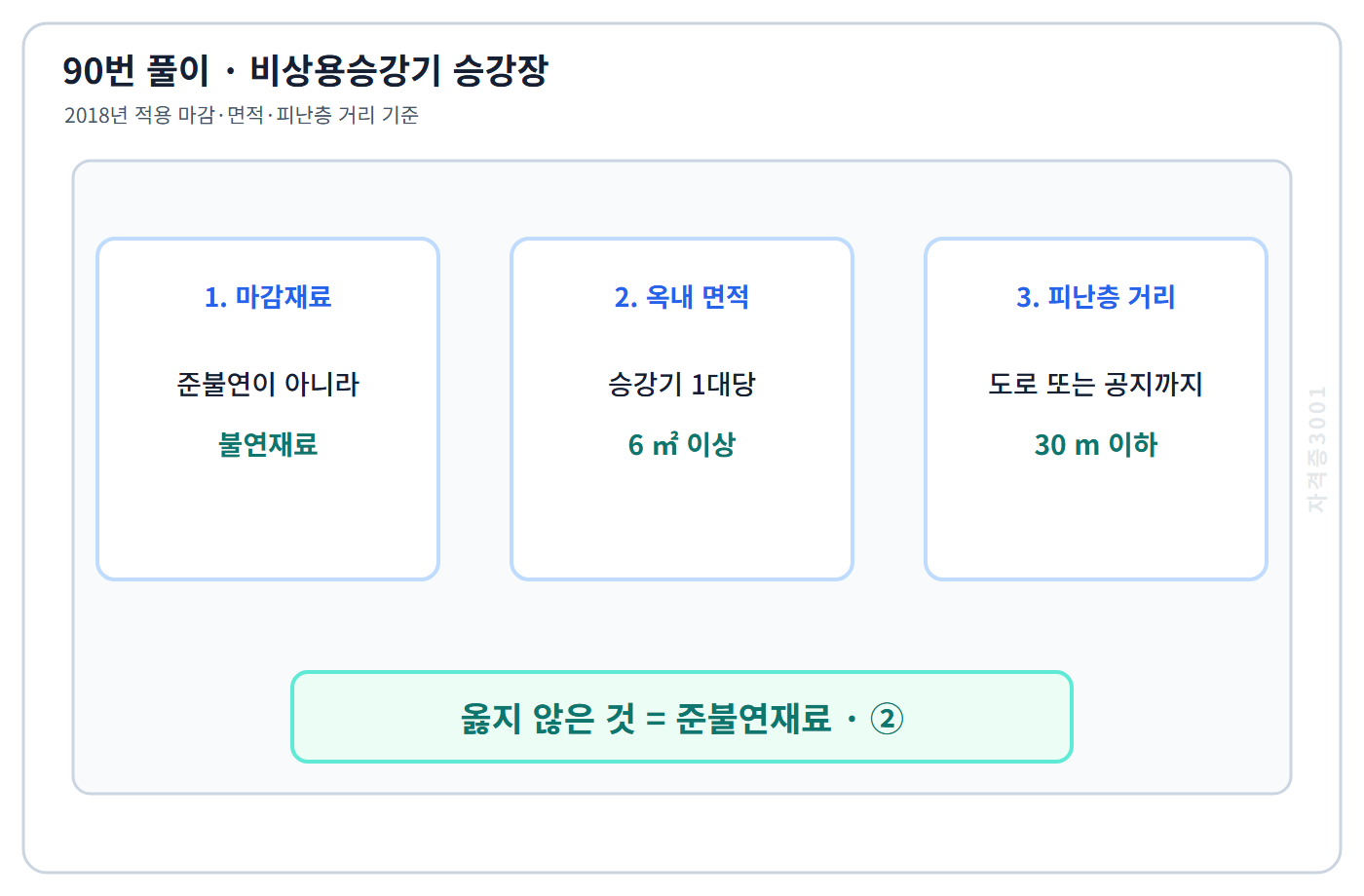

정답은 ②이다. 비상용승강기 승강장의 벽 및 반자가 실내에 접하는 부분의 마감재료는 불연재료여야 하므로 준불연재료로 완화한 ②가 틀렸다. 승강장이 각 층 내부와 연결되어야 하는 것, 옥내 승강장 바닥면적 1대당 6㎡ 이상, 피난층 승강장 출입구에서 도로·공지까지 30m 이하라는 나머지 설명은 기준과 일치한다. 근거: 건축물의 설비기준 등에 관한 규칙 제10조(비상용승강기의 승강장 및 승강로의 구조)상 실내에 접하는 벽·반자 마감은 불연재료다.

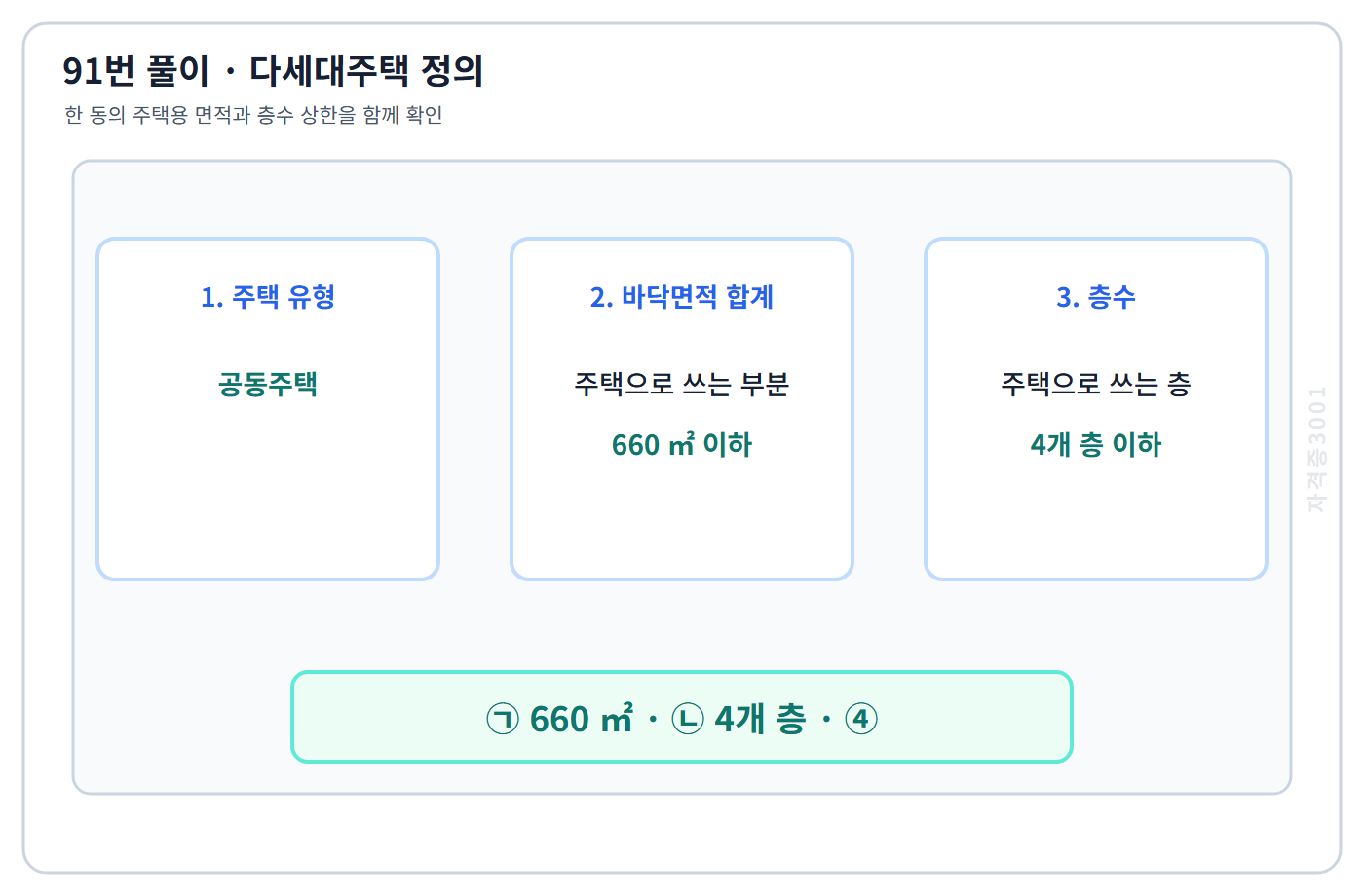

정답은 ④이다. 다세대주택은 주택으로 쓰는 한 동의 바닥면적 합계가 660㎡ 이하이고 주택으로 쓰는 층수가 4개 층 이하인 공동주택이다. 근거: 건축법 시행령 별표 1 제2호 다목(공동주택 중 다세대주택)의 정의.

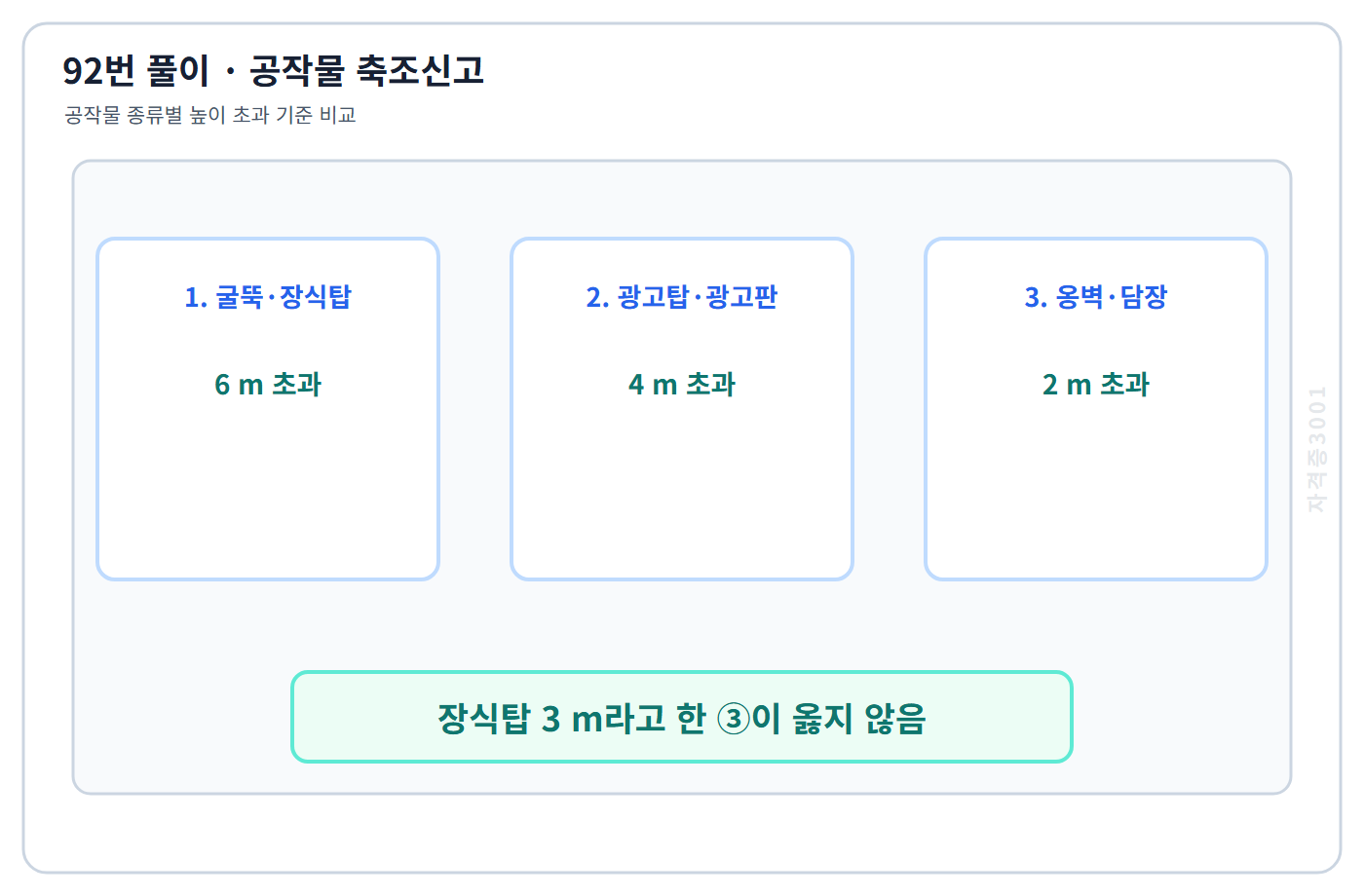

2018년 적용 건축법 시행령 제118조에서 굴뚝과 장식탑·기념탑은 높이 6m 초과, 광고탑·광고판은 4m 초과, 옹벽·담장은 2m 초과가 축조신고 기준이다. 장식탑을 3m 초과라고 한 ③이 틀리다.

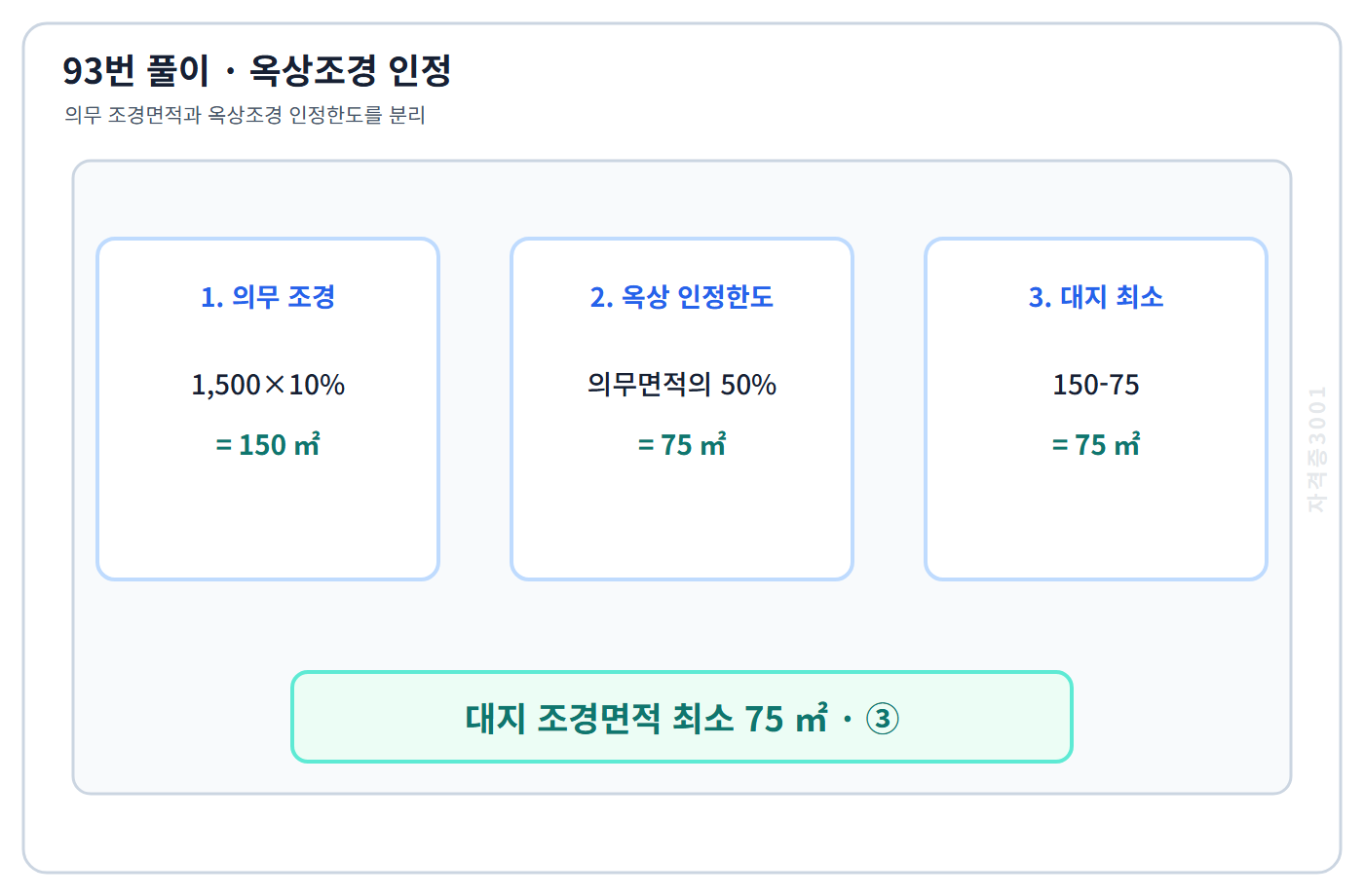

정답은 ③이다. 의무 조경면적은 1,500㎡×10%=150㎡이고, 옥상조경은 그 면적의 2/3(150×2/3=100㎡)까지 조경면적으로 산정되되 의무 조경면적의 50%(150×0.5=75㎡)를 넘을 수 없으므로 옥상에서 인정되는 조경면적은 75㎡다. 따라서 대지에는 최소 150-75=75㎡를 조경해야 한다. 근거: 건축법 제42조 및 같은 법 시행령 제27조제3항(옥상부분 조경면적의 3분의 2를 산정하되 조경면적의 100분의 50 초과 불가).

정답은 ③이다. 비상용승강기는 높이 31m를 넘는 각 층 바닥면적 중 최대 바닥면적이 1,500㎡ 이하이면 1대, 이를 넘으면 넘는 3,000㎡ 이내마다 1대를 더한다. 5,000㎡이면 1+올림((5,000-1,500)/3,000)=1+2=3대다. 근거: 건축법 제64조제2항 및 같은 법 시행령 제90조(비상용 승강기의 설치).

현행 건축법 시행령 제51조제2항의 6층 이상 건축물 배연설비 대상에는 종교시설·판매시설·위락시설 등이 포함되지만 방송통신시설은 열거되지 않는다. 정답은 ④다.

정답은 ②이다. 전용주거지역이나 일반주거지역의 건축물은 정북방향 인접 대지경계선에서 높이 10m 이하 부분은 1.5m 이상, 10m 초과 부분은 그 부분 높이의 1/2 이상 띄어 건축해야 한다. 높이 5m인 부분은 10m 이하 구간이므로 최소 1.5m 이상이다. 근거: 건축법 제61조제1항 및 같은 법 시행령 제86조제1항제1호 — 2026-09-16 기준 현행 조문도 동일하다.

정답은 ③이다. 지하식·건축물식 노외주차장의 곡선차로는 자동차가 내변반경 6m 이상으로 회전할 수 있어야 하고(동일 경사로의 연속 주차대수가 50대 이하인 경우 5m까지 완화), 4m는 어느 경우에도 허용 기준이 아니다. 근거: 주차장법 시행규칙의 노외주차장 구조·설비기준 — 차로 높이 2.3m 이상, 직선부 종단경사도 17% 이하, 주차대수 50대 이상 경사로의 너비 6m 이상 2차로 확보 또는 진입·진출차로 분리 규정과 함께 적용된다.

정답은 ①이다. 준주거지역은 주거기능을 위주로 하면서 이를 지원하는 일부 상업기능 및 업무기능을 보완하기 위해 지정하는 용도지역이다. 근거: 국토계획법 제36조제1항제1호 다목(주거지역의 세분).

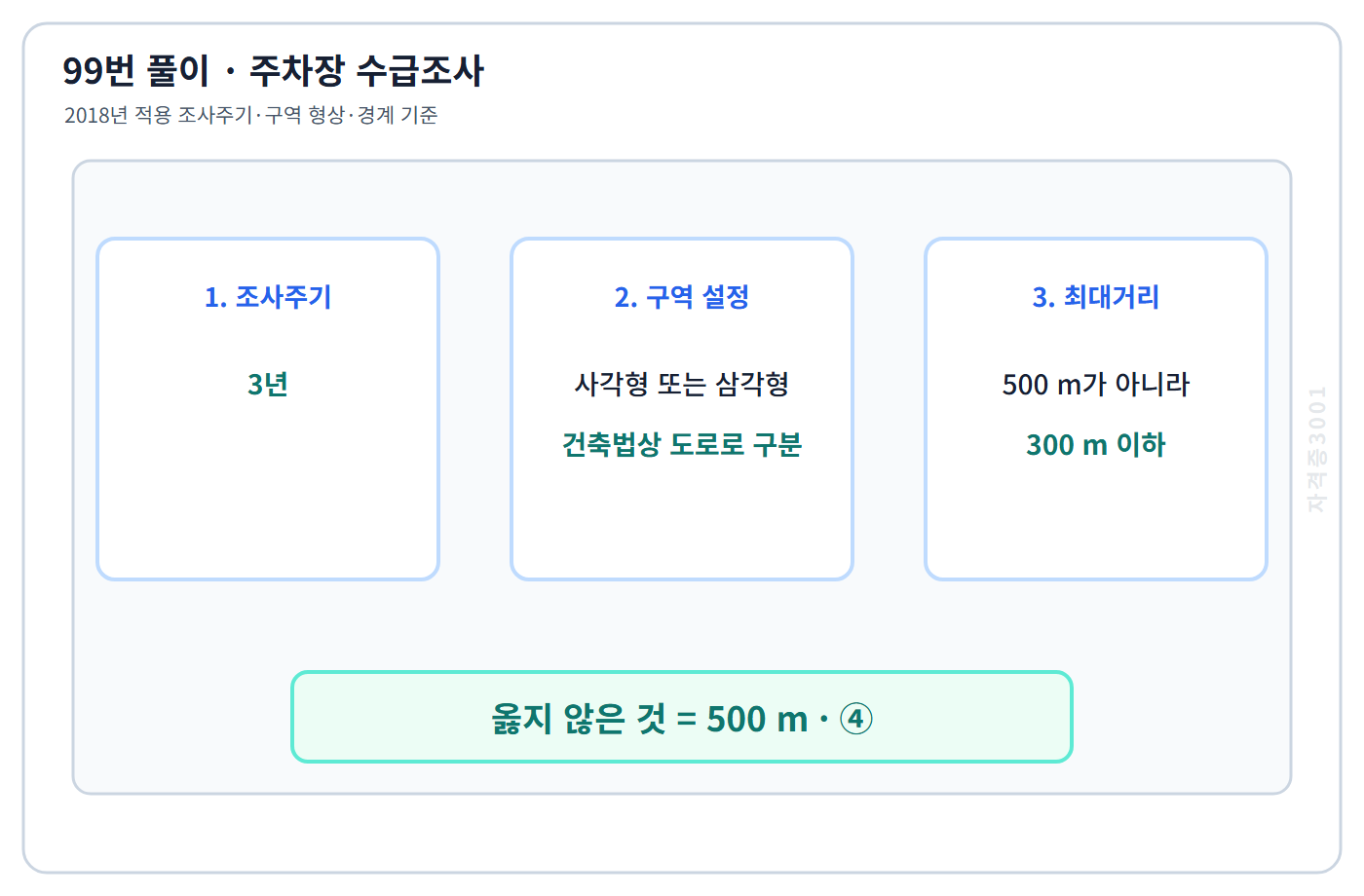

정답은 ④이다. 주차장 수급실태조사의 조사구역은 사각형 또는 삼각형으로 설정하고 건축법상 도로를 경계로 구분하며, 조사구역 바깥 경계선의 최대거리는 300m를 넘지 않도록 해야 하므로 500m라고 한 ④가 틀렸다. 조사 주기 3년은 기준과 일치한다. 근거: 주차장법 및 같은 법 시행규칙(주차장 수급 실태조사의 방법 등).

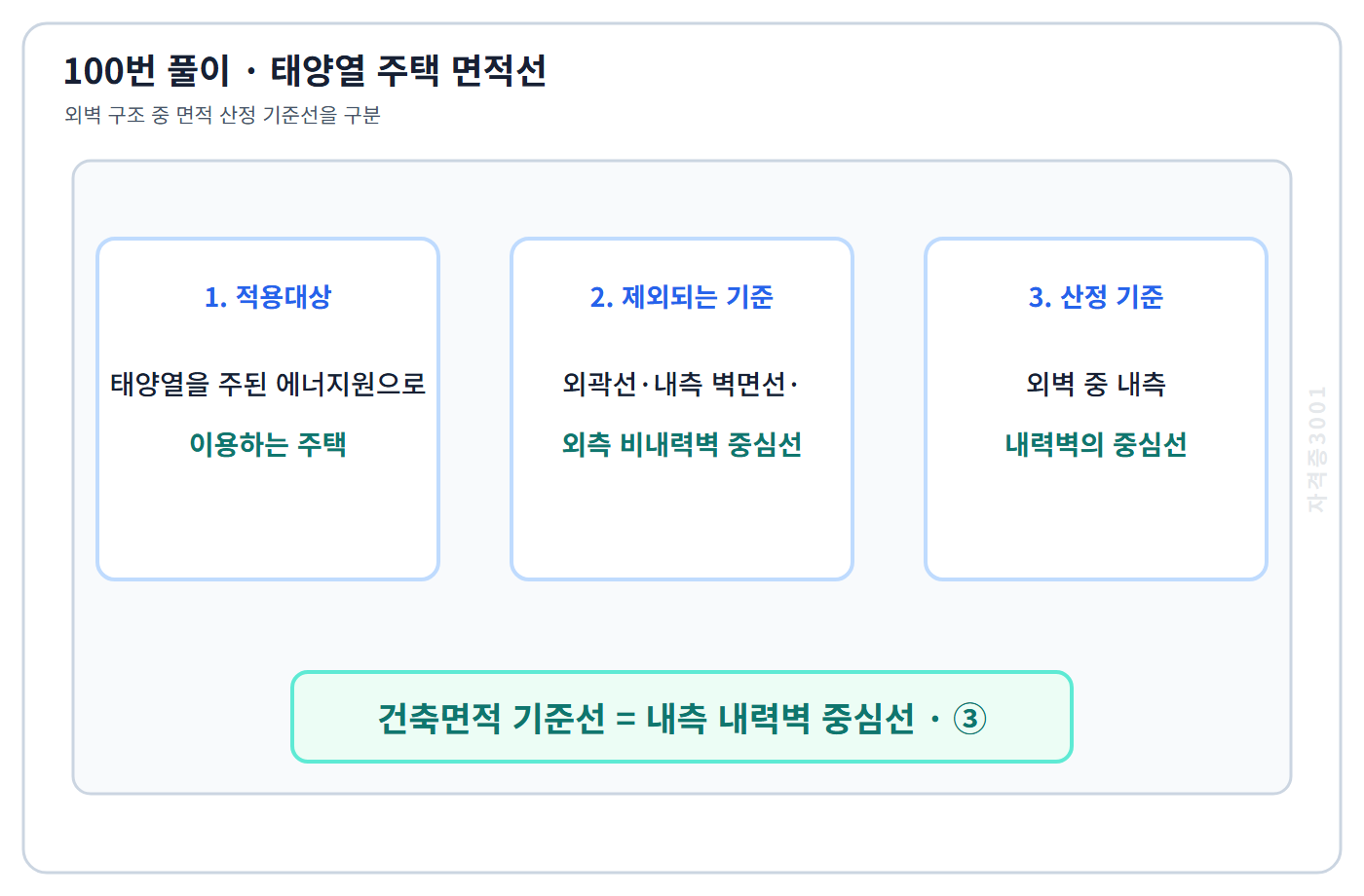

정답은 ③이다. 태양열을 주된 에너지원으로 이용하는 주택은 건축면적을 외벽 중 내측 내력벽의 중심선을 기준으로 산정하는 특례가 적용된다. 근거: 건축법 시행령 제119조(면적 등의 산정방법)의 태양열 주택 건축면적 산정 특례.
