건축기사 기출문제 2018년 2회 필기

아일랜드 전시는 전시물을 벽에서 떼어 실 중앙에 독립 배치하므로 관람자가 사방에서 조각이나 모형을 볼 수 있다.

은행 영업실은 직원의 업무공간과 고객공간을 함께 고려하므로 직원 1인당 1.2㎡만 잡는 것은 지나치게 작다. 따라서 ②가 옳지 않다.

플라이 갤러리는 무대 양옆의 높은 위치에 둔 작업 통로이며 그리드 아이언으로 오르는 계단과 연결된다.

분관식 병원은 여러 동을 낮게 분산해 채광·통풍에는 유리하지만 넓은 대지가 필요하다. 대지 제약이 큰 곳에 주로 적용한다는 ③이 반대다.

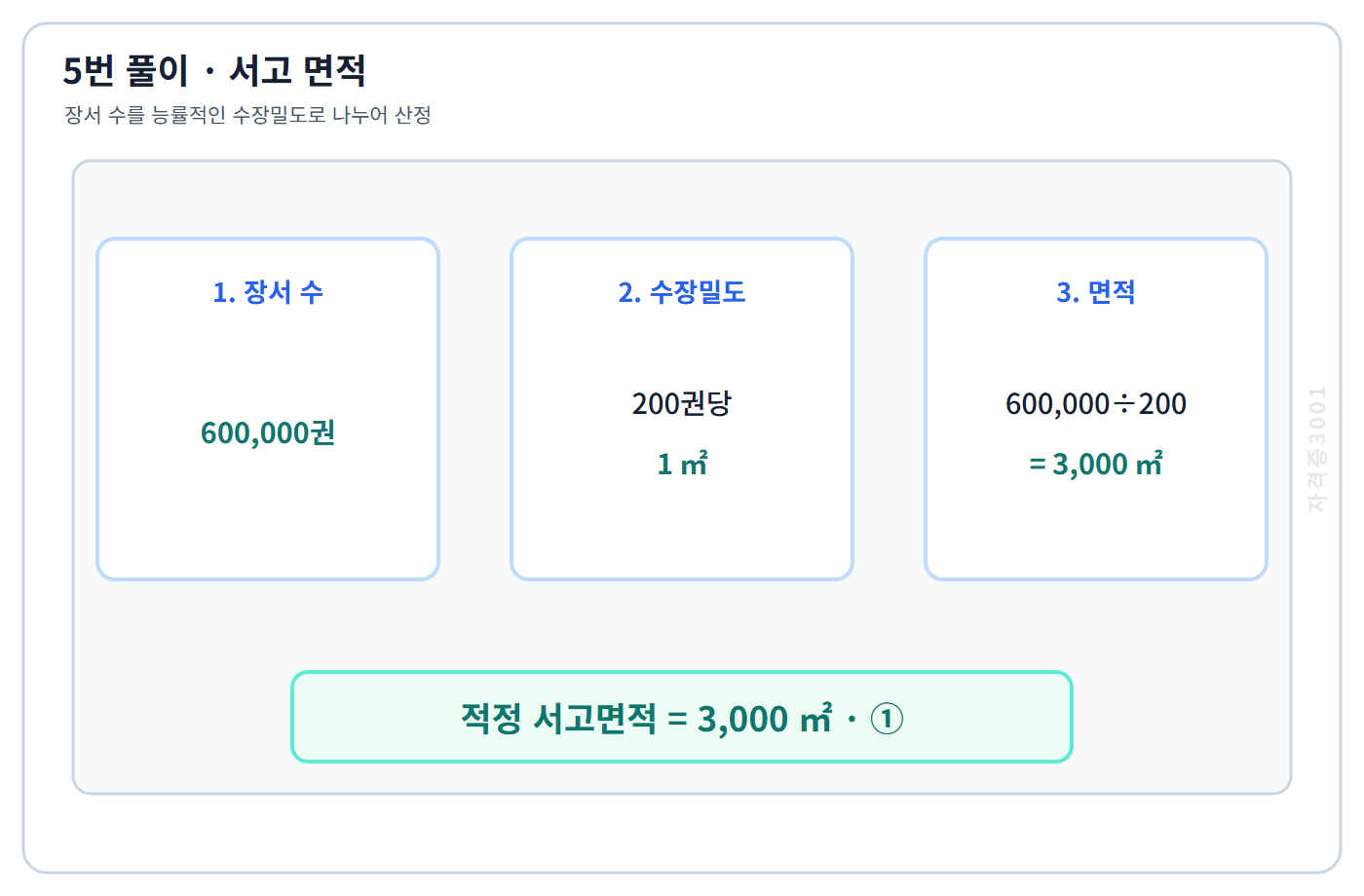

능률적인 서고는 장서 약 200권당 1㎡를 잡는다. 600,000÷200=3,000㎡이므로 ①이다.

백화점 기둥간격은 진열 모듈, 에스컬레이터, 지하주차 구획처럼 반복 평면을 좌우하는 요소에 맞춘다. 화장실 크기는 직접 결정요소가 아니다.

대칭은 좌우의 동일성과 안정감을 만드는 통일 원리이다. 억양과 대비는 변화를 만들고 비례도 부분 사이 관계를 조절하지만, 대칭은 다양성보다는 균형에 가깝다.

주택단지 안 건축물의 공용계단은 통행과 피난을 위해 유효폭 1.2m 이상을 확보하는 기준을 적용한다.

중심코어는 코어가 횡력저항의 중심에 놓여 구조적으로 안정적이고 외곽 사무공간을 연속적으로 써 유효율을 높이기 쉽다.

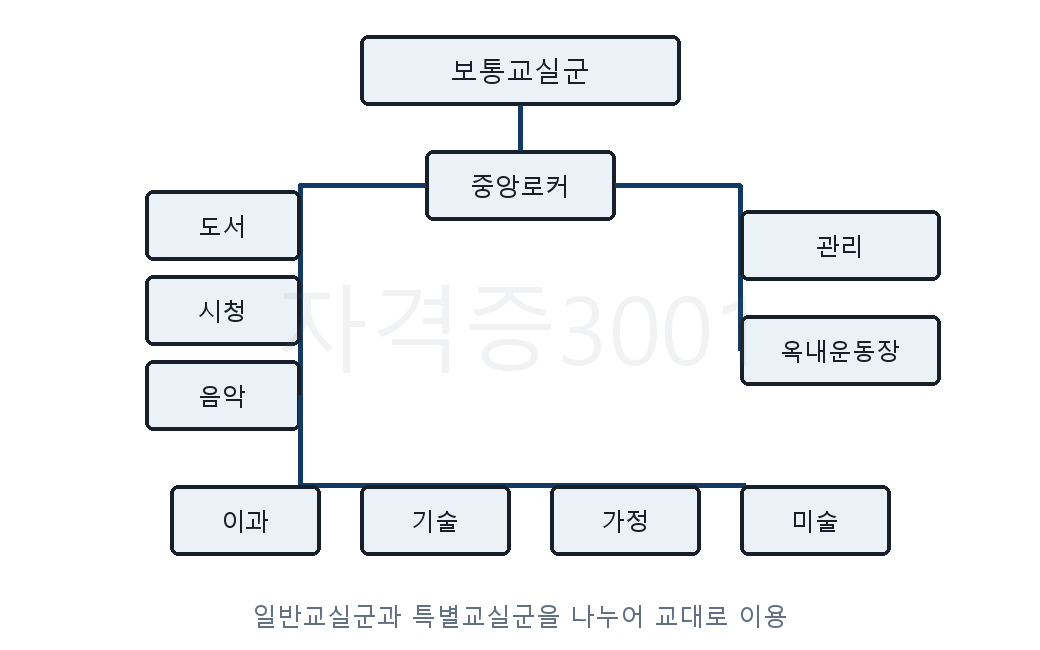

그림은 일반교실군과 특별교실군을 나누고 학급 집단이 교대로 이동하는 구성이다. 이는 플래툰형 운영방식이다.

샤렌 지붕은 셸 작용을 이용해 넓은 공간을 비교적 적은 기둥으로 덮을 수 있다. 기둥이 많이 필요하다는 ②는 톱날지붕의 단점과 혼동한 설명이다.

운영방식·교과내용·지역사회 이용의 변화에 대응하는 것은 공간의 융통성이다. 수용 한계를 넘는 학생 증가에 대응하는 것은 확장성에 가깝다.

애리나형은 관객이 무대를 둘러싸므로 배우가 한 방향만 바라보지 않는다. 일정 방향의 강연·독주에 가장 좋다는 ④는 형식 특성과 맞지 않는다.

개방식 사무실은 칸막이를 줄여 면적 효율과 배치 융통성을 높이고 공사비도 줄일 수 있다. 소음과 시선 때문에 독립성과 쾌적감 확보에는 불리하다.

부엌 작업삼각형은 냉장고·개수대·가열대를 잇는 세 작업점이다. 배선대는 이 세 꼭짓점에 포함되지 않는다.

시드니 오페라하우스는 요른 웃손의 작품이다. 안토니 가우디와 연결한 ③이 잘못됐다.

옛 한국은행 본관은 르네상스 계열의 대칭적 입면과 고전적 구성을 취한다. 명동성당은 고딕 계열이다.

다포식은 기둥 위뿐 아니라 기둥 사이에도 공포를 배열한다. 기둥 상부에만 공포를 두는 방식은 주심포식의 설명이다.

단위면적당 많은 주호를 모으기 쉬운 형식은 집중형이다. 편복도형을 그 특징으로 설명한 ④가 옳지 않다.

근린분구는 보조간선도로 또는 집산도로로 구분하는 중간 생활권이다. 주간선도로 또는 국지도로라고 한 ④는 도로 체계가 맞지 않는다.

토질시료를 햇빛에 말리면 함수비와 조직이 변해 시험값이 왜곡된다. 채취 당시 상태를 보존해야 하므로 ②가 틀렸다.

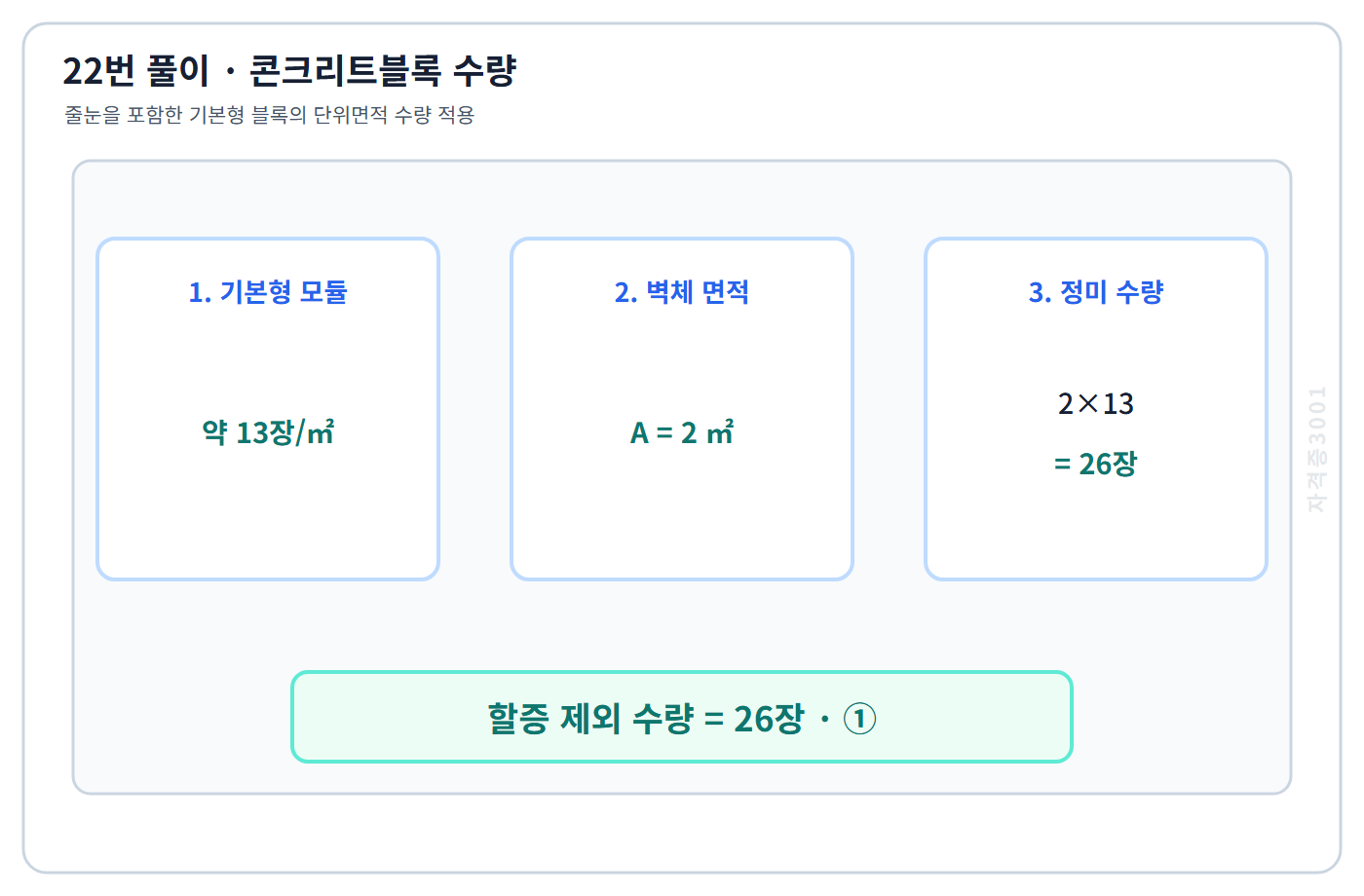

기본형 콘크리트블록은 1㎡당 약 13장을 사용한다. 2㎡×13장/㎡=26장이다.

내황산염시멘트는 황산염 침식 저항을 높이는 재료다. 알칼리-골재반응 억제에는 저알칼리 시멘트나 플라이애시·고로슬래그 같은 혼화재를 활용한다.

뿜칠은 빠뜨린 띠가 생기지 않도록 앞선 분사 폭과 일부 겹쳐 시공한다. 겹치지 않는다는 ③이 틀렸다.

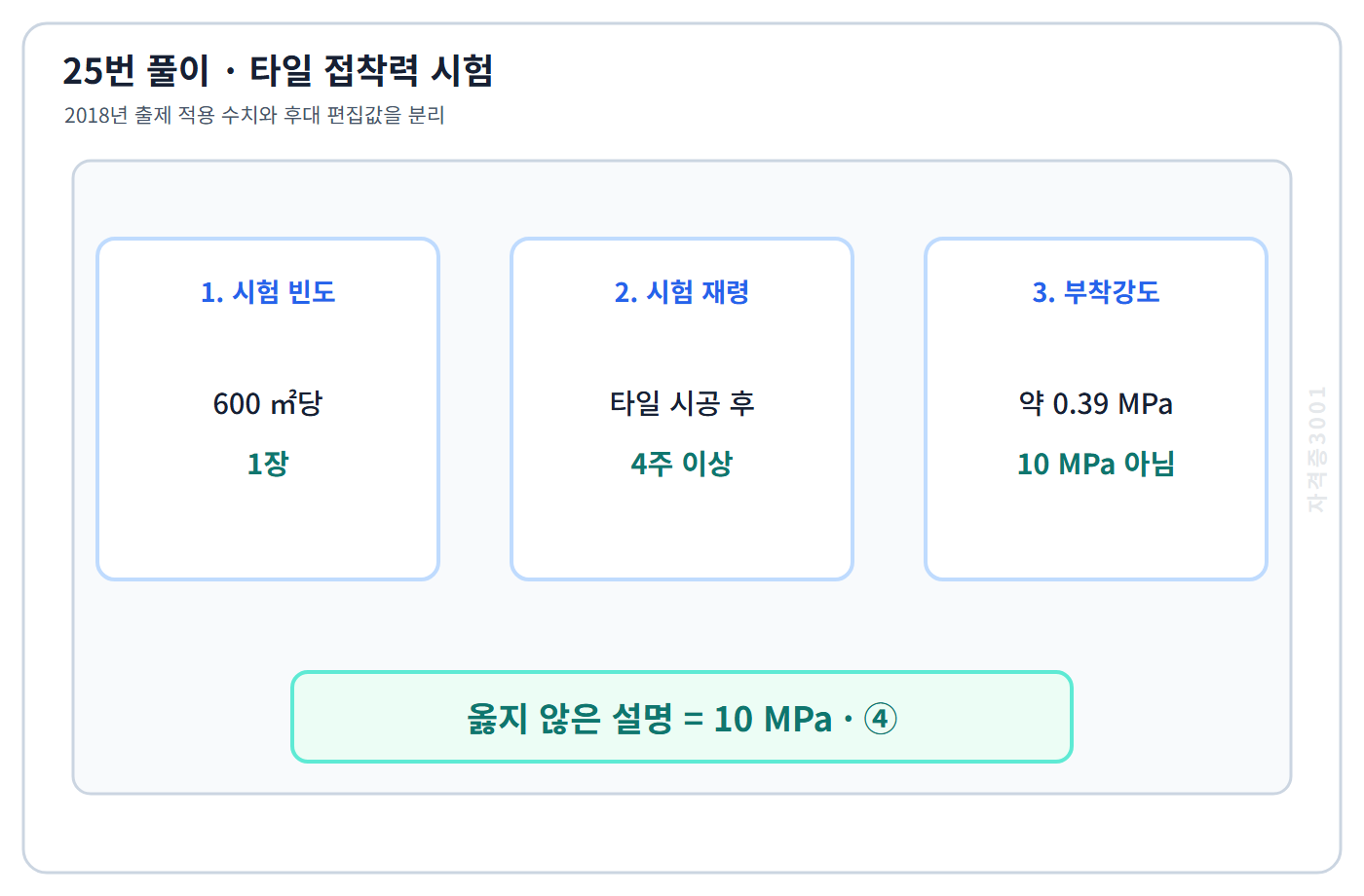

2018년 출제 적용 기준에서 외장타일 접착력 시험은 600㎡마다 1장을 대상으로 하고 4주 뒤 실시했으며 부착강도 기준은 약 0.39MPa였다. 10MPa라는 ④는 단위 수준부터 과도하다.

셀룰로오스 섬유판은 식물성 섬유를 원료로 한 유기질 재료다. 세라믹섬유·펄라이트·ALC는 무기질 계열이다.

CM은 발주자를 대신해 설계·계약·원가·조직·공정을 관리한다. 자재 조달과 시공도 작성은 통상 시공자의 직접 수행업무다.

피시아이는 용착금속 파단면에서 수소 영향 등으로 나타나는 작고 밝은 은색 반점이다. 블로홀은 기공, 슬래그 함입은 비금속 개재물이다.

한중콘크리트는 보온·급열을 끝낸 뒤에도 온도를 서서히 낮춰야 한다. 급격한 냉각은 큰 온도차와 균열을 만들 수 있다.

가스켓은 일정한 단면으로 성형된 정형 실링재다. 콘크리트 균열에 채워 넣는 부정형 재료라고 한 ①이 틀렸다.

도막방수는 바탕과 관통부 시공을 끝낸 뒤 연속된 도막을 만들어야 한다. 선행공사가 끝나지 않아도 된다는 ④는 누수와 손상의 원인이 된다.

베인시험은 연약 점토 속 날개를 회전시켜 비배수 전단강도, 즉 점착력을 구하는 현장시험이다.

이 문항의 공정 구분에서 오수처리시설 설치신고는 착공시점의 현장 개설 신고가 아니라 설비를 설치하는 공사실시 단계의 인허가로 본다.

적산온도는 양생기간의 온도와 시간을 누적해 강도 발현을 추정한다. 낮은 온도 관리가 핵심인 한중콘크리트와 가장 직접적으로 연결된다.

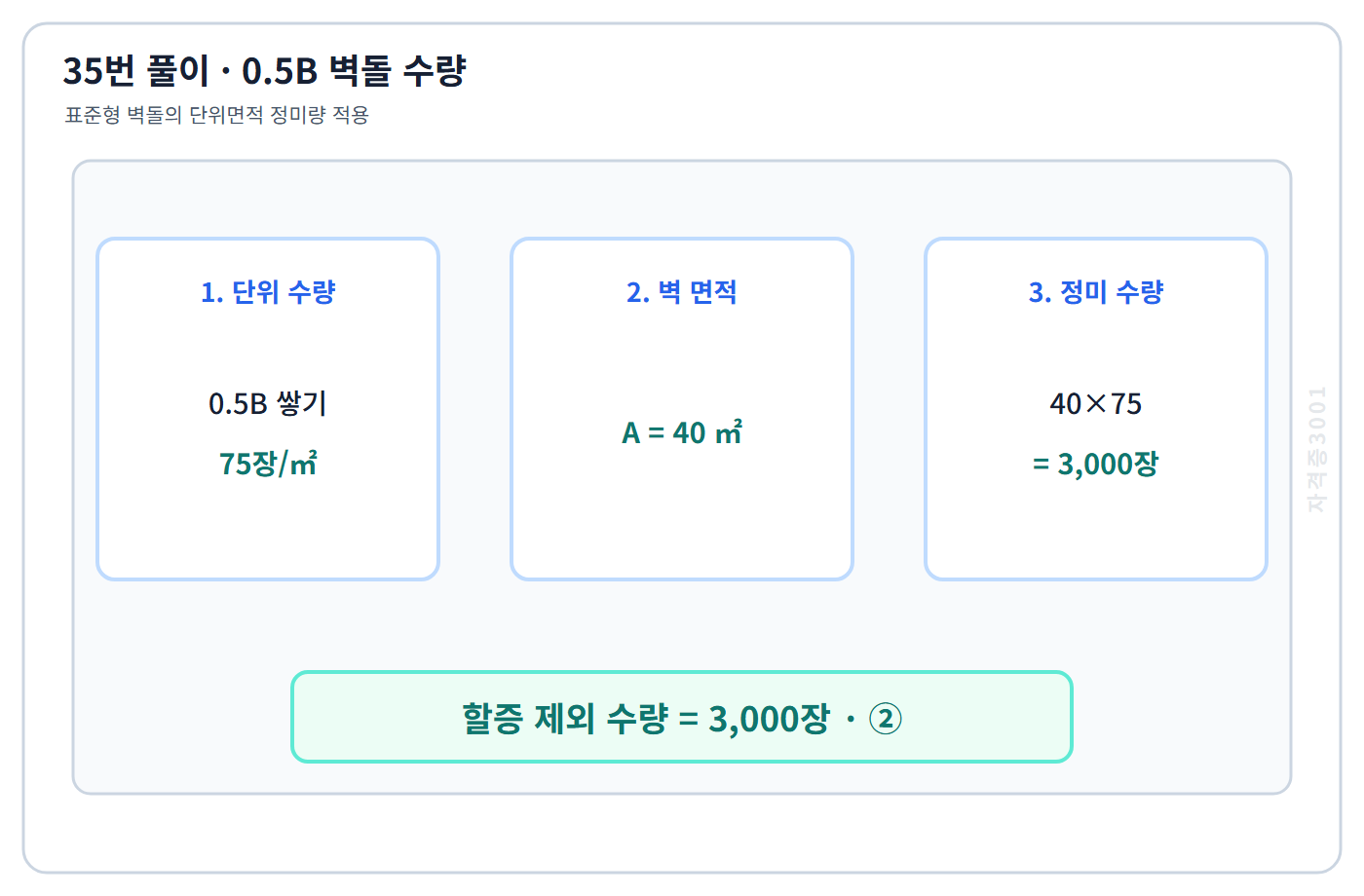

표준형 벽돌 0.5B 쌓기는 1㎡당 75장을 적용한다. 40×75=3,000장이므로 ②다.

마찰접합은 고력볼트 축력으로 접합면에 생긴 마찰력이 하중을 전달한다. 볼트가 하중을 직접 부담한다는 설명과 접합이 모두 마찰형이라는 설명이 모두 잘못됐다.

재료·노무·원척도 등을 필요한 날짜별로 나열해 조달과 동원을 관리하는 표가 열기식 공정표다.

망상 유리섬유나 합성섬유를 수지와 함께 여러 겹 적층해 연속 방수층을 만드는 방법은 라이닝공법이다.

강제말뚝의 부식에는 두께 여유, 도막, 콘크리트 피복 같은 방청 대책을 쓴다. 부마찰력 대책은 지반침하에 따른 하중 문제다.

AE제는 독립된 미세기포를 의도적으로 연행하므로 혼입량이 늘면 공기량도 대체로 증가한다.

가우징은 결함부를 제거하거나 홈을 만드는 가공 작업이다. 오버랩·균열·언더컷은 용접부에 발생하는 결함이다.

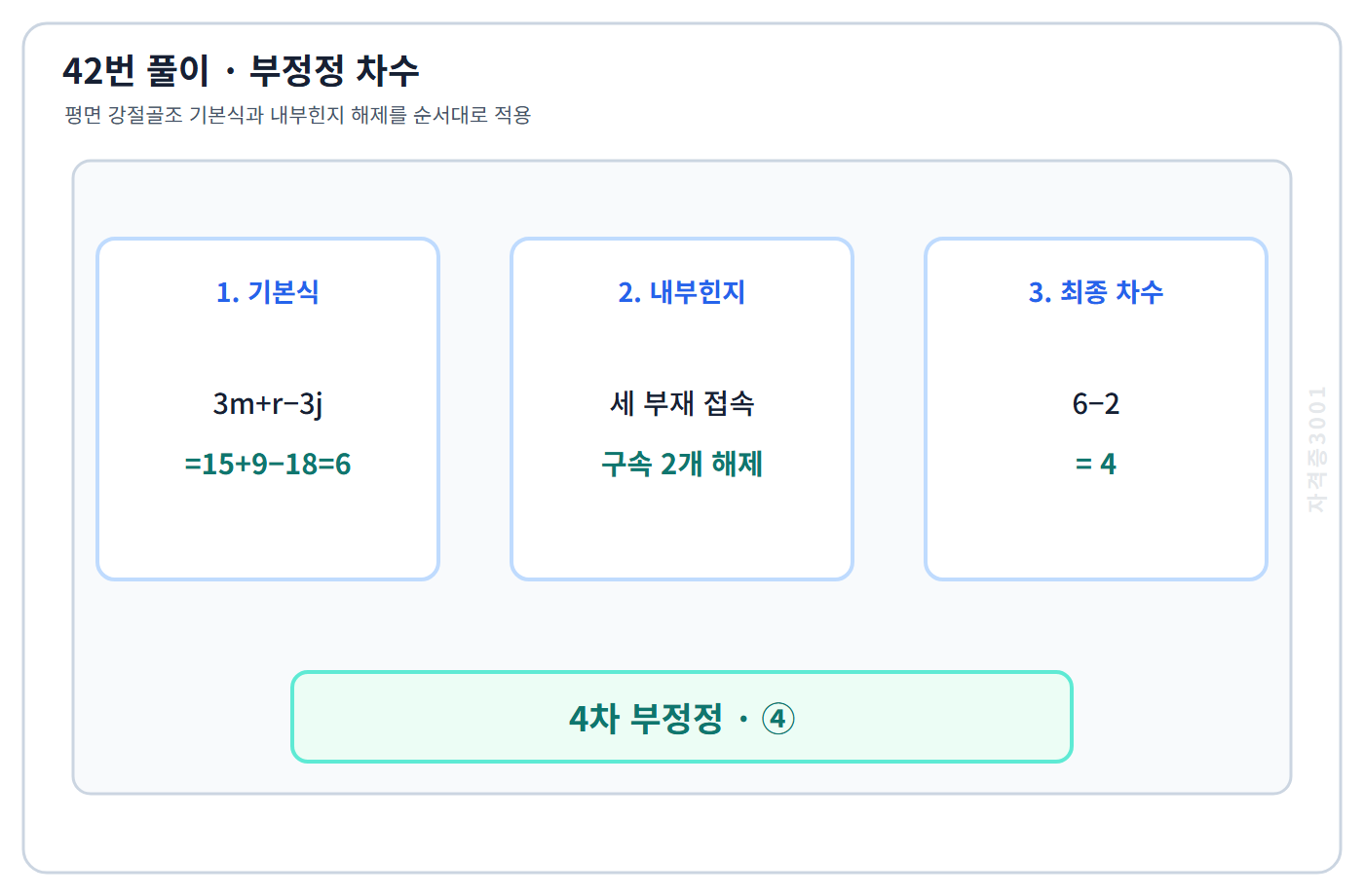

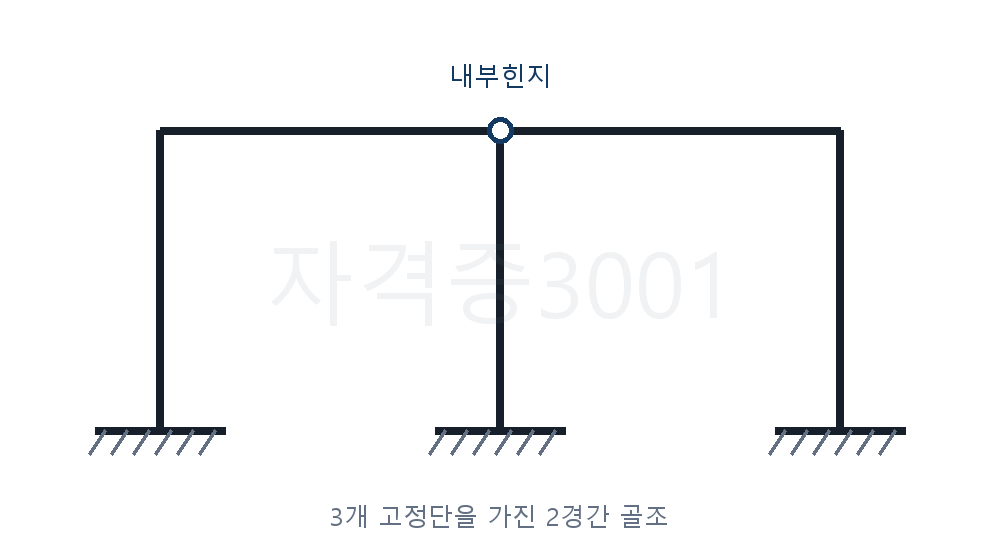

평면 강절골조의 기본식 Ds=3m+r-3j에서 부재수 m=5, 외부반력수 r=9, 절점수 j=6이므로 내부힌지 반영 전에는 6차이다. 세 부재가 만나는 내부힌지는 독립 모멘트구속 2개를 해제하므로 Ds=6-2=4, 정답은 ④다.

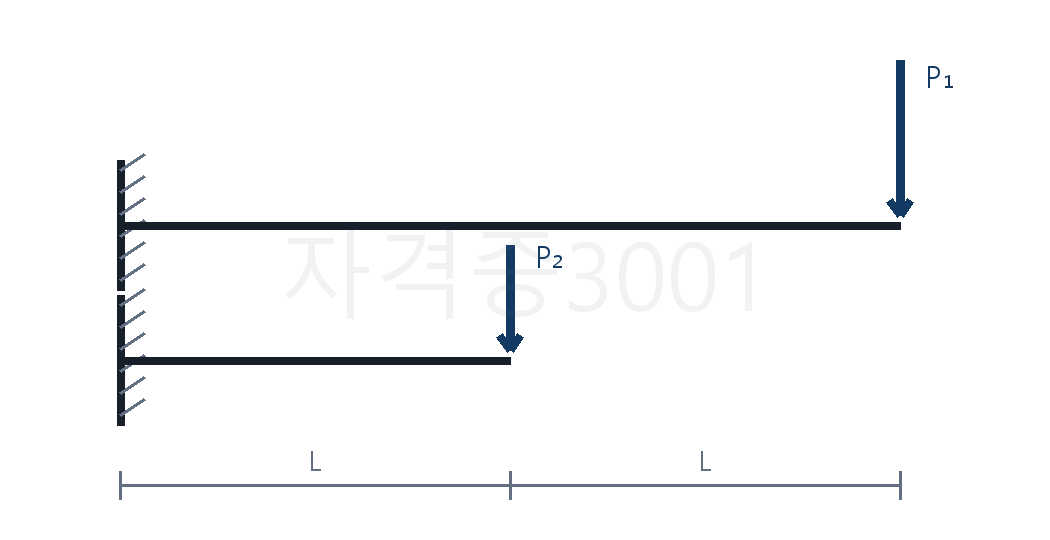

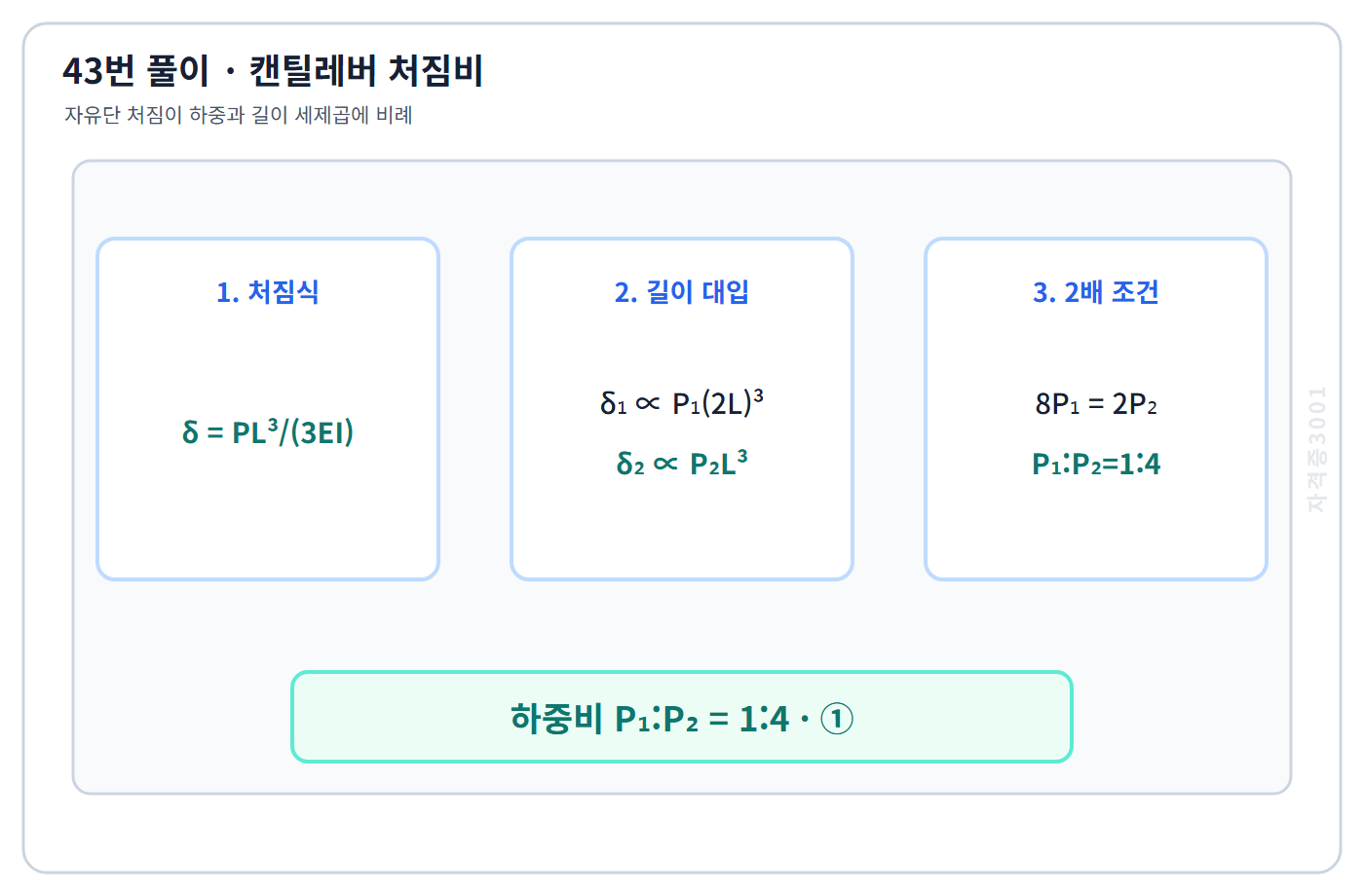

캔틸레버 자유단 처짐은 PL³/(3EI)다. P₁ 보의 길이가 2L이므로 8P₁=2P₂가 되고 P₁:P₂=1:4다.

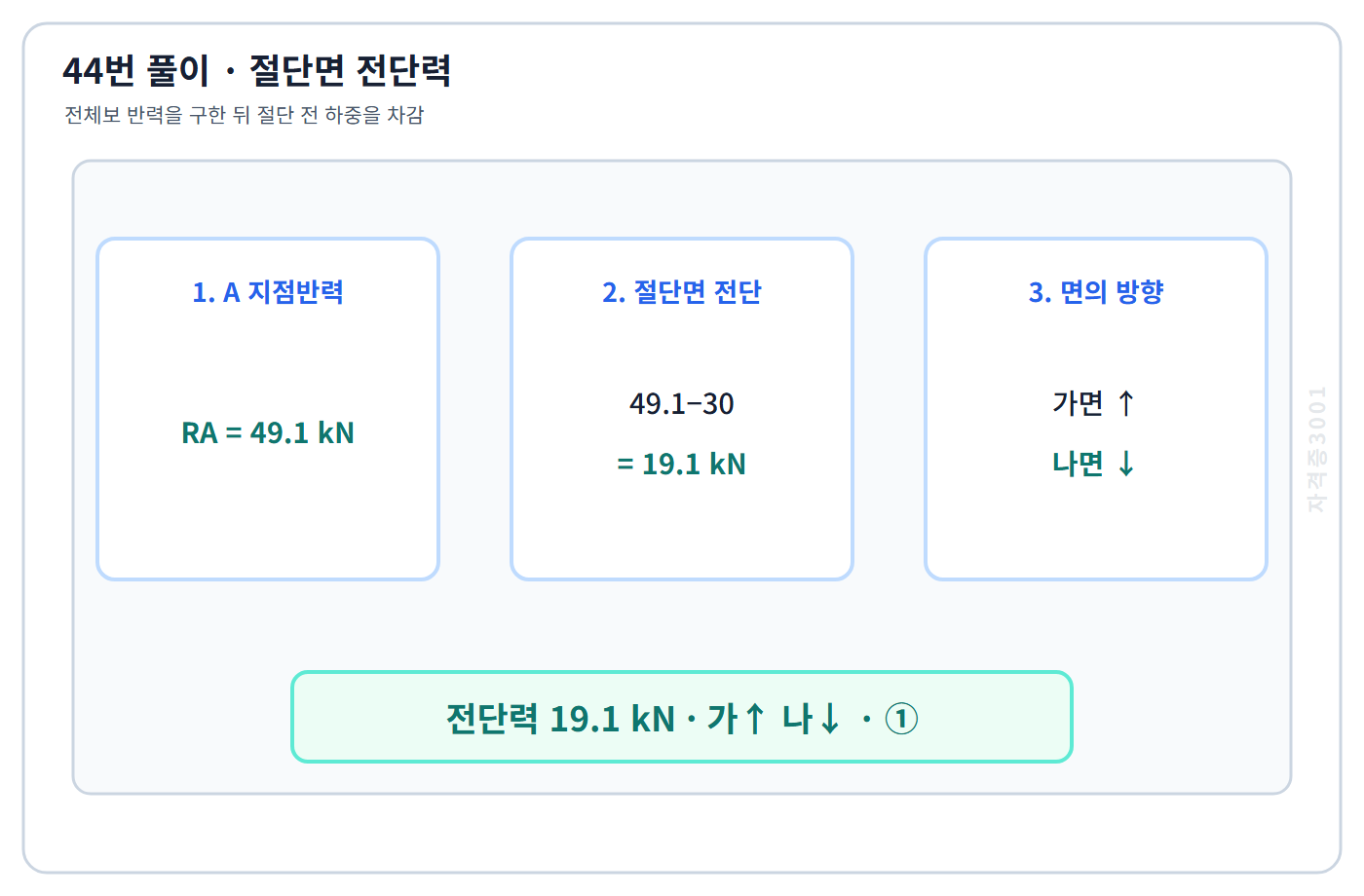

전체 평형에서 A 반력은 약 49.1kN이다. B 오른쪽 절단면 전단은 49.1-30=19.1kN이고 반대 면에는 같은 크기의 반대 방향 전단이 작용한다.

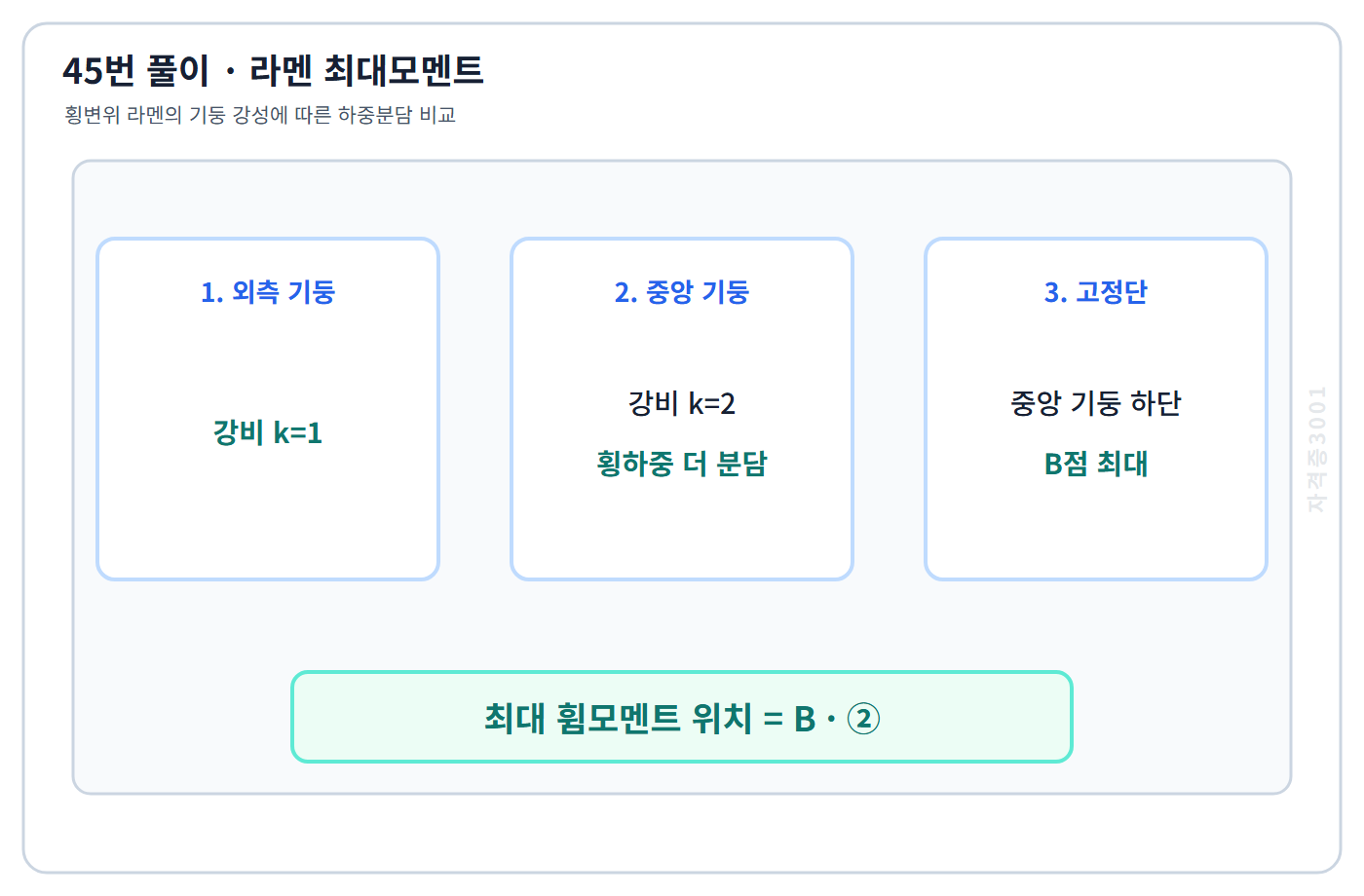

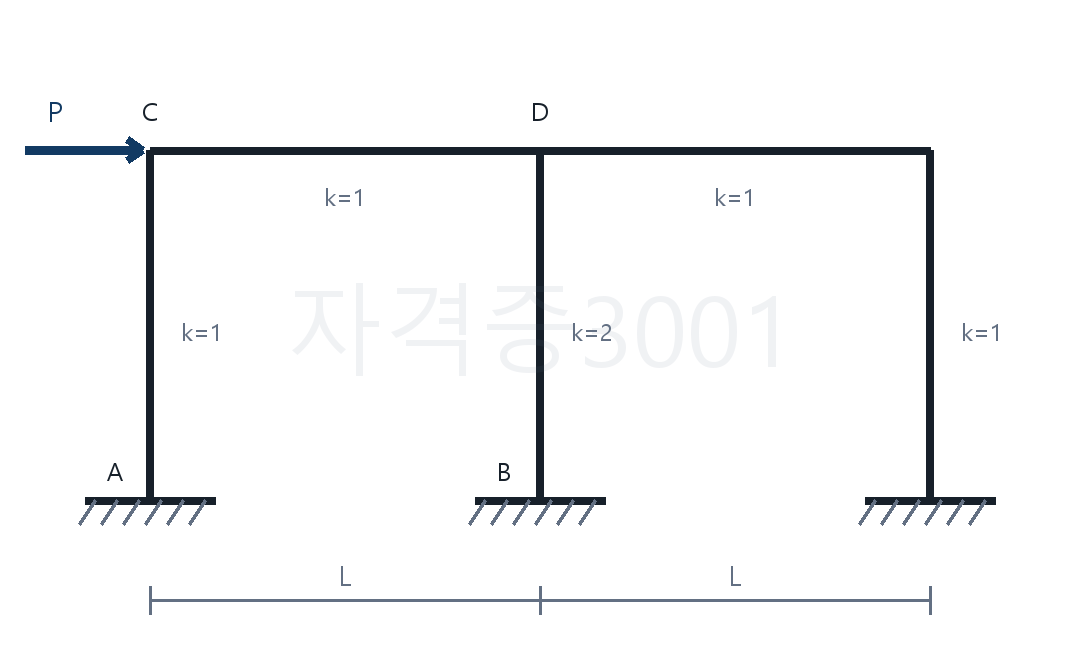

수평변위가 생기는 라멘에서 중앙 기둥은 강비 k=2로 다른 기둥보다 크다. 강성 분담 결과 B 고정단의 휨모멘트 크기가 가장 크다.

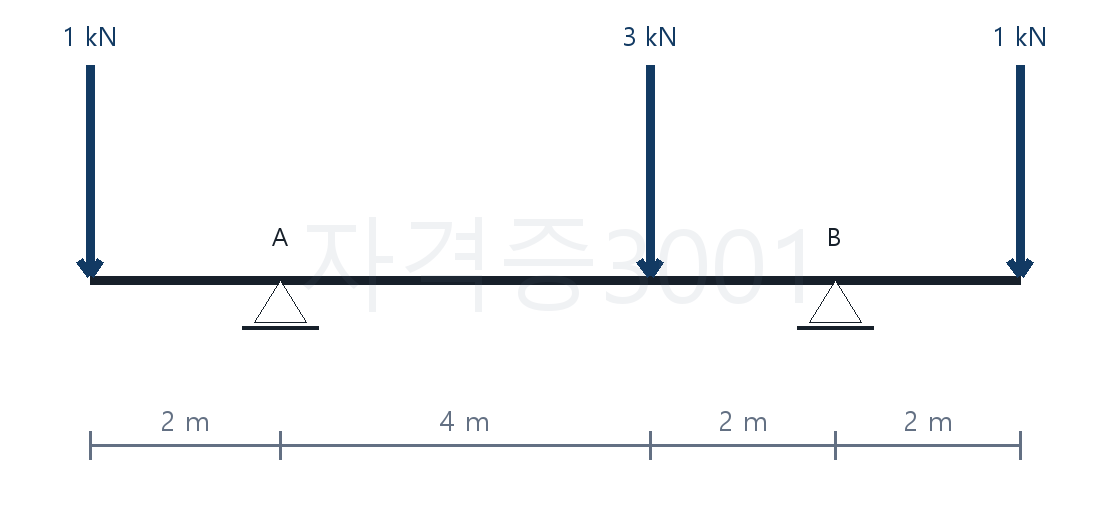

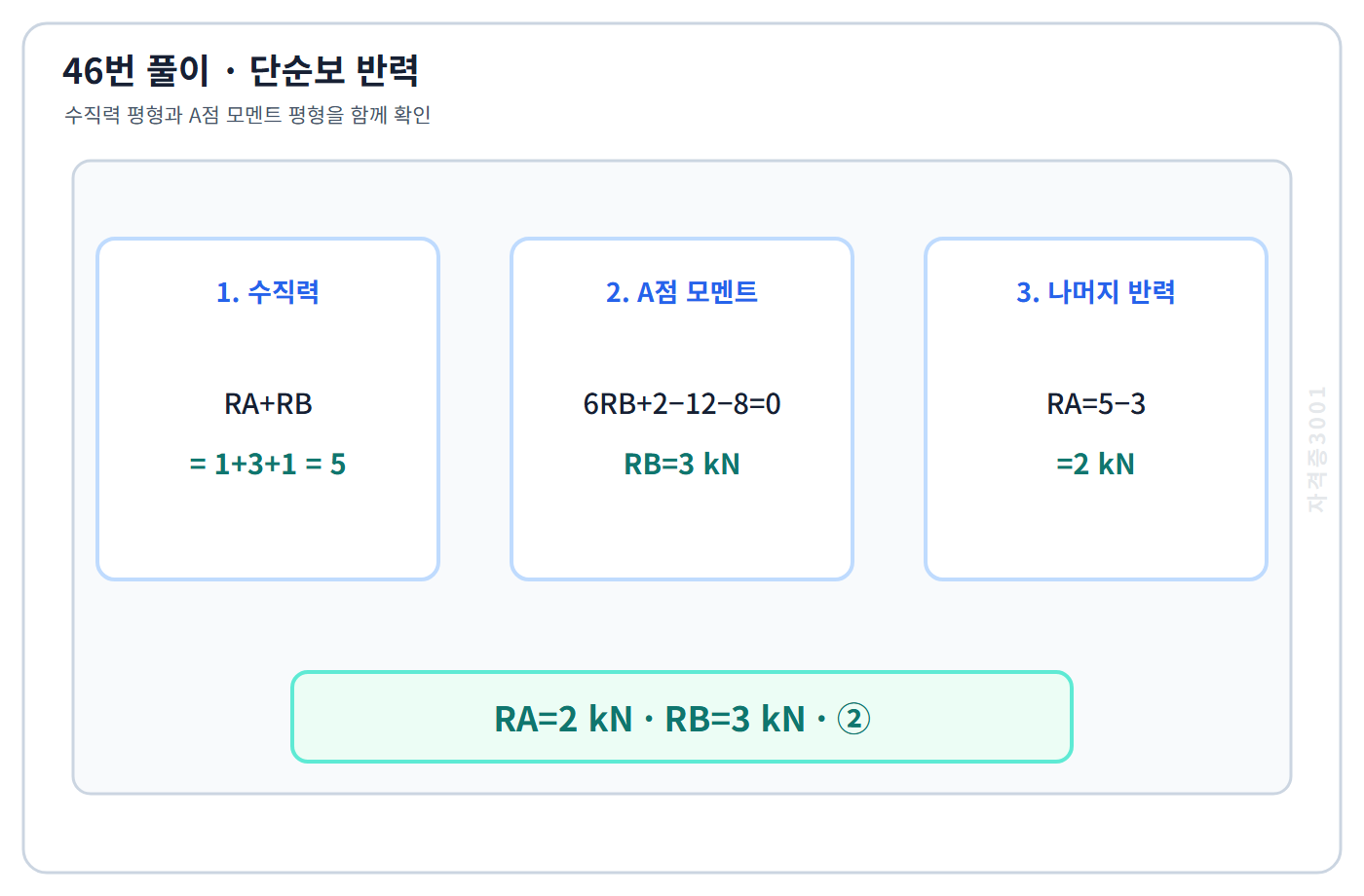

전체 수직력은 5kN이다. A점과 B점에 대한 모멘트 평형을 적용하면 RA=2kN, RB=3kN으로 합계도 5kN이 된다.

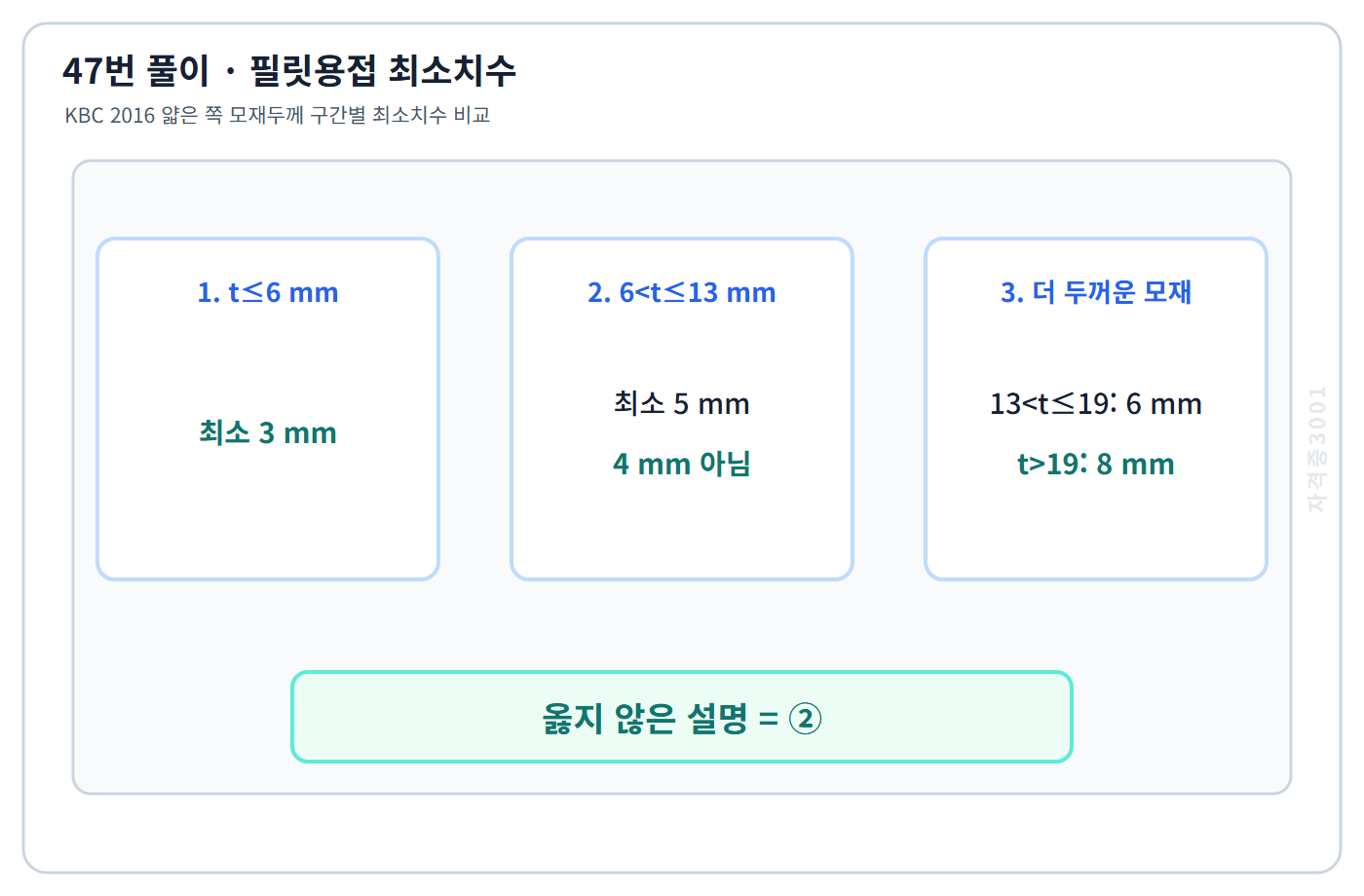

KBC 2016 표에서 얇은 모재 두께가 6mm 초과 13mm 이하이면 필릿용접 최소치수는 5mm다. 4mm라고 한 ②가 틀렸다.

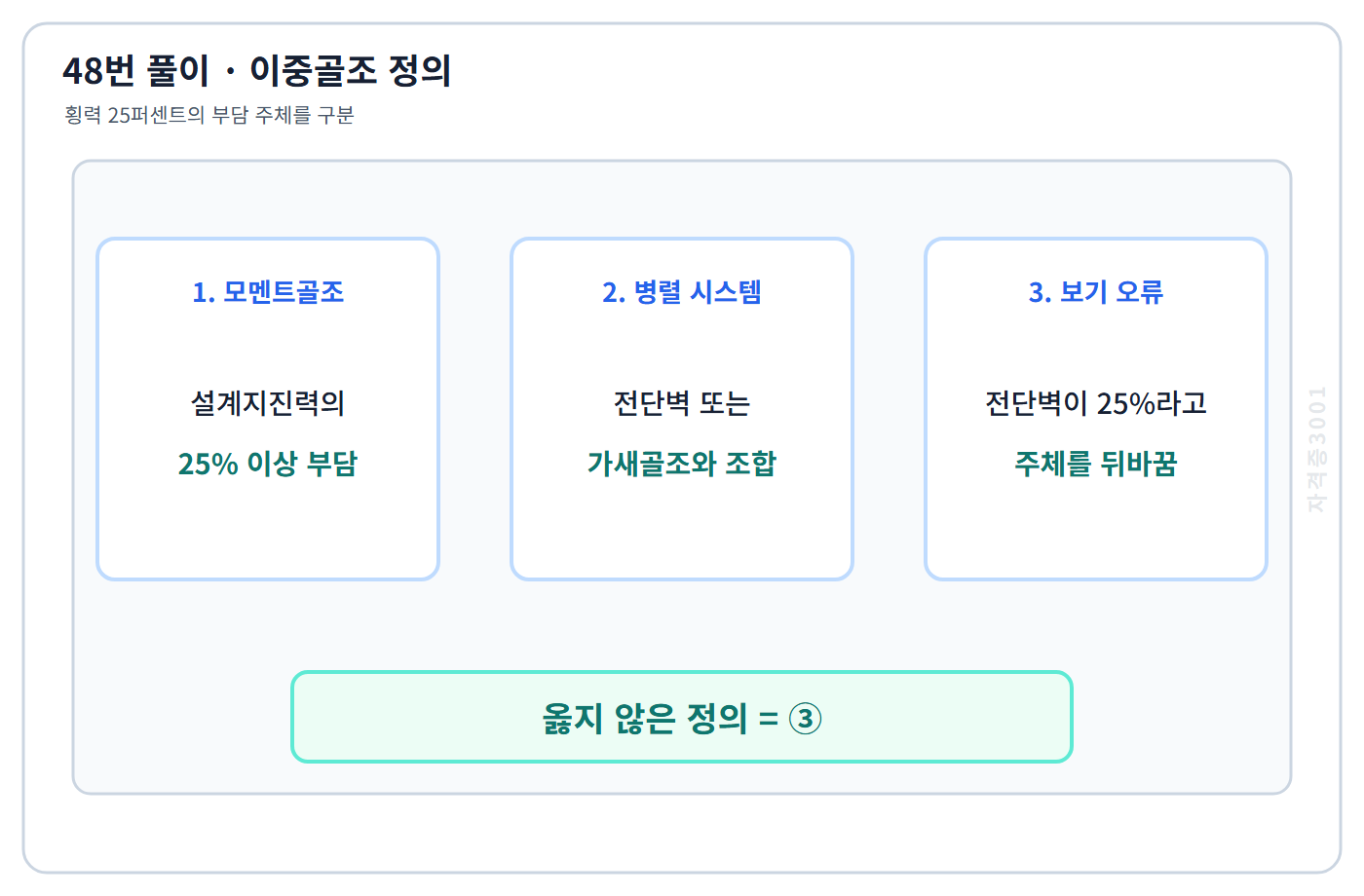

이중골조는 모멘트골조가 설계지진력의 최소 25%를 부담하고 전단벽 또는 가새골조와 함께 횡력에 저항한다. 전단벽이 25%를 부담한다는 설명은 주체가 뒤바뀌었다.

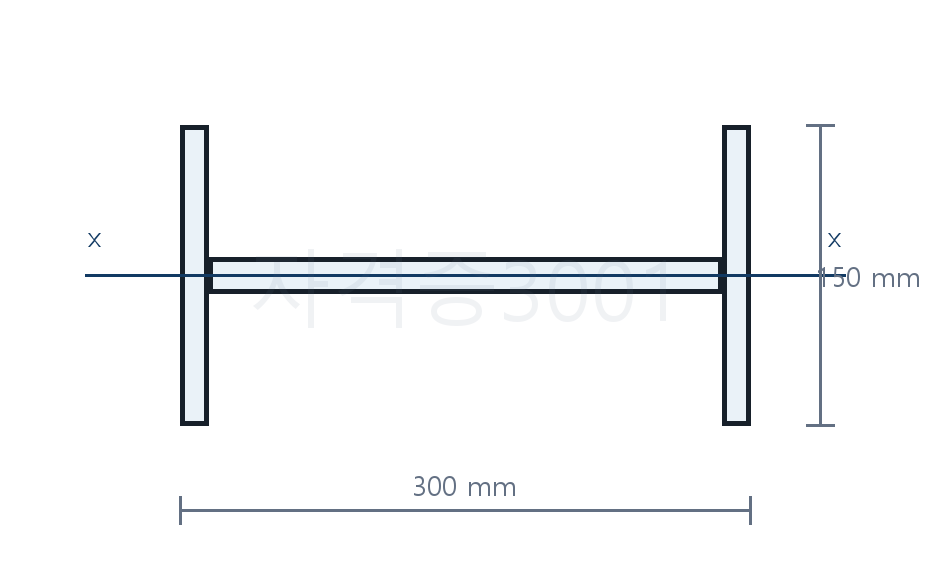

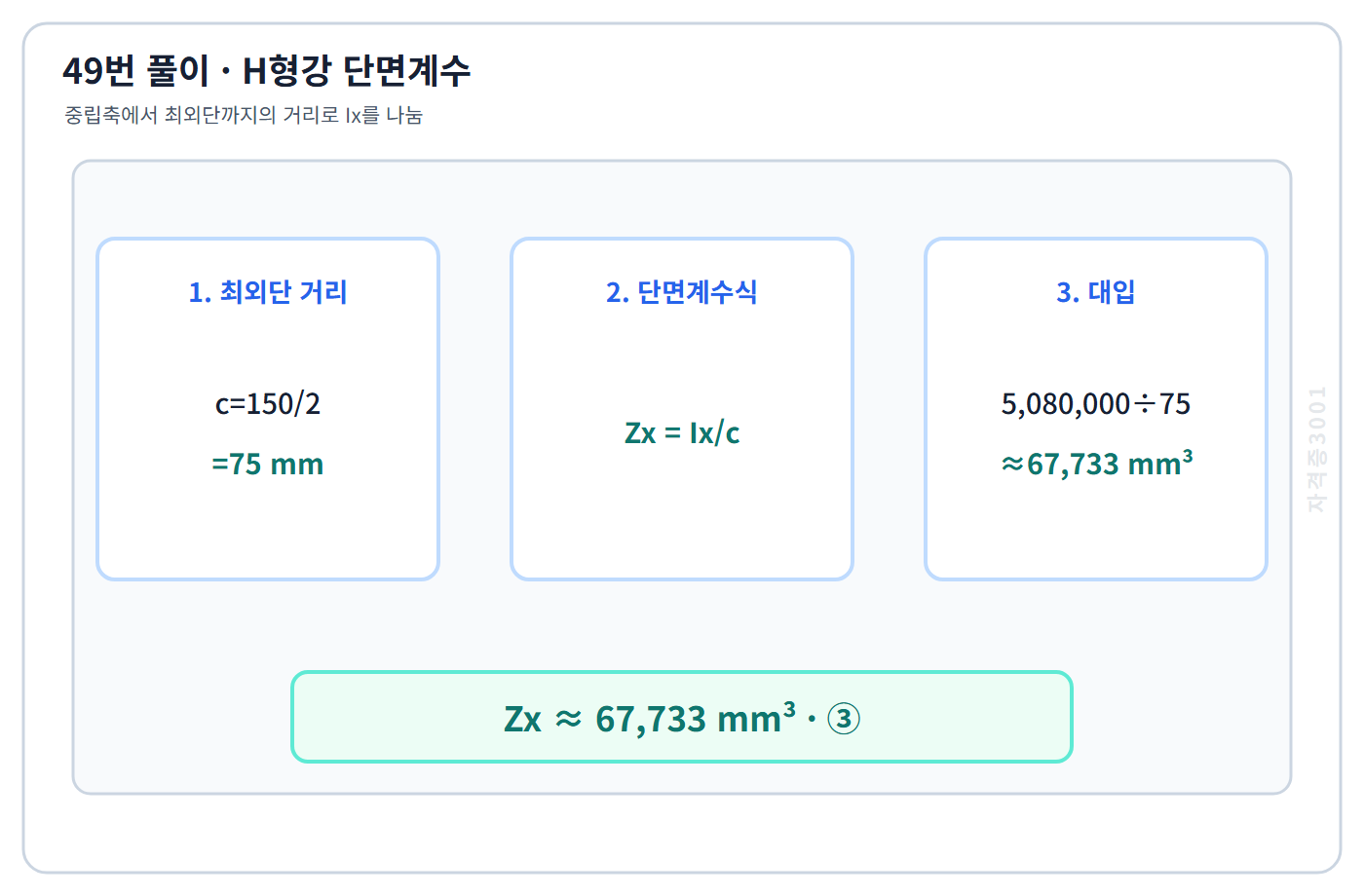

그림의 x-x축에서 가장 먼 섬유까지 거리는 150/2=75mm다. Zx=Ix/y=5,080,000/75≈67,733m㎥다.

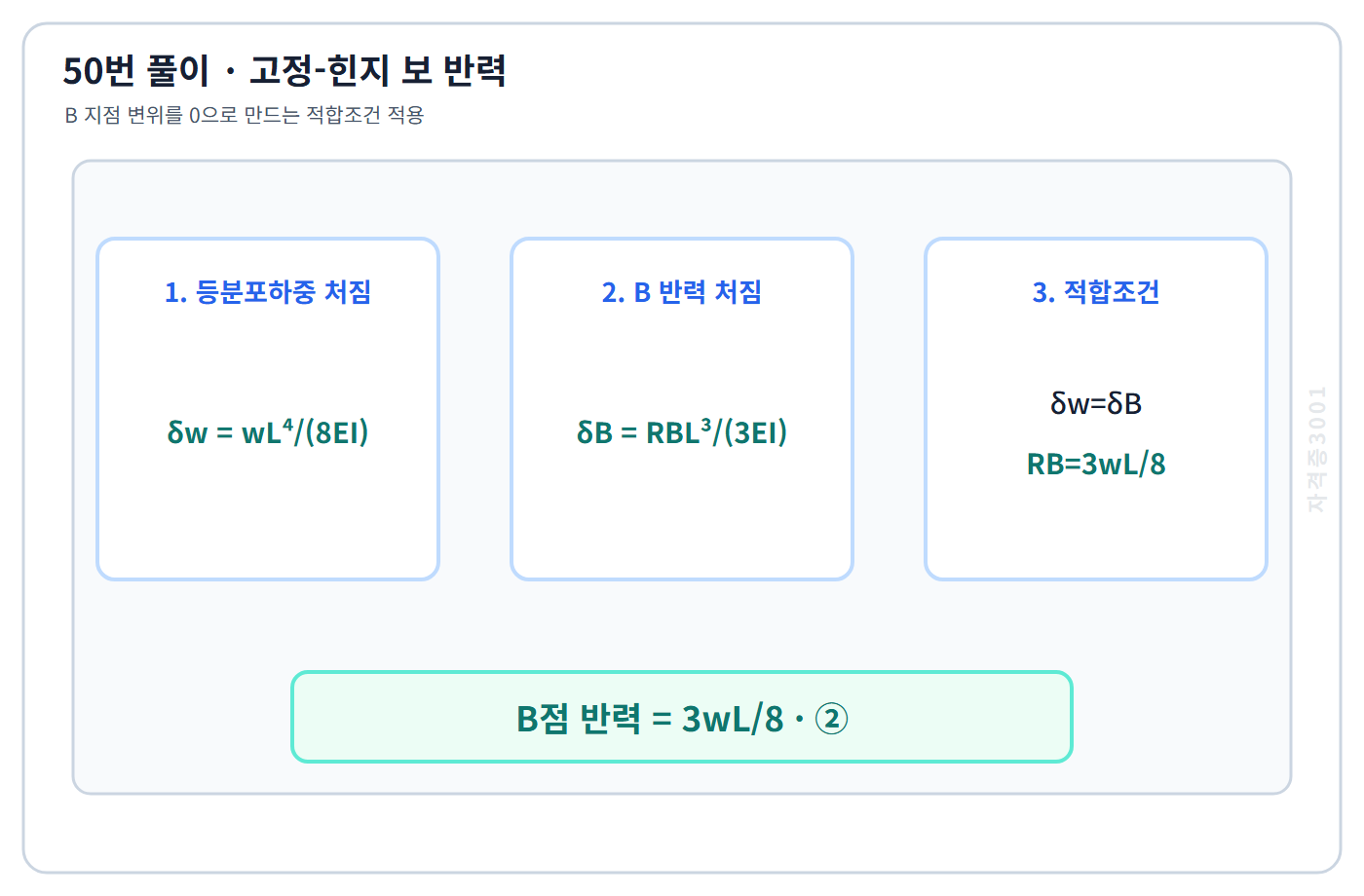

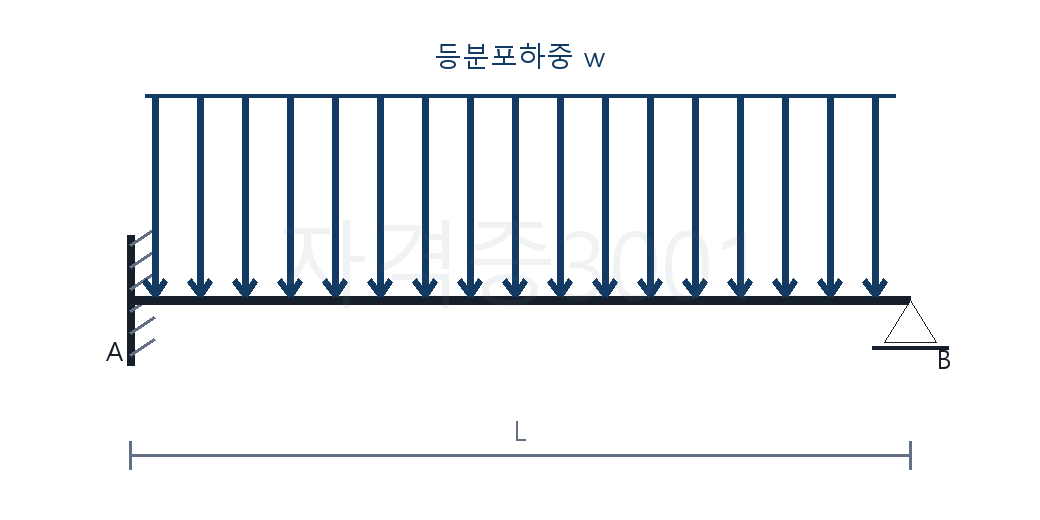

고정-힌지 보에 전 구간 등분포하중이 작용할 때 적합조건을 적용하면 힌지 B의 수직반력은 3wL/8이다.

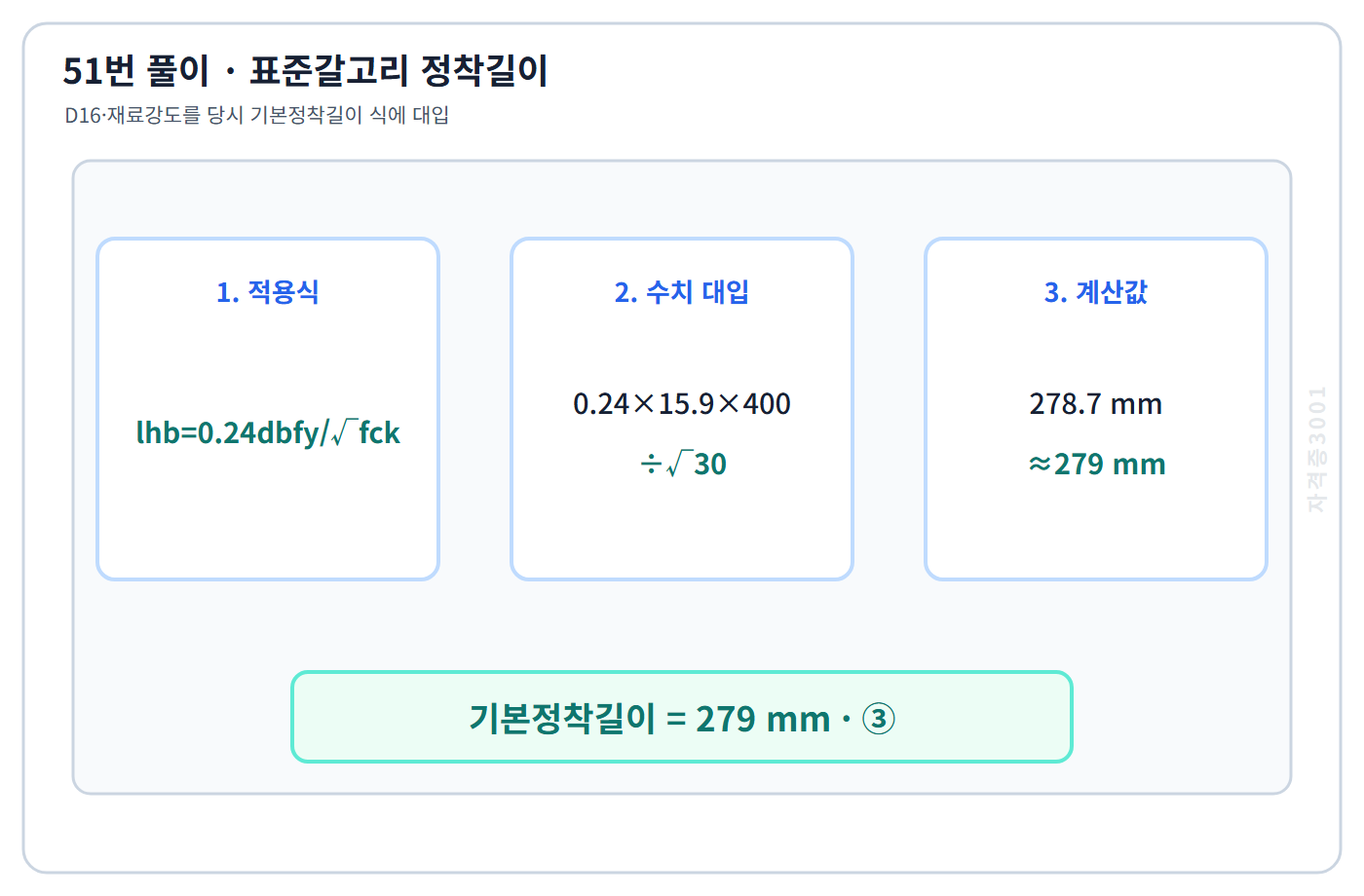

당시 표준갈고리 기본정착길이 식 0.24dbfy/√fck에 D16과 400MPa, 30MPa를 대입하면 약 279mm다.

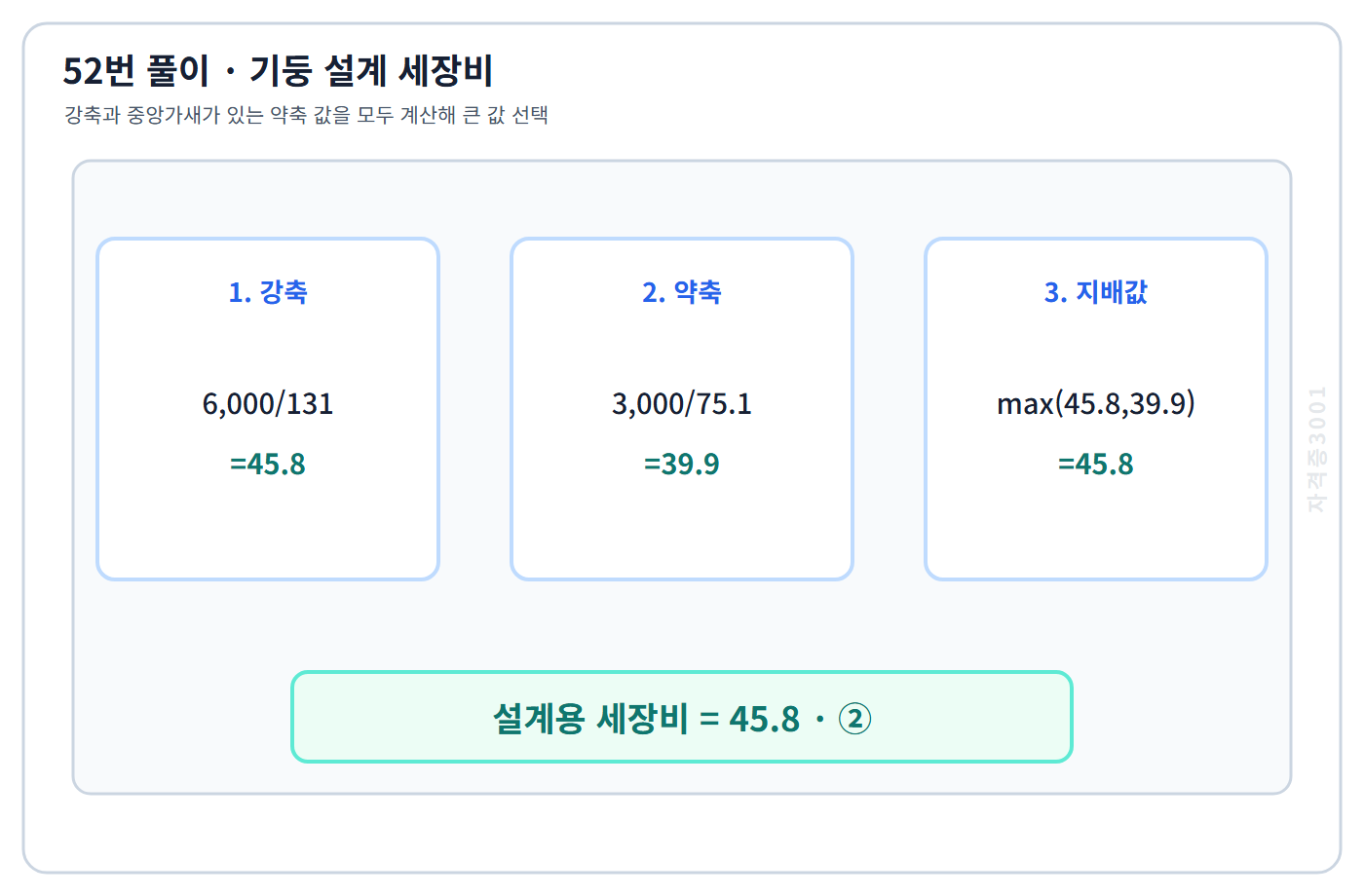

강축은 6000/131=45.8, 약축은 중앙 가새로 유효길이가 3000mm이므로 3000/75.1=39.9이다. 큰 값인 45.8이 설계용 세장비를 지배한다.

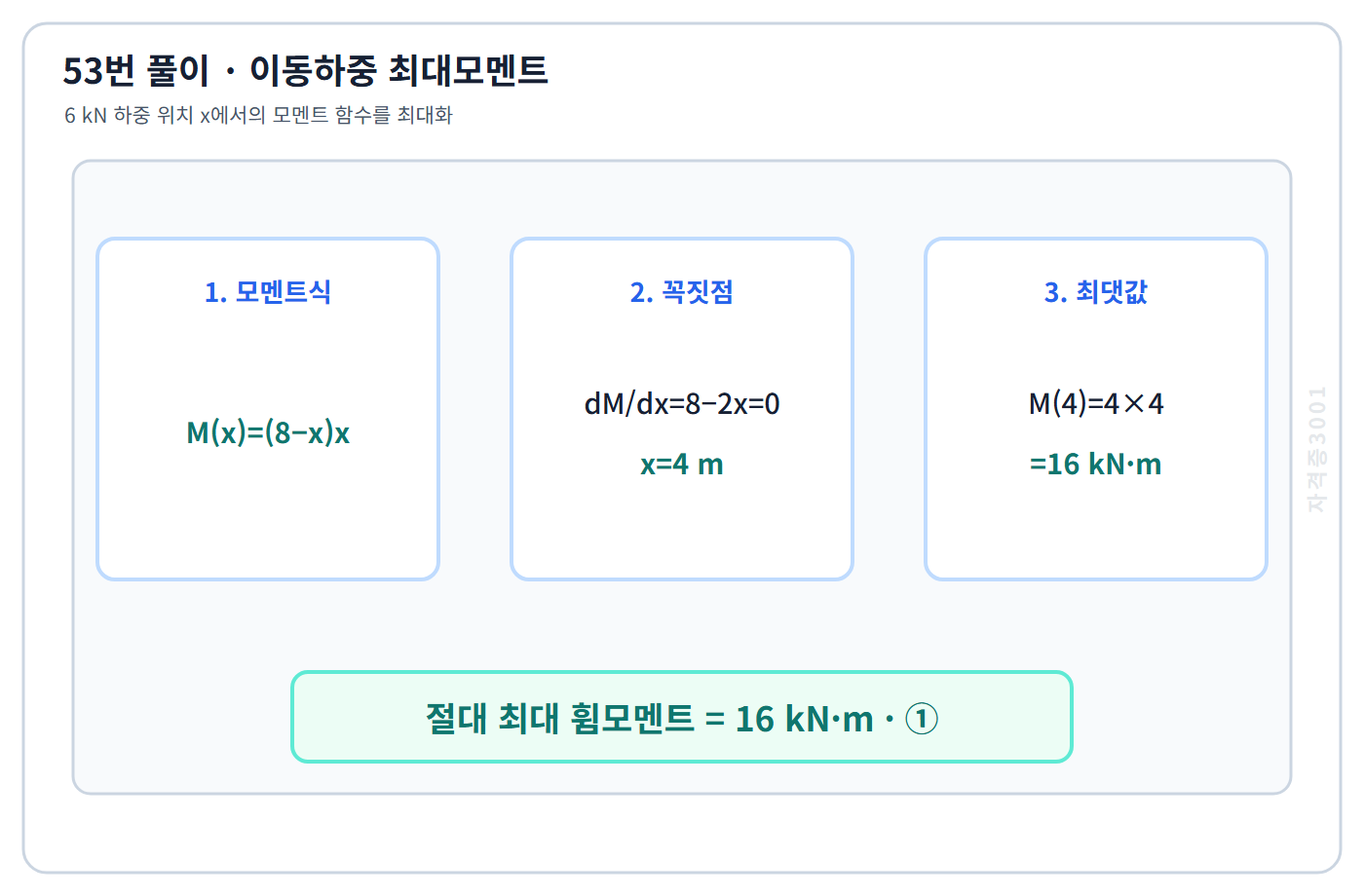

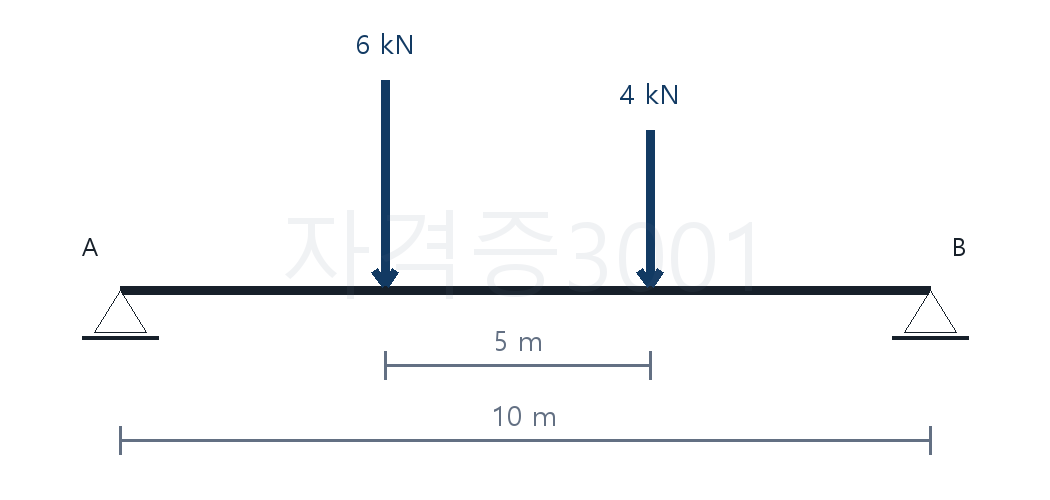

6kN 하중이 A에서 x일 때 두 하중이 모두 재하된 구간의 해당점 모멘트는 M=(8-x)x다. x=4m에서 최대 16kN·m가 된다.

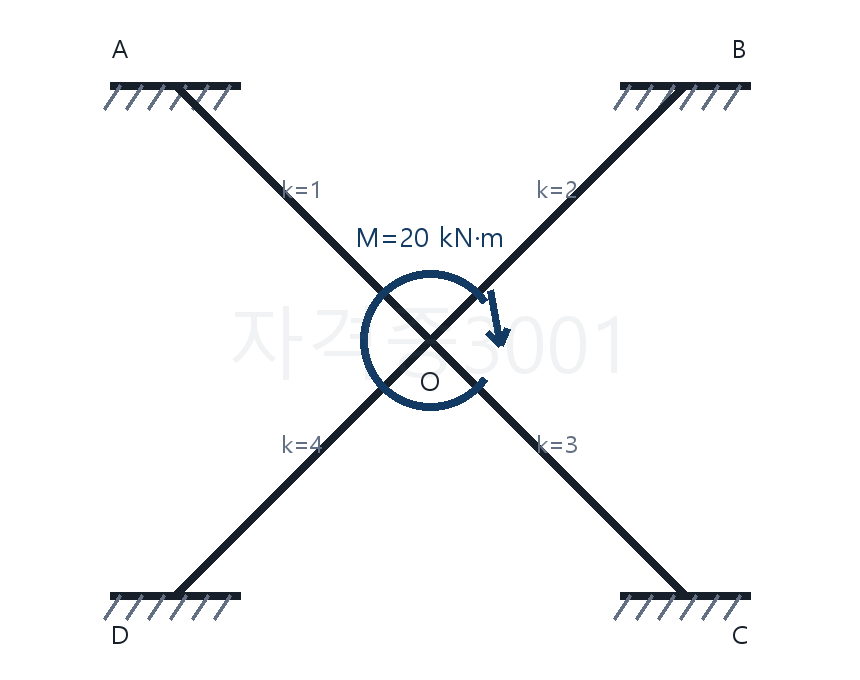

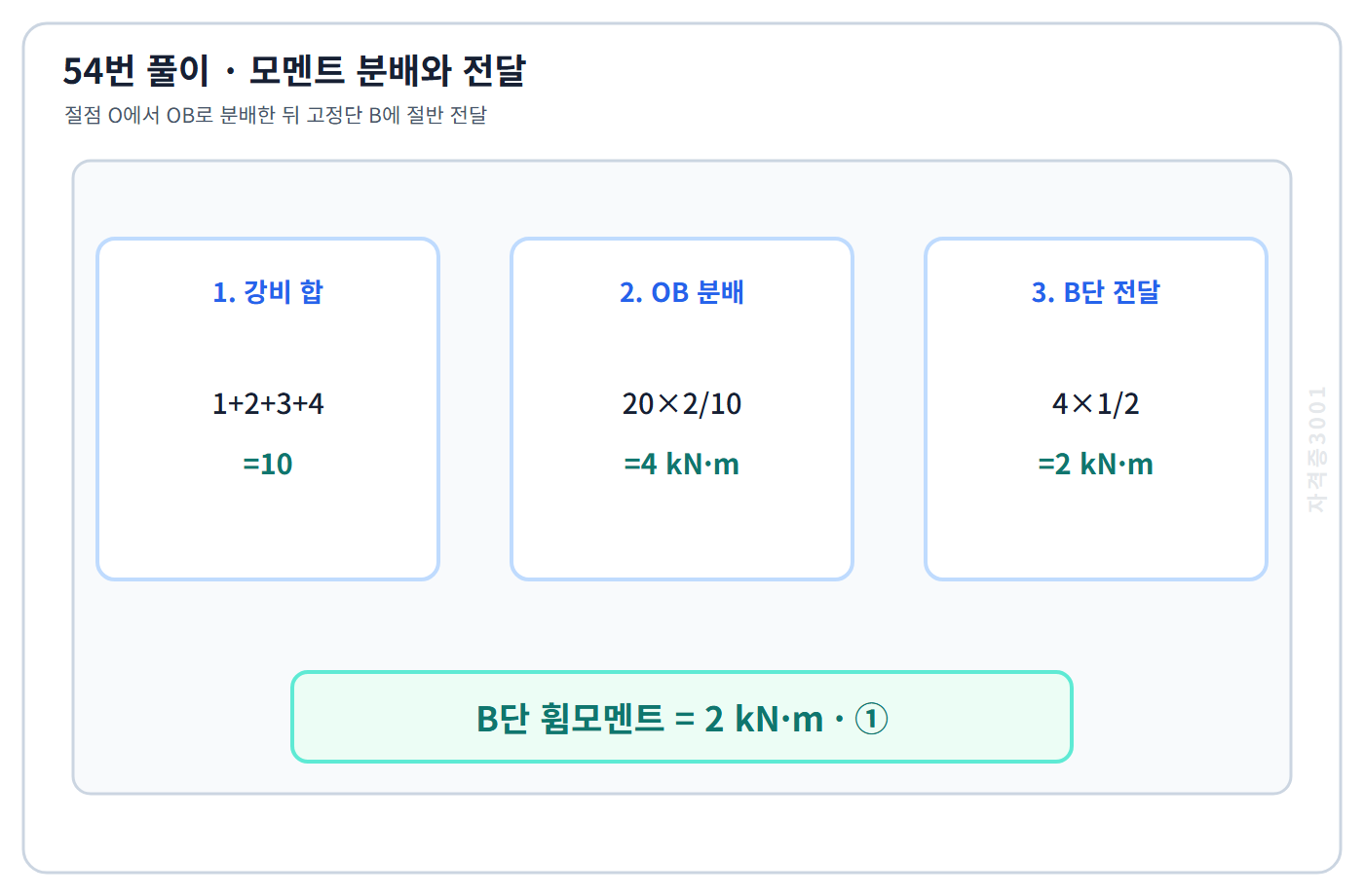

절점 O의 부재강성 합은 1+2+3+4=10이다. OB 분배모멘트는 20×2/10=4kN·m이고 고정단 B로 절반이 전달돼 2kN·m다.

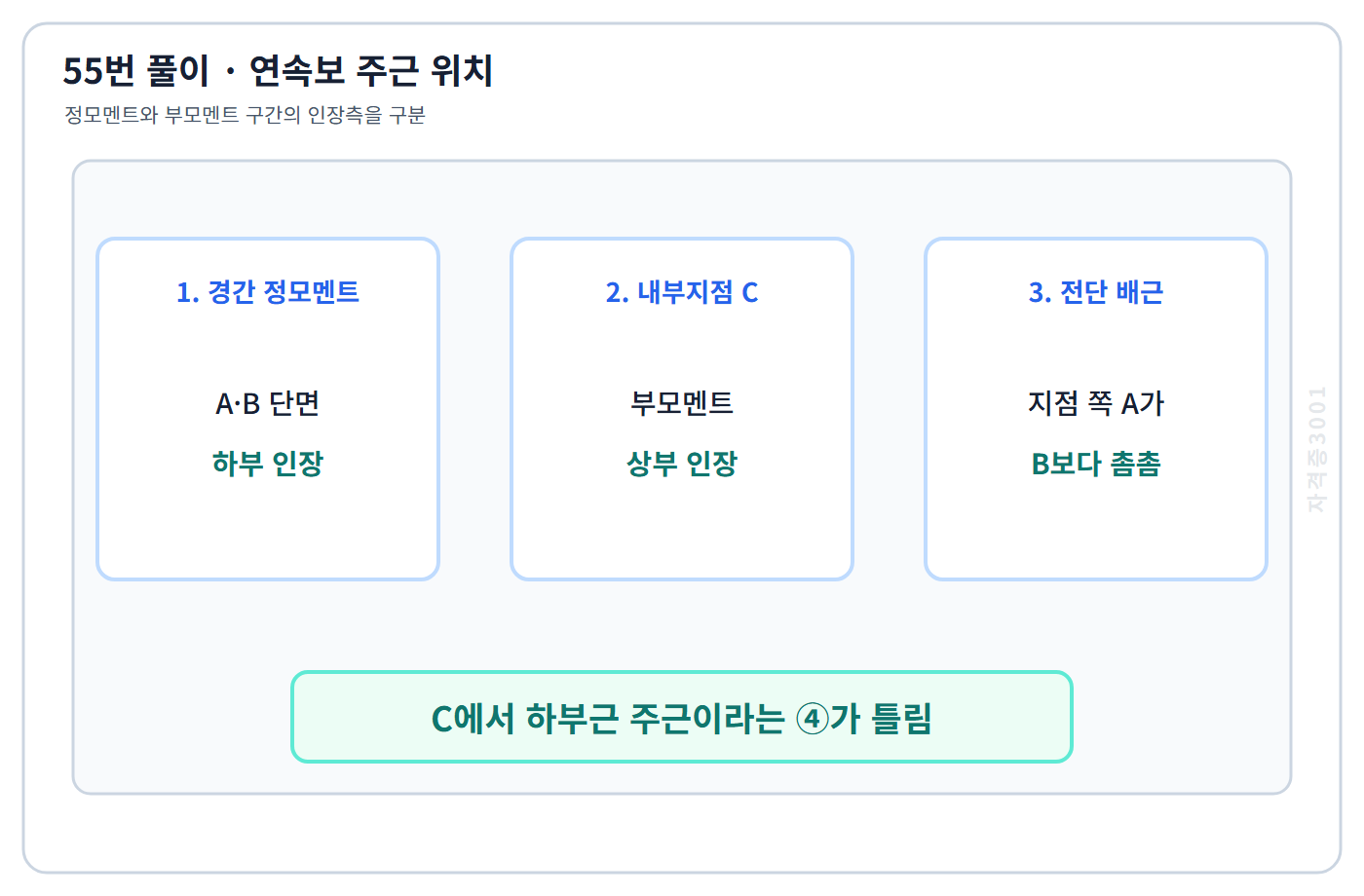

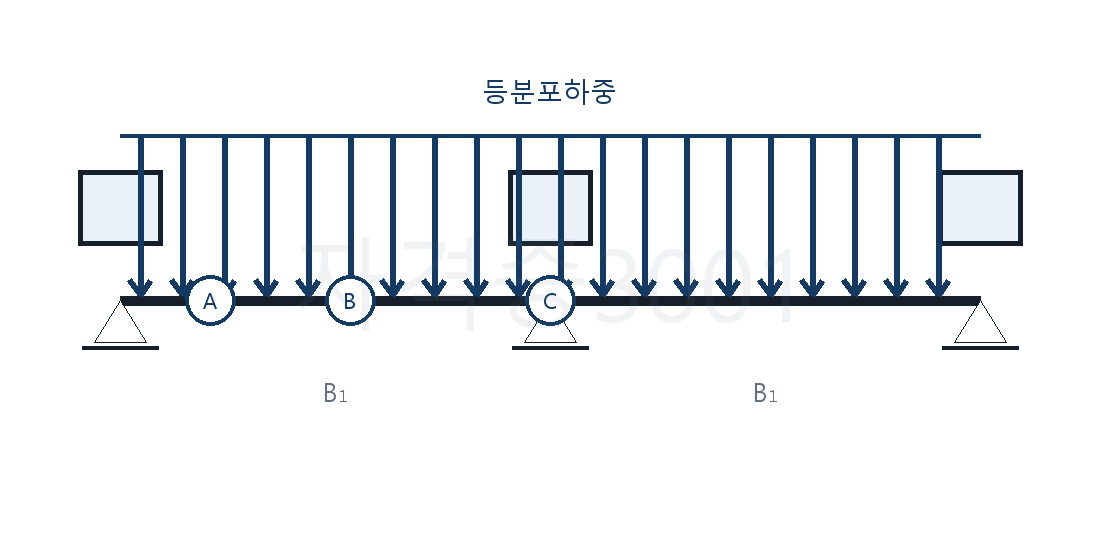

연속보 내부지점 C에는 부모멘트가 생겨 상부가 인장측이다. 따라서 C에서 하부근이 주근이라는 ④가 옳지 않다.

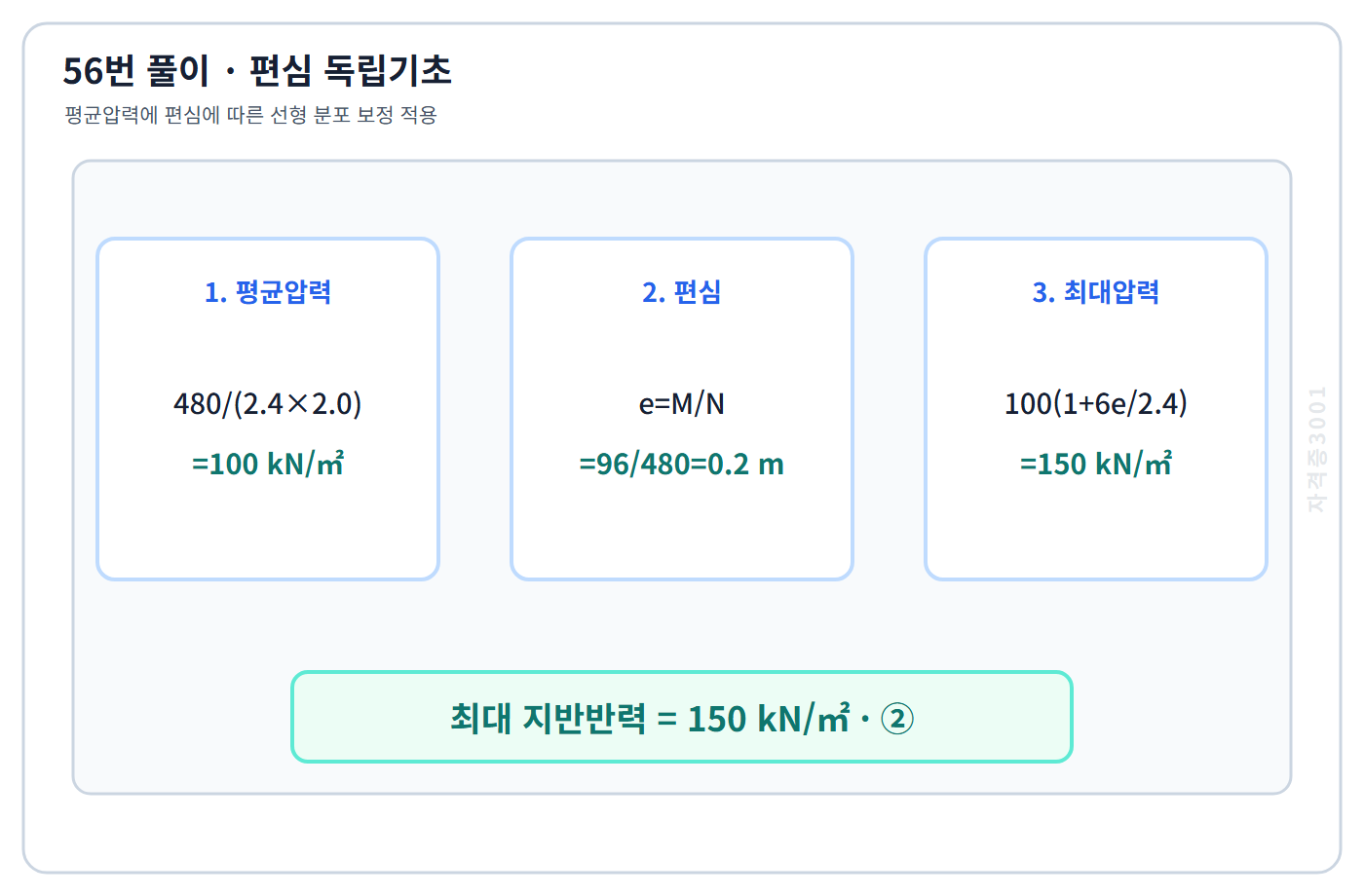

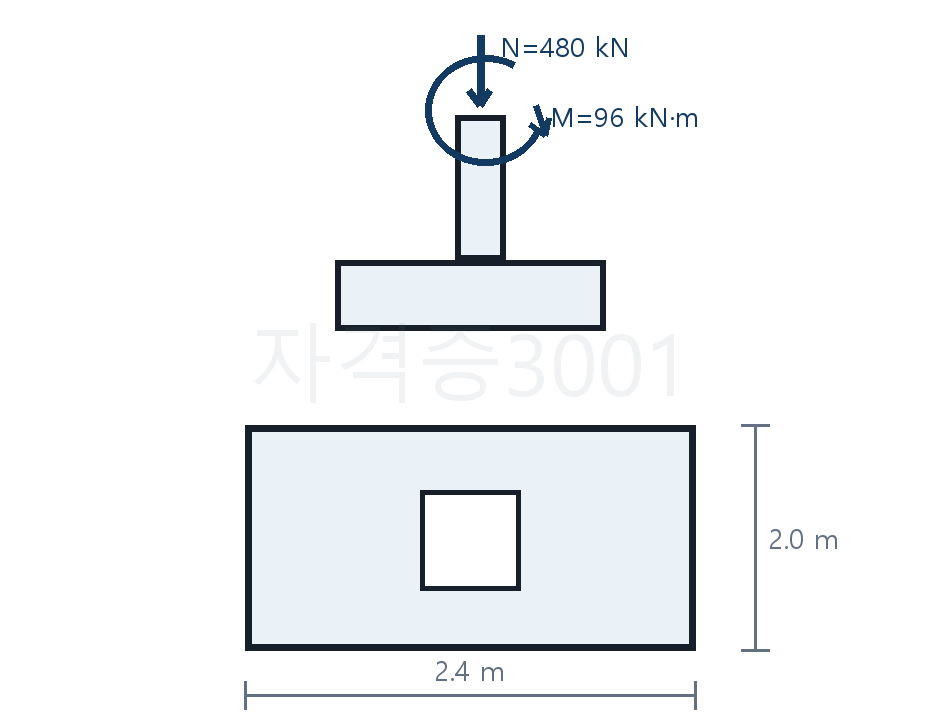

기초면적은 2.4×2.0=4.8m², 평균압력은 480/4.8=100kN/m², 편심은 e=96/480=0.2m다. qmax=100[1+6×0.2/2.4]=150kN/m²이므로 정답은 ②다.

보 처짐은 EI에 반비례한다. 재료가 같다면 단면2차모멘트 I를 크게 할수록 휨강성이 커져 처짐이 줄어든다.

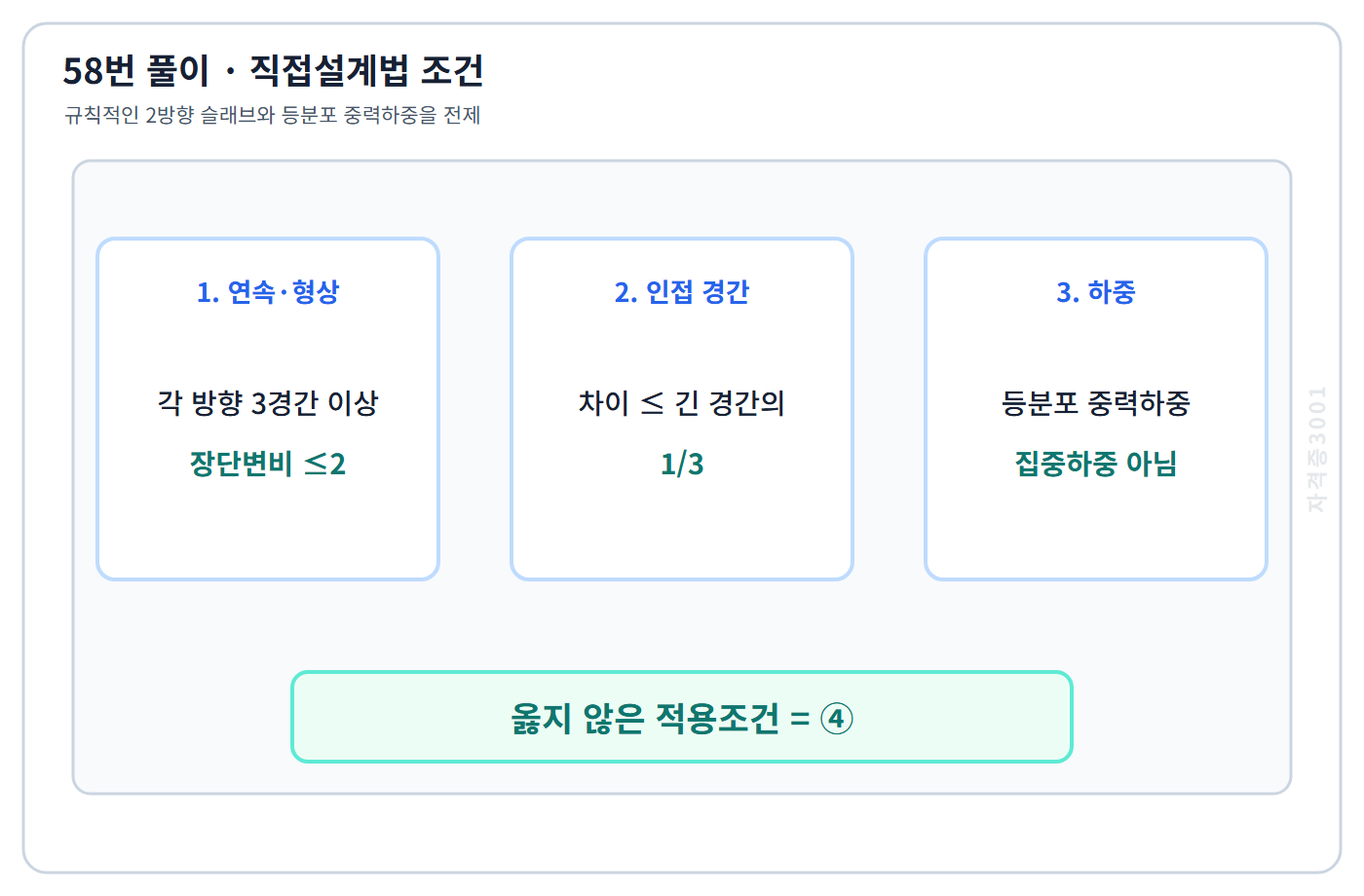

직접설계법은 각 방향 3경간 이상, 장단변비 2 이하, 인접경간 차 제한과 등분포하중을 전제로 한다. 모든 하중이 특정 지점의 집중하중이라는 조건은 틀리다.

긴 건물은 지반 변형 차이가 누적돼 부동침하에 불리하다. 경량화·강성 증대·부분증축 회피와 함께 길이를 제한해야 한다.

반응수정계수, 설계스펙트럼가속도, 고유주기는 지진응답계수 산정요소다. 가스트영향계수는 바람의 난류 효과를 반영하는 풍하중 계수다.

정답은 ①다. 청소구는 수평관 기점, 수직관 최하부, 큰 방향전환부처럼 막힘을 제거할 수 있는 곳에 둔다. 수직관 최상부는 일반 설치점이 아니다. 수평관 기점에 청소구를 두면 하류 방향으로 청소기구를 넣어 막힘을 제거할 수 있다.

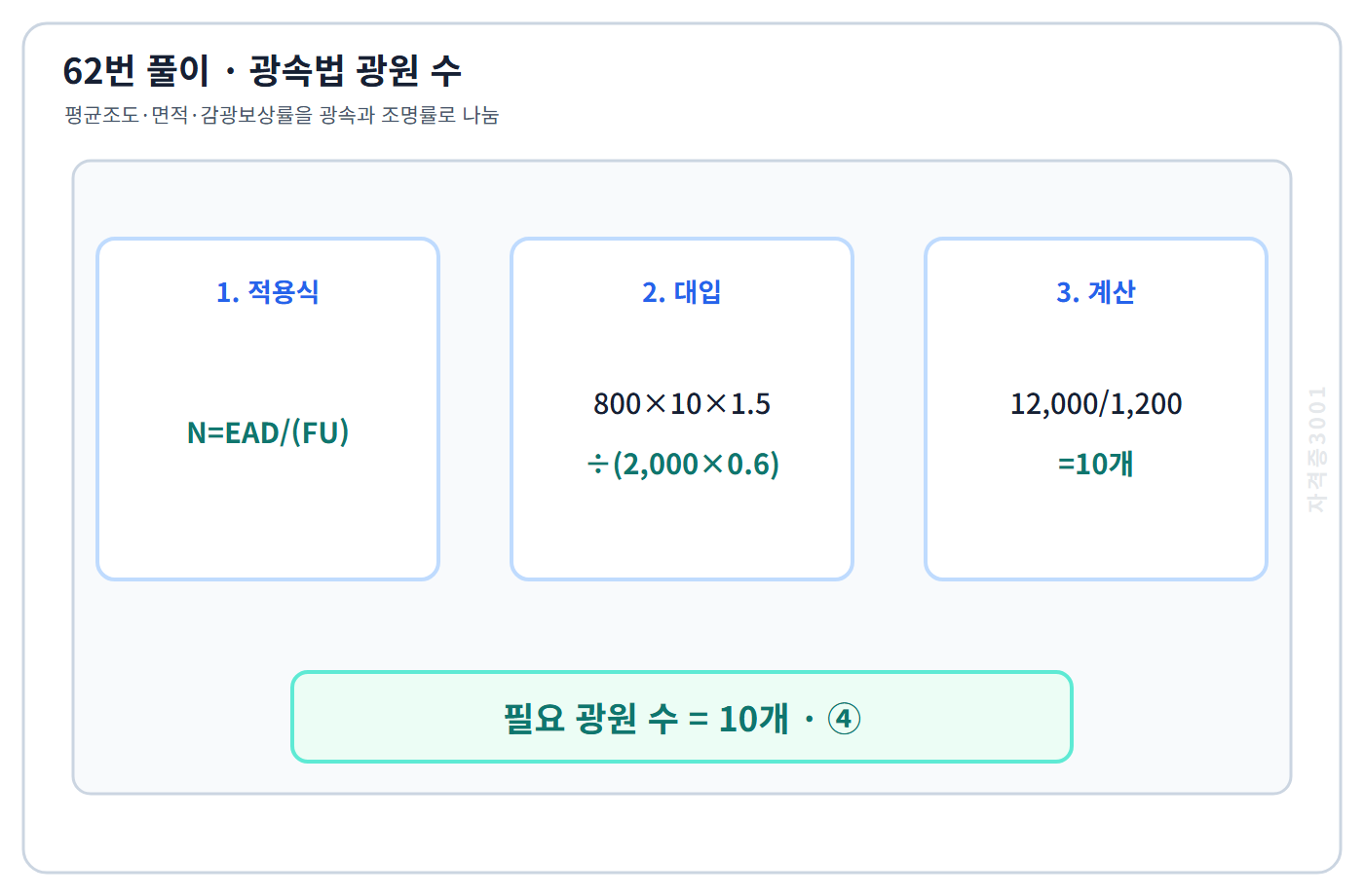

정답은 ④ 10개다. 광속법 N=E·A·D/(F·U)에 800lx, 10m², 1.5, 2000lm, 0.6을 대입하면 N=10개이다. 감광보상률 D는 분자에, 조명률 U는 분모에 곱하는 위치임에 주의한다.

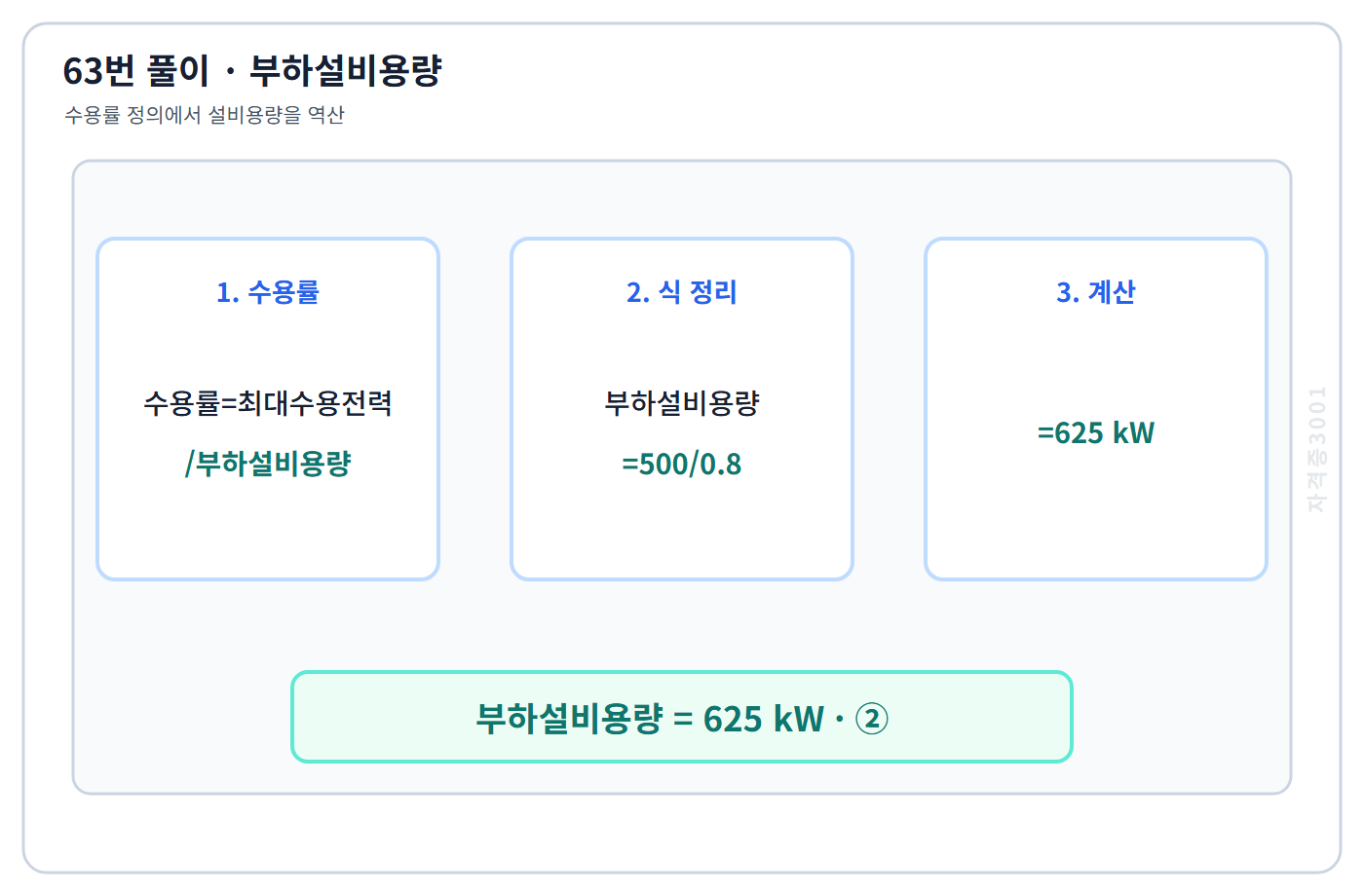

정답은 ② 625kW다. 수용률=최대수용전력/부하설비용량이다. 따라서 부하설비용량=500/0.8=625kW다. 수용률은 1 이하이므로 설비용량이 최대수용전력 이상인지로 검산할 수 있다.

정답은 ①다. 이동보도는 공항·역 등에서 수평 또는 완만한 경사로 운행하며 일반 속도는 약 45m/min 수준이다. 60~70m/min이라는 ①이 지나치게 빠르다. 속도 수치만 틀렸고 ②③④의 이용 장소·수송 방향·10° 이내 경사 조건은 모두 옳은 설명이다.

정답은 ④다. 흐르던 물을 밸브가 급히 막으면 운동에너지가 압력파로 바뀌어 수격작용이 발생한다. 핵심 원인은 유속의 급정지다.

정답은 ②다. 도시가스사업법 시행규칙은 게이지압력 1MPa 이상을 고압, 0.1MPa 이상 1MPa 미만을 중압, 0.1MPa 미만을 저압으로 구분한다. 따라서 ②가 맞다.

정답은 ①다. 증기압축 냉동기는 압축기·응축기·팽창장치·증발기로 구성된다. 재생기는 흡수식 냉동기의 구성요소다. 흡수식 냉동기는 재생기·흡수기·증발기·응축기로 구성된다.

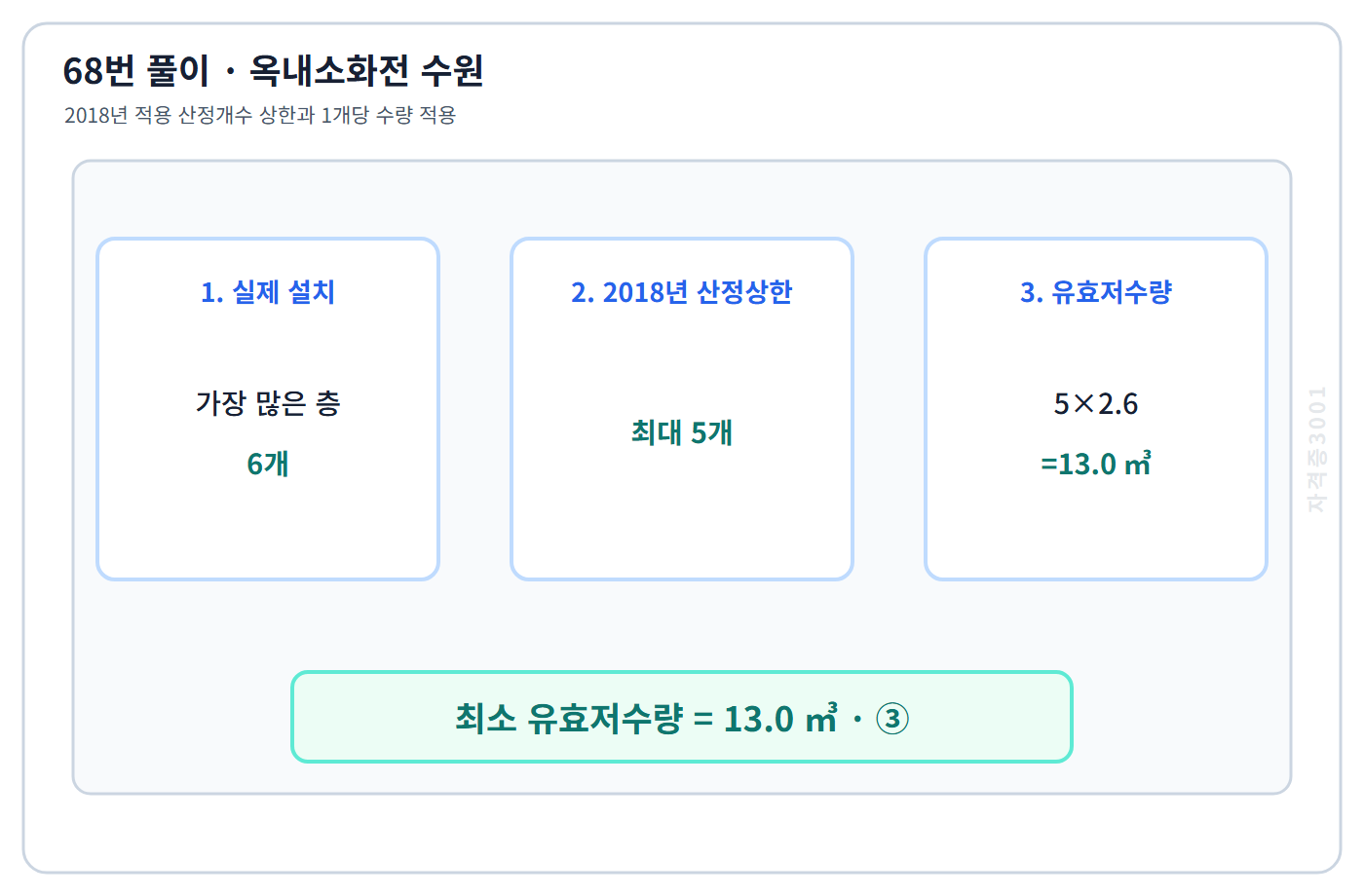

정답은 ③ 13.0㎥다. 2018년 적용 기준에서는 가장 많은 층의 옥내소화전 수를 최대 5개로 계산했다. 6개이면 5×2.6=13.0㎥이며, 2021년 이후 기준과 구분해야 한다. 2021년 4월 1일 개정으로 상한이 2개(5.2㎥)로 바뀌었으므로 시험 시점의 기준을 반드시 확인해야 한다.

정답은 ③다. 변풍량 단일덕트방식은 실내 온도, 즉 현열부하의 변화에 맞춰 송풍량을 조절한다. 잠열부하 제어는 별도의 습도 대책이 필요할 수 있다.

정답은 ④다. 증기난방은 예열이 빠르지만 응축과 증기해머 소음이 있고 방열량의 연속 제어가 어렵다. 제어가 용이하다는 ④가 틀렸다.

정답은 ②다. 피뢰시스템의 보호등급은 I·II·III·IV의 네 단계다. 세 등급뿐이라는 ②가 옳지 않다.

정답은 ④다. 단일덕트·이중덕트·멀티존은 공기로 열을 운반하는 전공기 방식이다. 팬코일유닛은 물을 말단으로 보내는 전수방식이다.

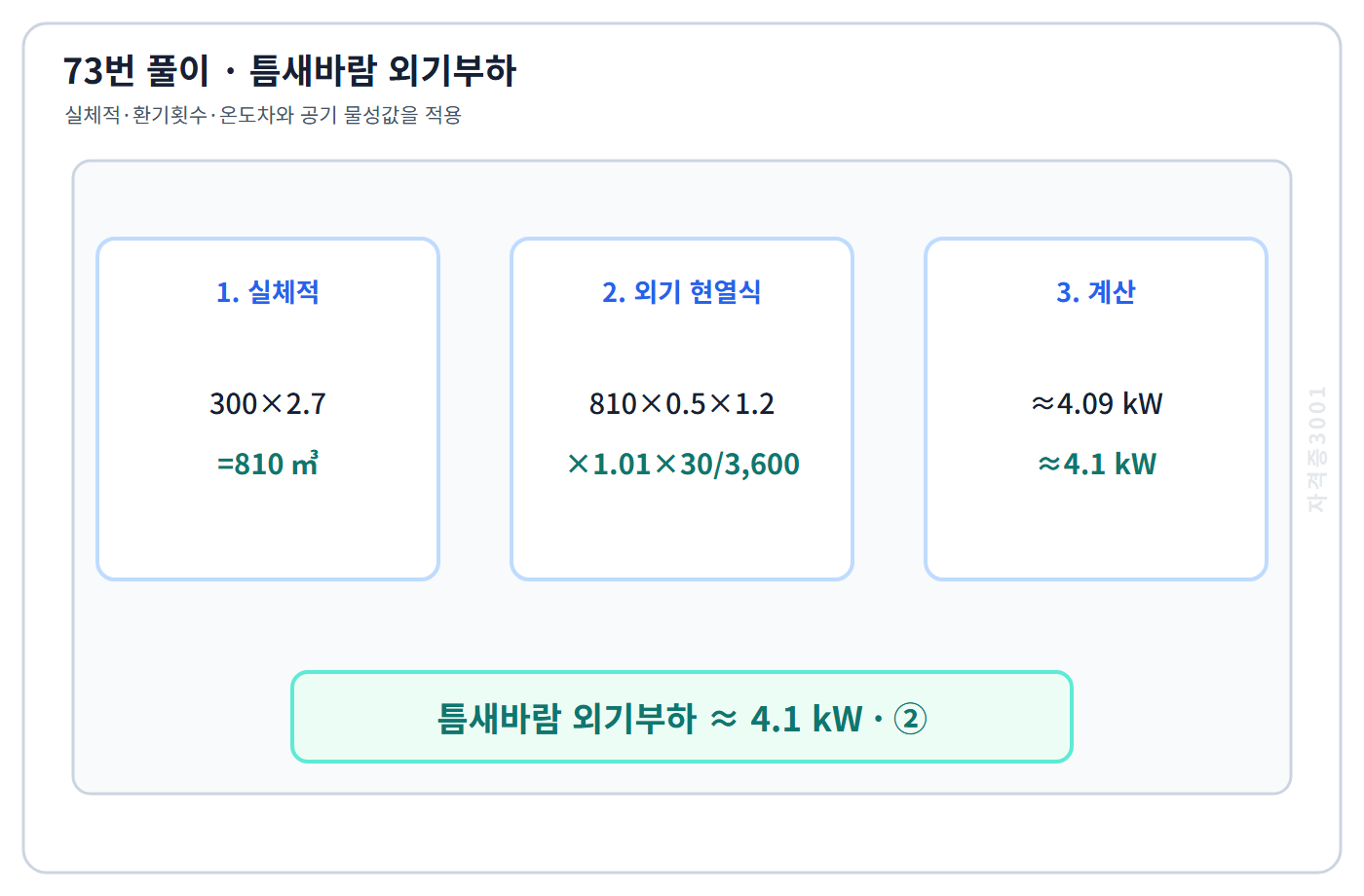

정답은 ② 4.1kW다. 실체적은 300×2.7=810㎥다. 외기 현열부하는 810×0.5×30×1.01×1.2/3,600≈4.09kW로 약 4.1kW다. 3,600은 시간당 단위를 초당으로 환산하는 값이다.

정답은 ④다. P·S·U트랩은 굽은 관 속 봉수로 사이펀형을 이룬다. 드럼트랩은 용기형 구조라 사이펀식 분류에 들지 않는다. 드럼트랩은 통형 용기 안에 봉수를 저장하는 용기식 트랩이다.

정답은 ④다. 일사조절은 주로 하계의 과열과 냉방부하를 줄이는 목적이다. 동계 실내기후 악화 방지가 목적이라는 ④가 계절을 바꿨다.

정답은 ②다. 펌프직송은 옥상 고가수조가 없어 구조·외관에는 유리하고 체류수 오염 가능성도 상대적으로 작다. 오염 가능성이 더 크다는 ②가 틀렸다.

정답은 ③다. PM10은 공기역학적 지름이 10μm 이하인 입자상 물질을 뜻한다. PM2.5는 2.5μm 이하의 더 미세한 입자를 가리키므로 두 기준을 구분해야 하며, 문항의 10μm 조건에는 PM10이 대응한다.

정답은 ②다. 필요할 때마다 표준 시간율과 규정 전류로 소정 용량까지 충전하는 방식은 보통충전이다. 급속충전은 큰 전류로 짧게 충전하고, 부동충전은 충전기·축전지·부하를 병렬로 유지하며, 세류충전은 자기방전을 보상할 정도의 작은 전류를 계속 공급하므로 서로 구분된다.

정답은 ①다. 경질 비닐관은 비금속관이어서 전기절연성과 내식성이 좋다. 온도에 따라 기계적 강도가 달라질 수 있으므로 고온 장소에는 주의한다.

정답은 ①다. 벽체의 열용량은 낮 동안 받은 열을 저장했다가 늦게 방출한다. 이 축열성 때문에 외기 최고온도와 실내 최고온도 사이에 시간지연이 생긴다.

건축물과 인구가 밀집한 기존 시가지에서 시설 개선으로 재해를 예방할 필요가 있는 곳은 시가지방재지구다.

2018년 출제 적용 기준에서 내수마감 의무는 숙박시설 욕실과 음식점 조리장 등에 적용됐다. 공동주택인 아파트 욕실은 이 문항의 열거 대상에 포함되지 않았다.

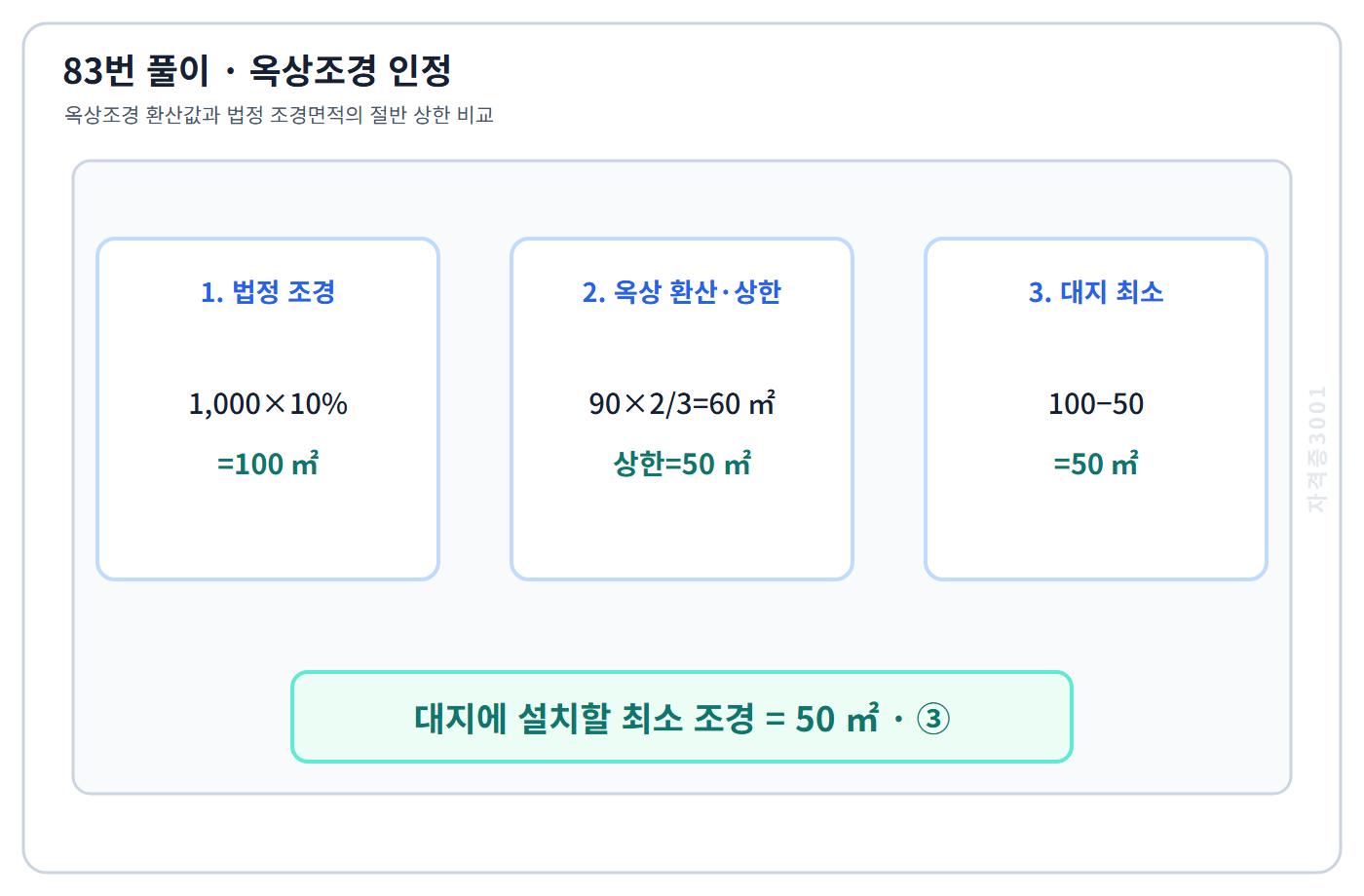

법정 조경면적은 1,000㎡×10%=100㎡다. 옥상조경 90㎡의 2/3은 60㎡지만 옥상조경 인정한도는 법정 조경면적의 절반인 50㎡이므로 대지에는 최소 50㎡를 설치한다.

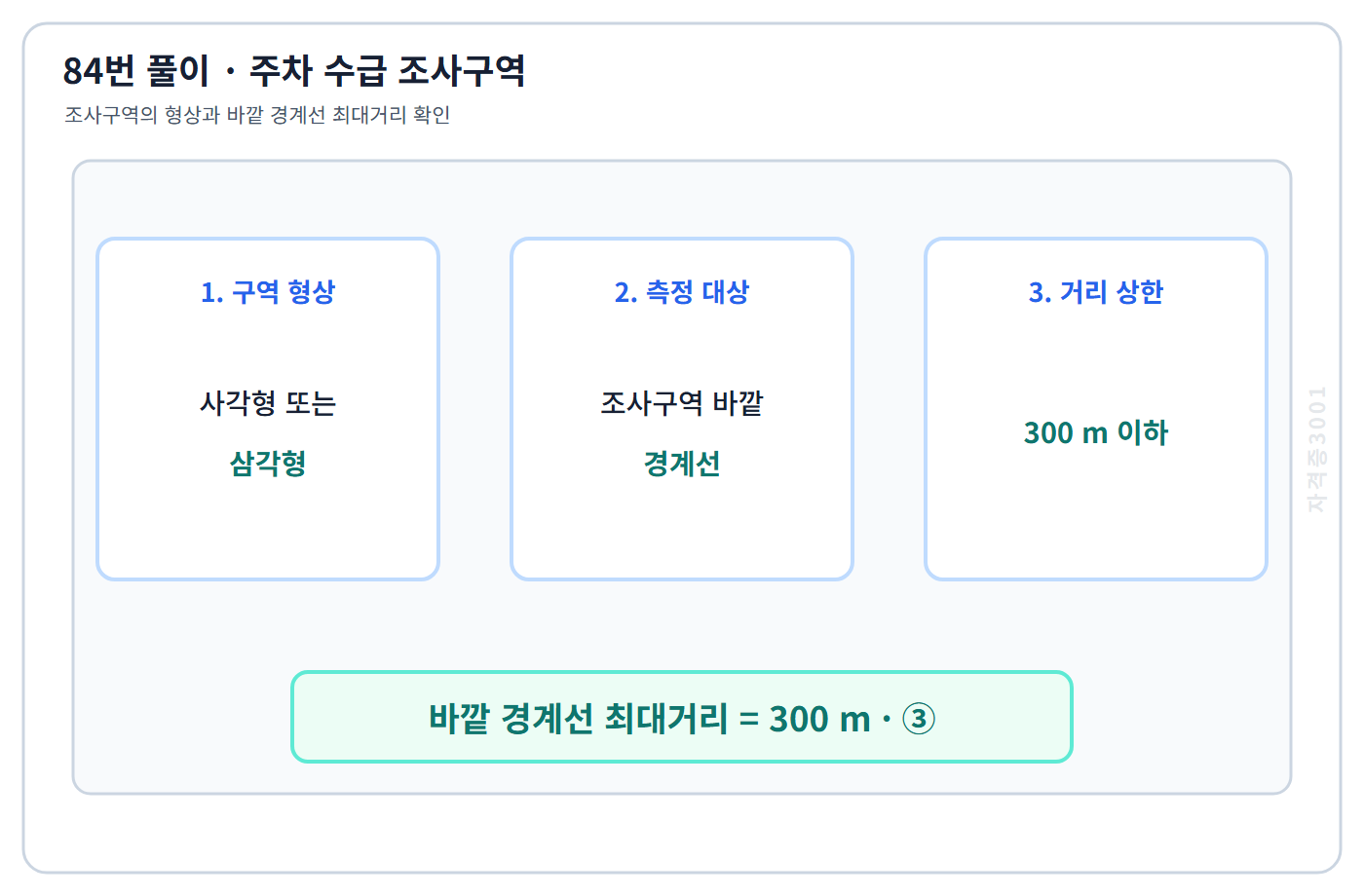

주차장 수급실태 조사구역은 사각형 또는 삼각형으로 정하고 바깥 경계선의 최대거리를 300m 이하로 제한한다.

토지 이용을 합리화하고 특정 구역을 체계적으로 관리하는 도시·군관리계획은 지구단위계획이다.

시설군 순서에서 교육·복지시설군에서 영업시설군으로 바꾸는 것은 상위군 변경이므로 허가 대상이다. 나머지는 하위군 변경이다.

2018년 출제 적용 기준에서 일반상업지역에서 철도시설은 허용 가능한 운수시설이었다. 묘지·자원순환시설과 폐차장은 보기의 금지 대상이다.

5,000㎡ 이상일 때 공개공지 대상에는 종교·숙박·업무시설 등이 포함되지만 의료시설은 해당 열거에 들지 않는다.

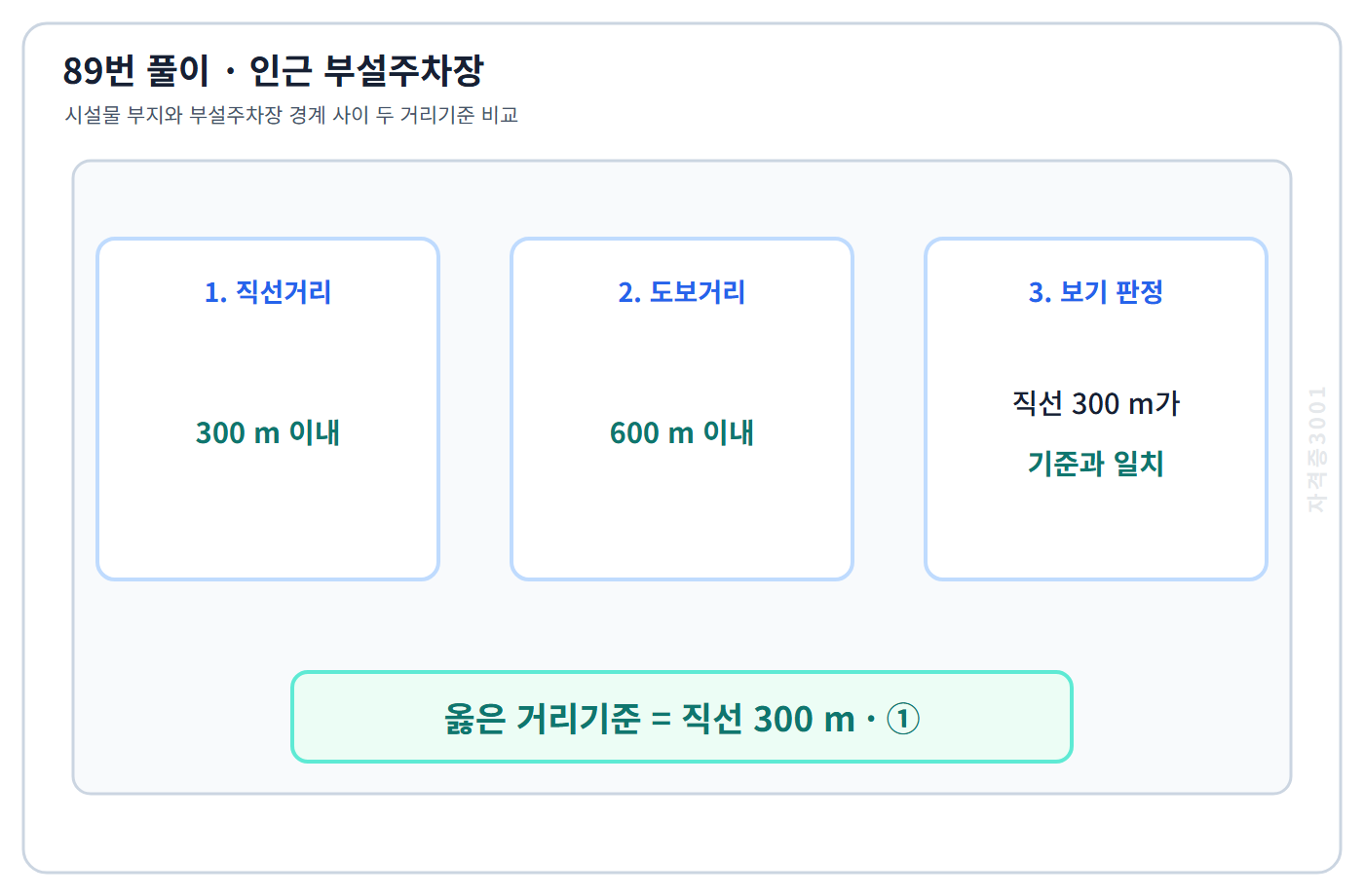

부설주차장을 시설물 부지 밖 인근에 두는 경우 2018년 출제 적용 기준에서 기준은 경계선 간 직선거리 300m 이내 또는 도보거리 600m 이내였다. 이 범위는 주차장법 시행령이 시·군 또는 구의 조례로 정하도록 위임한 범위 안의 기준값이다.

종교·판매·관광숙박시설은 해당 용도면적 5,000㎡ 이상이면 다중이용 건축물에 해당한다. 10층 업무시설은 이 조건만으로 해당하지 않는다.

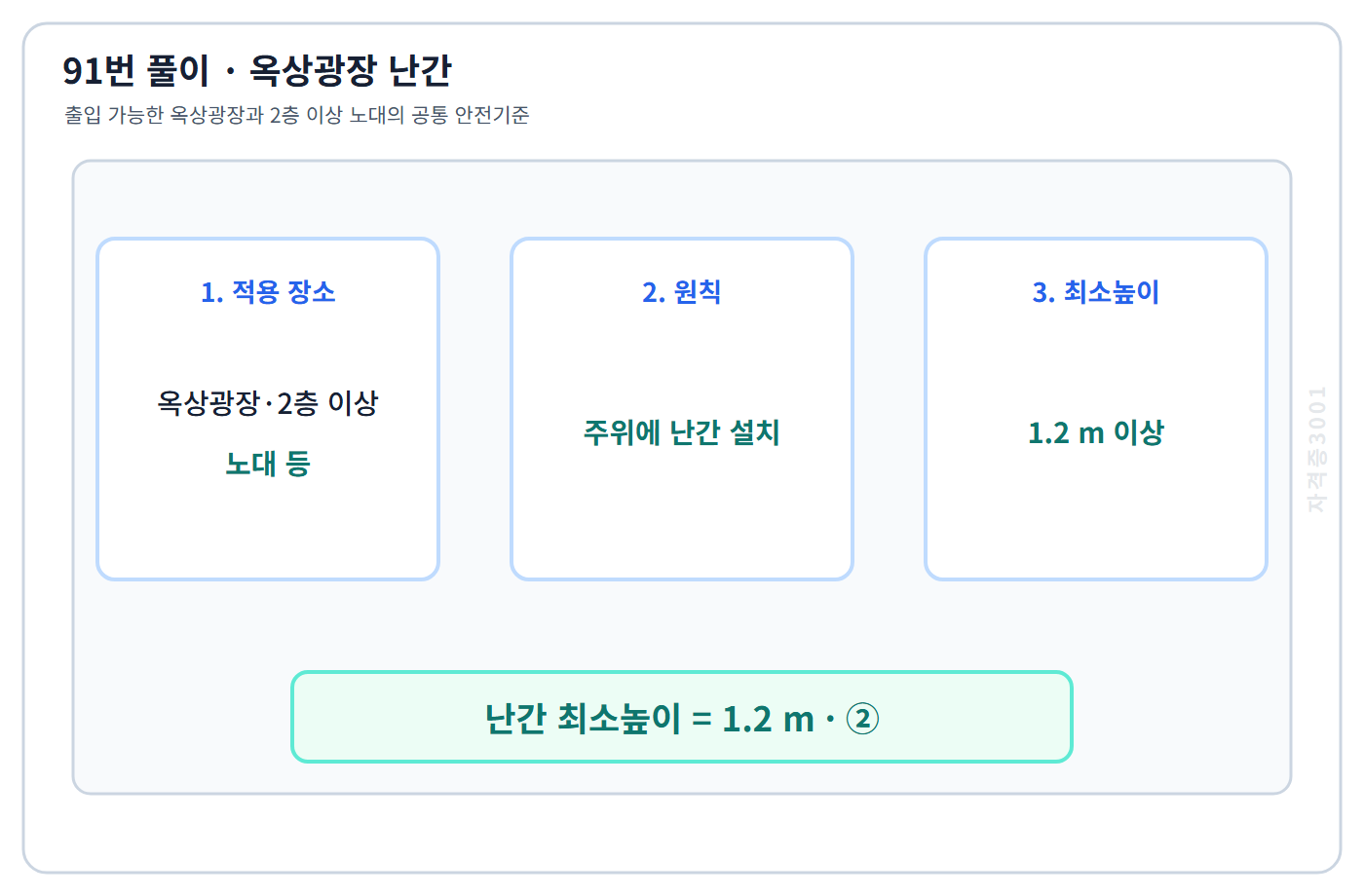

옥상광장이나 2층 이상 노대의 주위에는 원칙적으로 높이 1.2m 이상의 난간을 설치한다.

공공시설 부지 제공에 따른 지구단위계획 특례는 건폐율·용적률·높이 등을 완화할 수 있지만 건축선은 이 문항의 완화 항목이 아니다.

2018년 출제 적용 기준에서 6층 이상 종교시설·판매시설·연구소 등은 배연설비 대상이었지만 방송국은 열거된 대상 용도에 포함되지 않았다.

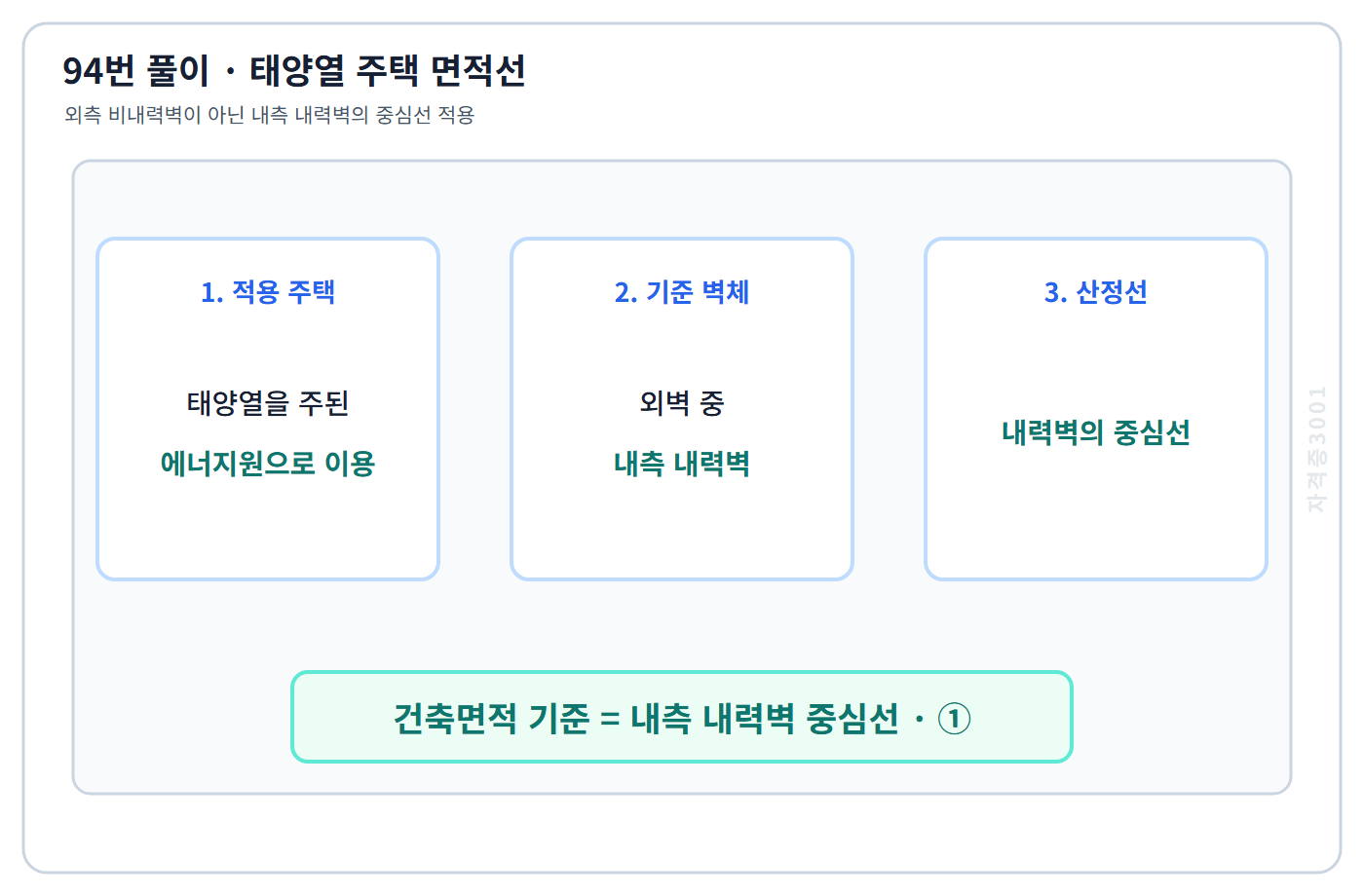

태양열을 주된 에너지원으로 쓰는 주택의 건축면적은 외벽 중 내측 내력벽의 중심선을 기준으로 산정하는 특례가 있다.

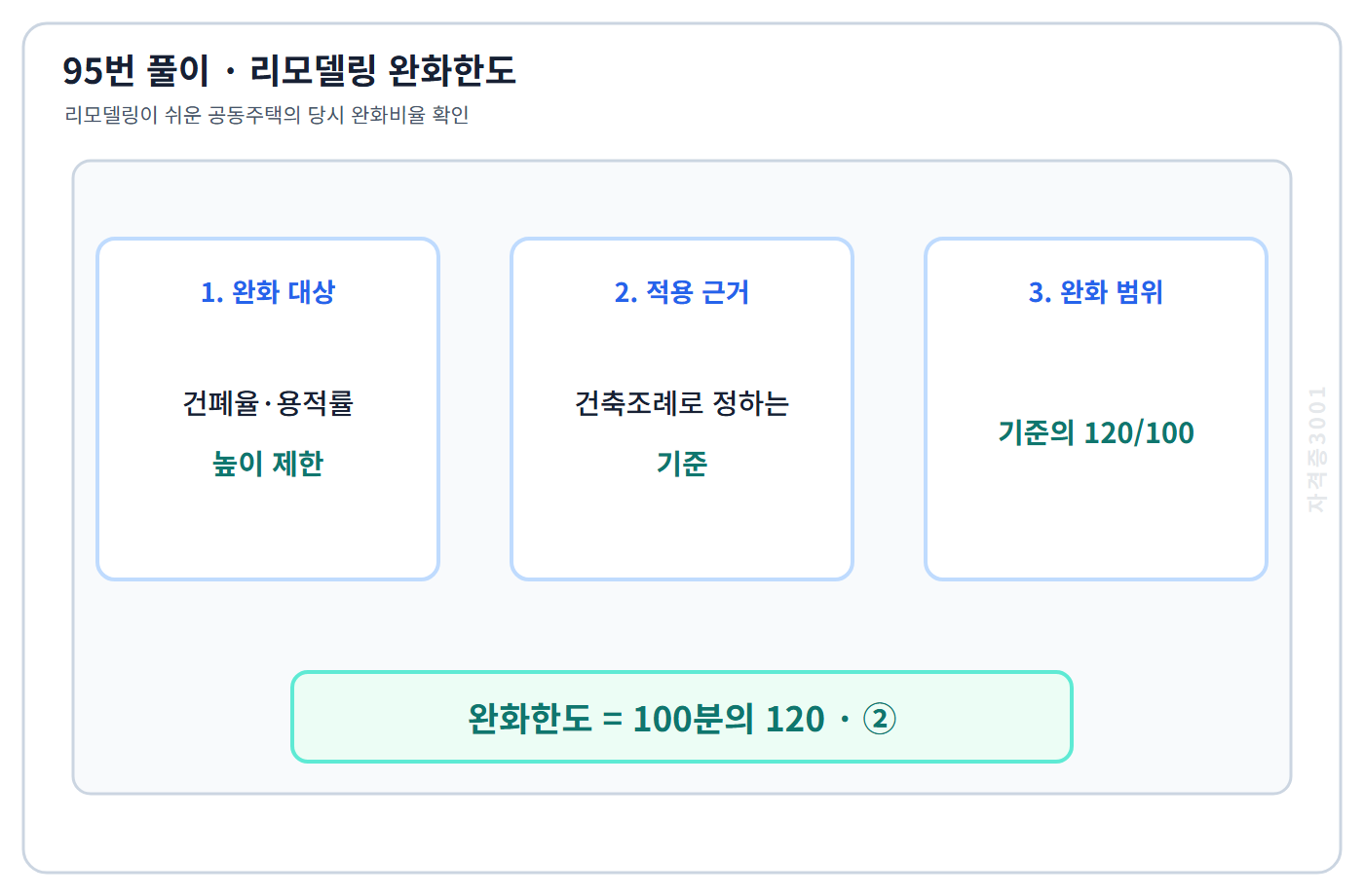

리모델링이 쉬운 공동주택은 건폐율·용적률·높이 제한 등을 원래 기준의 120/100 범위에서 완화할 수 있었다.

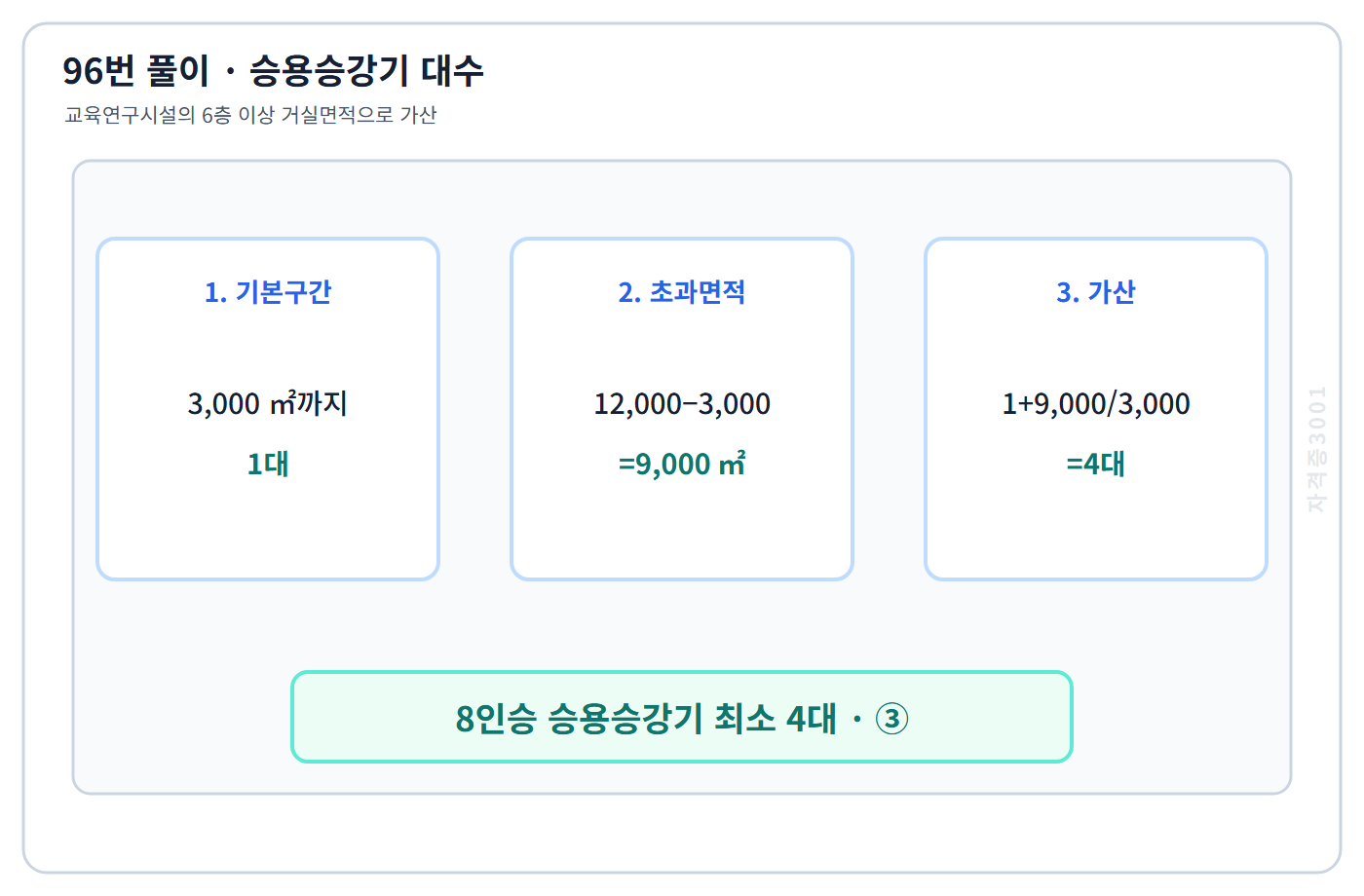

교육연구시설은 6층 이상 거실면적 3,000㎡까지 1대, 초과 3,000㎡마다 1대를 더한다. 12,000㎡이면 1+9,000/3,000=4대다. 8인승 승강기는 대수 산정에서 1대로 간주하므로 4대 모두 8인승으로 설치할 수 있다.

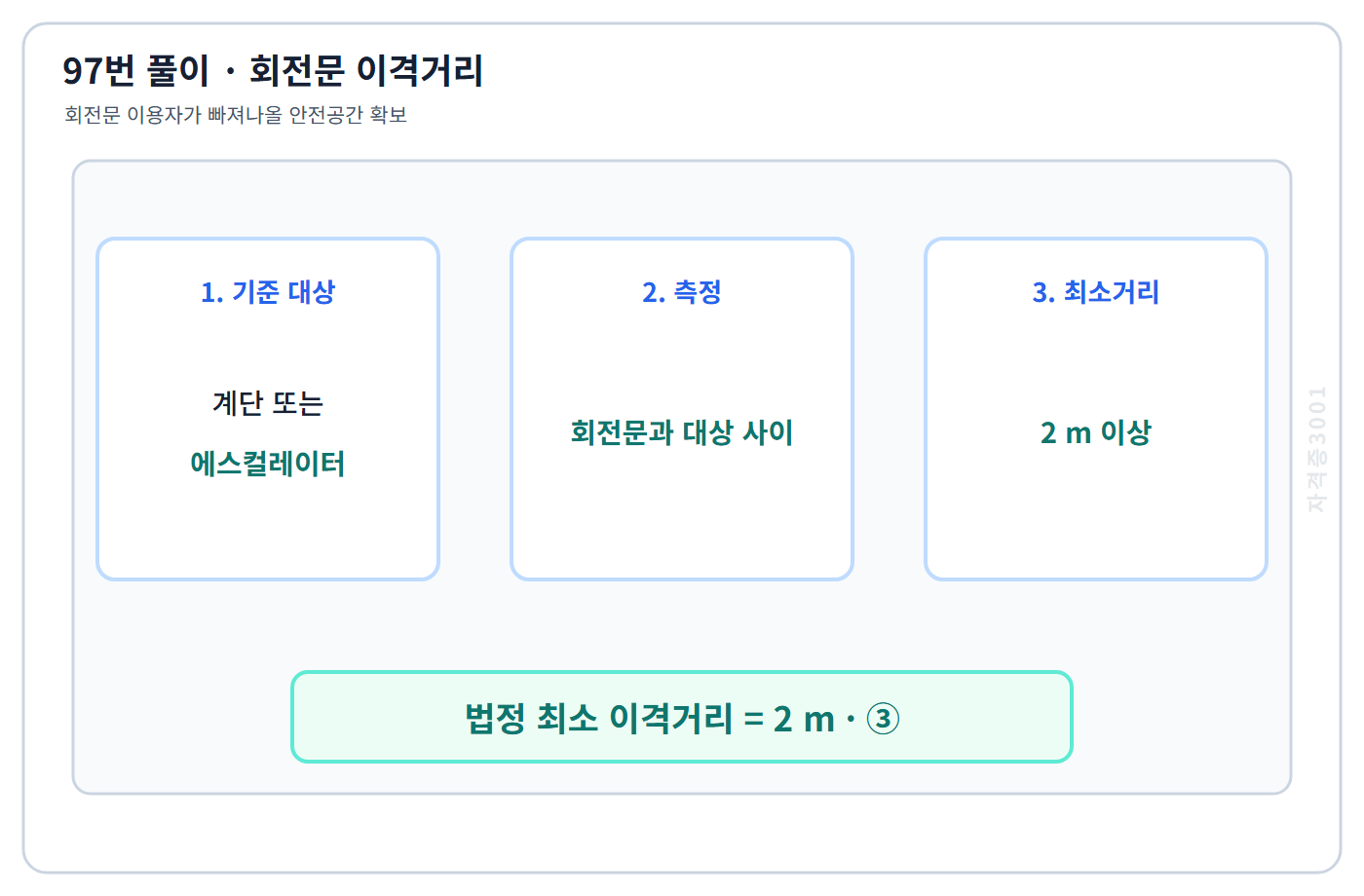

회전문은 이용자가 빠져나올 공간을 확보하도록 계단이나 에스컬레이터에서 2m 이상 떨어뜨려 설치한다.

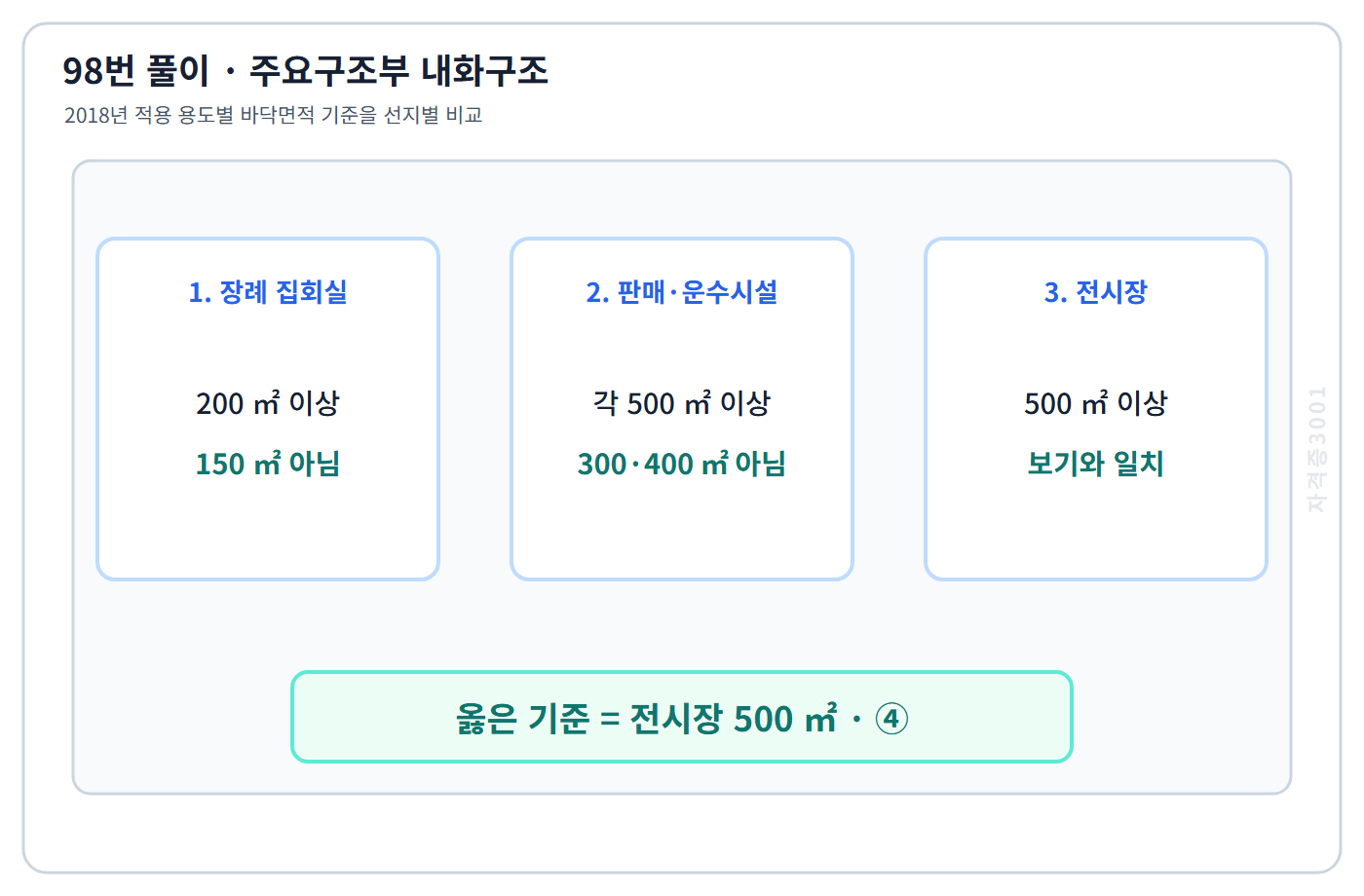

2018년 출제 적용 기준에서 전시장은 해당 용도 바닥면적 합계가 500㎡ 이상이면 주요구조부 내화구조 대상이었다. 보기 중 기준에 맞는 것은 ④다.

연면적은 각 층의 거실면적이 아니라 바닥면적의 합계다. 나머지는 대지·건축·바닥면적의 기본 수평투영 원칙과 맞는다.

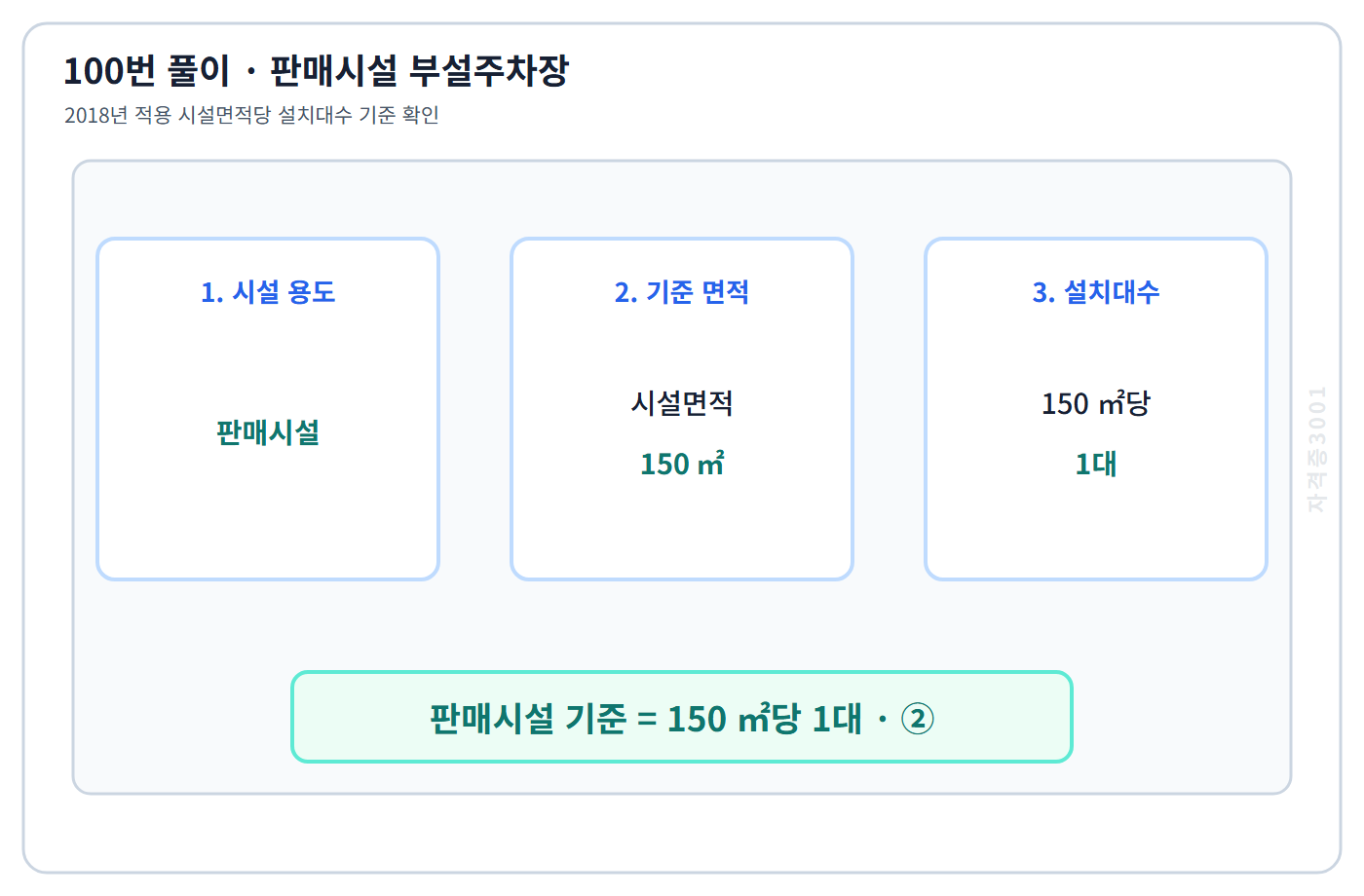

2018년 출제 적용 기준에서 판매시설 부설주차장 기준은 시설면적 150㎡당 1대였다.
