건축기사 기출문제 2017년 4회 필기

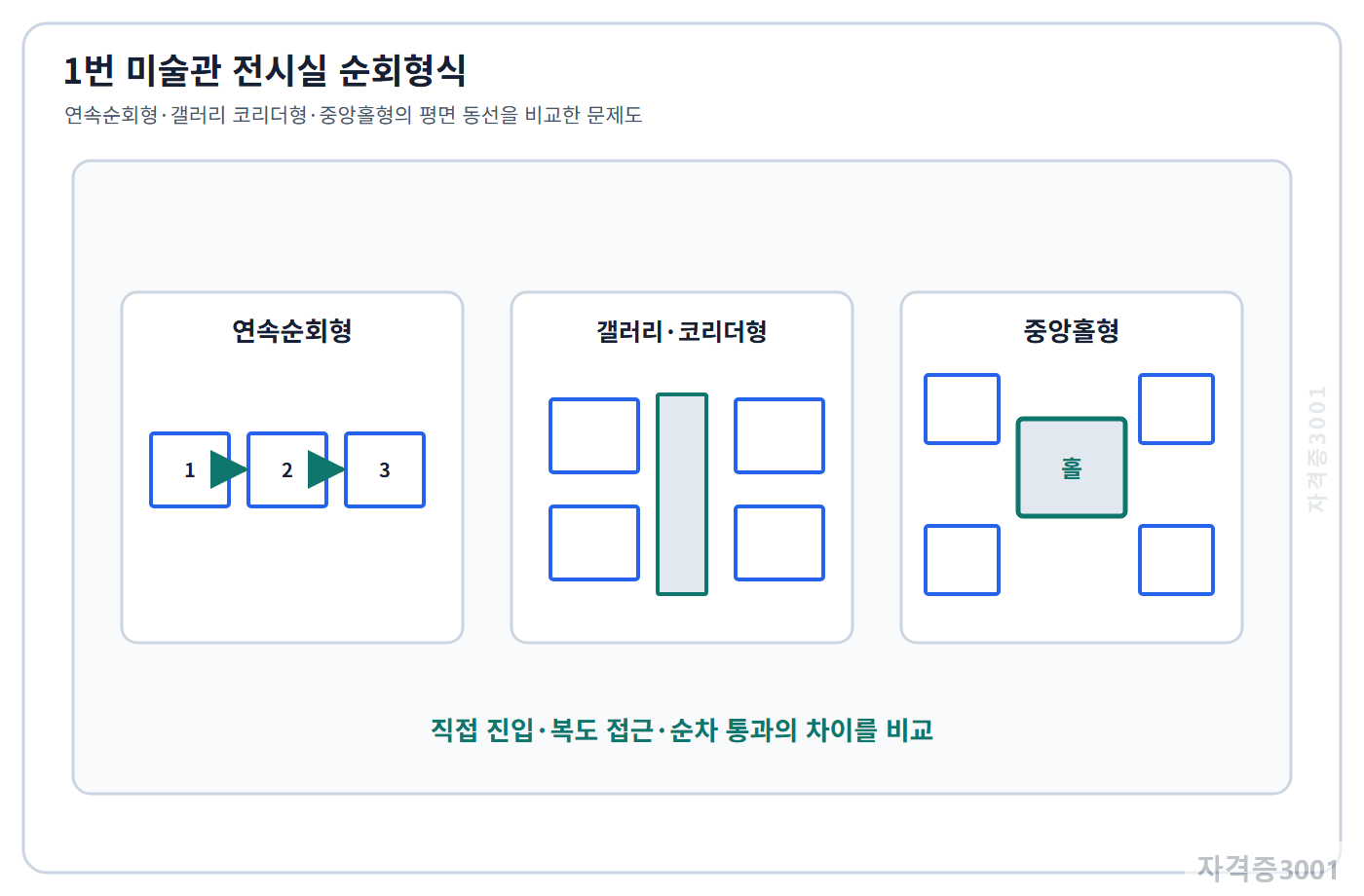

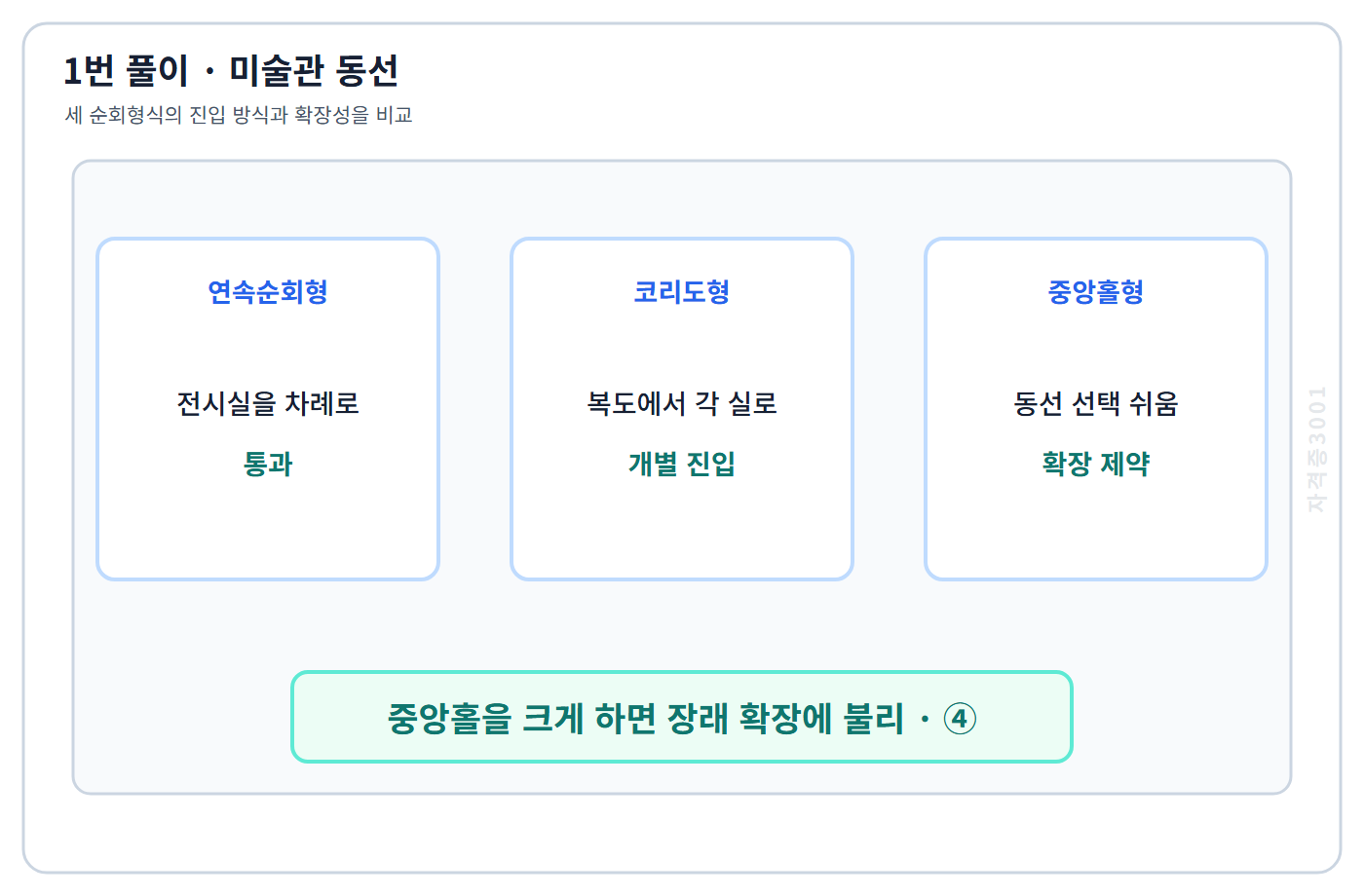

중앙홀형은 각 전시실로 직접 진입해 동선 선택은 쉽지만 홀을 크게 잡으면 주변에 실을 덧붙이기 어려워 장래 확장에 제약이 생긴다. 정답 판단: 중앙홀형은 동선 선택이 쉽지만 중앙홀 주변에 실이 고정되어 홀을 크게 잡을수록 장래 증축에 제약이 생긴다.

애리나형은 관객이 무대를 둘러싸므로 낮은 소품을 쓰고 가까운 관람거리를 확보한다. 액자 속 그림처럼 보이는 형식은 프로시니엄형의 특징이다. 정답 판단: 액자 속 구상화처럼 한 방향에서 보는 무대는 프로시니엄형이며 애리나형의 특징이 아니다.

정답은 ②다. 은행 영업장 내부와 면한 출입문을 바깥여닫이로 하면 문의 회전 반경이 고객 동선과 내부 가구에 간섭하고, 도난방지는 문의 개방 방향이 아니라 출입통제·잠금장치로 해결한다. ① 겨울철 방풍실, ③ 이중문의 바깥문(바깥여닫이 또는 자재문), ④ 어린이 이용이 많은 곳의 회전문 배제는 모두 타당한 주출입구 계획이다.

주택단지 건축물에서 공동으로 사용하는 계단은 통행과 피난을 위해 유효폭 1.2m 이상을 확보한다. 정답 판단: 주택단지 건축물에서 공동으로 사용하는 계단은 통행과 피난을 위해 유효폭 120cm 이상을 확보한다.

분관식 병원은 병동과 진료기능을 여러 저층 동으로 분산해 채광·통풍에는 유리하지만 동선이 길고 넓은 대지가 필요하다. 정답 판단: 분관식은 병동·진료부를 여러 저층 동으로 나누어 배치하는 저층 분산형이다.

정답은 ④다. 개실 시스템은 복도를 따라 독립실을 배치하므로 독립성과 쾌적감은 확보하지만, 고정 칸막이와 복도에 제약을 받아 방 깊이와 배치 변경의 융통성이 작다. '연속된 긴 복도로 인해 방깊이에 변화를 주기 용이하다'는 설명은 개실형의 특성과 반대다. 개방식 배치는 칸막이가 적어 전면적 활용과 공사비 절감에 유리하다.

거실은 가족의 중심 생활공간이므로 주택 연면적의 약 20~30% 정도를 잡는 경우가 일반적이다. 10~15%는 지나치게 작다. 정답 판단: 거실은 가족생활의 중심이므로 연면적의 약 20~30%가 통상 범위이며 10~15%는 지나치게 작다.

엘리베이터 일렬 배치는 보통 4대 정도를 한 그룹의 한도로 하며 승강장 보행거리를 짧게 한다. 8대를 일렬로 둔다는 ③이 옳지 않다. 정답 판단: 일렬 배치는 보통 한 군 4대 정도가 한계이며 8대를 한 줄로 두는 계획은 보행거리와 인지가 불리하다.

부석사 무량수전은 아래층을 통과해 상부로 진입하는 누하진입의 대표 사례다. 정답 판단: 부석사 무량수전 영역은 아래 공간을 통과해 상부 마당으로 진입하는 누하진입의 대표 사례다.

강릉 오죽헌은 주심포에서 다포로 넘어가는 간결한 익공식 공포를 보여 주는 대표 건축물이다. 정답 판단: 강릉 오죽헌은 기둥 위의 간결한 공포를 새 날개처럼 처리한 익공식 건축으로 분류된다.

정답은 ④다. 폐가식은 이용자가 서가에 들어가지 않고 관원이 독립 서고에서 책을 찾아 전달하므로 서가·열람실의 감시 부담은 줄지만, 신청·검색·전달 절차가 필요해 대출이 간단하지 않고 관원의 작업량도 커진다. ①②는 자유개가식의 장점과 관리상 단점, ③은 폐가식의 적합 규모를 올바르게 설명했다.

인술라는 고대 로마의 다층 집합주택이다. 피라미드·암굴분묘·마스타바가 고대 이집트의 분묘형식이다. 정답 판단: 인술라는 고대 로마 도시의 다층 집합주택으로 이집트 분묘형식이 아니다.

교과교실형은 교과별 전용실을 두어 교실 순수율을 높일 수 있으나 학생 이동과 홈베이스가 필요하다. 순수율이 낮다는 ②가 틀렸다. 정답 판단: 교과교실형은 전용 교실의 활용도를 높일 수 있어 교실 순수율이 낮다는 설명이 반대다.

주택 치수 기준에서 거실·침실 평면 각 변은 5cm 단위를 기준척도로 적용한다. 10cm라고 한 ②가 옳지 않다. 정답 판단: 거실·침실 평면 각 변은 5cm 단위를 기준척도로 하므로 10cm라고 한 설명이 틀리다.

톱날지붕의 수직 또는 급경사 채광면을 북향으로 두면 직사일광을 피하면서 작업면에 비교적 균일한 자연조도를 얻는다. 정답 판단: 급경사 채광면을 북향으로 두면 직사광을 줄이고 넓은 작업면에 비교적 균일한 자연조도를 얻는다.

사이클로라마는 무대 뒤쪽에 설치하는 곡면 또는 연속 배경벽이다. 프로시니엄은 무대 개구부, 플라이 로프트와 그리드아이언은 상부 무대설비이다. 정답 판단: 사이클로라마는 무대 뒤쪽의 배경용 곡면 또는 연속벽이다.

메조넷형은 한 세대가 두 층을 사용해 공간 변화·프라이버시·양면 개구에 유리하지만 내부계단 때문에 소규모 평면에는 비경제적이다. 정답 판단: 내부계단이 전용면적을 차지하고 이동 부담이 있어 소규모 단위평면에는 비경제적이다.

해변·산장 호텔과 클럽하우스는 휴양 목적의 리조트 호텔이다. 부두호텔은 항만 이용과 교통에 대응하는 호텔로 분류된다. 정답 판단: 부두호텔은 항만 교통과 선박 이용객의 단기 체재를 지원하는 교통형 호텔로 리조트 분류와 다르다.

페리는 근린주구의 상업시설을 통과교통이 적고 인접 주구와 공유할 수 있는 외곽 교차부에 배치했다. 지구 중앙 집중이라는 ②가 틀렸다. 정답 판단: 상업시설은 인접 근린주구와 공유하도록 외곽 교차부에 두는 원칙이므로 지구 중심 집중은 틀리다.

몰은 쇼핑센터의 중심 보행축으로, 중심상점과 전문점의 주출입구가 이 공간에 면한다. 정답 판단: 몰은 중심상점과 전문점의 주출입구가 면하는 쇼핑센터의 핵심 보행축이다.

정답은 ④ 라인스탭 조직이다. 패스트트랙은 부분 완성된 도면으로 설계와 시공을 겹쳐 진행하므로, 공정별 명확한 지휘선(라인)에 분야별 전문가의 조언(스탭)을 결합한 조직이 신속한 조정에 가장 적합하다. 기능별 조직은 부서 간 조정이 느리고, 매트릭스는 이중 지휘로 책임이 모호해지며, 태스크포스는 단기 특정 과업용이라 상시 공정관리에는 부적합하다.

정답은 ②다. 콘크리트는 무기질 재료라 불에 타지 않아 내화성이 비교적 우수하지만, 약 600℃의 고온을 장시간 받으면 시멘트 경화체의 결합수가 탈수하고 골재와 페이스트의 열팽창 차이로 균열·박리가 생겨 압축강도가 크게 저하된다. 골재 품질의 영향(①), 피복두께 확보(③), 화재 후 중성화 촉진(④)은 모두 옳은 설명이다.

정답은 ②다. 신·구 콘크리트의 유효탄성계수와 온도차가 클수록 구속응력이 커지는 것은 맞지만, 그렇다고 이어붓기 간격을 무조건 길게 하는 것이 좋은 것은 아니다. 간격이 길어지면 선행 콘크리트가 식고 경화해 후속 타설부를 더 강하게 구속하므로 오히려 균열에 불리할 수 있어, 온도균열 검토에 따라 적정 간격을 정해야 한다. ①③④는 매스콘크리트의 보온양생·저온타설·서서히 해제라는 정석이다.

정답은 ③ 리버스 서큘레이션 파일이다. 이 공법은 굴착공 안의 물을 지하수위보다 2m 이상 높게 유지해 정수압(2m×1t/㎥=2t/㎡)으로 공벽의 붕괴를 막고, 역순환되는 물의 흐름으로 굴착토를 배출하면서 현장타설 콘크리트 말뚝을 형성한다. 베노토는 케이싱 전선회식, 프랭키는 구근 형성 타입식, 프리팩트는 골재 선충전 후 모르타르 주입식으로 원리가 다르다.

정답은 ① 시멘트 강도다. 시공연도(워커빌리티)는 굳지 않은 콘크리트 반죽의 작업 용이성으로, 물량·골재의 입도와 형상·혼화제·혼합시간 등 반죽 상태 요인의 영향을 받는다. 시멘트 강도는 굳은 콘크리트의 압축강도에 관계하는 재료 고유의 성질로, 반죽의 작업성과는 직접 관계가 없어 시공연도와 가장 거리가 멀다.

정답은 ③이다. 시멘트는 습기를 흡수하면 수화·풍화가 진행돼 품질이 저하되므로 창고는 환기보다 방습·방수가 우선이며 개구부는 가능한 작게 해야 한다. 바닥을 지면에서 띄운 마루널깔기(①), 100포당 2~3㎡의 면적 계획(②), 널판 벽에 장기 사용 시 함석 덧붙이기(④)는 모두 방습을 위한 정석적인 계획이다.

정답은 ④다. 레디믹스트 콘크리트도 응결이 진행되고 운행 중 슬럼프 손실이 생기므로 운행거리와 운행시간에 제한을 받는다(KS F 4009는 구입자와 협의로 타설 가능 시간을 정한다). 도심의 협소한 혼합 장소(①), 균질 품질 확보 곤란(②), 공장의 충분한 혼합(③)은 모두 레미콘을 사용하는 옳은 이유다.

정답은 ②다. 폴리머함침콘크리트(PIC)는 경화한 시멘트계 재료를 건조한 뒤 모노머를 공극에 함침·중합시킨 복합재로, 강도·내구성·내약품성이 뛰어나 고속도로 포장이나 댐 보수에 쓰인다. 그러나 함침된 폴리머는 열에 약해 내화성이 낮고, 건조-함침-중합 공정이 필요해 현장시공이 용이하지도 않다.

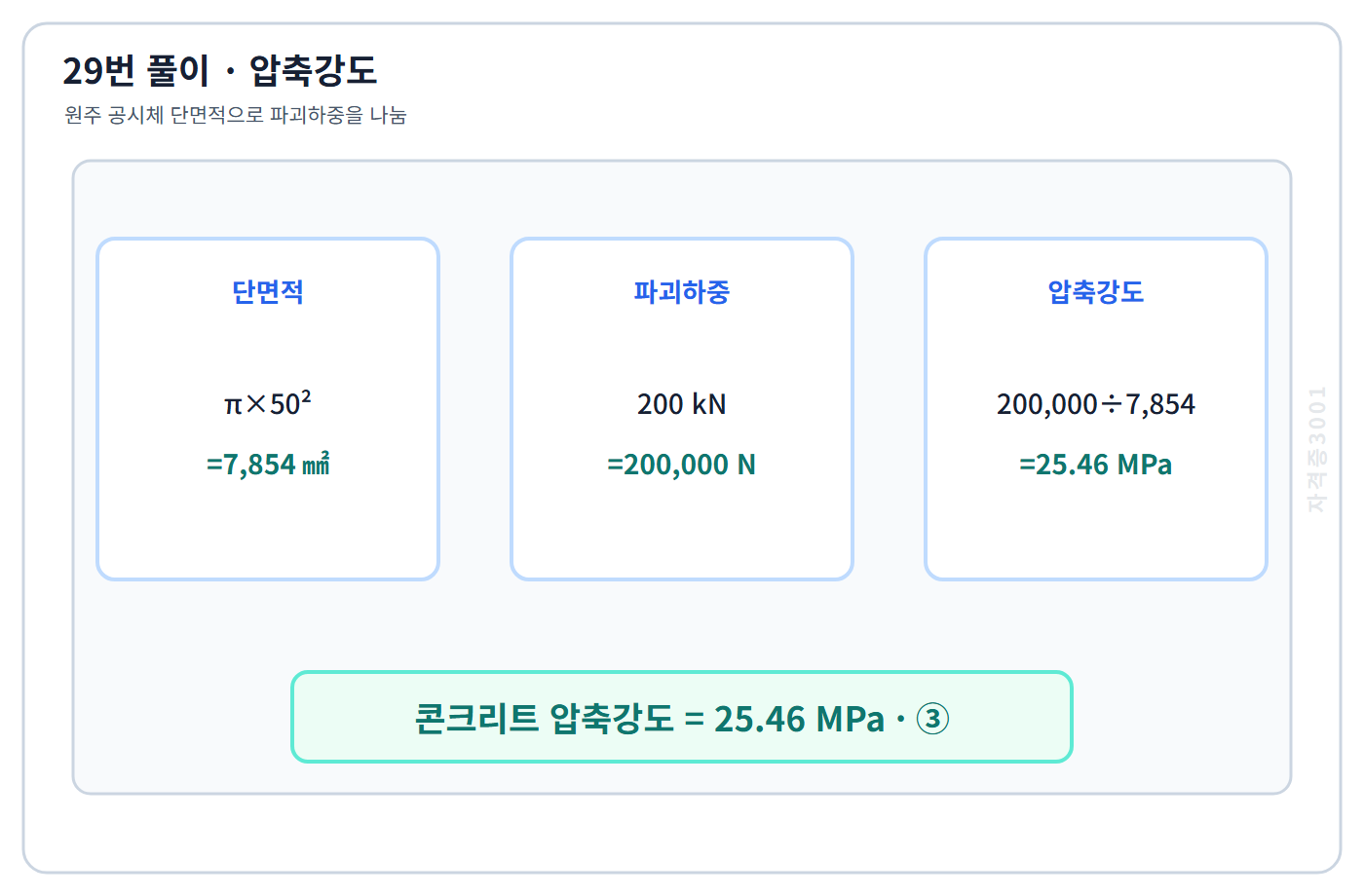

정답은 ③ 25.46MPa다. 압축강도는 파괴하중을 재하단면적으로 나눈 값이다. 지름 100mm 공시체의 단면적은 A=π×50²≈7,854㎟이고, 파괴하중 200kN=200,000N을 나누면 f=200,000÷7,854≈25.46N/㎟=25.46MPa가 된다. kN을 N으로 환산하고, 지름이 아니라 반지름으로 면적을 구하는 것이 계산의 핵심이다.

정답은 ④다. 점토지반에서 함수비가 커지면 입자 사이 결합이 약해지고 유효응력이 낮아져 점착력과 전단강도는 증가가 아니라 감소한다. 샌드드레인으로 연약점토의 함수비를 줄일 수 있다는 ①, 함수비 증가 시 전단강도·마찰저항 저하 ②·③은 옳은 설명이다. '물이 많으면 끈적해져 점착력이 커진다'는 직관은 흙 역학적으로 반대다.

정답은 ④ 담수시험이다. 방수층 시공 후 일정 깊이의 물을 채워 일정 시간 방치한 뒤 수위 저하와 하부 누수 여부를 관찰하는 방법으로, 옥상·지하 등 건축 방수공사의 성능을 현장에서 확인하는 가장 일반적인 시험이다. 수압시험은 배관·수조의 압력 성능용이고, 기밀시험은 공기 누설 확인용이다.

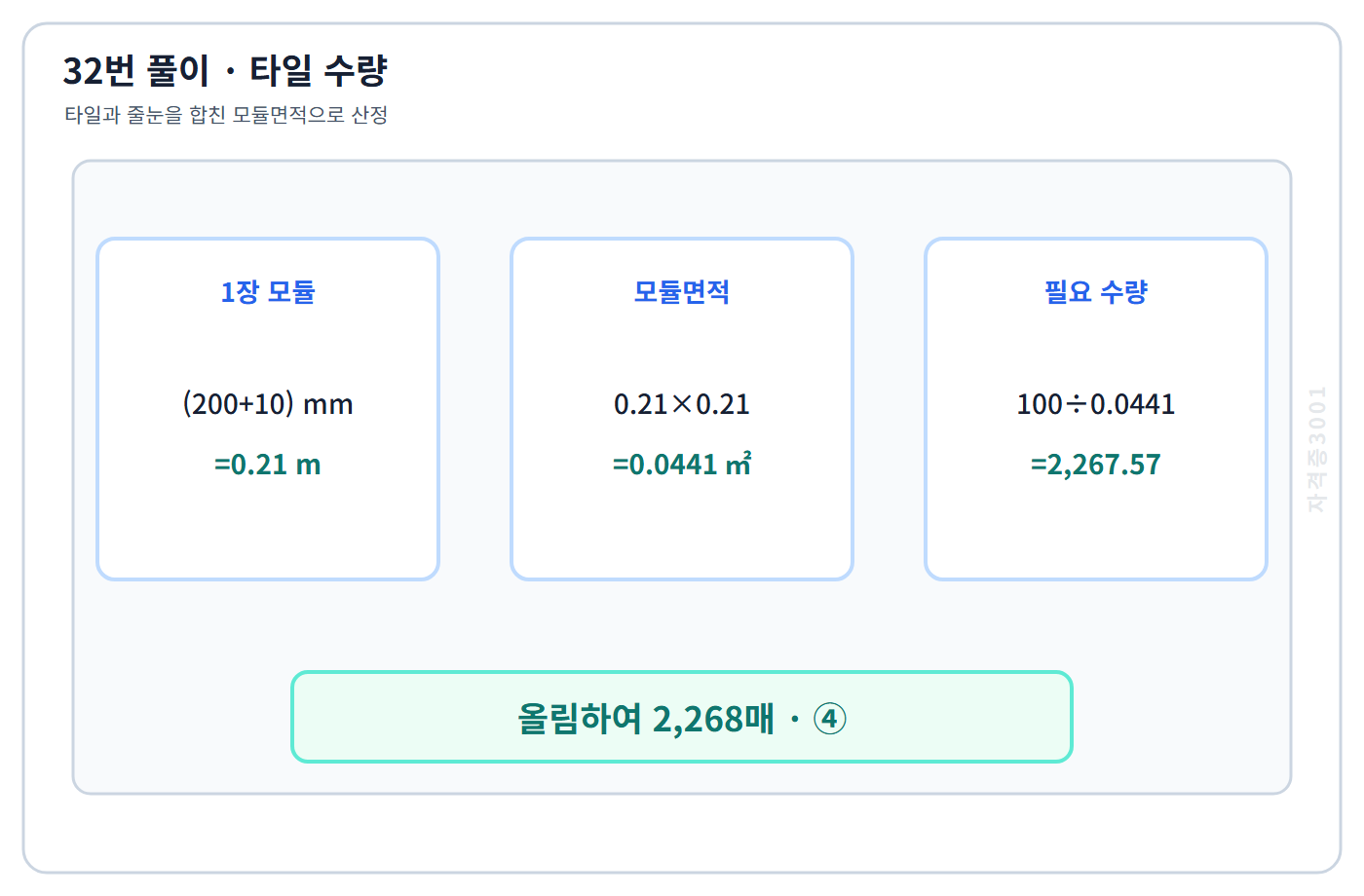

정답은 ④ 2,268매다. 타일 한 장에 줄눈을 포함한 모듈 치수는 200+10=210mm=0.21m이고, 모듈 1개 면적은 0.21×0.21=0.0441㎡다. 필요 매수는 100㎡÷0.0441㎡≈2,267.57매이며, 타일은 장수 단위로 올림하므로 2,268매다. 타일 면적(0.04㎡)만으로 나누면 줄눈이 빠져 수량이 달라지므로 모듈 면적 적용이 핵심이다.

정답은 ②다. 내력벽은 상부 압축하중을 안정적으로 전달해야 하므로 벽돌의 넓은 면이 수평이 되게 눕혀쌓기가 원칙이며, 세워쌓기나 옆쌓기는 칸막이·장식벽 등 비내력벽에 주로 쓰인다. 나중쌓기 부위의 층단 들여쌓기(①), 줄눈모르타르 불량 시 균열(③), 창대쌓기의 물흘림 경사(④)는 모두 옳은 설명이다.

정답은 ①이다. 2017년 출제 적용 수량산출 기준에서 철골제의 재료별 할증률은 강판 10%, 봉강 5%, 강관 5%, 고장력볼트 3%이므로 고장력볼트를 5%로 한 조합이 옳지 않다. 할증률은 절단·가공 손실과 여유 수량을 반영한 값으로 재료별로 다르다. 현행 예정가격작성기준은 개정 이력이 있어 실무 적용 시 최신 기준 확인이 필요하다.

정답은 ③이다. 용접자세 기호는 영어 명칭의 머리글자로 F(Flat)=하향자세, H(Horizontal)=수평자세, V(Vertical)=수직자세, O(Overhead)=상향자세를 뜻한다. 따라서 O:상향자세만 기호와 자세의 연결이 옳고, ①②④는 기호와 자세를 뒤바꾼 조합이다.

정답은 ①이다. 기둥 축소량은 탄성수축·크리프·건조수축이 층별로 누적되는 현상이라, 해석값을 막연히 여유 있게 잡는 것만으로는 층간 변위차를 보정할 수 없다. 티어(Tier) 구분 시공(②), 가조립 단계의 선행 변형 발생(③), 시공 중 계측 변위의 보정 반영(④)이 실질적인 방지대책이다.

정답은 ①이다. 최소 구부림 내면 반지름은 철근의 균열·파단을 막기 위한 하한값이므로, 배근도에 반지름 표시가 없을 때는 기준이 정한 최소 내면 반지름 '이상'으로 구부려야 한다. '이하로' 구부린다는 ①은 방향이 반대다. 상온 가공 원칙(②), 조립 후 배근 검사(③), 녹·기름 제거 후 조립(④)은 모두 옳은 설명이다.

정답은 ② 탄소강이다. 철을 주성분으로 하는 금속은 철금속, 그 외의 금속은 비철금속으로 분류한다. 탄소강은 철에 탄소를 주성분으로 합금한 철금속이고, 알루미늄·동·아연은 철을 주성분으로 하지 않는 대표적인 비철금속이다. '강(steel)'이 붙는 재료는 모두 철금속으로 본다.

정답은 ①이다. VE는 발주자·사용자가 필요로 하는 기능을 생애주기비용 관점에서 가장 낮은 비용으로 달성하는 것을 목표로 하는 기능 중심의 사고방식이다. 비용절감(②), 사용자 중심(③), 기능 중심(④)은 VE의 핵심 요소이고, 제도·법규를 형식적으로 따르는 사고는 기능·가치 분석과 거리가 가장 멀다.

정답은 ③ 컨소시엄이다. 컨소시엄은 독립된 회사들이 별도 법인을 설립하지 않고 연합해 사업을 수행하되, 각 회사가 계약상 맡은 책임과 클레임을 개별적으로 부담하는 방식이다. 공동도급은 공동수급체 구성의 넓은 개념이고, 파트너링은 협력관계 구축 기법, 분할도급은 공사를 나누어 발주하는 방식이다.

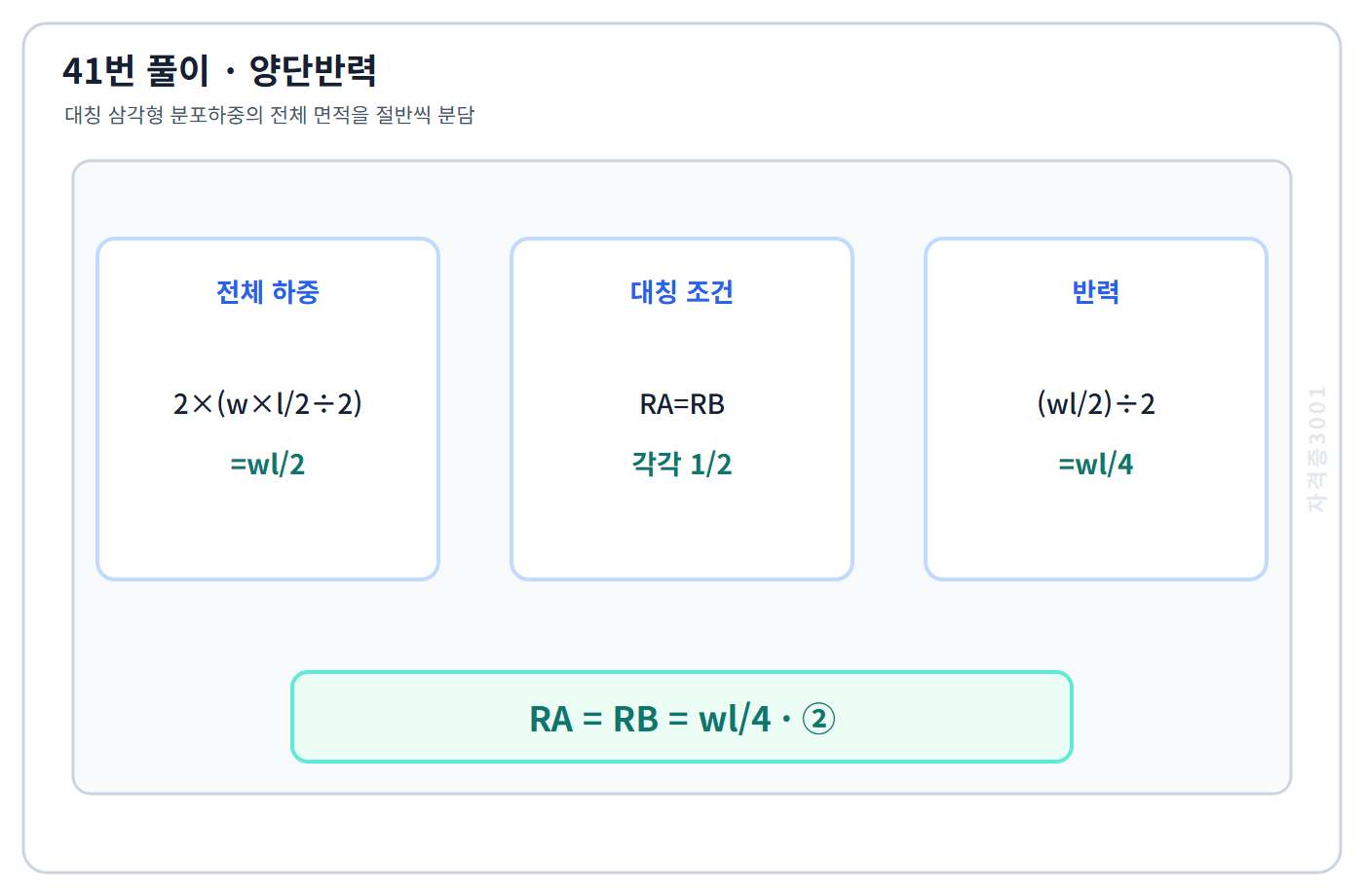

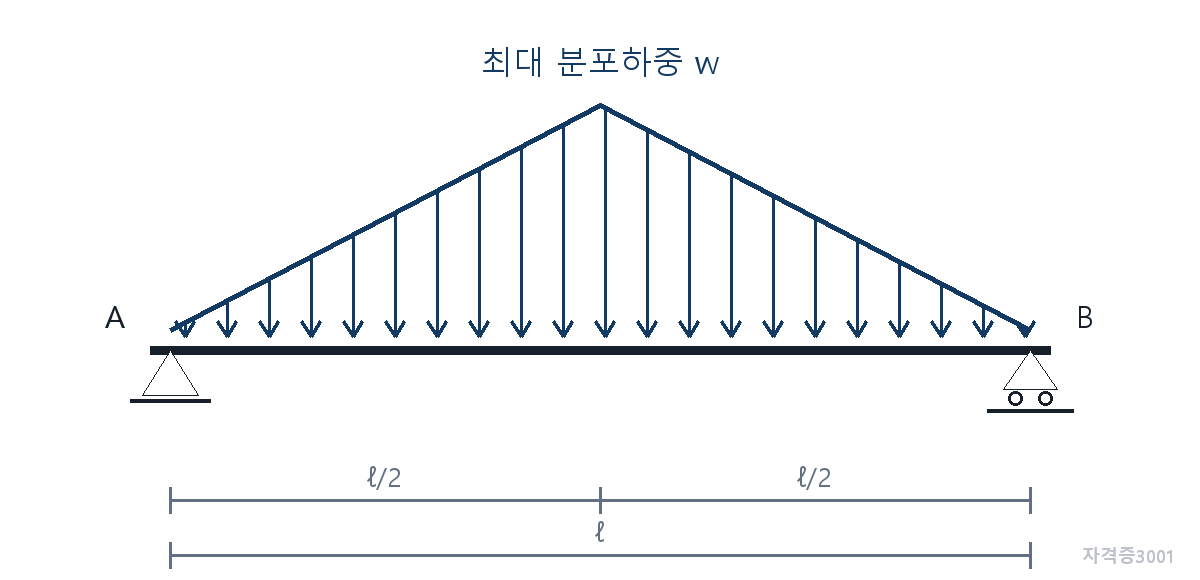

대칭 삼각분포하중의 전체 합력은 삼각형 두 개의 면적 합인 wl/2이고 중앙을 기준으로 대칭이다. 따라서 RA=RB=(wl/2)/2=wl/4이므로 정답은 ②이다.

래티스형식 조립압축재의 세장비는 단일 래티스 140 이하, 복 래티스 200 이하로 서로 다르게 제한한다. 복 래티스를 180 이하라 한 ③이 틀린 진술이다. 정답 판단: 복 래티스 부재의 세장비 한계는 200 이하이므로 180 이하라는 설명이 틀리다.

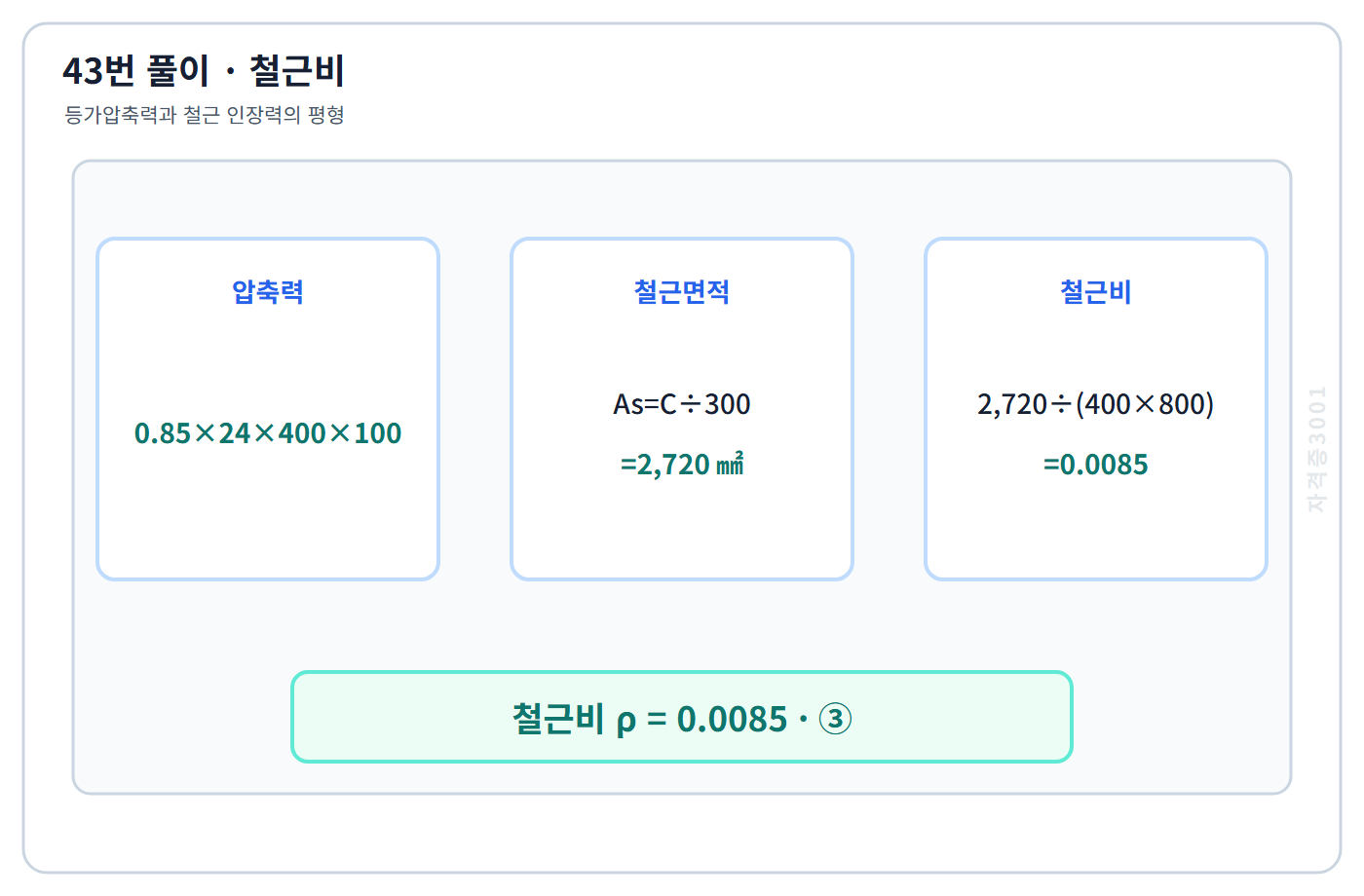

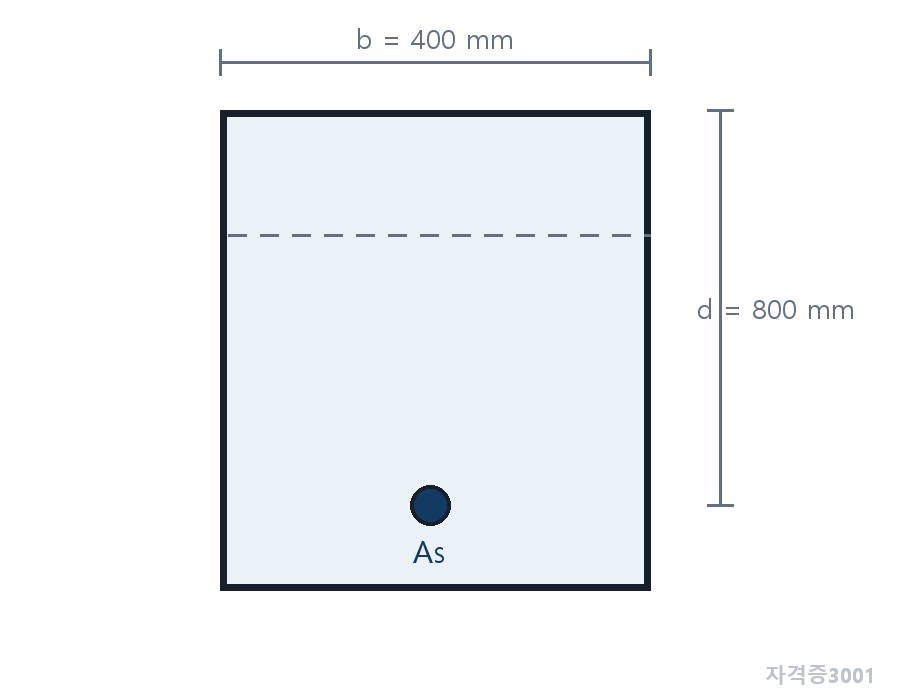

등가압축력 0.85fckba와 철근 인장력 Asfy의 평형에서 As=0.85×24×400×100/300=2,720㎟다. ρ=As/(bd)=2,720/(400×800)=0.0085다.

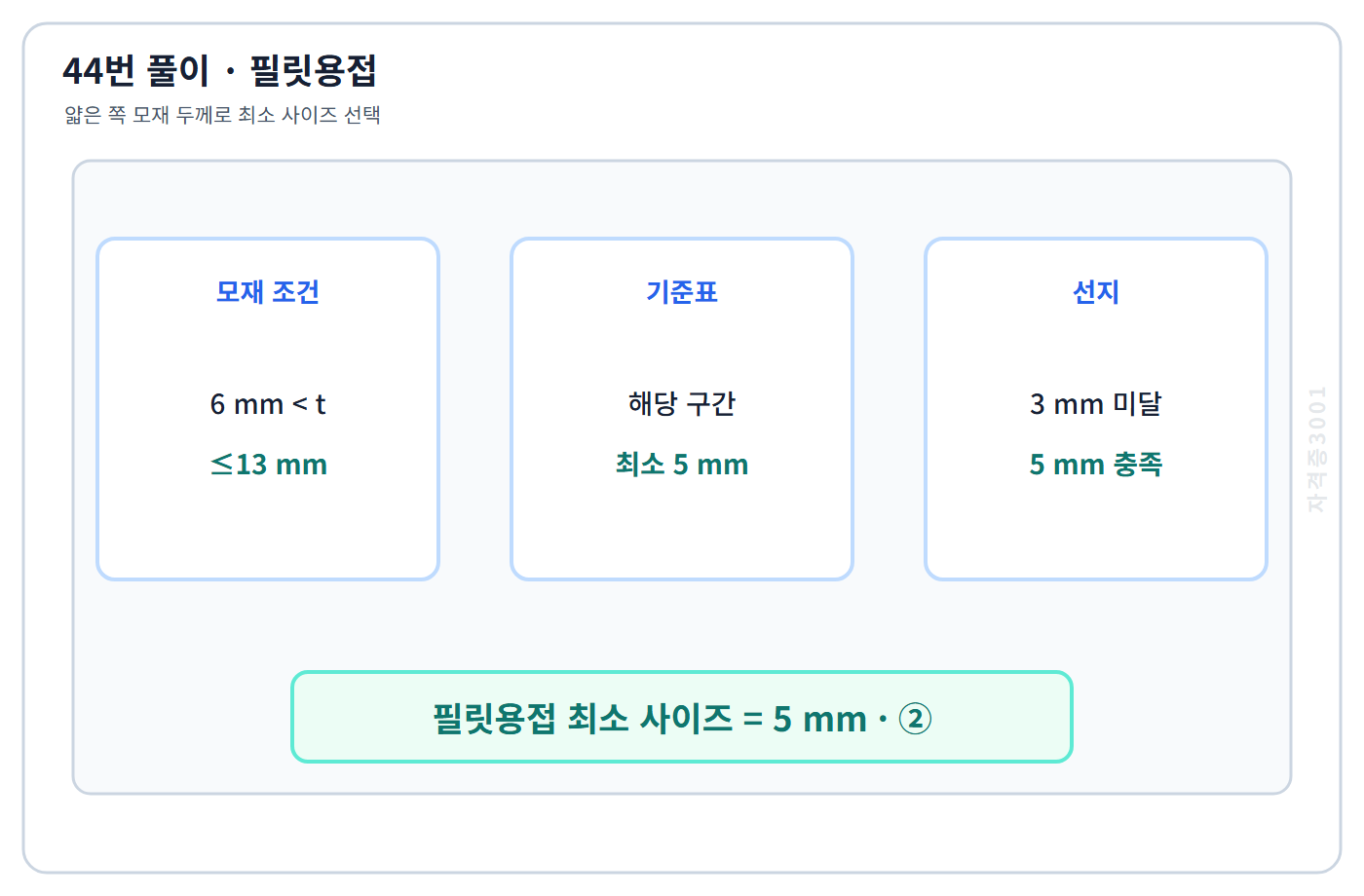

시험에 제시된 얇은 모재 두께가 6mm 초과 13mm 이하이면 필릿용접 최소 사이즈는 5mm다. 정답 판단: 얇은 쪽 모재 두께 6mm 초과 13mm 이하 구간의 필릿용접 최소 사이즈는 5mm이다.

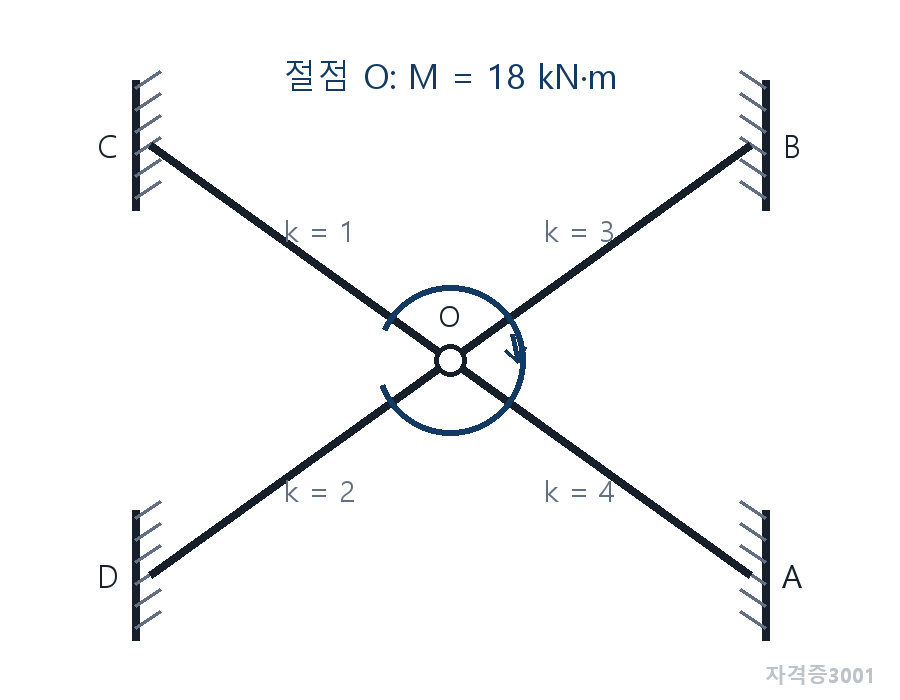

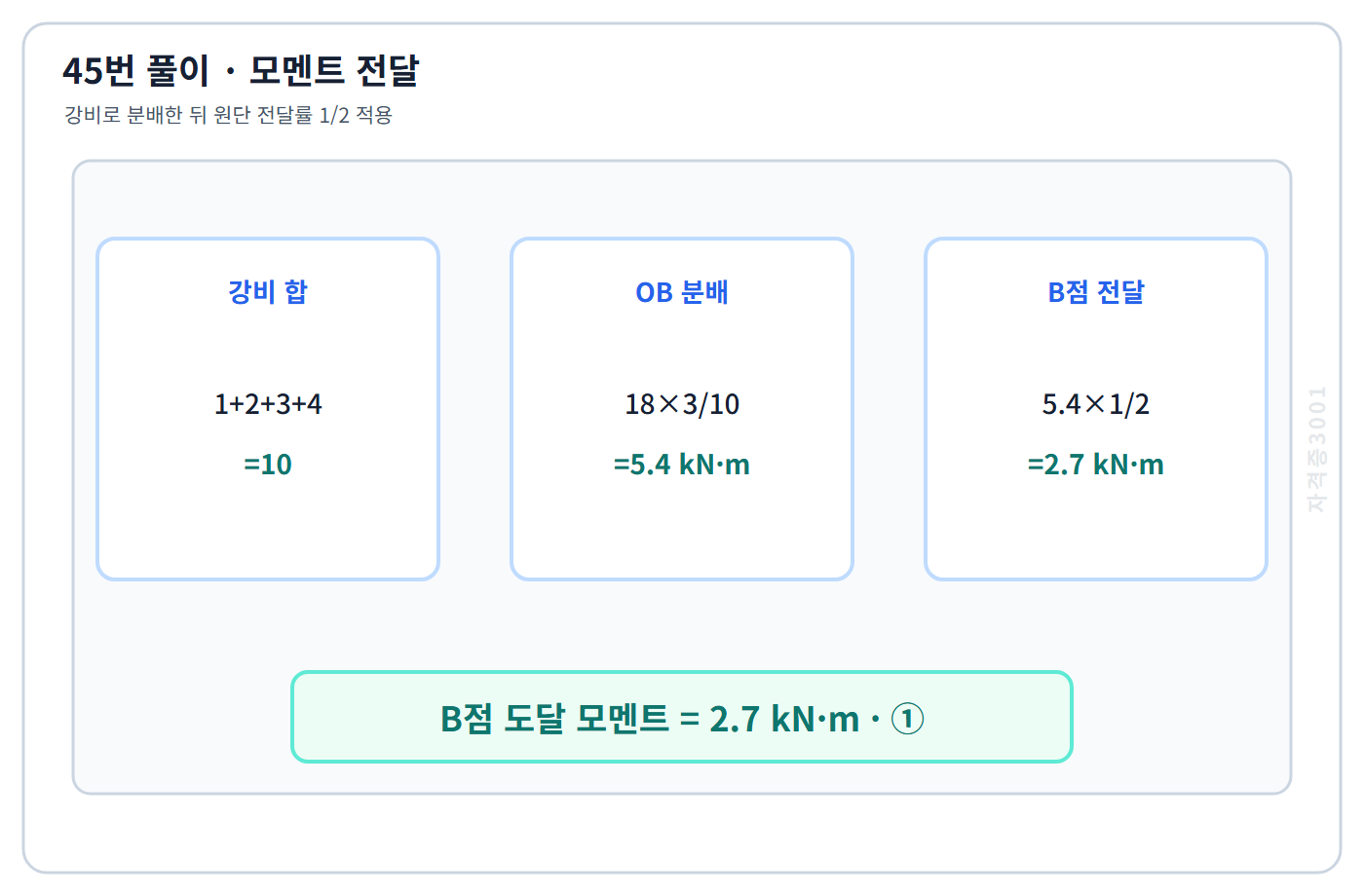

절점 O의 전체 강비는 1+2+3+4=10이고 OB 분배모멘트는 18×3/10=5.4kN·m다. 원단 B로 절반이 전달되어 2.7kN·m다. 정답 판단: 절점 O의 강비 합은 10이고 OB 분배모멘트는 18×3÷10=5.4kN·m, B점 전달모멘트는 절반인 2.7kN·m이다.

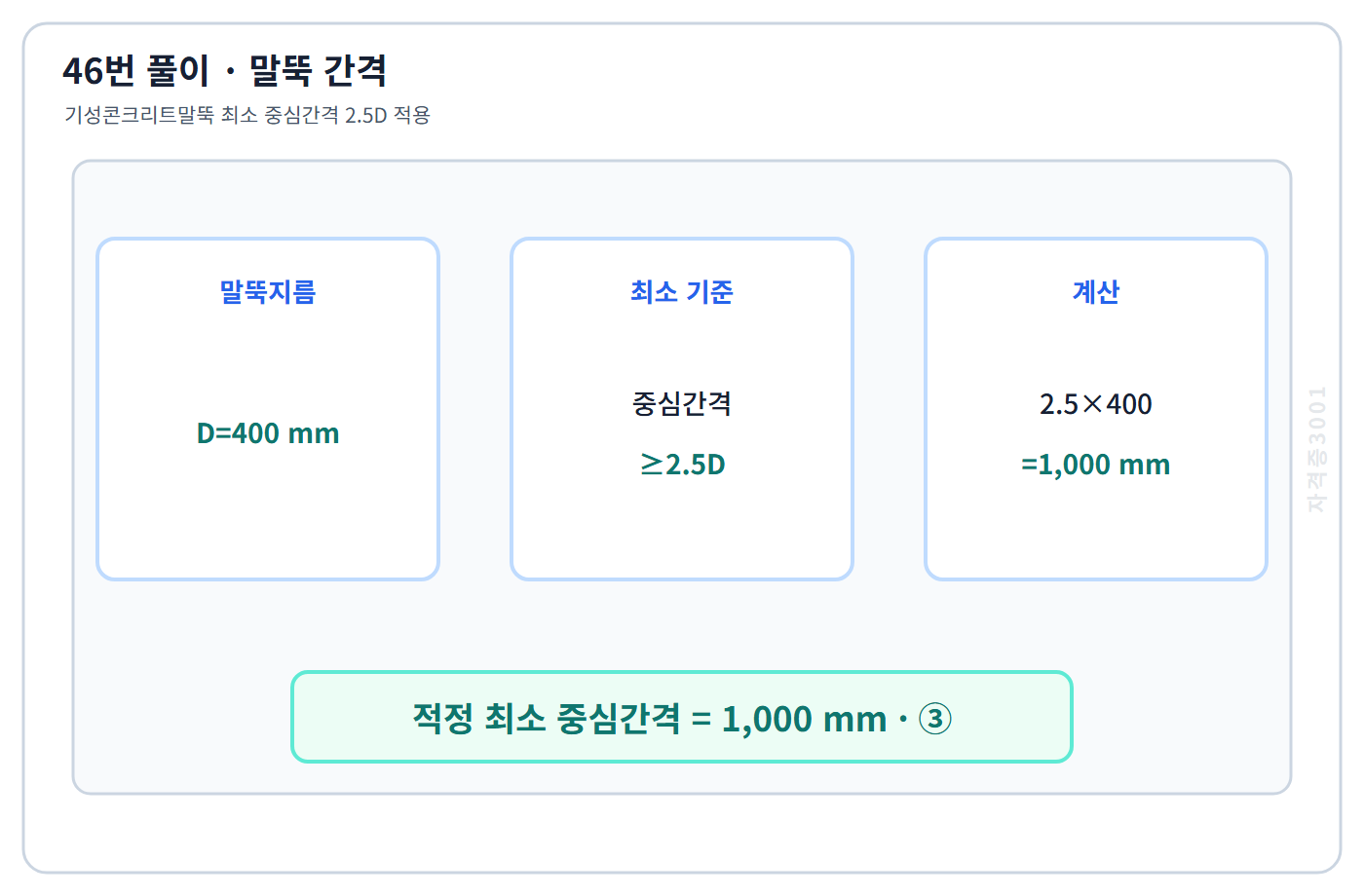

기성콘크리트말뚝 최소 중심간격은 말뚝머리지름의 2.5배 이상을 적용한다. 400×2.5=1,000mm다. 정답 판단: 최소 중심간격은 2.5D이므로 2.5×400=1,000mm가 적정하다.

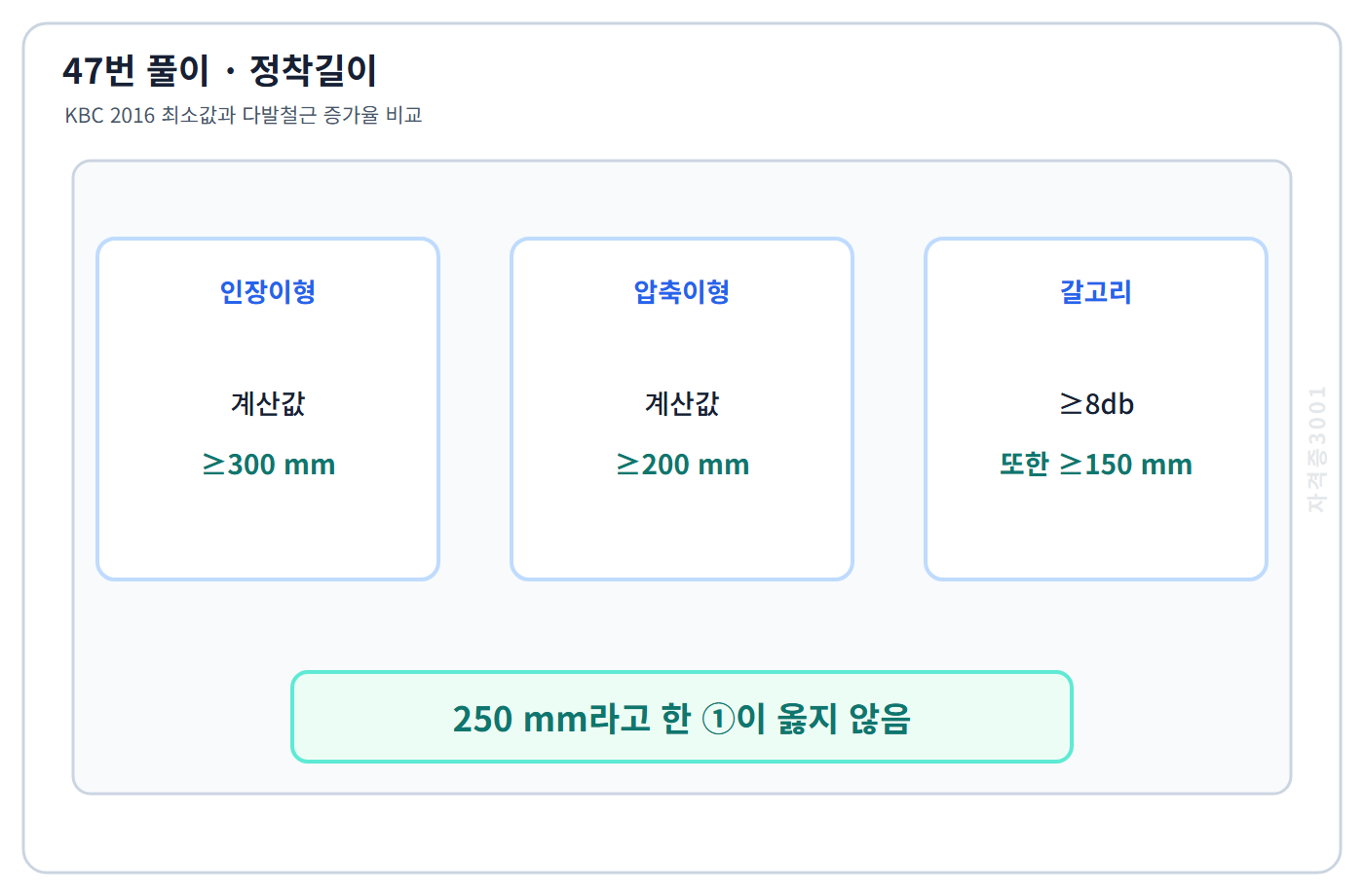

KBC 2016에서 계산된 인장이형철근 정착길이는 최소 300mm다. 250mm 이상이라고 한 ①이 틀렸다. 정답 판단: 계산으로 구한 인장이형철근 정착길이는 KBC 2016에서 최소 300mm이므로 250mm라는 설명이 틀리다.

주각은 실제 회전구속과 접합상세에 따라 핀 또는 고정 등으로 모델링한다. 조건과 무관하게 항상 고정이라고 한 ③이 틀렸다. 정답 판단: 주각은 접합상세와 회전구속에 따라 핀·고정·반강접 등으로 모델링하므로 항상 고정은 아니다.

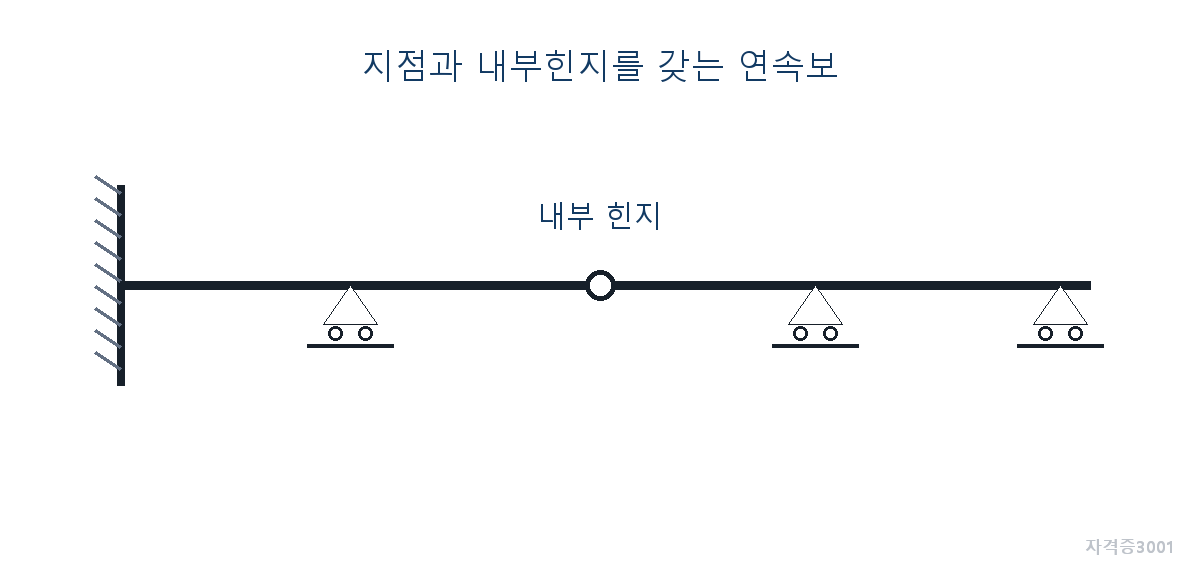

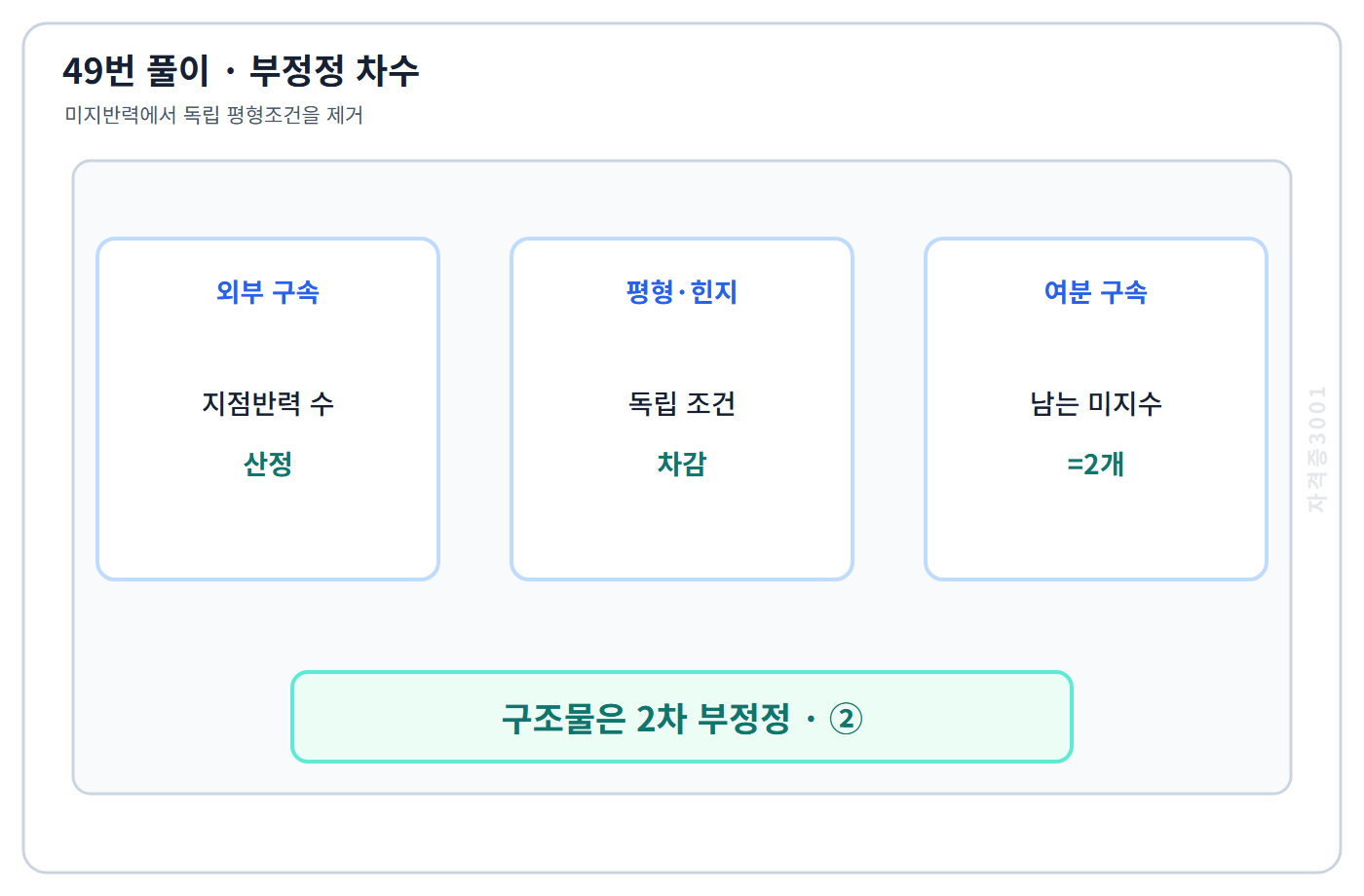

외부 지점반력과 내부힌지 조건을 포함해 독립 평형식으로 제거할 수 없는 여분 구속을 세면 2개가 남으므로 2차 부정정이다. 정답 판단: 전체 미지반력 수에서 이용 가능한 평형식과 내부힌지 조건을 빼면 2차 부정정 구조가 된다.

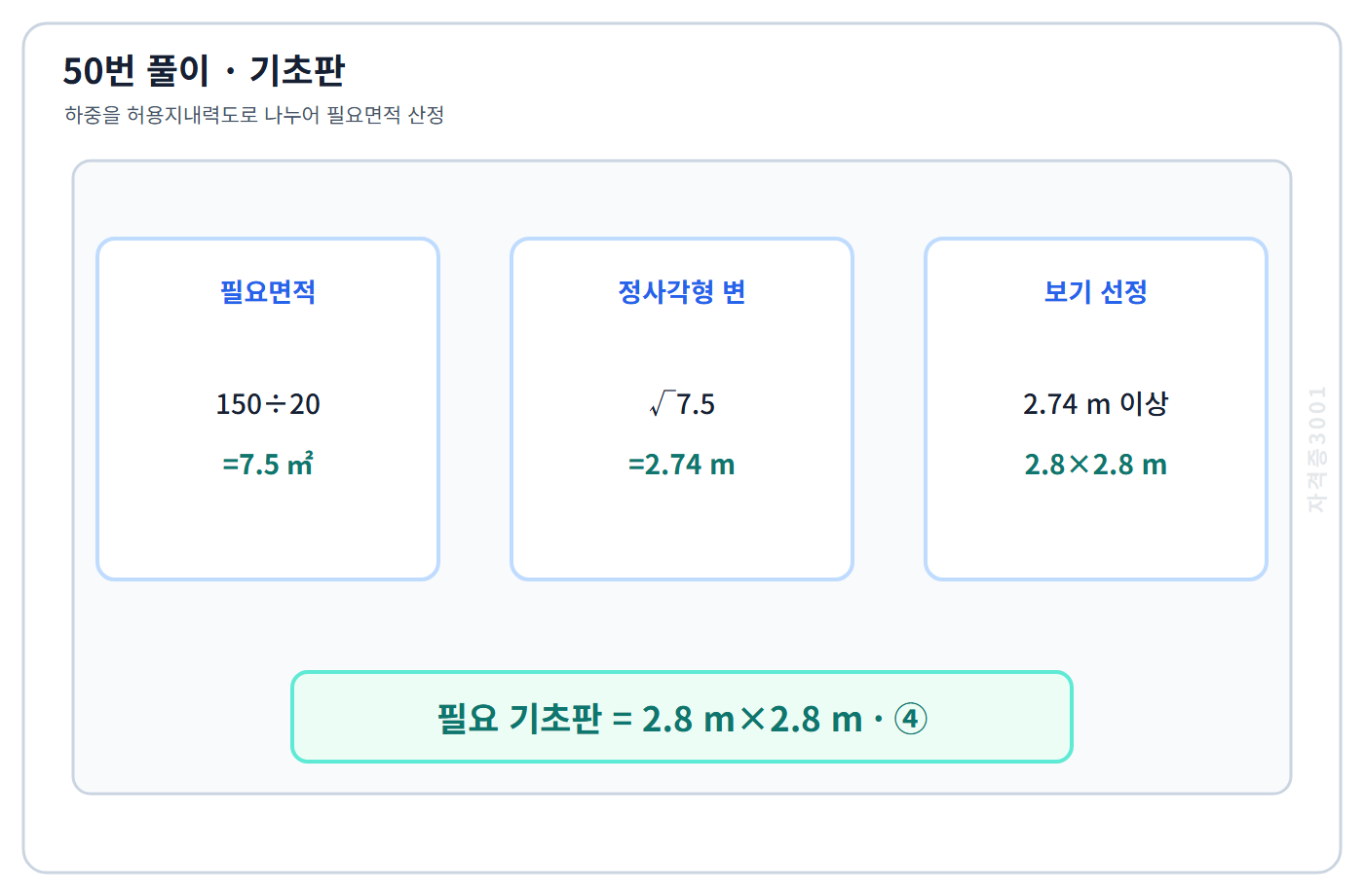

필요 기초면적은 150/20=7.5㎡이고 정사각형 한 변은 √7.5≈2.74m다. 보기 중 이를 만족하는 2.8m×2.8m를 택한다. 정답 판단: 필요면적은 150÷20=7.5㎡이고 한 변은 √7.5=2.74m이므로 2.8m×2.8m를 택한다.

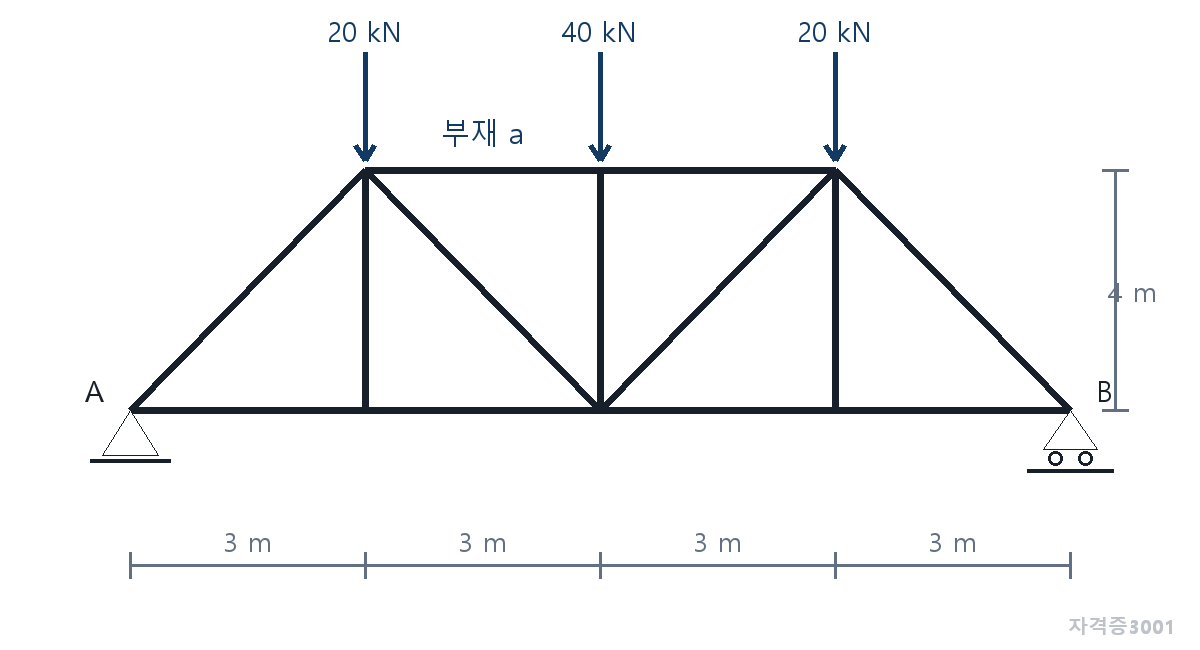

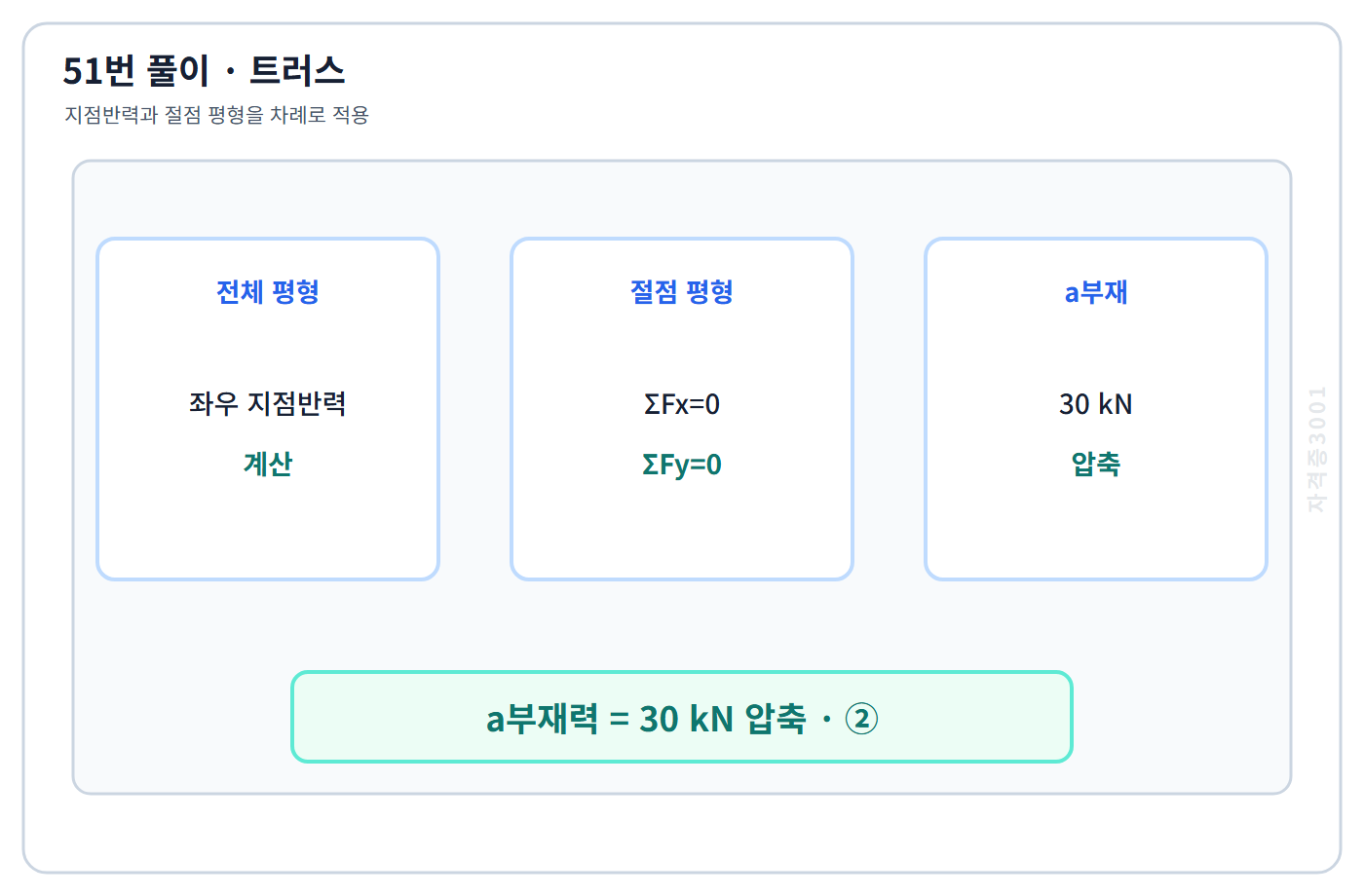

트러스의 지점반력을 구한 뒤 하중과 미지 부재가 적은 절점부터 수직·수평 평형을 적용하면 a부재는 30kN 압축이다. 따라서 정답은 ②다. 정답 판단: 절점 평형을 순서대로 풀면 표시된 상현재 a에는 30kN의 압축력이 생긴다.

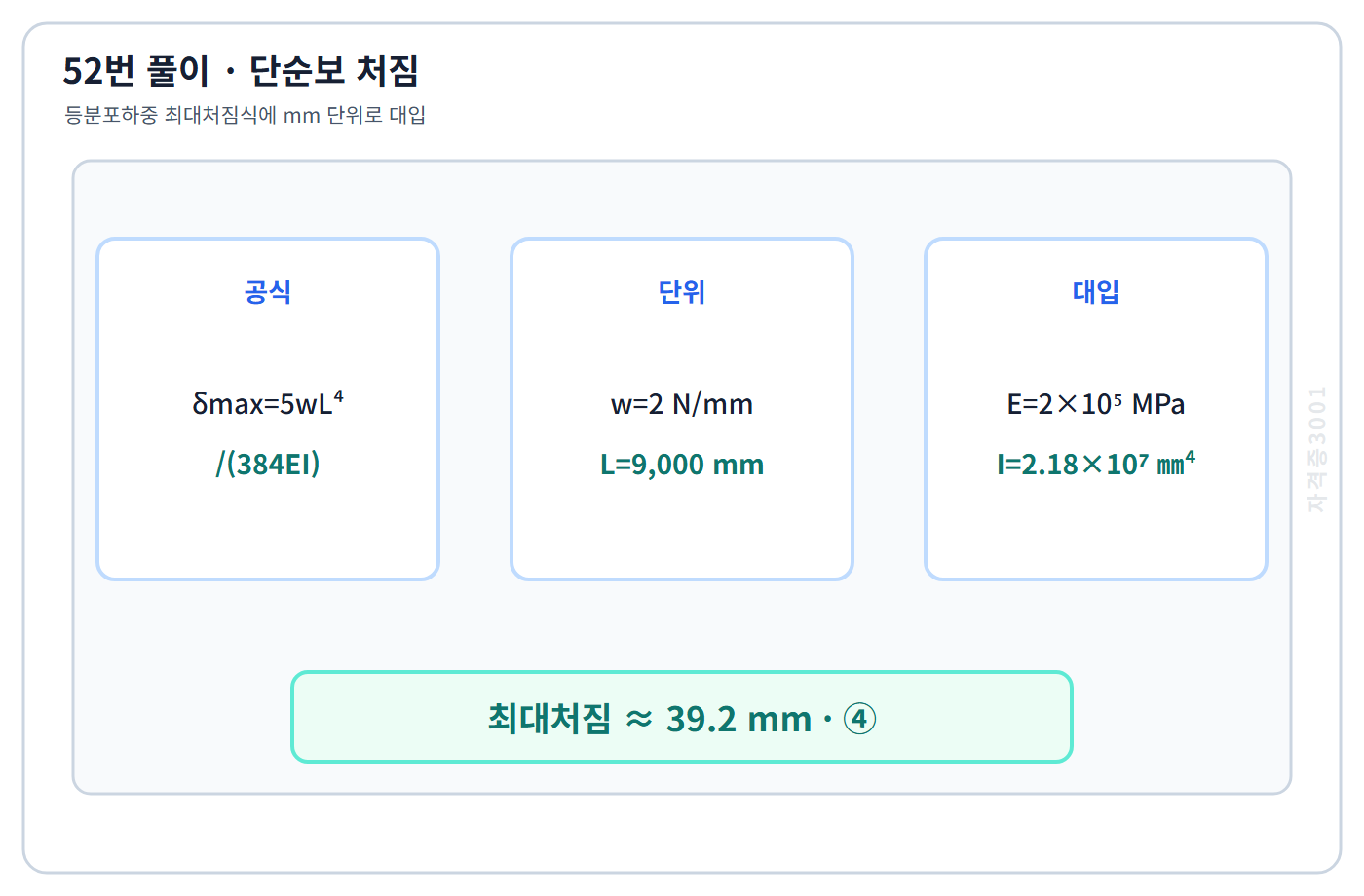

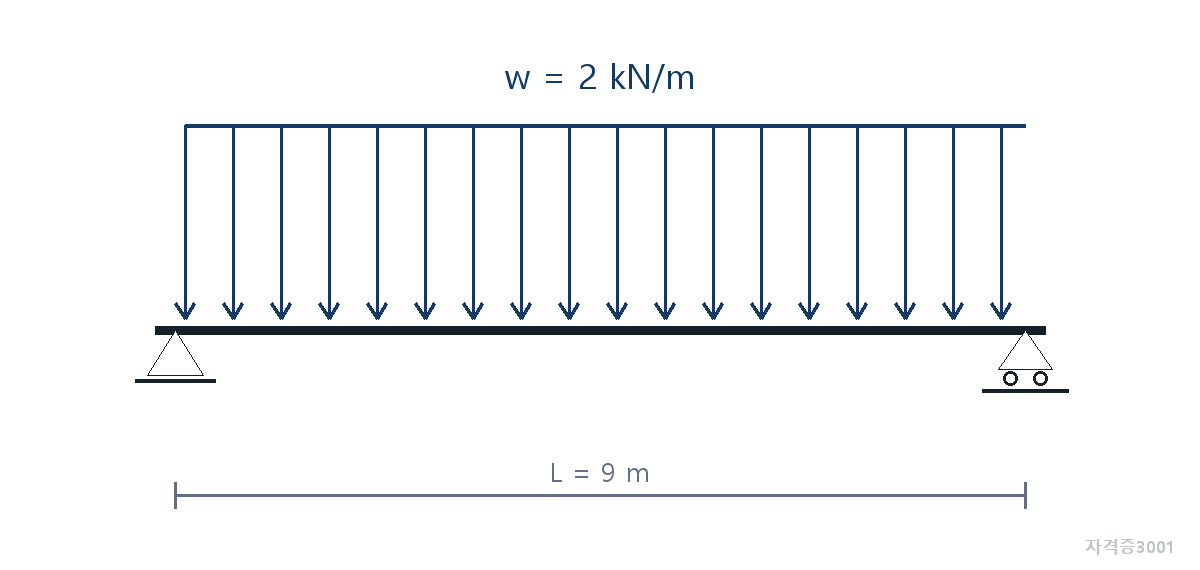

단순보 전 구간 등분포하중의 최대처짐은 5wL⁴/(384EI)다. w=2N/mm, L=9,000mm, E=2.0×10⁵MPa, I=2.18×10⁷㎜⁴를 넣으면 약 39.2mm다.

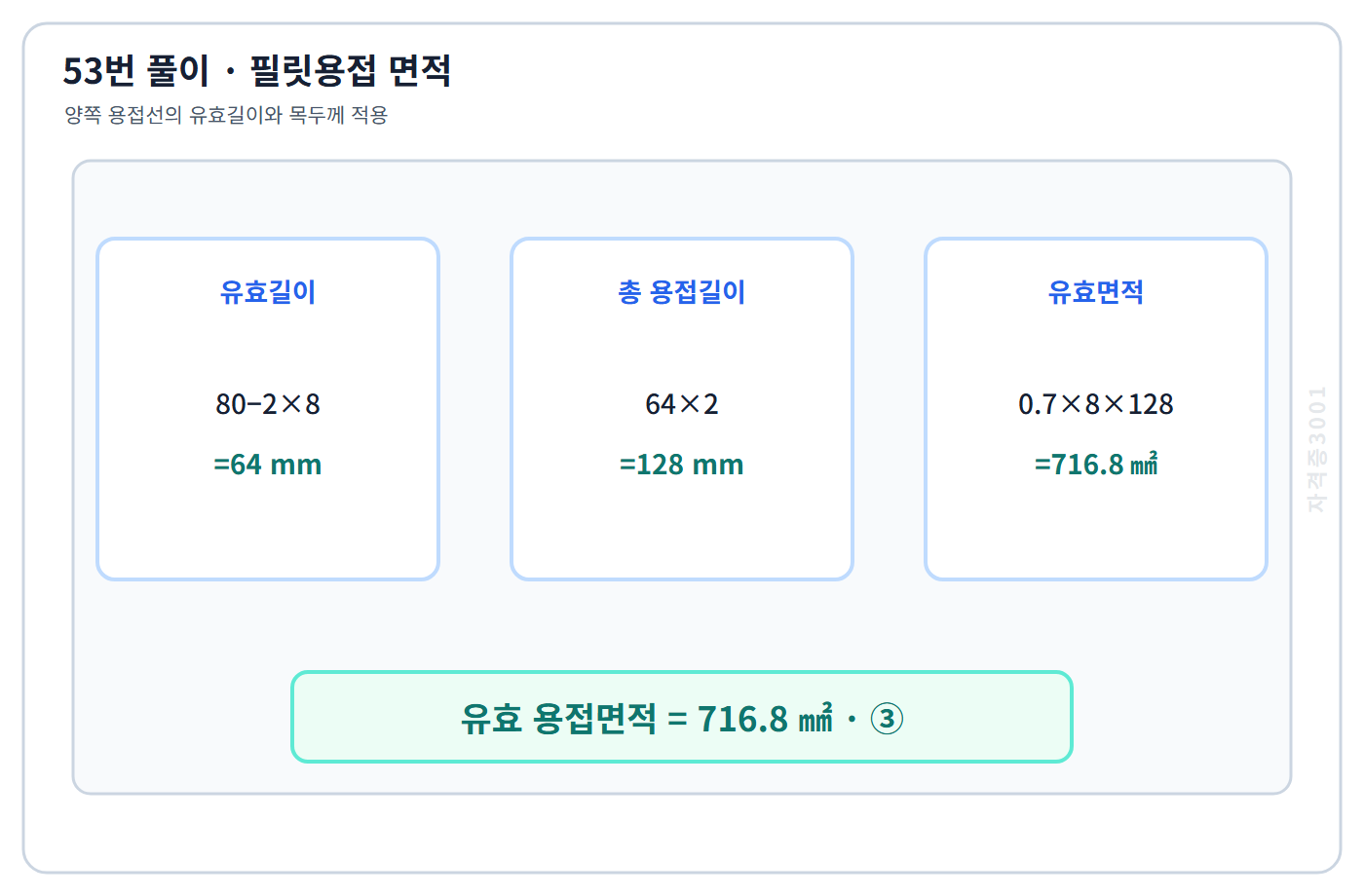

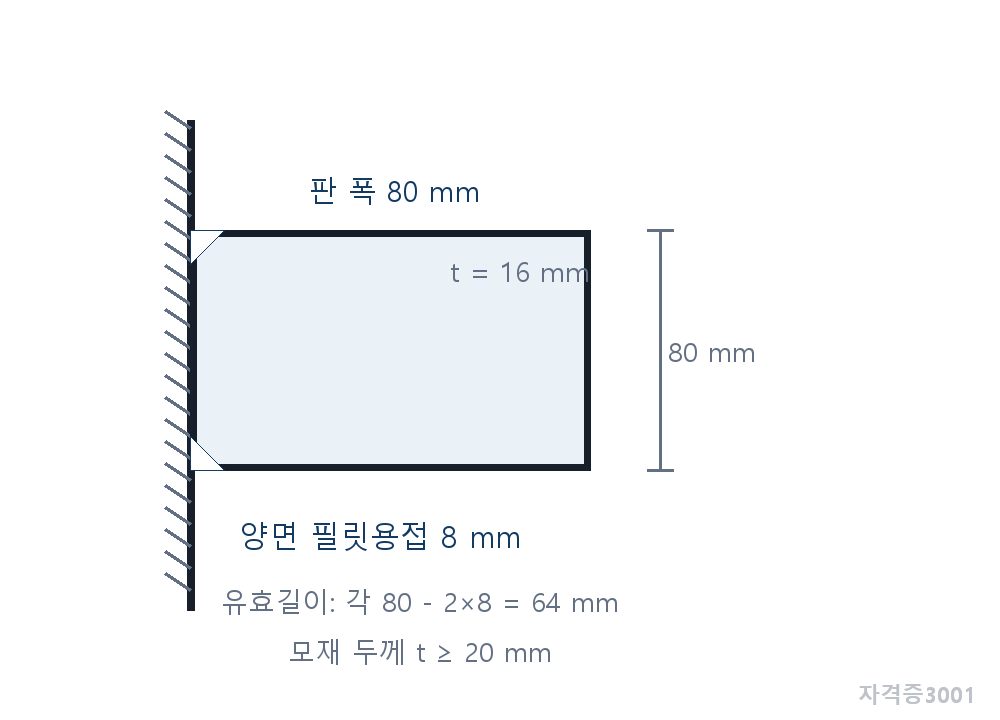

필릿용접 유효목두께는 0.7×8=5.6mm이고 위·아래 용접선의 유효길이는 각각 80-2×8=64mm다. 유효면적은 5.6×64×2=716.8mm²이므로 정답은 ③이다.

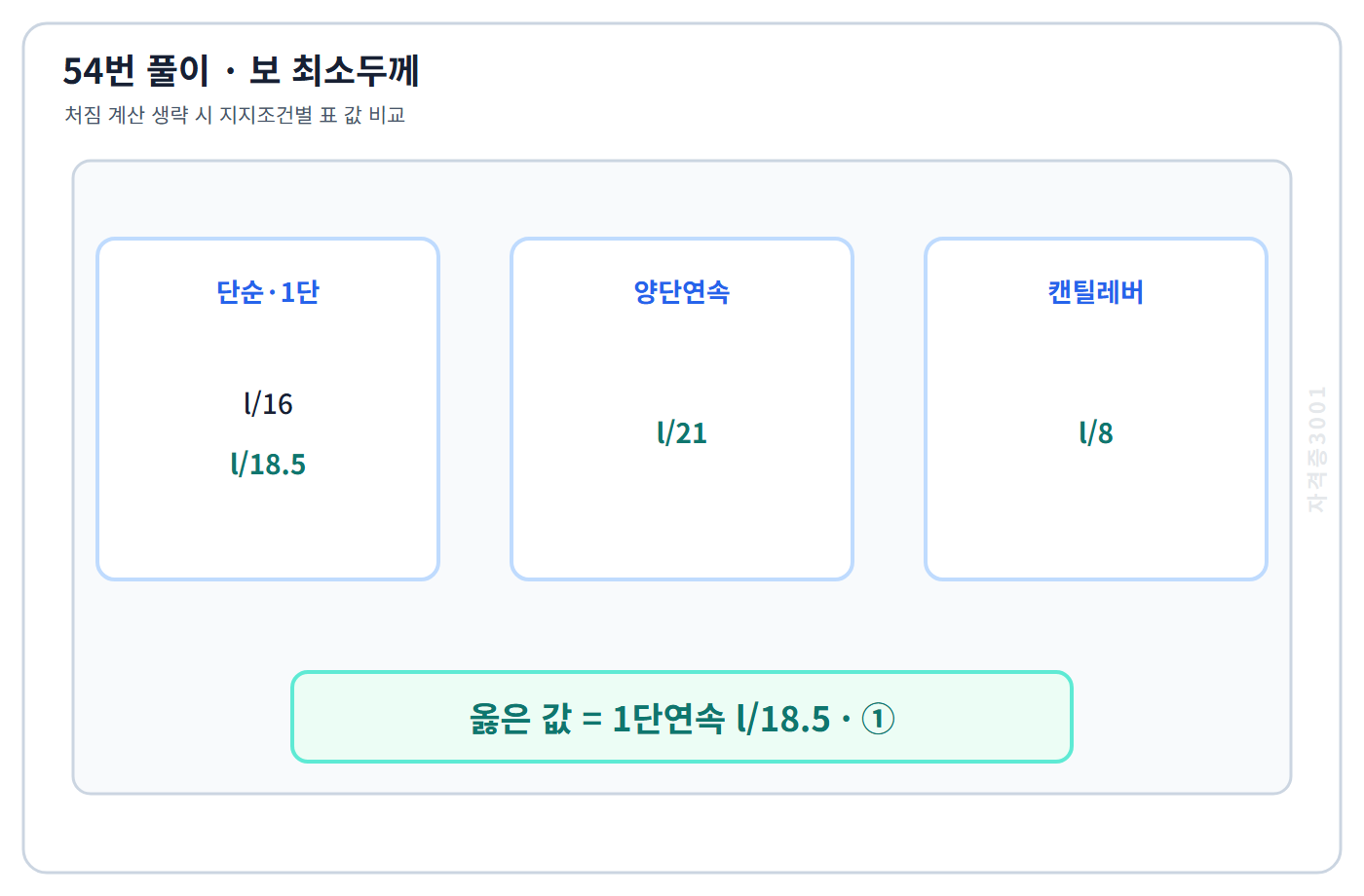

보통콘크리트와 fy=400MPa에서 처짐 계산을 생략할 때 1단 연속보 최소두께는 ℓ/18.5다. 나머지 보기의 지지조건별 값은 기준과 다르다.

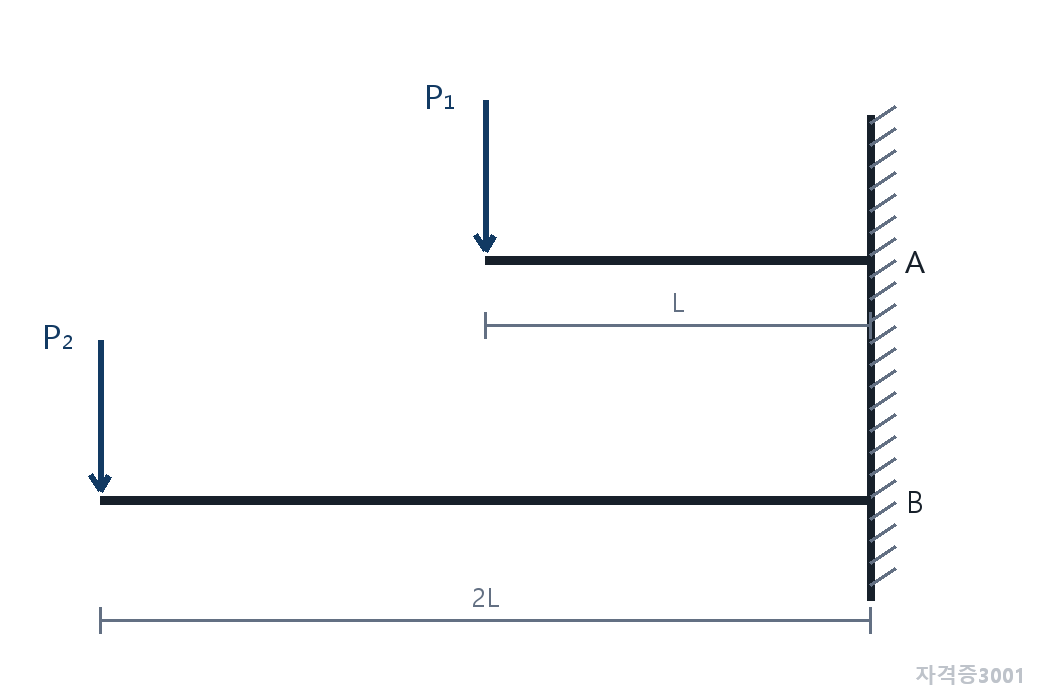

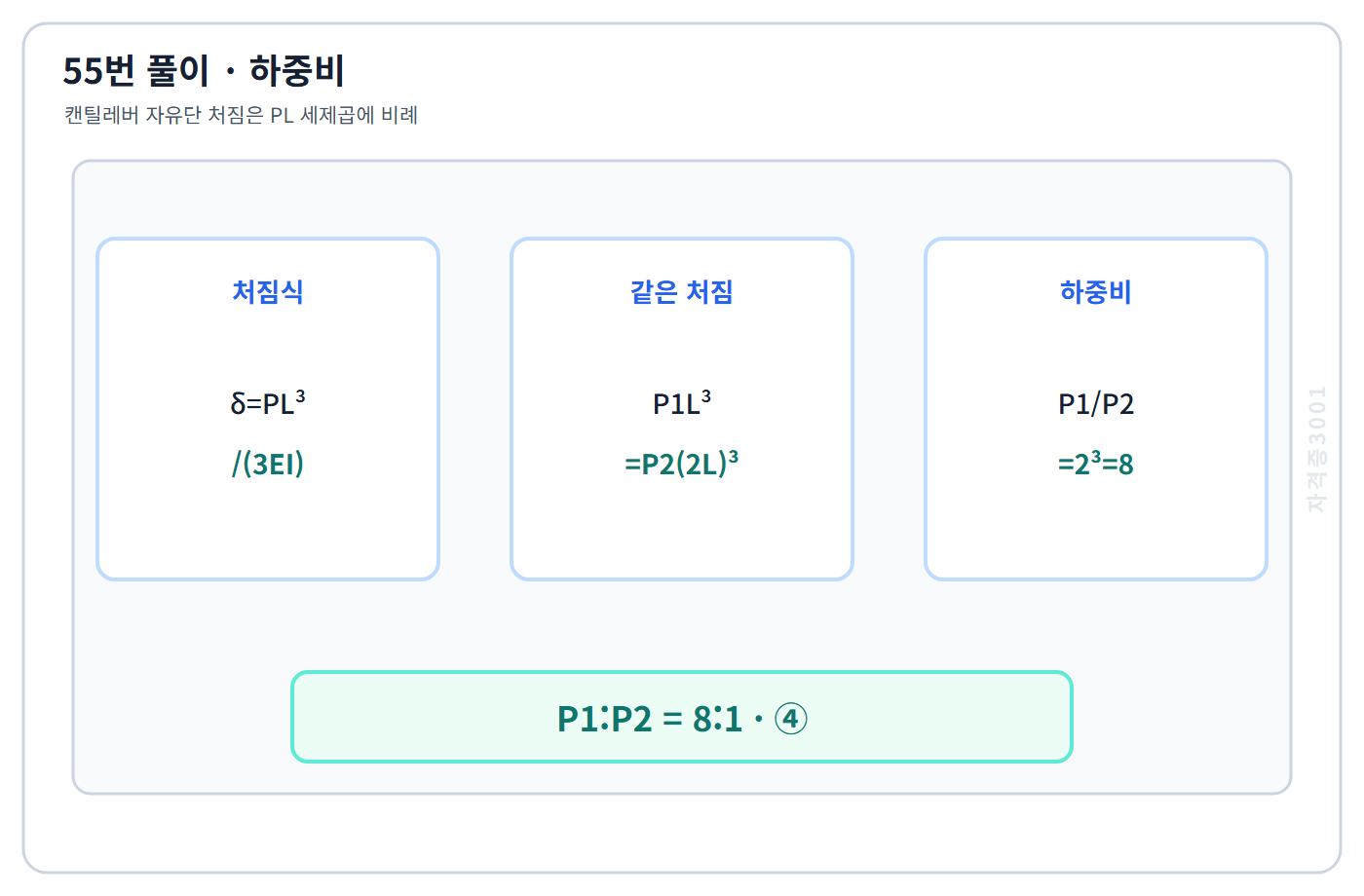

캔틸레버 자유단 처짐은 PL³/(3EI)다. P₁L³=P₂(2L)³이므로 P₁:P₂=8:1이다. 정답 판단: δ=PL³÷(3EI)이므로 같은 처짐에서 P₁:P₂=(2L)³:L³=8:1이다.

연약지반에는 지반개량, 말뚝기초, 건물 경량화로 침하를 줄인다. 독립기초는 기초별 침하 차이를 키워 부등침하를 유발할 수 있으므로 연약지반의 일반적인 대책이 아니다. 따라서 옳지 않은 설명은 ③이다.

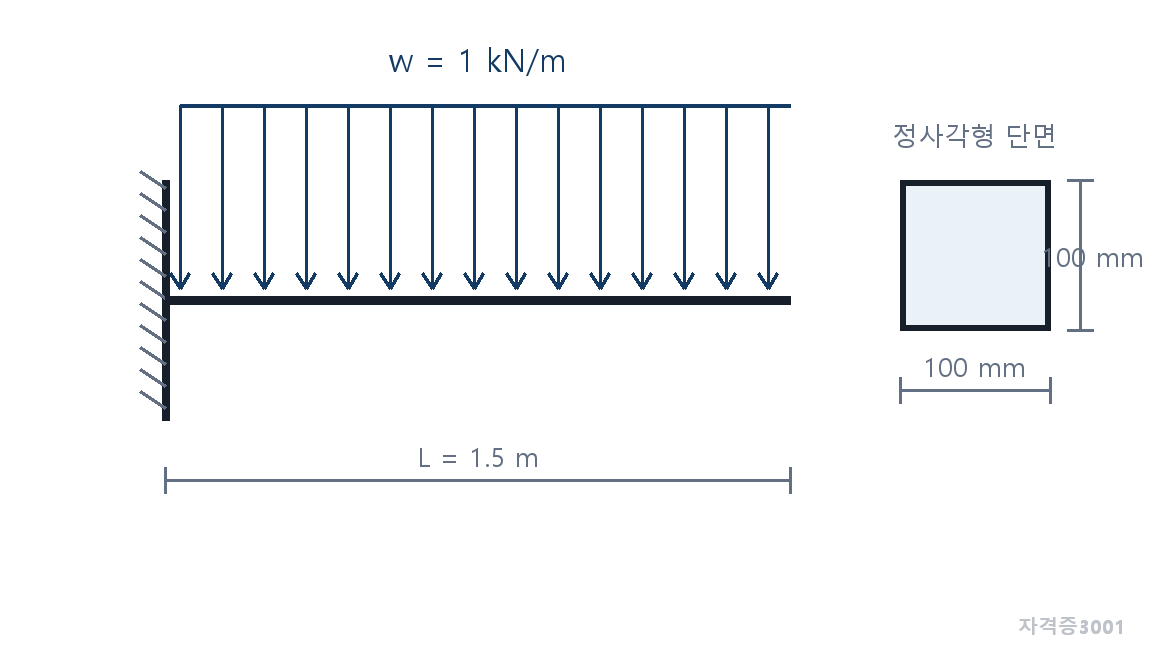

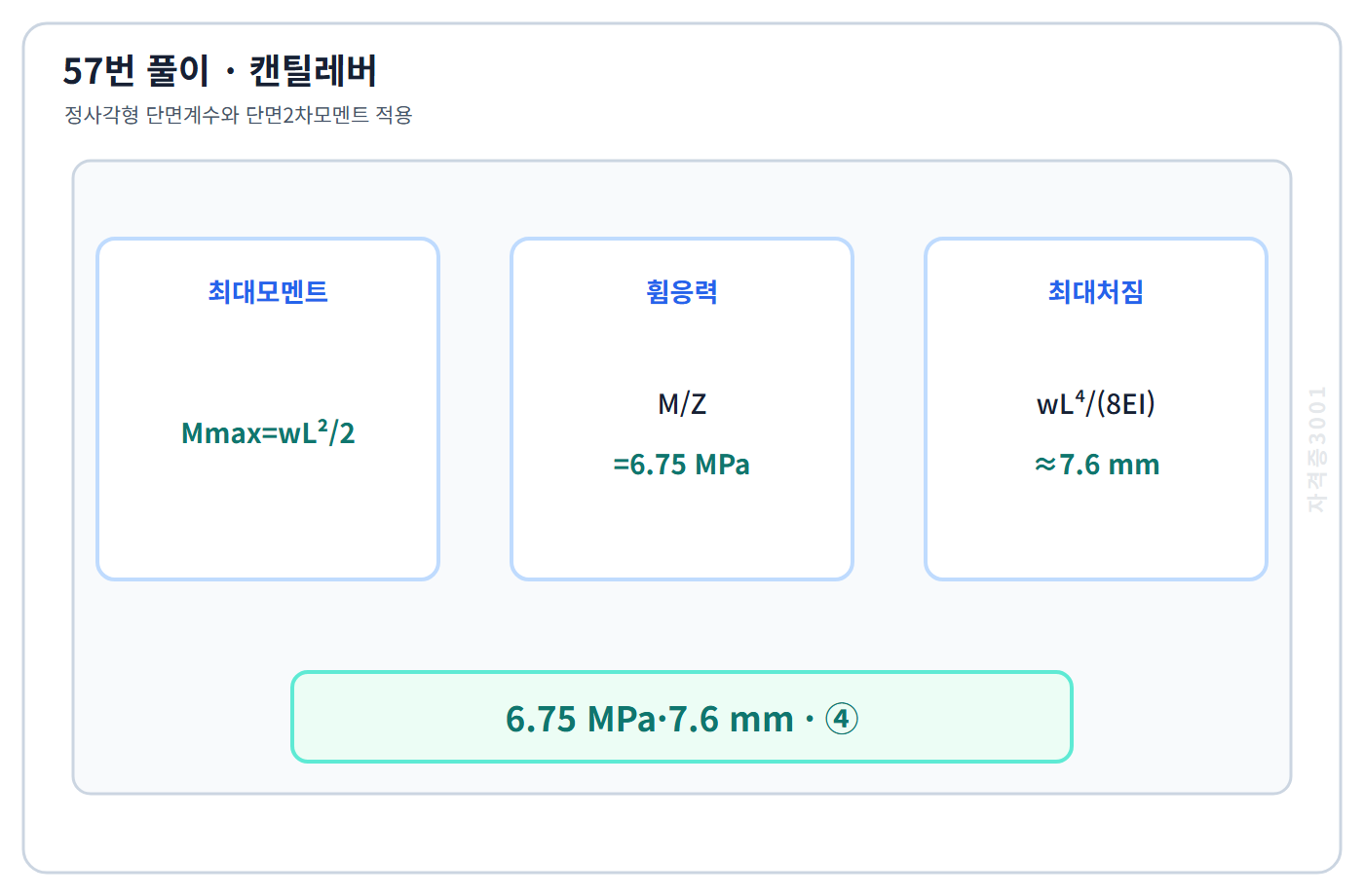

Mmax=wL²/2와 δmax=wL⁴/(8EI)를 적용한다. 100mm 정사각형의 Z=bh²/6, I=bh³/12를 쓰면 최대휨응력 6.75MPa, 최대처짐 약 7.6mm다.

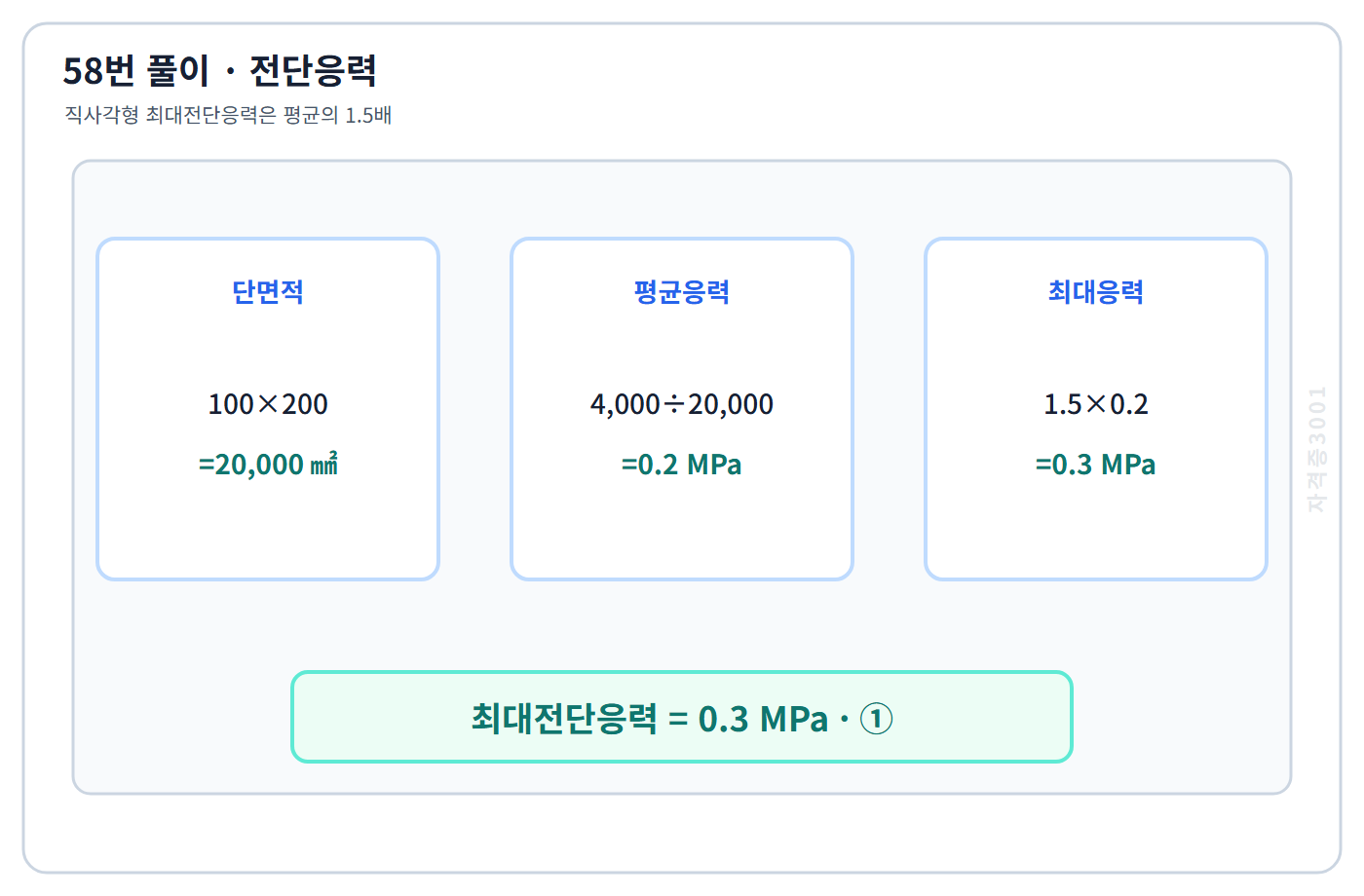

직사각형 단면 최대전단응력은 평균전단응력의 1.5배다. 1.5×4,000/(100×200)=0.3MPa다. 정답 판단: 직사각형 최대전단응력은 평균의 1.5배이므로 1.5×4,000÷(100×200)=0.3MPa이다.

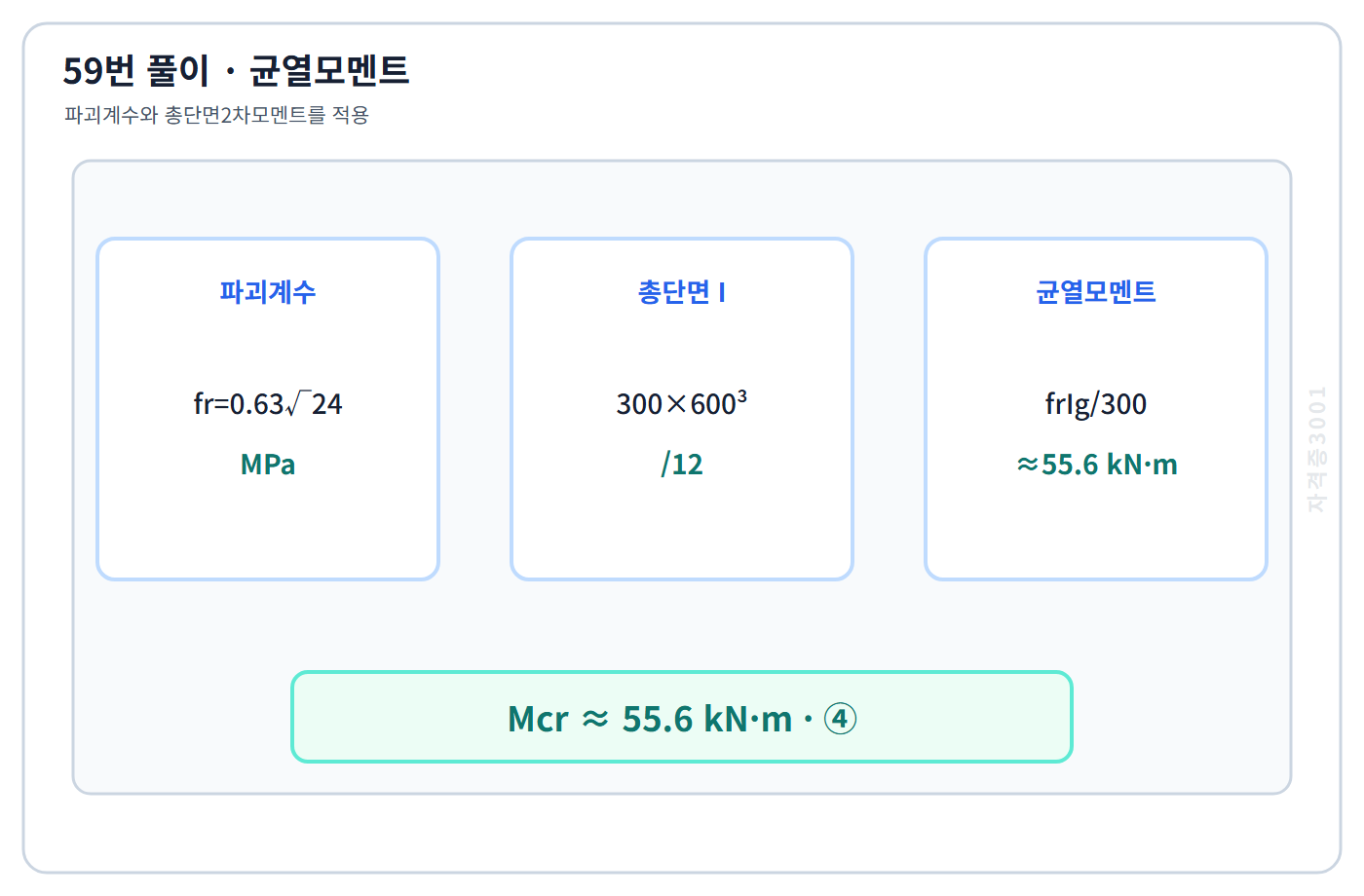

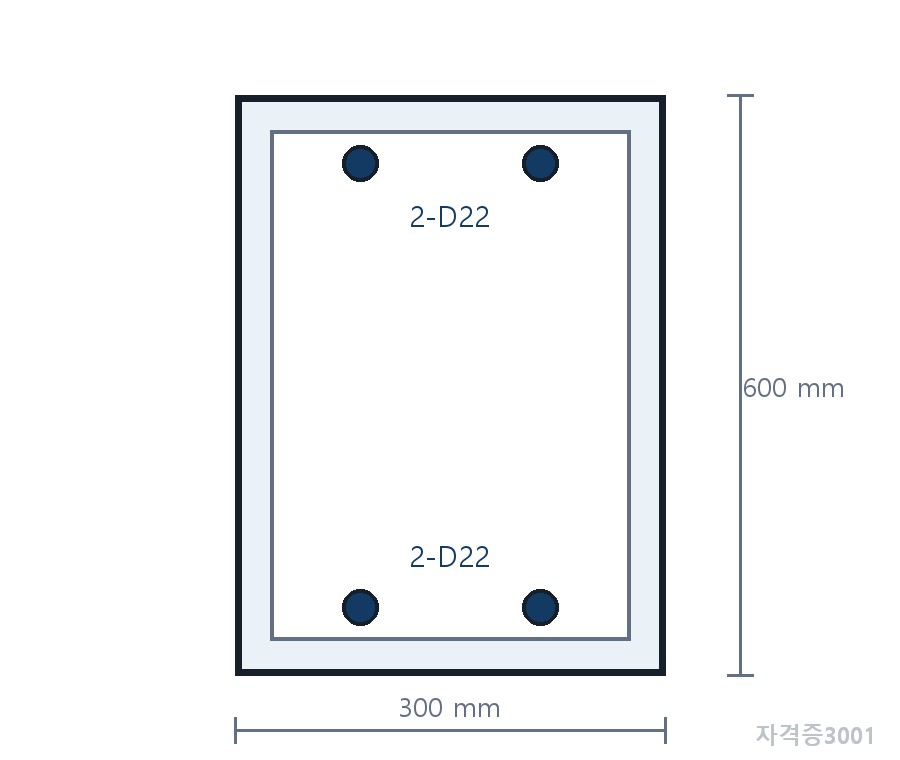

보통중량콘크리트의 파괴계수는 f_r=0.63√24=3.086MPa이다. I_g=300×600³/12=5.4×10⁹mm⁴, y_t=300mm이므로 M_cr=f_rI_g/y_t=55.55×10⁶N·mm≈55.6kN·m이다.

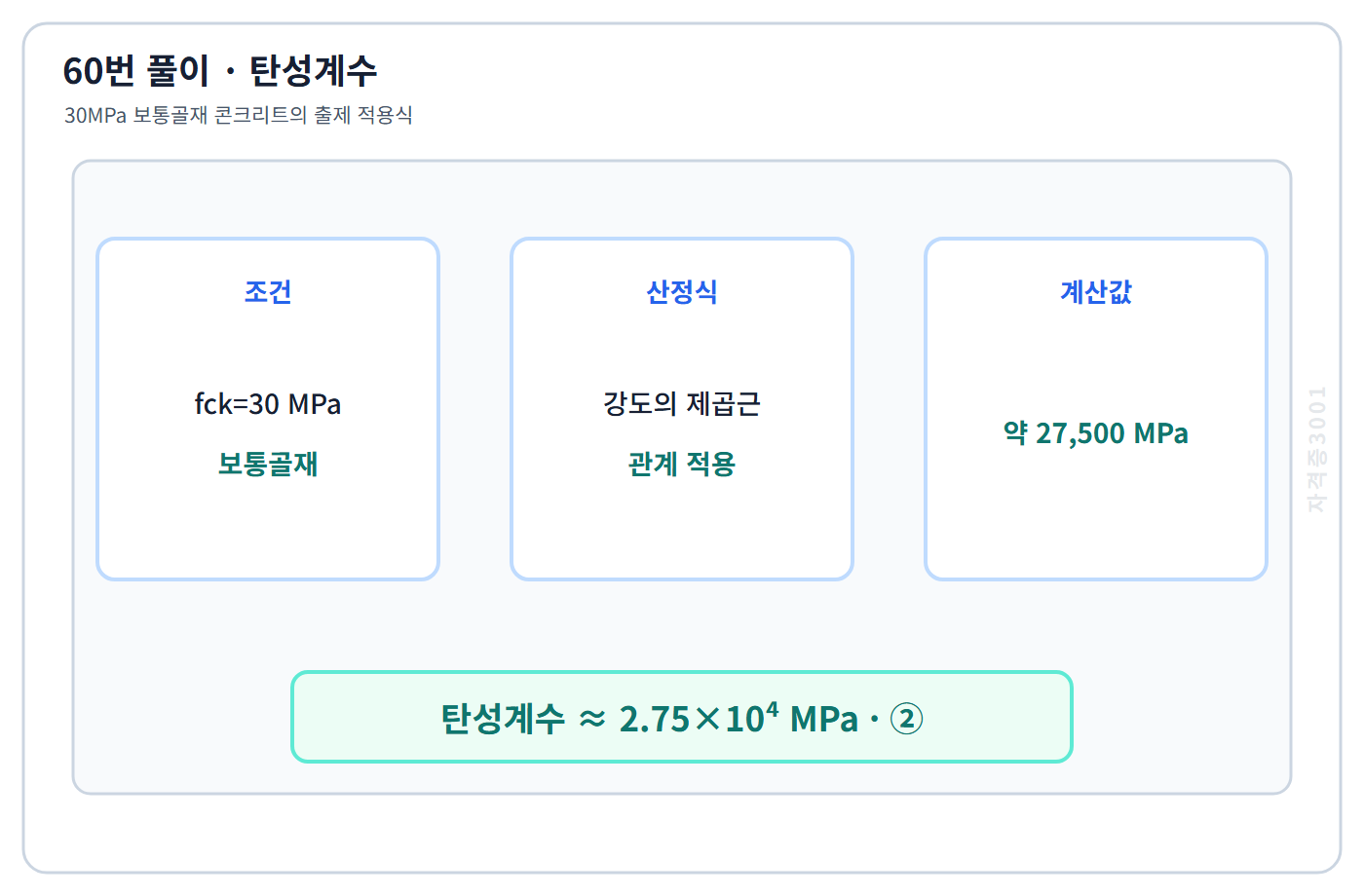

2017년 출제 적용 보통골재 콘크리트 탄성계수 산정식을 fck=30MPa에 적용하면 약 2.75×10⁴MPa다. 정답 판단: 단위중량 보정이 없는 보통골재 콘크리트 식에 fck=30MPa를 적용하면 약 2.75×10⁴MPa이다.

동관 내 유속을 지나치게 높이면 침식부식과 수격 위험이 커진다. 부식을 막으려 2.5m/s 이상으로 해야 한다는 ④가 틀렸다. 정답 판단: 동관 유속을 지나치게 높이면 침식부식과 수격 위험이 커지므로 2.5m/s 이상이 바람직하다는 설명이 틀리다.

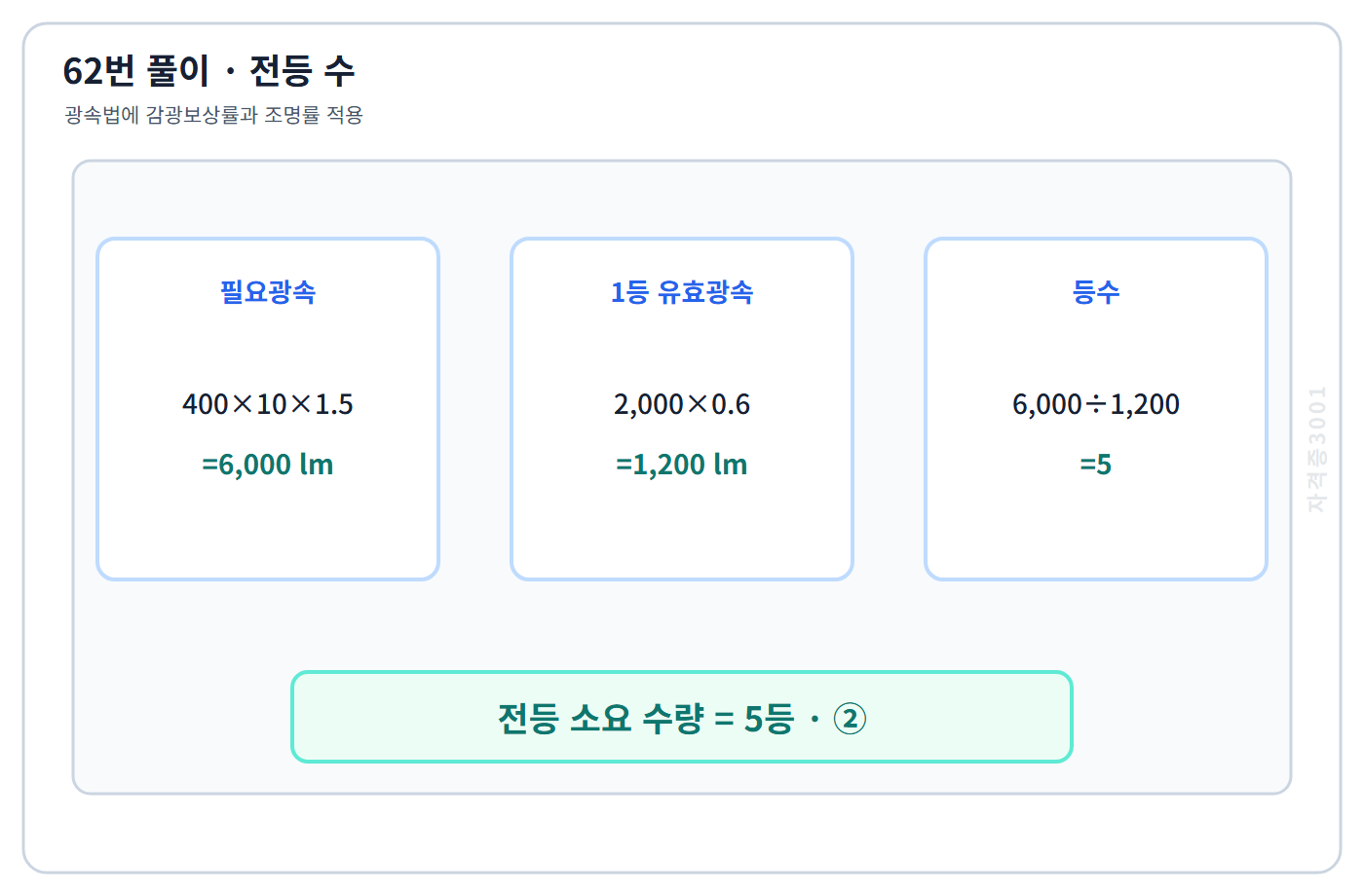

광속법 N=EA·D/(F·U)에 400×10×1.5/(2,000×0.6)을 넣으면 5등이다. 정답 판단: N=조도×면적×감광보상률÷(광속×조명률)=400×10×1.5÷(2,000×0.6)=5등이다.

알칼리 축전지의 대표적인 공칭전압은 셀당 약 1.2V다. 2V/셀은 납축전지에 가까우므로 ②가 틀렸다. 정답 판단: 대표적인 니켈계 알칼리 축전지의 공칭전압은 약 1.2V/셀이므로 2V/셀은 틀리다.

VAV 단일덕트 방식은 급기온도를 거의 일정하게 유지하고 실의 부하 변화에 따라 송풍량을 바꾼다. 정답 판단: 변풍량 단일덕트는 급기온도를 거의 일정하게 유지하고 실 부하에 따라 송풍량을 변화시킨다.

증기는 온수보다 열매온도가 높고 잠열을 이용하므로 같은 방열량에 필요한 방열기 면적이 작다. 예열은 빠르지만 정밀한 온도제어에는 불리하다. 정답 판단: 열매온도가 높아 같은 방열량에 필요한 방열기 면적이 작다.

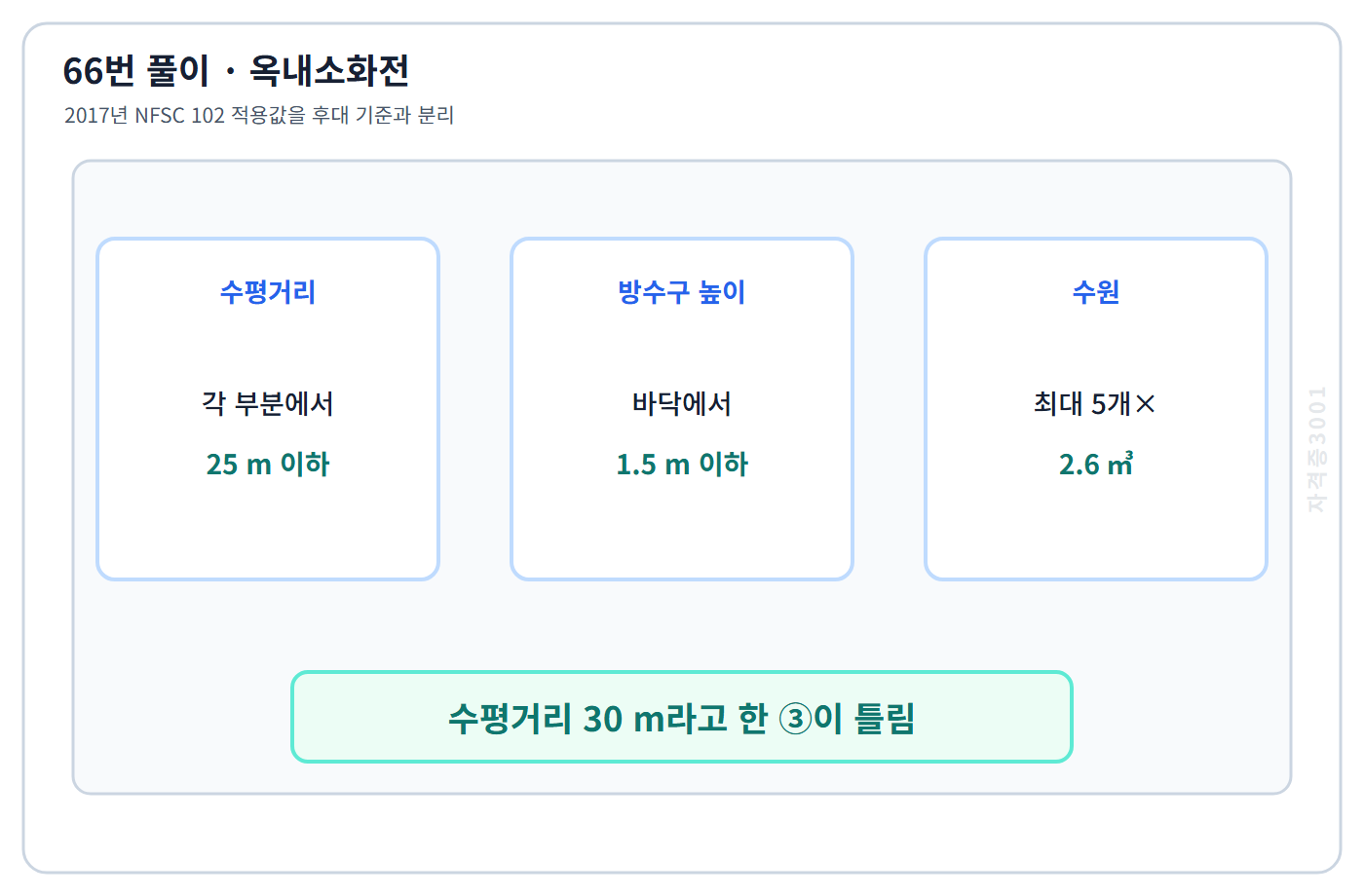

2017년 출제 적용 옥내소화전 방수구까지 수평거리는 25m 이하이다. 30m라고 한 ③이 틀리며, 수원은 최대 5개에 1개당 2.6㎥를 곱해 계산한다.

정온식 열감지기는 주변 온도가 미리 정한 값 이상이 되면 작동한다. 차동식은 온도 상승률을 감지한다. 정답 판단: 정온식 감지기는 주위 온도가 미리 정한 온도 이상에 도달하면 작동한다.

덕트 치수 결정에는 등속법·등마찰법·정압재취득법을 쓴다. 균등법은 통상 분류에 들지 않는다. 정답 판단: 균등법은 덕트 치수 결정의 통상 분류인 등속법·등마찰법·정압재취득법에 포함되지 않는다.

전화설비는 작은 신호전력을 다루는 약전설비다. 변전·축전지·자가발전은 전력공급 계통이다. 정답 판단: 전화설비는 작은 신호전력으로 음성정보를 전달하므로 약전설비에 속한다.

습공기를 냉각할 때 포함된 수증기가 응축되기 시작하는 포화온도를 노점온도라 한다. 정답 판단: 수증기가 응축되기 시작하는 포화온도는 노점온도다. 습구온도는 증발냉각 평형 상태의 온도, 건구온도는 통상 온도계로 측정한 공기온도, 절대온도는 섭씨온도에 273.15를 더한 열역학 온도로 서로 다른 개념이다.

고가수조는 저장수 체류와 개방 가능성 때문에 펌프직송식보다 수질오염 가능성이 크다. 대신 중력으로 비교적 안정된 압력을 낸다. 정답 판단: 저장수가 오래 체류하고 수조가 외기에 노출될 수 있어 펌프직송식보다 수질오염 가능성이 크다.

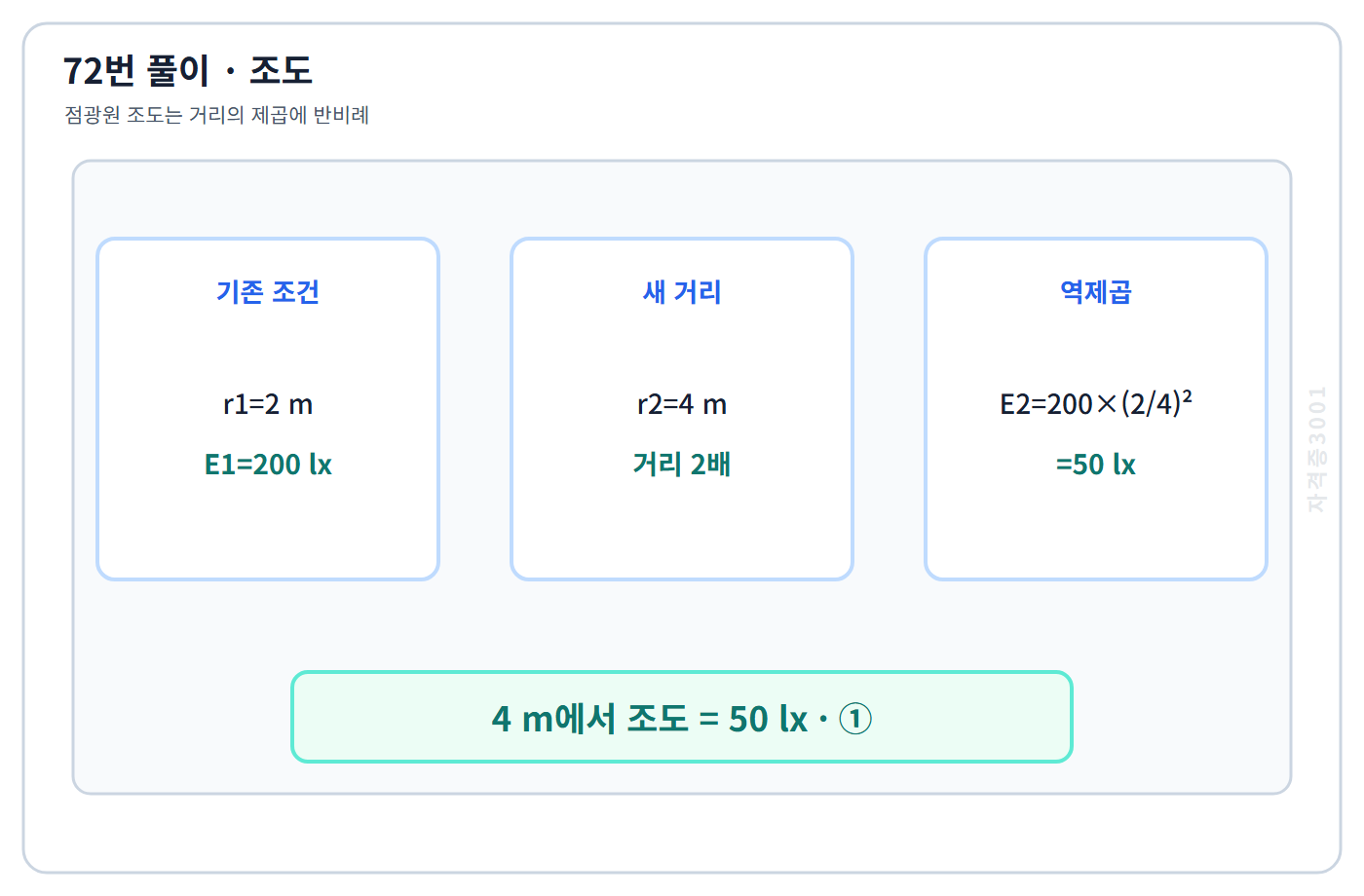

점광원의 광도는 I=E·r²=200×2²=800[cd]이다. 거리가 2m에서 4m로 두 배가 되면 조도는 거리 제곱에 반비례해 E=800/4²=50[lx]다. 정답 판단: 역제곱법칙에 따라 800×(1/4)²=50lx다.

풍력환기량은 유량계수·개구면적·풍속에 비례한다. 따라서 유량계수에 비례한다는 ②가 옳다. 정답 판단: 풍력환기량 Q=CAV에서 유량계수 C가 커지면 환기량도 비례해 증가한다.

수관보일러는 하부 물드럼과 상부 기수드럼을 다수의 수관으로 연결하고 수관을 연소실 주위에 배치한다. 정답 판단: 수관보일러는 하부 물드럼과 상부 기수드럼을 다수의 수관으로 연결하고 관 바깥에서 연소한다.

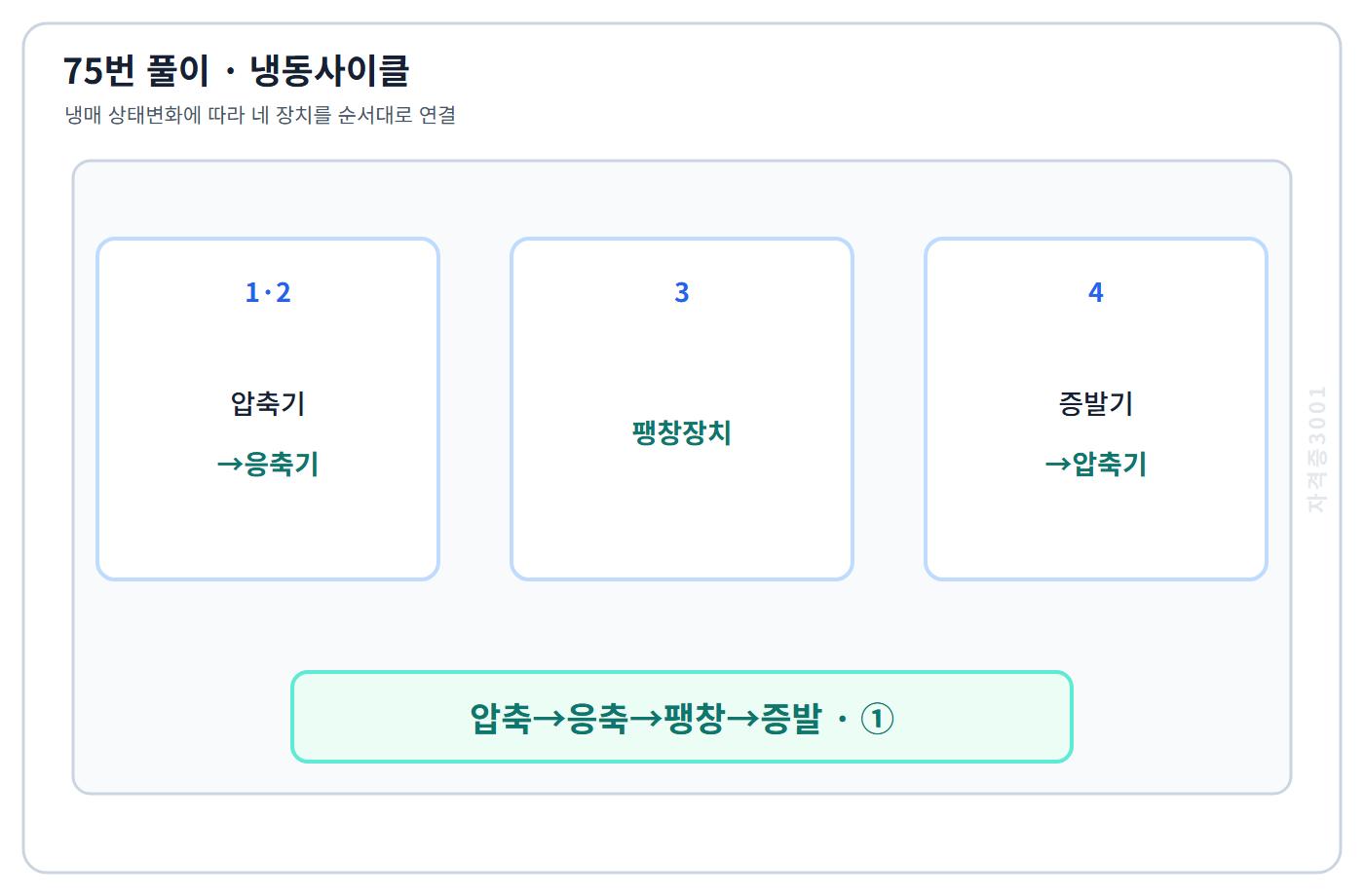

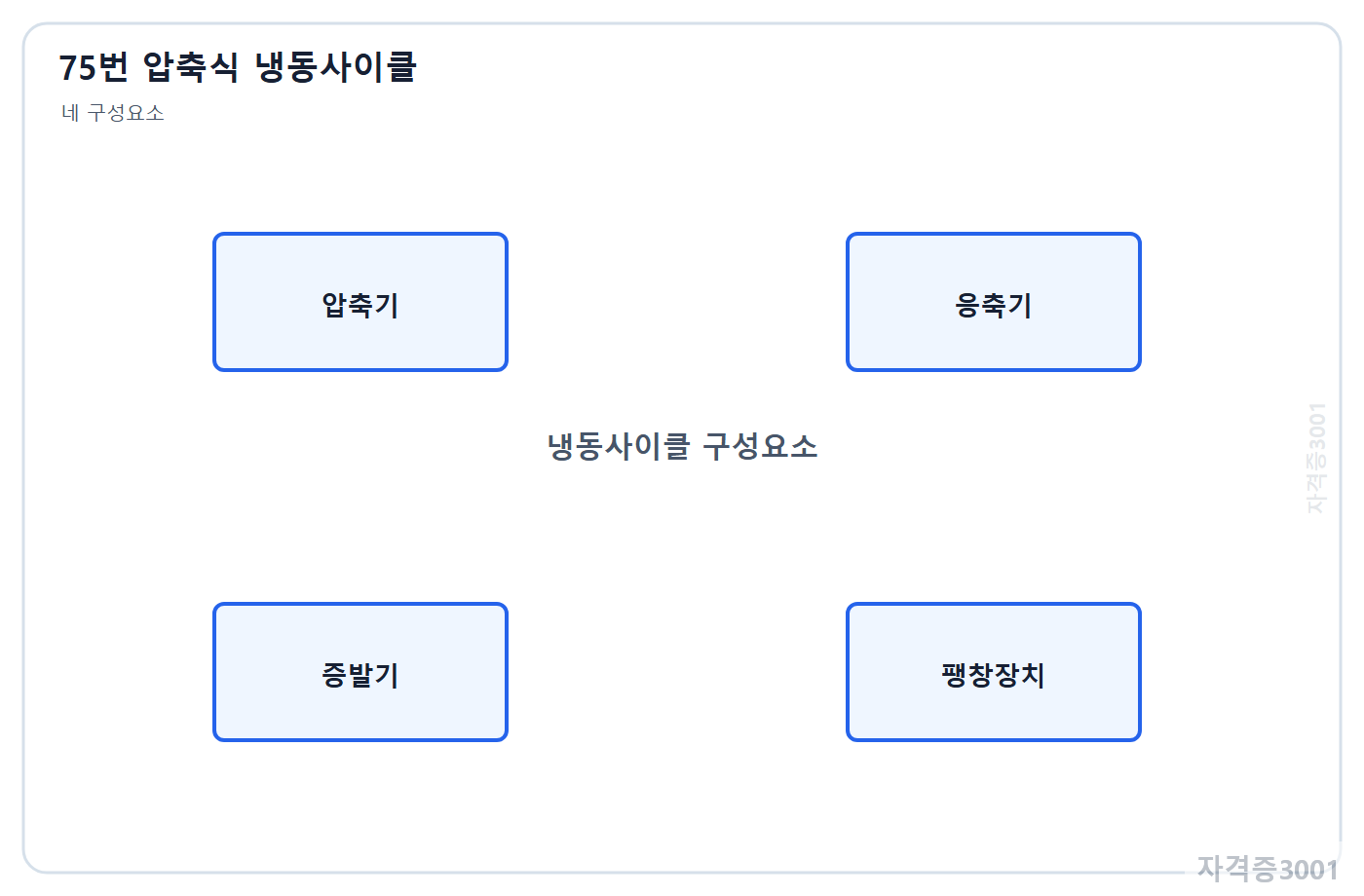

증기압축 냉동사이클은 냉매가 압축기→응축기→팽창장치→증발기를 순서대로 지난다. 정답 판단: 증기압축 냉동은 저압증기 압축→고압증기 응축→액 냉매 팽창→저압 증발 순서로 돈다.

배수트랩은 막힘과 고장을 줄이기 위해 가동부분이 없고, 자기세정성과 적정 봉수깊이를 가져야 한다. 가동부분이 있어야 한다는 ①이 틀렸다. 정답 판단: 트랩에 가동부가 있으면 고장·막힘 위험이 커지므로 가동부분이 없어야 한다.

대변기 세정밸브는 순간 대유량을 확보해야 하므로 최저 필요압력을 약 70kPa 이상으로 본다. 정답 판단: 대변기 세정밸브가 필요한 순간유량을 확보하려면 최저 약 70kPa 이상을 확보한다.

조속기는 엘리베이터 속도가 설정치를 넘으면 안전장치를 작동시켜 운행을 정지시킨다. 문 개폐나 완충 기능을 담당하는 장치가 아니다. 정답 판단: 조속기는 정격을 넘는 과속을 감지해 안전장치를 작동시킨다.

LPG 증기는 공기보다 무거워 누출 시 낮은 곳에 체류한다. 공기보다 가볍다는 ①이 틀렸다. 정답 판단: LPG 증기는 공기보다 무거워 누출되면 바닥과 낮은 곳에 체류하므로 공기보다 가볍다는 설명이 틀리다.

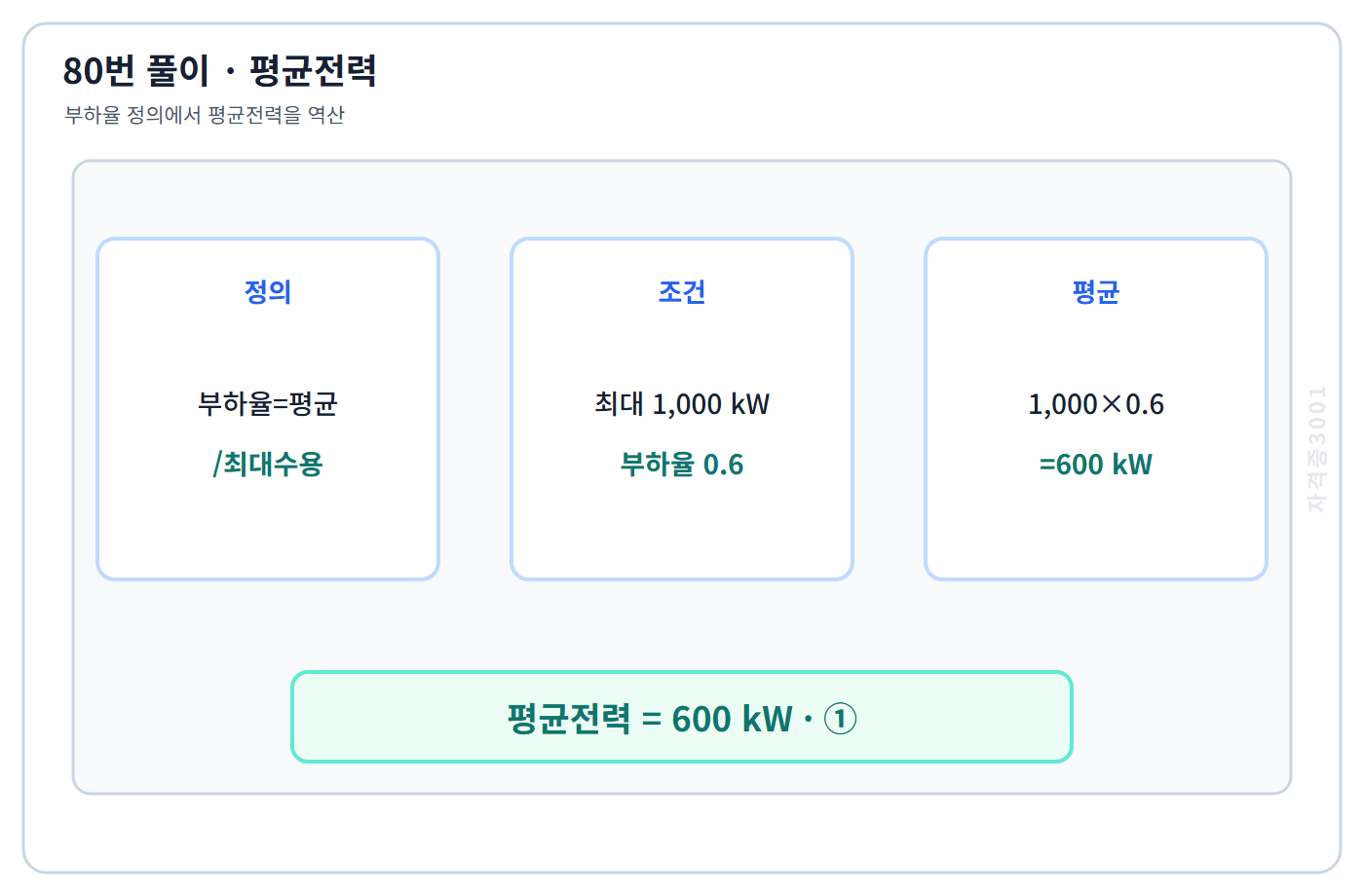

부하율=평균전력/최대수용전력이므로 평균전력=1,000×0.6=600kW다. 정답 판단: 부하율=평균전력÷최대수용전력이므로 평균전력은 1,000×0.6=600kW이다.

오피스텔은 바닥면적 규모와 무관하게 업무시설의 오피스텔로 분류된다. 종교집회장·골프연습장·휴게음식점은 면적 기준에 따라 세부 용도가 달라질 수 있다.

산업 등 시설군에는 운수·창고·공장·위험물·자원순환·묘지관련시설 등이 포함된다. 발전시설은 전기통신시설군에 속한다. 정답 판단: 발전시설은 전기통신시설군에 속하므로 산업 등 시설군에 포함되지 않는다.

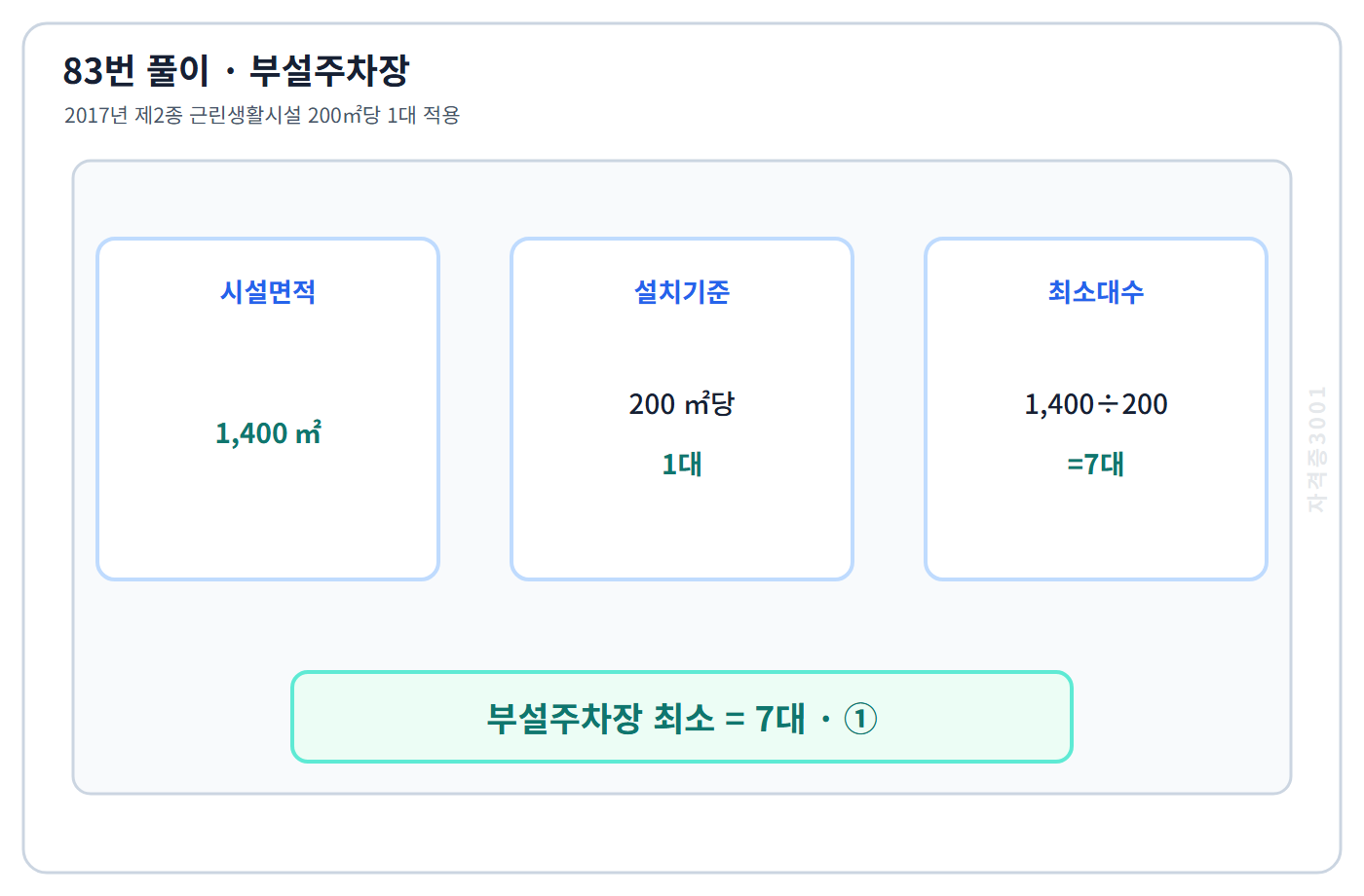

2017년 출제 적용 제2종 근린생활시설 부설주차장 기준은 시설면적 200㎡당 1대이다. 1,400÷200=7대이므로 ①이 정답이다. 정답 판단: 2017년 출제 적용 제2종 근린생활시설은 시설면적 200㎡당 1대이므로 1,400÷200=7대이다.

준주거지역에서는 조례 조건에 따라 문화 및 집회시설 중 공연장을 건축할 수 있다. 보기의 위락·자원순환·격리병원은 제한 대상이다. 정답 판단: 문화·집회시설 중 공연장은 해당 조례 조건 아래 준주거지역에서 건축할 수 있어 ‘건축할 수 없는’ 용도가 아니다.

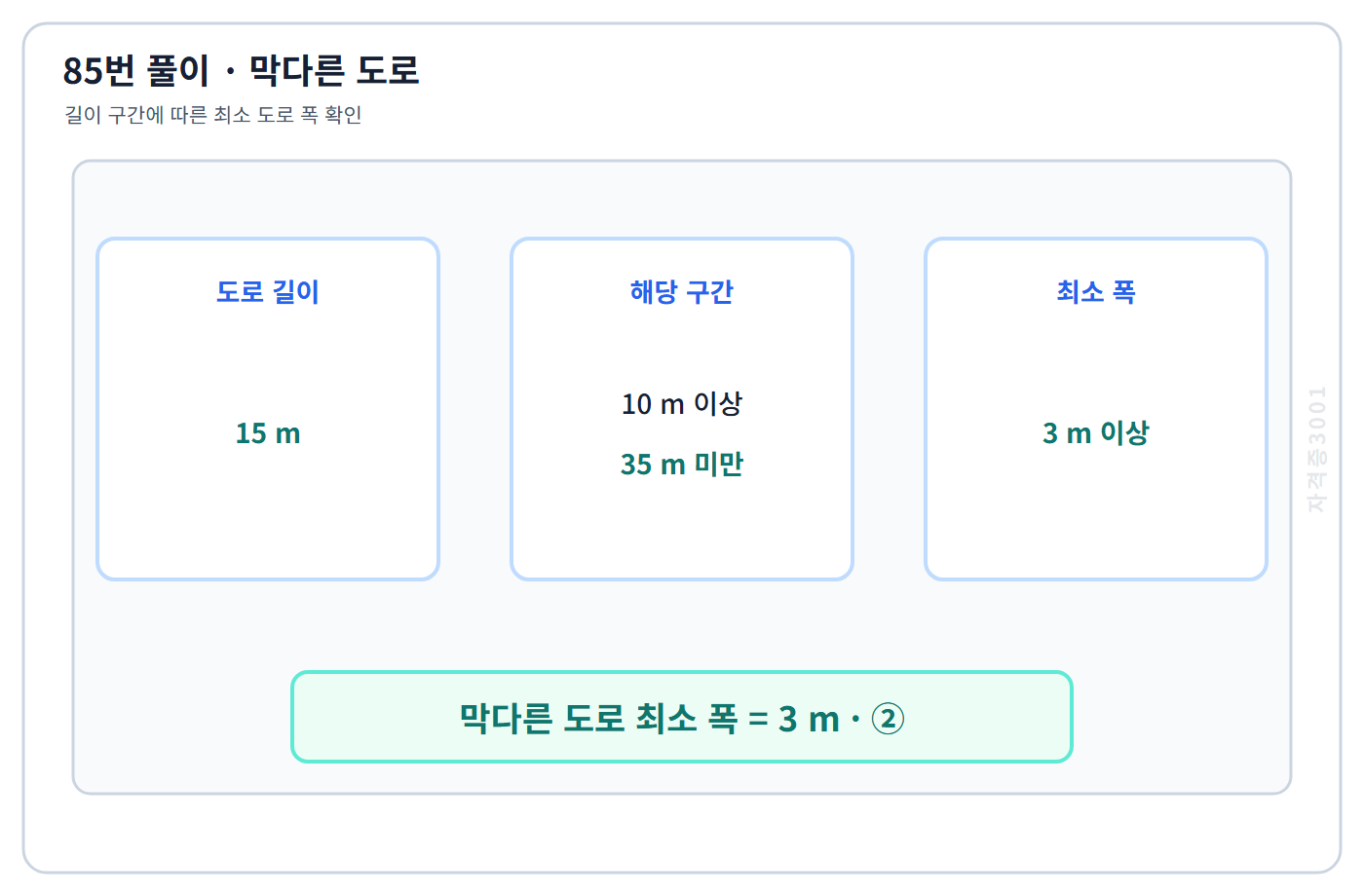

막다른 도로 길이가 10m 이상 35m 미만이면 최소 너비는 3m이다. 길이 15m는 이 구간에 해당한다. 정답 판단: 길이 15m는 10m 이상 35m 미만 구간이므로 막다른 도로 최소너비는 3m다.

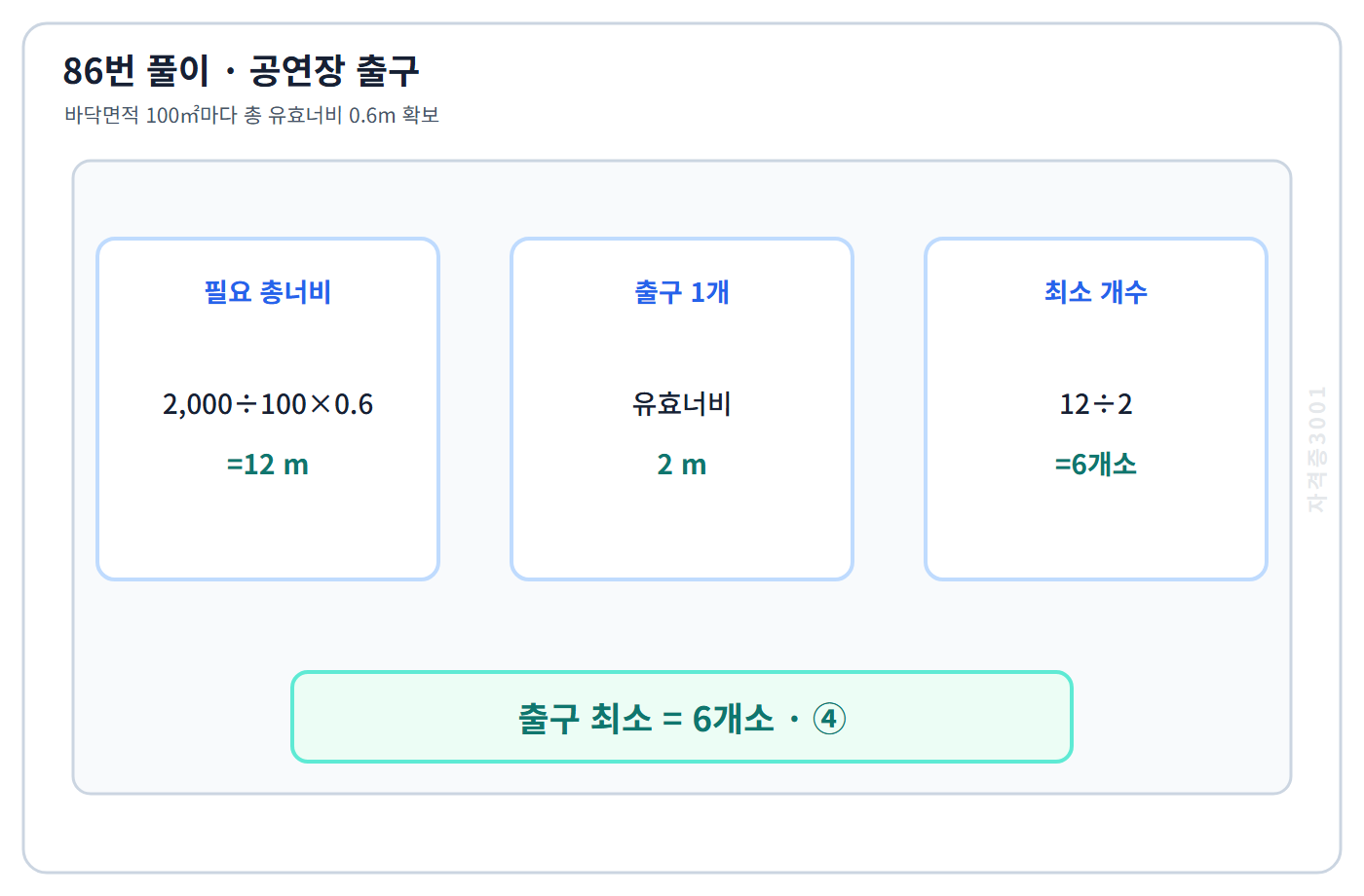

공연장 개별관람석의 출구 유효너비 합계는 바닥면적 100㎡마다 0.6m 이상이므로 2,000㎡에는 12m가 필요하다. 출구 하나가 2m이면 최소 6개소다.

상업지역은 중심·일반·근린·유통상업지역으로 세분한다. 전용상업지역은 법정 세분에 없다. 정답 판단: 상업지역은 중심·일반·근린·유통상업지역으로 나뉘며 전용상업지역은 법정 세분이 아니다.

오피스텔은 해당 층의 거실 바닥면적 합계가 300㎡ 이상일 때 직통계단 2개소 이상 기준이 적용된다. 200㎡라고 한 ④가 틀리며, 숙박시설·지하층·종교시설은 각 선택지의 조건에서 대상이다.

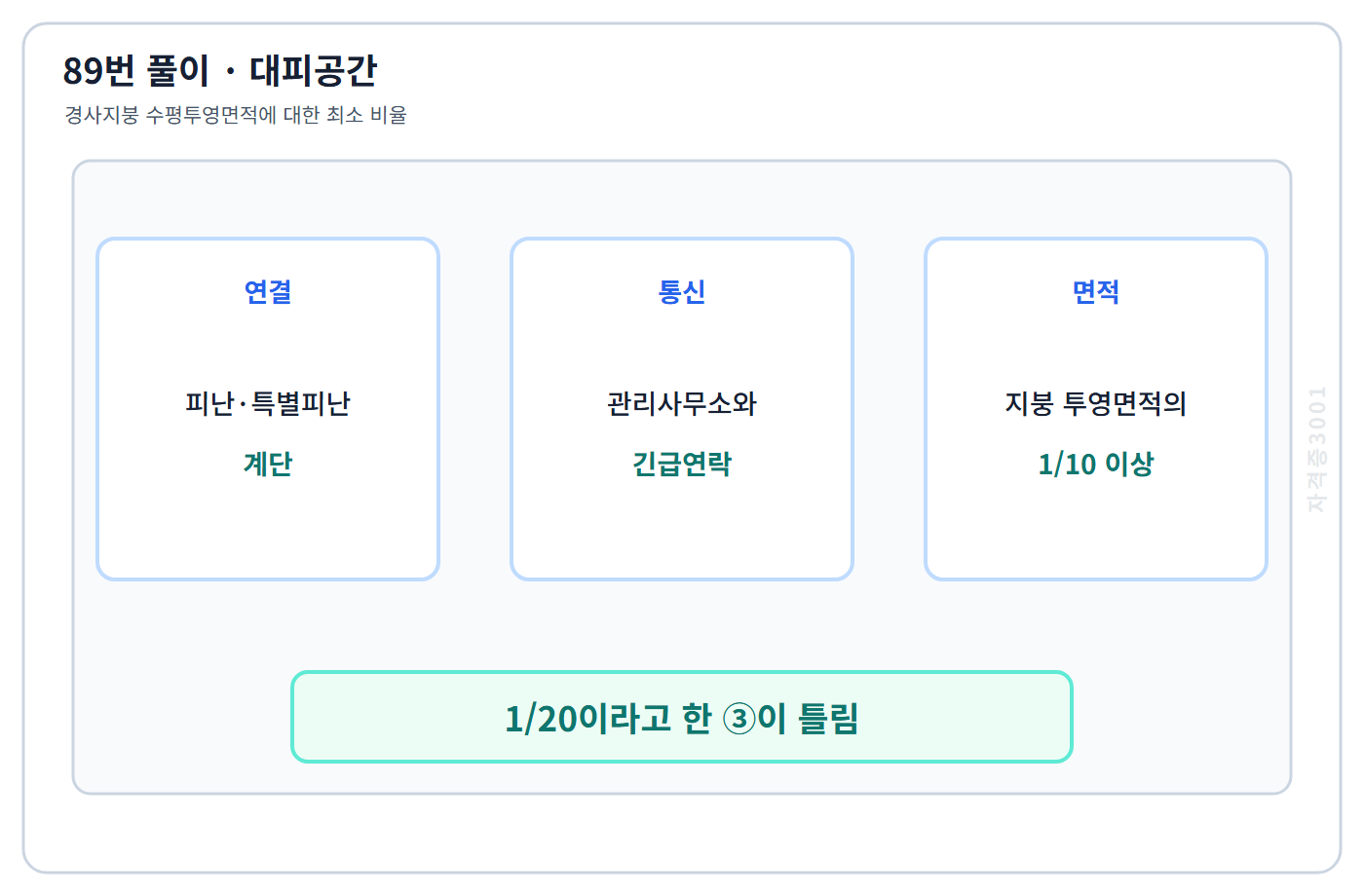

2017년 출제 적용 경사지붕 아래 대피공간 면적은 지붕 수평투영면적의 10분의 1 이상이다. 20분의 1이라고 한 ③은 기준에 부족하다. 정답 판단: 2017년 출제 적용 면적은 지붕 수평투영면적의 10분의 1 이상이므로 20분의 1은 부족하다.

도로 노면이나 교통광장의 일정 구역에 일반인이 이용하도록 설치한 주차장은 노상주차장이다. 정답 판단: 도로 노면 또는 교통광장의 일정 구역에 일반인이 이용하도록 설치한 것은 노상주차장이다.

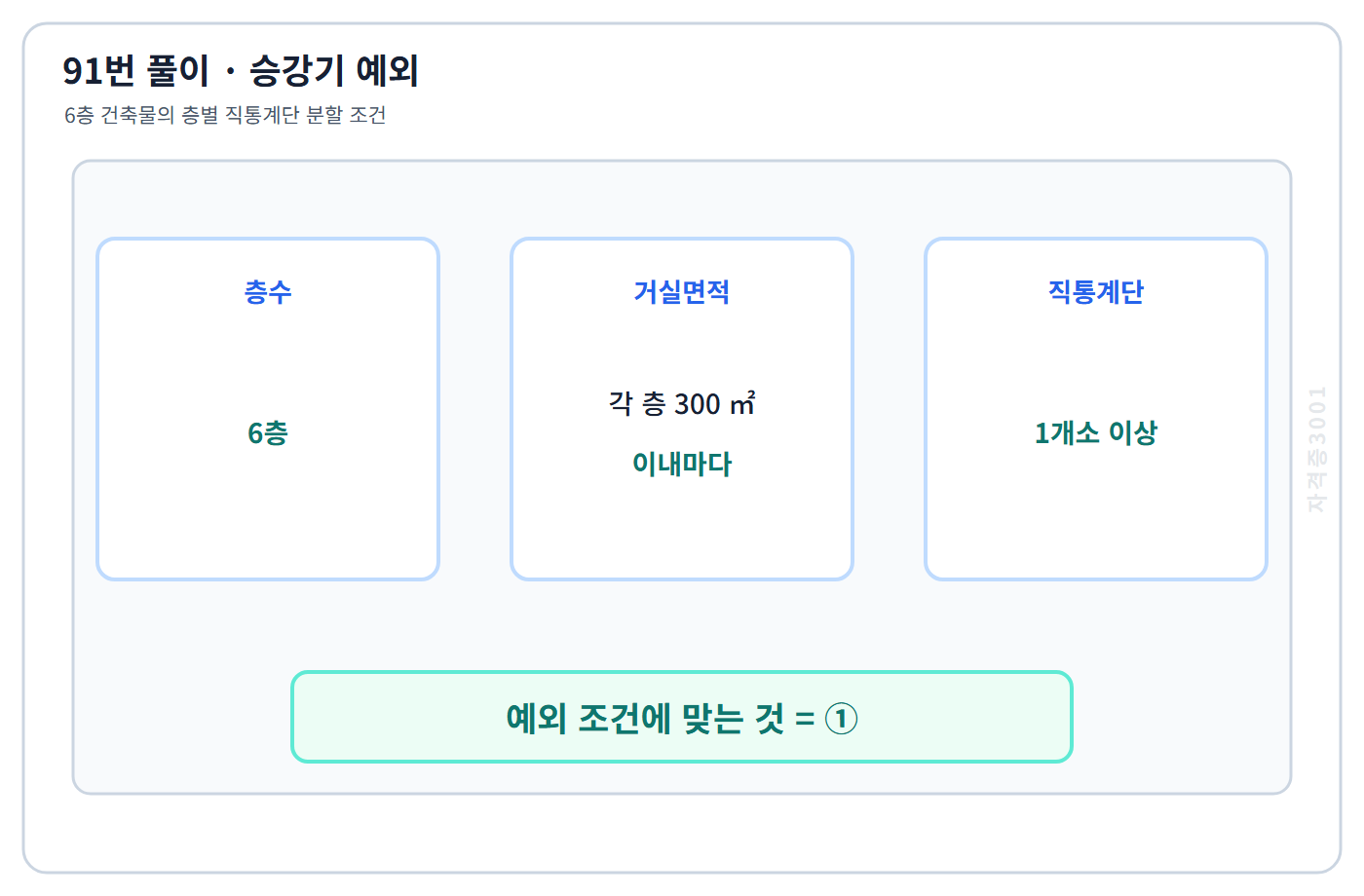

승강기 설치 예외가 되는 6층 건축물은 각 층 거실 바닥면적 300m² 이내마다 1개소 이상의 직통계단을 설치한 경우이다. 정답 판단: 6층이고 각 층 거실 300m² 이내마다 직통계단을 둔 건축물이 시행령상 승강기 설치 예외 정의다.

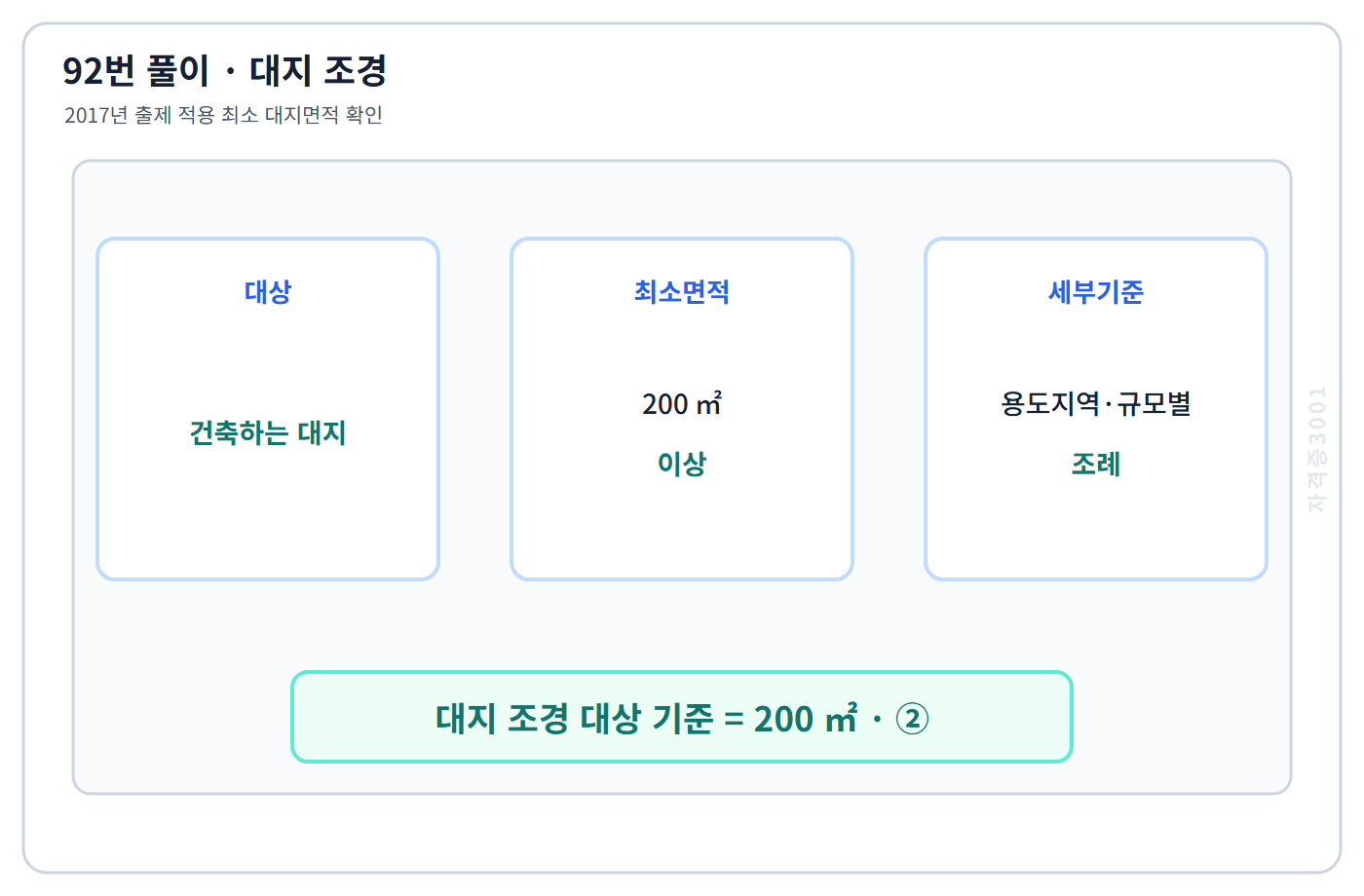

건축법은 면적 200m² 이상인 대지에 건축할 때 조례가 정한 기준에 따라 조경 등 필요한 조치를 하도록 한다. 정답 판단: 면적 200m² 이상인 대지에 건축하면 원칙적으로 조례 기준에 따른 조경 등 조치를 해야 한다.

장례식장은 장례시설로 분류된다. 묘지관련시설이라고 한 ②가 용도분류와 맞지 않는다. 정답 판단: 장례식장은 별도의 장례시설로 분류되므로 묘지관련시설이라는 연결이 틀리다.

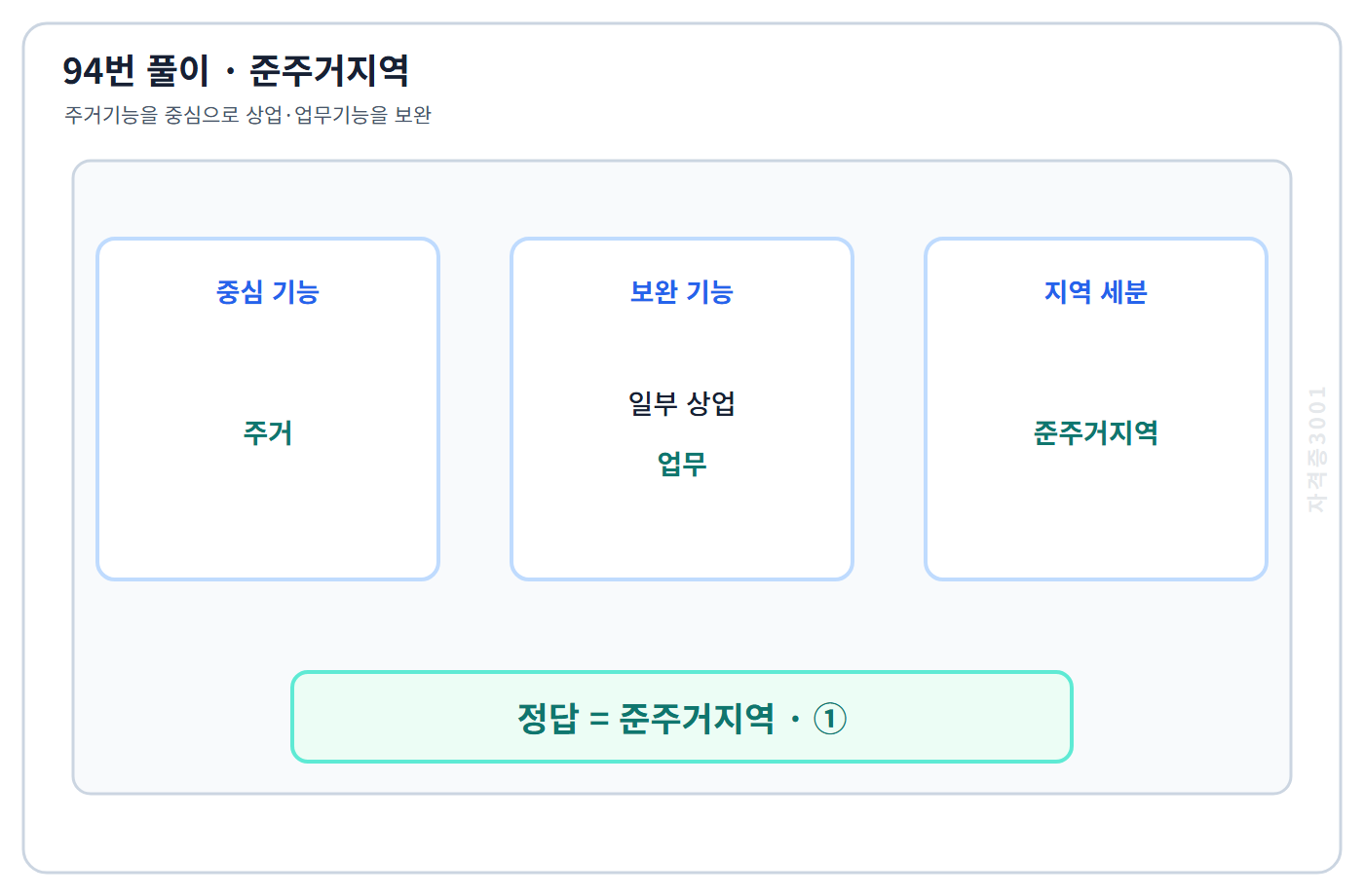

준주거지역은 주거기능을 중심으로 하면서 이를 지원하는 일부 상업·업무 기능을 보완하기 위해 지정하는 지역이다. 정답 판단: 준주거지역은 주거기능을 위주로 일부 상업·업무기능을 보완하는 지역이므로 정답이다.

다가구주택은 단독주택 범주라 이 문항의 방송 공동수신설비 의무 대상에 포함되지 않는다. 다세대주택과 일정 규모 업무·숙박시설은 대상이다. 정답 판단: 다가구주택은 단독주택 범주이므로 이 문항의 방송 공동수신설비 의무 대상에 포함되지 않는다.

주차장 수급실태 조사구역은 사각형 또는 삼각형으로 설정하고 경계 최대거리 300m 이하로 한다. 원형으로 정한다는 ①이 틀렸다. 정답 판단: 조사구역은 사각형 또는 삼각형으로 설정하므로 원형으로 정한다는 설명이 틀리다.

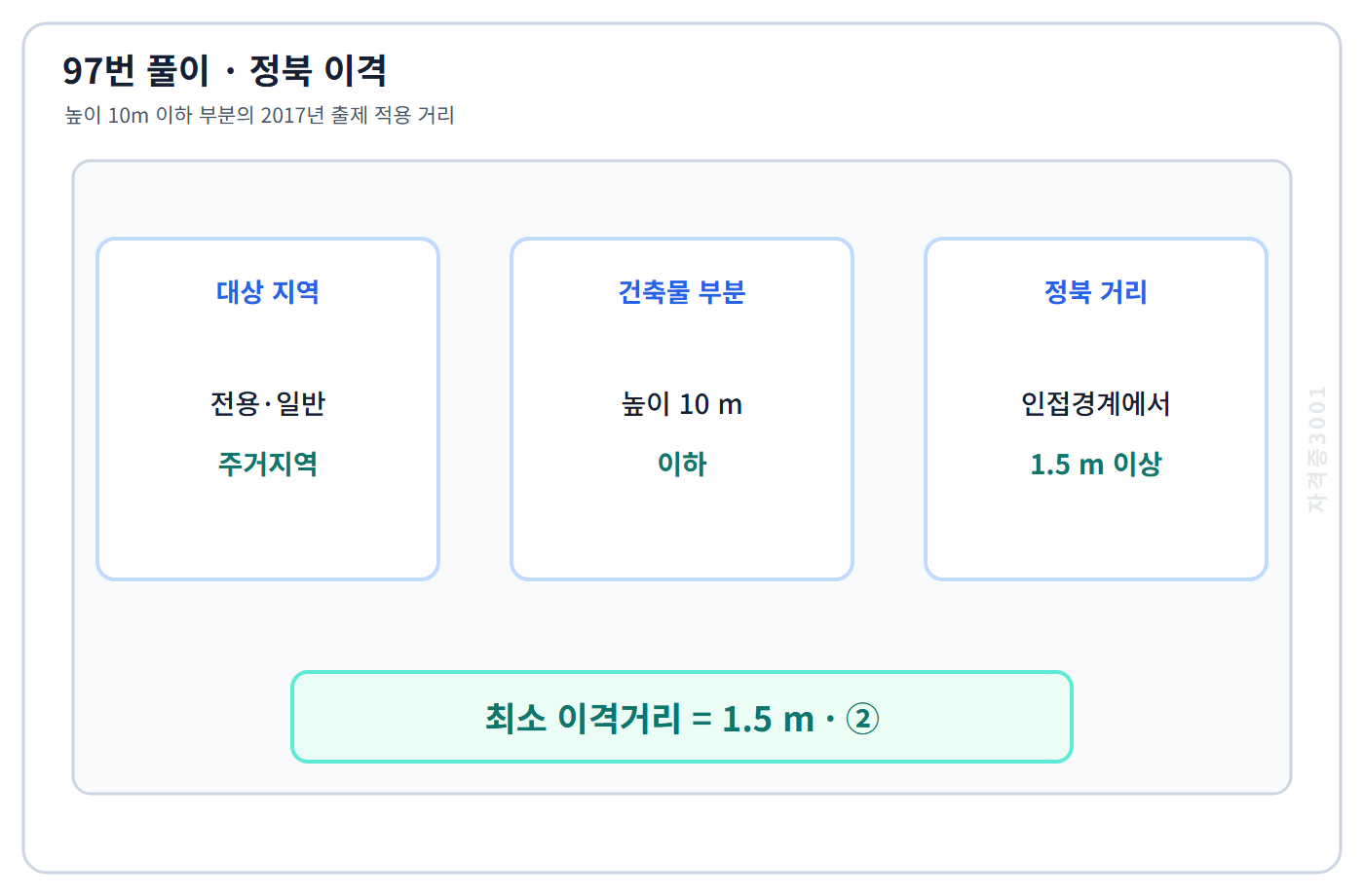

2017년 출제 적용 건축법 시행령 제86조에서 높이 10m 이하 부분은 정북방향 인접대지경계선에서 원칙적으로 1.5m 이상 띄운다. 정답 판단: 2017년 출제 적용 기준에서 높이 10m 이하 부분은 정북방향 인접대지경계선에서 1.5m 이상 띄우므로 이 문항의 정답이다.

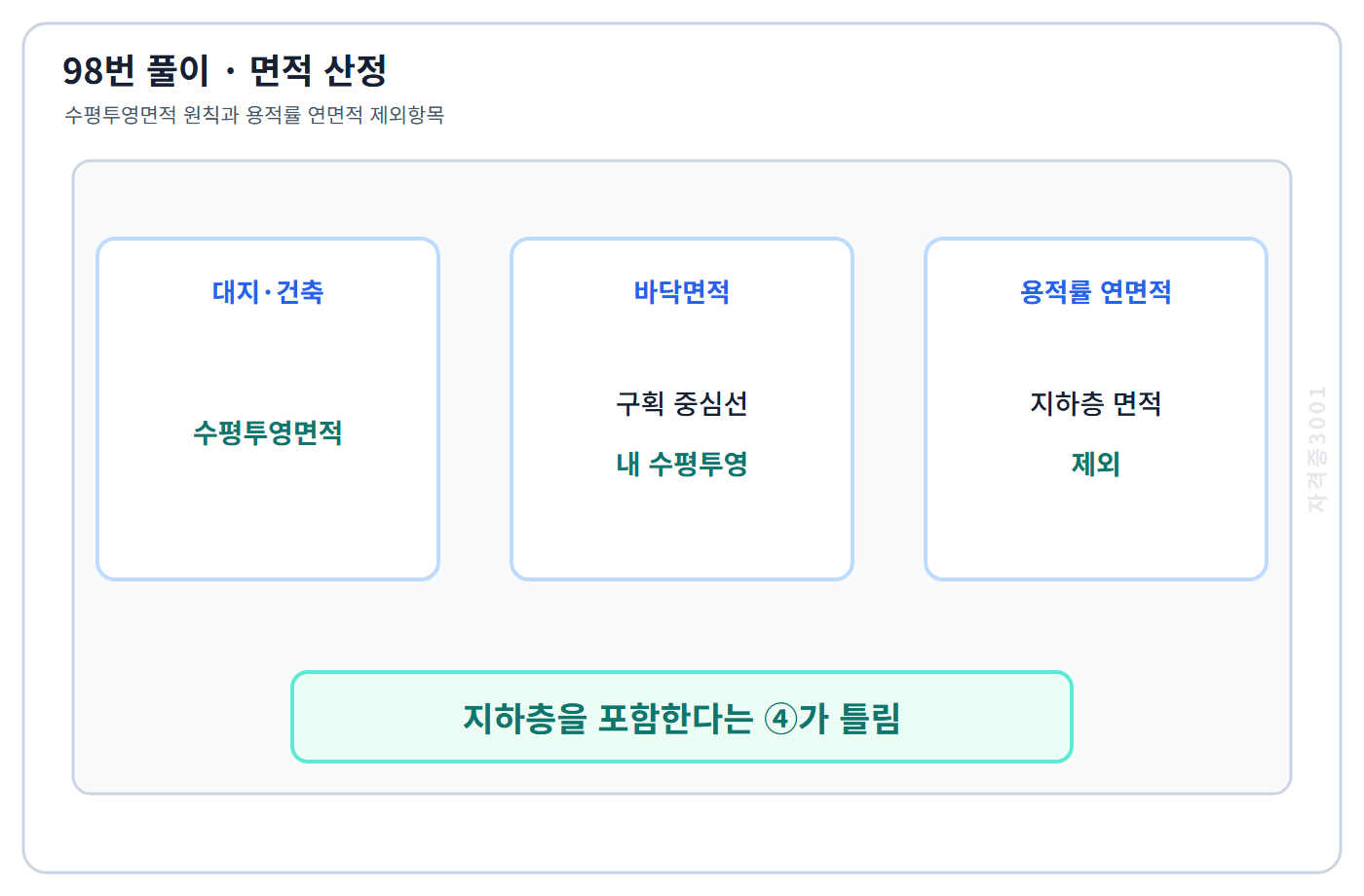

용적률 산정용 연면적에서는 지하층 바닥면적 등을 제외한다. 지하층을 포함한다고 한 ④가 옳지 않다. 정답 판단: 용적률 산정용 연면적에서는 지하층 바닥면적 등을 제외하므로 지하층을 모두 포함한다는 설명이 틀리다.

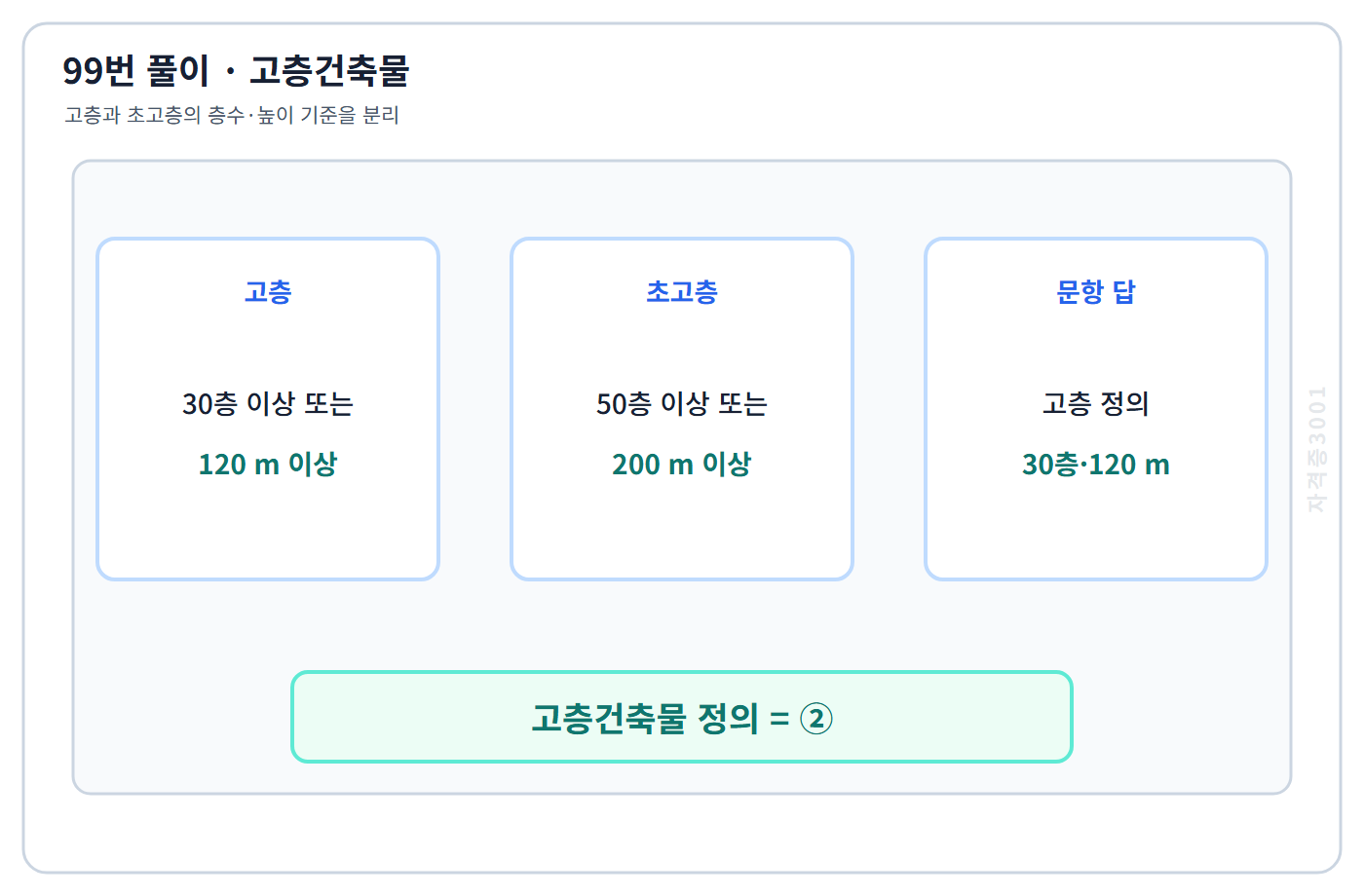

고층건축물은 층수가 30층 이상이거나 높이가 120m 이상인 건축물이다. 정답 판단: 고층건축물은 층수가 30층 이상이거나 높이가 120m 이상인 건축물이다.

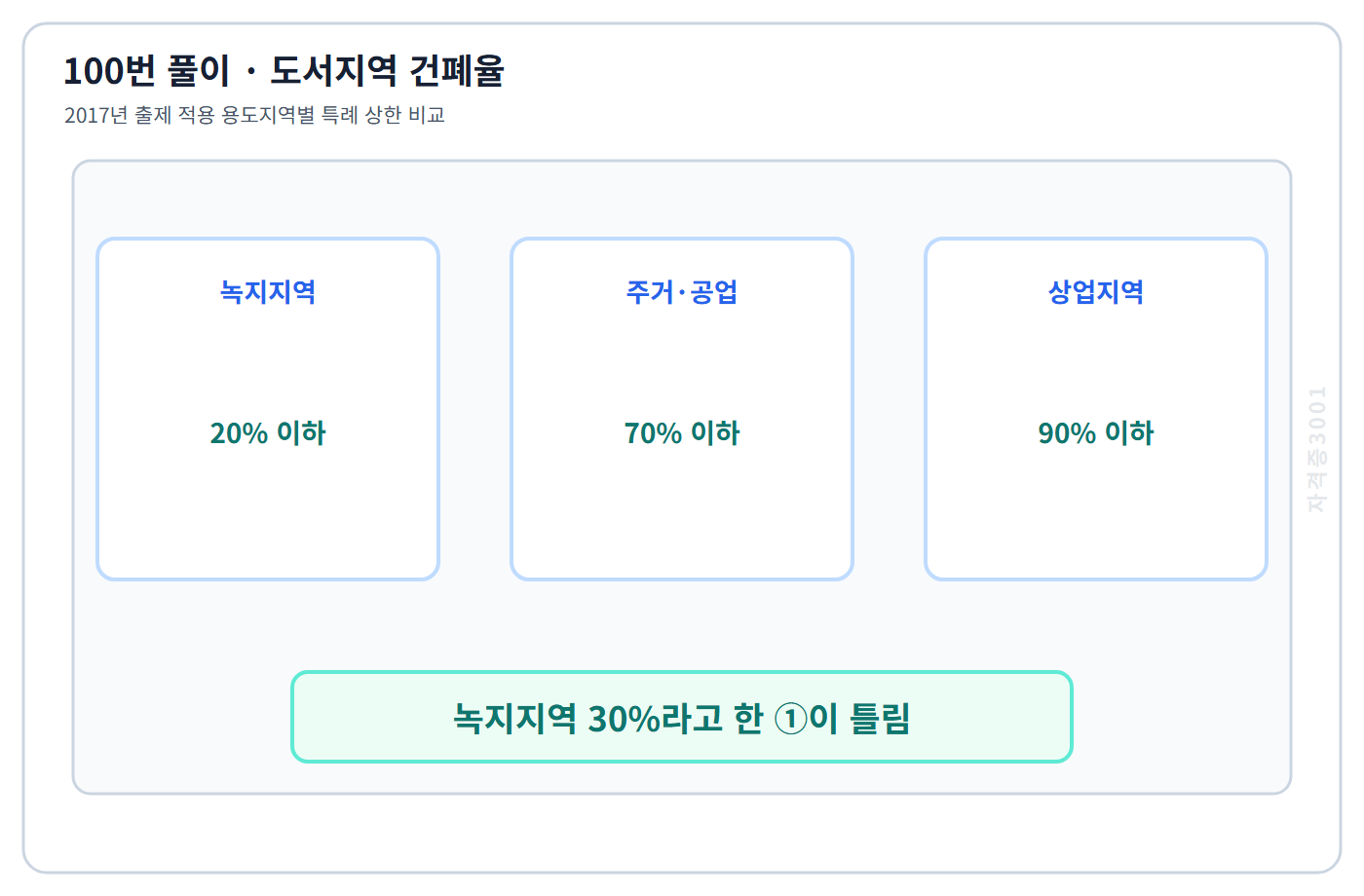

용도지역별 건폐율 상한은 주거 70%, 상업 90%, 공업 70%, 녹지 20%다. 녹지지역을 30% 이하라고 한 ①가 틀렸다. 정답 판단: 녹지지역 건폐율 최대한도는 20% 이하이므로 30%라고 한 설명이 틀리다. 참고로 도서지역에는 조례로 각 용도지역 건폐율 한도에 20%p를 더해 완화할 수 있는 특례가 있으나(국토계획법 시행령 제77조), '녹지지역 최대한도 30% 이하'는 기본 상한(20%)과도 특례 상한(40%)과도 일치하지 않아 옳지 않다.
