전기기사 기출문제 2025년 3회 필기

이 문제로 익힐 것

정전평형 도체와 등전위면에서 전기력선의 방향을 판별한다.

풀이 순서

1. 전기력선의 접선이 전계 E의 방향이고 E=-grad V임을 떠올린다.
2. 정전평형 도체 내부는 E=0이며 표면에는 접선 전계가 존재할 수 없음을 적용한다.
3. 따라서 전기력선은 도체 표면과 등전위면에 수직이고 높은 전위에서 낮은 전위로 향한다.

자주 하는 실수: 도체가 등전위라는 말에서 전기력선도 표면을 따라간다고 거꾸로 해석하기 쉽다.

다른 문제에 적용: 전계선 방향 문제는 E=-grad V와 도체 내부 E=0을 먼저 적으면 평행·직교와 진행방향을 함께 정리할 수 있다.

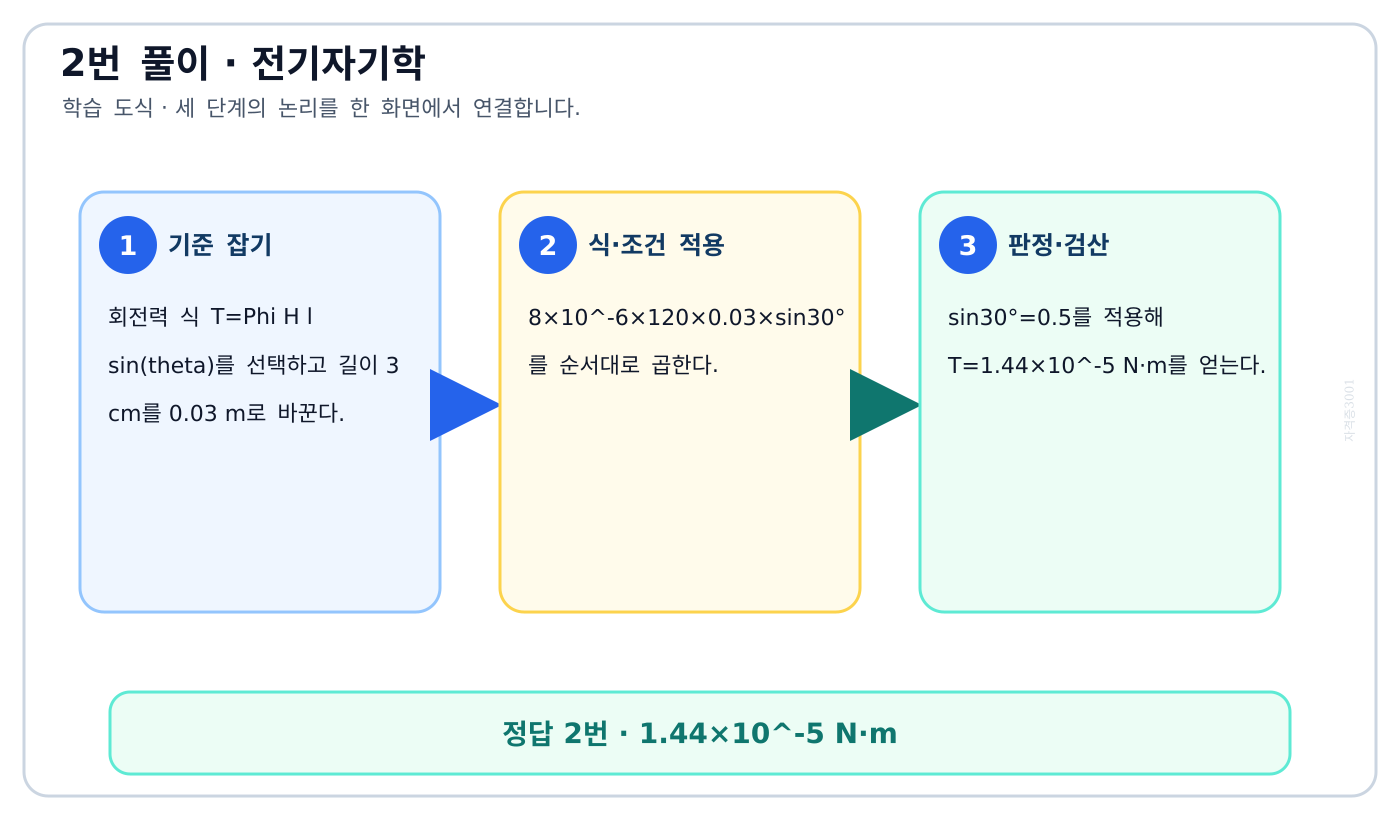

이 문제로 익힐 것

막대자석의 자기쌍극자 토크를 SI 단위로 계산한다.

풀이 순서

1. 회전력 식 T=Phi H l sin(theta)를 선택하고 길이 3 cm를 0.03 m로 바꾼다.
2. 8×10^-6×120×0.03×sin30°를 순서대로 곱한다.
3. sin30°=0.5를 적용해 T=1.44×10^-5 N·m를 얻는다.

자주 하는 실수: 3 cm를 3 m로 넣거나 sin30°를 빠뜨리면 지수가 한두 자리 달라진다.

다른 문제에 적용: 자기쌍극자 토크는 크기 Phi H l과 방향계수 sin(theta)를 분리해 계산하면 단위와 각도를 쉽게 검산할 수 있다.

이 문제로 익힐 것

자기회로의 자기저항 식에서 길이·투자율·단면적의 비례관계를 읽는다.

풀이 순서

1. 자기회로의 옴 법칙에 해당하는 Phi=F/Rm을 떠올린다.
2. 균일 자로의 자기저항 Rm=l/(mu S)를 적는다.
3. 분자 l에는 비례하고 분모 mu와 S에는 반비례한다고 각 선택지를 판정한다.

자주 하는 실수: 전기저항 R=rho l/S와 모양이 비슷하지만 자기저항에서는 재료 특성이 투자율의 역수로 들어간다.

다른 문제에 적용: 비례관계 문항은 공식을 먼저 분자와 분모로 나눠 표시한 뒤 한 변수씩 변화시켜 판단한다.

이 문제로 익힐 것

맥스웰 방정식 네 식의 물리적 의미와 정확한 미분형을 구분한다.

풀이 순서

1. 전기 가우스 법칙 div D=rho와 자기 가우스 법칙 div B=0을 짝지어 적는다.
2. 패러데이 법칙 rot E=-dB/dt와 앙페르-맥스웰 법칙 rot H=J+dD/dt를 확인한다.
3. 자기 단극자가 없으므로 div B의 우변에 자속 Phi가 올 수 없다고 판정한다.

자주 하는 실수: Phi는 자속의 기호이지만 div B의 우변이 되는 자기전하밀도는 존재하지 않는다.

다른 문제에 적용: 맥스웰 식은 발산 두 개와 회전 두 개로 묶고, 발산은 원천·회전은 시간변화와 연결해 기억한다.

이 문제로 익힐 것

시변 자속에서 와전류와 줄열로 이어지는 손실 발생 과정을 설명한다.

풀이 순서

1. 시간에 따라 변하는 자속이 패러데이 법칙으로 철심 내부에 유도기전력을 만든다.
2. 도전성 철심에 폐경로 전류인 와전류가 흐르고 전기저항 때문에 열이 난다.
3. 전력밀도 p=J·E=J^2/sigma이므로 손실은 전류밀도의 제곱에 비례한다.

자주 하는 실수: 전류밀도가 커질수록 저항손이 줄어든다고 착각하면 J^2 법칙의 방향을 반대로 고르게 된다.

다른 문제에 적용: 손실 메커니즘 문항은 원인인 자속변화, 중간인 유도전류, 결과인 J^2 손실의 순서로 검토한다.

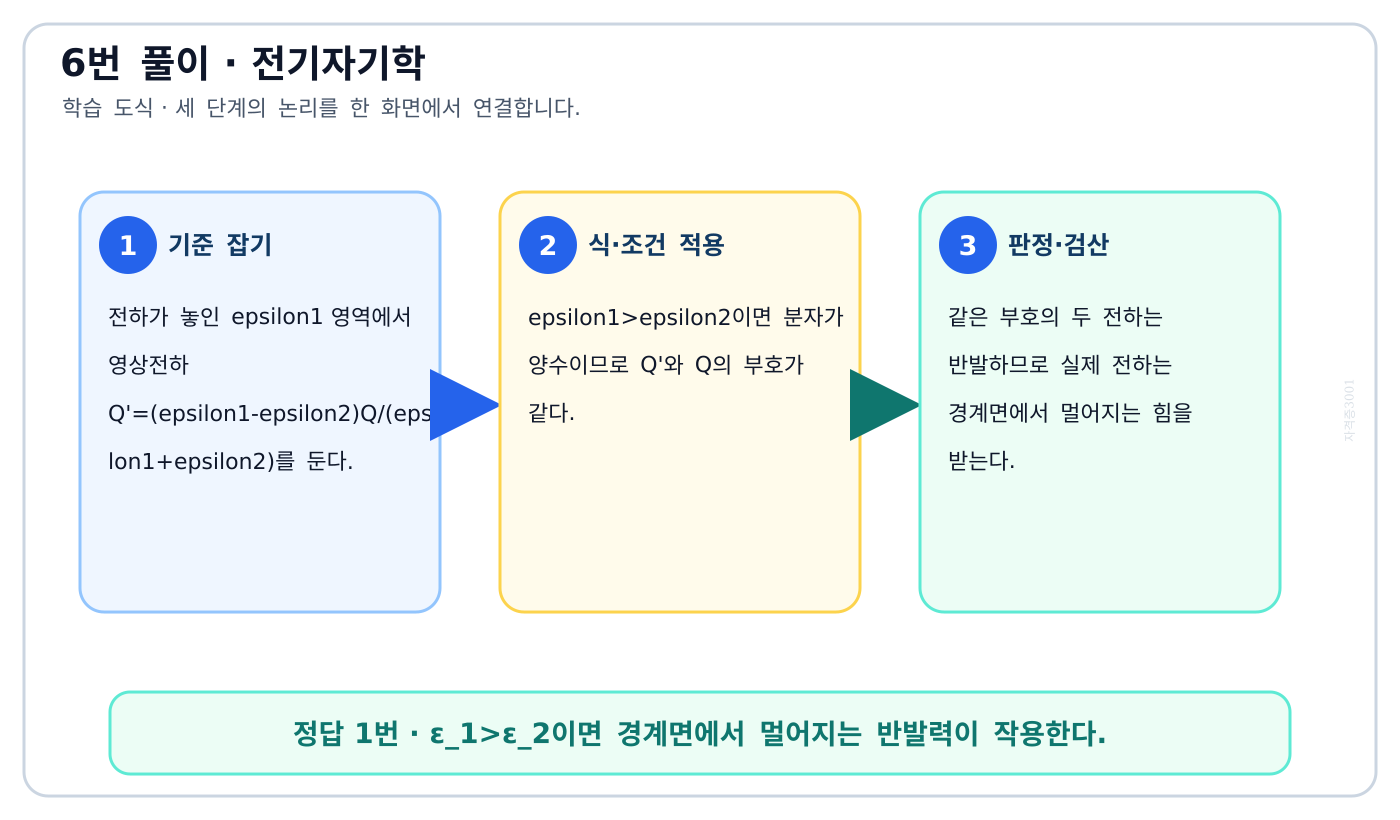

이 문제로 익힐 것

서로 다른 유전체 경계의 영상전하 부호로 실제 전하가 받는 힘의 방향을 정한다.

풀이 순서

1. 전하가 놓인 epsilon1 영역에서 영상전하 Q'=(epsilon1-epsilon2)Q/(epsilon1+epsilon2)를 둔다.
2. epsilon1>epsilon2이면 분자가 양수이므로 Q'와 Q의 부호가 같다.
3. 같은 부호의 두 전하는 반발하므로 실제 전하는 경계면에서 멀어지는 힘을 받는다.

자주 하는 실수: 도체 평면의 영상전하는 항상 반대 부호라는 기억을 유전체 경계에 그대로 적용하면 안 된다.

다른 문제에 적용: 유전체 영상법에서는 먼저 (epsilon1-epsilon2)의 부호를 판정한 뒤 쿨롱력의 인력·반발을 정한다.

이 문제로 익힐 것

선형유전체의 전기 에너지밀도를 전계의 제곱으로 계산한다.

풀이 순서

1. 에너지밀도 식 w=(1/2)E·D=(1/2)epsilon E^2를 선택한다.
2. E=100 V/m를 제곱해 10,000을 만들고 epsilon=9 F/m를 곱한다.
3. 마지막으로 2로 나누어 4.5×10^4 J/m^3를 얻는다.

자주 하는 실수: 전계 100을 제곱하지 않거나 1/2 계수를 누락하면 보기의 다른 자릿값으로 흐르기 쉽다.

다른 문제에 적용: 전계 에너지는 E에 2차로 비례하므로 전계가 k배이면 에너지밀도는 k^2배라는 비례검산을 곁들인다.

이 문제로 익힐 것

폐회로의 운동기전력과 변압기기전력의 발생 조건을 구분한다.

풀이 순서

1. 일반 유도기전력은 자속쇄교 변화와 도체 운동에 의한 v×B 항을 모두 포함한다.
2. 자계 안에서 도체가 움직이면 전하가 q(v×B)의 자기력을 받아 기전력이 생길 수 있다.
3. 렌츠 법칙은 방향을, 패러데이 법칙의 변화율과 권선수 N은 크기를 정한다.

자주 하는 실수: 도체가 움직인다는 사실만 보고 자계가 없어도 운동기전력이 생긴다고 판단하면 v×B의 B를 놓친다.

다른 문제에 적용: 유도 문제는 회로가 고정됐는지 움직이는지 확인하고 -dPhi/dt와 line integral(v×B)·dl을 구분한다.

이 문제로 익힐 것

벡터퍼텐셜로 표현한 유도전계에서 시간미분의 부호와 스칼라전위 항을 정리한다.

풀이 순서

1. 자속밀도의 정의 B=rot A를 패러데이 법칙 rot E=-dB/dt에 대입한다.
2. 일반식 E=-dA/dt-grad V를 얻는다.
3. 문제에서 grad V를 무시하므로 E=-dA/dt만 남긴다.

자주 하는 실수: rot E와 E를 같은 차원의 식처럼 섞거나 렌츠 법칙의 음수 부호를 잃기 쉽다.

다른 문제에 적용: 퍼텐셜 문제는 B=rot A와 E=-grad V-dA/dt를 기준식으로 두고 주어진 가정으로 항을 제거한다.

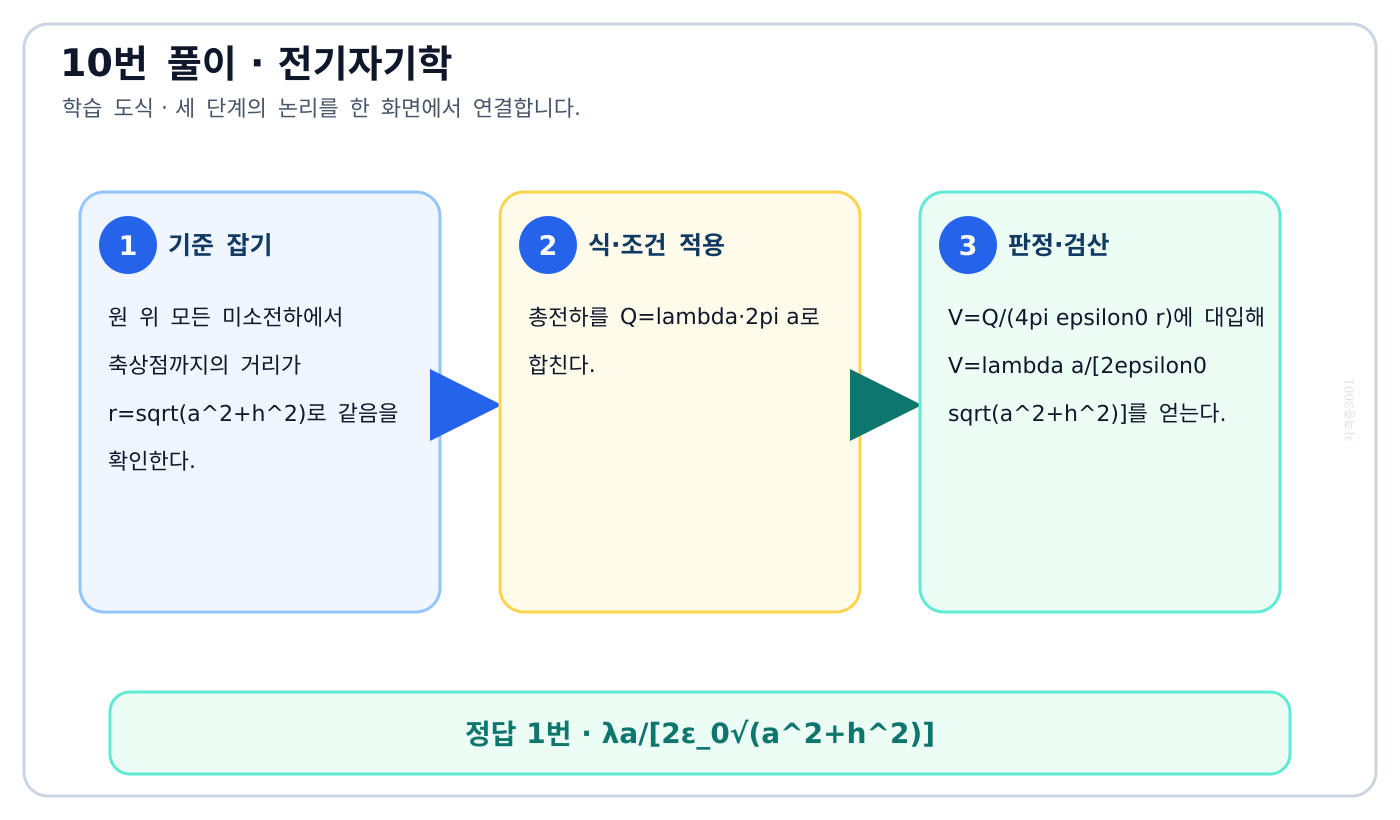

이 문제로 익힐 것

균등 선전하를 띤 원형 도선의 축상 전위를 대칭성으로 적분한다.

풀이 순서

1. 원 위 모든 미소전하에서 축상점까지의 거리가 r=sqrt(a^2+h^2)로 같음을 확인한다.
2. 총전하를 Q=lambda·2pi a로 합친다.
3. V=Q/(4pi epsilon0 r)에 대입해 V=lambda a/[2epsilon0 sqrt(a^2+h^2)]를 얻는다.

자주 하는 실수: 거리의 제곱을 분모에 두면 전계식과 전위식을 혼동한 것이다.

다른 문제에 적용: 대칭 전하분포의 전위는 스칼라이므로 거리가 일정한지 먼저 확인하고 총전하로 묶을 수 있는지 판단한다.

이 문제로 익힐 것

자화율과 비투자율의 부호·크기로 자성체 종류를 분류한다.

풀이 순서

1. 선형 자성체에서 mu_r=1+chi 관계를 적는다.
2. 역자성체는 chi<0이므로 mu_r<1, 상자성체는 chi>0이므로 mu_r>1이다.
3. 비자성체는 이상적으로 chi=0, mu_r=1 부근임을 기준으로 보기를 판정한다.

자주 하는 실수: ‘역’이라는 말 때문에 역자성체의 자화율이 양수라고 직관적으로 뒤집기 쉽다.

다른 문제에 적용: 물질 분류는 이름을 외우기보다 mu_r=1+chi의 기준값 0과 1을 수직선에 표시해 판단한다.

이 문제로 익힐 것

완전유전체에서 전계와 자계의 파동방정식 차수를 판별한다.

풀이 순서

1. 완전유전체의 sigma=0, 자유전하 rho=0 조건을 적용한다.
2. curl 방정식을 한 번 더 회전시키고 벡터 항등식으로 공간의 2계 미분을 만든다.
3. E와 H 모두 nabla^2(field)=mu epsilon·d^2(field)/dt^2 형태가 됨을 확인한다.

자주 하는 실수: 확산방정식의 시간 1계 미분과 손실 없는 파동방정식의 시간 2계 미분을 혼동하기 쉽다.

다른 문제에 적용: 매질 방정식은 sigma가 있으면 감쇠항 d/dt가 추가되고 sigma=0이면 순수한 2계 파동식만 남는다고 구분한다.

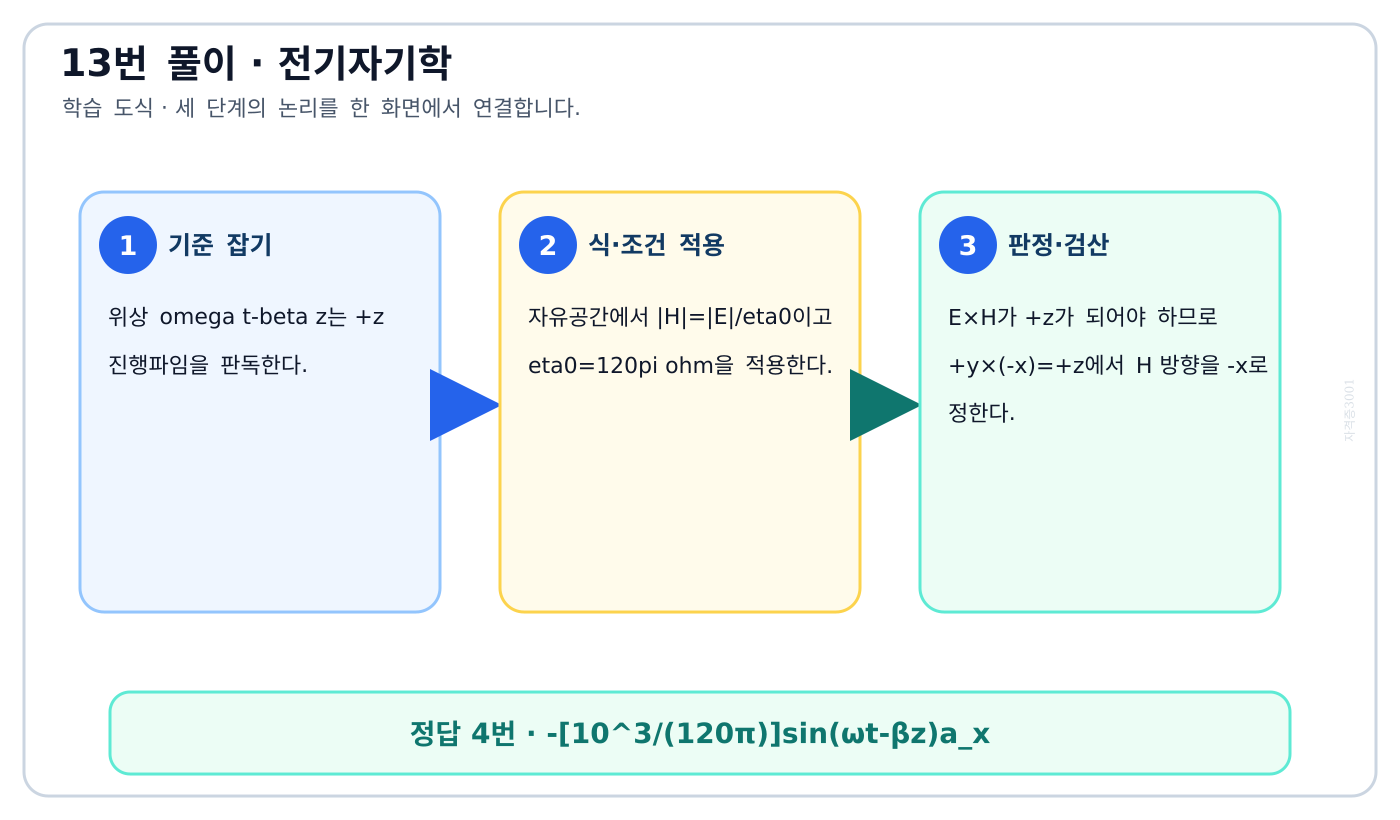

이 문제로 익힐 것

평면파의 진행방향과 전계 방향으로 자계의 방향과 크기를 구한다.

풀이 순서

1. 위상 omega t-beta z는 +z 진행파임을 판독한다.
2. 자유공간에서 |H|=|E|/eta0이고 eta0=120pi ohm을 적용한다.
3. E×H가 +z가 되어야 하므로 +y×(-x)=+z에서 H 방향을 -x로 정한다.

자주 하는 실수: 오른손 좌표계에서 x×y=z만 기억하고 y×x=-z라는 순서 부호를 놓치기 쉽다.

다른 문제에 적용: 평면파 방향은 진행 단위벡터 k-hat=(E×H)/|E×H|를 기준으로 두 벡터 중 하나를 결정한다.

이 문제로 익힐 것

전자파의 단위면적당 순간 전력 흐름을 포인팅벡터로 해석한다.

풀이 순서

1. 포인팅벡터의 정의 S=E×H를 적는다.
2. E와 H가 직교하므로 |S|=EH sin90°=EH가 된다.
3. 단위 V/m×A/m=W/m^2를 확인해 전력밀도임을 검산한다.

자주 하는 실수: 사인파의 시간평균 문제로 착각해 조건에 없는 1/2 계수를 넣지 않도록 주의한다.

다른 문제에 적용: 순간값이면 E×H, RMS 페이저의 평균 유효전력밀도면 Re(E×H*)를 사용한다고 구분한다.

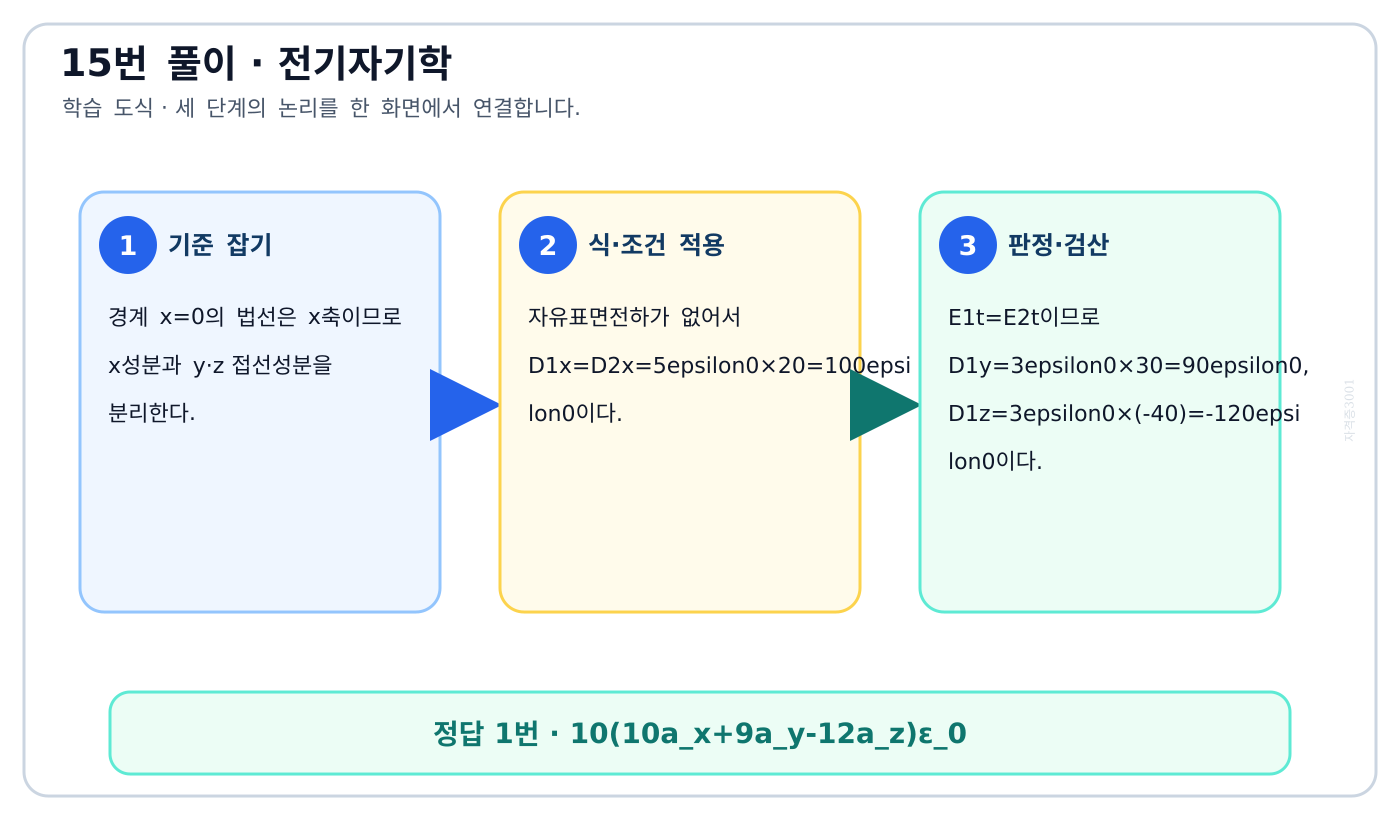

이 문제로 익힐 것

유전체 경계에서 법선 D와 접선 E의 연속조건을 성분별로 적용한다.

풀이 순서

1. 경계 x=0의 법선은 x축이므로 x성분과 y·z 접선성분을 분리한다.
2. 자유표면전하가 없어서 D1x=D2x=5epsilon0×20=100epsilon0이다.
3. E1t=E2t이므로 D1y=3epsilon0×30=90epsilon0, D1z=3epsilon0×(-40)=-120epsilon0이다.

자주 하는 실수: 모든 D성분에 하나의 유전율비를 곱하면 서로 다른 법선·접선 경계조건을 뒤섞게 된다.

다른 문제에 적용: 매질 경계에서는 먼저 법선축을 표시하고 D_n 연속과 E_t 연속을 각각 다른 줄에서 처리한다.

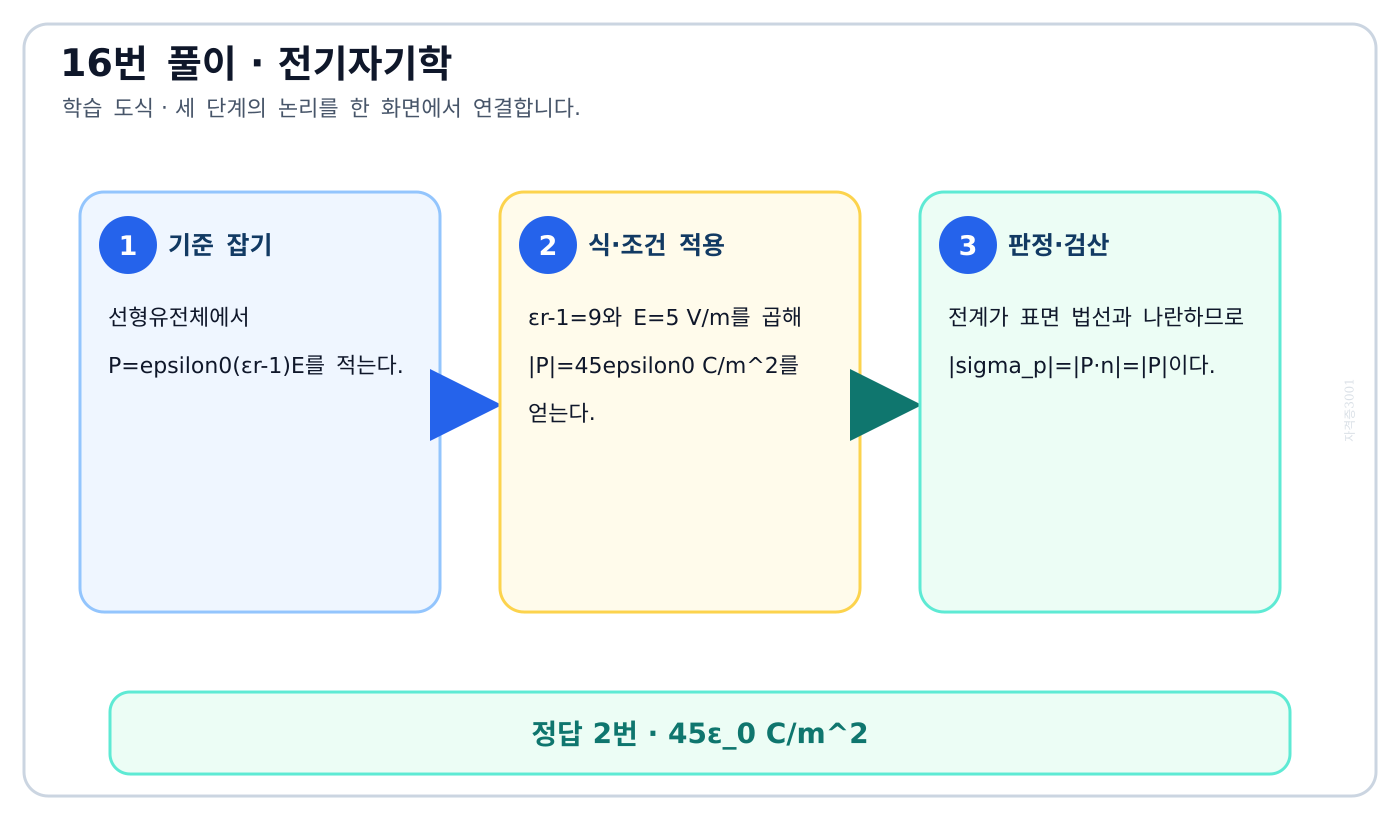

이 문제로 익힐 것

비유전율과 전계로 분극 및 표면 분극전하밀도를 구한다.

풀이 순서

1. 선형유전체에서 P=epsilon0(εr-1)E를 적는다.
2. εr-1=9와 E=5 V/m를 곱해 |P|=45epsilon0 C/m^2를 얻는다.
3. 전계가 표면 법선과 나란하므로 |sigma_p|=|P·n|=|P|이다.

자주 하는 실수: D=epsilon0 εr E의 계수 10을 그대로 쓰면 진공분극 성분까지 포함해 50epsilon0로 잘못 계산한다.

다른 문제에 적용: 분극전하는 P의 법선성분만 표면에 나타나므로 전계와 표면의 각도를 마지막에 반드시 적용한다.

이 문제로 익힐 것

전하분포별 전계·전위의 원거리 감소 차수를 구분한다.

풀이 순서

1. 무한 선전하에는 반지름 r, 길이 l인 원통 가우스면을 잡는다.
2. E·2pi r l=lambda l/epsilon에서 E=lambda/(2pi epsilon r)를 얻는다.
3. 구대칭 전계 1/r^2, 쌍극자 전위 1/r^2, 쌍극자 전계 1/r^3과 비교한다.

자주 하는 실수: 점전하의 1/r^2 법칙을 모든 전하분포의 전계에 적용하면 선전하의 기하적 퍼짐을 놓친다.

다른 문제에 적용: 거리차수는 장의 종류뿐 아니라 대칭 차원에 따라 달라지므로 적합한 가우스면의 면적 증가율을 본다.

이 문제로 익힐 것

비선형 B-H 곡선의 한 점에서 기울기가 뜻하는 미분투자율을 읽는다.

풀이 순서

1. 곡선의 가로축 H와 세로축 B를 확인한다.
2. 한 점의 접선기울기 dB/dH를 계산하면 미소 자계변화에 대한 자속밀도 변화율이 된다.
3. 이를 미분투자율 mu_d라 하며 선형구간에서는 상수 투자율 mu와 같다.

자주 하는 실수: B/H인 할선기울기와 dB/dH인 접선기울기를 같은 값으로 보는 것은 비선형 구간에서 틀리다.

다른 문제에 적용: 곡선 기울기 문제는 축 단위의 비를 먼저 써서 dB/dH가 어떤 물성의 차원인지 판별한다.

이 문제로 익힐 것

대전된 구도체에서 전계와 정전에너지가 존재하는 공간을 구분한다.

풀이 순서

1. 정전평형 도체 내부는 E=0이고 자유전하는 표면에 분포한다.
2. 에너지밀도 w=(1/2)epsilon0 E^2이므로 도체 내부 에너지밀도도 0이다.
3. 표면전하가 만든 외부 전계 공간에 정전에너지가 저장된다고 해석한다.

자주 하는 실수: 전하가 표면에 있다는 사실과 에너지가 오직 표면에만 있다는 주장을 동일시하면 안 된다.

다른 문제에 적용: 에너지의 위치를 묻는 문항은 전하 위치가 아니라 장이 존재하는 영역과 에너지밀도 식으로 판정한다.

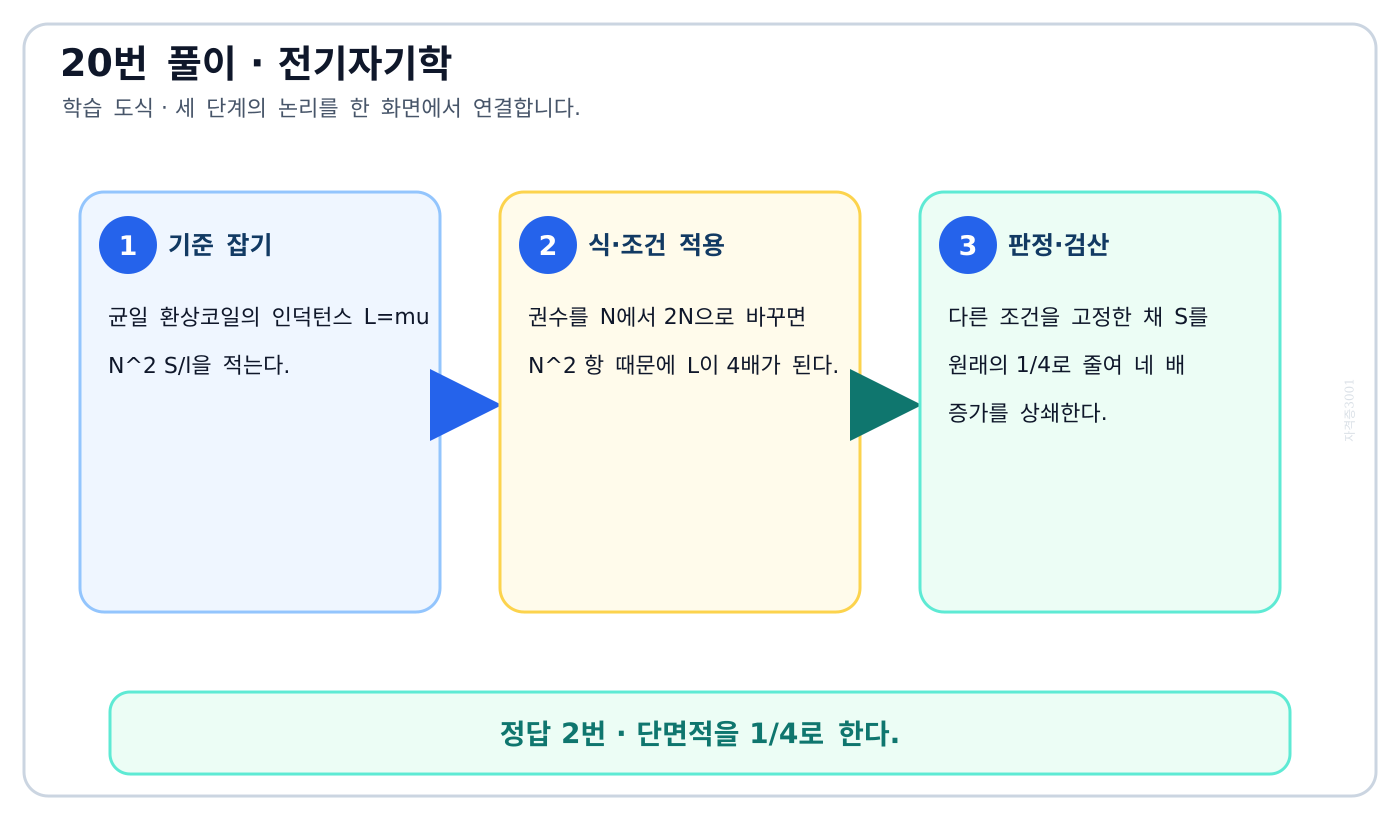

이 문제로 익힐 것

환상코일 인덕턴스의 N^2 비례를 이용해 일정 L 조건을 설계한다.

풀이 순서

1. 균일 환상코일의 인덕턴스 L=mu N^2 S/l을 적는다.
2. 권수를 N에서 2N으로 바꾸면 N^2 항 때문에 L이 4배가 된다.
3. 다른 조건을 고정한 채 S를 원래의 1/4로 줄여 네 배 증가를 상쇄한다.

자주 하는 실수: 권수가 두 배이므로 다른 변수도 절반으로 바꾸면 된다고 선형 비례처럼 처리하기 쉽다.

다른 문제에 적용: 제곱 변수가 있는 설계 문제는 변화배수를 식 전체에 먼저 반영하고 보상변수의 역배수를 정한다.

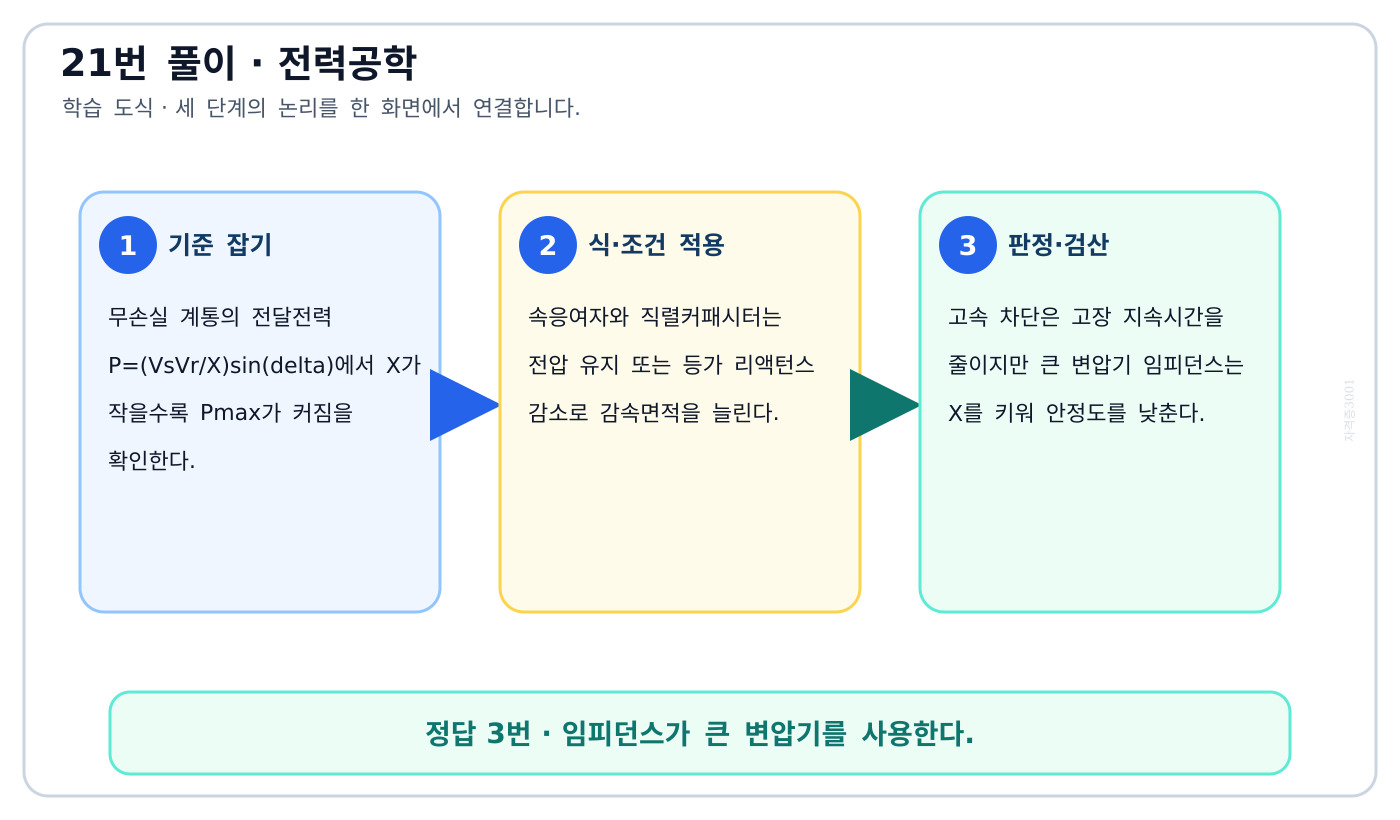

이 문제로 익힐 것

전력각곡선과 고장 제거시간으로 과도안정도 향상 대책을 판별한다.

풀이 순서

1. 무손실 계통의 전달전력 P=(VsVr/X)sin(delta)에서 X가 작을수록 Pmax가 커짐을 확인한다.
2. 속응여자와 직렬커패시터는 전압 유지 또는 등가 리액턴스 감소로 감속면적을 늘린다.
3. 고속 차단은 고장 지속시간을 줄이지만 큰 변압기 임피던스는 X를 키워 안정도를 낮춘다.

자주 하는 실수: 단락전류 제한에 유리한 큰 임피던스를 안정도에도 항상 유리하다고 일반화하면 안 된다.

다른 문제에 적용: 안정도 대책은 최대 전달전력 증가와 고장 제거시간 단축이라는 두 축으로 분류한다.

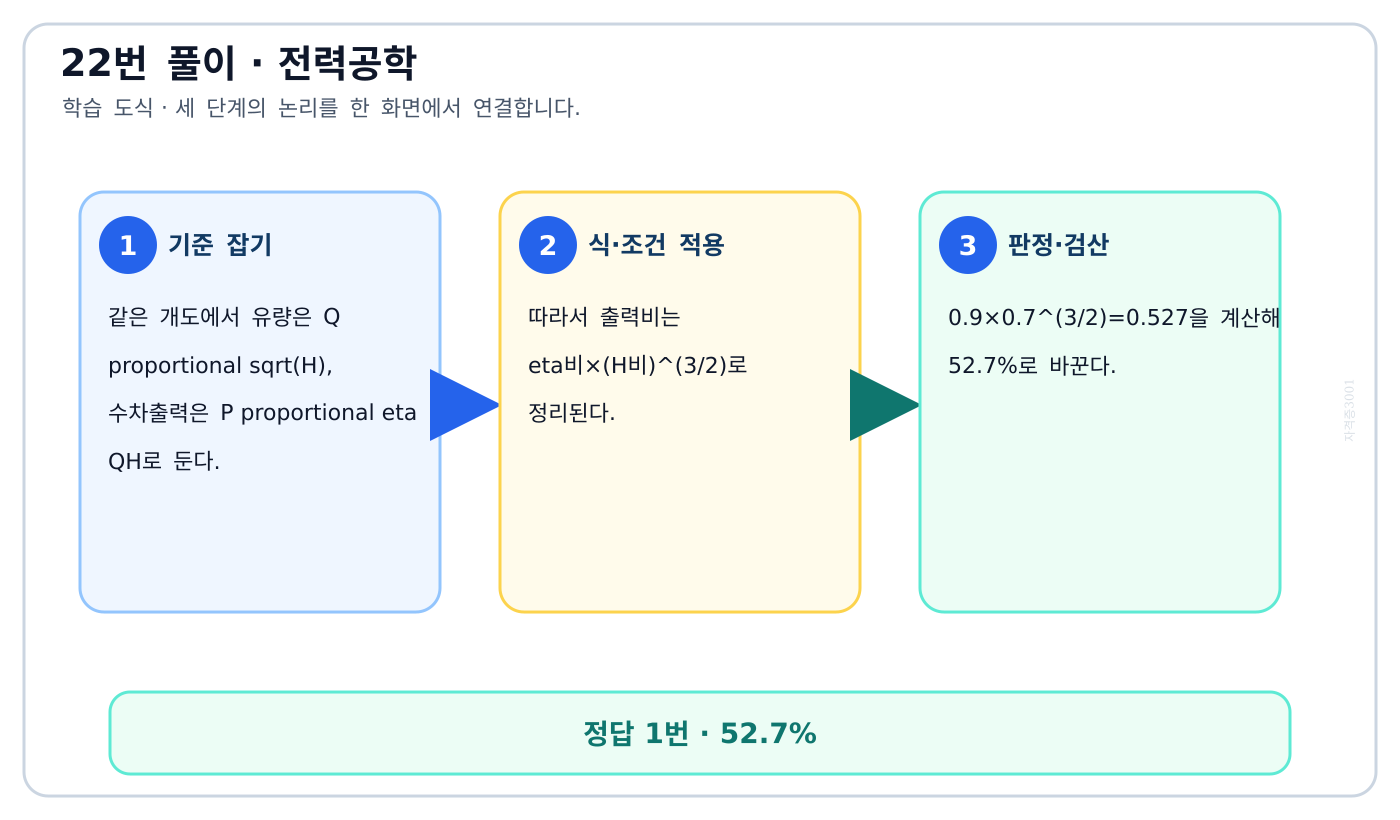

이 문제로 익힐 것

낙차와 효율 변화가 수차출력에 미치는 복합 비율을 계산한다.

풀이 순서

1. 같은 개도에서 유량은 Q proportional sqrt(H), 수차출력은 P proportional eta QH로 둔다.
2. 따라서 출력비는 eta비×(H비)^(3/2)로 정리된다.
3. 0.9×0.7^(3/2)=0.527을 계산해 52.7%로 바꾼다.

자주 하는 실수: 낙차가 30% 저하됐다는 말을 H비=0.3으로 넣거나 유량도 일정하다고 가정하기 쉽다.

다른 문제에 적용: ‘저하율’은 남은 비율로 바꾸고, 개도 일정 조건에서는 Q가 sqrt(H)에 따라 변한다는 점을 함께 적용한다.

이 문제로 익힐 것

상호정전용량과 대지정전용량으로 정전유도전압을 구한다.

풀이 순서

1. 통신선 노드 b에서 전하 보존식 Cab(Es-E)+Cb Es=0을 세운다.
2. Es 항을 묶어 (Cab+Cb)Es=Cab E로 정리한다.
3. 따라서 Es=Cab E/(Cab+Cb)이며 0과 E 사이인지 확인한다.

자주 하는 실수: 직렬 커패시터의 전압분배를 저항분배와 같은 방향으로 외워 분자에 Cb를 놓기 쉽다.

다른 문제에 적용: 부동 도체의 정전유도 문제는 전압분배 공식을 외우기보다 노드의 총전하가 0이라는 식을 세운다.

이 문제로 익힐 것

3상 무손실 송전선의 전력각식으로 전송전력을 계산한다.

풀이 순서

1. 선간전압을 사용하는 3상 전력각식 P=VsVr sin(delta)/X를 선택한다.
2. 154×136×sin60°를 계산하고 선로 리액턴스 35 ohm으로 나눈다.
3. kV^2/ohm가 MW가 됨을 이용해 518.3 MW를 읽는다.

자주 하는 실수: 선간전압을 이미 쓴 식에 3 또는 sqrt(3)을 다시 곱하면 3상 계수가 중복된다.

다른 문제에 적용: 송전전력 계산은 식이 상전압형인지 선간전압형인지 먼저 표시해 상수 중복을 막는다.

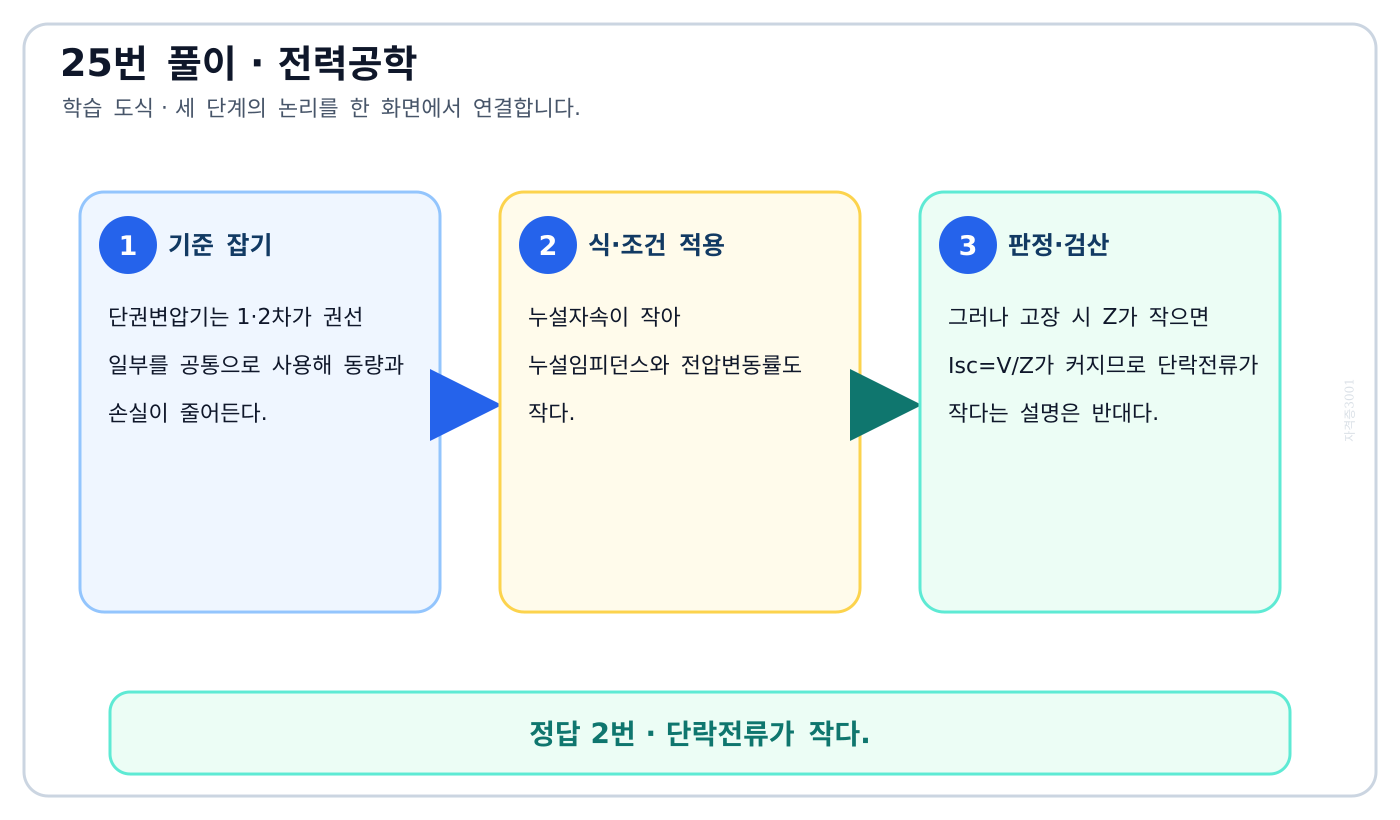

이 문제로 익힐 것

단권변압기의 재료·효율 장점과 낮은 임피던스의 단점을 구분한다.

풀이 순서

1. 단권변압기는 1·2차가 권선 일부를 공통으로 사용해 동량과 손실이 줄어든다.
2. 누설자속이 작아 누설임피던스와 전압변동률도 작다.
3. 그러나 고장 시 Z가 작으면 Isc=V/Z가 커지므로 단락전류가 작다는 설명은 반대다.

자주 하는 실수: 전압변동률이 작다는 장점을 단락전류도 작다는 뜻으로 연결하면 임피던스의 양면성을 놓친다.

다른 문제에 적용: 변압기 특성은 정상운전의 손실·전압변동과 고장운전의 단락전류를 같은 %Z로 연결해 비교한다.

이 문제로 익힐 것

개폐서지를 흡수해 기기 절연을 보호하는 서지흡수기의 위치와 기능을 식별한다.

풀이 순서

1. 문제의 이상현상이 차단기 개폐로 생기는 급준파 과전압임을 분류한다.
2. 보호대상 기기 앞에서 서지 에너지를 제한·흡수해야 함을 확인한다.
3. 과전류 차단기기가 아니라 서지흡수기 SA를 선택한다.

자주 하는 실수: 전력퓨즈도 보호기기라는 이유만으로 과전압과 과전류의 보호대상을 구분하지 않고 고르기 쉽다.

다른 문제에 적용: 보호기기 문항은 사고량이 전류인지 전압인지, 지속성인지 급준파인지 먼저 분류한다.

이 문제로 익힐 것

전력퓨즈의 정상전류 통전과 단락전류 차단 역할을 구분한다.

풀이 순서

1. 퓨즈는 정격 부하전류에는 용단되지 않고 연속 통전해야 한다.
2. 큰 고장전류가 발생하면 퓨즈요소의 I^2t 발열로 빠르게 용단된다.
3. 따라서 주보호 대상은 단락전류라고 판정한다.

자주 하는 실수: 퓨즈가 모든 전류를 끊는다고 생각해 정상 부하전류 차단을 주목적으로 고르면 안 된다.

다른 문제에 적용: 보호장치의 정격은 평상시 통과시킬 전류와 사고 시 차단할 전류를 구분해 읽는다.

이 문제로 익힐 것

직렬 리액턴스가 합성임피던스와 단락전류를 어떻게 바꾸는지 설명한다.

풀이 순서

1. 고장전류 근사식 Isc=V/Zeq를 기준으로 둔다.
2. 한류리액터를 선로에 직렬로 넣으면 Zeq의 유도리액턴스가 증가한다.
3. 분모가 커져 단락전류와 기기의 열적·기계적 부담이 줄어든다.

자주 하는 실수: 리액터가 무효전류에 관련된다는 이유로 충전전류 제한용 분로리액터와 혼동하기 쉽다.

다른 문제에 적용: 리액터는 접속방식이 직렬이면 고장전류 제한, 병렬이면 충전무효전력 보상이라는 목적을 구분한다.

이 문제로 익힐 것

1선 지락의 대칭분 회로에 실제 고장임피던스가 3배로 들어가는 이유를 설명한다.

풀이 순서

1. 1선 지락에서는 I1=I2=I0이고 실제 고장상전류 If=3I0이다.
2. 고장점 전압강하는 If Zgf=3I0 Zgf이다.
3. 영상회로의 전류를 I0로 쓰므로 등가 직렬항이 3Zgf가 되어 Zl+Zt+3Zgf가 된다.

자주 하는 실수: 실제 고장임피던스를 그대로 Zgf로 넣으면 대칭분 회로의 기준전류 I0와 실제전류 3I0를 섞는다.

다른 문제에 적용: 대칭분 고장회로에서 고장임피던스 계수는 실제 고장전류를 각 대칭분 전류로 바꿔 전압강하를 같게 맞춘다.

이 문제로 익힐 것

중성점 직접접지의 지락전류·중성점전위·건전상전압 특징을 연결한다.

풀이 순서

1. 직접접지는 중성점을 낮은 임피던스로 대지에 연결하는 방식이다.
2. 중성점 전위가 대지전위 부근에 고정돼 지락 시 건전상 대지전압 상승이 작다.
3. 귀로 임피던스가 작아 지락전류와 통신선 전자유도장해는 커질 수 있다.

자주 하는 실수: 지락전류가 크면 중성점 전위도 반드시 높다고 생각하면 직접접지의 전위 고정 기능을 놓친다.

다른 문제에 적용: 접지방식 비교는 지락전류 크기, 건전상 전압상승, 보호검출, 통신유도 네 항목으로 표를 만든다.

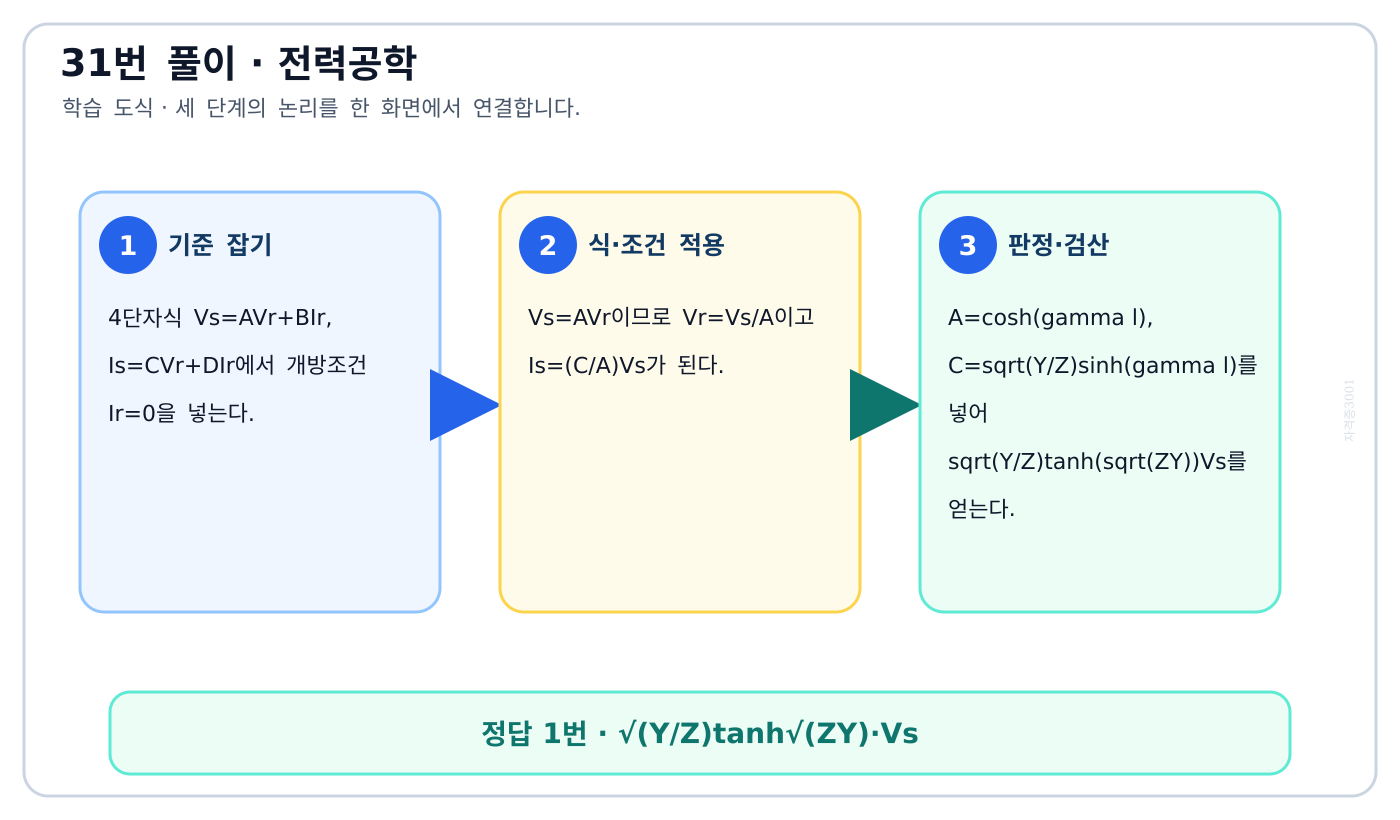

이 문제로 익힐 것

분포정수 선로의 수전단 개방조건에서 송전단 전류식을 유도한다.

풀이 순서

1. 4단자식 Vs=AVr+BIr, Is=CVr+DIr에서 개방조건 Ir=0을 넣는다.
2. Vs=AVr이므로 Vr=Vs/A이고 Is=(C/A)Vs가 된다.
3. A=cosh(gamma l), C=sqrt(Y/Z)sinh(gamma l)를 넣어 sqrt(Y/Z)tanh(sqrt(ZY))Vs를 얻는다.

자주 하는 실수: 개방이면 송전단 전류도 0이라고 생각하면 장거리선로의 충전전류를 놓친다.

다른 문제에 적용: 4단자정수 문제는 부하조건을 Ir 또는 Vr에 먼저 적용한 뒤 필요한 비 C/A나 A/B를 만든다.

이 문제로 익힐 것

피뢰기 정격전압과 제한전압·방전개시전압의 정의를 구분한다.

풀이 순서

1. 낙뢰서지 후에도 전원에서 이어지는 상용주파 전류를 속류라고 정의한다.
2. 피뢰기가 속류를 차단할 수 있는 최고 교류전압의 실효값이 정격전압임을 확인한다.
3. 충격방전개시전압과 제한전압은 서지 동작 중의 다른 전압지표로 분리한다.

자주 하는 실수: ‘최고 전압’이라는 말만 보고 서지 파고인 제한전압을 고르면 속류와 충격전류를 혼동한다.

다른 문제에 적용: 피뢰기 용어는 동작 시작, 방전 중, 방전 후의 세 시간순서로 배치해 정의를 기억한다.

이 문제로 익힐 것

통신선 유도장해 대책을 전력선측과 통신선측으로 분류한다.

풀이 순서

1. 유도전압은 상호인덕턴스와 고장전류 크기·지속시간에 좌우됨을 확인한다.
2. 고속차단·이격 확대·차폐선은 전력선에서 결합이나 지속시간을 줄이는 대책이다.
3. 배류코일은 통신선에 유도된 전류를 우회시키는 통신선측 대책으로 분류한다.

자주 하는 실수: 효과가 있는 대책이라는 사실과 설치 주체가 전력선측이라는 조건을 구분하지 않기 쉽다.

다른 문제에 적용: 유도장해 대책은 원인원인 전력선, 결합공간, 피해측 통신선 중 어디에 설치하는지 표시한다.

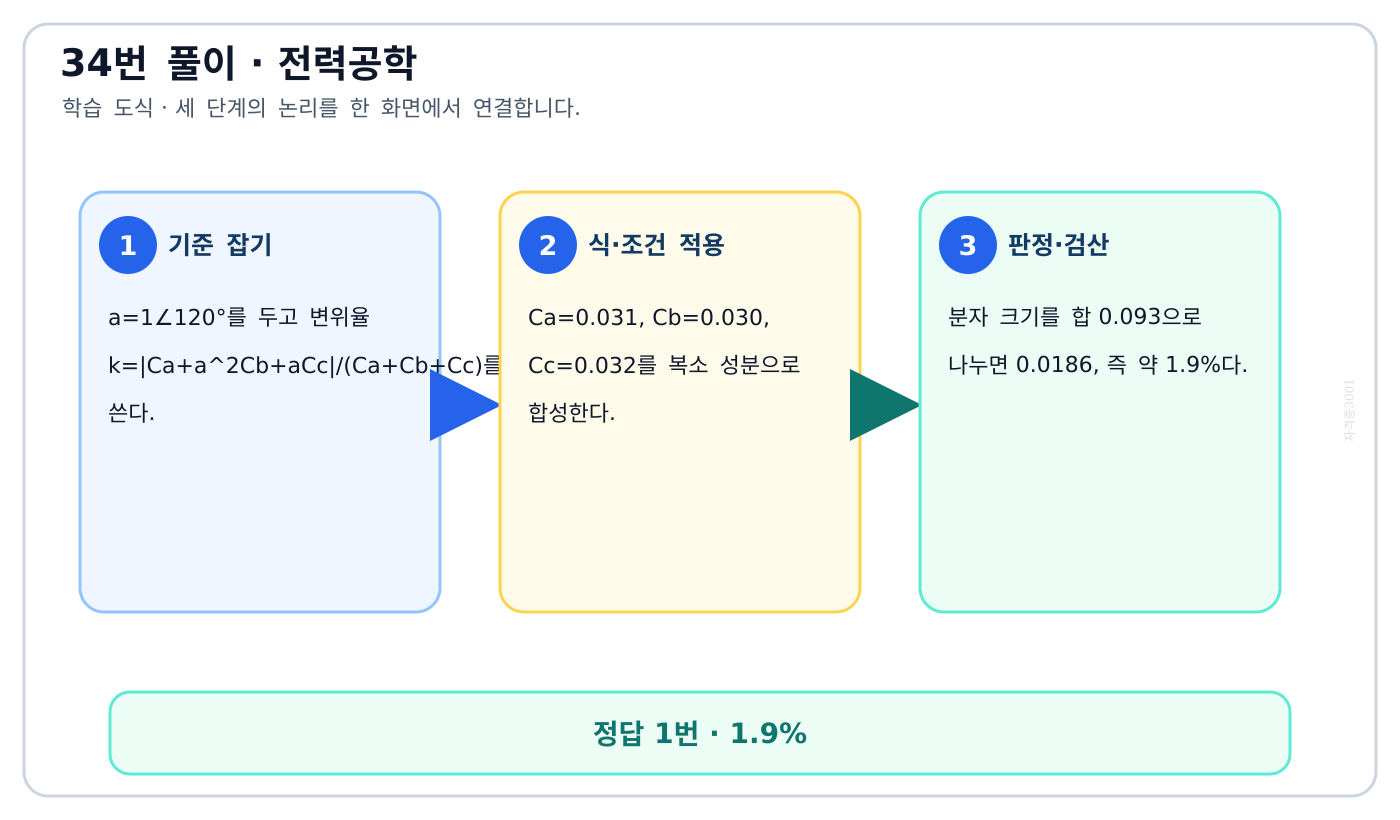

이 문제로 익힐 것

3상 대지정전용량 불평형으로 생기는 중성점 변위율을 복소수로 계산한다.

풀이 순서

1. a=1∠120°를 두고 변위율 k=|Ca+a^2Cb+aCc|/(Ca+Cb+Cc)를 쓴다.
2. Ca=0.031, Cb=0.030, Cc=0.032를 복소 성분으로 합성한다.
3. 분자 크기를 합 0.093으로 나누면 0.0186, 즉 약 1.9%다.

자주 하는 실수: 세 정전용량의 최대·최소 차를 단순히 평균으로 나누면 120도 위상관계를 반영하지 못한다.

다른 문제에 적용: 3상 불평형은 a 연산자를 사용해 벡터합을 먼저 구하고 마지막에 크기와 백분율을 취한다.

이 문제로 익힐 것

발전소 전기출력과 연료 입력열을 같은 열량단위로 바꿔 열효율을 구한다.

풀이 순서

1. 전기출력 185,000 kW에 1 kWh=860 kcal를 적용해 시간당 1.591×10^8 kcal를 구한다.
2. 연료 140 t/h를 140,000 kg/h로 바꾸고 4,000 kcal/kg을 곱해 5.6×10^8 kcal/h를 얻는다.
3. 출력열/입력열×100을 계산해 28.41%로 정리한다.

자주 하는 실수: 톤을 kg으로 바꾸는 10^3 또는 kWh를 kcal로 바꾸는 860 중 하나를 빠뜨리기 쉽다.

다른 문제에 적용: 효율 문제는 분자와 분모를 먼저 동일한 시간기준·에너지단위로 맞춘 뒤 비율을 낸다.

이 문제로 익힐 것

수용률의 분자와 분모를 설비용량과 실제 최대수요로 구분한다.

풀이 순서

1. 부하설비합계는 설치된 모든 기기의 정격용량 합으로 정의한다.
2. 최대수용전력은 일정 기간 실제 동시에 사용한 최대 전력이다.
3. 수용률=최대수용전력/부하설비합계×100%로 정리한다.

자주 하는 실수: 부하율·부등률·수용률의 분자와 분모를 서로 바꾸면 값이 100%를 넘는 비정상 결과가 생긴다.

다른 문제에 적용: 용어 문제는 평균전력, 최대수요, 개별최대합, 설비합계 네 양을 먼저 써 놓고 정의식에 배치한다.

이 문제로 익힐 것

송전전압 상승에 따른 전류·전압강하·전력손실의 변화비를 계산한다.

풀이 순서

1. 부하전력과 역률이 일정하므로 P=sqrt(3)VI에서 I는 V에 반비례한다.
2. 전압을 두 배로 하면 전류가 1/2가 되어 전압강하 IZ도 1/2가 된다.
3. 손실 3I^2R은 전류 제곱에 비례하므로 원래의 1/4이 된다.

자주 하는 실수: 전압을 두 배로 했다고 전압강하도 두 배라고 절대전압만 직관적으로 판단하면 부하전력 일정 조건을 놓친다.

다른 문제에 적용: 송전비례 문제는 먼저 일정한 양을 표시하고 I비를 구한 뒤 I와 I^2 항에 각각 적용한다.

이 문제로 익힐 것

고장 종류별 대칭분 회로에서 영상임피던스가 필요한 조건을 판별한다.

풀이 순서

1. 영상전류는 Ia+Ib+Ic=3I0로 세 상 전류합이 0이 아닐 때 생긴다.
2. 대지로 전류가 귀환하는 1선 지락은 정상·역상·영상회로가 모두 직렬 연결된다.
3. 대지가 포함되지 않는 3상·선간 고장은 영상전류가 없어 Z0가 필요 없다.

자주 하는 실수: 불평형 고장이면 모두 영상회로가 필요하다고 생각하면 선간단락의 Ia+Ib+Ic=0을 놓친다.

다른 문제에 적용: 영상임피던스 필요 여부는 불평형 여부가 아니라 대지귀로와 세 상 전류합으로 판단한다.

이 문제로 익힐 것

재열 랭킨사이클에서 재열기의 대상 유체와 효과를 설명한다.

풀이 순서

1. 고압터빈에서 일부 팽창한 증기를 보일러 쪽 재열기로 되돌린다.
2. 증기를 거의 같은 압력에서 다시 가열해 온도와 엔탈피를 높인다.
3. 저압터빈으로 보내 출구 습분을 줄이고 평균 열공급온도와 효율을 개선한다.

자주 하는 실수: 공기예열기·급수가열기·미분탄기와 이름이 비슷한 열교환 설비를 대상 유체 없이 외우기 쉽다.

다른 문제에 적용: 발전소 열교환기는 가열되는 유체가 증기·공기·급수·석탄 중 무엇인지 흐름도로 구분한다.

이 문제로 익힐 것

3상 차단용량과 정격전압으로 정격차단전류를 계산한다.

풀이 순서

1. 3상 차단용량 식 S=sqrt(3)VI를 사용한다.
2. I=S/(sqrt(3)V)=100/(sqrt(3)×7.2)를 계산한다.
3. MVA/kV가 kA가 되므로 8.02 kA를 약 8 kA로 고른다.

자주 하는 실수: 100 MVA와 7.2 kV의 접두어를 각각 SI로 풀면서 10^3 계수를 중복하거나 sqrt(3)을 빼기 쉽다.

다른 문제에 적용: 3상 용량 계산에서는 MVA·kV·kA 단위를 함께 쓰면 별도 10의 지수변환 없이 수치 계산이 가능하다.

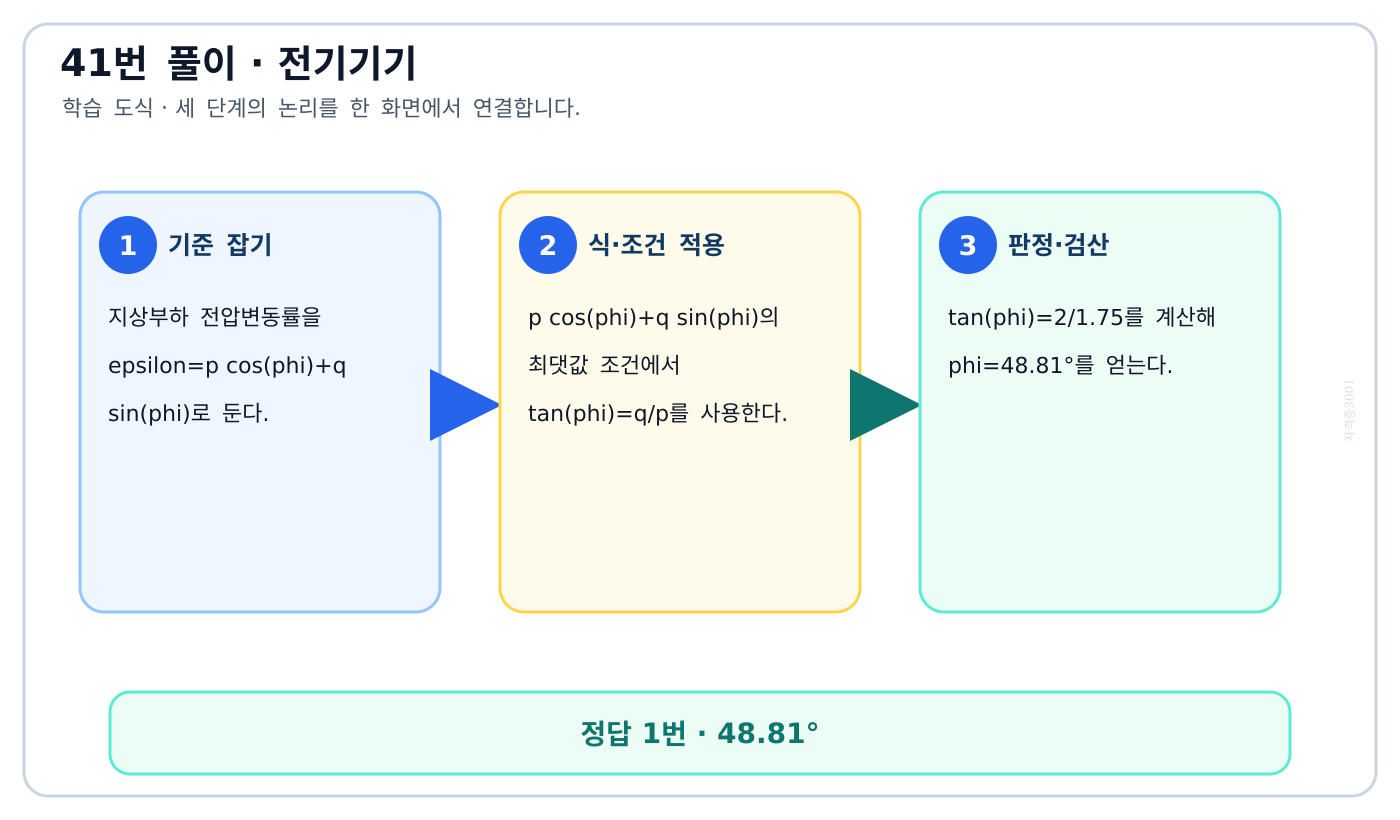

이 문제로 익힐 것

변압기 전압변동률이 최대가 되는 부하 역률각을 구한다.

풀이 순서

1. 지상부하 전압변동률을 epsilon=p cos(phi)+q sin(phi)로 둔다.
2. p cos(phi)+q sin(phi)의 최댓값 조건에서 tan(phi)=q/p를 사용한다.
3. tan(phi)=2/1.75를 계산해 phi=48.81°를 얻는다.

자주 하는 실수: 최대 전압변동률의 크기 sqrt(p^2+q^2)와 그때의 각도 arctan(q/p)를 서로 바꾸기 쉽다.

다른 문제에 적용: a cos(phi)+b sin(phi) 최적화는 벡터합 크기와 방향각을 나누어 구한다.

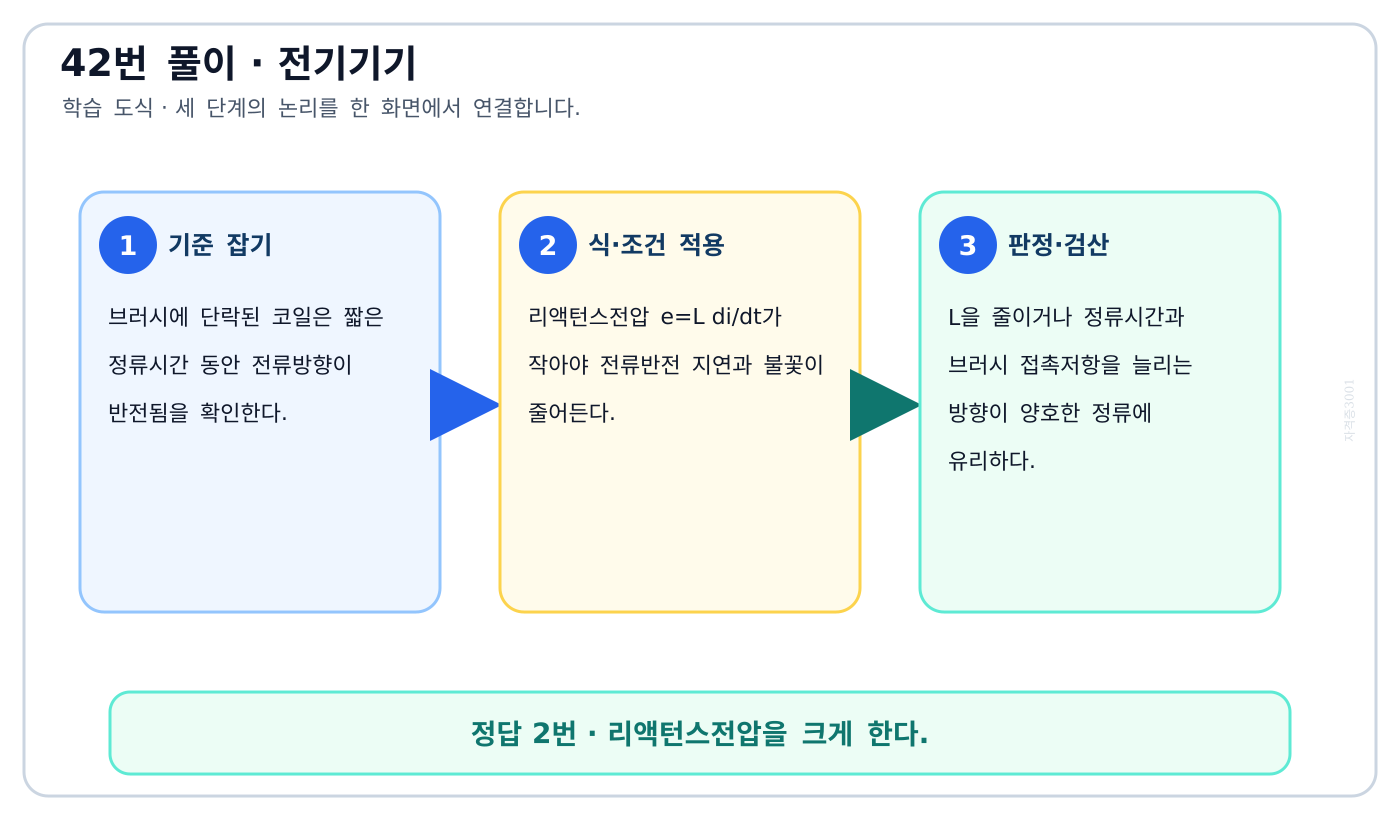

이 문제로 익힐 것

직류기의 정류를 좋게 만드는 리액턴스전압·정류시간·브러시 조건을 구분한다.

풀이 순서

1. 브러시에 단락된 코일은 짧은 정류시간 동안 전류방향이 반전됨을 확인한다.
2. 리액턴스전압 e=L di/dt가 작아야 전류반전 지연과 불꽃이 줄어든다.
3. L을 줄이거나 정류시간과 브러시 접촉저항을 늘리는 방향이 양호한 정류에 유리하다.

자주 하는 실수: 유도전압이 커야 전류를 잘 바꾼다고 생각하면 실제로는 정류를 방해하는 리액턴스전압의 역할을 반대로 본다.

다른 문제에 적용: 정류 조건은 단락코일의 급격한 di/dt와 그에 반대하는 L di/dt를 줄이는 방향으로 판단한다.

이 문제로 익힐 것

IGBT의 절연 게이트 입력특성과 바이폴라 출력특성을 구분한다.

풀이 순서

1. IGBT 게이트는 MOS 구조로 절연되어 정상상태 입력전류가 매우 작다.
2. 따라서 게이트-이미터 입력임피던스는 낮은 것이 아니라 매우 높다.
3. 출력측은 전도도 변조로 큰 전류와 비교적 낮은 온전압강하를 얻는다는 장점을 연결한다.

자주 하는 실수: 구동이 쉽다는 결론은 맞지만 그 이유를 낮은 입력임피던스로 설명하면 전압제어 소자의 본질을 뒤집는다.

다른 문제에 적용: 전력반도체 비교에서는 제어단자 방식, 정상상태 구동전력, 역방향 특성, 온상태 손실을 별도 항목으로 본다.

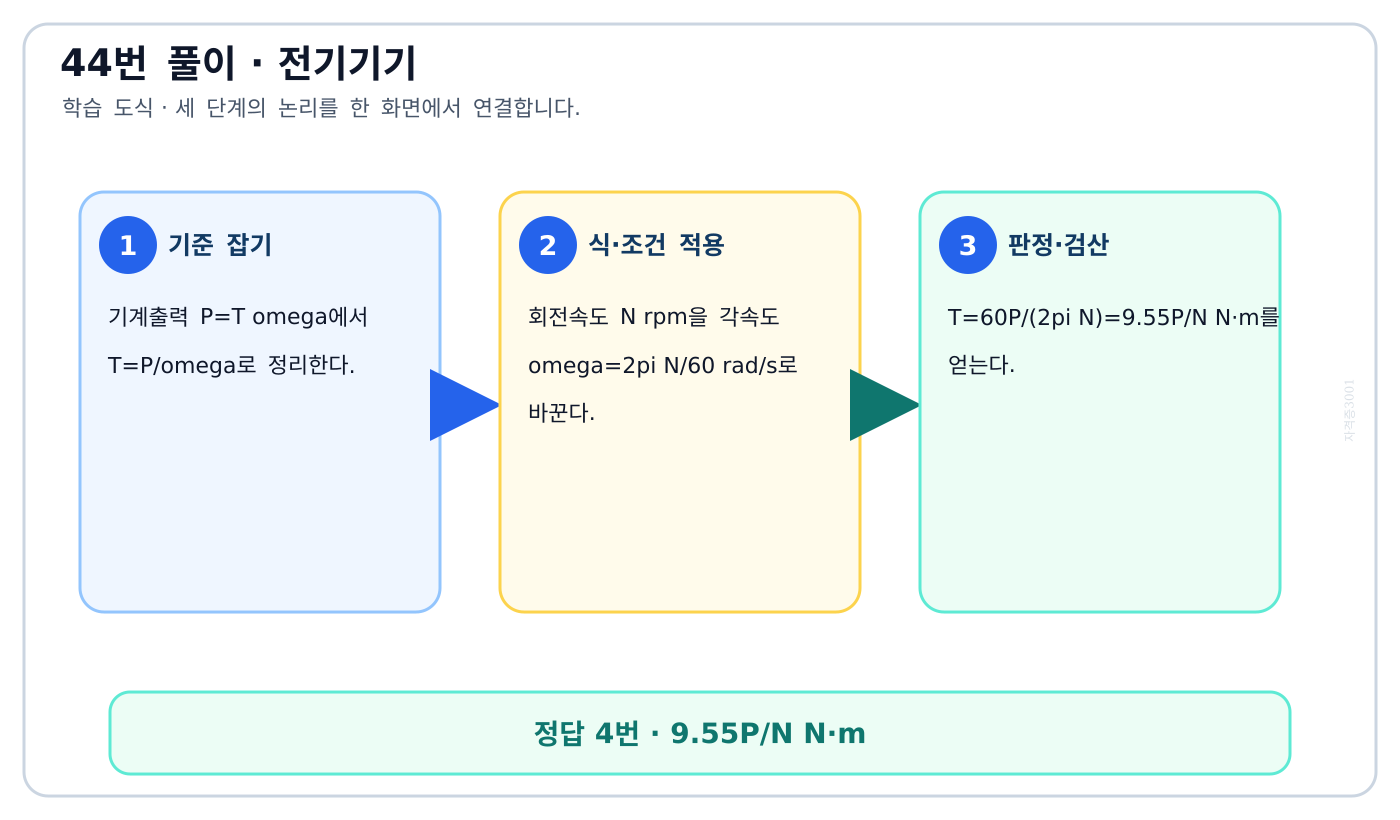

이 문제로 익힐 것

회전기 출력과 rpm을 토크 N·m로 변환한다.

풀이 순서

1. 기계출력 P=T omega에서 T=P/omega로 정리한다.
2. 회전속도 N rpm을 각속도 omega=2pi N/60 rad/s로 바꾼다.
3. T=60P/(2pi N)=9.55P/N N·m를 얻는다.

자주 하는 실수: P가 kW인지 W인지 확인하지 않으면 9.55와 9550의 계수를 혼동한다.

다른 문제에 적용: 토크 공식은 단위가 W이면 9.55P/N, kW이면 9550P/N으로 단위와 계수를 묶어 기억한다.

이 문제로 익힐 것

유도전동기의 극수·부하·구조 변화가 역률에 미치는 방향을 판별한다.

풀이 순서

1. 무부하에서는 여자전류 비중이 커 유효전류보다 무효전류가 지배함을 확인한다.
2. 부하가 증가하면 유효전류 성분이 늘어 일반적으로 역률이 개선된다.
3. 같은 용량에서 극수가 많아지면 누설리액턴스와 여자전류 영향이 커져 역률이 나빠진다.

자주 하는 실수: 효율·속도·역률을 같은 성능지표로 보고 극수가 많을수록 무조건 좋아진다고 판단하면 안 된다.

다른 문제에 적용: 전동기 역률은 전체전류 중 자화에 필요한 무효전류가 차지하는 비중으로 해석한다.

이 문제로 익힐 것

동기발전기 무부하·단락시험으로 얻는 양과 분리할 수 없는 성분을 구분한다.

풀이 순서

1. 무부하특성 OCC에서 여자전류에 따른 유기전압과 무부하손을 얻는다.
2. 단락특성 SCC와 OCC의 같은 여자전류 값을 이용해 동기임피던스·동기리액턴스와 단락비를 구한다.
3. 동기리액턴스에 함께 포함된 누설리액턴스와 전기자반작용을 두 시험만으로 따로 분리할 수 없음을 판정한다.

자주 하는 실수: 동기리액턴스를 구할 수 있으니 그 구성요소인 전기자반작용도 자동으로 따로 구해진다고 생각하기 쉽다.

다른 문제에 적용: 시험법 문제는 직접 측정값, 두 곡선의 조합값, 등가성분으로만 묶여 분리 불가능한 값을 나눈다.

이 문제로 익힐 것

단상 직권 정류자전동기에서 변압기기전력과 정류 단락전류를 줄이는 설계를 판별한다.

풀이 순서

1. 교류자속이 정류 중인 코일에 변압기기전력을 유도한다는 문제점을 확인한다.
2. 계자권수 감소와 전기자권수 증가는 필요한 기자력을 유지하면서 주자속과 변압기기전력을 낮춘다.
3. 브러시 단락코일 전류도 작게 해야 불꽃과 정류불량이 줄어든다.

자주 하는 실수: 큰 토크를 얻으려면 모든 전류를 크게 해야 한다는 직관을 정류 중 단락전류에 적용하면 안 된다.

다른 문제에 적용: 교류정류자기 설계는 정상 부하전류와 브러시로 단락된 코일의 순환전류를 구분한다.

이 문제로 익힐 것

3상 변압기의 전부하 선전류에서 무효분만 분리한다.

풀이 순서

1. 저압측 선전류 I=S/(sqrt3 V)=100000/(sqrt3×200)=500/sqrt3 A를 구한다.
2. 역률 cos(phi)=0.8에서 sin(phi)=sqrt(1-0.8^2)=0.6을 계산한다.
3. 무효전류 Iq=I sin(phi)=(500/sqrt3)×0.6=100sqrt3 A다.

자주 하는 실수: 100 kVA를 유효전력 80 kW로 먼저 바꾼 뒤 다시 역률을 적용하면 0.8을 중복 반영한다.

다른 문제에 적용: 피상전력으로 전체전류를 구한 뒤 cos는 유효분, sin은 무효분에 한 번씩만 사용한다.

이 문제로 익힐 것

동기전동기의 일정속도·기동특성과 부하기계의 운전요구를 연결한다.

풀이 순서

1. 동기전동기는 동기속도로 일정하게 운전하고 대용량 연속부하에 유리하다.
2. 자체 기동토크가 없어 별도 기동수단이 필요하고 잦은 기동·정역운전에 불리하다.
3. 빈번한 기동과 제동이 필요한 크레인을 일반적인 적용대상에서 제외한다.

자주 하는 실수: 큰 토크가 필요한 기계라면 모두 동기전동기에 적합하다고 단순 연결하면 운전주기를 놓친다.

다른 문제에 적용: 전동기 용도는 부하크기뿐 아니라 기동횟수, 속도변동, 역회전, 연속운전 여부를 함께 비교한다.

이 문제로 익힐 것

유도전동기의 전류 발생과 토크 방향을 전자유도·왼손법칙으로 설명한다.

풀이 순서

1. 고정자 회전자계와 회전자 사이 상대속도로 회전자 도체에 기전력이 유도된다.
2. 폐회로인 회전자에 유도전류가 흐른다.
3. 자계 속 전류도체가 받는 힘 F=BIl의 방향은 플레밍 왼손법칙으로 정해진다.

자주 하는 실수: 발전기의 유도기전력 방향을 구하는 오른손법칙과 전동기의 힘 방향을 구하는 왼손법칙을 바꾸기 쉽다.

다른 문제에 적용: 전동기 원리는 전류가 생기는 단계와 그 전류가 힘을 받는 단계를 나누어 서로 다른 법칙을 붙인다.

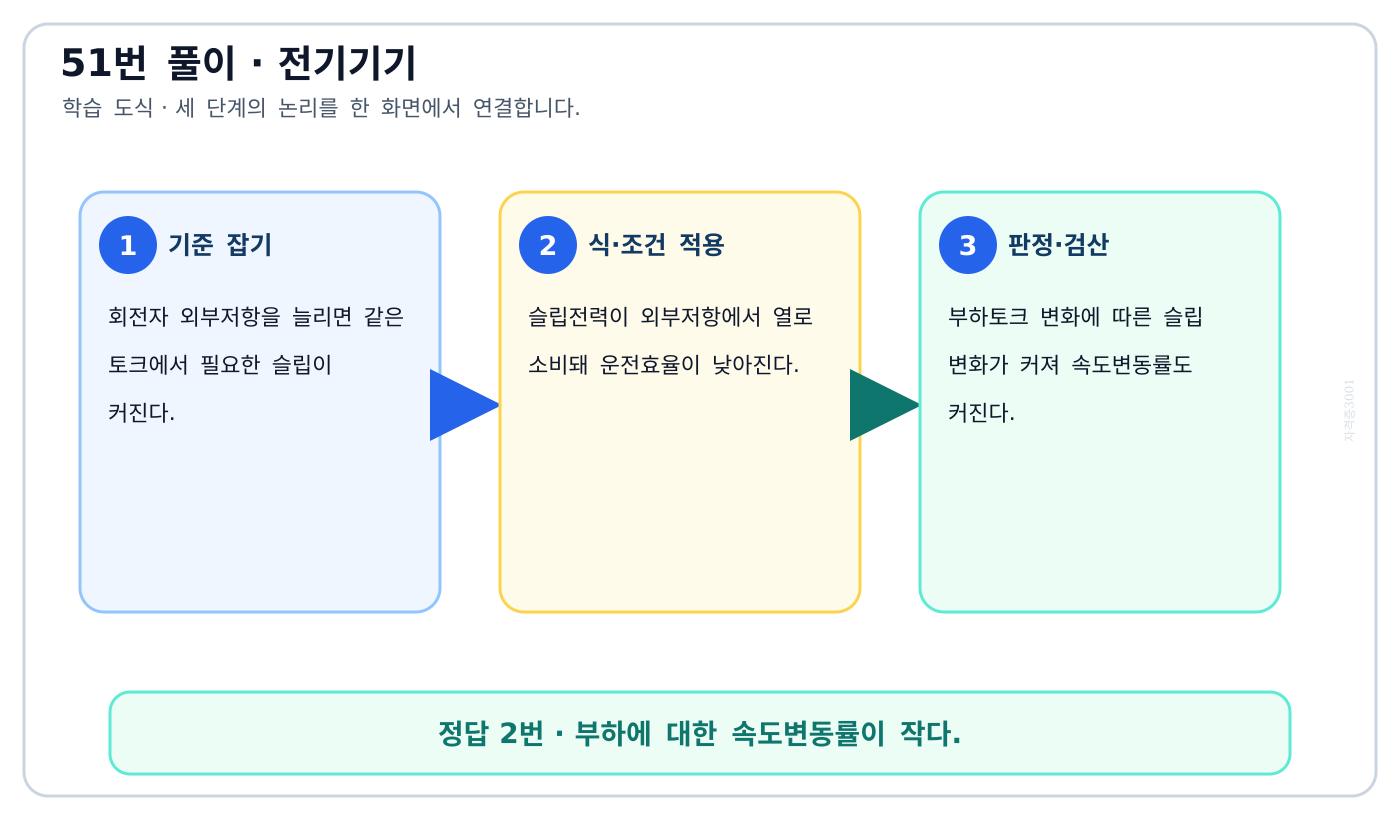

이 문제로 익힐 것

권선형 유도전동기 2차 저항제어의 손실과 속도변동 특성을 판별한다.

풀이 순서

1. 회전자 외부저항을 늘리면 같은 토크에서 필요한 슬립이 커진다.
2. 슬립전력이 외부저항에서 열로 소비돼 운전효율이 낮아진다.
3. 부하토크 변화에 따른 슬립 변화가 커져 속도변동률도 커진다.

자주 하는 실수: 저항을 넣으면 전류가 안정되니 속도도 안정된다고 생각하면 슬립제어의 원리를 거꾸로 본다.

다른 문제에 적용: 저항제어는 속도를 낮추는 대신 슬립손실과 부하의존성이 증가하는 방식으로 기억한다.

이 문제로 익힐 것

스테핑모터의 펄스주파수·스텝각·회전각·분해능 관계를 정리한다.

풀이 순서

1. 입력 펄스 한 개마다 회전자가 일정 스텝각 alpha만큼 움직인다.
2. 총 회전각은 alpha×펄스수이고 회전속도는 alpha×초당 펄스수에 비례한다.
3. 회전당 스텝수인 분해능은 360°/alpha로 스텝각에 반비례한다.

자주 하는 실수: 주기와 주파수를 혼동해 펄스주파수가 높을수록 속도가 낮다고 뒤집기 쉽다.

다른 문제에 적용: 스테퍼 관계식은 각도=스텝각×개수, 속도=스텝각×빈도라는 동일 구조로 기억한다.

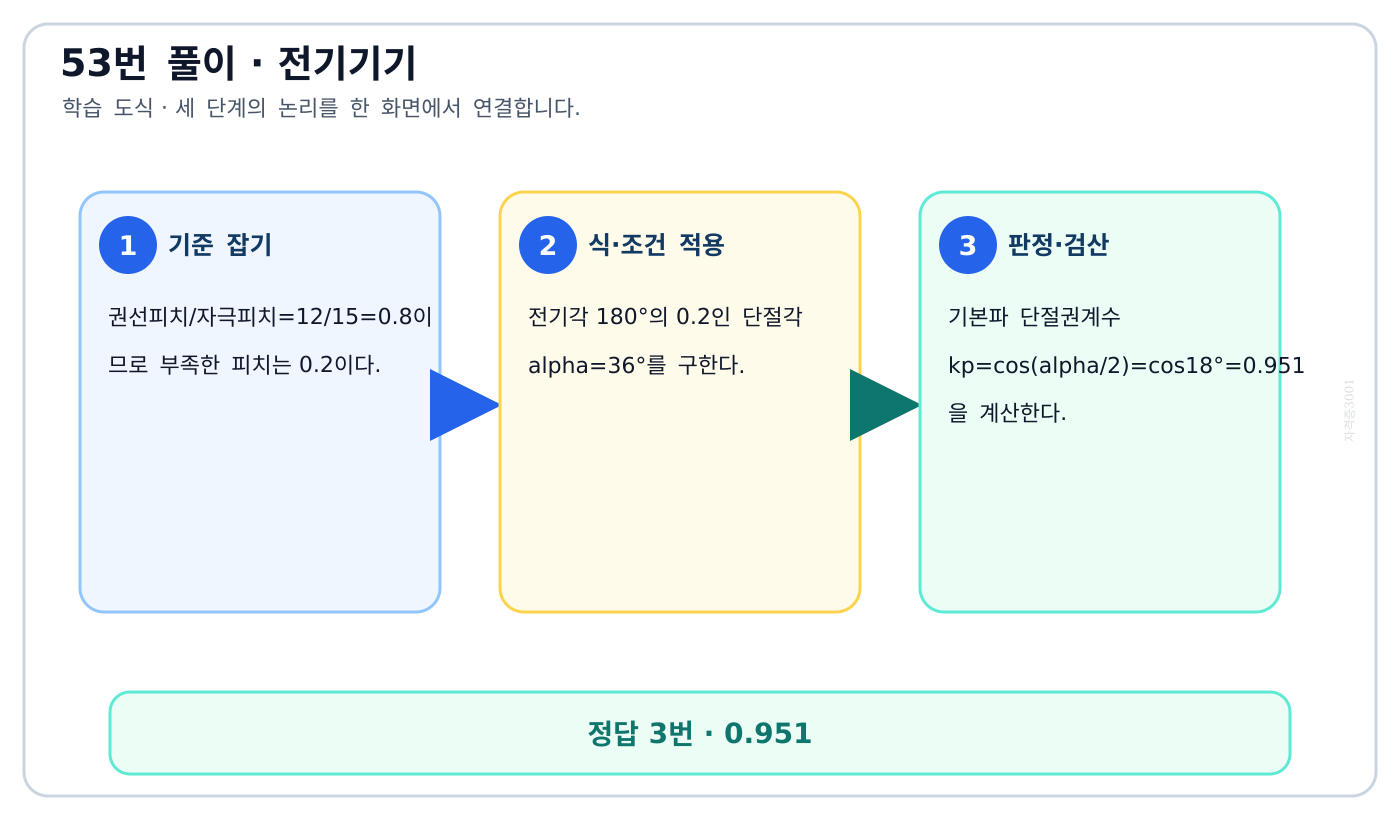

이 문제로 익힐 것

권선피치비로 단절각과 기본파 단절권계수를 계산한다.

풀이 순서

1. 권선피치/자극피치=12/15=0.8이므로 부족한 피치는 0.2이다.
2. 전기각 180°의 0.2인 단절각 alpha=36°를 구한다.
3. 기본파 단절권계수 kp=cos(alpha/2)=cos18°=0.951을 계산한다.

자주 하는 실수: 단절각 36°를 반으로 나누지 않고 바로 cos36°를 취하면 잘못된 계수가 나온다.

다른 문제에 적용: 단절권계수는 피치 부족분을 전기각으로 바꾼 뒤 반드시 반각의 코사인을 취한다.

이 문제로 익힐 것

단중 중권 직류기의 병렬회로수로 회로당 전류를 구한다.

풀이 순서

1. 직류기 단중 중권(simplex lap)의 병렬회로수 A=P를 적용한다.
2. 4극이므로 A=4개의 동일 병렬경로가 있음을 확인한다.
3. 각 경로 전류는 Ia/A=40/4=10 A다.

자주 하는 실수: 단중 파권의 A=2를 중권에 적용하면 회로당 전류를 두 배로 계산한다.

다른 문제에 적용: 직류기 권선 문제는 먼저 중권 A=mP, 파권 A=2m를 판정한 뒤 전류나 기전력 식에 넣는다.

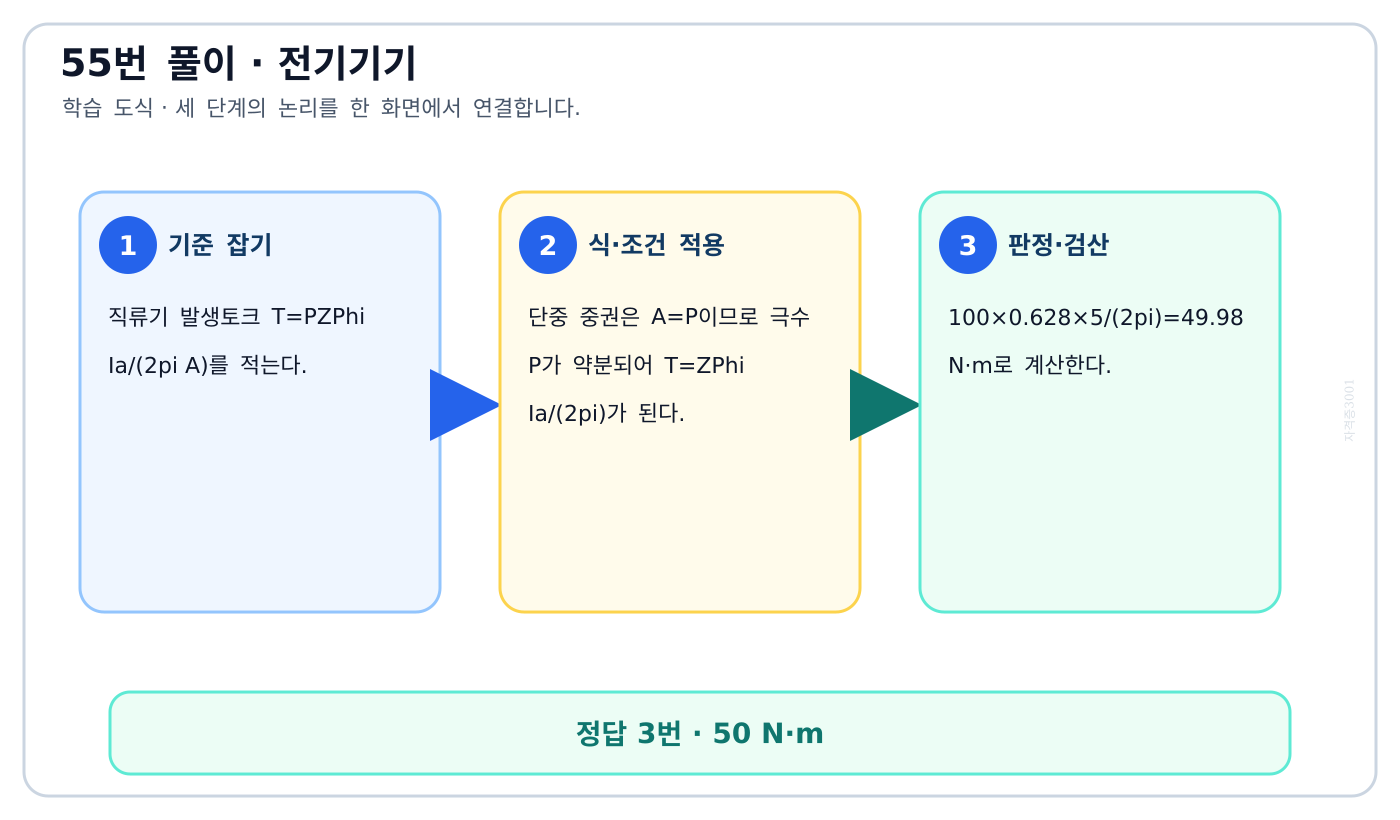

이 문제로 익힐 것

직류기 토크식에 중권의 병렬회로수를 적용해 발생토크를 계산한다.

풀이 순서

1. 직류기 발생토크 T=PZPhi Ia/(2pi A)를 적는다.
2. 단중 중권은 A=P이므로 극수 P가 약분되어 T=ZPhi Ia/(2pi)가 된다.
3. 100×0.628×5/(2pi)=49.98 N·m로 계산한다.

자주 하는 실수: 중권인데 A=2를 쓰거나 극수 P를 약분한 뒤 다시 곱하면 토크가 두 배 이상 달라진다.

다른 문제에 적용: 직류기 계산은 권선형식으로 A를 먼저 결정하고 식에서 약분 가능한 기호를 정리한 뒤 수치를 넣는다.

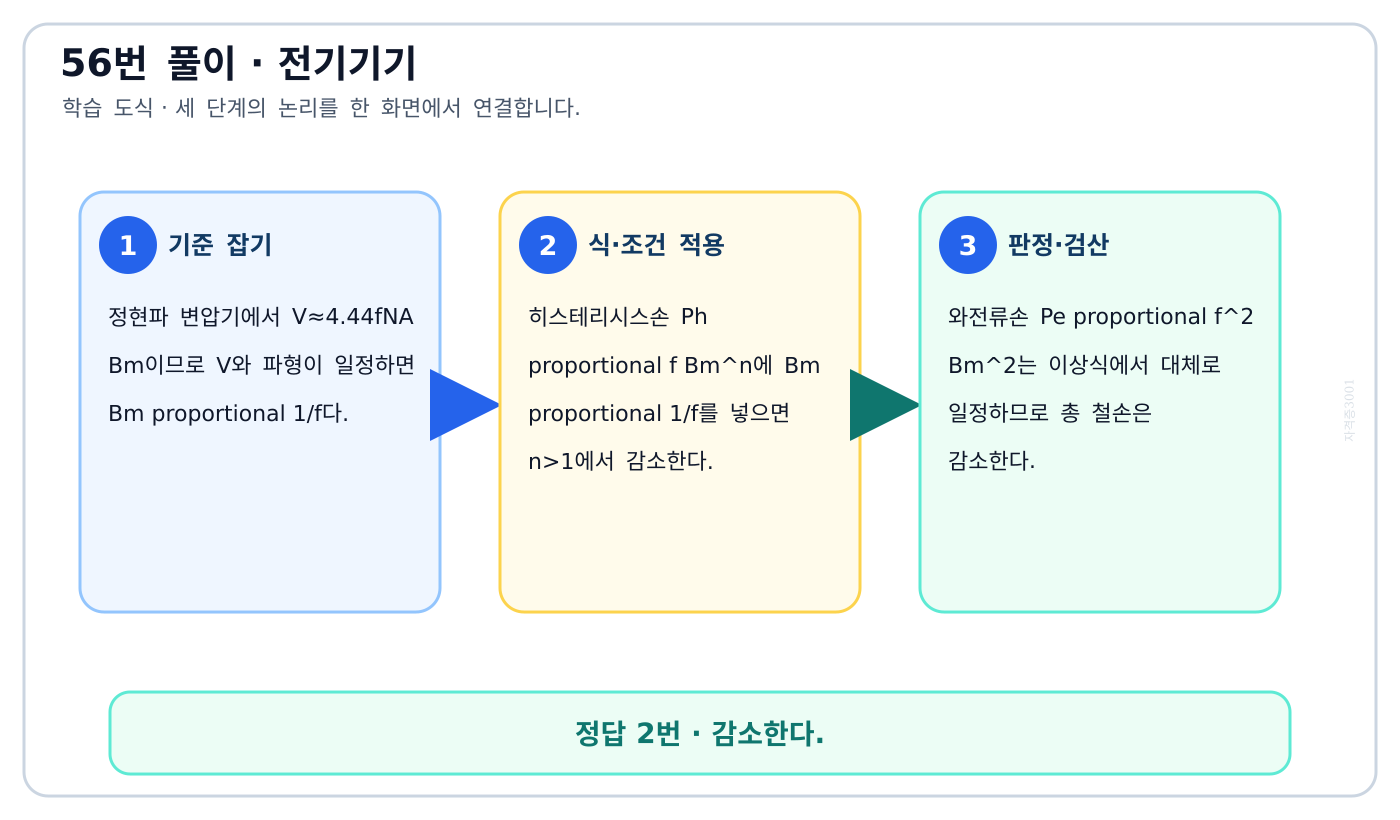

이 문제로 익힐 것

전압과 파형이 일정할 때 주파수 상승에 따른 자속밀도와 철손 변화를 설명한다.

풀이 순서

1. 정현파 변압기에서 V≈4.44fNA Bm이므로 V와 파형이 일정하면 Bm proportional 1/f다.
2. 히스테리시스손 Ph proportional f Bm^n에 Bm proportional 1/f를 넣으면 n>1에서 감소한다.
3. 와전류손 Pe proportional f^2 Bm^2는 이상식에서 대체로 일정하므로 총 철손은 감소한다.

자주 하는 실수: B를 일정하게 유지하는 V/f 일정 조건과 V를 일정하게 유지하는 이번 조건을 섞으면 철손 방향이 바뀐다.

다른 문제에 적용: 주파수 영향은 무엇이 일정한지 먼저 표시하고 유기전압식으로 Bm의 변화를 구한 뒤 손실식에 대입한다.

이 문제로 익힐 것

실용 직류기 전기자권선의 폐로·고상·이층 구조를 식별한다.

풀이 순서

1. 정류자편을 통해 전기자코일 전체가 닫힌 회로를 이루므로 폐로권이다.
2. 도체를 슬롯 내부에 배치해 기계적으로 보호하고 공극을 작게 하는 고상권을 쓴다.
3. 한 슬롯에 상·하 두 코일변을 배치하는 이층권이 접속과 제작에 유리하다.

자주 하는 실수: 역사적 환상권과 현재 실용적인 고상권을 직류기라는 공통점만으로 함께 고르기 쉽다.

다른 문제에 적용: 권선 분류는 회로 폐쇄 여부, 도체 배치 위치, 슬롯 층수라는 서로 다른 세 기준으로 나눈다.

이 문제로 익힐 것

변압기 병렬운전의 무순환전류·부하분담 조건과 무관한 항목을 찾는다.

풀이 순서

1. 극성·변압비·정격전압이 같아야 무부하 순환전류와 단락을 막을 수 있다.
2. %임피던스와 X/R비가 같아야 정격에 비례해 유효·무효부하를 나눈다.
3. 3상에서는 상순과 위상변위도 같아야 하지만 절연저항의 수치 일치는 병렬조건이 아니다.

자주 하는 실수: 건전성 검사값인 절연저항이 중요하다는 사실과 두 변압기의 값이 서로 같아야 한다는 병렬조건을 혼동하기 쉽다.

다른 문제에 적용: 병렬운전 조건은 단자전압의 크기·위상 일치와 내부임피던스에 따른 부하분담으로 분류한다.

이 문제로 익힐 것

유도전동기의 동기속도와 회전자속도로 정상 전동 운전의 슬립 범위를 구한다.

풀이 순서

1. 슬립 정의 s=(Ns-N)/Ns를 적는다.
2. 정상 전동운전에서는 회전자가 정지상태보다 빠르지만 동기속도에는 못 미쳐 0<N<Ns다.
3. 부등식을 정의식에 넣으면 0<s<1이 된다.

자주 하는 실수: 기동 순간 s=1을 정상 운전 범위에 포함하거나 발전운전의 음의 슬립을 전동운전과 섞기 쉽다.

다른 문제에 적용: 슬립 부호는 N이 0, Ns, Ns 초과일 때를 각각 기동·동기·발전 경계로 표시해 판단한다.

이 문제로 익힐 것

대용량 동기발전기를 회전계자형으로 만드는 전기적·기계적 이유를 설명한다.

풀이 순서

1. 동기발전기의 출력은 대전력 3상 교류이고 계자입력은 상대적으로 작은 직류다.
2. 대전력 고전압 전기자권선을 고정자에 두면 절연·냉각과 출력 인출이 쉬워진다.
3. 작은 직류계자만 슬립링으로 회전자에 공급하는 회전계자형을 선택한다.

자주 하는 실수: 회전하는 부분이 발전기마다 같다고 생각하지 말고 어느 권선에 큰 전력과 높은 전압이 걸리는지 봐야 한다.

다른 문제에 적용: 회전기 구조는 회전자에 전달해야 할 전력과 슬립링 수, 고전압 절연·냉각 요구로 판단한다.

이 문제로 익힐 것

직렬 RLC회로의 공진 첨예도 Q를 소자값으로 계산한다.

풀이 순서

1. 직렬공진 첨예도 Q=omega0 L/R=(1/R)sqrt(L/C)를 선택한다.
2. L=10 mH=10^-2 H, C=1 microF=10^-6 F로 SI 단위를 맞춘다.
3. (1/10)sqrt(10^-2/10^-6)=(1/10)×100=10을 얻는다.

자주 하는 실수: milli와 micro의 지수차를 10^3으로 잘못 보면 제곱근 이후 Q가 sqrt(10)배 달라진다.

다른 문제에 적용: 공진 Q 계산은 L/C의 단위환산을 먼저 끝내고 제곱근과 저항 나눗셈을 차례로 한다.

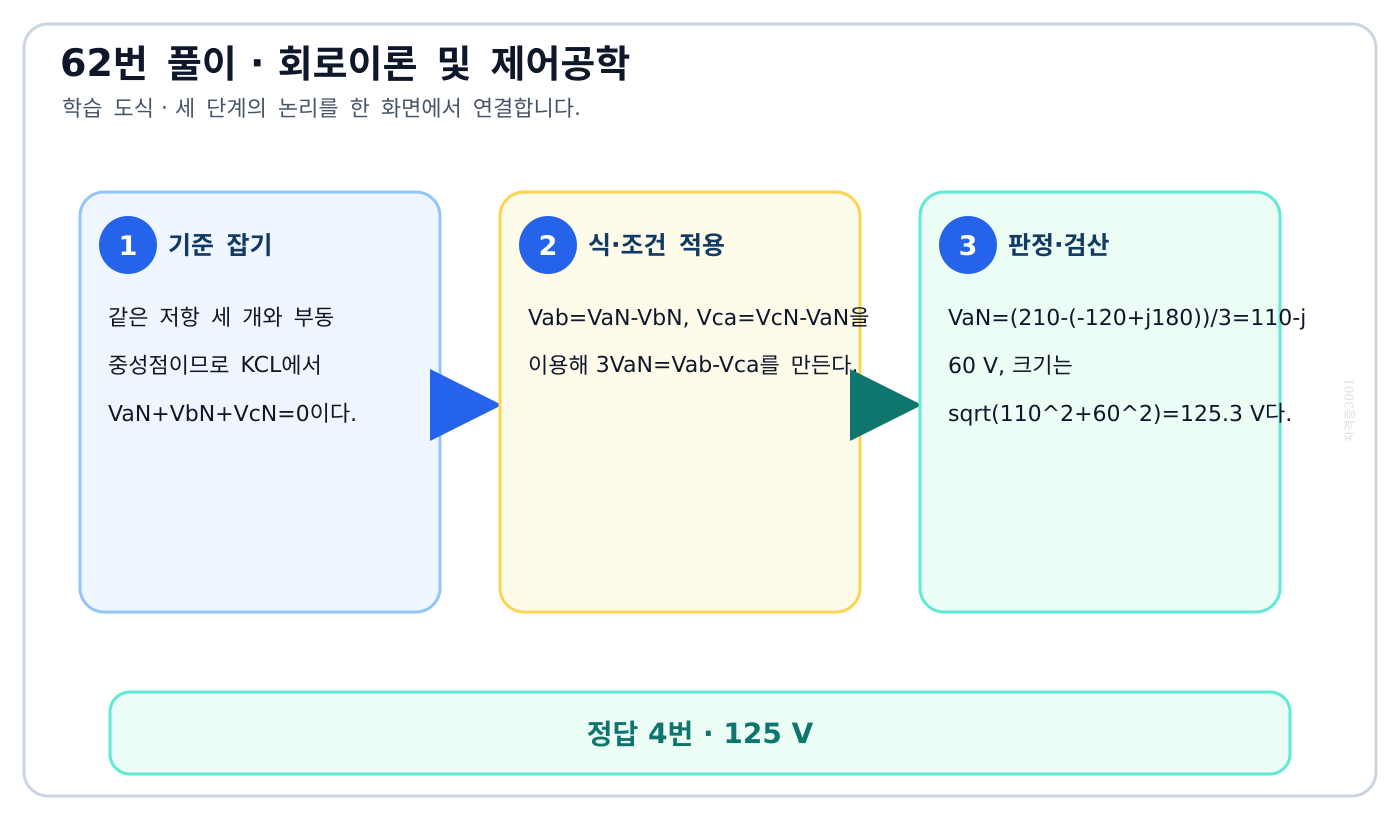

이 문제로 익힐 것

부동 중성점의 동일 Y저항에서 선간전압으로 상전압을 복원한다.

풀이 순서

1. 같은 저항 세 개와 부동 중성점이므로 KCL에서 VaN+VbN+VcN=0이다.
2. Vab=VaN-VbN, Vca=VcN-VaN을 이용해 3VaN=Vab-Vca를 만든다.
3. VaN=(210-(-120+j180))/3=110-j60 V, 크기는 sqrt(110^2+60^2)=125.3 V다.

자주 하는 실수: 비대칭 전압인데 평형식 Vphase=Vline/sqrt3를 바로 적용하면 부동 중성점 이동을 놓친다.

다른 문제에 적용: 비대칭 Y부하는 중성선 유무와 각 상 임피던스를 확인하고 KCL로 중성점 전위를 먼저 구한다.

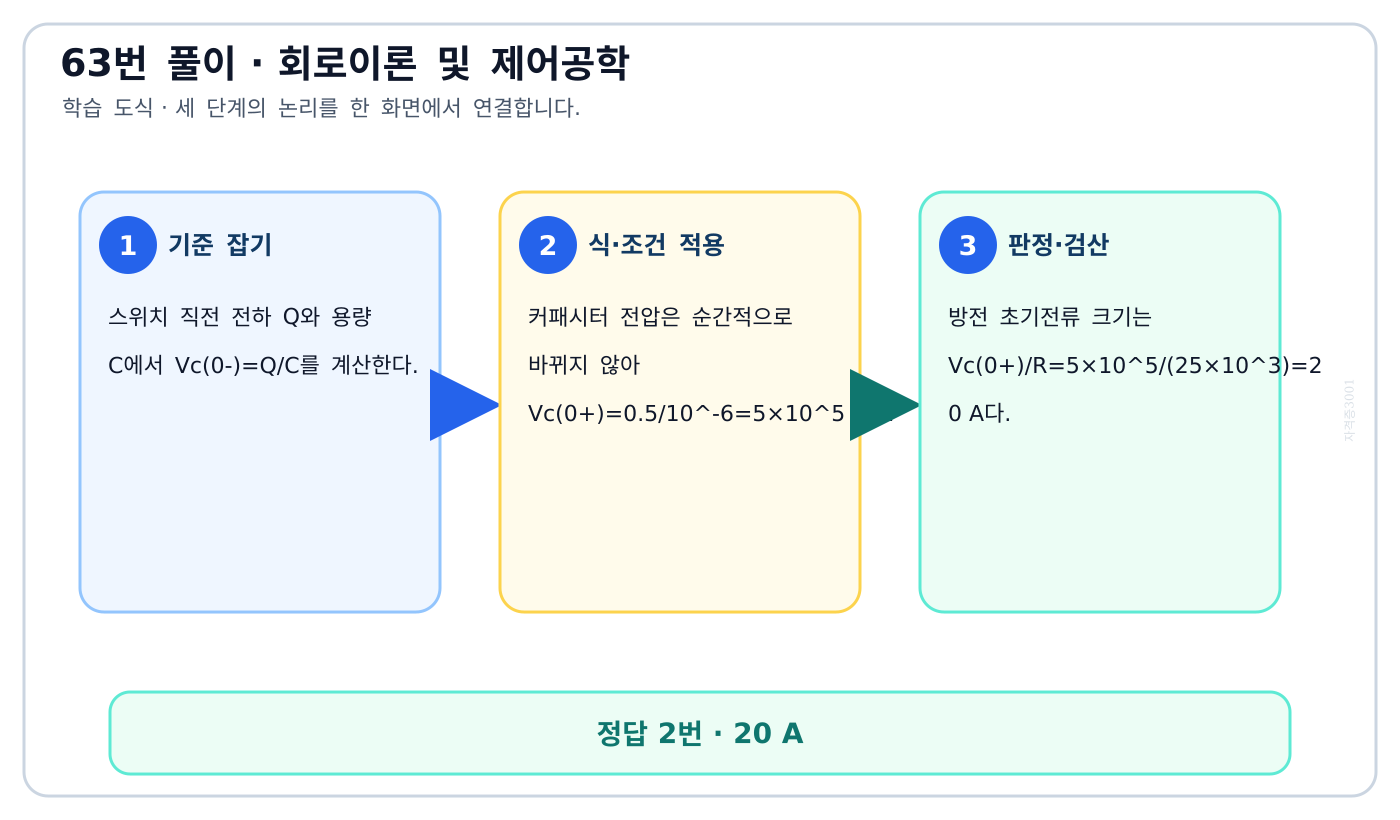

이 문제로 익힐 것

커패시터 초기전압의 연속성을 이용해 RC 방전 초기전류를 구한다.

풀이 순서

1. 스위치 직전 전하 Q와 용량 C에서 Vc(0-)=Q/C를 계산한다.
2. 커패시터 전압은 순간적으로 바뀌지 않아 Vc(0+)=0.5/10^-6=5×10^5 V다.
3. 방전 초기전류 크기는 Vc(0+)/R=5×10^5/(25×10^3)=20 A다.

자주 하는 실수: 커패시터가 직류를 차단하므로 t=0+ 전류도 0이라고 판단하면 초기 과도상태를 정상상태와 혼동한다.

다른 문제에 적용: 스위칭 직후에는 C의 전압과 L의 전류가 연속이라는 상태변수 조건을 먼저 적용한다.

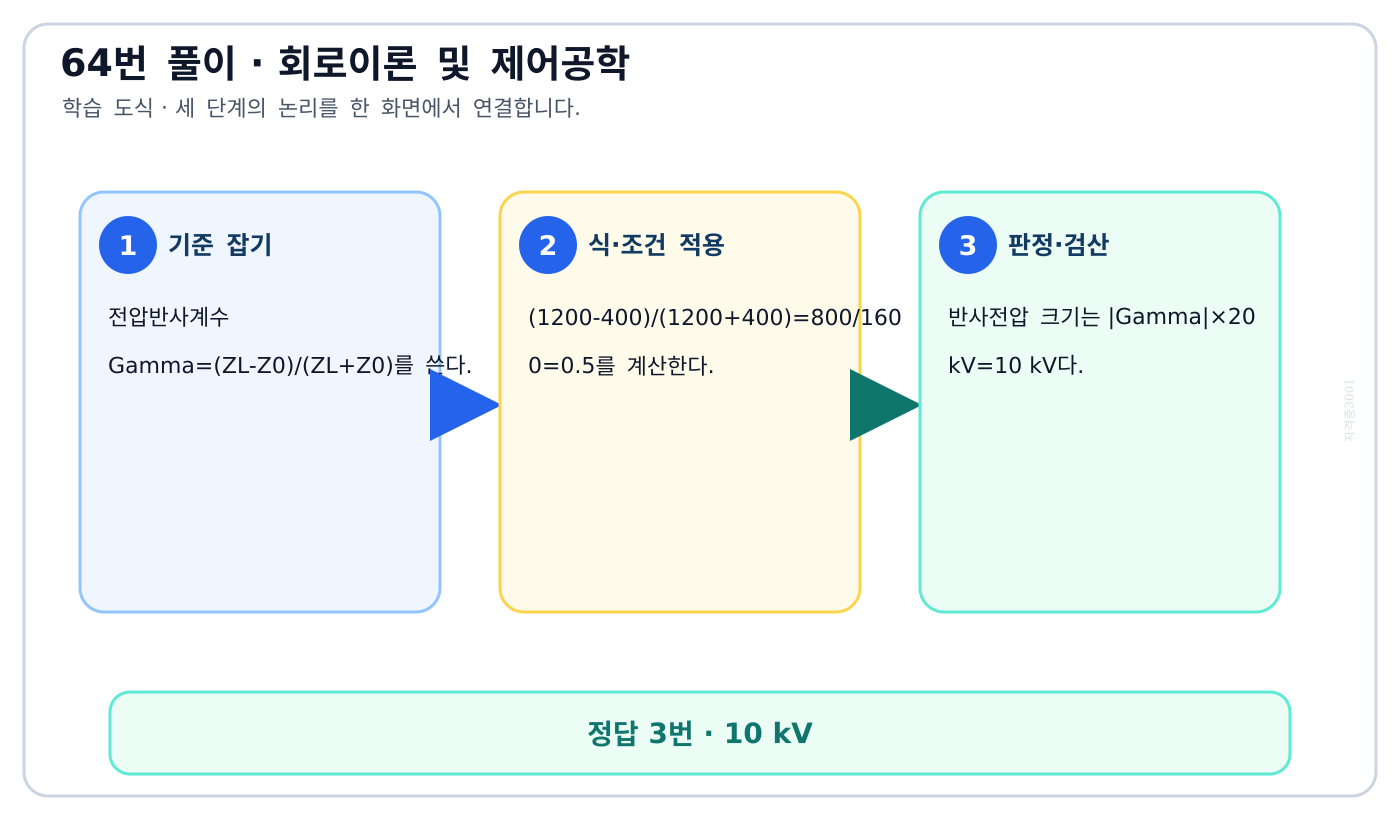

이 문제로 익힐 것

특성임피던스와 부하임피던스로 전압반사계수와 반사파를 계산한다.

풀이 순서

1. 전압반사계수 Gamma=(ZL-Z0)/(ZL+Z0)를 쓴다.
2. (1200-400)/(1200+400)=800/1600=0.5를 계산한다.
3. 반사전압 크기는 |Gamma|×20 kV=10 kV다.

자주 하는 실수: 부하전압을 묻는 것으로 착각해 입사파와 반사파를 더한 30 kV를 계산하지 않도록 한다.

다른 문제에 적용: 진행파 문제는 반사파 Vr=GammaVi와 부하단 합성전압 VL=(1+Gamma)Vi를 분리한다.

이 문제로 익힐 것

테브난 등가전압과 등가임피던스에 부하를 연결해 전류를 구한다.

풀이 순서

1. 개방단자전압 20 V를 테브난전압 Vth로 둔다.
2. 단자에서 본 능동망 임피던스 4 ohm과 부하 1 ohm은 직렬이 된다.
3. I=Vth/(Zth+RL)=20/(4+1)=4 A를 계산한다.

자주 하는 실수: 부하저항만으로 20/1을 계산하거나 등가저항과 부하저항을 병렬로 합치기 쉽다.

다른 문제에 적용: 테브난 등가는 이상전압원과 내부직렬임피던스로 바꾼 뒤 외부부하를 같은 루프에 더한다.

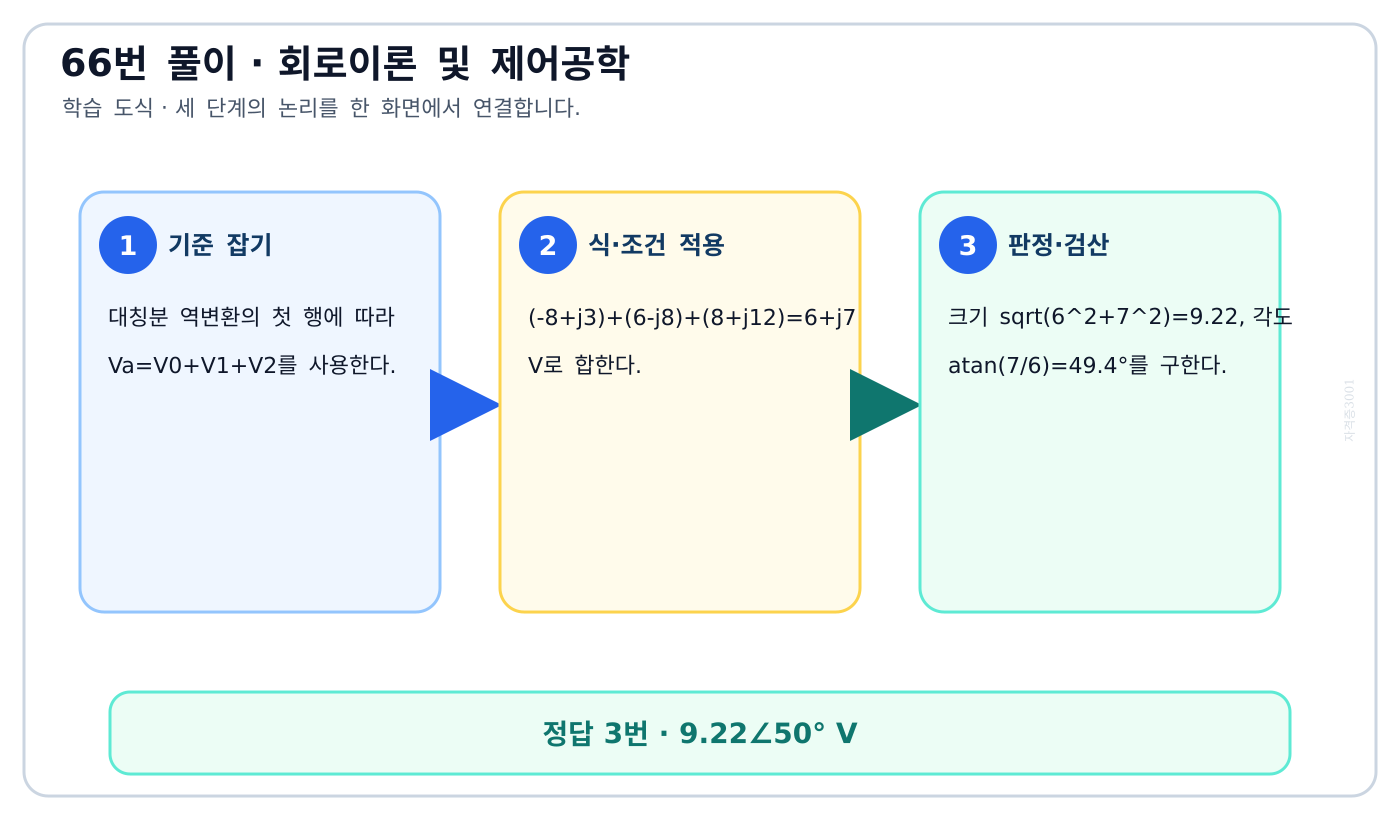

이 문제로 익힐 것

영상·정상·역상분을 더해 a상 전압의 직교형과 극형을 구한다.

풀이 순서

1. 대칭분 역변환의 첫 행에 따라 Va=V0+V1+V2를 사용한다.
2. (-8+j3)+(6-j8)+(8+j12)=6+j7 V로 합한다.
3. 크기 sqrt(6^2+7^2)=9.22, 각도 atan(7/6)=49.4°를 구한다.

자주 하는 실수: a상 복원에는 회전연산자 a가 필요하다고 생각해 b·c상 변환식을 잘못 적용하기 쉽다.

다른 문제에 적용: 대칭분 역변환에서 a상은 세 성분의 단순합이고 b·c상에만 a와 a^2가 붙는다.

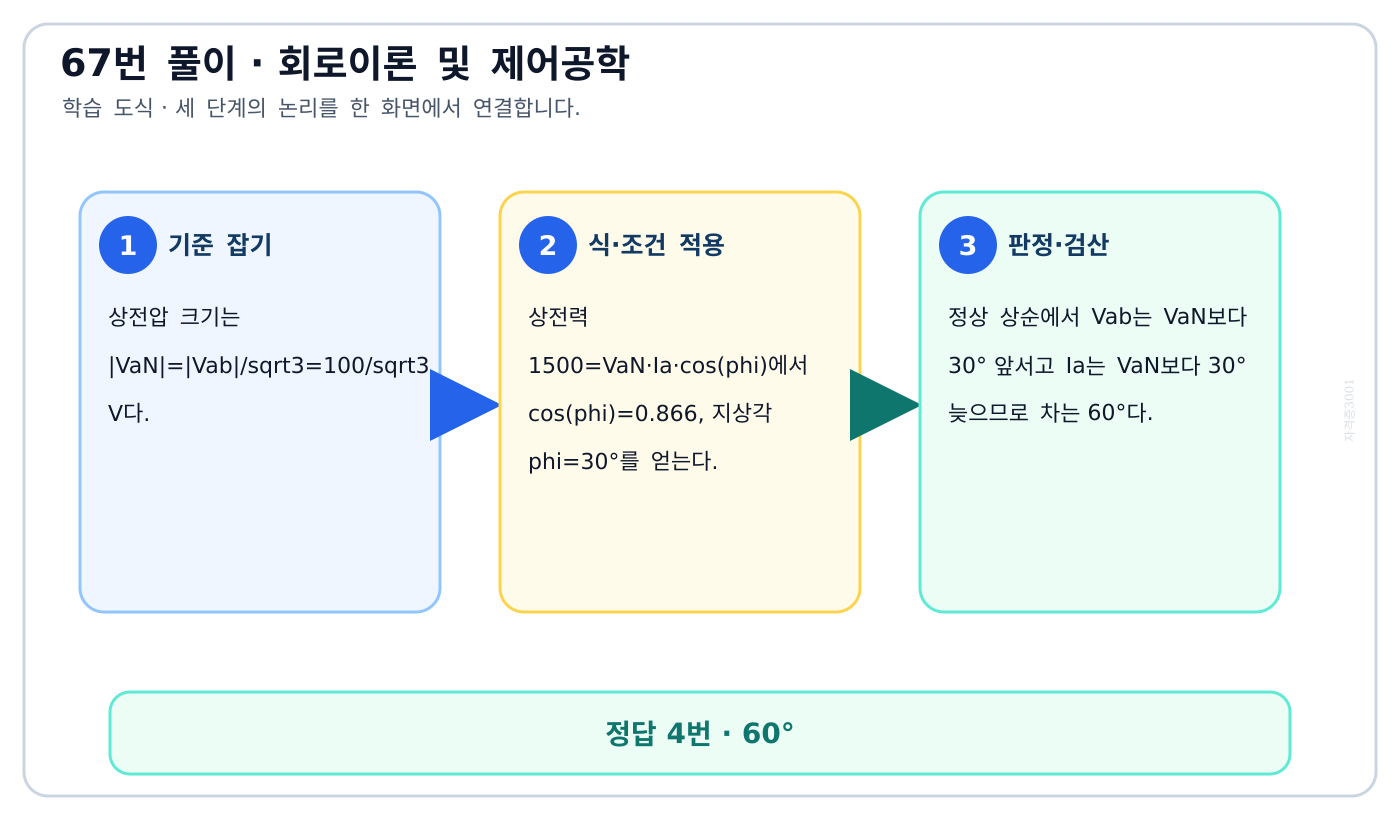

이 문제로 익힐 것

평형 지상 Y부하에서 상전압·선간전압·상전류의 위상차를 합성한다.

풀이 순서

1. 상전압 크기는 |VaN|=|Vab|/sqrt3=100/sqrt3 V다.
2. 상전력 1500=VaN·Ia·cos(phi)에서 cos(phi)=0.866, 지상각 phi=30°를 얻는다.
3. 정상 상순에서 Vab는 VaN보다 30° 앞서고 Ia는 VaN보다 30° 늦으므로 차는 60°다.

자주 하는 실수: 역률각 30°만 답하거나 부하가 진상인지 지상인지 확인하지 않으면 선간전압의 추가 30°를 놓친다.

다른 문제에 적용: 3상 위상문제는 선간전압의 30° 선행과 부하 역률각을 부호가 있는 각도로 더한다.

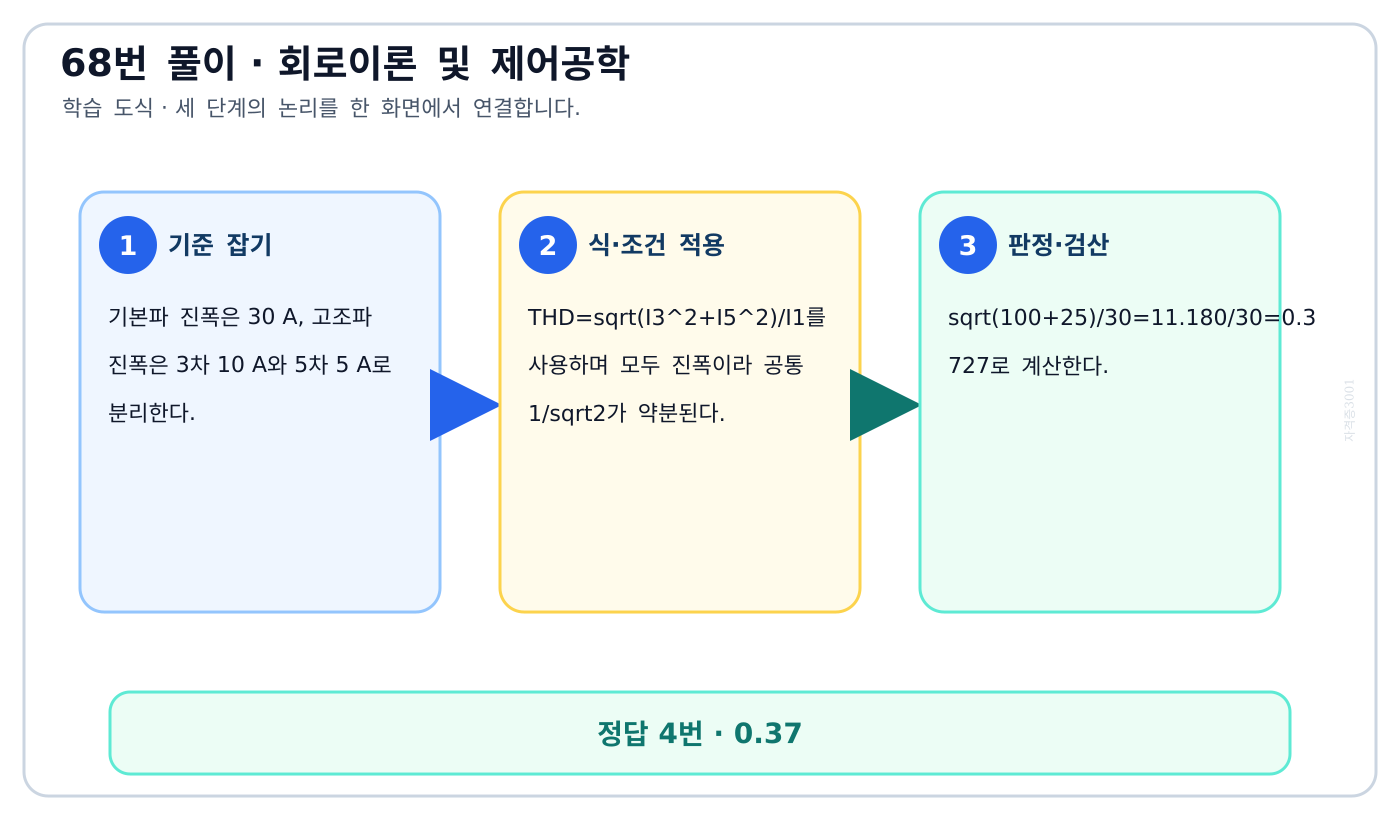

이 문제로 익힐 것

기본파와 고조파 성분으로 전류 왜형률 THD를 계산한다.

풀이 순서

1. 기본파 진폭은 30 A, 고조파 진폭은 3차 10 A와 5차 5 A로 분리한다.
2. THD=sqrt(I3^2+I5^2)/I1를 사용하며 모두 진폭이라 공통 1/sqrt2가 약분된다.
3. sqrt(100+25)/30=11.180/30=0.3727로 계산한다.

자주 하는 실수: 고조파 진폭을 10+5로 산술합하거나 전체 실효값을 분자에 넣으면 THD 정의와 달라진다.

다른 문제에 적용: 서로 다른 주파수 성분은 직교하므로 실효값의 제곱합으로 합성한다.

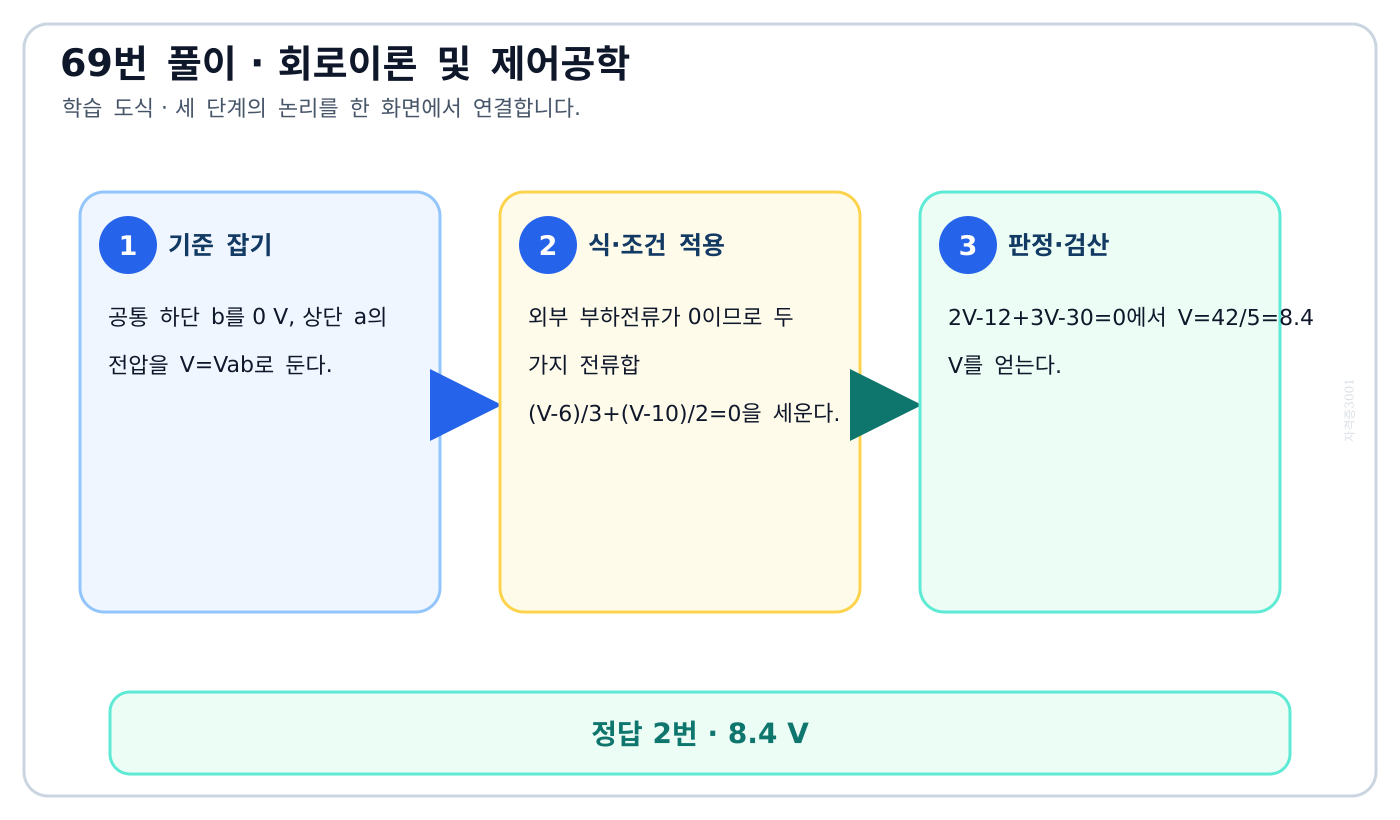

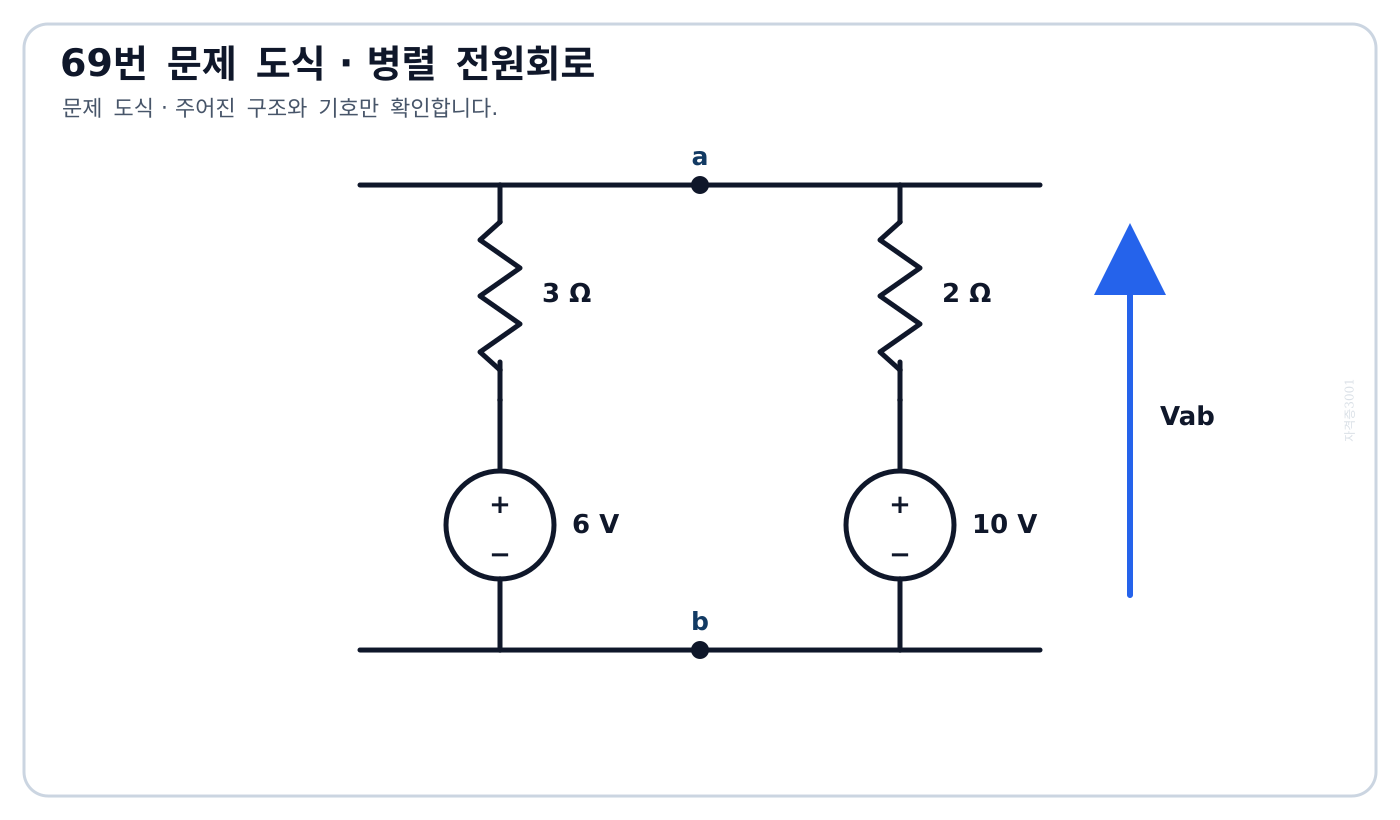

이 문제로 익힐 것

서로 다른 직렬저항-전압원 병렬가지의 무부하 단자전압을 노드법으로 구한다.

풀이 순서

1. 공통 하단 b를 0 V, 상단 a의 전압을 V=Vab로 둔다.
2. 외부 부하전류가 0이므로 두 가지 전류합 (V-6)/3+(V-10)/2=0을 세운다.
3. 2V-12+3V-30=0에서 V=42/5=8.4 V를 얻는다.

자주 하는 실수: 병렬 전압원을 단순 평균해 8 V로 잡으면 내부저항 3 ohm과 2 ohm의 가중치를 놓친다.

다른 문제에 적용: 내부저항이 있는 병렬 전원은 전도도 가중평균 또는 KCL로 단자전압을 구한다.

이 문제로 익힐 것

유리함수를 부분분수로 분해해 역라플라스변환한다.

풀이 순서

1. (2s+3)/[(s+1)(s+2)]=A/(s+1)+B/(s+2)로 둔다.
2. 2s+3=A(s+2)+B(s+1)에서 A=1, B=1을 구한다.
3. 1/(s+a)와 exp(-at)의 변환쌍을 적용해 e^-t+e^-2t를 얻는다.

자주 하는 실수: 극점이 -1,-2인데 시간함수 지수를 +1,+2로 쓰면 안정한 극점의 부호를 뒤집은 것이다.

다른 문제에 적용: 역라플라스 지수의 부호는 분모 s+a의 극점 -a와 동일하다고 확인한다.

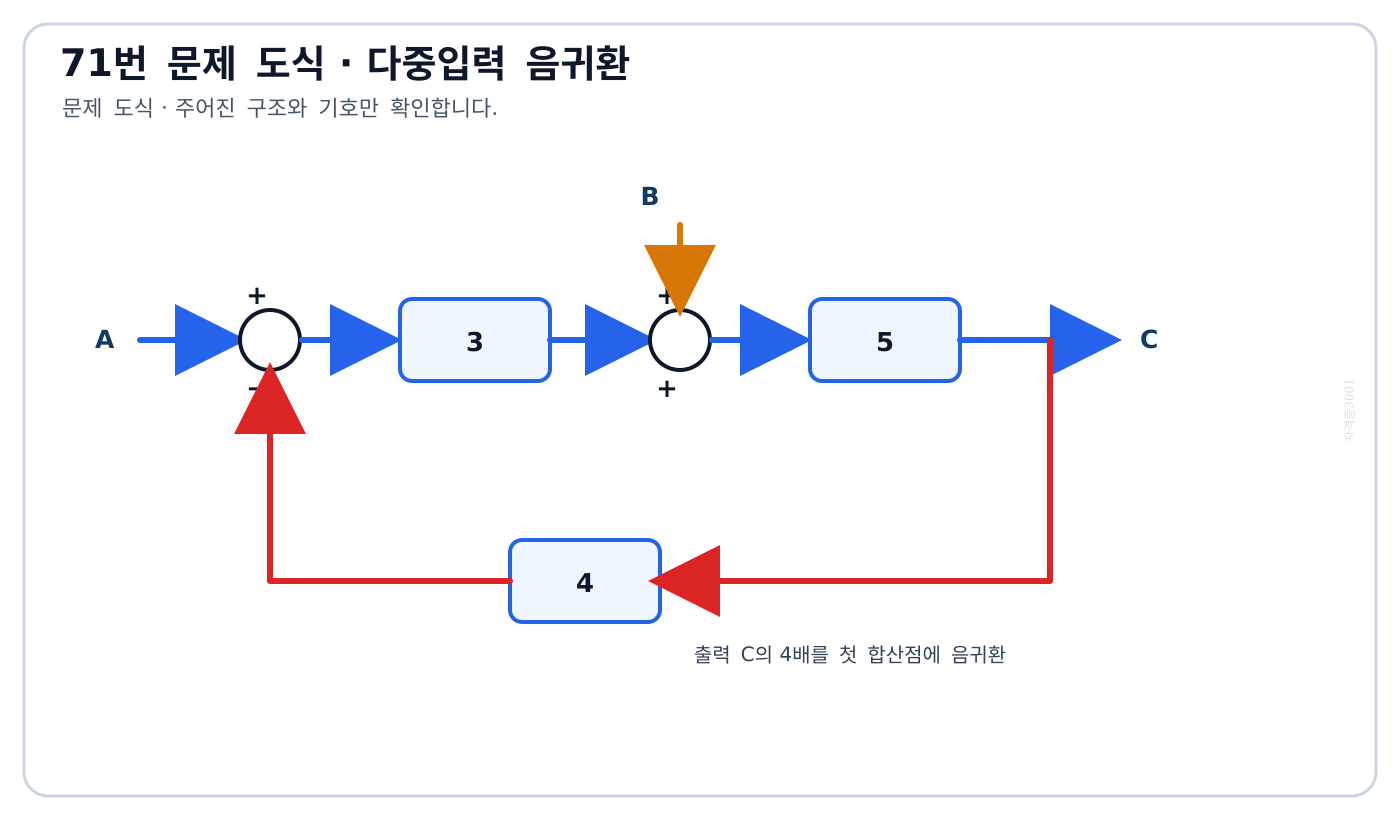

이 문제로 익힐 것

다중입력과 음귀환 블록선도를 신호방정식 하나로 풀어 출력값을 구한다.

풀이 순서

1. 첫 합산점 출력은 A-4C이고 이득 3 뒤 신호는 3(A-4C)다.
2. 여기에 B를 더하고 이득 5를 거쳐 C=5[3(A-4C)+B]를 세운다.
3. A=B=1을 넣어 C=20-60C, 61C=20, C≈0.328을 얻는다.

자주 하는 실수: 피드백 이득 4를 전방이득처럼 곱하거나 음의 부호를 빼면 폐루프 분모 61이 나오지 않는다.

다른 문제에 적용: 복잡한 블록선도는 각 합산점에서부터 중간변수를 순서대로 정의해 한 방정식으로 닫는다.

이 문제로 익힐 것

진상보상기의 위상관계와 안정도·속응성 개선효과를 설명한다.

풀이 순서

1. 진상보상기는 영점이 극점보다 낮은 주파수에 있어 양의 위상을 제공한다.
2. 따라서 보상기 출력이 입력보다 위상이 앞서는 구간이 생긴다.
3. 위상여유와 교차주파수·대역폭이 증가해 안정성과 속응성이 개선된다.

자주 하는 실수: ‘진상’의 기준을 입력으로 볼지 출력으로 볼지 바꾸어 말하면 1번처럼 방향을 뒤집기 쉽다.

다른 문제에 적용: 보상기의 위상은 전달함수 출력/입력의 위상이며 양수면 출력이 입력보다 앞선다.

이 문제로 익힐 것

PID 각 동작이 현재오차·누적오차·오차변화율 중 무엇에 반응하는지 구분한다.

풀이 순서

1. 미분동작의 조작량 uD=Kd de/dt를 적는다.
2. 오차가 빠르게 증가하면 현재 크기가 작아도 큰 미분출력이 생긴다.
3. 이 선행 반응이 오차의 확대와 오버슈트를 미리 억제한다.

자주 하는 실수: 오차를 없애는 기능이라는 공통 설명만 보고 정상편차 제거용 적분동작을 고르기 쉽다.

다른 문제에 적용: PID는 P=현재, I=과거 누적, D=미래 추세라는 시간관점으로 구분한다.

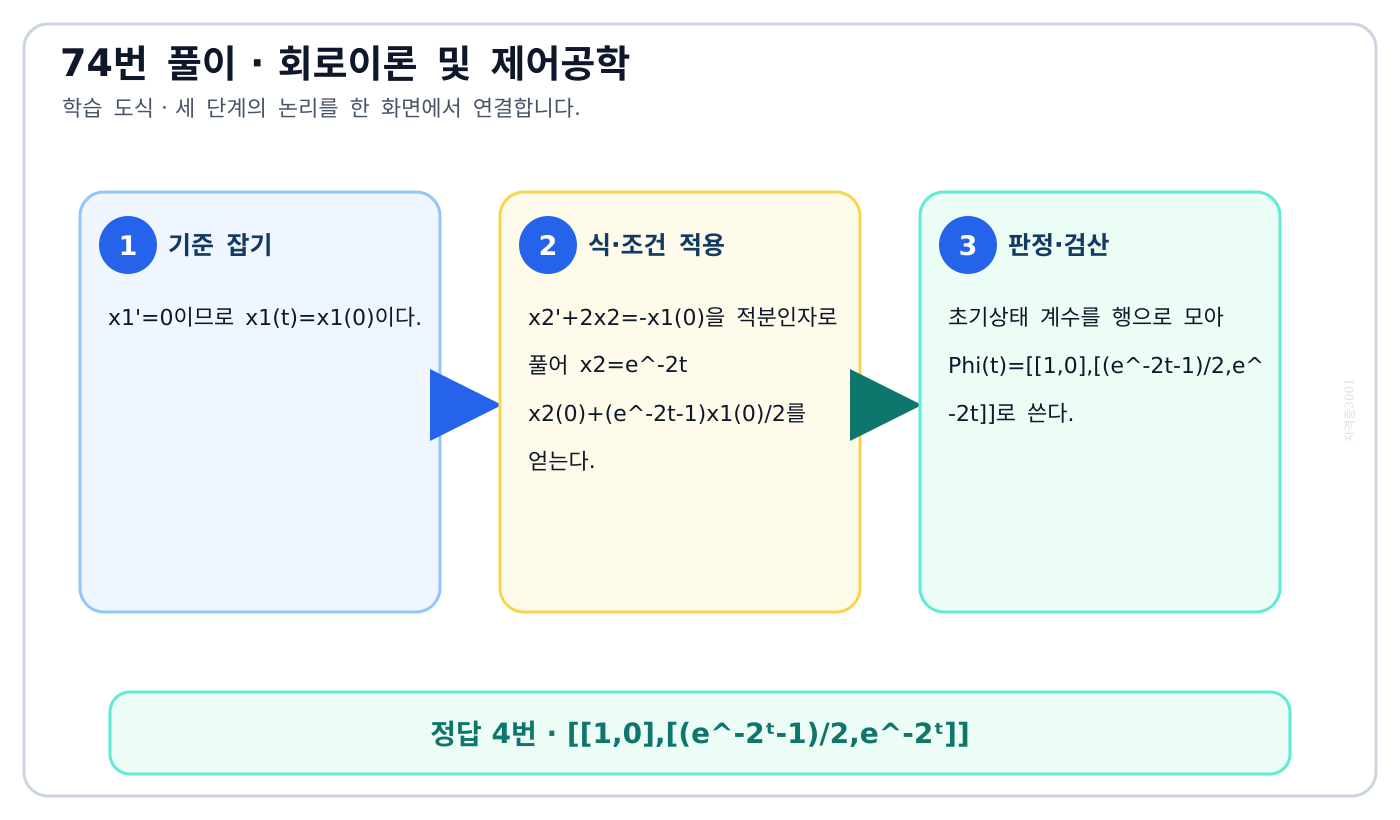

이 문제로 익힐 것

삼각 상태행렬의 연립미분방정식을 풀어 상태천이행렬을 구한다.

풀이 순서

1. x1'=0이므로 x1(t)=x1(0)이다.
2. x2'+2×2=-x1(0)을 적분인자로 풀어 x2=e^-2t x2(0)+(e^-2t-1)x1(0)/2를 얻는다.
3. 초기상태 계수를 행으로 모아 Phi(t)=[[1,0],[(e^-2t-1)/2,e^-2t]]로 쓴다.

자주 하는 실수: 행렬 원소 -2를 고유값 -3으로 더하거나 비대각항의 적분계수 1/2를 빠뜨리기 쉽다.

다른 문제에 적용: 상태천이행렬은 e^(At) 직접계산뿐 아니라 상태방정식을 초기값별로 풀어 각 열을 만들 수 있다.

이 문제로 익힐 것

전달함수의 주파수응답 크기를 데시벨 이득으로 변환한다.

풀이 순서

1. s=jomega를 대입해 G(jomega)=j20omega로 만든다.
2. omega=5에서 크기 |G|=20×5=100을 구한다.
3. 전압·진폭비의 dB식 20log10(100)=40 dB를 적용한다.

자주 하는 실수: 전력비 공식 10log를 사용하면 20 dB가 되어 진폭 전달함수의 계수를 절반으로 만든다.

다른 문제에 적용: 전달함수 크기는 20log10, 전력비는 10log10을 쓴다고 물리량을 먼저 확인한다.

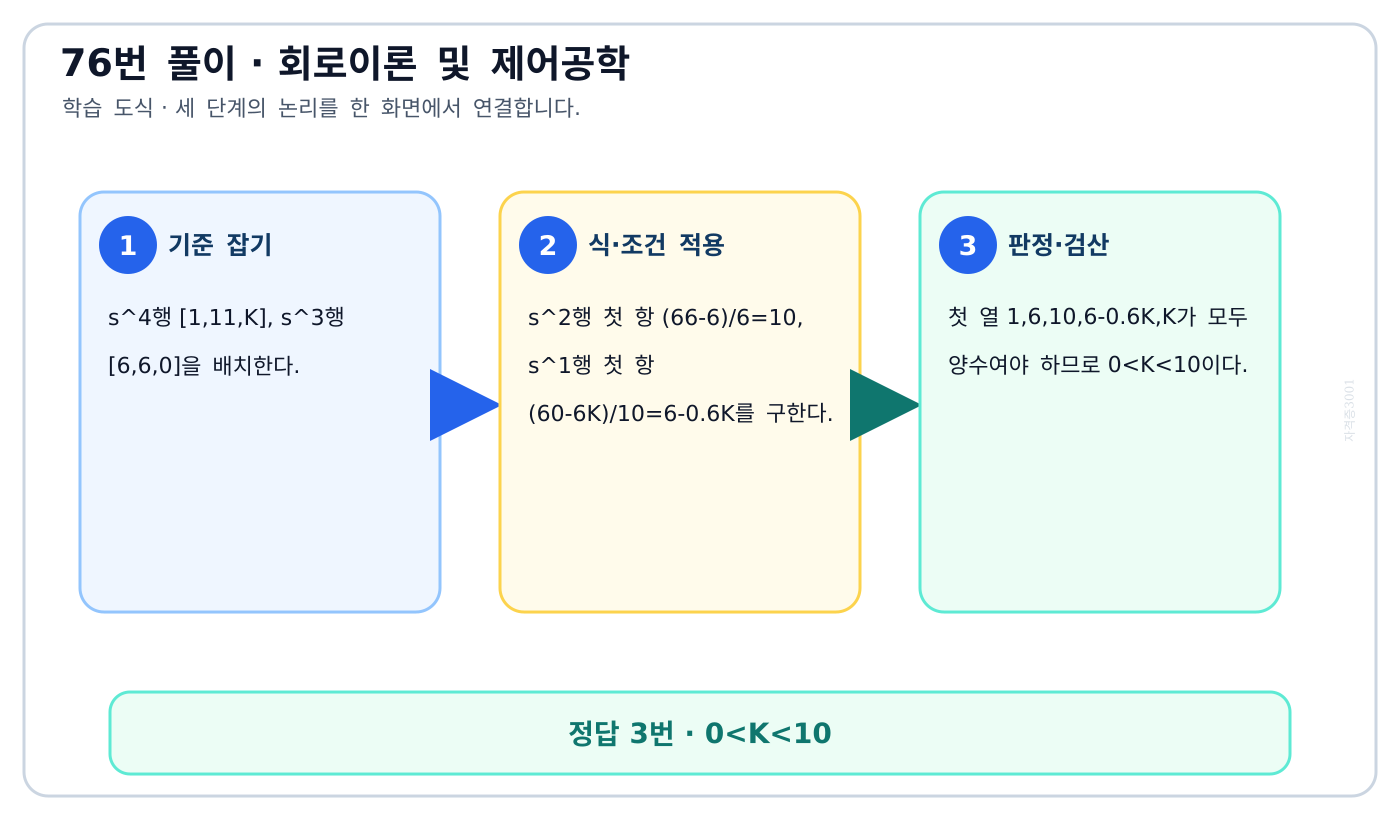

이 문제로 익힐 것

4차 특성방정식의 라우스표 첫 열로 안정한 K 범위를 구한다.

풀이 순서

1. s^4행 [1,11,K], s^3행 [6,6,0]을 배치한다.
2. s^2행 첫 항 (66-6)/6=10, s^1행 첫 항 (60-6K)/10=6-0.6K를 구한다.
3. 첫 열 1,6,10,6-0.6K,K가 모두 양수여야 하므로 0<K<10이다.

자주 하는 실수: K<10만 구하고 상수항 K 자체의 양수조건 K>0을 빼면 불안정한 음의 K를 포함한다.

다른 문제에 적용: 라우스 판별은 마지막까지 첫 열을 적은 뒤 모든 부등식을 교집합으로 묶는다.

이 문제로 익힐 것

복소극의 실수부와 허수부로 진동 여부와 포락선 증감을 판별한다.

풀이 순서

1. 극 s=sigma±jomega는 시간응답 e^(sigma t)[Acos(omega t)+Bsin(omega t)]를 만든다.
2. 허수부 omega=1이 있으므로 응답은 진동한다.
3. 실수부 sigma=+1이므로 포락선 e^t가 증가해 진폭이 점점 커진다.

자주 하는 실수: 허수축 위 극 sigma=0의 지속진동과 우반평면 극 sigma>0의 발산진동을 같은 것으로 보기 쉽다.

다른 문제에 적용: 극점 해석은 허수부가 진동주파수, 실수부가 감쇠·성장률이라는 두 역할로 나눈다.

이 문제로 익힐 것

1차 전달함수에 단위계단을 입력해 시간응답과 초기·최종값을 구한다.

풀이 순서

1. 단위계단 R(s)=1/s를 곱해 Y(s)=2/[s(s+2)]로 만든다.
2. 부분분수 Y(s)=1/s-1/(s+2)로 분해한다.
3. 역변환해 y(t)=1-e^-2t를 얻고 y(0)=0, y(infinity)=1을 확인한다.

자주 하는 실수: 전달함수 자체 2/(s+2)의 충격응답 2e^-2t와 계단응답을 혼동하기 쉽다.

다른 문제에 적용: 입력 종류가 주어지면 반드시 Y=GR을 만든 뒤 역변환하고 초기·최종값으로 검산한다.

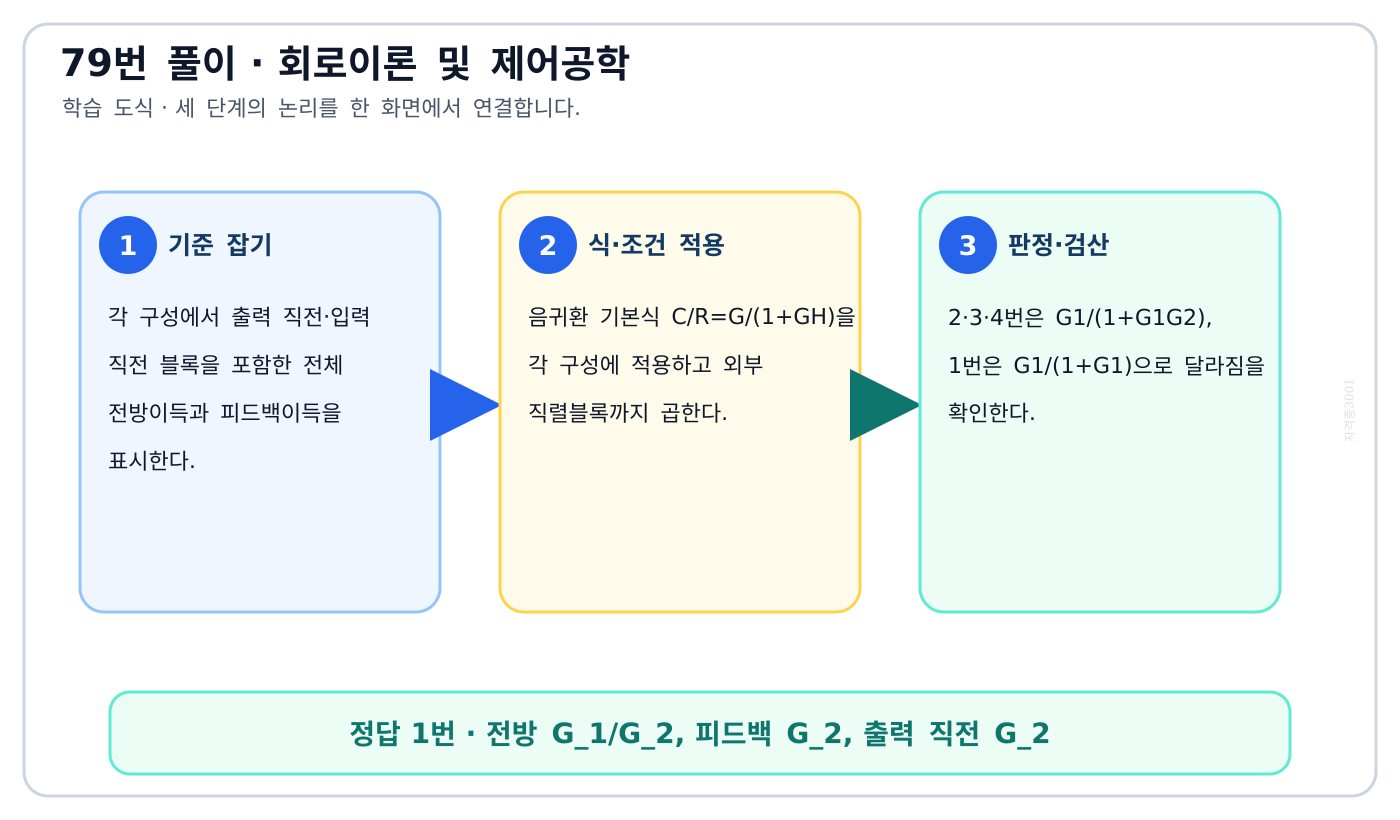

이 문제로 익힐 것

합산점·분기점 이동이 포함된 네 음귀환 블록의 전달함수를 비교한다.

풀이 순서

1. 각 구성에서 출력 직전·입력 직전 블록을 포함한 전체 전방이득과 피드백이득을 표시한다.
2. 음귀환 기본식 C/R=G/(1+GH)을 각 구성에 적용하고 외부 직렬블록까지 곱한다.
3. 2·3·4번은 G1/(1+G1G2), 1번은 G1/(1+G1)으로 달라짐을 확인한다.

자주 하는 실수: 블록을 합산점 너머로 옮길 때 신호크기를 보존하는 역이득을 함께 넣지 않으면 겉모양만 보고 같다고 판단한다.

다른 문제에 적용: 블록선도 등가성은 그림의 위치가 아니라 각 루프의 GH와 입력-출력 전체 전방곱으로 검증한다.

이 문제로 익힐 것

상호 배타적인 두 접촉기의 동시동작을 막는 인터록회로를 식별한다.

풀이 순서

1. 두 동작이 동시에 켜지면 단락·기계충돌 같은 위험이 생기는 조건을 확인한다.
2. 각 접촉기의 b접점을 상대 코일회로에 직렬로 넣으면 한쪽 여자 시 다른 쪽이 차단된다.
3. 이 상호금지 기능을 전기적 인터록이라 하며 기계적 인터록을 함께 쓸 수도 있다.

자주 하는 실수: 한 번 켠 코일을 계속 유지하는 자기유지와 다른 코일을 못 켜게 하는 인터록을 혼동하기 쉽다.

다른 문제에 적용: 시퀀스회로는 기억기능인지, 시간기능인지, 상호금지기능인지 목적을 먼저 분류한다.

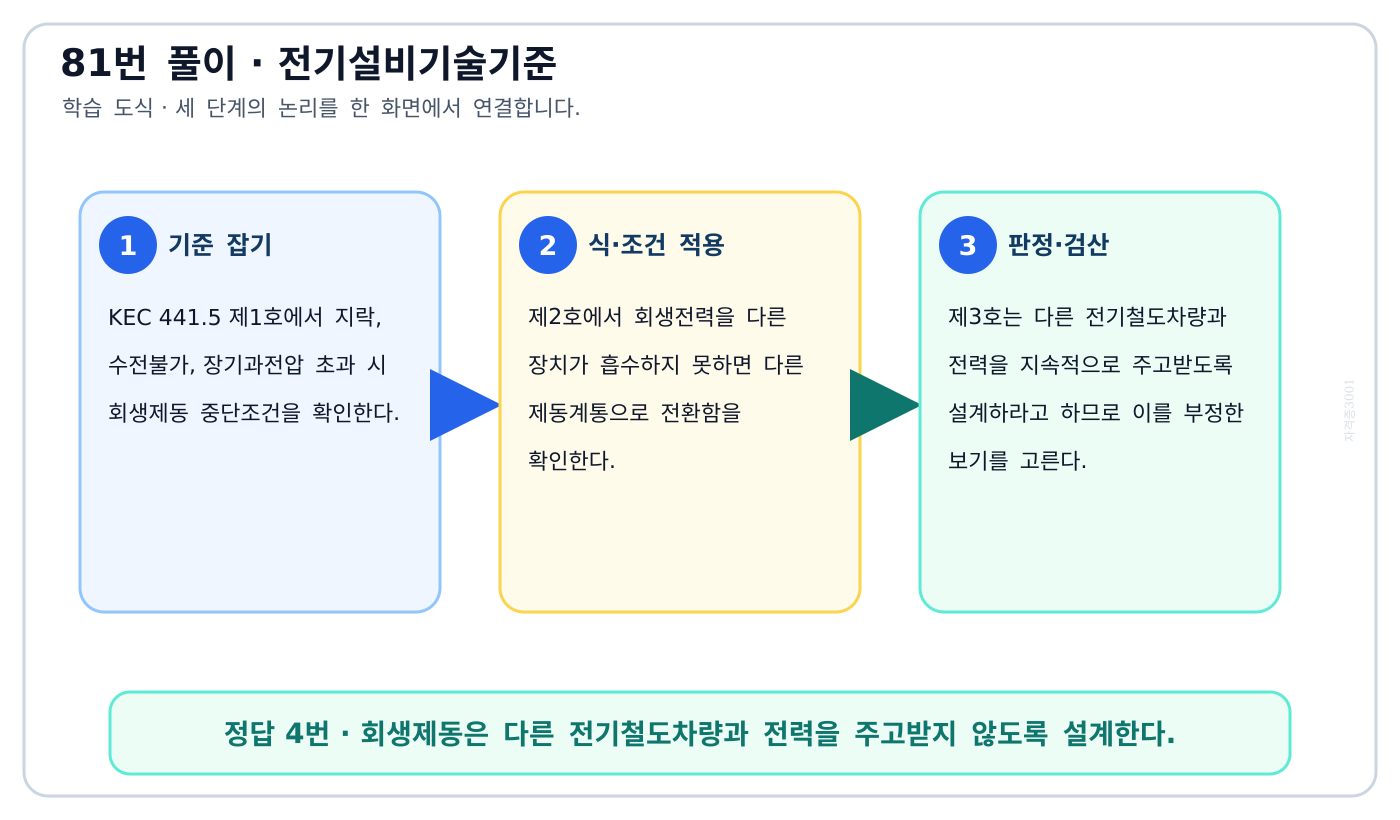

이 문제로 익힐 것

회생제동의 중단조건·대체제동·전력수수 설계조건을 현행 KEC에서 구분한다.

풀이 순서

1. KEC 441.5 제1호에서 지락, 수전불가, 장기과전압 초과 시 회생제동 중단조건을 확인한다.
2. 제2호에서 회생전력을 다른 장치가 흡수하지 못하면 다른 제동계통으로 전환함을 확인한다.
3. 제3호는 다른 전기철도차량과 전력을 지속적으로 주고받도록 설계하라고 하므로 이를 부정한 보기를 고른다.

자주 하는 실수: ‘회생’이 차량 내부에서만 에너지를 쓰는 기능이라고 생각하면 전차선로를 통한 다른 차량과의 전력수수를 놓친다.

다른 문제에 적용: 규정형 문항은 안전상 중단조건과 정상 설계목표를 같은 문장으로 섞지 말고 조문 호별로 나눈다.

확인 위치: 한국전기설비규정(시행 2026.1.5) 441.5 제1호 가·나, 제2호, 제3호

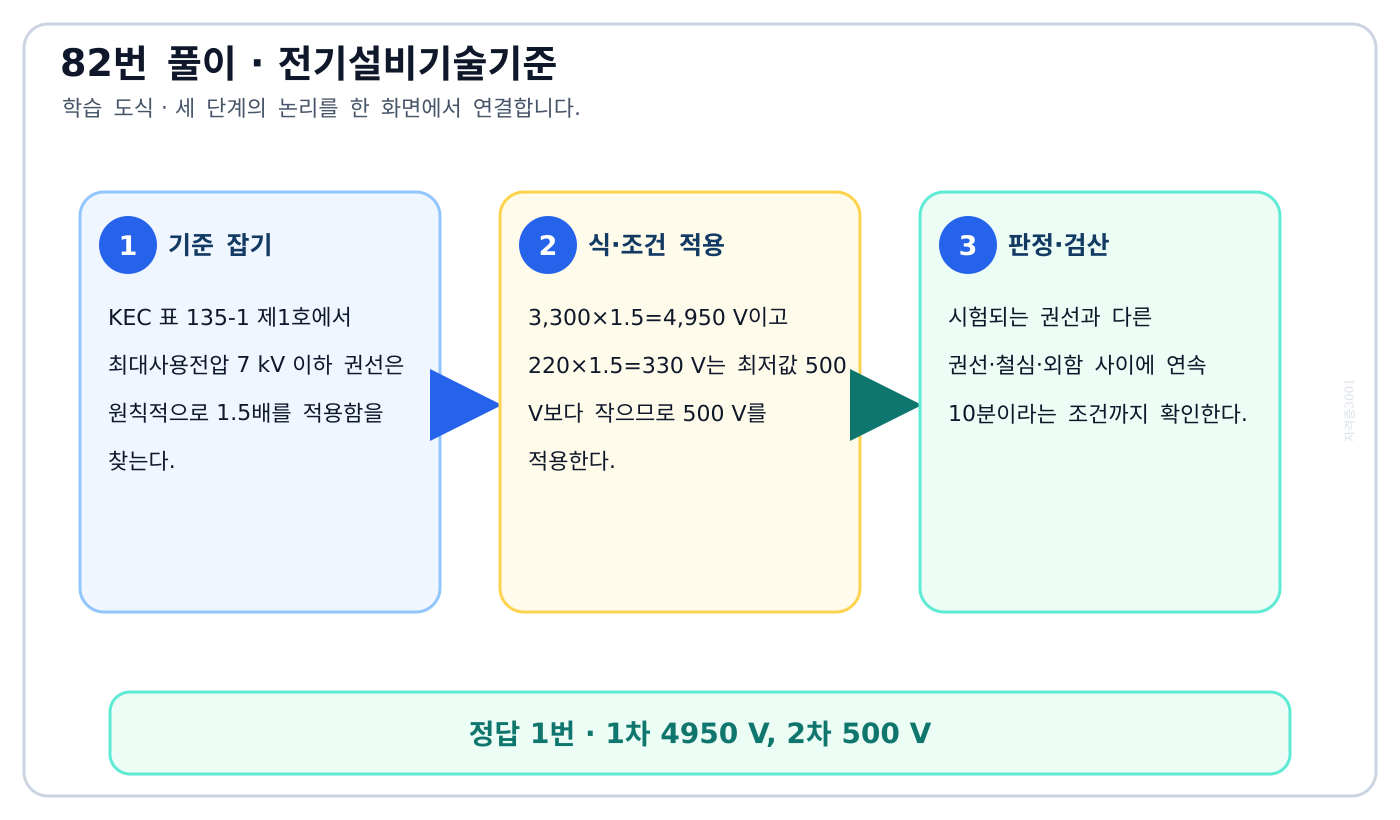

이 문제로 익힐 것

변압기 권선의 최대사용전압 구간에 맞는 절연내력 시험전압과 시간을 적용한다.

풀이 순서

1. KEC 표 135-1 제1호에서 최대사용전압 7 kV 이하 권선은 원칙적으로 1.5배를 적용함을 찾는다.
2. 3,300×1.5=4,950 V이고 220×1.5=330 V는 최저값 500 V보다 작으므로 500 V를 적용한다.
3. 시험되는 권선과 다른 권선·철심·외함 사이에 연속 10분이라는 조건까지 확인한다.

자주 하는 실수: 두 권선 모두 기계적으로 1.5만 곱해 저압측을 330 V로 두면 표의 500 V 최저시험전압을 놓친다.

다른 문제에 적용: 절연내력 표는 전압배수를 계산한 뒤 괄호의 최저값·중성점 예외와 시험시간을 별도로 확인한다.

확인 위치: 한국전기설비규정(시행 2026.1.5) 135 제1호, 표 135-1 제1란

이 문제로 익힐 것

폭연성 먼지·화약류 분말 위험장소의 허용 저압 옥내배선 공사방법을 찾는다.

풀이 순서

1. 장소를 KEC 242.2.1의 폭연성 먼지 위험장소로 분류한다.
2. 제1호 가에서 저압 옥내배선은 금속관공사 또는 케이블공사로 하도록 한 범위를 확인한다.
3. 제시된 표준 공사방법 중 해당하는 금속관공사를 선택한다.

자주 하는 실수: 가연성 먼지 장소의 더 넓은 허용방식과 폭연성 먼지 장소의 엄격한 기준을 혼동하기 쉽다.

다른 문제에 적용: 위험장소 배선은 먼저 폭연성 먼지·가연성 먼지·가스·화약류 중 분류를 확정한 뒤 해당 세부조문을 본다.

확인 위치: 한국전기설비규정(시행 2026.1.5) 242.2.1 제1호 가 및 242.5.1 제1호

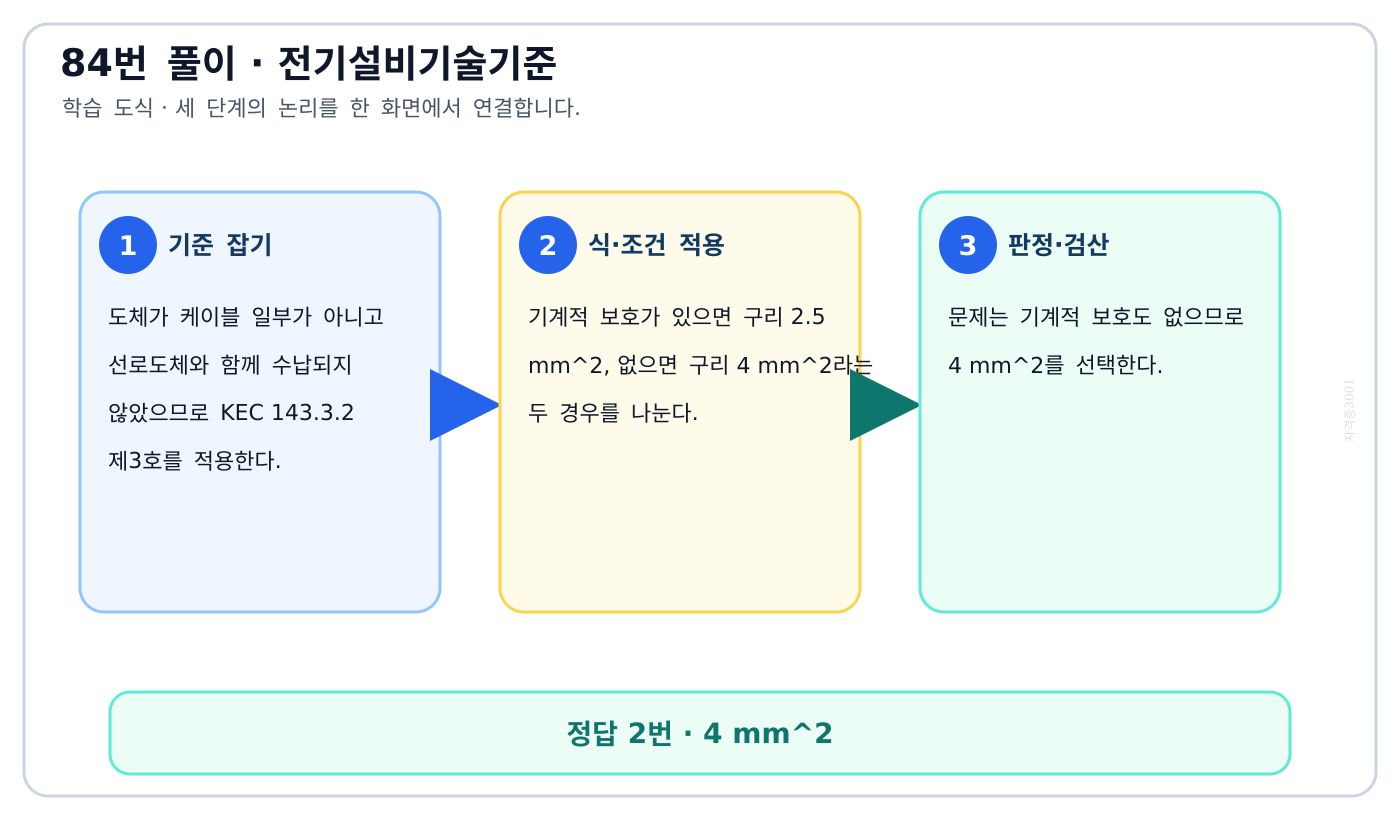

이 문제로 익힐 것

보조 보호등전위본딩도체의 수납·기계적 보호 조건에 맞는 구리 최소단면적을 고른다.

풀이 순서

1. 도체가 케이블 일부가 아니고 선로도체와 함께 수납되지 않았으므로 KEC 143.3.2 제3호를 적용한다.
2. 기계적 보호가 있으면 구리 2.5 mm^2, 없으면 구리 4 mm^2라는 두 경우를 나눈다.
3. 문제는 기계적 보호도 없으므로 4 mm^2를 선택한다.

자주 하는 실수: 주 보호등전위본딩도체의 구리 6 mm^2 기준과 보조 본딩도체 기준을 섞기 쉽다.

다른 문제에 적용: 도체 최소굵기는 도체 역할, 케이블 포함 여부, 함께 수납 여부, 기계적 보호 여부를 순서대로 확인한다.

확인 위치: 한국전기설비규정(시행 2026.1.5) 143.3.2 제3호 가·나

이 문제로 익힐 것

둘 이상의 구리선을 병렬 사용할 때 각 도체의 최소단면적과 동일조건을 확인한다.

풀이 순서

1. KEC 123 제6호가 두 개 이상 전선을 병렬 사용하는 경우임을 확인한다.
2. 제6호 가에서 구리선 각 50 mm^2 이상, 알루미늄선 각 70 mm^2 이상을 구분한다.
3. 문제의 경동선은 구리선이므로 각 전선 최소 50 mm^2를 적용한다.

자주 하는 실수: 병렬도체 전체 합계가 50 mm^2라고 읽거나 알루미늄 기준 70 mm^2를 구리선에 적용하기 쉽다.

다른 문제에 적용: 병렬사용 규정은 합계가 아니라 ‘각 전선’ 최소굵기이며 재료·길이·굵기도 같아야 한다.

확인 위치: 한국전기설비규정(시행 2026.1.5) 123 제6호 가

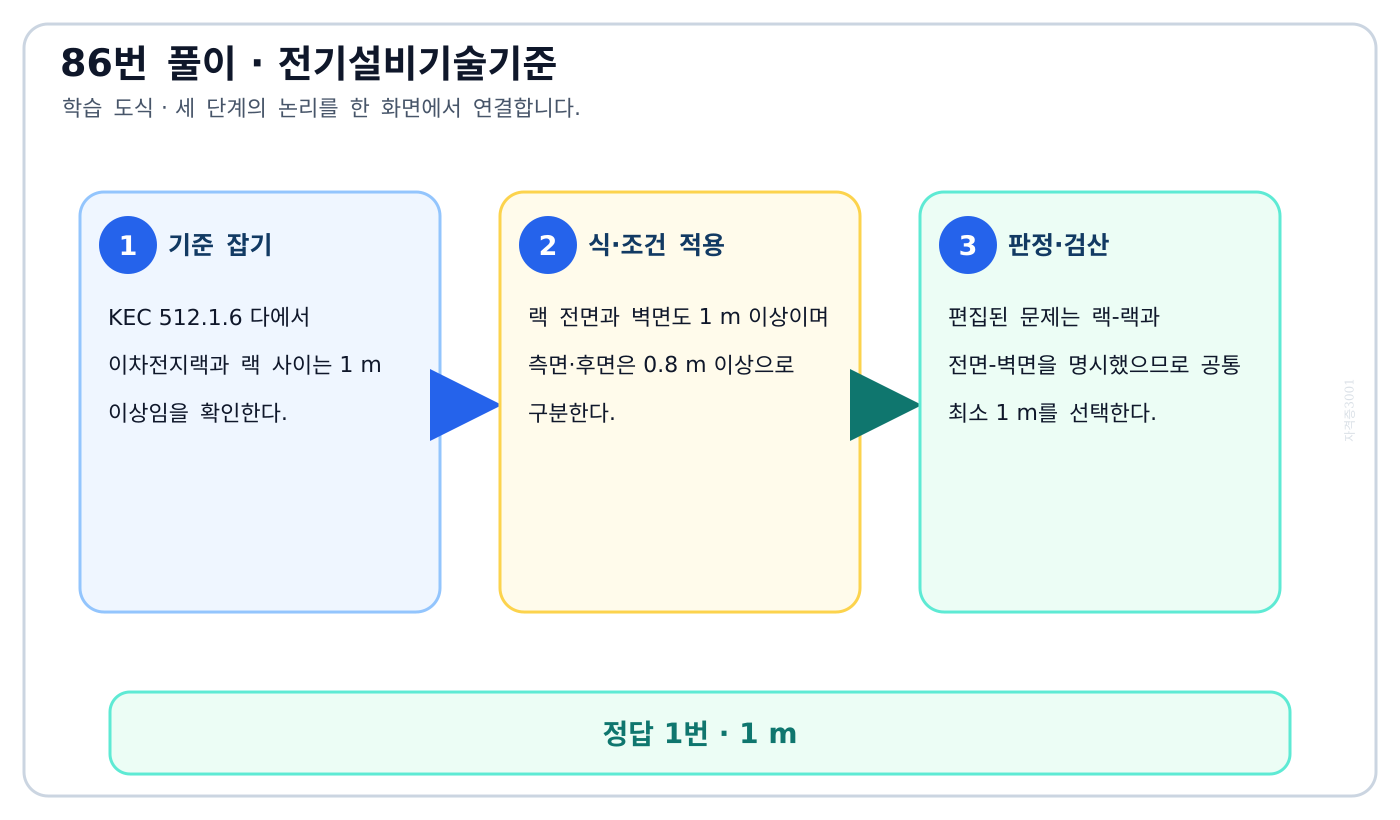

이 문제로 익힐 것

전용건물 밖 이차전지랙의 랙-랙 및 전면-벽면 이격거리를 적용한다.

풀이 순서

1. KEC 512.1.6 다에서 이차전지랙과 랙 사이는 1 m 이상임을 확인한다.
2. 랙 전면과 벽면도 1 m 이상이며 측면·후면은 0.8 m 이상으로 구분한다.
3. 편집된 문제는 랙-랙과 전면-벽면을 명시했으므로 공통 최소 1 m를 선택한다.

자주 하는 실수: ‘랙과 벽면’만 포괄적으로 읽으면 측면·후면 0.8 m 예외 때문에 문제가 모호해지므로 방향을 반드시 확인한다.

다른 문제에 적용: 이격거리 규정은 대상 두 물체뿐 아니라 전면·측면·후면 같은 방향조건과 방화벽 예외를 함께 읽는다.

확인 위치: 한국전기설비규정(시행 2026.1.5) 512.1.6 다

이 문제로 익힐 것

배전선로 전력보안통신설비의 시설장소를 전압계통과 운용기능으로 구분한다.

풀이 순서

1. KEC 362.1 제1호 나의 배전선로 범위를 확인한다.
2. 22.9 kV 배전선로와 그 계통에 연결되는 분산전원, 신배전방식, 지능형전력망 구간이 열거된다.
3. 154 kV 계통 연결 발전소는 이 배전선로 항목의 22.9 kV 조건과 다르므로 제외한다.

자주 하는 실수: 154 kV도 전력설비이므로 전력보안통신 대상이라는 일반사실과 ‘배전선로 항목’의 적용범위를 혼동하기 쉽다.

다른 문제에 적용: 시설장소 문제는 전체 전력보안통신 범위가 아니라 송전·배전·발변전소 중 문제에서 지정한 세부항목을 본다.

확인 위치: 한국전기설비규정(시행 2026.1.5) 362.1 제1호 나(1)~(4)

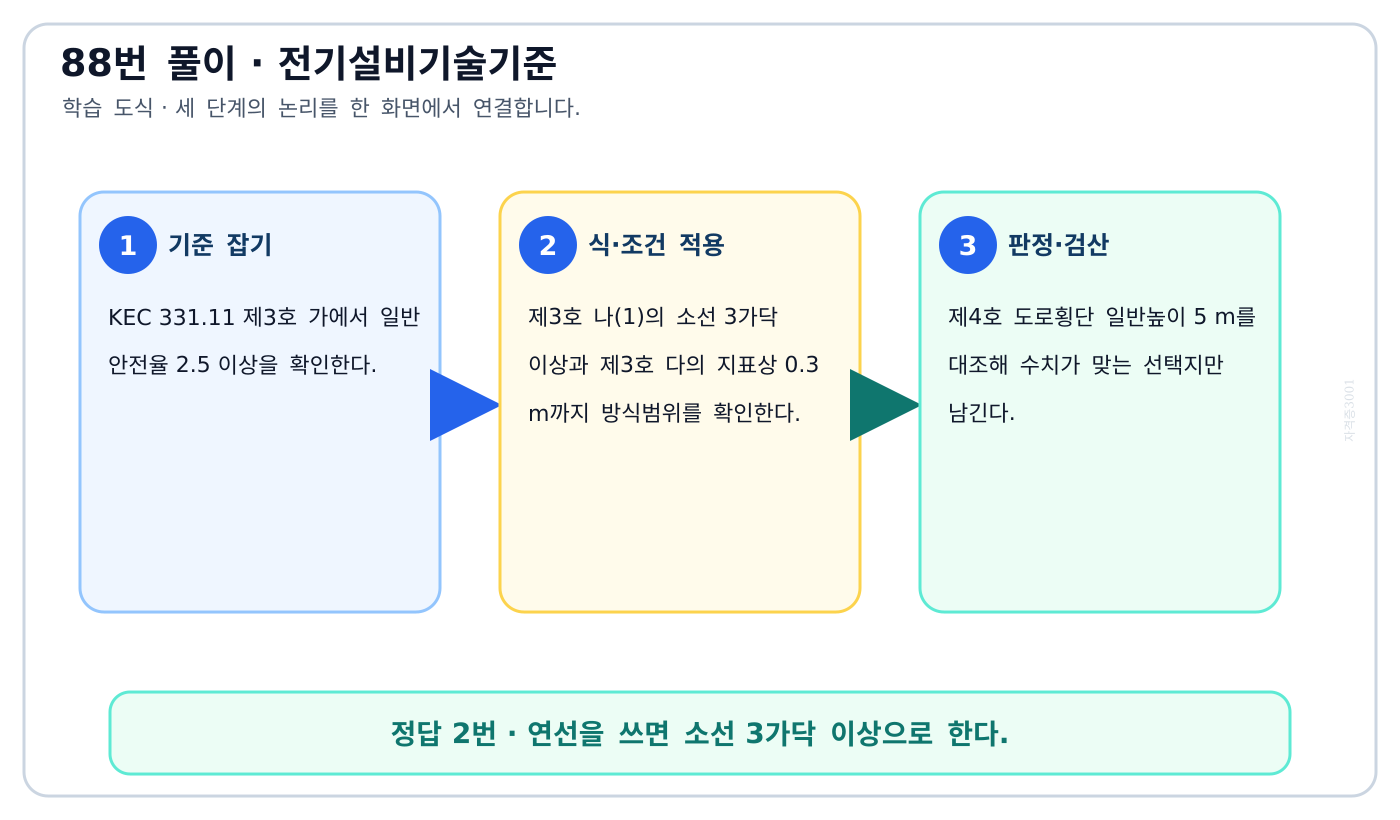

이 문제로 익힐 것

가공전선로 지지선의 안전율·소선수·높이·방식범위를 정확히 구분한다.

풀이 순서

1. KEC 331.11 제3호 가에서 일반 안전율 2.5 이상을 확인한다.
2. 제3호 나(1)의 소선 3가닥 이상과 제3호 다의 지표상 0.3 m까지 방식범위를 확인한다.
3. 제4호 도로횡단 일반높이 5 m를 대조해 수치가 맞는 선택지만 남긴다.

자주 하는 실수: 2.5·3·0.3·5라는 서로 다른 단위의 숫자를 암기목록으로만 외우면 선택지에 바꿔 넣은 수치에 흔들린다.

다른 문제에 적용: 수치형 규정은 값 옆에 안전율(무차원), 가닥, 부식길이(m), 높이(m)의 대상·단위를 함께 기록한다.

확인 위치: 한국전기설비규정(시행 2026.1.5) 331.11 제3호 가·나(1)·다 및 제4호

이 문제로 익힐 것

저압 옥상전선로의 전선 강도·종류·지지·조영재 이격 기준을 대조한다.

풀이 순서

1. KEC 221.3 제2호 가에서 인장강도 2.30 kN 이상 또는 지름 2.6 mm 이상 경동선임을 확인한다.
2. 제2호 나·다에서 절연전선, 내수성 애자, 지지점 간격 15 m 이하를 확인한다.
3. 제2호 라의 조영재 이격 2 m와 대조해 단면적 2.5 mm^2로 바꾼 보기를 찾는다.

자주 하는 실수: 지름 mm와 단면적 mm^2는 숫자가 비슷해도 다른 물리량이며 서로 그대로 대체할 수 없다.

다른 문제에 적용: 전선 굵기 규정은 지름·단면적·인장강도 중 어떤 기준으로 쓰였는지 단위까지 포함해 읽는다.

확인 위치: 한국전기설비규정(시행 2026.1.5) 221.3 제2호 가~라

이 문제로 익힐 것

가공전선로에서 수용장소로 들어오는 인입구의 이상전압 보호기기를 식별한다.

풀이 순서

1. KEC 341.13 제1호가 고압·특고압 전로의 피뢰기 시설장소를 규정함을 확인한다.
2. 제1호 다에서 가공전선로로부터 공급받는 수용장소의 인입구를 찾는다.
3. 낙뢰·개폐서지를 대지로 방전하는 피뢰기를 선택한다.

자주 하는 실수: 수전설비에 설치될 수 있는 무효전력기기와 이상전압 보호기기를 장소만 보고 혼동하기 쉽다.

다른 문제에 적용: 설비 선택은 인입구에서 막아야 하는 위험이 서지인지, 무효전력인지, 전력변환인지 먼저 판단한다.

확인 위치: 한국전기설비규정(시행 2026.1.5) 341.13 제1호 다

이 문제로 익힐 것

전기욕기용 전원장치 내장 변압기 2차측의 사용전압 상한을 찾는다.

풀이 순서

1. 물이 있는 욕조에서 인체가 전극에 접근하는 특수 감전위험을 확인한다.
2. KEC 241.2.1 제1호의 전기욕기용 전원장치 정의 괄호를 읽는다.
3. 내장 전원변압기 2차측 사용전압 10 V 이하를 선택한다.

자주 하는 실수: SELV의 다른 대표전압 12 V나 일반 특별저압 수치를 전기욕기 전용규정에 대신 적용하기 쉽다.

다른 문제에 적용: 특수장소 전압은 일반 감전보호 기준보다 해당 기기의 개별조문을 우선해 확인한다.

확인 위치: 한국전기설비규정(시행 2026.1.5) 241.2.1 제1호

이 문제로 익힐 것

전력보안통신선 조가선의 접속·금구·끝단·수량 기준을 대조한다.

풀이 순서

1. KEC 362.3 제1호 나(3)의 조가선 시설 세부항목을 찾는다.
2. 경간 중 접속금지, 부식되지 않는 별도 금속부속품, 날카롭지 않은 끝단을 확인한다.
3. 조가선은 2조까지만 허용되므로 경간 중 접속을 허용한 보기를 고른다.

자주 하는 실수: 일반 전선의 접속함 규정과 장력을 받는 조가선의 경간 중 접속금지를 섞으면 안 된다.

다른 문제에 적용: 기계적 장력을 받는 선재는 접속 위치가 약점이 되므로 지지점 사이 접속 허용 여부를 별도로 본다.

확인 위치: 한국전기설비규정(시행 2026.1.5) 362.3 제1호 나(3)(가)·(나)·(라)

이 문제로 익힐 것

전기울타리 접지전극과 다른 접지계통 전극의 최소 이격거리를 적용한다.

풀이 순서

1. 전기울타리의 펄스전압이 접지를 통해 다른 설비에 결합할 수 있음을 이해한다.
2. KEC 241.1.7 제2호에서 두 접지전극 사이 2 m 이상을 확인한다.
3. 접지계통 간 충분한 접지망이 있는 경우의 단서와 문제의 ‘없음’을 대조한다.

자주 하는 실수: 가공전선 아래 금속부분을 교차점에서 5 m 떨어져 접지하는 제3호 수치와 전극 상호간 2 m를 혼동하기 쉽다.

다른 문제에 적용: 같은 조문 안의 거리도 무엇과 무엇 사이인지 대상쌍을 함께 외운다.

확인 위치: 한국전기설비규정(시행 2026.1.5) 241.1.7 제2호

이 문제로 익힐 것

예상치 못한 회로개방이 더 위험한 경우의 과부하보호 생략대상을 구분한다.

풀이 순서

1. KEC 212.4.3 다가 안전을 위해 과부하보호장치를 생략할 수 있는 회로를 열거함을 확인한다.
2. 회전기 여자, 전자석크레인, CT 2차, 소방·안전설비 전원회로를 목록과 대조한다.
3. 목록에 없는 전압변성기 2차회로를 ‘해당하지 않는 것’으로 고른다.

자주 하는 실수: CT와 VT가 모두 계기용변성기라는 이유로 개방 시 위험도 같다고 판단하면 안 된다; CT 2차 개방은 특히 고전압을 만든다.

다른 문제에 적용: 보호 생략은 보호가 불필요해서가 아니라 회로개방 위험이 과부하위험보다 큰 명시적 예외라는 점을 기억한다.

확인 위치: 한국전기설비규정(시행 2026.1.5) 212.4.3 다 (1)~(5)

이 문제로 익힐 것

특고압 가공전선로 철탑 형식을 설치지점의 장력조건으로 선택한다.

풀이 순서

1. 양쪽 지지물 간 거리 차가 크면 두 경간의 전선장력이 불평형해짐을 해석한다.
2. KEC 333.11 라에서 이 조건에 사용하는 형식이 내장형임을 확인한다.
3. 직선·각도·잡아당김·보강 조건과 구별한다.

자주 하는 실수: ‘장력 불평형을 보강한다’는 일반어 때문에 보강형을 고르면 형식별 법정 정의를 놓친다.

다른 문제에 적용: 철탑 형식은 이름보다 직선, 수평각, 종단 인류, 경간차, 보강이라는 설치조건과 일대일 대응한다.

확인 위치: 한국전기설비규정(시행 2026.1.5) 333.11 라

이 문제로 익힐 것

직류·교류 전기철도 급전방식에 맞는 급전용변압기 형식을 구분한다.

풀이 순서

1. 직류 전기철도는 전력계통의 3상 교류를 받아 정류한 뒤 직류 전차선에 공급한다.
2. KEC 421.4 제2호에서 직류는 3상 정류기용 변압기를 원칙으로 함을 확인한다.
3. 교류 전기철도의 3상 스코트결선 변압기와 구분한다.

자주 하는 실수: 전차선이 단일 회로처럼 보인다고 단상 변압기를 고르거나 스코트결선을 직류 정류용으로 혼동하기 쉽다.

다른 문제에 적용: 철도 급전기기 문제는 최종 전차선 전원이 직류인지 교류인지 먼저 판정한다.

확인 위치: 한국전기설비규정(시행 2026.1.5) 421.4 제2호

이 문제로 익힐 것

특고압 가공전선과 지지물 사이 이격거리표에서 전압구간의 경계값을 찾는다.

풀이 순서

1. 대상이 케이블이 아닌 일반 특고압 가공전선과 지지물·완금류·지지기둥·지지선 사이임을 확인한다.
2. 표 333.5-1에서 사용전압 15 kV 미만 행을 찾는다.
3. 해당 일반 최소 간격 0.15 m를 선택한다.

자주 하는 실수: 15 kV ‘미만’과 ‘이상 25 kV 미만’의 경계를 잘못 읽으면 바로 아래 행 0.20 m를 고르게 된다.

다른 문제에 적용: 표 조회 문제는 전압의 미만·이상 포함기호와 적용 제외대상을 먼저 표시한다.

확인 위치: 한국전기설비규정(시행 2026.1.5) 333.5, 표 333.5-1

이 문제로 익힐 것

직선형 철탑 연속구간의 연쇄도괴 방지용 내장 철탑 설치간격을 적용한다.

풀이 순서

1. KEC 333.16 제4호의 적용조건인 직선형 철탑 연속 10기 이상을 확인한다.
2. 장력에 견디는 애자장치 철탑 또는 동등강도 철탑 1기를 넣는 목적을 이해한다.
3. 설치간격은 10기 이하마다임을 선택한다.

자주 하는 실수: 같은 조문의 목주·A종주 5기, 15기 조건과 직선형 철탑 10기 조건을 섞기 쉽다.

다른 문제에 적용: 지지물 간격 규정은 지지물 종류와 보강방향을 수치와 함께 묶어 구분한다.

확인 위치: 한국전기설비규정(시행 2026.1.5) 333.16 제4호

이 문제로 익힐 것

400 V 이하 표시·제어회로용 다심케이블의 최소 도체단면적과 보호조건을 찾는다.

풀이 순서

1. 저압 옥내배선 일반 최소 2.5 mm^2의 예외를 정한 KEC 231.3.1 제2호를 찾는다.
2. 제2호 나는 전광표시장치·제어회로의 다심케이블 또는 다심 캡타이어케이블을 대상으로 한다.
3. 각 도체 0.75 mm^2 이상과 과전류 자동차단 조건을 함께 확인한다.

자주 하는 실수: 단심 연동선·관공사의 1.5 mm^2 예외와 다심케이블의 0.75 mm^2 예외를 혼동하기 쉽다.

다른 문제에 적용: 배선 굵기 예외는 전압뿐 아니라 단심/다심, 배선방법, 과전류보호 조건을 묶어 적용한다.

확인 위치: 한국전기설비규정(시행 2026.1.5) 231.3.1 제2호 나

이 문제로 익힐 것

주택용 배선차단기의 B·C·D형 순시트립 범위를 정격전류 배수로 구분한다.

풀이 순서

1. 표 212.3-3에서 In이 차단기 정격전류임을 확인한다.
2. B형 3In 초과~5In 이하, C형 5In 초과~10In 이하를 비교한다.
3. D형 10In 초과~20In 이하까지 확인해 주어진 범위를 B형으로 판정한다.

자주 하는 실수: 경계의 초과와 이하를 생략해 5In이 B형과 C형에 동시에 속한다고 해석하지 않도록 한다.

다른 문제에 적용: 차단기 특성표는 형 이름과 하한의 배수·포함여부, 상한의 배수·포함여부를 한 묶음으로 읽는다.

확인 위치: 한국전기설비규정(시행 2026.1.5) 212.3 제3호, 표 212.3-3
