전기기사 기출문제 2025년 1회 필기

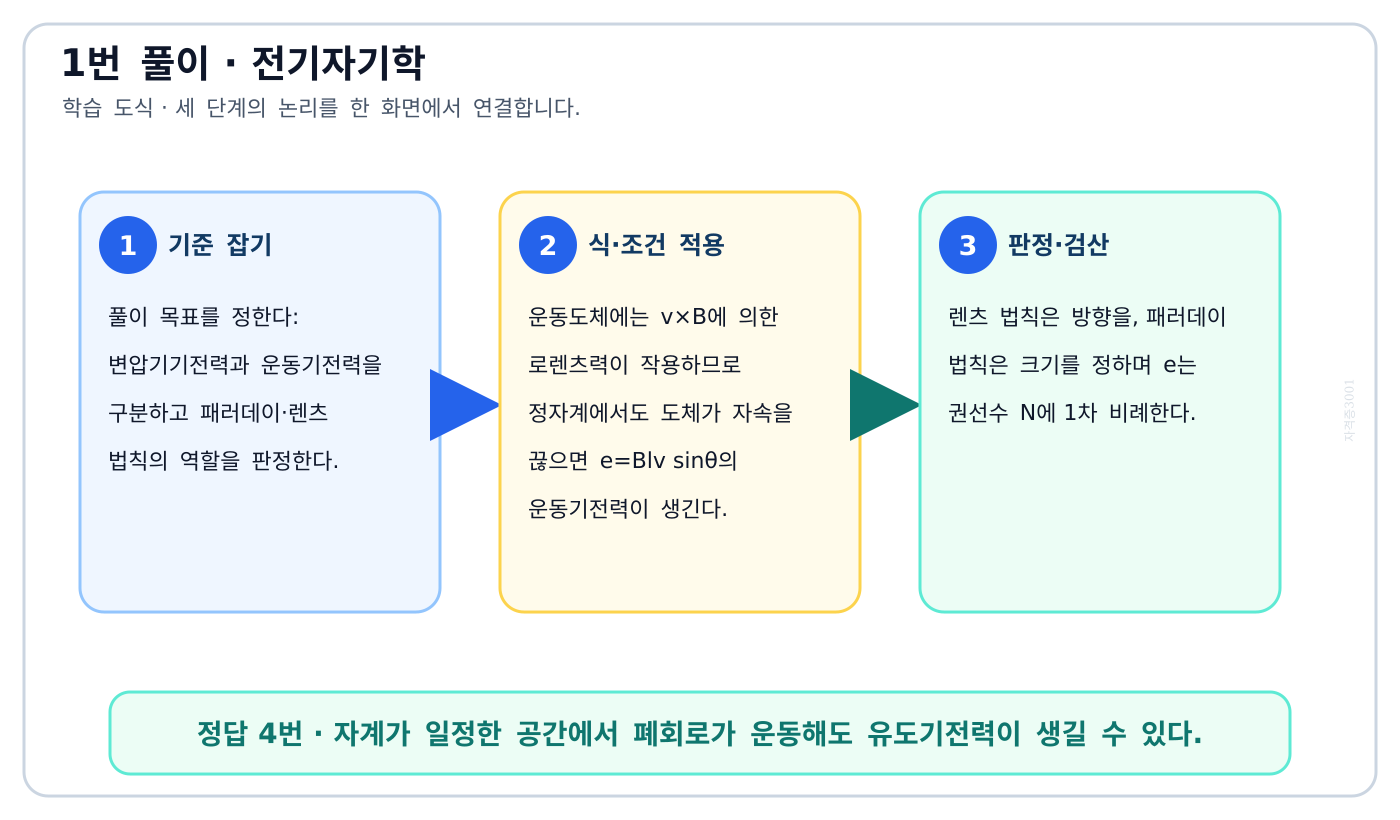

이 문제로 익힐 것

변압기기전력과 운동기전력을 구분하고 패러데이·렌츠 법칙의 역할을 판정한다.

풀이 순서

1. 풀이 목표를 정한다: 변압기기전력과 운동기전력을 구분하고 패러데이·렌츠 법칙의 역할을 판정한다.
2. 운동도체에는 v×B에 의한 로렌츠력이 작용하므로 정자계에서도 도체가 자속을 끊으면 e=Blv sinθ의 운동기전력이 생긴다.
3. 렌츠 법칙은 방향을, 패러데이 법칙은 크기를 정하며 e는 권선수 N에 1차 비례한다.

자주 하는 실수: 자계가 시간에 따라 일정하면 어떤 경우에도 기전력이 없다고 단정하기 쉽다.

다른 문제에 적용: 유사 개념문제에서는 변압기기전력과 운동기전력을 구분하고 패러데이·렌츠 법칙의 역할을 판정한다. 정의와 반대개념을 나란히 적어 네 선택지에 각각 적용한다.

이 문제로 익힐 것

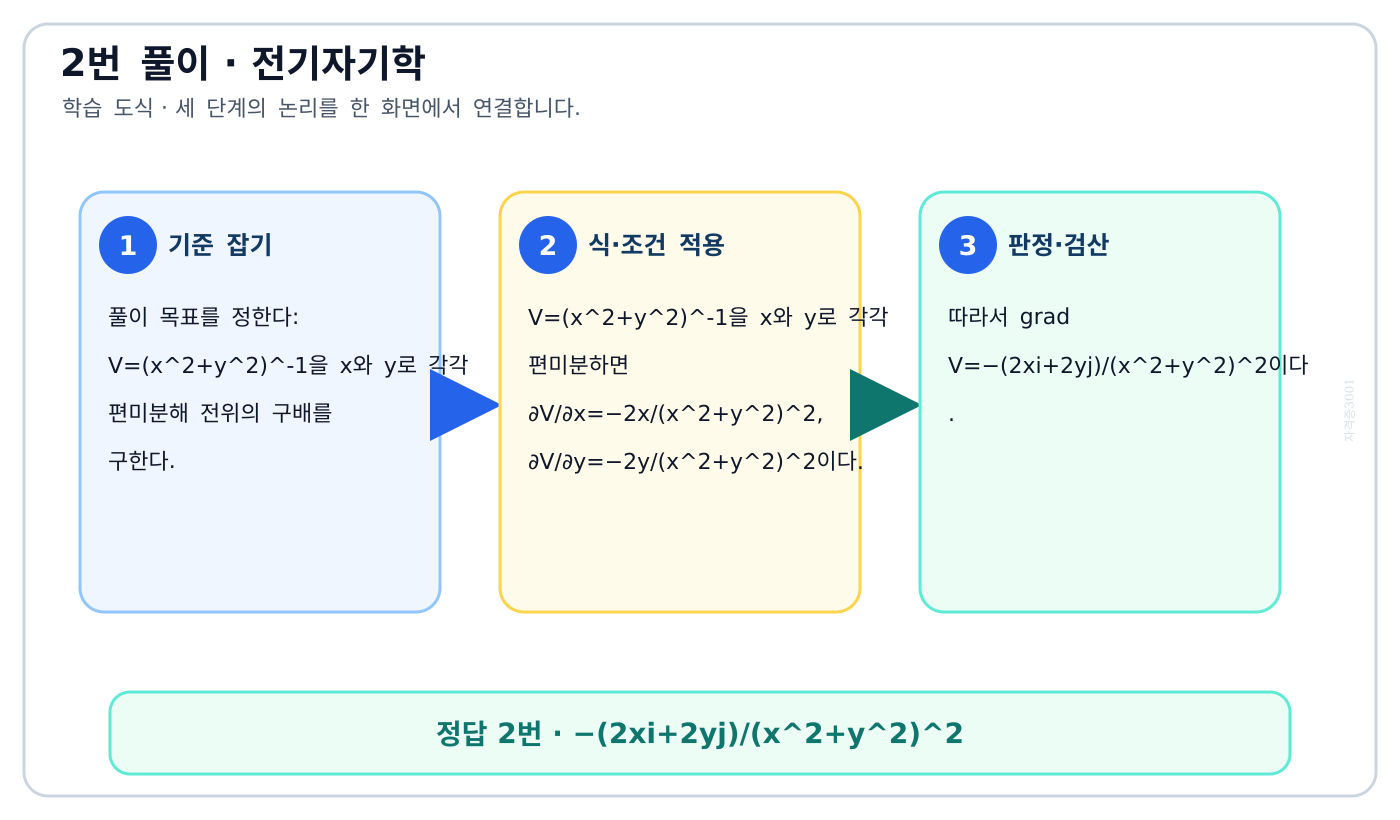

V=(x²+y²)^-1을 x와 y로 각각 편미분해 전위의 구배를 구한다.

풀이 순서

1. 풀이 목표를 정한다: V=(x²+y²)^-1을 x와 y로 각각 편미분해 전위의 구배를 구한다.
2. V=(x²+y²)⁻¹을 x와 y로 각각 편미분하면 ∂V/∂x=−2x/(x²+y²)², ∂V/∂y=−2y/(x²+y²)²이다.
3. 따라서 grad V=−(2xi+2yj)/(x²+y²)²이다.

자주 하는 실수: 합성함수 미분의 -1 지수와 내부함수의 2x·2y를 하나씩 빠뜨리기 쉽다.

다른 문제에 적용: 유사 계산에서는 V=(x²+y²)^-1을 x와 y로 각각 편미분해 전위의 구배를 구한다. 먼저 기준식·단위·부호를 적고 수치를 대입한 뒤 경계값으로 검산한다.

이 문제로 익힐 것

비오-사바르 미소자계식에서 전류와 거리의 비례관계를 읽는다.

풀이 순서

1. 풀이 목표를 정한다: 비오-사바르 미소자계식에서 전류와 거리의 비례관계를 읽는다.
2. 비오-사바르 법칙은 dH=I dl×r̂/(4πr²)이다.
3. 방향·전류요소가 같다면 크기는 I에 비례하고 r²에 반비례한다.

자주 하는 실수: 분모의 r²만 보고 전류 I도 함께 반비례한다고 잘못 묶지 않도록 한다.

다른 문제에 적용: 유사 개념문제에서는 비오-사바르 미소자계식에서 전류와 거리의 비례관계를 읽는다. 정의와 반대개념을 나란히 적어 네 선택지에 각각 적용한다.

이 문제로 익힐 것

서로 다른 금속 접합부에서 전류에 의해 생기는 흡열·발열 현상을 구별한다.

풀이 순서

1. 풀이 목표를 정한다: 서로 다른 금속 접합부에서 전류에 의해 생기는 흡열·발열 현상을 구별한다.
2. 서로 다른 두 도체의 접합부에 전류를 흘렸을 때 접합부에서 열을 흡수하거나 방출하는 현상이 펠티에 효과다.
3. 제벡 효과는 두 접합점의 온도차로 기전력이 생기는 현상이다.

자주 하는 실수: 온도차가 기전력을 만드는 제벡 효과와 전류가 열을 옮기는 펠티에 효과를 바꾸어 외우기 쉽다.

다른 문제에 적용: 유사 개념문제에서는 서로 다른 금속 접합부에서 전류에 의해 생기는 흡열·발열 현상을 구별한다. 정의와 반대개념을 나란히 적어 네 선택지에 각각 적용한다.

이 문제로 익힐 것

원통대칭 가우스면의 면적과 포함전하를 써서 원주 밖 전계를 구한다.

풀이 순서

1. 풀이 목표를 정한다: 원통대칭 가우스면의 면적과 포함전하를 써서 원주 밖 전계를 구한다.
2. 반지름 r, 길이 l인 원통 가우스면을 잡으면 전속은 E·2πrl이고 포함전하는 λl이다.
3. 가우스 법칙 E·2πrl=λl/ε₀에서 E=λ/(2πε₀r)이다.

자주 하는 실수: 단위길이당 전하 lambda에 가우스면 길이를 곱하지 않거나 옆면적의 r을 빼먹기 쉽다.

다른 문제에 적용: 유사 계산에서는 원통대칭 가우스면의 면적과 포함전하를 써서 원주 밖 전계를 구한다. 먼저 기준식·단위·부호를 적고 수치를 대입한 뒤 경계값으로 검산한다.

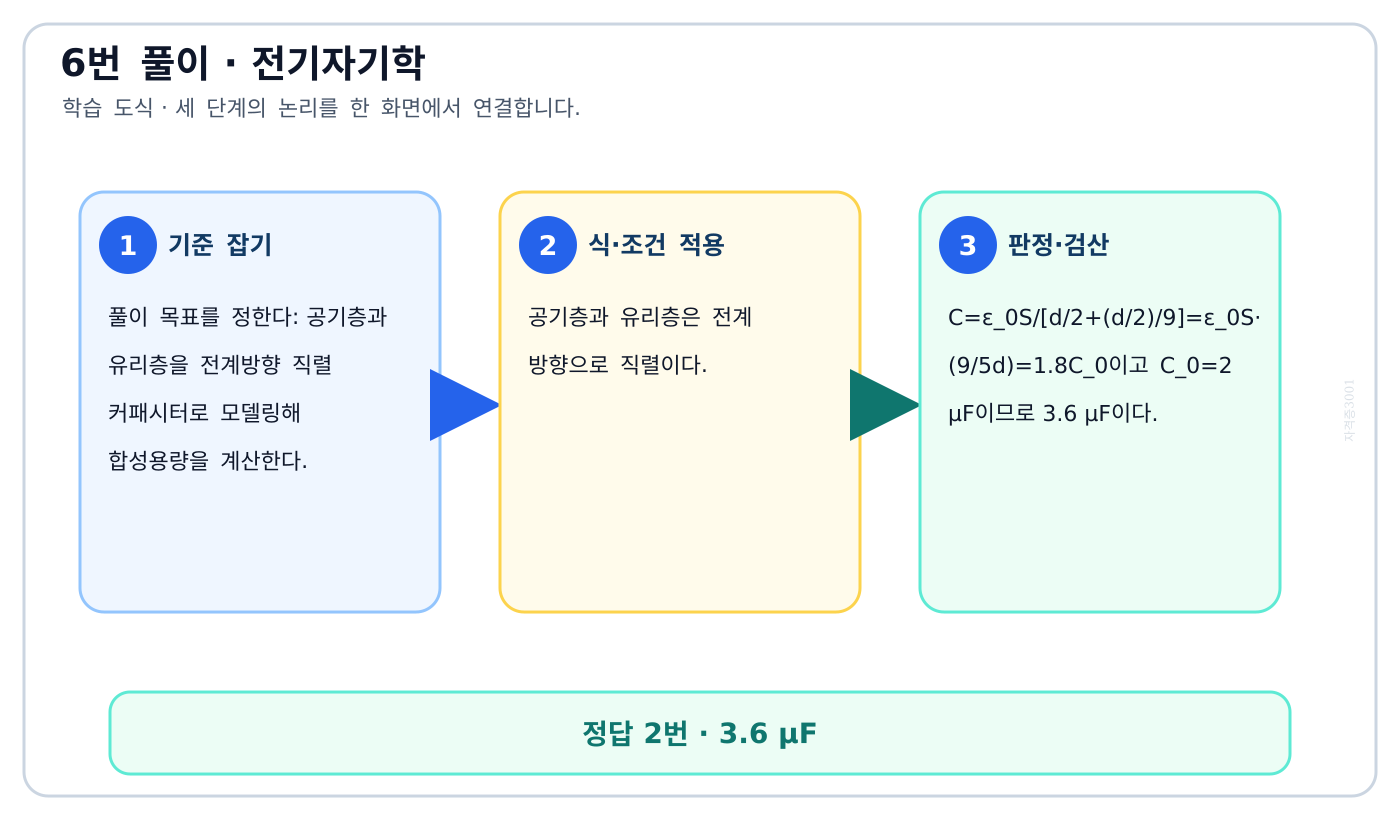

이 문제로 익힐 것

공기층과 유리층을 전계방향 직렬 커패시터로 모델링해 합성용량을 계산한다.

풀이 순서

1. 풀이 목표를 정한다: 공기층과 유리층을 전계방향 직렬 커패시터로 모델링해 합성용량을 계산한다.
2. 공기층과 유리층은 전계 방향으로 직렬이다.
3. C=ε₀S/[d/2+(d/2)/9]=ε₀S·(9/5d)=1.8C₀이고 C₀=2 μF이므로 3.6 μF이다.

자주 하는 실수: 판 면적의 절반에 유전체를 넣은 병렬형 문제로 오인하거나 두 층 두께를 각각 d로 두기 쉽다.

다른 문제에 적용: 유사 계산에서는 공기층과 유리층을 전계방향 직렬 커패시터로 모델링해 합성용량을 계산한다. 먼저 기준식·단위·부호를 적고 수치를 대입한 뒤 경계값으로 검산한다.

이 문제로 익힐 것

정전계와 정자계의 지배식 가운데 물리량과 에너지식의 올바른 대응을 찾는다.

풀이 순서

1. 풀이 목표를 정한다: 정전계와 정자계의 지배식 가운데 물리량과 에너지식의 올바른 대응을 찾는다.
2. 콘덴서의 저장에너지 Wₑ=CV²/2와 인덕터의 저장에너지 Wₘ=LI²/2는 전기회로와 자기회로의 정확한 에너지 대응이다.
3. 자기 단극자 밀도 ρm을 전제로 한 1번 등은 통상 전자기학의 대응식이 아니다.

자주 하는 실수: 형태가 비슷한 기호만 맞추고 자기 단극자의 부재나 계수·차원을 확인하지 않기 쉽다.

다른 문제에 적용: 유사 개념문제에서는 정전계와 정자계의 지배식 가운데 물리량과 에너지식의 올바른 대응을 찾는다. 정의와 반대개념을 나란히 적어 네 선택지에 각각 적용한다.

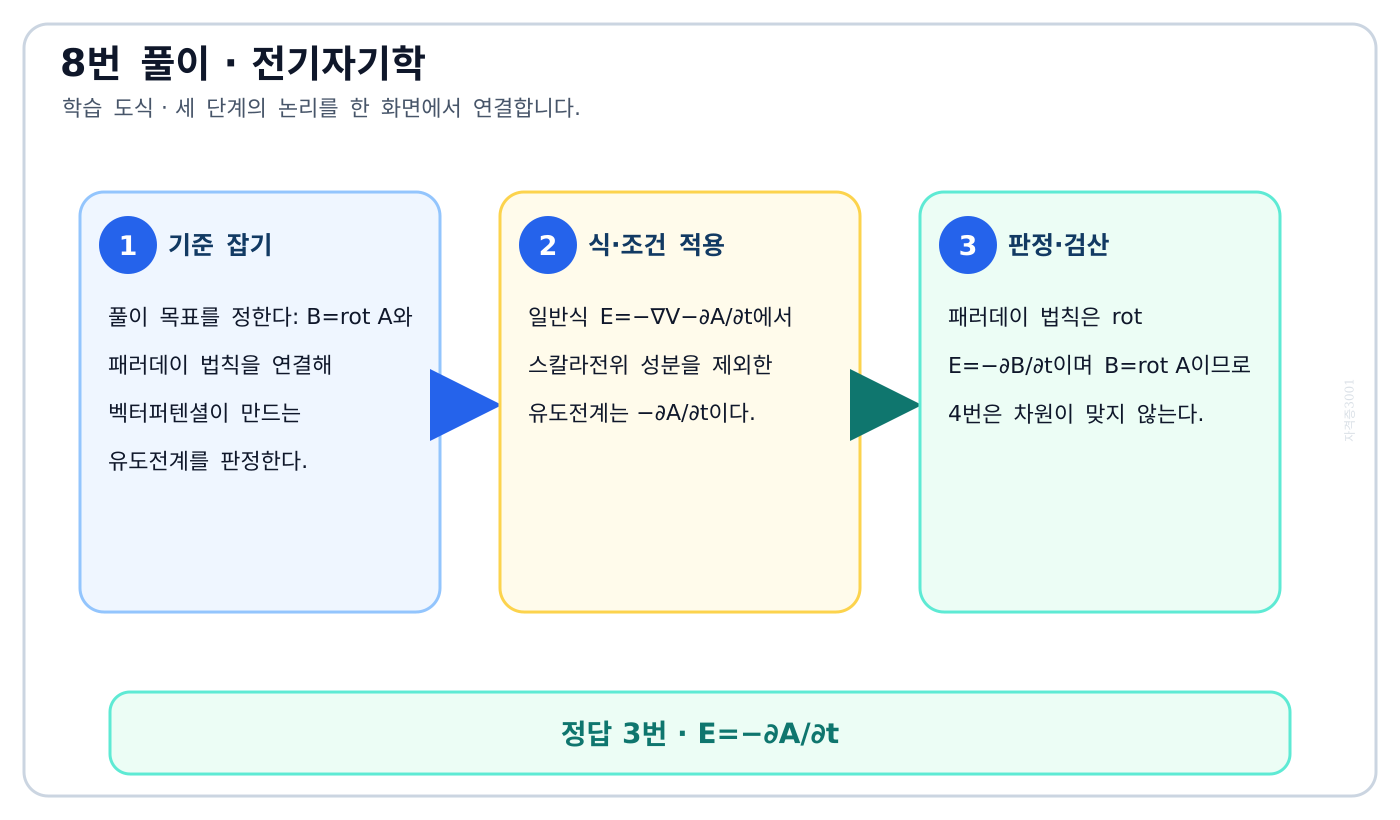

이 문제로 익힐 것

B=rot A와 패러데이 법칙을 연결해 벡터퍼텐셜이 만드는 유도전계를 판정한다.

풀이 순서

1. 풀이 목표를 정한다: B=rot A와 패러데이 법칙을 연결해 벡터퍼텐셜이 만드는 유도전계를 판정한다.
2. 일반식 E=−∇V−∂A/∂t에서 스칼라전위 성분을 제외한 유도전계는 −∂A/∂t이다.
3. 패러데이 법칙은 rot E=−∂B/∂t이며 B=rot A이므로 4번은 차원이 맞지 않는다.

자주 하는 실수: E 자체의 식과 rot E의 식을 섞거나 A와 B를 같은 물리량처럼 치환하기 쉽다.

다른 문제에 적용: 유사 개념문제에서는 B=rot A와 패러데이 법칙을 연결해 벡터퍼텐셜이 만드는 유도전계를 판정한다. 정의와 반대개념을 나란히 적어 네 선택지에 각각 적용한다.

이 문제로 익힐 것

영구자석 재료의 잔류자속·보자력과 개방·폐자기회로의 외부자계를 구분한다.

풀이 순서

1. 풀이 목표를 정한다: 영구자석 재료의 잔류자속·보자력과 개방·폐자기회로의 외부자계를 구분한다.
2. 폐자기회로는 자속이 재료 내부로 닫혀 외부 누설자속이 작아진다.
3. 외부에 강한 자계를 얻으려면 공극을 가진 자기회로가 필요하므로 4번이 틀렸다.

자주 하는 실수: 폐자기회로가 자속을 잘 통하게 한다는 사실을 외부 공극자계가 커진다는 뜻으로 오해하기 쉽다.

다른 문제에 적용: 유사 개념문제에서는 영구자석 재료의 잔류자속·보자력과 개방·폐자기회로의 외부자계를 구분한다. 정의와 반대개념을 나란히 적어 네 선택지에 각각 적용한다.

이 문제로 익힐 것

선형 매질의 B=mu H를 이용해 자계 에너지밀도의 동치식을 찾는다.

풀이 순서

1. 풀이 목표를 정한다: 선형 매질의 B=mu H를 이용해 자계 에너지밀도의 동치식을 찾는다.
2. 선형 매질에서는 B=μH이고 에너지밀도 w=∫₀ᴮH dB=BH/2=B²/(2μ)=μH²/2이다.
3. 계산값 또는 정의를 네 선택지와 비교해 1번 ‘B²/(2μ)’를 선택한다.

자주 하는 실수: 전체 에너지와 단위체적 에너지밀도를 섞거나 적분에서 생기는 1/2을 빠뜨리기 쉽다.

다른 문제에 적용: 유사 개념문제에서는 선형 매질의 B=mu H를 이용해 자계 에너지밀도의 동치식을 찾는다. 정의와 반대개념을 나란히 적어 네 선택지에 각각 적용한다.

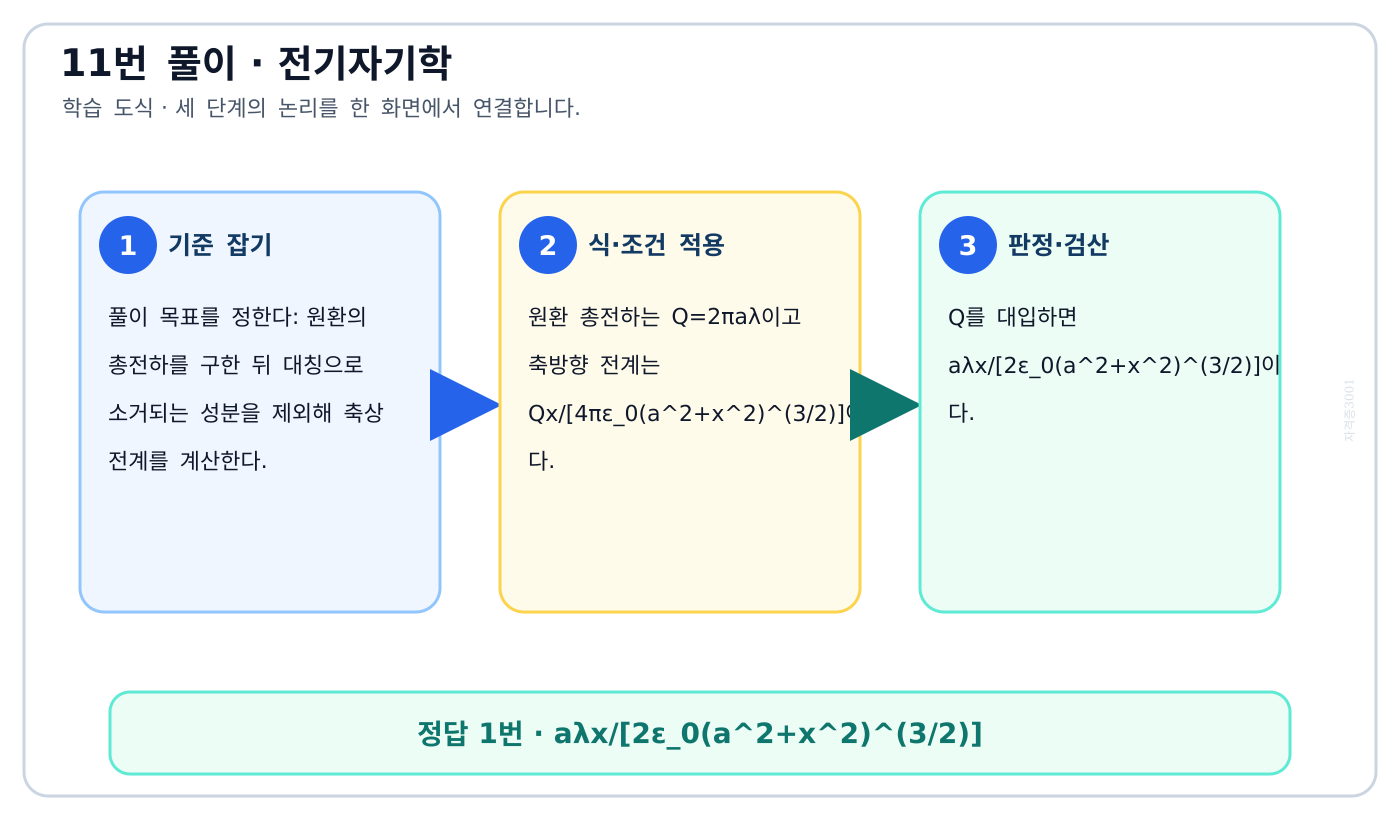

이 문제로 익힐 것

원환의 총전하를 구한 뒤 대칭으로 소거되는 성분을 제외해 축상 전계를 계산한다.

풀이 순서

1. 풀이 목표를 정한다: 원환의 총전하를 구한 뒤 대칭으로 소거되는 성분을 제외해 축상 전계를 계산한다.
2. 원환 총전하는 Q=2πaλ이고 축방향 전계는 Qx/[4πε₀(a²+x²)^(3/2)]이다.
3. Q를 대입하면 aλx/[2ε₀(a²+x²)^(3/2)]이다.

자주 하는 실수: 선전하밀도 lambda를 총전하로 바로 쓰거나 축방향 투영계수 x/sqrt(a²+x²)를 빼먹기 쉽다.

다른 문제에 적용: 유사 계산에서는 원환의 총전하를 구한 뒤 대칭으로 소거되는 성분을 제외해 축상 전계를 계산한다. 먼저 기준식·단위·부호를 적고 수치를 대입한 뒤 경계값으로 검산한다.

이 문제로 익힐 것

무한 평면전하의 대칭성과 가우스 법칙으로 전계의 크기·방향·거리의존성을 판정한다.

풀이 순서

1. 풀이 목표를 정한다: 무한 평면전하의 대칭성과 가우스 법칙으로 전계의 크기·방향·거리의존성을 판정한다.
2. 무한 평면전하의 전계는 E=ρs/(2ε)로 평면까지의 거리와 무관하다.
3. 매질의 ε에 반비례하고 ρs에 비례하며 방향은 평면의 법선방향이다.

자주 하는 실수: 점전하의 1/r² 또는 선전하의 1/r 감소법칙을 무한 평면에도 적용하기 쉽다.

다른 문제에 적용: 유사 개념문제에서는 무한 평면전하의 대칭성과 가우스 법칙으로 전계의 크기·방향·거리의존성을 판정한다. 정의와 반대개념을 나란히 적어 네 선택지에 각각 적용한다.

이 문제로 익힐 것

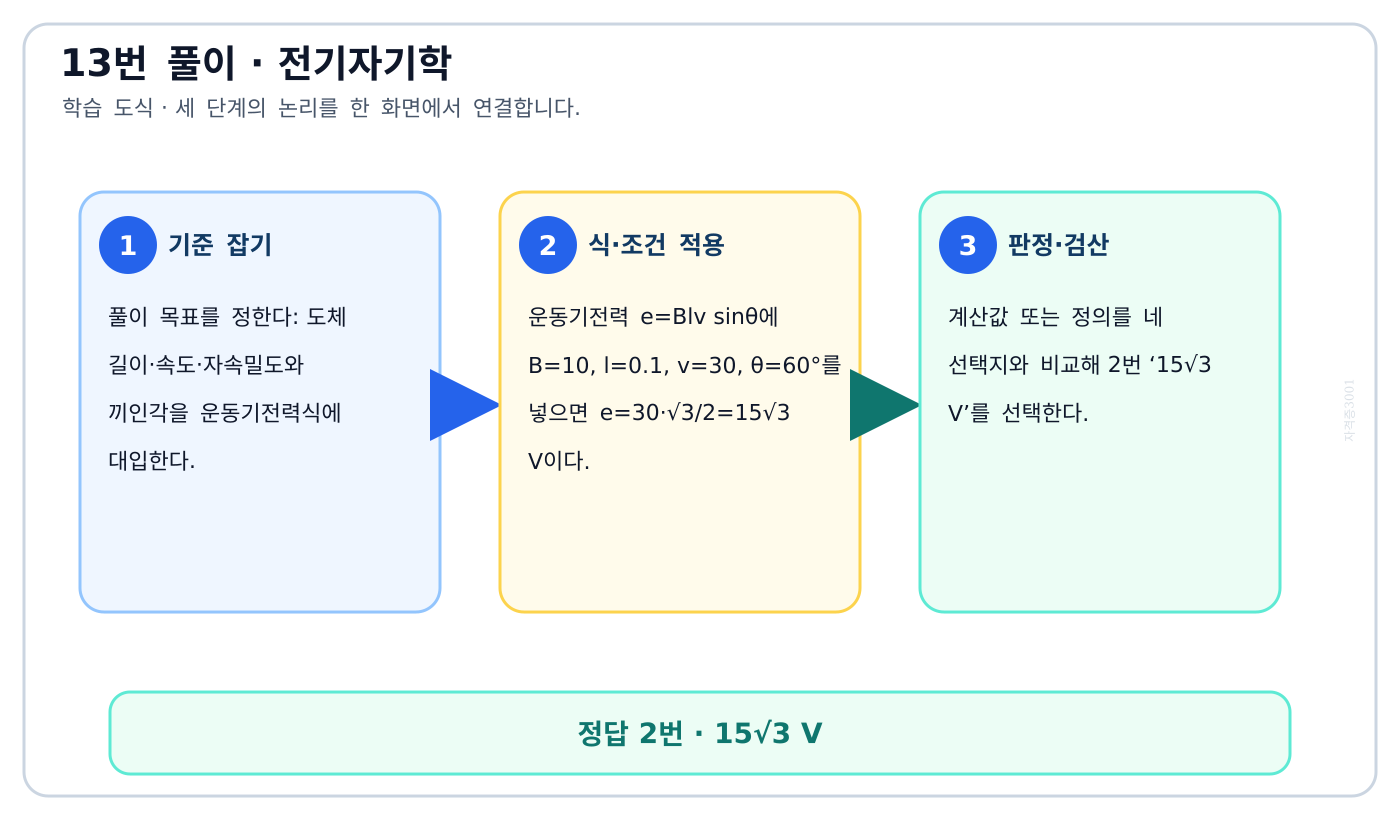

도체 길이·속도·자속밀도와 끼인각을 운동기전력식에 대입한다.

풀이 순서

1. 풀이 목표를 정한다: 도체 길이·속도·자속밀도와 끼인각을 운동기전력식에 대입한다.
2. 운동기전력 e=Blv sinθ에 B=10, l=0.1, v=30, θ=60°를 넣으면 e=30·√3/2=15√3 V이다.
3. 계산값 또는 정의를 네 선택지와 비교해 2번 ‘15√3 V’를 선택한다.

자주 하는 실수: 60도를 도체와 자계의 각으로 쓰면서 sin 대신 cos를 넣거나 0.1 m를 10 cm로 중복 환산하기 쉽다.

다른 문제에 적용: 유사 계산에서는 도체 길이·속도·자속밀도와 끼인각을 운동기전력식에 대입한다. 먼저 기준식·단위·부호를 적고 수치를 대입한 뒤 경계값으로 검산한다.

이 문제로 익힐 것

연속 전하분포의 대칭성을 이용하는 적분정리를 다른 전자기 법칙과 구별한다.

풀이 순서

1. 풀이 목표를 정한다: 연속 전하분포의 대칭성을 이용하는 적분정리를 다른 전자기 법칙과 구별한다.
2. 대칭적인 연속 전하분포에서는 폐곡면을 지나는 전속과 포함전하를 연결하는 가우스 법칙 ∮D·dS=Q를 적용해 전계를 구한다.
3. 계산값 또는 정의를 네 선택지와 비교해 2번 ‘가우스의 정리’를 선택한다.

자주 하는 실수: 폐곡면 전속을 다루는 가우스 정리와 폐곡선 회전을 다루는 스토크스 정리를 혼동하기 쉽다.

다른 문제에 적용: 유사 개념문제에서는 연속 전하분포의 대칭성을 이용하는 적분정리를 다른 전자기 법칙과 구별한다. 정의와 반대개념을 나란히 적어 네 선택지에 각각 적용한다.

이 문제로 익힐 것

평등자계 속 전류도체 힘 F=BIl sin(theta)를 수치 계산한다.

풀이 순서

1. 풀이 목표를 정한다: 평등자계 속 전류도체 힘 F=BIl sin(theta)를 수치 계산한다.
2. 전류도체의 힘은 F=BIl sinθ이다.
3. 0.3×5×2×sin60°=2.598 N이므로 약 2.6 N이다.

자주 하는 실수: 도체와 자계가 이루는 각을 빠뜨리거나 sin60도를 cos60도로 바꾸기 쉽다.

다른 문제에 적용: 유사 계산에서는 평등자계 속 전류도체 힘 F=BIl sin(theta)를 수치 계산한다. 먼저 기준식·단위·부호를 적고 수치를 대입한 뒤 경계값으로 검산한다.

이 문제로 익힐 것

도체 체적 일정 조건으로 단면적 변화를 먼저 구한 뒤 저항비를 계산한다.

풀이 순서

1. 풀이 목표를 정한다: 도체 체적 일정 조건으로 단면적 변화를 먼저 구한 뒤 저항비를 계산한다.
2. 체적 Al이 일정하므로 길이가 2배가 되면 단면적은 절반이 된다.
3. R=ρl/A에서 길이 변화 2배와 단면적 역변화 2배가 곱해져 저항은 4배인 4 Ω이 된다.

자주 하는 실수: 길이만 두 배로 보고 R도 두 배라고 하거나 단면적이 절반이 되는 조건을 놓치기 쉽다.

다른 문제에 적용: 유사 계산에서는 도체 체적 일정 조건으로 단면적 변화를 먼저 구한 뒤 저항비를 계산한다. 먼저 기준식·단위·부호를 적고 수치를 대입한 뒤 경계값으로 검산한다.

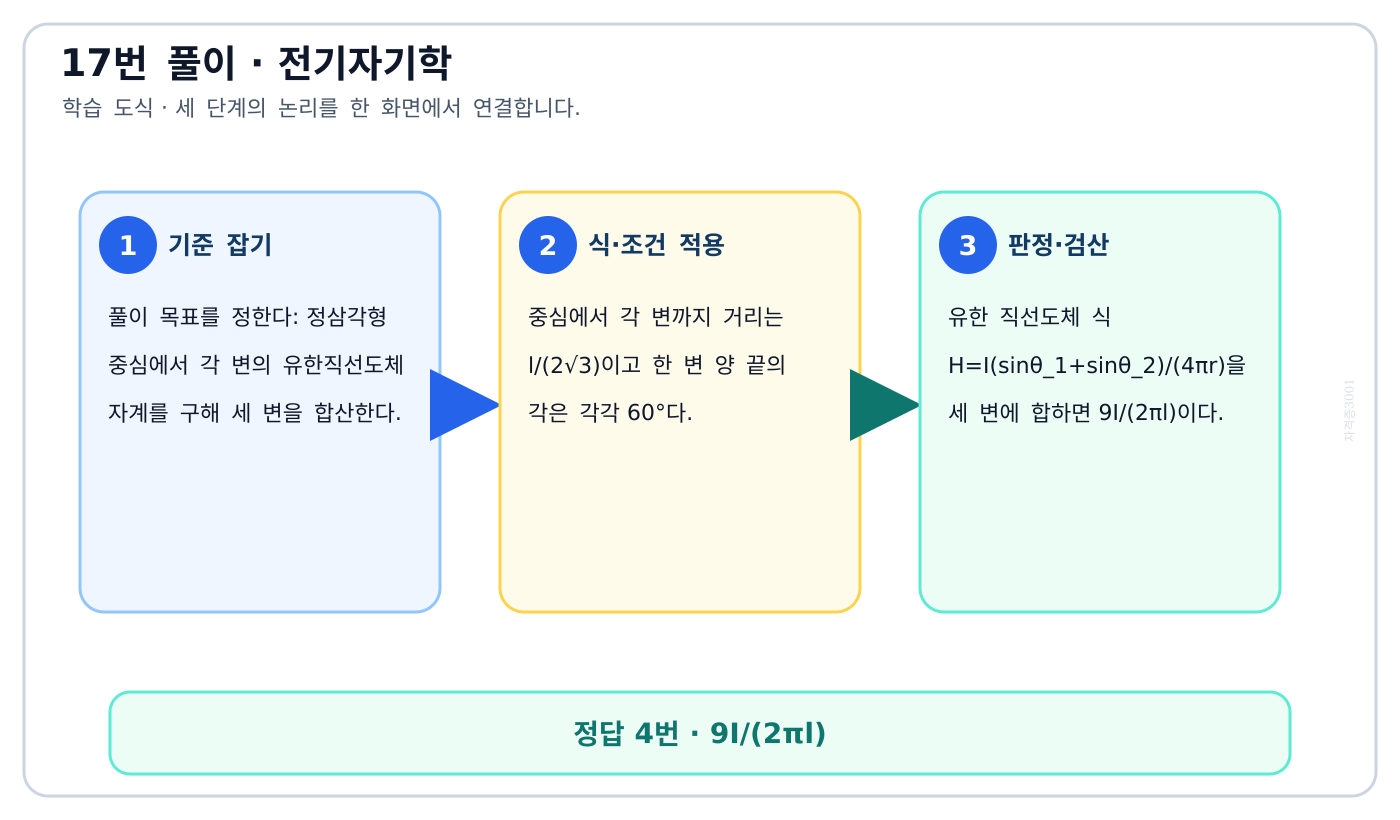

이 문제로 익힐 것

정삼각형 중심에서 각 변의 유한직선도체 자계를 구해 세 변을 합산한다.

풀이 순서

1. 풀이 목표를 정한다: 정삼각형 중심에서 각 변의 유한직선도체 자계를 구해 세 변을 합산한다.
2. 중심에서 각 변까지 거리는 l/(2√3)이고 한 변 양 끝의 각은 각각 60°다.
3. 유한 직선도체 식 H=I(sinθ₁+sinθ₂)/(4πr)을 세 변에 합하면 9I/(2πl)이다.

자주 하는 실수: 중심에서 변까지의 거리 l/(2sqrt(3))와 꼭짓점 방향각 60도를 혼동하기 쉽다.

다른 문제에 적용: 유사 계산에서는 정삼각형 중심에서 각 변의 유한직선도체 자계를 구해 세 변을 합산한다. 먼저 기준식·단위·부호를 적고 수치를 대입한 뒤 경계값으로 검산한다.

이 문제로 익힐 것

D=epsilon_0 E+P와 D=epsilon_r epsilon_0 E를 결합해 분극 P를 구한다.

풀이 순서

1. 풀이 목표를 정한다: D=epsilon_0 E+P와 D=epsilon_r epsilon_0 E를 결합해 분극 P를 구한다.
2. D=ε₀E+P=εrε₀E이므로 P=D(εr−1)/εr이다.
3. εr=2와 D=4×10⁻⁶을 대입하면 2×10⁻⁶ C/m²이다.

자주 하는 실수: P=D(epsilon_r-1)로 써서 epsilon_r로 나누는 단계를 빠뜨리기 쉽다.

다른 문제에 적용: 유사 계산에서는 D=epsilon_0 E+P와 D=epsilon_r epsilon_0 E를 결합해 분극 P를 구한다. 먼저 기준식·단위·부호를 적고 수치를 대입한 뒤 경계값으로 검산한다.

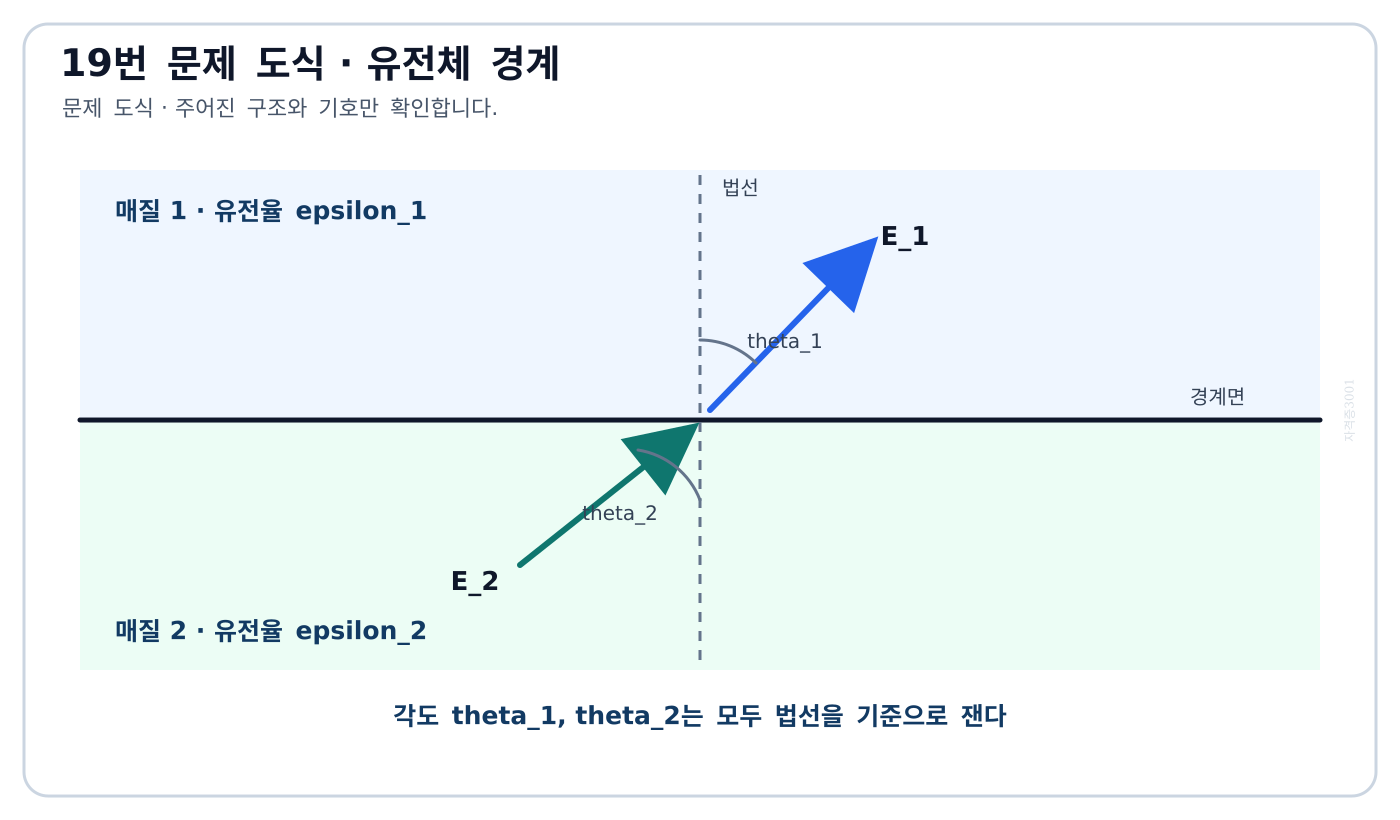

이 문제로 익힐 것

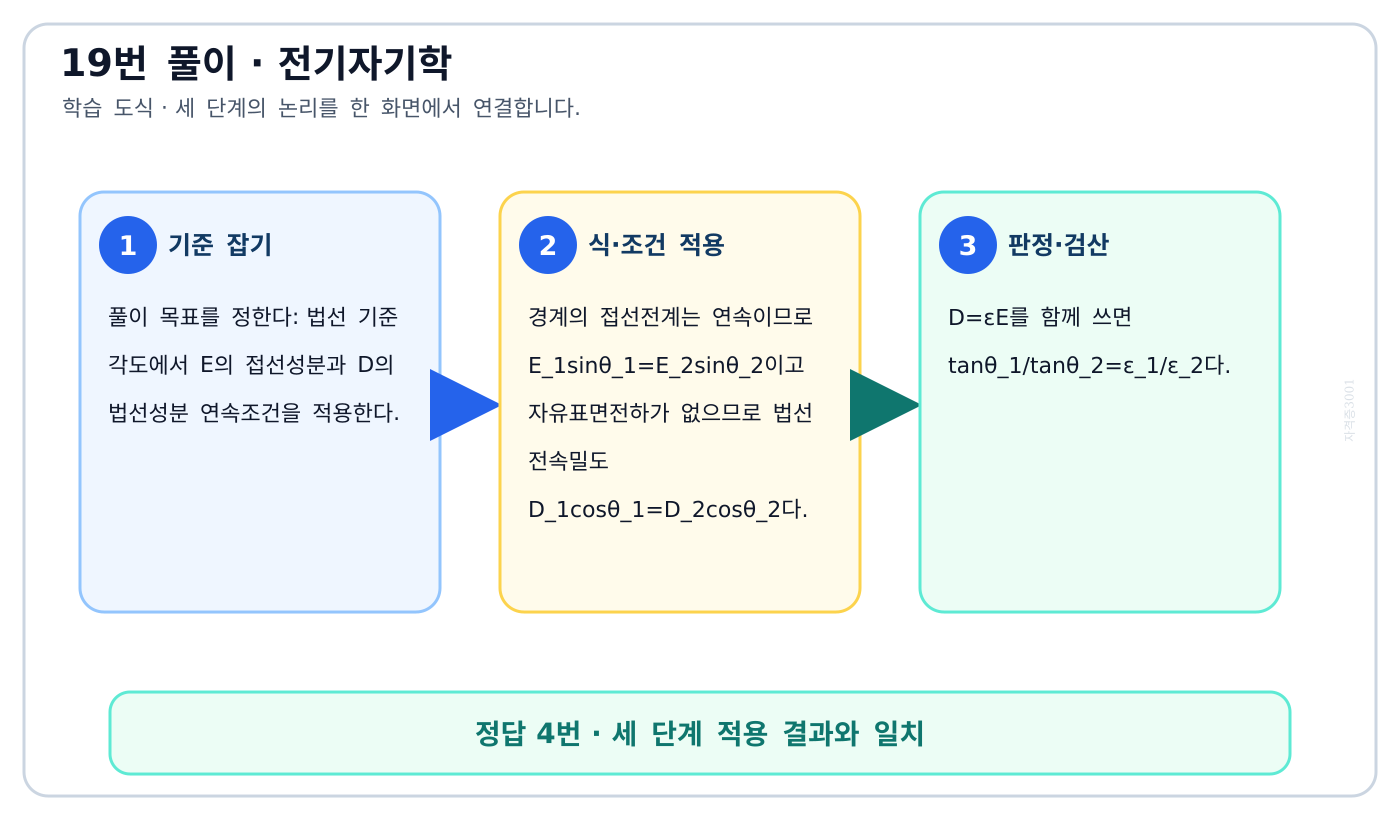

법선 기준 각도에서 E의 접선성분과 D의 법선성분 연속조건을 적용한다.

풀이 순서

1. 풀이 목표를 정한다: 법선 기준 각도에서 E의 접선성분과 D의 법선성분 연속조건을 적용한다.
2. 경계의 접선전계는 연속이므로 E₁sinθ₁=E₂sinθ₂이고 자유표면전하가 없으므로 법선 전속밀도 D₁cosθ₁=D₂cosθ₂다.
3. D=εE를 함께 쓰면 tanθ₁/tanθ₂=ε₁/ε₂다.

자주 하는 실수: 각도가 법선 기준인데 sin과 cos를 접선·법선에 반대로 배치하기 쉽다.

다른 문제에 적용: 유사 개념문제에서는 법선 기준 각도에서 E의 접선성분과 D의 법선성분 연속조건을 적용한다. 정의와 반대개념을 나란히 적어 네 선택지에 각각 적용한다.

이 문제로 익힐 것

동심구 정전용량식에 두 반지름을 넣고 cm를 m로 환산한다.

풀이 순서

1. 풀이 목표를 정한다: 동심구 정전용량식에 두 반지름을 넣고 cm를 m로 환산한다.
2. 동심구 정전용량 C=4πεab/(b−a)이다.
3. b=4a와 cm→m 변환을 적용하면 C=(4/3)×10⁻² F가 된다.

자주 하는 실수: 반지름 기호 안의 epsilon을 수치처럼 없애거나 cm-to-m의 10^-2 계수를 빠뜨리기 쉽다.

다른 문제에 적용: 유사 계산에서는 동심구 정전용량식에 두 반지름을 넣고 cm를 m로 환산한다. 먼저 기준식·단위·부호를 적고 수치를 대입한 뒤 경계값으로 검산한다.

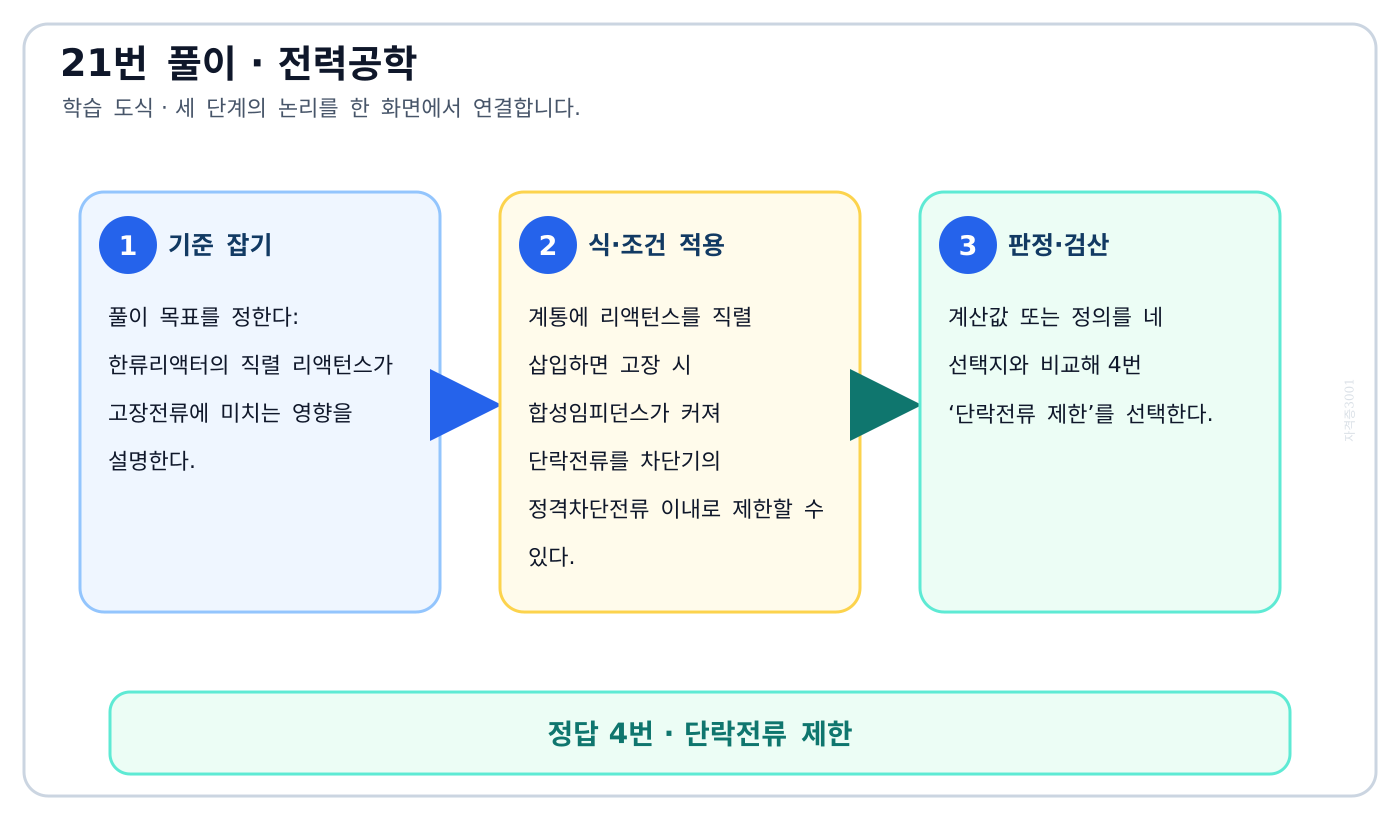

이 문제로 익힐 것

한류리액터의 직렬 리액턴스가 고장전류에 미치는 영향을 설명한다.

풀이 순서

1. 풀이 목표를 정한다: 한류리액터의 직렬 리액턴스가 고장전류에 미치는 영향을 설명한다.
2. 계통에 리액턴스를 직렬 삽입하면 고장 시 합성임피던스가 커져 단락전류를 차단기의 정격차단전류 이내로 제한할 수 있다.
3. 계산값 또는 정의를 네 선택지와 비교해 4번 ‘단락전류 제한’를 선택한다.

자주 하는 실수: 리액터라는 이름만 보고 충전전류나 접지전류를 제한하는 장치와 혼동하기 쉽다.

다른 문제에 적용: 유사 개념문제에서는 한류리액터의 직렬 리액턴스가 고장전류에 미치는 영향을 설명한다. 정의와 반대개념을 나란히 적어 네 선택지에 각각 적용한다.

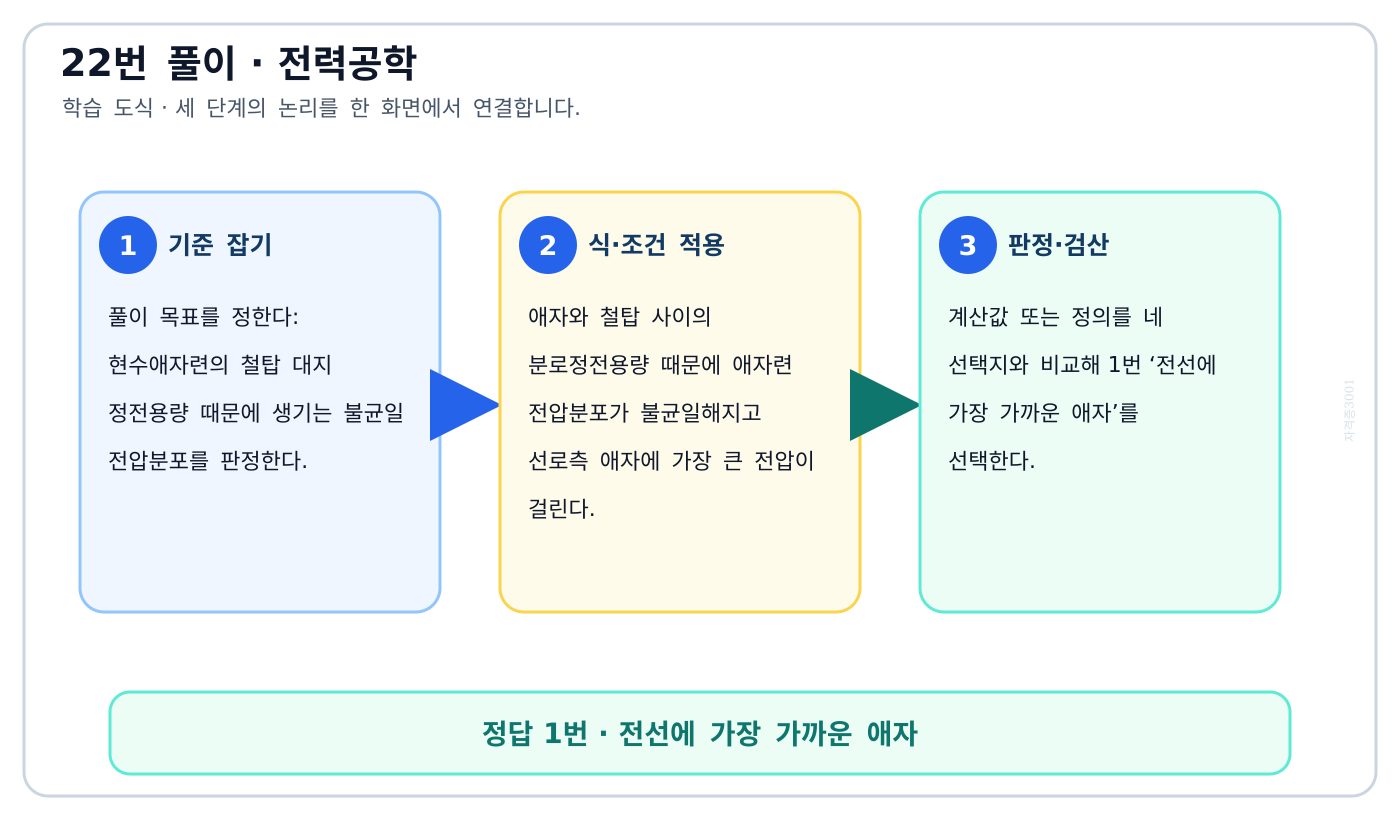

이 문제로 익힐 것

현수애자련의 철탑 대지 정전용량 때문에 생기는 불균일 전압분포를 판정한다.

풀이 순서

1. 풀이 목표를 정한다: 현수애자련의 철탑 대지 정전용량 때문에 생기는 불균일 전압분포를 판정한다.
2. 애자와 철탑 사이의 분로정전용량 때문에 애자련 전압분포가 불균일해지고 선로측 애자에 가장 큰 전압이 걸린다.
3. 계산값 또는 정의를 네 선택지와 비교해 1번 ‘전선에 가장 가까운 애자’를 선택한다.

자주 하는 실수: 직렬 애자는 전압을 똑같이 나눈다고 가정해 위치별 분로정전용량을 무시하기 쉽다.

다른 문제에 적용: 유사 개념문제에서는 현수애자련의 철탑 대지 정전용량 때문에 생기는 불균일 전압분포를 판정한다. 정의와 반대개념을 나란히 적어 네 선택지에 각각 적용한다.

이 문제로 익힐 것

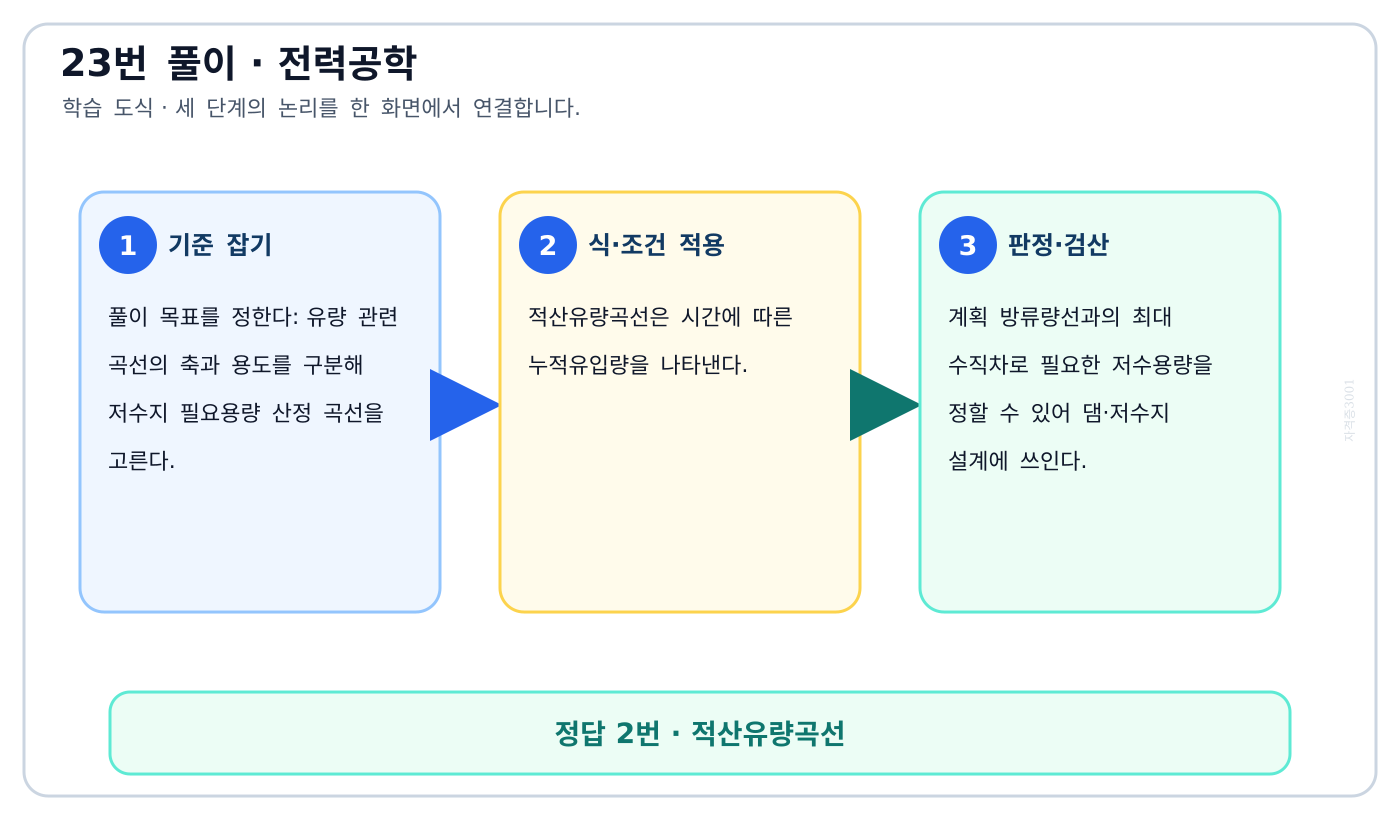

유량 관련 곡선의 축과 용도를 구분해 저수지 필요용량 산정 곡선을 고른다.

풀이 순서

1. 풀이 목표를 정한다: 유량 관련 곡선의 축과 용도를 구분해 저수지 필요용량 산정 곡선을 고른다.
2. 적산유량곡선은 시간에 따른 누적유입량을 나타낸다.
3. 계획 방류량선과의 최대 수직차로 필요한 저수용량을 정할 수 있어 댐·저수지 설계에 쓰인다.

자주 하는 실수: 유량을 표시하는 모든 곡선을 댐 용량 산정에 직접 쓸 수 있다고 생각하기 쉽다.

다른 문제에 적용: 유사 개념문제에서는 유량 관련 곡선의 축과 용도를 구분해 저수지 필요용량 산정 곡선을 고른다. 정의와 반대개념을 나란히 적어 네 선택지에 각각 적용한다.

이 문제로 익힐 것

도체 표면 최대전계를 낮추는 코로나 방지대책과 선로정수 평형대책을 구별한다.

풀이 순서

1. 풀이 목표를 정한다: 도체 표면 최대전계를 낮추는 코로나 방지대책과 선로정수 평형대책을 구별한다.
2. 전선 굵기·등가반지름을 키우고 표면 전계를 균일하게 하면 코로나 임계전압이 높아진다.
3. 연가는 선로정수의 평형화를 위한 조치이며 코로나 방지의 직접 대책이 아니다.

자주 하는 실수: 연가가 선로에 좋은 조치라는 이유만으로 코로나도 직접 줄인다고 판단하기 쉽다.

다른 문제에 적용: 유사 개념문제에서는 도체 표면 최대전계를 낮추는 코로나 방지대책과 선로정수 평형대책을 구별한다. 정의와 반대개념을 나란히 적어 네 선택지에 각각 적용한다.

이 문제로 익힐 것

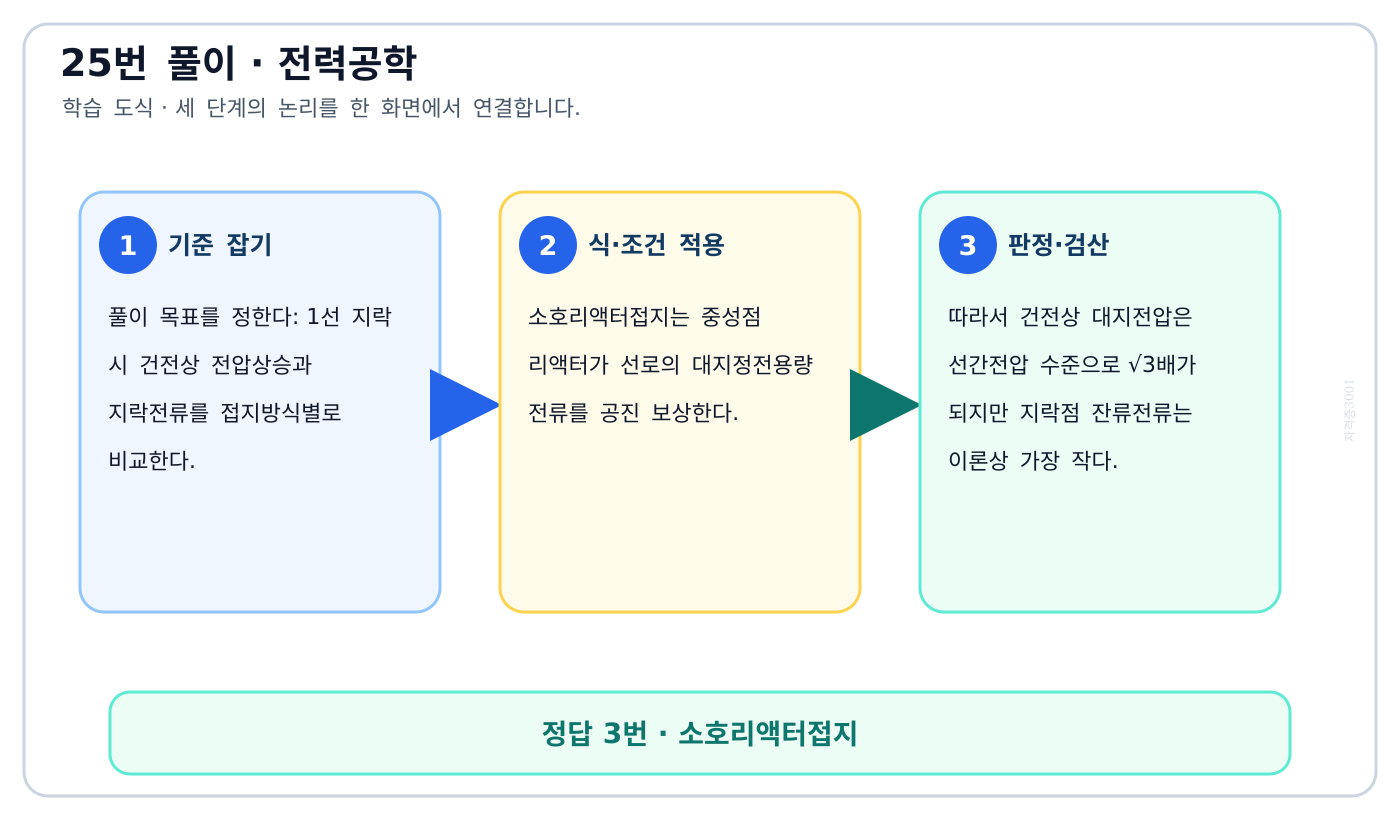

1선 지락 시 건전상 전압상승과 지락전류를 접지방식별로 비교한다.

풀이 순서

1. 풀이 목표를 정한다: 1선 지락 시 건전상 전압상승과 지락전류를 접지방식별로 비교한다.
2. 소호리액터접지는 중성점 리액터가 선로의 대지정전용량 전류를 공진 보상한다.
3. 따라서 건전상 대지전압은 선간전압 수준으로 √3배가 되지만 지락점 잔류전류는 이론상 가장 작다.

자주 하는 실수: 비접지와 소호리액터접지가 모두 건전상 전압이 sqrt(3)배인 점만 보고 지락전류까지 같다고 보기 쉽다.

다른 문제에 적용: 유사 개념문제에서는 1선 지락 시 건전상 전압상승과 지락전류를 접지방식별로 비교한다. 정의와 반대개념을 나란히 적어 네 선택지에 각각 적용한다.

이 문제로 익힐 것

비접지계통 1선 지락전류의 귀로를 대지정전용량으로 추적한다.

풀이 순서

1. 풀이 목표를 정한다: 비접지계통 1선 지락전류의 귀로를 대지정전용량으로 추적한다.
2. 비접지계통은 중성점의 도전성 귀로가 없으므로 지락전류는 건전상과 대지 사이 정전용량을 거쳐 흐르는 용량성 충전전류가 주성분이다.
3. 계산값 또는 정의를 네 선택지와 비교해 2번 ‘충전전류’를 선택한다.

자주 하는 실수: 지락이라는 말 때문에 도전성 접지선이나 단락회로로 큰 전류가 흐른다고 오인하기 쉽다.

다른 문제에 적용: 유사 개념문제에서는 비접지계통 1선 지락전류의 귀로를 대지정전용량으로 추적한다. 정의와 반대개념을 나란히 적어 네 선택지에 각각 적용한다.

이 문제로 익힐 것

한 상의 자기쇄교에서 자기인덕턴스와 상호인덕턴스의 부호를 반영해 작용인덕턴스를 쓴다.

풀이 순서

1. 풀이 목표를 정한다: 한 상의 자기쇄교에서 자기인덕턴스와 상호인덕턴스의 부호를 반영해 작용인덕턴스를 쓴다.
2. 한 상의 쇄교자속에서 다른 상 전류가 만드는 상호쇄교자속을 빼면 작용인덕턴스가 된다.
3. 따라서 L=Le−Lm이다.

자주 하는 실수: Le와 Lm을 크기만 보고 더하거나 빼는 순서를 뒤집기 쉽다.

다른 문제에 적용: 유사 개념문제에서는 한 상의 자기쇄교에서 자기인덕턴스와 상호인덕턴스의 부호를 반영해 작용인덕턴스를 쓴다. 정의와 반대개념을 나란히 적어 네 선택지에 각각 적용한다.

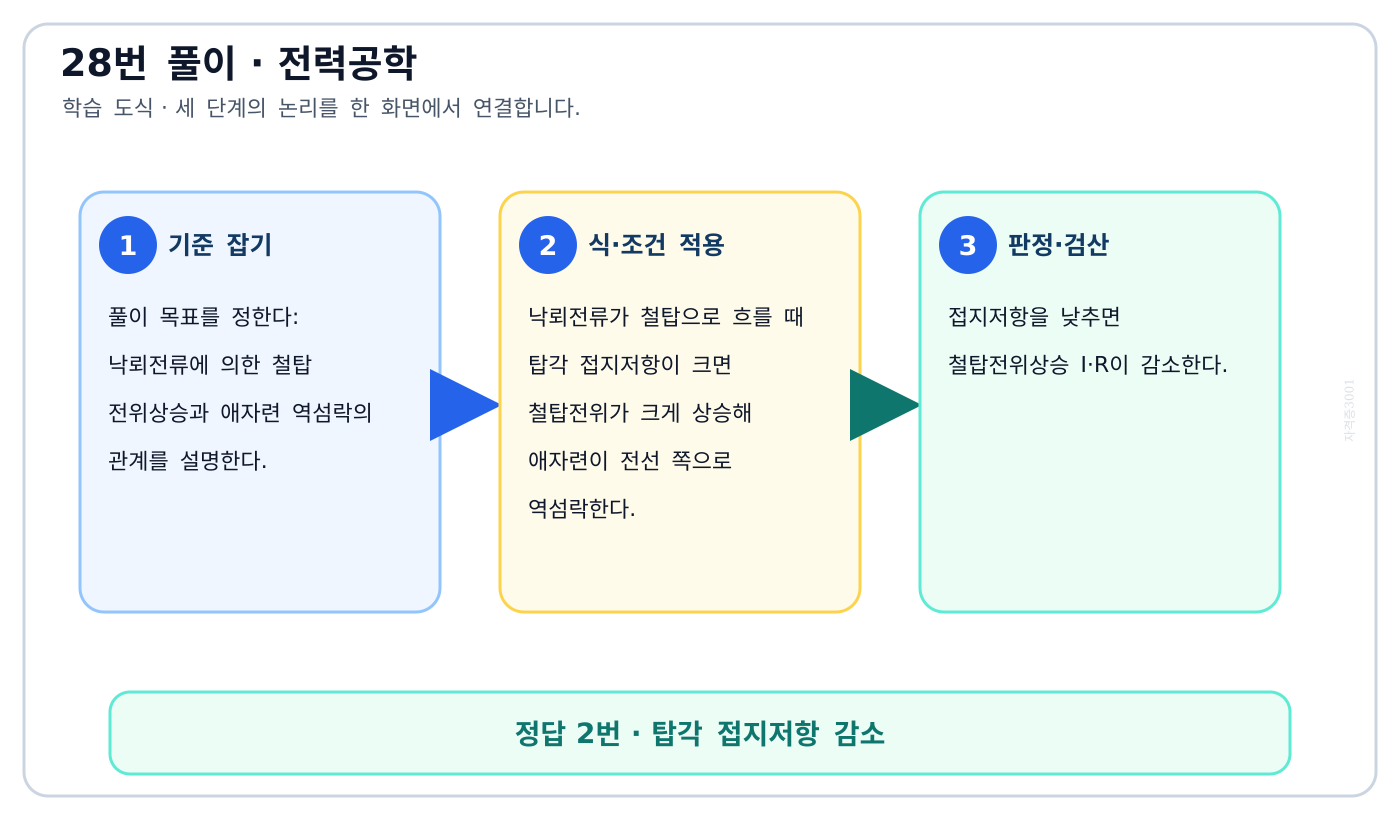

이 문제로 익힐 것

낙뢰전류에 의한 철탑 전위상승과 애자련 역섬락의 관계를 설명한다.

풀이 순서

1. 풀이 목표를 정한다: 낙뢰전류에 의한 철탑 전위상승과 애자련 역섬락의 관계를 설명한다.
2. 낙뢰전류가 철탑으로 흐를 때 탑각 접지저항이 크면 철탑전위가 크게 상승해 애자련이 전선 쪽으로 역섬락한다.
3. 접지저항을 낮추면 철탑전위상승 I·R이 감소한다.

자주 하는 실수: 직격뢰 차폐대책인 가공지선과 이미 철탑에 유입된 전류의 역섬락 억제대책을 혼동하기 쉽다.

다른 문제에 적용: 유사 개념문제에서는 낙뢰전류에 의한 철탑 전위상승과 애자련 역섬락의 관계를 설명한다. 정의와 반대개념을 나란히 적어 네 선택지에 각각 적용한다.

이 문제로 익힐 것

저압 네트워크 배전의 병렬공급 장점과 필요한 전용 보호방식을 함께 정리한다.

풀이 순서

1. 풀이 목표를 정한다: 저압 네트워크 배전의 병렬공급 장점과 필요한 전용 보호방식을 함께 정리한다.
2. 네트워크 방식은 여러 변압기를 병렬로 연결하므로 역전력과 고장구간을 분리하는 네트워크 프로텍터 등 전용 보호장치가 필요하다.
3. 신뢰도·전압특성은 좋지만 설비비는 높다.

자주 하는 실수: 공급신뢰도가 높다는 사실을 보호장치가 단순하다는 의미로 확대하기 쉽다.

다른 문제에 적용: 유사 개념문제에서는 저압 네트워크 배전의 병렬공급 장점과 필요한 전용 보호방식을 함께 정리한다. 정의와 반대개념을 나란히 적어 네 선택지에 각각 적용한다.

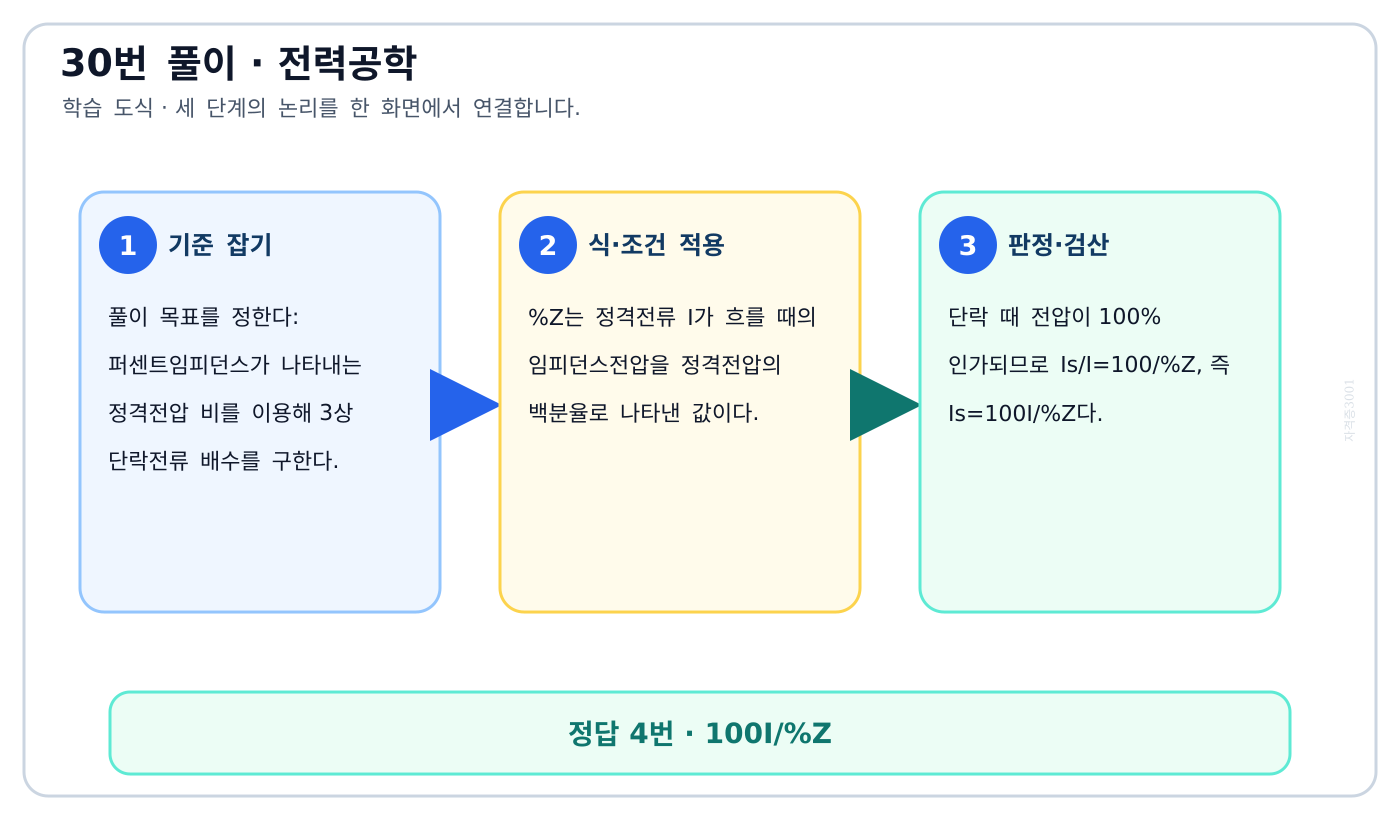

이 문제로 익힐 것

퍼센트임피던스가 나타내는 정격전압 비를 이용해 3상 단락전류 배수를 구한다.

풀이 순서

1. 풀이 목표를 정한다: 퍼센트임피던스가 나타내는 정격전압 비를 이용해 3상 단락전류 배수를 구한다.
2. %Z는 정격전류 I가 흐를 때의 임피던스전압을 정격전압의 백분율로 나타낸 값이다.
3. 단락 때 전압이 100% 인가되므로 Is/I=100/%Z, 즉 Is=100I/%Z다.

자주 하는 실수: %Z를 소수 퍼유닛으로 바꾸지 않고 I/%Z만 계산해 100배를 빠뜨리기 쉽다.

다른 문제에 적용: 유사 계산에서는 퍼센트임피던스가 나타내는 정격전압 비를 이용해 3상 단락전류 배수를 구한다. 먼저 기준식·단위·부호를 적고 수치를 대입한 뒤 경계값으로 검산한다.

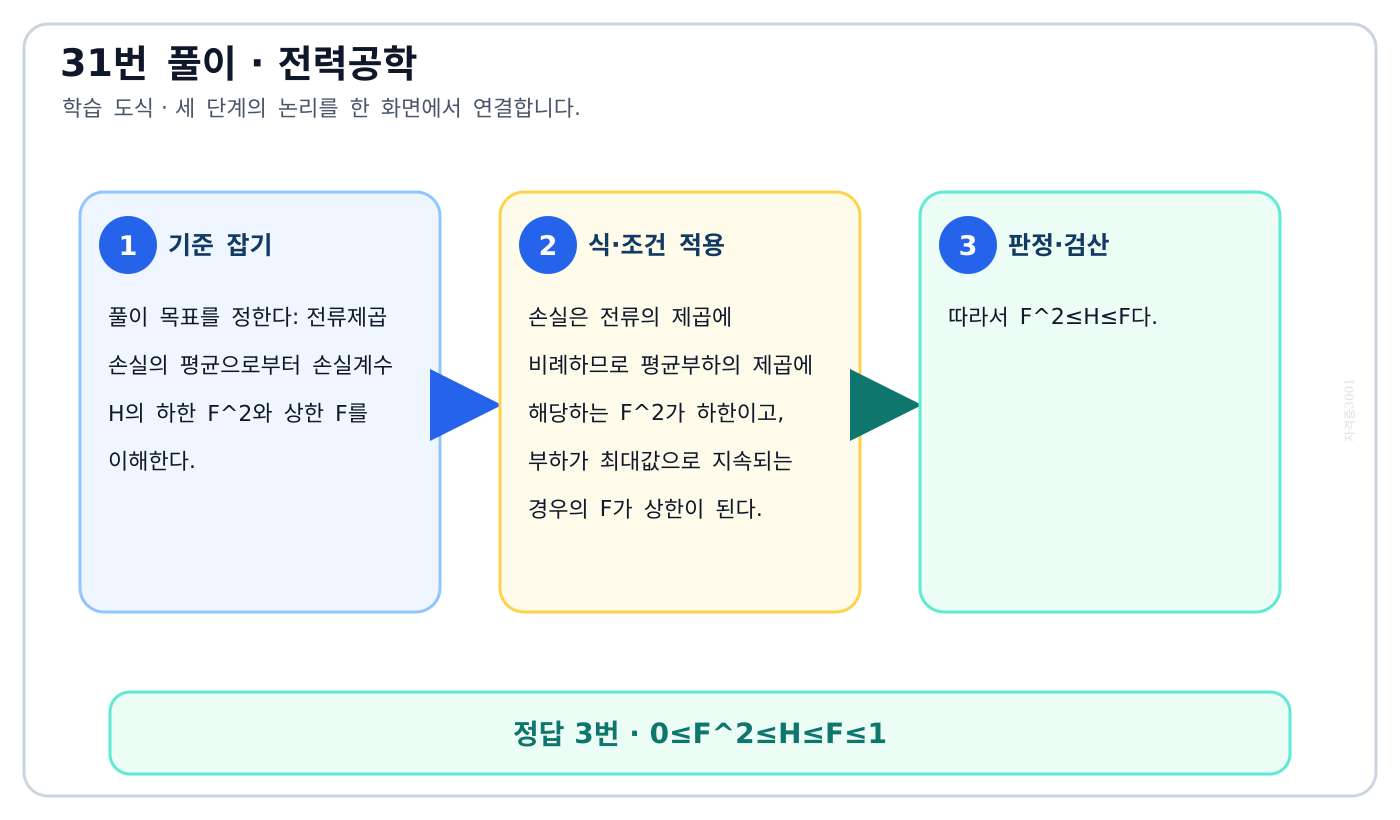

이 문제로 익힐 것

전류제곱 손실의 평균으로부터 손실계수 H의 하한 F²와 상한 F를 이해한다.

풀이 순서

1. 풀이 목표를 정한다: 전류제곱 손실의 평균으로부터 손실계수 H의 하한 F²와 상한 F를 이해한다.
2. 손실은 전류의 제곱에 비례하므로 평균부하의 제곱에 해당하는 F²가 하한이고, 부하가 최대값으로 지속되는 경우의 F가 상한이 된다.
3. 따라서 F²≤H≤F다.

자주 하는 실수: 부하율과 손실계수의 크기순서를 단순히 제곱하면 항상 작아진다는 사실만으로 잘못 배열하기 쉽다.

다른 문제에 적용: 유사 개념문제에서는 전류제곱 손실의 평균으로부터 손실계수 H의 하한 F²와 상한 F를 이해한다. 정의와 반대개념을 나란히 적어 네 선택지에 각각 적용한다.

이 문제로 익힐 것

정전 검출 뒤 부하를 상용선로에서 예비선로로 자동 전환하는 장치를 구별한다.

풀이 순서

1. 풀이 목표를 정한다: 정전 검출 뒤 부하를 상용선로에서 예비선로로 자동 전환하는 장치를 구별한다.
2. 자동부하전환개폐기(ALTS)는 상용전원의 정전을 검출하면 부하를 예비전원 선로로 자동 전환하고 전원 복구 조건에 따라 되돌린다.
3. 계산값 또는 정의를 네 선택지와 비교해 4번 ‘자동부하전환개폐기’를 선택한다.

자주 하는 실수: 배전 자동화 장치인 리클로저·섹셔널라이저를 전원 절체장치와 혼동하기 쉽다.

다른 문제에 적용: 유사 개념문제에서는 정전 검출 뒤 부하를 상용선로에서 예비선로로 자동 전환하는 장치를 구별한다. 정의와 반대개념을 나란히 적어 네 선택지에 각각 적용한다.

이 문제로 익힐 것

낙뢰 기원의 외부이상전압과 개폐·공진 기원의 내부이상전압을 구분한다.

풀이 순서

1. 풀이 목표를 정한다: 낙뢰 기원의 외부이상전압과 개폐·공진 기원의 내부이상전압을 구분한다.
2. 유도뢰는 선로 부근 낙뢰의 전자유도·정전유도로 생기는 외부이상전압이다.
3. 개폐서지, 자기여자, 비동기 투입은 계통 내부 운전·개폐에서 생긴다.

자주 하는 실수: 선로 내부에 전압이 유도되었다는 이유로 유도뢰를 내부이상전압으로 분류하기 쉽다.

다른 문제에 적용: 유사 개념문제에서는 낙뢰 기원의 외부이상전압과 개폐·공진 기원의 내부이상전압을 구분한다. 정의와 반대개념을 나란히 적어 네 선택지에 각각 적용한다.

이 문제로 익힐 것

SF6 가스절연개폐설비의 소형화 장점과 압력·온도 관리 제약을 함께 판정한다.

풀이 순서

1. 풀이 목표를 정한다: SF6 가스절연개폐설비의 소형화 장점과 압력·온도 관리 제약을 함께 판정한다.
2. GIS는 SF₆ 가스의 높은 절연내력을 이용하지만 저온에서는 액화 가능성을 검토해야 하고 누설·압력관리도 필요하다.
3. 어떤 환경에서도 대책이 필요 없다는 단정이 틀렸다.

자주 하는 실수: 밀폐형이라 유지관리가 전혀 필요 없다는 절대표현을 그대로 받아들이기 쉽다.

다른 문제에 적용: 유사 개념문제에서는 SF6 가스절연개폐설비의 소형화 장점과 압력·온도 관리 제약을 함께 판정한다. 정의와 반대개념을 나란히 적어 네 선택지에 각각 적용한다.

이 문제로 익힐 것

세 상 전류의 벡터합으로 영상전류를 검출하는 변성기를 식별한다.

풀이 순서

1. 풀이 목표를 정한다: 세 상 전류의 벡터합으로 영상전류를 검출하는 변성기를 식별한다.
2. ZCT는 모든 상도체를 한 철심에 관통시켜 정상 때 합이 0인 상전류의 벡터합, 즉 지락 때 나타나는 영상전류 3I₀를 검출한다.
3. 계산값 또는 정의를 네 선택지와 비교해 3번 ‘ZCT’를 선택한다.

자주 하는 실수: 전압의 영상분을 검출하는 GPT와 전류의 영상분을 검출하는 ZCT를 섞기 쉽다.

다른 문제에 적용: 유사 개념문제에서는 세 상 전류의 벡터합으로 영상전류를 검출하는 변성기를 식별한다. 정의와 반대개념을 나란히 적어 네 선택지에 각각 적용한다.

이 문제로 익힐 것

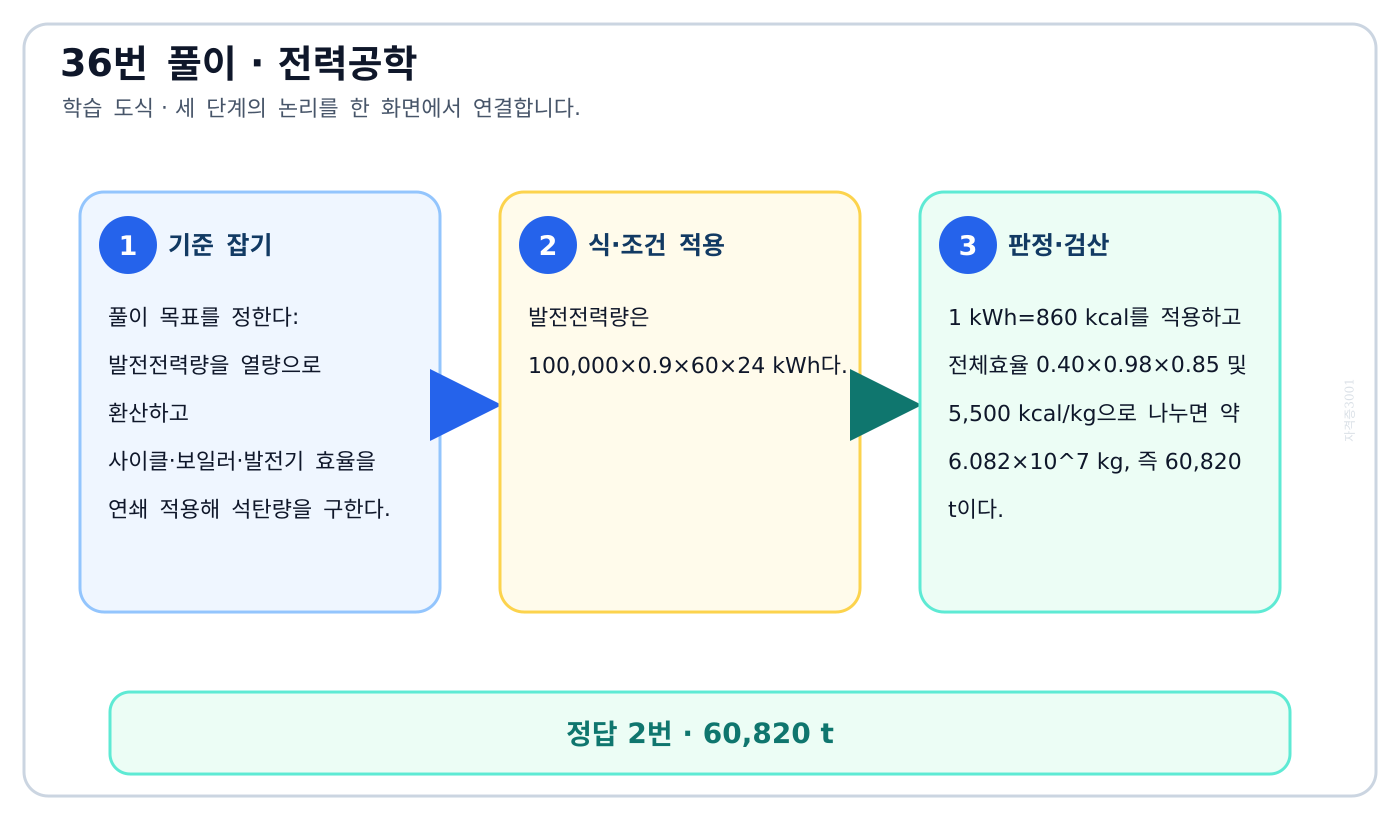

발전전력량을 열량으로 환산하고 사이클·보일러·발전기 효율을 연쇄 적용해 석탄량을 구한다.

풀이 순서

1. 풀이 목표를 정한다: 발전전력량을 열량으로 환산하고 사이클·보일러·발전기 효율을 연쇄 적용해 석탄량을 구한다.
2. 발전전력량은 100,000×0.9×60×24 kWh다.
3. 1 kWh=860 kcal를 적용하고 전체효율 0.40×0.98×0.85 및 5,500 kcal/kg으로 나누면 약 6.082×10⁷ kg, 즉 60,820 t이다.

자주 하는 실수: 부하율 또는 세 효율 중 하나를 누락하거나 kg 계산값을 t로 바꾸는 10³을 놓치기 쉽다.

다른 문제에 적용: 유사 계산에서는 발전전력량을 열량으로 환산하고 사이클·보일러·발전기 효율을 연쇄 적용해 석탄량을 구한다. 먼저 기준식·단위·부호를 적고 수치를 대입한 뒤 경계값으로 검산한다.

이 문제로 익힐 것

3상 기준용량·선간전압·상임피던스로 퍼센트임피던스를 계산한다.

풀이 순서

1. 풀이 목표를 정한다: 3상 기준용량·선간전압·상임피던스로 퍼센트임피던스를 계산한다.
2. 3상 기준에서 %Z=100·Sbase·Z/VL²이다.
3. 100×(100×10⁶×8)/(154×10³)²=3.37%다.

자주 하는 실수: 선간전압을 상전압으로 바꾼 뒤 다시 3을 곱해 같은 환산을 중복하기 쉽다.

다른 문제에 적용: 유사 계산에서는 3상 기준용량·선간전압·상임피던스로 퍼센트임피던스를 계산한다. 먼저 기준식·단위·부호를 적고 수치를 대입한 뒤 경계값으로 검산한다.

이 문제로 익힐 것

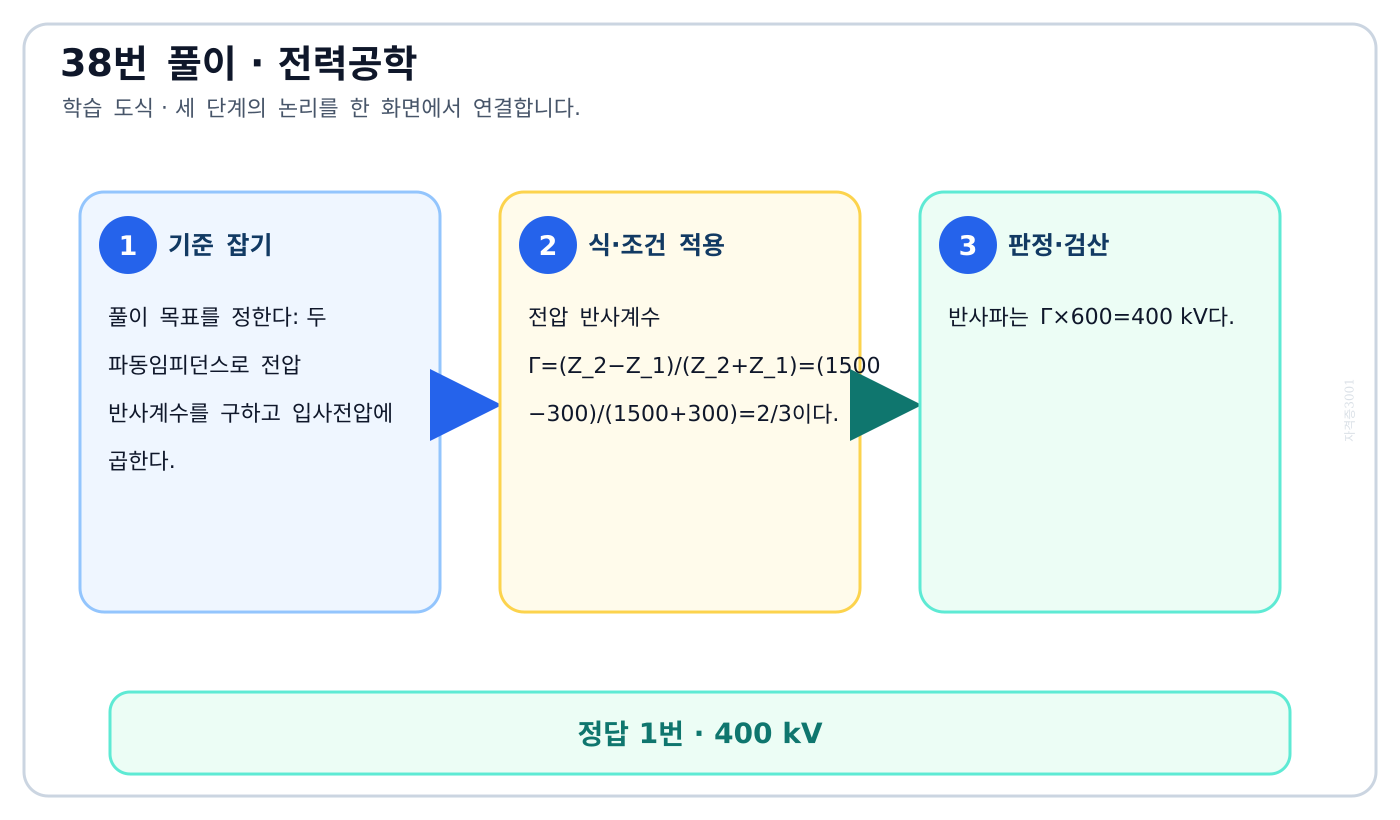

두 파동임피던스로 전압 반사계수를 구하고 입사전압에 곱한다.

풀이 순서

1. 풀이 목표를 정한다: 두 파동임피던스로 전압 반사계수를 구하고 입사전압에 곱한다.
2. 전압 반사계수 Γ=(Z₂−Z₁)/(Z₂+Z₁)=(1500−300)/(1500+300)=2/3이다.
3. 반사파는 Γ×600=400 kV다.

자주 하는 실수: 반사계수와 투과계수를 바꾸거나 Z1-Z2로 순서를 뒤집어 반사파 부호를 틀리기 쉽다.

다른 문제에 적용: 유사 계산에서는 두 파동임피던스로 전압 반사계수를 구하고 입사전압에 곱한다. 먼저 기준식·단위·부호를 적고 수치를 대입한 뒤 경계값으로 검산한다.

이 문제로 익힐 것

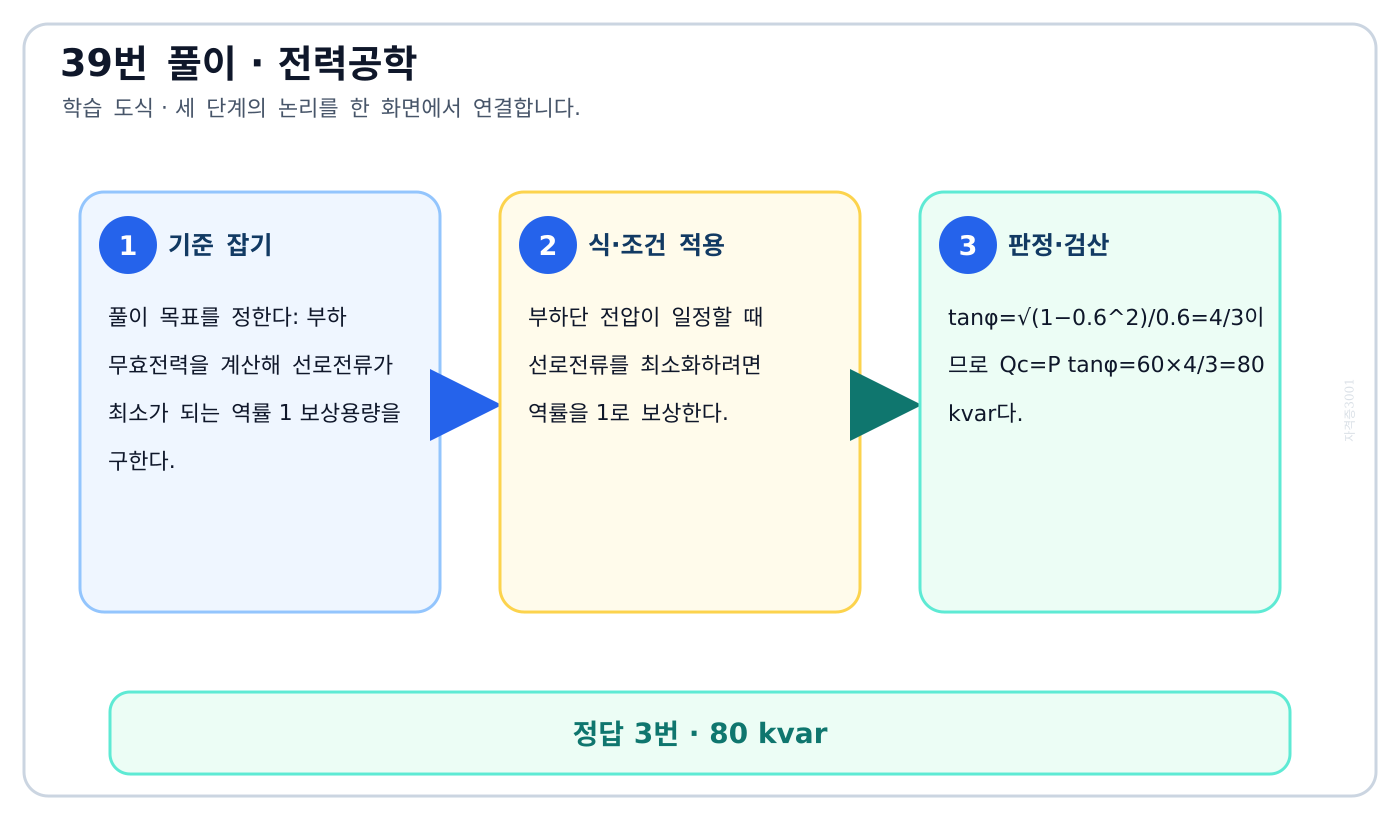

부하 무효전력을 계산해 선로전류가 최소가 되는 역률 1 보상용량을 구한다.

풀이 순서

1. 풀이 목표를 정한다: 부하 무효전력을 계산해 선로전류가 최소가 되는 역률 1 보상용량을 구한다.
2. 부하단 전압이 일정할 때 선로전류를 최소화하려면 역률을 1로 보상한다.
3. tanφ=√(1−0.6²)/0.6=4/3이므로 Qc=P tanφ=60×4/3=80 kvar다.

자주 하는 실수: 역률 0.6을 sin(phi)로 쓰거나 P/cos(phi)를 곧바로 콘덴서 kvar로 고르기 쉽다.

다른 문제에 적용: 유사 계산에서는 부하 무효전력을 계산해 선로전류가 최소가 되는 역률 1 보상용량을 구한다. 먼저 기준식·단위·부호를 적고 수치를 대입한 뒤 경계값으로 검산한다.

이 문제로 익힐 것

단로기의 가시적 회로분리 기능과 차단기의 아크소호 기능을 구별한다.

풀이 순서

1. 풀이 목표를 정한다: 단로기의 가시적 회로분리 기능과 차단기의 아크소호 기능을 구별한다.
2. 단로기는 소호장치가 없고 부하전류·고장전류를 차단할 수 없다.
3. 차단기로 전류를 끊은 뒤 무전압 상태에서 회로를 가시적으로 분리하는 장치다.

자주 하는 실수: 개폐장치라는 공통점 때문에 단로기도 부하·고장전류를 끊는다고 생각하기 쉽다.

다른 문제에 적용: 유사 개념문제에서는 단로기의 가시적 회로분리 기능과 차단기의 아크소호 기능을 구별한다. 정의와 반대개념을 나란히 적어 네 선택지에 각각 적용한다.

이 문제로 익힐 것

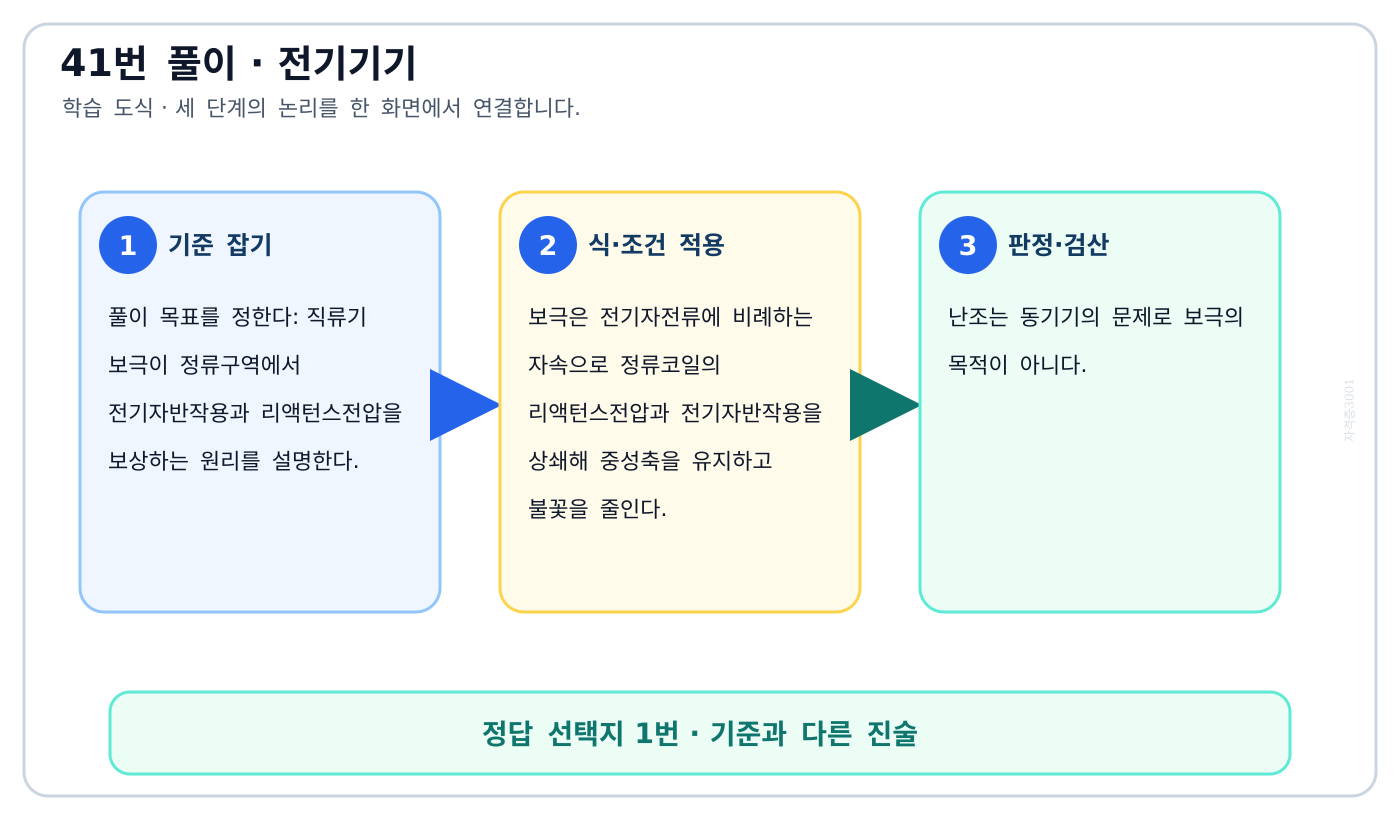

직류기 보극이 정류구역에서 전기자반작용과 리액턴스전압을 보상하는 원리를 설명한다.

풀이 순서

1. 풀이 목표를 정한다: 직류기 보극이 정류구역에서 전기자반작용과 리액턴스전압을 보상하는 원리를 설명한다.
2. 보극은 전기자전류에 비례하는 자속으로 정류코일의 리액턴스전압과 전기자반작용을 상쇄해 중성축을 유지하고 불꽃을 줄인다.
3. 난조는 동기기의 문제로 보극의 목적이 아니다.

자주 하는 실수: 회전기의 이상현상을 줄인다는 공통점 때문에 동기기 난조까지 보극의 역할로 묶기 쉽다.

다른 문제에 적용: 유사 개념문제에서는 직류기 보극이 정류구역에서 전기자반작용과 리액턴스전압을 보상하는 원리를 설명한다. 정의와 반대개념을 나란히 적어 네 선택지에 각각 적용한다.

이 문제로 익힐 것

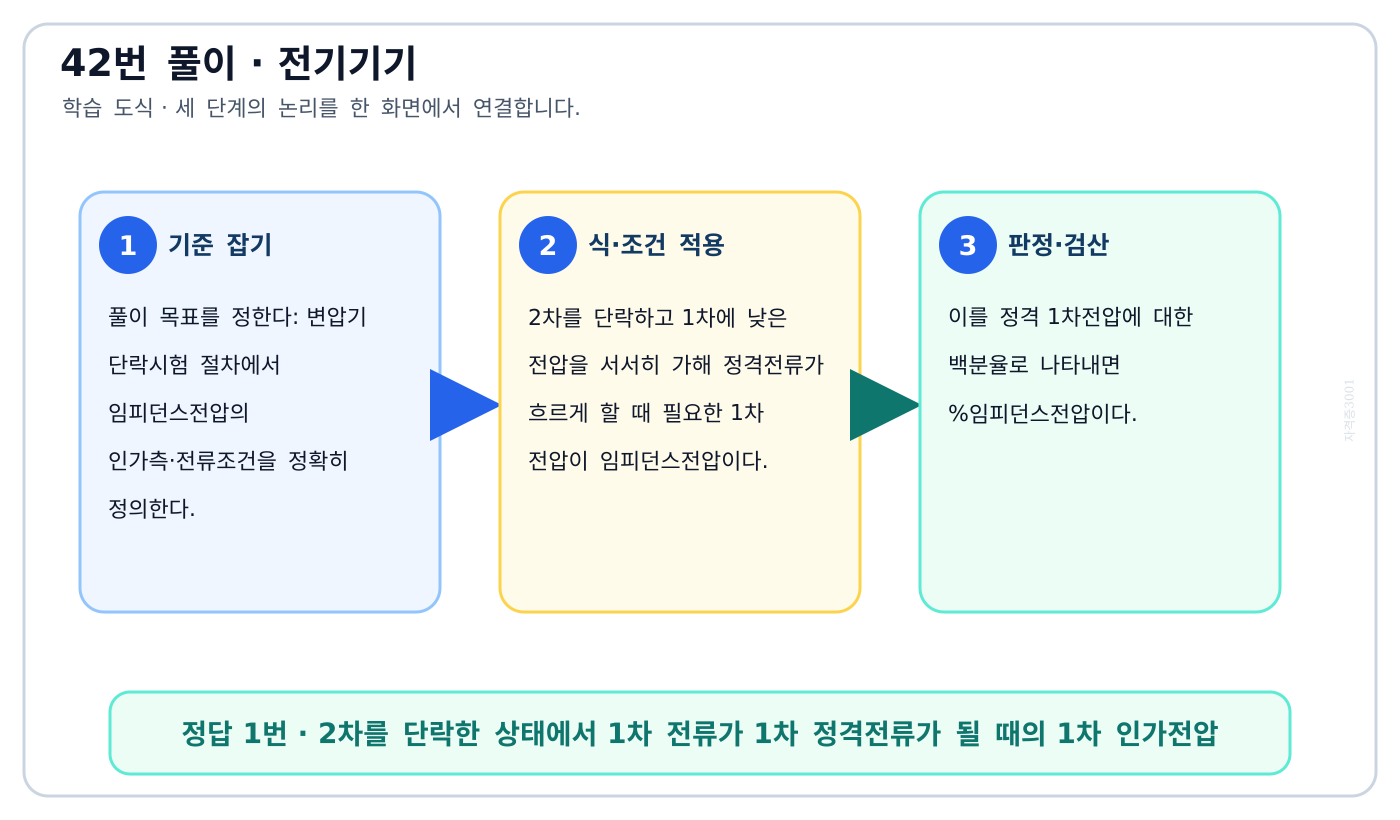

변압기 단락시험 절차에서 임피던스전압의 인가측·전류조건을 정확히 정의한다.

풀이 순서

1. 풀이 목표를 정한다: 변압기 단락시험 절차에서 임피던스전압의 인가측·전류조건을 정확히 정의한다.
2. 2차를 단락하고 1차에 낮은 전압을 서서히 가해 정격전류가 흐르게 할 때 필요한 1차 전압이 임피던스전압이다.
3. 이를 정격 1차전압에 대한 백분율로 나타내면 %임피던스전압이다.

자주 하는 실수: 정격전류와 단락전류를 같은 말로 보거나 단락된 2차측 단자전압을 묻는 것으로 오인하기 쉽다.

다른 문제에 적용: 유사 개념문제에서는 변압기 단락시험 절차에서 임피던스전압의 인가측·전류조건을 정확히 정의한다. 정의와 반대개념을 나란히 적어 네 선택지에 각각 적용한다.

이 문제로 익힐 것

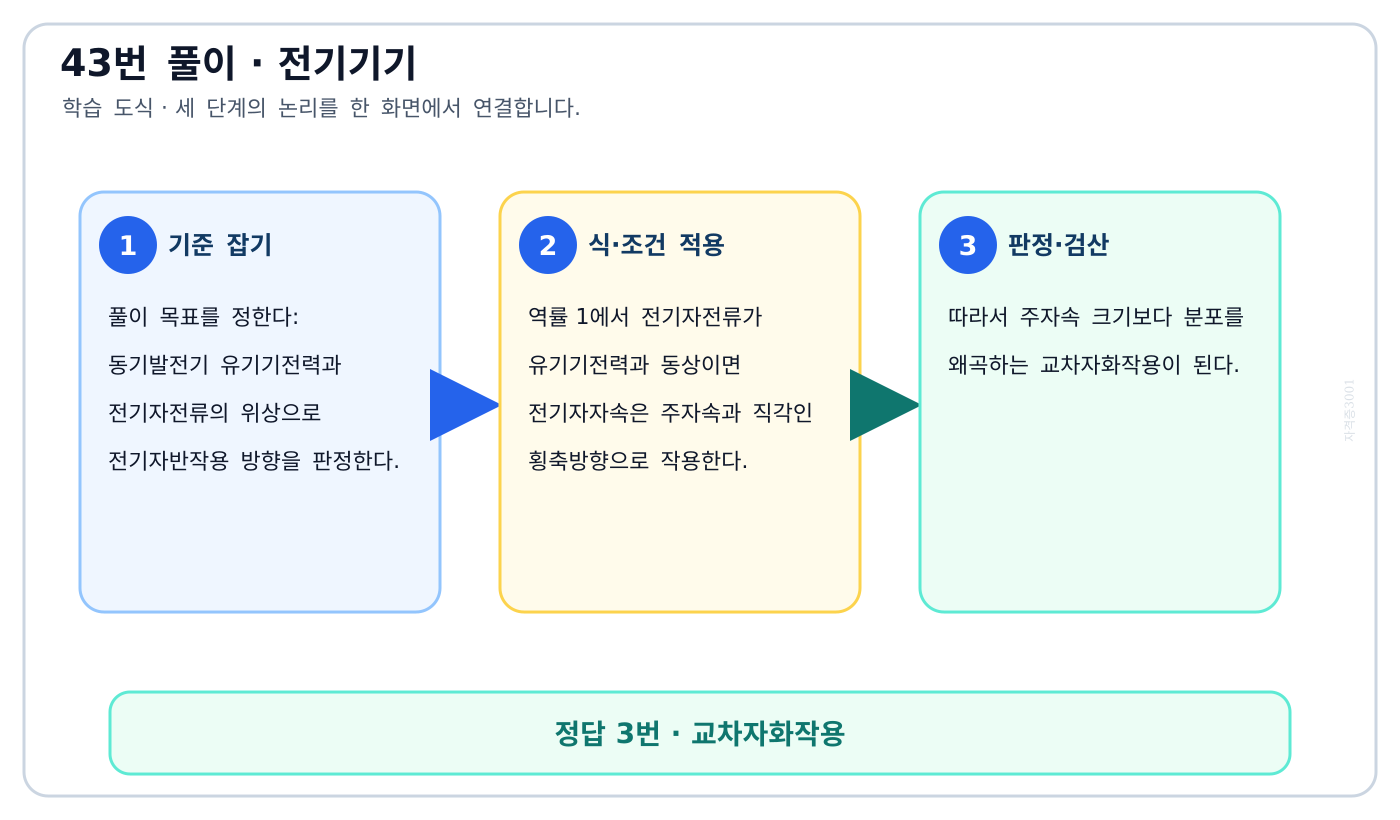

동기발전기 유기기전력과 전기자전류의 위상으로 전기자반작용 방향을 판정한다.

풀이 순서

1. 풀이 목표를 정한다: 동기발전기 유기기전력과 전기자전류의 위상으로 전기자반작용 방향을 판정한다.
2. 역률 1에서 전기자전류가 유기기전력과 동상이면 전기자자속은 주자속과 직각인 횡축방향으로 작용한다.
3. 따라서 주자속 크기보다 분포를 왜곡하는 교차자화작용이 된다.

자주 하는 실수: 전류가 동상이라는 말을 주자속과도 동상인 것으로 해석해 증자·감자를 고르기 쉽다.

다른 문제에 적용: 유사 개념문제에서는 동기발전기 유기기전력과 전기자전류의 위상으로 전기자반작용 방향을 판정한다. 정의와 반대개념을 나란히 적어 네 선택지에 각각 적용한다.

이 문제로 익힐 것

유입변압기 내부고장이 만드는 가스·유류 흐름을 검출하는 보호계전기를 고른다.

풀이 순서

1. 풀이 목표를 정한다: 유입변압기 내부고장이 만드는 가스·유류 흐름을 검출하는 보호계전기를 고른다.
2. 유입변압기 내부의 절연파괴·권선고장은 가스를 발생시키거나 절연유를 급격히 이동시킨다.
3. 브흐홀츠계전기는 탱크와 콘서베이터 사이에서 이 가스·유류를 검출한다.

자주 하는 실수: 외부 계통의 전압·전류 이상을 검출하는 계전기와 변압기 탱크 내부고장 검출기를 섞기 쉽다.

다른 문제에 적용: 유사 개념문제에서는 유입변압기 내부고장이 만드는 가스·유류 흐름을 검출하는 보호계전기를 고른다. 정의와 반대개념을 나란히 적어 네 선택지에 각각 적용한다.

이 문제로 익힐 것

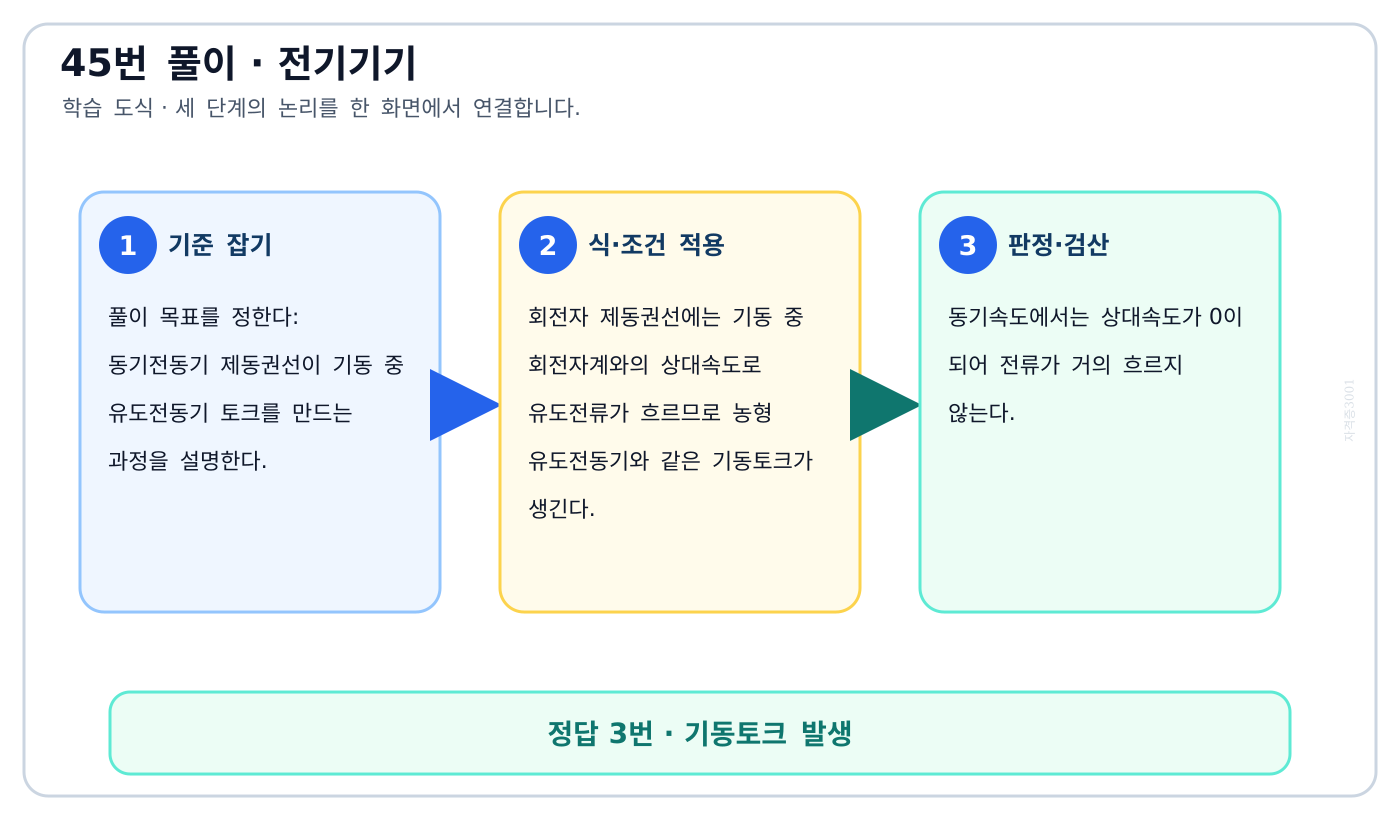

동기전동기 제동권선이 기동 중 유도전동기 토크를 만드는 과정을 설명한다.

풀이 순서

1. 풀이 목표를 정한다: 동기전동기 제동권선이 기동 중 유도전동기 토크를 만드는 과정을 설명한다.
2. 회전자 제동권선에는 기동 중 회전자계와의 상대속도로 유도전류가 흐르므로 농형 유도전동기와 같은 기동토크가 생긴다.
3. 동기속도에서는 상대속도가 0이 되어 전류가 거의 흐르지 않는다.

자주 하는 실수: 제동이라는 이름 때문에 운전정지 시간을 줄이는 기계브레이크로 오인하기 쉽다.

다른 문제에 적용: 유사 개념문제에서는 동기전동기 제동권선이 기동 중 유도전동기 토크를 만드는 과정을 설명한다. 정의와 반대개념을 나란히 적어 네 선택지에 각각 적용한다.

이 문제로 익힐 것

동기발전기 병입에 필요한 전압·주파수·상순서·위상·파형 조건과 정격용량을 구분한다.

풀이 순서

1. 풀이 목표를 정한다: 동기발전기 병입에 필요한 전압·주파수·상순서·위상·파형 조건과 정격용량을 구분한다.
2. 병입하려면 전압 크기·주파수·상순서·위상과 파형이 계통과 맞아야 한다.
3. 발전기 정격용량은 달라도 부하분담 조건을 맞춰 병렬운전할 수 있다.

자주 하는 실수: 병렬로 부하를 나누려면 발전기 정격용량까지 같아야 한다고 생각하기 쉽다.

다른 문제에 적용: 유사 개념문제에서는 동기발전기 병입에 필요한 전압·주파수·상순서·위상·파형 조건과 정격용량을 구분한다. 정의와 반대개념을 나란히 적어 네 선택지에 각각 적용한다.

이 문제로 익힐 것

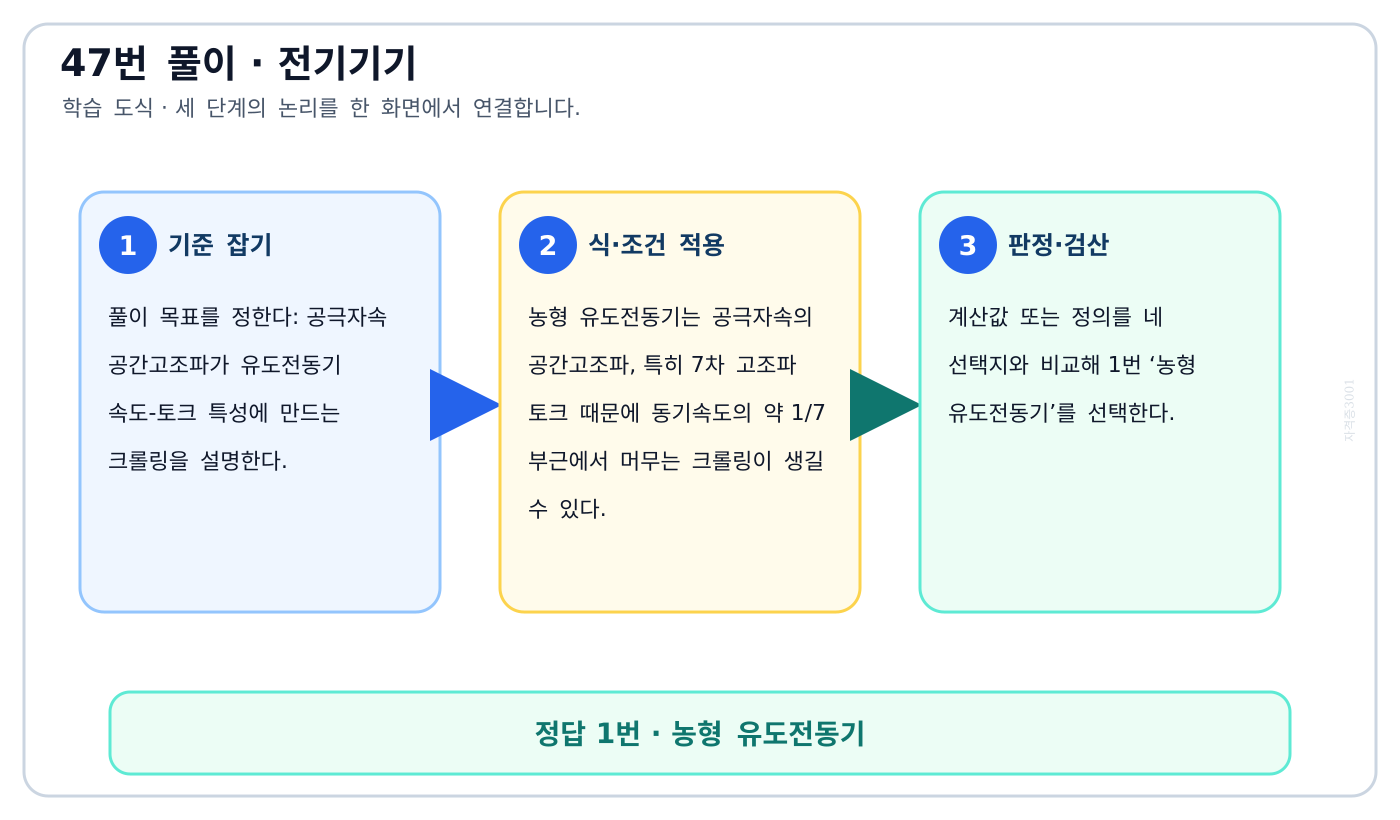

공극자속 공간고조파가 유도전동기 속도-토크 특성에 만드는 크롤링을 설명한다.

풀이 순서

1. 풀이 목표를 정한다: 공극자속 공간고조파가 유도전동기 속도-토크 특성에 만드는 크롤링을 설명한다.
2. 농형 유도전동기는 공극자속의 공간고조파, 특히 7차 고조파 토크 때문에 동기속도의 약 1/7 부근에서 머무는 크롤링이 생길 수 있다.
3. 계산값 또는 정의를 네 선택지와 비교해 1번 ‘농형 유도전동기’를 선택한다.

자주 하는 실수: 크롤링을 모든 전동기의 단순 저속운전이나 직류기 정류불량으로 오인하기 쉽다.

다른 문제에 적용: 유사 개념문제에서는 공극자속 공간고조파가 유도전동기 속도-토크 특성에 만드는 크롤링을 설명한다. 정의와 반대개념을 나란히 적어 네 선택지에 각각 적용한다.

이 문제로 익힐 것

직류 직권전동기의 전원-계자-전기자 직렬 전류경로를 추적한다.

풀이 순서

1. 풀이 목표를 정한다: 직류 직권전동기의 전원-계자-전기자 직렬 전류경로를 추적한다.
2. 직권전동기는 전기자권선과 직권계자권선이 부하와 직렬로 연결된다.
3. 한 회로에 같은 전류가 흐르므로 Ia=IL=If다.

자주 하는 실수: 분권전동기의 계자 분기전류 관계 Ia=IL-If를 직권전동기에 적용하기 쉽다.

다른 문제에 적용: 유사 개념문제에서는 직류 직권전동기의 전원-계자-전기자 직렬 전류경로를 추적한다. 정의와 반대개념을 나란히 적어 네 선택지에 각각 적용한다.

이 문제로 익힐 것

유도전동기의 회전자전류 발생원인과 토크방향 법칙을 순서대로 연결한다.

풀이 순서

1. 풀이 목표를 정한다: 유도전동기의 회전자전류 발생원인과 토크방향 법칙을 순서대로 연결한다.
2. 회전자 도체에는 회전자계와의 상대운동으로 전자유도에 의해 전류가 흐르고, 이 전류와 자계 사이 힘의 방향은 플레밍 왼손법칙으로 정한다.
3. 계산값 또는 정의를 네 선택지와 비교해 1번 ‘전자유도와 플레밍의 왼손법칙’를 선택한다.

자주 하는 실수: 발전기 유기기전력 방향에 쓰는 오른손법칙과 전동기 힘 방향의 왼손법칙을 바꾸기 쉽다.

다른 문제에 적용: 유사 개념문제에서는 유도전동기의 회전자전류 발생원인과 토크방향 법칙을 순서대로 연결한다. 정의와 반대개념을 나란히 적어 네 선택지에 각각 적용한다.

이 문제로 익힐 것

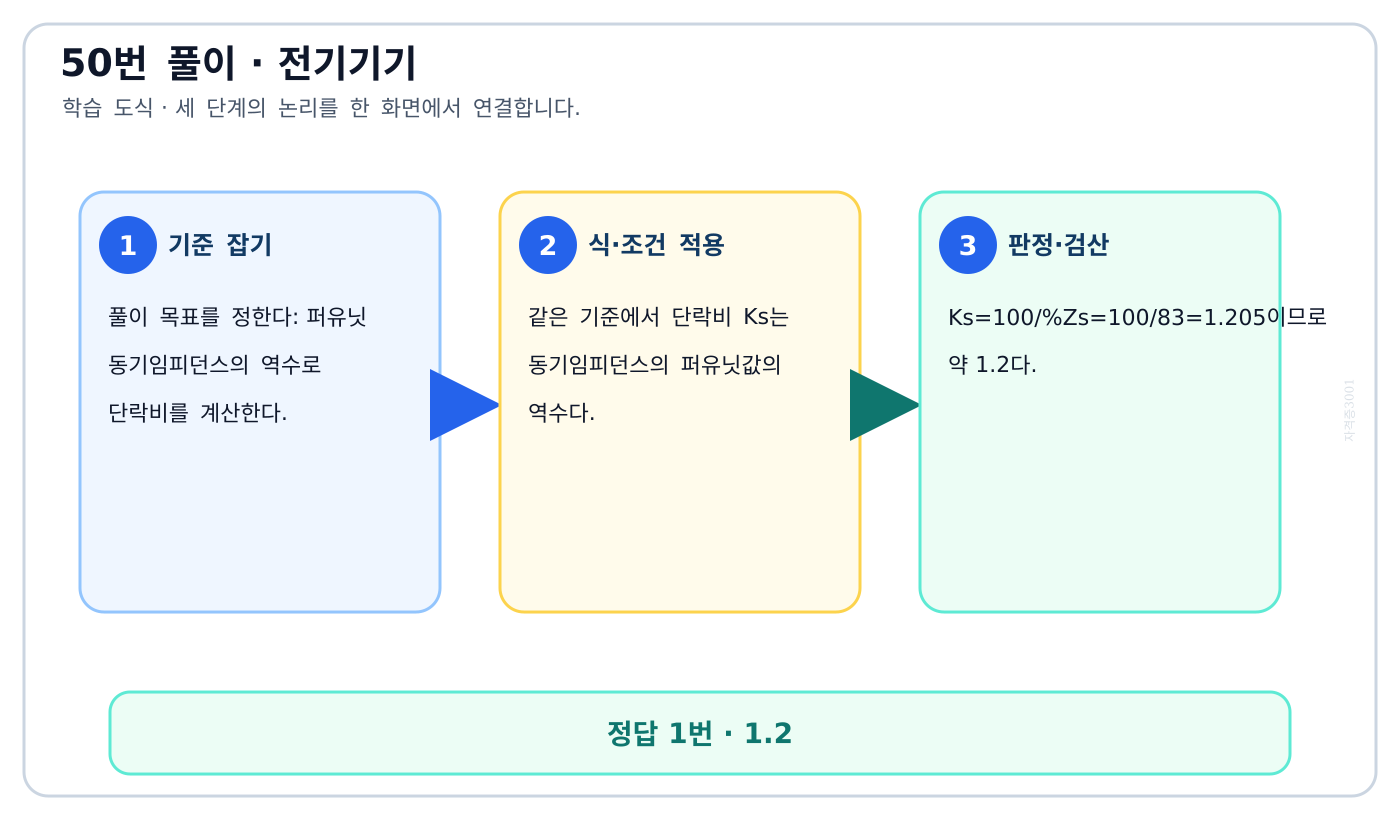

퍼유닛 동기임피던스의 역수로 단락비를 계산한다.

풀이 순서

1. 풀이 목표를 정한다: 퍼유닛 동기임피던스의 역수로 단락비를 계산한다.
2. 같은 기준에서 단락비 Ks는 동기임피던스의 퍼유닛값의 역수다.
3. Ks=100/%Zs=100/83=1.205이므로 약 1.2다.

자주 하는 실수: 83%를 83으로 그대로 역수하거나 %Z와 단락비가 정비례한다고 보기 쉽다.

다른 문제에 적용: 유사 계산에서는 퍼유닛 동기임피던스의 역수로 단락비를 계산한다. 먼저 기준식·단위·부호를 적고 수치를 대입한 뒤 경계값으로 검산한다.

이 문제로 익힐 것

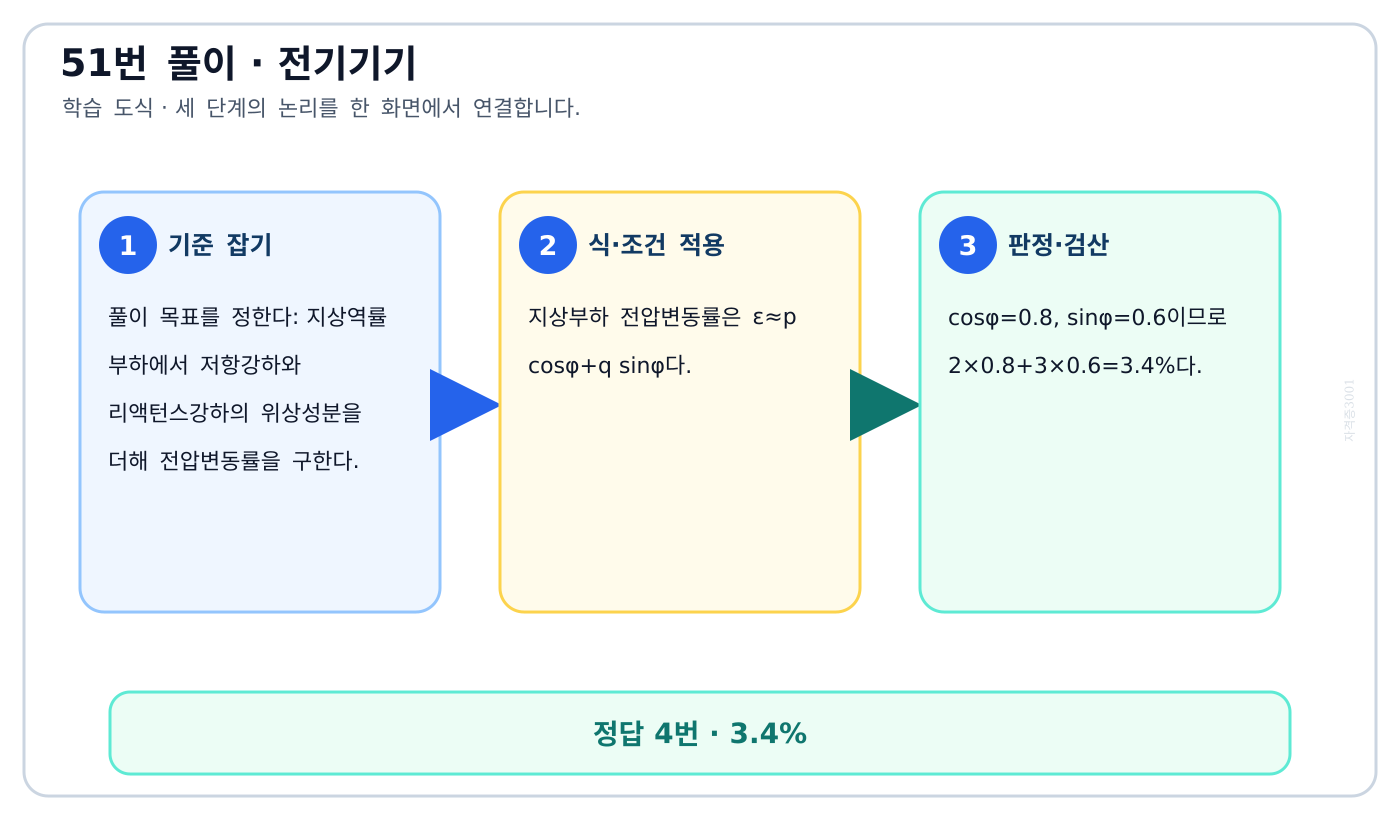

지상역률 부하에서 저항강하와 리액턴스강하의 위상성분을 더해 전압변동률을 구한다.

풀이 순서

1. 풀이 목표를 정한다: 지상역률 부하에서 저항강하와 리액턴스강하의 위상성분을 더해 전압변동률을 구한다.
2. 지상부하 전압변동률은 ε≈p cosφ+q sinφ다.
3. cosφ=0.8, sinφ=0.6이므로 2×0.8+3×0.6=3.4%다.

자주 하는 실수: 지상부하인데 q sin(phi)를 빼는 진상부하 공식을 쓰거나 sin(phi)=0.8로 두기 쉽다.

다른 문제에 적용: 유사 계산에서는 지상역률 부하에서 저항강하와 리액턴스강하의 위상성분을 더해 전압변동률을 구한다. 먼저 기준식·단위·부호를 적고 수치를 대입한 뒤 경계값으로 검산한다.

이 문제로 익힐 것

3상 전원과 위상차 90도의 평형 2상 전원을 변환하는 변압기 결선을 식별한다.

풀이 순서

1. 풀이 목표를 정한다: 3상 전원과 위상차 90도의 평형 2상 전원을 변환하는 변압기 결선을 식별한다.
2. 스코트결선은 메인변압기와 티저변압기를 조합해 3상과 직교 2상 사이를 변환하며 2상 부하가 평형이면 3상측도 평형이 된다.
3. 계산값 또는 정의를 네 선택지와 비교해 1번 ‘스코트결선’를 선택한다.

자주 하는 실수: 델타가 포함된 결선이면 모두 3상-2상 변환이 가능하다고 생각하기 쉽다.

다른 문제에 적용: 유사 개념문제에서는 3상 전원과 위상차 90도의 평형 2상 전원을 변환하는 변압기 결선을 식별한다. 정의와 반대개념을 나란히 적어 네 선택지에 각각 적용한다.

이 문제로 익힐 것

서보모터의 빠른 응답에 필요한 토크·관성·시정수 특성과 AC/DC 차이를 판정한다.

풀이 순서

1. 풀이 목표를 정한다: 서보모터의 빠른 응답에 필요한 토크·관성·시정수 특성과 AC/DC 차이를 판정한다.
2. 서보모터는 빠른 응답을 위해 작은 관성·시정수와 큰 토크대입력비가 필요하다.
3. 일반적으로 직류 서보모터가 토크제어와 기동토크 측면에서 유리하므로 4번의 비교가 틀렸다.

자주 하는 실수: 교류기가 구조적으로 견고하다는 장점을 곧바로 더 큰 기동토크로 해석하기 쉽다.

다른 문제에 적용: 유사 개념문제에서는 서보모터의 빠른 응답에 필요한 토크·관성·시정수 특성과 AC/DC 차이를 판정한다. 정의와 반대개념을 나란히 적어 네 선택지에 각각 적용한다.

이 문제로 익힐 것

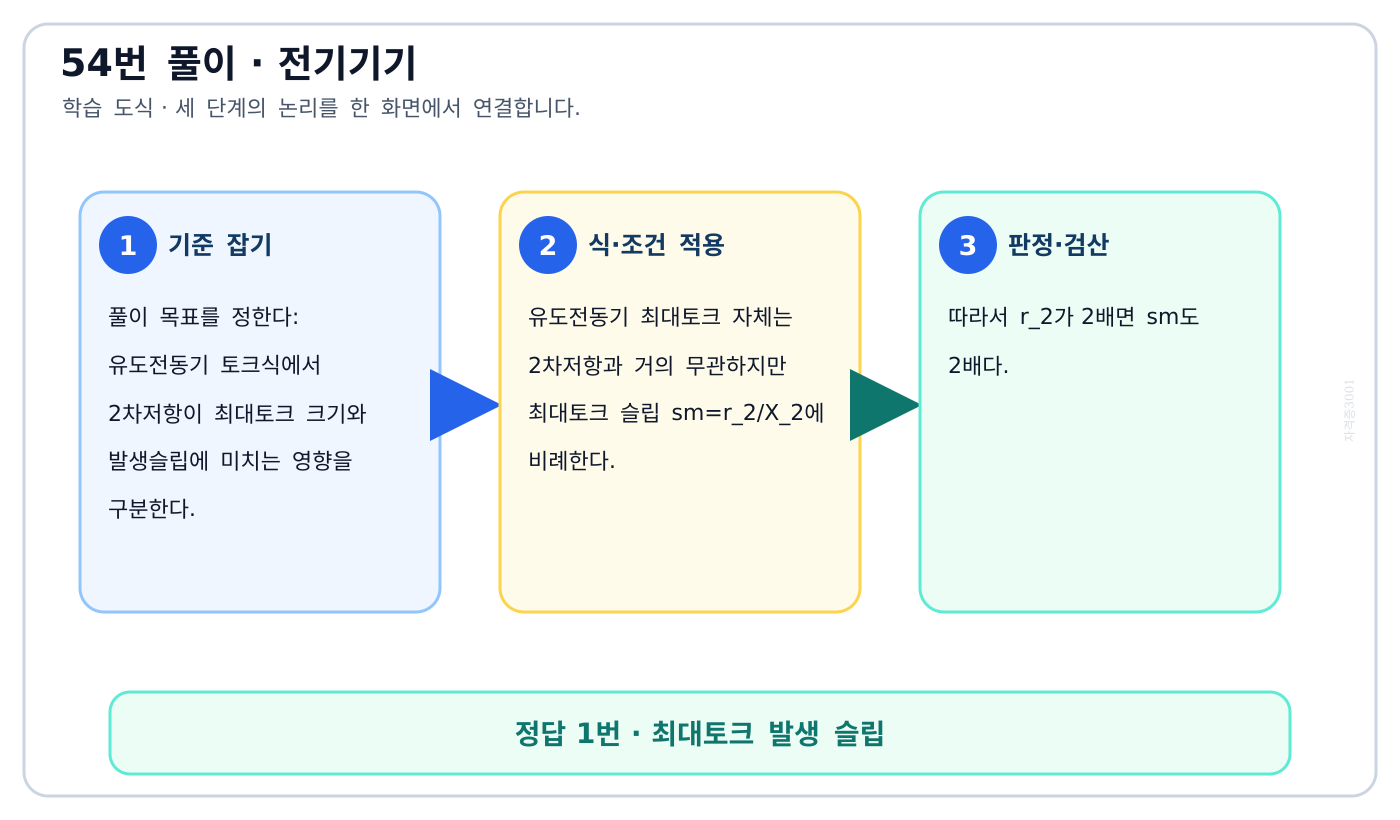

유도전동기 토크식에서 2차저항이 최대토크 크기와 발생슬립에 미치는 영향을 구분한다.

풀이 순서

1. 풀이 목표를 정한다: 유도전동기 토크식에서 2차저항이 최대토크 크기와 발생슬립에 미치는 영향을 구분한다.
2. 유도전동기 최대토크 자체는 2차저항과 거의 무관하지만 최대토크 슬립 sm=r₂/X₂에 비례한다.
3. 따라서 r₂가 2배면 sm도 2배다.

자주 하는 실수: 외부저항을 늘리면 기동토크가 변한다는 사실을 최대토크 자체도 같은 비율로 변한다는 뜻으로 오해하기 쉽다.

다른 문제에 적용: 유사 계산에서는 유도전동기 토크식에서 2차저항이 최대토크 크기와 발생슬립에 미치는 영향을 구분한다. 먼저 기준식·단위·부호를 적고 수치를 대입한 뒤 경계값으로 검산한다.

이 문제로 익힐 것

슬립 정의에서 회전속도·회전자주파수·2차효율의 관계를 판정한다.

풀이 순서

1. 풀이 목표를 정한다: 슬립 정의에서 회전속도·회전자주파수·2차효율의 관계를 판정한다.
2. s=(Ns−N)/Ns이므로 s가 작을수록 N은 Ns에 가깝다.
3. 회전자주파수 f₂=sf₁이고 s=0이면 동기속도이며, 회전자 기계출력비는 1−s다.

자주 하는 실수: s=0을 정지로, s=1을 동기속도로 서로 뒤집어 기억하기 쉽다.

다른 문제에 적용: 유사 개념문제에서는 슬립 정의에서 회전속도·회전자주파수·2차효율의 관계를 판정한다. 정의와 반대개념을 나란히 적어 네 선택지에 각각 적용한다.

이 문제로 익힐 것

정현파 주자속에서 직류기형 속도기전력의 최대값을 실효값으로 변환한다.

풀이 순서

1. 풀이 목표를 정한다: 정현파 주자속에서 직류기형 속도기전력의 최대값을 실효값으로 변환한다.
2. 직류기형 속도기전력의 최대값은 (P/a)Z(N/60)φm이고 자속이 정현파이므로 실효값은 최대값의 1/√2다.
3. 계산값 또는 정의를 네 선택지와 비교해 4번 ‘(1/√2)(P/a)Z(N/60)φm’를 선택한다.

자주 하는 실수: rpm을 rps로 바꾸는 60과 최대값을 실효값으로 바꾸는 sqrt(2)를 각각 빠뜨리기 쉽다.

다른 문제에 적용: 유사 계산에서는 정현파 주자속에서 직류기형 속도기전력의 최대값을 실효값으로 변환한다. 먼저 기준식·단위·부호를 적고 수치를 대입한 뒤 경계값으로 검산한다.

이 문제로 익힐 것

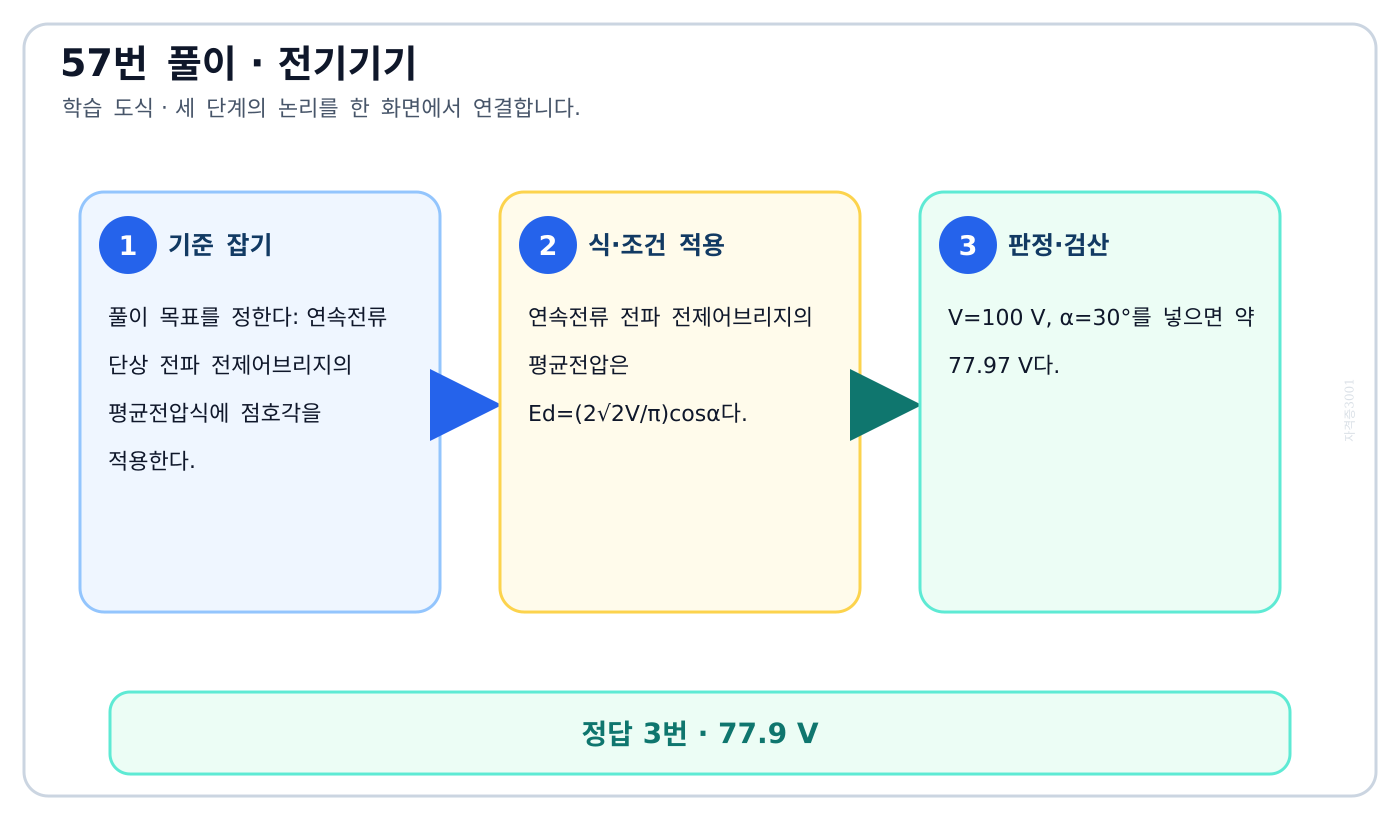

연속전류 단상 전파 전제어브리지의 평균전압식에 점호각을 적용한다.

풀이 순서

1. 풀이 목표를 정한다: 연속전류 단상 전파 전제어브리지의 평균전압식에 점호각을 적용한다.
2. 연속전류 전파 전제어브리지의 평균전압은 Ed=(2√2V/π)cosα다.
3. V=100 V, α=30°를 넣으면 약 77.97 V다.

자주 하는 실수: 100 V 실효값을 최대값으로 그대로 쓰거나 반파식의 계수를 적용하기 쉽다.

다른 문제에 적용: 유사 계산에서는 연속전류 단상 전파 전제어브리지의 평균전압식에 점호각을 적용한다. 먼저 기준식·단위·부호를 적고 수치를 대입한 뒤 경계값으로 검산한다.

이 문제로 익힐 것

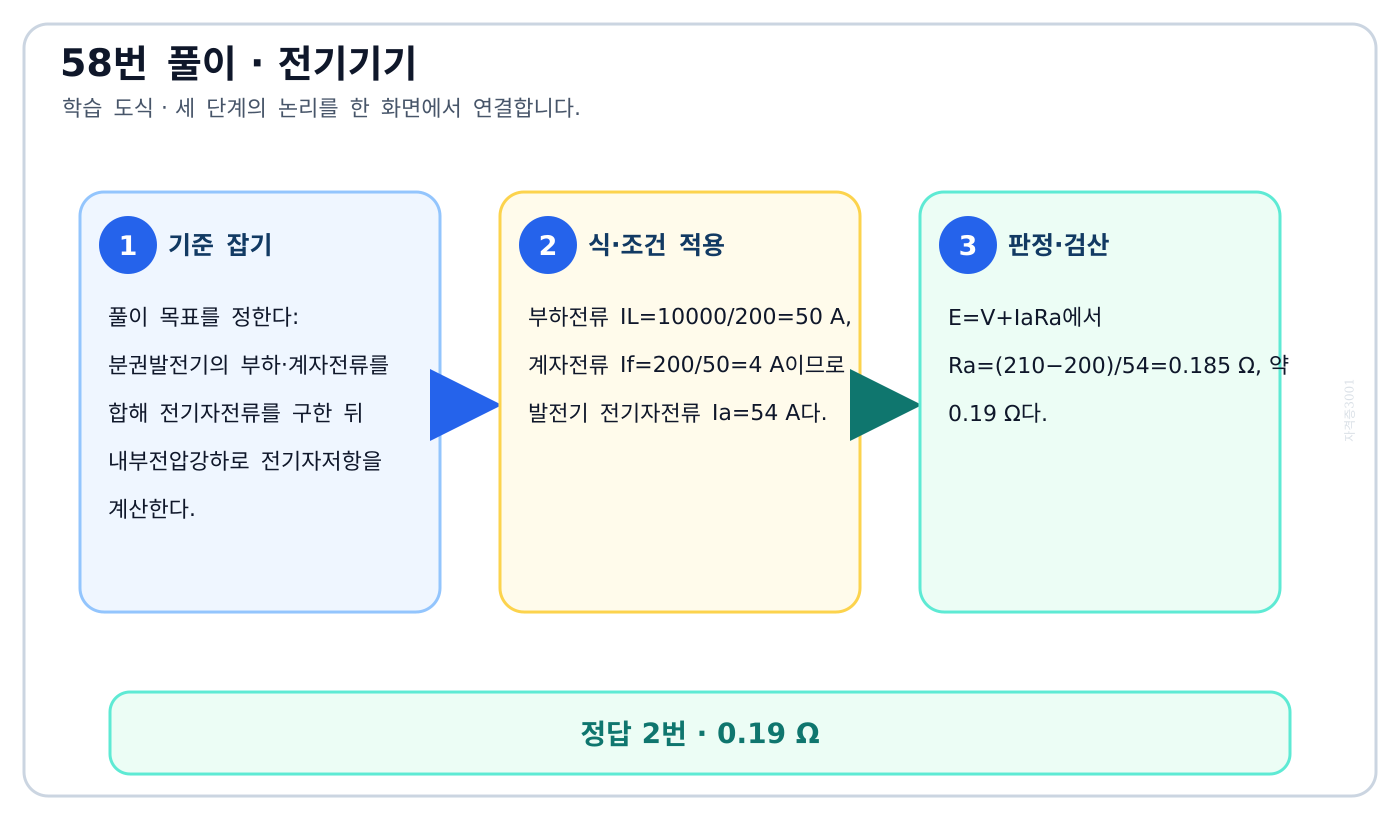

분권발전기의 부하·계자전류를 합해 전기자전류를 구한 뒤 내부전압강하로 전기자저항을 계산한다.

풀이 순서

1. 풀이 목표를 정한다: 분권발전기의 부하·계자전류를 합해 전기자전류를 구한 뒤 내부전압강하로 전기자저항을 계산한다.
2. 부하전류 IL=10000/200=50 A, 계자전류 If=200/50=4 A이므로 발전기 전기자전류 Ia=54 A다.
3. E=V+IaRa에서 Ra=(210−200)/54=0.185 Ω, 약 0.19 Ω다.

자주 하는 실수: 전동기 전류관계 Ia=IL-If를 발전기에 적용하거나 계자전류를 누락하기 쉽다.

다른 문제에 적용: 유사 계산에서는 분권발전기의 부하·계자전류를 합해 전기자전류를 구한 뒤 내부전압강하로 전기자저항을 계산한다. 먼저 기준식·단위·부호를 적고 수치를 대입한 뒤 경계값으로 검산한다.

이 문제로 익힐 것

속도변동률의 기준속도가 정격속도임을 확인해 무부하속도를 역산한다.

풀이 순서

1. 풀이 목표를 정한다: 속도변동률의 기준속도가 정격속도임을 확인해 무부하속도를 역산한다.
2. 속도변동률=(N₀−Nr)/Nr×100이다.
3. N₀=1500(1+0.05)=1575 rpm이다.

자주 하는 실수: 분모를 무부하속도로 두거나 5%를 정격속도에서 빼 속도변화 방향을 뒤집기 쉽다.

다른 문제에 적용: 유사 계산에서는 속도변동률의 기준속도가 정격속도임을 확인해 무부하속도를 역산한다. 먼저 기준식·단위·부호를 적고 수치를 대입한 뒤 경계값으로 검산한다.

이 문제로 익힐 것

기동 중 반발토크를 쓰고 속도상승 뒤 정류자를 원심 단락하는 단상전동기를 식별한다.

풀이 순서

1. 풀이 목표를 정한다: 기동 중 반발토크를 쓰고 속도상승 뒤 정류자를 원심 단락하는 단상전동기를 식별한다.
2. 반발기동형은 기동 시 정류자와 브러시의 반발토크를 이용하고 속도가 오르면 원심장치가 정류자편을 단락해 농형 유도전동기로 운전한다.
3. 계산값 또는 정의를 네 선택지와 비교해 1번 ‘반발기동형’를 선택한다.

자주 하는 실수: 원심스위치를 쓰는 콘덴서·분상기동형과 정류자편 자체를 단락하는 반발기동형을 혼동하기 쉽다.

다른 문제에 적용: 유사 개념문제에서는 기동 중 반발토크를 쓰고 속도상승 뒤 정류자를 원심 단락하는 단상전동기를 식별한다. 정의와 반대개념을 나란히 적어 네 선택지에 각각 적용한다.

이 문제로 익힐 것

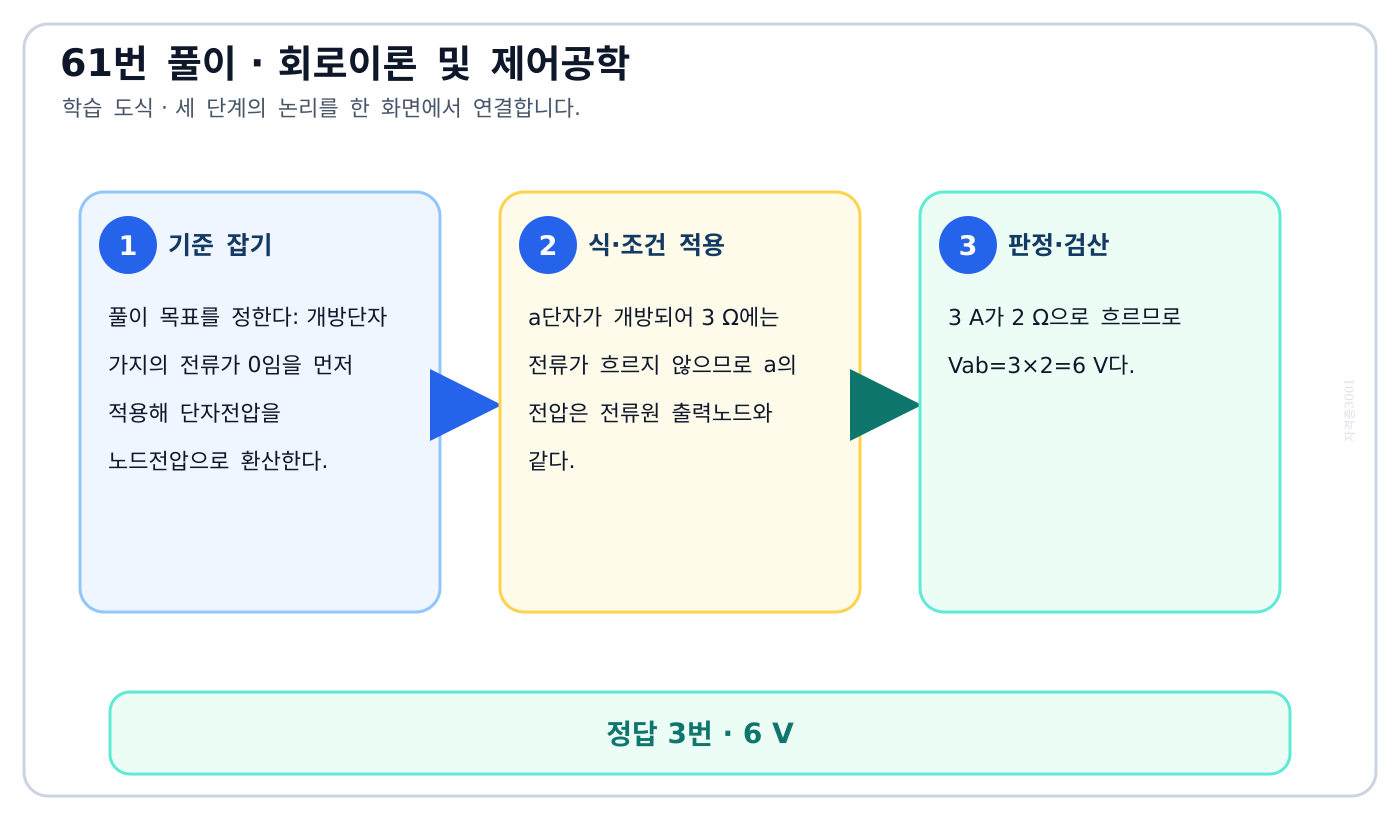

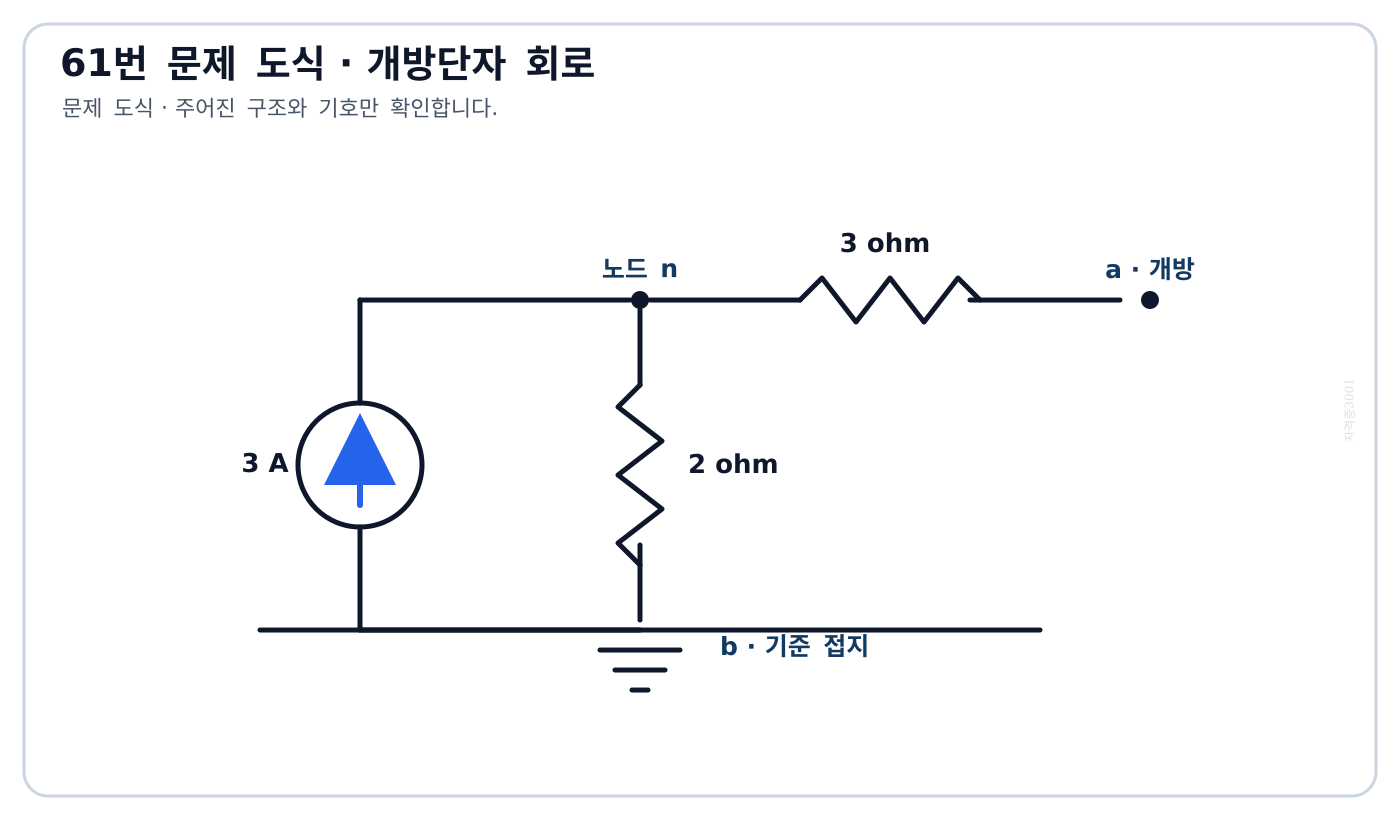

개방단자 가지의 전류가 0임을 먼저 적용해 단자전압을 노드전압으로 환산한다.

풀이 순서

1. 풀이 목표를 정한다: 개방단자 가지의 전류가 0임을 먼저 적용해 단자전압을 노드전압으로 환산한다.
2. a단자가 개방되어 3 Ω에는 전류가 흐르지 않으므로 a의 전압은 전류원 출력노드와 같다.
3. 3 A가 2 Ω으로 흐르므로 Vab=3×2=6 V다.

자주 하는 실수: 3 ohm 저항이 그림에 있다는 이유만으로 3 A가 두 저항을 모두 흐른다고 보기 쉽다.

다른 문제에 적용: 유사 계산에서는 개방단자 가지의 전류가 0임을 먼저 적용해 단자전압을 노드전압으로 환산한다. 먼저 기준식·단위·부호를 적고 수치를 대입한 뒤 경계값으로 검산한다.

이 문제로 익힐 것

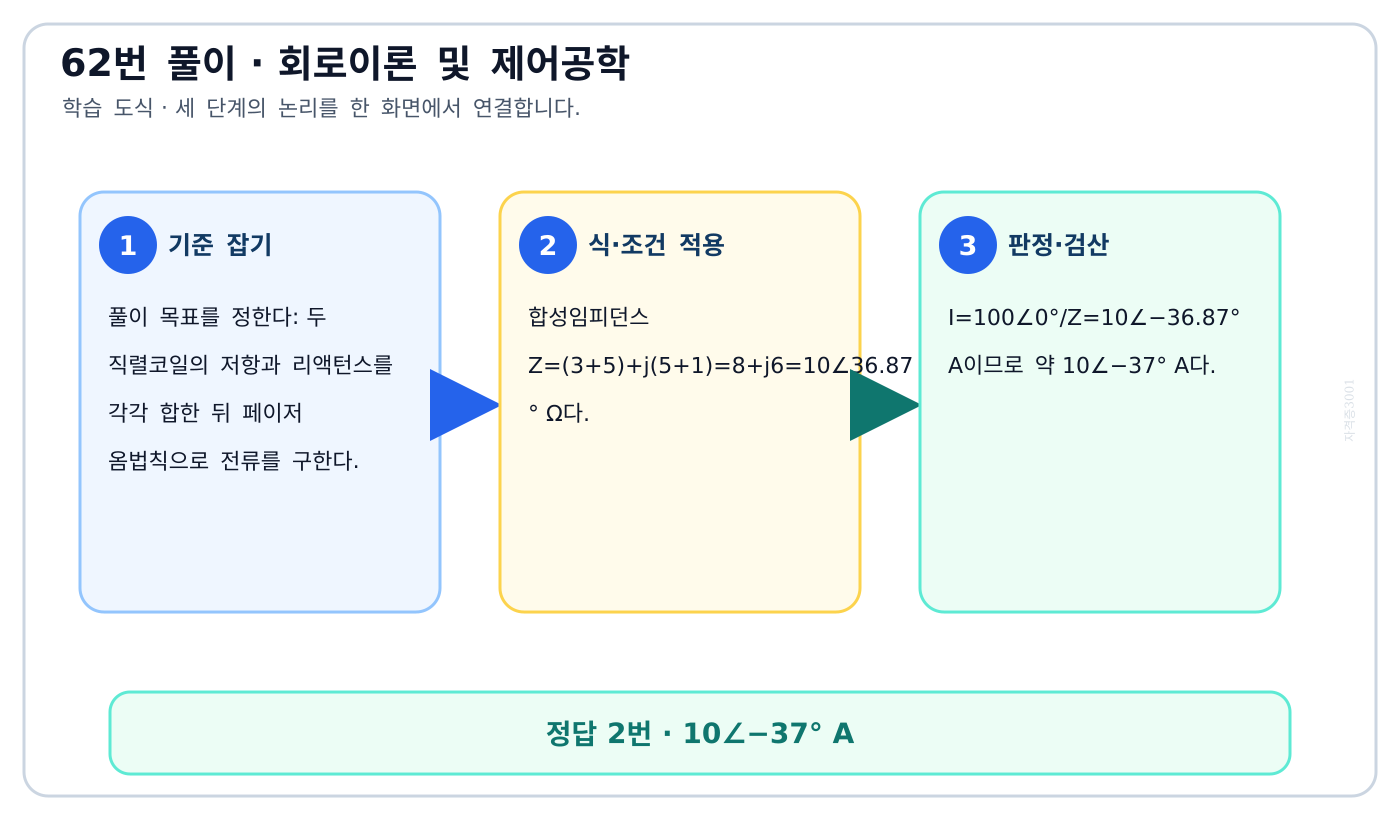

두 직렬코일의 저항과 리액턴스를 각각 합한 뒤 페이저 옴법칙으로 전류를 구한다.

풀이 순서

1. 풀이 목표를 정한다: 두 직렬코일의 저항과 리액턴스를 각각 합한 뒤 페이저 옴법칙으로 전류를 구한다.
2. 합성임피던스 Z=(3+5)+j(5+1)=8+j6=10∠36.87° Ω다.
3. I=100∠0°/Z=10∠−36.87° A이므로 약 10∠−37° A다.

자주 하는 실수: 임피던스 위상각을 전류에도 같은 부호로 쓰거나 6/8의 각을 53도로 바꾸기 쉽다.

다른 문제에 적용: 유사 계산에서는 두 직렬코일의 저항과 리액턴스를 각각 합한 뒤 페이저 옴법칙으로 전류를 구한다. 먼저 기준식·단위·부호를 적고 수치를 대입한 뒤 경계값으로 검산한다.

이 문제로 익힐 것

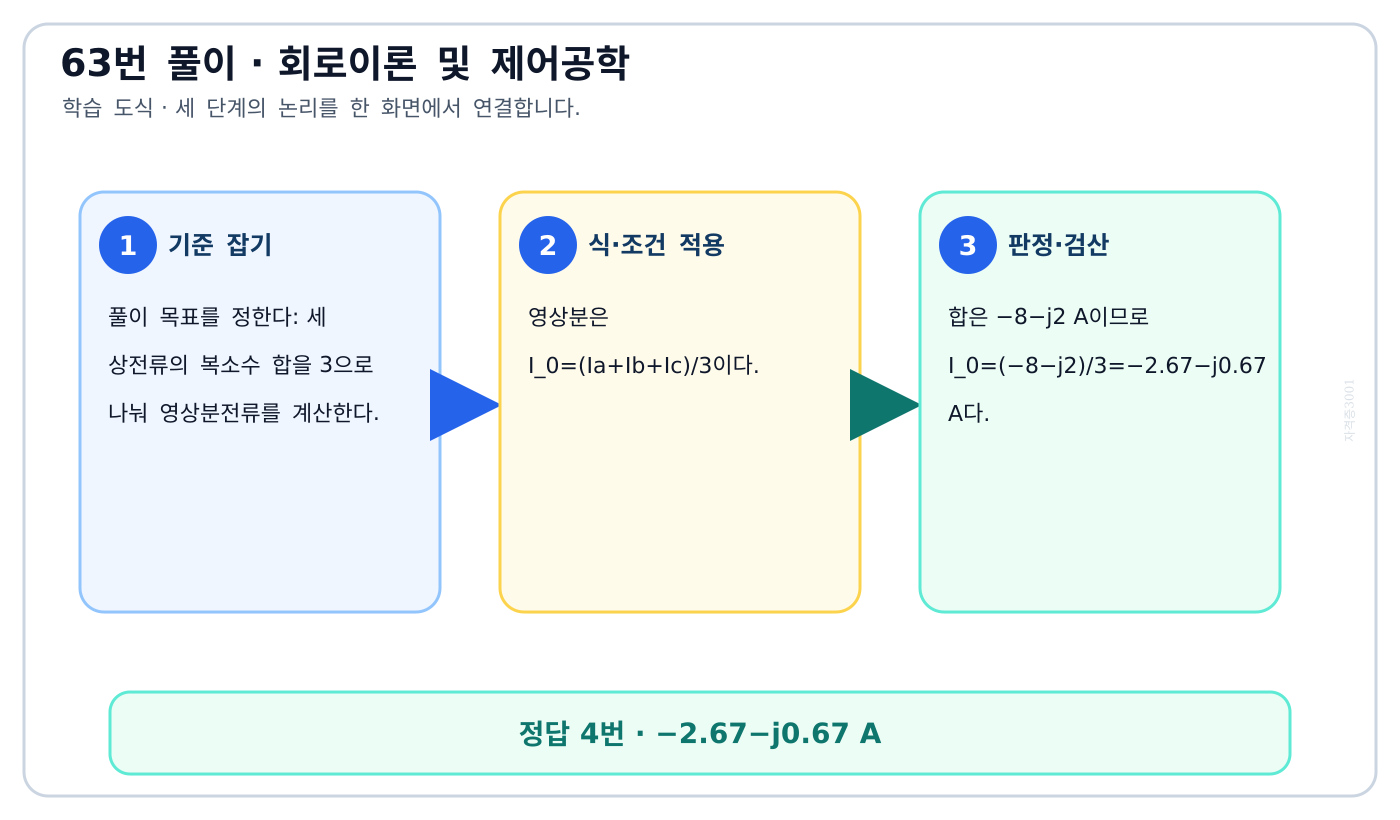

세 상전류의 복소수 합을 3으로 나눠 영상분전류를 계산한다.

풀이 순서

1. 풀이 목표를 정한다: 세 상전류의 복소수 합을 3으로 나눠 영상분전류를 계산한다.
2. 영상분은 I₀=(Ia+Ib+Ic)/3이다.
3. 합은 −8−j2 A이므로 I₀=(−8−j2)/3=−2.67−j0.67 A다.

자주 하는 실수: Ia+Ib+Ic 자체를 I0로 쓰거나 실수부·허수부의 음수부호를 잃기 쉽다.

다른 문제에 적용: 유사 계산에서는 세 상전류의 복소수 합을 3으로 나눠 영상분전류를 계산한다. 먼저 기준식·단위·부호를 적고 수치를 대입한 뒤 경계값으로 검산한다.

이 문제로 익힐 것

인덕턴스를 H로 환산하고 RL 시정수 tau=L/R을 계산한다.

풀이 순서

1. 풀이 목표를 정한다: 인덕턴스를 H로 환산하고 RL 시정수 tau=L/R을 계산한다.
2. RL 회로의 시정수는 τ=L/R이다.
3. 40×10⁻³/20=2×10⁻³ s다.

자주 하는 실수: 40 mH의 milli를 빠뜨리거나 R/L로 뒤집어 시간 대신 초의 역수를 얻기 쉽다.

다른 문제에 적용: 유사 계산에서는 인덕턴스를 H로 환산하고 RL 시정수 tau=L/R을 계산한다. 먼저 기준식·단위·부호를 적고 수치를 대입한 뒤 경계값으로 검산한다.

이 문제로 익힐 것

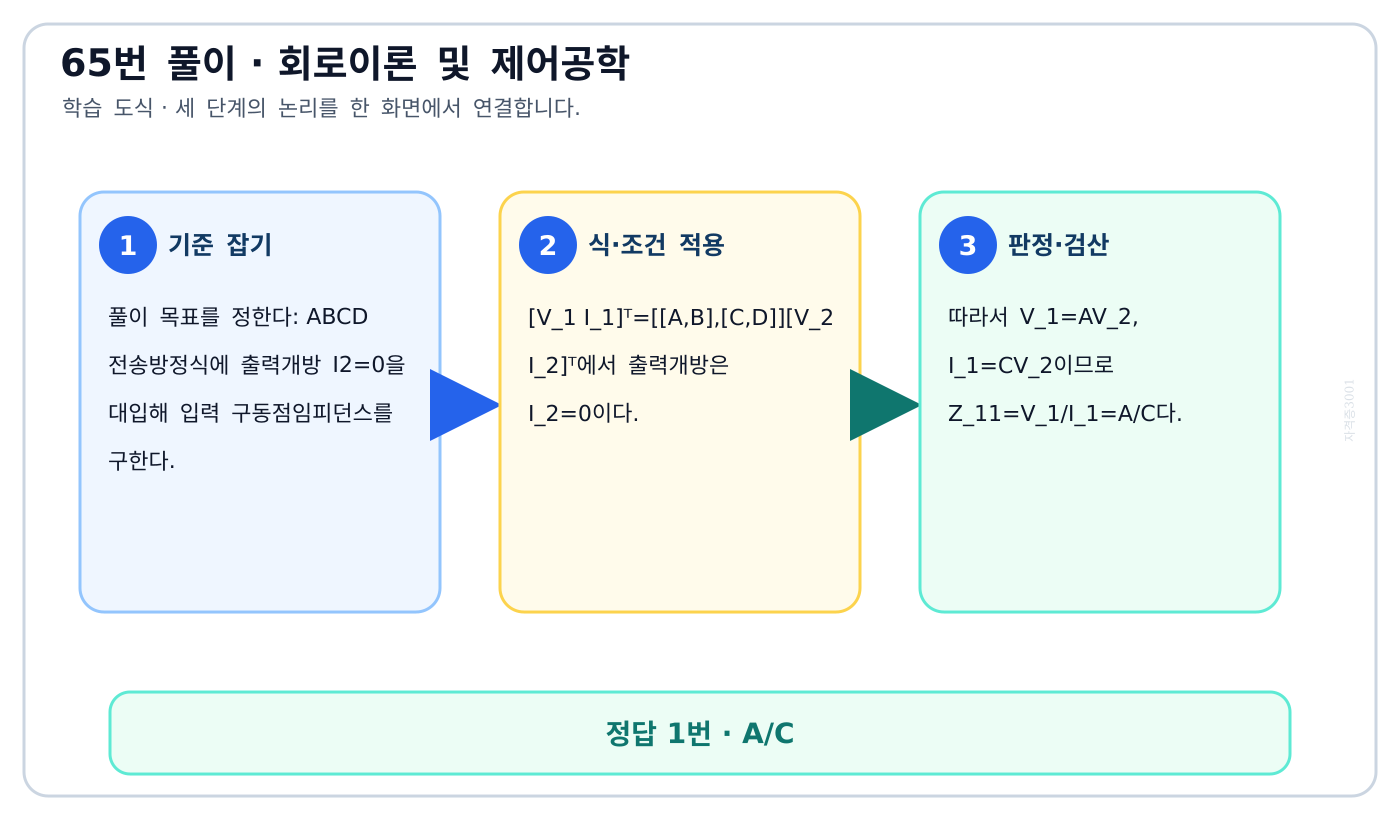

ABCD 전송방정식에 출력개방 I2=0을 대입해 입력 구동점임피던스를 구한다.

풀이 순서

1. 풀이 목표를 정한다: ABCD 전송방정식에 출력개방 I2=0을 대입해 입력 구동점임피던스를 구한다.
2. [V₁ I₁]ᵀ=[[A,B],[C,D]][V₂ I₂]ᵀ에서 출력개방은 I₂=0이다.
3. 따라서 V₁=AV₂, I₁=CV₂이므로 Z₁₁=V₁/I₁=A/C다.

자주 하는 실수: 출력개방과 출력단락 조건을 바꾸거나 V와 I 행의 계수를 뒤섞기 쉽다.

다른 문제에 적용: 유사 개념문제에서는 ABCD 전송방정식에 출력개방 I2=0을 대입해 입력 구동점임피던스를 구한다. 정의와 반대개념을 나란히 적어 네 선택지에 각각 적용한다.

이 문제로 익힐 것

표준 라플라스 변환쌍의 분자 a를 맞춰 역변환 계수를 결정한다.

풀이 순서

1. 풀이 목표를 정한다: 표준 라플라스 변환쌍의 분자 a를 맞춰 역변환 계수를 결정한다.
2. 기본 변환 L{sin(at)}=a/(s²+a²)이므로 분자 a가 없는 1/(s²+a²)의 역변환은 sin(at)/a다.
3. 계산값 또는 정의를 네 선택지와 비교해 2번 ‘sin(at)/a’를 선택한다.

자주 하는 실수: 분모만 보고 sin(at)를 고르며 분자 a를 보정하는 1/a를 놓치기 쉽다.

다른 문제에 적용: 유사 계산에서는 표준 라플라스 변환쌍의 분자 a를 맞춰 역변환 계수를 결정한다. 먼저 기준식·단위·부호를 적고 수치를 대입한 뒤 경계값으로 검산한다.

이 문제로 익힐 것

평형 델타부하의 상전압과 임피던스 역률을 이용해 3상 유효전력을 계산한다.

풀이 순서

1. 풀이 목표를 정한다: 평형 델타부하의 상전압과 임피던스 역률을 이용해 3상 유효전력을 계산한다.
2. Δ부하의 상전압은 200 V이고 |Z|=10 Ω, cosφ=6/10=0.6이다.
3. P=3Vph²·R/|Z|²=3×200²×6/100=7200 W다.

자주 하는 실수: 델타에서 상전압을 V_L/sqrt(3)로 두거나 피상전력과 유효전력을 혼동하기 쉽다.

다른 문제에 적용: 유사 계산에서는 평형 델타부하의 상전압과 임피던스 역률을 이용해 3상 유효전력을 계산한다. 먼저 기준식·단위·부호를 적고 수치를 대입한 뒤 경계값으로 검산한다.

이 문제로 익힐 것

주파수를 각주파수로 바꾼 뒤 위상속도 v_p=omega/beta를 계산한다.

풀이 순서

1. 풀이 목표를 정한다: 주파수를 각주파수로 바꾼 뒤 위상속도 v_p=omega/beta를 계산한다.
2. 위상속도 vp=ω/β=2πf/(π/8)이다.
3. f=10⁶ Hz를 넣으면 vp=16×10⁶=1.6×10⁷ m/s다.

자주 하는 실수: omega=2pi f의 2pi를 빠뜨리거나 beta=pi/8을 8pi로 읽기 쉽다.

다른 문제에 적용: 유사 계산에서는 주파수를 각주파수로 바꾼 뒤 위상속도 v_p=omega/beta를 계산한다. 먼저 기준식·단위·부호를 적고 수치를 대입한 뒤 경계값으로 검산한다.

이 문제로 익힐 것

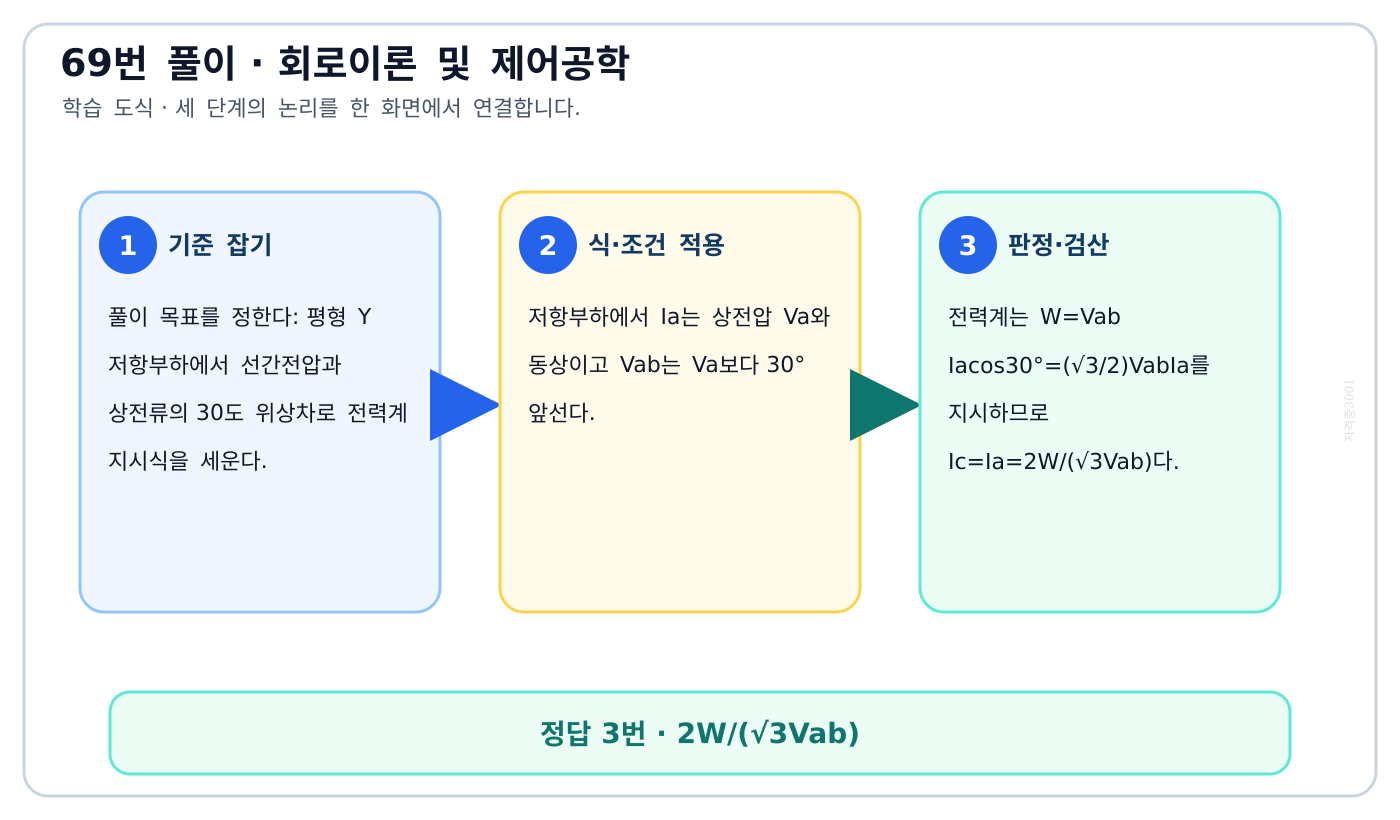

평형 Y 저항부하에서 선간전압과 상전류의 30도 위상차로 전력계 지시식을 세운다.

풀이 순서

1. 풀이 목표를 정한다: 평형 Y 저항부하에서 선간전압과 상전류의 30도 위상차로 전력계 지시식을 세운다.
2. 저항부하에서 Ia는 상전압 Va와 동상이고 Vab는 Va보다 30° 앞선다.
3. 전력계는 W=Vab Iacos30°=(√3/2)VabIa를 지시하므로 Ic=Ia=2W/(√3Vab)다.

자주 하는 실수: 저항부하이므로 Vab와 Ia도 동상이라고 보고 cos30도를 빠뜨리기 쉽다.

다른 문제에 적용: 유사 계산에서는 평형 Y 저항부하에서 선간전압과 상전류의 30도 위상차로 전력계 지시식을 세운다. 먼저 기준식·단위·부호를 적고 수치를 대입한 뒤 경계값으로 검산한다.

이 문제로 익힐 것

RC 병렬임피던스 Z(s)에 지수입력 e^-5t의 복소주파수 s=-5를 대입한다.

풀이 순서

1. 풀이 목표를 정한다: RC 병렬임피던스 Z(s)에 지수입력 e^-5t의 복소주파수 s=-5를 대입한다.
2. R-C 병렬 임피던스는 Z(s)=R/(1+RCs)다.
3. e⁻⁵ᵗ 입력의 복소주파수 s=−5를 대입하면 Z=R/(1−5RC)다.

자주 하는 실수: 정현파 전용 jomega만 사용하거나 e^-5t에서 s의 부호를 +5로 쓰기 쉽다.

다른 문제에 적용: 유사 계산에서는 RC 병렬임피던스 Z(s)에 지수입력 e^-5t의 복소주파수 s=-5를 대입한다. 먼저 기준식·단위·부호를 적고 수치를 대입한 뒤 경계값으로 검산한다.

이 문제로 익힐 것

단위계단수열의 무한등비급수를 합해 z변환과 수렴영역을 구한다.

풀이 순서

1. 풀이 목표를 정한다: 단위계단수열의 무한등비급수를 합해 z변환과 수렴영역을 구한다.
2. 정의에 따라 Z{u[k]}=Σₖ₌₀∞z⁻ᵏ=1/(1−z⁻¹)=z/(z−1), |z|>1이다.
3. 계산값 또는 정의를 네 선택지와 비교해 4번 ‘z/(z−1)’를 선택한다.

자주 하는 실수: u[k]를 단위임펄스 delta[k]와 혼동해 변환값을 1로 고르기 쉽다.

다른 문제에 적용: 유사 계산에서는 단위계단수열의 무한등비급수를 합해 z변환과 수렴영역을 구한다. 먼저 기준식·단위·부호를 적고 수치를 대입한 뒤 경계값으로 검산한다.

이 문제로 익힐 것

근궤적 극점합·영점합과 개수차로 점근선 실수축 교차점을 계산한다.

풀이 순서

1. 풀이 목표를 정한다: 근궤적 극점합·영점합과 개수차로 점근선 실수축 교차점을 계산한다.
2. 극점합은 0−1−2+3=0, 영점합은 1이며 n−m=3이다.
3. 점근선 교차점 σa=(극점합−영점합)/(n−m)=−1/3이다.

자주 하는 실수: 우반평면 극점 +3의 부호를 -3으로 읽거나 영점합을 더하기 쉽다.

다른 문제에 적용: 유사 계산에서는 근궤적 극점합·영점합과 개수차로 점근선 실수축 교차점을 계산한다. 먼저 기준식·단위·부호를 적고 수치를 대입한 뒤 경계값으로 검산한다.

이 문제로 익힐 것

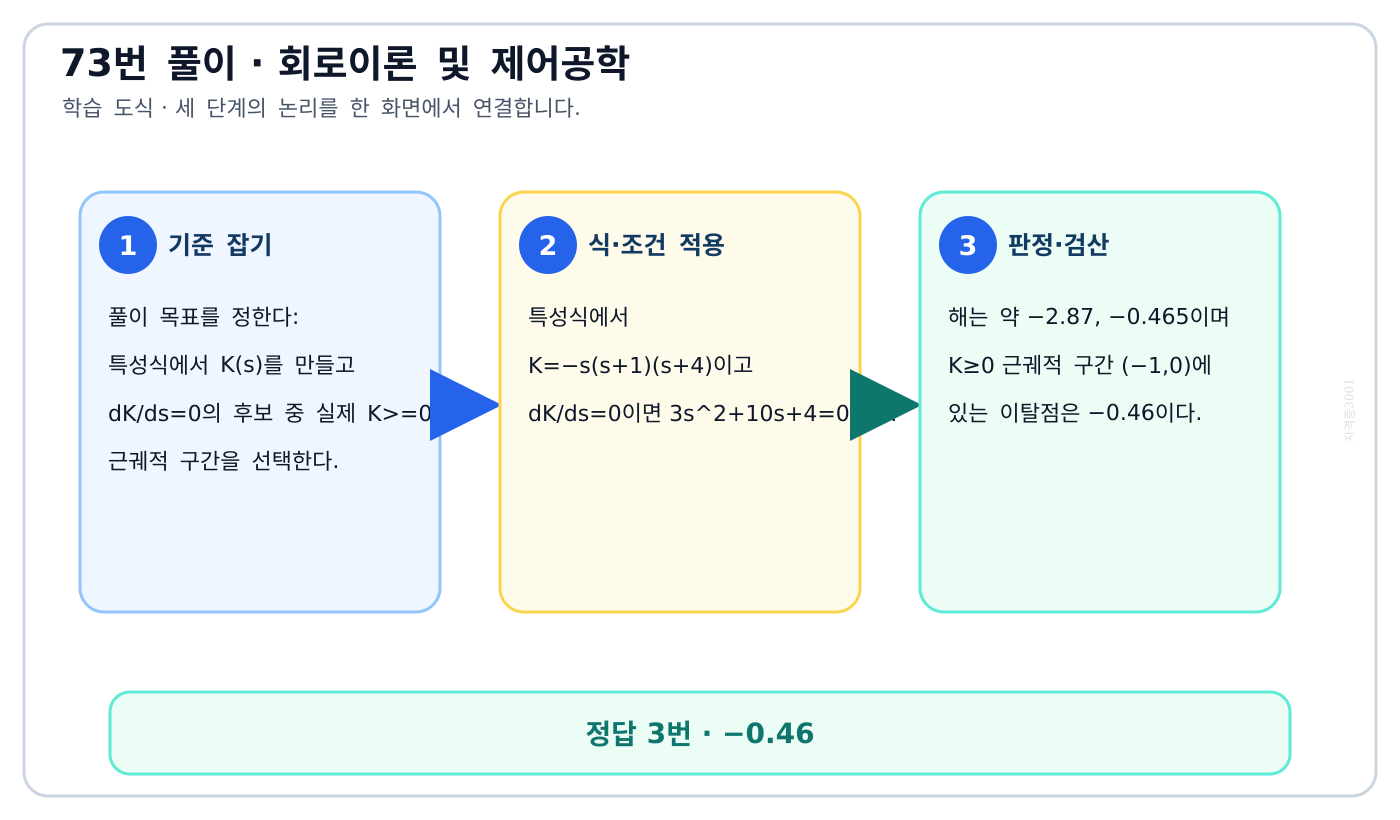

특성식에서 K(s)를 만들고 dK/ds=0의 후보 중 실제 K>=0 근궤적 구간을 선택한다.

풀이 순서

1. 풀이 목표를 정한다: 특성식에서 K(s)를 만들고 dK/ds=0의 후보 중 실제 K>=0 근궤적 구간을 선택한다.
2. 특성식에서 K=−s(s+1)(s+4)이고 dK/ds=0이면 3s²+10s+4=0이다.
3. 해는 약 −2.87, −0.465이며 K≥0 근궤적 구간 (−1,0)에 있는 이탈점은 −0.46이다.

자주 하는 실수: 미분방정식의 두 해를 모두 이탈점으로 인정하고 실수축 근궤적 구간 검사를 생략하기 쉽다.

다른 문제에 적용: 유사 계산에서는 특성식에서 K(s)를 만들고 dK/ds=0의 후보 중 실제 K>=0 근궤적 구간을 선택한다. 먼저 기준식·단위·부호를 적고 수치를 대입한 뒤 경계값으로 검산한다.

이 문제로 익힐 것

단위 음의 피드백 폐루프 전달함수를 2차 미분방정식으로 바꿔 상태방정식을 만든다.

풀이 순서

1. 풀이 목표를 정한다: 단위 음의 피드백 폐루프 전달함수를 2차 미분방정식으로 바꿔 상태방정식을 만든다.
2. 폐루프 전달함수는 C/R=5/(s²+s+5)이므로 c̈+ċ+5c=5r이다.
3. x₁=c, x₂=ċ로 두면 ẋ₁=x₂, ẋ₂=−5x₁−x₂+5r다.

자주 하는 실수: 개루프 분모만 쓰거나 기준입력 5r의 부호를 피드백 부호와 함께 뒤집기 쉽다.

다른 문제에 적용: 유사 계산에서는 단위 음의 피드백 폐루프 전달함수를 2차 미분방정식으로 바꿔 상태방정식을 만든다. 먼저 기준식·단위·부호를 적고 수치를 대입한 뒤 경계값으로 검산한다.

이 문제로 익힐 것

드모르간 법칙에서 연산자와 각 변수의 부정이 동시에 바뀌는지 확인한다.

풀이 순서

1. 풀이 목표를 정한다: 드모르간 법칙에서 연산자와 각 변수의 부정이 동시에 바뀌는지 확인한다.
2. 합의 부정은 각 변수의 부정을 곱한 것과 같다.
3. 즉 ¬(A+B)=¬A·¬B이며, 곱의 부정은 ¬A+¬B다.

자주 하는 실수: 괄호 전체에 부정표시를 했지만 내부 변수의 부정을 각각 빠뜨리기 쉽다.

다른 문제에 적용: 유사 개념문제에서는 드모르간 법칙에서 연산자와 각 변수의 부정이 동시에 바뀌는지 확인한다. 정의와 반대개념을 나란히 적어 네 선택지에 각각 적용한다.

이 문제로 익힐 것

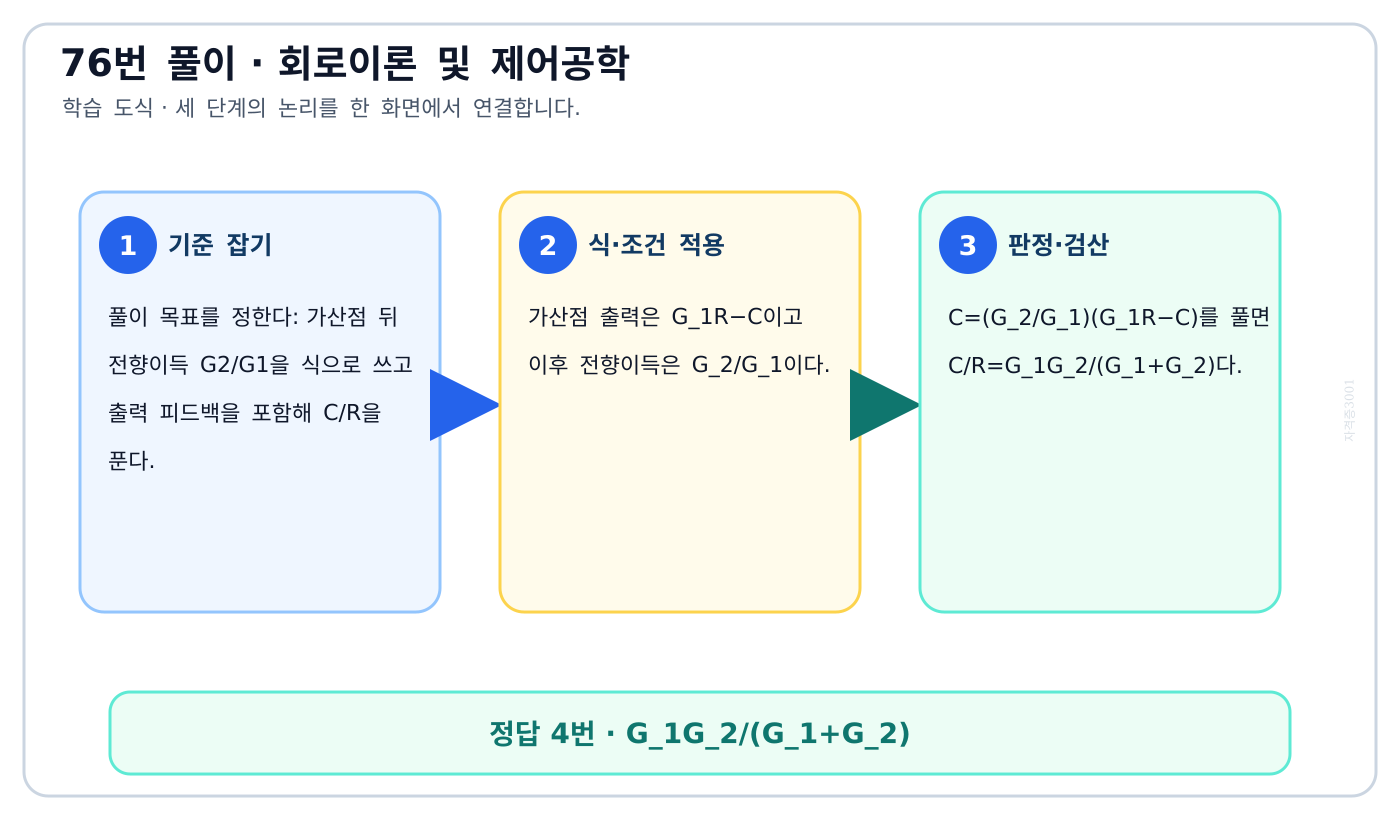

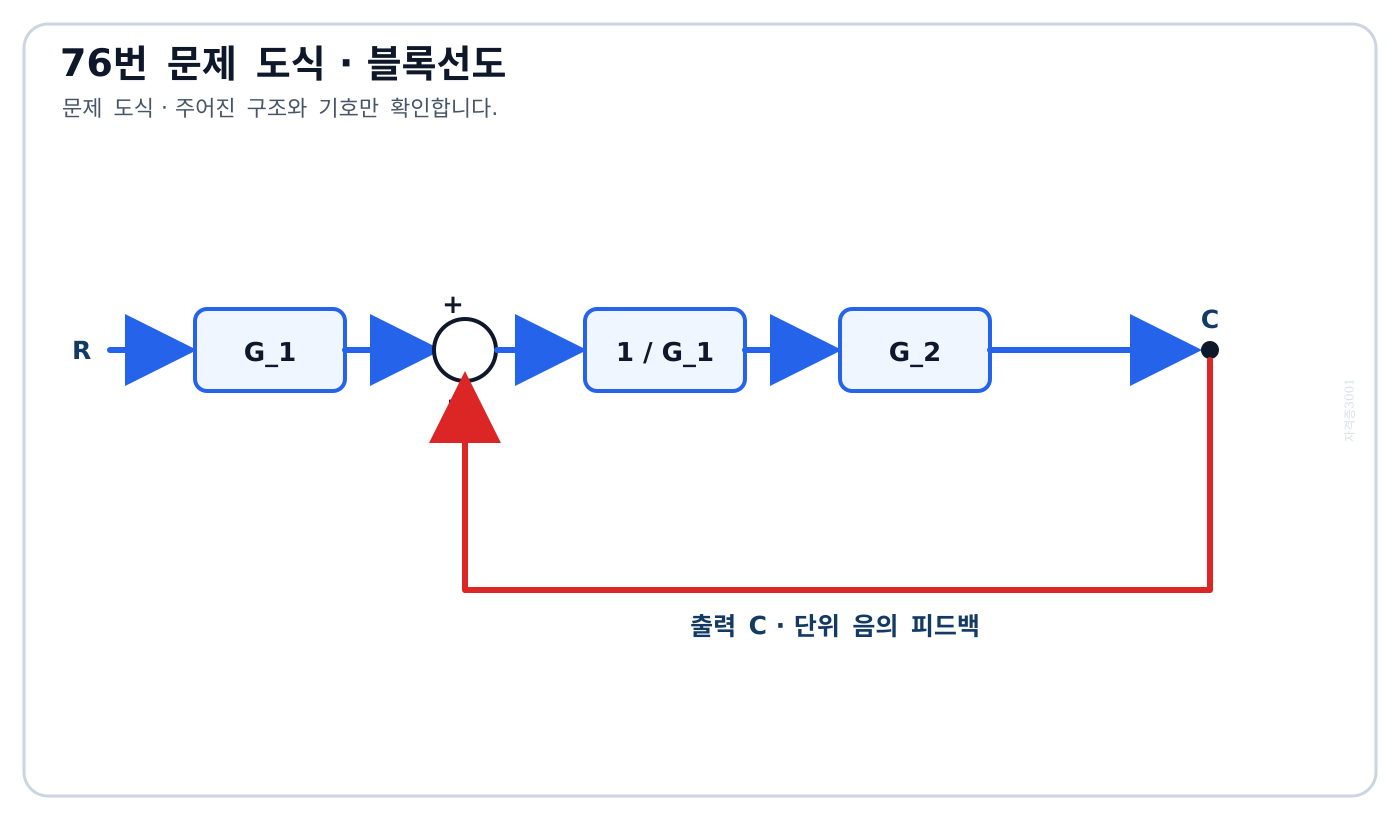

가산점 뒤 전향이득 G2/G1을 식으로 쓰고 출력 피드백을 포함해 C/R을 푼다.

풀이 순서

1. 풀이 목표를 정한다: 가산점 뒤 전향이득 G2/G1을 식으로 쓰고 출력 피드백을 포함해 C/R을 푼다.
2. 가산점 출력은 G₁R−C이고 이후 전향이득은 G₂/G₁이다.
3. C=(G₂/G₁)(G₁R−C)를 풀면 C/R=G₁G₂/(G₁+G₂)다.

자주 하는 실수: G1과 1/G1이 단순 상쇄된다고 보고 가산점으로 들어오는 C의 위치를 무시하기 쉽다.

다른 문제에 적용: 유사 계산에서는 가산점 뒤 전향이득 G2/G1을 식으로 쓰고 출력 피드백을 포함해 C/R을 푼다. 먼저 기준식·단위·부호를 적고 수치를 대입한 뒤 경계값으로 검산한다.

이 문제로 익힐 것

부족감쇠 2차계의 감쇠고유주파수와 첫 피크시간 관계를 연결한다.

풀이 순서

1. 풀이 목표를 정한다: 부족감쇠 2차계의 감쇠고유주파수와 첫 피크시간 관계를 연결한다.
2. 부족감쇠 2차계의 감쇠고유주파수는 ωd=ωn√(1−ζ²)이고 첫 최대점은 ωdTp=π에서 생긴다.
3. 따라서 Tp=π/[ωn√(1−ζ²)]다.

자주 하는 실수: omega_d 식의 1-zeta²를 1-2zeta² 또는 1+zeta²로 잘못 외우기 쉽다.

다른 문제에 적용: 유사 개념문제에서는 부족감쇠 2차계의 감쇠고유주파수와 첫 피크시간 관계를 연결한다. 정의와 반대개념을 나란히 적어 네 선택지에 각각 적용한다.

이 문제로 익힐 것

목표값의 시간변화 방식에 따라 추종·정치·프로그램제어를 구분한다.

풀이 순서

1. 풀이 목표를 정한다: 목표값의 시간변화 방식에 따라 추종·정치·프로그램제어를 구분한다.
2. 추종제어는 목표값이 임의로 시간변화할 때 출력이 그 변화를 따라가도록 오차를 줄이는 서보기구형 제어다.
3. 프로그램제어는 미리 정한 시간함수를 따르는 경우다.

자주 하는 실수: 미리 정한 시간함수를 따르는 프로그램제어와 임의 변동목표를 따라가는 추종제어를 섞기 쉽다.

다른 문제에 적용: 유사 개념문제에서는 목표값의 시간변화 방식에 따라 추종·정치·프로그램제어를 구분한다. 정의와 반대개념을 나란히 적어 네 선택지에 각각 적용한다.

이 문제로 익힐 것

2차 특성식의 루스표 첫 열을 직접 써 부호변화와 안정성을 판정한다.

풀이 순서

1. 풀이 목표를 정한다: 2차 특성식의 루스표 첫 열을 직접 써 부호변화와 안정성을 판정한다.
2. 루스표 1열은 s²행 1, s¹행 1, s⁰행 1로 모두 양수다.
3. 따라서 우반평면 근이 없고 안정하며 누락 계수도 없다.

자주 하는 실수: 복소근이 있다는 사실만으로 불안정하다고 판단하거나 s0행 상수를 0으로 쓰기 쉽다.

다른 문제에 적용: 유사 개념문제에서는 2차 특성식의 루스표 첫 열을 직접 써 부호변화와 안정성을 판정한다. 정의와 반대개념을 나란히 적어 네 선택지에 각각 적용한다.

이 문제로 익힐 것

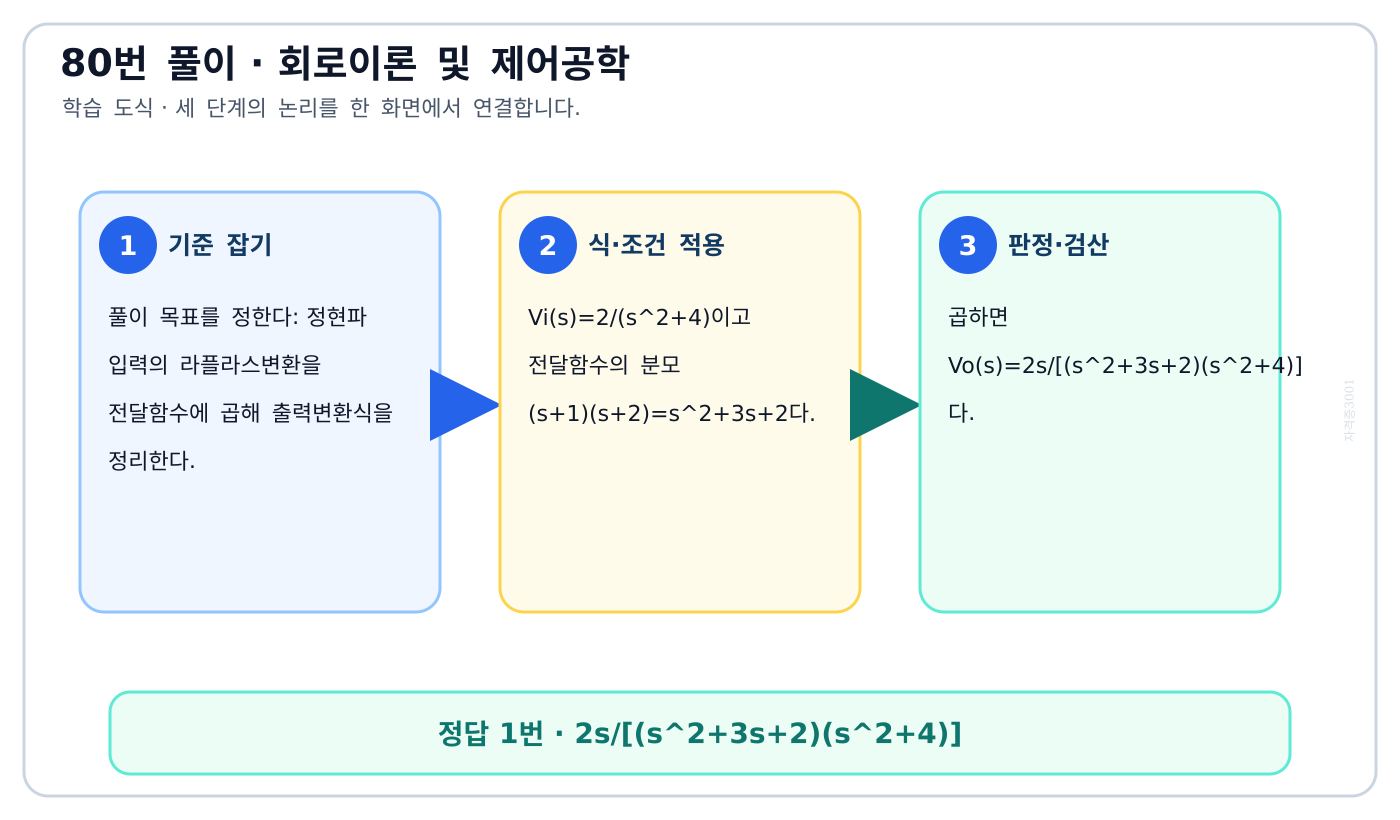

정현파 입력의 라플라스변환을 전달함수에 곱해 출력변환식을 정리한다.

풀이 순서

1. 풀이 목표를 정한다: 정현파 입력의 라플라스변환을 전달함수에 곱해 출력변환식을 정리한다.
2. Vi(s)=2/(s²+4)이고 전달함수의 분모 (s+1)(s+2)=s²+3s+2다.
3. 곱하면 Vo(s)=2s/[(s²+3s+2)(s²+4)]다.

자주 하는 실수: sin(2t)의 변환 분자 2를 빼먹거나 분모를 s²+2로 적기 쉽다.

다른 문제에 적용: 유사 계산에서는 정현파 입력의 라플라스변환을 전달함수에 곱해 출력변환식을 정리한다. 먼저 기준식·단위·부호를 적고 수치를 대입한 뒤 경계값으로 검산한다.

이 문제로 익힐 것

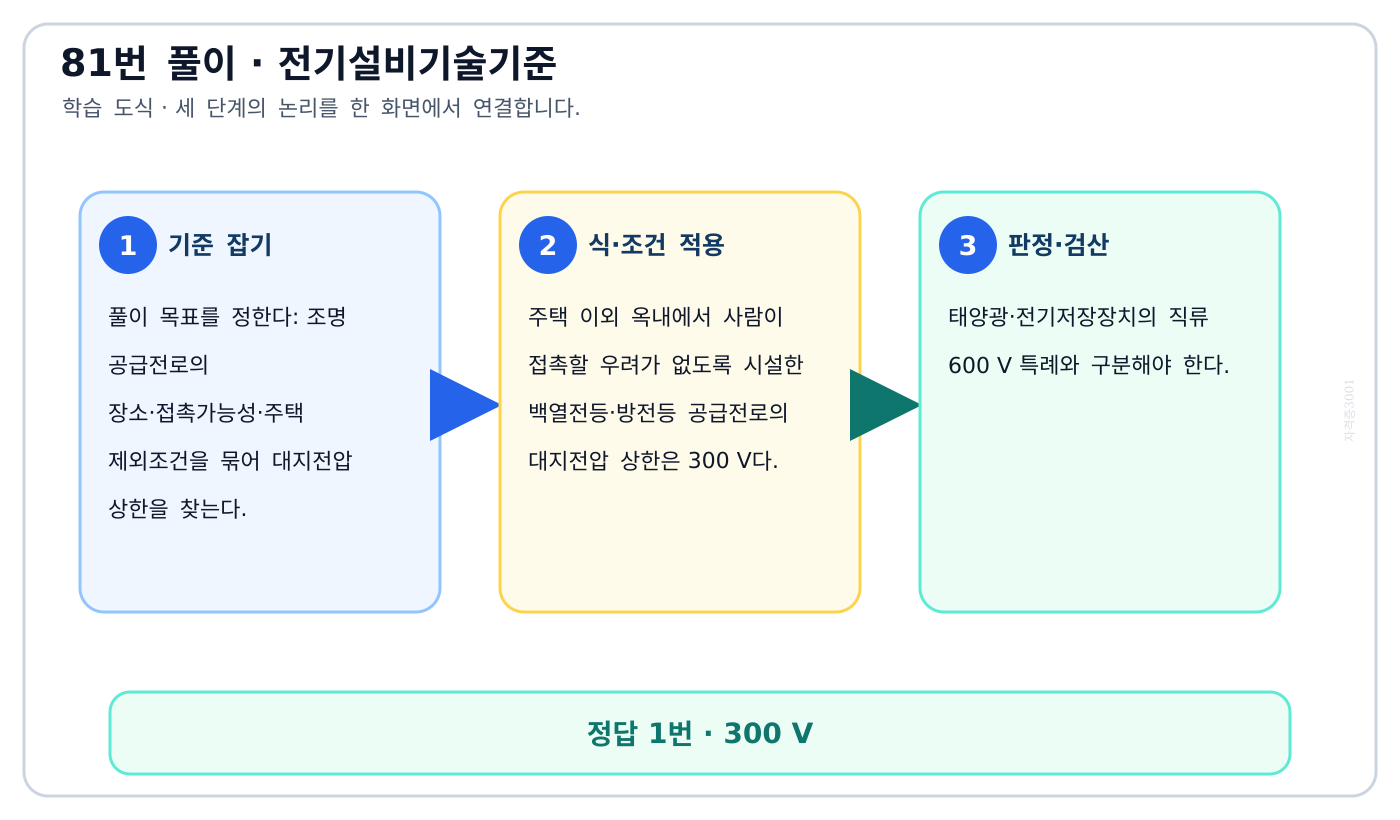

조명 공급전로의 장소·접촉가능성·주택 제외조건을 묶어 대지전압 상한을 찾는다.

풀이 순서

1. 풀이 목표를 정한다: 조명 공급전로의 장소·접촉가능성·주택 제외조건을 묶어 대지전압 상한을 찾는다.
2. 주택 이외 옥내에서 사람이 접촉할 우려가 없도록 시설한 백열전등·방전등 공급전로의 대지전압 상한은 300 V다.
3. 태양광·전기저장장치의 직류 600 V 특례와 구분해야 한다.

자주 하는 실수: 주택 옥내전로의 조건이나 전기저장장치 직류 600 V 특례를 일반 조명전로에 섞기 쉽다.

다른 문제에 적용: 유사 규정문제에서는 조명 공급전로의 장소·접촉가능성·주택 제외조건을 묶어 대지전압 상한을 찾는다. 대상·전압구간·장소·예외조건을 한 묶음으로 현행 원문에서 찾는다.

확인 위치: KEC 231.6 제1항 옥내전로의 대지전압 제한

이 문제로 익힐 것

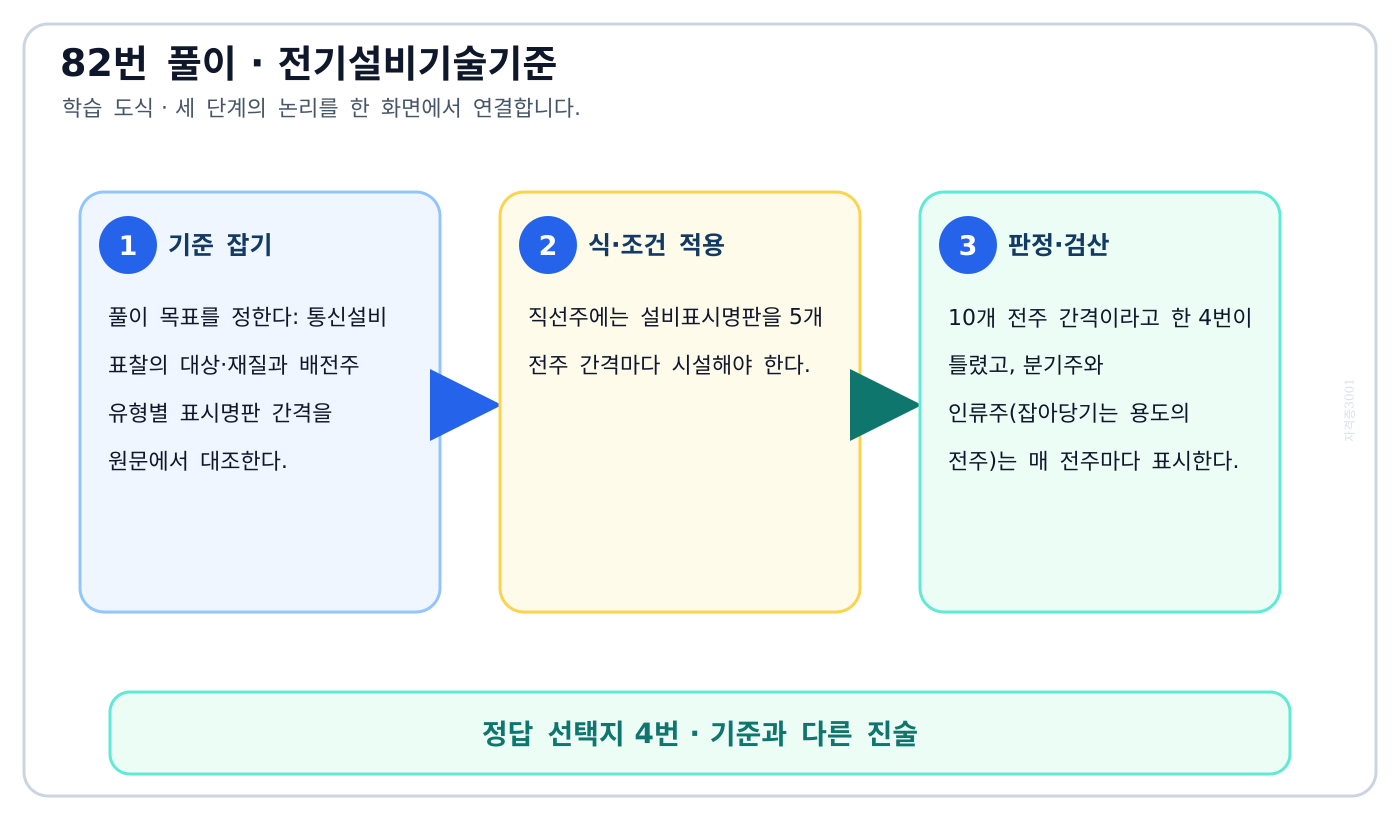

통신설비 표찰의 대상·재질과 배전주 유형별 표시명판 간격을 원문에서 대조한다.

풀이 순서

1. 풀이 목표를 정한다: 통신설비 표찰의 대상·재질과 배전주 유형별 표시명판 간격을 원문에서 대조한다.
2. 직선주에는 설비표시명판을 5개 전주 간격마다 시설해야 한다.
3. 10개 전주 간격이라고 한 4번이 틀렸고, 분기주와 인류주(잡아당기는 용도의 전주)는 매 전주마다 표시한다.

자주 하는 실수: 직선주 간격 5개와 지중 전력구 행거 50 m 같은 다른 표시주기를 섞기 쉽다.

다른 문제에 적용: 유사 규정문제에서는 통신설비 표찰의 대상·재질과 배전주 유형별 표시명판 간격을 원문에서 대조한다. 대상·전압구간·장소·예외조건을 한 묶음으로 현행 원문에서 찾는다.

확인 위치: KEC 365.1 통신설비의 식별표시 제다호

이 문제로 익힐 것

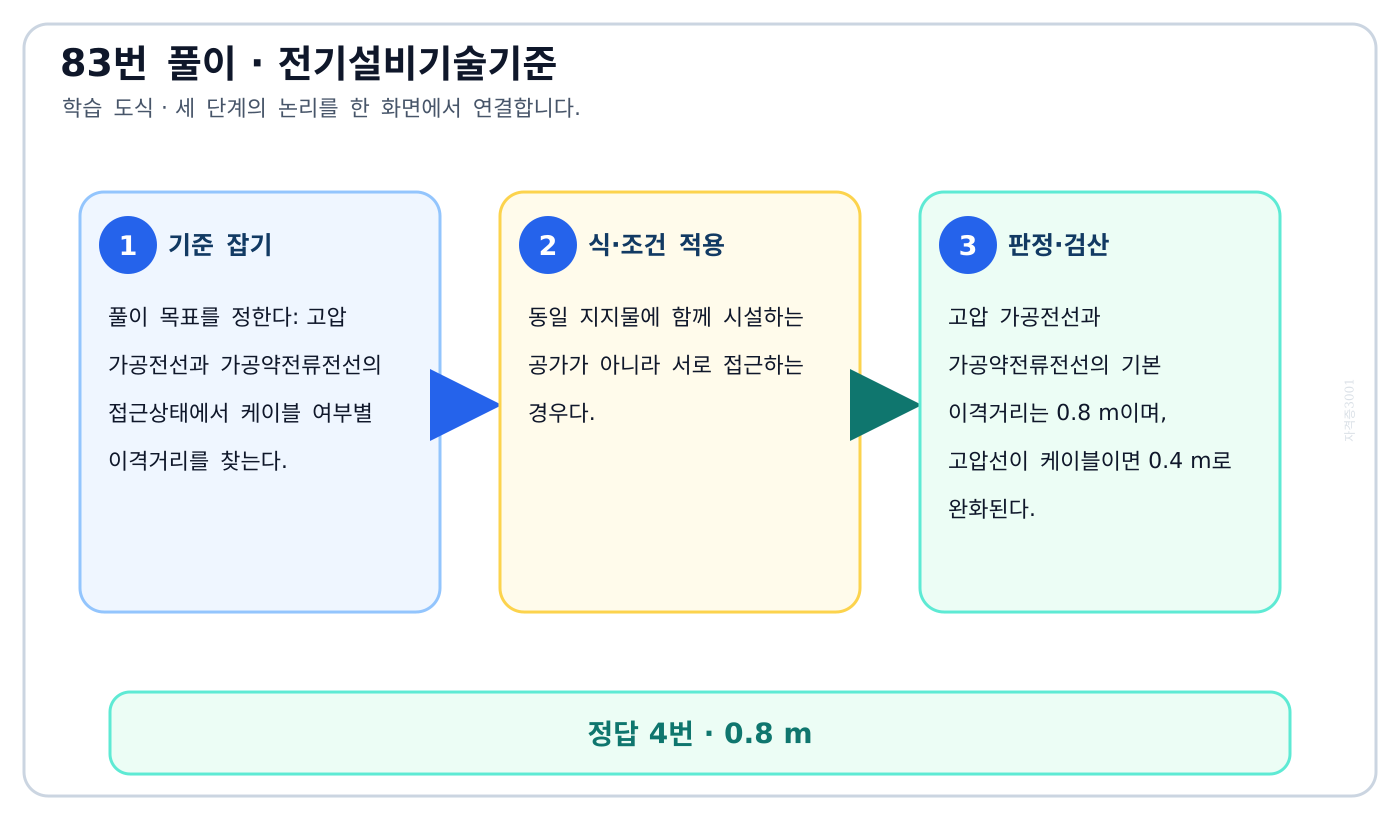

고압 가공전선과 가공약전류전선의 접근상태에서 케이블 여부별 이격거리를 찾는다.

풀이 순서

1. 풀이 목표를 정한다: 고압 가공전선과 가공약전류전선의 접근상태에서 케이블 여부별 이격거리를 찾는다.
2. 동일 지지물에 함께 시설하는 공가가 아니라 서로 접근하는 경우다.
3. 고압 가공전선과 가공약전류전선의 기본 이격거리는 0.8 m이며, 고압선이 케이블이면 0.4 m로 완화된다.

자주 하는 실수: 저압전선 기준 0.3 m나 고압 케이블 완화값 0.4 m를 나전선 기본값으로 고르기 쉽다.

다른 문제에 적용: 유사 규정문제에서는 고압 가공전선과 가공약전류전선의 접근상태에서 케이블 여부별 이격거리를 찾는다. 대상·전압구간·장소·예외조건을 한 묶음으로 현행 원문에서 찾는다.

확인 위치: KEC 332.13 제1항 다목 고압선과 가공약전류전선 접근

이 문제로 익힐 것

소세력 회로 전선을 조영재에 붙일 때 케이블 예외와 연동선 최소 공칭단면적을 확인한다.

풀이 순서

1. 풀이 목표를 정한다: 소세력 회로 전선을 조영재에 붙일 때 케이블 예외와 연동선 최소 공칭단면적을 확인한다.
2. 초인종·인터폰 같은 소세력 회로의 연동선을 조영재에 직접 붙여 시설할 때는 공칭단면적 1 mm² 이상을 사용한다.
3. 케이블은 이 굵기 조건에서 제외된다.

자주 하는 실수: 가공 소세력 회로의 지름 1.2 mm 기준과 조영재 부착배선의 단면적 기준을 바꾸기 쉽다.

다른 문제에 적용: 유사 규정문제에서는 소세력 회로 전선을 조영재에 붙일 때 케이블 예외와 연동선 최소 공칭단면적을 확인한다. 대상·전압구간·장소·예외조건을 한 묶음으로 현행 원문에서 찾는다.

확인 위치: KEC 241.14.3 제1항 가목 소세력 회로 배선

이 문제로 익힐 것

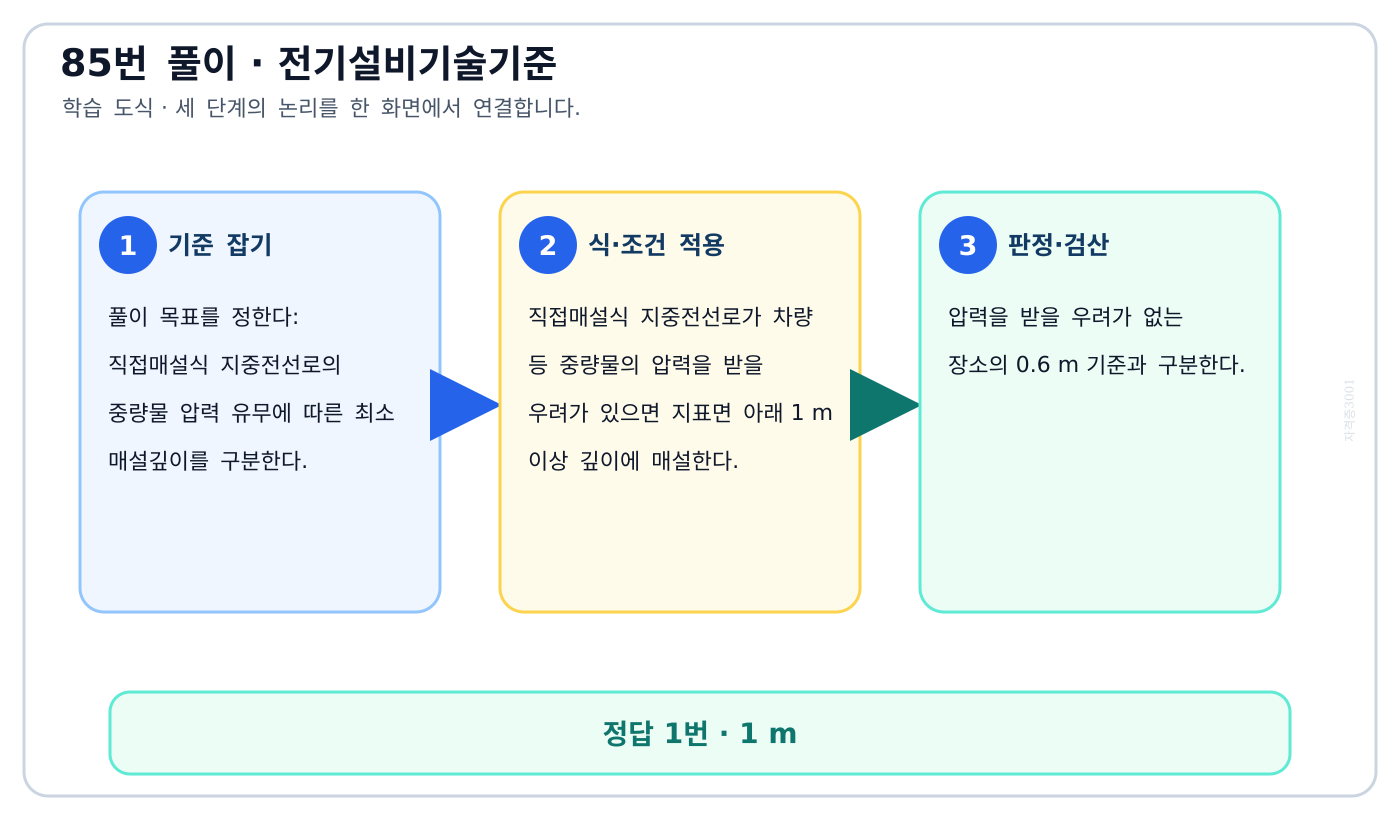

직접매설식 지중전선로의 중량물 압력 유무에 따른 최소 매설깊이를 구분한다.

풀이 순서

1. 풀이 목표를 정한다: 직접매설식 지중전선로의 중량물 압력 유무에 따른 최소 매설깊이를 구분한다.
2. 직접매설식 지중전선로가 차량 등 중량물의 압력을 받을 우려가 있으면 지표면 아래 1 m 이상 깊이에 매설한다.
3. 압력을 받을 우려가 없는 장소의 0.6 m 기준과 구분한다.

자주 하는 실수: 압력 우려가 없는 장소의 0.6 m와 차량이 다니는 장소의 1.0 m를 바꾸기 쉽다.

다른 문제에 적용: 유사 규정문제에서는 직접매설식 지중전선로의 중량물 압력 유무에 따른 최소 매설깊이를 구분한다. 대상·전압구간·장소·예외조건을 한 묶음으로 현행 원문에서 찾는다.

확인 위치: KEC 334.1 제4항 직접매설식 지중전선로

이 문제로 익힐 것

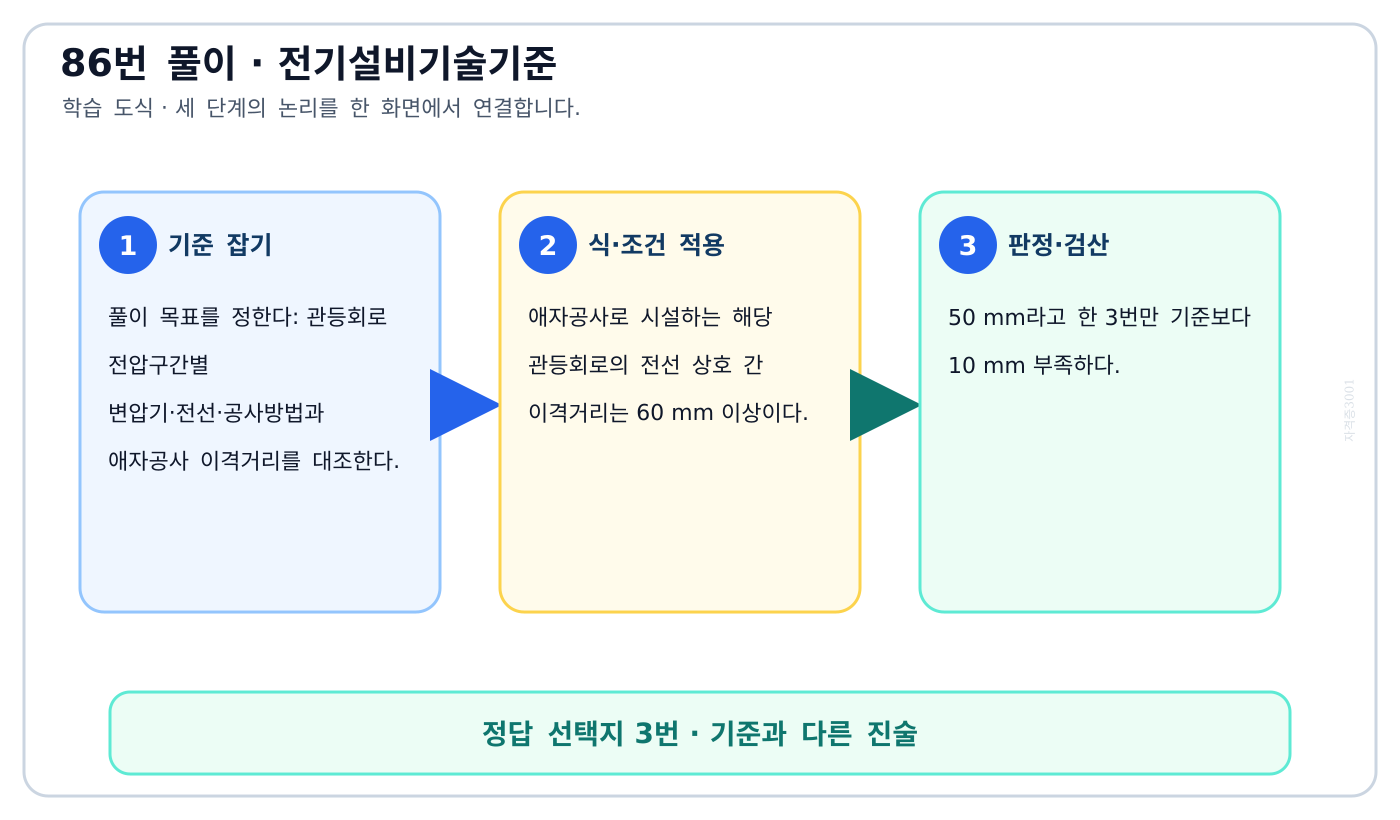

관등회로 전압구간별 변압기·전선·공사방법과 애자공사 이격거리를 대조한다.

풀이 순서

1. 풀이 목표를 정한다: 관등회로 전압구간별 변압기·전선·공사방법과 애자공사 이격거리를 대조한다.
2. 애자공사로 시설하는 해당 관등회로의 전선 상호 간 이격거리는 60 mm 이상이다.
3. 50 mm라고 한 3번만 기준보다 10 mm 부족하다.

자주 하는 실수: 전선과 조영재 사이 25 mm와 전선 상호 간 60 mm를 혼동하기 쉽다.

다른 문제에 적용: 유사 규정문제에서는 관등회로 전압구간별 변압기·전선·공사방법과 애자공사 이격거리를 대조한다. 대상·전압구간·장소·예외조건을 한 묶음으로 현행 원문에서 찾는다.

확인 위치: KEC 234.11.3 및 234.11.4 관등회로 배선 표 234.11-2

이 문제로 익힐 것

목조 조영물의 저압 옥측전선로에 허용되는 공사방법과 금속·연피 제한을 판정한다.

풀이 순서

1. 풀이 목표를 정한다: 목조 조영물의 저압 옥측전선로에 허용되는 공사방법과 금속·연피 제한을 판정한다.
2. 저압 옥측전선로라도 목조 조영물에는 화재·누전 위험 때문에 금속관공사, 버스덕트공사 및 연피 케이블공사를 적용할 수 없다.
3. 절연성 합성수지관공사는 시설할 수 있으므로 3번이다.

자주 하는 실수: 일반 조영물에서 허용되는 금속관·버스덕트·케이블공사를 목조에도 그대로 적용하기 쉽다.

다른 문제에 적용: 유사 규정문제에서는 목조 조영물의 저압 옥측전선로에 허용되는 공사방법과 금속·연피 제한을 판정한다. 대상·전압구간·장소·예외조건을 한 묶음으로 현행 원문에서 찾는다.

확인 위치: KEC 221.2 제2항 저압 옥측전선로 공사방법

이 문제로 익힐 것

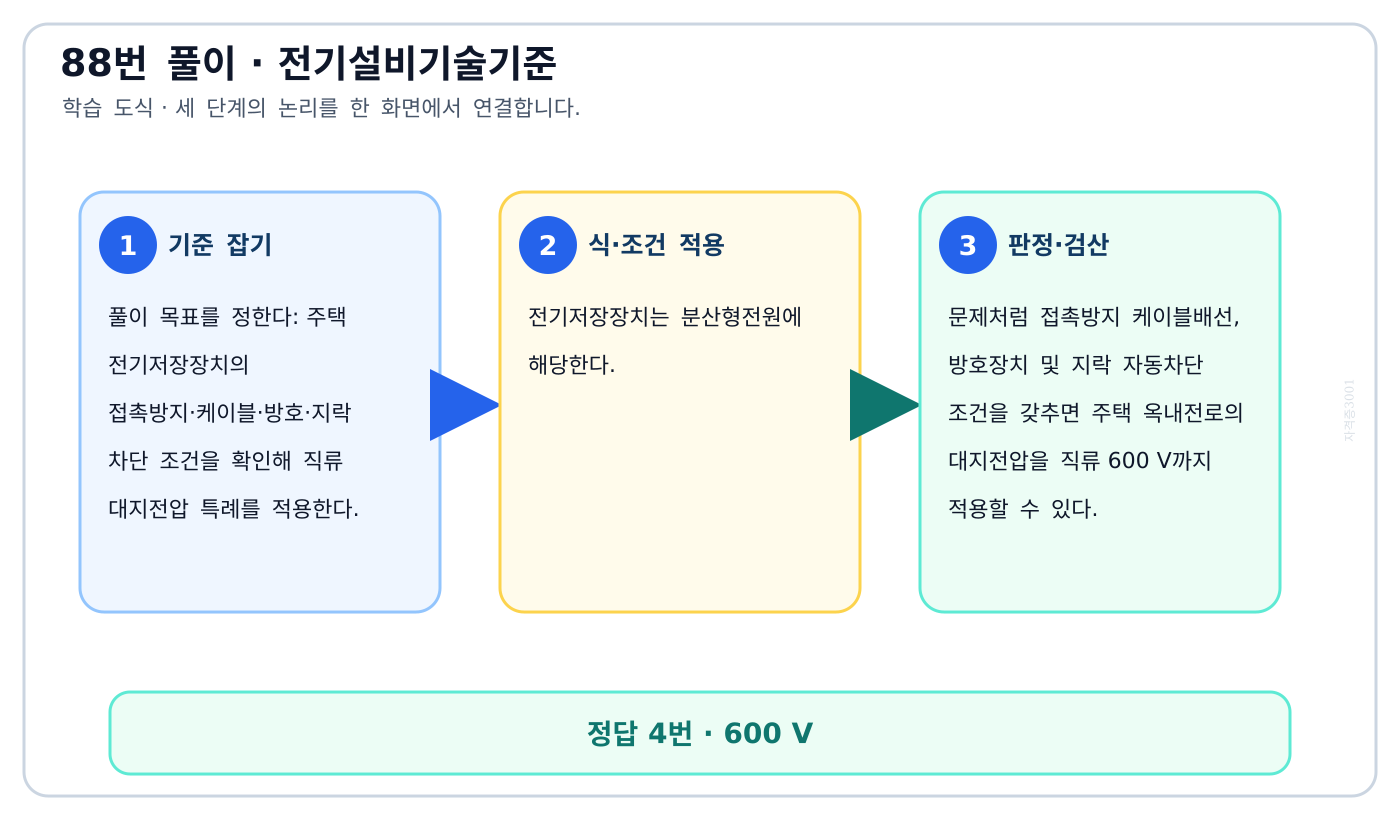

주택 전기저장장치의 접촉방지·케이블·방호·지락차단 조건을 확인해 직류 대지전압 특례를 적용한다.

풀이 순서

1. 풀이 목표를 정한다: 주택 전기저장장치의 접촉방지·케이블·방호·지락차단 조건을 확인해 직류 대지전압 특례를 적용한다.
2. 전기저장장치는 분산형전원에 해당한다.
3. 문제처럼 접촉방지 케이블배선, 방호장치 및 지락 자동차단 조건을 갖추면 주택 옥내전로의 대지전압을 직류 600 V까지 적용할 수 있다.

자주 하는 실수: 일반 주택 옥내전로 300 V 한도와 조건부 ESS 직류 600 V 특례를 혼동하기 쉽다.

다른 문제에 적용: 유사 규정문제에서는 주택 전기저장장치의 접촉방지·케이블·방호·지락차단 조건을 확인해 직류 대지전압 특례를 적용한다. 대상·전압구간·장소·예외조건을 한 묶음으로 현행 원문에서 찾는다.

확인 위치: KEC 511.1.3 전기저장장치 옥내전로의 대지전압 제한

이 문제로 익힐 것

단상교류 25 kV 전차선과 차량 사이의 정적·동적 절연이격을 표에서 구분한다.

풀이 순서

1. 풀이 목표를 정한다: 단상교류 25 kV 전차선과 차량 사이의 정적·동적 절연이격을 표에서 구분한다.
2. 단상 교류 25 kV 전차선로에서 차량과 전차선 사이의 정적 최소 절연이격거리는 270 mm다.
3. 차량의 움직임을 고려하는 동적 이격거리나 다른 급전방식의 수치와 구분한다.

자주 하는 실수: 동적 170 mm와 정적 270 mm를 바꾸거나 건조물 표의 오염조건을 섞기 쉽다.

다른 문제에 적용: 유사 규정문제에서는 단상교류 25 kV 전차선과 차량 사이의 정적·동적 절연이격을 표에서 구분한다. 대상·전압구간·장소·예외조건을 한 묶음으로 현행 원문에서 찾는다.

확인 위치: KEC 431.3 표 431.3-1 전차선과 차량 간 절연이격

이 문제로 익힐 것

병렬도체의 재료별 최소단면적과 균등전류를 위한 동일조건을 확인한다.

풀이 순서

1. 풀이 목표를 정한다: 병렬도체의 재료별 최소단면적과 균등전류를 위한 동일조건을 확인한다.
2. 병렬도체로 사용하는 구리 도체는 각 도체의 단면적이 50 mm² 이상이어야 한다.
3. 병렬분담이 균등하도록 재질·길이·단면적 및 접속조건도 같아야 한다.

자주 하는 실수: 구리 50 mm²와 알루미늄 70 mm² 기준을 서로 바꾸기 쉽다.

다른 문제에 적용: 유사 규정문제에서는 병렬도체의 재료별 최소단면적과 균등전류를 위한 동일조건을 확인한다. 대상·전압구간·장소·예외조건을 한 묶음으로 현행 원문에서 찾는다.

확인 위치: KEC 123 전선 접속 제6항 병렬도체

이 문제로 익힐 것

특고압 전압구간과 횡단대상을 확인해 표의 지표상 높이를 선택한다.

풀이 순서

1. 풀이 목표를 정한다: 특고압 전압구간과 횡단대상을 확인해 표의 지표상 높이를 선택한다.
2. 22.9 kV는 35 kV 이하 특고압에 해당한다.
3. 이 전선이 도로를 횡단할 때 지표상 높이는 6 m 이상이며, 철도·궤도 횡단의 6.5 m와 구분한다.

자주 하는 실수: 일반장소 5 m, 도로 6 m, 철도·궤도 6.5 m를 서로 바꾸기 쉽다.

다른 문제에 적용: 유사 규정문제에서는 특고압 전압구간과 횡단대상을 확인해 표의 지표상 높이를 선택한다. 대상·전압구간·장소·예외조건을 한 묶음으로 현행 원문에서 찾는다.

확인 위치: KEC 333.7 표 333.7-1 특고압 가공전선 높이

이 문제로 익힐 것

철도·궤도·자동차도 전용터널의 저압전선과 고압전선 굵기 기준을 구분한다.

풀이 순서

1. 풀이 목표를 정한다: 철도·궤도·자동차도 전용터널의 저압전선과 고압전선 굵기 기준을 구분한다.
2. 전용터널 안 저압전선로에 경동선을 사용하는 일반 기준은 지름 2.6 mm 이상이다.
3. 고압 전선로의 4 mm 기준과 혼동하지 않아야 한다.

자주 하는 실수: 저압 경동선 2.6 mm와 고압 경동선 4 mm 기준을 바꾸기 쉽다.

다른 문제에 적용: 유사 규정문제에서는 철도·궤도·자동차도 전용터널의 저압전선과 고압전선 굵기 기준을 구분한다. 대상·전압구간·장소·예외조건을 한 묶음으로 현행 원문에서 찾는다.

확인 위치: KEC 335.1 제1항 전용터널 안 저압전선로

이 문제로 익힐 것

태양전지 모듈의 개폐기 위치·전선 굵기·병렬회로 과전류보호 조건을 판정한다.

풀이 순서

1. 풀이 목표를 정한다: 태양전지 모듈의 개폐기 위치·전선 굵기·병렬회로 과전류보호 조건을 판정한다.
2. 모듈 부하측 전로의 개폐기는 고장·점검 때 해당 모듈을 안전하게 분리할 수 있도록 접속점에 근접해 시설해야 한다.
3. 멀리 떨어진 곳에 둔다는 2번이 틀렸다.

자주 하는 실수: 점검하기 편한 장소라는 일반조건만 보고 모듈 접속점과 멀어도 된다고 생각하기 쉽다.

다른 문제에 적용: 유사 규정문제에서는 태양전지 모듈의 개폐기 위치·전선 굵기·병렬회로 과전류보호 조건을 판정한다. 대상·전압구간·장소·예외조건을 한 묶음으로 현행 원문에서 찾는다.

확인 위치: KEC 522.2 및 522.3 태양전지 배선·어레이 출력개폐기

이 문제로 익힐 것

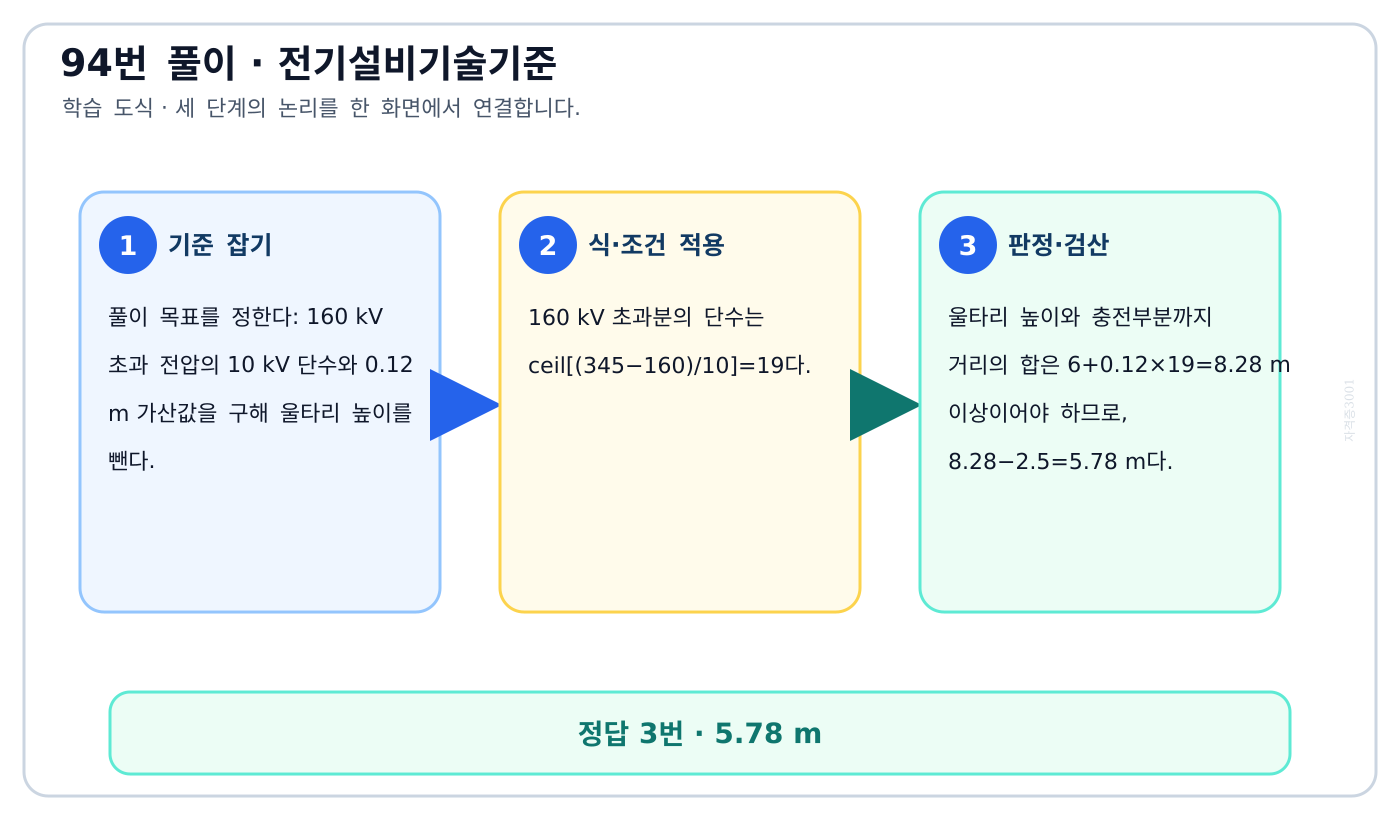

160 kV 초과 전압의 10 kV 단수와 0.12 m 가산값을 구해 울타리 높이를 뺀다.

풀이 순서

1. 풀이 목표를 정한다: 160 kV 초과 전압의 10 kV 단수와 0.12 m 가산값을 구해 울타리 높이를 뺀다.
2. 160 kV 초과분의 단수는 ceil[(345−160)/10]=19다.
3. 울타리 높이와 충전부분까지 거리의 합은 6+0.12×19=8.28 m 이상이어야 하므로, 8.28−2.5=5.78 m다.

자주 하는 실수: 185 kV 차이를 10으로 나눈 18.5를 버림하거나 0.12 m를 0.12 cm로 처리하기 쉽다.

다른 문제에 적용: 유사 규정문제에서는 160 kV 초과 전압의 10 kV 단수와 0.12 m 가산값을 구해 울타리 높이를 뺀다. 대상·전압구간·장소·예외조건을 한 묶음으로 현행 원문에서 찾는다.

확인 위치: KEC 351.1 표 351.1-1 발전소·변전소 울타리 간격

이 문제로 익힐 것

욕실 콘센트의 누전차단·접지극·방적·절연변압기 보호요건을 묶어 판정한다.

풀이 순서

1. 풀이 목표를 정한다: 욕실 콘센트의 누전차단·접지극·방적·절연변압기 보호요건을 묶어 판정한다.
2. 욕실 비데용 콘센트는 보호접지가 이루어지도록 접지극이 있는 형식을 사용해야 한다.
3. 접지극이 없는 콘센트를 쓴다는 2번은 감전보호 요건에 맞지 않는다.

자주 하는 실수: 누전차단기만 있으면 보호접지와 방적형 콘센트는 생략할 수 있다고 오인하기 쉽다.

다른 문제에 적용: 유사 규정문제에서는 욕실 콘센트의 누전차단·접지극·방적·절연변압기 보호요건을 묶어 판정한다. 대상·전압구간·장소·예외조건을 한 묶음으로 현행 원문에서 찾는다.

확인 위치: KEC 234.5 제1항 라목 욕실·화장실 콘센트

이 문제로 익힐 것

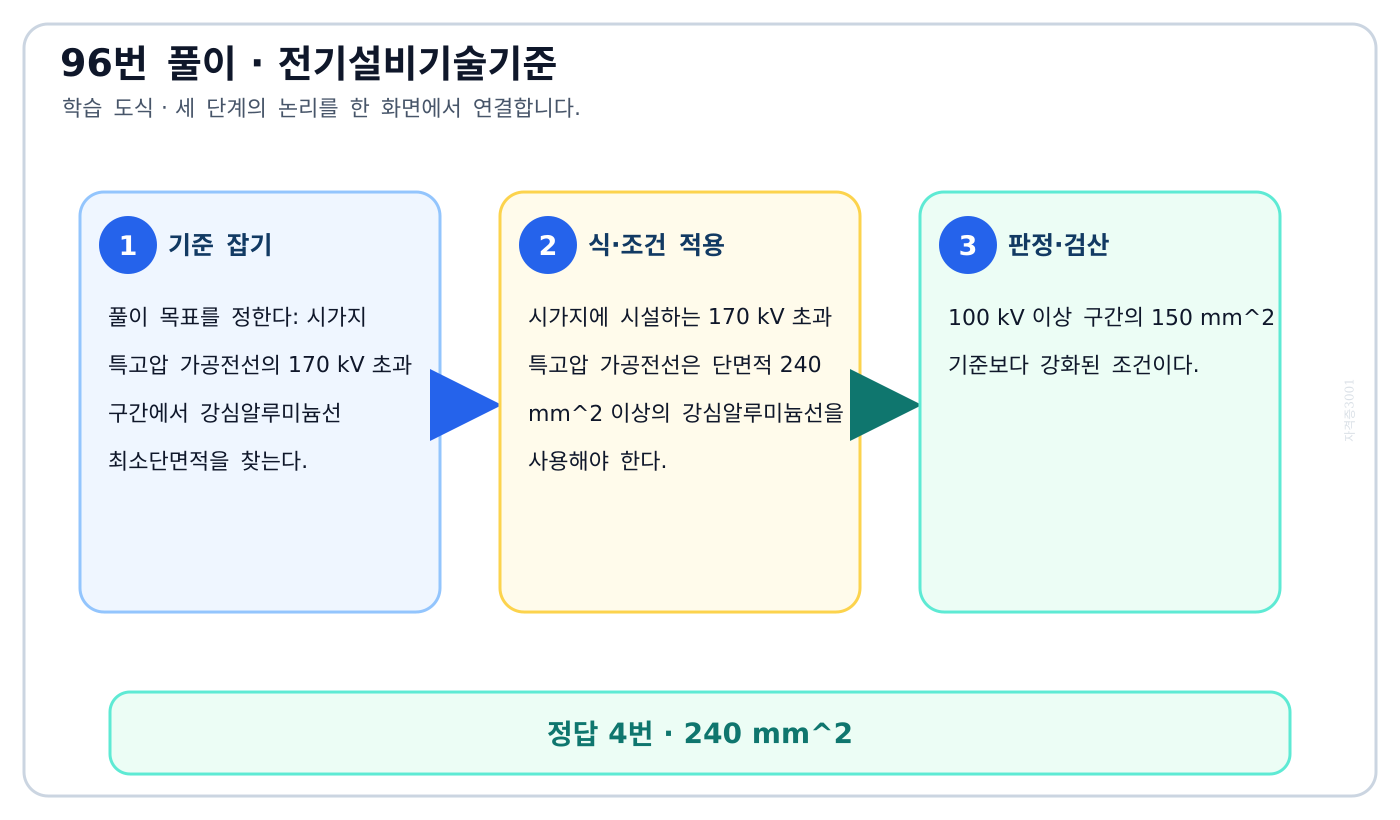

시가지 특고압 가공전선의 170 kV 초과 구간에서 강심알루미늄선 최소단면적을 찾는다.

풀이 순서

1. 풀이 목표를 정한다: 시가지 특고압 가공전선의 170 kV 초과 구간에서 강심알루미늄선 최소단면적을 찾는다.
2. 시가지에 시설하는 170 kV 초과 특고압 가공전선은 단면적 240 mm² 이상의 강심알루미늄선을 사용해야 한다.
3. 100 kV 이상 구간의 150 mm² 기준보다 강화된 조건이다.

자주 하는 실수: 170 kV 이하·100 kV 초과 구간의 다른 굵기표를 170 kV 초과 조건에 적용하기 쉽다.

다른 문제에 적용: 유사 규정문제에서는 시가지 특고압 가공전선의 170 kV 초과 구간에서 강심알루미늄선 최소단면적을 찾는다. 대상·전압구간·장소·예외조건을 한 묶음으로 현행 원문에서 찾는다.

확인 위치: KEC 333.1 제1항 나목 시가지 170 kV 초과 전선로

이 문제로 익힐 것

전기부식방지 전원장치에서 양극·피방식체까지 회로의 직류 사용전압 상한을 확인한다.

풀이 순서

1. 풀이 목표를 정한다: 전기부식방지 전원장치에서 양극·피방식체까지 회로의 직류 사용전압 상한을 확인한다.
2. 전기부식방지 회로는 직류 60 V 이하로 운용해야 한다.
3. 이 제한은 지표·수중에서 과도한 전위차와 감전 위험을 억제하기 위한 기준이다.

자주 하는 실수: 회로전압 60 V와 지표 두 점 사이 허용전위차 5 V를 같은 기준으로 혼동하기 쉽다.

다른 문제에 적용: 유사 규정문제에서는 전기부식방지 전원장치에서 양극·피방식체까지 회로의 직류 사용전압 상한을 확인한다. 대상·전압구간·장소·예외조건을 한 묶음으로 현행 원문에서 찾는다.

확인 위치: KEC 241.16.3 전기부식방지 회로의 전압

이 문제로 익힐 것

수소냉각식 발전기의 폭발위험 관리에서 수소 순도 경보 설정값을 찾는다.

풀이 순서

1. 풀이 목표를 정한다: 수소냉각식 발전기의 폭발위험 관리에서 수소 순도 경보 설정값을 찾는다.
2. 일반 수소냉각식 발전기는 내부 수소 순도가 85% 이하로 떨어질 때 경보하도록 시설한다.
3. 상주 감시를 하지 않는 발전소의 90% 경보·85% 자동차단 조건과 구분한다.

자주 하는 실수: 상주하지 않는 설비의 별도 감시·차단조건이나 정상 운전순도를 경보값과 혼동하기 쉽다.

다른 문제에 적용: 유사 규정문제에서는 수소냉각식 발전기의 폭발위험 관리에서 수소 순도 경보 설정값을 찾는다. 대상·전압구간·장소·예외조건을 한 묶음으로 현행 원문에서 찾는다.

확인 위치: KEC 351.10 다목 수소냉각식 발전기 경보장치

이 문제로 익힐 것

저압 보안공사의 일반 경동선 굵기와 400 V 이하 완화굵기를 구분한다.

풀이 순서

1. 풀이 목표를 정한다: 저압 보안공사의 일반 경동선 굵기와 400 V 이하 완화굵기를 구분한다.
2. 저압 보안공사의 기본 경동선 기준은 지름 5 mm 이상이지만, 사용전압 400 V 이하이면 지름 4 mm 이상 경동선을 사용할 수 있다.
3. 따라서 3번이다.

자주 하는 실수: 일반값 지름 5 mm를 전압 400 V 이하에도 그대로 적용하기 쉽다.

다른 문제에 적용: 유사 규정문제에서는 저압 보안공사의 일반 경동선 굵기와 400 V 이하 완화굵기를 구분한다. 대상·전압구간·장소·예외조건을 한 묶음으로 현행 원문에서 찾는다.

확인 위치: KEC 222.10 저압 보안공사 가목

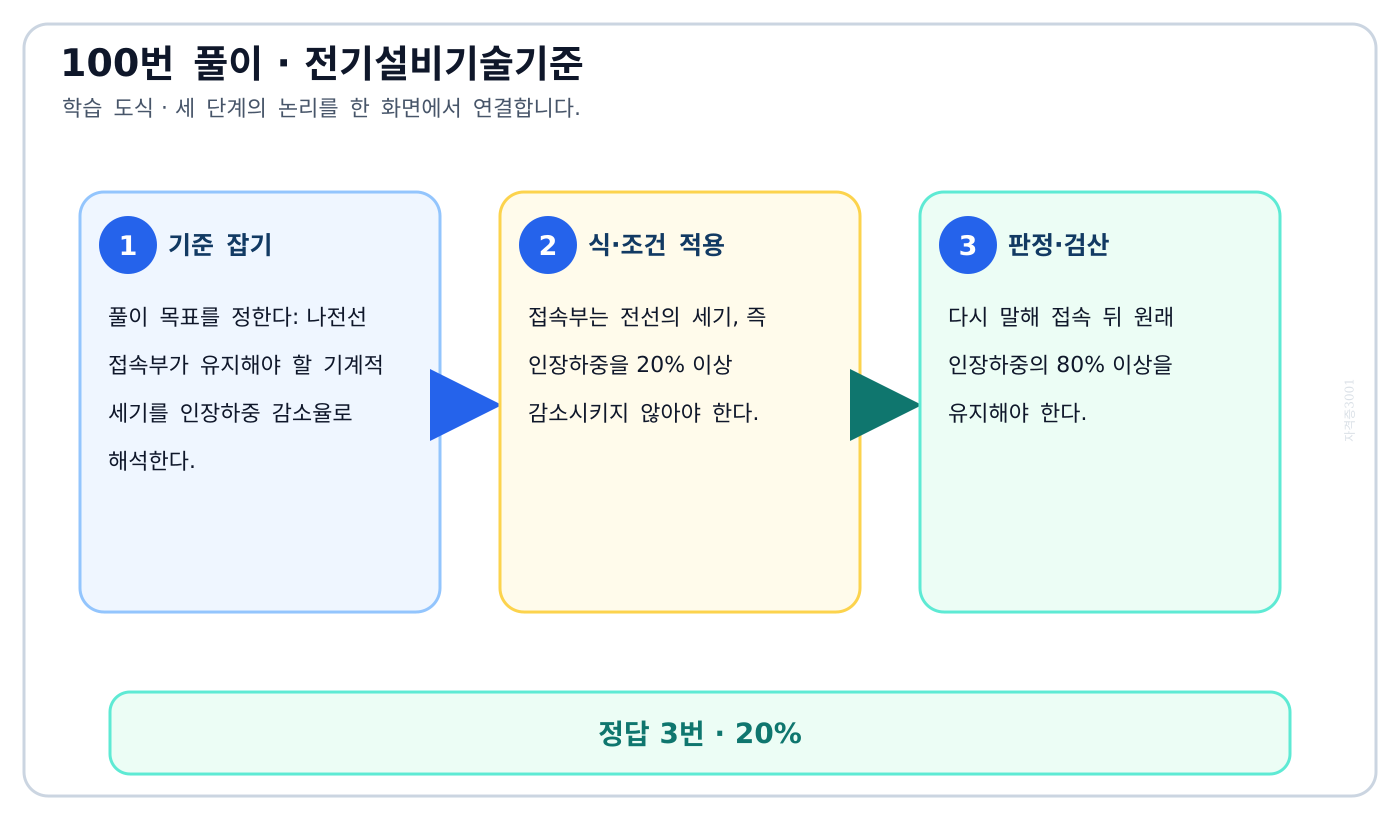

이 문제로 익힐 것

나전선 접속부가 유지해야 할 기계적 세기를 인장하중 감소율로 해석한다.

풀이 순서

1. 풀이 목표를 정한다: 나전선 접속부가 유지해야 할 기계적 세기를 인장하중 감소율로 해석한다.
2. 접속부는 전선의 세기, 즉 인장하중을 20% 이상 감소시키지 않아야 한다.
3. 다시 말해 접속 뒤 원래 인장하중의 80% 이상을 유지해야 한다.

자주 하는 실수: 20% 이상 감소시키지 말라는 문장을 감소율 20% 초과 허용으로 반대로 읽기 쉽다.

다른 문제에 적용: 유사 규정문제에서는 나전선 접속부가 유지해야 할 기계적 세기를 인장하중 감소율로 해석한다. 대상·전압구간·장소·예외조건을 한 묶음으로 현행 원문에서 찾는다.

확인 위치: KEC 123 전선의 접속 제1항 가목 인장하중
