전기기사 기출문제 2020년 3회 필기

이 문제로 익힐 것

분극 P·전계 E·전속밀도 D의 구성식의 정의와 반대개념을 비교해 ‘P=D-epsilon_0 E’를 판별할 수 있다.

풀이 순서

1. 먼저 분극 P·전계 E·전속밀도 D의 구성식에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 유전체에서 D=epsilon_0 E+P이므로 P=D-epsilon_0 E이다.
3. 정의식을 그대로 정리한 ③이 맞다.

자주 하는 실수: D=epsilon_0 E+P에서 P만 이항한다. D와 P를 더하거나 epsilon_0와 E를 뺄 수는 없다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

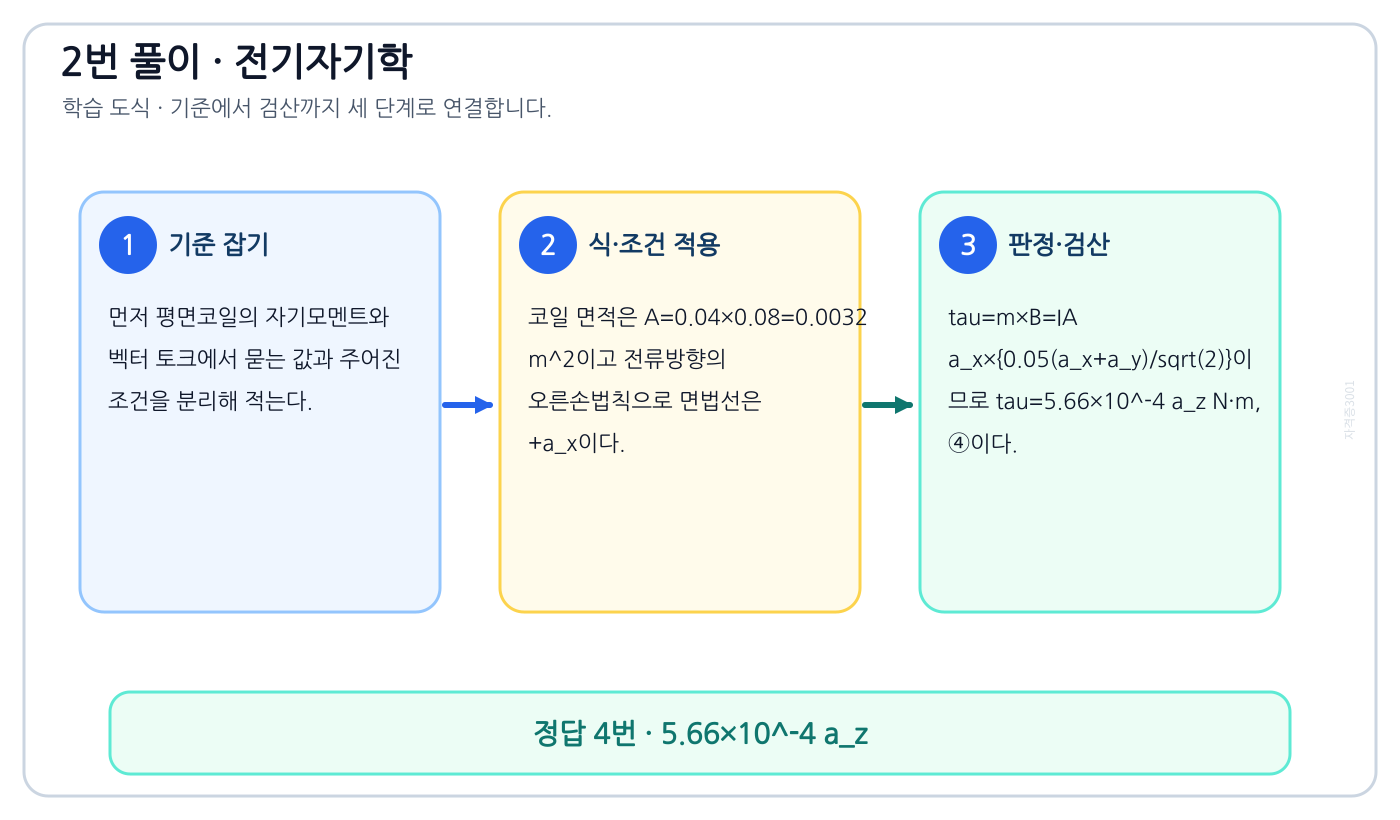

이 문제로 익힐 것

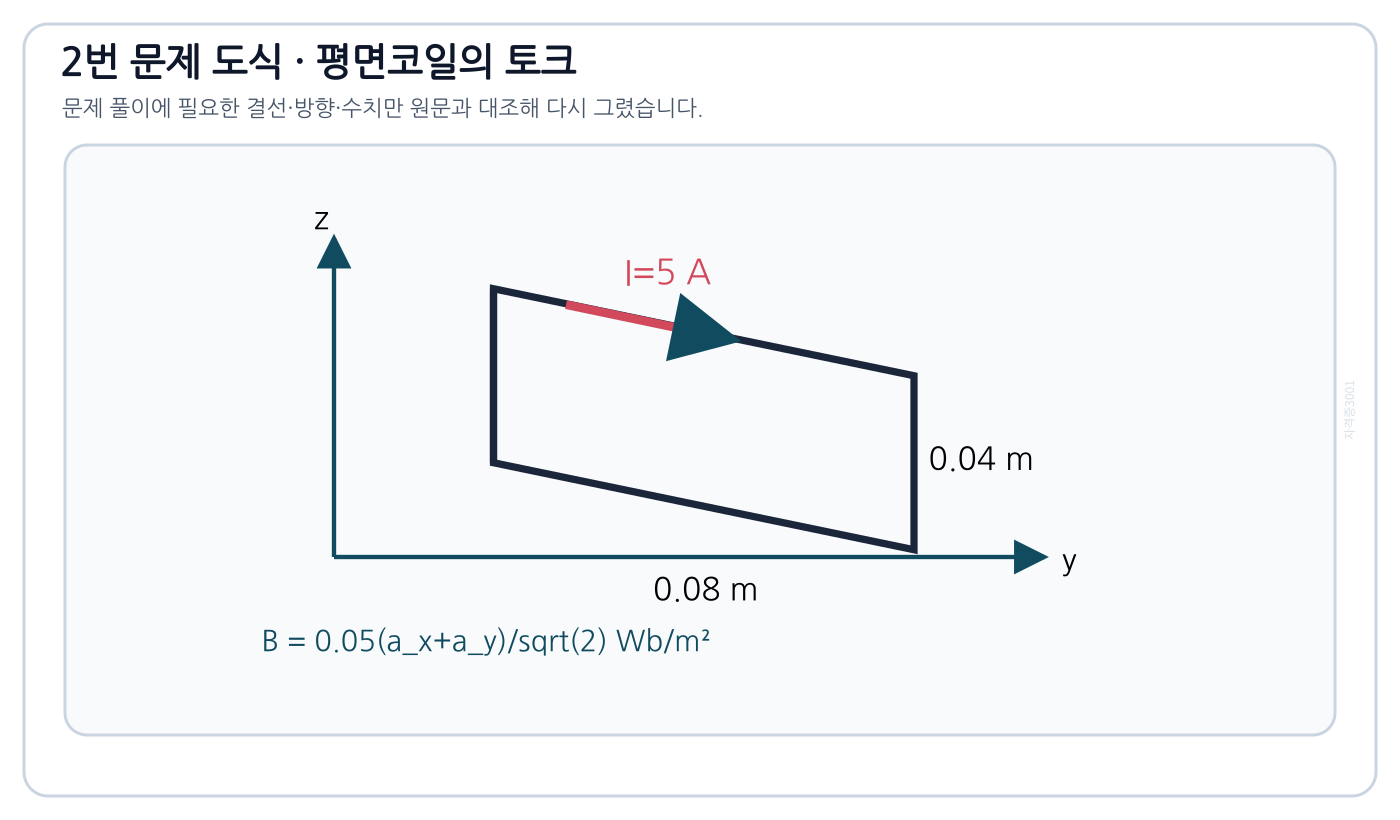

평면코일의 자기모멘트와 벡터 토크를 식으로 세우고 단위·부호·조건을 적용해 ‘5.66×10^-4 a_z’를 도출할 수 있다.

풀이 순서

1. 먼저 평면코일의 자기모멘트와 벡터 토크에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 코일 면적은 A=0.04×0.08=0.0032 m²이고 전류방향의 오른손법칙으로 면법선은 +a_x이다.
3. tau=m×B=IA a_x×{0.05(a_x+a_y)/sqrt(2)}이므로 tau=5.66×10^-4 a_z N·m, ④이다.

자주 하는 실수: 면법선은 오른손법칙으로 먼저 정하고 tau=IA n×B를 계산한다. B의 코일면 평행성분만 토크에 기여한다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량을 먼저 확정한 뒤 단위를 통일하고, 부호·차원·극한값으로 계산 결과를 다시 검산한다.

이 문제로 익힐 것

고투자율 재료를 이용한 자기차폐의 정의와 반대개념을 비교해 ‘강자성체 중에서 비투자율이 큰 물질’를 판별할 수 있다.

풀이 순서

1. 먼저 고투자율 재료를 이용한 자기차폐에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 고투자율 강자성체는 자기저항이 작아 외부 자속을 차폐재 안으로 우회시킨다.
3. 내부 자계를 줄이는 자기차폐에는 비투자율이 큰 강자성체가 적합하므로 ②이다.

자주 하는 실수: 차폐재는 자속이 지나기 쉬운 고투자율 경로를 만든다. 단순히 두께만 크거나 비투자율이 작은 재료를 고르지 않는다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

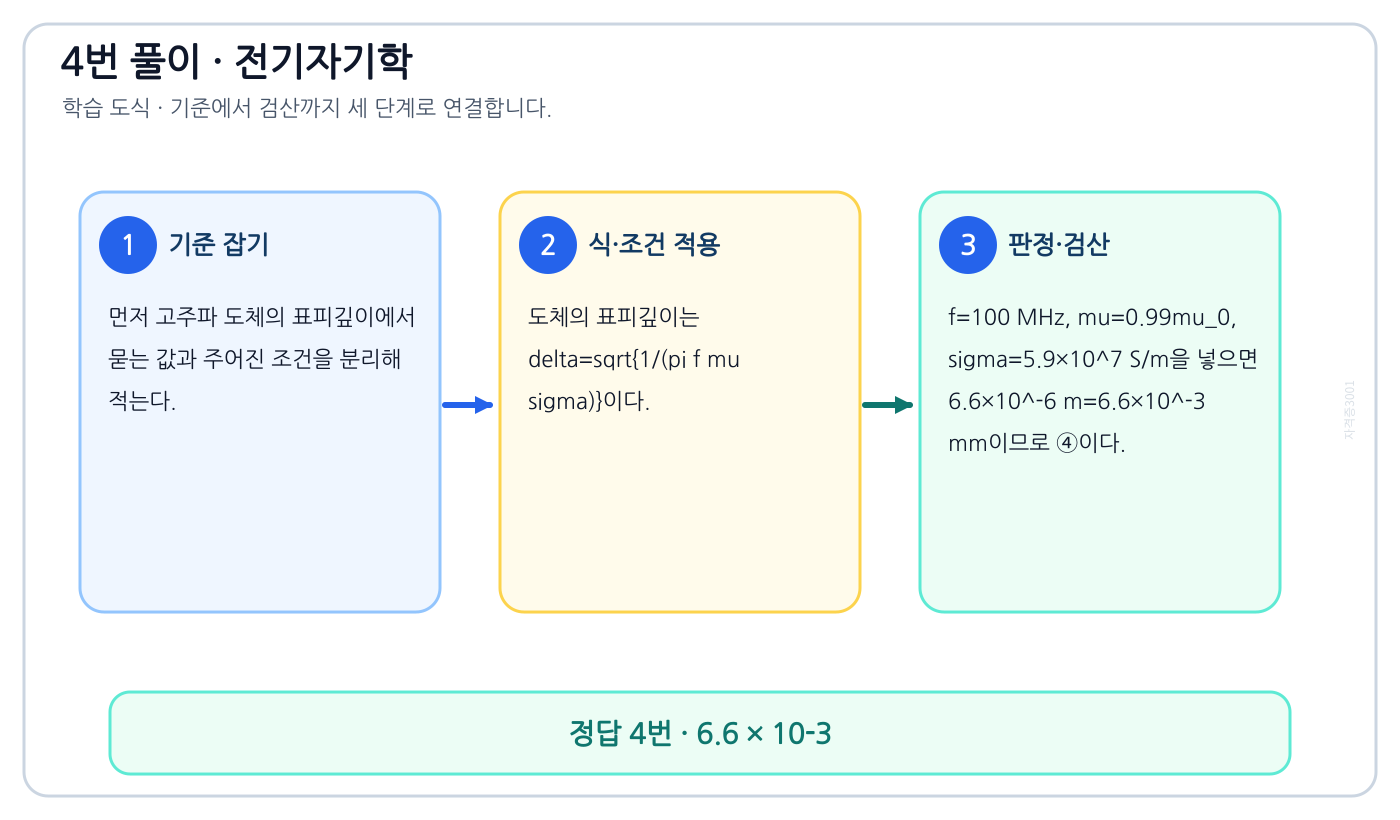

고주파 도체의 표피깊이를 식으로 세우고 단위·부호·조건을 적용해 ‘6.6 × 10-3’를 도출할 수 있다.

풀이 순서

1. 먼저 고주파 도체의 표피깊이에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 도체의 표피깊이는 delta=sqrt{1/(pi f mu sigma)}이다.
3. f=100 MHz, mu=0.99mu_0, sigma=5.9×10^7 S/m을 넣으면 6.6×10^-6 m=6.6×10^-3 mm이므로 ④이다.

자주 하는 실수: delta=sqrt(1/(pi f mu sigma))의 결과는 m다. 100 MHz와 mm 환산을 각각 놓치면 10의 세제곱 이상 어긋난다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량을 먼저 확정한 뒤 단위를 통일하고, 부호·차원·극한값으로 계산 결과를 다시 검산한다.

이 문제로 익힐 것

압전효과의 종효과와 횡효과의 정의와 반대개념을 비교해 ‘횡효과’를 판별할 수 있다.

풀이 순서

1. 먼저 압전효과의 종효과와 횡효과에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 기계적 응력과 수직방향으로 전기분극이 생기는 압전효과는 횡효과이다.
3. 응력과 분극방향이 같은 종효과와 구별하므로 ②이다.

자주 하는 실수: 기계응력과 분극의 방향관계가 기준이다. 직접효과·역효과는 원인과 결과를, 종·횡효과는 방향을 구분한다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

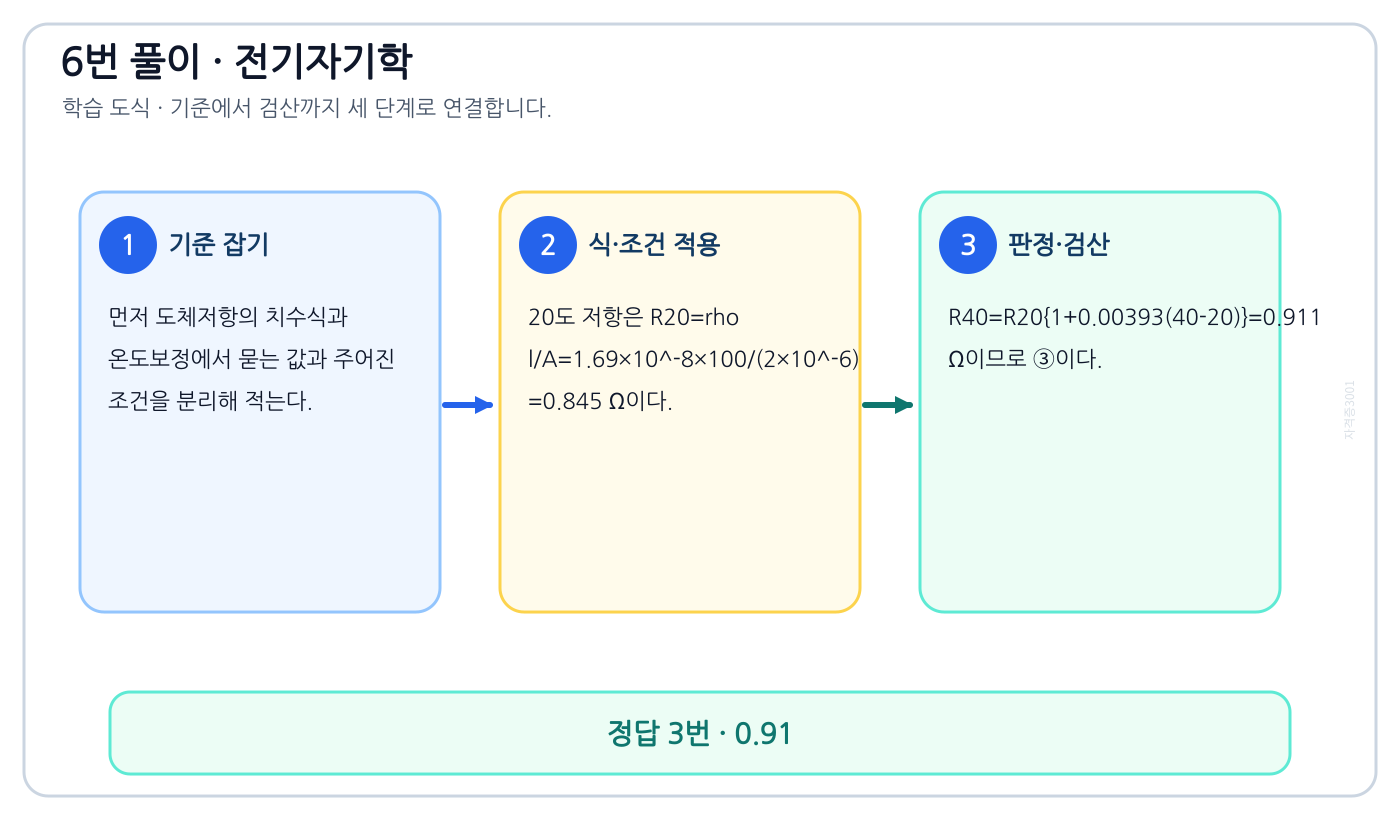

도체저항의 치수식과 온도보정을 식으로 세우고 단위·부호·조건을 적용해 ‘0.91’를 도출할 수 있다.

풀이 순서

1. 먼저 도체저항의 치수식과 온도보정에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 20도 저항은 R20=rho l/A=1.69×10^-8×100/(2×10^-6)=0.845 Ω이다.
3. R40=R20{1+0.00393(40-20)}=0.911 Ω이므로 ③이다.

자주 하는 실수: 먼저 R20=rho l/A를 구한 뒤 R40=R20[1+alpha(40-20)]를 적용한다. mm²를 m²로 바꾼다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량을 먼저 확정한 뒤 단위를 통일하고, 부호·차원·극한값으로 계산 결과를 다시 검산한다.

이 문제로 익힐 것

전위경도와 전계의 부호 관계의 정의와 반대개념을 비교해 ‘E = -grad V’를 판별할 수 있다.

풀이 순서

1. 먼저 전위경도와 전계의 부호 관계에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 전계는 전위가 가장 빠르게 감소하는 방향이므로 E=-grad V이다.
3. 정답은 ③이다.

자주 하는 실수: 전계는 전위가 감소하는 방향이므로 E=-grad V다. div는 벡터장의 발산이며 전위경도가 아니다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

정전평형 도체와 빈 공동의 전하분포의 정의와 반대개념을 비교해 ‘도체 내에 있는 공동면에도 전하가 골고루 분포한다.’를 판별할 수 있다.

풀이 순서

1. 먼저 정전평형 도체와 빈 공동의 전하분포에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 정전평형 도체 내부는 E=0이고 여분전하는 외표면에 분포한다.
3. 공동 안에 별도 전하가 없다면 공동면에도 전하가 생기지 않으므로 '골고루 분포'한다는 ④가 틀렸다.

자주 하는 실수: 공동 안에 별도 전하가 없다는 조건을 확인한다. 외표면 전하 집중과 공동면 전하를 같은 현상으로 보지 않는다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

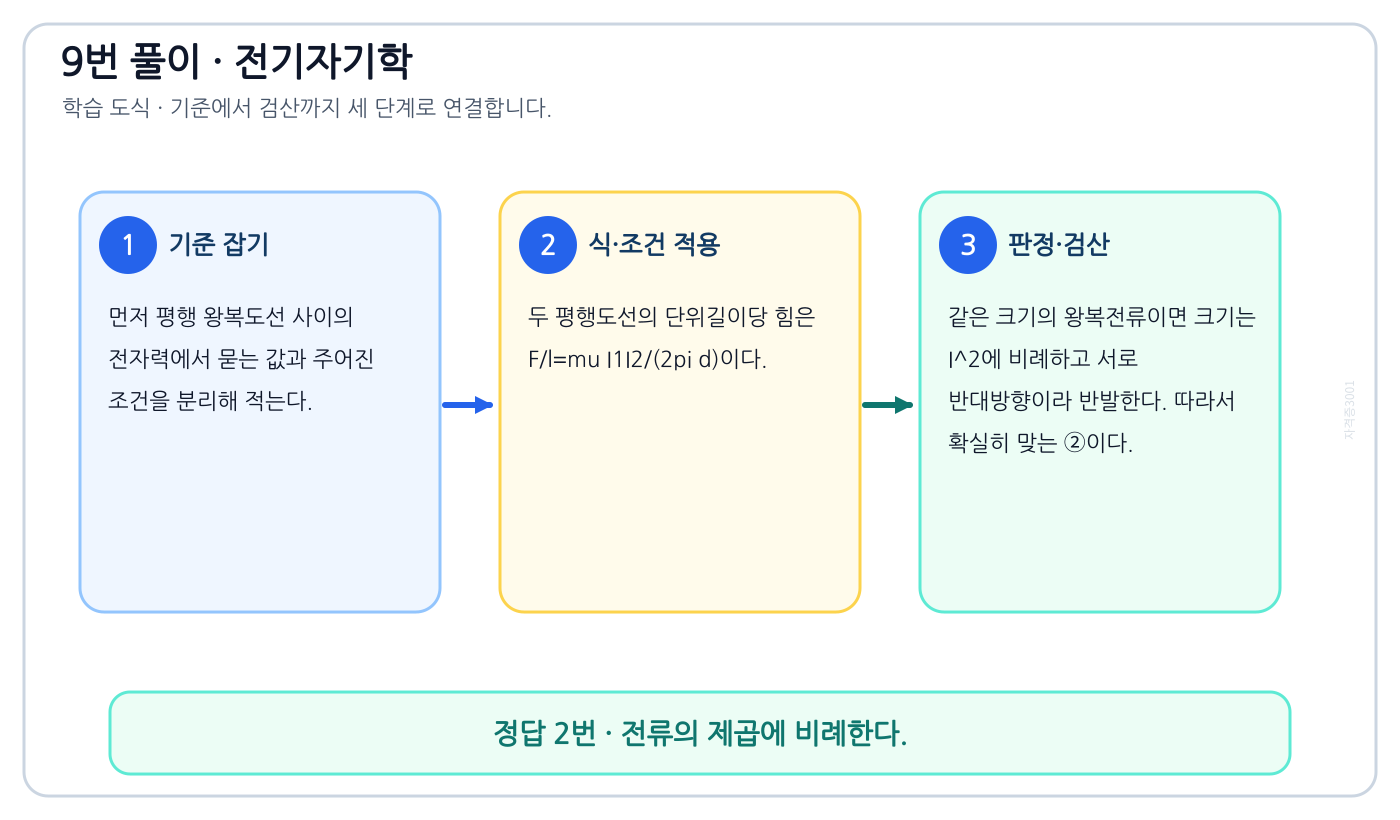

이 문제로 익힐 것

평행 왕복도선 사이의 전자력을 식으로 세우고 단위·부호·조건을 적용해 ‘전류의 제곱에 비례한다.’를 도출할 수 있다.

풀이 순서

1. 먼저 평행 왕복도선 사이의 전자력에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 두 평행도선의 단위길이당 힘은 F/l=mu I1I2/(2pi d)이다.
3. 같은 크기의 왕복전류이면 크기는 I²에 비례하고 서로 반대방향이라 반발한다. 따라서 확실히 맞는 ②이다.

자주 하는 실수: 왕복전류는 방향이 반대라 반발하지만 힘의 크기는 I1I2에 비례한다. 거리에는 1/d로 비례한다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량을 먼저 확정한 뒤 단위를 통일하고, 부호·차원·극한값으로 계산 결과를 다시 검산한다.

이 문제로 익힐 것

유전율·투자율에 따른 전자파 속도를 식으로 세우고 단위·부호·조건을 적용해 ‘v=v0/3’를 도출할 수 있다.

풀이 순서

1. 먼저 유전율·투자율에 따른 전자파 속도에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 매질의 파속은 v=1/sqrt(epsilon mu)=v0/sqrt(epsilon_r mu_r)이다.
3. epsilon_r=mu_r=3이므로 v=v0/3, ②이다.

자주 하는 실수: v/v0=1/sqrt(epsilon_r mu_r)이다. 두 상대값을 곱한 뒤 제곱근을 취하므로 1/9가 아니다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량을 먼저 확정한 뒤 단위를 통일하고, 부호·차원·극한값으로 계산 결과를 다시 검산한다.

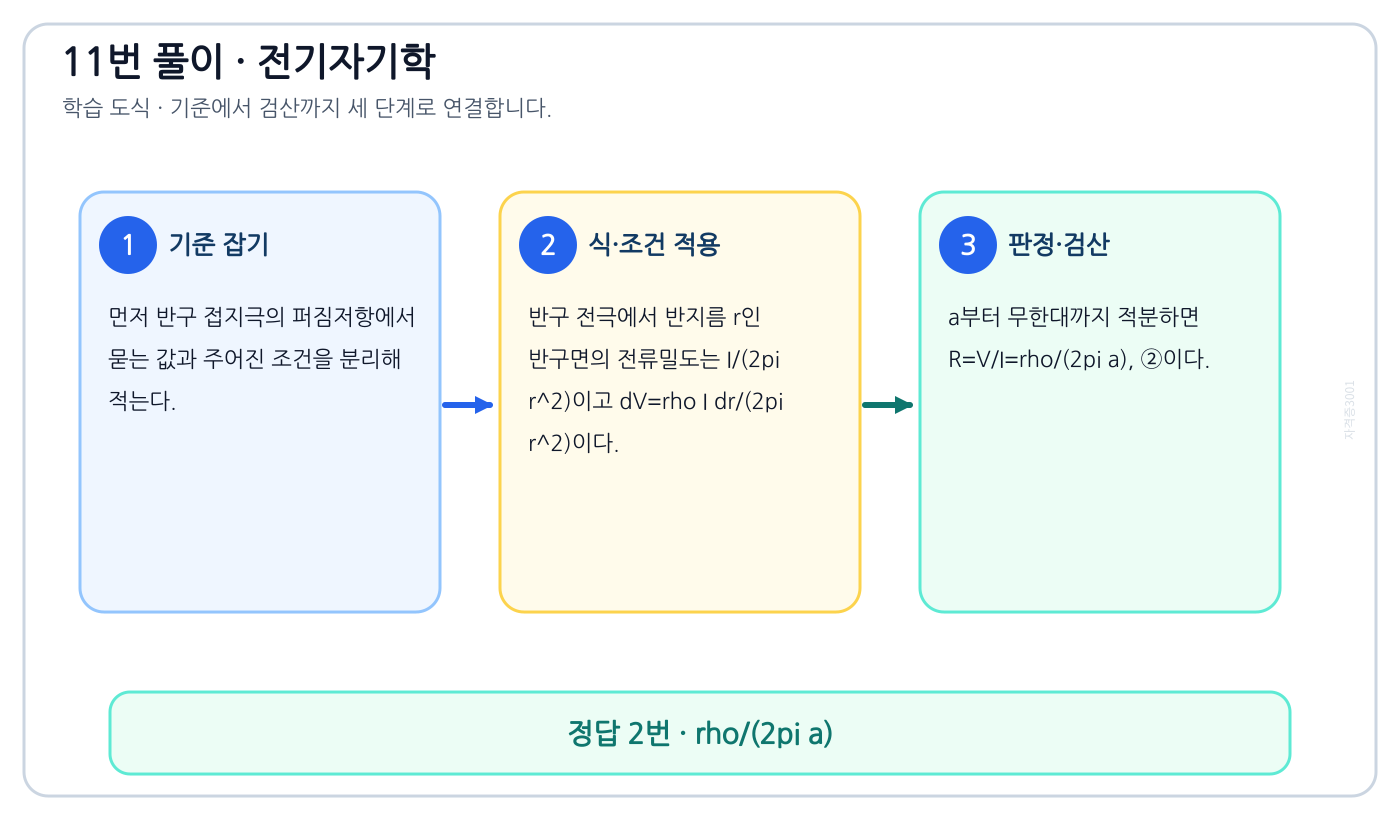

이 문제로 익힐 것

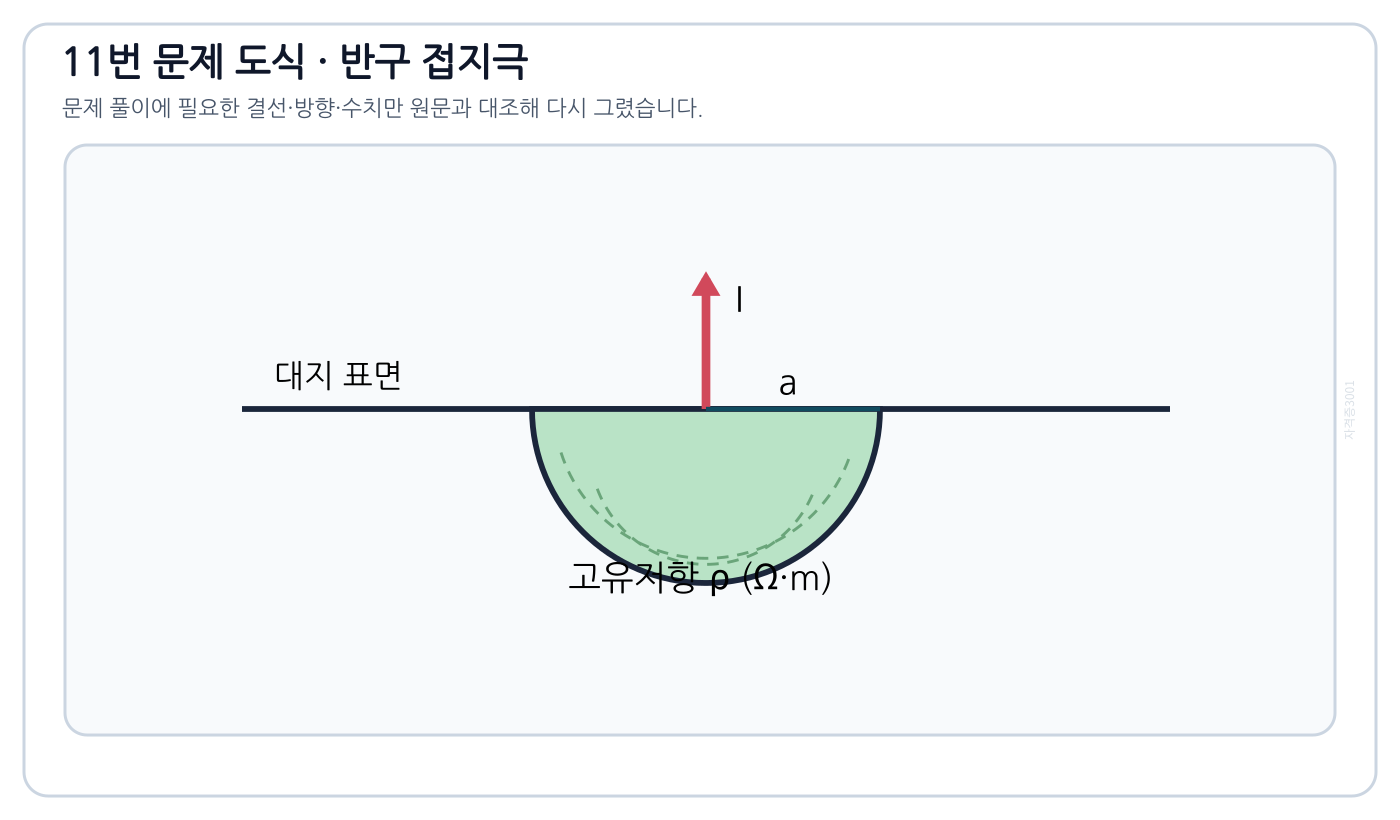

반구 접지극의 퍼짐저항을 식으로 세우고 단위·부호·조건을 적용해 ‘rho/(2pi a)’를 도출할 수 있다.

풀이 순서

1. 먼저 반구 접지극의 퍼짐저항에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 반구 전극에서 반지름 r인 반구면의 전류밀도는 I/(2pi r²)이고 dV=rho I dr/(2pi r²)이다.
3. a부터 무한대까지 적분하면 R=V/I=rho/(2pi a), ②이다.

자주 하는 실수: 반구면적 2pi r²로 전류가 퍼지는 것을 적분한다. 구형 전극의 4pi와 반구의 2pi를 바꾸지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량을 먼저 확정한 뒤 단위를 통일하고, 부호·차원·극한값으로 계산 결과를 다시 검산한다.

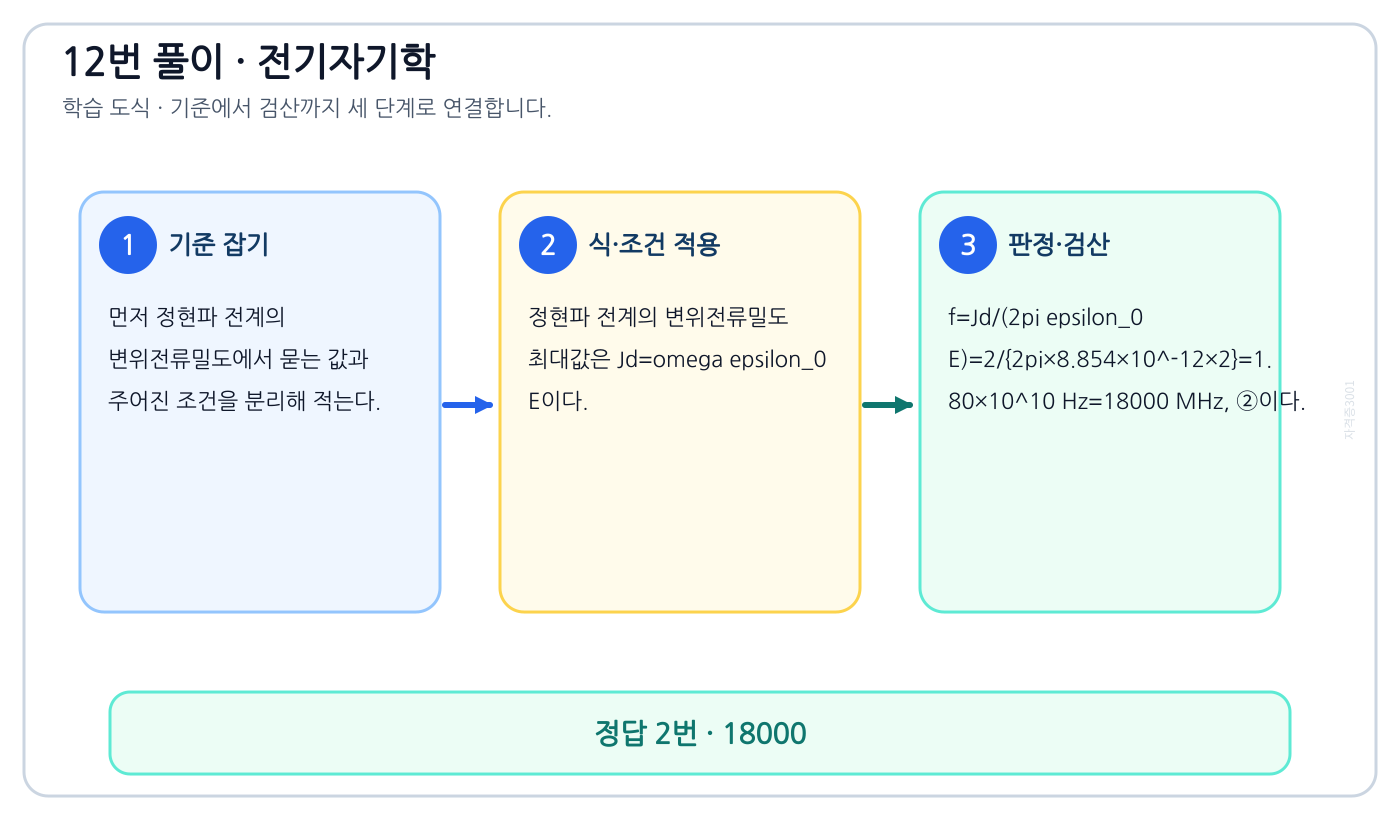

이 문제로 익힐 것

정현파 전계의 변위전류밀도를 식으로 세우고 단위·부호·조건을 적용해 ‘18000’를 도출할 수 있다.

풀이 순서

1. 먼저 정현파 전계의 변위전류밀도에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 정현파 전계의 변위전류밀도 최대값은 Jd=omega epsilon_0 E이다.
3. f=Jd/(2pi epsilon_0 E)=2/{2pi×8.854×10^-12×2}=1.80×10^10 Hz=18000 MHz, ②이다.

자주 하는 실수: Jd=omega epsilon_0 E에서 omega=2pi f다. 전계가 최대값으로 주어졌다면 불필요한 sqrt(2)를 넣지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량을 먼저 확정한 뒤 단위를 통일하고, 부호·차원·극한값으로 계산 결과를 다시 검산한다.

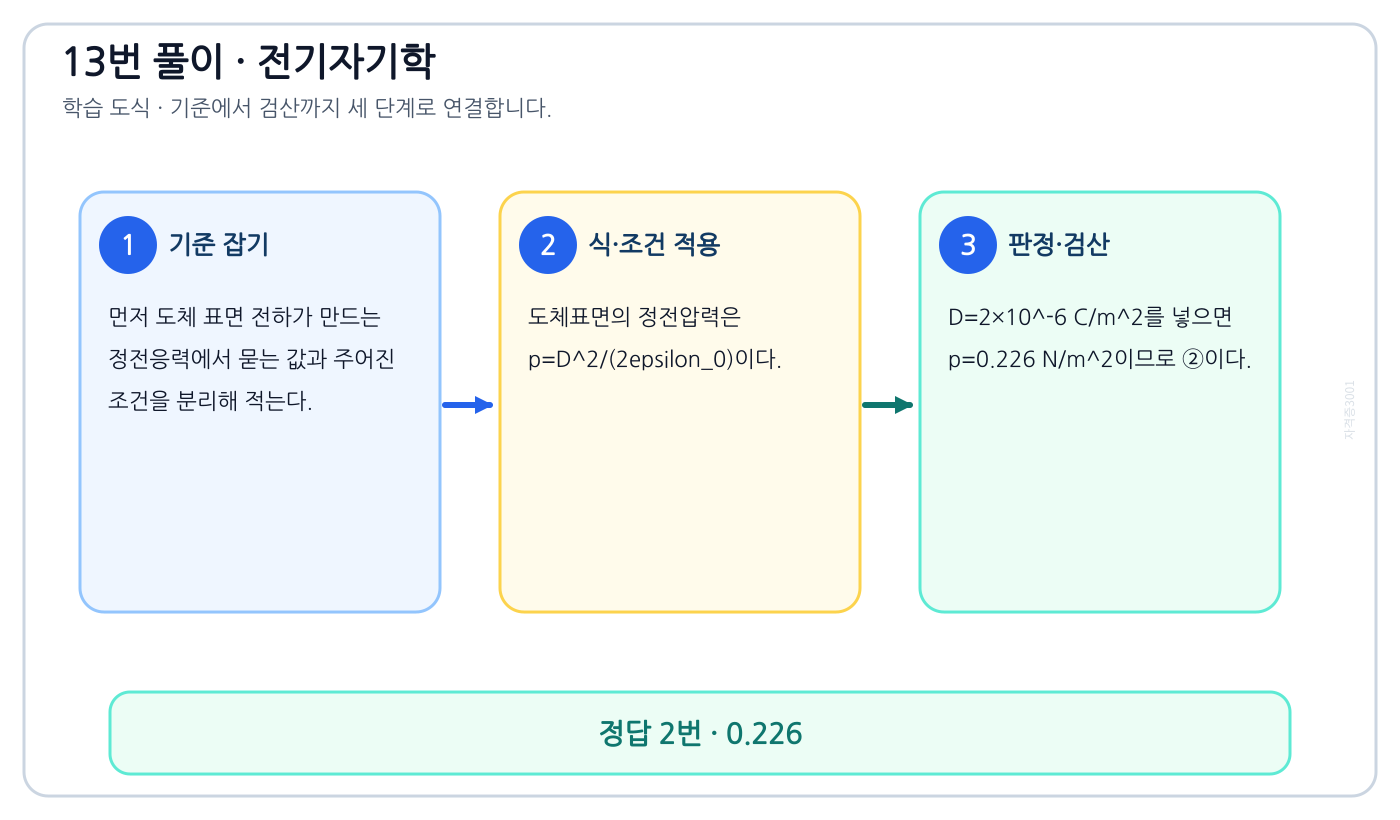

이 문제로 익힐 것

도체 표면 전하가 만드는 정전응력을 식으로 세우고 단위·부호·조건을 적용해 ‘0.226’를 도출할 수 있다.

풀이 순서

1. 먼저 도체 표면 전하가 만드는 정전응력에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 도체표면의 정전압력은 p=D²/(2epsilon_0)이다.
3. D=2×10^-6 C/m²를 넣으면 p=0.226 N/m²이므로 ②이다.

자주 하는 실수: p=D²/(2epsilon_0)를 쓴다. 표면전하밀도 D를 전계 E로 착각하거나 1/2을 빠뜨리지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량을 먼저 확정한 뒤 단위를 통일하고, 부호·차원·극한값으로 계산 결과를 다시 검산한다.

이 문제로 익힐 것

선형 자성체의 자기 에너지밀도를 식으로 세우고 단위·부호·조건을 적용해 ‘B²/(2mu)’를 도출할 수 있다.

풀이 순서

1. 먼저 선형 자성체의 자기 에너지밀도에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 선형 자성체의 단위체적 자기에너지는 w=integral(0 to B) H dB=B²/(2mu)=BH/2이다.
3. 이에 해당하는 ④가 정답이다.

자주 하는 실수: w=BH/2=B²/(2mu)=mu H²/2다. B²에 mu를 곱하는 선택지는 H로 쓴 식과 혼동한 것이다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량을 먼저 확정한 뒤 단위를 통일하고, 부호·차원·극한값으로 계산 결과를 다시 검산한다.

이 문제로 익힐 것

자구벽의 불연속 이동과 바크하우젠 효과의 정의와 반대개념을 비교해 ‘바크하우젠 효과(Barkhausen effect)’를 판별할 수 있다.

풀이 순서

1. 먼저 자구벽의 불연속 이동과 바크하우젠 효과에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 외부자계 증가 때 자구벽이 불연속적으로 이동해 자속밀도가 계단식으로 변하는 현상이 바크하우젠 효과이다.
3. 정답은 ②이다.

자주 하는 실수: 자구가 계단식으로 재배열되는 현상이 핵심이다. 시간지연인 자기여효나 치수변화인 자기왜와 구분한다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

자속밀도와 자계 세기의 물질 관계를 식으로 세우고 단위·부호·조건을 적용해 ‘107/4π’를 도출할 수 있다.

풀이 순서

1. 먼저 자속밀도와 자계 세기의 물질 관계에서 묻는 값과 주어진 조건을 분리해 적는다.
2. B=mu_0 mu_r H이므로 H=50/{4pi×10^-7×50}=10^7/(4pi) A/m이다.
3. ③이 맞고 막대 치수는 이 계산에 필요하지 않다.

자주 하는 실수: H=B/(mu_0 mu_r)다. 막대의 길이와 단면적은 B가 이미 주어진 이 계산에는 쓰지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량을 먼저 확정한 뒤 단위를 통일하고, 부호·차원·극한값으로 계산 결과를 다시 검산한다.

이 문제로 익힐 것

평행판 콘덴서의 정전용량을 식으로 세우고 단위·부호·조건을 적용해 ‘0.01’를 도출할 수 있다.

풀이 순서

1. 먼저 평행판 콘덴서의 정전용량에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 평행판 정전용량 C=epsilon_0 epsilon_r pi r²/d이다.
3. r=0.30 m, d=0.001 m, epsilon_r=4를 넣으면 1.00×10^-8 F=0.010 uF, ①이다.

자주 하는 실수: C=epsilon_0 epsilon_r pi r²/d에서 30 cm와 0.1 cm를 각각 m로 바꾼다. 반지름을 지름으로 쓰지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량을 먼저 확정한 뒤 단위를 통일하고, 부호·차원·극한값으로 계산 결과를 다시 검산한다.

이 문제로 익힐 것

정사각형 전류회로 중심의 자계를 식으로 세우고 단위·부호·조건을 적용해 ‘2sqrt(2)I/(pi l)’를 도출할 수 있다.

풀이 순서

1. 먼저 정사각형 전류회로 중심의 자계에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 한 변이 만드는 자계는 유한직선식 H=I(sin45+sin45)/(4pi(l/2))=sqrt(2)I/(2pi l)이다.
3. 네 변을 합하면 2sqrt(2)I/(pi l), ④이다.

자주 하는 실수: 중심에서 한 변까지 거리는 l/2이고 끝각은 45도다. 한 변의 결과를 네 배 하는 마지막 단계를 빠뜨리지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량을 먼저 확정한 뒤 단위를 통일하고, 부호·차원·극한값으로 계산 결과를 다시 검산한다.

이 문제로 익힐 것

서로 다른 콘덴서를 접속할 때 전하 재분배를 식으로 세우고 단위·부호·조건을 적용해 ‘-4’를 도출할 수 있다.

풀이 순서

1. 먼저 서로 다른 콘덴서를 접속할 때 전하 재분배에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 연결 뒤 공통전위는 V=(Q1+Q2)/(C1+C2)=(-5+2)/(1+2)=-1 V이다.
3. C1의 최종전하는 -1 uC이므로 C1에서 C2로의 부호 있는 이동전하는 -4 uC, ①이다.

자주 하는 실수: 접속 후에는 총전하 보존과 공통전위를 동시에 쓴다. 이동전하의 부호는 문제에서 정한 C1에서 C2 방향을 따른다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량을 먼저 확정한 뒤 단위를 통일하고, 부호·차원·극한값으로 계산 결과를 다시 검산한다.

이 문제로 익힐 것

두께 방향 복합유전체의 직렬 정전용량을 식으로 세우고 단위·부호·조건을 적용해 ‘0.055’를 도출할 수 있다.

풀이 순서

1. 먼저 두께 방향 복합유전체의 직렬 정전용량에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 공기층 d/2와 epsilon_r=10 유전체층 d/2가 직렬이다.
3. C/C0=2/{1+1/10}=1.818이므로 C=0.03×1.818=0.0545 uF, 약 0.055 uF인 ③이다.

자주 하는 실수: 공기층과 유리층은 전계방향으로 쌓였으므로 직렬이다. 면적 절반으로 나뉜 병렬 모델을 적용하지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량을 먼저 확정한 뒤 단위를 통일하고, 부호·차원·극한값으로 계산 결과를 다시 검산한다.

이 문제로 익힐 것

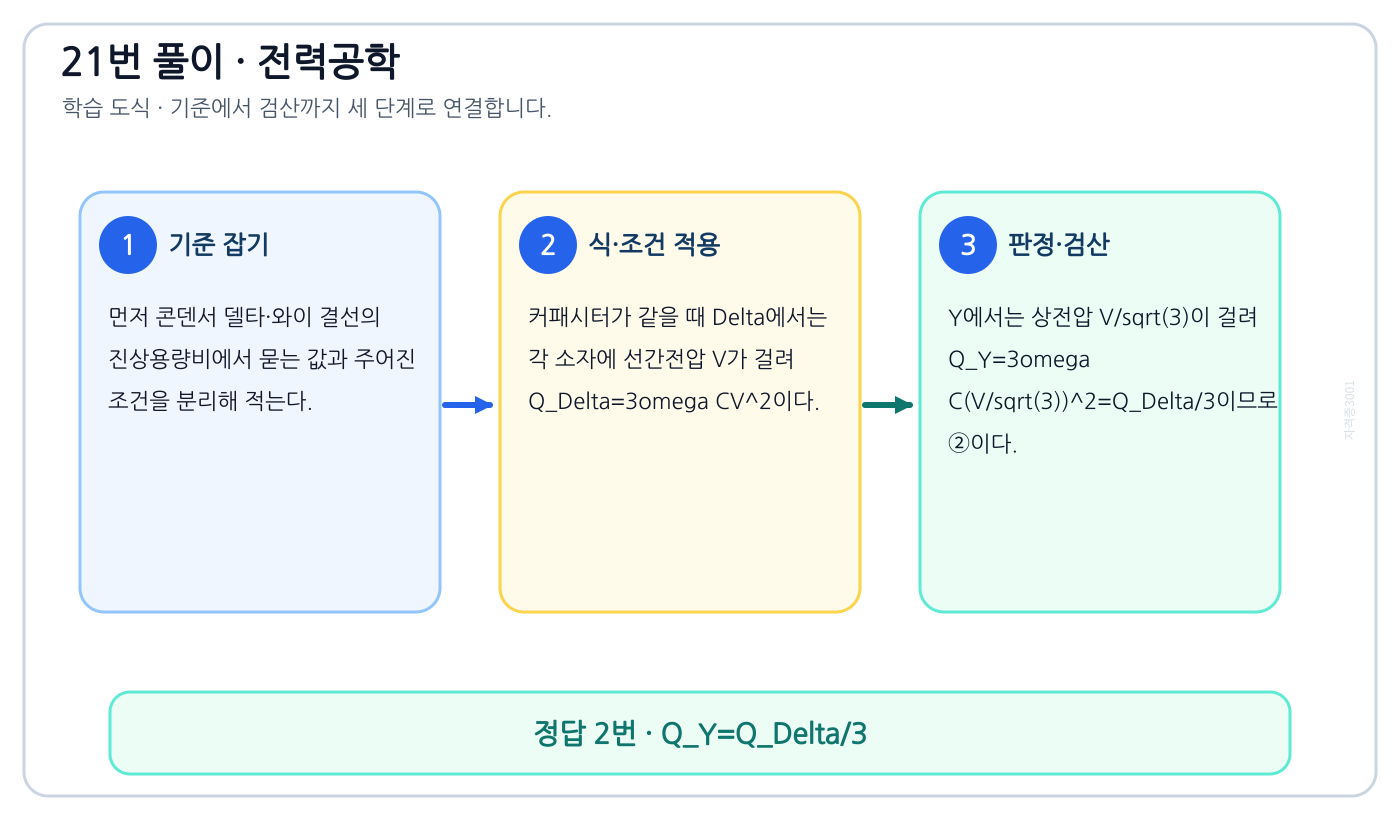

콘덴서 델타·와이 결선의 진상용량비를 식으로 세우고 단위·부호·조건을 적용해 ‘Q_Y=Q_Delta/3’를 도출할 수 있다.

풀이 순서

1. 먼저 콘덴서 델타·와이 결선의 진상용량비에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 커패시터가 같을 때 Delta에서는 각 소자에 선간전압 V가 걸려 Q_Delta=3omega CV²이다.
3. Y에서는 상전압 V/sqrt(3)이 걸려 Q_Y=3omega C(V/sqrt(3))²=Q_Delta/3이므로 ②이다.

자주 하는 실수: 같은 선간전압에서 Y의 각 소자전압은 Delta의 1/sqrt(3)이고 무효전력은 전압 제곱에 비례한다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량을 먼저 확정한 뒤 단위를 통일하고, 부호·차원·극한값으로 계산 결과를 다시 검산한다.

이 문제로 익힐 것

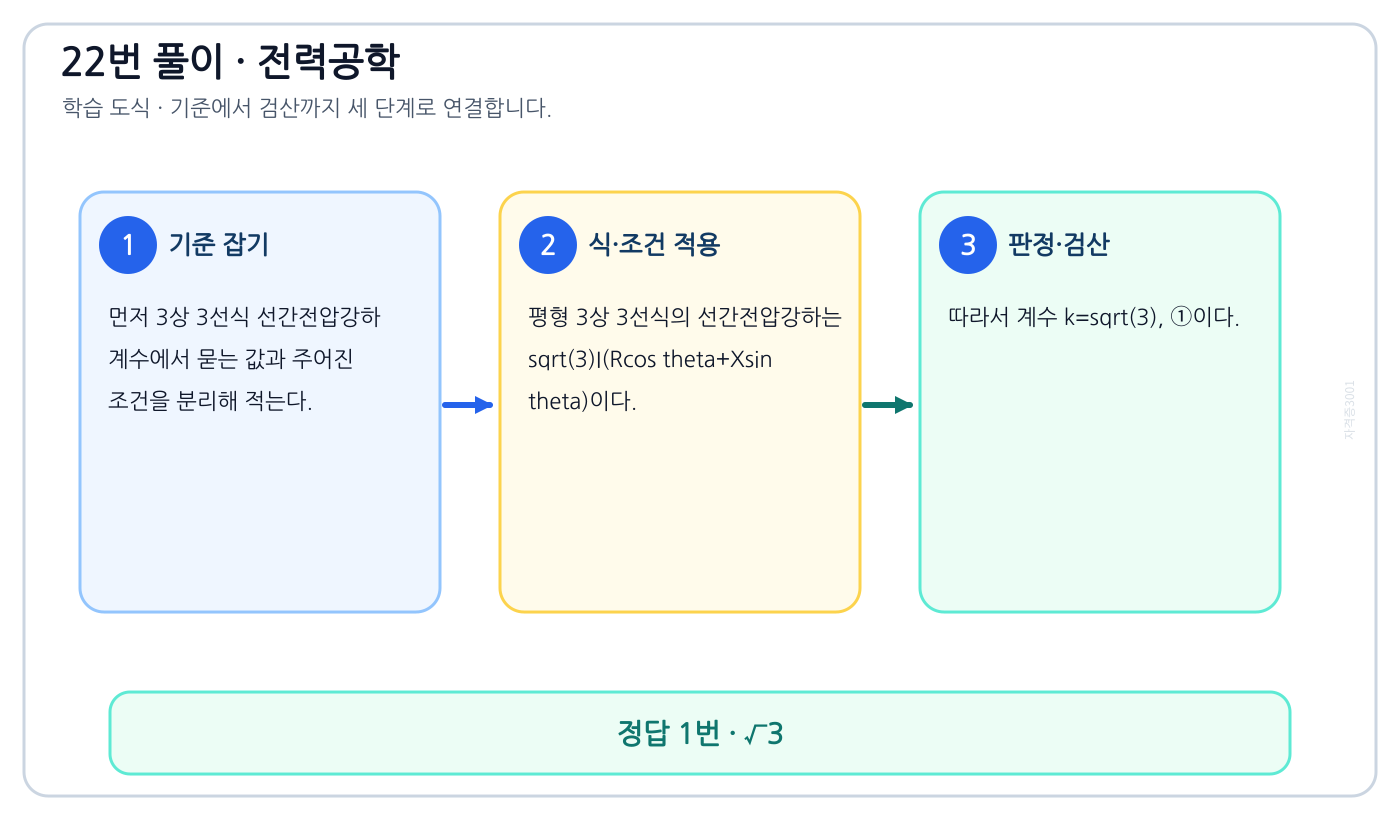

3상 3선식 선간전압강하 계수를 식으로 세우고 단위·부호·조건을 적용해 ‘√3’를 도출할 수 있다.

풀이 순서

1. 먼저 3상 3선식 선간전압강하 계수에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 평형 3상 3선식의 선간전압강하는 sqrt(3)I(Rcos theta+Xsin theta)이다.
3. 따라서 계수 k=sqrt(3), ①이다.

자주 하는 실수: 3상 3선식 선간전압강하는 sqrt(3)I(Rcos theta+Xsin theta)다. 단상 2선식의 계수 2와 바꾸지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량을 먼저 확정한 뒤 단위를 통일하고, 부호·차원·극한값으로 계산 결과를 다시 검산한다.

이 문제로 익힐 것

가공지선의 차폐각과 복도체 배치의 정의와 반대개념을 비교해 ‘가공지선을 2선으로 하면 차폐각이 적어진다.’를 판별할 수 있다.

풀이 순서

1. 먼저 가공지선의 차폐각과 복도체 배치에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 가공지선 두 줄을 전력선 양쪽 위에 배치하면 보호영역이 넓어져 차폐각을 작게 할 수 있다.
3. 차폐각이 작을수록 차폐효과가 커지므로 ③이 옳다.

자주 하는 실수: 차폐각은 작을수록 차폐효과가 크다. 가공지선 두 줄은 보호범위를 넓혀 필요한 차폐각을 작게 만든다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

배전선로 손실을 줄이는 전류 저감 대책의 정의와 반대개념을 비교해 ‘다중접지 방식을 채용한다.’를 판별할 수 있다.

풀이 순서

1. 먼저 배전선로 손실을 줄이는 전류 저감 대책에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 같은 전력을 보낼 때 역률 개선과 배전전압 상승은 전류를 줄여 I²R 손실을 낮추고, 부하불평형 방지도 중성선·상전류 손실을 줄인다.
3. 다중접지는 보호방식으로 직접적인 손실경감책이 아니므로 ①이다.

자주 하는 실수: 손실은 I²R이므로 역률·전압·불평형이 전류에 미치는 영향을 본다. 다중접지는 주로 보호·접지 방식이다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

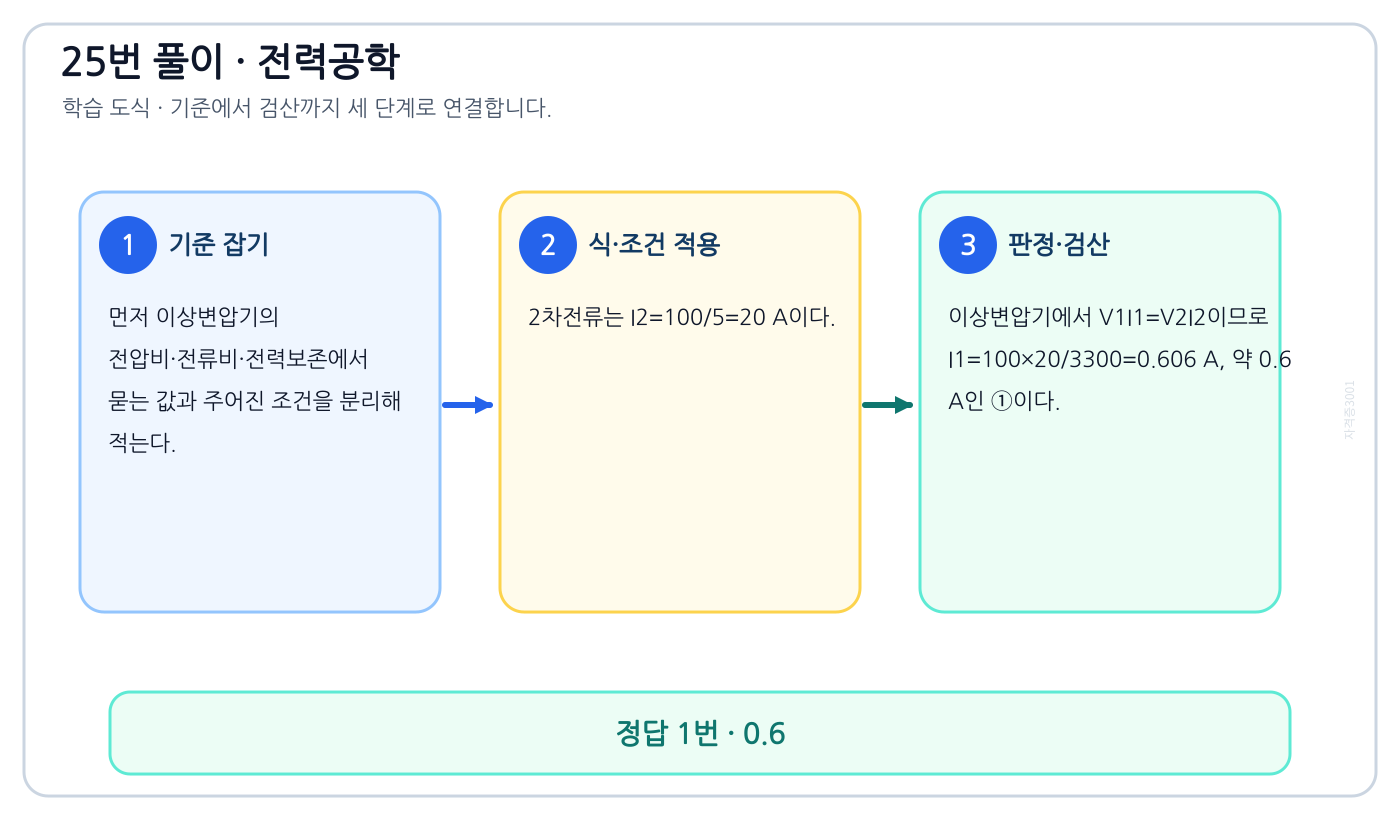

이 문제로 익힐 것

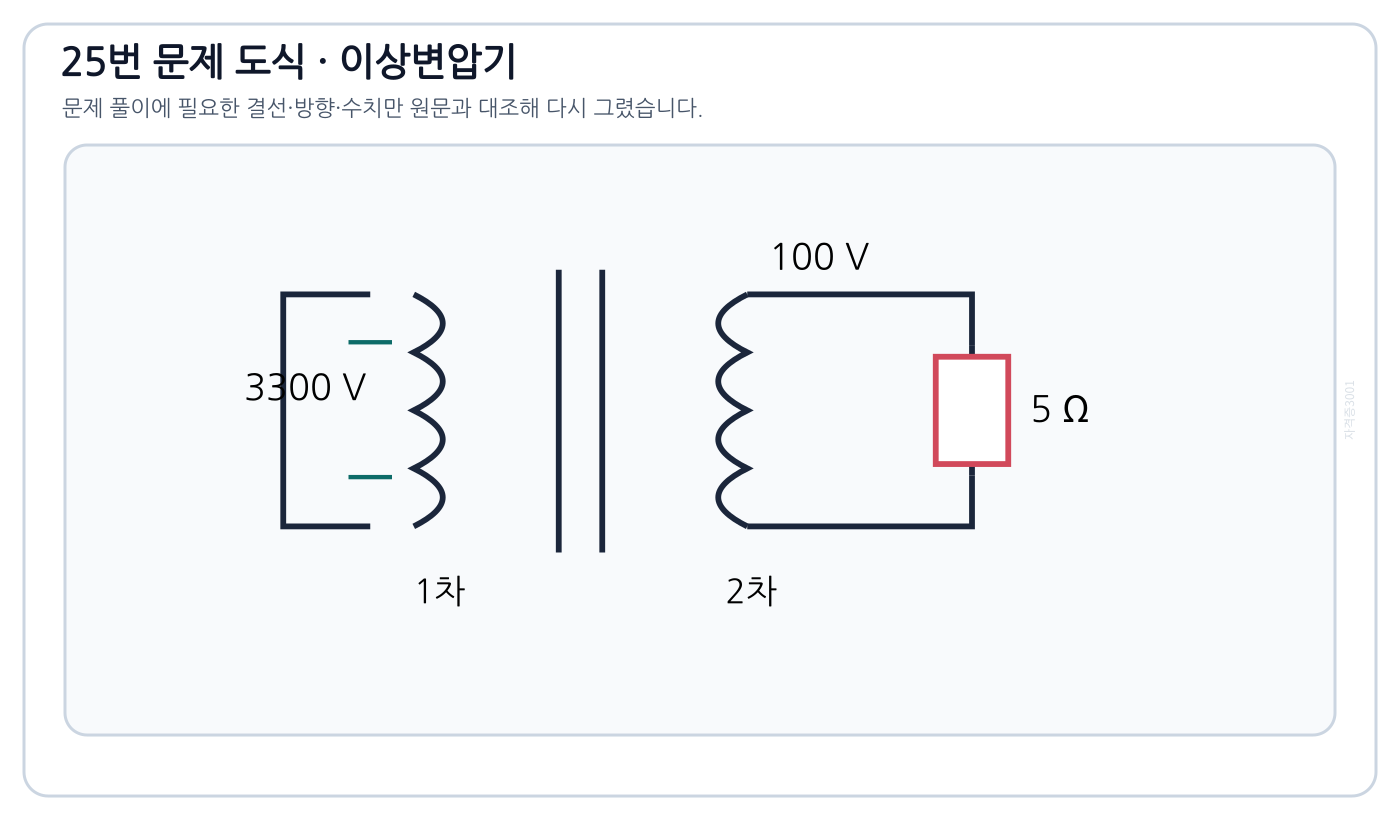

이상변압기의 전압비·전류비·전력보존을 식으로 세우고 단위·부호·조건을 적용해 ‘0.6’를 도출할 수 있다.

풀이 순서

1. 먼저 이상변압기의 전압비·전류비·전력보존에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 2차전류는 I2=100/5=20 A이다.
3. 이상변압기에서 V1I1=V2I2이므로 I1=100×20/3300=0.606 A, 약 0.6 A인 ①이다.

자주 하는 실수: I2=V2/R을 먼저 구하고 V1I1=V2I2를 적용한다. 전압비와 전류비의 방향이 반대임을 확인한다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량을 먼저 확정한 뒤 단위를 통일하고, 부호·차원·극한값으로 계산 결과를 다시 검산한다.

이 문제로 익힐 것

일정전력 선로의 역률과 동손을 식으로 세우고 단위·부호·조건을 적용해 ‘P 70 % = 1.7P 90 %’를 도출할 수 있다.

풀이 순서

1. 먼저 일정전력 선로의 역률과 동손에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 유효전력과 전압이 일정하면 I=P/(sqrt(3)Vcos theta)이고 선로손실은 I²R에 비례한다.
3. P70/P90=(0.9/0.7)²=1.653, 약 1.7배이므로 ②이다.

자주 하는 실수: 일정 P,V에서는 I가 역률에 반비례하고 손실은 I²에 비례한다. 따라서 역률비를 반드시 제곱한다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량을 먼저 확정한 뒤 단위를 통일하고, 부호·차원·극한값으로 계산 결과를 다시 검산한다.

이 문제로 익힐 것

대지귀로 자기·상호인덕턴스와 작용인덕턴스의 정의와 반대개념을 비교해 ‘L = Le – Lm’를 판별할 수 있다.

풀이 순서

1. 먼저 대지귀로 자기·상호인덕턴스와 작용인덕턴스에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 3상 3선식 한 상의 작용인덕턴스는 대지귀로 자기인덕턴스에서 다른 상과의 상호인덕턴스를 뺀 L=Le-Lm이다.
3. ②가 맞다.

자주 하는 실수: 작용인덕턴스는 Le-Lm이다. 자기와 상호 항을 더하거나 차감 순서를 바꾸지 않는다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

표피깊이 식으로 판정하는 표피효과의 정의와 반대개념을 비교해 ‘표피효과는 주파수에 비례한다.’를 판별할 수 있다.

풀이 순서

1. 먼저 표피깊이 식으로 판정하는 표피효과에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 표피깊이 delta=sqrt{2/(omega mu sigma)}이므로 주파수가 높아질수록 깊이가 작아져 표피효과가 심해진다.
3. 제시문 중 옳은 설명은 ①이다.

자주 하는 실수: 표피효과는 f·mu·sigma가 클수록 심해진다. 표피깊이와 표피효과의 증감방향은 서로 반대다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

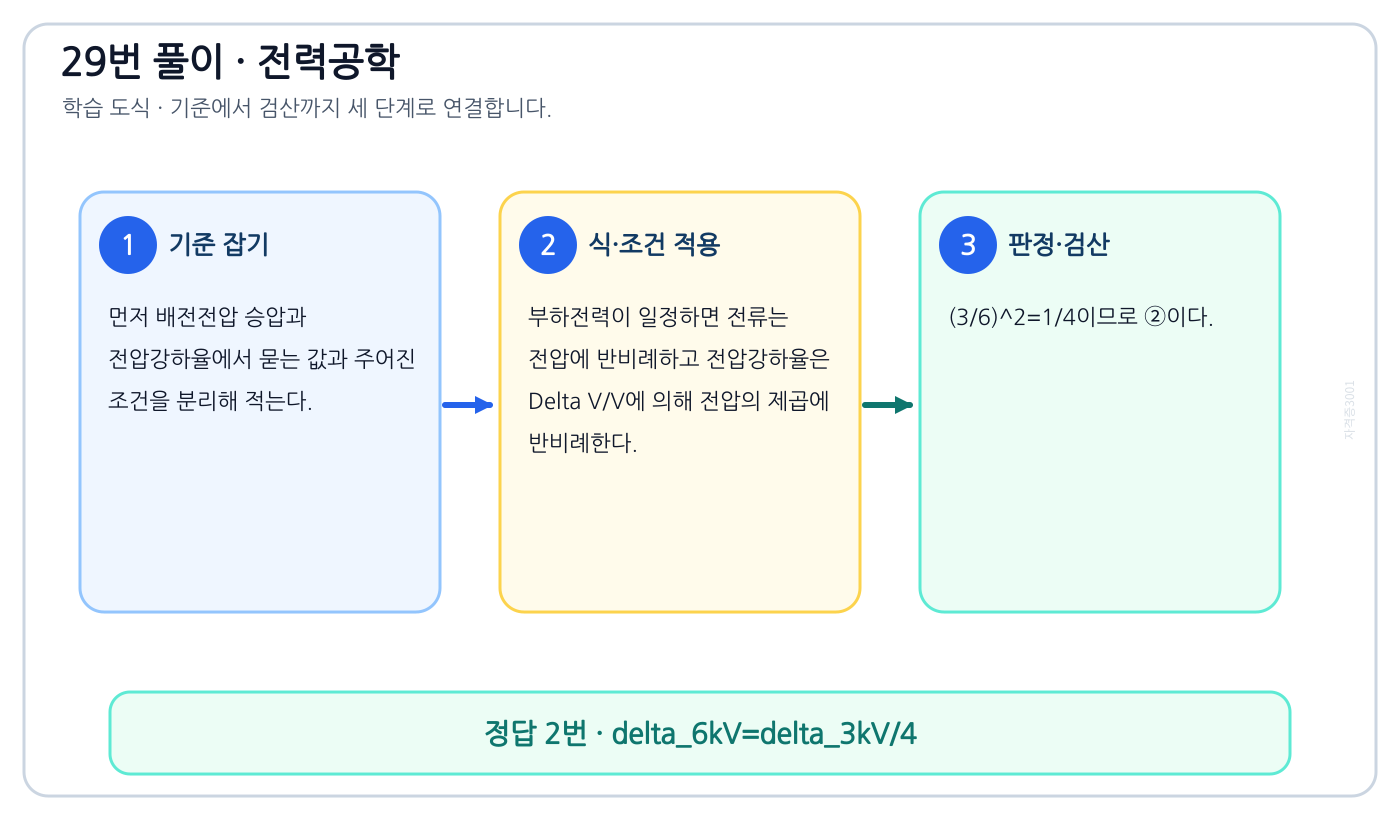

배전전압 승압과 전압강하율을 식으로 세우고 단위·부호·조건을 적용해 ‘delta_6kV=delta_3kV/4’를 도출할 수 있다.

풀이 순서

1. 먼저 배전전압 승압과 전압강하율에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 부하전력이 일정하면 전류는 전압에 반비례하고 전압강하율은 Delta V/V에 의해 전압의 제곱에 반비례한다.
3. (3/6)²=1/4이므로 ②이다.

자주 하는 실수: 부하전력이 일정하면 전류도 전압에 반비례하므로 전압강하율은 전압 제곱에 반비례한다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량을 먼저 확정한 뒤 단위를 통일하고, 부호·차원·극한값으로 계산 결과를 다시 검산한다.

이 문제로 익힐 것

전력계통 안정도를 높이는 리액턴스·회선 대책의 정의와 반대개념을 비교해 ‘선로의 회선수를 감소시킨다.’를 판별할 수 있다.

풀이 순서

1. 먼저 전력계통 안정도를 높이는 리액턴스·회선 대책에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 안정도는 계통리액턴스를 줄이고 병렬회선·중간조상·고속재폐로를 사용해 높인다.
3. 회선수를 감소시키면 등가리액턴스가 커져 전력전송한계가 낮아지므로 ②가 증진대책이 아니다.

자주 하는 실수: 병렬 회선 감소는 등가리액턴스를 키워 안정도를 낮춘다. 다른 세 대책의 공통점은 전송한계 회복이다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

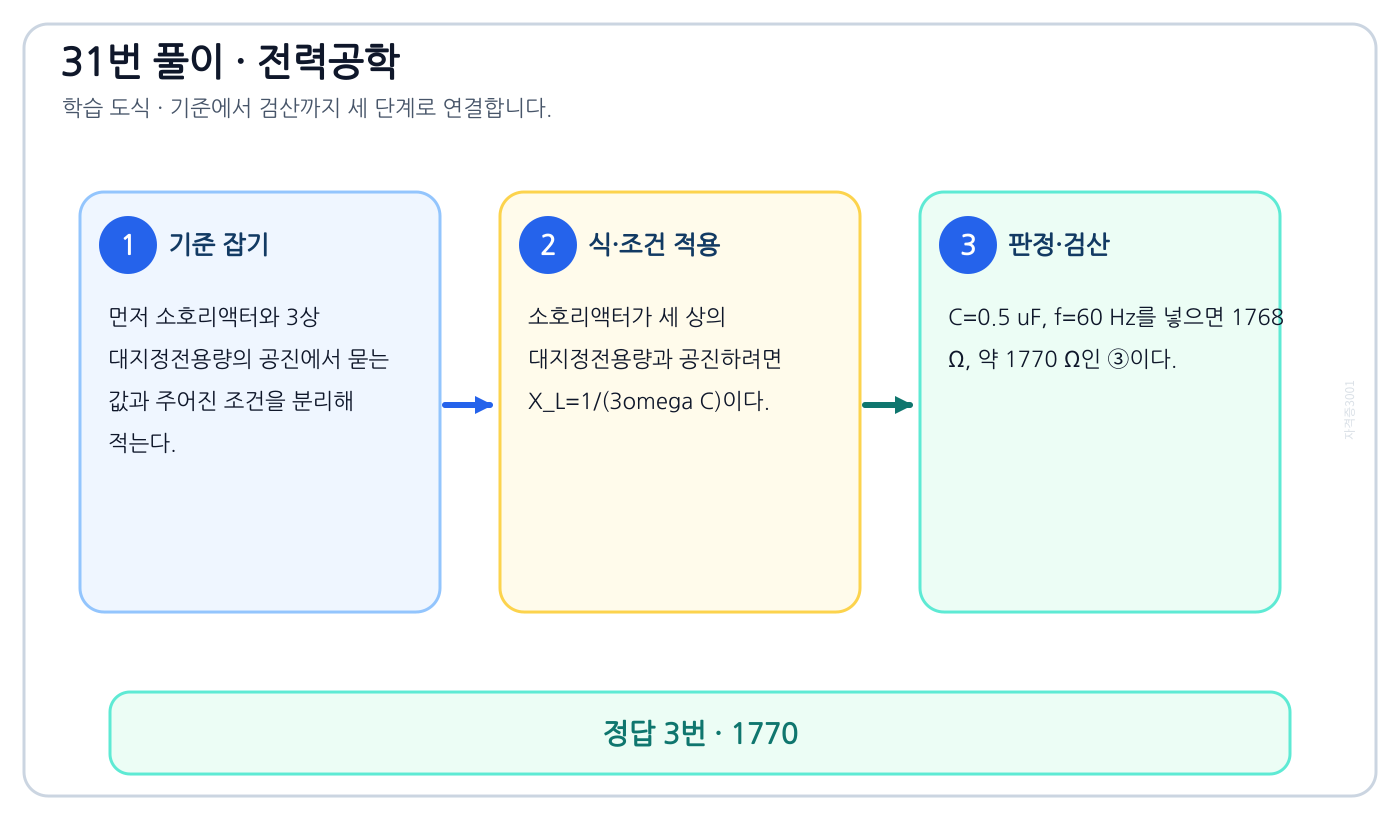

소호리액터와 3상 대지정전용량의 공진을 식으로 세우고 단위·부호·조건을 적용해 ‘1770’를 도출할 수 있다.

풀이 순서

1. 먼저 소호리액터와 3상 대지정전용량의 공진에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 소호리액터가 세 상의 대지정전용량과 공진하려면 X_L=1/(3omega C)이다.
3. C=0.5 uF, f=60 Hz를 넣으면 1768 Ω, 약 1770 Ω인 ③이다.

자주 하는 실수: 대지정전용량은 세 상이 함께 작용해 XL=1/(3omega C)다. 단상 공진식에서 계수 3을 빠뜨리지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량을 먼저 확정한 뒤 단위를 통일하고, 부호·차원·극한값으로 계산 결과를 다시 검산한다.

이 문제로 익힐 것

배전선로 구분개폐기의 역할의 정의와 반대개념을 비교해 ‘구분개폐기’를 판별할 수 있다.

풀이 순서

1. 먼저 배전선로 구분개폐기의 역할에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 구분개폐기는 배전선로를 구간별로 분리해 고장·보수 때 정전범위를 제한한다.
3. 따라서 ④이다.

자주 하는 실수: 구분개폐기는 선로를 구간으로 나눠 정전범위를 줄인다. 무부하 격리용 단로기와 용도를 구분한다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

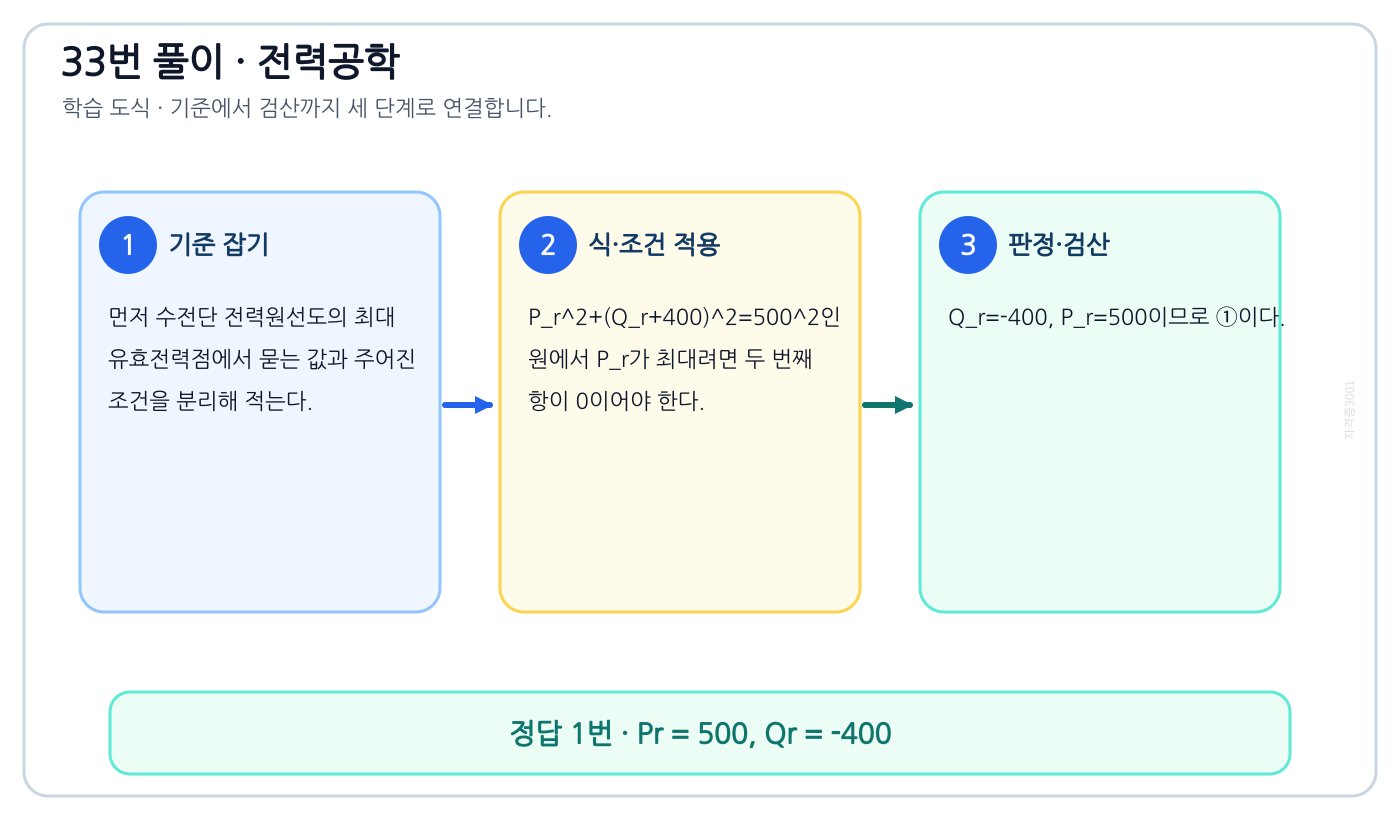

수전단 전력원선도의 최대 유효전력점을 식으로 세우고 단위·부호·조건을 적용해 ‘Pr = 500, Qr = -400’를 도출할 수 있다.

풀이 순서

1. 먼저 수전단 전력원선도의 최대 유효전력점에서 묻는 값과 주어진 조건을 분리해 적는다.
2. P_r²+(Q_r+400)²=500²인 원에서 P_r가 최대려면 두 번째 항이 0이어야 한다.
3. Q_r=-400, P_r=500이므로 ①이다.

자주 하는 실수: 원의 반지름은 500이고 Pr 최대점에서는 Qr+400=0이다. Qr=0인 점을 최대 유효전력점으로 고르지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량을 먼저 확정한 뒤 단위를 통일하고, 부호·차원·극한값으로 계산 결과를 다시 검산한다.

이 문제로 익힐 것

수전용 1차 차단기의 차단용량 결정기준의 정의와 반대개념을 비교해 ‘공급측 전원의 단락용량’를 판별할 수 있다.

풀이 순서

1. 먼저 수전용 1차 차단기의 차단용량 결정기준에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 1차측 차단기는 공급계통에서 유입될 수 있는 최대 단락전류를 차단해야 하므로 공급측 전원의 단락용량으로 정한다.
3. ③이다.

자주 하는 실수: 차단기는 부하용량이 아니라 설치점에서 공급측이 밀어 넣는 최대 단락전류를 차단해야 한다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

프란시스 수차의 특유속도 상한 경험식을 식으로 세우고 단위·부호·조건을 적용해 ‘20000/(H+20)+30’를 도출할 수 있다.

풀이 순서

1. 먼저 프란시스 수차의 특유속도 상한 경험식에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 프란시스 수차의 경험적 특유속도 상한은 N_s=20000/(H+20)+30으로 정리된다.
3. 해당 식인 ④가 정답이다.

자주 하는 실수: 프란시스 수차 상한식은 20000/(H+20)+30이다. 다른 수차식이나 분모·가산상수를 조합해 외우지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량을 먼저 확정한 뒤 단위를 통일하고, 부호·차원·극한값으로 계산 결과를 다시 검산한다.

이 문제로 익힐 것

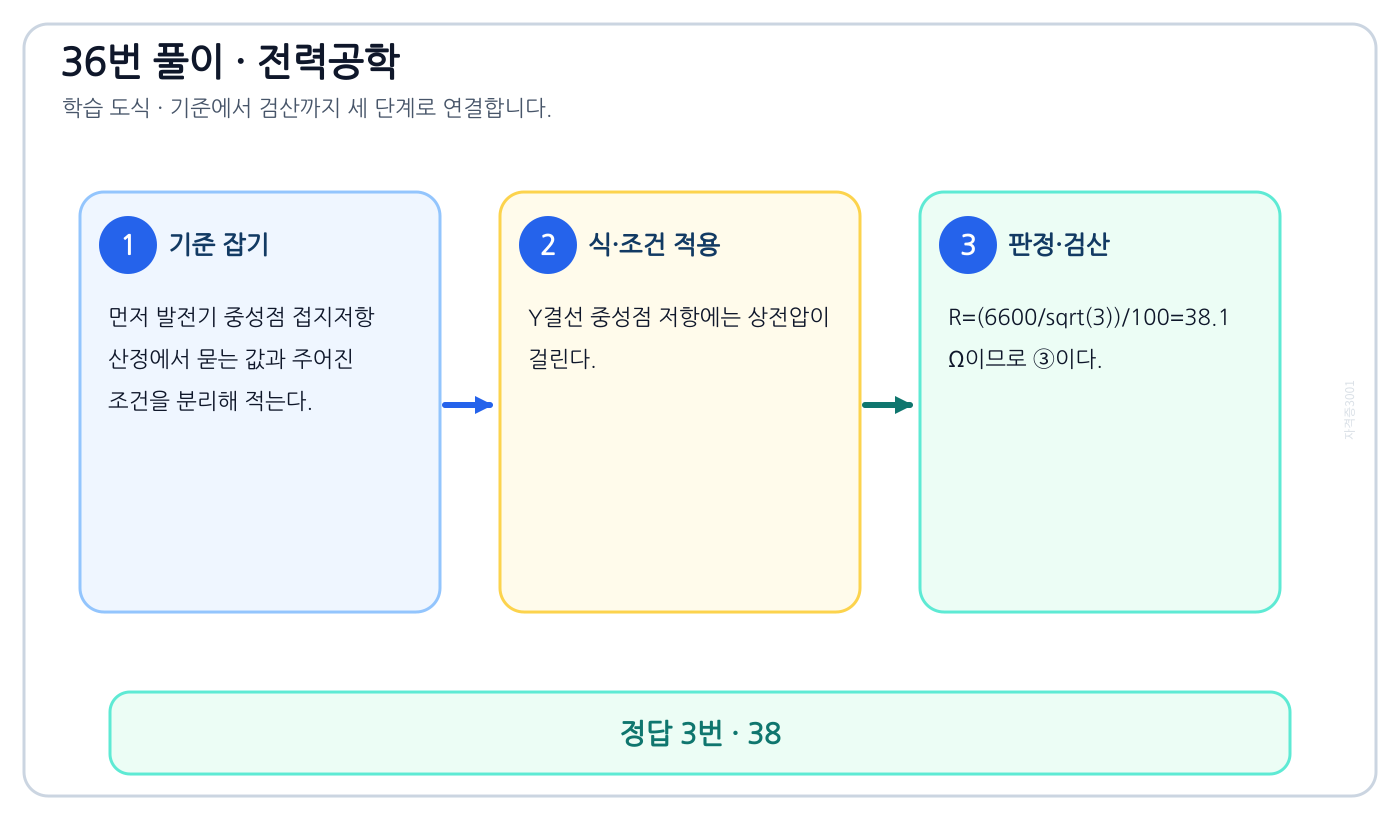

발전기 중성점 접지저항 산정을 식으로 세우고 단위·부호·조건을 적용해 ‘38’를 도출할 수 있다.

풀이 순서

1. 먼저 발전기 중성점 접지저항 산정에서 묻는 값과 주어진 조건을 분리해 적는다.
2. Y결선 중성점 저항에는 상전압이 걸린다.
3. R=(6600/sqrt(3))/100=38.1 Ω이므로 ③이다.

자주 하는 실수: 저항에 걸리는 전압은 선간 6600 V가 아니라 상전압 6600/sqrt(3)이다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량을 먼저 확정한 뒤 단위를 통일하고, 부호·차원·극한값으로 계산 결과를 다시 검산한다.

이 문제로 익힐 것

철탑 역섬락과 탑각 접지저항의 정의와 반대개념을 비교해 ‘탑각 접지저항의 감소’를 판별할 수 있다.

풀이 순서

1. 먼저 철탑 역섬락과 탑각 접지저항에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 역섬락은 낙뢰전류로 철탑전위가 급상승해 애자련을 역방향으로 방전할 때 생긴다.
3. 탑각 접지저항을 낮추면 전위상승이 줄어드므로 ②이다.

자주 하는 실수: 역섬락은 철탑 전위상승을 낮춰 막는다. 가공지선은 직격뢰 차폐, 탑각 접지는 전위 방류라는 역할을 구분한다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

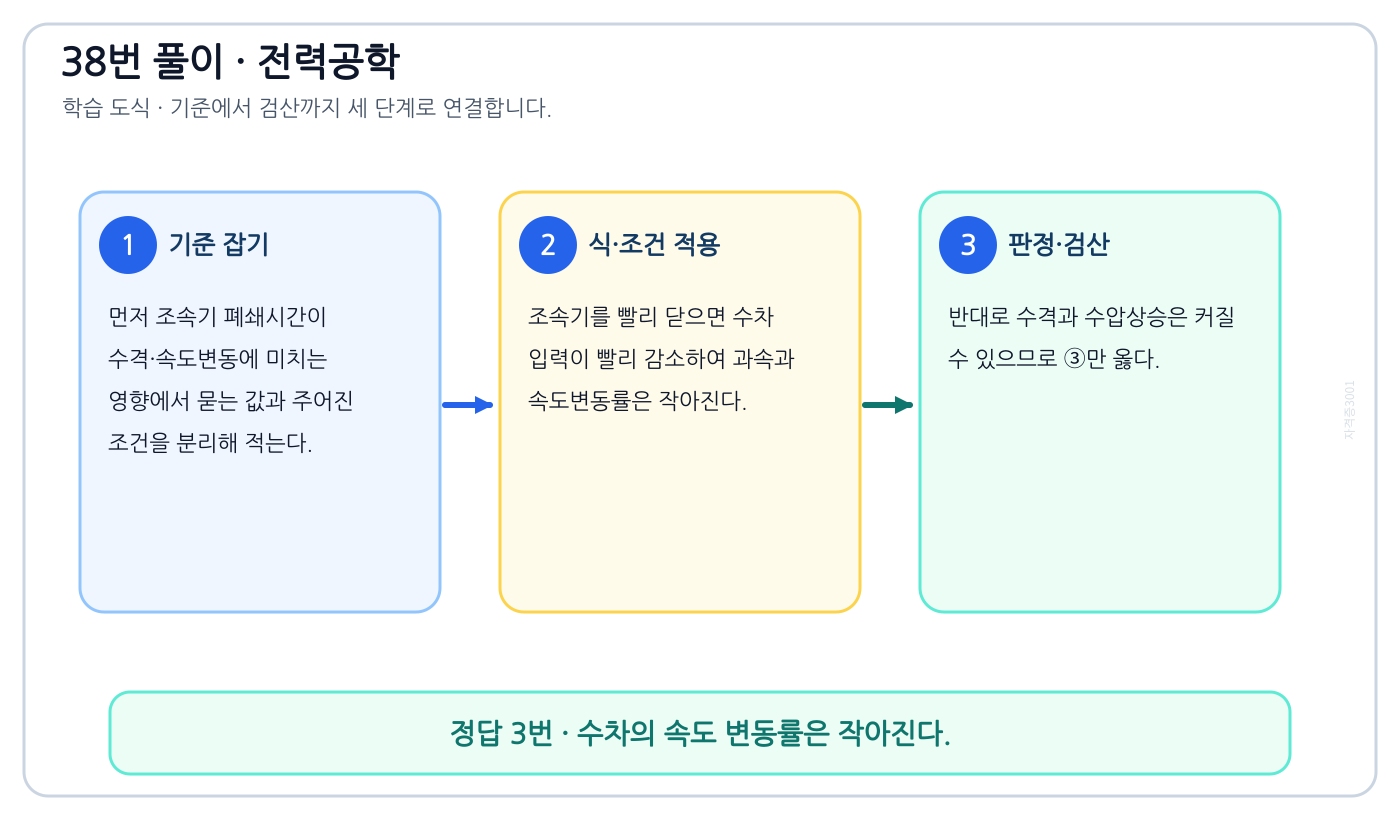

조속기 폐쇄시간이 수격·속도변동에 미치는 영향을 식으로 세우고 단위·부호·조건을 적용해 ‘수차의 속도 변동률은 작아진다.’를 도출할 수 있다.

풀이 순서

1. 먼저 조속기 폐쇄시간이 수격·속도변동에 미치는 영향에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 조속기를 빨리 닫으면 수차 입력이 빨리 감소하여 과속과 속도변동률은 작아진다.
3. 반대로 수격과 수압상승은 커질 수 있으므로 ③만 옳다.

자주 하는 실수: 폐쇄가 빠르면 속도변동은 줄지만 유속 급변으로 수격과 수압상승은 커진다. 두 효과를 같은 방향으로 판단하지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량을 먼저 확정한 뒤 단위를 통일하고, 부호·차원·극한값으로 계산 결과를 다시 검산한다.

이 문제로 익힐 것

제5고조파 억제용 직렬리액터의 정의와 반대개념을 비교해 ‘전력용 콘덴서에 직렬리액터를 연결한다.’를 판별할 수 있다.

풀이 순서

1. 먼저 제5고조파 억제용 직렬리액터에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 전력용 콘덴서에는 보통 직렬리액터를 넣어 제5고조파 부근의 병렬공진을 피하고 고조파전류를 억제한다.
3. 정답은 ①이다.

자주 하는 실수: 직렬리액터는 콘덴서 회로의 고조파 공진점을 조정한다. 분로리액터·방전코일과 기능을 섞지 않는다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

복도체 소도체 간격을 유지하는 스페이서의 정의와 반대개념을 비교해 ‘스페이서’를 판별할 수 있다.

풀이 순서

1. 먼저 복도체 소도체 간격을 유지하는 스페이서에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 복도체 소도체 사이의 간격을 일정하게 유지하고 바람에 의한 충돌을 막는 부품은 스페이서이다.
3. ④이다.

자주 하는 실수: 복도체 사이 간격 고정은 스페이서다. 댐퍼는 미풍진동, 아모로드는 손상 보호, 아킹혼은 아크 유도용이다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

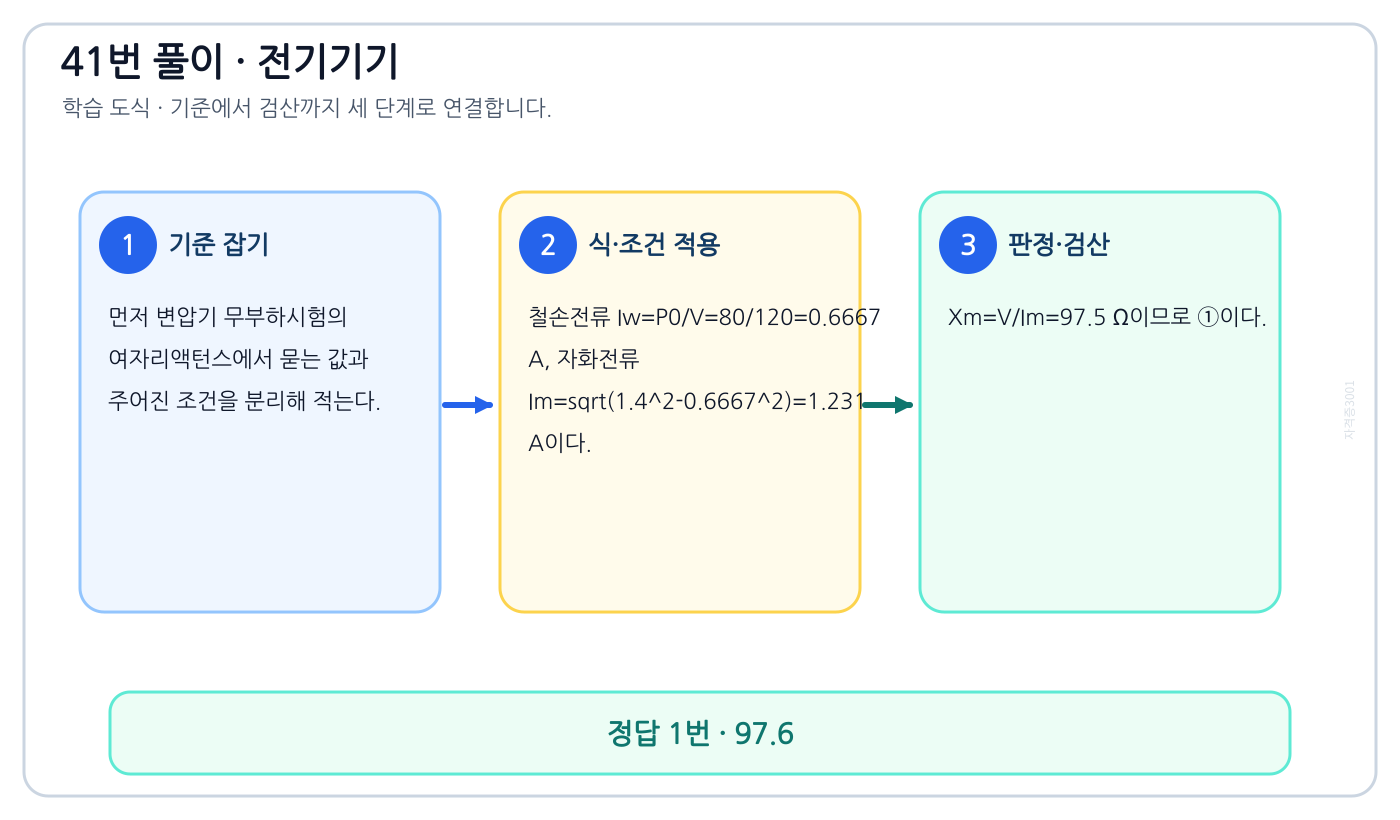

변압기 무부하시험의 여자리액턴스를 식으로 세우고 단위·부호·조건을 적용해 ‘97.6’를 도출할 수 있다.

풀이 순서

1. 먼저 변압기 무부하시험의 여자리액턴스에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 철손전류 Iw=P0/V=80/120=0.6667 A, 자화전류 Im=sqrt(1.4²-0.6667²)=1.231 A이다.
3. Xm=V/Im=97.5 Ω이므로 ①이다.

자주 하는 실수: Iw=P0/V와 Im=sqrt(I0²-Iw²)를 분리한 뒤 Xm=V/Im을 쓴다. I0 전체를 자화전류로 쓰지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량을 먼저 확정한 뒤 단위를 통일하고, 부호·차원·극한값으로 계산 결과를 다시 검산한다.

이 문제로 익힐 것

서보모터의 토크·관성·시정수 특성의 정의와 반대개념을 비교해 ‘직류 서보모터에 비하여 교류 서보모터의 시동 토크가 매우 클 것’를 판별할 수 있다.

풀이 순서

1. 먼저 서보모터의 토크·관성·시정수 특성에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 서보모터는 높은 토크/신호비, 작은 관성, 짧은 시정수와 빈번한 기동·정지 내구성이 필요하다.
3. 일반적으로 직류 서보모터의 시동토크가 교류형보다 크므로 반대로 말한 ②가 틀렸다.

자주 하는 실수: 서보모터는 큰 시동토크·작은 관성·짧은 시정수가 중요하다. AC형의 시동토크가 DC형보다 매우 크다는 진술은 반대다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

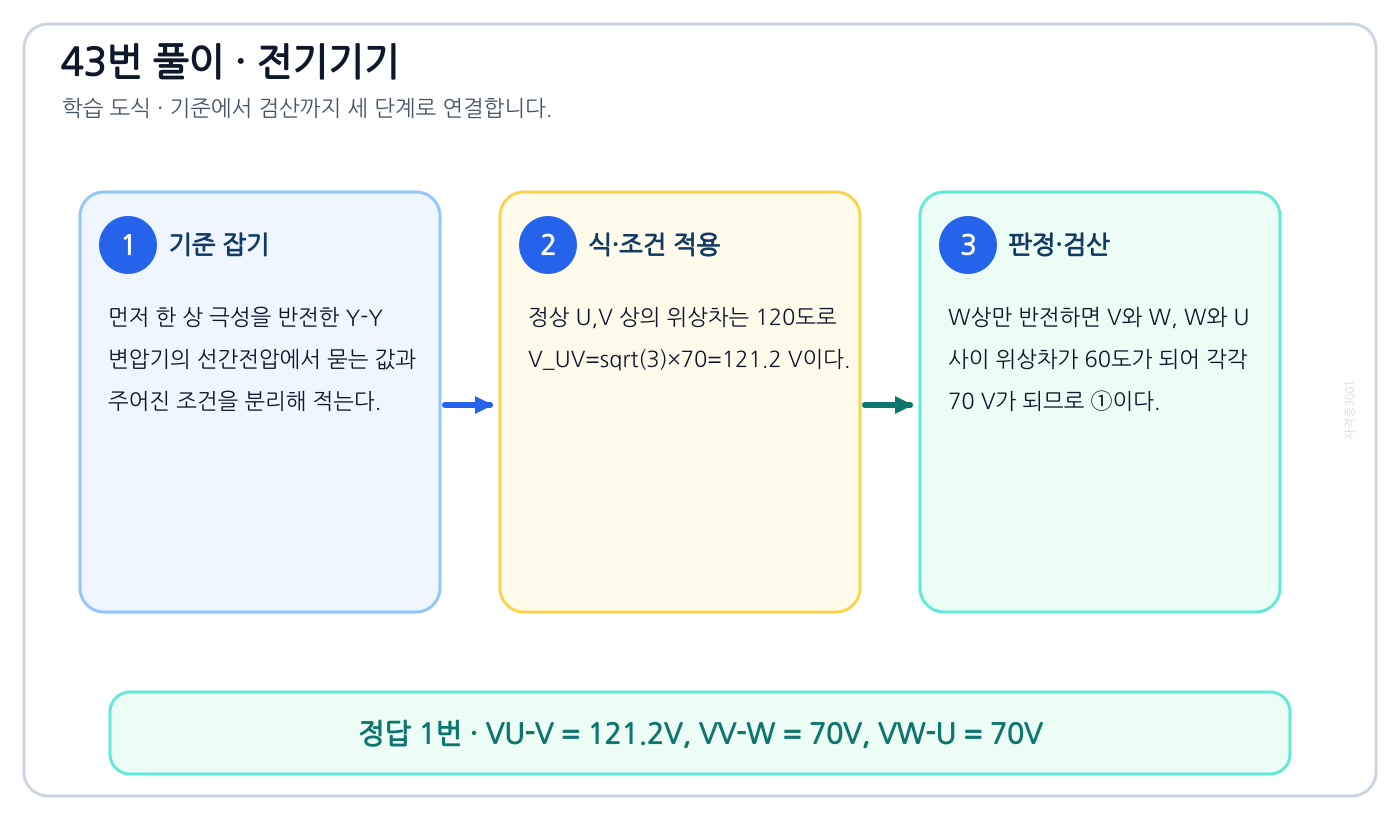

한 상 극성을 반전한 Y-Y 변압기의 선간전압을 식으로 세우고 단위·부호·조건을 적용해 ‘VU-V = 121.2V, VV-W = 70V, VW-U = 70V’를 도출할 수 있다.

풀이 순서

1. 먼저 한 상 극성을 반전한 Y-Y 변압기의 선간전압에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 정상 U,V 상의 위상차는 120도로 V_UV=sqrt(3)×70=121.2 V이다.
3. W상만 반전하면 V와 W, W와 U 사이 위상차가 60도가 되어 각각 70 V가 되므로 ①이다.

자주 하는 실수: W상 반전 뒤 각 상전압의 위상각을 다시 그린다. 모든 선간전압을 무조건 sqrt(3)배로 처리하지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량을 먼저 확정한 뒤 단위를 통일하고, 부호·차원·극한값으로 계산 결과를 다시 검산한다.

이 문제로 익힐 것

중권 직류발전기의 유기기전력을 식으로 세우고 단위·부호·조건을 적용해 ‘256’를 도출할 수 있다.

풀이 순서

1. 먼저 중권 직류발전기의 유기기전력에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 직류기 유기기전력 E=P Phi ZN/(60a)이고 중권은 a=P이다.
3. E=0.04×960×400/60=256 V이므로 ①이다.

자주 하는 실수: 중권은 병렬회로수 a=P라 극수가 약분된다. 파권의 a=2를 넣으면 값이 달라진다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량을 먼저 확정한 뒤 단위를 통일하고, 부호·차원·극한값으로 계산 결과를 다시 검산한다.

이 문제로 익힐 것

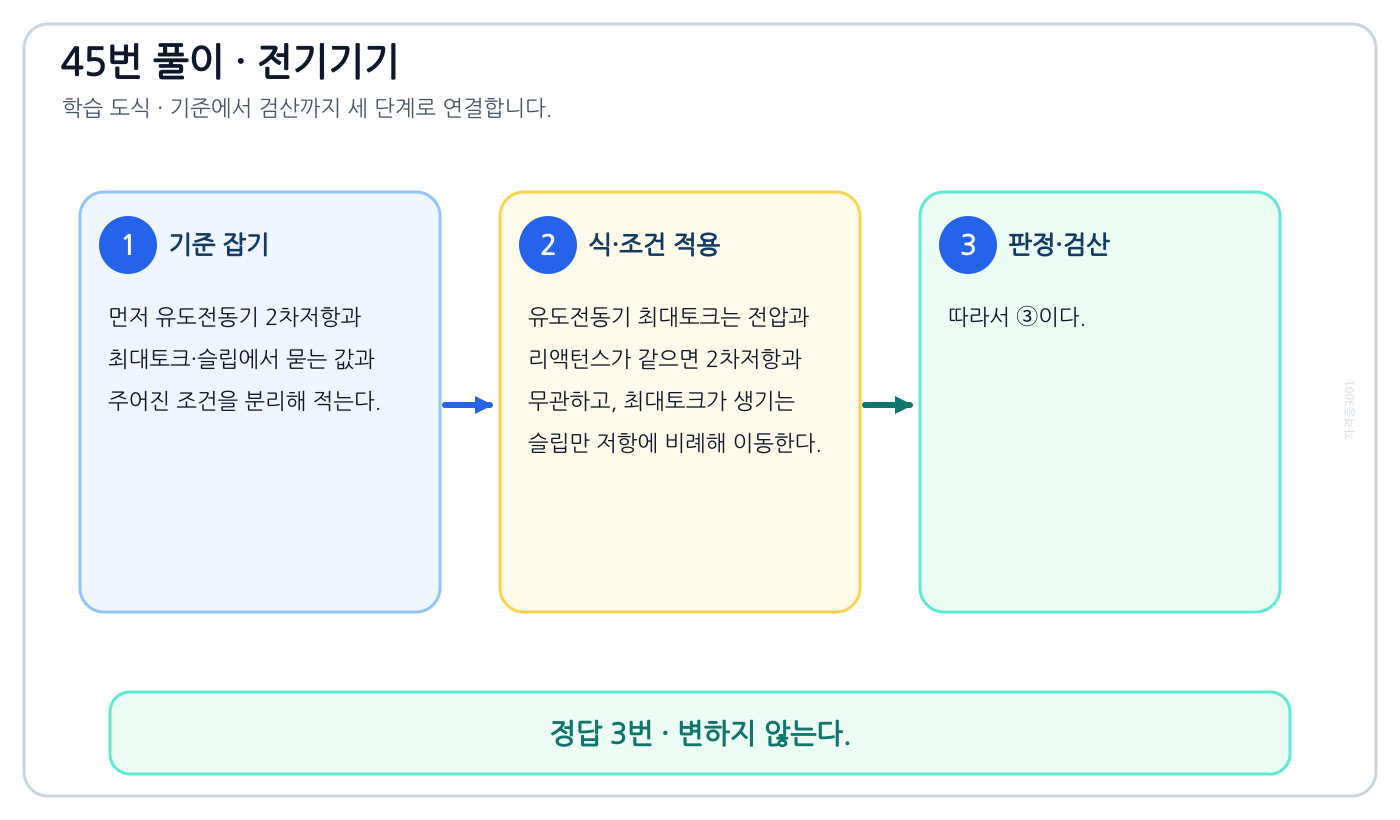

유도전동기 2차저항과 최대토크·슬립을 식으로 세우고 단위·부호·조건을 적용해 ‘변하지 않는다.’를 도출할 수 있다.

풀이 순서

1. 먼저 유도전동기 2차저항과 최대토크·슬립에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 유도전동기 최대토크는 전압과 리액턴스가 같으면 2차저항과 무관하고, 최대토크가 생기는 슬립만 저항에 비례해 이동한다.
3. 따라서 ③이다.

자주 하는 실수: 최대토크 크기는 2차저항과 무관하고 최대토크 슬립만 저항에 비례한다. 기동토크 변화와 섞지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량을 먼저 확정한 뒤 단위를 통일하고, 부호·차원·극한값으로 계산 결과를 다시 검산한다.

이 문제로 익힐 것

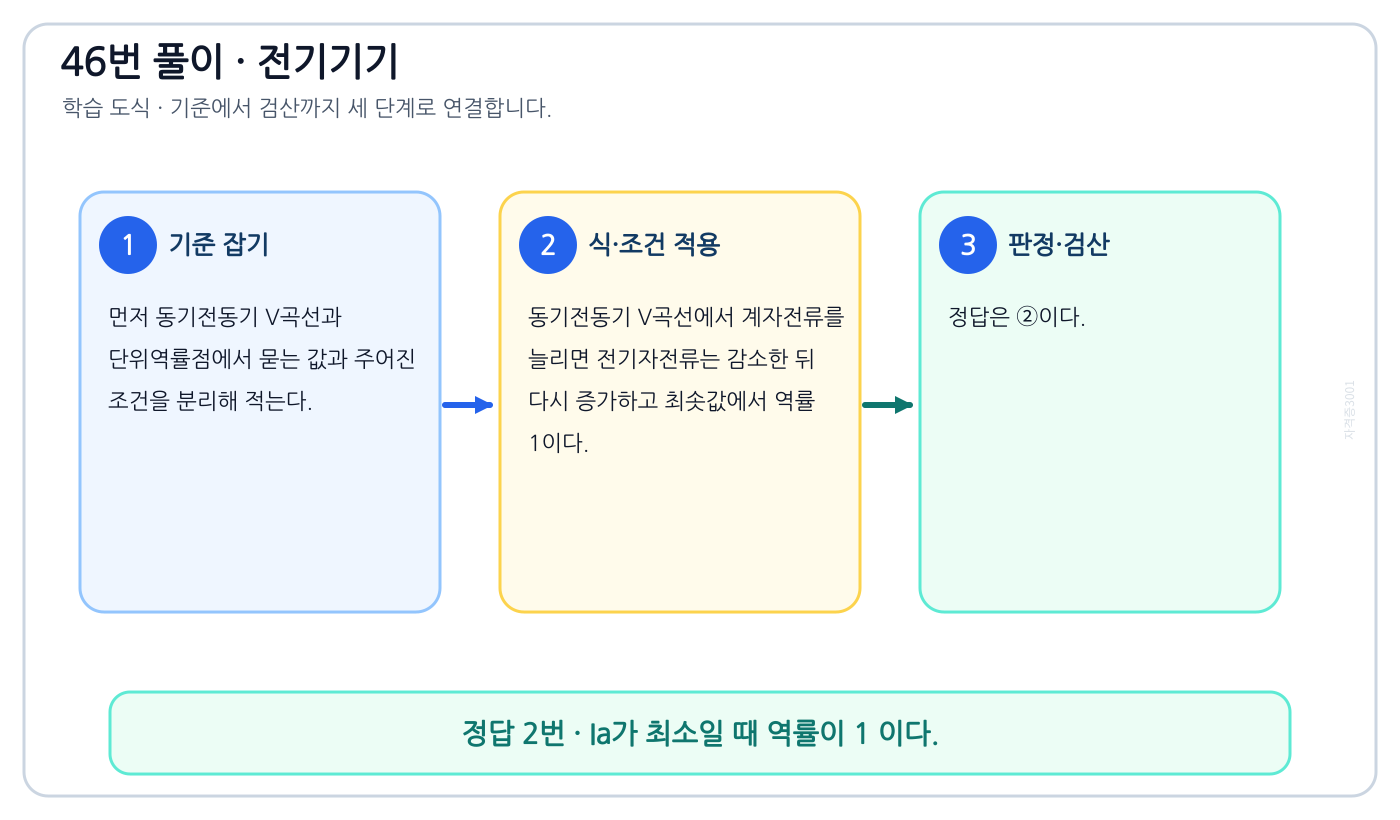

동기전동기 V곡선과 단위역률점을 식으로 세우고 단위·부호·조건을 적용해 ‘Ia가 최소일 때 역률이 1 이다.’를 도출할 수 있다.

풀이 순서

1. 먼저 동기전동기 V곡선과 단위역률점에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 동기전동기 V곡선에서 계자전류를 늘리면 전기자전류는 감소한 뒤 다시 증가하고 최솟값에서 역률 1이다.
3. 정답은 ②이다.

자주 하는 실수: V곡선은 계자전류 증가에 따라 Ia가 감소한 뒤 증가한다. 최솟값이 단위역률점이다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량을 먼저 확정한 뒤 단위를 통일하고, 부호·차원·극한값으로 계산 결과를 다시 검산한다.

이 문제로 익힐 것

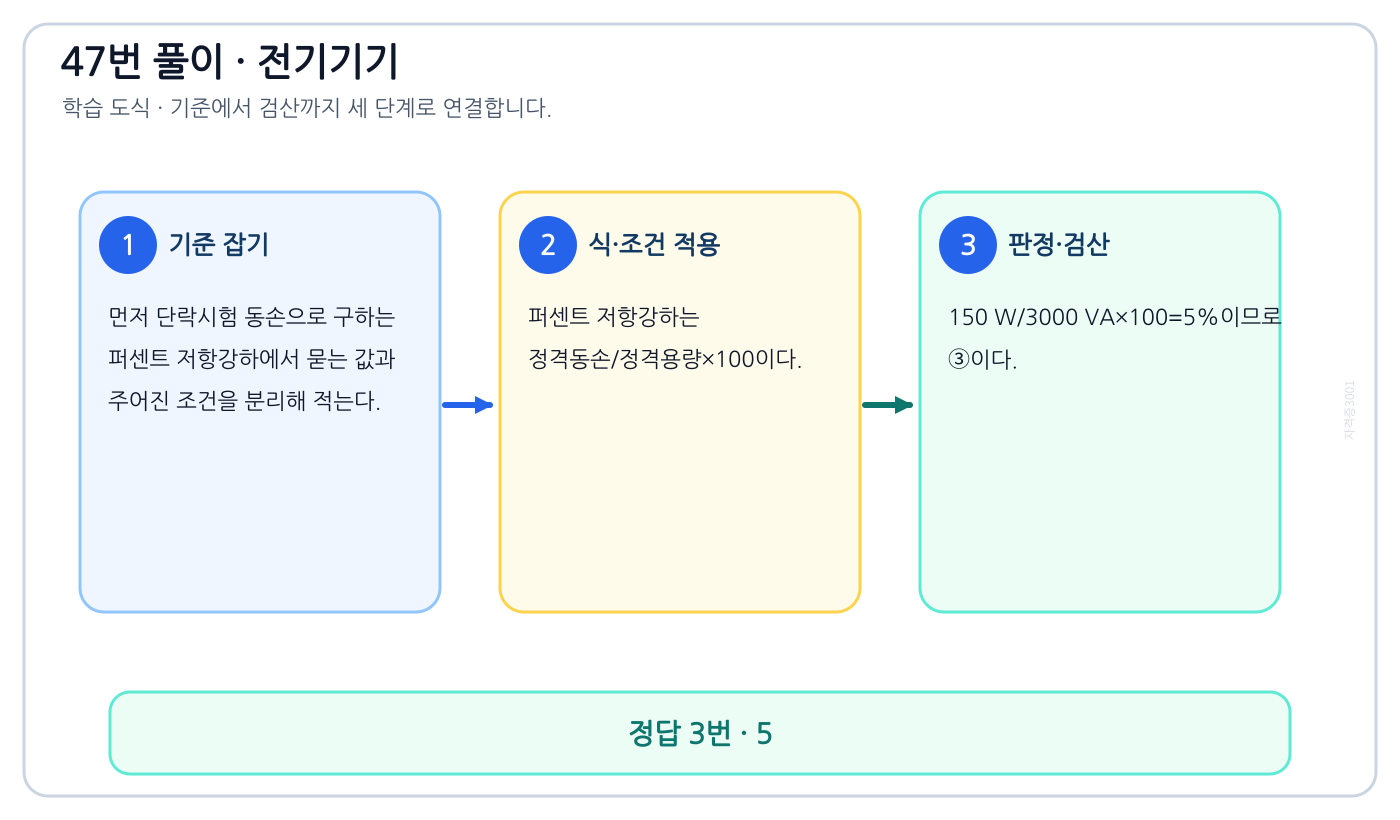

단락시험 동손으로 구하는 퍼센트 저항강하를 식으로 세우고 단위·부호·조건을 적용해 ‘5’를 도출할 수 있다.

풀이 순서

1. 먼저 단락시험 동손으로 구하는 퍼센트 저항강하에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 퍼센트 저항강하는 정격동손/정격용량×100이다.
3. 150 W/3000 VA×100=5%이므로 ③이다.

자주 하는 실수: 퍼센트 저항강하는 정격동손/정격용량×100이다. 임피던스전압 120 V는 %임피던스 계산에 쓰는 별도 자료다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량을 먼저 확정한 뒤 단위를 통일하고, 부호·차원·극한값으로 계산 결과를 다시 검산한다.

이 문제로 익힐 것

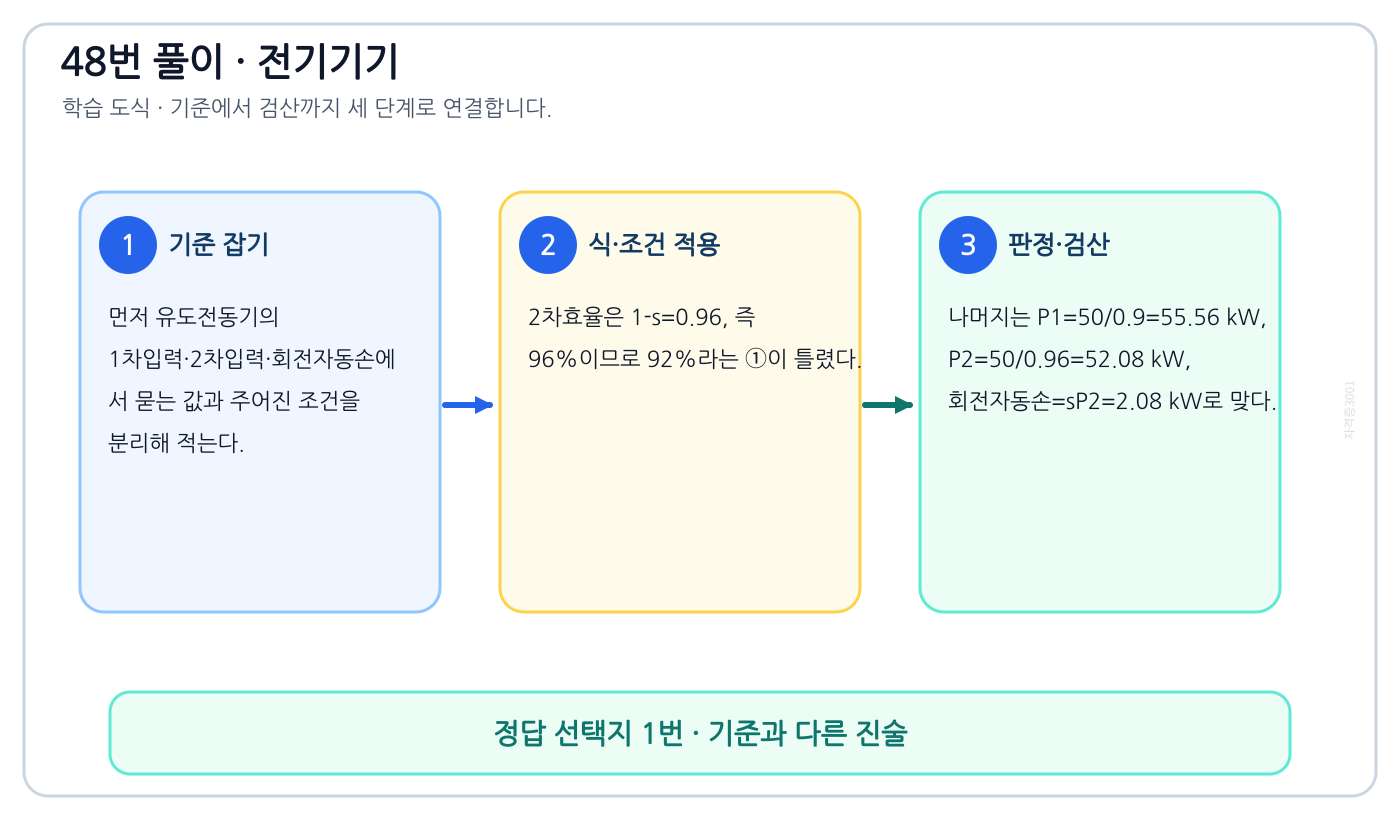

유도전동기의 1차입력·2차입력·회전자동손을 식으로 세우고 단위·부호·조건을 적용해 ‘2차 효율 = 92%’를 도출할 수 있다.

풀이 순서

1. 먼저 유도전동기의 1차입력·2차입력·회전자동손에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 2차효율은 1-s=0.96, 즉 96%이므로 92%라는 ①이 틀렸다.
3. 나머지는 P1=50/0.9=55.56 kW, P2=50/0.96=52.08 kW, 회전자동손=sP2=2.08 kW로 맞다.

자주 하는 실수: 기계출력= (1-s)P2, 회전자동손=sP2, 1차입력=출력/효율이다. 2차효율을 전체효율과 바꾸지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량을 먼저 확정한 뒤 단위를 통일하고, 부호·차원·극한값으로 계산 결과를 다시 검산한다.

이 문제로 익힐 것

단상 유도전동기 2전동기설의 역방향 슬립을 식으로 세우고 단위·부호·조건을 적용해 ‘1.8’를 도출할 수 있다.

풀이 순서

1. 먼저 단상 유도전동기 2전동기설의 역방향 슬립에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 2전동기설에서 역방향 자계에 대한 슬립은 s_b=2-s_f이다.
3. 2-0.2=1.8이므로 ③이다.

자주 하는 실수: 역방향 자계의 슬립은 2-s다. 정방향 슬립과 합이 2라는 관계를 사용한다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량을 먼저 확정한 뒤 단위를 통일하고, 부호·차원·극한값으로 계산 결과를 다시 검산한다.

이 문제로 익힐 것

발전기·전동기 전환 시 복권계자 작용의 정의와 반대개념을 비교해 ‘직류 차동복권전동기’를 판별할 수 있다.

풀이 순서

1. 먼저 발전기·전동기 전환 시 복권계자 작용에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 발전기에서 가동복권이 되도록 연결된 직권계자는 전동기 동작으로 전류방향이 바뀌면 분권계자와 반대작용한다.
3. 따라서 차동복권전동기인 ④이다.

자주 하는 실수: 전동기 동작으로 바뀌면 전기자전류 방향이 달라져 직권계자의 상대작용도 뒤집힌다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

동기발전기 병렬투입 조건의 정의와 반대개념을 비교해 ‘기전력의 용량이 같을 것’를 판별할 수 있다.

풀이 순서

1. 먼저 동기발전기 병렬투입 조건에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 동기발전기 병렬투입에는 전압크기·주파수·상순서·위상·파형 일치가 필요하다.
3. 발전기 용량의 동일성은 필수 동기조건이 아니므로 ①이다.

자주 하는 실수: 병렬투입에는 전압크기·주파수·위상·상순서·파형 일치가 필요하다. 정격용량 동일은 필수조건이 아니다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

IGBT의 절연게이트와 입력임피던스의 정의와 반대개념을 비교해 ‘게이트와 에미터 사이의 입력 임피던스가 매우 낮아 BJT 보다 구동하기 쉽다.’를 판별할 수 있다.

풀이 순서

1. 먼저 IGBT의 절연게이트와 입력임피던스에서 묻는 값과 주어진 조건을 분리해 적는다.
2. IGBT의 절연게이트는 입력임피던스가 매우 높아 구동전력이 작다.
3. '입력임피던스가 매우 낮다'고 한 ③이 틀렸다.

자주 하는 실수: IGBT는 절연게이트라 입력임피던스가 높다. 낮은 입력임피던스라는 문구를 BJT 특성과 혼동하지 않는다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

일정전압에서 주파수 저하 시 V/f와 자속의 정의와 반대개념을 비교해 ‘온도상승이 커진다.’를 판별할 수 있다.

풀이 순서

1. 먼저 일정전압에서 주파수 저하 시 V/f와 자속에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 전압을 유지한 채 주파수만 낮추면 V/f가 커져 자속과 여자전류가 증가하고 포화·손실로 온도상승이 커진다.
3. ②이다.

자주 하는 실수: V가 일정한데 f만 낮아지면 V/f와 자속이 커져 포화·여자전류·온도상승 위험이 커진다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

아크용 직류발전기의 수하 외부특성의 정의와 반대개념을 비교해 ‘전류에 대한 전압특성이 수하특성일 것’를 판별할 수 있다.

풀이 순서

1. 먼저 아크용 직류발전기의 수하 외부특성에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 아크가 짧아져 전류가 증가할 때 단자전압이 내려가야 전류가 안정된다.
3. 용접용 직류발전기의 핵심은 수하 외부특성이므로 ④이다.

자주 하는 실수: 용접 아크의 전류변화를 억제하려면 전류가 늘 때 전압이 내려가는 수하특성이 필요하다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

동기발전기 제동권선의 역할의 정의와 반대개념을 비교해 ‘과부하 내량의 증대’를 판별할 수 있다.

풀이 순서

1. 먼저 동기발전기 제동권선의 역할에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 제동권선은 난조를 감쇠하고 불평형부하의 파형과 불평형고장 때의 이상전압을 개선한다.
3. 정격 과부하내량을 늘리는 장치는 아니므로 ②가 틀렸다.

자주 하는 실수: 제동권선은 난조와 불평형 영향을 줄이지만 발전기의 정격 과부하내량을 키우지는 않는다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

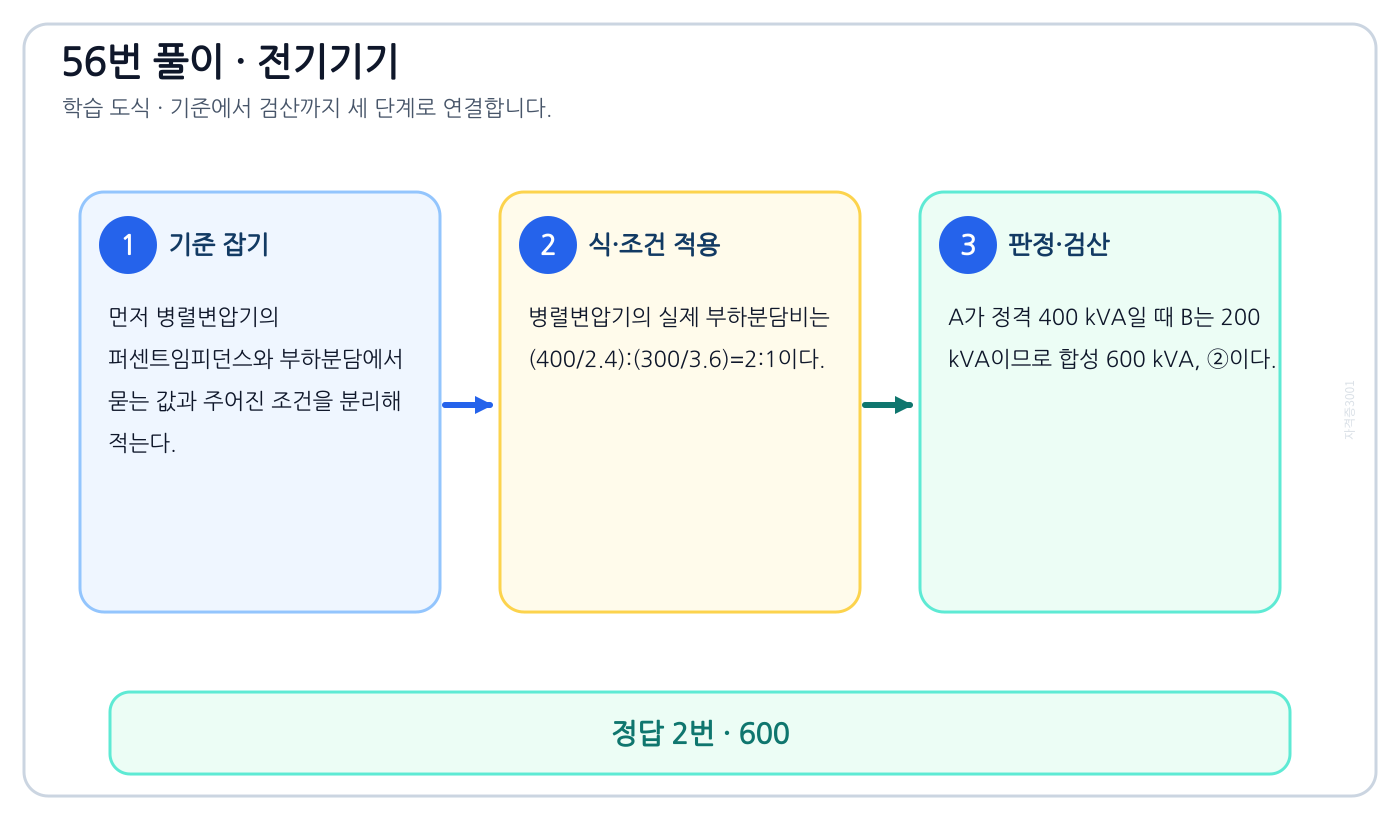

병렬변압기의 퍼센트임피던스와 부하분담을 식으로 세우고 단위·부호·조건을 적용해 ‘600’를 도출할 수 있다.

풀이 순서

1. 먼저 병렬변압기의 퍼센트임피던스와 부하분담에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 병렬변압기의 실제 부하분담비는 (400/2.4):(300/3.6)=2:1이다.
3. A가 정격 400 kVA일 때 B는 200 kVA이므로 합성 600 kVA, ②이다.

자주 하는 실수: 부하분담은 정격용량/%임피던스 비에 따른다. 먼저 한 변압기가 정격에 도달하는 지점을 찾는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량을 먼저 확정한 뒤 단위를 통일하고, 부호·차원·극한값으로 계산 결과를 다시 검산한다.

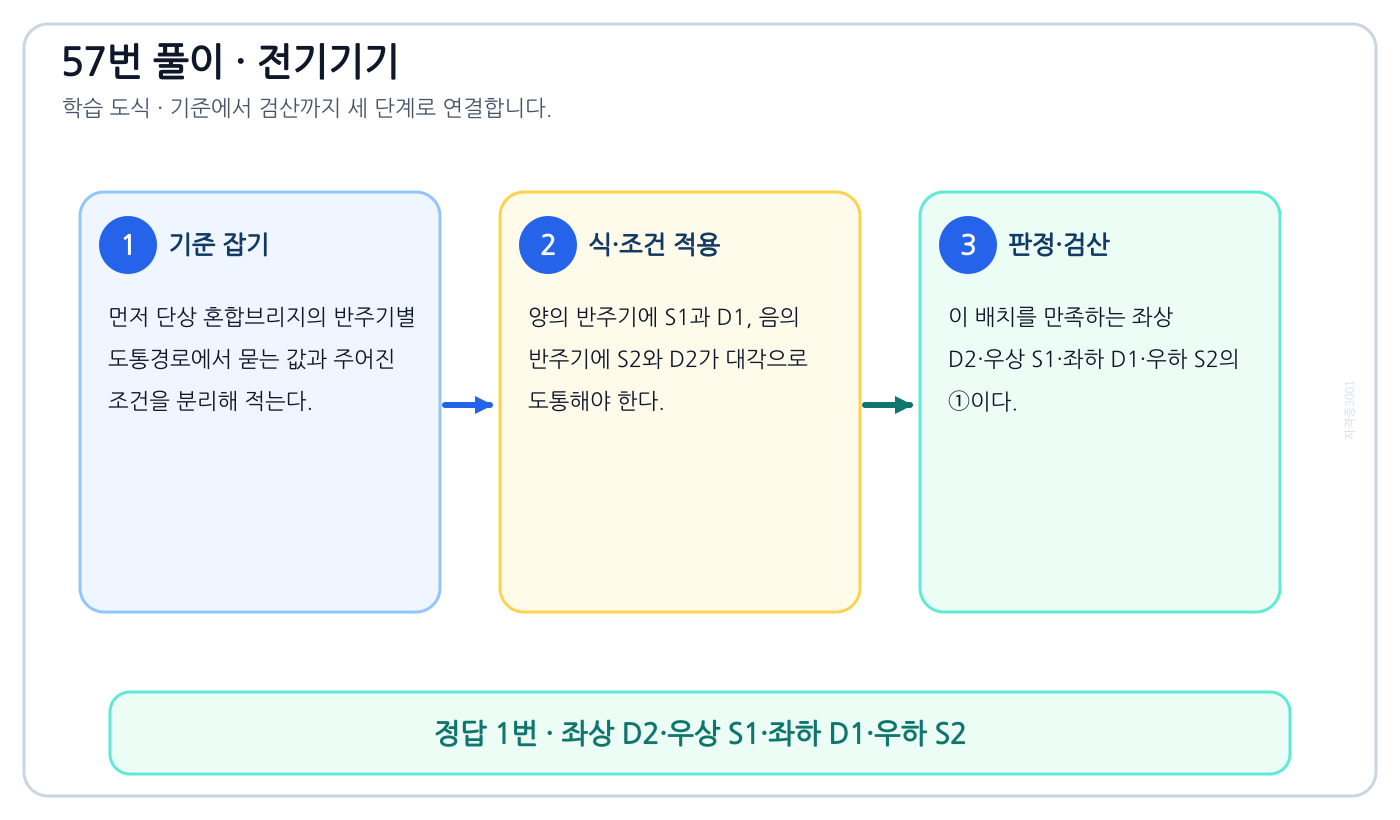

이 문제로 익힐 것

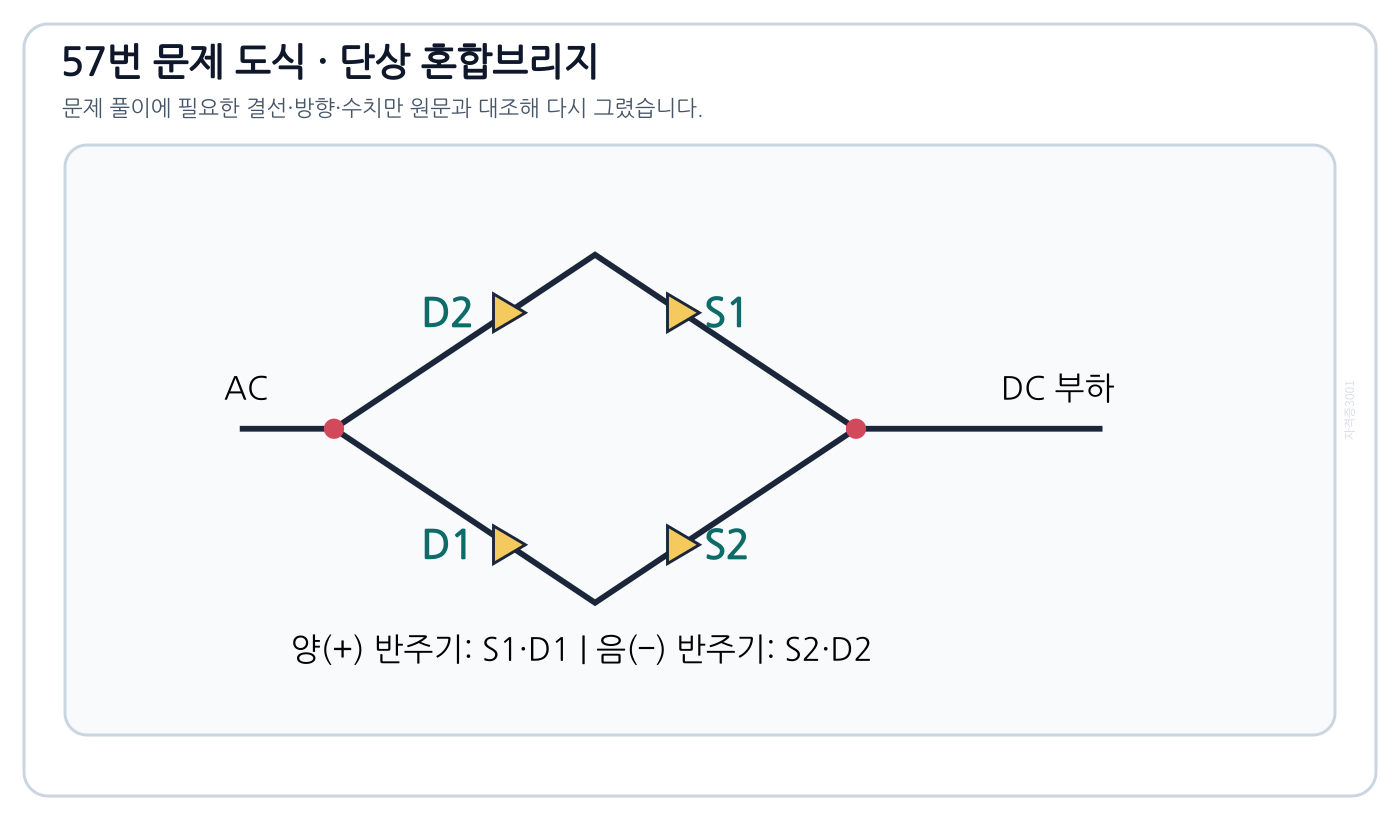

단상 혼합브리지의 반주기별 도통경로의 정의와 반대개념을 비교해 ‘좌상 D2·우상 S1·좌하 D1·우하 S2’를 판별할 수 있다.

풀이 순서

1. 먼저 단상 혼합브리지의 반주기별 도통경로에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 양의 반주기에 S1과 D1, 음의 반주기에 S2와 D2가 대각으로 도통해야 한다.
3. 이 배치를 만족하는 좌상 D2·우상 S1·좌하 D1·우하 S2의 ①이다.

자주 하는 실수: 각 반주기에는 스위치와 다이오드가 대각으로 한 쌍 도통한다. 소자 이름뿐 아니라 다리 위치를 대조한다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

동기리액턴스와 동기임피던스를 식으로 세우고 단위·부호·조건을 적용해 ‘sqrt(r²+(X_a+X_l)²)’를 도출할 수 있다.

풀이 순서

1. 먼저 동기리액턴스와 동기임피던스에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 동기리액턴스는 전기자반작용과 누설리액턴스의 합 X_s=X_a+X_l이다.
3. 따라서 |Z_s|=sqrt{r²+(X_a+X_l)²}, ④이다.

자주 하는 실수: Xs=Xa+Xl이고 |Zs|=sqrt(r²+Xs²)다. 리액턴스를 나누거나 한 항만 쓰지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량을 먼저 확정한 뒤 단위를 통일하고, 부호·차원·극한값으로 계산 결과를 다시 검산한다.

이 문제로 익힐 것

단상 유도전동기 기동방식의 권선 작용의 정의와 반대개념을 비교해 ‘반발 유도형 : 기동 시 농형권선과 반발전동기의 회전자 권선을 함께 이용하나 운전 중에는 농형권선만을 이용한다.’를 판별할 수 있다.

풀이 순서

1. 먼저 단상 유도전동기 기동방식의 권선 작용에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 반발유도전동기는 농형권선과 정류자권선을 함께 가지며 두 권선은 전 운전기간 작용한다.
3. 운전 중 농형권선만 쓴다고 단정한 ④가 틀렸다.

자주 하는 실수: 반발유도형은 농형권선과 정류자권선이 함께 작용한다. 운전 중 한 권선이 완전히 사라진다고 단정하지 않는다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

직류전동기의 전압·계자·저항 속도제어의 정의와 반대개념을 비교해 ‘전력 제어법’를 판별할 수 있다.

풀이 순서

1. 먼저 직류전동기의 전압·계자·저항 속도제어에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 직류전동기 속도 N은 대략 (V-IaRa)/Phi에 비례하므로 전압·계자·전기자저항 제어가 표준이다.
3. '전력 제어법'은 해당 분류가 아니므로 ②이다.

자주 하는 실수: 속도식 N proportional (V-IaRa)/Phi에서 전압·계자·전기자저항 제어가 나온다. 전력 제어는 표준 분류가 아니다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

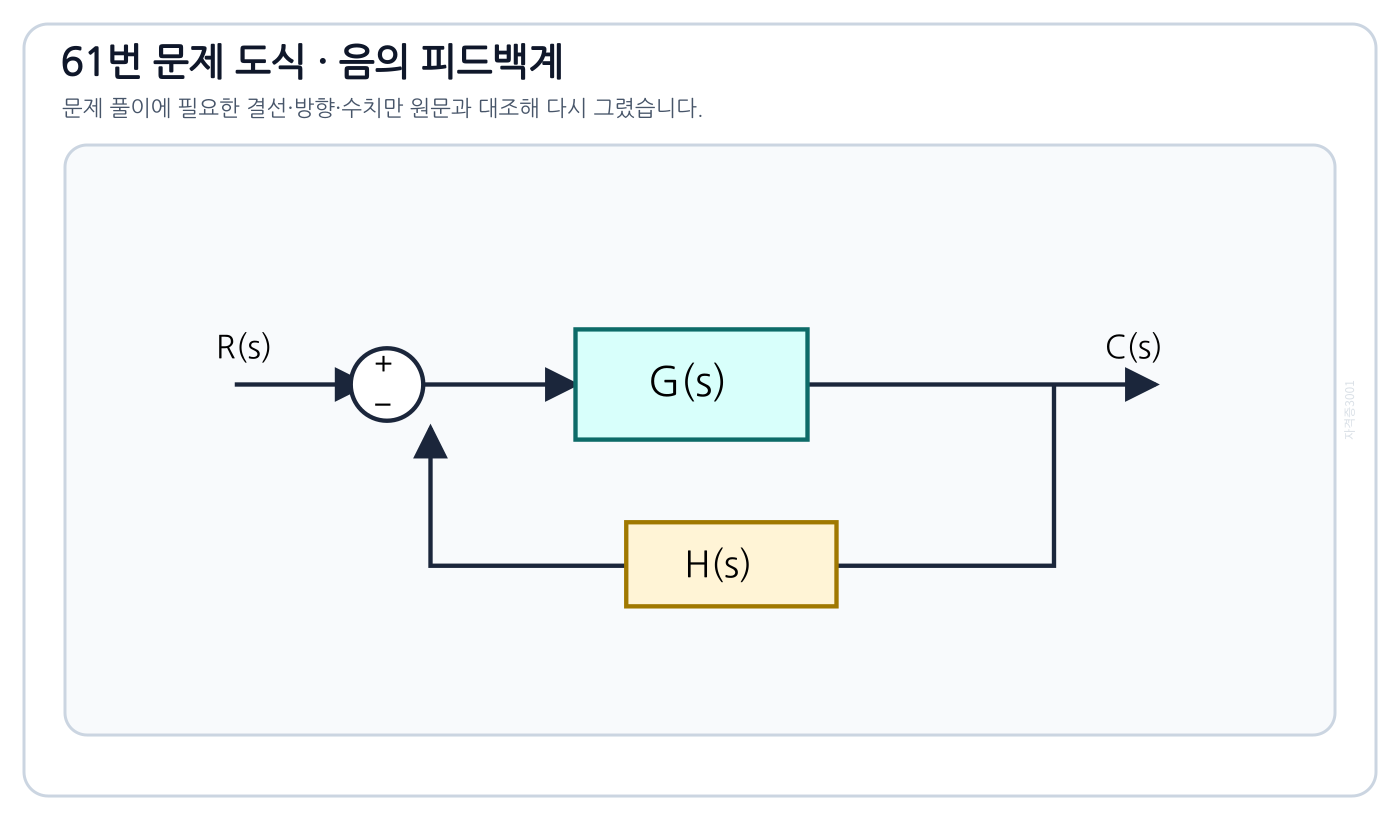

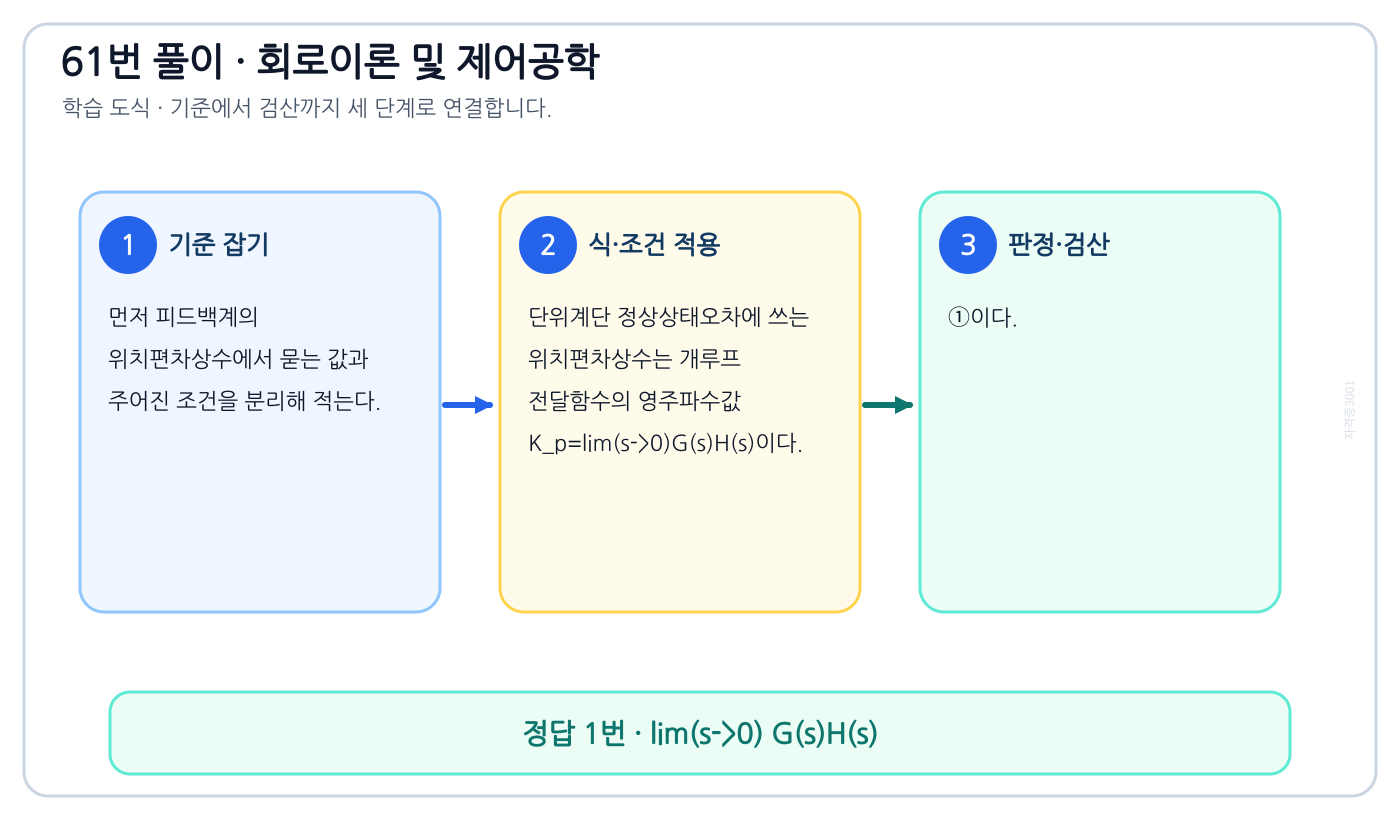

피드백계의 위치편차상수를 식으로 세우고 단위·부호·조건을 적용해 ‘lim(s->0) G(s)H(s)’를 도출할 수 있다.

풀이 순서

1. 먼저 피드백계의 위치편차상수에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 단위계단 정상상태오차에 쓰는 위치편차상수는 개루프 전달함수의 영주파수값 K_p=lim(s->0)G(s)H(s)이다.
3. ①이다.

자주 하는 실수: Kp=lim(s->0)G(s)H(s)다. 고주파 극한이나 G/H를 쓰지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량을 먼저 확정한 뒤 단위를 통일하고, 부호·차원·극한값으로 계산 결과를 다시 검산한다.

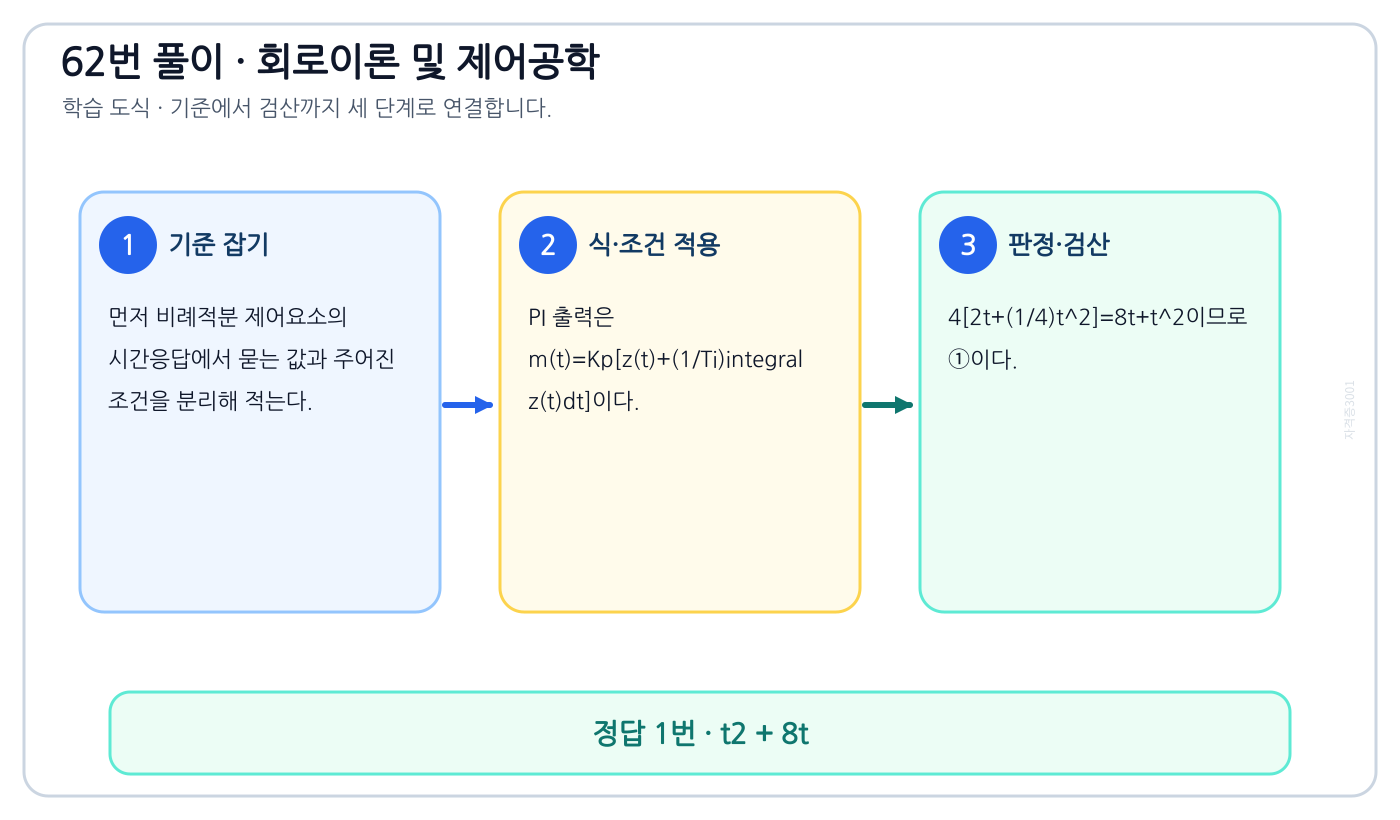

이 문제로 익힐 것

비례적분 제어요소의 시간응답을 식으로 세우고 단위·부호·조건을 적용해 ‘t2 + 8t’를 도출할 수 있다.

풀이 순서

1. 먼저 비례적분 제어요소의 시간응답에서 묻는 값과 주어진 조건을 분리해 적는다.
2. PI 출력은 m(t)=Kp[z(t)+(1/Ti)integral z(t)dt]이다.
3. 4[2t+(1/4)t²]=8t+t²이므로 ①이다.

자주 하는 실수: PI식 Kp[z+(1/Ti)integral zdt]에 z=2t를 넣는다. 적분 뒤 Kp를 전체 항에 곱한다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량을 먼저 확정한 뒤 단위를 통일하고, 부호·차원·극한값으로 계산 결과를 다시 검산한다.

이 문제로 익힐 것

정현 표본열의 z변환을 식으로 세우고 단위·부호·조건을 적용해 ‘z sin(omega T)/(z²-2z cos(omega T)+1)’를 도출할 수 있다.

풀이 순서

1. 먼저 정현 표본열의 z변환에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 표본열 sin(omega kT)의 z변환은 z sin(omega T)/{z²-2z cos(omega T)+1}이다.
3. ②이다.

자주 하는 실수: Z{sin omega kT}=z sin(omega T)/(z²-2z cos(omega T)+1)이다. 분모 가운데 부호와 sin·cos를 확인한다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량을 먼저 확정한 뒤 단위를 통일하고, 부호·차원·극한값으로 계산 결과를 다시 검산한다.

이 문제로 익힐 것

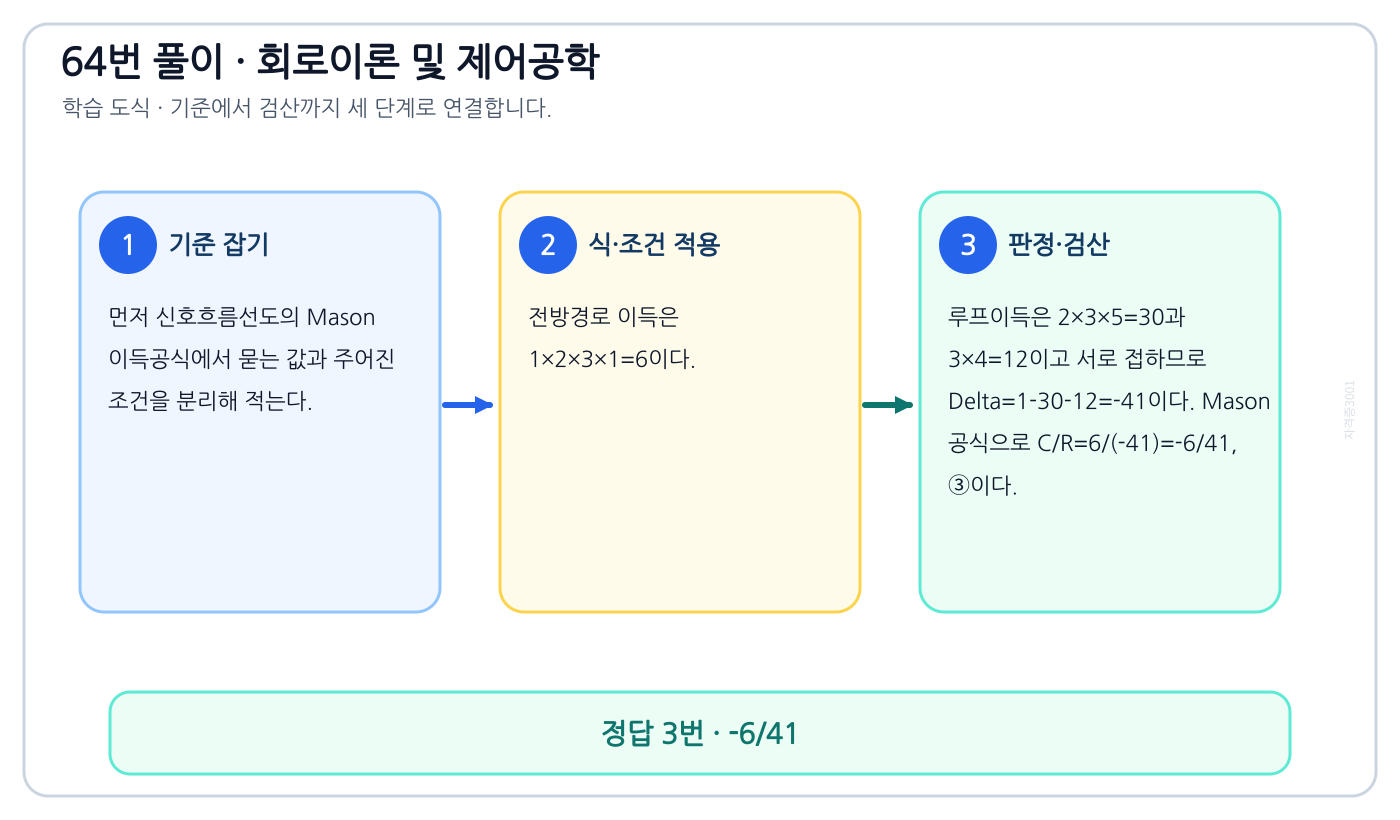

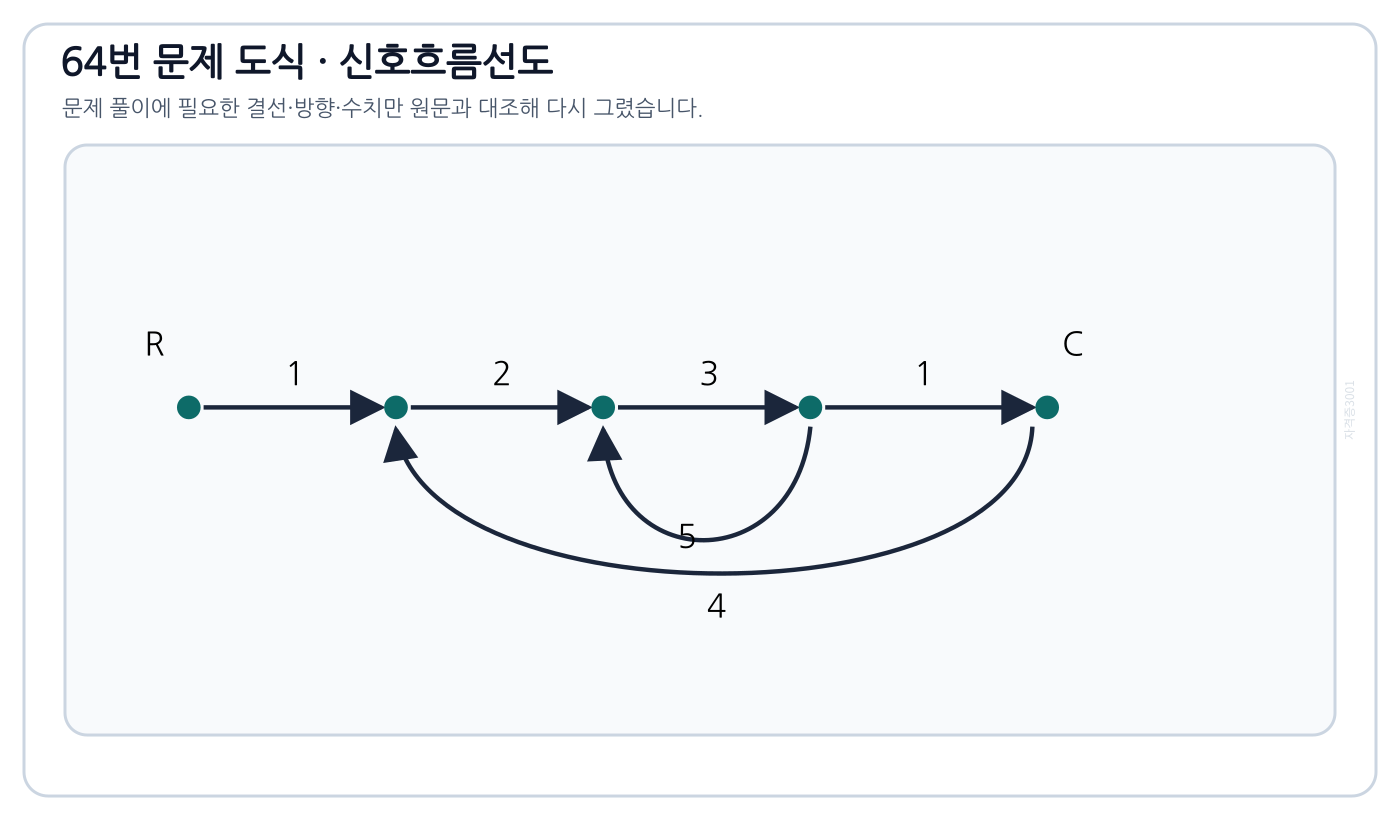

신호흐름선도의 Mason 이득공식을 식으로 세우고 단위·부호·조건을 적용해 ‘-6/41’를 도출할 수 있다.

풀이 순서

1. 먼저 신호흐름선도의 Mason 이득공식에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 전방경로 이득은 1×2×3×1=6이다.
3. 루프이득은 2×3×5=30과 3×4=12이고 서로 접하므로 Delta=1-30-12=-41이다. Mason 공식으로 C/R=6/(-41)=-6/41, ③이다.

자주 하는 실수: 전방경로와 각 루프 이득의 부호를 포함해 Delta를 만든다. 서로 접하는 루프의 곱은 더하지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량을 먼저 확정한 뒤 단위를 통일하고, 부호·차원·극한값으로 계산 결과를 다시 검산한다.

이 문제로 익힐 것

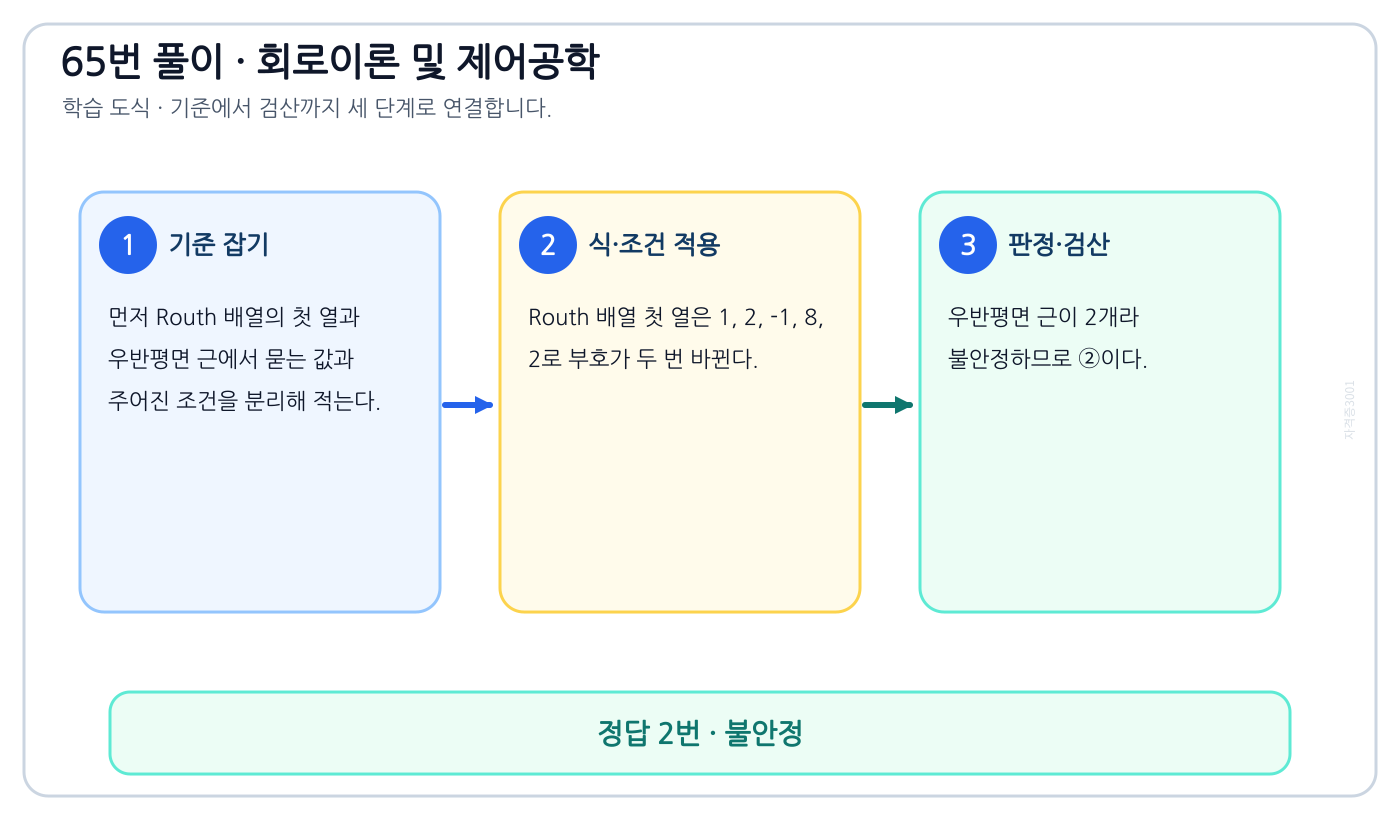

Routh 배열의 첫 열과 우반평면 근을 식으로 세우고 단위·부호·조건을 적용해 ‘불안정’를 도출할 수 있다.

풀이 순서

1. 먼저 Routh 배열의 첫 열과 우반평면 근에서 묻는 값과 주어진 조건을 분리해 적는다.
2. Routh 배열 첫 열은 1, 2, -1, 8, 2로 부호가 두 번 바뀐다.
3. 우반평면 근이 2개라 불안정하므로 ②이다.

자주 하는 실수: Routh 첫 열의 부호변화 수가 우반평면 근 수다. 계수만 보고 안정이라 판단하지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량을 먼저 확정한 뒤 단위를 통일하고, 부호·차원·극한값으로 계산 결과를 다시 검산한다.

이 문제로 익힐 것

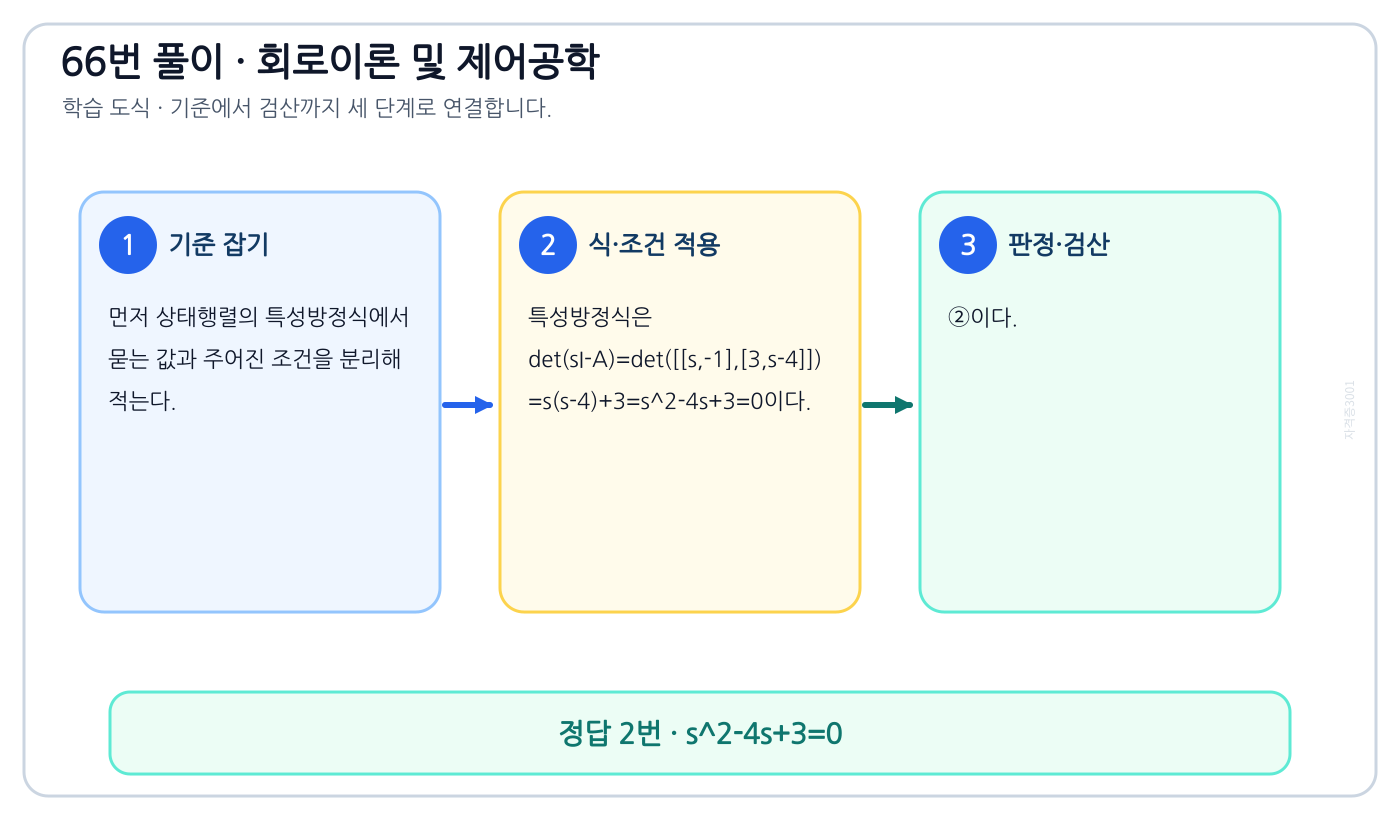

상태행렬의 특성방정식을 식으로 세우고 단위·부호·조건을 적용해 ‘s²-4s+3=0’를 도출할 수 있다.

풀이 순서

1. 먼저 상태행렬의 특성방정식에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 특성방정식은 det(sI-A)=det([[s,-1],[3,s-4]])=s(s-4)+3=s²-4s+3=0이다.
3. ②이다.

자주 하는 실수: det(sI-A)를 계산한다. A의 원소를 그대로 다항식 계수로 읽거나 부호를 바꾸지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량을 먼저 확정한 뒤 단위를 통일하고, 부호·차원·극한값으로 계산 결과를 다시 검산한다.

이 문제로 익힐 것

개루프 극점 수와 근궤적 가지 수를 식으로 세우고 단위·부호·조건을 적용해 ‘4’를 도출할 수 있다.

풀이 순서

1. 먼저 개루프 극점 수와 근궤적 가지 수에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 근궤적 가지 수는 개루프 극점 수와 같다.
3. 극점이 s=0,-1,-3,-4의 4개이므로 ③이다.

자주 하는 실수: 근궤적 가지 수는 개루프 극점 수다. 영점 수나 극점과 영점의 차는 점근선 수에 해당한다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량을 먼저 확정한 뒤 단위를 통일하고, 부호·차원·극한값으로 계산 결과를 다시 검산한다.

이 문제로 익힐 것

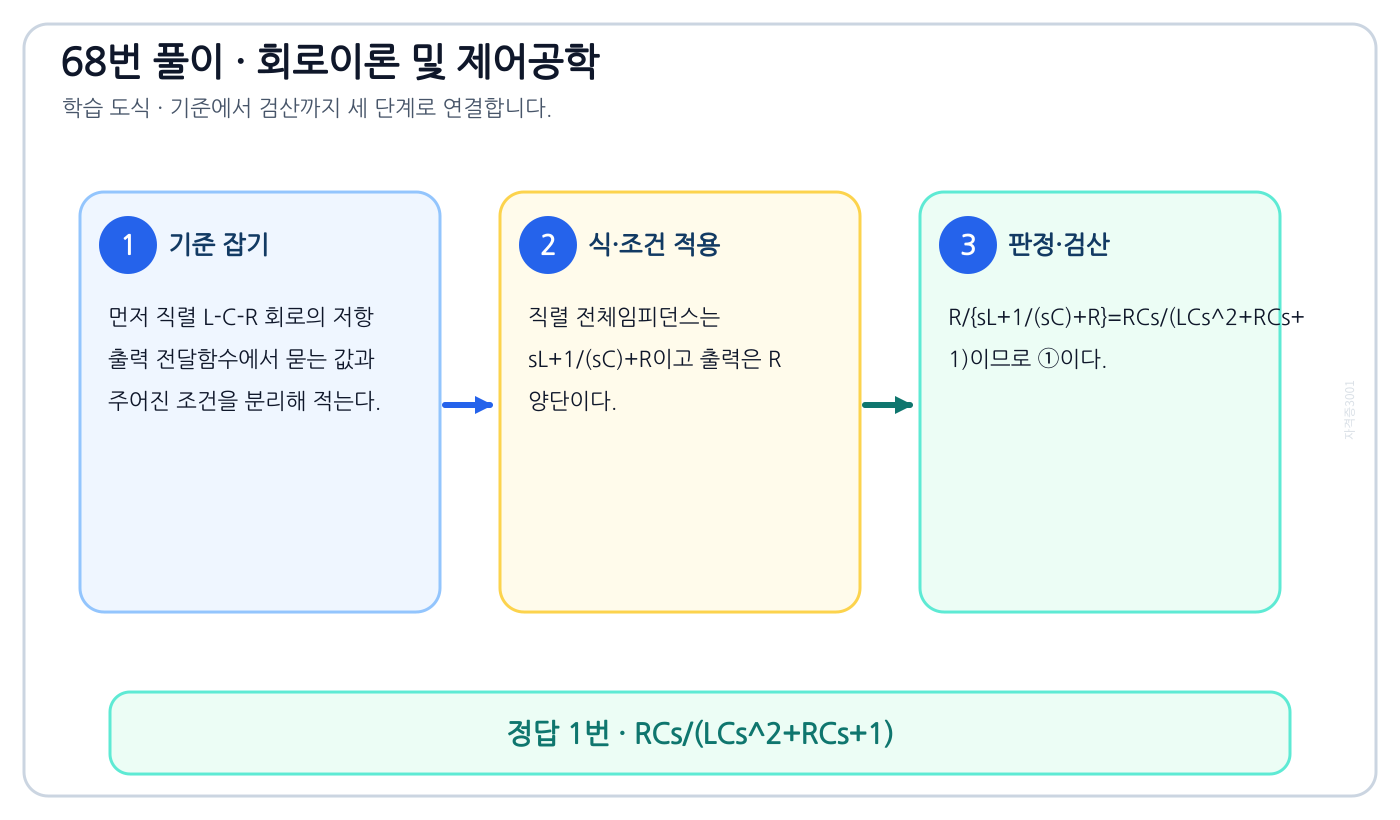

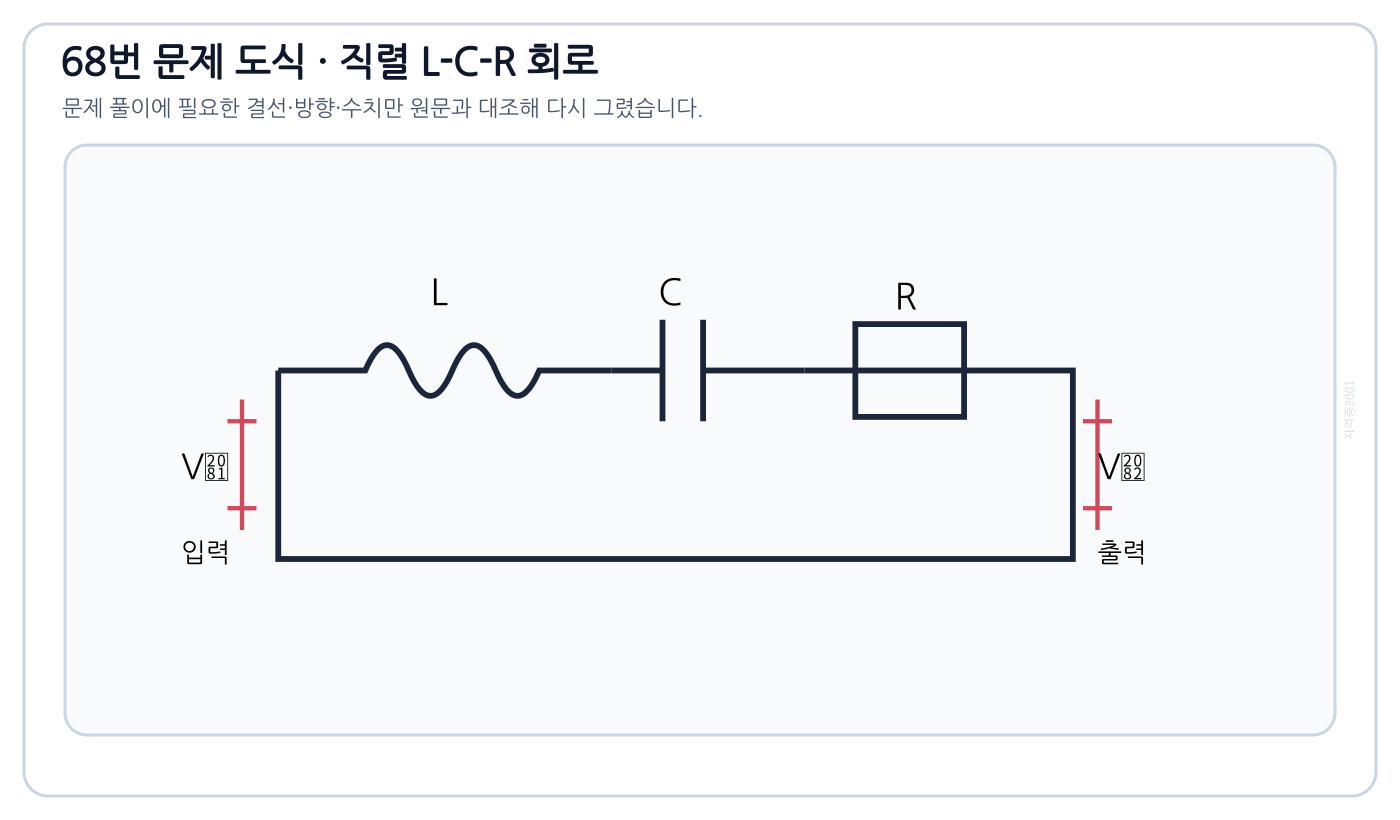

직렬 L-C-R 회로의 저항 출력 전달함수를 식으로 세우고 단위·부호·조건을 적용해 ‘RCs/(LCs²+RCs+1)’를 도출할 수 있다.

풀이 순서

1. 먼저 직렬 L-C-R 회로의 저항 출력 전달함수에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 직렬 전체임피던스는 sL+1/(sC)+R이고 출력은 R 양단이다.
3. R/{sL+1/(sC)+R}=RCs/(LCs²+RCs+1)이므로 ①이다.

자주 하는 실수: 전체 직렬임피던스에 대한 R의 전압분배를 세우고 sC를 곱해 유리식으로 정리한다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량을 먼저 확정한 뒤 단위를 통일하고, 부호·차원·극한값으로 계산 결과를 다시 검산한다.

이 문제로 익힐 것

jω축 근과 임계안정의 정의와 반대개념을 비교해 ‘임계안정이다.’를 판별할 수 있다.

풀이 순서

1. 먼저 jω축 근과 임계안정에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 단순한 서로 다른 근이 모두 jomega축에 있고 우반평면 근이 없으면 응답 진폭이 감쇠하지도 발산하지도 않는 임계안정이다.
3. ④이다.

자주 하는 실수: jω축의 단순근만 있고 우반평면 근이 없을 때 임계안정이다. 반복 jω축 근은 발산 가능성을 별도로 본다.

다른 문제에 적용: 유사 개념문제에서는 정의와 반대개념을 나란히 놓고 각 선택지의 핵심 명사·원인·방향을 한 항목씩 대조한다.

이 문제로 익힐 것

불대수의 보수·흡수 법칙을 식으로 세우고 단위·부호·조건을 적용해 ‘A+B’를 도출할 수 있다.

풀이 순서

1. 먼저 불대수의 보수·흡수 법칙에서 묻는 값과 주어진 조건을 분리해 적는다.
2. AB+A(not B)=A이고 중복 AB는 흡수된다.
3. A+(not A)B=A+B의 흡수법칙을 적용하면 ①이다.

자주 하는 실수: AB+A notB=A를 먼저 만들고 A+notA B=A+B를 쓴다. 같은 항을 중복해서 남기지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량을 먼저 확정한 뒤 단위를 통일하고, 부호·차원·극한값으로 계산 결과를 다시 검산한다.

이 문제로 익힐 것

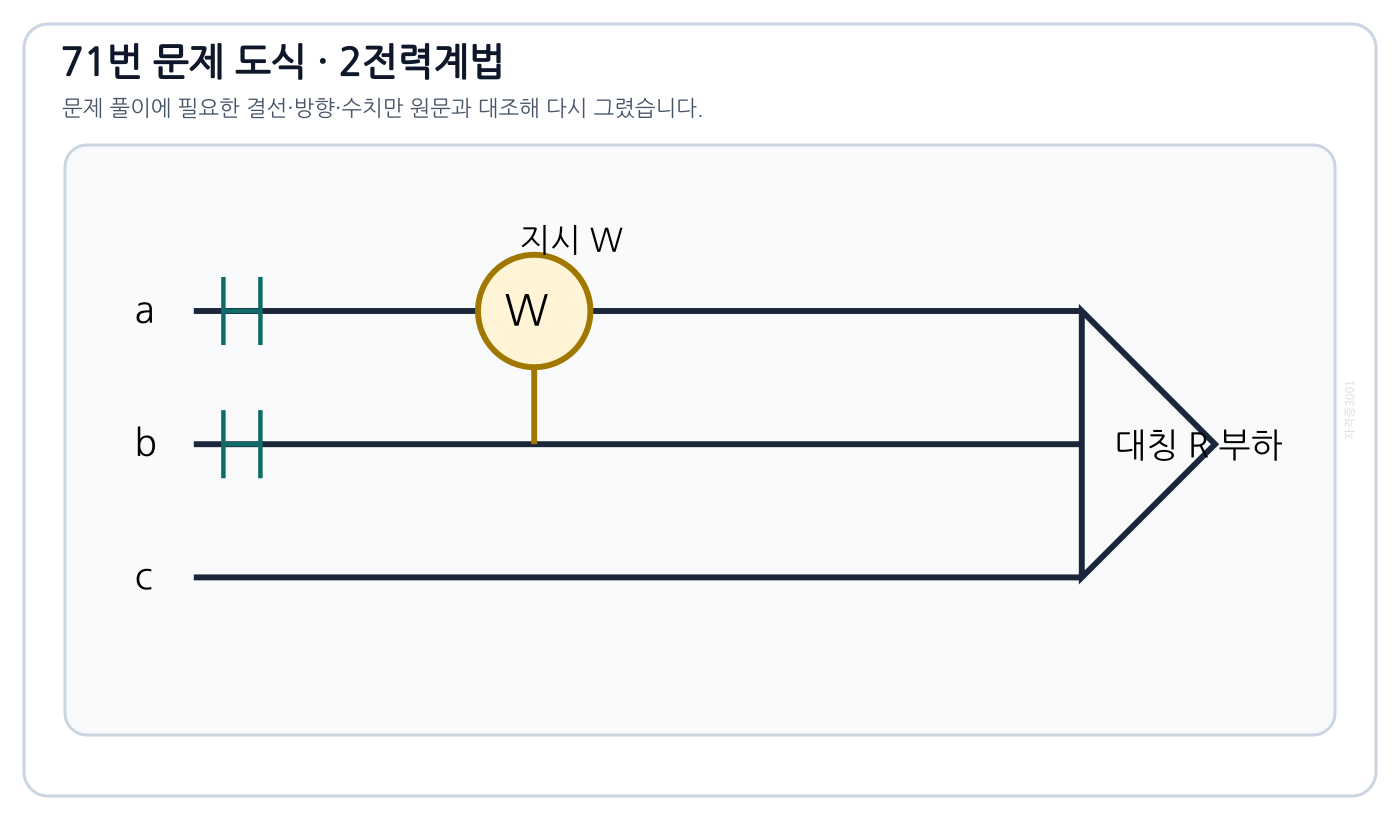

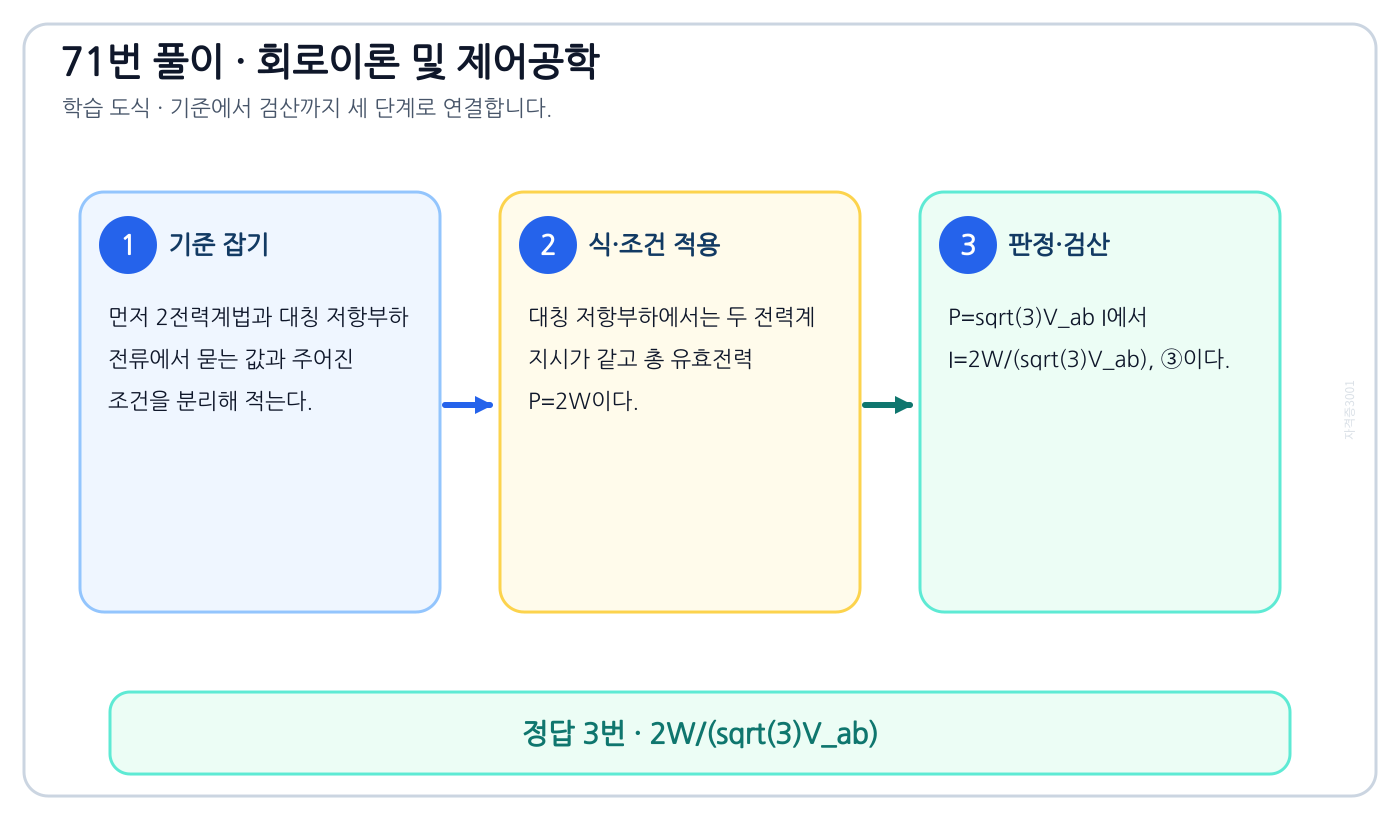

2전력계법과 대칭 저항부하 전류를 식으로 세우고 단위·부호·조건을 적용해 ‘2W/(sqrt(3)V_ab)’를 도출할 수 있다.

풀이 순서

1. 먼저 2전력계법과 대칭 저항부하 전류에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 대칭 저항부하에서는 두 전력계 지시가 같고 총 유효전력 P=2W이다.
3. P=sqrt(3)V_ab I에서 I=2W/(sqrt(3)V_ab), ③이다.

자주 하는 실수: 대칭 저항부하에서는 두 전력계 지시가 같아 총전력은 2W다. P=sqrt(3)Vab I에 대입한다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량을 먼저 확정한 뒤 단위를 통일하고, 부호·차원·극한값으로 계산 결과를 다시 검산한다.

이 문제로 익힐 것

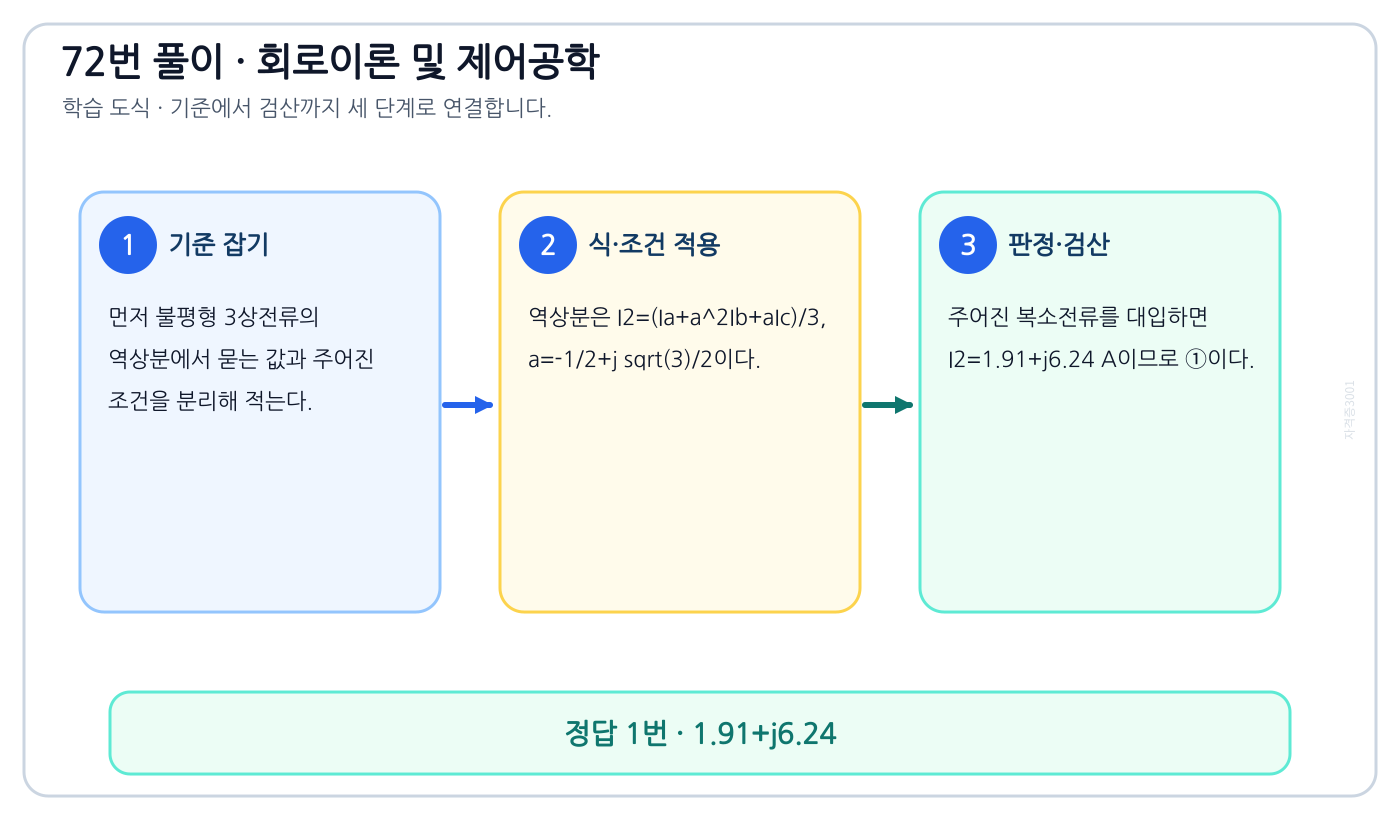

불평형 3상전류의 역상분을 식으로 세우고 단위·부호·조건을 적용해 ‘1.91+j6.24’를 도출할 수 있다.

풀이 순서

1. 먼저 불평형 3상전류의 역상분에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 역상분은 I2=(Ia+a²Ib+aIc)/3, a=-1/2+j sqrt(3)/2이다.
3. 주어진 복소전류를 대입하면 I2=1.91+j6.24 A이므로 ①이다.

자주 하는 실수: 역상분은 (Ia+a²Ib+aIc)/3이다. 정상분의 a·a² 순서나 단순 산술평균과 바꾸지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량을 먼저 확정한 뒤 단위를 통일하고, 부호·차원·극한값으로 계산 결과를 다시 검산한다.

이 문제로 익힐 것

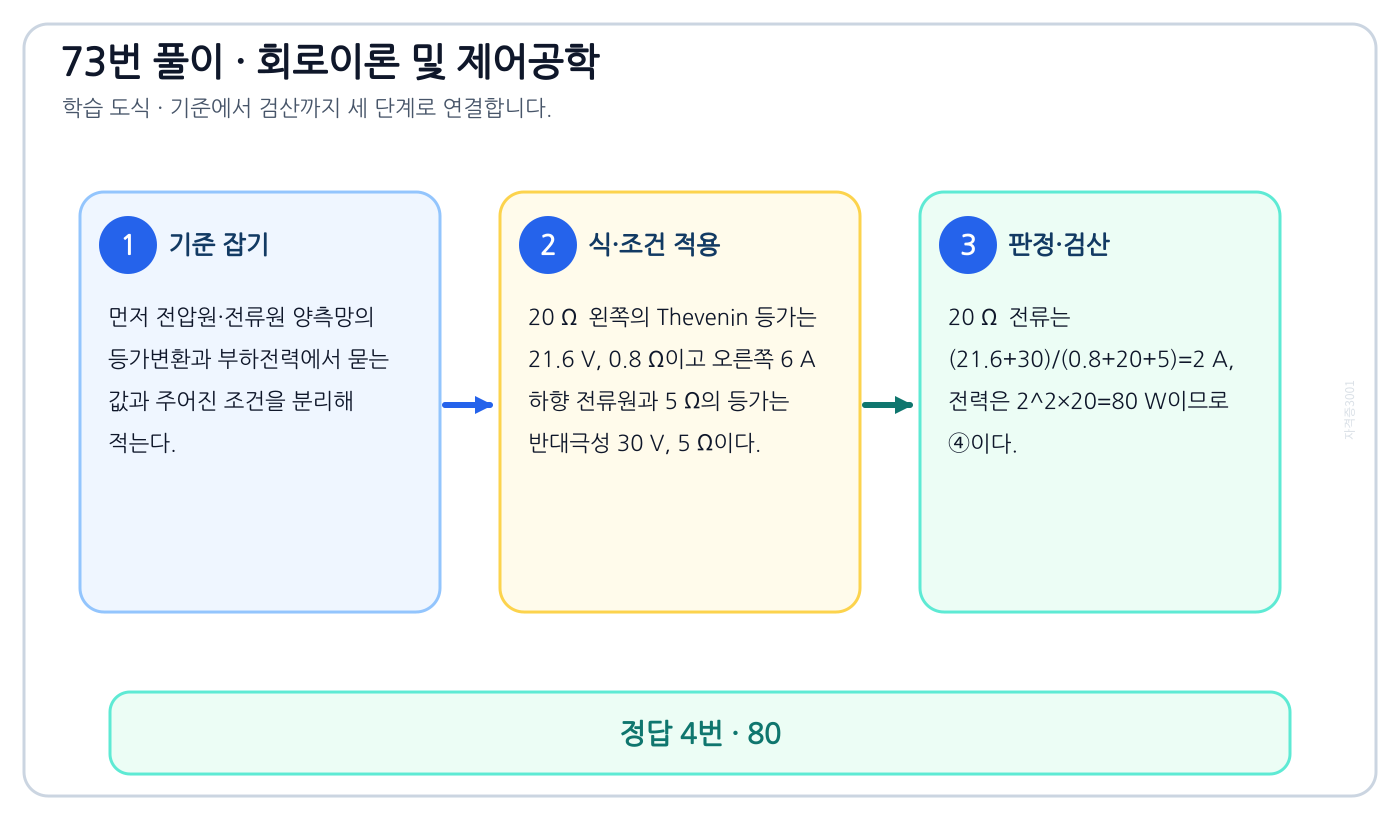

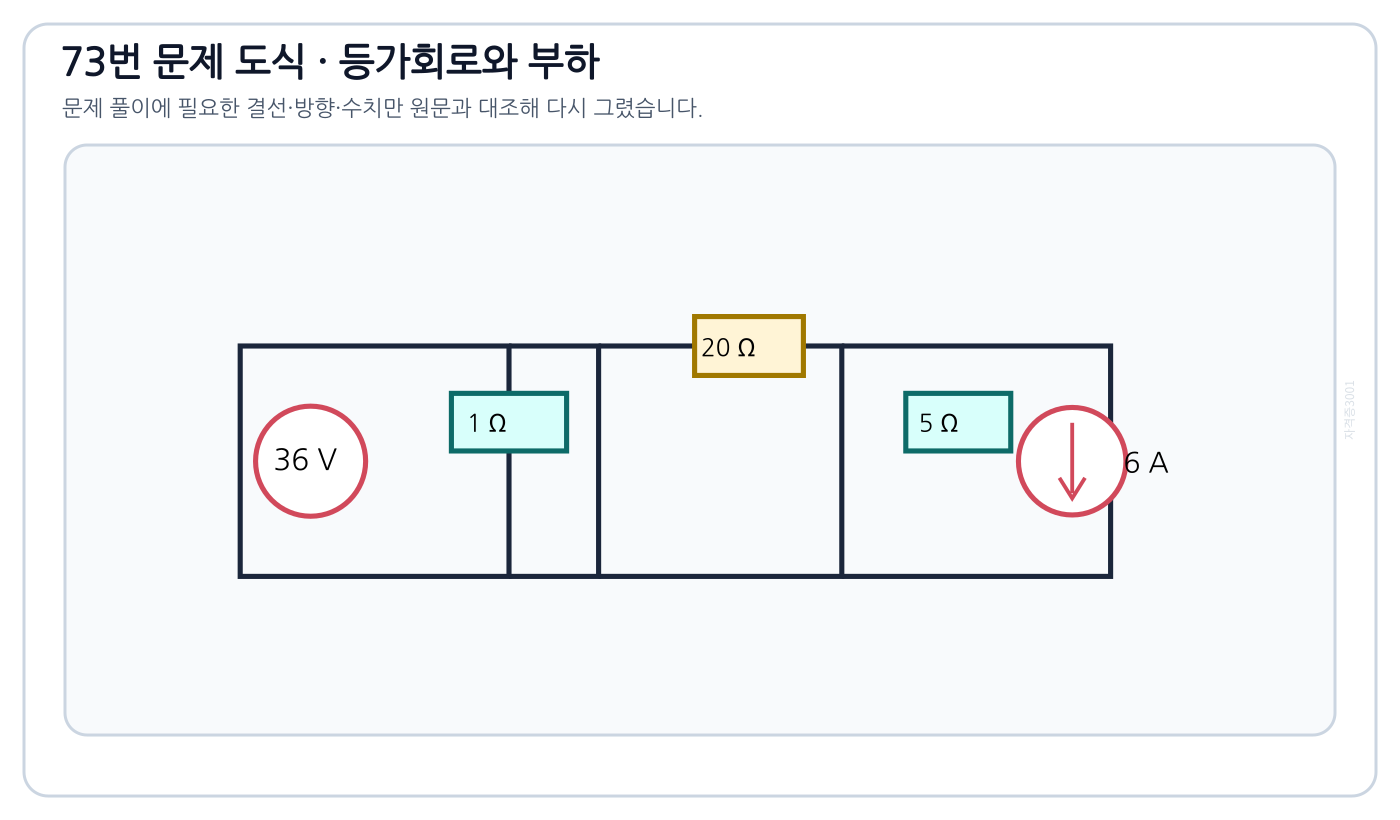

전압원·전류원 양측망의 등가변환과 부하전력을 식으로 세우고 단위·부호·조건을 적용해 ‘80’를 도출할 수 있다.

풀이 순서

1. 먼저 전압원·전류원 양측망의 등가변환과 부하전력에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 20 Ω 왼쪽의 Thevenin 등가는 21.6 V, 0.8 Ω이고 오른쪽 6 A 하향 전류원과 5 Ω의 등가는 반대극성 30 V, 5 Ω이다.
3. 20 Ω 전류는 (21.6+30)/(0.8+20+5)=2 A, 전력은 2²×20=80 W이므로 ④이다.

자주 하는 실수: 왼쪽은 Thevenin, 오른쪽 전류원은 Norton 또는 Thevenin으로 같은 극성기준에 맞춘다. 20 Ω 전류를 구한 뒤 제곱한다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량을 먼저 확정한 뒤 단위를 통일하고, 부호·차원·극한값으로 계산 결과를 다시 검산한다.

이 문제로 익힐 것

RC 직렬회로 전류의 라플라스 표현을 식으로 세우고 단위·부호·조건을 적용해 ‘(V/R)/(s+1/RC)’를 도출할 수 있다.

풀이 순서

1. 먼저 RC 직렬회로 전류의 라플라스 표현에서 묻는 값과 주어진 조건을 분리해 적는다.
2. V/s=RI(s)+I(s)/(Cs)에서 I(s)=V/{R(s+1/RC)}=(V/R)/(s+1/RC)이다.
3. ③이다.

자주 하는 실수: 직류전원은 V/s이고 무충전 조건에서 적분항은 I(s)/(Cs)다. 분모의 s+1/RC 부호를 확인한다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량을 먼저 확정한 뒤 단위를 통일하고, 부호·차원·극한값으로 계산 결과를 다시 검산한다.

이 문제로 익힐 것

3상 무효전력과 선전류를 식으로 세우고 단위·부호·조건을 적용해 ‘72.2’를 도출할 수 있다.

풀이 순서

1. 먼저 3상 무효전력과 선전류에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 역률 0.6이면 sin theta=0.8이다.
3. Q=sqrt(3)VI sin theta에서 I=10000/(sqrt(3)×100×0.8)=72.2 A, ②이다.

자주 하는 실수: cos theta=0.6이면 sin theta=0.8이고 Q=sqrt(3)VI sin theta다. 유효전력식에 역률을 넣지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량을 먼저 확정한 뒤 단위를 통일하고, 부호·차원·극한값으로 계산 결과를 다시 검산한다.

이 문제로 익힐 것

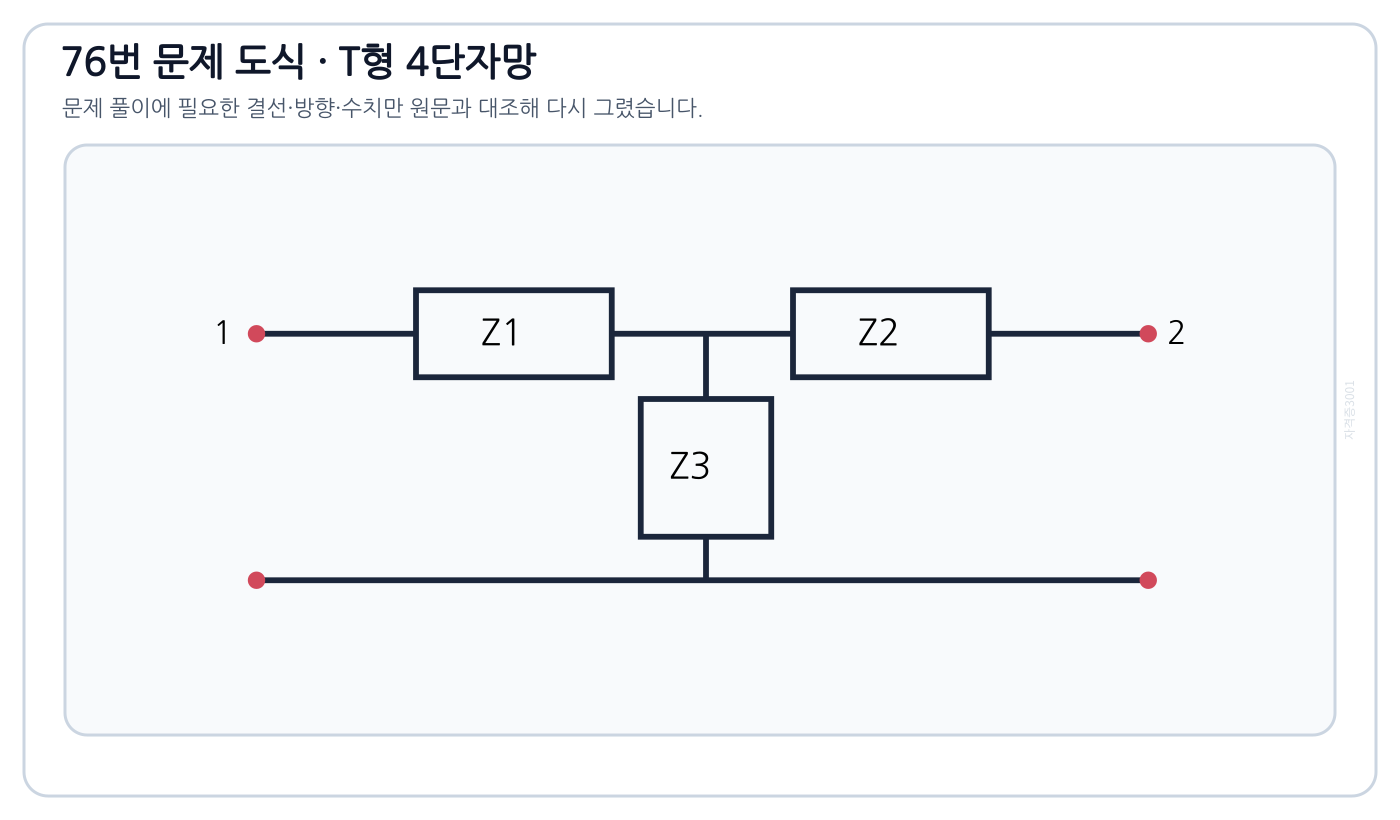

T형 4단자망의 A·C 정수를 식으로 세우고 단위·부호·조건을 적용해 ‘A=1+Y3/Y1, C=Y3’를 도출할 수 있다.

풀이 순서

1. 먼저 T형 4단자망의 A·C 정수에서 묻는 값과 주어진 조건을 분리해 적는다.
2. T망의 직렬 Z1 뒤 병렬 Z3에서 A=1+Z1/Z3=1+Y3/Y1이고 C=1/Z3=Y3이다.
3. ③이다.

자주 하는 실수: T망의 A=1+Z1/Z3, C=1/Z3를 구한 뒤 Z=1/Y로 바꾼다. 직렬 Z2는 이 두 정수에 직접 들어가지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량을 먼저 확정한 뒤 단위를 통일하고, 부호·차원·극한값으로 계산 결과를 다시 검산한다.

이 문제로 익힐 것

유효·무효전력으로 구하는 피상전력을 식으로 세우고 단위·부호·조건을 적용해 ‘500’를 도출할 수 있다.

풀이 순서

1. 먼저 유효·무효전력으로 구하는 피상전력에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 복소전력 크기는 |S|=sqrt(P²+Q²)=sqrt(300²+400²)=500 VA이다.
3. ②이다.

자주 하는 실수: |S|=sqrt(P²+Q²)다. P와 Q를 단순히 더하거나 단위를 W로만 쓰지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량을 먼저 확정한 뒤 단위를 통일하고, 부호·차원·극한값으로 계산 결과를 다시 검산한다.

이 문제로 익힐 것

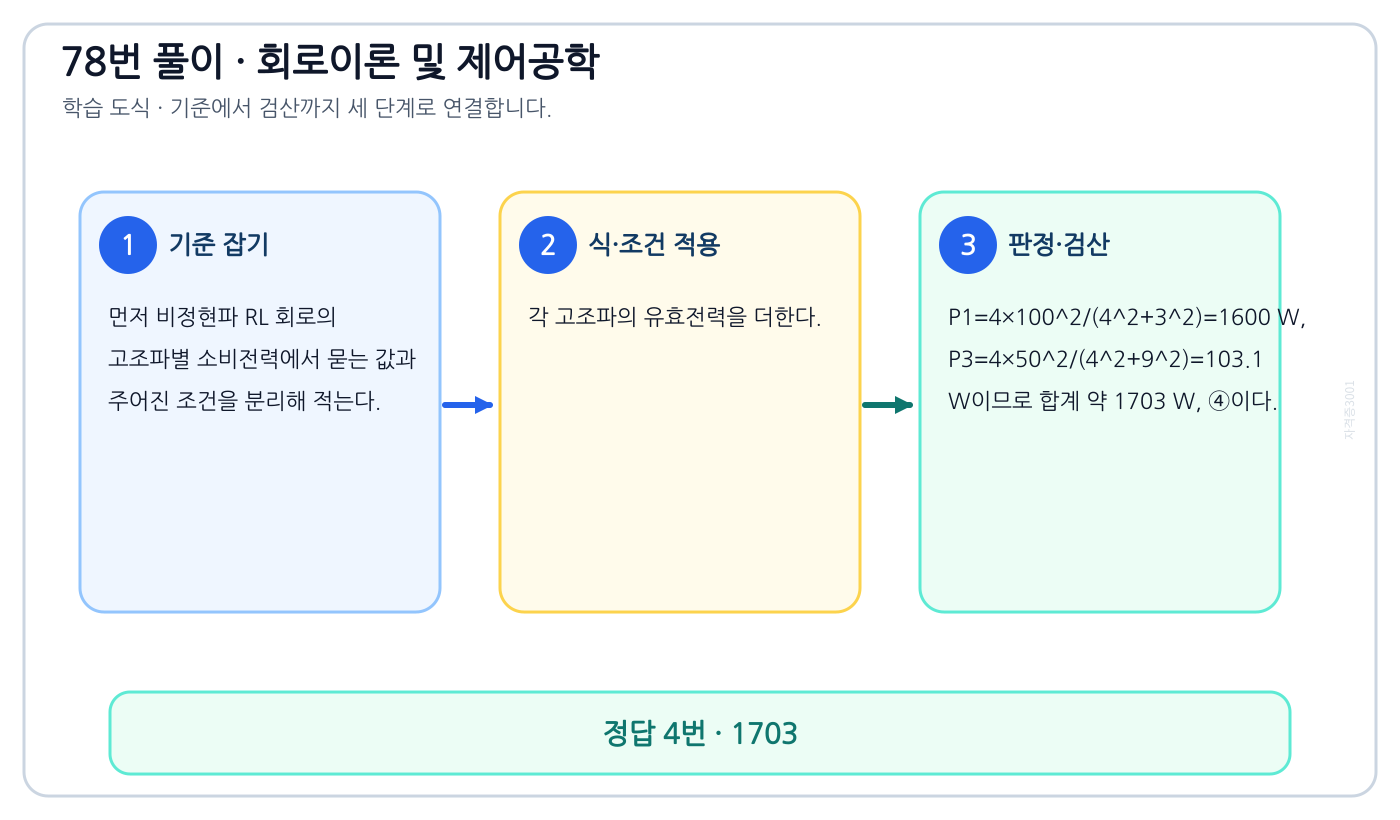

비정현파 RL 회로의 고조파별 소비전력을 식으로 세우고 단위·부호·조건을 적용해 ‘1703’를 도출할 수 있다.

풀이 순서

1. 먼저 비정현파 RL 회로의 고조파별 소비전력에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 각 고조파의 유효전력을 더한다.
3. P1=4×100²/(4²+3²)=1600 W, P3=4×50²/(4²+9²)=103.1 W이므로 합계 약 1703 W, ④이다.

자주 하는 실수: 각 고조파에서 XL=n omega L로 달라진다. 전압 실효값별 전력을 계산해 합하고 파형을 한 주파수로 합치지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량을 먼저 확정한 뒤 단위를 통일하고, 부호·차원·극한값으로 계산 결과를 다시 검산한다.

이 문제로 익힐 것

무손실 분포정수선로의 진행파 속도를 식으로 세우고 단위·부호·조건을 적용해 ‘1/sqrt(LC)’를 도출할 수 있다.

풀이 순서

1. 먼저 무손실 분포정수선로의 진행파 속도에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 무손실선로의 전신방정식에서 전압파와 전류파의 진행속도는 단위길이당 인덕턴스와 정전용량으로 정해져 v=1/sqrt(LC)이다.
3. 따라서 ②이다.

자주 하는 실수: 무손실선로는 v=1/sqrt(LC)다. sqrt(L/C)는 특성임피던스이므로 구분한다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량을 먼저 확정한 뒤 단위를 통일하고, 부호·차원·극한값으로 계산 결과를 다시 검산한다.

이 문제로 익힐 것

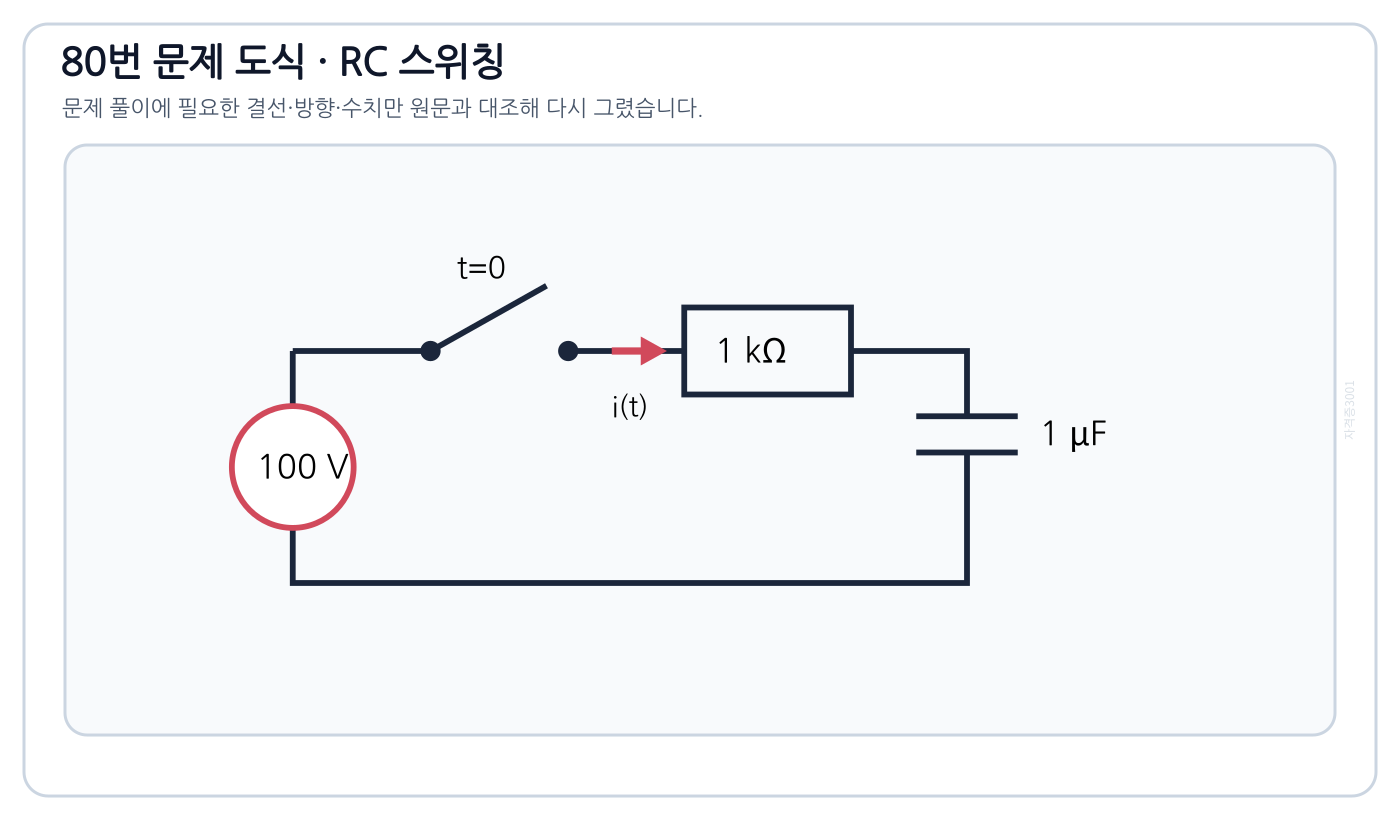

무충전 커패시터의 스위칭 직후 전류를 식으로 세우고 단위·부호·조건을 적용해 ‘0.1’를 도출할 수 있다.

풀이 순서

1. 먼저 무충전 커패시터의 스위칭 직후 전류에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 커패시터 전압은 순간변화하지 않고 초기전압이 0이므로 t=0+에서 단락처럼 보인다.
3. i(0+)=100/1000=0.1 A, ①이다.

자주 하는 실수: 무충전 커패시터는 t=0+에서 단락처럼 보인다. 정상상태 개방상태를 스위칭 순간에 적용하지 않는다.

다른 문제에 적용: 유사 계산문제에서도 적용 식과 기준량을 먼저 확정한 뒤 단위를 통일하고, 부호·차원·극한값으로 계산 결과를 다시 검산한다.

이 문제로 익힐 것

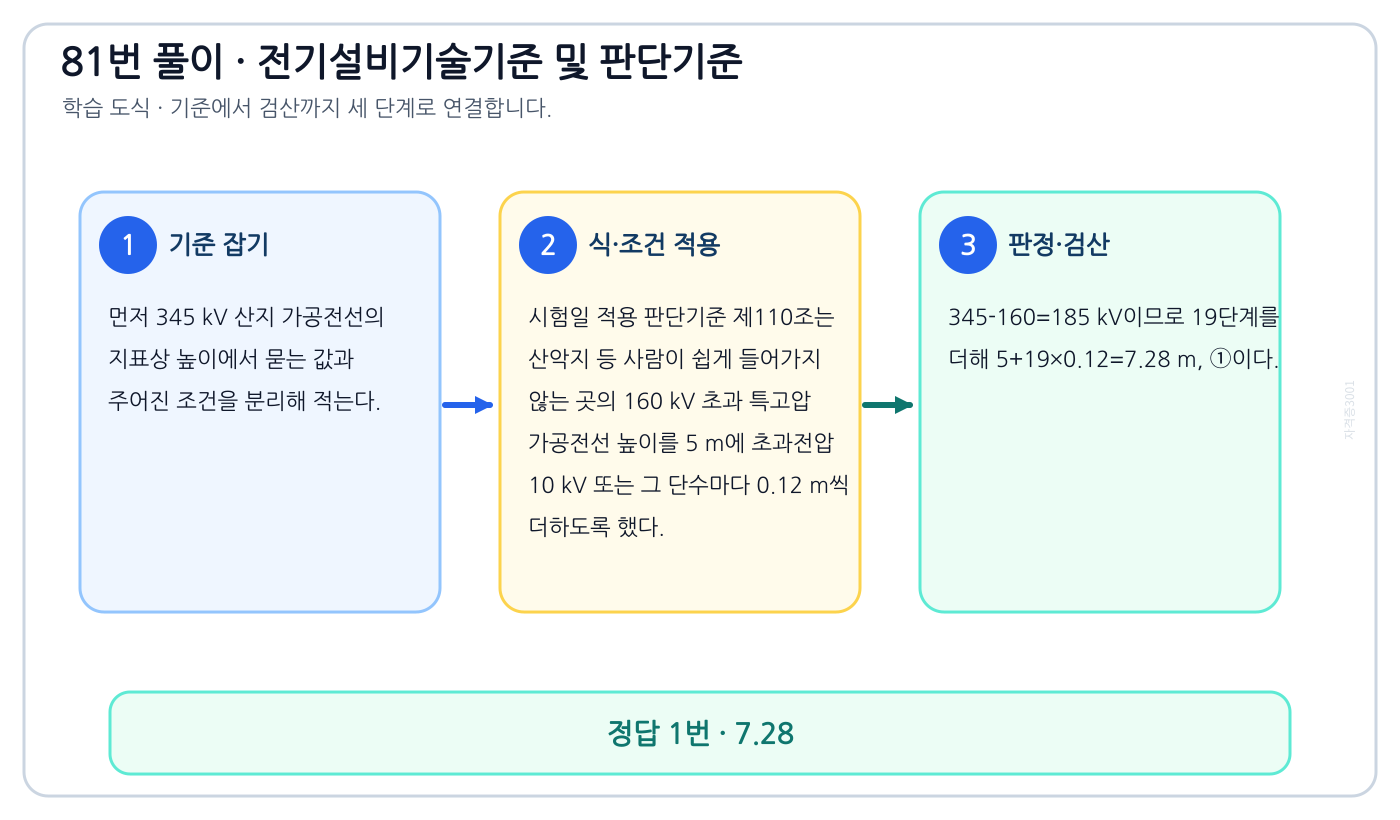

345 kV 산지 가공전선의 지표상 높이의 시험시점 기준과 현행 기준을 구분해 ‘7.28’를 판정할 수 있다.

풀이 순서

1. 먼저 345 kV 산지 가공전선의 지표상 높이에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 시험일 적용 판단기준 제110조는 산악지 등 사람이 쉽게 들어가지 않는 곳의 160 kV 초과 특고압 가공전선 높이를 5 m에 초과전압 10 kV 또는 그 단수마다 0.12 m씩 더하도록 했다.
3. 345-160=185 kV이므로 19단계를 더해 5+19×0.12=7.28 m, ①이다.

자주 하는 실수: 160 kV 초과분은 10 kV의 단수마다 올림해 0.12 m를 더한다. 산지 기본높이 5 m와 일반장소 6 m를 구분한다.

다른 문제에 적용: 유사 규정문제에서는 시험시점 조문으로 기출답을 복원하되, 실제 설계·시공 판단은 대상·전압·장소·예외를 현행 KEC에서 다시 확인한다.

확인 위치: 시험시점 판단기준 제110조 · 현행 KEC 333.7 특고압 가공전선의 높이

이 문제로 익힐 것

변전소 특고압 전로의 상별표시의 시험시점 기준과 현행 기준을 구분해 ‘상별표시’를 판정할 수 있다.

풀이 순서

1. 먼저 변전소 특고압 전로의 상별표시에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 변전소·개폐소 등에서 특고압 전로의 오접속을 막으려면 보기 쉬운 곳에 상별표시를 해야 한다.
3. 현행 KEC 351.2도 전로의 상별 구분을 쉽게 식별하도록 표시하게 하므로 ①이 맞다.

자주 하는 실수: 오접속 방지 목적의 표시는 각 상을 식별하는 상별표시다. 위험표지나 정격표시와 목적을 바꾸지 않는다.

다른 문제에 적용: 유사 규정문제에서는 시험시점 조문으로 기출답을 복원하되, 실제 설계·시공 판단은 대상·전압·장소·예외를 현행 KEC에서 다시 확인한다.

확인 위치: 시험시점 판단기준 제44조 · 현행 KEC 351.2 전로의 상 및 극성 표시

이 문제로 익힐 것

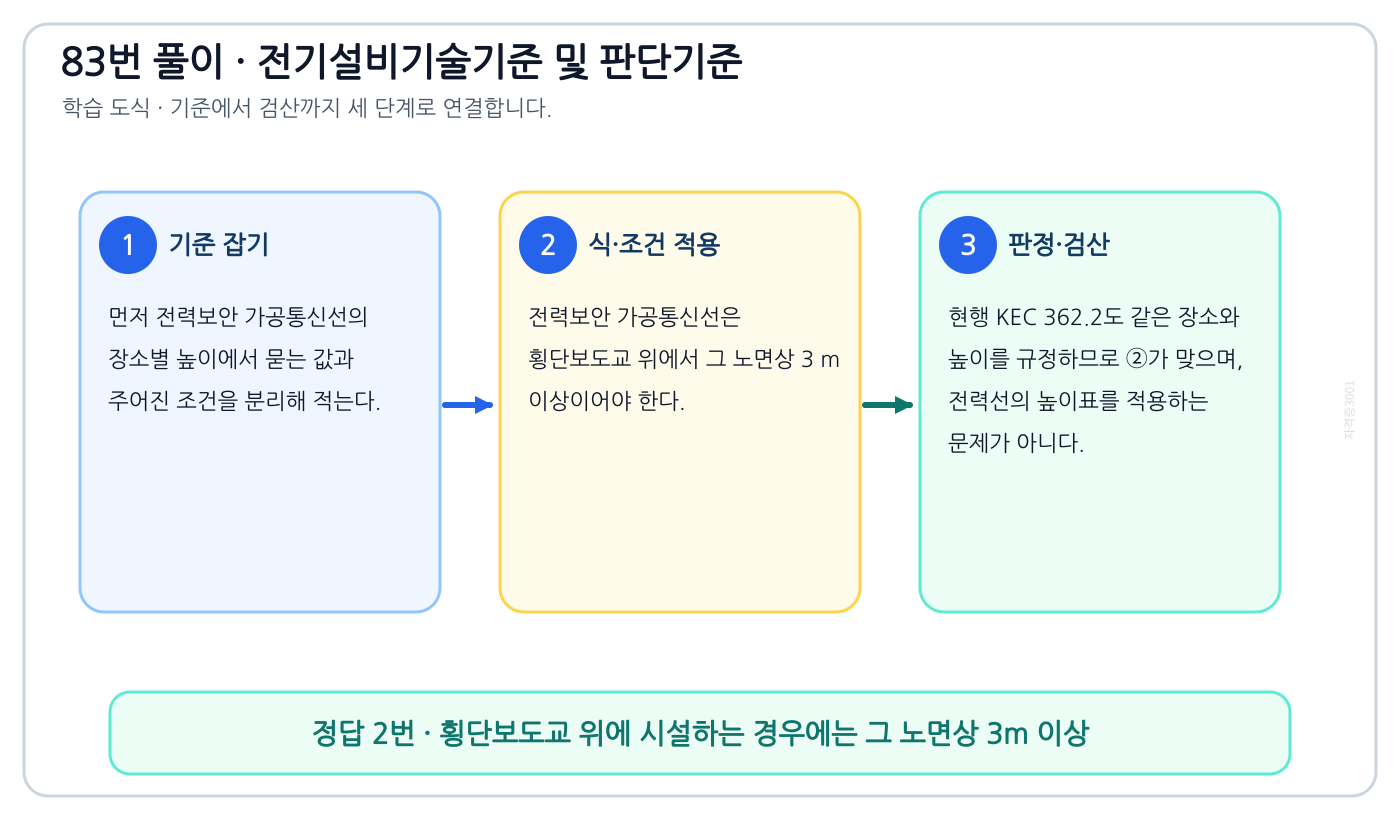

전력보안 가공통신선의 장소별 높이의 시험시점 기준과 현행 기준을 구분해 ‘횡단보도교 위에 시설하는 경우에는 그 노면상 3m 이상’을 판정할 수 있다.

풀이 순서

1. 먼저 전력보안 가공통신선의 장소별 높이에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 전력보안 가공통신선은 횡단보도교 위에서 그 노면상 3 m 이상이어야 한다.
3. 현행 KEC 362.2도 같은 장소와 높이를 규정하므로 ②가 맞으며, 전력선의 높이표를 적용하는 문제가 아니다.

자주 하는 실수: 전력보안 가공통신선의 횡단보도교 기준은 노면상 3 m다. 전력선 높이표를 통신선 문제에 대입하지 않는다.

다른 문제에 적용: 유사 규정문제에서는 시험시점 조문으로 기출답을 복원하되, 실제 설계·시공 판단은 대상·전압·장소·예외를 현행 KEC에서 다시 확인한다.

확인 위치: 시험시점 판단기준 제156조 · 현행 KEC 362.2 가공 통신선의 높이

이 문제로 익힐 것

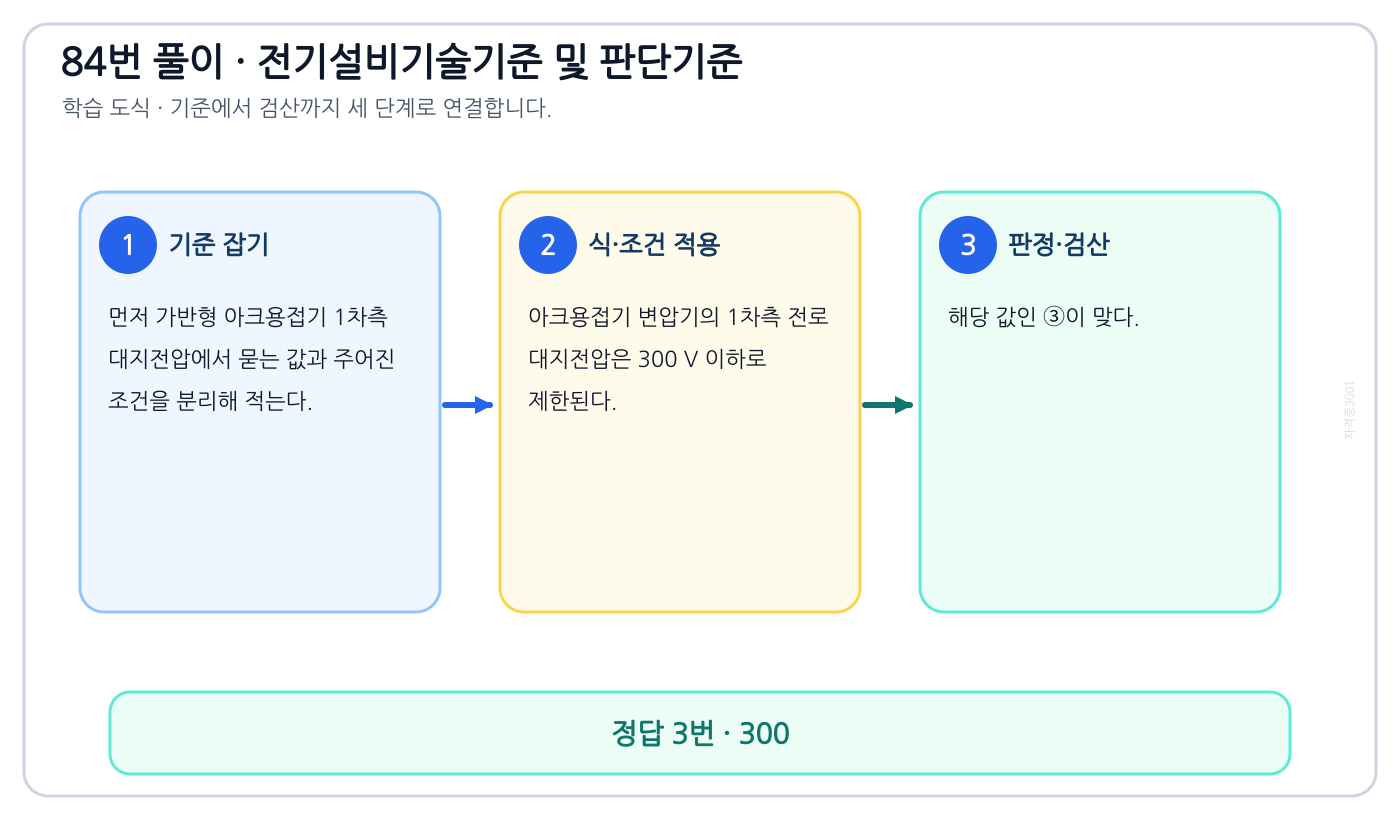

가반형 아크용접기 1차측 대지전압의 시험시점 기준과 현행 기준을 구분해 ‘300’를 판정할 수 있다.

풀이 순서

1. 먼저 가반형 아크용접기 1차측 대지전압에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 아크용접기 변압기의 1차측 전로 대지전압은 300 V 이하로 제한된다.
3. 해당 값인 ③이 맞다.

자주 하는 실수: 가반형 용접전극 장치의 1차측 대지전압 상한은 300 V다. 2차 무부하전압 기준과 섞지 않는다.

다른 문제에 적용: 유사 규정문제에서는 시험시점 조문으로 기출답을 복원하되, 실제 설계·시공 판단은 대상·전압·장소·예외를 현행 KEC에서 다시 확인한다.

확인 위치: 시험시점 판단기준 제249조 · 현행 KEC 241.10 아크용접장치

이 문제로 익힐 것

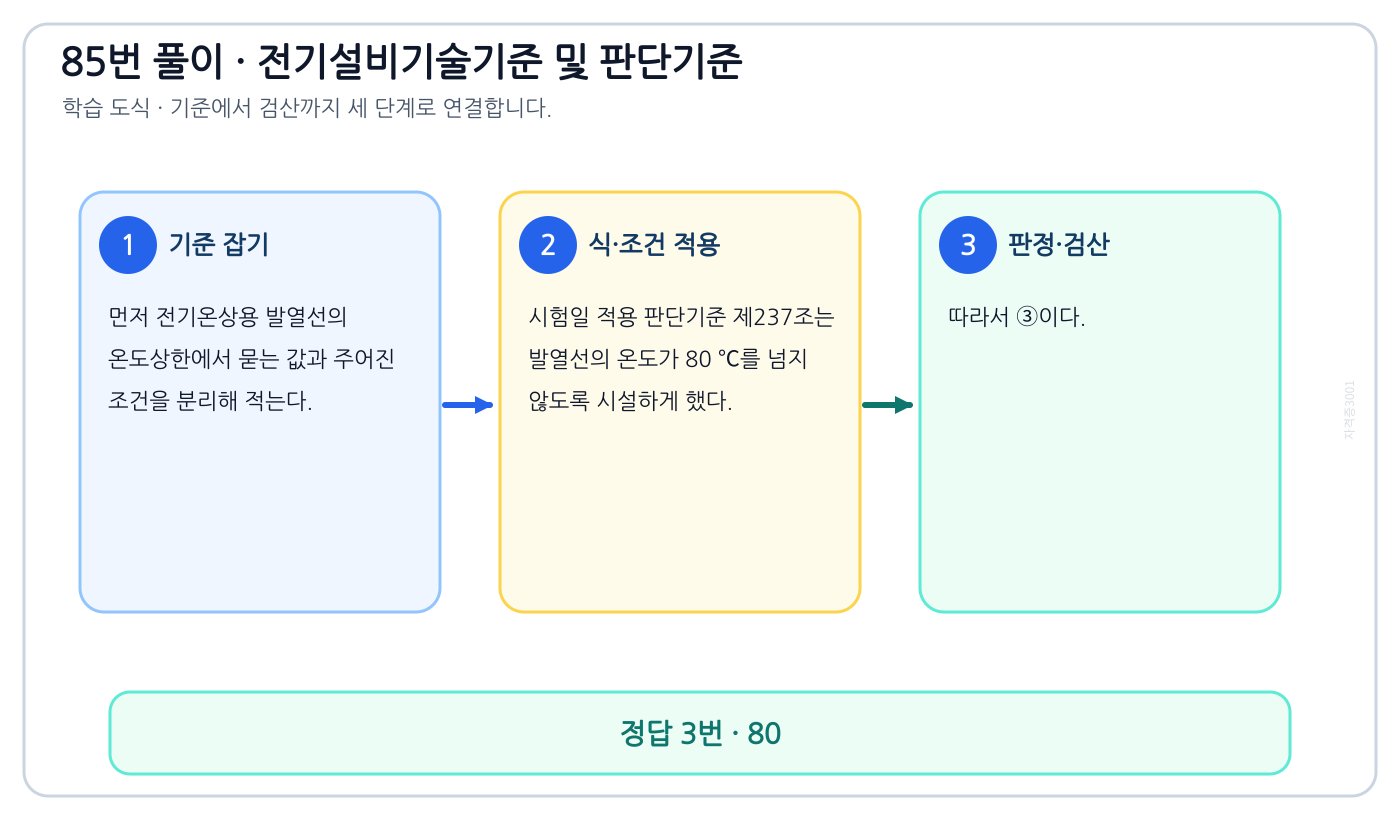

전기온상용 발열선의 온도상한의 시험시점 기준과 현행 기준을 구분해 ‘80’를 판정할 수 있다.

풀이 순서

1. 먼저 전기온상용 발열선의 온도상한에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 시험일 적용 판단기준 제237조는 발열선의 온도가 80 ℃를 넘지 않도록 시설하게 했다.
3. 따라서 ③이다.

자주 하는 실수: 전기온상 발열선 자체의 온도상한은 80 °C다. 주변 토양·공기 온도와 혼동하지 않는다.

다른 문제에 적용: 유사 규정문제에서는 시험시점 조문으로 기출답을 복원하되, 실제 설계·시공 판단은 대상·전압·장소·예외를 현행 KEC에서 다시 확인한다.

확인 위치: 시험시점 판단기준 제237조 · 현행 KEC 241.5.2 전기온상용 발열선

이 문제로 익힐 것

154 kV 제1종 특고압 보안공사의 전선 굵기의 시험시점 기준과 현행 기준을 구분해 ‘150’를 판정할 수 있다.

풀이 순서

1. 먼저 154 kV 제1종 특고압 보안공사의 전선 굵기에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 100 kV 초과 300 kV 이하 특고압 가공전선에 사용되는 경동연선의 최소 단면적은 150 mm²이다.
3. ③이 맞다.

자주 하는 실수: 154 kV는 100 kV 초과 300 kV 이하 구간이므로 150 mm²를 적용한다. 경간·보안공사 종류를 먼저 확인한다.

다른 문제에 적용: 유사 규정문제에서는 시험시점 조문으로 기출답을 복원하되, 실제 설계·시공 판단은 대상·전압·장소·예외를 현행 KEC에서 다시 확인한다.

확인 위치: 시험시점 판단기준 제117조 · 현행 KEC 333.22 제1종 특고압 보안공사

이 문제로 익힐 것

시가지 고압 기계기구의 최소 설치높이의 시험시점 기준과 현행 기준을 구분해 ‘4.5’를 판정할 수 있다.

풀이 순서

1. 먼저 시가지 고압 기계기구의 최소 설치높이에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 시가지의 도로 등에 시설하는 고압 기계기구의 충전부분은 지표상 4.5 m 이상이 되도록 해야 한다.
3. 정답은 ②이다.

자주 하는 실수: 시가지와 그 밖의 장소 높이가 다르다. 시가지 조건에서는 4.5 m를 적용한다.

다른 문제에 적용: 유사 규정문제에서는 시험시점 조문으로 기출답을 복원하되, 실제 설계·시공 판단은 대상·전압·장소·예외를 현행 KEC에서 다시 확인한다.

확인 위치: 시험시점 판단기준 제36조 · 현행 KEC 341.8 고압용 기계기구의 시설

이 문제로 익힐 것

회전기 절연내력 시험전압의 인가점의 시험시점 기준과 현행 기준을 구분해 ‘권선과 대지 사이’를 판정할 수 있다.

풀이 순서

1. 먼저 회전기 절연내력 시험전압의 인가점에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 회전기 절연내력시험의 시험전압은 권선과 대지 사이에 연속 10분간 인가한다.
3. 따라서 ①이다.

자주 하는 실수: 절연내력은 권선과 대지 사이에 인가한다. 외함을 시험대상 전극처럼 양쪽에 중복해 해석하지 않는다.

다른 문제에 적용: 유사 규정문제에서는 시험시점 조문으로 기출답을 복원하되, 실제 설계·시공 판단은 대상·전압·장소·예외를 현행 KEC에서 다시 확인한다.

확인 위치: 시험시점 판단기준 제13조 · 현행 KEC 133 표 133-1 절연내력

이 문제로 익힐 것

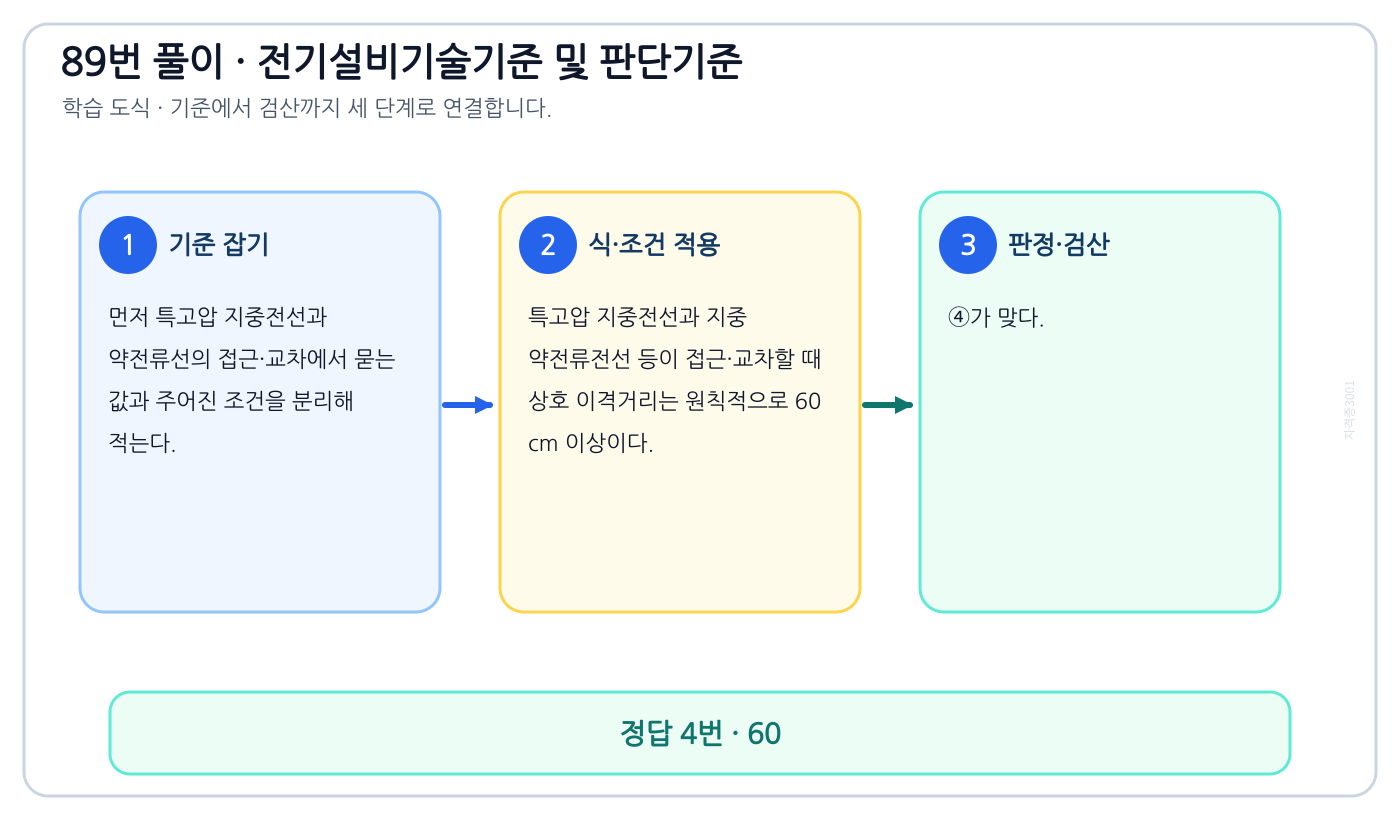

특고압 지중전선과 약전류선의 접근·교차의 시험시점 기준과 현행 기준을 구분해 ‘60’를 판정할 수 있다.

풀이 순서

1. 먼저 특고압 지중전선과 약전류선의 접근·교차에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 특고압 지중전선과 지중 약전류전선 등이 접근·교차할 때 상호 이격거리는 원칙적으로 60 cm 이상이다.
3. ④가 맞다.

자주 하는 실수: 거리가 0.6 m 이하일 때 직접 접촉 방지조치를 한다. 60 cm를 최소 이격거리만으로 단순 암기하지 않는다.

다른 문제에 적용: 유사 규정문제에서는 시험시점 조문으로 기출답을 복원하되, 실제 설계·시공 판단은 대상·전압·장소·예외를 현행 KEC에서 다시 확인한다.

확인 위치: 시험시점 판단기준 제141조 · 현행 KEC 334.6 지중전선 상호 접근 또는 교차

이 문제로 익힐 것

고압 옥내배선에 허용되는 공사방법의 시험시점 기준과 현행 기준을 구분해 ‘합성수지관공사’를 판정할 수 있다.

풀이 순서

1. 먼저 고압 옥내배선에 허용되는 공사방법에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 고압 옥내배선은 애자사용·케이블·케이블트레이 공사 등 허용된 방식으로 시설해야 하며 합성수지관공사는 허용 방식이 아니다.
3. 따라서 옳지 않은 ②이다.

자주 하는 실수: 고압 옥내배선 허용목록을 확인한다. 저압에서 흔한 합성수지관공사를 고압에도 자동 적용하지 않는다.

다른 문제에 적용: 유사 규정문제에서는 시험시점 조문으로 기출답을 복원하되, 실제 설계·시공 판단은 대상·전압·장소·예외를 현행 KEC에서 다시 확인한다.

확인 위치: 시험시점 판단기준 제209조 · 현행 KEC 342.1 고압 옥내배선

이 문제로 익힐 것

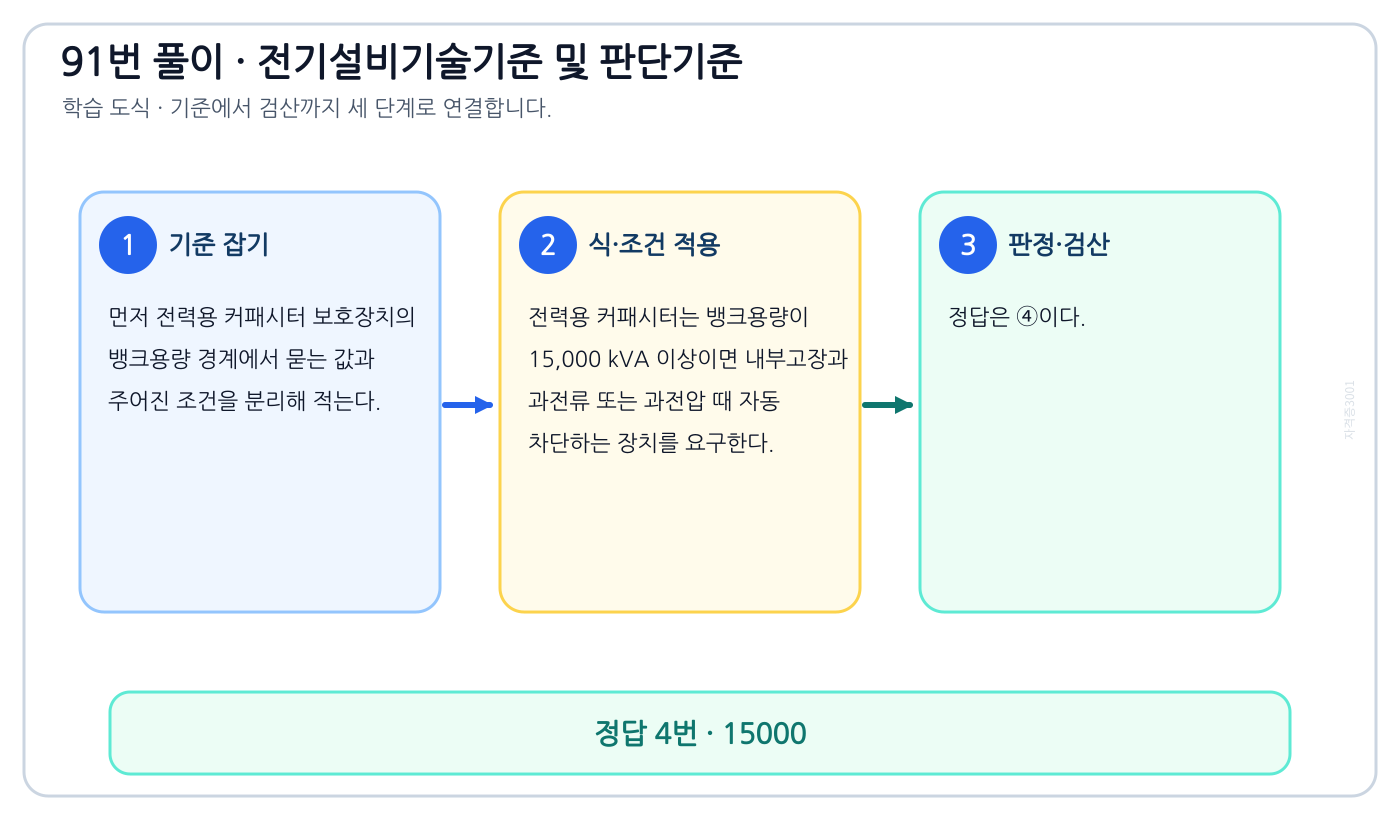

전력용 커패시터 보호장치의 뱅크용량 경계의 시험시점 기준과 현행 기준을 구분해 ‘15000’를 판정할 수 있다.

풀이 순서

1. 먼저 전력용 커패시터 보호장치의 뱅크용량 경계에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 전력용 커패시터는 뱅크용량이 15,000 kVA 이상이면 내부고장과 과전류 또는 과전압 때 자동 차단하는 장치를 요구한다.
3. 정답은 ④이다.

자주 하는 실수: 경계는 15,000 kVA 이상이다. 내부고장과 과전류 또는 과전압의 보호논리도 함께 읽는다.

다른 문제에 적용: 유사 규정문제에서는 시험시점 조문으로 기출답을 복원하되, 실제 설계·시공 판단은 대상·전압·장소·예외를 현행 KEC에서 다시 확인한다.

확인 위치: 시험시점 판단기준 제48조 · 현행 KEC 351.5 조상설비 보호장치

이 문제로 익힐 것

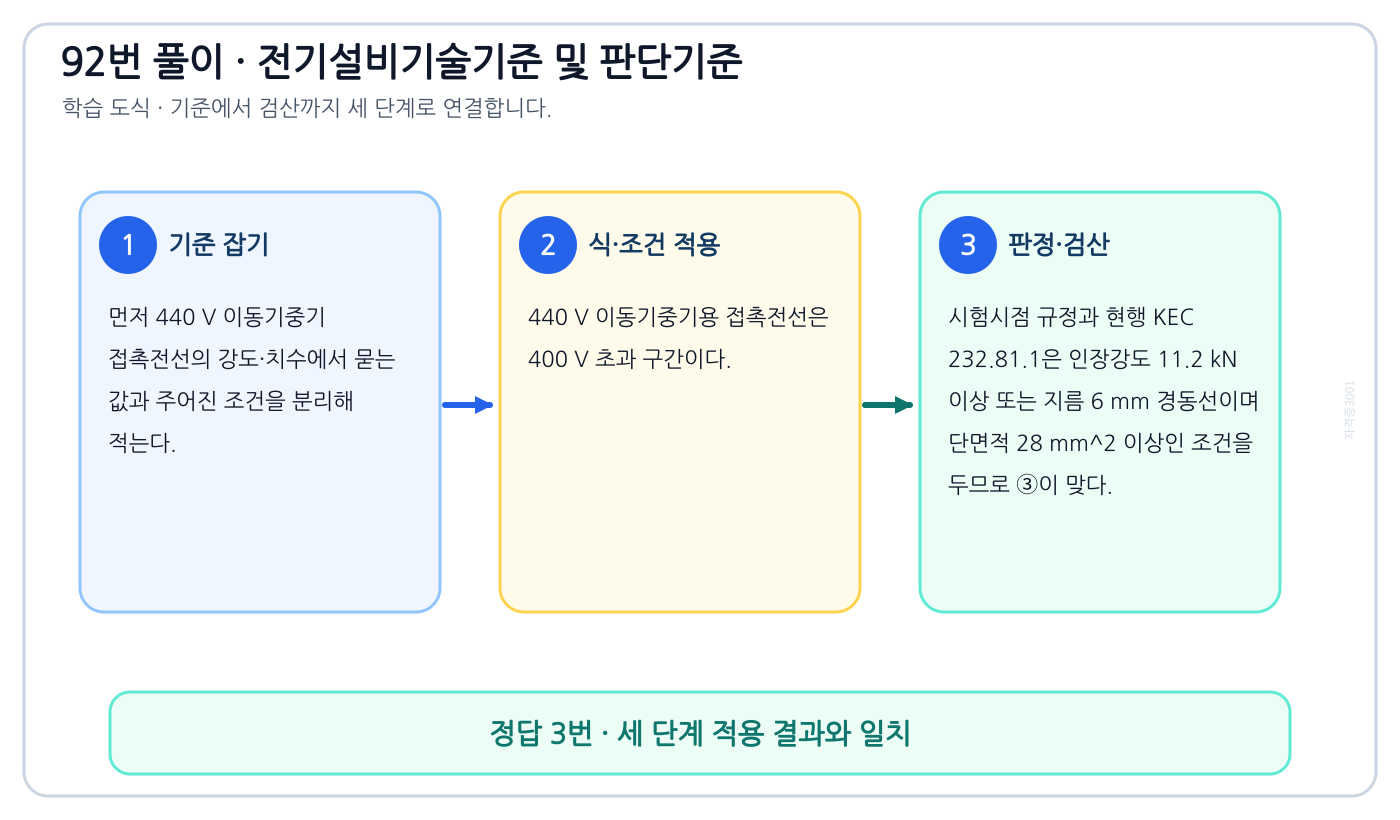

440 V 이동기중기 접촉전선의 강도·치수의 시험시점 기준과 현행 기준을 구분해 ‘인장강도가 11.2kN 이상인 것 또는 지름 6mm 의 경동선으로 단면적이 28mm2 이상인 것’을 판정할 수 있다.

풀이 순서

1. 먼저 440 V 이동기중기 접촉전선의 강도·치수에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 440 V 이동기중기용 접촉전선은 400 V 초과 구간이다.
3. 시험시점 규정과 현행 KEC 232.81.1은 인장강도 11.2 kN 이상 또는 지름 6 mm 경동선이며 단면적 28 mm² 이상인 조건을 두므로 ③이 맞다.

자주 하는 실수: 440 V는 400 V 초과 구간이다. 11.2 kN·지름 6 mm·단면적 28 mm² 조합을 한 묶음으로 판정한다.

다른 문제에 적용: 유사 규정문제에서는 시험시점 조문으로 기출답을 복원하되, 실제 설계·시공 판단은 대상·전압·장소·예외를 현행 KEC에서 다시 확인한다.

확인 위치: 시험시점 판단기준 제217조 · 현행 KEC 232.81.1 이동기중기 접촉전선

이 문제로 익힐 것

관등회로 배선의 시험시점 공사방법과 현행 분류의 시험시점 기준과 현행 기준을 구분해 ‘애자사용공사’를 판정할 수 있다.

풀이 순서

1. 먼저 관등회로 배선의 시험시점 공사방법과 현행 분류에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 2020년 시험시점의 관등회로 규정에서는 400 V 이상 1,000 V 이하, 전개된 건조하지 않은 장소에 애자사용공사를 적용해 ①이 답이었다.
3. 현행 KEC는 전압구분과 옥내배선 체계를 개편했으므로 실제 시설은 KEC 232의 배선방법·외부영향 조건으로 다시 판정해야 한다.

자주 하는 실수: 이 문항은 2020년의 관등회로 분류를 묻는다. 현행 KEC의 저압 범위·배선방법을 역사 명칭과 그대로 등치하지 않는다.

다른 문제에 적용: 유사 규정문제에서는 시험시점 조문으로 기출답을 복원하되, 실제 설계·시공 판단은 대상·전압·장소·예외를 현행 KEC에서 다시 확인한다.

확인 위치: 시험시점 판단기준 관등회로 조문 · 현행 KEC 232 옥내배선

이 문제로 익힐 것

가공 직류 절연귀선의 시험시점 준용규정의 시험시점 기준과 현행 기준을 구분해 ‘저압가공전선’을 판정할 수 있다.

풀이 순서

1. 먼저 가공 직류 절연귀선의 시험시점 준용규정에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 2020년 판단기준은 가공 직류 절연귀선을 특별한 경우 외에는 저압 가공전선에 준해 시설하도록 해 ①이 답이었다.
3. 현행 KEC 431.5는 귀선회로를 귀선용 레일과 귀선용 도체 중심으로 규정하므로 과거의 준용 문구를 현재 설계규칙으로 그대로 쓰지 않는다.

자주 하는 실수: 가공 직류 절연귀선의 저압가공전선 준용은 시험시점 규정이다. 현행 전기철도 귀선회로 조문과 분리해 기억한다.

다른 문제에 적용: 유사 규정문제에서는 시험시점 조문으로 기출답을 복원하되, 실제 설계·시공 판단은 대상·전압·장소·예외를 현행 KEC에서 다시 확인한다.

확인 위치: 시험시점 판단기준 가공 직류 절연귀선 조문 · 현행 KEC 431.5 귀선회로

이 문제로 익힐 것

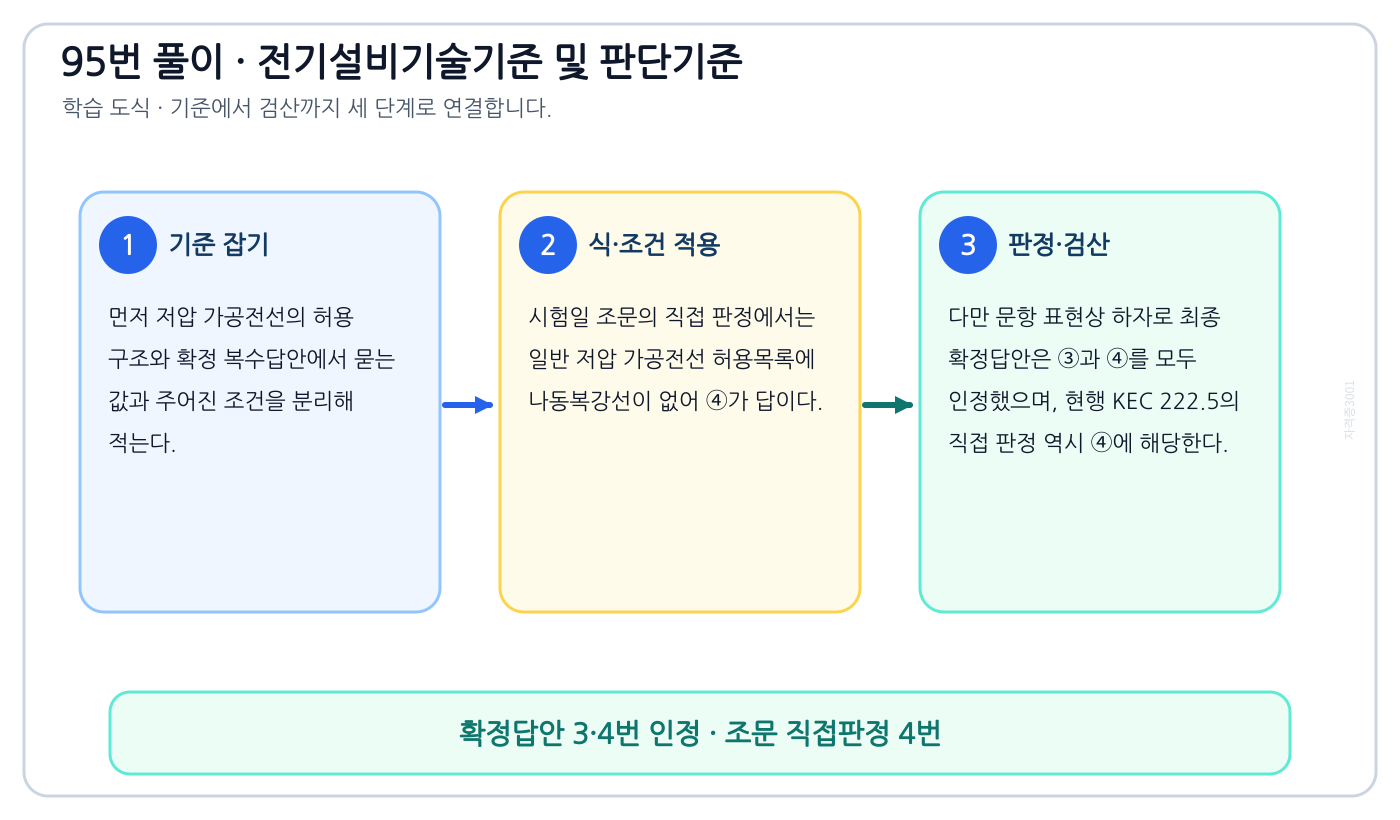

저압 가공전선의 허용 구조와 확정 복수답안의 시험시점 기준과 현행 기준을 구분해 ‘3·4번 확정답안 인정’을 판정할 수 있다.

풀이 순서

1. 먼저 저압 가공전선의 허용 구조와 확정 복수답안에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 시험일 조문의 직접 판정에서는 일반 저압 가공전선 허용목록에 나동복강선이 없어 ④가 답이다.
3. 다만 문항 표현상 하자로 최종 확정답안은 ③과 ④를 모두 인정했으며, 현행 KEC 222.5의 직접 판정 역시 ④에 해당한다.

자주 하는 실수: 확정답안은 표현상 문제로 ③·④를 모두 인정했다. 조문 직접판정 ④와 최종 채점 허용범위를 하나로 뭉개지 않는다.

다른 문제에 적용: 유사 규정문제에서는 시험시점 조문으로 기출답을 복원하되, 실제 설계·시공 판단은 대상·전압·장소·예외를 현행 KEC에서 다시 확인한다.

확인 위치: 시험시점 판단기준 제70조·확정답안 · 현행 KEC 222.5 저압 가공전선

이 문제로 익힐 것

가공전선로 지선의 안전율·소선·높이·방식의 시험시점 기준과 현행 기준을 구분해 ‘소선은 최소 5가닥 이상의 강심 알루미늄연선을 사용할 것’을 판정할 수 있다.

풀이 순서

1. 먼저 가공전선로 지선의 안전율·소선·높이·방식에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 지선은 안전율 2.5 이상, 소선 3가닥 이상의 연선 등을 사용하고 도로 횡단 높이와 부식방지 조건을 지켜야 한다.
3. '최소 5가닥 ACSR'라고 한 ②는 규정과 다르다.

자주 하는 실수: 지선은 안전율 2.5, 소선 3가닥 이상, 도로횡단 5 m, 지표상 0.3 m까지 내식성을 확인한다. 5가닥 ACSR은 기준이 아니다.

다른 문제에 적용: 유사 규정문제에서는 시험시점 조문으로 기출답을 복원하되, 실제 설계·시공 판단은 대상·전압·장소·예외를 현행 KEC에서 다시 확인한다.

확인 위치: 시험시점 판단기준 제59조 · 현행 KEC 331.11 지선의 시설

이 문제로 익힐 것

연속 직선철탑 구간의 내장형 철탑 간격의 시험시점 기준과 현행 기준을 구분해 ‘10’를 판정할 수 있다.

풀이 순서

1. 먼저 연속 직선철탑 구간의 내장형 철탑 간격에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 특고압 가공전선로의 철탑에는 양쪽 경간 차가 큰 경우 불평형 장력을 줄이도록 10기 이하마다 내장형 철탑을 둔다.
3. 따라서 ④이다.

자주 하는 실수: 직선철탑 10기 이상 구간에는 10기 이하마다 내장형 또는 동등강도 철탑을 둔다. '10기 이상'과 '10기 이하마다'를 바꾸지 않는다.

다른 문제에 적용: 유사 규정문제에서는 시험시점 조문으로 기출답을 복원하되, 실제 설계·시공 판단은 대상·전압·장소·예외를 현행 KEC에서 다시 확인한다.

확인 위치: 시험시점 판단기준 제123조 · 현행 KEC 333.16.4 철탑의 시설

이 문제로 익힐 것

접촉 우려 접지선의 기계적 보호범위의 시험시점 기준과 현행 기준을 구분해 ‘접지선의 지하 75cm 로부터 지표상 2m까지의 부분’을 판정할 수 있다.

풀이 순서

1. 먼저 접촉 우려 접지선의 기계적 보호범위에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 제1종·제2종 접지선의 사람이 접촉할 우려가 있는 부분은 지하 75 cm부터 지표상 2 m까지 합성수지관 등으로 덮는다.
3. 정답은 ④이다.

자주 하는 실수: 보호범위는 지하 0.75 m부터 지표상 2 m까지다. 옛 접지종별과 현행 접지도체 보호범위는 구분하되 치수는 대조한다.

다른 문제에 적용: 유사 규정문제에서는 시험시점 조문으로 기출답을 복원하되, 실제 설계·시공 판단은 대상·전압·장소·예외를 현행 KEC에서 다시 확인한다.

확인 위치: 시험시점 판단기준 제19조 · 현행 KEC 142.3.1.4 접지도체의 기계적 보호

이 문제로 익힐 것

400 V 미만 저압 가공전선의 최소지름의 시험시점 기준과 현행 기준을 구분해 ‘3.2’를 판정할 수 있다.

풀이 순서

1. 먼저 400 V 미만 저압 가공전선의 최소지름에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 문제는 케이블과 절연전선을 제외한 사용전압 400 V 미만의 일반 저압 가공전선을 묻는다.
3. 시험시점 규정과 현행 KEC 222.5에서 이 전선은 인장강도 3.43 kN 이상 또는 지름 3.2 mm 이상이므로 ①이 맞다.

자주 하는 실수: 문제는 케이블과 절연전선을 제외한 400 V 미만 일반 저압가공전선이다. 이 조건에서 지름 3.2 mm를 적용한다.

다른 문제에 적용: 유사 규정문제에서는 시험시점 조문으로 기출답을 복원하되, 실제 설계·시공 판단은 대상·전압·장소·예외를 현행 KEC에서 다시 확인한다.

확인 위치: 시험시점 판단기준 제70조 · 현행 KEC 222.5 저압 가공전선

이 문제로 익힐 것

철골 접지극을 이용한 인입구 추가접지선의 시설의 시험시점 기준과 현행 기준을 구분해 ‘케이블공사’를 판정할 수 있다.

풀이 순서

1. 먼저 철골 접지극을 이용한 인입구 추가접지선의 시설에서 묻는 값과 주어진 조건을 분리해 적는다.
2. 2020년 판단기준에서는 대지저항 3 Ω 이하인 건물 철골로 인입구 부근 추가접지를 하고, 사람이 접촉할 우려가 있는 접지선은 케이블공사로 시설해 ②가 답이었다.
3. 현행 KEC 142.4.1은 같은 3 Ω 철골 추가접지와 KEC 142.3.1.6의 접지도체·보호요건을 적용하므로 옛 공사명은 역사 답으로 구분한다.

자주 하는 실수: 3 Ω 이하 건물 철골을 이용한 인입구 추가접지라는 적용조건을 먼저 잡는다. 역사 공사명과 현행 접지도체 보호요건을 분리한다.

다른 문제에 적용: 유사 규정문제에서는 시험시점 조문으로 기출답을 복원하되, 실제 설계·시공 판단은 대상·전압·장소·예외를 현행 KEC에서 다시 확인한다.

확인 위치: 시험시점 판단기준 제24조 · 현행 KEC 142.4.1 인입구 부근 추가접지
