전기기사 기출문제 2017년 3회 필기

이 문제로 익힐 것

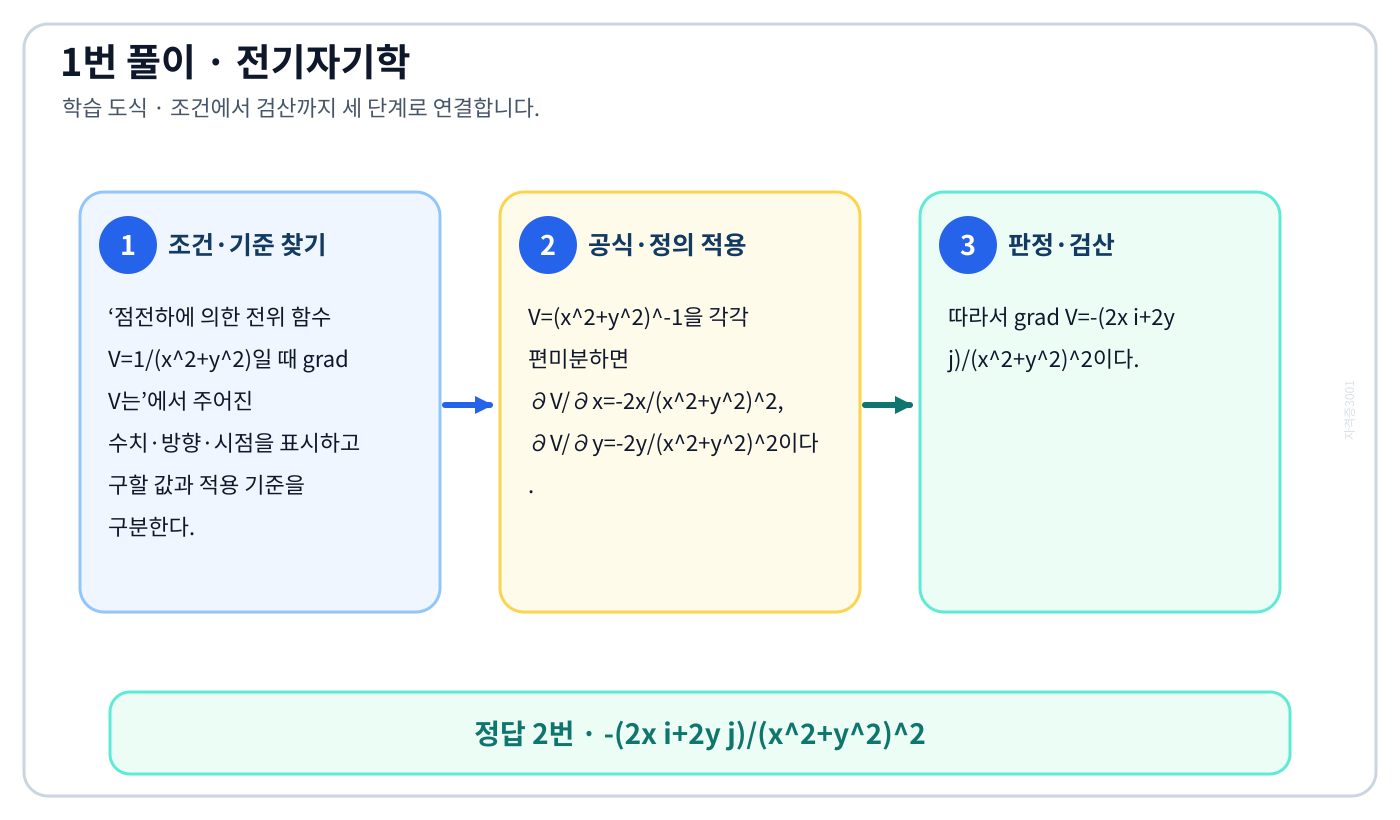

점전하에 의한 전위 함수 V=1/(x^2+y^2)일 때 grad V는의 기준식을 세우고 단위·계수·부호를 검산하여 ‘-(2x i+2y j)/(x²+y²)²’를 도출할 수 있다.

풀이 순서

1. ‘점전하에 의한 전위 함수 V=1/(x^2+y^2)일 때 grad V는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. V=(x²+y²)⁻¹을 각각 편미분하면 ∂V/∂x=-2x/(x²+y²)², ∂V/∂y=-2y/(x²+y²)²이다.
3. 따라서 grad V=-(2x i+2y j)/(x²+y²)²이다.

자주 하는 실수: 수치부터 대입하면 ‘-(x i+y j)/(x²+y²)²’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

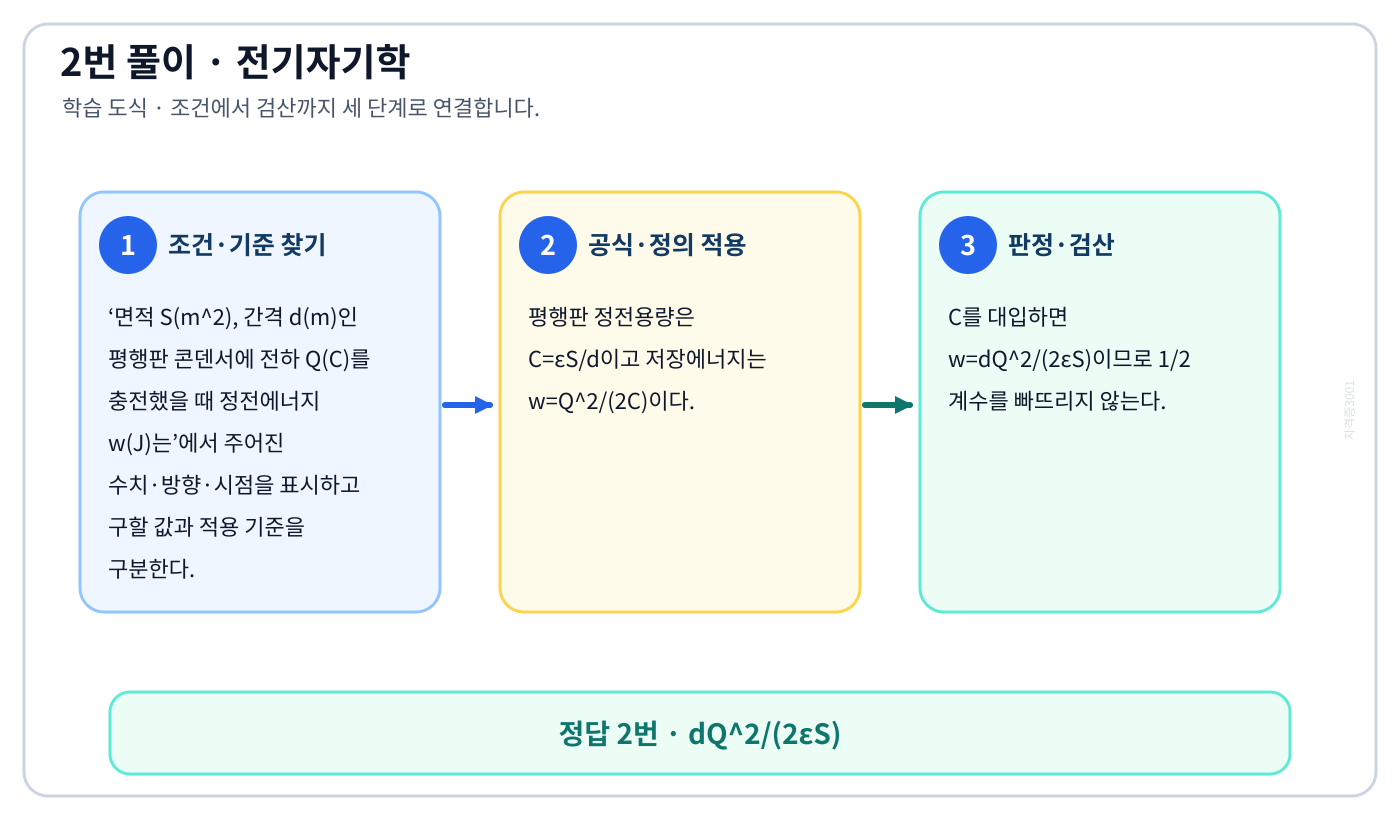

면적 S(m²), 간격 d(m)인 평행판 콘덴서에 전하 Q(C)를 충전했을 때 정전에너지 w(J)는의 기준식을 세우고 단위·계수·부호를 검산하여 ‘dQ²/(2εS)’를 도출할 수 있다.

풀이 순서

1. ‘면적 S(m²), 간격 d(m)인 평행판 콘덴서에 전하 Q(C)를 충전했을 때 정전에너지 w(J)는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 평행판 정전용량은 C=εS/d이고 저장에너지는 w=Q²/(2C)이다.
3. C를 대입하면 w=dQ²/(2εS)이므로 1/2 계수를 빠뜨리지 않는다.

자주 하는 실수: 수치부터 대입하면 ‘dQ²/(εS)’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

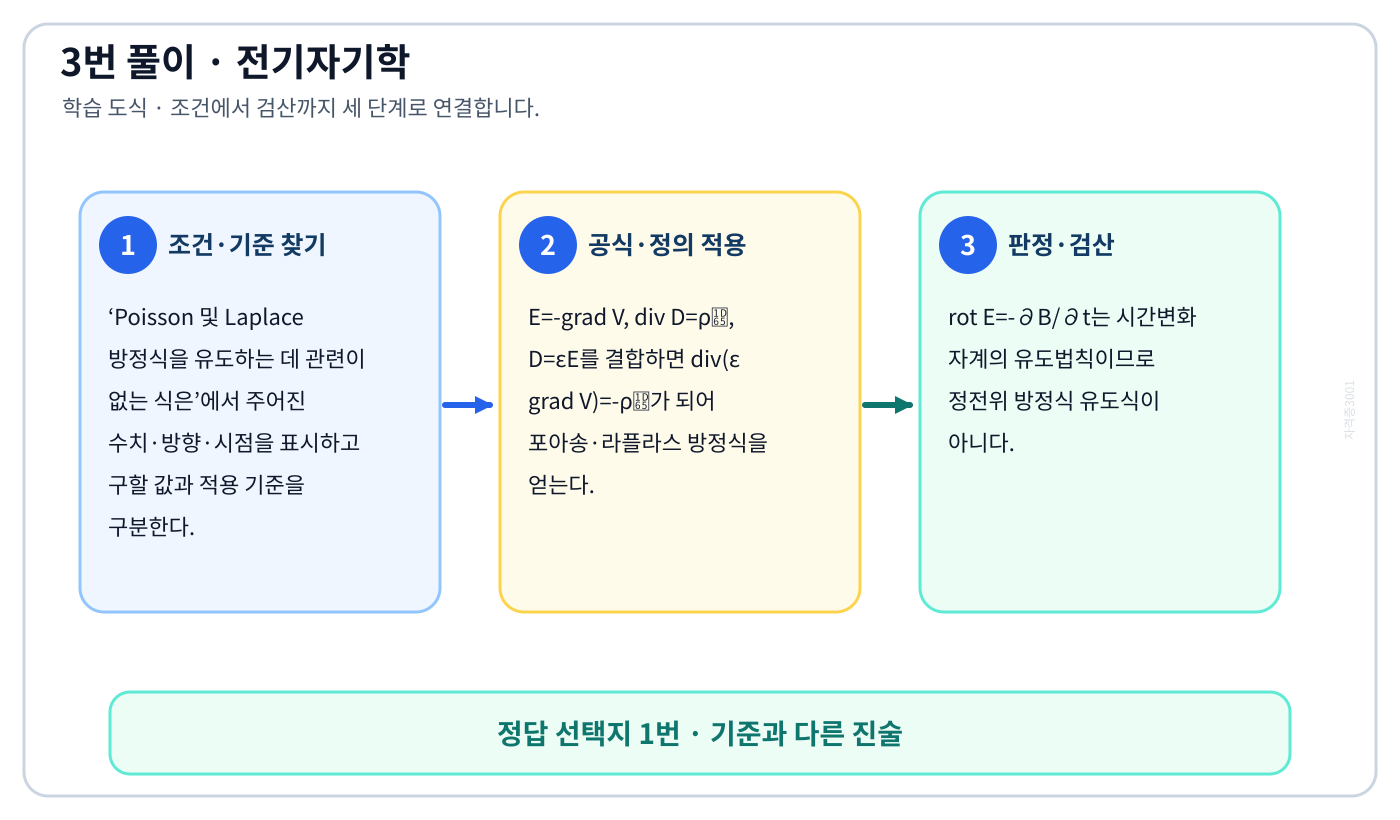

Poisson 및 Laplace 방정식을 유도하는 데 관련이 없는 식은의 정의와 반대개념을 비교하여 ‘∇×E=-∂B/∂t’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘Poisson 및 Laplace 방정식을 유도하는 데 관련이 없는 식은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. E=-grad V, div D=ρᵥ, D=εE를 결합하면 div(ε grad V)=-ρᵥ가 되어 포아송·라플라스 방정식을 얻는다.
3. rot E=-∂B/∂t는 시간변화 자계의 유도법칙이므로 정전위 방정식 유도식이 아니다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘E=-grad V’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

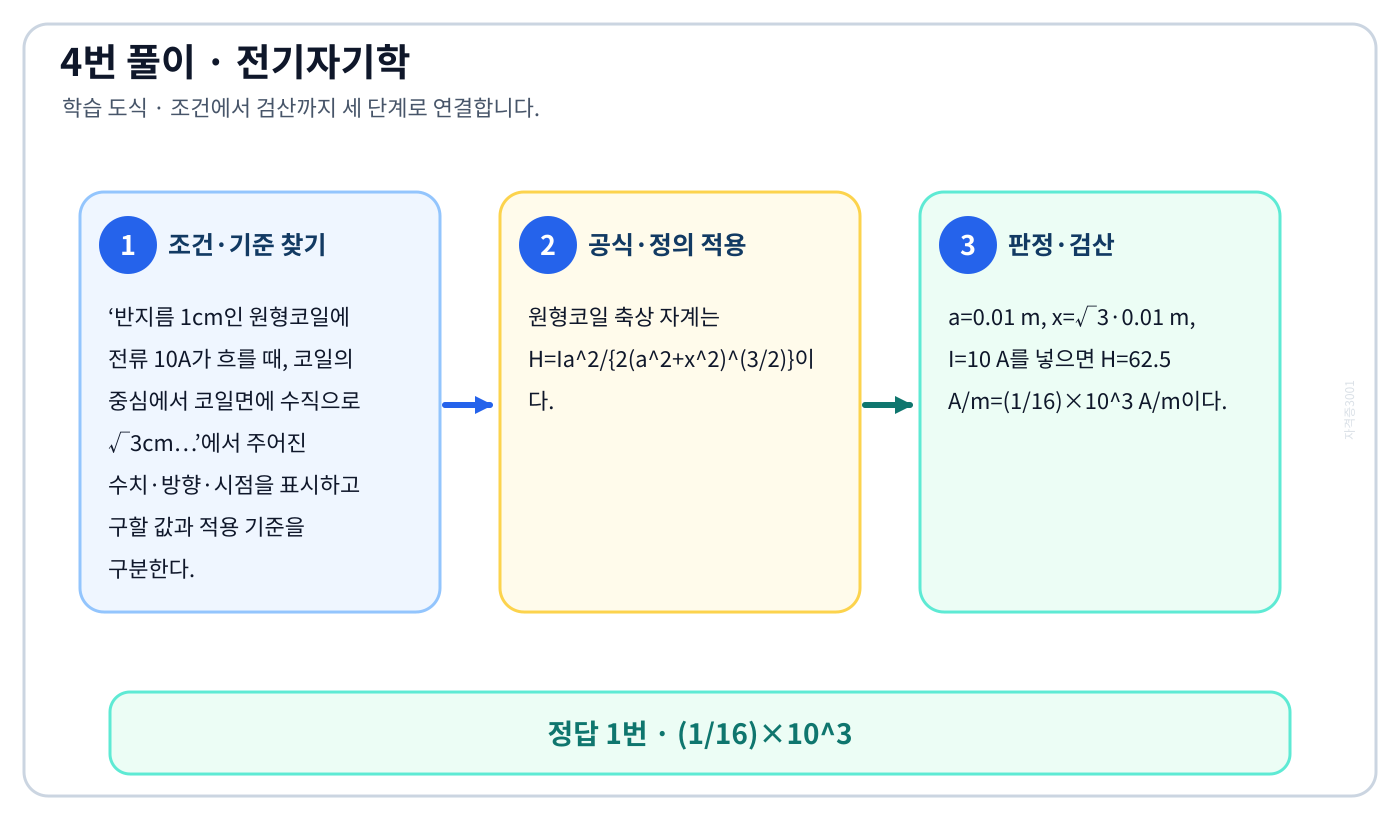

반지름 1cm인 원형코일에 전류 10A가 흐를 때, 코일의 중심에서 코일면에 수직으로 √3cm…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘(1/16)×10³’를 도출할 수 있다.

풀이 순서

1. ‘반지름 1cm인 원형코일에 전류 10A가 흐를 때, 코일의 중심에서 코일면에 수직으로 √3cm…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 원형코일 축상 자계는 H=Ia²/{2(a²+x²)^(3/2)}이다.
3. a=0.01 m, x=√3·0.01 m, I=10 A를 넣으면 H=62.5 A/m=(1/16)×10³ A/m이다.

자주 하는 실수: 수치부터 대입하면 ‘(3/16)×10³’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

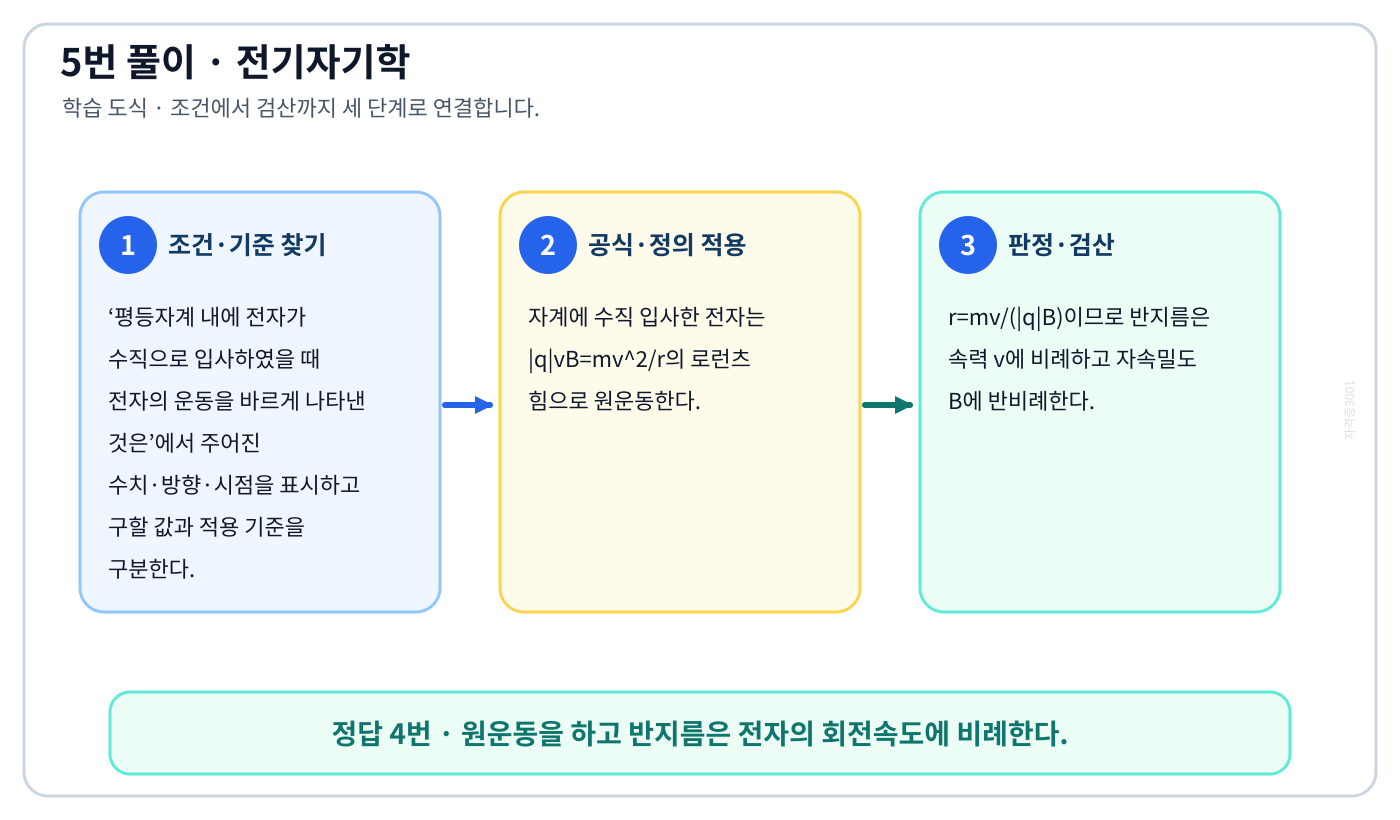

평등자계 내에 전자가 수직으로 입사하였을 때 전자의 운동을 바르게 나타낸 것은의 정의와 반대개념을 비교하여 ‘원운동을 하고 반지름은 전자의 회전속도에 비례한다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘평등자계 내에 전자가 수직으로 입사하였을 때 전자의 운동을 바르게 나타낸 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 자계에 수직 입사한 전자는 |q|vB=mv²/r의 로런츠 힘으로 원운동한다.
3. r=mv/(|q|B)이므로 반지름은 속력 v에 비례하고 자속밀도 B에 반비례한다.

자주 하는 실수: 익숙한 용어 ‘구심력은 전자속도에 반비례 한다.’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

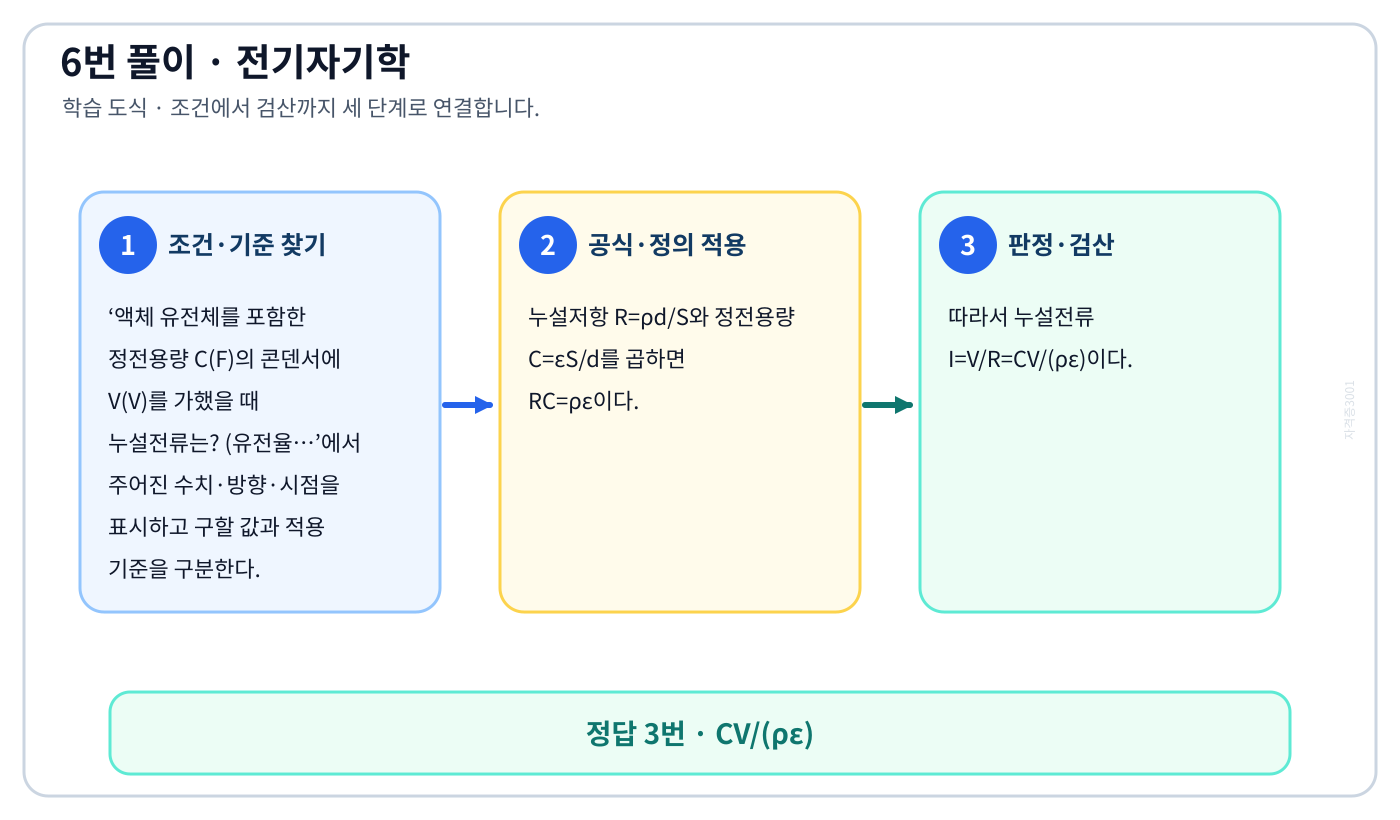

액체 유전체를 포함한 정전용량 C(F)의 콘덴서에 V(V)를 가했을 때 누설전류는? (유전율…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘CV/(ρε)’를 도출할 수 있다.

풀이 순서

1. ‘액체 유전체를 포함한 정전용량 C(F)의 콘덴서에 V(V)를 가했을 때 누설전류는? (유전율…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 누설저항 R=ρd/S와 정전용량 C=εS/d를 곱하면 RC=ρε이다.
3. 따라서 누설전류 I=V/R=CV/(ρε)이다.

자주 하는 실수: 수치부터 대입하면 ‘ρε/(CV)’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

다이아몬드와 같은 단결정 물체에 전장을 가할 때 유도되는 분극은의 정의와 반대개념을 비교하여 ‘전자 분극’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘다이아몬드와 같은 단결정 물체에 전장을 가할 때 유도되는 분극은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 다이아몬드와 같은 단결정 물체는 전기적 결합이 강해 외부 전장을 가했을 때 전자 구름만이 변형되는 전자 분극이 주로 유도된다.
3. 네 선택지를 대조하면 1번 ‘전자 분극’만 정의와 문항 조건을 동시에 만족한다.

자주 하는 실수: 익숙한 용어 ‘이온 분극과 배향 분극’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

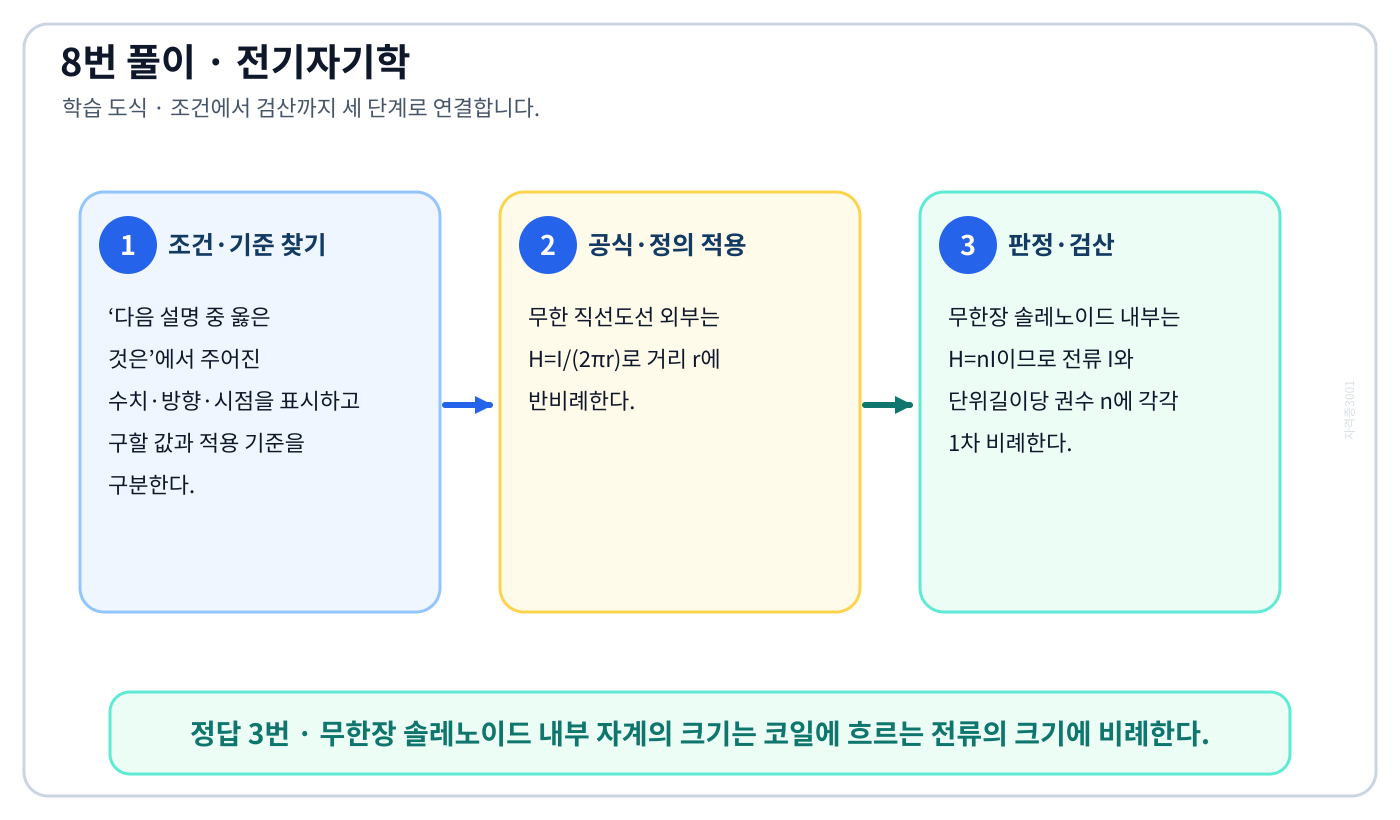

다음 설명 중 옳은 것은의 정의와 반대개념을 비교하여 ‘무한장 솔레노이드 내부 자계의 크기는 코일에 흐르는 전류의 크기에 비례한다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘다음 설명 중 옳은 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 무한 직선도선 외부는 H=I/(2πr)로 거리 r에 반비례한다.
3. 무한장 솔레노이드 내부는 H=nI이므로 전류 I와 단위길이당 권수 n에 각각 1차 비례한다.

자주 하는 실수: 익숙한 용어 ‘무한 직선 도선에 흐르는 전류에 의한 도선 내부에서 자계의 크기는 도선의 반경에 비례한다.’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

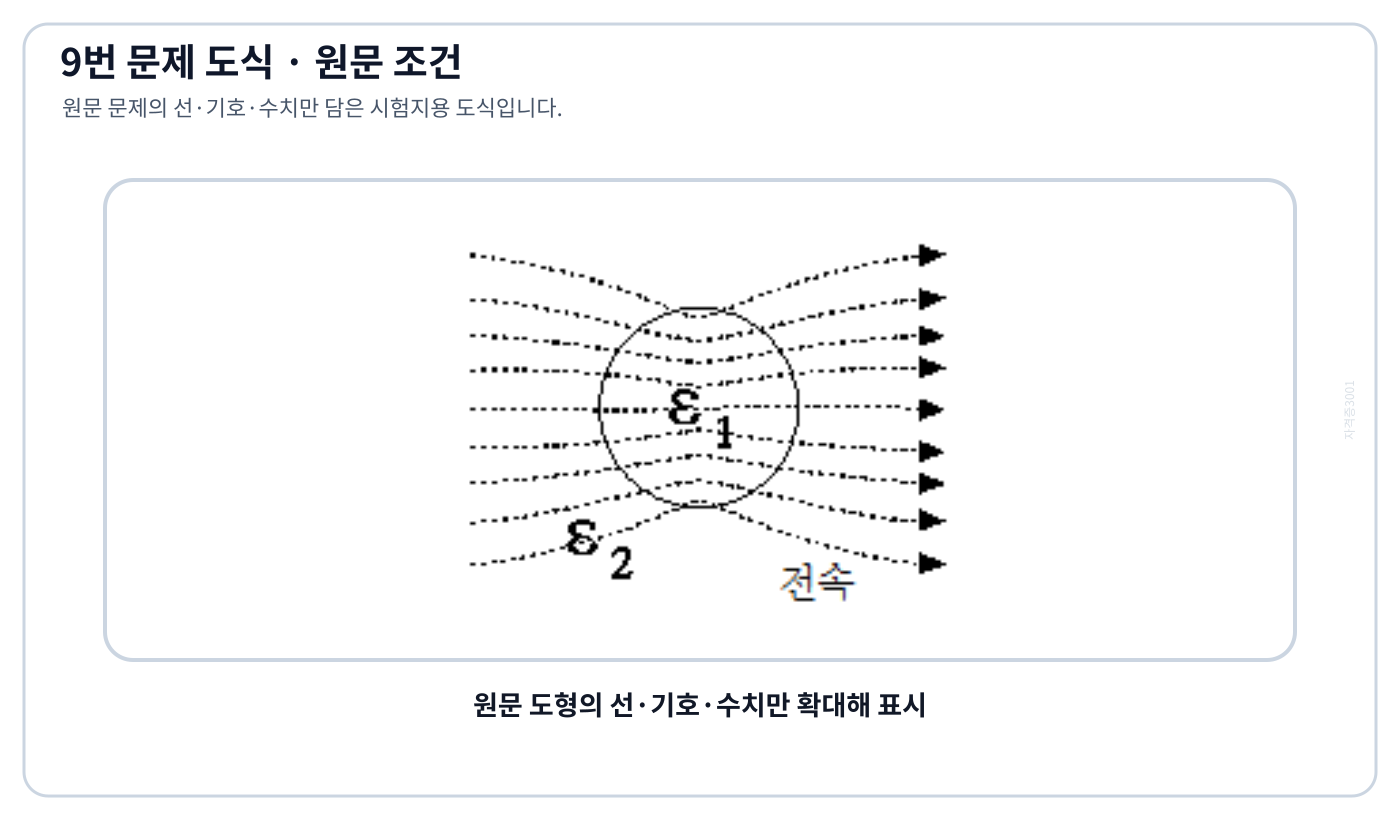

그림과 같은 유전속 분포가 이루어질 때 ɛ1과 ɛ2의 크기 관계는의 정의와 반대개념을 비교하여 ‘ɛ1>ɛ2’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘그림과 같은 유전속 분포가 이루어질 때 ɛ1과 ɛ2의 크기 관계는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 유전율이 다른 경계에서 전속선 굴절은 tanθ₁/tanθ₂=ε₁/ε₂로 판정한다.
3. 그림의 각도와 전속선 배치를 이 경계조건에 대입하면 ε₁>ε₂가 된다.

자주 하는 실수: 익숙한 용어 ‘ɛ1<ɛ2’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

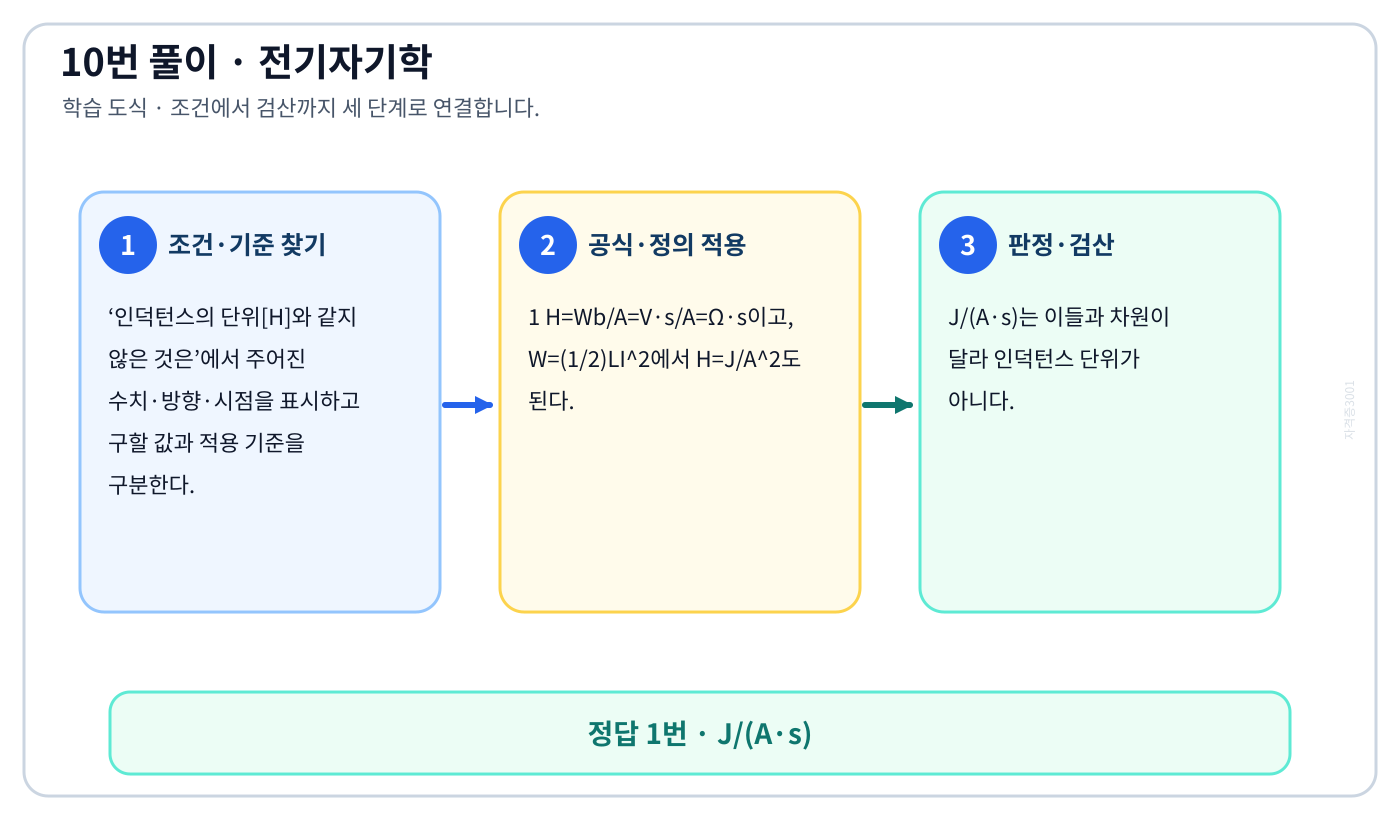

인덕턴스의 단위[H]와 같지 않은 것은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘J/(A·s)’를 도출할 수 있다.

풀이 순서

1. ‘인덕턴스의 단위[H]와 같지 않은 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 1 H=Wb/A=V·s/A=Ω·s이고, W=(1/2)LI²에서 H=J/A²도 된다.
3. J/(A·s)는 이들과 차원이 달라 인덕턴스 단위가 아니다.

자주 하는 실수: 수치부터 대입하면 ‘Ω·s’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

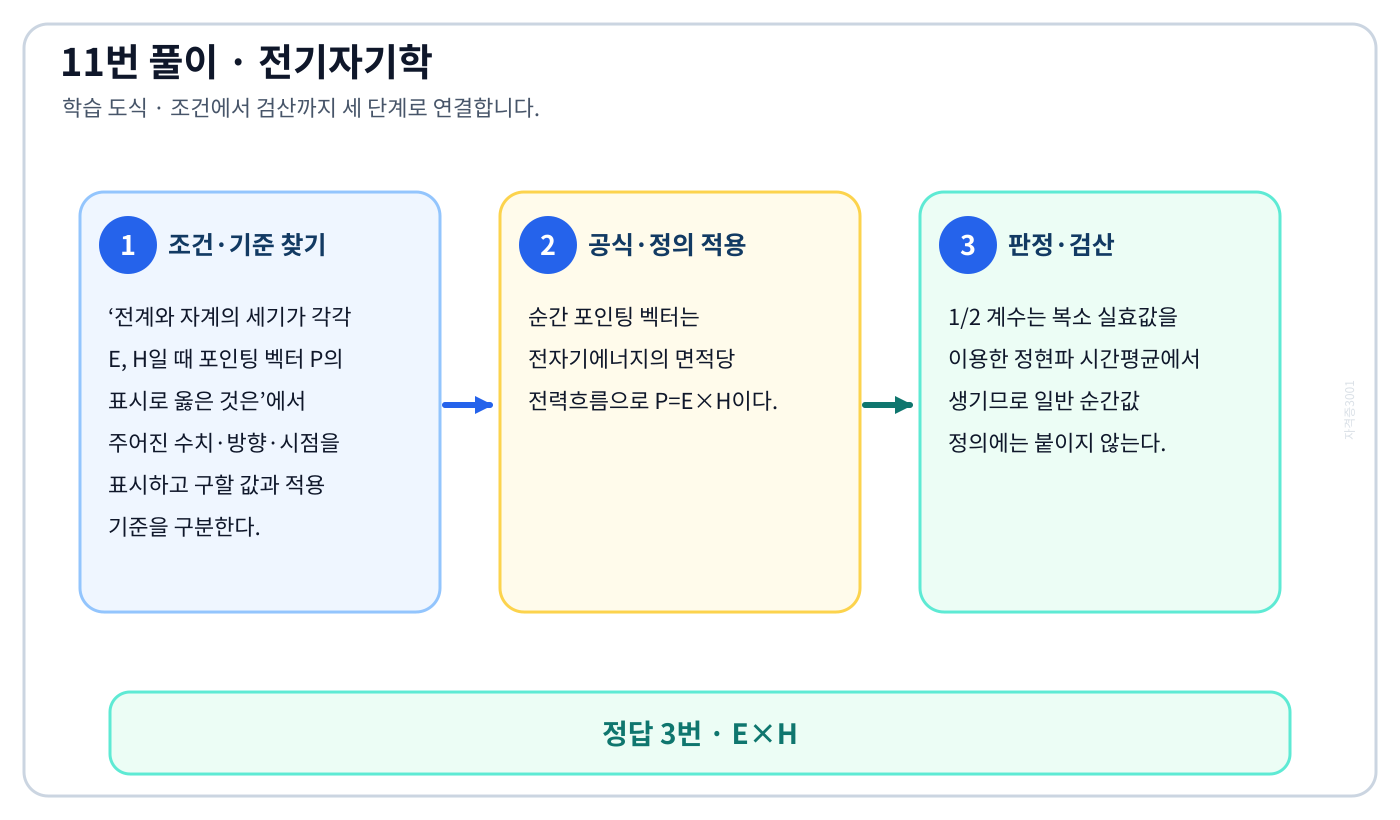

전계와 자계의 세기가 각각 E, H일 때 포인팅 벡터 P의 표시로 옳은 것은의 정의와 반대개념을 비교하여 ‘E×H’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘전계와 자계의 세기가 각각 E, H일 때 포인팅 벡터 P의 표시로 옳은 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 순간 포인팅 벡터는 전자기에너지의 면적당 전력흐름으로 P=E×H이다.
3. 1/2 계수는 복소 실효값을 이용한 정현파 시간평균에서 생기므로 일반 순간값 정의에는 붙이지 않는다.

자주 하는 실수: 익숙한 용어 ‘(1/2)*E×H’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

규소 강판과 같은 자심재료의 히스테리시스 곡선의 특징은의 정의와 반대개념을 비교하여 ‘히스테리시스 곡선의 면적이 작은 것이 좋다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘규소 강판과 같은 자심재료의 히스테리시스 곡선의 특징은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 규소 강판은 변압기나 모터의 철심으로 사용되는 연자성 재료입니다.
3. 이러한 재료는 에너지 손실(히스테리시스 손실)을 줄이기 위해 히스테리시스 곡선의 면적이 작은 것이 유리합니다.

자주 하는 실수: 익숙한 용어 ‘보자력이 큰 것이 좋다.’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

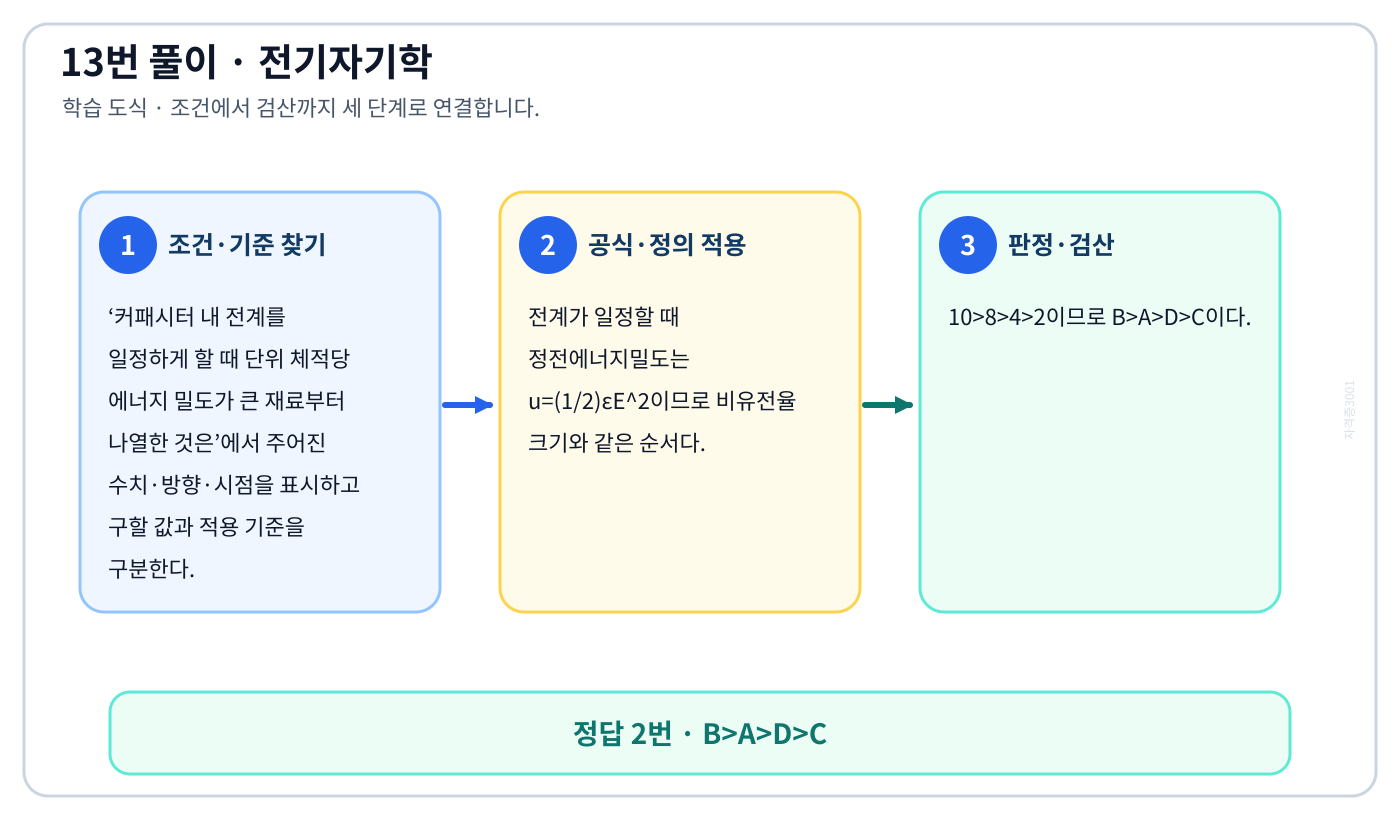

커패시터 내 전계를 일정하게 할 때 단위 체적당 에너지 밀도가 큰 재료부터 나열한 것은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘B>A>D>C’를 도출할 수 있다.

풀이 순서

1. ‘커패시터 내 전계를 일정하게 할 때 단위 체적당 에너지 밀도가 큰 재료부터 나열한 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 전계가 일정할 때 정전에너지밀도는 u=(1/2)εE²이므로 비유전율 크기와 같은 순서다.
3. 10>8>4>2이므로 B>A>D>C이다.

자주 하는 실수: 수치부터 대입하면 ‘C>D>A>B’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

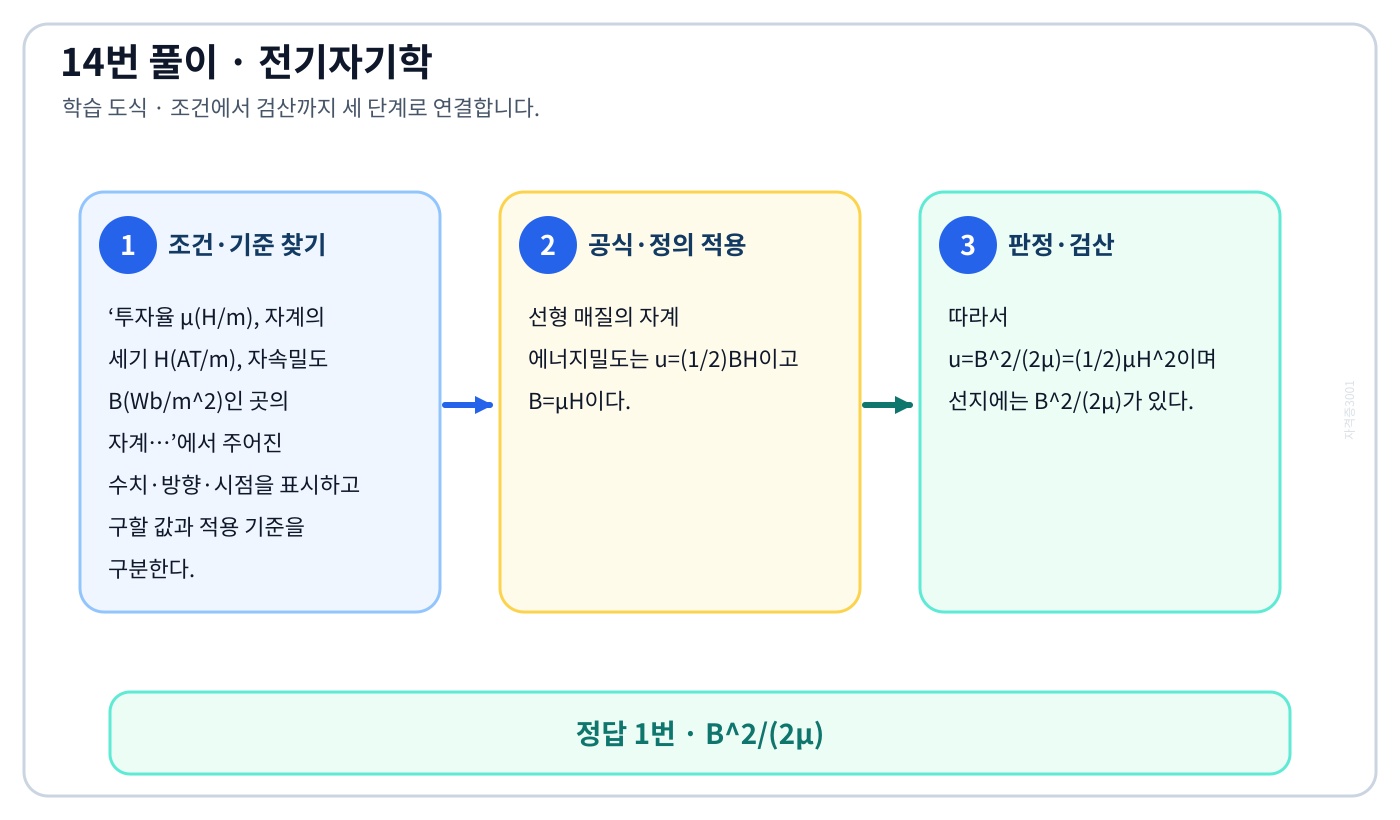

투자율 μ(H/m), 자계의 세기 H(AT/m), 자속밀도 B(Wb/m²)인 곳의 자계…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘B²/(2μ)’를 도출할 수 있다.

풀이 순서

1. ‘투자율 μ(H/m), 자계의 세기 H(AT/m), 자속밀도 B(Wb/m²)인 곳의 자계…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 선형 매질의 자계 에너지밀도는 u=(1/2)BH이고 B=μH이다.
3. 따라서 u=B²/(2μ)=(1/2)μH²이며 선지에는 B²/(2μ)가 있다.

자주 하는 실수: 수치부터 대입하면 ‘H²/(2μ)’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

정전계 해석에 관한 설명으로 틀린 것은의 정의와 반대개념을 비교하여 ‘라플라스 방정식은 비선형 방정식이다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘정전계 해석에 관한 설명으로 틀린 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 라플라스 방정식은 전위 V와 그 미분항들이 모두 1차식으로 구성된 선형 미분 방정식입니다.
3. 따라서 라플라스 방정식은 비선형 방정식이라는 설명은 틀린 것입니다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘포아송 방정식은 가우스 정리의 미분형으로 구할 수 있다.’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

자화의 세기 단위로 옳은 것은의 정의와 반대개념을 비교하여 ‘Wb/m²’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘자화의 세기 단위로 옳은 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 이 문항의 자화 세기 J는 자기분극량으로 B와 같은 차원을 사용하므로 단위는 Wb/m²이다.
3. 자화 M의 단위 A/m와 문제의 기호 정의를 혼동하지 않는다.

자주 하는 실수: 익숙한 용어 ‘AT/Wb’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

반지름 a(m)의 원형 선도체가 z=0 평면에 있고 선전하밀도 ρL(C/m)가 분포한다.…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘abρL/{2ε₀(a²+b²)^(3/2)} a_z’를 도출할 수 있다.

풀이 순서

1. ‘반지름 a(m)의 원형 선도체가 z=0 평면에 있고 선전하밀도 ρL(C/m)가 분포한다.…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 원형 선전하의 총전하는 Q=2πaρL이다.
3. 축상 성분만 남으므로 E_z=Qb/{4πε₀(a²+b²)^(3/2)}=abρL/{2ε₀(a²+b²)^(3/2)}이다.

자주 하는 실수: 수치부터 대입하면 ‘abρL/{2πε₀(a²+b²)} aᵣ’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

V=x²(V)로 주어지는 전위분포에서 x=20 cm인 점의 전계는의 기준식을 세우고 단위·계수·부호를 검산하여 ‘-x 방향 0.4 V/m’를 도출할 수 있다.

풀이 순서

1. ‘V=x²(V)로 주어지는 전위분포에서 x=20 cm인 점의 전계는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. E=-grad V이고 V=x²이므로 E_x=-dV/dx=-2x이다.
3. x=0.20 m에서 E=-0.40 V/m이므로 크기는 0.4 V/m, 방향은 -x이다.

자주 하는 실수: 수치부터 대입하면 ‘+x 방향 40 V/m’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

공간 도체내의 한 점에 있어서 자속이 시간적으로 변화하는 경우에 성립하는 식은의 정의와 반대개념을 비교하여 ‘∇×E=-∂B/∂t’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘공간 도체내의 한 점에 있어서 자속이 시간적으로 변화하는 경우에 성립하는 식은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 시간에 따라 자속밀도 B가 변하면 패러데이 법칙 ∇×E=-∂B/∂t가 성립한다.
3. 오른손좌표의 회전과 렌츠법칙 때문에 부호는 음이고, 미분 대상은 H가 아니라 B다.

자주 하는 실수: 익숙한 용어 ‘∇×E=∂H/∂t’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

변위 전류와 가장 관계가 깊은 것은의 정의와 반대개념을 비교하여 ‘유전체’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘변위 전류와 가장 관계가 깊은 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 변위 전류는 도체가 아닌 유전체 내에서 전속밀도가 시간적으로 변화할 때 발생하는 전류이므로 유전체와 가장 밀접한 관계가 있다.
3. 네 선택지를 대조하면 2번 ‘유전체’만 정의와 문항 조건을 동시에 만족한다.

자주 하는 실수: 익숙한 용어 ‘반도체’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

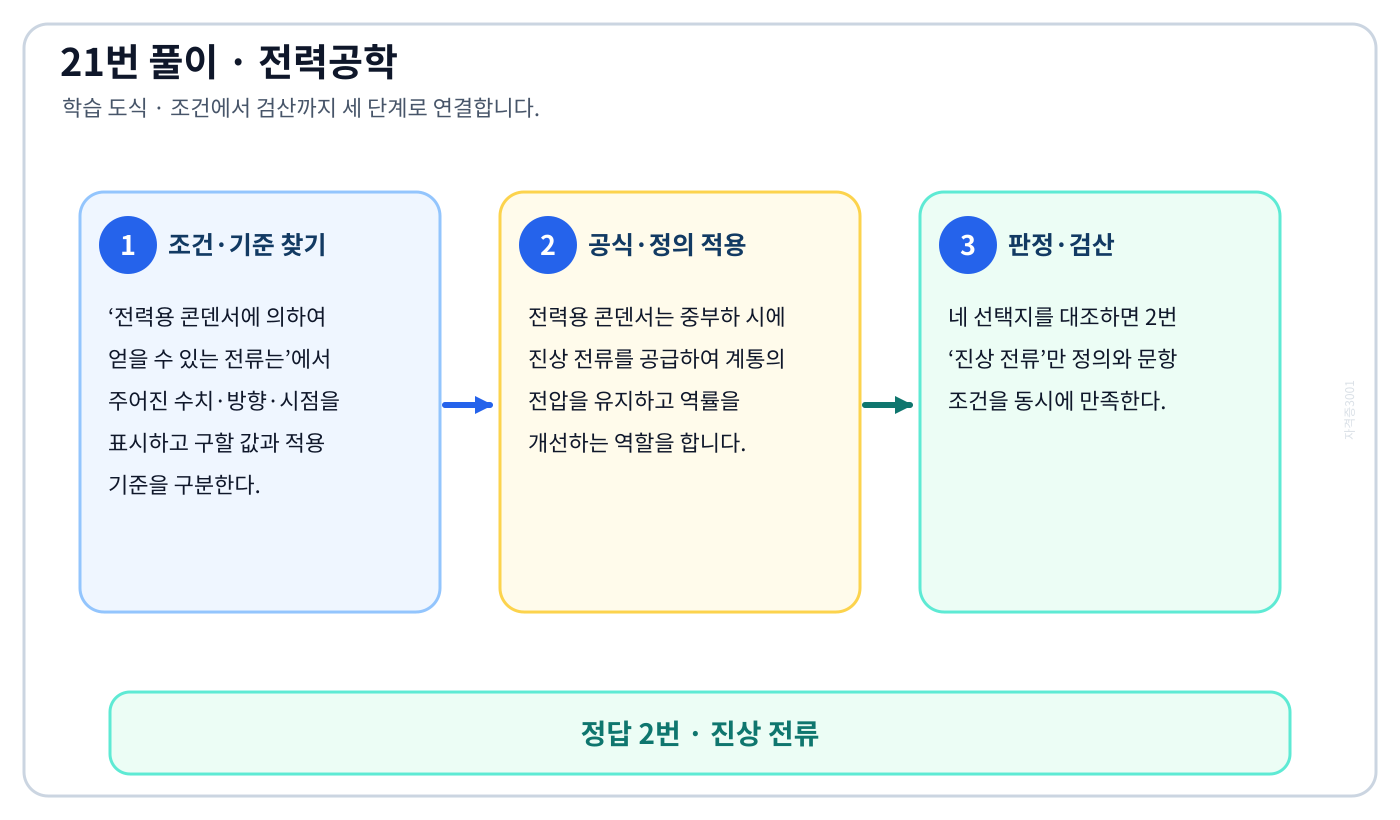

전력용 콘덴서에 의하여 얻을 수 있는 전류는의 정의와 반대개념을 비교하여 ‘진상 전류’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘전력용 콘덴서에 의하여 얻을 수 있는 전류는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 전력용 콘덴서는 중부하 시에 진상 전류를 공급하여 계통의 전압을 유지하고 역률을 개선하는 역할을 합니다.
3. 네 선택지를 대조하면 2번 ‘진상 전류’만 정의와 문항 조건을 동시에 만족한다.

자주 하는 실수: 익숙한 용어 ‘지상 전류’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

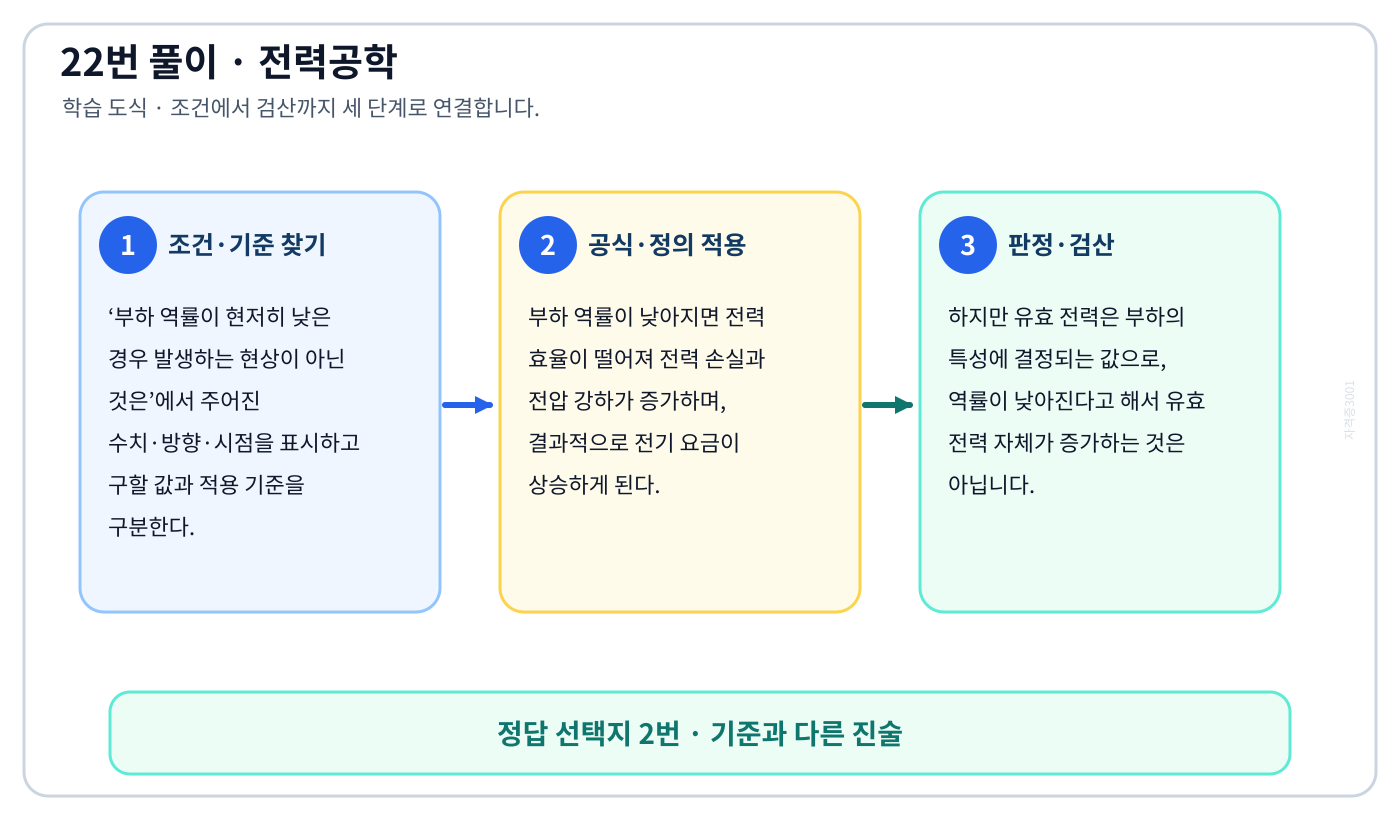

부하 역률이 현저히 낮은 경우 발생하는 현상이 아닌 것은의 정의와 반대개념을 비교하여 ‘유효 전력의 증가’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘부하 역률이 현저히 낮은 경우 발생하는 현상이 아닌 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 부하 역률이 낮아지면 전력 효율이 떨어져 전력 손실과 전압 강하가 증가하며, 결과적으로 전기 요금이 상승하게 된다.
3. 하지만 유효 전력은 부하의 특성에 결정되는 값으로, 역률이 낮아진다고 해서 유효 전력 자체가 증가하는 것은 아닙니다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘전기 요금의 증가’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

배전용 변전소의 주변압기로 주로 사용되는 것은의 정의와 반대개념을 비교하여 ‘강압 변압기’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘배전용 변전소의 주변압기로 주로 사용되는 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 배전용 변전소는 송전선로를 통해 들어온 고전압을 수용가에서 사용할 수 있도록 전압을 낮추어 공급하는 곳이므로, 전압을 낮추는 강압 변압기를 주로 사용합니다.
3. 네 선택지를 대조하면 1번 ‘강압 변압기’만 정의와 문항 조건을 동시에 만족한다.

자주 하는 실수: 익숙한 용어 ‘체승 변압기’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

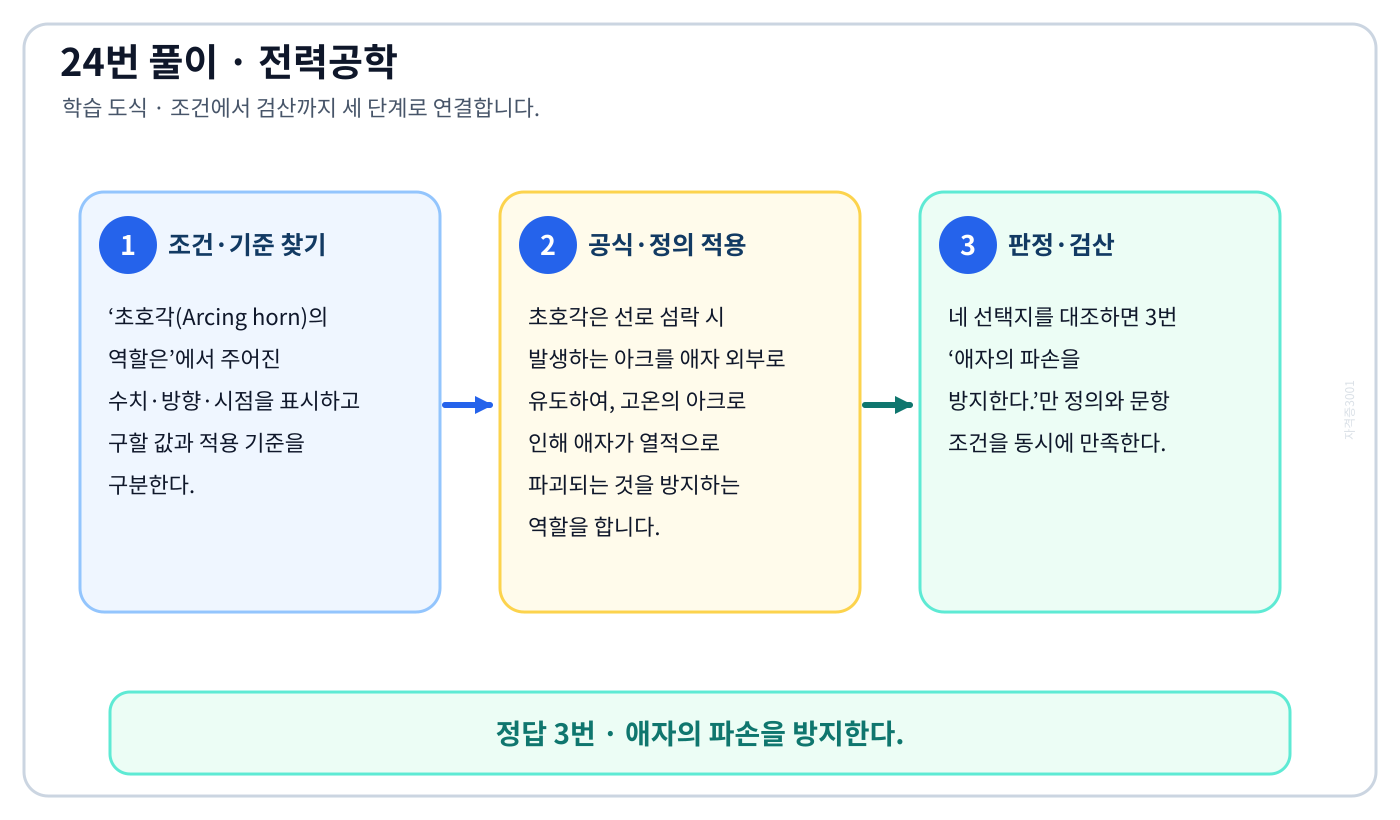

초호각(Arcing horn)의 역할은의 정의와 반대개념을 비교하여 ‘애자의 파손을 방지한다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘초호각(Arcing horn)의 역할은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 초호각은 선로 섬락 시 발생하는 아크를 애자 외부로 유도하여, 고온의 아크로 인해 애자가 열적으로 파괴되는 것을 방지하는 역할을 합니다.
3. 네 선택지를 대조하면 3번 ‘애자의 파손을 방지한다.’만 정의와 문항 조건을 동시에 만족한다.

자주 하는 실수: 익숙한 용어 ‘풍압을 조절한다.’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

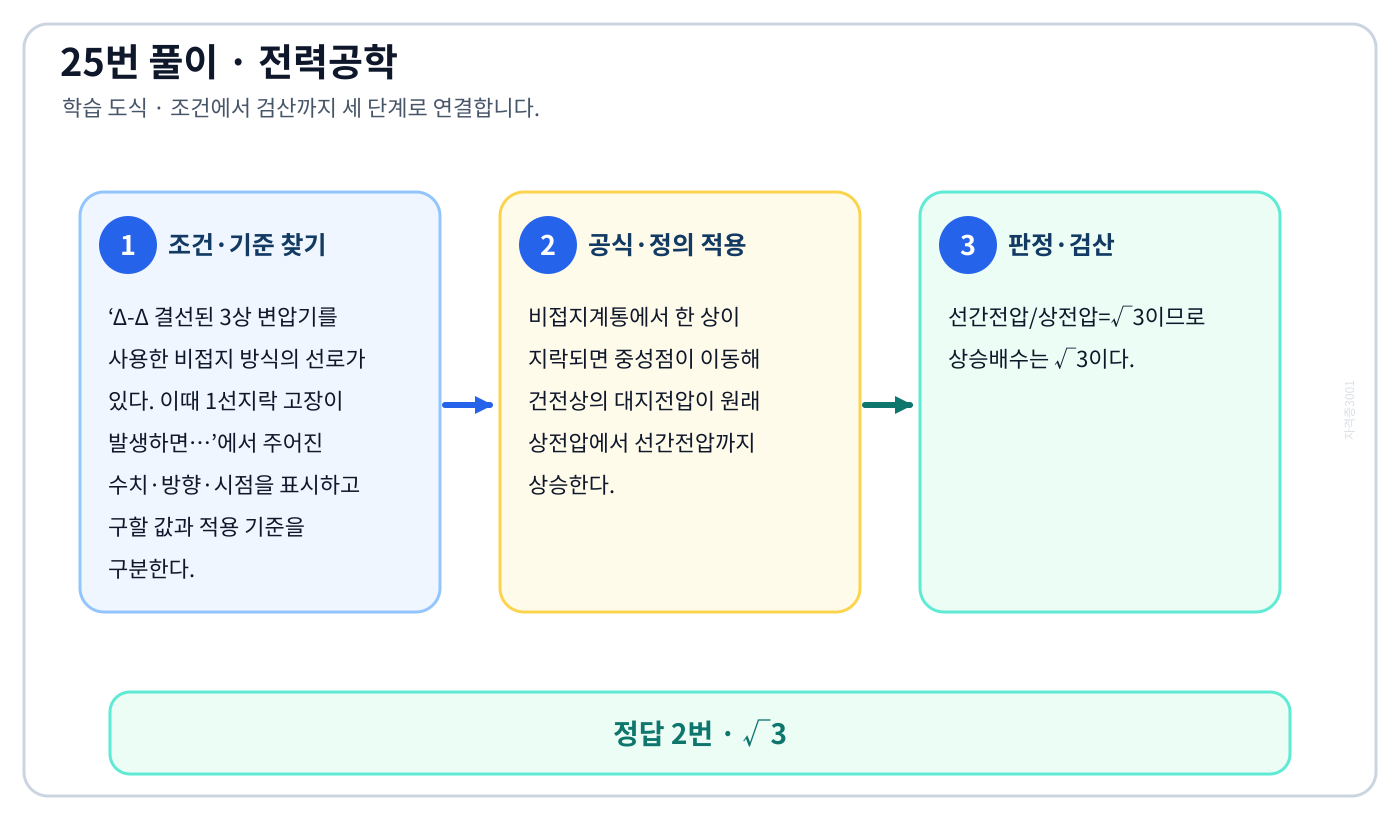

Δ-Δ 결선된 3상 변압기를 사용한 비접지 방식의 선로가 있다. 이때 1선지락 고장이 발생하면…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘√3’를 도출할 수 있다.

풀이 순서

1. ‘Δ-Δ 결선된 3상 변압기를 사용한 비접지 방식의 선로가 있다. 이때 1선지락 고장이 발생하면…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 비접지계통에서 한 상이 지락되면 중성점이 이동해 건전상의 대지전압이 원래 상전압에서 선간전압까지 상승한다.
3. 선간전압/상전압=√3이므로 상승배수는 √3이다.

자주 하는 실수: 수치부터 대입하면 ‘√3/2’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

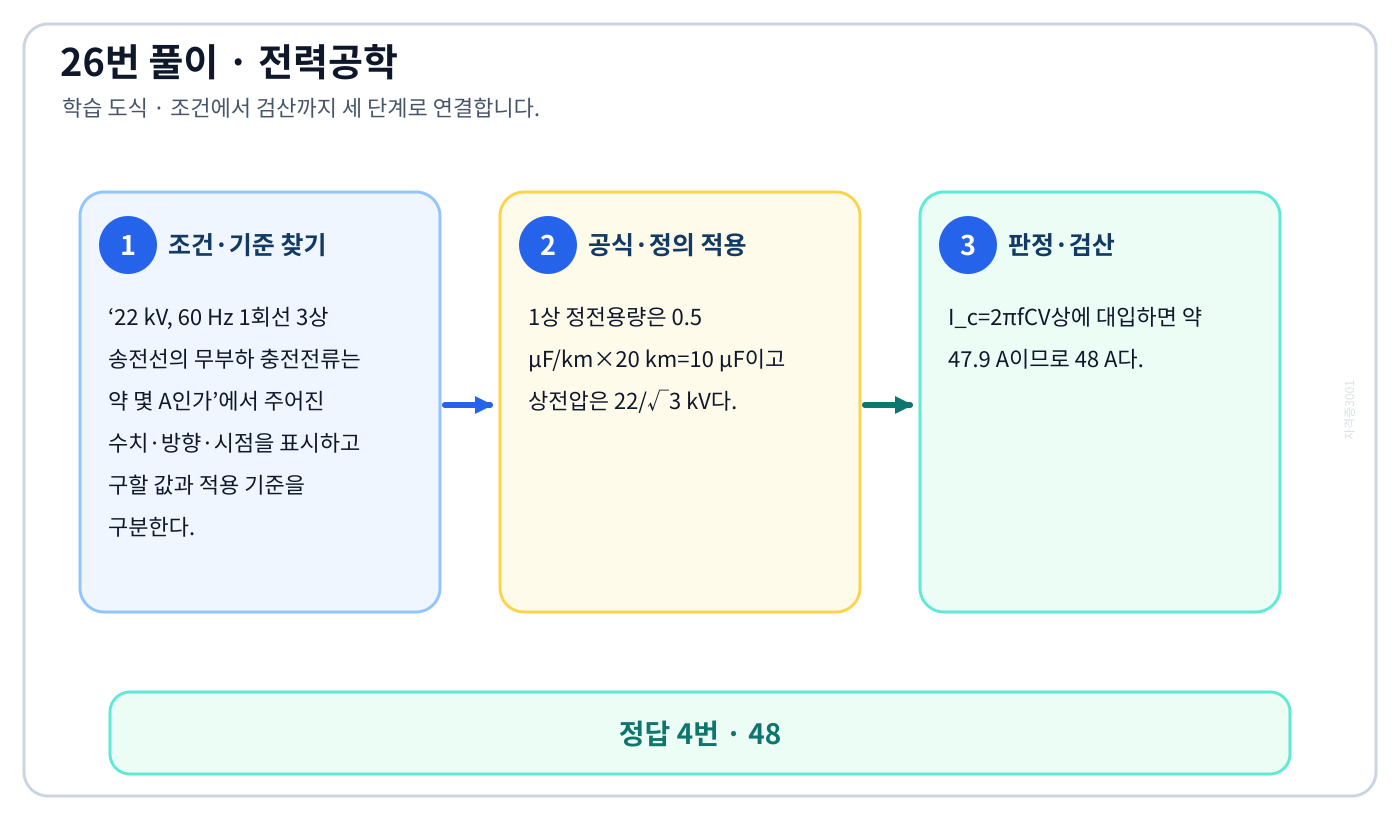

22 kV, 60 Hz 1회선 3상 송전선의 무부하 충전전류는 약 몇 A인가의 기준식을 세우고 단위·계수·부호를 검산하여 ‘48’를 도출할 수 있다.

풀이 순서

1. ‘22 kV, 60 Hz 1회선 3상 송전선의 무부하 충전전류는 약 몇 A인가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 1상 정전용량은 0.5 μF/km×20 km=10 μF이고 상전압은 22/√3 kV다.
3. I_c=2πfCV상에 대입하면 약 47.9 A이므로 48 A다.

자주 하는 실수: 수치부터 대입하면 ‘12’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

개폐서지의 이상전압을 감쇄할 목적으로 설치하는 것은의 정의와 반대개념을 비교하여 ‘개폐 저항기’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘개폐서지의 이상전압을 감쇄할 목적으로 설치하는 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 개폐 서지로 인한 이상전압을 억제하고 감쇄시키기 위해 설치하는 장치는 개폐 저항기입니다.
3. 네 선택지를 대조하면 4번 ‘개폐 저항기’만 정의와 문항 조건을 동시에 만족한다.

자주 하는 실수: 익숙한 용어 ‘단로기’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

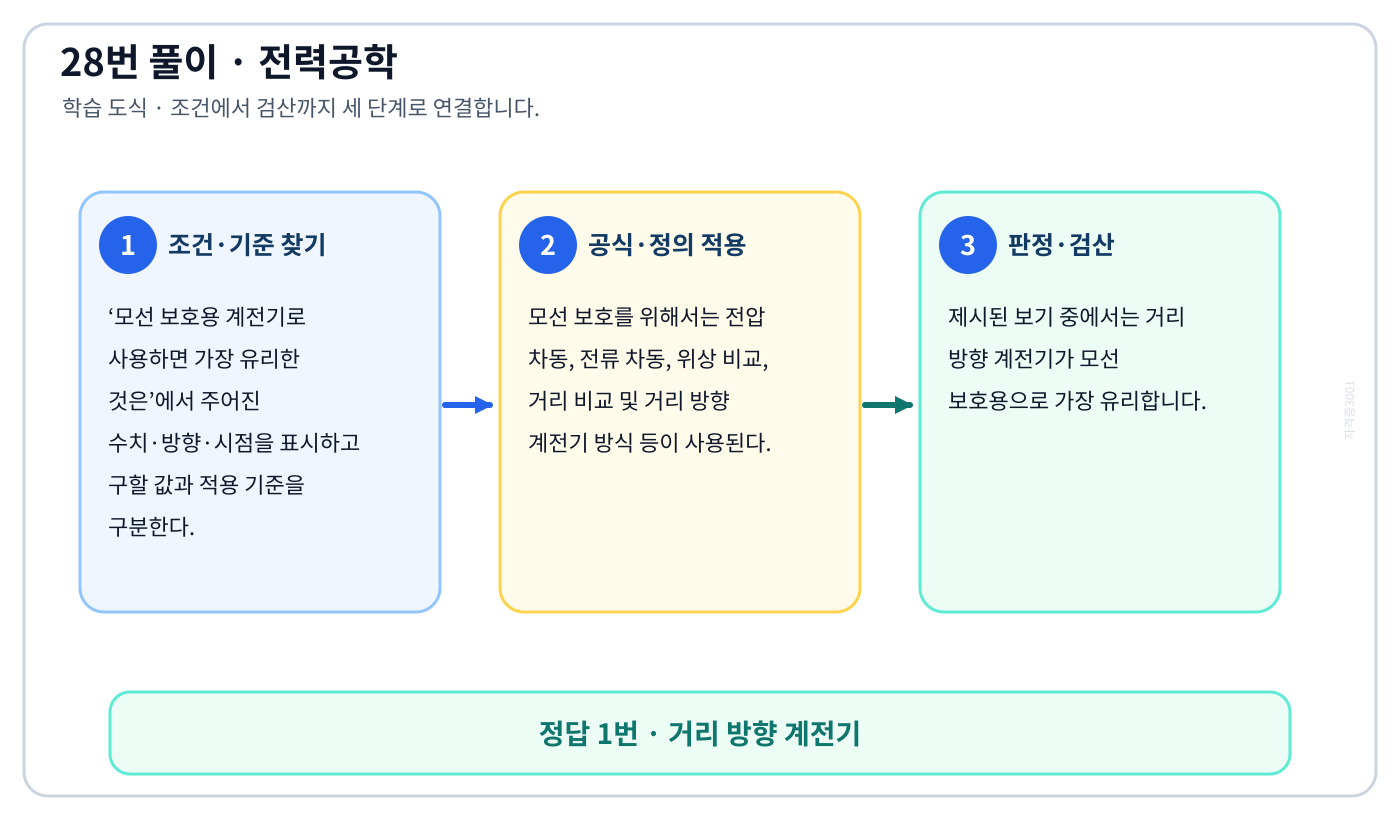

모선 보호용 계전기로 사용하면 가장 유리한 것은의 정의와 반대개념을 비교하여 ‘거리 방향 계전기’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘모선 보호용 계전기로 사용하면 가장 유리한 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 모선 보호를 위해서는 전압 차동, 전류 차동, 위상 비교, 거리 비교 및 거리 방향 계전기 방식 등이 사용된다.
3. 제시된 보기 중에서는 거리 방향 계전기가 모선 보호용으로 가장 유리합니다.

자주 하는 실수: 익숙한 용어 ‘역상 계전기’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

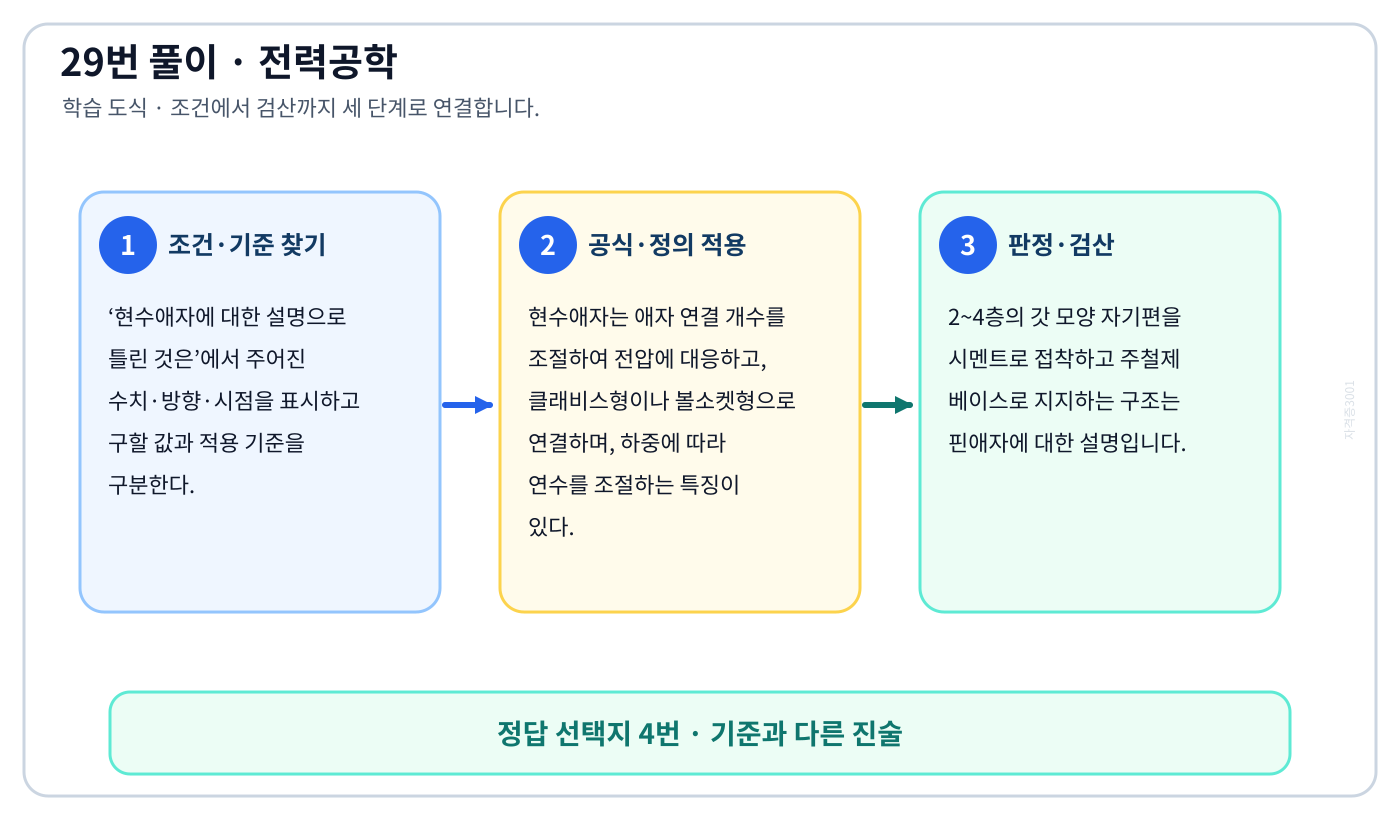

현수애자에 대한 설명으로 틀린 것은의 정의와 반대개념을 비교하여 ‘2~4층의 갓 모양의 자기편을 시멘트로 접착하고 그 자기를 주철제 베이스로 지지한다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘현수애자에 대한 설명으로 틀린 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 현수애자는 애자 연결 개수를 조절하여 전압에 대응하고, 클래비스형이나 볼소켓형으로 연결하며, 하중에 따라 연수를 조절하는 특징이 있다.
3. 2~4층의 갓 모양 자기편을 시멘트로 접착하고 주철제 베이스로 지지하는 구조는 핀애자에 대한 설명입니다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘애자를 연결하는 방법에 따라 클래비스형과 볼소켓형이 있다.’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

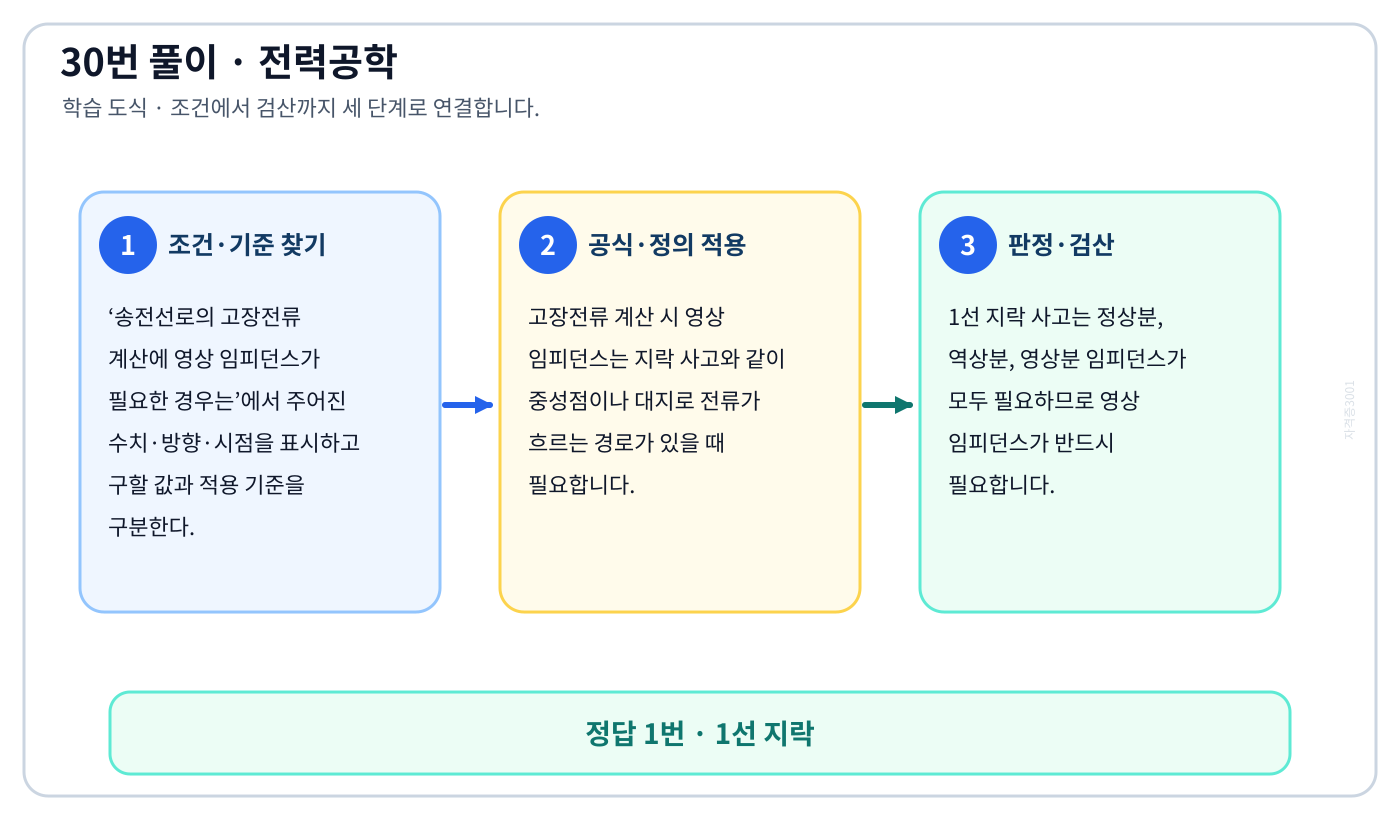

송전선로의 고장전류 계산에 영상 임피던스가 필요한 경우는의 정의와 반대개념을 비교하여 ‘1선 지락’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘송전선로의 고장전류 계산에 영상 임피던스가 필요한 경우는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 고장전류 계산 시 영상 임피던스는 지락 사고와 같이 중성점이나 대지로 전류가 흐르는 경로가 있을 때 필요합니다.
3. 1선 지락 사고는 정상분, 역상분, 영상분 임피던스가 모두 필요하므로 영상 임피던스가 반드시 필요합니다.

자주 하는 실수: 익숙한 용어 ‘3상 단락’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

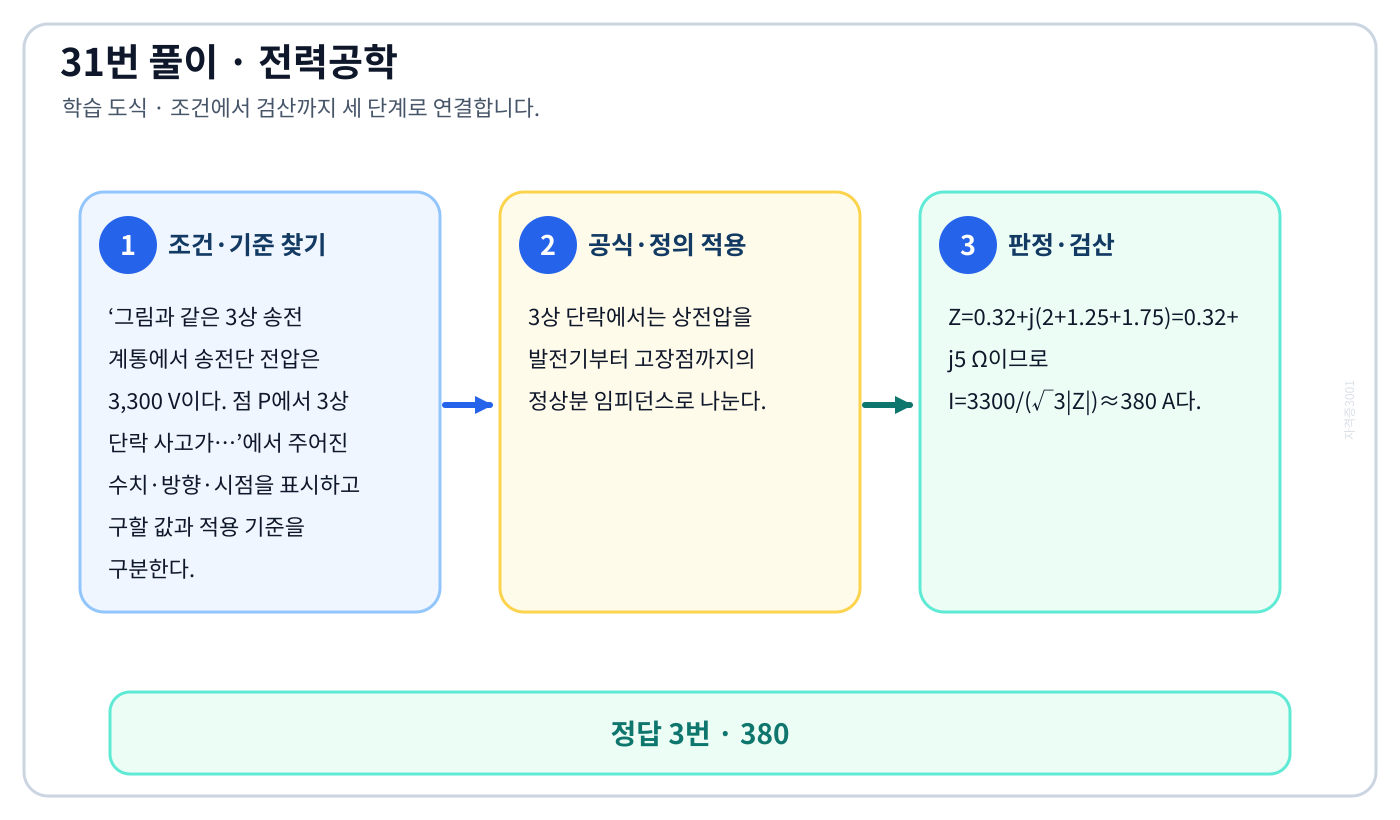

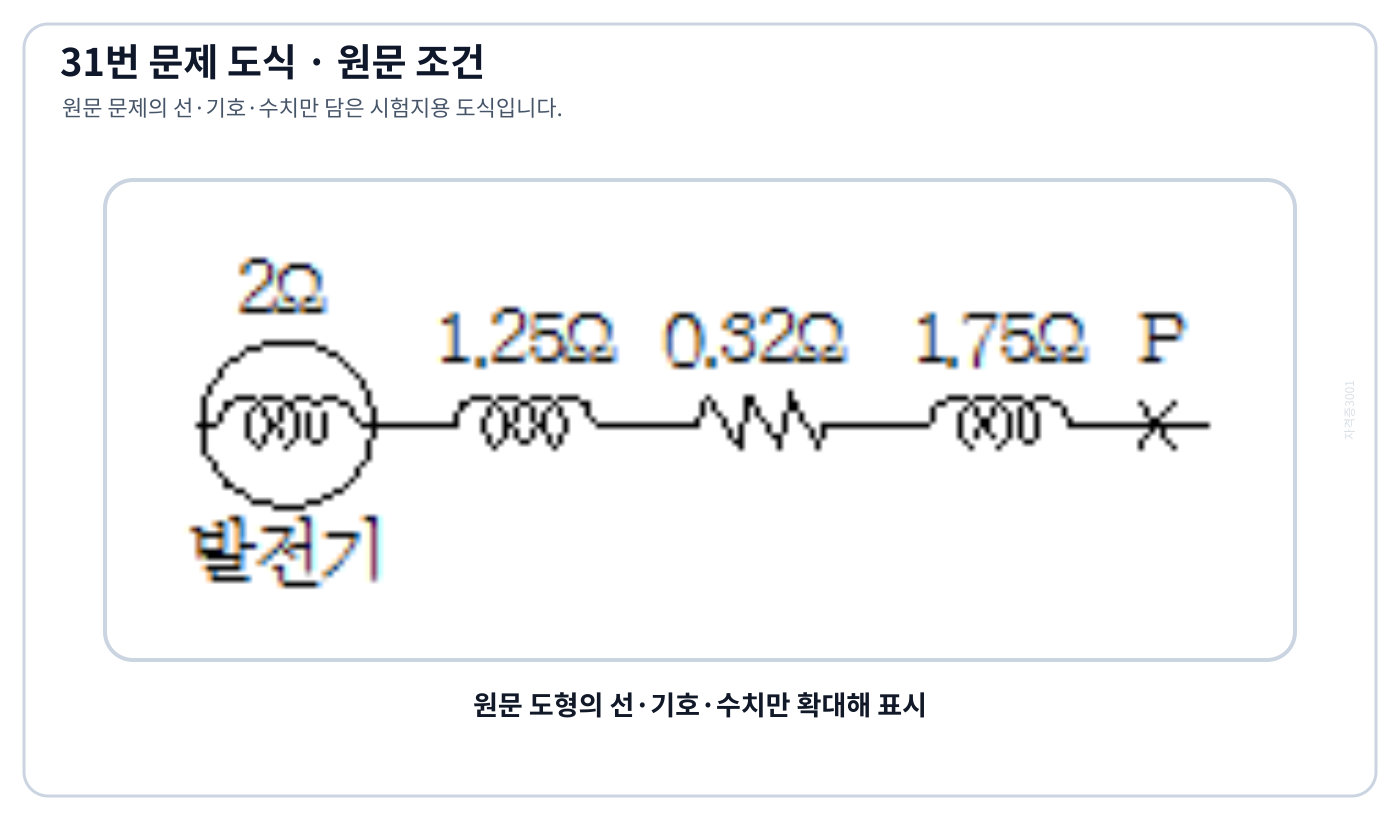

그림과 같은 3상 송전 계통에서 송전단 전압은 3,300 V이다. 점 P에서 3상 단락 사고가…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘380’를 도출할 수 있다.

풀이 순서

1. ‘그림과 같은 3상 송전 계통에서 송전단 전압은 3,300 V이다. 점 P에서 3상 단락 사고가…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 3상 단락에서는 상전압을 발전기부터 고장점까지의 정상분 임피던스로 나눈다.
3. Z=0.32+j(2+1.25+1.75)=0.32+j5 Ω이므로 I=3300/(√3|Z|)≈380 A다.

자주 하는 실수: 수치부터 대입하면 ‘320’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

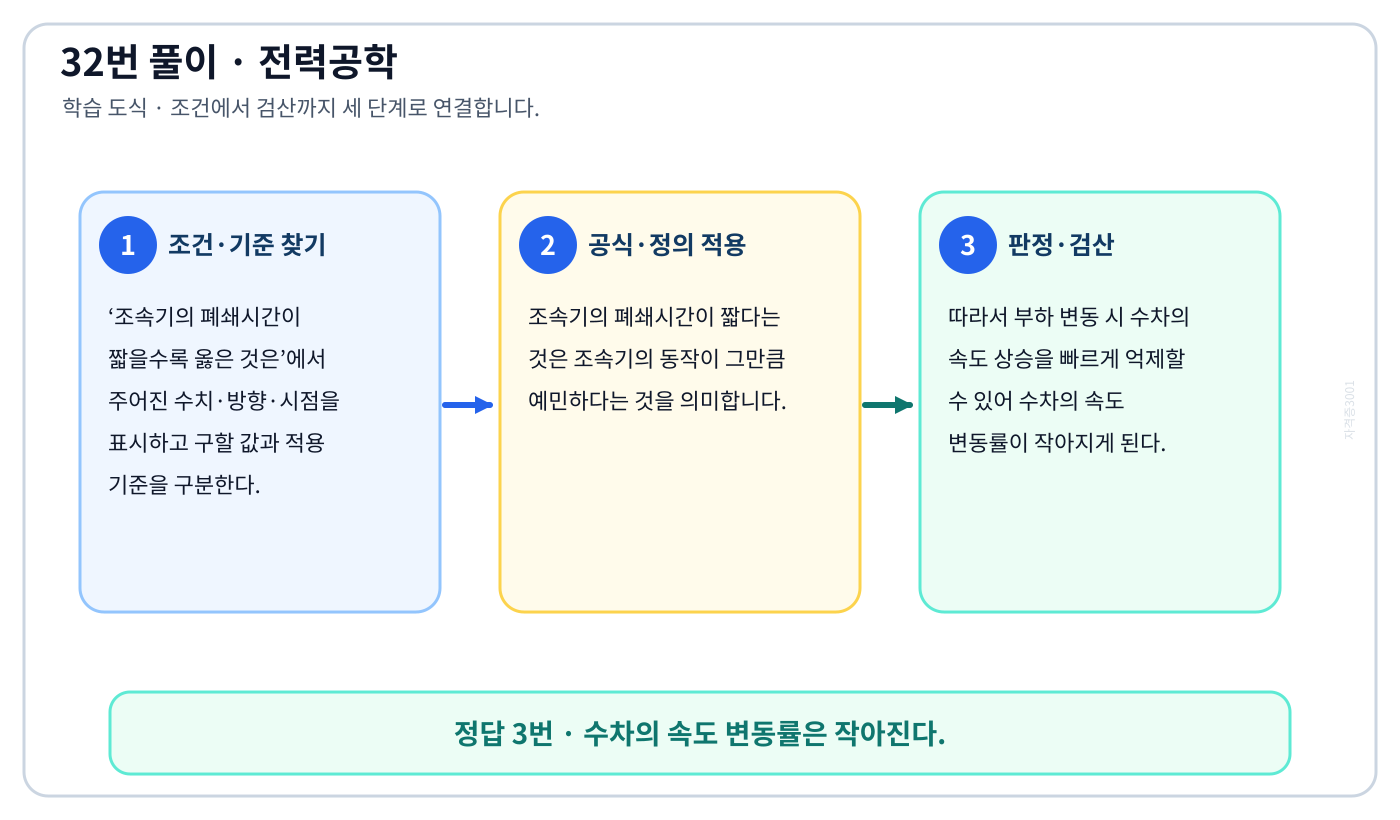

조속기의 폐쇄시간이 짧을수록 옳은 것은의 정의와 반대개념을 비교하여 ‘수차의 속도 변동률은 작아진다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘조속기의 폐쇄시간이 짧을수록 옳은 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 조속기의 폐쇄시간이 짧다는 것은 조속기의 동작이 그만큼 예민하다는 것을 의미합니다.
3. 따라서 부하 변동 시 수차의 속도 상승을 빠르게 억제할 수 있어 수차의 속도 변동률이 작아지게 된다.

자주 하는 실수: 익숙한 용어 ‘수격작용은 작아진다.’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

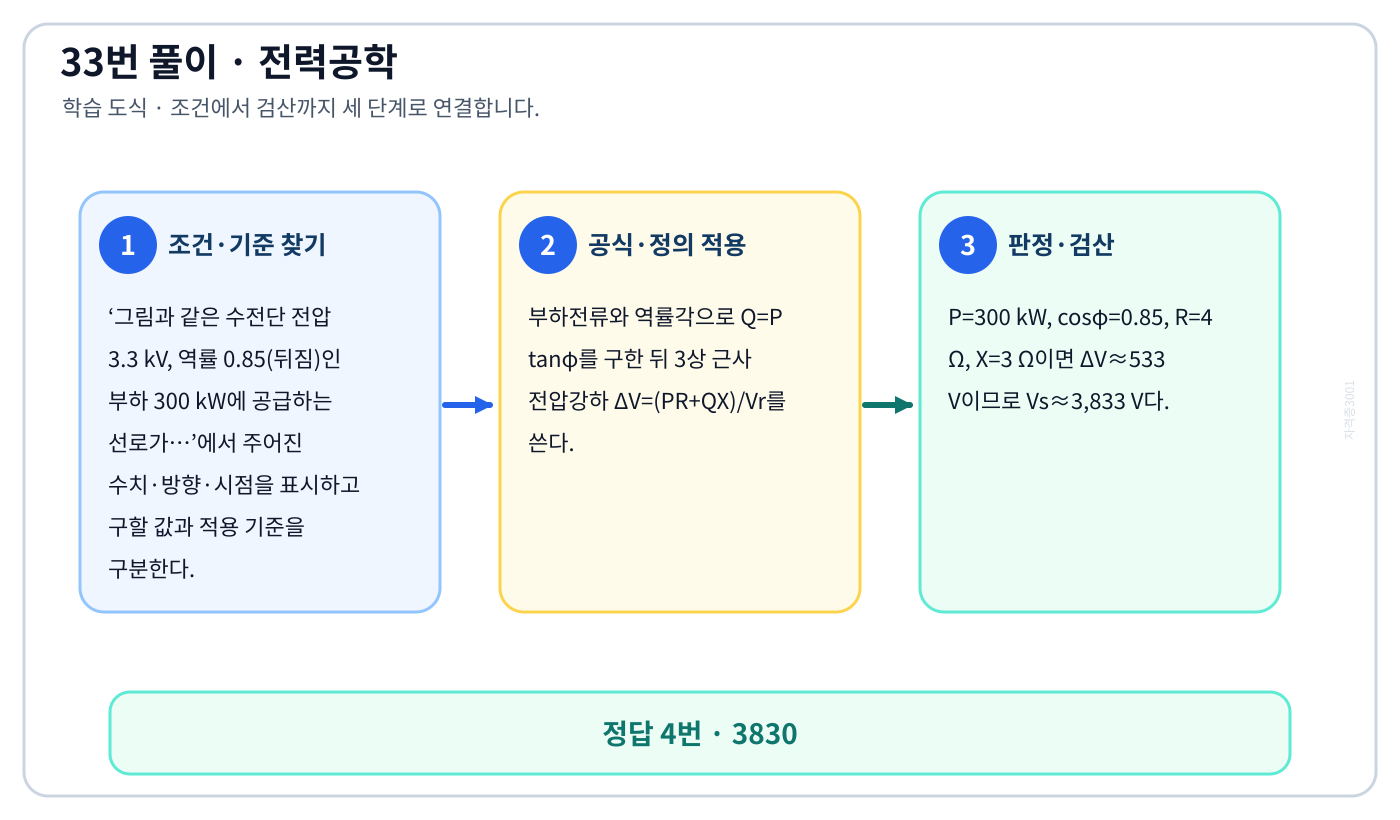

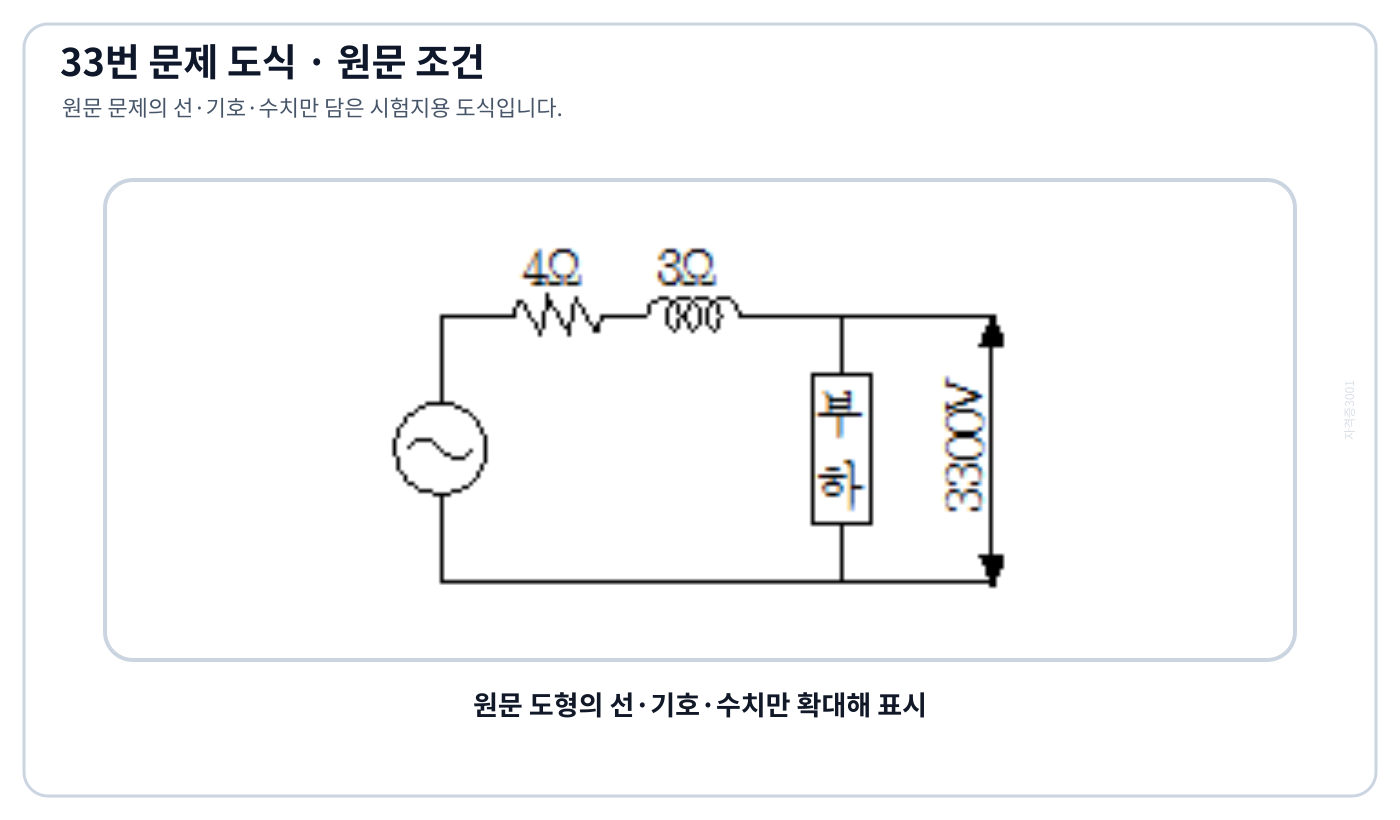

그림과 같은 수전단 전압 3.3 kV, 역률 0.85(뒤짐)인 부하 300 kW에 공급하는 선로가…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘3830’를 도출할 수 있다.

풀이 순서

1. ‘그림과 같은 수전단 전압 3.3 kV, 역률 0.85(뒤짐)인 부하 300 kW에 공급하는 선로가…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 부하전류와 역률각으로 Q=P tanφ를 구한 뒤 3상 근사 전압강하 ΔV=(PR+QX)/Vr를 쓴다.
3. P=300 kW, cosφ=0.85, R=4 Ω, X=3 Ω이면 ΔV≈533 V이므로 Vs≈3,833 V다.

자주 하는 실수: 수치부터 대입하면 ‘3430’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

화력발전의 증기 사이클에서 증기 1 kg이 그 상태에서 가지고 있는 엔탈피의 뜻으로 옳은 것은의 정의와 반대개념을 비교하여 ‘증기 1kg의 보유열량’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘화력발전의 증기 사이클에서 증기 1 kg이 그 상태에서 가지고 있는 엔탈피의 뜻으로 옳은 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 엔탈피는 어떤 온도에서 물질(물 또는 증기)이 가지고 있는 총 열량을 의미하며, 이는 현열과 잠열의 합으로 나타나는 보유열량입니다.
3. 네 선택지를 대조하면 3번 ‘증기 1kg의 보유열량’만 정의와 문항 조건을 동시에 만족한다.

자주 하는 실수: 익숙한 용어 ‘증기 1kg의 잠열’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

장거리 송전선로에서 저항·인덕턴스·정전용량·누설컨덕턴스가 선로 전체에 연속적으로 분포한다고 보고…의 정의와 반대개념을 비교하여 ‘분포정수 회로’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘장거리 송전선로에서 저항·인덕턴스·정전용량·누설컨덕턴스가 선로 전체에 연속적으로 분포한다고 보고…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 송전선로의 길이에 따라 해석 방법이 달라지는데, 장거리 송전선로는 선로의 정수(R, L, C, G)가 선로 전체에 걸쳐 균일하게 분포되어 있다고 보는 분포정수 회로로 해석합니다.
3. 네 선택지를 대조하면 1번 ‘분포정수 회로’만 정의와 문항 조건을 동시에 만족한다.

자주 하는 실수: 익숙한 용어 ‘분산부하 회로’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

4단자 정수 A=D=0.8, B=j1.0인 3상 송전선로에 송전단 전압 160 kV를 인가할 때…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘200’를 도출할 수 있다.

풀이 순서

1. ‘4단자 정수 A=D=0.8, B=j1.0인 3상 송전선로에 송전단 전압 160 kV를 인가할 때…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 무부하에서는 Ir=0이므로 4단자식 Vs=A Vr+B Ir가 Vs=A Vr로 줄어든다.
3. Vr=Vs/A=160/0.8=200 kV다.

자주 하는 실수: 수치부터 대입하면 ‘154’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

유도장해를 방지하기 위한 전력선측의 대책으로 틀린 것은의 정의와 반대개념을 비교하여 ‘중성점 전압을 가능한 높게 한다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘유도장해를 방지하기 위한 전력선측의 대책으로 틀린 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 전력선 측에서 유도장해를 줄이려면 지락전류를 억제하여 기유도 전류의 발생을 최소화해야 합니다.
3. 따라서 중성점 전압을 높이는 것이 아니라, 중성점 접지에 고저항을 설치하여 지락전류를 줄여야 합니다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘차폐선을 설치한다.’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

원자로의 감속재에 대한 설명으로 틀린 것은의 정의와 반대개념을 비교하여 ‘원자 질량이 클 것’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘원자로의 감속재에 대한 설명으로 틀린 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 감속재는 고속 중성자의 에너지를 낮추어 열 중성자로 만드는 역할을 합니다.
3. 이때 충돌 효율을 높이기 위해 원자 질량이 작고 가벼운 물질(경수, 중수 등)을 사용해야 합니다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘감속 능력이 클 것’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

송전선로에 매설지선을 설치하는 주된 목적은의 정의와 반대개념을 비교하여 ‘철탑으로부터 송전선로의 역섬락을 방지하기 위하여’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘송전선로에 매설지선을 설치하는 주된 목적은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 매설지선의 목적은 철탑의 탑각 접지저항 값을 감소시켜, 뇌격 시 전위 상승을 억제함으로써 철탑으로부터 송전선로로 전압이 역류하는 역섬락을 방지하는 것입니다.
3. 네 선택지를 대조하면 4번 ‘철탑으로부터 송전선로의 역섬락을 방지하기 위하여’만 정의와 문항 조건을 동시에 만족한다.

자주 하는 실수: 익숙한 용어 ‘철탑 기초의 강도를 보강하기 위하여’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

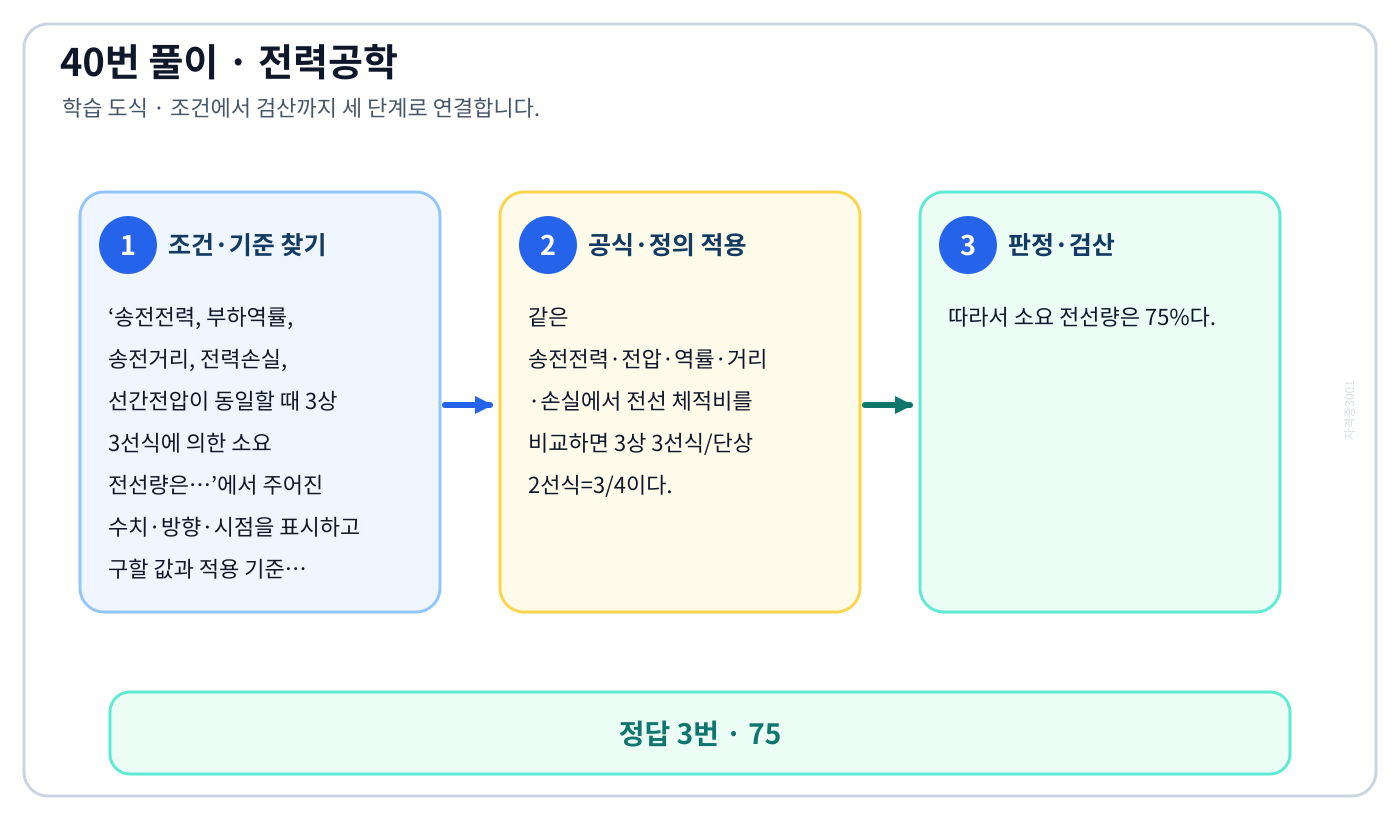

송전전력, 부하역률, 송전거리, 전력손실, 선간전압이 동일할 때 3상 3선식에 의한 소요 전선량은…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘75’를 도출할 수 있다.

풀이 순서

1. ‘송전전력, 부하역률, 송전거리, 전력손실, 선간전압이 동일할 때 3상 3선식에 의한 소요 전선량은…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 같은 송전전력·전압·역률·거리·손실에서 전선 체적비를 비교하면 3상 3선식/단상 2선식=3/4이다.
3. 따라서 소요 전선량은 75%다.

자주 하는 실수: 수치부터 대입하면 ‘50’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

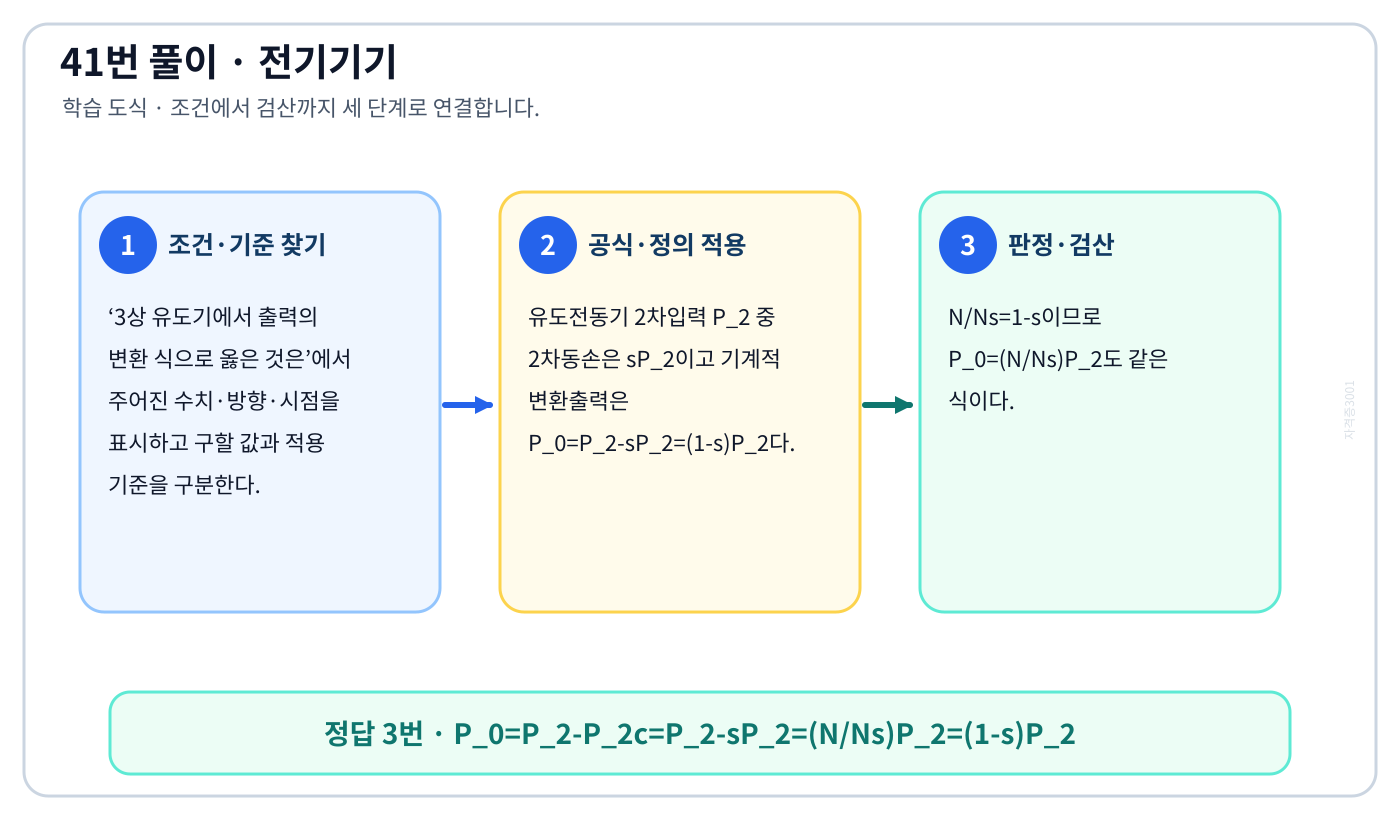

3상 유도기에서 출력의 변환 식으로 옳은 것은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘P₀=P₂-P₂c=P₂-sP₂=(N/Ns)P₂=(1-s)P₂’를 도출할 수 있다.

풀이 순서

1. ‘3상 유도기에서 출력의 변환 식으로 옳은 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 유도전동기 2차입력 P₂ 중 2차동손은 sP₂이고 기계적 변환출력은 P₀=P₂-sP₂=(1-s)P₂다.
3. N/Ns=1-s이므로 P₀=(N/Ns)P₂도 같은 식이다.

자주 하는 실수: 수치부터 대입하면 ‘P₀=P₂+P₂c=(N/Ns)P₂=(2-s)P₂’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

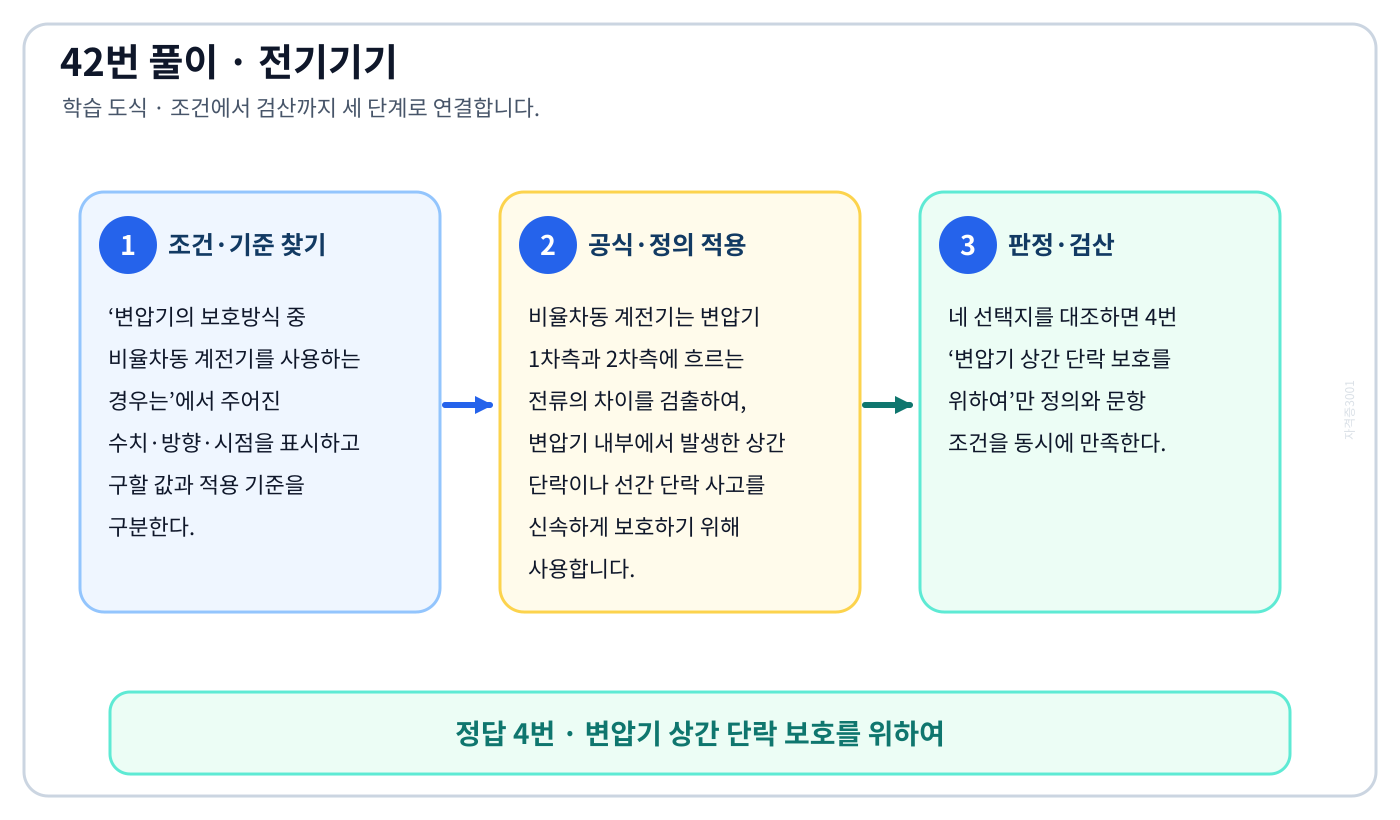

변압기의 보호방식 중 비율차동 계전기를 사용하는 경우는의 정의와 반대개념을 비교하여 ‘변압기 상간 단락 보호를 위하여’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘변압기의 보호방식 중 비율차동 계전기를 사용하는 경우는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 비율차동 계전기는 변압기 1차측과 2차측에 흐르는 전류의 차이를 검출하여, 변압기 내부에서 발생한 상간 단락이나 선간 단락 사고를 신속하게 보호하기 위해 사용합니다.
3. 네 선택지를 대조하면 4번 ‘변압기 상간 단락 보호를 위하여’만 정의와 문항 조건을 동시에 만족한다.

자주 하는 실수: 익숙한 용어 ‘고조파 발생을 억제하기 위하여’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

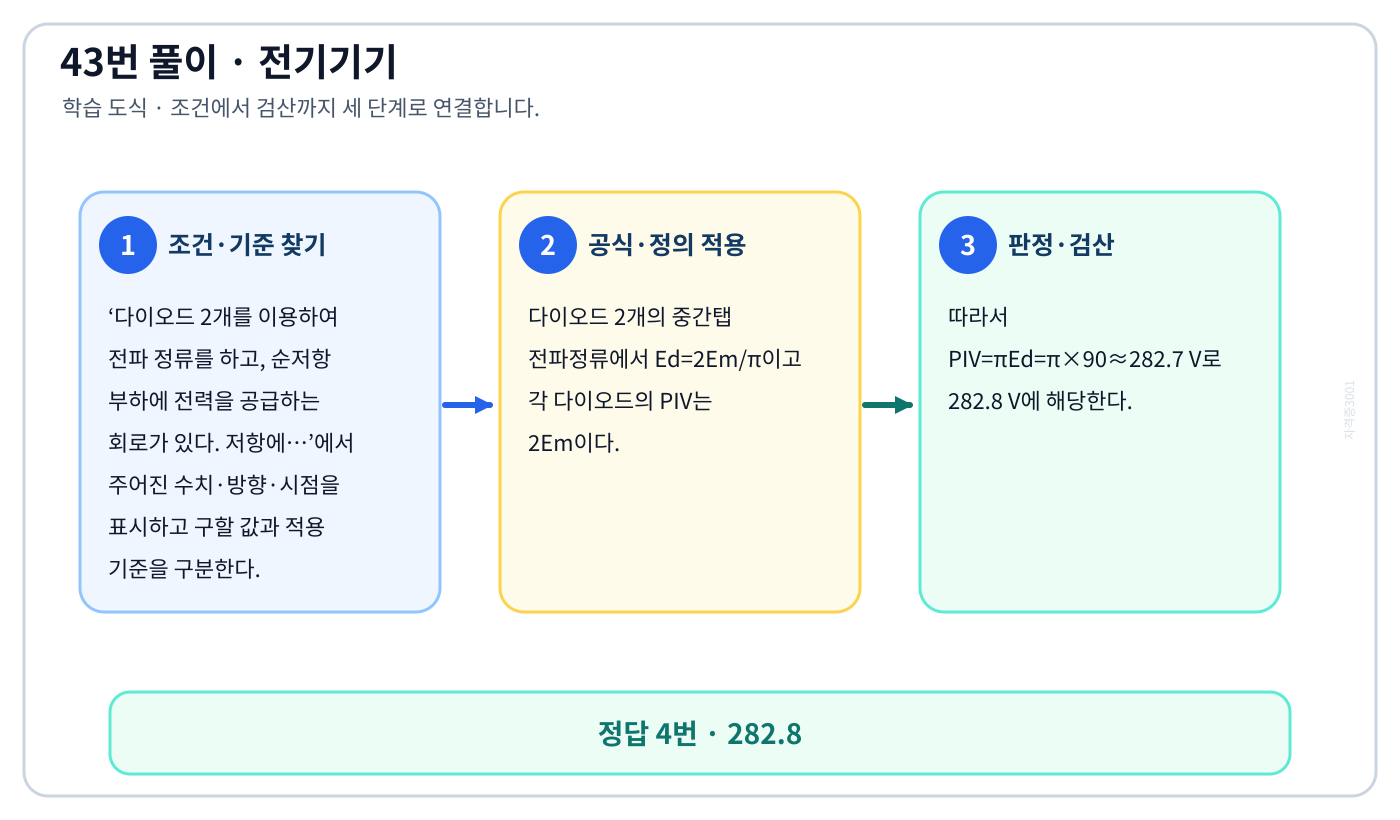

다이오드 2개를 이용하여 전파 정류를 하고, 순저항 부하에 전력을 공급하는 회로가 있다. 저항에…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘282.8’를 도출할 수 있다.

풀이 순서

1. ‘다이오드 2개를 이용하여 전파 정류를 하고, 순저항 부하에 전력을 공급하는 회로가 있다. 저항에…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 다이오드 2개의 중간탭 전파정류에서 Ed=2Em/π이고 각 다이오드의 PIV는 2Em이다.
3. 따라서 PIV=πEd=π×90≈282.7 V로 282.8 V에 해당한다.

자주 하는 실수: 수치부터 대입하면 ‘90’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

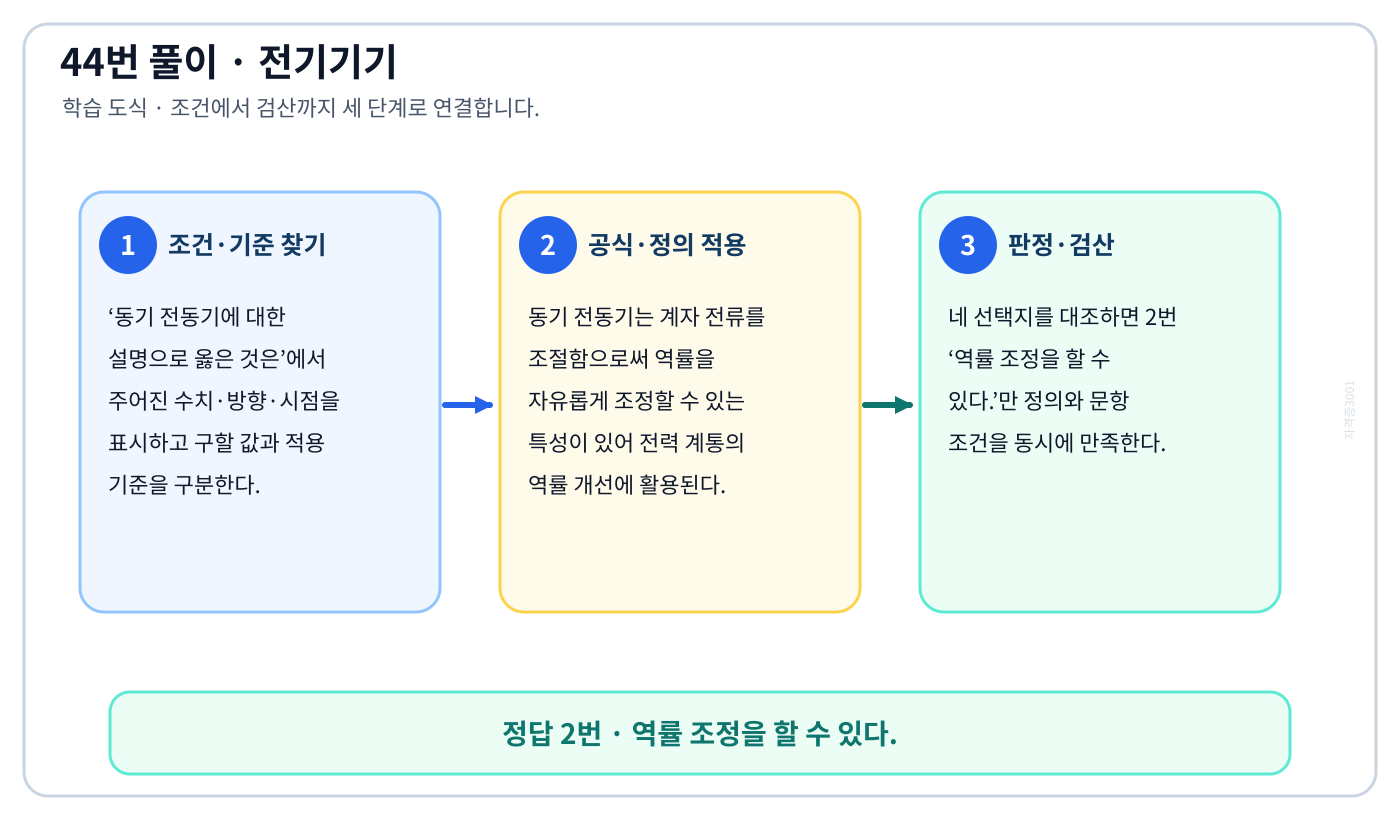

동기 전동기에 대한 설명으로 옳은 것은의 정의와 반대개념을 비교하여 ‘역률 조정을 할 수 있다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘동기 전동기에 대한 설명으로 옳은 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 동기 전동기는 계자 전류를 조절함으로써 역률을 자유롭게 조정할 수 있는 특성이 있어 전력 계통의 역률 개선에 활용된다.
3. 네 선택지를 대조하면 2번 ‘역률 조정을 할 수 있다.’만 정의와 문항 조건을 동시에 만족한다.

자주 하는 실수: 익숙한 용어 ‘기동 토크가 크다.’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

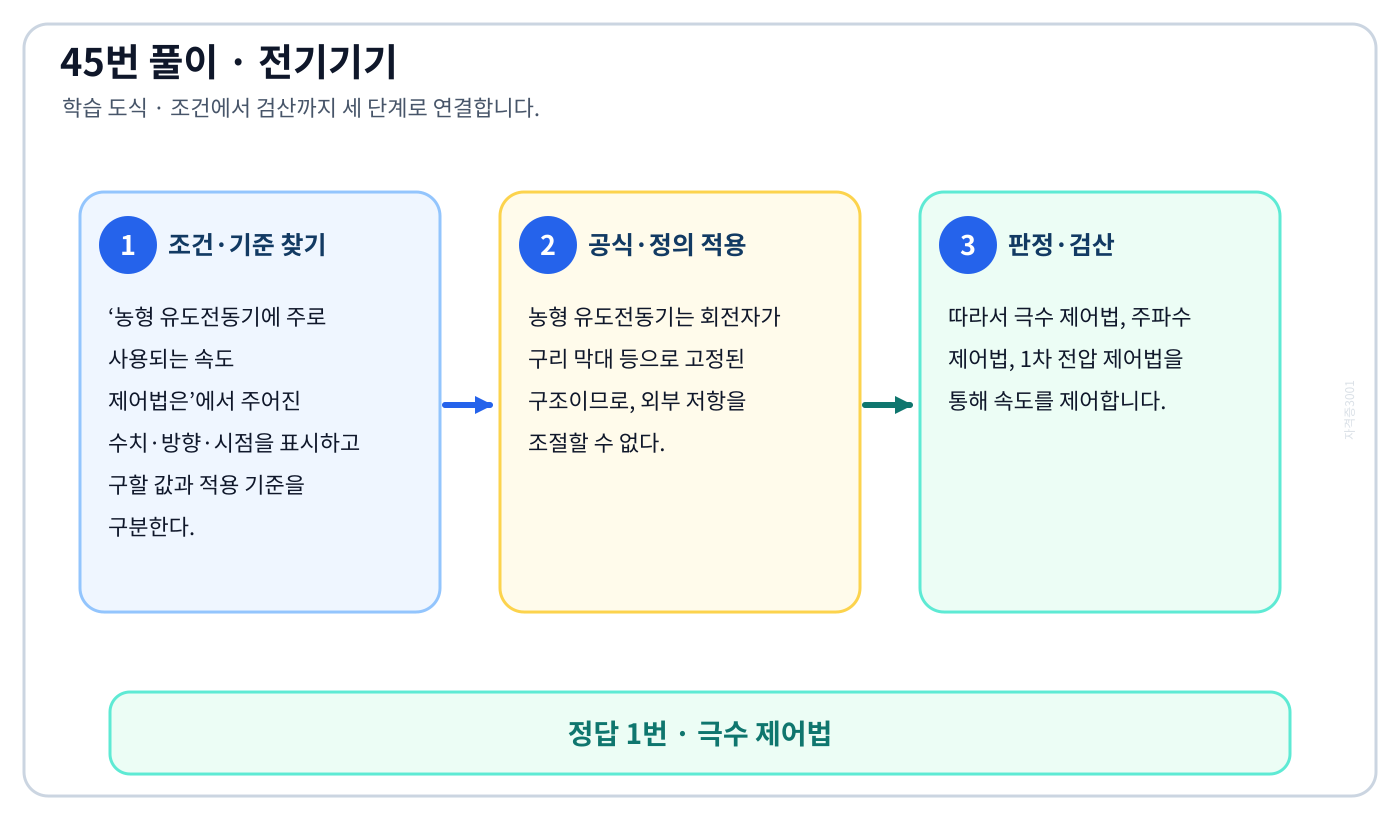

농형 유도전동기에 주로 사용되는 속도 제어법은의 정의와 반대개념을 비교하여 ‘극수 제어법’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘농형 유도전동기에 주로 사용되는 속도 제어법은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 농형 유도전동기는 회전자가 구리 막대 등으로 고정된 구조이므로, 외부 저항을 조절할 수 없다.
3. 따라서 극수 제어법, 주파수 제어법, 1차 전압 제어법을 통해 속도를 제어합니다.

자주 하는 실수: 익숙한 용어 ‘종속 제어법’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

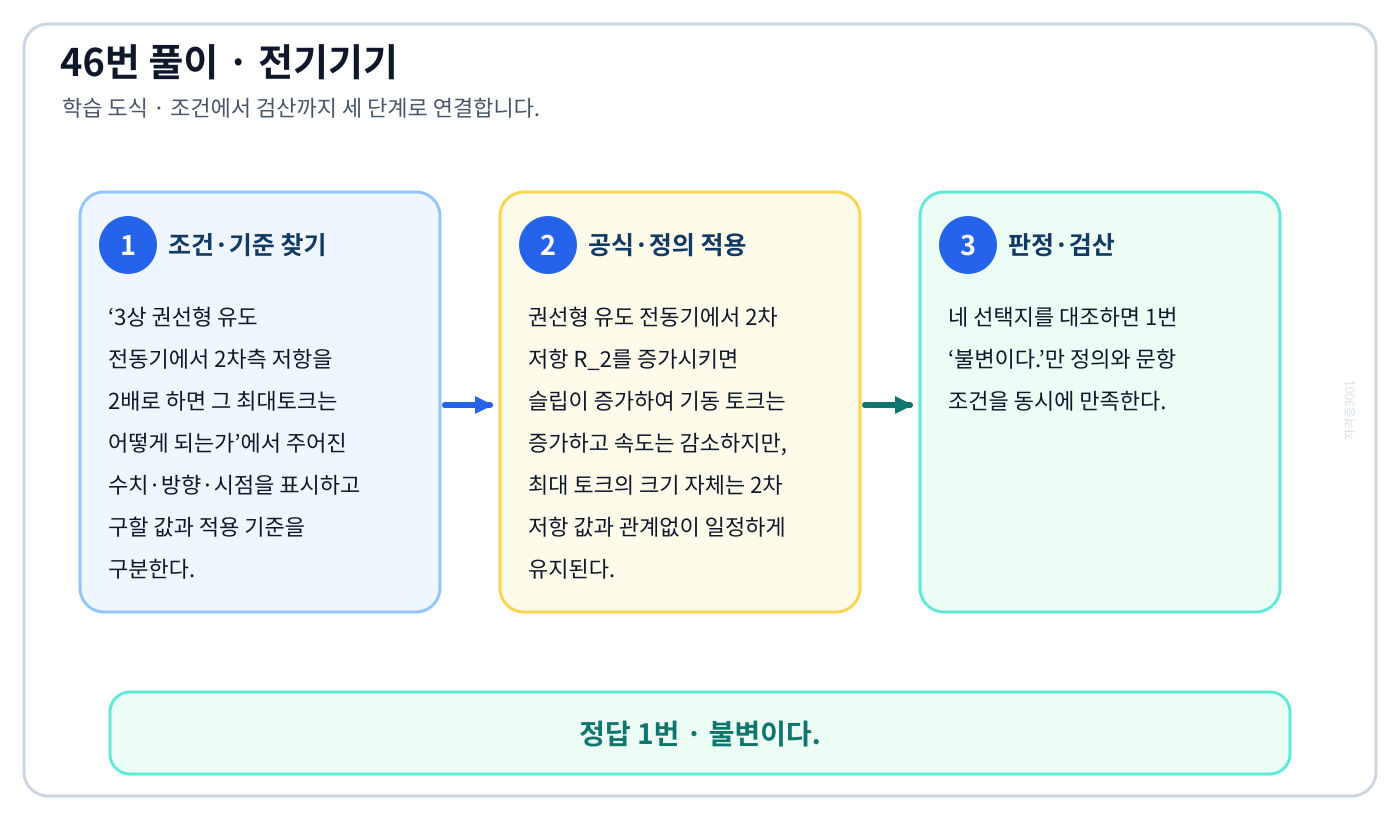

3상 권선형 유도 전동기에서 2차측 저항을 2배로 하면 그 최대토크는 어떻게 되는가의 정의와 반대개념을 비교하여 ‘불변이다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘3상 권선형 유도 전동기에서 2차측 저항을 2배로 하면 그 최대토크는 어떻게 되는가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 권선형 유도 전동기에서 2차 저항 R_2를 증가시키면 슬립이 증가하여 기동 토크는 증가하고 속도는 감소하지만, 최대 토크의 크기 자체는 2차 저항 값과 관계없이 일정하게 유지된다.
3. 네 선택지를 대조하면 1번 ‘불변이다.’만 정의와 문항 조건을 동시에 만족한다.

자주 하는 실수: 익숙한 용어 ‘2배 증가한다.’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

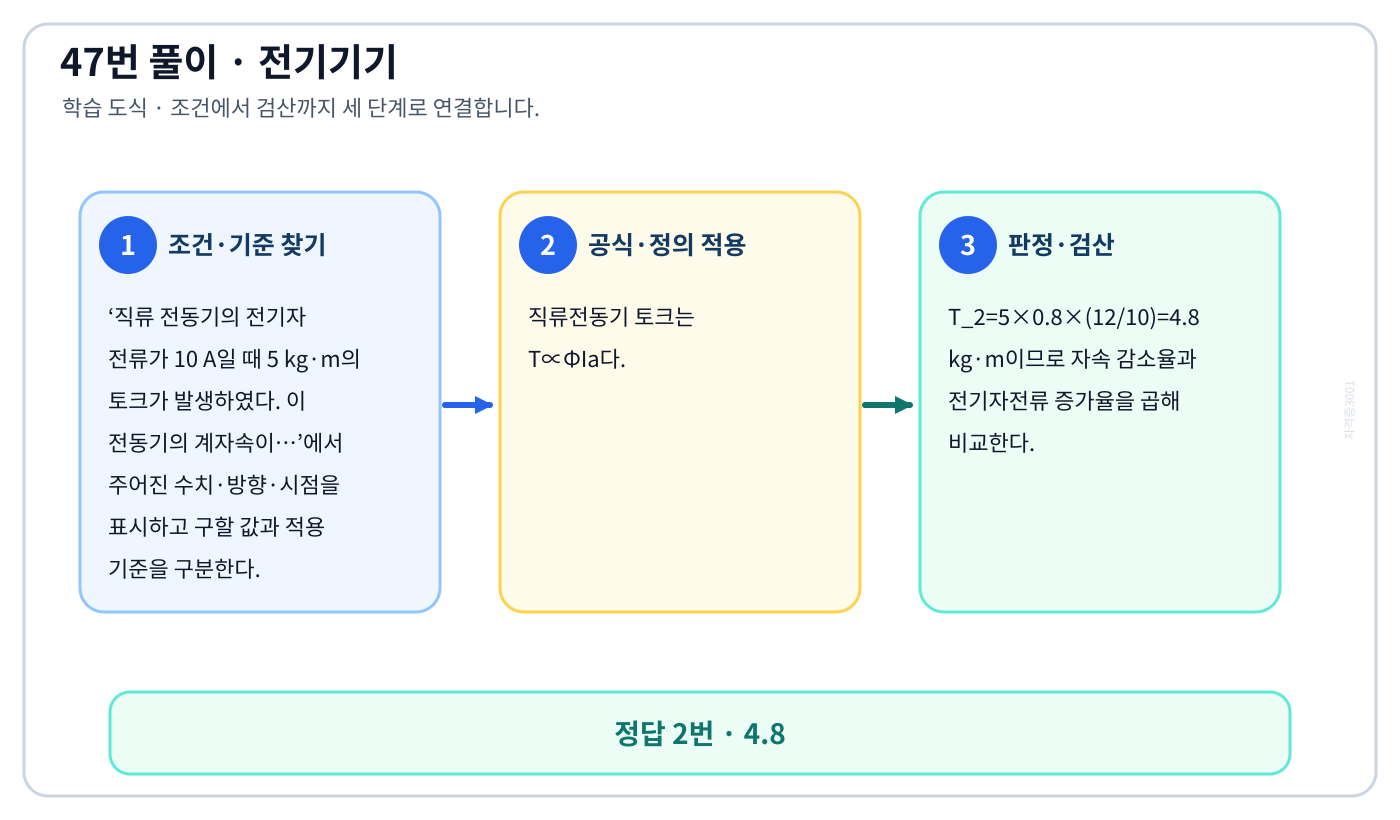

직류 전동기의 전기자 전류가 10 A일 때 5 kg·m의 토크가 발생하였다. 이 전동기의 계자속이…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘4.8’를 도출할 수 있다.

풀이 순서

1. ‘직류 전동기의 전기자 전류가 10 A일 때 5 kg·m의 토크가 발생하였다. 이 전동기의 계자속이…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 직류전동기 토크는 T∝ΦIa다.
3. T₂=5×0.8×(12/10)=4.8 kg·m이므로 자속 감소율과 전기자전류 증가율을 곱해 비교한다.

자주 하는 실수: 수치부터 대입하면 ‘5.2’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

일반적인 변압기의 무부하손 중 효율에 가장 큰 영향을 미치는 것은의 정의와 반대개념을 비교하여 ‘히스테리시스 손’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘일반적인 변압기의 무부하손 중 효율에 가장 큰 영향을 미치는 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 변압기의 무부하손 중 철심에서 발생하는 히스테리시스 손실은 자속 밀도와 자계의 세기가 변화함에 따라 에너지를 흡수 및 방출하며 발생하며, 이는 기기의 온도 상승과 효율 저하에 가장 큰 영향을 미칩니다.
3. 네 선택지를 대조하면 3번 ‘히스테리시스 손’만 정의와 문항 조건을 동시에 만족한다.

자주 하는 실수: 익숙한 용어 ‘와전류 손’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

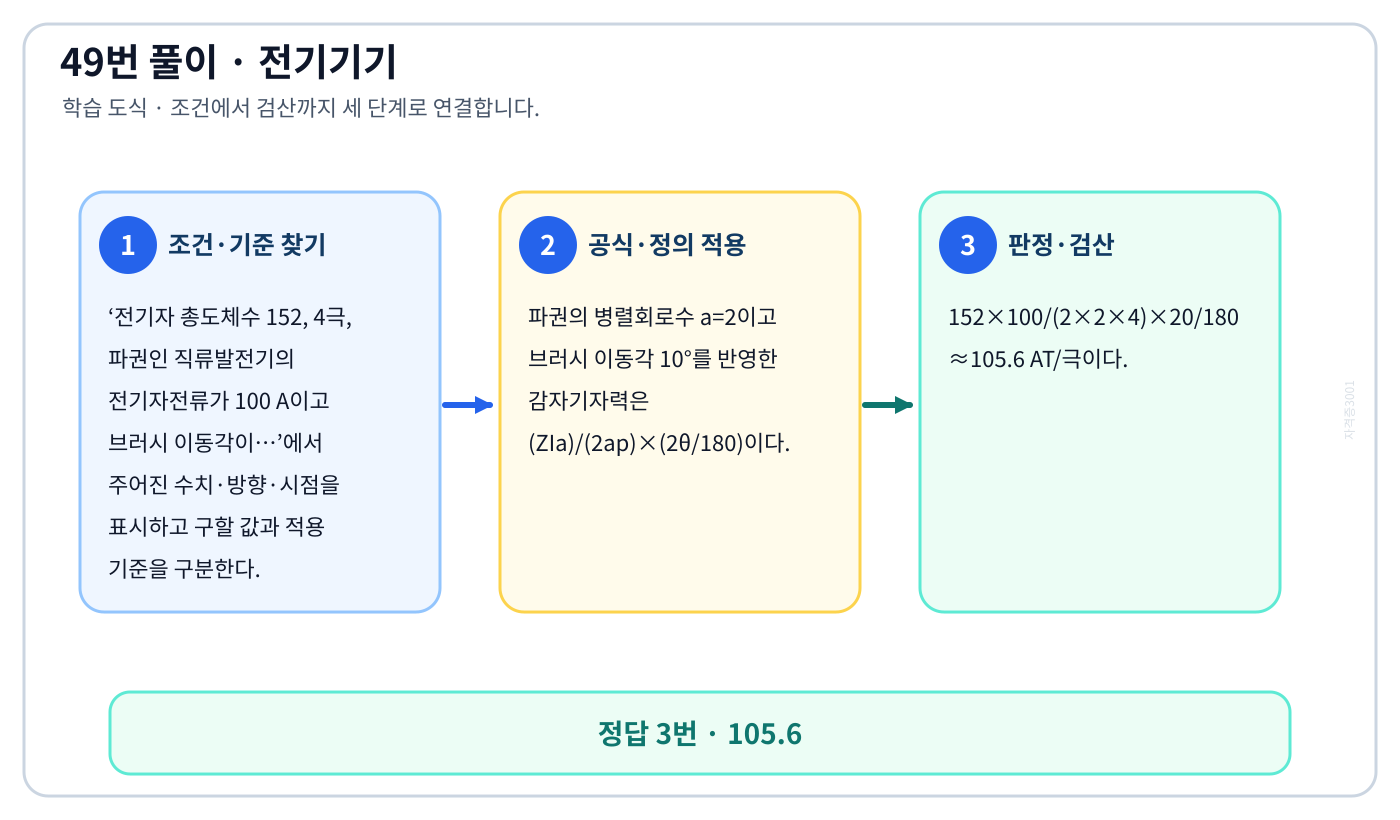

전기자 총도체수 152, 4극, 파권인 직류발전기의 전기자전류가 100 A이고 브러시 이동각이…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘105.6’를 도출할 수 있다.

풀이 순서

1. ‘전기자 총도체수 152, 4극, 파권인 직류발전기의 전기자전류가 100 A이고 브러시 이동각이…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 파권의 병렬회로수 a=2이고 브러시 이동각 10°를 반영한 감자기자력은 (ZIa)/(2ap)×(2θ/180)이다.
3. 152×100/(2×2×4)×20/180≈105.6 AT/극이다.

자주 하는 실수: 수치부터 대입하면 ‘33.6’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

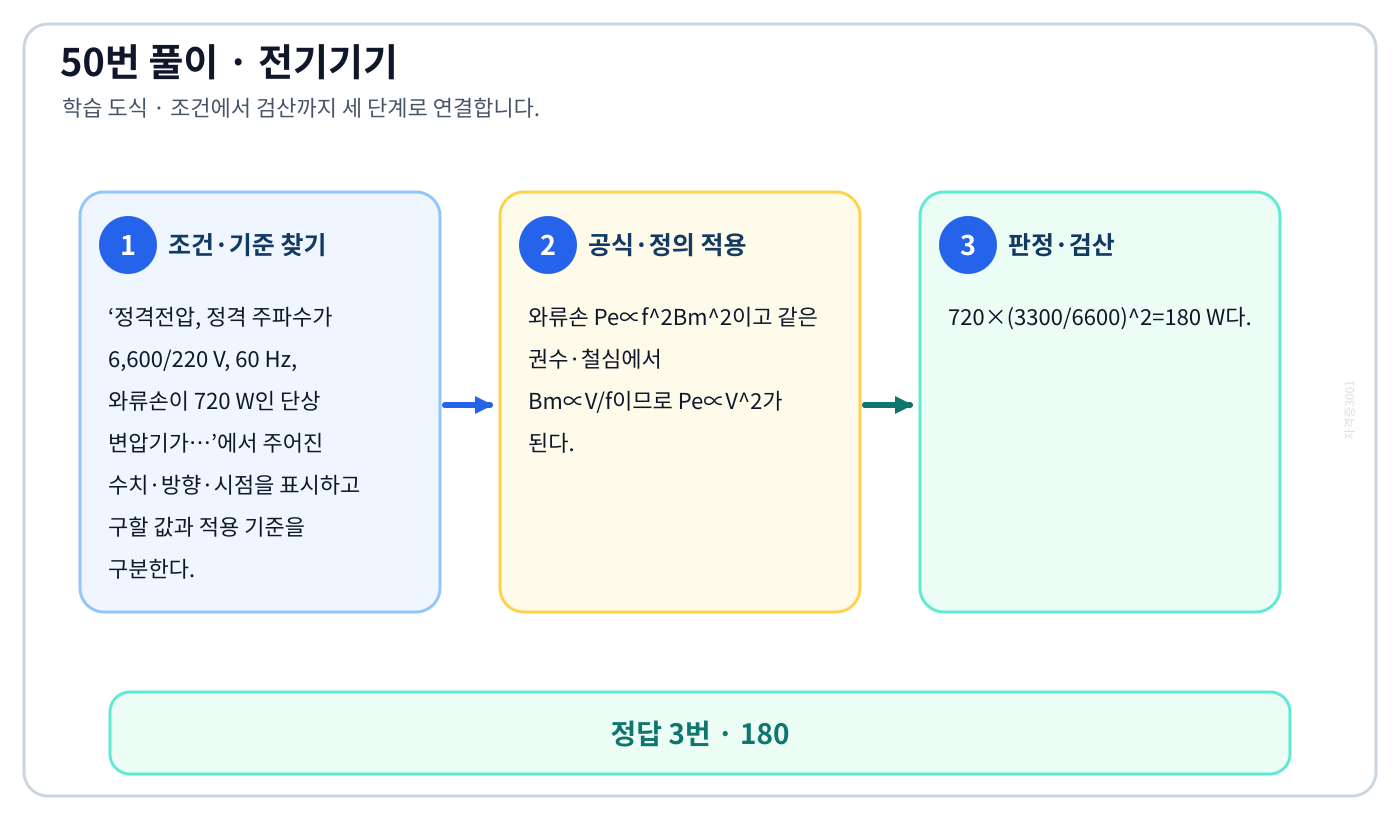

정격전압, 정격 주파수가 6,600/220 V, 60 Hz, 와류손이 720 W인 단상 변압기가…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘180’를 도출할 수 있다.

풀이 순서

1. ‘정격전압, 정격 주파수가 6,600/220 V, 60 Hz, 와류손이 720 W인 단상 변압기가…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 와류손 Pe∝f²Bm²이고 같은 권수·철심에서 Bm∝V/f이므로 Pe∝V²가 된다.
3. 720×(3300/6600)²=180 W다.

자주 하는 실수: 수치부터 대입하면 ‘120’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

보극이 없는 직류 발전기에서 부하의 증가에 따라 브러시의 위치를 어떻게 하여야 하는가의 정의와 반대개념을 비교하여 ‘발전기의 회전방향으로 이동시킨다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘보극이 없는 직류 발전기에서 부하의 증가에 따라 브러시의 위치를 어떻게 하여야 하는가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 보극이 없는 직류 발전기에서 부하가 증가하면 전기자 반작용이 발생하는데, 이를 보상하여 정류 성능을 개선하기 위해 브러시를 발전기의 회전 방향으로 이동시켜야 합니다.
3. 네 선택지를 대조하면 3번 ‘발전기의 회전방향으로 이동시킨다.’만 정의와 문항 조건을 동시에 만족한다.

자주 하는 실수: 익숙한 용어 ‘그대로 둔다.’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

반발 기동형 단상유도전동기의 회전 방향을 변경하려면의 정의와 반대개념을 비교하여 ‘브러시의 위치를 조정한다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘반발 기동형 단상유도전동기의 회전 방향을 변경하려면’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 반발 기동형 단상 유도 전동기는 브러시의 위치를 조정함으로써 기동, 역전(회전 방향 변경) 및 속도 제어를 모두 수행할 수 있는 특징이 있다.
3. 네 선택지를 대조하면 4번 ‘브러시의 위치를 조정한다.’만 정의와 문항 조건을 동시에 만족한다.

자주 하는 실수: 익숙한 용어 ‘전원의 2선을 바꾼다.’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

직류 전동기의 속도제어 방법이 아닌 것은의 정의와 반대개념을 비교하여 ‘주파수 제어법’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘직류 전동기의 속도제어 방법이 아닌 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 직류전동기의 대표 속도제어는 계자제어, 전기자 전압제어, 전기자 직렬저항제어다.
3. 주파수는 직류전원의 고유 변수가 아니므로 주파수제어법인 ③이 해당하지 않는다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘계자 제어법’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

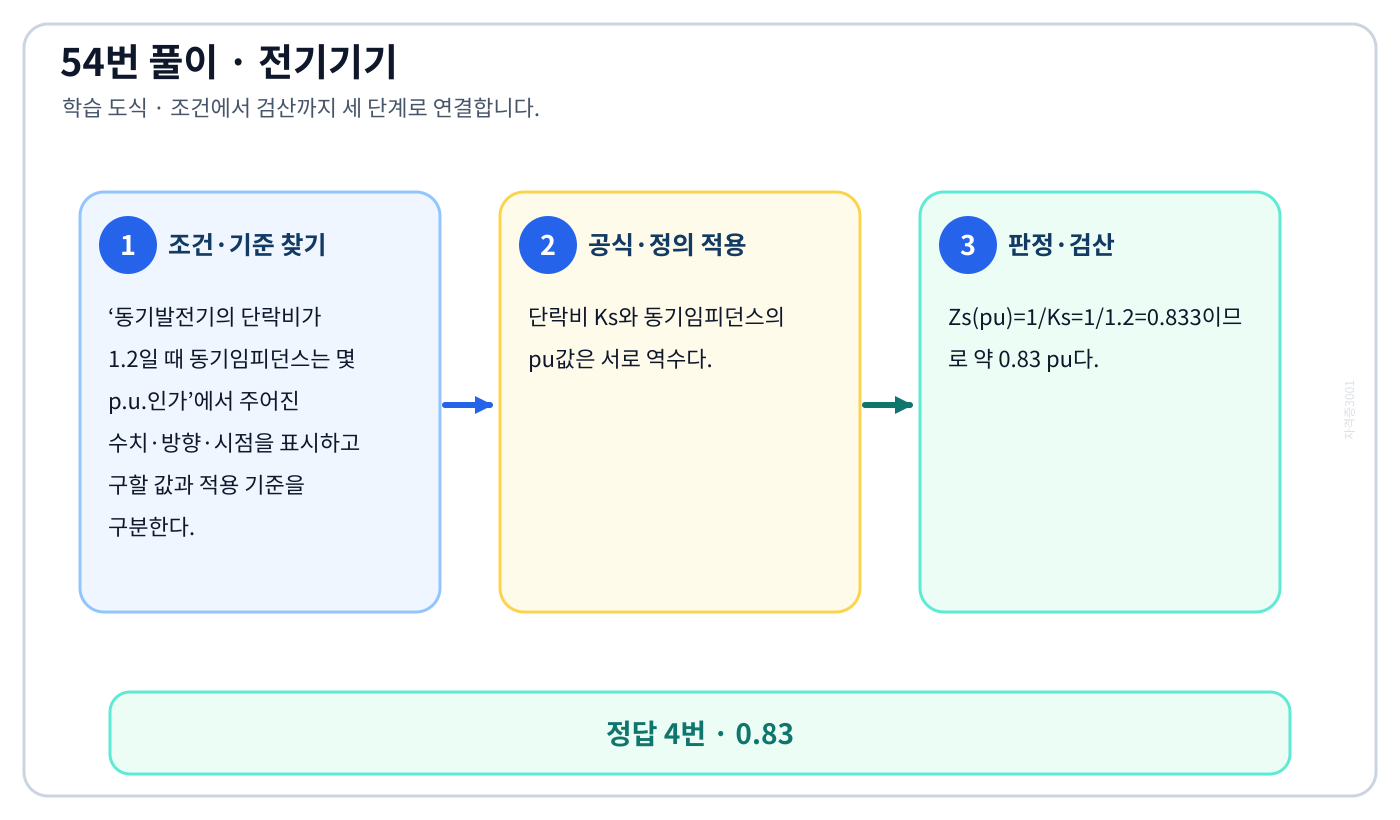

동기발전기의 단락비가 1.2일 때 동기임피던스는 몇 p.u.인가의 기준식을 세우고 단위·계수·부호를 검산하여 ‘0.83’를 도출할 수 있다.

풀이 순서

1. ‘동기발전기의 단락비가 1.2일 때 동기임피던스는 몇 p.u.인가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 단락비 Ks와 동기임피던스의 pu값은 서로 역수다.
3. Zs(pu)=1/Ks=1/1.2=0.833이므로 약 0.83 pu다.

자주 하는 실수: 수치부터 대입하면 ‘0.12’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

다음 ( ) 안에 옳은 내용을 순서대로 나열한 것은? "SCR"에서는 게이트 전류가 흐르면…의 정의와 반대개념을 비교하여 ‘온(On), 턴온(Turn on), 스위칭, 전력손실’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘다음 ( ) 안에 옳은 내용을 순서대로 나열한 것은? "SCR"에서는 게이트 전류가 흐르면…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. SCR은 게이트 전류가 흐르면 저지 상태에서 온(On) 상태가 되며, 게이트 전류 인가부터 도통 완료까지의 시간을 턴온(Turn on) 시간이라고 합니다.
3. 이 시간이 길어지면 스위칭 시의 전력손실이 증가하여 소자가 파괴될 수 있다.

자주 하는 실수: 익숙한 용어 ‘온(On), 턴온(Turn on), 전력손실, 스위칭’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

동기 발전기의 안정도를 증진시키기 위한 대책이 아닌 것은의 정의와 반대개념을 비교하여 ‘역상·영상 임피던스를 작게 한다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘동기 발전기의 안정도를 증진시키기 위한 대책이 아닌 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 동기발전기 안정도는 빠른 여자, 작은 정상임피던스, 큰 관성으로 높일 수 있다.
3. 역상·영상임피던스는 고장전류와 불평형 거동에 관한 값이며 이를 작게 하는 것은 안정도 증진 대책이 아니므로 ③이다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘속응 여자 방식을 사용한다.’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

비돌극형 동기발전기 한 상의 단자전압 V, 유기기전력 E, 동기리액턴스 Xs, 부하각 δ에서…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘EV/Xs’를 도출할 수 있다.

풀이 순서

1. ‘비돌극형 동기발전기 한 상의 단자전압 V, 유기기전력 E, 동기리액턴스 Xs, 부하각 δ에서…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 비돌극형 동기발전기의 한 상 출력은 P=EV sinδ/Xs이다.
3. 최대는 δ=90°에서 생겨 Pmax=EV/Xs이며, 3상 출력이라면 여기에 3을 곱한다.

자주 하는 실수: 수치부터 대입하면 ‘3EV/Xs’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

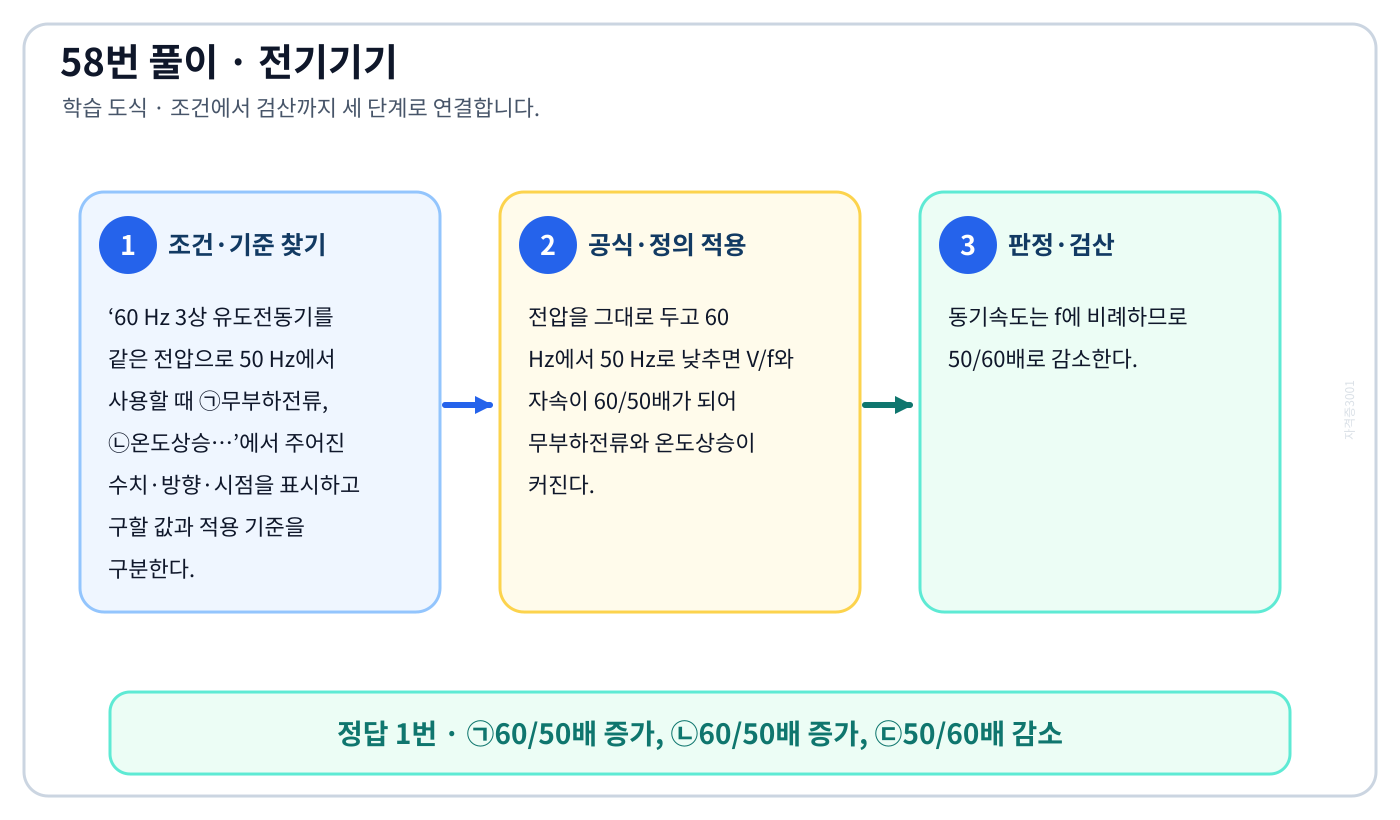

60 Hz 3상 유도전동기를 같은 전압으로 50 Hz에서 사용할 때 ㉠무부하전류, ㉡온도상승…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘㉠60/50배 증가, ㉡60/50배 증가, ㉢50/60배 감소’를 도출할 수 있다.

풀이 순서

1. ‘60 Hz 3상 유도전동기를 같은 전압으로 50 Hz에서 사용할 때 ㉠무부하전류, ㉡온도상승…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 전압을 그대로 두고 60 Hz에서 50 Hz로 낮추면 V/f와 자속이 60/50배가 되어 무부하전류와 온도상승이 커진다.
3. 동기속도는 f에 비례하므로 50/60배로 감소한다.

자주 하는 실수: 수치부터 대입하면 ‘㉠60/50배 증가, ㉡50/60배 감소, ㉢50/60배 감소’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

3,000/200 V 변압기의 1차 임피던스가 225 Ω이면, 2차 환산 임피던스는 약 몇 Ω인가의 기준식을 세우고 단위·계수·부호를 검산하여 ‘1.0’를 도출할 수 있다.

풀이 순서

1. ‘3,000/200 V 변압기의 1차 임피던스가 225 Ω이면, 2차 환산 임피던스는 약 몇 Ω인가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 임피던스 환산은 권수비 제곱을 적용한다.
3. a=3000/200=15이므로 2차 환산값 Z₂=225/a²=225/225=1.0 Ω이다.

자주 하는 실수: 수치부터 대입하면 ‘1.5’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

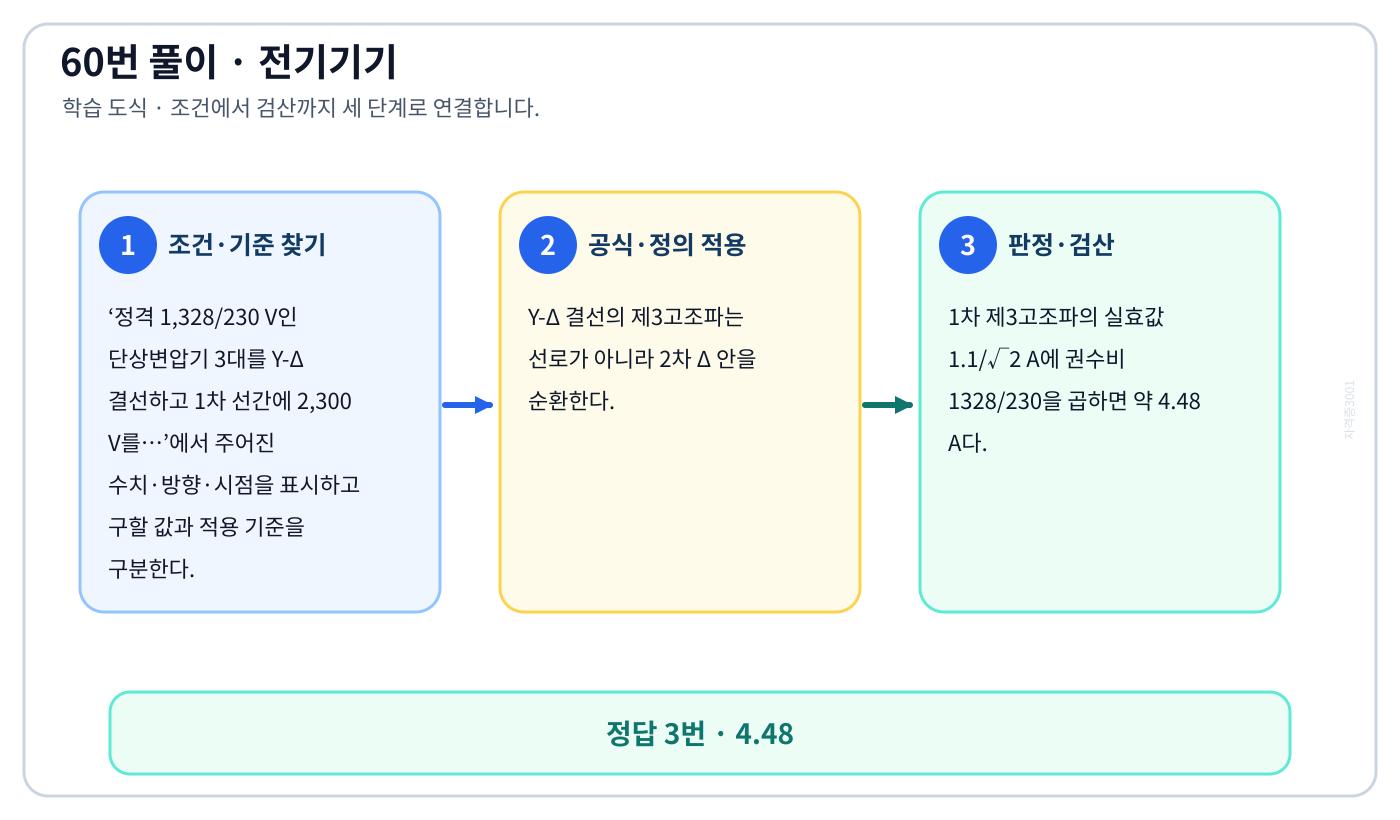

정격 1,328/230 V인 단상변압기 3대를 Y-Δ 결선하고 1차 선간에 2,300 V를…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘4.48’를 도출할 수 있다.

풀이 순서

1. ‘정격 1,328/230 V인 단상변압기 3대를 Y-Δ 결선하고 1차 선간에 2,300 V를…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. Y-Δ 결선의 제3고조파는 선로가 아니라 2차 Δ 안을 순환한다.
3. 1차 제3고조파의 실효값 1.1/√2 A에 권수비 1328/230을 곱하면 약 4.48 A다.

자주 하는 실수: 수치부터 대입하면 ‘0.77’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

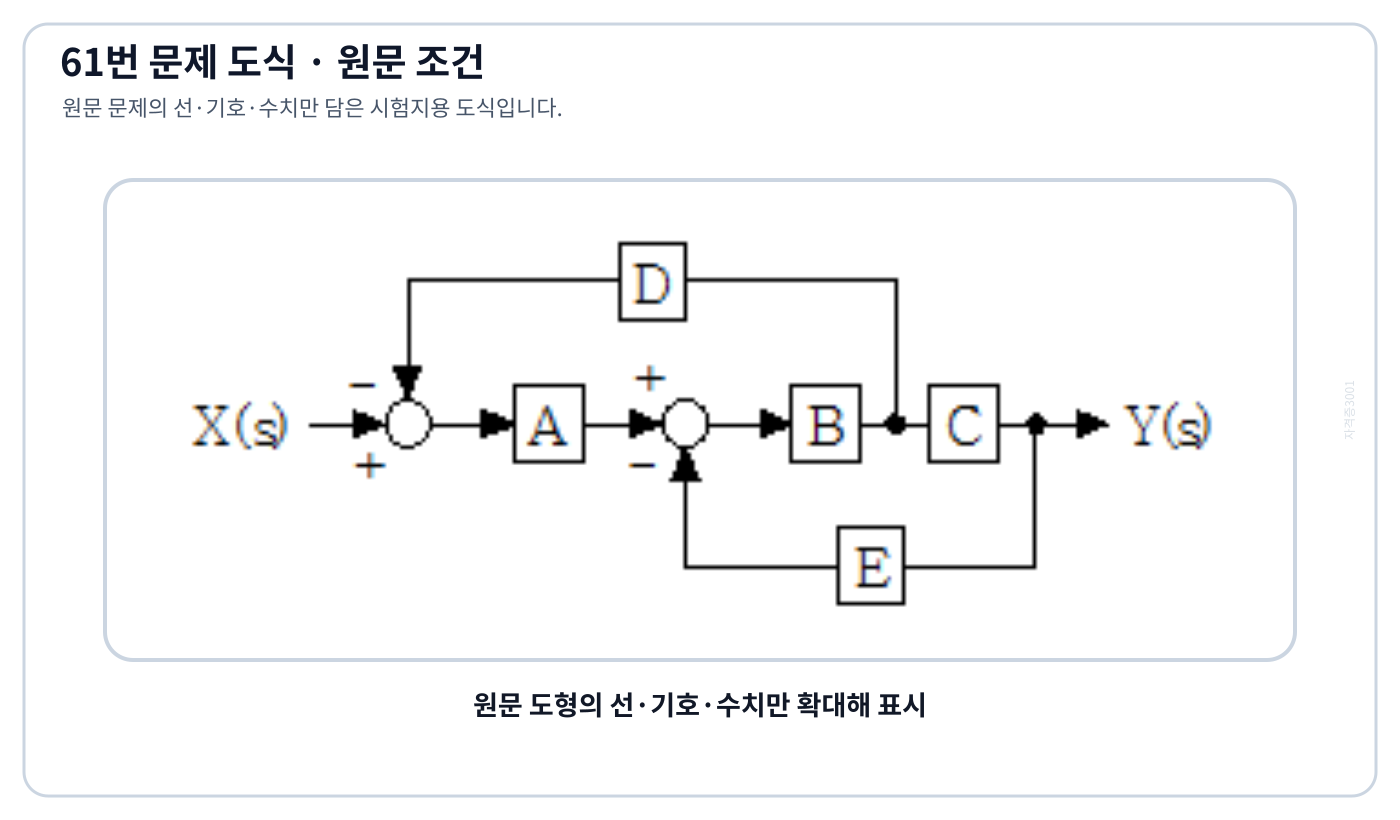

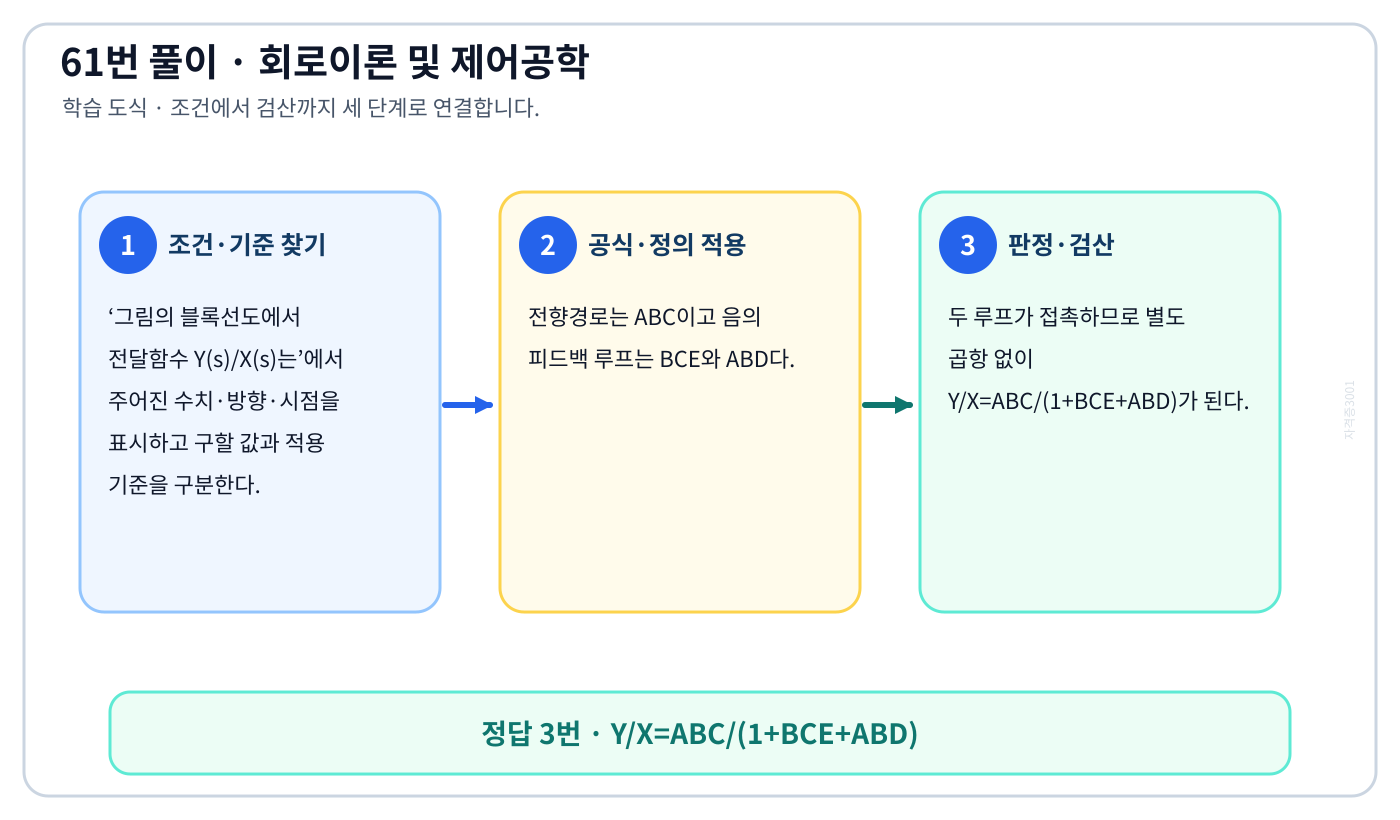

그림의 블록선도에서 전달함수 Y(s)/X(s)는의 기준식을 세우고 단위·계수·부호를 검산하여 ‘Y/X=ABC/(1+BCE+ABD)’를 도출할 수 있다.

풀이 순서

1. ‘그림의 블록선도에서 전달함수 Y(s)/X(s)는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 전향경로는 ABC이고 음의 피드백 루프는 BCE와 ABD다.
3. 두 루프가 접촉하므로 별도 곱항 없이 Y/X=ABC/(1+BCE+ABD)가 된다.

자주 하는 실수: 수치부터 대입하면 ‘Y/X=ABC/(1+BCD+ABE)’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

주파수 특성의 정수 중 대역폭이 좁으면 좁을수록 이때의 응답속도는 어떻게 되는가의 정의와 반대개념을 비교하여 ‘늦어진다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘주파수 특성의 정수 중 대역폭이 좁으면 좁을수록 이때의 응답속도는 어떻게 되는가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 대역폭은 시스템이 통과시킬 수 있는 주파수 범위로, 응답 속도와 직결된다.
3. 대역폭이 넓을수록 고주파 성분을 더 많이 포함하여 응답 속도가 빨라지며, 반대로 대역폭이 좁으면 저주파 성분 위주로 통과하여 응답 속도가 늦어지게 된다.

자주 하는 실수: 익숙한 용어 ‘빨라진다.’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

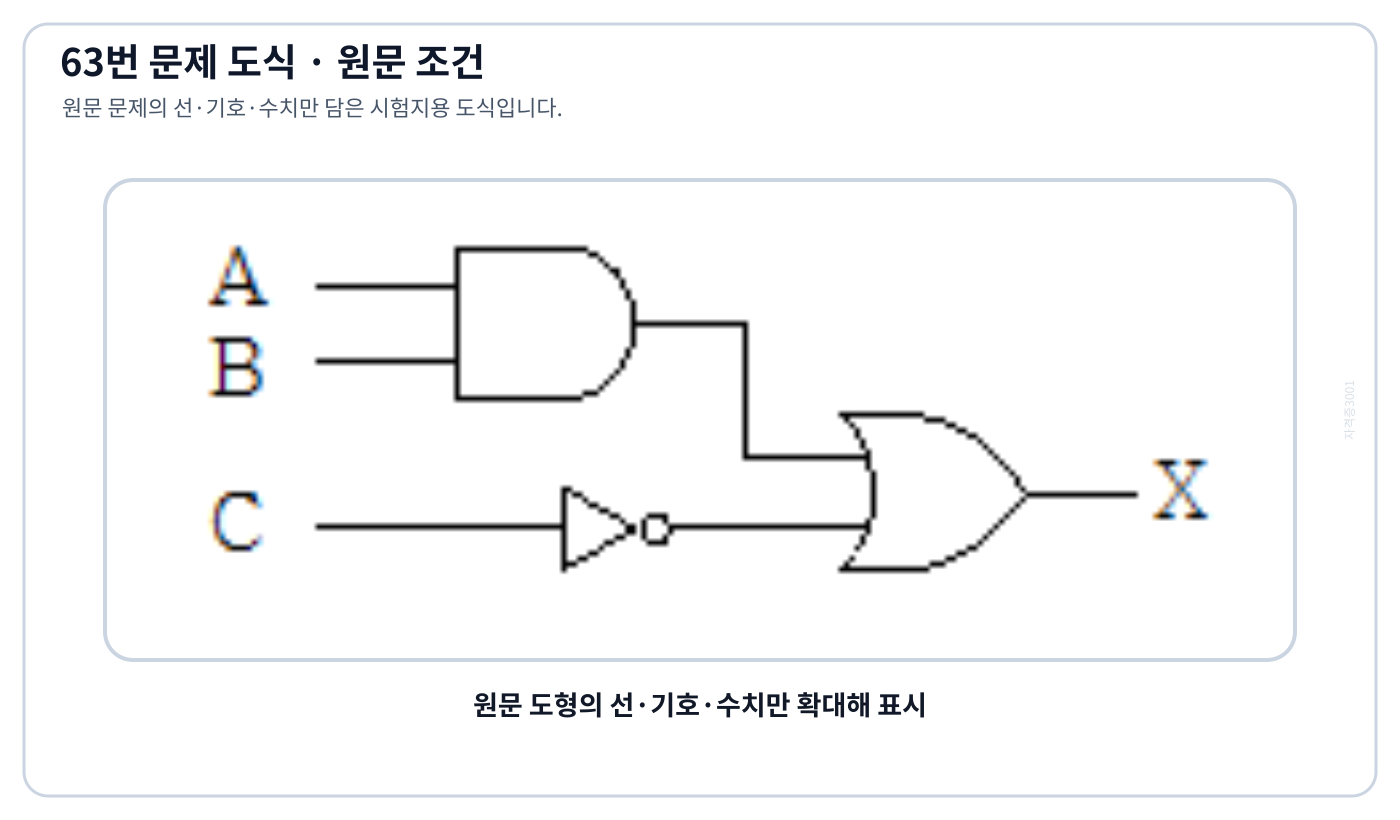

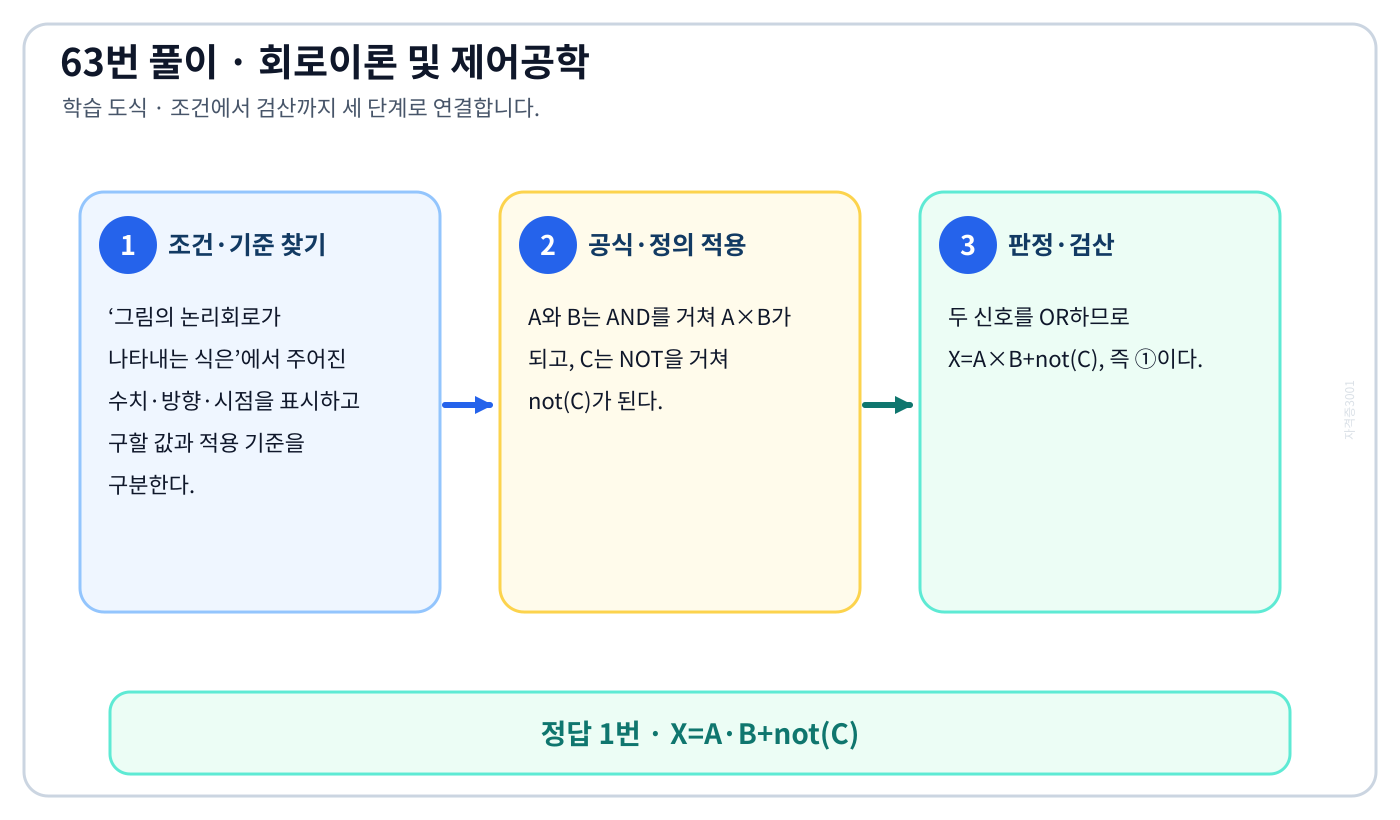

그림의 논리회로가 나타내는 식은의 정의와 반대개념을 비교하여 ‘X=A·B+not(C)’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘그림의 논리회로가 나타내는 식은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. A와 B는 AND를 거쳐 A×B가 되고, C는 NOT을 거쳐 not(C)가 된다.
3. 두 신호를 OR하므로 X=A×B+not(C), 즉 ①이다.

자주 하는 실수: 익숙한 용어 ‘X=not(A·B)+C’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

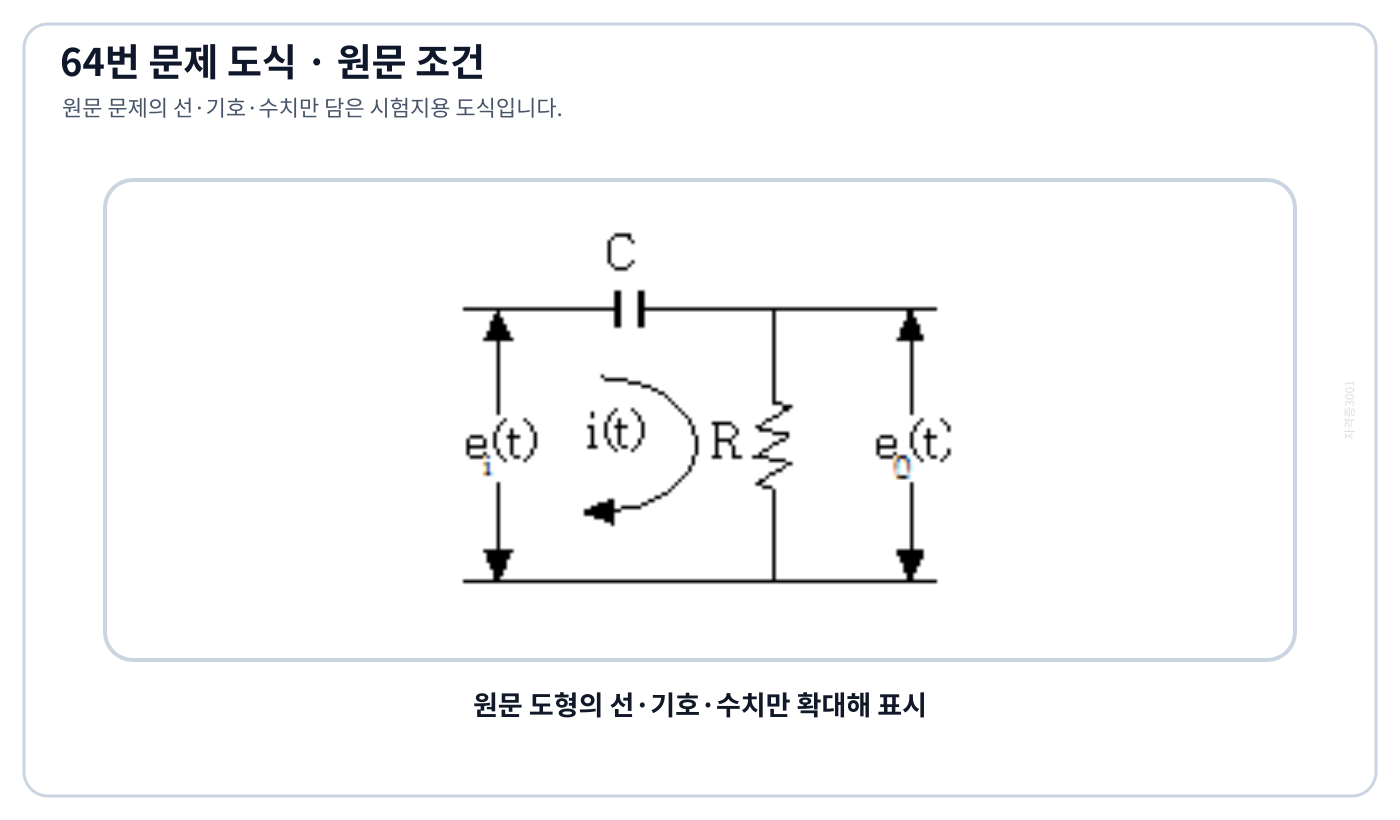

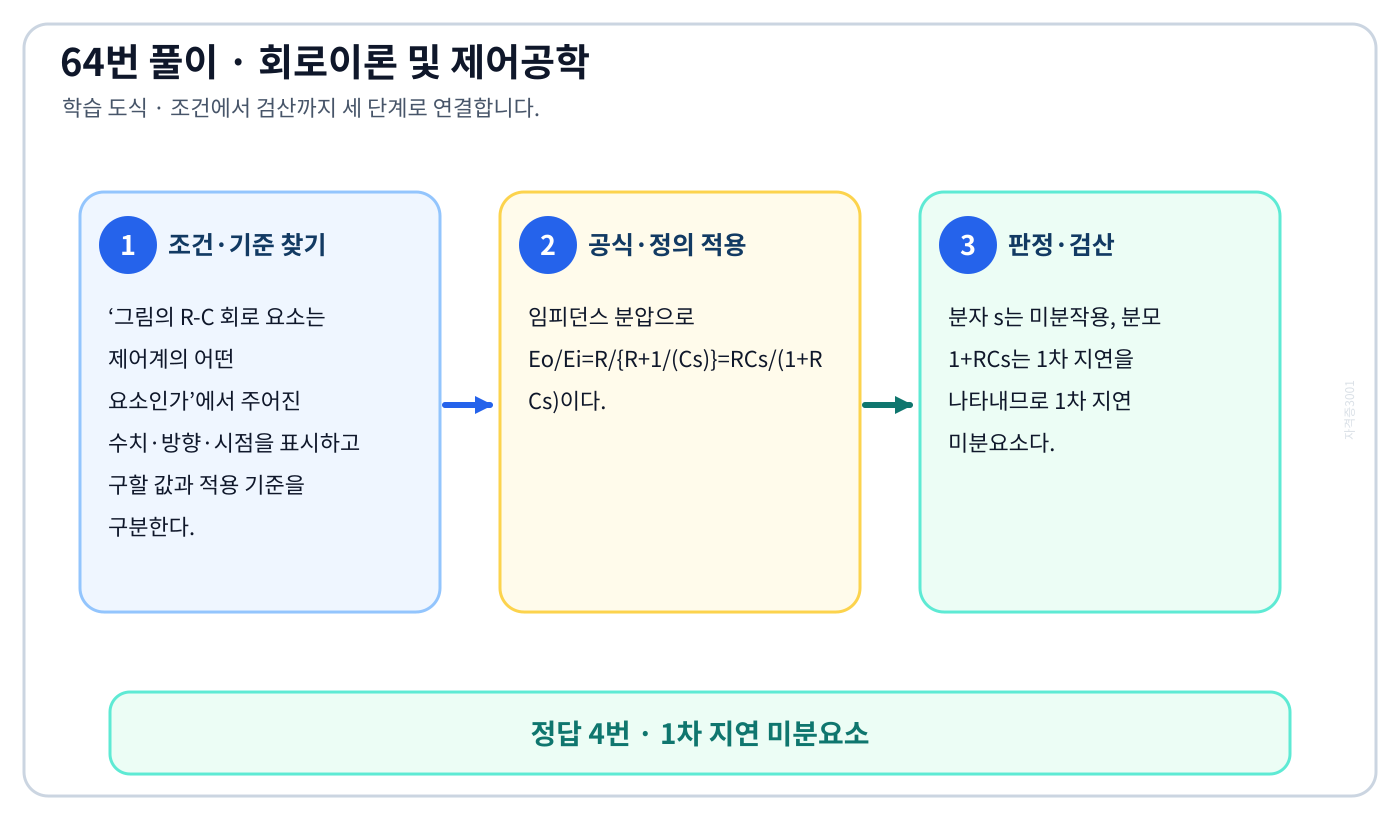

그림의 R-C 회로 요소는 제어계의 어떤 요소인가의 기준식을 세우고 단위·계수·부호를 검산하여 ‘1차 지연 미분요소’를 도출할 수 있다.

풀이 순서

1. ‘그림의 R-C 회로 요소는 제어계의 어떤 요소인가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 임피던스 분압으로 Eo/Ei=R/{R+1/(Cs)}=RCs/(1+RCs)이다.
3. 분자 s는 미분작용, 분모 1+RCs는 1차 지연을 나타내므로 1차 지연 미분요소다.

자주 하는 실수: 수치부터 대입하면 ‘적분요소’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

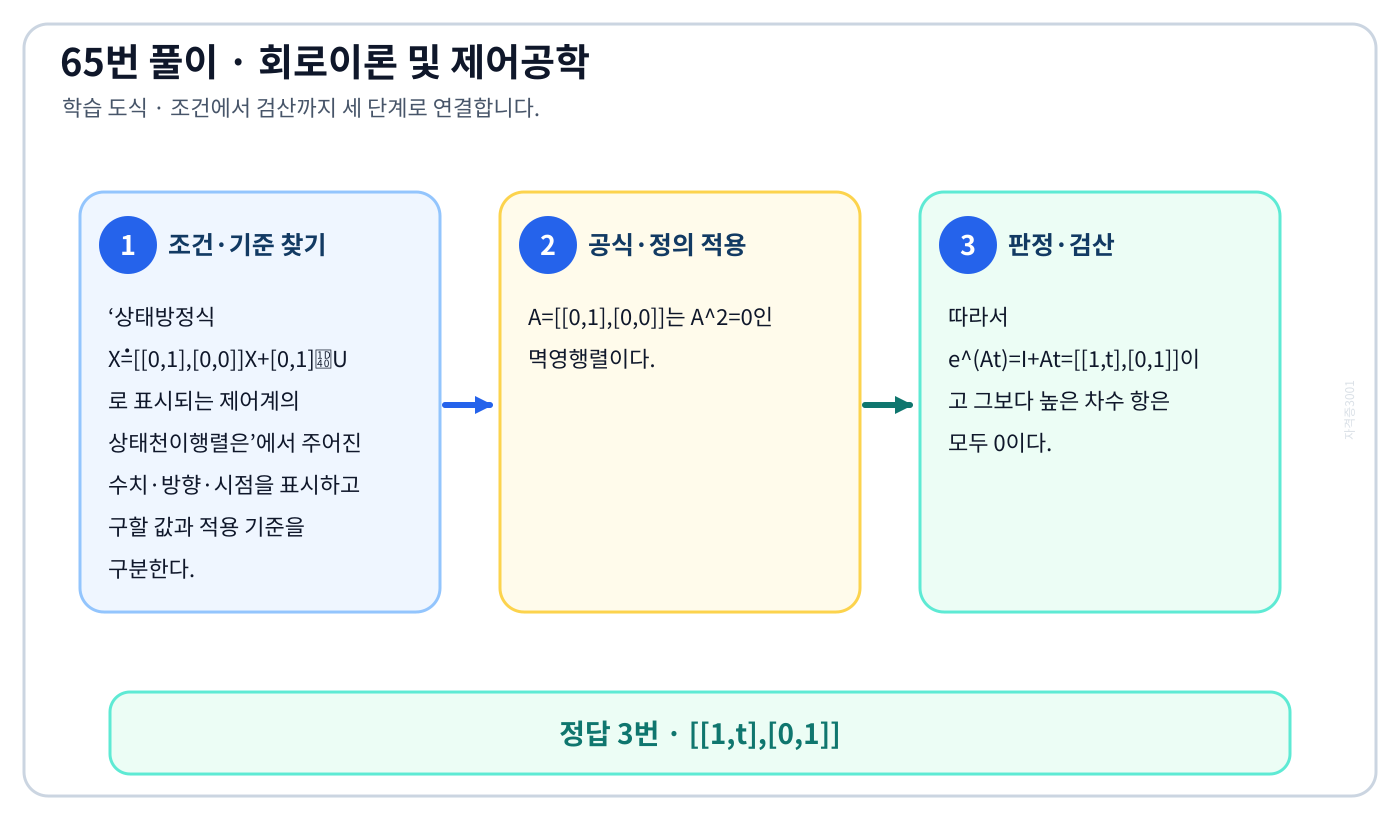

상태방정식 Ẋ=[[0,1],[0,0]]X+[0,1]ᵀU로 표시되는 제어계의 상태천이행렬은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘[[1,t],[0,1]]’를 도출할 수 있다.

풀이 순서

1. ‘상태방정식 Ẋ=[[0,1],[0,0]]X+[0,1]ᵀU로 표시되는 제어계의 상태천이행렬은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. A=[[0,1],[0,0]]는 A²=0인 멱영행렬이다.
3. 따라서 e^(At)=I+At=[[1,t],[0,1]]이고 그보다 높은 차수 항은 모두 0이다.

자주 하는 실수: 수치부터 대입하면 ‘[[0,t],[1,1]]’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

제어장치가 제어대상에 가하는 제어신호로 제어장치의 출력인 동시에 제어대상의 입력인 신호는의 정의와 반대개념을 비교하여 ‘조작량’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘제어장치가 제어대상에 가하는 제어신호로 제어장치의 출력인 동시에 제어대상의 입력인 신호는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 제어계의 구성 요소 중 제어장치가 계산하여 제어대상으로 보내는 출력 신호이자, 제어대상 입장에서는 입력이 되는 신호를 조작량이라고 합니다.
3. 네 선택지를 대조하면 2번 ‘조작량’만 정의와 문항 조건을 동시에 만족한다.

자주 하는 실수: 익숙한 용어 ‘목표값’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

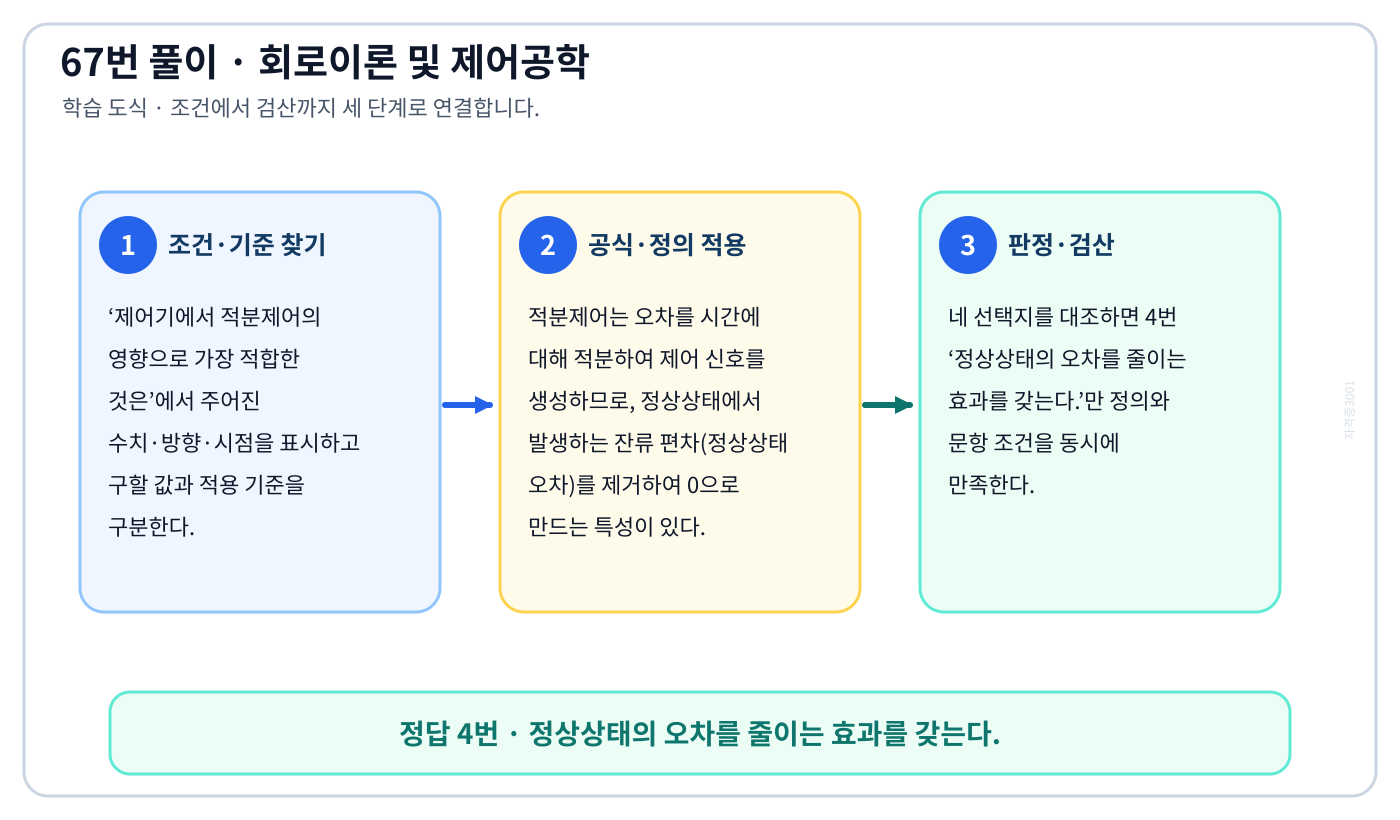

제어기에서 적분제어의 영향으로 가장 적합한 것은의 정의와 반대개념을 비교하여 ‘정상상태의 오차를 줄이는 효과를 갖는다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘제어기에서 적분제어의 영향으로 가장 적합한 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 적분제어는 오차를 시간에 대해 적분하여 제어 신호를 생성하므로, 정상상태에서 발생하는 잔류 편차(정상상태 오차)를 제거하여 0으로 만드는 특성이 있다.
3. 네 선택지를 대조하면 4번 ‘정상상태의 오차를 줄이는 효과를 갖는다.’만 정의와 문항 조건을 동시에 만족한다.

자주 하는 실수: 익숙한 용어 ‘대역폭이 증가한다.’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

G(jω)=1/(jωT+1)의 크기와 위상각은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘1/√(ω²T²+1) ∠ -tan⁻¹(ωT)’를 도출할 수 있다.

풀이 순서

1. ‘G(jω)=1/(jωT+1)의 크기와 위상각은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 1+jωT의 크기는 √(1+ω²T²), 위상은 tan⁻¹(ωT)이다.
3. 역수를 취하면 |G|=1/√(1+ω²T²), 위상은 -tan⁻¹(ωT)다.

자주 하는 실수: 수치부터 대입하면 ‘√(ω²T²+1) ∠ tan⁻¹(ωT)’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

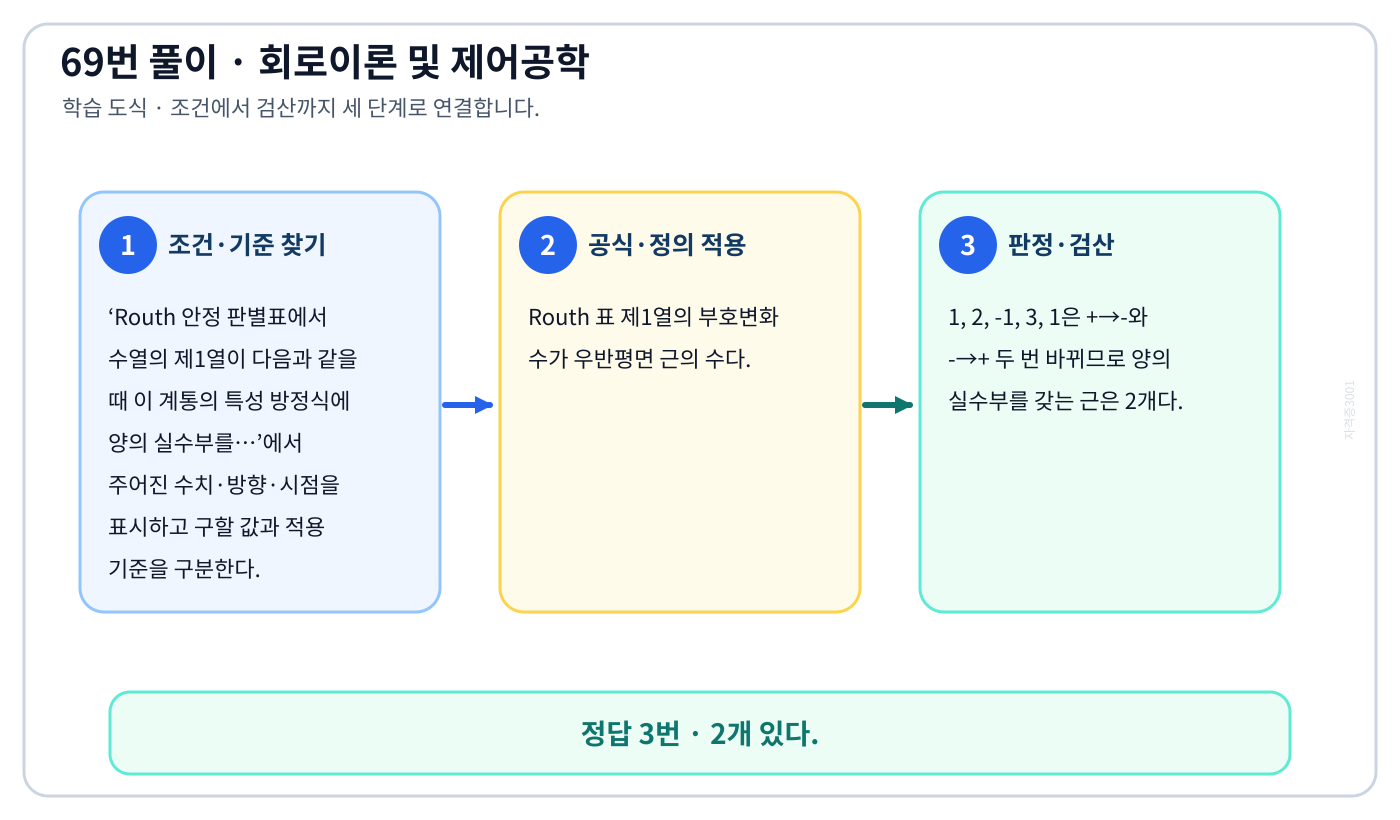

Routh 안정 판별표에서 수열의 제1열이 다음과 같을 때 이 계통의 특성 방정식에 양의 실수부를…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘2개 있다.’를 도출할 수 있다.

풀이 순서

1. ‘Routh 안정 판별표에서 수열의 제1열이 다음과 같을 때 이 계통의 특성 방정식에 양의 실수부를…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. Routh 표 제1열의 부호변화 수가 우반평면 근의 수다.
3. 1, 2, -1, 3, 1은 +→-와 -→+ 두 번 바뀌므로 양의 실수부를 갖는 근은 2개다.

자주 하는 실수: 수치부터 대입하면 ‘전혀 없다.’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

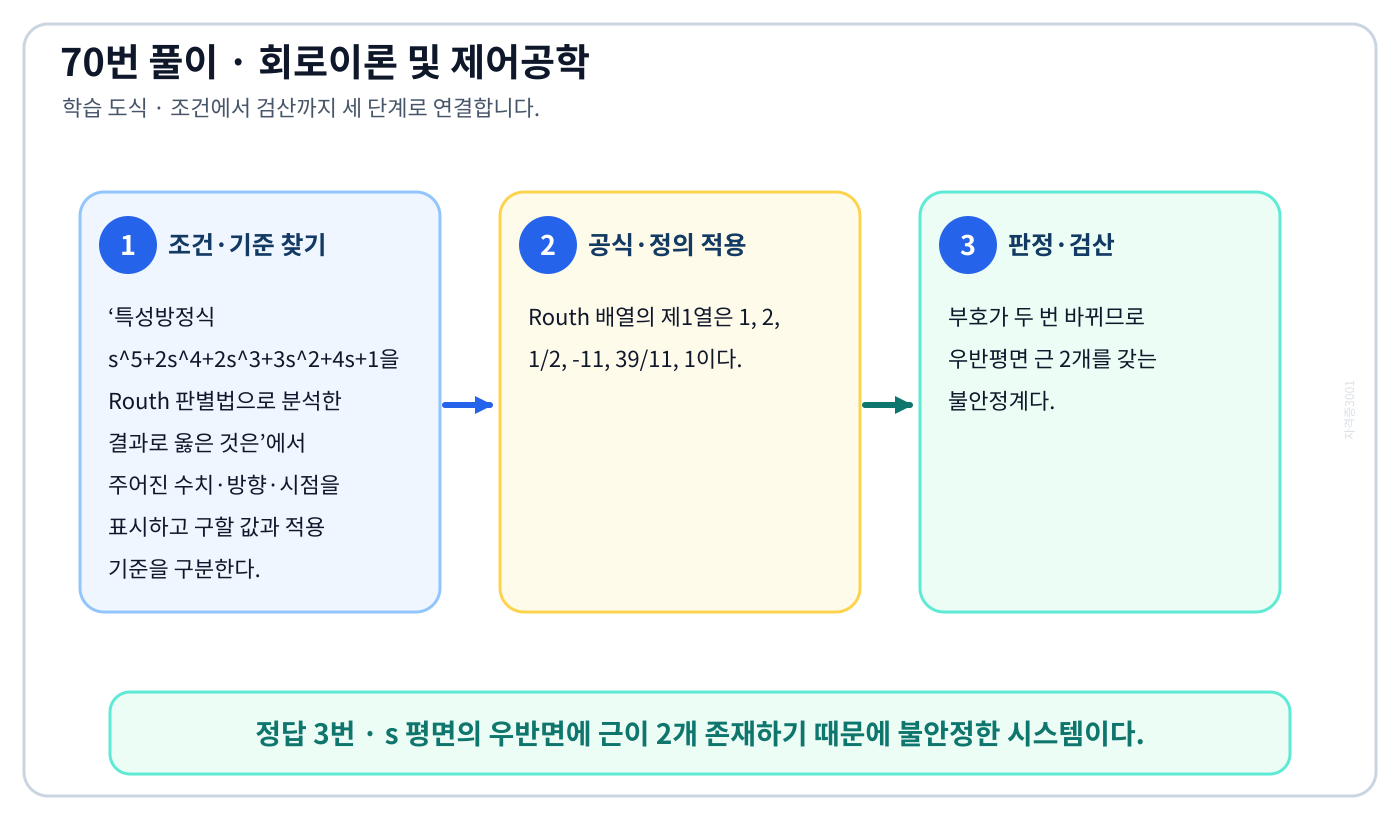

특성방정식 s^5+2s^4+2s^3+3s^2+4s+1을 Routh 판별법으로 분석한 결과로 옳은 것은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘s 평면의 우반면에 근이 2개 존재하기 때문에 불안정한 시스템이다.’를 도출할 수 있다.

풀이 순서

1. ‘특성방정식 s^5+2s^4+2s^3+3s^2+4s+1을 Routh 판별법으로 분석한 결과로 옳은 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. Routh 배열의 제1열은 1, 2, 1/2, -11, 39/11, 1이다.
3. 부호가 두 번 바뀌므로 우반평면 근 2개를 갖는 불안정계다.

자주 하는 실수: 수치부터 대입하면 ‘s 평면의 우반면에 근이 존재하지 않기 때문에 안정한 시스템이다.’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

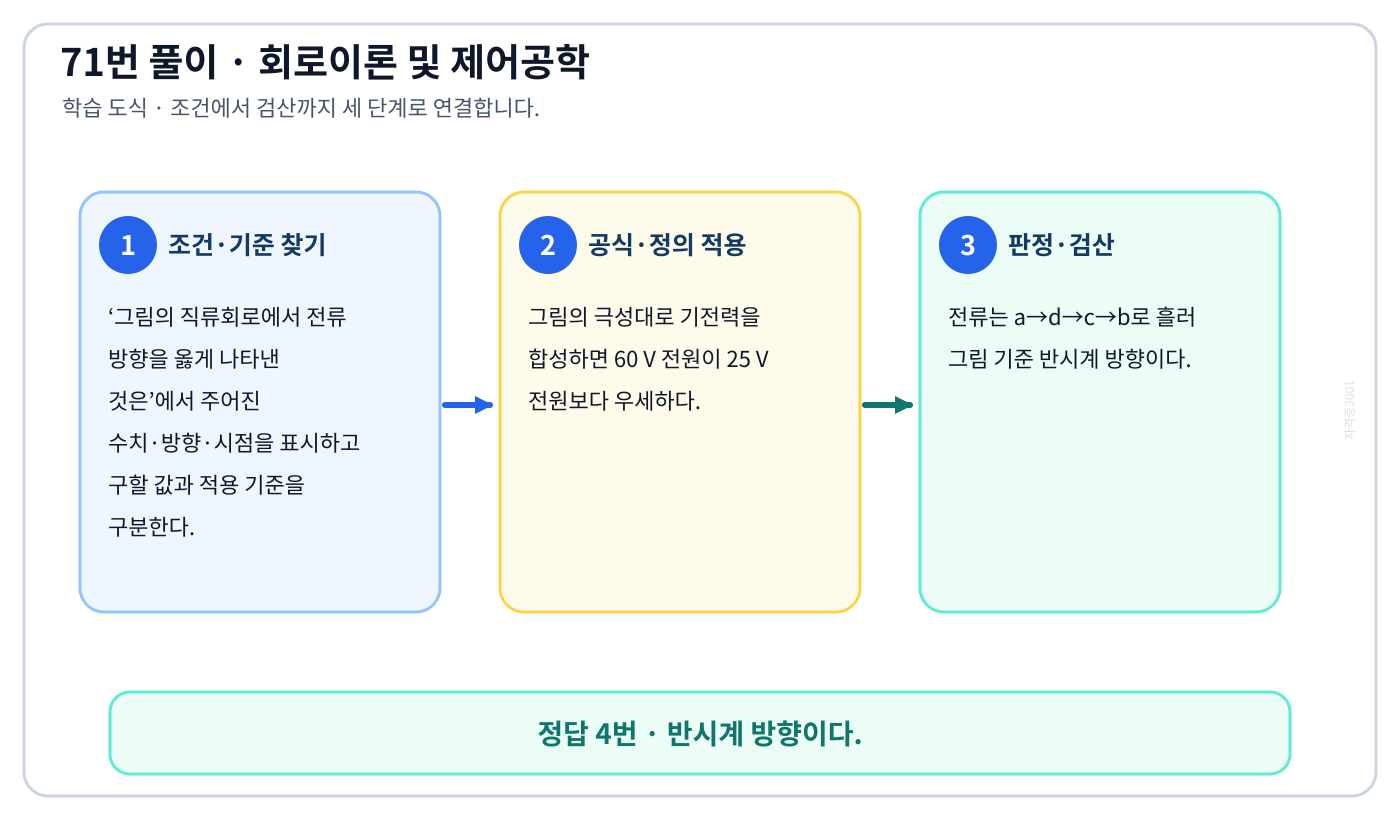

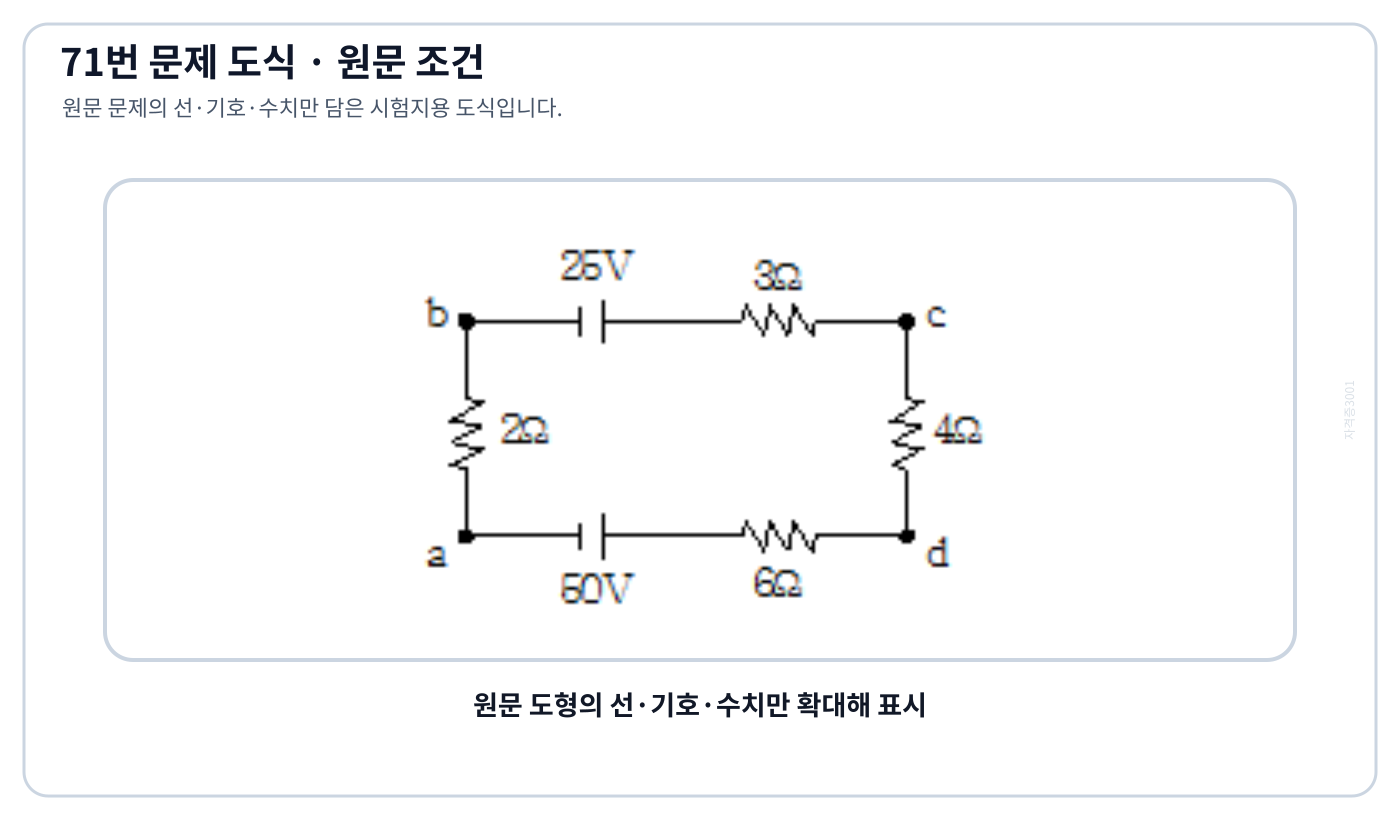

그림의 직류회로에서 전류 방향을 옳게 나타낸 것은의 정의와 반대개념을 비교하여 ‘반시계 방향이다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘그림의 직류회로에서 전류 방향을 옳게 나타낸 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 그림의 극성대로 기전력을 합성하면 60 V 전원이 25 V 전원보다 우세하다.
3. 전류는 a→d→c→b로 흘러 그림 기준 반시계 방향이다.

자주 하는 실수: 익숙한 용어 ‘알 수 없다.’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

입력 x(t)와 출력 y(t)가 d²y/dt²+5dy/dt+6y=x(t)를 만족할 때 전달함수는의 기준식을 세우고 단위·계수·부호를 검산하여 ‘1 / ((s + 2)(s + 3))’를 도출할 수 있다.

풀이 순서

1. ‘입력 x(t)와 출력 y(t)가 d²y/dt²+5dy/dt+6y=x(t)를 만족할 때 전달함수는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 초기조건을 0으로 두고 미분방정식을 라플라스변환하면 (s²+5s+6)Y=X다.
3. 따라서 Y/X=1/(s²+5s+6)=1/{(s+2)(s+3)}이다.

자주 하는 실수: 수치부터 대입하면 ‘(s + 1) / ((s + 2)(s + 3))’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

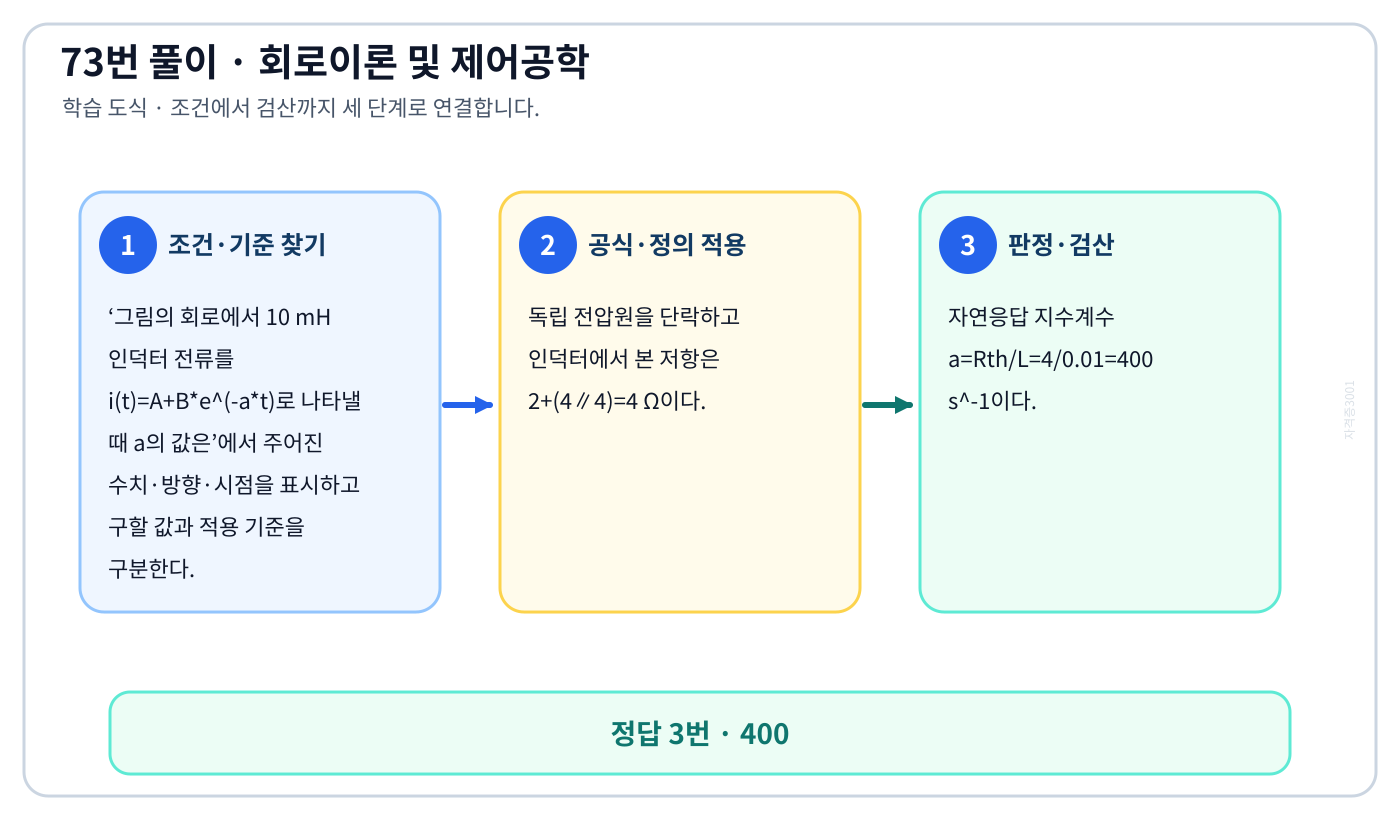

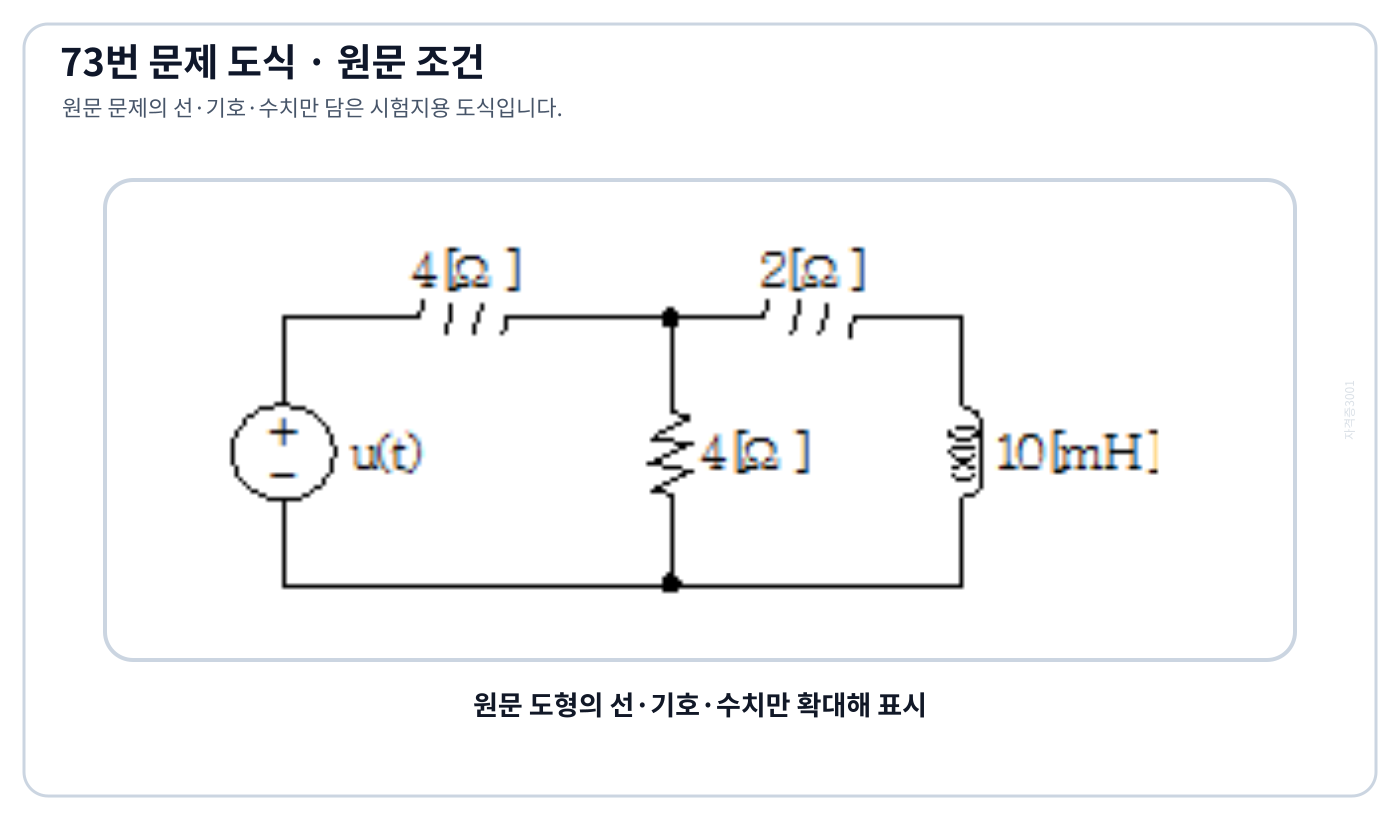

그림의 회로에서 10 mH 인덕터 전류를 i(t)=A+B*e^(-a*t)로 나타낼 때 a의 값은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘400’를 도출할 수 있다.

풀이 순서

1. ‘그림의 회로에서 10 mH 인덕터 전류를 i(t)=A+B*e^(-a*t)로 나타낼 때 a의 값은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 독립 전압원을 단락하고 인덕터에서 본 저항은 2+(4∥4)=4 Ω이다.
3. 자연응답 지수계수 a=Rth/L=4/0.01=400 s⁻¹이다.

자주 하는 실수: 수치부터 대입하면 ‘100’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

R-L 직렬회로에 e=100sin(120πt)[V]의 전압을 인가하여…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘35.4’를 도출할 수 있다.

풀이 순서

1. ‘R-L 직렬회로에 e=100sin(120πt)[V]의 전압을 인가하여…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 전압과 전류 진폭의 비가 |Z|=100/2=50 Ω이고 위상차는 45°다.
3. 저항은 실수성분 R=|Z|cos45°=35.4 Ω이다.

자주 하는 실수: 수치부터 대입하면 ‘25.0’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

3상 △부하에서 각 선전류를 Ia, Ib, Ic라 하면 전류의 영상분[A]은? (단, 회로는 평형…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘0’를 도출할 수 있다.

풀이 순서

1. ‘3상 △부하에서 각 선전류를 Ia, Ib, Ic라 하면 전류의 영상분[A]은? (단, 회로는 평형…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 영상분은 I₀=(Ia+Ib+Ic)/3이다.
3. 평형 3상 전류는 크기가 같고 120°씩 벌어져 벡터합이 0이므로 I₀=0이다.

자주 하는 실수: 수치부터 대입하면 ‘∞’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

정현파 e=Em sin(ωt+θ)가 인가된 RLC 직렬회로에서 ωL>1/(ωC)일 때 전류는…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘tan⁻¹{(ωL-1/ωC)/R}만큼 뒤진다’를 도출할 수 있다.

풀이 순서

1. ‘정현파 e=Em sin(ωt+θ)가 인가된 RLC 직렬회로에서 ωL>1/(ωC)일 때 전류는…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. ωL>1/(ωC)이면 합성리액턴스 X=ωL-1/(ωC)>0인 유도성 회로다.
3. 전류는 전압보다 φ=tan⁻¹(X/R)만큼 뒤진다.

자주 하는 실수: 수치부터 대입하면 ‘tan⁻¹{(ωL-1/ωC)/R}만큼 앞선다’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

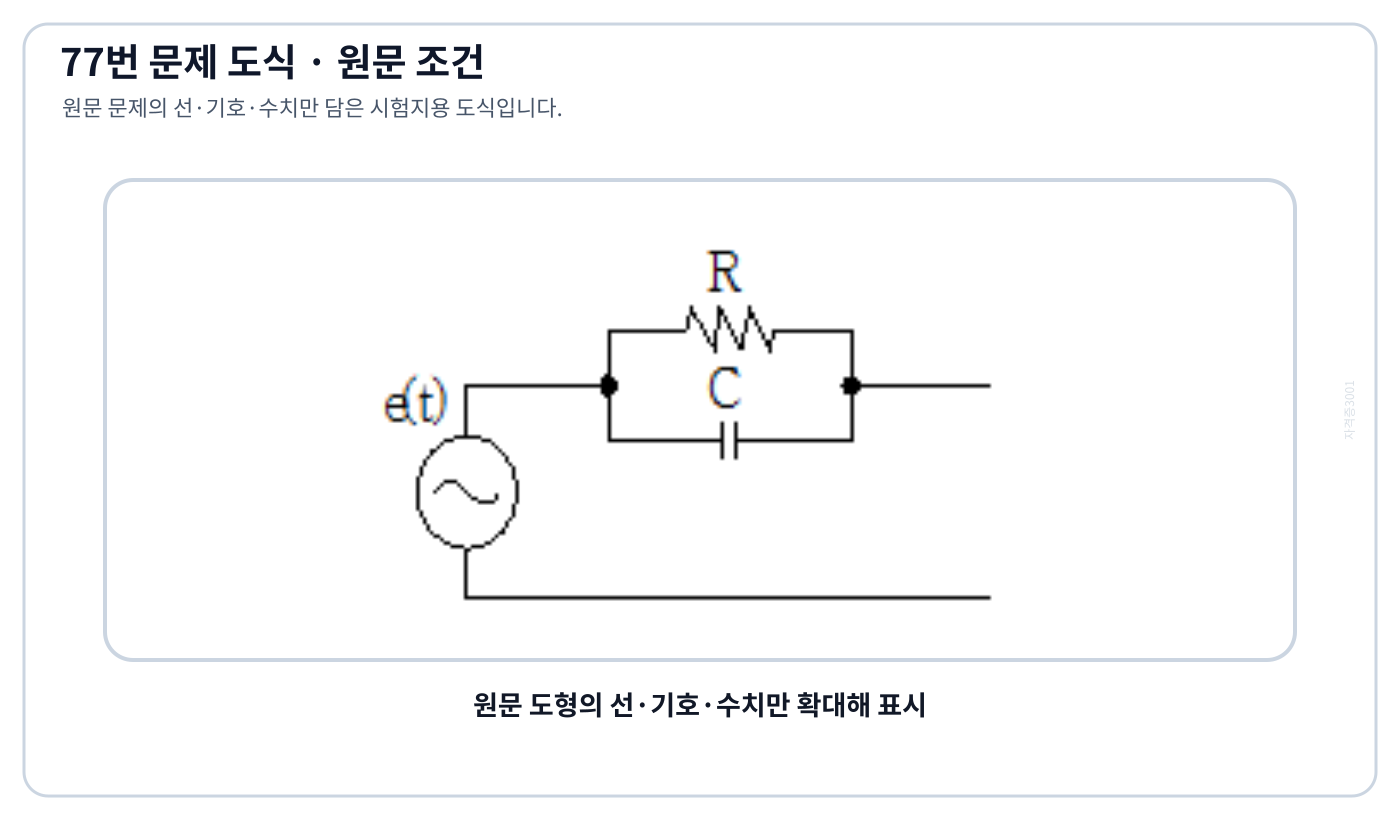

그림의 R-C 병렬회로에서 전원전압이 e(t)=3e⁻⁵ᵗ일 때 이 회로의 임피던스는의 기준식을 세우고 단위·계수·부호를 검산하여 ‘R/(1-5RC)’를 도출할 수 있다.

풀이 순서

1. ‘그림의 R-C 병렬회로에서 전원전압이 e(t)=3e⁻⁵ᵗ일 때 이 회로의 임피던스는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. R-C 병렬합성 임피던스는 Z(s)=R/(1+RCs)이다.
3. e(t)=3e⁻⁵ᵗ의 복소주파수 s=-5를 대입하면 Z=R/(1-5RC)다.

자주 하는 실수: 수치부터 대입하면 ‘jωRC/(1+jωRC)’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

분포정수 선로에서 위상정수를 β(rad/m)라 할 때, 파장은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘2π/β’를 도출할 수 있다.

풀이 순서

1. ‘분포정수 선로에서 위상정수를 β(rad/m)라 할 때, 파장은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 위상정수 β는 단위길이당 위상변화량이다.
3. 한 파장의 위상변화가 2π rad이므로 βλ=2π, 따라서 λ=2π/β다.

자주 하는 실수: 수치부터 대입하면 ‘2πβ’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

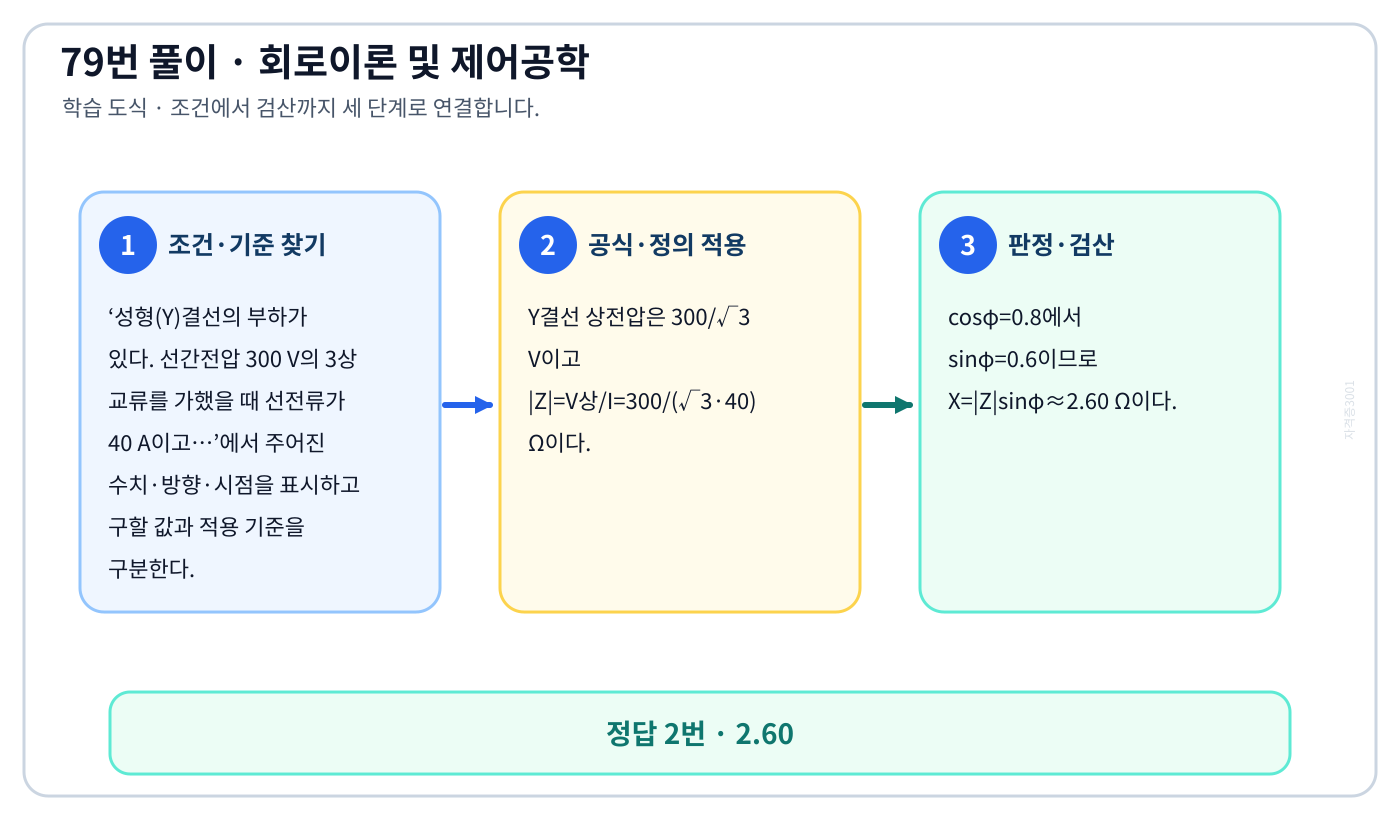

성형(Y)결선의 부하가 있다. 선간전압 300 V의 3상 교류를 가했을 때 선전류가 40 A이고…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘2.60’를 도출할 수 있다.

풀이 순서

1. ‘성형(Y)결선의 부하가 있다. 선간전압 300 V의 3상 교류를 가했을 때 선전류가 40 A이고…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. Y결선 상전압은 300/√3 V이고 |Z|=V상/I=300/(√3·40) Ω이다.
3. cosφ=0.8에서 sinφ=0.6이므로 X=|Z|sinφ≈2.60 Ω이다.

자주 하는 실수: 수치부터 대입하면 ‘1.66’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

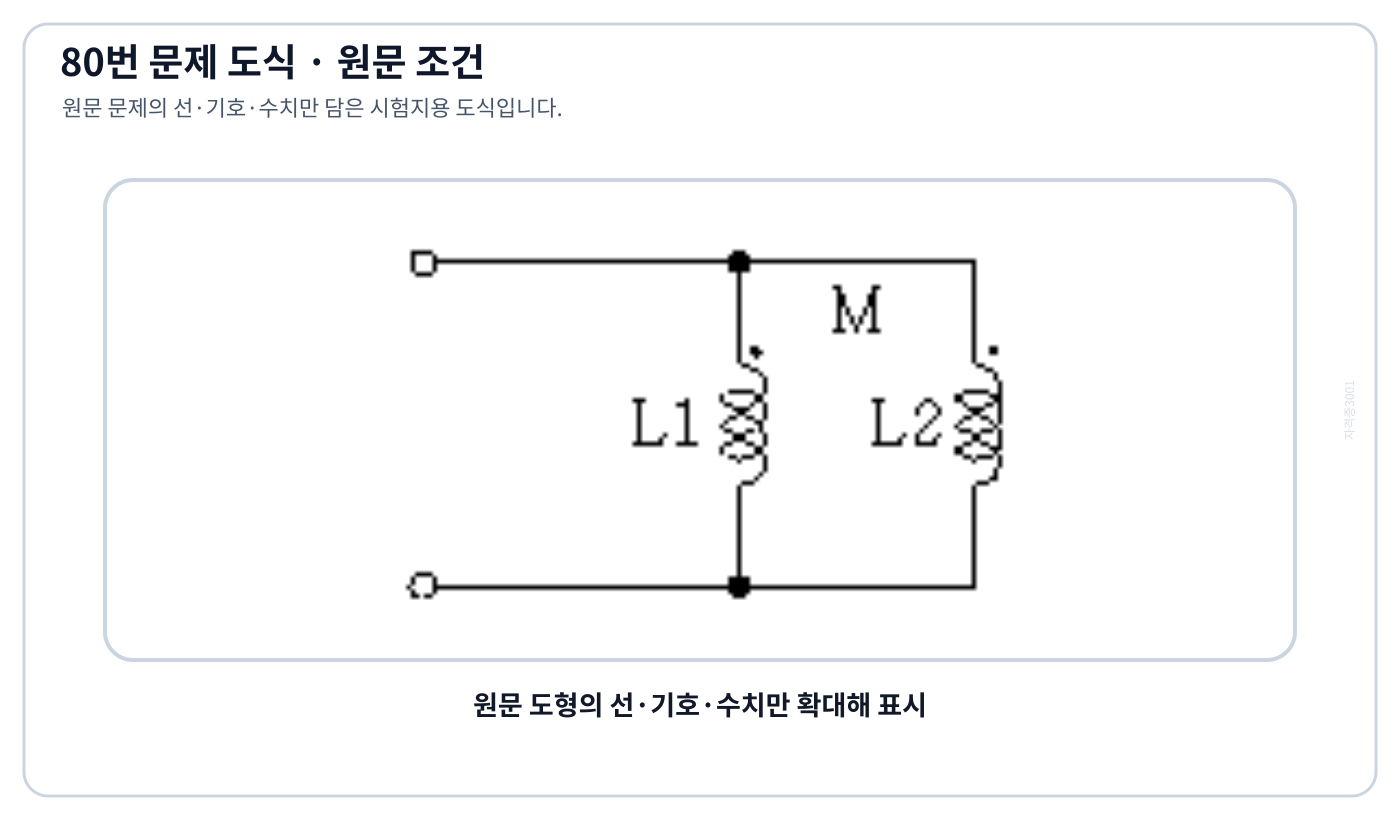

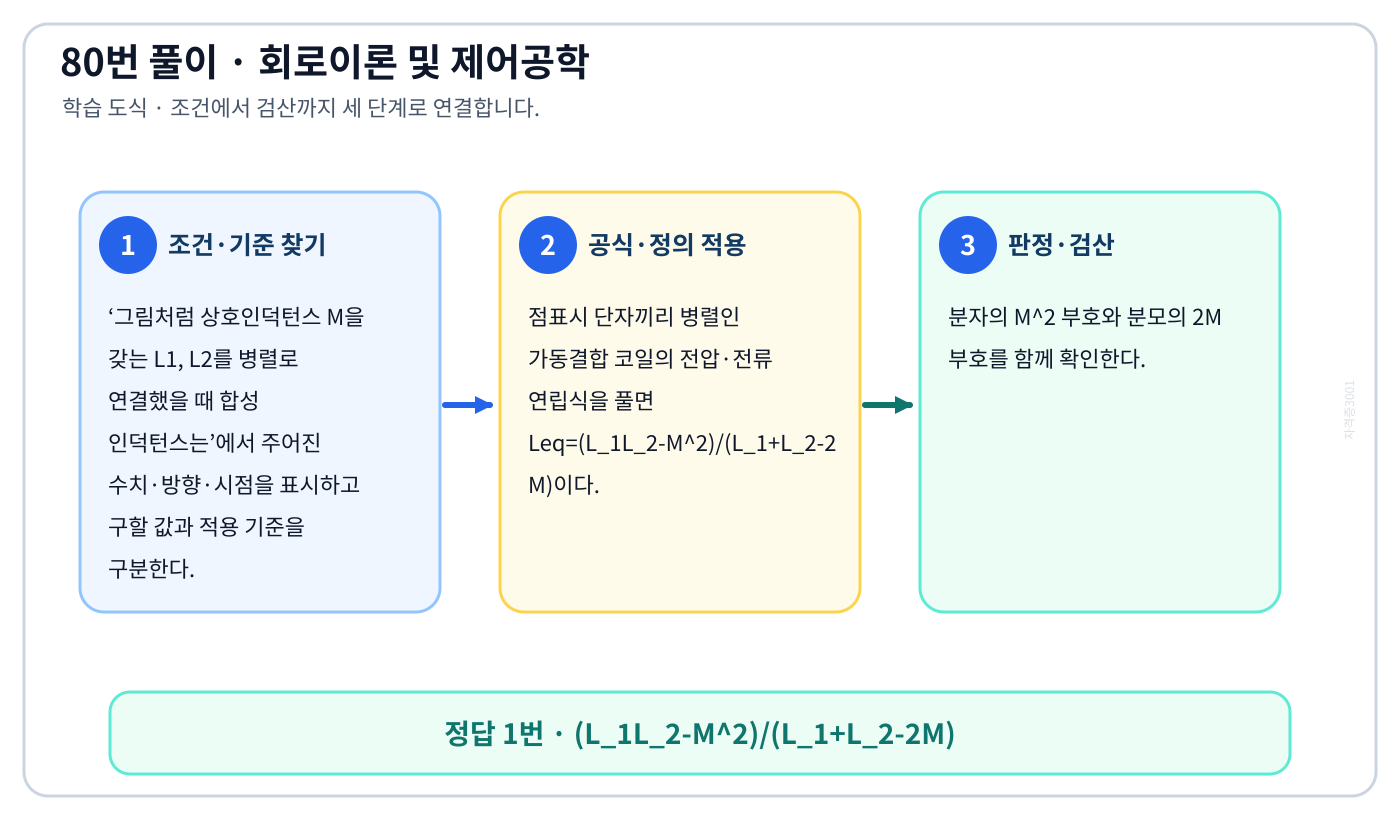

그림처럼 상호인덕턴스 M을 갖는 L1, L2를 병렬로 연결했을 때 합성 인덕턴스는의 기준식을 세우고 단위·계수·부호를 검산하여 ‘(L₁L₂-M²)/(L₁+L₂-2M)’를 도출할 수 있다.

풀이 순서

1. ‘그림처럼 상호인덕턴스 M을 갖는 L1, L2를 병렬로 연결했을 때 합성 인덕턴스는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 점표시 단자끼리 병렬인 가동결합 코일의 전압·전류 연립식을 풀면 Leq=(L₁L₂-M²)/(L₁+L₂-2M)이다.
3. 분자의 M² 부호와 분모의 2M 부호를 함께 확인한다.

자주 하는 실수: 수치부터 대입하면 ‘(L₁L₂+M²)/(L₁+L₂-2M)’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

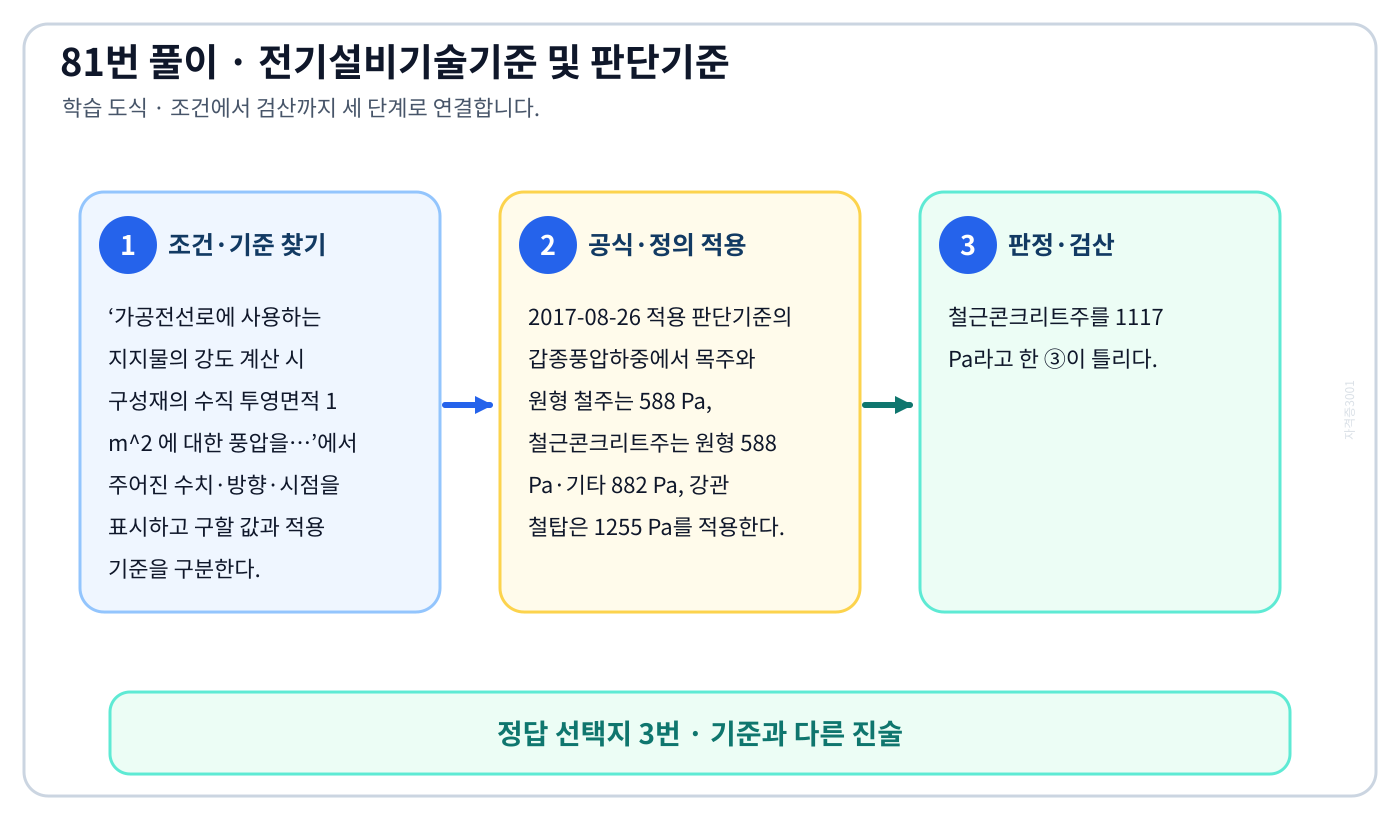

가공전선로에 사용하는 지지물의 강도 계산 시 구성재의 수직 투영면적 1 m² 에 대한 풍압을…에서 시험시점 기준과 현행 KEC를 분리하여 ‘철근 콘크리트주 : 1117Pa’의 적용 범위를 설명할 수 있다.

풀이 순서

1. ‘가공전선로에 사용하는 지지물의 강도 계산 시 구성재의 수직 투영면적 1 m² 에 대한 풍압을…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 2017-08-26 적용 판단기준의 갑종풍압하중에서 목주와 원형 철주는 588 Pa, 철근콘크리트주는 원형 588 Pa·기타 882 Pa, 강관 철탑은 1255 Pa를 적용한다.
3. 철근콘크리트주를 1117 Pa라고 한 ③이 틀리다.

자주 하는 실수: 2017년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘목주 : 588 Pa’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 갑종풍압하중 표 · 현행 KEC 331.6 표 331.6-1

이 문제로 익힐 것

최대 사용전압 7kV 이하 전로의 절연내력을 시험할 때 시험 전압을 연속하여 몇 분간 가하였을 때…에서 시험시점 기준과 현행 KEC를 분리하여 ‘10분’의 적용 범위를 설명할 수 있다.

풀이 순서

1. ‘최대 사용전압 7kV 이하 전로의 절연내력을 시험할 때 시험 전압을 연속하여 몇 분간 가하였을 때…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 2017-08-26 적용 판단기준은 최대사용전압 7 kV 이하 전로의 절연내력 시험전압을 연속 10분간 가해 견디도록 정한다.
3. 따라서 ②다.

자주 하는 실수: 2017년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘5분’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 전로의 절연내력 · 현행 KEC 132

이 문제로 익힐 것

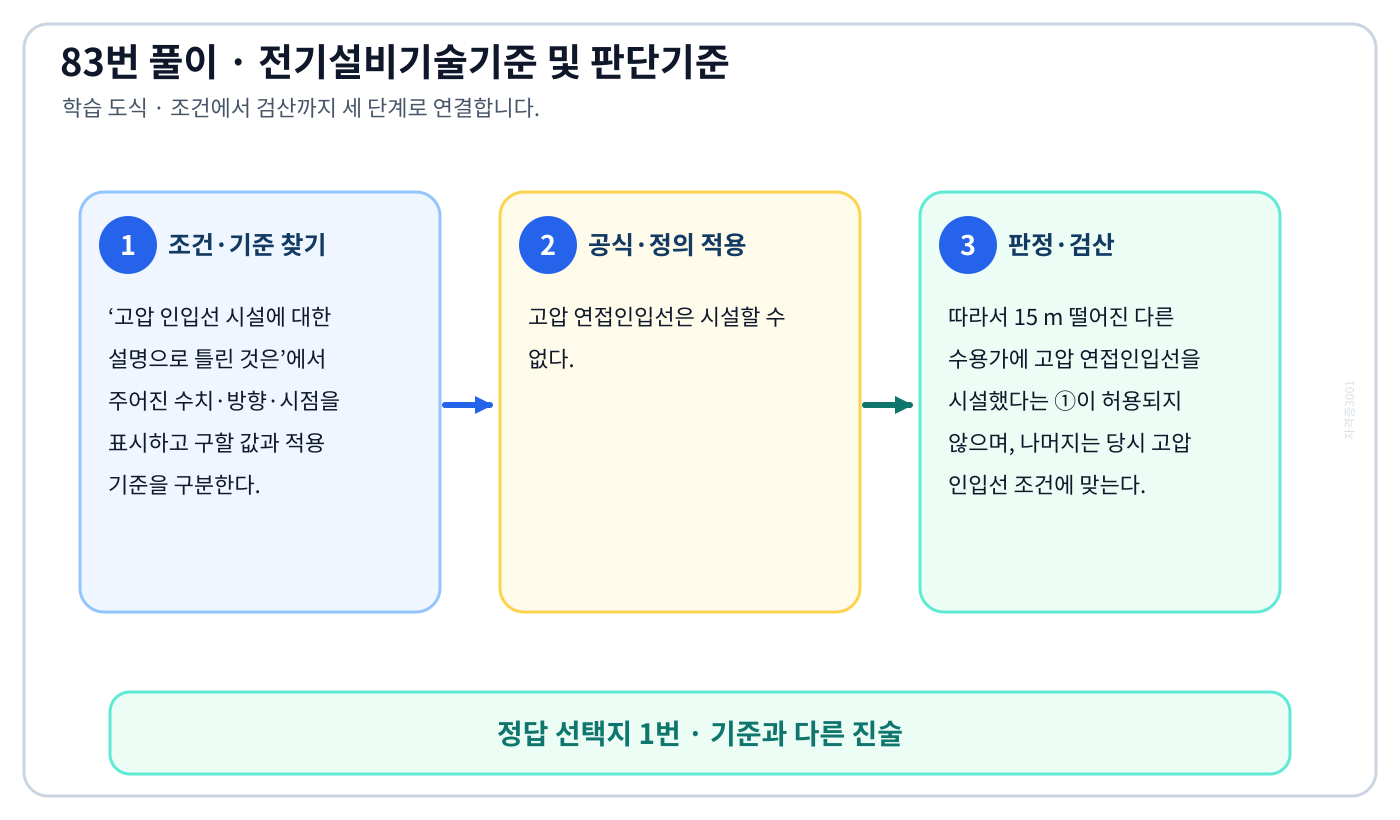

고압 인입선 시설에 대한 설명으로 틀린 것은에서 시험시점 기준과 현행 KEC를 분리하여 ‘15m 떨어진 다른 수용가에 고압 연접인입선을 시설하였다.’의 적용 범위를 설명할 수 있다.

풀이 순서

1. ‘고압 인입선 시설에 대한 설명으로 틀린 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 고압 연접인입선은 시설할 수 없다.
3. 따라서 15 m 떨어진 다른 수용가에 고압 연접인입선을 시설했다는 ①이 허용되지 않으며, 나머지는 당시 고압 인입선 조건에 맞는다.

자주 하는 실수: 2017년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘전선은 5mm 경동선과 동등한 세기의 고압 절연전선을 사용하였다.’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 고압 인입선 · 현행 KEC 331.12.1

이 문제로 익힐 것

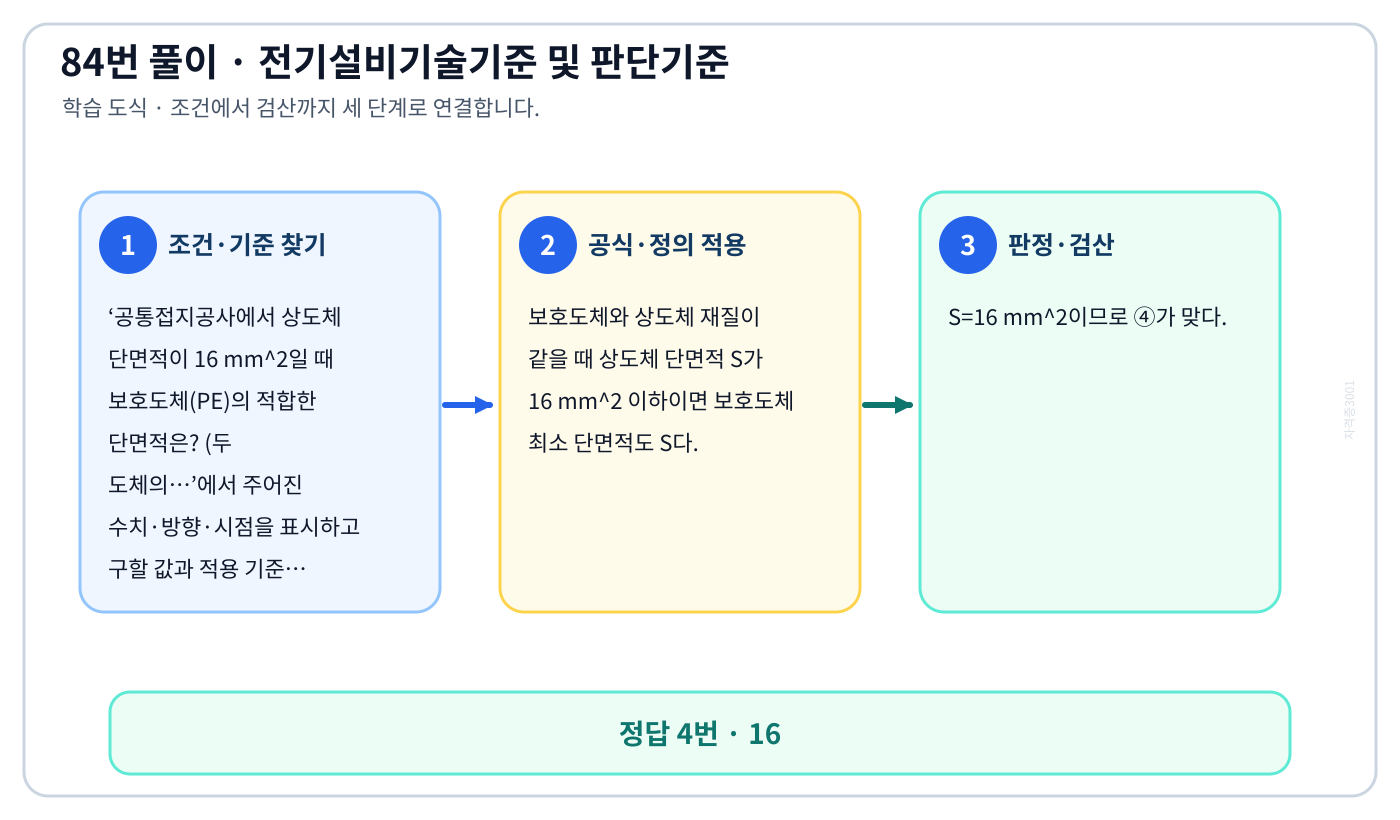

공통접지공사에서 상도체 단면적이 16 mm²일 때 보호도체(PE)의 적합한 단면적은? (두 도체의…에서 시험시점 기준과 현행 KEC를 분리하여 ‘16’의 적용 범위를 설명할 수 있다.

풀이 순서

1. ‘공통접지공사에서 상도체 단면적이 16 mm²일 때 보호도체(PE)의 적합한 단면적은? (두 도체의…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 보호도체와 상도체 재질이 같을 때 상도체 단면적 S가 16 mm² 이하이면 보호도체 최소 단면적도 S다.
3. S=16 mm²이므로 ④가 맞다.

자주 하는 실수: 2017년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘4’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 공통접지 보호도체 기준 · 현행 KEC 142.3.2 표 142.3-1

이 문제로 익힐 것

절연유의 구외 유출방지 설비를 해야 하는 변압기의 사용전압은 몇 kV 이상인가에서 시험시점 기준과 현행 KEC를 분리하여 ‘100’의 적용 범위를 설명할 수 있다.

풀이 순서

1. ‘절연유의 구외 유출방지 설비를 해야 하는 변압기의 사용전압은 몇 kV 이상인가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 2017-08-26 적용 판단기준은 사용전압 100 kV 이상의 중성점 직접접지식 전로에 접속하는 변압기에 절연유 유출방지설비를 요구한다.
3. 따라서 ③이다.

자주 하는 실수: 2017년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘10’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 절연유 유출방지 · 현행 KEC 311.7

이 문제로 익힐 것

일반 변전소 또는 이에 준하는 곳의 주요 변압기에 반드시 시설하여야 하는 계측장치가 아닌 것은에서 시험시점 기준과 현행 KEC를 분리하여 ‘주파수’의 적용 범위를 설명할 수 있다.

풀이 순서

1. ‘일반 변전소 또는 이에 준하는 곳의 주요 변압기에 반드시 시설하여야 하는 계측장치가 아닌 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 당시 주요 변압기에 요구되는 계측항목은 전압, 전류, 전력이며 특고압용에는 온도도 포함된다.
3. 주파수는 주요 변압기마다 반드시 두는 항목이 아니므로 ①이다.

자주 하는 실수: 2017년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘전압’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 변전소 계측장치 · 현행 KEC 351.6

이 문제로 익힐 것

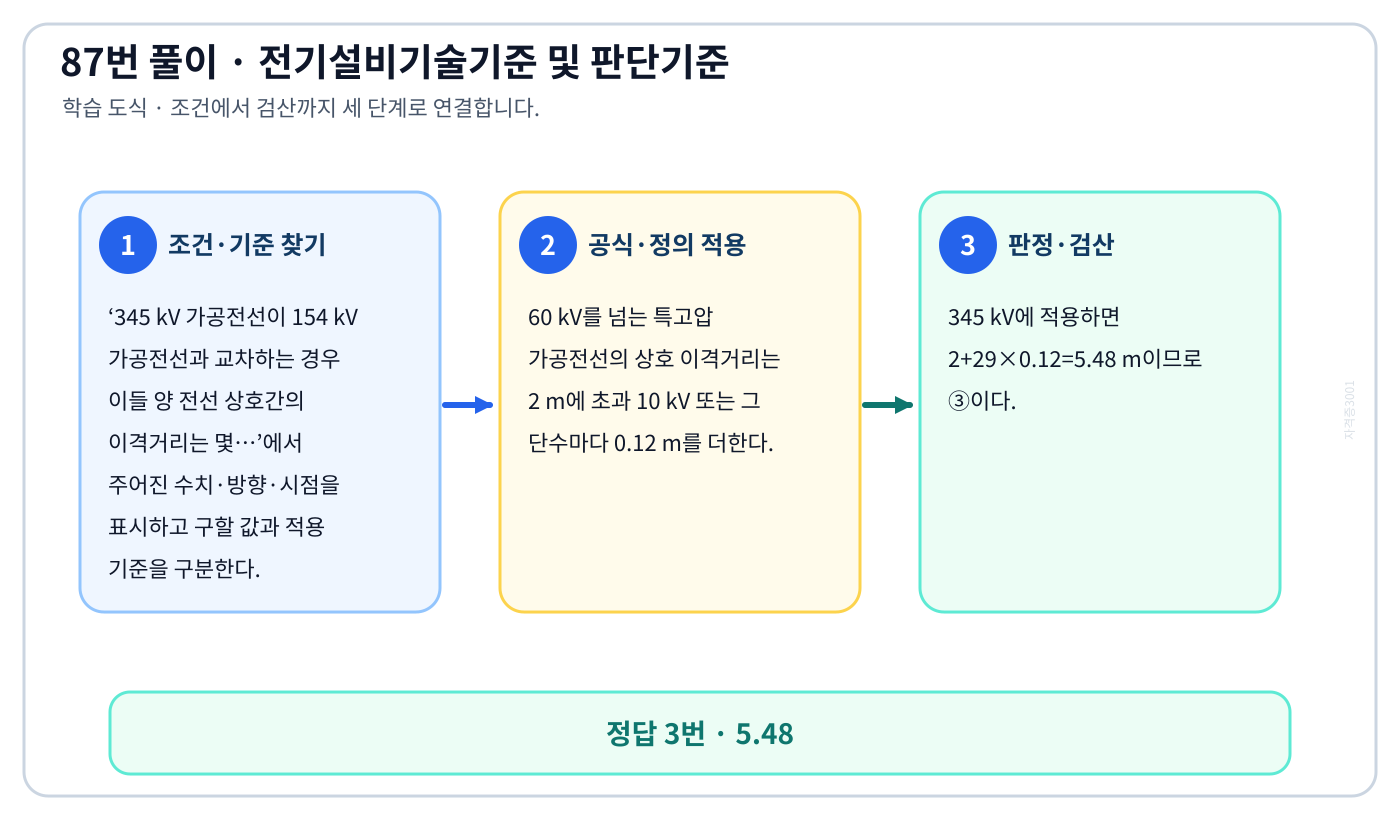

345 kV 가공전선이 154 kV 가공전선과 교차하는 경우 이들 양 전선 상호간의 이격거리는 몇…에서 시험시점 기준과 현행 KEC를 분리하여 ‘5.48’의 적용 범위를 설명할 수 있다.

풀이 순서

1. ‘345 kV 가공전선이 154 kV 가공전선과 교차하는 경우 이들 양 전선 상호간의 이격거리는 몇…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 60 kV를 넘는 특고압 가공전선의 상호 이격거리는 2 m에 초과 10 kV 또는 그 단수마다 0.12 m를 더한다.
3. 345 kV에 적용하면 2+29×0.12=5.48 m이므로 ③이다.

자주 하는 실수: 2017년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘4.48’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 특고압 가공전선 상호 교차 · 현행 KEC 333.27 및 표 333.26-1

이 문제로 익힐 것

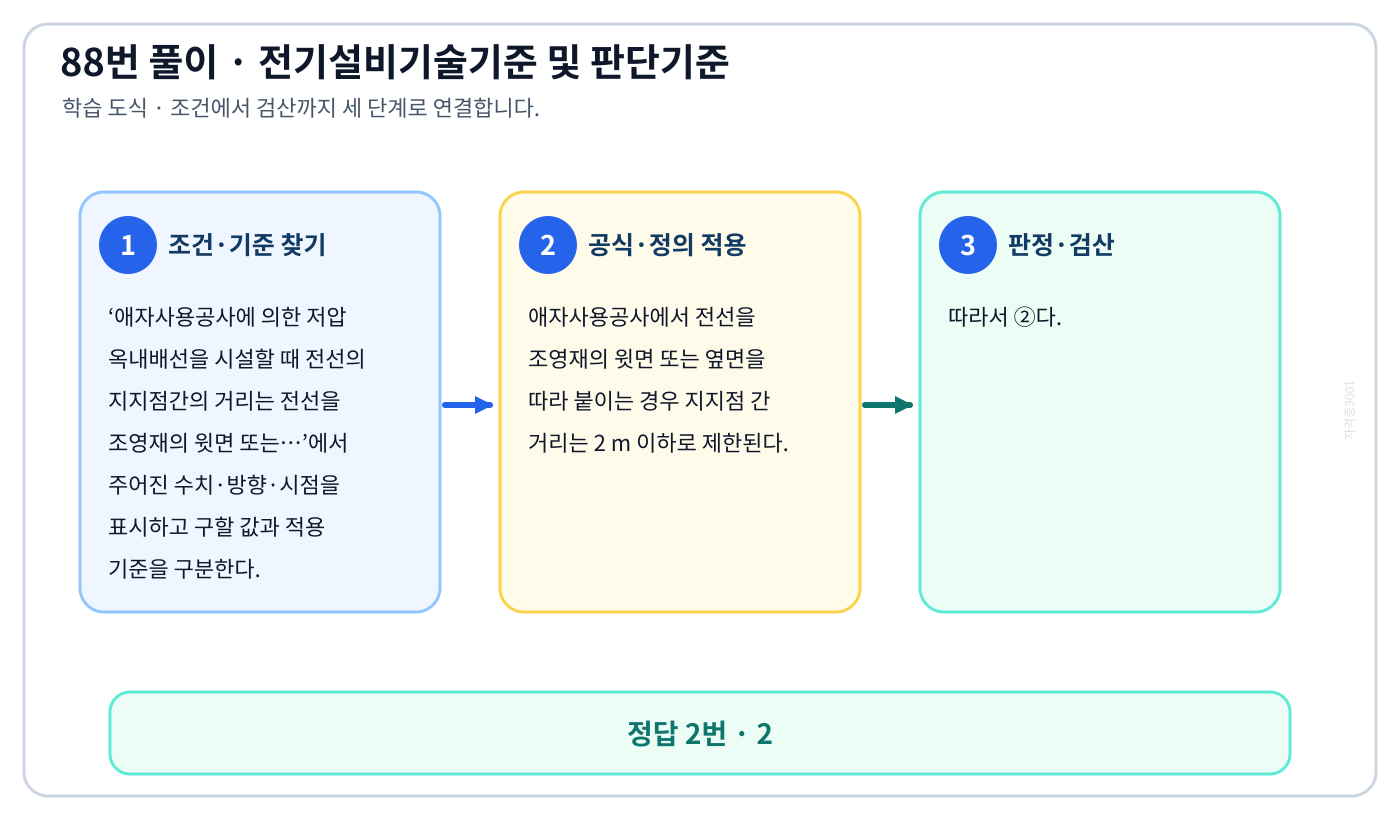

애자사용공사에 의한 저압 옥내배선을 시설할 때 전선의 지지점간의 거리는 전선을 조영재의 윗면 또는…에서 시험시점 기준과 현행 KEC를 분리하여 ‘2’의 적용 범위를 설명할 수 있다.

풀이 순서

1. ‘애자사용공사에 의한 저압 옥내배선을 시설할 때 전선의 지지점간의 거리는 전선을 조영재의 윗면 또는…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 애자사용공사에서 전선을 조영재의 윗면 또는 옆면을 따라 붙이는 경우 지지점 간 거리는 2 m 이하로 제한된다.
3. 따라서 ②다.

자주 하는 실수: 2017년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘1.5’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 애자사용공사 · 현행 KEC 232.56.1

이 문제로 익힐 것

가공 접지선을 사용하여 제 2종 접지공사를 하는 경우 변압기의 시설 장소로부터 몇 m까지 떼어…에서 시험시점 기준과 현행 KEC를 분리하여 ‘200’의 적용 범위를 설명할 수 있다.

풀이 순서

1. ‘가공 접지선을 사용하여 제 2종 접지공사를 하는 경우 변압기의 시설 장소로부터 몇 m까지 떼어…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 가공 공동접지선을 사용한 제2종 접지공사는 변압기 시설장소에서 200 m까지 떨어져 시설할 수 있다.
3. 따라서 ④다.

자주 하는 실수: 2017년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘50’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 제2종 접지 · 현행 KEC 322.1

이 문제로 익힐 것

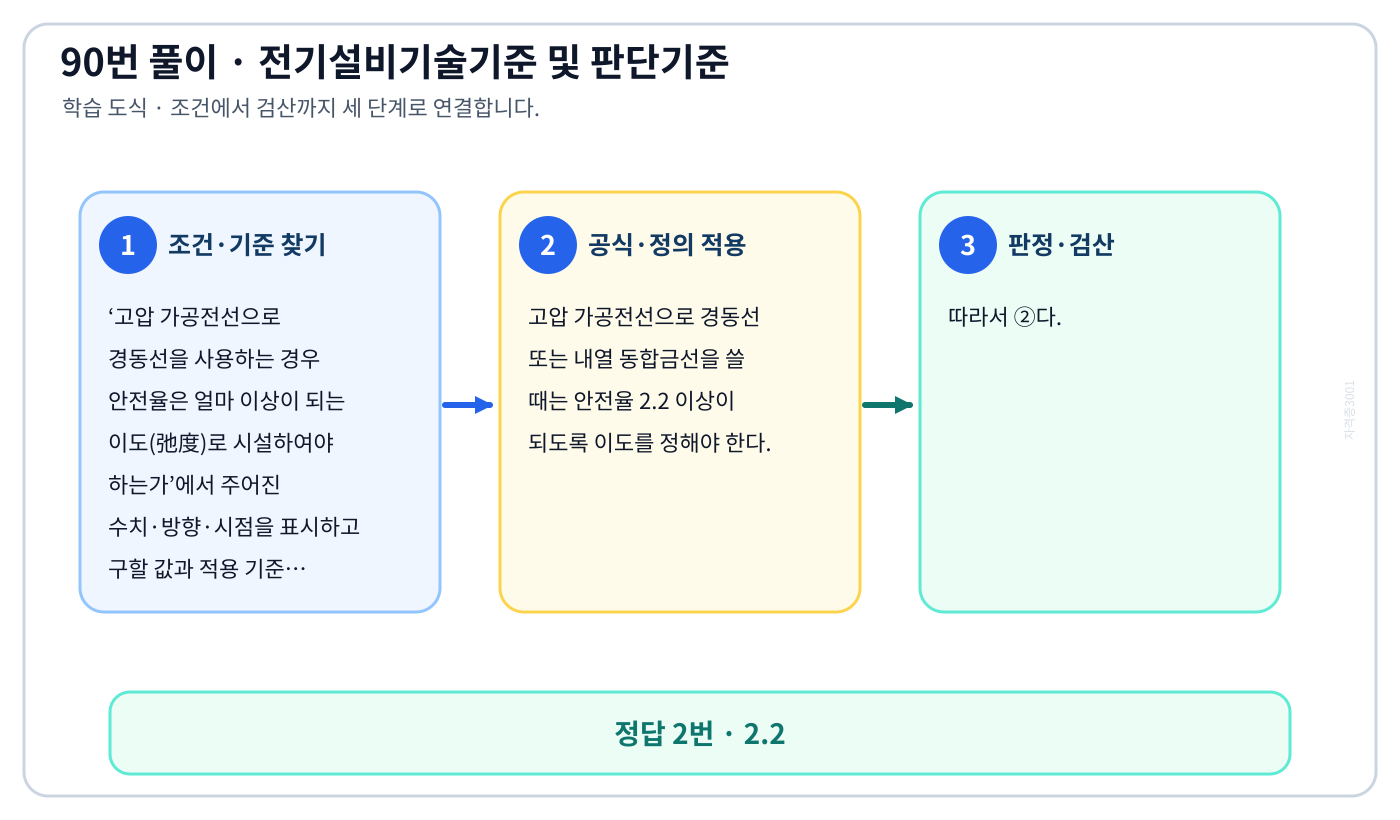

고압 가공전선으로 경동선을 사용하는 경우 안전율은 얼마 이상이 되는 이도(弛度)로 시설하여야 하는가에서 시험시점 기준과 현행 KEC를 분리하여 ‘2.2’의 적용 범위를 설명할 수 있다.

풀이 순서

1. ‘고압 가공전선으로 경동선을 사용하는 경우 안전율은 얼마 이상이 되는 이도(弛度)로 시설하여야 하는가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 고압 가공전선으로 경동선 또는 내열 동합금선을 쓸 때는 안전율 2.2 이상이 되도록 이도를 정해야 한다.
3. 따라서 ②다.

자주 하는 실수: 2017년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘2.0’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 고압 가공전선 · 현행 KEC 332.4

이 문제로 익힐 것

백열전등 또는 방전등에 전기를 공급하는 옥내전로의 대지전압은 몇 V 이하인가에서 시험시점 기준과 현행 KEC를 분리하여 ‘300’의 적용 범위를 설명할 수 있다.

풀이 순서

1. ‘백열전등 또는 방전등에 전기를 공급하는 옥내전로의 대지전압은 몇 V 이하인가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 백열전등 또는 방전등에 전기를 공급하는 옥내전로의 대지전압 상한은 300 V다.
3. 따라서 ④다.

자주 하는 실수: 2017년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘120’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 옥내전로 대지전압 · 현행 KEC 231.6 및 234.11.1

이 문제로 익힐 것

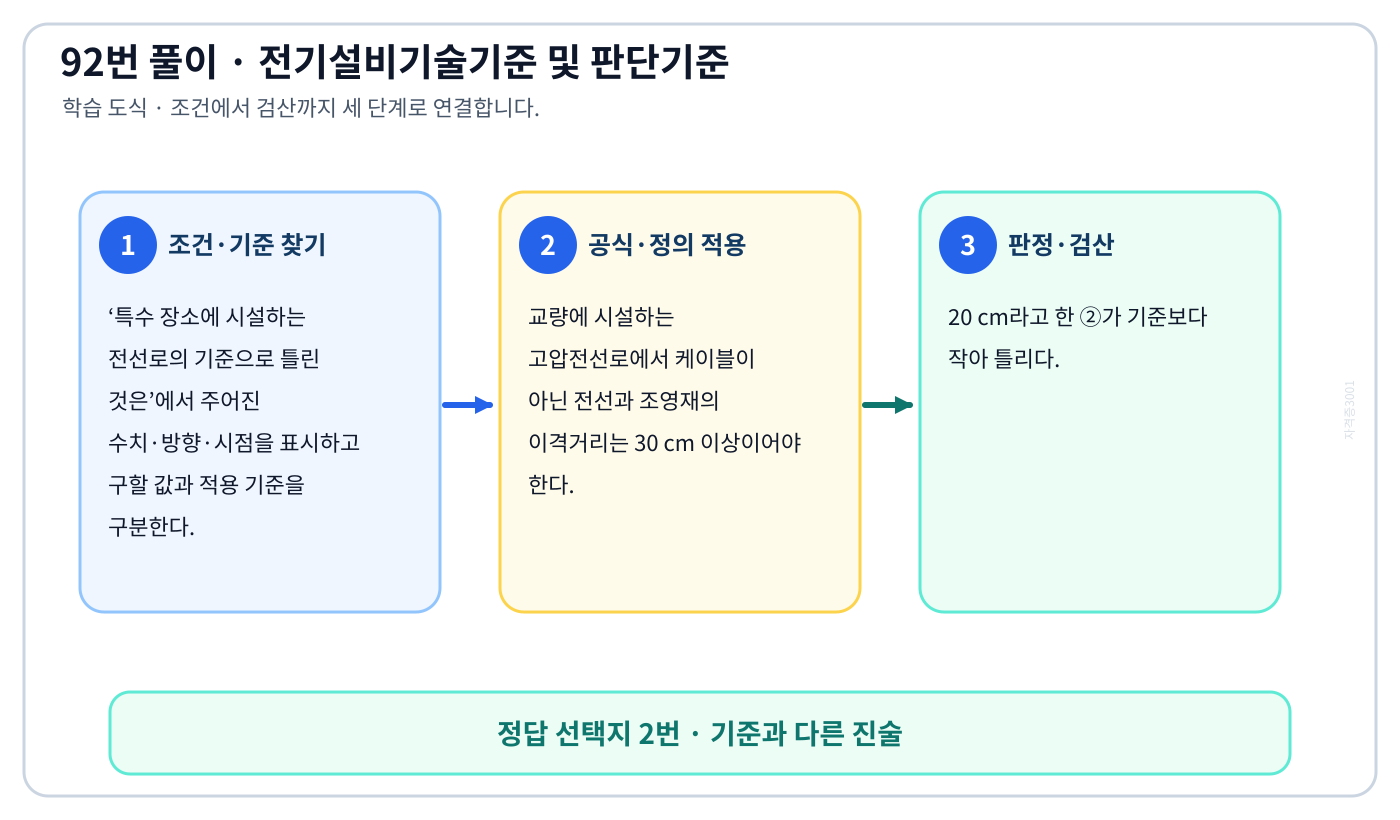

특수 장소에 시설하는 전선로의 기준으로 틀린 것은에서 시험시점 기준과 현행 KEC를 분리하여 ‘교량에 시설하는 고압전선로에서 전선과 조영재 사이의 이격거리는 20 cm 이상일 것’의 적용 범위를 설명할 수 있다.

풀이 순서

1. ‘특수 장소에 시설하는 전선로의 기준으로 틀린 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 교량에 시설하는 고압전선로에서 케이블이 아닌 전선과 조영재의 이격거리는 30 cm 이상이어야 한다.
3. 20 cm라고 한 ②가 기준보다 작아 틀리다.

자주 하는 실수: 2017년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘교량의 윗면에 시설하는 저압전선로는 교량 노면상 5 m 이상으로 할 것’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 특수장소 전선로 · 현행 KEC 335.6 및 335.8

이 문제로 익힐 것

고압 옥내배선의 시설 공사로 할 수 없는 것은에서 시험시점 기준과 현행 KEC를 분리하여 ‘가요 전선관 공사’의 적용 범위를 설명할 수 있다.

풀이 순서

1. ‘고압 옥내배선의 시설 공사로 할 수 없는 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 고압 옥내배선은 케이블공사, 케이블트레이공사, 건조하고 전개된 장소의 애자사용공사로 시설할 수 있다.
3. 가요전선관공사는 허용 방식이 아니므로 ②다.

자주 하는 실수: 2017년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘케이블 공사’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 고압 옥내배선 · 현행 KEC 342.1

이 문제로 익힐 것

사용전압 154 kV의 특고압 가공전선로를 시가지에 시설하는 경우 지표상 몇 m 이상에 시설하여야 하는가에서 시험시점 기준과 현행 KEC를 분리하여 ‘11.44’의 적용 범위를 설명할 수 있다.

풀이 순서

1. ‘사용전압 154 kV의 특고압 가공전선로를 시가지에 시설하는 경우 지표상 몇 m 이상에 시설하여야 하는가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 시가지 특고압 가공전선 높이는 35 kV 초과 시 10 m에 초과 10 kV 또는 그 단수마다 0.12 m를 더한다.
3. 154 kV에서는 10+12×0.12=11.44 m이므로 ④다.

자주 하는 실수: 2017년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘7’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 시가지 특고압 가공전선 · 현행 KEC 333.1

이 문제로 익힐 것

가공전선로 지지물 기초의 안전율은 일반적으로 얼마 이상인가에서 시험시점 기준과 현행 KEC를 분리하여 ‘2’의 적용 범위를 설명할 수 있다.

풀이 순서

1. ‘가공전선로 지지물 기초의 안전율은 일반적으로 얼마 이상인가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 가공전선로 지지물 기초의 일반 안전율은 2 이상이다.
3. 따라서 ②가 기준과 일치한다.

자주 하는 실수: 2017년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘1.5’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 지지물 기초 · 현행 KEC 331.7

이 문제로 익힐 것

“지중관로”에 대한 정의로 가장 옳은 것은에서 시험시점 기준과 현행 KEC를 분리하여 ‘지중전선로·지중 약전류 전선로·지중 광섬유 케이블 선로·지중에 시설하는 수관 및 가스관과 기타 이와 유사한 것 및 이들에 부속하는 지중함 등을 말한다.’의 적용 범위를 설명할 수 있다.

풀이 순서

1. ‘“지중관로”에 대한 정의로 가장 옳은 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 지중관로는 지중전선로·지중약전류전선로·지중광섬유케이블선로·지중 수관 및 가스관과 유사 시설, 그 부속 지중함을 포괄한다.
3. 이 정의를 모두 담은 ④가 맞다.

자주 하는 실수: 2017년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘지중전선로·지중 약전류 전선로와 지중 매설지선 등을 말한다.’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 지중관로 정의 · 현행 KEC 112

이 문제로 익힐 것

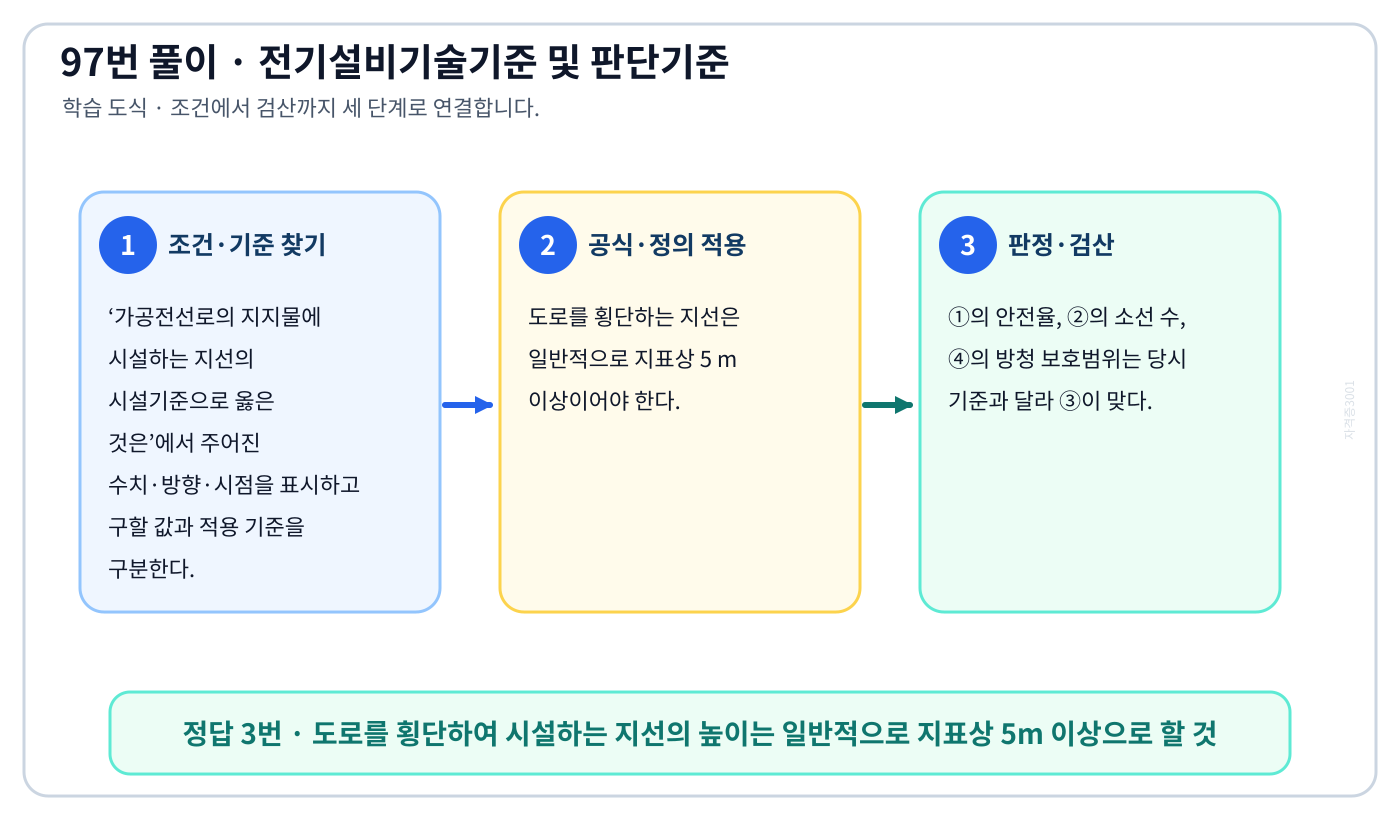

가공전선로의 지지물에 시설하는 지선의 시설기준으로 옳은 것은에서 시험시점 기준과 현행 KEC를 분리하여 ‘도로를 횡단하여 시설하는 지선의 높이는 일반적으로 지표상 5m 이상으로 할 것’의 적용 범위를 설명할 수 있다.

풀이 순서

1. ‘가공전선로의 지지물에 시설하는 지선의 시설기준으로 옳은 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 도로를 횡단하는 지선은 일반적으로 지표상 5 m 이상이어야 한다.
3. ①의 안전율, ②의 소선 수, ④의 방청 보호범위는 당시 기준과 달라 ③이 맞다.

자주 하는 실수: 2017년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘지선의 안전율은 1.2 이상일 것’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 지선 · 현행 KEC 331.11

이 문제로 익힐 것

저압 옥내배선에 적용하는 사용전선의 내용 중 틀린 것은에서 시험시점 기준과 현행 KEC를 분리하여 ‘미네럴인슈레이션케이블로 옥내배선을 하려면 케이블 단면적은 2mm² 이상이어야 한다.’의 적용 범위를 설명할 수 있다.

풀이 순서

1. ‘저압 옥내배선에 적용하는 사용전선의 내용 중 틀린 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 2017-08-26 적용 판단기준에서 미네럴인슈레이션케이블의 도체 단면적은 1 mm² 이상이면 된다.
3. 2 mm² 이상이어야 한다고 한 ②는 필요 이상으로 큰 값을 의무기준처럼 제시해 틀리다.

자주 하는 실수: 2017년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘단면적 2.5mm² 이상의 연동선이어야 한다.’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 저압 옥내배선 · 현행 KEC 231.3 및 234.8

이 문제로 익힐 것

지중전선로의 시설에서 관로식에 의하여 시설하는 경우 매설깊이는 몇 m 이상으로 하여야 하는가에서 시험시점 기준과 현행 KEC를 분리하여 ‘1.0’의 적용 범위를 설명할 수 있다.

풀이 순서

1. ‘지중전선로의 시설에서 관로식에 의하여 시설하는 경우 매설깊이는 몇 m 이상으로 하여야 하는가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 2017-08-26 적용 판단기준에서 지중전선로를 관로식으로 시설할 때 매설깊이는 1.0 m 이상이다.
3. 따라서 ②가 맞다.

자주 하는 실수: 2017년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘0.6’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 관로식 · 현행 KEC 334.1

이 문제로 익힐 것

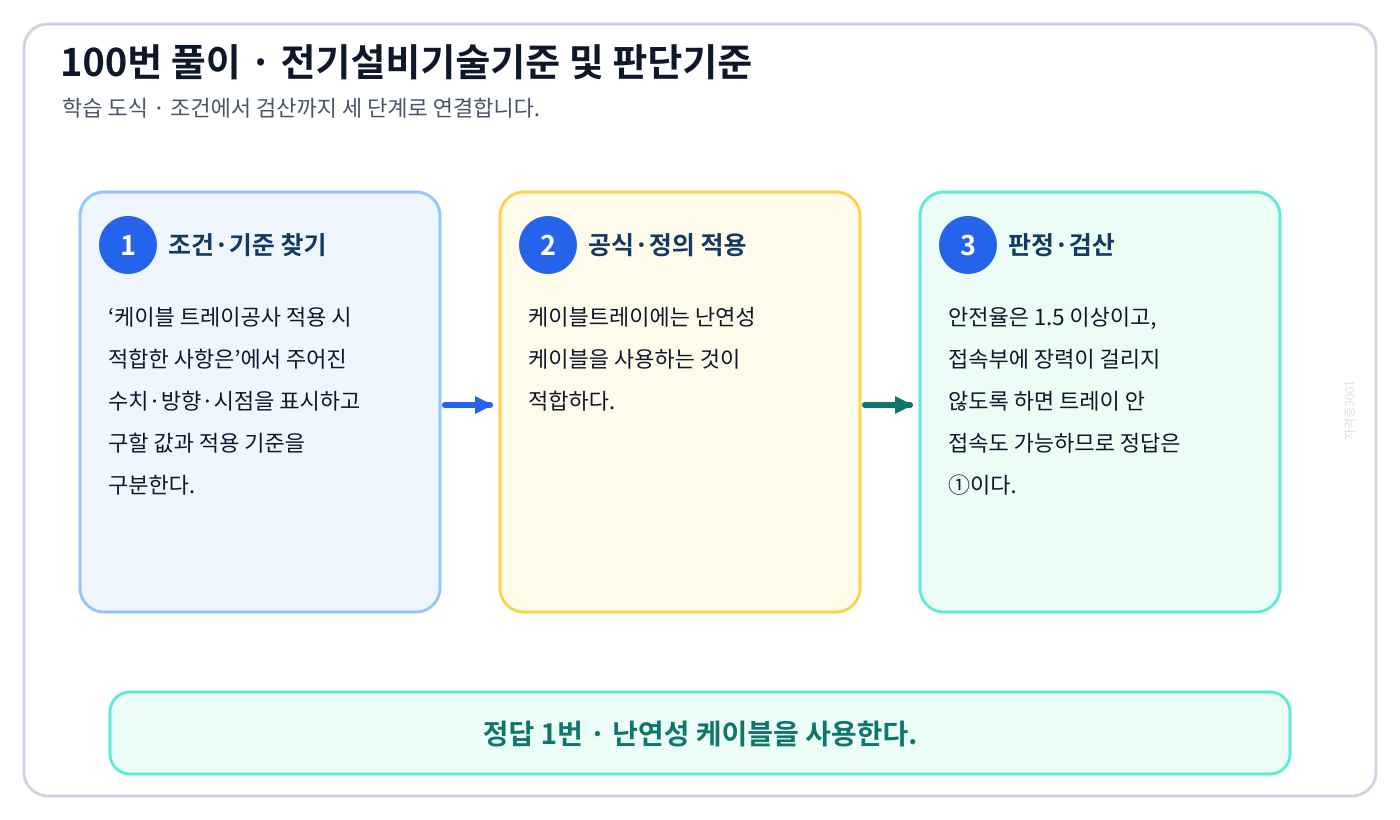

케이블 트레이공사 적용 시 적합한 사항은에서 시험시점 기준과 현행 KEC를 분리하여 ‘난연성 케이블을 사용한다.’의 적용 범위를 설명할 수 있다.

풀이 순서

1. ‘케이블 트레이공사 적용 시 적합한 사항은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 케이블트레이에는 난연성 케이블을 사용하는 것이 적합하다.
3. 안전율은 1.5 이상이고, 접속부에 장력이 걸리지 않도록 하면 트레이 안 접속도 가능하므로 정답은 ①이다.

자주 하는 실수: 2017년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘케이블 트레이의 안전율은 2.0 이상으로 한다.’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 케이블트레이 · 현행 KEC 232.41
