전기기사 기출문제 2017년 1회 필기

이 문제로 익힐 것

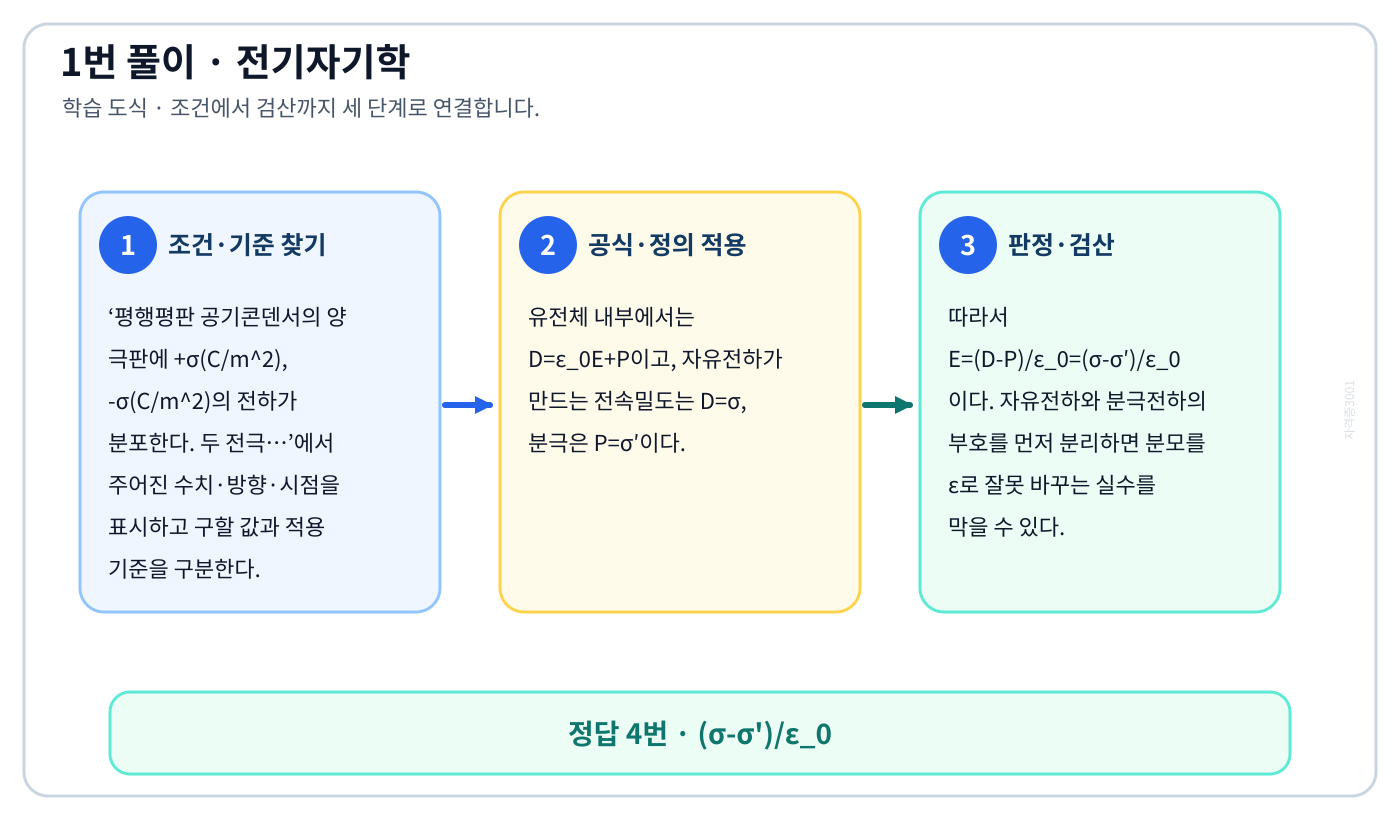

평행평판 공기콘덴서의 양 극판에 +σ(C/m²), -σ(C/m²)의 전하가 분포한다. 두 전극…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘(σ-σ')/ε₀’를 도출할 수 있다.

풀이 순서

1. ‘평행평판 공기콘덴서의 양 극판에 +σ(C/m²), -σ(C/m²)의 전하가 분포한다. 두 전극…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 유전체 내부에서는 D=ε₀E+P이고, 자유전하가 만드는 전속밀도는 D=σ, 분극은 P=σ′이다.
3. 따라서 E=(D-P)/ε₀=(σ-σ′)/ε₀이다. 자유전하와 분극전하의 부호를 먼저 분리하면 분모를 ε로 잘못 바꾸는 실수를 막을 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘σ/ε₀’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

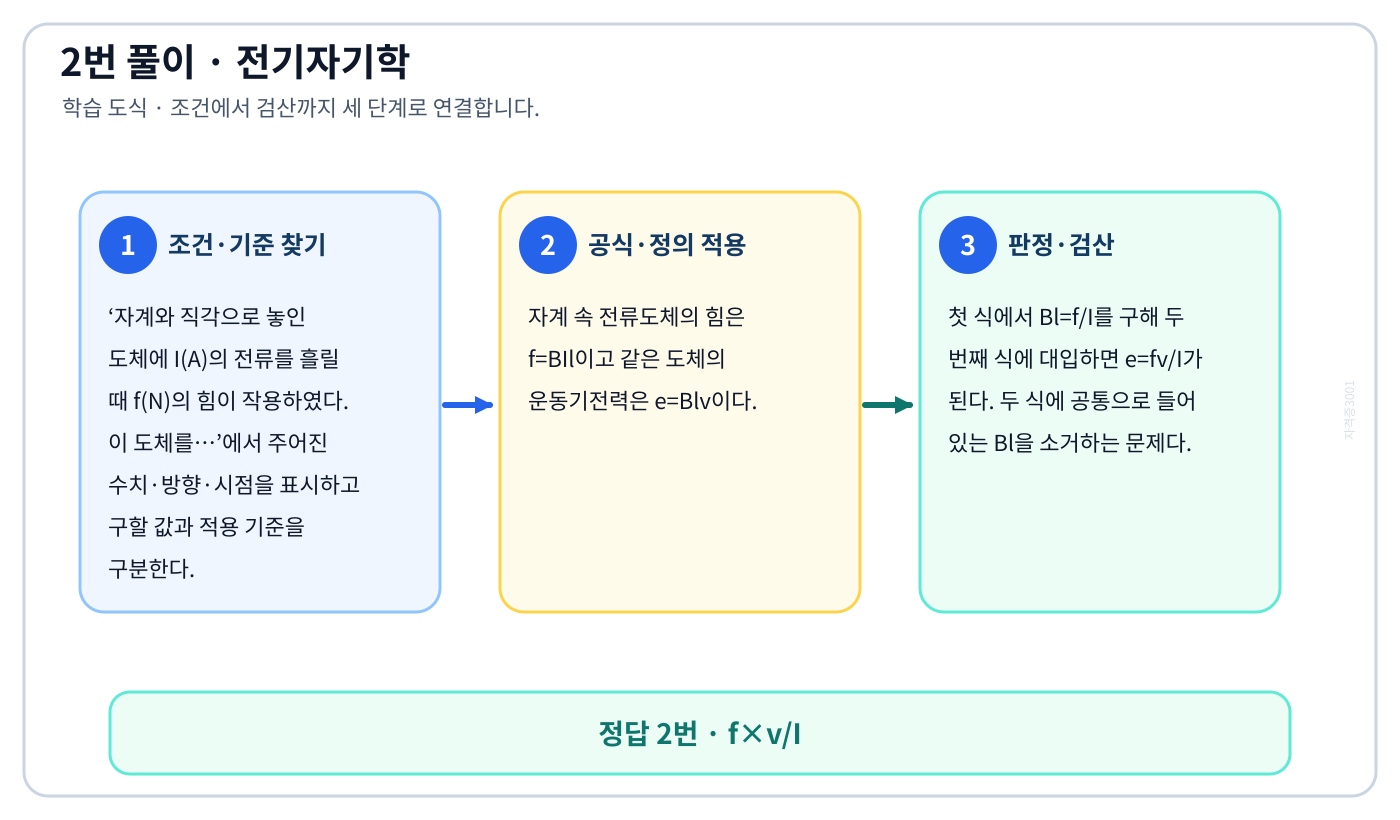

자계와 직각으로 놓인 도체에 I(A)의 전류를 흘릴 때 f(N)의 힘이 작용하였다. 이 도체를…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘f×v/I’를 도출할 수 있다.

풀이 순서

1. ‘자계와 직각으로 놓인 도체에 I(A)의 전류를 흘릴 때 f(N)의 힘이 작용하였다. 이 도체를…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 자계 속 전류도체의 힘은 f=BIl이고 같은 도체의 운동기전력은 e=Blv이다.
3. 첫 식에서 Bl=f/I를 구해 두 번째 식에 대입하면 e=fv/I가 된다. 두 식에 공통으로 들어 있는 Bl을 소거하는 문제다.

자주 하는 실수: 수치부터 대입하면 ‘f×v/I^2’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

폐회로에 유도되는 유도기전력에 관한 설명으로 옳은 것은의 정의와 반대개념을 비교하여 ‘자계가 일정한 공간 내에서 폐회로가 운동하여도 유도기전력이 유도된다’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘폐회로에 유도되는 유도기전력에 관한 설명으로 옳은 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 패러데이 법칙 e=-N·dΦ/dt에서 유도기전력의 크기는 권선수 N과 자속변화율에 비례하고, 렌츠 법칙은 부호·방향을 정한다.
3. 균일하고 일정한 자계라도 회로가 움직여 쇄교자속이 변하면 운동기전력이 생길 수 있다.

자주 하는 실수: 익숙한 용어 ‘유도기전력은 권선수의 제곱에 비례한다’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

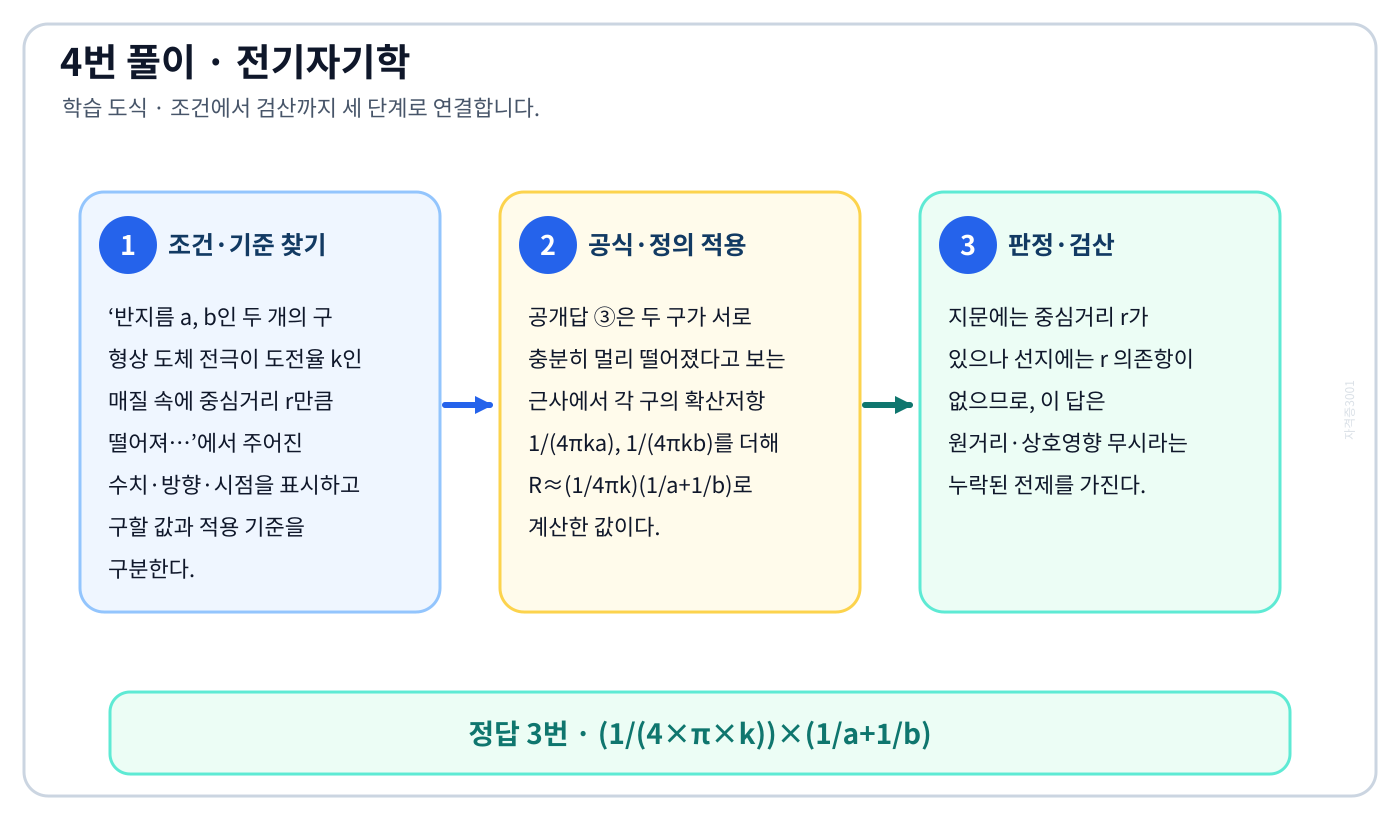

반지름 a, b인 두 개의 구 형상 도체 전극이 도전율 k인 매질 속에 중심거리 r만큼 떨어져…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘(1/(4×π×k))×(1/a+1/b)’를 도출할 수 있다.

풀이 순서

1. ‘반지름 a, b인 두 개의 구 형상 도체 전극이 도전율 k인 매질 속에 중심거리 r만큼 떨어져…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 공개답 ③은 두 구가 서로 충분히 멀리 떨어졌다고 보는 근사에서 각 구의 확산저항 1/(4πka), 1/(4πkb)를 더해 R≈(1/4πk)(1/a+1/b)로 계산한 값이다.
3. 지문에는 중심거리 r가 있으나 선지에는 r 의존항이 없으므로, 이 답은 원거리·상호영향 무시라는 누락된 전제를 가진다.

자주 하는 실수: 수치부터 대입하면 ‘4×π×k×(1/a+1/b)’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

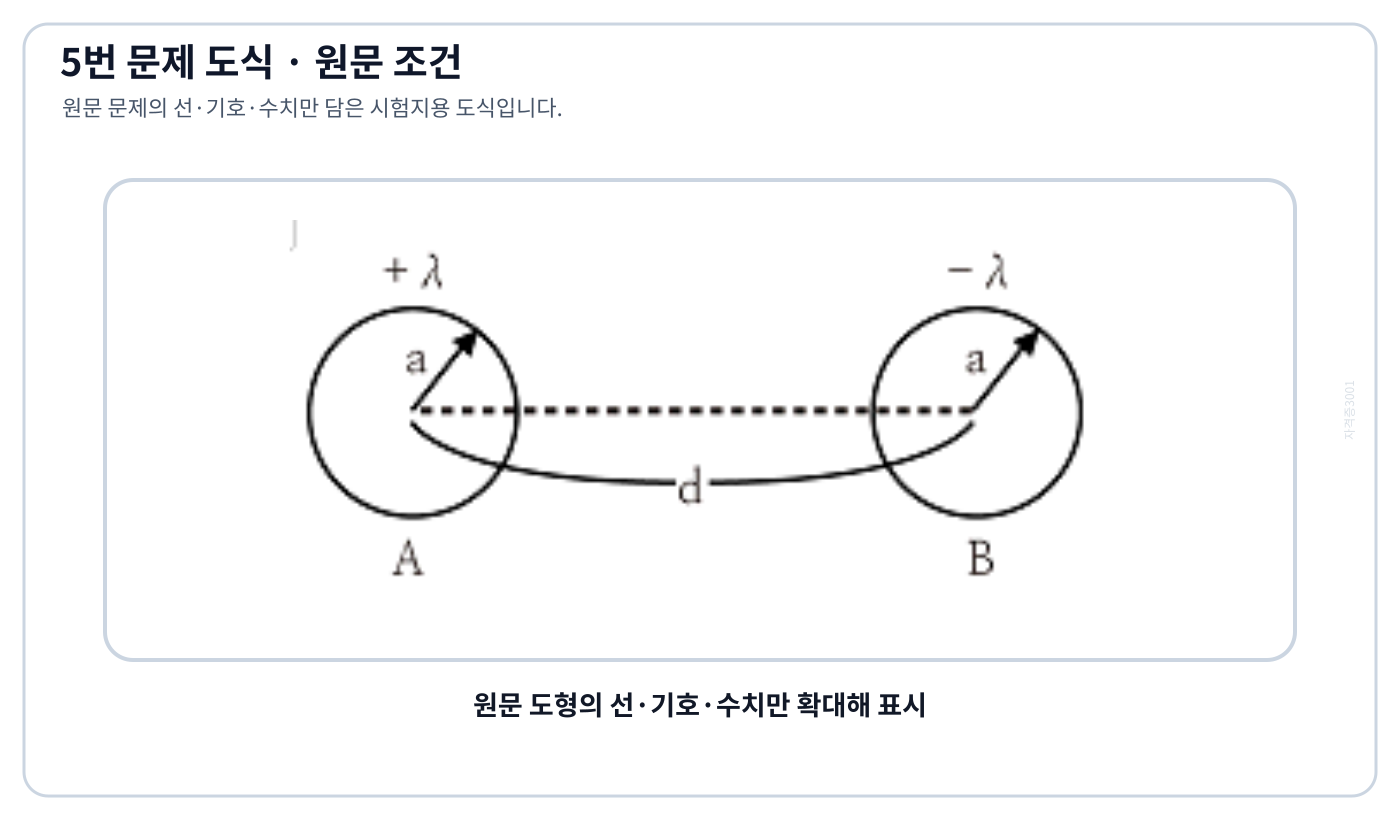

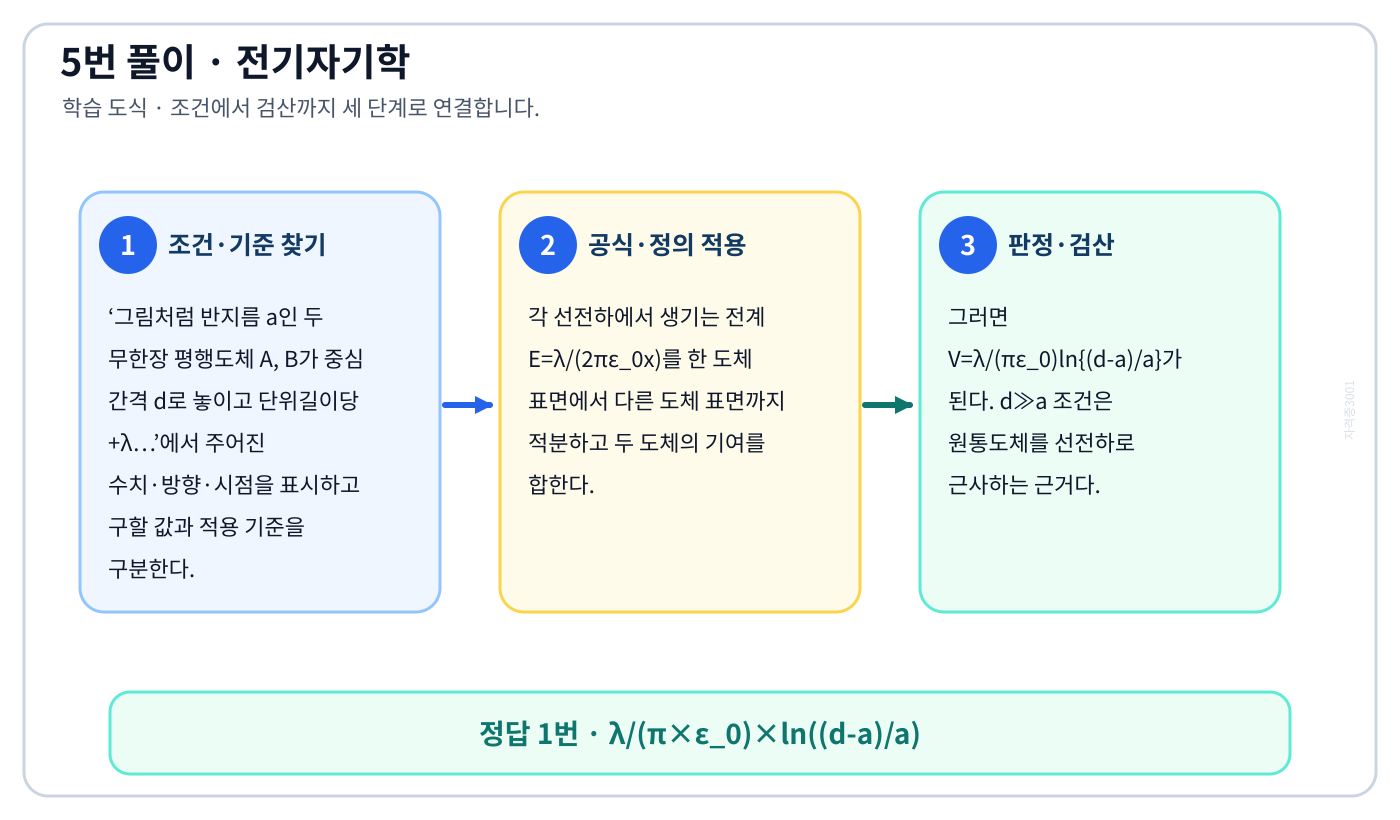

그림처럼 반지름 a인 두 무한장 평행도체 A, B가 중심 간격 d로 놓이고 단위길이당 +λ…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘λ/(π×ε₀)×ln((d-a)/a)’를 도출할 수 있다.

풀이 순서

1. ‘그림처럼 반지름 a인 두 무한장 평행도체 A, B가 중심 간격 d로 놓이고 단위길이당 +λ…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 각 선전하에서 생기는 전계 E=λ/(2πε₀x)를 한 도체 표면에서 다른 도체 표면까지 적분하고 두 도체의 기여를 합한다.
3. 그러면 V=λ/(πε₀)ln{(d-a)/a}가 된다. d≫a 조건은 원통도체를 선전하로 근사하는 근거다.

자주 하는 실수: 수치부터 대입하면 ‘λ/(2×π×ε₀)×ln(d/a)’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

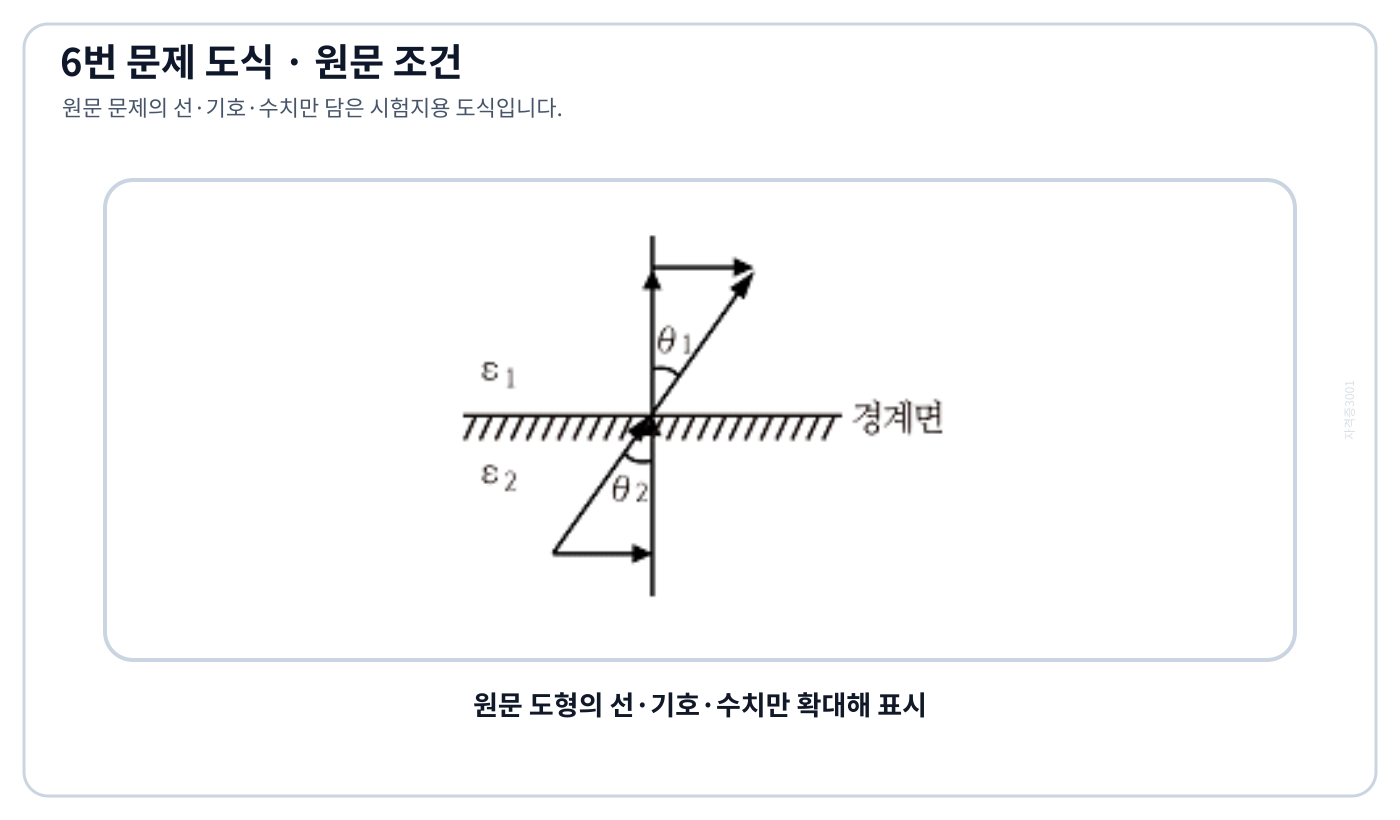

그림처럼 매질 1은 비유전율 4인 나일론, 매질 2는 진공이다. 전속밀도 D가 경계면의 법선과…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘tan⁻¹(4/√(3))’를 도출할 수 있다.

풀이 순서

1. ‘그림처럼 매질 1은 비유전율 4인 나일론, 매질 2는 진공이다. 전속밀도 D가 경계면의 법선과…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 자유 표면전하가 없는 유전체 경계에서는 접선 E와 법선 D가 연속이다.
3. 각을 법선 기준으로 두면 tanθ₁/tanθ₂=ε₁/ε₂=4이므로 tanθ₁=4tan30°=4/√3이다. 각의 기준이 법선인지 경계면인지 먼저 확인해야 한다.

자주 하는 실수: 수치부터 대입하면 ‘tan⁻¹(√(3)/4)’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

자기회로에 관한 설명으로 옳은 것은의 정의와 반대개념을 비교하여 ‘기자력은 자기저항과 자속의 곱이다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘자기회로에 관한 설명으로 옳은 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 자기회로의 옴 법칙은 기자력 F=NI=ℜΦ이고 자기저항은 ℜ=l/(μS)이다.
3. 따라서 기자력은 자기저항과 자속의 곱이다. 자기저항은 길이에 비례하고 투자율·단면적에 반비례하며, 직렬 자기저항은 그대로 합한다.

자주 하는 실수: 익숙한 용어 ‘자기저항은 자기회로 단면적에 비례한다.’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

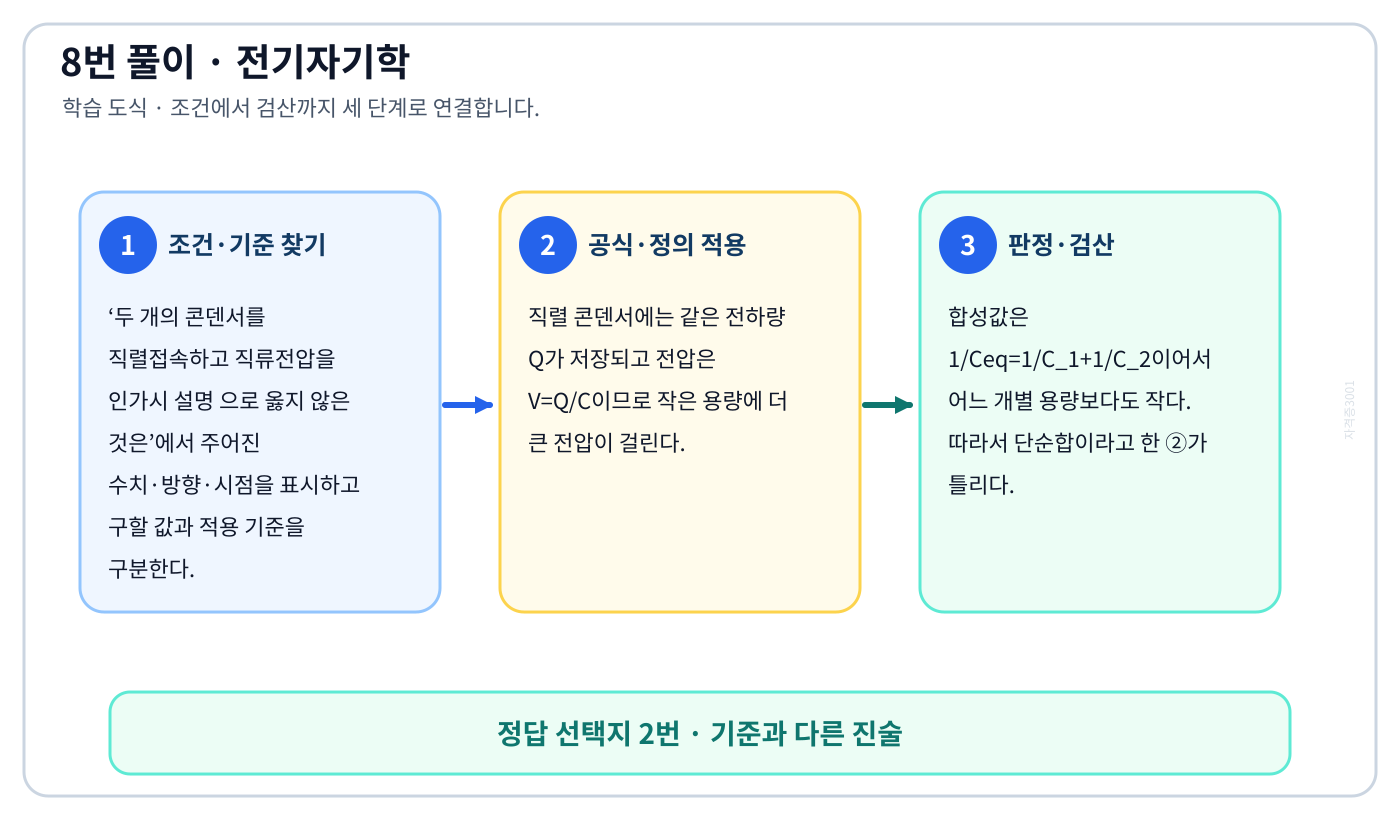

두 개의 콘덴서를 직렬접속하고 직류전압을 인가시 설명 으로 옳지 않은 것은의 정의와 반대개념을 비교하여 ‘합성 정전용량은 각 콘덴서의 정전용량의 합과 같다’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘두 개의 콘덴서를 직렬접속하고 직류전압을 인가시 설명 으로 옳지 않은 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 직렬 콘덴서에는 같은 전하량 Q가 저장되고 전압은 V=Q/C이므로 작은 용량에 더 큰 전압이 걸린다.
3. 합성값은 1/Ceq=1/C₁+1/C₂이어서 어느 개별 용량보다도 작다. 따라서 단순합이라고 한 ②가 틀리다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘정전용량이 작은 콘덴서에 전압이 많이 걸린다’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

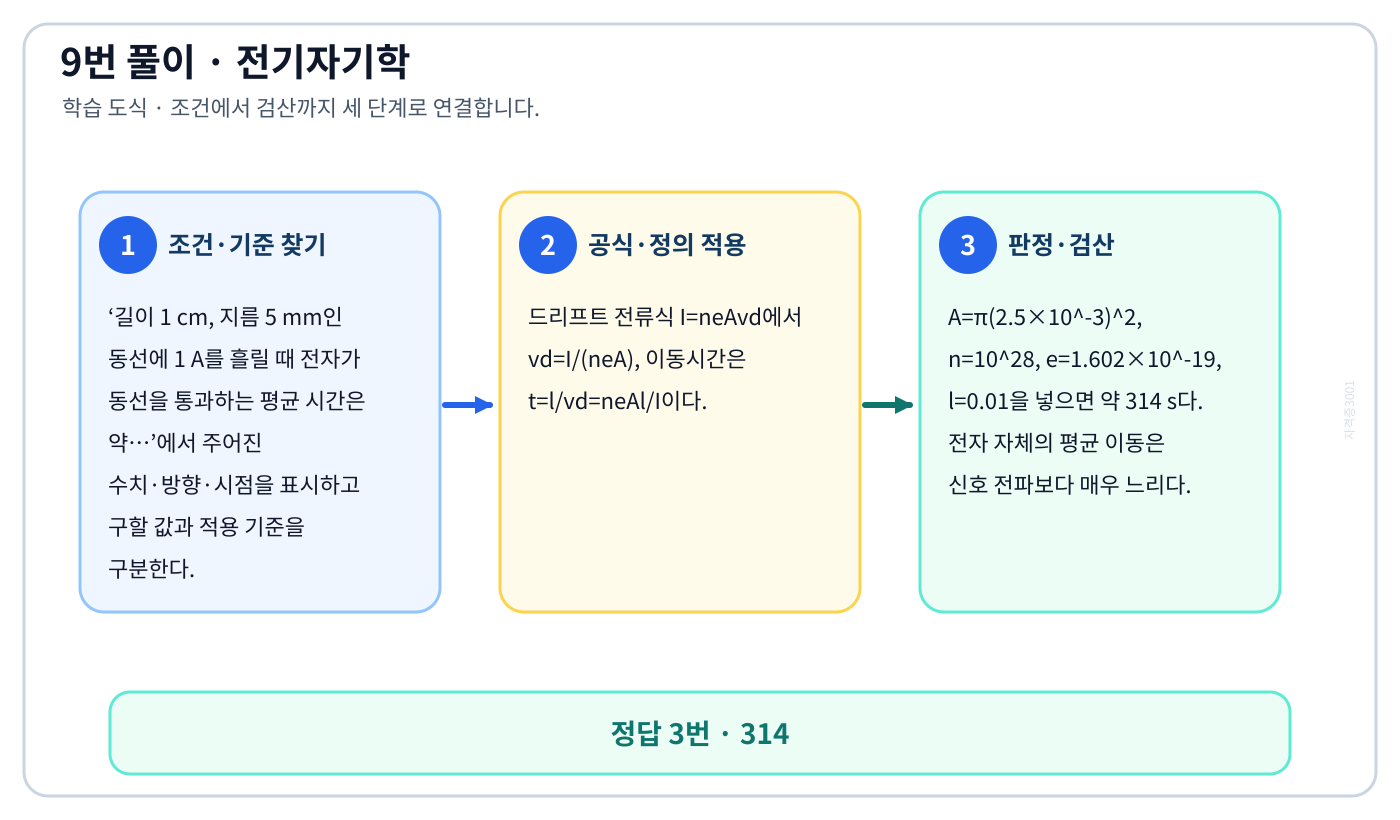

길이 1 cm, 지름 5 mm인 동선에 1 A를 흘릴 때 전자가 동선을 통과하는 평균 시간은 약…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘314’를 도출할 수 있다.

풀이 순서

1. ‘길이 1 cm, 지름 5 mm인 동선에 1 A를 흘릴 때 전자가 동선을 통과하는 평균 시간은 약…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 드리프트 전류식 I=neAvd에서 vd=I/(neA), 이동시간은 t=l/vd=neAl/I이다.
3. A=π(2.5×10⁻³)², n=10²⁸, e=1.602×10⁻¹⁹, l=0.01을 넣으면 약 314 s다. 전자 자체의 평균 이동은 신호 전파보다 매우 느리다.

자주 하는 실수: 수치부터 대입하면 ‘3’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

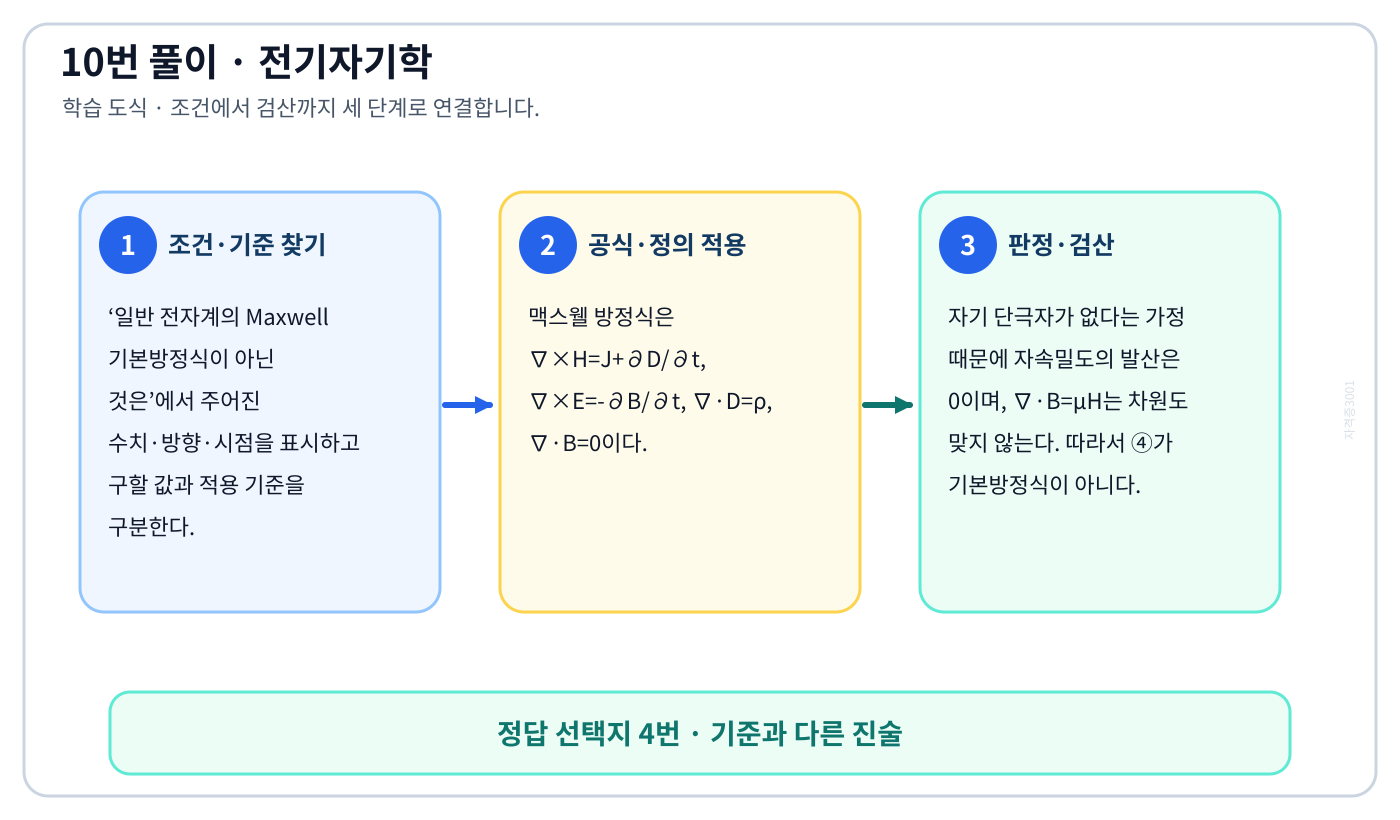

일반 전자계의 Maxwell 기본방정식이 아닌 것은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘∇·B=μH’를 도출할 수 있다.

풀이 순서

1. ‘일반 전자계의 Maxwell 기본방정식이 아닌 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 맥스웰 방정식은 ∇×H=J+∂D/∂t, ∇×E=-∂B/∂t, ∇·D=ρ, ∇·B=0이다.
3. 자기 단극자가 없다는 가정 때문에 자속밀도의 발산은 0이며, ∇·B=μH는 차원도 맞지 않는다. 따라서 ④가 기본방정식이 아니다.

자주 하는 실수: 수치부터 대입하면 ‘∇×H=J+∂D/∂t’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

전계 E(V/m), 자계 H(AT/m)가 평면파를 이루어 자유공간을 전파할 때 단위면적당…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘E×H’를 도출할 수 있다.

풀이 순서

1. ‘전계 E(V/m), 자계 H(AT/m)가 평면파를 이루어 자유공간을 전파할 때 단위면적당…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 평면파에서 순간 포인팅 벡터는 S=E×H이고 E와 H가 직각이면 크기는 EH이다.
3. 선택지에 별도의 실효값 표기가 없으므로 1/2 계수를 붙이지 않는다. 최대값 페이저의 시간평균을 묻는 경우에만 표현 관례에 따라 1/2이 등장한다.

자주 하는 실수: 수치부터 대입하면 ‘E×H^2’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

옴의 법칙을 미분형태로 표시하면의 기준식을 세우고 단위·계수·부호를 검산하여 ‘J=E/ρ’를 도출할 수 있다.

풀이 순서

1. ‘옴의 법칙을 미분형태로 표시하면’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 미분형 옴 법칙은 J=σE=E/ρ이다.
3. 여기서 σ는 도전율, ρ는 저항률이며 서로 역수다. 발산과 회전은 장의 공간변화를 나타내는 연산자이므로 재료의 국소 전류-전계 관계인 옴 법칙이 아니다.

자주 하는 실수: 수치부터 대입하면 ‘J=ρE’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

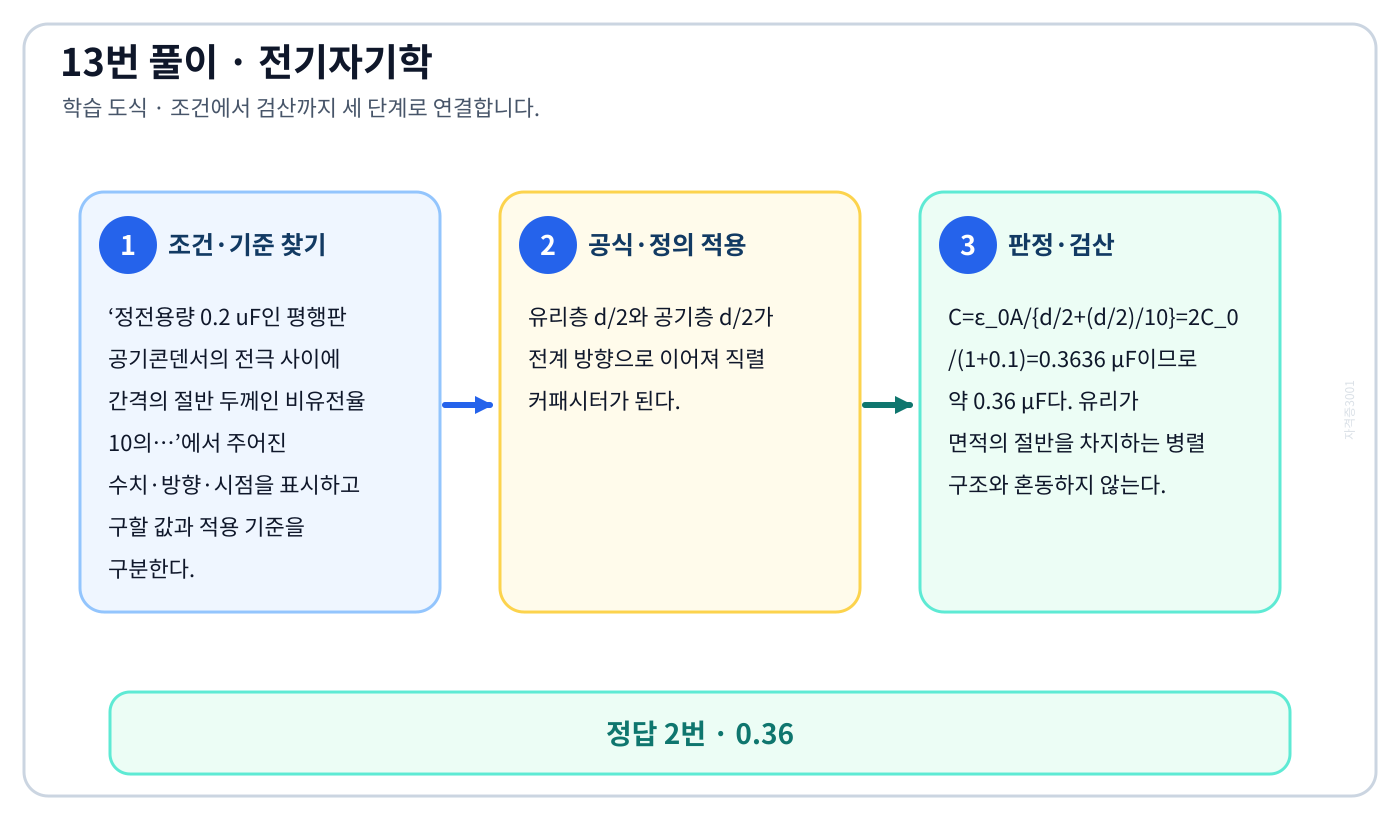

정전용량 0.2 uF인 평행판 공기콘덴서의 전극 사이에 간격의 절반 두께인 비유전율 10의…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘0.36’를 도출할 수 있다.

풀이 순서

1. ‘정전용량 0.2 uF인 평행판 공기콘덴서의 전극 사이에 간격의 절반 두께인 비유전율 10의…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 유리층 d/2와 공기층 d/2가 전계 방향으로 이어져 직렬 커패시터가 된다.
3. C=ε₀A/{d/2+(d/2)/10}=2C₀/(1+0.1)=0.3636 μF이므로 약 0.36 μF다. 유리가 면적의 절반을 차지하는 병렬 구조와 혼동하지 않는다.

자주 하는 실수: 수치부터 대입하면 ‘0.26’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

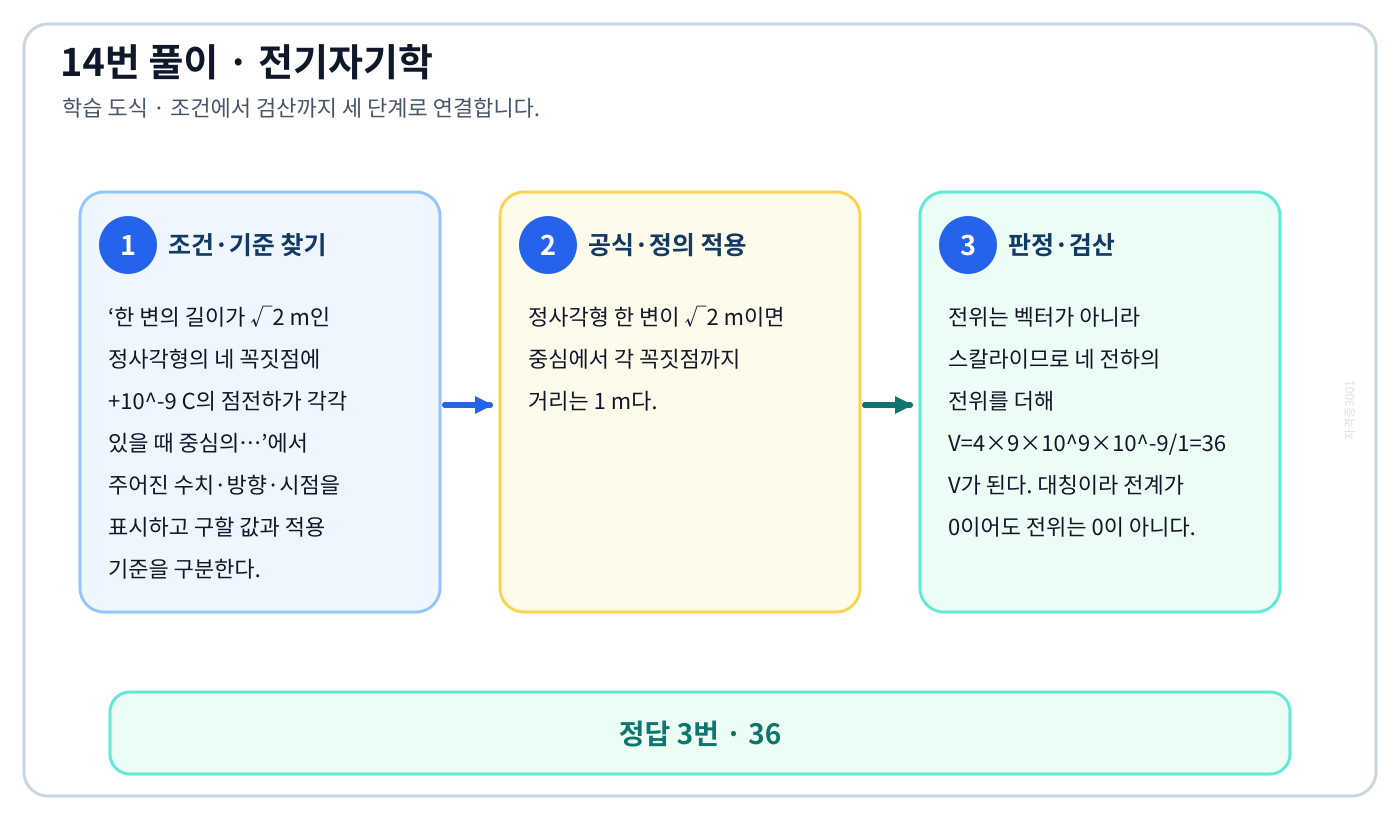

한 변의 길이가 √2 m인 정사각형의 네 꼭짓점에 +10⁻⁹ C의 점전하가 각각 있을 때 중심의…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘36’를 도출할 수 있다.

풀이 순서

1. ‘한 변의 길이가 √2 m인 정사각형의 네 꼭짓점에 +10⁻⁹ C의 점전하가 각각 있을 때 중심의…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 정사각형 한 변이 √2 m이면 중심에서 각 꼭짓점까지 거리는 1 m다.
3. 전위는 벡터가 아니라 스칼라이므로 네 전하의 전위를 더해 V=4×9×10⁹×10⁻⁹/1=36 V가 된다. 대칭이라 전계가 0이어도 전위는 0이 아니다.

자주 하는 실수: 수치부터 대입하면 ‘0’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

기계적인 변형력을 가할 때,결정체의 표면에 전위차가 발생되는 현상은의 정의와 반대개념을 비교하여 ‘압전효과’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘기계적인 변형력을 가할 때,결정체의 표면에 전위차가 발생되는 현상은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 결정체에 기계적 변형력을 가했을 때 전위차가 발생하는 현상은 압전효과입니다.
3. 이는 압력계나 수정시계 등에 응용된다. 정답 용어만 외우지 말고 각 선택지의 대상·원인·작용·결과가 정의와 모두 일치하는지 비교해야 같은 개념의 변형문제도 풀 수 있다.

자주 하는 실수: 익숙한 용어 ‘볼타효과’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

면적 S(m²)인 금속판 두 장을 간격 d(m)로 공기 중에 평행하게 놓았을 때 정전용량은 몇 F인가의 기준식을 세우고 단위·계수·부호를 검산하여 ‘ε₀×S/d’를 도출할 수 있다.

풀이 순서

1. ‘면적 S(m²)인 금속판 두 장을 간격 d(m)로 공기 중에 평행하게 놓았을 때 정전용량은 몇 F인가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 평행판 도체 사이의 정전용량을 구하는 문제입니다.
3. 정전용량은 극판의 면적에 비례하고 간격에 반비례합니다. C = (Sepsilon_0)/(d). 식의 기호 관계를 먼저 세우고 SI 단위로 바꾼 뒤 선택지를 역대입하면 계수·단위 착오를 걸러낼 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘ε₀×d/S’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

면전하밀도 ρs(C/m²)가 균일한 무한평면에서 떨어진 점의 전계 크기는의 기준식을 세우고 단위·계수·부호를 검산하여 ‘ρs/(2×ε₀)’를 도출할 수 있다.

풀이 순서

1. ‘면전하밀도 ρs(C/m²)가 균일한 무한평면에서 떨어진 점의 전계 크기는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 무한히 넓은 도체판(무한평면)에서 전계의 세기를 구하는 문제입니다.
3. 무한평면의 전계는 거리 R에 관계없이 일정하며, 전속밀도 D = (rho_s)/(2)와 D = epsilon_0 E 관계를 이용합니다. E = (D)/(epsilon_0) = (rho_s)/(2epsilon_0).

자주 하는 실수: 수치부터 대입하면 ‘ρs/ε₀’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

300회 감은 코일에 3 A 의 전류가 흐를 때의 기자력 [AT] 은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘900’를 도출할 수 있다.

풀이 순서

1. ‘300회 감은 코일에 3 A 의 전류가 흐를 때의 기자력 [AT] 은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 코일에 흐르는 전류와 권수(감은 횟수)를 통해 기자력을 구하는 문제입니다.
3. 기자력은 전류와 권수의 곱으로 계산합니다. 기본식: F = N × I 대입: F = 300 × 3 결과: F = 900 따라서 기자력은 900( AT) 입니다.

자주 하는 실수: 수치부터 대입하면 ‘10’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

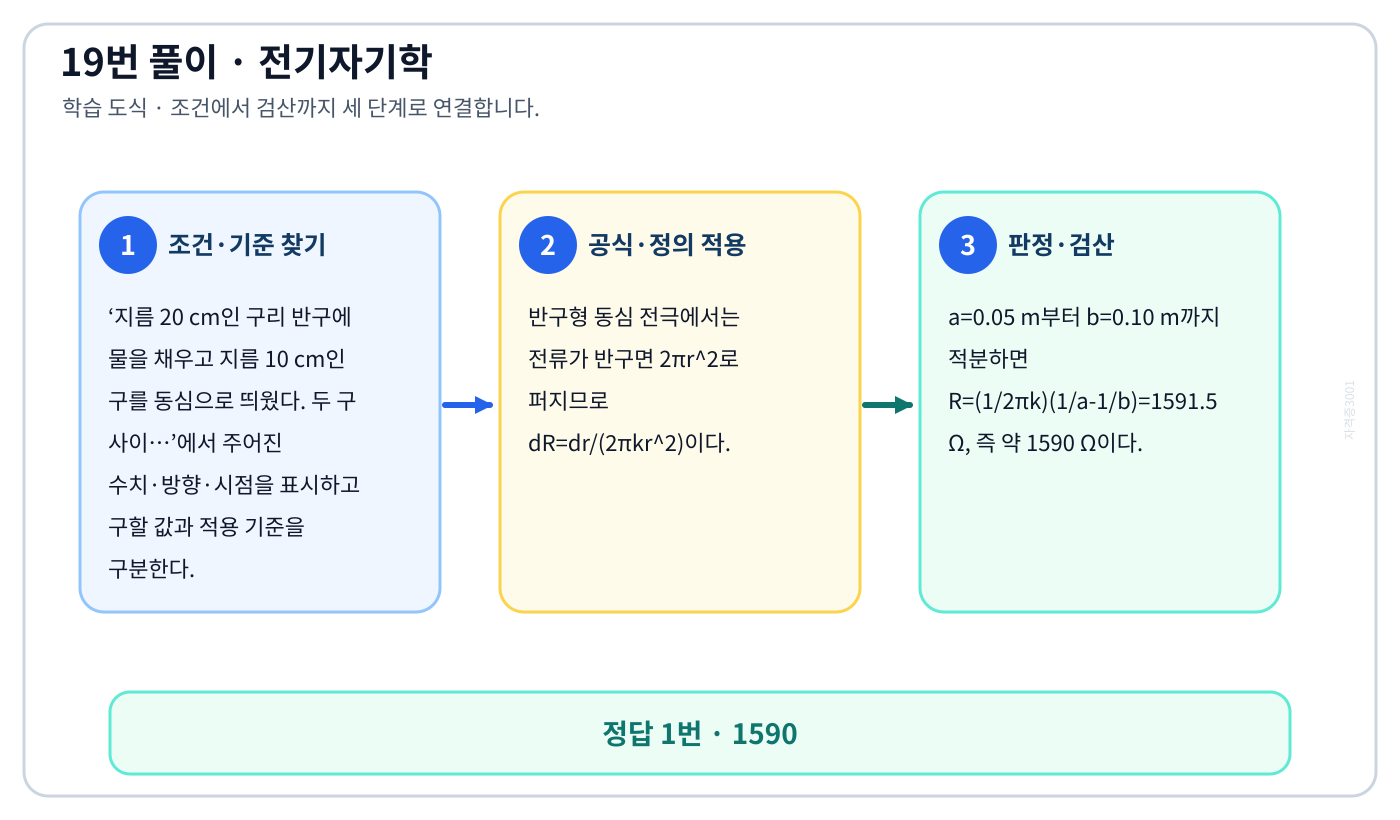

지름 20 cm인 구리 반구에 물을 채우고 지름 10 cm인 구를 동심으로 띄웠다. 두 구 사이…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘1590’를 도출할 수 있다.

풀이 순서

1. ‘지름 20 cm인 구리 반구에 물을 채우고 지름 10 cm인 구를 동심으로 띄웠다. 두 구 사이…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 반구형 동심 전극에서는 전류가 반구면 2πr²로 퍼지므로 dR=dr/(2πkr²)이다.
3. a=0.05 m부터 b=0.10 m까지 적분하면 R=(1/2πk)(1/a-1/b)=1591.5 Ω, 즉 약 1590 Ω이다.

자주 하는 실수: 수치부터 대입하면 ‘2590’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

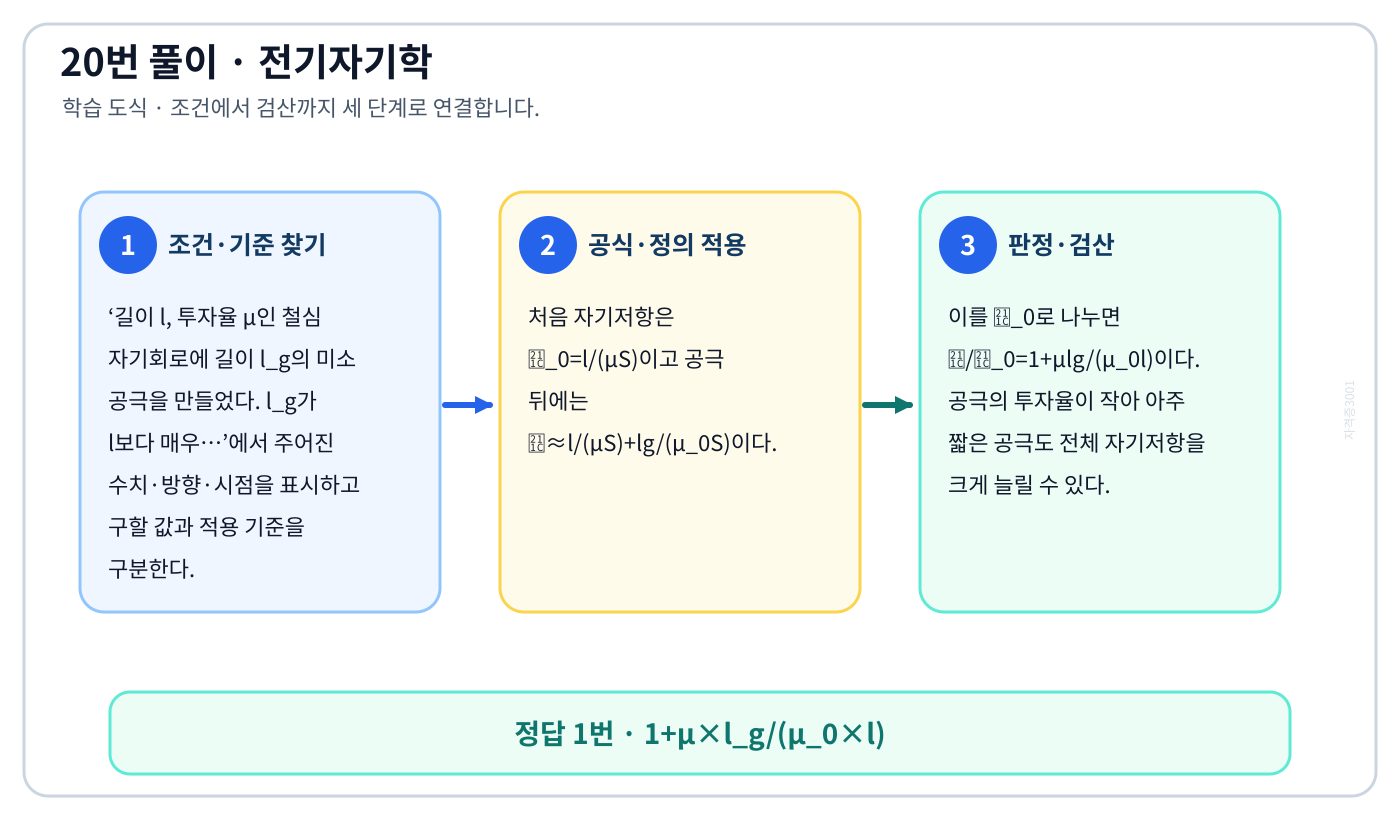

길이 l, 투자율 μ인 철심 자기회로에 길이 l_g의 미소 공극을 만들었다. l_g가 l보다 매우…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘1+μ×l_g/(μ₀×l)’를 도출할 수 있다.

풀이 순서

1. ‘길이 l, 투자율 μ인 철심 자기회로에 길이 l_g의 미소 공극을 만들었다. l_g가 l보다 매우…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 처음 자기저항은 ℜ₀=l/(μS)이고 공극 뒤에는 ℜ≈l/(μS)+lg/(μ₀S)이다.
3. 이를 ℜ₀로 나누면 ℜ/ℜ₀=1+μlg/(μ₀l)이다. 공극의 투자율이 작아 아주 짧은 공극도 전체 자기저항을 크게 늘릴 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘1+μ×l/(μ₀×l_g)’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

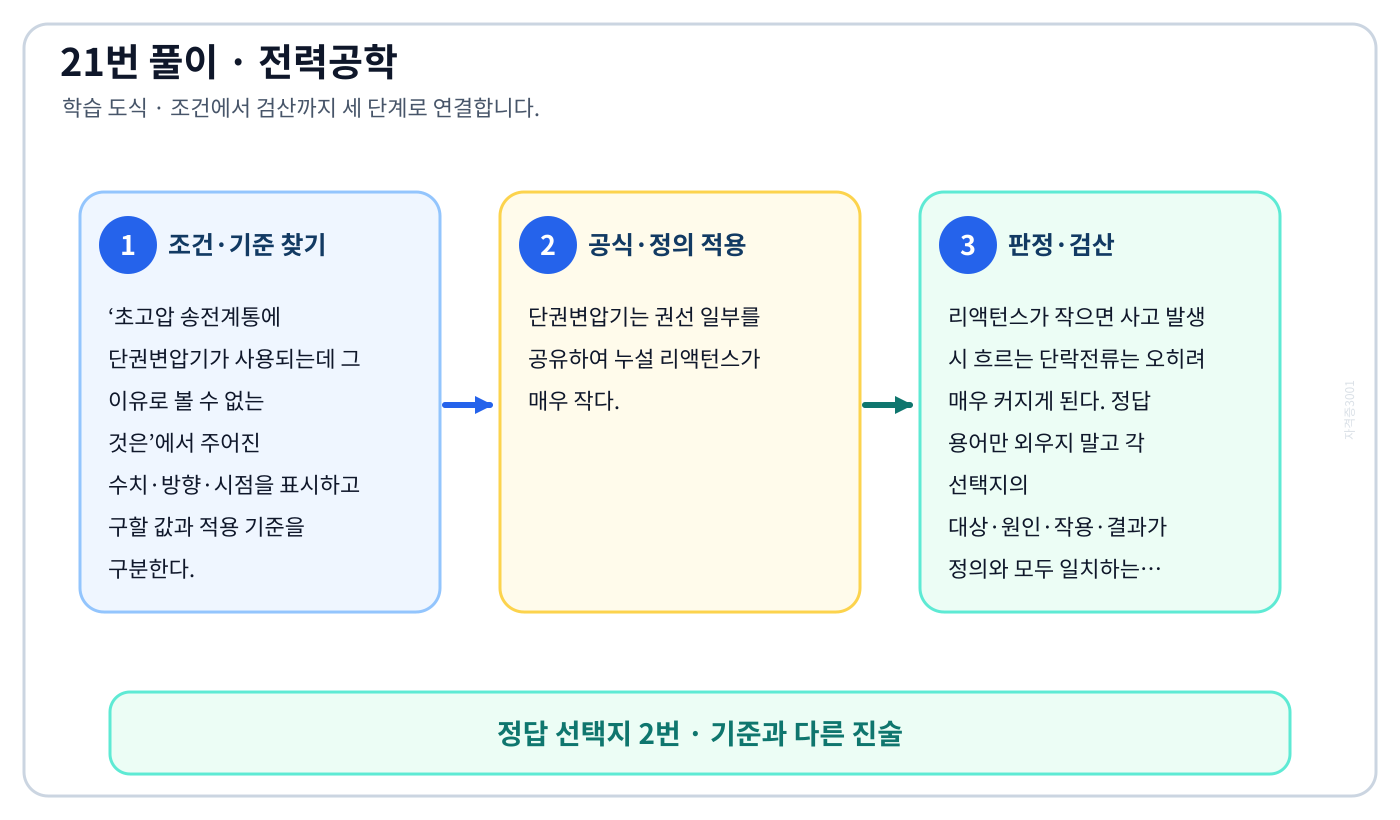

초고압 송전계통에 단권변압기가 사용되는데 그 이유로 볼 수 없는 것은의 정의와 반대개념을 비교하여 ‘단락전류가 적다’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘초고압 송전계통에 단권변압기가 사용되는데 그 이유로 볼 수 없는 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 단권변압기는 권선 일부를 공유하여 누설 리액턴스가 매우 작다.
3. 리액턴스가 작으면 사고 발생 시 흐르는 단락전류는 오히려 매우 커지게 된다. 정답 용어만 외우지 말고 각 선택지의 대상·원인·작용·결과가 정의와 모두 일치하는지 비교해야 같은 개념의 변형문제도 풀 수 있다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘효율이 높다’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

피뢰기의 구비조건이 아닌 것은의 정의와 반대개념을 비교하여 ‘상용주파 방전개시 전압이 낮을 것’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘피뢰기의 구비조건이 아닌 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 피뢰기는 이상전압으로부터 설비를 보호하는 장치로, 평상시(상용주파수)에는 전기를 차단하고 충격 전압 발생 시에만 빠르게 방전되어야 합니다.
3. 따라서 상용주파 방전개시 전압은 충분히 높아야 합니다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘충격방전 개시전압이 낮을 것’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

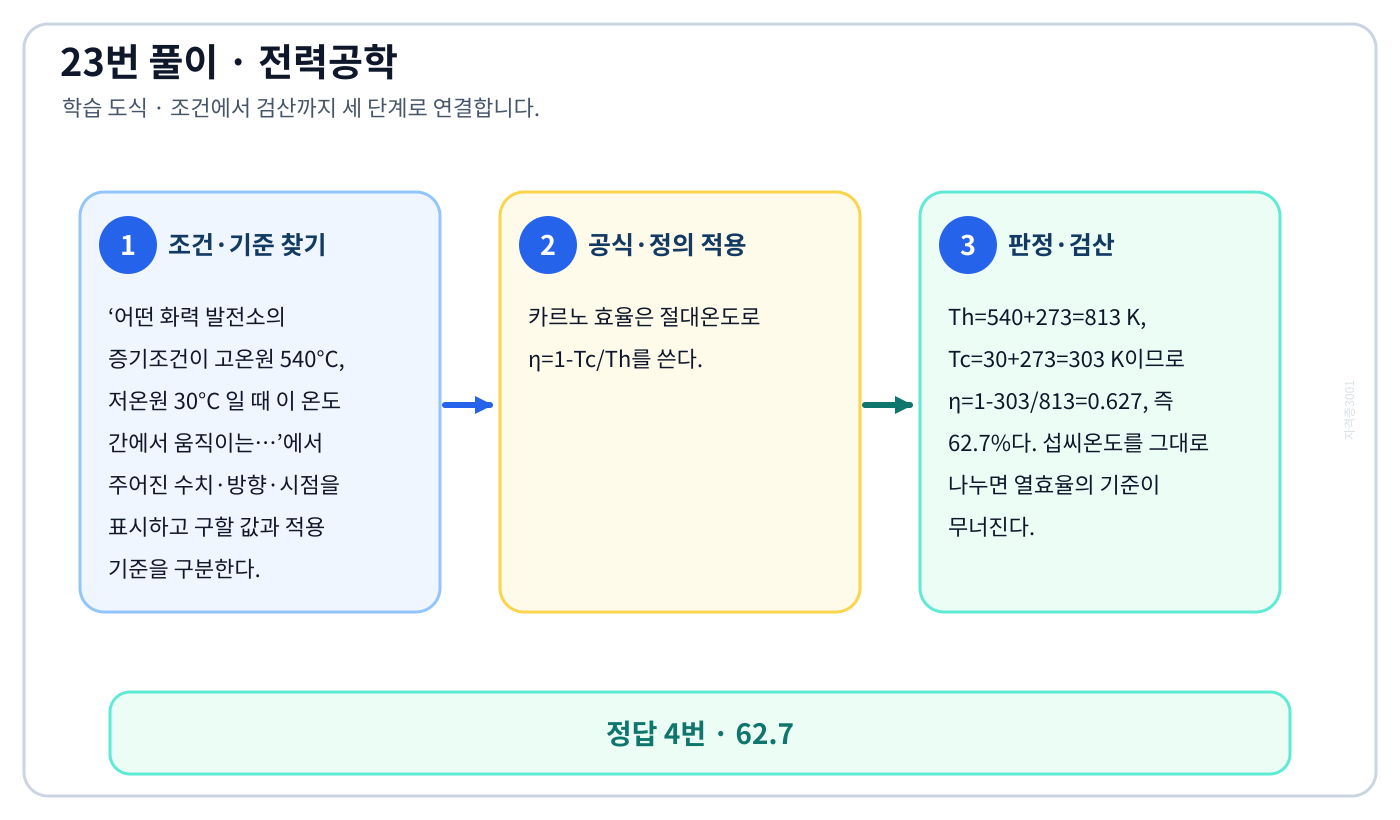

어떤 화력 발전소의 증기조건이 고온원 540°C, 저온원 30°C 일 때 이 온도 간에서 움직이는…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘62.7’를 도출할 수 있다.

풀이 순서

1. ‘어떤 화력 발전소의 증기조건이 고온원 540°C, 저온원 30°C 일 때 이 온도 간에서 움직이는…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 카르노 효율은 절대온도로 η=1-Tc/Th를 쓴다.
3. Th=540+273=813 K, Tc=30+273=303 K이므로 η=1-303/813=0.627, 즉 62.7%다. 섭씨온도를 그대로 나누면 열효율의 기준이 무너진다.

자주 하는 실수: 수치부터 대입하면 ‘85.2’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

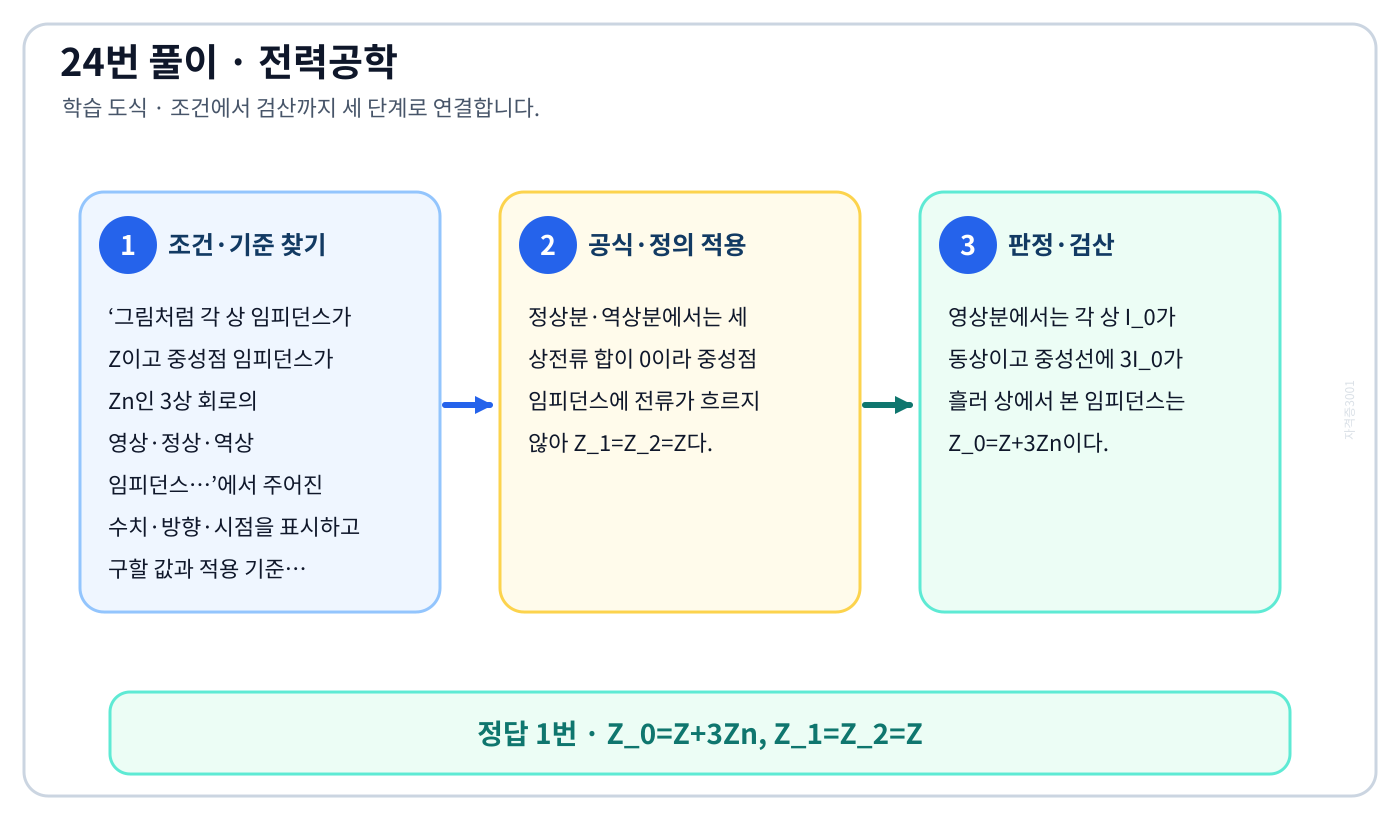

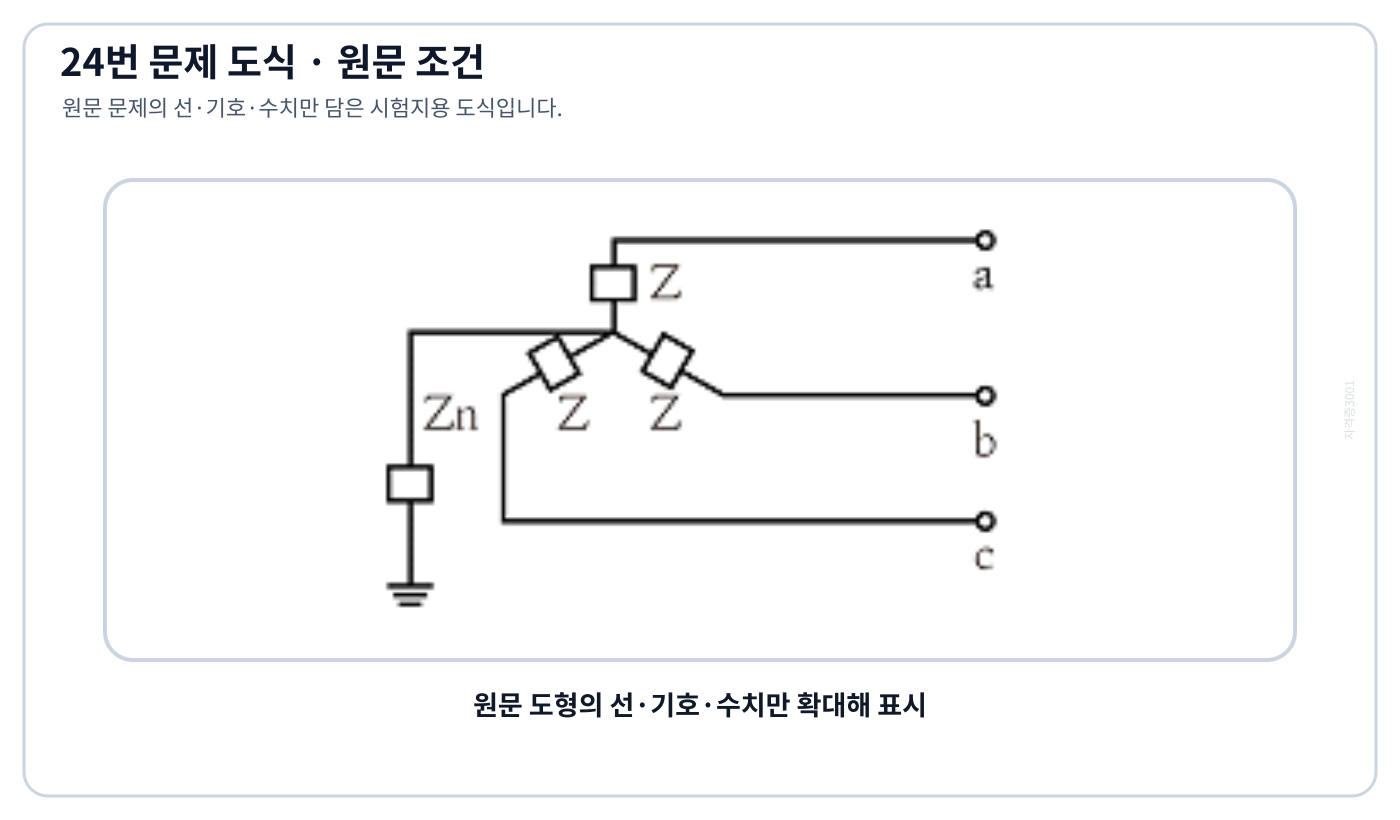

그림처럼 각 상 임피던스가 Z이고 중성점 임피던스가 Zn인 3상 회로의 영상·정상·역상 임피던스…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘Z_0=Z+3Zn, Z_1=Z_2=Z’를 도출할 수 있다.

풀이 순서

1. ‘그림처럼 각 상 임피던스가 Z이고 중성점 임피던스가 Zn인 3상 회로의 영상·정상·역상 임피던스…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 정상분·역상분에서는 세 상전류 합이 0이라 중성점 임피던스에 전류가 흐르지 않아 Z₁=Z₂=Z다.
3. 영상분에서는 각 상 I₀가 동상이고 중성선에 3I₀가 흘러 상에서 본 임피던스는 Z₀=Z+3Zn이다.

자주 하는 실수: 수치부터 대입하면 ‘Z_0=3Zn, Z_1=Z, Z_2=3Z’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

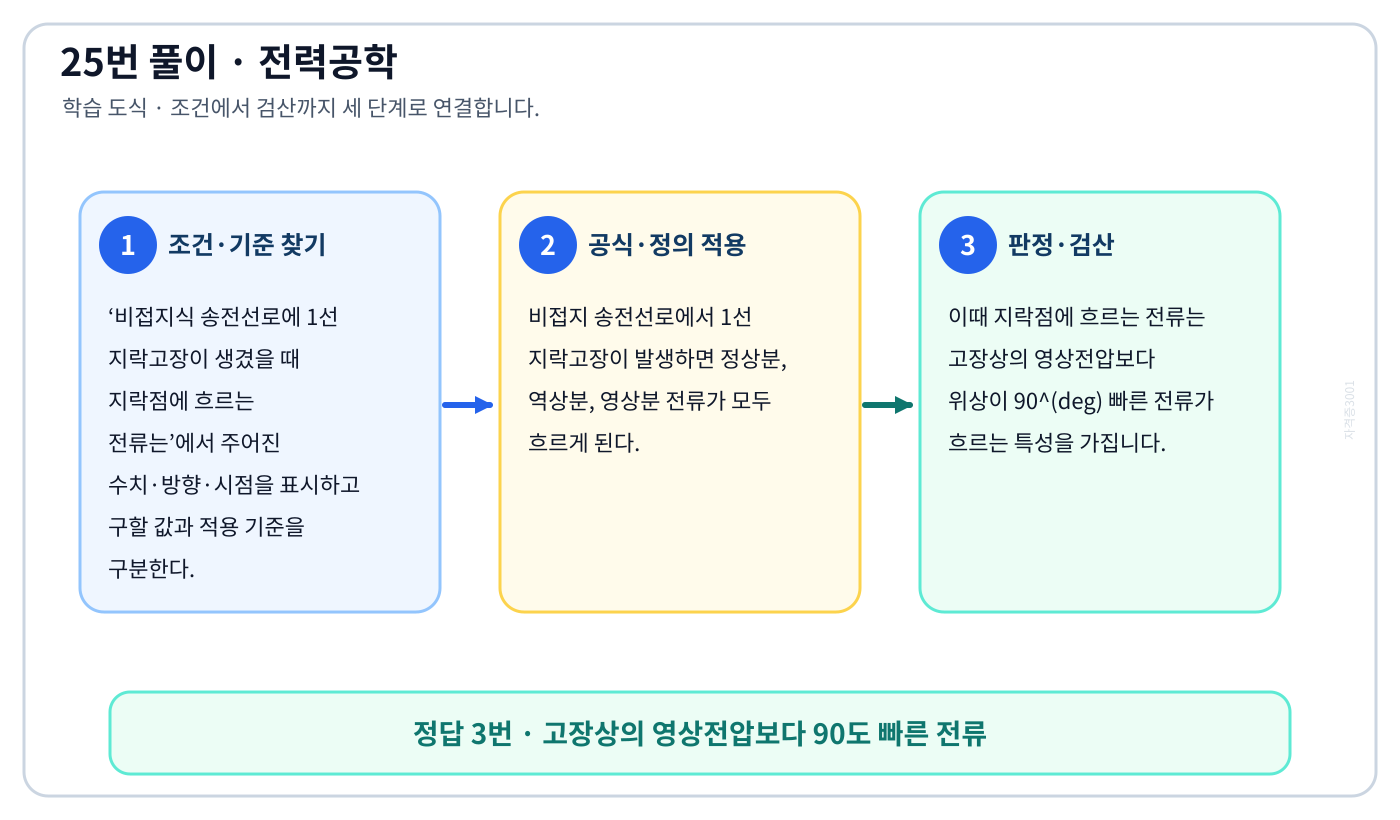

비접지식 송전선로에 1선 지락고장이 생겼을 때 지락점에 흐르는 전류는의 기준식을 세우고 단위·계수·부호를 검산하여 ‘고장상의 영상전압보다 90도 빠른 전류’를 도출할 수 있다.

풀이 순서

1. ‘비접지식 송전선로에 1선 지락고장이 생겼을 때 지락점에 흐르는 전류는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 비접지 송전선로에서 1선 지락고장이 발생하면 정상분, 역상분, 영상분 전류가 모두 흐르게 된다.
3. 이때 지락점에 흐르는 전류는 고장상의 영상전압보다 위상이 90^(deg) 빠른 전류가 흐르는 특성을 가집니다.

자주 하는 실수: 수치부터 대입하면 ‘직류 전류’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

가공전선로에 사용하는 전선의 굵기를 결정할 때 고려 할 사항이 아닌 것은의 정의와 반대개념을 비교하여 ‘절연저항’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘가공전선로에 사용하는 전선의 굵기를 결정할 때 고려 할 사항이 아닌 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 가공전선로의 전선 굵기를 결정할 때는 전기적 제한(전압강하, 허용전류)과 기계적 제한(기계적 강도)을 모두 고려해야 합니다.
3. 정답 용어만 외우지 말고 각 선택지의 대상·원인·작용·결과가 정의와 모두 일치하는지 비교해야 같은 개념의 변형문제도 풀 수 있다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘전압강하’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

조상설비가 아닌 것은의 정의와 반대개념을 비교하여 ‘자동고장구분개폐기’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘조상설비가 아닌 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 조상설비는 전력 계통의 무효전력을 조절하여 전압을 일정하게 유지하고 역률을 개선하는 설비입니다.
3. 정답 용어만 외우지 말고 각 선택지의 대상·원인·작용·결과가 정의와 모두 일치하는지 비교해야 같은 개념의 변형문제도 풀 수 있다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘정지형무효전력 보상장치’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

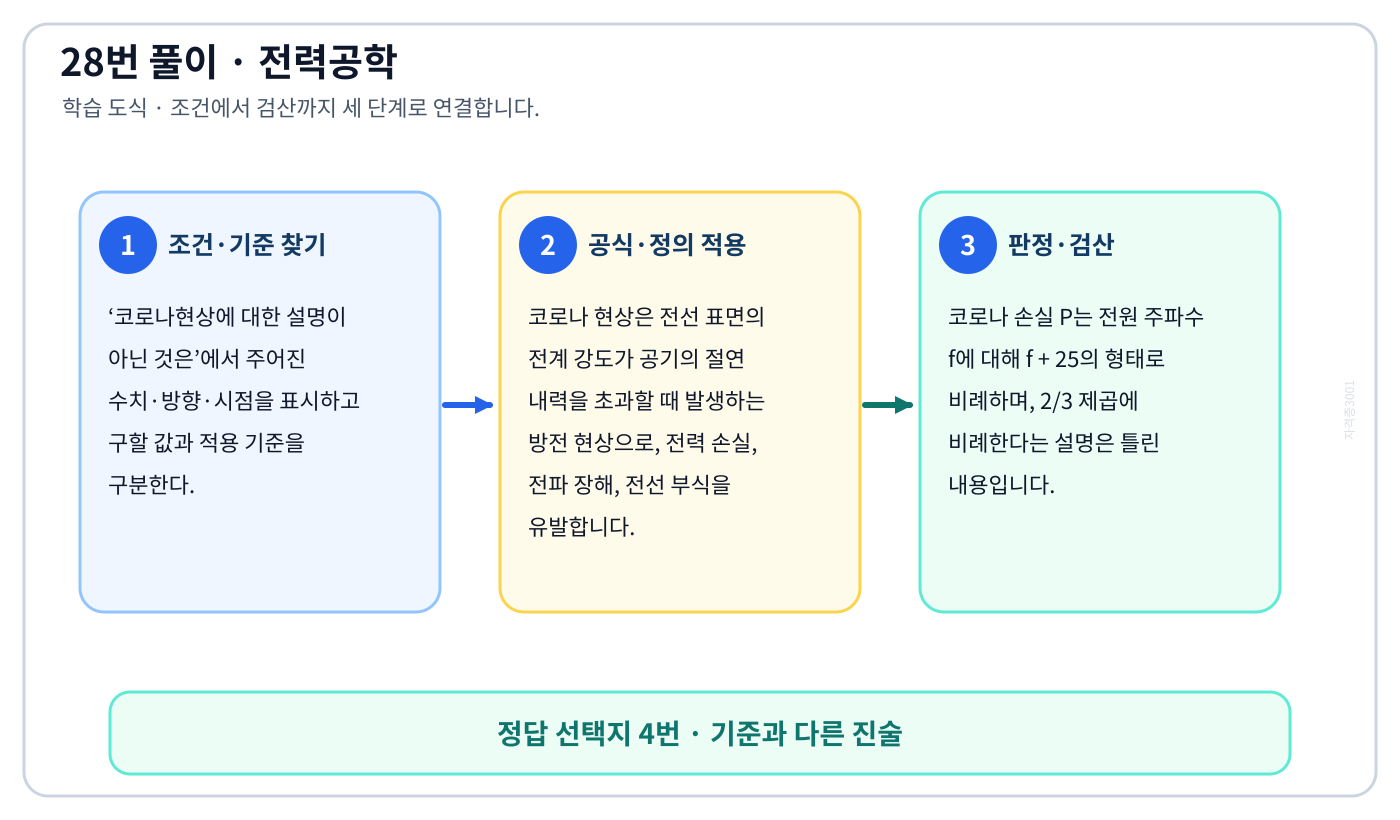

코로나현상에 대한 설명이 아닌 것은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘코로나 손실은 전원 주파수의 2/3 제곱에 비례한다’를 도출할 수 있다.

풀이 순서

1. ‘코로나현상에 대한 설명이 아닌 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 코로나 현상은 전선 표면의 전계 강도가 공기의 절연 내력을 초과할 때 발생하는 방전 현상으로, 전력 손실, 전파 장해, 전선 부식을 유발합니다.
3. 코로나 손실 P는 전원 주파수 f에 대해 f + 25의 형태로 비례하며, 2/3 제곱에 비례한다는 설명은 틀린 내용입니다.

자주 하는 실수: 수치부터 대입하면 ‘전선을 부식 시킨다’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

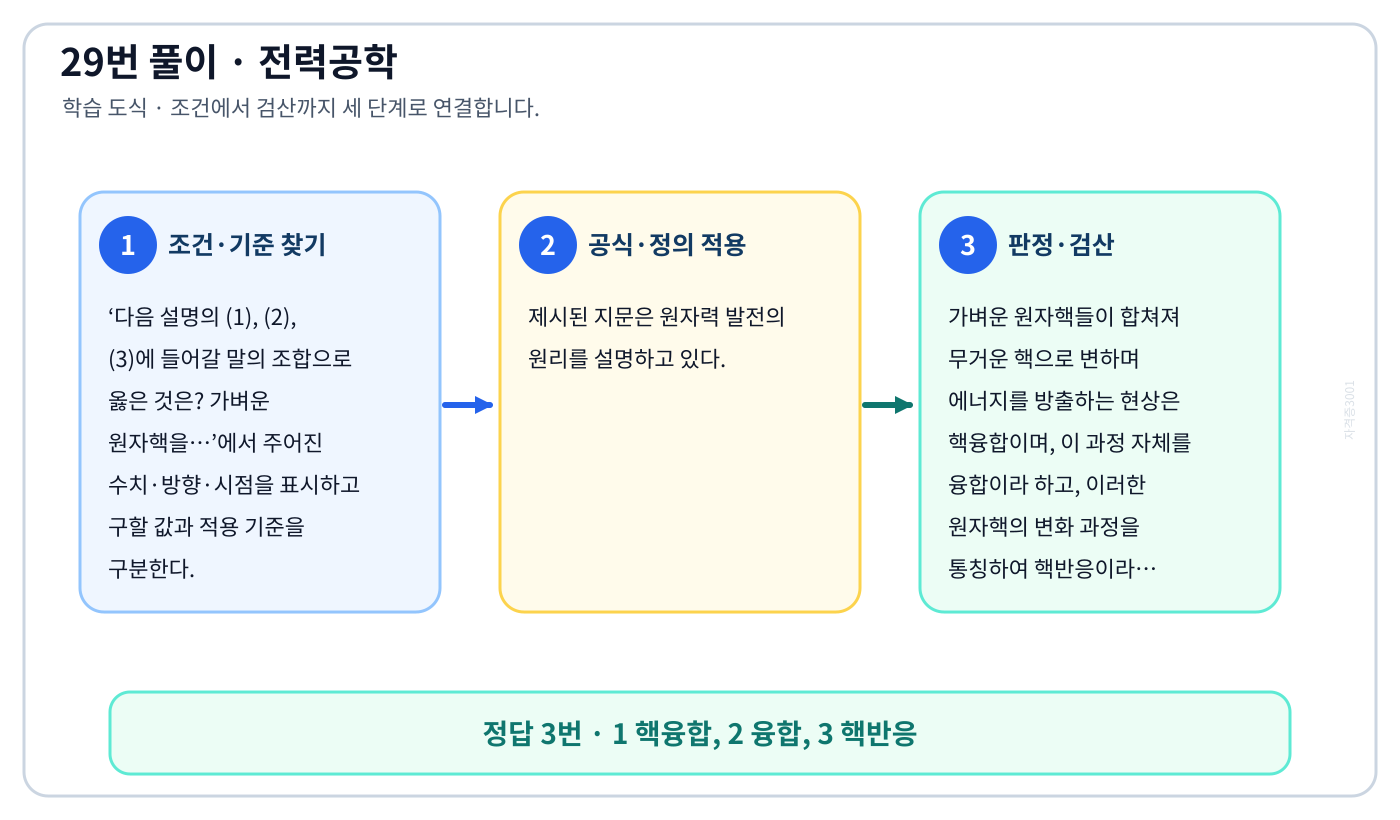

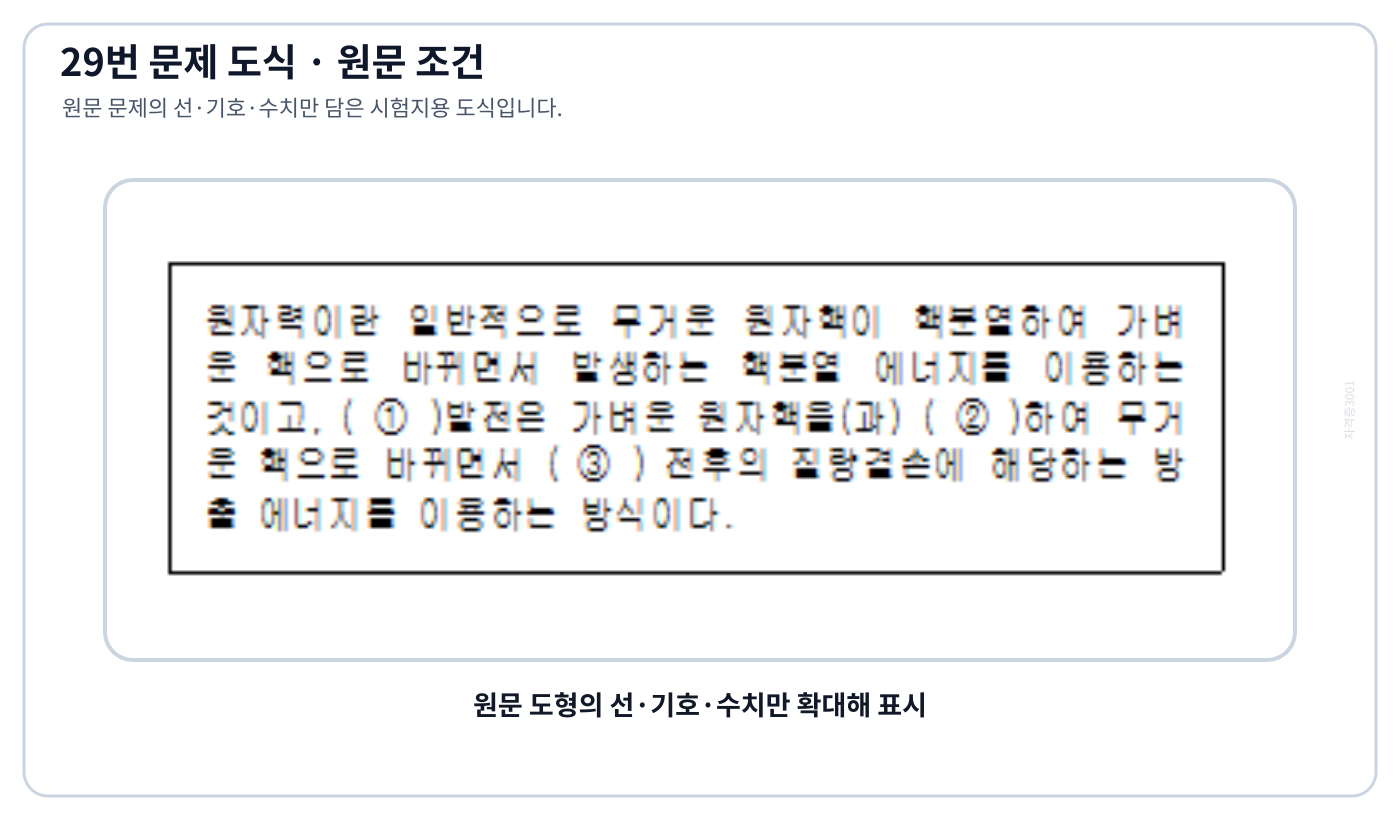

다음 설명의 (1), (2), (3)에 들어갈 말의 조합으로 옳은 것은? 가벼운 원자핵을…의 정의와 반대개념을 비교하여 ‘1 핵융합, 2 융합, 3 핵반응’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘다음 설명의 (1), (2), (3)에 들어갈 말의 조합으로 옳은 것은? 가벼운 원자핵을…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 제시된 지문은 원자력 발전의 원리를 설명하고 있다.
3. 가벼운 원자핵들이 합쳐져 무거운 핵으로 변하며 에너지를 방출하는 현상은 핵융합이며, 이 과정 자체를 융합이라 하고, 이러한 원자핵의 변화 과정을 통칭하여 핵반응이라고 합니다.

자주 하는 실수: 익숙한 용어 ‘1 원자핵융합, 2 융합, 3 결합’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

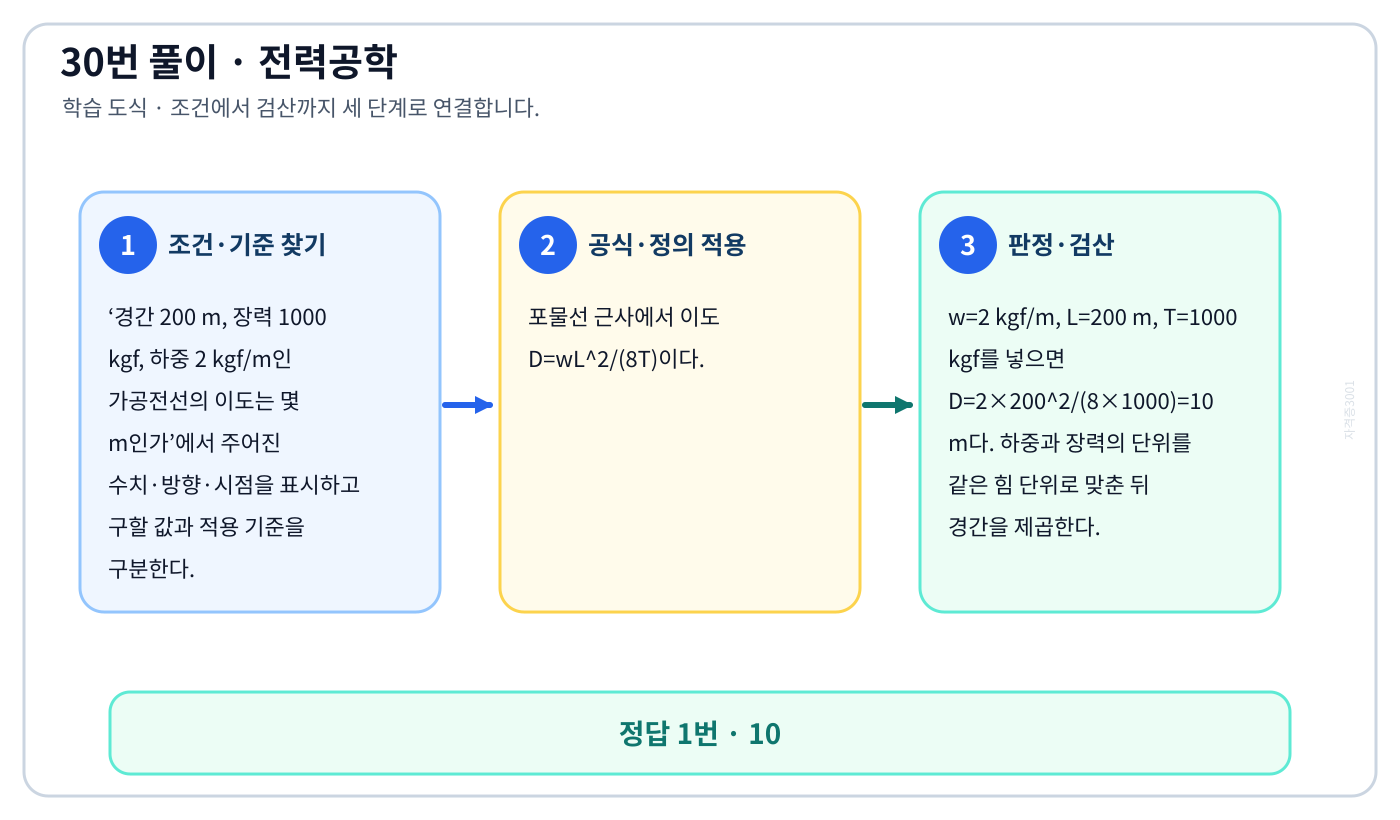

경간 200 m, 장력 1000 kgf, 하중 2 kgf/m인 가공전선의 이도는 몇 m인가의 기준식을 세우고 단위·계수·부호를 검산하여 ‘10’를 도출할 수 있다.

풀이 순서

1. ‘경간 200 m, 장력 1000 kgf, 하중 2 kgf/m인 가공전선의 이도는 몇 m인가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 포물선 근사에서 이도 D=wL²/(8T)이다.
3. w=2 kgf/m, L=200 m, T=1000 kgf를 넣으면 D=2×200²/(8×1000)=10 m다. 하중과 장력의 단위를 같은 힘 단위로 맞춘 뒤 경간을 제곱한다.

자주 하는 실수: 수치부터 대입하면 ‘11’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

영상변류기를 사용하는 계전기는의 정의와 반대개념을 비교하여 ‘선택지락계전기’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘영상변류기를 사용하는 계전기는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 영상변류기(ZCT)는 지락 사고 시 발생하는 영상 전류를 검출하는 장치로, 이를 통해 선택지락계전기나 방향지락계전기가 동작하게 된다.
3. 정답 용어만 외우지 말고 각 선택지의 대상·원인·작용·결과가 정의와 모두 일치하는지 비교해야 같은 개념의 변형문제도 풀 수 있다.

자주 하는 실수: 익숙한 용어 ‘과전류계전기’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

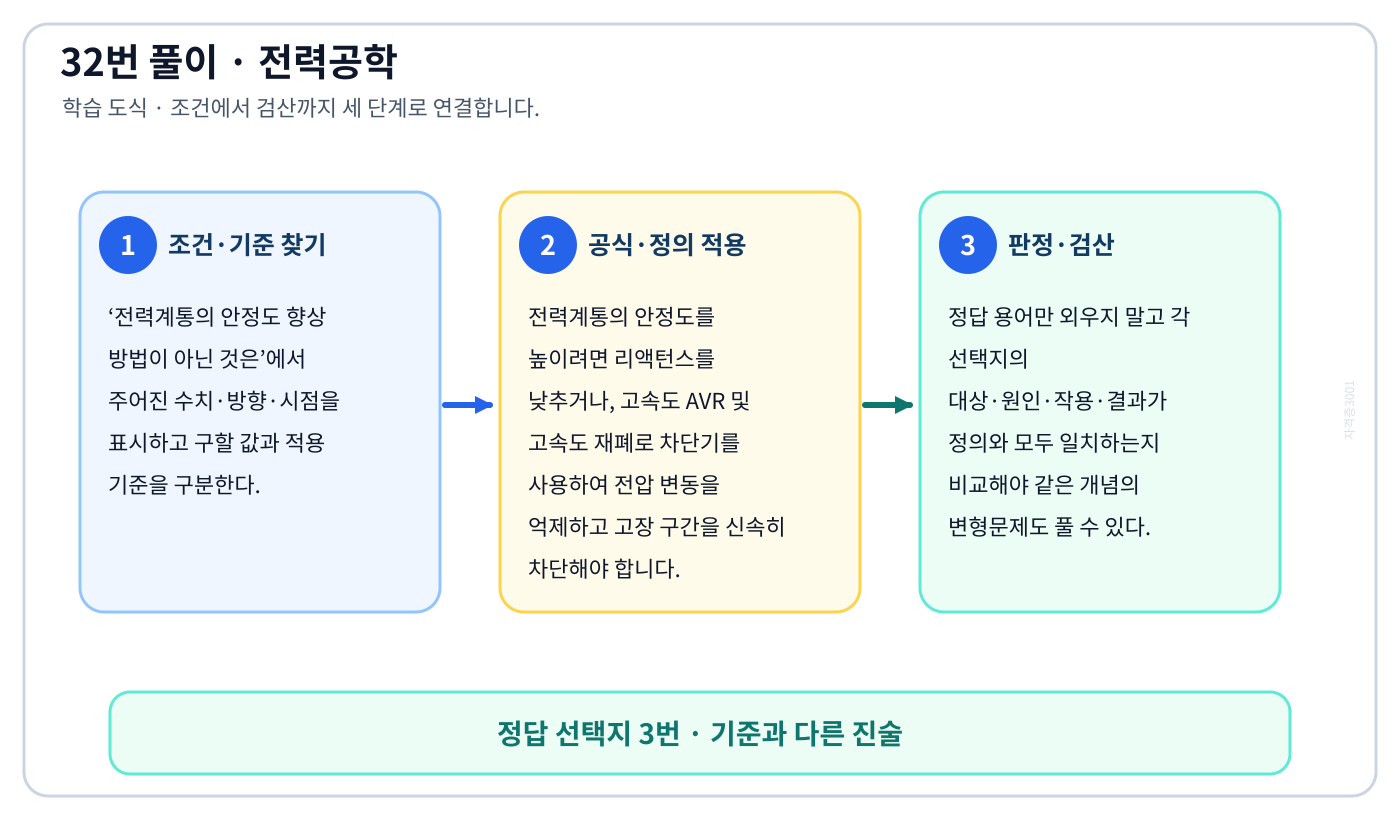

전력계통의 안정도 향상 방법이 아닌 것은의 정의와 반대개념을 비교하여 ‘중성점 직접접지방식을 채용한다’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘전력계통의 안정도 향상 방법이 아닌 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 전력계통의 안정도를 높이려면 리액턴스를 낮추거나, 고속도 AVR 및 고속도 재폐로 차단기를 사용하여 전압 변동을 억제하고 고장 구간을 신속히 차단해야 합니다.
3. 정답 용어만 외우지 말고 각 선택지의 대상·원인·작용·결과가 정의와 모두 일치하는지 비교해야 같은 개념의 변형문제도 풀 수 있다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘선로 및 기기의 리액턴스를 낮게 한다’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

증식비가 1보다 큰 원자로는의 정의와 반대개념을 비교하여 ‘고속증식로’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘증식비가 1보다 큰 원자로는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 고속증식로(FBR)는 플루토늄을 연료로 사용하여 핵분열 시 소비되는 연료보다 더 많은 연료를 생성하는 원자로로, 증식비가 보통 1.1 sim 1.4 정도로 1보다 큽니다.
3. 네 선택지를 대조하면 4번 ‘고속증식로’만 정의와 문항 조건을 동시에 만족한다.

자주 하는 실수: 익숙한 용어 ‘경수로’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

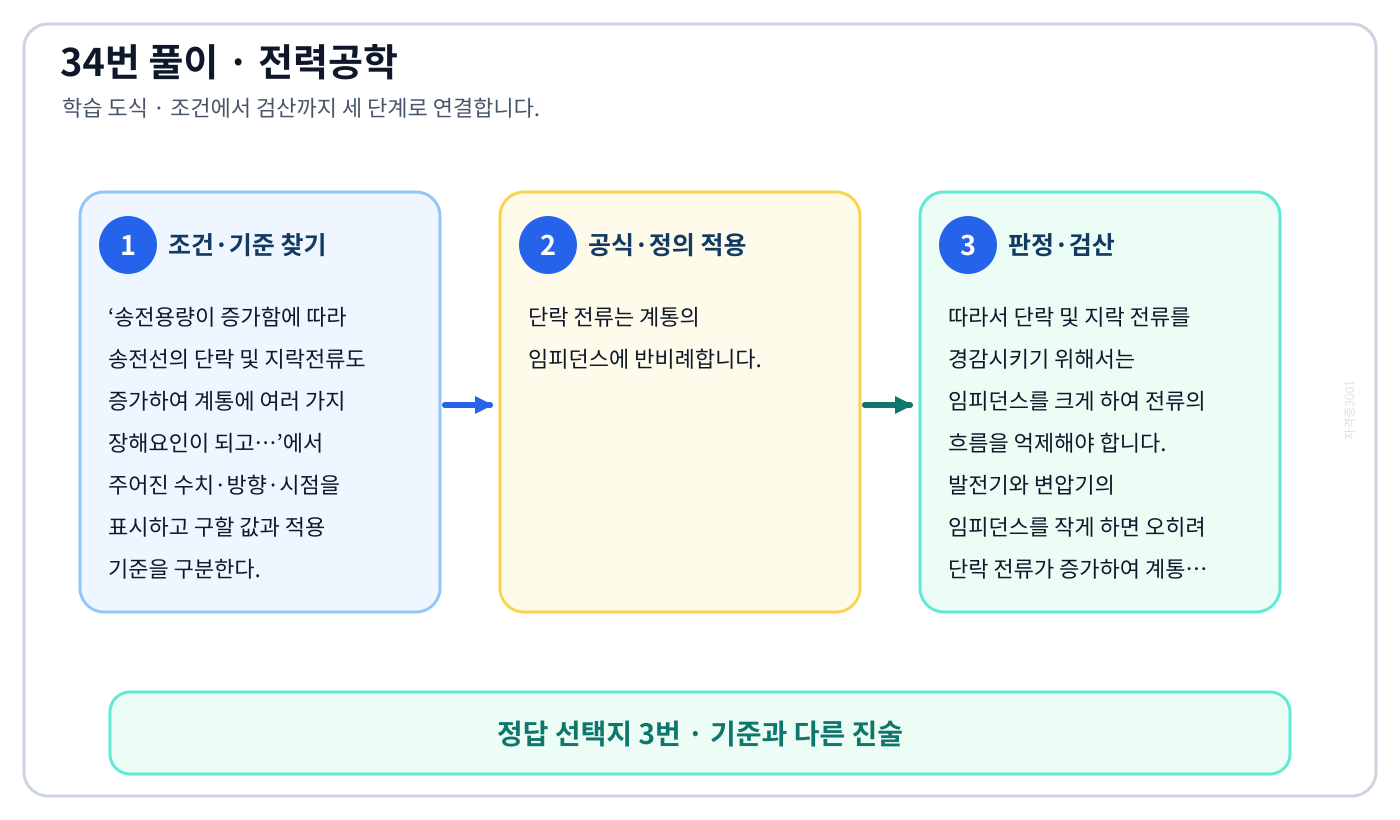

이 문제로 익힐 것

송전용량이 증가함에 따라 송전선의 단락 및 지락전류도 증가하여 계통에 여러 가지 장해요인이 되고…의 정의와 반대개념을 비교하여 ‘발전기와 변압기의 임피던스를 작게 한다’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘송전용량이 증가함에 따라 송전선의 단락 및 지락전류도 증가하여 계통에 여러 가지 장해요인이 되고…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 단락 전류는 계통의 임피던스에 반비례합니다.
3. 따라서 단락 및 지락 전류를 경감시키기 위해서는 임피던스를 크게 하여 전류의 흐름을 억제해야 합니다. 발전기와 변압기의 임피던스를 작게 하면 오히려 단락 전류가 증가하여 계통에 위험을 초래합니다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘계통의 전압을 높인다’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

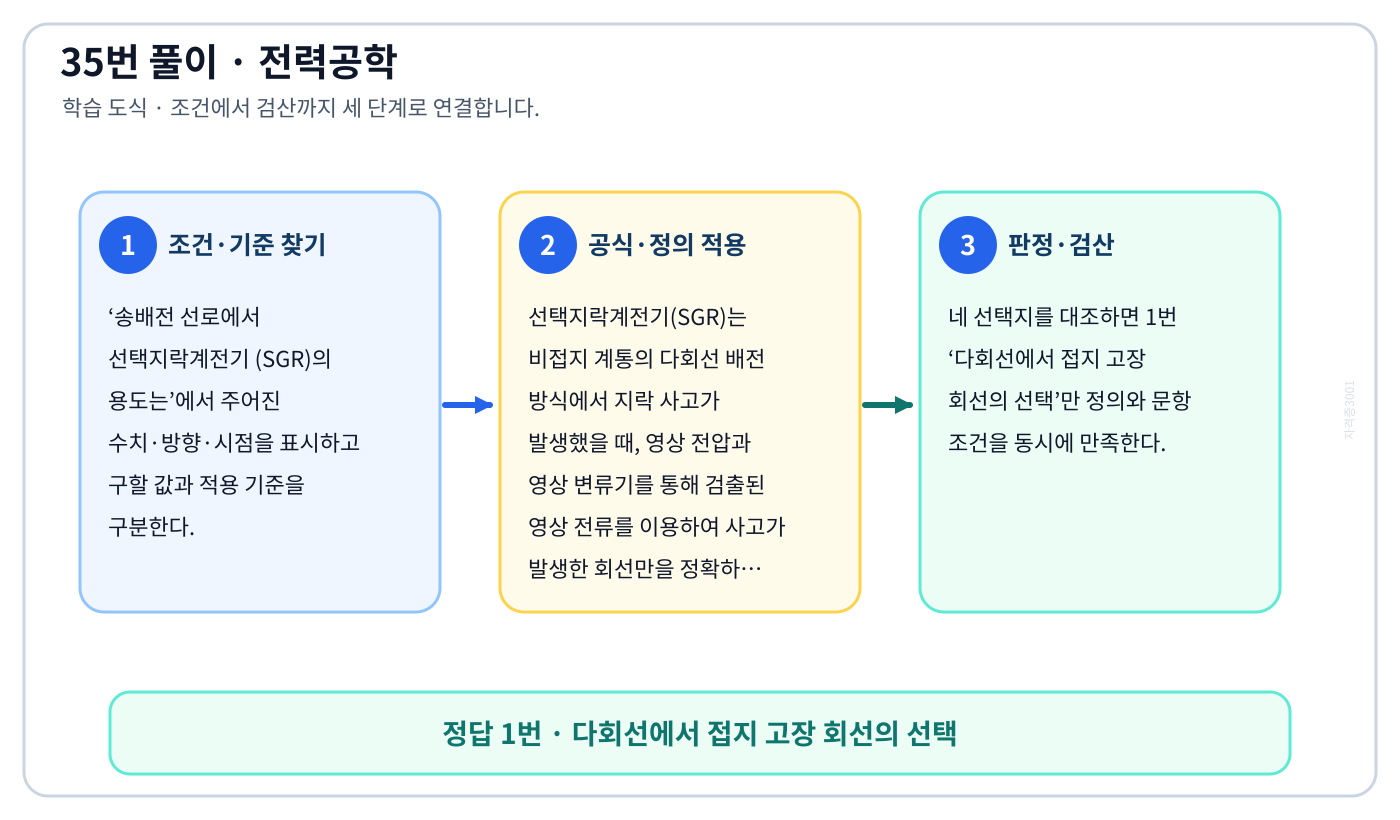

이 문제로 익힐 것

송배전 선로에서 선택지락계전기 (SGR)의 용도는의 정의와 반대개념을 비교하여 ‘다회선에서 접지 고장 회선의 선택’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘송배전 선로에서 선택지락계전기 (SGR)의 용도는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 선택지락계전기(SGR)는 비접지 계통의 다회선 배전 방식에서 지락 사고가 발생했을 때, 영상 전압과 영상 변류기를 통해 검출된 영상 전류를 이용하여 사고가 발생한 회선만을 정확하게 선택하여 차단하는 방향성 계전기입니다.
3. 네 선택지를 대조하면 1번 ‘다회선에서 접지 고장 회선의 선택’만 정의와 문항 조건을 동시에 만족한다.

자주 하는 실수: 익숙한 용어 ‘단일 회선에서 접지 전류의 대소 선택’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

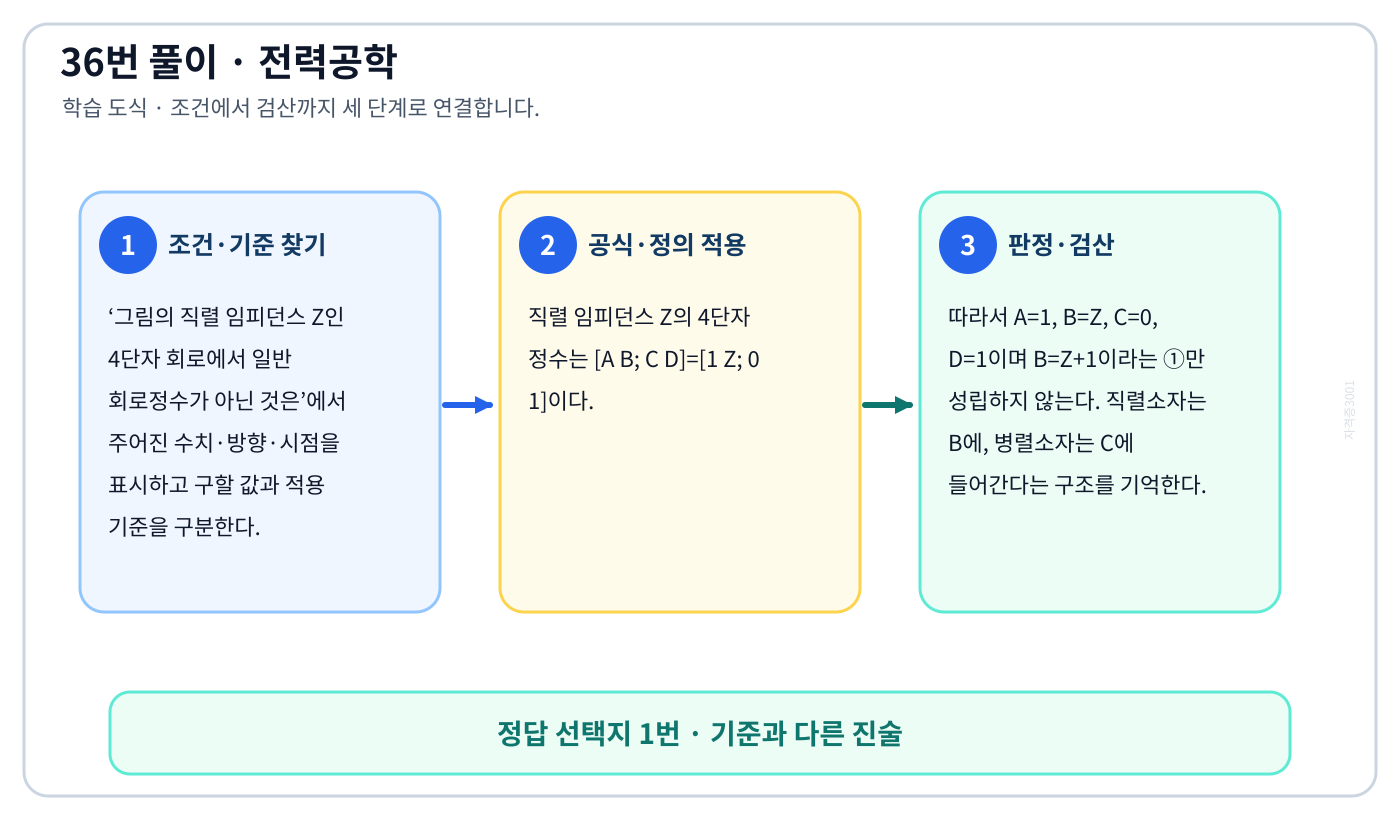

이 문제로 익힐 것

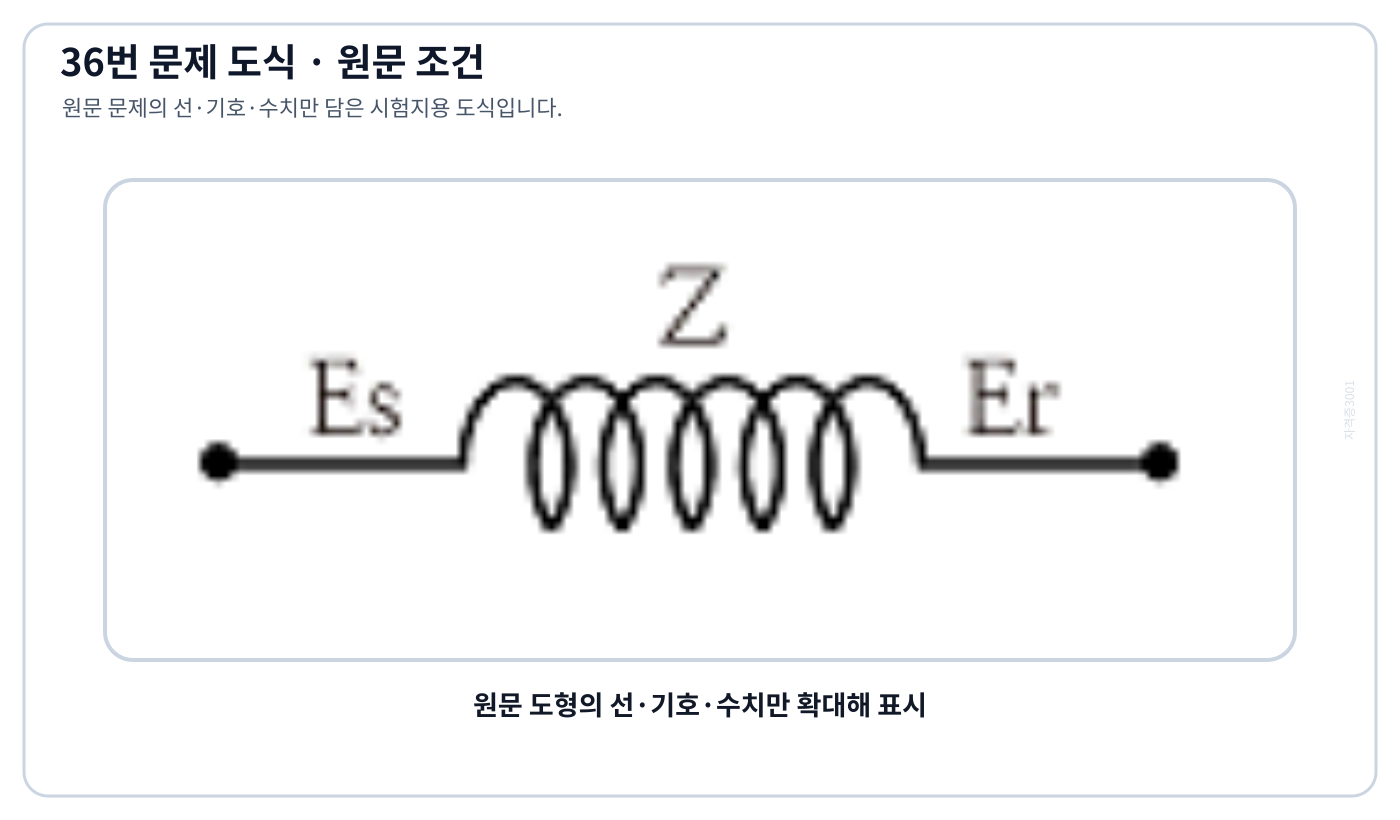

그림의 직렬 임피던스 Z인 4단자 회로에서 일반 회로정수가 아닌 것은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘B=Z+1’를 도출할 수 있다.

풀이 순서

1. ‘그림의 직렬 임피던스 Z인 4단자 회로에서 일반 회로정수가 아닌 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 직렬 임피던스 Z의 4단자 정수는 [A B; C D]=[1 Z; 0 1]이다.
3. 따라서 A=1, B=Z, C=0, D=1이며 B=Z+1이라는 ①만 성립하지 않는다. 직렬소자는 B에, 병렬소자는 C에 들어간다는 구조를 기억한다.

자주 하는 실수: 수치부터 대입하면 ‘A=1’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

송전선로의 중성점을 접지하는 목적이 아닌 것은의 정의와 반대개념을 비교하여 ‘송전 용량의 증가’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘송전선로의 중성점을 접지하는 목적이 아닌 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 중성점 접지는 1선 지락 사고 시 건전상의 전위 상승을 억제하여 기기의 절연 레벨을 낮추고, 이상 전압 발생 억제 및 보호 계전기의 신속하고 확실한 동작을 가능하게 하여 과도 안정도를 증진시키기 위해 시행합니다.
3. 송전 용량의 증가는 접지 목적과 무관합니다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘과도 안정도의 증진’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

부하전류가 흐르는 전로는 개폐할 수 없으나 기기의 점검이나 수리를 위하여 회로를 분리하거나,계통의…의 정의와 반대개념을 비교하여 ‘단로기’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘부하전류가 흐르는 전로는 개폐할 수 없으나 기기의 점검이나 수리를 위하여 회로를 분리하거나,계통의…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 전로의 개폐 장치 중 부하전류를 개폐할 수 없으며, 기기 점검 및 수리를 위해 회로를 분리하는 용도로 사용하는 장치는 단로기입니다.
3. 정답 용어만 외우지 말고 각 선택지의 대상·원인·작용·결과가 정의와 모두 일치하는지 비교해야 같은 개념의 변형문제도 풀 수 있다.

자주 하는 실수: 익숙한 용어 ‘차단기’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

보호계전기와 그 사용 목적이 잘못된 것은의 정의와 반대개념을 비교하여 ‘과전압계전기 : 과부하 단락사고’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘보호계전기와 그 사용 목적이 잘못된 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 보호계전기의 종류와 목적을 매칭하는 문제입니다.
3. 과부하 및 단락사고를 검출하여 계통을 보호하는 것은 과전압계전기가 아니라 과전류계전기의 역할입니다. 정답 용어만 외우지 말고 각 선택지의 대상·원인·작용·결과가 정의와 모두 일치하는지 비교해야 같은 개념의 변형문제도 풀 수 있다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘비율차동계전기 : 발전기 내부 단락 검출용’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

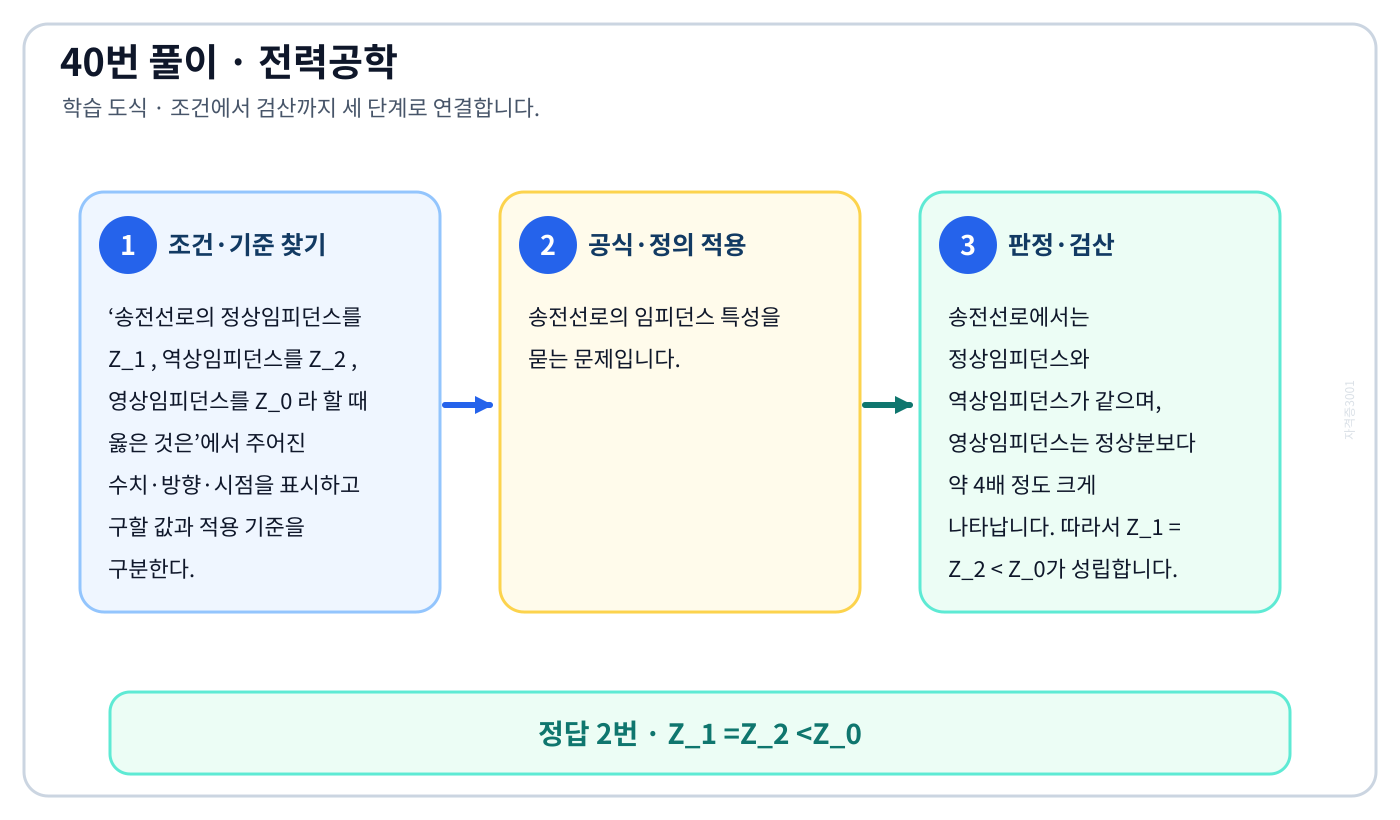

이 문제로 익힐 것

송전선로의 정상임피던스를 Z₁ , 역상임피던스를 Z₂ , 영상임피던스를 Z₀ 라 할 때 옳은 것은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘Z₁ =Z₂ <Z₀’를 도출할 수 있다.

풀이 순서

1. ‘송전선로의 정상임피던스를 Z₁ , 역상임피던스를 Z₂ , 영상임피던스를 Z₀ 라 할 때 옳은 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 송전선로의 임피던스 특성을 묻는 문제입니다.
3. 송전선로에서는 정상임피던스와 역상임피던스가 같으며, 영상임피던스는 정상분보다 약 4배 정도 크게 나타납니다. 따라서 Z_1 = Z_2 < Z_0가 성립합니다.

자주 하는 실수: 수치부터 대입하면 ‘Z₁ =Z₂ =Z₀’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

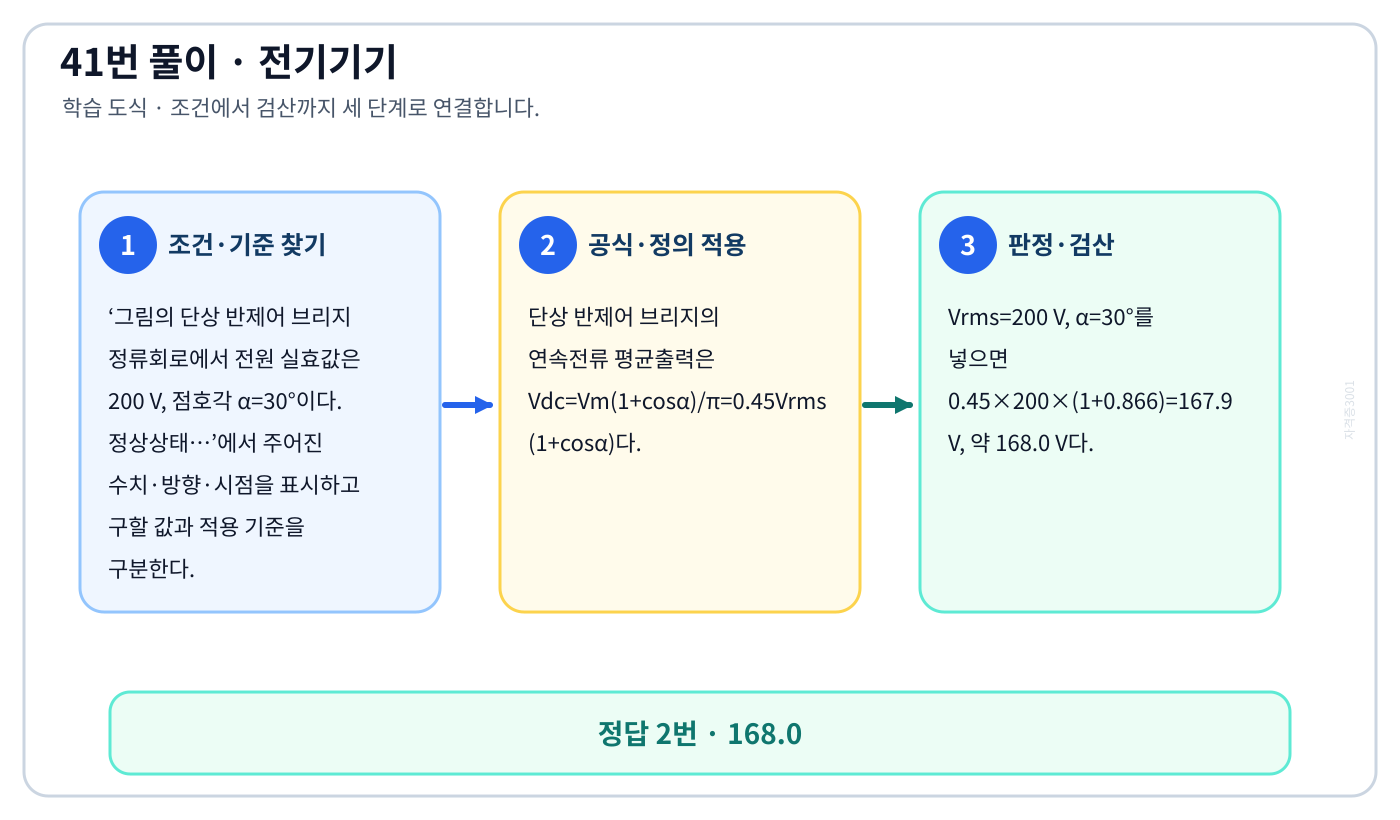

이 문제로 익힐 것

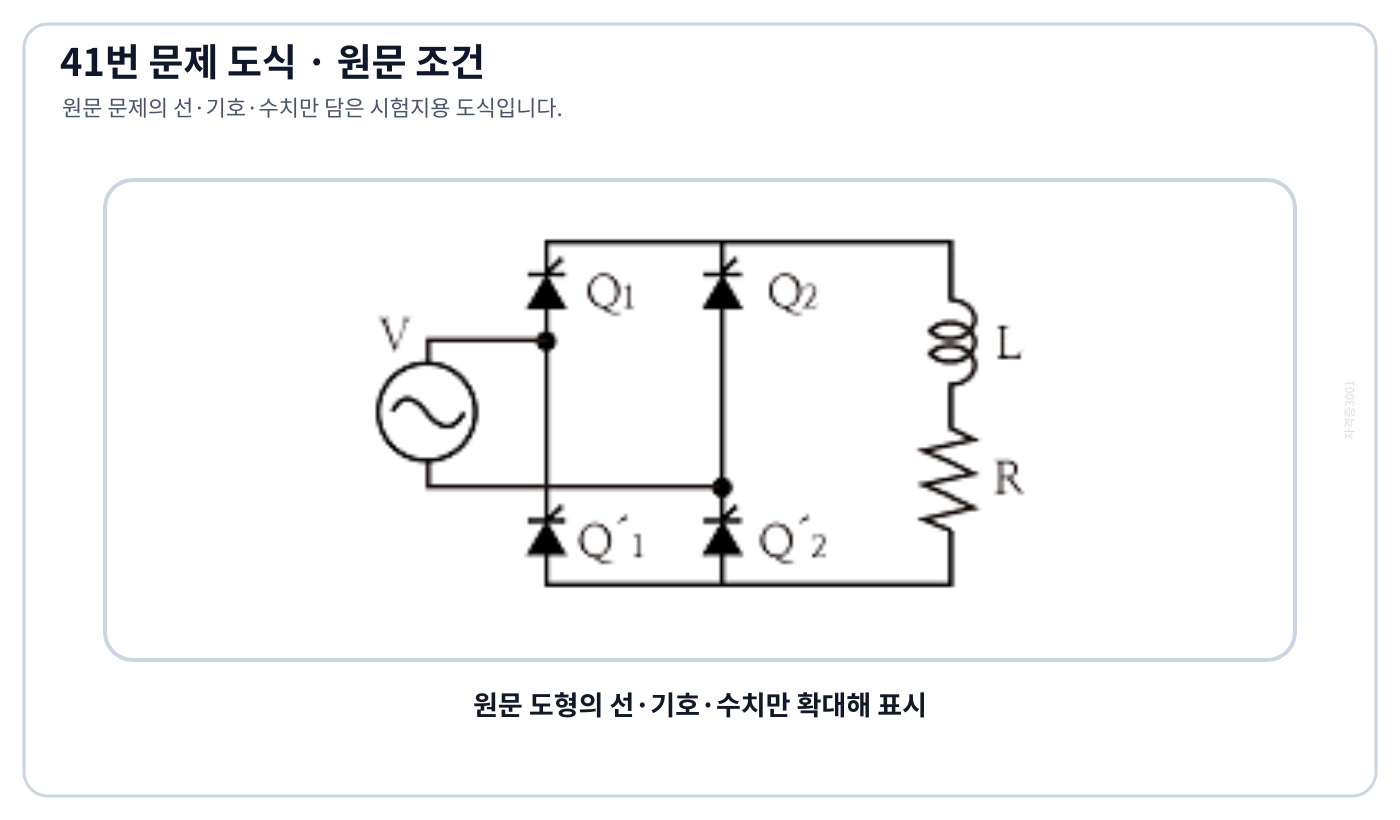

그림의 단상 반제어 브리지 정류회로에서 전원 실효값은 200 V, 점호각 α=30°이다. 정상상태…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘168.0’를 도출할 수 있다.

풀이 순서

1. ‘그림의 단상 반제어 브리지 정류회로에서 전원 실효값은 200 V, 점호각 α=30°이다. 정상상태…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 단상 반제어 브리지의 연속전류 평균출력은 Vdc=Vm(1+cosα)/π=0.45Vrms(1+cosα)다.
3. Vrms=200 V, α=30°를 넣으면 0.45×200×(1+0.866)=167.9 V, 약 168.0 V다.

자주 하는 실수: 수치부터 대입하면 ‘157.8’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

분권발전기의 회전 방향을 반대로 하면 일어나는 현상은의 정의와 반대개념을 비교하여 ‘잔류자기가 소멸된다’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘분권발전기의 회전 방향을 반대로 하면 일어나는 현상은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 분권발전기의 회전 방향을 반대로 하면 유기기전력과 계자전류의 방향이 반대가 되어, 기존의 잔류자기를 상쇄시키므로 자속이 0이 되어 발전 불능 상태가 된다.
3. 정답 용어만 외우지 말고 각 선택지의 대상·원인·작용·결과가 정의와 모두 일치하는지 비교해야 같은 개념의 변형문제도 풀 수 있다.

자주 하는 실수: 익숙한 용어 ‘전압이 유기된다’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

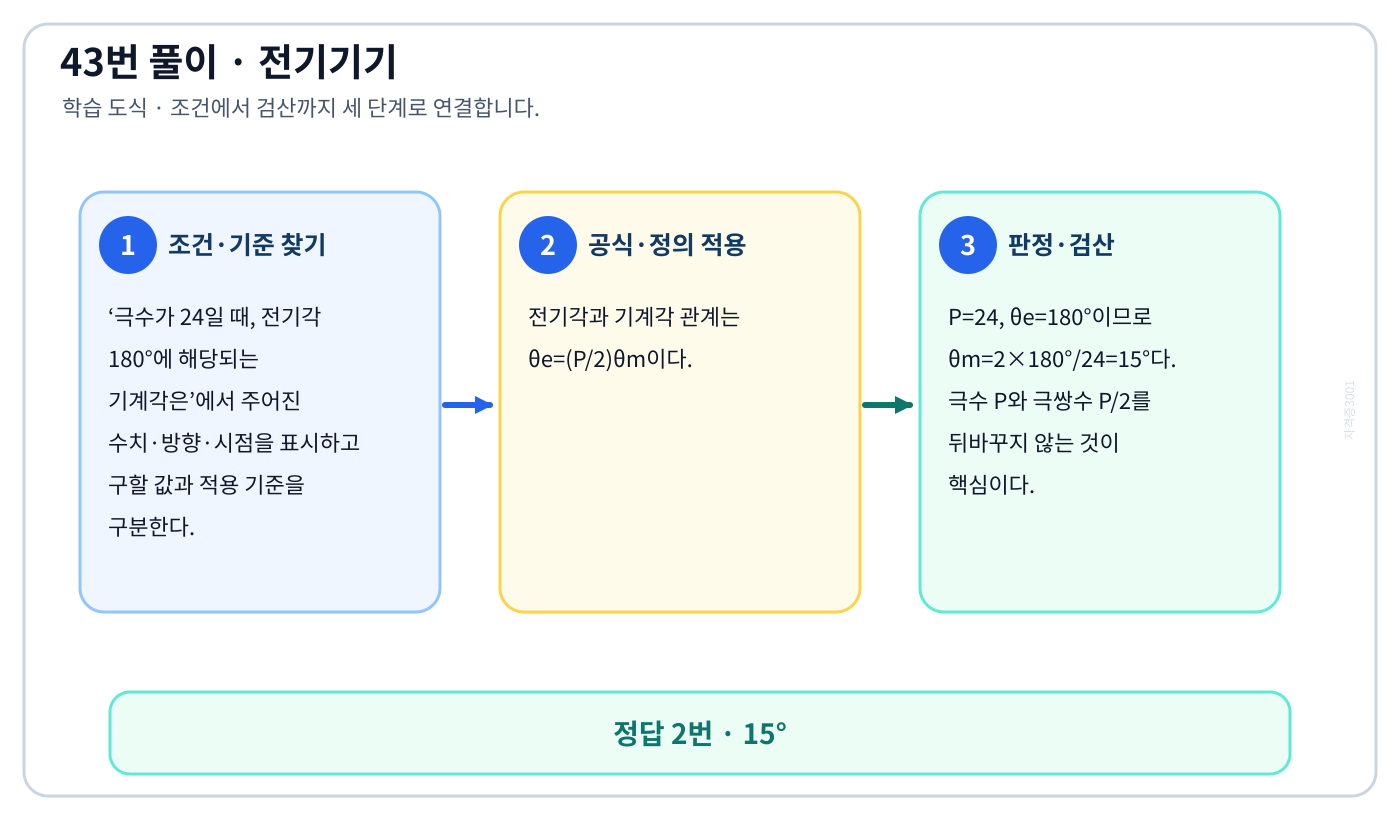

극수가 24일 때, 전기각 180°에 해당되는 기계각은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘15°’를 도출할 수 있다.

풀이 순서

1. ‘극수가 24일 때, 전기각 180°에 해당되는 기계각은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 전기각과 기계각 관계는 θe=(P/2)θm이다.
3. P=24, θe=180°이므로 θm=2×180°/24=15°다. 극수 P와 극쌍수 P/2를 뒤바꾸지 않는 것이 핵심이다.

자주 하는 실수: 수치부터 대입하면 ‘7.5°’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

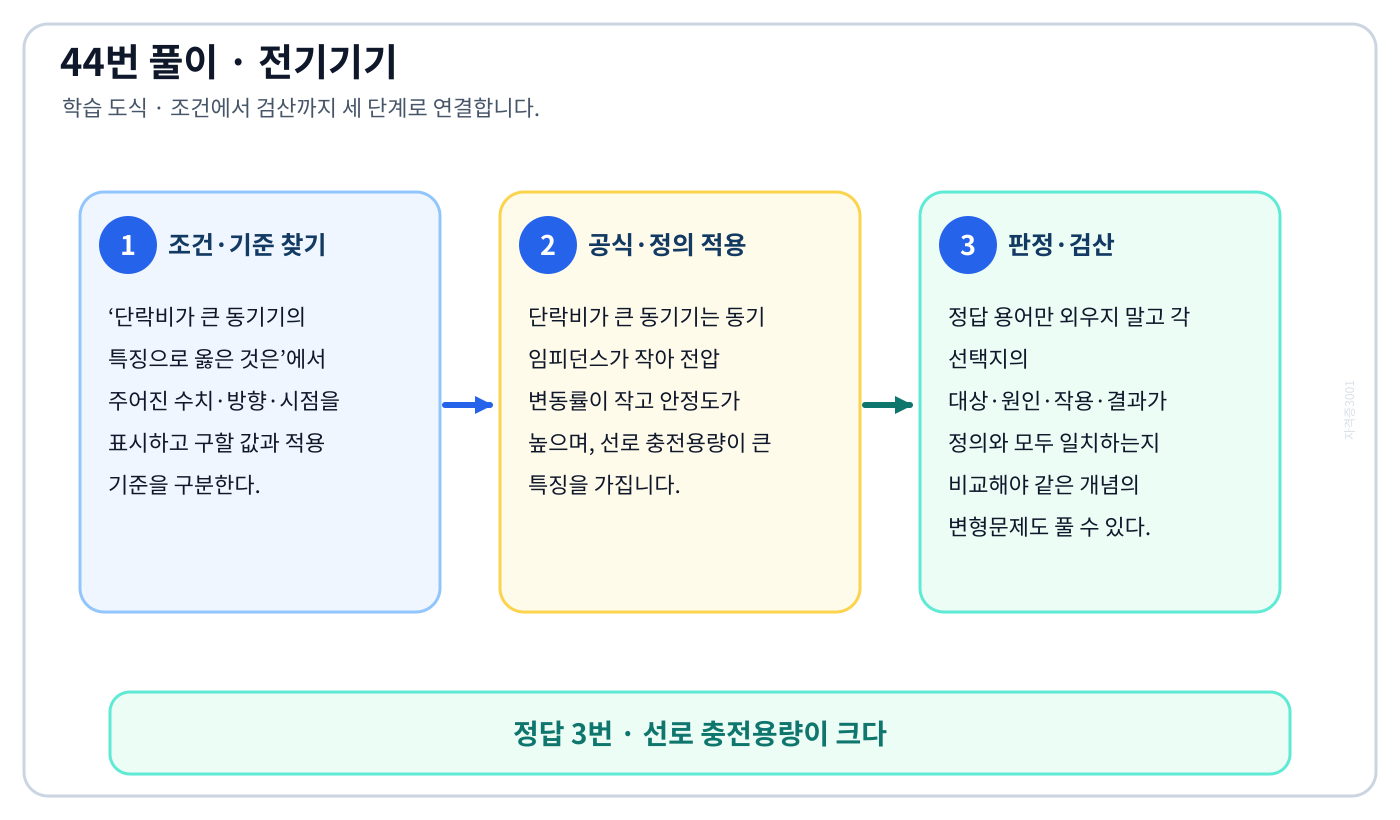

이 문제로 익힐 것

단락비가 큰 동기기의 특징으로 옳은 것은의 정의와 반대개념을 비교하여 ‘선로 충전용량이 크다’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘단락비가 큰 동기기의 특징으로 옳은 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 단락비가 큰 동기기는 동기 임피던스가 작아 전압 변동률이 작고 안정도가 높으며, 선로 충전용량이 큰 특징을 가집니다.
3. 정답 용어만 외우지 말고 각 선택지의 대상·원인·작용·결과가 정의와 모두 일치하는지 비교해야 같은 개념의 변형문제도 풀 수 있다.

자주 하는 실수: 익숙한 용어 ‘안정도가 떨어진다’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

단상 직권 정류자 전동기에서 보상권선과 저항도선의 작용을 설명한 것 중 틀린 것은의 정의와 반대개념을 비교하여 ‘보상권선은 변압기의 기전력을 크게 한다’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘단상 직권 정류자 전동기에서 보상권선과 저항도선의 작용을 설명한 것 중 틀린 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 보상권선은 전기자 반작용을 제거하여 자속 분포를 개선하고 역률을 향상시키는 역할을 합니다.
3. 따라서 보상권선이 변압기의 기전력을 크게 한다는 설명은 틀린 내용입니다. 정답 용어만 외우지 말고 각 선택지의 대상·원인·작용·결과가 정의와 모두 일치하는지 비교해야 같은 개념의 변형문제도 풀 수 있다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘보상권선은 역률을 좋게 한다’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

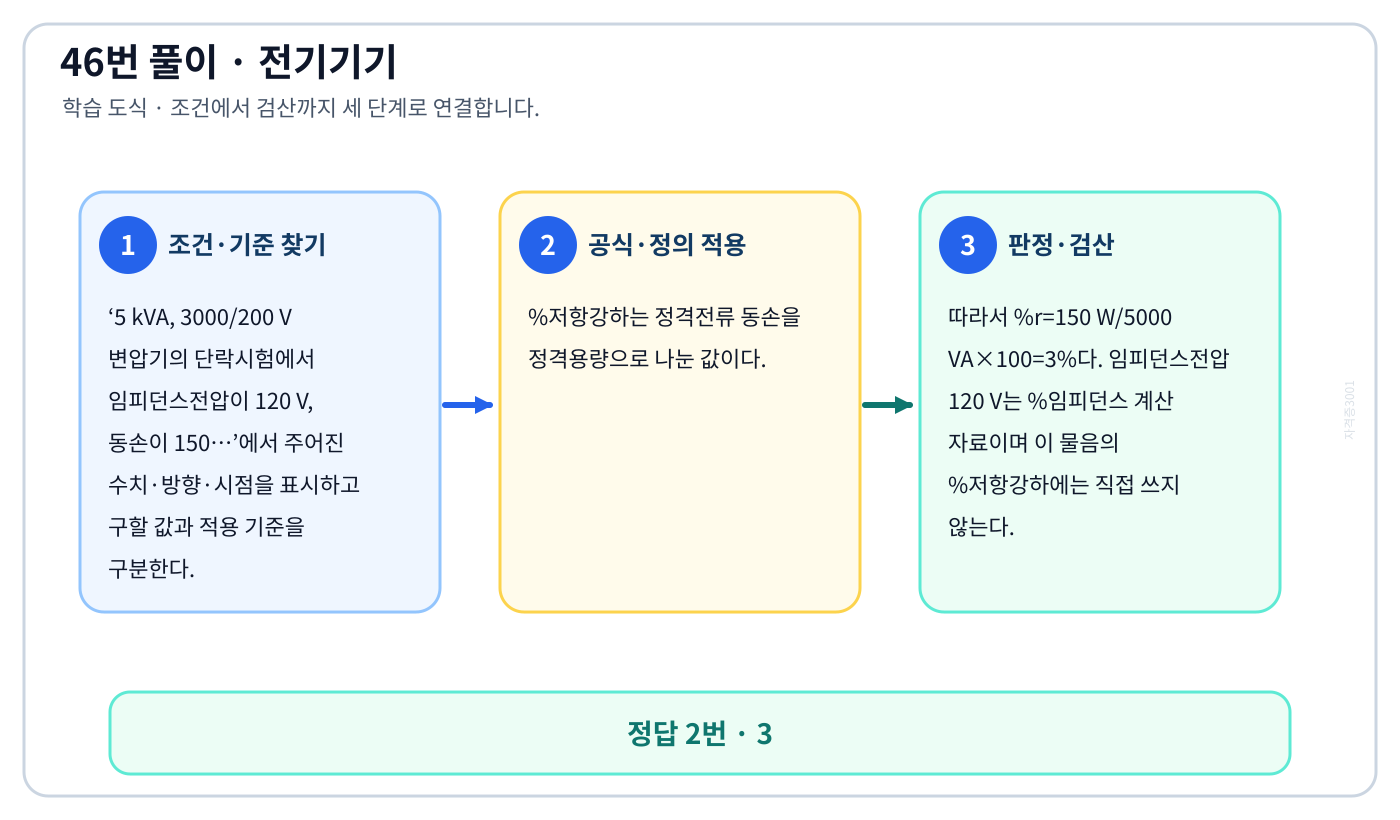

이 문제로 익힐 것

5 kVA, 3000/200 V 변압기의 단락시험에서 임피던스전압이 120 V, 동손이 150…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘3’를 도출할 수 있다.

풀이 순서

1. ‘5 kVA, 3000/200 V 변압기의 단락시험에서 임피던스전압이 120 V, 동손이 150…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. %저항강하는 정격전류 동손을 정격용량으로 나눈 값이다.
3. 따라서 %r=150 W/5000 VA×100=3%다. 임피던스전압 120 V는 %임피던스 계산 자료이며 이 물음의 %저항강하에는 직접 쓰지 않는다.

자주 하는 실수: 수치부터 대입하면 ‘2’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

변압기의 규약효율 산출에 필요한 기본요건이 아닌 것은의 정의와 반대개념을 비교하여 ‘부하손은 40°C를 기준으로 보정한 값을 사용한다’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘변압기의 규약효율 산출에 필요한 기본요건이 아닌 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 변압기의 규약효율 산출 시 부하손은 일반적으로 섭씨 75^(deg)C를 기준으로 보정한 값을 사용합니다.
3. 정답 용어만 외우지 말고 각 선택지의 대상·원인·작용·결과가 정의와 모두 일치하는지 비교해야 같은 개념의 변형문제도 풀 수 있다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘파형은 정현파를 기준으로 한다’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

직류기에 보극을 설치하는 목적은의 정의와 반대개념을 비교하여 ‘정류 개선’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘직류기에 보극을 설치하는 목적은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 직류기에서 보극을 설치하는 주된 목적은 리액턴스 전압을 상쇄시켜 불꽃 없는 정류를 가능하게 하는 정류 개선에 있다.
3. 정답 용어만 외우지 말고 각 선택지의 대상·원인·작용·결과가 정의와 모두 일치하는지 비교해야 같은 개념의 변형문제도 풀 수 있다.

자주 하는 실수: 익숙한 용어 ‘토크의 증가’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

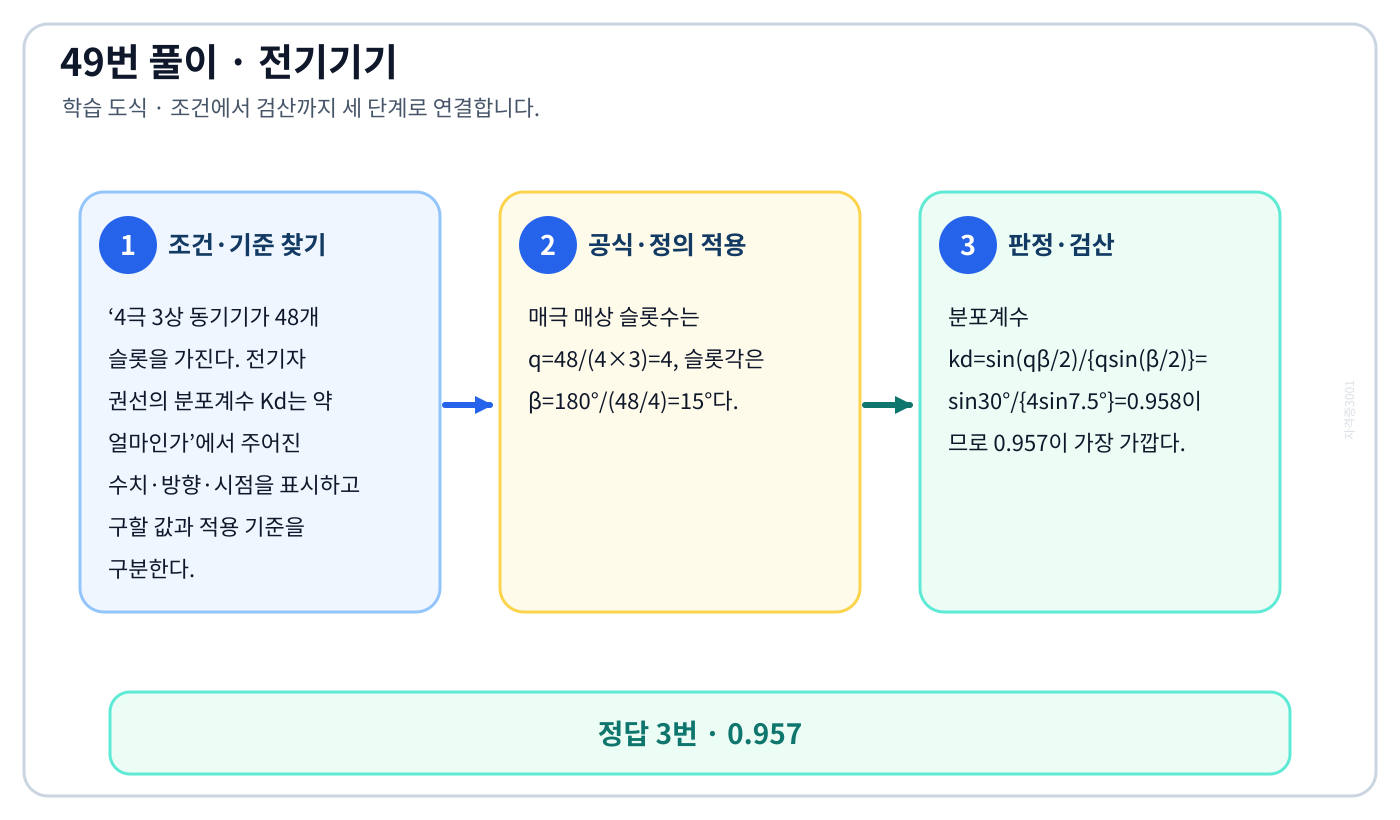

4극 3상 동기기가 48개 슬롯을 가진다. 전기자 권선의 분포계수 Kd는 약 얼마인가의 기준식을 세우고 단위·계수·부호를 검산하여 ‘0.957’를 도출할 수 있다.

풀이 순서

1. ‘4극 3상 동기기가 48개 슬롯을 가진다. 전기자 권선의 분포계수 Kd는 약 얼마인가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 매극 매상 슬롯수는 q=48/(4×3)=4, 슬롯각은 β=180°/(48/4)=15°다.
3. 분포계수 kd=sin(qβ/2)/{qsin(β/2)}=sin30°/{4sin7.5°}=0.958이므로 0.957이 가장 가깝다.

자주 하는 실수: 수치부터 대입하면 ‘0.923’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

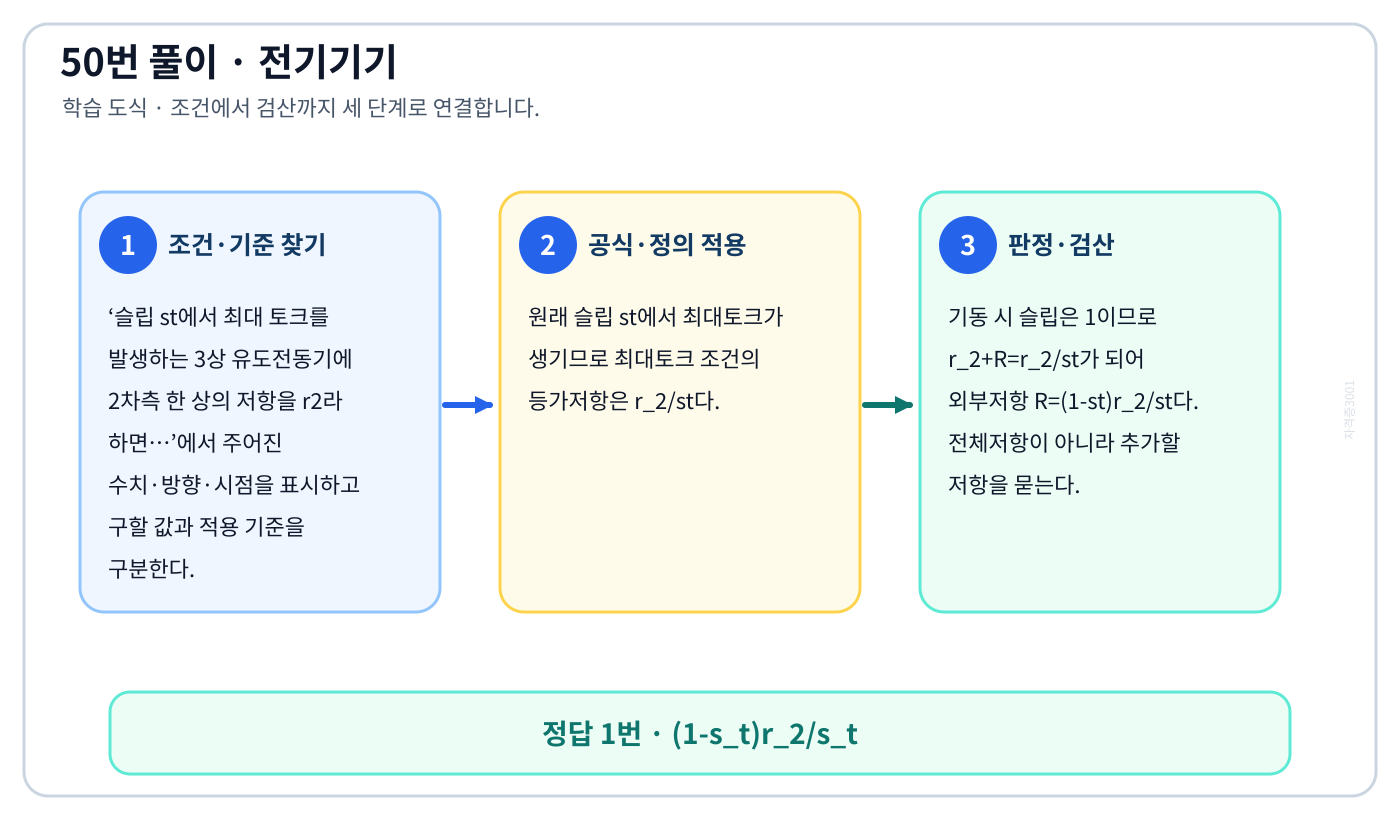

슬립 st에서 최대 토크를 발생하는 3상 유도전동기에 2차측 한 상의 저항을 r2라 하면…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘(1-s_t)r_2/s_t’를 도출할 수 있다.

풀이 순서

1. ‘슬립 st에서 최대 토크를 발생하는 3상 유도전동기에 2차측 한 상의 저항을 r2라 하면…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 원래 슬립 st에서 최대토크가 생기므로 최대토크 조건의 등가저항은 r₂/st다.
3. 기동 시 슬립은 1이므로 r₂+R=r₂/st가 되어 외부저항 R=(1-st)r₂/st다. 전체저항이 아니라 추가할 저항을 묻는다.

자주 하는 실수: 수치부터 대입하면 ‘(1+s_t)r_2/s_t’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

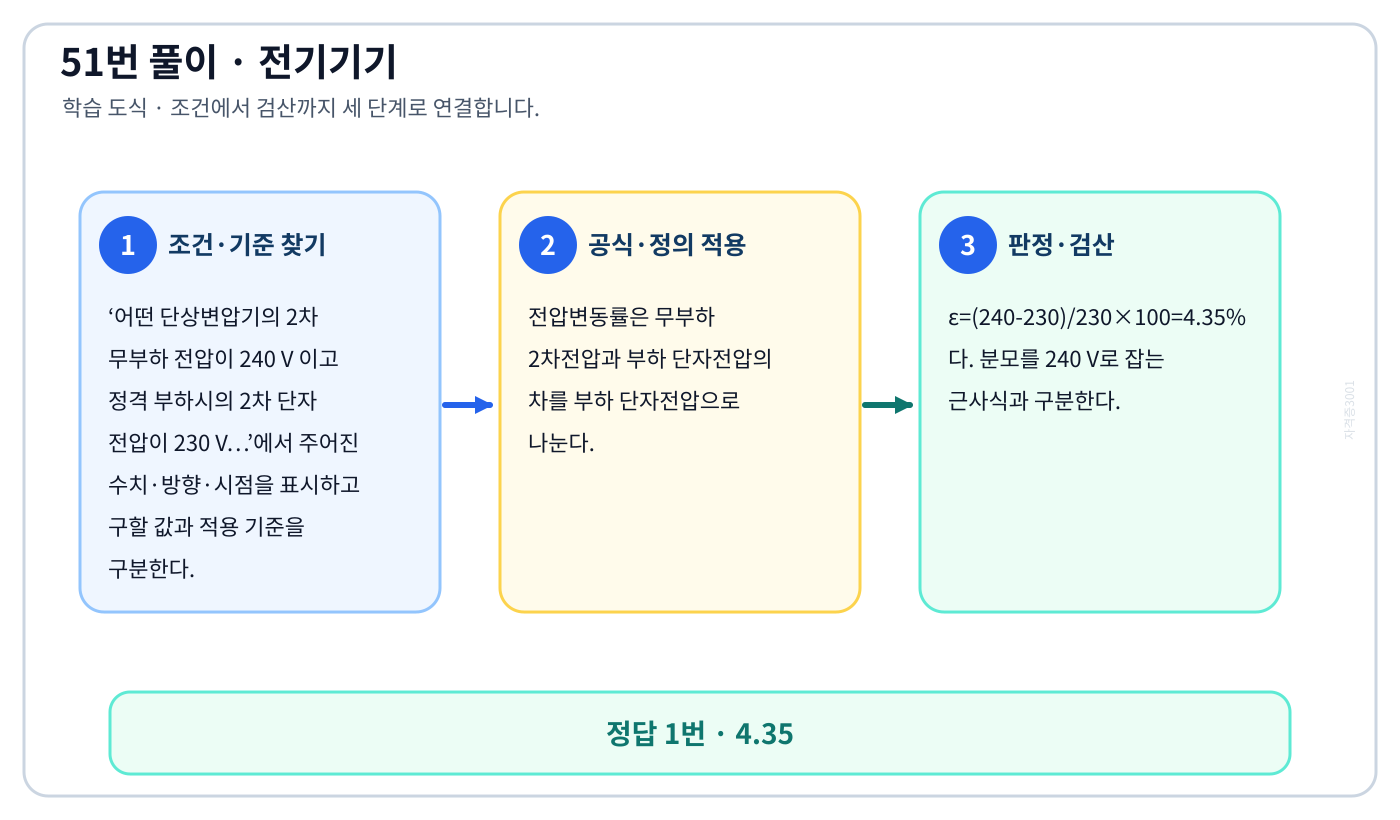

어떤 단상변압기의 2차 무부하 전압이 240 V 이고 정격 부하시의 2차 단자 전압이 230 V…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘4.35’를 도출할 수 있다.

풀이 순서

1. ‘어떤 단상변압기의 2차 무부하 전압이 240 V 이고 정격 부하시의 2차 단자 전압이 230 V…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 전압변동률은 무부하 2차전압과 부하 단자전압의 차를 부하 단자전압으로 나눈다.
3. ε=(240-230)/230×100=4.35%다. 분모를 240 V로 잡는 근사식과 구분한다.

자주 하는 실수: 수치부터 대입하면 ‘5.15’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

일반적인 농형 유도전통기에 비하여 2중 농형 유도전동기의 특징으로 옳은 것은의 정의와 반대개념을 비교하여 ‘기동 토크가 크다’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘일반적인 농형 유도전통기에 비하여 2중 농형 유도전동기의 특징으로 옳은 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 2중 농형 유도전동기는 비례추이 원리를 이용하여 기동 시에는 저항을 크게 하여 기동 토크를 높이고, 기동 전류를 억제하는 특징이 있다.
3. 따라서 일반 농형에 비해 기동 토크가 크다는 설명이 정답입니다.

자주 하는 실수: 익숙한 용어 ‘손실이 적다’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

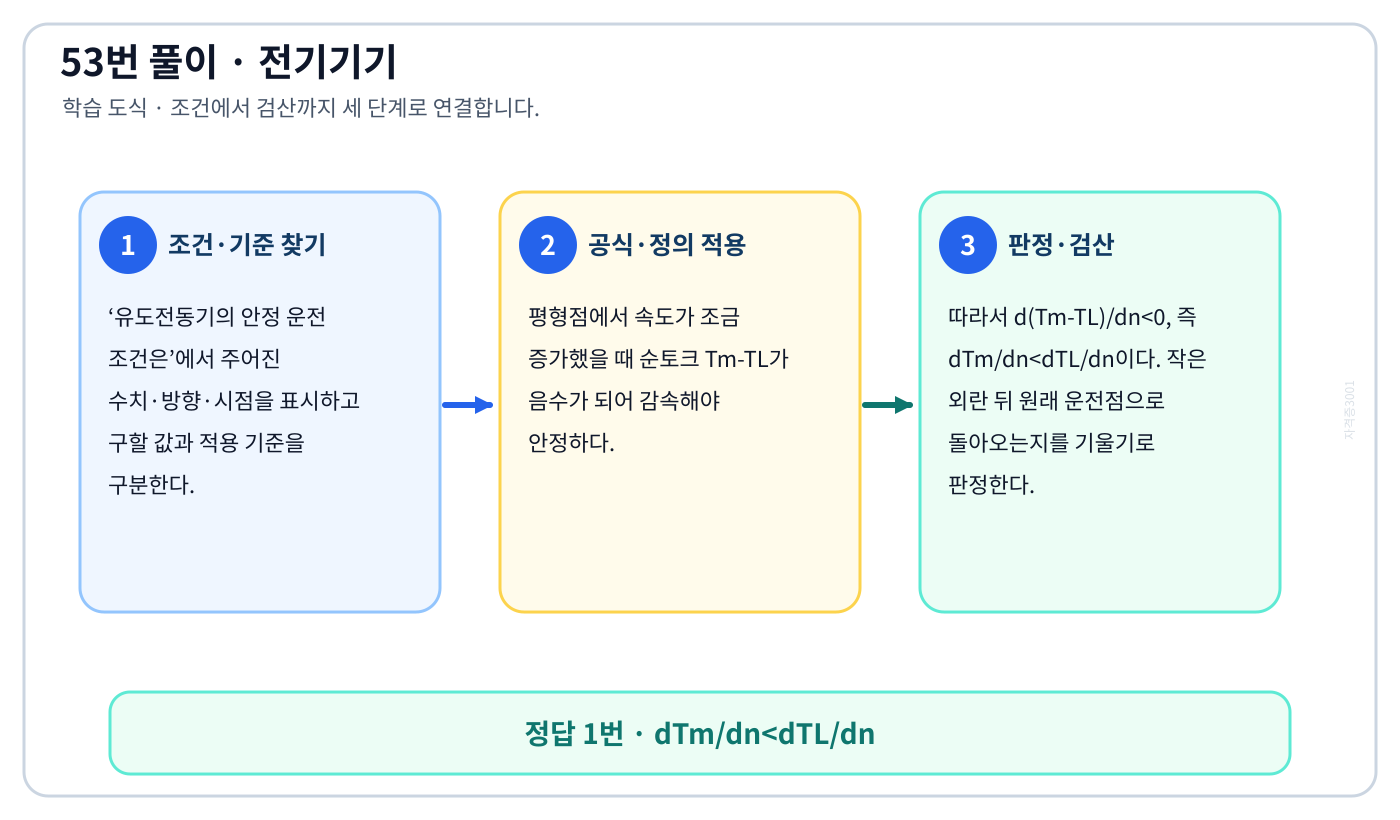

유도전동기의 안정 운전 조건은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘dTm/dn<dTL/dn’를 도출할 수 있다.

풀이 순서

1. ‘유도전동기의 안정 운전 조건은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 평형점에서 속도가 조금 증가했을 때 순토크 Tm-TL가 음수가 되어 감속해야 안정하다.
3. 따라서 d(Tm-TL)/dn<0, 즉 dTm/dn<dTL/dn이다. 작은 외란 뒤 원래 운전점으로 돌아오는지를 기울기로 판정한다.

자주 하는 실수: 수치부터 대입하면 ‘dTm/dn=dTL/dn’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

사이리스터에서 게이트 전류가 증가하면의 정의와 반대개념을 비교하여 ‘순방향 저지전압이 감소한다’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘사이리스터에서 게이트 전류가 증가하면’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 사이리스터에서 게이트 전류(I_g)는 소자를 턴-온(Turn-on)시키는 트리거 역할을 합니다.
3. 게이트 전류가 증가하면 소자가 더 쉽게 도통 상태로 전환되므로, 도통을 방해하는 전압인 순방향 저지전압은 감소하게 된다.

자주 하는 실수: 익숙한 용어 ‘순방향 저지전압이 증가한다’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

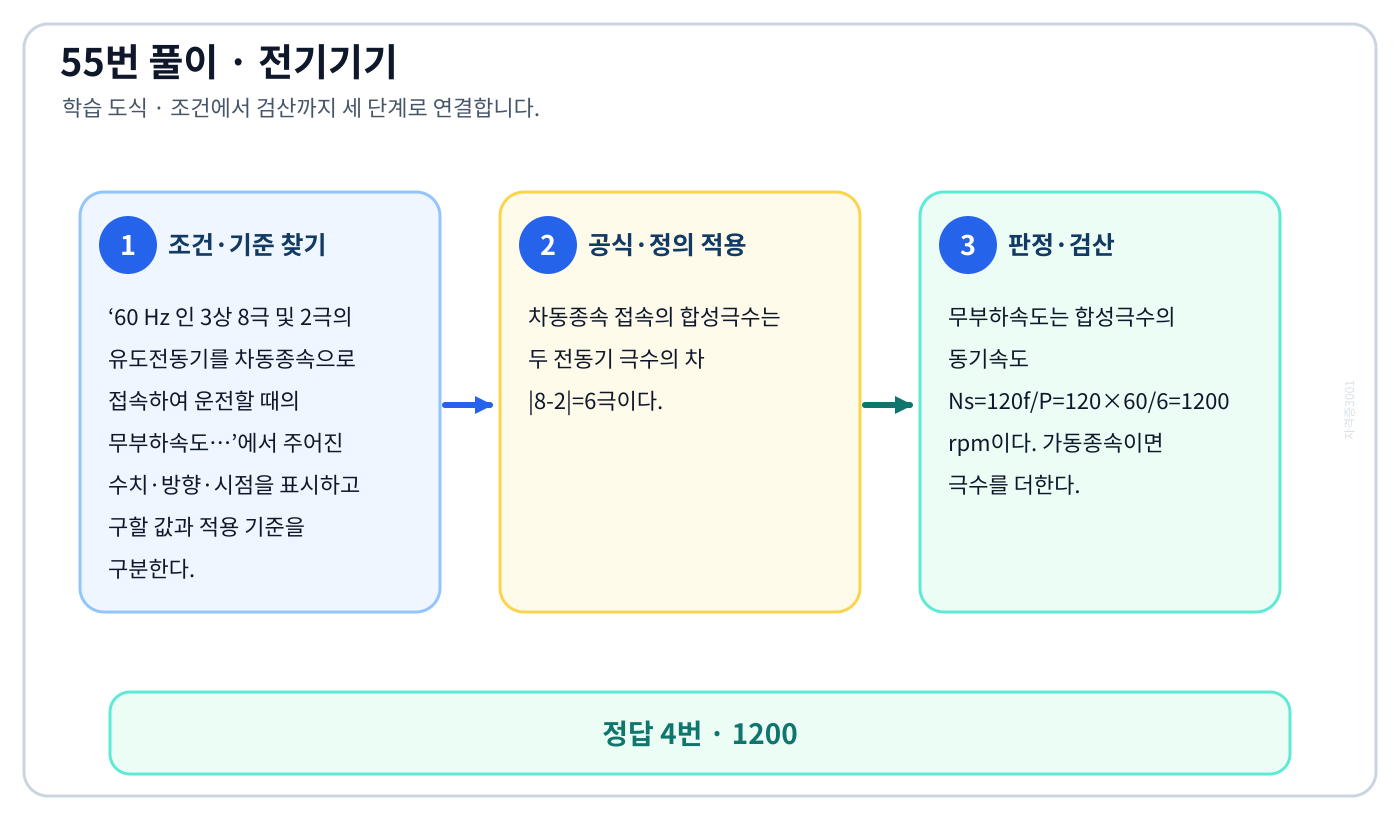

60 Hz 인 3상 8극 및 2극의 유도전동기를 차동종속으로 접속하여 운전할 때의 무부하속도…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘1200’를 도출할 수 있다.

풀이 순서

1. ‘60 Hz 인 3상 8극 및 2극의 유도전동기를 차동종속으로 접속하여 운전할 때의 무부하속도…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 차동종속 접속의 합성극수는 두 전동기 극수의 차 |8-2|=6극이다.
3. 무부하속도는 합성극수의 동기속도 Ns=120f/P=120×60/6=1200 rpm이다. 가동종속이면 극수를 더한다.

자주 하는 실수: 수치부터 대입하면 ‘720’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

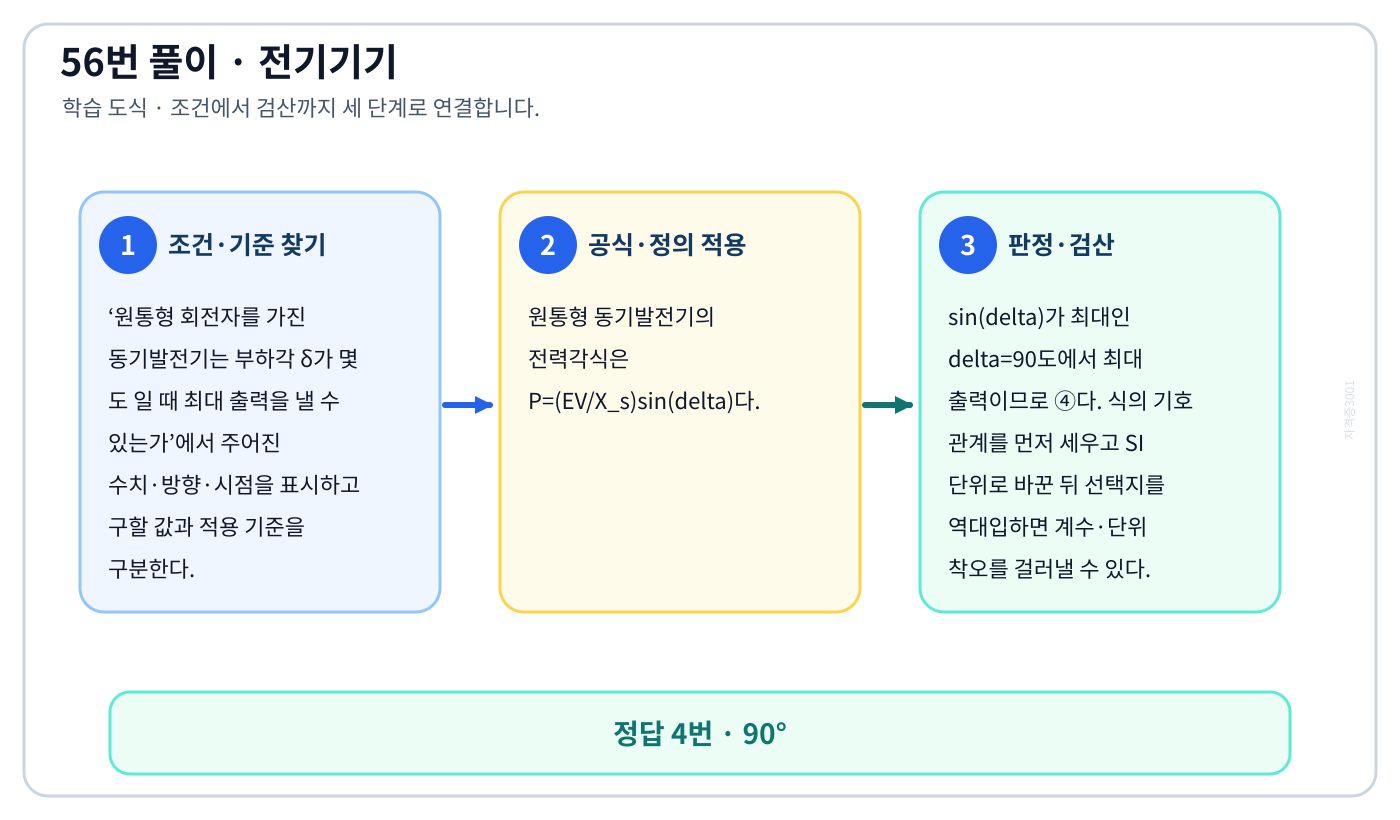

원통형 회전자를 가진 동기발전기는 부하각 δ가 몇 도 일 때 최대 출력을 낼 수 있는가의 기준식을 세우고 단위·계수·부호를 검산하여 ‘90°’를 도출할 수 있다.

풀이 순서

1. ‘원통형 회전자를 가진 동기발전기는 부하각 δ가 몇 도 일 때 최대 출력을 낼 수 있는가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 원통형 동기발전기의 전력각식은 P=(EV/X_s)sin(delta)다.
3. sin(delta)가 최대인 delta=90도에서 최대 출력이므로 ④다. 식의 기호 관계를 먼저 세우고 SI 단위로 바꾼 뒤 선택지를 역대입하면 계수·단위 착오를 걸러낼 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘0°’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

직류발전기의 병렬운전에 있어서 균압선을 붙이는 발전기는의 정의와 반대개념을 비교하여 ‘직권발전기와 복권발전기’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘직류발전기의 병렬운전에 있어서 균압선을 붙이는 발전기는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 직렬 권선이 포함된 발전기는 부하 전류의 변화에 따라 단자 전압이 변동하므로, 병렬 운전 시 전압을 일정하게 유지하기 위해 균압선을 설치해야 합니다.
3. 따라서 직렬 권선이 있는 직권발전기와 복권발전기에 균압선을 연결합니다.

자주 하는 실수: 익숙한 용어 ‘타여자발전기’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

변압기의 절연내력시험 방법이 아닌 것은의 정의와 반대개념을 비교하여 ‘무부하시험’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘변압기의 절연내력시험 방법이 아닌 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 변압기의 절연내력시험은 절연 상태를 확인하기 위해 고전압을 인가하는 시험으로, 가압시험, 유도시험, 충격전압시험이 이에 해당합니다.
3. 정답 용어만 외우지 말고 각 선택지의 대상·원인·작용·결과가 정의와 모두 일치하는지 비교해야 같은 개념의 변형문제도 풀 수 있다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘가압시험’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

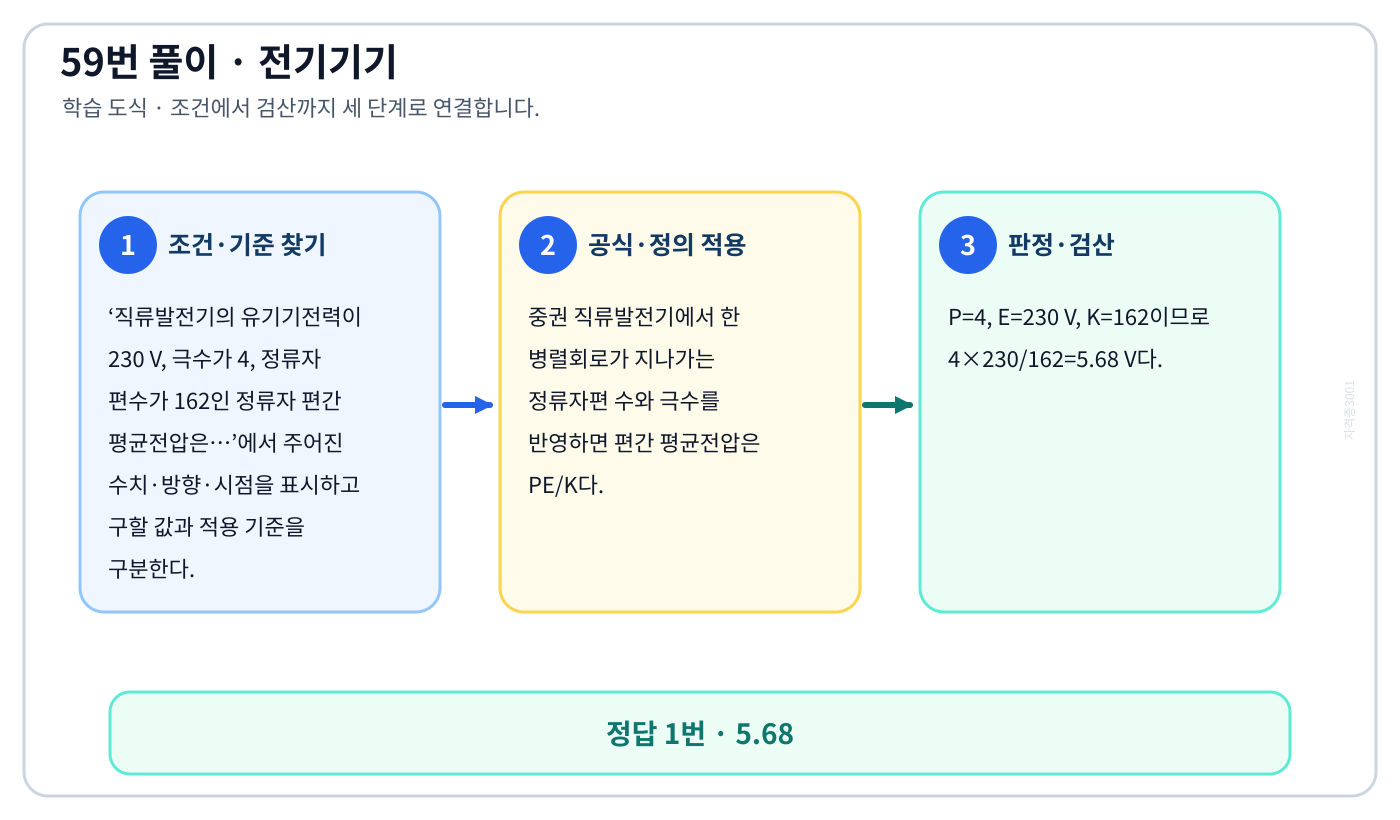

이 문제로 익힐 것

직류발전기의 유기기전력이 230 V, 극수가 4, 정류자 편수가 162인 정류자 편간 평균전압은…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘5.68’를 도출할 수 있다.

풀이 순서

1. ‘직류발전기의 유기기전력이 230 V, 극수가 4, 정류자 편수가 162인 정류자 편간 평균전압은…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 중권 직류발전기에서 한 병렬회로가 지나가는 정류자편 수와 극수를 반영하면 편간 평균전압은 PE/K다.
3. P=4, E=230 V, K=162이므로 4×230/162=5.68 V다.

자주 하는 실수: 수치부터 대입하면 ‘6.28’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

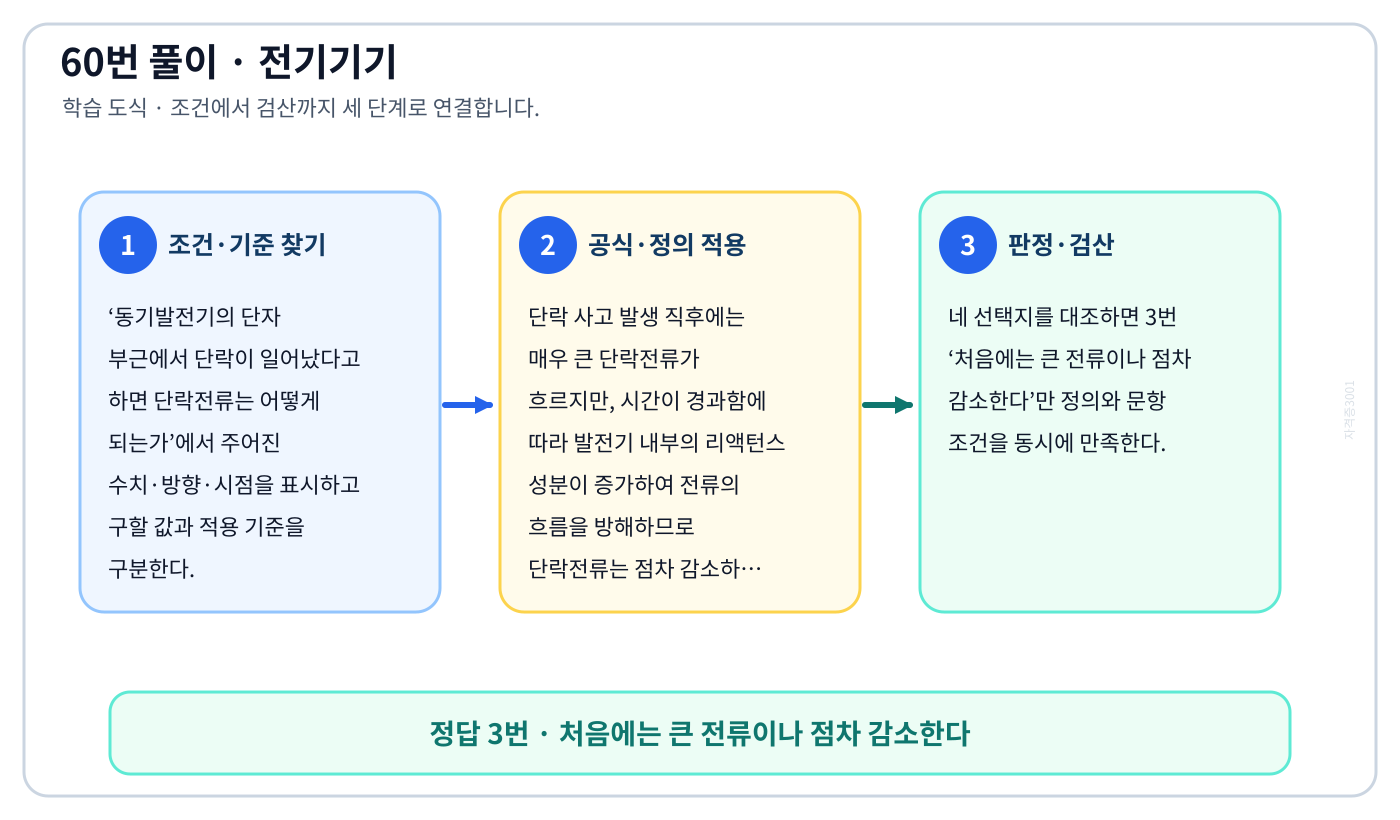

동기발전기의 단자 부근에서 단락이 일어났다고 하면 단락전류는 어떻게 되는가의 정의와 반대개념을 비교하여 ‘처음에는 큰 전류이나 점차 감소한다’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘동기발전기의 단자 부근에서 단락이 일어났다고 하면 단락전류는 어떻게 되는가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 단락 사고 발생 직후에는 매우 큰 단락전류가 흐르지만, 시간이 경과함에 따라 발전기 내부의 리액턴스 성분이 증가하여 전류의 흐름을 방해하므로 단락전류는 점차 감소하게 된다.
3. 네 선택지를 대조하면 3번 ‘처음에는 큰 전류이나 점차 감소한다’만 정의와 문항 조건을 동시에 만족한다.

자주 하는 실수: 익숙한 용어 ‘전류가 계속 증가한다’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

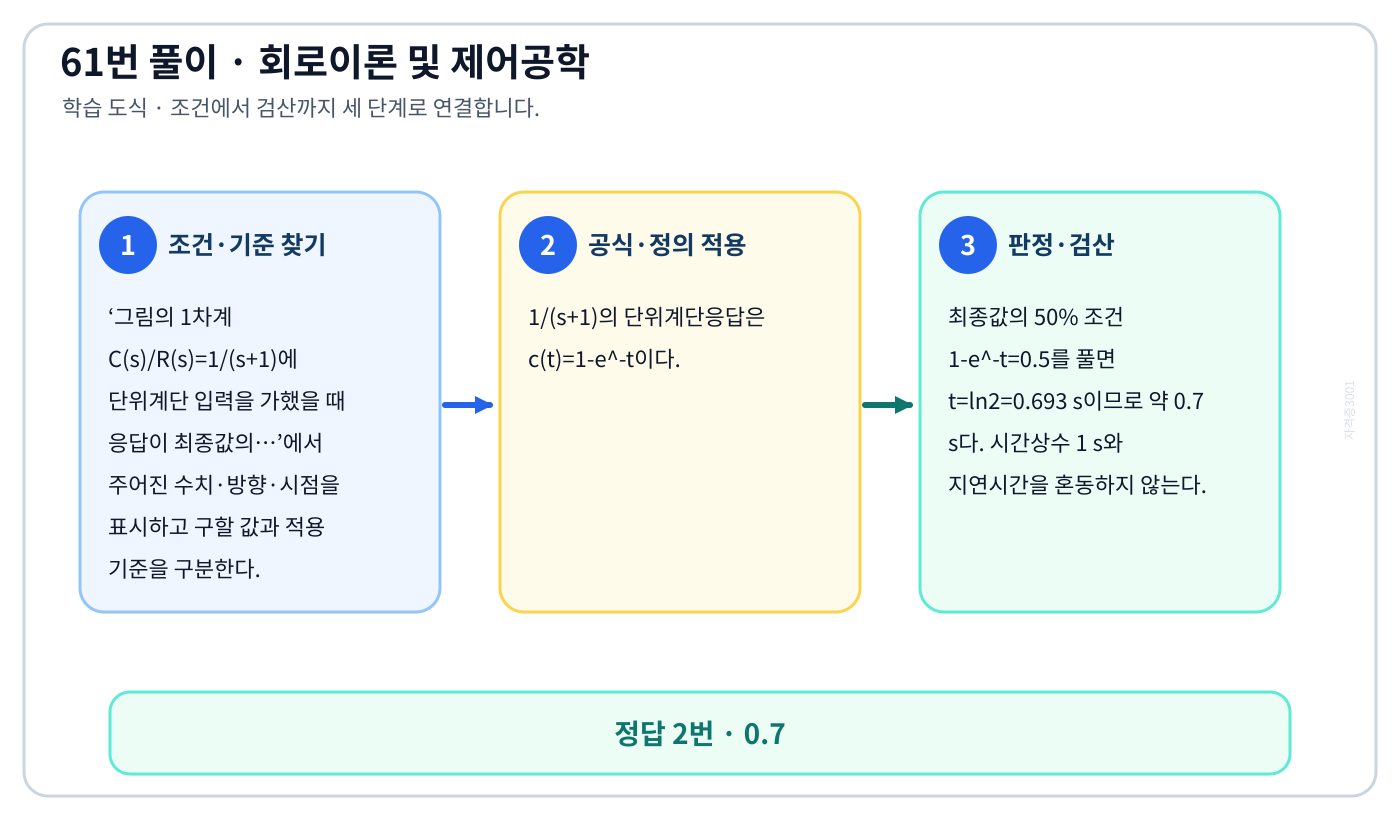

그림의 1차계 C(s)/R(s)=1/(s+1)에 단위계단 입력을 가했을 때 응답이 최종값의…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘0.7’를 도출할 수 있다.

풀이 순서

1. ‘그림의 1차계 C(s)/R(s)=1/(s+1)에 단위계단 입력을 가했을 때 응답이 최종값의…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 1/(s+1)의 단위계단응답은 c(t)=1-e⁻ᵗ이다.
3. 최종값의 50% 조건 1-e⁻ᵗ=0.5를 풀면 t=ln2=0.693 s이므로 약 0.7 s다. 시간상수 1 s와 지연시간을 혼동하지 않는다.

자주 하는 실수: 수치부터 대입하면 ‘0.5’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

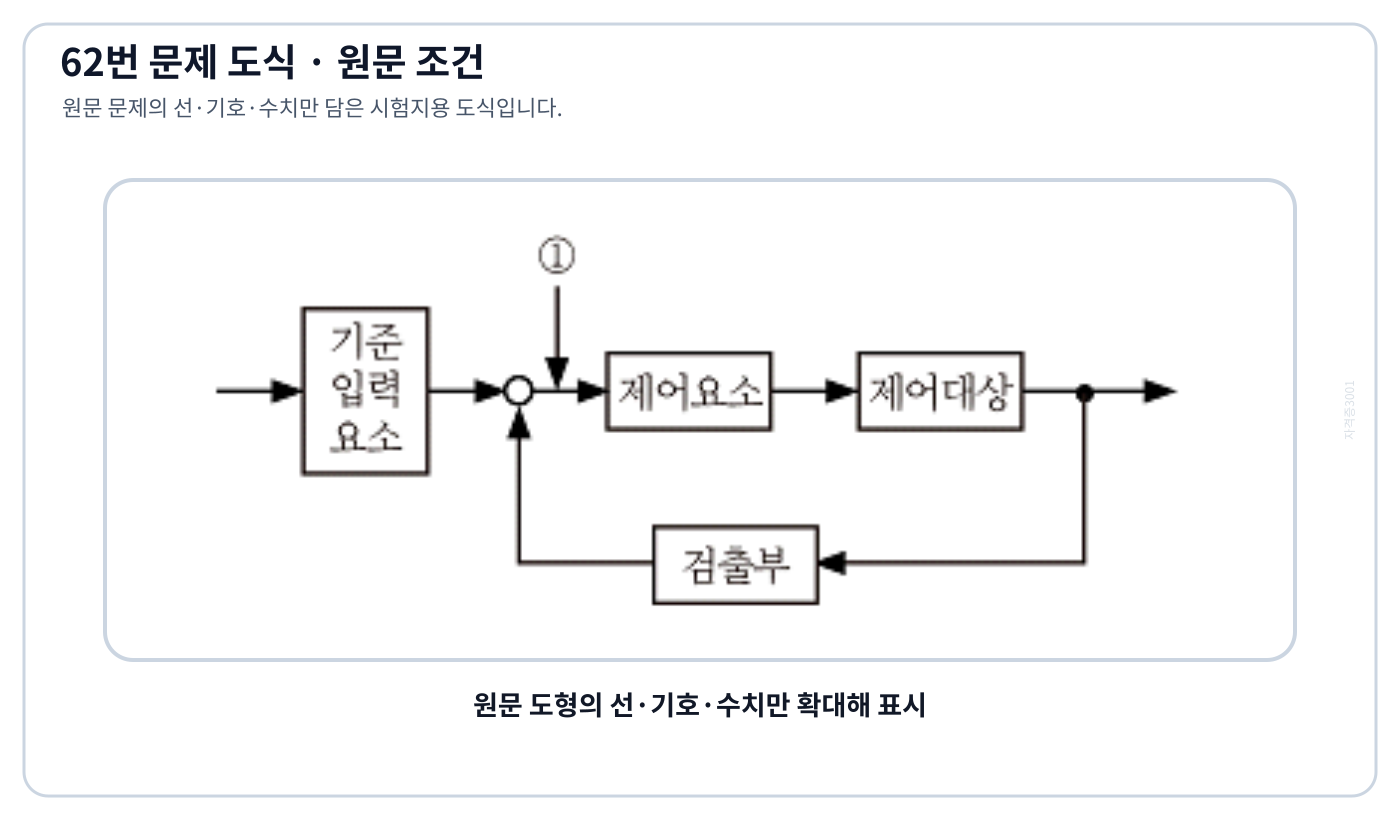

그림의 폐루프 제어계에서 표시 ①에 해당하는 신호 이름은의 정의와 반대개념을 비교하여 ‘동작신호’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘그림의 폐루프 제어계에서 표시 ①에 해당하는 신호 이름은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. ①은 비교점 출력, 즉 기준입력과 피드백 신호의 차가 제어요소로 들어가는 위치다.
3. 이 신호를 동작신호라 하므로 ④다. 정답 용어만 외우지 말고 각 선택지의 대상·원인·작용·결과가 정의와 모두 일치하는지 비교해야 같은 개념의 변형문제도 풀 수 있다.

자주 하는 실수: 익숙한 용어 ‘조작량’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

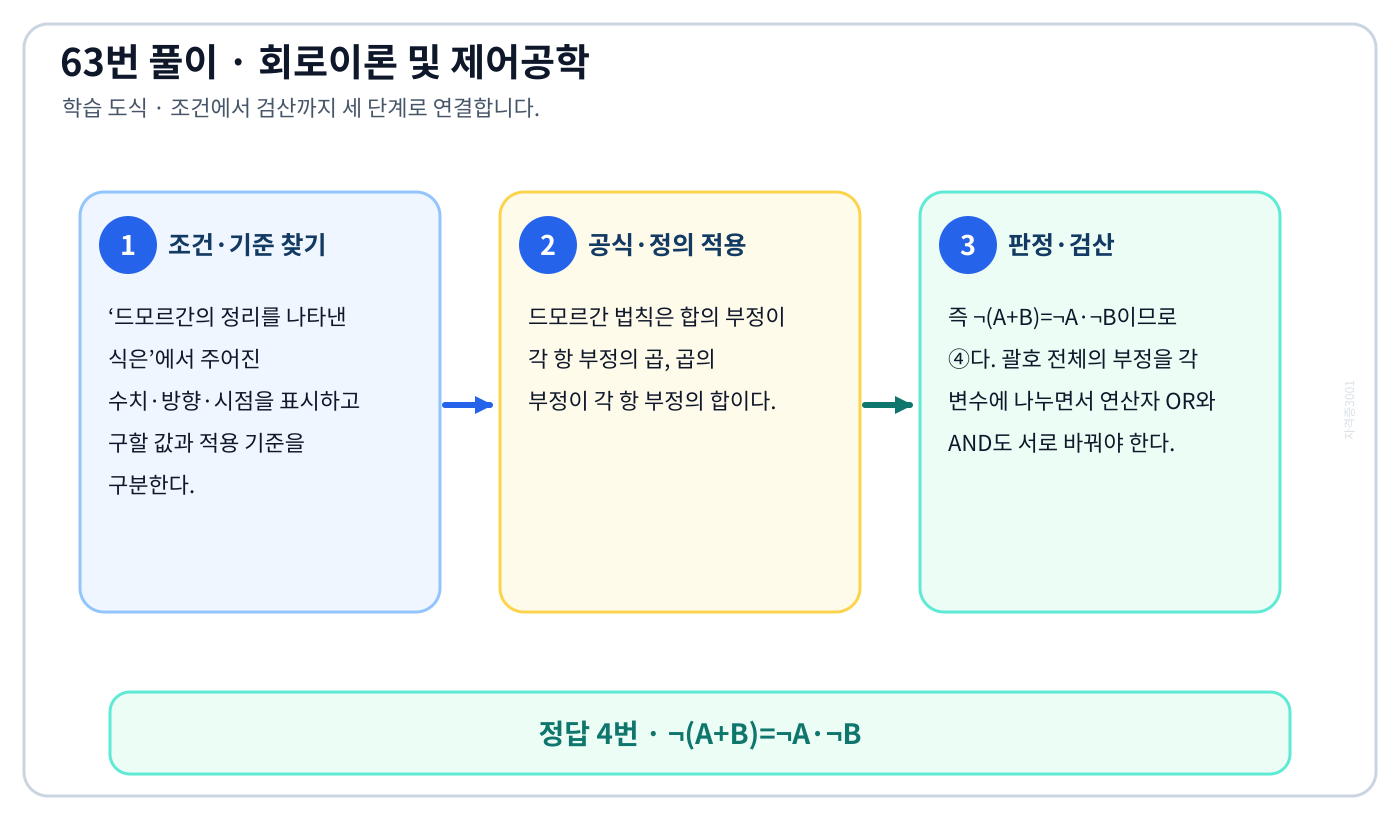

드모르간의 정리를 나타낸 식은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘¬(A+B)=¬A·¬B’를 도출할 수 있다.

풀이 순서

1. ‘드모르간의 정리를 나타낸 식은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 드모르간 법칙은 합의 부정이 각 항 부정의 곱, 곱의 부정이 각 항 부정의 합이다.
3. 즉 ¬(A+B)=¬A·¬B이므로 ④다. 괄호 전체의 부정을 각 변수에 나누면서 연산자 OR와 AND도 서로 바꿔야 한다.

자주 하는 실수: 수치부터 대입하면 ‘¬(A+B)=A·B’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

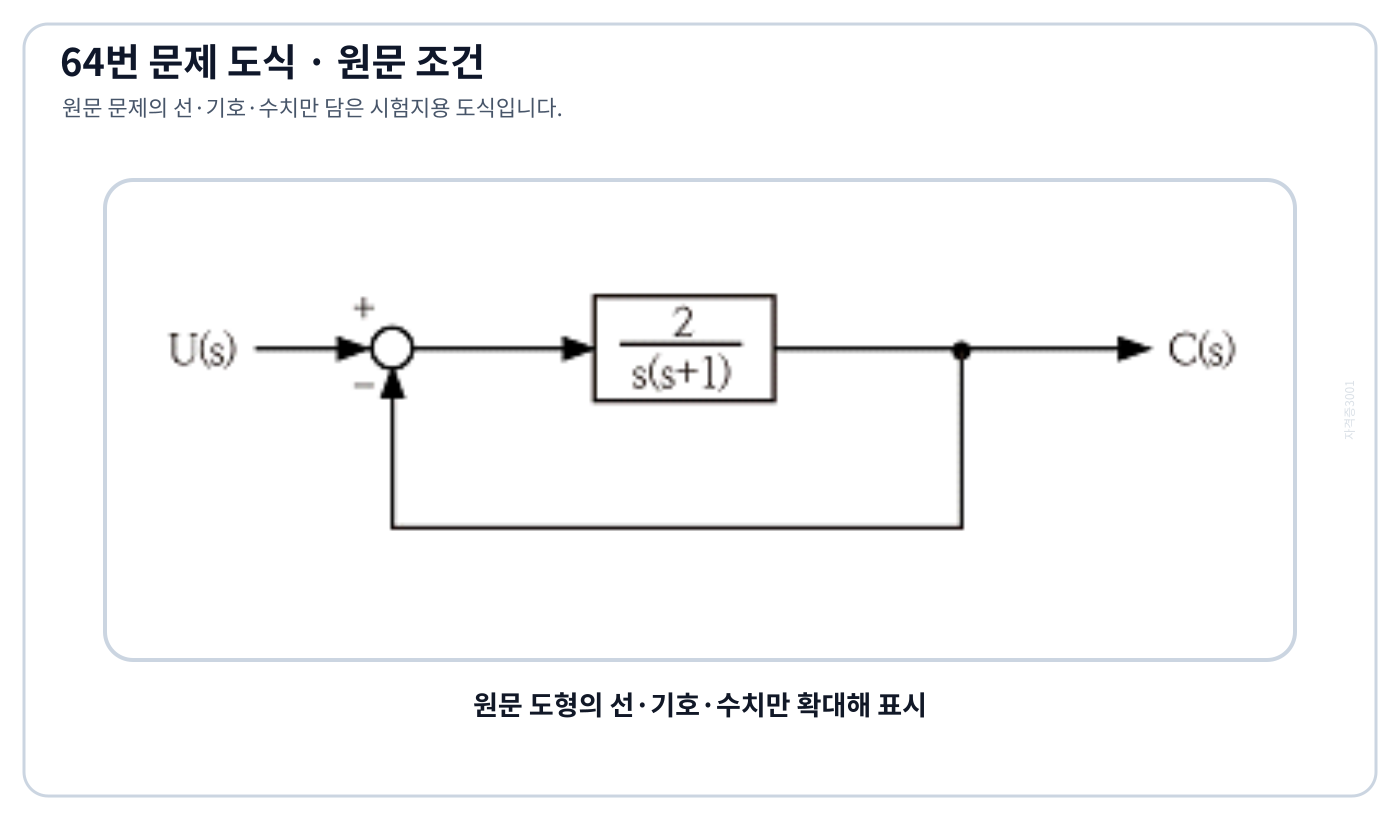

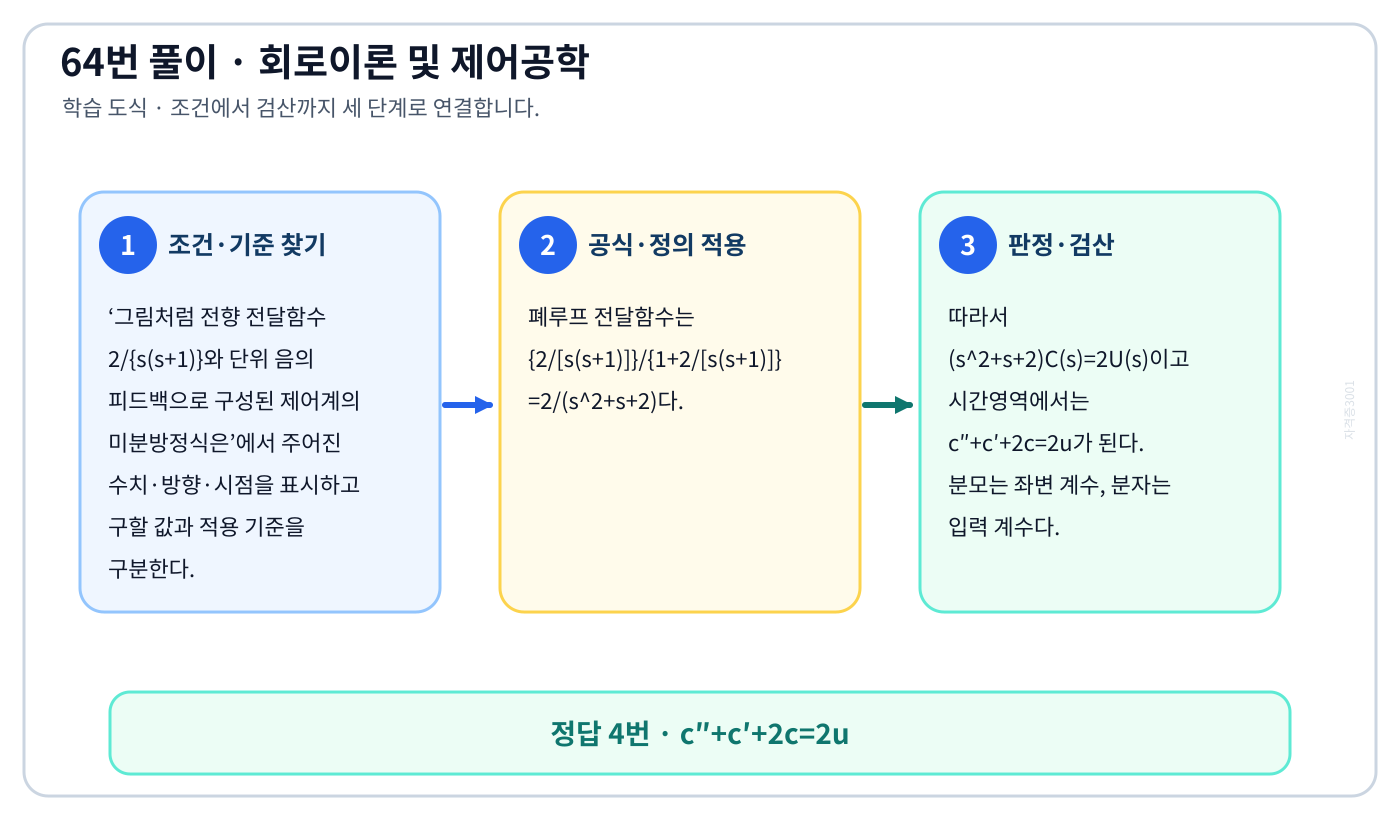

그림처럼 전향 전달함수 2/{s(s+1)}와 단위 음의 피드백으로 구성된 제어계의 미분방정식은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘c″+c′+2c=2u’를 도출할 수 있다.

풀이 순서

1. ‘그림처럼 전향 전달함수 2/{s(s+1)}와 단위 음의 피드백으로 구성된 제어계의 미분방정식은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 폐루프 전달함수는 {2/[s(s+1)]}/{1+2/[s(s+1)]}=2/(s²+s+2)다.
3. 따라서 (s²+s+2)C(s)=2U(s)이고 시간영역에서는 c″+c′+2c=2u가 된다. 분모는 좌변 계수, 분자는 입력 계수다.

자주 하는 실수: 수치부터 대입하면 ‘c″+c′+c=2u’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

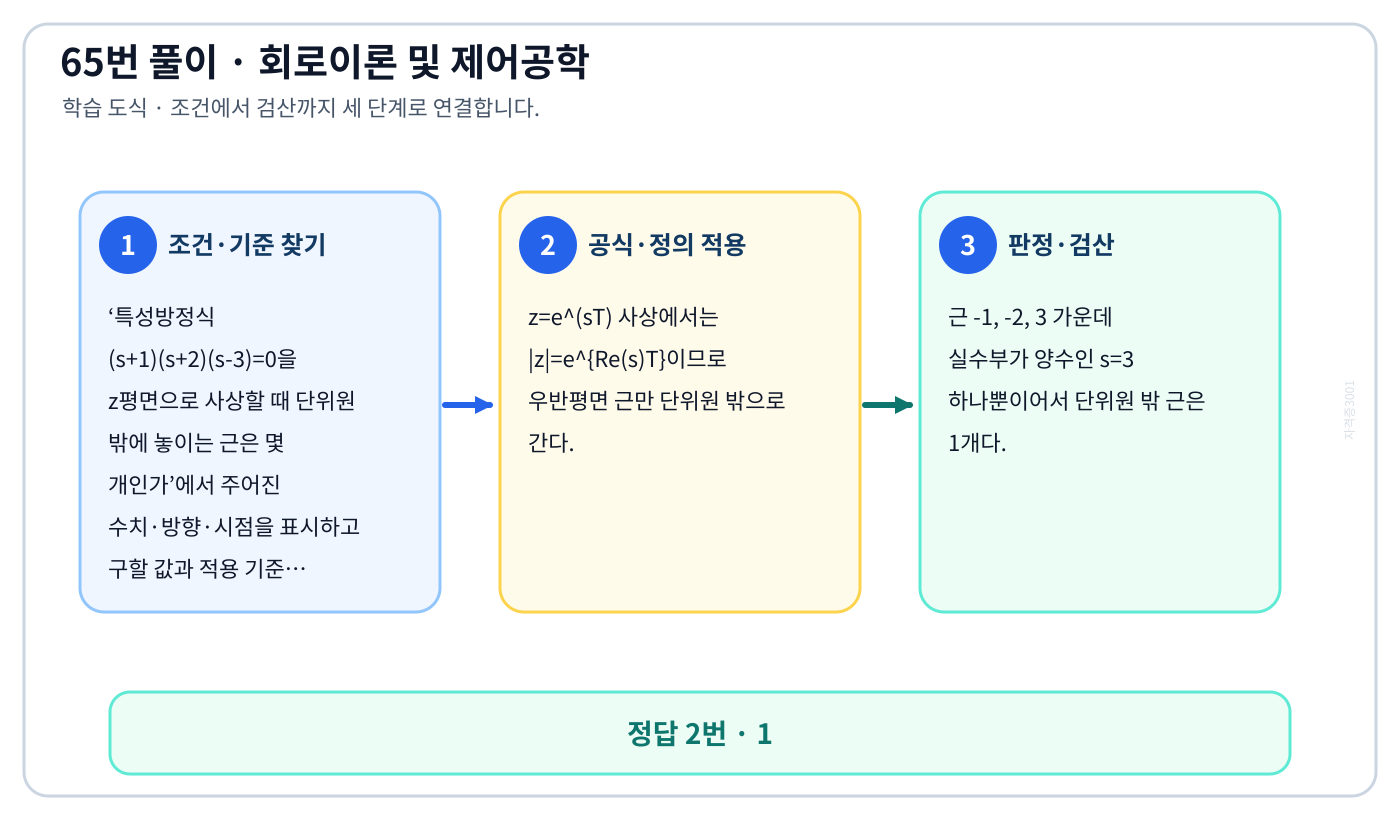

특성방정식 (s+1)(s+2)(s-3)=0을 z평면으로 사상할 때 단위원 밖에 놓이는 근은 몇 개인가의 기준식을 세우고 단위·계수·부호를 검산하여 ‘1’를 도출할 수 있다.

풀이 순서

1. ‘특성방정식 (s+1)(s+2)(s-3)=0을 z평면으로 사상할 때 단위원 밖에 놓이는 근은 몇 개인가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. z=e^(sT) 사상에서는 |z|=e^{Re(s)T}이므로 우반평면 근만 단위원 밖으로 간다.
3. 근 -1, -2, 3 가운데 실수부가 양수인 s=3 하나뿐이어서 단위원 밖 근은 1개다.

자주 하는 실수: 수치부터 대입하면 ‘0’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

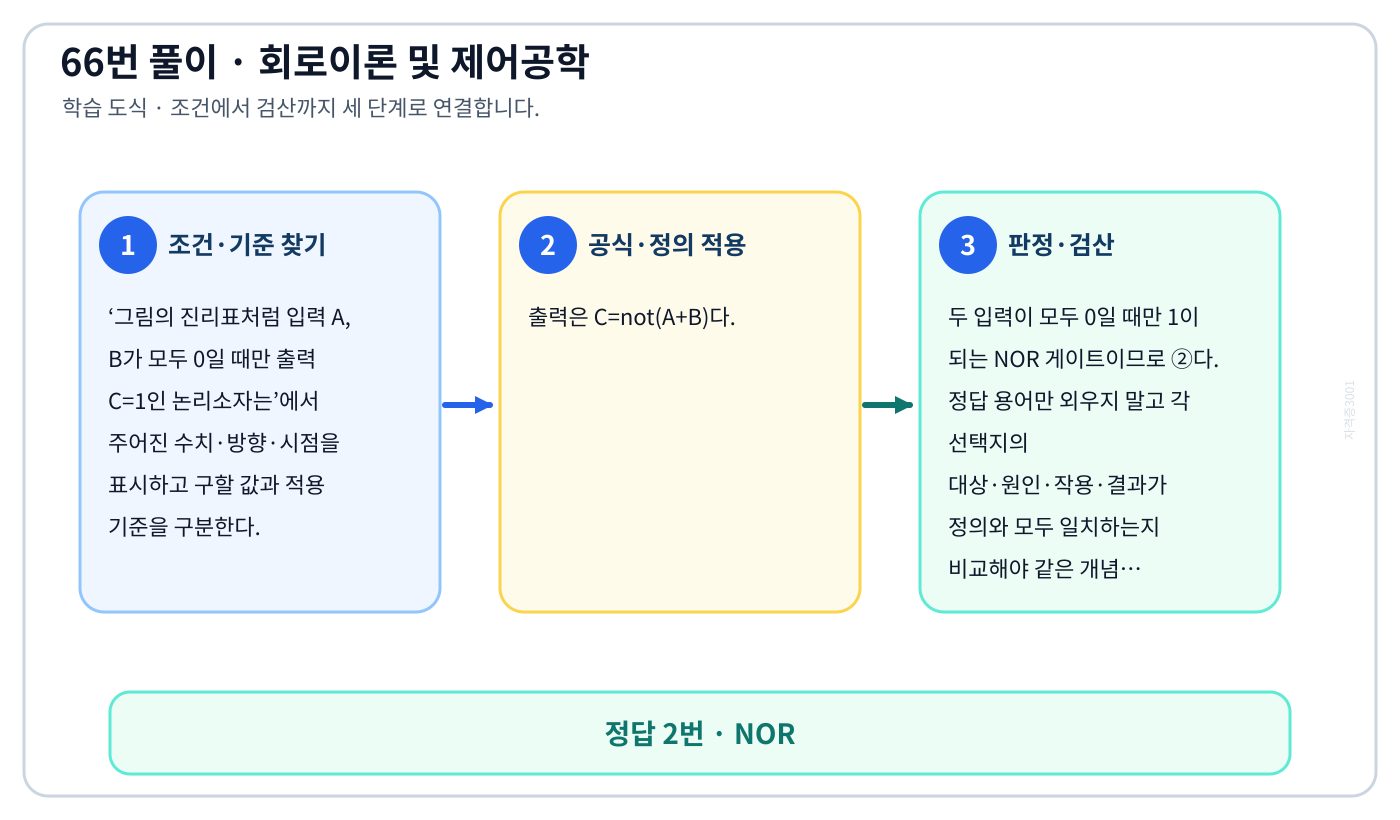

이 문제로 익힐 것

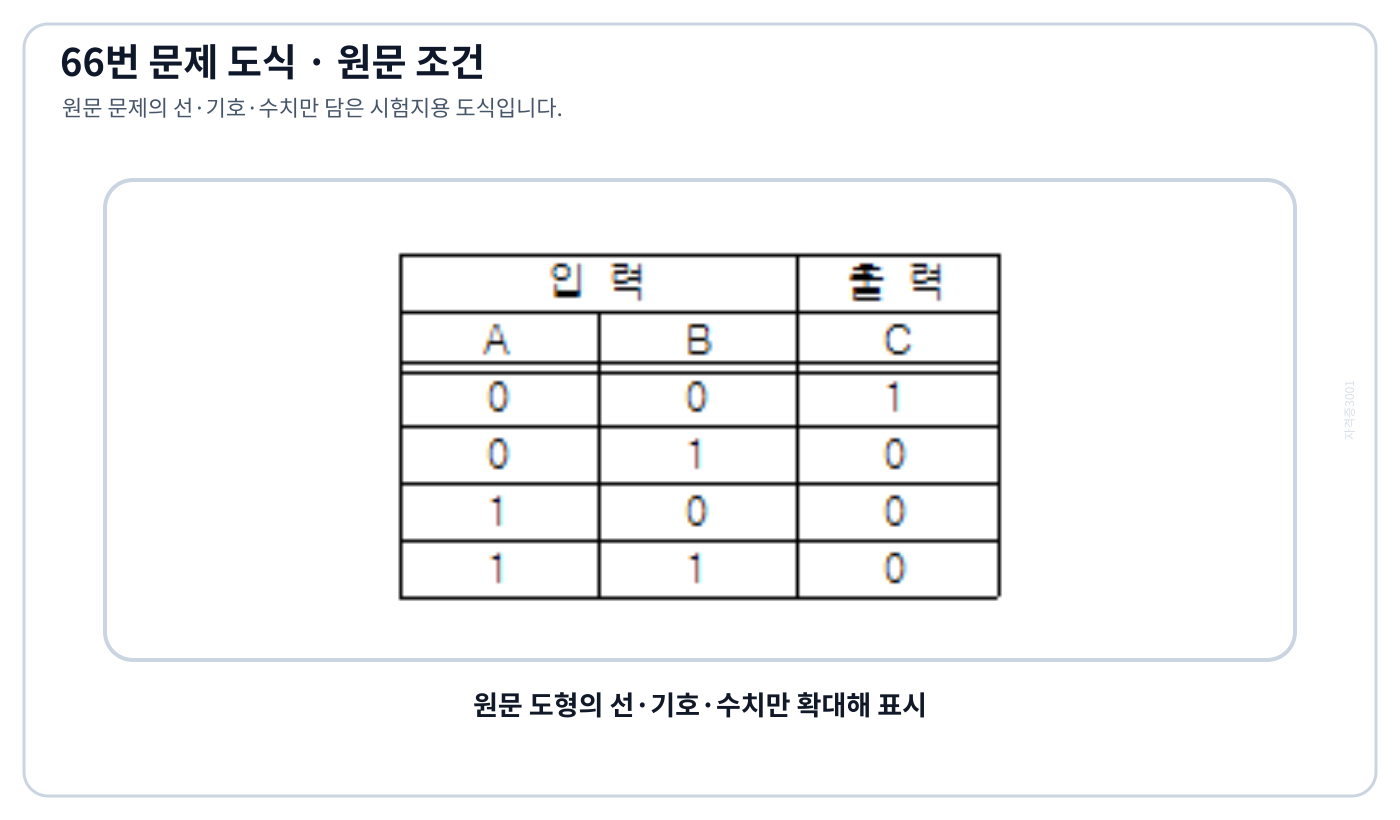

그림의 진리표처럼 입력 A, B가 모두 0일 때만 출력 C=1인 논리소자는의 정의와 반대개념을 비교하여 ‘NOR’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘그림의 진리표처럼 입력 A, B가 모두 0일 때만 출력 C=1인 논리소자는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 출력은 C=not(A+B)다.
3. 두 입력이 모두 0일 때만 1이 되는 NOR 게이트이므로 ②다. 정답 용어만 외우지 말고 각 선택지의 대상·원인·작용·결과가 정의와 모두 일치하는지 비교해야 같은 개념의 변형문제도 풀 수 있다.

자주 하는 실수: 익숙한 용어 ‘OR’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

근궤적이 s평면의 jω축과 교차할 때 폐루프 제어계의 상태는의 정의와 반대개념을 비교하여 ‘임계상태이다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘근궤적이 s평면의 jω축과 교차할 때 폐루프 제어계의 상태는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 근궤적이 s평면의 jomega축(허수축)과 교차한다는 것은 폐루프 극점이 허수축 상에 존재함을 의미하며, 이는 시스템이 진동하며 유지되는 임계 안정 상태임을 나타냅니다.
3. 정답 용어만 외우지 말고 각 선택지의 대상·원인·작용·결과가 정의와 모두 일치하는지 비교해야 같은 개념의 변형문제도 풀 수 있다.

자주 하는 실수: 익숙한 용어 ‘안정하다.’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

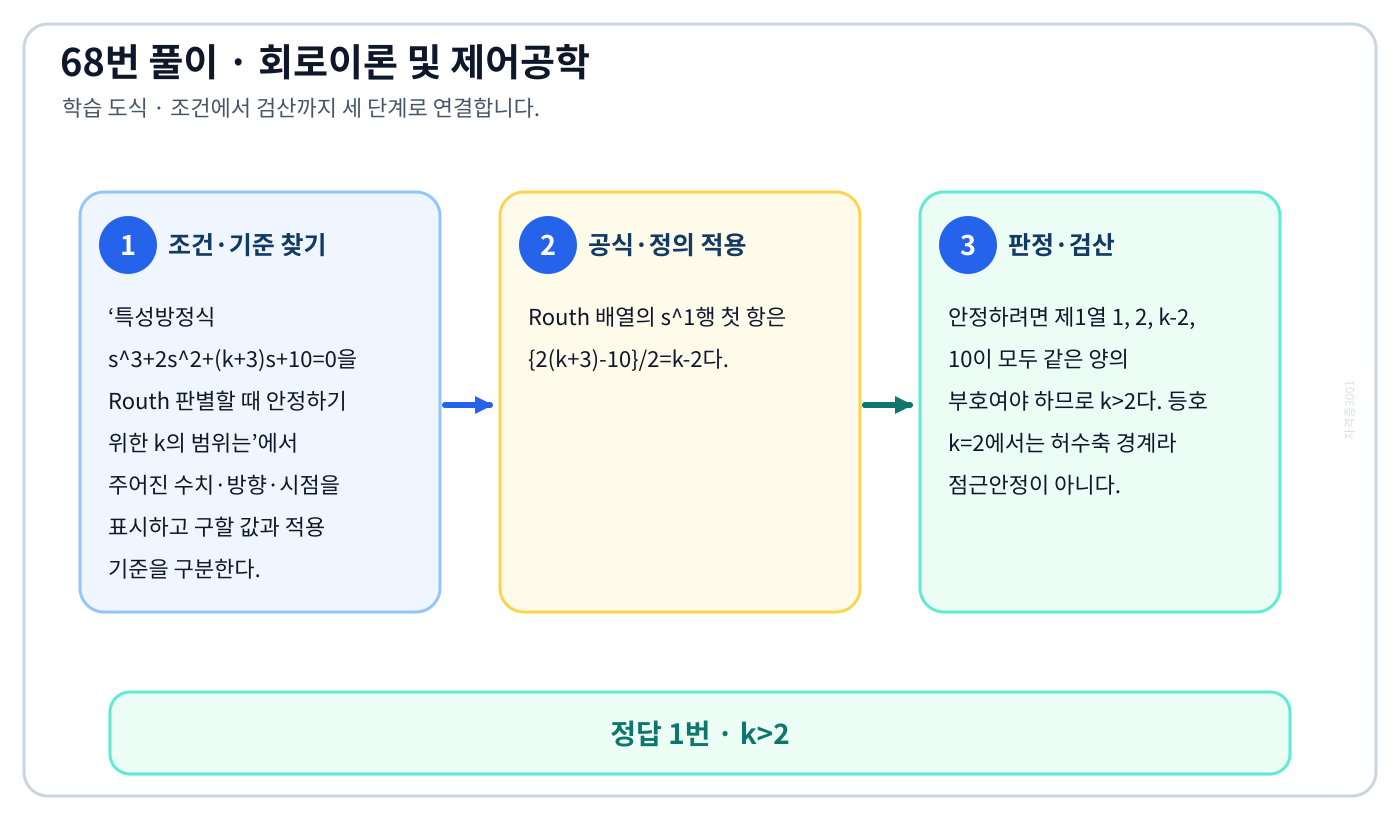

이 문제로 익힐 것

특성방정식 s³+2s²+(k+3)s+10=0을 Routh 판별할 때 안정하기 위한 k의 범위는의 기준식을 세우고 단위·계수·부호를 검산하여 ‘k>2’를 도출할 수 있다.

풀이 순서

1. ‘특성방정식 s³+2s²+(k+3)s+10=0을 Routh 판별할 때 안정하기 위한 k의 범위는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. Routh 배열의 s¹행 첫 항은 {2(k+3)-10}/2=k-2다.
3. 안정하려면 제1열 1, 2, k-2, 10이 모두 같은 양의 부호여야 하므로 k>2다. 등호 k=2에서는 허수축 경계라 점근안정이 아니다.

자주 하는 실수: 수치부터 대입하면 ‘k<2’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

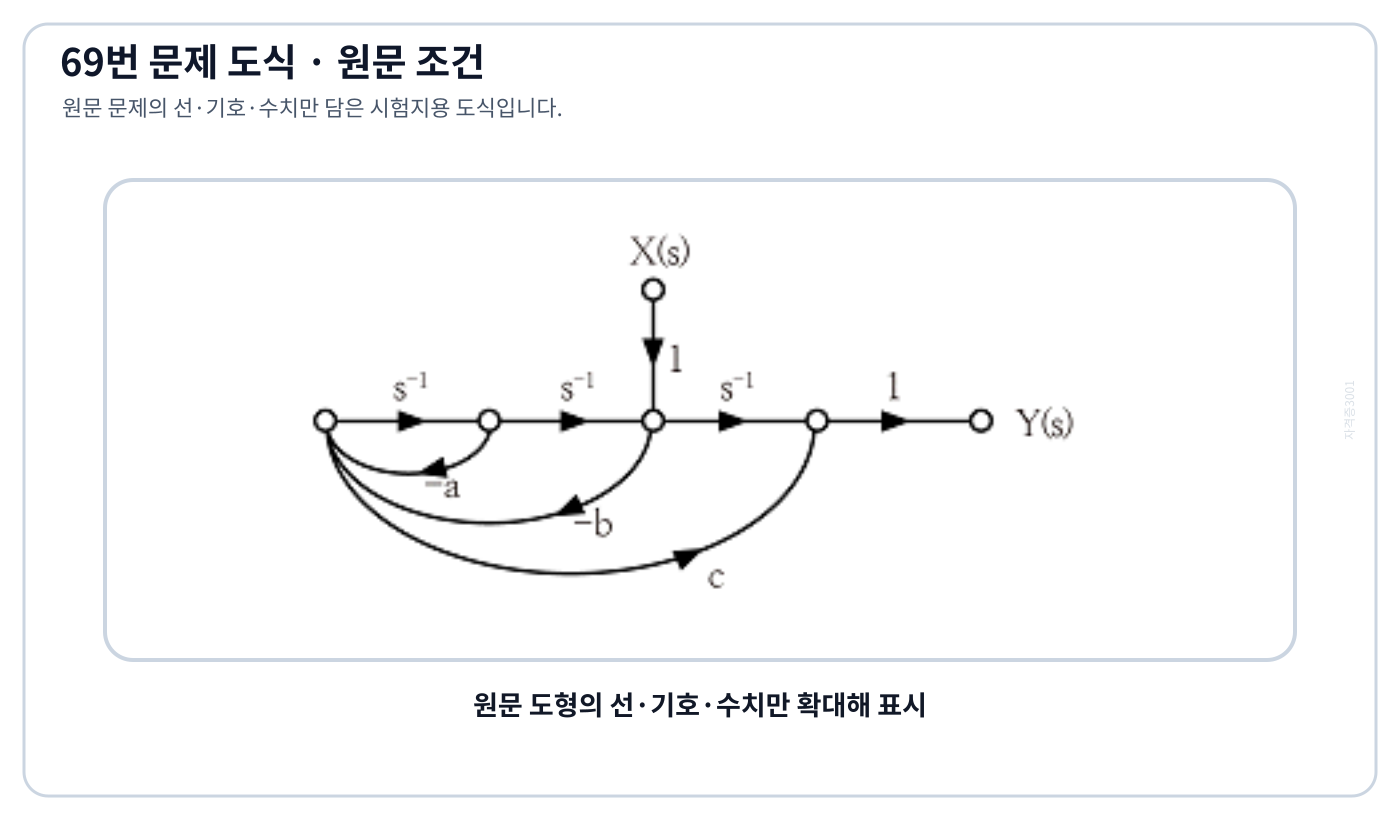

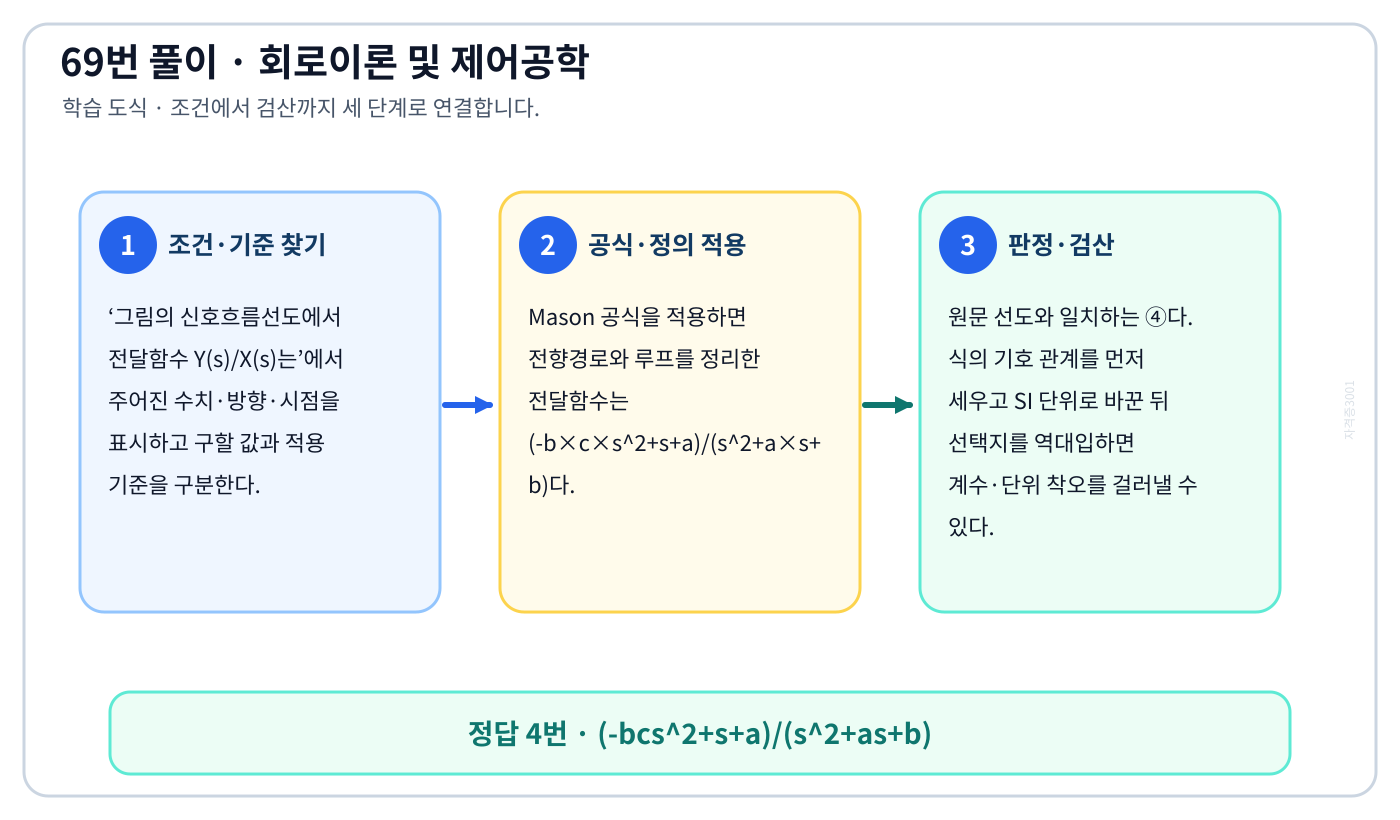

그림의 신호흐름선도에서 전달함수 Y(s)/X(s)는의 기준식을 세우고 단위·계수·부호를 검산하여 ‘(-bcs²+s+a)/(s²+as+b)’를 도출할 수 있다.

풀이 순서

1. ‘그림의 신호흐름선도에서 전달함수 Y(s)/X(s)는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. Mason 공식을 적용하면 전향경로와 루프를 정리한 전달함수는 (-b×c×s^2+s+a)/(s^2+a×s+b)다.
3. 원문 선도와 일치하는 ④다. 식의 기호 관계를 먼저 세우고 SI 단위로 바꾼 뒤 선택지를 역대입하면 계수·단위 착오를 걸러낼 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘(s+a)/(s²+as-b^2)’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

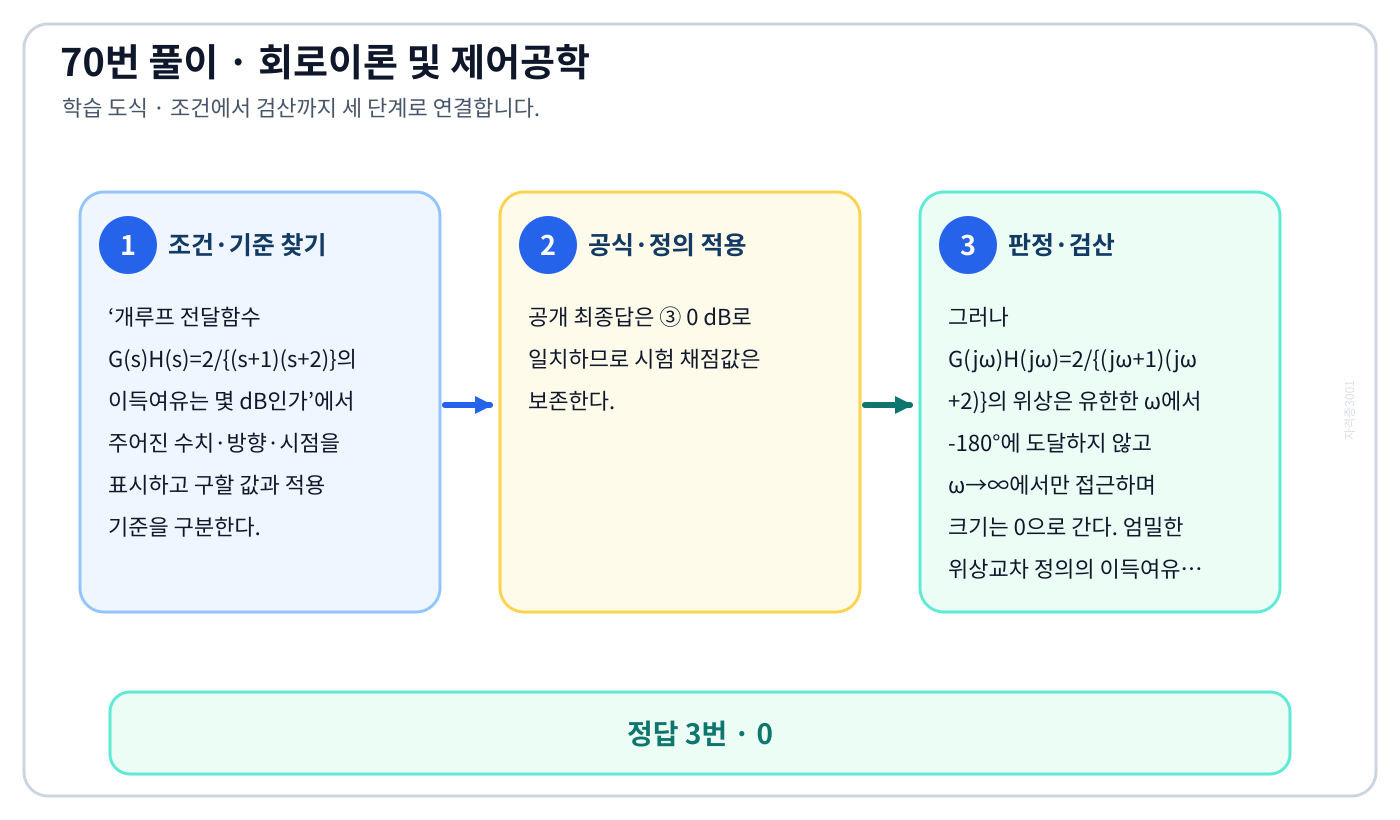

이 문제로 익힐 것

개루프 전달함수 G(s)H(s)=2/{(s+1)(s+2)}의 이득여유는 몇 dB인가의 기준식을 세우고 단위·계수·부호를 검산하여 ‘0’를 도출할 수 있다.

풀이 순서

1. ‘개루프 전달함수 G(s)H(s)=2/{(s+1)(s+2)}의 이득여유는 몇 dB인가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 공개 최종답은 ③ 0 dB로 일치하므로 시험 채점값은 보존한다.
3. 그러나 G(jω)H(jω)=2/{(jω+1)(jω+2)}의 위상은 유한한 ω에서 -180°에 도달하지 않고 ω→∞에서만 접근하며 크기는 0으로 간다. 엄밀한 위상교차 정의의 이득여유는 ④ ∞이므로 기술적 오류를 함께 표시한다.

자주 하는 실수: 수치부터 대입하면 ‘20’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

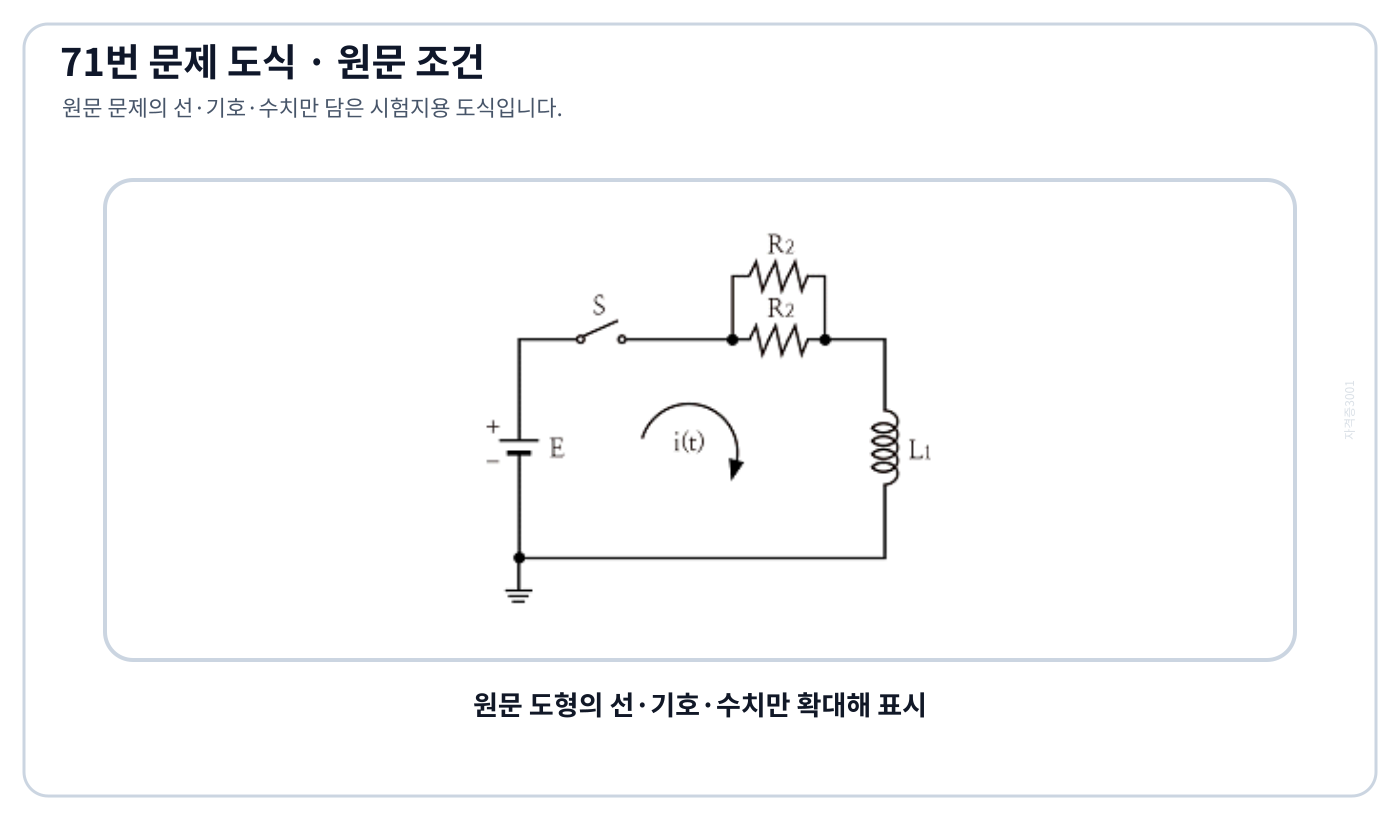

그림의 회로에서 R₁=R₂=100 Ω, L₁=5 H일 때 시정수는 몇 s인가의 기준식을 세우고 단위·계수·부호를 검산하여 ‘0.1’를 도출할 수 있다.

풀이 순서

1. ‘그림의 회로에서 R₁=R₂=100 Ω, L₁=5 H일 때 시정수는 몇 s인가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 독립전원을 제거했을 때 인덕터가 보는 등가저항은 R₁∥R₂=100∥100=50 Ω이다.
3. RL 회로의 시정수는 τ=L/Req=5/50=0.1 s다. 인덕터 단자에서 바라본 저항을 구해야 하며 두 저항을 직렬로 더하지 않는다.

자주 하는 실수: 수치부터 대입하면 ‘0.001’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

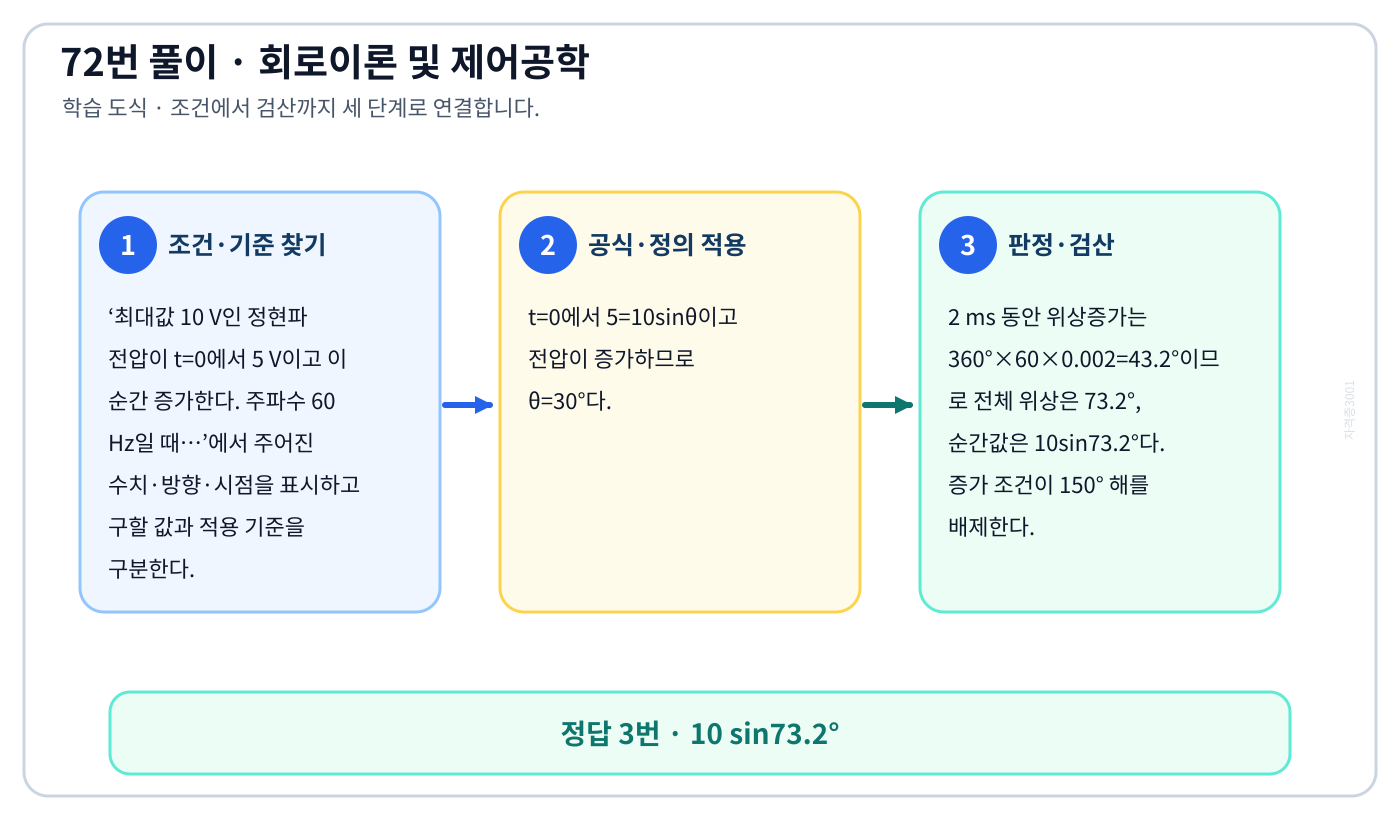

최대값 10 V인 정현파 전압이 t=0에서 5 V이고 이 순간 증가한다. 주파수 60 Hz일 때…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘10 sin73.2°’를 도출할 수 있다.

풀이 순서

1. ‘최대값 10 V인 정현파 전압이 t=0에서 5 V이고 이 순간 증가한다. 주파수 60 Hz일 때…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. t=0에서 5=10sinθ이고 전압이 증가하므로 θ=30°다.
3. 2 ms 동안 위상증가는 360°×60×0.002=43.2°이므로 전체 위상은 73.2°, 순간값은 10sin73.2°다. 증가 조건이 150° 해를 배제한다.

자주 하는 실수: 수치부터 대입하면 ‘10 sin30°’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

비접지 3상 Y회로에서 Ia=15+j2 A, Ib=-20-j14 A일 때 Ic는 몇 A인가의 기준식을 세우고 단위·계수·부호를 검산하여 ‘5+j12’를 도출할 수 있다.

풀이 순서

1. ‘비접지 3상 Y회로에서 Ia=15+j2 A, Ib=-20-j14 A일 때 Ic는 몇 A인가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 중성선이 없는 3상 Y회로에서 KCL로 Ia+Ib+Ic=0이다.
3. 따라서 Ic=-{(15+j2)+(-20-j14)}=5+j12 A다. 실수부와 허수부를 각각 더한 뒤 전체 부호를 바꾼다.

자주 하는 실수: 수치부터 대입하면 ‘-5+j12’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

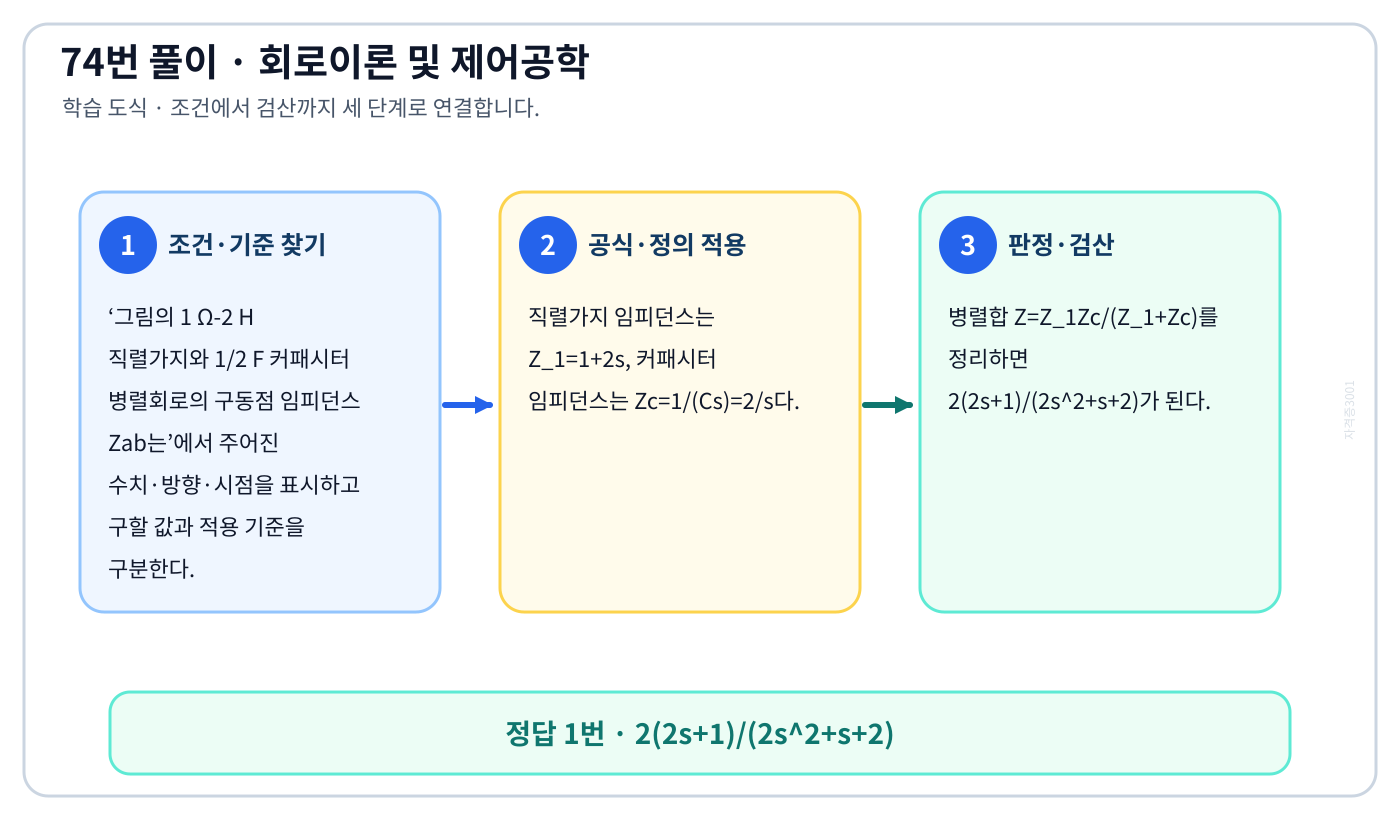

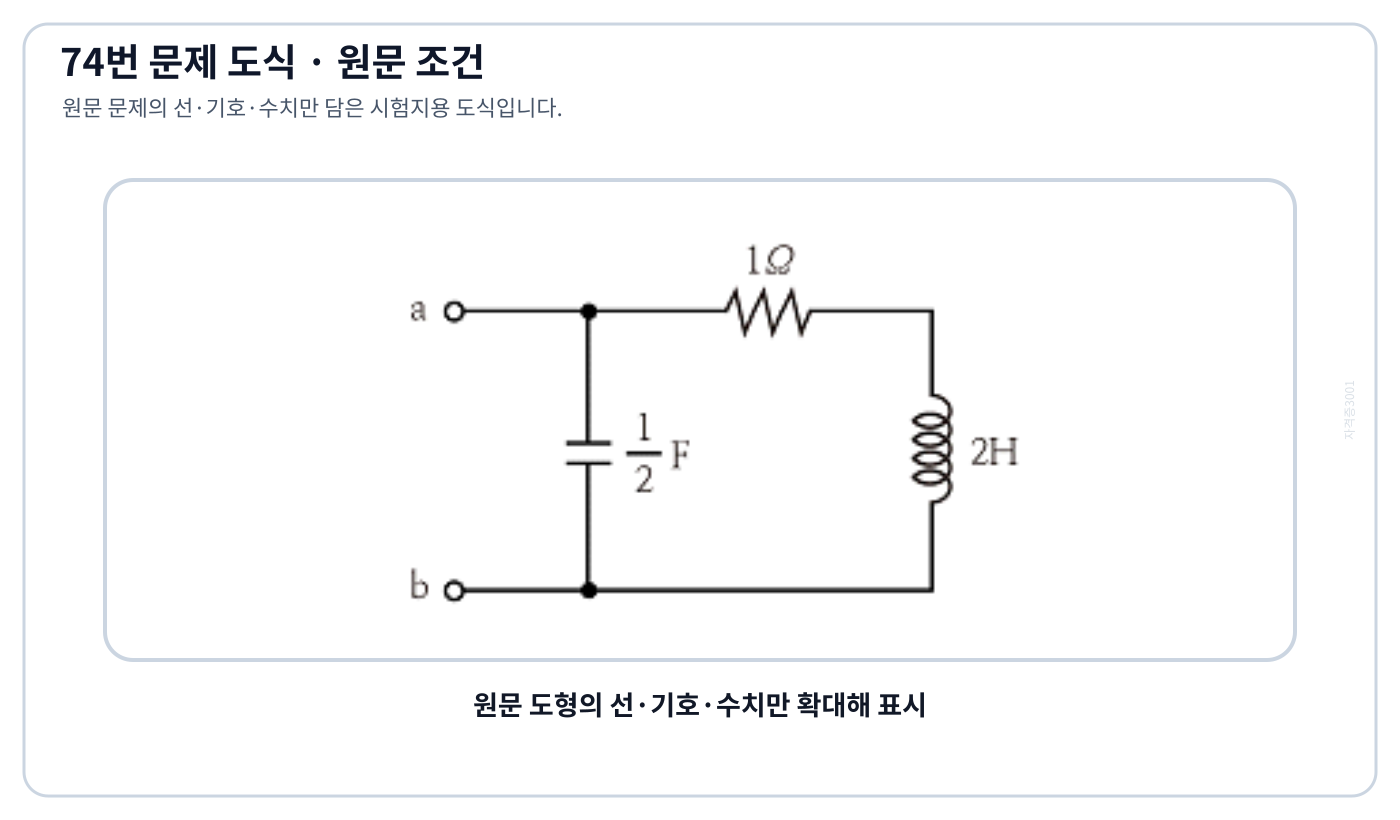

그림의 1 Ω-2 H 직렬가지와 1/2 F 커패시터 병렬회로의 구동점 임피던스 Zab는의 기준식을 세우고 단위·계수·부호를 검산하여 ‘2(2s+1)/(2s²+s+2)’를 도출할 수 있다.

풀이 순서

1. ‘그림의 1 Ω-2 H 직렬가지와 1/2 F 커패시터 병렬회로의 구동점 임피던스 Zab는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 직렬가지 임피던스는 Z₁=1+2s, 커패시터 임피던스는 Zc=1/(Cs)=2/s다.
3. 병렬합 Z=Z₁Zc/(Z₁+Zc)를 정리하면 2(2s+1)/(2s²+s+2)가 된다.

자주 하는 실수: 수치부터 대입하면 ‘(2s+1)/(2s²+s+2)’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

콘덴서 C[F]에 단위 임펄스의 전류원을 접속하여 동작 시키면 콘덴서의 전압 Vc(t)는? (단…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘Vc(t)=(1/C)u(t)’를 도출할 수 있다.

풀이 순서

1. ‘콘덴서 C[F]에 단위 임펄스의 전류원을 접속하여 동작 시키면 콘덴서의 전압 Vc(t)는? (단…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 단위 임펄스 전류는 I(s)=1이고 커패시터 임피던스는 1/(Cs)다.
3. V(s)=1/(Cs)를 역변환하면 v_C(t)=(1/C)u(t)이므로 ④다. 식의 기호 관계를 먼저 세우고 SI 단위로 바꾼 뒤 선택지를 역대입하면 계수·단위 착오를 걸러낼 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘Vc(t)=C’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

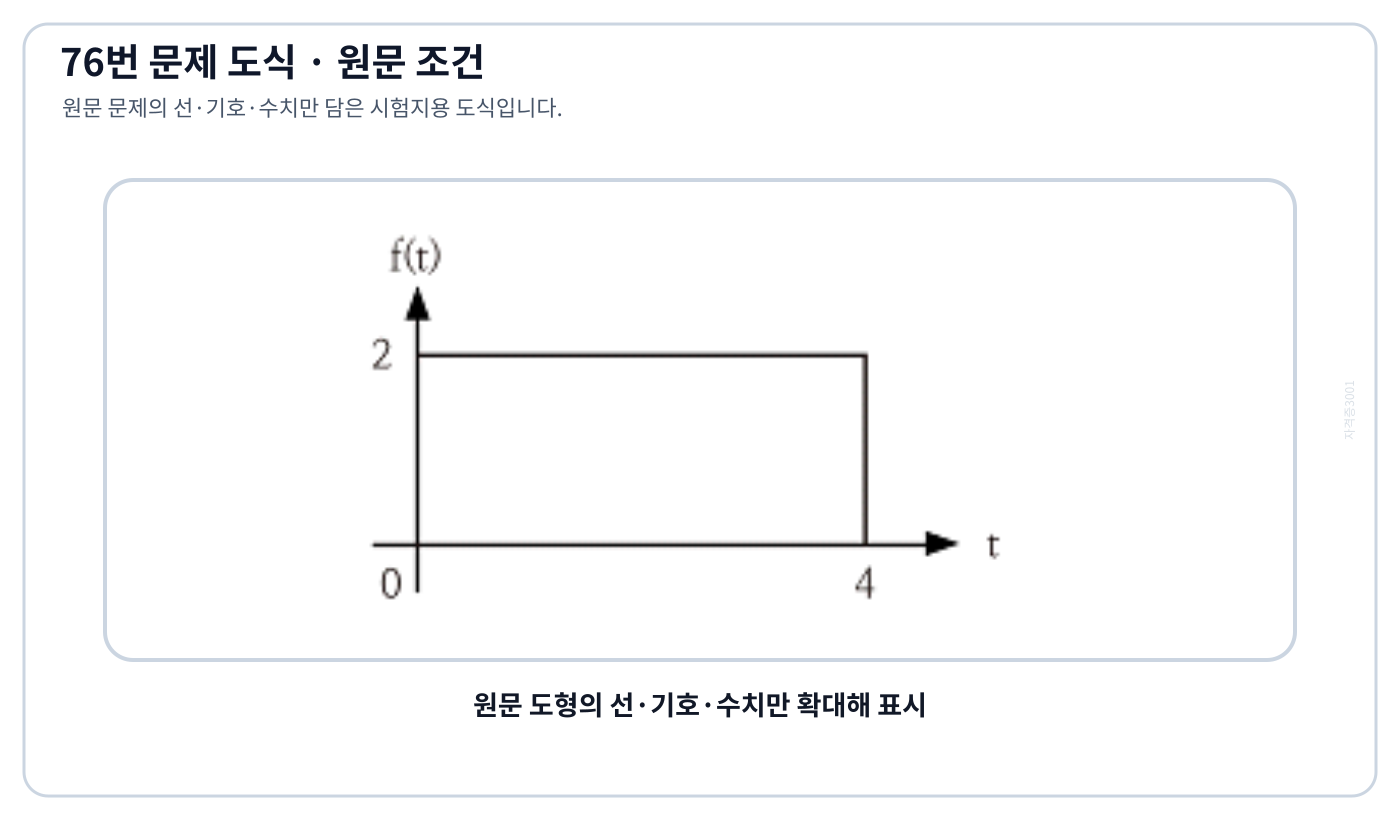

그림처럼 0≤t<4에서 크기 2이고 그 밖에서는 0인 구형파 f(t)의 Laplace 변환은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘(2/s)(1-e⁻⁴ˢ)’를 도출할 수 있다.

풀이 순서

1. ‘그림처럼 0≤t<4에서 크기 2이고 그 밖에서는 0인 구형파 f(t)의 Laplace 변환은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 파형은 f(t)=2{u(t)-u(t-4)}로 쓸 수 있다.
3. 시간지연 성질을 적용하면 F(s)=2/s-2e⁻⁴ˢ/s=(2/s)(1-e⁻⁴ˢ)이다. 폭 4는 지수의 지연시간이고 진폭 2는 앞 계수다.

자주 하는 실수: 수치부터 대입하면 ‘(2/s)(1-e⁴ˢ)’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

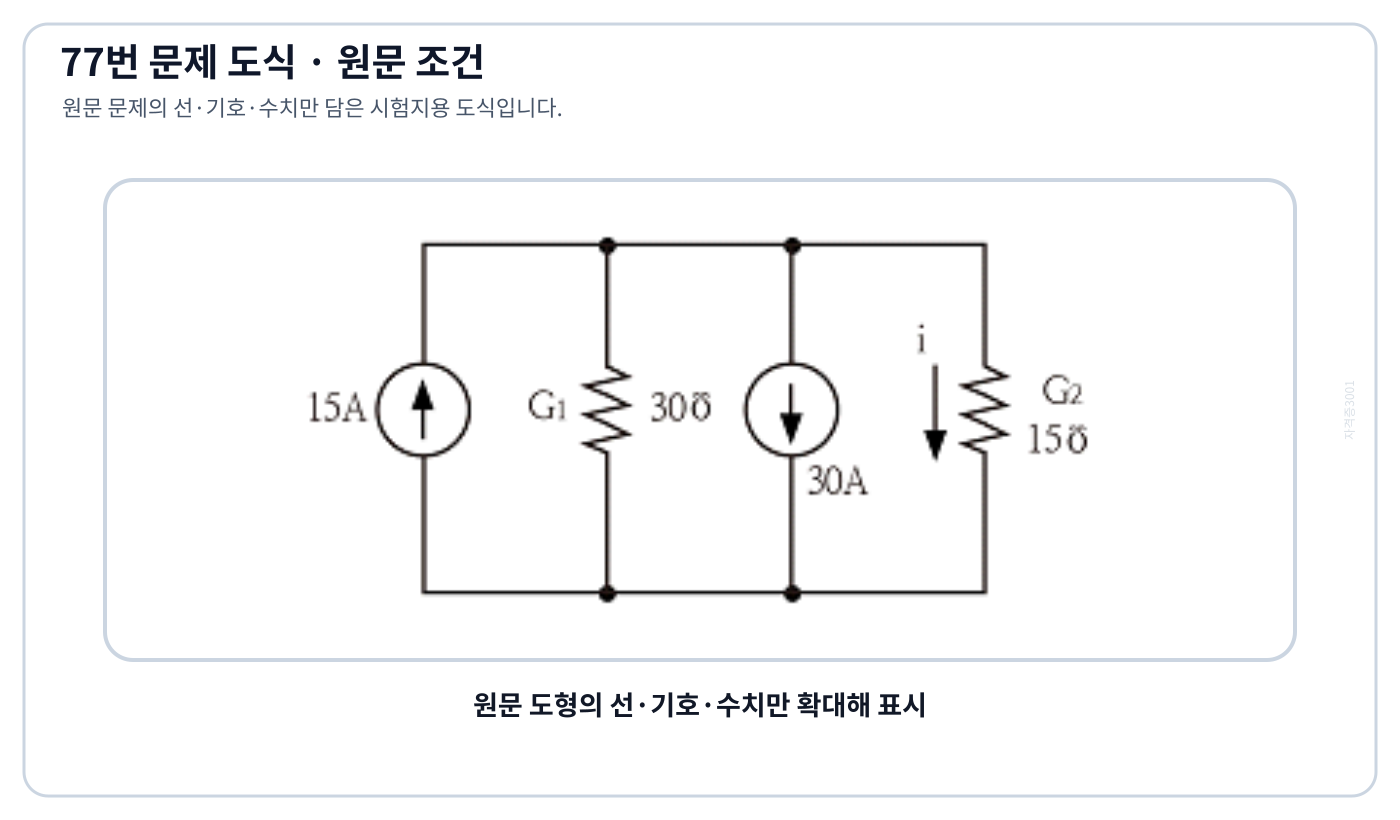

그림의 병렬회로에서 G₁=30 S, G₂=15 S이고 15 A 상향 전류원과 30 A 하향…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘-5’를 도출할 수 있다.

풀이 순서

1. ‘그림의 병렬회로에서 G₁=30 S, G₂=15 S이고 15 A 상향 전류원과 30 A 하향…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 상단에서 하단 방향 전압을 V라 두고 KCL을 쓰면 하향전류 30+30V+15V가 상향전류 15와 같아 45V=-15, V=-1/3 V다.
3. 따라서 G₂의 아래방향 전류 i=15V=-5 A다.

자주 하는 실수: 수치부터 대입하면 ‘5’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

분포정수 전송회로에 관한 설명이 아닌 것은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘무손실 회로와 무왜형 회로의 감쇠정수는 √(RG)이다.’를 도출할 수 있다.

풀이 순서

1. ‘분포정수 전송회로에 관한 설명이 아닌 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 교과서 구분상 무손실선은 R=G=0이라 감쇠정수 α=0이고, 일반 무왜형선은 R/L=G/C이며 α=√(RG)이다.
3. 공개답은 두 경우의 감쇠식을 같은 것으로 적은 ③을 틀렸다고 본다. 다만 무손실 조건을 √(RG)에 그대로 대입해도 0이 되므로 문장 자체에는 논리적 모호성이 있다.

자주 하는 실수: 수치부터 대입하면 ‘R/L=G/C인 회로를 무왜형 회로라 한다.’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

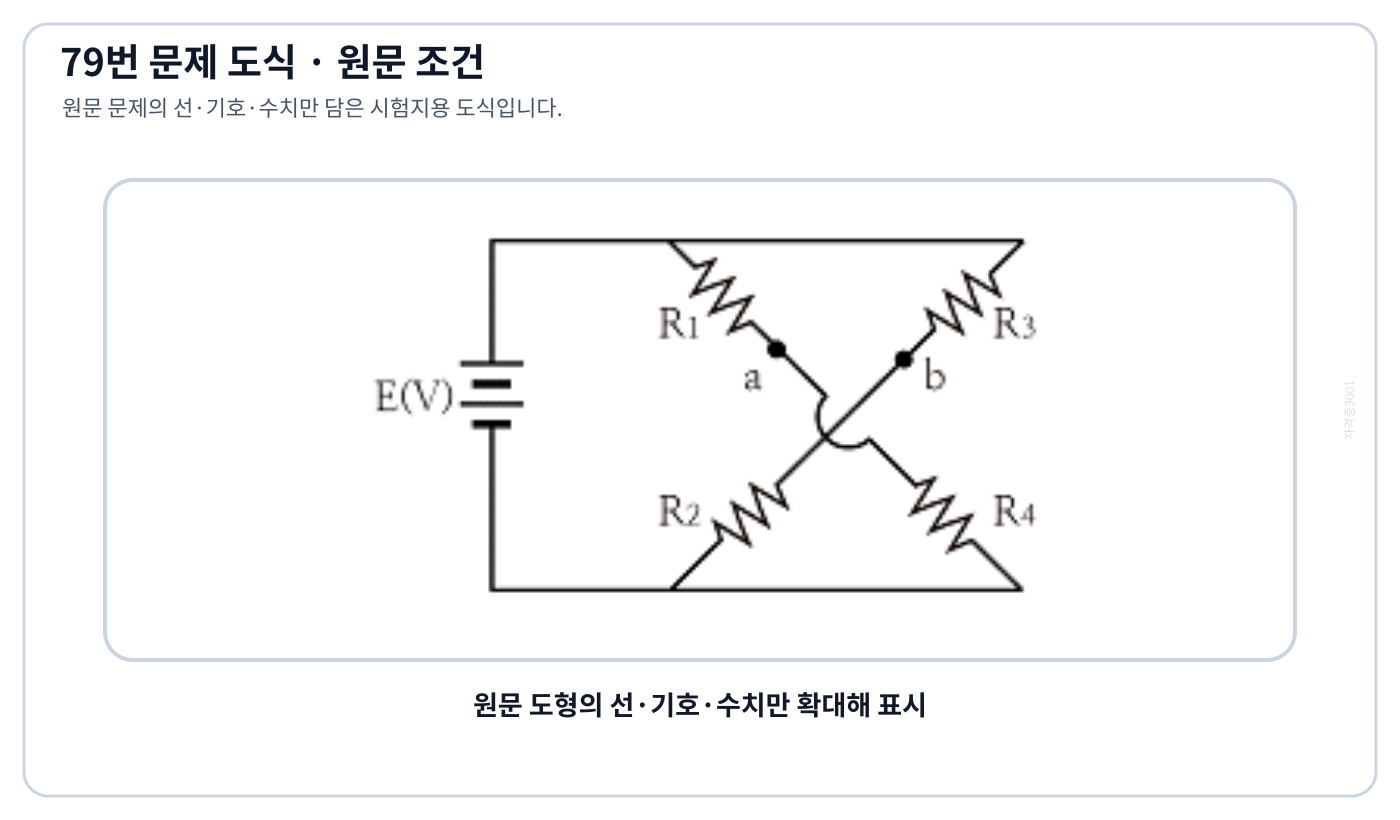

그림의 브리지 회로에서 절점 a와 b의 전압이 같아지는 조건은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘R₁R₂=R₃R₄’를 도출할 수 있다.

풀이 순서

1. ‘그림의 브리지 회로에서 절점 a와 b의 전압이 같아지는 조건은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 그림은 아래쪽 두 팔이 교차되어 a 아래에는 R₄, b 아래에는 R₂가 연결된다.
3. 따라서 Va=ER₄/(R₁+R₄), Vb=ER₂/(R₃+R₂)이고 Va=Vb를 정리하면 R₁R₂=R₃R₄가 된다. 표준 비교형 브리지의 uncrossed 배치를 그대로 적용하면 안 된다.

자주 하는 실수: 수치부터 대입하면 ‘R₁R₃=R₂R₄’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

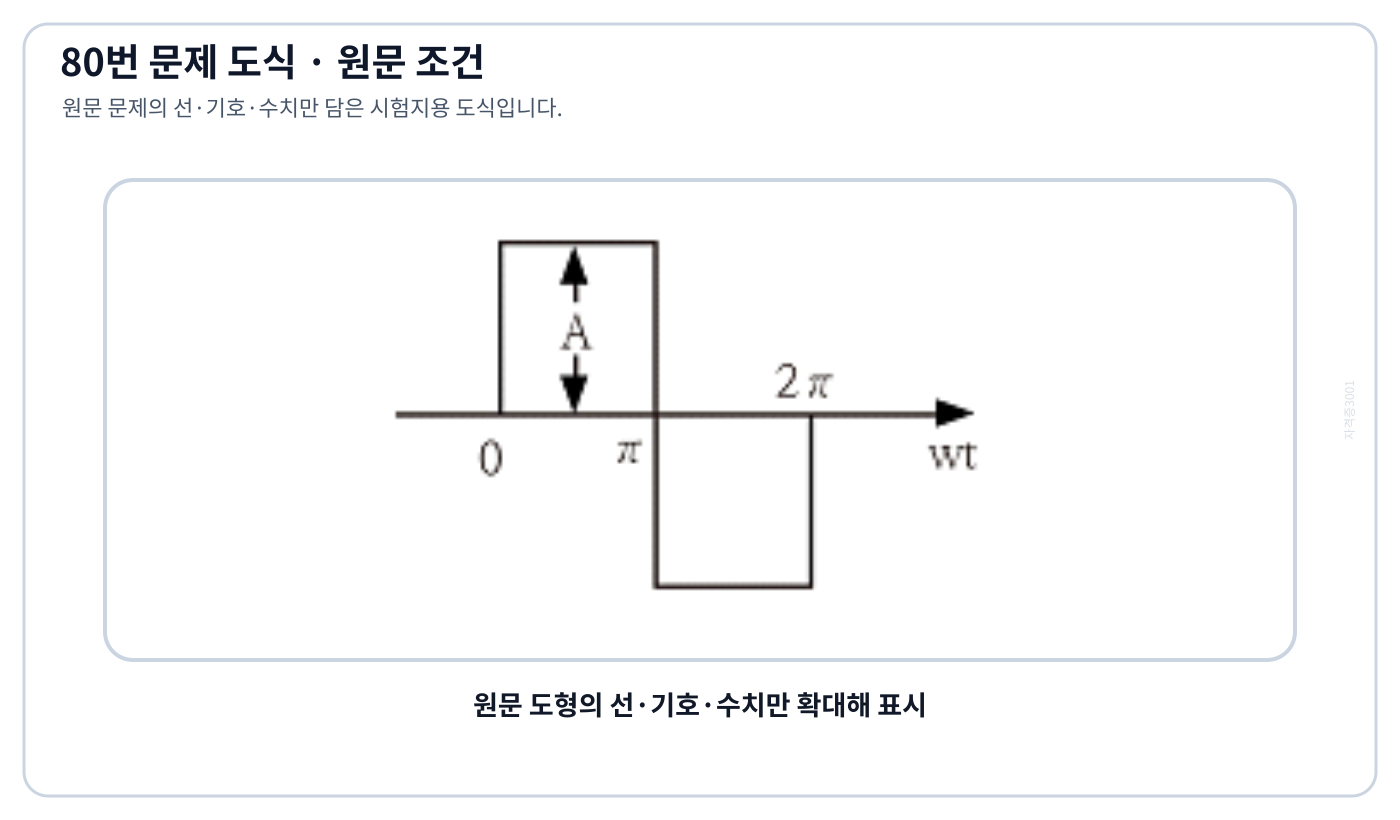

그림처럼 +A와 -A가 각각 반주기씩 지속되는 대칭 구형파의 파고율은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘1’를 도출할 수 있다.

풀이 순서

1. ‘그림처럼 +A와 -A가 각각 반주기씩 지속되는 대칭 구형파의 파고율은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 대칭 구형파는 전 구간에서 |v|=A이므로 Vrms=√{(1/T)∫v²dt}=A이고 최대값도 A다.
3. 파고율=최대값/실효값=A/A=1이다. 평균값이 0이라는 사실은 실효값이 0이라는 뜻이 아니다.

자주 하는 실수: 수치부터 대입하면 ‘2’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

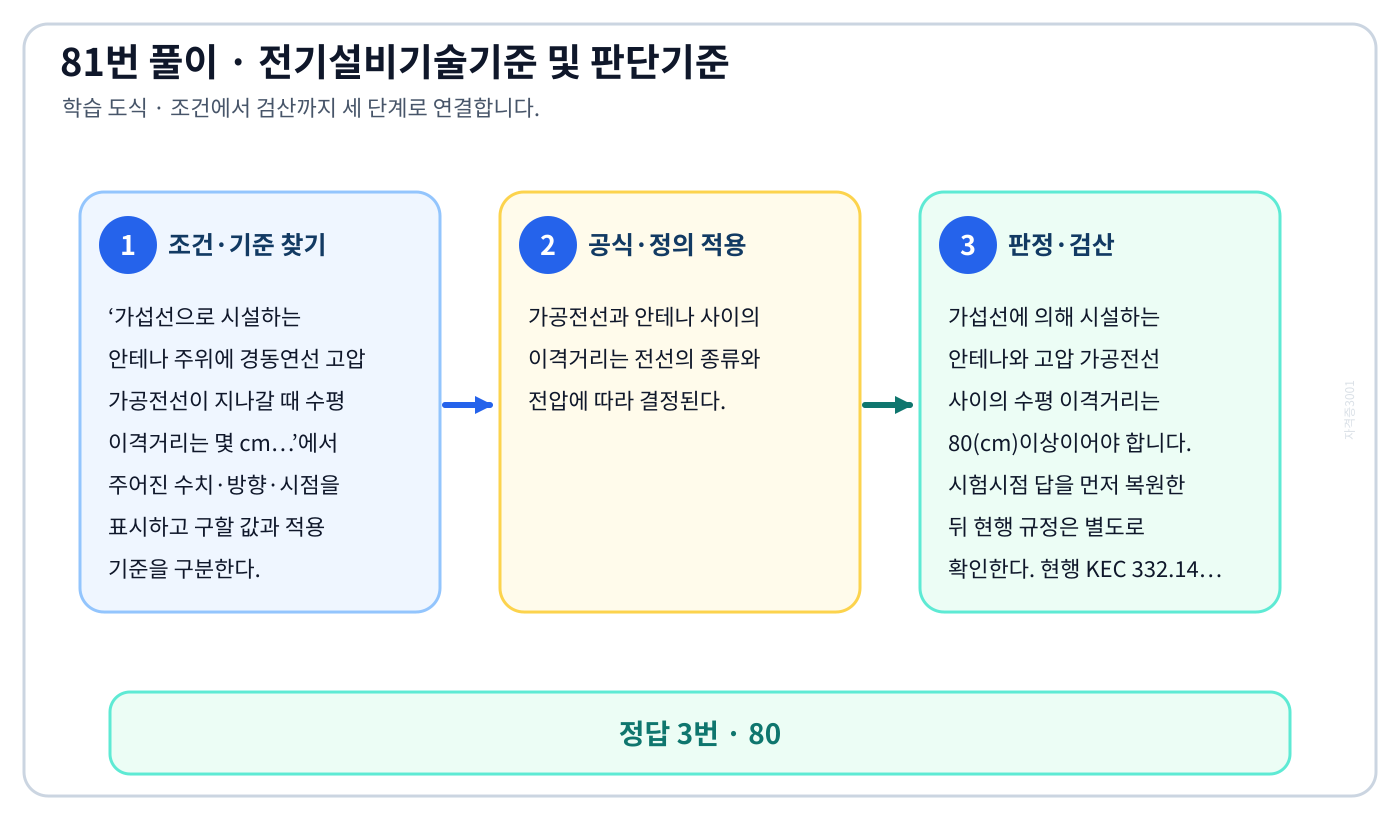

가섭선으로 시설하는 안테나 주위에 경동연선 고압 가공전선이 지나갈 때 수평 이격거리는 몇 cm…에서 시험시점 기준과 현행 KEC를 분리하여 ‘80’의 적용 범위를 설명할 수 있다.

풀이 순서

1. ‘가섭선으로 시설하는 안테나 주위에 경동연선 고압 가공전선이 지나갈 때 수평 이격거리는 몇 cm…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 가공전선과 안테나 사이의 이격거리는 전선의 종류와 전압에 따라 결정된다.
3. 가섭선에 의해 시설하는 안테나와 고압 가공전선 사이의 수평 이격거리는 80(cm)이상이어야 합니다. 시험시점 답을 먼저 복원한 뒤 현행 규정은 별도로 확인한다. 현행 KEC 332.14도 가섭선으로 시설한 안테나와 고압 가공전선 사이를 0.8 m 이상 이격하도록 하므로 수치가 같다.

자주 하는 실수: 2017년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘40’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 안테나 이격 · 현행 KEC 332.14 가공전선과 안테나의 접근 또는 교차

이 문제로 익힐 것

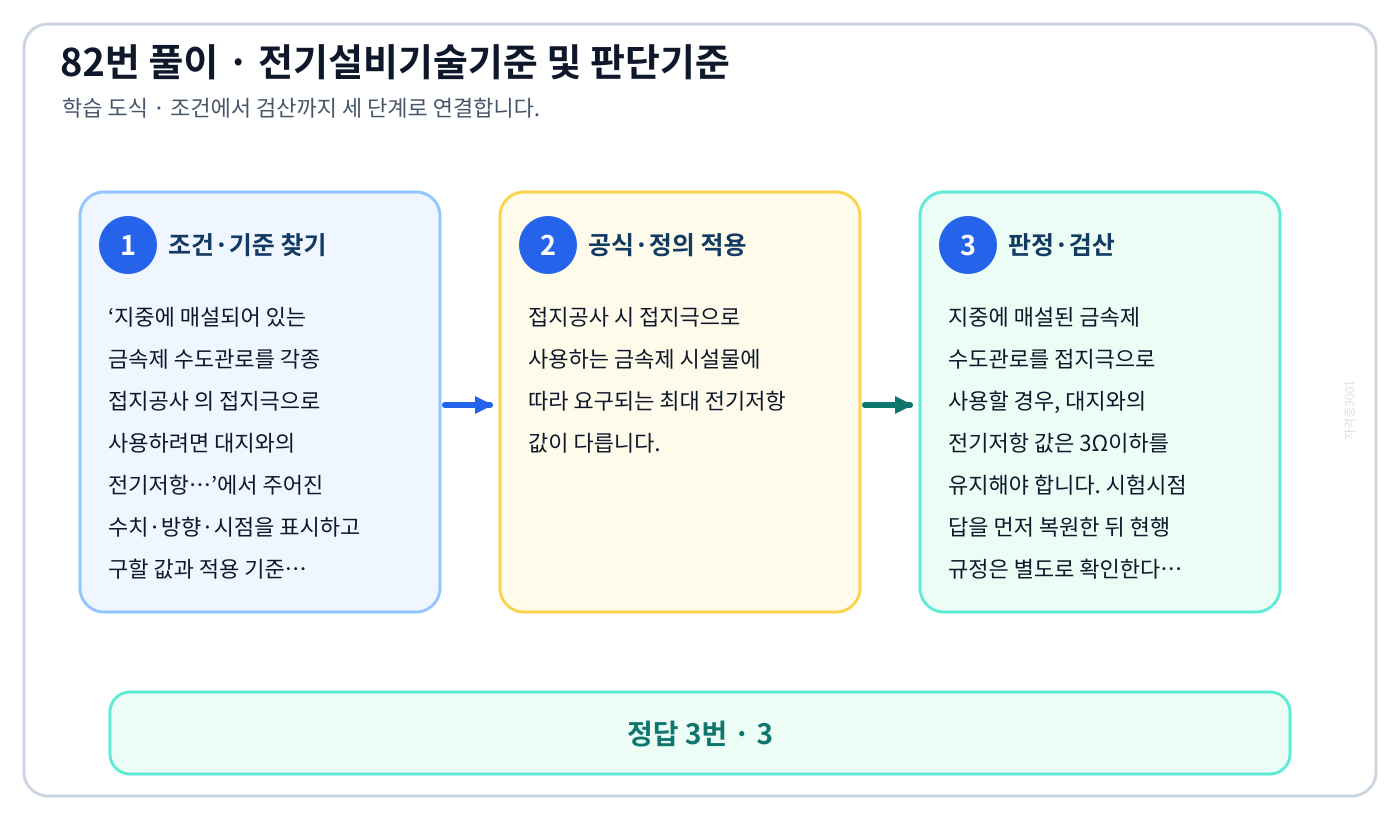

지중에 매설되어 있는 금속제 수도관로를 각종 접지공사 의 접지극으로 사용하려면 대지와의 전기저항…에서 시험시점 기준과 현행 KEC를 분리하여 ‘3’의 적용 범위를 설명할 수 있다.

풀이 순서

1. ‘지중에 매설되어 있는 금속제 수도관로를 각종 접지공사 의 접지극으로 사용하려면 대지와의 전기저항…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 접지공사 시 접지극으로 사용하는 금속제 시설물에 따라 요구되는 최대 전기저항 값이 다릅니다.
3. 지중에 매설된 금속제 수도관로를 접지극으로 사용할 경우, 대지와의 전기저항 값은 3Ω이하를 유지해야 합니다. 시험시점 답을 먼저 복원한 뒤 현행 규정은 별도로 확인한다. 현행 KEC 142.2도 대지저항 3 Ω 이하인 지중 금속제 수도관로를 접지극으로 사용할 수 있으나 접속 위치와 연속성 조건도 함께 확인해야 한다.

자주 하는 실수: 2017년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘1’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 수도관 접지극 · 현행 KEC 142.2 대지에 접속하는 접지극

이 문제로 익힐 것

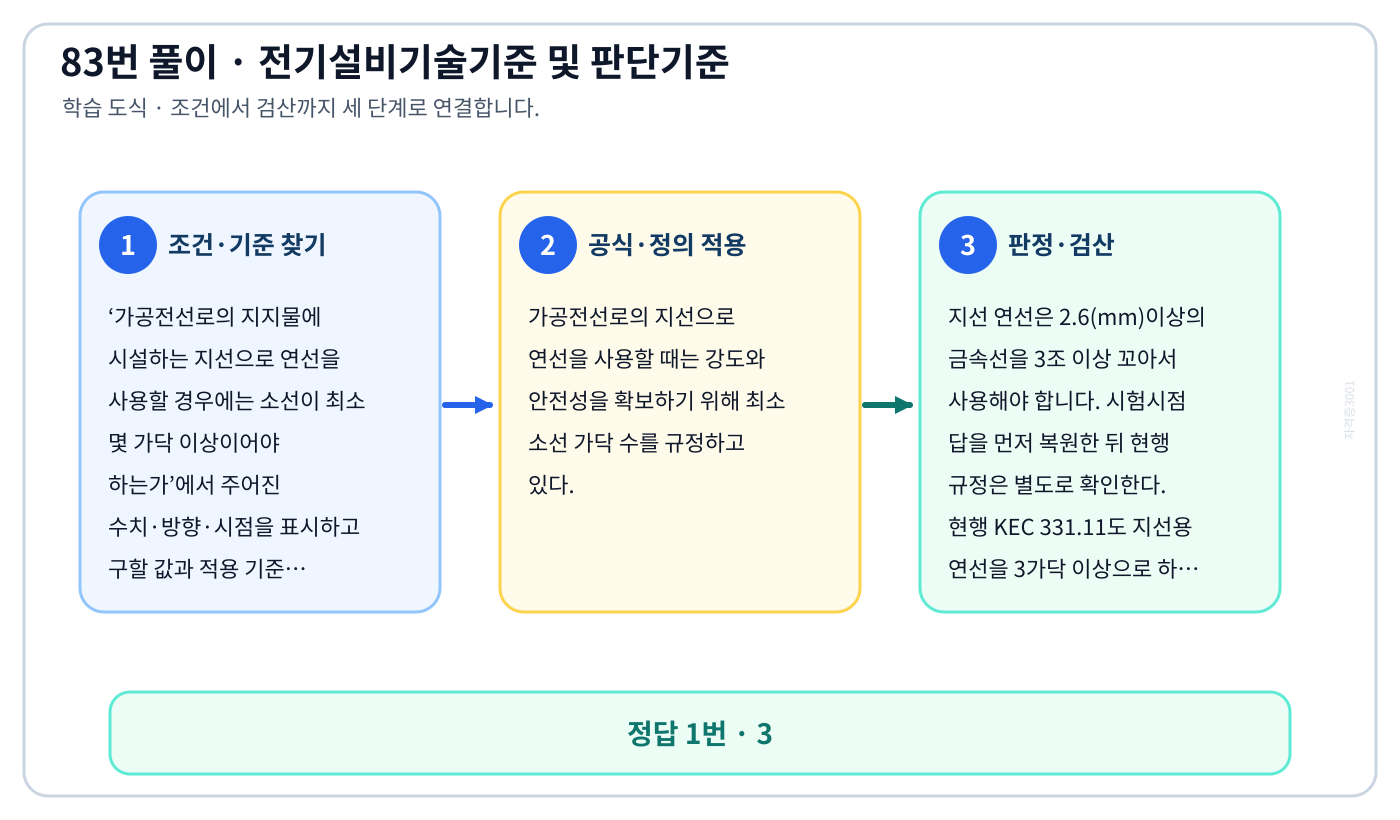

가공전선로의 지지물에 시설하는 지선으로 연선을 사용할 경우에는 소선이 최소 몇 가닥 이상이어야 하는가에서 시험시점 기준과 현행 KEC를 분리하여 ‘3’의 적용 범위를 설명할 수 있다.

풀이 순서

1. ‘가공전선로의 지지물에 시설하는 지선으로 연선을 사용할 경우에는 소선이 최소 몇 가닥 이상이어야 하는가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 가공전선로의 지선으로 연선을 사용할 때는 강도와 안전성을 확보하기 위해 최소 소선 가닥 수를 규정하고 있다.
3. 지선 연선은 2.6(mm)이상의 금속선을 3조 이상 꼬아서 사용해야 합니다. 시험시점 답을 먼저 복원한 뒤 현행 규정은 별도로 확인한다. 현행 KEC 331.11도 지선용 연선을 3가닥 이상으로 하고 소선 지름과 인장강도 조건을 함께 둔다.

자주 하는 실수: 2017년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘4’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 지선 구성 · 현행 KEC 331.11 가공전선로 지지물의 지선

이 문제로 익힐 것

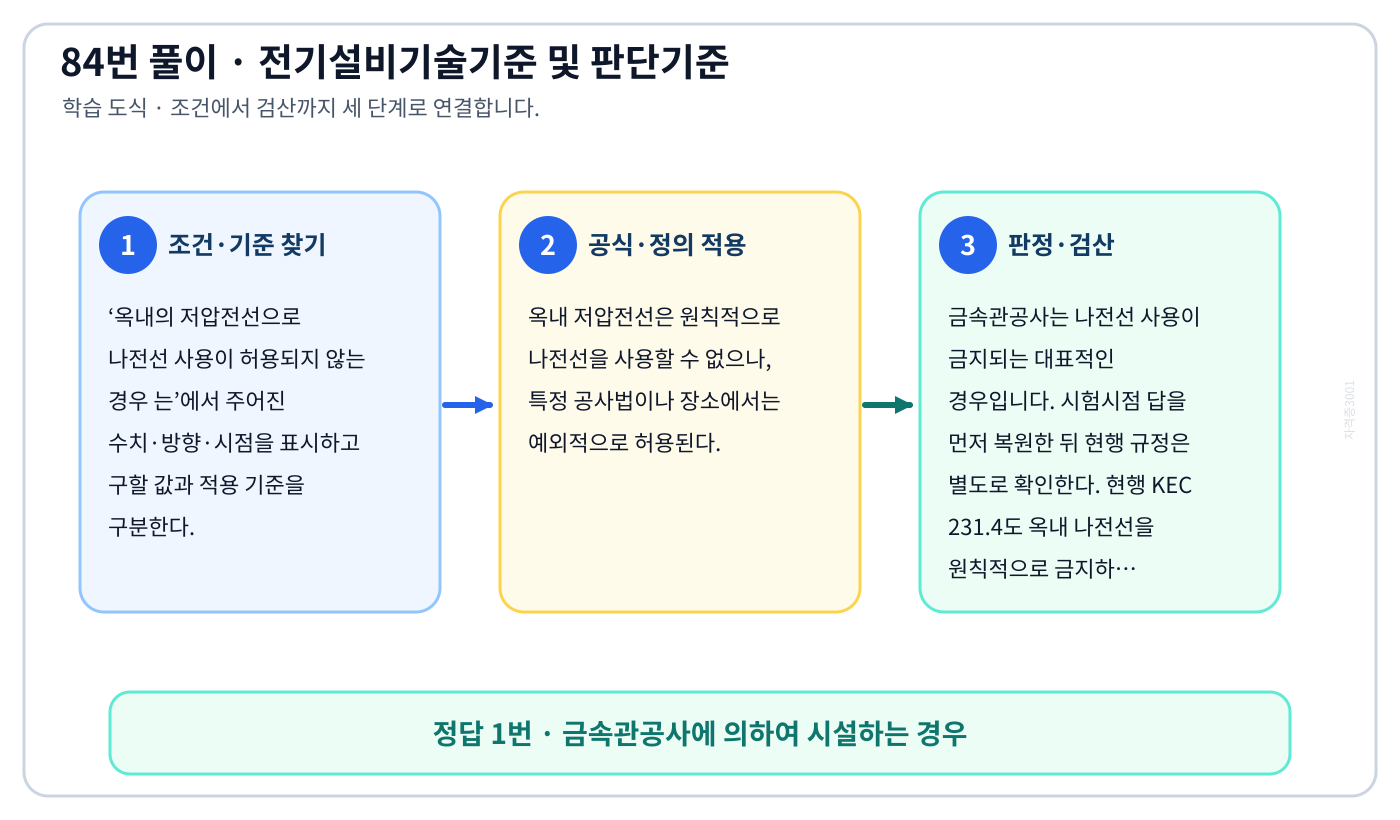

옥내의 저압전선으로 나전선 사용이 허용되지 않는 경우 는에서 시험시점 기준과 현행 KEC를 분리하여 ‘금속관공사에 의하여 시설하는 경우’의 적용 범위를 설명할 수 있다.

풀이 순서

1. ‘옥내의 저압전선으로 나전선 사용이 허용되지 않는 경우 는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 옥내 저압전선은 원칙적으로 나전선을 사용할 수 없으나, 특정 공사법이나 장소에서는 예외적으로 허용된다.
3. 금속관공사는 나전선 사용이 금지되는 대표적인 경우입니다. 시험시점 답을 먼저 복원한 뒤 현행 규정은 별도로 확인한다. 현행 KEC 231.4도 옥내 나전선을 원칙적으로 금지하고 버스덕트·라이팅덕트·정해진 애자공사 등만 예외로 둔다.

자주 하는 실수: 2017년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘버스덕트공사에 의하여 시설하는 경우’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 옥내 나전선 · 현행 KEC 231.4 옥내 저압 전선의 나전선 제한

이 문제로 익힐 것

가공전선로의 지지물에 취급자가 오르고 내리는 데 사용 하는 발판 볼트 등은 지표상 몇 m 미만에…에서 시험시점 기준과 현행 KEC를 분리하여 ‘1.8’의 적용 범위를 설명할 수 있다.

풀이 순서

1. ‘가공전선로의 지지물에 취급자가 오르고 내리는 데 사용 하는 발판 볼트 등은 지표상 몇 m 미만에…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 가공전선로 지지물의 발판이나 볼트 등은 안전을 위해 지표상 1.8(m) 미만에는 시설해서는 안 된다.
3. 시험시점 답을 먼저 복원한 뒤 현행 규정은 별도로 확인한다. 현행 KEC 331.4도 승탑용 발판볼트를 원칙적으로 지표상 1.8 m 미만에 시설하지 않도록 하며 관리상 예외를 별도로 둔다.

자주 하는 실수: 2017년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘1.2’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 발판볼트 높이 · 현행 KEC 331.4 가공전선로 지지물의 승탑 방지

이 문제로 익힐 것

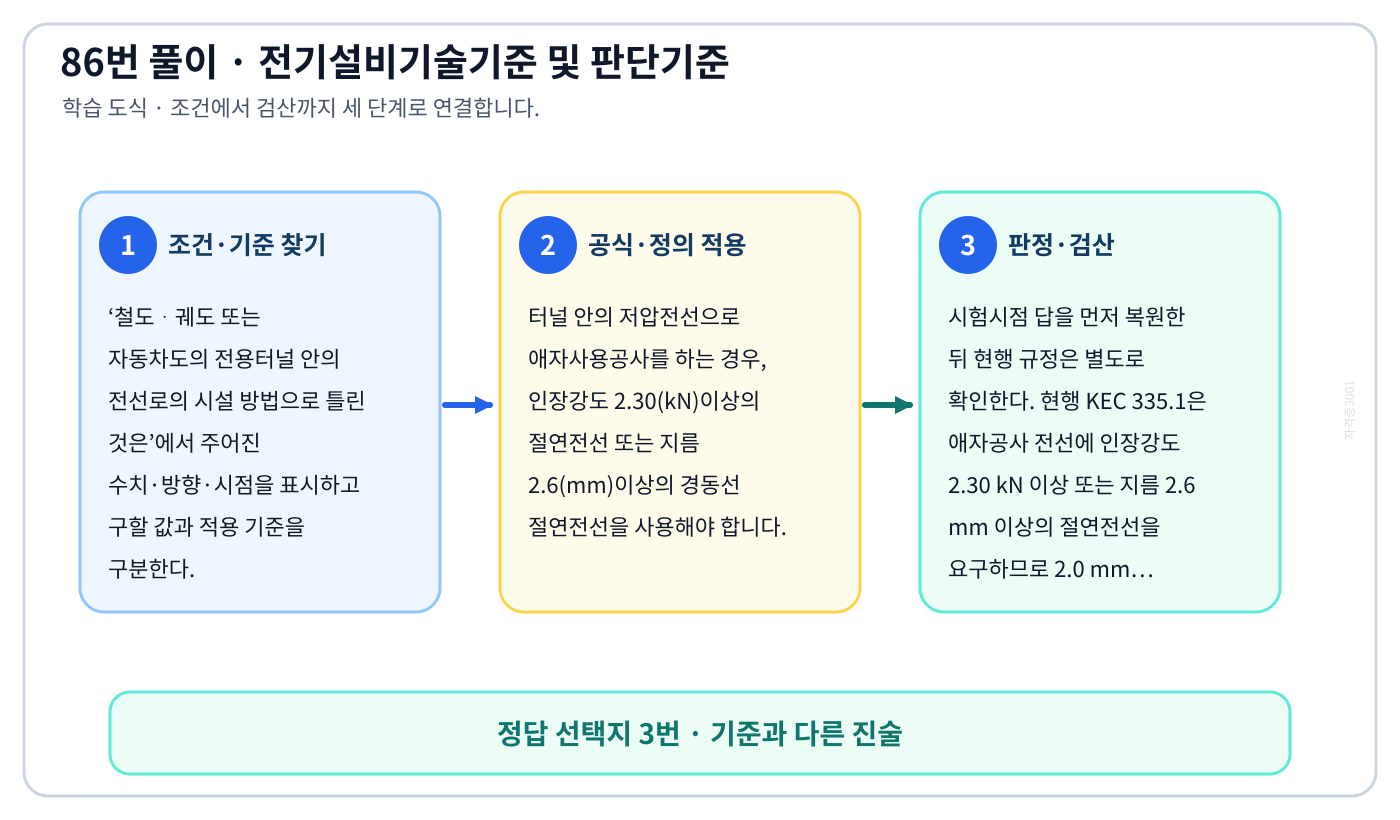

철도ᆞ궤도 또는 자동차도의 전용터널 안의 전선로의 시설 방법으로 틀린 것은에서 시험시점 기준과 현행 KEC를 분리하여 ‘저압전선으로 지름 2.0mm의 경동선을 사용하였다’의 적용 범위를 설명할 수 있다.

풀이 순서

1. ‘철도ᆞ궤도 또는 자동차도의 전용터널 안의 전선로의 시설 방법으로 틀린 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 터널 안의 저압전선으로 애자사용공사를 하는 경우, 인장강도 2.30(kN)이상의 절연전선 또는 지름 2.6(mm)이상의 경동선 절연전선을 사용해야 합니다.
3. 시험시점 답을 먼저 복원한 뒤 현행 규정은 별도로 확인한다. 현행 KEC 335.1은 애자공사 전선에 인장강도 2.30 kN 이상 또는 지름 2.6 mm 이상의 절연전선을 요구하므로 2.0 mm는 부족하다.

자주 하는 실수: 2017년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘고압전선은 케이블공사로 하였다’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 전용터널 전선로 · 현행 KEC 335.1 전용터널 안 전선로

이 문제로 익힐 것

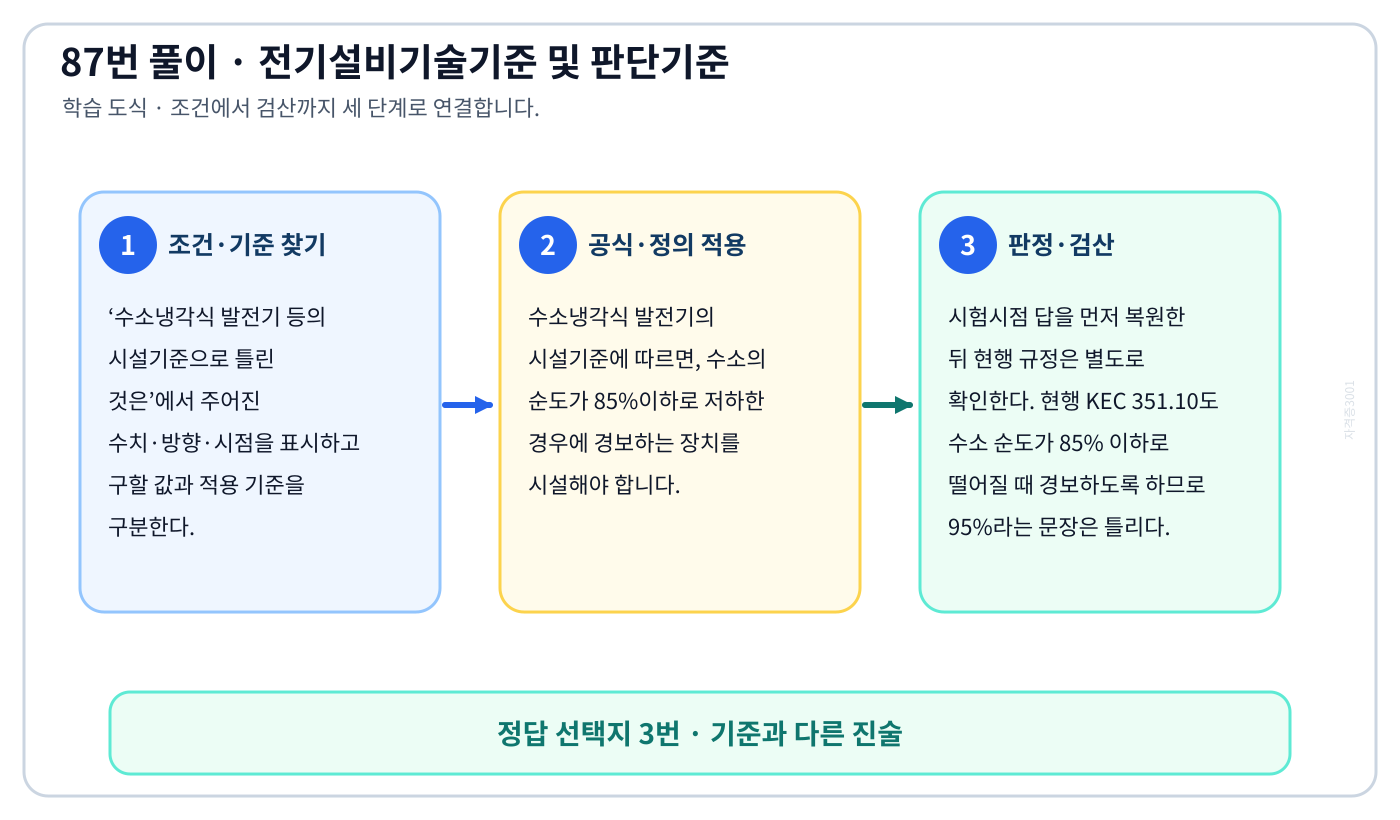

수소냉각식 발전기 등의 시설기준으로 틀린 것은에서 시험시점 기준과 현행 KEC를 분리하여 ‘발전기 안의 수소의 순도가 95% 이하로 저하한 경우에 이를 경보하는 장치를 시설할 것’의 적용 범위를 설명할 수 있다.

풀이 순서

1. ‘수소냉각식 발전기 등의 시설기준으로 틀린 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 수소냉각식 발전기의 시설기준에 따르면, 수소의 순도가 85%이하로 저하한 경우에 경보하는 장치를 시설해야 합니다.
3. 시험시점 답을 먼저 복원한 뒤 현행 규정은 별도로 확인한다. 현행 KEC 351.10도 수소 순도가 85% 이하로 떨어질 때 경보하도록 하므로 95%라는 문장은 틀리다.

자주 하는 실수: 2017년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘발전기 안의 수소의 온도를 계측하는 장치를 시설 할 것’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 수소냉각 발전기 · 현행 KEC 351.10 수소냉각식 발전기 등의 시설

이 문제로 익힐 것

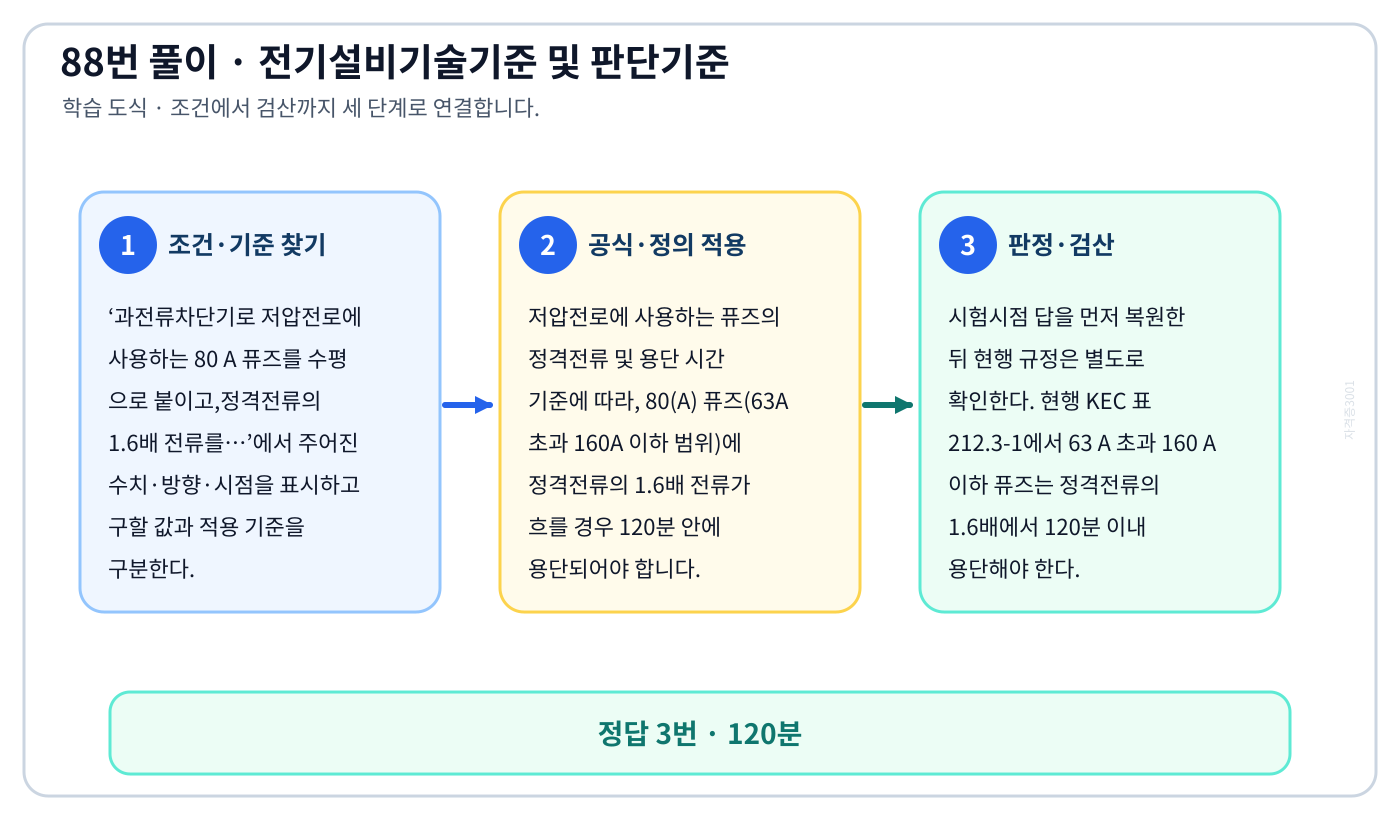

과전류차단기로 저압전로에 사용하는 80 A 퓨즈를 수평 으로 붙이고,정격전류의 1.6배 전류를…에서 시험시점 기준과 현행 KEC를 분리하여 ‘120분’의 적용 범위를 설명할 수 있다.

풀이 순서

1. ‘과전류차단기로 저압전로에 사용하는 80 A 퓨즈를 수평 으로 붙이고,정격전류의 1.6배 전류를…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 저압전로에 사용하는 퓨즈의 정격전류 및 용단 시간 기준에 따라, 80(A) 퓨즈(63A 초과 160A 이하 범위)에 정격전류의 1.6배 전류가 흐를 경우 120분 안에 용단되어야 합니다.
3. 시험시점 답을 먼저 복원한 뒤 현행 규정은 별도로 확인한다. 현행 KEC 표 212.3-1에서 63 A 초과 160 A 이하 퓨즈는 정격전류의 1.6배에서 120분 이내 용단해야 한다.

자주 하는 실수: 2017년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘30분’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 저압 퓨즈 용단 · 현행 KEC 212.3.4 및 표 212.3-1

이 문제로 익힐 것

조상기의 내부에 고장이 생긴 경우 자동적으로 전로로 부터 차단하는 장치는 조상기의 뱅크용량이 몇…에서 시험시점 기준과 현행 KEC를 분리하여 ‘15000’의 적용 범위를 설명할 수 있다.

풀이 순서

1. ‘조상기의 내부에 고장이 생긴 경우 자동적으로 전로로 부터 차단하는 장치는 조상기의 뱅크용량이 몇…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 조상기의 내부에 고장이 생긴 경우 자동적으로 전로로부터 차단하는 장치는 뱅크용량이 15000(kVA)이상일 때 시설해야 합니다.
3. 시험시점 답을 먼저 복원한 뒤 현행 규정은 별도로 확인한다. 현행 KEC 351.5도 뱅크용량 15,000 kVA 이상 조상설비의 내부고장 시 자동 차단장치를 요구한다.

자주 하는 실수: 2017년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘5000’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 조상설비 보호 · 현행 KEC 351.5 조상설비의 보호장치

이 문제로 익힐 것

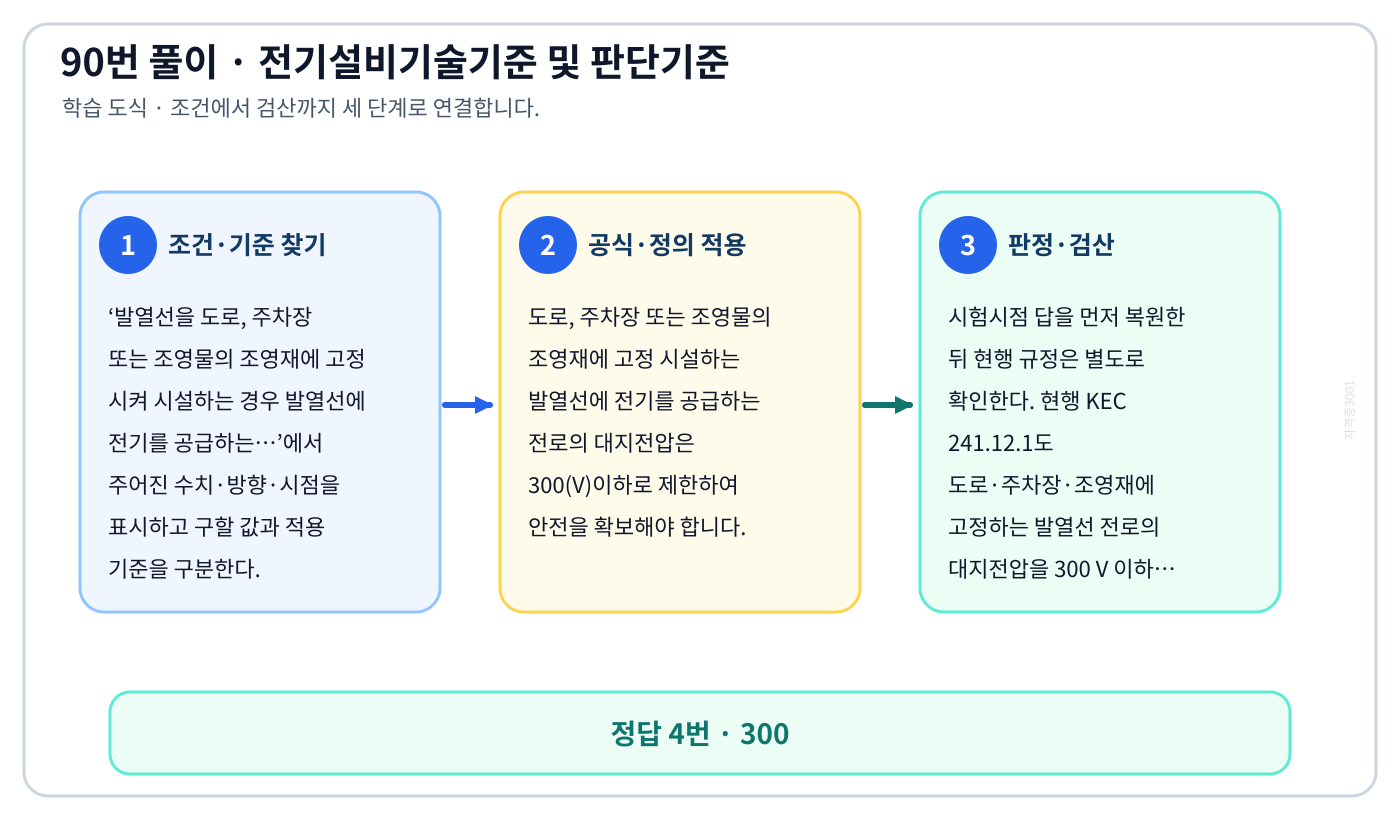

발열선을 도로, 주차장 또는 조영물의 조영재에 고정 시켜 시설하는 경우 발열선에 전기를 공급하는…에서 시험시점 기준과 현행 KEC를 분리하여 ‘300’의 적용 범위를 설명할 수 있다.

풀이 순서

1. ‘발열선을 도로, 주차장 또는 조영물의 조영재에 고정 시켜 시설하는 경우 발열선에 전기를 공급하는…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 도로, 주차장 또는 조영물의 조영재에 고정 시설하는 발열선에 전기를 공급하는 전로의 대지전압은 300(V)이하로 제한하여 안전을 확보해야 합니다.
3. 시험시점 답을 먼저 복원한 뒤 현행 규정은 별도로 확인한다. 현행 KEC 241.12.1도 도로·주차장·조영재에 고정하는 발열선 전로의 대지전압을 300 V 이하로 제한한다.

자주 하는 실수: 2017년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘100’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 발열선 대지전압 · 현행 KEC 241.12.1 발열선의 시설

이 문제로 익힐 것

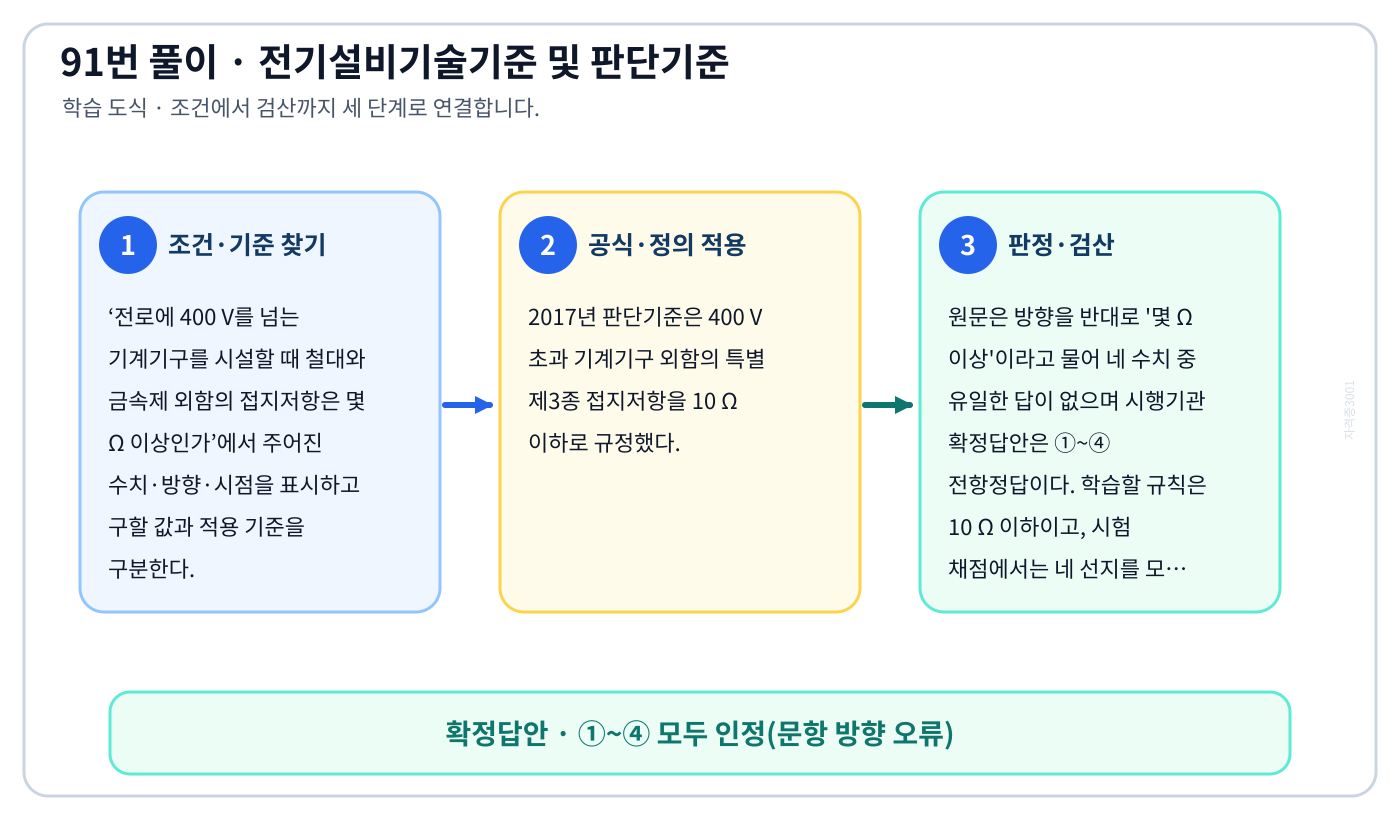

원문의 ‘이상/이하’ 오류와 2017년 규칙값 10 Ω 이하를 구분하고, 확정답안이 ①~④를 모두 인정한 이유를 설명할 수 있다.

풀이 순서

1. ‘전로에 400 V를 넘는 기계기구를 시설할 때 철대와 금속제 외함의 접지저항은 몇 Ω 이상인가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 2017년 판단기준은 400 V 초과 기계기구 외함의 특별 제3종 접지저항을 10 Ω 이하로 규정했다.
3. 원문은 방향을 반대로 '몇 Ω 이상'이라고 물어 네 수치 중 유일한 답이 없으며 시행기관 확정답안은 ①~④ 전항정답이다. 학습할 규칙은 10 Ω 이하이고, 시험 채점에서는 네 선지를 모두 인정한다.

자주 하는 실수: 2017년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘30’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 오류 문항은 억지로 단일답을 만들지 말고 원문·시행일 규칙·확정답안을 분리해 기록하며, 학습할 실제 규칙과 채점상 인정 범위를 각각 확인한다.

확인 위치: 시험시점 판단기준 특별 제3종 접지 · 현행 KEC 140 접지시스템과 보호도체

이 문제로 익힐 것

사람이 접촉할 우려가 있는 경우 고압 가공전선과 상부 조영재의 옆쪽에서의 이격거리는 몇 m…에서 시험시점 기준과 현행 KEC를 분리하여 ‘1.2’의 적용 범위를 설명할 수 있다.

풀이 순서

1. ‘사람이 접촉할 우려가 있는 경우 고압 가공전선과 상부 조영재의 옆쪽에서의 이격거리는 몇 m…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 고압 가공전선과 상부 조영재의 옆쪽 이격거리는 전선의 종류에 따라 다릅니다.
3. 경동연선은 나전선에 해당하며, 사람이 접촉할 우려가 있는 곳에서의 이격거리는 1.2(m)이상이어야 합니다. 시험시점 답을 먼저 복원한 뒤 현행 규정은 별도로 확인한다. 현행 KEC 표 332.11-2도 사람이 접촉할 우려가 있는 고압 나전선과 상부 조영재 옆쪽 또는 아래쪽의 이격을 1.2 m로 둔다.

자주 하는 실수: 2017년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘0.6’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 조영재 이격 · 현행 KEC 332.11 및 표 332.11-2

이 문제로 익힐 것

특고압 가공전선로에서 사용전압이 60kV를 넘는 경우, 전화선로의 길이 몇 km 마다 유도전류가…에서 시험시점 기준과 현행 KEC를 분리하여 ‘40’의 적용 범위를 설명할 수 있다.

풀이 순서

1. ‘특고압 가공전선로에서 사용전압이 60kV를 넘는 경우, 전화선로의 길이 몇 km 마다 유도전류가…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 유도장해 방지 기준에 따라 사용전압이 60(kV)를 초과하는 경우에는 전화선로의 길이 40(km) 마다 유도전류가 3mu(A)를 넘지 않도록 규정하고 있다.
3. 시험시점 답을 먼저 복원한 뒤 현행 규정은 별도로 확인한다. 현행 KEC도 60 kV 초과 특고압 가공전선로에서 전화선로 40 km마다 유도전류를 3 μA 이하로 제한하는 취지를 유지한다.

자주 하는 실수: 2017년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘12’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 유도장해 · 현행 KEC 333.2 유도장해의 방지

이 문제로 익힐 것

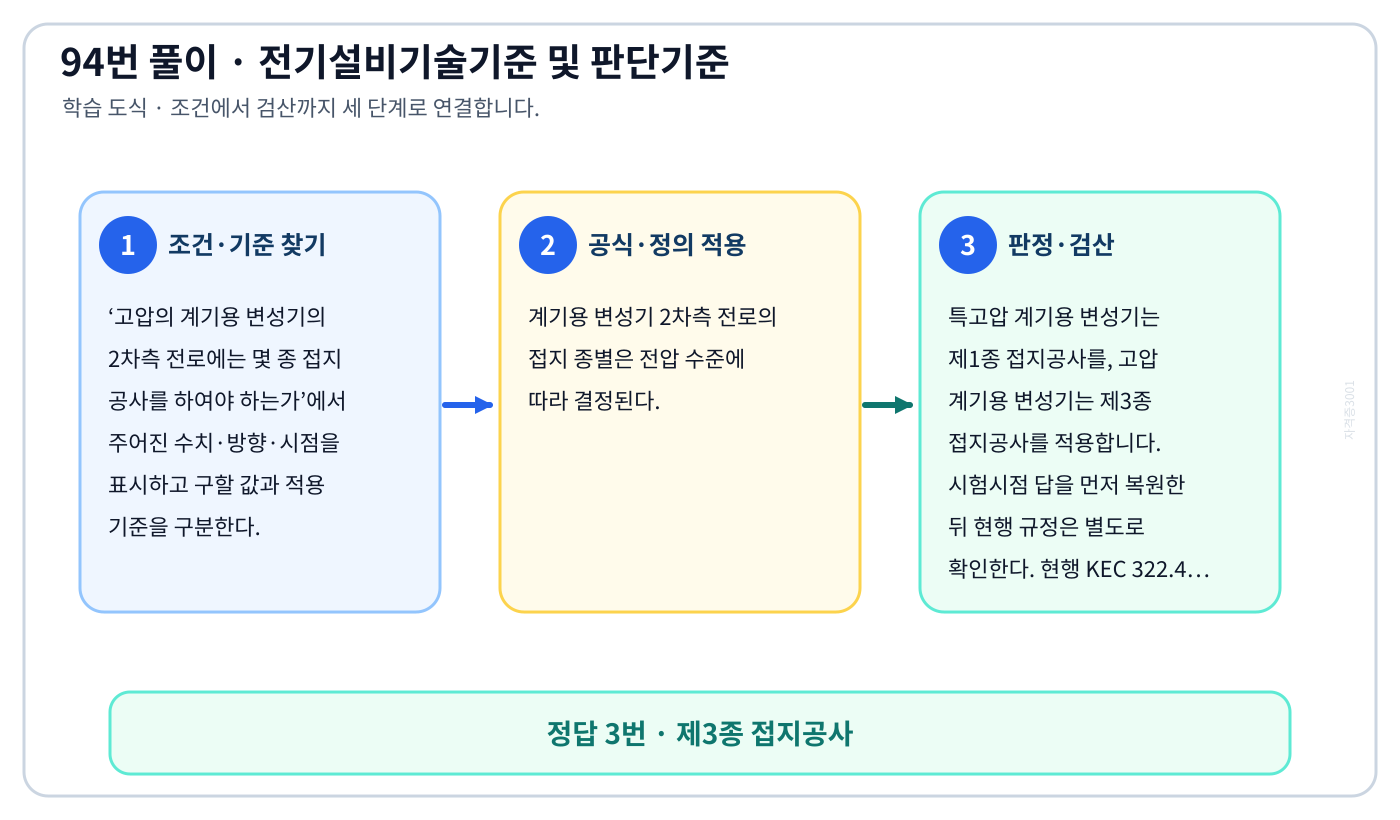

고압의 계기용 변성기의 2차측 전로에는 몇 종 접지 공사를 하여야 하는가에서 시험시점 기준과 현행 KEC를 분리하여 ‘제3종 접지공사’의 적용 범위를 설명할 수 있다.

풀이 순서

1. ‘고압의 계기용 변성기의 2차측 전로에는 몇 종 접지 공사를 하여야 하는가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 계기용 변성기 2차측 전로의 접지 종별은 전압 수준에 따라 결정된다.
3. 특고압 계기용 변성기는 제1종 접지공사를, 고압 계기용 변성기는 제3종 접지공사를 적용합니다. 시험시점 답을 먼저 복원한 뒤 현행 규정은 별도로 확인한다. 현행 KEC 322.4는 고압 계기용변성기 2차측을 140에 따라 접지하지만 제3종 접지공사라는 과거 종별 명칭은 사용하지 않는다.

자주 하는 실수: 2017년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘제1종 접지공사’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 계기용변성기 접지 · 현행 KEC 322.4 및 140 접지시스템

이 문제로 익힐 것

가공 직류 절연 귀선은 특별한 경우를 제외하고 어느 전선에 준하여 시설하여야 하는가에서 시험시점 기준과 현행 KEC를 분리하여 ‘저압 가공전선’의 적용 범위를 설명할 수 있다.

풀이 순서

1. ‘가공 직류 절연 귀선은 특별한 경우를 제외하고 어느 전선에 준하여 시설하여야 하는가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 가공 직류 절연 귀선은 관련 규정(판단기준 제260조)에 따라 저압 가공 전선에 준하여 시설해야 합니다.
3. 시험시점 답을 먼저 복원한 뒤 현행 규정은 별도로 확인한다. 현행 KEC는 가공 직류 절연 귀선의 과거 단독 조항을 그대로 두지 않고 전기부식·누설전류 간섭 방지 체계로 재편했다.

자주 하는 실수: 2017년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘고압 가공전선’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 가공 직류 절연 귀선 · 현행 KEC 461.5 누설전류 간섭 방지

이 문제로 익힐 것

직선형의 철탑을 사용한 특고압 가공전선로가 연속하여 10 기 이상 사용하는 부분에는 몇 기…에서 시험시점 기준과 현행 KEC를 분리하여 ‘10’의 적용 범위를 설명할 수 있다.

풀이 순서

1. ‘직선형의 철탑을 사용한 특고압 가공전선로가 연속하여 10 기 이상 사용하는 부분에는 몇 기…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 특고압 가공전선로에서 직선형 철탑을 연속하여 10기 이상 사용하는 구간에서는 전선의 이탈을 방지하기 위해 10기 이하마다 내장 애자 장치가 설치된 철탑 1기를 반드시 시설해야 합니다.
3. 시험시점 답을 먼저 복원한 뒤 현행 규정은 별도로 확인한다. 현행 KEC 333.16도 직선형 철탑을 10기 이상 연속 사용할 때 10기 이하마다 내장형 철탑을 두도록 한다.

자주 하는 실수: 2017년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘5’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 직선형 철탑 · 현행 KEC 333.16 가공전선로 지지물의 연속 사용

이 문제로 익힐 것

옥외용 비닐절연전선을 사용한 저압가공전선이 횡단 보도교 위에 시설되는 경우에 그 전선의 노면상…에서 시험시점 기준과 현행 KEC를 분리하여 ‘3.0’의 적용 범위를 설명할 수 있다.

풀이 순서

1. ‘옥외용 비닐절연전선을 사용한 저압가공전선이 횡단 보도교 위에 시설되는 경우에 그 전선의 노면상…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 횡단보도교 위에 시설되는 저압 가공전선의 높이는 기본적으로 노면상 3.5(m)이상이어야 하지만, 옥외용 비닐절연전선과 같은 절연전선을 사용하는 경우에는 3.0(m)이상으로 완화된다.
3. 시험시점 답을 먼저 복원한 뒤 현행 규정은 별도로 확인한다. 현행 KEC의 저압 가공전선 높이표도 보도교 위에서 절연전선에 3.0 m 완화값을 적용한다.

자주 하는 실수: 2017년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘2.5’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 보도교 전선높이 · 현행 KEC 222.7 저압 가공전선의 높이

이 문제로 익힐 것

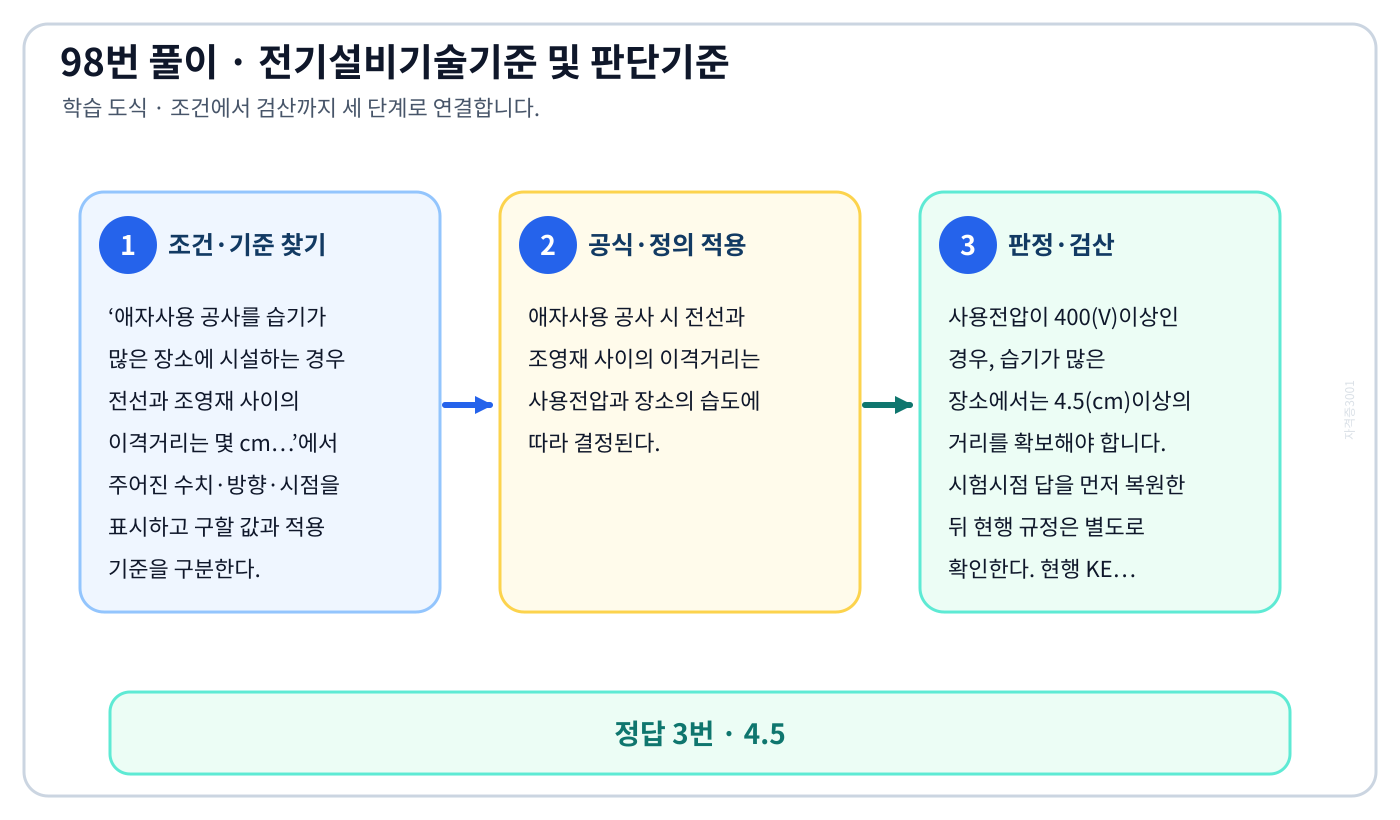

애자사용 공사를 습기가 많은 장소에 시설하는 경우 전선과 조영재 사이의 이격거리는 몇 cm…에서 시험시점 기준과 현행 KEC를 분리하여 ‘4.5’의 적용 범위를 설명할 수 있다.

풀이 순서

1. ‘애자사용 공사를 습기가 많은 장소에 시설하는 경우 전선과 조영재 사이의 이격거리는 몇 cm…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 애자사용 공사 시 전선과 조영재 사이의 이격거리는 사용전압과 장소의 습도에 따라 결정된다.
3. 사용전압이 400(V)이상인 경우, 습기가 많은 장소에서는 4.5(cm)이상의 거리를 확보해야 합니다. 시험시점 답을 먼저 복원한 뒤 현행 규정은 별도로 확인한다. 현행 KEC 232.56.1도 400 V 초과 애자공사에서 전선과 조영재를 원칙 45 mm 이상 이격하므로 습기 많은 장소의 4.5 cm와 같다.

자주 하는 실수: 2017년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘2.0’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 애자사용공사 이격 · 현행 KEC 232.56.1 애자공사

이 문제로 익힐 것

저압 옥내 간선 및 분기회로의 시설 규정 중 틀린 것은에서 시험시점 기준과 현행 KEC를 분리하여 ‘간선보호용 과전류차단기는 옥내 간선의 허용전류를 초과하는 정격전류를 가져야 한다.’의 적용 범위를 설명할 수 있다.

풀이 순서

1. ‘저압 옥내 간선 및 분기회로의 시설 규정 중 틀린 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 간선보호용 과전류차단기는 전선을 보호하기 위해 옥내 간선의 허용전류 이하의 정격전류를 가져야 합니다.
3. 시험시점 답을 먼저 복원한 뒤 현행 규정은 별도로 확인한다. 현행 KEC 212.4.2도 간선 보호장치 정격을 전선 허용전류와 협조시키고, 조건을 충족하면 분기점에서 3 m 이내 설치를 허용한다.

자주 하는 실수: 2017년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘저압 옥내 간선의 전원측 전로에는 간선을 보호하는 과전류차단기를 시설하여야 한다.’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 간선 보호 · 현행 KEC 212.4.2 과부하 보호장치 설치 위치

이 문제로 익힐 것

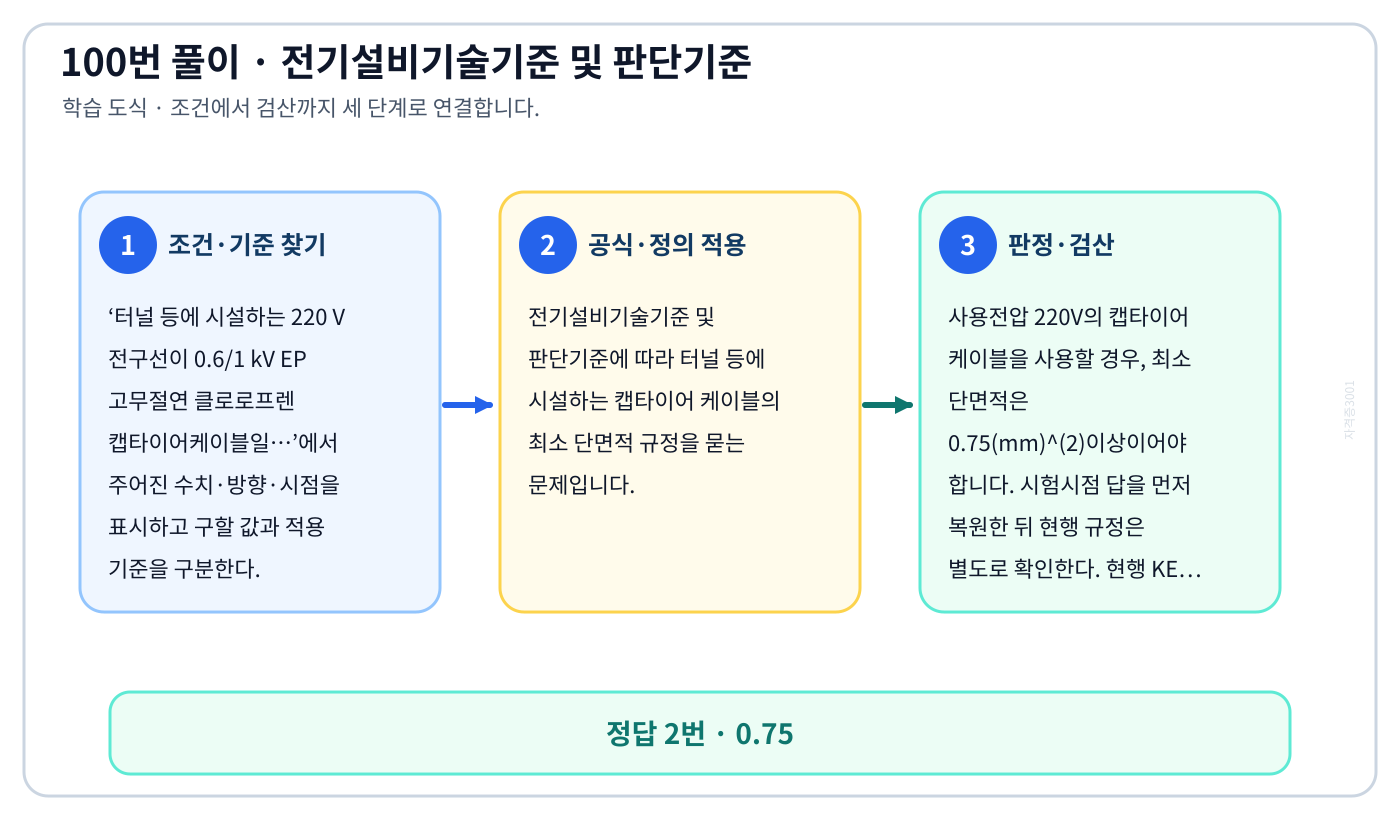

터널 등에 시설하는 220 V 전구선이 0.6/1 kV EP 고무절연 클로로프렌 캡타이어케이블일…에서 시험시점 기준과 현행 KEC를 분리하여 ‘0.75’의 적용 범위를 설명할 수 있다.

풀이 순서

1. ‘터널 등에 시설하는 220 V 전구선이 0.6/1 kV EP 고무절연 클로로프렌 캡타이어케이블일…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 전기설비기술기준 및 판단기준에 따라 터널 등에 시설하는 캡타이어 케이블의 최소 단면적 규정을 묻는 문제입니다.
3. 사용전압 220V의 캡타이어 케이블을 사용할 경우, 최소 단면적은 0.75(mm)^(2)이상이어야 합니다. 시험시점 답을 먼저 복원한 뒤 현행 규정은 별도로 확인한다. 현행 KEC 242.7.4도 터널 전구선용 캡타이어케이블 도체 단면적을 0.75 mm² 이상으로 둔다.

자주 하는 실수: 2017년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘0.5’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외와 단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 터널 전구선 · 현행 KEC 242.7.4 터널 등의 배선
