전기기사 기출문제 2016년 2회 필기

이 문제로 익힐 것

자기모멘트 9.8×10^-5 Wb·m인 막대자석을 지구자계 수평성분 10.5 AT/m인 곳에서…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘1.03 × 10⁻³’를 도출할 수 있다.

풀이 순서

1. ‘자기모멘트 9.8×10^-5 Wb·m인 막대자석을 지구자계 수평성분 10.5 AT/m인 곳에서…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 자기쌍극자의 위치에너지는 U=-mH×cos(θ)다.
3. 자오면 정렬 상태 θ=0에서 90도로 돌릴 때 필요한 일은 Delta U=mH=9.8×10^-5×10.5=1.029×10^-3 J이므로 ①이다.

자주 하는 실수: 수치부터 대입하면 ‘1.03 × 10⁻⁵’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

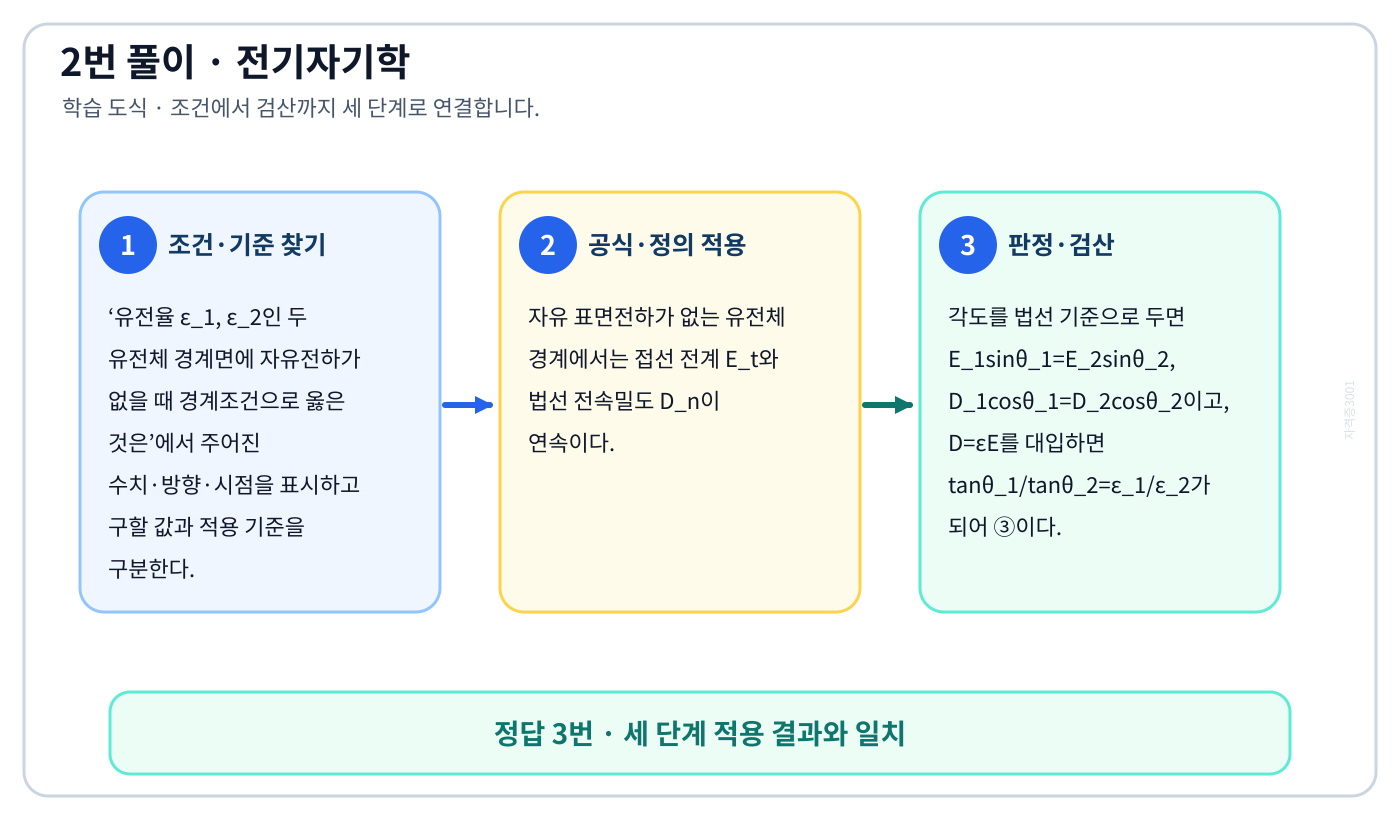

이 문제로 익힐 것

유전율 ε₁, ε₂인 두 유전체 경계면에 자유전하가 없을 때 경계조건으로 옳은 것은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘E₁sinθ₁=E₂sinθ₂, D₁cosθ₁=D₂cosθ₂, tanθ₁/tanθ₂=ε₁/ε₂’를 도출할 수 있다.

풀이 순서

1. ‘유전율 ε₁, ε₂인 두 유전체 경계면에 자유전하가 없을 때 경계조건으로 옳은 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 자유 표면전하가 없는 유전체 경계에서는 접선 전계 Eₜ와 법선 전속밀도 Dₙ이 연속이다.
3. 각도를 법선 기준으로 두면 E₁sinθ₁=E₂sinθ₂, D₁cosθ₁=D₂cosθ₂이고, D=εE를 대입하면 tanθ₁/tanθ₂=ε₁/ε₂가 되어 ③이다.

자주 하는 실수: 수치부터 대입하면 ‘E₁sinθ₁=E₂sinθ₂, D₁sinθ₁=D₂sinθ₂, tanθ₁/tanθ₂=ε₂/ε₁’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

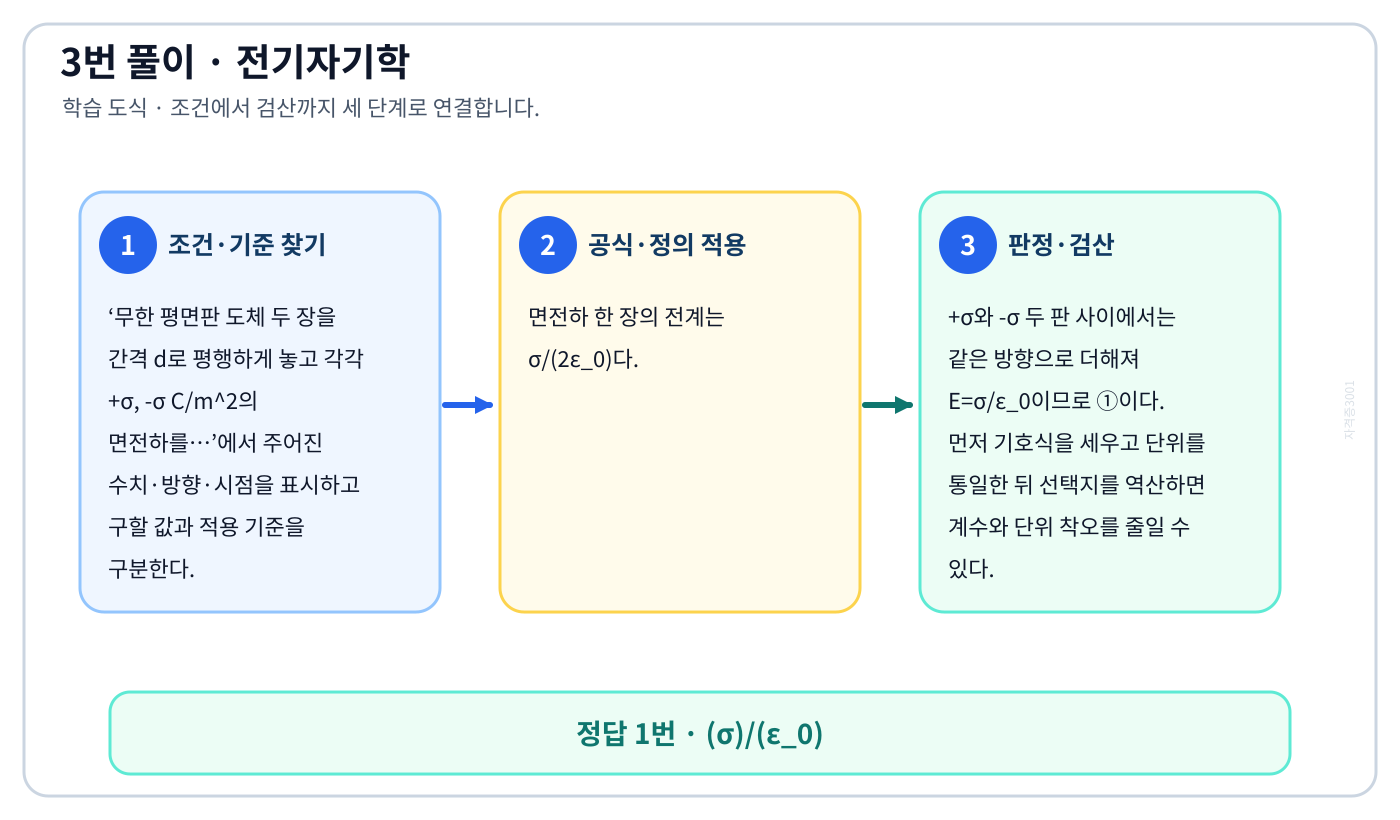

무한 평면판 도체 두 장을 간격 d로 평행하게 놓고 각각 +σ, -σ C/m²의 면전하를…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘(σ)/(ε₀)’를 도출할 수 있다.

풀이 순서

1. ‘무한 평면판 도체 두 장을 간격 d로 평행하게 놓고 각각 +σ, -σ C/m²의 면전하를…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 면전하 한 장의 전계는 σ/(2ε₀)다.
3. +σ와 -σ 두 판 사이에서는 같은 방향으로 더해져 E=σ/ε₀이므로 ①이다. 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘(σ)/(2ε₀)’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

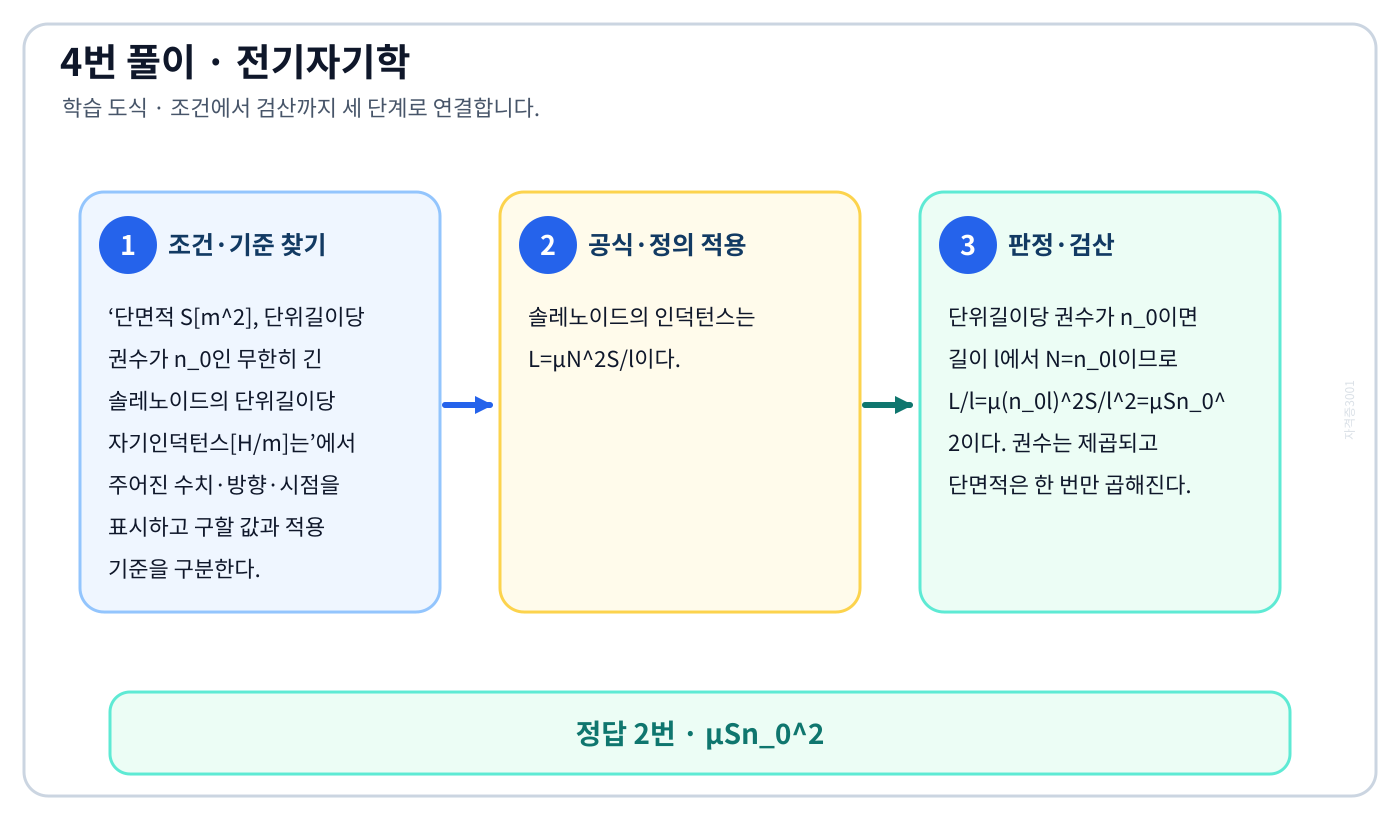

단면적 S[m²], 단위길이당 권수가 n₀인 무한히 긴 솔레노이드의 단위길이당 자기인덕턴스[H/m]는의 기준식을 세우고 단위·계수·부호를 검산하여 ‘μSn₀²’를 도출할 수 있다.

풀이 순서

1. ‘단면적 S[m²], 단위길이당 권수가 n₀인 무한히 긴 솔레노이드의 단위길이당 자기인덕턴스[H/m]는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 솔레노이드의 인덕턴스는 L=μN²S/l이다.
3. 단위길이당 권수가 n₀이면 길이 l에서 N=n₀l이므로 L/l=μ(n₀l)²S/l²=μSn₀²이다. 권수는 제곱되고 단면적은 한 번만 곱해진다.

자주 하는 실수: 수치부터 대입하면 ‘μSn₀’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

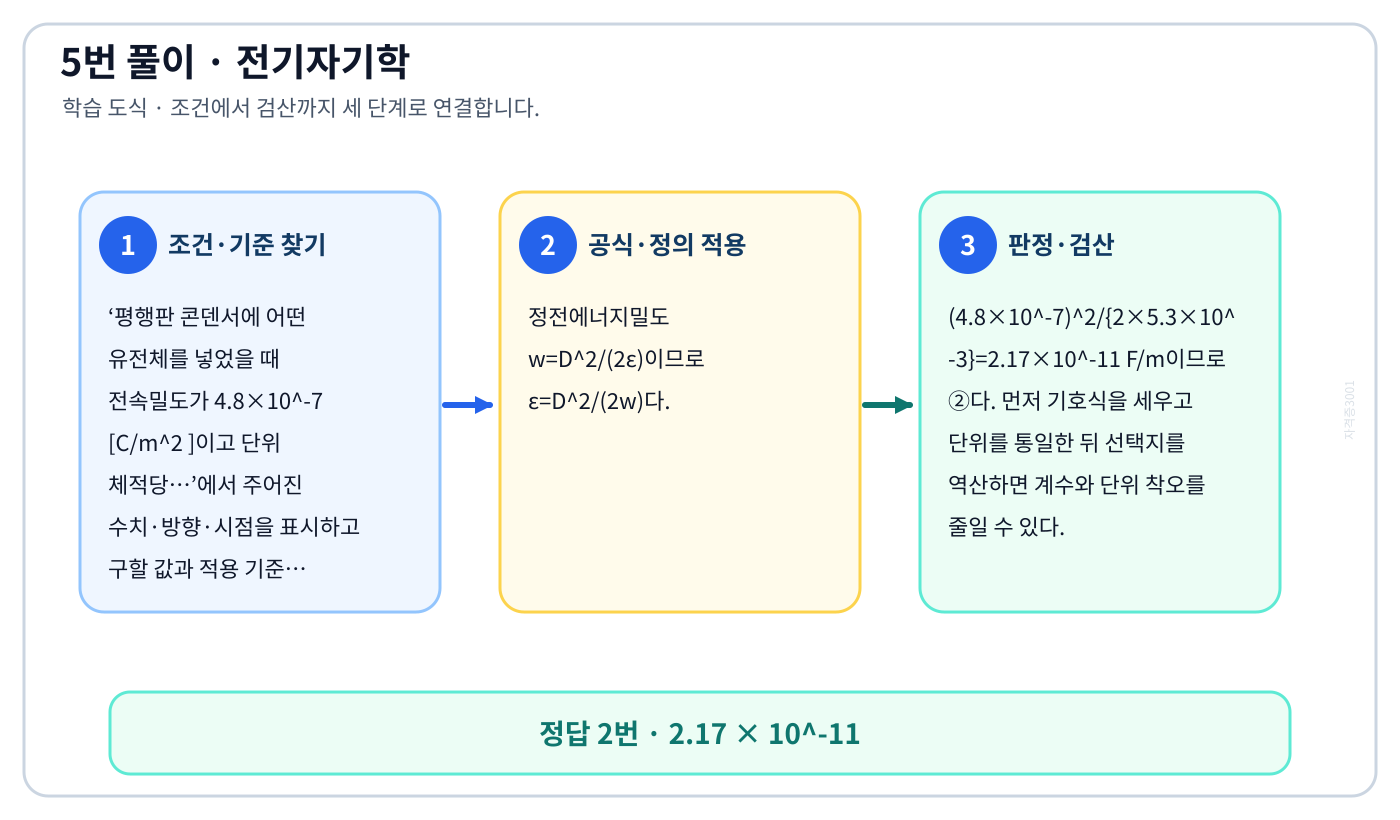

평행판 콘덴서에 어떤 유전체를 넣었을 때 전속밀도가 4.8×10⁻⁷ [C/m² ]이고 단위 체적당…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘2.17 × 10⁻¹¹’를 도출할 수 있다.

풀이 순서

1. ‘평행판 콘덴서에 어떤 유전체를 넣었을 때 전속밀도가 4.8×10⁻⁷ [C/m² ]이고 단위 체적당…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 정전에너지밀도 w=D^2/(2ε)이므로 ε=D^2/(2w)다.
3. (4.8×10^-7)^2/{2×5.3×10^-3}=2.17×10^-11 F/m이므로 ②다. 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘1.15 × 10⁻¹¹’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

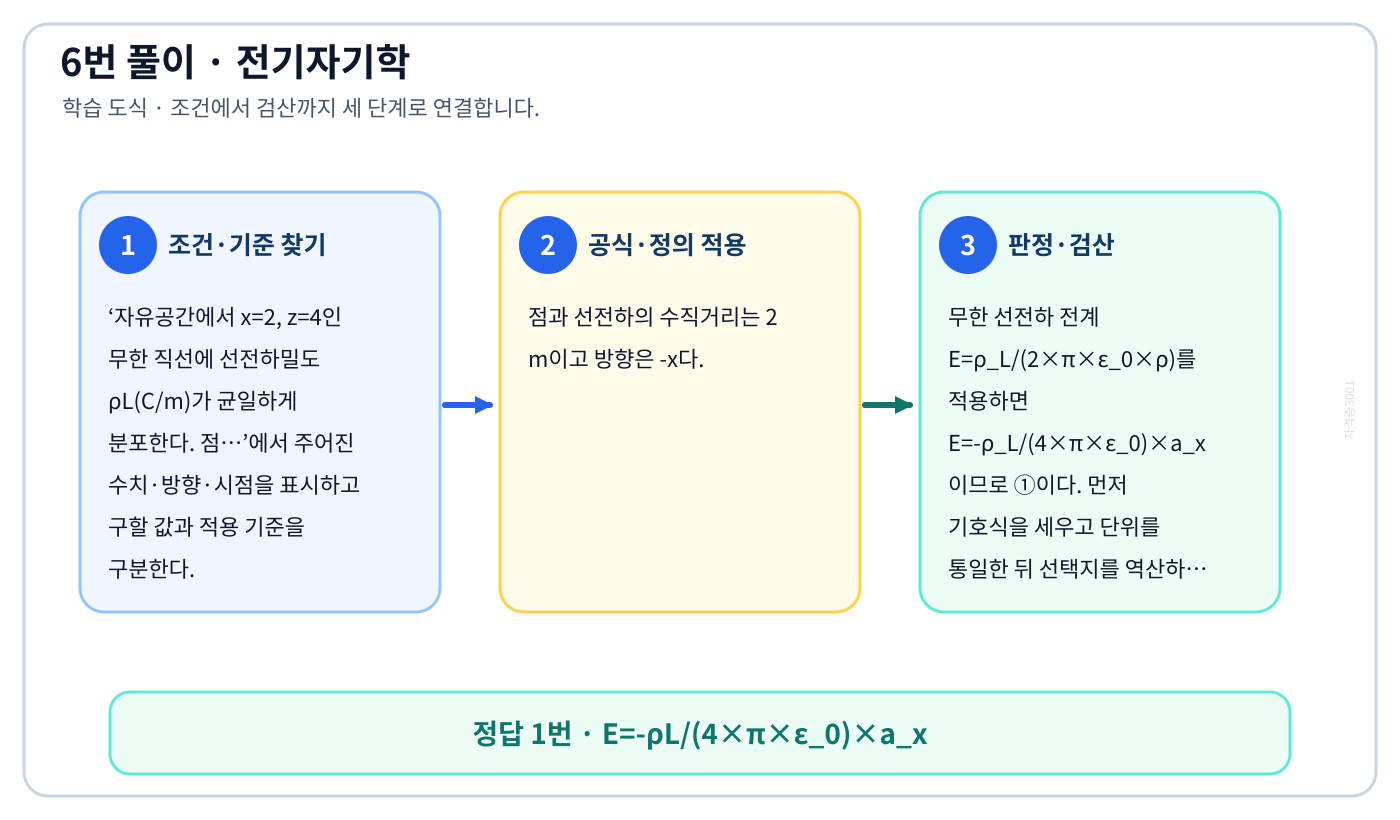

자유공간에서 x=2, z=4인 무한 직선에 선전하밀도 ρL(C/m)가 균일하게 분포한다. 점…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘E=-ρL/(4×π×ε₀)×a_x’를 도출할 수 있다.

풀이 순서

1. ‘자유공간에서 x=2, z=4인 무한 직선에 선전하밀도 ρL(C/m)가 균일하게 분포한다. 점…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 점과 선전하의 수직거리는 2 m이고 방향은 -x다.
3. 무한 선전하 전계 E=ρ_L/(2×π×ε₀×ρ)를 적용하면 E=-ρ_L/(4×π×ε₀)×a_x이므로 ①이다. 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘E=ρL/(4×π×ε₀)×a_x’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

전자파의 특성에 대한 설명으로 틀린 것은의 정의와 반대개념을 비교하여 ‘전파 Ex와 자파 Hy의 진동방향은 진행 방향에 수평인 종파이다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘전자파의 특성에 대한 설명으로 틀린 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 전자파의 전계 E_x와 자계 H_y는 진행 방향에 대해 서로 수직으로 진동하며 진행하는 횡파입니다.
3. 따라서 진행 방향에 수평인 종파라는 설명은 틀린 것입니다. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘전자파의 속도는 주파수와 무관하다.’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

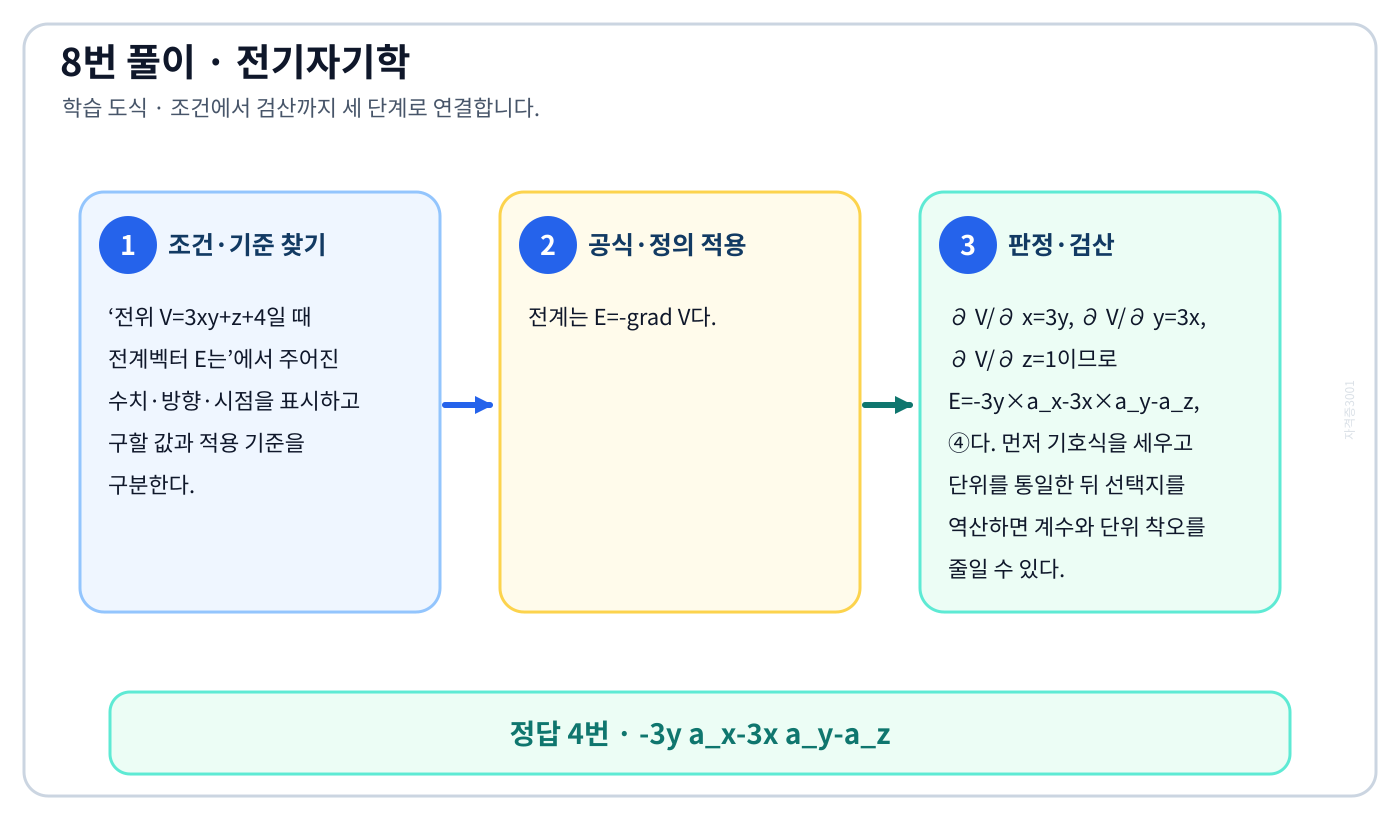

전위 V=3xy+z+4일 때 전계벡터 E는의 기준식을 세우고 단위·계수·부호를 검산하여 ‘-3y aₓ-3x aᵧ-a_z’를 도출할 수 있다.

풀이 순서

1. ‘전위 V=3xy+z+4일 때 전계벡터 E는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 전계는 E=-grad V다.
3. ∂ V/∂ x=3y, ∂ V/∂ y=3x, ∂ V/∂ z=1이므로 E=-3y×a_x-3x×a_y-a_z, ④다. 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘3x aₓ+3y aᵧ+a_z’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

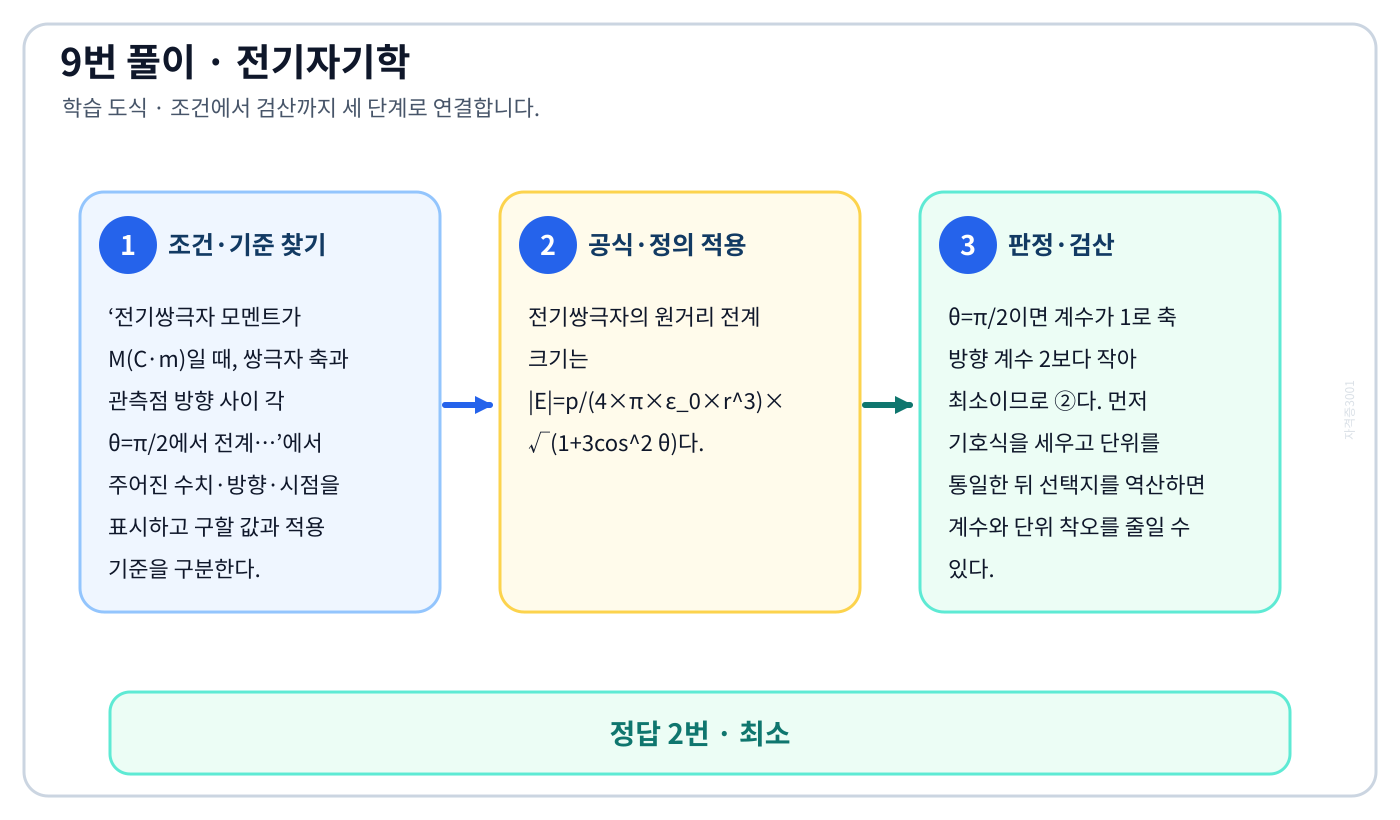

전기쌍극자 모멘트가 M(C·m)일 때, 쌍극자 축과 관측점 방향 사이 각 θ=π/2에서 전계…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘최소’를 도출할 수 있다.

풀이 순서

1. ‘전기쌍극자 모멘트가 M(C·m)일 때, 쌍극자 축과 관측점 방향 사이 각 θ=π/2에서 전계…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 전기쌍극자의 원거리 전계 크기는 |E|=p/(4×π×ε₀×r^3)×√(1+3cos^2 θ)다.
3. θ=π/2이면 계수가 1로 축 방향 계수 2보다 작아 최소이므로 ②다. 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘0’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

감자력이 0인 것은의 정의와 반대개념을 비교하여 ‘환상 철심’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘감자력이 0인 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 자성체의 형상에 따라 외부 자계가 없을 때 내부에서 자화를 방해하는 감자력이 발생합니다.
3. 환상 철심(Torus)은 폐회로 구조를 가지고 있어 자기력선이 외부로 누설되지 않고 내부에서 순환하므로 감자력이 0이 된다.

자주 하는 실수: 익숙한 용어 ‘구 자성체’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

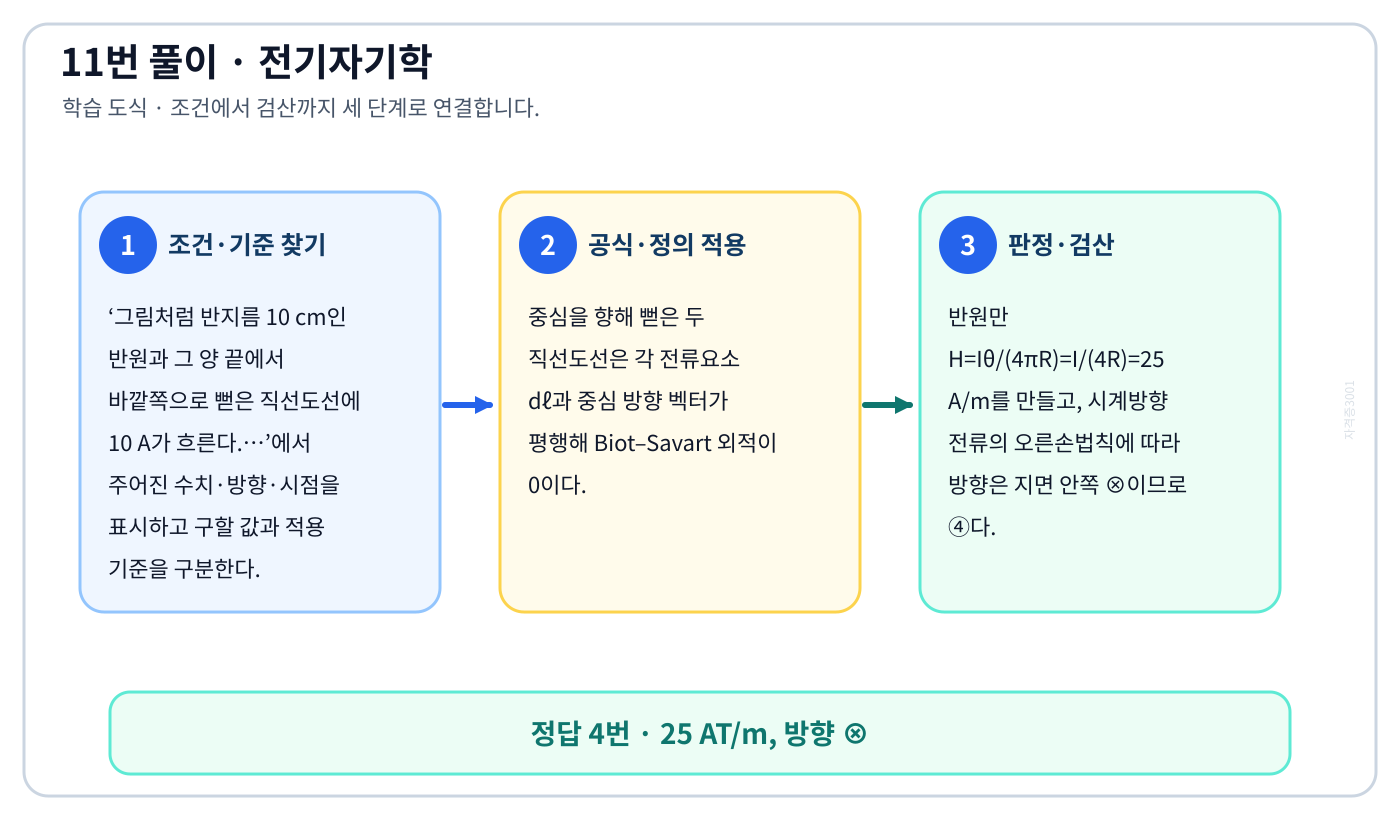

이 문제로 익힐 것

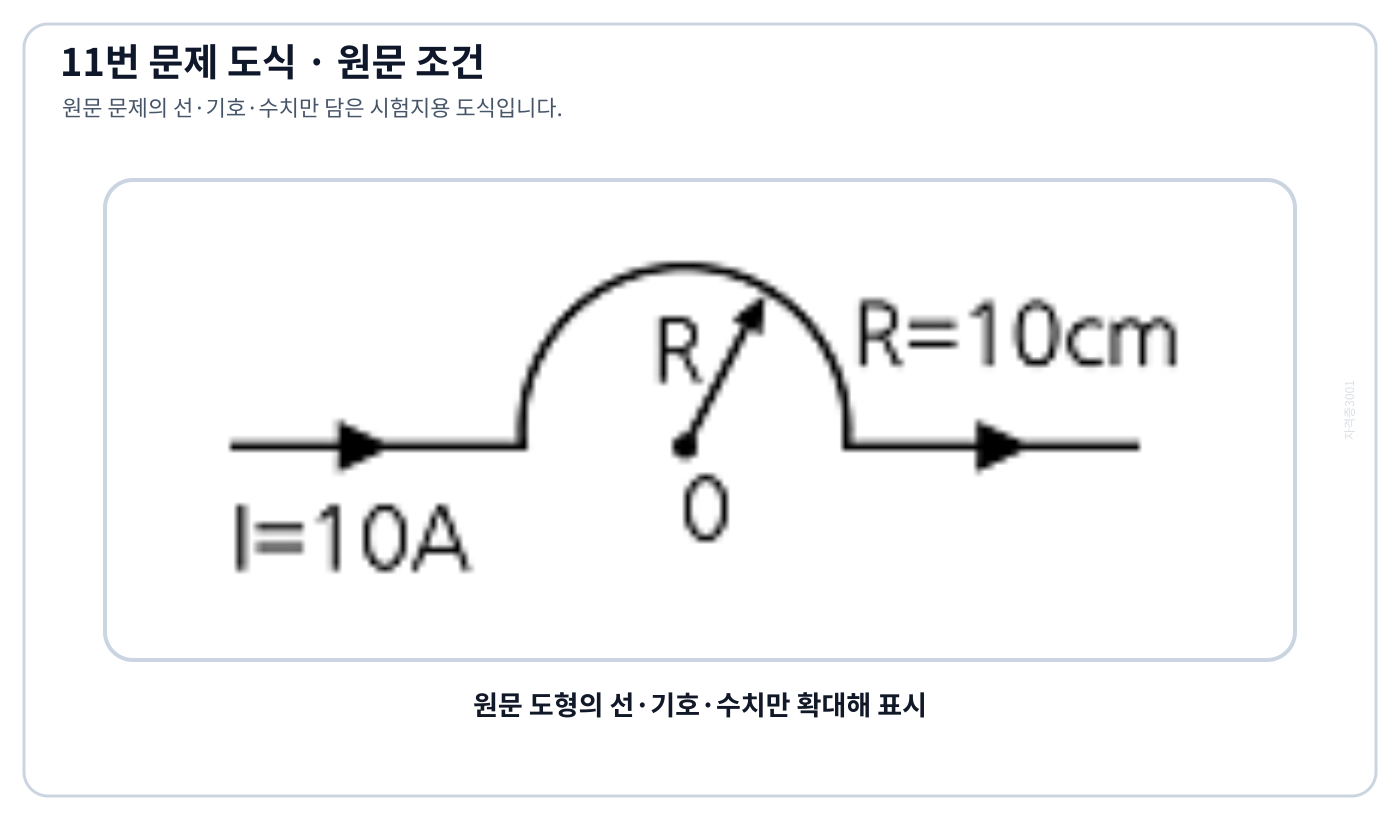

그림처럼 반지름 10 cm인 반원과 그 양 끝에서 바깥쪽으로 뻗은 직선도선에 10 A가 흐른다.…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘25 AT/m, 방향 ⊗’를 도출할 수 있다.

풀이 순서

1. ‘그림처럼 반지름 10 cm인 반원과 그 양 끝에서 바깥쪽으로 뻗은 직선도선에 10 A가 흐른다.…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 중심을 향해 뻗은 두 직선도선은 각 전류요소 dℓ과 중심 방향 벡터가 평행해 Biot–Savart 외적이 0이다.
3. 반원만 H=Iθ/(4πR)=I/(4R)=25 A/m를 만들고, 시계방향 전류의 오른손법칙에 따라 방향은 지면 안쪽 ⊗이므로 ④다.

자주 하는 실수: 수치부터 대입하면 ‘2.5 AT/m, 방향 ⊙’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

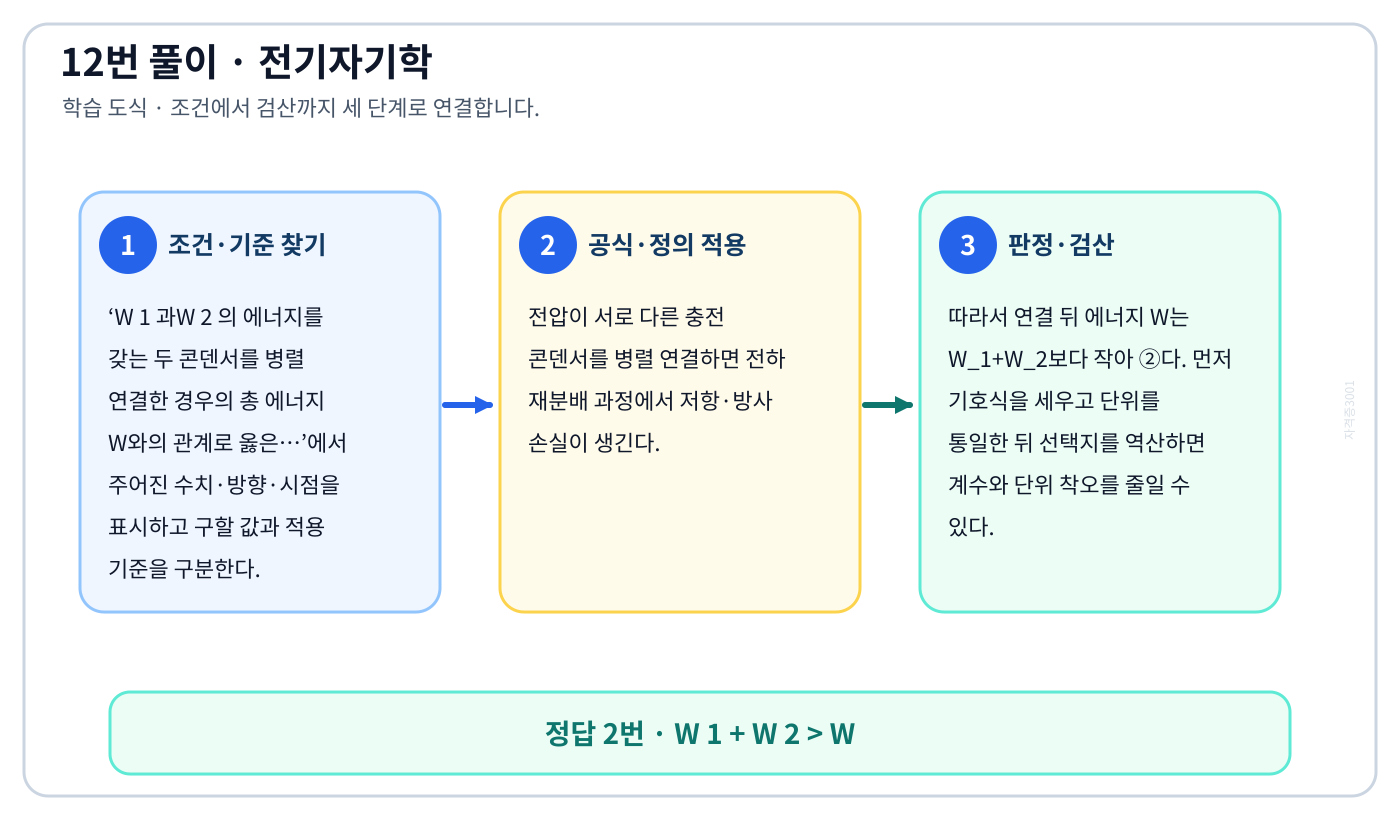

이 문제로 익힐 것

W 1 과W 2 의 에너지를 갖는 두 콘덴서를 병렬 연결한 경우의 총 에너지 W와의 관계로 옳은…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘W 1 + W 2 > W’를 도출할 수 있다.

풀이 순서

1. ‘W 1 과W 2 의 에너지를 갖는 두 콘덴서를 병렬 연결한 경우의 총 에너지 W와의 관계로 옳은…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 전압이 서로 다른 충전 콘덴서를 병렬 연결하면 전하 재분배 과정에서 저항·방사 손실이 생긴다.
3. 따라서 연결 뒤 에너지 W는 W_1+W_2보다 작아 ②다. 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘W 1 +W 2 = W’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

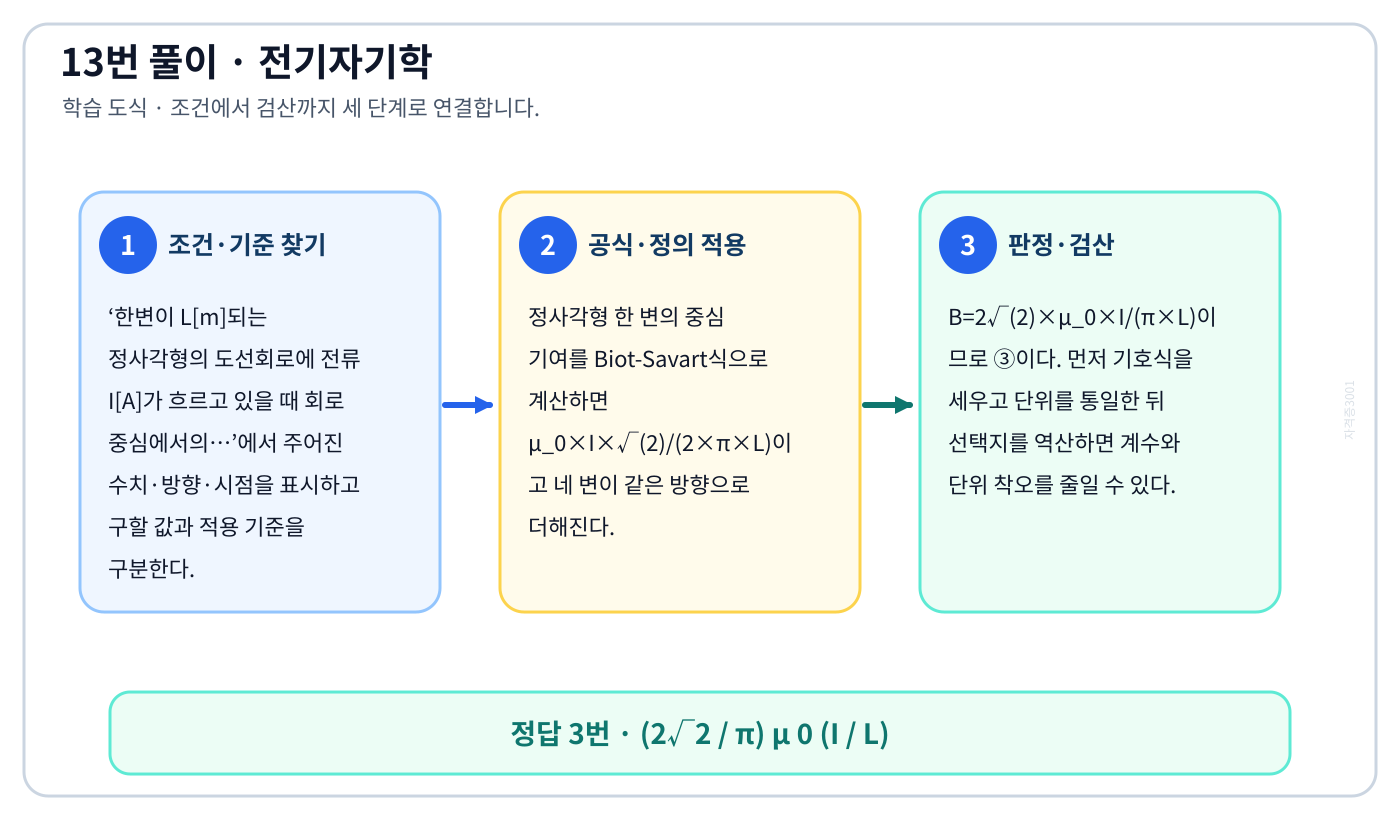

한변이 L[m]되는 정사각형의 도선회로에 전류 I[A]가 흐르고 있을 때 회로 중심에서의…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘(2√2 / π) μ 0 (I / L)’를 도출할 수 있다.

풀이 순서

1. ‘한변이 L[m]되는 정사각형의 도선회로에 전류 I[A]가 흐르고 있을 때 회로 중심에서의…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 정사각형 한 변의 중심 기여를 Biot-Savart식으로 계산하면 μ₀×I×√(2)/(2×π×L)이고 네 변이 같은 방향으로 더해진다.
3. B=2√(2)×μ₀×I/(π×L)이므로 ③이다. 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘(2√2 / π) μ 0 (L / I)’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

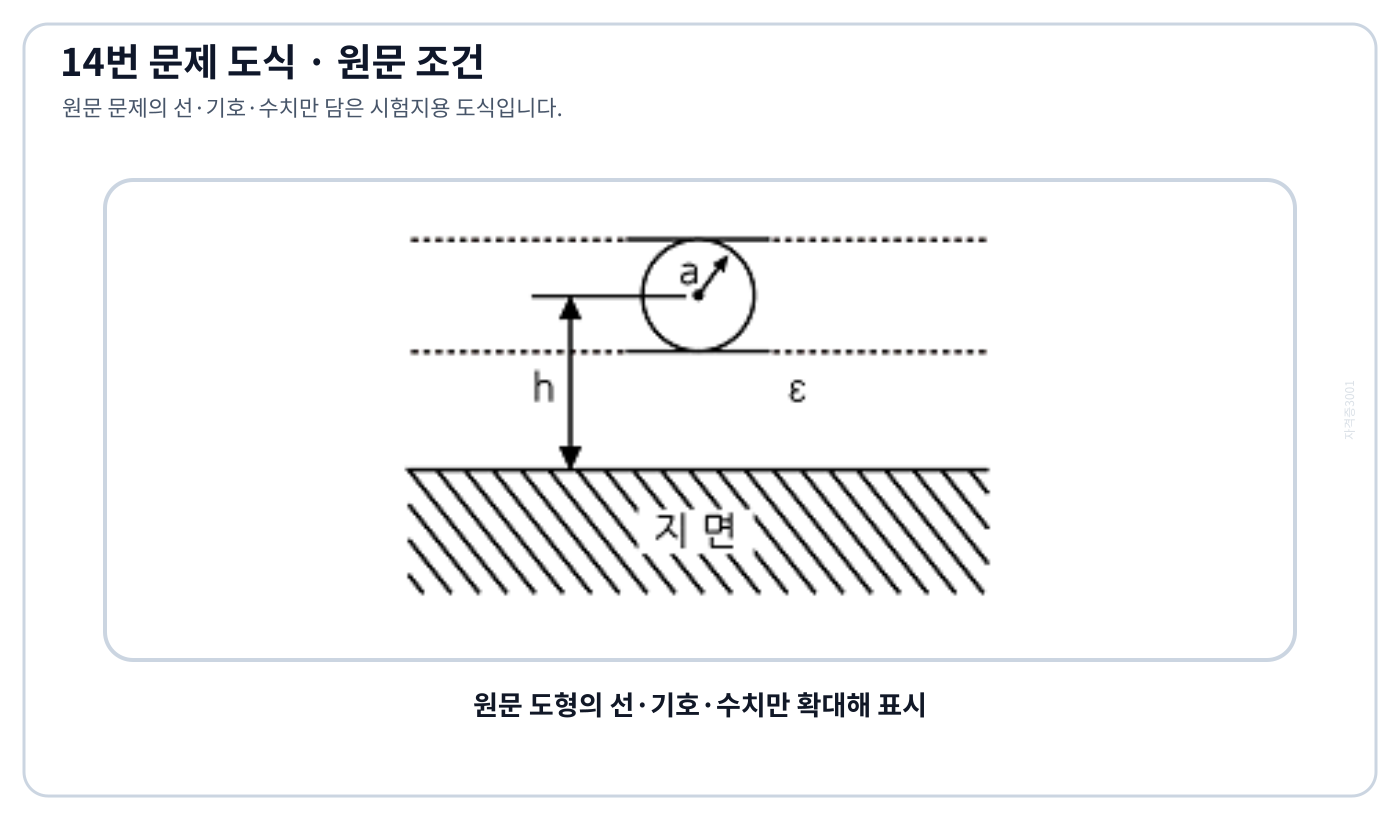

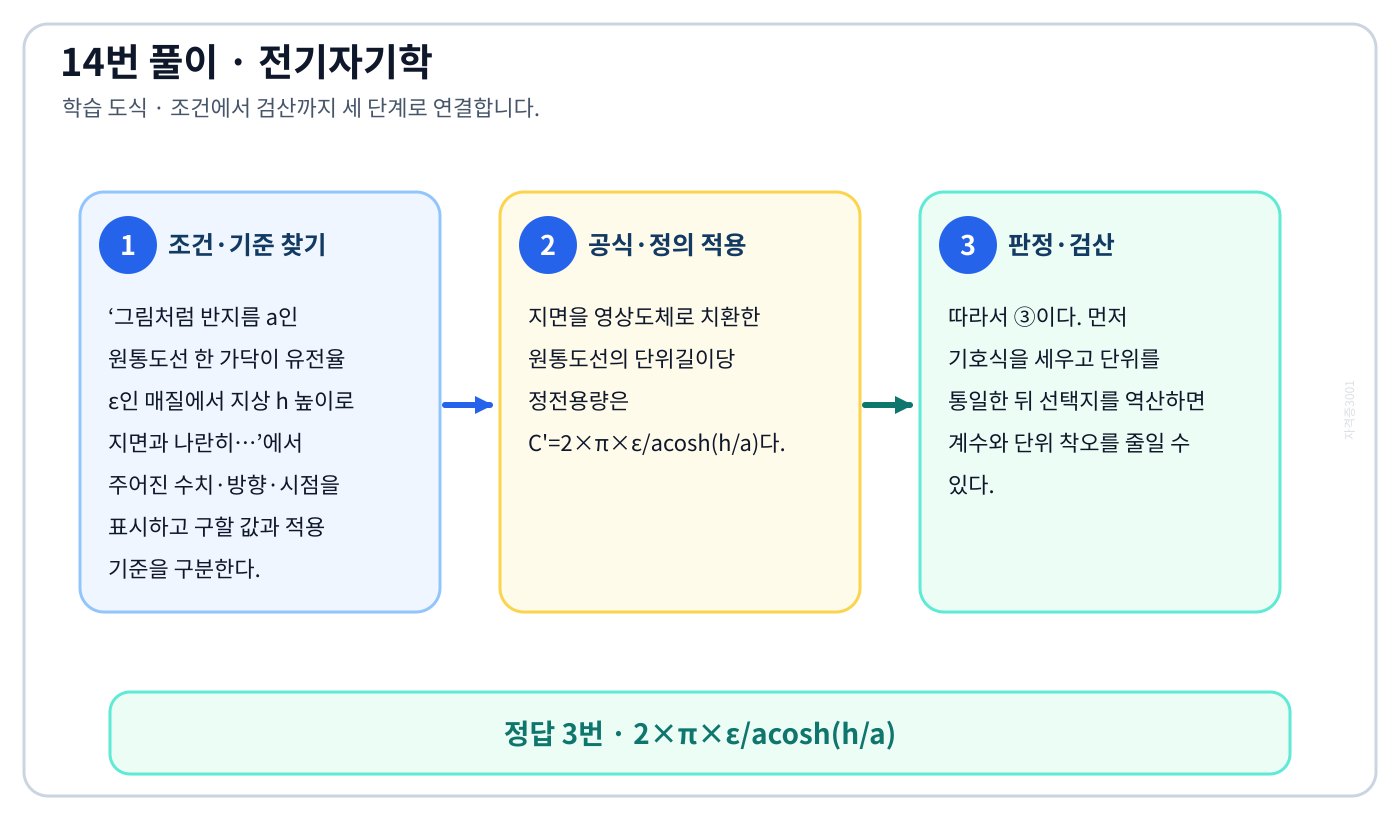

그림처럼 반지름 a인 원통도선 한 가닥이 유전율 ε인 매질에서 지상 h 높이로 지면과 나란히…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘2×π×ε/acosh(h/a)’를 도출할 수 있다.

풀이 순서

1. ‘그림처럼 반지름 a인 원통도선 한 가닥이 유전율 ε인 매질에서 지상 h 높이로 지면과 나란히…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 지면을 영상도체로 치환한 원통도선의 단위길이당 정전용량은 C'=2×π×ε/acosh(h/a)다.
3. 따라서 ③이다. 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘2×π×ε/asinh(h/a)’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

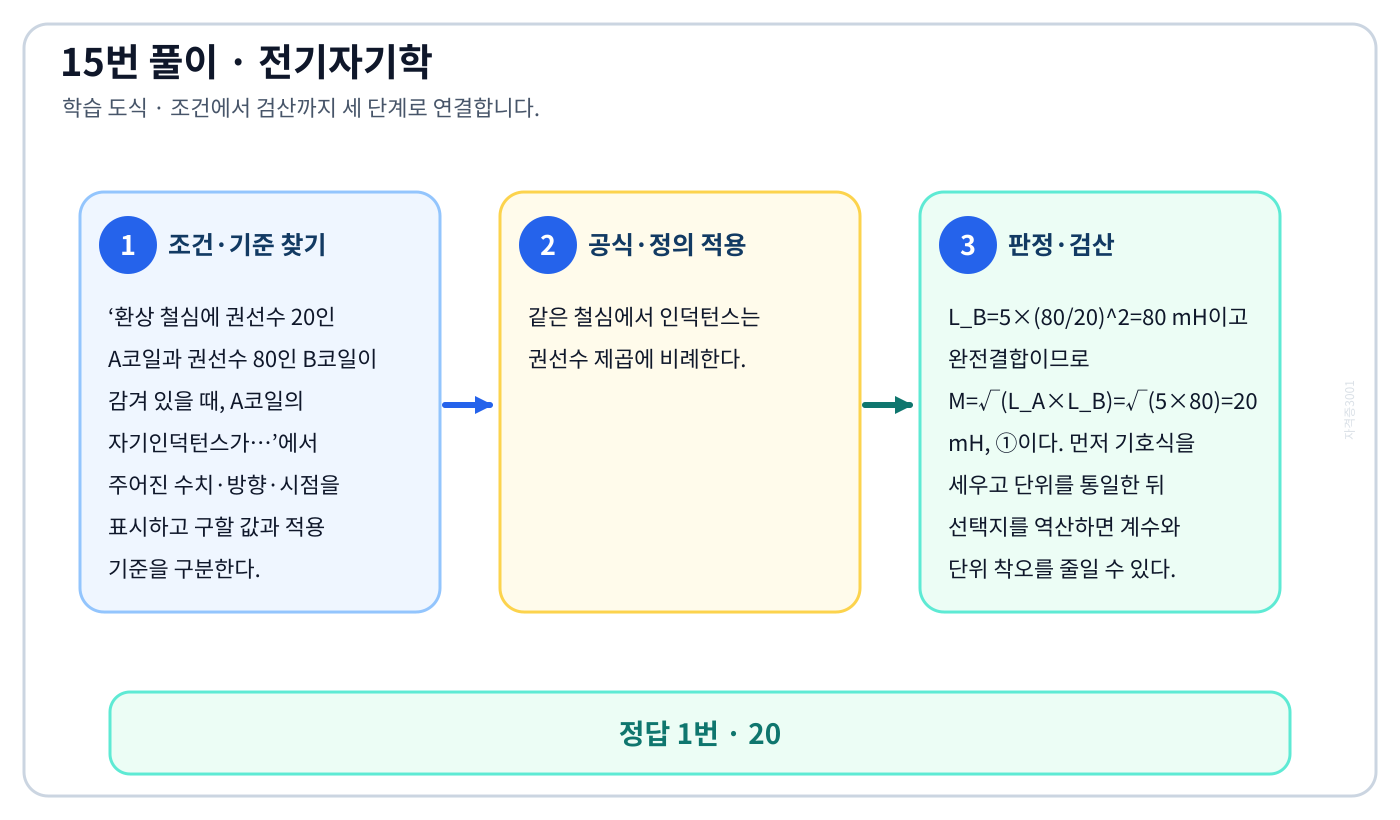

환상 철심에 권선수 20인 A코일과 권선수 80인 B코일이 감겨 있을 때, A코일의 자기인덕턴스가…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘20’를 도출할 수 있다.

풀이 순서

1. ‘환상 철심에 권선수 20인 A코일과 권선수 80인 B코일이 감겨 있을 때, A코일의 자기인덕턴스가…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 같은 철심에서 인덕턴스는 권선수 제곱에 비례한다.
3. L_B=5×(80/20)^2=80 mH이고 완전결합이므로 M=√(L_A×L_B)=√(5×80)=20 mH, ①이다. 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘1.25’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

자기 회로에서 키르히호프의 법칙에 대한 설명으로 옳은 것은의 정의와 반대개념을 비교하여 ‘임의의 결합점으로 유입하는 자속의 대수합은 0이다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘자기 회로에서 키르히호프의 법칙에 대한 설명으로 옳은 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 자기 회로에서의 키르히호프 법칙은 전기 회로의 법칙과 유사하게 적용된다.
3. 임의의 결합점으로 유입하는 자속의 대수합은 0이 되어야 한다는 법칙이 성립합니다. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘임의의 폐자로에서 자속과 기자력의 대수합은 0이다.’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

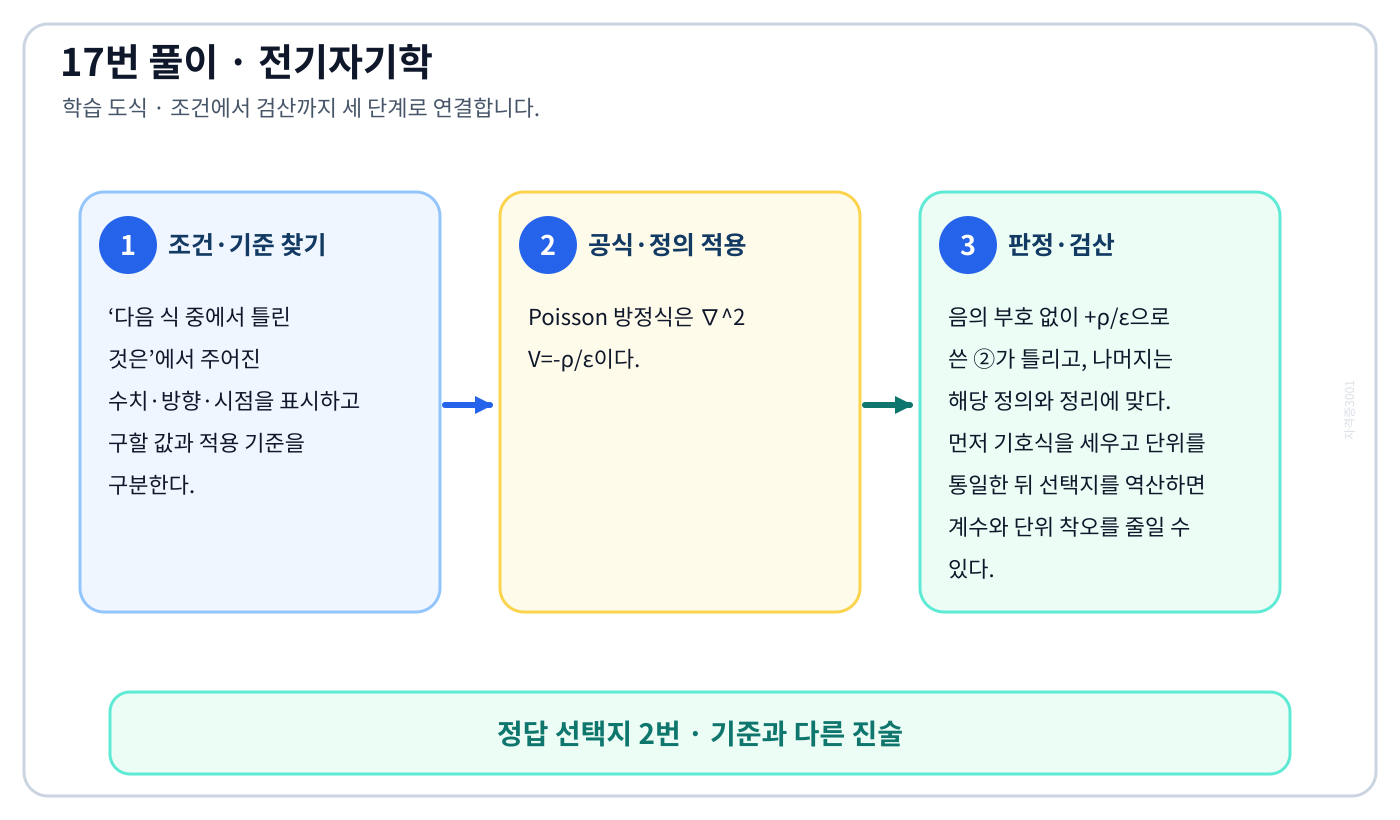

다음 식 중에서 틀린 것은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘포아송 방정식: ∇²V=ρ/ε’를 도출할 수 있다.

풀이 순서

1. ‘다음 식 중에서 틀린 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. Poisson 방정식은 ∇^2 V=-ρ/ε이다.
3. 음의 부호 없이 +ρ/ε으로 쓴 ②가 틀리고, 나머지는 해당 정의와 정리에 맞다. 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘가우스 정리: div D=ρ’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

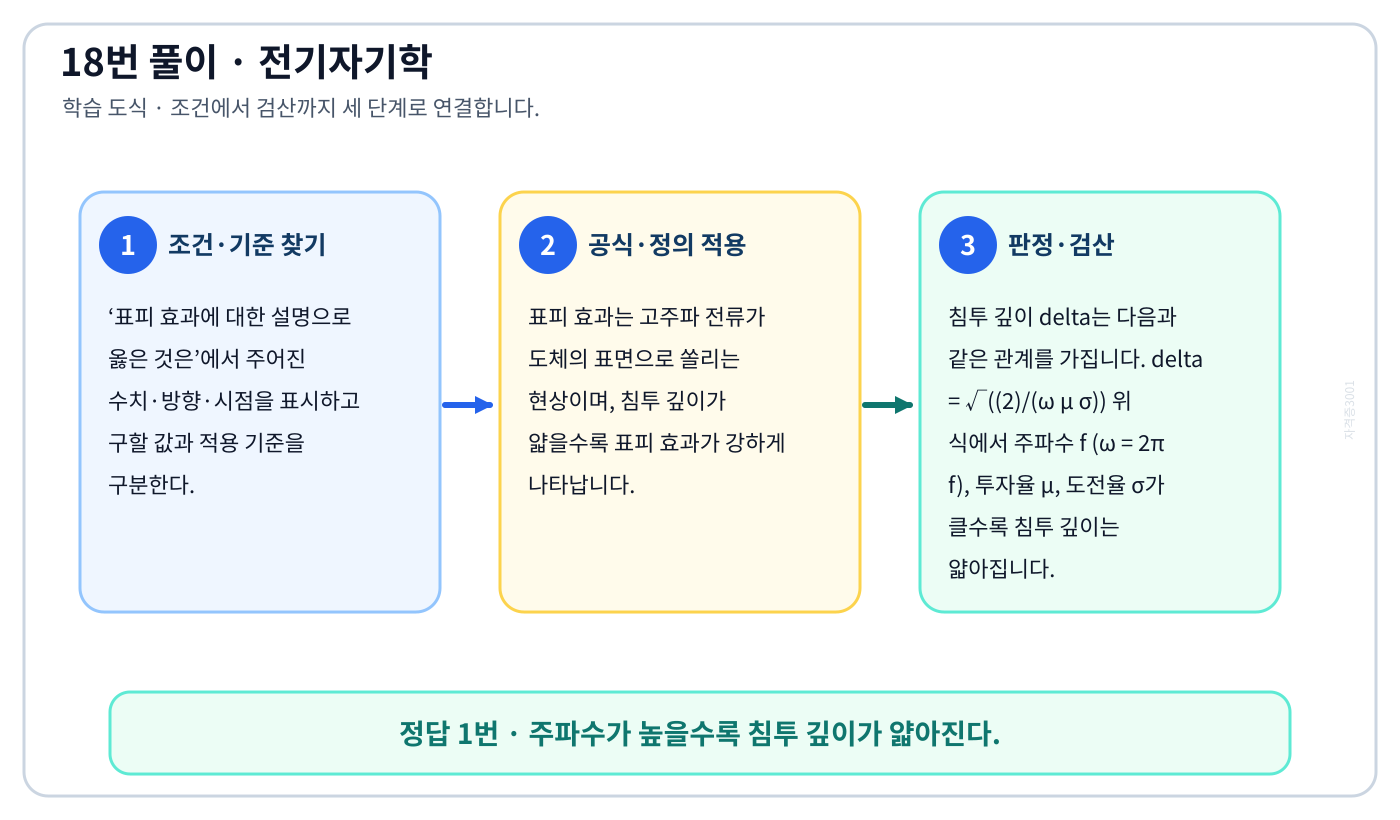

이 문제로 익힐 것

표피 효과에 대한 설명으로 옳은 것은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘주파수가 높을수록 침투 깊이가 얇아진다.’를 도출할 수 있다.

풀이 순서

1. ‘표피 효과에 대한 설명으로 옳은 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 표피 효과는 고주파 전류가 도체의 표면으로 쏠리는 현상이며, 침투 깊이가 얇을수록 표피 효과가 강하게 나타납니다.
3. 침투 깊이 delta는 다음과 같은 관계를 가집니다. delta = √((2)/(ω μ σ)) 위 식에서 주파수 f (ω = 2π f), 투자율 μ, 도전율 σ가 클수록 침투 깊이는 얇아집니다.

자주 하는 실수: 수치부터 대입하면 ‘투자율이 크면 표피효과가 적게 나타난다.’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

패러데이 관에 대한 설명으로 틀린 것은의 정의와 반대개념을 비교하여 ‘진전하가 없는 점에서 불연속이다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘패러데이 관에 대한 설명으로 틀린 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 패러데이 관은 전속선이 관을 형성하며 흐르는 가상의 관으로, 진전하가 없는 지점에서는 전속밀도가 연속적으로 변화합니다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘관내의 전속수는 일정하다.’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

압전 효과를 이용하지 않은 것은의 정의와 반대개념을 비교하여 ‘자속계’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘압전 효과를 이용하지 않은 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 압전 효과는 기계적 압력을 가했을 때 전압이 발생하거나, 반대로 전압을 가했을 때 기계적 변형이 일어나는 현상입니다.
3. 수정 발진기, 마이크로폰, 초음파 발생기는 모두 이 원리를 이용하지만, 자속계는 자기장의 세기를 측정하는 장치이므로 압전 효과와 무관합니다.

자주 하는 실수: 익숙한 용어 ‘수정 발진기’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

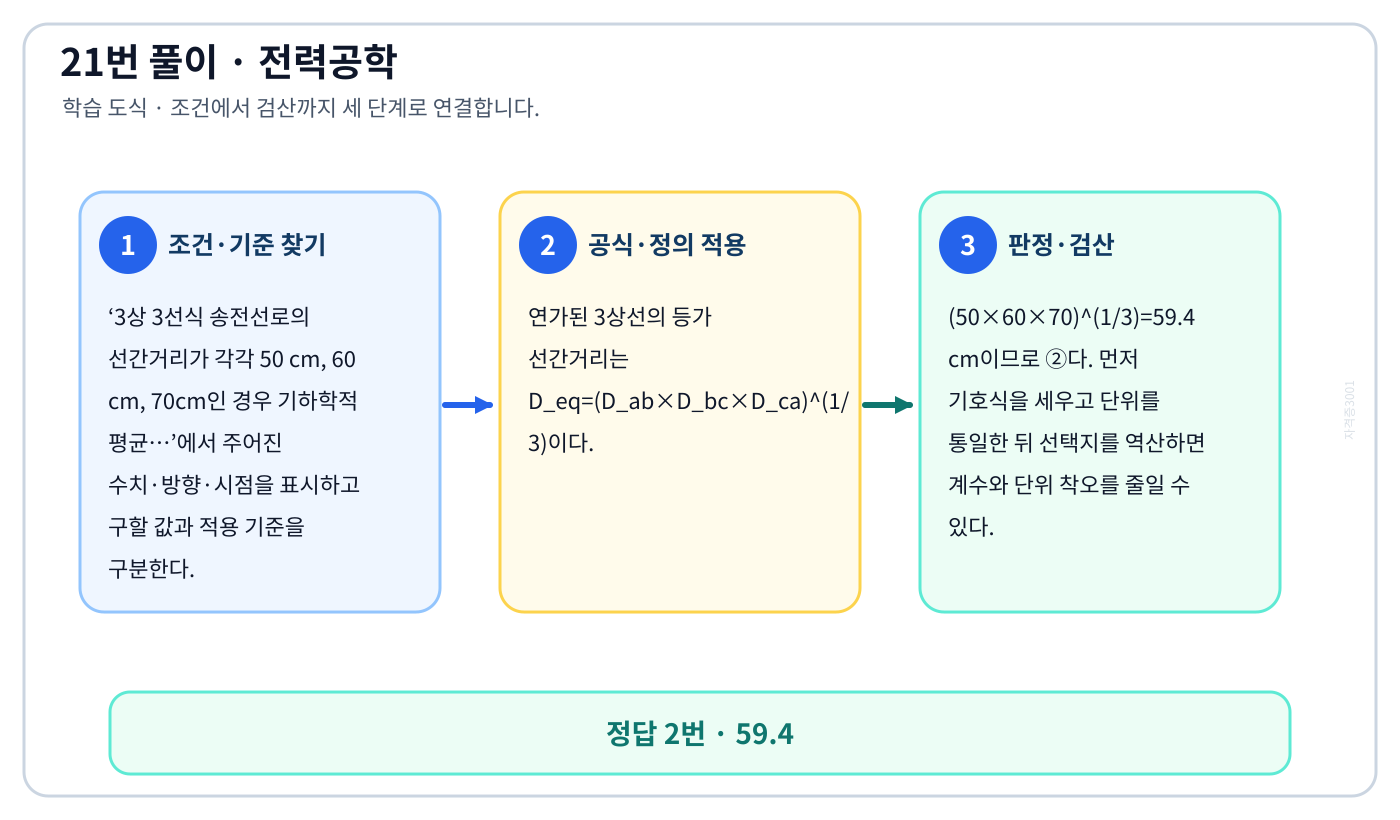

3상 3선식 송전선로의 선간거리가 각각 50 cm, 60 cm, 70cm인 경우 기하학적 평균…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘59.4’를 도출할 수 있다.

풀이 순서

1. ‘3상 3선식 송전선로의 선간거리가 각각 50 cm, 60 cm, 70cm인 경우 기하학적 평균…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 연가된 3상선의 등가 선간거리는 D_eq=(D_ab×D_bc×D_ca)^(1/3)이다.
3. (50×60×70)^(1/3)=59.4 cm이므로 ②다. 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘50.4’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

송전 계통에서 자동재폐로 방식의 장점이 아닌 것은의 정의와 반대개념을 비교하여 ‘보호 계전 방식의 단순화’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘송전 계통에서 자동재폐로 방식의 장점이 아닌 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 자동재폐로 방식은 차단기, 재폐로 릴레이, 단로기 등 다양한 기기가 추가로 구성되어야 하므로 보호 계전 방식이 오히려 복잡해집니다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘신뢰도 향상’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

수력 발전소에서 흡출관을 사용하는 목적은의 정의와 반대개념을 비교하여 ‘유효 낙차를 늘린다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘수력 발전소에서 흡출관을 사용하는 목적은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 흡출관은 수차 출구의 물을 빨아들여 유효 낙차를 증가시킴으로써 발전 효율을 높이는 역할을 합니다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘압력을 줄인다.’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

초고압용 차단기에 개폐 저항기를 사용하는 주된 이유는의 정의와 반대개념을 비교하여 ‘이상전압 억제’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘초고압용 차단기에 개폐 저항기를 사용하는 주된 이유는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 초고압 계통에서 차단기를 개폐할 때 발생하는 과도전압인 개폐 서지를 억제하여 이상전압을 방지하기 위해 개폐 저항기를 사용합니다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘차단속도 증진’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

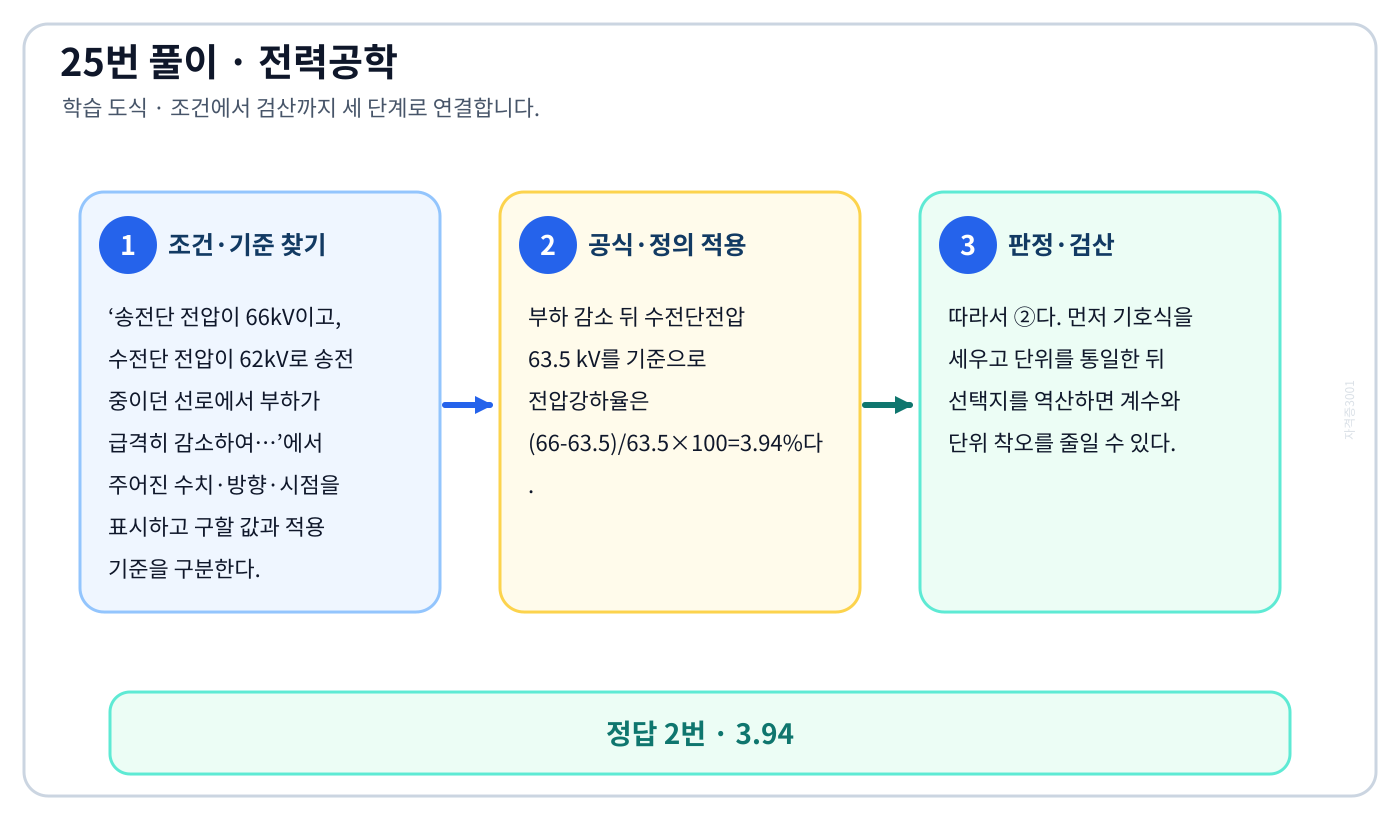

송전단 전압이 66kV이고, 수전단 전압이 62kV로 송전 중이던 선로에서 부하가 급격히 감소하여…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘3.94’를 도출할 수 있다.

풀이 순서

1. ‘송전단 전압이 66kV이고, 수전단 전압이 62kV로 송전 중이던 선로에서 부하가 급격히 감소하여…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 부하 감소 뒤 수전단전압 63.5 kV를 기준으로 전압강하율은 (66-63.5)/63.5×100=3.94%다.
3. 따라서 ②다. 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘2.28’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

이상전압에 대한 방호장치가 아닌 것은의 정의와 반대개념을 비교하여 ‘방전 코일’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘이상전압에 대한 방호장치가 아닌 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 방전 코일은 이상전압 방호가 아니라, 기기 점검 시 잔류 전하를 방전시켜 작업자의 감전 피해를 방지하기 위해 사용합니다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘피뢰기’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

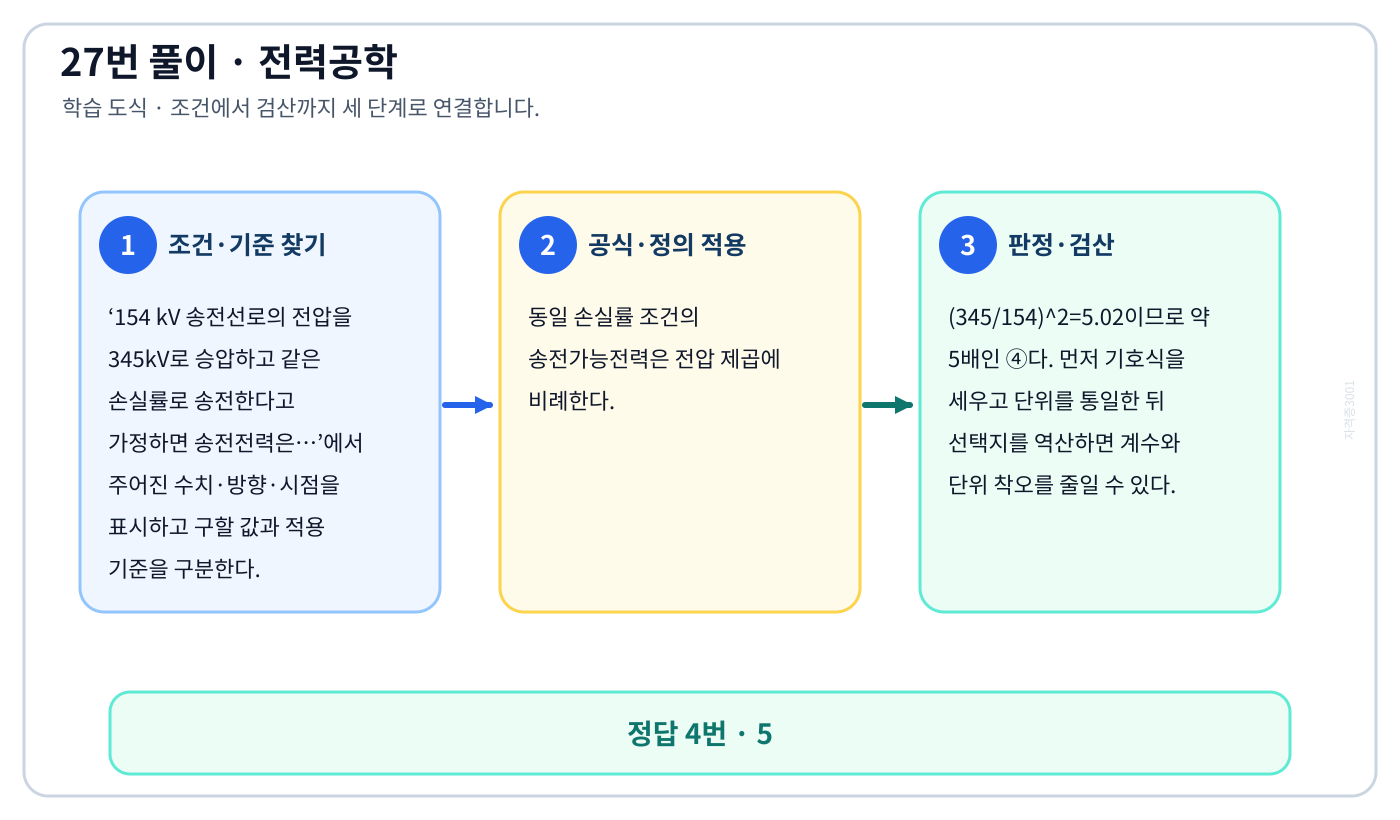

154 kV 송전선로의 전압을 345kV로 승압하고 같은 손실률로 송전한다고 가정하면 송전전력은…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘5’를 도출할 수 있다.

풀이 순서

1. ‘154 kV 송전선로의 전압을 345kV로 승압하고 같은 손실률로 송전한다고 가정하면 송전전력은…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 동일 손실률 조건의 송전가능전력은 전압 제곱에 비례한다.
3. (345/154)^2=5.02이므로 약 5배인 ④다. 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘2’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

초고압 송전선로에 단도체 대신 복도체를 사용할 경우 틀린 것은의 정의와 반대개념을 비교하여 ‘전선의 코로나 임계 전압을 저감시킨다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘초고압 송전선로에 단도체 대신 복도체를 사용할 경우 틀린 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 복도체를 사용하면 전선의 등가 반지름이 증가하여 전선 표면의 전위 경도가 낮아지고, 결과적으로 코로나 임계 전압이 상승하여 코로나 발생을 억제할 수 있다.
3. 따라서 임계 전압을 저감시킨다는 설명은 틀린 것입니다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘전선의 작용 인덕턴스를 감소시킨다.’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

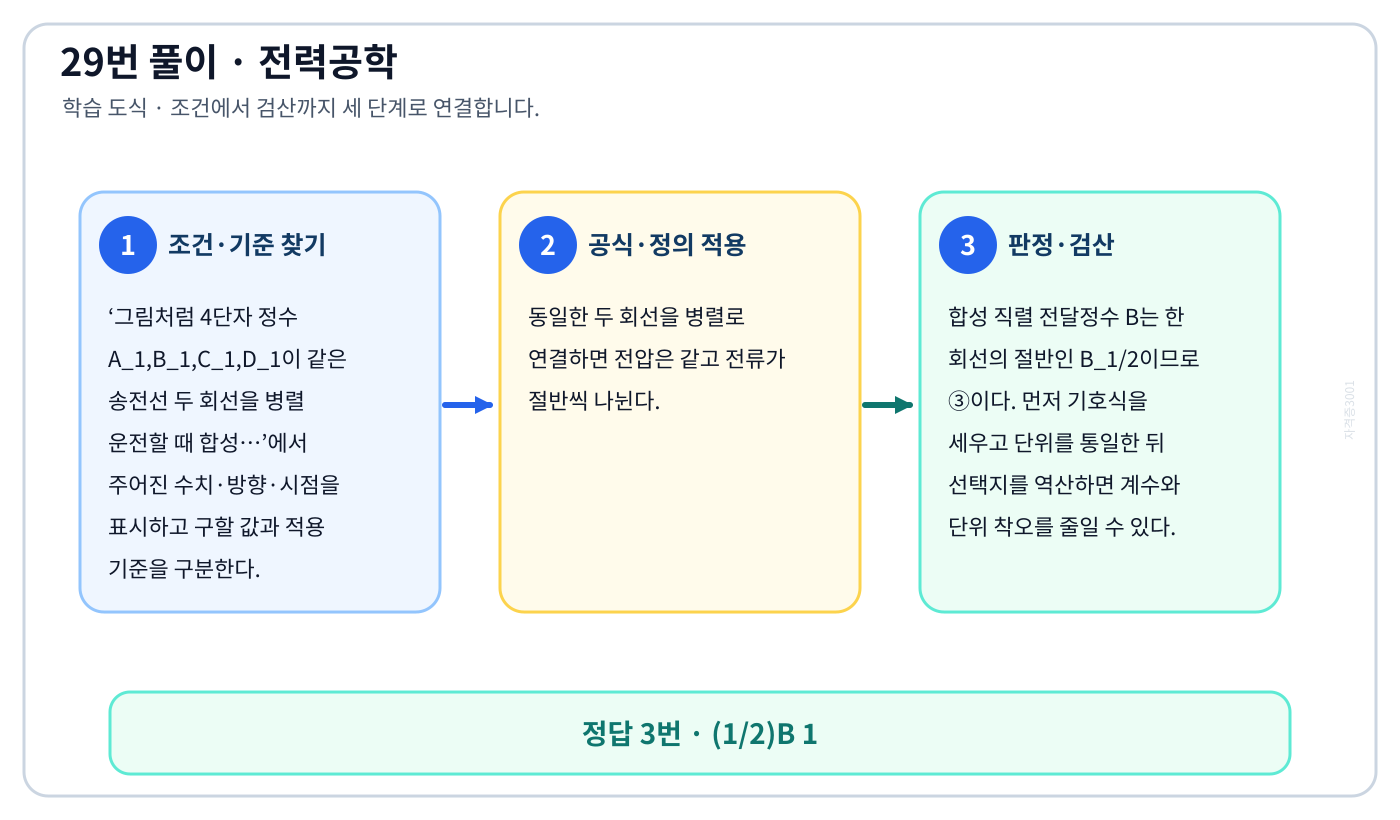

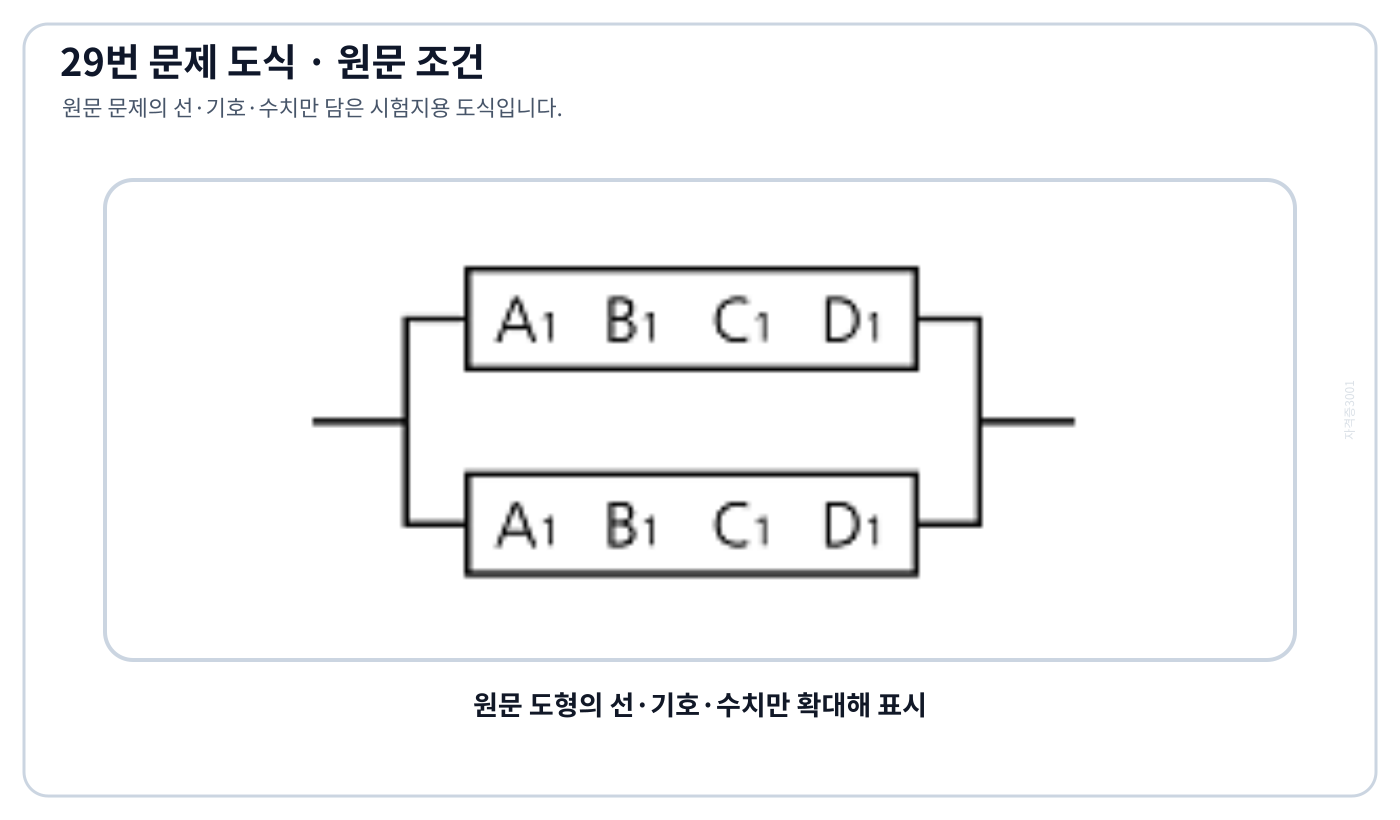

그림처럼 4단자 정수 A_1,B_1,C_1,D_1이 같은 송전선 두 회선을 병렬 운전할 때 합성…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘(1/2)B 1’를 도출할 수 있다.

풀이 순서

1. ‘그림처럼 4단자 정수 A_1,B_1,C_1,D_1이 같은 송전선 두 회선을 병렬 운전할 때 합성…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 동일한 두 회선을 병렬로 연결하면 전압은 같고 전류가 절반씩 나뉜다.
3. 합성 직렬 전달정수 B는 한 회선의 절반인 B_1/2이므로 ③이다. 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘4B 1’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

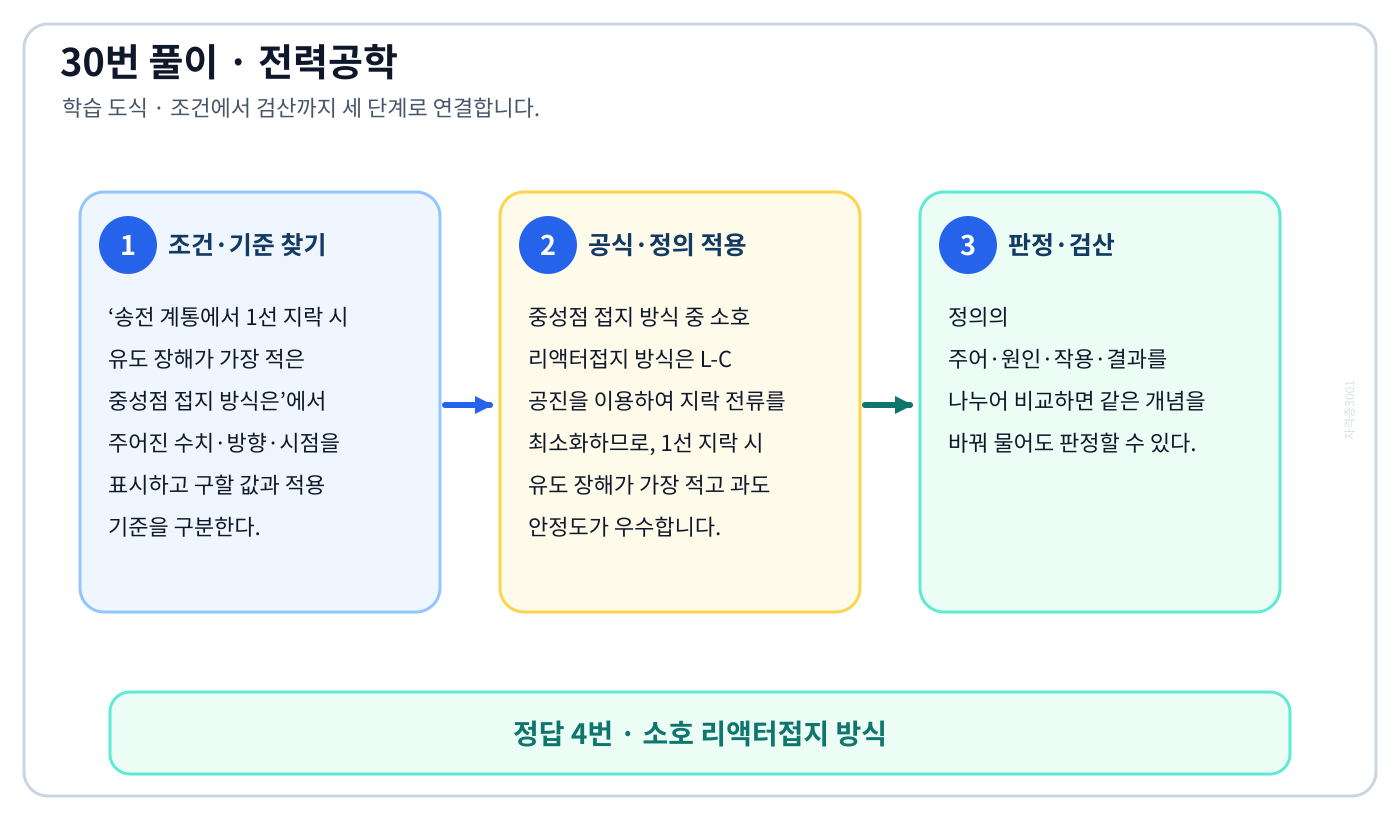

이 문제로 익힐 것

송전 계통에서 1선 지락 시 유도 장해가 가장 적은 중성점 접지 방식은의 정의와 반대개념을 비교하여 ‘소호 리액터접지 방식’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘송전 계통에서 1선 지락 시 유도 장해가 가장 적은 중성점 접지 방식은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 중성점 접지 방식 중 소호 리액터접지 방식은 L-C 공진을 이용하여 지락 전류를 최소화하므로, 1선 지락 시 유도 장해가 가장 적고 과도 안정도가 우수합니다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘비접지 방식’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

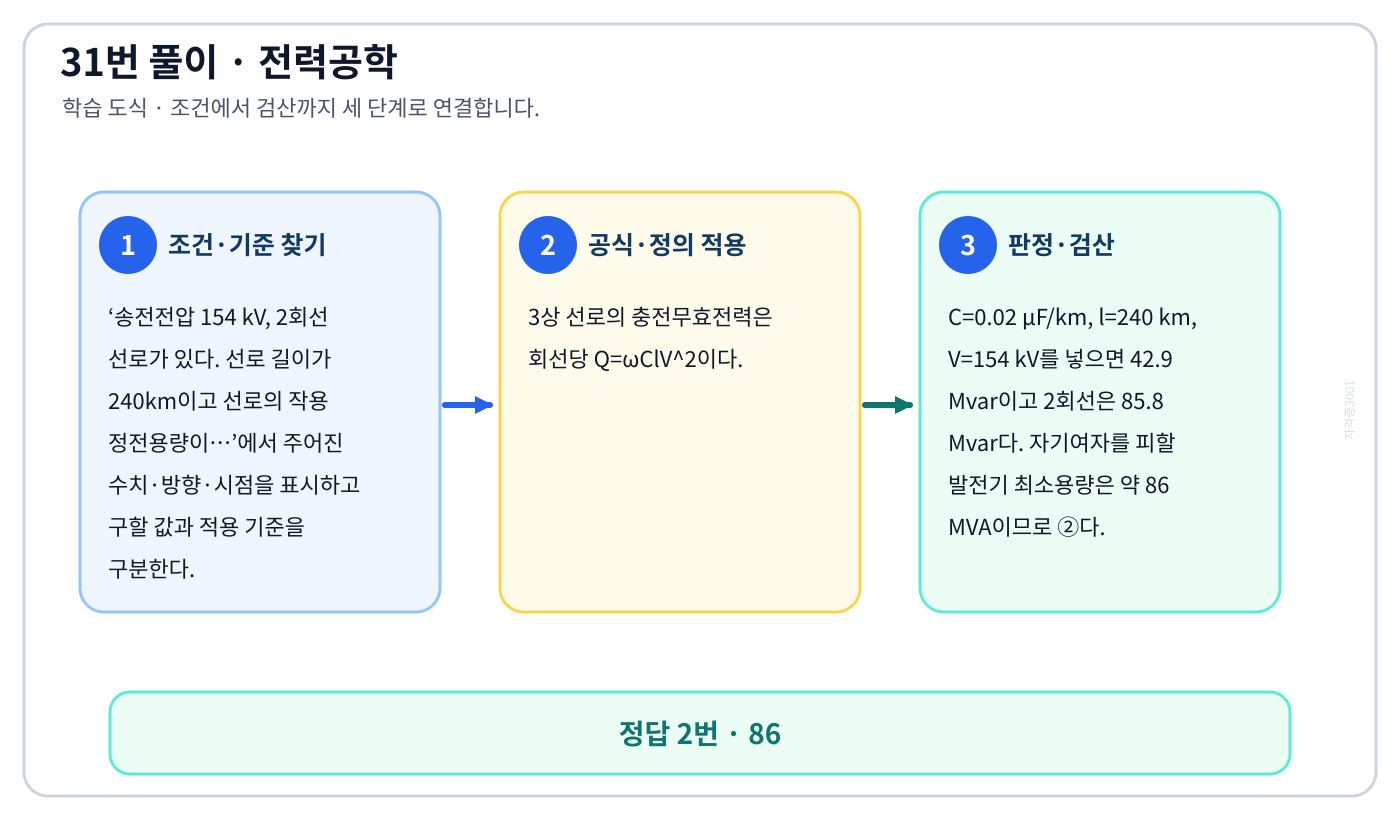

송전전압 154 kV, 2회선 선로가 있다. 선로 길이가 240km이고 선로의 작용 정전용량이…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘86’를 도출할 수 있다.

풀이 순서

1. ‘송전전압 154 kV, 2회선 선로가 있다. 선로 길이가 240km이고 선로의 작용 정전용량이…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 3상 선로의 충전무효전력은 회선당 Q=ωClV²이다.
3. C=0.02 μF/km, l=240 km, V=154 kV를 넣으면 42.9 Mvar이고 2회선은 85.8 Mvar다. 자기여자를 피할 발전기 최소용량은 약 86 MVA이므로 ②다.

자주 하는 실수: 수치부터 대입하면 ‘78’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

방향성을 갖지 않는 계전기는의 정의와 반대개념을 비교하여 ‘과전류 계전기’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘방향성을 갖지 않는 계전기는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 과전류 계전기는 전류의 크기만을 감지하여 동작하는 계전기로, 전류의 방향을 구분하지 않는 비방향성 계전기입니다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘전력 계전기’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

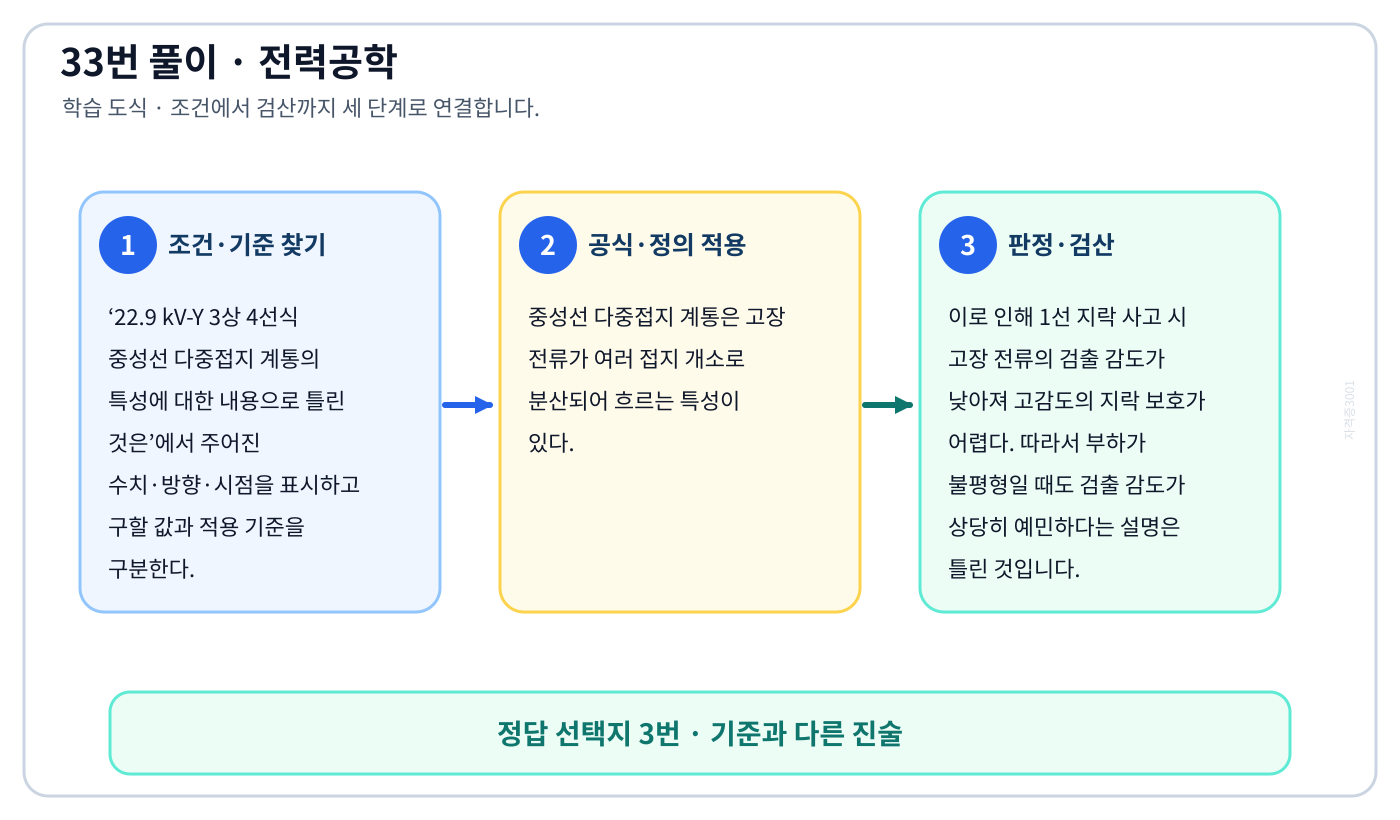

22.9 kV-Y 3상 4선식 중성선 다중접지 계통의 특성에 대한 내용으로 틀린 것은의 정의와 반대개념을 비교하여 ‘각 상에 접속된 부하가 불평형일 때도 불완전 1선 지락 고장의 검출 감도가 상당히 예민하다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘22.9 kV-Y 3상 4선식 중성선 다중접지 계통의 특성에 대한 내용으로 틀린 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 중성선 다중접지 계통은 고장 전류가 여러 접지 개소로 분산되어 흐르는 특성이 있다.
3. 이로 인해 1선 지락 사고 시 고장 전류의 검출 감도가 낮아져 고감도의 지락 보호가 어렵다. 따라서 부하가 불평형일 때도 검출 감도가 상당히 예민하다는 설명은 틀린 것입니다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘1선 지락 사고 시 1상 단락전류에 해당하는 큰 전류가 흐른다.’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

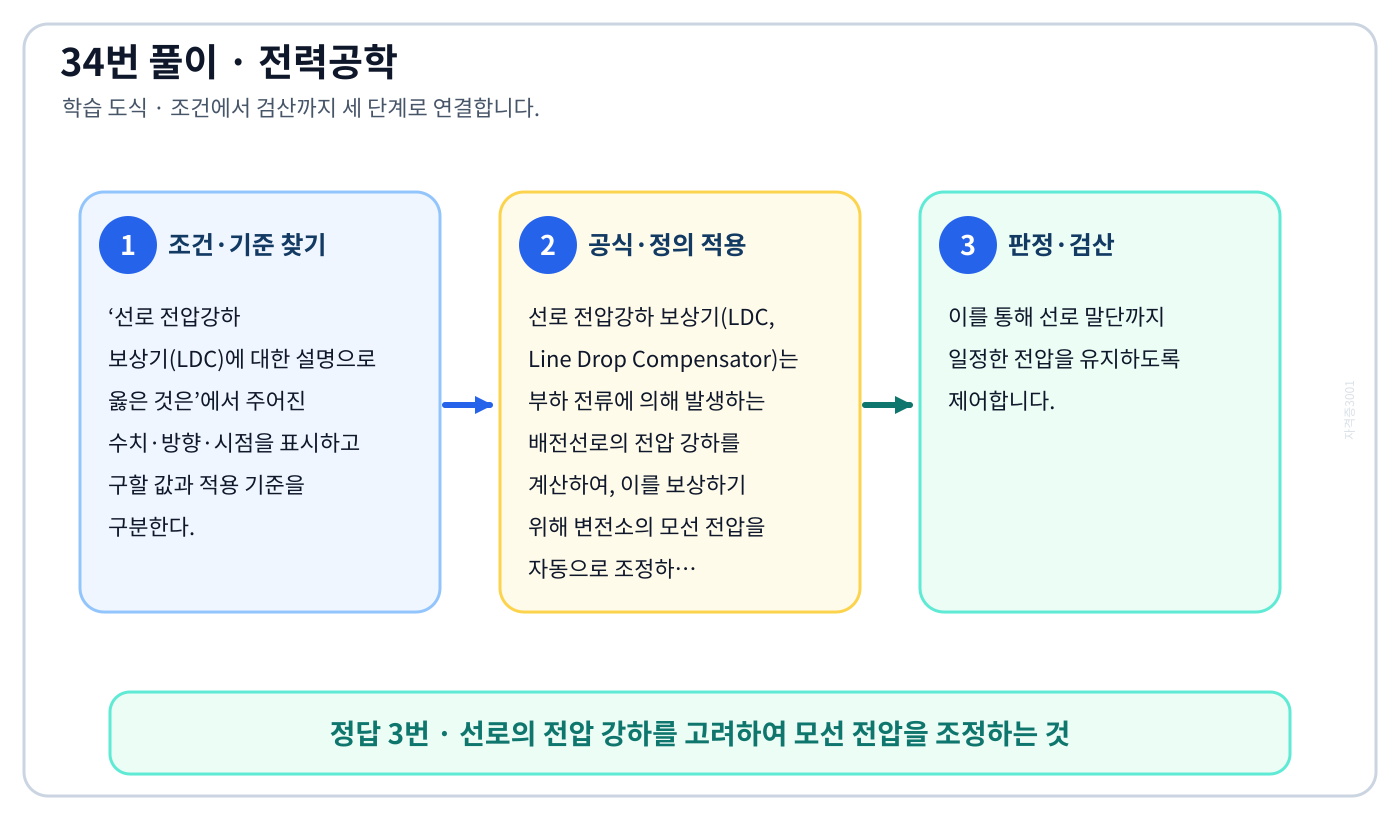

선로 전압강하 보상기(LDC)에 대한 설명으로 옳은 것은의 정의와 반대개념을 비교하여 ‘선로의 전압 강하를 고려하여 모선 전압을 조정하는 것’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘선로 전압강하 보상기(LDC)에 대한 설명으로 옳은 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 선로 전압강하 보상기(LDC, Line Drop Compensator)는 부하 전류에 의해 발생하는 배전선로의 전압 강하를 계산하여, 이를 보상하기 위해 변전소의 모선 전압을 자동으로 조정하는 장치입니다.
3. 이를 통해 선로 말단까지 일정한 전압을 유지하도록 제어합니다.

자주 하는 실수: 익숙한 용어 ‘승압기로 저하된 전압을 보상하는 것’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

송전선로의 현수 애자련 연면 섬락과 가장 관계가 먼 것은의 정의와 반대개념을 비교하여 ‘댐퍼’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘송전선로의 현수 애자련 연면 섬락과 가장 관계가 먼 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 댐퍼는 송전선로에서 발생하는 진동을 억제하기 위해 설치하는 장치입니다.
3. 현수 애자련의 연면 섬락은 철탑 접지 저항, 애자련의 개수, 애자련의 소손 상태 등 절연 및 접지 상태와 밀접한 관계가 있으며, 진동 방지 장치인 댐퍼와는 관계가 가장 멉니다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘철탑 접지 저항’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

각 전력계통을 연계선으로 상호 연결하면 여러 가지 장점이 있다. 틀린 것은의 정의와 반대개념을 비교하여 ‘배후전력(back power)이 크기 때문에 고장이 적으며 그 영향의 범위가 작아진다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘각 전력계통을 연계선으로 상호 연결하면 여러 가지 장점이 있다. 틀린 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 전력계통을 상호 연결하면 신뢰도 향상, 경제급전 용이, 설비용량 절감, 주파수 안정 등의 장점이 있다.
3. 하지만 계통이 연결되어 있으면 사고 발생 시 고장 영향이 다른 계통으로 파급되어 사고 범위가 확대될 우려가 있다는 단점이 있다. 따라서 배후전력이 크기 때문에 고장이 적으며 그 영향의 범위가 작아진다는 설명은 틀린 내용입니다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘경계 급전이 용이하다.’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

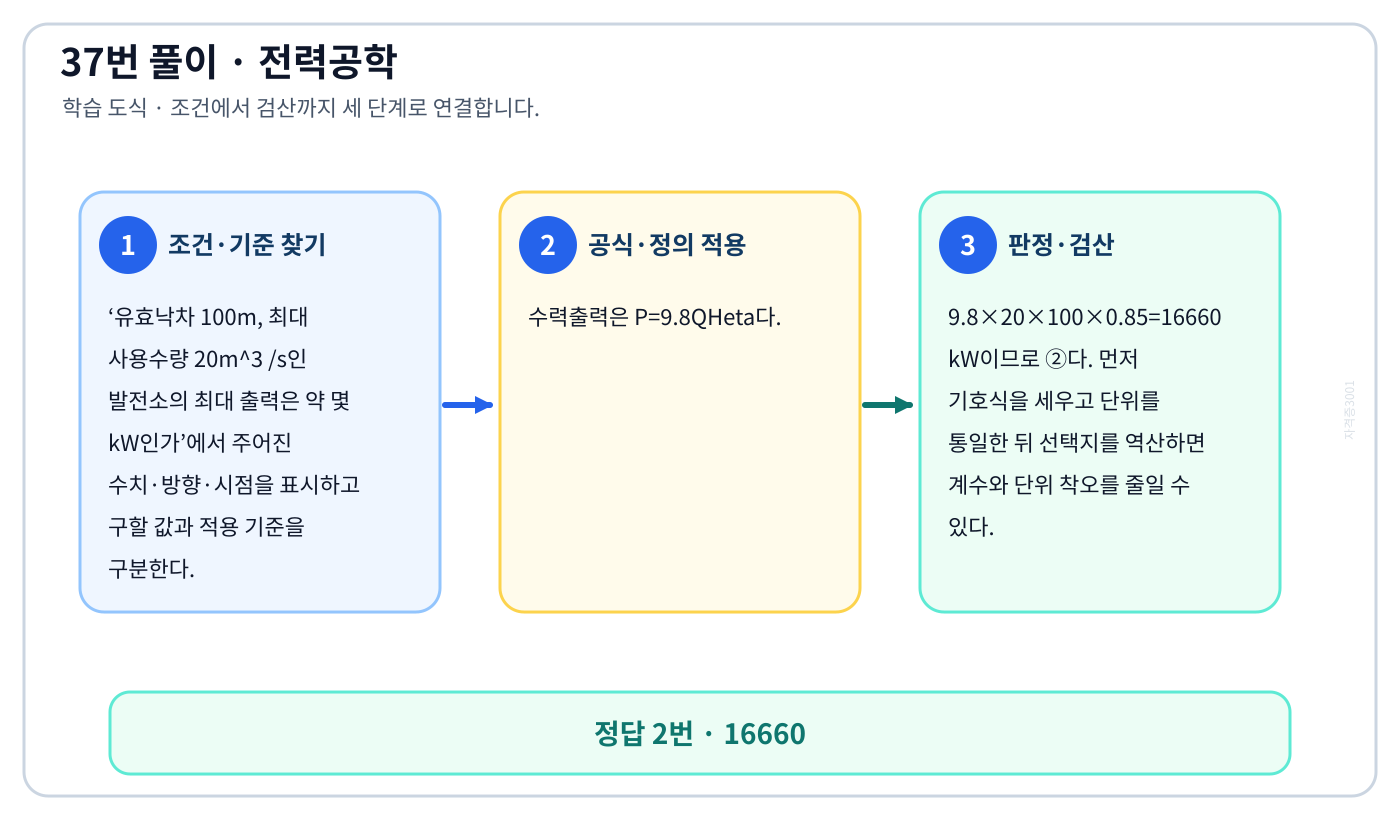

이 문제로 익힐 것

유효낙차 100m, 최대 사용수량 20m³ /s인 발전소의 최대 출력은 약 몇 kW인가의 기준식을 세우고 단위·계수·부호를 검산하여 ‘16660’를 도출할 수 있다.

풀이 순서

1. ‘유효낙차 100m, 최대 사용수량 20m³ /s인 발전소의 최대 출력은 약 몇 kW인가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 수력출력은 P=9.8QHeta다.
3. 9.8×20×100×0.85=16660 kW이므로 ②다. 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘14160’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

3상 3선식 송전선로에서 연가의 효과가 아닌 것은의 정의와 반대개념을 비교하여 ‘작용 정전용량의 감소’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘3상 3선식 송전선로에서 연가의 효과가 아닌 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 연가는 각 상의 선로정수를 평형하게 하여 임피던스 평형을 맞추고, 통신선의 유도장해를 줄이며, 직렬공진을 방지하는 효과가 있다.
3. 작용 정전용량의 감소는 연가의 목적이나 효과에 해당하지 않다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘각 상의 임피던스 평형’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

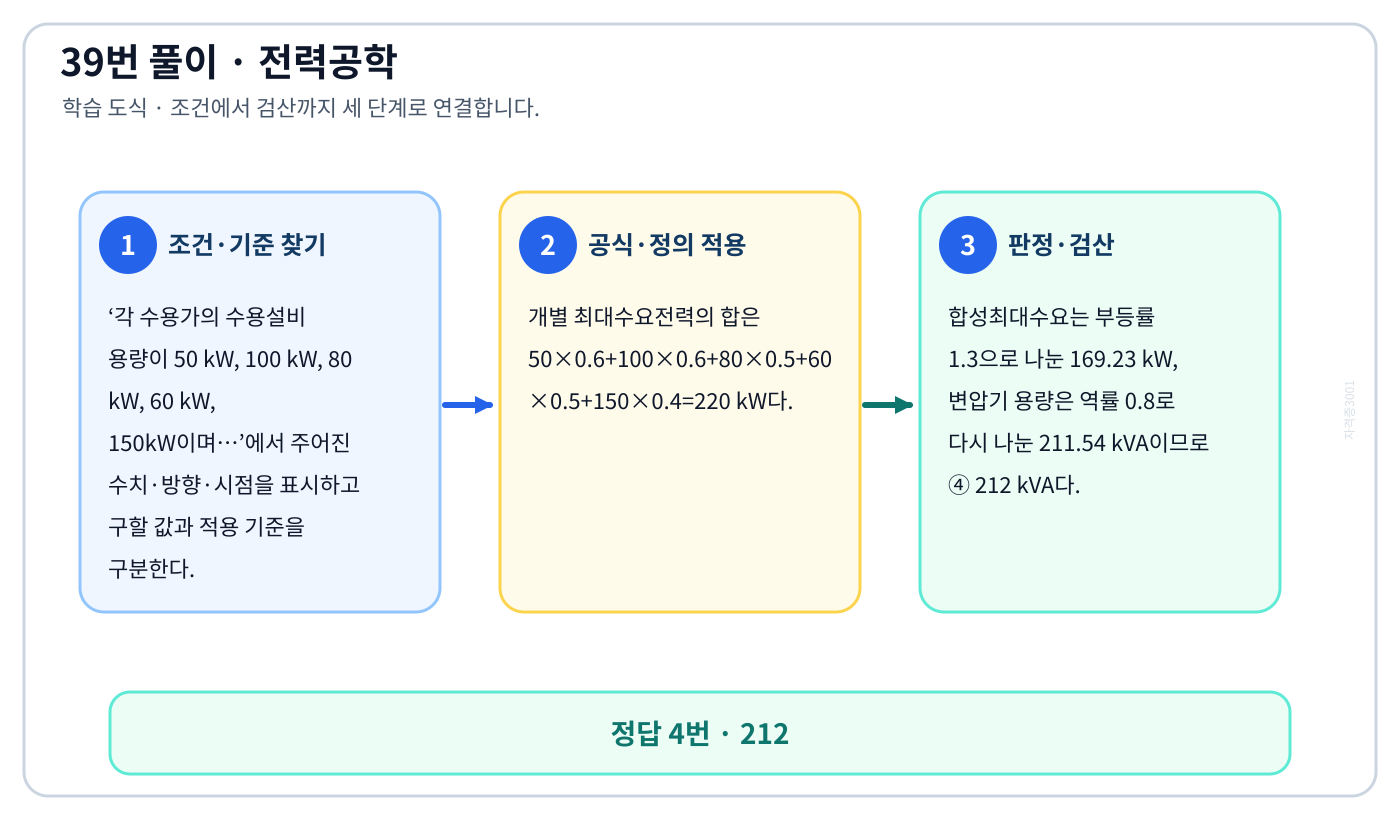

각 수용가의 수용설비 용량이 50 kW, 100 kW, 80 kW, 60 kW, 150kW이며…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘212’를 도출할 수 있다.

풀이 순서

1. ‘각 수용가의 수용설비 용량이 50 kW, 100 kW, 80 kW, 60 kW, 150kW이며…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 개별 최대수요전력의 합은 50×0.6+100×0.6+80×0.5+60×0.5+150×0.4=220 kW다.
3. 합성최대수요는 부등률 1.3으로 나눈 169.23 kW, 변압기 용량은 역률 0.8로 다시 나눈 211.54 kVA이므로 ④ 212 kVA다.

자주 하는 실수: 수치부터 대입하면 ‘142’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

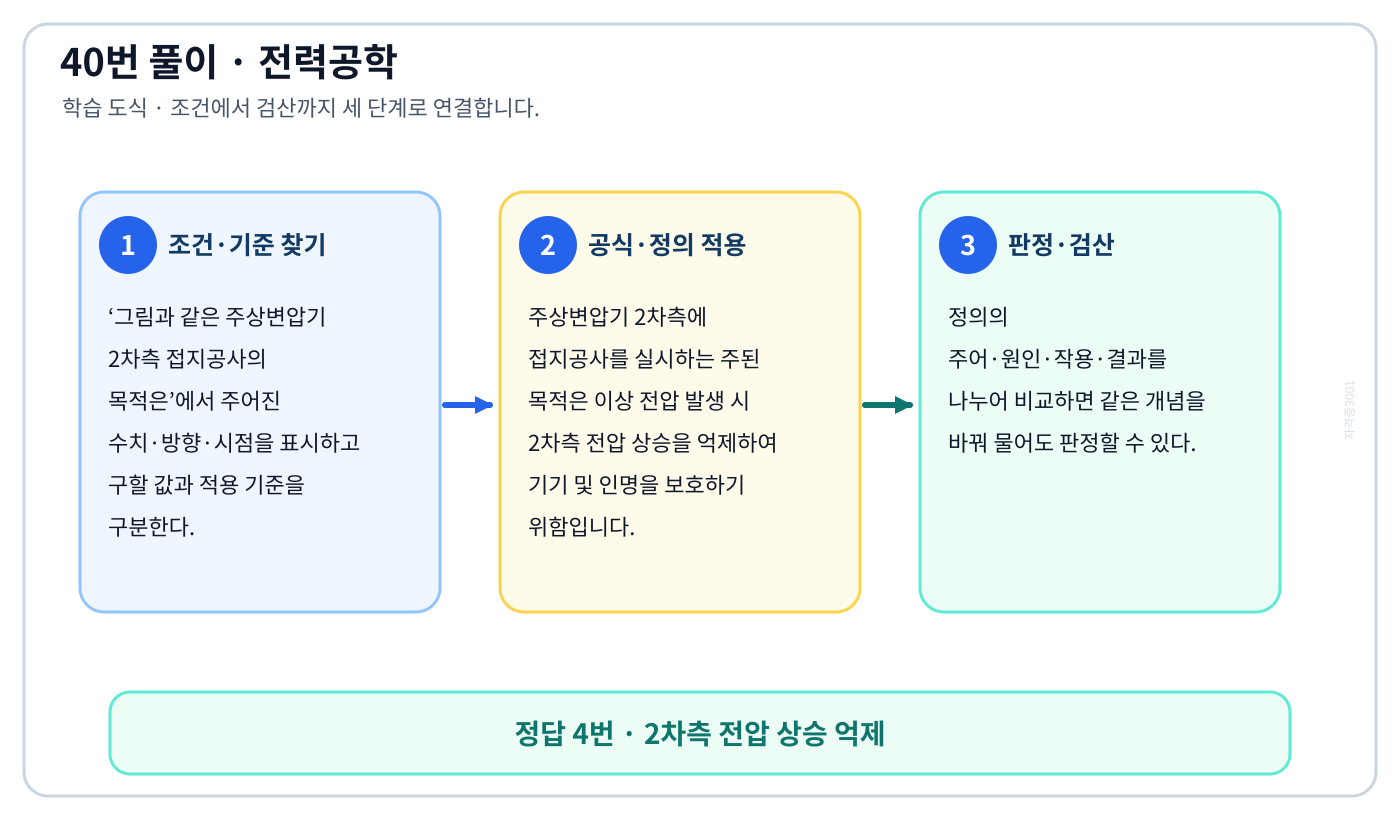

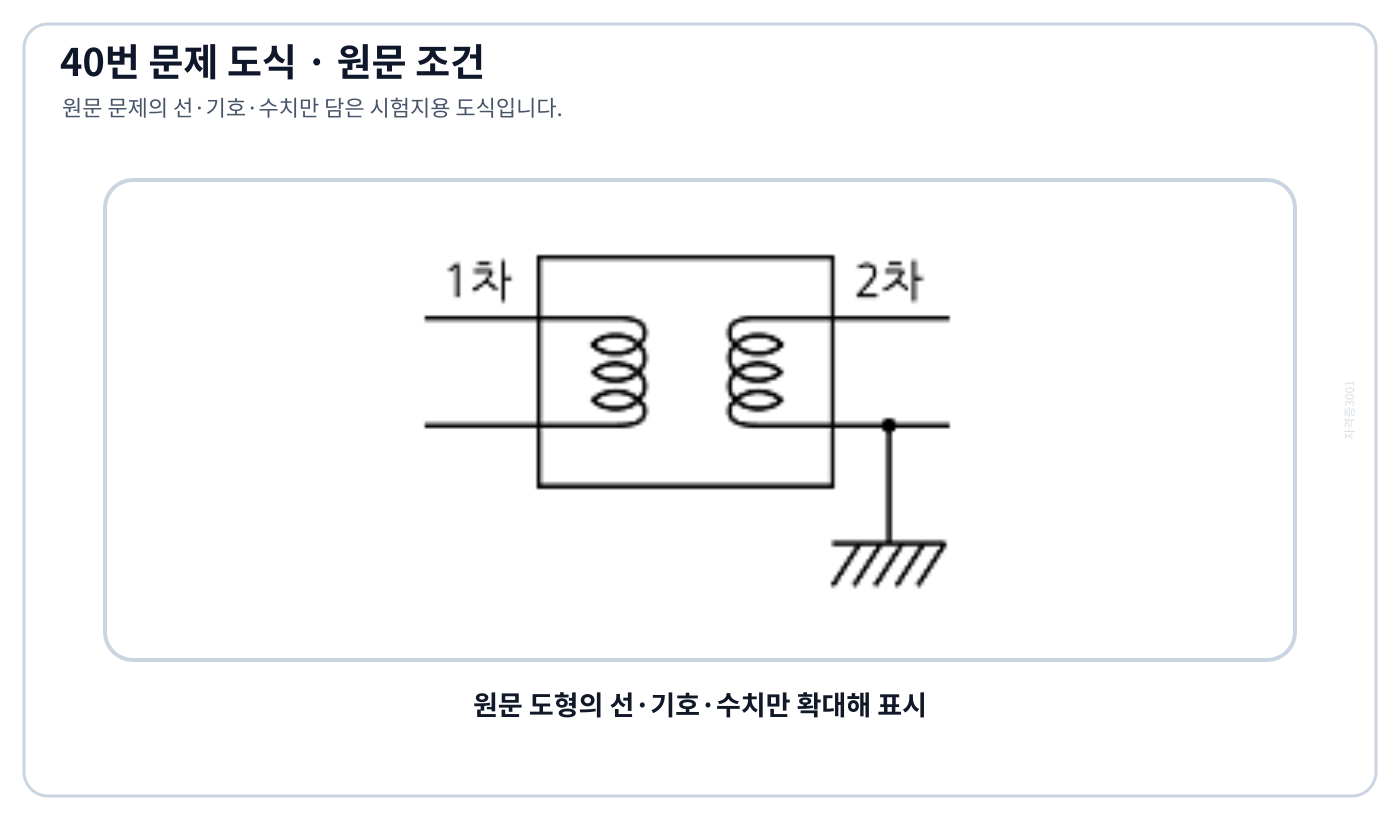

그림과 같은 주상변압기 2차측 접지공사의 목적은의 정의와 반대개념을 비교하여 ‘2차측 전압 상승 억제’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘그림과 같은 주상변압기 2차측 접지공사의 목적은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 주상변압기 2차측에 접지공사를 실시하는 주된 목적은 이상 전압 발생 시 2차측 전압 상승을 억제하여 기기 및 인명을 보호하기 위함입니다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘1차측 과전류 억제’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

계자 권선이 전기자에 병렬로만 연결된 직류기는의 정의와 반대개념을 비교하여 ‘분권기’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘계자 권선이 전기자에 병렬로만 연결된 직류기는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 계자 권선이 전기자 권선과 병렬로 연결된 구조를 가진 직류기를 분권기라고 합니다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘직권기’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

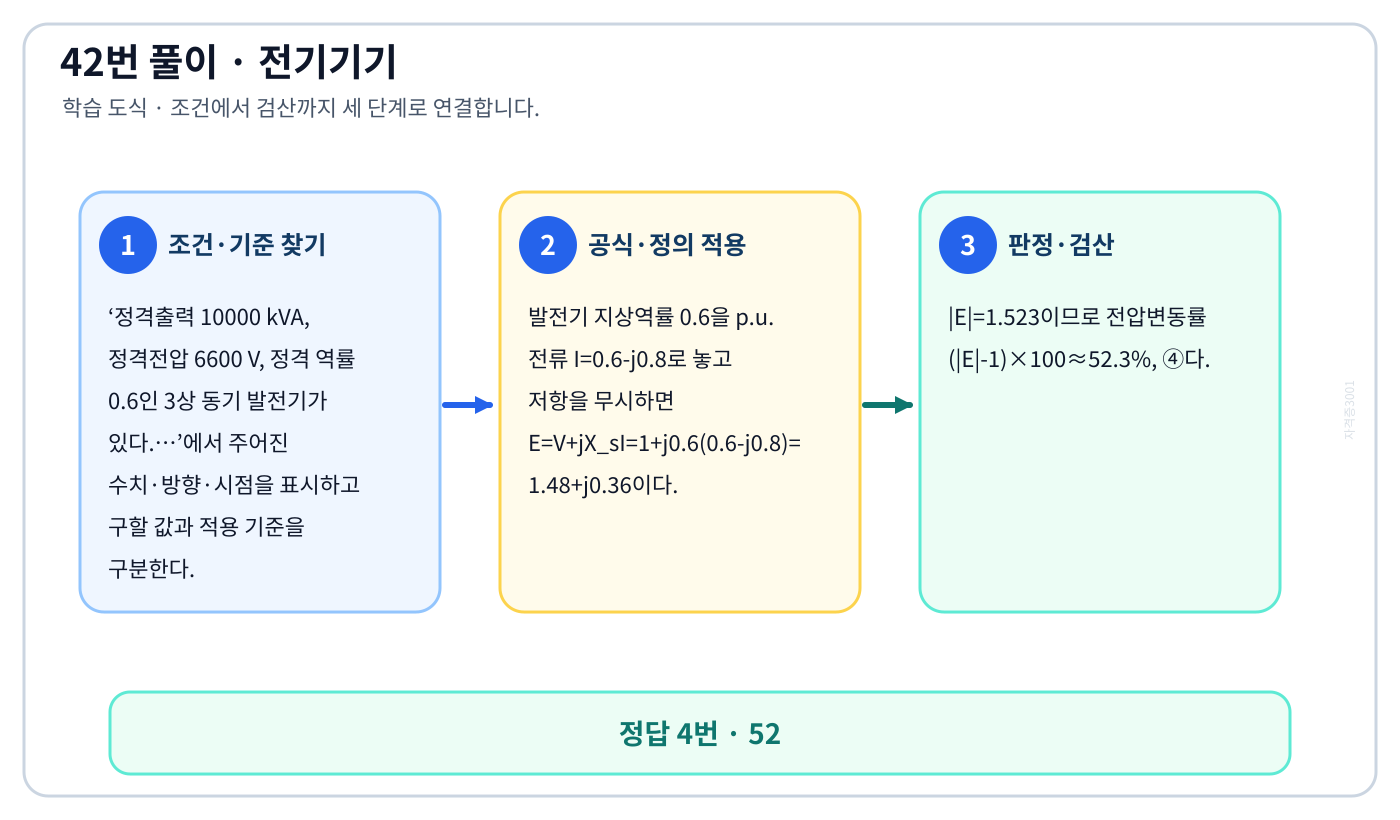

정격출력 10000 kVA, 정격전압 6600 V, 정격 역률 0.6인 3상 동기 발전기가 있다.…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘52’를 도출할 수 있다.

풀이 순서

1. ‘정격출력 10000 kVA, 정격전압 6600 V, 정격 역률 0.6인 3상 동기 발전기가 있다.…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 발전기 지상역률 0.6을 p.u. 전류 I=0.6-j0.8로 놓고 저항을 무시하면 E=V+jXₛI=1+j0.6(0.6-j0.8)=1.48+j0.36이다.
3. |E|=1.523이므로 전압변동률 (|E|-1)×100≈52.3%, ④다.

자주 하는 실수: 수치부터 대입하면 ‘21’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

직류 분권 발전기에 대한 설명으로 옳은 것은의 정의와 반대개념을 비교하여 ‘부하에 의한 전압의 변동이 타여자 발전기에 비하여 크다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘직류 분권 발전기에 대한 설명으로 옳은 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 직류 분권 발전기는 부하가 증가하면 전기자 반작용과 전압 강하로 인해 단자 전압이 감소하고, 이에 따라 계자 전류까지 함께 감소하므로 타여자 발전기에 비해 전압 변동이 크게 발생합니다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘단자 전압이 강하하면 계자 전류가 증가한다.’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

3상 유도전압 조정기의 동작 원리 중 가장 적당한 것은의 정의와 반대개념을 비교하여 ‘회전자계에 의한 유도 작용을 이용하여 2차 전압의 위상전압 조정에 따라 변화한다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘3상 유도전압 조정기의 동작 원리 중 가장 적당한 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 유도전압 조정기는 상에 따라 동작 원리가 다릅니다.
3. 단상은 교번 자계를 이용하지만, 3상 유도전압 조정기는 회전자계에 의한 유도 작용을 이용하여 2차 전압의 위상전압 조정에 따라 전압을 변화시킵니다.

자주 하는 실수: 익숙한 용어 ‘두 전류 사이에 작용하는 힘이다.’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

정격용량 100kVA인 단상 변압기 3대를 △-△ 결선하여 300kVA의 3상 출력을 얻고 있다.…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘a) 173, b) 86.6’를 도출할 수 있다.

풀이 순서

1. ‘정격용량 100kVA인 단상 변압기 3대를 △-△ 결선하여 300kVA의 3상 출력을 얻고 있다.…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 100 kVA 변압기 두 대의 V결선 뱅크용량은 √3×100=173.2 kVA다.
3. 각 변압기의 출력은 뱅크용량의 절반인 86.6 kVA이므로 a=173, b=86.6인 ③이다. 200 kVA는 두 대 정격의 단순합이라 V결선 이용률을 무시한 값이다.

자주 하는 실수: 수치부터 대입하면 ‘a) 253, b) 126.5’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

직류기의 전기자 반작용 결과가 아닌 것은의 정의와 반대개념을 비교하여 ‘주자속에 영향을 미치지 않는다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘직류기의 전기자 반작용 결과가 아닌 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 전기자 반작용은 전기자 전류에 의해 발생한 자속이 주자속에 영향을 주는 현상으로, 주자속의 감소, 전기적 중성축의 이동, 정류자편 사이의 전압 불균일에 의한 정류 불량을 초래합니다.
3. 따라서 주자속에 영향을 미치지 않는다는 설명은 틀린 것입니다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘주자속이 감소한다.’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

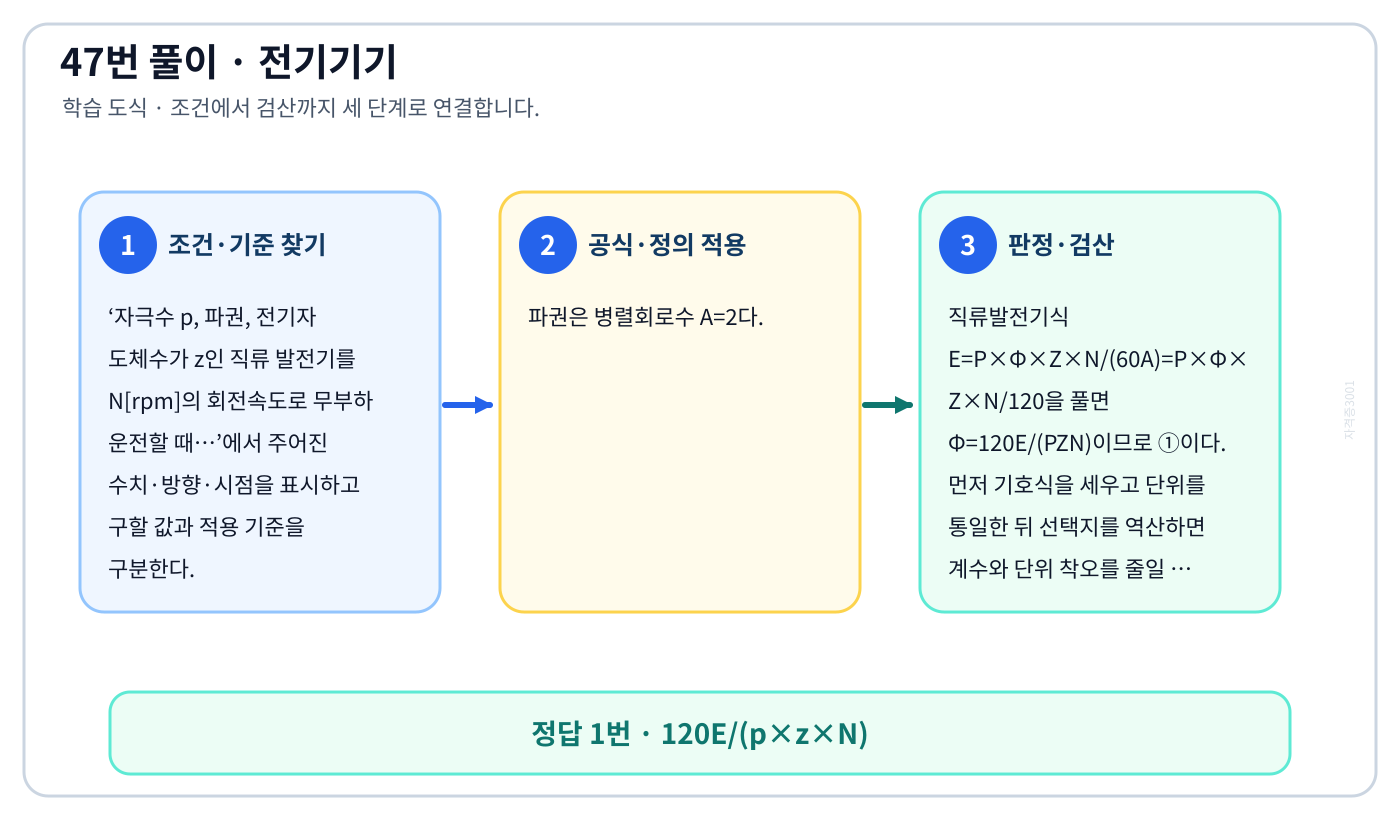

이 문제로 익힐 것

자극수 p, 파권, 전기자 도체수가 z인 직류 발전기를 N[rpm]의 회전속도로 무부하 운전할 때…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘120E/(p×z×N)’를 도출할 수 있다.

풀이 순서

1. ‘자극수 p, 파권, 전기자 도체수가 z인 직류 발전기를 N[rpm]의 회전속도로 무부하 운전할 때…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 파권은 병렬회로수 A=2다.
3. 직류발전기식 E=P×Φ×Z×N/(60A)=P×Φ×Z×N/120을 풀면 Φ=120E/(PZN)이므로 ①이다. 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘120z/(p×E×N)’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

동기 발전기의 단락비를 계산하는 데 필요한 시험은의 정의와 반대개념을 비교하여 ‘무부하 포화 시험과 3상 단락 시험’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘동기 발전기의 단락비를 계산하는 데 필요한 시험은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 동기 발전기의 단락비는 무부하 포화 시험을 통해 얻은 무부하 전압과 3상 단락 시험을 통해 얻은 단락 전류의 관계를 통해 계산합니다.
3. 따라서 필요한 시험은 무부하 포화 시험과 3상 단락 시험입니다.

자주 하는 실수: 익숙한 용어 ‘부하 시험과 돌발 단락 시험’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

SCR에 관한 설명으로 틀린 것은의 정의와 반대개념을 비교하여 ‘직류 전압만을 제어한다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘SCR에 관한 설명으로 틀린 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. SCR은 3단자 스위칭 소자로, 적은 게이트 신호로 대전력을 제어하며 교류를 직류로 바꾸는 정류 작용을 수행합니다.
3. 따라서 직류 전압만을 제어한다는 설명은 틀린 것입니다. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘3단자 소자이다.’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

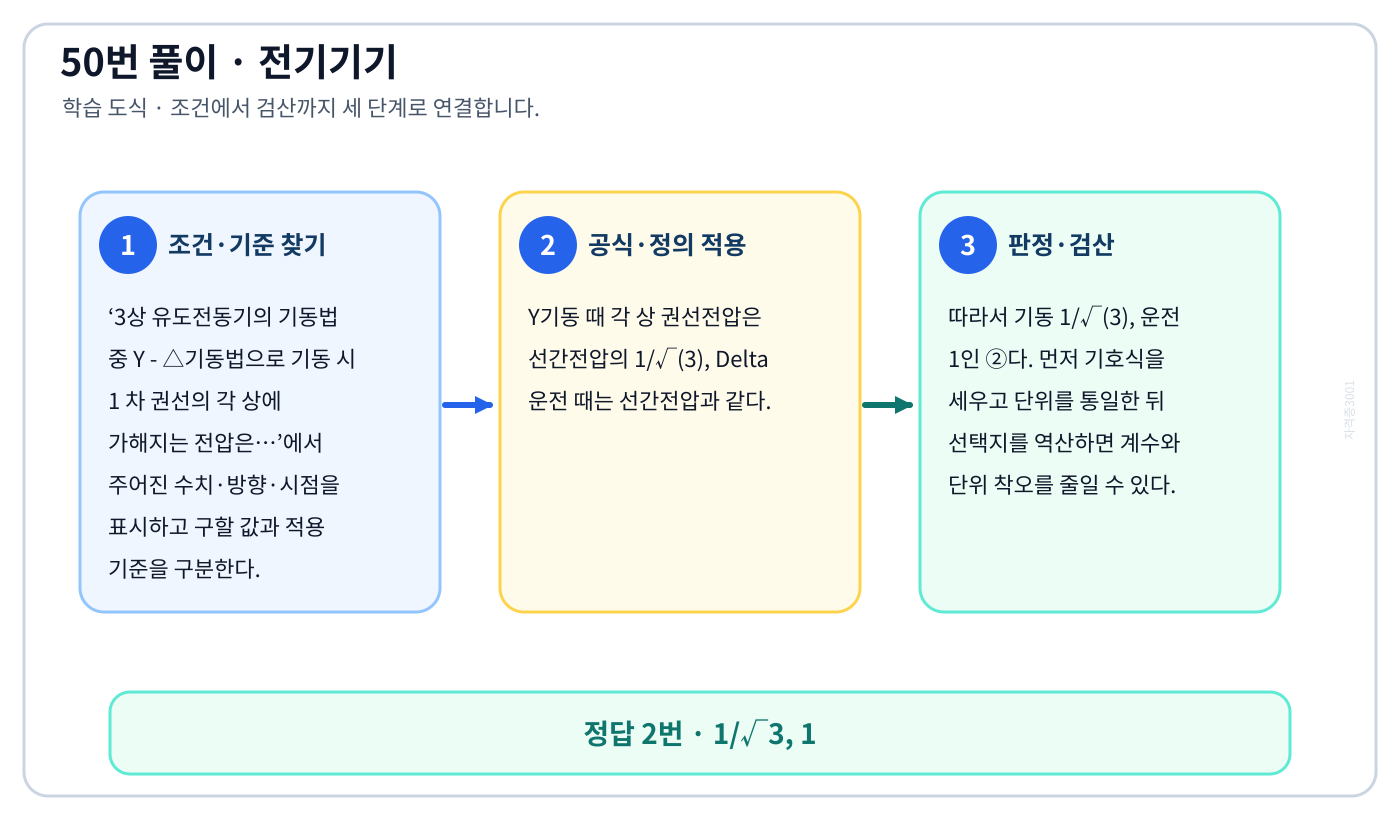

이 문제로 익힐 것

3상 유도전동기의 기동법 중 Y – △기동법으로 기동 시 1 차 권선의 각 상에 가해지는 전압은…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘1/√3, 1’를 도출할 수 있다.

풀이 순서

1. ‘3상 유도전동기의 기동법 중 Y – △기동법으로 기동 시 1 차 권선의 각 상에 가해지는 전압은…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. Y기동 때 각 상 권선전압은 선간전압의 1/√(3), Delta 운전 때는 선간전압과 같다.
3. 따라서 기동 1/√(3), 운전 1인 ②다. 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘1, 1/√3’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

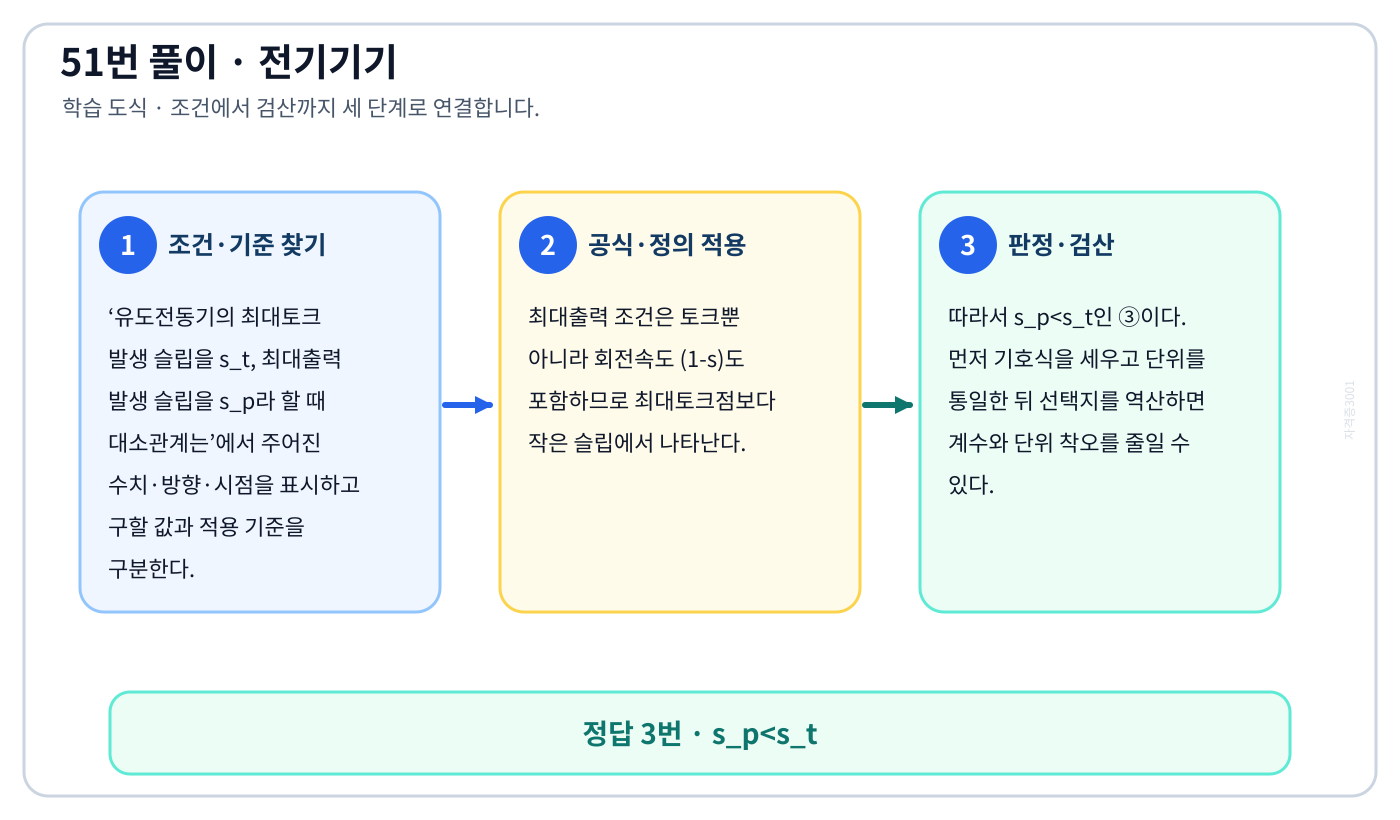

유도전동기의 최대토크 발생 슬립을 s_t, 최대출력 발생 슬립을 s_p라 할 때 대소관계는의 기준식을 세우고 단위·계수·부호를 검산하여 ‘s_p<s_t’를 도출할 수 있다.

풀이 순서

1. ‘유도전동기의 최대토크 발생 슬립을 s_t, 최대출력 발생 슬립을 s_p라 할 때 대소관계는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 최대출력 조건은 토크뿐 아니라 회전속도 (1-s)도 포함하므로 최대토크점보다 작은 슬립에서 나타난다.
3. 따라서 s_p<s_t인 ③이다. 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘s_p=s_t’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

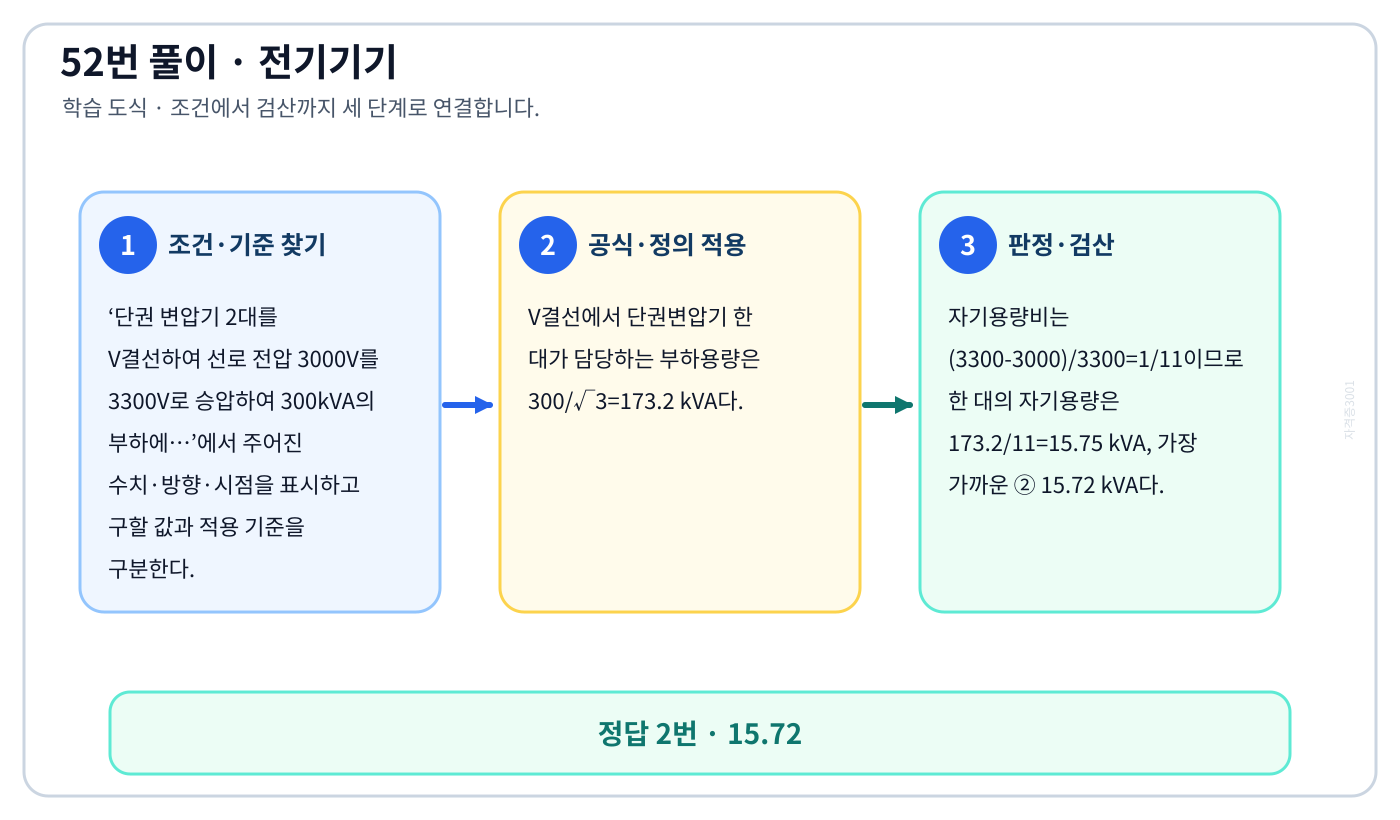

단권 변압기 2대를 V결선하여 선로 전압 3000V를 3300V로 승압하여 300kVA의 부하에…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘15.72’를 도출할 수 있다.

풀이 순서

1. ‘단권 변압기 2대를 V결선하여 선로 전압 3000V를 3300V로 승압하여 300kVA의 부하에…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. V결선에서 단권변압기 한 대가 담당하는 부하용량은 300/√3=173.2 kVA다.
3. 자기용량비는 (3300-3000)/3300=1/11이므로 한 대의 자기용량은 173.2/11=15.75 kVA, 가장 가까운 ② 15.72 kVA다.

자주 하는 실수: 수치부터 대입하면 ‘9.09’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

단상 전파 정류에서 공급전압이 E일 때, 무부하 직류 전압의 평균값은의 정의와 반대개념을 비교하여 ‘0.90E’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘단상 전파 정류에서 공급전압이 E일 때, 무부하 직류 전압의 평균값은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 정류 회로의 방식에 따른 무부하 직류 전압의 평균값은 다음과 같다.
3. 단상 전파 정류의 경우 공급전압 E의 0.9배인 0.90E가 된다. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘0.45E’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

3상 권선형 유도 전동기의 토크 속도 곡선이 비례추이 한다는 것은 그 곡선이 무엇에 비례해서…의 정의와 반대개념을 비교하여 ‘2차 저항’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘3상 권선형 유도 전동기의 토크 속도 곡선이 비례추이 한다는 것은 그 곡선이 무엇에 비례해서…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 비례추이란 권선형 유도 전동기에서 전압이 일정할 때, 2차 저항을 변화시키면 토크-속도 곡선이 2차 저항에 비례하여 이동하는 현상을 말합니다.
3. 이를 통해 기동 토크를 크게 하거나 속도를 제어할 수 있다.

자주 하는 실수: 익숙한 용어 ‘슬립’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

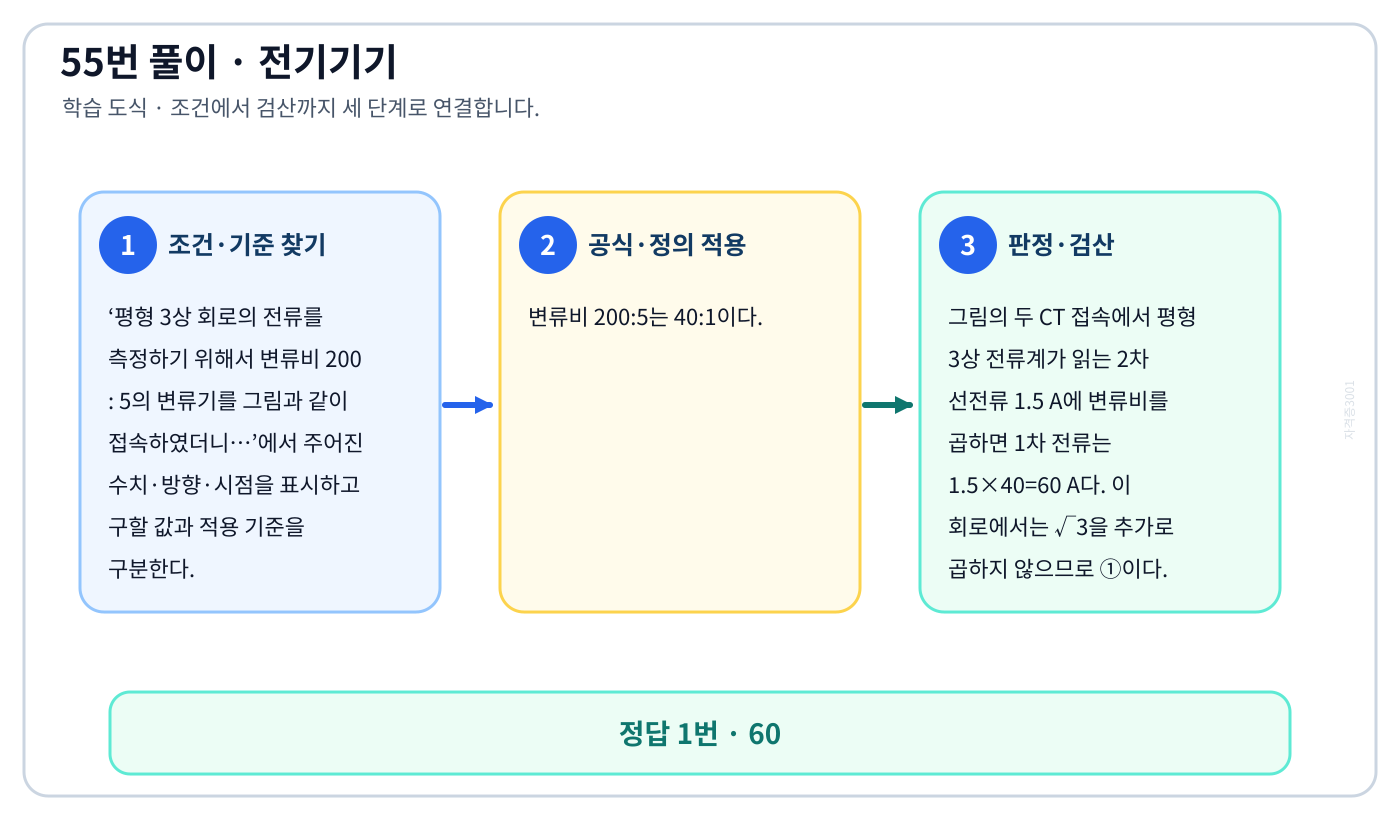

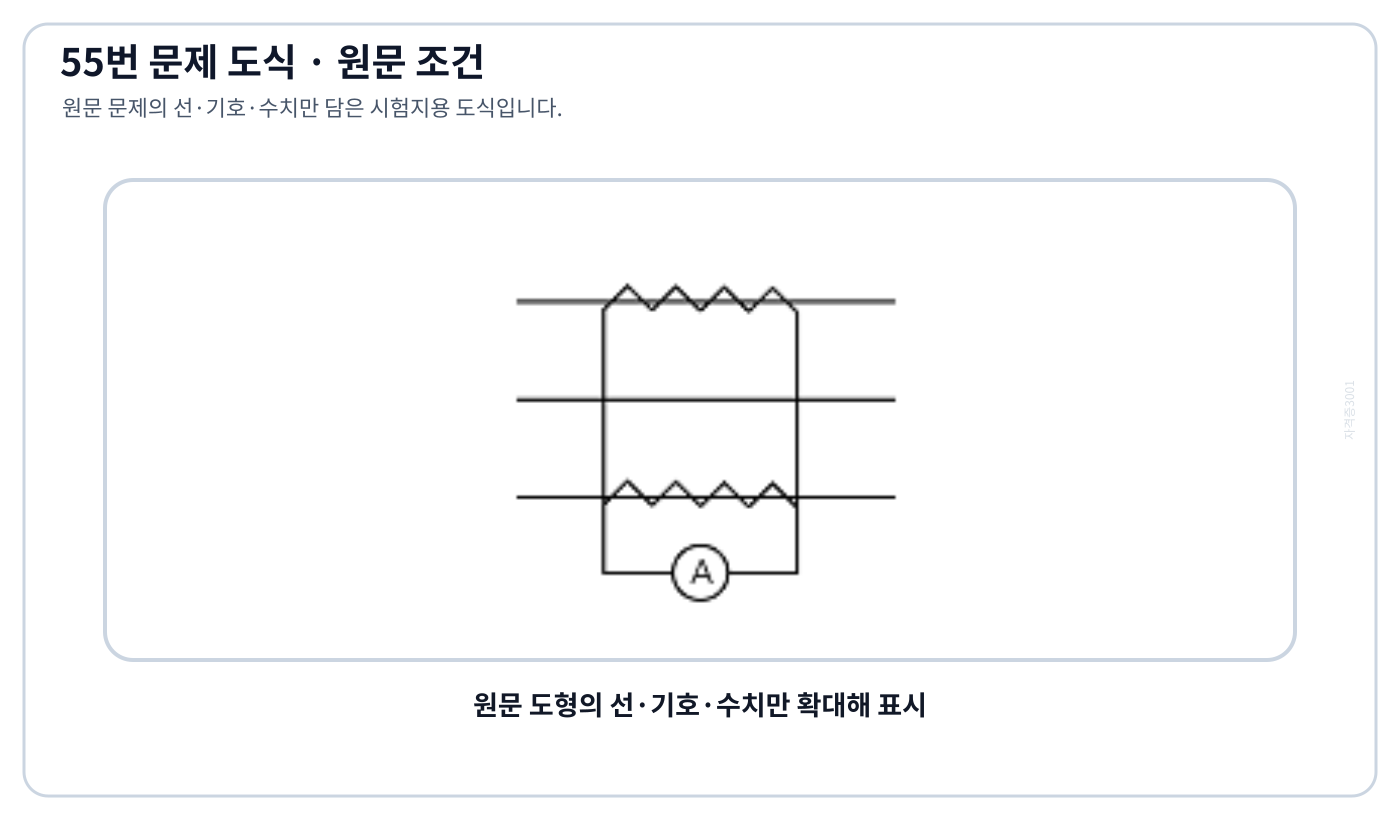

평형 3상 회로의 전류를 측정하기 위해서 변류비 200 : 5의 변류기를 그림과 같이 접속하였더니…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘60’를 도출할 수 있다.

풀이 순서

1. ‘평형 3상 회로의 전류를 측정하기 위해서 변류비 200 : 5의 변류기를 그림과 같이 접속하였더니…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 변류비 200:5는 40:1이다.
3. 그림의 두 CT 접속에서 평형 3상 전류계가 읽는 2차 선전류 1.5 A에 변류비를 곱하면 1차 전류는 1.5×40=60 A다. 이 회로에서는 √3을 추가로 곱하지 않으므로 ①이다.

자주 하는 실수: 수치부터 대입하면 ‘60√3’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

동기 조상기의 구조상 특이점이 아닌 것은의 정의와 반대개념을 비교하여 ‘전동기 축은 동력을 전달하는 관계로 비교적 굵다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘동기 조상기의 구조상 특이점이 아닌 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 동기 조상기는 동기 전동기를 무부하 상태로 운전하여 무효 전력을 공급하는 장치입니다.
3. 따라서 외부로 동력을 전달할 필요가 없으므로, 전동기 축을 동력 전달 관계로 굵게 만들 필요가 없다. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘고정자는 수차 발전기와 같다.’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

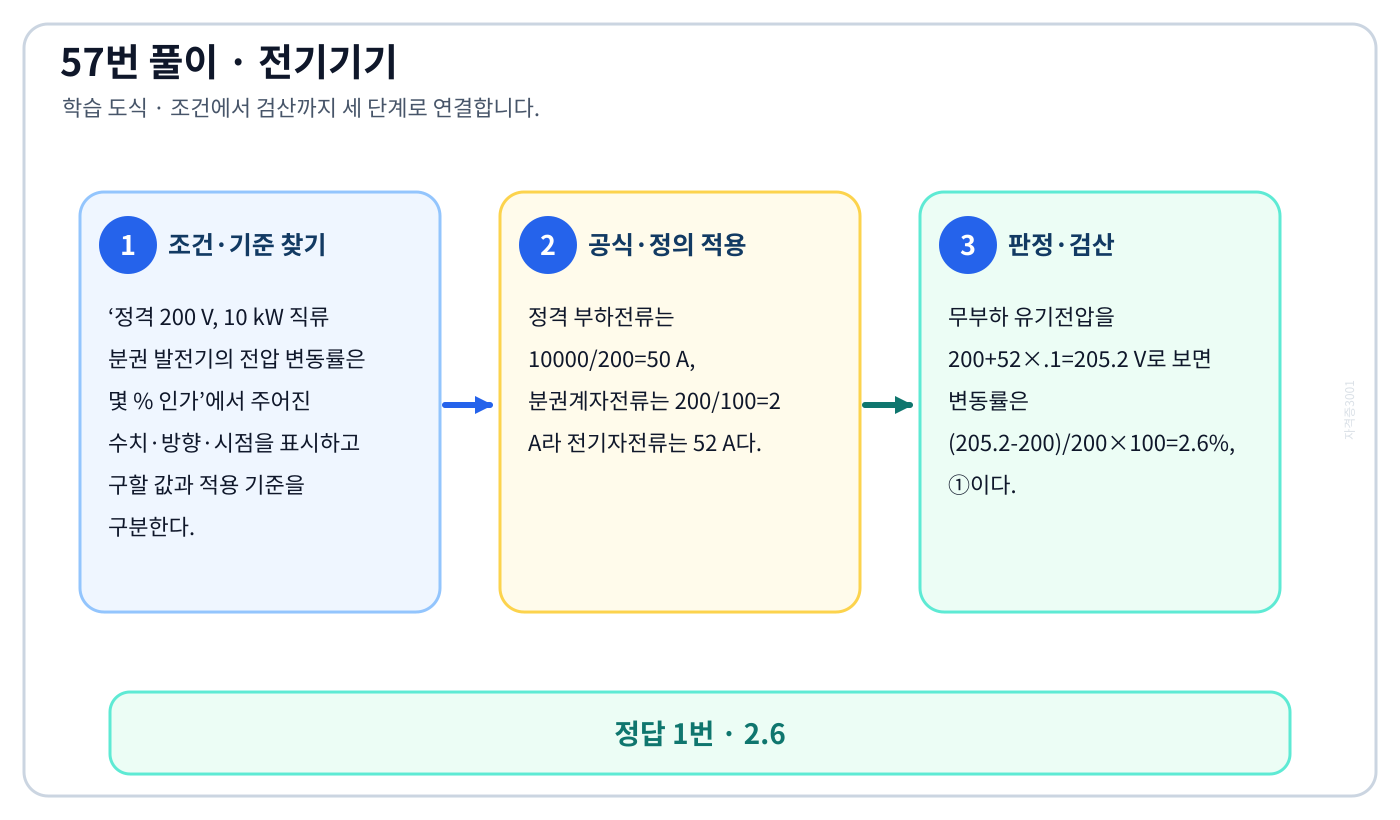

정격 200 V, 10 kW 직류 분권 발전기의 전압 변동률은 몇 % 인가의 기준식을 세우고 단위·계수·부호를 검산하여 ‘2.6’를 도출할 수 있다.

풀이 순서

1. ‘정격 200 V, 10 kW 직류 분권 발전기의 전압 변동률은 몇 % 인가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 정격 부하전류는 10000/200=50 A, 분권계자전류는 200/100=2 A라 전기자전류는 52 A다.
3. 무부하 유기전압을 200+52×.1=205.2 V로 보면 변동률은 (205.2-200)/200×100=2.6%, ①이다.

자주 하는 실수: 수치부터 대입하면 ‘3.0’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

VVVF는 어떤 전동기의 속도 제어에 사용 되는가의 정의와 반대개념을 비교하여 ‘유도 전동기’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘VVVF는 어떤 전동기의 속도 제어에 사용 되는가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. VVVF(Variable Voltage Variable Frequency)는 전압과 주파수를 동시에 가변하여 회전 속도를 정밀하게 제어하는 장치로, 주로 유도 전동기의 속도 제어에 사용된다.
3. 네 선택지를 대조하면 2번 ‘유도 전동기’가 문항의 판정기준에 맞는다.

자주 하는 실수: 익숙한 용어 ‘동기 전동기’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

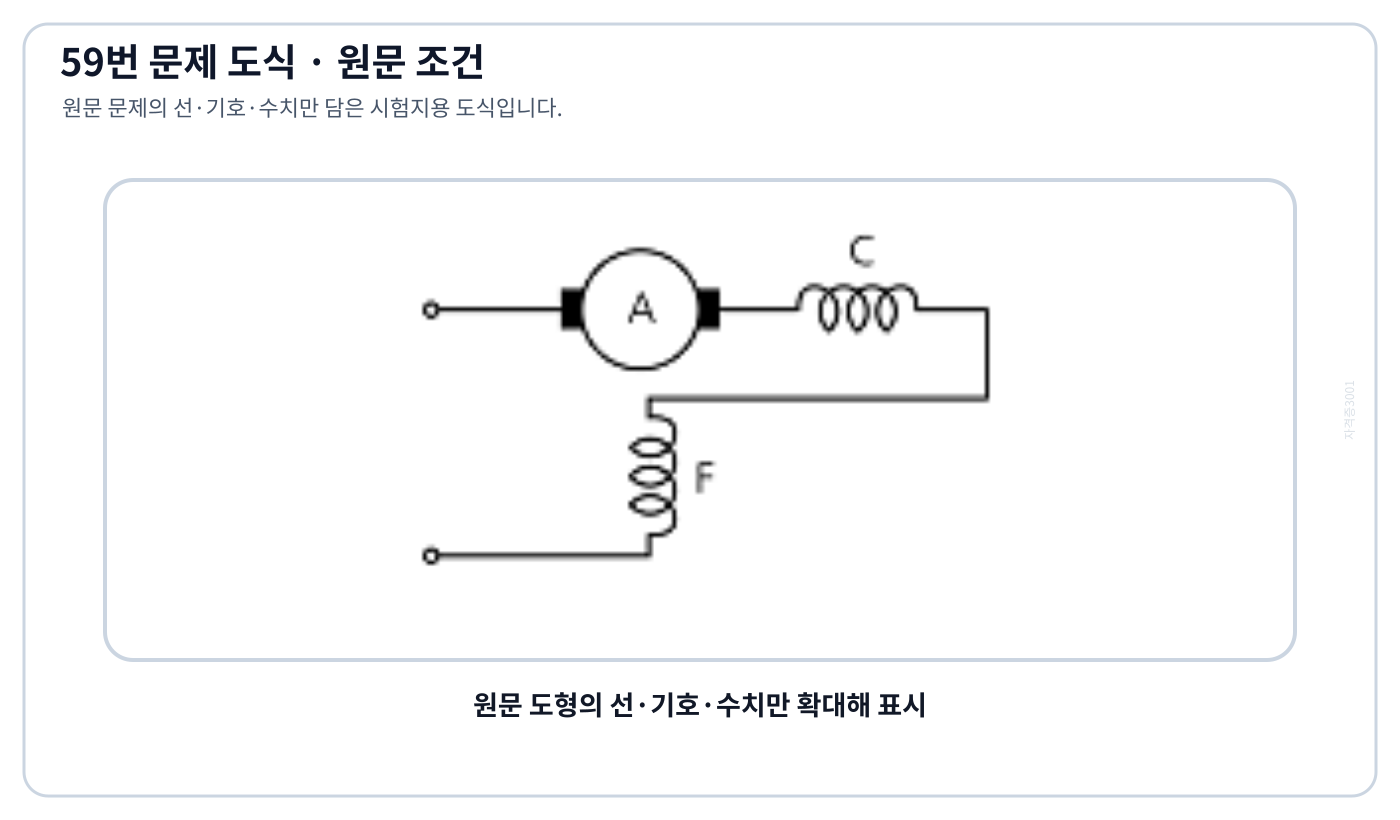

그림은 단상 직권 정류자 전동기의 개념도이다. C를 무엇이라고 하는가의 정의와 반대개념을 비교하여 ‘보상 권선’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘그림은 단상 직권 정류자 전동기의 개념도이다. C를 무엇이라고 하는가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 단상 직권 정류자 전동기의 회로 구성에서 각 부분의 명칭을 묻는 문제입니다.
3. 제시된 그림에서 A는 전기자, F는 계자 권선을 의미하며, C는 전기자 반작용을 제거하기 위해 설치하는 보상 권선을 의미합니다.

자주 하는 실수: 익숙한 용어 ‘제어 권선’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

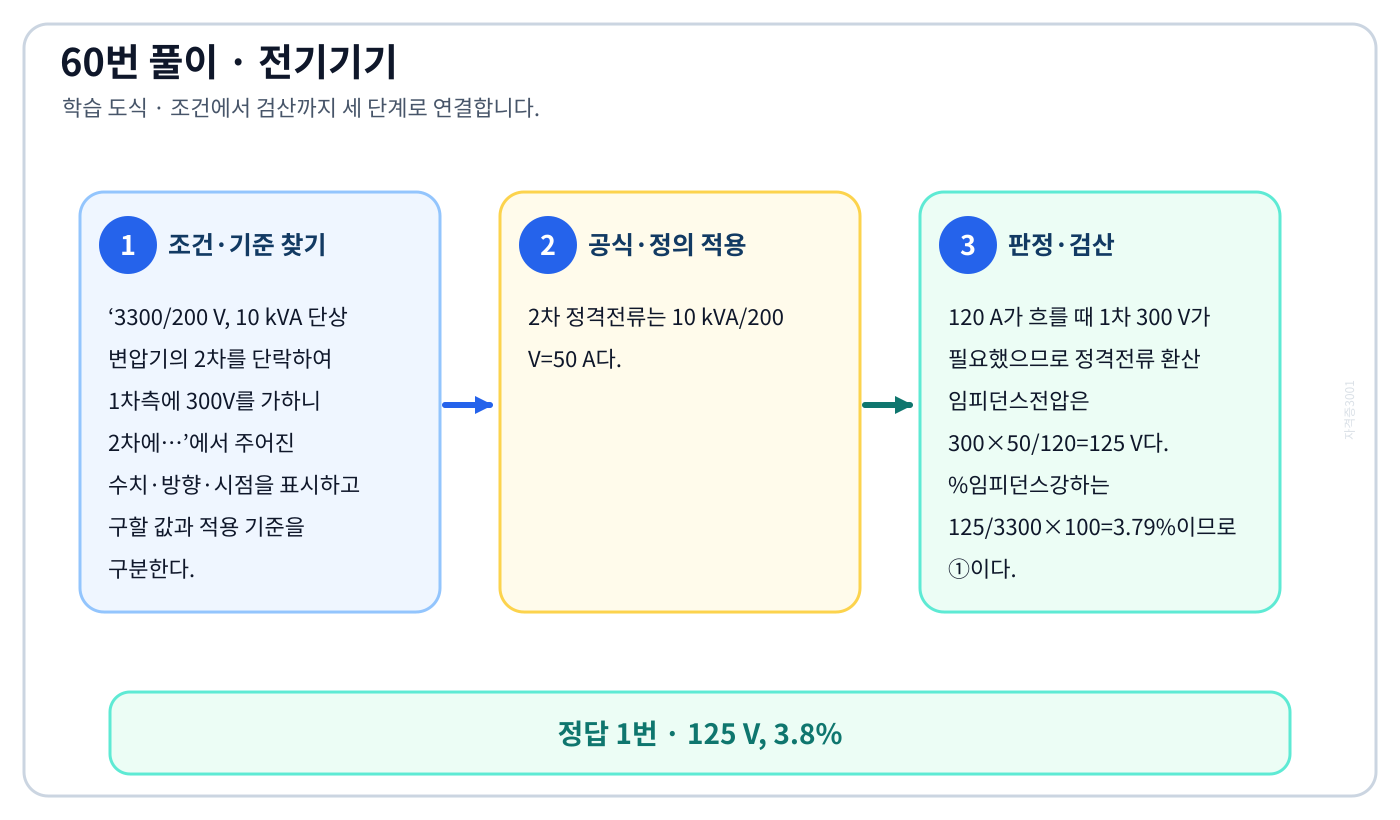

3300/200 V, 10 kVA 단상 변압기의 2차를 단락하여 1차측에 300V를 가하니 2차에…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘125 V, 3.8%’를 도출할 수 있다.

풀이 순서

1. ‘3300/200 V, 10 kVA 단상 변압기의 2차를 단락하여 1차측에 300V를 가하니 2차에…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 2차 정격전류는 10 kVA/200 V=50 A다.
3. 120 A가 흐를 때 1차 300 V가 필요했으므로 정격전류 환산 임피던스전압은 300×50/120=125 V다. %임피던스강하는 125/3300×100=3.79%이므로 ①이다.

자주 하는 실수: 수치부터 대입하면 ‘125 V, 3.5%’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

나이퀴스트 판정법의 설명으로 틀린 것은의 정의와 반대개념을 비교하여 ‘나이퀴스트 선도는 제어계의 오차 응답에 관한 정보를 준다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘나이퀴스트 판정법의 설명으로 틀린 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 나이퀴스트 판정법은 루스-후르비츠 판정법과 같이 계의 절대 안정 여부를 직접 판정하고, 안정도 개선 방법 및 주파수 영역 응답에 대한 정보를 제공합니다.
3. 하지만 제어계의 오차 응답에 관한 정보를 제공하는 도구는 아닙니다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘안정성을 판정하는 동시에 안정도를 제시해 준다.’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

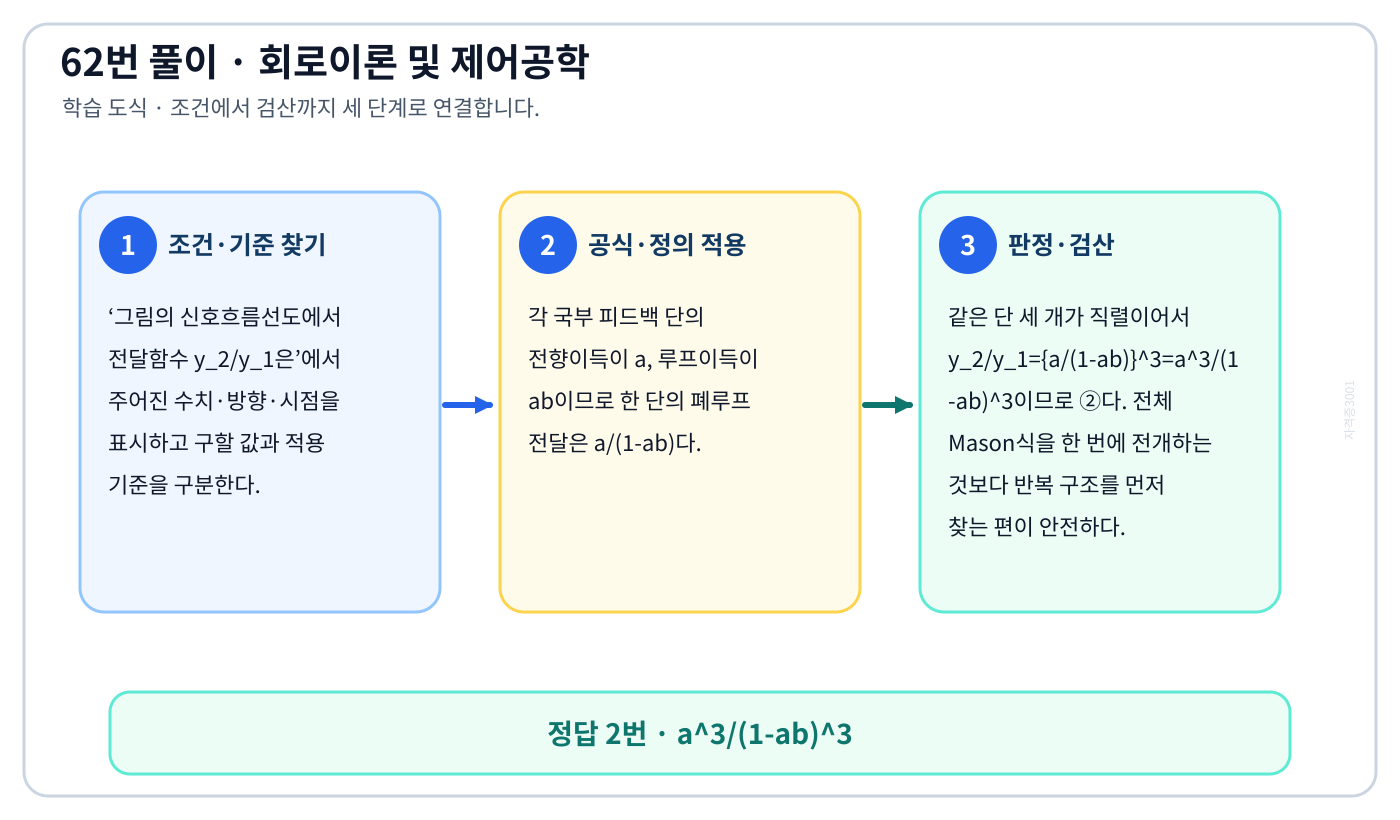

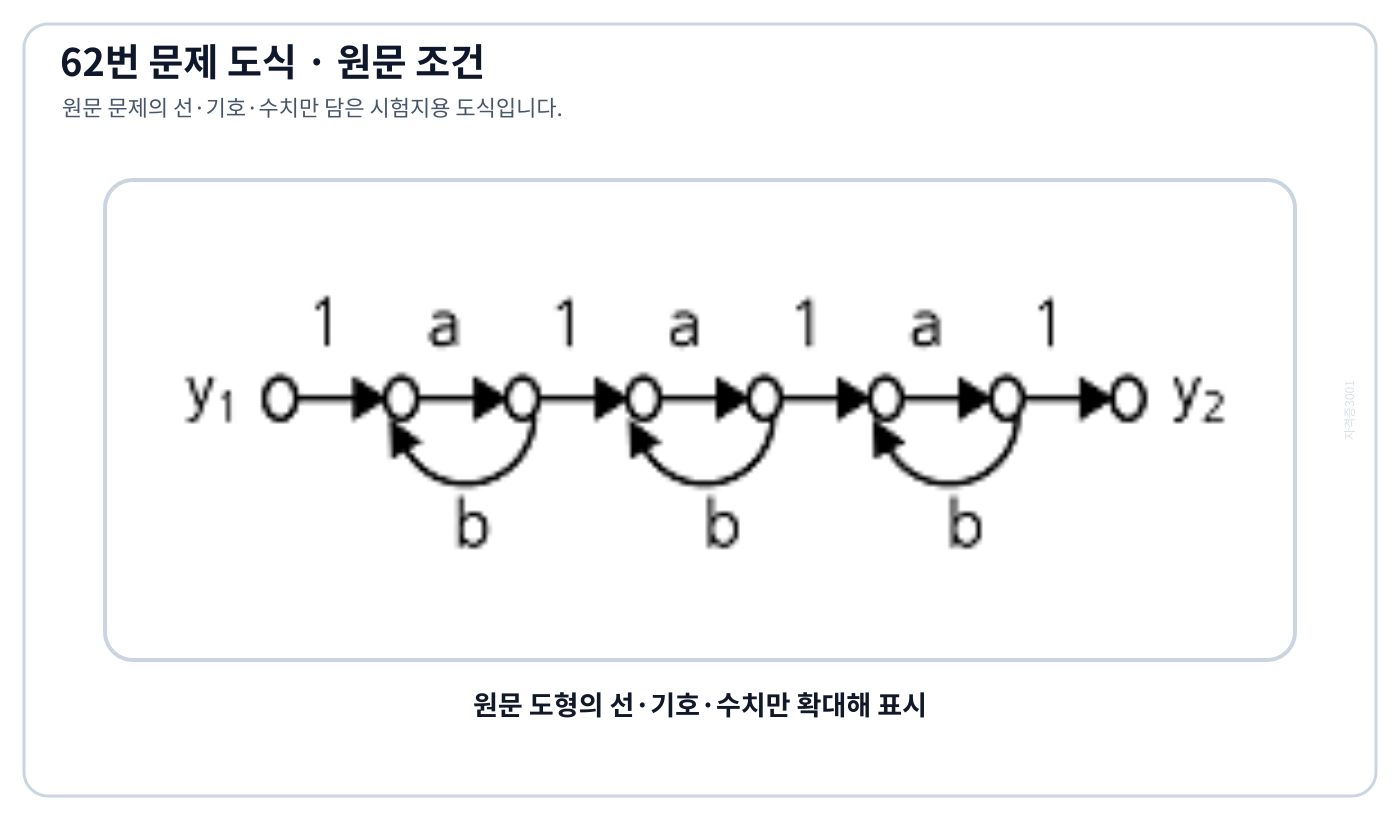

그림의 신호흐름선도에서 전달함수 y₂/y₁은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘a³/(1-ab)³’를 도출할 수 있다.

풀이 순서

1. ‘그림의 신호흐름선도에서 전달함수 y₂/y₁은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 각 국부 피드백 단의 전향이득이 a, 루프이득이 ab이므로 한 단의 폐루프 전달은 a/(1-ab)다.
3. 같은 단 세 개가 직렬이어서 y₂/y₁={a/(1-ab)}³=a³/(1-ab)³이므로 ②다. 전체 Mason식을 한 번에 전개하는 것보다 반복 구조를 먼저 찾는 편이 안전하다.

자주 하는 실수: 수치부터 대입하면 ‘a³/(1-3ab)’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

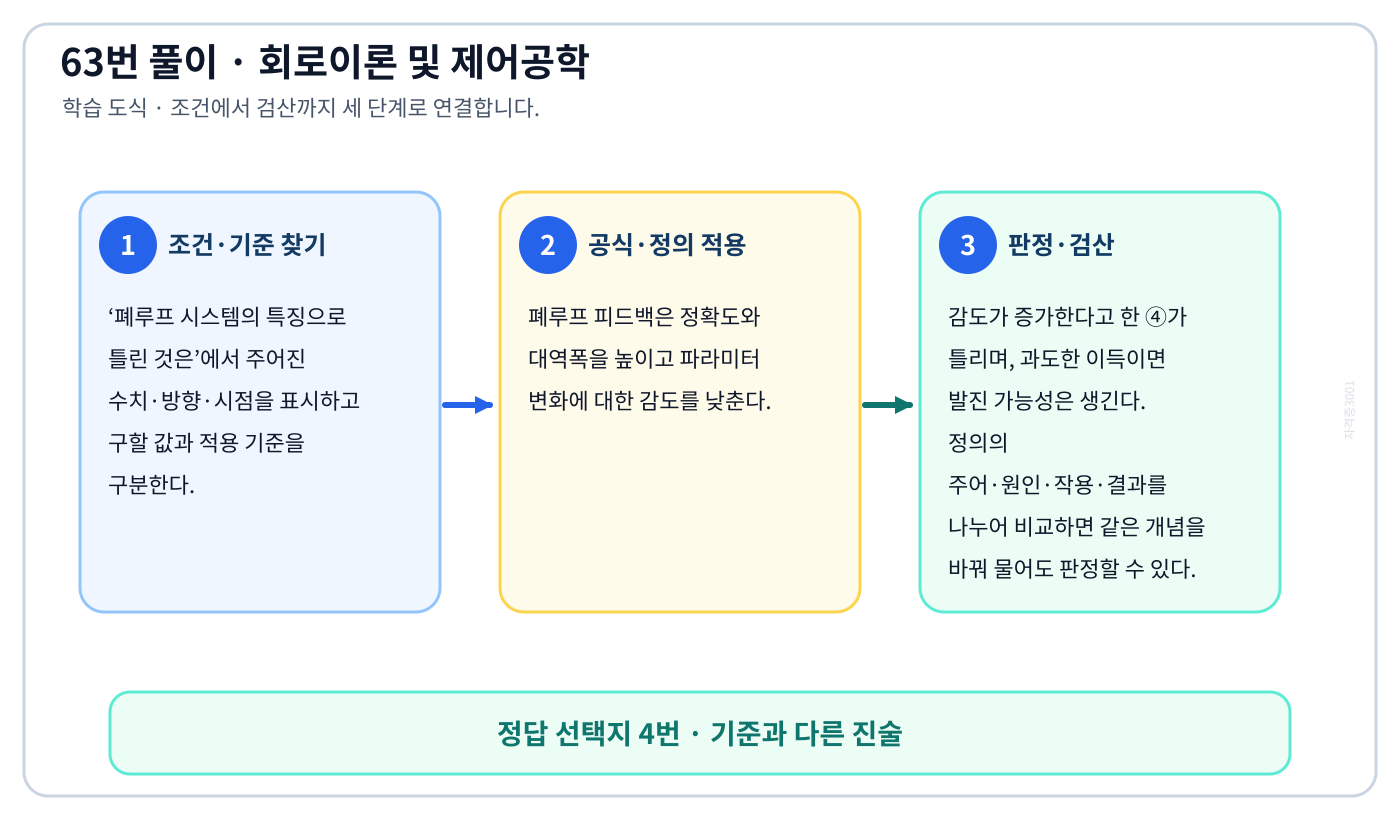

폐루프 시스템의 특징으로 틀린 것은의 정의와 반대개념을 비교하여 ‘계의 특성변화에 대한 입력 대 출력비의 감도가 증가한다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘폐루프 시스템의 특징으로 틀린 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 폐루프 피드백은 정확도와 대역폭을 높이고 파라미터 변화에 대한 감도를 낮춘다.
3. 감도가 증가한다고 한 ④가 틀리며, 과도한 이득이면 발진 가능성은 생긴다. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘정확성이 증가한다.’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

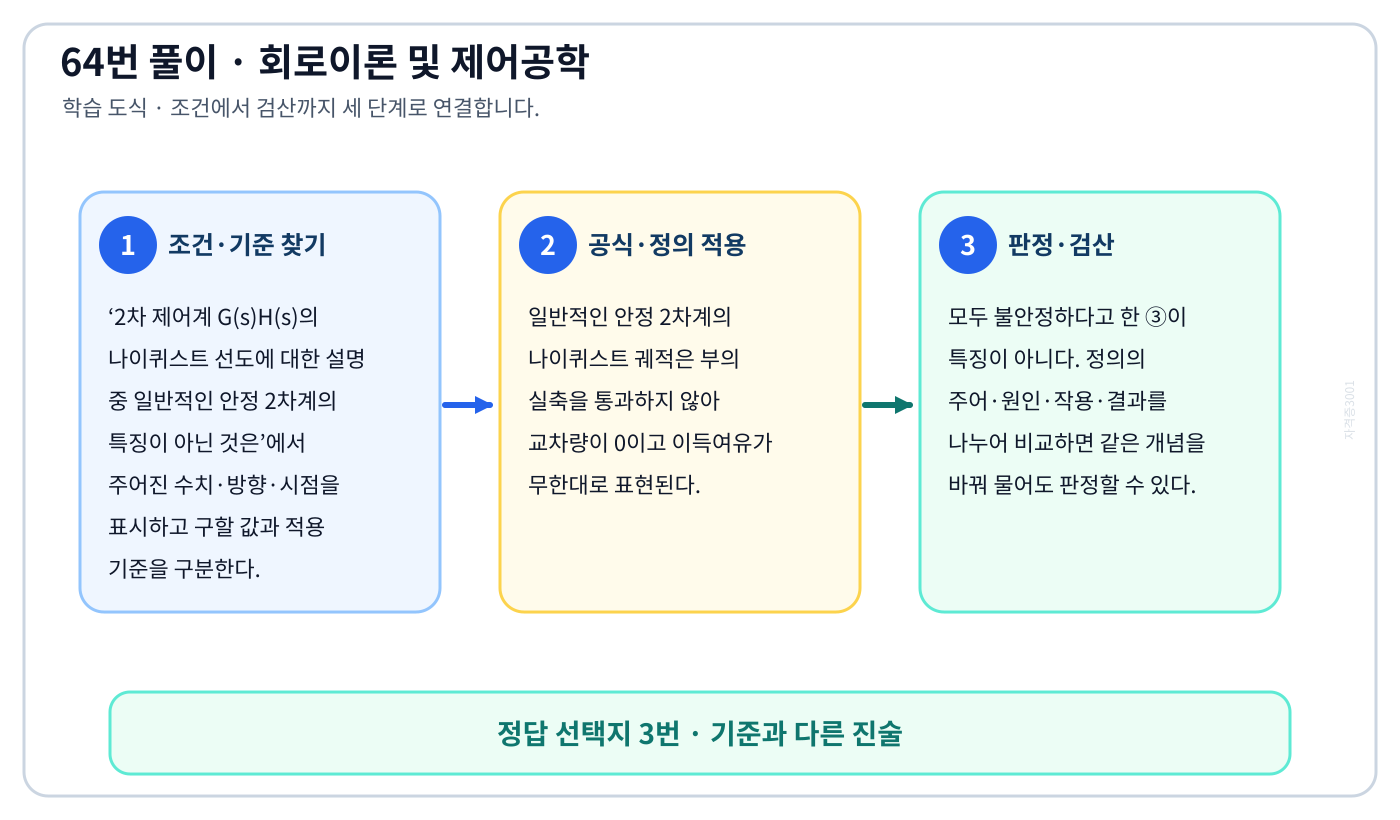

2차 제어계 G(s)H(s)의 나이퀴스트 선도에 대한 설명 중 일반적인 안정 2차계의 특징이 아닌 것은의 정의와 반대개념을 비교하여 ‘모두 불안정한 제어계이다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘2차 제어계 G(s)H(s)의 나이퀴스트 선도에 대한 설명 중 일반적인 안정 2차계의 특징이 아닌 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 일반적인 안정 2차계의 나이퀴스트 궤적은 부의 실축을 통과하지 않아 교차량이 0이고 이득여유가 무한대로 표현된다.
3. 모두 불안정하다고 한 ③이 특징이 아니다. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘이득 여유는 ∞이다.’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

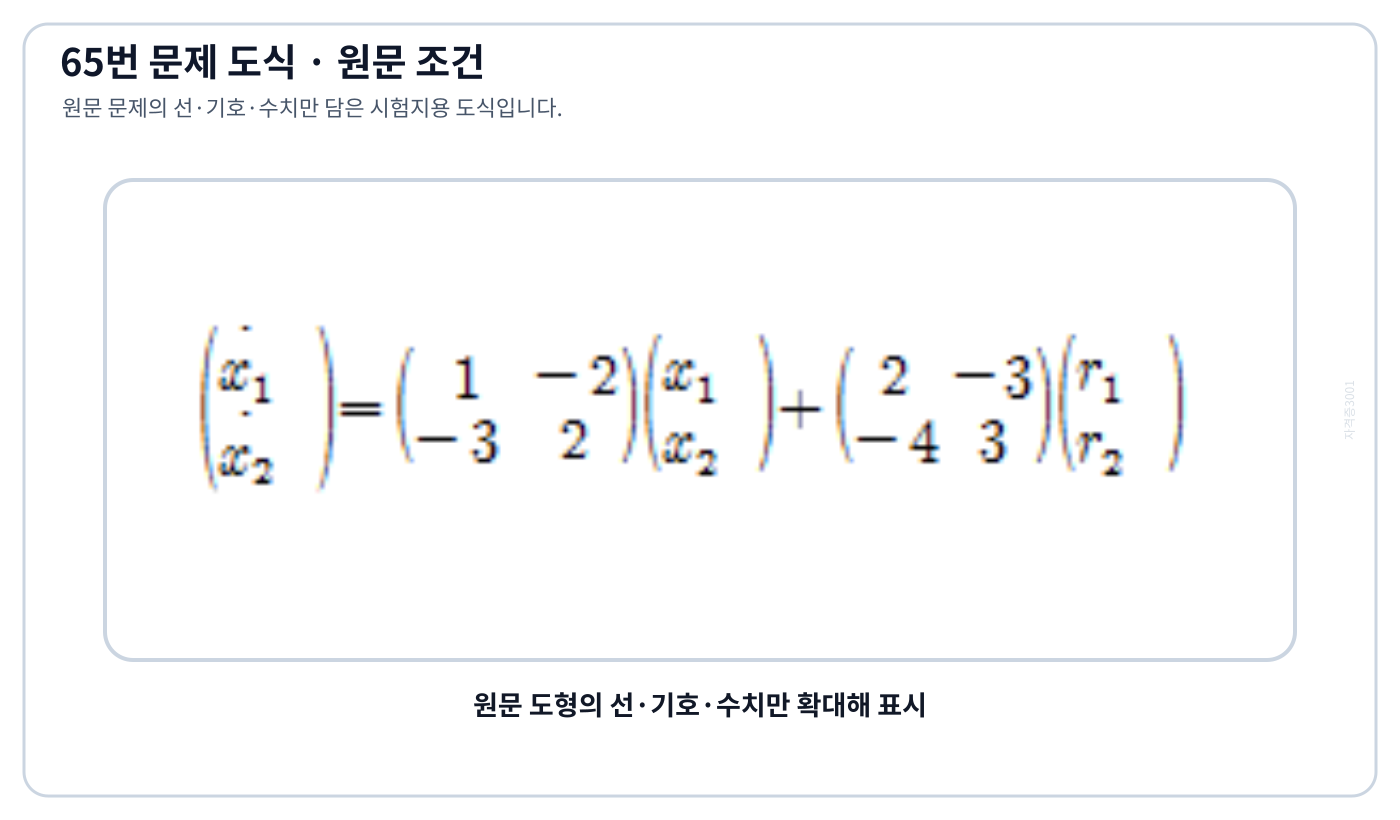

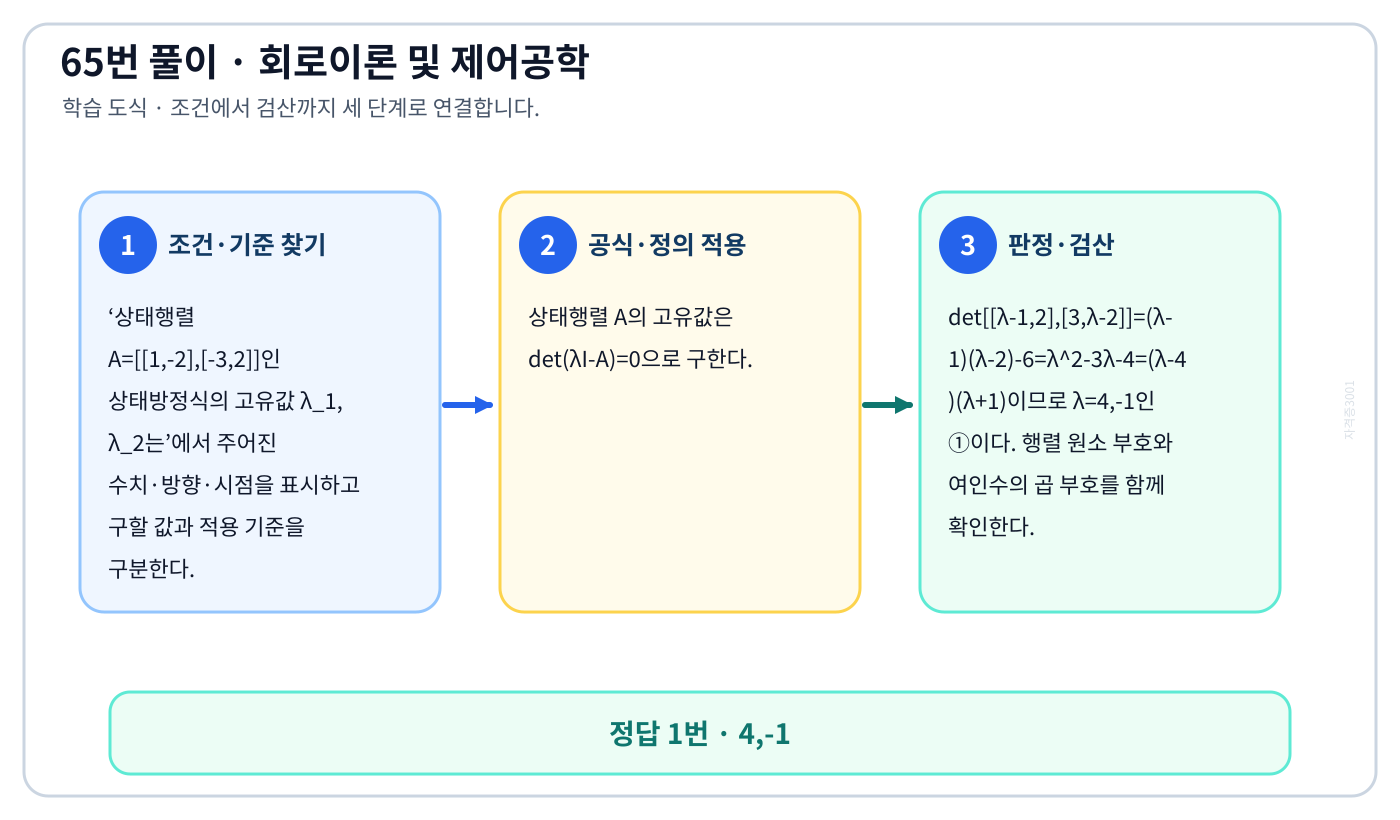

상태행렬 A=[[1,-2],[-3,2]]인 상태방정식의 고유값 λ₁, λ₂는의 기준식을 세우고 단위·계수·부호를 검산하여 ‘4,-1’를 도출할 수 있다.

풀이 순서

1. ‘상태행렬 A=[[1,-2],[-3,2]]인 상태방정식의 고유값 λ₁, λ₂는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 상태행렬 A의 고유값은 det(λI-A)=0으로 구한다.
3. det[[λ-1,2],[3,λ-2]]=(λ-1)(λ-2)-6=λ²-3λ-4=(λ-4)(λ+1)이므로 λ=4,-1인 ①이다. 행렬 원소 부호와 여인수의 곱 부호를 함께 확인한다.

자주 하는 실수: 수치부터 대입하면 ‘-4,1’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

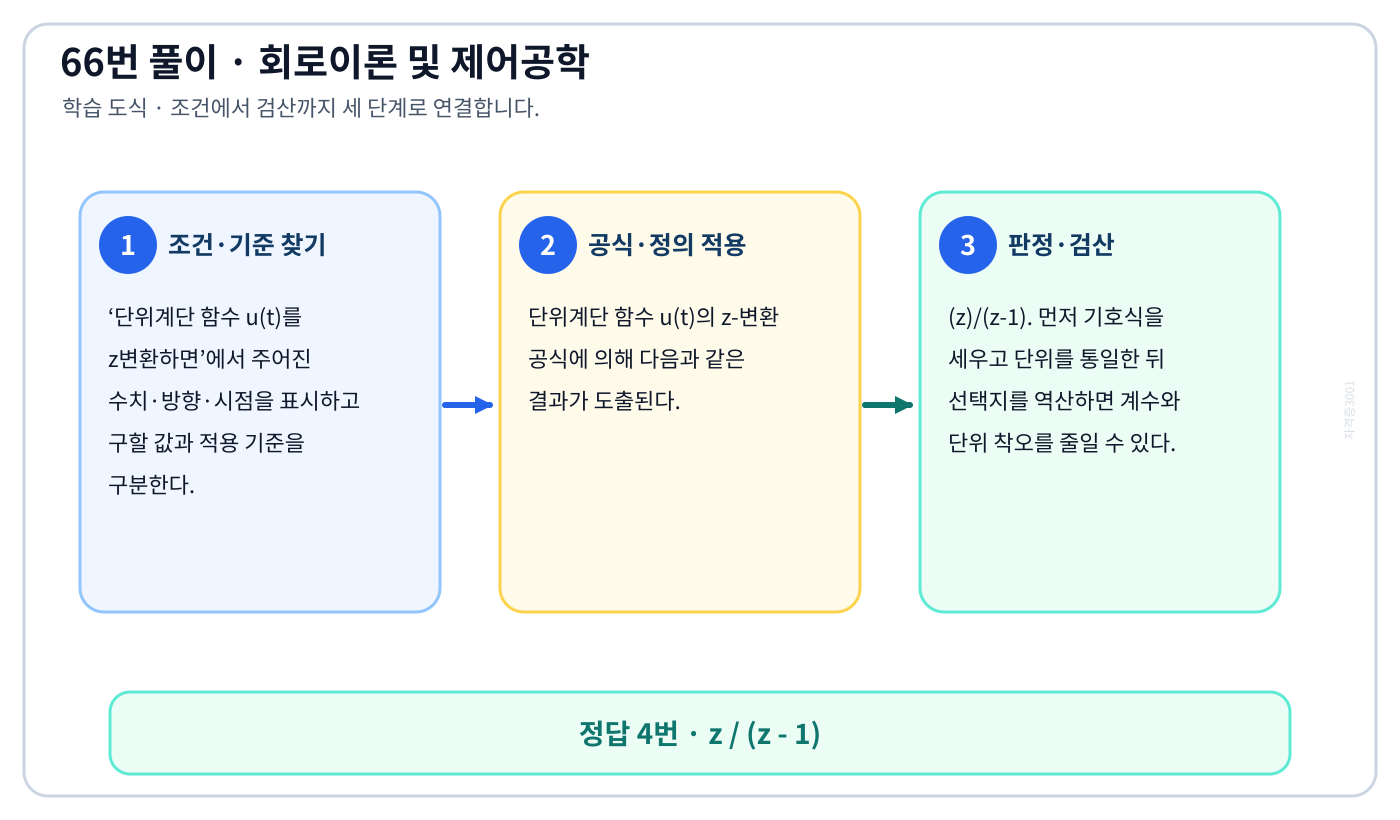

단위계단 함수 u(t)를 z변환하면의 기준식을 세우고 단위·계수·부호를 검산하여 ‘z / (z – 1)’를 도출할 수 있다.

풀이 순서

1. ‘단위계단 함수 u(t)를 z변환하면’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 단위계단 함수 u(t)의 z-변환 공식에 의해 다음과 같은 결과가 도출된다.
3. (z)/(z-1). 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘1’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

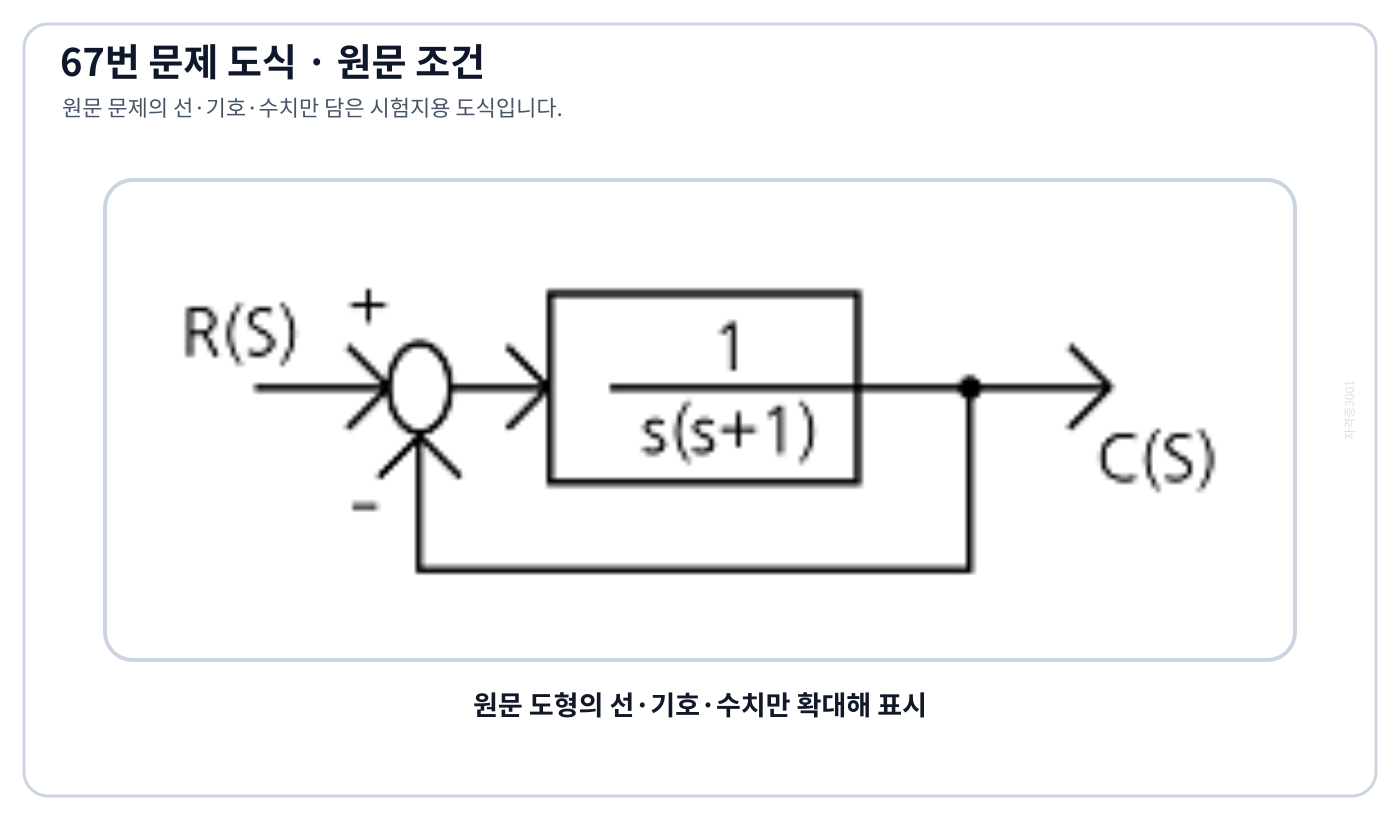

그림처럼 개루프 전달함수 1/{s(s+1)}인 단위피드백 제어계는 몇 형인가의 기준식을 세우고 단위·계수·부호를 검산하여 ‘1’를 도출할 수 있다.

풀이 순서

1. ‘그림처럼 개루프 전달함수 1/{s(s+1)}인 단위피드백 제어계는 몇 형인가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 개루프 전달함수 1/{s(s+1)}에는 원점극이 한 개 있다.
3. 시스템 형은 원점극 개수로 정하므로 1형인 ②다. 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘0’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

제어기에서 미분제어의 특성으로 가장 적합한 것은의 정의와 반대개념을 비교하여 ‘작동오차의 변화율에 반응하여 동작한다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘제어기에서 미분제어의 특성으로 가장 적합한 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 미분제어는 오차의 크기가 아니라 오차가 변화하는 속도, 즉 변화율에 반응하여 조작량을 조절함으로써 오차가 커지는 것을 미리 방지하는 특성을 가집니다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘대역폭이 감소한다.’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

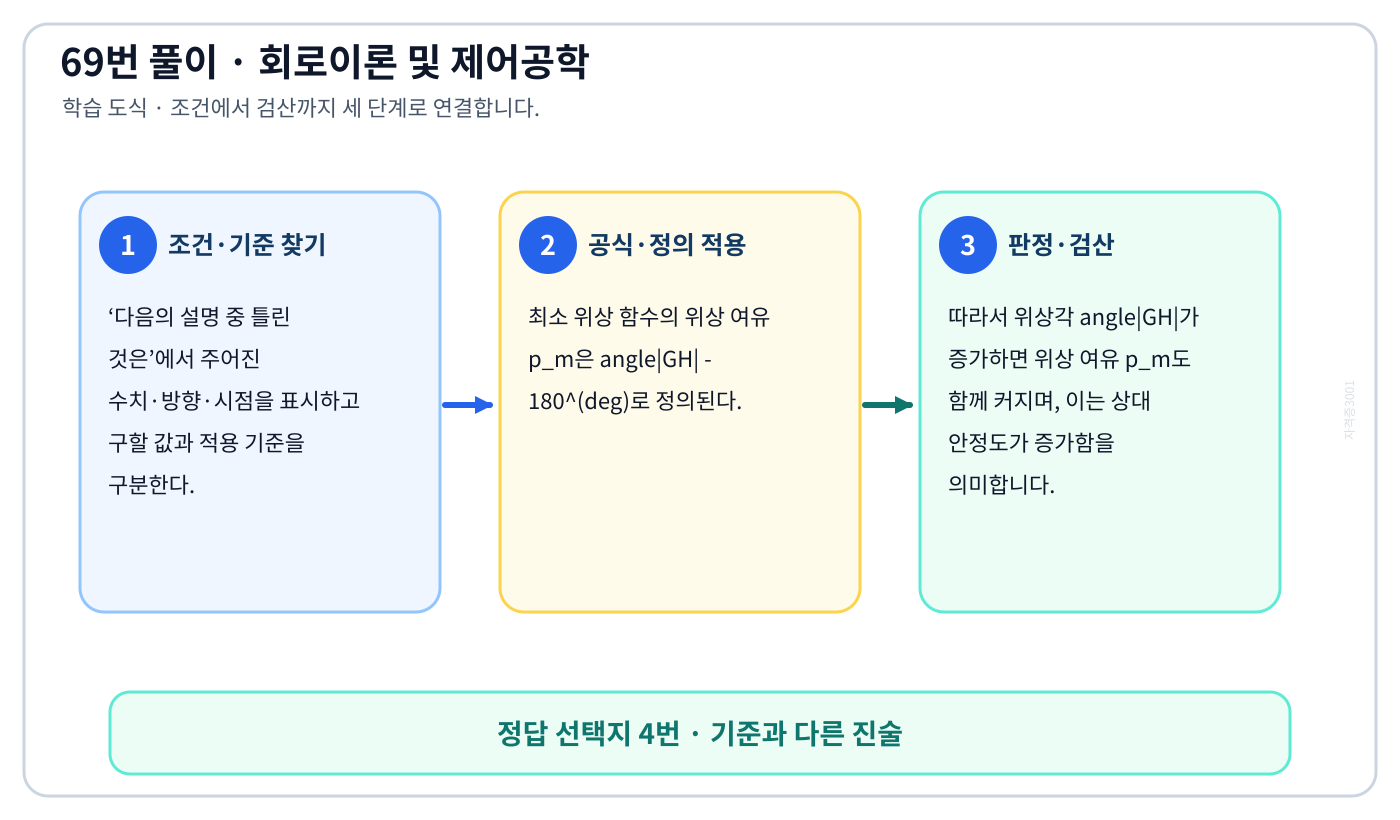

다음의 설명 중 틀린 것은의 정의와 반대개념을 비교하여 ‘최소 위상 함수의 상대 안정도는 위상각의 증가와 함께 작아진다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘다음의 설명 중 틀린 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 최소 위상 함수의 위상 여유 p_m은 angle|GH| – 180^(deg)로 정의된다.
3. 따라서 위상각 angle|GH|가 증가하면 위상 여유 p_m도 함께 커지며, 이는 상대 안정도가 증가함을 의미합니다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘최소 위상 함수는 양의 위상 여유이면 안정하다.’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

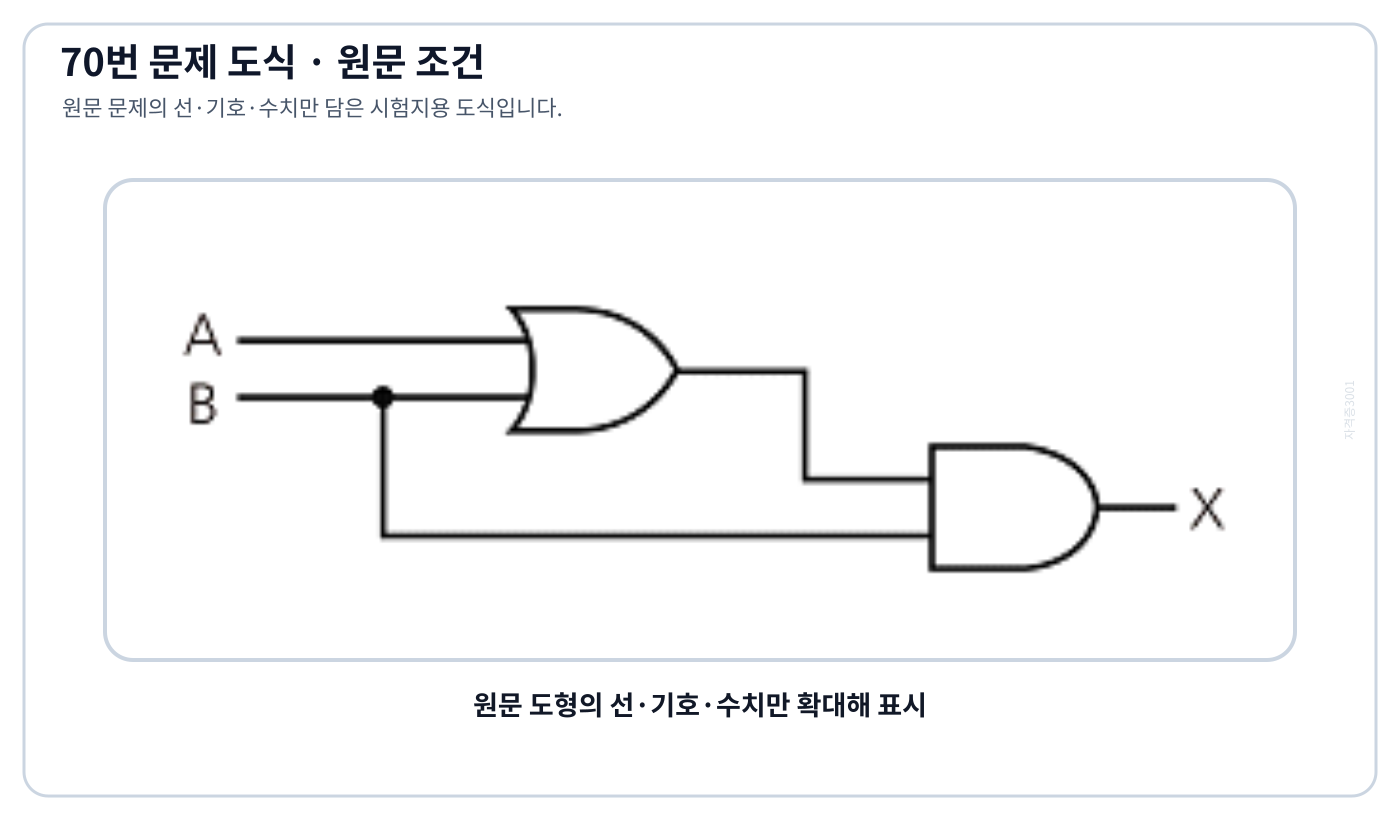

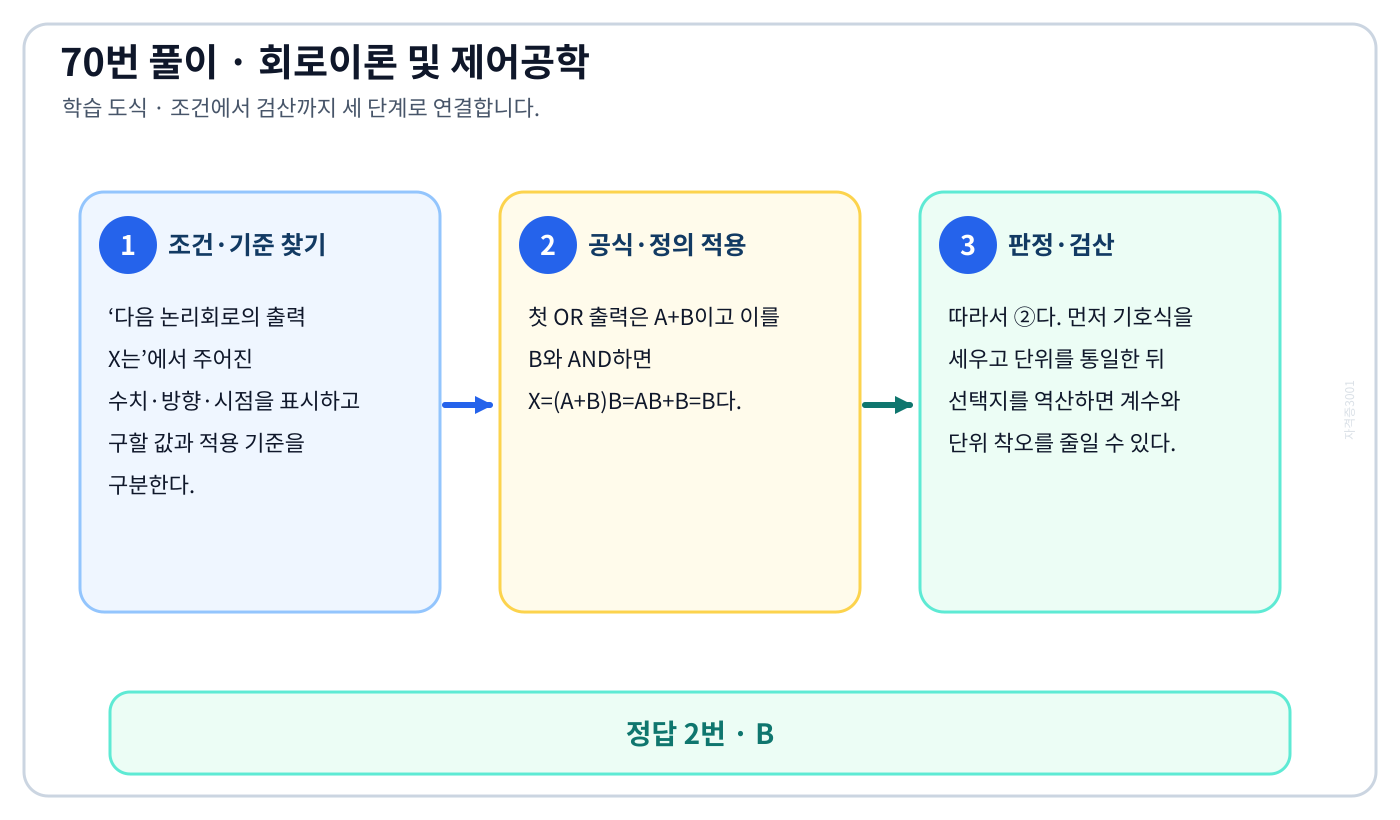

다음 논리회로의 출력 X는의 기준식을 세우고 단위·계수·부호를 검산하여 ‘B’를 도출할 수 있다.

풀이 순서

1. ‘다음 논리회로의 출력 X는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 첫 OR 출력은 A+B이고 이를 B와 AND하면 X=(A+B)B=AB+B=B다.
3. 따라서 ②다. 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘A’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

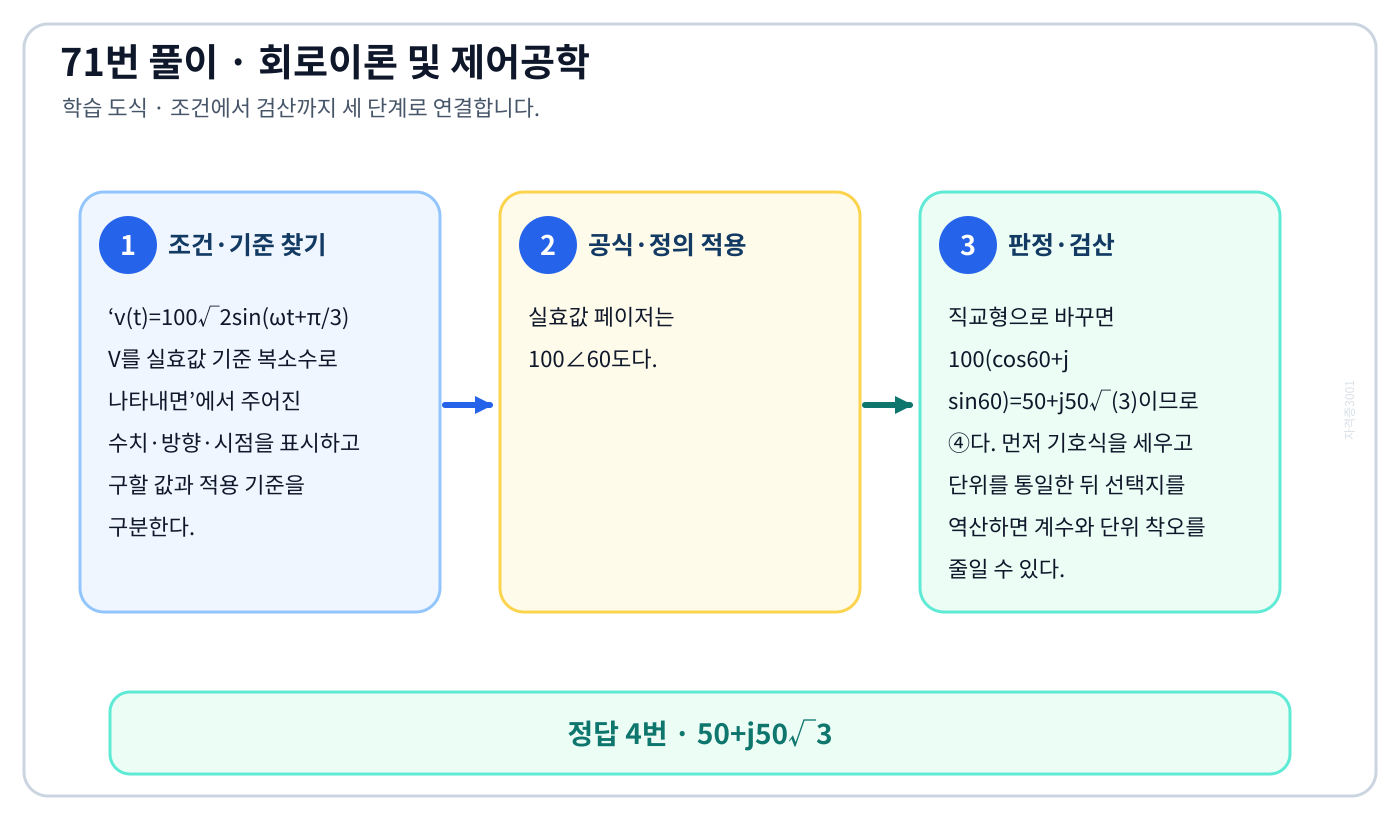

v(t)=100√2sin(ωt+π/3) V를 실효값 기준 복소수로 나타내면의 기준식을 세우고 단위·계수·부호를 검산하여 ‘50+j50√3’를 도출할 수 있다.

풀이 순서

1. ‘v(t)=100√2sin(ωt+π/3) V를 실효값 기준 복소수로 나타내면’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 실효값 페이저는 100∠60도다.
3. 직교형으로 바꾸면 100(cos60+j sin60)=50+j50√(3)이므로 ④다. 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘25+j25√3’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

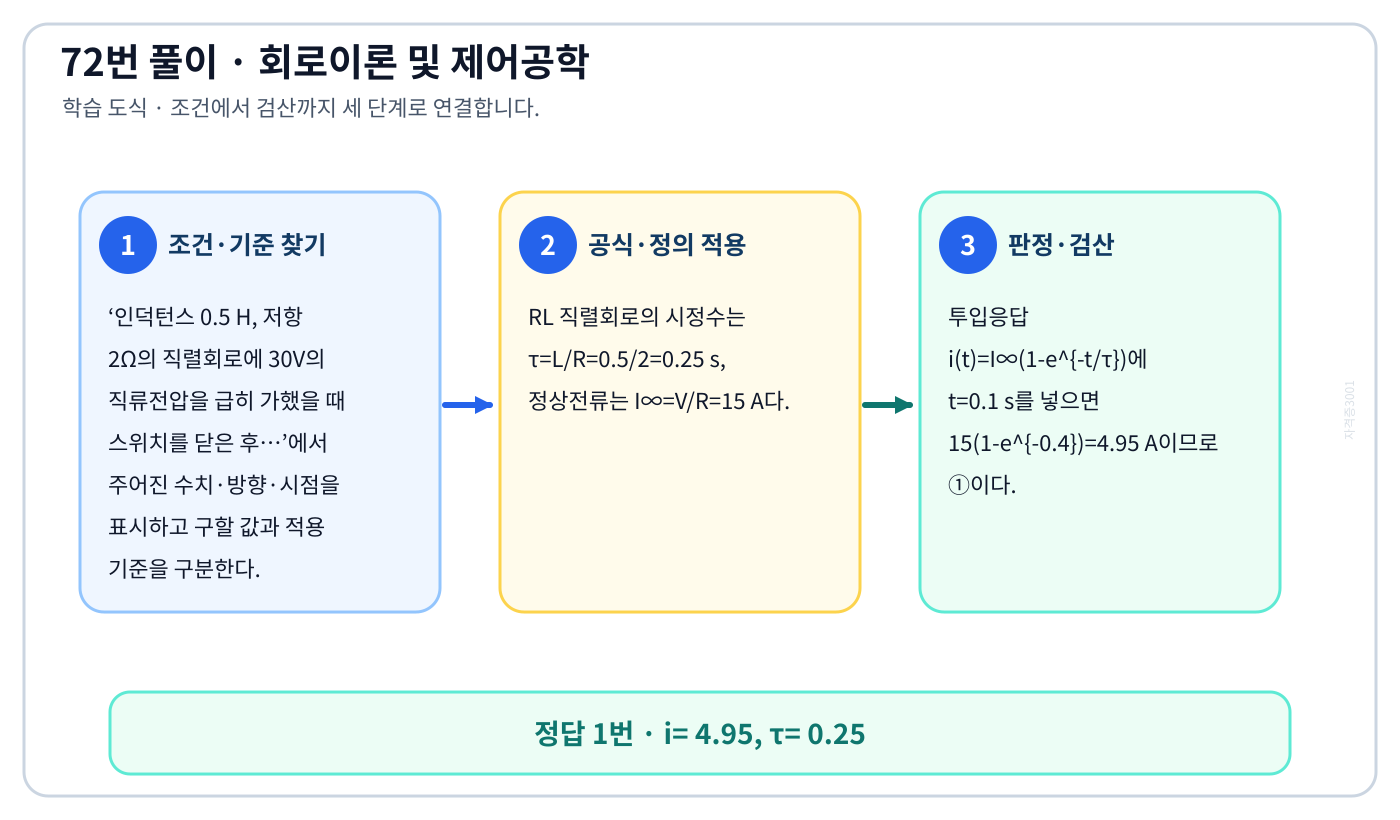

인덕턴스 0.5 H, 저항 2Ω의 직렬회로에 30V의 직류전압을 급히 가했을 때 스위치를 닫은 후…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘i= 4.95, τ= 0.25’를 도출할 수 있다.

풀이 순서

1. ‘인덕턴스 0.5 H, 저항 2Ω의 직렬회로에 30V의 직류전압을 급히 가했을 때 스위치를 닫은 후…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. RL 직렬회로의 시정수는 τ=L/R=0.5/2=0.25 s, 정상전류는 I∞=V/R=15 A다.
3. 투입응답 i(t)=I∞(1-e^{-t/τ})에 t=0.1 s를 넣으면 15(1-e^{-0.4})=4.95 A이므로 ①이다.

자주 하는 실수: 수치부터 대입하면 ‘i= 12.75, τ= 0.35’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

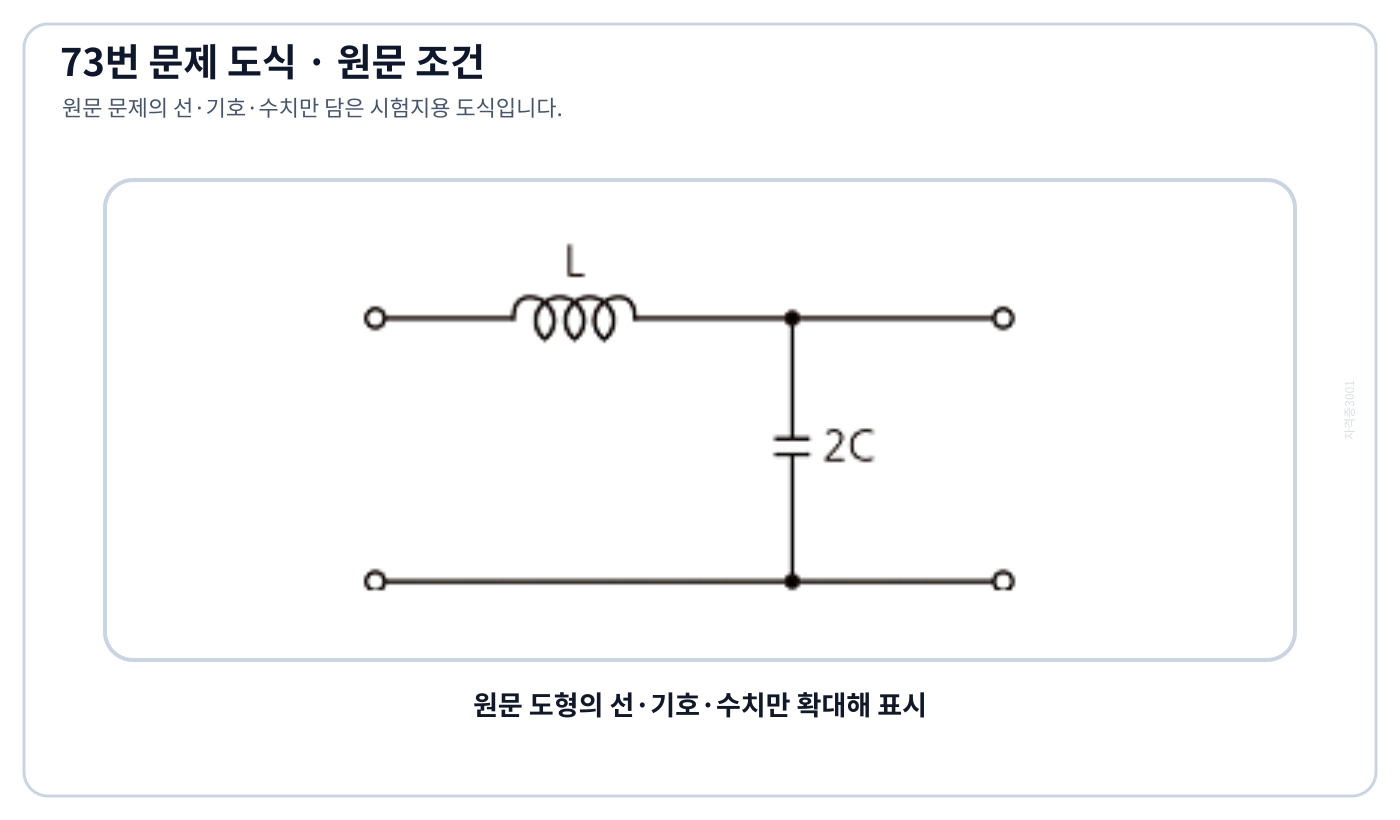

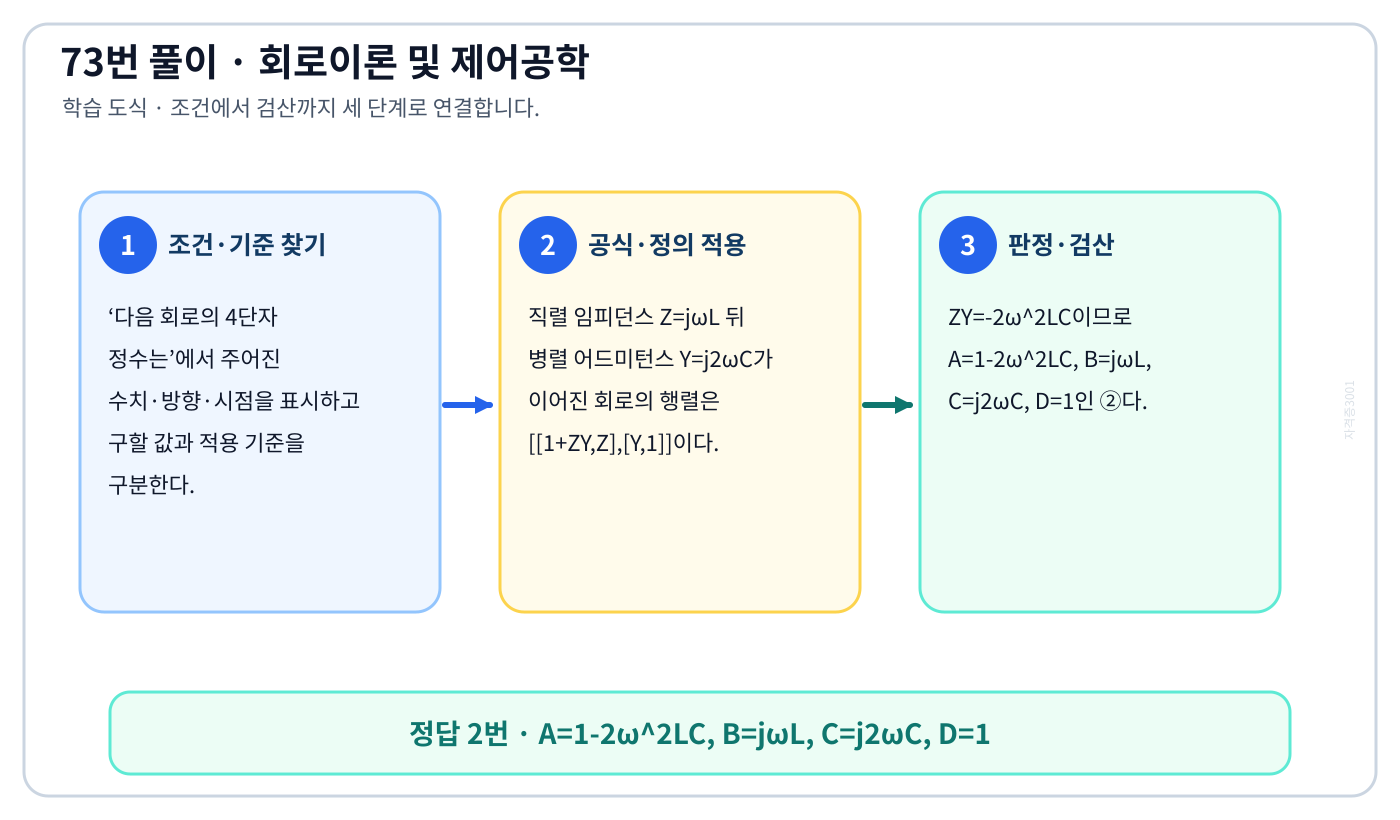

다음 회로의 4단자 정수는의 기준식을 세우고 단위·계수·부호를 검산하여 ‘A=1-2ω²LC, B=jωL, C=j2ωC, D=1’를 도출할 수 있다.

풀이 순서

1. ‘다음 회로의 4단자 정수는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 직렬 임피던스 Z=jωL 뒤 병렬 어드미턴스 Y=j2ωC가 이어진 회로의 행렬은 [[1+ZY,Z],[Y,1]]이다.
3. ZY=-2ω²LC이므로 A=1-2ω²LC, B=jωL, C=j2ωC, D=1인 ②다.

자주 하는 실수: 수치부터 대입하면 ‘A=1+2ω²LC, B=j2ωC, C=jωL, D=0’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

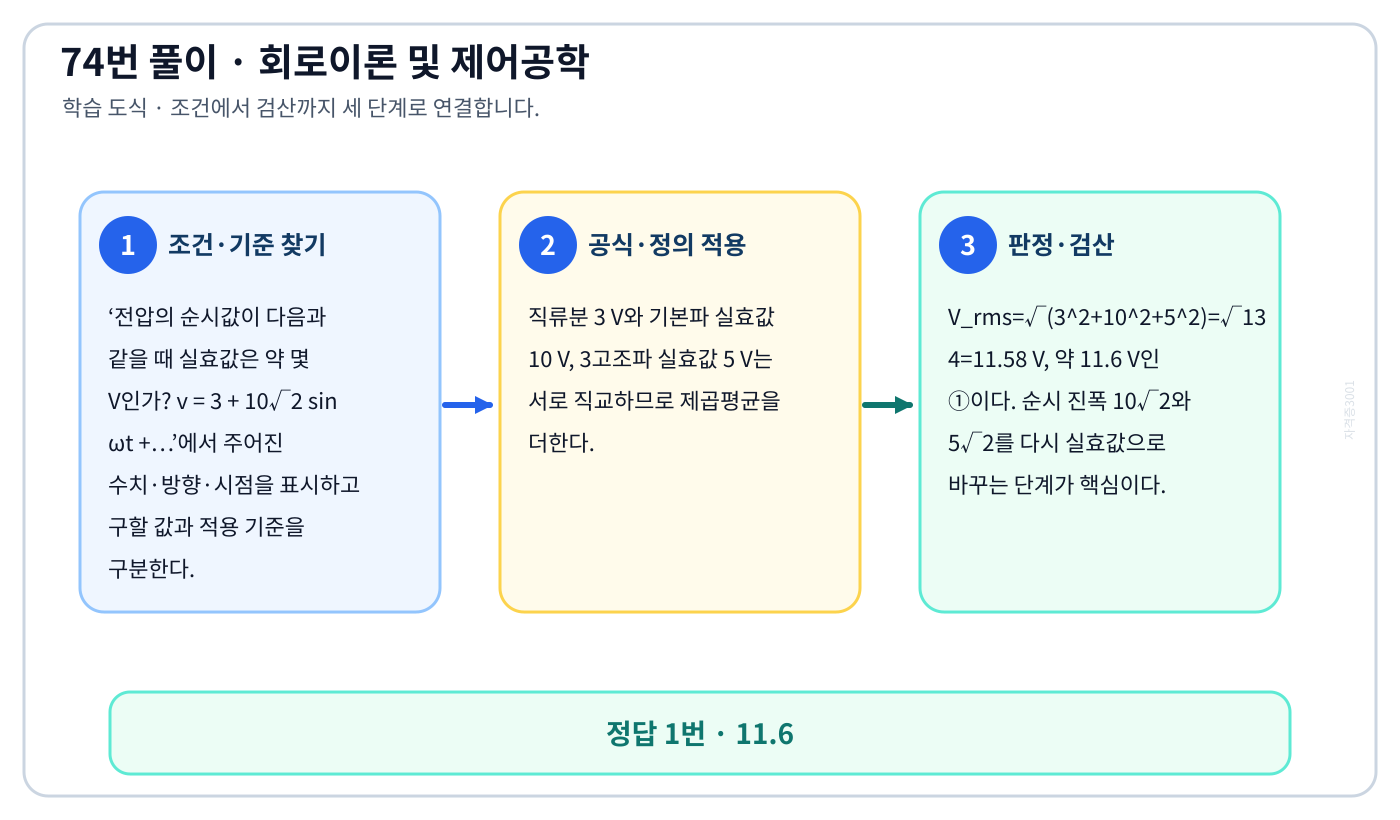

전압의 순시값이 다음과 같을 때 실효값은 약 몇 V인가? v = 3 + 10√2 sin ωt +…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘11.6’를 도출할 수 있다.

풀이 순서

1. ‘전압의 순시값이 다음과 같을 때 실효값은 약 몇 V인가? v = 3 + 10√2 sin ωt +…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 직류분 3 V와 기본파 실효값 10 V, 3고조파 실효값 5 V는 서로 직교하므로 제곱평균을 더한다.
3. Vᵣₘₛ=√(3²+10²+5²)=√134=11.58 V, 약 11.6 V인 ①이다. 순시 진폭 10√2와 5√2를 다시 실효값으로 바꾸는 단계가 핵심이다.

자주 하는 실수: 수치부터 대입하면 ‘13.2’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

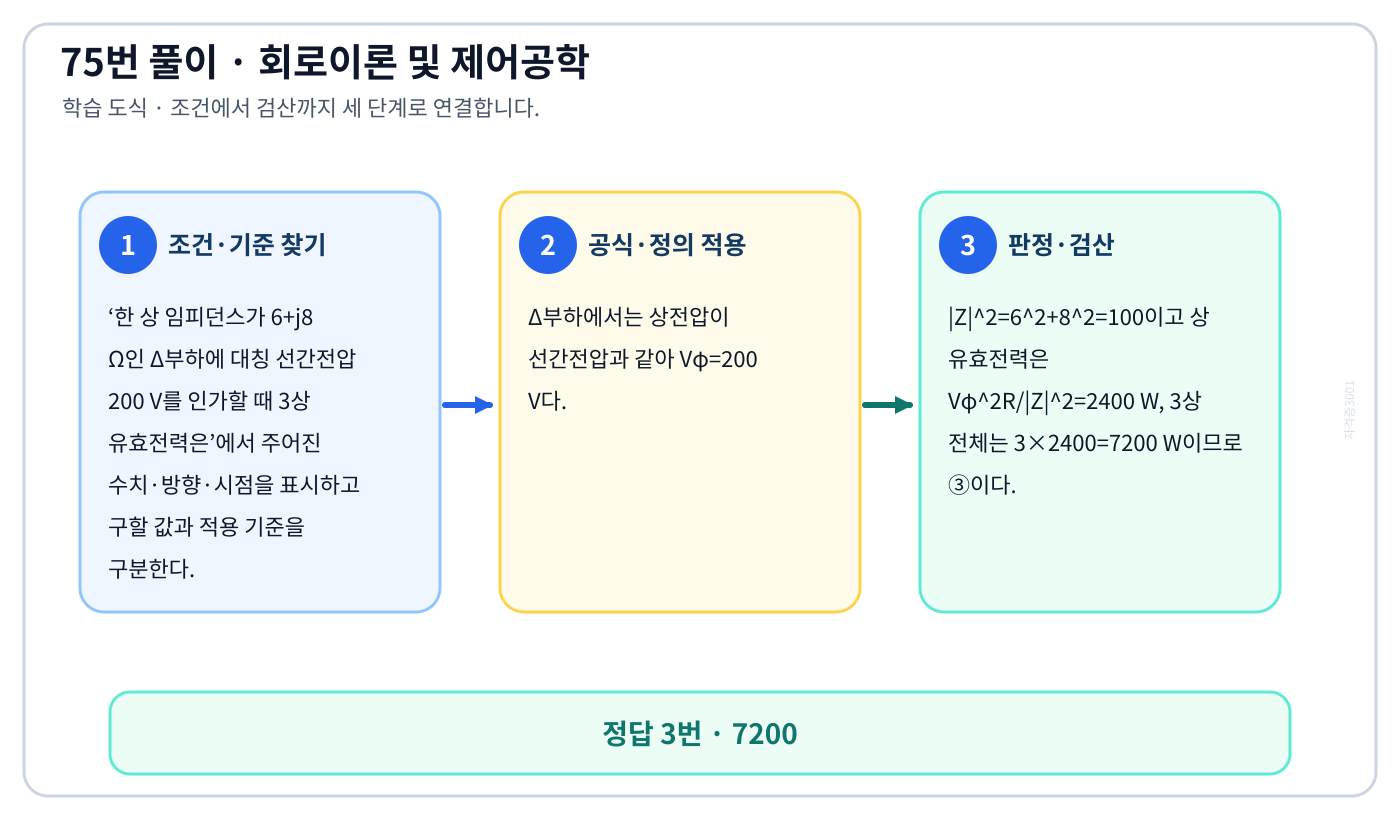

한 상 임피던스가 6+j8 Ω인 Δ부하에 대칭 선간전압 200 V를 인가할 때 3상 유효전력은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘7200’를 도출할 수 있다.

풀이 순서

1. ‘한 상 임피던스가 6+j8 Ω인 Δ부하에 대칭 선간전압 200 V를 인가할 때 3상 유효전력은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. Δ부하에서는 상전압이 선간전압과 같아 Vφ=200 V다.
3. |Z|²=6²+8²=100이고 상 유효전력은 Vφ²R/|Z|²=2400 W, 3상 전체는 3×2400=7200 W이므로 ③이다.

자주 하는 실수: 수치부터 대입하면 ‘2400’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

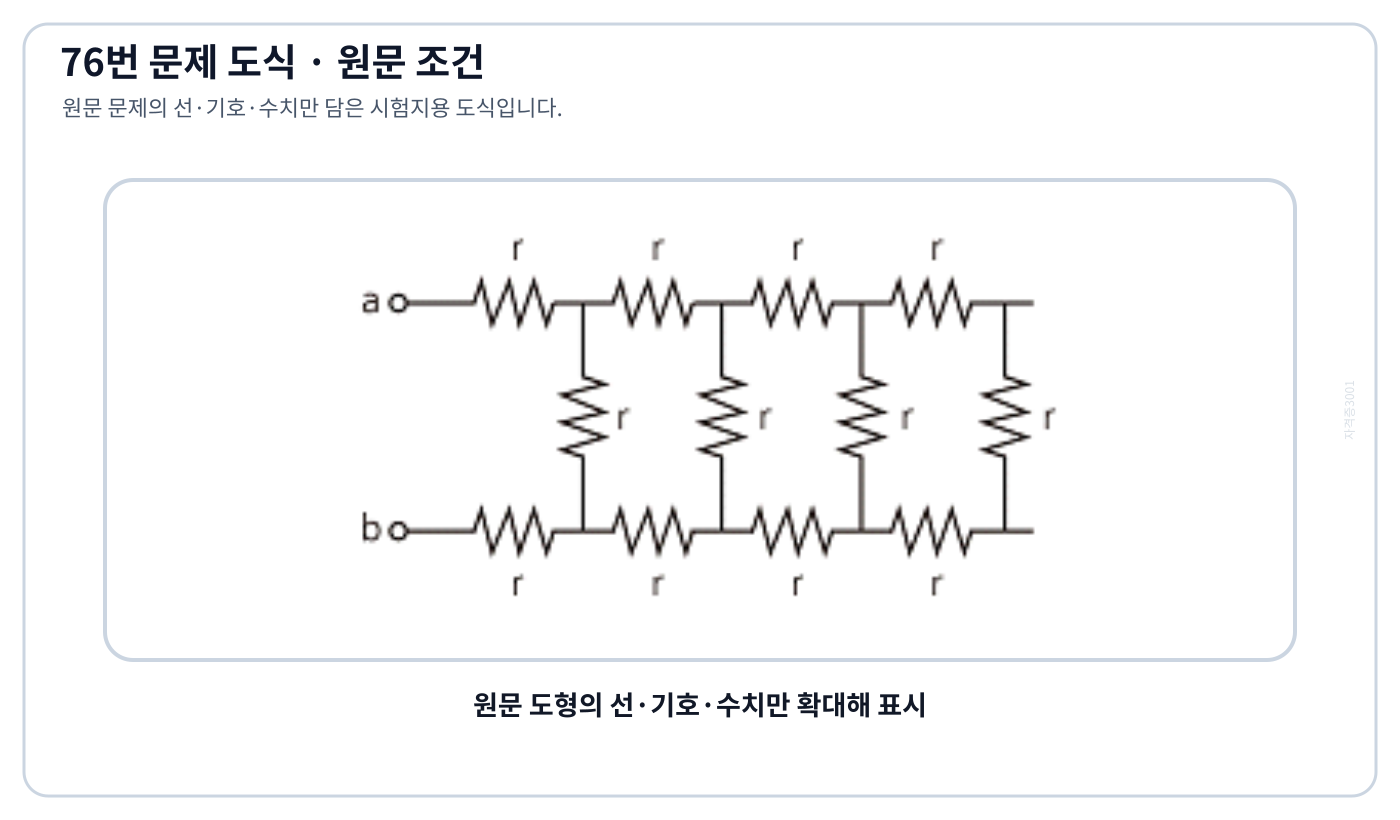

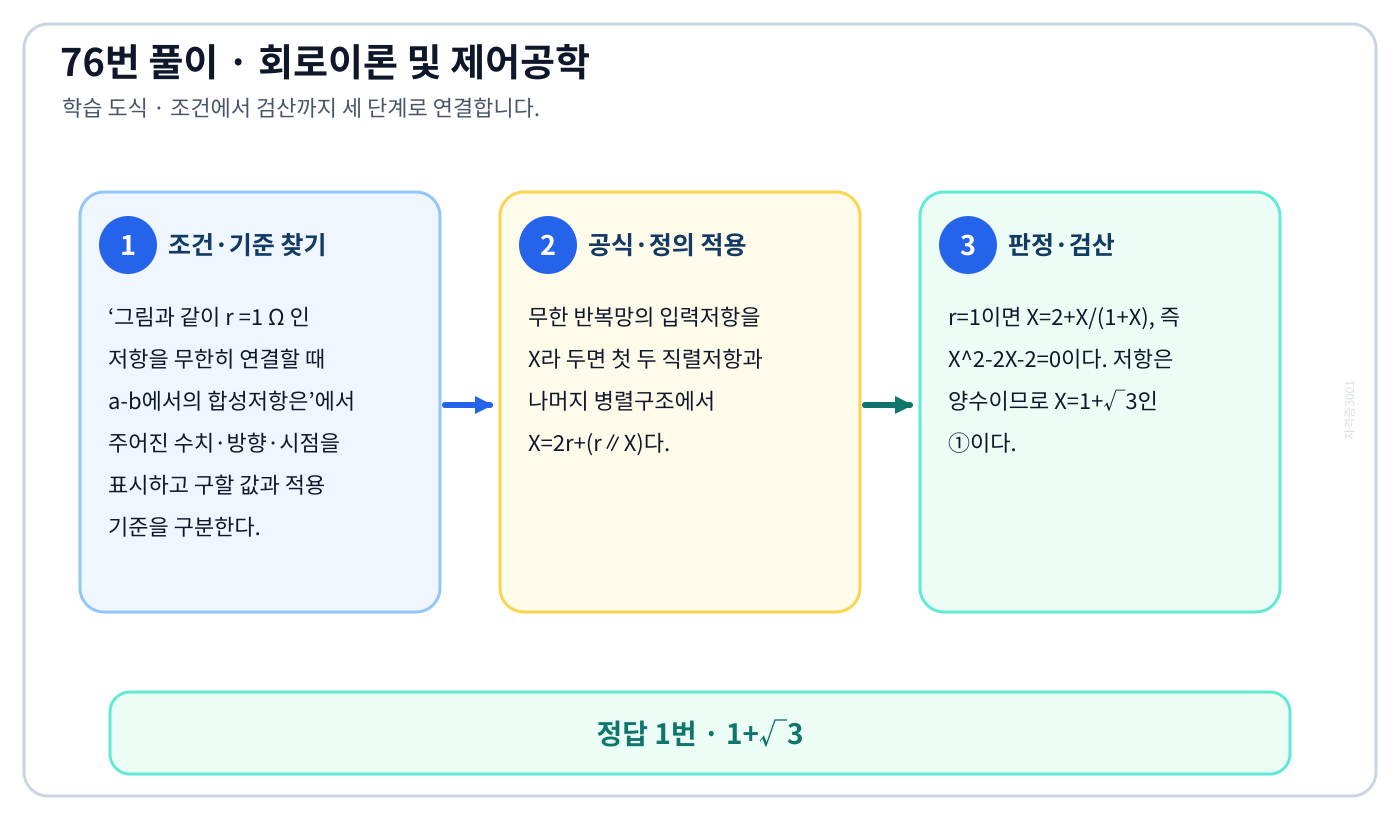

그림과 같이 r =1 Ω 인 저항을 무한히 연결할 때 a-b에서의 합성저항은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘1+√3’를 도출할 수 있다.

풀이 순서

1. ‘그림과 같이 r =1 Ω 인 저항을 무한히 연결할 때 a-b에서의 합성저항은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 무한 반복망의 입력저항을 X라 두면 첫 두 직렬저항과 나머지 병렬구조에서 X=2r+(r∥X)다.
3. r=1이면 X=2+X/(1+X), 즉 X²-2X-2=0이다. 저항은 양수이므로 X=1+√3인 ①이다.

자주 하는 실수: 수치부터 대입하면 ‘√3’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

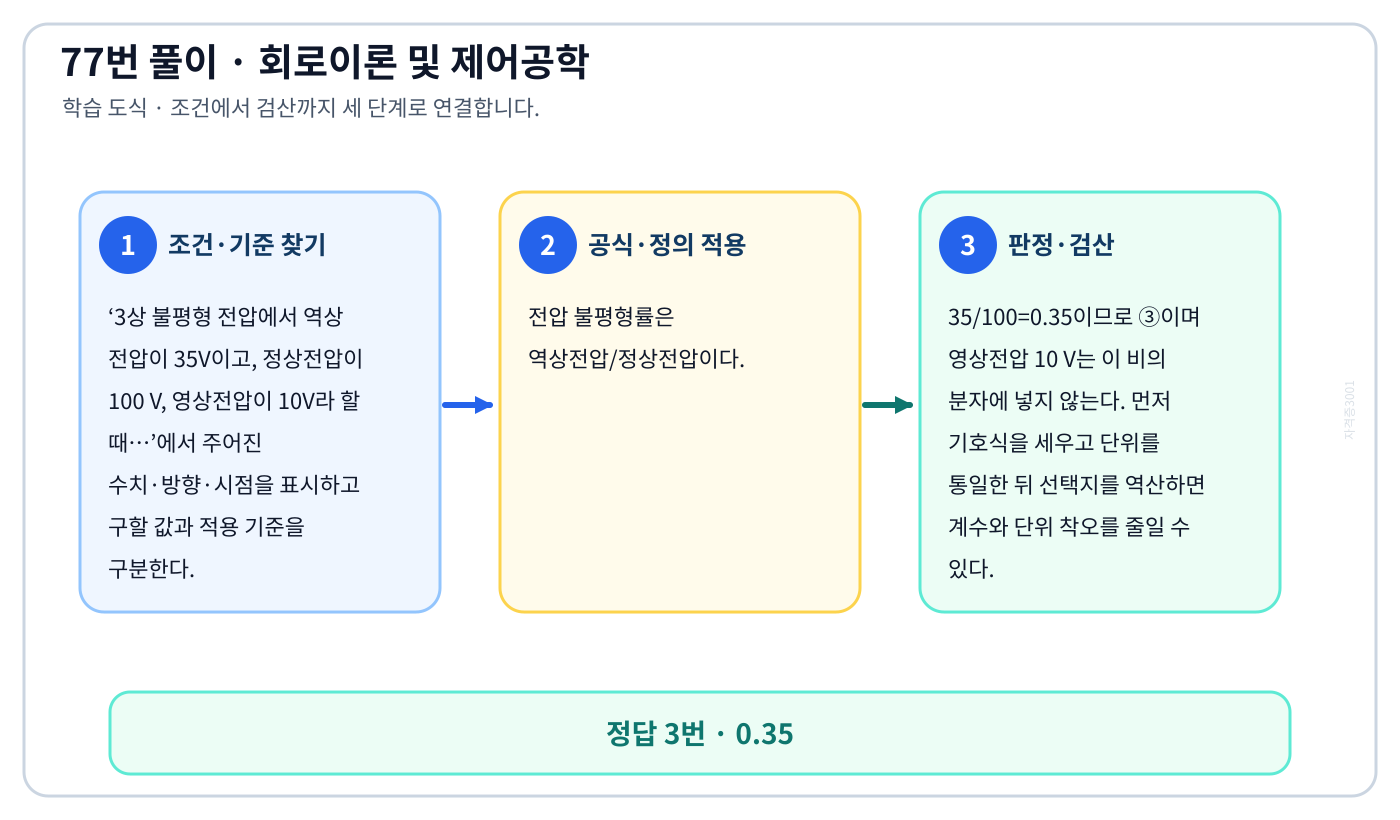

3상 불평형 전압에서 역상 전압이 35V이고, 정상전압이 100 V, 영상전압이 10V라 할 때…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘0.35’를 도출할 수 있다.

풀이 순서

1. ‘3상 불평형 전압에서 역상 전압이 35V이고, 정상전압이 100 V, 영상전압이 10V라 할 때…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 전압 불평형률은 역상전압/정상전압이다.
3. 35/100=0.35이므로 ③이며 영상전압 10 V는 이 비의 분자에 넣지 않는다. 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘0.10’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

분포정수회로에서 선로의 단위 길이당 저항을 100 Ω, 인덕턴스를 200mH, 누설 컨덕턴스를…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘1000’를 도출할 수 있다.

풀이 순서

1. ‘분포정수회로에서 선로의 단위 길이당 저항을 100 Ω, 인덕턴스를 200mH, 누설 컨덕턴스를…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 무왜형 선로의 Heaviside 조건은 R/L=G/C다.
3. 따라서 C=GL/R=0.5×0.2/100=0.001 F이고, 1 F=10⁶ μF이므로 1000 μF인 ④다. 0.001이라는 중간값을 μF로 착각하면 ①을 고르게 된다.

자주 하는 실수: 수치부터 대입하면 ‘0.001’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

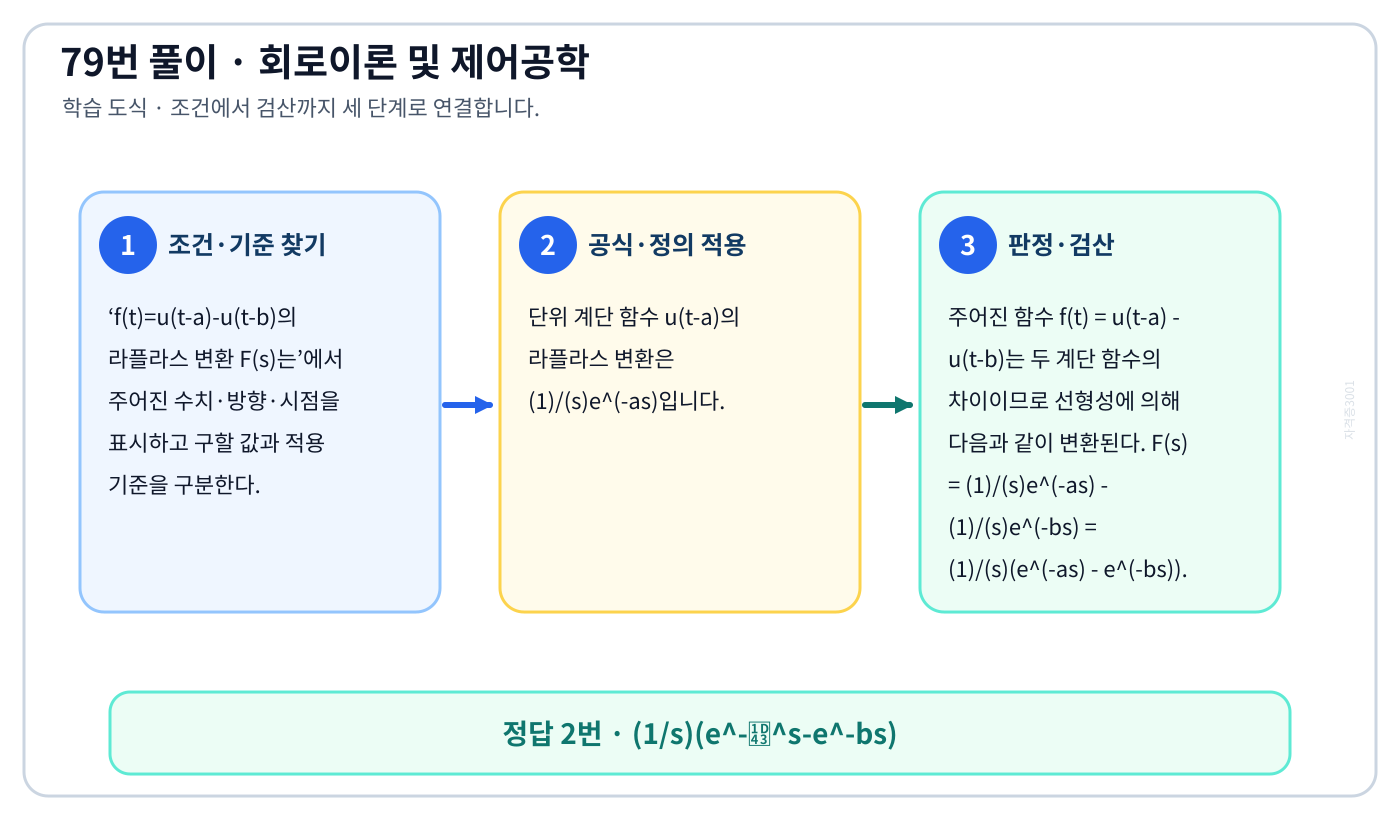

f(t)=u(t-a)-u(t-b)의 라플라스 변환 F(s)는의 기준식을 세우고 단위·계수·부호를 검산하여 ‘(1/s)(e⁻ᵃˢ-e⁻ᵇˢ)’를 도출할 수 있다.

풀이 순서

1. ‘f(t)=u(t-a)-u(t-b)의 라플라스 변환 F(s)는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 단위 계단 함수 u(t-a)의 라플라스 변환은 (1)/(s)e^(-as)입니다.
3. 주어진 함수 f(t) = u(t-a) – u(t-b)는 두 계단 함수의 차이이므로 선형성에 의해 다음과 같이 변환된다. F(s) = (1)/(s)e^(-as) – (1)/(s)e^(-bs) = (1)/(s)(e^(-as) – e^(-bs)).

자주 하는 실수: 수치부터 대입하면 ‘(1/s²)(e⁻ᵃˢ-e⁻ᵇˢ)’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

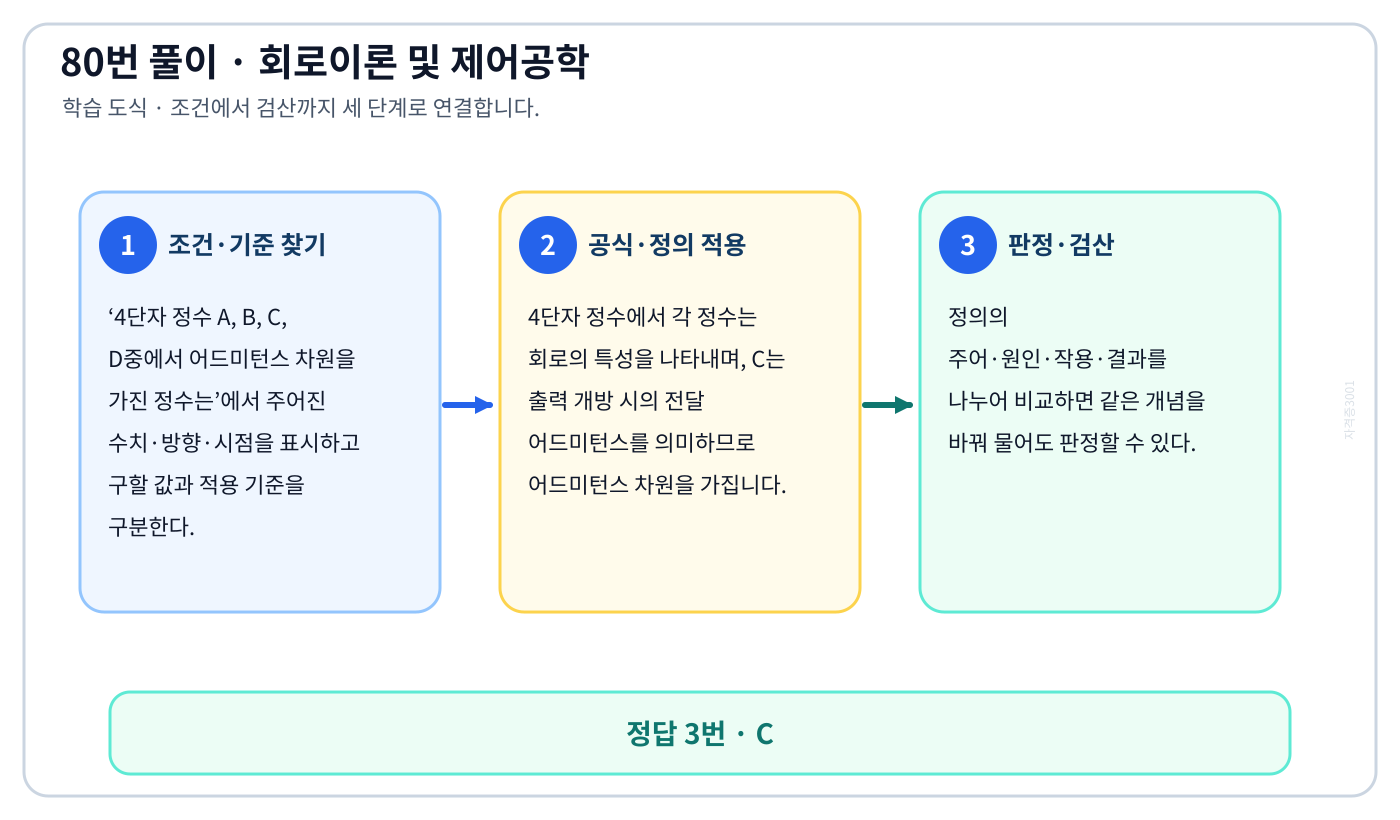

4단자 정수 A, B, C, D중에서 어드미턴스 차원을 가진 정수는의 정의와 반대개념을 비교하여 ‘C’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘4단자 정수 A, B, C, D중에서 어드미턴스 차원을 가진 정수는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 4단자 정수에서 각 정수는 회로의 특성을 나타내며, C는 출력 개방 시의 전달 어드미턴스를 의미하므로 어드미턴스 차원을 가집니다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘A’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

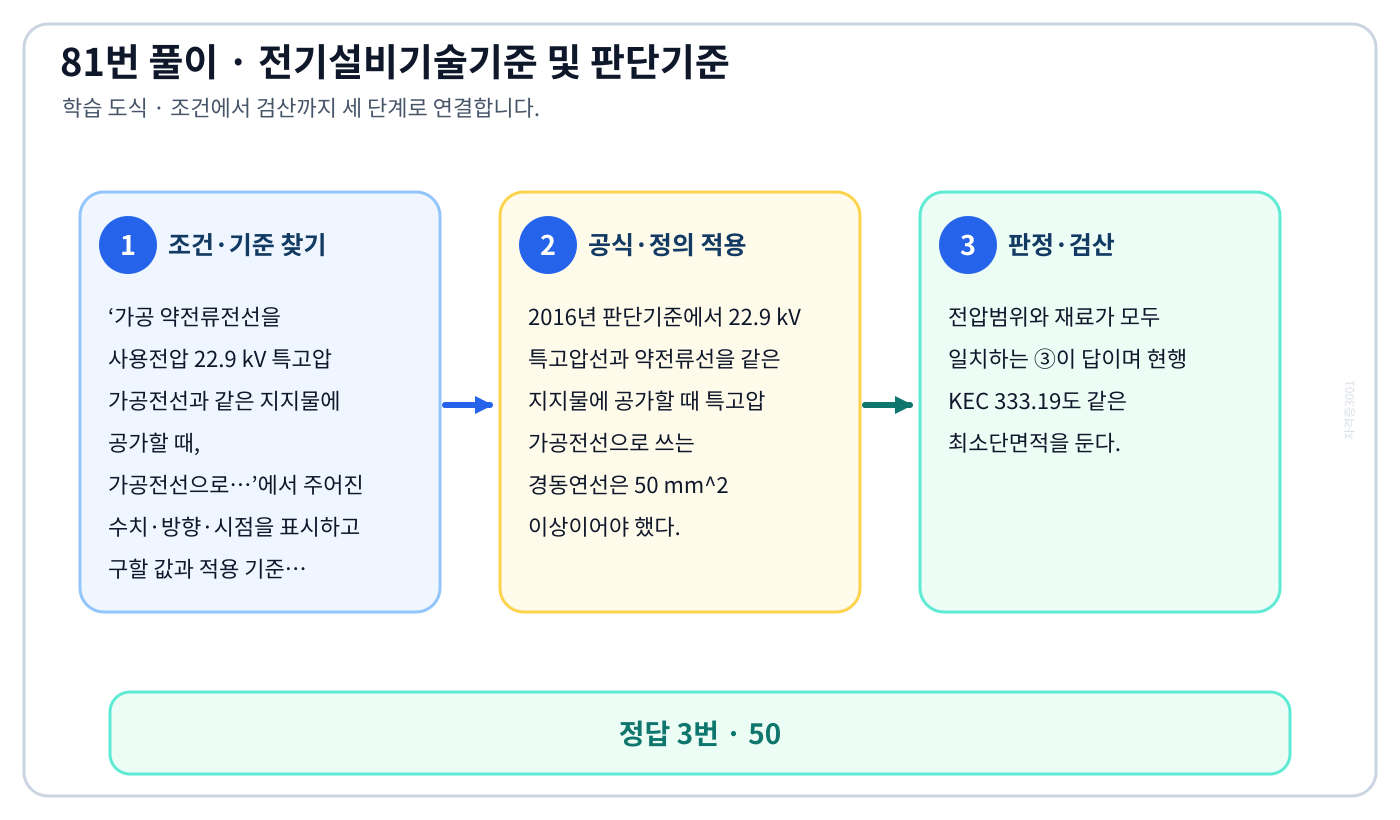

가공 약전류전선을 사용전압 22.9 kV 특고압 가공전선과 같은 지지물에 공가할 때, 가공전선으로…에서 시험시점 기준과 현행 기준을 분리하여 ‘50’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘가공 약전류전선을 사용전압 22.9 kV 특고압 가공전선과 같은 지지물에 공가할 때, 가공전선으로…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 2016년 판단기준에서 22.9 kV 특고압선과 약전류선을 같은 지지물에 공가할 때 특고압 가공전선으로 쓰는 경동연선은 50 mm² 이상이어야 했다.
3. 전압범위와 재료가 모두 일치하는 ③이 답이며 현행 KEC 333.19도 같은 최소단면적을 둔다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘22’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC와 전기설비기술기준의 대상·전압·장소·예외·단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 특고압선·약전류선 공가 · 현행 KEC 333.19 특고압 가공전선과 약전류전선 등의 공가

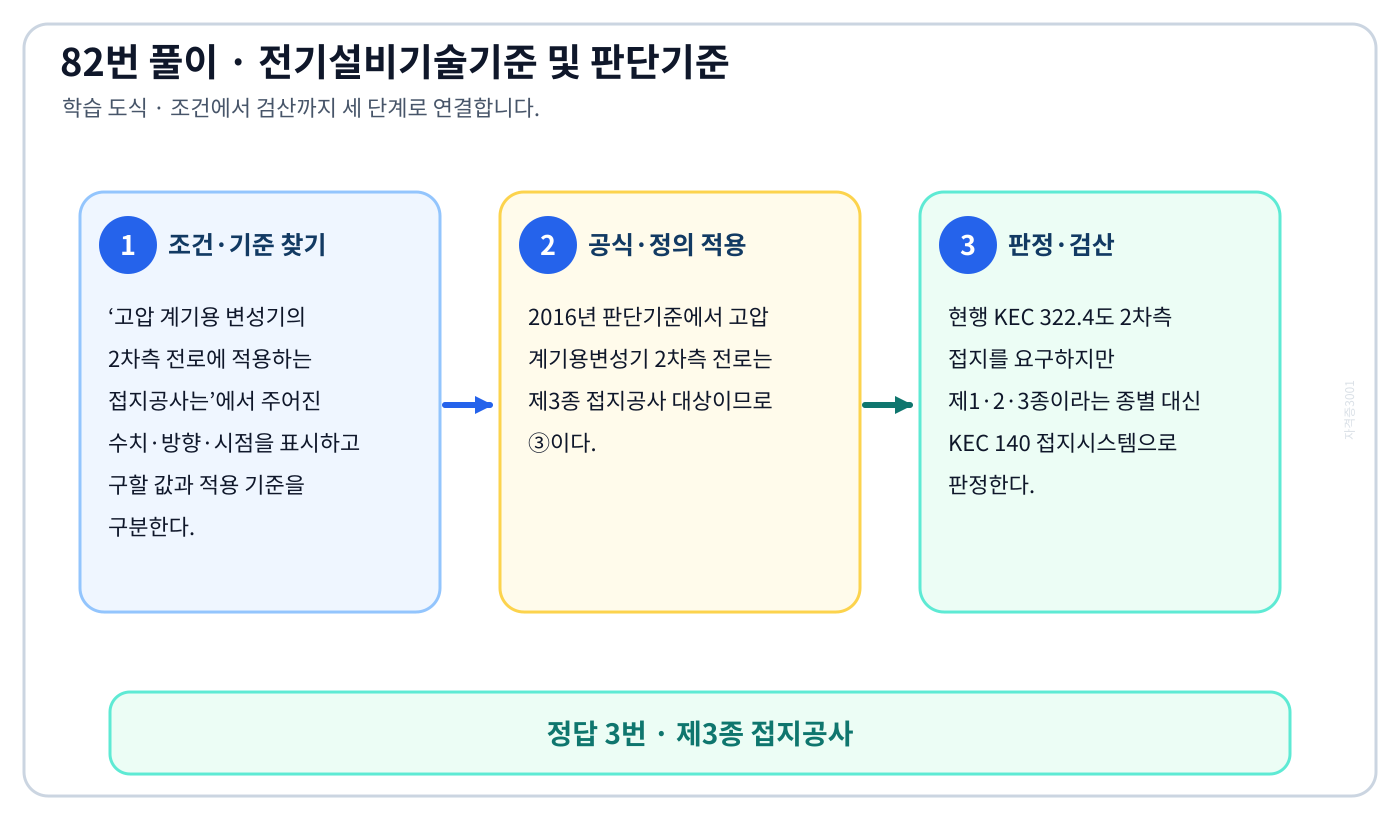

이 문제로 익힐 것

고압 계기용 변성기의 2차측 전로에 적용하는 접지공사는에서 시험시점 기준과 현행 기준을 분리하여 ‘제3종 접지공사’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘고압 계기용 변성기의 2차측 전로에 적용하는 접지공사는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 2016년 판단기준에서 고압 계기용변성기 2차측 전로는 제3종 접지공사 대상이므로 ③이다.
3. 현행 KEC 322.4도 2차측 접지를 요구하지만 제1·2·3종이라는 종별 대신 KEC 140 접지시스템으로 판정한다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘제1종 접지공사’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC와 전기설비기술기준의 대상·전압·장소·예외·단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 계기용변성기 접지 · 현행 KEC 322.4 계기용변성기 2차측 접지 및 140 접지시스템

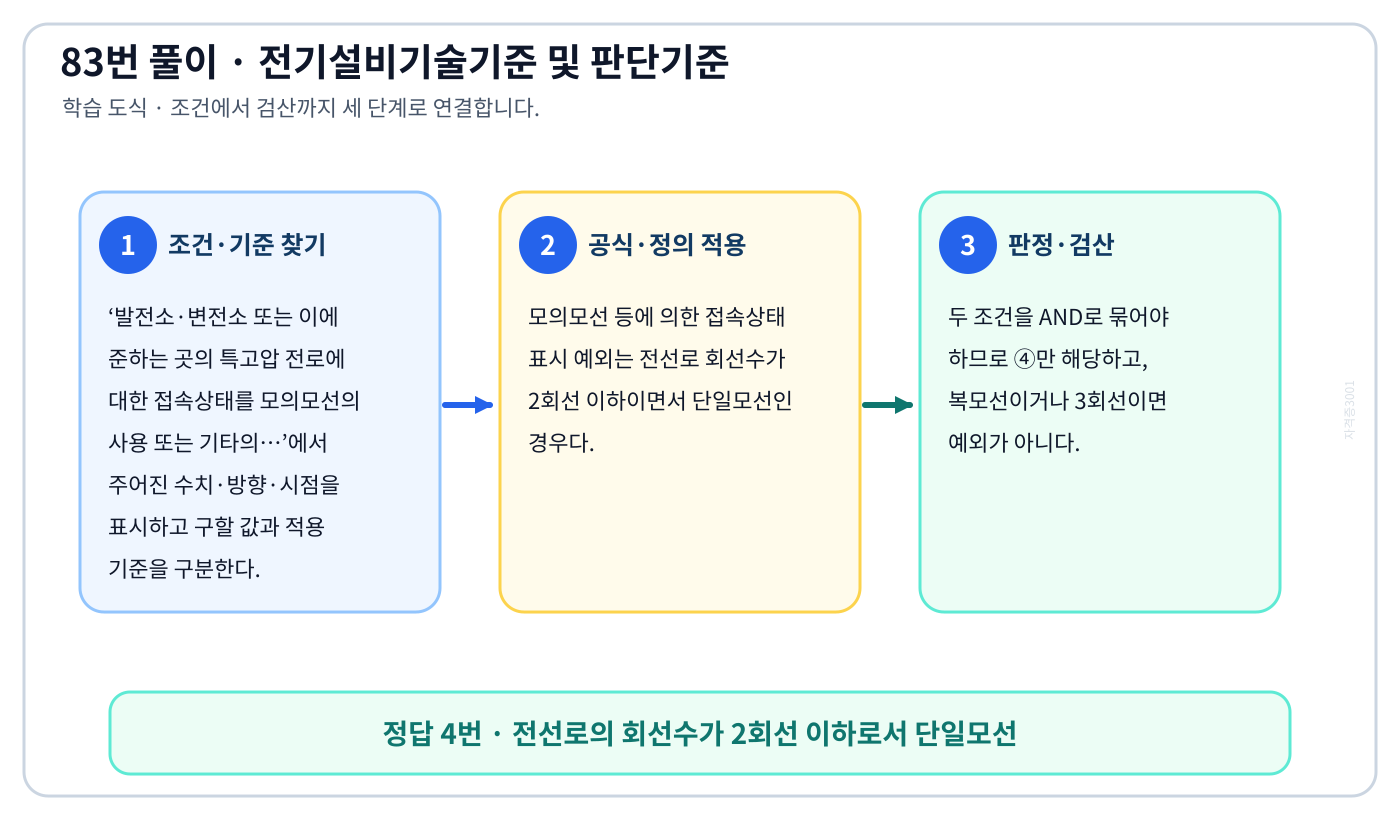

이 문제로 익힐 것

발전소·변전소 또는 이에 준하는 곳의 특고압 전로에 대한 접속상태를 모의모선의 사용 또는 기타의…에서 시험시점 기준과 현행 기준을 분리하여 ‘전선로의 회선수가 2회선 이하로서 단일모선’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘발전소·변전소 또는 이에 준하는 곳의 특고압 전로에 대한 접속상태를 모의모선의 사용 또는 기타의…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 모의모선 등에 의한 접속상태 표시 예외는 전선로 회선수가 2회선 이하이면서 단일모선인 경우다.
3. 두 조건을 AND로 묶어야 하므로 ④만 해당하고, 복모선이거나 3회선이면 예외가 아니다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘전선로의 회선수가 3회선 이하로서 복모선’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC와 전기설비기술기준의 대상·전압·장소·예외·단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 모의모선 표시 · 현행 KEC 351.2 발전소·변전소 등의 표시와 감시장치

이 문제로 익힐 것

ACSR 전선을 사용전압 직류 1500V의 가공 급전선으로 사용할 경우 안전율은 얼마 이상이 되는…에서 시험시점 기준과 현행 기준을 분리하여 ‘2.5’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘ACSR 전선을 사용전압 직류 1500V의 가공 급전선으로 사용할 경우 안전율은 얼마 이상이 되는…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 2016년 판단기준에서 직류 1,500 V 가공급전선에 ACSR를 쓸 때는 안전율 2.5 이상이 되도록 이도를 정했으므로 ④다.
3. 현행 KEC 222.24에는 이 역사 수치가 독립 규칙으로 유지되지 않으므로 실제 설계값으로 전용하지 않는다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘2.0’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC와 전기설비기술기준의 대상·전압·장소·예외·단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 직류 가공급전선 이도 · 현행 KEC 222.24 저압 가공직류전선의 시설

이 문제로 익힐 것

154 kV 가공전선과 가공 약전류 전선이 교차하는 경우에 시설하는 보호망을 구성하는 금속선 중…에서 시험시점 기준과 현행 기준을 분리하여 ‘4.0’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘154 kV 가공전선과 가공 약전류 전선이 교차하는 경우에 시설하는 보호망을 구성하는 금속선 중…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 154 kV 가공전선 아래 보호망의 주된 금속선과 그 밖의 부분은 요구강도가 다르다.
3. 문제는 바로 아래 이외의 부분이므로 지름 4 mm 이상 아연도철선을 적용해 ③이다. 위치 조건을 빼면 5 mm 기준과 혼동할 수 있다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘2.6’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC와 전기설비기술기준의 대상·전압·장소·예외·단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 교차 보호망 · 현행 KEC 333.26 특고압 가공전선과 약전류전선 등의 교차

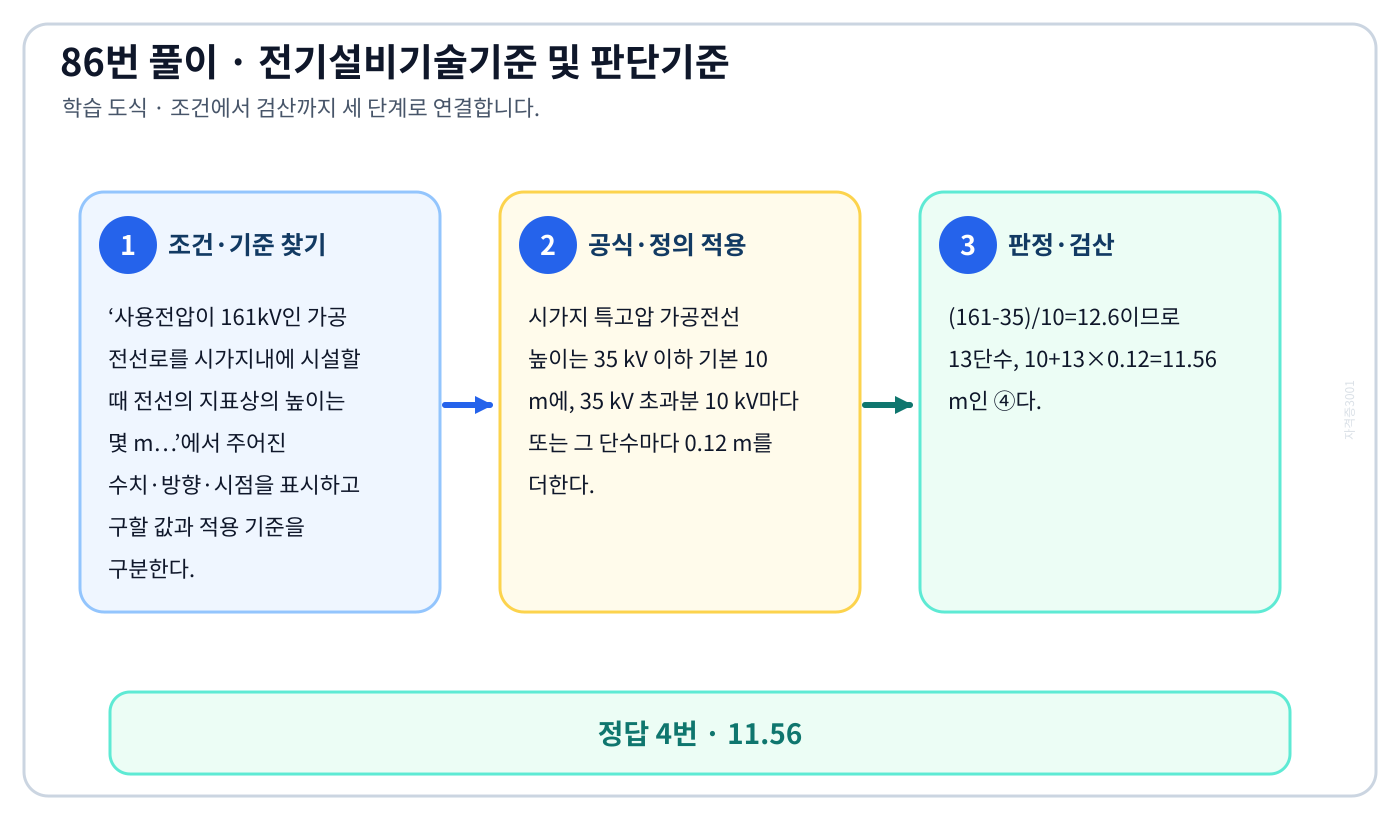

이 문제로 익힐 것

사용전압이 161kV인 가공 전선로를 시가지내에 시설할 때 전선의 지표상의 높이는 몇 m…에서 시험시점 기준과 현행 기준을 분리하여 ‘11.56’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘사용전압이 161kV인 가공 전선로를 시가지내에 시설할 때 전선의 지표상의 높이는 몇 m…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 시가지 특고압 가공전선 높이는 35 kV 이하 기본 10 m에, 35 kV 초과분 10 kV마다 또는 그 단수마다 0.12 m를 더한다.
3. (161-35)/10=12.6이므로 13단수, 10+13×0.12=11.56 m인 ④다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘8.65’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC와 전기설비기술기준의 대상·전압·장소·예외·단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 시가지 전선높이 · 현행 KEC 333.1 시가지 등의 특고압 가공전선로

이 문제로 익힐 것

특고압 가공전선이 삭도와 제2차 접근 상태로 시설할 경우에 특고압 가공전선로의 보안공사는에서 시험시점 기준과 현행 기준을 분리하여 ‘제2종 특고압 보안공사’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘특고압 가공전선이 삭도와 제2차 접근 상태로 시설할 경우에 특고압 가공전선로의 보안공사는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 특고압 가공전선이 삭도와 제2차 접근상태이면 제2종 특고압 보안공사로 시설한다.
3. 따라서 ③이다. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘고압 보안공사’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC와 전기설비기술기준의 대상·전압·장소·예외·단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 삭도 접근 · 현행 KEC 333.25 특고압 가공전선과 삭도의 접근 또는 교차

이 문제로 익힐 것

갑종 풍압하중을 계산할 때 강관에 의하여 구성된 철탑에서 구성재의 수직 투영면적 1m² 에 대한…에서 시험시점 기준과 현행 기준을 분리하여 ‘1255’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘갑종 풍압하중을 계산할 때 강관에 의하여 구성된 철탑에서 구성재의 수직 투영면적 1m² 에 대한…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 강관 구성 철탑의 갑종 풍압하중 기준은 수직투영면적 1 m²당 1255 Pa다.
3. 따라서 ③이다. 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘588’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC와 전기설비기술기준의 대상·전압·장소·예외·단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 갑종 풍압하중 · 현행 KEC 331.6 가공전선로 지지물의 풍압하중

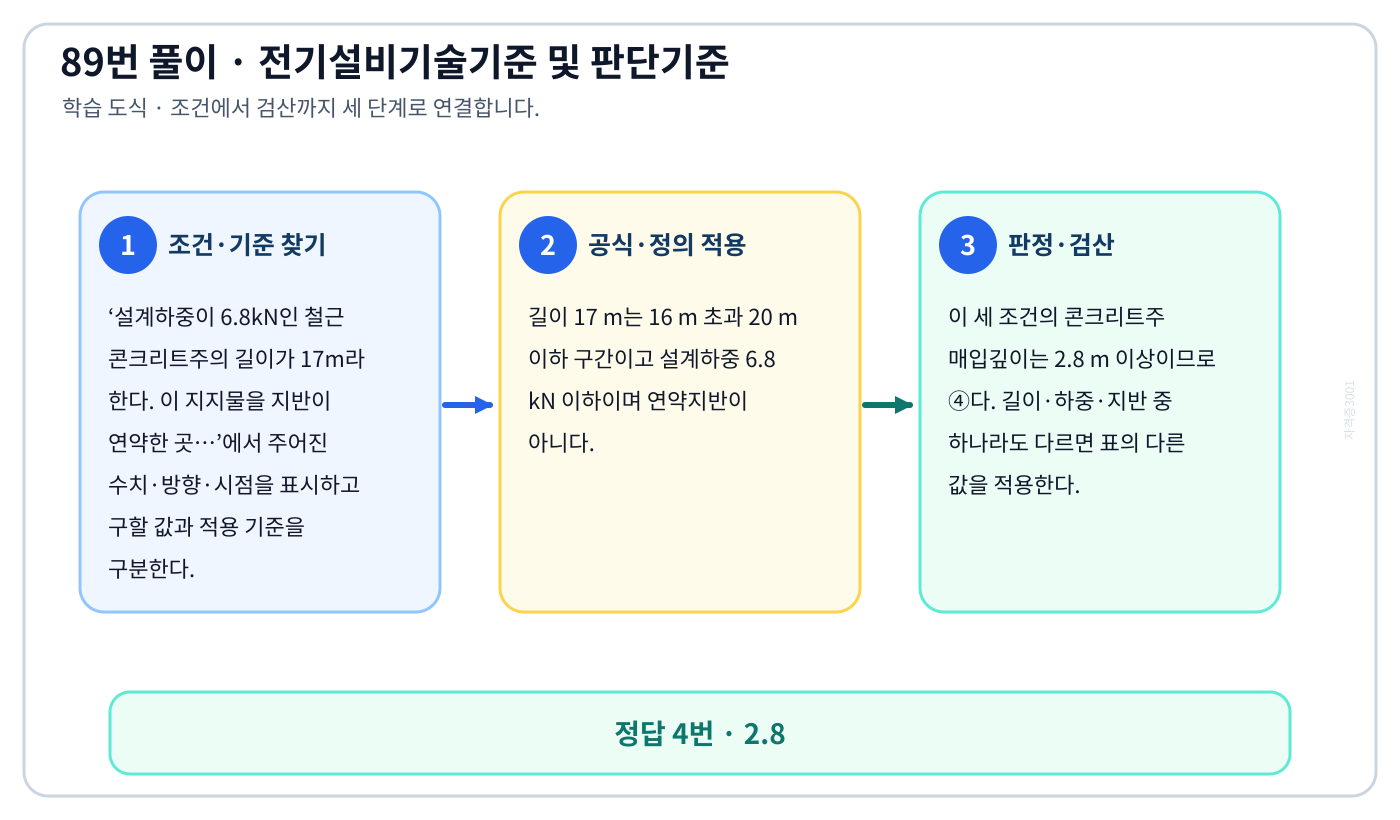

이 문제로 익힐 것

설계하중이 6.8kN인 철근 콘크리트주의 길이가 17m라 한다. 이 지지물을 지반이 연약한 곳…에서 시험시점 기준과 현행 기준을 분리하여 ‘2.8’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘설계하중이 6.8kN인 철근 콘크리트주의 길이가 17m라 한다. 이 지지물을 지반이 연약한 곳…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 길이 17 m는 16 m 초과 20 m 이하 구간이고 설계하중 6.8 kN 이하이며 연약지반이 아니다.
3. 이 세 조건의 콘크리트주 매입깊이는 2.8 m 이상이므로 ④다. 길이·하중·지반 중 하나라도 다르면 표의 다른 값을 적용한다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘2.0’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC와 전기설비기술기준의 대상·전압·장소·예외·단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 콘크리트주 매입깊이 · 현행 KEC 331.7 지지물 기초의 안전율

이 문제로 익힐 것

특고압 가공전선로에서 발생하는 극저주파 전자계는 자계의 경우 지표상 1m에서 측정시 몇 μT 이하인가에서 시험시점 기준과 현행 기준을 분리하여 ‘83.3’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘특고압 가공전선로에서 발생하는 극저주파 전자계는 자계의 경우 지표상 1m에서 측정시 몇 μT 이하인가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 특고압 가공전선로의 극저주파 자계는 일반인이 접근하는 장소의 지표상 1 m에서 실효값 83.3 μT 이하이어야 하므로 ④다.
3. 측정높이와 전계·자계 단위를 묶어 기억한다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘28.0’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC와 전기설비기술기준의 대상·전압·장소·예외·단위를 다시 대조한다.

확인 위치: 시험시점 전기설비기술기준 극저주파 자계 · 현행 전기설비기술기준 제17조 전자계 유도장해 방지

이 문제로 익힐 것

전로를 대지로부터 반드시 절연하여야 하는 것은에서 시험시점 기준과 현행 기준을 분리하여 ‘저압 가공전선로의 접지측 전선’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘전로를 대지로부터 반드시 절연하여야 하는 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 전로는 원칙적으로 대지와 절연하되 시험용 변압기와 규정된 중성점·변성기 2차측의 접지점은 예외다.
3. 저압 가공전선로의 접지측 전선은 접지점 자체가 아니라 전로이므로 절연해야 해 ②다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘시험용 변압기’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC와 전기설비기술기준의 대상·전압·장소·예외·단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 전로 절연 예외 · 현행 KEC 131 전로의 절연

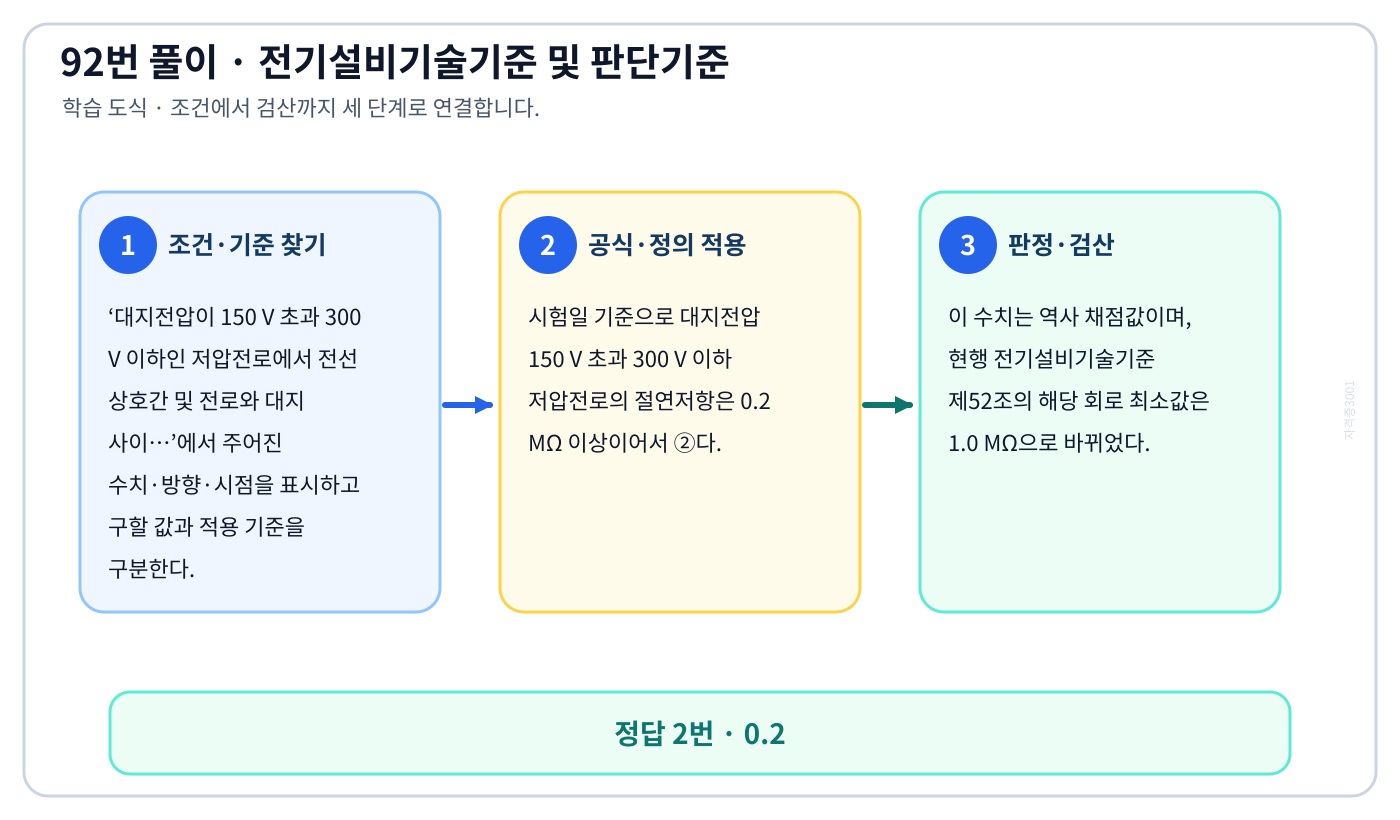

이 문제로 익힐 것

대지전압이 150 V 초과 300 V 이하인 저압전로에서 전선 상호간 및 전로와 대지 사이…에서 시험시점 기준과 현행 기준을 분리하여 ‘0.2’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘대지전압이 150 V 초과 300 V 이하인 저압전로에서 전선 상호간 및 전로와 대지 사이…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 시험일 기준으로 대지전압 150 V 초과 300 V 이하 저압전로의 절연저항은 0.2 MΩ 이상이어서 ②다.
3. 이 수치는 역사 채점값이며, 현행 전기설비기술기준 제52조의 해당 회로 최소값은 1.0 MΩ으로 바뀌었다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘0.1’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC와 전기설비기술기준의 대상·전압·장소·예외·단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 저압 절연저항 · 현행 전기설비기술기준 제52조 저압전로의 절연성능

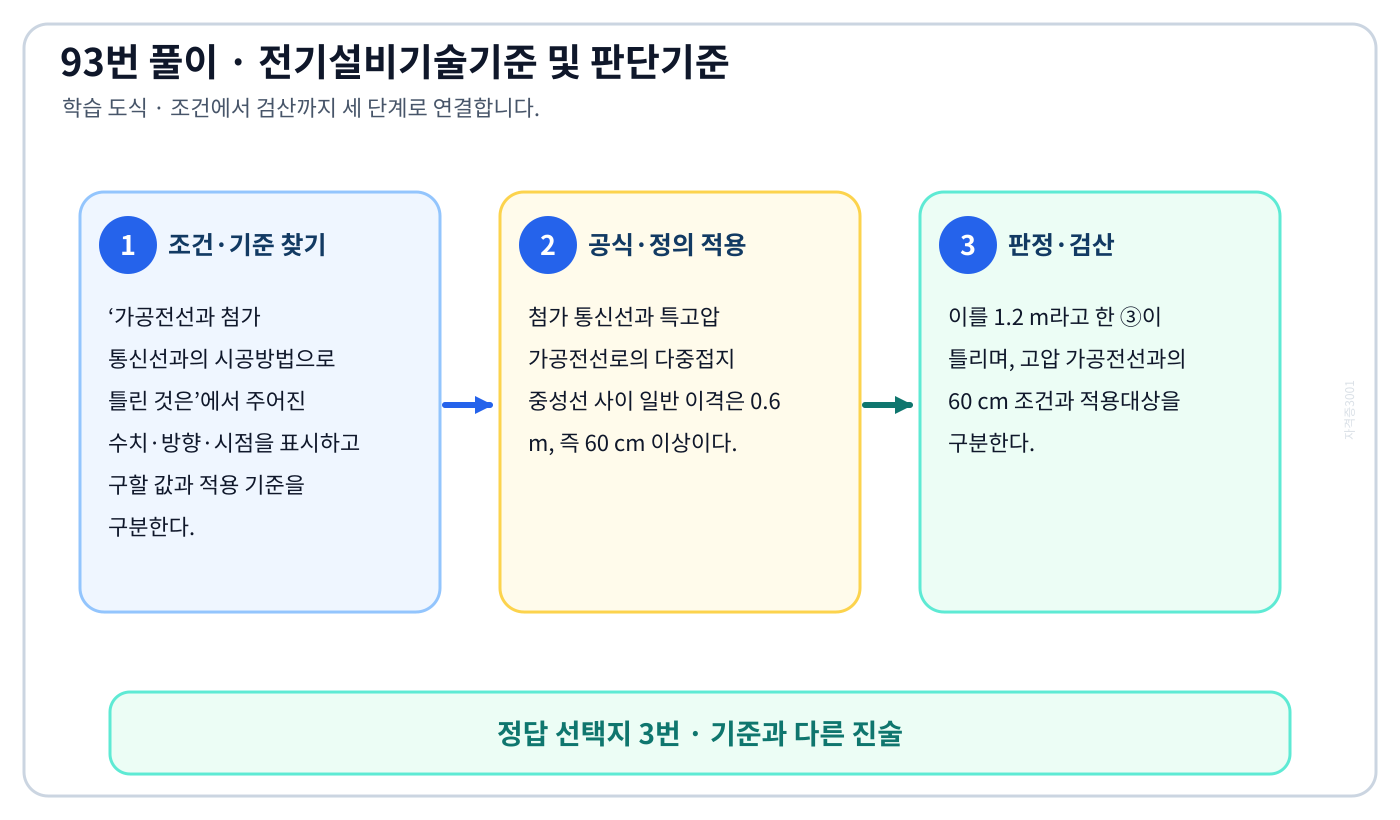

이 문제로 익힐 것

가공전선과 첨가 통신선과의 시공방법으로 틀린 것은에서 시험시점 기준과 현행 기준을 분리하여 ‘통신선과 특고압 가공전선로의 다중 접지한 중성선 사이의 이격거리는 1.2m 이상일 것’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘가공전선과 첨가 통신선과의 시공방법으로 틀린 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 첨가 통신선과 특고압 가공전선로의 다중접지 중성선 사이 일반 이격은 0.6 m, 즉 60 cm 이상이다.
3. 이를 1.2 m라고 한 ③이 틀리며, 고압 가공전선과의 60 cm 조건과 적용대상을 구분한다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘통신선은 가공전선의 아래에 시설할 것’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC와 전기설비기술기준의 대상·전압·장소·예외·단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 첨가 통신선 이격 · 현행 KEC 362.2 전력보안통신선의 높이와 간격

이 문제로 익힐 것

2016-05-08 적용 기준에 따른 배류시설 설명으로 옳은 것은에서 시험시점 기준과 현행 기준을 분리하여 ‘배류 시설은 다른 금속제 지중 관로 및 귀선용 레일에 대한 전식 작용에 의한 장해를 현저히 증가시킬 우려가 없도록 시설한다.’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘2016-05-08 적용 기준에 따른 배류시설 설명으로 옳은 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 배류시설은 다른 금속제 지중관로와 귀선용 레일의 전식장해를 현저히 증가시키지 않도록 시설해야 하므로 ④다.
3. 배류회로는 대지와 단락시키는 것이 아니라 필요한 접속점 이외에서 절연하고, 귀선 접속점도 레일 저항 증가점으로 잡지 않는다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘배류 시설에는 영상 변류기를 사용하여 전식 작용에 의한 장해를 방지한다.’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC와 전기설비기술기준의 대상·전압·장소·예외·단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 배류시설 · 현행 KEC 461.4 전기부식방지시설

이 문제로 익힐 것

일반주택 및 아파트 각 호실의 현관등은 몇 분 이내에 소등 되도록 타임 스위치를 시설해야 하는가에서 시험시점 기준과 현행 기준을 분리하여 ‘3’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘일반주택 및 아파트 각 호실의 현관등은 몇 분 이내에 소등 되도록 타임 스위치를 시설해야 하는가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 일반주택과 아파트 각 호실 현관등의 타임스위치는 3분 이내 소등되도록 해야 한다.
3. 따라서 ①이다. 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘4’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC와 전기설비기술기준의 대상·전압·장소·예외·단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 현관등 타임스위치 · 현행 KEC 234.6 조명설비 및 조명기구

이 문제로 익힐 것

전기 울타리의 시설에 사용되는 전선은 지름 몇 mm 이상의 경동선인가에서 시험시점 기준과 현행 기준을 분리하여 ‘2.0’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘전기 울타리의 시설에 사용되는 전선은 지름 몇 mm 이상의 경동선인가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 전기울타리 전선은 인장강도 기준을 충족하거나 지름 2 mm 이상 경동선을 사용한다.
3. 따라서 ①이다. 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘2.6’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC와 전기설비기술기준의 대상·전압·장소·예외·단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 전기울타리 전선 · 현행 KEC 241.1 전기울타리

이 문제로 익힐 것

애자 사용 공사에 의한 저압 옥내배선시 전선 상호간의 간격은 몇 cm 이상인가에서 시험시점 기준과 현행 기준을 분리하여 ‘6’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘애자 사용 공사에 의한 저압 옥내배선시 전선 상호간의 간격은 몇 cm 이상인가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 애자사용공사 저압 옥내배선의 전선 상호간 간격은 6 cm 이상이다.
3. 따라서 ③이다. 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘2’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC와 전기설비기술기준의 대상·전압·장소·예외·단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 애자공사 이격 · 현행 KEC 232.56.1 애자공사 시설조건

이 문제로 익힐 것

철도 또는 궤도를 횡단하는 저고압 가공전선의 높이는 레일면상 몇 m 이상인가에서 시험시점 기준과 현행 기준을 분리하여 ‘6.5’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘철도 또는 궤도를 횡단하는 저고압 가공전선의 높이는 레일면상 몇 m 이상인가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 철도 또는 궤도를 횡단하는 저압·고압 가공전선의 높이는 레일면상 6.5 m 이상이다.
3. 따라서 ②다. 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘5.5’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC와 전기설비기술기준의 대상·전압·장소·예외·단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 철도횡단 전선높이 · 현행 KEC 222.7 및 332.7 가공전선의 높이

이 문제로 익힐 것

지중 전선로는 기설 지중 약전류 전선로에 대하여 다음의 어느것에 의하여 통신상의 장해를 주지…에서 시험시점 기준과 현행 기준을 분리하여 ‘누설전류 또는 유도작용’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘지중 전선로는 기설 지중 약전류 전선로에 대하여 다음의 어느것에 의하여 통신상의 장해를 주지…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 지중전선로는 누설전류 또는 유도작용으로 통신장해를 주지 않도록 기존 지중 약전류전선로와 충분히 이격한다.
3. 따라서 ②다. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘충전전류 또는 표피작용’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC와 전기설비기술기준의 대상·전압·장소·예외·단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 지중선 통신장해 · 현행 KEC 334.5 지중전선과 약전류전선의 이격

이 문제로 익힐 것

발전소의 계측요소가 아닌 것은에서 시험시점 기준과 현행 기준을 분리하여 ‘저압용 변압기의 온도’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘발전소의 계측요소가 아닌 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 발전소 필수 계측에는 발전기 고정자 온도, 발전기 전압·전류·전력, 주요 변압기 전압·전류·전력과 온도 등이 포함된다.
3. 일반 저압용 변압기의 온도는 이 열거대상이 아니므로 ②다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘발전기의 고정자 온도’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC와 전기설비기술기준의 대상·전압·장소·예외·단위를 다시 대조한다.

확인 위치: 시험시점 판단기준 발전소 계측 · 현행 KEC 351.6 발전소 등의 계측장치
