전기기사 기출문제 2015년 2회 필기

이 문제로 익힐 것

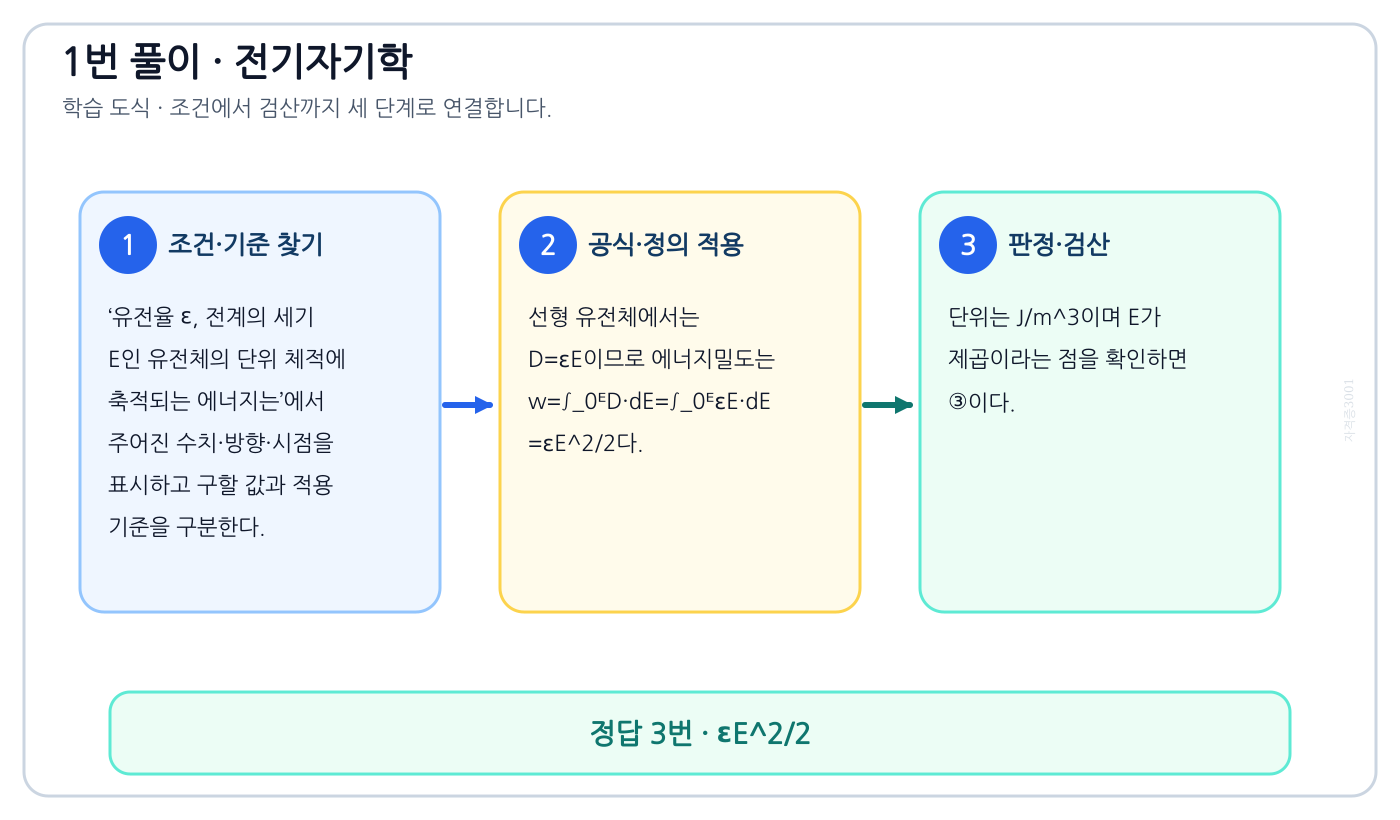

유전율 ε, 전계의 세기 E인 유전체의 단위 체적에 축적되는 에너지는의 기준식을 세우고 단위·계수·부호를 검산하여 ‘εE²/2’를 도출할 수 있다.

풀이 순서

1. ‘유전율 ε, 전계의 세기 E인 유전체의 단위 체적에 축적되는 에너지는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 선형 유전체에서는 D=εE이므로 에너지밀도는 w=∫₀ᴱD·dE=∫₀ᴱεE·dE=εE²/2다.
3. 단위는 J/m³이며 E가 제곱이라는 점을 확인하면 ③이다.

자주 하는 실수: 수치부터 대입하면 ‘E/(2ε)’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

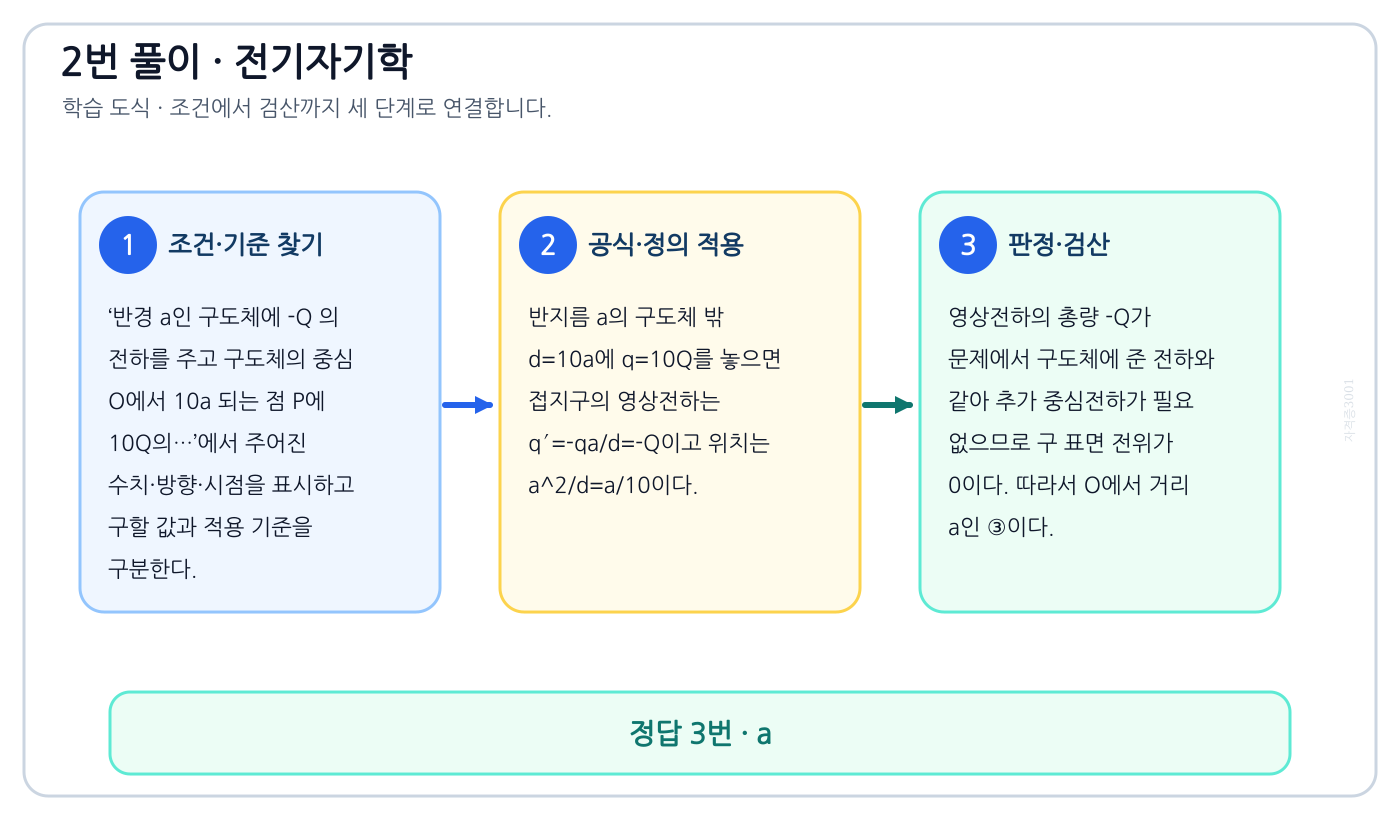

반경 a인 구도체에 -Q 의 전하를 주고 구도체의 중심 O에서 10a 되는 점 P에 10Q의…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘a’를 도출할 수 있다.

풀이 순서

1. ‘반경 a인 구도체에 -Q 의 전하를 주고 구도체의 중심 O에서 10a 되는 점 P에 10Q의…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 반지름 a의 구도체 밖 d=10a에 q=10Q를 놓으면 접지구의 영상전하는 q′=-qa/d=-Q이고 위치는 a²/d=a/10이다.
3. 영상전하의 총량 -Q가 문제에서 구도체에 준 전하와 같아 추가 중심전하가 필요 없으므로 구 표면 전위가 0이다. 따라서 O에서 거리 a인 ③이다.

자주 하는 실수: 수치부터 대입하면 ‘a/5’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

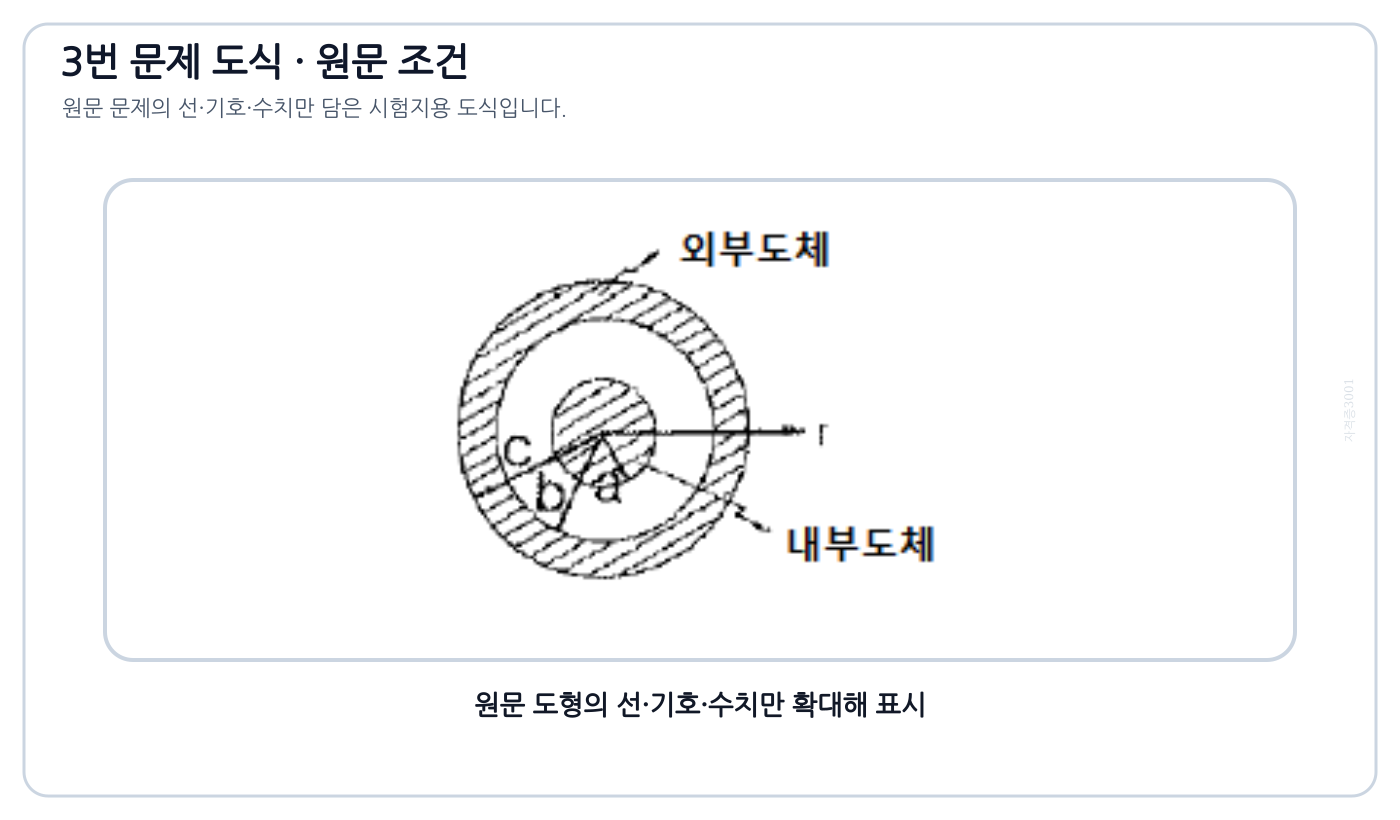

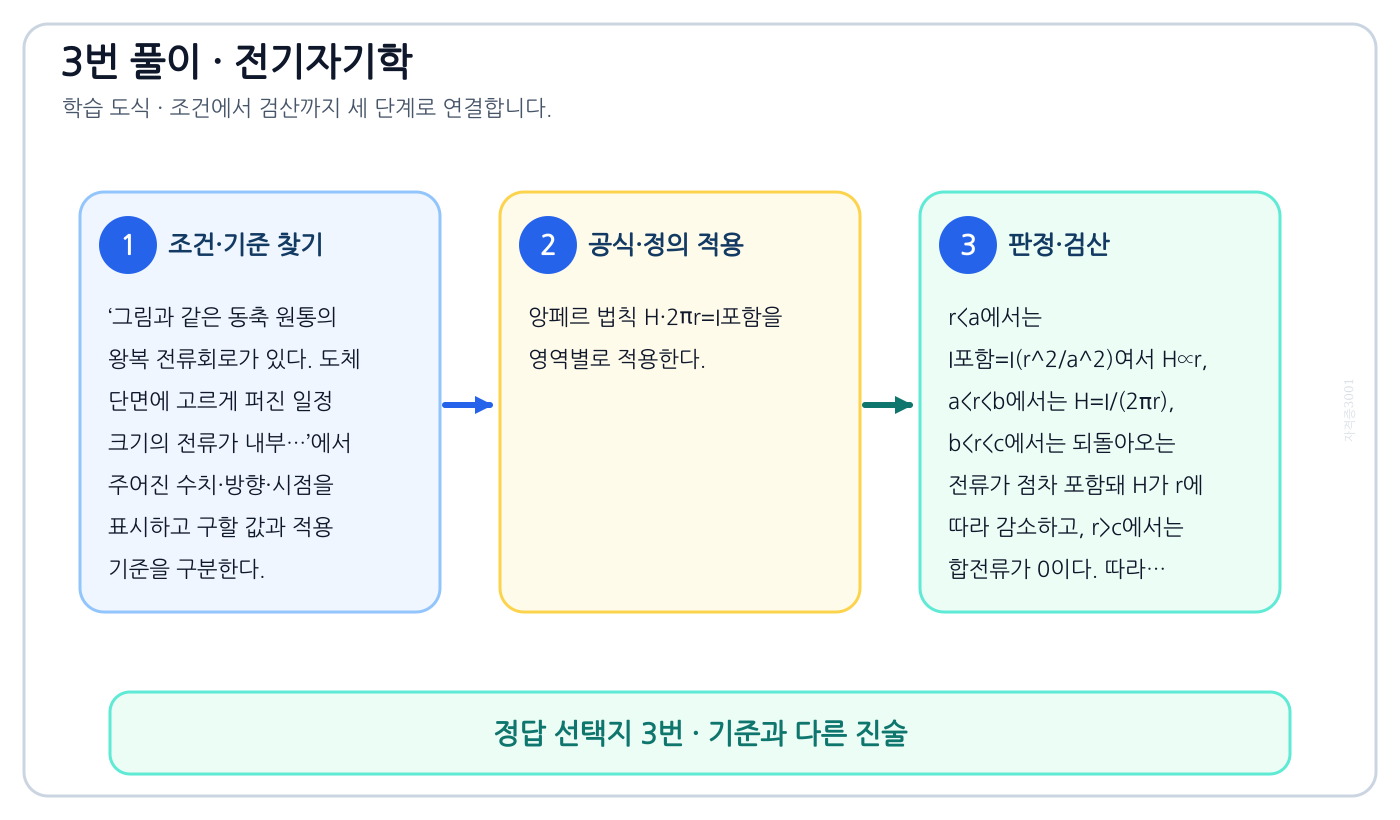

그림과 같은 동축 원통의 왕복 전류회로가 있다. 도체 단면에 고르게 퍼진 일정 크기의 전류가 내부…의 정의와 반대개념을 비교하여 ‘외부 도체 내(b <r <c)에 생기는 자계의 크기는 중심으로부터 거리에 관계없이 일정하다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘그림과 같은 동축 원통의 왕복 전류회로가 있다. 도체 단면에 고르게 퍼진 일정 크기의 전류가 내부…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 앙페르 법칙 H·2πr=I포함을 영역별로 적용한다.
3. r<a에서는 I포함=I(r²/a²)여서 H∝r, a<r<b에서는 H=I/(2πr), b<r<c에서는 되돌아오는 전류가 점차 포함돼 H가 r에 따라 감소하고, r>c에서는 합전류가 0이다. 따라서 외부도체 안에서 일정하다는 ③만 틀리다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘외부공간(r >c)의 자계는 영(0)이다.’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

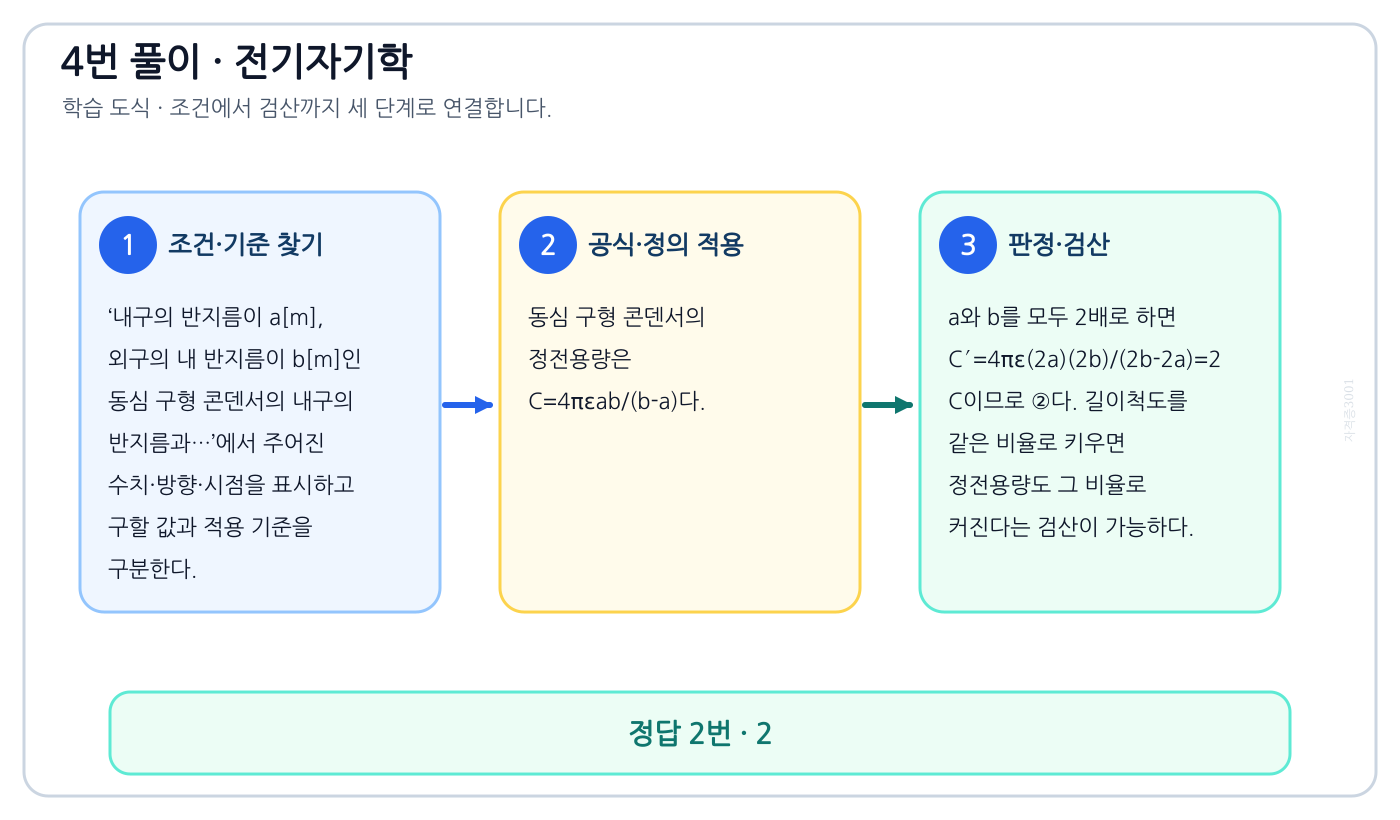

이 문제로 익힐 것

내구의 반지름이 a[m], 외구의 내 반지름이 b[m]인 동심 구형 콘덴서의 내구의 반지름과…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘2’를 도출할 수 있다.

풀이 순서

1. ‘내구의 반지름이 a[m], 외구의 내 반지름이 b[m]인 동심 구형 콘덴서의 내구의 반지름과…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 동심 구형 콘덴서의 정전용량은 C=4πεab/(b-a)다.
3. a와 b를 모두 2배로 하면 C′=4πε(2a)(2b)/(2b-2a)=2C이므로 ②다. 길이척도를 같은 비율로 키우면 정전용량도 그 비율로 커진다는 검산이 가능하다.

자주 하는 실수: 수치부터 대입하면 ‘1’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

다음 중 틀린 것은의 정의와 반대개념을 비교하여 ‘도체의 전류밀도 J는 가해진 전기장 E에 비례하여 온도변화와 무관하게 항상 일정하다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘다음 중 틀린 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 전류밀도는 도전율에 비례하고 고유저항에 반비례하며, 고유저항은 온도 변화에 따라 변하므로 전류밀도 역시 온도 변화의 영향을 받다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘도전율의 변화는 원자구조, 불순도 및 온도에 의하여 설명이 가능하다.’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

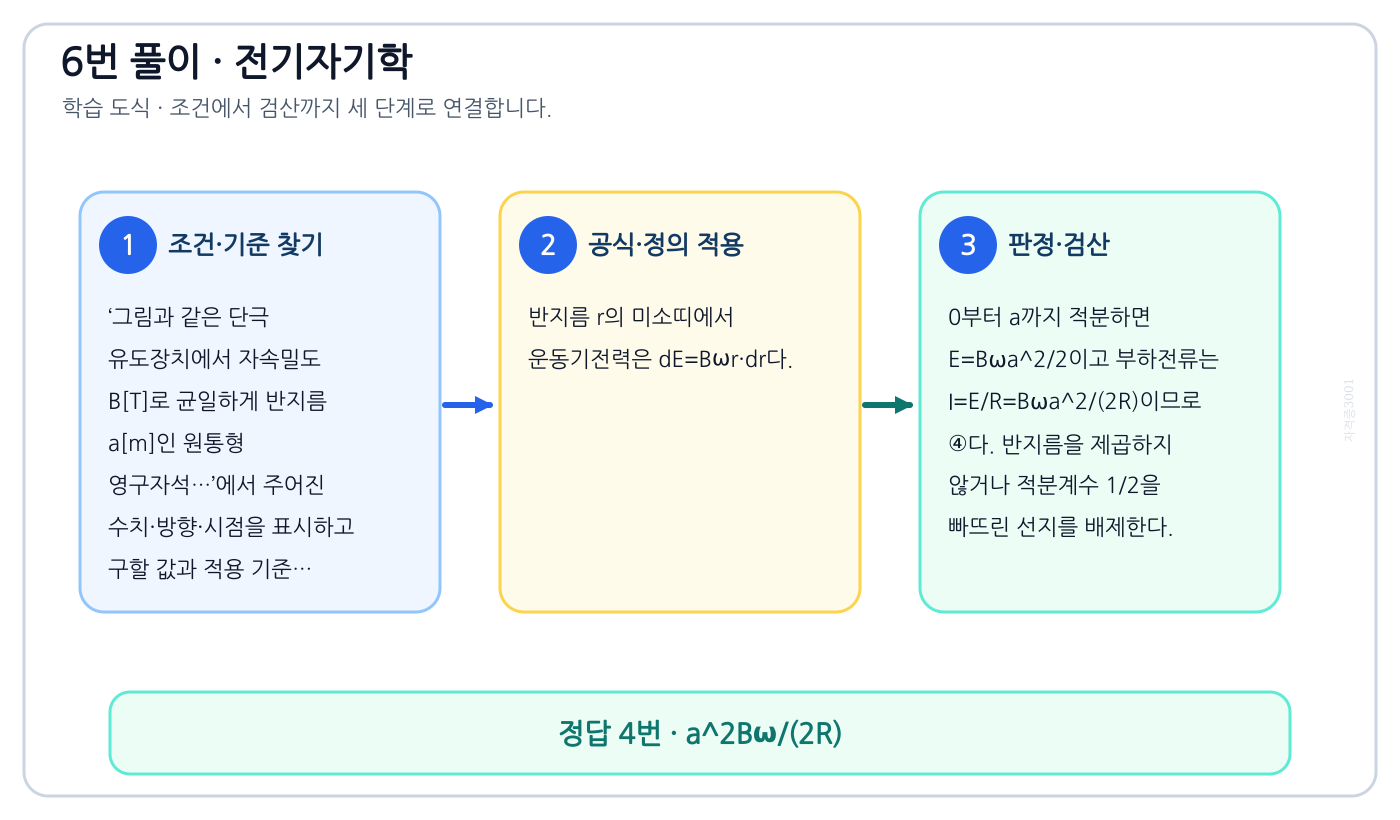

이 문제로 익힐 것

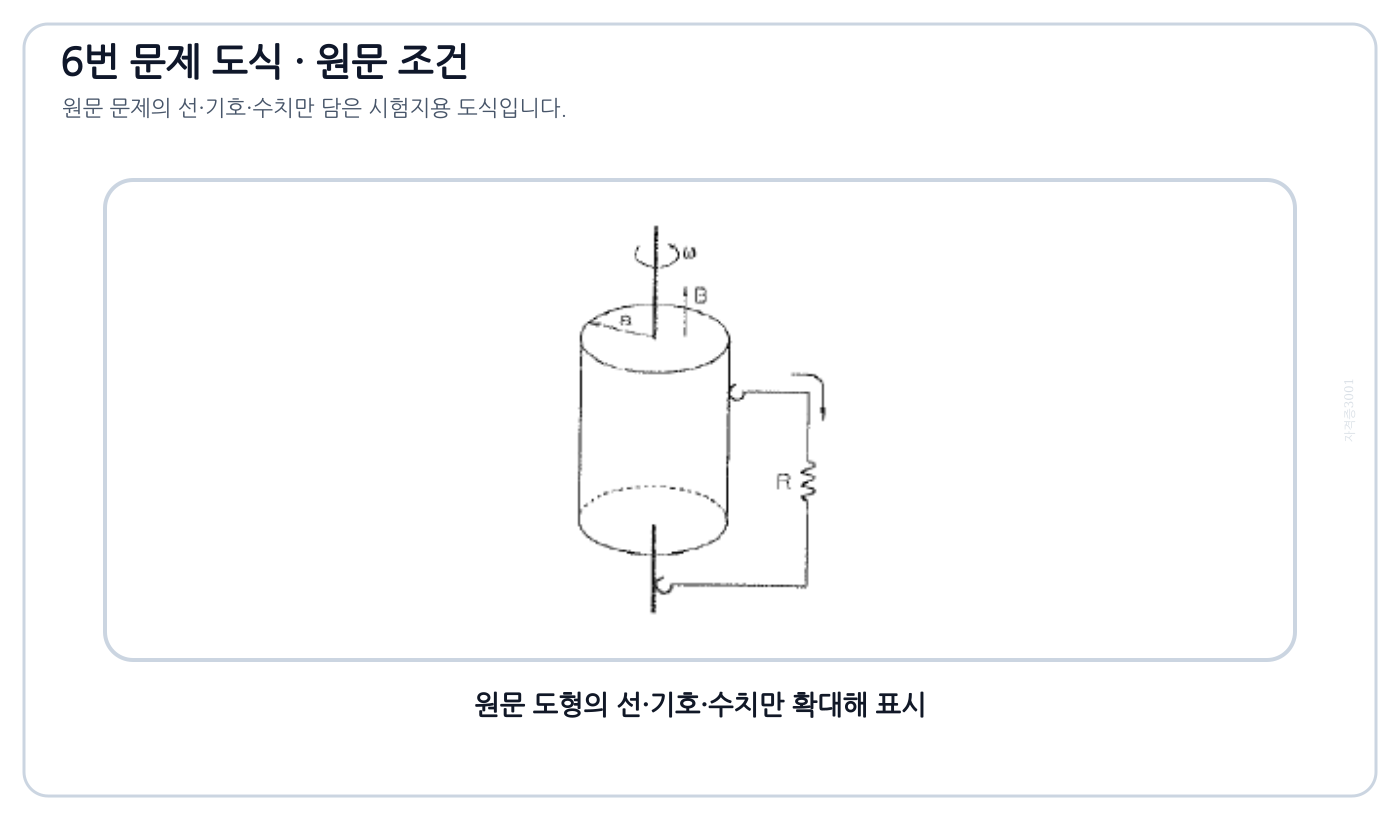

그림과 같은 단극 유도장치에서 자속밀도 B[T]로 균일하게 반지름 a[m]인 원통형 영구자석…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘a²Bω/(2R)’를 도출할 수 있다.

풀이 순서

1. ‘그림과 같은 단극 유도장치에서 자속밀도 B[T]로 균일하게 반지름 a[m]인 원통형 영구자석…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 반지름 r의 미소띠에서 운동기전력은 dE=Bωr·dr다.
3. 0부터 a까지 적분하면 E=Bωa²/2이고 부하전류는 I=E/R=Bωa²/(2R)이므로 ④다. 반지름을 제곱하지 않거나 적분계수 1/2을 빠뜨린 선지를 배제한다.

자주 하는 실수: 수치부터 대입하면 ‘aBω/R’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

다음 중 식이 틀린 것은의 정의와 반대개념을 비교하여 ‘∇²V=ε/ρ’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘다음 중 식이 틀린 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. Poisson 방정식은 ∇^2V=-ρ/ε이다.
3. ε/ρ라고 한 ②만 성립하지 않고, Gauss·Laplace·발산정리는 각 정의와 일치한다. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘∯E·dS=∭(∇·E)dv’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

영구자석에 관한 설명으로 틀린 것은의 정의와 반대개념을 비교하여 ‘자석 재료로 폐회로를 만들면 강한 영구자석이 된다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘영구자석에 관한 설명으로 틀린 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 영구자석은 외부에서 강한 자계를 가해 자화시킨 후, 자기를 영구적으로 보존하는 자석입니다.
3. 자석 재료로 폐회로를 구성하면 자속이 내부에서 순환하여 외부로 자계가 형성되지 않으므로, 이는 영구자석이 아닌 전자석의 원리에 해당합니다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘한번 자화된 다음에는 자기를 영구적으로 보존하는 자석이다.’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

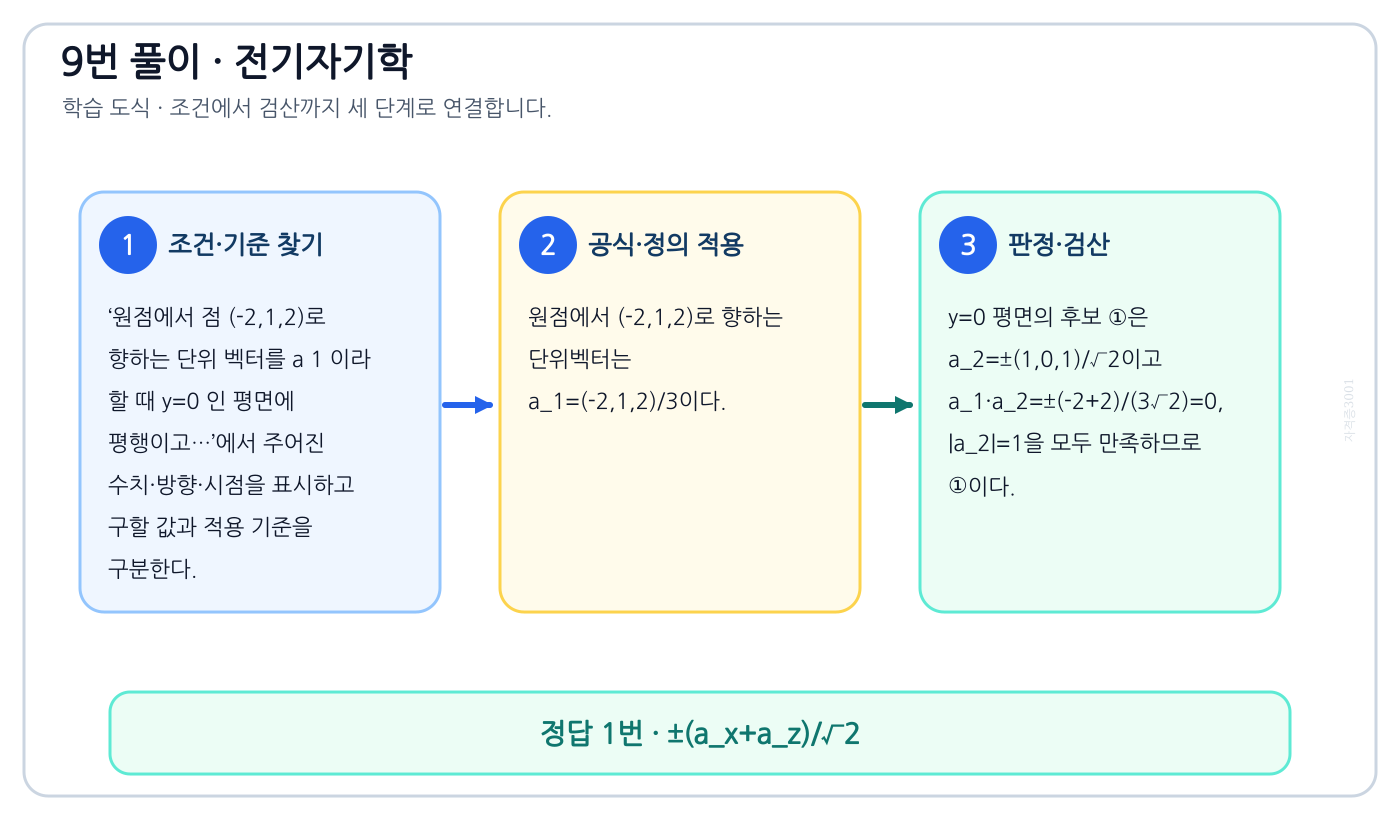

원점에서 점 (-2,1,2)로 향하는 단위 벡터를 a 1 이라 할 때 y=0 인 평면에 평행이고…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘±(aₓ+a_z)/√2’를 도출할 수 있다.

풀이 순서

1. ‘원점에서 점 (-2,1,2)로 향하는 단위 벡터를 a 1 이라 할 때 y=0 인 평면에 평행이고…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 원점에서 (-2,1,2)로 향하는 단위벡터는 a₁=(-2,1,2)/3이다.
3. y=0 평면의 후보 ①은 a₂=±(1,0,1)/√2이고 a₁·a₂=±(-2+2)/(3√2)=0, |a₂|=1을 모두 만족하므로 ①이다.

자주 하는 실수: 수치부터 대입하면 ‘±(aₓ-aᵧ)/√2’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

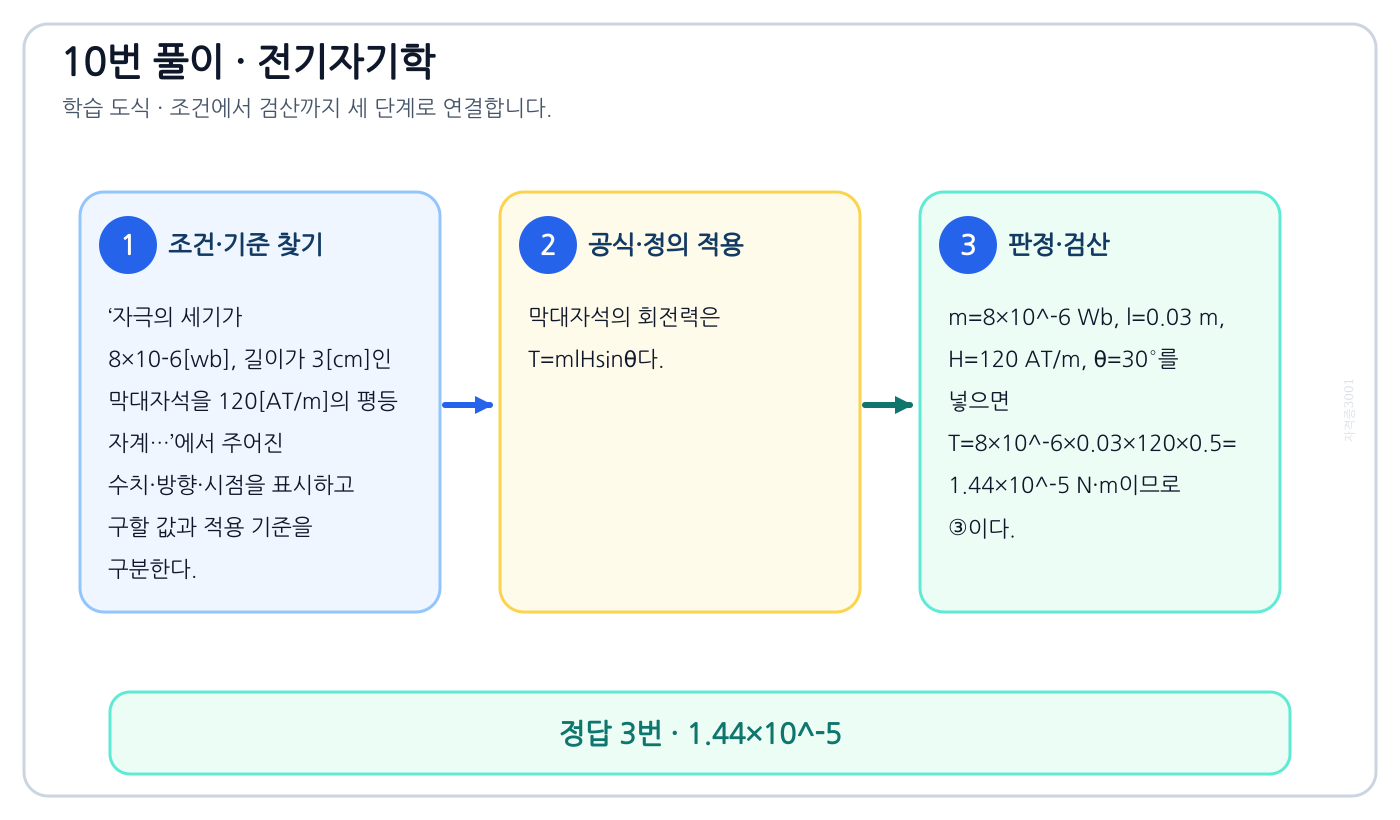

자극의 세기가 8×10-6[wb], 길이가 3[cm]인 막대자석을 120[AT/m]의 평등 자계…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘1.44×10⁻⁵’를 도출할 수 있다.

풀이 순서

1. ‘자극의 세기가 8×10-6[wb], 길이가 3[cm]인 막대자석을 120[AT/m]의 평등 자계…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 막대자석의 회전력은 T=mlHsinθ다.
3. m=8×10⁻⁶ Wb, l=0.03 m, H=120 AT/m, θ=30°를 넣으면 T=8×10⁻⁶×0.03×120×0.5=1.44×10⁻⁵ N·m이므로 ③이다.

자주 하는 실수: 수치부터 대입하면 ‘3.02×10⁻⁵’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

대지에 대한 전계와 자계의 방향으로 구분할 때 수직편파의 정의로 옳은 것은의 정의와 반대개념을 비교하여 ‘전계가 대지에 대해서 수직면에 있는 전자파’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘대지에 대한 전계와 자계의 방향으로 구분할 때 수직편파의 정의로 옳은 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 전자파의 편파는 전계 (E)의 진동 방향에 의해 결정된다.
3. 수직 편파는 전계가 대지에 대하여 수직인 평면 내에서 진동하는 전자파를 의미합니다. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘전계가 대지에 대해서 수평면에 있는 전자파’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

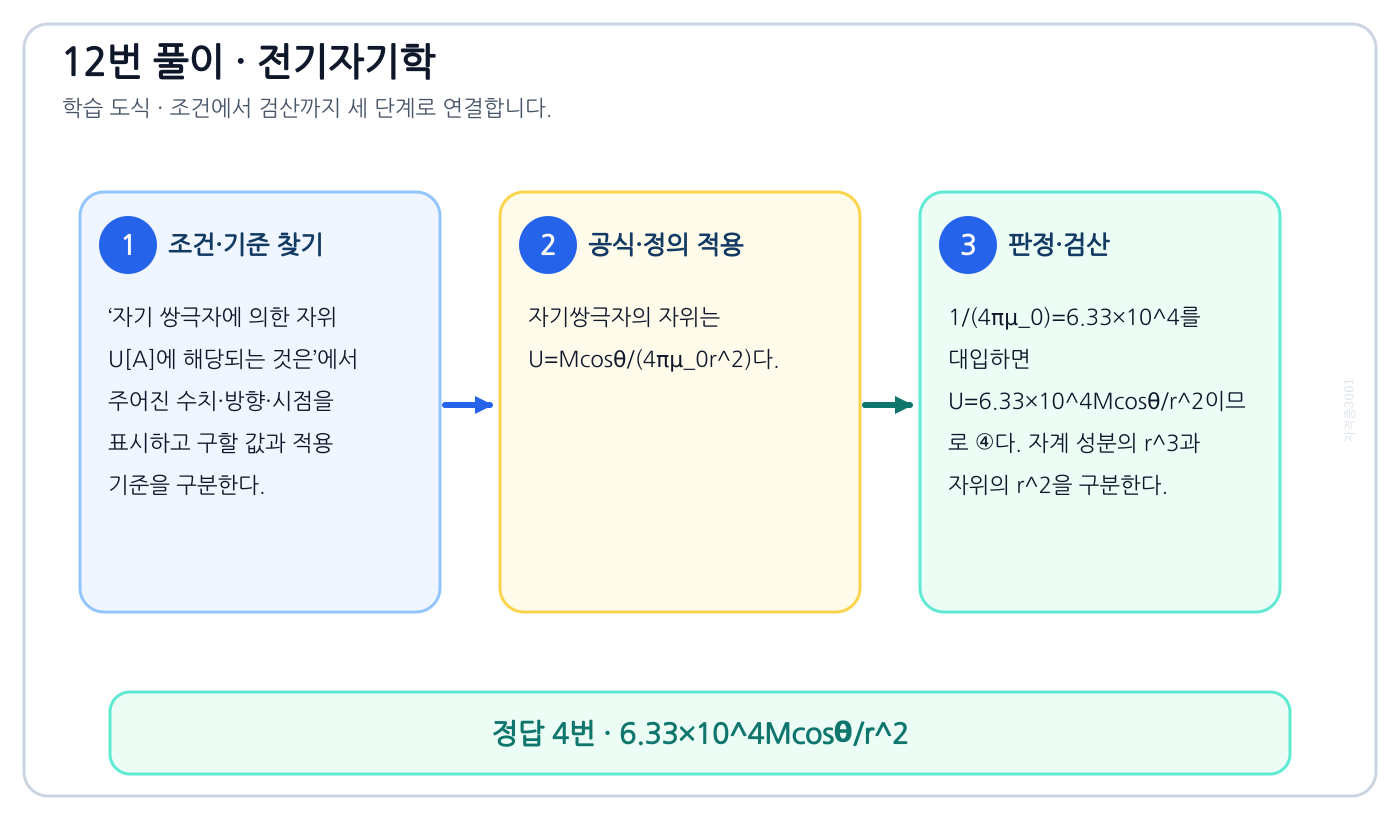

자기 쌍극자에 의한 자위 U[A]에 해당되는 것은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘6.33×10⁴Mcosθ/r²’를 도출할 수 있다.

풀이 순서

1. ‘자기 쌍극자에 의한 자위 U[A]에 해당되는 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 자기쌍극자의 자위는 U=Mcosθ/(4πμ₀r²)다.
3. 1/(4πμ₀)=6.33×10⁴를 대입하면 U=6.33×10⁴Mcosθ/r²이므로 ④다. 자계 성분의 r³과 자위의 r²을 구분한다.

자주 하는 실수: 수치부터 대입하면 ‘6.33×10⁴Msinθ/r³’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

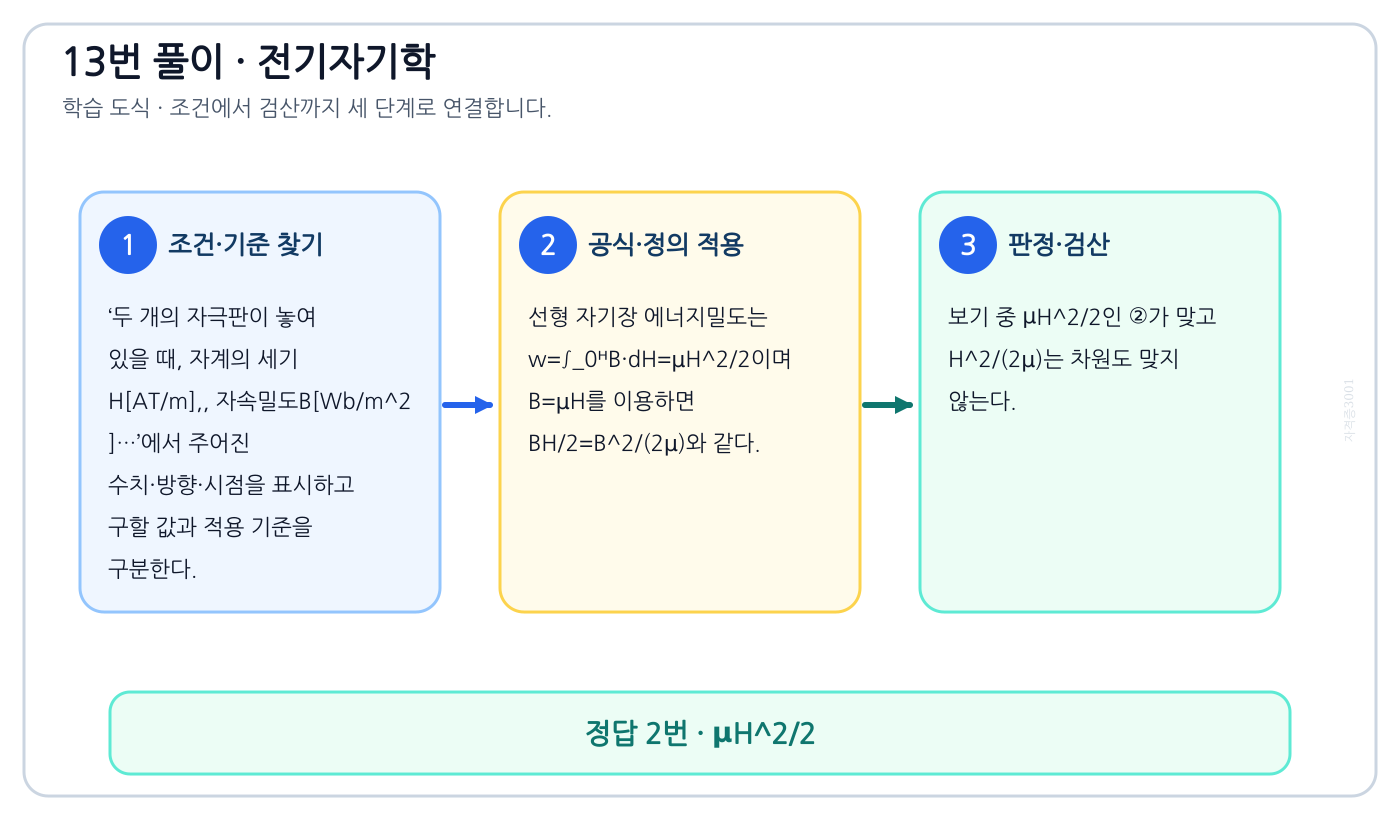

두 개의 자극판이 놓여 있을 때, 자계의 세기 H[AT/m],, 자속밀도B[Wb/m² ]…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘μH²/2’를 도출할 수 있다.

풀이 순서

1. ‘두 개의 자극판이 놓여 있을 때, 자계의 세기 H[AT/m],, 자속밀도B[Wb/m² ]…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 선형 자기장 에너지밀도는 w=∫₀ᴴB·dH=μH²/2이며 B=μH를 이용하면 BH/2=B²/(2μ)와 같다.
3. 보기 중 μH²/2인 ②가 맞고 H²/(2μ)는 차원도 맞지 않는다.

자주 하는 실수: 수치부터 대입하면 ‘H²/(2μ)’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

길이 l[m], 단면적의 반지름 a[m]인 원통이 길이 방향으로 균일하게 자화되어 자화의 세기가…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘πa²J’를 도출할 수 있다.

풀이 순서

1. ‘길이 l[m], 단면적의 반지름 a[m]인 원통이 길이 방향으로 균일하게 자화되어 자화의 세기가…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 자화의 세기 J는 단위 체적당 자극의 세기로 정의된다.
3. 원통의 길이 방향으로 균일하게 자화된 경우, 전자극의 세기 m은 자화의 세기에 자계가 형성되는 수직 단면적을 곱하여 구할 수 있다. 기본식: m = J × (Area) 대입: m = J × π a^(2) 결과: m = π a^(2) J.

자주 하는 실수: 수치부터 대입하면 ‘J’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

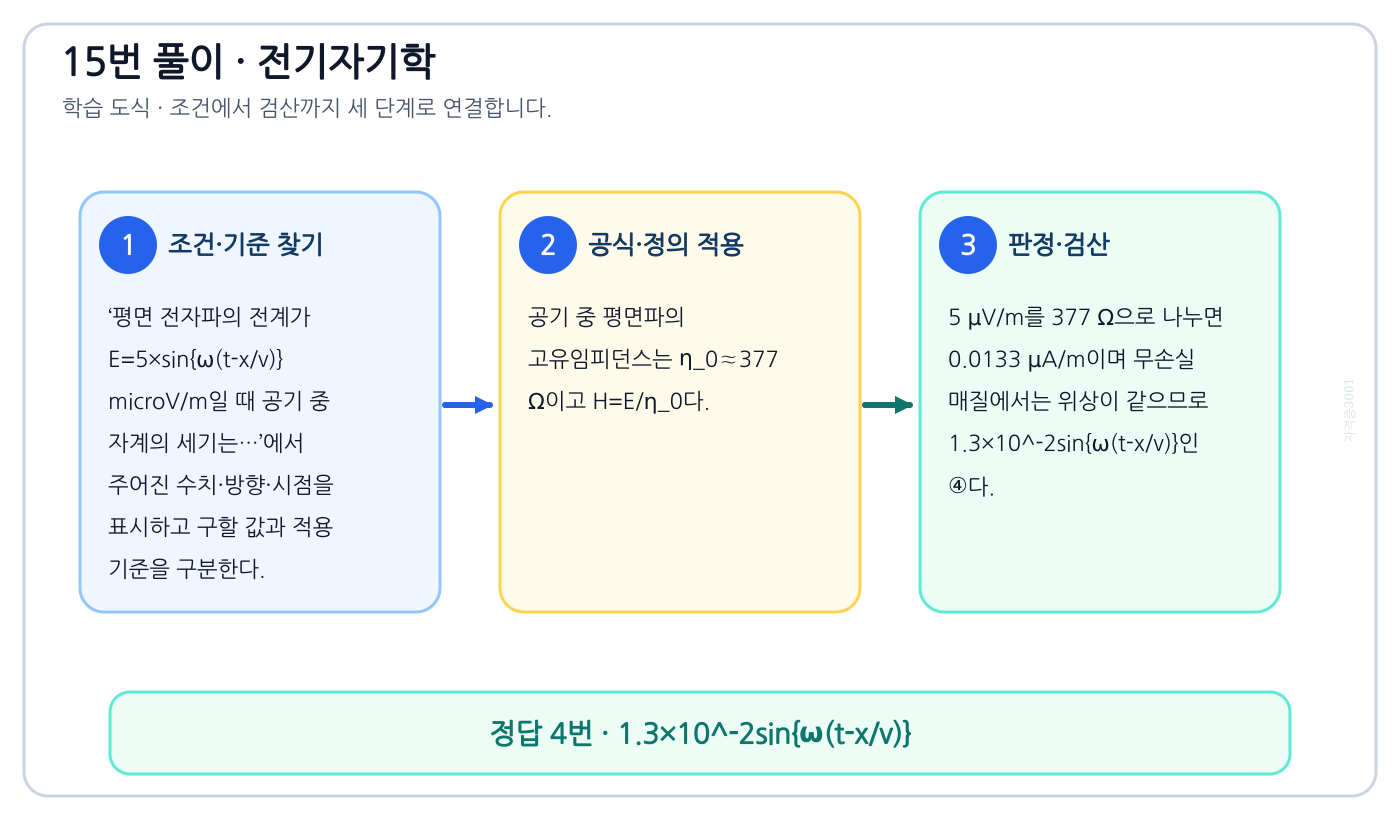

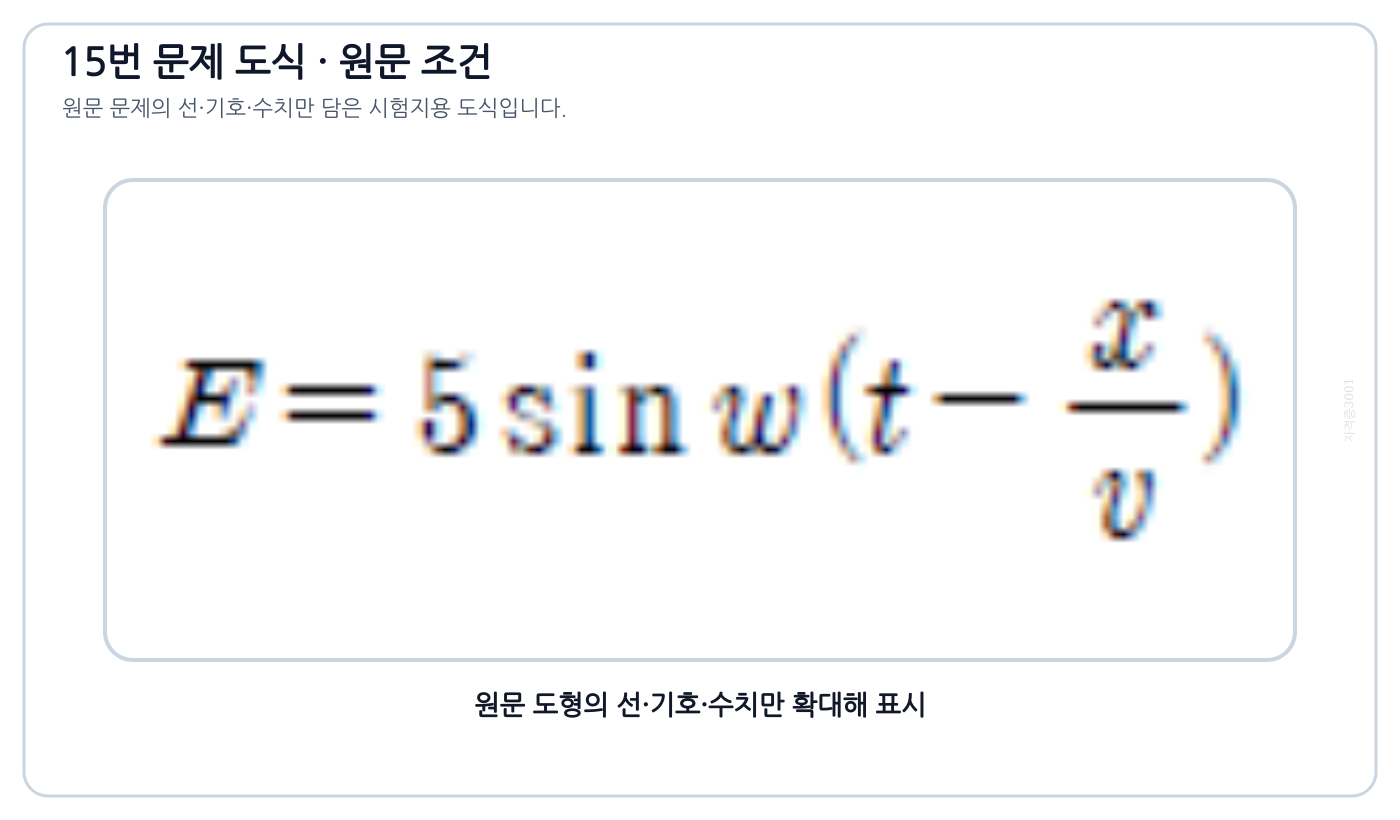

평면 전자파의 전계가 E=5×sin{ω(t-x/v)} microV/m일 때 공기 중 자계의 세기는…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘1.3×10⁻²sin{ω(t-x/v)}’를 도출할 수 있다.

풀이 순서

1. ‘평면 전자파의 전계가 E=5×sin{ω(t-x/v)} microV/m일 때 공기 중 자계의 세기는…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 공기 중 평면파의 고유임피던스는 η₀≈377 Ω이고 H=E/η₀다.
3. 5 μV/m를 377 Ω으로 나누면 0.0133 μA/m이며 무손실 매질에서는 위상이 같으므로 1.3×10⁻²sin{ω(t-x/v)}인 ④다.

자주 하는 실수: 수치부터 대입하면 ‘-(5ω/v)cos{ω(t-x/v)}’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

비유전율이 10인 유전체를 5[V/m]인 전계내에 놓으면 유전체의 표면 전하밀도는 몇 [C/m² ]인가의 기준식을 세우고 단위·계수·부호를 검산하여 ‘45ε₀’를 도출할 수 있다.

풀이 순서

1. ‘비유전율이 10인 유전체를 5[V/m]인 전계내에 놓으면 유전체의 표면 전하밀도는 몇 [C/m² ]인가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 유전체 표면의 결합전하밀도는 분극 P=ε₀(εr-1)E와 같다.
3. εr=10, E=5 V/m를 넣으면 P=ε₀×9×5=45ε₀ C/m²이므로 ②다. 전체 전속밀도 D=ε₀εrE와 분극전하를 구분한다.

자주 하는 실수: 수치부터 대입하면 ‘35ε₀’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

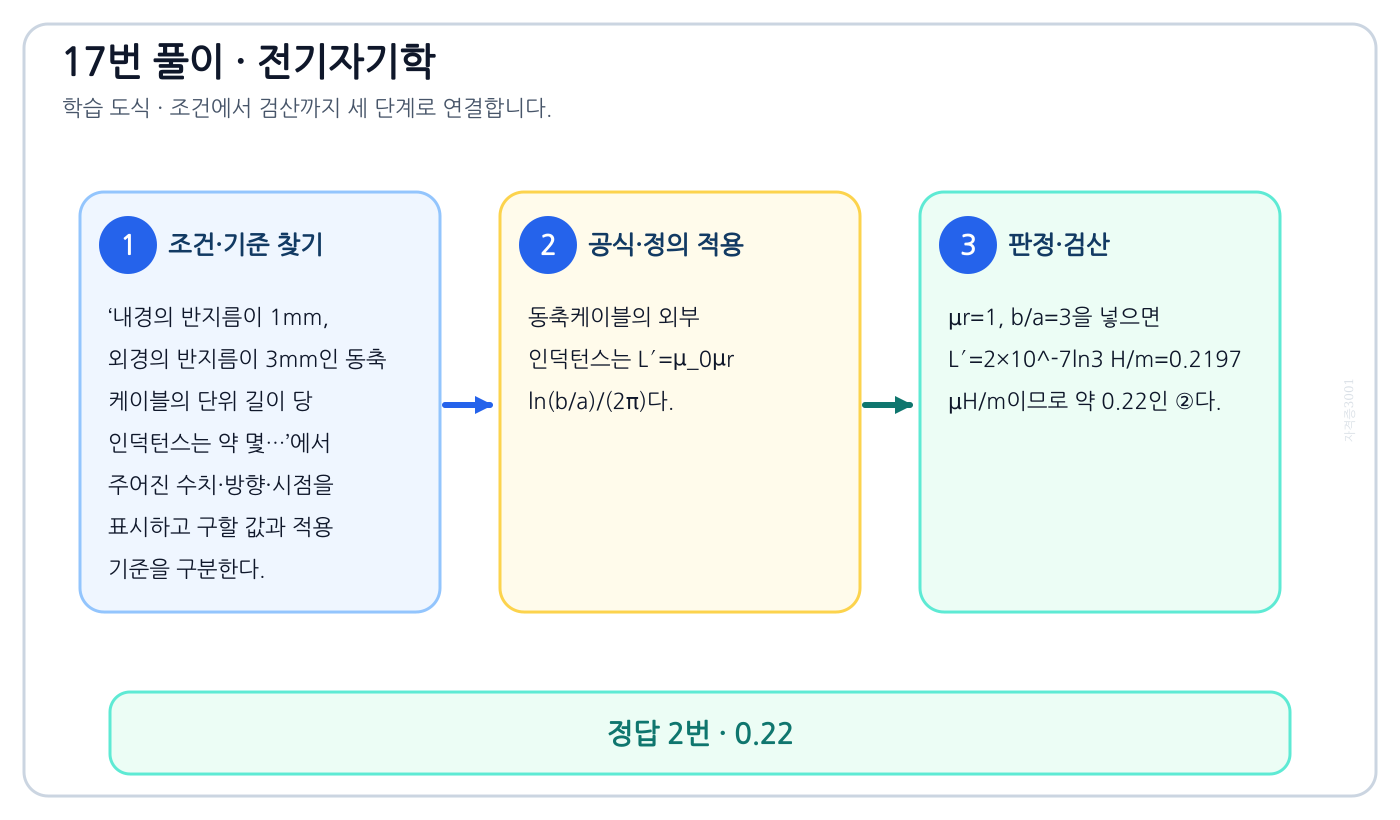

내경의 반지름이 1mm, 외경의 반지름이 3mm인 동축 케이블의 단위 길이 당 인덕턴스는 약 몇…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘0.22’를 도출할 수 있다.

풀이 순서

1. ‘내경의 반지름이 1mm, 외경의 반지름이 3mm인 동축 케이블의 단위 길이 당 인덕턴스는 약 몇…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 동축케이블의 외부 인덕턴스는 L′=μ₀μr ln(b/a)/(2π)다.
3. μr=1, b/a=3을 넣으면 L′=2×10⁻⁷ln3 H/m=0.2197 μH/m이므로 약 0.22인 ②다.

자주 하는 실수: 수치부터 대입하면 ‘0.12’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

평면 도체 표면에서 d[m] 의 거리에 점전하 Q[C]가 있을 때 이 전하를 무한원까지 운반하는데…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘Q²/(16πε₀d)’를 도출할 수 있다.

풀이 순서

1. ‘평면 도체 표면에서 d[m] 의 거리에 점전하 Q[C]가 있을 때 이 전하를 무한원까지 운반하는데…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 도체면은 반대 부호 영상전하로 치환한다.
3. 실제 전하와 영상전하 사이 거리는 2d이고 자기 자신에 대한 일은 절반만 반영되어 W=Q^2/(16×π×ε₀×d), ④다. 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘Q²/(4πε₀d)’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

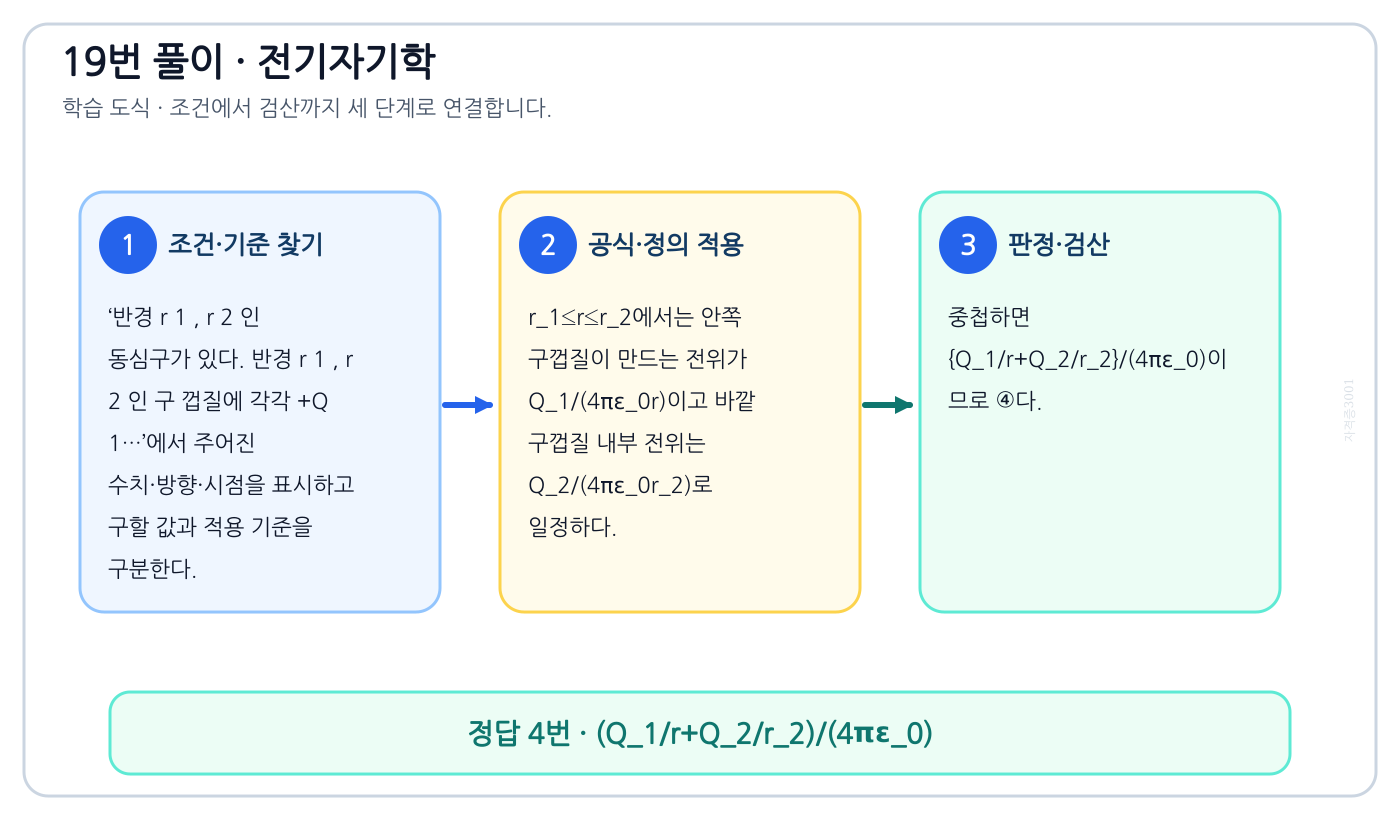

반경 r 1 , r 2 인 동심구가 있다. 반경 r 1 , r 2 인 구 껍질에 각각 +Q 1…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘(Q₁/r+Q₂/r₂)/(4πε₀)’를 도출할 수 있다.

풀이 순서

1. ‘반경 r 1 , r 2 인 동심구가 있다. 반경 r 1 , r 2 인 구 껍질에 각각 +Q 1…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. r₁≤r≤r₂에서는 안쪽 구껍질이 만드는 전위가 Q₁/(4πε₀r)이고 바깥 구껍질 내부 전위는 Q₂/(4πε₀r₂)로 일정하다.
3. 중첩하면 {Q₁/r+Q₂/r₂}/(4πε₀)이므로 ④다.

자주 하는 실수: 수치부터 대입하면 ‘(Q₁+Q₂)/(4πε₀r)’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

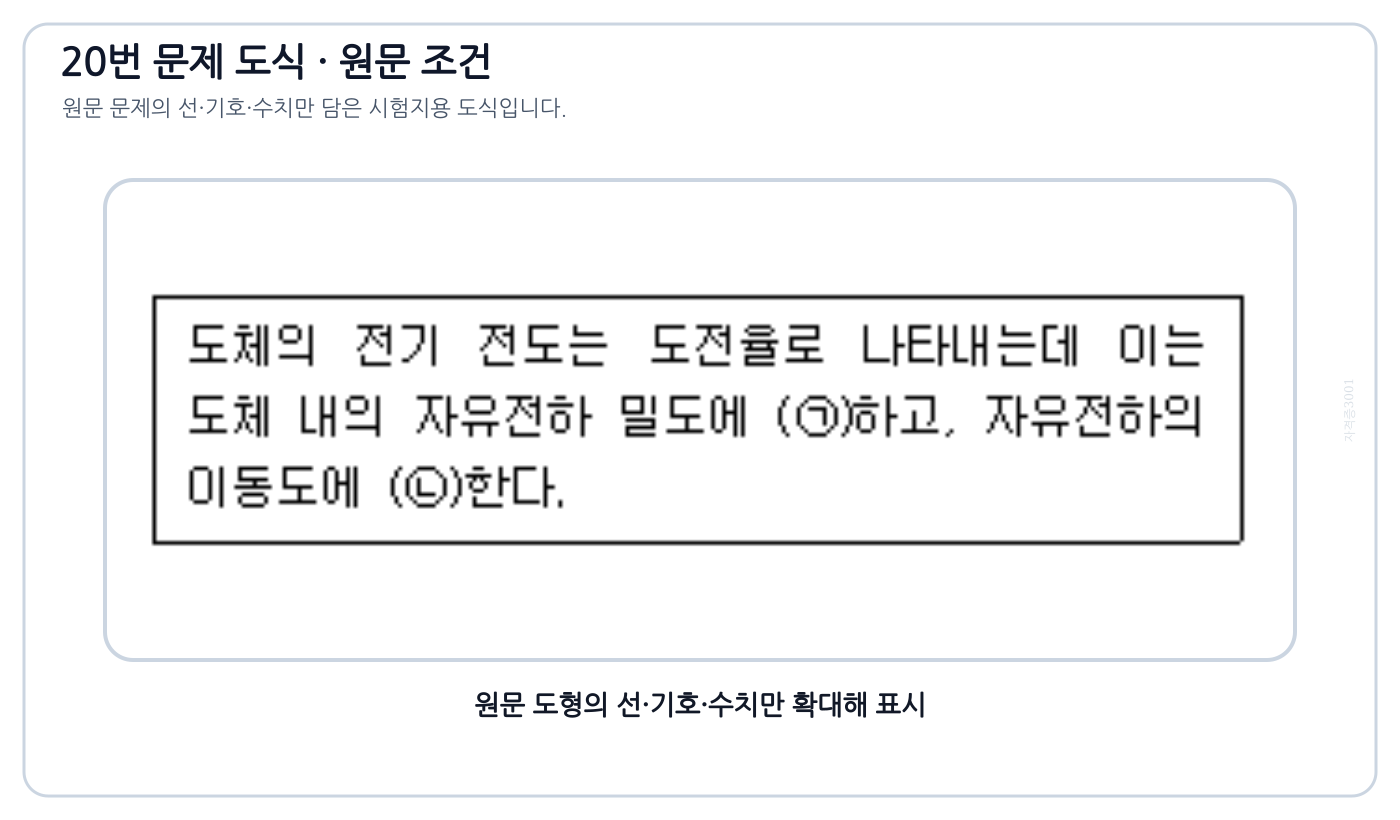

도체의 전기전도도는 도체 내부 자유전자 밀도에 (ㄱ)하고 자유전자의 이동도에 (ㄴ)한다. (ㄱ),(ㄴ)은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘(ᄀ) 비례 (ᄂ) 비례’를 도출할 수 있다.

풀이 순서

1. ‘도체의 전기전도도는 도체 내부 자유전자 밀도에 (ㄱ)하고 자유전자의 이동도에 (ㄴ)한다. (ㄱ),(ㄴ)은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 전기전도도는 σ=n×q×μ_e다.
3. 자유전자 밀도 n과 이동도 μ_e에 모두 비례하므로 (비례,비례)인 ①이다. 먼저 기호식을 세우고 단위를 통일한 뒤 선택지를 역산하면 계수와 단위 착오를 줄일 수 있다.

자주 하는 실수: 수치부터 대입하면 ‘(ᄀ) 반비례 (ᄂ) 반비례’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

경간 200m의 지지점이 수평인 가공 전선로가 있다. 전선 1m의 하중은 2kg/m, 풍압하중은…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘5.5’를 도출할 수 있다.

풀이 순서

1. ‘경간 200m의 지지점이 수평인 가공 전선로가 있다. 전선 1m의 하중은 2kg/m, 풍압하중은…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 허용장력은 T=4000/2.2 kgf이고 이도는 D=wS²/(8T)다.
3. w=2 kgf/m, S=200 m를 넣으면 D=2×200²/{8×(4000/2.2)}=5.5 m이므로 ③이다.

자주 하는 실수: 수치부터 대입하면 ‘4.7’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

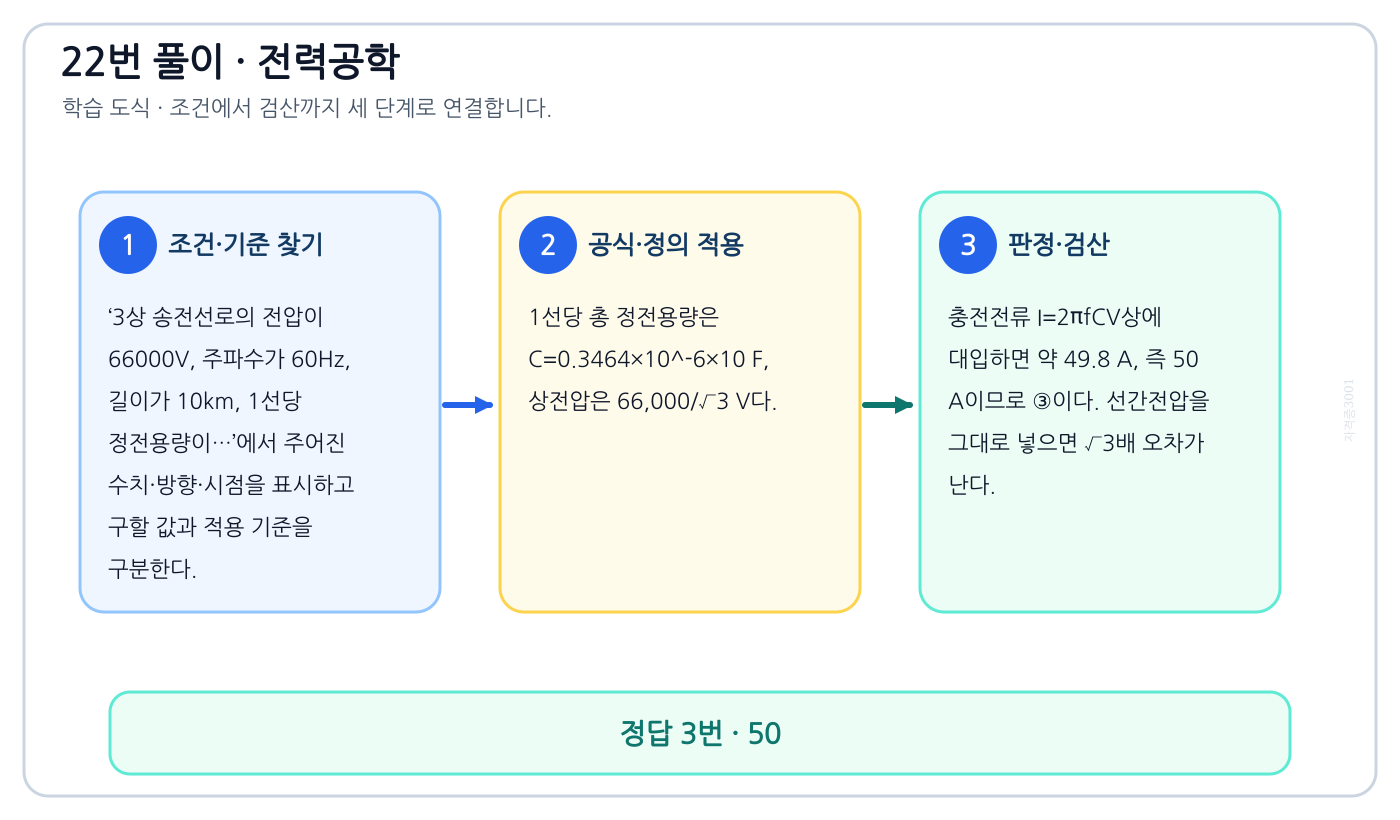

3상 송전선로의 전압이 66000V, 주파수가 60Hz, 길이가 10km, 1선당 정전용량이…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘50’를 도출할 수 있다.

풀이 순서

1. ‘3상 송전선로의 전압이 66000V, 주파수가 60Hz, 길이가 10km, 1선당 정전용량이…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 1선당 총 정전용량은 C=0.3464×10⁻⁶×10 F, 상전압은 66,000/√3 V다.
3. 충전전류 I=2πfCV상에 대입하면 약 49.8 A, 즉 50 A이므로 ③이다. 선간전압을 그대로 넣으면 √3배 오차가 난다.

자주 하는 실수: 수치부터 대입하면 ‘40’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

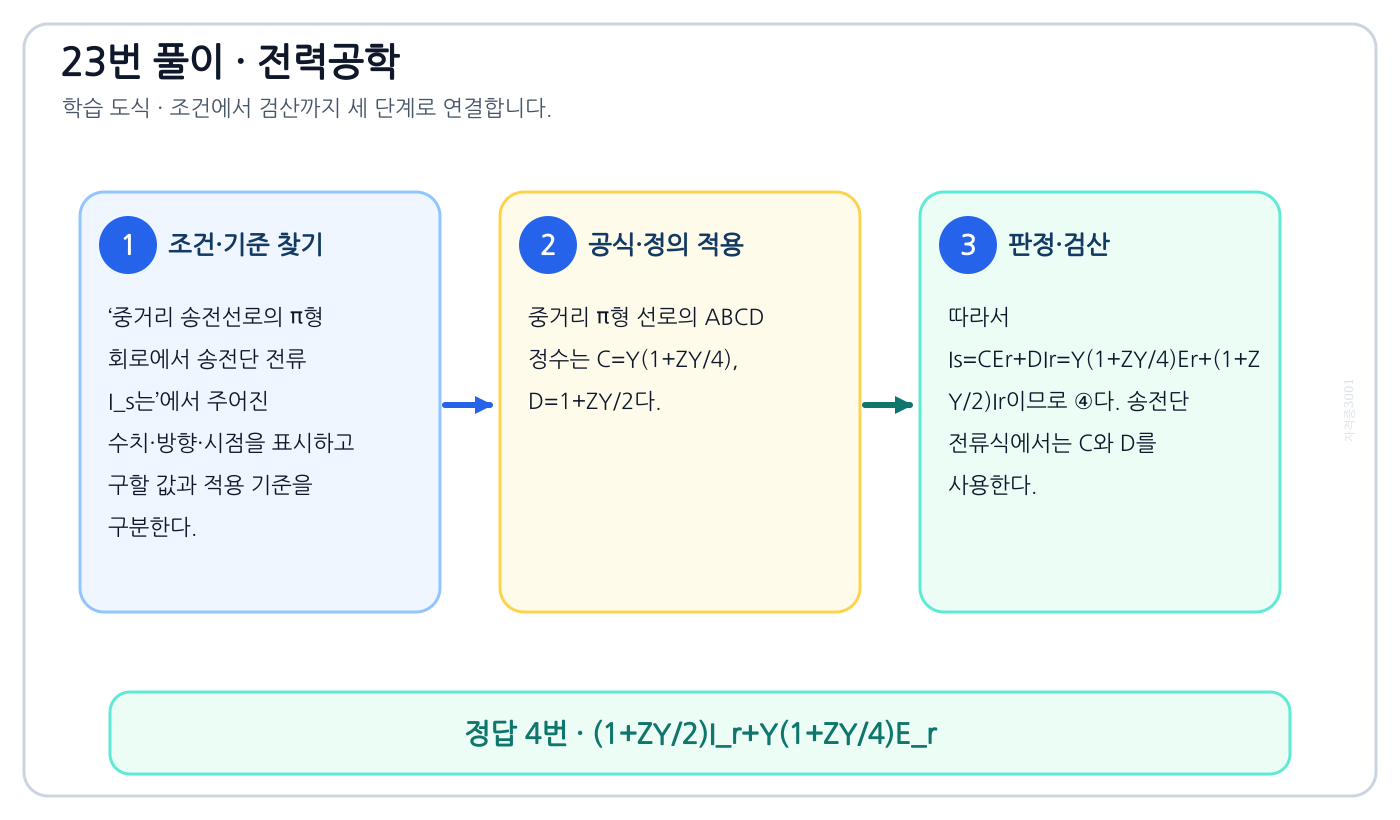

중거리 송전선로의 π형 회로에서 송전단 전류 I_s는의 기준식을 세우고 단위·계수·부호를 검산하여 ‘(1+ZY/2)I_r+Y(1+ZY/4)E_r’를 도출할 수 있다.

풀이 순서

1. ‘중거리 송전선로의 π형 회로에서 송전단 전류 I_s는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 중거리 π형 선로의 ABCD 정수는 C=Y(1+ZY/4), D=1+ZY/2다.
3. 따라서 Is=CEr+DIr=Y(1+ZY/4)Er+(1+ZY/2)Ir이므로 ④다. 송전단 전류식에서는 C와 D를 사용한다.

자주 하는 실수: 수치부터 대입하면 ‘(1+ZY/2)E_r+ZI_r’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

선택지락 계전기의 용도를 옳게 설명한 것은의 정의와 반대개념을 비교하여 ‘병행 2회선에서 지락 고장 회선의 선택 차단’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘선택지락 계전기의 용도를 옳게 설명한 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 선택지락계전기는 다회선 송전선로에서 지락 고장이 발생했을 때, 고장이 발생한 특정 회선만을 선택적으로 신속하게 차단하여 전력 공급의 신뢰성을 높이는 장치입니다.
3. 따라서 병행 2회선에서 지락 고장 회선의 선택 차단이 정확한 용도입니다.

자주 하는 실수: 익숙한 용어 ‘단일 회선에서 지락 고장 회선의 선택 차단’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

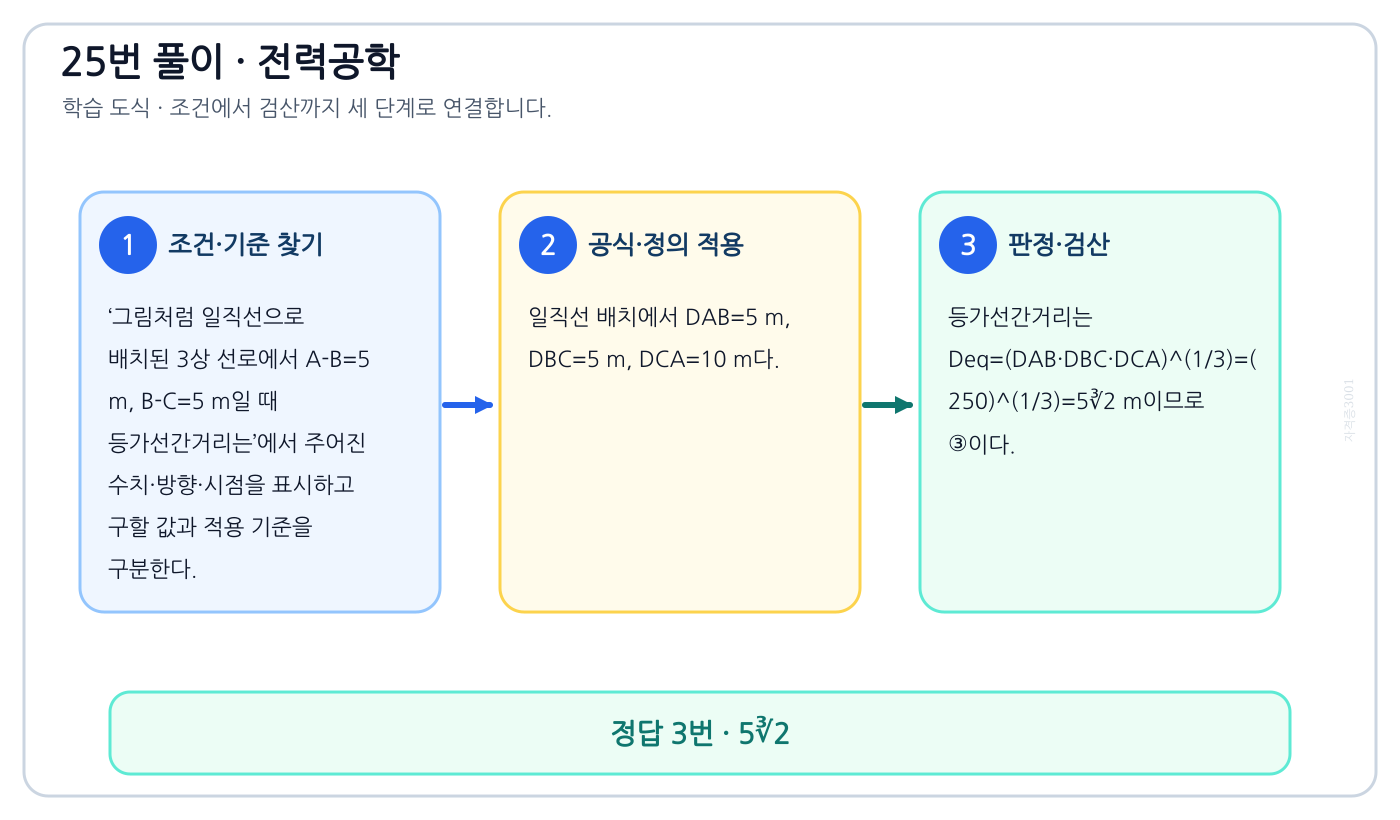

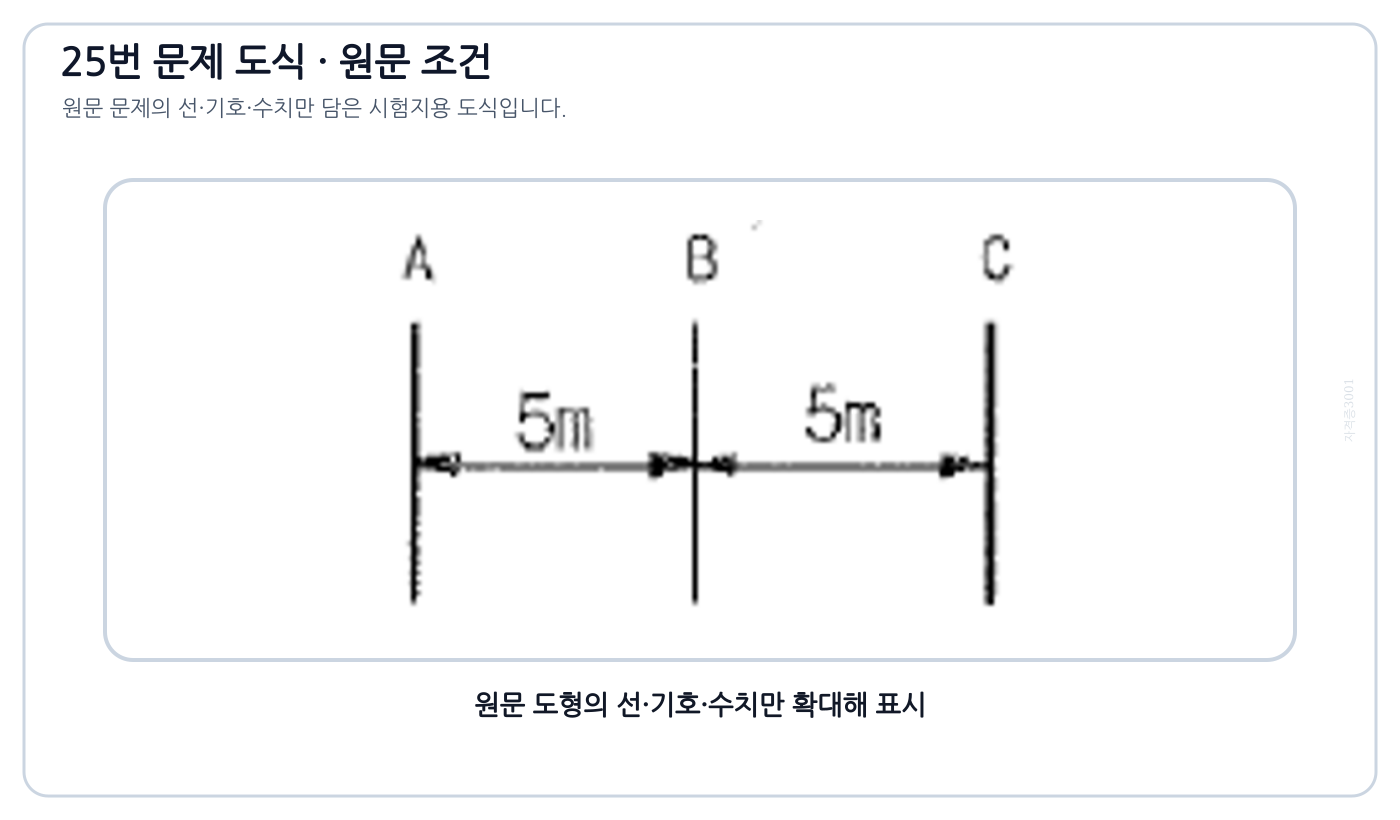

그림처럼 일직선으로 배치된 3상 선로에서 A-B=5 m, B-C=5 m일 때 등가선간거리는의 기준식을 세우고 단위·계수·부호를 검산하여 ‘5∛2’를 도출할 수 있다.

풀이 순서

1. ‘그림처럼 일직선으로 배치된 3상 선로에서 A-B=5 m, B-C=5 m일 때 등가선간거리는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 일직선 배치에서 DAB=5 m, DBC=5 m, DCA=10 m다.
3. 등가선간거리는 Deq=(DAB·DBC·DCA)^(1/3)=(250)^(1/3)=5∛2 m이므로 ③이다.

자주 하는 실수: 수치부터 대입하면 ‘5’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

송배전 계통에 발생하는 이상전압의 내부적 원인이 아닌 것은의 정의와 반대개념을 비교하여 ‘직격뢰’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘송배전 계통에 발생하는 이상전압의 내부적 원인이 아닌 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 직격뢰는 외부에서 유입되는 뇌전류에 의한 것으로 외부적 원인에 해당합니다.
3. 선로의 개폐, 아크 접지, 선로의 이상 상태는 계통 내부에서 발생하는 내부적 원인입니다. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘선로의 개폐’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

수력 발전소를 건설할 때 낙차를 취하는 방법으로 적합하지 않은 것은의 정의와 반대개념을 비교하여 ‘역조정지식’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘수력 발전소를 건설할 때 낙차를 취하는 방법으로 적합하지 않은 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 수력 발전소에서 낙차를 얻는 방법에는 수로식, 댐식, 댐 수로식, 유역변경식이 있다.
3. 역조정지식은 낙차가 아닌 유량을 얻는 방법에 해당합니다. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘수로식’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

초고압용 차단기에서 개폐 저항기를 사용하는 이유 중 가장 타당한 것은의 정의와 반대개념을 비교하여 ‘개폐서지 이상전압 억제’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘초고압용 차단기에서 개폐 저항기를 사용하는 이유 중 가장 타당한 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 초고압 계통에서 차단기를 개폐할 때 발생하는 급격한 전압 변화인 개폐서지 이상전압을 억제하기 위해 개폐 저항기를 사용합니다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘차단 전류의 역률 개선’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

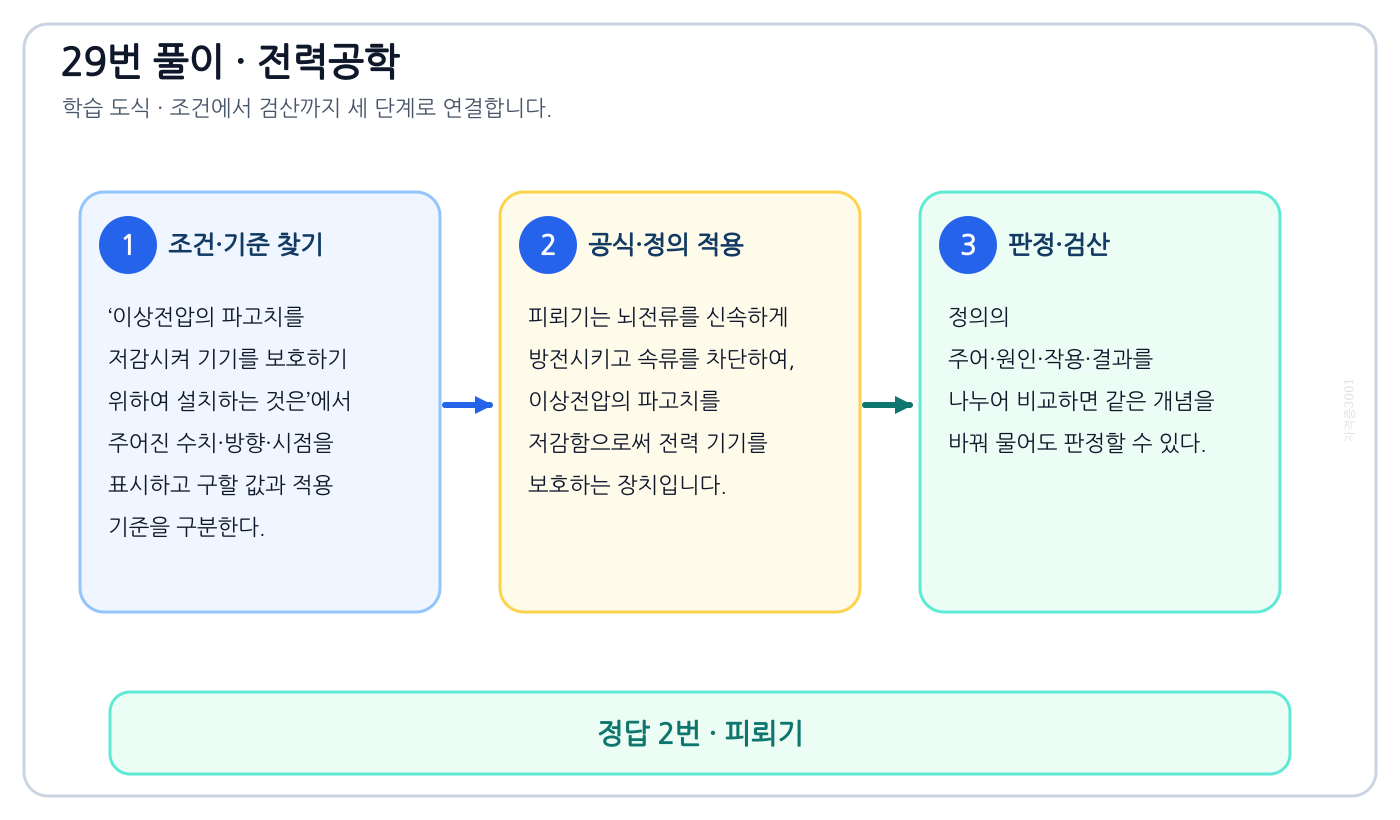

이상전압의 파고치를 저감시켜 기기를 보호하기 위하여 설치하는 것은의 정의와 반대개념을 비교하여 ‘피뢰기’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘이상전압의 파고치를 저감시켜 기기를 보호하기 위하여 설치하는 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 피뢰기는 뇌전류를 신속하게 방전시키고 속류를 차단하여, 이상전압의 파고치를 저감함으로써 전력 기기를 보호하는 장치입니다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘리액터’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

보일러 급수 중의 염류 등이 굳어서 내벽에 부착되어 보일러 열전도와 물의 순환을 방해하며 내면의…의 정의와 반대개념을 비교하여 ‘스케일’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘보일러 급수 중의 염류 등이 굳어서 내벽에 부착되어 보일러 열전도와 물의 순환을 방해하며 내면의…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 보일러 내부의 화학적 현상에 관한 문제입니다.
3. 급수 중의 염류가 굳어 내벽에 부착되어 열전도를 방해하고 과열 및 파열을 일으키는 현상을 스케일이라고 합니다. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘부식’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

송전선로에서 고조파 제거 방법이 아닌 것은의 정의와 반대개념을 비교하여 ‘유도전압 조정장치를 설치한다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘송전선로에서 고조파 제거 방법이 아닌 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 송전선로의 고조파 제거 대책을 묻는 문제입니다.
3. 변압기 Delta결선, 무효전력 보상장치, 능동형 필터 설치는 고조파를 제거하거나 억제하는 유효한 방법입니다. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘변압기를 Δ결선한다.’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

전기 공급 시 사람의 감전, 전기 기계류의 손상을 방지하기 위한 시설물이 아닌 것은의 정의와 반대개념을 비교하여 ‘축전지’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘전기 공급 시 사람의 감전, 전기 기계류의 손상을 방지하기 위한 시설물이 아닌 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 전기 설비의 안전 장치에 관한 문제입니다.
3. 보호용 개폐기, 과전류 차단기, 누전 차단기는 모두 감전 방지 및 기기 보호를 위한 안전 장치이지만, 축전지는 전너지를 저장하는 장치이므로 보호 시설물에 해당하지 않다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘보호용 개폐기’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

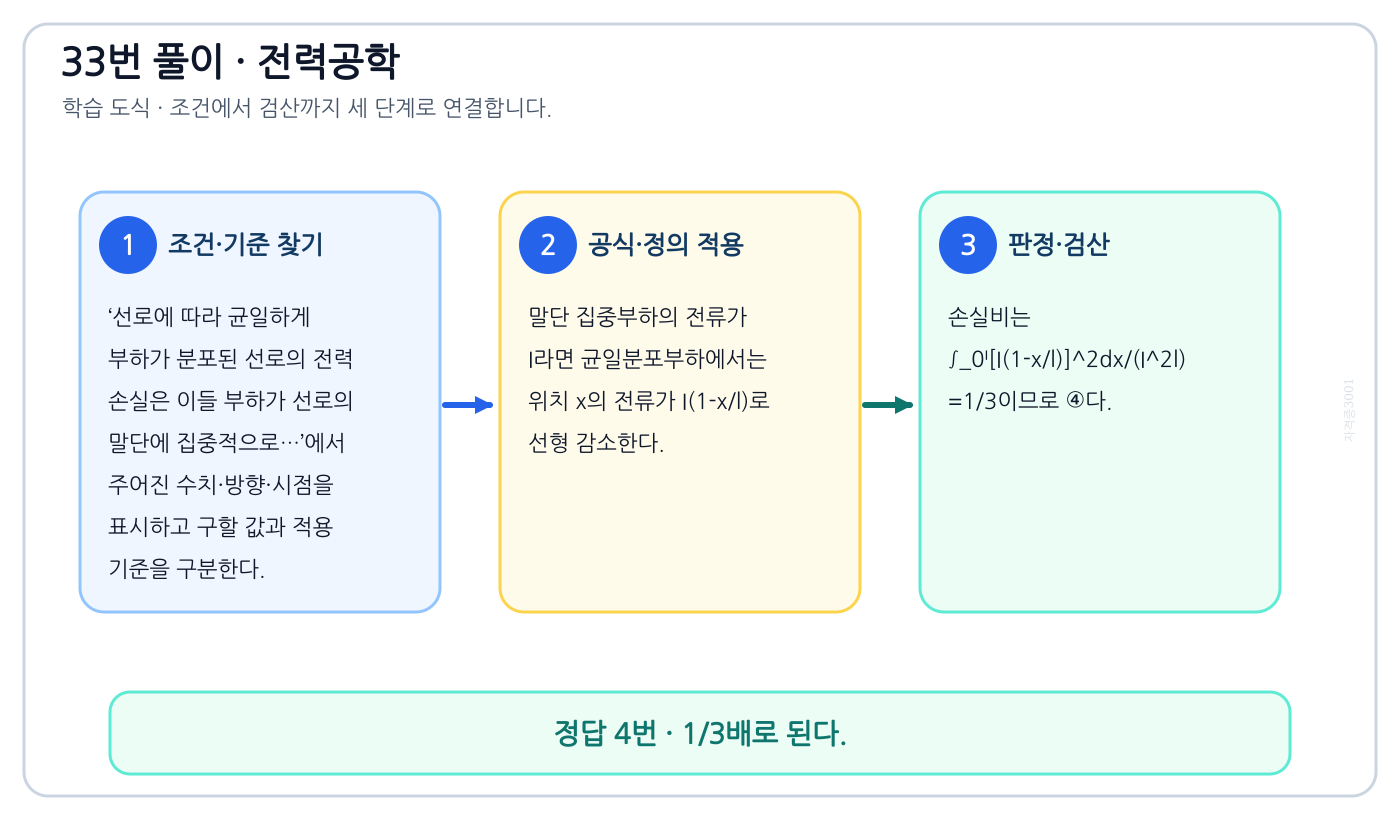

이 문제로 익힐 것

선로에 따라 균일하게 부하가 분포된 선로의 전력 손실은 이들 부하가 선로의 말단에 집중적으로…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘1/3배로 된다.’를 도출할 수 있다.

풀이 순서

1. ‘선로에 따라 균일하게 부하가 분포된 선로의 전력 손실은 이들 부하가 선로의 말단에 집중적으로…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 말단 집중부하의 전류가 I라면 균일분포부하에서는 위치 x의 전류가 I(1-x/l)로 선형 감소한다.
3. 손실비는 ∫₀ˡ[I(1-x/l)]²dx/(I²l)=1/3이므로 ④다.

자주 하는 실수: 수치부터 대입하면 ‘2배로 된다.’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

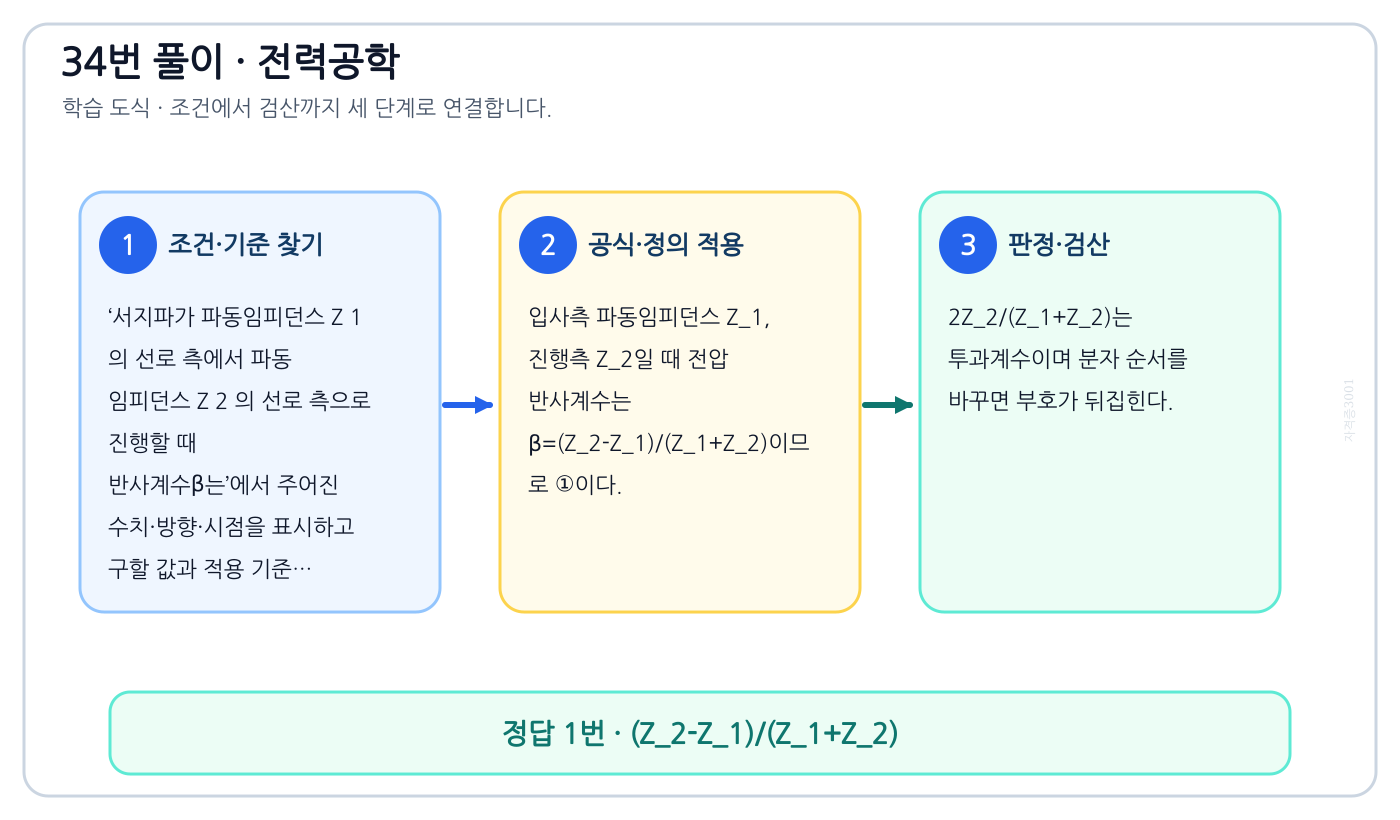

서지파가 파동임피던스 Z 1 의 선로 측에서 파동 임피던스 Z 2 의 선로 측으로 진행할 때 반사계수β는의 기준식을 세우고 단위·계수·부호를 검산하여 ‘(Z_2-Z_1)/(Z_1+Z_2)’를 도출할 수 있다.

풀이 순서

1. ‘서지파가 파동임피던스 Z 1 의 선로 측에서 파동 임피던스 Z 2 의 선로 측으로 진행할 때 반사계수β는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 입사측 파동임피던스 Z₁, 진행측 Z₂일 때 전압 반사계수는 β=(Z₂-Z₁)/(Z₁+Z₂)이므로 ①이다.
3. 2Z₂/(Z₁+Z₂)는 투과계수이며 분자 순서를 바꾸면 부호가 뒤집힌다.

자주 하는 실수: 수치부터 대입하면 ‘2Z_2/(Z_1+Z_2)’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

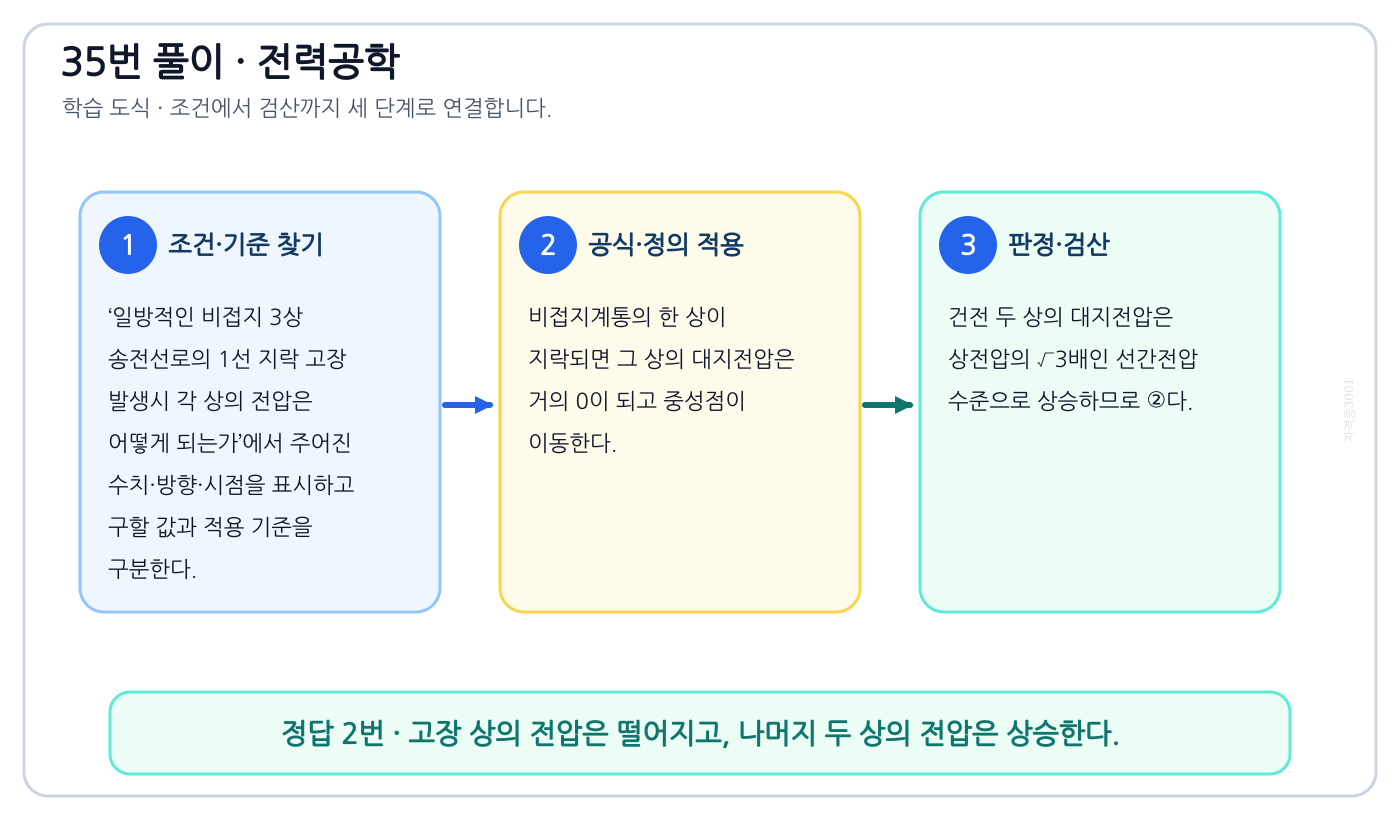

일방적인 비접지 3상 송전선로의 1선 지락 고장 발생시 각 상의 전압은 어떻게 되는가의 기준식을 세우고 단위·계수·부호를 검산하여 ‘고장 상의 전압은 떨어지고, 나머지 두 상의 전압은 상승한다.’를 도출할 수 있다.

풀이 순서

1. ‘일방적인 비접지 3상 송전선로의 1선 지락 고장 발생시 각 상의 전압은 어떻게 되는가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 비접지계통의 한 상이 지락되면 그 상의 대지전압은 거의 0이 되고 중성점이 이동한다.
3. 건전 두 상의 대지전압은 상전압의 √3배인 선간전압 수준으로 상승하므로 ②다.

자주 하는 실수: 수치부터 대입하면 ‘고장 상의 전압은 떨어지고, 나머지 두 상의 전압은 변동되지 않는다.’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

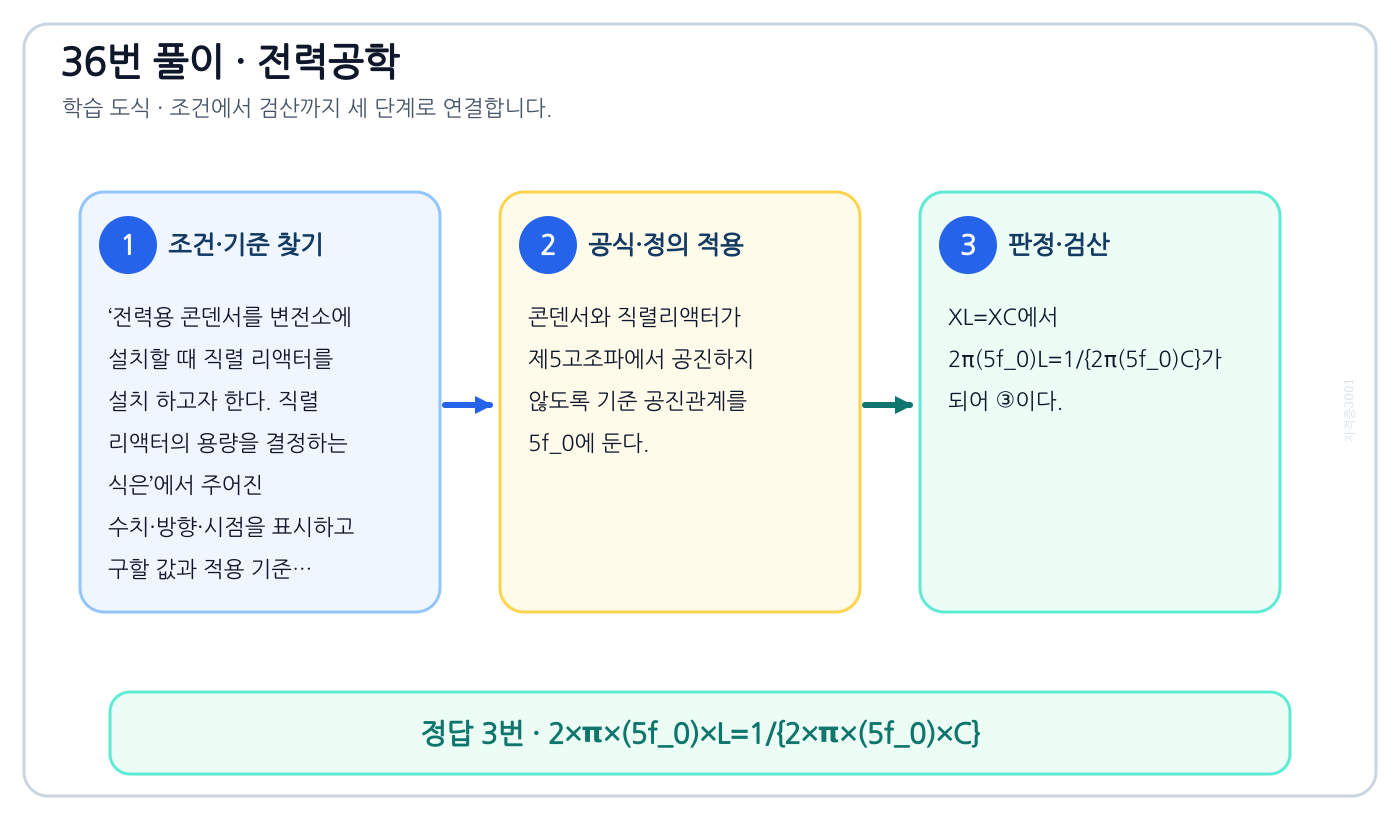

전력용 콘덴서를 변전소에 설치할 때 직렬 리액터를 설치 하고자 한다. 직렬 리액터의 용량을 결정하는 식은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘2×π×(5f_0)×L=1/{2×π×(5f_0)×C}’를 도출할 수 있다.

풀이 순서

1. ‘전력용 콘덴서를 변전소에 설치할 때 직렬 리액터를 설치 하고자 한다. 직렬 리액터의 용량을 결정하는 식은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 콘덴서와 직렬리액터가 제5고조파에서 공진하지 않도록 기준 공진관계를 5f₀에 둔다.
3. XL=XC에서 2π(5f₀)L=1/{2π(5f₀)C}가 되어 ③이다.

자주 하는 실수: 수치부터 대입하면 ‘2×π×f_0×L=1/(2×π×f_0×C)’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

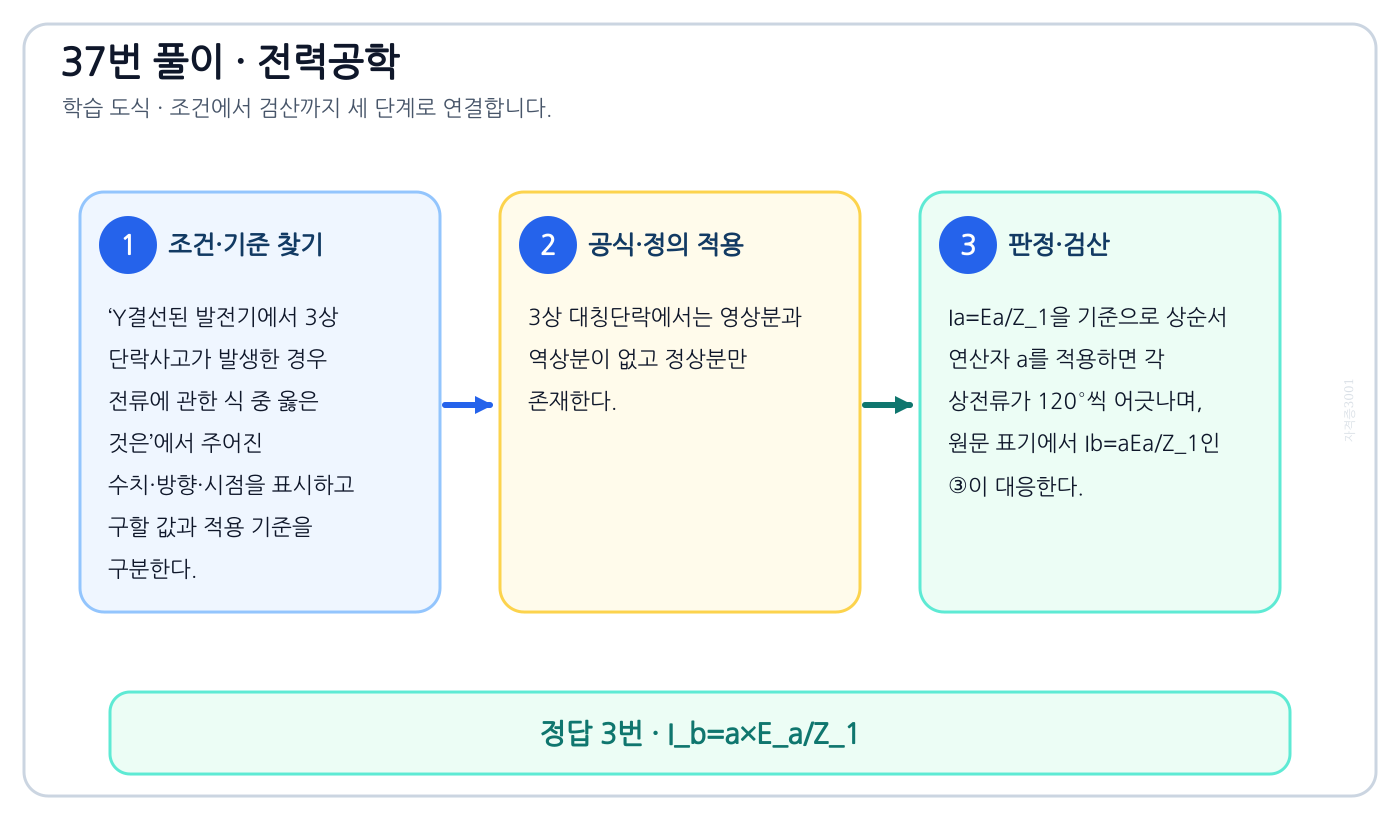

Y결선된 발전기에서 3상 단락사고가 발생한 경우 전류에 관한 식 중 옳은 것은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘I_b=a×E_a/Z_1’를 도출할 수 있다.

풀이 순서

1. ‘Y결선된 발전기에서 3상 단락사고가 발생한 경우 전류에 관한 식 중 옳은 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 3상 대칭단락에서는 영상분과 역상분이 없고 정상분만 존재한다.
3. Ia=Ea/Z₁을 기준으로 상순서 연산자 a를 적용하면 각 상전류가 120°씩 어긋나며, 원문 표기에서 Ib=aEa/Z₁인 ③이 대응한다.

자주 하는 실수: 수치부터 대입하면 ‘I_a+I_b+I_c=I_0’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

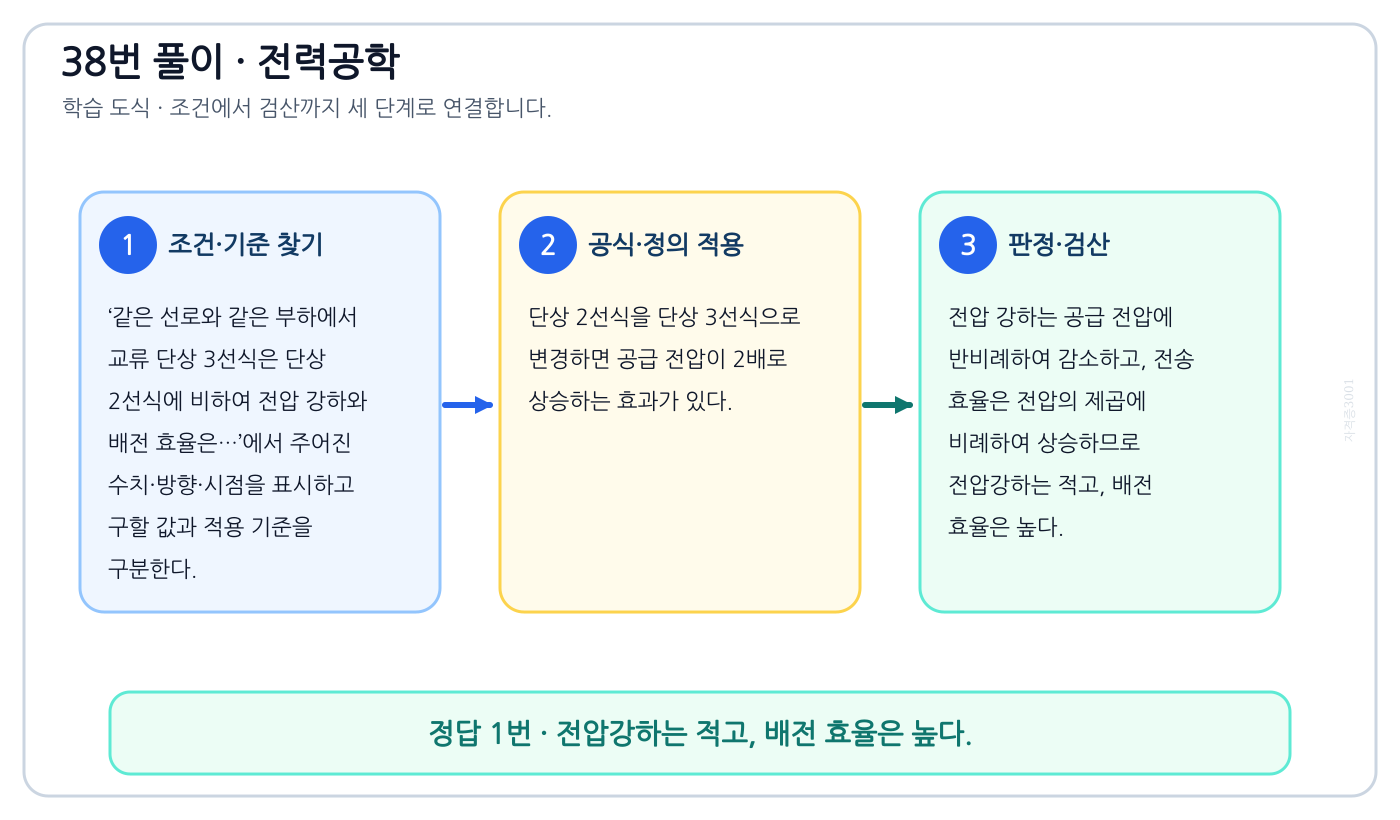

같은 선로와 같은 부하에서 교류 단상 3선식은 단상 2선식에 비하여 전압 강하와 배전 효율은…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘전압강하는 적고, 배전 효율은 높다.’를 도출할 수 있다.

풀이 순서

1. ‘같은 선로와 같은 부하에서 교류 단상 3선식은 단상 2선식에 비하여 전압 강하와 배전 효율은…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 단상 2선식을 단상 3선식으로 변경하면 공급 전압이 2배로 상승하는 효과가 있다.
3. 전압 강하는 공급 전압에 반비례하여 감소하고, 전송 효율은 전압의 제곱에 비례하여 상승하므로 전압강하는 적고, 배전 효율은 높다.

자주 하는 실수: 수치부터 대입하면 ‘전압강하는 크고, 배전 효율은 낮다.’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

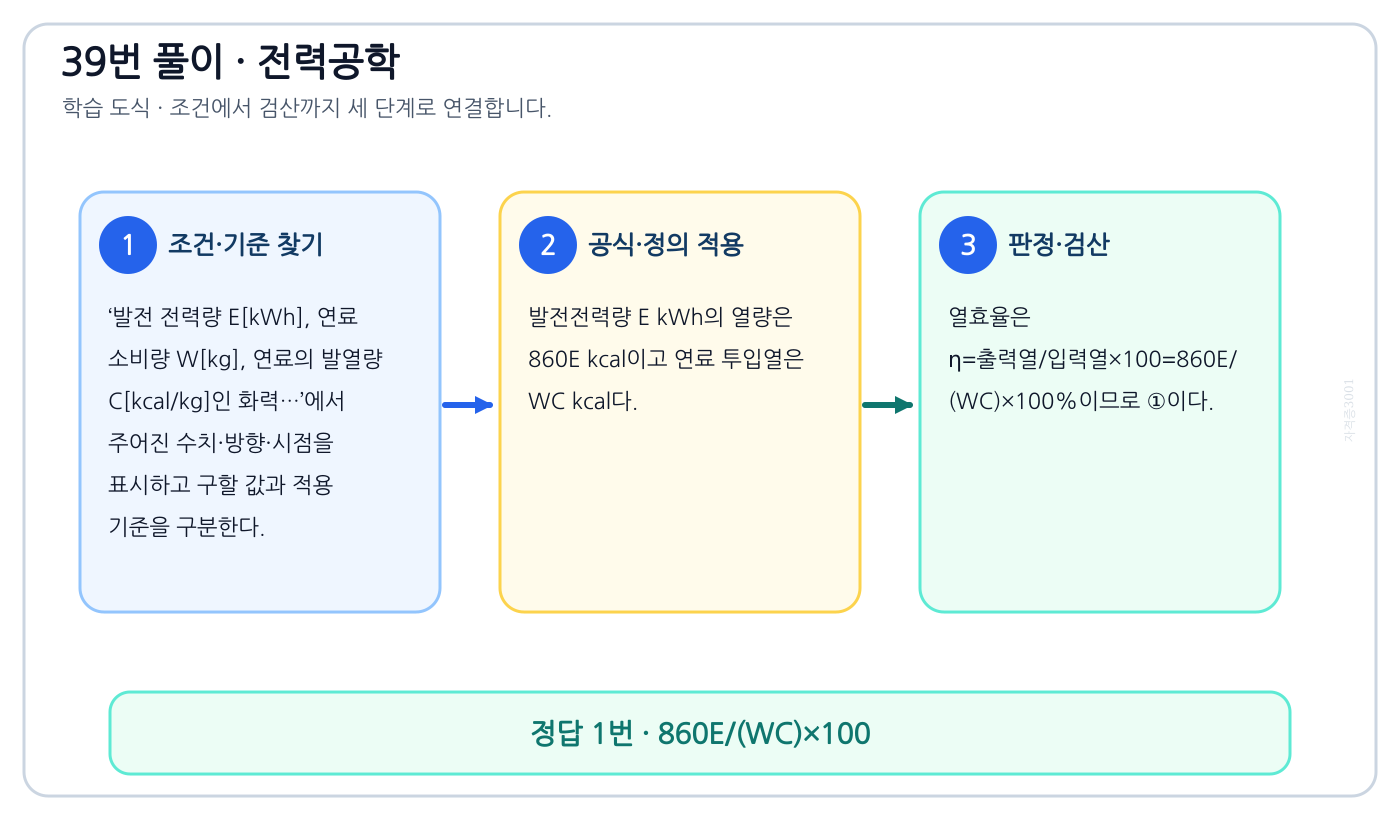

발전 전력량 E[kWh], 연료 소비량 W[kg], 연료의 발열량 C[kcal/kg]인 화력…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘860E/(WC)×100’를 도출할 수 있다.

풀이 순서

1. ‘발전 전력량 E[kWh], 연료 소비량 W[kg], 연료의 발열량 C[kcal/kg]인 화력…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 발전전력량 E kWh의 열량은 860E kcal이고 연료 투입열은 WC kcal다.
3. 열효율은 η=출력열/입력열×100=860E/(WC)×100%이므로 ①이다.

자주 하는 실수: 수치부터 대입하면 ‘E/(WC)×100’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

고장 즉시 동작하는 특성을 갖는 계전기는의 정의와 반대개념을 비교하여 ‘순시 계전기’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘고장 즉시 동작하는 특성을 갖는 계전기는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 계전기의 동작 특성에 관한 문제입니다.
3. 순시 계전기는 설정된 일정 전류 이상의 고장 전류가 흐르는 즉시 지체 없이 동작하는 특성을 가집니다. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘정한시 계전기’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

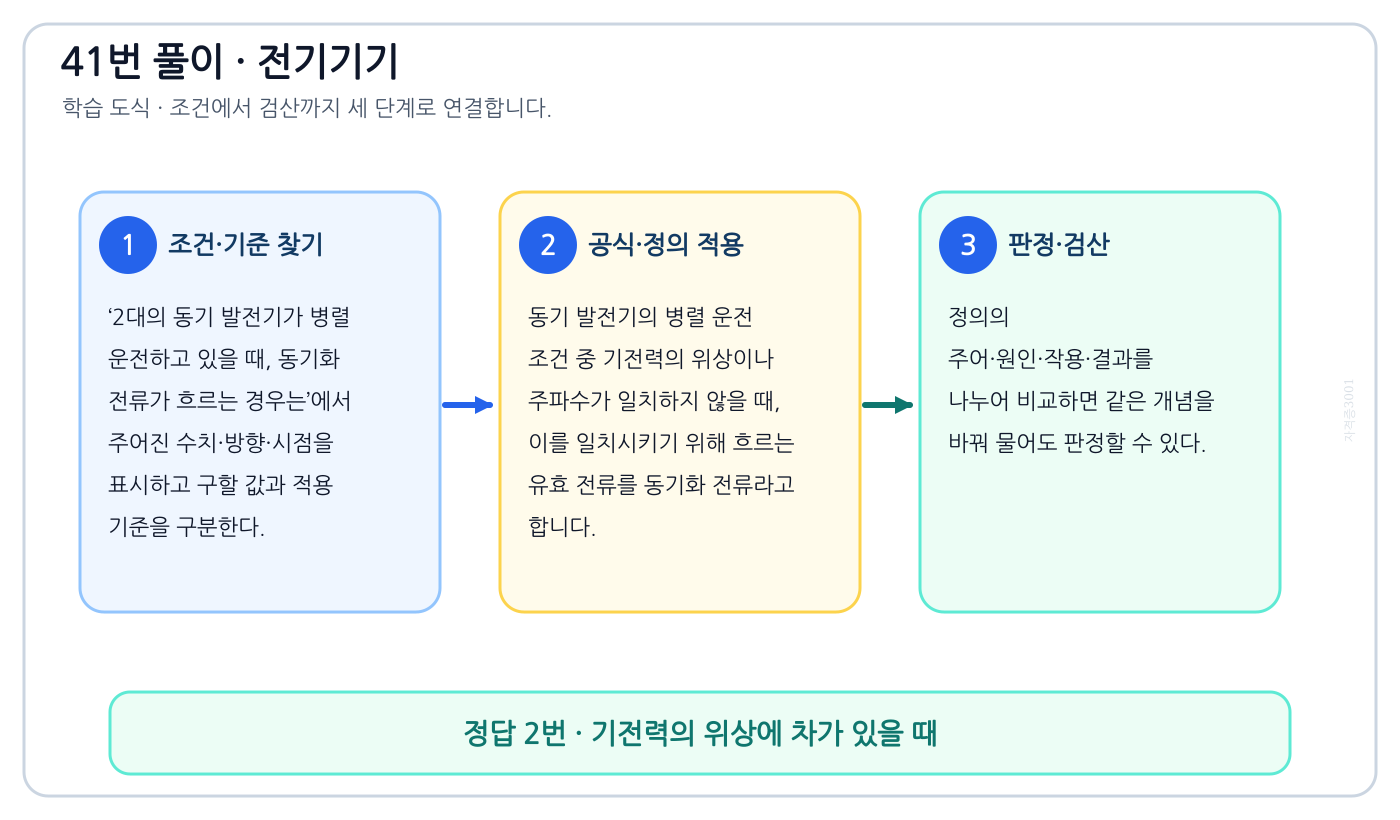

이 문제로 익힐 것

2대의 동기 발전기가 병렬 운전하고 있을 때, 동기화 전류가 흐르는 경우는의 정의와 반대개념을 비교하여 ‘기전력의 위상에 차가 있을 때’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘2대의 동기 발전기가 병렬 운전하고 있을 때, 동기화 전류가 흐르는 경우는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 동기 발전기의 병렬 운전 조건 중 기전력의 위상이나 주파수가 일치하지 않을 때, 이를 일치시키기 위해 흐르는 유효 전류를 동기화 전류라고 합니다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘기전력의 크기에 차가 있을 때’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

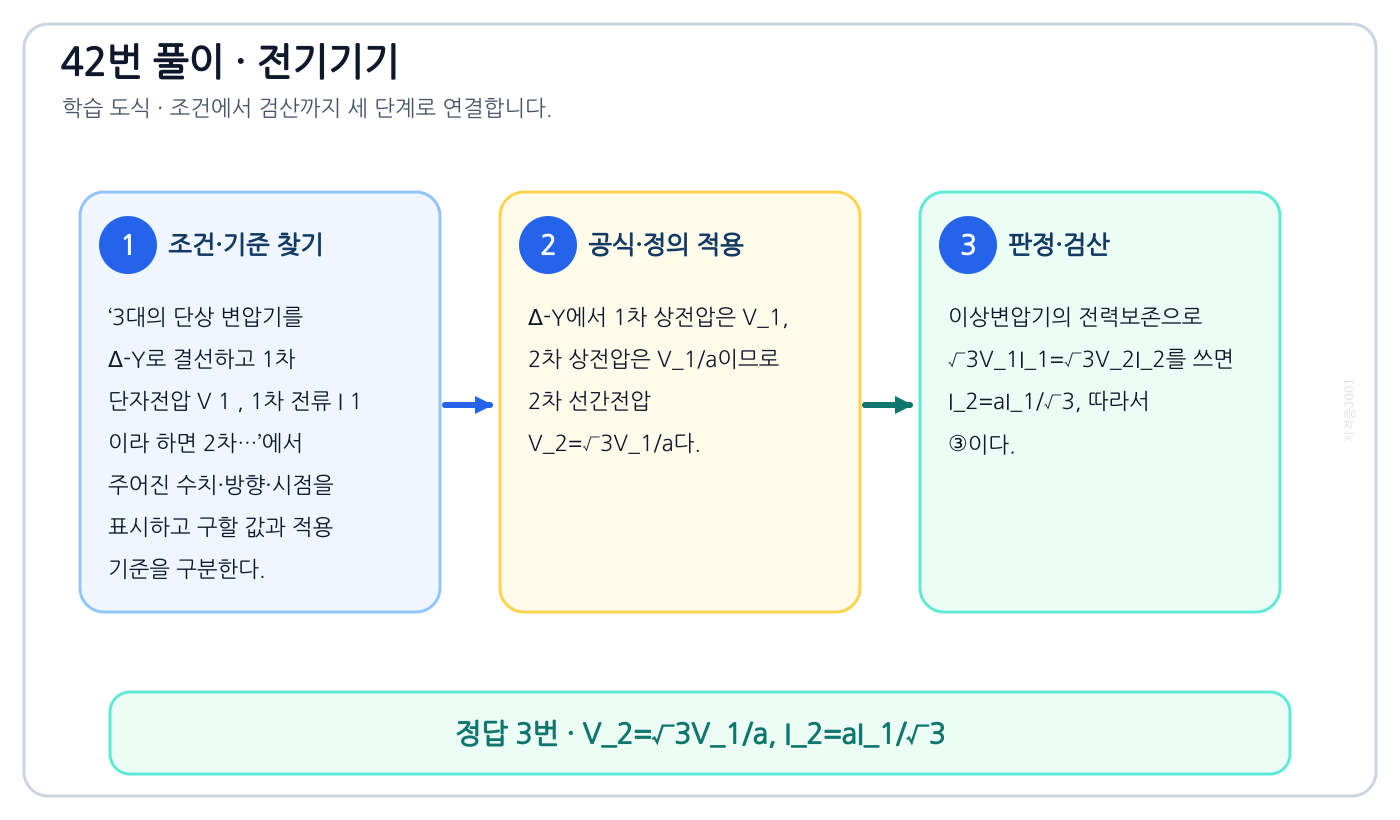

3대의 단상 변압기를 Δ-Y로 결선하고 1차 단자전압 V 1 , 1차 전류 I 1 이라 하면 2차…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘V₂=√3V₁/a, I₂=aI₁/√3’를 도출할 수 있다.

풀이 순서

1. ‘3대의 단상 변압기를 Δ-Y로 결선하고 1차 단자전압 V 1 , 1차 전류 I 1 이라 하면 2차…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. Δ-Y에서 1차 상전압은 V₁, 2차 상전압은 V₁/a이므로 2차 선간전압 V₂=√3V₁/a다.
3. 이상변압기의 전력보존으로 √3V₁I₁=√3V₂I₂를 쓰면 I₂=aI₁/√3, 따라서 ③이다.

자주 하는 실수: 수치부터 대입하면 ‘V₂=√3V₁/a, I₂=√3aI₁’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

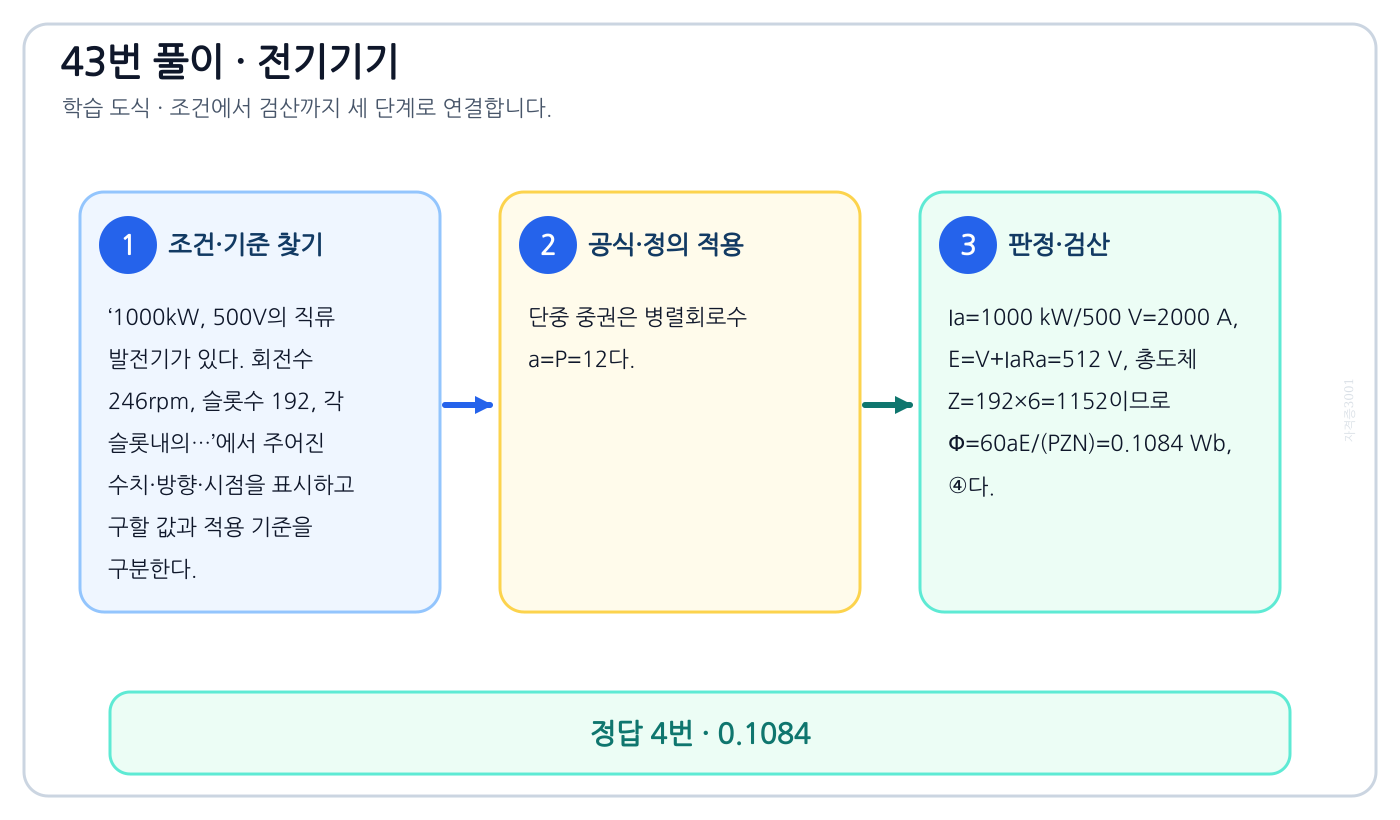

1000kW, 500V의 직류 발전기가 있다. 회전수 246rpm, 슬롯수 192, 각 슬롯내의…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘0.1084’를 도출할 수 있다.

풀이 순서

1. ‘1000kW, 500V의 직류 발전기가 있다. 회전수 246rpm, 슬롯수 192, 각 슬롯내의…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 단중 중권은 병렬회로수 a=P=12다.
3. Ia=1000 kW/500 V=2000 A, E=V+IaRa=512 V, 총도체 Z=192×6=1152이므로 Φ=60aE/(PZN)=0.1084 Wb, ④다.

자주 하는 실수: 수치부터 대입하면 ‘0.502’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

유도 전동기에서 크로우링(crawling) 현상으로 맞는 것은의 정의와 반대개념을 비교하여 ‘기동시 회전자의 슬롯수 및 권선법이 적당하지 않은 경우 정격 속도보다 낮은 속도에서 안정 운전이 되는 현상’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘유도 전동기에서 크로우링(crawling) 현상으로 맞는 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 크로우링(crawling) 현상이란 기동 시 회전자의 슬롯 수나 권선법이 부적절하여, 정격 속도보다 훨씬 낮은 속도에서 안정 운전이 되어버리는 현상을 말합니다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘기동시 회전자의 슬롯수 및 권선법이 적당하지 않은 경우 정격 속도보다 높은 속도에서 안정 운전이 되는 현상’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

직류 전동기를 교류용으로 사용하기 위한 대책이 아닌 것은의 정의와 반대개념을 비교하여 ‘정류자편 감소, 전기자 크기 감소’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘직류 전동기를 교류용으로 사용하기 위한 대책이 아닌 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 직류 전동기를 교류용으로 사용할 때는 리액턴스 강하를 보상하고 와류손을 줄여야 하므로 성층 철심 사용, 보상 권선 설치, 전기자 권선수 증대 등의 대책이 필요합니다.
3. 정류자편을 감소시키거나 전기자 크기를 줄이는 것은 적절한 대책이 아닙니다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘자계는 성층 철심, 원통형 고정자 적용’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

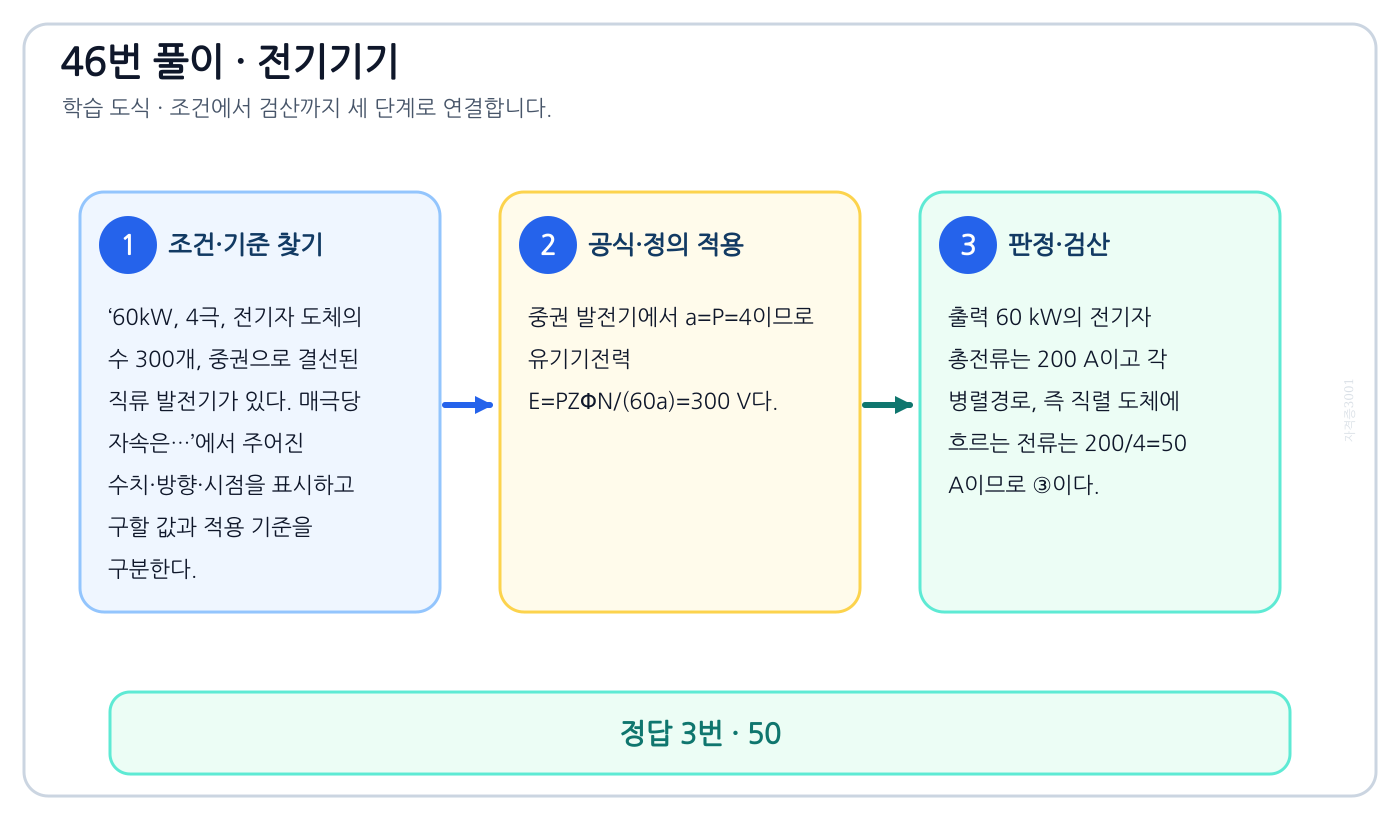

60kW, 4극, 전기자 도체의 수 300개, 중권으로 결선된 직류 발전기가 있다. 매극당 자속은…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘50’를 도출할 수 있다.

풀이 순서

1. ‘60kW, 4극, 전기자 도체의 수 300개, 중권으로 결선된 직류 발전기가 있다. 매극당 자속은…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 중권 발전기에서 a=P=4이므로 유기기전력 E=PZΦN/(60a)=300 V다.
3. 출력 60 kW의 전기자 총전류는 200 A이고 각 병렬경로, 즉 직렬 도체에 흐르는 전류는 200/4=50 A이므로 ③이다.

자주 하는 실수: 수치부터 대입하면 ‘32’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

50Hz로 설계된 3상 유도전동기를 60Hz에 사용하는 경우 단자전압을 110%로 높일 때…의 정의와 반대개념을 비교하여 ‘온도상승 증가’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘50Hz로 설계된 3상 유도전동기를 60Hz에 사용하는 경우 단자전압을 110%로 높일 때…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 주파수가 증가하면 전동기 속도 N_s = (120f)/(p)에 의해 회전 속도가 증가하고, 이에 따라 냉각 팬의 효과가 커져 온도 상승은 오히려 감소하게 된다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘철손 불변’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

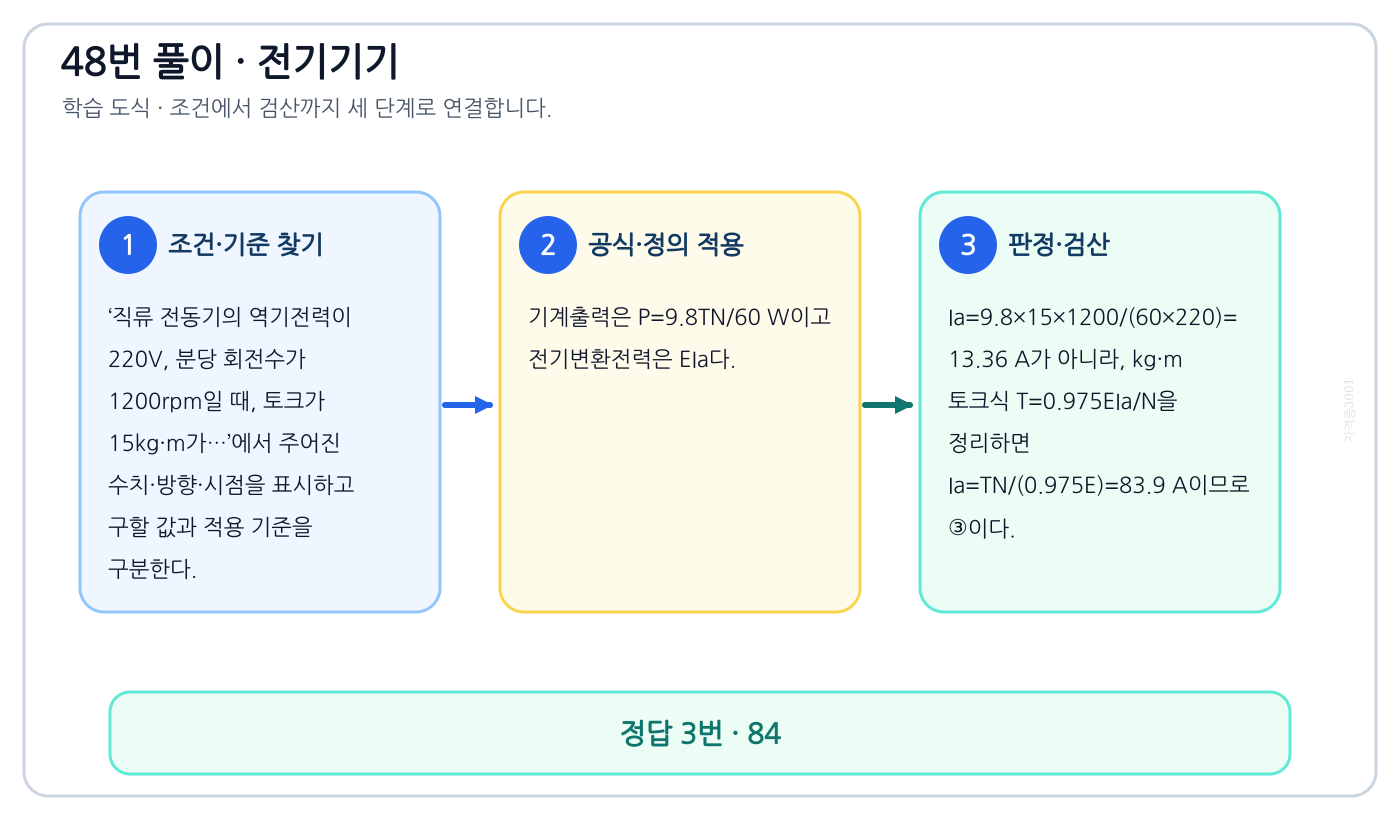

직류 전동기의 역기전력이 220V, 분당 회전수가 1200rpm일 때, 토크가 15kg·m가…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘84’를 도출할 수 있다.

풀이 순서

1. ‘직류 전동기의 역기전력이 220V, 분당 회전수가 1200rpm일 때, 토크가 15kg·m가…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 기계출력은 P=9.8TN/60 W이고 전기변환전력은 EIa다.
3. Ia=9.8×15×1200/(60×220)=13.36 A가 아니라, kg·m 토크식 T=0.975EIa/N을 정리하면 Ia=TN/(0.975E)=83.9 A이므로 ③이다.

자주 하는 실수: 수치부터 대입하면 ‘54’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

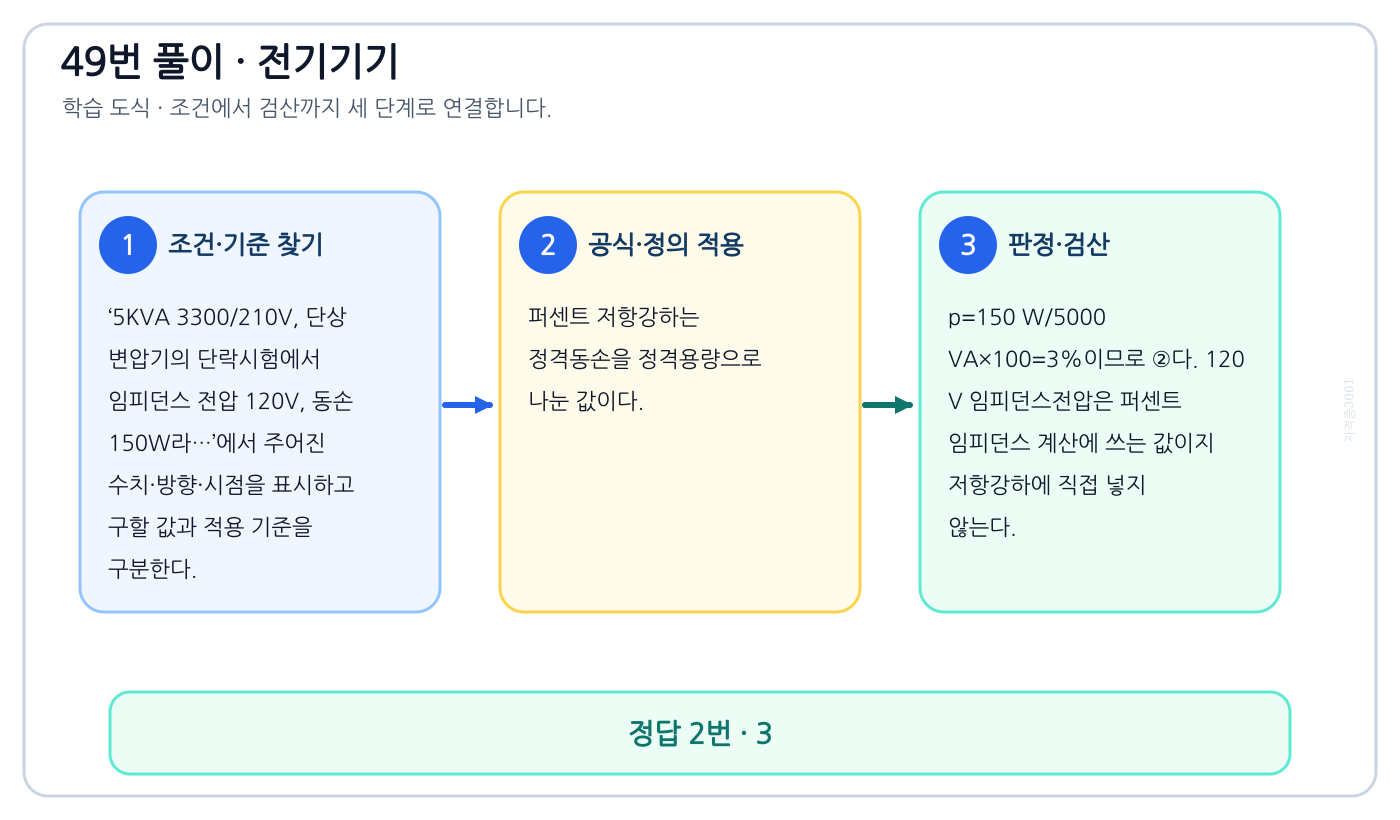

5KVA 3300/210V, 단상 변압기의 단락시험에서 임피던스 전압 120V, 동손 150W라…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘3’를 도출할 수 있다.

풀이 순서

1. ‘5KVA 3300/210V, 단상 변압기의 단락시험에서 임피던스 전압 120V, 동손 150W라…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 퍼센트 저항강하는 정격동손을 정격용량으로 나눈 값이다.
3. p=150 W/5000 VA×100=3%이므로 ②다. 120 V 임피던스전압은 퍼센트 임피던스 계산에 쓰는 값이지 저항강하에 직접 넣지 않는다.

자주 하는 실수: 수치부터 대입하면 ‘2’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

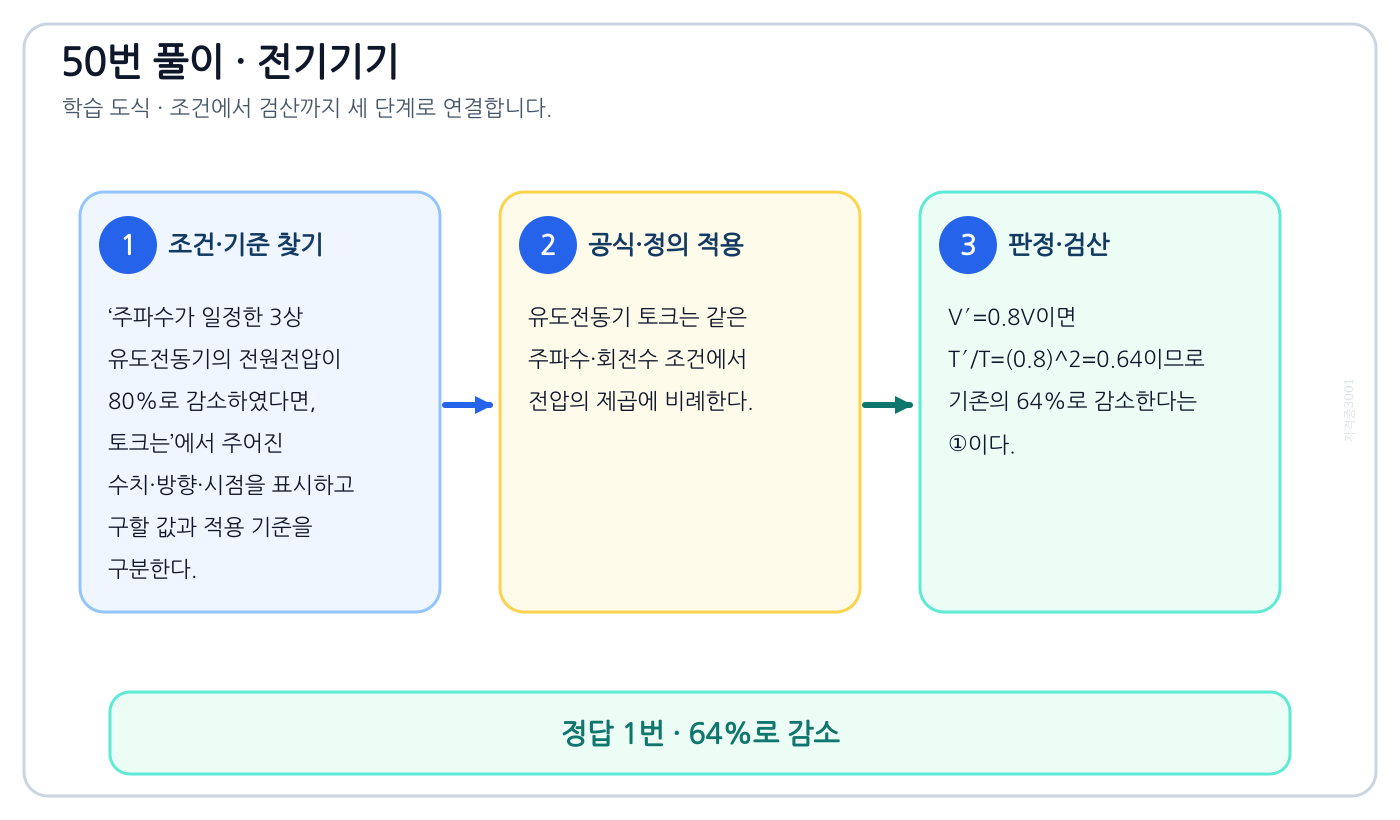

이 문제로 익힐 것

주파수가 일정한 3상 유도전동기의 전원전압이 80%로 감소하였다면, 토크는의 기준식을 세우고 단위·계수·부호를 검산하여 ‘64%로 감소’를 도출할 수 있다.

풀이 순서

1. ‘주파수가 일정한 3상 유도전동기의 전원전압이 80%로 감소하였다면, 토크는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 유도전동기 토크는 같은 주파수·회전수 조건에서 전압의 제곱에 비례한다.
3. V′=0.8V이면 T′/T=(0.8)²=0.64이므로 기존의 64%로 감소한다는 ①이다.

자주 하는 실수: 수치부터 대입하면 ‘80%로 감소’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

정류기 설계조건이 아닌 것은의 정의와 반대개념을 비교하여 ‘전력계통 연계성’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘정류기 설계조건이 아닌 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 정류기는 교류 전원을 직류 전원으로 변환하는 장치이므로, 출력 전압의 직류 평활성, 고조파 함유율 최소화, 입력 역률 개선 등이 주요 설계 조건입니다.
3. 반면 전력계통 연계성은 정류기 자체의 설계 조건과는 무관합니다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘출력 전압 직류 평활성’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

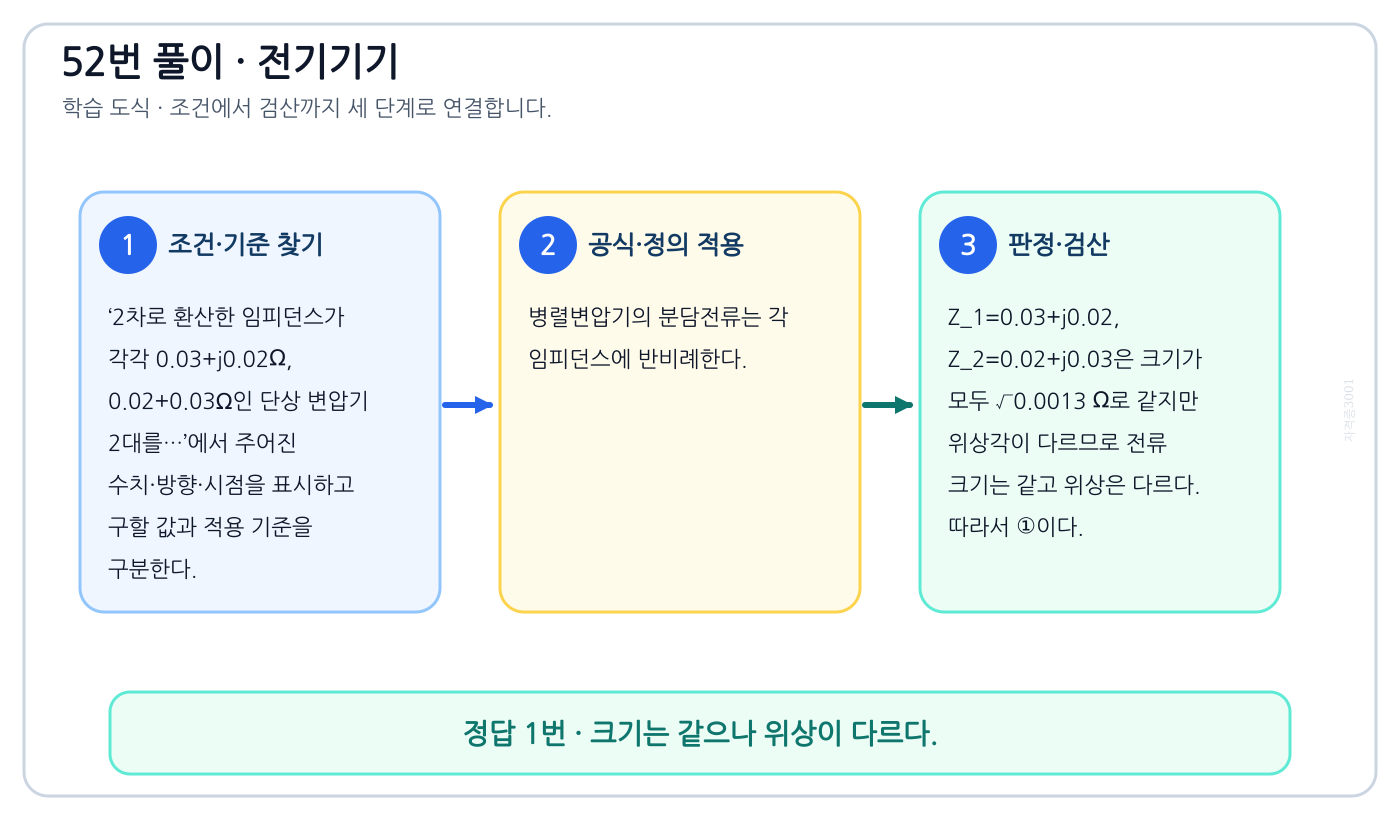

2차로 환산한 임피던스가 각각 0.03+j0.02Ω, 0.02+0.03Ω인 단상 변압기 2대를…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘크기는 같으나 위상이 다르다.’를 도출할 수 있다.

풀이 순서

1. ‘2차로 환산한 임피던스가 각각 0.03+j0.02Ω, 0.02+0.03Ω인 단상 변압기 2대를…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 병렬변압기의 분담전류는 각 임피던스에 반비례한다.
3. Z₁=0.03+j0.02, Z₂=0.02+j0.03은 크기가 모두 √0.0013 Ω로 같지만 위상각이 다르므로 전류 크기는 같고 위상은 다르다. 따라서 ①이다.

자주 하는 실수: 수치부터 대입하면 ‘크기의 위상이 같다.’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

히스테리시스손과 관계가 없는 것은의 정의와 반대개념을 비교하여 ‘철심용 규소강판의 두께’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘히스테리시스손과 관계가 없는 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 히스테리시스손은 철심의 재료, 최대 자속밀도, 주파수(회전수) 등에 의해 결정된다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘최대 자속밀도’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

동기 전동기에 관한 설명 중 틀린 것은의 정의와 반대개념을 비교하여 ‘역률을 조정할 수 없다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘동기 전동기에 관한 설명 중 틀린 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 동기 전동기는 계자 권선의 여자 전류를 조절함으로써 역률을 자유롭게 조정할 수 있는 특성을 가지고 있다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘기동 토크가 작다.’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

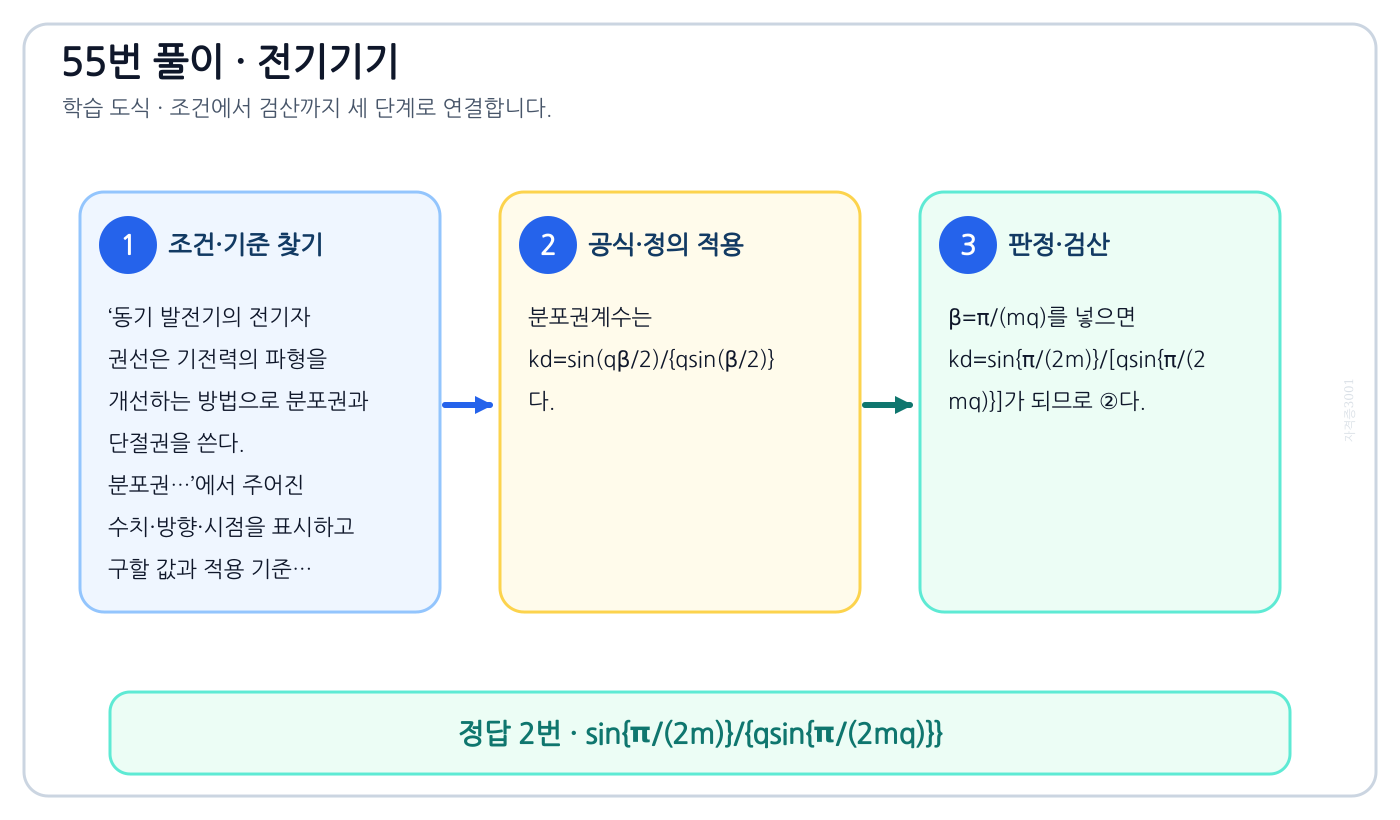

동기 발전기의 전기자 권선은 기전력의 파형을 개선하는 방법으로 분포권과 단절권을 쓴다. 분포권…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘sin{π/(2m)}/{qsin{π/(2mq)}}’를 도출할 수 있다.

풀이 순서

1. ‘동기 발전기의 전기자 권선은 기전력의 파형을 개선하는 방법으로 분포권과 단절권을 쓴다. 분포권…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 분포권계수는 kd=sin(qβ/2)/{qsin(β/2)}다.
3. β=π/(mq)를 넣으면 kd=sin{π/(2m)}/[qsin{π/(2mq)}]가 되므로 ②다.

자주 하는 실수: 수치부터 대입하면 ‘sin(qα)/{qsin(α/2)}’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

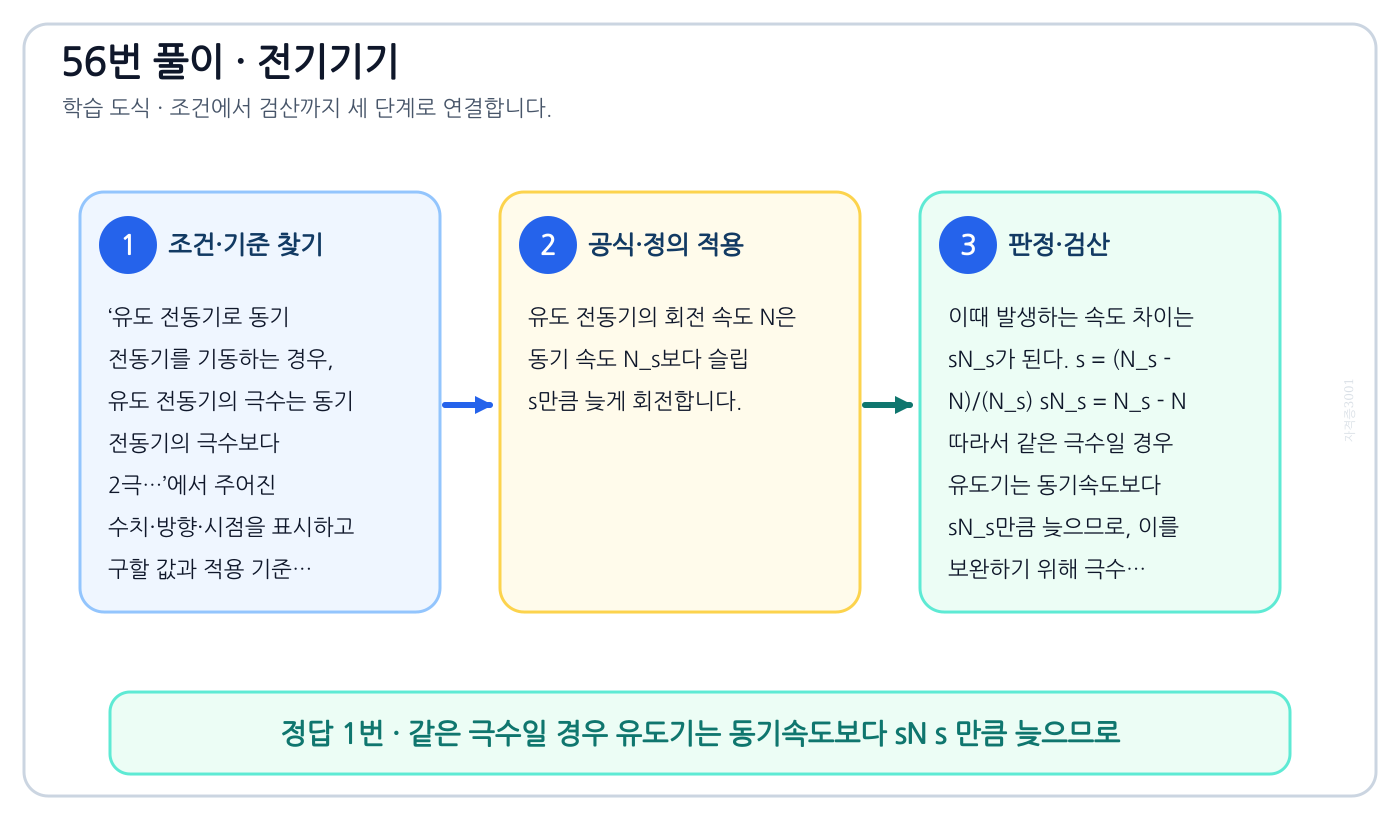

유도 전동기로 동기 전동기를 기동하는 경우, 유도 전동기의 극수는 동기 전동기의 극수보다 2극…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘같은 극수일 경우 유도기는 동기속도보다 sN s 만큼 늦으므로’를 도출할 수 있다.

풀이 순서

1. ‘유도 전동기로 동기 전동기를 기동하는 경우, 유도 전동기의 극수는 동기 전동기의 극수보다 2극…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 유도 전동기의 회전 속도 N은 동기 속도 N_s보다 슬립 s만큼 늦게 회전합니다.
3. 이때 발생하는 속도 차이는 sN_s가 된다. s = (N_s – N)/(N_s) sN_s = N_s – N 따라서 같은 극수일 경우 유도기는 동기속도보다 sN_s만큼 늦으므로, 이를 보완하기 위해 극수가 적은(속도가 빠른) 유도 전동기를 사용합니다.

자주 하는 실수: 수치부터 대입하면 ‘같은 극수일 경우 유도기는 동기속도보다 (1-s)만큼 늦으므로’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

특수전동기에 대한 설명 중 틀린 것은의 정의와 반대개념을 비교하여 ‘선형 유도 전동기의 동기 속도는 극수에 비례한다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘특수전동기에 대한 설명 중 틀린 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 선형 유도 전동기의 동기 속도는 극수에 비례하는 것이 아니라, 극수와 무관하며 모선 전압과 제어 전자 장치에 의해 결정된다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘릴럭턴스 동기 전동기는 릴럭턴스 토크에 의해 동기 속도로 회전한다.’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

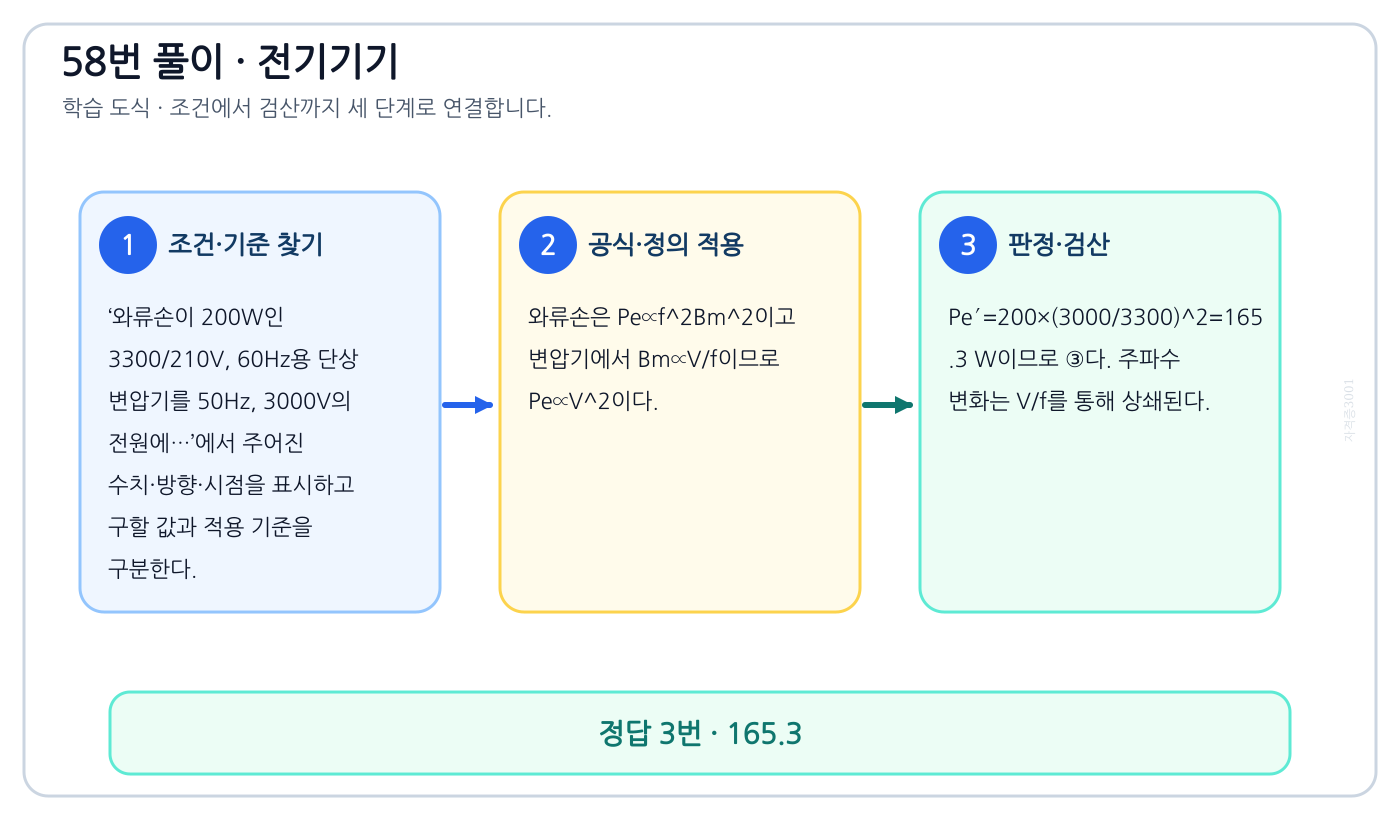

와류손이 200W인 3300/210V, 60Hz용 단상 변압기를 50Hz, 3000V의 전원에…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘165.3’를 도출할 수 있다.

풀이 순서

1. ‘와류손이 200W인 3300/210V, 60Hz용 단상 변압기를 50Hz, 3000V의 전원에…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 와류손은 Pe∝f²Bm²이고 변압기에서 Bm∝V/f이므로 Pe∝V²이다.
3. Pe′=200×(3000/3300)²=165.3 W이므로 ③다. 주파수 변화는 V/f를 통해 상쇄된다.

자주 하는 실수: 수치부터 대입하면 ‘85.4’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

반도체 소자 중 3단자 사이리스터가 아닌 것은의 정의와 반대개념을 비교하여 ‘SCS’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘반도체 소자 중 3단자 사이리스터가 아닌 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 사이리스터 소자의 단자 수를 묻는 문제입니다.
3. SCS(Silicon Controlled Switch)는 4단자 소자이므로 3단자 사이리스터가 아닙니다. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘SCR’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

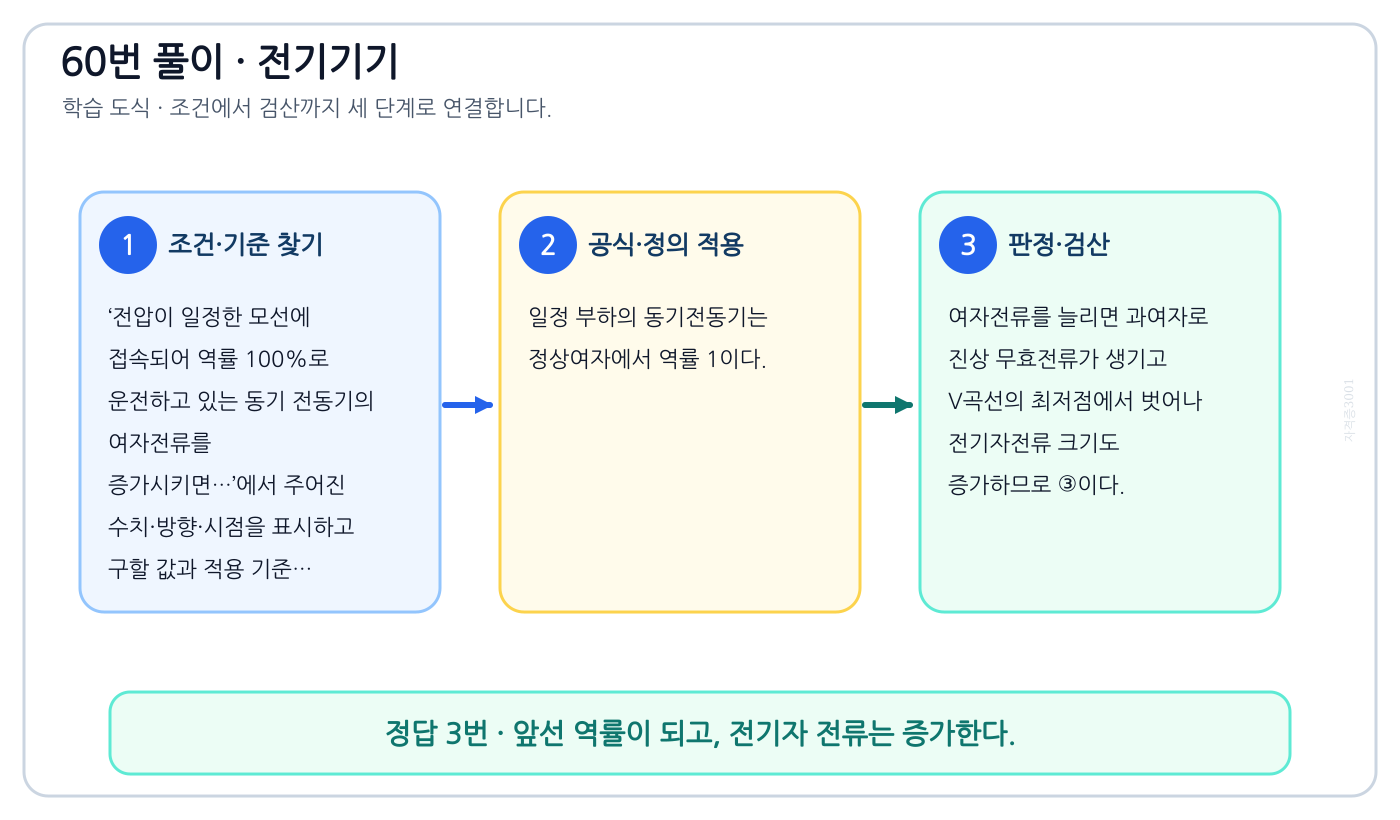

전압이 일정한 모선에 접속되어 역률 100%로 운전하고 있는 동기 전동기의 여자전류를 증가시키면…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘앞선 역률이 되고, 전기자 전류는 증가한다.’를 도출할 수 있다.

풀이 순서

1. ‘전압이 일정한 모선에 접속되어 역률 100%로 운전하고 있는 동기 전동기의 여자전류를 증가시키면…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 일정 부하의 동기전동기는 정상여자에서 역률 1이다.
3. 여자전류를 늘리면 과여자로 진상 무효전류가 생기고 V곡선의 최저점에서 벗어나 전기자전류 크기도 증가하므로 ③이다.

자주 하는 실수: 수치부터 대입하면 ‘뒤진 역률이 되고, 전기자 전류는 증가한다.’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

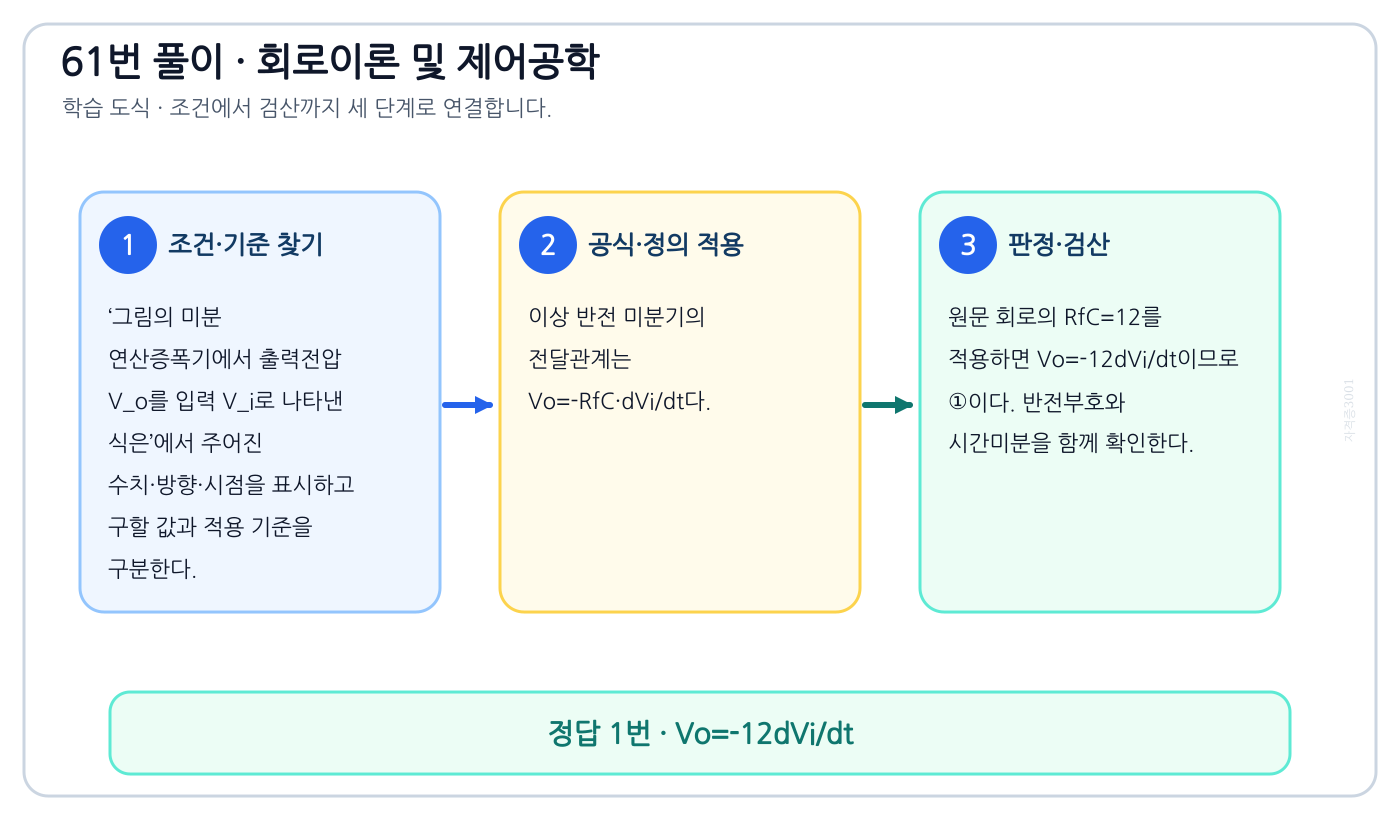

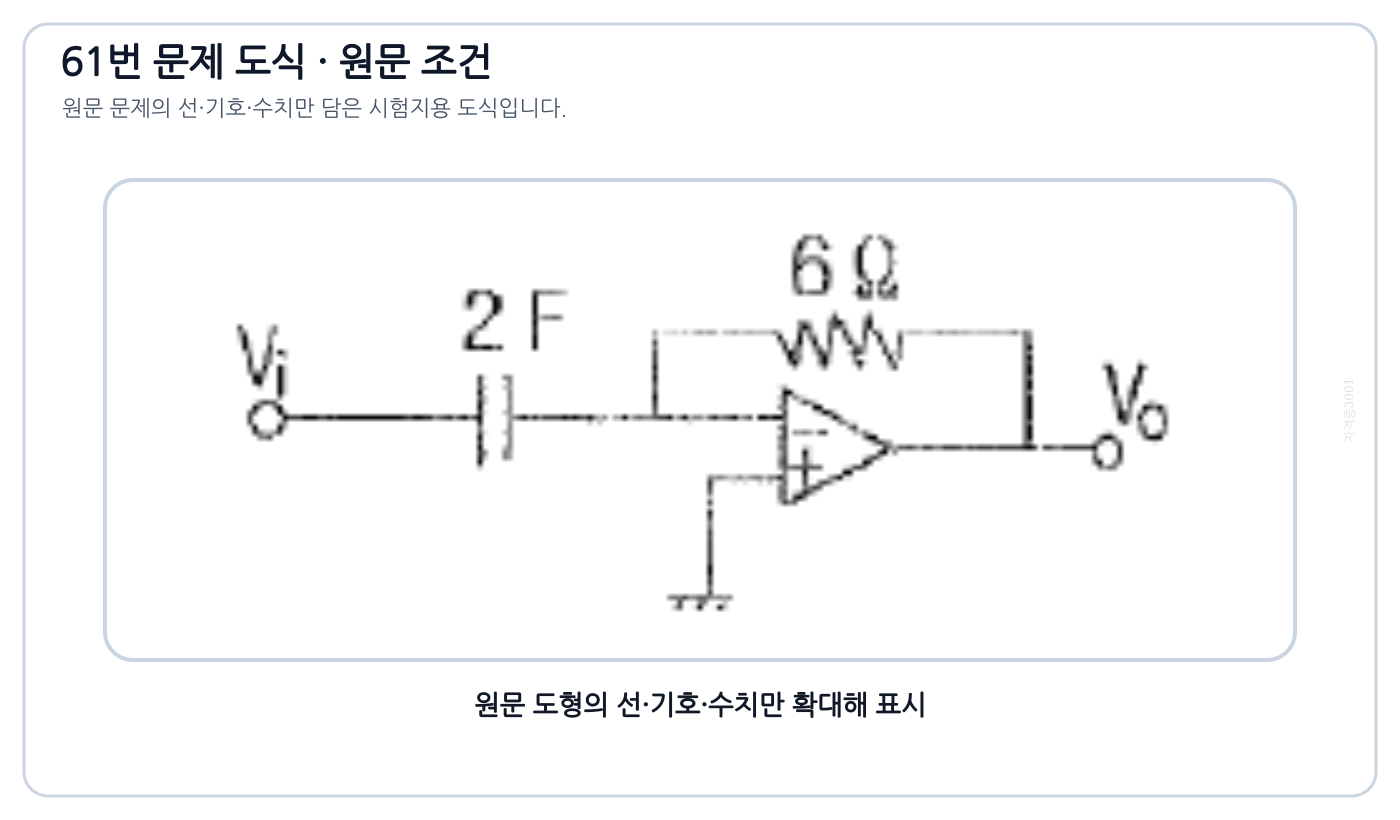

그림의 미분 연산증폭기에서 출력전압 V_o를 입력 V_i로 나타낸 식은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘Vo=-12dVi/dt’를 도출할 수 있다.

풀이 순서

1. ‘그림의 미분 연산증폭기에서 출력전압 V_o를 입력 V_i로 나타낸 식은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 이상 반전 미분기의 전달관계는 Vo=-RfC·dVi/dt다.
3. 원문 회로의 RfC=12를 적용하면 Vo=-12dVi/dt이므로 ①이다. 반전부호와 시간미분을 함께 확인한다.

자주 하는 실수: 수치부터 대입하면 ‘Vo=-8dVi/dt’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

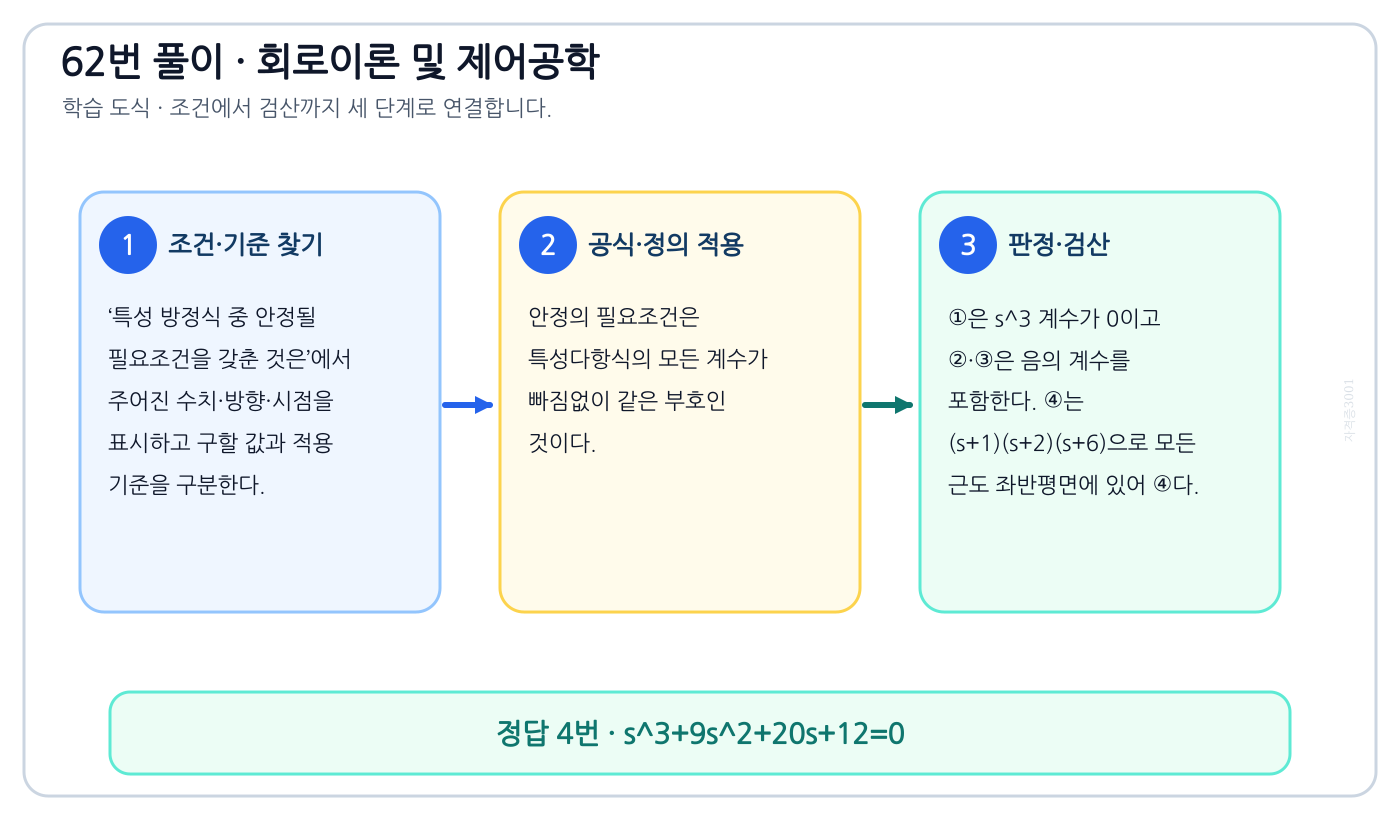

특성 방정식 중 안정될 필요조건을 갖춘 것은의 정의와 반대개념을 비교하여 ‘s^3+9s^2+20s+12=0’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘특성 방정식 중 안정될 필요조건을 갖춘 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 안정의 필요조건은 특성다항식의 모든 계수가 빠짐없이 같은 부호인 것이다.
3. ①은 s^3 계수가 0이고 ②·③은 음의 계수를 포함한다. ④는 (s+1)(s+2)(s+6)으로 모든 근도 좌반평면에 있어 ④다.

자주 하는 실수: 익숙한 용어 ‘s^4+3s^2+10s+10=0’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

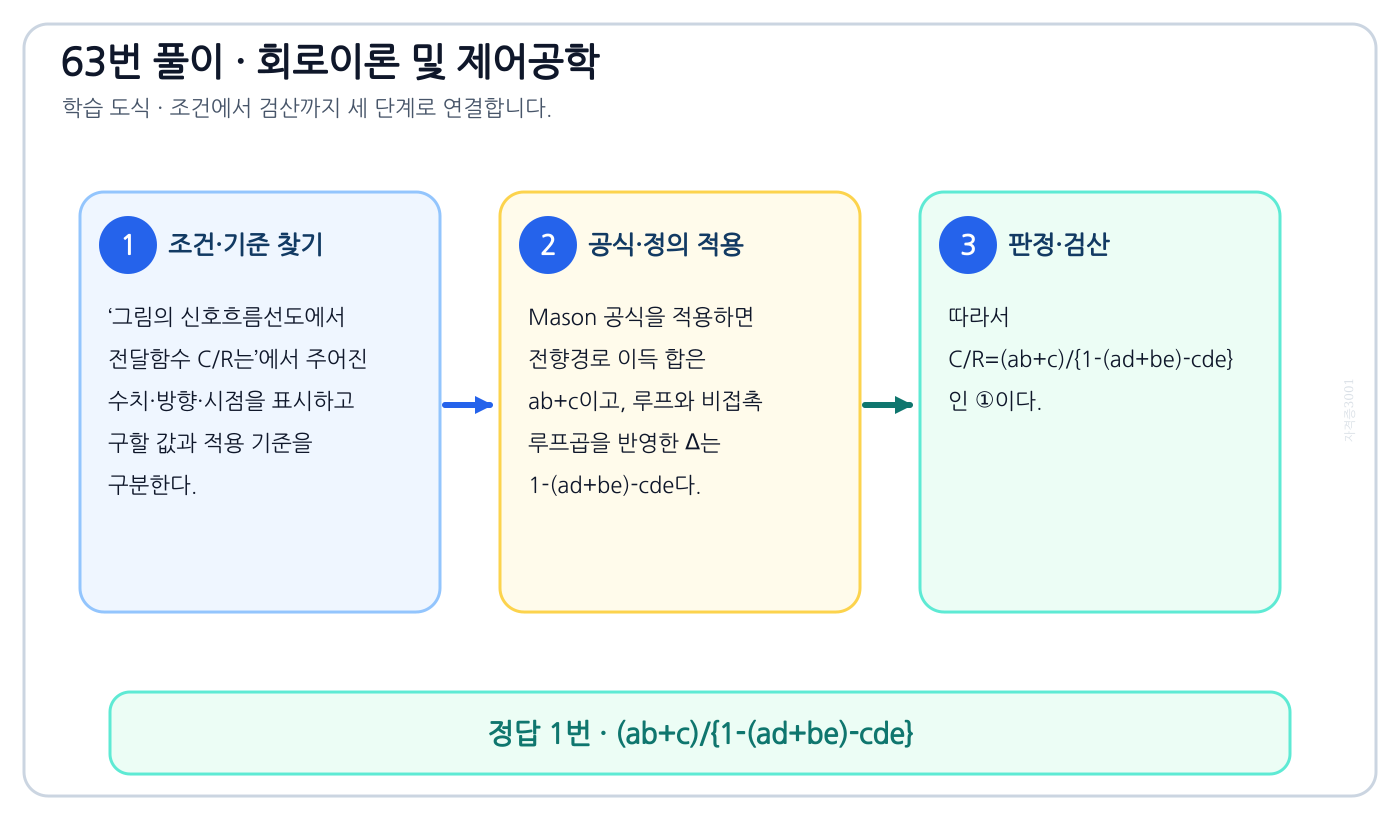

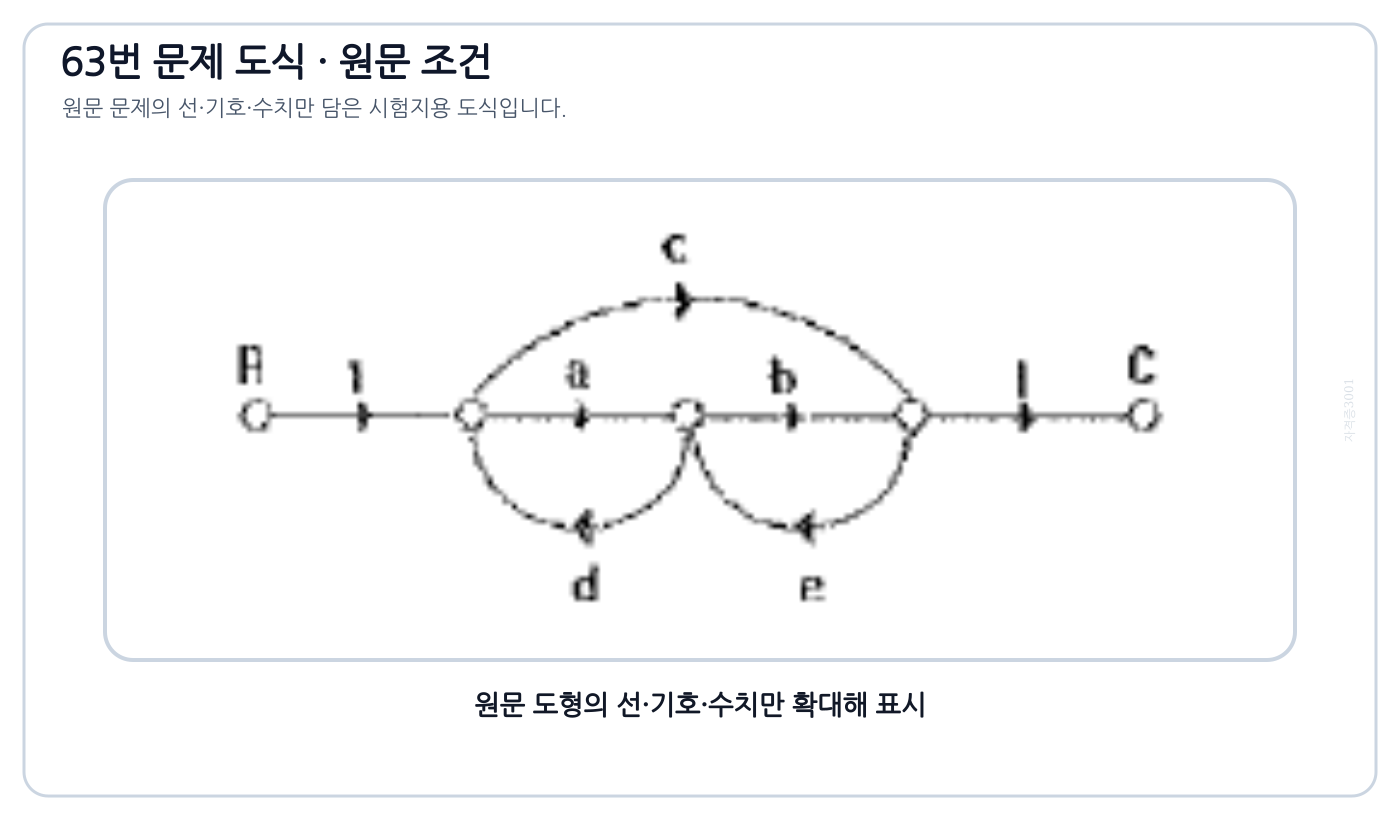

그림의 신호흐름선도에서 전달함수 C/R는의 기준식을 세우고 단위·계수·부호를 검산하여 ‘(ab+c)/{1-(ad+be)-cde}’를 도출할 수 있다.

풀이 순서

1. ‘그림의 신호흐름선도에서 전달함수 C/R는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. Mason 공식을 적용하면 전향경로 이득 합은 ab+c이고, 루프와 비접촉 루프곱을 반영한 Δ는 1-(ad+be)-cde다.
3. 따라서 C/R=(ab+c)/{1-(ad+be)-cde}인 ①이다.

자주 하는 실수: 수치부터 대입하면 ‘(ab+c)/{1+(ad+be)-cde}’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

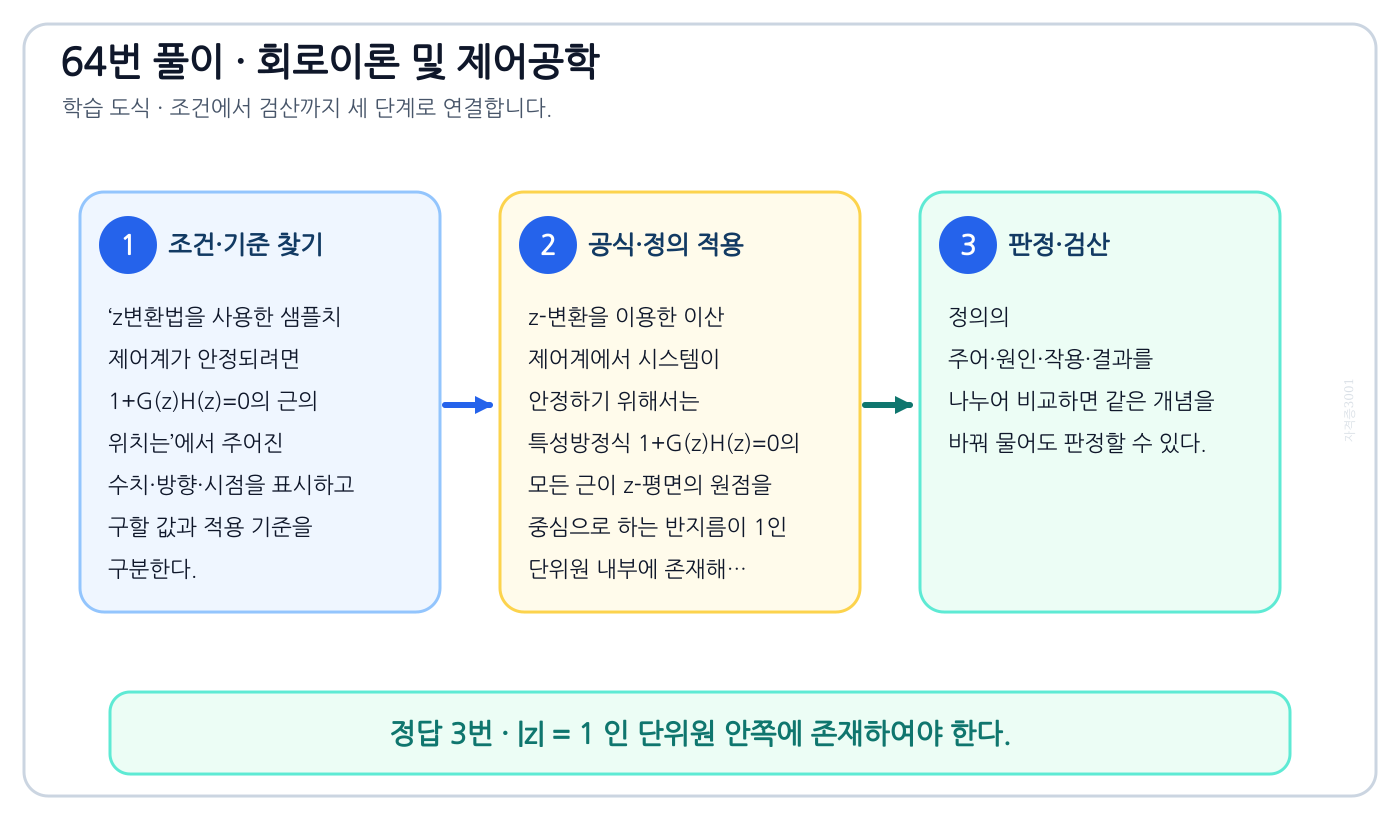

z변환법을 사용한 샘플치 제어계가 안정되려면 1+G(z)H(z)=0의 근의 위치는의 정의와 반대개념을 비교하여 ‘|z| = 1 인 단위원 안쪽에 존재하여야 한다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘z변환법을 사용한 샘플치 제어계가 안정되려면 1+G(z)H(z)=0의 근의 위치는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. z-변환을 이용한 이산 제어계에서 시스템이 안정하기 위해서는 특성방정식 1+G(z)H(z)=0의 모든 근이 z-평면의 원점을 중심으로 하는 반지름이 1인 단위원 내부에 존재해야 합니다.
3. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘z평면의 좌반면에 존재하여야 한다.’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

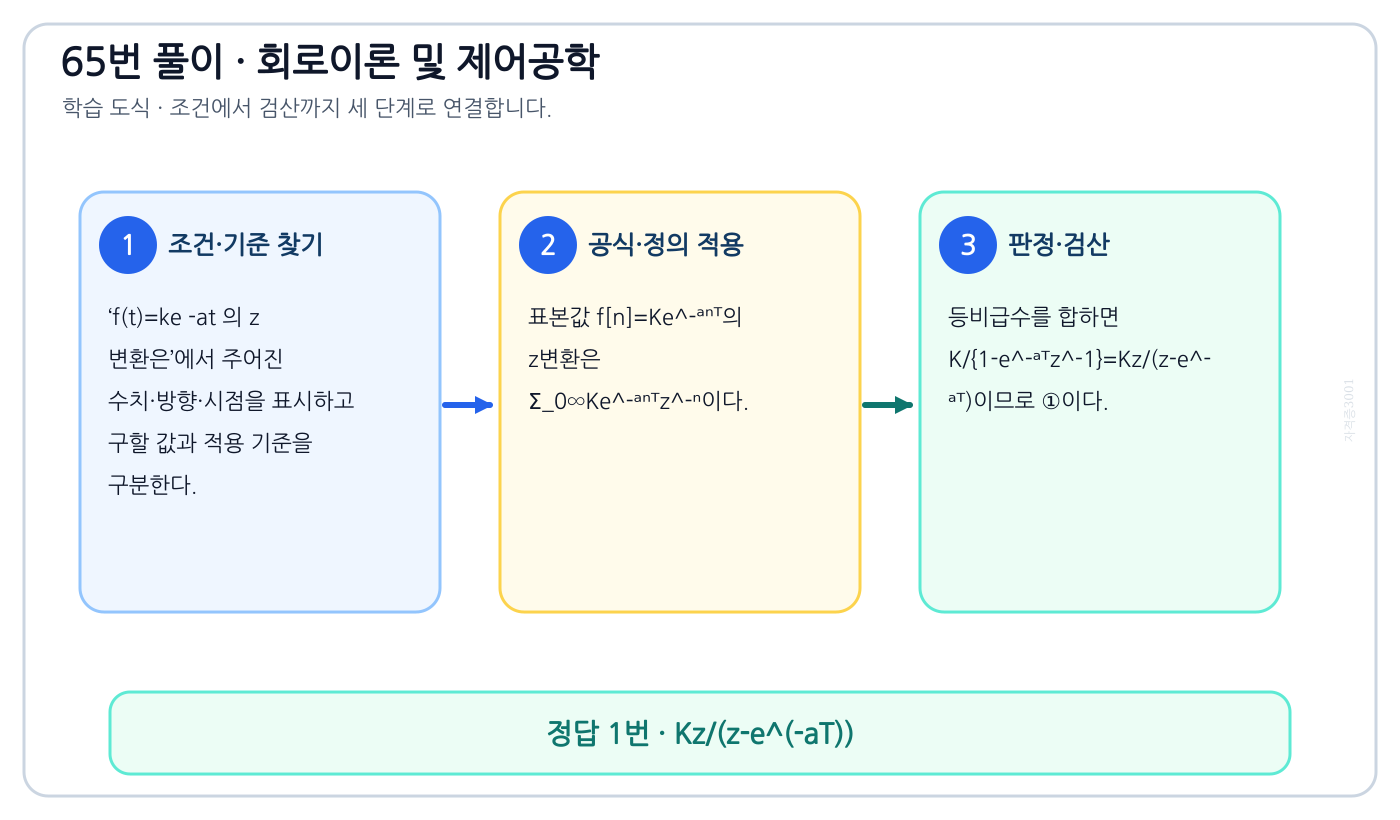

이 문제로 익힐 것

f(t)=ke -at 의 z 변환은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘Kz/(z-e^(-aT))’를 도출할 수 있다.

풀이 순서

1. ‘f(t)=ke -at 의 z 변환은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 표본값 f[n]=Ke⁻ᵃⁿᵀ의 z변환은 Σ₀∞Ke⁻ᵃⁿᵀz⁻ⁿ이다.
3. 등비급수를 합하면 K/{1-e⁻ᵃᵀz⁻¹}=Kz/(z-e⁻ᵃᵀ)이므로 ①이다.

자주 하는 실수: 수치부터 대입하면 ‘Kz/(z+e^(-aT))’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

제어계의 입력이 단위계단 신호일 때 출력응답은의 정의와 반대개념을 비교하여 ‘인디셜 응답’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘제어계의 입력이 단위계단 신호일 때 출력응답은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 제어계의 입력 신호 종류에 따른 출력 응답의 명칭을 묻는 문제입니다.
3. 입력함수가 단위계단함수(Unit Step Function)로 주어질 때 나타나는 출력 응답을 인디셜 응답 또는 단위계단응답이라고 합니다.

자주 하는 실수: 익숙한 용어 ‘임펄스 응답’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

자동 제어계의 과도 응답의 설명으로 틀린 것은의 정의와 반대개념을 비교하여 ‘상승시간은 최종값의 10%에서 100%까지 도달하는 시간이다.’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘자동 제어계의 과도 응답의 설명으로 틀린 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 자동 제어계의 과도 응답 특성 중 상승시간의 정의를 정확히 알아야 합니다.
3. 상승시간은 응답이 최종값의 10%에서 90%까지 도달하는 데 걸리는 시간을 의미하므로, 100%까지 도달한다는 설명은 틀린 것입니다.

자주 하는 실수: 부정어를 놓치면 옳은 설명인 ‘지연시간은 최종값의 50%에 도달하는 시간이다.’를 고르기 쉽다. 네 진술을 먼저 참·거짓으로 표시한 뒤 예외 하나를 선택한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

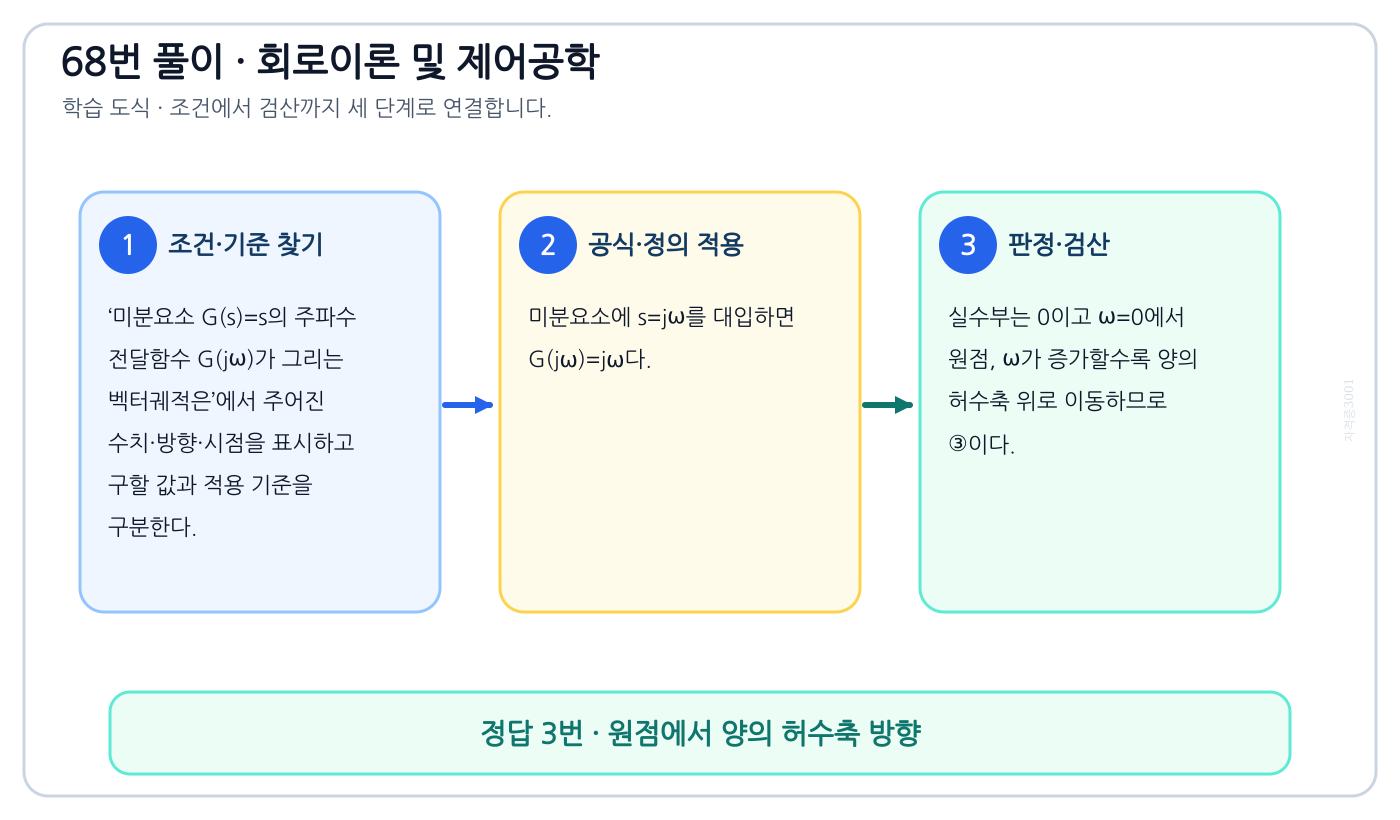

이 문제로 익힐 것

미분요소 G(s)=s의 주파수 전달함수 G(jω)가 그리는 벡터궤적은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘원점에서 양의 허수축 방향’를 도출할 수 있다.

풀이 순서

1. ‘미분요소 G(s)=s의 주파수 전달함수 G(jω)가 그리는 벡터궤적은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 미분요소에 s=jω를 대입하면 G(jω)=jω다.
3. 실수부는 0이고 ω=0에서 원점, ω가 증가할수록 양의 허수축 위로 이동하므로 ③이다.

자주 하는 실수: 수치부터 대입하면 ‘양의 실수축 위 고정점 K’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

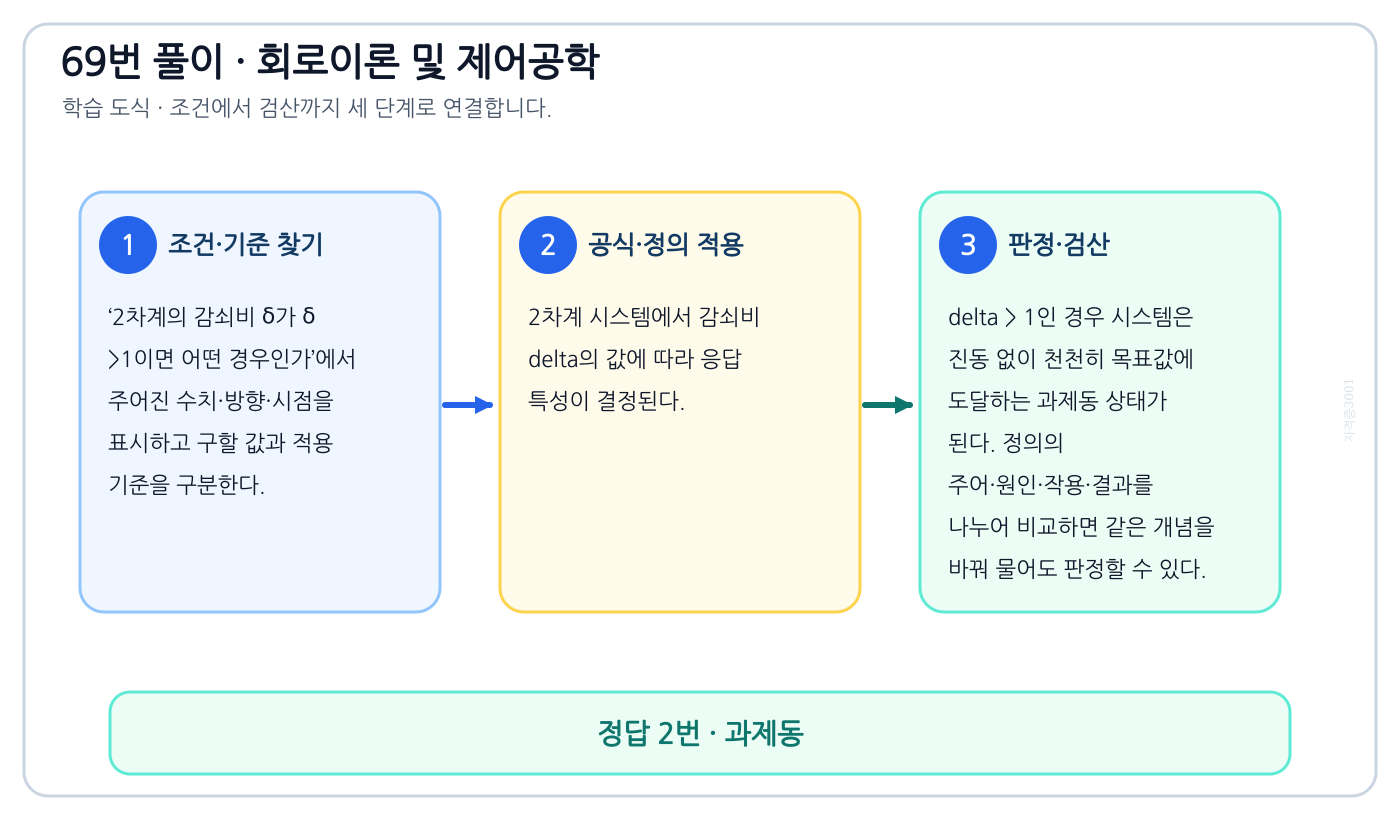

2차계의 감쇠비 δ가 δ >1이면 어떤 경우인가의 정의와 반대개념을 비교하여 ‘과제동’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘2차계의 감쇠비 δ가 δ >1이면 어떤 경우인가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 2차계 시스템에서 감쇠비 delta의 값에 따라 응답 특성이 결정된다.
3. delta > 1인 경우 시스템은 진동 없이 천천히 목표값에 도달하는 과제동 상태가 된다. 정의의 주어·원인·작용·결과를 나누어 비교하면 같은 개념을 바꿔 물어도 판정할 수 있다.

자주 하는 실수: 익숙한 용어 ‘비제동’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

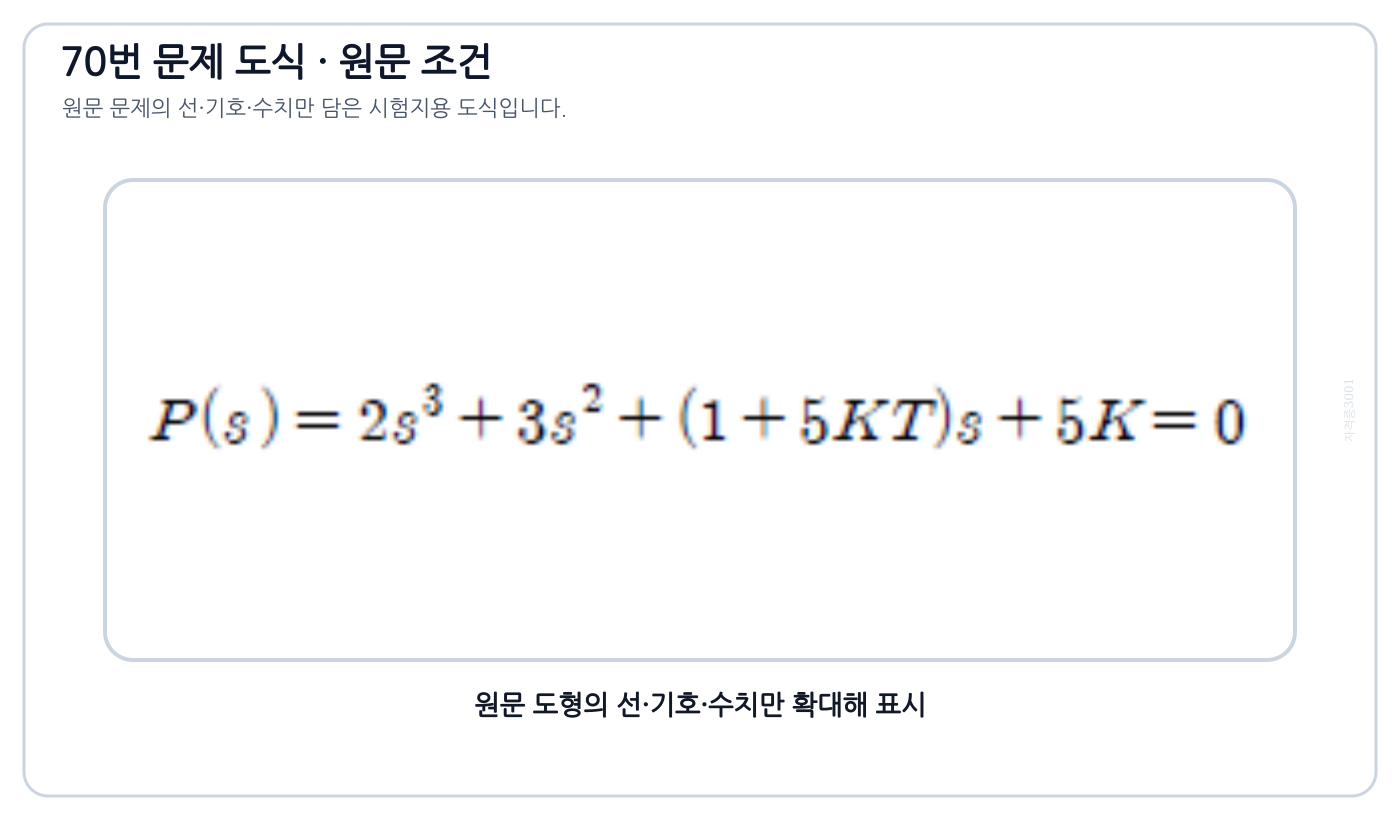

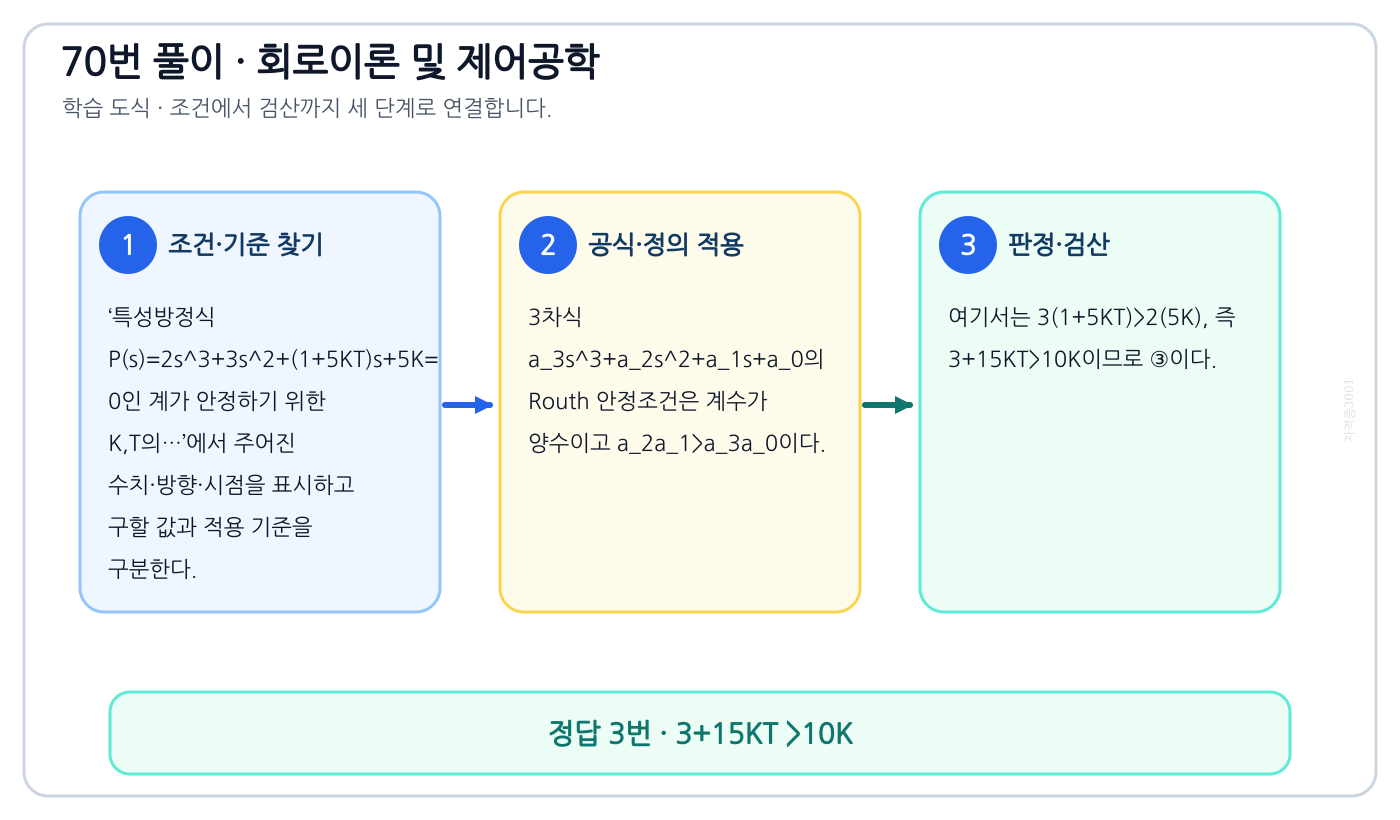

특성방정식 P(s)=2s^3+3s^2+(1+5KT)s+5K=0인 계가 안정하기 위한 K,T의…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘3+15KT >10K’를 도출할 수 있다.

풀이 순서

1. ‘특성방정식 P(s)=2s^3+3s^2+(1+5KT)s+5K=0인 계가 안정하기 위한 K,T의…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 3차식 a₃s³+a₂s²+a₁s+a₀의 Routh 안정조건은 계수가 양수이고 a₂a₁>a₃a₀이다.
3. 여기서는 3(1+5KT)>2(5K), 즉 3+15KT>10K이므로 ③이다.

자주 하는 실수: 수치부터 대입하면 ‘K >T’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

반파 대칭의 왜형파에 포함되는 고조파는의 정의와 반대개념을 비교하여 ‘제 5고조파’가 맞는 이유를 설명할 수 있다.

풀이 순서

1. ‘반파 대칭의 왜형파에 포함되는 고조파는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 반파 대칭 왜형파는 주기적인 파형에서 반주기마다 크기는 같고 부호만 반대인 특성을 가지며, 이 경우 푸리에 급수 전개 시 기수파(홀수 고조파) 성분만 존재하게 된다.
3. 따라서 제 5고조파가 정답입니다.

자주 하는 실수: 익숙한 용어 ‘제 2고조파’만 보고 고르지 않는다. 주어·원인·작용·결과가 정의와 모두 일치하는지 비교한다.

다른 문제에 적용: 유사 개념문제에서는 용어만 외우지 말고 주어·원인·작용·결과를 한 문장으로 만든 뒤 각 선택지가 바꾼 요소를 찾는다.

이 문제로 익힐 것

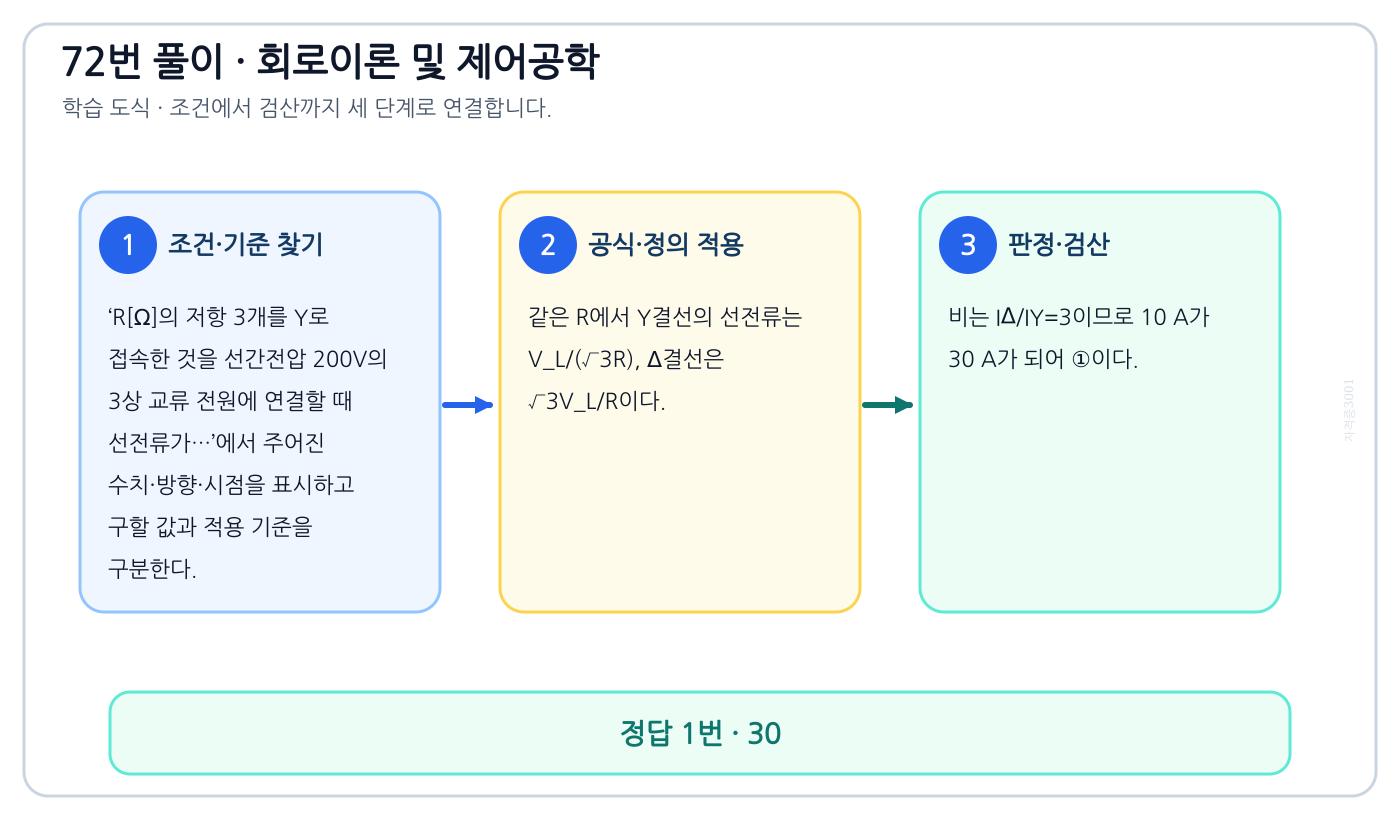

R[Ω]의 저항 3개를 Y로 접속한 것을 선간전압 200V의 3상 교류 전원에 연결할 때 선전류가…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘30’를 도출할 수 있다.

풀이 순서

1. ‘R[Ω]의 저항 3개를 Y로 접속한 것을 선간전압 200V의 3상 교류 전원에 연결할 때 선전류가…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 같은 R에서 Y결선의 선전류는 V_L/(√3R), Δ결선은 √3V_L/R이다.
3. 비는 IΔ/IY=3이므로 10 A가 30 A가 되어 ①이다.

자주 하는 실수: 수치부터 대입하면 ‘25’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

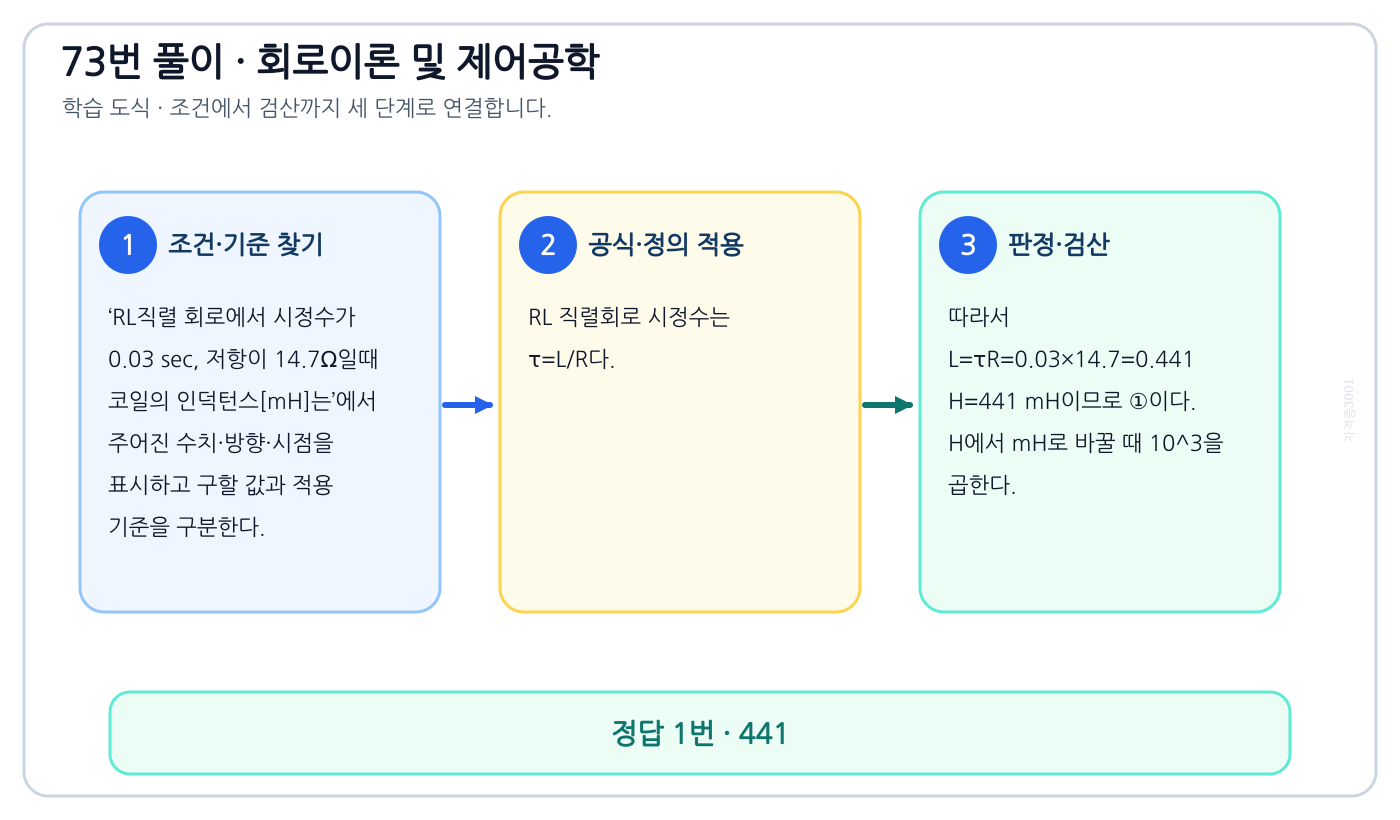

RL직렬 회로에서 시정수가 0.03 sec, 저항이 14.7Ω일때 코일의 인덕턴스[mH]는의 기준식을 세우고 단위·계수·부호를 검산하여 ‘441’를 도출할 수 있다.

풀이 순서

1. ‘RL직렬 회로에서 시정수가 0.03 sec, 저항이 14.7Ω일때 코일의 인덕턴스[mH]는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. RL 직렬회로 시정수는 τ=L/R다.
3. 따라서 L=τR=0.03×14.7=0.441 H=441 mH이므로 ①이다. H에서 mH로 바꿀 때 10³을 곱한다.

자주 하는 실수: 수치부터 대입하면 ‘362’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

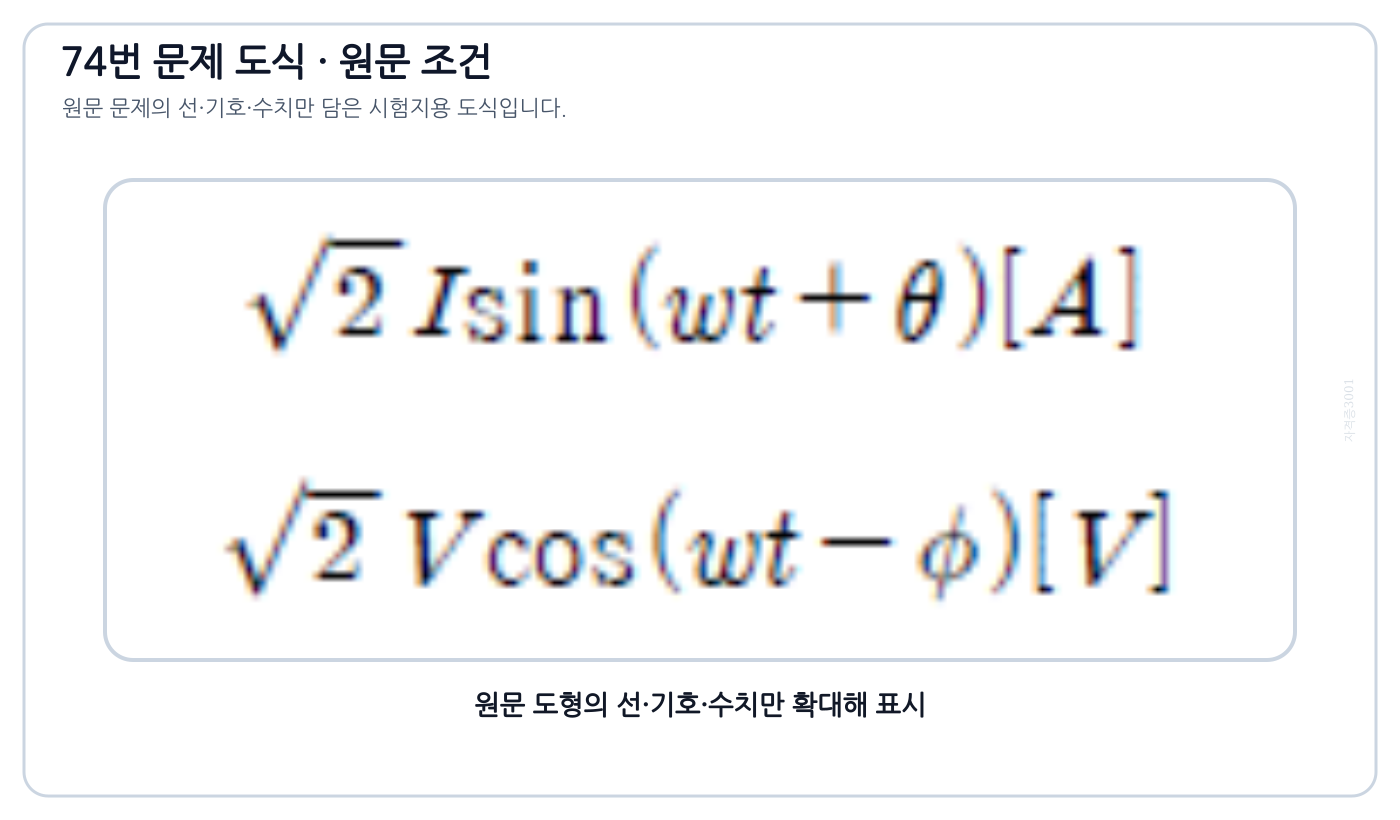

전류 √(2)I×sin(ω×t+θ)와 기전력 √(2)V×cos(ω×t-phi)의 위상차는의 기준식을 세우고 단위·계수·부호를 검산하여 ‘π/2-(phi+θ)’를 도출할 수 있다.

풀이 순서

1. ‘전류 √(2)I×sin(ω×t+θ)와 기전력 √(2)V×cos(ω×t-phi)의 위상차는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 기전력 √2Vcos(ωt-φ)는 √2Vsin(ωt-φ+π/2)다.
3. 전압 위상에서 전류 위상 θ를 빼면 π/2-(φ+θ)이므로 ②다.

자주 하는 실수: 수치부터 대입하면 ‘π/2-(phi-θ)’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

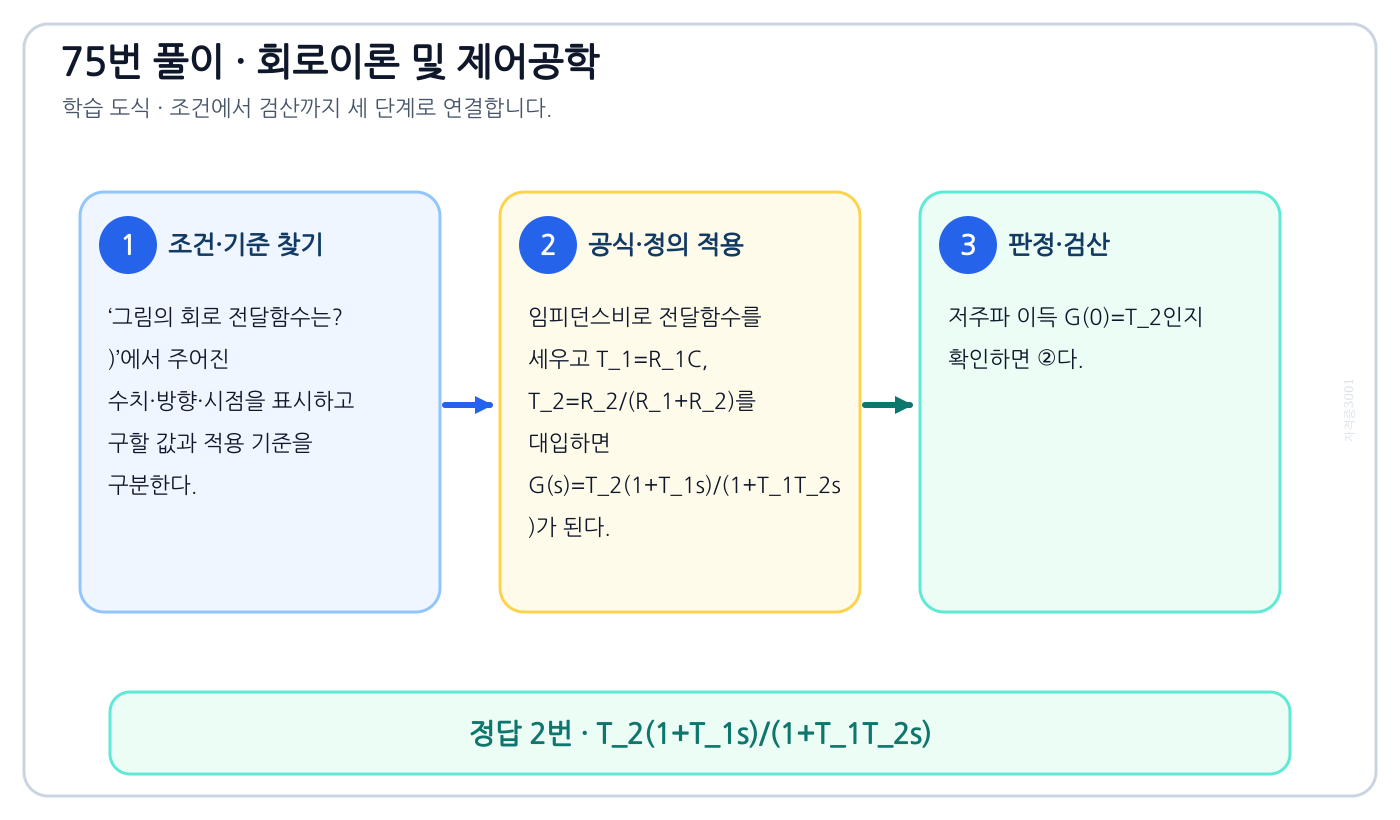

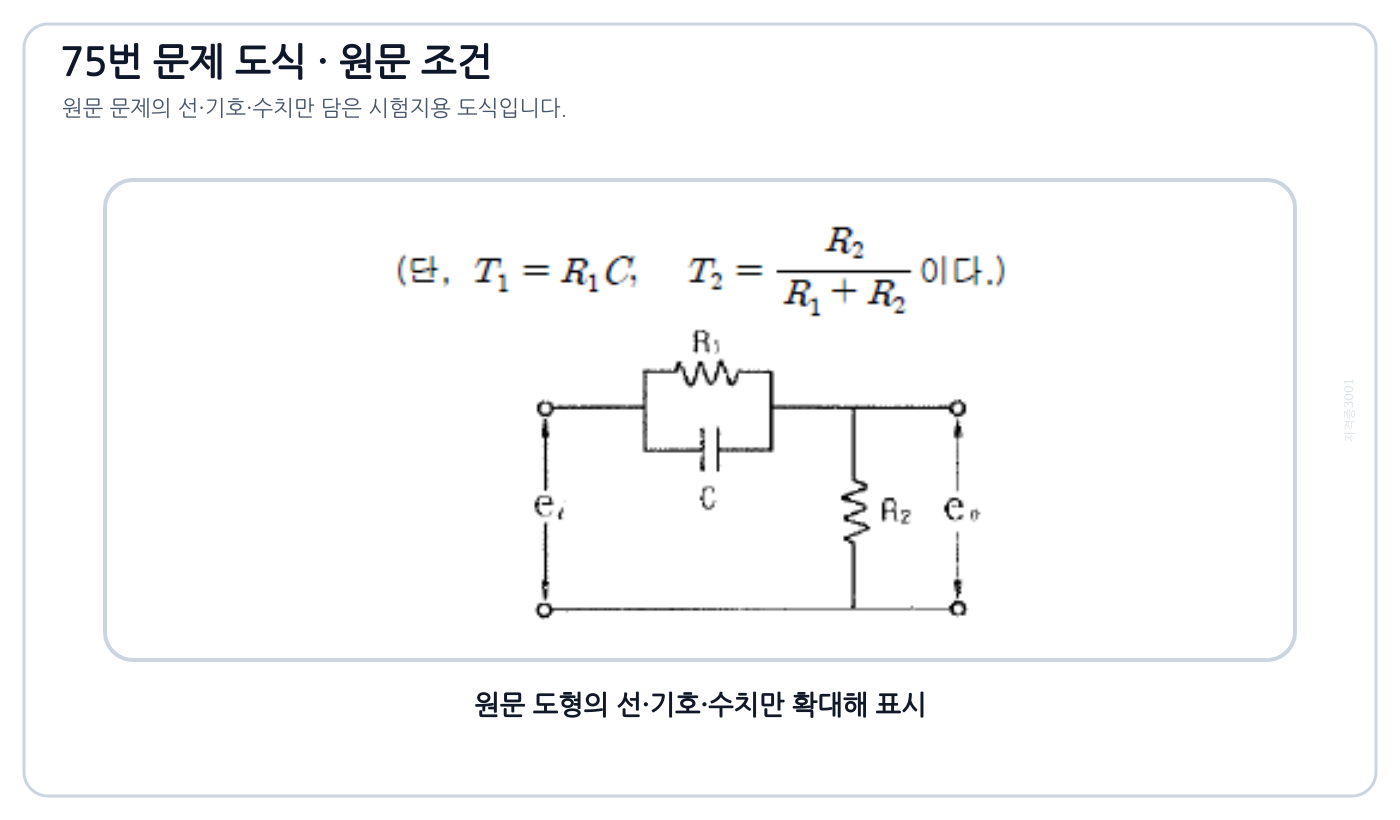

그림의 회로 전달함수는? )의 기준식을 세우고 단위·계수·부호를 검산하여 ‘T_2(1+T_1s)/(1+T_1T_2s)’를 도출할 수 있다.

풀이 순서

1. ‘그림의 회로 전달함수는? )’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 임피던스비로 전달함수를 세우고 T₁=R₁C, T₂=R₂/(R₁+R₂)를 대입하면 G(s)=T₂(1+T₁s)/(1+T₁T₂s)가 된다.
3. 저주파 이득 G(0)=T₂인지 확인하면 ②다.

자주 하는 실수: 수치부터 대입하면 ‘1/(1+T_1s)’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

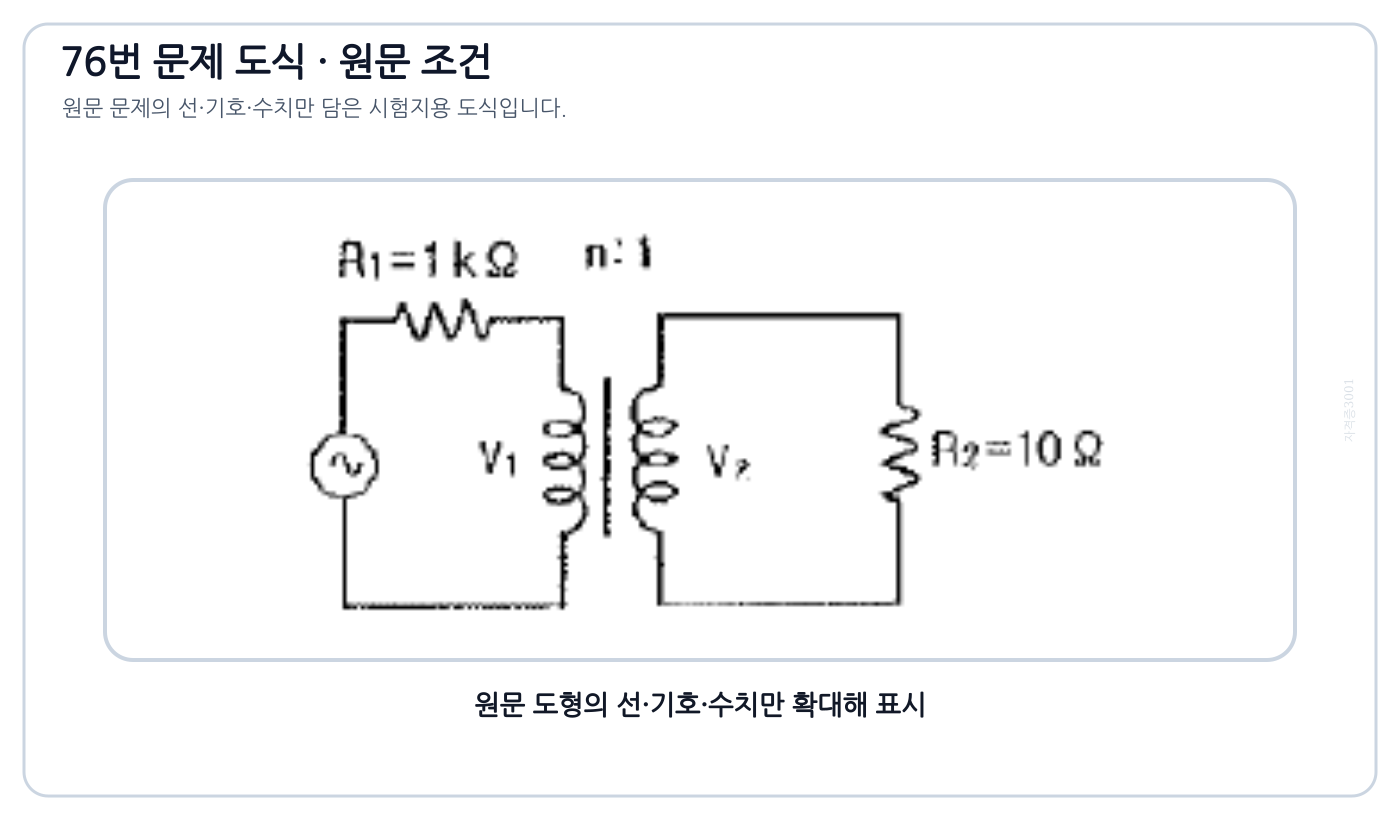

전원측 저항 1kΩ, 부하저항 10Ω 일 때, 이것에 변압비 n:1의 이상 변압기를 사용하여…의 기준식을 세우고 단위·계수·부호를 검산하여 ‘10’를 도출할 수 있다.

풀이 순서

1. ‘전원측 저항 1kΩ, 부하저항 10Ω 일 때, 이것에 변압비 n:1의 이상 변압기를 사용하여…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 이상변압기 1차측에서 본 부하저항은 n²RL이다.
3. 최대전력 전달을 위해 n²×10 Ω=1000 Ω로 맞추면 n²=100, n=10이므로 ②다.

자주 하는 실수: 수치부터 대입하면 ‘1’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

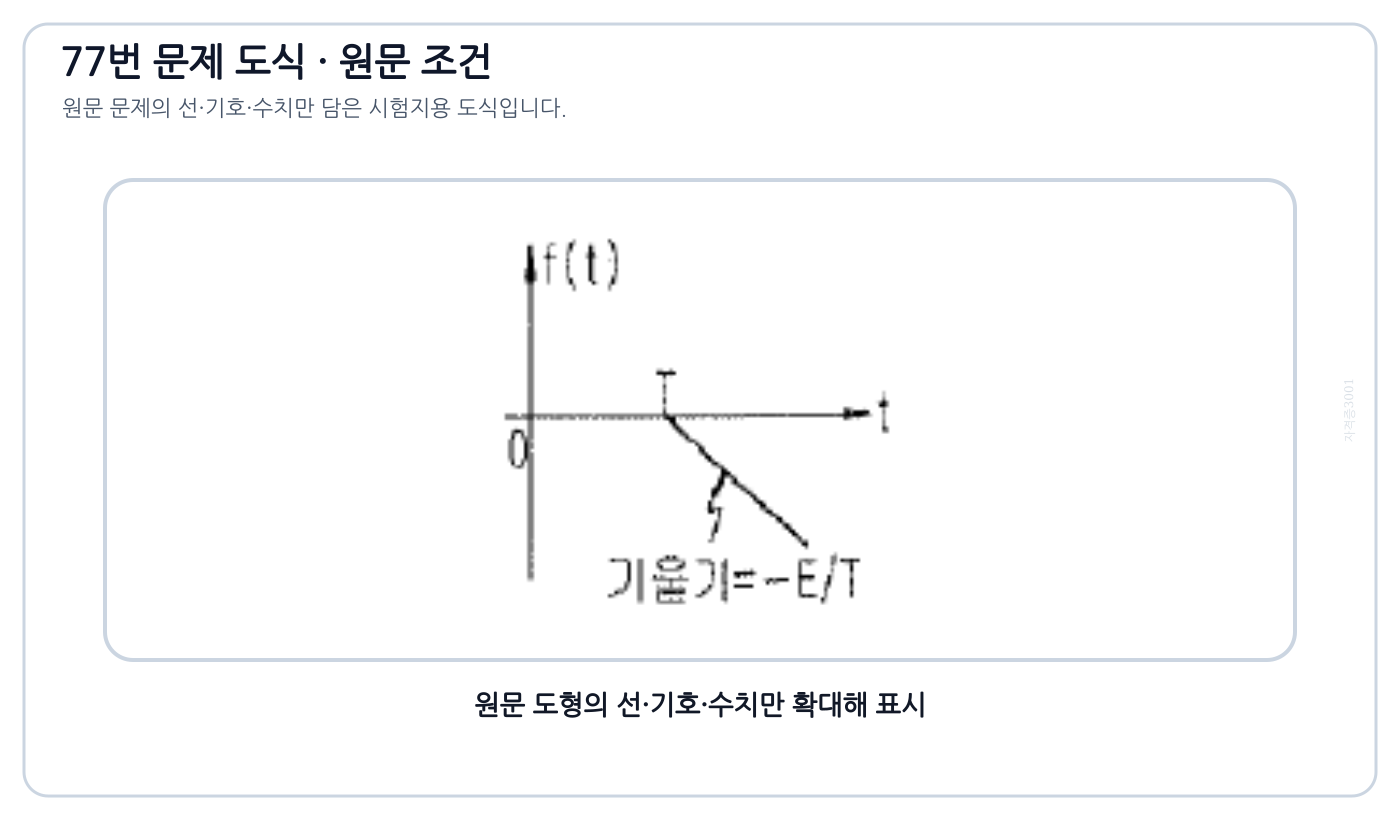

그림처럼 t=T부터 기울기 -E/T로 감소하는 램프 파형의 라플라스변환은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘-Ee⁻ᵀˢ/(Ts²)’를 도출할 수 있다.

풀이 순서

1. ‘그림처럼 t=T부터 기울기 -E/T로 감소하는 램프 파형의 라플라스변환은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. t=T부터 시작하는 하강 램프는 f(t)=-(E/T)(t-T)u(t-T)다.
3. L{tu(t)}=1/s²와 시간지연을 적용하면 F(s)=-Ee⁻ᵀˢ/(Ts²)이므로 ①이다.

자주 하는 실수: 수치부터 대입하면 ‘Ee⁻ᵀˢ/(Ts²)’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

정현파 교류 전압의 실효값에 어떠한 수를 곱하면 평균값을 얻을 수 있는가의 기준식을 세우고 단위·계수·부호를 검산하여 ‘2√2/π’를 도출할 수 있다.

풀이 순서

1. ‘정현파 교류 전압의 실효값에 어떠한 수를 곱하면 평균값을 얻을 수 있는가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 정현파의 반주기 평균값은 Vavg=2Vm/π, 실효값은 Vrms=Vm/√2다.
3. 따라서 Vavg/Vrms=2√2/π이므로 실효값에 곱할 수는 ①이다.

자주 하는 실수: 수치부터 대입하면 ‘√3/2’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

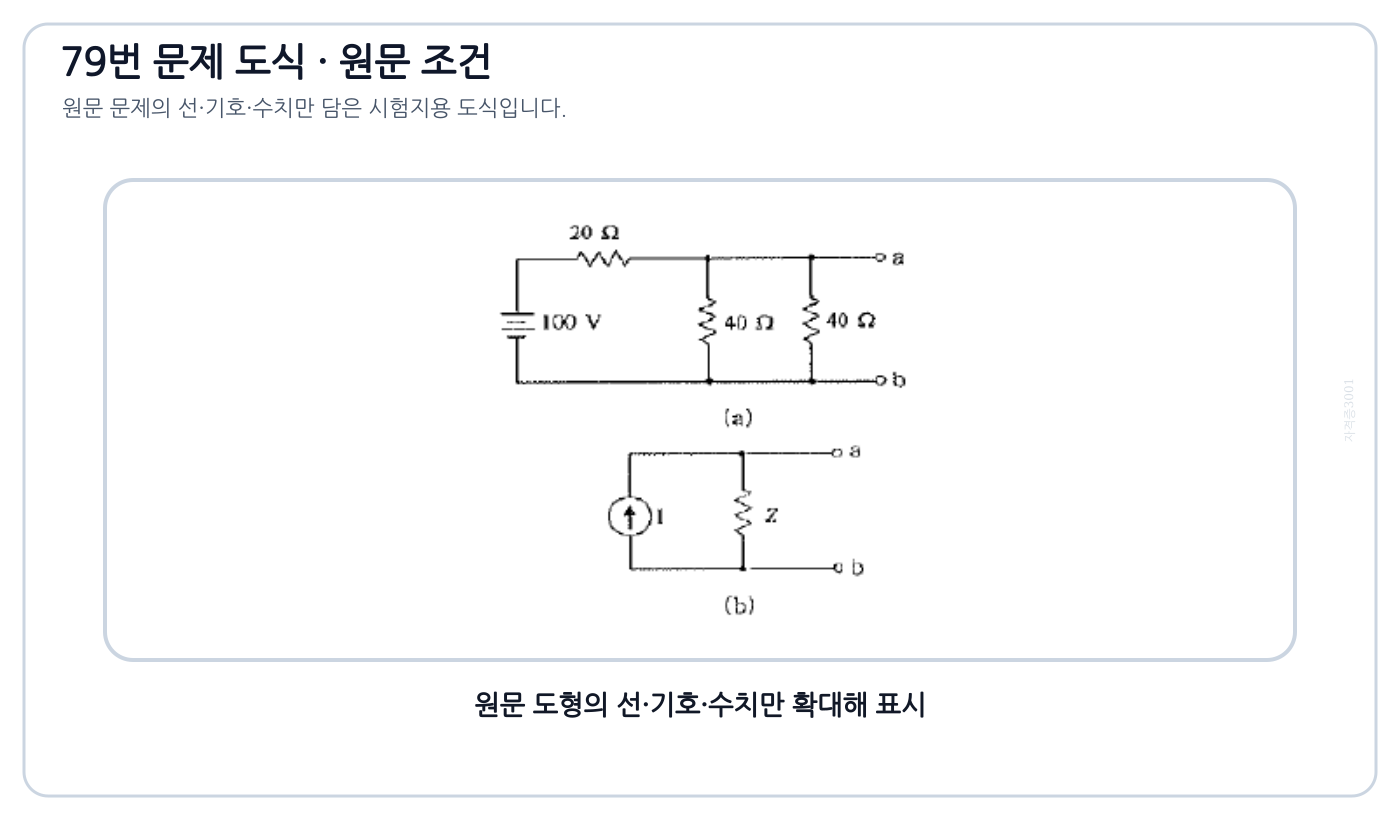

그림 (a)와 (b)의 회로가 등가 회로가 되기 위한 전류원 I[A]와 임피던스 Z[Ω]의 값은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘5A, 10Ω’를 도출할 수 있다.

풀이 순서

1. ‘그림 (a)와 (b)의 회로가 등가 회로가 되기 위한 전류원 I[A]와 임피던스 Z[Ω]의 값은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 전압원 100 V와 직렬 20 Ω의 노턴전류는 I=V/R=5 A다.
3. 독립전압원을 단락해 단자에서 본 저항은 20∥40∥40=10 Ω이므로 (5 A, 10 Ω)인 ①이다.

자주 하는 실수: 수치부터 대입하면 ‘2.5A, 10Ω’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

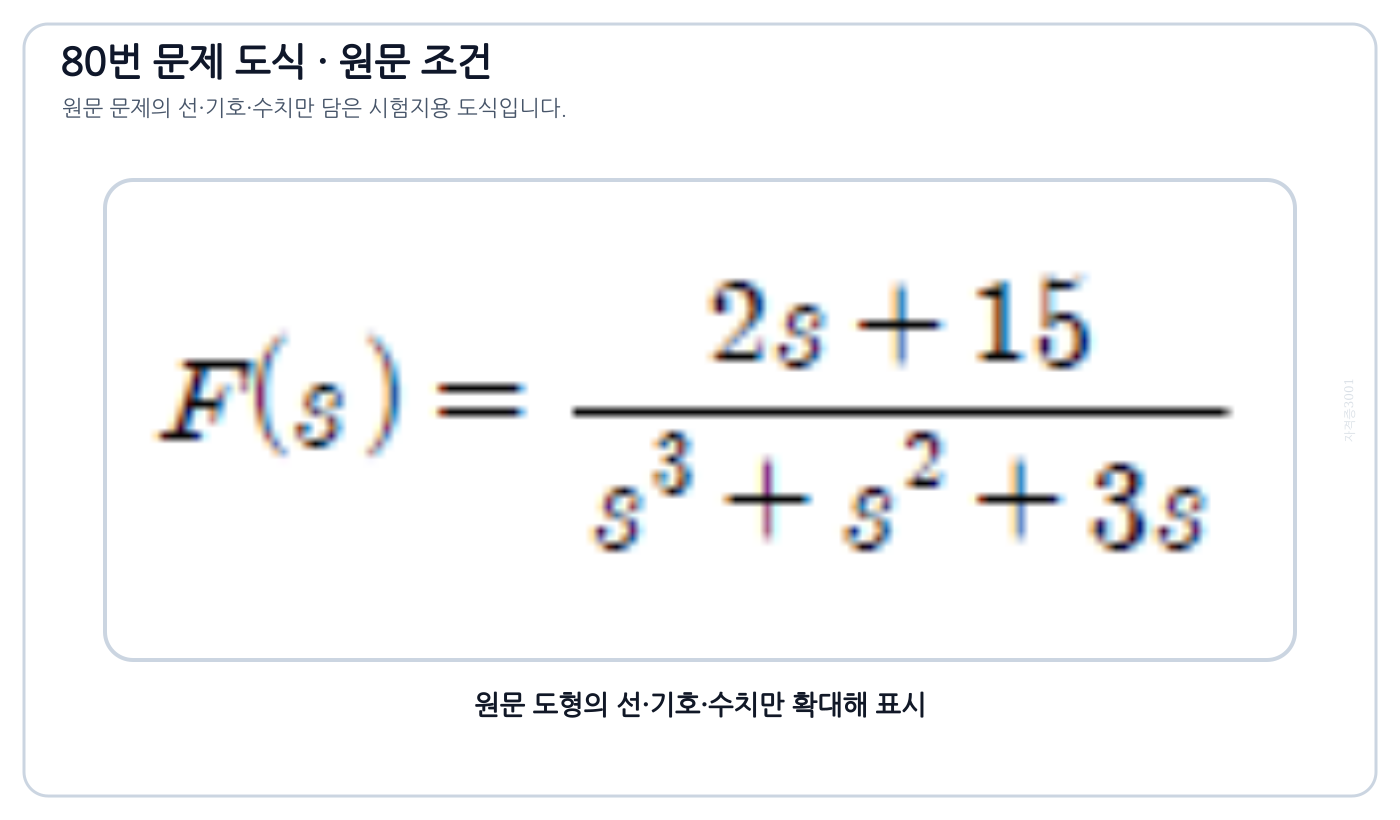

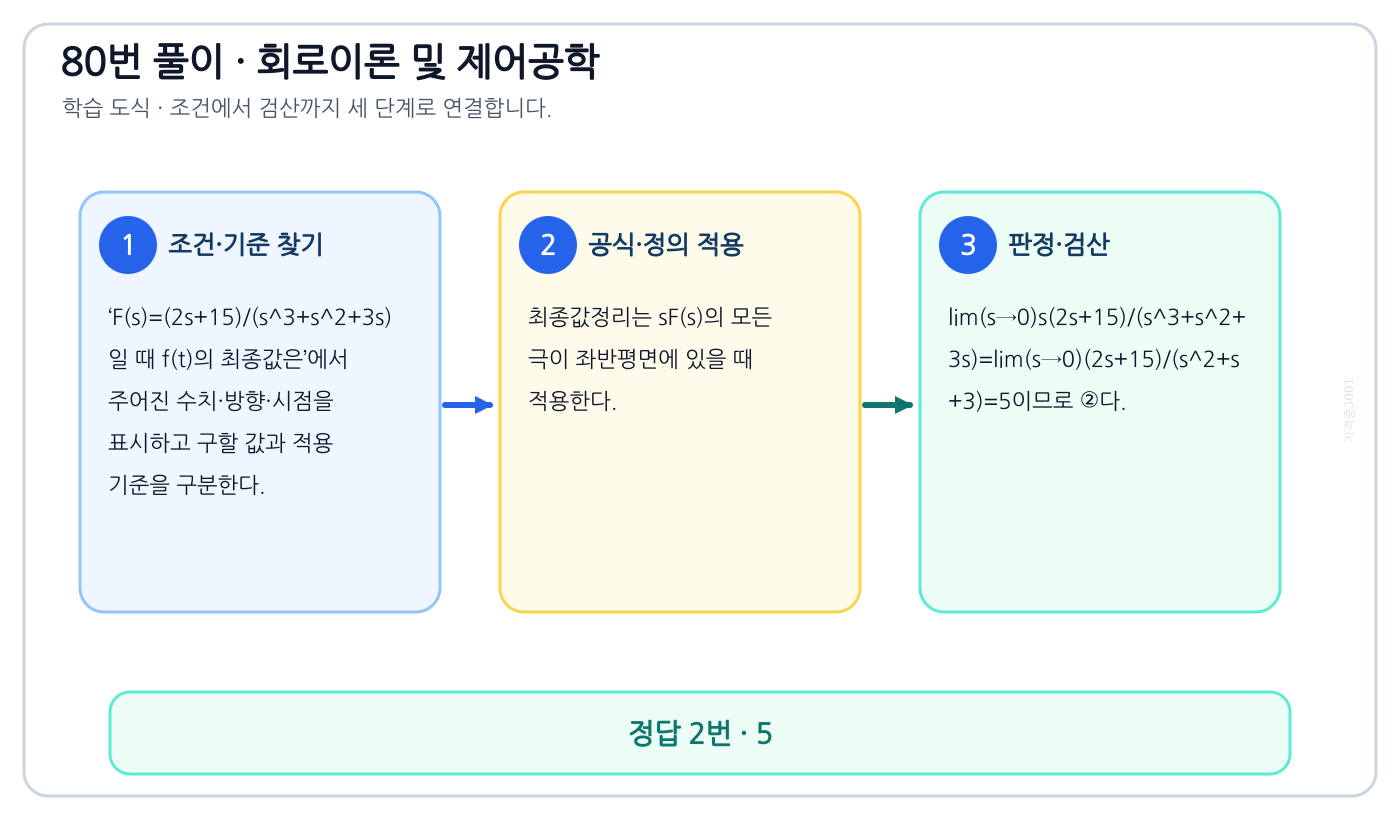

F(s)=(2s+15)/(s^3+s^2+3s)일 때 f(t)의 최종값은의 기준식을 세우고 단위·계수·부호를 검산하여 ‘5’를 도출할 수 있다.

풀이 순서

1. ‘F(s)=(2s+15)/(s^3+s^2+3s)일 때 f(t)의 최종값은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 최종값정리는 sF(s)의 모든 극이 좌반평면에 있을 때 적용한다.
3. lim(s→0)s(2s+15)/(s³+s²+3s)=lim(s→0)(2s+15)/(s²+s+3)=5이므로 ②다.

자주 하는 실수: 수치부터 대입하면 ‘15’ 같은 계수 오답에 걸린다. 기호식→SI 단위→대입→차원·극한·역산 검산 순서를 지킨다.

다른 문제에 적용: 유사 계산문제도 조건을 기호로 옮기고 단위를 통일한 뒤 대입하며, 마지막에 차원·극한·역산 중 하나로 검산한다.

이 문제로 익힐 것

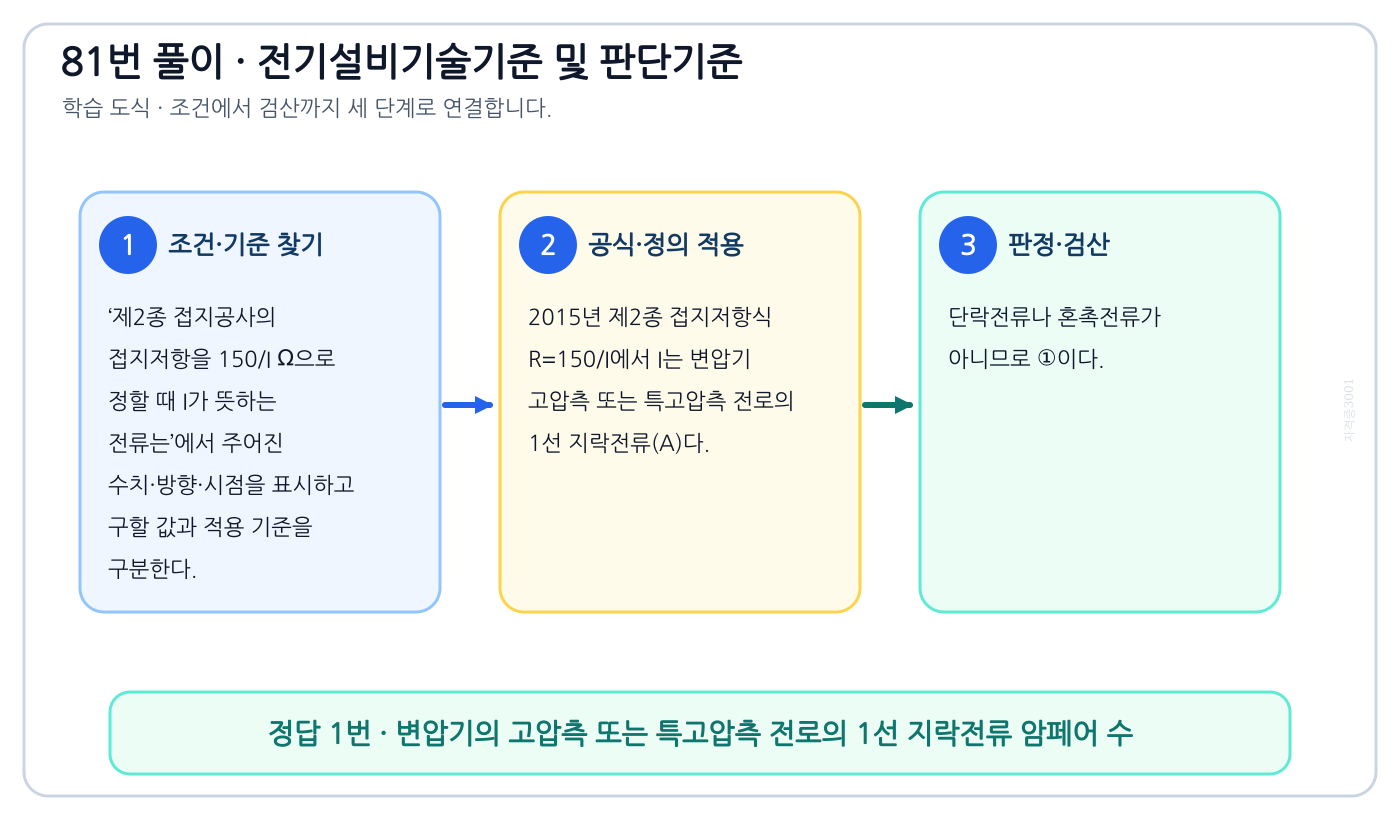

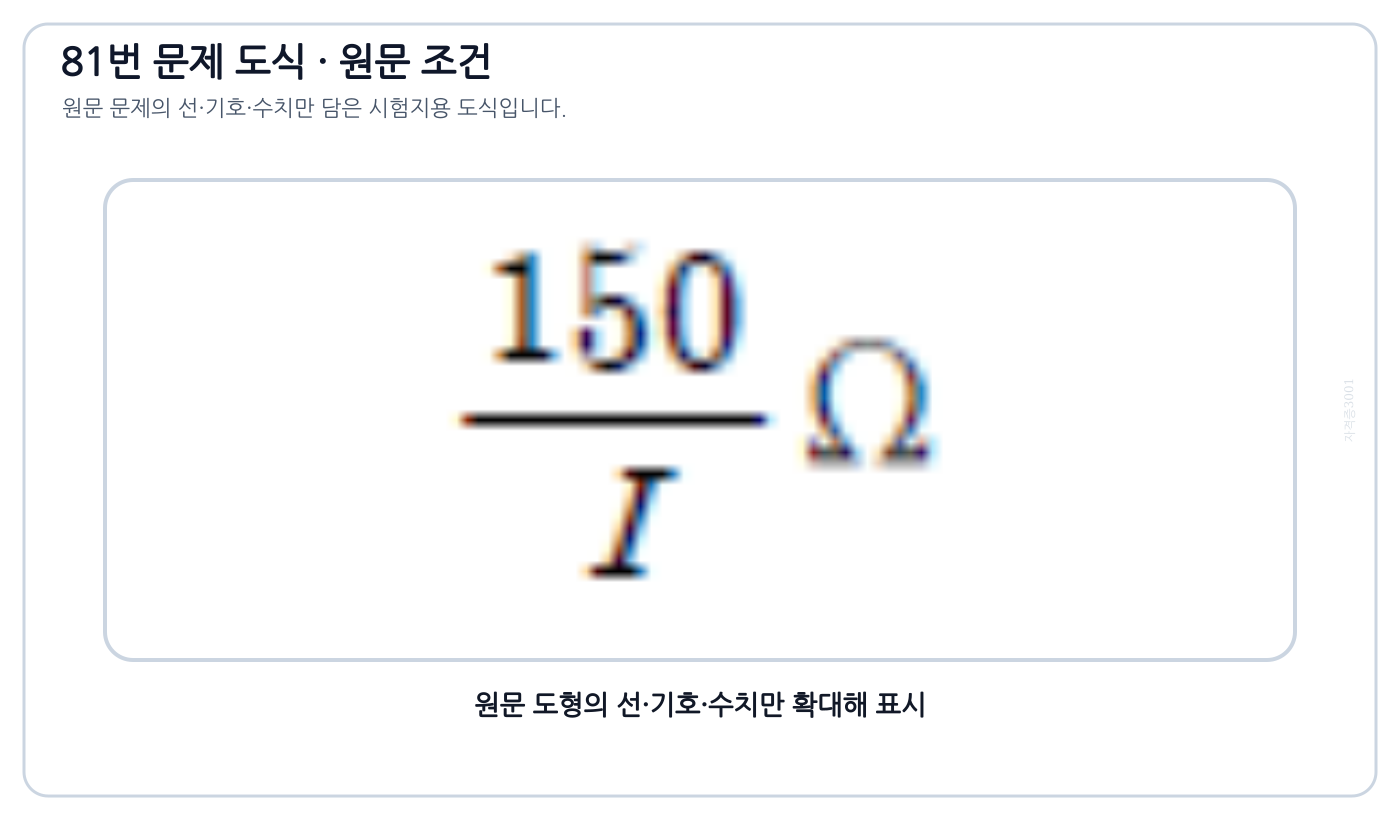

제2종 접지공사의 접지저항을 150/I Ω으로 정할 때 I가 뜻하는 전류는에서 시험시점 기준과 현행 기준을 분리하여 ‘변압기의 고압측 또는 특고압측 전로의 1선 지락전류 암페어 수’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘제2종 접지공사의 접지저항을 150/I Ω으로 정할 때 I가 뜻하는 전류는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 2015년 제2종 접지저항식 R=150/I에서 I는 변압기 고압측 또는 특고압측 전로의 1선 지락전류(A)다.
3. 단락전류나 혼촉전류가 아니므로 ①이다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘변압기의 고압측 또는 특고압측 전로의 단락사고 시 고장 전류의 암페어 수’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외·단위와 시행일을 다시 대조한다.

확인 위치: 시험시점 판단기준 제2종 접지저항 150/I · 현행 KEC 142.5 변압기 중성점 접지

이 문제로 익힐 것

옥내에 시설하는 관등회로의 사용전압이 1kV를 초과하는 방전등으로써 방전관에 네온 방전관을 사용한…에서 시험시점 기준과 현행 기준을 분리하여 ‘애자 사용 공사’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘옥내에 시설하는 관등회로의 사용전압이 1kV를 초과하는 방전등으로써 방전관에 네온 방전관을 사용한…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 2015년 판단기준에서 1 kV를 초과하는 네온 방전관 관등회로의 옥내배선은 애자사용공사로 시설했다.
3. 따라서 ④다. 현행 KEC 234.11은 1 kV 이하 범위이므로 역사 답과 현재 적용범위를 분리한다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘MI 케이블 공사’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외·단위와 시행일을 다시 대조한다.

확인 위치: 시험시점 판단기준 1 kV 초과 네온 관등회로 · 현행 KEC 234.11 1 kV 이하 방전등

이 문제로 익힐 것

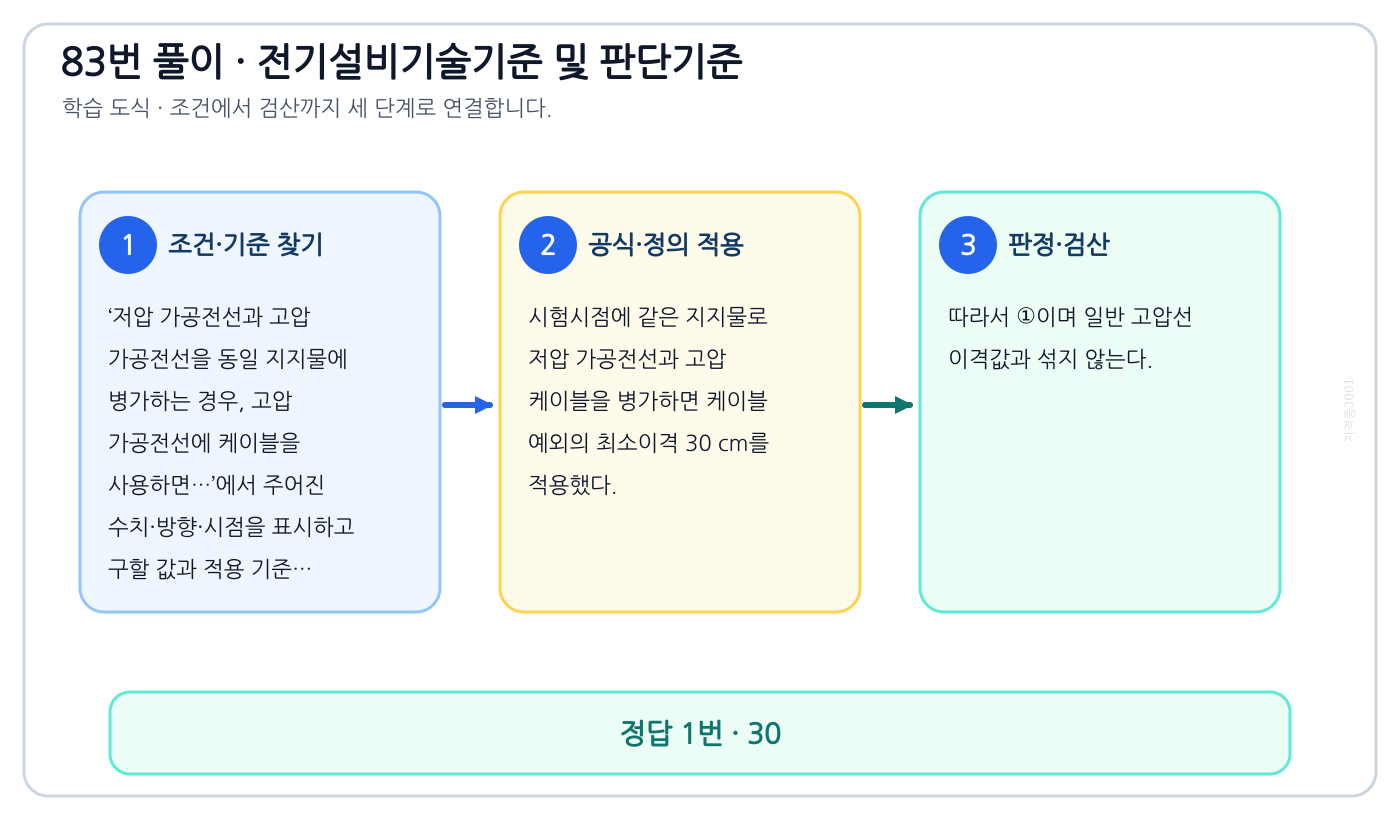

저압 가공전선과 고압 가공전선을 동일 지지물에 병가하는 경우, 고압 가공전선에 케이블을 사용하면…에서 시험시점 기준과 현행 기준을 분리하여 ‘30’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘저압 가공전선과 고압 가공전선을 동일 지지물에 병가하는 경우, 고압 가공전선에 케이블을 사용하면…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 시험시점에 같은 지지물로 저압 가공전선과 고압 케이블을 병가하면 케이블 예외의 최소이격 30 cm를 적용했다.
3. 따라서 ①이며 일반 고압선 이격값과 섞지 않는다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘50’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외·단위와 시행일을 다시 대조한다.

확인 위치: 시험시점 판단기준 저압·고압 가공전선 병가 · 현행 KEC 332.8 고압 가공전선 등의 병행설치

이 문제로 익힐 것

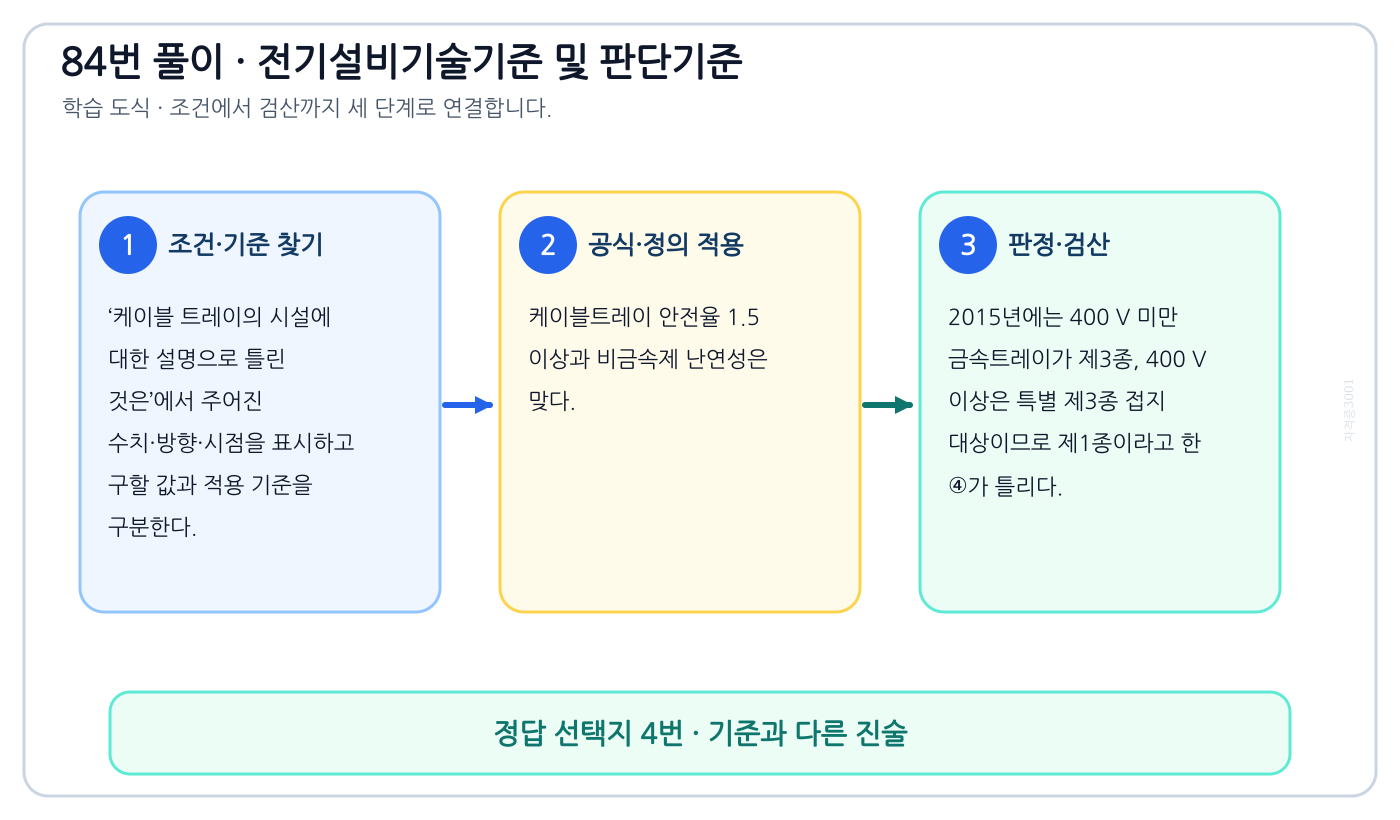

케이블 트레이의 시설에 대한 설명으로 틀린 것은에서 시험시점 기준과 현행 기준을 분리하여 ‘저압 옥내배선의 사용전압이 400V 이상인 경우에는 금속제 트레이에 제 1종 접지공사를 하여야 한다.’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘케이블 트레이의 시설에 대한 설명으로 틀린 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 케이블트레이 안전율 1.5 이상과 비금속제 난연성은 맞다.
3. 2015년에는 400 V 미만 금속트레이가 제3종, 400 V 이상은 특별 제3종 접지 대상이므로 제1종이라고 한 ④가 틀리다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘안전율은 1.5이상으로 하여야 한다.’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외·단위와 시행일을 다시 대조한다.

확인 위치: 시험시점 판단기준 케이블트레이 접지종별 · 현행 KEC 232.41 케이블트레이공사와 140 접지시스템

이 문제로 익힐 것

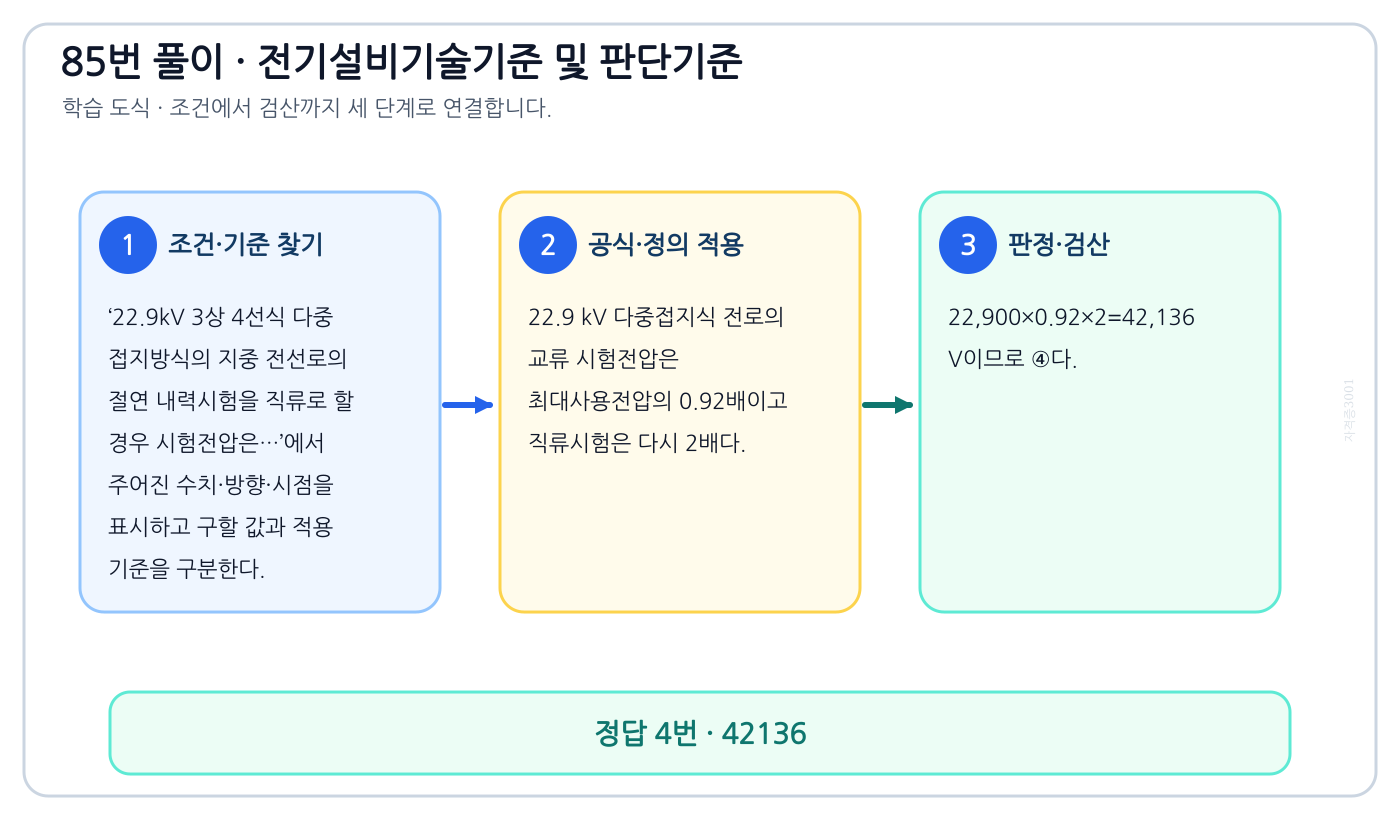

22.9kV 3상 4선식 다중 접지방식의 지중 전선로의 절연 내력시험을 직류로 할 경우 시험전압은…에서 시험시점 기준과 현행 기준을 분리하여 ‘42136’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘22.9kV 3상 4선식 다중 접지방식의 지중 전선로의 절연 내력시험을 직류로 할 경우 시험전압은…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 22.9 kV 다중접지식 전로의 교류 시험전압은 최대사용전압의 0.92배이고 직류시험은 다시 2배다.
3. 22,900×0.92×2=42,136 V이므로 ④다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘16448’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외·단위와 시행일을 다시 대조한다.

확인 위치: 시험시점 판단기준 22.9 kV 절연내력 직류시험 · 현행 KEC 132 전로의 절연저항 및 절연내력

이 문제로 익힐 것

시가지에서 특고압 가공전선로의 지지물에 시설할 수 없는 통신선은에서 시험시점 기준과 현행 기준을 분리하여 ‘CNCV 케이블’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘시가지에서 특고압 가공전선로의 지지물에 시설할 수 없는 통신선은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 절연전선, 첨가통신용 제1종 케이블과 광섬유케이블은 통신선 범주로 시설할 수 있다.
3. CNCV는 전력케이블이라 첨가 통신선 허용종류가 아니므로 ④다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘지름 4mm의 절연전선’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외·단위와 시행일을 다시 대조한다.

확인 위치: 시험시점 판단기준 특고압 지지물 첨가통신선 · 현행 KEC 333.19 가공약전류전선 등의 공용설치

이 문제로 익힐 것

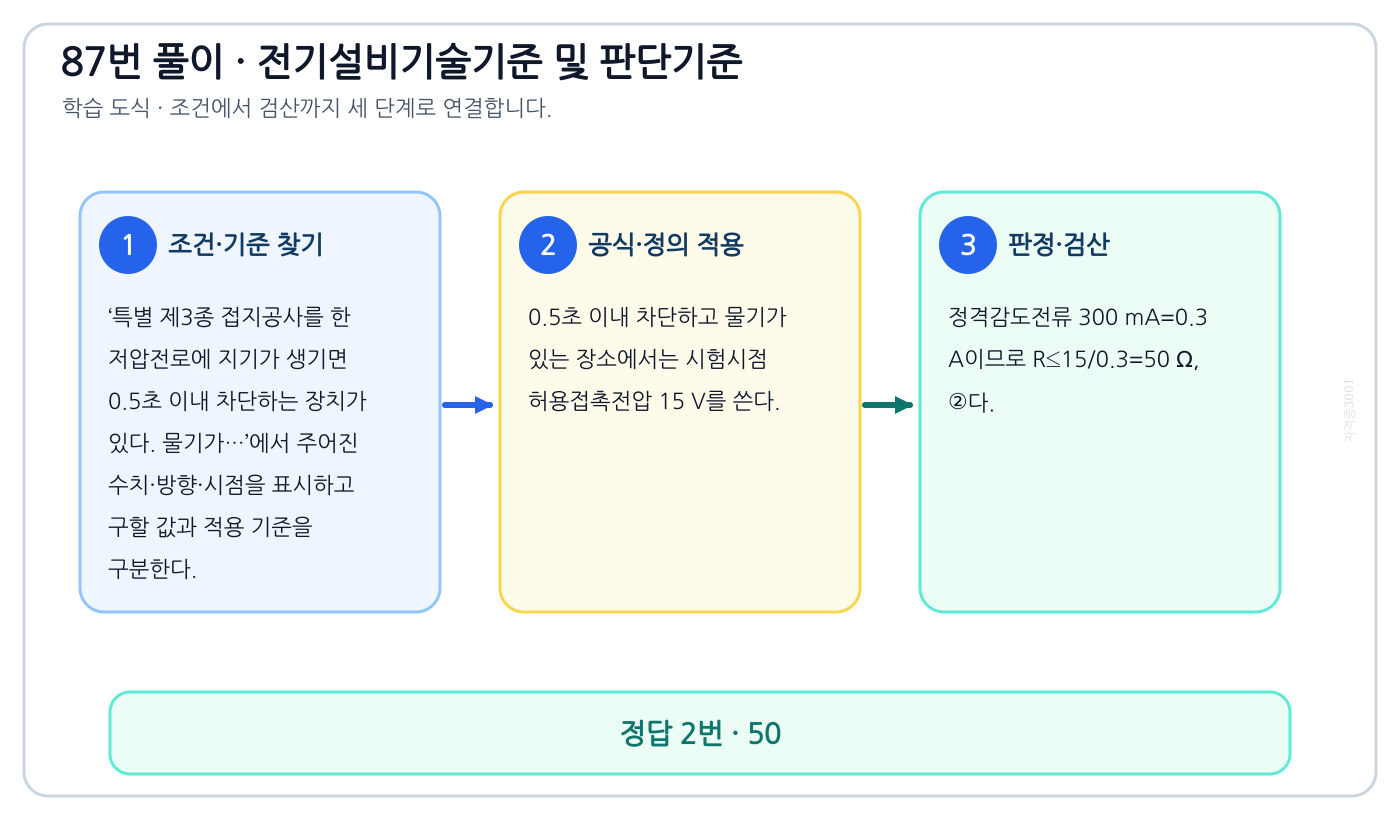

특별 제3종 접지공사를 한 저압전로에 지기가 생기면 0.5초 이내 차단하는 장치가 있다. 물기가…에서 시험시점 기준과 현행 기준을 분리하여 ‘50’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘특별 제3종 접지공사를 한 저압전로에 지기가 생기면 0.5초 이내 차단하는 장치가 있다. 물기가…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 0.5초 이내 차단하고 물기가 있는 장소에서는 시험시점 허용접촉전압 15 V를 쓴다.
3. 정격감도전류 300 mA=0.3 A이므로 R≤15/0.3=50 Ω, ②다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘10’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외·단위와 시행일을 다시 대조한다.

확인 위치: 시험시점 판단기준 특별 제3종 접지저항 · 현행 KEC 211 전원자동차단과 140 접지시스템

이 문제로 익힐 것

사용전압이 400V 미만인 경우의 저압 보안 공사에 전선으로 경동선을 사용할 경우 지름은 몇 mm…에서 시험시점 기준과 현행 기준을 분리하여 ‘4.0’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘사용전압이 400V 미만인 경우의 저압 보안 공사에 전선으로 경동선을 사용할 경우 지름은 몇 mm…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 2015년 400 V 미만 저압 보안공사에서 경동선 최소지름은 4.0 mm였으므로 ③이다.
3. 인장강도 조건과 다른 공사의 2.6 mm를 섞지 않는다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘2.6’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외·단위와 시행일을 다시 대조한다.

확인 위치: 시험시점 판단기준 400 V 미만 저압 보안공사 · 현행 KEC 222.10 저압 보안공사

이 문제로 익힐 것

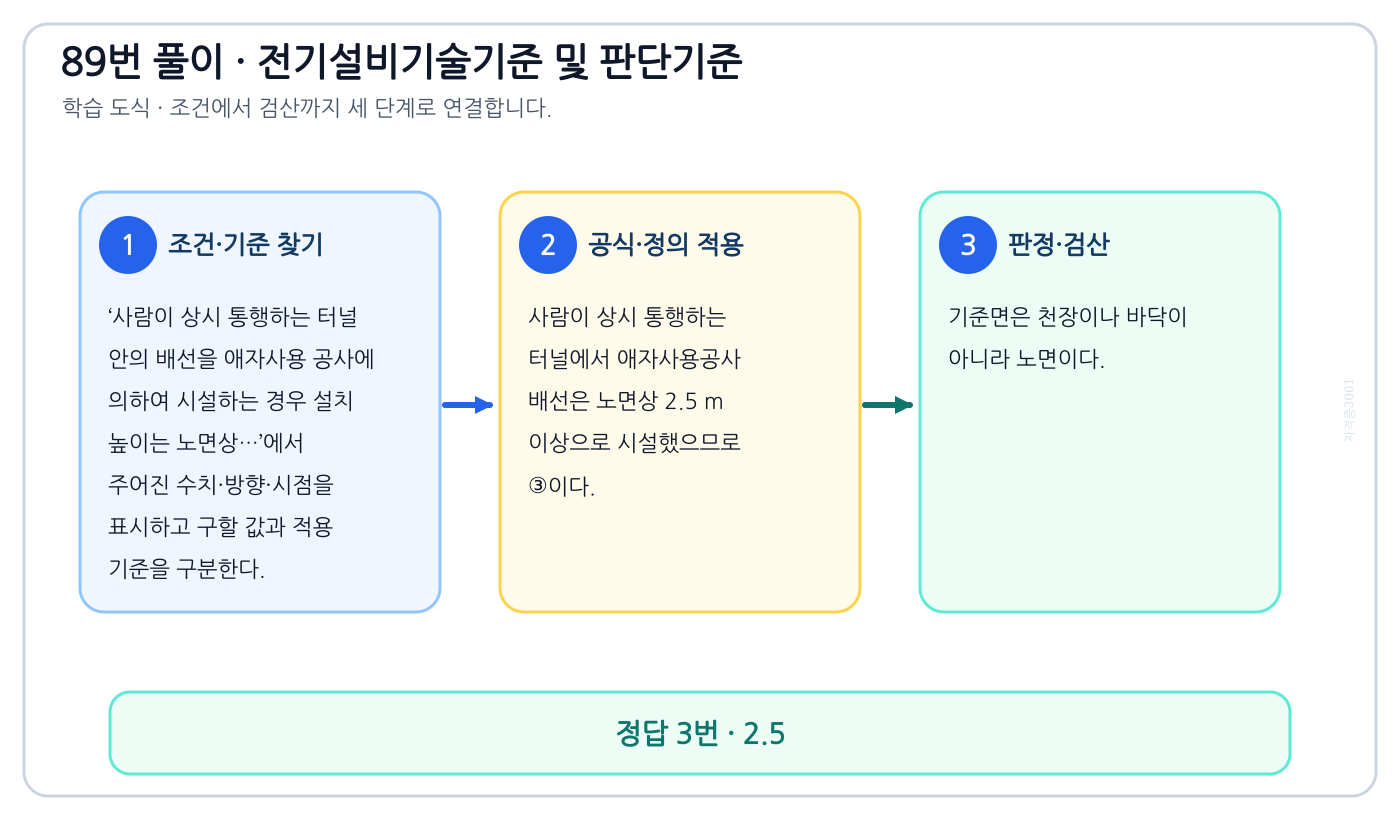

사람이 상시 통행하는 터널 안의 배선을 애자사용 공사에 의하여 시설하는 경우 설치 높이는 노면상…에서 시험시점 기준과 현행 기준을 분리하여 ‘2.5’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘사람이 상시 통행하는 터널 안의 배선을 애자사용 공사에 의하여 시설하는 경우 설치 높이는 노면상…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 사람이 상시 통행하는 터널에서 애자사용공사 배선은 노면상 2.5 m 이상으로 시설했으므로 ③이다.
3. 기준면은 천장이나 바닥이 아니라 노면이다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘1.5’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외·단위와 시행일을 다시 대조한다.

확인 위치: 시험시점 판단기준 터널 애자사용공사 높이 · 현행 KEC 242.7.1 사람이 상시 통행하는 터널 배선

이 문제로 익힐 것

발전소, 변전소, 개폐소 또는 이에 준하는 곳에 설치하는 배전반 시설에 법규상 확보할 사항이 아닌 것은에서 시험시점 기준과 현행 기준을 분리하여 ‘공기 여과 장치’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘발전소, 변전소, 개폐소 또는 이에 준하는 곳에 설치하는 배전반 시설에 법규상 확보할 사항이 아닌 것은’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 발전소 등의 배전반에는 충전부 방호, 통로, 기기 조작에 필요한 공간을 확보해야 한다.
3. 공기여과장치는 이 조항의 필수항목이 아니므로 ④다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘방호 장치’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외·단위와 시행일을 다시 대조한다.

확인 위치: 시험시점 판단기준 발전소 등의 배전반 · 현행 KEC 351.7 배전반의 시설

이 문제로 익힐 것

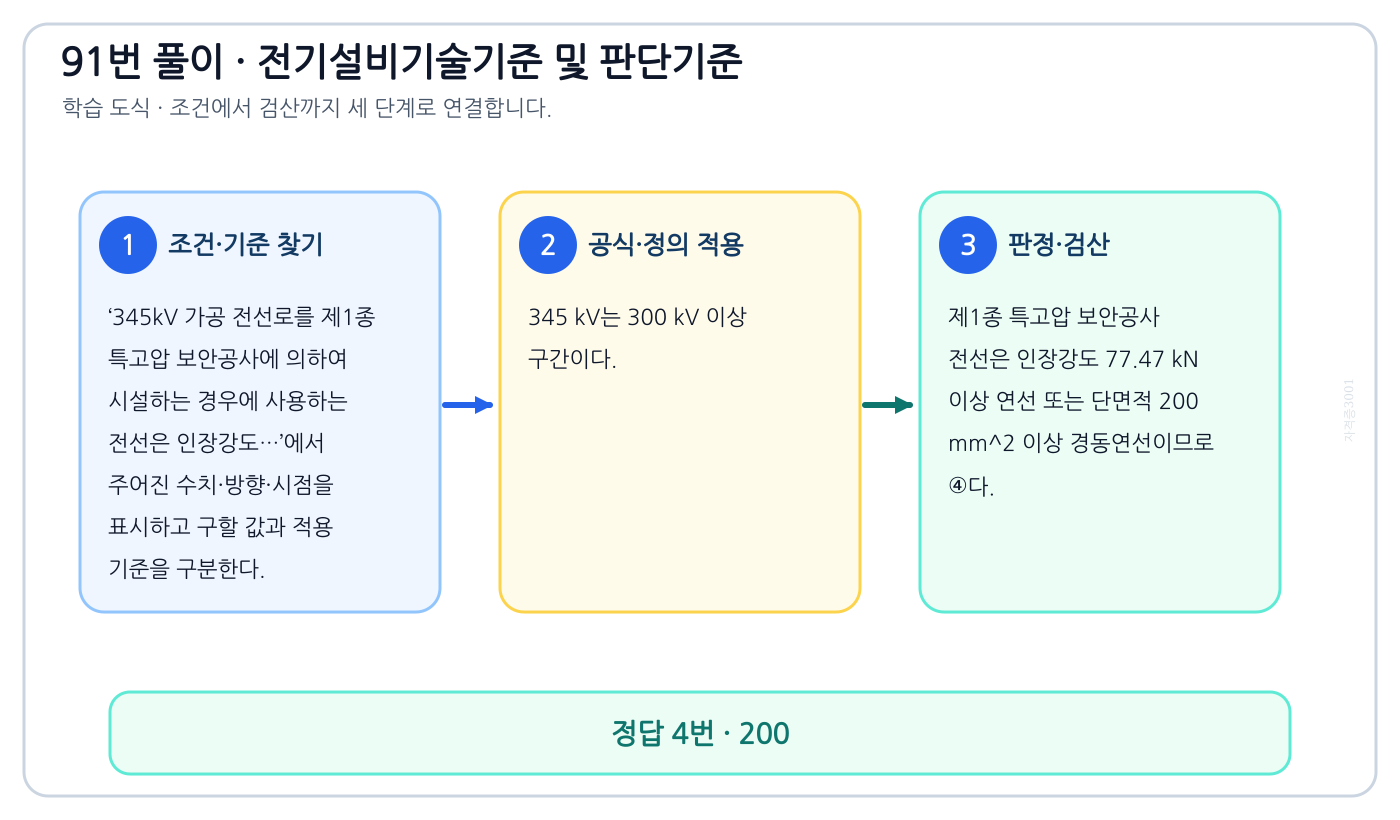

345kV 가공 전선로를 제1종 특고압 보안공사에 의하여 시설하는 경우에 사용하는 전선은 인장강도…에서 시험시점 기준과 현행 기준을 분리하여 ‘200’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘345kV 가공 전선로를 제1종 특고압 보안공사에 의하여 시설하는 경우에 사용하는 전선은 인장강도…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 345 kV는 300 kV 이상 구간이다.
3. 제1종 특고압 보안공사 전선은 인장강도 77.47 kN 이상 연선 또는 단면적 200 mm² 이상 경동연선이므로 ④다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘100’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외·단위와 시행일을 다시 대조한다.

확인 위치: 시험시점 판단기준 345 kV 제1종 특고압 보안공사 · 현행 KEC 333.22 제1종 특고압 보안공사

이 문제로 익힐 것

사용전압 22.9kV의 가공전선이 철도를 횡단하는 경우 전선의 레일면상 높이는 몇 m 이상인가에서 시험시점 기준과 현행 기준을 분리하여 ‘6.5’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘사용전압 22.9kV의 가공전선이 철도를 횡단하는 경우 전선의 레일면상 높이는 몇 m 이상인가’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 22.9 kV 가공전선이 철도를 횡단할 때 전선 높이는 레일면상 6.5 m 이상이므로 ④다.
3. 도로나 횡단보도교의 높이 기준과 섞지 않는다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘5’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외·단위와 시행일을 다시 대조한다.

확인 위치: 시험시점 판단기준 가공전선 철도횡단 높이 · 현행 KEC 332.5 가공전선의 높이

이 문제로 익힐 것

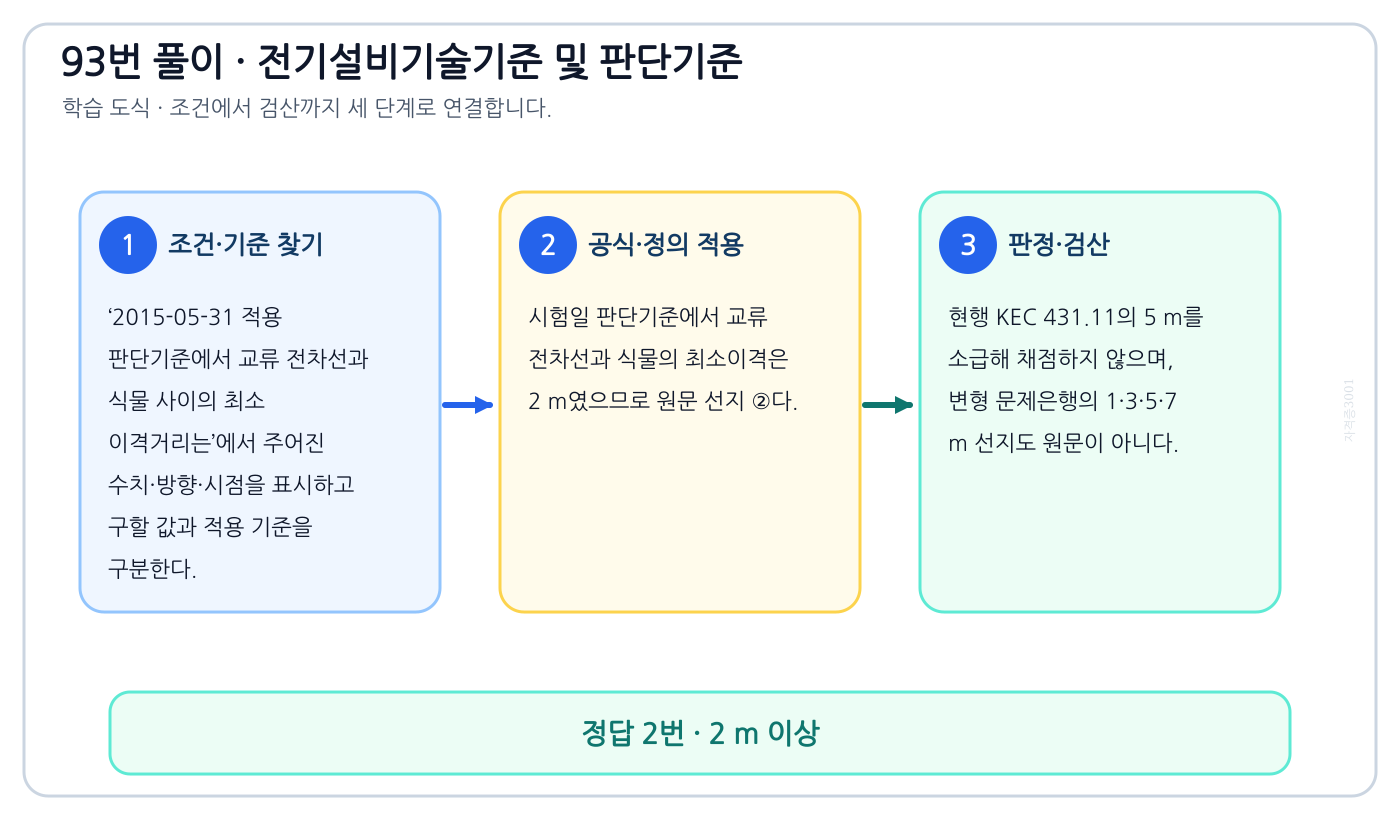

2015-05-31 적용 판단기준에서 교류 전차선과 식물 사이의 최소 이격거리는에서 시험시점 기준과 현행 기준을 분리하여 ‘2 m 이상’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘2015-05-31 적용 판단기준에서 교류 전차선과 식물 사이의 최소 이격거리는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 시험일 판단기준에서 교류 전차선과 식물의 최소이격은 2 m였으므로 원문 선지 ②다.
3. 현행 KEC 431.11의 5 m를 소급해 채점하지 않으며, 변형 문제은행의 1·3·5·7 m 선지도 원문이 아니다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘1 m 이상’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외·단위와 시행일을 다시 대조한다.

확인 위치: 시험시점 판단기준 교류 전차선과 식물 2 m · 현행 KEC 431.11 전차선 등과 식물 사이 5 m

이 문제로 익힐 것

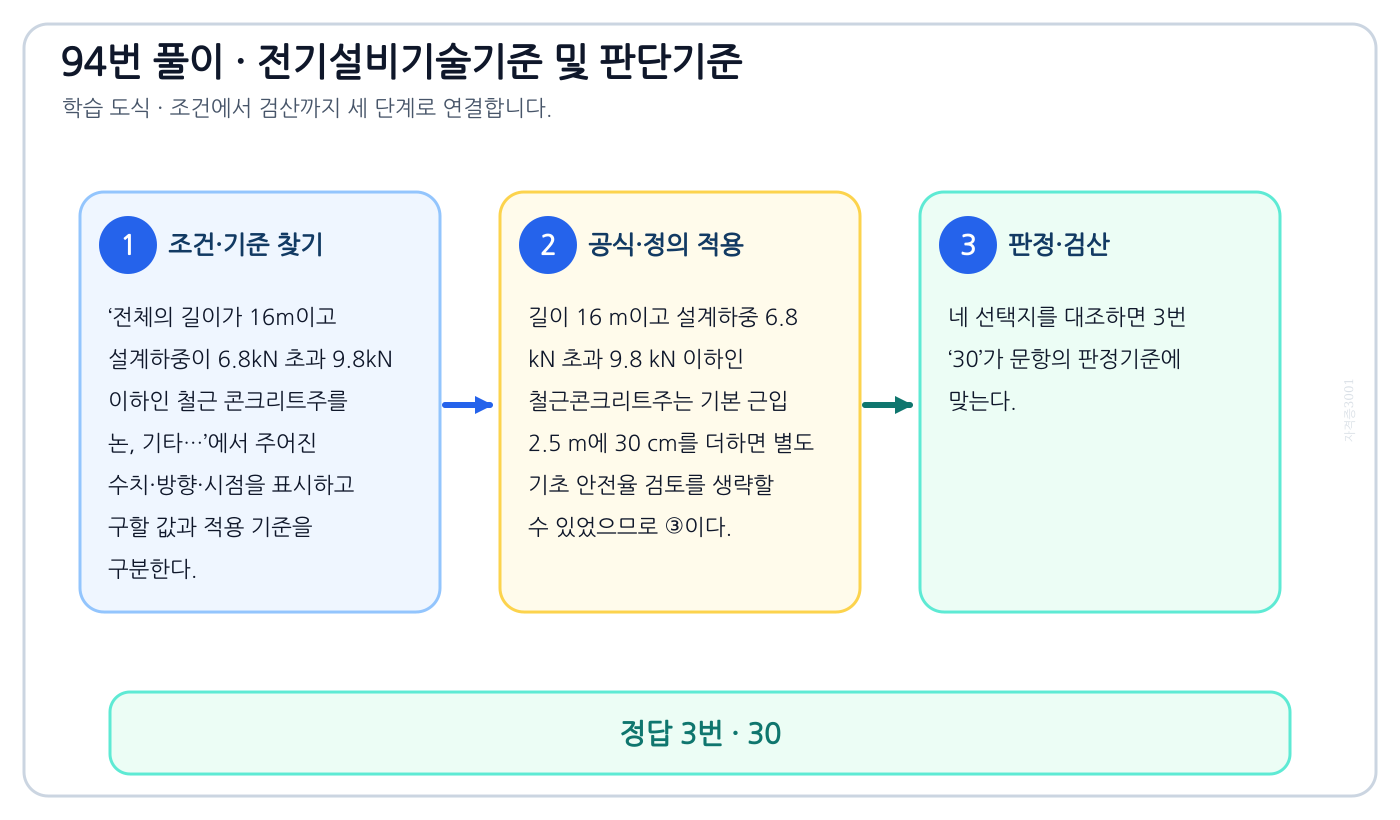

전체의 길이가 16m이고 설계하중이 6.8kN 초과 9.8kN 이하인 철근 콘크리트주를 논, 기타…에서 시험시점 기준과 현행 기준을 분리하여 ‘30’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘전체의 길이가 16m이고 설계하중이 6.8kN 초과 9.8kN 이하인 철근 콘크리트주를 논, 기타…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 길이 16 m이고 설계하중 6.8 kN 초과 9.8 kN 이하인 철근콘크리트주는 기본 근입 2.5 m에 30 cm를 더하면 별도 기초 안전율 검토를 생략할 수 있었으므로 ③이다.
3. 네 선택지를 대조하면 3번 ‘30’가 문항의 판정기준에 맞는다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘10’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외·단위와 시행일을 다시 대조한다.

확인 위치: 시험시점 판단기준 철근콘크리트주 근입 · 현행 KEC 331.7 지지물 기초의 안전율

이 문제로 익힐 것

KS C IEC 60364에서 전원의 한점을 직접 접지하고, 설비의 노출 도전성 부분을 전원…에서 시험시점 기준과 현행 기준을 분리하여 ‘TT 계통’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘KS C IEC 60364에서 전원의 한점을 직접 접지하고, 설비의 노출 도전성 부분을 전원…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. TT 계통은 전원 한 점을 직접 접지하고 설비의 노출도전부를 전원 접지극과 전기적으로 독립된 접지극에 연결한다.
3. 전원 접지점에 보호도체를 연결하는 TN 계통과 구분하면 ①이다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘TN-C 계통’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외·단위와 시행일을 다시 대조한다.

확인 위치: KS C IEC 60364 접지계통 정의 · 현행 KEC 203.3 TT 계통

이 문제로 익힐 것

옥내의 저압전선으로 애자사용 공사에 의하여 전개된 곳에 나전선의 사용이 허용되지 않는 경우는에서 시험시점 기준과 현행 기준을 분리하여 ‘제분 공장의 전선’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘옥내의 저압전선으로 애자사용 공사에 의하여 전개된 곳에 나전선의 사용이 허용되지 않는 경우는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 전기로용, 출입제한 장소, 피복절연물이 부식하는 장소는 당시 나전선 허용예외였다.
3. 제분공장은 가연성 분진에 의한 화재위험 때문에 허용되지 않으므로 ③이다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘전기로용 전선’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외·단위와 시행일을 다시 대조한다.

확인 위치: 시험시점 판단기준 애자사용공사 나전선 예외 · 현행 KEC 232.56 애자공사와 외부영향

이 문제로 익힐 것

강관으로 구성된 철탑의 갑종풍압하중은 수직 투영면적 1m² 에 대한 풍압을 기초로 하여 계산한…에서 시험시점 기준과 현행 기준을 분리하여 ‘1255’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘강관으로 구성된 철탑의 갑종풍압하중은 수직 투영면적 1m² 에 대한 풍압을 기초로 하여 계산한…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 강관으로 구성된 철탑의 갑종풍압하중은 수직투영면적 1 m²당 1,255 Pa이므로 ①이다.
3. 목주·원형 철주와 철탑의 표 값을 구분한다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘1340’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외·단위와 시행일을 다시 대조한다.

확인 위치: 시험시점 판단기준 강관 철탑 갑종풍압 · 현행 KEC 331.6 풍압하중의 종별과 적용

이 문제로 익힐 것

사용전압이 25kV 이하의 특고압 가공 전선로에는 전화 선로의 길이 12km마다 유도전류가 몇…에서 시험시점 기준과 현행 기준을 분리하여 ‘2’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘사용전압이 25kV 이하의 특고압 가공 전선로에는 전화 선로의 길이 12km마다 유도전류가 몇…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 25 kV 이하 특고압 가공전선로는 전화선로 길이 12 km마다 유도전류가 2 μA를 넘지 않아야 하므로 ②다.
3. 전압구간·기준길이·허용전류를 한 묶음으로 기억한다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘1.5’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외·단위와 시행일을 다시 대조한다.

확인 위치: 시험시점 판단기준 전화선로 유도전류 · 현행 KEC 333.2 유도장해의 방지

이 문제로 익힐 것

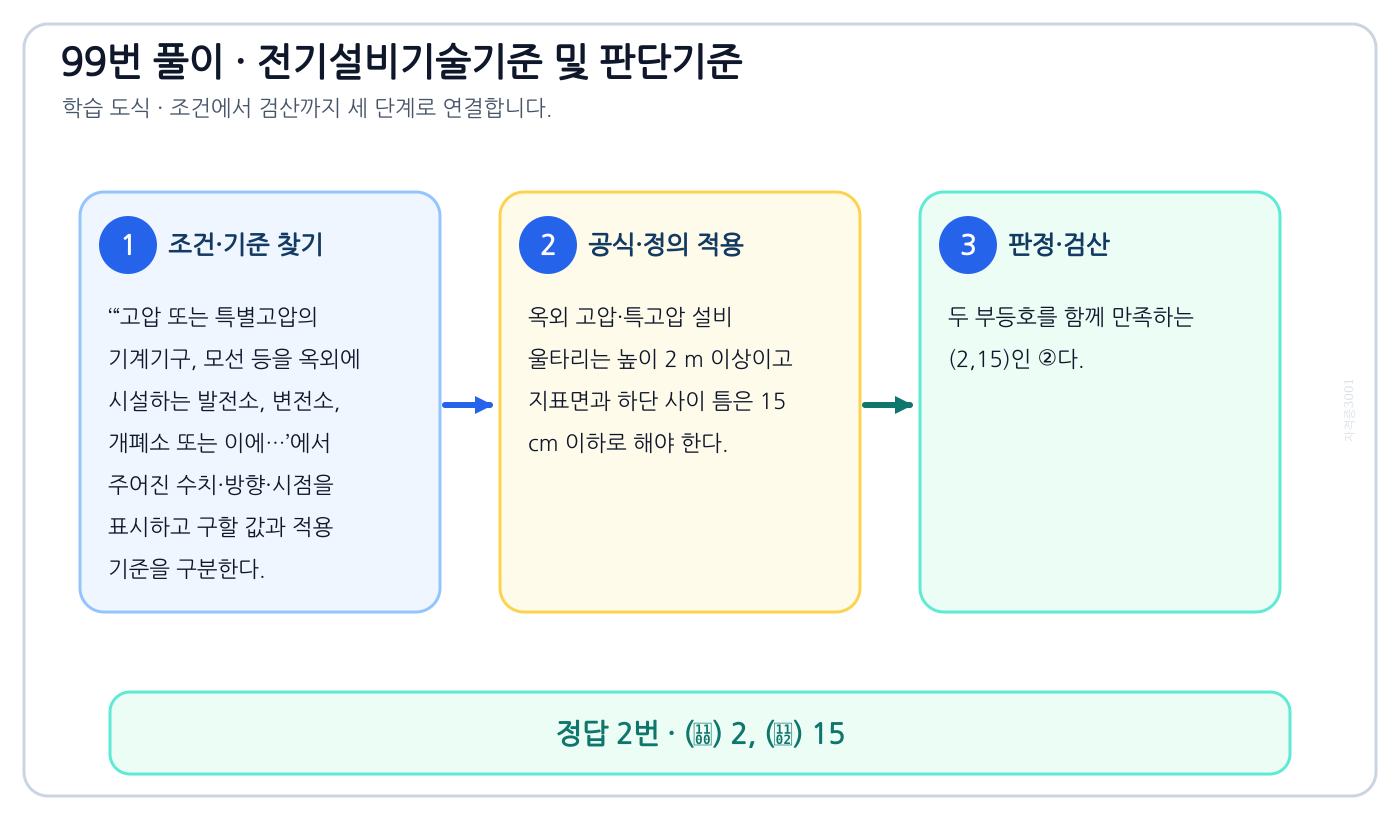

“고압 또는 특별고압의 기계기구, 모선 등을 옥외에 시설하는 발전소, 변전소, 개폐소 또는 이에…에서 시험시점 기준과 현행 기준을 분리하여 ‘(ᄀ) 2, (ᄂ) 15’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘“고압 또는 특별고압의 기계기구, 모선 등을 옥외에 시설하는 발전소, 변전소, 개폐소 또는 이에…’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 옥외 고압·특고압 설비 울타리는 높이 2 m 이상이고 지표면과 하단 사이 틈은 15 cm 이하로 해야 한다.
3. 두 부등호를 함께 만족하는 (2,15)인 ②다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘(ᄀ) 3, (ᄂ) 15’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외·단위와 시행일을 다시 대조한다.

확인 위치: 시험시점 판단기준 옥외 고압설비 울타리 · 현행 KEC 341.1 특고압 기기 시설장소

이 문제로 익힐 것

발, 변전소의 주요 변압기에 시설하지 않아도 되는 계측장치는에서 시험시점 기준과 현행 기준을 분리하여 ‘역률계’의 적용범위를 설명할 수 있다.

풀이 순서

1. ‘발, 변전소의 주요 변압기에 시설하지 않아도 되는 계측장치는’에서 주어진 수치·방향·시점을 표시하고 구할 값과 적용 기준을 구분한다.
2. 주요 변압기의 필수 계측대상은 전압·전류·전력이다.
3. 역률은 운전관리상 측정할 수 있지만 이 문항의 법정 의무 계측장치에는 포함되지 않으므로 ①이다.

자주 하는 실수: 2016년 답을 현행 설계값으로 곧바로 쓰지 않는다. ‘전압계’도 대상·전압·장소·예외·시행일을 조문 단위로 다시 확인한다.

다른 문제에 적용: 유사 법규문제는 시험일 시행 조문으로 기출답을 복원하고, 실제 설계·시공에는 현행 KEC의 대상·전압·장소·예외·단위와 시행일을 다시 대조한다.

확인 위치: 시험시점 판단기준 주요 변압기 계측 · 현행 KEC 351.6 감시 및 계측장치
