건축기사 실기 기출문제 2022년 2회 후기복원 안내
건축기사 실기 기출문제 2022년 2회 후기복원 26문항입니다. 정답, 계산과정, 채점포인트, 복원답과 현행 기술 기준 차이를 확인하세요.
시험 관리기관이 공개한 공식 문제지·정답·문항별 배점이 아닙니다. 2022년 7월 24일 시험 뒤 공개된 비교안 A 기출유형 26문항과 비교안 B 회차형 26문항·과목별 재편집 자료를 대조하고 자격증3001이 문장·표·풀이를 독립 재구성했습니다. 비교안 A 표지는 문제 수 26·총점 100점으로 선언하지만 PDF에 표시된 개별 복원배점 합은 99점으로 1점 부족합니다. 어느 문항의 배점이 잘못 복원됐는지 공개 근거로 확정할 수 없어 임의 보정하지 않았습니다. Q1·Q16·Q18·Q20·Q21·Q23은 출처별 요구 답 개수가 다르며, 비교안 A 배열을 주배열로 사용했습니다. 기술 근거 확인일은 2026년 8월 24일입니다.
건축기사 실기 기출문제 · 건축시공
1. 공사 중 높이의 기준이 되는 벤치마크(Benchmark)를 설명하고 설치 시 주의사항 두 가지를 쓰시오.
- 벤치마크 정의
- 주의사항 1
- 주의사항 2
정답과 해설 보기
정답: 벤치마크는 시공 중 각 부위의 높이를 정하고 검측하는 기준점이다. 설치 시 주의사항은 다음 여섯 가지 중 서로 다른 두 가지를 골라 쓴다. ① 공사·장비·자재 적치에 방해되지 않는 곳에 둔다. ② 침하·이동 우려가 없는 견고한 구조물이나 독립말뚝에 고정한다. ③ 차량 충돌·굴착·진동으로 훼손되지 않게 보호한다. ④ 관측 시야가 확보되고 표척을 세우기 쉬운 위치에 명확히 표시한다. ⑤ 두 개소 이상 설치해 상호 대조한다. ⑥ 정기적으로 국가기준점·인근 기준점과 폐합 확인하고 성과를 기록한다.
- 공사·장비·자재 적치에 방해되지 않는 위치
- 침하·이동 우려가 없는 견고한 구조물·독립말뚝에 고정
- 차량 충돌·굴착·진동으로부터 보호
- 관측 시야가 확보되고 표척을 세우기 쉬운 위치에 명확히 표시
- 두 개소 이상 설치해 상호 대조
- 정기적인 폐합 확인과 측량성과 기록
채점 핵심어: 높이 기준 · 공사 지장 없음 · 견고 · 이동·침하 방지
풀이 순서
- 높이 기준점이라는 정의를 쓴다.
- 공사 간섭이 없고 확인하기 쉬운 높이에 둔다.
- 변동하지 않는 견고한 위치에 고정한다.
기준점이 움직이면 이후 모든 레벨 성과에 동일한 오차가 누적되므로 보존성, 관측성, 대조성이 핵심이다. 요구 답안은 주의사항 두 가지지만 선택 학습을 위해 위치, 고정, 보호, 높이, 복수점, 정기검측의 여섯 항목을 제시한다. 벤치마크의 정의와 설치 주의사항을 구분해서 작성한다.
복원 차이: 비교안 B는 주의사항 3가지를 요구하며 '2개소 이상 설치해 대조'를 추가한다. 본문은 비교안 A의 2개 요구를 따르되, 근거 필드가 직접 뒷받침하지 않는 0.5~1.0 m 수치를 삭제하고 관측성 원칙으로 수정했다.
건축기사 실기 기출문제 · 건축구조

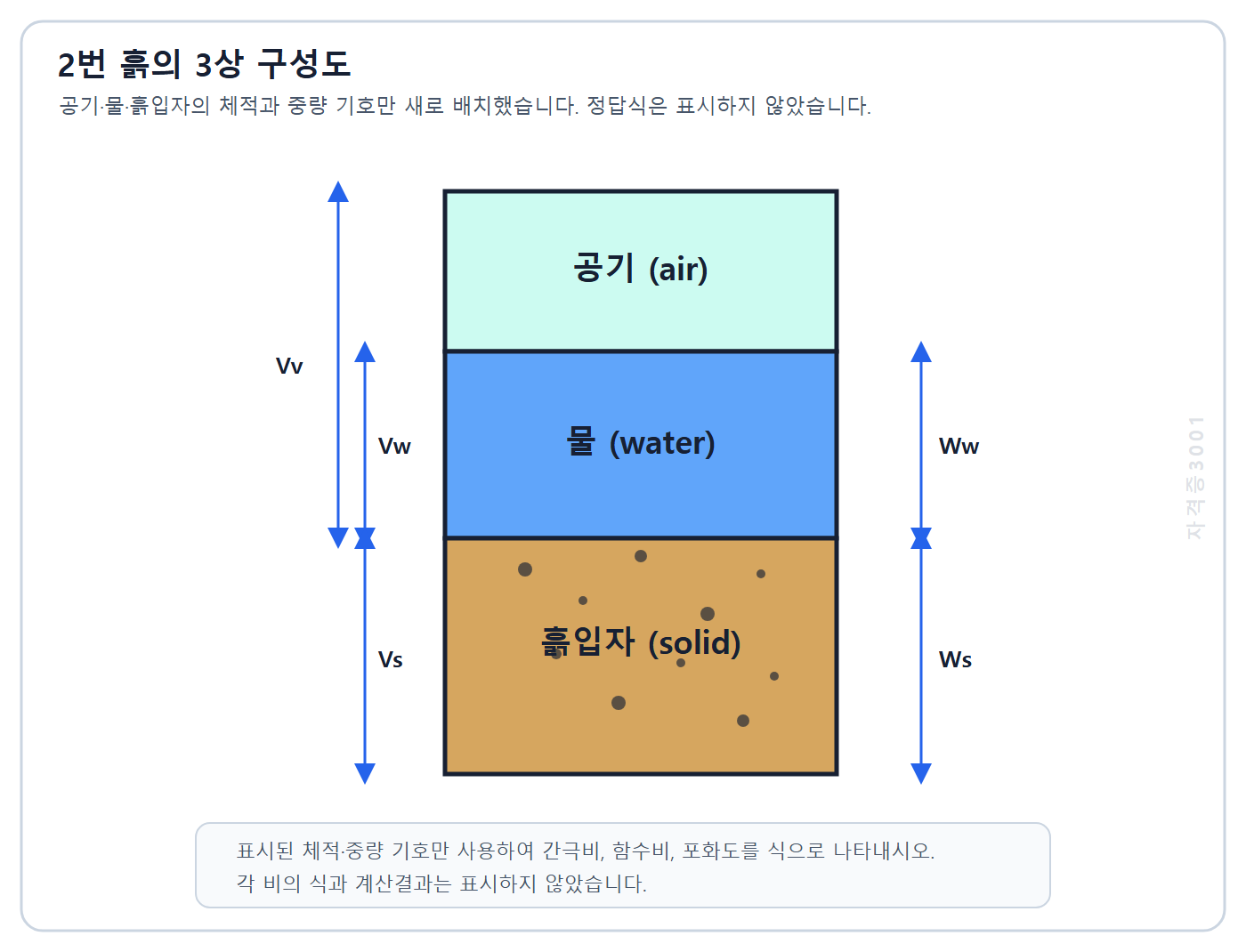

2. 흙의 3상 모형을 기준으로 ① 간극비 e, ② 함수비 w, ③ 포화도 S의 식을 쓰시오.
- 간극비
- 함수비
- 포화도
정답과 해설 보기
정답: ① e=V_v/V_s ② w=(W_w/W_s)×100% ③ S=(V_w/V_v)×100%.
- e=Vv/Vs·w=Ww/Ws×100·S=Vw/Vv×100
채점 핵심어: Vv/Vs · Ww/Ws · Vw/Vv
풀이 순서
- 간극 체적을 흙입자 체적으로 나눈다.
- 물의 중량을 건조 흙입자 중량으로 나눈다.
- 물 체적을 간극 체적으로 나눈다.
간극비는 체적비, 함수비는 중량비, 포화도는 간극 중 물이 차지하는 체적비이다.
복원 차이: 공개 복원은 일치한다. 자체 도식은 Vv·Vw·Vs 및 Ww·Ws만 표시하고 타사 원도를 복제하지 않는다.
3. 점토의 예민비(Sensitivity Ratio)를 식으로 나타내고 의미를 설명하시오.
- 식
- 의미
정답과 해설 보기
정답: 예민비 S_t=(자연상태 시료의 전단강도)/(함수비를 바꾸지 않고 재성형한 시료의 전단강도)이다. 점토가 교란·재성형되었을 때 강도가 얼마나 감소하는지를 나타낸다.
- 자연시료 강도/재성형시료 강도
- 불교란강도/교란강도
채점 핵심어: 자연상태 · 재성형 · 함수비 불변 · 강도비
풀이 순서
- 분자에 자연상태 시료 강도를 둔다.
- 분모에 같은 함수비로 재성형한 시료 강도를 둔다.
- 교란에 따른 강도 저하의 척도라고 설명한다.
값이 클수록 구조가 교란될 때 강도 손실이 큰 예민한 점토이다.
복원 차이: 복원자료의 핵심은 일치하며 '이김'은 교란·재성형으로 풀어 썼다.
건축기사 실기 기출문제 · 건축시공
4. 역타공법(Top-down method)의 장점 세 가지를 쓰시오.
- 장점 1
- 장점 2
- 장점 3
정답과 해설 보기
정답: 다음 일곱 가지 중 서로 다른 세 가지를 골라 쓴다. ① 1층 바닥을 조기에 시공해 작업장·자재적치장으로 활용할 수 있다. ② 지하층과 지상층을 병행 시공해 공기를 단축할 수 있다. ③ 지하공사가 비·눈 등 기후의 영향을 비교적 적게 받는다. ④ 지하 슬래브를 굴착 중 흙막이 버팀대로 활용할 수 있다. ⑤ 내부 가설 버팀대가 줄어 굴착 작업공간을 확보하기 쉽다. ⑥ 흙막이벽 변형과 주변지반 침하를 억제하는 데 유리하다. ⑦ 도심지 협소대지에서 소음·분진의 외부 확산을 줄이는 데 유리하다.
- 1층 바닥의 작업장·자재적치장 활용
- 지하층·지상층 병행 시공에 따른 공기단축
- 지하공사의 기후 영향 감소
- 지하 슬래브를 흙막이 버팀대로 활용
- 내부 가설 버팀대 감소로 굴착공간 확보
- 흙막이벽 변형·주변지반 침하 억제에 유리
- 도심지 소음·분진 외부 확산 저감에 유리
채점 핵심어: 1층 바닥 · 작업장 · 지상·지하 병행 · 공기 단축 · 기후
풀이 순서
- 1층 슬래브의 작업공간 기능을 쓴다.
- 상·하부 병행에 따른 공기단축을 쓴다.
- 지하 공사의 기후 독립성을 쓴다.
역타공법은 먼저 시공한 지하 슬래브가 흙막이 지지체와 작업바닥 역할을 하며 상부·하부 공정을 병행하는 방식이다. 요구 답안은 세 가지지만 선택 학습을 위해 공간, 공기, 기후, 흙막이 지지, 굴착성, 주변변형, 환경의 일곱 장점을 제시한다. 공기단축과 병행시공은 원인·결과 관계이므로 답안에서는 표현을 달리해 중복되지 않게 쓴다.
복원 차이: 공개 답은 대체로 호환되지만 실제 프로젝트 장점은 지반·평면·양중계획에 따라 달라진다.
건축기사 실기 기출문제 · 건축적산
5. 느슨한 흙 30 m³를 반입했다. 30 m²를 높이 0.6 m로 다짐하고 L=1.2, C=0.9일 때 남는 흙의 느슨한 상태 체적을 구하시오.
정답과 해설 보기
정답: 반입토의 다짐체적은 30×C/L=30×0.9/1.2=22.5 m³이다. 필요한 다짐체적은 30×0.6=18 m³, 잔여 다짐체적은 4.5 m³이므로 잔여 느슨한 체적은 4.5×L/C=6.0 m³이다.
- 6 m³
- 6.0 m3
채점 핵심어: 22.5 m³ · 18 m³ · 4.5 m³ · 6 m³
풀이 순서
- 느슨한 반입량을 다짐상태로 환산한다.
- 필요 다짐체적을 뺀다.
- 잔여 다짐체적을 느슨한 상태로 되돌린다.
L은 자연상태 대비 느슨한 체적계수, C는 자연상태 대비 다짐 체적계수이므로 동일 상태로 맞춘 뒤 차감한다.
복원 차이: 비교안 B와 계산값은 일치한다. L·C의 정의가 다른 자료에서는 산식을 그대로 옮기면 안 된다.
건축기사 실기 기출문제 · 품질관리
6. 약액주입(그라우팅) 효과를 확인하는 시험 또는 조사방법 세 가지를 쓰시오.
- 방법 1
- 방법 2
- 방법 3
정답과 해설 보기
정답: 다음 여섯 가지 중 서로 다른 세 가지를 골라 쓴다. ① 현장 투수시험, ② 색소·추적재를 이용한 주입범위 판별, ③ 표준관입시험, ④ 일축압축강도시험, ⑤ 확인보링과 코어채취에 의한 고결체 연속성 확인, ⑥ 공내재하시험 등 현장 변형·강도시험.
- 현장 투수시험
- 색소·추적재를 이용한 주입범위 판별
- 표준관입시험
- 일축압축강도시험
- 확인보링·코어채취에 의한 고결체 연속성 확인
- 공내재하시험 등 현장 변형·강도시험
채점 핵심어: 투수 · 색소 · 표준관입 · 일축압축
풀이 순서
- 차수효과는 현장 투수시험으로 확인한다.
- 주입범위는 색소·육안 판별로 확인한다.
- 지반 강도 증가는 관입 또는 압축강도시험으로 확인한다.
약액주입 효과는 차수성, 주입범위·연속성, 지반강도·변형성으로 나누어 확인한다. 요구 답안은 세 가지지만 선택 학습을 위해 투수, 추적재, 관입, 압축강도, 확인보링, 공내재하의 여섯 방법을 제시한다. 한 종류의 효과만 반복 측정하지 말고 설계목적에 맞는 시험을 조합한다.
복원 차이: 비교안 A의 허용 후보는 4개, 요구 수는 3개이다. 서로 같은 효과만 중복한 표현은 별도 답으로 보지 않는다.
건축기사 실기 기출문제 · 건축시공
7. 철근 간격을 일정하게 유지해야 하는 이유 세 가지를 쓰시오.
- 이유 1
- 이유 2
- 이유 3
정답과 해설 보기
정답: 다음 여섯 가지 중 서로 다른 세 가지를 골라 쓴다. ① 설계된 철근량과 유효깊이를 유지해 구조내력을 확보한다. ② 철근 사이로 굵은골재와 콘크리트가 원활히 통과하게 한다. ③ 다짐공간을 확보해 벌집·공극을 방지한다. ④ 철근 주변의 부착응력 전달과 정착성능을 확보한다. ⑤ 피복두께와 내구성·내화성능을 일정하게 유지한다. ⑥ 철근의 밀집·접촉으로 생기는 재료분리와 시공오차를 줄인다.
- 설계 철근량·유효깊이 유지로 구조내력 확보
- 철근 사이 굵은골재·콘크리트 통과성 확보
- 다짐공간 확보로 벌집·공극 방지
- 철근 주변 부착응력 전달과 정착성능 확보
- 피복두께와 내구성·내화성능 유지
- 철근 밀집·접촉에 따른 재료분리·시공오차 저감
채점 핵심어: 강도 · 유동·충전 · 재료분리
풀이 순서
- 유효깊이와 철근량 배치가 설계대로 되게 한다.
- 굵은골재가 통과하고 콘크리트가 충전되게 한다.
- 벌집·재료분리를 예방한다.
철근 간격은 구조내력뿐 아니라 콘크리트 유동·다짐, 부착, 피복과 내구성을 좌우한다. 요구 답안은 세 가지지만 선택 학습을 위해 내력, 골재통과, 다짐, 부착, 피복, 시공오차의 여섯 이유를 제시한다. 콘크리트 충전성과 공극 방지는 관련되지만 원인과 결과를 구분해서 표현한다.
복원 차이: 복원자료는 일치한다. 실제 최소간격 수치는 부재·골재·철근 묶음 조건별 최신 기준을 적용한다.
8. 슬라이딩 폼(Sliding form)과 와플 폼(Waffle form)을 각각 설명하시오.
- 슬라이딩 폼
- 와플 폼
정답과 해설 보기
정답: 슬라이딩 폼은 벽체 콘크리트를 연속 타설하면서 거푸집을 잭으로 조금씩 상승시키는 공법이다. 와플 폼은 격자형 리브 슬래브를 만들기 위해 반복 사용 가능한 요철형 거푸집을 사용하는 공법이다.
- 연속타설하며 상승하는 거푸집·격자리브 슬래브용 요철 거푸집
채점 핵심어: 연속 타설 · 상승 · 잭 · 격자 리브 · 요철
풀이 순서
- 슬라이딩 폼은 연속 타설과 연속 상승을 연결한다.
- 와플 폼은 2방향 격자 리브 슬래브 형상을 설명한다.
두 공법은 이름이 비슷하지 않으며 전자는 이동 방식, 후자는 슬래브 형상용 거푸집이다.
복원 차이: 복원답은 개념 정의이며 실제 장비·안전계획을 대신하지 않는다.
건축기사 실기 기출문제 · 품질관리
9. 골재의 흡수량과 함수량을 각각 설명하시오.
- 흡수량
- 함수량
정답과 해설 보기
정답: 흡수량은 표면건조내부포화 상태의 골재 내부 공극에 포함된 물의 양이다. 함수량은 습윤 골재의 내부와 표면에 존재하는 전체 물의 양이다.
- SSD 내부수분·습윤골재 내외부 전체수분
채점 핵심어: 표면건조내부포화 · 내부 공극 · 습윤 · 표면수
풀이 순서
- 흡수량은 내부 공극의 물로 한정한다.
- 함수량은 내부수와 표면수를 모두 포함한다고 대비한다.
배합 보정에서는 함수량과 흡수량의 차이로 유효 표면수를 판단한다.
복원 차이: 일상어의 '흡수율·함수율'과 시험기준의 질량 백분율 정의를 혼동하지 않는다.
건축기사 실기 기출문제 · 건축시공
10. 플라스틱 수축균열(Plastic shrinkage crack)을 설명하시오.
정답과 해설 보기
정답: 콘크리트 타설 직후 아직 소성상태일 때 표면 수분의 증발속도가 블리딩에 의한 수분 공급속도보다 빨라 표면이 수축하면서 생기는 균열이다.
- 타설 초기·증발속도>블리딩·표면 수축균열
채점 핵심어: 소성상태 · 표면 증발 · 블리딩 · 균열
풀이 순서
- 굳기 전 초기 현상임을 쓴다.
- 증발이 블리딩보다 빠르다고 쓴다.
- 표면 수축으로 균열이 생긴다고 연결한다.
고온·저습·강풍은 증발을 촉진하므로 차양·방풍·안개분무·신속한 양생이 예방에 중요하다.
복원 차이: 경화 후 건조수축균열과 구분한다.
건축기사 실기 기출문제 · 건축구조
11. 비합성 압축부재의 전체 단면적 A_g에 대한 축방향 주철근비의 ① 최소값, ② 최대값, ③ 겹침이음 구간 최대값을 쓰시오.
- 최소
- 최대
- 겹침이음 구간 최대
정답과 해설 보기
정답: 복원답: ① 0.01A_g ② 0.08A_g ③ 0.04A_g.
- 1%·8%·이음부 4%
- 0.01Ag·0.08Ag·0.04Ag
채점 핵심어: 0.01 · 0.08 · 0.04 · Ag
풀이 순서
- 최소 주철근량을 1%로 쓴다.
- 최대 주철근량을 8%로 쓴다.
- 겹침이음 구간은 4%로 쓴다.
과년도 복원 수치형 답이다. 배근 혼잡과 콘크리트 충전성도 함께 고려한다.
복원 차이: 세 수치는 과년도와 현행 확인에서 같다. 내진상세·특수부재에는 추가 제한이 있을 수 있다.

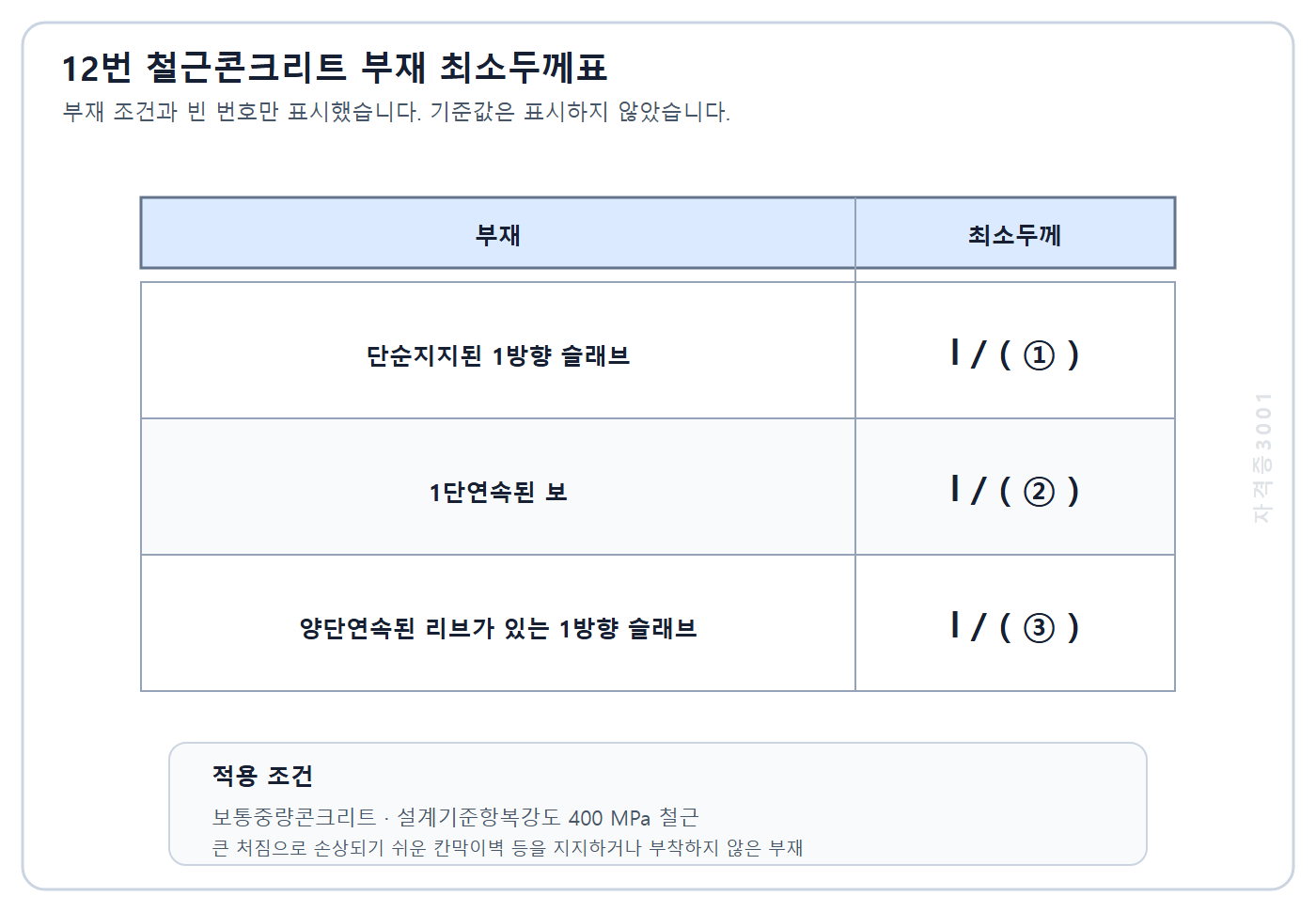

12. 처짐을 계산하지 않을 때 사용하는 최소두께를 쓰시오. ① 단순지지 1방향 슬래브 ② 한쪽 연속 보 ③ 양쪽 연속 리브 1방향 슬래브.
- 단순지지 1방향 슬래브
- 한쪽 연속 보
- 양쪽 연속 리브슬래브
정답과 해설 보기
정답: ① l/20 ② l/18.5 ③ l/21.
- L/20·L/18.5·L/21
채점 핵심어: l/20 · l/18.5 · l/21
풀이 순서
- 부재 형식을 슬래브·보·리브슬래브로 구분한다.
- 지지조건별 표 값을 대응한다.
같은 연속조건이라도 보와 리브 1방향 슬래브는 표의 계수가 다르다.
복원 차이: 세 값은 과년도와 현행 확인에서 같다. 경량콘크리트·철근강도·칸막이 손상 가능성 등 표의 적용조건은 실제 설계에서 별도 확인한다.
13. 보 높이 700 mm, 상부 인장철근 HD25, f_ck=25 MPa, f_y=400 MPa이다. 철근 순간격과 피복은 모두 철근지름 이상이고 상부철근 보정계수 1.3, 무도막, 보통중량콘크리트일 때 기본 정착길이를 구하시오.
정답과 해설 보기
정답: 시험 복원답은 l_d=(0.6d_b f_y/√f_ck)×1.3=(0.6×25×400/√25)×1.3=1,560 mm이다. 다만 현행 KDS의 유리한 간격·횡보강 조건이 충족되지 않는다고 엄격히 읽으면 계수 1.5를 적용해 2,340 mm가 된다.
- 시험 복원답 1,560 mm
- 1560mm
- 조건 불충분 시 2,340 mm
채점 핵심어: 0.6dbfy/√fck · 1.3 · 1,560 mm · 조건 불충분 · 2,340 mm
풀이 순서
- 기본항 0.6×25×400/√25=1,200 mm를 계산한다.
- 복원답은 상부철근 계수 1.3과 유리조건 계수 1.0을 적용해 1,560 mm로 정리한다.
- 최소 횡철근 또는 순간격 2d_b 조건이 확인되지 않으면 1.5×1.3×1,200=2,340 mm도 함께 검토한다.
비교안 A 복원답 1,560 mm는 보의 최소 횡철근 또는 실제 순간격 2d_b 이상을 암묵적으로 전제한 값이다. 공개 지문만으로는 그 전제가 완전히 제시되지 않았다.
복원 차이: 시험 복원답은 1,560 mm이지만 지문에는 최소 횡철근 제공 여부나 순간격 2d_b 이상이 명시되지 않았다. 따라서 시험복원답과 현행 엄격판정 2,340 mm를 구분해 공개한다.
건축기사 실기 기출문제 · 건축시공
14. TS 볼트(Torque Shear bolt)를 설명하시오.
정답과 해설 보기
정답: 소정의 축력이 도입되면 핀테일이 파단되도록 만든 고장력볼트로, 전용 전동렌치로 체결하며 핀테일 파단으로 체결 완료를 확인하는 토크관리형 볼트이다.
- 핀테일 파단형 고장력볼트
- 토크시어볼트·전용렌치·핀테일 파단
채점 핵심어: 고장력볼트 · 핀테일 · 파단 · 전용렌치
풀이 순서
- 고장력볼트임을 쓴다.
- 소정 축력에서 핀테일이 끊어진다고 쓴다.
- 전용렌치와 외관 확인을 연결한다.
핀테일 파단은 시공 확인에 유리하지만 실제 축력 관리는 제품·시공검사 규정에 따른다.
복원 차이: TS를 단순히 '토크가 되면 끊어지는 볼트'로만 쓰지 않고 축력도입·핀테일·전용공구를 명시했다.

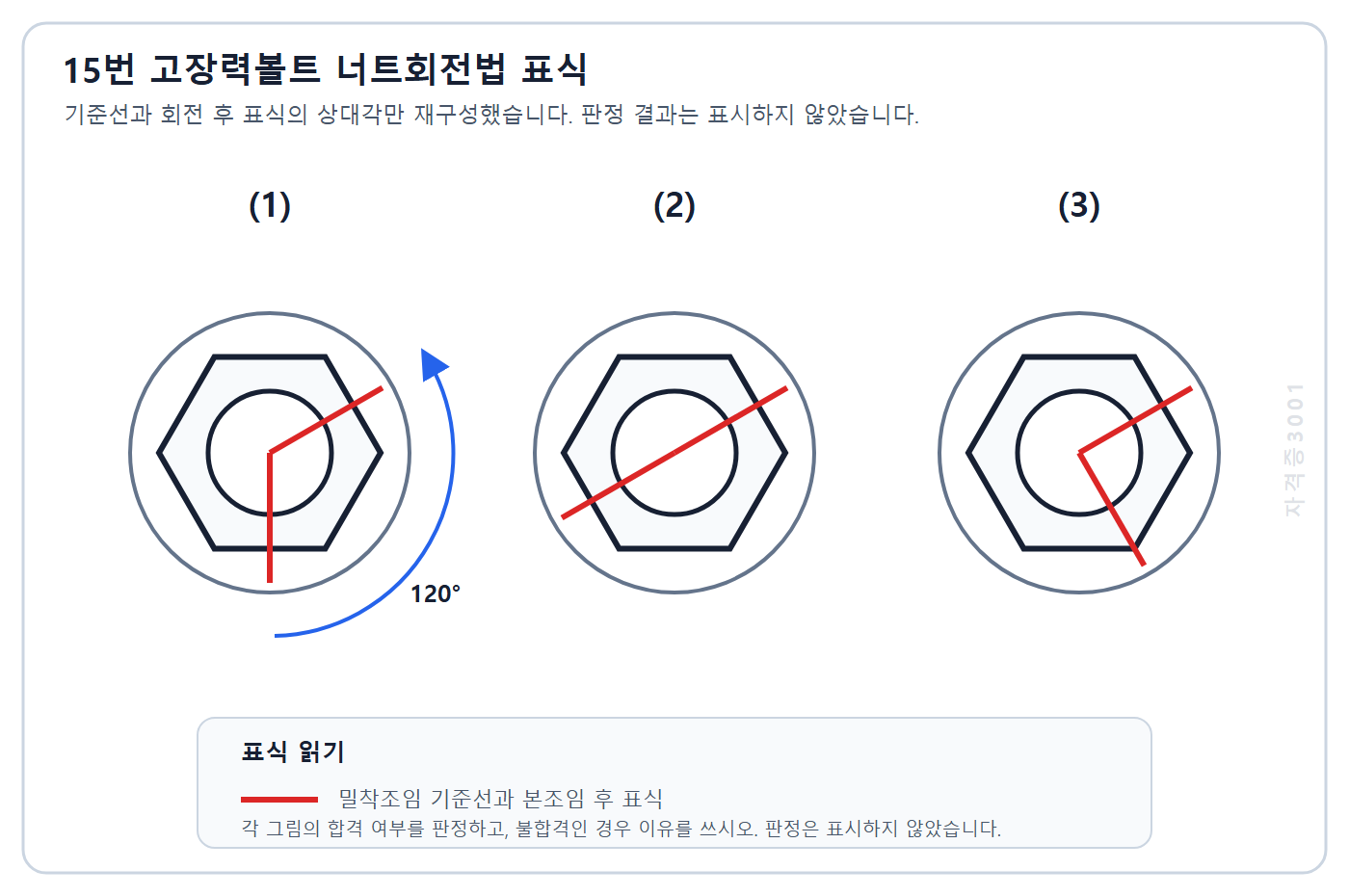

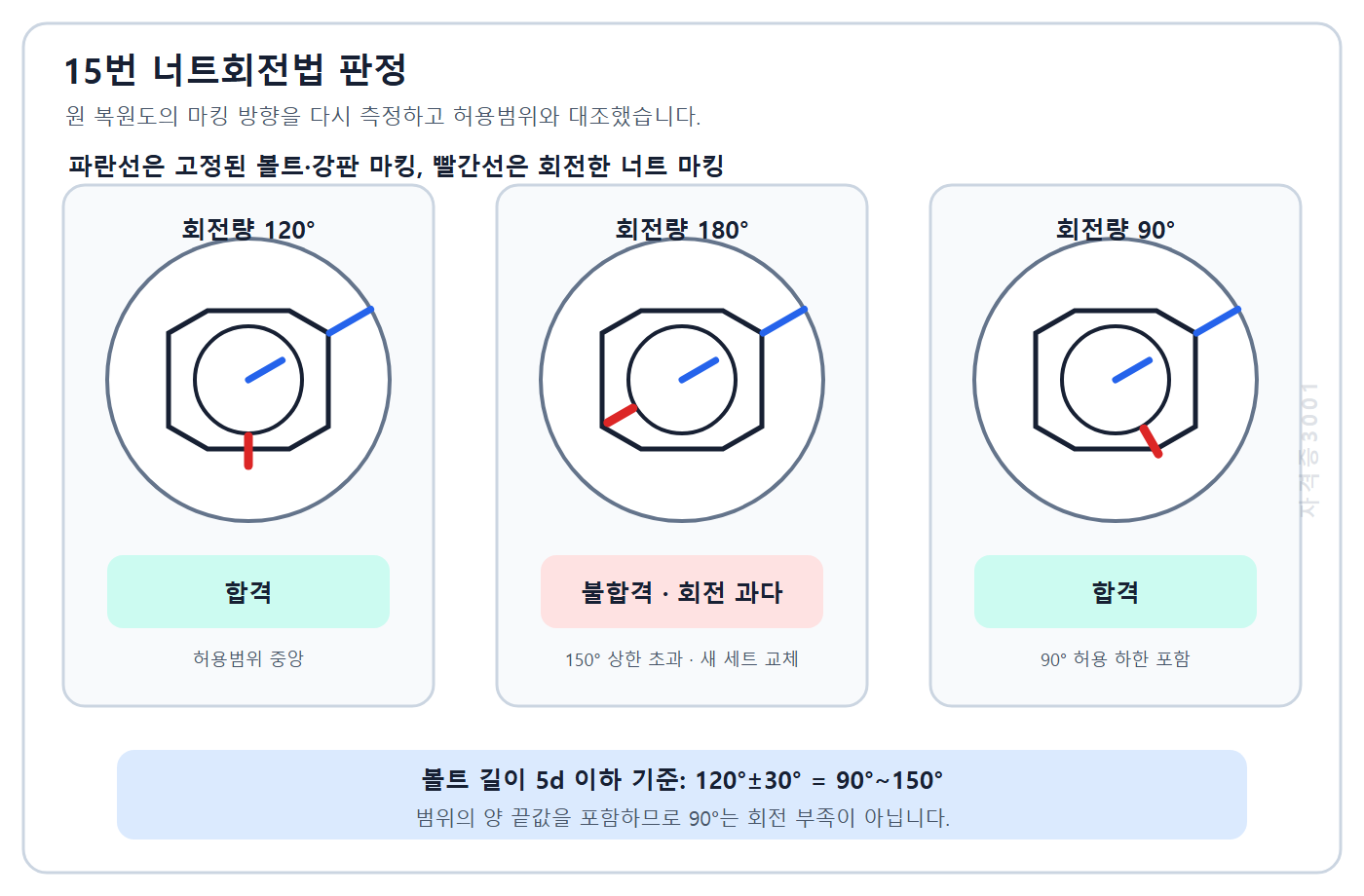

15. 고장력볼트 너트회전법의 마킹 결과 그림 (1)~(3)을 보고 각각 합격·불합격을 판정하고, 불합격은 그 이유를 쓰시오.
- 판정
- 판정과 이유
- 판정과 이유
정답과 해설 보기
정답: (1) 합격-회전량 120°. (2) 불합격-회전량 180°로 과다하므로 새 볼트 세트로 교체. (3) 합격-회전량 90°로 120°±30° 허용범위의 하한에 포함된다.
- (1) 120도 합격·(2) 180도 회전과다 불합격·(3) 90도 합격
채점 핵심어: (1) · 120° · 합격 · (2) · 180° · 회전 과다 · (3) · 90° · 하한 · 합격
풀이 순서
- 너트·볼트·강판에 일직선으로 표시한 초기 마킹선과 본조임 뒤 너트 마킹선의 상대각을 읽는다.
- (1)은 120°이므로 합격으로 판정한다.
- (2)는 180°로 150° 상한을 넘어 과다회전 불합격이며 새 세트로 교체한다.
- (3)은 90°로 90°~150° 범위의 하한에 포함되므로 합격으로 판정한다.
너트·볼트·강판의 상대 마킹으로 회전량과 공회전 여부를 확인한다.
복원 차이: 복원 지문에는 볼트 길이 5d 이하 조건이 빠져 있다. 다만 그림이 명시한 목표 120°±30°를 적용하면 양 끝값을 포함한 90°~150°가 합격범위이므로 (3)은 합격이다. 5d 초과 볼트는 예비시험으로 목표각을 정한다.
16. 용접 결함인 슬래그 혼입(Slag inclusion)의 원인 두 가지와 방지대책 두 가지를 쓰시오.
- 원인 1
- 원인 2
- 대책 1
- 대책 2
정답과 해설 보기
정답: 원인은 다음 네 가지 중 두 가지를 고른다. ① 층간 슬래그를 완전히 제거하지 않음, ② 용접전류가 지나치게 낮아 용융이 불충분함, ③ 용접속도가 너무 빠르거나 운봉이 부적절함, ④ 홈 각도·루트 간격이 작아 슬래그가 빠질 공간이 부족함. 방지대책은 다음 네 가지 중 두 가지를 고른다. ① 각 층의 슬래그를 치핑·와이어브러시로 완전히 제거함, ② 적정 전류·아크길이·용접속도를 유지함, ③ 홈 각도와 루트 간격을 적정하게 확보함, ④ 슬래그가 뒤로 배출되도록 올바른 운봉법·용접자세와 용접봉 각도를 적용함.
- 층간 슬래그 제거 불량
- 낮은 용접전류에 따른 용융 부족
- 과도한 용접속도·부적절한 운봉
- 부족한 홈 각도·루트 간격
- 층간 슬래그 완전 제거
- 적정 전류·아크길이·용접속도 유지
- 적정 홈 각도·루트 간격 확보
- 올바른 운봉법·용접자세와 용접봉 각도 적용
채점 핵심어: 운봉·조작 · 전류·속도 · 층간 슬래그 제거
풀이 순서
- 용융 슬래그가 빠져나오지 못하는 원인을 두 가지 쓴다.
- 용접조건 안정과 층간 청소 대책을 각각 쓴다.
슬래그 혼입은 비금속 개재물이 용착금속 내부에 갇혀 남은 결함이다. 원인과 대책은 각각 네 가지의 독립 후보로 구성하고, '청소 불량→층간 슬래그 제거', '용접조건 불량→적정 전류·속도 유지', '홈 부족→홈 확보', '운봉 불량→자세·각도 교정'처럼 직접 대응시킨다. 급격한 냉각은 이 문항의 공개 근거에서 대표 원인으로 확인되지 않아 후보에서 제외했다.
복원 차이: 공개자료의 문구는 다르지만 청소·용접조건·홈 형상·운봉의 원인 범주는 일치한다. 근거가 약한 급격한 냉각을 삭제하고 각 원인과 직접 대응하는 네 대책으로 정리했다.
17. 스캘럽(Scallop)과 엔드탭(End tab)을 각각 설명하시오.
- 스캘럽
- 엔드탭
정답과 해설 보기
정답: 스캘럽은 용접선 교차부의 응력집중과 용접 간섭을 피하려고 부재 일부를 부채꼴로 절취한 부분이다. 엔드탭은 용접의 시작·끝 결함이 본 용접부 밖에 생기도록 이음 끝에 임시로 붙이는 보조판이다.
- 용접교차부 부채꼴 절취·시종단 결함용 임시 보조판
채점 핵심어: 응력집중·간섭 · 부채꼴 절취 · 시작·끝 · 보조판
풀이 순서
- 스캘럽은 교차부 절취와 목적을 쓴다.
- 엔드탭은 용접 시종단 연장용 보조판이라고 쓴다.
둘은 각각 부재 형상상 상세와 용접 시종단 품질 확보용 부속이다.
복원 차이: 내진 접합에서는 스캘럽 형상과 엔드탭 처리 요구가 별도로 정해질 수 있다.
건축기사 실기 기출문제 · 품질관리
18. 강재의 밀시트(Mill sheet)에 기재되는 확인항목 한 가지를 쓰시오.
정답과 해설 보기
정답: 제품의 규격·치수. 화학성분 또는 기계적 성질도 허용 가능한 확인항목이다.
- 제품 규격·치수
- 화학성분
- 기계적 성질
채점 핵심어: 규격·치수 · 화학성분 · 기계적 성질
풀이 순서
- 제조자가 제공하는 재료시험성적서임을 확인한다.
- 규격·치수, 화학성분, 기계적 성질 중 한 가지를 쓴다.
밀시트는 강종·용강번호와 시험성적을 통해 납품재의 추적성과 적합성을 확인하는 자료다. 문항은 한 가지만 요구하지만 선택 학습을 위해 제품 규격·치수, 화학성분, 기계적 성질 세 가지를 제시하므로 이 중 가장 익숙한 하나를 골라 쓴다.
복원 차이: 비교안 B는 세 가지를 요구한다. 비교안 A 배열의 요구수 1개를 유지하되 세 범주를 모두 허용답으로 등록했다.
건축기사 실기 기출문제 · 건축구조
19. H-250×175×7×11, SM355 인장재의 총단면적 A_g=5,624 mm², 항복강도 F_y=355 MPa, 강도감소계수 φ=0.90일 때 총단면 항복 한계상태의 설계인장강도를 구하시오.
정답과 해설 보기
정답: φP_n=φF_yA_g=0.90×355×5,624=1,796,868 N=1,796.868 kN.
- 1,796.868 kN
- 약 1,796.9 kN
채점 핵심어: 0.90FyAg · 355 · 5624 · 1796.868 kN
풀이 순서
- 총단면 항복식 F_yA_g를 고른다.
- 강도감소계수 0.90을 곱한다.
- N을 kN으로 환산한다.
문항은 순단면 파단이 아니라 총단면 항복만 요구한다.
복원 차이: 현행 인장재 설계는 총단면 항복과 유효순단면 파단 등 모든 한계상태 중 최소값을 적용하므로, 이 결과만으로 접합부 구멍·전단지연·블록전단 검토가 끝나지 않는다.
건축기사 실기 기출문제 · 건축시공
20. 조적공사의 세로 기준틀 설치 위치 한 곳과 기준틀에 표시하는 사항 두 가지를 쓰시오.
- 설치 위치
- 표시사항 1
- 표시사항 2
정답과 해설 보기
정답: 설치 위치는 다음 세 곳 중 한 곳을 고른다. ① 건축물의 모서리, ② 벽체가 교차하는 곳, ③ 긴 벽체의 중간 또는 개구부 옆처럼 기준 확인이 필요한 곳. 표시사항은 다음 여섯 가지 중 두 가지를 고른다. ① 벽돌·블록의 단수와 줄눈 위치, ② 창호·출입구의 위치와 치수, ③ 인방의 위치와 높이, ④ 앵커·긴결철물의 위치, ⑤ 나무벽돌·매입철물의 위치, ⑥ 바닥·처마·슬래브 등 주요 기준높이.
- 건축물 모서리
- 벽체 교차부
- 긴 벽체 중간·개구부 옆
- 벽돌·블록 단수와 줄눈 위치
- 창호·출입구 위치와 치수
- 인방 위치와 높이
- 앵커·긴결철물 위치
- 나무벽돌·매입철물 위치
- 바닥·처마·슬래브 주요 기준높이
채점 핵심어: 모서리 · 단수 · 줄눈 · 창호틀 · 위치·치수
풀이 순서
- 벽체의 수직·단수 확인이 쉬운 모서리를 쓴다.
- 켜수와 줄눈을 표시한다.
- 개구부·창호틀 위치와 치수를 표시한다.
세로 기준틀은 조적 높이, 줄눈, 개구부와 매입물 위치를 반복 확인하는 기준이다. 문항은 설치 위치 한 곳과 표시사항 두 가지를 요구하지만 선택 학습을 위해 위치 세 곳과 표시사항 여섯 가지를 구분해 제시한다. 위치 답안과 표시사항 답안을 서로 바꾸어 쓰지 않도록 소제목을 붙인다.
복원 차이: 비교안 B는 표시사항 4개를 요구하고 앵커·나무벽돌·인방도 열거한다. 본문은 비교안 A의 2개 요구를 유지하고 추가 항목은 허용범위로 설명했다.
21. 목재의 자연건조 장점 두 가지를 쓰시오.
- 장점 1
- 장점 2
정답과 해설 보기
정답: 다음 다섯 가지 중 서로 다른 두 가지를 골라 쓴다. ① 별도의 가열·제습설비와 연료비가 거의 들지 않는다. ② 설비와 운전이 단순해 초기투자비가 적다. ③ 천천히 건조되어 내부·표면의 함수율 구배가 작다. ④ 급속건조에 따른 갈라짐·뒤틀림·내부할렬이 비교적 적다. ⑤ 인공건조 전 예비건조로 사용하면 건조에너지를 줄일 수 있다.
- 가열·제습설비와 연료비 절감
- 단순한 설비·운전과 낮은 초기투자비
- 완만한 건조로 함수율 구배 감소
- 갈라짐·뒤틀림·내부할렬 등 건조결함 감소
- 인공건조 전 예비건조에 따른 에너지 절감
채점 핵심어: 균일 · 건조결함 · 설비·비용
풀이 순서
- 낮은 건조속도로 내부·외부 수분차가 작다는 점을 쓴다.
- 인공건조 설비가 적거나 결함이 적다는 점을 쓴다.
자연건조는 외기를 이용해 천천히 수분을 제거하므로 설비·에너지 비용과 급속건조 결함을 줄일 수 있다. 요구 답안은 두 가지지만 선택 학습을 위해 비용, 설비, 함수율 구배, 결함, 예비건조의 다섯 장점을 제시한다. 긴 건조기간, 넓은 적치공간, 기후의존성은 장점이 아니라 단점이므로 섞어 쓰지 않는다.
복원 차이: 비교안 B는 세 가지를 요구한다. 비교안 A 요구수 2개를 유지했으며 '비용이 전혀 들지 않는다'는 과도한 표현은 배제했다.
22. 콘크리트 바닥에 침투성 액상 표면경화제를 시공할 때 주의사항 두 가지를 쓰시오.
- 주의사항 1
- 주의사항 2
정답과 해설 보기
정답: 다음 여섯 가지 중 서로 다른 두 가지를 골라 쓴다. ① 기온이 5°C 이하이면 시공을 중지한다. ② 콘크리트 바탕을 21일 이상 충분히 양생·건조한다. ③ 레이턴스·먼지·기름·양생제를 제거해 침투 가능한 깨끗한 바탕을 만든다. ④ 균열·박리부를 먼저 보수하고 바탕 함수상태를 제조자 시방에 맞춘다. ⑤ 지정 도포량을 균일하게 적용하고 고임·미반응 잔액을 제거한다. ⑥ 인접 마감재를 보호하고 시험시공으로 변색·백화·미끄럼 상태를 확인한다.
- 기온 5°C 이하 시공 중지
- 콘크리트 바탕 21일 이상 양생·건조
- 레이턴스·먼지·기름·양생제 제거
- 균열·박리부 보수와 바탕 함수상태 조정
- 지정 도포량의 균일 적용과 고임·잔액 제거
- 인접부 보호와 시험시공으로 변색·백화 확인
채점 핵심어: 5°C · 시공 중지 · 21일 · 양생 · 건조
풀이 순서
- 저온 시공 제한을 쓴다.
- 바탕콘크리트의 충분한 양생·건조기간을 쓴다.
침투성 표면경화제는 바탕 내부로 스며들어 반응하므로 온도, 양생기간, 함수상태, 오염, 도포량이 성능을 좌우한다. 요구 답안은 두 가지지만 선택 학습을 위해 저온, 양생, 청소, 보수, 균일도포, 시험시공의 여섯 주의사항을 제시한다. 5°C·21일은 복원답으로 유지하되 실제 제품의 제조자 시방이 더 엄격하면 그 기준을 적용한다.
복원 차이: 복원 수치는 시험답으로 보존하지만 모든 침투성 경화제 제품의 보편 조건으로 단정하지 않는다.
23. 복층유리(Insulating glass)와 배강도유리(Heat-strengthened glass)를 각각 설명하시오.
- 복층유리
- 배강도유리
정답과 해설 보기
정답: 복층유리는 둘 이상의 유리 사이에 건조 공기층 또는 가스층을 두고 가장자리를 밀봉한 단열 유리이다. 배강도유리는 판유리를 연화점 부근까지 가열한 뒤 제어 냉각해 표면에 압축응력층을 형성하여 일반 유리보다 약 2~3배 높은 강도를 갖게 한 유리이다.
- 밀봉된 건조 공기층의 다중유리·가열 후 제어냉각한 2~3배 강도 유리
채점 핵심어: 둘 이상 유리 · 건조 공기·가스층 · 밀봉 · 가열 · 제어 냉각 · 압축응력 · 2~3배
풀이 순서
- 복층유리의 유리판·간봉·밀봉 공기층을 쓴다.
- 배강도유리의 가열과 제어 냉각을 쓴다.
- 표면 압축응력과 강도 향상을 설명한다.
복층은 단열 구조를, 배강도는 열처리에 따른 기계적 성능을 묻는다.
복원 차이: 비교안 A PDF 해설에는 배강도유리를 '가열 후 서냉'으로 적은 대목이 있으나 기술적으로는 일반 소둔유리보다 빠른 제어 냉각으로 표면 압축응력을 만든다. 비교안 B는 강화유리까지 별도 요구해 요구수가 다르므로 본 문항에는 추가하지 않았다.
건축기사 실기 기출문제 · 공정관리

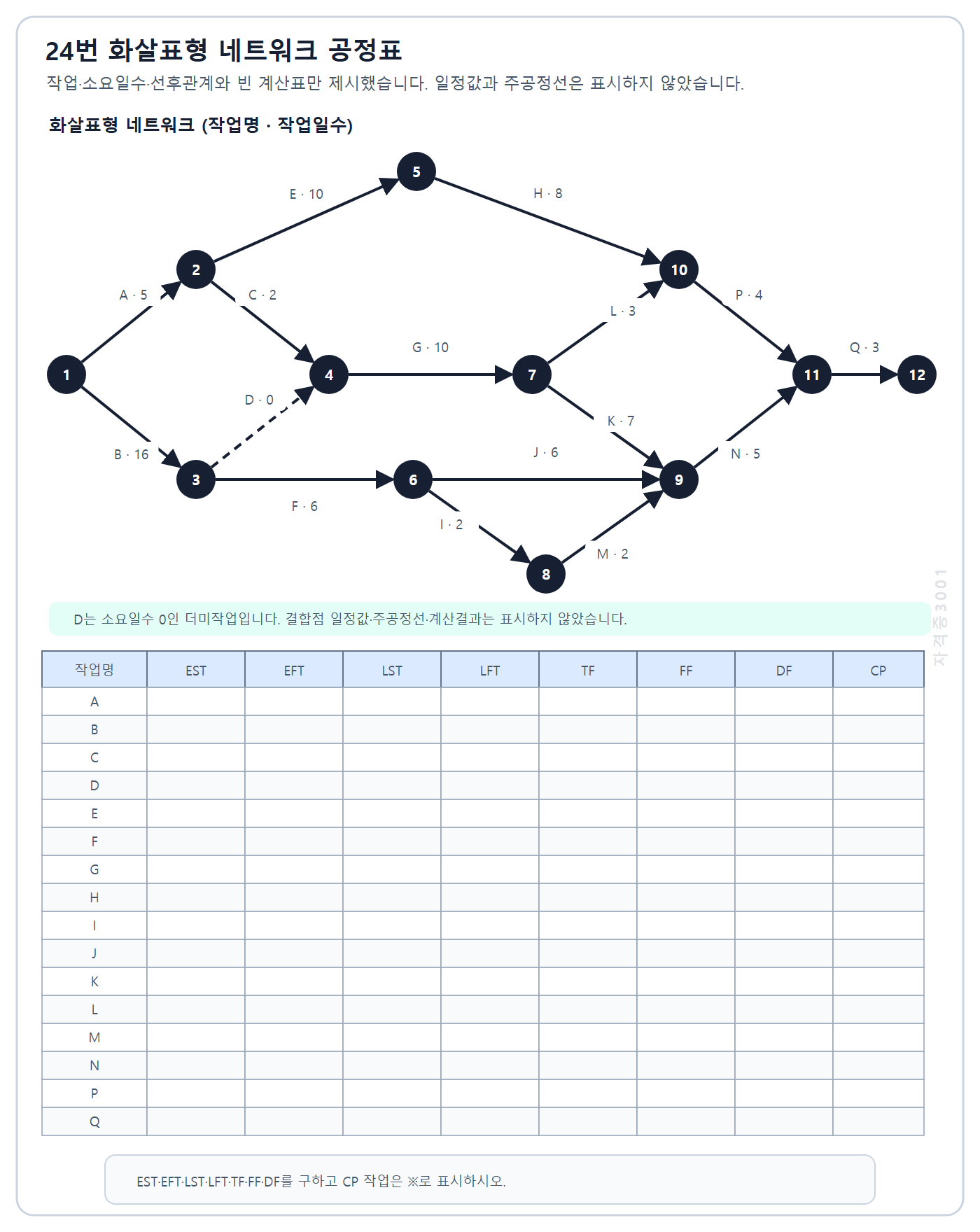

24. 제시된 ADM 네트워크의 각 작업 A~Q에 대해 EST, EFT, LST, LFT, TF, FF, DF를 구하고 주공정선과 총공기를 쓰시오.
- 작업 A
- 작업 B
- 작업 C
- 작업 D
- 작업 E
- 작업 F
- 작업 G
- 작업 H
- 작업 I
- 작업 J
- 작업 K
- 작업 L
- 작업 M
- 작업 N
- 작업 P
- 작업 Q
정답과 해설 보기

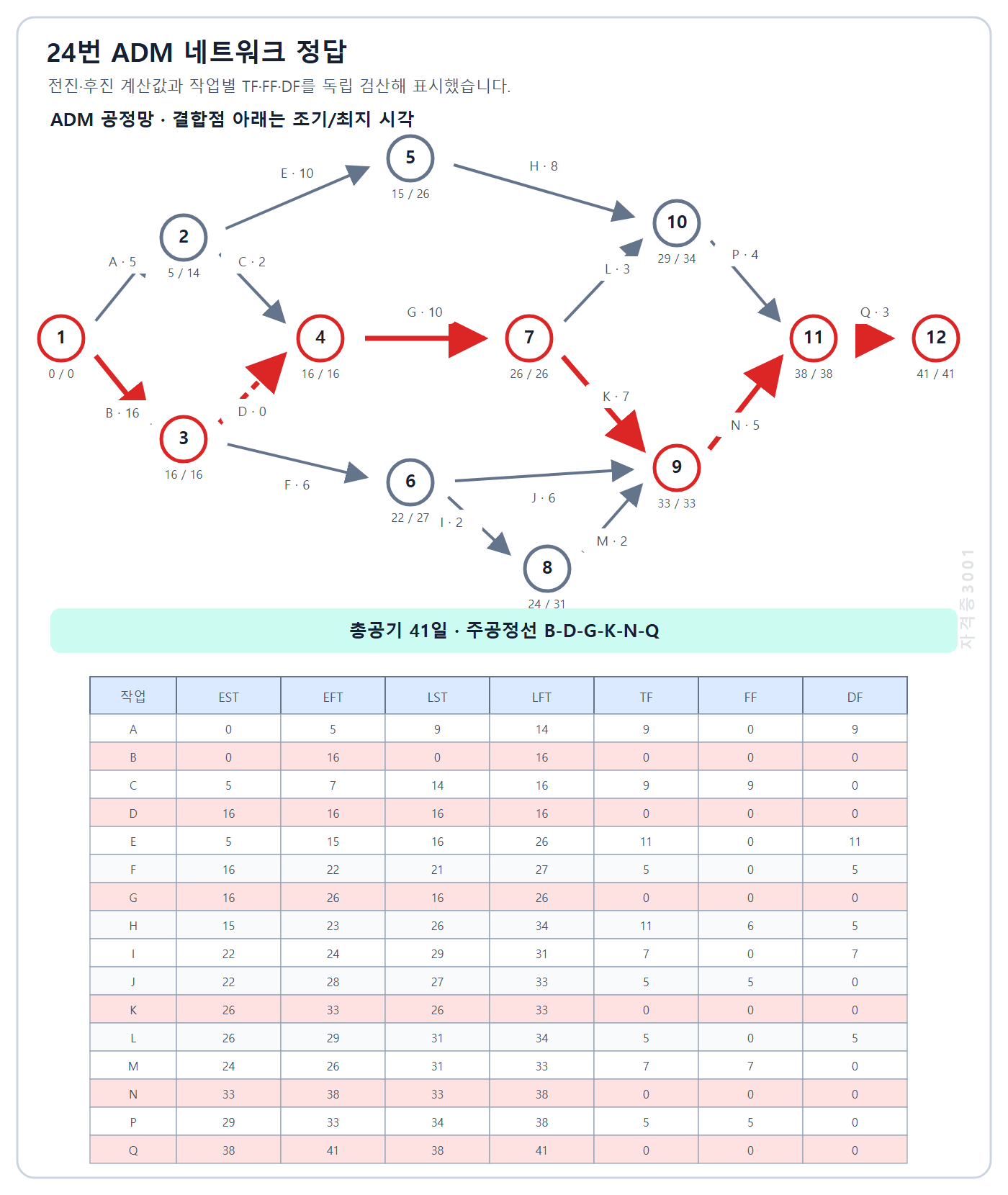

정답: 주공정선 B-D-G-K-N-Q, 총공기 41일. 작업별 EST/EFT/LST/LFT/TF/FF/DF: A 0/5/9/14/9/0/9, B 0/16/0/16/0/0/0, C 5/7/14/16/9/9/0, D 16/16/16/16/0/0/0, E 5/15/16/26/11/0/11, F 16/22/21/27/5/0/5, G 16/26/16/26/0/0/0, H 15/23/26/34/11/6/5, I 22/24/29/31/7/0/7, J 22/28/27/33/5/5/0, K 26/33/26/33/0/0/0, L 26/29/31/34/5/0/5, M 24/26/31/33/7/7/0, N 33/38/33/38/0/0/0, P 29/33/34/38/5/5/0, Q 38/41/38/41/0/0/0.
- CP B-D-G-K-N-Q·41일
- B-D-G-K-N-Q·41 days
채점 핵심어: B-D-G-K-N-Q · 41일 · EST · EFT · LST · LFT · TF · FF · DF
풀이 순서
- 전진계산으로 각 이벤트의 조기시각과 41일을 구한다.
- 후진계산으로 최지시각을 구한다.
- TF=LST-EST, FF=후속 EST-EFT, DF=TF-FF로 표를 채운다.
- 총여유 0인 B-D-G-K-N-Q를 주공정선으로 잇는다.
더미 D는 기간 0이지만 선행관계를 전달하며, 병합점의 최대값과 분기점의 최소값을 정확히 적용해야 한다.
복원 차이: 두 공개 복원은 수치 결과가 일치한다. 다만 비교안 B 설명의 TF=LST-EFT는 오기이며 정확한 식은 TF=LST-EST=LFT-EFT이다. 원 네트워크는 타사 원도를 복제하지 않고 독립된 도식으로 다시 구성했다.
건축기사 실기 기출문제 · 건축구조

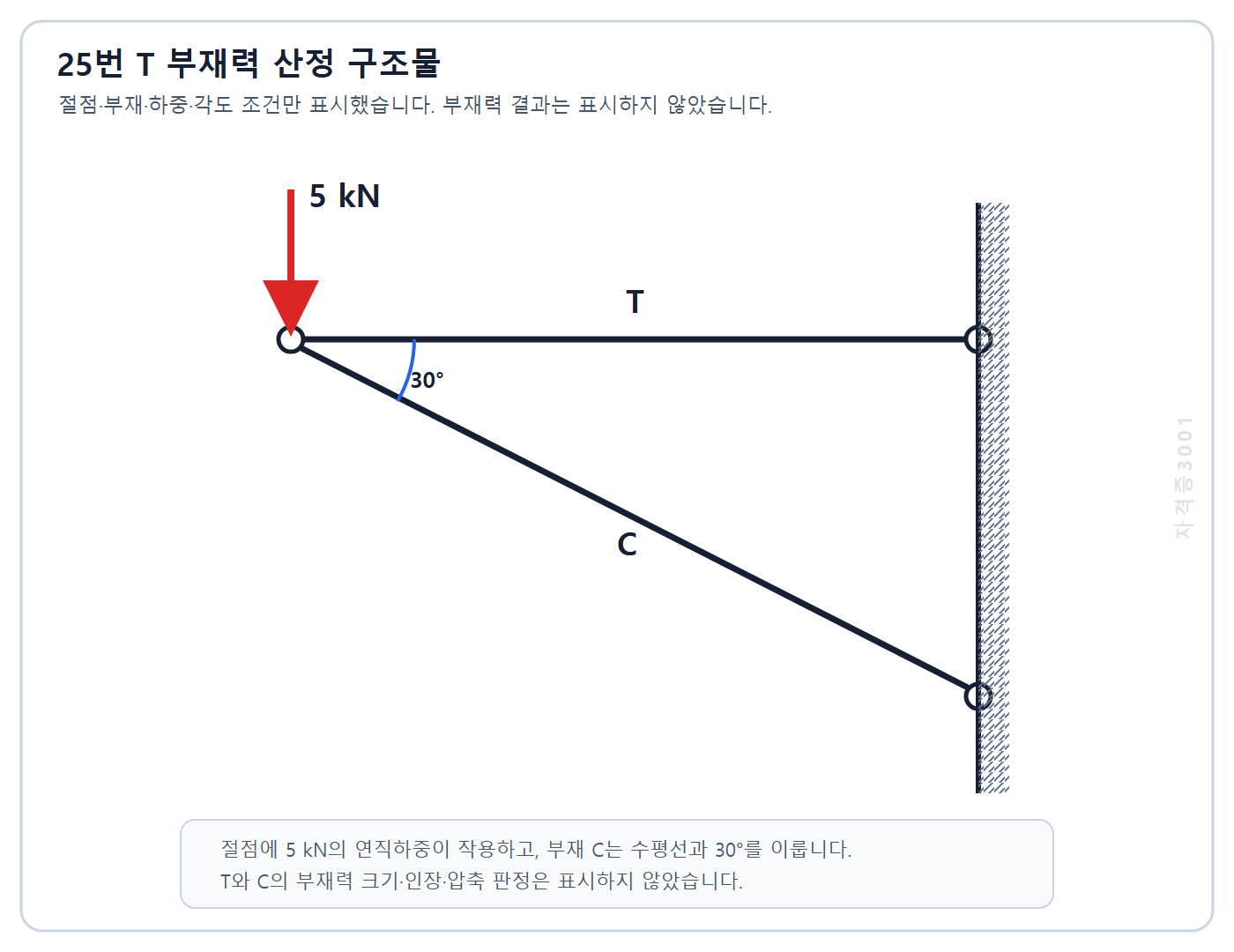

25. 수평재와 30° 경사재가 만나는 절점에 아래쪽 5 kN 하중이 작용한다. 수평재 T와 경사재 C의 축력을 인장·압축과 함께 구하시오.
- 경사재 C
- 수평재 T
정답과 해설 보기

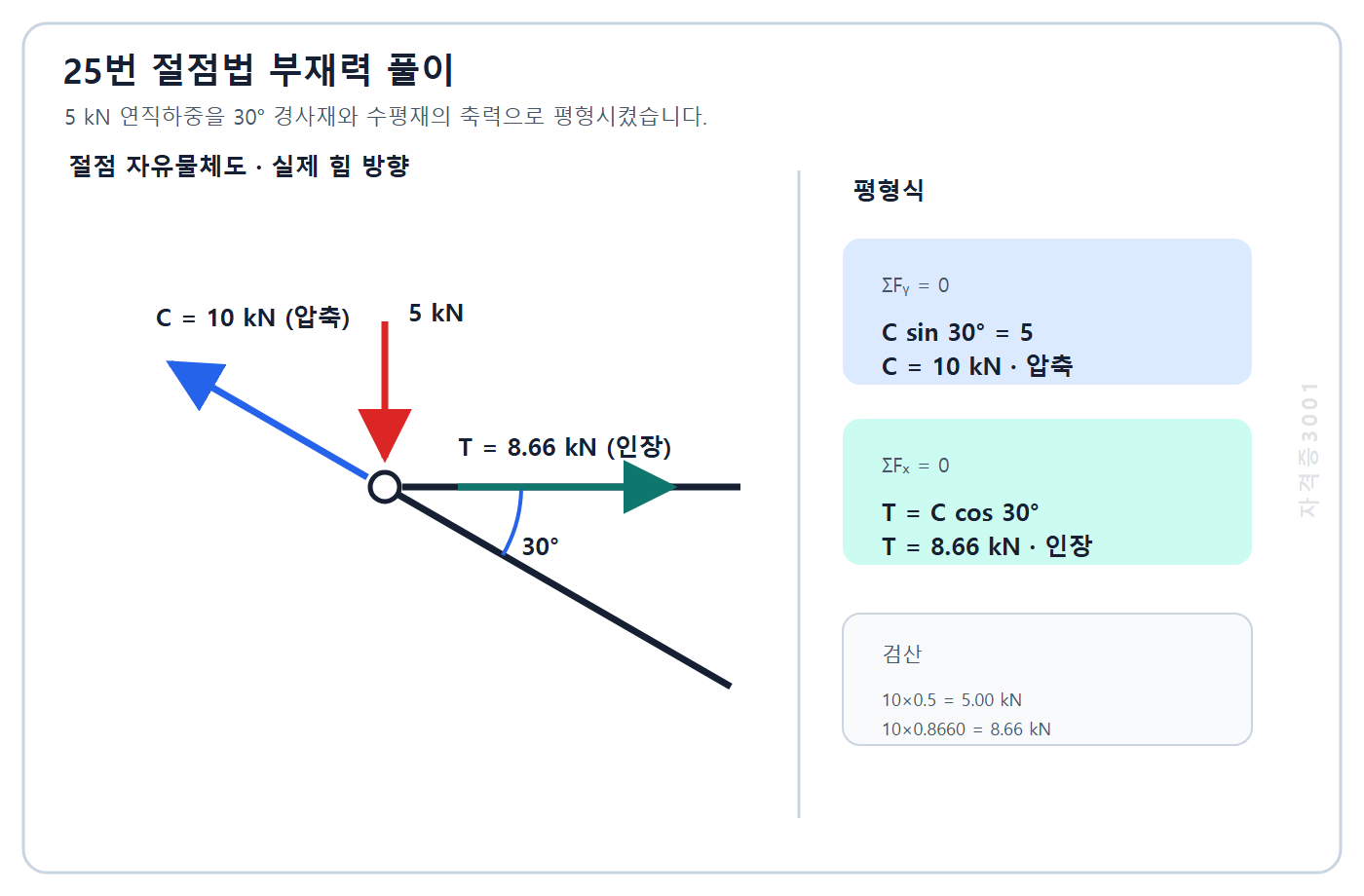

정답: 수직평형에서 C sin30°=5이므로 C=10 kN이며 절점을 미는 압축력이다. 수평평형에서 T=C cos30°=8.66 kN이며 인장력이다. 따라서 C=10 kN(압축), T=8.66 kN(인장).
- C 10kN 압축·T 8.66kN 인장
채점 핵심어: sin30 · 10 kN · 압축 · cos30 · 8.66 kN · 인장
풀이 순서
- 절점을 분리해 부재력을 인장으로 가정한다.
- 수직평형으로 경사재력 10 kN을 구하고 부호로 압축을 판정한다.
- 수평평형으로 수평재력 8.66 kN과 인장을 구한다.
절점법에서는 두 평형방정식과 부재의 기하각을 사용한다.
복원 차이: 자체 도식의 화살표·각도·부재 위치가 바뀌면 인장·압축 부호도 달라지므로 복원 사실을 정확히 유지한다.

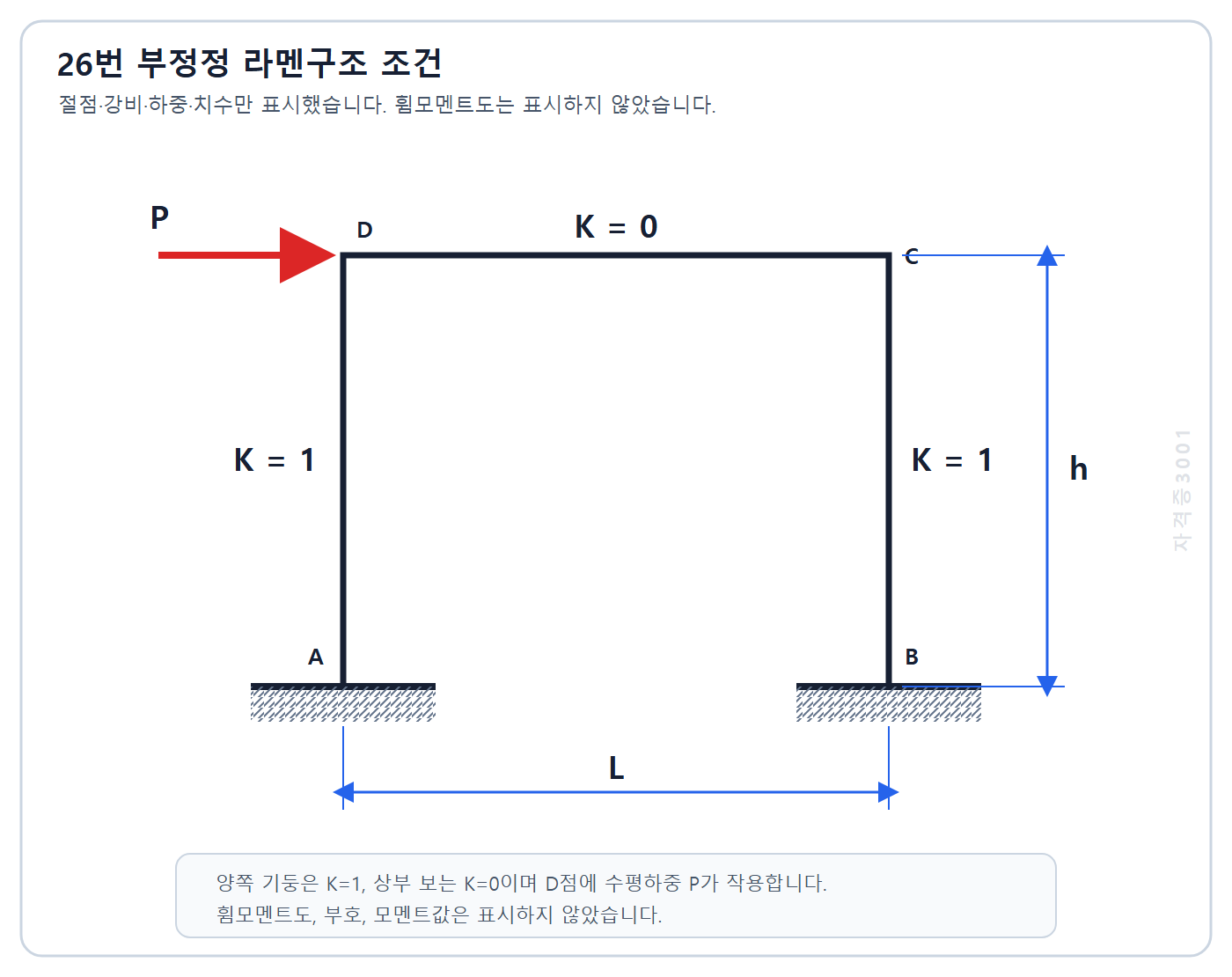

26. 양 기둥 하부가 고정이고 기둥 강성은 각각 K=1, 상부 보는 K=0인 1경간 라멘의 왼쪽 상단에 수평력 P가 작용할 때 휨모멘트도를 그리시오. 기둥 높이는 h이다.
정답과 해설 보기

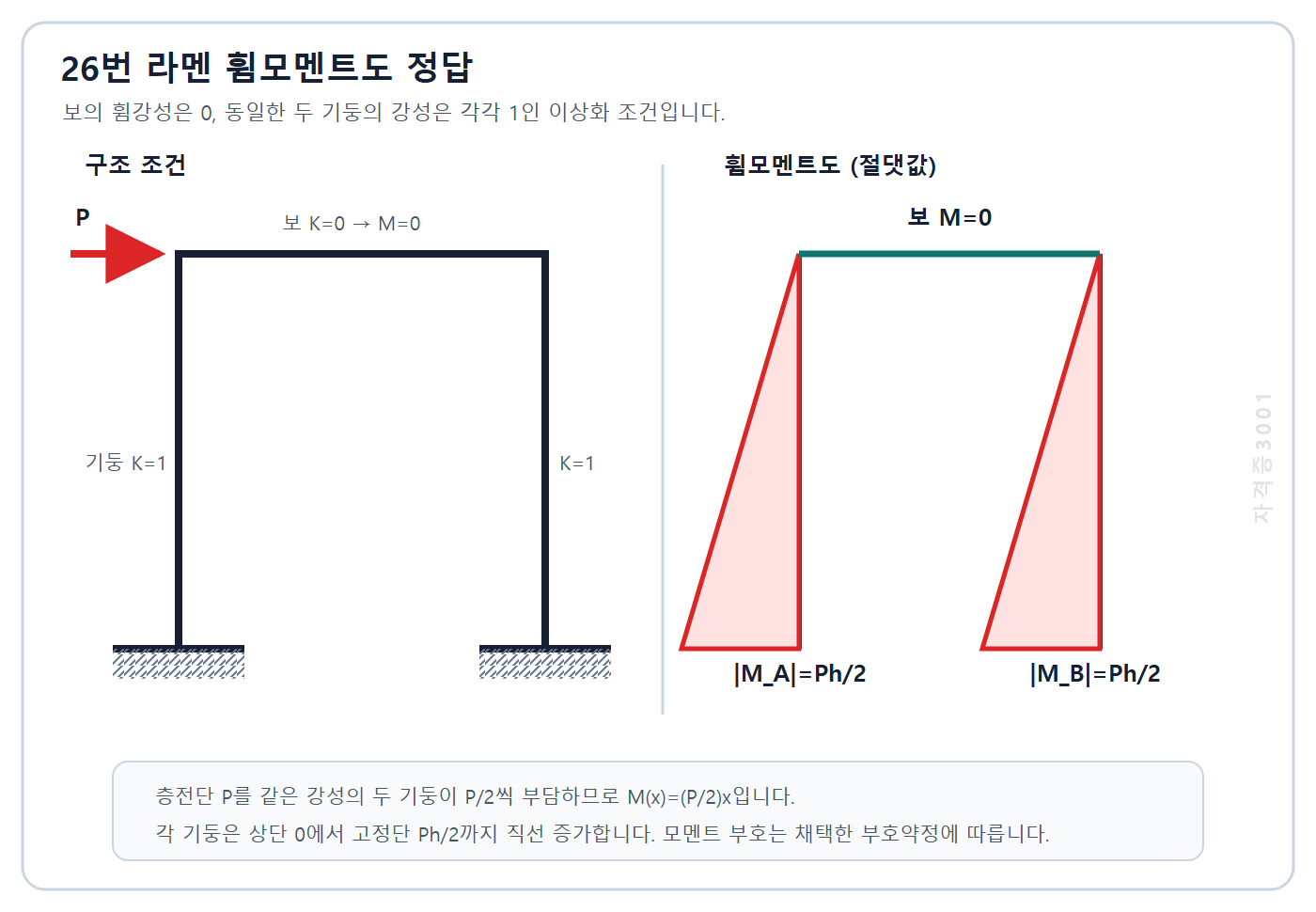

정답: 보의 휨강성이 0이므로 보 휨모멘트는 0이다. 층전단 P를 동일한 두 기둥이 P/2씩 부담하며 각 기둥 모멘트는 상단 0에서 기초 고정단의 크기 Ph/2까지 직선으로 증가한다. 좌우 기둥 고정단 모멘트는 작용 방향과 부호약정에 맞는 삼각형으로 표시한다.
- 보 M=0·각 기둥 고정단 |M|=Ph/2
- 기둥 삼각형 BMD·Ph/2
채점 핵심어: 보 0 · P/2 · Ph/2 · 삼각형
풀이 순서
- K=0인 보에 휨모멘트가 전달되지 않는다고 본다.
- 동일한 두 기둥에 층전단 P를 절반씩 배분한다.
- 각 기둥의 상단 0, 하단 Ph/2를 직선으로 연결해 BMD를 그린다.
이상화된 강성비 때문에 두 기둥은 캔틸레버처럼 동일한 전단을 부담한다.
복원 차이: K=0은 시험용 이상화 조건이다. 실제 보 강성을 0으로 보는 일반 라멘 해석으로 확대하지 않으며 BMD 부호는 도식 약정에 따라 표시한다.
건축기사 실기 기출문제 학습 방법
먼저 PDF 문제지를 시간에 맞춰 푼 뒤, 이 글에서 오답의 정답·해설·근거를 확인하세요. 법규 문항은 근거 기준일 이후 개정 여부도 함께 확인하는 것이 안전합니다.
