건축기사 실기 기출문제 2016년 4회 후기복원 안내
건축기사 실기 기출문제 2016년 4회 후기복원 26문항입니다. 정답·계산과 공개자료 충돌, 현행 KDS·KCS 근거를 확인하세요.
시험 관리기관이 공개한 공식 문제지·정답·문항별 배점표가 아닙니다. 2016-11-14 게시된 비교안 A 수험생 복원 공지의 6개 이미지 26문항을 주배열로 하고 비교안 B /18600, 비교안 R /166과 비교안 A 후대 강의목차를 대조해 자격증3001이 독립 재구성했습니다. 비교안 A 공지도 정확한 문제지문이 아니라고 밝힙니다. 직접 판독한 복원배점 배열 [3, 3, 3, 9, 3, 5, 3, 3, 4, 3, 3, 4, 4, 6, 4, 2, 2, 3, 3, 4, 2, 4, 4, 10, 3, 3]의 합은 100점입니다. 비교안 A 강의목차와 비교안 B도 26문항이지만 비교안 B는 전체 섞기, 비교안 R는 BOT·파트너링을 분리한 27문항·표시합107점이라 순서·요구수·배점과 충돌합니다. 비교안 A 공지 원본 배열을 복원 주배열로 채택하되 공식 문항수·순서·문구·배점으로 단정하지 않습니다. 시험일 2016-11-12는 동시대 비교안 A 공지가 직접 명시하며 시험 관리기관 종목별 공식 문제지는 미확보입니다. 후기복원 관용답은 현행 실무에 그대로 적용하지 않도록 구분했고, 기술 근거는 2026년 8월 24일 확인한 현행 법령·KDS·KCS·KS와 독립 계산만 사용했습니다.
건축기사 실기 기출문제 · 건축시공
1. 기준점(Bench Mark)을 설명하시오.
정답과 해설 보기
정답: 공사 중 각 부위의 표고를 정하는 기준이 되는 고정점으로, 이동·침하 우려가 없는 곳에 설치하고 상호 확인이 가능하도록 복수로 둔다.
- 표고기준·이동없는곳·복수설치
채점 핵심어: 표고 · 고정점 · 이동·침하 방지 · 복수
풀이 순서
- 용도, 위치조건, 보존·검측을 설명한다.
기준점은 공사 중 훼손되지 않도록 보호하고 정기적으로 재검측한다.
복원 차이: 비교안 A는 3점 단독 정의, 비교안 R는 2점이며 2개소 이상을 더했다. 비교안 B는 방호선반 소문항을 결합했으나 비교안 A 원배열에는 없다.
2. 지반조사를 위한 보링 종류 세 가지를 쓰시오.
- 종류 1
- 종류 2
- 종류 3
정답과 해설 보기
정답: 다음 여섯 가지 중 지층과 시료 목적에 맞는 서로 다른 세 가지를 골라 쓴다. ① 오거 보링, ② 회전식 보링, ③ 수세식 보링, ④ 충격식 보링, ⑤ 로터리 코어 보링, ⑥ 퍼커션 보링.
- 오거 보링
- 회전식 보링
- 수세식 보링
- 충격식 보링
- 로터리 코어 보링
- 퍼커션 보링
채점 핵심어: 오거 · 회전식 · 수세식
풀이 순서
- 굴진 원리가 다른 세 종류를 쓴다.
문항은 세 가지를 요구하지만 선택 학습을 위해 굴진 원리와 시료 회수방식이 다른 여섯 보링을 제시한다. 조사목적·지층·필요 시료품질에 맞는 서로 다른 세 가지를 고른다.
복원 차이: 비교안 A·비교안 R는 3가지, 비교안 B는 4가지로 확장했다. 비교안 A 요구수 3을 유지한다.
3. 슬러리월 공법 설명의 빈칸을 채우시오. 안정액을 사용해 굴착한 뒤 (①)을 설치하고 (②)을 삽입한 후 (③)을 타설한다.
- ①
- ②
- ③
정답과 해설 보기
정답: ① 가이드월, ② 철근망, ③ 콘크리트.
- 가이드월·철근망·콘크리트
채점 핵심어: 가이드월 · 철근망 · 콘크리트
풀이 순서
- 굴착 안내·철근 배치·트레미 콘크리트 순으로 대응한다.
복원 빈칸의 문장순서가 실제 시공순서는 아니다. 실제로는 가이드월을 먼저 설치하고 안정액으로 공벽을 지지하며 굴착한 뒤 철근망을 넣고 트레미 콘크리트를 타설한다.
복원 차이: 비교안 A는 가이드월·철근망·콘크리트다. 비교안 B는 첫 빈칸을 안정액으로 재작성해 문장 구조가 다르므로 번호 답을 직접 혼합하지 않는다.
건축기사 실기 기출문제 · 건축적산

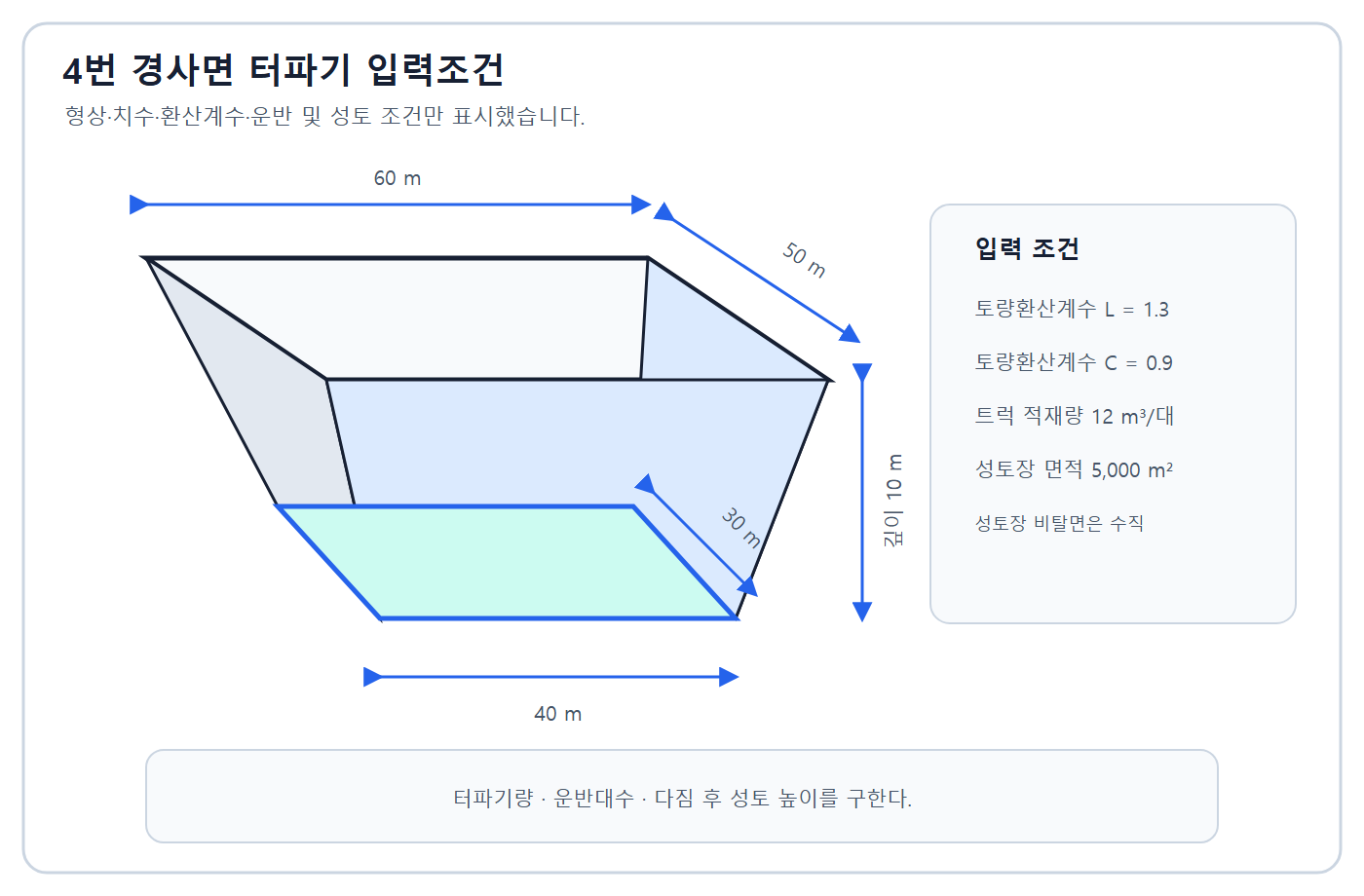

4. 복원 터파기 도형의 상부 60m×50m, 하부 40m×30m, 깊이 10m인 각뿔대 토량을 구하고 L=1.3, C=0.9일 때 12m³ 트럭 대수와 5,000m² 성토장의 다짐 표고를 구하시오.
- 터파기량
- 트럭 대수
- 다짐 표고
정답과 해설 보기

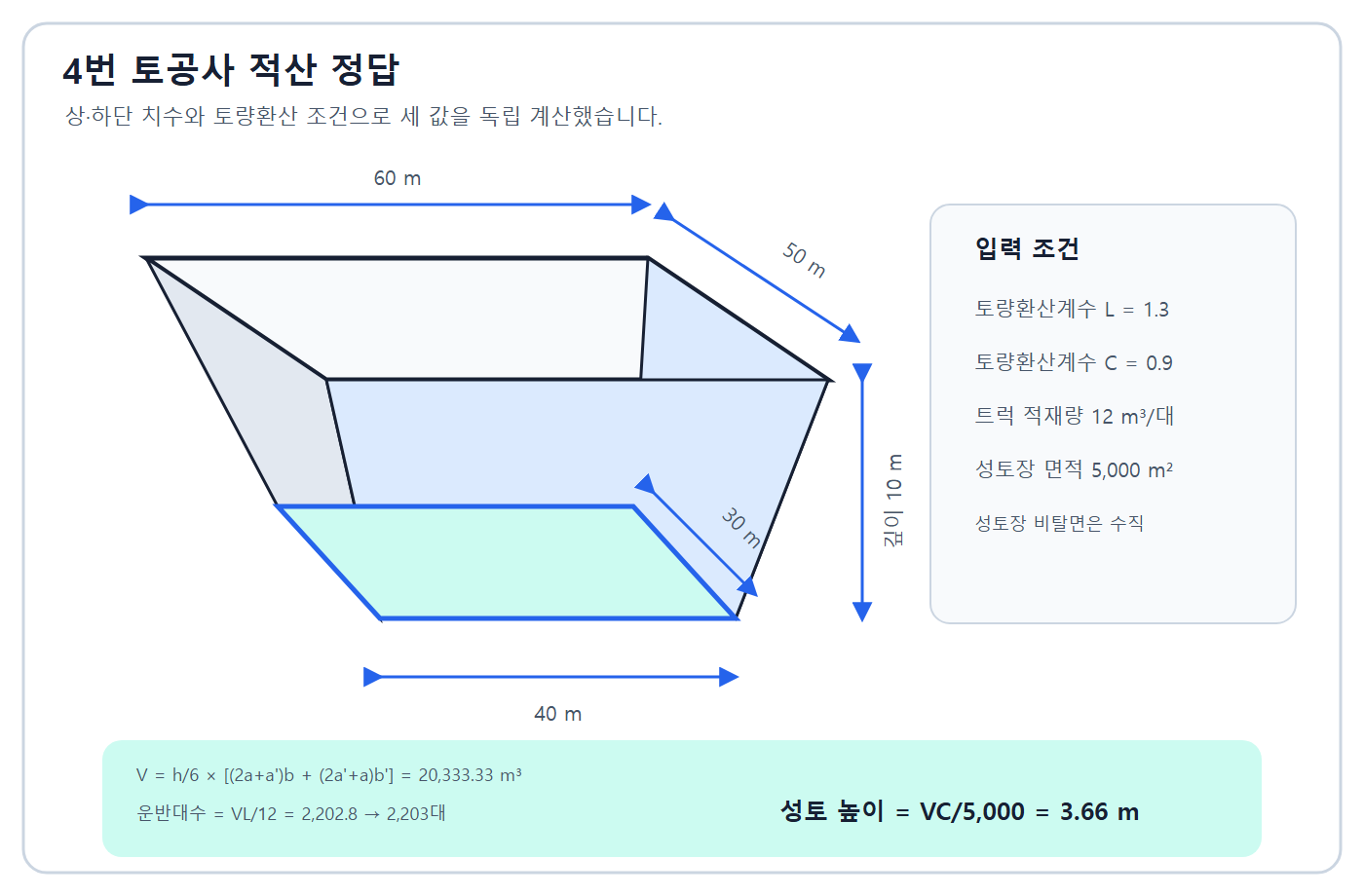

정답: 터파기량=10/6×[(2×60+40)×50+(2×40+60)×30]=20,333.33m³. 운반대수=20,333.33×1.3/12=2,202.78→2,203대. 다짐표고=20,333.33×0.9/5,000=3.66m.
- 20333.33m3·2203대·3.66m
채점 핵심어: 각뿔대 · 20,333.33 m³ · L 1.3 · 2,203대 · C 0.9 · 3.66m
풀이 순서
- 각뿔대 토량을 계산한다.
- 흐트러진 토량을 트럭 적재량으로 나누고 올림한다.
- 다짐토량을 성토장 면적으로 나눈다.
L과 C는 각각 자연상태 대비 흐트러진·다짐상태 환산계수로 한 번씩 적용했다.
복원 차이: 비교안 A 원도·비교안 B·비교안 R의 조건과 세 결과가 일치한다.
건축기사 실기 기출문제 · 건축시공
5. 제자리콘크리트말뚝 공법 세 가지를 쓰시오.
- 공법 1
- 공법 2
- 공법 3
정답과 해설 보기
정답: 다음 여섯 가지 중 서로 다른 세 가지를 골라 쓴다. ① 컴프레솔 파일, ② 프랭키 파일, ③ 페데스탈 파일, ④ 심플렉스 파일, ⑤ 레이먼드 파일, ⑥ 베노토 공법에 의한 현장타설말뚝.
- 컴프레솔 파일
- 프랭키 파일
- 페데스탈 파일
- 심플렉스 파일
- 레이먼드 파일
- 베노토 공법 현장타설말뚝
채점 핵심어: Compressol · Franki · Pedestal
풀이 순서
- 세 공법명을 정확히 대응한다.
문항은 세 가지를 요구하지만 선택 학습을 위해 구 수험서의 타입·케이싱 공법명과 현장타설 굴착공법을 합쳐 여섯 후보를 제시한다. 명칭만 섞지 말고 서로 다른 세 가지를 고르며, 현행 시공은 굴착·케이싱·지지층·철근망·콘크리트 품질로 관리한다.
복원 차이: 비교안 A·비교안 B는 세 공법에서 일치한다. 비교안 R는 레이몬드 파일을 넣고 5점으로 적어 공법구성과 배점이 충돌한다.
6. 시멘트 주요 화합물 네 가지와 28일 이후 장기강도에 주로 관여하는 화합물을 쓰시오.
- 주요 화합물 4가지
- 장기강도 화합물
정답과 해설 보기
정답: 포틀랜드시멘트의 주요 화합물은 ① C₃S(규산3석회), ② C₂S(규산2석회), ③ C₃A(알루민산3석회), ④ C₄AF(알루민산철4석회)의 네 가지다. 이 가운데 28일 이후 장기강도에 주로 관여하는 화합물은 C₂S다.
- 주요 화합물: C3S(규산3석회)
- 주요 화합물: C2S(규산2석회)
- 주요 화합물: C3A(알루민산3석회)
- 주요 화합물: C4AF(알루민산철4석회)
- 장기강도: C2S(규산2석회)
채점 핵심어: C₃S · C₂S · C₃A · C₄AF · 장기강도 C₂S
풀이 순서
- 네 광물조성을 쓰고 수화가 느린 C₂S를 장기강도에 대응한다.
주요 화합물 네 가지와 장기강도 담당 화합물 하나를 구분해 쓴다. 주요 화합물 목록은 네 가지로 고정되어 존재하지 않는 추가 화합물을 만들지 않는다. C₃S는 초기강도, C₂S는 비교적 완만한 수화와 장기강도에 기여하며 실제 성능은 분말도·석고·혼합재·양생조건의 영향도 받는다.
복원 차이: 비교안 A·비교안 B·비교안 R가 요구수·답에서 일치한다.
7. 플라이애시 시멘트의 특징 세 가지를 쓰시오.
- 특징 1
- 특징 2
- 특징 3
정답과 해설 보기
정답: 다음 일곱 가지 중 조건에 맞는 서로 다른 세 가지를 골라 쓴다. ① 워커빌리티가 좋아진다. ② 같은 반죽질기에서 단위수량을 줄일 수 있다. ③ 수화열이 작아진다. ④ 초기강도 발현은 느리지만 충분히 양생하면 장기강도 발현이 좋아진다. ⑤ 장기적으로 조직이 치밀해져 수밀성이 좋아질 수 있다. ⑥ 황산염 등 화학적 침식 저항성이 좋아질 수 있다. ⑦ 알칼리-실리카 반응 억제에 기여할 수 있다.
- 워커빌리티 향상
- 같은 반죽질기에서 단위수량 감소
- 수화열 저감
- 초기강도 저하 경향과 충분한 양생 시 장기강도 발현 개선
- 장기 조직 치밀화와 수밀성 개선
- 황산염 등 화학적 침식 저항성 개선
- 알칼리-실리카 반응 억제에 기여
채점 핵심어: 워커빌리티 · 수화열 · 초기강도 · 장기강도 · 수밀성
풀이 순서
- 신선·열·장기성능에서 하나씩 쓴다.
문항은 세 가지를 요구하지만 선택 학습을 위해 시공성, 단위수량, 수화열, 강도발현, 수밀성, 화학저항, ASR의 일곱 특징을 제시한다. 플라이애시 품질·치환율·양생에 따라 효과가 달라질 수 있으므로 서로 다른 세 가지를 조건부 표현으로 쓴다.
복원 차이: 세 출처가 특징은 대체로 일치하지만 비교안 A 3점, 비교안 R 6점으로 배점이 충돌한다.
8. 콘크리트 타설 중 현장가수의 문제점 세 가지를 쓰시오.
- 문제점 1
- 문제점 2
- 문제점 3
정답과 해설 보기
정답: 다음 일곱 가지 중 서로 다른 세 가지를 골라 쓴다. ① 물결합재비 증가로 압축강도가 저하된다. ② 공극이 늘어 수밀성이 저하된다. ③ 염화물·탄산화 침투가 쉬워져 내구성이 저하된다. ④ 재료분리가 증가한다. ⑤ 블리딩이 증가한다. ⑥ 건조수축과 균열 위험이 커진다. ⑦ 설계배합·품질기록과 추적성이 깨져 품질보증이 어려워진다.
- 물결합재비 증가와 압축강도 저하
- 공극 증가와 수밀성 저하
- 염화물·탄산화 침투 증가와 내구성 저하
- 재료분리 증가
- 블리딩 증가
- 건조수축과 균열 위험 증가
- 설계배합·품질기록 훼손과 품질보증 곤란
채점 핵심어: 물결합재비 · 강도 저하 · 내구성 · 재료분리 · 블리딩 · 수축균열
풀이 순서
- 가수로 인한 배합·공극·분리 영향을 세 가지로 정리한다.
문항은 세 가지를 요구하지만 선택 학습을 위해 강도, 수밀, 내구, 분리, 블리딩, 수축균열, 품질보증의 일곱 문제를 제시한다. 같은 공극 증가 효과를 표현만 바꿔 중복하지 말고 서로 다른 세 가지를 고른다.
복원 차이: 비교안 A·비교안 B는 3가지, 비교안 R는 4가지를 요구한다. 비교안 A 요구수3을 유지한다.
9. 콘크리트 균열의 표면처리법과 주입공법을 각각 설명하시오.
- 표면처리법
- 주입공법
정답과 해설 보기
정답: 표면처리법은 미세하고 비진행성인 균열 표면에 수지계·시멘트계 재료로 피막을 형성하는 방법이다. 주입공법은 균열 내부에 에폭시수지·시멘트계 재료 등을 압력 또는 저압으로 주입해 충전하는 방법이다.
- 표면피막·균열내부주입충전
채점 핵심어: 표면처리 · 미세균열 · 피막 · 주입 · 내부 충전
풀이 순서
- 균열 표면만 처리하는 방법과 내부까지 채우는 방법을 구분한다.
후기복원 0.2mm 경계는 관용 분류일 뿐 보편 기준이 아니다. 균열의 원인·활동성·수밀·구조 요구로 공법을 정한다.
복원 차이: 비교안 A·비교안 B·비교안 R가 두 공법을 복원하며, 고정 폭 경계의 현행 일반화만 차단했다.
건축기사 실기 기출문제 · 건축구조
10. 휨부재 공칭강도에서 최외단 인장철근 순인장변형률 εt=0.004일 때 후기복원 관용식의 강도감소계수 φ를 구하시오.
정답과 해설 보기
정답: 후기복원 관용계산은 φ=0.65+(0.004-0.002)×200/3=0.783이다.
- 0.783
채점 핵심어: 0.65 · 0.004-0.002 · 200/3 · 0.783
풀이 순서
- 복원 전이구간 선형보간식에 대입한다.
0.783은 fy=400MPa·Es=200,000MPa를 전제한 이 회차 후기복원 관용답이다. 복원문구에는 fy가 없어 현행 기준의 유일한 답으로 단정할 수 없다.
복원 차이: 비교안 A·비교안 B·비교안 R가 관용 계산 0.783에서 일치한다.
11. 즉시처짐 20mm, b×d=400×500mm, 지속하중 시간계수 ξ=2.0, 압축철근 As'=1,000mm²일 때 후기복원식으로 총처짐을 구하시오.
정답과 해설 보기
정답: ρ'=1,000/(400×500)=0.005. λΔ=2/(1+50×0.005)=1.6. 총처짐=20+20×1.6=52mm.
- 52mm
채점 핵심어: ρ'=0.005 · λΔ=1.6 · 52mm
풀이 순서
- 압축철근비를 계산한다.
- 장기추가처짐 계수를 계산한다.
- 즉시처짐과 추가처짐을 합한다.
문제는 b×d를 직접 400×500mm로 주므로 d=500mm를 사용한다.
복원 차이: 비교안 A·비교안 B·비교안 R가 ρ'=0.005, 총52mm에서 일치한다.
건축기사 실기 기출문제 · 건축시공
12. 고력볼트 마찰접합에서 설계볼트장력과 표준볼트장력의 관계, 미끄럼계수 확보를 위한 마찰면 처리를 설명하시오.
- 볼트장력 관계
- 마찰면 처리
정답과 해설 보기
정답: 후기복원 관용답은 표준볼트장력을 설계볼트장력보다 10% 크게 관리한다는 것이다. 마찰면은 기름·도료·오물과 들뜬 녹을 제거하고 승인된 블라스트 처리 등으로 요구 미끄럼성능을 확보한다.
- 표준장력=설계장력1.1·마찰면오염제거·블라스트
채점 핵심어: 10% 할증 · 기름·도료 제거 · 들뜬 녹 제거 · 블라스트 · 미끄럼성능
풀이 순서
- 장력 관계와 마찰면 처리로 나눠 설명한다.
10%·볼트구멍 주변 2D 같은 수치는 후기복원 관용답이며 제품·접합 형식별 현행 시방을 우선한다.
복원 차이: 비교안 A·비교안 B·비교안 R가 핵심은 일치하나 비교안 B가 2D 범위·미끄럼계수0.5를 보편조건처럼 확장하므로 프로젝트 기준 확인을 명시한다.
13. 보기의 용접검사항목을 착수 전, 작업 중, 완료 후로 분류하시오. ① 아크전압 ② 용접속도 ③ 청소상태 ④ 홈 각도·간격·치수 ⑤ 부재밀착 ⑥ 필릿크기 ⑦ 균열·언더컷 ⑧ 밑면따내기.
- 착수 전
- 작업 중
- 완료 후
정답과 해설 보기
정답: 착수 전 ③④⑤ / 작업 중 ①②⑧ / 완료 후 ⑥⑦.
- 345·128·67
채점 핵심어: 착수 전 ③④⑤ · 작업 중 ①②⑧ · 완료 후 ⑥⑦
풀이 순서
- 사전 준비, 용접변수·가우징, 완성 외관·결함으로 분류한다.
밑면따내기는 작업 중 수행·확인하는 공정으로 분류한다.
복원 차이: 비교안 A·비교안 B·비교안 R가 번호분류에서 일치하나 비교안 R 표시배점은3, 비교안 A는4점이다.
14. 거셋플레이트, 데크플레이트, 시어커넥터를 각각 설명하시오.
- 거셋플레이트
- 데크플레이트
- 시어커넥터
정답과 해설 보기
정답: 거셋플레이트는 트러스·가새 등 부재를 연결하는 접합판이다. 데크플레이트는 절곡 강판으로 바닥콘크리트 거푸집 또는 합성바닥 구성재로 쓰인다. 시어커넥터는 강재와 콘크리트 경계의 전단을 전달해 합성거동시키는 스터드 등의 연결재다.
- 거셋접합판·데크절곡강판·시어커넥터전단전달
채점 핵심어: 거셋 · 접합판 · 데크 · 절곡강판 · 시어커넥터 · 전단전달 · 합성거동
풀이 순서
- 세 부재의 위치와 기능을 각각 설명한다.
데크플레이트가 구조재 역할을 하는지는 제품·설계방식에 따라 다르다.
복원 차이: 세 출처가 용어·요구수에서 일치하나 비교안 R 표시배점4, 비교안 A6점이다.
15. 조적공사 세로규준틀에 기입할 사항 네 가지를 쓰시오.
- 사항 1
- 사항 2
- 사항 3
- 사항 4
정답과 해설 보기
정답: 다음 일곱 가지 중 서로 다른 네 가지를 골라 쓴다. ① 벽돌·블록 쌓기 단수와 줄눈 위치, ② 창호·문 등 개구부의 위치와 치수, ③ 인방보의 위치와 높이, ④ 테두리보·바닥·천장 접합 높이, ⑤ 앵커·연결철물·매립철물 위치, ⑥ 전기·설비 관통부와 매입함 위치, ⑦ 기준 높이·층고와 벽체 끝단·교차부 기준.
- 쌓기 단수와 줄눈 위치
- 창호·문 등 개구부 위치와 치수
- 인방보 위치와 높이
- 테두리보·바닥·천장 접합 높이
- 앵커·연결철물·매립철물 위치
- 전기·설비 관통부와 매입함 위치
- 기준 높이·층고와 벽체 끝단·교차부 기준
채점 핵심어: 쌓기 단수 · 줄눈 · 개구부 · 인방보 · 테두리보 · 앵커 · 매립철물
풀이 순서
- 켜수, 개구부, 보, 매립물 정보를 네 항목으로 쓴다.
문항은 네 가지를 요구하지만 선택 학습을 위해 쌓기, 개구부, 보, 접합 높이, 철물, 설비, 기준선의 일곱 기입사항을 제시한다. 세로규준틀은 쌓기 높이·줄눈과 부착물 위치를 동시에 관리하므로 서로 다른 네 가지를 고른다.
복원 차이: 비교안 A·비교안 R는 기입사항4개. 비교안 B는 설치위치 소문항을 추가했으므로 원요구에 넣지 않는다.
16. 목재의 섬유포화점과 함수율 변화에 따른 강도변화를 설명하시오.
- 섬유포화점
- 강도 변화
정답과 해설 보기
정답: 섬유포화점은 세포강 내 자유수는 없고 세포벽이 결합수로 포화된 상태다. 함수율은 수종·온도에 따라 다르지만 약30%로 설명한다. 이 점 이상에서는 함수율 변화에 따른 강도변화가 작고, 이하에서는 건조할수록 일반적으로 강도가 증가한다.
- 자유수없음·결합수포화·약30%·이하건조시강도증가
채점 핵심어: 자유수 · 결합수 포화 · 약 30% · 이하에서 강도 증가
풀이 순서
- 수분상태를 정의하고 포화점 위·아래 강도경향을 나눈다.
30%는 관용 근사값이며 수종·온도에 따라 달라진다.
복원 차이: 비교안 A2점, 비교안 R3점으로 배점이 다르나 답 개념은 일치한다.
17. 목공사의 이음과 맞춤을 각각 설명하시오.
- 이음
- 맞춤
정답과 해설 보기
정답: 이음은 두 부재를 길이방향으로 이어 연장하는 접합이고, 맞춤은 서로 각을 이루는 부재를 가공해 끼워 연결하는 접합이다.
- 이음길이방향·맞춤각도부재
채점 핵심어: 이음 · 길이방향 · 맞춤 · 직각·경사
풀이 순서
- 부재 방향을 기준으로 두 접합을 구분한다.
쪽매는 판재를 너비방향으로 잇는 별도 개념이다.
복원 차이: 비교안 A는 이음·맞춤 2항목/2점. 비교안 R는 쪽매를 더해3항목/3점으로 확장했고 비교안 B는 비교안 A와 같은2항목이다.
18. 목재에 적용 가능한 방부처리법 세 가지를 쓰시오.
- 방법 1
- 방법 2
- 방법 3
정답과 해설 보기
정답: 다음 다섯 가지 중 서로 다른 세 가지를 골라 쓴다. ① 도포법, ② 침지법, ③ 가압주입법, ④ 온냉욕법, ⑤ 확산법.
- 도포법
- 침지법
- 가압주입법
- 온냉욕법
- 확산법
채점 핵심어: 도포 · 침지 · 가압주입
풀이 순서
- 표면처리, 담금, 내부침투 방식으로 구분한다.
문항은 세 가지를 요구하지만 선택 학습을 위해 도포, 침지, 가압주입, 온냉욕, 확산의 다섯 방법을 제시한다. 표면탄화법은 후기복원 관용답이지만 현행 성능확인 없이 일반 방부처리로 적용하지 않으며, 사용환경·수종·목표 침윤도에 맞는 서로 다른 세 가지를 고른다.
복원 차이: 비교안 A는 주입·침지·표면탄화3개, 비교안 B는 도포·주입·침지3개, 비교안 R는 네 방법을 요구한다. 현행 성능확인이 가능한 세 방법을 주답으로 정규화한다.
19. 목공사 모접기의 종류 세 가지를 쓰시오.
- 종류 1
- 종류 2
- 종류 3
정답과 해설 보기
정답: 다음 여섯 가지 중 서로 다른 세 가지를 골라 쓴다. ① 실모, ② 둥근모, ③ 민빗모, ④ 게눈모, ⑤ 큰모, ⑥ 쌍사모.
- 실모
- 둥근모
- 민빗모
- 게눈모
- 큰모
- 쌍사모
채점 핵심어: 실모 · 둥근모 · 민빗모
풀이 순서
- 서로 다른 모서리 마감 형상 세 가지를 쓴다.
문항은 세 가지를 요구하지만 선택 학습을 위해 단면 형상이 다른 여섯 모접기를 제시한다. 모접기는 목재 모서리를 가공해 파손을 줄이고 의장성을 내는 마무리이므로 서로 다른 형상의 세 가지를 고른다.
복원 차이: 비교안 A·비교안 B는3가지, 비교안 R는5가지로 요구수를 확장했다. 비교안 A 요구3을 유지한다.
20. 타일 탈락 원인 네 가지를 쓰시오.
- 원인 1
- 원인 2
- 원인 3
- 원인 4
정답과 해설 보기
정답: 다음 여덟 가지 중 서로 다른 네 가지를 골라 쓴다. ① 붙임모르타르·접착제의 접착강도 부족, ② 오픈타임 초과 후 붙임, ③ 바탕면 먼지·레이턴스·유분 제거 불량, ④ 바탕·타일의 열팽창·건조수축 변형 차이, ⑤ 접착제 도포면적·두께와 압착 부족, ⑥ 신축줄눈·조절줄눈 부족, ⑦ 수분침투·동결융해, ⑧ 붙임 후 충격·진동 또는 부적절한 양생.
- 붙임모르타르·접착제의 접착강도 부족
- 오픈타임 초과 후 붙임
- 바탕면 먼지·레이턴스·유분 제거 불량
- 바탕·타일의 열팽창·건조수축 변형 차이
- 접착제 도포면적·두께와 압착 부족
- 신축줄눈·조절줄눈 부족
- 수분침투·동결융해
- 붙임 후 충격·진동 또는 부적절한 양생
채점 핵심어: 접착강도 · 오픈타임 · 변형 차이 · 바탕처리 · 양생
풀이 순서
- 재료, 시공시간, 변형, 양생 원인을 구분해 네 가지 쓴다.
문항은 네 가지를 요구하지만 선택 학습을 위해 재료, 시간, 바탕, 변형, 압착, 줄눈, 환경, 양생의 여덟 원인을 제시한다. 같은 접착 불량을 표현만 바꿔 중복하지 말고 원리가 다른 네 가지를 고른다.
복원 차이: 비교안 A·비교안 B·비교안 R가 네 원인에서 일치한다.
21. 금속의 녹을 막는 방청도료 두 가지를 쓰시오.
- 도료 1
- 도료 2
정답과 해설 보기
정답: 다음 다섯 가지 중 설계 도장계와 제품 적용범위에 맞는 서로 다른 두 가지를 골라 쓴다. ① 아연말 프라이머, ② 에폭시 아연말 프라이머, ③ 에폭시 인산아연 방청프라이머, ④ 방청 산화철 프라이머, ⑤ 알키드계 방청프라이머. 과년도 관용답의 광명단 조합페인트는 납 함유 유해성 규제를 확인해야 하므로 현장 적용 답과 구분한다.
- 아연말 프라이머
- 에폭시 아연말 프라이머
- 에폭시 인산아연 방청프라이머
- 방청 산화철 프라이머
- 알키드계 방청프라이머
채점 핵심어: 광명단 · 아연말 · 방청 프라이머
풀이 순서
- 서로 다른 방청안료·도장계 두 가지를 쓴다.
문항은 두 가지를 요구하지만 선택 학습을 위해 현행 도장계에서 검토 가능한 다섯 방청 프라이머를 제시한다. 아연말계처럼 겹치는 제품은 사양을 구분하고 서로 다른 두 가지를 고른다. 광명단·크롬산계 안료는 유해성 규제를 확인해야 하며 과년도 관용답을 현행 작업에 그대로 적용하지 않는다.
복원 차이: 비교안 A는 광명단·아연말2개, 비교안 R는 광명단·크롬산납2개, 비교안 B는 방청산화철을 포함한3개로 요구수를 확장한다. 관용답과 현행 안전도료를 분리한다.
22. 일반 석고보드의 장점과 단점을 각각 두 가지씩 쓰시오.
- 장점 2가지
- 단점 2가지
정답과 해설 보기
정답: 장점은 다음 네 가지 중 서로 다른 두 가지를 고른다. ① 불연성 심재로 방화성능이 좋다. ② 열전도율이 낮아 단열·보온에 유리하다. ③ 절단·가공·시공이 쉽고 공기가 짧다. ④ 표면이 평활해 도장·도배 바탕으로 쓰기 쉽다. 단점은 다음 네 가지 중 서로 다른 두 가지를 고른다. ① 일반제품은 물·습기에 약하다. ② 충격·집중하중에 취약하다. ③ 무거운 물건 고정에는 별도 보강이 필요하다. ④ 이음부·나사머리 처리 불량 시 균열·면불량이 생기기 쉽다.
- 불연성 심재와 우수한 방화성
- 낮은 열전도율과 단열·보온성
- 절단·가공·시공 용이와 공기 단축
- 평활한 표면과 마감 바탕 적합성
- 일반제품의 물·습기 취약성
- 충격·집중하중 취약성
- 무거운 물건 고정 시 별도 보강 필요
- 이음부·나사머리 처리 불량 시 균열·면불량
채점 핵심어: 방화 · 단열 · 시공 용이 · 습기 · 충격
풀이 순서
- 성능·시공 장점과 수분·기계적 단점을 나눠 쓴다.
장점과 단점을 각각 두 가지씩 요구하므로 선택 학습을 위해 각 그룹에 네 후보를 제시한다. 각 그룹에서 서로 다른 두 가지를 고르고 장단점을 뒤섞지 않는다. '덕트 주변 사용 금지'나 '동절기 사용 불가'는 보편 단정이 아니며 방수·방습 보드와 환경관리로 적용성이 달라진다.
복원 차이: 세 출처가 장단점 틀은 일치한다. 후기의 절대적 사용금지 표현을 조건부 성능으로 교정했다.
23. BOT 방식과 파트너링 방식을 각각 설명하시오.
- BOT
- 파트너링
정답과 해설 보기
정답: BOT는 민간이 시설을 건설하고 일정 기간 소유·운영해 투자비를 회수한 뒤 공공에 이전하는 방식이다. 파트너링은 발주자·설계자·시공자 등 참여자가 공동목표와 신뢰를 바탕으로 협력해 사업을 관리하는 방식이다.
- BOT건설운영후이전·파트너링공동목표협력
채점 핵심어: Build · Operate · Transfer · 민간 · 투자비 회수 · 공동목표 · 협력
풀이 순서
- BOT의 소유·운영·이전 순서와 파트너링의 협력구조를 설명한다.
파트너링은 그 자체가 특정 발주·금융방식이라는 뜻이 아니며 계약문서·위험배분을 별도로 둔다.
복원 차이: 비교안 A는 두 소문항 합4점이다. 비교안 R는 각각2점으로 분리해 총점은 같고, 비교안 B는 BTO·BOO·BTL 세 종류를 추가했으므로 원복원에서 제외한다.
건축기사 실기 기출문제 · 공정관리

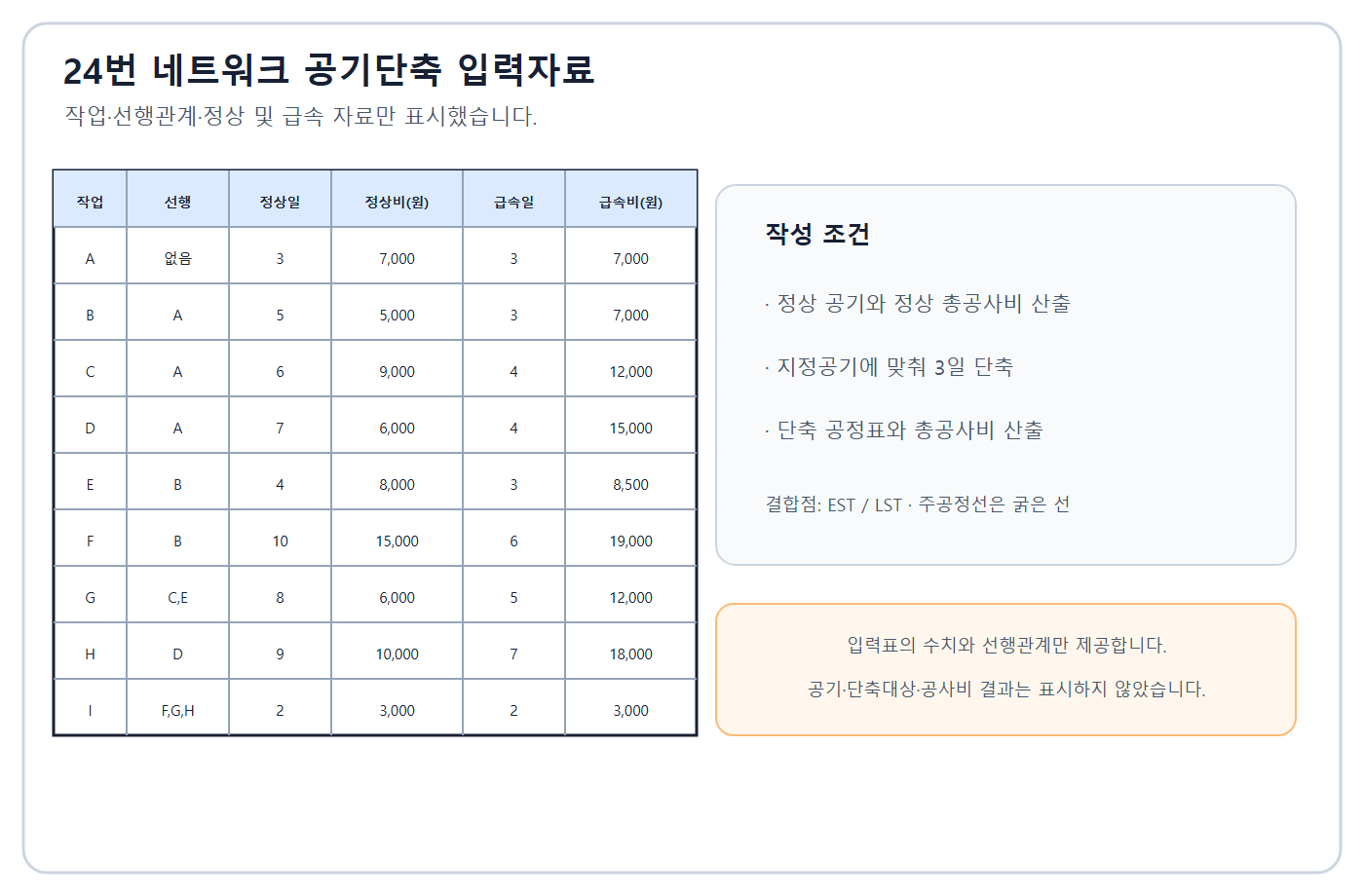

24. 제시된 A~I 정상·특급 자료로 정상공기보다 3일 단축한 네트워크와 총공사비를 구하시오.
- 3일 단축 네트워크
- 총공사비
정답과 해설 보기

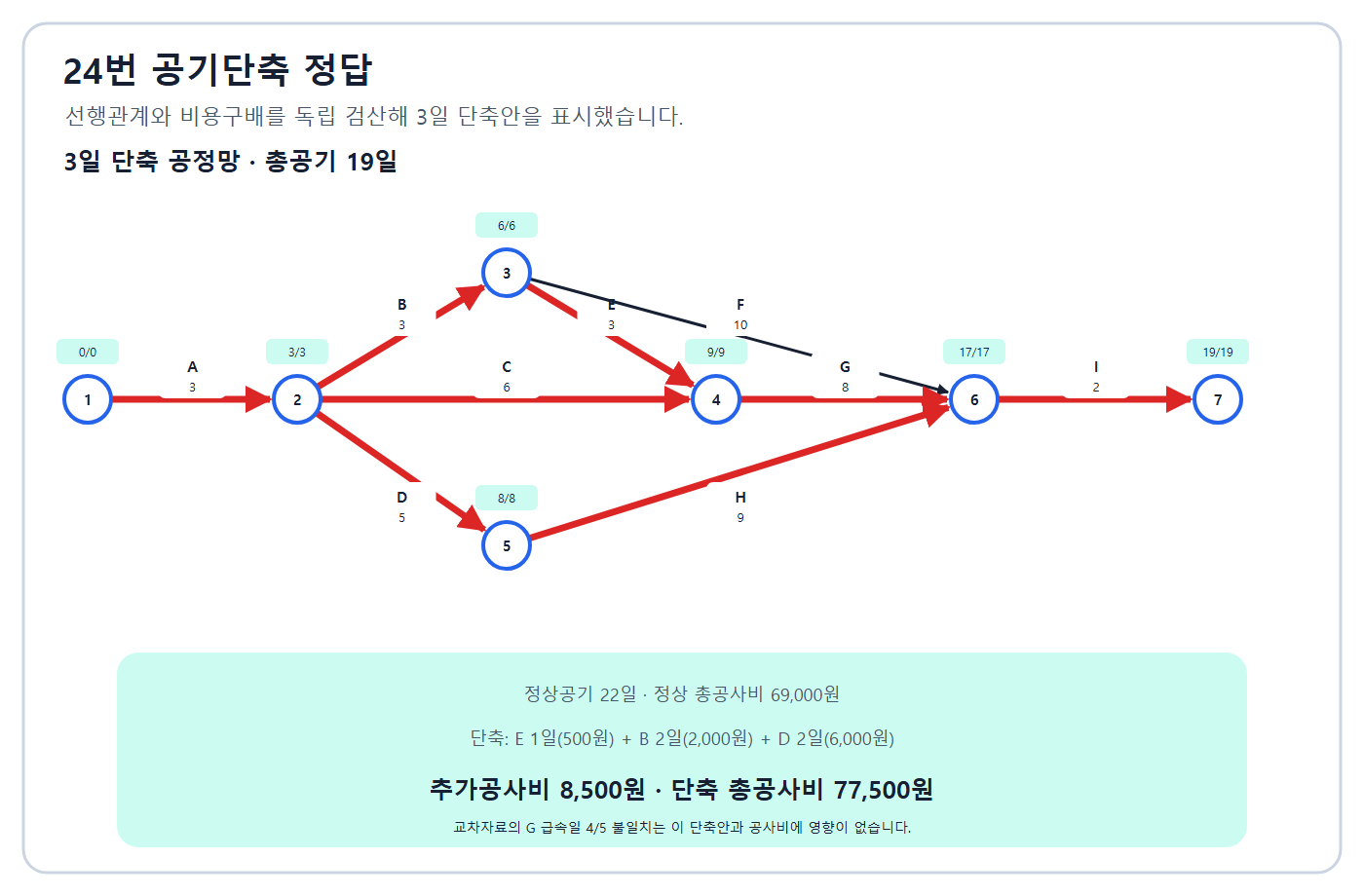

정답: 정상공기는 22일이다. E 1일, 이어 B와 D를 각각1일씩 두 단계 동시 단축해 19일로 만든다. 정상공사비 69,000원, 추가비 500+4,000+4,000=8,500원이므로 총77,500원이다. 단축 후 주공정선은 A-B-E-G-I와 A-D-H-I.
- 19일·77500원
- E1일+B2일+D2일·77500원
채점 핵심어: 정상22일 · 단축19일 · E 1일 · B 2일 · D 2일 · 77,500원
풀이 순서
- 정상 네트워크와 경로를 계산한다.
- 비용구배를 구해 단계별 최소비용 단축을 선택한다.
- 복수 주공정선을 동시에 줄인다.
- 정상비와 추가비를 합한다.
독립 단계별 검산 결과 추가비8,500원과 총77,500원이 맞다. 2016 회차 직접 연계표는 G 급속5일·12,000원이며 G를 단축하지 않아 3일 단축 결과에는 영향이 없다.
복원 차이: 비교안 A·비교안 R 직접 연계표는 G 급속5일·12,000원, 비교안 B는 G 급속4일로 재작성했다. 이 풀이에서는 G를 단축하지 않아 22→19일·77,500원 결과는 일치한다.
건축기사 실기 기출문제 · 건축구조

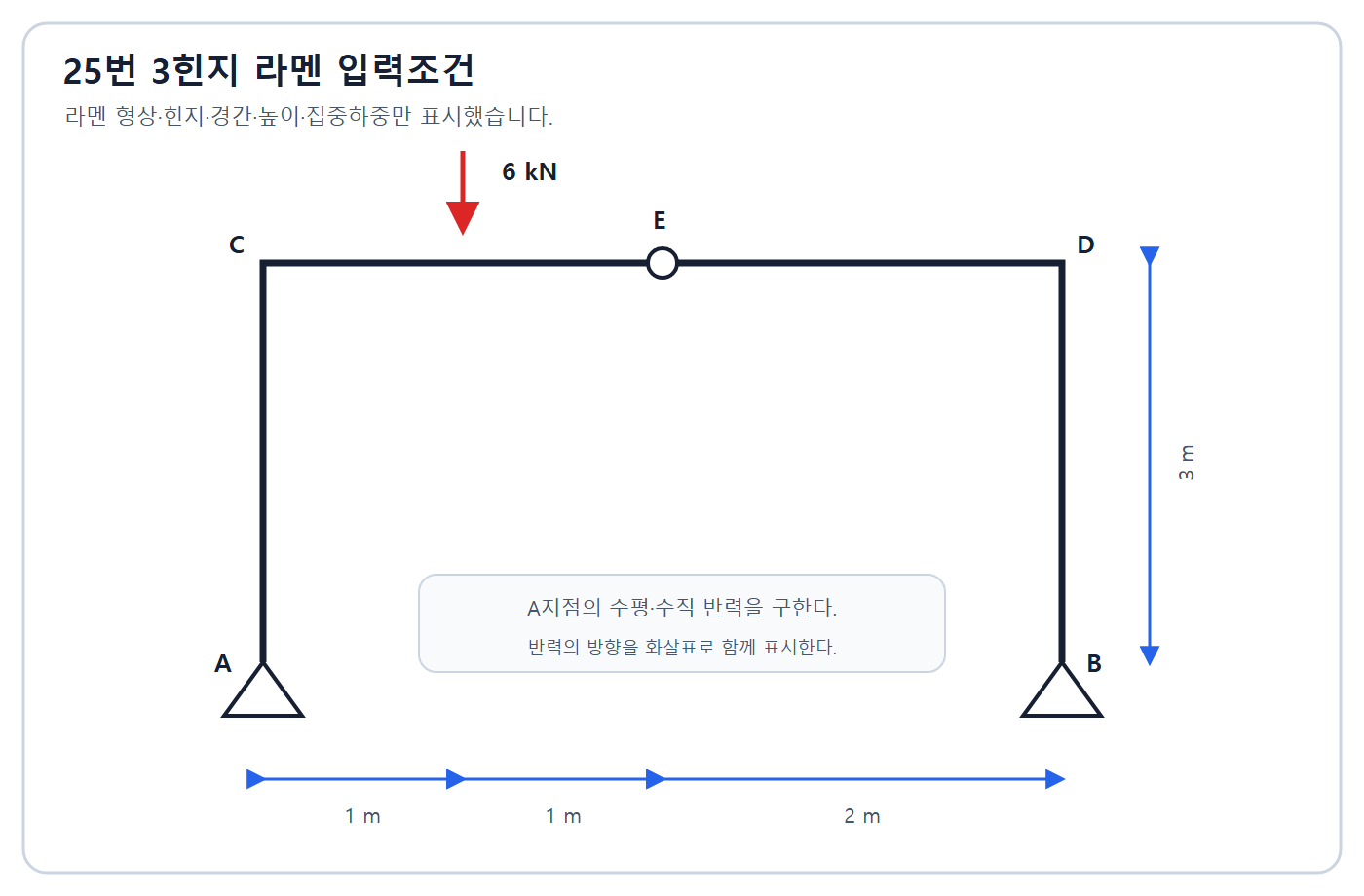

25. 복원 3힌지 라멘에서 A지점의 수직·수평반력을 구하고 방향을 표시하시오.
정답과 해설 보기

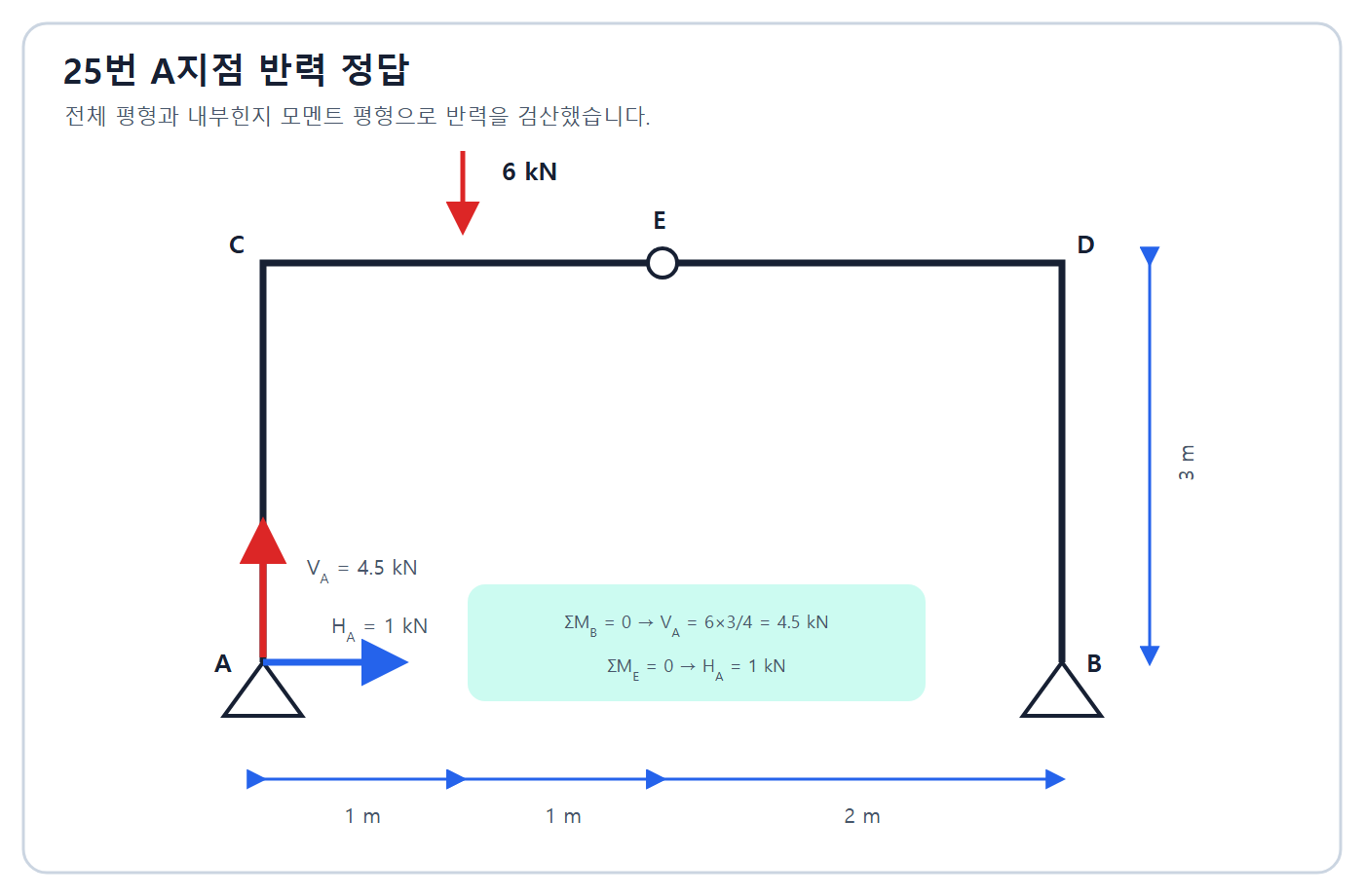

정답: VA=4.5kN 위쪽, HA=1.0kN 오른쪽. 합력 크기는 √(4.5²+1²)=4.61kN이다.
- VA4.5상향·HA1우향
- 4.5kN↑·1kN→
채점 핵심어: VA 4.5 kN · 상향 · HA 1 kN · 우향
풀이 순서
- 전체계 모멘트평형으로 VA를 구한다.
- 내부힌지 한쪽 자유물체 평형으로 HA를 구한다.
반력 방향을 화살표로 표시해야 부호 혼동을 줄일 수 있다.
복원 차이: 비교안 A·비교안 B·비교안 R가 VA=4.5kN, HA=1kN에서 일치한다.

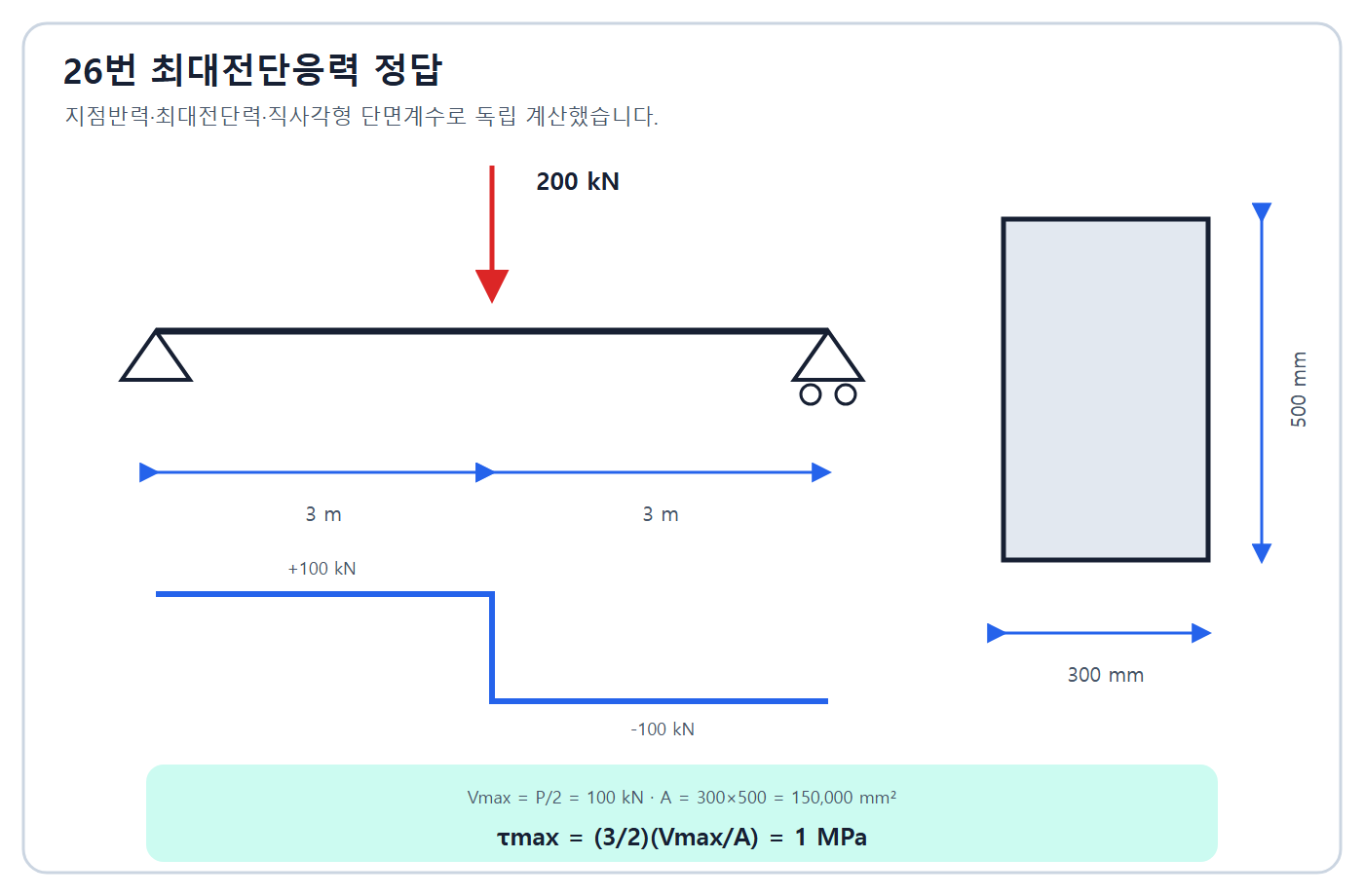

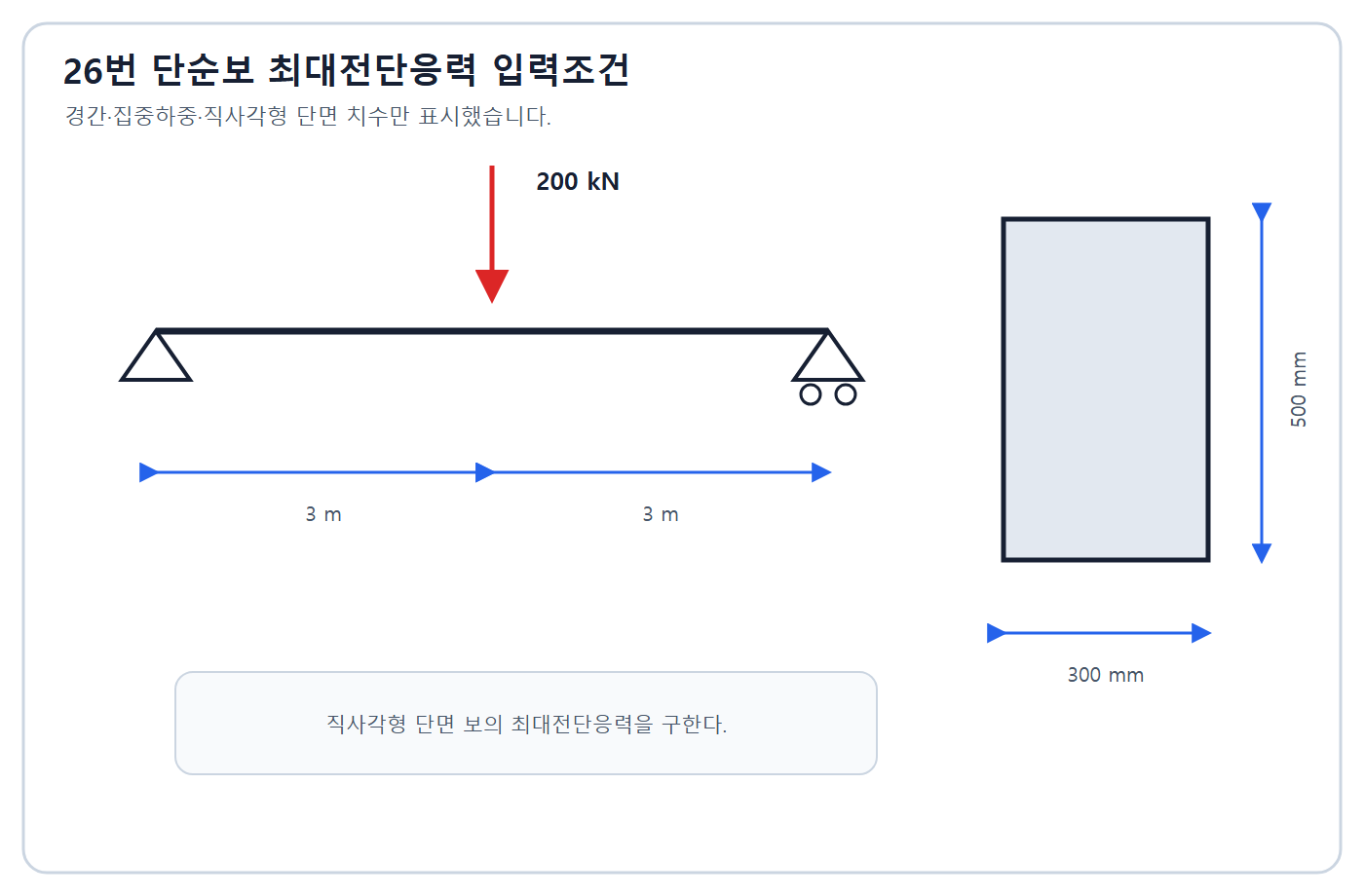

26. 경간 6m 단순보 중앙에 200kN이 작용하고 직사각형 단면이 300mm×500mm일 때 최대전단응력을 구하시오.
정답과 해설 보기
정답: Vmax=P/2=100kN. 직사각형 단면 τmax=3V/(2bh)=1.5×100,000/(300×500)=1.0MPa.
- 1MPa
채점 핵심어: Vmax 100kN · 3V/2A · 1MPa
풀이 순서
- 대칭반력으로 최대전단력을 구한다.
- 직사각형 단면 최대전단응력 식에 대입한다.
최대전단응력은 중립축에서 발생하고 평균전단응력의1.5배다.
복원 차이: 비교안 A·비교안 B·비교안 R가 조건과 1MPa에서 일치한다.
건축기사 실기 기출문제 학습 방법
먼저 PDF 문제지를 시간에 맞춰 푼 뒤, 이 글에서 오답의 정답·해설·근거를 확인하세요. 법규 문항은 근거 기준일 이후 개정 여부도 함께 확인하는 것이 안전합니다.
