2022년 4회 건축기사 필기 출제기준 기반 모의고사

점자블록은 시각장애인의 안전한 이동을 유도하고 위치를 안내하는 안내시설이다. 장애인전용 주차구역, 주출입구 접근로와 주출입구 높이차이 제거는 매개시설에 해당한다.

사무소 기둥 간격은 책상 모듈, 주차 모듈, 채광 가능한 실 깊이와 함께 정한다. 엘리베이터 대수는 수직동선과 코어 계획 요소이므로 기둥 간격의 직접 결정 요소와 거리가 멀다.

한식주택의 넓은 개구부는 여름철 통풍을 확보해 고온다습한 기후에 대응하는 데 유리하다. 방한이나 상부하중 지지를 위한 장치는 아니다.

공정중심 레이아웃은 동일하거나 유사한 기능의 기계를 공정별로 모아 배치하므로 제품 종류와 가공경로가 다양한 다품종 소량생산에 적합하다.

메조넷형은 한 세대가 두 층을 쓰므로 공용복도와 엘리베이터 정지층을 보통 격층으로 계획한다. 매 층마다 설치한다는 설명은 장점인 공용면적 절감과 맞지 않는다.

고층밀집형 병원은 대지를 효율적으로 쓰고 조망을 확보할 수 있지만 수직 집중형이라 수평 증축과 단계적 성장에 불리하다. 성장 변화 대응이 용이하다는 설명이 틀리다.

이용률은 20÷40=50%이다. 순수율은 본래 용도인 음악수업 시간의 비율이므로 15÷20=75%이다.

그리드 아이언은 무대 상부에 설치한 철제 격자로, 막·조명기구·무대장치 등을 매달고 지지하는 데 사용한다.

자유개가식은 이용자가 서가에 직접 접근해 책의 내용과 상태를 살펴보고 선택할 수 있는 방식이다. 대출 절차가 복잡하다는 설명은 폐가식에 가깝다.

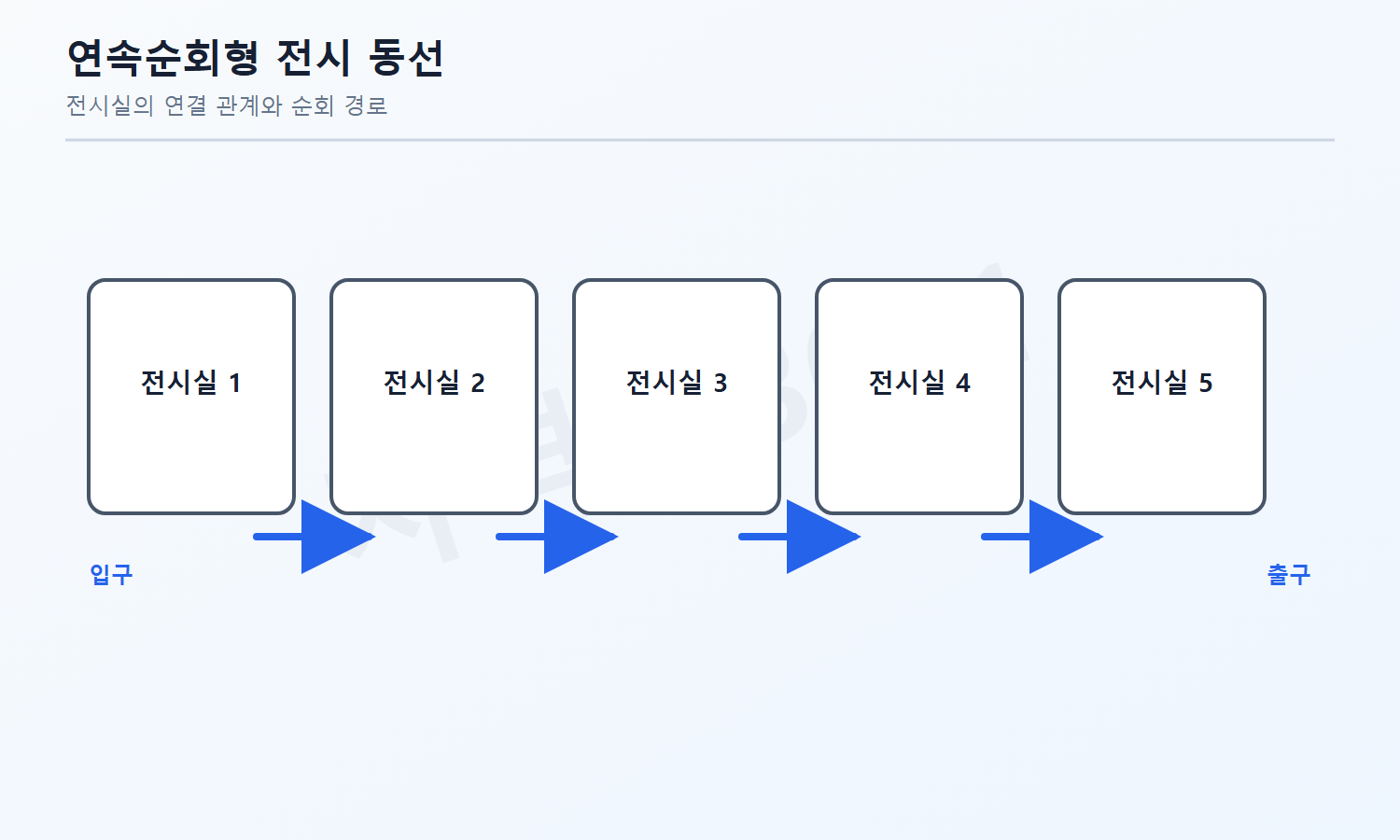

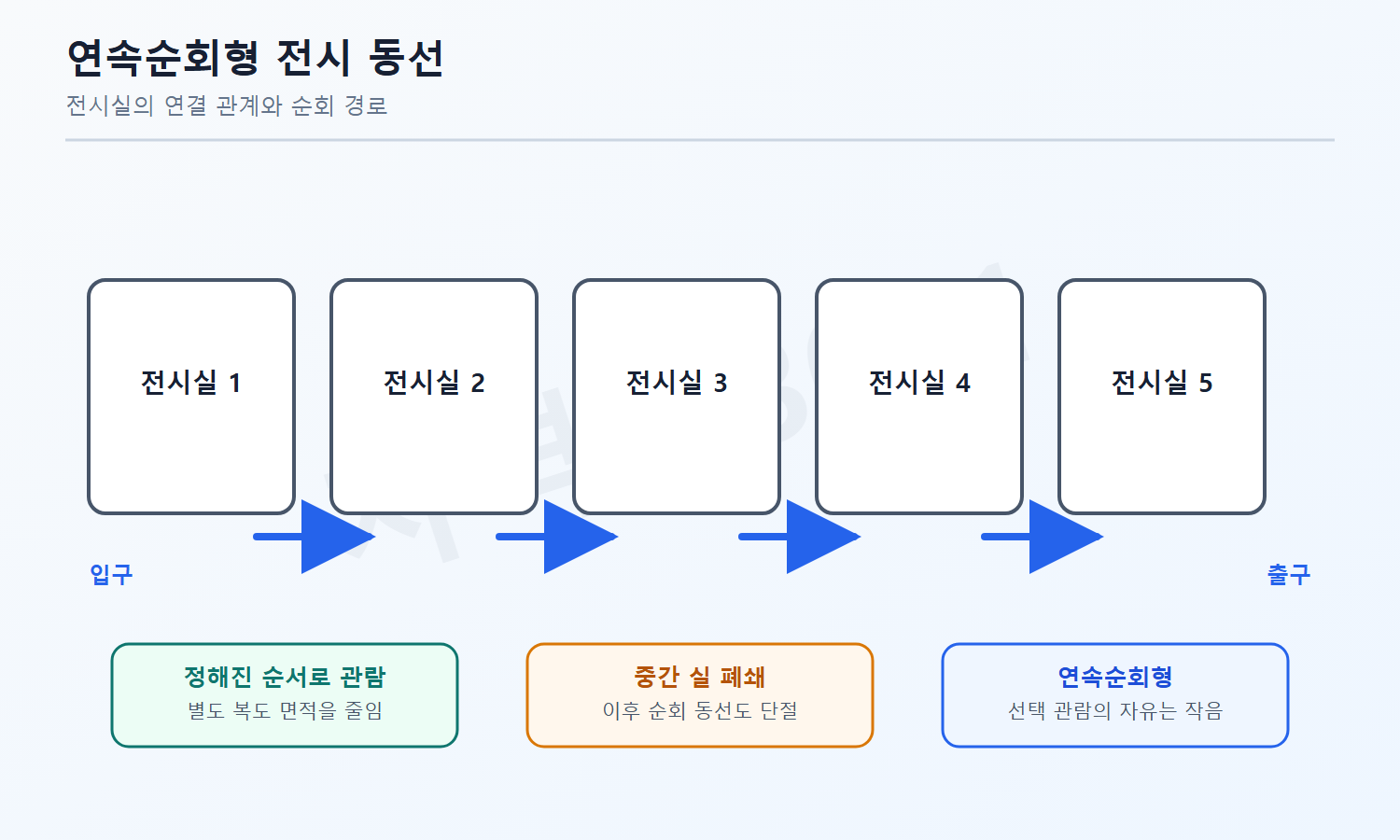

연속순로형은 여러 전시실을 정해진 순서로 통과하게 해 동선 선택의 자유는 작지만 별도 복도 면적을 줄일 수 있다.

서양 건축사의 일반적 연대 순서는 고대 로마, 로마네스크, 고딕, 르네상스, 바로크이다.

르네상스는 고전 건축의 비례와 질서를 되살려 수평선, 정사각형·원 같은 기하학, 중심성을 강조했다. 곡선적이고 극적인 공간은 바로크, 첨두아치는 고딕의 특징이다.

홀형은 계단실이나 엘리베이터 홀을 중심으로 각 세대가 직접 출입하는 공동주택 평면형식이다. 공용통로 면적이 작지만 홀에 접하는 세대 수가 제한된다.

페리의 근린주구는 초등학교 1개교의 수용인구를 기본 단위로 삼는다. 중학교 필요 인구를 기준으로 한다는 설명은 맞지 않는다.

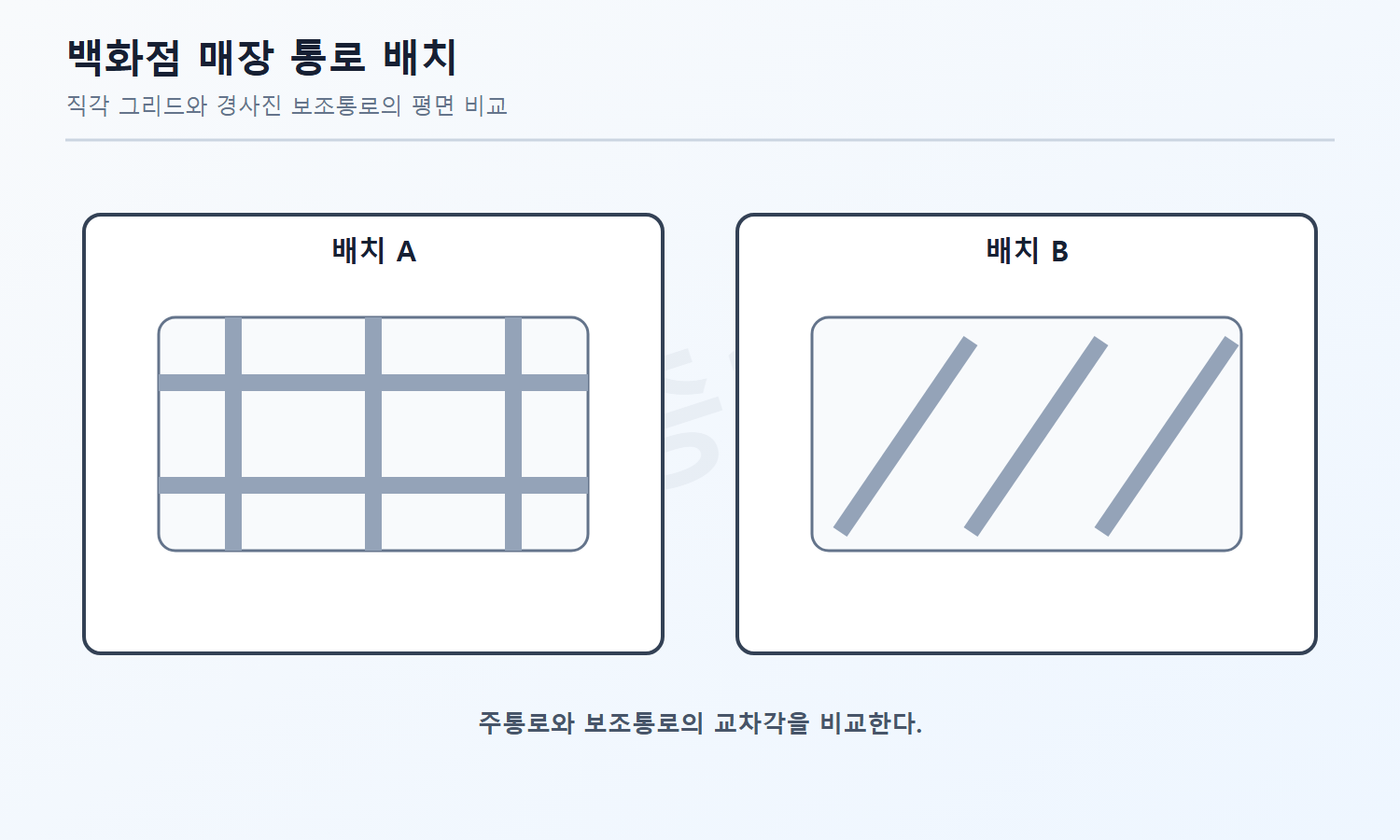

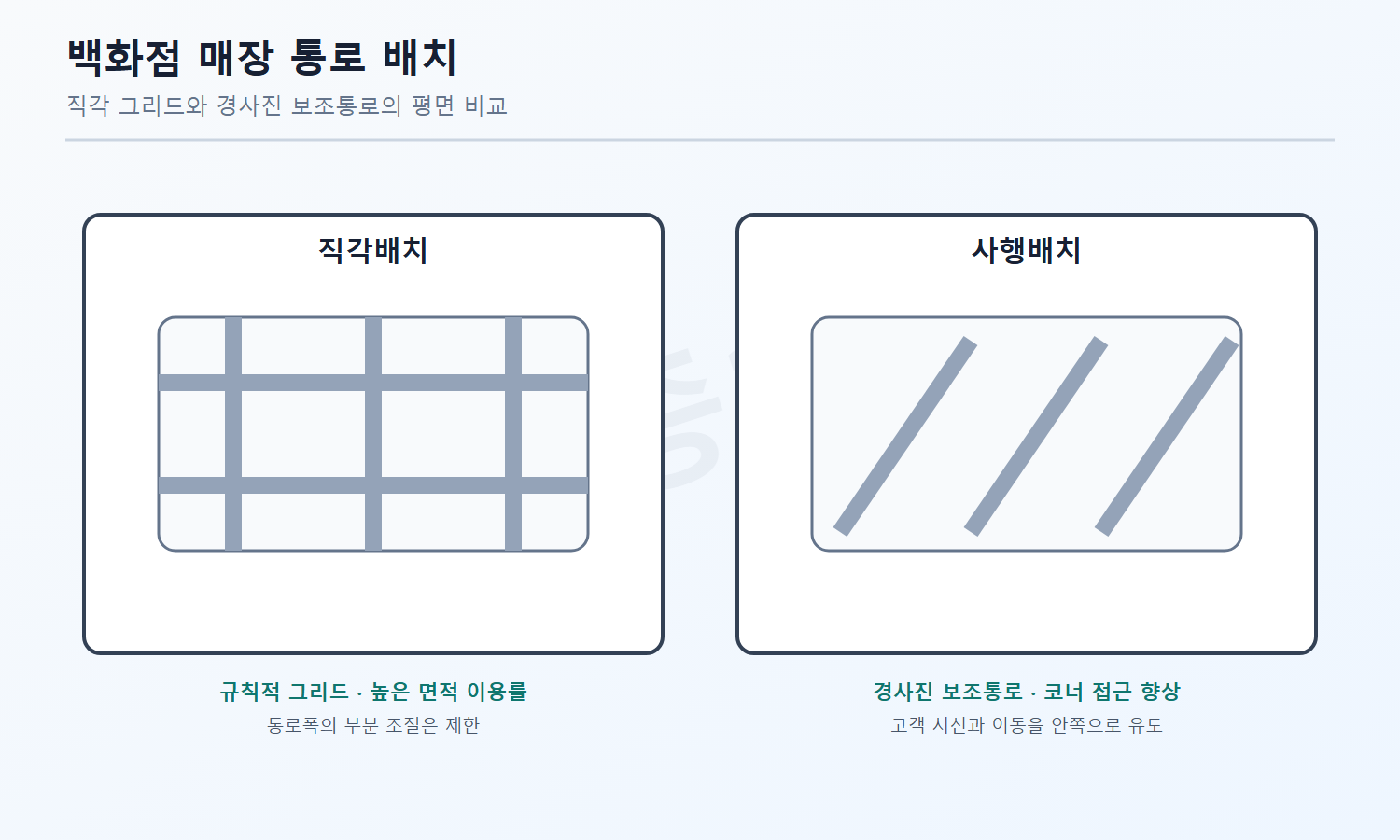

사행배치는 주통로에 경사진 보조통로를 연결한다. 시선과 동선을 코너 및 매장 안쪽으로 유도하기 유리하지만 이형 진열장이 생기고 면적효율이 낮아질 수 있다.

서울 숭례문(남대문)은 다포식 건축이다. 강릉 객사문, 수덕사 대웅전, 무위사 극락전은 주심포식 사례로 분류된다.

원형에 가까운 평면은 음이 한곳에 집중되거나 반복 반사되는 음향 결함을 만들 수 있다. 극장 평면은 이런 초점 효과를 피하도록 계획한다.

보행자 공간은 안전하고 연속적인 보행이 핵심이므로 큰 고저차는 피해야 한다. 변화감은 재료·식재·가구 등으로 주되 이동을 방해해서는 안 된다.

볼류트는 소용돌이 모양 장식으로 이오니아식 주두의 대표 요소이다. 프리즈·아바쿠스·에키누스는 도리아식 구성에서 확인된다.

오피스 랜드스케이프는 실내 칸막이를 줄여 개방성과 공간 이용 효율을 높이는 사무실 계획이다. 외부 조경면적 확대는 이 방식의 직접 효과가 아니다.

정답은 ②이다. 큰 보에 작은 보를 걸쳐 받는 철물은 안장쇠이고, 평보를 대공에 달아매거나 평보·ㅅ자보 밑에 쓰는 철물은 감잡이쇠인데, ②는 둘의 용도를 서로 바꿔 설명해 틀렸다. 목구조 철물은 접합 위치와 받는 힘에 맞춰 구분해 사용한다.

정답은 ②이다. 지명경쟁입찰은 시공능력·신용·실적이 확인된 소수 업체를 지명해 경쟁시키는 방식으로, 불특정 다수의 최저가 경쟁보다 양질의 시공 결과를 확보하는 것이 가장 중요한 목적이다.

정답은 ③이다. 홀딩 도어(폴딩 도어, 접이문)는 여러 장의 문짝을 경첩으로 연결해 병풍처럼 접었다 펼치면서 실내 공간을 가변적으로 구획하는 문이다.

정답은 ④이다. 웰포인트 공법은 굴착부 주변에 소구경 집수관(웰포인트)을 촘촘히 박고 진공펌프로 지하수를 빨아올려 지하수위를 낮추는 대표적 강제배수 공법이다.

정답은 ④이다. 파워 셔블(프런트 셔블)은 버킷을 전방 상부로 퍼 올리는 구조라 기계가 놓인 지반보다 높은 곳의 굴착에 적합하고, 백호와 드래그라인은 기계보다 낮은 곳 굴착에 쓴다.

정답은 ③이다. 스프레이 도장은 도막을 균일하게 하기 위해 각 회의 스프레이 진행 방향을 앞 회와 직교되게 교차시키는 것이 원칙이므로, 매 회 평행으로 진행한다는 설명은 틀렸다.

정답은 ②이다. 폼타이(형틀 타이)는 마주 보는 벽·보 거푸집판을 연결해 간격을 유지하면서 굳지 않은 콘크리트의 측압을 인장으로 지지하는 부재다.

정답은 ③이다. 커튼월은 자중과 바람하중만 부담하는 비내력 외피벽이므로 '주로 내력벽에 사용된다'는 설명은 틀렸다. 공장 생산이 가능해 고층건물에 널리 쓰이고 구조체에는 용접이나 볼트로 고정한다.

히스토그램은 자료를 계급별 도수의 막대로 나타내 분포의 중심, 산포와 형상을 확인하는 품질관리 도구이다.

정답은 ②이다. 상세시공도면(숍 드로잉)은 공사시공자가 설계도서에 따라 작성·제출하는 시공 업무이고, 감리자는 자재 적합성 확인, 안전관리 지도, 품질시험 결과의 검토·확인 등을 수행한다.

정답은 ③이다. 돌로마이트 플라스터는 공기 중 이산화탄소를 흡수하는 탄산화 반응으로 표면부터 서서히 경화하는 기경성 미장재료로, 물과 반응해 굳는 수경성의 시멘트·석고 계열과 구분된다.

정답은 ②이다. 바름층 배합은 바탕에 가까운 층이 강해야 균열이 생기지 않으므로, 정벌바름을 초벌바름보다 부배합(시멘트가 많은 배합)으로 하면 표면층의 건조수축이 커져 균열이 발생한다. 따라서 ②는 균열 방지 원칙에 맞지 않는다.

정답은 ①이다. 공기연행제는 동결융해 저항성이 요구되는 노출조건에서 사용하는 것이 원칙이므로, 기상 변화나 동결융해 발생 여부와 관계없이 항상 사용한다는 설명은 틀렸다. 고강도 콘크리트는 설계기준압축강도 40MPa 이상으로 정의한다.

정답은 ②이다. 명세견적은 설계도서에 따라 공종별 수량을 상세히 산출하고 단가를 적용해 공사비를 계산하는 가장 정밀한 견적 방법이다.

정답은 ③이다. 줄눈 모르타르에 석회를 넣으면 수산화칼슘 등 가용성 염류가 늘어 백화(염류 석출)를 오히려 유발할 수 있다. 빗물 차단, 발수 처리, 저흡수율 벽돌 사용은 백화 방지에 유효하다.

정답은 ②이다. 턴키도급(설계·시공 일괄입찰)은 발주자가 설계와 시공을 하나의 계약자에게 일괄 발주해 완성된 시설물을 인도받는 방식이다.

정답은 ②이다. 이종금속이 접촉하면 이온화 경향이 큰(전위가 낮은) 금속이 양극이 되어 먼저 부식된다. 제시 금속의 이온화 경향은 알루미늄 > 철 > 주석 > 구리 순이므로 부식되기 쉬운 순서도 같다.

정답은 ④이다. 프리스트레스트 콘크리트는 강재를 긴장해 미리 압축응력을 도입하므로 인장균열이 억제되어 장스팬에 적용할 수 있고, 부재 단면을 작게 해 자중을 경감할 수 있다.

정답은 ③이다. 단가만 확정하고 공사 완료 시 실시수량으로 정산하는 방식은 단가계약의 특징이다. 실비정산보수가산계약은 실제 소요원가에 보수를 더해 정산하며, 변경이 많거나 긴급한 공사와 단계별 시공에 적합하다.

알루민산삼석회(C₃A)는 초기 수화반응과 발열이 매우 빠르고 시멘트의 초기 응결에 큰 영향을 준다.

마찰접합은 고장력볼트의 도입축력으로 접합면을 압착하고, 그 접촉면에 생기는 마찰력으로 전단력을 전달한다.

제진은 댐퍼 등으로 지진에너지를 흡수·소산해 응답을 줄이는 기술이다. 기초와 상부구조 사이의 면진장치로 고유주기를 늘리는 면진과는 원리와 설계목표가 다르다.

보수는 균열·박리 등 손상을 고쳐 내구성과 사용성을 회복하는 조치이다. 보강은 부재의 내력이나 강성 등 구조성능을 높이는 조치라는 점에서 구분된다.

압축 이형철근의 기본정착길이는 l_dc=0.25d_bf_y/√f_ck로 계산한다. D19의 공칭지름 19.1mm를 적용하면 약 417mm로, 보기 중 415mm가 가장 가깝다.

사각형 또는 원형 띠철근으로 둘러싸인 압축부재의 축방향 주철근은 최소 4개를 배치한다. 나선철근으로 둘러싸인 압축부재는 최소 6개이므로 두 규정을 구분해야 한다.

등가직사각형 응력블록에서 a=A_sf_y/(0.85f_ckb)=75.88mm이고, c=a/β₁=75.88/0.85=89.27mm이다.

표준볼트장력은 165kN×1.10=181.5kN이다. 본조임 토크는 T=k·d·N=0.12×22×181,500=479,160N·mm이다.

균열모멘트는 M_cr=f_rI_g/y_t이다. 보통중량콘크리트에서 f_r=0.63√21MPa를 적용하면 약 68.8kN·m이다.

a=A_sf_y/(0.85f_ckb)=75.88mm이다. 따라서 M_n=A_sf_y(d-a/2)=1,161×400×(500-75.88/2)=214.6kN·m이다.

수축·온도철근비는 0.0020×400/f_y 이상이면서 0.0014 이상이다. f_y=500MPa이면 0.0020×400/500=0.0016이 지배한다.

허용지내력은 일반적으로 경암반, 연암반, 자갈, 모래 순으로 크다. 따라서 D>C>A>B이다.

기둥좌굴·접합부 파괴·피로 파괴는 강도한계상태이다. 바닥진동은 사용 중 쾌적성과 기능을 검토하는 사용성한계상태이다.

강축 세장비는 6,000/131=45.8이고, 약축은 중앙 횡지지로 유효길이가 3,000mm이므로 3,000/75.1=39.9이다. 큰 값인 45.8이 지배한다.

손상되기 쉬운 비구조요소를 지지하거나 부착하지 않은 평지붕의 활하중에 의한 순간처짐 한계는 L/180이다.

아랫변 길이를 a=6m, 윗변 길이를 b=2m로 두면 아랫변에서 잰 도심은 y₀=h(a+2b)/[3(a+b)]=3×(6+2×2)/[3×(6+2)]=1.25m이다.

외기에 노출되지 않고 흙과 접하지 않는 현장치기 콘크리트 슬래브·벽체에서 D35 이하 철근의 최소 피복두께는 20mm이다. D16은 이 범위에 해당한다.

지반이 말뚝보다 더 많이 침하하면 말뚝 주면에 아래 방향 마찰력이 생겨 말뚝의 축력을 증가시킨다. 이를 부주면마찰력 또는 negative skin friction이라 한다.

흙에 접해 타설한 뒤 영구히 흙에 묻히는 현장치기 콘크리트의 최소 피복두께는 75mm이다.

부동침하는 경사지반, 이질지반, 서로 다른 기초형식 등 침하조건의 차이에서 생긴다. 건물 강도의 불균등은 균열 거동에 영향을 주지만 지반 침하의 직접 원인은 아니다.

주각의 기본 구성은 베이스 플레이트, 앵커볼트, 리브 또는 스티프너 플레이트이다. 커버 플레이트는 일반적인 주각 구성요소가 아니다.

배수관을 필요 이상으로 크게 하면 충수율과 유속이 낮아져 고형물 운반과 자기세정력이 오히려 떨어질 수 있다. 관경과 구배는 함께 설계해야 한다.

급탕부하는 5,000kg/h×4.2kJ/(kg·K)×60K÷3,600=350kW이다.

단식자동방식은 한 번에 하나의 호출만 등록하고 그 운전을 마친 뒤 다음 호출을 받는 단순 자동운전 방식이다.

전기샤프트는 수직간선의 연속성과 유지관리를 위해 각 층의 같은 위치에 두는 것이 원칙이다. 층마다 임의로 위치를 바꿔도 무관하다는 설명이 틀리다.

변전실 면적은 수전전압·수전방식, 변압방식, 큐비클과 기기 종류에 좌우된다. 별도 발전기실의 면적은 변전실 자체 면적의 직접 결정요소가 아니다.

S트랩은 자기사이펀 작용이 생기기 쉬워 봉수 보호용으로 부적합하다. 도피통기관, 봉수 보급, 수직관 하단 통기는 각각 유도사이펀·증발·역압에 대응한다.

평행식은 각 분전반을 독립 간선으로 공급하므로 한 분전반 사고가 다른 분전반으로 퍼지는 범위가 가장 작다.

개방형 스프링클러헤드 30개에는 헤드 1개당 1.6m³를 적용하므로 최소 수원량은 30×1.6=48m³이다.

정상상태 이동열량은 Q=KAΔT=2.5×1×(20-0)=50W이다. 열관류율에는 벽체 양측 표면 열전달과 벽체 전도 영향이 함께 반영되어 있다.

점광원의 직각면 조도는 거리의 제곱에 반비례한다. 거리가 1m에서 4m로 늘면 800/4²=50lx이다.

수분 가감 없는 현열가열에서는 수증기량이 변하지 않으므로 절대습도는 일정하고 건구온도와 엔탈피는 증가하며 상대습도는 낮아진다.

증기난방에서는 방열기 안의 증기가 물로 응축하면서 방출하는 잠열을 주된 난방열로 이용한다.

VAV 방식은 부하에 따라 각 존의 공급풍량을 바꾸는 방식이다. 따라서 부하가 변해도 항상 정풍량으로 운전한다는 설명이 틀리다.

유체의 운동에너지·위치에너지·압력에너지의 합이 흐름을 따라 일정하다는 관계는 베르누이 정리이다.

풍력환기량 Q=C·A·v 형태이므로 유량계수 C에 비례한다. 중력환기는 개구부 높이차와 온도차가 커질수록 증가한다.

Sabine식의 잔향시간은 확산음장을 전제로 하므로 이상적으로 음원과 수음점 위치에 관계없이 실 전체에 같은 값으로 본다.

발전기에서 도체 운동, 자계, 유도기전력의 방향 관계는 플레밍의 오른손 법칙으로 판단한다. 왼손 법칙은 전동기 힘의 방향에 쓴다.

도시가스 압력 분류에서 게이지압력 1MPa 이상은 고압이다. 0.1MPa 이상 1MPa 미만인 범위와 구분해 판단해야 한다.

현열비는 현열부하를 현열과 잠열의 합으로 나눈 값이다. 따라서 620÷(620+155)=620÷775=0.8이다.

흡수식 냉동기는 증기나 온수 같은 열에너지를 구동원으로 냉동효과를 얻는다. 나머지는 압축기에 기계적 일을 공급한다.

정답은 ③이다. 건축법 시행령 제3조 [별표 1]에 따르면 막다른 도로는 그 길이가 10m 미만이면 너비 2m 이상, 10m 이상 35m 미만이면 3m 이상, 35m 이상이면 6m 이상으로 해야 한다. 문항의 길이 30m는 10m 이상 35m 미만 구간에 해당하므로 최소 너비는 3m이다.

정답은 ②이다. 건강친화형 주택건설기준(국토교통부 고시)에 따르면 신축공동주택 등의 기계환기설비는 적정 단계에서 세대를 시간당 0.5회 환기할 수 있는 풍량을 확보해야 한다. 0.3회라고 한 설명은 기준에 미달한다. 나머지 보기 (정격풍량 3단계 이상 조절, 소음 측정 KS B 6361, 급속환기설비와의 병설 가능)는 모두 기준에 부합한다.

정답은 ③이다. 건축법 시행령 별표 1 제26호에 따르면 주차전용건축물은 원칙적으로 연면적의 95% 이상을 주차장으로 써야 하지만, 단독주택·공동주택·근린생활시설·문화 및 집회시설·종교시설·판매시설·운수시설·운동시설·업무시설·창고시설·자동차 관련 시설이 부속되면 주차장 사용 부분이 70% 이상인 것까지 포함한다. 숙박시설은 이 열거에 없으므로 완화 대상이 아니다.

정답은 ④이다. 건축법 시행령 제8조 [별표 2]에 따르면 건축물과 분리하여 축조하는 공작물의 축조신고 대상은 높이 6m를 넘는 철탑(골프연습장 등 운동시설용 포함), 높이 8m를 넘는 고가수조, 높이 2m를 넘는 옹벽, 높이 6m를 넘는 굴뚝 등이다. 굴뚝은 2m가 아니라 6m 초과가 기준이므로 ④가 틀린 설명이다.

정답은 ③이다. 국토의 계획 및 이용에 관한 법률 시행령 [별표 5]에 따르면 제2종 일반주거지역에는 제1종 근린생활시설·종교시설·노유자시설 등을 원칙적으로 건축할 수 있지만, 운수시설은 허용 용도에 포함되지 않는다.

정답은 ②이다. 건축법 시행령 제89조 제2항에 따르면 비상용승강기는 높이 31m를 초과하는 층의 최대 바닥면적 1,500m² 이하에 1대를 설치하고, 1,500m²를 넘는 면적 3,000m² 이내마다 1대를 더한다. 최대 바닥면적 4,500m²이면 기본 1대에 초과분 3,000m²에 대한 1대를 더해 2대이다.

정답은 ③이다. 건축법 시행령 제27조 제2항은 녹지지역에 건축하는 건축물, 축사 등, 그리고 대지면적 5,000m² 미만 또는 연면적 합계 1,500m² 미만인 공장을 대지의 조경을 하지 않을 수 있는 예외로 정한다. 대지면적이 정확히 5,000m²인 공장은 '미만' 요건을 충족하지 못하므로 조경 예외가 아니다.

정답은 ①이다. 건축법 시행령 제119조 제1항 제3호에 따르면 벽·기둥의 구획이 없는 건축물의 바닥면적은 지붕 끝부분에서 수평거리 1m를 후퇴한 선으로 둘러싸인 수평투영면적이다. 1.5m라고 한 설명은 틀린 수치이다. 외기 단열공법의 내측내력벽 중심선 산정, 공동주택 지상층 어린이놀이터와 전용 필로티의 바닥면적 미산입은 모두 맞는 기준이다.

정답은 ①이다. 건축물의 피난·방화구조 등의 기준에 관한 규칙의 특별피난계단 구조기준에 따르면 계단실과 노대 또는 부속실 사이의 창문은 열 수 없는 붙박이창으로 하고 그 면적을 각각 1m² 이하로 해야 한다. 3m² 이하라는 설명은 기준을 초과하므로 틀렸다. 예비전원 조명설비, 내화구조 및 피난층·지상 직결, 유효너비 0.9m 이상·피난 방향 개폐는 모두 맞는 기준이다.

정답은 ②이다. 국토의 계획 및 이용에 관한 법률 제36조·제37조상 현행 용도지구에는 경관지구·방재지구·취락지구 등이 있다. 미관지구는 2002년 국토계획법 체계 개편으로 경관지구로 통합되어 현행법상 별도의 용도지구가 아니다.

정답은 ④이다. 국토의 계획 및 이용에 관한 법률 제51조에 따르면 지구단위계획은 토지 이용의 합리화, 기능의 증진, 미관 개선, 양호한 환경의 확보와 해당 지역의 체계적·계획적 관리를 위해 수립하는 도시·군관리계획이다. 문항의 정의와 일치한다.

정답은 ②이다. 건축물의 피난·방화구조 등의 기준에 관한 규칙의 지하층 비상구 기준에 따르면 주택이 아닌 용도의 지하층에 설치하는 비상탈출구는 유효너비 0.75m 이상, 유효높이 1.5m 이상이어야 한다. 두 요건을 모두 만족하는 ②가 정답이다.

정답은 ①이다. 건축법 제43조 제1항에 따르면 공개공지 등을 설치해야 하는 대상 지역은 일반주거지역·준주거지역·상업지역·준공업지역과 지구단위계획으로 공개공지 설치 대상으로 정한 지역이다. 전용주거지역은 법정 열거에 포함되지 않는다.

정답은 ③이다. 건축법 시행령 제51조 제2항에 따르면 6층 이상인 층(피난층 제외)의 거실 중 교육연구시설의 연구소 등 대통령령으로 정하는 용도에는 배연설비를 설치해야 한다. 방송국·창고시설·발전시설은 해당 항의 열거 용도에 포함되지 않는다.

정답은 ④이다. 건축법 시행령 별표 1에서 주유소는 자동차 관련 시설이 아니라 위험물 저장 및 처리 시설로 분류된다. 야외음악당(관광 휴게시설), 치과의원(제1종 근린생활시설), 일반음식점(제2종 근린생활시설)은 올바른 연결이다.

정답은 ①이다. 건축법 제2조 제1항에서 재축은 건축물이 천재지변이나 그 밖의 재해로 멸실된 경우 그 대지에 종전과 같은 규모의 범위에서 다시 축조하는 것이고, 개축은 기존 건축물의 주요구조부의 전부 또는 일부를 철거하고 그 대지 안에서 다시 축조하는 것이다. ①은 재축의 정의를 개축으로 잘못 쓴 것이다.

정답은 ②이다. 건축법 시행령 제56조 제2항에 따르면 문화 및 집회시설 중 전시장, 판매시설, 창고시설 등은 해당 용도로 쓰는 바닥면적 합계가 500m² 이상이면 주요구조부와 지붕을 내화구조로 해야 한다. 반면 공장은 2,000m² 이상이 기준이므로 500m²인 공장은 내화구조 대상이 아니다.

정답은 ③이다. 국토의 계획 및 이용에 관한 법률 제67조에 따르면 기반시설부담구역에서 기반시설설치비용은 200제곱미터(기존 건축물의 연면적을 포함한 면적)를 초과하는 건축물의 신축·증축에 부과된다. 면적 기준 200m²와 기존 연면적 포함 여부가 핵심이다.

정답은 ②이다. 건축법 시행령 제58조·제59조에 따르면 채광·환기를 위한 창문이나 설비를 설치해야 하는 거실은 주택의 거실, 학교의 교실, 의료시설의 병실, 숙박시설의 객실 등이다. 업무시설 중 사무소의 사무실은 이 열거에 포함되지 않는다.

정답은 ①이다. 주차장법 시행령 [별표 1]에 따르면 문화 및 집회시설(관람장 제외)의 부설주차장 설치기준은 시설면적 150m²당 1대이다.
