건축기사 기출문제 2021년 1회 필기

정답은 ④다. 전문점·중심상점의 주출입구를 몰에 면하게 하는 것(①), 자연광 도입으로 외부공간 같은 쾌적성을 확보하는 것(②), 다층 몰에서 시야의 개방감을 고려하는 것(③)은 모두 옳은 계획 원칙이다. ④의 '중심상점 사이 몰 길이 100m 초과 금지'는 일반적인 계획치와 어긋난다. 몰은 40~50m 간격으로 변화를 주어 단조로움을 피하는 것이 바람직하지만, 중심상점 간 거리는 보행 피로와 시설 규모를 고려해 정할 뿐 100m 이하로 엄격히 제한하는 기준은 아니다.

출처 이견: 한국건축토목학원 첨부 문제 PDF는 네 번째 선지를 10m·40~50m로 표기하지만 NewBT·CBT문제은행·KMD Plus·Today Study의 공개 복원본은 100m·40~50m로 표기한다. 네 자료가 일치하는 100m를 학습 문항에 채택했으며, 어느 표기에서도 공개 A형 가답안의 정답 ④는 변하지 않는다.

파노라마 전시는 연속된 사건이나 주제를 넓게 펼쳐 하나의 전경처럼 보이게 한다. 대상 사이의 맥락과 시간적·공간적 연결을 보여 줄 때 적합하다.

애리너형은 무대를 객석이 둘러싸므로 관객과 배우의 거리가 짧고 같은 공간을 공유하는 느낌이 강하다. 별도의 무대 배경을 크게 만들지 않아도 되는 장점도 있다.

메조넷형은 한 세대가 두 층 이상을 내부계단으로 사용하는 복층형이다. 계단과 상하층 관계 때문에 평면 제약과 면적 부담이 있어 소규모 주택에 주로 쓰인다는 설명이 틀리다.

교과교실형은 과목마다 전용교실을 두고 학생이 이동하는 방식이어서 초등 저학년보다 중·고등학교나 대학에 적합하다. 초등 저학년에는 종합교실형이 더 일반적이다.

단독주택 현관은 대지에 접한 도로에서 사람이 접근하는 지점을 결정하므로 도로의 위치와 관계가 가장 직접적인 조건이다.

도서관 일반열람석은 성인 1인당 약 1.5~2.0㎡ 수준으로 계획하는 것이 보통이다. 3.0~3.5㎡는 일반 열람실 기준으로 과도하다.

대칭은 좌우의 동일성과 안정감을 만드는 통일 원리이다. 억양과 대비는 변화를 만들고 비례도 부분 사이 관계를 조절하지만, 대칭은 다양성보다는 균형에 가깝다.

레이아웃은 생산 흐름에 맞춰 기계·작업장·운반경로를 배치하는 계획이다. 단순히 공장 건축면적을 결정하는 방식이라는 정의는 맞지 않는다.

쿨데삭은 막다른 도로라 통과교통을 배제하고 주거환경을 안정시키지만 우회경로가 없어 화재나 재난 때 접근·대피가 불리할 수 있다.

개실형 사무소는 복도를 따라 독립실을 배치하므로 프라이버시는 높지만 방 깊이와 배치 변경의 융통성이 작다. 긴 복도가 깊이 변화에 유리하다는 설명이 반대이다.

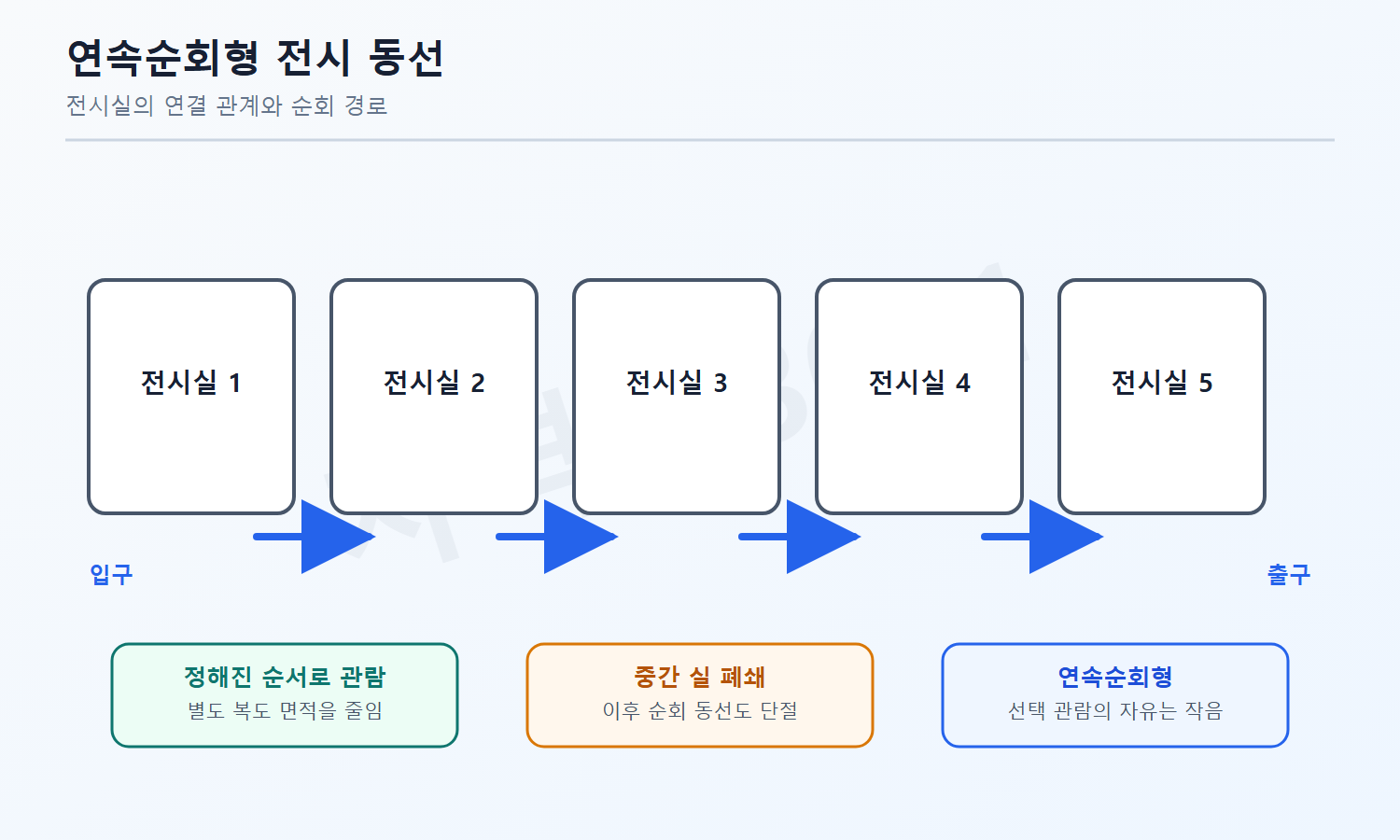

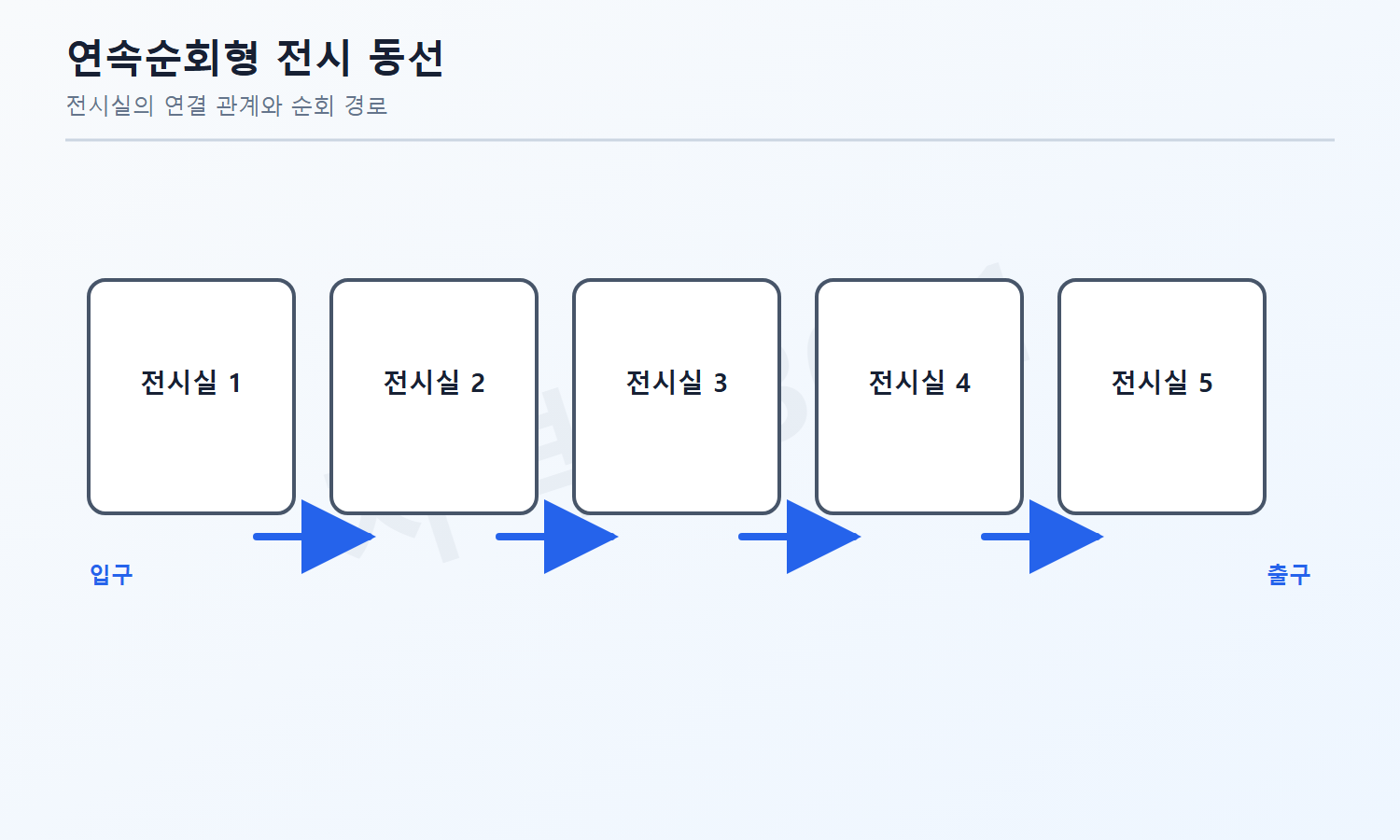

연속순회형은 관람자가 전시실을 정해진 순서로 통과한다. 한 전시실을 닫으면 그 뒤 동선까지 끊길 수 있는 것이 대표적인 단점이다.

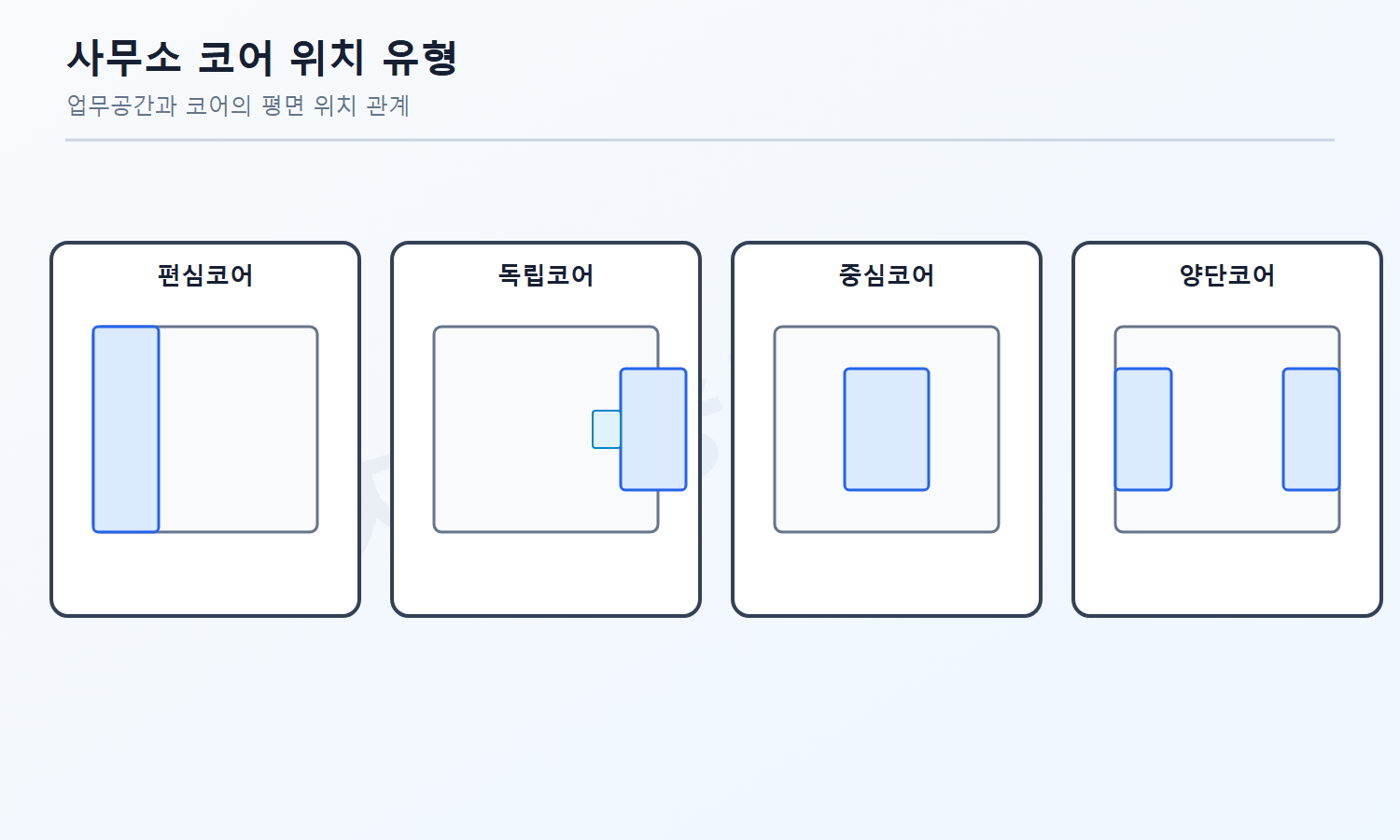

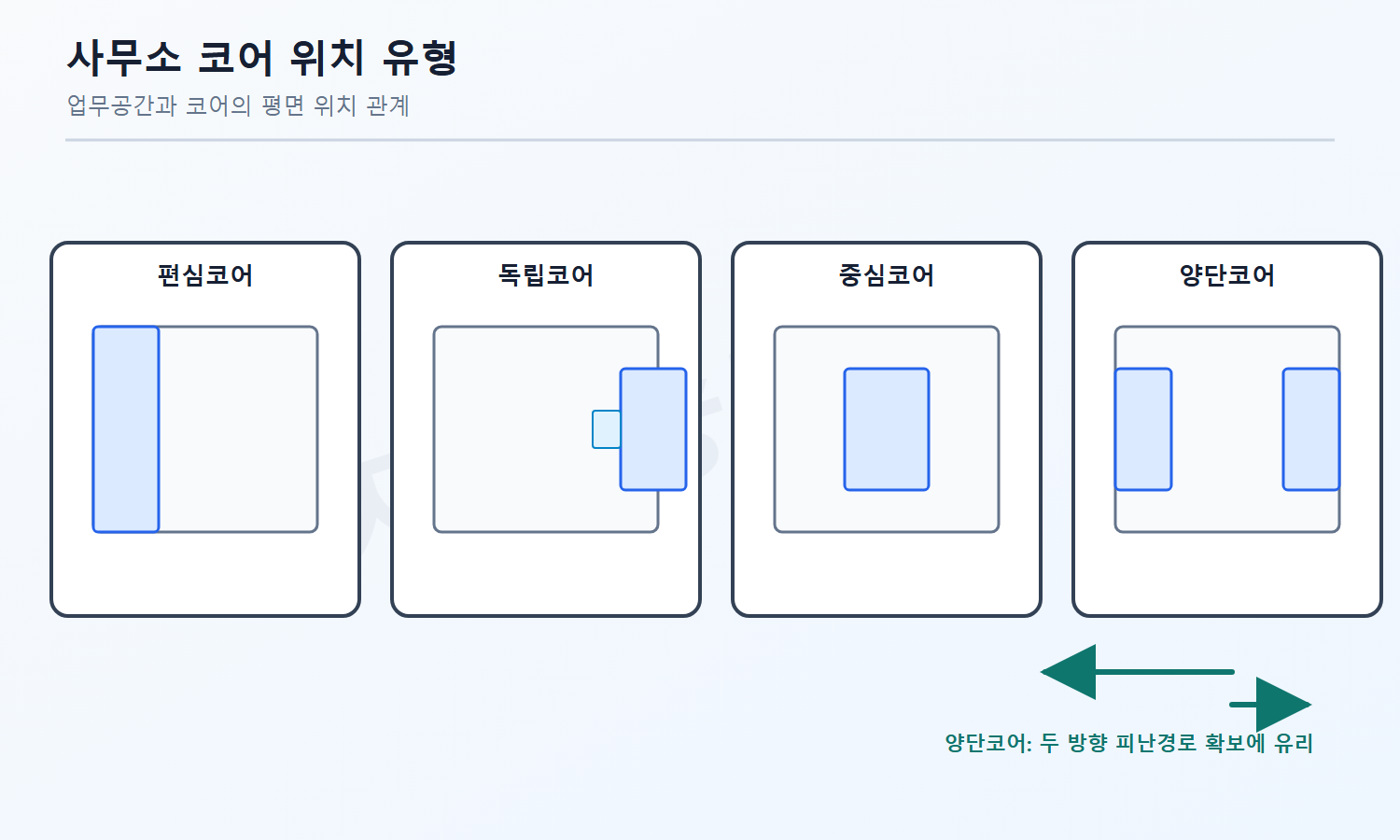

양단코어형은 양쪽 끝에 수직동선을 분산하므로 피난경로를 두 방향으로 확보하기 쉽다. 피난에 불리하다는 설명은 이 유형의 장점과 반대이다.

비잔틴 건축은 펜던티브 돔과 중앙집중형 평면이 대표적이다. 라틴십자형의 장축 평면을 주된 형식으로 보기는 어렵다.

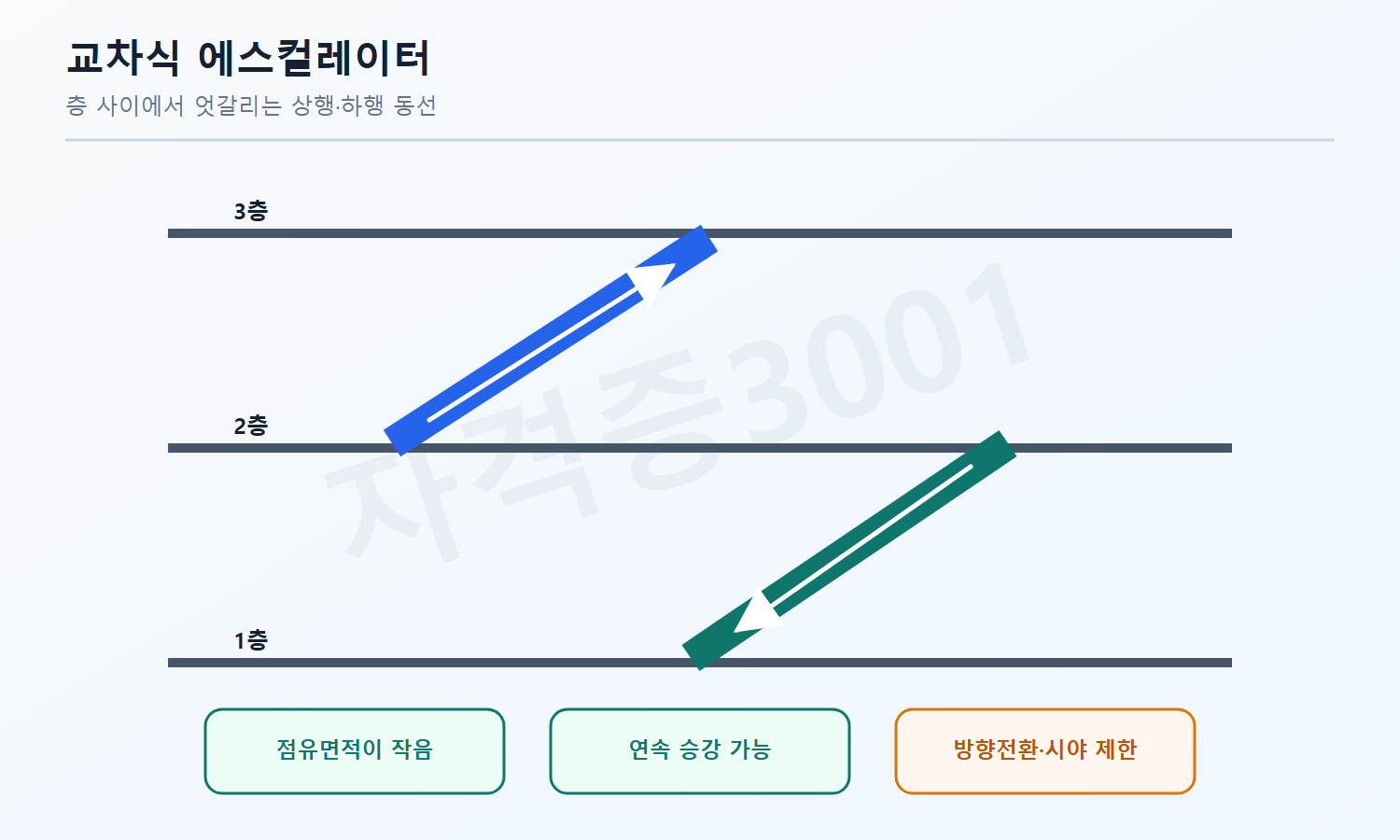

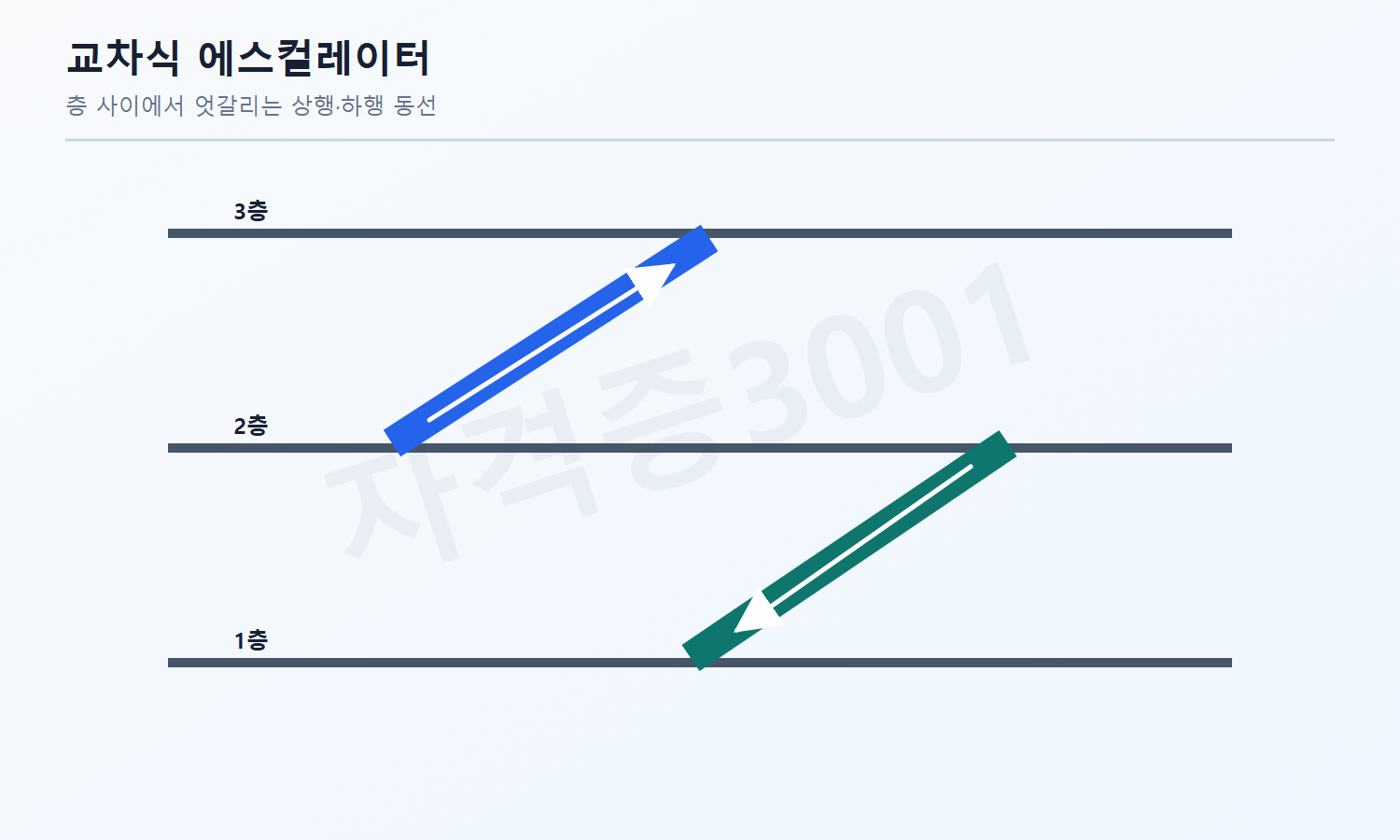

교차식 에스컬레이터는 상·하행을 교차 배치하여 점유면적이 작고 연속 이동이 가능하다. 방향을 바꾸는 과정 때문에 다음 층의 시야는 제한될 수 있다.

외래환자가 자주 이용하는 중앙주사실과 약국은 주출입구 및 외래동선에서 찾기 쉬운 곳에 둔다. 정면 출입구에서 멀리 떨어뜨린다는 설명이 틀리다.

한국민족문화대백과사전은 심원사 보광전을 고려 후기의 다포계 팔작지붕 건물로 설명한다. 다른 선택지는 현존 건물이 조선시대에 중건된 사례이므로 정답은 ④다.

비치호텔은 휴양지의 자연환경을 이용하는 리조트호텔에 속한다. 터미널·커머셜·아파트먼트호텔은 도시형 호텔의 분류에 들어간다.

고대 그리스의 기본 오더는 도리아식·이오니아식·코린트식이다. 컴포지트식은 이오니아와 코린트 요소를 결합해 로마에서 발달했다.

동선의 굵기는 통행량, 길이는 이동거리, 속도는 이동의 빠르기를 뜻한다. 속도를 공간적 두께라고 설명한 것이 틀리다.

정답은 ② 크램쉘이다. 크램쉘은 버킷을 와이어로 수직으로 낮춰 흙을 집어 올리는 방식이라, 스스로 흙을 파는 장치 없이도 깊은 굴착과 수중굴착이 가능하고 기계가 지반 위에 놓인 채 작업하므로 연약지반에도 적합하다. 드래그쇼벨은 버킷을 끌어당겨 긁어 모으는 방식으로 넓고 얕은 굴착에, 파워쇼벨은 작업면(기계가 서 있는 면)보다 높은 곳의 굴착·적재에 적합하고, 모터그레이더는 굴착기가 아니라 노면 정지·마무리용 기계다.

정답은 ③이다. 철근 표면에 얇고 단단하게 붙은 경미한 녹은 콘크리트와의 부착성능을 현저히 해치지 않으므로 그대로 사용할 수 있다. 반대로 들뜬 녹(박리되는 녹)이나 기름·페인트 등 유해물은 부착을 저하시켜 반드시 제거해야 한다. 상세도의 형상·치수 준수(①), KDS 최소 구부림 내면 반지름 확보(②), 재질 변화 방지를 위한 상온 가공 원칙(④)은 모두 철근 가공·조립의 옳은 설명이다.

정답은 ④ 특명입찰이다. 특명입찰은 발주자가 적격하다고 판단한 한 업체를 직접 선정해 가격과 조건을 협의하는 방식으로, 특수기술·기밀 유지가 필요하거나 긴급을 요하는 공사에 주로 채택된다. 공개·제한·지명경쟁입찰은 모두 복수 참여자 간 경쟁을 전제하므로 '특정한 단일 상대를 선정'한다는 지문 조건에 맞지 않는다.

정답은 ① 도어체크다. 도어체크는 문 윗틀과 문짝 사이에 설치해 열린 문을 자동으로 닫아 주고, 내부의 유압·스프링 조절로 닫힘 속도와 개폐압력을 조절할 수 있는 장치다. 도어홀더는 열린 문을 특정 위치에 고정하고, 피벗힌지는 문짝의 회전축을 지지하며, 도어체인은 개방 범위를 제한하는 장치라 '자동 폐쇄+압력 조절'이라는 조건을 동시에 만족하지 못한다.

정답은 ①이다. 백화현상(효화)은 모르타르 속 가용성 염분이 수분과 함께 표면으로 이동해 증발하면서 생기는 것으로, 주로 습식공법의 문제다. 건식쌓기 공법은 모르타르를 사용하지 않으므로 시공 불량이 백화의 직접 원인이 된다는 설명은 성립하지 않는다. 물갈기 마감 단계(거친갈기→물갈기→본갈기→정갈기)(②), 시공 전 돌나누기 상세도·원척도 작성(③), 완성면의 폴리에틸렌 시트 보양(④)은 모두 옳은 석공사 절차다.

정답은 ③이다. 벤치마크(B.M.)는 공사 중 높이·레벨을 반복 확인하기 위한 고정 기준점으로, 기초의 너비·길이 같은 평면 치수를 표시하는 용도가 아니다. 건축물의 평면 위치와 치수는 규준틀(야리가타)과 기준선으로 표시한다. 벤치마크는 훼손에 대비한 상호 검측을 위해 2개소 이상(①), 이동·소멸 우려가 없는 견고한 곳에 설치하고(②), 공사 완료까지 존치해야 하므로(④) 나머지는 옳은 설명이다.

정답은 ④ 콜타르다. 콜타르는 유성 방부제로 방부력이 약하고 상온에서 목재 내부로 잘 침투하지 못해 주로 표면 도포용으로만 쓰인다. 흑색이라 외관이 드러나는 부위에는 쓰기 어려워 사용 장소가 제한된다. 캐로신계는 침투를 목적으로 하는 유성 방부제 계열이고, PCP계는 방부·방충 성능을 갖는 별도 약제이며, 염화아연 4% 용액은 수용성 방부제라 '유성'이라는 조건 자체에 맞지 않는다.

정답은 ① 18.46m²다. 시멘트 창고의 필요 바닥면적은 A=0.4N/n(m²)으로 산정한다. 0.4는 포대시멘트 1포의 바닥소요면적(0.4m²/포), N은 저장 포대수, n은 쌓기단수다. 저장량이 600포대 이하면 전량을 창고에 저장하므로 N=600이고, 하단 포대의 파손·습기 피해를 막기 위해 쌓기단수는 최고 13단으로 제한하므로 n=13을 적용한다. A=0.4×600÷13≈18.46m²다. 단수를 낮게 잡을수록 면적이 커지므로 이 값이 최소 필요면적이며, 나머지 선지는 모두 이보다 크다.

정답은 ④ 라프코트다. 라프코트(rough cast)는 시멘트·모래·잔자갈·안료를 섞은 재료를 바탕마름이 마르기 전에 뿌려 붙이거나 발라 거친 인조석 질감을 만드는 미장 마감이다. 회반죽은 소석회를 주재료로 하는 미장이고, 경석고·혼합석고 플라스터는 석고를 결합재로 하는 미장재라 재료와 시공법이 모두 라프코트와 다르다.

정답은 ① 피시아이다. 피시아이는 용착금속의 파단면에 나타나는 작고 밝은 은색 점(반점)으로, 주로 수소의 영향과 관련된 결함 흔적이다. 블로홀은 용접 중 발생한 가스가 빠져나가지 못해 생기는 기공이고, 슬래그 함입은 비금속 슬래그가 용착금속 안에 남은 개재물 결함이며, 크레이터는 용접 종료부에 생기는 오목한 함몰이라 '은색 점'이라는 지문의 특징과 구분된다.

정답은 ① CV(Cost Variance, 원가편차)다. 달성가치관리에서 CV=EV-AC로, 계획된 일정에 따라 달성한 성과(획득가치 EV)와 실제투입원가(AC)의 '차이'를 금액으로 나타낸다. CV>0이면 예산 범위 내 진행, CV<0이면 원가 초과다. SV=EV-PV는 일정 기준의 편차이고, CPI=EV/AC·SPI=EV/PV는 각각 원가·일정 효율을 나타내는 '비율' 지표이므로 성과와 실제원가의 차이를 묻는 지문에 맞지 않는다.

이 문항은 기사 적산에서 1:3:6 콘크리트 1m³에 시멘트 약 220kg, 즉 40kg 포대 5.5포가 든다는 표준 산정값을 전제로 한다. 총 시멘트는 200포=8,000kg이므로 8,000÷220=36.36m³(또는 200÷5.5=36.36m³)이며 정답은 ②다. 이 220kg/m³는 배합비·물시멘트비와 통상 재료의 단위용적질량·비중을 이용한 절대용적 산정값이다.

정답은 ④다. 타일 인장부착강도의 판정 기준은 통상 0.4N/mm²(0.4MPa) 수준으로, 10MPa는 콘크리트 압축강도급의 지나치게 큰 값이므로 판정 기준으로 성립하지 않는다. 시험은 시공면적을 기준으로 표본을 정해 실시하고(①), 시험할 타일은 줄눈 부분을 바탕(콘크리트)면까지 절단해 주위 타일과 분리한 뒤(②), 접착력이 충분히 발현되도록 양생한 후에 실시한다(③).

정답은 ① 멀리언(mullion)이다. 멀리언은 창면적이 클 때 스틸바만으로 부족한 강성을 보강하고 여닫을 때의 진동으로 인한 유리 파손을 막기 위해, 강판을 중공형으로 접어 가로 또는 세로로 대는 부재로 구조 보강과 외관 장식을 겸한다. 벤틸레이터는 환기용 개폐창·환기장치이고, 갤러리는 통로·관람 공간이며, 피벗은 문짝의 회전축을 지지하는 철물이라 용도가 다르다.

정답은 ② 내력벽 길이의 총합계다. 벽량은 해당 층의 바닥면적에 대한 그 층 내력벽 길이 총합의 비로 나타낸다(예: cm/m²). 벽돌조 건물의 평면 강성과 안정성을 가늠하는 기본 지표로, 벽량이 클수록 횡력에 유리하다. 벽면적(①)은 길이×높이의 면적 합계이고, 높이(③)는 수직 치수, 벽두께(④)는 단면 치수라 바닥면적에 대한 길이비인 벽량의 분자가 아니다.

정답은 ③이다. PMIS는 공정·원가·문서·조직 등 프로젝트 정보를 통합 관리하는 시스템으로, 일정·실적 데이터를 바탕으로 공정 진척도를 수치로 산정하고 공유한다. 따라서 '진척도를 구체적으로 측정할 수 없어 별도 관리한다'는 설명은 PMIS의 핵심 기능과 정면으로 배치된다. 합리적 의사결정 지원(①), 협업·정보 공유와 축적 지원(②), 조직 및 월간업무 현황 등록·관리(④)는 모두 PMIS의 일반적인 특징이다.

정답은 ③이다. 박리제가 철근에 묻으면 콘크리트와 철근의 부착력이 저하되므로 거푸집 면에만 균일하게 도포하고 철근에는 닿지 않도록 주의해야 한다. 거푸집 종류에 맞는 박리제 선택(①), 도포 전 거푸집면 청소(②), 콘크리트 색조 영향의 사전 시험(④)은 모두 탈형성과 표면품질 확보를 위한 옳은 주의사항이다.

정답은 ④ 바니시칠이다. 도장공사의 목부 바탕만들기는 오염·부착물 제거, 송진 처리(도막 변색·부착 불량 방지), 옹이땜 순으로 바탕을 평활하게 정리하는 전처리 공정이다. 바니시칠은 바탕만들기가 끝난 뒤 행하는 투명 도장 마감 공정이므로 바탕만들기에 해당하지 않는다.

정답은 ④다. 섬유포화점(약 30%) 이상에서 늘어나는 수분은 세포공 속 자유수라 목재 강도에 거의 영향을 주지 않으므로, 함수율 증가에 따라 강도가 '증가'한다는 설명은 틀리다. 섬유포화점 이하에서는 결합수 증가로 강도가 감소하고(①), 기건상태 목재의 함수율은 통상 약 15%(②), 심재는 변재보다 건조수축이 작다(③)는 설명은 모두 옳다.

정답은 ② 제품위주의 사고다. VE는 '이 제품을 어떻게 싸게 만들까'가 아니라 '필요한 기능을 어떻게 최소 생애주기비용으로 달성할까'를 묻는 기능 중심 사고방식이다. 기능분석(①)으로 요구기능과 비용의 관계를 검토하고, 필요 기능을 유지하면서 불필요한 비용을 절감(③)하며, 여러 분야가 참여하는 조직적 노력(④)으로 수행하는 것이 VE의 핵심이다.

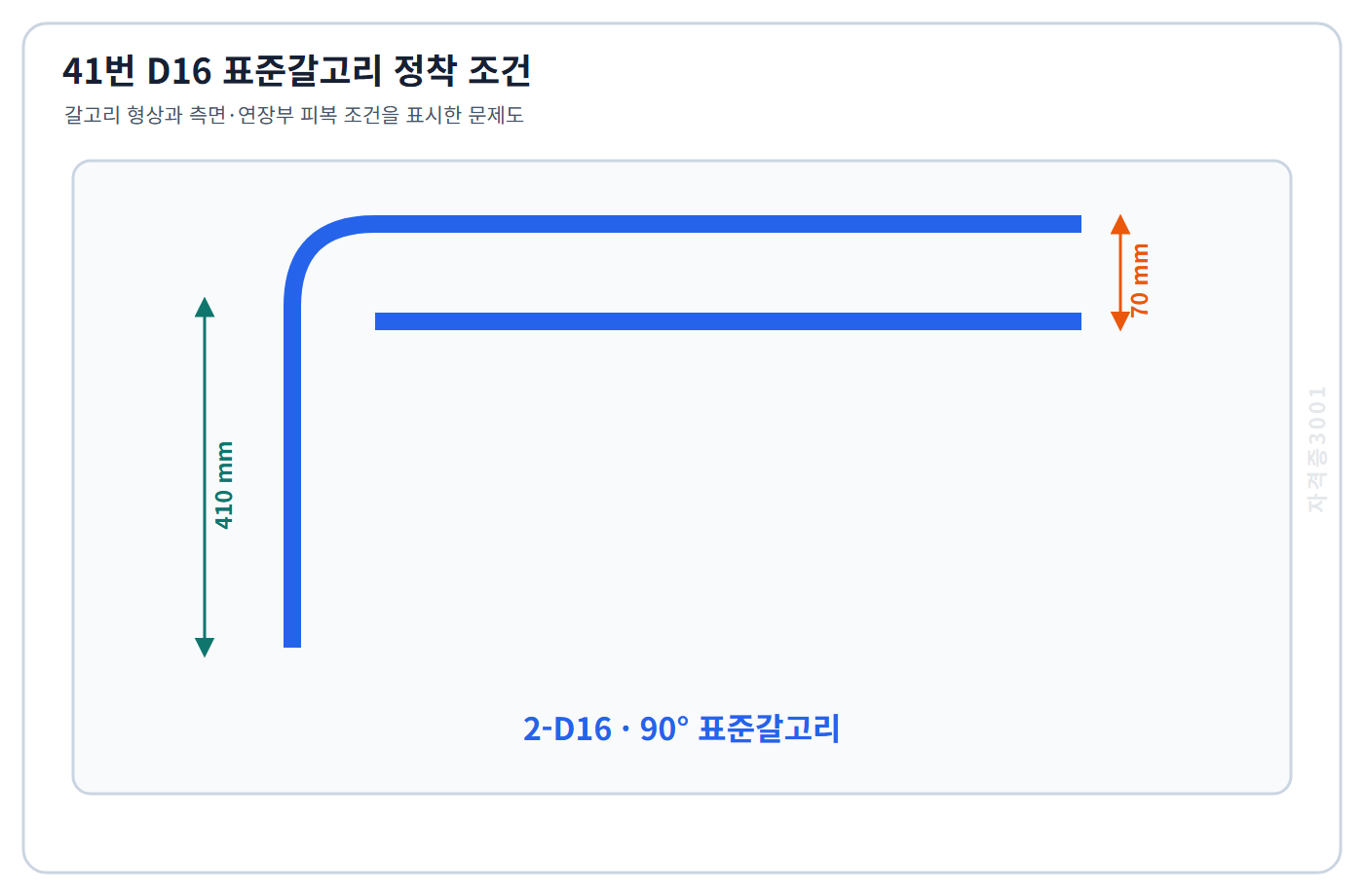

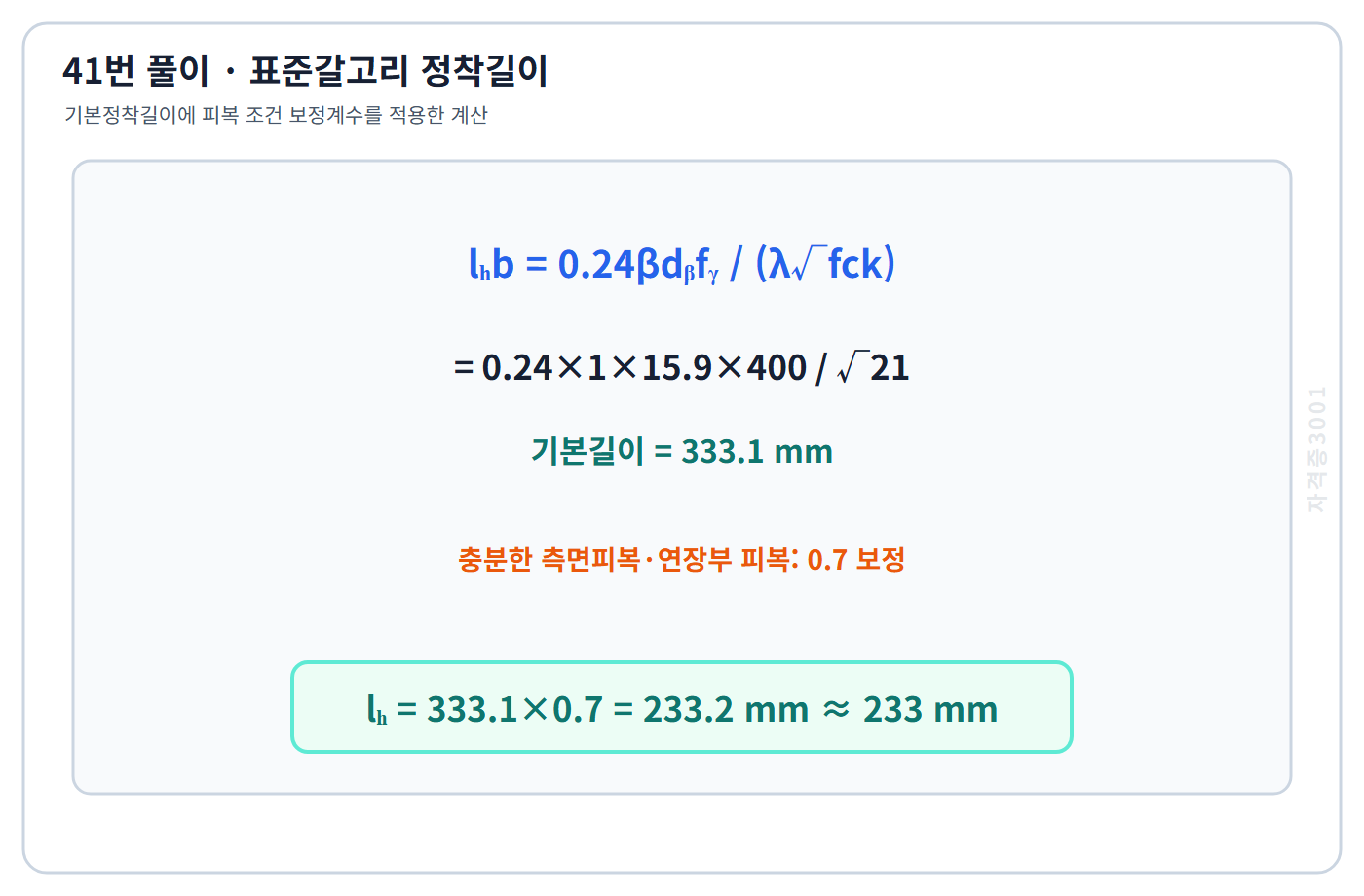

정답은 ①이다. ① 기본 갈고리 정착길이 l_hb=0.24βλ f_y d_b/√f_ck에 값을 대입하면 0.24×1×1×400×15.9/√21≈333.1mm다. ② 도식과 같이 갈고리 연장부의 측면피복이 충분하면 정착길이에 0.7의 저감계수를 적용할 수 있어 l_h=0.7×333.1≈233.2mm다. 따라서 소요정착길이는 약 233mm다.

정답은 ④다. 연약지반의 부동침하 대책은 상부구조를 경량화해 침하량 자체를 줄이고, 걸물의 강성을 키워 차등침하에 따른 변형을 억제하며, 이웃 건축물과 이격해 상호 영향을 차단하는 것이다. 폭이 일정한 상태에서 건축물의 길이만 길게 하면 길이 방향 양단 간 침하차와 휨곡률이 커져 오히려 균열 위험이 커지므로 대책이 될 수 없다.

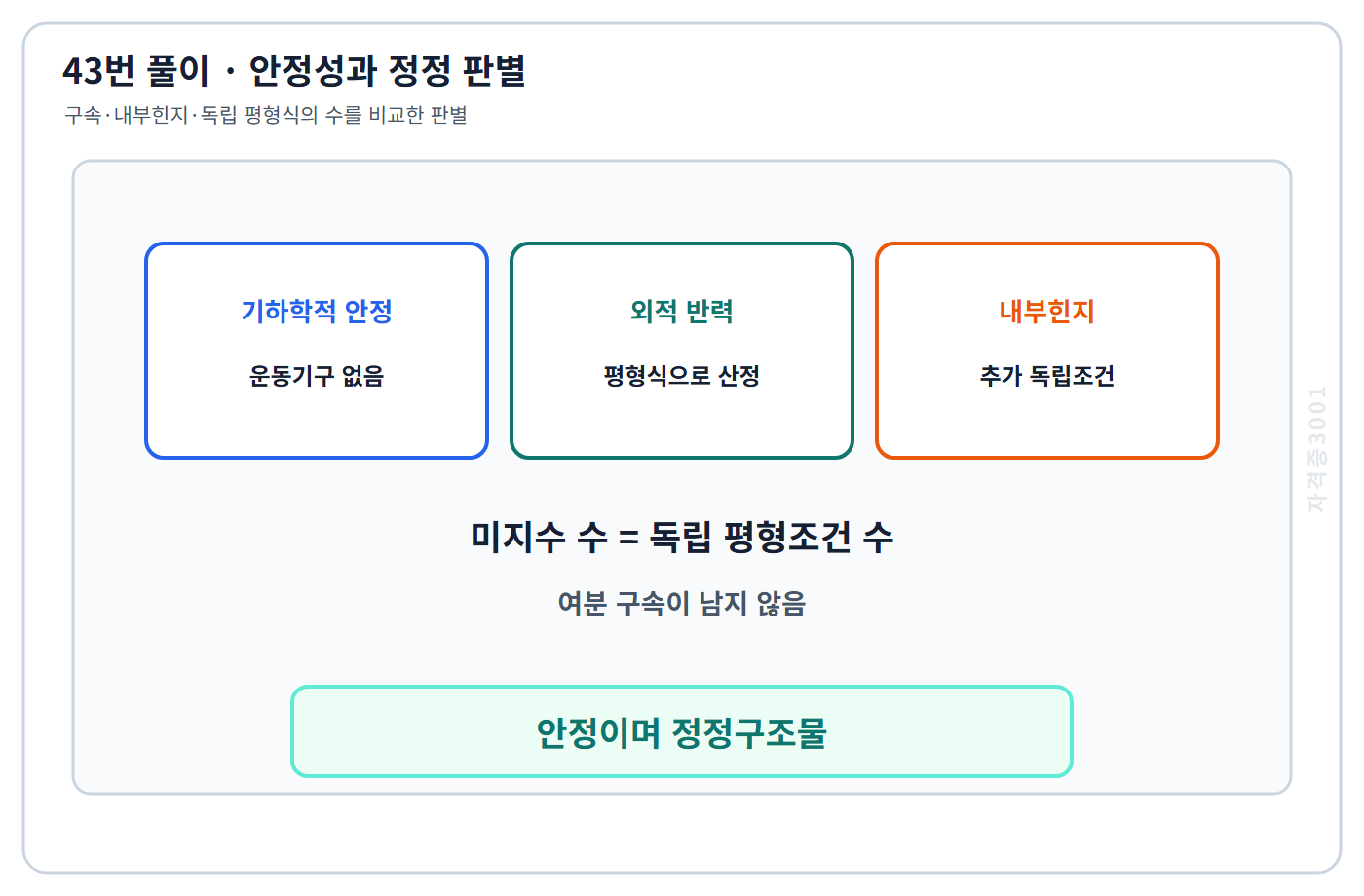

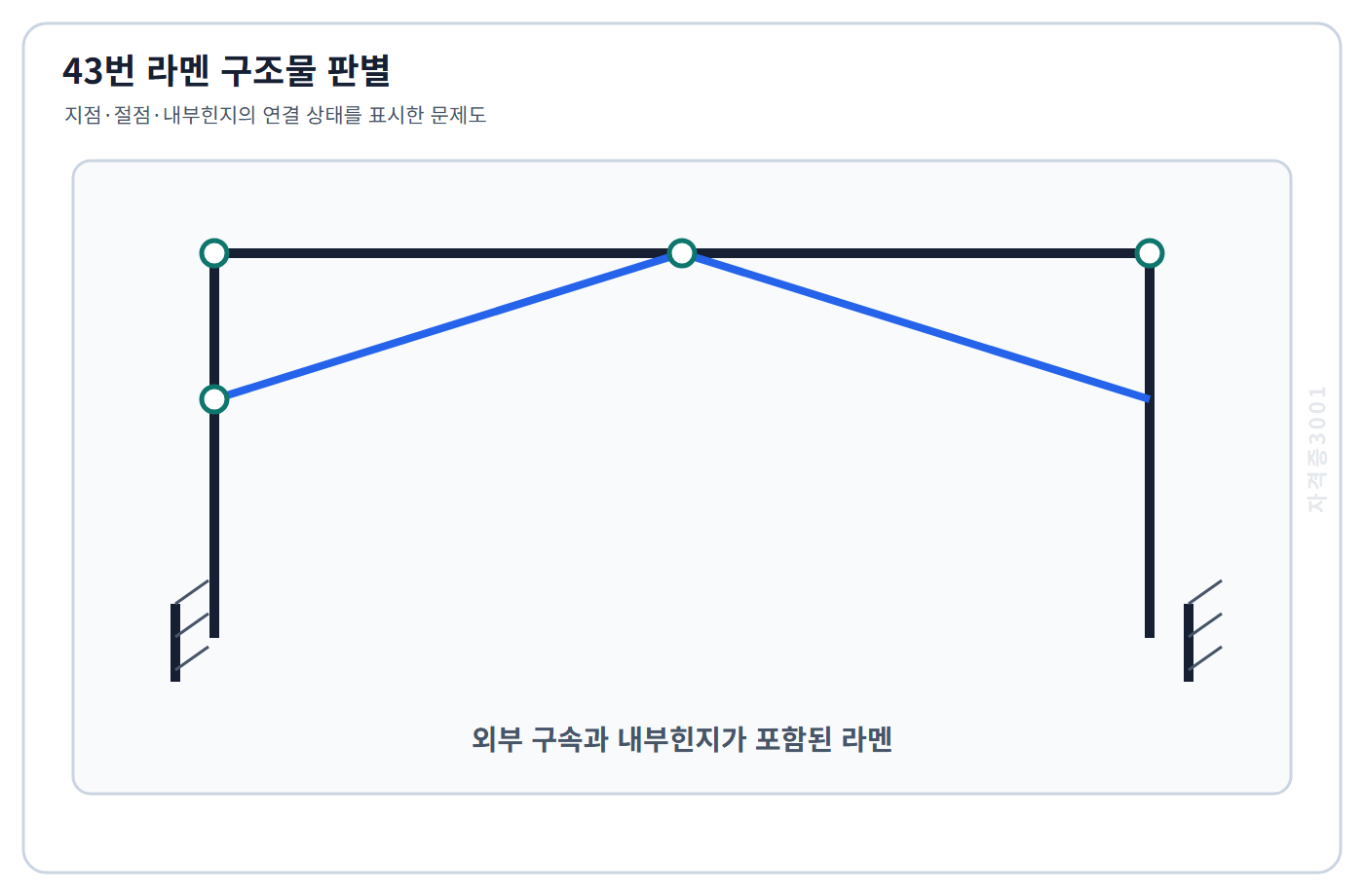

정답은 ②다. 구조물의 안정·정정 판별은 ① 반력 미지수와 남부힌지 조건식(힌지 지점 모멘트=0)의 합을 독립 평형식의 수와 비교하고, ② 구속 배치가 운動기구를 만드는지 확인하는 순서로 한다. 도식의 라멘은 남부힌지 조건식까지 포함해 모든 미지 반력을 평형식만으로 구할 수 있고 기구도 형성되지 않으므로 안정한 정정구조물이다.

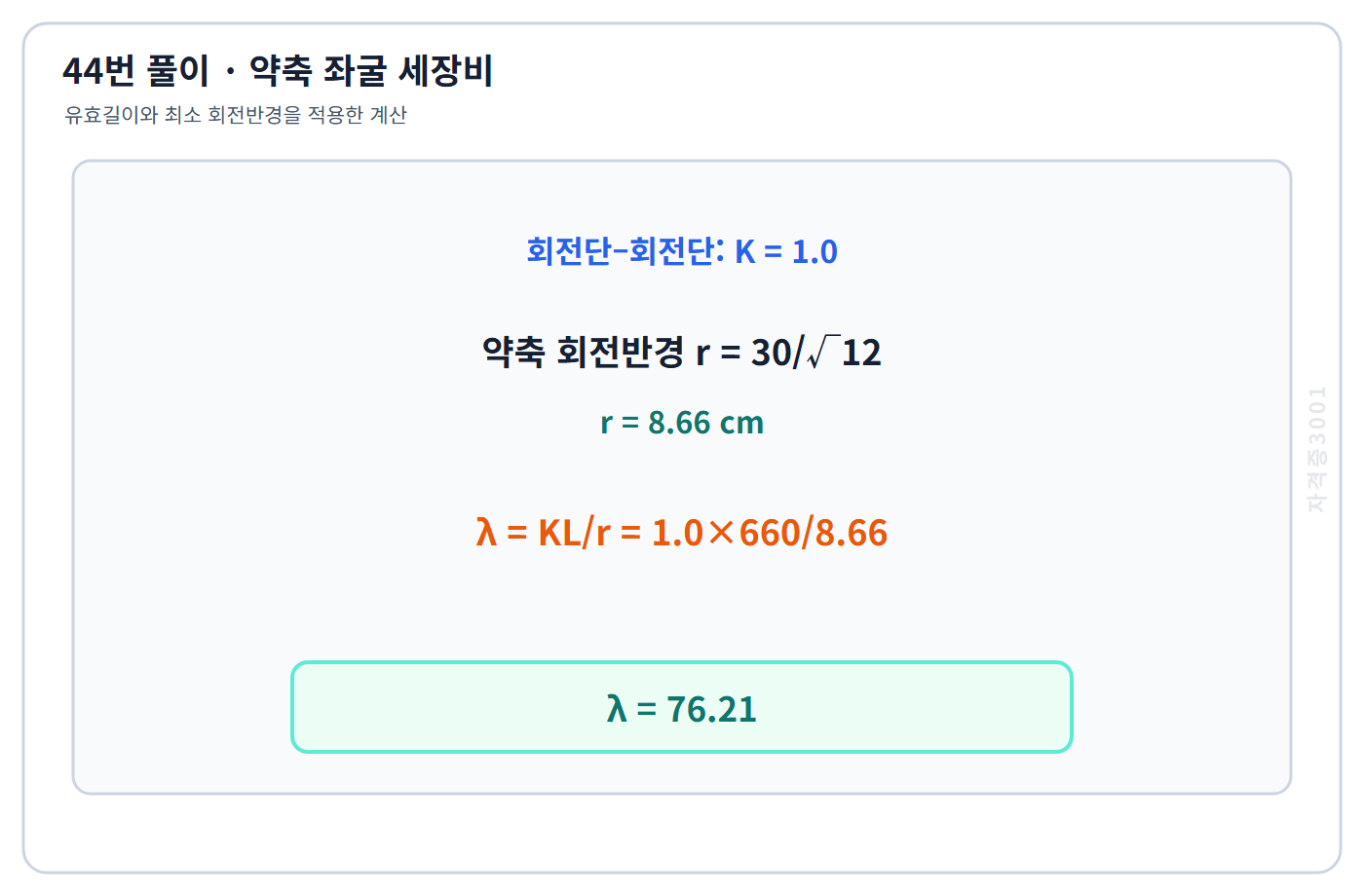

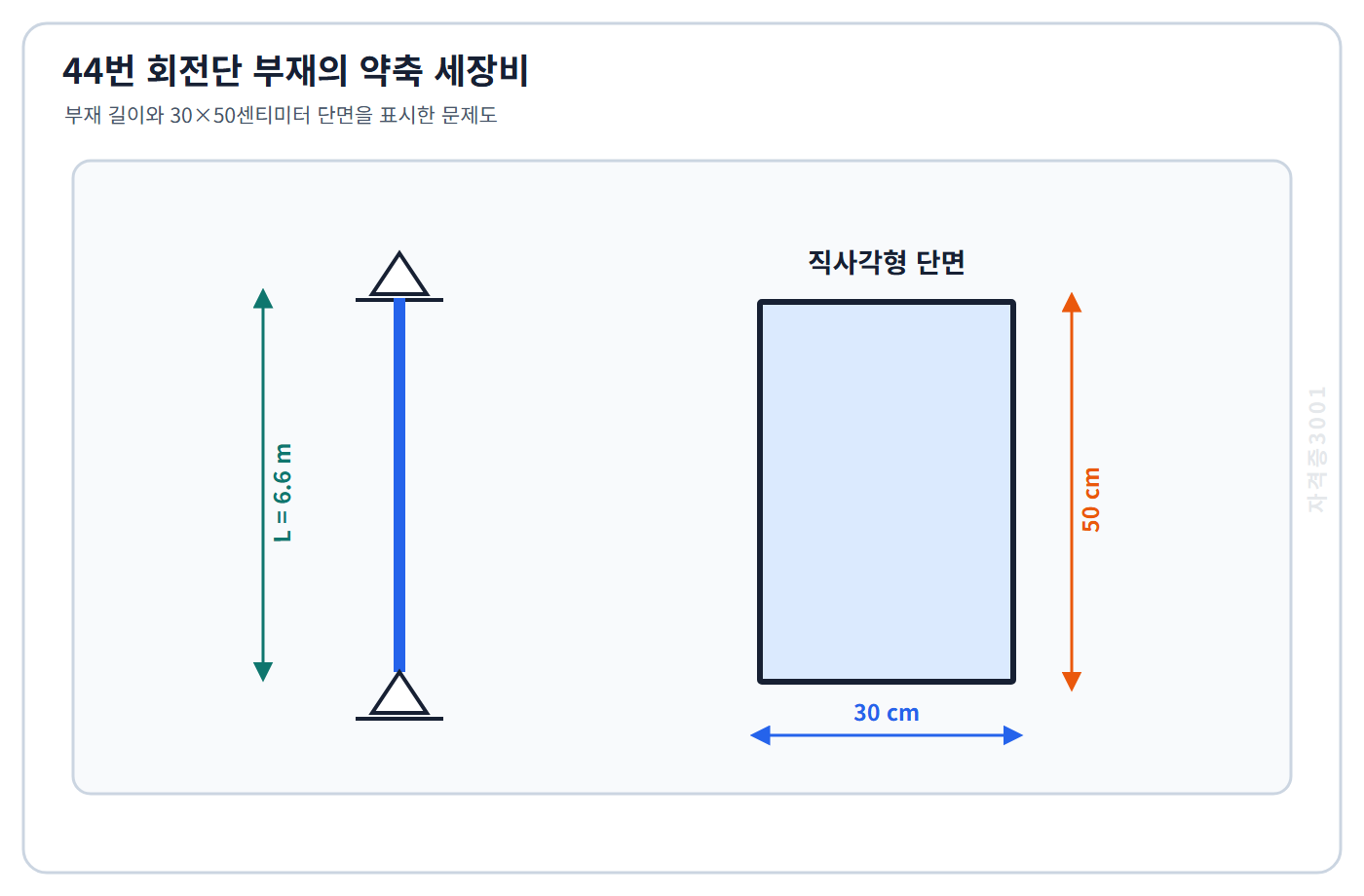

정답은 ①이다. ① 양단 회전단(힌지)이므로 유효길이계수 K=1, 유효좌굴길이는 L_k=1.0×6.6m=660cm다. ② 약축은 짧은 변 30cm 방향이고 직사각형 단면의 회전반경은 r=h/√12=30/√12≈8.66cm다. ③ 세장비 λ=L_k/r=660/8.66≈76.21이다. 좌굴은 세장비가 큰 약축 기준으로 판단하며, 50cm 방향(강축)으로 계산하면 더 작은 값이 나온다.

엔드탭은 용접 시작과 끝을 모재 밖으로 연장해 시·종단부의 크레이터와 불완전 용입을 탭 부분에 남기도록 하는 임시판이다.

정답은 ③이다. 이중골조방식은 전단벽(또는 가새골조)과 연성모멘트골조를 조합하되 '연성모멘트골조가 설계지진력의 25% 이상을 부담하도록' 설계한 구조시스템이다. 보기 ③은 25% 이상 부담의 주체를 전단벽으로 뒤바꿔 썼으므로 틀린 정의다. ① 모멘트골조, ② 연성모멘트골조, ④ 건축물골조방식의 정의는 내진설계기준(KDS 41)의 구조시스템 정의와 일치한다.

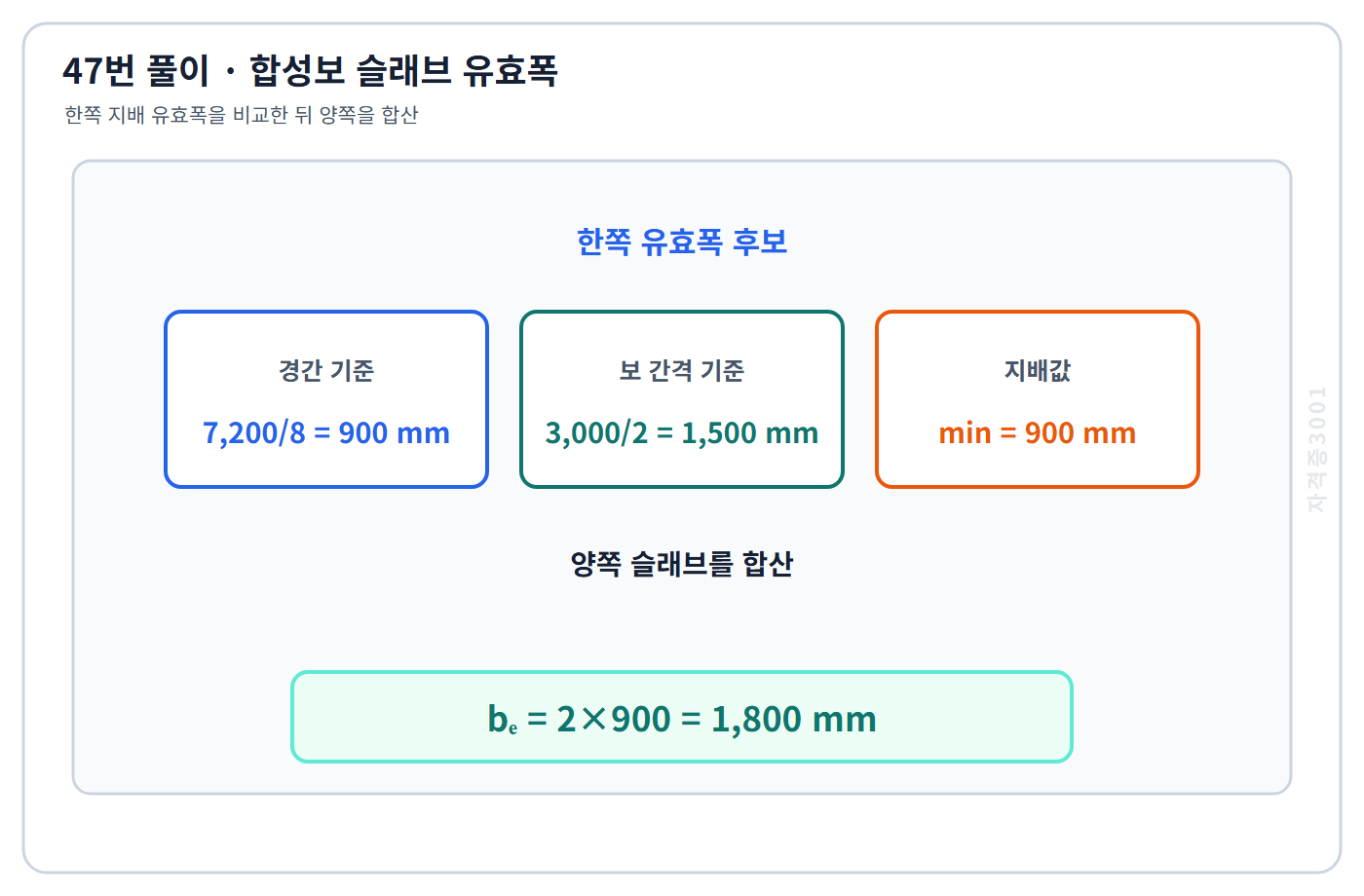

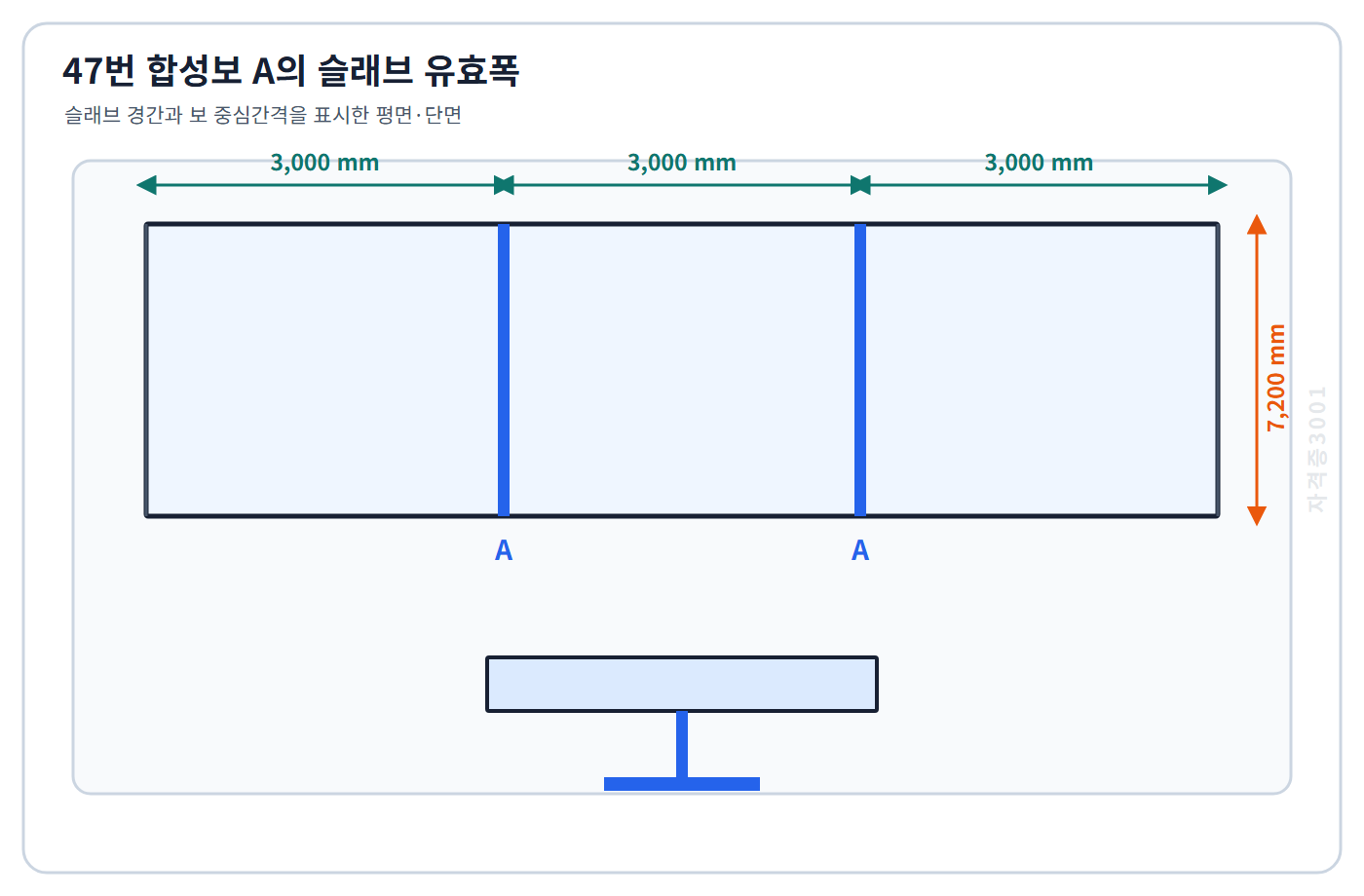

정답은 ②다. 합성보의 슬래브 한쪽 유효폭은 ① 보 경간의 1/8=7,200/8=900mm, ② 인접 보와의 중심간격의 1/2, ③ 슬래브 두께 기준 중 가장 작은 값으로 한다. 도식 조건에서는 경간의 1/8인 900mm가 지배하므로 보 양쪽 유효폭의 합은 bₑ=2×900=1,800mm가 된다.

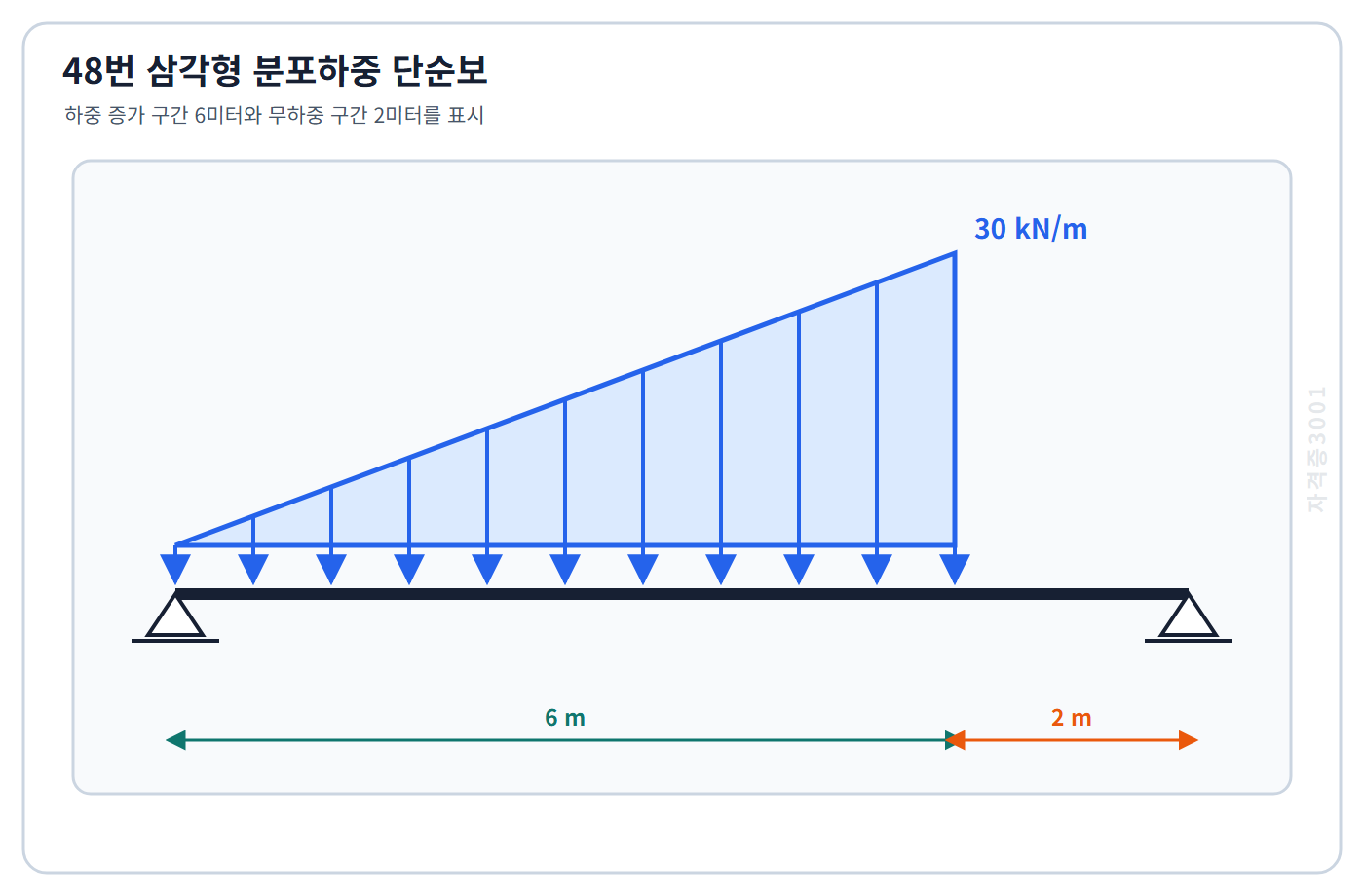

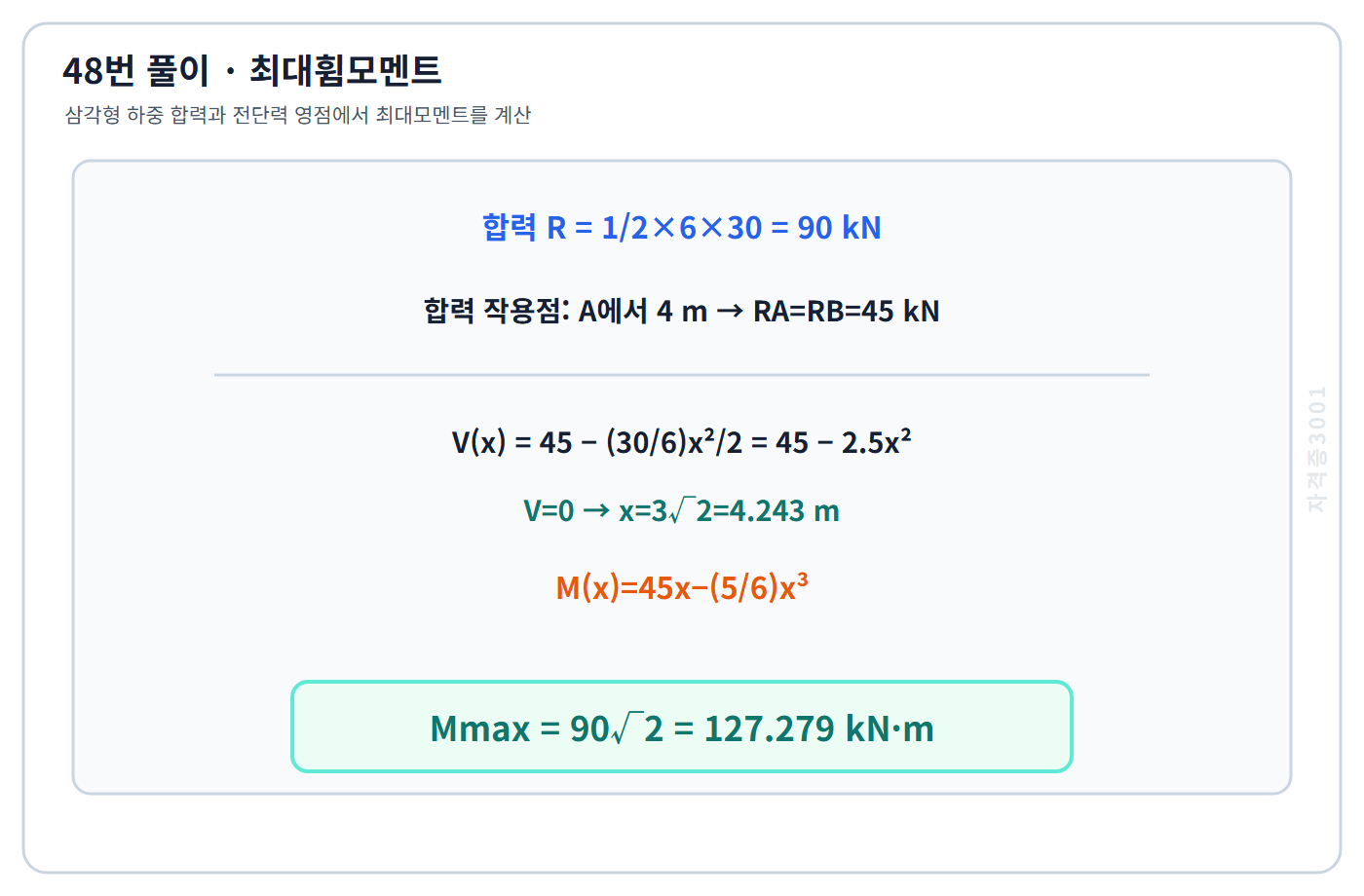

정답은 ④다. ① 삼각형 분포하중의 합력 W=(1/2)×6×30=90kN이고 작용점은 A에서 2/3×6=4m, 즉 경간 8m의 중앙이므로 R_A=R_B=45kN이다. ② A로부터 x 지점의 하중강도는 w(x)=5x kN/m이고 전단력은 V(x)=45−2.5x²이다. ③ V=0이 되는 x=3√2≈4.24m에서 휨모멘트가 최대가 된다. ④ M_max=45(3√2)−(5/6)(3√2)³=135√2−45√2=90√2kN·m다.

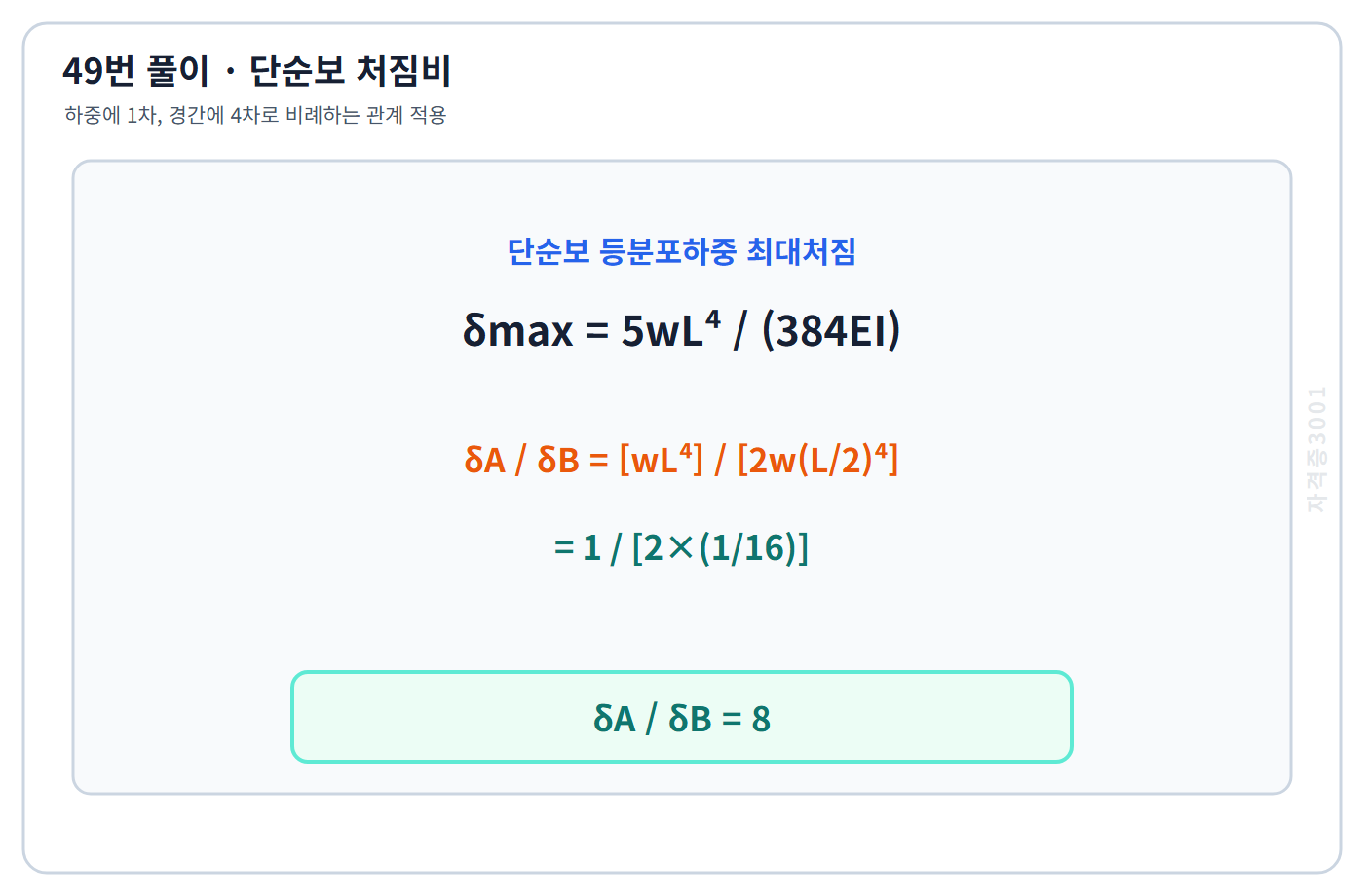

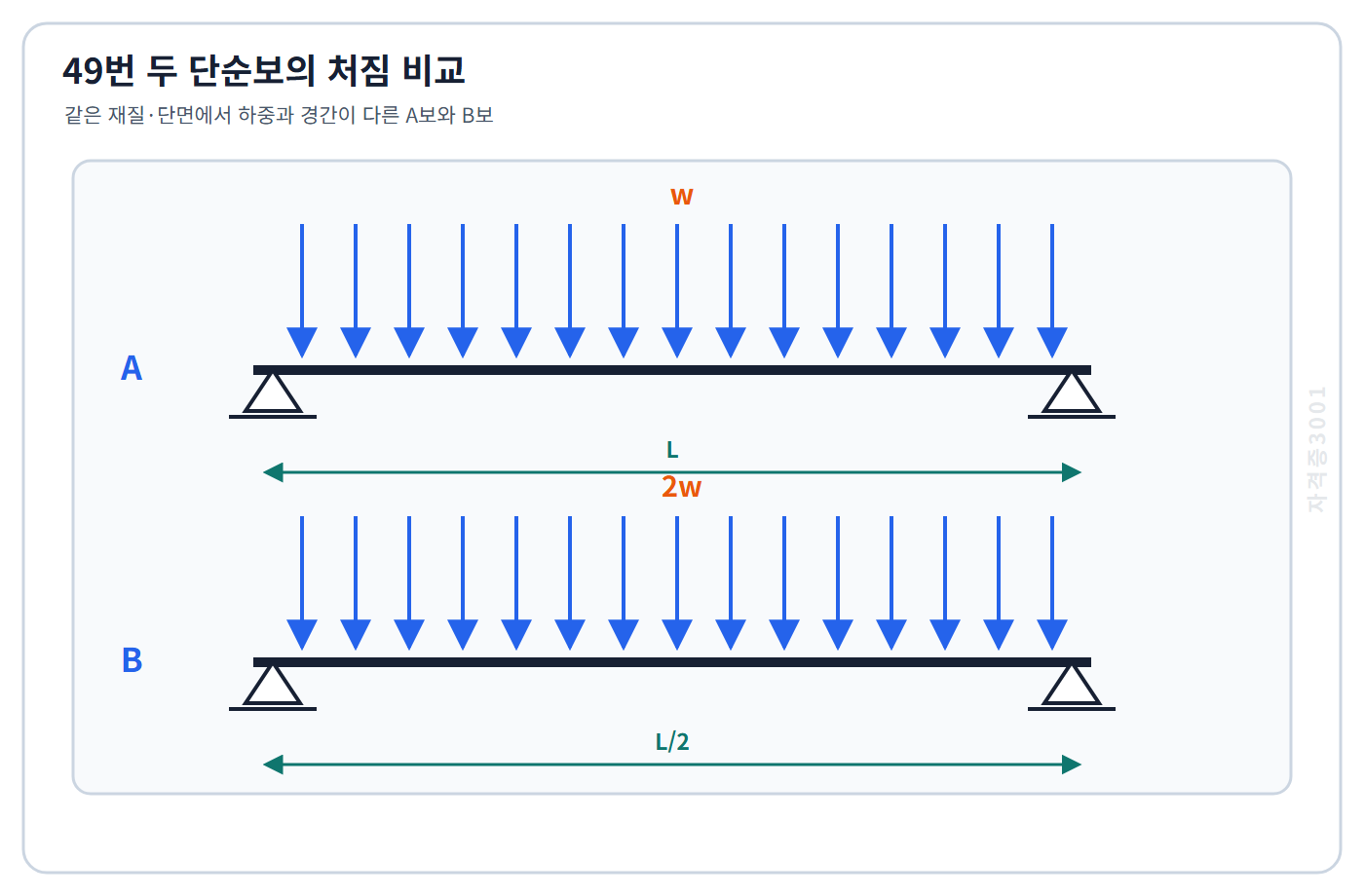

정답은 ③이다. 단순보의 등분포하중 최대처짐은 δ=5wL⁴/(384EI)로, 재질과 단면이 같으면 δ는 wL⁴에 비례한다. A보는 하중 w·경간 L, B보는 하중 2w·경간 L/2이므로 δA/δB=[wL⁴]/[2w(L/2)⁴]=16/2=8배다. B보의 하중이 2w라는 조건을 놓치면 경간비만으로 16배(④)를 고르는 실수를 하게 된다.

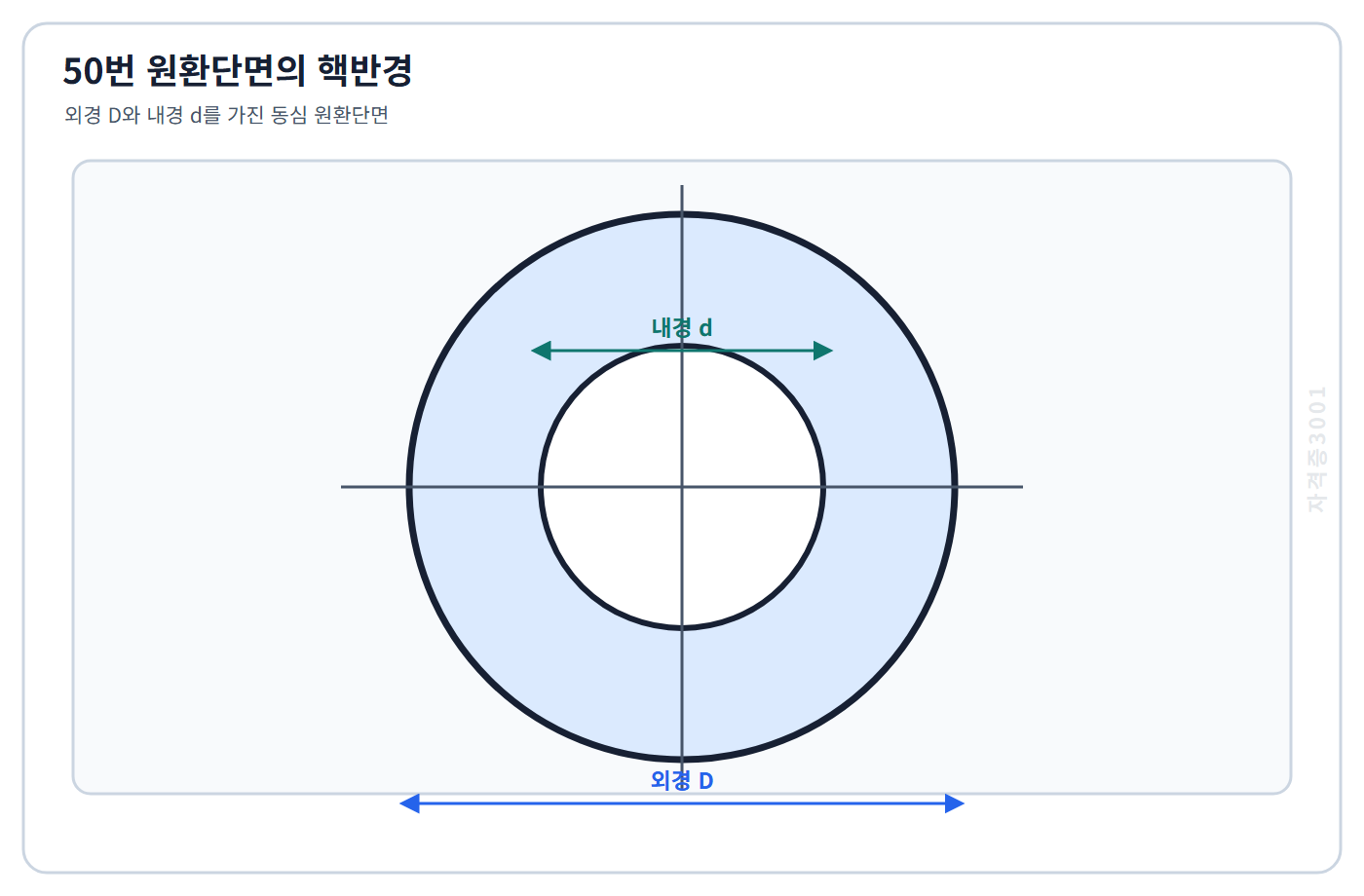

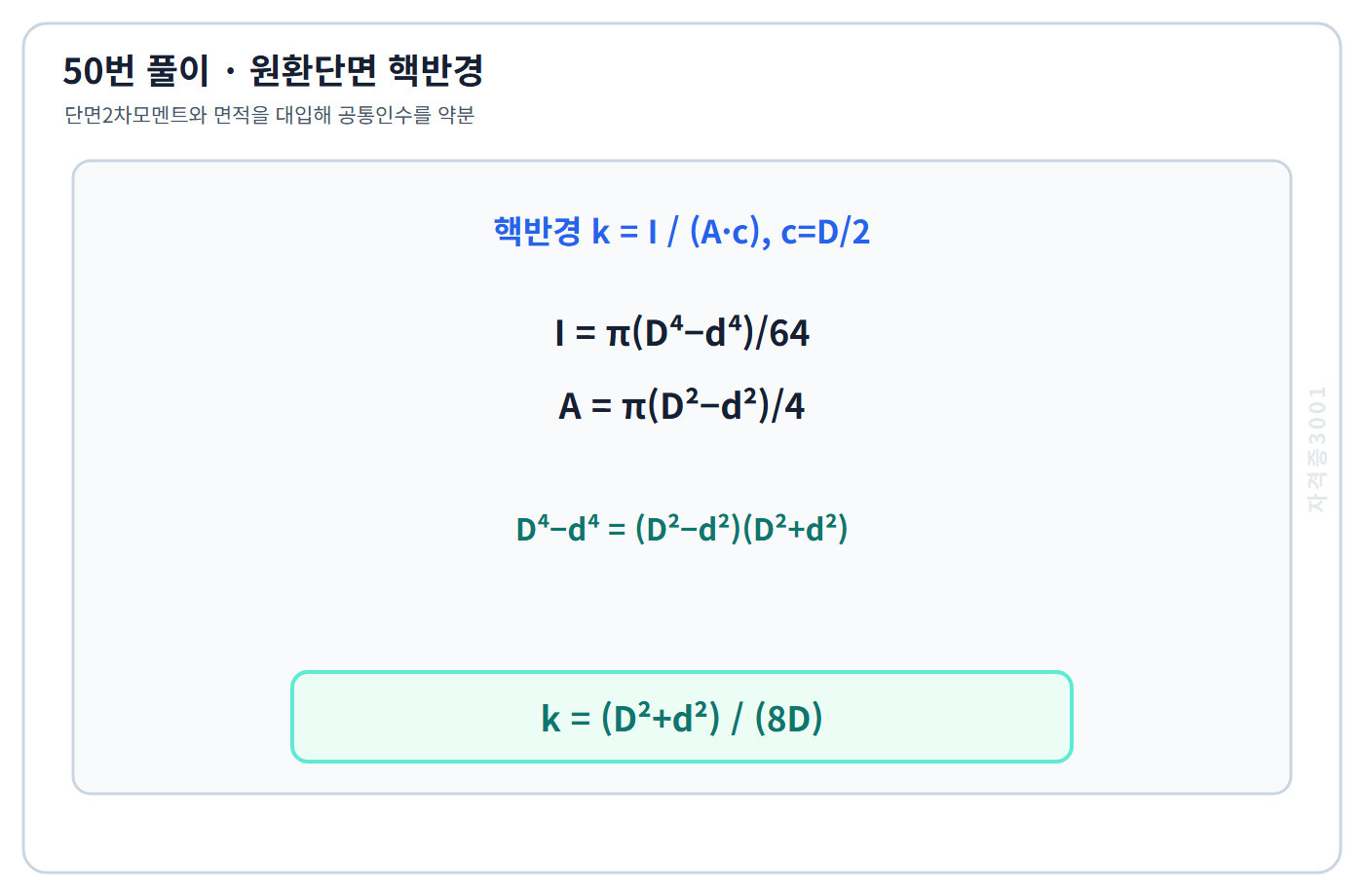

정답은 ④다. 핵반경은 k=I/(A·e)이고 대칭 원환단면은 e=D/2다. I=π(D⁴−d⁴)/64와 A=π(D²−d²)/4를 대입하면 I/A=(D⁴−d⁴)/[16(D²−d²)]=(D²+d²)/16이므로 k=(D²+d²)/16÷(D/2)=(D²+d²)/(8D)다. 중실 원형(d=0)을 넣으면 k=D/8로 환원되어 식이 타당함을 확인할 수 있다.

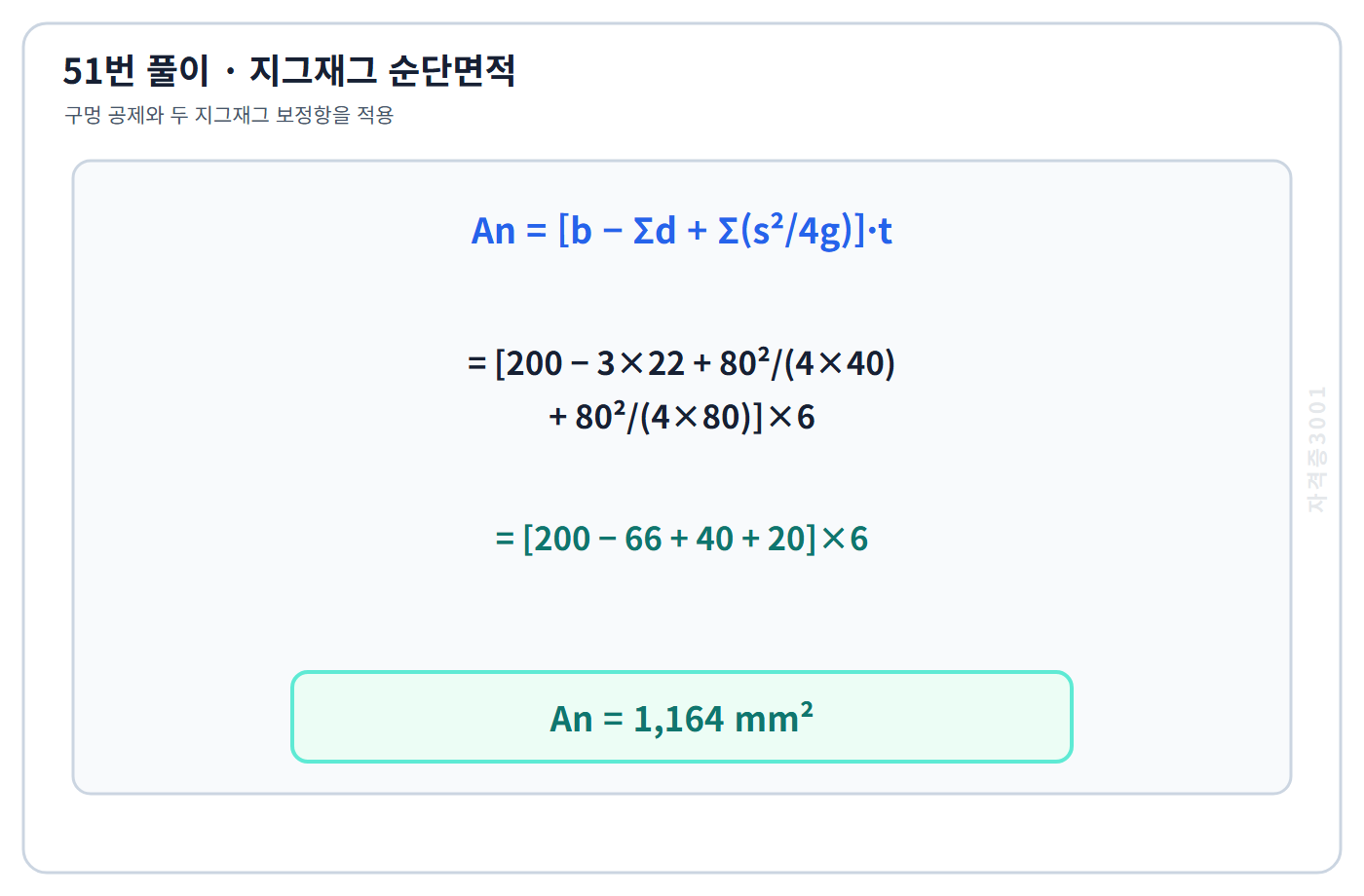

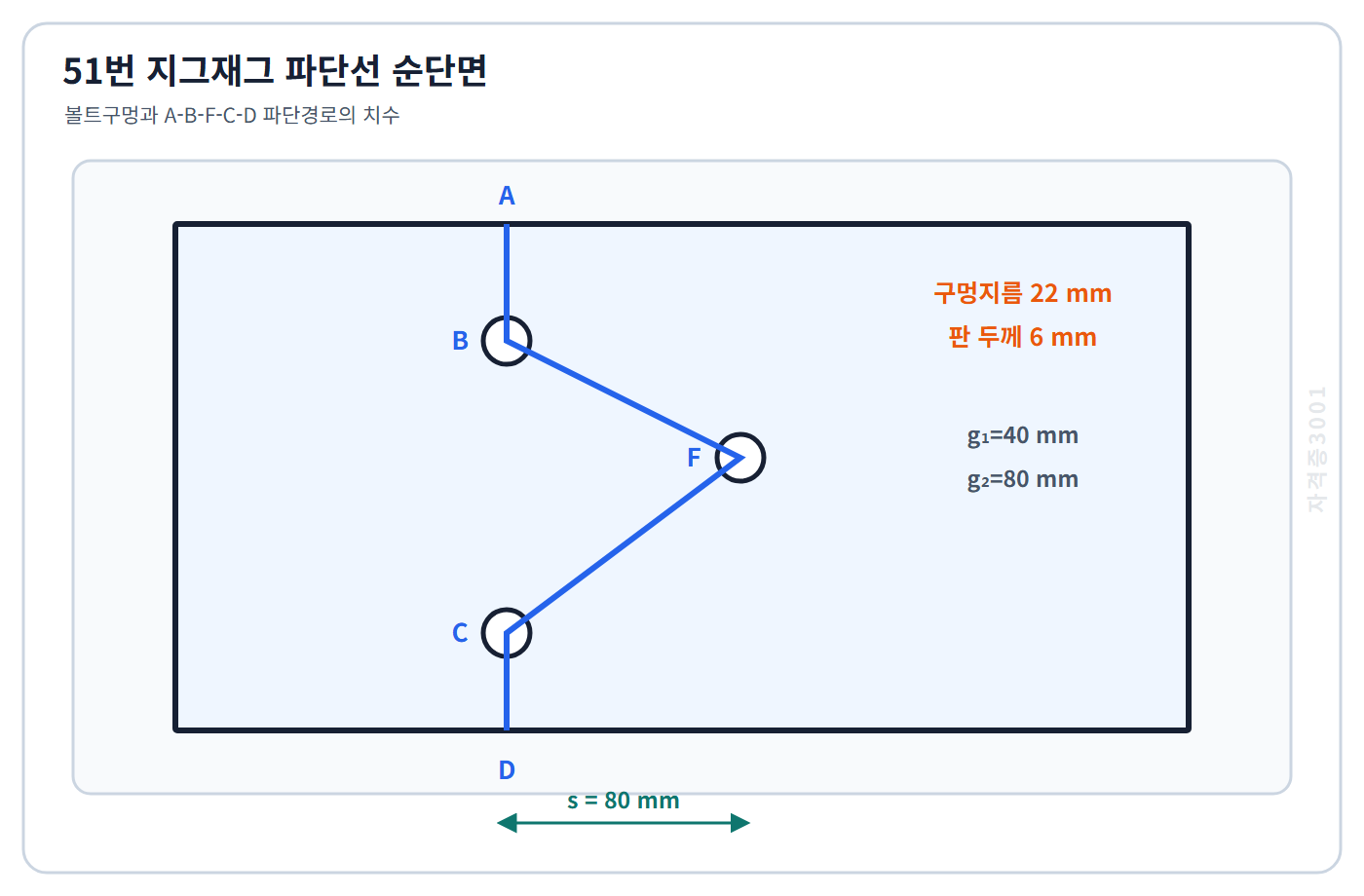

정답은 ①이다. 지그재그(사선) 파단선의 순폭은 b_n=b_g−Σd+Σs²/(4g)다. 구멍 3개 공제로 200−3×22=134mm, 사선구간 보정으로 80²/(4×40)=40mm와 80²/(4×80)=20mm를 더하면 순폭은 134+40+20=194mm다. 순단면적은 A_n=194×6=1,164mm²다.

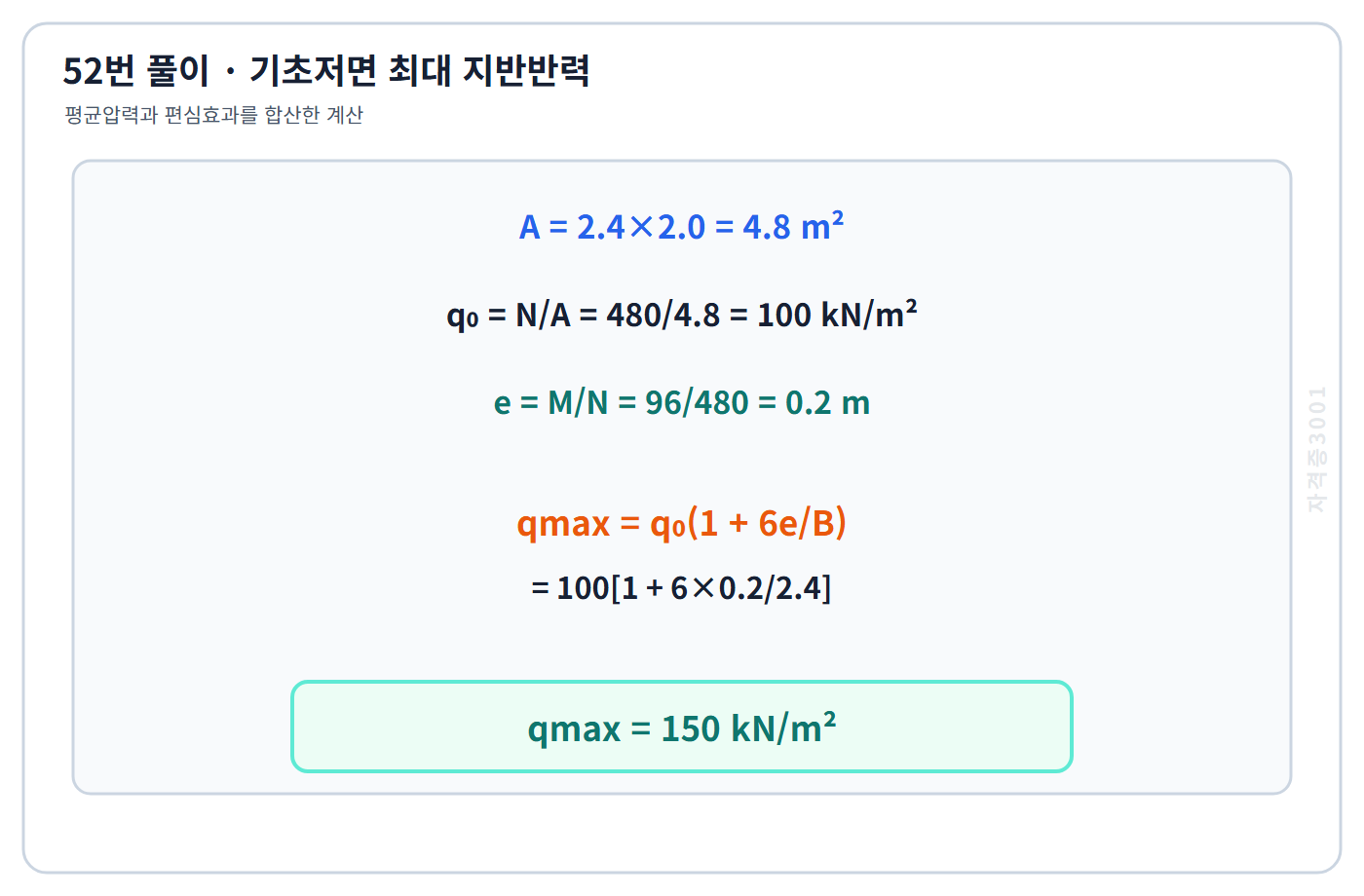

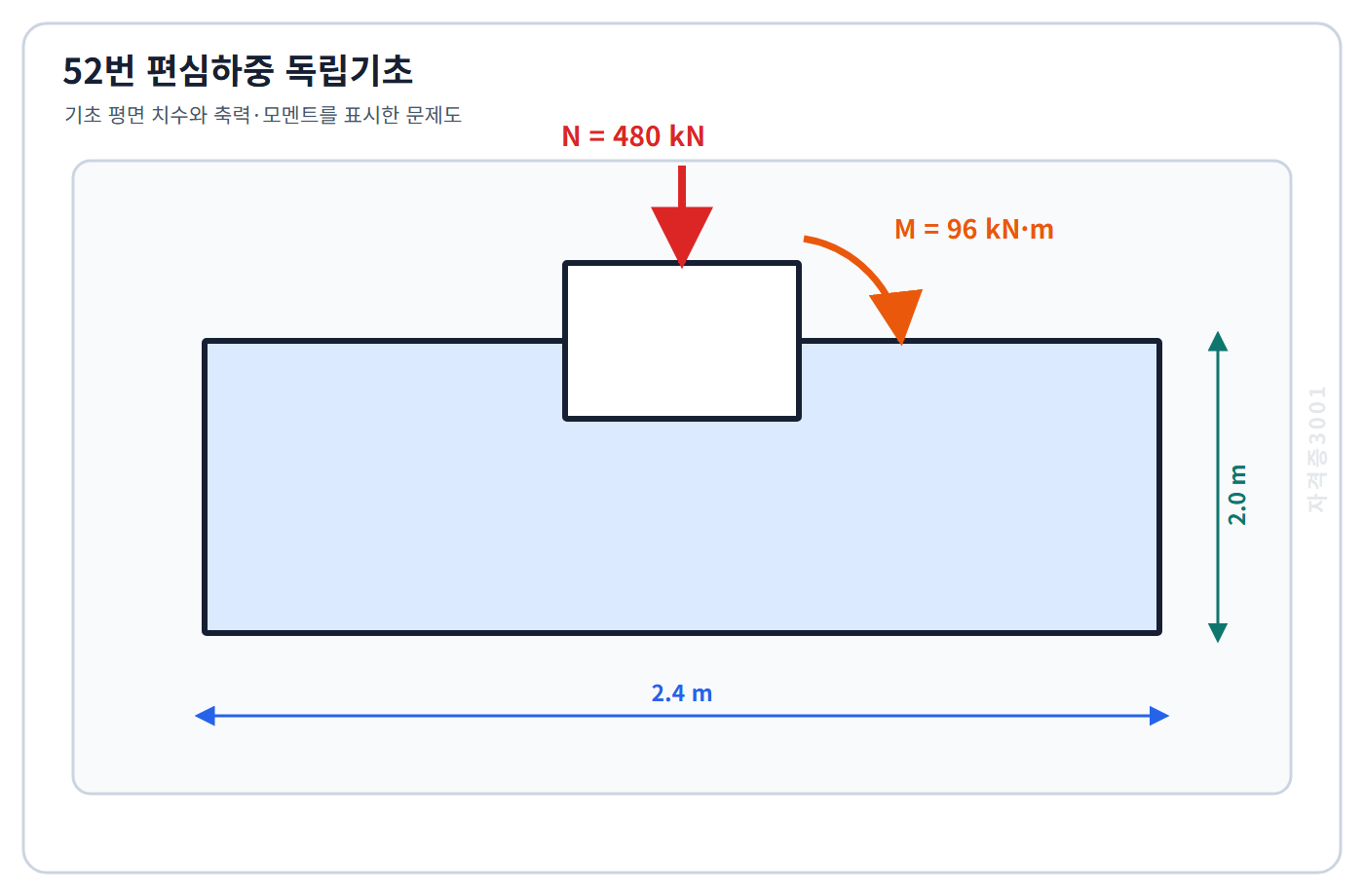

정답은 ②다. ① 기초저면적 A=2.4×2.0=4.8m²에서 평균 지반반력 q=N/A=480/4.8=100kN/m²다. ② 편심거리 e=M/N=96/480=0.2m이고 B/6=0.4m보다 작아 핵 낸부의 편심이므로 저면 전체가 압축을 받는다. ③ 최대 지반반력은 q_max=q(1+6e/B)=100×(1+6×0.2/2.4)=100×1.5=150kN/m²다.

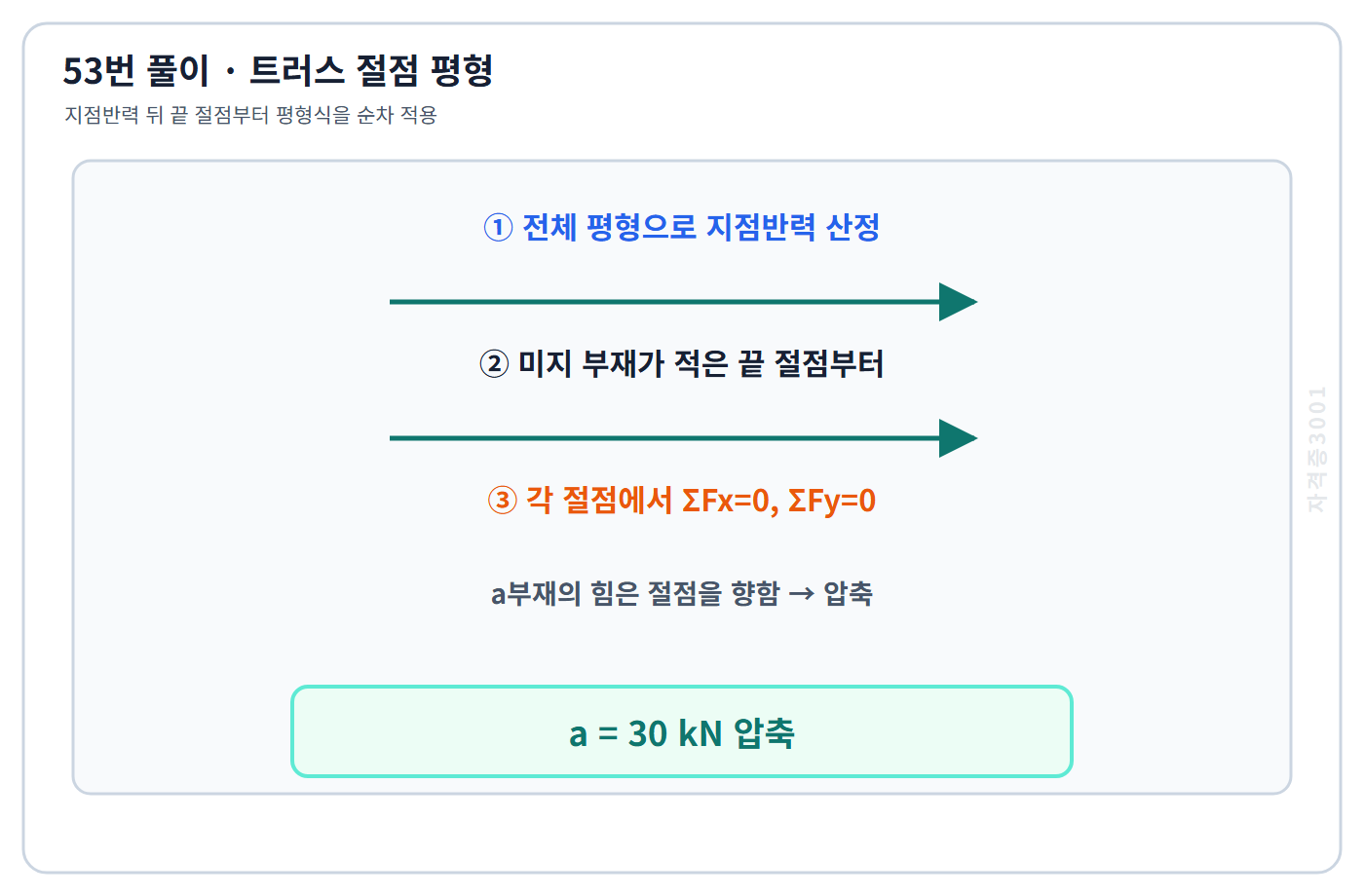

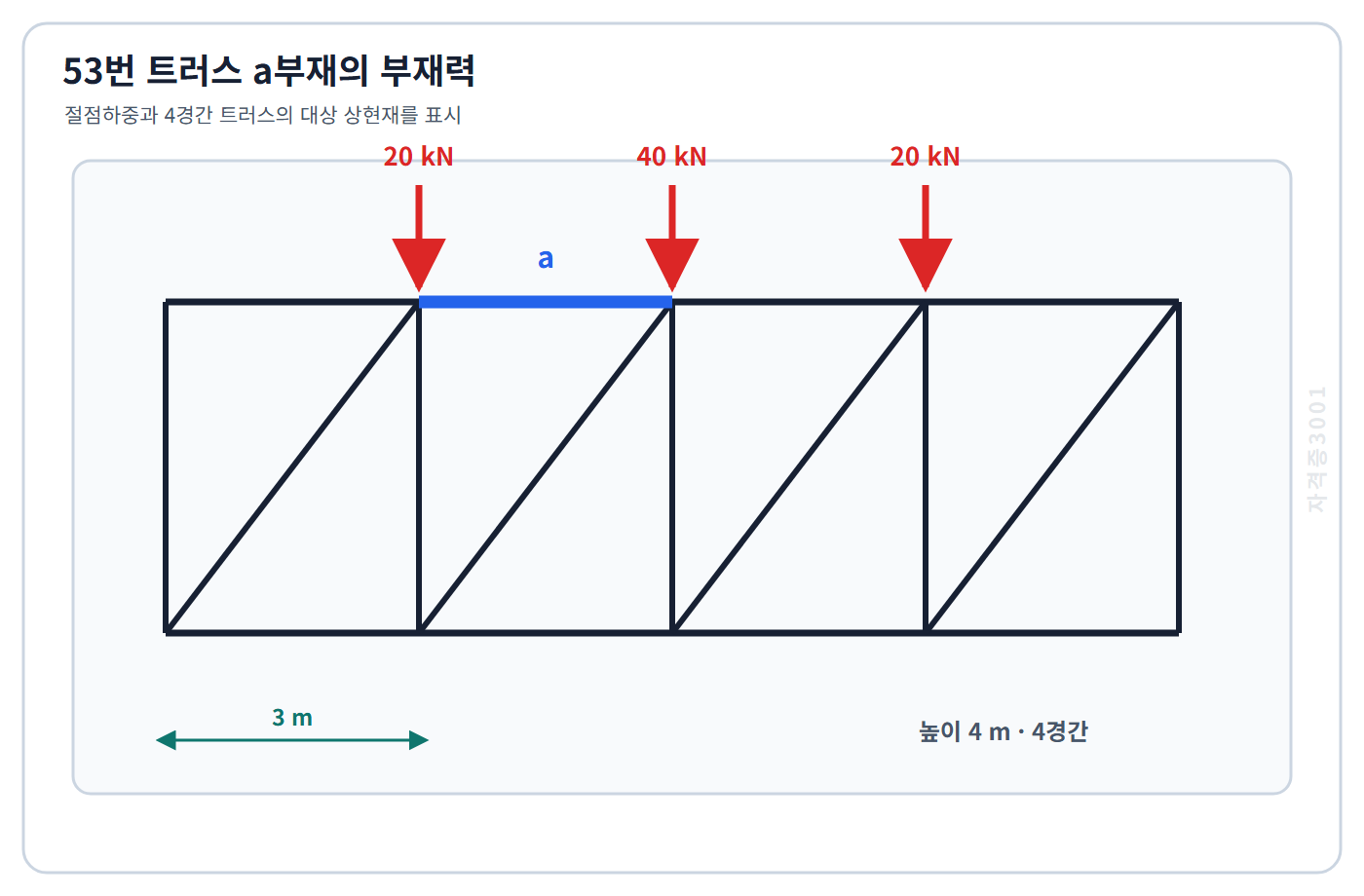

정답은 ②다. 절점법으로 ① 전체 평형에서 지점반력을 구하고 ② 미지 부재가 2개 이하인 절점부터 ΣV=0, ΣH=0을 차례로 적용한다. 도식의 트러스에서 이 과정을 a부재가 연결된 절점까지 진행하면 상현재인 a부재에는 30kN의 압축력이 작용한다. 하중을 받는 트러스의 상현재는 압축, 하현재는 인장이 되는 경향도 검산에 활용할 수 있다.

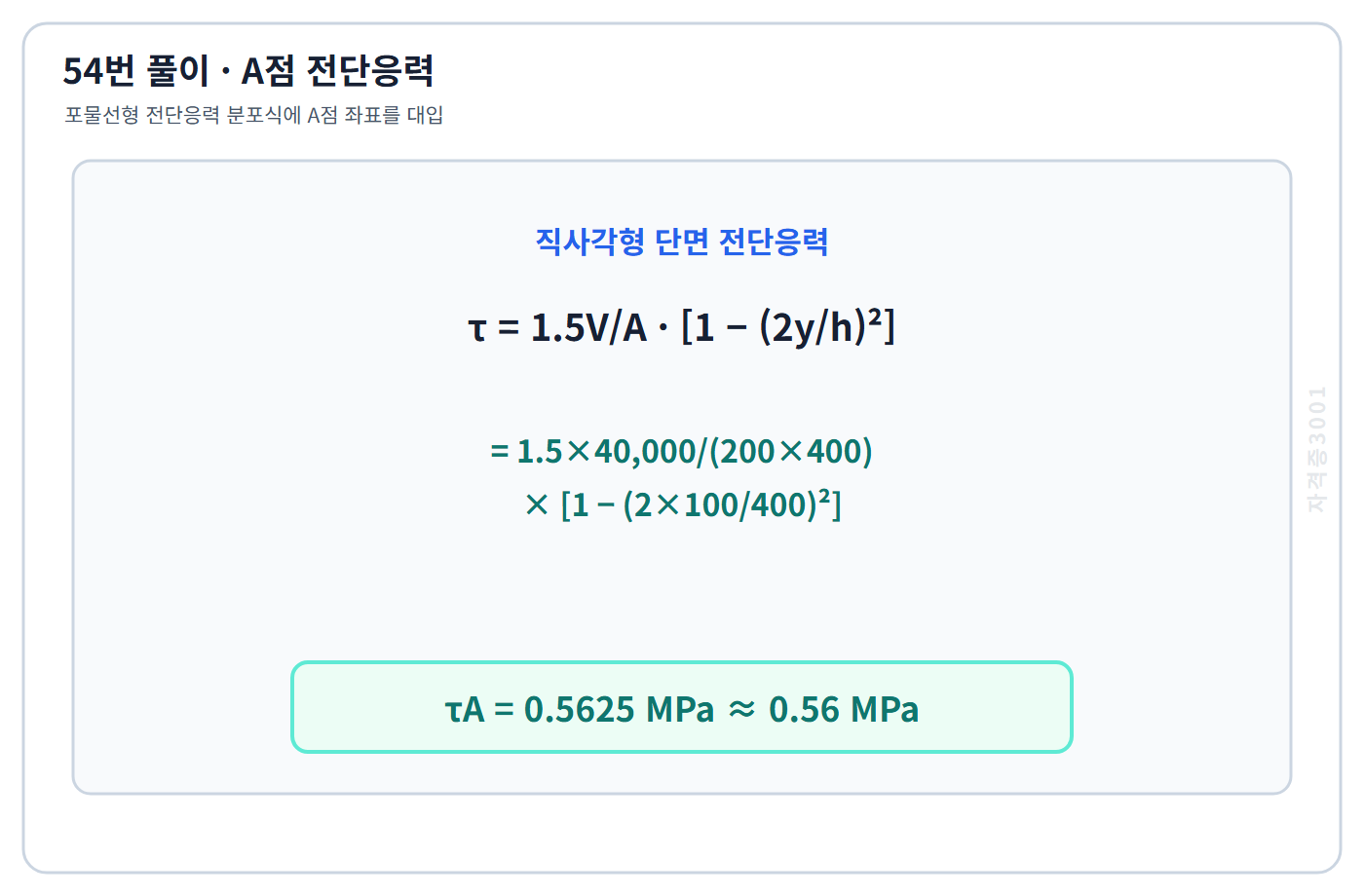

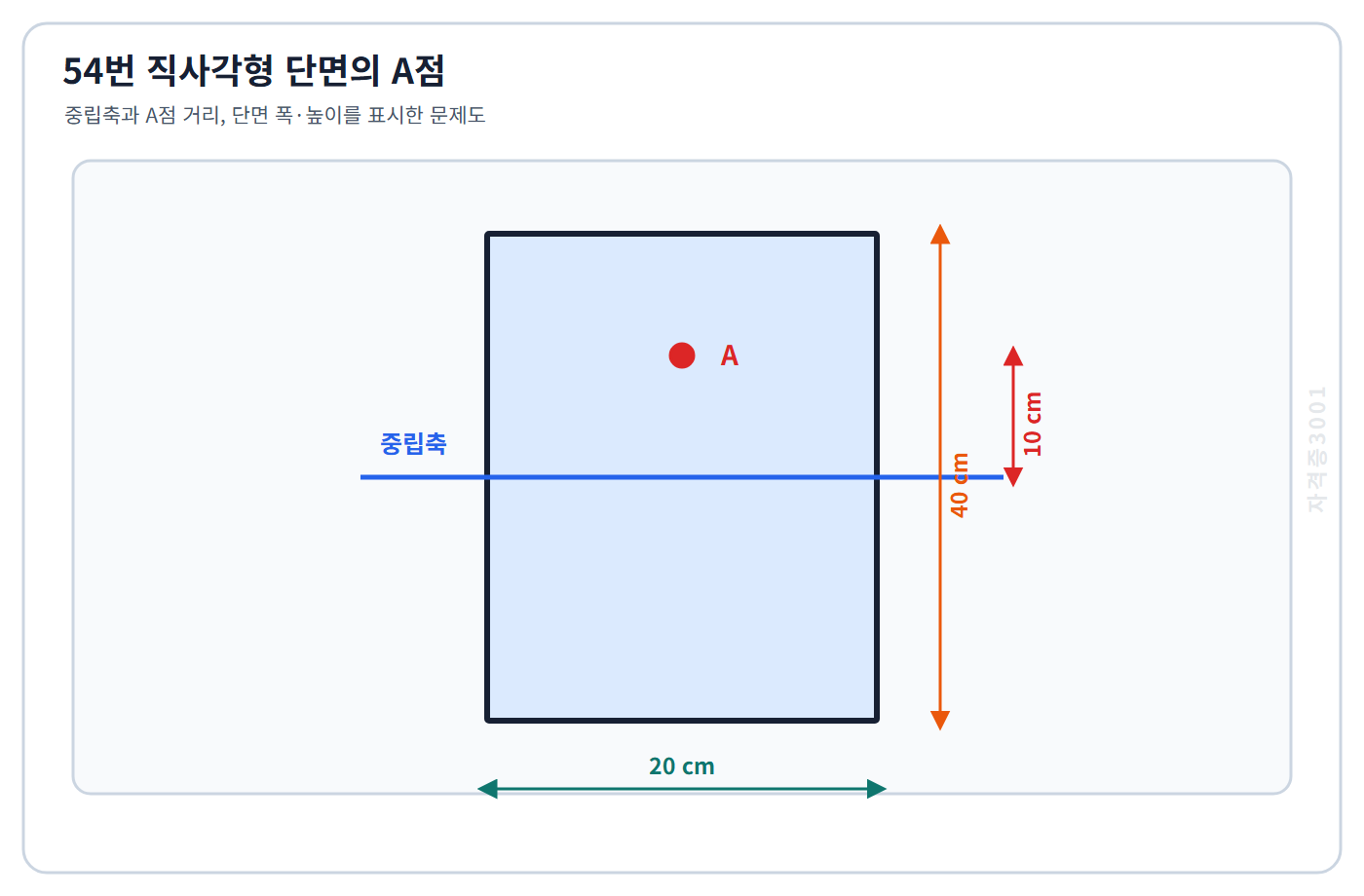

정답은 ②다. 직사각형 단면의 전단응력은 포물선 분포로 τ=(3V/2A)[1−(2y/h)²]다. 3V/2A=1.5×40,000/(200×400)=0.75MPa이고, y=100mm·h=400mm에서 (2y/h)²=0.25이므로 τ=0.75×(1−0.25)=0.5625≈0.56MPa다. 중립축(y=0)에서 최대 0.75MPa, 단면 상·하단에서 0이 되는 분포를 함께 기억하면 된다.

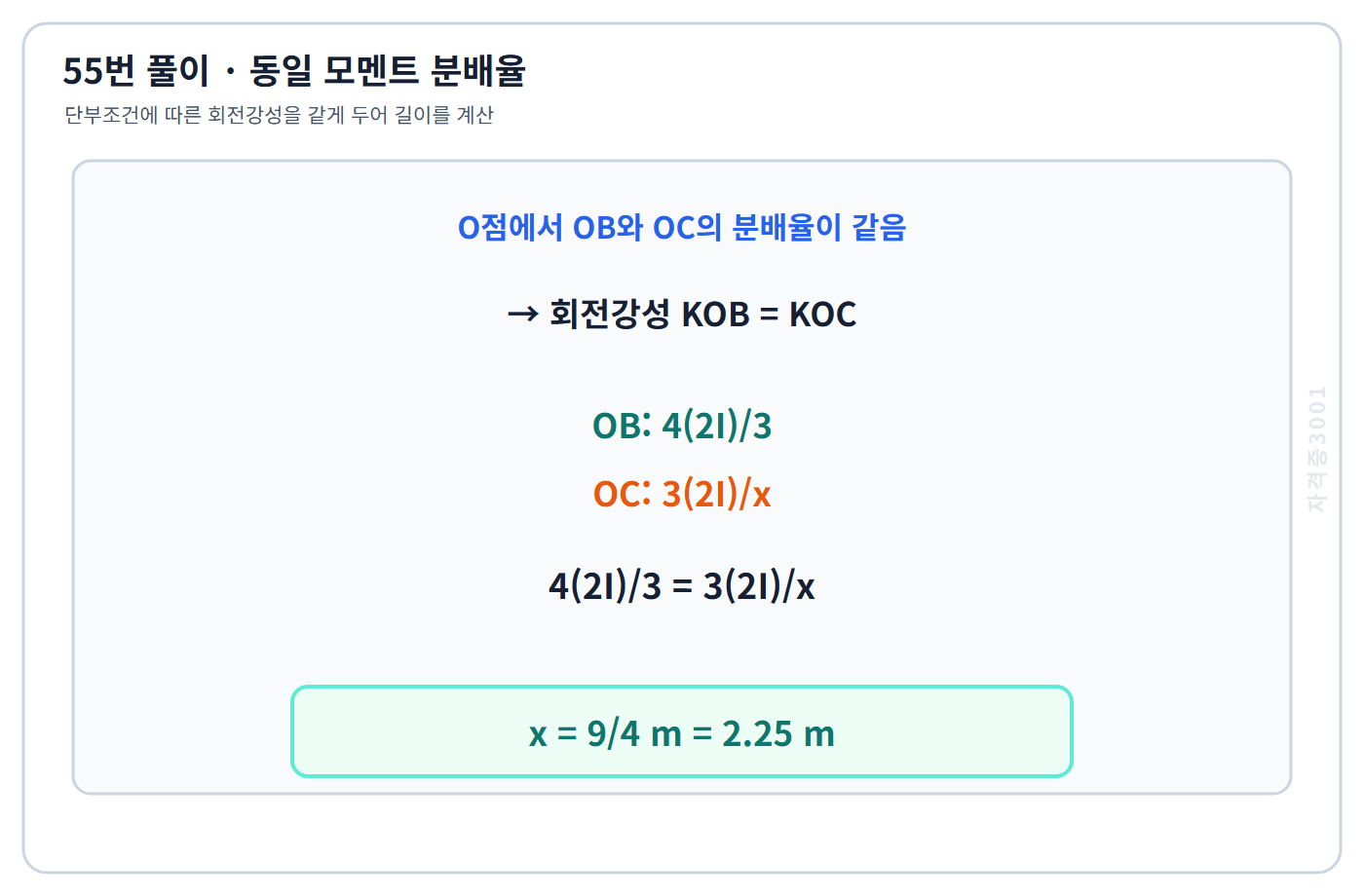

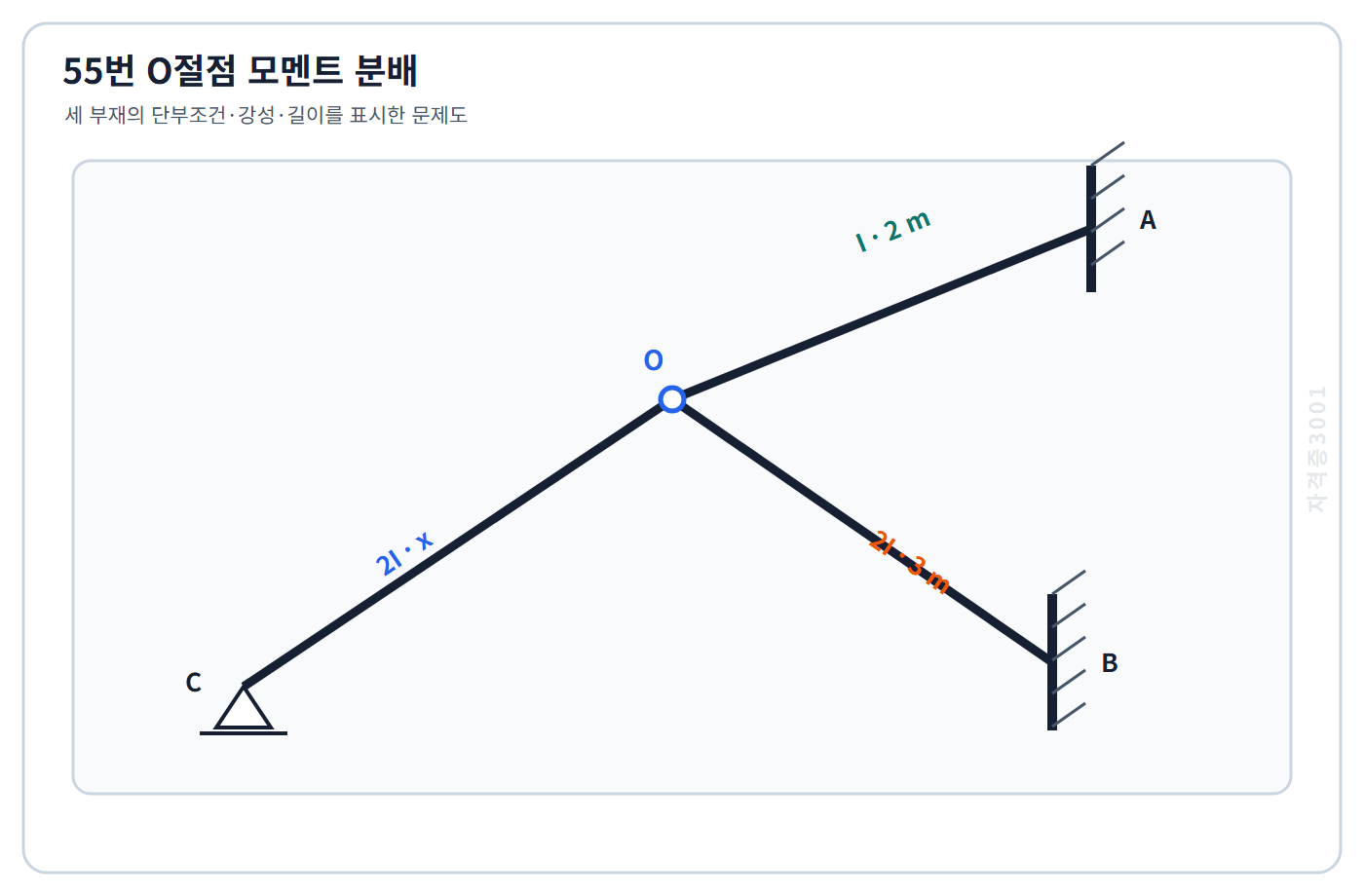

정답은 ③이다. 같은 절점에서 분배되는 모멘트가 같으려면 두 부재의 회전강성이 같아야 한다. B단이 고정단인 OB는 K_OB=4E(2I)/3, C단이 힌지인 OC는 K_OC=3E(2I)/x다. 두 식을 등치하면 8/3=6/x이고 x=18/8=9/4m다. 원단 고정은 4EI/L, 원단 힌지는 3EI/L의 강성계수를 쓰는 것이 핵심이다.

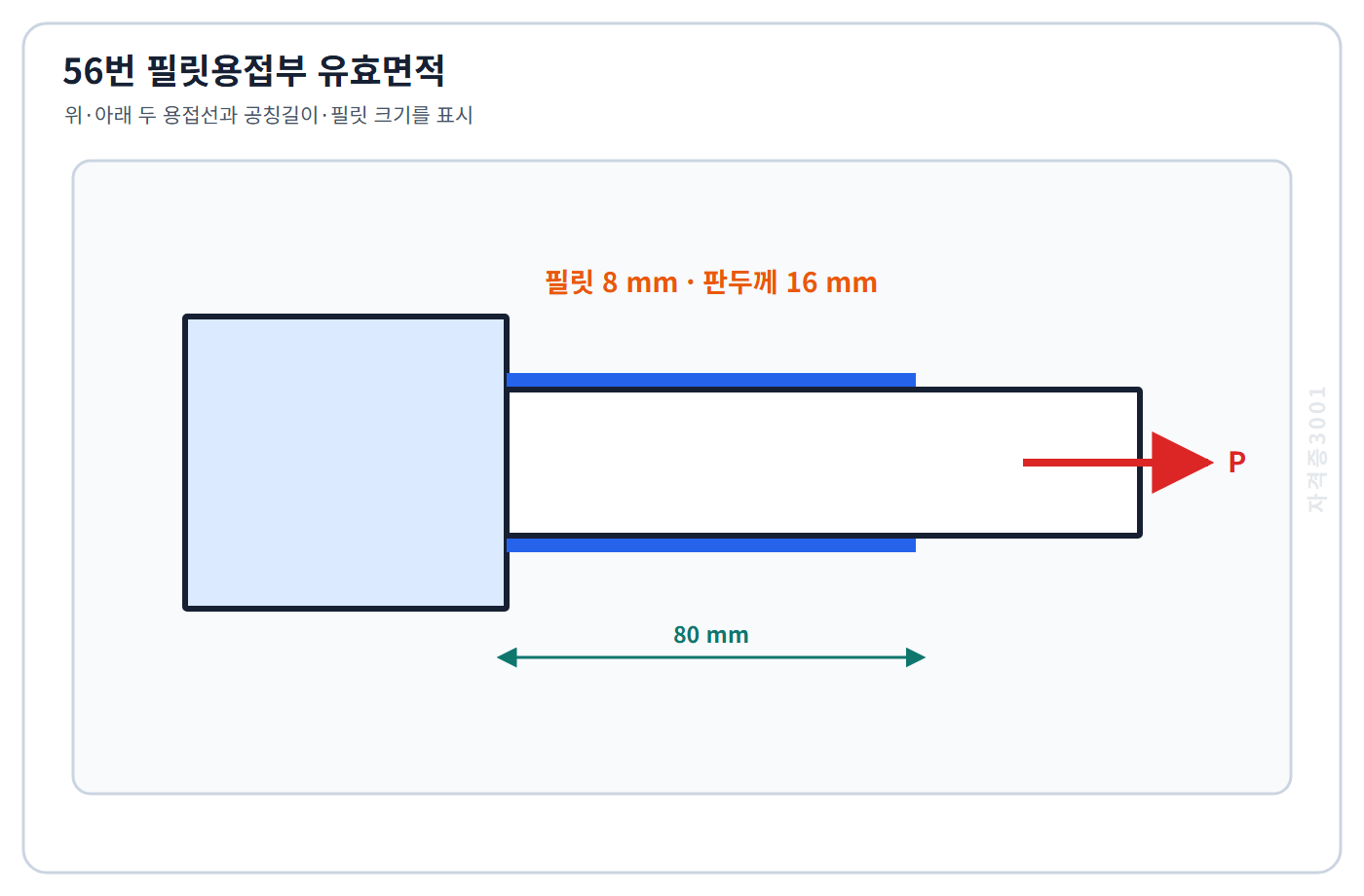

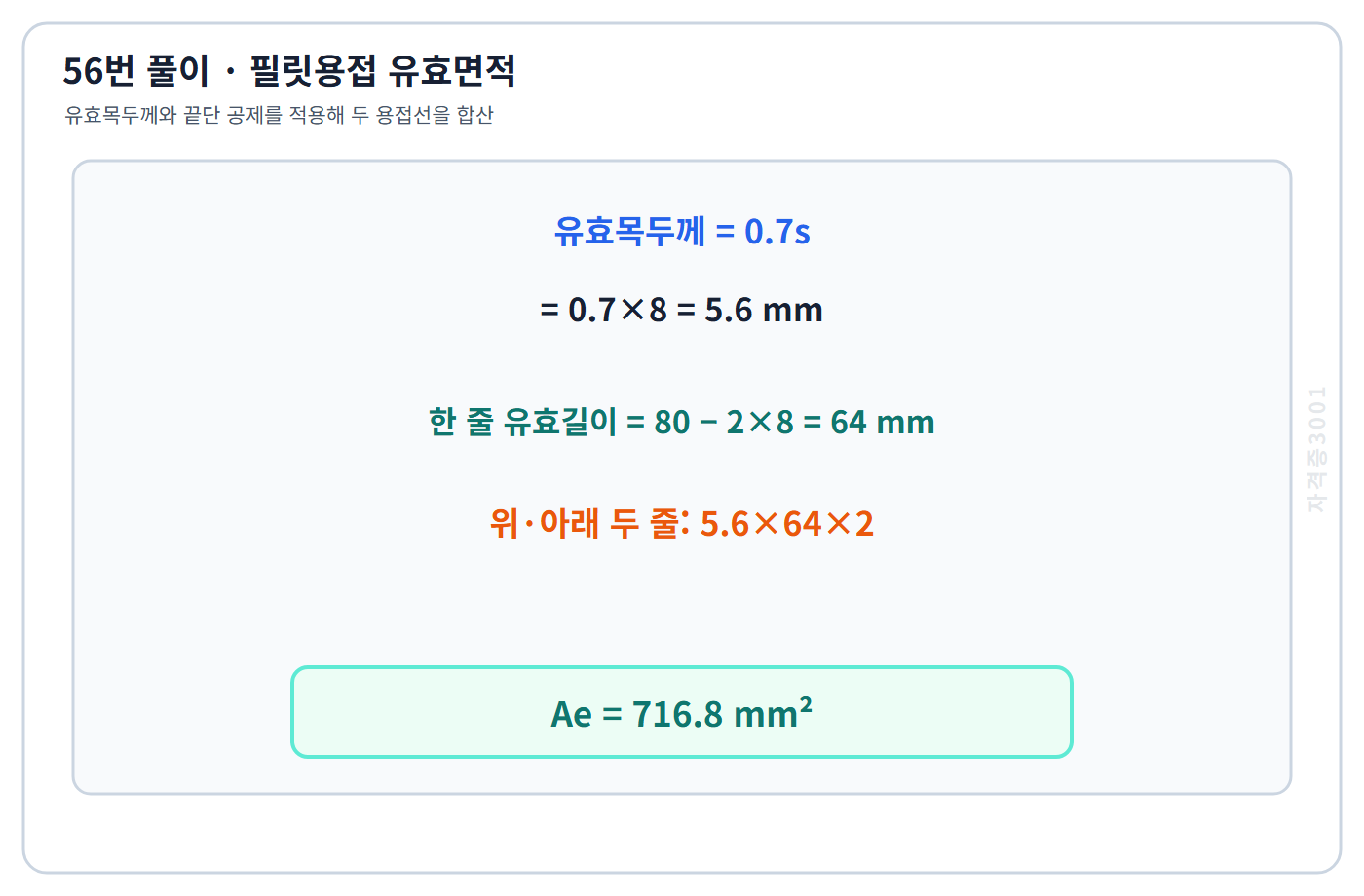

정답은 ③이다. 필릿용접의 유효목두께는 0.7S=0.7×8=5.6mm다. 용접선 유효길이는 시·종단부 결함을 고려해 공칭길이에서 양 끝 2S를 뺀 80−2×8=64mm이고 위·아래 2줄이므로 유효면적은 A_w=5.6×64×2=716.8mm²다.

정답은 ④다. 철근콘크리트 부재의 공칭전단강도는 콘크리트와 전단철근 부담릔의 합 V_n=V_c+V_s=40+20=60kN이다. 설계전단강도는 여기에 강도감소계수 φ=0.75를 곱한 φV_n=0.75×60=45kN이다. ① 60kN은 φ를 적용하기 전 공칭강도이므로 공칭강도와 설계강도를 구분해야 한다.

규모는 지진이 방출한 에너지의 절대적 크기를 나타내며 관측 장소에 따라 달라지지 않는다. 진도는 특정 장소의 흔들림과 피해 정도이다.

정답은 ②다. 장기추가처짐 계수는 λ=ξ/(1+50ρ′)=1.4/(1+50×0.01071)=1.4/1.5355≈0.912다. 총처짐은 순간탄성처짐에 장기추가처짐을 더한 δ=δ_i(1+λ)=0.9×(1+0.912)≈1.72mm다. 압축철근비 ρ′가 크면 크리프·건조수축에 의한 추가처짐이 줄어든다는 의미가 식에 반영되어 있다.

정답은 ③이다. 띠철근으로 둘러싸인 압축부재의 축방향 주철근 최소 개수는 단면 형상에 따라 사각형·원형은 4개, 삼각형은 3개다. 나선철근 압축부재는 최소 6개다. 문제는 사각형·원형 띠철근 조건이므로 최소 4개가 정답이다.

필요 풍량은 인체 현열을 실내외 온도차로 제거하도록 Q=2,000×60/[1.2×1.01×10]=9.901m³/s로 계산한다. 시간당 35,644m³/h이므로 정답은 ④다.

점광원에 의한 입사면 조도는 광도와 입사각의 코사인에 비례하고 거리 제곱에 반비례한다. 측정면의 반사율은 입사조도를 정하는 항이 아니다.

현행 NFPC 101은 각 층이 둘 이상의 거실로 구획되면 각 층의 기본 설치 외에 바닥면적 33m² 이상인 각 거실에도 소화기를 배치하도록 한다. 원자료의 과거 설치대상 표현은 현행 학습 의미로 구분해 정리했으며 정답은 ③이다.

부하율은 평균전력을 최대수용전력으로 나눈 백분율이다. 설비가 최대수요에 비해 얼마나 고르게 사용되는지를 보여 준다.

음의 세기 레벨은 10log10(I/I₀)이다. 10log10(10⁻⁹/10⁻¹²)=10log10(10³)=30dB이므로 정답은 ②다.

개별식은 급탕기와 사용점이 가까워 배관이 짧고 배관 열손실도 작다. 배관길이가 길어 열손실이 크다는 설명은 중앙식의 특성에 가깝다.

플러시밸브식은 급수관 압력으로 바로 세척하므로 탱크에 물이 다시 찰 때까지 기다리지 않고 연속 사용이 가능하다. 충분한 관경과 압력은 필요하다.

2중덕트는 냉풍과 온풍을 각 실의 혼합상자에서 섞으므로 부하가 다른 여러 존을 개별 제어할 수 있다. 적용할 수 없다는 설명이 틀리다.

평행식 간선은 각 부하에 독립 간선을 두므로 한 회로 사고가 다른 회로로 번지기 어렵다. 배선량이 많아 경제성은 낮다.

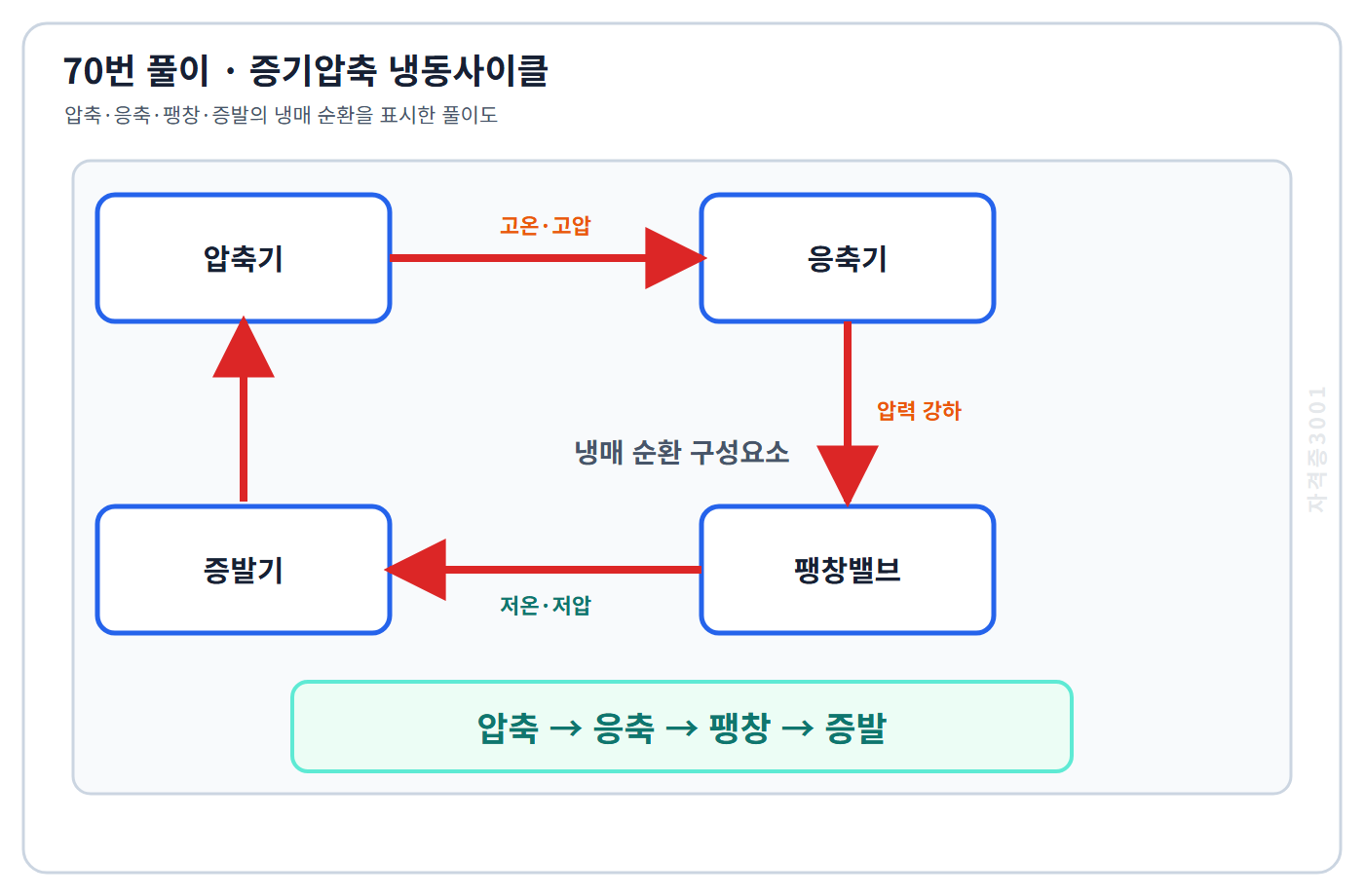

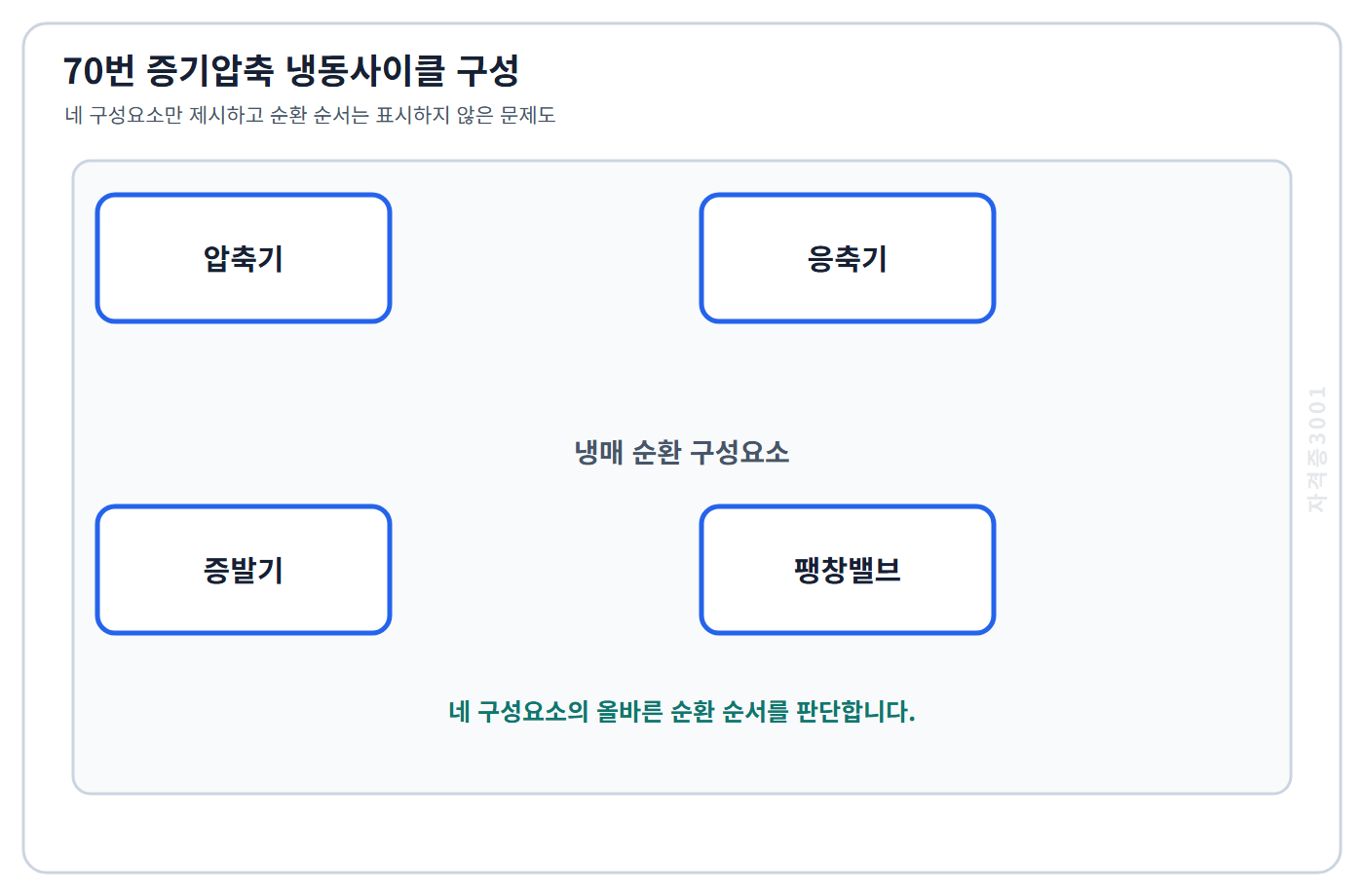

증기압축 냉동사이클은 냉매를 압축한 뒤 응축기에서 방열하고, 팽창밸브에서 감압한 뒤 증발기에서 흡열한다. 압축→응축→팽창→증발이므로 정답은 ①이다.

증기는 온수보다 열매온도가 높고 잠열을 이용하므로 같은 방열량에 필요한 방열기 면적이 작다. 예열은 빠르지만 정밀한 온도제어에는 불리하다.

평균조도는 E=NΦUM/A다. 20×3,300×0.5×0.76/50=501.6lx이므로 약 500lx인 ④가 정답이다.

봉수가 지나치게 깊으면 물이 흐를 때 저항이 커지고 통수능력이 낮아진다. 저항이 감소한다는 설명이 반대이다.

리미트스위치는 카가 정상 최상·최하 운행 위치를 넘어가는 것을 감지해 구동을 정지시킨다. 완충기는 최종적으로 충격을 흡수하는 장치이다.

경질 비닐관은 비금속관이어서 전기절연성과 내식성이 좋다. 온도에 따라 기계적 강도가 달라질 수 있으므로 고온 장소에는 주의한다.

변전실은 수전과 간선 배선이 쉽고 부하 중심에 가까워야 하며 발전기실과의 연계도 고려한다. 발전기실에서 가능한 멀리 두어야 한다는 원칙은 없다.

화장실은 냄새와 오염공기가 다른 실로 퍼지지 않도록 배기 위주로 음압을 만든다. 급기팬과 배기팬을 모두 설치하는 것이 일반적이라는 설명이 부정확하다.

LNG의 주성분 메탄은 공기보다 가벼워 누출되면 위쪽으로 확산한다. 공기보다 비중이 크다는 설명이 틀리다.

수관보일러는 대용량·고압·고효율 운전에 적합해 지역난방처럼 큰 열부하를 처리하는 설비에 알맞다.

급탕 순환은 비교적 낮은 양정에서 연속적으로 물을 보내므로 구조가 단순하고 운전이 안정적인 원심펌프를 주로 사용한다.

정답은 ① 위락시설이다. 건축법 시행령 제38조는 공연장·종교집회장·관람장·위락시설 등 다중 이용 용도의 관람실·집회실에서 바깥쪽으로 나가는 출입문을 피난 인원이 미는 방향으로 열리게 하고 안여닫이(여닫이 안쪽 개폐)를 쓰지 못하게 한다. 화재 시 인파가 문 쪽으로 몰려도 문이 열리도록 한 피난 기준이며, 선택지 중 열거대상 용도는 위락시설뿐이다.

정답은 ② 200m²이다. 건축법 제42조는 면적 200제곱미터 이상인 대지에 건축하는 건축주에게 용도지역과 건축물 규모에 따라 지방자치단체 조례로 정하는 기준에 맞게 조경 등 필요한 조치를 하도록 의무화한다. 조경면적 비율 등 구체적 내용은 조례가 정하지만, 적용 대지의 하한 200m²는 법률이 직접 정한 수치다.

정답은 ③ 20%이다. 주차장법 시행규칙은 노외주차장에 편의시설 등 부대시설을 설치할 수 있되, 그 총면적을 주차장 총 시설면적의 20% 이내로 제한한다. 주차장 본래의 주차 기능이 부대시설에 잠식되지 않도록 한 상한이다.

정답은 ① 평행주차이다. 주차장법 시행규칙 별표의 차로너비 기준에서 출입구가 2개 이상인 노외주차장(이륜자동차전용 제외)은 평행주차 3.3m가 가장 작다. 45도 대향주차는 3.5m, 직각주차는 6.0m 이상이 필요하다. 차량이 차로와 평행하게 들어서는 평행주차는 진출입 회전공간이 가장 적게 필요하기 때문이다.

정답은 ② 1,000m² 이상이다. 건축법 시행령 제57조제3항은 목조 건축물로서 연면적 1,000제곱미터 이상인 것은 구조를 방화구조로 하거나 불연재료로 하도록 한다. 목조 건축물의 대형화에 따른 화재 확산을 막기 위한 기준이다.

정답은 ① 장례식장이다. 건축법 시행령상 관람실·집회실의 반자높이 기준은 공연장·종교집회장·위락시설·장례식장 등 열거 용도의 관람실·집회실로서 바닥면적 200제곱미터 이상인 것에 반자높이 4m 이상(노대 아랫부분 2.7m 이상)을 요구한다. 다만 기계환기장치를 설치하면 완화된다. 선택지 중 열거대상 용도는 장례식장뿐이다.

정답은 ① 연면적 합계 100m² 이하이다. 건축법 제14조(건축신고)는 허가대상 건축물이라도 연면적 합계 100제곱미터 이하 등의 소규모 건축물은 국토교통부령으로 정하는 바에 따라 특별자치시장·특별자치도지사 또는 시장·군수·구청장에게 신고하면 허가를 받은 것으로 본다. 절차 간소화 대상의 대표 수치다.

정답은 ③이다. 국토의 계획 및 이용에 관한 법률(국토계획법)은 광역계획권 지정 후 일정 기간(현행 3년) 내 시장·군수의 광역도시계획 승인신청이 없으면 관할 도지사가 수립하도록 한다. ③은 기간을 '2년'으로, 수립권자를 '국토교통부장관'으로 잘못 적었다. ①②④는 각각 같은 도 내(시장·군수 공동), 국가계획 관련(국토교통부장관), 둘 이상 시·도(시·도지사 공동)의 원칙을 옳게 서술했다.

정답은 ② 획지면적의 30% 이내 변경이다. 국토계획법 시행령의 지구단위계획 경미한 변경 기준에서 획지면적은 30% 이내 변경이 협의·심의 생략 대상이다. 반면 건축선은 1m 이내, 가구면적은 10% 이내, 건축물 높이는 20% 이내가 기준이므로 ①③④는 각각 기준치를 벗어나 틀린다.

정답은 ④이다. 건축물의 설비기준 등에 관한 규칙 제13조는 개별난방 보일러를 거실 외에 설치하되 보일러 설치 장소와 거실 사이의 경계벽을 출입구를 제외하고 '내화구조'로 구획하도록 한다. ④는 이를 '방화구조'로 잘못 적었다. ① 연도의 내화구조·공동연도 설치, ② 0.5m² 이상 환기창, ③ 오피스텔 난방구획의 방화구획은 모두 규정과 일치한다.

정답은 ④ 각부 구조계획이다. 대형건축물 건축허가 사전승인신청의 설계설명서에는 용도·규모·공사금액·개략공정계획·교통처리계획 등 사업 개요와 처리계획을 표시한다. 각부 구조계획은 구조계획서 등 별도 구조 도서의 표시사항이므로 설계설명서 항목이 아니다.

정답은 ① 25mm이다. 건축물의 설비기준 등에 관한 규칙은 가구 구분이 불분명한 주거용 건축물의 가구 수를 바닥면적으로 산정하는데, 150제곱미터 초과 300제곱미터 이하는 5가구다. 별표의 음용수용 급수관 최소지름 기준에서 4·5가구는 25mm이므로 주거용 200m² 건축물의 급수관 최소지름은 25mm다.

정답은 ④ 교육연구시설이다. 건축법 시행령의 공개공지·공개공간 확보 대상은 일정 규모 이상의 문화 및 집회시설·종교시설·판매시설·운수시설·업무시설·숙박시설 등으로 열거되어 있다. 교육연구시설은 열거대상에 없으므로 법정 확보 대상이 아니다(조례로 정하는 별도 시설은 문제에서 제외했다).

정답은 ③ 중심상업지역이다. 국토계획법 시행령의 용도지역별 건폐율 상한은 중심상업지역 90%, 준주거지역 70%, 전용공업지역 70%, 생산관리지역 20%이다. 상업 활동의 밀도가 가장 높은 중심상업지역이 선택지 중 최고 상한을 가진다.

정답은 ③ 제3종 일반주거지역이다. 국토계획법 시행령상 일반주거지역의 세분은 제1종(저층주택 중심), 제2종(중층주택 중심), 제3종(중고층주택 중심)으로 구분된다. '제4종 일반주거지역'은 법령에 없는 허구의 선택지다.

정답은 ② 상업지역 100m²이다. 건축법 시행령의 대지 분할 최소면적 기준은 주거지역 60m², 상업지역 150m², 공업지역 150m², 녹지지역 200m²이다. 상업지역을 100m²로 적은 ②만 틀리고, 나머지 세 항목은 기준과 일치한다. 이 면적에 못 미치게 대지를 쪼갤 수 없다는 취지다.

정답은 ② 1.5m이다. 건축법 시행령 제86조는 전용주거지역·일반주거지역 안의 건축물에서 높이 10m 이하인 부분을 정북방향 인접대지경계선까지 1.5m 이상 띄우도록 한다. 과거 9m 기준이 10m로 개정되었으나 이 구간의 정액 이격거리 1.5m는 그대로이므로 정답은 변하지 않는다.

정답은 ④ 벽체두께이다. 건축기준 허용오차에서 출구너비·반자높이·평면길이는 2% 이내 항목이고, 벽체두께는 3% 이내다. 시공상 두께 오차의 허용폭을 조금 더 넓게 둔 항목이므로 2% 이내 기준이 아닌 것은 벽체두께다.

정답은 ① 의료시설이다. 건축물의 설비기준 등에 관한 규칙의 승용승강기 설치기준표에서 의료시설은 6층 이상 거실면적 3,000제곱미터 이하 2대에 초과 2,000제곱미터마다 1대를 더한다. 10,000m²이면 2대+⌈7,000/2,000⌉=6대로, 위락시설·숙박시설·공동주택의 완화된 산정구간보다 필요 대수가 가장 많다.

정답은 ④ 6m²이다. 건축법 시행령상 비상용승강기의 구조 기준은 옥내 비상용승강기 승강장의 바닥면적을 승강기 1대당 6제곱미터 이상으로 정한다. 화재 시 피난과 소방대의 진입·활동 공간을 확보하기 위한 최소기준이다.
